Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

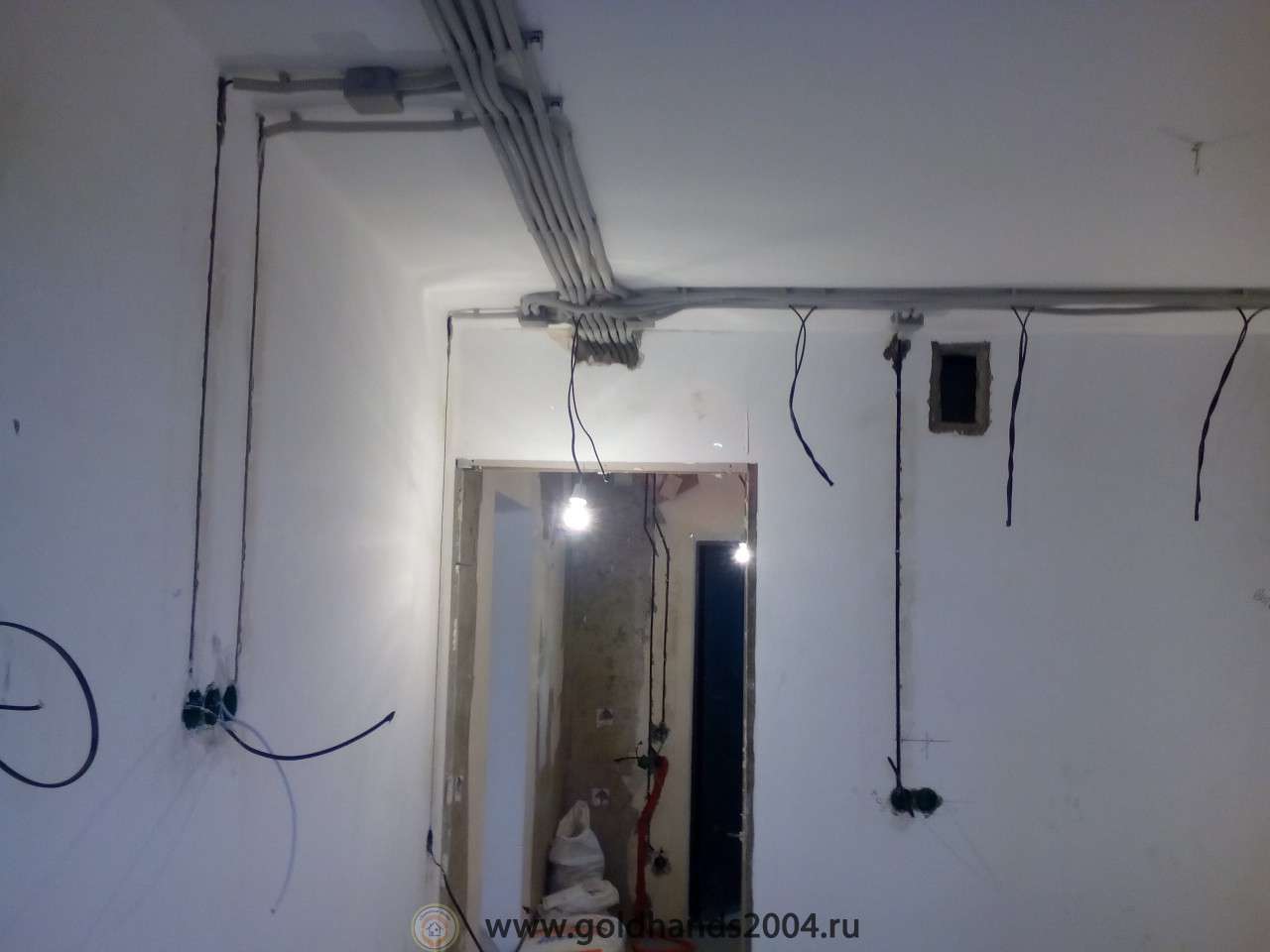

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп. 7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях.

По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

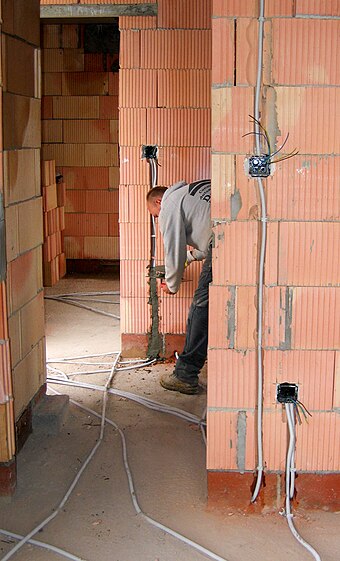

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

9. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996
