Как правильно выбрать провод для электропроводки?

Для начала разберемся с основными понятиями. Электрическая сеть предназначена для передачи и распределения электрической энергии. В зависимости от исполнения и назначения сети имеют разные названия (воздушные, кабельные). В данный момент нас интересует электрическая проводка. Итак, силовая и осветительная распределительная сеть, расположенная внутри зданий или по наружной поверхности стен, а так же дворов и прочих прилегающих территорий называется электропроводкой. Сеть прокладывается с помощью изолированных проводов или кабелей с максимальным сечением до 16мм2, напряжением до 1000 В. Есть два основных вида проводки: открытая (проложенная по поверхности стен, потолков) и скрытая (проложенная внутри   перекрытий, балок, стен).

К замене электропроводки в помещениях стоит подходить максимально ответственно и внимательно, чтобы избежать нежелательных последствий в связи с ошибками в выборе проводов.

Выбор кабеля для электропроводки — это не тот случай, когда нужно пытаться экономить. Ведь некачественный провод, изготовленный с отклонениями от технического процесса, может привести к замыканиям, пожару, потере имущества и прочим неприятностям.

Эта статья расскажет и поможет разобраться в основных характеристиках, по которым в дальнейшем будет сделан выбор — сечении, материалах и прочих немаловажных факторах.

Выбор материала

Первое, на что стоит обратить внимание при выборе кабеля (провода) — это материал из которого он изготовлен. Варианта тут два — медь и алюминий. Расхождения мнений тут быть не может — все специалисты единогласно рекомендуют использовать именно медь при монтаже проводки в жилых, коммерческих и производственных помещениях. По сравнению с алюминием у меди много преимуществ. Она меньше подвержена коррозии и имеет большую проводимость, да и просто более надежна в эксплуатации. Алюминий, конечно, поможет сэкономить — это более дешевый материал.

Но на этом его плюсы заканчиваются. По сравнению с медью он более хрупкий, имеет свойство ломаться в местах сгиба и даже крошиться. При контакте с воздухом алюминий быстрее окисляется, на нём образуется окисная пленка, которая плохо проводит ток, искрит, и может привести к замыканию. Думаю после прочтения всего вышеперечисленного сомнений в выборе остаться не должно. Экономить на безопасности в данном случае бессмысленно и недальновидно.

Выбор сечения кабеля

Итак, после того как мы определились с материалом, перейдём к выбору правильного сечения провода. При выборе сечения нужно исходить из принципа — чем больше напряжения будет на сеть, тем больше должно быть сечение кабеля. Очевидно, что нагрузка на квартиру и загородный дом или , тем более, производственное помещение будет значительно различаться. Для электропроводки квартиры используйте медные провода с сечением от 1.5 мм до 2.5 мм.

В загородном доме с большими площадями можно использовать провода с сечением от 4 до 6 мм.

Если вы по каким-то причинам выбрали не медный провод, обязательно учитывайте, что при том же сечении жилы алюминиевые провода выдерживают меньшую нагрузку, то есть нужно брать провод с большим диаметром. В случае если сечение выбрано меньше, чем необходимо, провод будет постоянно греться, контакты будут гореть,  возможно, появление неприятностей в распределительных коробках, так как в  результате сильного нагревания проводов свойства изоляции ослабеют, и может произойти короткое замыкание. Поэтому, при выборе сечения провода выберите сечение с запасом, чтобы в случае увеличения нагрузки уменьшить вероятность перегревания кабеля. Расчет сечения кабеля необходимо доверить специалисту.

Изоляция

Каждый провод состоит из жил (от 2 до 4). Лучше всего обеспечивают безопасность сети трехжильные провода. Изоляцию лучше выбирать двойную по простой причине, если первый слой изоляции придет в негодность, его функции возьмет на себя второй.

Основные марки кабеля

Итак, осталось выбрать марку кабеля. Есть несколько основных марок, используемых при монтаже:

NYM — медный провод, состоящий из однопроволочных жил, имеет изоляцию и оболочку из ПВХ и промежуточный заполнитель. Сам кабель круглой формы, очень удобен в использовании и монтаже за счет мягкости и простоты разделки.

ПВС — многопроволочный кабель круглой формы. Легко гнется. Состоит из скрученных отожженных медных жил с ПВХ изоляцией. Внешняя оболочка выполнена из этого же материала. Рекомендуется использовать этот вид провода не для прокладки электропроводки в комнатах, а в качестве сетевого провода для бытовых приборов. Монтаж данных проводов рекомендуют проводить в диапазоне температур от + 15 до + 40 по Цельсию. Однако есть некоторое неудобство, связанное с тем, что многопроволочные жилы рекомендуется облуживать для присоединения к клеммам электроустановочных изделий.

ВВГ — силовой кабель, в основном используется для монтажа проводки в загородных домах. Состоит из медных, однопроволочных жил с ПВХ оболочкой, с внешней изоляцией из того же материала. Форма кабеля круглая или плоская, он компактен, и хорошо укладывается в штробы и кабельные каналы. Набирает популярность модификация кабеля ВВГ с маркировкой «ВВГнг», где «нг» означает, что он не горючий. В изоляции провода содержатся дополнительные противопожарные компоненты, что делает его хорошим выбором для использования в жилых и офисных помещениях. Особенностью ВВГ кабеля является так же возможность использовать его в помещениях с повышенной влажностью (в ваннах, бассейнах, саунах).

ПУНП — разновидность ВВГ кабеля с однопроволочными жилами из меди и изоляцией из ПВХ. Главное отличие в том, что слой изоляции в нём меньше, и сечение жилы обычно тоньше за счет этого снижается цена и объем. Мы не рекомендуем использовать этот кабель при монтаже проводки в жилых помещениях.

Общие рекомендации

При монтаже постоянной проводки лучше использовать одножильный провод, он меньше подвержен коррозии, чем многожильный. Кабели с резиновым покрытием лучше не использовать в солнечных местах, резина быстро постареет и покроется микротрещинами.

 ПВХ трескается на морозе, поэтому на улице используйте кабель с покрытием из полиэтилена.

виды, особенности и способы установки

Современная жизнь невозможна без электроприборов: светильников, гаджетов, электроники и бытовой техники. Люди привыкли к комфорту и развлечениям, которые дарит технический прогресс. С помощью приборов можно упростить и ускорить домашние хлопоты по уборке и готовке. Компьютеры, телевизоры и смартфоны помогают разнообразить досуг, открывают простор для самообразования, повышения квалификации. А мягкий свет ламп позволяет читать или работать в ночное время суток, свободно общаться и передвигаться по дому.

Чтобы все эти приборы и устройства работали, требуется наличие электроэнергии в доме или квартире. Для этого при строительстве или в процессе капитального ремонта от главной линии электропередач, проходящей рядом, прокладывают линию в здание. Далее, от счетчика и распределительного щита, проводники разводят по дому по установленной схеме. Весь комплект проводов и кабелей, проложенная внутри помещений, называется электропроводкой.

Так как современные приборы часто отличаются капризным нравом и требовательностью к качеству электропитания, задачу по монтажу электропроводки лучше доверить грамотному профессионалу. Требуется не просто развести провода по комнатам, оставив выходы для подключения розеток, выключателей, осветительных приборов. Но и сделать расчеты. Так, важным параметром является количество техники, лампочек, которые будут подключаться единовременно к сети, а также их мощность. В зависимости от этого выбирают сечение и тип проводников, устанавливают внутреннее содержимое электрощитка, стабилизаторы и трансформаторы при необходимости.

Однако, бывает так, что владельцы жилья самостоятельно делают ремонт. В этом случае, чтобы не совершать грубых ошибок, стоит познакомиться с особенностями проводки поближе.

Особенности монтажа электрической проводки

Существует два основных способа разводки проводов: скрытый и открытый. При этом структура подключения сохраняется практически неизменной. Кабель основной линии подходит к счетчику. Оттуда линия заходит в дом (в том случае, если счетчик установлен в подъезде или на улице). Мастера рекомендуют на входе установить распределительный щит, который предохраняет сеть и электроприборы от пожароопасных ситуаций, позволяет контролировать работу проводки во всех помещениях и распределять ток энергии равномерно.

От распределительного щита провода расходятся по всем комнатам, а там, с помощью распределительных коробок, от них отходят отводы к местам установки розеток, выключателей, люстр или других встраиваемых осветительных приборов. При желании, владельцы жилья могут поставить диммеры, которые позволяют регулировать яркость освещения в большую или меньшую сторону.

Скрытый способ монтажа проводки

Данный способ подразумевает полную незаметность электропроводки, за исключением точек выхода, на которые устанавливаются различные устройства – люстры, подсветка, розетки с выключателями. Кроме того, на виду остаются места соединения разных линий. Все провода прячутся внутри стен, за слоем штукатурки, декоративными панелями из дерева, гипсокартона, или перегородками.

Скрытая проводка имеет ряд плюсов:

  • великолепный внешний вид стен и потолков, без мешающих восприятию электролиний;
  • возможность произвольного выбора вида декоративной отделки;
  • снижение вероятности несчастных случаев с детьми и домашними животными, которые могут перекусить или перерезать провод.

Скрытый тип монтажа широко применяется во всех современных домах, построенных из кирпича, монолита или бетонных панелей. Для того, чтобы провести каналы для проводки, стены штробят на этапе черновой отделки. В случае установки подвесных потолков, настенных панелей или стен из гипсокартона, электропровода разводят за ними.

Чтобы дополнительно изолировать стены от соприкосновения с проводами, последние помещают в трубки из ПВХ. Один конец провода подключают к основной линии или распредщитку, а другой выводят из стены на месте установочной коробки или подключения осветительного прибора.

Однако, есть у данного способа свои минусы:

  • в случае необходимости ремонта приходится вскрывать стену, а после замены поврежденного участка – снова приводить в порядок отделку;
  • трудно определить место пробоя или обрыва, находящееся в стене. Приходится снимать слой штукатурки или ломать панели;
  • необходимо тщательно рассчитать количество и местоположение всех выходов, чтобы не пришлось переделывать схему по окончании ремонта;
  • если требуется установить дополнительный выход с розеткой или выключателем, приходится выпиливать в капитальной стене канал или снимать панели, листы гипсокартона.

Поэтому, выбирая способ, необходимо учесть как его плюсы, так и минусы.

Открытый способ монтажа проводки

Открытые провода, как и следует из названия, устанавливают поверх отделочных материалов стен, потолка. Чтобы обеспечить необходимый уровень безопасности, используют несколько решений:

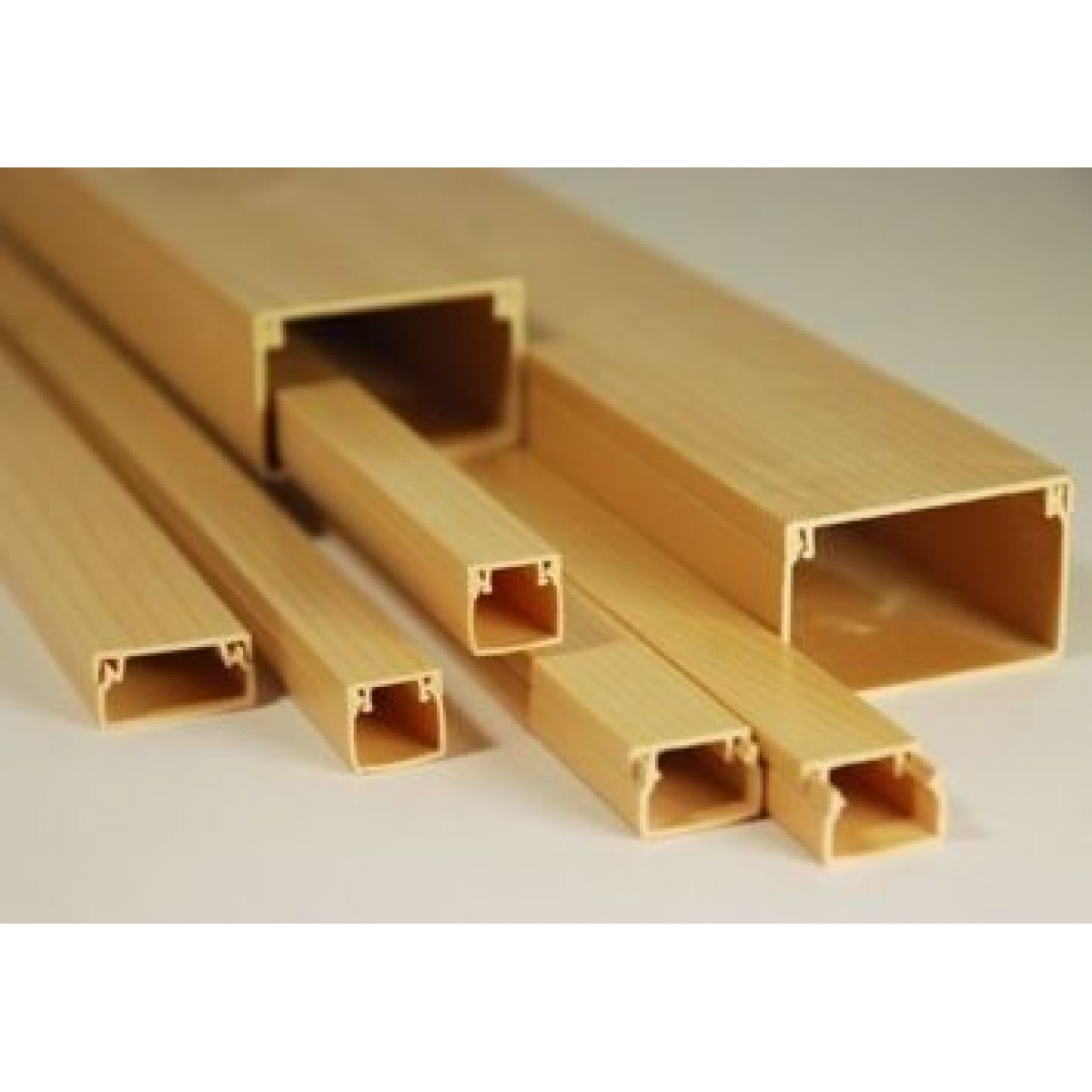

  • помещают в специальные кабельные каналы-кабелегоны;
  • монтируют проводку в ПВХ-трубках, как и в первом варианте;
  • приобретают провода в двойной или тройной изоляции.

В комплекте используют особые виды электротоваров с изолирующими корпусами, которые также крепятся на виду.

Открытая проводка обладает несколькими достоинствами:

  • более простой и недорогой монтаж;
  • можно быстро определить место повреждения или проложить новую линию, без утомительных и затратных отделочных работ.

Минусы также известны. При небрежном или неосторожном обращении открытые провода легче повредить. Кроме того, чтобы получить идеальный интерьер, открытые линии нужно в него вписать, а для этого требуется немалое чувство вкуса и знание дизайнерских приемов.

Опытные дизайнеры интерьеров довольно часто используют открытый способ в качестве оригинального декора. Например:

  • разноцветные переплетенные линии – синие, желтые, красные, черные;
  • подвесы для светильников;
  • разнообразные фигуры, узоры и рисунки, выложенные проводами;
  • ретро-проводка в тканевой оплетке в виде витых шнуров на фарфоровых изоляторах.

Такие приемы декорирования подходят для стилей лофт, кантри, стимпанк, деревенский, прованс.

Виды проводов

Для людей, далеких от специальности электрика, провода различаются разве что толщиной, цветом и количеством жилок. А, между тем, очень важно установить правильную проводку. Это необходимо для качественного снабжения электричеством, бесперебойной и длительной службы электроприборов. Причем используют именно ту продукцию, которая выдержат нагрузку.

Профессионалы досконально знают особенности электропроводников, их сопротивляемость и проводимость. Также, качество зависит от способа изготовления продукции, используемых материалов. Так, например, изделия с медными жилками лучше проводят ток. Они меньше нагреваются, срок их службы – на 20 лет дольше, чем у алюминиевых. Медные провода рекомендованы современными правилами ПУЭ к установке в жилых домах и квартирах. Кроме того, есть еще один нюанс: соединять методом скрутки алюминиевые и медные провода ни в коем случае нельзя. Такое соединение сильно нагревается, что ведет к угрозе коротких замыканий и пожаров.

При монтажных работах используются как кабели, так и провода. Стоит разобраться, в чем их отличия.

Провода

Для начала, необходимо определиться, что такое провода. Это длинные проволочные нити из металла (алюминий или медь), которые служат проводником для электрического тока, обеспечения работы систем связи, различных видов сигнализации. Бывают изолированными, обернутыми в ПВХ, полиэтилен, обмотанными или оплетенными в волокнистые материалы, проволоку. Или голыми, без изоляции.

Различают также одноволосковые или монолитные, у которых роль проводника играют две длинные, довольно объемные проволоки. И многоволосковые или плетеные, которые состоят из множества скрученных тонких проволочек. Первый тип более ломкий, поэтому их применяют для обустройства скрытых линий. А плетеные, более гибкие и меньше подверженные изломам, рекомендуются для организации открытых источников питания для бытовой кухонной техники, электроприборов.

Провод ПВС

Продукция отличается гибкостью и прекрасными изоляционными и проводящими качествами. Имеет стандартные значения огнестойкости, выдерживает максимальное напряжение в 450 В. Благодаря недорогой стоимости, ПВС охотно приобретают для монтажа разводок внутри жилых помещений, проведения освещения и источников электропитания. Также, из него делают удлинители различных типов, электрошнуры для бытовой техники, аппаратуры и электроники с мощностью не выше максимально допустимой.

Провод ПБПП

Высококачественный проводник электротока для бытовых нужд. ПБПП активно применяют при электромонтаже в частных домах, на дачах, в квартирах. Удобная плоская форма, две или три монолитные медные жилки, изолированные отдельно, обеспечивают максимальный комфорт при работах и в процессе эксплуатации. К нему подключают осветительные приборы различных типов, включая лампы накаливания и светодиодную подсветку. А также – все сопутствующие комплектующие, обеспечивающие бесперебойную работы системы электроснабжения.

Кабель

Представляет собой несколько проводов в индивидуальной изоляции, собранных вместе в защитной оболочке. Количество, назначение и даже тип таких проводков бывает абсолютно разным. Для нужд населения обычно используют изделия диаметром от 2,5 до 6 мм, с 2-4 проводами-жилами.

Кабель NYM

Продукция немецкой фирмы отличается высоким качеством. Содержит от 1 до 5 жил. Используется для установки силовых линий, осветительных приборов внутри помещений, в подъездах и под открытым небом.

Кабель ВВГ

Высококачественный проводник, состоящий из 1-5 монолитных медных жил. Срок эксплуатации составляет 50 лет. Его применяют для обустройства скрытой проводки в стенах домов.

Усиленная проводка

Для питания мощных электроприборов необходимы усиленные кабели и отдельная линия от электрощитка. К таковым относятся: электрические плиты, духовые шкафы, парогенераторы, сплит-системы и т. д. Для таких линий выбирают изделия с сечением от 6 мм, в двойной изоляции, а также специальные розетки.

Распределительные коробки

Разветкоробки – неотъемлемая часть внутридомовой электросети. Подразделяются на встраиваемые, для скрытой установки и открытые, с изолированным корпусом. Их монтируют в местах соединения нескольких веток, располагая в верхней части стен или на потолке.

Электрощиты

Распределительные щиты устанавливают на входе основной линии в дом. Они предназначены для равномерного распределения электроэнергии в разные комнаты, защиты сети от перегрузок и предотвращения риска коротких замыканий. Позволяют кратковременно обесточивать часть розеток или светильников.

Кабели и провода для электропроводки

В данном разделе представлены основные виды кабелей и проводов используемых при прокладке электросетей и подключении различного оборудования. Вся продукция выполнена по современным стандартам безопасности и соответствует правилам и требованиям

ГОСТ.

×

Силовой кабель

×

Кабель для электропроводки

×

Медный электрический кабель


Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100


Основные типы кабеля и провода

  • Кабель ВВГ. Данный тип кабеля используется для подключения оборудования с номинальным напряжением до 1 кВ. Наиболее часто применяется для монтажа проводки внутри помещений;
  • Кабель NYM. Применяется при монтаже электрических сетей, освещения и подключении электроприборов напряжением до
    660 В
    ;
  • Кабель СИП. Это самонесущий электрический провод, применяемый для прокладывания воздушных линий электропередачи;
  • Кабель ВББШв. Силовой кабель в монолитном или многопроволочном исполнении, отличающийся наличием слоя стальной брони;
  • Провод ПБПП. Применяется для подключения осветительных приборов и питания розеток напряжением до 250 В;
  • Провод ППВ. Это провод, состоящий из двух или трех монолитных медных жил и используемый в сетях освещения и силовых линиях;
  • Провод ПВС. Это наиболее популярный провод для подключения освещения и различных электроприборов.

Как сделать выбор?

Любой кабель или провод должен отвечать нормам, регламентируемым ГОСТ 31996-2012. Если сжать и обобщить информацию, приведенную в этом документе, то качественный кабель должен отвечать стандартам безопасности, оболочка должна быть целостной, без повреждений. Провод не должен терять своих эксплуатационных характеристик при низких и высоких температурах в диапазоне, заявленном производителем. Оболочка не должна поддерживать горение, а при тлении не выделять отравляющих веществ в атмосферу.


Почему заказывать у нас выгодно?

  • Минимальная партия товара обсуждается индивидуально с каждым клиентом;
  • Готовы предложить широкий ассортимент электрического кабеля и провода для различных сфер применения;
  • У нас Вы можете приобрести кабель и провод из различных материалов, с разным количеством жил и под различное номинальное напряжение, для внутреннего и уличного использования;
  • Оказываем услуги по маркировке кабеля и провода;
  • Вся продукция проходит проверку качества и имеет соответствующие сертификаты безопасности;
  • Гарантируем быструю доставку заказа транспортной компанией в любую точку России.

Как сделать заказ?

Для того, чтобы заказать электрический кабель, необходимо выбрать тип кабеля, отвечающий вашим требованиям, определиться с длиной и оформить заказ.

Принимаем заявки по телефону или на нашем сайте. Ознакомиться с условиями доставки вы можете, перейдя по ссылке.

Какой кабель использовать для проводки в квартире – ГОСТ

При проектировании и монтаже электропроводки важным моментом является выбор марки кабеля. От этого зависит безаварийная работа электроприборов и безопасность жителей дома.

В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.

Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.

В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.

Критерий выбора кабеля для «домашнего» электромонтажа

Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.

Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?

На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии». Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Какой кабель выбрать для монтажа электропроводки

Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.

Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!

Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.

Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий — насосы, лифты, установки вентиляции и кондиционирования и другие.

Кабель марки ВВГ и его разновидности

Самый распространённый и доступный по цене тип кабеля для скрытой проводки — ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.

Само название ВВГ указывает на тип изоляции:

  1. отсутствие первой буквы А — токопроводящие жилы медные;
  2. В — изоляция жил выполнена из ПВХ;
  3. В — наружная оболочка также изготовлена из ПВХ;
  4. Г — голый, значит отсутствует внешняя броня и другие дополнительные оболочки.

Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ. Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.

Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:

  1. ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
  2. ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
  3. ВВГнг-ls (от англ. low smoke — низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
  4. ВВГнг-frls (от англ. fire resistant — огнеустойчивый и low smoke — низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.

Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры — это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls — это необоснованно завышать смету электромонтажных работ.

Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.

Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.

Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

  • N — Normenleitung. Кабель изготовлен по стандарту VDE.
  • Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
  • M — Mantelleitung. Показывает наличие наружной оболочки.
  • ls — low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом. Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

  Проложенные провода в открытом пространстве Проложенные в трубе или кабель канале
Сеч. Медь Алюминий Медь Алюминий
каб., Ток W, кВт Ток W, кВт Ток W, кВт Ток W, кВт
мм2 А 220в 380в А 220в 380в А 220в 380в А 220в 380в
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4       14 3,0 5,3
1,5 23 5,0 8,7       15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14,0 3,0 5,3
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

* — подробнее в статье «Выбор сечения провода, кабеля».

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Кабель для проводки — какой кабель использовать для электропроводки в квартире

Главный вопрос, который волнует обывателя: какой кабель лучше использовать для проводки в квартире? Здесь необходимо учесть несколько параметров.

В зависимости от условий эксплуатации берется в расчет длительная токовая нагрузка. Для цепей освещения подойдет кабель c токопроводящей медной жилой сечением 1,5 кв. мм, силовых цепей (розеток) – 2,5 кв. мм.

Один из важнейших параметров, когда выбираешь кабель для проводки в квартире — пожаробезопасность. Здесь потребуется расшифровка маркировки: кабель будет наиболее безопасным, если на маркировке будут индексы «нг» (нераспространение горения), «LS» (Low Smoke — низкое газо- и дымовыдление). Кабели с индексом LS при горении не выделяют значительного количества дыма, при этом светопроницаемость снижается не более чем на 50%. Соответственно, ответ на вопрос, какой кабель использовать для проводки в квартире, очевиден.

Помимо безопасности, кабель для проводки в квартире должен быть удобен в монтаже. В местах, где кабель для электропроводки требуется неоднократно сгибать, лучше сделать выбор в пользу 3-5 класса гибкости, который определяется исходя из количества проволок в жиле.


Наиболее подходящий кабель для электропроводки – широко представленных марок ВВГнг(А)-LS. Для тех, кто с особой тщательностью подходит к выбору и ищет лучший кабель для электропроводки, предлагаем продукцию торговой марки HoldCab с улучшенными характеристиками. Помимо повышенной пожаробезопасности, среди преимуществ данной марки можно выделить стойкость к низким температурам, а также возможность прокладки при температуре до минус 35 градусов, что дает неоспоримые преимущества, если есть необходимость монтировать кабель для электропроводки на строящемся объекте в зимний период. Кроме того, продукция ТМ HoldCab обладает повышенной стойкостью к влаге, в связи с этим снижаются риски пробоя изоляции. При коротком замыкании допустимая температура жилы кабеля составляет 250 градусов, это повышает надежность всей кабельной системы.

Главное, о чем следует помнить, когда выбираешь кабель для проводки, — погоня за наиболее низкой ценой может стоить жизни. По данным экспертов общественного проекта «Кабель без опасности», на фальсифицированный кабель для электропроводки приходится примерно половина рынка КПП бытового и общестроительного назначения. Если использовать некачественный кабель для электропроводки, это может привести к аварийной работе энергооборудования, что становится причиной половины пожаров в жилых домах.

Задаваясь вопросом, какой кабель использовать, лучше делать выбор в пользу проверенных десятилетиями производителей. При этом стоит помнить, что в последнее время участились случаи контрафакта. Чтобы не натолкнуться на подделку, кабель для проводки надежнее всего приобретать напрямую у производителя либо в фирменных магазинах при заводах-изготовителях. Если приобретенный через посредников кабель для электропроводки вызывает сомнение в качестве и надежности, есть возможность провести бесплатную проверку в рамках проекта «Кабель без опасности». Изделие по всем параметрам, включая физико-механические, химические, электрические характеристики, протестируют на базе Всероссийского научно-исследовательского института кабельной промышленности и других аккредитованных лабораторий.

Кабель и провод для проводки

Электропроводка в жилых помещениях, кабель для проводки


Сегодня на рынке в основном представлены провода и кабели с медными жилами (медная проводка, двухжильные провода), которые применяются для организации электрокоммуникаций в жилых и общественных строениях, словом кабель для внутренней проводки. В зависимости от сечения кабеля и нагрузки на него в процессе эксплуатации, определяется сфера его использования. Купить проводку для дома вы всегда можете у нас.

Кабель проводка (электропроводка, кабель для проводки) может быть многожильной (двухжильные провода) и одножильной и заключается в оболочке из ПВХ, которая не поддерживает горение, а поэтому может использоваться в помещениях с высокими требованиями к пожарной безопасности. При правильном выборе такого устройства обеспечивается безопасность в использовании и длительный срок эксплуатации.

Чтобы защитить провод для проводки от механических воздействий или ультрафиолета дополнительно, можно её помещать в гофрированные трубы или пластиковые короба. Медные или алюминиевые провода, представленные в нашем интернет-магазине, имеют различную длину, диаметр и соответствуют ГОСТам. Поставляются с гарантией. Каждое изделие имеет маркировку на поверхности, которая говорит об эксплуатационных и технических характеристиках проводника, а потому на эти параметры необходимо обращать внимание при покупке.

Купить кабель для проводки в доме


Недорого купить проводку в Киеве в нашем интернет-магазине можно по доступной цене, в удобное время и в любом ассортименте. Также электропроводка нуждается в качественном монтаже, и для этого у нас есть подобного рода услуги. Мы оперативно обработаем заказ и отправим товар в различные точки Украины.

Автор: МЕГА КАБЕЛЬ

Эту страничку еще ищут в сети по ключевым запросам: купить провода для электропроводки, провод для квартиры, электропровода для дома, кабель проводка, медный кабель для проводки, двухжильные провода.

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для передачи электрического тока.

В настоящее время благодаря развитию технологий почти все работает на электричестве.Будь то в помещении или на улице, нам нужна стабильная, бесперебойная подача электроэнергии, которая достигается за счет использования подходящих типов проводов и кабелей. Не только электрический сектор использует кабели и провода для передачи и распределения электроэнергии в нашем доме и промышленности, телекоммуникационный сектор также использует различных типов кабелей для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна, она предоставляет много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые этикетки, написанные на проводах, обычно используемых в домашней электропроводке.

  • 14-2G : Кабель содержит два изолированных провода и провод заземления; индивидуальный провод 14 калибра.
  • 14-3G : Кабель состоит из трех изолированных проводов и провода заземления; отдельные провода 14-го калибра.
  • 12-2 с G : кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 12-3 w/G : кабель состоит из трех изолированных проводов с заземляющим проводом; отдельные провода 12-го калибра.
  • 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
  • ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки приборов и устройств в доме.

Самая важная этикетка из них касается изоляции или пластикового покрытия вокруг токопроводящих проводов. Вот некоторые из распространенных этикеток, наносимых на провода.

Значение каждой буквы, используемой в приведенных выше метках, приведено ниже:

  • T : Изоляция из термопласта, огнестойкий материал
  • H : термостойкий; способен выдерживать температуры до 167 F.
  • HH : Высокая термостойкость; способен выдерживать температуры до 194 F.
  • W : «Влажный» или одобренный для влажных и влажных помещений; этот провод также подходит для сухих помещений
  • X : Изоляция из огнестойкого синтетического полимера
  • N : Нейлоновое покрытие для защиты от масла и бензина

Связанная статья: Типы электрических чертежей и диаграмм

Жилые электрические кабели

Жилая электропроводка от опоры до электроприборов или устройств внутри дома делится в основном на пять типов.

Сервисный кабель:

Кабель между опорой ЛЭП и помещением или зданием потребителя. Служебный ответвительный кабель представляет собой воздушную линию электропередачи от столба до служебного оголовка дома. Кабель сервисного ответвления может быть разных типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный проводник, т. е. состоит из двух проводников; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный служебный ответвительный кабель представляет собой трехжильный проводник. Он имеет два изолированных проводника для фазной линии и неизолированный провод для нейтральной линии.

Четырехжильный кабель: Четырехжильный служебный ответвительный кабель состоит из четырех или четырех жил. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нулевой линии. Используется для подачи 3-х фазного электроснабжения от опоры к зданию.

Фазный провод представляет собой кабель AAC , а нейтральный провод доступен в AAC/AAAC/ACSR . В этих кабелях используется изоляция из сшитого полиэтилена, которая защищает эти проводники от влаги, тепла и т. д.

Основные фидерные провода:

Основные фидерные кабели и провода подают питание от сервисного флюгера к зданию. Для этой цели используются кабели THHN 600 В, одножильные или многожильные, с номиналом на 25% больше максимальной требуемой нагрузки.

Провода питания панели:

Питающие провода панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальный ток которых на 25 % превышает максимальный ток нагрузки

Провода в неметаллической оболочке:

Неметаллические провода или провода в оболочке из НМ используются для внутренней электропроводки. Он может состоять из 2 и более изолированных проводников с изолированным или неизолированным заземляющим проводником. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные провода легче прокладывать через кабелепроводы.

Одножильный провод Одножильный провод

является наиболее популярным выбором для разводки электропроводки внутри дома. Он доступен с несколькими калибрами, цветом (для обозначения фазы, нейтрали и заземления) и одножильными или многожильными проводниками. Одножильный провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепроводы.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственной целью является передача информации. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель представляет собой тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр).Центральная часть коаксиального кабеля представляет собой жилу, покрытую изоляционным пластиковым слоем, который окружен металлическим экраном. Сверху четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель подразделяется на различные типы, и каждый из них имеет свое применение.

Жесткий коаксиальный кабель или кабель Heliax

Коаксиальный кабель Hardline или, в основном, известный под торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и воздушной антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, в котором экран преднамеренно спроектирован таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, что обеспечивает эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где антенна невозможна, например, в подземных туннелях, шахтах лифтов и т. д.

Коаксиальный кабель RG-6

RG-6 — наиболее распространенный тип коаксиального кабеля, который используется для передачи сигналов в жилых и коммерческих помещениях. Он изготовлен из цельного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой и экранированной оплеткой для защиты от помех.Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. д.

Триаксиальный или триаксиальный кабель

Триаксиальный — это еще один тип коаксиального кабеля, который включает еще один слой изоляции и экран поверх существующего экрана. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель Кабель

Twinax представляет собой тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экранирующей оплеткой. Он используется для высокоскоростной передачи сигналов ближнего действия, обычно для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, внешняя оболочка которого выполнена из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​структуры щита он не очень гибкий и не предназначен для изгиба после первоначальной формовки.

Жесткий коаксиальный кабель

Жесткий линейный коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для сгибания, поэтому для сгибания используются колена и межблочные соединения. Они используются для передачи сигналов высокой мощности между радиочастотными компонентами передатчика и антенной.

Кабель с витой парой

Этот тип кабеля связи состоит из двух изолированных проводов, скрученных вместе в виде витой пары.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

В зависимости от защиты от шума они делятся на два типа.

Кабель с неэкранированной витой парой (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от помех. Витые пары могут уменьшить шум, но все же влияют на него. Различные категории кабелей UTP используются в жилых и коммерческих зданиях с различной пропускной способностью, например.г. CAT1, CAT2 и т. д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, защищающий провода от электромагнитных помех. Они используются для высокотехнологичных приложений, где на кабели могут влиять внешние помехи.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель представляет собой тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна человеческому волосу, и каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, защищающий волокна от помех.

Волоконно-оптический кабель подразделяется на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один вид света. Он сделан из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает число отражений света, что снижает затухание сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Этот тип оптоволоконного кабеля изготовлен из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает затухание и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, в локальную сеть, систему безопасности и т. д.

Кабель для прямой прокладки (DBC)

Это тип кабеля, используемый для связи и передачи энергии. Он специально разработан для захоронения непосредственно под землей без необходимости дополнительной изоляции, обшивки или трубопроводов. Он изготовлен из жгутов оптоволоконных кабелей с толстой металлической жилой для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. д.защитить его от жары, влаги и других подземных факторов.

Кабель в неметаллической оболочке (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой из NM или кабель, известный под торговой маркой «romex», представляет собой тип электрического кабеля, внешняя оболочка которого изготовлена ​​из пластика, защищающего внутренние проводники. Чаще всего используется для электропроводки в жилых помещениях.

Существует два типа кабеля с оболочкой из NM в зависимости от количества проводников;

Двухжильный кабель с оболочкой NM : Этот тип кабелей имеет две отдельно изолированные жилы с неизолированной жилой для заземления, что в сумме составляет 3 жилы.Он поставляется в различных калибрах для различных рейтингов и помечен как «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный кабель с оболочкой NM : этот тип кабеля содержит 3 изолированных провода с оголенным заземляющим проводом. Он используется для трехфазного применения, поэтому отдельные проводники маркируются разными цветами фаз для идентификации.

Провода NM доступны в виде одножильных , а также многожильных форм.Одножильный проводник обеспечивает лучшее соединение на клеммах, но его трудно прокладывать через трубы или кабелепроводы. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепроводы.

NM-B (B для зданий) — это тип кабеля NM, который специально используется для электропроводки внутри зданий. Они используются для проводки внутри стен и полов, но не должны использоваться во влажных местах, например, для внешней проводки.

Кабель в металлической оболочке (бронированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип бронированного электрического кабеля с металлической защитой изолированных жил. Проводники отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или может представлять собой сплошную трубчатую конструкцию.

Кабели с металлической оболочкой в ​​основном известны как кабель AC (бронированный кабель) или кабель BX и кабель MC (металлическая оболочка). BX — зарегистрированная торговая марка кабелей переменного тока.

Бронированный кабель (AC)

Кабели такого типа с металлической оболочкой имеют защитный скрученный или плетеный металлический слой, обычно выполненный из стали, поверх жилы.Внешняя оболочка выполнена из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземления. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи электроэнергии.



Кабель в металлической оболочке (MC)

Различие между кабелями переменного тока и кабелями MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, их можно использовать как для прямого захоронения, так и во влажных местах, но если они имеют защитную внешнюю оболочку из ПВХ.

Кабели с металлической оболочкой дороги и трудны для прокладки и требуют специальных инструментов для резки или разрыва по сравнению с кабелем NM, который является лучшим выбором для электропроводки в жилых помещениях. Они используются в электроснабжении для больших бытовых приборов и внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько жил с изолированной оболочкой, свернутых в один кабель с оболочкой. Его задача состоит в том, чтобы избежать беспорядочного соединения, используя один кабель вместо 10 или 20 отдельных проводов, и сэкономить время, соединяя их один за другим.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях имеется алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многоконтактным разъемом.

ядер — количество полезных соединений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более 2 отдельных трехфазных проводников, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем подключать каждый кабель в отдельном месте.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

  • Передача аудиосигнала на аудиомикшер.
  • Отправка аудио- и видеосигнала в игровых консолях.
  • Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
  • Отправка аудио- и видеосигнала по одному кабелю от камеры.
  • в сети
Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводников, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также для низкочастотных приложений переменного тока.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется как продолжение источника питания для питания портативного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или условия использования (например, температура, влажность, погода, масло и т. д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из нескольких изолированных проводов малого класса, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название ленточный кабель. Они гибкие и могут работать с очень низким напряжением.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, такие как жесткие диски, дисководы компакт-дисков, принтеры и т. д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, что влияет на систему охлаждения. В настоящее время они в основном заменены круглыми кабелями.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, жилы которого защищены дополнительным металлическим слоем, известным как экран. Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может представлять собой фольгу, спиральную ленту или сплошной слой из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми источниками электричества поблизости. Устраняется заземлением экрана с одного конца. В силовых кабелях слой экрана заземляется, чтобы защитить изоляцию от разрушения из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод или, чаще всего, просто провод, состоит из одного изолированного проводника. Это самый популярный вариант электропроводки в жилых помещениях. Он доступен в нескольких цветах для идентификации фазы и земли. Одножильный провод бывает двух типов;

Одножильный провод:

Одножильный провод состоит из нескольких тонких жил, которые вместе образуют один проводник. Многожильная конструкция обеспечивает гибкость, поэтому они подходят для приложений, где необходимо сгибать или скручивать провода.Электрики предпочитают многожильные трубы сплошным, потому что их легче прокладывать через трубы в стенах из-за их гибкости.

Одножильный провод:

Одножильный провод изготавливается из одинарной сплошной жилы с пластмассовой изоляцией. Твердая конструкция обеспечивает лучшее соединение, но ее трудно сгибать или скручивать из-за ее жесткости. Многократные изгибы могут повредить и сломать проводник внутри. Они используются в приложениях, где нет необходимости в движении или изгибе проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных местах или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы справиться с трудностями, возникающими при установке. Они предназначены для использования в качестве прямого подземного кабеля.

Они доступны в одно- и многожильном исполнении, имеют плоскую или круглую структуру в зависимости от области применения.Проводники имеют цветовую маркировку для идентификации фазных и заземляющих соединений, а также проводов управления, проходящих вдоль силовых проводников.

Они используются в физически ограниченных и недоступных местах. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или буровых работах.

Двойной провод Двухжильный кабель

представляет собой двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиочастотного сигнала.Проводники разделены и равномерно разделены пластиковым слоем между ними. Равное расстояние очень важно, потому что оно защищает сигнал от искажения. Проводники в основном многожильные, чтобы избежать скин-эффекта, и они изолированы с использованием того же пластика.

Они более чувствительны к внешним шумовым помехам и погодным условиям, поэтому при монтаже учитывают эти факторы. Конечно, коаксиальный кабель имеет лучшую защиту от помех, но предпочтительнее кабель с двумя жилами из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. д., капли воды скапливаются на поверхности пластика между проводниками. Это вызывает помехи в сигнале. Чтобы избежать такого состояния, в пластиковом слое прорезаны окна, похожие на прорези. Полученный провод напоминает лестничную конструкцию, отсюда и название Лестничная линия.

Двойной провод доступен с характеристиками 600, 450, 300 и 75 Ом, импеданс .Наиболее распространенным типом является двойной кабель на 300 Ом, используемый для телевизоров. Они в основном используются для подключения передатчика или приемника к радиочастотным антеннам в телевизорах и радиоприемниках и т. д.

Кабель подземного питателя (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных местах, например, для подачи питания на фонарный столб или уличный фонарь. Кабели NM имеют свободную пластиковую оболочку, тогда как проводники в кабелях UF индивидуально окружены сплошным слоем термопластика, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных местах, например, для подачи электроэнергии в садовый сарай, фонарный столб. В основном они доступны с внешней оболочкой серого цвета. Это лучший выбор, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать продолжительные изгибы в подвижных приложениях. Гибкость достигается за счет использования многожильных проводников.Они используются в отраслях автоматизации, где машины постоянно движутся, например, машины для захвата и перемещения, а также станки с ЧПУ, такие как гравировальные, фрезерные станки и т. д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Этот тип кабеля состоит из нескольких слоев жил. Сердечники этих кабелей должны быть прочными, а окружающие слои сделаны длинными. Потому что внешний слой растягивается при изгибе, а центральное ядро ​​сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, является гибким, но слишком большой изгиб может привести к деформации кабеля.

Скрутка в пучки

Этот тип кабеля достигается за счет оплетки проводников вокруг друг друга, так что проводники растягиваются равномерно при изгибе кабеля. Этот тип кабеля более долговечен из-за его прочного сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередач:

Воздушные линии электропередач — это проводники, подвешенные к электрическим башням или столбам для передачи электроэнергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC) Кабель передачи

AAC, также известный как алюминиевый многожильный проводник, изготовлен из нескольких нитей твердотянутого алюминиевого сплава 1350, который на 99 % состоит из небольшого количества кремния, железа и т. д. Он имеет очень высокую проводимость и устойчивость к коррозии, но очень низкую прочность. к весовому соотношению.Вот почему на станциях предпочтительны короткие расстояния, а не для передачи электроэнергии в сельской местности на большие расстояния.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает соотношение прочности и веса при сохранении коррозионной стойкости. Однако проводимость немного падает

Кабель с алюминиевой жилой, армированной сталью (ACSR)

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого изготовлены из оцинкованной стали, окруженные жилами из чистого алюминия. Стальной сердечник увеличивает прочность кабеля на растяжение, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях электропередачи на большие расстояния, потому что мы можем изменить прочность их стального сердечника в соответствии с требованиями.

Алюминиевый проводник Армированный алюминиевый сплав (ACAR)

Изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердцевины из оцинкованной стали он изготовлен из алюминиевого сплава, что увеличивает общую проводимость (емкость) при сохранении прочности на растяжение ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует окружающий воздух, что вызывает потерю мощности, а также помехи в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более 2 проводников на фазу, также известных как жгуты проводов. Эти проводники изготовлены из одинаковых материалов и одинаково разделены прокладкой.


Похожие сообщения:

лучших электрических проводов в 2021 году

Когда дело доходит до чего-то электрического, последнее, что вы хотите, — это получить неправильный электронный провод, который вообще не подходит для цели, для которой он был куплен. Никто не хочет платить за электрические кабели и провода, которые не работают должным образом.

В этой области существует множество различных брендов и продавцов, и в большинстве случаев бывает трудно и совершенно запутанно выбрать правильный электрический провод из всего множества.

Чтобы значительно облегчить вам задачу, мы рассмотрели список факторов, которые, скорее всего, следует учитывать перед совершением покупки.

На что следует обратить внимание при покупке электрических проводов?

Ниже мы собрали некоторые важные вещи, которые вам необходимо учитывать при покупке электрических проводов и кабелей.

Материал проволоки

Обычно электрические провода и кабели изготавливаются из алюминия или меди.Эти материалы лучше всего подходят для проводов и кабелей, поскольку они обеспечивают необходимую проводимость, необходимую для работы. Они также широко используются и принимаются из-за их низкой стоимости и доступности. Когда вы находитесь на рынке электрических проводов, постарайтесь убедиться, что вы подтверждаете, что выбранный вами продукт изготовлен из высококачественных материалов и соответствует отраслевым стандартам.

Если вам нужен провод для электропроводки в вашем доме, то медные провода подойдут вам больше всего. Медь обладает большей проводимостью, чем алюминий, но она тяжелее и дороже.Если ваш проект требует применения на больших расстояниях, вам, вероятно, следует выбрать более дешевый и легкий алюминиевый провод.

Длина провода

Приняв решение о том, какой электрический провод вы собираетесь приобрести, вам необходимо выяснить, может ли поставщик кабелей предоставить вам все необходимые провода соответствующей длины. Один из эффективных способов сделать это — выяснить, предлагает ли поставщик индивидуальные заказы на покупку. Если они это сделают, это даст вам больше возможностей для маневрирования вашего ордера в соответствии с вашей собственной ситуацией.Это убережет вас от слишком короткого или чрезмерного электрического кабеля.

Диаметр проволоки

Относится к диаметру самого проводника. Это значение регулируется американской системой калибра проводов и является очень важным фактором, когда вы покупаете провод для использования. В принципе, чем меньше провод, тем больше калибр. Очень важно, чтобы вы выбрали провод такого размера, который соответствует силе тока в цепи, иначе вы рискуете получить короткое замыкание и возгорание.

Вот как это работает на самом деле; токовая нагрузка провода определяется сечением провода. Как только вы выберете провод с калибром, который может выдержать необходимую для вашей ситуации силу тока, вы в безопасности.

Изоляция провода

Электрические кабели, изготовленные из высококачественных материалов, соответствующих отраслевым стандартам, скорее всего, будут иметь надлежащую и рекомендуемую изоляцию. Всегда полезно проверить, что провод или кабель, который вы собираетесь приобрести, одобрен для защиты от воды, тепла и огня.Если все эти три основных фактора соблюдены, и выбранный вами провод является водостойким, термостойким и огнестойким, то вы нашли провод хорошего качества по стандартам изоляции.

Гибкость

Обычно разные типы проволоки обладают разным уровнем гибкости. В зависимости от того, для чего вам нужны провода, у вас есть выбор между ними;

  • Проволока со сплошным сердечником – эти проволоки более гибкие при большем сечении и менее гибкие при меньшем сечении.
  • Провода с грубым плетением — эти провода умеренно гибкие и в основном сохраняют любую форму, в которую вы их формируете.
  • Тонкопроволочные провода – эти провода очень гибкие и не держат форму.
Маркировка проводов

Еще одна очень важная вещь, о которой следует помнить, — это маркировка. Вы должны убедиться, что кабели и провода имеют соответствующую маркировку, напечатанную на внешней оболочке. Если их нет, то, вероятно, безопаснее попробовать другой продукт или поставщика.Эти этикетки гарантируют, что вы работаете с правильным оборудованием и выполняете правильные соединения, поэтому каждый кусок электрического кабеля, который вы используете, должен быть правильно маркирован.

Некоторые из основных вещей, которые должны быть перечислены в кабелях, должны включать в себя; напряжение, американский калибр проводов (AWG) и тип изоляции (THHN или THWN). Эти детали очень важны и необходимы, чтобы избежать ошибок или ошибок. Изоляция или оболочки с цветовой маркировкой также могут помочь вам убедиться, что вы используете правильные провода.

Цвет

При работе над электрическим проектом всегда лучше использовать провода разных цветов в электрической сборке. Это поможет не только вам, конечному пользователю, но и всем, кому в будущем может понадобиться обслуживание узла, — создавая вариации и понимание назначения каждого провода. Если это ваша цель, вам понадобятся электрические провода разных цветов. К счастью, есть много брендов, которые предлагают это решение.

Как правильно выбрать электрический провод

Прежде чем решить, какой провод купить, нужно задать себе несколько вопросов. Эти вопросы помогут вам легко подобрать идеальный электрический провод для ваших нужд. Вот некоторые из этих вопросов;

  • Сколько провода вам нужно?
  • Какое количество тока вам нужно, чтобы ваш электрический провод мог эффективно работать?
  • Вам нужна проводка разных цветов?
  • Вам нужно провести электромонтажные работы снаружи?
  • Подходит ли провод для прокладки в полости стены?
  • Существуют ли какие-либо особые обстоятельства, которые могут повлиять на долговечность провода в долгосрочной перспективе?

Ответы на эти вопросы помогут вам избежать покупки отрезка провода, который бесполезен для той цели, для которой вы его купили, и значительно облегчат весь процесс, дав вам лучшее направление.

Домашняя электропроводка — простое руководство

Время чтения: 3 минуты

Когда это приходит к ремонту электрооборудования, важно знать о различных типах электропроводки. Пытаетесь ли вы диагностировать проблемы с электричеством вокруг вашего дома или установка новой проводки, важно иметь возможность определить различные типы проводки и кабеля. Вот прохождение основы электропроводки.

Размер проволоки

Когда мы говорим о размерах проводов, мы имеем в виду диаметр проводника провода.Этот стандарт размеров основан на системе American Wire Gauge (AWG). Калибр провода относится к токоведущей способности провода. В двух словах, калибр — это то, какую силу тока может выдержать провод. Общее правило таково: чем меньше проволока, тем больше калибр. Размер провода, который вы выберете, должен соответствовать силе тока цепи. Если они не совпадают, существует риск короткого замыкания, которое может привести к возникновению пожара. Когда дело доходит до домашнего электрического провода, наиболее распространены провода 12 или 14 калибра.Для приборов обычно требуется меньший калибр около 6-10 калибра.

Неметаллический кабель

Прежде чем мы говорить о неметаллическом кабеле, важно понимать разницу между проводом и кабелем. Электрический провод проводит электричество и является индивидуальным разъемы внутри куртки. Они могут быть как утепленными, так и голыми. Кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке. Наиболее распространенной внутренней проводкой является неметаллический кабель или кабель NM.Также известен как популярная торговая марка: Romex, кабель NM из трех и более проводов. Эти провода обернуты гибким пластиком. куртка, которая также известна как обшивка. Кабель NM обычно включает в себя горячую провод, заземляющий провод и нулевой провод. Проволока NM используется во многих интерьерах. электрические цепи, включая выключатели, розетки и осветительные приборы

Бронированный кабель

В некоторых не разрешается использовать кабель NM, а бронированный кабель или кабель переменного тока необходимо использовал. Этот кабель датируется началом 1900-х годов. но он все еще используется сегодня.Как следует из названия, армированный кабель прочный и имеет гибкая металлическая оболочка, обеспечивающая дополнительную защиту внутренних проводники. По нормативным причинам кабель переменного тока не разрешается использовать в коммерческие здания или жилые проекты, которые превышают три этажа.

Подземный питающий кабель

Когда это приходит к кабелю, пригодному для наружных условий, подземному питающему кабелю, или кабель UF является правильным выбором. Предназначен для прокладки подземной электропроводки, кабель UF представляет собой неметаллический кабель и может быть проложен под землей без необходимости проводник.Кабель UF является водонепроницаемым, а также отлично подходит для наружного электроснабжения. проекты.

Цветовая маркировка

Понимание различная цветовая маркировка электрических проводов поможет вам определить, как разные провода используются для разных целей. Что касается кабелей, разные цвета показывают силу тока проводов внутри кабеля. Кабель NM с белой оболочкой, например, используется для 15-амперных цепей, тогда как желтый кабель NM рассчитан на 20-амперные цепи. Когда дело доходит до цвета отдельных проводов, это обычно относится к предпочтительному использованию провода.Чернить и красные провода обычно являются токоведущими соединениями, а белые провода нормально заземленные или нейтральные проводники. Зеленые изолированные провода используются для провода заземления. Обязательно ознакомьтесь с электробезопасностью подсказки прежде чем иметь дело с разноцветными проводами, так как всегда хорошо быть полностью подготовлен и проинформирован.

Маркировка проводов

Электрика провода и кабели имеют маркировку, напечатанную или выштампованную на их наружная обшивка. Эти маркировки помогают предоставить важную информацию, такую ​​как размер провода, используемый материал, тип изоляции, количество содержащихся проводов внутри кабеля.Умение читать эти этикетки окажется бесценным. чтобы понять, какие провода и кабели куда должны идти.

Подключение электрического щита

Сервис Панели образуют точку распределения электроэнергии в доме. Все отдельные цепи получают питание от главного электрического щита, и этот щит также включает в себя защитные меры, такие как выключатели и предохранители. Когда дело доходит до проводки электрической панели, мы рекомендуем оставить это на усмотрение электрической профессионалы, поскольку это могут быть сложные электрические системы, которые требуют определенного уровня знаний.

Хотя легко понять основы домашней электропроводки, каналы проводки и схемы могут легко стать сложными и запутанными для понимания. Мы рекомендуем что вы вызываете лицензированного электрика из уважаемой компании для выполнения всех техническое обслуживание кабелей и проводки. В Art Plumbing, Air Conditioning & Electric мы прийти с более чем 35-летним опытом и предложить полное удовлетворение клиентов гарантия.

Типы электрических кабелей | Системный провод и кабель

Типы электрических кабелей

  • Коаксиальный кабель – используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
  • Кабель связи
  • Кабель для прямой прокладки
  • Гибкие кабели
  • Кабель Heliax
  • Кабель в неметаллической оболочке (или неметаллическая строительная проволока, NM, NM-B)
  • Кабель в металлической оболочке (или бронированный кабель, AC или BX)
  • Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
  • Парный кабель — состоит из двух изолированных проводников, которые обычно используются в приложениях постоянного или низкочастотного переменного тока
  • Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
  • Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля может легко сгибаться, и он предназначен для работы с низким уровнем напряжения.
  • Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
  • Одножильный кабель (время от времени это название используется для провода)
  • Погружной кабель
  • Твинаксиальный кабель
  • Двойной кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (т.г., телевидение и радио). Эти кабели скручены для снижения скин-эффекта.
  • Витая пара – состоит из двух переплетенных изолированных проводов. Напоминает парный кабель, за исключением того, что парные провода скручены



Таблицы размеров проводов AWG

В приведенной ниже таблице показаны различные данные, включая как сопротивление проводов различного сечения, так и допустимый ток (импульс) для пластиковой изоляции. Информация о диаметре в таблице относится к одножильным проводам .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) оценивается исходя из температуры окружающей среды 25 °C. В приведенной ниже таблице предполагается частота постоянного или переменного тока, равная или меньше 60 Гц, и не учитывается скин-эффект. Витки провода — это верхний предел для провода без изоляции.

AWG Диаметр Витки провода,
без изоляции
Район Медная проволока
Сопротивление/длина Ampacity при номинальной температуре изоляционного материала 20 °C или 16 AWG и меньше для отдельных несвязанных проводов в оборудовании: Предохранитель ток
60 °C 75°С 90 °С Прес Ондердонк
(в) (мм) (на дюйм) (за см) (ккмил) (мм 2 ) (мОм/м ) (мОм/фут ) (А) ~10 с 1 с 32 мс
0000 (4/0) 0. 4600 11.684 2,17 0,856 212 107 0,1608 0,04901 195 230 260 3,2 кА 33 кА 182 кА
000 (3/0) 0,4096 10.405 2,44 0,961 168 85,0 0,2028 0,06180 165 200 225 2.7 кА 26 кА 144 кА
00 (2/0) 0,3648 9,266 2,74 1,08 133 67,4 0,2557 0,07793 145 175 195 2,3 кА 21 кА 115 кА
0 (1/0) 0,3249 8.251 3,08 1,21 106 53.5 0,3224 0,09827 125 150 170 1,9 кА 16 кА 91 кА
1 0,2893 7,348 3,46 1,36 83,7 42,4 0,4066 0,1239 110 130 145 1,6 кА 13 кА 72 кА
2 0. 2576 6,544 3,88 1,53 66,4 33,6 0,5127 0,1563 95 115 130 1,3 кА 10,2 кА 57 кА
3 0,2294 5,827 4,36 1,72 52,6 26,7 0,6465 0,1970 85 100 115 1.1 кА 8,1 кА 45 кА
4 0,2043 5,189 4,89 1,93 41,7 21,2 0,8152 0,2485 70 85 95 946 А 6,4 кА 36 кА
5 0,1819 4,621 5,50 2,16 33,1 16,8 1.028 0,3133 795 А 5,1 кА 28 кА
6 0,1620 4,115 6,17 2,43 26,3 13,3 1,296 0,3951 55 65 75 668 А 4,0 кА 23 кА
7 0,1443 3,665 6,93 2,73 20. 8 10,5 1,634 0,4982 561 А 3,2 кА 18 кА
8 0,1285 3,264 7,78 3,06 16,5 8,37 2,061 0,6282 40 50 55 472 А 2,5 кА 14 кА
9 0,1144 2,906 8.74 3,44 13,1 6,63 2,599 0,7921 396 А 2,0 кА 11 кА
10 0,1019 2,588 9,81 3,86 10,4 5,26 3,277 0,9989 30 35 40 333 А 1,6 кА 8,9 кА
11 0.0907 2,305 11,0 4,34 8,23 4,17 4,132 1,260 280 А 1,3 кА 7,1 кА
12 0,0808 2,053 12,4 4,87 6,53 3,31 5. 211 1,588 20 25 30 235 А 1,0 кА 5.6 кА
13 0,0720 1,828 13,9 5,47 5,18 2,62 6,571 2,003 198 А 798 А 4,5 кА
14 0,0641 1,628 15,6 6,14 4.11 2,08 8,286 2,525 15 20 25 166 А 633 А 3.5 кА
15 0,0571 1.450 17,5 6,90 3,26 1,65 10,45 3,184 140 А 502 А 2,8 кА
16 0,0508 1,291 19,7 7,75 2,58 1,31 13. 17 4,016 22*свободный воздух 13*в комплекте 18 117 А 398 А 2.2 кА
17 0,0453 1,150 22,1 8,70 2,05 1,04 16,61 5,064 99 А 316 А 1,8 кА
18 0,0403 1,024 24,8 9,77 1,62 0,823 20,95 6,385 10 14 16 83 А 250 А 1.4 кА
19 0,0359 0,912 27,9 11,0 1,29 0,653 26,42 8.051 70 А 198 А 1,1 кА
20 0,0320 0,812 31,3 12,3 1,02 0,518 33,31 10,15 11 7. 5 58,5 А 158 А 882 А
21 0,0285 0,723 35,1 13,8 0,810 0,410 42,00 12,80 49 А 125 А 700 А
22 0,0253 0,644 39,5 15,5 0.642 0,326 52,96 16.14 7 5 41 А 99 А 551 А
23 0,0226 0,573 44,3 17,4 0,509 0,258 66,79 20,36 35 А 79 А 440 А
24 0.0201 0,511 49,7 19,6 0,404 0,205 84,22 25,67 3,5 2,1 29 А 62 А 348 А
25 0,0179 0,455 55,9 22,0 0,320 0,162 106,2 32,37 24 А 49 А 276 А
26 0. 0159 0,405 62,7 24,7 0,254 0,129 133,9 40,81 2,2 1,3 20 А 39 А 218 А
27 0,0142 0,361 70,4 27,7 0,202 0,102 168,9 51,47 17 А 31 А 174 А
28 0.0126 0,321 79,1 31,1 0,160 0,0810 212,9 64,90 1,4 0,85 14 А 24 А 137 А
29 0,0113 0,286 88,8 35,0 0,127 0,0642 268,5 81,84 12 А 20 А 110 А
30 0. 0100 0,255 99,7 39,3 0,101 0,0509 338,6 103,2 0,86 0,52 10 А 15 А 86 А
31 0,00893 0,227 112 44,1 0,0797 0,0404 426,9 130,1 9 А 12 А 69 А
32 0.00795 0,202 126 49,5 0,0632 0,0320 538,3 164,1 0,53 0,3 7 А 10 А 54 А
33 0,00708 0,180 141 55,6 0,0501 0,0254 678,8 206,9 6 А 7. 7 А 43 А
34 0,00630 0,160 159 62,4 0,0398 0,0201 856,0 260,9 0,3 0,180 5 А 6,1 А 34 А
35 0,00561 0,143 178 70,1 0,0315 0,0160 1079 329.0 4 А 4,8 А 27 А
36 0,00500 0,127 200 78,7 0,0250 0,0127 1361 414,8 4 А 3,9 А 22 А
37 0,00445 0,113 225 88.4 0,0198 0,0100 1716 523,1 3 А 3,1 А 17 А
38 0,00397 0,101 252 99,3 0,0157 0,00797 2164 659,6 3 А 2,4 А 14 А
39 0. 00353 0,0897 283 111 0,0125 0,00632 2729 831,8 2 А 1,9 А 11 А
40 0,00314 0,0799 318 125 0,00989 0,00501 3441 1049 1 А 1.Перейти к: б с д Ровно, по определению



В электротехнической промышленности Северной Америки проводники размером более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (ксмил), где 1 ксмил = 0,5067 мм 2 . Следующий размер провода больше 4/0 имеет поперечное сечение 250 тыс. смил.Круговой мил — это площадь проволоки диаметром один мил. Один миллион круговых мил — это площадь круга диаметром 1000 мил (1 дюйм). Старая аббревиатура для тысячи круговых мил — MCM .

Многожильный провод размеров AWG

Датчики

AWG также используются для описания многожильного провода. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между нитями не учитываются.При изготовлении из круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода

обозначаются тремя номерами: общим размером AWG, количеством жил и размером AWG жилы. Количество прядей и AWG пряди разделены косой чертой. Например, многожильный провод 22 AWG 7/30 представляет собой провод 22 AWG, состоящий из семи жил провода 30 AWG.

Кабель для солнечной панели, сварочный кабель

Непревзойденная цена на электрические и электронные кабели, клеммы и термоусадочные трубки из полиолефина.

Если вам нужна немедленная поставка необходимых вам проводов и кабелей, вы попали в нужное место со специалистами по электропроводке и кабелю. Мы работаем с 1994 года, и наша цель — доставить вашу продукцию в течение двух-пяти рабочих дней, независимо от того, как далеко вы находитесь от наших многочисленных центров выполнения заказов.

Именно то, что вам нужно: провод, кабель и портативный шнур самого высокого качества — СДЕЛАНО в США!

Коаксиальные и кабельные кабели

  • Пленум Номинальный
  • Сиамский кабель питания и управления

Медный строительный провод 600 В

Кабели для электроники, безопасности и сигнализации

  • Аудиосистема и динамик
  • Кабели Belden Style
  • Электронный замок и контроль доступа
  • Кабель пожарной сигнализации
  • Звук и безопасность

Морской класс Одобрено UL

  • Основной провод лодки и кабель аккумуляторной батареи
  • Клеммы, соединители, разъединители
  • Полиолефиновая термоусадочная трубка для тяжелых условий эксплуатации
  • Луженые медные наконечники для тяжелых условий эксплуатации

Портативные шнуры/кабели

  • SOOW 600 Вольт
  • Кабель SJOOW 300 В

Сварочный кабель — 600 В Premium Flex — черный — красный — синий — желтый — зеленый

БЕСПЛАТНАЯ доставка сотен наших электрических проводов и кабелей

Что бы вам ни понадобилось в мире электрических проводов или кабелей, мы можем это предоставить. Если вы не нашли кабель, который вам нужен, напишите нам. На нашем сайте специальные кабели не указаны. Мы предлагаем шнуры и кабели различной длины, чтобы максимально соответствовать вашим конкретным потребностям. Мы предлагаем БЕСПЛАТНУЮ доставку наземным транспортом до вашего местоположения из одного из наших семи центров выполнения заказов по всей стране в течение двух-пяти рабочих дней. Доступны услуги ускоренной доставки, а информация об отслеживании доступна после отправки вашего заказа.

У ваших монтажных и строительных проектов есть жизненно важные сроки.Мы знаем, как важно как можно быстрее получить сварочный кабель на 600 вольт, кабели для электронных систем безопасности и сигнализации, кабели и разъемы морского класса, одобренные UL, или любой другой портативный шнур или медную строительную проволоку, чтобы вы могли вернуться к работе.

Оцените лучшее в отрасли решение EWCS

Имея так много различных типов проводки, вам нужен кто-то, кому вы можете доверять, чтобы выполнить работу и предоставить вам именно то, что вам нужно с первого раза. Триллиевый провод и кабель — ваш источник.Благодаря большому количеству различных типов кабелей вы обязательно найдете то, что ищете.

Существует множество длин и размеров алюминиевой строительной проволоки, алюминиевого триплекса и алюминиевого квадраплекса. Вы также можете получить контрольно-измерительные и электронные кабели от кабелей пожарной сигнализации, кабелей безопасности и сигнализации, отраслевых электронных кабелей и многого другого.

Trillium Wire and Cable также включает медные силовые кабели и кабели управления, морские кабели, сварочные кабели и многое другое. Медные кабели питания и управления бывают одножильными и многожильными из неизолированной меди, строительным проводом на 600 В, гибким силовым кабелем на 2000 В, силовыми кабелями G-GC и типа W и т. д.Морской кабель включает первичный морской провод калибра 16-10, одобренный UL, кабель для морской батареи, силовые кабели, термоусадочную трубку с клеевым покрытием и многое другое.

Кабели и провода, доступные от Trillium Wire and Cable, всегда отличаются высоким качеством и рассчитаны на долгий срок службы и высокую производительность. Работая в бизнесе с 1994 года и являясь экспертами в области электромонтажа, мы специализируемся на том, чтобы быстро удовлетворить ваши потребности в проводах и кабелях и доставить вам нужный кабель в кратчайшие сроки с немедленной доставкой. Обычно мы выполняем заказы в течение 24 часов и отправляем в рабочие дни.Наша конечная цель — чтобы вы остались довольны покупкой и доставкой.

Провода и кабели могут быть разрезаны специально по вашим спецификациям, и мы всегда готовы принять специальные заказы или крупные заказы, когда вам это нужно. Просмотрите широкий выбор типов проводов и кабелей и не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть относительно продуктов или вашей покупки. Наша цель — поставлять провода и кабели по доступной цене, а также обеспечивать качественное и легкодоступное обслуживание клиентов, чтобы вы могли получить необходимую помощь и продукты, которые вам нужны.

Отправьте нам электронное письмо по адресу [email protected] com сегодня, и вы получите самый быстрый ответ, чтобы доставить ваш продукт к вашему порогу в течение недели.

Wire Electric — Электрики Буффало

Wire Electric предоставляет качественные электротехнические услуги в Буффало, Эри, Ниагаре и прилегающих районах с 1975 года, и мы всегда гарантируем, что вы будете удовлетворены всеми нашими услугами. За почти 40 лет работы мы обслужили более 50 000 домов и предприятий.И наша репутация честного и эффективного мастера — это то, что мы продолжаем строить на каждой работе.

Наши электрики Buffalo предоставляют качественные услуги, которые мы рекламируем. И именно поэтому наш бизнес по-прежнему процветает.

Электропроводка

Будь то замена электропроводки в старом здании или электропроводка в новом здании или пристройке, если вам нужны решения для электропроводки для вашего дома, наши электрики Buffalo могут позаботиться об этом. У нас есть опыт и обучение, чтобы убедиться, что ваша проводка безопасна и эффективна, и мы позаботимся о том, чтобы любая работа с проводкой прошла гладко на каждом этапе. […]

Подробнее

Ландшафтное освещение

Ландшафт вашего дома не должен исчезать на закате. С нашими услугами по ландшафтному освещению ваш ландшафт может по-настоящему сиять даже после наступления темноты. От освещения листвы сада до ландшафтного освещения, мы можем выполнить любую работу по наружному освещению. […]

Подробнее

Почему домовладельцы Западного Нью-Йорка звонят нам по номеру

  • Предварительная цена. Мы берем плату за работу, НЕ за час!
  • Быстрое обслуживание Отправка по радио, полностью укомплектованные грузовики в вашем районе Ежедневно.
  • Круглосуточные услуги. Немедленное обслуживание, когда вы этого хотите. Аварийная служба, когда вам это нужно.
  • Удовлетворение Гарантия . Мы не счастливы, пока вы не счастливы.
  • Профессиональная служба. Все сотрудники прошли проверку безопасности, прошли проверку на наркотики и имеют лицензию электрика.
  • Качество работы. Мы используем только лучшие продукты и обеспечиваем только лучшее качество изготовления.
  • Душевное спокойствие. Осознание того, что вы имеете дело с компанией, которой можно доверять.

Возможности трудоустройства



Услуги

  • Ремонт электрооборудования
  • Услуги по освещению
  • Электрическое отопление
  • Электропроводка
  • Генераторы
  • Ландшафтное освещение
  • Компьютерная проводка



Последние статьи

Если вы ищете профессионального подрядчика по электромонтажу в районе Буффало, позвоните по телефону 716-875-4546 или заполните нашу онлайн-форму запроса.

Электрический провод и электрический кабель


Дэйв Ронджи
Сводка: Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Узнайте, чем делятся другие, на сайте «Спросите электрика»:
Отличная информация здесь. Роберт из Хартсвилля, Южная Каролина.

Как выбрать правильный тип электрического провода для домашней электропроводки



Домашний электрический провод и Кабель типа NM

Кодекс NEC требует, чтобы домашняя электрическая проводка была защищена и заключена в оболочку, когда подключаются такие устройства, как розетки, светильники и выключатели. установлен.

Иногда необходимо соединить или соединить провода.

При сращивании проводов необходима доступная соединительная коробка для сращенные провода.

В этом списке показаны различные бытовые электрические провода и отображает имя провода и типичное приложение.

стиль=»очистить: слева»>

Самый распространенный тип дома электрический провод, устанавливаемый в электрических цепях общего назначения кабель типа NM или кабель с неметаллической оболочкой минимум из одной пары изолированных жил и одной неизолированной провод, используемый для заземляющего проводника.Заземляющий провод соединен по всему дому, чтобы поддерживать непрерывную заземленную систему, которая исходит из Главной сервисной панели.

Выполнен монтаж бытового электропровода типа НМ путем сверления отверстий с использованием утвержденных методов, которые защищают провод и сохраняет структурную целостность дома. Доступны методы для защиты проводки, которая становится уязвимой для повреждения, которое может произойти при монтаже гипсокартона или других настенных покрытий. Этот защита обеспечивается пластинами безопасности, как показано в таблице ниже.

Проводная нагрузка
Изолированные жилы внутри кабеля типа NM рассчитаны на температуру.

Этот номинал ограничивает ток в амперах, тем самым предотвращая перегрев домашней электропроводки и возникновение пожара.

Использование провода соответствующего сечения обеспечит безопасную работу цепи.

стиль=»очистить: слева»>
.

Если иное специально не разрешено в электротехнических нормах, защита от перегрузки по току для типов проводников не должна превышать следующие значения:

Медные проводники:
15 А для № 14 AWG, 20 А для № 12 AWG и 30 А для № 10 AWG

Алюминиевые и медные проводники:

15 ампер для № 12 AWG и 25 ампер для № 10 AWG

Эти характеристики определяются после применения любых поправочных коэффициентов для температуры окружающей среды и количества проводников. Конкретные типы изоляции проводников определяются в зависимости от факторов окружающей среды при установке, таких как открытый воздух, сухие или влажные места.

Хотя предыдущая таблица верна и точна, во многих случаях тип провода неизвестен. Бывают также случаи, когда в цепи используется более одного типа проводов. Вот почему лучше всего использовать эту таблицу по умолчанию для определения емкости проводов, перечисленных ниже

Расчеты допустимой нагрузки на провод определяются с использованием коэффициента нагрузки 80%.
Например:
Фактическая нагрузочная способность медного проводника #12 на 20 ампер составит 16 ампер.
Определяется по этой формуле:
Сила тока X 0,80 = грузоподъемность или (20 х 0,80 = 16)

В этой таблице указаны номинальные значения силы тока для домашних электрических проводов
Хотя это наиболее распространенная таблица, используемая для определения размера провода, это всего лишь один пример.
Допустимая нагрузка изолированных жил
На основе таблицы NEC 310-16
  60°С
(140 градусов по Фаренгейту)
75 град. С
(167 градусов по Фаренгейту)
90 град. С
(194°F)
60°С
(140 градусов по Фаренгейту)
75 град. С
(167 градусов по Фаренгейту)
90 град. С
(194°F)
Провод
Типы
ТВ,
УФ
ПВ, ПВВ, ПВВ, ПВН, ХВПВ ТГН,
ТНВН-2,
XHHW
ТВ, УФ ПВ, ПВВ, ПВВ, ПВН, ХВПВ THHN, THWN-2, XHHW

Размер провода
АВГ

Медный провод
Сила тока

Алюминиевая проволока
Сила тока

#14 20 20 25
#12 25 25 30 20 20 25
#10 30 35 40 25 30 35
#8 40 50 55 30 40 45
#6 55 65 75 40 50 60
#4 70 85 95 55 65 75
#3 85 100 110 65 75 85
#2 95 115 130 75 90 100
#1 110 130 150 85 100 115
Кабель типа NM, используемый для домашней электропроводки
Проводники из медной проволоки

РАЗМЕР ПРОВОДА
АВГ

ТОК
РЕЙТИНГ

#14 AWG

15 А

#12 AWG

20 А

#10 AWG

30 А

#8 AWG

40 А



Общие крепежные детали и компоненты проводки и для чего они используются
ЗАЩИТА ПРОВОДОВ ОПИСАНИЕ ЧАСТИ ПРОВОДКА НАЗНАЧЕНИЕ и ПРИМЕНЕНИЕ
Кабельная скоба
Прикрепите кабели к деревянной конструкции через каждые 4-1/2 фута и в пределах 8 дюймов от коробок.
7/16 — кабель № 14, тип NM
9/16 — кабель № 12 и № 10, тип NM
1 — дюйм для кабелей большего размера
Пластина безопасности Защита проводов в уязвимых местах
Проекты домашней электропроводки



Общие компоненты заземления и для чего они используются
ЧАСТЬ ЗАЗЕМЛЕНИЯ ОПИСАНИЕ ЧАСТИ НАЗЕМНОЕ НАЗНАЧЕНИЕ и ПРИМЕНЕНИЕ
Обжимная втулка Соединение двух или трех оголенных заземляющих проводов №14 или №12 в «хвост» для соединения вилок и выключателей
Зеленый винт заземления Соедините заземляющий провод с помощью разъема заземления
Провода №14 и №12
Зажим заземления Для старых металлических коробок без доступа к заземляющему винту
Провод №14 и №12
Наконечник заземления Соединение больших проводов
различных размеров для проводов

Не забывайте всегда проверять характеристики устройства на предмет требуемой силы тока и размера автоматического выключателя, а затем выбирать размер электрического провода для вашего дома.


Видео по электромонтажу #2


Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

Посмотреть больше видео о проводке дома от Ask The Electrician:


Узнайте больше из моего видеокурса по домашней электротехнике:

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.


Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
Идеально подходит для домовладельцев, студентов и электриков
Включает:
Домашняя электропроводка — по комнатам
Цепи 120 В
Цепи 240 В
Многопроводные схемы
Методы прокладки проводки для установки домашней электрической цепи
Электрические коды для домашней электропроводки
….и многое другое.





СВЯЗАННЫЙ

Подробнее об электрическом проводе

Проблемы с люминесцентным освещением и способы их устранения
Как решить проблемы с люминесцентным освещением: наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, устранение проблем с люминесцентными светильниками.

Как подключить термостат
Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата.

Почему мой светильник в ванной не работает?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Электрика Вопрос об наружных светильниках от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.

Причины гудения или потрескивания в электрической цепи
Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
