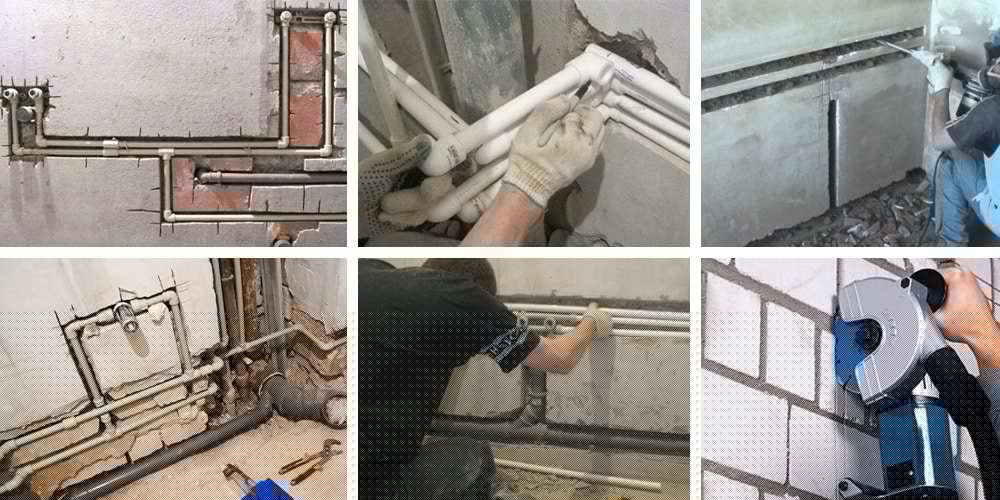

Можно ли замуровать в стену полипропиленовые трубы: правила монтажа

Эстетическая красота помещения — важный фактор для владельцев. Трубы, проложенные поверх стены могут испортить внешний вид помещения. Поэтому многих интересует, можно ли полипропиленовые трубы замуровать в стену, в чем опасность такой прокладки, и как избежать возможных проблем с обслуживанием трубопровода при скрытом монтаже.

Особенности полипропиленовых труб

Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.

Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.

Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется.

В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.

Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.

Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.

Обратите внимание! У армированных марок полипропилена коэффициент линейного расширения ниже. Приблизительно 3 мм — 3,5 мм на метр. Следовательно, при прокладке горячего водоснабжения или отопления армированные трубы будут надежнее, так как создадут меньшее давление на стену, и не вероятность деформации таких труб значительно ниже.

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

  • Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
  • PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
  • PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур.

Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая.

Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

  • ножницы для резки;
  • шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
  • сварочный аппарат с температурой до 260 °C;
  • штроборез либо болгарка для вырезания полости в стене;
  • зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

  1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции.
    Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
  2. Перфоратором или зубилом удаляется бетон между прорезями.
  3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
  4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
  5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

можно ли прятать, замуровывать, как замуровать, монтаж

Содержание:

Многих владельцев недвижимости, которые планируют делать капитальный ремонт инженерных коммуникаций, интересует, можно ли замуровывать полипропиленовые трубы в стену.

Монтаж водопроводных и канализационных систем своими руками не является редкостью, поскольку приобрести качественные стройматериалы можно без проблем. Нужно только изучить соответствующую информацию.


Характеристики полипропиленовой трубной продукции

Такие трубы на сегодняшний день применяют, в том числе, и для прокладки бытовых трубопроводов. Помимо полностью пластиковых изделий, популярностью пользуется трубная продукция, которую армируют стекловолокном или алюминием. Она более прочная и менее чувствительная к изменению температурного режима.

Неармированные трубы используют исключительно для систем, по которым перемещается холодная вода. Чтобы проложить пластиковый водопровод или отопительную конструкцию, применяют изделия, имеющие диаметр от 20 до 110 миллиметров. Продукцию с нестандартными размерами сечения выпускают исключительно по спецзаказам.


Основной характеристикой труб из полипропилена является толщина стенки. Часто к изделиям прикладывают таблицу, в которой отражены требования к материалам для тепло- и водопроводов с разными температурами среды и различными нагрузками.

Особенности полимерных изделий

Как известно даже из школьного курса физики, при нагреве веществ они начинают увеличиваться в объеме. Это имеет непосредственное отношение к продукции из пластмассы, а высокая температура делает ее еще и пластичной.

При монтаже трубопроводов для холодной воды можно не принимать во внимание коэффициент расширения (подробнее: «Предварительный расчет теплового расширения полипропиленовых труб»). В тоже время при обустройстве отопительной конструкции данный нюанс необходимо учитывать. Именно это обстоятельство вызывает у многих домашних умельцев сомнения относительно того, можно ли замуровать полипропиленовые трубы в стену, которые при запуске горячего трубопровода начнут удлиняться и расширяться.


Отсюда возникает закономерный вопрос относительно того, не будут ли повреждены отделочные материалы, в которые утоплены элементы инженерной системы.

Специалисты уверяют, что металлическую трубную продукцию, которая расширяется незначительно, можно просто вмуровать в слой материала, а вот чтобы спрятать полипропиленовые трубы в стене, приходится полностью придерживаться технологии проведения монтажных работ (подробнее: «Виды, свойства, монтаж пропиленовых труб своими руками»). Иначе отделка помещения покроется трещинами, а плиточное покрытие вероятнее всего отпадет.

Обустройство пластиковой водопроводной системы

Чтобы проложить водопроводную конструкцию с нуля потребуются:

  • трубы;
  • заглушки;
  • фитинги;
  • крестовины или тройники;
  • клипсы для фиксации;
  • ножницы для резки;
  • шейвер – с его помощью зачищают кромки;
  • сварочный аппарат.


В том случае, если вопрос можно ли прятать трубы в стену возник после полной сборки системы, будут нужны:

  • утеплитель;
  • крепежные скобы;
  • материалы для строительства фальшивых стен.

Монтаж водопроводной системы из полипропиленовых труб в стене

При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.

Дело в том, что монтаж полипропиленовых труб в стену предполагает создание спаянного неразборного соединения, которое выполняют при помощи сварочного инструмента. Вокруг трубопровода, уложенного в толщу стены, нужно выложить амортизирующую «подушку», которая позволит трубе менять свои параметры. Читайте также: «Как сделать отверстия под трубы в стене – инструменты и правила выполнения работ».


Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:

  1. Делают разметку прокладки трубопровода, принимая во внимание места нахождения функциональных выходов.
  2. Выполняют расчет коэффициента возможной деформации. Когда монтируется система большой протяженности, предусматривают удлинение трубы на 1 сантиметр на каждый погонный метр. Расчет выполняют для жидкости, имеющей температуру 70 градусов. Обычно используют обустройство компенсационного узла – небольшой участок трубы укладывают в форме буквы П, что помогает скорректировать значительную величину удлинения и станет профилактической мерой от аварийной ситуации.
  3. Прокладку полипропиленового трубопровода выполняют с учетом всех требований. Нужно приобретать трубную продукцию, имеющую такую толщину стенок, которая будет соответствовать условиям эксплуатации.
  4. Чтобы компенсировать линейное расширение в стенах ванных и санузлов можно использовать гофрированные трубы. При прокладке каналов из П-профиля нужно задействовать дополнительный теплоизолятор. Аналогичный принцип применяют, когда укладывают полипропиленовые трубы в штробе. В качестве теплоизолятора и одновременно амортизационного материала можно использовать пенополиуретан, вспененный полиэтилен или энергофлекс (прочитайте также: «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом»).
  5. Для фиксации задействуют хомуты и опоры.
  6. Заканчивая отделку, нужно выполнить тестовый запуск системы.
  7. Потом приступают к восстановлению стены, лучше всего это сделать при помощи гипсокартонной перегородки.
  8. Необходимо сохранить схему монтажа трубопровода, чтобы при проведении других ремонтных работ не повредить систему водоснабжения.

При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.


Прокладка полипропиленовых труб. Как спрятать трубы в стене и проложить в земле

Всё большее число наших соотечественников для производства сантехнических работ отдают предпочтение трубам из полипропилена. Удобство применения, низкая стоимость и эксплуатационные показатели этого материала — всё это обусловило высокую востребованность данных изделий. По утверждению производителей служить они будут не менее 50 лет. А чтобы осуществить прокладку полипропиленовых труб своими руками достаточно иметь лишь первоначальные навыки в этой сфере.

Проложить водопровод из полипропиленовых труб можно и в квартире, и частном доме

Преимущества труб PP

Как известно, полипропилен (гранулы или светлый порошок) является продуктом реакции полимеризации пропилена, проводимой с применением металлических катализаторов. Чтобы получить трубные изделия, сырьё сначала расплавляют, а затем формируют сами трубы методом экструзии.

При температуре 170˚С полипропилен расплавляется, а при 140˚С размягчается. Такое свойство обусловливает пригодность изготовленных из него труб для создания систем отопления, а также горячего и холодного водоснабжения. Но обустройство на их основе паропроводов не допускается.

Трубы водопроводные полипропиленовые устойчивы к разрушительному действию процесса коррозии, поэтому их можно:

  • монтировать в помещениях с высокой степенью влажности;
  • использовать в агрессивных средах;
  • прокладывать под землёй в местах, где фиксируется повышенный уровень грунтовых вод.

Полезный совет! Укладку трубопровода из полипропилена своими руками рекомендуется осуществлять с условием максимально возможной защиты от попадания прямых солнечных лучей.

Хоть такой материал является едва ли не самой лёгкой пластмассой, ему присуща высокая износоустойчивость. Из этого следует, что водопроводные полипропиленовые трубы достаточно хорошо переносят абразивное воздействие песка и отслоившейся ржавчины, проникновение которых в систему водоснабжения не гарантирует даже применение фильтров.

Полипропиленовые трубы прочны и устойчивы к коррозии

Прочность данных изделий меньше, чем у стальных аналогов. Поэтому выполняя прокладку трубопровода из полипропилена своими руками, а также в ходе эксплуатации особое внимание уделяйте его защите от возможных механических повреждений.

Технические характеристики изделий

Главными характеристиками трубных изделий являются диаметр, а также толщина стенки. Их классификация по данным параметрам позволяет выполнять расчёты для обеспечения качественной транспортировки жидкости. Изучив ниже размещённую таблицу, вы сможете узнать разнообразие размеров полипропиленовых труб, присутствующих на современном рынке.

Внешний диаметр Толщина стенки PN25 Толщина стенки PN20 Толщина стенки PN16 Толщина стенки PN10
110 18,40 18,40 15,10 10,0
90 15,0 15,0 12,30 8,20
75 12,50 12,50 10,30 6,90
63 10,50 10,50 8,40 5,80
50 8,40 8,40 6,90 4,60
40 6,70 6,70 5,50 3,70
32 5,40 5,40 4,40 3,0
25 4,20 4,20 3,50 2,3
20 3,40 3,40 2,80 1,90
16 2,70 2,7 ________ ________



Трубы категории PN20 являются продукцией универсального применения. В группу PN10 входят тонкостенные изделия для систем тёплого пола и холодного водоснабжения. Трубы PN16 используются в системах холодного водоснабжения и отопления, характеризующихся невысоким давлением теплоносителя. Изделия категории PN25 армированы слоем алюминиевой фольги и могут устанавливаться в трубопроводах центрального отопления. Некоторые производители маркируют трубы PN10 синей продольной полосой, а PN20 – полосой красного цвета.

Тонкостенные PP-трубы применяют для устройства теплого пола

Длительный срок эксплуатации позволяет использовать полипропиленовые водопроводные трубы для любого вида прокладки:

  • скрытой — в несущих конструкциях сооружения и под землёй;
  • открытой — по поверхности земли, по полу или по стене жилого помещения;
  • бесканальной укладкой труб в грунте;
  • прокладка в шахтах;
  • прокладка в коробах.

Но вести работы необходимо с соблюдением требований нормативных документов. Так, например, если говорить о прокладке полипропиленовых труб, предназначенных для транспортировки воды повышенной температуры (от +45 градусов), то они должны размещаться на скользящих креплениях, обеспечивающих возможность продольного смещения. Впрочем, допускается их установка в коробах и каналах.

Полезный совет! Водопроводные полипропиленовые трубы выдерживают изгиб, величина которого не превышает 10% от диаметра. То есть, по сути, назвать их гибкими нельзя. Поэтому осуществлять прокладку полипропиленовой трубы в грунте, в стене либо по поверхности земли следует прямыми участками. А для реализации необходимых изгибов используйте соответствующие отводы.

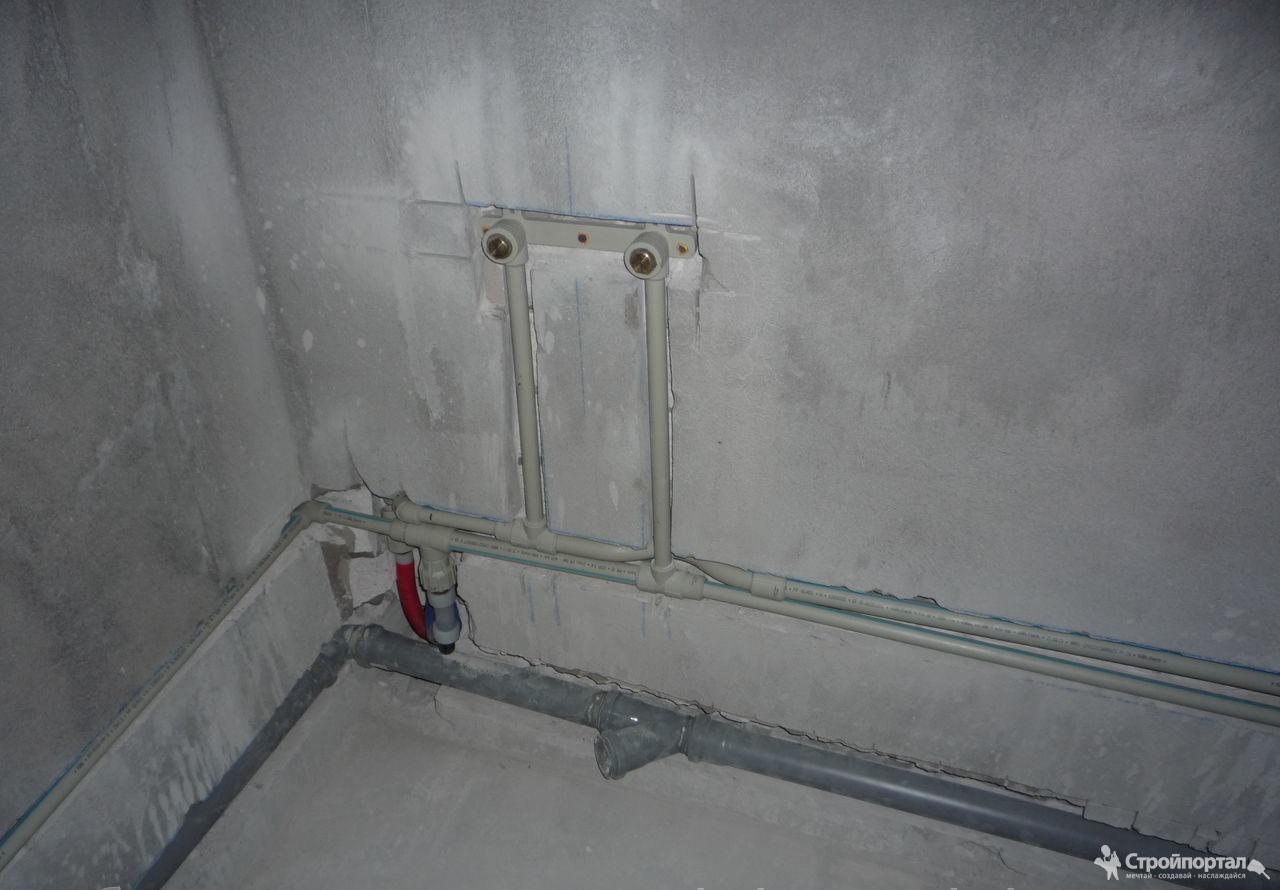

Как спрятать трубы в стене

Желание хозяев смонтировать трубопровод именно таким способом вполне оправдано. Интерьер кухни, туалета и ванной комнаты от этого только выиграет. Однако при этом могут возникнуть вопросы, как поведут себя замурованные трубы, и как, собственно, выполнить монтаж.

Чтобы спрятать трубы в стену, в ней делают штробы

Сразу отбросим сомнения: при правильном подходе к делу, спрятанная коммуникация будет служить очень долго. Но только если будут выполнены следующие требования:

  • система должна иметь минимальное число соединений, а лучше всего, если она будет монолитной;
  • чтобы не препятствовать процессу естественного температурного расширения пропилена, прокладывая трубу для горячей воды своими руками, оставляйте зазор.

В обязательном порядке покройте водопровод слоем теплоизоляции. Для этого подойдёт минеральная вата, стекловата, гофрированный картон либо другой утеплитель. Так вы защитите конструкцию от нежелательного запотевания. В закрытой инженерной коммуникации очень важно предусмотреть возможность беспрепятственного доступа к вентилям (кранам). Обычно на эти места устанавливают лючки или специальные дверцы.

Методика монтажа

Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:

  1. При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
  2. Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
  3. Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
  4. Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.

Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.

Уложив трубы в штробы, нужно закрепить их и провести испытания

Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.

Монтаж водопровода к стене

Предварительно соедините сегменты будущего трубопровода методом электрофитинга или с помощью полифузионной стыковой сварки. Далее нанесите на стены разметку его пути по периметру помещения.

Важно! Устанавливайте трубопровод с небольшим уклоном. Такое решение исключит возможность замерзания оставшейся в нём жидкости даже, если помещение не будет отапливаться. Речь идёт, в первую очередь, о даче.

Последовательность этапов прокладки труб своими руками выглядит следующим образом:

  1. Высверлите под дюбель-гвозди отверстия. Делается это с помощью дрели.
  2. Приложите к стене крепёжные клипсы.
  3. Надёжно зафиксируйте данные элементы крепления. Для этого в отверстия введите дюбели, используя молоток и отвёртку.
  4. Установите трубы и закрепите их клипсами.

Сгибать полипропиленовые изделия без предварительного нагрева допускается при температуре до +15 градусов, а монтаж рекомендуется проводить, при температуре не ниже +5 градусов.

Для фиксации труб на стене применяются клипсы из пластика

Прокладка в грунте

Согласно требованиям ГОСТ, диаметр прокладываемых в земле водопроводных труб должен быть 32 мм, а их длина — 2,4 метра. Для простого и быстрого монтажа необходимо приобрести фитинги.

Укладку полипропиленовой трубы в землю своими руками проводите в следующей последовательности:

  1. Выройте траншею. В нормативных документах сказано, что её глубина должна быть ниже уровня промерзания грунта. Для своего региона конкретную цифру можно узнать из специальных таблиц. Оптимальная ширина рва – 0,5 метра.
  2. Уплотните дно и стенки траншеи.
  3. Сделайте амортизационную подушку, насыпав 10 см песка.
  4. Обмотайте трубы слоем теплоизоляции, уложите в ров и соедините их с помощью фитингов.
  5. Засыпьте инженерную коммуникацию песком. Верхняя отметка его слоя должна на 5 см быть выше наружной поверхности трубопровода.
  6. Место прохождения водопровода покройте плиткой, черепицей или битым кирпичом.
  7. Засыпьте траншею извлечённым грунтом.

И не забудьте поблизости от центральной магистрали создать колодец для установки в нём запорной арматуры. С её помощью вы сможете аварийно отключать воду, а также подключать к водопроводу дополнительные объекты. Колодец обычно выкладывается из кирпича или выполняется из железобетонных колец.

Можно ли замуровывать в стену полипропиленовые трубы: требования, монтаж

На чтение 3 мин.

Многие хозяева квартир, частных домов пытаются сохранить красоту помещения. При этом открытые трубопроводы ухудшают общую картину. Чтобы этого избежать можно применить закрытый способ монтажа системы, но многие не знают можно ли полипропиленовые трубы замуровывать в стену и как это правильно сделать.

Маскировка труб в стене

Особенности полипропилена

Чтобы сделать долговечный трубопровод, необходимо подобрать качественный материал. Раньше системы изготавливали из оцинковки, нержавеющей стали, чугуна. Со временем эти материалы вытеснил полипропилен. Он совместил в себе сильные стороны металлов, но цена на изделия стала ниже.

Данный материал подходит для изготовления водопроводов горячего, холодного водоснабжения. Важно учитывать тот факт, что система не должна работать при высоких температурах длительное время. Иначе это приведет к разрушению конструкции. Трубки из полипропилена можно закладывать в бетонные стяжки, крепить снаружи стен.

Технические характеристики изделий

При прокладке полипропиленовых труб в стене нужно учитывать их характеристики:

  • диаметр;
  • длину, высоту, толщину стенок;
  • малую массу;
  • высокий коэффициент расширения;
  • устойчивость к образованию ржавчины, воздействию химических веществ;
  • низкий показатель теплопроводности.
  • высокую прочность.

Поскольку материал имеет низкий показатель теплопроводности, температура поступающей жидкости по трубопроводу будет минимально различаться на входе-выходе.

Требования к укладке

Перед укладкой водопровода внутрь стеновых конструкций нужно изучить некоторые правила проведения работ:

  1. Прежде чем замуровать трубку внутри штробы, необходимо сделать прослойку из амортизирующего материала между трубопроводом, основанием. Он нужен для того чтобы расширяющиеся при нагревании элементы не давили на бетон.
  2. Чем меньше соединений, тем выше надежность системы.
  3. Доступ к трубам должен быть в тех местах, где находятся измерительные приборы, разъемные фитинги, запорная арматура.

Детали, изготовленные из полипропилена, имеют разную маркировку:

  1. PN 10 — применяются для изготовления трубопроводов для холодной воды. Не выдерживают высокого давления.
  2. PN 16, PN 20 — предназначены для сборки трубопроводов, выдерживающих давление до 1.5 Мпа.
  3. PN 25 — имеют армирующий слой из стекловолокна, алюминия. Выдерживают давление от 1.5 до 2.5 Мпа.

Выбор трубок зависит от требуемых технических характеристик.

Маскировка системы

Чтобы самостоятельно спрятать трубы в стене, необходимо разобраться с этапами проведения работ, узнать некоторые особенности.

Подготовка к монтажу

Перед монтажом трубопровода из полипропилена, нужно составить чертеж магистралей, обозначить на нем места соединений, подключения бытовых приборов, запорных кранов. С его помощью можно будет подсчитать количество труб, фитингов.

После составления чертежа, требуется подготовить инструменты, расходники:

  • болгарку с диском по бетону;
  • шпатель, кельму, емкость для замешивания раствора, цемент;
  • специальные ножницы;
  • перфоратор, молоток, зубило;
  • паяльник для пластика с набором головок разного диаметра.

После подготовки инструментов нужно нанести разметку на стены по пути прокладки трубопровода.

Подготовка к монтажу полипропиленовых труб

Монтаж

Пошаговая инструкция по монтажу полипропиленовых труб в стене:

  1. После нанесения разметки, нужно проштробить стену. Для этого с помощью болгарки вырезаются углубления в бетоне. Штробы должны быть больше ширины труб, чтобы получилось проложить амортизирующий материал, замазать отверстия цементом, нанести декоративное покрытие.
  2. С помощью перфоратора очистить штробы от бетона на нужную глубину.
  3. Соединить трубы.
  4. Проложить трубопровод в штробы, заранее обернуть их энергофлексом.

Останется проверить систему на наличие протечек, замазать отверстия цементным раствором. Если водопровод был изначально закреплен на стене, его можно скрыть коробом из гипсокартона.

Не каждому хозяину дома нравится наружное расположение водопровода. Чтобы убрать его с глаз, можно замуровать трубы в стену. Для этого понадобится демонтировать старую систему, проделать штробы, проложить собранный водопровод, заделать углубления цементом. Важно заранее подобрать места установки разъемных соединений, фитингов, запорной арматуру, чтобы оставить свободный доступ к этим деталям.

Прокладка полипропиленовых труб в стене

Прокладка полипропиленовых труб в стене

Очень часто водопроводные и канализационные трубы, которые располагаются по стенам комнаты, просто портят ее внешний вид. Поэтому многие интересуются, как происходит прокладка полипропиленовых труб в стене. Делать это нужно осторожно и обдуманно с учетом всех возможных последствий такой маскировки.

Можно ли замуровывать трубы из полипропилена в стены?

Эти трубы изготовлены из материала, который стойкий к химическим веществам, не боится коррозии. Монтаж проводится методом сварки, и соединение получается неразъемным и монолитным. При таком условии не возникает потребность соединение постоянно подтягивать, что приходилось бы делать с металлическими трубами. Поэтому монтаж полипропиленовых труб в стене возможен, однако если будет соблюдаться условие соответствия типа трубы теплоносителю по давлению и температуре. Для труб с горячей водой нужно оставлять необходимое место для ее расширения.

Правила скрытого монтажа труб

1. Система, спрятанная в стене должна быть максимальной цельной и у нее должно быть как можно меньше соединений.

2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть и иметь такой же или даже больший запас прочности.

3. Все замурованные в стену трубы должны иметь теплоизоляцию. Это пресекает их запотевание. Также такая мера даст трубам свободную возможность расширяться и сужаться.

4. Не забудьте перед маскировкой труб оставить свободный доступ к ревизии, отсекающим кранам и тому подобное. Отверстия можете закрыть специальными сантехническими люками, которых в продаже много и размеры их самые разные.

Процесс маскировки труб в стену

1. Заделка полипропиленовой трубы в стену предусматривает штробление стены. Сразу же скажем, что горизонтальное штробление панельных стен запрещено. Также это относится и к кирпичным стенам, выложенным в полкирпича, так как толщина эта недостаточна для проведения таких работ.

2. Проделайте в стене специальные углубления. Это и есть штробы. В них и будут убраны канализационные и водопроводные трубы. Для этого применяется болгарка или перфоратор.

3. Карандашом сделайте разметку. Наденьте на болгарку специальный диск для резки по камню. Для работ с большой площадью разумней купить диск с алмазной напайкой на зубьях.

4. Действуйте одним из двух способов. Болгаркой проходите по двум линиям, прорезая их при этом на требуемую глубину. Затем зубилом выбейте все лишнее. Можно сделать и так: прорежьте две намеченные линии болгаркой и при помощи перфоратора соединяете их в одну. Тут нужна специальная насадка в виде лопатки.

5. Для работы с перфоратором имеется специальная насадка. Она предназначается именно для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

6. В проштробленные канавки монтируете полипропиленовые трубы. Если дырка в стенке вышла больше трубы, то ничего страшного. Канавки под трубы горячей воды и так должны быть шире, чем сама труба. После установки труб в штробах их цементируют, а стену штукатурят, чтобы она была совсем ровной.

Можно ли замуровать полипропиленовые трубы при прокладке трубопровода в стену

Эстетическая красота помещения — важный фактор для владельцев. Трубы, проложенные поверх стены могут испортить внешний вид помещения. Поэтому многих интересует, можно ли полипропиленовые трубы замуровать в стену, в чем опасность такой прокладки, и как избежать возможных проблем с обслуживанием трубопровода при скрытом монтаже.

Особенности полипропиленовых труб

Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.

Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.

Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.

Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.

Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.

Обратите внимание! У армированных марок полипропилена коэффициент линейного расширения ниже. Приблизительно 3 мм — 3,5 мм на метр. Следовательно, при прокладке горячего водоснабжения или отопления армированные трубы будут надежнее, так как создадут меньшее давление на стену, и не вероятность деформации таких труб значительно ниже.

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

  • Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
  • PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
  • PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Обратите внимание! Составленный план лучше сохранить. Для обслуживания системы и установки новых коммуникаций он может пригодиться. Например, для врезки дополнительного крана.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

  • ножницы для резки;
  • шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
  • сварочный аппарат с температурой до 260 °C;
  • штроборез либо болгарка для вырезания полости в стене;
  • зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

  1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
  2. Перфоратором или зубилом удаляется бетон между прорезями.
  3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
  4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
  5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Обратите внимание! Перед началом штробирования, если на стене присутствует отделка, ее требуется удалить. Сделать канал в плитке или дереве, не испортив их, не получится, зато наличие отделки может значительно осложнить работу.

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

Как спрятать полипропиленовые трубы в стене – правила монтажа

Многих владельцев недвижимости, которые планируют делать капитальный ремонт инженерных коммуникаций, интересует, можно ли замуровывать полипропиленовые трубы в стену. Монтаж водопроводных и канализационных систем своими руками не является редкостью, поскольку приобрести качественные стройматериалы можно без проблем. Нужно только изучить соответствующую информацию.

Характеристики полипропиленовой трубной продукции

Такие трубы на сегодняшний день применяют, в том числе, и для прокладки бытовых трубопроводов. Помимо полностью пластиковых изделий, популярностью пользуется трубная продукция, которую армируют стекловолокном или алюминием. Она более прочная и менее чувствительная к изменению температурного режима.

Неармированные трубы используют исключительно для систем, по которым перемещается холодная вода. Чтобы проложить пластиковый водопровод или отопительную конструкцию, применяют изделия, имеющие диаметр от 20 до 110 миллиметров. Продукцию с нестандартными размерами сечения выпускают исключительно по спецзаказам.

Основной характеристикой труб из полипропилена является толщина стенки. Часто к изделиям прикладывают таблицу, в которой отражены требования к материалам для тепло- и водопроводов с разными температурами среды и различными нагрузками.

Особенности полимерных изделий

Как известно даже из школьного курса физики, при нагреве веществ они начинают увеличиваться в объеме. Это имеет непосредственное отношение к продукции из пластмассы, а высокая температура делает ее еще и пластичной.

При монтаже трубопроводов для холодной воды можно не принимать во внимание коэффициент расширения (подробнее: «Предварительный расчет теплового расширения полипропиленовых труб»). В тоже время при обустройстве отопительной конструкции данный нюанс необходимо учитывать. Именно это обстоятельство вызывает у многих домашних умельцев сомнения относительно того, можно ли замуровать полипропиленовые трубы в стену, которые при запуске горячего трубопровода начнут удлиняться и расширяться.

Отсюда возникает закономерный вопрос относительно того, не будут ли повреждены отделочные материалы, в которые утоплены элементы инженерной системы.

Специалисты уверяют, что металлическую трубную продукцию, которая расширяется незначительно, можно просто вмуровать в слой материала, а вот чтобы спрятать полипропиленовые трубы в стене, приходится полностью придерживаться технологии проведения монтажных работ (подробнее: «Виды, свойства, монтаж пропиленовых труб своими руками»). Иначе отделка помещения покроется трещинами, а плиточное покрытие вероятнее всего отпадет.

Обустройство пластиковой водопроводной системы

Чтобы проложить водопроводную конструкцию с нуля потребуются:

  • трубы;
  • заглушки;
  • фитинги;
  • крестовины или тройники;
  • клипсы для фиксации;
  • ножницы для резки;
  • шейвер – с его помощью зачищают кромки;
  • сварочный аппарат.

В том случае, если вопрос можно ли прятать трубы в стену возник после полной сборки системы, будут нужны:

  • утеплитель;
  • крепежные скобы;
  • материалы для строительства фальшивых стен.

Монтаж водопроводной системы из полипропиленовых труб в стене

При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.

Дело в том, что монтаж полипропиленовых труб в стену предполагает создание спаянного неразборного соединения, которое выполняют при помощи сварочного инструмента. Вокруг трубопровода, уложенного в толщу стены, нужно выложить амортизирующую «подушку», которая позволит трубе менять свои параметры. Читайте также: «Как сделать отверстия под трубы в стене – инструменты и правила выполнения работ».

Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:

  1. Делают разметку прокладки трубопровода, принимая во внимание места нахождения функциональных выходов.
  2. Выполняют расчет коэффициента возможной деформации. Когда монтируется система большой протяженности, предусматривают удлинение трубы на 1 сантиметр на каждый погонный метр. Расчет выполняют для жидкости, имеющей температуру 70 градусов. Обычно используют обустройство компенсационного узла – небольшой участок трубы укладывают в форме буквы П, что помогает скорректировать значительную величину удлинения и станет профилактической мерой от аварийной ситуации.
  3. Прокладку полипропиленового трубопровода выполняют с учетом всех требований. Нужно приобретать трубную продукцию, имеющую такую толщину стенок, которая будет соответствовать условиям эксплуатации.
  4. Чтобы компенсировать линейное расширение в стенах ванных и санузлов можно использовать гофрированные трубы. При прокладке каналов из П-профиля нужно задействовать дополнительный теплоизолятор. Аналогичный принцип применяют, когда укладывают полипропиленовые трубы в штробе. В качестве теплоизолятора и одновременно амортизационного материала можно использовать пенополиуретан, вспененный полиэтилен или энергофлекс (прочитайте также: «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом»).
  5. Для фиксации задействуют хомуты и опоры.
  6. Заканчивая отделку, нужно выполнить тестовый запуск системы.
  7. Потом приступают к восстановлению стены, лучше всего это сделать при помощи гипсокартонной перегородки.
  8. Необходимо сохранить схему монтажа трубопровода, чтобы при проведении других ремонтных работ не повредить систему водоснабжения.

При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.

Открытая и закрытая прокладка полипропиленовых труб

Прокладка полипропиленовых труб производится в местах обеспечивающих их защиту от механических повреждений (шахтах, штробах, каналах и т.д.), при этом должна обеспечиваться возможность их теплового удлинения. При невозможности скрытой прокладки трубопроводов их следует защищать от механических повреждений и огня.

Открытая прокладка труб

Прокладка полипропиленовых труб при открытой прокладке большое значение придается внешнему виду и стабильности формы, поэтому нужно учитывать линейное расширение. Направление прокладки труб нужно проектировать и выполнять так, чтобы труба могла свободно двигаться в пределах расчетного расширения. Трубопроводы холодной воды не подвергаются расширению, поэтому им можно пренебречь. Подводки к сантехприборам допускается прокладывать открыто.

Закрытая прокладка полипропиленовых труб

При прокладке закрытым способом неармированных труб, используемых для транспортировки горячих жидкостей, необходимо:

  • в стене под штукатуркой, вокруг колен и тройников на вертикально и горизонтально расположенных трубах оставлять пространство в 3–4 см. Так как движение трубы происходит в осевом направлении, то необходимо обеспечить свободное пространство и до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на каждый метр длины прямолинейного участка;
  • в штробе, пробитой в стене, обеспечить зазор не менее 70% от диаметра трубы на данном участке. Зазор должен быть симметричным по обе стороны от трубы. Возможно это сделать несколькими способами. Например, проложить трубы в специальной трубчатой изоляции из вспененного полиэтилена или вспененного полиуретана (может быть рекомендована для труб диаметром до 25 мм, в системе горячей воды толщина изоляции 9 мм).
    Создать центрирующие опоры из строительной пены, поддерживающие трубу в штробе. Штроба в этом случае не заливается, а закрывается наклад ной пластиной. Можно проложить трубы в стене или в стяжке пола в канале из гофрированной ПВХ трубы. Гофрированную трубу при этом нежела тельно заменять на гладкую или изготовленную из другого материала, так как жесткость трубы должна быть доста точна для парирования усадки цементного раствора.

Прокладка полипропиленовых труб в местах прохода через строительные конструкции стен и перегородок, полипропиленовые трубы следует прокладывать в футлярах или гильзах из металла.

Проход полипропиленовых труб через перекрытие и стену

Внутренний диаметр гильзы должен быть больше на 20-30 мм наружного диаметра проходящего в ней трубопровода. Этот зазор заполняется мягким негорючим материалом, способствующим свободному перемещению трубопровода, вдоль оси. Край гильзы должен выступать за пределы строительной конструкции на 30-50мм.

Запрещается располагать в гильзе стыковые соединения как разъёмного, так и не разъёмного характера.

В случае, когда прокладка полипропиленовых труб осуществляется в слое бетона или цементно-песчаного раствора, то запрещается замоноличивать разъёмные резьбовые соединения.

Прокладка полипропиленовых труб открытым и закрытым способом

Автор Монтажник На чтение 3 мин. Просмотров 9.3k. Обновлено

Прокладка полипропиленовых труб производится в местах обеспечивающих их защиту от механических повреждений (шахтах, штробах, каналах и т.д.), при этом должна обеспечиваться возможность их теплового удлинения. При невозможности скрытой прокладки трубопроводов их следует защищать от механических повреждений и огня.

Открытая прокладка труб

Прокладка полипропиленовых труб при открытой прокладке  большое значение придается внешнему виду и стабильности формы, поэтому нужно учитывать линейное расширение. Направление прокладки труб нужно проектировать и выполнять так, чтобы труба могла свободно двигаться в пределах расчетного расширения. Трубопроводы холодной воды не подвергаются расширению, поэтому им можно пренебречь. Подводки к сантехприборам допускается прокладывать открыто.

Закрытая прокладка полипропиленовых труб

При прокладке закрытым способом неармированных труб, используемых для транспортировки горячих жидкостей, необходимо:

  • в стене под штукатуркой, вокруг колен и тройников на вертикально и горизонтально расположенных трубах оставлять пространство в 3–4 см. Так как движение трубы происходит в осевом направлении, то необходимо обеспечить свободное пространство и до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на каждый метр длины прямолинейного участка;
  • в штробе, пробитой в стене, обеспечить зазор не менее 70% от диаметра трубы на данном участке. Зазор должен быть симметричным по обе стороны от трубы. Возможно это сделать несколькими способами. Например, проложить трубы в специальной трубчатой изоляции из вспененного полиэтилена или вспененного полиуретана (может быть рекомендована для труб диаметром до 25 мм, в системе горячей воды толщина изоляции 9 мм).
    Создать центрирующие опоры из строительной пены, поддерживающие трубу в штробе. Штроба в этом случае не заливается, а закрывается наклад ной пластиной. Можно проложить трубы в стене или в стяжке пола в канале из гофрированной ПВХ трубы. Гофрированную трубу при этом нежела тельно заменять на гладкую или изготовленную из другого материала, так как жесткость трубы должна быть доста точна для парирования усадки цементного раствора.

Прокладка полипропиленовых труб в местах прохода через строительные конструкции стен и перегородок, полипропиленовые трубы следует прокладывать в футлярах или гильзах из металла.

Проход полипропиленовых труб через перекрытие и стену

Внутренний диаметр гильзы должен быть больше на 20-30 мм наружного диаметра проходящего в ней трубопровода. Этот зазор заполняется мягким негорючим материалом, способствующим свободному перемещению трубопровода, вдоль оси. Край гильзы должен выступать за пределы строительной конструкции на 30-50мм.

Статья по теме:

Замена труб в ванной и туалете – выбор материала труб, инструмент, способы прокладки. Возможно, что перед устройством короба для труб в ванной, вам нужна также замена старых труб на новые, а как это делается, можно почитать в отдельной статье!

Запрещается располагать в гильзе стыковые соединения как разъёмного, так и не разъёмного характера.

В случае, когда прокладка полипропиленовых труб осуществляется в слое бетона или цементно-песчаного раствора, то запрещается замоноличивать разъёмные резьбовые соединения.

цена работы за метр по прокладке трубопровода из полипропилена

Наш сайт поможет быстро найти опытного сантехника для монтажа труб в Казани. Разместите заявку на YouDo и проверенные исполнители из нашей базы предложат вам свои услуги без посредников.

Если вас интересует профессиональный монтаж полипропиленовых труб в Казани, обратитесь к квалифицированным мастерам, зарегистрированным на сайте Юду. Большой опыт и наличие необходимого инструмента позволяют исполнителям качественно монтировать трубопровод, канализацию, систему отопления и водоснабжения в частных домах и квартирах Казани по оптимальной цене.

На сайте Юду размещен прайс-лист, благодаря которому вы можете ознакомиться с примерной стоимостью монтажа сантехники и ценами на укладку трубопроводов.

Расценки специалистов Юду

Сколько стоит монтаж полипропиленовых труб в Казани, мастер, зарегистрированный на Юду, скажет после оценки предстоящего объема работ. Профессионал рассчитает сметную стоимость и определит количество труб (в метрах), фитингов и элементов запорной арматуры, необходимых для разводки водопровода.

Цены на услуги исполнитель Юду составляет с учетом сложности их реализации. Расценки на монтаж металлических труб несколько выше, чем тарифы на прокладку полипропиленовых аналогов.

Вы можете самостоятельно приобрести все необходимое для подключения горячей и холодной воды, а также для ремонта и замены коммуникаций. Однако если поручите выполнение этой задачи мастеру, зарегистрированному на Юду, он быстро купит нужные трубы по низкой цене и недорого организует их доставку.

Как выполняется водопроводная разводка?

Для сварки полипропилена у исполнителя Юду имеется профессиональный паяльник с необходимыми насадками. Установку водопроводной и отопительной системы исполнитель Юду реализует с применением современных технологий. Для этого мастер выполнит работу в определенной последовательности:

  • отсоединит сантехнические приборы в ванной, санузле и на кухне
  • демонтирует трубы и стояки, подверженные коррозии
  • сделает штробы в стене для прокладки трубы
  • проведет врезку водопроводного счетчика
  • осуществит соединение труб из полипропилена методом стыковой спайки
  • выполнит установку коммуникаций в штробы при помощи пластиковых фиксаторов
  • изолирует трубы при помощи мерилона

Для наружной изоляции уличной отопительной трубы мастер, зарегистрированный на Юду, применит стекловолокно. Данный материал значительно продлевает срок службы стальной поверхности, разрушаемой вследствие воздействия пара и высоких температур. Завершая монтирование трубопровода, исполнитель подключит радиаторы и котельное оборудование.

Выполнение канализационной разводки

Для формирования канализационной системы профессионалы, зарегистрированные на Юду, рассчитают длину трубы (в метрах) необходимое количество фасонных элементов и всевозможных расходников. После приобретения требуемых материалов, исполнитель Юду:

  • демонтирует стояки и старый слив
  • выполнит прочистку сточных каналов
  • установит новые трубы и фасонные элементы
  • смонтирует экраны для ревизии и контроля
  • проведет герметизацию стыков

По окончании монтирования канализационной разводки, мастер, зарегистрированный на Юду, проверит ее на отсутствие протечек.

Заказать услуги квалифицированного специалиста можно прямо сейчас на сайте Юду. Чтобы получить коммерческие предложения от мастеров, вам необходимо оформить и опубликовать заявку. Выберите понравившегося исполнителя и уточните, когда будет выполнен монтаж полипропиленовых труб в Казани, узнайте требуемые сроки и стоимость работ.

Стоит ли в стене заматывать полипропиленовые трубы. Укладка полипропиленовых труб в стену

Очень часто водопроводные и канализационные трубы, которые располагаются на стенах комнаты, просто портят ее внешний вид. Поэтому многих интересует способ укладки полипропиленовых труб в стене. Делать это нужно осторожно и обдуманно, учитывая все возможные последствия такой маскировки.

Можно ли облицовывать стены кирпичом из полипропилена?

Эти трубы изготовлены из химически стойкого материала, не боящегося коррозии.Монтаж осуществляется сваркой, а соединение неразъемным и монолитным. При этом условии нет необходимости постоянно подтягивать соединение, которое пришлось бы делать с помощью металлических труб. Поэтому установка полипропиленовых труб в стену возможна, однако, при выполнении условия соответствия типа трубы теплоносителю по давлению и температуре. Для труб с горячей водой нужно оставить необходимое пространство для ее расширения.

Правила для труб скрытого монтажа

1.Система, скрытая в стене, должна быть максимально прочной и иметь как можно меньше соединений.

2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть, и иметь такой же или даже больший запас прочности.

3. Все трубы, вбитые в стену, должны быть изолированы. Это предотвращает их запотевание. Также такая мера даст трубам возможность беспрепятственно расширяться и сжиматься.

4. Не забудьте замаскировать трубы, чтобы оставить свободный доступ к пересмотров, отсечной клапаны и тому подобное.Закрыть отверстия можно специальными сантехническими люками, которых в продаже много и их размеры сильно различаются.

Процесс маскировки труб в стену


1. Уплотнение полипропиленовой трубы в стене предусматривает ее скалывание. . Сразу скажу, что горизонтальное штробирование панельных стен запрещено. Это касается и кирпичных стен, выложенных в половину кирпича, так как такой толщины для таких работ недостаточно.

2. Сделайте в стене специальные углубления .Это стробоскопы. В них канализационные и водопроводные трубы. Для этого воспользуйтесь болгаркой или дыроколом.

3. Сделайте разметку карандашом . Наденьте на болгарку специальный камнерезный диск. Для работы с большой площадью разумнее купить диск с алмазной пайкой зуба.

4. Действуйте одним из двух способов . Шлифовщиком идут по двум линиям, одновременно обрезая их на необходимую глубину. Затем стамеской выбейте все лишнее. Вы можете сделать это: вырежьте две отмеченные линии болгаркой и перфоратором соедините их в одну.Здесь вам понадобится специальная насадка в виде лопатки.

5. Имеется специальная насадка для работы с перфоратором . Он предназначен специально для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

6. Вставьте полипропиленовые трубы в желобчатые канавки. . Если отверстие в стене выходит больше трубы, ничего страшного. Канавки трубы горячей воды и так должны быть шире самой трубы. После установки труб в ворота их цементируют, а стену оштукатуривают, чтобы она была полностью ровной.

Очень часто при строительных работах прячут трубы отопления в стене, за и против Этот способ скрытия труб следует тщательно изучить, чтобы определить, подходит ли этот метод вам или нет. В противном случае может пострадать не только работа отопления, но и дизайн помещения.

Скрытую прокладку труб лучше производить на этапе строительства. В уже действующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставались приклеенными к стенам, то существенным преимуществом качественного современного ремонта является неприемлемость этих вариантов.

Можно ли спрятать трубы отопления в стене, многие интересуются. У описываемого метода много сторонников и людей, придерживающихся противоположного мнения. Одни утверждают, что этого нельзя делать, другие говорят, что можно спрятать отопление в стене.

Итак, возможно ли это? Какое из мнений правильное, а также каковы плюсы и минусы таких решений? И чтобы надолго не сохранять интригу, нужно ответить, что этим методом можно воспользоваться.И они им пользуются очень часто.

Это действенный вариант, с помощью которого можно скрыть некрасивые трубы в доме. В таких действиях нет технической необходимости, и без этого можно обойтись без вопроса функционирования.

Единого мнения по этому вопросу, как и по единственно правильному варианту прокладки, пока не найдено. Поэтому варианты решения, тщательно взвесив все за и против, каждый возьмется самостоятельно.

Скрытая протяжка


Прокладка труб отопления в стене — довольно популярная практика.Это оправдано тем, что отопительные коммуникации портят интерьер помещения. Это их большой минус. Они растягиваются вдоль стен, бросаются в глаза и не добавляют привлекательности общему дизайну. По этим причинам многие хотят их скрыть.

Укладка отопления может осуществляться разными способами, но самый распространенный из них — настенный. На первый взгляд, это очень хорошее решение, труба полностью скрыта, общий вид помещения сильно улучшился, но так ли все просто и в чем преимущества такого решения?

Часто при прокладке в стенах тепловой сети стыки теряют герметичность.В результате образуются протечки. На скрытом трубопроводе увидеть такие места невозможно, а дефекты можно обнаружить только по датчику давления воды.

Таким устройством оснащены все современные отопительные приборы. При определении течи нужно установить место аварии и произвести ремонт.

Если взвесив все за и против, и было принято решение проложить теплотрассу в стене, то покрытие поверхности необходимо спроектировать таким образом, чтобы доступ к возможным аварийным зонам был свободен.

По этим причинам облицовка выполняется пластиковыми панелями, вагонкой, гипсокартоном и т.д. Недостатками различных декоративных штукатурок является то, что в случае аварии стену придется демонтировать, причем не только физически, но и финансовые затраты.

Совет! При укладке полипропиленовой системы скрытым методом в первую очередь необходимо провести испытание на прочность. При этом тестовая нагрузка должна превышать нормальный режим работы не менее чем в 1,5 раза.Для металлических систем такой способ укладки применять не рекомендуется из-за их существенного недостатка — плохой устойчивости к коррозионным образованиям.

Также стоит учесть еще один нюанс. Минусовая пластиковая система. При установке этот минус необходимо учитывать.

Как спрятать систему отопления в квартире — рассмотрим способы

В панельные стены трубы отопления можно спрятать в нескольких вариантах. И для этой комнаты их не так уж и много.Первый вариант в панельных домах — это использование штроба, а второй способ — возведение фальш-стен. У каждого из вариантов есть свои плюсы и минусы, и решение для себя нужно принимать после детального изучения этих методов.


В стене панельного дома труба отопления может быть спрятана, когда собирается новый контур, или ведутся ремонтные работы в уже действующем сооружении. Как правило, стена панельного дома и теплотрасса размещаются в различных плоскостях.

А когда нужно свести их в одну плоскость в стенах панелей, вырезают пазы и туда кладут теплотрассу. При таких действиях нужно ориентироваться на такие точки:

  1. Перед началом работ в панельном доме стояк закрывают. Торопиться при выполнении этих действий не следует. И обязательно стоит убедиться, что работа спланирована на правильном подступенке.
  2. Если глубина канала превышает половину толщины перегородки, то лучшим вариантом будет отказаться от намеченных действий.Так, например, санузел в панельном доме представляет собой отдельную систему из бетонных блоков. И толщина таких панельных стен для этой задачи будет небольшой.
  3. Размеры штроба в стенках панели не должны проходить встык, и они не должны нарушать контур. Заглубление следует производить с расчетом крепежа системы, ее объема и изоляционного слоя.
  4. Прежде чем прятать систему в стене панельного дома, иначе на поверхности трубы будет образовываться конденсат.
  5. Перед тем, как выполнять крепеж к стене панельного дома, нужно определиться с его основными местами. К ним относятся стыки и зоны изменения направления теплоносителя.

Для облегчения действий по скалыванию стен в панельном доме рекомендуется использовать болгарку. Сначала следует сделать разметку, а потом по соответствующим линиям выполнить углубления на определенном уровне глубины.

СОВЕТ! При работе болгаркой не только много шума, но и пыли.У современных инструментов есть большой плюс — функция подключения к строительному пылесосу, а это предотвращает появление пыли.

По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Только те зоны, где вероятность аварии равна нулю, остаются непосредственно закрытыми.

Трубы отопления под фальш-стеной

Посмотреть видео

Если принято решение скрыть трубы отопления в фальш-стене, то в этом случае особых сложностей нет. Сначала из направляющих возводится основание, а в завершение оно оформляется любым из выбранных материалов: вагонкой, гипсокартоном, сруб.

Бытует мнение, что если спрятать отопление в фальш-стену, то полезная площадь жилья значительно сократится. К счастью, этот минус — всего лишь миф. Например, если вам нужно спрятать трубу отопления под окном, в реальности это пространство практически не используется.

Единственное, что теряется в этой ситуации, это неполные пятнадцать сантиметров под подоконником, но он сам становится шире на такое же расстояние.Такое дополнение гораздо полезнее, чем неиспользуемый участок под окном.

Если вам нужно скрыть неэстетичный дизайн системы отопления, то специалисты рекомендуют фальш-стену. Они называют это просто идеальным решением. Очень важным преимуществом этого сооружения является то, что его можно построить без участия профессиональных мастеров. И в этом большое преимущество этого здания.

Во многих ситуациях, когда необходимо скрыть пересечение горизонтальных и вертикальных линий или смонтировать всю сборку системы, коробка может не всегда выручить. Но фальшивая — стена в таких ситуациях справляется на отлично.

Еще одно большое преимущество этого метода — отличное сочетание конструкции с общим дизайном. Решив спрятать трубы отопления под фальш-стеной, можно пересмотреть и размещение других систем, для декорирования этот способ тоже может оказаться эффективным.

Коробка

Выполняя современный качественный ремонт, прячем трубы отопления в стене. Такой вариант установки требует тщательного расчета и детального проектирования.Если скрывают тепловую сеть еще на этапе строительства дома, то задачу выполнить несложно.


Но с уже существующим трубопроводом, протянутым вдоль стен, они так и поступают. Помимо фальш — его стенки можно зашить ящиком. Причем из деревянных досок, либо из профиля собирается каркас, который впоследствии обшивается различными подходящими для дизайна материалами. Ни конструкция, ни обшивка каркаса особых трудностей не представляет.

И не в стену, преимущества этого варианта говорят сами за себя. Конструкцию построить несложно, с небольшими финансовыми вложениями. Очевидный плюс такой конструкции — возможность быстро добраться до узлов для проведения ремонтных работ.

Посмотреть видео

Если прятать трассу под коробкой без проемов, то это тоже не составляет большой проблемы, например, это здание легко разбирается, а потом тоже возвращается на прежнее место.И еще один важный нюанс нельзя не учитывать. Когда теплотрассу прячут под коробом, такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Утеплитель можно и без него


Перенос отопительных труб на стену предполагает использование утеплителя. Многие задают вполне оправданный вопрос: «Зачем нам нужна эта изоляция при перемещении труб под штукатурку?». Ответ прост, иначе тепло пойдет на обогрев стен.

В основном тепло теряется в стенах, которые соприкасаются с улицей. Во внутренних стенах проблема теплопотерь не велика, так как тепло все равно будет уходить в комнату, но его количество будет немного меньше.

Осуществляя перенос трубопровода отопления на стену, выполняют не только теплоизоляцию. Это создает препятствие для образования конденсата. Ведь любая влажность — благоприятная почва для развития грибка.

Также важно отметить, что утепление при переносе труб отопления выполняет еще одну важную функцию.Защищает ствол от механических воздействий.

Посмотреть видео

Выбирая вариант утепления при переносе трубопровода, важно учитывать, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену нужно брать с наименьшей скоростью теплового увеличения, в случае пенополиуретана необходимо брать материал, точно соответствующий размеру системы и т. Д.

Как закрепить трубопровод

Прокладка труб отопления в стене осуществляется различными приспособлениями.Рассмотрим несколько вариантов:

Неподвижная опора трубопровода надежно удерживает конструкцию. При такой установке схема не может двигаться. А при укладке на скользящие застежки может немного сдвинуться. При натягивании лески рекомендуется чередовать эти два типа застежек.

Виды крепежа, которые используются при прокладке сети под штукатурку:

  • . Это довольно простые приспособления, в которых фиксация производится затяжкой болта.
  • Зажим.Эти устройства также имеют простой дизайн. Преимущество этого устройства в том, что фиксация выполняется одним щелчком мыши.
  • Выдвижные пластиковые зажимы. В отличие от металлических аналогов, такие устройства для прокладки трубопровода оснащены всего одной точкой крепления.
  • Дюбель представляет собой крючок. Эти варианты рекомендуются для укладки системы на ровную поверхность. Такой шуруп закручивается или аккуратно забивается в подготовленное место.
  • Краб — системы. Эти механизмы используются при креплении трубопровода к стенам, а также для крепления магистралей между собой.

Плюсы и минусы прокладки такого типа

Профессионалы склонны считать, что установка труб отопления в стену — процедура непростая и дорогая.

Сложно назвать объективные достоинства подобных мероприятий, кроме эстетичного дизайна. Но недостатки в этой ситуации очевидны.

  1. Самое главное, это сложность установки. Перед началом работ важно учесть, что стыковать детали сложно.Особенно сложно выполнить качественную сварку в штробах.
  2. Высокая вероятность протечки. При такой установке в случае аварии придется поломать стену.
  3. Весь комплекс монтажных работ в этом случае требует больших физических и финансовых затрат. И это очень существенный минус такого варианта установки.

Посмотреть видео

Чтобы замуровать трубы отопления в стену, следует придерживаться тех требований, которые предъявляются перед конструкциями из гипсокартона.И лучше всего следовать советам профессионалов, а они говорят, что прокладывать в стены трубу из «черной» стали — плохое решение.

Также не допускается прокладка в стене полипропиленовых и металлопластиковых труб с компрессионными фитингами на стене. Причина запрета — такой минус этих конструкций, как склонность к протечкам.

Штукатуркой можно покрывать следующие системы:

  • металлопластик на пресс-муфтах;
  • «Нержавеющая сталь» и медь;
  • Система
  • из их сшитого полиэтилена.

Перед тем, как вставить в стену использованную латунную фурнитуру, необходимо убедиться, что замуровано как можно меньше стыков. Стробоскопы можно выполнять не только перфоратором; для этой работы также хорошо подойдет шлифовальная угловая шлифовальная машина.

Когда углубление подготовлено, необходимо проложить в нем трубопровод и закрыть изоляцией. Удалять систему в стену удобнее всего на этапе строительства. В работе с готовой поверхностью есть существенный минус — ее придется разрушить.

Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится различными способами. Есть два основных типа монтажа: внешний и внутри стен. Вне зависимости от способа установки труб перед началом работ необходимо запастись сопутствующими расходными материалами.

Крепежные и прочие материалы

Кроме самих труб, к установке необходимо заранее подготовить:

  1. Крепежные материалы:
    • пластиковый крепеж или хомут для полипропиленовых труб заданного диаметра;
    • дюбель-гвоздь.
  1. Инструменты:
    • молоток;
    • дрель;
    • Отвертка крестовая
    • ;
    • ножницы или нож для резки труб;
    • Рулетка
    • ;
    • уровень;
    • Маркер
    • .

Зажимы — их значение и особенности установки

Зажим изготовлен из специального материала — нейлона. Обладает такими полезными свойствами, как высокая термостойкость и устойчивость к механическим воздействиям. Среди технических характеристик клипсы стоит обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок эксплуатации готовой системы связи.

Главный вопрос, который важно не упустить, это размер шага между зажимами. Если установить зажимы слишком далеко друг от друга, существует риск прогиба опор.

При установке системы связи с двумя параллельными трубами используйте двойной зажим.

В каких случаях используются хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется в тех случаях, когда необходимо установить трубы большого диаметра с достаточно большим весом.Зажимы представляют собой конструкцию с резьбовой стяжкой и внутренней резиновой прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных вибраций.

Хомуты оснащены дюбелями и шпильками. Крепление может быть металлическим или пластиковым. При укладке полипропиленовых труб лучше выбирать хомуты из аналогичного сырья: так вы обеспечите одинаковые показатели прочности для всей конструкции. Монтаж крепежного материала может быть жестким или плавающим:

  • Жесткое крепление осуществляется путем очень плотного затягивания хомута вокруг труб.В местах ниже раструба необходима жесткая сцепка. За счет жесткой фиксации исключена возможность смещения системы связи.
  • Плавающее крепление означает, что между трубами и зажимом есть зазор. Крепление затягивается таким образом, чтобы труба могла свободно перемещаться. Подвижность крепежа позволяет расширять трубы при скачках температуры.


Технология крепления труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют стыковой, полифузионной сваркой или методом электромонтажа.Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

  1. В первую очередь необходимо разметить путь будущего трубопровода по периметру. Учтите, что его следует устанавливать с небольшим уклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, в загородном доме).
  2. С помощью дрели нужно проделать отверстия под дюбель-гвозди.
  3. В отверстия вставляются заранее подготовленные монтажные зажимы для полипропиленовых труб.
  4. Вставьте дюбель в отверстие с помощью молотка и отвертки.
  5. Завершающий этап работ — установка труб в хомуты.

Гнуть полипропиленовые трубы без предварительного нагрева можно при температуре до +15 ° С, а монтаж рекомендуется при температуре не ниже +5 ° С. Низкотемпературные климатические условия могут повлиять на качество стыков труб.


Прячем трубы в стене — пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря.Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как поведут себя обнесенные стеной трубы; Как установить. Давайте по порядку.

Можно ли установить трубы из ПП в стену?

Полипропилен — это материал, обладающий высокой стойкостью к химическим веществам и коррозии. Поэтому установка труб в стене вполне приемлема. Чтобы коммуникационная система прослужила долго, важно при прокладке оставить необходимый космический зазор для расширения трубы горячего водоснабжения.Кроме того, сама система должна быть максимально монолитной, с наименьшим количеством подключений.

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрокартон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно обеспечить в замкнутой системе связи возможность свободного доступа к кранам (клапанам). Обычно в этом месте устанавливают специальные двери или люки.


Осуществляем монтаж труб в стене

Любые монтажные работы начинаются с разметки. Сделать это можно простым карандашом. Затем приступаем к основной работе:

  1. С помощью болгарки (дырокола) необходимо сделать 2 параллельных углубления в стене строго по разметке — штробы. Для работы болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки камня.
  2. С помощью долота или перфоратора удалите материал между двумя отметками, соединив их в одну.
  3. В готовые стробоскопы вставляется полипропиленовая конструкция. Поверх полипропиленовых труб в затворе заделываем цементным раствором.
  4. Отделка производится штукатуркой или другим строительным материалом.

Последнее действие через час после установки — проверка системы. Трубы необходимо заполнить водой и следить за утечками, провисаниями и другими неисправностями в водопроводе. Если их нет, поздравляем, вы правильно смонтировали полипропиленовые трубы.

Укладка полипропиленовых труб в стену. Укладка полипропиленовых труб

Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится различными способами. Есть два основных типа монтажа: внешний и внутри стен. Вне зависимости от способа установки труб перед началом работ необходимо запастись сопутствующими расходными материалами.

Крепежные и прочие материалы

Кроме самих труб, к установке необходимо заранее подготовить:

  1. Крепежные материалы:
    • пластиковый крепеж или хомут для полипропиленовых труб заданного диаметра;
    • дюбель-гвоздь.
  1. Инструменты:
    • молоток;
    • дрель;
    • Отвертка крестовая
    • ;
    • ножницы или нож для резки труб;
    • Рулетка
    • ;
    • уровень;
    • Маркер
    • .

Зажимы — их значение и особенности установки

Зажим изготовлен из специального материала — нейлона. Обладает такими полезными свойствами, как высокая термостойкость и устойчивость к механическим воздействиям. Среди технических характеристик зажима нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок эксплуатации готовой системы связи.

Главный вопрос, который важно не упустить, это размер шага между зажимами. Если установить зажимы слишком далеко друг от друга, существует риск прогиба опор.

При установке системы связи с двумя параллельными трубами используйте двойной зажим.

В каких случаях используются хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется в тех случаях, когда необходимо установить трубы большого диаметра с достаточно большим весом.Зажимы представляют собой конструкцию с резьбовой стяжкой и внутренней резиновой прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных вибраций.

Хомуты оснащены дюбелями и шпильками. Крепление может быть металлическим или пластиковым. При укладке полипропиленовых труб лучше выбирать хомуты из аналогичного сырья: так вы обеспечите одинаковые показатели прочности для всей конструкции. Монтаж крепежного материала может быть жестким или плавающим:

  • Жесткое крепление осуществляется путем очень плотного затягивания хомута вокруг труб.В местах ниже раструба необходима жесткая сцепка. За счет жесткой фиксации исключена возможность смещения системы связи.
  • Плавающее крепление означает, что между трубами и зажимом есть зазор. Крепление затягивается таким образом, чтобы труба могла свободно перемещаться. Подвижность крепежа позволяет расширять трубы при скачках температуры.


Технология крепления труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют стыковой, полифузионной сваркой или методом электромонтажа.Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

  1. В первую очередь необходимо разметить путь будущего трубопровода по периметру. Учтите, что его следует устанавливать с небольшим уклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, в загородном доме).
  2. С помощью дрели нужно проделать отверстия под дюбель-гвозди.
  3. В отверстия вставляются заранее подготовленные монтажные зажимы для полипропиленовых труб.
  4. Вставьте дюбель в отверстие с помощью молотка и отвертки.
  5. Завершающий этап работ — установка труб в хомуты.

Гнуть полипропиленовые трубы без предварительного нагрева можно при температуре до +15 ° С, а монтаж рекомендуется при температуре не ниже +5 ° С. Низкотемпературные климатические условия могут повлиять на качество стыков труб.


Прячем трубы в стене — пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря.Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как поведут себя обнесенные стеной трубы; Как установить. Давайте по порядку.

Можно ли установить трубы из ПП в стену?

Полипропилен — это материал, обладающий высокой стойкостью к химическим веществам и коррозии. Поэтому установка труб в стене вполне приемлема. Чтобы коммуникационная система прослужила долго, важно при прокладке оставить необходимый космический зазор для расширения трубы горячего водоснабжения.Кроме того, сама система должна быть максимально монолитной, с наименьшим количеством подключений.

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрокартон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно обеспечить в замкнутой системе связи возможность свободного доступа к кранам (клапанам). Обычно в этом месте устанавливают специальные двери или люки.

Осуществляем монтаж труб в стене

Любые монтажные работы начинаются с разметки. Сделать это можно простым карандашом. Затем приступаем к основной работе:

  1. При помощи болгарки (перфоратора) необходимо сделать 2 параллельных углубления в стене строго по разметке — штробы. Для работы болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки камня.
  2. С помощью долота или перфоратора удалите материал между двумя отметками, соединив их в одну.
  3. В готовые стробоскопы вставляется полипропиленовая конструкция. Поверх полипропиленовых труб в затворе заделываем цементным раствором.
  4. Отделка производится штукатуркой или другим строительным материалом.

Последнее действие через час после установки — проверка системы. Трубы необходимо заполнить водой и следить за утечками, провисаниями и другими неисправностями в водопроводе. Если их нет, поздравляем, вы правильно смонтировали полипропиленовые трубы.

Очень часто водопроводные и канализационные трубы, которые располагаются на стенах комнаты, просто портят ее внешний вид. Поэтому многих интересует, как укладывают полипропиленовые трубы в стену. Делать это нужно осторожно и обдуманно, учитывая все возможные последствия такой маскировки.

Можно ли облицовывать стены кирпичом из полипропилена?

Эти трубы изготовлены из химически стойкого материала, не боящегося коррозии.Монтаж осуществляется сваркой, а соединение неразъемным и монолитным. При этом условии нет необходимости постоянно подтягивать соединение, которое пришлось бы делать с помощью металлических труб. Поэтому установка полипропиленовых труб в стену возможна, однако, при выполнении условия соответствия типа трубы теплоносителю по давлению и температуре. Для труб с горячей водой нужно оставить необходимое пространство для ее расширения.

Правила для труб скрытого монтажа

1.Система, скрытая в стене, должна быть максимально прочной и иметь как можно меньше соединений.

2. Соединительные элементы трубопровода должны быть из того же материала, что и его основная часть, и иметь такой же или даже больший запас прочности.

3. Все трубы, вбитые в стену, должны быть изолированы. Это предотвращает их запотевание. Также такая мера даст трубам возможность беспрепятственно расширяться и сжиматься.

4. Не забудьте замаскировать трубы, чтобы оставить свободный доступ к пересмотров, отсечной клапаны и тому подобное.Закрыть отверстия можно специальными сантехническими люками, которых в продаже много и их размеры сильно различаются.

Процесс маскировки труб в стену


1. Уплотнение полипропиленовой трубы в стену предусматривает ее скалывание. . Сразу скажу, что горизонтальное штробирование панельных стен запрещено. Это касается и кирпичных стен, выложенных в половину кирпича, так как такой толщины для таких работ недостаточно.

2. Сделайте в стене специальные углубления .Это стробоскопы. В них уберут канализацию и водопровод. Для этого воспользуйтесь болгаркой или дыроколом.

3. Сделайте разметку карандашом . Наденьте на болгарку специальный камнерезный диск. Для работы с большой площадью разумнее купить диск с алмазной пайкой зуба.

4. Действуйте одним из двух способов . Шлифовщиком идут по двум линиям, одновременно обрезая их на необходимую глубину. Затем стамеской выбейте все лишнее. Вы можете сделать это: вырежьте две отмеченные линии болгаркой и перфоратором соедините их в одну.Здесь вам понадобится специальная насадка в виде лопатки.

5. Имеется специальная насадка для работы с перфоратором . Он предназначен специально для штробления стен. Ее покупка избавляет от необходимости разметки будущего канала.

6. Вставьте полипропиленовые трубы в желобчатые канавки. . Если отверстие в стене выходит больше трубы, ничего страшного. Канавки для труб горячего водоснабжения должны быть шире самой трубы. После установки труб в ворота их цементируют, а стену оштукатуривают, чтобы она была полностью ровной.

Какими бы красивыми ни выглядели полипропиленовые трубы, они никак не могут украсить комнату. Поэтому многим хочется просто спрятать трубопроводную систему внутри стен. В этой статье мы поговорим о том, как это сделать правильно.

Эту истину надо понимать. Полипропиленовые трубы можно закладывать в стены только при правильном монтаже. Соединения полипропиленовых труб не разборные и не требуют затяжки. Сам полипропилен обладает высокой механической прочностью и устойчивостью к агрессивным средам.Именно поэтому трубопровод из таких труб можно замуровать внутри стен.

Основное требование — минимальное количество заделанных в стену соединений. Все соединительные элементы должны быть выполнены из точно такого же материала, что и сами трубы. Запас прочности у обоих также должен быть одинаковым. Теплоизоляция должна быть нанесена по всей длине трубопровода. С одной стороны, это исключает возможность образования конденсата на поверхности труб, а с другой стороны, компенсирует тепловое расширение труб.Наконец, необходимо обеспечить доступ к контрольным точкам трубопровода и запорным кранам. Ниши под них можно закрыть специальными люками, которые впоследствии можно оклеить обоями и стать совершенно незаметными.

Чтобы замаскировать трубопровод в стену, необходимо провести довольно кропотливую работу по выдолблению самих стен. Следует учитывать, что в панельных домах это категорически запрещено. Это связано с относительно малой толщиной панелей, и закрытие ворот вызовет снижение их прочности.В домах с толстыми кирпичными стенами такая работа вполне приемлема. Стробирование производится болгаркой или пробойником. Первый вариант удобнее и для этого есть специальные круги для резки камня. Если вы используете для сверления перфоратор, то на него следует установить алмазное сверло.

Самый быстрый способ выполнить эту работу — следующий. С помощью тонкого диска для нарезки камня в стене прорезаются две параллельные линии. Расстояние между ними должно быть немного больше толщины полипропиленовой трубы, покрытой изоляционным слоем.Такой же должна быть и глубина реза. Затем при помощи стамески нужно вырезать часть кирпичной кладки между этими линиями. Также можно забить стенки перфоратором со специальной насадкой в ​​виде лопатки.

После того, как ворота будут полностью выполнены, трубы с изоляционным слоем уложить в пазы и зацементировать, а стены оштукатурить.

Очень часто при строительных работах прячут трубы отопления в стене, за и против Этот способ скрытия труб следует тщательно изучить, чтобы определить, подходит ли этот метод вам или нет.В противном случае может пострадать не только работа отопления, но и дизайн помещения.

Скрытую прокладку труб лучше производить на этапе строительства. В уже действующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставались приклеенными к стенам, то существенным преимуществом качественного современного ремонта является неприемлемость этих вариантов.

Можно ли спрятать трубы отопления в стене, многие интересуются. У описываемого метода много сторонников и людей, придерживающихся противоположного мнения.Одни утверждают, что этого нельзя делать, другие говорят, что можно спрятать отопление в стене.

Итак, возможно ли это? Какое из мнений правильное, а также каковы плюсы и минусы таких решений? И чтобы надолго не сохранять интригу, нужно ответить, что этим методом можно воспользоваться. И они им пользуются очень часто.

Это действенный вариант, с помощью которого можно скрыть некрасивые трубы в доме. В таких действиях нет технической необходимости, и без этого можно обойтись без вопроса функционирования.

Единого мнения по этому вопросу, как и по единственно правильному варианту прокладки, пока не найдено. Поэтому варианты решения, тщательно взвесив все за и против, каждый возьмется самостоятельно.

Скрытая протяжка


Прокладка труб отопления в стене — довольно популярная практика. Это оправдано тем, что отопительные коммуникации портят интерьер помещения. Это их большой минус. Они растягиваются вдоль стен, бросаются в глаза и не добавляют привлекательности общему дизайну.По этим причинам многие хотят их скрыть.

Укладка отопления может осуществляться разными способами, но самый распространенный из них — настенный. На первый взгляд, это очень хорошее решение, труба полностью скрыта, общий вид помещения сильно улучшился, но так ли все просто и в чем преимущества такого решения?

Часто при прокладке в стенах тепловой сети стыки теряют герметичность. В результате образуются протечки. На скрытом трубопроводе увидеть такие места невозможно, а дефекты можно обнаружить только по датчику давления воды.

Таким устройством оснащены все современные отопительные приборы. При определении течи нужно установить место аварии и произвести ремонт.

Если взвесив все за и против, и было принято решение проложить теплотрассу в стене, то покрытие поверхности необходимо спроектировать таким образом, чтобы доступ к возможным аварийным зонам был свободен.

По этим причинам облицовка выполняется пластиковыми панелями, вагонкой, гипсокартоном и т.д. Недостатками различных декоративных штукатурок является то, что в случае аварии стену придется демонтировать, причем не только физически, но и финансовые затраты.

Совет! При укладке полипропиленовой системы скрытым методом в первую очередь необходимо провести испытание на прочность. При этом тестовая нагрузка должна превышать нормальный режим работы не менее чем в 1,5 раза. Для металлических систем такой способ укладки применять не рекомендуется из-за их существенного недостатка — плохой устойчивости к коррозионным образованиям.

Также стоит учесть еще один нюанс. Минусовая пластиковая система. При установке этот минус необходимо учитывать.

Как спрятать систему отопления в квартире — рассмотрим способы

В панельные стены трубы отопления можно спрятать в нескольких вариантах. И для этой комнаты их не так уж и много. Первый вариант в панельных домах — это использование штроба, а второй способ — возведение фальш-стен. У каждого из вариантов есть свои плюсы и минусы, и решение для себя нужно принимать после детального изучения этих методов.


В стене панельного дома труба отопления может быть спрятана, когда собирается новый контур, или ведутся ремонтные работы в уже действующем сооружении.Как правило, стена панельного дома и теплотрасса размещаются в различных плоскостях.

А когда нужно свести их в одну плоскость в стенах панелей, вырезают пазы и туда кладут теплотрассу. При таких действиях нужно ориентироваться на такие точки:

  1. Перед началом работ в панельном доме стояк закрывают. Торопиться при выполнении этих действий не следует. И обязательно стоит убедиться, что работа спланирована на правильном подступенке.
  2. Если глубина канала превышает половину толщины перегородки, то лучшим вариантом будет отказаться от намеченных действий.Так, например, санузел в панельном доме представляет собой отдельную систему из бетонных блоков. И толщина таких панельных стен для этой задачи будет небольшой.
  3. Размеры штроба в стенках панели не должны проходить встык, и они не должны нарушать контур. Заглубление следует производить с расчетом крепежа системы, ее объема и изоляционного слоя.
  4. Прежде чем прятать систему в стене панельного дома, иначе на поверхности трубы будет образовываться конденсат.
  5. Перед тем, как выполнять крепеж к стене панельного дома, нужно определиться с его основными местами. К ним относятся стыки и зоны изменения направления теплоносителя.

Для облегчения действий по скалыванию стен в панельном доме рекомендуется использовать болгарку. Сначала следует сделать разметку, а потом по соответствующим линиям выполнить углубления на определенном уровне глубины.


СОВЕТ! При работе болгаркой не только много шума, но и пыли.У современных инструментов есть большой плюс — функция подключения к строительному пылесосу, а это предотвращает появление пыли.

По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Только те зоны, где вероятность аварии равна нулю, остаются непосредственно закрытыми.

Трубы отопления под фальш-стеной

Посмотреть видео

Если принято решение скрыть трубы отопления в фальш-стене, то в этом случае особых сложностей нет.Сначала из направляющих возводится основание, а в завершение оно оформляется любым из выбранных материалов: вагонкой, гипсокартоном, сруб.


Бытует мнение, что если спрятать отопление в фальш-стену, то полезная площадь жилья значительно сократится. К счастью, этот минус — всего лишь миф. Например, если вам нужно спрятать трубу отопления под окном, в реальности это пространство практически не используется.

Единственное, что теряется в этой ситуации, это неполные пятнадцать сантиметров под подоконником, но он сам становится шире на такое же расстояние.Такое дополнение гораздо полезнее, чем неиспользуемый участок под окном.

Если вам нужно скрыть неэстетичный дизайн системы отопления, то специалисты рекомендуют фальш-стену. Они называют это просто идеальным решением. Очень важным преимуществом этого сооружения является то, что его можно построить без участия профессиональных мастеров. И в этом большое преимущество этого здания.

Во многих ситуациях, когда необходимо скрыть пересечение горизонтальных и вертикальных линий или смонтировать всю сборку системы, коробка может не всегда выручить. Но фальшивая — стена в таких ситуациях справляется на отлично.

Еще одно большое преимущество этого метода — отличное сочетание конструкции с общим дизайном. Решив спрятать трубы отопления под фальш-стеной, можно пересмотреть и размещение других систем, для декорирования этот способ тоже может оказаться эффективным.

Коробка

Выполняя современный качественный ремонт, прячем трубы отопления в стене. Такой вариант установки требует тщательного расчета и детального проектирования.Если скрывают тепловую сеть еще на этапе строительства дома, то задачу выполнить несложно.


Но с уже существующим трубопроводом, протянутым вдоль стен, они так и поступают. Помимо фальш — его стенки можно зашить ящиком. При этом собирается каркас из деревянных досок, либо из профиля, который впоследствии обшивается различными подходящими для дизайна материалами. Ни конструкция, ни обшивка каркаса особых трудностей не представляет.

И не в стену, преимущества этого варианта говорят сами за себя. Конструкцию построить несложно, с небольшими финансовыми вложениями. Очевидный плюс такой конструкции — возможность быстро добраться до узлов для проведения ремонтных работ.

Посмотреть видео

Если прятать трассу под коробкой без проемов, то это тоже не составляет большой проблемы, например, это здание легко разбирается, а потом тоже возвращается на прежнее место.И еще один важный нюанс нельзя не учитывать. Когда теплотрассу прячут под коробом, такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Утеплитель можно и без него


Перенос отопительных труб на стену предполагает использование утеплителя. Многие задают вполне оправданный вопрос: «Зачем нам нужна эта изоляция при перемещении труб под штукатурку?». Ответ прост, иначе тепло пойдет на обогрев стен.

В основном тепло теряется в стенах, которые соприкасаются с улицей. Во внутренних стенах проблема теплопотерь не велика, так как тепло все равно будет уходить в комнату, но его количество будет немного меньше.

Осуществляя перенос трубопровода отопления на стену, выполняют не только теплоизоляцию. Это создает препятствие для образования конденсата. Ведь любая влажность — благоприятная почва для развития грибка.

Также важно отметить, что утепление при переносе труб отопления выполняет еще одну важную функцию.Защищает ствол от механических воздействий.

Посмотреть видео

Выбирая вариант утепления при переносе трубопровода, важно учитывать, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену нужно брать с наименьшей скоростью теплового увеличения, в случае пенополиуретана необходимо брать материал, точно соответствующий размеру системы и т. Д.

Как закрепить трубопровод

Прокладка труб отопления в стене осуществляется различными приспособлениями.Рассмотрим несколько вариантов:

Неподвижная опора трубопровода надежно удерживает конструкцию. При такой установке схема не может двигаться. А при укладке на скользящие застежки может немного сдвинуться. При натягивании лески рекомендуется чередовать эти два типа застежек.

Виды крепежа, которые используются при прокладке сети под штукатурку:

  • . Это довольно простые приспособления, в которых фиксация производится затяжкой болта.
  • Зажим.Эти устройства также имеют простой дизайн. Преимущество этого устройства в том, что фиксация выполняется одним щелчком мыши.
  • Выдвижные пластиковые зажимы. В отличие от металлических аналогов, такие устройства для прокладки трубопровода оснащены всего одной точкой крепления.
  • Дюбель представляет собой крючок. Эти варианты рекомендуются для укладки системы на ровную поверхность. Такой шуруп закручивается или аккуратно забивается в подготовленное место.
  • Краб — системы. Эти механизмы используются при креплении трубопровода к стенам, а также для крепления магистралей между собой.

Плюсы и минусы прокладки такого типа

Профессионалы склонны считать, что установка труб отопления в стену — процедура непростая и дорогая.

Сложно назвать объективные достоинства подобных мероприятий, кроме эстетичного дизайна. Но недостатки в этой ситуации очевидны.

  1. Самое главное, это сложность установки. Перед началом работ важно учесть, что стыковать детали сложно.Особенно сложно выполнить качественную сварку в штробах.
  2. Высокая вероятность протечки. При такой установке в случае аварии придется поломать стену.
  3. Весь комплекс монтажных работ в этом случае требует больших физических и финансовых затрат. И это очень существенный минус такого варианта установки.

Посмотреть видео

Чтобы замуровать трубы отопления в стену, следует придерживаться тех требований, которые предъявляются перед конструкциями из гипсокартона.И лучше всего следовать советам профессионалов, а они говорят, что прокладывать в стены трубу из «черной» стали — плохое решение.

Также не допускается прокладка в стене полипропиленовых и металлопластиковых труб с компрессионными фитингами на стене. Причина запрета — такой минус этих конструкций, как склонность к протечкам.

Штукатуркой можно покрывать следующие системы:

  • металлопластик на пресс-муфтах;
  • «Нержавеющая сталь» и медь;
  • Система
  • из их сшитого полиэтилена.

Перед тем, как вставить в стену использованную латунную фурнитуру, необходимо убедиться, что замуровано как можно меньше стыков. Стробоскопы можно выполнять не только перфоратором; для этой работы также хорошо подойдет шлифовальная угловая шлифовальная машина.

Когда углубление подготовлено, необходимо проложить в нем трубопровод и закрыть изоляцией. Удалять систему в стену удобнее всего на этапе строительства. В работе с готовой поверхностью есть существенный минус — ее придется разрушить.

В контакте с

Одноклассники

Прокладка полипропиленовых труб производится в местах, обеспечивающих их защиту от механических повреждений (шахты, шахты, каналы и т. Д.), При этом должна быть предусмотрена возможность их теплового удлинения. Если невозможно скрыть прокладку трубопроводов, их следует защитить от механических повреждений и возгорания.

Укладывая полипропилен открытой прокладкой, большое значение придается внешнему виду и устойчивости формы, поэтому необходимо учитывать линейное расширение.Направление укладки трубы должно быть спроектировано и реализовано таким образом, чтобы труба могла свободно перемещаться в пределах проектного расширения. Трубопроводы холодной воды не расширяемы, поэтому ими можно пренебречь.

Подключения к сантехнике разрешается прокладывать открыто.

При прокладке неармированных труб, используемых для транспортировки горячих жидкостей закрытым способом, необходимо:

  • В стене под штукатуркой, в районе колен и тройников на вертикально и горизонтально расположенных трубах оставьте пространство 3-4 см.Поскольку труба движется в осевом направлении, необходимо предусмотреть свободное пространство до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на метр длины прямолинейного участка;
  • в штробах, пробитых в стене, чтобы обеспечить зазор не менее 70% диаметра трубы в этом сечении. Зазор должен быть симметричным с обеих сторон трубы. Есть несколько способов сделать это. Например, прокладывать трубы в специальной трубчатой ​​изоляции из вспененного полиэтилена или вспененного полиуретана (может быть рекомендовано для труб диаметром до 25 мм, толщина изоляции 9 мм в системе горячего водоснабжения).
    Из строительной пены создать центрирующие опоры, поддерживающие трубу в штробе. В этом случае строба не заполняется, а закрывается накладкой. Уложить трубы можно в стене или в стяжке пола в канале из гофрированных труб ПВХ. В этом случае желательно заменить гофрированную трубу на гладкую или из другого материала, так как жесткость трубы должна быть достаточной для противодействия усадке цементного раствора.

Прокладка полипропиленовых труб в местах прохождения строительных конструкций стен и перегородок полипропиленовые трубы следует прокладывать в футлярах или гильзах из металла.

Проход полипропиленовых труб через потолок и стену

Внутренний диаметр гильзы должен быть на 20-30 мм больше наружного диаметра проходящего через нее трубопровода. Этот зазор заполнен мягким негорючим материалом, что способствует свободному перемещению трубопровода по оси. Край рукава должен выступать за конструкцию здания на 30-50 мм.

Прокладка в стенах полипропиленовых труб. Укладка полипропиленовых труб

В контакте с

Одноклассники

Прокладка полипропиленовых труб изготавливается в местах, обеспечивающих их защиту от механических повреждений (шахты, ворота, каналы и др.)), при этом должна быть предусмотрена возможность их термического удлинения. Если невозможно скрыть прокладку трубопроводов, их следует защитить от механических повреждений и возгорания.

Укладывая полипропилен открытой прокладкой, большое значение придается внешнему виду и устойчивости формы, поэтому необходимо учитывать линейное расширение. Направление укладки трубы должно быть спроектировано и реализовано таким образом, чтобы труба могла свободно перемещаться в пределах проектного расширения. Трубопроводы холодной воды не подлежат расширению, поэтому ими можно пренебречь.

Подключения к сантехнике разрешается прокладывать открыто.

При прокладке неармированных труб, используемых для транспортировки горячих жидкостей закрытым способом, необходимо:

  • В стене под штукатуркой, в районе колен и тройников на вертикально и горизонтально расположенных трубах оставьте пространство 3-4 см. Поскольку труба движется в осевом направлении, необходимо предусмотреть свободное пространство до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на метр длины прямолинейного участка;
  • в штробах, пробитых в стене, чтобы обеспечить зазор не менее 70% диаметра трубы в этом сечении.Зазор должен быть симметричным с обеих сторон трубы. Есть несколько способов сделать это. Например, прокладывать трубы в специальной трубчатой ​​изоляции из вспененного полиэтилена или вспененного полиуретана (можно рекомендовать для труб диаметром до 25 мм, в системе горячего водоснабжения толщина изоляции 9 мм).
    Из строительной пены создать центрирующие опоры, поддерживающие трубу в штробе. В этом случае строба не заполняется, а закрывается накладкой. Уложить трубы можно в стене или в стяжке пола в канале из гофрированных труб ПВХ.В этом случае желательно заменить гофрированную трубу на гладкую или из другого материала, так как жесткость трубы должна быть достаточной для противодействия усадке цементного раствора.

Прокладка полипропиленовых труб в местах прохождения строительных конструкций стен и перегородок полипропиленовые трубы следует прокладывать в футлярах или гильзах из металла.

Проход полипропиленовых труб через потолок и стену

Внутренний диаметр гильзы должен быть на 20-30 мм больше наружного диаметра проходящего через нее трубопровода.Этот зазор заполнен мягким негорючим материалом, что способствует свободному перемещению трубопровода по оси. Край рукава должен выступать за конструкцию здания на 30-50 мм.

Какими бы красивыми ни выглядели полипропиленовые трубы, они никак не могут украсить комнату. Поэтому многим хочется просто спрятать трубопроводную систему внутри стен. В этой статье мы поговорим о том, как это сделать правильно.

Эту истину надо понимать.Полипропиленовые трубы можно закладывать в стены только при правильном монтаже. Соединения полипропиленовых труб не разборные и не требуют затяжки. Сам полипропилен обладает высокой механической прочностью и устойчивостью к агрессивным средам. Именно поэтому трубопровод из таких труб можно замуровать внутри стен.

Основное требование — минимальное количество заделанных в стену соединений. Все соединительные элементы должны быть выполнены из точно такого же материала, что и сами трубы.Запас прочности у обоих также должен быть одинаковым. Теплоизоляция должна быть нанесена по всей длине трубопровода. С одной стороны, это исключает возможность образования конденсата на поверхности труб, а с другой стороны, компенсирует тепловое расширение труб. Наконец, необходимо обеспечить доступ к контрольным точкам трубопровода и запорным кранам. Ниши под них можно закрыть специальными люками, которые впоследствии можно оклеить обоями и стать совершенно незаметными.

Чтобы замаскировать трубопровод в стену, необходимо провести довольно кропотливую работу по выдолблению самих стен. Следует учитывать, что в панельных домах это категорически запрещено. Это связано с относительно малой толщиной панелей, и закрытие ворот вызовет снижение их прочности. В домах с толстыми кирпичными стенами такая работа вполне приемлема. Стробирование производится болгаркой или пробойником. Первый вариант удобнее и для этого есть специальные круги для резки камня.Если вы используете для сверления перфоратор, то на него следует установить алмазное сверло.

Самый быстрый способ выполнить эту работу — следующий. С помощью тонкого диска для нарезки камня в стене прорезаются две параллельные линии. Расстояние между ними должно быть немного больше толщины полипропиленовой трубы, покрытой изоляционным слоем. Такой же должна быть и глубина реза. Затем при помощи стамески нужно вырезать часть кирпичной кладки между этими линиями. Также можно забить стенки перфоратором со специальной насадкой в ​​виде лопатки.

После того, как ворота будут полностью выполнены, трубы с изоляционным слоем уложить в пазы и зацементировать, а стены оштукатурить.

Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится различными способами. Есть два основных типа монтажа: внешний и внутри стен. Вне зависимости от способа установки труб перед началом работ необходимо запастись сопутствующими расходными материалами.

Крепежные и прочие материалы

Кроме самих труб, к установке необходимо заранее подготовить:

  1. Крепежные материалы:
    • пластиковый крепеж или хомут для полипропиленовых труб заданного диаметра;
    • дюбель-гвоздь.
  1. Инструменты:
    • молоток;
    • дрель;
    • Отвертка крестовая
    • ;
    • ножницы или нож для резки труб;
    • Рулетка
    • ;
    • уровень;
    • Маркер
    • .

Зажимы — их значение и особенности установки

Зажим изготовлен из специального материала — нейлона. Обладает такими полезными свойствами, как высокая термостойкость и устойчивость к механическим воздействиям. Среди технических характеристик зажима нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок эксплуатации готовой системы связи.

Главный вопрос, который важно не упустить, это размер шага между зажимами. Если установить зажимы слишком далеко друг от друга, существует риск прогиба опор.

При установке системы связи с двумя параллельными трубами используйте двойной зажим.

В каких случаях используются хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется в тех случаях, когда необходимо установить трубы большого диаметра с достаточно большим весом. Зажимы представляют собой конструкцию с резьбовой стяжкой и внутренней резиновой прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении сильных вибраций.

Хомуты оснащены дюбелями и шпильками. Крепление может быть металлическим или пластиковым. При укладке полипропиленовых труб лучше выбирать хомуты из аналогичного сырья: так вы обеспечите одинаковые показатели прочности для всей конструкции. Монтаж крепежного материала может быть жестким или плавающим:

  • Жесткое крепление осуществляется путем очень плотного затягивания хомута вокруг труб.В местах ниже раструба необходима жесткая сцепка. За счет жесткой фиксации исключена возможность смещения системы связи.
  • Плавающее крепление означает, что между трубами и зажимом есть зазор. Крепление затягивается таким образом, чтобы труба могла свободно перемещаться. Подвижность крепежа позволяет расширять трубы при скачках температуры.


Технология крепления труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют стыковой, полифузионной сваркой или методом электромонтажа. Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

  1. В первую очередь необходимо разметить путь будущего трубопровода по периметру. Учтите, что его следует устанавливать с небольшим уклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, в загородном доме).
  2. С помощью дрели нужно проделать отверстия под дюбель-гвозди.
  3. В отверстия вставляются заранее подготовленные монтажные зажимы для полипропиленовых труб.
  4. Вставьте дюбель в отверстие с помощью молотка и отвертки.
  5. Завершающий этап работ — установка труб в хомуты.

Гнуть полипропиленовые трубы без предварительного нагрева можно при температуре до +15 ° С, а монтаж рекомендуется при температуре не ниже +5 ° С. Низкотемпературные климатические условия могут повлиять на качество стыков труб.


Прячем трубы в стене — пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. это лучший способ с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как поведут себя обнесенные стеной трубы; Как установить. Давайте по порядку.

Можно ли установить трубы из ПП в стену?

Полипропилен — это материал, обладающий высокой стойкостью к химическим веществам и коррозии. Поэтому установка труб в стене вполне приемлема. Чтобы коммуникационная система прослужила долго, важно при прокладке оставлять необходимый пространственный зазор для расширения трубы горячей водой.Кроме того, сама система должна быть максимально монолитной, с наименьшим количеством подключений.

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрокартон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно обеспечить в замкнутой системе связи возможность свободного доступа к кранам (клапанам). Обычно в этом месте устанавливают специальные двери или люки.


Осуществляем монтаж труб в стене

Любые монтажные работы начинаются с разметки. Сделать это можно простым карандашом. Затем приступаем к основной работе:

  1. С помощью болгарки (дырокола) необходимо сделать 2 параллельных углубления в стене строго по разметке — штробы. Для работы болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки камня.
  2. С помощью долота или перфоратора удалите материал между двумя отметками, соединив их в одну.
  3. В готовые стробоскопы вставляется полипропиленовая конструкция. Поверх полипропиленовых труб в затворе заделываем цементным раствором.
  4. Отделка производится штукатуркой или другим строительным материалом.

Последнее действие через час после установки — проверка системы. Трубы необходимо заполнить водой и следить за утечками, провисаниями и другими неисправностями в водопроводе. Если их нет, поздравляем, вы правильно смонтировали полипропиленовые трубы.

Сантехника с гибкими пластиковыми трубопроводами | Home Guides

Нет идеальных труб, но за последние несколько десятилетий в сантехнической отрасли произошло много улучшений в системах водоснабжения. Жесткий хлорированный поливинилхлорид (ХПВХ) стал первым шагом в замене оцинкованных и медных труб. Новый ребенок в блоке, сшитый полиэтилен (PEX), открывает новую эру трубопроводов. Эти полусгибаемые трубы устраняют необходимость в соединениях и арматуре в стенах, что снижает риск скрытых протечек.У PEX есть свои плюсы и минусы, и если вы собираетесь его использовать, вам потребуются специальные инструменты для установки.

Основы PEX

Гибкие трубопроводы PEX поставляют арматуру с двумя выделенными линиями, одна для горячей воды, а другая для холодной воды. Каждая линия подключается к центральной системе распределения воды, называемой «коллектором». Хотя коллекторы могут различаться по внешнему виду, все они работают по одному и тому же принципу, обеспечивая каждой линии водоснабжения собственное соединение, управляемое отдельными клапанами.

Гибкие преимущества

В прежних системах водоснабжения, если в водопроводе происходила утечка, вам приходилось перекрывать подачу воды во всем доме, прежде чем работать с ней. С PEX и коллекторной системой это уже не так. Вы можете повернуть запорный клапан на арматуру, которая протекает, и в остальной части дома все еще есть проточная вода. Гибкая пластиковая труба позволяет модернизировать старую систему водоснабжения без необходимости вырывать стены для соединения труб. Поскольку он гибкий, вы часто можете ловить PEX через балки и стойки.Выявить утечки проще с PEX, потому что у вас есть только два соединения: одно на коллекторе, а другое на приспособлении.

Установка

PEX поставляется в больших непрерывных рулонах или в длинных гибких рулонах. Самая большая разница между брендами производителей заключается не в трубах, а в способах соединения труб с фитингами. Обжим — наиболее распространенный способ подключения PEX в жилых помещениях. Для этого требуются кольца и специальный обжимной инструмент. Ножницы с трещоткой отлично подходят для чистых надрезов на концах труб.Зубчатые фрезы могут оставлять зазубренные края, которые могут повлиять на уплотнение фитинга. Установка PEX выполняется намного быстрее, чем установка традиционных медных проводов. Рекомендуется маркировать каждую трубу с указанием ее места назначения во время прокладки, иначе вы можете получить клубок труб у коллектора и не знать, куда идет каждая из них.

Рекомендации

Фитинги для PEX могут быть пластиковыми или латунными. Латунная фурнитура стоит немного дороже и не всегда лучше. Вода с высоким содержанием хлора может вызвать коррозию латунной арматуры, в то время как высококачественная пластмассовая арматура не пострадает.Если у вас жесткая вода, вы можете часто менять запорные клапаны. Отложения жесткой воды могут нанести ущерб отдельным клапанам, в которых PEX соединяется с коллектором, что затрудняет поворот клапанов. Прежде чем прокладывать гибкую пластиковую трубу в доме, проконсультируйтесь с местными строительными органами. Хотя все больше сообществ одобряют его использование, он, возможно, еще не во всех областях.

Ссылки

Ресурсы

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Центр CE — Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

23 февраля 2021 г., 14:00 EST

23 февраля 2021 г., 14:00 EST

24 февраля 2021 г., 14:00 EST

25 февраля 2021 г., 14:00 EST

25 февраля 2021 г., 14:00 EST

4 марта 2021 г., 14:00 EST

16 марта 2021 г., 14:00 EDT

24 марта 2021 г., 14:00 EDT

Использование шторок для освещения общих комнат и других медицинских помещений

8 апреля 2021 г. , 14:00 EDT

Растительность — это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока м …

Высокоэффективные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания …

Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением

Долговечное решение со свободой дизайна и гибкостью

ADS Труба с тройными стенками | Гладкостенная труба из ADS

Загрузки

Предоставленные пакеты

СПЕЦИФИКАЦИЯ ТРУБЫ ADS 3000 TRIPLEWALL® 03-20

Руководство по установке_Одна _Wall_Pipe_ (Prod_Note_3. 116)

Химическая устойчивость_E-эластомеры_ (Tech_Note_A4.01, 10-09)

Продать_лист_трехстенный_ (10228_07-14)

Установка_Французский_Drain_Perforated_HDPE_Pipe_ (Detail_106A_01-16) -Модель

Руководства по установке

Руководство по установке_Одна _Wall_Pipe_ (Prod_Note_3. 116)

Установка_Foundation_Drainage_ (Detail_1005_03-16) -Model

Установка_Французский_Drain_Perforated_HDPE_Pipe_ (Detail_106A_01-16) -Модель

Технические характеристики

СПЕЦИФИКАЦИЯ ТРУБЫ ADS 3000 TRIPLEWALL® 03-20

ADH8 — Ссылки — 07-17

АДх2-1-0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 03-20. pdf

Структурный дизайн — техническая литература

Структуры ADh3 (05-19)

ADh4 Гидравлика (07-14)

Гидравлика — техническая литература

ADh4 Гидравлика (07-14)

Долговечность — техническая литература

Химическая_устойчивость_PE-эластомеры_ (Tech_Note_A4. 01, 10-09)

ADh5 Прочность (11-15)

Брошюра

Brochure_How_to_Solve_Home_Drainage_Problems_ADS _ (# 10230_04-16)

Brochure_Home_Up_Here_The_Best_You_Can_Build_ (# 10220_ 04-16)

Брошюра_Жилой_Ирригация ___ Ландшафтный дизайн_ADS_ (10663_12-16)

Каталог продукции для управления водными ресурсами 2019

Продам лист Smoothwall (10610) 07-07

10228 Трехслойный лист для продажи (10228) 07-14

Проверка труб в наружных стенах и изоляции труб

Ник Громицко, CMI® и Бен Громицко

Существуют две строительные практики, связанные с водопроводными трубами и изоляцией, которые полезно знать инспекторам при проведении домашних проверок:

  • Все трубы, расположенные в наружных стенах, должны быть изолированы.
  • Все трубы горячего и холодного водоснабжения должны быть изолированы.
Не следует размещать водопроводные трубы в наружных стенах. Если трубы расположены в наружных стенах, домовладелец должен не только изолировать трубу, но и обеспечить максимальную изоляцию полости между трубой и внешней поверхностью стены. В холодном климате следует избегать установки труб на чердаках без кондиционирования. На изображении выше показаны неизолированные водопроводные трубы в некондиционированном подвале.

Изоляция водопроводных труб позволяет сэкономить энергию за счет минимизации потерь тепла через трубопровод. Изоляция труб снижает риск образования конденсата на трубах, который может привести к образованию плесени и влаги. Изоляция труб может защитить трубы от замерзания и растрескивания зимой, что может нанести значительный ущерб стенам дома и привести к значительным счетам за ремонт дома для домовладельца. Исследования, проведенные Министерством энергетики (DOE) по программе Building America, показали, что потери тепла при распределении в неизолированных трубах горячей воды могут составлять от 16% до 23%, в зависимости от климата. Добавление 3/4-дюймовой изоляции трубы может сократить общее потребление энергии для нагрева воды на 4–5% в год.

Лучше всего избегать размещения водопроводных труб в наружных стенах или на неотапливаемых чердаках. Желательно, чтобы сантехника была совмещена с внутренними стенами. Если трубы расположены в наружных стенах, трубы следует изолировать. Для дополнительной защиты труб от потери тепла полость стены, в которой находятся трубы, следует герметизировать путем уплотнения или вспенивания всех швов между задней стенкой полости и каркасом, а также путем герметизации любых отверстий в каркасе для трубопровода.Кроме того, изоляция полости должна быть установлена ​​за трубами, между трубами и внешней стеной.

Если в доме водяное (паровое или водяное) отопление, отопление потери могут быть уменьшены на 90% за счет изоляции пара распределительные и обратные трубы, что обеспечивает быструю окупаемость вложенных средств.

Вверху: неизолированные трубы водяного отопления центрального котла в доме в Чикаго.

Вверху: трубы водяного отопления с изоляцией из стекловолокна с оболочкой толщиной 1 дюйм.

Изоляция труб бывает нескольких видов: трубчатые муфты; спиральная изоляционная пленка; и ватины из стекловолокна, которые можно обмотать лентой трубы. При правильной установке все три могут быть эффективными.

Гильзы трубчатые из гибкого полиэтилена с закрытыми порами. или неопреновая пена и поставляются предварительно обрезанными продольным швом для облегчения установка. Некоторые покрытия для труб уже имеют клейкую ленту. приклеены к обеим сторонам прорези.Домовладельцы могут просто снять пластиковые покрытия. и сожмите их вместе. Доступны гильзы разного диаметра. чтобы соответствовать различным размерам труб, поэтому важно измерить трубы перед приобретите муфты и подберите внешний диаметр трубы к диаметру муфты. внутренний диаметр для обеспечения плотного прилегания.

Спиральная изоляционная пленка может быть изготовлена ​​из стекловолокна, фольги или пенополиэтилена. Домовладелец может просто развернуть материал и обернуть им трубы с горячей и холодной водой.Трубы также можно обернуть изоляцией из стекловолокна. Стекловолокно может иметь пароизоляцию, обращенную на одну сторону, или пластик можно купить и обернуть вокруг труб после установки стекловолоконной изоляции. При установке стекловолоконной изоляции необходимо надевать перчатки, защитные очки и респиратор.

Как изолировать трубы с помощью трубчатых рукавов из пенопласта
  1. Отрежьте трубную муфту до нужной длины и оберните ее вокруг трубы разрезом вниз, убедившись, что между рукавами нет зазоров.Чтобы перекрыть изгибы трубы, сделайте стык на изгибе и наклоните концы пенопласта так, чтобы получился скошенный угол, соответствующий углу трубы.
  2. Удалите бумажные полоски, закрывающие самоуплотняющийся предварительно склеенный шов, и прижмите края.
  3. Заклейте швы и стыки лентой из акриловой или алюминиевой фольги для увеличения прочности.
  4. Используйте провод, ленту, пластиковую стяжку или металлический зажим, чтобы прикрепить изоляцию (и пластиковое покрытие) к трубе через каждые 1–2 фута.
  5. Используйте герметик или пену для герметизации любых отверстий, в которых трубы проникают в стены, пол, потолок или каркас.
  6. Если трубы проходят через полости внешней стены, изолируйте стену. полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стеклопластик, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине. Сдвиньте половину ватка за трубы и вставьте ее в полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта по размеру полости стены. размеры.Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Трубные изоляционные муфты для труб поставляются с предварительно вырезанным швом, что позволяет легко наматывать их на трубы и уплотнять.

Как изолировать трубы с помощью спиральной пленки или стекловолокна
  1. Закрепите конец спиральной пленки или стекловолокна на трубе лентой.
  2. Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой на ½ дюйма для ленты или на половину ширины изоляционного полотна. Оберните ватины как можно более свободно, потому что их сжатие снизит их коэффициент сопротивления.
  3. Если вы устанавливаете изоляцию из стекловолокна без гидроизоляции, оберните пластиком вокруг изолированной трубы и заклейте ее лентой, чтобы предотвратить изоляция от намокания.
  4. Используйте проволоку, ленту, пластиковую стяжку или металлический зажим, чтобы закрепить изоляция (и пластиковое покрытие) трубы каждые 1-2 фута, чтобы сохранить утеплитель от сползания с места.
  5. Используйте герметик или пену для герметизации любых отверстий, в которых трубы проникают в стены, пол, потолок или каркас.
  6. Если трубы проходят через полости внешней стены, изолируйте стену. полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стеклопластик, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине. Сдвиньте половину ватка за трубы и вставьте ее в полость.Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта по размеру полости стены. размеры. Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Оберните изоляцию вокруг трубы по спирали, перекрывая каждый последующий слой.

Вверху: Оберните изоляцию из войлока вокруг трубы достаточно свободно, чтобы не сдавливать изоляцию, и закрепите ее проволокой или лентой.

Как изолировать паровые трубы

Любая поверхность с температурой более 120 ° F должна быть изолирована, включая поверхности котла, трубопроводы возврата пара и конденсата и фитинги.

  1. Измерьте длину изолируемой трубы и отрежьте рукав из стекловолокна в тон.Используйте стекловолокно высокой плотности на связке из смолы толщиной 1 дюйм. рукава одобрены для систем отопления паром или горячей водой, так как другие формы утеплителя могут плавиться.
  2. Откройте предварительно разрезанный рукав из стекловолокна, потянув за фиксирующую планку.
  3. Установите втулку на трубу и совместите самоуплотняющийся нахлест с втулкой.
  4. Закрепите его, сильно потерев липкую ленту, чтобы прилегать к втулке.
  5. Оберните высокотемпературную ленту вокруг трубы в месте соединения двух рукавов.
  6. Установите съемные изоляционные кожухи на колена, тройники и другие фитинги труб.
  7. Используйте герметик или пену для герметизации любых отверстий, в которых трубы проникают в стены, пол, потолок или каркас.
  8. Если трубы проходят через полости внешней стены, изолируйте стену. полость так же, как и другие полости, если бы вы устанавливали выдувную целлюлозу, стеклопластик, или аэрозольная пена, которая легко заполнит пространство позади трубы. Если вы устанавливаете войлок из стекловолокна или минеральной ваты, разделите его. по длине.Сдвиньте половину ватка за трубы и вставьте ее в полость. Установите оставшуюся часть войлока перед трубами, чтобы заполнить полость. В качестве альтернативы можно вырезать кусок жесткого пенопласта по размеру полости стены. размеры. Нанесите полоску клея на заднюю часть пенопласта, задвиньте его за трубу и нажмите на место, чтобы прижать к задней части стенка полости. Используйте герметик или консервированную пену для герметизации краев. обрамление полости. Положите разрезную ватку на переднюю часть труб.

Вверху: Изоляция для труб из стекловолокна высокой плотности поставляется с пароизоляционным покрытием и самоклеящимся швом.

Резюме

Следует избегать прокладки труб в наружных стенах. Если они должны быть расположены снаружи стены, домовладелец должен обеспечить изоляцию труб и наличие соответствующей полости за трубами устанавливается утеплитель. Герметизация полости в стене поможет предотвратить обтекание труб холодным воздухом и проблемы с замерзанием.Все трубы горячего и холодного водоснабжения должны быть изолированы, что позволит сэкономить энергию за счет минимизации потерь тепла через трубопровод.

Ресурсы из 2012 IECC (Международный кодекс энергосбережения)

  • Таблица 402.4.1.1 Сантехника и электропроводка: следует разрезать изоляцию батона укладываться вокруг проводки и сантехники в наружных стенах; изоляция, которая соответствует пространству, должно заполнять пространство за трубопроводом и проводка.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
