Простыми словами о том, как работает кондиционер
2014-07-24 17:48:13Практически вся современная техника работает от электричества (электросети или аккумулятора) – будь то холодильники, телевизоры, или встроенные пылесосы. Кондиционеры, хотя и не все из них являются бытовыми приборами, тоже работают от электрической сети. У них – непростая задача преобразовать получаемую рабочую энергию в прохладу и комфорт. И они, именно для этого их и проектировали, с этой задачей справляются.
Каков же, собственно, принцип работы кондиционеров?
Мы выяснили, что кондиционер потребляет электричество, но что же делает выходящий из него воздух таким холодным? И где этот воздух берется, кстати, тоже не совсем понятно.
Если спросить, откуда берется этот воздух у несведущего, мы в 9 из 10 ответов получим вариант, согласно которому воздух «всасывается из того большого шумного ящика с вентилятором снаружи» (внешнего блока кондиционера распространенного типа — бытовой настенной сплит-системы).
Но, давайте по порядку…
В случае с климатической техникой главную роль играет хладагент. Основываясь на его физико-химических свойствах, а точнее, изменение его давления для преобразования из жидкообразного состояния в пар и обратно, такие климатические устройства как кондиционер, способны разделять в пространстве области с пониженной и повышенной температурой. Такой же принцип работы заложен и в привычном нам холодильнике.
До относительно недавнего времени в кондиционерах, которые продаются на территории СНГ, в основном использовался хладагент R-22 (гидрофтороуглерод HCFC), теперь под влиянием природоохранных законов и общественного мнения производители постепенно переходят на типы хладагентов, не разрушающие озоновый слой Земли, такие как R-410 и R-407.
В системе кондиционирования, в которой заложена только функция охлаждения (многие современные кондиционеры еще и обогревают в холодную погоду), принцип циркуляции хладагента довольно простой. Наружный блок кондиционера, который, как правило, находится снаружи помещения, обеспечивает циркуляцию хладагента в контуре, так как в нем находится компрессор. Прежде чем покинуть наружный блок, хладагент подвергается дросселированию в капиллярной трубке; поэтому, попадая во внутренний блок сплит-системы, он имеет пониженное давление. После дросселирования температура хладагента становится равна 5-10°C, он естественным образом закипает и преобразуется в пар. Спусковым механизмом этого процесса является теплый воздух внутри помещения. Таким образом, воздух помещения охлаждается путем попадания во внутренний блок кондиционера и, прошедши через теплообменник, возвращается опять в помещение с помощью тангенциального вентилятора.
Параллельно парообразный хладагент проходит через компрессор наружного блока, он сжимается за счет работы компрессора, давление и температура (до 50-60°C) повышаются. Далее горячий пар, попадая в наружный блок, охлаждается и преобразуется в жидкость, отдавая свое тепло атмосфере.
Являясь устройством, поддерживающим заданный микроклимат, кондиционер выполняет различные функции — охлаждения, очищения, нагрева воздуха, вплоть до осушения. Но в отличие от остальной техники, выполняющей свои функции при помощи воды, таких, например, как климатические комплексы, кондиционеры работают с влагой, получаемой непосредственно из воздуха.
Что же касается ответа на поставленный ранее вопрос об источнике воздуха, при помощи которого регулируется температура помещения, то ответ на него до недавнего времени был прост — воздух для его охлаждения или нагрева брался непосредственно из помещения, в котором находится внутренний блок кондиционера. Но современные кондиционеры воздуха позволяют не только ионизировать воздух, увеличивать содержание кислорода в воздухе помещения, но и подмешивать наружный воздух, хотя это и требует дополнительных усилий по его обработке.
Вопросы и комментарии (0) — Простыми словами о том, как работает кондиционер
виды кондиционеров, описание, принцип работы сплит-систем
Все климатические системы делятся на три вида, исходя из специфики назначения – бытовые, полупромышленные и промышленные системы.
Промышленные климатические системы устанавливаются на крупных объектах для обеспечения бесперебойной работы на высоких мощностях в постоянном режиме.
Кондиционеры бытового и полупромышленного назначения используются в квартирах, загородных домах и офисных зданиях небольшой и средней площади, и, в свою очередь, делятся на несколько типов:
- Настенные сплит-системы
- Мобильные кондиционеры
- Канальные кондиционеры
- Кассетные кондиционеры
- Напольно-потолочные кондиционеры
- Колонные кондиционеры
Более подробно остановимся на бытовых сплит-системах, так как именно они пользуются большим спросом и предназначены для установки в небольших помещениях – квартирах, загородных домах, офисах.
Бытовая сплит-система может быть использована для обработки воздуха в жилых помещениях, в небольших офисах. Причем необходимо учитывать следующие условия:
- бытовая сплит-система не предназначена для обработки воздуха с улицы, воздух для охлаждения берется непосредственно из охлаждаемого помещения.
- к одному наружному блоку может быть подключен только один внутренний блок. (Есть редкие модели, где подключаются к одному наружному блоку – два внутренних блока).
Устройство бытовой сплит-системы
Стандартная классическая сплит-система состоит из следующих частей:- Наружный блок
- Внутренний блок
- Соединительные трубопроводы
- Холодильный агент (фреон)
- Пульт управления
Наружный блок сплит-системы состоит из компрессора – который предназначен для сжатия и подачи газа под давлением, конденсатора – в нем происходит процесс перехода фреона из газообразного состояния в жидкое, воздушного вентилятора, дросселирующего устройства (регулятор потока, который понижает давление хладагента перед испарителем), отделителя жидкости, фильтра-осушителя, четырехходового клапана (имеется в кондиционерах, работающих на тепло/холод, предназначен для изменения направления движения фреона) и запорных вентилей (рисунок 1).
Рис. 1. Устройство наружного блока сплит-системы.
1- компрессор, 2 — конденсатор, 3 — воздушный вентилятор, 4 — дросселирующее устройство (регулятор потока),
5- отделитель жидкости, 6 — фильтр-осушитель, 7- четырехходовой клапан, 8, 9 — запорные вентили
Внутренний блок включает в себя следующие компоненты: корпус, испаритель – в нем происходит переход фреона из жидкого состояния в газообразное, воздушный центробежный вентилятор, предназначенный для интенсивного теплообмена с окружающей средой, воздушные фильтры (в зависимости от модели кондиционера), приспособления для специальной обработки воздуха, жалюзи и поддон для сбора конденсата (рисунок 2).
Рис. 2. Устройство внутреннего блока настенной сплит-системы
1 — корпус, 2 — испаритель, 3 — воздушный центробежный вентилятор, 4 — различные воздушные фильтры,
5 — дополнительные приспособления для специальной обработки воздуха, 6 — жалюзи, 7 — поддон для конденсата
Принцип работы бытовой сплит-системы
Принцип работы сплит-системы достаточно прост. Компрессор, испаритель, конденсатор и дросселирующее устройство соединены медными трубопроводами и представляют собой единый холодильный контур, в котором постоянно циркулирует хладагент (фреон), переходя из жидкого состояние в газообразное и обратно.
В момент испарения происходит поглощение теплоты в помещении, которая через конденсатор выбрасывается наружу.
После конденсатора фреон уже в жидком состоянии поступает по трубопроводу на фильтр-осушитель, где происходит очистка от механических загрязнений и от воды, которая может содержаться в холодильном агенте.
Для бесперебойного и длительного функционирования сплит-системе необходимо осуществлять монтаж посредством специалистов, которые подберут необходимую мощность кондиционера, проведут расчеты по установке системы и проведут пусконаладочные работы. Помимо вышеперечисленных работ, которые, несомненно требуют высокой квалификации, Вы получите гарантийное и сервисное обслуживание, что также продлит срок службы сплит-системы.
Автор: Мотин Вячеслав, технический специалист. Читайте также:
В чем разница между кондиционером и сплит-системой, как выбрать
Для создания приятной прохлады в доме в теплое время года успешно используется климатическое оборудование – кондиционеры и сплит-системы. Основная задача такой техники – регулировка климата в помещении. Подходя к выбору оборудования для дома или офиса, важно изучить некоторые особенности сплит-систем и кондиционеров, так как эти устройства имеют некоторые различия.
В статье мы рассмотрим, что важно знать о сплит-системах и кондиционерах, в чем отличия в их устройстве и принципах работы, какой прибор выбрать.
Оглавление:
Что такое кондиционер
Кондиционер – компактный климатический прибор, поддерживающий оптимальную температуру воздуха в помещении по установленному значению. Он состоит из одного блока, где находится компрессор, конденсатор, испаритель, вентилятор и другие важные элементы, отвечающие за функциональность прибора.
Выделяют два типа бытовых кондиционеров:
- Оконные модели, размещаемые в оконном проеме.
- Мобильные устройства со специальным гофрированным шлангом, который выводится на улицу. Такие приборы обычно устанавливают ближе к окну. Для удобства перемещения кондиционер оснащается колесиками. В комплектации специальный поддон, куда собирается конденсат.
Принцип работы и устройства
Кондиционеры функционируют от электросети по принципу поглощения тепла жидкостями при испарении и его выделении при конденсации. В оснащении прибора хладагент, циркулирующий по замкнутому кругу.
Что такое сплит-система
Сплит-система – разновидность кондиционера, состоящая из двух связанных между собой блоков. Внешний блок устанавливается с уличной стороны. В нем оборудован компрессор, конденсатор и вентилятор.
Внутренний блок устанавливается внутри помещения. В этом приборе находятся фильтры, элементы охлаждения и нагревания воздуха. Два блока сплит-системы соединяются между собой теплоизоляционными медными трубками.
В зависимости от способа установки сплит-системы подразделяются на настенные, напольные и потолочные модели.
Принцип работы и устройства
Принцип работы сплит-системы идентичен функциональности обычного кондиционера и основан на искусственной циркуляции воздуха под действием компрессора и его охлаждение при контакте с хладагентом. Наружный блок выводит продукты работы внутреннего модуля, а второй блок, расположенный внутри помещения, выполняет охлаждение и нагревание воздуха.
Отличия сплит-системы и кондиционера
В сравнении со сплит-системами кондиционеры являются более простыми конструкциями с минимальным набором функций.
Основные отличия:
- Конденсат с моноблочных кондиционеров собирается в специальную емкость, откуда она убирается вручную пользователем. В сплит-системах конденсат выводится на улицу через дренажную трубку.
- Дизайн сплит-систем более привлекателен для покупателей. Такая техника представлена в разнообразных вариациях и расцветках, что позволяет человеку выбирать прибор для гармоничного внедрения в интерьер пространства. Дизайн кондиционеров более примитивный.
- Сплит-системы работают бесшумно, обычные кондиционеры шумят при работе.
- Кондиционер не имеет дополнительных функциональных возможностей, которые присущи современным сплит-системам. Например, очистка, ионизация и увлажнение воздуха, выведение неприятных запахов, режим насыщения кислородом, регулировка воздушного потока, датчик движения, режим сна и т. д.
И, конечно, главное отличие этих двух видов климатического оборудования – цена. Обычные кондиционеры – бюджетное оборудование, сплит-системы стоят дороже, что вполне оправдано расширенной функциональностью прибора.
Выбор климатического оборудования определяется с учетом конкретных условий, возможностей и пожеланий покупателя. Если ограничены средства на покупку техники, можно подобрать обычный кондиционер оконной модели со стандартными функциональными возможностями.
Мобильные кондиционеры – отличный выбор для людей, проживающих в арендованных квартирах. Такие приборы можно устанавливать в любом месте, их не нужно демонтировать, а для переезда достаточно отсоединить гофрированный шланг.
Сплит-системы подходят для установки в квартирах, загородных домах, в офисах и других общественных заведениях. Если позволяют возможности, можно купить многофункциональный прибор, который не только создаст приятную прохладу в жаркое время года, но и выполнит другие функции, полезные для организма человека. К тому же, такие модели эстетично вписываются в интерьер помещения.
Выбор климатического оборудования достаточно большой. Каждый покупатель подберет прибор на свой вкус и кошелек.
Как устроен кондиционер или сплит-система
Кондиционеры и сплит-системы различных моделей уже прочно вошли в жизнь современного человека — сегодня эта бытовая техника не считается роскошью, как это было в недавнем прошлом. Эти изделия специально разработаны для создания благоприятного микроклимата внутри зданий знойным летом, но многие модели могут обогревать помещения и в межсезонье. Принципиально устройство кондиционера схоже с компоновкой отдельных блоков сплит-систем, различие только в том, что первые, как правило, имеют один корпус, а вторые — два блока. Принцип работы сплит-системы аналогичен работе стандартного бытового кондиционера оконного или напольного.
Конструкция
Как устроен кондиционер, понять довольно просто, надо только изучить по отдельности составные части кондиционера: внутренний и внешний блоки.
Выносной блок
Конструкция наружного блока весьма сложная, ведь он управляет работой всей системы, основываясь на заданных режимах, которые набираются пользователем вручную. Его компоненты представлены на фото:
- Вентилятор — его обязанности создавать обдув внутренних частей.
- Радиатор, в котором осуществляется охлаждение хладагента, называется конденсатором, он отдает тепло потоку наружного воздуха.
- Компрессор кондиционера сжимает хладагент и осуществляет его циркуляцию между блоками. Описание принципа работы компрессора легко найти в интернете, поэтому мы не будем перегружать статью излишними техническими подробностями.
- Плата автоматического управления имеет такое размещение на моделях инверторного класса, у остальных — вся электроника располагается внутри внутреннего блока кондиционера.
- Сложной конструкции клапан устанавливается только на моделях класса «холод-тепло», при включении режима обогрев, принцип действия блоков меняется зеркально.
- Крышка, защищающая штуцерные соединения.
- Фильтр — защищает устройство от попадания посторонних частиц, которые могли проникнуть в систему во время монтажа изделия.
- Внешний корпус.
Корпус испарителя
Его конструкция не отличается особой сложностью.
- Решетка из прочного пластика — сквозь нее воздух поступает вовнутрь устройства, при необходимости она удается, открывая доступ ко всем частям.
- Сетка или фильтр — его основная задача задерживать крупные частицы пыли, находящиеся во взвешенном состоянии. Специалисты советуют чистить его несколько раз в месяц.
- Теплообменник или испаритель — он охлаждает воздушный поток перед поступлением в комнату.
- Горизонтальные жалюзи, регулируют направление воздушного потока. Положение регулируется двумя способами: вручную или задать колебательное движение в автоматическом режиме, тогда поток охлажденного воздуха равномерно распределяется по всему помещению.
- Индикаторная панель, показывающая режимы работы изделия, индикаторы сигнализируют обо всех неполадках, когда работа кондиционера становится некорректной.
- Система тонкой очистки, которая состоит из угольного фильтра для удаления различных запахов, устройства для фильтрации мелкодисперсной пыли, антибактериальные и прочие.
- Вентилятор тангенциального класса — он способствует постоянной циркуляции воздушных масс в данном помещении.
- Жалюзи вертикального типа — регулируют поступление воздуха по горизонту.
Микропроцессор и плата электроники, а также штуцера, к которым подключают медные трубки с циркулирующим фреоном, на фото не указаны — они находятся сзади.
Основная конструкция кондиционера практически не меняется — разные модели имеют специфические доработки, но выносной и внутренний блок всегда присутствуют.
Теперь вы в курсе из чего состоит кондиционер, поэтому можно переходить к краткому ознакомлению с принципом конкретной работы кондиционера.
Функциональные нюансы
Жидкие вещества при нагревании испаряются, активно поглощая тепло с той поверхности, на которой находятся, а при выпадении конденсата происходит обратный процесс — на этом и основывается принцип действия любой системы кондиционирования. Эти изделия не могут производить холод, а только переносят тепло из охлаждаемого объекта на улицу или наоборот, что происходит при включении режима обогрев. Тепло — это энергия, а она не может исчезать бесследно или возникать ниоткуда, основным переносчиком ее в кондиционерах является хладагент.
Во время охлаждения фреон испаряется, конденсация его происходит в выносном блоке, после того, как сжатый до определенной консистенции хладагент выходит из компрессора. Если работа кондиционера или сплит-системы настроена на обогревание помещения, то все происходит наоборот.
Питание изделия происходит от электрической сети, и пользователи должны знать, что применять такие устройства для обогрева помещения довольно выгодно: потребляя 1 кВт электричества, они переносят в строение 3 кВт тепловой энергии и не пересушивают воздух.
Технические характеристики бытовых кондиционеров складываются из номинальной мощности изделия, которая расходуется на охлаждение или обогрев внутренних помещений. Такой конструкции изделия используются в межсезонье, но только при температуре выше ноля — включать при морозе их нельзя. Причем нагрев происходит по специальной схеме: обогревается пол, создавая комфортную атмосферу для ног.
Далее, идет мощность потребления, расход воздуха, уровень производимого шума, который допускается в жилых помещениях не более 34 дБ. Учитывать надо шум при минимальной и максимальной мощности работы изделия.
Основные характеристики кондиционеров учитывают и хладагент, используемый в изделии — все устройства используют разные виды фреона от R-12 до R-410А, который состоит из равных долей (50 на 50) R32 и R125.
Основные функции
Для комфортного использования у бытового кондиционера есть определенный набор функциональных возможностей:
- охлаждение, для отдельных модификаций есть и обогревание воздуха;
- вентиляция — из всех узлов агрегата задействован только вентилятор;
- автономный режим — система сама управляет всеми основными функциями;
- осушение — происходит удаление излишней влаги из воздуха;
- очистка — производится перед поступлением его к теплообменнику;
- установка температуры — весьма полезная функция, которая позволяет точную ее установку при охлаждении и обогреве;
- скорость вращения вентилятора — имеет несколько режимов, которые позволяют изменять производительность изделия;
- направление — жалюзи регулируют направление движения воздуха, горизонтальные меняют высоту, а вертикальные — сторону;
- таймер — позволяет назначить точное время для включения или выключения кондиционера;
- режим «ночь» — встроенная система автоматического контроля самостоятельно регулирует скорость работы вентилятора, плавное понижение/повышение температуры воздуха на 2-3о.
Каждая модель бытовых кондиционеров имеет еще и различные дополнительные функции, которые прописаны в инструкции по использованию изделия.
Всевозможные дополнительные фильтры тонкой очистки, ионизаторы и ультрафиолетовые лампы значительно повышают качество нагнетаемого воздуха, но стоимость изделия также неуклонно стремится ввысь.
В чем разница работы кондиционера и сплит-системы
Многие покупатели спрашивают, какая существует разница между оконными, напольными изделиями для охлаждения помещений и системами типа сплит? Второй вариант считается более функциональным и эффективным. Любая сплит-система обладает такими преимуществами:
- испаритель может располагаться на потолке, стене или на полу, при этом идеально подходит к любому интерьеру помещения;
- охлаждение осуществляется быстрее за счет большей мощности;
- очищает, увлажняет и ионизирует нагнетаемый воздух;
- при функционировании производит довольно низкое шумовое воздействие на окружающих.
Для квартиры с большой площадью или загородного строения приобретают мультисистемы с несколькими внутренними испарителями и одним выносным блоком, что облегчает пользователям весь процесс эксплуатации. К тому же внешний вид коттеджа не портит обилие выносных блоков одинаковой конструкции, но с разным шумовым воздействием.
Устройство и принцип работы кондиционера ничем не отличаются от устройства любой сплит-системы, разница только в специфических нюансах, поэтому дать точный ответ, какая техника лучше справляется с поставленными задачами весьма непросто — каждая из них имеет свои недостатки и преимущества, которые определяют сферу их применения.
Строение кондиционеров оконного типа отличается своеобразной конструкцией — одна часть их находится внутри, а другая снаружи оконного блока. С моноблочным напольным вариантом они схожи только конструкцией, т. к. все компонента находятся внутри одного корпуса. Работающие детали — вентилятор и компрессор — издают шума больше, чем у сплит-системы, потому что у них эти компоненты находятся в отдельном блоке, расположенном снаружи помещения.
Прежде, чем сделать выбор при покупке такого изделия в свой дом, надо сделать сравнение технических характеристик самых недорогих сплит-систем с аналогичными параметрами напольного или оконного типа устройства — найдется много положительных и негативных нюансов у каждого вида, поэтому сделать окончательный вывод весьма непросто.
Принцип работы кондиционера — Конвексис
Главная функция кондиционера – охлаждать воздух в помещении. Понять, как устроен кондиционер и откуда в тридцатиградусное пекло берётся освежающая прохлада, не так уж сложно. Как известно из школьного курса физики, при испарении любая жидкость поглощает тепло. Если налить на руку спирт или одеколон, тут же почувствуешь холод. И наоборот, при конденсации пара тепло будет выделяться. Именно по этому принципу и работает любой кондиционер. Как он устроен? Если схематично рассматривать сплит-систему, то она будет выглядеть следующим образом (смотри рисунок выше)
Кондиционер представляет собой замкнутый герметичный контур, внутри которого движется специальное вещество – хладагент. Испаряясь в одном месте, он поглощает тепло, а конденсируясь в другом – выделяет поглощенное тепло. Обмен теплом хладагента с воздухом происходит через воздушные теплообменники. Чтобы процесс теплообмена между хладагентом и воздухом шел быстрее, воздух через теплообменники продувают с помощью вентиляторов. По названию процесса, происходящего в теплообменнике, один из них называют испарителем, а другой – конденсатором. При работе кондиционера на «холод» в качестве испарителя выступает внутренний (находящийся в помещении) теплообменник, а в качестве конденсатора – наружный (находящийся вне помещения). При работе кондиционера на «тепло», теплообменники меняются ролями. Суть процесса изложена, но в чем секрет фокуса? Как кондиционер «производит» тепла или холода примерно в 3 раза больше, чем потребляет электроэнергии — факт, вызывающий недоумение. Что за чудо — машина с КПД 300%?
Дело в том, что холод не «производится», а происходит перенос тепла из одного места в другое с помощью хладагента, в нашем случае с улицы в помещение и электроэнергия расходуется на это перемещение и на поддержание работоспособности систем кондиционера.
Основными узлами кондиционера являются:
— Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
— Конденсатор — радиатор, расположенный во внешнем блоке.
— Испаритель — радиатор, расположенный во внутреннем блоке.
— ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
— Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор.
— Четырехходовой вентиль — для переключения работы кондиционера с холода на тепло, и наоборот. Он отсутствует у кондиционеров, работающих только на охлаждение.
Основные режимы работы кондиционера ( сплит системы )
Прибор для кондиционирования является, в первую очередь, устройством для поддержания необходимой температуры в доме. Перевод кондиционера между процессами можно производить как на табло, размещенном на комнатном модуле, так и с пульта.
Во всяких ценовых категориях имеется возможность выбрать любые функции настенного кондиционера. Наличие режимов в климатическом устройстве зависит от комплектации, выбранной производителем. Стандартная сплит система снабжена несколькими режимами, имеющих обозначение на пульте в форме интуитивно узнаваемых символов. Какие конкретно операции обозначают эти символы и надписи, и будет изложено в этой статье.
Хотя главное предназначение инверторного кондиционера – это создание холодного воздушного потока в комнате, в то же время он имеет и ряд других важных функций, при использовании которых значительно улучшится проживание членов семьи в доме. Чтобы перейти с одного процесса на другой, достаточно нажать кнопку «mode» (режим).
Главные операции сплит системы имеются в любом стандартном приборе, при том они имеют обозначение в виде разных значков, символов или надписей на английском (международном) языке. Отсюда следует, что для большинства русскоязычного населения необходим перевод данных слов.
Чтобы понять и разобраться, какие режимы кондиционеров заложены в том или ином изделии, нужно выучить и запомнить следующие надписи и знаки:
- Сool – холод, выглядит как снежинка.
- Heat – обогрев, обозначается также символом солнца.
- Dry – сушка, имеет значок капли.
- Fan speed – вытяжка, иногда имеет вместо надписи символ пропеллера.
- Sleep – ночной режим, обозначается значком звезды.
- Тimer – таймер, имеет изображение циферблата часов.
- Swing – движение струи воздуха за счет шторок.
- Lock – клавиша блокировки от вмешательства детей.
После непродолжительного времени пользования пультом управления с данными обозначениями, можно запомнить, какие функции выполняет кондиционер. И вот тогда, переходя с одного режима на другой, при этом находясь на одном месте, будут понятны все достоинства этого климатического аппарата.
Охлаждение комнаты
Всякая сплит система создана, в первую очередь, для создания прохлады в комнате. Устанавливается перевод в такой режим на пульте управления кондиционером клавишей с обозначением снежинки, что обозначает «холод», а также на дисплее.
Прохлада в помещении образуется за счет того, что:
- Через охлажденный испаритель вентилятор прогоняет воздух.
- Теплообменник, в свою очередь, остывает из-за преобразования жидкого фреона в газообразное состояние. При таком физическом процессе из воздушной среды интенсивно забирается тепло, на поверхности испарителя образуется конденсат, имеющий температуру +1˚С.
Если же рассматривать данный процесс с позиции управления, то он происходит следующим образом:
- Когда сплит система находится в режиме «прохлада», она включается при получении команды от термодатчика, настроенного на определенную повышенную температуру воздуха. В этот момент включается компрессор, а вентилятор переходит на усиленный режим и выдувая через холодный радиатор воздух, создает в комнате прохладу
- Как только ртутный столбик на термометре достигнет минимально настроенного значения, датчик срабатывает, и компрессор отключается, а вентилятор начинает работать с уменьшенными оборотами.
И так цикл повторяется многократно. Причем вентиляторы имеют свой режим для более комфортного охлаждения воздуха – обычно три скорости оборотов.
Обогрев комнаты
Все современные кондиционеры выпускаются с операцией «heat», что в переводе на русский язык для кондиционера означает «нагрев». Процесс этот возможен благодаря встроенному в систему четырех ходовому крану, при переключении которого меняется движение фреона.К сожалению самые простые и недорогие кондиционеры этой функцией не обладают.Следовательно, испаритель и конденсатор начинают работать с противоположными задачами: первый прибор работает как конденсатор, а тот, в свою очередь – как испаритель. Такая операция обычно используется в ненастную погоду и межсезонный период, когда еще не включено центральное отопление. Намного реже данная функция применяется зимой.
Осенью и весной режим «обогрев» является комфортным и оправданным по энергозатратам, процессом. А вот зимой при температуре ниже –5 градусов, меняются свойства масла, оно загустевает, и компрессор практически работает на «сухую», что приводит к его выходу из строя.
Кроме того происходит обмерзание контура, и нарушается циркуляция фреона. Поэтому эксплуатировать кондиционер зимой в режиме «обогрев» можно лишь со специальным зимним комплектом.
Осушение воздуха
Влажность воздушной среды для комфортного проживания должна составлять 44-60%. Порой это значение бывает выше: в пасмурную погоду, в регионах с повышенной влажностью или просто в отдельных комнатах квартиры (ванной и на кухне). В таких случаях уместно использовать режим «осушение» у кондиционера. Как же он происходит?
Протекает эта функция осушения за счет холодильного контура магистрали при процессе охлаждения. В это время на поверхности испарителя максимально понижается температура, при этом вентилирующее устройство работает на минимальных оборотах.
Благодаря забору воздуха из среды и низкому обдуванию холодного радиатора, получается насыщенная конденсация влаги. Она потихоньку скапливается в дренажном лотке, а потом отводится по трубке на улицу.
Такое функционирование при осушении уменьшает нагрузку на наш организм и нормализует водно-солевой баланс.
Приток свежего воздуха
В последнее время в продаже появились сплит системы с функцией забора нового воздуха с улицы. При этом принцип работы у них следующий:
- Вентилятор комнатного модуля по каналам забирает воздух из помещений, направляет поток на испаритель и потом по другим воздуховодам нагнетает прохладный (теплый) воздух в комнаты. В основном канальная сплит система обрабатывает рециркуляционный воздух из комнат, но при этом у нее есть функция забора нового воздуха до 30%.
- Кондиционеры такого типа подразделяются по силе напора: низкого, среднего и высокого давления, в зависимости от размера, конфигурации и длины воздуховодов. Кондиционер с таким воздухообменом снабжен мембраной, которая регулирует его работу.
- Причем характерной особенностью некоторых моделей является разная способность проницаемости воздуха: молекулы кислорода проникают сквозь этот фильтрующий элемент намного быстрее, чем молекулы посторонних газов. Таким образом, происходит очищение воздуха от запаха дыма, угара и других примесей.
Бесшумный или ночной режим
В ночное время общий уровень звуков снижается, и всякое функционирование аппаратов может быть наиболее слышимым. В связи с этим для спальни требуется особенно тихая работа сплит системы, тем более для людей, страдающих бессонницей. Сейчас многие современные кондиционеры имеют уровень шума порядка 18-19 дБ, поэтому их и называют бесшумные кондиционеры.
Если сравнивать с посторонними звуками, то такой шум сравним с шелестом травы, и почти не ощущается на слух. В то же время нужно иметь в виду, что шумность уменьшается за счет снижения производительности.
После поступления команды с пульта управления на ночной режим, вентилятор комнатного модуля начинает крутиться с минимальной скоростью, тем самым производя еле слышимые звуки. Через какое-то время, необходимое для засыпания, срабатывает таймер и сплит система сама делает перевод режима на стандартную работу.
Таймер
Режим «таймер» есть почти во всяких изделиях сплит. Посредством его допускается не только производить перевод с одного процесса на другой, но и устанавливать более бережливую работу самого прибора. Для установления времени надо нажать клавишу «Timer/cl» на пульте кондиционера, в зависимости от того, в работе находится сплит система или выключена.
После чего начнет гореть сигнальный индикатор. Время можно поставить с интервалом в 30 минут на протяжении 3 часов и с промежутком 1 час в течение 24 часов. Для того чтобы активировался данный режим, нужно после того, как поставили время, нажать на кнопку Set (установить).
Посредством этой функции можно запускать и выключать дополнительные процессы на кондиционере. Для отмены установленного времени, достаточно вновь нажать на клавишу «Timer/cl», пока сигнал от лампочки и надпись не потухнут.
Преобразование направления шторок
Этот режим дает возможность менять положение шторок в кондиционере, что влияет на направление воздушного потока в помещении. Для этого надо нажать кнопку «Air divestion», а потом после 3-секундной выдержки воспользоваться клавишей «Swing».
После принятия импульса на перевод с одной операции на другую жалюзи начнут автоматически двигаться вниз-вверх. Для подъема шторок необходимо нажать клавишу Airswing.
Специальные возможности и популярные функции
Сегодня большинство изготовителей для привлечения покупателей, кроме основных функций, усовершенствуют сплит системы дополнительными процессами. Причем некоторые из них могут по достоинству привлечь их внимание, такие как:
- Очищение воздуха. Такая процедура возможна из-за встроенных фильтрующих элементов, выделяющихся по поглощению и своему материалу. Такие фильтры бывают грубой очистки, удерживающие частицы крупной и средней фракции, и тонкой очистки, которые способны поглотить в себя даже пыльцу от цветов. Существуют также кондиционеры с аналогичной функцией, но только они оснащения фильтрами, удерживающими запахи.
- Ионизация. При таком процессе работы кондиционера с ионизацией , помещение насыщается ионами с отрицательно заряженными частицами. Режим предрасположен для оздоровления человека, поднятия жизненного тонуса и настроения.
- Турбо-режим. Этой кнопкой пользуются, когда нужно за короткое время выйти на заданный процесс. По-английски эта клавиша носит название «Jet Cool» или «Powerfull». При ее активировании сплит система начинает функционировать на 120-125% от номинальной производительности. Правда в таком режиме прибор может работать не более получаса. В инверторных системах такой процесс включается автоматически.
- «Умный глаз». Такая функция устанавливается производителями для энергосбережения и является, по сути, детектором движения. В случае регистрации в помещении какого-то движения от человека или животного, кондиционер работает после этого в стандартном режиме в течение 20 минут. После их истечения прибор автоматически выключается. Использование такой функции по заметкам пользователей, сберегает электроэнергии на 25-30%.
- «fan speed». Порой в сплит системах применяется лишь режим «вентилирование», перевод на который производят в случае ускоренного воздухообмена при выключении всех основных процессов.
- Feel. Данный режим включается при нажатии клавиши «I-Feel» на пульте. При активировании такой функции температура в комнате измеряется не по датчику, встроенному в комнатном модуле, а по термодатчику, расположенному в пульте.
Список дополнительных режимов полностью зависит от производителя и модели сплит системы. Символы и значки на пульте управления могут отличаться от аналогичных значений других изготовителей.
Принцип работы кондиционера (сплит-системы). Компрессор, конденсатор, испаритель кондиционера.
Вы находитесь на странице: Кондиционеры » Принцип работы
Принцип работы любого современного кондиционера основан на физическом свойстве жидкости выделять тепло при конденсации, а при испарении поглощать его. Рассмотрим приведенную ниже схему кондиционера для того чтобы понять, как происходит этот процесс.
Составные части кондиционера:
- Компрессор — осуществляет сжатие фреона и его циркуляцию по системе.
- Конденсатор — это радиатор, расположенный в наружном блоке. Осуществляет конденсацию фреона (переход фреона в жидкую форму из газообразной).
- Испаритель — это радиатор, находящийся во внутреннем блоке. Осуществляет испарение (переход фреона в газообразную форму из жидкой).
- ТРВ (терморегулирующий вентиль) – понижает давление фреона на входе в испаритель.
- Вентиляторы – обдувают испаритель и конденсатор потоком воздуха с целью увеличения теплообмена с окружающей средой.
Более подробную информацию Вы можете прочитать в разделе «Устройство кондиционера».
Все эти элементы соединены между собой медными трубками. В комплексе это называется «холодильный контур», в котором циркулирует фреон (в состав фреона также входит компрессорное масло для смазки узлов системы). В результате, в процессе работы сплит-системы происходит следующее:
- Из испарителя газообразный фреон поступает в компрессор под низким давлением и низкой температурой (около 15°С).
- В компрессоре фреон сжимается до жидкого состояния, при этом его температура повышается до 80°С, и далее подается в конденсатор.
- Вентилятор обдувает конденсатор воздухом, температура которого ниже чем температура фреона. Фреон остывает и выделяет дополнительное тепло, при этом переходя в жидкую форму из газообразной. Воздух который проходит через конденсатор нагревается. Из конденсатора фреон выходит в жидком состоянии, с высокой температурой и давлением.
- Из конденсатора фреон попадает в терморегулирующий вентиль, который представляет из себя длинную, тонкую, медную трубку в форме спирали. После прохождения через ТРВ фреон немного остывает, понижается его давление.
- Из терморегулирующего вентиля смесь газообразного фреона с жидким поступает в испаритель, в котором фреон полностью переходит в газообразную форму. Сам испаритель обдувается вентилятором. Переходя в газообразную форму, фреон забирает у воздуха тепло, в результате чего и охлаждается воздух в помещении. Затем, фреон в газообразном состоянии под низким давлением подается в компрессор, после чего весь цикл заново повторяется.
Любой кондиционер, не зависимо от фирмы-производителя, типа и мощности работает по этому принципу. Что же касается кондиционеров с возможностью подогрева воздуха, то в конструкцию встроен дополнительный клапан. Он позволяет менять направление движения фреона по системе, при этом внешний блок кондиционера охлаждает воздух, а внутренний нагревает.
Стоит обратить особое внимание на то, что если фреон в испарителе не успевает перейти полностью в газообразную форму, могут возникнуть серьезные проблемы в работе системы. В этом случае фреон попадает в компрессор в жидком состоянии, и не может быть сжат. В таком случае велика вероятность гидроудара, вызывающего поломку компрессора. Самая распространенная причина – несвоевременное обслуживание кондиционера. Забитые пылью фильтры не позволяют вентилятору полностью обдувать испаритель.
Почему стоит рассмотреть кондиционер со сплит-системой
Лето не за горами. А в Австралии это означает, что температура действительно может подтолкнуть ртуть к вашему старому термометру.
Вы решили, что в этом году все будет по-другому.
Больше не возвращаться домой в изнуряющую жару. Больше никаких потных бессонных ночей.
Вы получаете систему кондиционирования воздуха. Но какой?
ЧТО ТАКОЕ КОНДИЦИОНЕР РАЗДЕЛЬНОЙ СИСТЕМЫ?
Как следует из названия, кондиционер сплит-системы состоит из двух компонентов. Внутренний блок и наружный блок.
Кондиционер сплит-системы идеально подходит для домов или комнат, в которых сложно разместить оконные блоки. А поскольку для них не требуются громоздкие воздуховоды, они являются удобным выбором. Потому что отсутствие воздуховодов означает отсутствие крупных монтажных проектов.
К тому же они намного тише оконных блоков. И держите более низкий профиль.
КАК РАБОТАЕТ КОНДИЦИОНЕР КОНДИЦИОНЕРА РАЗДЕЛЬНОЙ СИСТЕМЫ?
Внутренние и внешние компоненты кондиционера сплит-системы соединены серией газовых труб высокого давления и электрических проводов.Не канальная система, как в централизованной системе кондиционирования воздуха.
Это еще одно преимущество сплит-системы. Наличие протяженных воздуховодов может привести к небольшим потерям из-за теплообмена внутри системы, особенно если полость крыши не изолирована.
Это означает, что кондиционер сплит-системы эффективен не только своими характеристиками. Но это также снижает ваши затраты на электроэнергию, потому что меньше отходов. Что тоже лучше для окружающей среды.
Кондиционер сплит-системы работает, сначала прокачивая газовый хладагент через охлаждающий контур устройства.
Компрессор закачивает этот хладагент в конденсатор. И когда газ проходит через конденсатор, он охлаждается и испаряется, превращаясь в жидкость.
Затем жидкий хладагент проталкивается под высоким давлением через одну сторону испарителя; расширяясь и превращаясь обратно из жидкости в газ. Поскольку этот газ быстро расширяется, его температура резко падает. Это создает значительный перепад температур внутри испарителя.
По мере того, как охлажденный газовый хладагент проходит через испаритель, он поглощает тепло внутри вашего дома и переносит его наружу во входное отверстие компрессора кондиционера сплит-системы.И цикл начинается снова.
Это позволяет кондиционеру сплит-системы точно распределять охлажденный воздух. Еще один способ снизить затраты на электроэнергию.
НАСКОЛЬКО ПРОСТО УСТАНОВИТЬ?
Стоит отметить, что кондиционер сплит-системы обычно обойдется вам дороже, чем оконный блок. Но часто меньше нужно работать с течением времени.
И для этого потребуется профессиональная установка. Нет ничего более сложного, чем требует система воздуховодов.Только небольшое отверстие в стене для подключения труб и проводки. Отсутствие необходимости в дорогостоящих воздуховодах означает меньшие затраты на рабочую силу; более быстрый и доступный монтаж.
Наружный компонент сплит-системы устанавливается на стене комнаты или помещения или рядом с ними, в которых вы хотите сохранять прохладу. Здесь находятся компрессор, змеевик конденсатора и модули управления.
Внутренний блок, состоящий из змеевика испарителя, вентилятора и воздушного фильтра, затем крепится к стене в комнате по вашему выбору.
Поскольку компрессор и вентилятор конденсатора расположены удаленно снаружи с кондиционером сплит-системы, они являются основными источниками шума.
В оконных секциях весь этот шум идет впереди и по центру.
ПРОСТОТА КОНДИЦИОНЕРА РАЗДЕЛЬНОЙ СИСТЕМЫ
Еще одно преимущество использования сплит-системы — простота эксплуатации и обслуживания.
Большинство систем поставляются с базовым пультом дистанционного управления, которым легко пользоваться.Они также могут включать в себя в качестве дополнительной опции настенный термостат, который упрощает и упрощает управление температурой.
Конструкция внутренних и наружных компонентов также допускает несложное обслуживание.
Внутренний блок обычно имеет моющиеся фильтры, которые требуют только периодической очистки. Очистка фильтра может выполняться вами, владельцем, однако более полное обслуживание должно выполняться лицензированным специалистом по холодильной технике.
Аналогичным образом, наружные блоки спроектированы для облегчения доступа. Это делает обслуживание и ремонт простым и, как правило, более дешевым процессом.
ПРИВЛЕКАТЕЛЬНЫЙ ДИЗАЙН СПЛИТ-СИСТЕМЫ
Никакого выхода. Оконные блоки могут немного не радовать глаз.
Элегантный внешний вид настенного внутреннего блока сплит-системы позволяет ему лучше вписаться в интерьер вашей комнаты.
Вдобавок ко всему, он по-прежнему доставляет вам удовольствие, прежде всего, от окна.Вам не следует отказываться от прекрасных летних пейзажей только для борьбы с палящими летними температурами.
Внешний конденсаторный агрегат также можно переодеть или спрятать, пока имеется постоянная подача свободно текущего воздуха.
ОБРАТНЫЙ ЦИКЛ
Если вы живете в районе, который испытывает одновременно и раскаленную летнюю жару, и холодные зимние условия, кондиционер сплит-системы с обратным циклом может быть вашим шагом.
Обратный цикл — это форма кондиционирования воздуха с охлаждением, которая обеспечивает как нагрев, так и охлаждение от одного и того же блока.
В кондиционере с обратным циклом используется компрессор, который требует, чтобы хладагент прошел через камеры системы, прежде чем попасть в конденсатор. Как только хладагент сжимается, он начинает нагреваться.
После того, как он нагреется до желаемой температуры, он потечет и начнет согревать внутреннюю часть вашего дома; решение, которое дает вам лучшее из обоих миров.
ДРУГИЕ ПРЕИМУЩЕСТВА
Есть ряд других преимуществ при выборе установки сплит-системы кондиционирования воздуха в вашем доме.
Поскольку сплит-системы питаются от электричества, они могут субсидироваться за счет солнечной энергии. С помощью солнечных батарей вы сможете еще больше сэкономить на эксплуатации вашей системы.
Некоторые модели кондиционеров сплит-системы также могут очищать воздух. Эти устройства с функцией очистки воздуха помогают предотвратить распространение пыли и аллергенов по всему дому.
Когда дело доходит до установки системы кондиционирования воздуха в вашем доме, у вас есть несколько вариантов.Но немногие из них столь же эффективны, экономичны, бесшумны и надежны, как кондиционер сплит-системы.
Легкий в установке, доступный в эксплуатации и редко требующий обслуживания, качественный кондиционер со сплит-системой может обеспечить вам и вашей семье комфортные условия жизни круглый год и на долгие годы.
Как работает кондиционер? Комнатные блоки переменного тока
Когда на улице жаркий летний день, а в доме прохладно 68 градусов, вы можете задаться вопросом: «Как работают кондиционеры?» Подводя итог, можно сказать, что кондиционеры удаляют тепло и влажность из воздуха внутри и размещают его снаружи, чтобы в конечном итоге охладить ваш дом.
Для завершения этого процесса необходимо, чтобы множество различных частей кондиционера работали вместе. И давайте не будем забывать, что существует несколько типов систем, которые выполняют одну и ту же задачу по охлаждению вашего дома. Давайте углубимся в детали, чтобы вы могли понять, как на самом деле работает ваш кондиционер, и выяснить, какая система подходит вам.
Как работает кондиционер: Системы центрального кондиционирования и сплит-системы
Вообще говоря, есть две категории кондиционеров: центральные системы охлаждения и бесканальные сплит-системы.Хотя обе работают для охлаждения вашего дома, эти системы работают совершенно по-разному.
Центральные системы охлаждения
Центральные кондиционеры предназначены для охлаждения всего вашего дома. Для этого они распределяют прохладный воздух через воздуховоды в вашем доме, так что воздух достигает каждой комнаты. Центральные кондиционеры имеют одну наружную часть и одну внутреннюю часть, которые соединены медными трубками, если только это не комплектный блок, расположенный полностью за пределами дома.
Поскольку центральные системы охлаждения охлаждают весь дом, блоки занимают больше места, чем бесканальные системы (мы вернемся к ним через секунду!). Минимально возможный размер центрального кондиционера — 1,5 тонны. Эти типы устройств могут достигать 22 SEER, или сезонного коэффициента энергоэффективности, который является мерой того, насколько энергоэффективен кондиционер в весенние и летние месяцы. По данным Министерства энергетики США, минимальный рейтинг SEER в США составляет не менее 14, поэтому, хотя центральный кондиционер может охлаждать весь ваш дом, он не всегда является наиболее энергоэффективным вариантом и может сопровождаться высокими затратами на электроэнергию.
Бесконтактные сплит-системы
Системы без воздуховодов предназначены для охлаждения только одной комнаты или части вашего дома, а не всего дома. Бесканальные системы по своей сути отличаются от центральных систем охлаждения, поскольку воздух проходит через внутренние блоки в отдельные комнаты, а не через воздуховоды по всему дому. В бесканальных системах также есть внутренние и внешние компоненты, но, в отличие от центральных систем охлаждения, это соотношение не составляет 1: 1. Вместо этого в бесканальных системах может быть до пяти внутренних блоков на каждый наружный блок.Это означает, что по всему дому можно установить до пяти блоков для охлаждения до пяти комнат без наличия воздуховодов.
Когда соотношение бесканальных наружных и внутренних помещений составляет 1: 1, это называется мини-сплит. Когда соотношение больше 1: 1, это называется мульти-сплит. Поскольку эти агрегаты предназначены для охлаждения небольших помещений, они бывают небольшого размера — 0,75 тонны. Бесканальные сплит-системы могут достигать 33 SEER, что делает их гораздо более энергоэффективным вариантом, чем центральные системы охлаждения.Их использование, вероятно, сэкономит вам деньги на счетах за электроэнергию, несмотря на более высокие первоначальные затраты.
Здесь на двух верхних изображениях представлены примеры центральных систем охлаждения, а на двух нижних изображениях представлены примеры систем без воздуховодов.
Типы кондиционеров
Понимание различных типов кондиционеров поможет вам определить, какой из них подходит для вашего дома.
Центральный кондиционер
Как мы упоминали выше, системы центрального отопления и охлаждения, такие как центральные кондиционеры, работают, подавая воздух через воздуховоды через ваш дом.Центральные кондиционеры имеют как внутренний, так и наружный блоки и являются одними из наиболее распространенных типов кондиционеров. Эти блоки отлично подходят для домов с подвалом или ползком, потому что внутреннюю часть можно спрятать в неиспользуемом пространстве.
Кондиционер в комплекте
Комплектные кондиционеры — это еще один тип центральных кондиционеров. Упакованные системы уникальны, потому что они обеспечивают воздухом весь дом, но не имеют разделения 1: 1 между внутренними и внешними блоками.Вместо этого комплектные системы — это два в одном, и они находятся прямо за пределами дома. Эти блоки отлично подходят для домовладельцев, которым требуется центральное кондиционирование воздуха, но которым негде хранить большой внутренний блок в своем доме.
Двухтопливная система
Двухтопливные системы — универсальное решение для всех ваших потребностей в отоплении и охлаждении. Двухтопливная система не использует кондиционер, а вместо этого состоит из теплового насоса и печи, причем тепловой насос выполняет охлаждение в весенние и летние месяцы.Тепловой насос может как нагревать, так и охлаждать, поэтому в двухтопливной системе он может переключаться между функциями в зависимости от того, какие из них необходимы. Двухтопливные системы лучше всего работают в мягком и чрезвычайно холодном климате, поэтому, если вы живете в месте с изменяющимися температурами, двухтопливная система может вам подойти.
Бесконтактный мини-сплит
Бесконтактные мини-секцииидеально подходят для тех, кому нужно охладить только одну комнату. В случае бесканальной мини-сплит-системы один наружный блок соединен с одним внутренним блоком, и весь охлажденный воздух будет закачиваться в отдельную комнату, где расположен внутренний блок.Мини-секции без воздуховодов отлично подходят для людей, живущих в своей спальне с другими соседями по комнате в остальной части дома, например, для студентов колледжа.
Бесконтактные блоки можно монтировать на полу или на стене. Настенные кондиционеры обычно устанавливаются выше, поэтому им требуется больше времени, чтобы почувствовать воздействие холодного воздуха, но они лучше распределяют воздух равномерно. Напольные кондиционеры позволяют быстрее почувствовать прохладный воздух и выглядят более незаметно, но при этом воздушный поток может быть нарушен.
Бесконтактный многосекционный
Бесканальный мульти-сплит работает так же, как бесканальный мини-сплит, за исключением того, что соотношение наружных и внутренних блоков может достигать 1: 5, что означает, что без воздуховодов можно охлаждать до пяти комнат.Установка бесканальных многоканальных секций на начальном этапе обходится дорого, поскольку требует приобретения до пяти отдельных бесканальных блоков. Но они более энергоэффективны и дешевле в счетах за коммунальные услуги по сравнению с центральным охлаждением. Бесконтактные многоканальные секции идеально подходят для людей, которые живут в домах без воздуховодов, или для тех, кто хочет в долгосрочной перспективе сэкономить на счетах за электроэнергию.
Оконный кондиционер
Оконные кондиционеры верны своему названию — это кондиционеры, установленные в окне вашего дома.Эти кондиционеры работают аналогично бесканальным кондиционерам в том, что они охлаждают отдельную комнату в вашем доме. Но они устанавливаются аналогично центральным блокам кондиционирования, поскольку обычно наполовину находятся внутри, а наполовину снаружи. Оконные кондиционеры могут быть шумными и непривлекательными на вид, но их установка и обслуживание недороги.
Компоненты кондиционера
Теперь, когда вы знаете обо всех типах кондиционеров, давайте посмотрим на основные части, из которых они состоят.
Термостат
Все кондиционеры управляются термостатом, который посылает сигналы в систему HVAC, когда пора начинать охлаждение. Есть два разных типа термостатов: электронные и электромеханические. У электронных термостатов есть датчики, которые считывают температуру, в то время как у электромеханических термостатов есть металлические полосы и ртуть, которые сигнализируют кондиционеру, что пора остыть.
Хладагент
Хладагент является неотъемлемой частью кондиционера — без него вся система не могла бы функционировать.Это химическое охлаждающее соединение проходит через кондиционер, поглощая и выделяя тепло на разных этапах, чтобы охладить ваш дом. Процесс охлаждения начинается, когда вентилятор нагнетает нагретый воздух из дома в кондиционер, а хладагент поглощает это тепло внутри змеевика испарителя.
Змеевик испарителя
Змеевик испарителя — это место для поглощения тепла. Когда вентилятор нагнетает горячий воздух из вашего дома на холодные змеевики испарителя, холодный жидкий хладагент внутри полностью поглощает тепло из воздуха, а затем продолжает движение через кондиционер.
Компрессор
После того, как хладагент поглотит тепло в змеевике испарителя, он попадает в компрессор. Компрессор увеличивает давление нагретого хладагента, что увеличивает его температуру еще больше, так что она выше температуры снаружи. Находясь в компрессоре, хладагент превращается в газ. Когда газообразный хладагент становится более горячим, чем окружающий климат, он может отдавать тепло наружу.
Змеевик конденсатора
Змеевик конденсатора получает горячий газообразный хладагент под давлением от компрессора.Змеевик конденсатора предназначен для отвода тепла, которое хладагент выносит наружу. Это охладит хладагент и снова превратит его в жидкость, готовую поглощать больше тепла из вашего дома.
Расширительный клапан
Когда хладагент покидает змеевик конденсатора, даже если он выделяет большую часть своего тепла наружу, он все еще слишком горячий, чтобы снова войти в змеевик испарителя. Таким образом, расширительный клапан работает, понижая давление хладагента и еще больше охлаждая его.Расширительный клапан отправляет холодный хладагент обратно в змеевик испарителя, где он забирает больше тепла из воздуха внутри вашего дома, и процесс повторяется.
Часто задаваемые вопросы по кондиционированию воздуха
Как работает система кондиционирования?
Центральное кондиционирование воздуха работает, перемещая воздух в вашем доме, пока он не достигнет желаемой температуры. Центральные системы вентиляции забирают горячий воздух из вашего дома, работают над его охлаждением, выделяя тепло наружу, а затем распределяют только что охлажденный воздух через систему воздуховодов в вашем доме.Таким образом, в каждой комнате достигается идеальная температура.
Как работает бесканальный кондиционер?
Бесконтактные кондиционеры работают для охлаждения только одной комнаты за раз. В отличие от центрального кондиционирования воздуха, который охлаждает весь ваш дом через систему воздуховодов, бесканальное кондиционирование воздуха напрямую выпускает холодный воздух в отдельную комнату. Как мы упоминали ранее, для бесканальных систем требуется один наружный блок и как минимум один внутренний блок. Если вы хотите охладить более одной комнаты, но при этом использовать бесканальное кондиционирование воздуха, вы можете установить до пяти внутренних блоков, которые будут работать одновременно с единственным наружным блоком.
Кондиционер забирает воздух снаружи?
Нет. Кондиционеры забирают тепло и влажность из воздуха внутри вашего дома, затем распределяют это тепло и влажность снаружи, возвращая только что охлажденный воздух обратно в дом. Кондиционеры никогда не забирают воздух снаружи и не помещают его в ваш дом. Вместо этого они работают, охлаждая воздух, который уже находится в вашем доме.
Может ли кондиционер улучшить качество воздуха в помещении?
Кондиционеры могут улучшить качество воздуха.После поглощения тепла и влажности из воздуха в вашем доме воздух фильтруется от пыли, ворса и мусора. Тепло отводится наружу, но воздух, который остается и возвращается в ваш дом, чище, чем раньше, что приводит к лучшему качеству воздуха.
Принцип работы кондиционера
Кондиционер незаменим в жаркое лето и благословение, когда вы приходите от палящего солнца. Ничто не может сравниться с сенсационным комфортом, предлагаемым кондиционером.Это идеальное решение для жаркого летнего сезона!
Есть разные типы кондиционеров, от оконных до переносных. Однако одной из самых популярных и известных является сплит-система кондиционирования. Но почему это предпочтительнее? Что отличает его от других? Что ж, преимуществ, возможностей, предлагаемых в кондиционере со сплит-системой, больше, чем в других кондиционерах.
Как работает сплит-кондиционер?
В сплит-системе переменного тока есть два блока: внутренний и внешний.Сначала компрессор кондиционера сжижает газообразный хладагент (фреон). А затем распространяет его на внешнюю часть кондиционера. Этот сжиженный хладагент перемещается во внутреннюю охлаждающую камеру. В самом внутреннем отсеке эта сконденсированная жидкость охлаждает воздух в помещении и вытесняет его через прорези кондиционера.
Внутренняя и внешняя часть отличают систему кондиционирования воздуха сплит-типа от других типов. Эти две части соединены гигантским соединением электрических проводов и гидравлических трубок.Эти две взаимосвязанные части блока переменного тока сплит-системы работают синхронно. Синхронизация обоих поддерживает более низкий уровень температуры в вашей комнате.
Этот инновационный механизм позволяет сплит-системе поддерживать равномерное охлаждение во всем помещении и даже экономить деньги. Подождите, в механизме раздельного кондиционера есть нечто большее, чем это. Давайте пробираемся через него и сделаем ваши летние дни морозными!
Сжатие хладагента
Хладагент — это агент, используемый для охлаждения.Это позволяет кондиционеру собирать все тепло вашей комнаты. В качестве хладагента в системах охлаждения и кондиционерах используется фреон, который обычно находится в газообразной форме. Компрессор забирает этот хладагент и оказывает на него давление.
Давление, приложенное к газообразному хладагенту, конденсирует его и превращает в жидкость. Компрессор сжижает газы, одновременно увеличивая гидравлическое давление и понижая температуру. Под действием высокого давления выделяется дополнительное тепло, захваченное между молекулами газа.Затем этот сжатый газ циркулирует в вихревых трубах или трубках.
Конденсация газа
Эти закрученные или скрученные трубы используются для сжижения газа.
Сжижение газа означает преобразование или конденсацию его в жидкую форму.
По мере того, как газ попадает в закрученные трубки малого диаметра, он начинает терять тепловую энергию. Таким образом, тепловая энергия или кинетическая энергия молекул газа становится слишком низкой. Это позволяет компрессору преобразовывать газ в жидкость.
На этом этапе газ начинает превращаться в жидкость под высоким давлением и низкой температурой.
Расширение сжиженного газа
Целью этого шага является резкое изменение температуры газа. На этом этапе молекулы сжиженного газа проходят через встроенную камеру расширения. На конце загнутых трубок имеется небольшое выходное отверстие или узкое отверстие.
Когда сжиженный газ под высоким давлением выходит из этого расширительного патрубка, его давление внезапно падает.Снижение гидравлического давления с 200 атм до атмосферного, то есть всего 1 атм.
Таким образом, внезапное снижение давления приводит к гигантскому падению температуры газа. Итак, после завершения этого шага выделяется максимальное количество тепла. Температура фреона тоже слишком сильно понижается. Этот шаг повторяется несколько раз, чтобы максимально снизить температуру газа.
Охлаждение наружного воздуха
Переохлажденный газ затем поступает в испарительные змеевики.Воздух из помещения также попадает в кондиционер через ребра испарителя. Этот внешний воздух проходит через испарительные змеевики. Затем хладагент сильно охлаждает наружный воздух.
Таким образом воздух в помещении охлаждается. Затем этот воздух возвращается в комнату от вентилятора.
Достижение определенной температуры охлаждения
Кондиционер обычно работает для получения определенной уставки, которую вы настраиваете с пульта дистанционного управления. Эта уставка термостата, зафиксированная в сплит-кондиционере, достигается на этом этапе.Охлажденный наружный воздух несколько раз циркулирует по испарительным змеевикам.
Эти многократные циркуляции воздуха доводят его температуру до заданного значения. Итак, эта точка достигает, и компрессор и испаритель на какое-то время перестают работать.
Отклонение температуры от заданного значения снова заставляет конденсатор и испаритель охладить воздух. Следовательно, вышеуказанный шаг повторяется много раз.
Таким образом, сплит-кондиционер охлаждает воздух и помогает бороться с последствиями ярких солнечных лучей.Сплит-кондиционер не только снижает температуру в комнате, но также отвечает за поддержание уровня влажности в ней.
Чем сплит-кондиционер отличается от оконного кондиционера?
Кондиционер Split отличается от других типов кондиционеров только отдельными внутренними и внешними отсеками. Рабочий механизм пока такой же. В сплит-системе во внешней части присутствуют следующие компоненты:
А внутренняя часть кондиционера состоит из змеевиков испарителя и вентилятора.
Сплит-кондиционер — бонусный подарок для жарких регионов, где ртуть вот-вот выйдет из термометра. Он приносит следующие ценности:
1. Компрессор имеет большую площадь. Таким образом, он может конденсировать максимальное количество хладагента.
2. Эти компрессоры, используемые в сплит-кондиционерах, обладают высокой энергоэффективностью, поскольку оснащены инверторной системой.
3. Холодопроизводительность, предлагаемая в сплит-кондиционерах, выше, например, на 2 тонны, 2,5 тонны, 3 тонны, чем у оконного кондиционера
.4.Split AC всегда имеет множество функций, таких как Wi-Fi, Hot & Cold, Auto Clean, Anti Dust Filter, Anti Bacterial и другие функции, кроме оконного ac.
5. Сплит-кондиционер позволяет разместить компрессорный агрегат и другие внешние части на крыше, чтобы не беспокоиться о тесноте помещения.
Механизм и принцип кондиционирования воздуха — простое схематическое объяснение
Вы когда-нибудь задумывались, как получить прохладный ветерок от кондиционера.Какой механизм на самом деле задействован в производстве холодного воздуха жарким летом? Вот простое схематическое объяснение принципа работы кондиционера. Независимо от того, какой тип кондиционера вы используете, с окнами, на разделенной стене (PTAC), в напольном шкафу или на крыше, основной принцип для всех них одинаков. Даже инверторный кондиционер, претерпевший изменения в примитивной конструкции, по-прежнему следует тому же принципу и законам термодинамики.
Основной механизм и принцип
Как работает кондиционер — Схема
Пояснение: Каждый кондиционер (также произносится как AC, A / C или Air Cooler в некоторых регионах мира) имеет внутри компрессор.Он работает, чтобы сжимать и перекачивать газообразный хладагент. При сжатии хладагента выделяется тепло. Чтобы рассеять это тепло, сжатый хладагент перекачивается в змеевики конденсатора, где вентилятор выдувает тепло во внешнюю атмосферу. Во время этого процесса хладагент принимает жидкую форму. Этот жидкий хладагент перекачивается к расширительному клапану. К расширительному клапану подключен датчик температуры, который работает в соответствии с настройками термостата. Расширительный клапан подает необходимое количество хладагента в испаритель (охлаждающие змеевики), где сжиженный хладагент принимает газообразную форму.Преобразование из жидкого в газообразное состояние из-за расширения вызывает охлаждение, поскольку энергия поглощается из окружающей среды. Воздух, проходя через ребра (прикрепленные к змеевикам), охлаждается и выдувается в комнату. Затем газообразный хладагент в охлаждающих змеевиках поступает в компрессор и снова сжимается. Цикл продолжается до тех пор, пока компрессор не выключен.
В двух словах, кондиционер забирает тепло из помещения и отдает его наружу. Внутри помещения действует как источник, а снаружи — как приемник тепла.

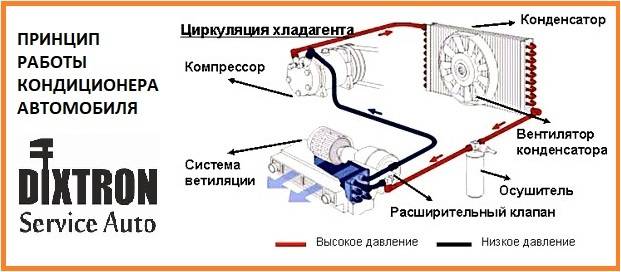

В автомобильных кондиционерах между конденсатором и расширительным клапаном устанавливается ресивер-осушитель. Он служит для сбора излишков хладагента, когда он не требуется для работы в режиме охлаждения. Он также имеет влагопоглотитель, который поглощает влагу, присутствующую в хладагенте.
Кондиционеры с инвертором: В этих кондиционерах используется инвертор для управления скоростью компрессора. Электричество сначала выпрямляется в постоянный ток (постоянный ток), а затем снова инвертируется до требуемой частоты переменного тока (переменного тока) с использованием широтно-импульсной модуляции.Таким образом, скорость компрессора может увеличиваться и уменьшаться в зависимости от температуры в помещении. Такие кондиционеры чрезвычайно энергоэффективны и потребляют примерно на 30-60% меньше электроэнергии, чем старые кондиционеры. Инверторные кондиционеры дороги из-за наличия внутри них дополнительного оборудования, но затраты на электроэнергию постепенно окупаются. К другим их преимуществам относятся бесшумная работа, более быстрое охлаждение, отсутствие колебаний температуры в помещении и скачков напряжения, вызванных компрессором.
Кондиционер как обогреватель: Когда кондиционер используется как обогреватель, процесс, который показан и объяснен выше, просто меняется на противоположный. В результате реверсивного механизма горячий воздух направляется внутрь помещения, а холодный — наружу.
Полное руководство по кондиционированию воздуха — все, что вам нужно знать перед покупкой или арендой
Бесканальные раздельные тепловые насосы: Бесканальные раздельные тепловые насосы (мини-сплит) можно установить в домах, в которых отсутствуют соответствующие воздуховоды.Этот тип состоит из двух ключевых блоков. Наружный блок содержит змеевик конденсатора, компрессор и вентилятор. Внутренний блок — это головка, в которой находятся змеевик испарителя и вентилятор. Бесканальная сплит-система может иметь несколько головок для обогрева или охлаждения различных частей вашего дома.
Головки для помещений можно установить на стене, полу или потолке. Пульт дистанционного управления можно использовать для установки и управления различными желаемыми температурами в каждой комнате, в которой есть голова. Хладагент циркулирует по трубке, соединяющей наружный и внутренний блоки.
Одним из ключевых преимуществ раздельных бесканальных систем является экономия энергии по сравнению с канальными системами. Один из самых больших недостатков — это затраты, связанные с установкой бесканального раздельного теплового насоса. Установка нескольких внутренних блоков может стать дорогостоящей.
Эстетически более новые модели выглядят лучше, чем более старые версии. Но многим домовладельцам не нравится, как внутренние головные устройства выглядят в их интерьере.
Геотермальные тепловые насосы Геотермальный или наземный тепловой насос работает так же, как воздушный тепловой насос, за исключением того, что он не поглощает и отводит тепло в воздух, а в землю.В качестве источника тепла они используют землю и / или грунтовые воды. Более равномерные температуры в земле позволяют тепловому насосу этого типа работать более эффективно в жаркие и холодные дни года.
Прочтите наш пост о преимуществах геотермального отопления и охлаждения .
Преимущества тепловых насосов
- Тепловой насос может охлаждать и обогревать ваш дом
- Тепловые насосы работают на электричестве и, следовательно, могут производить меньше выбросов CO2, чем печь, работающая на природном газе.Большая часть электроэнергии в Канаде производится из источников, не связанных с выбросами углерода, особенно в Британской Колумбии и Онтарио.
- Поскольку ваша печь не будет работать так долго, вы можете значительно снизить выбросы CO2 в своем доме.
- Экономия энергии — вы потенциально можете сократить свои счета за электроэнергию за счет более высокой эффективности теплового насоса в более мягкую погоду
- Гибкость — защитите себя от повышения цен на природный газ, предоставив себе выбор отопления дома природным газом или электричеством
- Комфорт — Температура в вашем доме могла бы быть более равномерной и работать более непрерывно по сравнению содноступенчатая печь
- Performance — Тихие тепловые насосы оснащены интеллектуальным термостатом ecobee. Ecobee автоматически переключается с теплового насоса на печь при необходимости
- Современные тепловые насосы могут обогревать ваши дома даже при отрицательных температурах
Как работает бесканальный кондиционер?
Как работают кондиционеры без воздуховодов?
Бесканальные кондиционеры работают так же, как обычные центральные кондиционеры, но без воздуховодов.
Бесканальные системы ОВКВ, также известные как «мини-сплит» или «зонированные системы отопления и охлаждения», работают как обычные кондиционеры без воздуховодов.
В жаркий день они всасывают горячий влажный воздух из помещения, затем удаляют тепло и влагу из воздуха и выбрасывают его наружу.
Большинство мини-сплит также работают как тепловой насос. Это означает, что наружный блок отбирает тепло из окружающей среды и перемещает его в помещение, чтобы повысить температуру в каждой комнате.
Основное различие между центральным кондиционированием воздуха и бесканальным кондиционером заключается в том, как они распределяют нагретый / охлажденный воздух.
В бесканальных системах отопления, вентиляции и кондиционирования холодный или кондиционированный воздух распределяется напрямую в каждую комнату без воздуховодов. В центральном кондиционировании воздуха охлажденный воздух проходит через воздуховоды, которые попадают в каждую комнату через воздуховоды и вентиляционные отверстия.
Мини-перегородки — хорошее дополнение к домам, в которых используется водяное тепло, излучающие панели или обогреватели.
Могут ли кондиционеры с мини-сплит-системой охладить весь дом в достаточной степени?
Многие домовладельцы не решаются устанавливать бесканальные системы, потому что они сомневаются в эффективности отопления и охлаждения по сравнению с системой кондиционирования воздуха.
Однако бесканальное кондиционирование воздуха так же эффективно для охлаждения и обогрева, как и центральное кондиционирование. Отличие заключается в том, что системы кондиционирования без воздуховодов охлаждают каждую комнату отдельно, а не прокачивают холодный воздух через всю сеть воздуховодов в вашем доме.
Для жилых домов у вас обычно может быть до четырех внутренних кондиционеров (до четырех зон или комнат) для одного внешнего конденсаторного агрегата.
Компоненты бесканальной системы и основные операции
Как и центральная система кондиционирования воздуха, бесканальная система кондиционирования отбирает тепло из воздуха внутри дома, перемещает его через трубопровод и отводит тепло во внешнюю среду.
Хладагент в виде жидкости под низким давлением поглощает тепловую энергию из внутренних помещений. Внутренний вентилятор перемещает прохладный воздух по дому. По мере того как тепло поглощается хладагентом, он превращается в газ низкого давления, который движется по всасывающему трубопроводу к внешнему компрессору. Компрессор превращает хладагент в жидкость под высоким давлением, а тепло отводится наружному воздуху.
В бесканальной системе HVAC есть два компонента: внутренний блок (испаритель) и внешний блок (конденсатор / компрессор).
Внутренний бесканальный блок
Внутренний блок состоит из испарителя. Его можно закрепить на стене, а иногда и на потолке.
Тонкая медная трубка перекачивает хладагент в испаритель из внешнего блока. Это избавляет от необходимости прокладывать воздуховоды в стенах, на чердаке или в подвале.
Теплый воздух из помещения собирается и обдувается змеевиками испарителя, содержащими хладагент. Тепло и влажность извлекаются из воздуха, а тепловая энергия передается по медным трубам во внешний блок для рассеивания.
Холодный воздух возвращается во внутреннюю комнату.
Наружный бесканальный блок
Наружный блок в бесканальной системе отопления, вентиляции и кондиционирования воздуха состоит из трех частей:
- Компрессор
- Змеевик конденсатора
- Вентилятор или нагнетатель
Компрессор
Компрессор — это сердце любой системы кондиционирования воздуха. В бесканальной системе кондиционирования компрессор перерабатывает газ низкого давления в газ высокого давления с помощью конденсации.
Змеевик конденсатора
Змеевик конденсатора превращает горячий хладагент из газа высокого давления в жидкость высокого давления.
Вентилятор / нагнетатель
Вентилятор внешнего блока отводит тепло в окружающую среду, а также втягивает воздух через змеевик конденсации.
В чем разница между мини-сплитом и мульти-сплитом?
Мини-сплит-системы кондиционирования воздуха
Мини-сплит состоит из одного внутреннего фанкойла и одного наружного конденсатора. Эта установка эффективна для охлаждения отдельного помещения без чрезмерных требований к нагрузке. Если имеется достаточно места для размещения более чем одного наружного конденсаторного агрегата, несколько агрегатов можно использовать вместе для обеспечения охлаждения всего здания.
В этом типе установки будет отдельный контроль температуры для каждого блока. Если один из блоков неисправен, другие продолжат работать в обычном режиме.
Мульти-сплит-системы кондиционирования воздуха
Мульти-сплит-система имеет один конденсатор, который подключен к более чем одному внутреннему кондиционеру. Термостат подключен к каждому внутреннему устройству обработки воздуха. Когда задействован механизм охлаждения, все внутренние блоки активируются одновременно. Эта конфигурация экономична, но ее следует использовать только в зданиях, где все комнаты имеют одинаковые требования к охлаждению.
Чтобы добиться зонирования с помощью бесканальной системы кондиционирования воздуха с несколькими разделениями, конденсаторный блок должен быть закреплен с отдельными контурами компрессора, которые соединены трубами с отдельными кондиционерами. Блоки с несколькими зонами могут охлаждать или обогревать несколько комнат или зон, в то время как мини-сплит с одной зоной охлаждает отдельную комнату или зону.
Мульти-сплит-системы переменного тока позволяют различным комнатам регулировать температуру отдельно с помощью индивидуальных термостатов.
Как работает бесканальный тепловой насос?
Бесконтальные блоки HVAC с присоединенным тепловым насосом лучше всего работают в умеренном средиземноморском климате, например в Северной Калифорнии.В бесканальном тепловом насосе хладагент течет в любом направлении при наличии реверсивного клапана. Это позволяет тепловому насосу извлекать тепло из окружающей среды и переносить это тепло внутри дома.
За пределами умеренного климата электрическая полоса обогрева может обеспечивать дополнительное тепло.
Плюсы и минусы бесканальной системы кондиционирования воздуха
Как и в случае с центральной системой кондиционирования воздуха, у бесканальной системы кондиционирования есть свои достоинства и недостатки.
Плюсы мини-сплит-систем
Три больших плюса бесканального переменного тока — это энергоэффективность, меньшая утечка воздуха и меньший уровень шума во время работы.
Конденсаторы в центральных системах кондиционирования при включении расходуют электричество. В бесканальных системах используются компрессоры с инверторным приводом, которые замедляют или ускоряют работу в зависимости от потребностей дома в охлаждении или обогреве.
Блоки без воздуховодов с мини-разъемом потребляют на 20–30% меньше энергии, чем центральные кондиционеры при той же мощности охлаждения.
Во-вторых, эффективность охлаждения выше, чем у центрального кондиционера или оконного кондиционера. В канальной системе HVAC теряется до 25% эффективности охлаждения, поскольку воздух проталкивается по сети или воздуховоду. В оконном кондиционере есть некоторая потеря воздуха через окно. При использовании бесканального переменного тока достаточно сделать только небольшие разрезы для установки внутреннего блока и подключения его к внешнему конденсатору. Это означает, что в каждой комнате остается больше прохладного воздуха.
Наконец, бесканальные холодильные агрегаты создают меньше шума, чем центральные кондиционеры.
Минусы бесканального кондиционирования воздуха
Внутренний блок для бесканальных систем кондиционирования воздуха монтируется на стену. Для некоторых домовладельцев такая эстетика нежелательна. Система вентиляции и кондиционирования воздуха имеет регистры забора воздуха в различных местах дома. Однако, если вам удастся обойтись без настенного блока, бесканальный кондиционер так же эффективен, как и центральный блок кондиционирования воздуха в воздуховоде.
Каково идеальное положение для бесконтактных каналов?
В зависимости от того, как построен ваш дом, без воздуховодов может быть идеальное решение.Мини-перегородки во многих случаях могут обеспечить обогрев и охлаждение всего дома. В определенных сценариях бесканальный воздуховод имеет явное преимущество перед системой кондиционирования.
- Гаражи, дополнительные помещения и человеческие пещеры
- Охлаждение отдельных комнат, если вы уменьшили размеры
- Отопление или охлаждение конкретной комнаты с непостоянной температурой
- Дома Эйхлера в районе залива
Сколько стоит бесканальное ОВК Стоимость системы?
Некоторые соображения относительно того, сколько будет стоить бесканальная система отопления и охлаждения, включают рейтинг энергоэффективности (SEER), BTU системы, квадратные метры охлаждаемого дома и количество «зон», необходимых системе для охлаждения. твой дом.
Если вы хотите узнать больше о том, подходит ли бесканальная система отопления и охлаждения для вашего дома, заполните нашу бесплатную форму оценки или позвоните в Ventwerx по телефону (408) 422-2987 в Сан-Хосе или (408) 710-9595 в Морган Хилл.
7 основных элементов для работы кондиционера
21 мая 2015 г.
7 основных элементов для работы кондиционера
Системы кондиционирования воздуха являются жизненно важными приборами в любом доме в центральной Аризоне.В системах переменного тока используются те же принципы, что и в домашнем холодильнике. Кондиционер забирает тепло из воздуха в помещении и отводит накопленное тепло за пределы вашего дома. Все многочисленные части и процессы должны бесперебойно работать вместе для достижения максимальной эффективности.
Мы разберем 7 основных компонентов системы кондиционирования воздуха, объясним, что они делают, и покажем, насколько они важны.
Ключевые компоненты эффективной системы кондиционирования воздуха
Ниже перечислены основные компоненты и принципы их работы:
Термостат
Термостаты — это чувствительные к температуре устройства, которые сигнализируют о запуске и остановке системы кондиционирования воздуха.Современные программируемые и интеллектуальные термостаты предлагают расширенные функции, которые помогут вам сэкономить электроэнергию за счет автоматического переключения температуры. Если вы все еще используете ртутный или цифровой термостат, подумайте о переходе на более современный. Хотя 7-дневные программируемые термостаты хороши, преимущества использования интеллектуального термостата намного перевешивают любые начальные затраты на запуск.
Двигатели вентиляторов
Двигатели вентиляторов приводят в действие вентиляторы, которые втягивают и проталкивают воздушный поток через змеевики блока переменного тока, воздуховоды и жилые помещения.Двигатели, как и большинство движущихся частей, необходимо смазывать и чистить во время профилактического обслуживания каждую весну. Это обеспечивает долгий срок службы и эффективное охлаждение.
Вентиляторы
Система кондиционирования воздуха имеет два вентилятора, которые нагнетают воздушный поток через змеевики испарителя и конденсатора. Вентиляторы находятся в наружном блоке и помогают всасывать и выводить воздух. Если у вас традиционный блок переменного тока кубического типа, вы можете увидеть вентилятор, если посмотрите на него сверху. Он вращается только тогда, когда блок работает и активно охлаждается.
Если у вас более компактное устройство, такое как Daikin FIT, вы можете увидеть вентилятор спереди. Если это система с регулируемой скоростью, то она должна вращаться каждый раз, когда устройство включено, а не только при активном охлаждении.
Змеевик испарителя
В обычном кондиционере сплит-системы змеевик испарителя расположен внутри дома или рядом с устройством обработки воздуха, где находится нагнетательный вентилятор. Холодный хладагент испаряется внутри испарителя и забирает тепло от теплого возвратного воздушного потока. Змеевики следует очищать каждый год для максимальной эффективности охлаждения.
Во время работы кондиционера работа компрессора заключается в том, чтобы втягивать холодный жидкий хладагент под низким давлением через трубки в змеевике испарителя. Прежде чем хладагент попадет в змеевик испарителя, он проходит через расширительный клапан. Клапан сбрасывает давление, что быстро охлаждает его.
Компрессор
Большинство домов с центральной системой кондиционирования имеют сплит-систему. В этих агрегатах компрессор расположен в наружном агрегате. Обычно это самый шумный компонент.Работа компрессора заключается в приеме хладагента из змеевика испарителя и подготовке хладагента к выделению тепла в змеевике конденсатора.
Есть двигатель, который приводит в действие компрессор с поршнем и цилиндром. Компрессор сжимает газообразный хладагент, в результате чего температура хладагента повышается, так что он превращается в газ под высоким давлением.
Змеевик конденсатора
Там, где змеевик испарителя отводит тепло, змеевик конденсатора отдает тепло внешнему шкафу.Змеевик конденсатора спроектирован аналогично змеевику испарителя внутреннего блока, но разница между испарителем блока переменного тока и змеевиком конденсатора противоположна.
Змеевик испарителя получает тепло от воздуха в помещении, змеевик конденсатора отводит тепло в наружный воздух.
Воздушный фильтр
Основная задача воздушного фильтра — защищать компоненты HVAC от скопления грязи и мусора. Он также защищает ваш кошелек от непомерных счетов за электроэнергию. Грязный змеевик испарителя теряет эффективность охлаждения и может покрыться льдом.
Фильтры помогают поддерживать двигатель вентилятора в чистоте и предотвращают преждевременный выход из строя. Есть много различных видов воздушных фильтров HVAC; гофрированные фильтры, электростатические фильтры, фильтры HEPA и многое другое.
Техническое обслуживание переменного тока
Ежегодное техобслуживание переменного тока весной имеет жизненно важное значение для поддержания всех этих деталей в хорошем рабочем состоянии. Если вы хотите сэкономить деньги и сделать ваше устройство максимально энергоэффективным, вам необходимо ежегодное техническое обслуживание.
