Как наносить термопасту — Intel

Термины, которые нужно знать

Чтобы правильно объяснить, как работает термопаста, необходимо определить некоторые термины, которые мы будем использовать.

Центральный процессор (ЦП) — это центр обработки информации ПК. Он выполняет все операционные инструкции и отправляет инструкции на другое аппаратное обеспечение компьютера. Если компьютер — это тело, то процессор — мозг, и он имеет важнейшее значение для функционирования любого ПК. Современные процессоры выполняют большие объемы операций в секунду, что приводит к выработке тепла. Чтобы процессор работал с максимальной эффективностью, его необходимо должным образом охлаждать, обычно с помощью специального устройства охлаждения. Для этого важно использовать термопасту. Если вы хотите узнать больше о том, как изготовлен процессор, обратитесь к подробной информации о процессе производства.

Встроенный теплораспределитель (IHS) — это металлическая «крышка» процессора.

Он служит теплоотводом, предназначенным для распределения тепла от самого процессора к системе охлаждения, а также для защиты процессора внутри. Это часть процессора, которая остается открытой после установки в системную плату и является поверхностью, на которую наносится термопаста.

Система охлаждения процессора — устройство, которое поддерживает оптимальную температуру процессора. В системах охлаждения процессора обычно используется воздух или жидкость для перемещения тепла, создаваемого работающим процессором.

Опорная пластина — металлическое основание системы воздушного охлаждения, которое крепится к встроенному теплораспределителю процессора. Такая конструкция позволяет передавать тепло через конвекцию к пластинам теплоотвода, где затем его можно перераспределить с помощью вентилятора.

Блок водяного охлаждения — устройство, которое крепится к встроенному теплораспределителю при использовании универсальной системы жидкостного охлаждения моноблоков или настраиваемой системы охлаждения. Он передает тепло от встроенного теплораспределителя в теплопередающую жидкость, которая затем перемещает это тепло для распределения вентиляторами в радиаторе.

Термопаста — серебристо-серая паста, которая наносится на процессор перед установкой системы охлаждения. Она обеспечивает эффективную передачу тепла от встроенного теплораспределителя процессора на опорную пластину или блок водяного охлаждения процессора, предназначенный для рассеивания этого тепла.

Как правильно наносить термопасту | Термоинтерфейсы | Блог

Что может быть проще нанесения термопасты? Шлепнул каплю в центр крышки процессора, плюхнул сверху кулер, покрутил, защелкнул крепления и готово. Само прижмется — само растечется. А менять ее не надо, не царское это дело! Оправдан ли такой подход?

Зачем нужна термопаста? Ведь раньше жили без нее

Да, первым процессорам Intel 8088 охлаждение было просто не нужно. Необходимость в небольших радиаторах, приклеенных на термоклей или закрепляемых с помощью прижимных пластин, возникла в эпоху поздних 486-х процессоров.

Intel Pentium и AMD K6-2 уже требовали радиатор с небольшим вентилятором. Но о необходимости использовать термопасту и тогда никто не задумывался. Процессоры были керамическими и выделяли не больше 10 Вт тепла.

Активное использование термопаст нашло свое применение уже после выхода Intel Pentium III и AMD Athlon. Небольшие кремниевые кристаллы этих CPU выделяли от 30 до 70 Вт тепла. Дальше — больше.

Самые «горячие» современные центральные процессоры могут выделять до 250 Вт тепла, а видеокарты — и того больше. Для сравнения, конфорка на электроплите выделяет примерно 1000 Вт.

Современному игровому ПК, как правило, требуется блок питания мощностью от 500 Вт, а, если использовать двухпроцессорную рабочую станцию и несколько видеокарт в режиме SLI или CrossFireX, то и киловаттного блока не всегда достаточно.

Иными словами, у вас в корпусе находится как минимум 1/2 конфорки от электроплиты. Зимой помещение можно отапливать. Естественно, такое количество тепла необходимо как-то выводить из системного блока, для этого нам и понадобится термопаста.

Как поможет термопаста?

Для понимания придется, увы, немного погрузиться в курс школьной физики.

Все металлы и их оксиды наряду с электропроводностью обладают также и теплопроводностью. Диэлектрики электропроводностью не обладают, но тепло проводят. У любого диэлектрика есть некий запас прочности, по исчерпании которого через него проходит электрический разряд. Воздух — это диэлектрик. Тепло он, как и любой газ, проводит плохо.

Итак, кремниевый кристалл центрального или графического процессора при активных вычислениях нагревается и выделяет тепло. Тепло от кристалла на себя принимает металлическая крышка процессора или, реже, непосредственно теплоприемник системы охлаждения. Далее тепло передается в радиатор, которым рассеивается в окружающую среду. Для повышения эффективности рассеивания тепла обычно используют вентиляторы, продувающие радиатор холодным воздухом.

При условии, что поверхность кристалла и теплоприемника идеально ровная, термопаста была бы ни к чему. Но, видели ли вы в этом мире хоть что-то идеальное? Даже зеркало, если на него посмотреть через бытовой микроскоп оказывается далеко не таким ровным, как это кажется на первый взгляд. А бывают еще и выпуклости или вогнутости при формально зеркальной поверхности.

То есть на практике, когда мы устанавливаем на процессор или GPU систему охлаждения, между двумя этими поверхностями остаются места, заполненные воздухом. И чем менее ровная поверхность крышки (кристалла) чипа и теплоприемника, тем больше воздушная подушка между ними.

Именно для того, чтобы устранить воздушную подушку между процессором и кулером, необходима термопаста. Она, как правило, электричество не проводит, но существуют термопасты, обладающие электропроводностью («жидкий металл») или термопасты с добавлением металлических частиц.

Любая термопаста с течением времени засыхает, поскольку испаряется жидкость, связывающая частицы, из которых она состоит. В этом случае в слое термопасты возникают микротрещины, в которые проникает воздух и снижает ее эффективность. По этой причине термопасту время от времени приходится менять. Увы, ничто не вечно в этом мире.

Как правильно наносить термопасту?

Последнее время на ютубе часто встречаются ролики, где «эксперты» разного уровня подготовленности тестируют по 5–10 термопаст, сравнивая их между собой и делая далеко идущие выводы. Причем мажут они термопасты, как правило, как масло на бутерброд или «профессионально» кладут жирную каплю по центру. Оставим ценность результатов таких тестов на совести видеоблоггеров.

Тем не менее, даже после просмотра десятка таких роликов вопрос правильного нанесения термопасты остается открытым. Давайте разберемся, как все-таки правильно наносить термопасту.

1. Перед нанесением новой термопасты необходимо полностью удалить остатки старой. Вы же не наносите обувной крем на покрытую грязью обувь?

2. Термопаста наносится максимально возможно тонким слоем. Часто в комплекте есть специальная лопатка для нанесения — не пренебрегайте ею.

Толстый слой термопасты резко снижает эффективность охлаждения, поскольку теплопроводность термопасты хуже, чем у теплоприемника и крышки процессора.

3. Если вы наносите термопасту непосредственно на кристалл процессора, вокруг которого есть распаянные SMD компоненты, не рекомендуется использовать электропроводящие термопасты. Если вы все же решились на это, во избежание выхода чипа из строя термопасту необходимо наносить так, чтобы она не попала на SMD компоненты.

Что-то еще нужно делать после нанесения?

4. Прежде чем окончательно устанавливать систему охлаждения, желательно убедиться, что

соприкосновение теплоприемника и процессора обеспечивает достаточную теплопередачу. Для этого необходимо приложить кулер к процессору, прижать его, а затем снять. На кулере и процессоре останутся следы термопасты, они должны совпадать и быть максимально тонкими. Если слой термопасты с одной стороны толще, а с другой тоньше, значит одна из поверхностей неровная. Возможно, вы неправильно устанавливаете кулер. В худшем случае вам придется выравнивать теплоприемник или покупать другую систему охлаждения.

5. Прижим системы охлаждения к процессору должен быть одинаковым со всех сторон. При перекосе теплоприемника эффективность охлаждения снижается по причине, описанной выше.

Как часто нужно ее менять?

6. Любую термопасту необходимо менять как минимум раз в год, а лучше — раз в полгода. Жидкий металл сохраняет эффективность до 5 лет. Зависит от условий эксплуатации.

7. Чем термопаста гуще, тем сложнее ее наносить и ниже ее эффективность. Не надейтесь, что купленного 20 лет назад вашим дедушкой тюбика КПТ-8 вам хватит еще на 20 лет.

А зубная паста подойдет?

Нет. Не стоит использовать вместо термопасты подручные средства — зубную пасту, кетчуп, майонез, мазь от прыщей, крем для рук и т. п. Во-первых, неизвестно насколько агрессивен состав того вещества, которое вы нанесете вместо термопасты. Во-вторых, в качестве жидкости в них обычно используется вода, которая испарится за пару дней, а в процессе испарения может вызвать короткое замыкание. В-третьих, органические вещества имеют свойство прокисать (протухать) со всеми вытекающими последствиями.

Итак, ничего сложного в нанесении термопасты нет. Остался лишь вопрос ее выбора из всего многообразия в продаже. Стоит ли переплачивать за «бренд» или подойдет самая дешевая термопаста? Насколько велика разница между разными термопастами одного бренда? Действительно ли электропроводящие термопасты эффективнее диэлектрических? Что такое «термопрокладка» и зачем она? Но, об этом в следующий раз.

Что будет если кулер использовать без термопасты | Кулеры для процессора | Блог

Наверное, уже не найти человека, который бы интересуясь компьютерным железом, не знал, что такое термопаста. В настоящее время термопаста стоит в одном ряду со всеми важными комплектующими ПК. Ассортимент ее велик, есть крутая термопаста, а есть не очень, бывает очень дорогая, но есть и дешевая, для геймеров и для простых смертных. В общем спрос большой и производители с маркетологами стараются как могут.  А давайте представим мир, в котором термопаста закончилась…

Процессор, который греется

Процессор персонального компьютера (ПК) во время работы выделяет некое количество тепла, которое приводит к его нагреву. При этом максимально-допустимая температура кристалла процессора ограничена определенным значением. Для современных процессоров это значение составляет около 100°С.

Здесь и далее условно будем считать, что кристалл и крышка процессора представляют собой монолитную конструкцию и именно эту конструкцию будем называть процессором.

Что бы процессор не перегрелся, выделяемое им тепло надо непрерывно рассеивать в окружающее пространство с условием, что температура «камня» не превысит допустимую. Для охлаждения «главного мозга» ПК используют кулеры (охладители), которые отбирают тепло от его поверхности и передают его в окружающую среду, так как сам процессор из-за небольших размеров не в состоянии сделать это без превышения допустимой температуры.

Даешь тепловой контакт

Для того, чтобы тепло беспрепятственно передавалось от процессора к кулеру, между ними требуется создать хороший тепловой контакт, который обеспечит минимальное тепловое сопротивление.

Для уменьшения теплового сопротивления между процессором и кулером необходимо, что бы их площадь соприкосновения друг к другу была максимально возможной. Для этого они должны быть идеально ровными, или идеально повторять контуры друг друга, что бы при их прижатии не оставалось воздушных зазоров.

Выпуклая или впуклая — что лучше?

В реальности достичь такой ровности не получается. Например, поверхность процессора может быть относительно ровной, а поверхность основания кулера вогнутой или выгнутой, или иметь микронеровности. Ниже на рисунке показаны варианты неровностей. А воздушные зазоры показаны штриховкой.

В реальности все это имеется в некоторой совокупности. И хотя на рисунке поверхность процессора показана идеально ровной, это не совсем так. Соприкасаемые поверхности всегда имеют микронеровности и при этом могут быть вогнутыми или выгнутыми, да еще и в противоположные стороны. Наличие воздушного зазора многократно увеличивает тепловое сопротивление, даже если этот зазор будем размером с десятую долю миллиметра. Ведь теплопроводность воздуха на несколько порядков хуже, чем теплопроводность металлов.

Например, теплопроводность алюминия составляет около 240 Вт/м*К, меди 390 Вт/м*К, а воздуха всего 0,025 Вт/м*К, что в 10000–20000 раз меньше.

Термопаста и воздушные зазоры — скока вешать в граммах

Именно воздушные зазоры и заполняются термопастой. Надо сказать, что теплопроводность термопасты хоть и ниже теплопроводности того же алюминия, но гораздо выше теплопроводности воздуха, а на безрыбье, как говорится, и термопаста — алюминий.

Широко применяемые термопасты имеют теплопроводность от 1 до 10 Вт/м*К и даже выше, что в 100 раз лучше теплопроводности воздуха. Например, популярная термопаста Arctic Cooling MX-4 имеет теплопроводность 8. 5 Вт/м*К.

В идеале количество термопасты должно соответствовать объему воздушного зазора. Если термопасты окажется больше, то объем зазора увеличится, а значит увеличится и тепловое сопротивление, а если меньше, то просто-напросто останутся воздушные полости.

Давайте ставить опыты

Проведем несколько экспериментов и узнаем, как меняется температурный режим процессора с термопастой и без нее.

И так, типичный кулер на четырех тепловых трубках. Основание-теплосъемник кулера выполнен из алюминия. Медные трубки запрессованы в основание и слегка приплюснуты. Затем поверхность обработана фрезой для придания ровности. Именно эта поверхность должна обеспечить хороший тепловой контакт с процессором.

На первый взгляд поверхность теплосъемника достаточно ровная. Медные трубки имеют прямой контакт с крышкой процессора. Казалось бы — ничто не мешает передаче тепла от процессора на кулер. Но так ли это на самом деле? Давайте узнаем.

Установим кулер на процессор без применения термопасты, а затем с термопастой. В качестве подопытного у нас процессор Intel I5-8400. Термопаста Arctic Cooling MX-4.

Тесты проводились в корпусе с открытой боковой крышкой. Температура в помещении 26–27°С. Процессор нагружался тестами из AIDA.

Значения температуры процессора при фиксированной потребляемой мощности и разных оборотах вентилятора кулера показаны на графике.

Температура процессора меняется при разных оборотах вентилятора как при использовании термопасты, так и при ее отсутствии, это значит, что тепло передается на кулер, а затем и в окружающую среду. Но максимальная температура процессора без применения термопасты достигает 88°С, а при использовании термопасты не превышает 64°С. Разница составила 24°С.

Это говорит о том, что воздушный зазор таки есть и его достаточно, чтобы создать заметное тепловое сопротивление.

Рассмотрим поверхность основания кулера более внимательно:

Так и есть, поверхность основания вогнута. И это только то, что удалось рассмотреть невооруженным глазом. Предполагаю, что зазор составляет около 0.1 мм (ну на глаз конечно).

Более того, при снятии кулера, на его основании, при внимательном рассмотрении, были обнаружены следы соприкосновения с процессором без термопасты. Расположение этих отпечатков (ниже на фото показано стрелками) говорит о том, что основная передача тепла от процессора к кулеру происходила по углам процессора. Это подтверждает и отпечаток при использовании термопасты — на углах крышки процессора ее слой меньше, чем в центре.

Заполнив этот зазор, а заодно и невидимые микронеровности термопастой, удалось уменьшить тепловое сопротивление и выиграть около 24°С температуры.

Было решено провести подобный эксперимент еще с одним кулером. Из доступных на момент проведения тестов оказался вот такой:

Небольшой горизонтальный кулер примечателен тем, что имеет медный сердечник и тепло от процессора передается к сплошной медной поверхности. Каких-либо заметных неровностей медного основания обнаружено не было. А вдруг ему не требуется термопасты? Или так не бывает?

Итак, устанавливаем, измеряем, строим графики.

Разница температуры процессора при использовании кулера с термопастой и без составляет порядка 20°С. Значит мы опять имеем дело с неровностями, хотя на глаз их и не заметно.

Анализируя показатели можно сказать, что, в любом случае, использование термопасты оправдано, и всегда будет проявляться эффект уменьшения теплового сопротивления. Вряд ли найдется кулер с теплосъемником, поверхность которого будет идеально повторять поверхность процессора и применение термопасты окажется лишним.

Заключение

Теоретически, если обеспечить тепловой контакт между кулером и процессором без воздушных зазоров, применять термопасту не имело бы смысла. И это был бы наилучший вариант охлаждающей системы. Но на практике подгонять каждую поверхность друг к другу или применять дорогостоящие технологии, обеспечивающие отсутствие неровностей поверхности, нецелесообразно, ибо дорого. Поэтому лучше придерживаться определенных допусков на неровности, которые не требуют больших технологических затрат, но при этом применять термопасту, которая обеспечивает достаточную эффективность при меньших затратах для достижения конечной цели.

Методика тестирования нанесения пасты

Мы остановились на четырех приложениях вставки для тестирования: обычный blob-объект подходящего размера для настольных микросхем, blob-объект, который мы сочли бы слишком большим, тонкий распределенный по всей поверхности IHS, и, наконец, огромное количество слишком большого количества вставить.Для всех этих тестов использовалась паста Thermal Grizzly Kryonaut. Мы обсуждали, стоит ли использовать более распространенный продукт, такой как Arctic MX-4, но отчасти мотивация для этого теста заключалась в том, чтобы посмотреть, влияет ли наш метод нанесения пасты на наши тесты, и в настоящее время мы используем Kryonaut для всех наших тестов, которые не В частности, касается температуры процессора (для этого мы используем тонкий слой пасты Asetek). Все тесты проводились сразу после нанесения пасты. Характеристики термопасты могут со временем меняться по мере ее отверждения, поэтому измеренные нами температуры следует сравнивать только друг с другом, а не с другими тестами за пределами этой статьи.

Мы использовали выделенный 8086K с тактовой частотой 5,1 ГГц на плате Maximus X, используя фиксированные напряжения по всей плате с неограниченным током. Идея заключалась в том, чтобы довести температуру до диапазона 80–90 ° C без сбоев или дросселирования, а также удалить термопасту Intel из уравнения, чтобы любые колебания температуры были резкими и увеличивающимися. В качестве кулера использовался Kraken X62, каждый раз затягиваемый одинаково, а также Noctua NF-A12, направленный на материнскую плату, чтобы обдувать радиаторы VRM.

Чтобы нагружать ЦП, мы использовали Prime95 с БПФ 8Kx8K, протестированных на месте, с временем БПФ 30 минут. Каждый тест длился полчаса с токовыми клещами вокруг 8-контактного кабеля ЦП, датчиком температуры рядом со стендом для регистрации температуры окружающей среды и запущенным HWInfo64 для регистрации данных датчика.

Мы проверили скорость вращения вентилятора на 100% и оставили ее неизменной. Они не менялись.

Неверные данные и ужесточение наших результатов

Windows загружала обновления в фоновом режиме во время первых двух попыток тестирования, и оба пришлось отказаться.Обычно мы отключаем обновления Windows и не подключаемся к Интернету во время тестирования, и именно поэтому. Как видно из графиков, ток и температура меняются на протяжении тестов, поскольку Windows отвлекает системные ресурсы от Prime95. Также есть некоторая рассинхронизация между числами текущего зажима и регистрацией температуры, но это нормально — они нанесены на один и тот же график только для визуализации, они не являются взаимозависимыми.

Big Blob — лучший способ нанесения термопасты

Размеры (XYZ): 10.12 мм x 12,22 мм x 3,1 мм

Тест «большой капли» был первым, дающим полезные результаты. Это чрезмерное количество термопасты, но в пределах того, что может использовать здравомыслящий человек. Размер капли составлял 10,12 мм x 12,22 мм x 3,1 мм в глубину. Когда кулер был установлен и затянут, только немного пасты выдавилось по краям IHS, и между охлаждающей пластиной и процессором остался слой пасты. Принято считать, что действительно толстый слой пасты — это плохо, поскольку в идеале охлаждающая пластина и IHS должны быть как можно ближе друг к другу физически, но мы подождем до конца статьи, чтобы сравнить средние значения температуры.Имейте в виду, что при чрезмерном натяжении кулера прошлое вытесняется по сторонам, и снятие охладителя снимет это поверхностное натяжение. Чтобы уточнить: «После выстрелов» не видно, как паста выглядела, когда она была спрятана под охлаждающей пластиной, поскольку поверхностное натяжение во время удаления кулера будет засасывать пасту обратно вверх и внутрь, к середине охлаждающей пластины.

Вот временная диаграмма с данными для большого двоичного объекта. Мы сравним эти результаты с другими в конце содержания.На данный момент мы колеблемся между 58 и 61 градусом Цельсия дельта T по сравнению с окружающей средой. Мы усредним результаты позже. Сила тока составляет около 21 А, или около 250-256 Вт на шинах 12 В.

Тонкий спред — лучший способ нанесения термопасты

Размеры: полное покрытие IHS

Это метод приложения, который мы используем для тестов, которые конкретно включают тестирование ЦП. Отчасти потому, что это «лучший» метод в соответствии с древней традицией создания ПК, а отчасти потому, что паста Asetek, которую мы часто используем, поставляется в больших ваннах, и другого способа ее применить нет.Идея состоит в том, что нанесение тонкого слоя обеспечивает максимальный контакт между охлаждающей пластиной и IHS, а его утонение делает зазор между ними как можно меньше. Помогает ли это на самом деле — это корм для споров в Интернете. Одной из причин, вызывающих беспокойство при использовании этого метода, является то, что неровная поверхность может захватывать пузырьки воздуха, когда холодная пластина прижимается к ней, но нет никаких признаков того, что это было проблемой.

Вот наша динамическая диаграмма эффективности. Стоит отметить, что, независимо от тепловых характеристик, с тонким слоем пасты действительно легко справиться.Меньше опасность неравномерного покрытия, используется минимальное количество пасты и легко очищается. Душевное спокойствие достигается благодаря тому, что вы со 100% уверенностью знаете, что система IHS полностью покрыта без снятия кулера.

Точка размером с горошину — лучшие методы нанесения термопасты

Размеры (XYZ): 9,16 мм x 8,76 мм x 2,97 мм

Далее идет метод точки размером с горошину. Это метод, который мы используем для тестов, в которых температура процессора не важна, например, при создании новой ОС Windows или просто для проверки, все ли компоненты работают.Это чрезвычайно быстро и воспроизводимо: это может не иметь большого значения для обычного пользователя, но мы меняем несколько процессоров и кулеров каждый день, и удобство действительно имеет значение. На первой фотографии была изображена точка, но после фотографии выявляется один из недостатков простого нанесения капли пасты: требуется дополнительная осторожность, чтобы равномерно надавить на кулер при его затяжке. Горячая точка над кристаллом была закрыта, но один угол IHS остался сухим. Этого мы избегаем при обычном тестировании, но в этом тесте это важная переменная, которую мы хотим учитывать.Это потенциально реальный пользовательский результат, поэтому мы протестировали его в этих условиях. На данный момент наша временная диаграмма показывает в основном аналогичные результаты, но для окончательного анализа нам нужно будет взглянуть на усредненные результаты в конце. Отметим, что эта точка размером с горошину была 9,16 x 8,76 x 2,97 мм в глубину.

Слишком много термопасты

Размеры: полная IHS, высота примерно 1,76 мм

Этот метод мы просто назвали «СЛИШКОМ МНОГО». Это 50% комментариев на YouTube о термопасте, а остальные 50% — «слишком мало».«В данном случае мы действительно применили слишком много, объективно, просто чтобы быть абсолютно уверенными, что нет никаких сомнений в том, что это расточительное количество пасты. Даже независимо от производительности, даже в сценарии, где производительность одинакова, это явно просто расточительно и раздражает очистку.

Размеры неизмеримы, но в основном вся IHS с высотой 1,76 мм на пике.

Вот наш временной график. Это слишком много пасты. Паста Kryonaut, которую мы использовали, не проводит ток, но некоторые пасты обладают, и даже если это не так, убирать мусор из сокета ЦП все равно неинтересно.Как видно на картинке, паста не только просачивалась по краям процессора, но и капала на крышку разъема и материнскую плату при снятии кулера.

Тест термопасты

: ручное нанесение и точка

Теперь, когда мы рассмотрели каждый тест по отдельности, фотографии до и после, и убедились, что текущие положения совпадают, мы должны сравнить все эти тесты на одной диаграмме. Мы посмотрим на среднюю внутреннюю температуру в устойчивом состоянии, включая ток для каждого теста.Это поможет проиллюстрировать, что энергопотребление было таким же. Помните: ток * напряжение дает вам мощность, а мы используем шину 12 В, так что наша средняя мощность составляет около 256 Вт.

Все результаты соответствуют дельте Т примерно на 58 градусов выше температуры окружающей среды, +/- 0,46 ° C от медианы. Средний ток, зафиксированный на шинах 12 В, составил 21,5 А с незначительными различиями в пределах отклонений. Условия испытаний остались прежними, комнатная среда и система отопления, вентиляции и кондиционирования воздуха контролировались и контролировались каждую секунду, а жидкостному охладителю было разрешено снижать температуру воды до установившегося состояния холостого хода между каждым проходом испытания.Мы уверены в наших данных об этом процессоре. Помните, что это нагрузка 256 Вт с отключенным ЦП, использующим жидкий металл, поэтому это один из наиболее вероятных сценариев, когда вы увидите разницу в количестве пасты, влияющей на результаты. Мы производим тонны тепла, а это означает, что условия термоинтерфейсов подвергаются напряжению, создавая таким образом среду, которая приведет к различиям, если таковые существуют. Не похоже, чтобы они это делали.

Последний график — беспорядок, но это сделано намеренно.Давай пройдемся через это.

На приведенном выше графике показаны журналы температуры для каждого из допустимых тестов, но с увеличением до восьми градусов. Почти каждая точка данных в течение периода тестирования попадает в диапазон двух градусов, 58-60 градусов C dT. Причина, по которой график трудно читать даже в этом масштабе, заключается в том, что все температуры почти одинаковы.

Этот график включает журналы температуры для каждого из допустимых тестов, но с увеличением до восьми градусов. Мы знаем, что масштаб безумный, но в том-то и дело.Почти каждая точка данных в течение периода тестирования попадает в диапазон двух градусов, и этот диапазон составляет 58-60 градусов C dT выше температуры окружающей среды. Причина, по которой график трудно читать даже в этом масштабе, заключается в том, что все температуры почти одинаковы.

Наше тестирование согласуется с тем, что показали многие другие тесты за прошедшие годы, в том числе наши собственные, и даже тесты Люка из прошлых веков: пока есть достаточно пасты, чтобы покрыть IHS или, по крайней мере, часть непосредственно над штампами, остается ничтожно малое количество пасты. разница между методами нанесения.Мы помещаем каплю среднего размера в середину IHS почти для каждого не чувствительного к температуре теста, который мы проводим, потому что он быстрый, работает так же хорошо, как и любой другой метод, и его легко воспроизвести. Мы вручную распределяем данные для удобства репликации между несколькими сотрудниками, работающими над одним и тем же тестом, но только при выполнении тепловых тестов. Несмотря на то, что тест «на размер горошины» был единственным, при котором на IHS оставалось незаметное пятно, среднее значение dT все же менее чем на градус отличалось от других тестов. Фактически, весь диапазон результатов от лучших до худших составлял менее одного градуса.

Нанесение слишком большого количества пасты на сокет, как правило, не ухудшает тепловые характеристики, потому что при затягивании кулера излишки вытесняются. Слишком мало пасты — плохо, но все, что выше минимального порога, будет иметь тот же эффект, когда кулер будет затянут. Проблема с избытком заключается не в тепловом воздействии, а в опасности короткого замыкания компонентов токопроводящей пастой или просто огромного беспорядка. Также возможно, что применение пасты более низкого качества в больших количествах нанесет больший вред термикам, но, опять же, этот тест охватывает нашу собственную методологию, и мы используем Kryonaut.

Давайте вспомним некоторые старые статьи, чтобы проиллюстрировать, что это может быть весьма ситуативным, несмотря на то, что наши результаты относительно убедительны для компонентов настольных компьютеров Intel.

Резьбовой захват

Напомним, что ранее мы проводили подобное тестирование для процессоров AMD Threadripper, опубликованное год назад. Тестирование убедительно продемонстрировало, что самое большое соображение, особенно при использовании многочипового модуля, такого как Threadripper, заключается в том, что все матрицы должны быть закрыты. На нашей тепловой диаграмме нанесения пасты TR4 вы можете увидеть, что полное покрытие IHS также помогает, что мы снова продемонстрировали в наших тестах производительности Threadripper на планшете с полным покрытием Noctua.Мы еще раз продемонстрировали это в наших тестах Enermax CLC, где небольшие охлаждающие пластины Asetek изо всех сил пытались не отставать.

Разница с Threadripper, опять же, заключается в том, что мы работаем с многочиповым модулем и массивным процессором. Это противоположность небольшому процессору Intel K-SKU, и хотя процессоры AMD с несколькими кристаллами похожи на Ryzen, настольные процессоры AMD все же значительно меньше.

Краткое описание Coldplate

Наконец, в нашем последнем тестировании такого рода участвовал Corsair h200i Pro производства Asetek, где мы продемонстрировали, что ручное приложение значительно улучшает характеристики охлаждения.Мы наносим пасту на весь радиатор, в отличие от стандартного круглого приложения Asetek, которое покрывает только центральную часть X99 IHS. Здесь есть одно ключевое отличие: в этом тестировании участвовал процессор X99. Фактически он выделял меньше тепла, чем наш 8086K, с которым мы тестировали сегодня, но значительно больший IHS означал, что можно было получить больше от покрытия остальной части. Круг Asetek игнорировал около 25% площади поверхности теплораспределителя, тогда как методы нанесения 8086K никогда не оставляли открытыми более 10-15% поверхности распределителя.

Заключение: как лучше всего наносить термопасту?

Итак, еще раз, большая цель — покрыть IHS. Как только это будет сделано, если вы используете не безумное количество пасты, например целую тубу TG, действительно не имеет значения, насколько велика капля. Если вы используете токопроводящую термопасту, не допускайте короткого замыкания SMD и мелких компонентов. Также помните об очистке позже. Помимо этих нетепловых соображений, самая большая цель — не делать слишком мало. Об остальном позаботится давление кулера.

От редакции: Патрик Латан и Стив Берк
Тестирование: Патрик Латан и Стив Берк
Видео: Эндрю Коулман

Как правильно наносить термопасту

Если вы исследовали сферу создания ПК, вы, несомненно, слышали шепчет о волшебной термопасте. Эта толстая форма материала также известна как термоинтерфейсный материал (TIM), термогель, паста для процессора, термопаста и термопаста.

Назовете ли вы его термопастой или термопастой, факт остается фактом: правильное ее нанесение может значительно снизить температуру процессора и обеспечить его безупречную работу.

Но вопрос в том, как правильно наносить термопасту? Если вы один из тех энтузиастов ПК, то вы находитесь в нужном месте в нужное время.

Зачем нужно наносить термопасту?

Термопасты интегрируются при установке охлаждающего раствора. Независимо от того, устанавливаете ли вы новый кулер для ЦП или применяете нестандартные решения для водяного охлаждения послепродажного обслуживания для своего графического процессора, вы интегрируете тепловое решение.

Имея это в виду, очевидно, что термопаста является жизненно важным материалом, который защищает ваш процессор от сильного нагрева, а ваши деньги — от дыма.Хотя правильный способ нанесения термопасты важен, также крайне важно купить правильный тип термопаста. Если вы запутались, ознакомьтесь с некоторыми заслуживающими доверия вариантами здесь.

Существует высокая вероятность того, что вы столкнулись с различными методами нанесения термопасты, что оставило у вас много недоразумений. Не волнуйтесь, мы здесь, чтобы помочь вам, и пока вы вносите нужную сумму в нужное место, все в порядке.

Как наносить термопасту

Теперь, когда мы рассмотрели наши основы, давайте сразу перейдем к вопросу о том, как правильно наносить термопасту.

  • Шаг 1: Удалите старую термопасту

Это самый простой шаг из всех, чтобы нанести новую термопасту, вам необходимо удалить все ранее интегрированные термопасты как с радиатора, так и с вашего процессора. .

Удаление предварительно нанесенной термопасты.

Плоским концом лопатки соскребите как можно больше старой термопасты. Затем удалите оставшуюся термопасту бумажным полотенцем, салфеткой из микрофибры или кофейным фильтром с изопропиловым спиртом — желательно с концентрацией 90%, чтобы стереть оставшийся остаток.Когда вы закончите, дайте ему высохнуть, прежде чем переходить к следующему шагу.

Даже если вы правильно нанесли термопасту, что произойдет, если кулер вашего процессора по какой-либо причине не будет работать должным образом?

Правильное применение кулера ЦП.

Многие люди игнорируют этот шаг, поскольку считают, что их кулер для процессора годится. Итак, прежде чем приступить к нанесению теплового раствора, убедитесь, что кулер вашего процессора работает и готов к установке. Убедитесь, что у вас есть все необходимые инструменты и инструкция по эксплуатации.

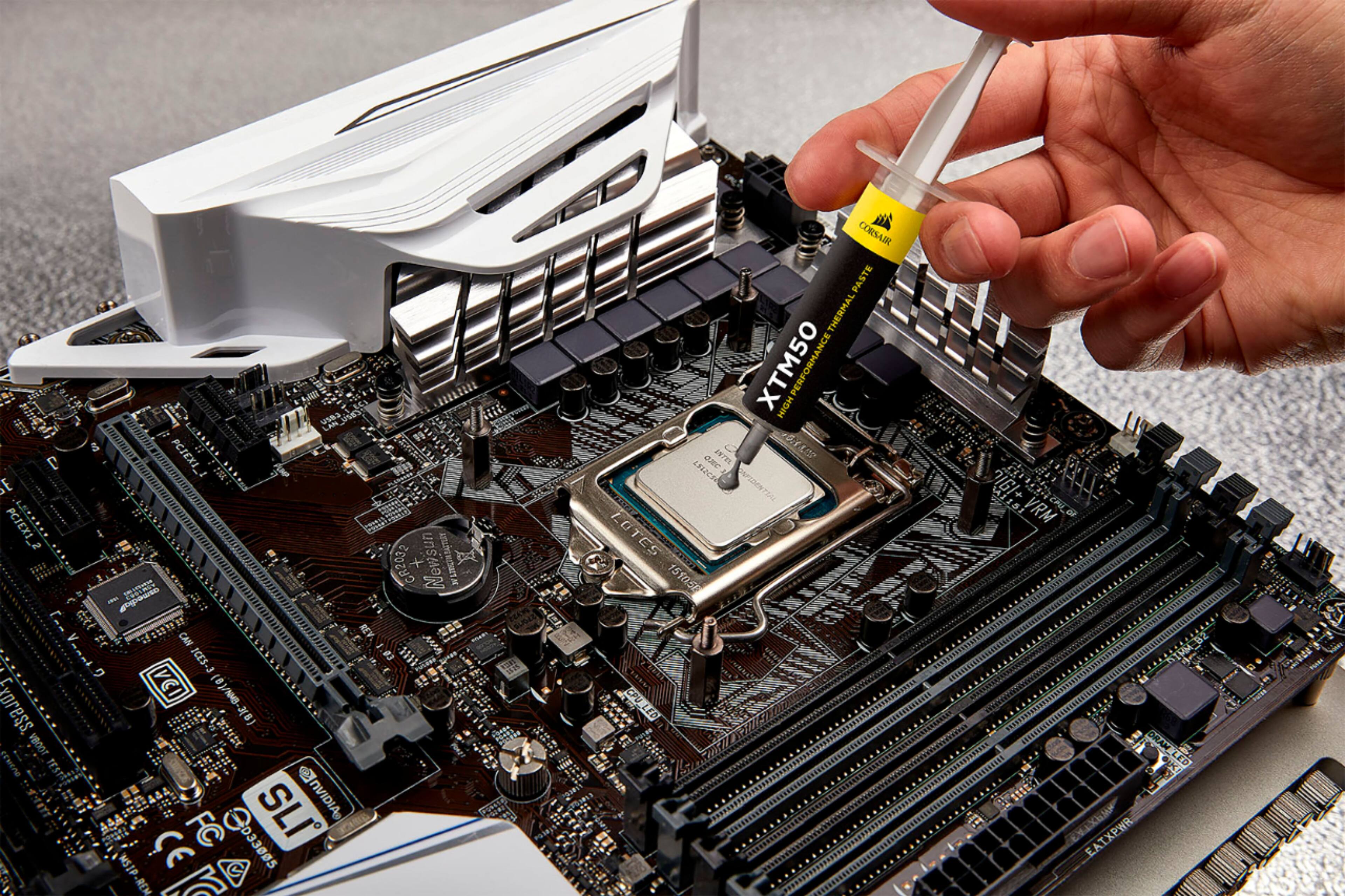

  • Шаг 3. Нанесите термопасту

Если вы правильно выполнили два вышеуказанных шага, третий шаг будет прогулкой по парку. Для нанесения термопасты рекомендуем использовать метод, предложенный производителем вашего процессора. Существует четыре способа нанесения термопасты: метод распределения по поверхности, метод средней точки, метод горизонтальной линии и метод вертикальной линии. Я лично предпочитаю метод средней точки, и это то, что я собираюсь порекомендовать.

Нанесение термопасты.

Метод поверхностного нанесения требует, чтобы вы обернули палец пластиковым предметом. После этого нанесите термопасту на процессор, а затем пальцем аккуратно нанесите пасту на ядро ​​(ядра) процессора.

Горизонтальные и вертикальные линии выглядят так же, как и звучат, когда полоска термопасты наносится либо горизонтально, либо вертикально. Это очень часто используемые методы, но они требуют высокого уровня концентрации. Если вы нанесете слишком много, паста может вытечь, что потенциально может повредить ваше оборудование.

После нанесения термопасты переходите к следующему шагу!

На четвертом шаге все, что вам нужно сделать, это поместить кулер процессора поверх IHS процессора и слегка надавить (в случае стандартного кулера Intel).

Переустановка кулера процессора Intel

Когда вы слышите щелчок, это означает, что кулер вашего процессора находится в нужном месте. Наконец, если у вас установлен какой-либо другой кулер для ЦП, не забудьте обратиться к его руководству для получения надлежащих инструкций по переустановке.

  • Шаг 5. Сохраняйте спокойствие и дважды проверяйте свою работу

После установки кулера процессора убедитесь, что все находится на своих местах. Убедитесь, что термопаста не просачивается с краев процессора. Если вы обнаружили на материнской плате термопасту, значит, вы нанесли слишком много пасты.

Было бы лучше, если бы вы очистили любую пасту, которая находится вне вашего процессора, так как это может потенциально повредить ваше оборудование. Помните, что это всего лишь термопаста, поэтому не паникуйте.Работайте в спокойной обстановке, чтобы полностью сконцентрироваться на нанесении термопасты.

Если ваш кулер не двигается и все выглядит чистым, значит, вы, друг мой, проделали фантастическую работу.

Окончательный вердикт

Термопаста является важным компонентом сборки ПК, и если вы знаете, как правильно наносить термопасту, вы можете продлить срок службы вашего процессора или графического процессора.

Теперь, когда вы знаете, как наносить термопасту, вы можете легко максимально использовать процессор и добиться максимальной производительности.

Итак, чего вы ждете? Если температура вашего процессора высока, а система является узким местом, немедленно нанесите термопасту!

Сколько термопасты вам нужно для вашего ПК?

Лучший ответ: Не нужно переусердствовать с термопастой при установке процессора. Лучше использовать консервативную сумму, чем идти ва-банк и устраивать беспорядок. Если вам нужно подобрать что-то для вашего графического процессора или процессора, я полагаюсь на состав MX-4 от Arctic, который хорошо мне служил на протяжении многих лет.

Amazon: Arctic MX-4 (10 долларов США)

Что касается термопасты, лучше меньше, да лучше

Термопаста способствует передаче тепла между процессором и установленным кулером, поэтому лучшим подходом может показаться большее количество. Но с термопастой дело обстоит иначе. Вот вещь, которую люди могут не осознавать до установки радиатора: эта металлическая пластина будет заблокирована наверху процессора с приложением определенного давления.

Этот механизм блокировки сокета заставляет нанесенную термопасту сжиматься под нагрузкой и распределяться по внешним краям ЦП.Если вы нанесете слишком много пасты, она вытечет из трещин на материнскую плату. Мало того, что это выглядит беспорядочно, если вы видите вокруг сокета, от этого также будет сложно избавиться при отключении кулера. Есть даже шанс, что это может вызвать проблемы с электричеством и в крайних случаях перегрев.

Даже производители компонентов призывают к более контролируемому нанесению термопаста.

Нанесите нужное количество компаунда

Итак, сколько термопасты мы рекомендуем? Подойдет небольшая капля этого материала.Учитывайте размер небольшого горошка, который можно сварить на ужин. Вы должны стремиться к тому размеру в самом центре процессора, который затем будет равномерно распределен по верхней части при установке радиатора.

Некоторые составные упаковки могут даже поставляться с удобным инструментом, позволяющим равномерно распределить пасту по процессору. Если у вас его нет под рукой, радиатор обычно работает нормально, если вы прикладываете равномерное давление при установке кулера, чтобы весь состав не просачивался из одного угла.

Если вам каким-то образом удастся нанести слишком много, используйте спирт и бумажные полотенца, чтобы протереть ЦП перед повторным нанесением состава. Если вы следуете технике гороха, у вас каждый раз будет наноситься твердый термопаста. Итог: не наносите тонну термопасты, думая, что большее количество пасты обеспечит лучший результат. В этом сценарии меньше значит больше.

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

DDR5, если найдешь

Оцените лучшую оперативную память для вашего нового процессора Intel Core 12-го поколения

Настольные процессоры Intel Core 12-го поколения от Intel уже здесь.Они поставляются с новым сокетом и чипсетом с поддержкой оперативной памяти DDR4 или DDR5 в зависимости от материнской платы. Мы собрали кучу отличной оперативной памяти прямо здесь, чтобы помочь вам с вашей новой сборкой.

Лучшая материнская плата

Лучшие материнские платы для Intel Core i7-12700K 2021

Core i7-12700K может эффективно использовать лучшие материнские платы с чипсетом Z690. Подключите оперативную память DDR5 и новейшие графические процессоры, и вы получите одну потрясающую игровую машину. Вот некоторые из наших любимых досок.

Нанесение термопасты на ЦП — руководство по часто задаваемым вопросам

Собираете ли вы свой собственный компьютер? Это удивительный, интригующий процесс, в котором все мы любим участвовать. В нем есть несколько шагов, которым мы должны внимательно следовать, и каждый из них очень интересен.

Как партнер Amazon я зарабатываю на соответствующих покупках.

Однако, если вы собираете свой компьютер впервые, у вас наверняка возникнут проблемы в нескольких местах. Вы можете почувствовать себя застрявшим и запутанным здесь и там, в основном когда дело доходит до обеспечения охлаждения путем правильной установки кулера.Мы знаем, что теперь происходит с перегретыми процессорами, не так ли?

Не пугая вас, мы просто перейдем к решениям. При установке ПК вам понадобится термопаста. Это закроет зазоры и обеспечит надлежащую передачу тепла. При правильном применении термопаста значительно улучшает характеристики. Мы здесь, чтобы помочь вам в этом.

Что такое термопаста?

Термопаста или термоинтерфейсный материал (TIM) — это агент или материал, передающий тепло.Он используется для заполнения промежутков между двумя металлами. Помните, что вы не сможете увидеть эти пробелы, но они обязательно существуют.

Оставленные без присмотра зазоры не позволяют надлежащему поглощению тепла, что снижает производительность. Когда мы наносим термопасту, мы решаем эту проблему, и кулер начинает плавно поглощать тепло.

Существуют ли разные типы термопасты?

Да, существует довольно много типов термопаст , и вы можете выбрать одну, исходя из двух поверхностей, между которыми вы хотите закрыть зазоры.У нас есть паста на керамической основе, твердые термопрокладки, паста на металлической основе и т. Д.

Лучшей термопастой, согласно нашим рекомендациям, будет паста на металлической основе. Купите что-нибудь из серебра, золота или меди. Они очень распространены и эффективны.

Как наносить термопасту?

Существует довольно много способов нанесения термопасты. Мы должны тщательно следить за процессом, чтобы не допускать ошибок. Рассмотрим наиболее распространенный метод:

.
  1. Аккуратно очистите процессор и не касайтесь золотых деталей при этом.
  2. Если вы видите, что термопаста была нанесена ранее, вам нужно будет удалить ее перед тем, как начать. Для этого используйте мягкую ткань или сухую ткань.
  3. После этого установите процессор.

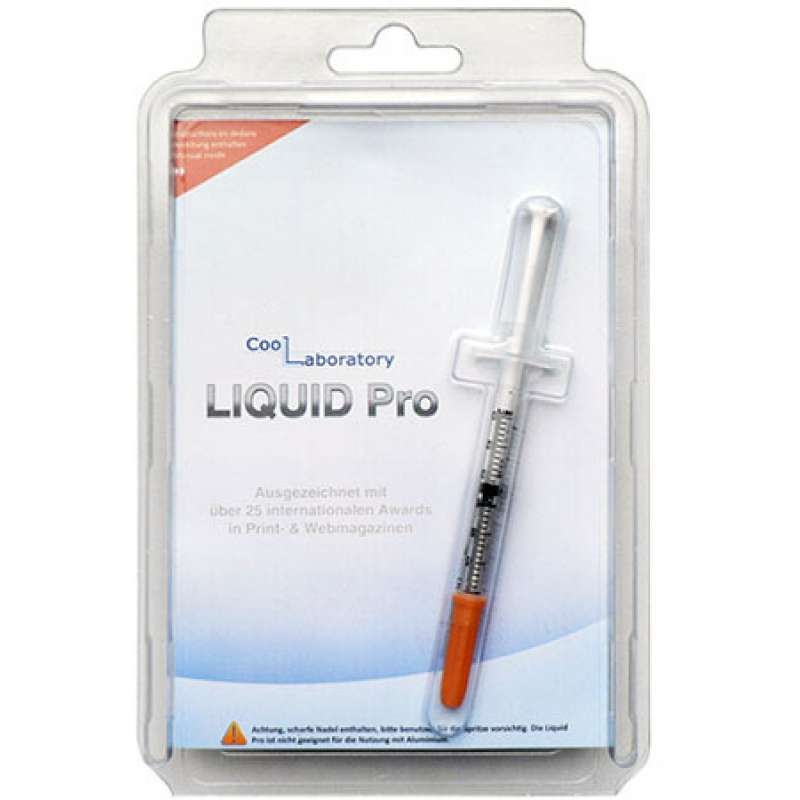

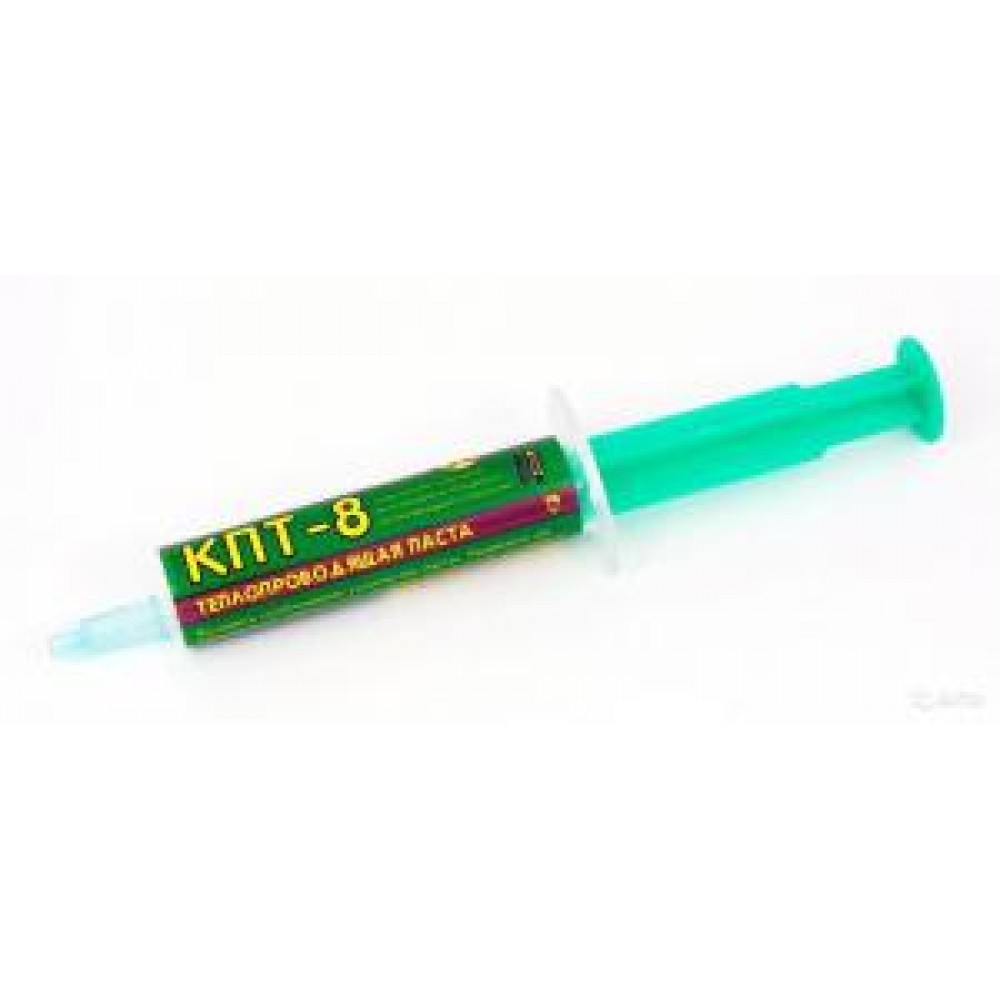

  4. Термопасту лучше всего наносить с помощью шприца, потому что вы будете использовать очень мало. Прямое применение может быть вообще нецелесообразным. Начните нанесение шприцом от центра в стороны. Некоторые из вас могут предпочесть подушку. В этом случае вы будете следовать инструкциям на упаковке.Разрежьте ее по пунктирной линии и прижмите с края, чтобы нанести термопасту.
  5. После нанесения вы можете легко установить радиатор или кулер и продолжить процесс.

Сколько термопасты нужно наносить?

Очень легко переборщить с приложением, потому что мы можем не понимать, сколько — это слишком много. Мы всегда думаем, что нам может понадобиться больше. Правило большого пальца — нанести небольшую каплю в центр, и все. Тепло в любом случае растечет термопасту.

Следует ли повторно нанести термопасту?

Если вы переустанавливаете радиатор или процессор, вам потребуется повторно нанести пасту. В противном случае вы можете оставить все как есть.

Можно ли вообще не применять?

Мы понимаем, что это может показаться сложным, но мы никогда не должны пропускать этот шаг. Отсутствие термопасты сильно сказывается на производительности. Это еще не все, мы можем столкнуться с проблемами отключения и перегрева.

Важно помнить — Осторожно!

  1. Никогда не наносите термопасту на термопасту.Избавьтесь от старой пасты и нанесите еще.
  2. Никогда не прикасайтесь к термопасте. В конечном итоге вы можете перенести в пасту инородные частицы, тем самым полностью ее скомпрометировав. Также не следует прикасаться непосредственно к радиатору или микросхеме. Даже отпечатки пальцев опасны!
  3. Удаляя твердую или засохшую термопасту, используйте только лопатку. В этом процессе нельзя использовать металлические предметы.
  4. Капли термопасты размером с горошину обычно более чем достаточно.

Где купить термопасту?

Термопаста довольно легко доступна на рынке. Вы также можете купить его у производителей компьютеров. Мы советуем вам провести тщательное исследование и тщательно выбирать поставщика.

Процесс нанесения термопасты может быть пугающим, но если вы разберетесь в этом процессе, это будет довольно просто. Мы советуем вам действовать медленно и осторожно, и вы не столкнетесь с проблемами!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
