Батарейка GP Super Крона 6LR61

{{#each tradingPlatforms}} {{/each}} {{/if}}

Запросите оферту через форму обратной связи

{{#if tradingPlatforms.length}} {{/if}}

В наличии

  • Характеристики
  • Торговая марка: GP
  • Типоразмер элемента питания: Крона 6LR61 (9 В)
  • Количество в упаковке: 1шт.
  • Вид упаковки: блистер
  • Напряжение: 9v
Все характеристики

Цена интернет-магазина. Указана с НДС.

Наличие в магазинах «Комус» товара с артикулом N {{productId}}
{{region}}, состояние на {{currentTime}}

{{> pageNumberTemplate pages}} {{#if availableStocks. length}} {{#if subwayNeed }} {{/if}} {{#each availableStocks}} {{/each}} {{/if}} {{> pageNumberTemplate pages}}

В розничных магазинах «Комус» цена на данный товар может отличаться от цены Интернет-магазина.

Подробную информацию о цене и количестве товара вы можете получить,
позвонив по телефону ближайшего к Вам магазина «Комус».

Адреса всех магазинов Комус

Закрыть

Закрыть

{{/if}} {{#each products}} {{#each this}} {{/each}} {{/each}} {{#each products}} {{/each}}
{{#each products}} {{/each}}

Сравнение товаров

{{> breadcrumbTemplate breadcrumbs=breadcrumbs }} {{#if (gt products.length 0)}}

Закрыть

{{else}}

Нечего сравнивать

{{/if}}
{{#if (gt products.length 1)}} {{/if}} {{#each products}} {{#each fields}} {{#each this}} {{/each}} {{/each}} {{#each products}} {{/each}}
{{#each products}} {{/each}}

GP Super Alkaline 1604A-5CR1 типоразмера ’крона’ — алкалиновые батарейки с улучшенной марганцево-цинковой системой. Их запаса энергии в 2-3 раза больше, чем у солевых аналогов данного типоразмера, поэтому они отлично подойдут для устройств со средним и высоким токопотреблением. Например, для детекторов дыма, детских игрушек и консолей, радиоуправляемых моделей, дистанционных пультов управления и других бытовых, а также технических приборов, в том числе мультиметров или дозиметров.

Использовать GP 1604A-5CR1 можно при широком диапазоне температур: от −20 до +54 С. Например, в оборудовании, которое установлено на улице, или в аудиоустройствах на даче или пляже. Надежная конструкция и качественные материалы, из которых изготовлены элементы питания GP, гарантируют, что батарея не протечет и будет долго сохранять заряд. При этом срок хранения GP 1604A-5CR1 достигает 7 лет.
Безопасность
Батарейки GP 1604A-5CR1 продаются в удобном блистере, что упрощает процесс ее хранения и транспортировки, обеспечивает защиту от механических и других нежелательных воздействий.
При установке GP 1604A-5CR1 в устройство соблюдайте полярность. Специалисты GP не рекомендуют устанавливать одновременно новые и использованные элементы питания, батарейки разных электрохимических систем, типоразмеров или производителей.
Запрещается паять, глотать, перезаряжать элементы питания. А также бросать батарейки в огонь, деформировать или допускать короткого замыкания.
Все батареи производства GP Batteries сертифицированы согласно ГОСТ и международным стандартам ISO9001 и ISO14001.

{{#if (eqw this.forbidden true)}} {{> productAddToCartForbiddenTemplate}} {{else}} {{#if (and (neqw this.
stock null) (neqw (uppercase this.stock.stockLevelStatus.code) «OUTOFSTOCK») (neqw this.price null))}} {{else}} Товар недоступен {{/if}} {{/if}}

Арт. {{this.code}} {{#if this.stock}} {{#if (neqw this.stock.stockStatusText null)}} {{{ this.stock.stockStatusText }}} {{else}} {{#if (eqw (uppercase this.stock.stockLevelStatus.code) «ONREQUEST»)}} Под заказ {{else}} {{#if (neqw (uppercase this.stock.stockLevelStatus.code) «OUTOFSTOCK»)}} В наличии {{else}} Нет в наличии {{/if}} {{/if}} {{/if}} {{/if}}

{{/each}} {{#each fields}}
{{@key}} {{this}}
Торговая марка {{#if (neqw this. trademark null)}} {{this.trademark.name}} {{/if}}
Рейтинг {{#if (eqw this.ratingWidth null)}}

{{this.averageRating}}{{#if (eqw this.averageRating null)}}0{{/if}}

{{#unless eaistPopup}} Отсутствующий товар: {{/unless}} Выберите товары для замены:
{{#if (gt @index 0)}} {{/if}} {{#if (eqw this. forbidden true)}} {{> productAddToCartForbiddenTemplate}} {{else}} {{#if (and (neqw this.stock null) (neqw (uppercase this.stock.stockLevelStatus.code) «OUTOFSTOCK») (neqw this.price null))}} {{else}} Товар недоступен {{/if}} {{/if}}

Арт. {{this.code}} {{#if this.stock}} {{#if (neqw this.stock.stockStatusText null)}} {{{ this.stock.stockStatusText }}} {{else}} {{#if (eqw (uppercase this.stock.stockLevelStatus.code) «ONREQUEST»)}} Под заказ {{else}} {{#if (neqw (uppercase this.stock.stockLevelStatus.code) «OUTOFSTOCK»)}} В наличии {{else}} Нет в наличии {{/if}} {{/if}} {{/if}} {{/if}}

{{/each}}
{{@key}} {{this}}
Торговая марка {{#if (neqw this. trademark null)}} {{this.trademark.name}} {{/if}}
Рейтинг {{#if (eqw this.ratingWidth null)}}

{{this.averageRating}}{{#if (eqw this.averageRating null)}}0{{/if}}

Торговая марка: GP
Подробные характеристики
Типоразмер элемента питания: Крона 6LR61 (9 В)
Количество в упаковке: 1 шт.
Вид упаковки: блистер
Напряжение: 9 v
Технология изготовления: алкалиновая (щелочная)
Количество упаковок в транспортной коробке: 10 уп.
Страна происхождения: Малайзия

Отзывы: Батарейка GP Super Крона 6LR61

Отзывы могут оставлять только авторизованные пользователи.

{{#if (neqw this.shopAnswer null)}}

Магазин «Комус»,

{{this.shopAnswer}}

{{/if}}

Типы адаптеров

Санкт-Петербург, ул. Маршала Казакова, д. 35, павильон 612

(812) 747-09-94 (812) 920-54-18

  • Батарейки основных типоразмеров(AAA; AA; C; D; 3R12; Крона)

  • Фотолитиевые и спецэлементы

  • Батарейки дисковые литиевые 3V(CR), для часов 1,5V (SR,LR), для слуховых аппаратов 1. 4V

  • Аккумуляторы

    • NiCD и NiMH Аккумуляторы 1,2V типоразмеров R1; R03 /AAA; R6 /AA; R14 / C; R20 /D; 6F22/Крона/F8 [184]
    • Аккумуляторы дисковые 1,2V Д-0.03, Д-0.26, Д-0.55 [4]
    • Аккумуляторы для радиотелефонов 3,6V [13]
    • ФУТЛЯРЫ, АДАПТЕРЫ и ОТСЕКИ ДЛЯ АККУМУЛЯТОРОВ [24]
    • Свинцово-кислотные аккумуляторы 6V; 12V (LCA) [252]
    • Стартерные свинцово-кислотные аккумуляторы для мототехники [51]
    • Специализированные аккумуляторы для сборок Li-Ion, Li-Pol, LiFePO4, NiMh, NiCd (для шруповертов, ноутбуков, пылесосов и т.д.) [178]
    • Аккумуляторные сборки для радиоуправляемых моделей [9]
    • Аккумуляторы для видеокамер и фотоаппаратов, PSP Li-Ion 3,7V; 7,4V и NiMH, NiCd 4,8V; 6V и LA 10V; 12V [218]
  • Зарядные устройства

  • Адаптеры , блоки питания 1,5V-24V; конвертеры напряжения, инвертеры 12-220V, 24-220V

  • 7 Тестеры, мультиметры

  • Электротовары( удлинители, фильтры, стабилизаторы напряжения)

  • Фонари

  • Лампочки энергосберегающие, светодиодные, галогенные

  • Ленты самоклеящиеся изолента, скотч

  • Клей и герметики

  • Беспроводные звонки

  • Пульты ДУ дистанционного управления TV, DVD

  • Болванки, кассеты, футляры, дискеты

  • Трансмиттеры

  • Компьютерные аксессуары (клавиатуры, гарнитуры, мышки, колонки, наушники, джойстики)

  • КАРТЫ ПАМЯТИ, Модули памяти,USB Flash Drive (Флэшки) и Внешние жесткие диски

  • Кабели и шнуры

  • Радиоприемники

  • Видеорегистратор автомобильный Full HD

  • Гирлянды новогодние: светодиодные, минилампочки, дуралайт

  • Микронаушник беспроводной для телефона

  • Электронные весы, безмены

  • Лазерная установка

  • Аккумуляторные фонари светодиодные портативные и для подводного плавания

  • Аккумуляторные фонари для подводного плавания

  • Автокомпрессоры Лавина, FOCUSray

  • Газовые горелки, газовые паяльники DAYREX

  • Зарядные устройства для автомобильных и свинцовокислотных акуумуляторов 12В, 6В

  • Светодиодные ленты, драйверы, коннекторы

  • Wi-Fi РОУТЕРЫ, адаптеры TP-Link

  • Power Bank или Внешний аккумулятор для сотовых телефонов, гаджетов

  • Источник бесперебойного питания

  • DVB-T2 приставки

  • Планшетные компьютеры

  • магниты

  1. Параметры адаптера
    Первый параметр:
    • S — стабилизированный адаптер
    • N — нестабилизированный адаптер
    • P — адаптер переменного напряжения (для него не требуется указания полярности)
    Второй параметр:
    • P — положительной полярности (плюс находится внутри разъема).
    • O — отрицательной полярности (минус находится внутри разъема).
    • U — универсальной полярности (полярность адаптера переключается при помощи насадок, вилку которых можно включить в положительной и отрицательной полярности).
    • S — переключатель полярности (на адаптере находится переключатель полярности).
  2. Ток нагрузки
    Максимально допустимый ток, который может отбираться нагрузкой в амперах (А)
  3. Выходные напряжения
    • Первое число — максимальное значение выходного напряжения в вольтах (В)
    • Второе число — минимальное значение выходного напряжения в вольтах (В)
    • Третье число — шаг изменения выходного напряжения
    * При шаге изменения выходного напряжения 1,5 не поддерживается напряжение 10,5V.
    Если выходное напряжение не изменяется, то в этом случае указывается только максимальное значение выходного напряжения в вольтах (В).
Пример:
SU — 1- 15/3/1,5 — Стабилизированный адаптер, универсальной полярности. Рассчитан на ток нагрузки 1 А. Максимальное напряжение 15 В, минимальное напряжение 3 В. Шаг изменения выходного напряжения 1,5.
Область применения отечественных адаптеров
Модель Тип размера
D внутр. (мм)/D внеш. (мм)
Полярность Применение
БПС-3-0,5 2,5 / 0,8 — —(о— + Плееры Sony, Panasonic
Игровые приставки Nintendo, GameBoy
БПС-3-0,5А 3,5 / 1,2 + —(о— — Плееры Aiwa, Sharp, Panasonic (старые серии)
БПС-4,5-0,5 4,5 / 1,5 — —(о— + CD-плееры Sony Discman, MiniDisc-плееры
БПС-6-0,5 5,5 / 2,1 + —(о— — Тонометры Микролайф
Портативные приемники произв-ва Китай
БПС-9-0,5 5,5 / 2,1 — —(о— + АОН, радиотелефоны, приемники
Автоответчики Thomson, Panasonic
БПС-12-0,5 5,5 / 2,1 + —(о— — АОН, радиотелефоны, приемники
Автоответчики Thomson, Panasonic

Какую лучше выбрать Крону 9v: батарейку или аккумулятор?

В данном обзоре проведено сравнение различных типов аккумуляторов и батареек Крона 9v, используемых в металлоискателях, пинпоинтерах, радиомикрофонах, карманных радиоприемниках, дозиметрах, весах и других малогабаритных устройствах. Для выбора лучшей батарейки Крона 9 Вольт в статье описаны технические характеристики и преимущества применения никель-металл-гидридных 6F22 и литий-ионных 6LR61 аккумуляторов, а также солевых, алкалиновых и литиевых батарей.

Типы батареек Крона

Прежде всего, по возможности повторного использования, батарейки Крона можно разделить на два типа:

  1. Одноразовые.
  2. Многоразовые (аккумуляторные).
  • Одноразовые батарейки Крона работают на принципе электрохимической необратимой реакции и не могут быть повторно заряжены и использованы.
  • Многоразовые аккумуляторные батареи (АКБ, или аккумуляторы) Крона используют обратимые электрохимические процессы, благодаря чему их можно многократно заряжать и использовать.

На аккумуляторах наносится надпись «Rechargeable» (перезаряжаемые) и маркируется их ёмкость.

Типоразмер, вес и разъем батареек Крона

Все квадратные батарейки и аккумуляторы Крона имеют стандартный типоразмер. Габариты: высота 48,5 мм, ширина 26,5 мм, толщина 17,5 мм. Вес Кроны разных типов немного отличается в зависимости от химического состава, но обычно он составляет немногим более 50 граммов. Разъем Крона расположен в верхней части батареи, на нем находятся контакты плюса и минуса батареи.

Плюсовой контакт разъема представляет из себя штеккер, а минусовой — гнездо. Ответный разъем содержит взаимно-обратные клеммы, благодаря чему обеспечивается защита от неправильной полярности подключения.

Виды одноразовых батареек Крона 9 Вольт

По химическому составу одноразовые батарейки Крона 9 Вольт разделяются на следующие виды:

  1. Солевые.
  2. Щелочные (алкалиновые).
  3. Литиевые.
  4. Литий-тионил-хлоридные (Li-SOCl2).
  • Одноразовые солевые батарейки 6F22 Крона 9 Вольт недороги в производстве и имеют невысокую цену. Однако они имеют небольшую ёмкость и очень критичны к температурным условиям. Маркировка 6F22 показывает, что АКБ состоит из 6-ти солевых элементов F22, в качестве электролита применяется хлорид цинка (соль).
  • Алкалиновые щелочные батареи 6LR61 Крона 9v имеют улучшенные характеристики и работают при более низких температурах. Цена незначительно выше, чем у солевых. Состоят из шести алкалиновых элементов LR61, электролит — гидроксид калия (щелочь).
  • Одноразовые литиевые Кроны 6122 обладают самыми лучшими параметрами, но дороги в изготовлении, и это отражается на их стоимости. Данные источники питания получили свое название от химического элемента лития, из которого изготовлен отрицательный электрод (катод).
  • В литий-тионил-хлоридных батарейках Крона ER9V в качестве катода также использован литий, а в качестве анода (положительного электрода) — жидкий тионил-хлорид (хлорангидрид сернистой кислоты). В Li-SOCl2 батарейках удалось получить технические характеристики на уровне литиевых, а цену снизить в несколько раз.

Типы аккумуляторов Крона 9v

Аккумуляторы (многоразовые батарейки) Крона 9v делятся по химическому составу на типы:

  1. Никель-кадмиевые (Ni-Cd).
  2. Никель-металл-гидридные (Ni-MH).
  3. Литий-ионные (Li-Ion) и литий-полимерные (LiPo).
  • Никель-кадмиевые аккумуляторные батарейки имеют невысокие технические показатели и экологически небезопасны. Поэтому они более не производятся.
  • Никель-металл-гидридные аккумуляторы Крона 9v по своей ёмкости несколько уступают солевым батареям, но зато их можно использовать многократно.
  • Литий-ионные, а также их разновидность  литий-полимерные аккумуляторы Крона, по своим техническим характеристикам лучше алкалиновых и приближаются к литиевым одноразовым батареям, но значительно выигрывают у последних возможностью многократного использования.

Технические характеристики аккумуляторов и батареек Крона 9В

Основными техническими характеристиками аккумуляторов и батареек Крона 9В являются:

  1. Ёмкость.
  2. Напряжение.
  3. Максимальный ток.
  4. Число циклов заряд-разряд.
  5. Рабочий диапазон температур.
  6. Саморазряд.
  • Ёмкость — одна из основных характеристик, показывающая как долго Крона может отдавать рабочий ток. Ёмкость измеряется в миллиАмпер*часах (мАч, mAh) или Ампер*часах (Ач, Ah). Одноразовые солевые батарейки имеют ёмкость 300 — 500 мАч, щелочные (алкалиновые) — до 650 мАч,  литиевые  800 — 1200 мАч. Никель-металл-гидридные аккумуляторы обладают емкостью 200 — 300 мАч, литий-полимерные — порядка 650 — 800 мАч.
  • Номинальное напряжение батареи Крона 9 Вольт. Однако, учитывая, что Крона является аккумуляторной батареей, состоящей из нескольких элементов, реальное напряжение может немного отличаться от 9 Вольт в большую или меньшую сторону. К тому же, напряжение элемента питания постепенно уменьшается по мере его разряда. Солевые и алкалиновые батарейки Крона состоят из шести 1. 5 Вольтовых элементов, что дает напряжение 9 Вольт. Литий-тионил-хлоридная Крона в начале разряда имеет напряжение 10.8 Вольт. Литиевый аккумулятор Крона состоит из двух элементов с напряжением 3.7 Вольт, поэтому после полного заряда акб имеет напряжение 8.4 Вольт, а номинальное — 7.4 Вольта.
  • Максимальный рабочий ток, допустимый для Кроны 9В, зависит от её химического типа. Наименьший максимально допустимый рабочий ток имеют солевые батарейки и никель-металл-гидридные аккумуляторы, наибольший ток — литий-тионил-хлоридные (до 100 мА) и литий-ионные, литий-полимерные (до 300 мА).
  • Число циклов заряд-разряд имеет смысл только для аккумуляторов, так как одноразовые батарейки повторно заряжать нельзя. Обычные аккумуляторные батарейки разных типов имеют число циклов заряд-разряд 500 — 1000. Специальные модели до 1500 — 2000 циклов.
  • Наименьший рабочий диапазон температур у солевых батареек. Немного лучше у алкалиновых батарей. Никель-металл-гидридные и литий-полимерные акб допускают небольшие отрицательные температуры до -10 . .. -20 С. Наилучший температурный диапазон у литий-тионил-хлоридных батареек Крона (от -55 С до +85 С).
  • Саморазряд показывает на сколько процентов снижается заряд Кроны за один год хранения. Данная характеристика наилучшая у литий-тионил-хлоридных батареек: около 1% в год. Однако после длительного хранения Li-SOCl2 источников питания, им требуется провести депассивацию (процесс удаления пассивирующего слоя током определенной величины).

Как выбрать Крону: батарейку или аккумулятор?

Теперь, когда мы разобрались с техническими характеристиками, правильно выбрать Крону не представляет труда. Выбор батарейки или аккумулятора, а также их химического типа зависит от того, какой параметр для вас наиболее важен. Выбор одноразовой батарейки оправдан в случаях необходимости выбора:

  1. минимальной цены,
  2. максимальной емкости,
  3. длительного срока хранения.
  • На минимальную цену можно ориентироваться только, если от батарейки не требуется длительное время работы, ей надо воспользоваться однократно и сразу, так как недорогие Кроны долго не хранятся.
  • Кроны максимальной емкости рекомендуется устанавливать в устройства, доступ к которым для замены элементов питания затруднен. Это могут быть, например, датчики дыма.
  • Длительное время хранения обеспечивают литий-тионил-хлоридные батарейки Крона.

Во всех остальных случаях целесообразнее использовать перезаряжаемые аккумуляторы. Никель-металл-гидридные акб Крона могут заменить солевые и щелочные батарейки, а литий-ионные/литий-полимерные аккумуляторы подойдут на замену литиевым батареям. Уже после нескольких применений аккумуляторы Крона полностью окупаются и их использование вместо одноразовых батареек становится экономически выгодно.

Ниже даны лучшие модели Кроны по разным характеристикам.

Наименьшая цена батарейки Крона

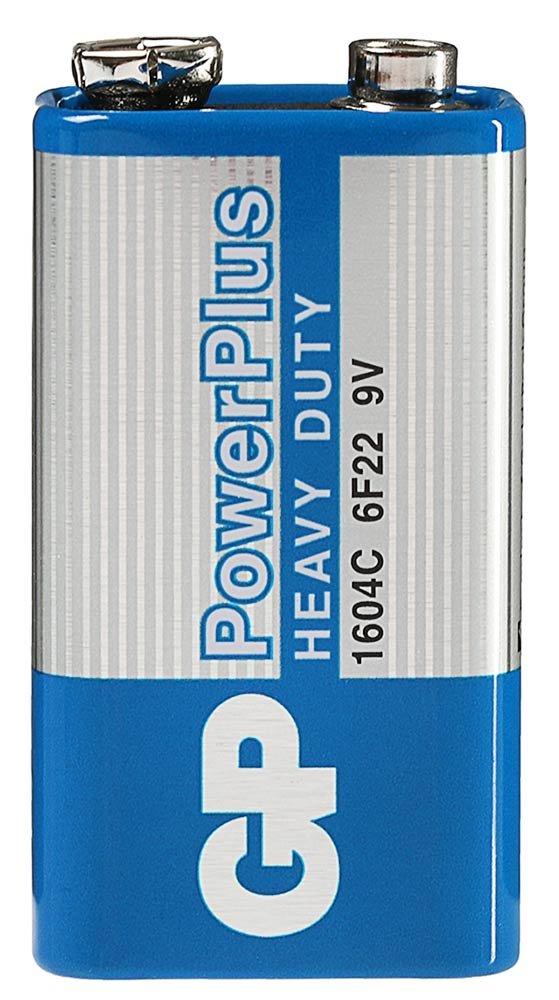

В категории наименьшей цены рекомендуем солевую батарейку GP 6F22/Крона Supercell-OS1. Несмотря на то, что можно найти солевую 9v батарею еще немного дешевле, в бюджетной ценовой категории GP 6F22 обладает самыми лучшими параметрами.

Лучшая щелочная батарейка Крона

Лучшей щелочной батарейкой является Duracell 6LR61 Крона-1BL. Работает намного дольше аналогичных алкалиновых.

Батарейка Крона наибольшей ёмкости

Наиболее высокой ёмкостью обладает батарейка Varta 6122 Крона PROFESSIONAL LITHIUM 9V-1BL. Её ёмкость в несколько раз выше, чем у солевых и алкалиновых.

Наименьший саморазряд батарейки Крона

Наименьший саморазряд, наибольший срок хранения и наилучшее соотношение ёмкость/стоимость имеет литий-тионил-хлоридная батарейка Крона Robiton ER9V-SR.

Аккумулятор Крона с большой ёмкостью

Рекомендуем литиевый аккумулятор Robiton LIR9V650, как модель с большой ёмкостью и встроенной платой защиты от короткого замыкания, перезаряда и переразряда.

Наибольшее число циклов заряд-разряд аккумулятора Крона

Аккумулятор Westinghouse 200 mAh 6F22 Крона-BP1 обеспечивает до 2000 циклов заряд-разряд.

Купить батарейки Крона и перезаряжаемые аккумуляторы 9 Вольт с доставкой в ваш город Вы можете в нашем интернет-магазине «Вольта». У нас представлен большой выбор аккумуляторных и одноразовых батареек Крона 9v по выгодной цене. В нашем интернет-магазине вы можете найти лучшие модели ведущих производителей: Westinghouse, Sony, Varta, Maxell, Panasonic, GP, Robiton, Ansmann, Duracell, ZMI. Выбрать и купить батарейку Крона 9В для металлоискателей, пинпоинтеров, радиомикрофонов, дозиметров, датчиков дыма, весов легко и просто, используя фотографии и описания для каждой модели.

Урок 4 — Источники питания

Источники питания радиолюбительских конструкций


Величина напряжения питания

Каждая электронная схема корректно работает в строго оговоренном диапазоне напряжения источника питания, и эту величину мы обязательно указываем в инструкции.
Например, в инструкции может быть написано так: «напряжение питания: 9…12В».
Если напряжение питания будет менее 9В, то схема может не включиться совсем, либо работать некорректно (тусклое свечение светодиодов, слабый звук и т. п.).
Гораздо более грубая ошибка – превышать напряжение питания. Например, при напряжении питания более 12В отдельные элементы схемы могут перегреваться или даже выйти из строя. Это может произойти через какое-то время (секунды, минуты, часы). В таком случае можно, заметив проблему в виде повышенного нагрева каких-то компонентов, успеть выключить питание и спасти конструкцию от выхода из строя.
Но процесс выхода из строя схемы может произойти и мгновенно после подачи напряжения питания – в таком случае придётся менять вышедшие из строя радиодетали.



Полярность напряжения питания

У любого источника питания, будь то батарея или сетевой блок питания, есть полярность: выводы «+» и «-». Очень часто в электронике вывод «-» называют «общим» проводом схемы, либо проводом «земли». По-английски вывод схемы «минус» иногда обозначают как «GROUND» или «GND». На схеме вывод для подключения плюсового вывода источника питания обозначается явно: «+», либо «+Vcc».
Очень часто в радиотехнике плюсовой вывод источника питания подключается проводом красного цвета, а минусовой – чёрным или синим проводом. Конечно, на качестве работы схемы цвет проводов не сказывается, да и не всегда это правило соблюдается, но знание этого правила может оказаться полезным, а соблюдение его означает высокий уровень радиолюбительской культуры разработчика.
Очень важно соблюдать правильную полярность подключения питания: в случае неправильного подключения полярности схема может не только не заработатЬ, но и моментально выйти из строя.

(Чтобы не запутывать начинающего радиолюбителя, здесь я не рассматриваю двуполярные источники питания со средней точкой – в схемах для начинающих радиолюбителей такое питание практически никогда не используется).



Тип источника питания

Вы можете питать свою конструкцию от батарей, аккумуляторов или сетевого источника питания.
Самые распространённые стандарты (или, как говорится, типоразмеры) батарей: элементы типа «АА» («пальчиковые» элементы питания напряжением 1,5В), «ААА» («мизинчиковые» элементы напряжением 1,5В), батареи типа «Крона» (9В).
Как же быть, если рекомендованное напряжение питания схемы, допустим, 5В?
Питать такую схему от батареи типа «Крона» напряжением 9 Вольт недопустимо – схема может выйти из строя. Но можно соединить несколько элементов напряжением 1,5 В последовательно, при этом напряжение получившейся батареи будет 4х1,5=6В. Как правило, для простых радиолюбительских конструкций такое превышение напряжения от номинального допустимо. Другой вариант: соединить последовательно три батареи и питать схему напряжением 4,5В: но в этом случае схема может либо изначально не заработать, либо по мере разряда батарей начать работать некорректно.

Принцип последовательного соединения батарей показан на рисунке:

Чтобы не паять контакты батарей, отдельные элементы удобно собирать в батарею с помощью так называемых батхолдеров – держателей батарей. На рисунке ниже показан батхолдер на 4 элемента типа «АА». Общее напряжение получившейся батареи – 6В. Держатели батарей можно купить в магазинах радиотоваров, либо заказать по почте в интернет-магазинах «Десси», «ДКО Электронщик» и подобных.

Батарейное (аккумуляторное) питание незаменимо для мобильных устройств.
Но батареи разряжаются, и их приходится заменять, что не всегда удобно и всегда невыгодно. Хорошая альтернатива – аккумуляторы, которые можно периодически заряжать. Аккумулятор стоит в среднем в пять раз дороже батарейки аналогичного типоразмера, кроме того, требуется приобрести зарядное устройство. Однако способность аккумулятора к многократной перезарядке делает такую покупку выгодной.
Но питать электронную конструкцию в домашних условиях от батарей или аккумуляторов – непозволительная роскошь. В таких случаях выгоднее применять сетевые источники питания (другое название – сетевые адаптеры). Вы можете приобрести новый сетевой адаптер, либо использовать уже имеющийся адаптер от ненужной бытовой техники.
Главные параметры адаптера: его номинальное напряжение и ток. Эти параметры указываются на корпусе адаптера. Например, ели на адаптере написано: «12V 0,5A» — это значит, что адаптер выдаёт 12 Вольт с максимальным током до 0,5 Ампер = 500 мА. Встречается другой вариант написания, например: «5V 10W». Это значит, что адаптер имеет выходное напряжение 5В и допустимую мощность нагрузки – 10 Вт, или допустимый ток нагрузки: 10/5=2A.
Адаптер, как правило, имеет на конце провода разъём. В радиолюбительской практике часто удобнее пользоваться двумя проводками – «+» и «-». В таком случае, просто откусите разъём кусачками. Как же определить, какой вывод адаптера – «плюс», а какой – «минус»?
Часто на проводе «+» есть белые метки, но это правило не обязательно всегда выполняется производителем. Проще всего для определения полярности воспользоваться мультиметром, о работе с которым мы поговорим в следующий раз.
Сетевой адаптер можно приобрести в магазинах радиотоваров, либо в интернет-магазинах «ДКО Электронщик», «Десси» и т.п.



Потребляемый ток

Любая электронная схема может быть более или менее «прожорливой». Например, радиоприёмник и фонарик питаются одним и тем же напряжением – 4,5В (от трёх батареек). Но приёмник может работать от батарей несколько суток, а фонарик разряжает эти же батарейки за несколько часов непрерывной работы. Дело в том, что разные электронные конструкции имеют разный ток потребления.
Ток потребления обычно указывается в миллиамперах. Зная ток потребления схемы, мы можем примерно оценить время работы конструкции от комплекта батарей или аккумуляторов.
Например, алкалиновый элемент типа «АА» имеет ёмкость около 1500…3000 мА/ч, алкалиновый элемент типа «АА» — около 1000 мА/ч, батарея типа «Крона» — около 100 мА/ч. Не ищите эти цифры на корпусе батареи: производители не считают нужным их указывать. Знайте только, что алкалиновые элементы питания имеют гораздо большую ёмкость и срок хранения, чем солевые. Поэтому, несмотря на несколько более высокую цену, рекомендую всегда приобретать алкалиновые элементы питания.
Таким образом, от комплекта батарей типа «АА» схема с током потребления100 мА может проработать ориентировочно 2000/100 = 20 часов. Эта же конструкция от батареи типа «Крона» проработает только 100/20 = 5 часов.
Если батарея собрана из нескольких последовательно соединённых элементов питания, ёмкость батареи определяется ёмкостью каждого элемента. Например, ёмкость батареи из десяти последовательно соединённых элементов ёмкостью по 1600 мА/ч каждая будет иметь ёмкость также 1600 мА/ч.
Это очень примерный расчёт. На практике время работы устройства зависит от многих факторов: фирмы-производителя батарей, режимом эксплуатации схемы (непрерывная работа или периодическое включение-выключение), температурой эксплуатации.
Значение тока потребления схемы важно знать и при выборе сетевого адаптера.
Каждый адаптер имеет максимально допустимый ток, который он может выдать в нагрузку. Этот параметр указывается на корпусе адаптера (см. выше).
Если схема потребляет 500 мА (0,5А), а адаптер способен выдавать только 0,3А – адаптер будет перегреваться и может необратимо выйти из строя (если это дешёвый адаптер), либо аварийно отключиться (это касается более качественных адаптеров, имеющих защитные цепи).
Обратная ситуация: если ток адаптера гораздо выше тока потребления схемы – абсолютно допустима и нормальна. Например, если адаптер способен обеспечить ток до 2А, а схема потребляет всего 50 мА (0,05A) – ничего страшного. Схема никогда не «возьмёт» от сетевого адаптер ток больший, чем ей необходимо.



Скачать урок в формате PDF



1604A (6LR61/6LF22/MN1604), Элемент питания алкалиновый Super (крона) (1шт) 9В, GP Batteries

Описание

Алкалиновые элементы(щелочные) питания GP Super Alkaline являются надежным источником питания и отлично подходят для устройств со средним и повышенным потреблением энергии. Даже при больших нагрузках батареи Super Alkaline служат в несколько раз дольше обычных солевых батареек. Удачный выбор первичных элементов питания для покупателей, заботящихся об окружающей среде, так как не содержат ртути.
Характеристики
Температура хранения: от -20°С до +45°С при относительной влажности до 65%;
Температура эксплуатации: от -20 до +54°С при относительной влажности до 65%;
Срок хранения: 7 лет;
Представленные типоразмеры: D, C, AA, AAA, AAAA, N, 9V.
Применение
Аудиоустройства, электронные игры, рации, детекторы дыма, игрушки, часы, фонари.
Безопасность
  • Элементы питания GP производятся по современным технологиям, исключающим использование кадмия, ртути, свинца, тяжелых металлов, и благодаря этому не загрязняют окружающую среду.
  • Элементы питания следует хранить вдали от металлических предметов.
  • Соблюдайте полярность при установке батарей.
  • Батарейки нельзя устанавливать в зарядные устройства: они рассчитаны только на одноразовое использование.
  • Запрещается разбирать батарейки, деформировать их, бить, нагревать, держать у открытого огня.
  • Лучший способ утилизировать батарейки, отработавшие свой срок – это сдать их в специальный контейнер для переработки. Такие контейнеры часто устанавливаются в торговых центрах, магазинах бытовой техники и супермаркетах.
Сертификация
Алкалиновые элементы(щелочные)GP сертифицированы по требованиям российского стандарта ГОСТ 12. 2.007.12-88 и международной системе контроля качества по стандартам ISO9001 и ISO14001.

Технические параметры

Видео

1:55

Гостиница Полярный круг, Салехард – цены отеля, отзывы, фото, номера, контакты

В какое время заезд и выезд в Гостинице «Полярный круг»?

Заезд в Гостиницу «Полярный круг» возможен после 12:00, а выезд необходимо осуществить до 12:00.

Сколько стоит проживание в Гостинице «Полярный круг»?

Цены на проживание в Гостинице «Полярный круг» будут зависеть от условий поиска: даты поездки, количество гостей, тарифы.

Чтобы увидеть цены, введите нужные даты.

Есть ли скидки на проживание в номерах «Полярный круг»?

Да, Гостиница «Полярный круг» предоставляет скидки и спецпредложения. Чтобы увидеть актуальные предложения, введите даты поездки.

Какой общий номерной фонд у Гостиницы «Полярный круг»?

В Гостинице «Полярный круг» 26 номеров.

Какие категории номеров есть в Гостинице «Полярный круг»?

Для бронирования доступны следующие категории номеров:
Одноместный
Двухместный

Гостиница «Полярный круг» предоставляет услугу парковки?

Да, в Гостинице «Полярный круг» предусмотрена услуга парковки вашего автомобиля. Пожалуйста, перед бронированием уточните возможную дополнительную оплату и условия стоянки.

Про обрезку — azbukasadovoda

                   Кроны формируют с помощью определенных механических и хирургических приемов, которые изменяют строение надземной части дерева: обрезка, зеленые операции, наклон ветвей, пригибание веток и побегов, надрезы, и др. Обрезка и формирование кроны производится с учетом законов роста и развития дерева.

Немного теории.

Определим понятие Тропизм — направленное, вызванное односторонним действием какого-либо раздражителя движение органов растений в процессе роста.По природе раздражителя тропизм подразделяется на геотропизм, фототропизм, термотропизм, хемотропизма и др.

Зачем нам нужно это знать при обрезке плодового дерева? Явления тропизмов учитывают при выборе приемов формирования крон (формирование, обрезка, ориентировка рядов или ветвей в кроне) и ухода за деревом (орошение, удобрение и др. ) Так, чрезмерный вертикальный рост приводит к излишней загущенности центральной части кроны, ухудшению ее освещенности и ослаблению закладки цветковых почек, соответственно и к снижению урожайности дерева.

Геотропизм — ориентировка осевых органов растения в пространстве (в вертикальном направлении) под действием земного тяготения или силы тяжести. Различают положительный геотропизм растущих вниз корней, отрицательный геотропизм растущих вверх стеблей и поперечный тропизм листьев, располагающихся горизонтально. Геотропическая чувствительность растений изменяется под влиянием внешних условий и определенных свойств растения. Например, корень может менять направление роста при изменении запасов влаги или наличия в почве питательных веществ.

Гидротропизм — реакция корней на изменение влажности почвы.

Хемотропизма — реакция растения на количество питательных веществ.

Вертикальный рост стебля может меняться под действием света (фототропизм), к которому все зеленые растения очень чувствительны, или под влиянием теплового раздражения (термотропизм). ’Иногда геотропическая чувствительность растений нарушается под влиянием собственного веса, под воздействием ветра и по другим причинам Однако с прекращением тех или иных воздействий проявление геотропизма восстанавливается.

Если наклонить побег верхушкой в освещаемую часть кроны, сила его роста ослабится, так как отпадает необходимость стремления к свету. В тканях побега будут откладываться запасные органические вещества и ускорится начало плодоношения.

Под влиянием геотропизма корни растут вертикально вниз. Если верхний горизонт почвы часто увлажнять незначительным количеством воды, корни поднимаются в самые верхние слои, часто прекращается их рост, а при пересыхании почвы они отмирают. При обработке почвы такие корни повреждаются, а зимой нередко подмерзают.

Полярность.

Большинство древесных растений, видовые признаки которых формировались в условиях значительного загущения, обладают сильным ростом и ярко выраженной полярностью. Это свойство выработалось у них в процессе естественного отбора под влиянием фототропизма.

Полярность — это свойство растения выполнять природные Функции роста на морфологически противоположных окончаниях:

Рост стебля или его восстановление на морфологически верхнем конце и рост корней на нижнем. Эта закономерность проявляется даже на небольших отрезках осевых органов.

В зависимости от особенностей растения и условий внешней среды полярность имеет много форм проявления:

продольная, поперечная, спиральная и др Различные проявления полярности могут иметь положительное и отрицательное значение для культурных растений. Например, усиленный рост побегов продолжения способствует лучшей освещенности растения, но при этом процессы роста преобладают в ущерб плодоношению.
Явления полярности легко поддаются управлению. Изменяя условия роста, можно добиться смещения или подавления отрицательных форм полярности и, наоборот, усиления положительных проявлений.
Полярность каждого растительного вида зависит от особенностей строения органов растения, распределения и концентрации ростовых веществ в тканях. У плодовых деревьев полярность проявляется в усиленном развитии побегов продолжения из самых удаленных почек.
Если ветка изогнута, то сильные новые побеги растут из почки, расположенной на вершине изгиба.
Замечено, что характер обрастания ветки находится в прямой зависимости от величины угла ее наклона пли изгиба. Наиболее равномерно обрастают ветки при наклоне 40-50°. В зависимости от необходимости усилить или ослабить рост и обрастание ветки ее наклоняют под соответствующим углом.
Наклон основных (скелетных) ветвей ослабляет рост и приводит к ускоренному равномерному обрастанию их ветвями следующего порядка. Плодовые (полускелетные) ветви располагают горизонтально, что вызывает быстрое их обрастание мелкой плодовой древесиной, т. е. приближает начало плодоношения.
Явление регенерации, корреляции и взаимодействия частей плодового растения. Даже незначительный отрезок ветки, имеющий точку роста (почку), при создании определенных условий может восстановить все остальные органы растения.

Разные части растения обладают различной степенью регенерации в зависимости от их биологических особенностей и внешних условий. Труднее всего восстанавливается точка роста (Яркий пример ель – отрезав ей макушку она не восстановится ) . Ветки и корни восстанавливаются легко.

Несмотря на это весь растительный организм представляет собой единое целое, все органы которого находятся в тесной связи и взаимодействии. Взаимное влияние все органов растения на рост и развитие получило название корреляции — соотношения в росте разных частей растения.

Различают два вида восстановления органов растений. В одних случаях новый орган отрастает вблизи раны, на каллюсе, а иногда ранение или удаление части растения вызывает разрастание соседних органов, которые до этого были недоразвитыми, или развитие новых органов из почек.

Каллюс (от лат. callus — мозоль) , тканевое новообразование у р-ний на раневых поверхностях (трещинах, надрезах, в основании черенков и пр.), способствующее заживлению ран. К. состоит из тонкостенных паренхимных клеток, имеет форму наплыва (иногда в виде тонкого слоя). Возникает при делении клеток разл. обнажённых тканей, особенно камбия. При прививках способствует срастанию привоя и подвоя, при размножении черенками — образованию придаточных корней и почек.



На площади  под корой всех плодовых пород всегда есть значительное количество запасных (недеференциированных) почек, что обеспечивает им быстрое восстановление органов.
      Способность восстановления органов определяется породными, видовыми и сортовыми свойствами, а также возрастными особенностями дерева. Органы молодых растений регенерируют скорее, чем старых. Ветви низших порядков дают более сильные приросты у старых деревьев (волчковые побеги) . Восстановление органов успешно протекает весной в период наибольшей обеспеченности растения запасами органических веществ в тканях.

Поэтому все операции, связанные с удалением частей дерева (обрезка), выполняются до начала вегетации. Влияет на процесс регенерации место нарушения у молодых растений восстановление эффективнее на периферии, а у старых — на основных ветвях первых порядков.
Решающую роль в процессе восстановления играет побегообразовательная способность, которая у разных пород и сортов выражена по разному.
Части плодового растения находятся в определенной соподчиненности и взаимодействии, и правильное представление об этих закономерностях имеет большое практическое значение. Без этого нельзя проводить формирование, обрезку, нормировку цветов и завязей и другие агротехнические мероприятия, направленные на регулирование явлений роста и плодоношения.

Между надземной частью и корневой системой дерева существует тесная взаимосвязь, которая выражается в относительно постоянном соотношении надземной части и корневой системы. Это конечно не значит, что они имеют одинаковое количество листьев и корневых мочек, но соотношение их остается постоянным. Эту закономерность нужно учитывать при различных повреждениях кроны.

В результате обрезки уменьшается количество ростовых почек, а оставшиеся точки роста после обрезки лучше обеспечиваются питательными веществами, усиливается рост побегов в ущерб корневой системе. Если при обработке почвы часть корней повреждается, то рост надземной части замедляется. Обрезка или другие приемы, нарушающие установившееся соотношение развития корневой системы и надземной части , вызывают улучшение жизнедеятельности в оставшихся частях кроны или корневой системы.

Для управления процессами роста и плодоношения плодовых деревьев в условиях интенсификации необходимо считаться со спецификой явлений регенерации, корреляции и взаимодействия частей плодового дерева. Это — главные основания рационального формирования и обрезки.

продолжение статьи в доработке…
16-03-2011

Знаков Полярной Короны | Управление научной миссии

| | + Присоединиться к списку рассылки

17 сентября 2008 г . : Предупреждение: материалы, содержащиеся в этой истории, могут побудить вас стать солнечным физиком.

Японский космический корабль Hinode, запущенный в 2006 году с миссией по изучению Солнца, показывает фильмы, которые удивляют даже опытных исследователей. Нажмите, чтобы играть:

« Этот был выступом в полярной короне, зарегистрированным Хиноде ноября.30 декабря 2006 г., — говорит доктор Томас Бергер из Центра передовых технологий Lockheed Martin в Пало-Альто, Калифорния. — Это изогнутая стена из 10 000 o плазмы длиной около 90 000 км и высотой 30 000 км ». high с трудом добрался бы до вершины.

Солнечные астрономы и раньше видели такие протуберанцы, тысячи их, но никогда так отчетливо. Новый взгляд бросает вызов давним идеям: в прошлом исследователи считали протуберанцы в основном статическими структурами, неподвижно удерживаемыми над поверхностью Солнца магнитными силовыми полями.«Теперь мы знаем, что эти идеи слишком просты. Просто посмотрите фильм!»

Бергер перечисляет сюрпризы:


Подпишитесь на рассылку EXPRESS SCIENCE NEWS
1. «Из основания выступа поднимаются темные перья в форме головастиков. Их никогда раньше не видели, и мы не уверены, что это такое.»

2. «Узкие потоки плазмы на вершине выступа постоянно падают вниз, как водопад». Загадочным образом потоки падают быстрее, чем позволяют окружающие магнитные силы 1 .

3. «Наконец, внутри самой стены есть водовороты и водовороты», мрачно напоминающие сюрреалистический

Ван Гога. .

Неизбежный вывод: «Статической известности не существует.«Более того, — говорит он, — мы не понимаем, как магнитное поле Солнца делает все это».

Бергер — со-исследователь солнечного оптического телескопа Hinode (SOT), который регулярно снимает такие фильмы. «SOT может видеть детали на солнце шириной всего несколько сотен километров. Его вид никогда не размывается атмосферой Земли, поэтому он может снимать фильмы продолжительностью до 12 часов с идеальной четкостью». Растущий архив фильмов — настоящая находка для исследователей.

Оказывается, протуберанцы полярной короны появляются почти каждый день.Они занимают кольцо (или «корону») вокруг полюсов Солнца, ограниченное приблизительно солнечными широтами 60 o и 70 o . Геометрически короны напоминают авроральные овалы Земли. Однако вместо северного сияния солнечные овалы заполнены танцующими плазменными пластинами.

Вверху: Южная «полярная корона» Солнца, очерченная длинной нитью накала / выступом, сделанная в июне 1999 года: подробнее.

По словам Бергера, изучение выступов полярной короны может стать ключом к прогнозированию космической погоды. Центральные листы образуются между областями магнитного поля противоположной полярности. Это важно, потому что встречные магнитные поля, сталкиваясь друг с другом, имеют тенденцию к взрыву — процесс, который физики называют «пересоединением». Таким образом, протуберанцы полярной короны готовы к извержению, что часто случается, образуя ядра выбросов корональной массы в миллиарды тонн. «Hinode позволяет нам наблюдать за процессом в действии».

Наблюдают не только астрономы; обращают внимание и физики-ядерщики. На протяжении десятилетий физики и инженеры пытались удержать горячую плазму в термоядерных реакторах с помощью магнитных полей.Наблюдение за тем, как Солнце управляет плазмой с помощью магнетизма, может научить их некоторым ценным трюкам и, в конечном итоге, помочь донести силу звезд до Земли.

«Эти данные побуждают физиков Солнца пересмотреть теории динамики протуберанцев и, безусловно, приведут к новым и захватывающим открытиям», — считает Бергер.

Ответы не за горами. Но сначала еще несколько фильмов:

, # 2, .

Автор: Д-р Тони Филлипс | Предоставлено: Science @ NASA

.
дополнительная информация:

Сноски:

1.«Плазма не находится в свободном падении, — объясняет Бергер, — но она падает намного быстрее, чем предсказывает магнитная диффузия — до 10 км / сек».

Кредиты Hinode: Под руководством Японского агентства аэрокосмических исследований (JAXA), Hinode — это совместная миссия, в которую также входят космические агентства США, Великобритании и Европы. Три его основных инструмента — солнечный оптический телескоп, рентгеновский телескоп и спектрометр для получения изображений в экстремальном ультрафиолетовом диапазоне — наблюдают за различными слоями солнечной атмосферы, начиная от видимой поверхности Солнца до короны, внешней атмосферы, которая простирается в сторону Солнца. система.Фильмы, освещенные в этой истории, сняты с помощью солнечного оптического телескопа, разработанного Национальной астрономической обсерваторией Японии в Токио, с инструментами фокальной плоскости, предоставленными Центром передовых технологий Lockheed Martin в Пало-Альто, Калифорния.

Японское агентство аэрокосмических исследований — (JAXA) Подробнее об участии JAXA в Hinode

Национальная астрономическая обсерватория Японии — Проект Хиноде стр.

Hinode (Solar B) — домашняя страница миссии в Центре космических полетов им. Маршалла

Еще одна домашняя страница Hinode в НАСА.gov

Будущее НАСА: Политика США в области исследования космоса

Хромосферные синоптические карты полярных коронных волокон

  • Бентели Р.Д., Фриланд С.Л .: 1998, SOLARSOFT — аналитическая среда для физики Солнца. В: Crossroads for European Solar and Heliosphere Physics. Недавние достижения и возможности будущих миссий SP-417 , ESA, Noordwijk, 225.

    Google Scholar

  • Бетге, К., Питер, Х., Кентишер, Т.Дж., Халбгевакс, К., Элмор, Д.Ф., Бек, К.: 2011, Хромосферный телескоп. Astron. Astrophys. 534 , А105. DOI .

    ADS Статья Google Scholar

  • Brault, J.W .: 1985, спектроскопия с преобразованием Фурье. В: Benz, A.O., Huber, M., Mayer, M. (eds.) High Resolution in Astronomy, Пятнадцатый продвинутый курс Швейцарского общества астрономии и астрофизики , Женевская обсерватория, Соверни, Швейцария, 3.

    Google Scholar

  • Брюкнер, Г.Е., Ховард, Р.А., Кумен, MJ, Корендайк, CM, Михельс, DJ, Мозес, Д.Д., Сокер, Д.Г., Дере, К.П., Лами, П.Л., Ллебария, А., Бут, М.В., Швенн, Р., Симнетт, Г.М., Бедфорд, Д.К., Эйлз, К.Дж .: 1995, Большой угловой спектроскопический коронограф (LASCO). Solar Phys. 162 , 357. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Кэмерон, Р.Х., Дикпати, М., Бранденбург, А .: 2017, Глобальное солнечное динамо. Space Sci. Ред. 210 , 367. DOI .

    ADS Статья Google Scholar

  • Carrington, R.C .: 1858 г., О распределении солнечных пятен по широтам с начала 1854 г., с картой. пн. Нет. Рой. Astron. Soc. 19 , 1. DOI .

    ADS Статья Google Scholar

  • Чаттерджи, С., Хегде, М., Банерджи, Д., Равиндра, Б .: 2017, Долгосрочное исследование солнечных волокон по синоптическим картам, полученным из спектрогелиограмм H \ (\ upalpha \) обсерватории Кодайканал. Astrophys. J. 849 , 44. DOI .

    ADS Статья Google Scholar

  • Кливер, Э.У .: 2014, Расширенный цикл солнечной активности и 22-летний магнитный цикл Солнца. Space Sci. Ред. 186 , 169.DOI .

    ADS Статья Google Scholar

  • Кортес, К., Вапник, В .: 1995, Сети опорных векторов. Мах. Учиться. 20 , 273.

    MATH Google Scholar

  • Дэн, Х., Чжан, Д., Ван, Т., Цзи, К., Ван, Ф., Лю, З., Сян, Ю., Цзинь, З., Цао, В .: 2015, Объективное изображение- оценка качества фотосферных изображений высокого разрешения по подобию медианного фильтра и градиента. Solar Phys. 290 , 1479. DOI .

    ADS Статья Google Scholar

  • Денкер, К., Йоханнессон, А., Маркетт, В., Гуд, П.Р., Ван, Х., Зирин, Х .: 1999, Синоптические наблюдения Солнца с полным диском в H \ (\ upalpha \) с помощью солнечной обсерватории BigBear. — I. Приборы, обработка изображений, информационные продукты и первые результаты. Solar Phys. 184 , 87. DOI .

    ADS Статья Google Scholar

  • Денкер, К., Динева, Э., Бальтазар, Х., Верма, М., Кукеин, К., Дирке, А., Гонсалес Манрике, С.Дж .: 2018, Качество изображения на изображениях Солнца с высоким разрешением и высокой частотой кадров. Solar Phys. 5 , 236. DOI .

    Артикул Google Scholar

  • Дирке, А., Арльт, Р., Денкер, Ч .: 2015, Оцифровка рисунков солнечных пятен, сделанных Шперером в 1861–1894 годах. Astron. Nachr. 336 , 53. DOI .

    ADS Статья Google Scholar

  • Дирке, А., Кукеин, К., Верма, М., Денкер, Ч .: 2018, Встречные потоки в гигантском филаменте спокойного Солнца, наблюдаемом в крайнем ультрафиолете. Astron. Astrophys. 611 , А64. DOI .

    ADS Статья Google Scholar

  • Эвершед, Дж. , Эвершед, Массачусетс: 1917, Результаты наблюдений за известностью 1 , Кодайканал, Индия, 55.

  • Фаннинг, Д.У .: 2011, Руководство Coyote по традиционной графике IDL , Coyote, Fort Collins.

    Google Scholar

  • Фриланд, С.Л., Хэнди, Б.Н.: 1998, Анализ данных с помощью системы SolarSoft. Solar Phys. 182 , 497. DOI .

    ADS Статья Google Scholar

  • Гибсон, С.Э., Уэбб, Д., Хьюинс, И.М., Макфадден, Р.Х., Эмери, Б.А., Дениг, В., Макинтош, П.С.: 2017, За пределами солнечных пятен: исследования с использованием Архива Макинтоша глобальных структур солнечного магнитного поля.В: Nandy, D., Valio, A., Petit, P. (eds.) Living Around Active Stars , Proc. IAU 12 (S328) , Cambridge University Press, Кембридж, 93. DOI .

    Глава Google Scholar

  • Гонсалес, Р. С., Вудс, Р.Э .: 2002, Цифровая обработка изображений, , Прентис-Холл, Верхняя Седл-Ривер.

    Google Scholar

  • Гудфеллоу, И., Bengio, Y., Courville, A .: 2016, Deep Learning , MIT Press, Кембридж. www.deeplearningbook.org .

    MATH Google Scholar

  • Ханиш, Р.Дж., Фаррис, А., Грейзен, Е.В., Пенс, В.Д., Шлезингер, Б.М., Тойбен, П.Дж., Томпсон, Р.В., Варнок, А .: 2001, Определение гибкой системы передачи изображений (FITS). Astron. Astrophys. 376 , 359. DOI .

    ADS Статья Google Scholar

  • Хао, К., Фанг, К., Цао, В., Чен, П.Ф .: 2015, Статистический анализ характеристик филаментов на основе изображений Солнца H \ (\ upalpha \) с 1988 по 2013 год с помощью компьютерного автоматизированного метода обнаружения. Astrophys. J. Suppl. 221 , 33. DOI .

    ADS Статья Google Scholar

  • Харви, Дж. У., Хилл, Ф., Хаббард, Р. П., Кеннеди, Дж. Р., Лейбахер, Дж. У., Пинтар, Дж. А., Гилман, П. А., Нойес, Р. В., Титул, А.К., Бхатнагар А., Кенневелл, Дж. А., Маркетт, В., Патрон, Дж., Саа, О., Ясукава, Э .: 1996, проект Global Oscillation Network Group (GONG). Наука 272 , 1284. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Кентишер, Т.Дж., Бетге, К., Элмор, Д.Ф., Фридляйн, Р., Хальбгевакс, К., Кнёлькер, М., Питер, Х., Шмидт, В., Зигварт, М., Стрейдер, К .: 2008, ChroTel: роботизированный телескоп для наблюдения за хромосферой Солнца.В: McLean, I.S., Casali, M.M. (ред.) Наземные и бортовые приборы для астрономии II , Proc. SPIE 7014 , 701413. DOI .

    Глава Google Scholar

  • Kuckein, C., Denker, C., Verma, M., Balthasar, H., González Manrique, SJ, Louis, RE, Diercke, A .: 2017, sTools — конвейер обработки данных для интерферометра GREGOR Fabry-Pérot и Быстрый тепловизор высокого разрешения на солнечном телескопе GREGOR. В: Варгас Домингес, С., Косовичев, А.Г., Антолин, П., Харра, Л. (ред.) Тонкая структура и динамика солнечной атмосферы , IAU Symp. 327 , Cambridge University Press, Кембридж, 20. DOI . ОБЪЯВЛЕНИЯ .

    Глава Google Scholar

  • Лерой, Дж. Л., Боммье, В., Сахаль-Брехо, С .: 1983, Магнитное поле в выступах полярной короны. Solar Phys. 83 , 135.DOI .

    ADS Статья Google Scholar

  • Лерой, Дж. Л., Боммье, В., Сахаль-Брехот, С .: 1984, Новые данные о магнитной структуре покоящихся протуберанцев. Astron. Astrophys. 131 , 33.

    ADS Google Scholar

  • Маккей Д.Х., Карпен Дж. Т., Баллестер Дж. Л., Шмидер Б., Оланье Г .: 2010, Физика солнечных протуберанцев.II. Магнитная структура и динамика. Space Sci. Ред. 151 , 333. DOI .

    ADS Статья Google Scholar

  • Маршалл, С. , Флетчер, Л., Хаф, К .: 2006, Оптимальная фильтрация изображений Солнца с использованием методов мягкой морфологической обработки. Astron. Astrophys. 457 (2), 729. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Мартин, С.Ф .: 1998, Условия образования и сохранения филаментов. Solar Phys. 182 , 107. DOI .

    ADS Статья Google Scholar

  • Макинтош, П.С.: 2005, Движение и взаимодействие крупномасштабных солнечных структур на синоптических картах H-альфа. В: Санкарасубраманян К., Пенн М., Певцов А. (ред.) Крупномасштабные структуры и их роль в солнечной активности CS-346 , Astron.Soc. Тихий океан, Сан-Франциско, 193. ADS .

    Google Scholar

  • Перона, П., Малик, Дж .: 1990, масштабное пространство и обнаружение краев с использованием анизотропной диффузии. IEEE Trans. Pattern Anal. Мах. Intell. 12 (7), 629.

    Артикул Google Scholar

  • Песнелл, У.Д., Томпсон, Б.Дж., Чемберлин, ПК: 2012, Обсерватория солнечной динамики (SDO). Solar Phys. 275 , 3. DOI .

    ADS Статья Google Scholar

  • Певцов А.А .: Необходимость синоптических наблюдений Солнца с земли. In: Dorotovic, I., Fischer, C.E., Temmer, M. (eds.) Coimbra Solar Physics Meeting: Наземные солнечные наблюдения в эпоху космического приборостроения CS-504 , Astron. Soc. Тихий океан, Сан-Франциско, 71. ADS .

    Google Scholar

  • Цюй, М., Ши, Ф.Й., Цзин, Дж., Ван, Х .: 2005, Автоматическое обнаружение солнечной нити накала с использованием методов обработки изображений. Solar Phys. 228 , 119. DOI .

    ADS Статья Google Scholar

  • Роббрехт, Э. , Бергманс, Д .: 2004, Автоматическое распознавание корональных выбросов массы (CME) в данных, близких к реальному времени. Astron. Astrophys. 425 , 1097. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Шен, З., Дирке, А., Денкер, Ч .: 2018, Калибровка полнодисковых фильтрограмм He i 10830 Å хромосферного телескопа. Astron. Nachr. 339 , 661. DOI .

    ADS Статья Google Scholar

  • Мировой центр данных SILSO: 2008-2019, Международное число солнечных пятен. Международный ежемесячный бюллетень и онлайн-каталог номеров солнечных пятен . www.sidc.be/silso/ .

  • Шперер, Ф.W.G .: 1889, Von den Sonnenflecken des Jahres 1888 und von der Verschiedenheit der nördlichen und südlichen Halbkugel der Sonne seit 1883. Astron. Nachr. 121 (7), 105. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Сан, X. , Хоксема, J.T., Лю, Й., Чжао, Дж .: 2015, Об изменении полярного магнитного поля и переносе поверхностного потока во время 24 солнечного цикла. Astrophys. Дж. 798 (2), 114.DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Свальгаард, Л., Камиде, Ю.: 2013, Асимметричные инверсии полярного поля Солнца. Astrophys. J. 763 (1), 23. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Тлатов А.Г., Кузанян К.М., Васильева В.В .: Углы наклона солнечных волокон за период 1919-2014 гг., 2016. Solar Phys. 291 (4), 1115. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Верма, М., Денкер, К .: 2014, Горизонтальные поля течения, наблюдаемые на изображениях Hinode в G-полосе. IV. Статистические свойства динамической среды вокруг пор. Astron. Astrophys. 563 , A112. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • фон дер Люэ, О.: 1998, Наблюдения с высоким разрешением на немецком телескопе «Вакуумная башня» на Тенерифе. New Astron. Ред. 42 , 493. DOI .

    ADS Статья Google Scholar

  • Уэллс, округ Колумбия, Грейзен, Э.В., Хартен, Р.Х .: 1981, FITS — гибкая система передачи изображений. Astron. Astrophys. Дополнение Сер. 44 , 363.

    ADS Google Scholar

  • Сюй, Ю., Pötzi, W., Zhang, H., Huang, N., Jing, J., Wang, H .: 2018, Коллективное исследование нитей полярной короны за последние четыре солнечных цикла. Astrophys. J. Lett. 862 , Л23. DOI . ОБЪЯВЛЕНИЯ .

    ADS Статья Google Scholar

  • Crown RF — Соединители обратной полярности

    Соединители TNC

    RP Adapters

    ЗАКАЗЫ В ИНТЕРНЕТ-МАГАЗИНЕ — ВАЖНЫЕ НАПОМИНАНИЯ

    Разъемы обратной полярности SMA

    Нажмите, чтобы увеличить Описание Номер детали ценовой разрыв
    SMA (папа) Обжим
    RG-58, 142, LMR-195
    (штекер / контакт гнездо)
    CRS-6200RP Запрос
    Расчетное предложение
    SMA (папа) Обжим
    RG-174, 316
    (контакт вилка / розетка)
    CRS-6700RP Запрос
    Расчетное предложение
    SMA (папа) Обжим
    LMR-240
    (вилка / женский контакт)
    CRS-6340RP Запрос
    Расчетное предложение
    SMA (гнездовой) Обжим
    LMR-240
    (гнездовой корпус / штекерный контакт)
    CRS-6345RP Запрос
    Расчетное предложение
    SMA (папа) Обжим Никелевый корпус
    LMR-400
    (охватываемый корпус / женский контакт)
    CRS-9400RP Запрос
    Расчетное предложение
    SMA (гнездовой) Обжим
    LMR-400
    (гнездовой корпус / штекерный контакт)
    CRS-9410RP Запрос
    Расчетное предложение

    Соединители обратной полярности TNC

    TNC (папа) Обжим
    RG-58, LMR-195, SW-195
    (штекер / контакт гнездо)
    CRT-3101RP Запрос
    Расчетное предложение
    TNC (папа) RT. Угол Обжимной
    RG-58, LMR-195, SW-195
    (охватываемый корпус / женский контакт)
    CRT-3102RP Запрос
    Расчетное предложение
    TNC (внутренняя) Переборка Обжим
    RG-58, LMR-195, SW-195
    (охватывающая часть / контактная вилка)
    CRT-3115RP ​​ Запрос
    Расчетное предложение
    TNC (штыревой) Обжим
    LMR-240
    (штыревой корпус / гнездовой контакт)
    CRT-3525RP 1-9 — 5 долларов.31
    10-24 — 4,89 долл. США
    25-100 + — Запрос предложений
    Акция — 1 нед
    TNC (гнездовой) Обжим
    LMR-240
    (гнездовой корпус / штекерный контакт)
    CRT-3605RP Запрос
    Расчетное предложение
    TNC (внутренняя) Переборка Обжим
    LMR-240
    (охватывающая часть / охватываемый контакт)
    CRT-3575RP Запрос
    Расчетное предложение
    Pic Скоро
    Скоро
    TNC (папа) RT. Угол Обжим
    LMR-240
    (охватываемый корпус / женский контакт)
    2-х компонентный (корпус со вставленным штифтом, гильзой)
    Due Beg. Январь 2015 г.
    CRT-3691QC Запрос
    Расчетное предложение
    TNC (штыревой) Обжим
    LMR-400
    (штыревой корпус / гнездовой контакт)
    CRT-3400RP Запрос
    Расчетное предложение
    TNC (гнездовой) Обжим
    LMR-400
    (гнездовой корпус / штекерный контакт)
    CRT-3410RP Запрос
    Расчетное предложение

    Адаптеры обратной полярности

    Pic Coming
    Soon
    SMA (папа) RP — N (папа) CRS-8012RP Запрос
    Расчетное предложение
    SMA (папа) RP — SMA (женщина) CRS-8020RP Запрос
    Расчетное предложение
    SMA (женский) RP — SMA (мужской) CRS-8021RP Запрос
    Расчетное предложение
    SMA (папа) — TNC (мама) RP CRS-8015RP Запрос
    Расчетное предложение
    N (мама) — TNC (папа) RP CRN-8001RP Запрос
    Расчетное предложение
    N (папа) — TNC (папа) RP CRN-8015RP Запрос
    Расчетное предложение
    TNC (мама) — TNC (папа) RP CRT-8010RP Запрос
    Расчетное предложение

    (PDF) Энтальпии сольватации макроциклического эфира дибензо-24-краун-8 в растворителях разной полярности

    586

    РОССИЙСКИЙ ФИЗИЧЕСКИЙ ЖУРНАЛ A Vol. Вклад образования каверн в

    различных растворителях оценивался методом Пьеротти

    , который был использован нами для описания растворов циклических эфиров

    [4]. Там же приведены необходимые данные о размерах и свойствах

    молекул растворителя.

    (3)

    , где

    y

    =

    π

    N

    /6

    V

    1

    — коэффициент упаковки,

    σ

    1

    2

    — диаметры твердых сфер, эквивалентные по объему

    молекулам растворителя и растворенного вещества,

    α

    p

    — коэффициент

    теплового расширения растворителя,

    p

    — внешнее давление.

    Диаметр твердой сферы для молекулы дибензо24крауна8

    определен как 0,927 нм из данных рентгеновской структуры

    [9]. Расчетные вклады

    δ

    и

    δ

    в энтальпии переноса эфира из тетрахлорметана

    в различные растворители приведены в таблице 3.

    .

    Hcav RT2αpy

    1y– ()

    3

    1y– ()

    231 y– ()

    σ2

    σ1

      +

    =

    +

    31 2y + ()

    σ2

    2

    σ1

    2

    ⎠

    NA

    NA

    6

     pσ2

    3, +

    [3], при меньшем размере цикла эти значения [3] также представлены здесь

    .

    Данные таблицы 3 показывают, что экзотермический эффект

    взаимодействия дибензо24краун8 с растворителями

    увеличивается с увеличением дипольного момента молекулы растворителя

    в следующем порядке:

    бензол <пиридин <ацетонитрил

    <ДМФ <ДМСО.

    Это означает, что электростатические взаимодействия эфира

    с этими растворителями вносят значительный вклад в энергию сольватации

    , поскольку энергия диполь-дипольного взаимодействия

    пропорциональна дипольному моменту.Известно

    , что структурно гибкая молекула дибензо

    24крауна8 может иметь как неполярную конформацию

    , реализуемую в свободном эфире [9], так и его комплекс иона калия

    [10], так и конформацию полярной чашеобразной формы.

    , который находится в комплексах с ионами бария [11] и

    натрия [12]. Полярный конформер эфира имеет

    больших дипольных моментов и может сильно взаимодействовать с

    молекулами полярных растворителей. Экзотермический эффект

    переноса дибензо-18-крауна-6 в полярные растворители на

    несколько выше, чем у дибензо-24-краун-8.Это

    означает, что дипольный момент молекулы дибензо18

    краун6 больше, чем у менее полярной молекулы

    дибензо24крауна8.

    Вклады

    δ

    в энтальпии

    перехода обоих эфиров в ацетон и пропиленкар

    бонат не соответствуют порядку полярности растворителя

    . Такое аномальное поведение наблюдалось для ац

    тонов растворов 15крон5 [4], 18корон6 [5],

    1,10диаза18корона6 [6] и N, Ndibenzyldiaza

    18crown6 [7].Можно сделать вывод, что неполярные конформеры

    исследуемых эфиров гибкой структуры

    доминируют в средах ацетона и пропиленкарбоната.

    Данные об энтропиях переноса эфира,

    Δ

    tr

    S

    ,

    (таблица 4) подтверждают это предположение. Значения

    Δ

    tr

    S

    были определены с использованием литературных значений энергии переноса эфира Гиббса

    в различные растворители [13,

    14].Как видно из таблицы 4, энтропийный эффект

    является наиболее благоприятным для переноса дибензо24крауна8

    из пропиленкарбоната в ацетон по сравнению с

    с переносом на другие полярные растворители. Наиболее положительное значение

    из

    Δ

    tr

    S

    в этом случае указывает на то, что структурированная плотность раствора ацетона

    является самой слабой из-за уменьшения вклада электростатического взаимодействия на

    .

    Обратите внимание, что рассмотренные выше закономерности

    явно не проявляются в измеренных энтальпиях транс

    fer

    Δ

    tr

    H

    °

    , поскольку вклад в образование полости

    меняется от растворителя к растворителю. .

    Согласно данным в таблицах 2 и 3 экзотический

    мик-эффект, возникающий в результате переноса DB24C8 из эталонного растворителя №

    в хлороформ, намного выше по сравнению с

    эффектами переноса в другие низкополярные растворители.

    Это означает, что специфическое взаимодействие эфира с

    этого растворителя вносит значительный вклад в сольватацию. Сравнение

    значений

    δ

    показывает, что экзотика

    Табл е 3.

    Энтальпии образования каверн и изменения золь

    энтальпии взаимодействия растворителя при переносе дибензо

    24крана8 и дибензо18крауна6 из тетрахло

    рометана в различные растворители при 298 .15 К (кДж / моль)

    Растворитель

    DB24C8 DB18C6

    [3]

    Тетрахлорметан 78,3 0 0

    Бензол 85,7 8,3 6,5

    Хлороформ 88,6 41,7 28,7 28,7

    380003 70003

    Ацетон

    ,7 35,17

    Ацетонитрил 117,3 45,9 60,3

    ДМФ 128,1 56,4 53,5

    ДМСО 149,7 71,6 76,9

    Пропиленкарбонат 108,5 36,5 39,8

    Таблица 4.

    Термодинамические характеристики переноса

    дибензо24краун8 из пропиленкарбоната в полярные растворители

    при 298.15 K

    Растворитель

    Δ

    tr

    G

    *,

    кДж / моль

    Δ

    tr

    H

    ,

    кДж / моль

    000 tr

    ,

    Дж / (моль K)

    Ацетон 0,85 11,7 36,4

    ДМСО –1,37 6,1 25,0

    ДМФ –2,17 –0,3 6,3

    Ацетонитрил –1,94 –0,9 3,5

    * Из [13, 14].

    Краун-эфиры как катализаторы межфазного переноса. Сравнение анионной активации в водно-органических двухфазных системах и в безводных растворах с низкой полярностью пергидродибензо-18-краун-6, липофильными четвертичными солями и криптандами

    Краун-эфиры как катализаторы межфазного переноса.Сравнение анионной активации в водно-органических двухфазных системах и в безводных растворах с низкой полярностью пергидродибензо-18-краун-6, липофильными четвертичными солями и криптандами

    15.10: Краун-эфиры — Chemistry LibreTexts

    1. Последнее обновление
    2. Сохранить как PDF
    1. Авторы и указание авторства

    «Краун-эфир» — это циклический эфир, содержащий несколько (т.е., 4, 5, 6 или более) атомов кислорода. Растворить ионные соединения в органических растворителях можно с помощью краун-эфиров. Циклический полиэфир с четырьмя или более атомами кислорода, разделенными двумя или тремя атомами углерода. Все краун-эфиры имеют центральную полость, в которой может находиться ион металла, координированный с кольцом атомов кислорода. Циклические соединения с общей формулой (OCH 2 CH 2 ) n . Краун-эфиры названы по общему количеству атомов в кольце и количеству атомов кислорода.Таким образом, 18-краун-6 представляет собой 18-членное кольцо с шестью атомами кислорода (часть (а) на рисунке 18.7.1). Полость в центре молекулы краун-эфира выстлана атомами кислорода и достаточно велика, чтобы ее можно было заполнить катионом, например K + . Катион стабилизируется за счет взаимодействия с неподеленными парами электронов на окружающих атомах кислорода. Таким образом, краун-эфиры сольватируют катионы внутри гидрофильной полости, тогда как внешняя оболочка, состоящая из связей C – H, является гидрофобной. Краун-эфиры полезны для растворения ионных веществ, таких как KMnO 4 , в органических растворителях, таких как изопропанол [(CH 3 ) 2 CHOH] (Рисунок 18.7.1). Наличие краун-эфиров с полостями разного размера позволяет сольватировать определенные катионы с высокой степенью селективности.

    Рис. 1. Краун-эфиры и криптанды (а) Калиевый комплекс краун-эфира 18-краун-6. Обратите внимание, как катион расположен внутри центральной полости молекулы и взаимодействует с неподеленными парами электронов на атомах кислорода. (б) Калиевый комплекс 2,2,2-криптанда, демонстрирующий, как катион почти скрыт криптандом. Криптанды сольватируют катионы через неподеленные пары электронов на атомах кислорода и азота.

    Рисунок 2: Влияние краун-эфира на растворимость KMnO4 в бензоле . Обычно он интенсивно пурпурный, полностью нерастворим в бензоле, который имеет относительно низкую диэлектрическую проницаемость. В присутствии небольшого количества краун-эфира KMnO4 растворяется в бензоле, о чем свидетельствует красновато-пурпурный цвет, вызванный перманганат-ионами в растворе.

    Криптанды (от греческого kryptós , что означает «скрытый») — это соединения, которые могут полностью окружать катион неподеленными парами электронов на атомах кислорода и азота (Рисунок 18. 7.1b). Число в названии криптанды — это количество атомов кислорода в каждой цепи молекулы. Подобно краун-эфирам, криптанды можно использовать для приготовления растворов ионных соединений в растворителях, которые в противном случае являются слишком неполярными для их растворения.

    Рисунок 18.7.3: Ионно-дипольные взаимодействия при сольватации ионов Li + ацетоном, полярным растворителем

    Вклады и атрибуция

    научных статей, журналов, авторов, подписчиков, издателей

    Как крупный международный издатель академических и исследовательских журналов Science Alert издает и разрабатывает названия в партнерстве с самыми престижные научные общества и издатели.Наша цель заключается в том, чтобы максимально широко использовать качественные исследования. аудитория.
    Мы прилагаем все усилия, чтобы поддержать исследователей которые публикуют в наших журналах. Есть масса информации здесь, чтобы помочь вам публиковаться вместе с нами, а также получить ценные услуги для авторов, которые уже публиковались у нас.
    2022 цены уже доступны. Ты может получить личную / институциональную подписку перечисленных журналы прямо из Science Alert. В качестве альтернативы вы возможно, пожелает связаться с выбранным вами агентством по подписке. Направляйте заказы, платежи и запросы в службу поддержки клиентов в службу поддержки клиентов журнала в Science Alert.
    Science Alert гордится своей тесные и прозрачные отношения с обществом. В виде некоммерческий издатель, мы стремимся к самым широким возможное распространение публикуемых нами материалов и на предоставление услуг высочайшего качества нашим издательские партнеры.
    Здесь вы найдете ответы на наиболее часто задаваемые вопросы (FAQ), которые мы получили по электронной почте или через контактную форму в Интернете.В зависимости от характера вопросов мы разделили часто задаваемые вопросы на разные категории.
    Азиатский индекс научного цитирования (ASCI) стремится предоставить авторитетный, надежный и значимая информация по освещению наиболее важных и влиятельные журналы для удовлетворения потребностей мировых научное сообщество.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
