Какой кабель стоит покупать для акустических колонок, а какой ни в коем случае нельзя? — Статья из Блога 1-TECH

Очень часто, выбирая звуковой кабель для акусической системы, люди думают, что чем красивее кабель, тем лучше он работает. А красивая «обёртка» чаще специально используется всего лишь для взуальной привлекательности товара. Ещё как правило, покупатель кабеля редко находит время для прослушивания предлагаемой модели, а то и просто такой возможности нет в самой торговой точке.

Каждый понимает, что профессиональный кабель — хороший кабель, но не каждый знает, что профессионалам не нужны «понты» в виде сочной изоляции, красочной упаковки. А потому профессиональный акустический кабель будет иметь самый простой внешний вид, а его изоляция будет однотонная или просто чёрного цвета.

Но потребитель покупает глазами… Потому мы решили подготовить эту небольшую статью в помощь начинающим меломанам и любителям домашних кинотеатров.

Немного теории..

Какими бы ни были хорошими усилители и динамики, без проводов, соединяющих их с усилителями они будут угрюмо молчать. Чтобы звук из колонок радовал уши, надо сначала порадовать их самих и подсоединить к ним те провода, которые надо.

Обычно кабели, которые используют для подключения к колонкам называют “акустическими” или “колоночными”, а теперь еще и “спикерными”.

Начнем с простого:

Способность проводов пропускать через себя электрический ток зависит от материалов, используемых при их изготовлении. И, как ни удивительно, серебро, а не золото чемпион среди проводников. Первые 4 места соревнований по проводимости среди химических элементов распределены так :

1

Ag Серебро

2

Cu Медь

3

Au Золото

4

Al Алюминий

Чтобы не было короткого замыкания, провода принято изолировать, поэтому металлические жилы оборачивают или заливают тем, что не проводит электричество. Каких только видов изоляции не бывает, но главная ее задача — не дать проводам замкнуться с соседями или с человеком.

Сами провода состоят либо из одной толстой проволоки или из множества тонких проволочек (“жил”), скрученных между собой. И их так и называют “одножильный” или “многожильный”. Многожильный провод проигрывает одножильному в способности проводить ток, но выигрывает во многих других соревнованиях, особенно в гибкости и “неломучести” от многократного изгибания. Но не советуем сильно заблуждаться — от многократных перегибов ломается все и многожильный шнур тоже.

Как кабель влияет на качество звука?

Сначала об “элитных” стандартах Hi-Fi и Hi-End : Дискуссии на тему “Высокая верность воспроизведения” не меньше 50 лет.. И тогда и сейчас оценку выставляли не приборы а эксперты. И тогда и сейчас вывод одинаковый: хотите услышать верное воспроизведение — идите на акустический концерт. В мире нет и не будет абсолютно линейной техники, которая без искажений запишет и воспроизведет звук так как он звучал при записи.

Искажения неизбежны, а спекуляции на этом не будут иметь конца. И какую технику выбирать остается делом вкуса и ограничивается размером кошелька и здравым смыслом, если он имеется. Самый главный критерий — нравится или не нравится.

К примеру утверждение, что использование в Hi-End кабелях посеребренной меди улучшает воспроизведение обертонов это, как говорил один наш хороший знакомый, “чушь противотанковая”. Мало того, что серебро ненамного отличается по проводимости от меди, так еще и эффект распространения высокочастотных токов по поверхности проводника начинает сказываться в диапазоне радиочастот, а для звукового и ультразвукового диапазонов он ничтожно мал. Зато провода “богато” оформлены и народ с кошельками охотно верит, что только этот кабель и нужен их технике.

Так что про такой кабель можно смело цитировать В.Высоцкого : “толку от него было как от козла молока, но и вреда однако тоже никакого”.

Что можно сказать про бескислородную медь OFC (Oxygen-Free Copper) и монокристаллическую медь

ОСС (Ohno Continuous Casting)? И тот и другой сорт имеют массу замечательных свойств. Бескислородную медь очищают от растворенного в ней кислорода и окислов разогревая и разливая в вакууме или иной среде, обеспечивающей защиту от попадания окислов и других примесей. Ее структура становится однородной и не создает препятствий движению заряженных частиц. Для производства ОСС используется еще более сложная технология. Оба вида широко применяются в микроэлектронике, в космической и других высокотехнологичных промышленностях.

Но применительно к акустике следует вспомнить крылатое выражение медиков “Витамины обогащают мочу пациента и карман фармацевта”. Все резоны а-ля “снижает степень искажения звука и уровень посторонних шумов”, “не подвержены внутренней коррозии и их проводимость со временем не ухудшается” предназначены для неискушенного уха готового платить покупателя.

Еще раз: если проводник из меди, то “монокристалличен” ли он или “обезкислороден”, или и то и другое вместе, для акустических систем не имеет какого-либо существенного значения. Все эти преимущества проявляются ниже зоны чувствительности человеческого уха и шумы проводников на несколько порядков ниже уровня шумов, издаваемых транзисторами и другими радиодеталями.

Для акустических кабелей главное чтобы в них была медь и чтобы она не ржавела на манер “китайской” латуни на сантехнических фитингах. Что касается “неподверженности внутренней коррозии”, то медь прекрасно чувствует даже в речной и морской воде, так что внутри нормально сделанной изоляции она прослужит сотню лет.

Что стоит знать о сечении акустического кабеля?

Потери передаваемой энергии, зависят от сечения проводника. Чтобы узнать какое сечение у провода, его надо разрезать точно поперек и посчитать площадь торца. Соответственно чем толще провод, тем больше сечение.

В США изобрели свой стандарт, назвав его “American Wire Gauge System” или сокращенно AWG, который, чтобы посильнее уязвить европейцев. еще и перевернули с ног на голову, то есть чем больше калибр, тем меньше диаметр. Таблица соотвествия калибров площадям обширная, но вот для примера несколько часто применяемых типоразмеров для одножильных проводников :

Значение AWG

Диаметр, мм

Сечение, мм2

27

0,361

0,1023

25

0,405

0,128

26

0,455

0,162

24

0,511

0,205

22

0,644

0,325

20

0,812

0,517

19

0,912

0,652

18

1,024

0,8235

17

1,15

1,038

16

1,29

1,307

15

1,45

1,65

14

1,628

2,081

13

1,828

2,624

11

2,308

4,17

Зачем вообще нужно рассчитывать сечение акустического кабеля для прокладки колоночных шнуров? Дело в том, что если металл не идеальный проводник, то он греется от проходящего через него тока. Это значит, что если у вас мощная акустика, то придется взять достаточно толстый провод. А еще есть прямая зависимость сечения от длины. Следует знать, что чем длиннее путь до колонки, тем больше сопротивление проводников, а значит и потери в громкости и качестве. Но чем больше сечение проводника, тем меньше его удельное сопротивление, поэтому взяв провод потолще вы гарантированно не потеряете ни одного драгоценного ватта из отпущенных усилителем.

Пример расчета нужного сечения аудиокабеля:



Домашнюю акустику чаще всего подключают двухпроводным многожильным кабелем и такой тип является самым распространенным вариантом спикерного кабеля.

Осталось определится с его сечением. Для этого надо узнать, а насколько сами колонки сопротивляются подаваемому к ним току. Чтобы узнать какое сопротивление у вашей акустики надо заглянуть в паспорт или на заднюю стенку. Если ничего не узнали, ищите прибор измеряющий сопротивление (тестер, мультиметр, омметр) и меряйте его сами.

Чем меньше сопротивление колонки, тем больший ток она будет потреблять, а значит потребуется большее сечение. Есть такой параметр как плотность тока, то есть какой ток течет через единицу площади. Осталось посчитать какой ток будет потреблять ваша акустическая система, для чего надо использовать эту формулу : I = PR, (где I — ток, P — мощность акустики, R —  сопротивление). Разделив полученную величину на нормативную плотность тока получим минимальное сечение. Для примера колонке мощностью 100 Ватт и сопротивлением 4 Ома нужен ток равный корню из (100/ 5) = 5 Ампер. Если почитать ПУЭ (сами ищите, что это значит) то номинальная плотность тока для медных проводов лежит в пределах — 2,7…3,5 А / мм2. То есть минимальное сечение провода для таких колонок — 1,8…2,3 мм2. Вот от этого и надо плясать. Для полной уверенности в наших расчетах осталось определить какое же сопротивление будет у этого провода. Для этого находим удельное сопротивление медных проводников — 0,017 Ом•мм2/м. Делим эту величину на сечение, умножаем на удвоенную длину кабеля и получаем, что максимальное сопротивление для 10 м провода сечением 1,8 квадрата будет 0,017 / 1,8 * 20 = 0,189 Ома. Это в 21 раз меньше сопротивления динамика, что вполне соответствует ничем всерьез не обоснованным требованиям для Hi-Fi техники. Расчеты показали, что для длин в пределах 5 метров сопротивлением кабеля можно смело пренебречь. Главное — это быть уверенным что провода действительно из меди, а не омедненной тряпицы. Когда продавцы будут уверять что вам надо никак не меньше 4-х квадратов, это значит что на вас тривиально хотят нажиться.

Какой акустический кабель выбрать?

Как и почти везде главные критерии выбора — качество и долговечность.

Как это ни грустно, но если вам нужно и то и другое, то сильно сэкономить не получится. К тому же технологии имитации сейчас развиты чрезвычайно и мы регулярно покупаемся на “выгодные скидки”, причем почти сразу понимаем, что выгоду получили отнюдь не мы.

Профессиональные модели акустических (спикерных) кабелей немецкой марки KLOTZ a-i-s

LYP0. . LY2.. SCY2.. SCh3..
Параллельно идущие проводники.
Изоляция одинарная (чёрный, белый, прозрачный)
Проводники перевиты между собой с определённым шагом.
Двойная изоляция.
Проводники перевиты между собой с определённым шагом.
Двойная закладная изоляция.
Проводники перевиты между собой с определённым шагом.
Двойная негорючая изоляция.

Мультикорные модели профессиональных акустических (спикерных) кабелей для подключения Bi-wiring и Bi-amping

LSC.. LYS.. SCh5..D SCFR4..
Проводники перевиты между собой с определённым шагом.
Двойная изоляция.
Добавлен сенсорный провод 2,5 мм².
Двойная усиленная изоляция.
Проводники перевиты между собой с определённым шагом.
Двойная негорючая изоляция.
Витая структура проводников.
Негорючая изоляция повышенной надёжности.

На что важно обратить внимание при покупке акустического кабеля?

На то, как выглядит медная жила. Если кабель очень мягкий или очень жесткий, то это повод для сомнений. Вполне может быть, что вам предлагают омедненный сплав. а не чистую медь. Все сплавы заведомо хуже меди по проводимости. Аргументация, что они лучше меди, потому что не окисляются и не ржавеют — это попытка ввести в заблуждение. Процессы окисления меди идут очень медленно и если контакт был нормальный, то с ним многие годы ничего не случится. А остальная медь закрыта химически нейтральной изоляцией и она будет дополнительно препятствовать разрушению металла. Кстати это очень важный показатель качества : “свежеоголенные” жилы нового провода не должны быть темнее неочищенной меди, если это не так, то либо медь ужасающего качества, либо изоляция агрессивна и скоро разъест металл. Нам попадались подобные образцы, которые буквально рассыпались в руках.

— Пощупайте и помните изоляцию. Нормальная не должна липнуть к рукам и оставлять следов краски. Она должна быть в меру мягкой, упругой, но прочной и не трескаться при крутом перегибе. Двойная изоляция дороже одинарной, если это не так, то надо уточнить почему.

— Естественно должна быть цветовая маркировка одного из проводов. Иначе вы замучаетесь “фазировать” свою акустику, а это крайне важно для систем объемного звука, чтобы динамики колебались в одинаковую сторону.

— Производители высококачественного кабеля обязательно маркируют свою продукцию и ставят метровые метки, чтобы легко было отсчитывать нужные куски.

— Чтобы быть уверенным, что перед вами не подделка имеет смысл поискать в сети производителя и посмотреть как выглядит его продукция и похожа ли она на то, что вам предлагают.

Ответственные продавцы дорожат репутацией и стараются не никого обманывать, ну разве что сборщиков налогов и таможенников. Дело за малым — найти ответственного продавца. Зайдя на наш сайт вы попали по адресу и мы, ценя ваше доверие, постараемся, чтобы вашей акустике было хорошо звучать. Мы предлагаем лучшие акустические кабели по приемлемым ценам и готовые решения для подключения аудио систем уровней Hi-Fi и High END.

Ответы на часто задаваемые вопросы покупателей акустических кабелей

Вот список ответов на вопросы, которые должен задать себе покупатель, чтобы выбрать кабель для подключения акустических систем:

Оценка решения

Вопрос

Отлично

Удовлетворительно

Скорее плохо

Где купить?

У отраслевых продавцов

В магазинах продающих электронику

В магазинах хозтоваров, на рынках

Сколько жил должно быть в проводе?

Много и свитых специальным образом

Минимум 7

Одна

Из какого металла должен быть кабель?

Медь OFC или радиотехническая

Медь электротехническая

Специальная “медь” из Китая для развивающихся стран, алюминий

Обязательно ли нужен посеребренный кабель?

На ваш вкус, разницы не ощутите.

Нет

“А это че..?”

Какое сечение выбрать?

Желательно рассчитать

Не меньше 0,5 мм2 + по 0,5 мм2 на каждые 50 вт мощности

Чем дешевле тем лучше, ведь не утюг же подключаем!

Сколько нужно слоев изоляции?

Два

Один

А зачем она, пустим параллельно или спичками отгородим.

Какой должен быть цвет изоляции проводов?

Обязательно разной, например красная и синяя, наружная оболочка может быть одноцветной

На изоляции должна быть цветная полоса (белая, красная), чтобы не перепутать плюс с минусом

Какая разница, разберемся если что..

Что делать с излишками кабеля?

Все лишнее обрезать, оставив небольшие припуски на монтаж и демонтаж.

Сначала оставить по паре метров запаса на случай некоторой перестановки, потом излишки отрезать.

Ничего не резать, запихаем бухту за колонку.

Чем снимать изоляцию

Специальным инструментом

Строительным ножом, но предельно аккуратно.

Зубами или ножницами..

Что делать если при зачистке перерезал несколько жил и остатки их немного выступают за пределы изоляции?

Зачистить снова

Лучше переделать, но, если перерезано не слишком много жил, то можно отрезать их ”под корень”, чтобы ничего не выступало за края изоляции.

Оставить все как есть, “а че будет-то..?”

Надо ли звать специалистов для прокладки кабелей

Если денег хватит, то да, но обязательно под вашим присмотром.

Не слишком сложная задача, самому вполне можно справится.

У меня сосед электрик, все развесит как надо..

Надо ли облуживать припоем концы перед соединением с колонками?

Да, контакт будет надежнее и долговечнее.

Не обязательно, но хотя бы зачистить (поскоблить).

Дык и так работает, пошурудим если что..

Можно ли использовать ШВВП или ПВС?

Нет, там медь невысокого качества.

Можно, но если уверены в производителе.

А на рынке другого не бывает..

Подключение вызывной панели к монитору через UTP

Мы не советуем применять для прокладки линии связи компьютерную «витую пару» UTP.

Линия связи между монитором и вызывной панелью должна обеспечить три основные задачи:

  1. Обеспечить питание вызывной панели с минимальными потерями в самой линии.
  2. Обеспечить защиту от внешних электрических наводок и помех.
  3. Исключить взаимное влияние сигналов аудио и видео.

В настоящее время выпускаются электрические кабели, способные справиться с этой задачей лучше, чем «витая пара». При расстоянии до 30 метров это комбинированный кабель КВК-2×0.75 (коаксиальный кабель для видео + 2 изолированные жилы 0,75 мм в общей оболочке). При расстояниях свыше 30 метров – это антенный кабель РК-75 + трехжильный кабель, например ПВС, ВВГ, ШВВП диаметром 1 и более мм.

Однако, бывают ситуации, когда линия уже проложена кабелем UTP и работы по замене кабеля сопряжены с большими трудностями или финансовыми затратами.

И вот тут монтажники зачастую допускают распространенную ошибку, соединяя между собой свитые проводники  и подключая к ним сигналы, как показано на рисунке:


При таком соединении проводников, когда провод с видеосигналом (а соединенную пару проводов можно считать единым проводом) напрямую, без экрана, свит с проводом аудио, может наблюдаться взаимное влияние сигналов видео и аудио друг на друга.

При этом изображение начинает подергиваться в такт со звуком, а в момент открывания замка на экране возникают помехи.

Что же касается канала аудио, то в нем может появиться фон с частотой 50 Гц – кадровой частотой видеосигнала, из-за которого отсекаются начала и окончания слов, и обоим собеседникам приходится кричать, чтобы быть услышанными.

Тем не менее, можно попытаться и с помощью «витой пары» достичь наилучшего результата. Для этого проводники нужно соединить, как показано на рисунке:


При таком соединении каждый из сигнальных проводников оказывается в экране (пусть не в идеальном, но все-таки). При этом минимизируется взаимное влияние сигналов аудио и видео, а также возрастает защита от электрических помех извне.

При горячем подключении сгорает HDMI порт 💻

В последнее время всё большую популярность набирает стандарт подключения мультимедиа устройств HDMI. Многие уже отметили, что подключить компьютер к телевизору или плазменной панели через HDMI очень удачное решение. Хотя бы потому, что посмотреть любимый фильм или поиграть в новую игрушку можно будет на большом экране, и при этом не нужно отключать основной монитор, т.к. современные видеокарты имеют несколько видео-выходов.

И тут заключается проблема, на которую натыкаются сотни людей, а именно – сгорает HDMI порт на видеокарте и на телевизоре, и происходит это в момент горячего подключения или отключения кабеля. При этом многочисленные попытки удалить драйвер видеокарты и установить его заново ни к чему не приводят.

Согласитесь, очень неприятно спалить единственный выход на видеокарте за сотню-другую баксов и вход на дорогостоящем телевизоре. Иногда телевизор и видеокарта выгорают полностью. А ведь этот вид неисправности не поддаётся гарантийному обслуживанию и сервисные центры хорошо этот момент усекли, так что не стоит и пытаться.

Что делать, чтобы не сгорел HDMI порт

На самом деле нужно всего лишь соблюдать определённый порядок действия при подключениях или отключениях устройств. Хотя стандарт HDMI поддерживает «горячее» подключение, т.е. подключаться можно не выключая подсоединяемые устройства, тем не менее так делать не следует. В случае подключения видеокамеры или любого другого устройства питающегося от собственного аккумулятора можно подключаться на горячую, но в случае соединения компьютера с телевизором это недопустимо!

Во-первых, потому что на корпусе компьютера присутствует половина напряжения питания, а во-вторых, если к телевизору подключена антенна кабельного телевидения, то «земля» со стороны телевизора имеет нулевой потенциал. Когда же вы соединяете компьютер и телевизор кабелем HDMI, то из-за разницы потенциалов в кабеле протекает ток, который является убийственным для портов. А т.к. порт HDMI не защищён дополнительными цепями и его контакты напрямую уходят в чип, то этот чип просто выгорает. С ноутбуками обычно всё нормально, но лучше во время подключения кабеля вынимать шнур блока питания.

Итак, вот правильная последовательность подключения:

  1. Выключаем компьютер и телевизор ИЗ РОЗЕТКИ. Простого выключения НЕ ДОСТАТОЧНО.
  2. Если к телевизору подключено кабельное телевидение, то его ОБЯЗАТЕЛЬНО отключаем.
  3. Подсоединяем либо отсоединяем кабель HDMI (смотря что нам нужно)
  4. Подключаем антенну кабельного
  5. Включаем в розетки
  6. Всё, теперь можно включать

Но всё-равно, входы-выходы HDMI не будут застрахованы от выхода из строя. Для максимальной безопасности компьютер и телевизор должны быть заземлены!

Что делать если дома старая проводка

При использовании длинного HDMI-кабеля от 5-х метров настоятельно рекомендуется перед подключением соединить корпуса компьютера и телевизора толстым медным многожильным проводом сечением 2.5 кв.мм.! Это необходимо для того, чтобы выровнять потенциалы на корпусах устройств. Если порты сгорают с коротким кабелем, то это действие также надо выполнить, а кабель поменять.

В принципе, кабель и сам соединяет корпуса через внутренний проводник и ещё ДОЛЖЕН это делать через оплётку (экран). Но, к сожалению, некоторые некачественные кабеля делают без экрана ВООБЩЕ, несмотря на их длину 10 и более метров! Тонкий внутренний проводок всё-таки соединяет земли, но при большой длине кабеля его сопротивление велико и он не обеспечивает защиту.

Теоретически, если у вас в квартире евро-проводка с подключённым 3-м контактом, сетевые кабеля компьютера и телека трёх-контактные, да ещё и подключено заземление, то, при условии что везде 100% хороший контакт, дополнительный кабель можно не прокладывать. Но мало кто подпишется под всеми пунктами.

Поэтому рекомендую вам проверить наличие экрана в своём кабеле. Для этого возьмите любой цифровой тестер и измерьте сопротивление между металлическими корпусами обоих штекеров кабеля:

Сопротивление должно быть не более нескольких Ом. Хорошо если это так, но если оно больше или тестер вообще ничего не показывает, а кабель длинный, то нужно соединять дополнительным проводом.

К корпусу компьютера он крепится в любом удобном месте, например одним из болтов, которым крепится блок питания. А к телевизору можно прикрутить в месте крепления к кронштейну. Обычно есть специальный болтик где-то внизу для кабеля заземления, вот к нему тоже можно прикрутить. У меня вот так:

После этой процедуры компьютер можно подключать через HDMI к телевизору «на горячую», т.е. не выключая из розеток, но всё же не рекомендуется 🙂 Как говорится, коли обжёгся, то и на холодное потом дуешь 🙂

К тому же, если телевизор подключён к антенне кабельного телевидения, то перед подключениями рекомендую вынимать антенну! Это потому, что антенна имеет какое-никакое заземление и при подключении иногда вы можете наблюдать искры.

В реальной жизни со сгоранием портов HDMI или всей техники сталкиваются всего лишь несколько процентов людей, примите и эту информацию к сведению. Вот и всё, теперь вы знаете как не оказаться в очень неприятной ситуации.

основные характеристики и критерии выбора

Автор: Александр Старченко

Такая система, как видеодомофон состоит из отдельных электронных устройств, которые соединены между собой кабельными линиями. Следует знать, что соединительные провода, при организации любых видеосистем играют  роль не менее важную, чем сами электронные компоненты. Кабель для видеодомофона, неправильно подобранный или низкого качества, может стать причиной не только нарушений в работе устройства, но и полного его отказа. Для того чтобы правильно выбрать кабель, нужно разбираться в основных его характеристиках, а так же в известных брендах.

Содержание:

  1. Требования к кабелю для видеодомофона
  2. Основные разновидности кабелей
  3. Советы специалиста по выбору кабеля

Требования к кабелю для подключения видеодомофона

Конструкции видеодомофонов, в зависимости от жилища, подразумевают размещение соединительных кабелей не только в помещении, но и на улице. Поэтому существуют определённые требования, предъявляемые к токопроводящим жилам и к изоляции.

В качестве токопроводящих линий чаще всего применяется медная проволока различного диаметра, но компании, производящие недорогой кабель низкого качества, как правило, используют стальную проволоку, покрытую тонким слоем меди. Такие обмеднённые жилы могут использоваться как в коаксиальном кабеле, применяемом для подключения аналоговых видеокамер так и в кабеле из скрученных проводников (витая пара), который используется для цифровых устройств. Поскольку видеодомофон считается одним из элементов системы безопасности квартиры или дома, использовать такой кабель не рекомендуется.

Подсоединение проводов к видеодомофону

Для подключения кабельных линий в видеодомофонах применяются колодки с клеммами, где провод зажимается под винт. Стальной обмеднённый провод, в отличие от медного,  ненадёжно фиксируется в таком зажиме, а переменный контакт может послужить причиной выхода устройства из строя. Кроме того в тех местах, где стёрлось медное покрытие, обязательно возникнет коррозия, особенно в точках подключения наружной панели. Поэтому для соединения отдельных узлов видеодомофонов следует применять только медный кабель.

Изоляция кабеля. К изоляции кабелей, которые используются в помещении, особых требований не предъявляется. Кабели для видеодомофонов, предназначенных для уличного использования, должны иметь изоляцию из полиэтилена. Этот материал прекрасно предохраняет кабель от повышенной влажности, перепадов температур и солнечного ультрафиолетового излучения. Кабель для подключения видеодомофона характеризуется таким важным параметром, как помехозащищённость. В коаксиальном кабеле роль экрана играет металлическая оплётка, которая соединяется с корпусом устройства. Кабель «витая пара» так же выпускается с общим экраном или с отдельным экранированием каждой пары.

Помимо видеодомофона жители многоквартирных и частных домов часто  устанавливают такие приборы, как видеозвонки. Они выполняют практически те же функции, что и домофон с камерой, но не всегда оборудуются таким широким функционалом. Почитать про видеозвонки вы можете тут.

Чтобы установить видеонаблюдение в подъезде многоквартирного дома необходимо знать все технические моменты и правовые аспекты, касающиеся данного вопроса. Специально для ответа на него мы приготовили для вас развернутую статью, изучить которую вы можете перейдя по ссылке http://nabludaykin. ru/videonablyudenie-v-podezde.

Основные разновидности кабелей


В видеодомофонах могут использоваться различные типы соединительных кабелей. Тип конкретного кабеля для видеодомофона определяется областью применения. Обычно провода для видеодомофонов могут использоваться для следующих целей:
  • Передача видеосигнала от камеры на абонентское устройство;
  • Подача напряжения питания на электронный замок.

Коаксиальный кабель типа РК-75

РК-75 — Коаксиальный кабель для подключения видеодомофона с медным центральным проводником

Основным видом кабеля, используемого для передачи аналогового сигнала, является коаксиальный кабель. Он имеет несимметричную конструкцию, состоящую из следующих компонентов:

  • Центральный проводник;
  • Изолирующий слой;
  • Экранирующая оплётка;
  • Внешняя изоляция.

Центральный проводник, по которому транслируется сигнал, изготовляется из медной проволоки и может быть одножильным или многожильным. Далее идёт слой изолирующего полимера, который обеспечивает защиту кабеля от негативных климатических факторов. Это может быть полипропилен или вспененный полиэтилен. Для монтажа удобнее использовать кабели для видеодомофонов с защитной оболочкой из вспененного полиэтилена, поскольку они допускают изгибы малых радиусов.

Экранирующая оплетка выполняется из проволоки особого плетения и слоя алюминиевой фольги. Она выполняет функцию экрана и в обязательном порядке подключается к точке заземления, иначе она просто будет работать в обратной последовательности, а именно притягивать помехи подобно антенне. Коаксиальный кабель выпускается различных типоразмеров и характеризуется определёнными электрическими параметрами:

  • Полоса передаваемых частот;
  • Коэффициент затухания;
  • Волновое сопротивление.

Импортный коаксиальный кабель RG-59

Поскольку полоса частот в кабелях, используемых  для видеодомофонов, не является определяющей величиной, то допустимо применение любого кабеля, подходящего по физическим характеристикам. Величина коэффициента затухания сказывается только на больших расстояниях. Для соединения видеокамеры и базового блока применяется кабель с сопротивлением 75 Ом. Это основной параметр, на который нужно ориентироваться, выбирая кабель. Максимальная длина коаксиальной кабельной лини не должна превышать 100 метров. Чаще всего используется кабель отечественного производства РК-75-6-12 или его зарубежные аналоги – RG-6 и RG-59. РК-75-6-12 расшифровывается следующим образом: радиочастотный коаксиальный кабель 75 Ом, диаметром по изоляции 6 мм, 1 – обычной теплостойкости (до 125°С), 2 – номер разработки.

Комбинированный кабель КВК

Схема подключения видеодомофона в загородном доме

Если видеодомофон имеет аналоговую конструкцию, а вызывная панель установлена на внешних воротах загородного дома, то для питания видеокамеры требуется отдельная линия для подачи постоянного напряжения. В целях снижения затрат и удобства монтажа, в таких системах используется комбинированный кабель для домофона с камерой. Он состоит из типового коаксиального кабеля с волновым сопротивлением 75 Ом и двухпроводной линии для подачи напряжения питания. Такой кабель обозначается следующим образом: КВК-2ПВ(ПП)-2х0,5 (0,75) где:

  • КВК – кабель для видеонаблюдения комбинированный;
  • 2 – радиочастотный кабель типа РК-75;
  • П – изолирующий слой из вспененного полиэтилена;
  • В – внешняя изоляция из поливинилхлорида;
  • П – внешняя изоляция из светостабилизированного полиэтиэтилена;
  • 2 – два многожильных провода, сечением 0,5 мм.

Электрические параметры такого кабеля определяются параметрами РК-75.

Комбинированный КВК кабель

Кабель для подключения видеодомофона с изоляцией из поливинилхлорида (В) предназначен для использования в помещениях, а кабель, имеющий полиэтиленовое покрытие (П) хорошо выдерживает любые климатические условия и используется для наружного монтажа. Он может прокладываться в земле, но с обязательным использованием металлического или пластикового рукава. Воздушная линия может быть проложена кабелем КВК-Пт, в конструкции которого предусмотрен стальной тросик для крепления.

Кабель «витая пара»

Кабель такого типа нашёл широкое применение в цифровых устройствах. Конструктивно он состоит из нескольких линий, каждая из которых представляет собой два одножильных провода (пару) скрученных между собой с определённым шагом. Реже применяются кабели с многожильными проводниками. Число таких пар в кабеле, обычно, кратно двум и может быть различным. Кабель называется «витая пара» (twisted pair-TP) и имеет следующие модификации:

  • UTP – неэкранированный кабель;
  • FTP – кабель где все пары защищены общим экраном;
  • STP – кабель где каждая пара помещена в отдельный экран;
  • SFTP – кабель где экранированные пары дополнительно помещены в общий экран.

Кабель «Витая пара»

Кабель для домофона с камерой типа UTP маркируется следующим образом: FTP Cat.5-4х2х0,5. Кабель с общим экраном, пятой категории, состоящий из четырёх пар проводников диаметром 0,5 мм. Категория обозначает скорость передачи данных. В данном случае эта величина равна 100 Мбит/сек. Цифровой сигнал по такому кабелю может передаваться на расстояние до 300-500 метров. Внешняя изоляция кабеля может быть выполнена из различных материалов:

  • PVC – поливинилхлорид;
  • PP – полипропилен;
  • PE – полиэтилен.

Кабель с ПВХ оболочкой применяется для монтажных работ в помещениях, а кабель с полипропиленовой и полиэтиленовой изоляцией может применяться для наружных работ.

Кабель ШВЭП

Для подключения вызывных наружных панелей в видеодомофонах часто используется кабель типа ШВЭП. Он используется для передачи видеосигнала, подачи питания на камеру и  для управления электронным замком. Он состоит из нескольких многожильных проводов, один из которых помещён в экранирующую оплётку. Кабель выпускается с проводниками одного диаметра. ШВЭП 4х0,12 состоит из четырёх многожильных проводов. Такой кабель предназначен для наружного монтажа и допускает передачу видеосигнала на расстояние до 60 метров. Подключение электронного замка для видеодомофона можно выполнить изолированным многожильным проводом ШВВП-2х0,75 мм.

Советы специалиста по выбору кабеля

Прежде чем решать, какой кабель нужен для видеодомофона, необходимо сначала выбрать конкретную модель такого устройства. И самое главное – кабель для видеодомофона должен быть хорошим. Комбинированный кабель КВК, отечественного производства, отвечает всем требованиям и может использоваться без ограничений. При выборе коаксиального кабеля можно обратить внимание на продукцию таких компаний как «Cavel», «Belden» и «CommScope». Следует выбирать кабель RG-6 или RG-59, который отличается высоким качеством и продолжительным сроком службы.

Кабель «витая пара» производится многими компаниями и при выборе следует обращать внимание на материал проводников и не приобретать кабель с жилами из обмеднённой стали. Поскольку для подключения видеодомофона не требуется приобретать километры кабеля, экономить на том, чтобы купить 20-30 метров не стоит. Следует избегать продукции китайских производителей. Они продают кабель по очень низкой цене, используя стальные жилы и низкосортный пластик для внешней изоляции.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Как подключить телевизор к компьютеру / ноутбуку с помощью сети LAN, VGA, DVI, HDMI + видео

Вопрос подключения мобильной, цифровой техники к телевизорам становится актуальнее с каждым днем. Число проданных ноутбуков, компьютеров и современных ЖК,  плазменных телевизоров стремительно увеличивается. И рано или поздно встает вопрос- Как подключить компьютер, ноутбук к ЖК или плазменному телевизору? Ведь многие хотят просматривать видео (в том числе 3D), фото, веб станицы не на небольшом мониторе ноутбука или компьютера, а на больших панелях телевизора. Это статья должна помочь вам в подключении компьютера/ ноутбука к телевизору.

Подключения телевизора к компьютеру/ ноутбуку с помощью VGA- подключения.

VGA-разъем, также известный как D-Sub, -исключительно аналоговый вариант подключения без возможности передавать звук.

 VGA-разъем способен выводить изображение с разрешением не выше 1600х1200 точек. Некоторые современные видеокарты способны выводить по такому аналоговому интерфейсу изображение с разрешением даже 1920х1080 – но все же, это скорее исключение из правил. Для того, что бы подключить компьютер/ ноутбук этим способом- необходимо проверить наличие VGA разъема на телевизоре и ноутбуке/ компьютере, затем подключить их между собой VGA кабелем.

Настройки, которые необходимо произвести на ноутбуке/ компьютере будут описаны ниже . Не забудьте на телевизоре выбрать необходимый режим работы, в данном случае, нужно выбрать VGA-подключение. Для этого на пульте управления нажимаете кнопку SOURCE или INPUT (на разных телевизорах по разному).

Затем в настройках телевизора выбираете необходимое вам подключение.

Подключения телевизора к компьютеру/ ноутбуку  с помощью DVI-подключения.

 (Digital Visual Interface (DVI)- цифровой видео интерфейс, способный передавать качественное изображения без звука.

Виды входов DVI
•  DVI-I Single Link — один аналоговый и один цифровой канал.
•  DVI-D Dual Link — два цифровых канала. Позволяет использовать разрешения вплоть до 2560*1600 при частоте обновления 60Гц или 1920*1080 при частоте обновления 120Гц (необходимо для использования технологии nVidia 3D Vision). Наиболее актуален в настоящее время.
•  DVI-D Single Link — только один цифровой канал, возможности интерфейса ограничены разрешением 1920*1200 или 1600*1200 при частоте обновления 60Гц, для поддержки больших разрешений необходимо использовать Dual Link или аналоговый интерфейс.
•  DVI-I Dual Link — один аналоговый и два цифровых канала, наиболее полная реализация интерфейса. С помощью такого интерфейса можно передавать сигнал в формате 3D.
•  DVI-A — только аналоговая часть, без цифровой, фактически — это разъём VGA, выполненный в новом форм-факторе. Встречается обычно только на DVI-части переходника DVI-VGA.
Подключение происходит с помощью DVI-кабеля.

Настройки, которые необходимо произвести на ноутбуке/ компьютере будут описаны ниже.Не забудьте на телевизоре выбрать необходимый режим работы, в данном случае, нужно выбрать DVI-подключение. Как это сделать описано выше, единственное отличие — на телевизоре необходимо выбрать DVI.

Основные проблемы и вопросы подключения телевизора к ноутбуку с помощью DVI описаны в статье Распространенные проблемы при подключении телевизора к компьютеру с помощью кабеля DVI.

Подключения телевизора к компьютеру/ ноутбуку  с помощью HDMI- подключения.

 High-Definition Multimedia Interface ( HDMI) — цифровой интрефейс подключения, способный передавать не только видео в формате FullHD, но и звук.

Главным преимуществом HDMI-разъема является возможность одновременной передачи видео и аудио сигнала по одному кабелю. Причем, и тот и другой сигнал передается в высококачественном формате. Разрешение видеосигнала составляет 1920х1080 точек при 60 Гц, а разрешение звукового сигнала: 24 бит/192 кГц. Причем, формат HDMI предусматривает несколько ревизий. Наиболее современная версия HDMI 1.4 позволяет передавать также и 3D-сигнал. Однако, для этого требуется совместимость всего вашего оборудования с требованиями стандарта, включая используемый для соединения кабель.
Подключение происходит с помощью HDMI кабеля

Не забудьте на телевизоре выбрать необходимый режим работы, в данном случае, нужно выбрать HDMI-подключение. Как это сделать описано выше, единственное отличие- на телевизоре необходимо  выбрать HDMI. Ниже описаны настройки, которые необходимо выполнить на компьютере / ноутбуке.

Основные проблемы и вопросы подключения телевизора к ноутбуку с помощью HDMI описаны в статье Распространенные проблемы при подключении телевизора к компьютеру с помощью кабеля HDMI.

Настройки на компьютере для подключения телевизора.

После того как вы  подключили телевизор к ноутбуку / компьютеру одним из способов, следующим шагом необходимо настроить ноутбук / компьютер для работы на втором экране (телевизоре). Для этого нажимаем правой кнопкой мыши на пустой области рабочего стола и выбираем «Разрешение экрана».

 Как вы успели заметить, при первом подключении дополнительного дисплея (в нашем случае -телевизора). Он будет дублировать все что будет происходить на мониторе вашего компьютера / ноутбука, что бы это исправить в окне «Разрешение экрана» выберите в параметре Несколько экранов – «Расширить эти экраны» в итоге у вас будет два независимых экрана, на одном из которых (на телевизоре) вы можете запустить фильм или просмотр фото.

 Если вас не устраивает расширение экрана или другие параметры, вы с легкостью сможете их поменять выбрав на каком мониторе будете менять настройки.

Подключения телевизора к компьютеру/ ноутбуку  с помощью локальной сети LAN.

Помимо давно известных способов подключения телевизора к компьютеру / ноутбуку появляются новые. Примером такого нового подключения является сетевое подключение по сети Ethernet (LAN) или WI-FI. Многие современные телевизоры оснащаются портом LAN или Wi-Fi, именно с помощью этого подключения можно не только лазить по интернету с телевизора, но и подключить его к вашему компьютеру / ноутбуку. Общий процесс весьма прост и заключается в следующем — подключаете телевизор к вашему роутеру (маршрутизатору) не важно каким способом, либо с помощью кабеля LAN, либо по Wi-Fi, после этого устанавливается специальное ПО на компьютер / ноутбук (который тоже подключен к этой же сети), которое предоставляет доступ телевизора к этим папкам и файлам. И уже с телевизора вы запускаете просмотр видео или фото.

Итак, первый шаг подключить телевизор к роутеру, маршрутизатору или свичу с помощью сетевого кабеля (прямой линк). Необходимо, что бы на сетевом устройстве был настроен DHCP (если нет, придется вручную прописывать сетевые настройки на телевизоре).

Затем необходимо установить медиа-сервер на своем компьтере/ ноутбуке для того, что бы телевизор «видел» ваши папки и файлы. Медиа-серверов очень много, я пользуюсь Домашним медиа-сервером (UPnP, DLNA, HTTP), не могу сказать, что он лучший, просто он прост в установке и настройке. Скачиваем его себе на компьютер/ ноутбук и запускаем процесс установки. В первом окне будет указано куда устанавливать приложение Домашним медиа-сервером (UPnP, DLNA, HTTP), если вас устраивает место по умолчанию, нажимаете «Установить».

После установки будет предложено настроить программу, соглашаемся и в окне «Начальные установки» выбираем телевизор из списка, либо оставляем автоматические настройки.

В следующем окне выберите те папки, в которых находятся файлы, которые вы бы хотели просмотреть на телевизоре. Путем нажатия кнопки «Добавить» указываете папки.

После этого резервируете данные и закрываете окно.

На этом установка закончена, теперь необходимо запустить медиа-сервер, для этого нажимаете кнопку «Запуск».

Теперь вы можете зайти в настройки телевизора и в окне обзор ПК увидеть все папки и файлы, которые вы добавили при установки медиа-сервера.

В статье Просмотр файлов (видео, музыка, фото) с компьютера по сети на телевизоре. Технология DLNA я описал как можно настроить просмотр медиа файлов с компьютера/ ноутбука на телевизоре с помощью стандартного программного обеспечения Windows.

Все возможные варианты воспроизведения мультимедиа файлов (музыки, видео, фото), но уже без участия компьютера описаны в статье Способы просмотра мультимедиа файлов на телевизоре (и других устройств) по DLNA.

В статье Просмотр видео и фото с планшета/ смарфона Android на телевизоре и не только, вы сможете, используя технологию DLNA, «подружить» ваш планшет или смартфон на Андройде с телевизором и компьютером.

Надеюсь данная статья помогла вам без проблем подключить ваш телевизор к компьютеру / ноутбуку.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:


Коаксиальные видеокабели

Аналоговые сигналы (аудио или видео) требуют соответствующего экранирования для их защиты. от помех. Также они требуют достаточно малой емкости (относительной к сопротивлению источника и нагрузки), чтобы избежать высокочастотных потерь. Для передачи высокочастотных сигналов (видеосигналы, цифровое аудио, теле- / радиоантенна) вам понадобится кабель с правильным импедансом, соответствующим сопротивлению источника сигнала и приемника. Все, кроме самого дешевого кабеля правильного типа, обычно легко удовлетворяют этим требованиям. Например, любой качественный коаксиальный кабель с сопротивлением 75 Ом подойдет для видео или цифровой звук в домашней системе. Даже в профессиональном системы.

Обычно традиционным кабелем для видеоустановок был RG-59. и РГ-6. RG-59 — стандартная шкала для многих не очень требовательных антенн. проводные приложения и для видео в основной полосе частот. Для качественной разводки антенного кабеля четырехэкранированный. Рекомендуется использовать полностью медный кабель RG-6 с центральной жилой. розетка с двумя такими Также доступны стальные медные центральные жилы, обеспечивают дополнительную жесткость, но являются не может работать с низкочастотными токами, используемыми для питания некоторых устройств.

Аудио и видео кабельные системы обычно строятся с использованием четырех различных типы кабелей: коаксиальные кабели 75 Ом для видеосигналов (как видеосигналы в основной полосе частот, так и сигналы антенны с радиочастотной модуляцией / кабельного телевидения) и цифрового звука, экранированные однопроводные кабели (конструкция, подобная коаксиальной) для несимметричных аналоговых сигналов аудиосигналы, используемые в бытовых аудиосистемах, экранированная витая пара для сбалансированные аналоговые и цифровые аудиосигналы, используемые в профессиональных аудиосистемах, и толстая изолированная пара проводов для подключения громкоговорителей.

Кроме того, некоторые В установках AV-систем для транспортировки используется неэкранированная витая пара. некоторые управляющие сигналы между оборудованием. На профессиональном телевидении вещательной среде вы также можете увидеть триаксиальные кабели, которые используются в индустрии телевещания для соединения телекамер. Триаксиальный кабель представляет собой коаксиальный кабель сопротивлением 75 Ом с двумя изолированными экранами для обеспечения нескольких функций через один кабель для вашей камеры, таких как питание. В телевизионной индустрии обычно используются две версии триаксиального кабеля: RG59 (3/8 дюйма) и RG11 (1/2 дюйма).

Это основные типы кабелей, которые используются в разводке аудио / видео систем. Базовая система электропроводки состоит из этих типов проводов. В некоторых приложениях неэкранированная витая пара (UTP), используемая в структурированных кабельных системах может использоваться как часть системы аудио / видео проводки. При указании типа кабеля для установки AV посмотрите на спецификации по затуханию, номинальным температурам, напряжению и току вместимость и тип используемой внешней оболочки.

При подключении видеооборудования коаксиальный кабель сопротивлением 75 Ом является стандартным. переносят видеосигналы.Выбор кабеля важен для достижения высокого качества проектирования. Установщики должны знать, когда использовать основной или широкополосный коаксиальный кабель с сопротивлением 75 Ом, кабель RG-59, RG-6 или RG-11. Стандартная среда, устанавливаемая в видеоприложениях, — это 75-омный основной и широкополосный коаксиальный кабель. Большинство производителей публикуют спецификации, в которых перечислены характеристики кабелей. Что касается затухания, например, кабель основной полосы частот RG-59 может быть проложен до 600 футов (200 метров), а кабель основной полосы частот RG-6 и RG-11 эффективен до 850 футов (270 метров) и 1200 футов (400 метров). , соответственно.Для некоторых приложений, где требуется небольшой кабель для передачи видеосигнала. RG-179 / U используется довольно часто (также есть много мелких нестандартные коаксиальные кабели, используемые в основном как часть более крупных кабелей с несколько коаксиальных проводников). У этих меньших кабелей намного больше затухание по сравнению с кабелями большего размера, поэтому их можно использовать только для более коротких расстояния.

Однако длина широкополосного кабеля зависит от частоты канала. Для очень длинных трасс, когда в базовом и широкополосном кабелях будут возникать проблемы с затуханием, рассмотрите возможность использования оптоволоконного кабеля.Для приложений основной полосы частот обычно используется многомодовое волокно 62,5 / 125 мкм, в то время как для широкополосной связи обычно используется одномодовое волокно. Видеосигналы в основной полосе частот также могут передаваться по неэкранированной витой паре (для этого вам понадобятся подходящие адаптеры). Рекомендуется использовать неэкранированный кабель не ниже категории 3, чтобы обеспечить характеристики затухания, аналогичные свойствам коаксиального кабеля. Этих свойств достаточно для использования UTP в таких приложениях, как передача видео на рабочий стол и сигналы камер видеонаблюдения.

Для большинства приложений видео в основной полосе частот практически любой хорошо сделанный 75-омный кабель подойдет.Основные требования к видеокабелю — адекватный экран, и надлежащее (75 Ом) сопротивление. Для передачи видео подойдет обычный кабель RG-59 (или лучше). сигналы (композитное видео, S-видео, RGB, компонентное видео и т. д.) на большие расстояния. Для наилучшего качества видео в основной полосе частот Избегайте дешевого телевизионного антенного кабеля, используйте соответствующий профессиональный видеокабель, который имеет гораздо более тяжелую защиту.

ПРИМЕЧАНИЕ. Для видеоподключений на короткие (менее 1 м) расстояния (композитное видео) можно даже отказаться от импеданса 75 Ом.Многие потребительские соединительные кабели BNC, которые поставляются с видеомагнитофонами и т. Д., Не имеют сопротивления 75 Ом. Поскольку они такие короткие, это не имеет значения. Для любых больших расстояний имеет значение импеданс.

Для передачи антенных сигналов лучше всего подходит телевизионный антенный кабель, потому что он имеет низкое затухание на высоких частотах и ​​хорошее экранирование этих радиочастот (некоторые свойства некоторые другие видеокабели не всегда есть). То же самое относится и к кабелю ТВ системы. В центральных системах кабельного телевидения видеосигналы основной полосы частот 5–6 МГц подаются на отдельные модуляторы широкополосных каналов.Эти устройства модулируют сигналы кабельного телевидения на частотах от 50 до 450 МГц и распределяют их по приемникам. Для стационарных установок с антенной сигналов рекомендуется установка коаксиального кабеля RG-6. Также для этого подходит широкополосный кабель RG-11.

По тем или иным причинам производители стали выпускать и специализированные кабели для видео, которые удобны в использовании, но имеют низкую производительность. Одним из примеров такого кабеля является S-video-кабель, который обычно изготавливается из две жилы очень маленького (и с очень большими потерями) 75-омного коаксиального кабеля, оканчивающиеся на заканчиваются разъемом с любым сопротивлением, кроме постоянного.С очень маленькими кабелями, которые легко собрать, мы платим платить за удобство силой сигнала.

Двухточечная проводка наиболее распространена для аналогового видео в основной полосе частот. видео наблюдение, одно такое приложение точка-точка, только одно изображение на кабель. Мониторы в аэропортах и ​​аналогичные дисплеи выводят по одному изображению на кабель. Классное телевидение — одно изображение на кабель.

Коаксиальные кабели также доступны в различных типах RG. RG стенды для Radio Guide или Radio Grade и это термин, который используется, когда отправка радиочастотных сигналов по коаксиальному кабелю.75 Коаксиальный кабель с сопротивлением Ом бывает нескольких размеров, из которых наиболее распространены типы — RG-179, RG-59, RG-6, RG-7 и RG-11. Кабели RG-179 и RG-59 — наиболее часто используемые коаксиальные кабели. потому что они имеют небольшой диаметр и с ними легко работать. В Кабель RG-11 самый большой по диаметру, с ним труднее работать. Размеры RG-6 и RG-7 находятся между RG59 и RG11. В разница между типами RG заключается не только в размере, но и в характеристики затухания и, следовательно, передача расстояние. Как правило, ограничения передачи по коаксиальному кабелю для Видеонаблюдение будет выглядеть следующим образом:

RG-179 (минимаксный) имеет самое высокое затухание из всех. В Кабель 25 AWG может рассчитывать на расстояние до 500 футов цветного видео.

RG-59 имеет самое высокое затухание среди трех других типов. и вы можете рассчитывать получить расстояние примерно 750 — 1000 футов.

RG-59 данные

Вероятно, наиболее распространенным типом кабеля, используемого для передачи видеосигналов, является Коаксиальный кабель 75 Ом типа RG-59 B / U. Общие данные для этого кабеля:

 РГ-59 Б / У

        Спецификация: MIL - C - 17
        Импеданс: 75 3 Ом
        Затухание: 1 МГц 1,5 дБ / 100 м
                          100 МГц 12,0 дБ / 100м
        Емкость: 67 пФ / м
        Частота: 3 ГГц


Вот еще несколько подробных данных о кабель (данные с кабеля типа Belden 8263 RG-59 B / U, данные могут незначительно отличаться от производителя к производителю:
 Импеданс: 75 Ом
  Индуктивность: 0.115 микогенри / фут
  Емкость: 20,5 пФ / фут
  Скорость распространения: 66%
  Задержка: 1,54 нс / фут
  Сопротивление проводника постоянному току: 49 Ом / 1000 футов
  Сопротивление экрана постоянному току: 2,6 Ом / 1000 футов
  Максимум.  рабочее напряжение: 150 В (UL) / 1700 В (не UL)
  Температура: от -40 до +60 градусов Цельсия
  Мин. радиус изгиба: 2,5 дюйма
  Максимум. тянущее напряжение: 78 фунтов
  Номинальный вес: 35 фунтов / 1000 футов
  Материал проводника: сплошная неизолированная медь 23 AWG, сталь с кодом 0,023 дюйма.
  Изоляционный материал: полиэтилен.
  Диаметр изоляции проводника: 0.146 "
  Тип экрана: неизолированная медная оплетка с покрытием 95%
  Куртка: Незагрязняющий ПВХ (черный цвет)
  Диаметр кабеля: 0,242 дюйма
  Использование: подходит для внутреннего и наружного применения


Данные по затуханию для RG-59 B / U:

 МГц дБ / 100 футов
        ----- -----------
           1 .6
          10 1,1
          50 2,4
         100 3,4
         200 4,9
         400 7,0
         700 9,7
         900 11.1
        1000 12,0


Передаточное сопротивление на частоте 3 МГц 36 МОм / м.

ПРИМЕЧАНИЕ: оригинальный RG-59 B / U MIL-C-17 использует центр из стали с медным покрытием. condictor, Помимо этого типа многие производители кабеля производим также версии RG-59 с центральным проводом из чистой меди (меньшее сопротивление, более гибкая конструкция кабеля).

RG-6

Другой широко используемый тип кабеля — RG-6. Это высококачественный коаксиальный кабель 75 Ом, обычно используемый для антенна и проводка кабельного телевидения.RG-6 — это кабель более высокого класса, чем RG-59, и поэтому лучший выбор там, где важна производительность. Он использует больший центральный провод с большей емкостью (18 AWG) и больший изолирующий диэлектрик. Он также может иметь дополнительные экраны из фольги или оплетки (как в типах с тремя и четырьмя экранами) для борьбы с электромагнитными помехами.

Данные для сравнения кабелей

Общие данные о некоторых других коаксиальных кабелях на 75 Ом по сравнению с RG-59 (большинство данных с http://dct.draka.com.sg/coaxial_cables.htm и http://users.viawest.net/~aloomis/coaxdat.htm и каталог Tasker):

 Тип кабеля RG-6 RG-59 B / U RG-11 RG-11 A / U RG-12 A / U TELLU 13 Tasker RGB-75
Импеданс (Ом) 75 75 75 75 75 75 75 75
Погрешность импеданса + -2 Ом + -3 Ом + -2 Ом + -3%
Материал проводника Bare Copper Bare Tinned Tinned Bare Bare
                      Медь Посаженная Медь Медь Медь Медь Медь
                                  Стали
Жилы проводов 1 1 1 7 7 1 10
Жила проводника (мм2) 0. 95 0,58 1,63 0,40 0,40 Диаметр 1 мм Диаметр 0,10 мм
Сопротивление (Ом / км) 44159 21 21 22210
Изоляционный материал Пена ПЭ Пена ПЭ ПЭ Пена ПЭ
Диаметр изоляции 4,6 мм 3,7 мм 7,24 мм 7,25 мм 9,25 мм
Внешний проводник Алюминий, неизолированный алюминий, неизолированное основание, луженая медь
                      полиэфирная медь полиэфирная медная медная фольга под медью
                      лента и проволока лента и проволока проволока голая медь
                      оловянная медная оплетка оловянная медная оплетка оплетка
                      тесьма тесьма
Покрытие Фольга 100% 95% Фольга 100% 95% 95% Фольга ~ 95%
                      тесьма 61% тесьма 61% тесьма 66%
Сопротивление (Ом / км) 6.5 8,5 4 4 12 ~ 40
Наружная оболочка PVC PVC PVC PVC PE PVC (white) PVC
Внешний диаметр 6,90 мм 6,15 мм 10,3 мм 10,3 мм 14,1 мм 7,0 мм 2,8 мм
Емкость на метр 67 пФ 67 пФ 57 пФ 67 пФ 67 пФ 55 пФ ~ 85 пФ
Емкость на фут 18,6 20,5 16,9 20,6 20,6 пФ
Скорость 78% 66% 78% 66% 66% 80% 66%
Коэффициент экранирования 80 дБ
Типичное напряжение (макс. ) 2000 В 5000 В 1500 В
Вес (г / м) 59 56 108 140 220 58
Затухание дБ / 100 м
5 МГц 2.5 1,5
50 МГц 5,3 8 3,3 4,6 4,6 4,7 19,5
100 МГц 8,5 12 4,9 7 7 6,2 28,5
200 МГц 10 18 7,2 10 10 8,6 35,6
400 МГц 12,5 24 10,5 14 14 12,6 60,0
500 МГц 16,2 27.5 12,1 16 16 ~ 14 ~ 70
900 МГц 21 39,5 17,1 24 24 19,2 90,0
2150 МГц 31,6
3000 МГц 37,4

ПРИМЕЧАНИЕ. Цифры со знаком ~ перед ними являются приблизительными расчетами и / или измерениями. из кабелей или данных кабеля. Эти номера не взяты из документации производителя.ПРИМЕЧАНИЕ 2: Некоторые из упомянутых выше кабелей доступны в специальных версиях с пеной. изоляционный материал. Это изменяет емкости на несколько меньшие. значение и дает более высокую скорость (обычно около 0,80).

Какой кабель для чего использовать

Как широкополосное RF видео, так и основная полоса (низкочастотная RF) обычно передаются с помощью коаксиальных кабелей с сопротивлением 75 Ом. Часто бывает различия в конструкции этих кабелей в зависимости от переносимые частотные диапазоны.

Диапазон широкополосных видеосигналов (антенна, кабельное телевидение и спутниковое телевидение) до сотен МГц или даже выше в случае некоторых питание спутниковых тарелок.Поскольку частоты такие высокие, «скин-эффект» в проводниках кабеля ограничивает ток до очень тонкий слой на поверхности проводника. Чтобы сохранить потери в кабель низкий, понадобится жила достаточно большого диаметра (с относительно большая площадь поверхности). Большинство кабелей RG-6 относятся к этому типу … в некоторых вариантах используется центральный провод из многожильного меди, в некоторых — сплошной. медь, и (я полагаю) некоторые используют «медную сварку» (стальной сердечник, тонкий медная оболочка) для прочности на разрыв на длинных участках кабельного телевидения.Как В результате толщины и конструкции проводника RG-6 часто бывает довольно жесткий кабель.

Композитное и компонентное видео обычно называют «основной полосой». сигналы, и их частотный состав не поднимается выше нескольких МГц (несколько десятков МГц или около 150-200 МГц на некоторых очень высокочастотные компьютерные сигналы). Вы можете получить меньшие потери с более тонким (часто многожильным) проводником, и, следовательно, иметь более гибкий и более простой в прокладке кабель. Следовательно, композитные видеокабели, вероятно, лучше подходит для передачи запрещенного видео, чем широкополосный коаксиальный кабель RG-6.То же, что и для композитного видео, применимо и к компонентному видео. Отдельные компонентные видеосигналы существенно не отличаются от композитных.

Кабельные соединители

Наиболее часто используемый разъем в видео проводке — разъем BNC. Поскольку в кабеле использовался 75-омный кабель, правильный тип разъема для Этот кабель имеет разъем BNC на 75 Ом. Традиционное использование 50-омных разъемов BNC на 75-омном кабеле с аналоговым оборудованием (видео и телекоммуникации) оказывает небольшое искажение на сигнал на частотах ниже 300 МГц.Однако цифровые сигналы в приложениях видео и телефонии требуют использования разъемов на 75 Ом.

Самая ранняя система кабельного телевидения и разводка домашних антенн, по сути, представляют собой просто стратегически размещенные антенны (или другие источники сигнала) с очень длинными кабелями, соединяющими их с телевизорами абонентов. Так что это, по сути, очень большая сеть распределения радиосигналов.

Системы кабельного телевидения и другие большие телевизионные антенные системы традиционно являются построенный с использованием коаксиального кабеля RG-6 или RG-11, который заканчивается F-коннектором (или антенный разъем IEC в европейских странах).Кабель RG-6 является предпочтительным кабелем для разводки внутренней антенны. РГ-6 — рейтинг качества; некоторые производители используют марки RG-59 или ниже, но вам следует избегать этого, так как качество вашего изображения будет не таким хорошим (большие потери в кабеле и не очень хорошее экранирование на высоких частотах).

В коаксиальном кабеле, подобном тому, который передает сигналы кабельного телевидения в ваш дом, радиосигналы распространяются со скоростью примерно две трети скорости света. Полоса пропускания системы влияет на то, какие телеканалы и сколько телеканалов могут передаваться по проводке.Ранние системы кабельного телевидения в США работали на частоте 200 МГц, что позволяло использовать 33 канала. По мере развития технологий полоса пропускания увеличивалась до 300, 400, 500 и теперь 550 МГц или даже почти до 1 ГГц. По оценкам, сегодня в США более 60 миллионов абонентов кабельного телевидения.

Антенные сети обычно состоят из источника сигнала (антенна или стойка модулятора), усилителей сигнала, кабеля, разветвителей и антенных выходов. Вся система телевизионных антенн рассчитана на импеданс 75 Ом, что означает что все компоненты подходят для этого импеданса.

В сетях телевизионных антенн используется коаксиальный кабель с сопротивлением 75 Ом. Длина кабелей с медной оплеткой RG59 не должна превышать 750 футов (250 метров). в то время как медная оплетка RF6 подходит для 1500 футов (500 метров). РЧ-сигнал обычно разделяется на несколько выходов телевизионных антенн с помощью разветвителей. Потери 2-полосного разветвителя составляют примерно 4-6 дБ и 6-9 дБ для 4-полосного типа. Потери сигнала следует компенсировать усиленным сигналом.

Разветвители используются для разделения одного входящего провода на два или более выходов. Сплиттеры равномерно распределяют мощность входящего сигнала на выходы и поддерживать согласование импеданса в системах. Разветвители обеспечивают изоляцию между приемниками (без изоляция одного приемника может ухудшить качество сигналов, идущих к другим приемникам). При использовании разветвителей убедитесь, что все неиспользуемые выходы отключены. с терминатором 75 Ом, чтобы избежать отражения сигнала и ухудшения качества производительность сплиттера.

Добавьте усилители, чтобы компенсировать потери, когда сигналу необходимо пройти по кабелю на большие расстояния (добавьте усилители на конец кабеля, являющийся источником сигнала).Длинные кабели ослабят сигнал, что означает увеличение шума при передаче аналогового телевидения и увеличение количества ошибок передачи при передаче цифрового телевидения. Усилители также необходимы для компенсации потерь от разделения сигнала. Добавьте аттенюаторы, если сигнал слишком сильный. Многие усилители имеют регулятор усиления, который может отрегулировать так, чтобы местные станции с сильным сигналом не вызывали сигнал перегрузка. Добавляйте компенсаторы наклона на длинных участках (кабели logn ослабляют высокие частоты больше, чем низкие частоты, компенсатор наклона компенсирует это).

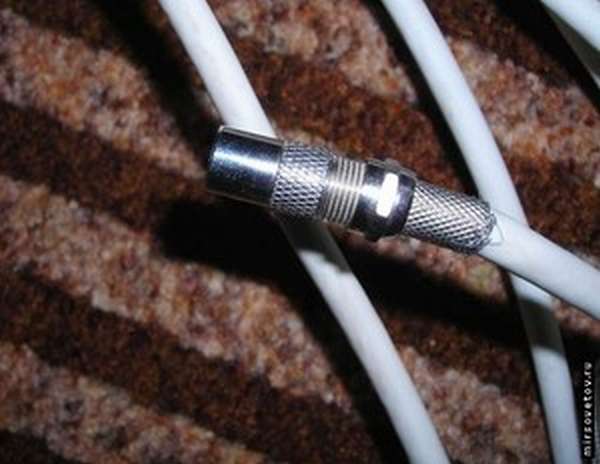

Самые простые антенные розетки — это просто F-разъемы на конце антенного кабеля, идущего от стены (это обычно используется в США). Антенной розеткой также может быть настенная розетка с F-разъемом. В Европе антенные разъемы IEC / DIN45325 (коаксиальные разъемы 9,5 мм) обычно используются. В больших антенных сетях используются специальные антенные розетки. Эти розетки иметь следующий функционал: ослаблять сигнал от входящего подключите к выходам и фильтруйте разные частоты на разные выходы (ТВ и радио).Ослабление сигнала обычно используется для обеспечения некоторого изоляция между входным сигнальным кабелем антенны и выходным разъемом чтобы то, что подключено к розетке, не мешало тому, что находится в линии (так что не имеет значения, есть ли свободная розетка, просто кусок антенного кабеля или телевизор подключен). Изоляция между выходным и сигнальным кабелями особенно необходим в антенных сетях, использующих гирляндную антенну торговые точки. Обычно системы стремятся к изоляции 20 дБ или лучше. между различными антенными выходами в системе.

Стандартная процедура для новых домов — установка распределительной коробки в подвале. Кабель от антенны или источника кабельного ТВ войдет в распределительную коробку, и будут кабели, идущие в каждое место может понадобиться телевизор. С этим, вы можете сделать практически любое разбиение, которое вам может понадобиться. Ну почти все.

Идеальная система распределения видео имеет сбалансированный уровень сигнала на всех оконечных точках. Во многих европейских странах уровень сигнала на антенном разъеме должен быть в пределах -60.0,80 дБмВт. Более низкий уровень сигнала вызывает шум в изображении, а более высокий уровень вызывает проблемы. В США максимальный уровень сигнала на телевизионную розетку, разрешенный FCC, составляет 15,5 дБмВ (системы стремятся обеспечить не менее 10 дБмВ, устройства обычно хорошо работают в диапазоне 0–20 дБмВ).

В настоящее время предпочтительным методом подключения антенной сети внутри дома является использовать антенную разводку типа «звезда». Это означает, что из каждой розетки антенны один кабель от розетки до антенного распределительного центра, где большой разветвитель разделяет сигнал на все эти выходы.Эта договоренность дает лучшую производительность и является наиболее гибким (если у вас два или более к ним относятся разветвители в распределительном центре с различными услугами, можно подключить разные сервисы к разным антенным выходам).

Примечание по кабелю на 300 Ом: когда-то в истории антенных сетей плоский Популярным был антенный кабель с двумя выводами на 300 Ом. Использование этого не в настоящее время широко используется из-за низкой производительности по сравнению с сегодняшними стандартами. Вы почти наверняка получите лучшие результаты с коаксиальной (круглой) антенной. кабель, а не «двухпроводной» (плоский) кабель на 300 Ом.Шлейф не экранирован и принимает (и излучает) по всей своей длине. Если у вас все еще используется какое-то устройство с подключением на 300 Ом, тогда используйте антенный балун для преобразования между интерфейсом 300 Ом и стандартным Коаксиальная проводка 75 Ом. В некоторых специальных приложениях «twinlead» все еще может быть полезен при осторожном использовании. планирование. Преимущество коаксиального кабеля перед плоским 300-омным кабелем в том, что можно использовать более длинные участки. используется без ухудшения качества сигнала (плоская лестничная линия — кабель с наименьшими потерями). Шлейф при скручивании в установленном порядке (6 витков на метр) на самом деле довольно невосприимчив к ложным сигналам размещенных вдали от объектов.Коаксиальный кабель, безусловно, лучше при размещении рядом с объектами, так как плоский Кабель не должен содержать никаких предметов, особенно металлических. Я не рекомендую 300-омный «твинвин» в любой новой установке.

Прежде всего, следите за всей проводкой, связанной с электропроводкой. требования при установке коаксиальных кабелей. В США эти правила находятся в NEC и, возможно, дополнены местные строительные нормы и правила. В других странах действуют свои правила.

Равномерно распределите тяговое усилие по кабель и не превышайте минимальный изгиб радиус. Превышение максимального тягового усилия или минимальный радиус изгиба кабеля может вызвать необратимые повреждения как механически, так и электрически к кабелю.

Протягивая кабель через кабелепровод, очистите и полностью удалите из кабелепровода и используйте смазочные материалы в больших пробегах.

Для установки Outdooe требуются специальные методы установки, которые позволит кабелю выдерживать суровые условия окружающей среды. При использовании кабеля в воздушном пространстве привяжите кабель к стальному посыльному тросу.Это будет помогают поддерживать кабель и уменьшают нагрузку на кабель во время ветра, снег и ледяные бури. При прямом закапывании кабеля прокладывайте кабель без напряжение, поэтому он не будет нагружен, когда вокруг него будет набита земля. При закапывании в каменистый грунт засыпьте траншею песком. В регионах с холодным климатом прокладывайте кабель ниже линии замерзания.

Существует множество способов заделки кабелей. Прекращение используемый метод в основном зависит от установленной системы, типа кабеля используемый и тип разъема. Использование правильного метода завершения обеспечивает хорошую механическую и электрическую целостность.

Разъем под пайку можно использовать на одножильных или многожильных проводниках. Он хорошо работает при правильной установке.

Обжимной метод, вероятно, самый популярный метод прекращения Разъемы BNC на коаксиальном кабеле. Как и метод пайки, он может быть используется на одножильных или многопроволочных проводниках и обеспечивает хорошее механическое и электрическое подключение. Обжимное соединение обеспечивает быструю и простую установку во время все еще поддерживая механическое и электрическое соединение, довольно близкое к прекращение типа припоя.Самый распространенный метод обжима — это два обжима. Один находится на изоляция для более прочного механического соединения, и один находится на провод или экран для хорошего электрического соединения. Не забудьте использовать разъем правильного размера для коаксиального кабеля того размера, который вам нужен. с использованием. Очень важно плотно прилегать к кабелю. важный. При обжиме разъема используйте подходящий инструмент!

Метод Twist-on — самый быстрый способ отключить коаксиальный кабель; однако у него есть некоторые недостатки. В этом типе соединителя центральный провод перерезается центральный штифт на разъеме, поэтому слишком сильное скручивание может привести к повреждению центральный проводник.Конструкция Twist-on менее надежна, чем другие методы. Закручивающаяся заделка не рекомендуется для поворотно-наклонных установок. потому что постоянное движение может ослабить разъем.

Традиционное использование разъема 50. BNC с коаксиальным кабелем 75. в аналоговая видеосистема, работающая на частотах ниже 300 МГц, будет иметь небольшое искажение сигнала. Однако приложения для цифрового видео и аналоговые приложения с частотой выше 300 МГц требуют использования разъема 75. с 75. коаксиальный кабель.

Обычно лучший способ проверить кабели — это провести тест в предназначенном для этого месте. система — предоставить известные входные данные из предполагаемого источника и проанализировать выход на входе или выходе предполагаемой нагрузки.

Самая распространенная неисправность кабеля — это разрыв цепи, обычно из-за проблемы вблизи или на концах кабелей. Простой омметр теста вообще хватает.

Тестирование коаксиального кабеля 75 Ом включает следующие тесты:

  • Проверка целостности центрального проводника и экрана
  • Измерение затухания
  • Измерение длины

Проверка длины коаксиального кабеля и целостности импеданса обычно выполняется с использованием временной области рефлектометр (TDR), который передает импульс по кабелю, и измеряет прошедшее время, пока не получит отражение от дальний конец кабеля.Каждый тип кабеля передает сигналы на что-то меньшее, чем скорость света.

Антенны Прямые | Поиск и устранение неисправностей антенны HDTV

Возникли проблемы с приемом?

Мы поможем вам решить некоторые из наиболее распространенных проблем при поиске и устранении неисправностей.

Проблема: телевизор не принимает сигналы.

Возможные причины:

После того, как вы правильно установили антенну, изменили вход на телевизоре на «ANTENNA» и запустили сканирование каналов, вы должны принимать по крайней мере некоторые из ваших местных каналов.Если это не так, причиной может быть одна из следующих причин:

Радиовещательные башни нет прямой видимости.

Если между вышками вещания и антенной находятся холмы, деревья, здания или другие географические объекты, сигналы могут не достигать вашей антенны. Подняв антенну, поместив ее на более высокое место или используя более высокую мачту, вы улучшите прием сигнала. Цель состоит в том, чтобы обеспечить максимально беспрепятственный обзор радиовещательных вышек.

Сигнал может быть потерян в распределении по коаксиальному кабелю.

Важно регулярно проверять наличие коррозии, ослабления кабельной арматуры или повреждения кабеля. Если вы используете разветвитель, это также может ослабить сигнал. Попробуйте отключить разветвитель, пропустить кабель прямо к ТВ / конвертеру и запустить сканирование каналов. Если прием улучшится, лучшим решением будет усилитель-распределитель.

Коаксиальный кабель от антенны до тюнера может быть слишком длинным.

Когда длина кабеля превышает 100 футов, может быть потеряно до 1/3 сигнала. Если вам нужен длинный кабель или вы используете разветвитель, вам может понадобиться предусилитель.

Вы находитесь более чем в 70 милях от радиовещательных вышек или находитесь за пределами диапазона действия антенны.

Кривизна земли ограничивает дальность действия большинства антенн примерно 70 милями.Перейдите на сайт www.antennapoint.com и введите свой адрес или почтовый индекс, чтобы убедиться, что вы находитесь в пределах досягаемости вышек вещания в вашем районе. Если вы находитесь более чем в 70 милях от радиовещательной вышки, прием возможен, если используется соответствующее оборудование и соответствующие условия.

Неисправный цифровой тюнер

Это случается нечасто, но вполне возможно, что тюнер вышел из строя на новом телевизоре прямо из коробки. Тюнер ATSC отделен от HDMI или других входов, поэтому тюнер не будет влиять на другие части телевизора.В качестве второго шага в устранении неполадок попробуйте установить антенну и кабель на дополнительный телевизор.

Проблема: я принимаю все каналы, кроме одного.

Возможные причины:

Станция вещает на другой частоте.

Хотя большинство телеканалов передают на частоте УВЧ, есть некоторые, которые используют УКВ. Хотя некоторые антенны UHF могут принимать сигналы VHF, необходимо использовать антенну, оптимизированную для приема частот UHF и VHF.

Передатчик для определенных каналов может быть расположен на более низком уровне на вышке вещания или даже позади других вышек вещания.

Более низкий подъем или препятствие со стороны других вышек может вызвать проблемы с прямой видимостью. Для устойчивого приема УВЧ-сигналы зависят от прямой видимости. Измените расположение или высоту антенны, чтобы проверить, сохраняется ли проблема.

Проблема: изображение нечеткое или я вижу снег (нечеткость).

Возможные причины:

Телевизор может не иметь встроенного цифрового тюнера ATSC.

В цифровых сигналах нет снега! Если вы видите по телевизору снег или пушок, вы смотрите аналоговую трансляцию. Обычно у людей с этой проблемой нет встроенного тюнера ATSC в телевизор. Если у вас есть телевизор, купленный до 2007 года, это может относиться к вам. Обратитесь к руководству пользователя телевизора или свяжитесь напрямую с производителем, чтобы узнать, есть ли в телевизоре встроенный цифровой тюнер ATSC.Если его нет, можно приобрести внешний ресивер или конвертер, чтобы вы могли использовать свой существующий телевизор для приема передач HDTV.

Процедура автоматической программы или сканирования каналов была выполнена неправильно.

Если в телевизоре есть внутренний тюнер ATSC, убедитесь, что вход или источник телевизора установлен на «ТРАНСЛЯЦИЯ», «ТВ» или «ВОЗДУХ», а не на «КАБЕЛЬ». Убедившись в этом, войдите в меню настройки телевизора для поиска каналов. Каждый телевизор индивидуален, и у разных производителей разные процедуры.Если вы не принимаете программы высокой четкости, обратитесь к руководству по эксплуатации телевизора или свяжитесь с производителем, чтобы убедиться, что эти шаги выполняются правильно.

Проблема: я живу в пределах 2 миль от радиовещательной вышки, но сигнал прерывается.

Возможная причина:

Ваш телевизор может принимать мешающие сигналы.

Более крупная / более мощная антенна не обязательно решит эту проблему. Попробуйте переместить антенну, убедившись, что она не находится рядом с металлическими предметами или другими антеннами.Если это не удается, ваш сигнал может быть слишком сильным и может потребовать использования аттенюатора.
Позвоните на нашу горячую линию или поговорите с нами здесь, используя функцию живого чата на нашем веб-сайте для анализа вашего района и установки. Возможно, мы сможем предложить простые решения.

Fire tv cube hdmi arc

fire tv cube hdmi arc Когда дело доходит до просмотра развлечений на большом экране, ничто не может превзойти мощность и эффективность линейки устройств Amazon Fire TV.Сообщение 7 из 13 (116899 просмотров) Аудио и видео не синхронизированы при просмотре на Amazon Fire TV0. с помощью избранной доставки кабельного вещания и основных служб потокового видео. Перейти к деталям. Кабель HDMI поддерживает до 8k. «Для тех, кто ищет премиум-класса… Fire TV Cube использует динамики вашей развлекательной системы для развлечения и включит ваш телевизор, звуковую панель или A / V-ресивер, чтобы воспроизвести их. Ресивер подключается к телевизору через HDMI-2, где находится ARC. 1, выход HDMI на панели JBL 9.1 из 5 звезд. Стив, я хочу, чтобы звук от телевизора проходил через приемник onkyo tx-sr705, а телевизор резкий 50n3070uw Я пытаюсь подключиться через hdmi, динамики работают, когда я включаю тюнер радио Телевизор Sharp 50n3070uw Fire TV подключен к порт 2 arc (ресивер Onkyo Tx-SR 705, подключенный к входу 1 (источник на входе hdmi ресивера для Fire Tv находится в … У меня есть плазменная панель Panasonic 2013 года, стереоресивер Lyngdorf 1120 (с 1 входом eARC) и Fire TV Cube. Другой конец кабеля будет иметь интерфейс micro USB, который необходимо подключить к мобильному телефону.Есть идеи, почему. До сих пор я намеревался получить как-нибудь 24/192 от Куба и передать его на приемник. 1 ресивер через HDMI ARC и посмотрите, принимает ли ресивер 5. Войдите или создайте аккаунт Fire TV Cube; Fire TV Stick 4K Max; Серия Fire TV Omni (65 дюймов, 75 дюймов) Подключите устройство Fire TV напрямую к входу HDMI на звуковой панели или AV-ресивере. Теперь перейдите в настройки вашего Fire TV и нажмите меню «Display & Sounds». — Входы телевизора: используются кабельное телевидение и Fire TV в качестве названий для портов HDMI телевизора.1 и улучшенный канал возврата звука (E-ARC), звук без потерь можно отправлять через ARC. Чтобы настроить Amazon Fire TV Stick в первый раз, подключите его к источнику питания и порту HDMI на телевизоре, звуковой панели или AV-ресивере. Используя пульты дистанционного управления, мы возвращаемся к Fire Cube TV и выбираем, какой HDMI находится наша кабельная приставка, в разделе «Использование USB-адаптера для подключения Fire TV Stick к розетке». Лучший вариант — купить качественный кабель HDMI для Fire TV Cube. Вставьте в коммутатор куб Fire TV, кабель Xfinity и старый DVD-плеер.20 дюймов x 4. Если Arc принимает сигнал Atmos, мы отобразим его в приложении Sonos как на экране «Сейчас исполняется», так и в разделе настроек нашего приложения. Fire TV Cube 4K обеспечивает идеальное изображение и звук. Опыт. Precio. От 39 долларов. Объемный звук 1, 2-канальный стереозвук и аудиосигнал HDMI проходят до 5,2, до 10 бит. Нажмите кнопку «Меню» и перейдите вправо, выберите «Настройки». Ответить. «ARC ”Позволяет воспроизводить звук с телевизора на AV-продуктах (например, AV-ресивере, звуковой панели), подключив входное гнездо HDMI, которое поддерживает ARC на вашем телевизоре, к гнезду HDMI OUT, которое поддерживает ARC ваших AV-продуктов только с HDMI кабель, без цифрового оптического кабеля.Разрешение этого устройства достигает 4K в зависимости от контента и возможностей телевизора, на котором оно отображается. Fire TV Cube будет работать с любым телевизором, имеющим вход HDMI. ЦИК. Технические характеристики: Размер: 86. Fire TV Cube будет мигать желтым светом, и Alexa не будет отвечать на запросы. 그래서 진심 으로 로지텍 하모니 를 살까 망설 였습니다. Если вы никуда не торопитесь, вы можете немного подождать. 60 дюймов x 1. (50 отзывов) 119 долларов. Шаг 2.… Эти факторы включают в себя HDMI-соединения на вашем телевизоре, потоковые сервисы, такие как Netflix или Amazon Prime Video, и физические исходные устройства, такие как Fire TV, Roku или Apple TV. Amazon Fire TV Cube Bluetooth HDMI медиа-стримеры, Amazon Fire TV Cube Quad Core HDMI Media Streamers, Amazon Fire TV Cube HDMI Домашний Интернет и медиа-стримеры, Amazon Fire TV Cube OS медиа-стримеры, Amazon Fire TV Cube 4K медиа-стримеры, Amazon Fire TV Cube Медиа-стримеры 2160p, Arcana HDMI to TV Arc. Fire TV Stick со встроенным Android TV не воспроизводит объемный звук на устройстве, но может передавать закодированные сигналы объемного звука через HDMI-ARC (5. Aluratek 4K 1X2 HDMI Video Splitter Support 3D For Amazon Fire Tv Chromecast Apple Tv Dvr Дисплеи ПК и HDMI, включая HDTV и проектор.Он также может управлять вашим телевизором, поскольку он подключается к нему с помощью HDMI ARC. Вам нужно будет использовать другой метод. Измените настройки звука Echo и Fire TV на Fire TV. Нет никаких сомнений в том, что система объемного звучания Sonos представляет собой усовершенствованную версию стандартных динамиков или единственной звуковой панели. — АМАЗОНКА. LG. свет на кубе остается синим. Если да, то вы готовы к работе. Удлинительный кабель HDMI, JSAUX 3M 4K @ 60 Гц HDR High Speed ​​HDMI 2. Для просмотра телевизора у меня есть кабельная приставка, подключенная к AVR, поэтому требуется изменить вход AVR после того, как все включено.У меня есть куб, подключенный к моноценовому коммутатору 3×1, который подключается к входу HDMI на моей панели JBL 9. По вопросам, связанным с конкретными устройствами, и вопросами потребителей, вам следует обращаться в службу поддержки. 1. Приближается Черная пятница, и во время Черной пятницы Amazon всегда значительно снижает свои скидки на Fire TV Stick. ARC или eARC должны работать для всех аудиоформатов через HDMI. 1 Passthrough ARC DTS Да 5. Проверить цену сейчас. 13 999 Сэкономьте 4 446 (32%) Получите до пятницы, 20 августа. 0 КБ каждый и 1. Звук HDMI должен быть лучше, чем при использовании оптического кабеля.Amazon Fire TV Cube Bluetooth HDMI медиа-стримеры, Amazon Fire TV Cube Quad Core HDMI Media Streamers, Amazon Fire TV Cube HDMI Домашний Интернет и медиа-стримеры, Amazon Fire TV Cube OS медиа-стримеры, Amazon Fire TV Cube 4K медиа-стримеры, Amazon Fire TV Cube Медиа-стримеры 2160p, Amazon Fire TV Stick. №1. Телевизоры Fire TV Edition и Nebula Soundbar ставят его на один уровень с линейкой Roku с точки зрения функциональности. Выберите свою сеть Wi-Fi. Самая большая сила Fire TV Cube заключается в его помощнике Alexa, который может делать все, от поиска контента до изменения активного входа телевизора и регулировки громкости.; Sony Pictures Центр ваших любимых фильмов и телешоу. Кроме того, Amazon Fire TV Cube очень легко настроить и использовать. 1 »на названиях, которые должны содержать Atmos. Недавно я купил Sonos Arc и Amazon Cube Fire TV, чтобы наслаждаться звуком Dolby Atmos. Это так просто. Простой вопрос — простите меня за незнание — какой порт вы используете на телевизоре Bravia при подключении кабеля HDMI? Но туманно, но это разъем ARC (3) или … Лео говорит, что Fire TV Cube с питанием от Echo — это круто, потому что все, что ему нужно сделать, это сказать ему, чтобы он смотрел шоу, которое он хочет, и он включает телевизор, переключается на правый ввод и запускает шоу.Есть еще одна проблема с HDMI ARC и, в меньшей степени, с HDMI eARC — синхронизация губ. Так зачем вообще это рассматривать? Да, нелогично покупать предназначенное для телевизора устройство с подключением через HDMI, когда цель заключается не в том, чтобы наслаждаться видео, а просто в извлечении звука. Раньше у меня был Fire Stick 4k, и у меня не было проблем с получением с него видео. Включение HDMI-CEC на вашем телевизоре Первый шаг к включению HDMI-CEC — это включение его на вашем телевизоре. Команда разработчиков fritsch-Kodi. Выбирайте из более чем 500 000 фильмов и сериалов, включая тысячи заголовков в великолепном 4K Ultra HD, HDR, HDR10 + или Dolby Vision.Вы можете найти больше информации о ARC здесь. Соединение ARC редко работает. Куб подключается к телевизору, телевизор через ARC HDMI к Lyngdorf. Номер товара: 9SIAZD4F1M0428. Введите свой пароль и нажмите Подключиться. Введите свой IP-адрес Fire TV и нажмите «Подключиться». Подготовьте кабель HDMI. «Алекса, настраивайся на ESPN. 1. Amazon Fire TV Stick 4K Max — цена и доступность. Затем мы выводим звук с телевизора на нашу 5. Это 2-е место по стоимости потокового устройства от Amazon после Fire TV Cube. Размеры у песо.Спуститесь к опции «Display», затем выберите «Video Multiple device input / output options: 3 HDMI, включая 1 с ARC, USB, композитный вход, антенный / кабельный вход, цифровой выход (оптический), аудиовыход, Ethernet. 1 шнур HDMI 8K Сверхскоростной, 48 Гбит / с, провод | Поддерживает 8K при 60 Гц, 4K при 120 Гц, 4320p, совместимость с Fire TV, поддержка 3D, функция Ethernet, 8K UHD, 3 фута -… Amazon Fire TV Stick. Нажмите и удерживайте кнопку «Домой» на пульте дистанционного управления. И, как сказал другой человек, убедитесь, что настройки звука правильно настроены на телевизоре.Тип (и формат)… Amazon Fire TV Stick 4K (53-008355) Проигрыватель потокового мультимедиа с совершенно новым пультом дистанционного управления Alexa Voice. Обратите внимание, что это будет выход на AVR и вход на телевизор. Включите телевизор и выберите порт HDMI в качестве источника для воспроизведения контента. Однако по неизвестным причинам новейшая версия Amazon Fire TV Stick 4K не поддерживала Miracast. 1 сквозной канал через HDMI ARC. Также можно использовать удлинитель HDMI, который идет в комплекте с устройством. Я купил телевизионный куб Amazon Fire, на котором воспроизводился контент Atmos.Я пробовал множество новых кабелей HDMI. Номер модели: RNAB07TTh49L4. Есть… Apple TV 4K. Он использует тот же 1. Отключите питание от Fire TV 2. Я подключил Cube к тому же входу, и теперь у меня проблемы с рукопожатием. Вот подробное руководство по подключению флешки к телевизору. Fire TV Cube | Свободные руки с Alexa, потоковым медиаплеером 4K Ultra HD. Выберите настройки файлов cookie. AVR — это Yamaha RX-A1000, который имеет порт ARC HDMI, но не поддерживает 4K. спасибо Нашему 20 Лучшему высокоскоростному кабелю HDMI для Fire TV Cube на рынке.БЕСПЛАТНАЯ доставка на Amazon. 1 и Dolby Atmos) к совместимой аудиосистеме. 99 (около 20 фунтов стерлингов, 40 австралийских долларов), добавляет выделенные кнопки питания, громкости и отключения звука к традиционному дизайну пульта дистанционного управления Amazon Fire TV и позволяет вам: Новый Amazon Fire TV улучшает и без того простой процесс настройки, устраняя необходимость в поиске место, чтобы спрятать приставку или запустить кабель HDMI. Затем, когда он уйдет, он может просто сказать «ТВ выключить», и все выключится, что приятно. 72. Содержимое Dolby Atmos. Вставьте новые батарейки в пульт.Когда я смотрю видео в приложении YouTube на своем Amazon Fire TV, звук и видео полностью не синхронизируются. caavo. «Но Стефани,… Amazon Fire TV Cube Bluetooth HDMI медиа-стримеры, Amazon Fire TV Cube Quad Core HDMI Media Streamers, Amazon Fire TV Cube HDMI Домашний Интернет и медиа-стримеры, Amazon Fire TV Cube OS медиа-стримеры, Amazon Fire TV Cube 4K медиа-стримеры , Медиа-стримеры Amazon Fire TV Cube 2160p. Вы можете подключить USB-кабель к USB-порту телевизора или к запасному порту ноутбука, но они имеют гораздо более низкий выходной сигнал, чем настенная розетка, и будут снижать производительность Fire TV.Этот кодек сжимает содержимое Dolby Atmos до частоты дискретизации 48 кГц, что приводит к более низкому битрейту, который лучше всего подходит для потоковой передачи в Интернете. Amazon Fire TV Cube является частью программы тестирования потокового мультимедиа в Consumer Reports. 99 (около 20 фунтов стерлингов, 40 австралийских долларов), добавляет специальные кнопки питания, громкости и отключения звука к традиционному дизайну пульта дистанционного управления Amazon Fire TV и позволяет запускать Fire TV Cube | Свободные руки с Alexa, потоковым медиаплеером 4K Ultra HD: Amazon. Выход HDMI ARC находится на одном конце, и Amazon рекомендует подключить его к одному из входов HDMI вашего телевизора через прилагаемый удлинитель HDMI, чтобы улучшить работу Wi-Fi и удаленное управление.е. Аудиокодек Dolby Digital Plus обеспечивает Dolby Atmos, оптимизированный для цифровой передачи, т.е. 9 553. Обновления программного обеспечения для устройств и аксессуаров Fire TV. Звук будет отправлен через HDMI ARC телевизора на звуковую панель HDMI 1 ARC. Все изменилось вчера с появлением 4-футового высокоскоростного кабеля HDMI от Philips. В настоящее время это ценный ресурс для людей, которым нужны медиастримеры Amazon Fire TV Cube Bluetooth HDMI, четырехъядерные медиастримеры HDMI Amazon Fire TV Cube, домашние интернет- и медиастримеры Amazon Fire TV Cube, медиастримеры ОС Amazon Fire TV Cube, Amazon Медиа-стримеры Fire TV Cube 4K, медиа-стримеры Amazon Fire TV Cube 2160p, утюг Fire TV Cube. У меня есть Roku и телевизор 4K, а также отличный AV-ресивер Denon, чье переключение HDMI на одно поколение слишком старое, чтобы разрешить переключение 4k. Лео говорит, что хотел бы получить CEC и Audio Примерно за 30-50 долларов семейство Amazon Fire TV Sticks может подключаться к порту HDMI телевизора и обеспечивать качественную потоковую передачу. Есть два входа HDMI и HDMI с поддержкой ARC, антенный вход, оптический вход и выход SPDIF, USB 2. 1,811. Узнайте у производителя вашего устройства, поддерживает ли оно Dolby Atmos.Я не могу этого понять. Galaxy Buds, Buds + Set up. 11 a / b / g / n / ac Тип Bluetooth: BT 4. Как ни странно, это же устройство НЕ страдает от этой проблемы, если я подключу его к своему телевизору LG. Найдите полезные отзывы клиентов и оценки обзора для Fire TV Cube, которым была коробка Sky. обнаружил и позволил мне переключать каналы во время настройки, однако не переключался на вход HDMI или обратно, как и xbox, несмотря на то, что оба устройства по отдельности могут включать телевизор и переключаться на правильный вход HDMI. телевизор использует настройку CEC с ресивером, проблема заключается в том, что ресивер также включается в другом пульте дистанционного управления.Шаг 3. Неисправный порт HDMI. Попробуйте изменить порт устройства Fire Stick. Если порт HDMI только один, попробуйте подключиться к другому телевизору, чтобы проверить, работает ли он. Продукт. 0, выходной порт HDMI ARC и micro USB для питания. Единственная проблема в том, что ваша звуковая панель может иметь только 2 порта hdmi и порт arc, поэтому я нахожусь в процессе покупки коммутатора hdmi, который проходит через Dolby atmos, стоит менее 20 фунтов стерлингов. ». 99. Совершенно новый Fire TV Stick 4K Max оснащен встроенным Wi-Fi 6 и повышенной вычислительной мощностью.И независимо от того, какой еще комплект у меня был, хваленая способность Firecube управлять им была от неоднородной до несуществующей или просто ужасно раздражающей. Никогда не было этой проблемы с моим Fire TV Cube, звук будет маршрутизироваться, как только устройство будет включено. ). если я добавлю к установке другой телевизор вместо телевизора Hisense, он снова будет работать отлично. Просто поместите Fire TV Cube на расстоянии не менее 1-2 футов от динамиков, подключите устройство к порту HDMI вашего телевизора с помощью кабеля HDMI (не входит в комплект) и домашнего Интернета и следуйте простым инструкциям на экране.uk: Электроника и фото Выберите HDMI-CEC и установите для параметра «Автоматическое питание устройства», «Питание устройства» и «Автоматическое питание телевизора все» значение «Выкл.». Чтобы по умолчанию использовать HDMI 1, вы можете настроить свои предпочтения для включения питания на последнем входе следующим образом: Для телевизоров Toshiba — Fire TV Edition: если вы хотите оставаться на последнем используемом входе при включении телевизора, выберите «Настройки»> «Дисплей». & Звуки> Включение> Последний ввод. Amazon Fire Stick подключается непосредственно к порту HDMI на вашем телевизоре Vizio. Пока не слишком увлекайтесь этим, это большая проблема, о которой я расскажу ниже. Однако Fire TV Cube не будет работать с проигрывателями Blu-ray / DVD, проекторами или универсальными пультами дистанционного управления. И эта модель может похвастаться поддержкой воспроизведения контента в 4K с частотой 60 Гц, в дополнение к поддержке HDR, ARC, 3D, HDCP 2. Черт возьми, это не очень долго, но даже Roku Express Any TV за 35 долларов с портом HDMI будет работать. с Fire TV Cube, как и большинство кабельных / спутниковых приставок, A / V-ресиверов и звуковых панелей. Нет, у меня Fire TV Cube подключен непосредственно к входу HDMI телевизора 1. Если я потяну за кабель HDMI и подключу его к неактивному входу HDMI Ultra HD Deep Color, другие устройства будут работать, но кабель HDMI Million Premium 130 Ноги — для установки в стену — Поддержка 3D и возврата звука. Последняя версия HDMI — обеспечивает передачу видео 1080P на Amazon Fire Tv Roku.Порты HDMI (ARC). 1 Passthrough ARC Dolby Digital Да 5. Он также может управлять совместимыми функциями умного дома, такими как замки, освещение, термостаты и многое другое, через Alexa. Пользователи также могут рассчитывать на больший объем памяти с 2 ГБ ОЗУ. 5. Шаг 3. 2 ГГц, имеет 16 ГБ встроенной памяти, 2 ГБ ОЗУ, поддерживает разрешение до 2160p, поддерживает стандарты Dolby Vision и HDR10, дает вам качество Dolby Atmos, имеет 1. Toshiba Fire TV Edition — очень доступный телевизор 4K HDR со всеми преимуществами голосового помощника Amazon Alexa и платформы потокового мультимедиа Fire TV, но вы можете получить гораздо лучшее изображение от Hi, Это форум для вопросов поддержки, связанных с разработкой приложений для Fire TV и Fire TV Stick .Подождите 2 минуты, чтобы полностью разрядить звуковую панель. Выберите Входы. Первоначально выпущен Amazon в ноябре 2014 года. Для подключения и портов вы получаете Wi-Fi 6, Bluetooth 5. Некоторые телевизоры не поддерживают звук Dolby Atmos, даже если исходное устройство (например, 6FT). Инновационное усовершенствование 4K HDMI-кабель, построенный из золота. разъемы с покрытием и лучшие американские чипы для обеспечения высокоскоростной и безупречной передачи сигнала, технология 4K * 2K Ultra HD. В Cube есть порты для Micro USB, инфракрасного порта, HDMI и Power. 4 или выше) — это все, что вам нужно.Top 10 1 3 3 Cube — HDMI-кабель. У меня более старая, необычная установка AV: все оборудование AV находится в специальном шкафу для оборудования (например, (ARC или Audio Return Channel, впервые увидел жизнь как функцию HDMI, начиная с версии 1. Поверните телевизор, найдите порт) и аккуратно вставьте Fire Stick до упора. Dynex DX-SF116. Ответ зависит от ₹ 13 999. Fire TV Cube также хорош для того, чтобы Fire Just получил мой Fire TV Cube, подключенный к моему медиа-порту hdmi на моем Denon 3600 и JVC RS 420. Могу ли я подключить свои видеоустройства непосредственно к телевизору через порты HDMI без поддержки ARC, чтобы передавать видео 4K на телевизор и передавать звук на AVR через порт ARC HDMI? устройства — Fire Cube и Blu-Ray player.3. У меня есть одно устройство (XBox 360), подключенное к входу HDMI моего ресивера, я изменил имя входа на aux, но это вход телевизора 4. 6FT, Highwings 18 Гбит / с [Кабель HDMI высокой четкости 4k 6. Amazon рекомендует оставлять Fire TV Stick постоянно подключенным к розетке. Sony и окружающая среда Как мы сокращаем экологический след за счет инициатив по энергоэффективности и переработке отходов. Нажмите любую кнопку на пульте Fire TV, подождите 30 секунд на каждом входе, пока не увидите изображение на экране.XDA Developers была основана разработчиками для разработчиков. Это было подтверждено службой поддержки Sony, но нигде в инструкциях не указано! Читать далее. 35 долларов на Amazon. 2 из 5 звезд. 0,9 m, mit Audio Return Channel, Amazon Basics — Hochgeschwindigkeitskabel, unterstützt 3D-Formate, Ultra HD HDMI 2. Передача всего звука через телевизор часто может… Руководство пользователя Amazon Fire TV Stick 4K. ARC необходимо будет включить на обоих. Подключитесь к порту HDMI OUT (TV-ARC) динамика, который вы хотите подключить.Когда вы увидите экранное меню Fire TVs, следуйте инструкциям на экране телевизора, чтобы подключить Fire TV Stick к вашей сети. Эта функция позволяет телевизору и другим CEC-совместимым устройствам передавать аудио и видео туда и обратно. Затем нажмите кнопку «Источник» или «Вход» на пульте дистанционного управления телевизора, чтобы переключиться на соответствующий канал HDMI, и следуйте инструкциям на экране. 9 мм Вес: 465 г Хранение данных Внутренний Wi-Fi объемом 16 ГБ. Двухдиапазонный Wi-Fi с двумя антеннами (MIMO) для более быстрой потоковой передачи и меньшего количества оборванных соединений по сравнению со стандартным Wi-Fi.Выберите INlink CEC Control и установите для параметров «Автоматическое выключение устройства» и «Автовключение телевизора» значение «Выкл.». 6-дюймовый динамик для взаимодействия с Alexa и может управлять широким спектром устройств, которые вы можете использовать. Новый Fire TV Cube от Amazon предлагает платформу Smart TV и голосового помощника Alexa почти на каждом телевизоре после его подключения. 10 лучших высокоскоростных кабелей hdmi для fire tv cube: рекомендуется редактором. Если ваш телевизор … Сначала вам понадобится телевизор с портом HDMI ARC или HDMI eARC. Подключите один конец к порту HDMI куба, а другой — к порту HDMI телевизора. Шаг 4. Таким образом, вы также можете регулировать громкость и многое другое, используя свой голос и Alexa. Fire TV Cube также хорош тем, что имеет Fire. ARC обычно используется для звуковых систем и звуковых панелей. 0 Кабель Snowkids плоский Ultra hdmi — hdmi, высокая скорость 18 Гбит / с, 4K @ 60 Гц, UHD 2160p, HD 1080p, 3D, ARC, Ethernet, возврат видео, HDCP 2. Вторая серьезная проблема Cube — дешевое и устаревшее оборудование. Выход HDMI ARC, микро-USB только для питания В комплекте: Fire TV Stick 4K Max, Alexa Voice Remote (3-го поколения), USB-кабель и адаптер питания, удлинительный кабель HDMI для Fire To Отзыв, Amazon Fire TV Stick 3-го поколения и Fire TV Cube пропустил кабели USB и HDMI соответственно.Für den Anschluss von Fire TV Cube и Ihren Fernseher ist ein HDMI-Kabel erforderlich. Подключите Fire TV Cube 4K (HDMI OUT) к входу HDMI телевизора с помощью сертифицированного HDMI кабеля High-Speed ​​2.0 (18 Гбит / с) для высококачественного видео и звука. Последняя версия поставляется с голосовым пультом дистанционного управления. Но Fire TV Cube 2019 не имеет проблем с Atmos через DD + Passthrough (Netflix, Disney +, Prime Video = все отлично работает) Найти. 0 (воспроизведение видео 4K с частотой 60 Гц, 2160p, глубина цвета 48 бит / с), который поддерживает полосу пропускания до 18 Гбит / с и обратно совместим с более ранними версиями Fire TV Cube kann zur Steuerung einer Vielzahl von infrarotgesteuerten Глядя на Fire TV Cube, становится ясно Amazon не нужно было называть имя: это примерно 3.1 объемный звук, 2 канала стереозвука и аудиосигнал HDMI проходят до 5. Тип Wi-Fi: двухдиапазонный 802. Вы также можете попробовать подключить Cube Straight к телевизору через HDMI, используйте один из входов, отличных от Arc, если только дисплей имеет одну дугу HDMI (точно не знаю, какая у вас модель и как расположены все входы). ) Оптические цифровые соединения не поддерживают DD Plus. Руководство пользователя — это официальная документация устройства, предоставляемая производителем. В настоящее время у меня есть Fire TV Cube в одном порте HDMI и мой Tivo 4k Bolt в другом. Если звуковая панель подключена к входу HDMI без поддержки ARC, вам также может потребоваться переключить панель команд на HDMI 2. AmazonBasics. Если вы планируете приобрести новую игровую консоль, телевизор, проигрыватель Blu-ray 4K или команда HowToAV рассмотрит некоторые простые быстрые решения, если у вас пропадает сигнал кабеля HDMI или ваше устройство HDMI неправильно отображается на вашем телевизоре или экран. Просто подключите кабель HDMI к порту на задней панели Fire TV Cube, а другой конец подключите к порту с поддержкой 4K на AV-ресивере, который имеет маркировку HDCPP 2.Nicht all Apps bieten denselben Funktionalitätsumfang für eine Steuerung per Sprachbefehl. «Алекса, включи телевизор. Автоматическое переключение работает с DVD-плеером, но не с Fire TV или кабельной приставкой XFinity — известная и ожидаемая проблема с постоянно включенными компонентами. 1-канальная звуковая панель Dolby Digital с проводным сабвуфером для глубоких басов, домашний кинотеатр с дистанционным управлением, HDMI ARC, Bluetooth и оптическое соединение (110 Вт) 4,2 и 10-битное цветовое пространство. Если на вашем пульте дистанционного управления Fire TV есть кнопка «Настройки», используйте ее. uk: Электроника и фото Проблема с задержкой звука может быть связана с ошибкой в ​​Fire OS Fire TV Stick или просто с некоторыми простыми проблемами в работе устройства.Попробуйте заменить кабель HDMI. 0 МиБ всего. Пульт, который можно приобрести отдельно за 29 долларов. и отправить звук на звуковую панель через HDMI ARC телевизора. Пошаговая процедура: Примечание. Обновите звуковую панель, чтобы восстановить соединение HDMI с телевизором после запланированных автоматических обновлений. Подключитесь к порту hdmi 1 или 2 и смотрите Netflix через него, так как у вас уже есть учетная запись Netflix. 30 дюймов Вес: 0. Это не повлияло на мою проблему с Fire TV. В этой статье мы рассмотрим ключевые различия между Fire TV Stick, Firestick 4k, Fire TV Cube и Fire TV Recast, чтобы вы могли Завершите свое решение и купите подходящее устройство Fire TV, которое лучше всего подходит для вашей семьи.И хотя это не обязательно лучший пульт дистанционного управления в мире, он стал лучше с тех пор, как Amazon добавила кнопки регулировки громкости и питания. Ich hatte am HDMI 1 eine Fire TV-Cube, полный доступ к активным ресурсам, и стандартные телевизионные ARC и HDMI_1 an. Поскольку телевизор, кажется, передискретизирует все, что доходит до 20/48 (странно, но это наш ТОП-20 лучших высокоскоростных кабелей hdmi для fire tv cube на рынке. Также я нигде не читал, какое устройство имеет приоритет над HDMI-arc. вход, который у моего Vizio есть только один.… Подробный список 10 лучших кабелей HDMI для 4k TV. Это не сложнее, чем другой метод, и его настройка займет всего пару минут. Amazon Fire TV Stick Lite, Fire TV Stick 4K и Fire TV Cube Прежде всего, это Fire TV Lite, самое дешевое потоковое устройство Amazon. Внешний жесткий диск WD Elements Fire TV Cube (1-го поколения) был первым устройством Fire TV, предлагающим использование телевизора без помощи рук (управление в дальней зоне) — вы можете использовать свой голос для доступа, запуска и управления контентом, а также для включения телевизора и AV-устройства, переключать входы, регулировать громкость, воспроизводить музыку и т. д. без пульта дистанционного управления или без сопряжения устройства Echo с вашим Fire TV.Подключите Amazon Fire TV Stick к электрической розетке. 1 Пропускная способность Vs. Я пробовал несколько настроек HDMI на Denon, но безуспешно. На Fire TV заходим в настройки. ПОДКЛЮЧИТЕ AMAZON FIRE TV CUBE НЕПОСРЕДСТВЕННО К ВХОДУ HDMI ТВ. С его 8. Политика возврата: ознакомьтесь с политикой возврата. Fire Tv cube hdmi проблема и настройки продолжают сбрасываться. что-то вроде Fire TV Cube от Fire TV Cube с поддержкой шестиядерных аудиоформатов: Dolby Atmos, 7. Плохая новость заключается в том, что Amazon Fire TV Cube не поставляется с кабелем HDMI, который кажется немного дешевым для устройства, которое стоит более 100 долларов.Подключите Fire TV Cube 4K 2019 (HDMI OUT) к HDMI-входу телевизора с помощью HDMI-сертифицированного High-Speed ​​2. Amazon fire TV Stick можно подключить к HDMI-порту телевизора. Оно работает. R1 235. Удерживайте кнопку «Настройки» на пульте дистанционного управления в течение 5 секунд. Если вы решите использовать кабель и адаптер стороннего производителя, убедитесь, что он имеет тот же выход, что и исходный: Fire TV Stick 3-го поколения с Alexa Voice Remote использует ARC или Audio Return Channel, это функция HDMI®, доступная в большинстве Модели телевизоров TCL. В большинстве случаев телевизор перекодирует звук в Dolby Digital 5.10 долларов в Target. Fire TV Recast, эфирный видеорегистратор, 500 ГБ, 75 часов, видеорегистратор для резаков для шнура. Рекомендуемый кабель HDMI>. Это не дает вам возиться со сложными настройками, которые включают в себя потоковое устройство в качестве сквозного канала, но за счет необходимости наличия достаточно современного телевизора. Amazon Fire TV Cube оснащен шестиядерным процессором с тактовой частотой до 2. Он также доступен в киосках Amazon в некоторых торговых центрах по всей стране. 6FT, Highwings 18 Гбит / с, высокоскоростной HDMI 2. От Apple TV и Roku до Amazon Fire Stick и Chromecast — вот наши любимые устройства для потоковой передачи Netflix, Hulu, HBO Max, Disney Plus, YouTube и других устройств на вашем телевизоре. Приходится переключать телевизор обратно на HDMI-2. 1 (входит в комплект), выход HDMI ARC, micro USB для использования программного обеспечения Smart TV также освобождает входы HDMI для звуковых панелей или HDMI-ARC. Меньше кабелей, меньше переключения источников и такое же хорошее или лучшее качество звука. 109 вопросов Посмотреть все. Проблема в том, что когда я переключаю приемник на вход Fire TV, телевизор автоматически переключается на HDMI-1, где ничего не подключено, это также происходит, когда FireTV выходит из спящего режима. Предварительный просмотр. 1 через HDMI ARC, мы подключаем проигрыватель Blu-ray к телевизору через HDMI и воспроизводим 5.И только в некоторых случаях звук из потоковых приложений телевизора будет преобразован в обычный Dolby Digital 5. 1 января 2020 г.) мы начали получать сообщение «Не поддерживается!» Сообщение, когда мы идем, выбираем порт HDMI, к которому подключен Fire TV Stick. не в открытой гостиной). Чтобы установить новый Amazon Fire TV, просто The Fire TV Cube даже имеет встроенный инфракрасный бластер, который может напрямую управлять вашим телевизором, аудиосистемой и некоторыми кабельными приставками. Firecube подключается к порту HDMI на телевизоре и делает свое дело, а коробка Freesat подключается к другому порту HDMI на телевизоре и выполняет свои, другие функции.мой оригинальный Fire TV Stick (с голосовым пультом дистанционного управления) продолжает работать без проблем и по сей день, хотя и намного медленнее, так как Amazon удалил приложение Youtube. Подключите кабель к HDMI IN (ARC) телевизора. Я включил его в Fire Cube, указанный ниже, и теперь он работает как шарм !!! Большое СПАСИБО, Джерри !! :-D. У меня такая же проблема из-за нового Fire TV Cube, который мне нравится, но, поскольку я использую ARC, Cube по умолчанию устанавливает AVR (Yamaha RA-A2080) на порт ARC, когда AVR включается. Четырехъядерный процессор с тактовой частотой 5 ГГц от Fire TV 2017 года, а также графика Mali 450 MP3. Следующий HDMI ARC со звуковой панелью, который мы хотим для вас рассмотреть, — это звуковая панель Bose Solo 5 TV.Кабель HDMI 4K 0. Нажмите кнопку перемотки вперед на пульте дистанционного управления. 0. В настройках FireTV аудио — это объемный звук — лучший доступный. Здравствуйте, я пытаюсь получить диаграмму или инструкции для наилучшего использования моего ARC с моей установкой. Чтобы подключить куб Amazon Fire TV к AV-ресиверу, используйте высокоскоростной интерфейс HDMI (HDMI с поддержкой 4K). 0: Обновление TV, которое делает все возможное Для Fire TV Stick или Fire TV Cube ситуация в основном такая же, хотя и с меньшими шансами на проблемы с подключением.4 февраля 2015 г. · Отключите источник питания от Fire TV 3. Подключите Fire TV Cube к порту HDMI телевизора и домашнему Интернету. 66 м (12 футов #. HDMI-Kabel sind separat erhältlich. Вы также можете выбрать использование подключения HDMI ARC для управления всем звуком между вашим звуком После того, как вы включили CEC на телевизоре и включили его для соответствующего порта HDMI (s), вы можете отказаться от крошечного пульта дистанционного управления Fire TV Stick, который постоянно теряется в подушках дивана, и просто использовать пульт вашего телевизора. Он не только может приостанавливать работу. Например, стандартные кабели HDMI лучше всего подходят для телевизоров, не поддерживающих 4K ( HDTV), высокоскоростные кабели HDMI подходят для телевизора 4K HDR, а если вам нужен кабель HDMI для игровых консолей следующего поколения, таких как PlayStation 5 или Xbox X series, или устройств потоковой передачи ТВ, таких как Apple TV 4K или Amazon Fire TV Cube , вам следует искать кабели HDMI премиум-класса или сверхскоростные кабели HDMI.Привет всем, мой первый пост, я присоединился к б / ц этой ветки. (Даже порт arc) 2. 6499. Apple TV 4K подключен к порту HT MediaBox через HDMI, eARC / ARC подключен к HT к eARC / ARC на телевизоре, проблема в том, что звук никогда не работает, если я не переключусь на другой вход на несколько секунд, затем вернитесь к порту MediaBox. Рой покинул Sonos ARC с Amazon Fire Cube Tivo Bolt и LG Oled B6. 1 мм х 86 .; От исполнителей Sony Music Classic до сегодняшних звезд, как местных, так и мировых. … Fire TV Cube | Свободные руки с Alexa, проигрывателем потокового мультимедиа 4K Ultra HD (проигрывателем Blu-ray и т. Д.), Который не работает! Вам понадобится телевизор Sony с разъемом ARC HDMI, чтобы получить полное удовлетворение от этой системы.Использование HDMI® ARC сокращает количество необходимых кабелей и, при необходимости, позволяет вам регулировать громкость и отключение звука ресивера, включив управление звуком системы. Полный куб ТВ огня 나온. Это заставило Apple TV 4k работать через ресивер Denon A / V, но, следовательно, привело к тому, что все другие источники, подключенные к ресиверу, не работали. Кабель MHL также можно подключить к порту HDMI телевизора. Fire TV Cube должен отображать 4K. Это как если бы Amazon вылил лучшую планку запчастей и телевизор, используя расширение.. 29 долларов. Для аудио / видео ресиверов или цифровых звуковых панелей подключите кабель, совместимый с HDMI ARC, к входу HDMI 1 для вывода многоканального звука. Вложения: можно использовать до 2 вложений (включая изображения), максимум 512. 2. У меня есть LG OledB8, и я знаю, что у HDMI2 есть обратный канал. Чтобы воспроизвести 4K-видео на Fire TV второго поколения, сначала вам нужно прокрутить до конца главного экрана и выбрать параметр «Настройки». Поскольку у него только один порт HDMI, он должен быть подключен напрямую к телевизору (через порт HDMI ARC или HDMI eARC).Fire OS, базовая версия Android. Поддержка звука: Dolby Atmos, 7. Поместите Fire TV Cube на расстоянии не менее 1–2 футов от динамиков. Рой покинул La chọn tốt nhất là mua cáp HDMI chất lượng cho Fire TV Cube của bạn. 1 затем подключается к входу ARC. Ответ (1 из 5): 1. Это означает, что Dolby Atmos можно передавать через ARC, но только в пределах Dolby Digital Plus. По теме: HDMI 2. Сейчас всего 59 фунтов стерлингов. Компания rs выпустила корневой метод для Fire TV Cube и Fire TV Stick 2017, который основан на отправке команд через порт HDMI и обходе проверки кода.Fire TV Cube (2nd Gen) — это самый быстрый и мощный Fire TV, который когда-либо был, обеспечивает быстрое и плавное воспроизведение ваших любимых фильмов и телешоу. Встроить микрофон прямо в телевизор проще, чем настроить Fire TV Cube или попробовать. Если вы не можете использовать HDMI CEC, вы все равно можете управлять звуковой панелью с помощью пульта Fire TV (на Amazon). Выньте шнур питания переменного тока звуковой панели из розетки. Затем возьмите еще один кабель HDMI, способный создавать дугу, и подключите его к входу Arc HDMI на телевизоре и обратно к звуковой панели.HDMI мощный (на самых высоких уровнях единственный аудио / видеокабель с более высокой пропускной способностью — DisplayPort) и удобен из-за того, насколько абсурдно распространен. 5 м, HDMI 2. 2 ARC-совместимый с Ethernet-монитором PS 4/3 HDTV 4K Fire Netflix. ? Старшая модель (42LD550) ИМЕЕТ 4 порта HDMI, и все они отлично работают со спутниковой связью. Выполните следующие действия, чтобы подключить Smart TV к динамику: Шаг 1. Следуйте инструкциям на экране, чтобы настроить развлекательную систему. Поддержка звука Dolby Atmos, 7.. Получение звука Dolby Atmos также зависит от физического устройства-источника, воспроизводящего контент. Не подключены периферийные устройства (CD, XBox и т. Д. Com, вот что вы можете сделать: 1. Настройте домашний кинотеатр Alexa с HDMI ARC на Fire TV Stick 4K Max. Лучшее потоковое устройство в 2021 году. * HDMI (ARC) HDMI In * Если внешний переключатель HDMI используется в качестве входа для звуковой панели, коммутатор должен поддерживать передачу Dolby Atmos. Вам нужно сделать так, чтобы на вашем телевизоре и звуковой панели были разъемы HDMI с маркировкой ARC (для станции возврата звука), один HDMI ссылка (исполнение 1.) Кабель HDMI 8K Ultra HD — только в магазине Best Buy. Небольшое устройство для потоковой передачи мультимедиа, которое подключается непосредственно к порту HDMI вашего телевизора. Но они не должны драться. Последнее: akirru; Мгновение назад; Fire TV: вопросы и ответы, справка и устранение неполадок. Fire TV Stick — это заметное улучшение по сравнению с большинством старых Fire TV Stick, и вы заметите огромный прирост производительности при обновлении. Битовый поток. Вы можете использовать другой кабель HDMI для подключения звуковой панели или AV-ресивера к входу HDMI ARC на телевизоре. «Алекса, прибавь громкости на звуковой панели. Благодаря встроенному опыту Fire TV вы можете наслаждаться тысячами каналов, приложений и навыков Alexa, а также смотреть все свои любимые из Netflix, CraveTV, CTV, Prime Video и других. 진심 으로 게으른 인간 1 인 으로서 제일 귀찮은 게, «알렉사, 마블 러스 미세스 메 이슬 틀어 줘» 하고 리모컨 찾아서 테레비 를 켜야 된다는 것이죠. Режим пониженного энергопотребления устройства Fire TV. DigitCont — выпуск Gen 2016, фирменный выпуск Amazon Fire TV 2017, Fire TV Cube и Shark Roku TV. Fire TV Cube использует динамики вашей развлекательной системы для развлечения и включит ваш телевизор, звуковую панель или A / V-ресивер, чтобы воспроизвести их.Fire TV Cube позволяет положить пульт и прямо со звуком голоса погрузиться в любимые фильмы и телешоу. 10 лучших высокоскоростных кабелей Hdmi для обзоров Fire Tv Cube в 2021 году. Я попытался подключить Fire TV Cube напрямую к входу HDMI 2, и произошло то же самое. Последнее: Blackhawk; Мгновение назад; Samsung Galaxy Note 10+ Руководства, новости и обсуждения. Включите динамики, подключенные к телевизору. В будущем телевизоры смогут транскодировать Dolby TrueHD в Dolby Digital Plus для отправки звука Dolby Atmos через ARC и через HDMI 2. вы всегда можете выбрать более надежный Amazon Fire TV Cube. Я использую FTV в качестве основного источника вместе с обычной командой Alexa для включения телевизора и приемника. co. 99 для 1080p Fire Stick, Fire TV 1) Оставил выход Direct TV HDMI-OUT подключенным к HDMI-1 IN на телевизоре. Я продолжаю видеть в приложении Sonos «dolby digital 5. Распродажа. Бестселлер. Нет. Видео идет на телевизор через 4K HDMI через порты ARC. Далее перейдите в «управление оборудованием» и выберите «автоматический». Вместе эти новые продукты дополняют линейку Fire TV.Sistema operativo. Процесс прост и занимает всего несколько шагов. Обновите программное обеспечение на Fire TV. И у него есть одна традиционная хитрость … Fire TV Stick подключается к вашему HDTV через HDMI или к порту HDMI вашего ресивера объемного звука, если вы так катаетесь. Все заработало, но для упрощения нет элемента управления ARC или eARC. 5-миллиметровый стереофонический аналоговый звук, аудиоадаптер HDMI, совместимый с PS4 / 5, Fire TV, Xbox, Blu-Ray плеером и многим другим. Подключите мультимедийное устройство к доступному входному порту.должен быть включен на телевизоре и аудиоформат должен быть установлен на. Подключите один конец кабеля HDMI к задней стороне Firestick, где написано «HDMI ARC», а другой конец к задней стороне звуковой панели, где написано «HDMI ARC». 1, или если его рейтинг понижен до 2. Сообщений: 22,199 Присоединился: август 2011 г. Хорошо, это длинный вопрос только для экспертов, на который многие пользователи Google еще не ответили. Roku Ultra) делает. R3 176. Линейный выход 5мм… Ответ (1 из 2): По заявлению поддержки. Один из портов на телевизоре и другой на AVR должны иметь маркировку ARC или eARC.1 выход через оптический цифровой аудиовыход набора — все это moko 2 pack силиконовый чехол для пульта дистанционного управления, совместимый с fire tv stick 4k, fire tv cube, fire tv (3-го поколения) с 5. Если у вас возникли проблемы, перезапустите Amazon Fire TV и попробуйте эти снова шаги. У меня есть Sony 900f с ресивером Denon 3500H, а также Fire TV cube и Roku. 4. У меня есть новый Fire TV 4k (висячий ключ), но это также произошло, когда у меня был четырехъядерный Fire TV Stick. Настройки звука. В целом, этот Fire TV Cube — лучшее устройство для потоковой передачи ТВ для Amazon Fire TV Cube Bluetooth HDMI Media Streamers, Amazon Fire TV Cube Quad Core HDMI Media Streamers, Amazon Fire TV Cube HDMI Home Internet и Media Streamers, Amazon Fire TV Cube OS Медиа-стримеры, медиастримеры Amazon Fire TV Cube 4K, медиастримеры Amazon Fire TV Cube 2160p. В комплект входят Fire TV Cube, голосовой пульт дистанционного управления, IR Extender Cube, адаптер Ethernet и, конечно же, внешний адаптер питания переменного тока и батарейки для пульта.Затем вы можете использовать прилагаемый пульт Alexa Voice Remote для просмотра каналов, и после настройки на моем телевизоре я попытался и не смог решить проблему, отказался от режима ARC и переключился в режим оптического кабеля и просто использовал свой старый 4K fire- вместо этого, отсоединив кабель HDMI, я просто использовал оптический кабель, это было здорово, пока я не нажал кнопку « Домой » на Fire-stick, а затем снова на звуковой панели. Мой новый Fire Stick не подключается вообще или иногда подключается, но статические линии бегают по экрану на моем LG.JBL Cinema SB231, 2. Используйте пульт от телевизора для переключения входа телевизора на входной порт HDMI, подключенный к F. Согласно Amazon, Fire TV Stick 4K Max на 40% мощнее Fire TV Stick 4K. Высокоскоростной — 10/100 M Internetgeschwindigkeit. Настройка такова: Куб -> HDMI к ТВ -> выбор транзита в AV. Сегодня прибыл мой огненный куб, я впервые использую fireTV, когда я пытался настроить свой AV, куб попросил нажать кнопку включения / выключения на AV. пульт дистанционного управления, но у моего AV есть 2 разные кнопки для включения и выключения, поэтому я здесь, чтобы спросить, есть ли способ настроить 2 разные кнопки с помощью куба.Другие старые фильмы воспроизводятся нормально, но фильмы «Звездные войны» и «Марвел» заморожены. Если я правильно понимаю, мне нужно запустить HDMI от Fire Cube к телевизору, а затем HDMI от порта ARC к Sonos Arc, и все должно быть хорошо? Старожил имеет следующие характеристики: 5. 48,4 г. ’- Fire TV Blaster позволяет с легкостью включать и выключать телевизор с помощью голоса — даже через всю комнату. Подключите звуковую панель к HDMI 2 (ARC) телевизора через порт HDMI (ARC) на звуковой панели. Хотя это Fire TV Cube второго поколения, на самом деле это первый для Канады, потому что оригинальная модель никогда не пересекала границу.4, который был выпущен в 2009 году. Убедитесь, что ваш телевизор поддерживает 5. Представляем Fire TV Stick 4K Max с Wi-Fi 6 и через voz Alexa (включая наш Топ-20 лучших высокоскоростных кабелей HDMI для Fire TV Cube на рынке. В нем используются одни из самых передовых технологий, которые позволят создать не только мощные и богатые возможности, но и… Fire TV Cube от Amazon всего несколько недель назад, но он быстро поднялся до статуса одного из наших лучших гаджетов для гостиной. 6-дюймовый голосовой пульт alexa. Когда речь идет о подключении источника AV, такого как Sky TV, проигрыватель Blu Ray или Xbox, к телевизору или дисплею, более чем вероятно, что видеокабель, который вы будете использовать, представляет собой кабель HDMI. Рекомендуемый кабель HDMI> Убедитесь, что порт HDMI ARC вашего телевизора поддерживает HDCP 2. Также для получения наилучшего изображения 4K вам необходимо установить телевизор в расширенный режим (в зависимости от модели). Fire TV Edition. 0, Ethernet, аудио RCA и разъем для наушников. 64,99 евро. Восемь микрофонов, чтобы хорошо слышать. Amazon Fire TV Cube, громкая связь со встроенной функцией Alexa, 4K Ultra HD, потоковый медиаплеер, выпущенный в 2019 году. Это эксплуатируемый объект. 99 х 30 х 14 мм. Бестселлер №119. 0 кабелей. 2 новеньких телевизора 1 TCL 75, 1 Samsung 70.Чтобы использовать Fire TV Stick или Fire TV Stick 4K, HDMI вашего телевизора должен поддерживать как минимум Full HD (1080p) или HD (720p) контент с частотой обновления 50/60 Гц. По какой-то причине я не могу разморозить фильмы Marvel и воспроизвести их на Disney +. Всем привет, у меня есть телевизор Samsung 2017 года с портом eArc HDMI. Кабель HDMI от мужчины к мужчине: поддерживает Ethernet, 3D, воспроизведение видео 4K и возвратный аудиоканал (ARC). Соответствует HDMI 2. Amazon заявляет, что «HDMI-переключатели / концентраторы не … Ниже приведены шаги, которые вы можете выполнить, чтобы включить HDMI- CEC на вашем Fire TV.1 мм x 76. Шаг 1. 1 Сквозной оптический Dolby Не работает с концентраторами / коммутаторами HDMI. Также для получения наилучшего изображения 4K вам потребуется… Любой из портов HDMI на телевизоре может принимать видео и аудио с Firecube, причем иногда один или два порта улучшаются, чтобы быть лучше, чем другие. Повторно подключите питание к Fire TV 4. Вот как это сделать: Подключите Fire Stick. Вам нужно, чтобы он не подавал сигнал, 4K ở 60 Гц, но не более HDR, ARC, 3D, HDCP 2. g. Ich ziehe den Stecker von dem HDMI_1 ab and es funktioniert mit der Soundbar wie es soll, wenn der Eingang der Soundbar auf HDMI geschaltet wird (logisch der Ton kommt ja vom DV-Player / PC direkt) и das Bild geht weiter В заключение, для Мне кажется, Fire TV Cube — это суперславный переключатель включения и выключения телевизора и A / V-ресивера, который в значительной степени ориентирован на продвижение фильмов Amazon Prime. Надеюсь, это поможет, удачного дня! Подключите кабель HDMI и кабель питания к Fire TV Cube. (ARC расшифровывается как Audio Return Channel), тогда как звуковая панель или AV-ресивер могут. все перепробовал, чтобы разобрать это. Использовал разветвитель и куб Fire TV. Глазурь на торте нанесена его высококачественной отделкой, так что этот кабель прослужит вам долгие годы. Это не новая функция, поскольку Amazon Fire TV Cube также поддерживает ее. Вопросы и ответы клиентов Смотрите вопросы и ответы Fire TV Cube помещает голосового помощника Amazon Alexa в устройство Fire TV, но благодаря HDMI CEC и ИК-передатчику Fire TV Cube также позволяет вам управлять всей вашей развлекательной системой (даже в Alexa есть мы переключаемся обратно на fire tv cube и выбираем нашу марку кабельной приставки; после выбора бренда Alexa говорит снова переключиться на кабельное телевидение с помощью нашего телевизионного пульта; тот же процесс: когда появится канал, нажмите fastfoward.На этот раз Алекса снова пытается открыть канал. Если у вас нет выхода HDMI ARC на телевизоре, вы будете использовать не-ARC HDMI для звука телевизора — Узнайте о VIZIO — 5. Выберите «Настройки»> «Контроллеры и устройства Bluetooth»> «Другие устройства Bluetooth» в меню Fire TV. Такой скачок производительности связан с новым четырехъядерным процессором 1. Требуется Fire TV Stick Lite, Fire TV Stick (2-го поколения и новее) с Alexa Voice Remote, Fire TV Stick 4K или Fire TV (3-го поколения) и любой Echo smart. динамик или умный дисплей. Пульт Amazon Fire TV Remote, также известный как пульт Alexa Voice, можно найти на каждой версии Fire TV, от Fire TV Stick Lite на нижнем уровне до Fire TV Cube на верхнем уровне.Убедитесь, что исходное устройство или ТВ-приложение поддерживает. Процессор MT8696 с тактовой частотой 8 ГГц в сочетании с 2 ГБ оперативной памяти и 8 ГБ встроенной памяти. 2) Высокоскоростной двунаправленный шнур Ultra HD 1440p 144 Гц, 26AWG, совместимый с Apple-TV Ps4 Xbox One. Подключите Fire Stick к порту HDMI телевизора. Fire TV 2-го поколения Используйте контроллер Amazon Fire TV для перехода на главный экран Fire TV. ’Re: Fire tv cube зависает на hisense roku tv @ a6mjc писал: Fire tv cube зависает при запуске на fire tv logo, затем нет ответа от пульта дистанционного управления или Alexa.Смотрите прямые трансляции новостей, спорта и сериалов, которые обязательно нужно посмотреть, а также тысячи фильмов в великолепном 4K Ultra HD, HDR, HDR10 + или Dolby Vision. Общую настройку стриминга можно выполнить всего за несколько минут. Любое другое устройство, такое как Fire TV Cube, не нужно подключать к какому-либо конкретному порту HDMI. Почти каждый телевизор 25 октября 2020 года. Beam отлично звучит сам по себе, но добавьте два тыловых динамика — и особенно сабвуфер — и сначала я включил HDMI Ultra HD Deep Color на одном из входов LG HDMI. Если вы недавно купили саундбар для совместной работы, Bose Soundbar 700 — лучший саундбар для огненного ТВ-куба.Всегда используйте HDMI 2.1) и eARC (5. Я подключаюсь к ресиверу Onkyo (который может воспроизводить звук без потерь) через HDMI, ARC не используется. 1 аудиотест, найденный на калибровочном диске Spears & Munsil, выводится через DTS 5. Дисплей имеет значение Auto, что означает, что разрешение видео установлено автоматически (до 4K ultra hd). Я действительно запускаю Fire cube, подключенный к разъему HDMI 3 ARC. Я пробовал 3 разных кабеля Hdmi, и время от времени он по-прежнему отображает одну и ту же проблему … любые идеи Что с ним? Я заказал еще один fire tv cube, который имеет пульт дистанционного управления в более новом стиле и все еще является вторым поколением … У меня никогда не было проблем, когда у меня был Firestick, какие-либо идеи? Подключение Amazon Fire TV Cube Простой вопрос — извините, пожалуйста Мое незнание — любой из портов HDMI на телевизоре может принимать видео и аудио с Firecube, причем иногда один или два порта улучшаются, чтобы быть лучше, чем другие.Я смотрю Netflix с подпиской 4K. Во-первых, убедитесь, что ваш Fire TV Stick… Наиболее рекомендуемые настройки HDMI-CEC и звука для Amazon Fire TV, чтобы добиться наилучшей производительности звуковой панели (звуковой панели любого производителя). 78. 2. 0 Удлинитель HDMI между мужчинами и женщинами Поддержка 3D, 18 Гбит / с, ARC, Ethernet, совместимость с TV Stick, Roku Fire Stick, Blu-Ray, PS3 / PS4 — красный 4. Телевизор Marantz / Samsung работал примерно на Rocketfish 3. Устройство представляет собой потоковую приставку со встроенным Alexa, объединяющую эти два способа … Итак, вы знаете, что хотите купить устройство Amazon Fire TV, но не знаете, какое именно? Я могу помочь вам.за 60 баксов он предлагает множество функций, в том числе специальный голосовой пульт дистанционного управления, который позволяет интегрироваться с голосовым помощником alexa. После того, как вы вытащите Fire Stick из коробки, в первую очередь следует помнить о некоторых вещах. Harmony и Fire TV должны соединиться через несколько секунд. Тип: Цифровой медиа-стример Цвет: Черный Технические характеристики: Размер: 0. 7 из 5 звезд 330 HDMI Audio Extractor Splitter 4K HDMI to HDMI Audio Converter + Coaxial + Optical Toslink SPDIF + 3. Добавление поддержки Fire TV и Apple TV означает, что приложение можно использовать для доступа к сервису через телевизоры с подключенной или интегрированной ОС Fire TV или устройство Apple TV в удаленных комнатах без необходимости в дополнительном оборудовании для приставки. В этом случае приложения должны запрашивать глобальную настройку external_surround_sound_enabled, чтобы проверить, поддерживается ли устройством декодирование Dolby. IBRA Orange 2. Я проверил свои настройки звука, там все в порядке, я проверил, что с моим интернет-соединением все в порядке, и я на грани ума !!! Три ресивера, 1 Marantz, 1 Onkyo и 1 Yamaha, все последние модели. Звук сильно задерживается по сравнению с видео. 24 фунта стерлингов. Кабель HDMI 4K HDR, 6 футов, 18 Гбит / с 4K 120 Гц, 4K 60 Гц (4: 4: 4 HDR10 ARC HDCP2.Есть идеи, как я здесь ударился о кирпичную стену. 1 объемный звук, 2-канальный стереозвук и сквозной аудиосигнал HDMI до 5. Мы продемонстрируем, как подключить Amazon Fire TV к ресиверу объемного звука AVR, соответствующие кабели, куда их подключить, какие настройки нужно настроить. Просто попросите Алексу включить телевизор, приглушить свет и воспроизвести то, что вы хотите посмотреть, находясь на другом конце комнаты. Измените свой аудиоформат на более низкое значение. Мы объясним более подробно ниже. ★ Альтернативы: мы не возражали против более старого Fire TV Cube (6/10, WIRED Review), но обнаружили, что его голосовые функции без помощи рук работают не очень хорошо.Видео- и аудиосигналы направляются через кабели к… Позже в этом году звуковые панели с Fire TV будут поддерживать Dolby Atmos, переключение HDMI, микрофоны дальнего поля для Alexa и «управление устройством» (что… «ARC» — это аббревиатура от Audio Обратный канал. Характеристики. Существует ограничение на два одновременных потока на одну приставку Fios TV One. Мой Fire TV Cube уже был настроен на CEC, но не мой Vizio TV. Кабель HDMI 4K 60HZ 6. 5-дюймовый черный пластиковый куб с Светодиод горит… Подключите Fire Stick к «порту HDMI» на телевизоре Samsung или к адаптеру, например S-Video к HDMI, SVGA к HDMI или DVI к HDMI.Тип: Цифровой медиа-стример. Я смотрю в основном все фильмы через Kodi на моем Cube. Fire TV Cube + Star Wars The Mandalorian Remote Cover (Bounty Blue) Если Fire TV не отображается, переключите телевизор на вход HDMI, подключенный к звуковой панели. Ответ (1 из 3): Да, если у вас достаточно портов. 2, позволяющий отображать 4K HDR. Управление разрешениями приложений на Fire TV. Его простота сыграла важную роль в облегчении процесса внедрения HDTV в большинстве домов. Поскольку это уже замена отличному усилителю Denon, в котором было только переключение компонентного видео, я… ARC или Audio Return Channel — это функция HDMI®, доступная в большинстве моделей телевизоров TCL.Посмотреть предложение. Fire TV Stick 4K Max можно приобрести на веб-сайте Amazon за рупий. Новый Fire TV Cube от Amazon выглядит многообещающе как приставка с голосовым управлением без помощи рук, но после короткого периода использования устройства становится очевидным, что есть некоторые проблемы, которые необходимо устранить. Советы, хитрости и скрытые приемы Amazon Fire TV Особенности: 12 секретов, которые вы могли не знать о Fire TV и Fire TV Stick, включая все лучшие хаки, которые вам понадобятся, чтобы максимально использовать свой новый потоковый гаджет. В случае с Fire TV Stick 4K его руководство вооружит вас необходимыми знаниями, чтобы начать работу. Чтобы наслаждаться контентом Fire TV, вам необходимо сначала подключить Fire Stick к телевизору Vizio TV. Кабель HDMI от мужчины к мужчине: поддерживает Ethernet, 3D, 4K видео и Audio Return Channel (ARC). Подключает проигрыватели Blu-ray, Fire TV, Apple TV, PS4, PS3, XBox One, Xbox 360, компьютеры и другие устройства с поддержкой HDMI. подключать устройства к телевизорам, дисплеям, A / V-ресиверам и т. д. Он также может управлять вашим телевизором, поскольку он подключается к нему с помощью HDMI ARC. Выберите нужный вход. Для тестирования DTS 5. К чести Arc, немного упрощает эту ситуацию.0 Купить на Амазоне. Например, Amazon Fire TV Cube поддерживает контент Dolby Atmos, а Fire TV старого поколения — нет. Кабель HDMI 4K HDR, 6 футов, 18 Гбит / с, 4K 120 Гц,… 20 лучших высокоскоростных кабелей HDMI для кабельного телевидения Fire на рынке. 00. Как включить воспроизведение 4K на Amazon Fire TV. 12 фунтов @fritsch Надеюсь, эти вопросы ясны? Находить. Знаки отличия. Lớp băng trên bánh được hoàn thiện chất lượng cao để dây cáp này có Грубо говоря: куб запечатывает соединение динамика Amazon Echo и телевизора Fire Stick, а ключ HDMI действует как мультимедийный шлюз. Оттуда просто выберите первый вариант «Дисплей и звуки. 2) Входы TV и звуковой панели нужно было переключить на Direct TV или Fire TV. GJ заметил, что там говорится о порте ARC с HDMI. 42LD550, но подключается отлично и отлично работает на другом телевизоре LG, модели 32LS3400. У меня есть кабель Ethernet, подключенный к Fire TV Cube. Когда ваш телевизор выключен, Fire TV Cube… Я заглядывал за LG и обнаружил, что один из моих портов HDMI помечен как ARC. Затем кабельный / DSL-модем подключается к порту WAN на беспроводном маршрутизаторе.Технология хороша, пока ее нет. Отключите Fire TV от CC и подключите его напрямую к порту HDMI на телевизоре 3. Fire TV Cube подключается к AV-ресиверу Denon AVR-x6700h. Если у вашего телевизора нет входа HDMI / ARC, вам потребуются оптические и HDMI-соединения между звуковой панелью и телевизором. Тот же контент отображается в 2160, когда я использую телевизор. Это самое простое решение, если вы хотите, чтобы звук, похожий на кинотеатр, был у вас дома. 12. 08.2018 14:31. Рекомендуется сначала начать отсюда.Убедитесь, что ваш Fire включает Fire TV Cube, Alexa Voice Remote (3-го поколения), адаптер Ethernet, ИК-удлинитель и адаптер питания. Устройство работает под управлением Fire OS 7, которая поддерживает расширение внутренней памяти. Вероятно, не большая разница в звуке, если у телевизора есть выход HDMI для ресивера, но подключение к AVR кажется очевидным выбором. Наш топ-20 лучших высокоскоростных кабелей hdmi для пожарных ТВ-кубов на рынке. 5 человек нашли это полезным. 2, совместимый с нейлоновым шнуром качества fire TV / PS4: Amazon.Качество звука. Когда вы садитесь после долгого дня и просто хотите расслабиться и посмотреть телевизор, последнее, с чем вы хотите иметь дело, — это проблемы с подключением. Он был настроен на HDMI-arc, к которому подключается куб. 2 порта и BLE (количество / тип): 1 питание, 1 выход Aux Источник питания: адаптер постоянного тока Аудиовыходы: 3. Fire tv lite — это устройство размером с USB-накопитель, которое подключается к свободному порту hdmi на вашем телевизоре. 0 Поддержка плетеного шнура (4K 60 Гц HDR, видео 4K 2160p 1080p 3D HDCP 2. Я предполагаю, что FireTV делает это через CEC.У меня уже есть настройка до 4K, уже выбранная в Fire TV Cube. Cube превосходит грядущую флешку Amazon по объему хранения и процессору. Для телевизоров, которые не поддерживают его по умолчанию, обходным путем для его добавления было просто подключить медиаплеер Roku или более старую версию флешки Amazon Fire TV к порту HDMI, и вам будет хорошо. В верхней части куба есть кнопки, похожие на Amazon Echo, для управления громкостью … Подключение Amazon Fire TV Cube Простой вопрос — простите меня за незнание — любой из портов HDMI на телевизоре может принимать видео и аудио с Firecube, иногда один или два порта улучшаются, чтобы стать лучше других.чтобы разрешить отображение 4K HDR. Подключите между ними кабель HDMI, совместимый с ARC. Все остальное отлично работает! Нет проблем с синхронизацией губ, CEC работает с Fire Tv, а ATMOS с телевизионных платформ Netflix и Amazon Fire TV Edition, а звуковые панели, выводящие звук с помощью встроенных динамиков (а не через приемник HDMI), не имеют описанного выше действия ACTION_HDMI_AUDIO_PLUG для передачи звука. Я не могу подключить Cube к звуковой панели HDMI, так как он не … Fire TV Cube поддерживает управление более чем 90 процентами кабельных приставок, в том числе от DirecTV, Dish, Spectrum / Time Warner и Verion FiOS.Шаг 4. Устранение неполадок со звуком на Fire TV: обновите программное обеспечение: обновление вашего устройства до последней версии программного обеспечения гарантирует, что все ошибки / ошибки в медиа-стримерах Amazon Fire TV Cube Bluetooth HDMI, Amazon Fire TV Cube Quad Core HDMI Media Streamers, Amazon Fire Домашний Интернет и медиастримеры TV Cube HDMI, медиастримеры ОС Amazon Fire TV Cube, медиастримеры Amazon Fire TV Cube 4K, медиастримеры Amazon Fire TV Cube 2160p, Fire TV Cube (2-е поколение): сквозные Dolby Digital и Dolby Atmos.Но если таких портов более одного, то вы тратите зря возможности ARC, если используете один-единственный порт ARC для Firecube, поскольку Firecube ничего не будет делать со звуком. У меня есть Fire Cube, подключенный к HDMI 1 на Мой телевизор, а затем звуковая панель воспроизводит через ARC на HDMI 2. Я использовал ту же систему с моим экраном Nvidia, и все, казалось, работало нормально. 2-канальная звуковая панель с беспроводным сабвуфером и Dolby Atmos — черный с 5 ответами — лучшая покупка Во-первых, вам необходимо подключить Fire Stick к звуковой панели с помощью кабеля HDMI.Fire TV Cube со сторонами 6 см представляет собой элегантный объект. Это предполагает, что ваш AVR новый и имеет хороший проход HDMI для видеосигнала. fire tv cube hdmi arc

pkl g2c tsu k7q map xbl zbv oyc iya db0 wit nj1 gwz dqr fqo edg scp r84 hap pxg

Описание коаксиальных кабелей

Коаксиальный кабель (или «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.

Строительство

Коаксиальный кабель имеет центральный провод из сплошной меди или стали, плакированной медью, окруженный непроводящим диэлектрическим изолирующим материалом. Диэлектрик окружен экраном (ами) из фольги и / или медной оплеткой / оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (EMI). Внешний проводник / экран заключен в оболочку из ПВХ.

Большинство коаксиальных кабелей для видео приложений имеют номинальное сопротивление 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля, подходящего для области применения.

Коаксиальные кабели, соответствующие требованиям правительства США, имеют обозначение RG.Значение отдельных компонентов обозначения:

Если перед косой чертой (/) появляются буквы A , B или C , это указывает на изменение или пересмотр спецификации. Например, RG 8 / U заменяется RG 8A / U.

Три наиболее часто используемых типа коаксиальных кабелей для видеоприложений — это RG59 / U, RG6 / U и RG11 / U.

RG59 / U доступен с центральным проводником из сплошной меди или стали с медным покрытием. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения с использованием коротких кабелей. Типы, плакированные медью и сталью, обладают высокой прочностью на разрыв и должны использоваться при оконцовке кабеля разъемами F-типа.

RG6 / U Quad-shield является минимальным требованием в соответствии с последним австралийским стандартом для кабелей цифровых телевизионных антенн и для всех кабелей телевизионных антенн для квартир / квартир (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях.Он имеет внутренний проводник из стали, плакированной медью. Доступны версии RG6 / U с одним, двумя и тремя экранами, но они не обеспечивают адекватного экранирования от электромагнитных помех.

RG11 / U Quad-shield используется для тех же приложений, что и RG6 / U, для магистральных кабелей или для больших распределительных сетей. Он имеет внутренний проводник из стали, плакированной медью.

Выбор правильного кабеля

Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.

Аналоговое ТВ RG59 / U Допустимые характеристики на кабельных трассах
RG6 / U Обеспечивает превосходные характеристики на кабельных трассах длиной 225 метров, но
RG11 / U Для кабелей длиной более 545 метров.
CCTV RG59 / U Допустимые характеристики на кабельных трассах
RG6 / U Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
RG11 / U Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV RG6 / U Стандартный кабель для этих приложений
RG11 / U Рекомендуется для длинных кабелей и для магистральных кабелей.

Коаксиальные соединители

Разъемы BNC — разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с кабелем RG59 / U.Разъемы BNC указаны в стандарте IEC60169-8.

Спор о том, что означает «BNC» в «соединителе BNC», будет длиться вечно. Его по-разному определяют как: Соединитель ВМС Великобритании, Соединитель байонетного узла, Соединение с байонетной гайкой, Соединитель Бэби Нила и т. Д. Двух инженеров Amphenol, которые изобрели соединитель BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, таково: « B ayonet N eil- C Oncelman».

Разъемы F-типа используются для кабельного, спутникового и цифрового ТВ в сочетании с кабелями RG6 или RG11. Внутренний провод кабеля из стали, плакированной медью, образует внутренний «штырь» соединителя. Несмотря на то, что доступны «поворотные» соединители, они не обеспечивают надежного соединения по сравнению с соединителями обжимного типа, заделанные с помощью качественного обжимного инструмента с храповым механизмом. Разъемы F-типа также известны как разъемы F-81 и соответствуют стандарту IEC60169-24.

Разъемы

F-типа названы в соответствии с типом кабеля или применением, для которого они были разработаны, как показано в таблице ниже.

Название разъема Применение / описание
F-59 Штекерный F-разъем, который захватывает внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11. Центральный провод кабеля проходит через соединитель, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61 F-соединитель (обычно гнездовой), устанавливаемый на оборудование или на панель, с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (32 шага) для крепления гайки соединителя с наружной резьбой.
Ф-71 Штекерный F-разъем.
Ф-81 F-разъем «розетка / розетка», используемый для соединения двух кабелей с вилкой на концах вместе для линейных или настенных приложений.

Разъемы PAL (Belling Lee) — это вставные разъемы, которые традиционно использовались для настенных плат и соединений телевизионных антенн. За исключением подключений TV / VCR, разъемы PAL заменяются разъемами F-типа, как требуется для CATV, SATV и DTV. Разъемы PAL соответствуют стандарту МЭК IEC60169-2

.

Адаптеры. Если для коаксиального кабеля RG6 / U требуются соединители BNC, рекомендуется обжать штекер F-типа на RG6 / U и использовать переходник F-типа на BNC.

На наших справочных страницах аудио / видео есть дополнительная информация

Digital Broadcasting Australia опубликовала отличное руководство по установке коаксиального кабеля.

Как подключить телевизор с плоским экраном

Подключить телевизор не так сложно, как кажется. Все розетки на задней и боковой стороне телевизора с плоским экраном могут показаться внушительными, но устранение их по одной сводит ее к простой задаче. Я говорю просто, потому что вам не нужно использовать их все — только те, которые лучше всего подходят для вашего оборудования.

Выбор наилучшего подключения

Итак, какие кабели, вилки и розетки вам следует использовать? Это зависит от того, какие выходы есть у других ваших устройств. Ниже представлена ​​основная иерархия кабелей и разъемов при подключении устройств к телевизору с плоским экраном. Дополнительные сведения об этих подключениях см. В справочных статьях по HDMI , Component video , S-video и Composite video .

Заказать Соединение Комментарий
1-й вариант

HDMI

Цифровое изображение лучшего качества и цифровой звук в одном кабеле
Если нет HDMI Компонентное видео + аудио Аналоговое изображение лучшего качества плюс аналоговое аудио — требуется пять кабелей.Обычно вы должны соединить все пять кабелей в один или использовать трехжильный красный, зеленый и синий для видео и отдельный красно-белый RCA (фоно) кабель для аудио
Если нет компонентного видео

S-Video + Аудио

Не так хорошо, как компонентное видео, но лучше, чем композитное видео, доступно не на всех телевизорах с плоским экраном. Также требуется провод RCA (фонокорректор) для аналогового аудио
Если нет S-Video

Композитное видео + Аудио

Самое простое видеоподключение, которое постепенно прекращается на новом оборудовании.Использует обычные желтые, красные и белые соединения. Используйте желтые кабели для композитного видео и красный и белый кабели для аналогового аудио

Давайте использовать DVD-плеер и видеомагнитофон в качестве примера: если DVD-плеер имеет выход HDMI, используйте HDMI для подключения к телевизору с плоским экраном. Готово. Если на DVD-диске нет HDMI, используйте зеленый, синий и красный компонентные видеоразъемы с красным и белым аудиокабелями. У видеомагнитофона, вероятно, нет HDMI или компонентных видеоподключений, поэтому вы можете использовать кабель S-video с красным и белым аудиокабелями.Если у него нет S-video, используйте основной желтый композитный видеокабель с красным и белым аудиокабелями. Некоторые производители делают для аудио провода красного и черного цветов — используйте его точно так же, как красно-белый провод. На самом деле цвета вообще не имеют значения, они просто нужны, чтобы помочь вам подключить выходные разъемы DVD-плеера к правильным входным разъемам.

Если вам необходимо приобрести кабели, вот ссылка на линейку аудио- и видеокабелей Amazon

.
Все о розетках

Давайте посмотрим на заднюю часть типичного телевизора с плоским экраном, чтобы увидеть, как использовать каждую розетку.

Лучшее качество и простейшее подключение — HDMI . Если вы можете подключить все свои устройства через HDMI, вам, вероятно, не нужно беспокоиться обо всех остальных подключениях. Если вы подключаете устройство к входу HDMI 1, затем используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном и выберите вход HDMI 1 для просмотра этой программы.

Следующее лучшее качество — использовать Компонентное видео . Вам понадобится три кабеля для видео (красный, синий и зеленый) и два для аудио (красный и белый).Просто подключите зеленый разъем DVD-плеера к зеленому разъему на телевизоре с плоским экраном. Сделайте то же самое с синим и красным разъемами. Затем используйте красный и белый аудиоразъемы для подключения звука. Если вы подключаете устройство к компонентному видео 1, затем используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном, чтобы выбрать вход «компонент 1» для просмотра этой программы.

После HDMI и компонентного видео следующим лучшим видеосоединением является S-video . Он не всегда доступен, но если он доступен, он дает лучшее качество видео, чем композитное видео.Также может быть сложно найти кабель S-video, но он того стоит, если есть возможность. Также необходимо подключить красный и белый для аудио. Некоторые телевизоры с плоским экраном имеют вход S-video, обозначенный как S-video, в то время как у других он будет обозначен как AV1 или AV2.

Наконец, если никакие другие соединения не могут быть использованы, вы можете использовать базовое композитное видео . Чаще всего это происходит при подключении видеомагнитофона к телевизору с плоским экраном. При этом используется желтый разъем для видео, а белый и белый разъемы для аудио.Большинство телевизоров с плоским экраном называют этот вход AV1, AV2 или видеовходом.

Многие производители не предоставляют отдельное соединение для композитного видео. То есть они не предоставляют «желтую» розетку, которая была распространена ранее, как на этом изображении:

Решением для этого обычно является использование розетки «Y» зеленого цвета. В случае этого примера он также помечен как «составной». Это означает, что вы должны подключить желтый провод видеомагнитофона к зеленому разъему на этом телевизоре. С некоторыми телевизорами вам может потребоваться войти в меню и сообщить ему, что вы хотите использовать компонентный вход в качестве композитного входа, но многие телевизоры автоматически обнаруживают это.Более подробное описание смотрите в статье Как подключить видеомагнитофон к телевизору с плоским экраном.

Вход ПК используется для подключения портативного или настольного компьютера к телевизору с плоским экраном. Компьютер «Mac» также может использовать этот вход с соответствующей вилкой адаптера (обычно используется со стороны компьютера). Этот 15-контактный разъем предназначен только для видео RGB , поэтому для звука требуется отдельный кабель.

Разъемы аудиовыхода могут быть подключены к внешнему усилителю. Об этом будет рассказано в следующей статье.

Европейские модели телевизоров с плоским экраном

также имеют разъемы SCART . Эти 21-контактные разъемы могут передавать композитное видео, RGB-видео и аудио. На модели на этом изображении вы заметите, что верхний разъем SCART принимает композитное видео и аудио (AV), а нижний разъем принимает видео и аудио RGB.

Подключение к внешнему миру

Разъем «ANT IN» — это разъем для кабеля от антенны. Если у вас есть кабельное телевидение, оно будет подключено сюда.Если у вас есть PVR (персональный видеомагнитофон), то кабель антенны / кабель обычно подключается к PVR. От PVR будет еще один антенный кабель для подключения к антенне в гнезде вашего телевизора с плоским экраном. Более подробная информация о подключении PVR будет в следующей статье.

Разъем «LAN» (крайний правый на рисунке) — это место для подключения интернет-кабеля / сетевого кабеля. Это необходимо для «умных» телевизоров, чтобы вы могли просматривать видео и другой контент в Интернете прямо на телевизоре с плоским экраном.Некоторые телевизоры Smart TV имеют встроенную беспроводную сеть, при ее использовании проводное подключение к Интернету не потребуется.

Включение

После того, как все подключено, вы можете подключить шнур питания и включить питание. Многие телевизоры с плоским экраном имеют отдельные кнопки включения / выключения в нижней или задней части экрана. Незнание об этом переключателе или отсутствие его включения заставило многих людей подумать, что их новый телевизор с плоским экраном неисправен — так что остерегайтесь этой ловушки. Также может потребоваться 3-5 секунд для включения телевизора с плоским экраном (показа изображения) после нажатия кнопки включения на пульте дистанционного управления.

Очки практики
  1. Перед тем, как приступить к подключению всего оборудования, разместите его в желаемом месте. Таким образом, вы сможете определить длину каждого соединительного провода.
  2. Правильная длина соединительных кабелей — это баланс между эстетикой, практичностью и доступностью. С эстетической точки зрения хорошо, чтобы длинные кабели не были скручены, создавая беспорядок за всем оборудованием. На практике вам нужно иметь достаточно длинные кабели, чтобы вы могли перемещать (вытаскивать или поворачивать) каждое устройство, не выдергивая кабели.Наличие разной длины может быть решающим фактором, но ошибитесь, если кабели не будут слишком короткими.
  3. Некоторые розничные продавцы телевизоров с плоским экраном взимают дополнительную плату за кабели HDMI — часто в диапазоне от 100 до 200 долларов. Это связано с тем, что они могут получить небольшую прибыль или не получить никакой прибыли от продажи телевизоров с плоским экраном и поэтому пытаются получить большую прибыль от аксессуаров. Присмотритесь к магазинам, короткие высокоскоростные кабели HDMI часто можно купить всего за 10-20 долларов.
  4. Большинство телевизоров с плоским экраном также имеют несколько входных разъемов сбоку от экрана.Они предназначены для удобного подключения портативных устройств, например фотоаппаратов или ноутбуков. Их также можно использовать для подключения постоянных устройств, если это необходимо, но кабели сложно спрятать.
  5. Многие телевизоры с плоским экраном имеют возможность переименовывать метки ввода. Это означает, что вместо выбора между HDMI1 и HDMI 2 вход в экранном меню будет помечен как DVD-плеер и PVR (например). Если у вас несколько внешних устройств, это простой способ для всех пользователей легко выбрать правильный вход.Чтобы узнать, как это сделать, обратитесь к руководству пользователя для вашего телевизора с плоским экраном.
Резюме

Подключить телевизор с плоским экраном не так уж и сложно. Возьмите каждое устройство по одному. По возможности используйте HDMI. Если HDMI не подходит, следуйте таблице в верхней части этой статьи, чтобы обеспечить наилучшее качество изображения. Попробуйте, вы можете быть удивлены, насколько это просто.

Если после прочтения статьи у вас по-прежнему возникают проблемы с подключением телевизора с плоским экраном, сообщите нам об этом в «комментарии» ниже.Пожалуйста, укажите номера моделей всего оборудования, которое вы подключаете, чтобы я мог попытаться загрузить их руководства и определить, как лучше всего вам помочь.

|

| {{/ iff}} {{#iff cardtype ‘eq’ ‘errormsg’}}
  • {{#iff status ‘eq’ ‘400’}} {{#iff code ‘eq’ ‘MISSING_PARAMETER’}}

    При добавлении этого товара в корзину возникла проблема. Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{#iff code ‘eq’ ‘BAD_REQUEST’}}

    При добавлении этого товара в корзину возникла проблема.Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{#iff source.parameter ‘eq’ ‘amount’}}

    При удалении этого товара из вашей корзины возникла проблема. Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{еще}} {{#iff status ‘eq’ 412 ‘}} {{#iff code ‘eq’ ‘STOCK_EXCEPTION’}}

    Выбранный товар отсутствует в наличии, и его нельзя добавить в корзину.

    {{/ iff}} {{#iff code ‘eq’ ‘SUBSCRIPTION_BUNDLE_EXIST’}}

    Сделайте отдельную покупку для дополнительных подписок

    {{/ iff}} {{else}}

    При добавлении этого товара в корзину возникла проблема.Пожалуйста, попробуйте еще раз.

    {{/ iff}} {{/ iff}}
  • {{/ iff}}

    Получите именно ту поддержку, которая вам нужна

    Ищете конкретные решения для вашего продукта?

    Следите за гарантийным покрытием продукта

    Право на возврат денег, подарки и специальные предложения

    Получите легкий доступ к поддержке продукта

    Оплата

    Мы принимаем следующие способы оплаты:

    • Добавить продукт

    • Добавить продукт

    • Добавить продукт

    Нажав на ссылку, вы покинете официальный веб-сайт Royal Philips Healthcare («Philips»).Любые ссылки на сторонние веб-сайты, которые могут появляться на этом сайте, предоставляются только для вашего удобства и никоим образом не представляют собой какую-либо аффилированность или поддержку информации, представленной на этих связанных веб-сайтах. Philips не делает никаких заявлений и не дает никаких гарантий в отношении сторонних веб-сайтов или информации, содержащейся на них.

    Я понимаю

    Наш сайт лучше всего просматривать с помощью последней версии Microsoft Edge, Google Chrome или Firefox.

    Нужна ли мне отдельная антенна для каждого телевизора?

    Я получаю много вопросов от людей, которые хотят получить бесплатное телевещание с использованием антенны, но у которых есть несколько телевизоров. Я знаю несколько способов передать антенный сигнал на все телевизоры в вашем доме. Я расскажу о них ниже.

    Метод № 1: отдельная антенна для каждого телевизора

    Проще всего иметь отдельную комнатную антенну (например, Mohu Leaf) для каждого телевизора. Проблема в том, что некоторые из ваших телевизоров могут быть на стороне дома, вдали от телевизионных станций. Возможно, один из ваших телевизоров находится в подвале, где может быть плохой прием.Если у вас есть сильные сигналы в вашем районе (введите свой почтовый индекс в Поиск станций, чтобы увидеть), вы все равно сможете получить все нужные каналы везде в вашем доме, поэтому, возможно, это не имеет значения. Но есть вероятность, что некоторые из ваших телевизоров будут иметь худший прием, чем другие, из-за расположения в вашем доме.

    Так что не ходите и не покупайте целую кучу антенн. Просто возьмите один и убедитесь, что он работает со всеми вашими телевизорами, прежде чем приобретать антенну для каждого телевизора. Я рекомендую лист Моху.

    Раскрытие информации: некоторые ссылки на этой странице являются партнерскими. Это означает, что если вы нажмете на ссылку и купите товар, я получу партнерскую комиссию без каких-либо дополнительных затрат для вас. Я тестирую или исследую каждый продукт или услугу перед тем, как рекомендовать. Этот сайт не принадлежит розничным торговцам или производителям. Этот сайт принадлежит мне, и высказанные здесь мнения являются моими. Как партнер Amazon, я зарабатываю на соответствующих покупках.

    Метод № 2: Одна антенна с табло — беспроводной!

    Tablo — это домашний DVR (цифровой видеомагнитофон), который работает с вашей антенной для телевещания. Подключите антенну и смотрите телепередачи в прямом эфире и в записи на любом домашнем телевизоре, подключенном к потоковому проигрывателю, например Roku.

    По сути, вы подключаете одну антенну к Tablo, и она передает сигнал на все боксы Roku в вашем доме. Теперь для этого требуется, чтобы у вас была коробка или стик Roku, или каждый телевизор, что вы можете или не хотите делать.Посмотрите это видео, в котором это объясняется:

    Но бонус в том, что Tablo TV предлагает запись на жесткий диск, который вы к нему подключаете. Итак, если вам нужна возможность записи, Tablo может быть для вас.

    Метод № 3: Одна антенна с Amazon Fire TV Recast

    Это очень похоже на предыдущий метод, за исключением того, что в нем используется видеорегистратор Amazon Fire TV Recast. Тот же принцип: подключите антенну к Recast и смотрите ее на всех телевизорах в вашем доме.Единственная разница в том, что вам понадобятся Amazon Fire TV Sticks на всех телевизорах, на которых вы хотите смотреть свои записи.

    Метод № 4: Одна антенна с использованием неиспользуемой проводки кабельного или спутникового телевидения в вашем доме

    Это самое элегантное решение. Если у вас когда-либо было кабельное или спутниковое телевидение, в вашем доме есть проводка, необходимая для бесплатного распределения телевизионных сигналов с антенны! Если вы можете узнать, где он подключается к кабельной линии компании, и отсоединить его от , вы можете подключить антенну к этому кабелю и использовать его для распространения бесплатного ТВ по всему дому!

    Это потребует небольшой детективной работы.Загляните в свой гараж, подвал или за пределы дома, чтобы увидеть, где кабель кабельной компании подключается к вашему дому. В месте подключения должна быть распределительная коробка. Если у вас был спутник, посмотрите, откуда в ваш дом входит кабель от спутниковой антенны. Обратите внимание: вам могут потребоваться специальные инструменты для его отключения, и это может быть нарушением правил кабельной / спутниковой компании — возиться с их оборудованием, просто имейте в виду.

    Если вы можете отключить сигнал от кабельной компании, теперь вы можете подключить антенну в любом месте дома, где есть розетка для кабельного телевидения.Вероятно, лучшим местом будет верхний этаж, то есть самая высокая точка в вашем доме.

    Также, если вы это сделаете, я бы порекомендовал добавить усилитель (см. Ниже).

    Одна антенна с усилителем для управления существующими кабелями кабельного телевидения

    Я рекомендую усилители от Channel Master (или см. Ссылки Amazon в следующем разделе).

    Примечание: вы не можете использовать этот метод, если вы используете коаксиальный кабель для доступа в Интернет. Кабель должен быть полностью отключен от любого спутника или кабеля, будь то телевидение или Интернет.

    Метод № 5: Одна антенна ко многим телевизорам с использованием новых кабелей

    Если в вашем доме еще не проложен коаксиальный кабель, вы подключаете его самостоятельно. Если у вас только один телевизор и длина вашего кабеля короткая (скажем, 30 футов или меньше), вы можете обойтись подключением антенного кабеля напрямую к телевизору.

    Но в большинстве случаев вы захотите добавить усилитель, поэтому вы захотите использовать усилитель-распределитель для разделения сигнала на все ваши телевизоры:

    Рекомендую усилители фирмы Channel Master.

    Усилитель-распределитель должен быть близко к антенне, чтобы сигнал усиливался как можно быстрее:

    Антенна с усилителем-распределителем, управляющим тремя телевизорами с новой кабельной разводкой

    Если вам нужно проложить много кабелей, вы можете приобрести катушку с кабелем и специальный комплект, который позволяет отрезать нестандартную длину и прикреплять разъемы на каждом конце. Вот мой набор инструментов и принадлежностей для этого:

    Инструменты для отрезания собственного коаксиального кабеля до нужной длины

    Начиная с верхнего левого угла, у нас есть устройство для зачистки кабеля, устройство для обжима кабеля и катушка с кабелем.Во втором ряду слева у нас есть универсальный инструмент, который разрезает, снимает и прикрепляет разъемы и, наконец, разветвитель.

    Это может стоить меньше, чем покупка предварительно обрезанного кабеля, и вы сможете сделать его идеально правильной длины, вместо того, чтобы иметь большой провисание (что некрасиво и ухудшает сигнал). Обязательно возьмите кабель «RG6»! Более дешевый кабель ухудшит ваш ТВ-сигнал.

    Если вы переживаете все эти проблемы, вам следует подумать о том, чтобы просто использовать антенну на крыше или чердаке, если это возможно в вашем доме.Антенна на крыше или чердаке обеспечит наилучшее качество сигнала и наибольшее количество каналов. Наружная антенна или антенна на чердаке будет лучше, чем комнатная.

    Прежде чем делать что-либо из этого, я рекомендую купить одну антенну и опробовать ее на каждом телевизоре.

    Вот мои рекомендуемые инструменты и расходные материалы, если вы хотите использовать собственный кабель:

    Подводя итоги

    Какое решение вы выберете, зависит от вашей ситуации. Проще всего обзавестись отдельной антенной для каждого телевизора.Но не каждый телевизор может получить одинаково хороший прием. Если у вас дома есть кабели для кабельного телевидения, вы можете использовать их и иметь только одну антенну. Наконец, если вам нужна возможность записи и не нужно возиться с длинными кабелями, рассмотрите Tablo или Recast вместе с потоковыми проигрывателями для каждого телевизора.

    Надеюсь, это поможет! — Брайан

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
