Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

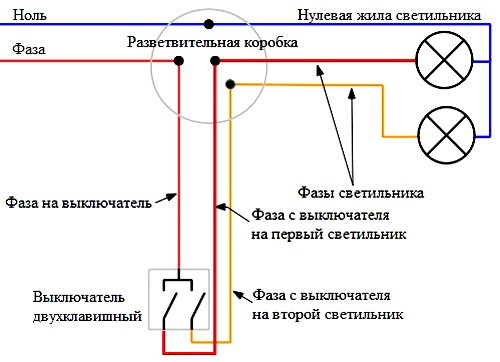

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

  1. Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
  2. Горят все осветители (обе клавиши включены).
  3. Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

  1. Произвести подключения к двойному выключателю аналогично предыдущему случаю.
  2. Затем один из отходящих от него фазных проводов подключить к одной лампе.
  3. Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.



Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

  1. Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
  2. Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

  • Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
  • Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
  • Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель  с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

  • Одна группа состоит из двух ламп, а 2-я – из 4-х.
  • Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла27Не помогла7

Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Довольно распространенная ситуация – вы решили подключить к двухклавишному выключателю, однорежимную люстру. При этом у люстры для подключения есть всего 2 провода, а вот из потолка, в месте монтажа, выходят 3 или даже 4. Давайте рассмотрим, какие основные варианты решения этой задачи у нас есть.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:



Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры – это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения – это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий :



Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.



2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя. Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт – это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода, а к месту подключения питающего кабеля уже приходит всего два провода.



Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение.

Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Теперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

– Нулевые провода остаются соединены все друг с другом, их трогать не нужно

– Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три – (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

2 способа — как подключить люстру к выключателю. Ошибки схемы. Подключение через двухклавишный с 3 проводами или диммер.

Подключение потолочной люстры можно выполнить двумя основными способами:

  • через выключатель (двух, трехклавишный)

И в одном и в другом случае вы получаете самое главное от светильника. Либо люстра светит на максимальную яркость с использованием всех лампочек, либо светильник работает с неполной отдачей, создавая приятную освещенность не бьющую по глазам.


Рассмотрим эти способы пошагово, начиная от подключения кабеля в распредщитке, и заканчивая подсоединением проводов в самой люстре. Отдельное внимание будет обращено на самые распространенные ошибки при выполнении данных работ.

Как подключить люстру через двойной выключатель

Для того, чтобы выполнить данное присоединение закупите следующие материалы:

  • 3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2
  • выключатель двухклавишный
  • прессуемые гильзы ГСИ в изоляции
  • клеммные зажимы Ваго

Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.

Оставляете в ней запас на разделку и подключение концов.

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.

Жилы сразу зачищаете и подписываете:

  • L – фаза питания
  • L1 – фаза на первую группу ламп в люстре
  • L2 – фаза на вторую группу ламп в люстре

Подписывать их нужно как на выключателе снизу, так и в верхней коробке.

Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком.

Счищаете изоляцию с обоих концов и наносите маркировку:

  • L1 – фазный провод для подключения первой половины люстры
  • L2 – фазный провод для подключения второй половины люстры

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке.

Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой.

После чего коробку можно закрыть.

Далее занимаетесь двухклавишным выключателем.

Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4.

Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

Здесь может возникнуть вопрос, а как узнать, какие провода торчащие из люстры фазные, а какие нулевые?

Тем более, если они одинакового цвета. Их может быть 3,4,5 в зависимости от типа светильника и количества его рожков.

Здесь на помощь придет мультиметр. Вызванивать провода нужно внизу, когда люстра еще не подвешена на потолке.

Ноль по правилам должен приходить на резьбовую часть патрона и лампочки (крайние контакты), а фаза на центральный контактный штырек.

Переводите мультиметр в режим прозвонки или замера сопротивления, и последовательно касаетесь щупами проводов и контактных частей патронов на каждом плафоне. Нужно добиться звукового сигнала или найти где сопротивление равно нулю.

Если нулевых жил оказалось несколько, скручиваете их в одну общую.

Переходите к непосредственному подключению. Для облегчения последовательности, сначала соединяете защитное заземление и нулевую жилу. Для этого воспользуйтесь соединительными гильзами.

Хотя здесь также можно применить и клеммы Ваго.

После подключения земли и ноля, остается запитать две фазы. Выбираете любую из жил и прессуете гильзами питающие провода L1 и L2 с двумя фазными проводками на светильнике.

Все что осталось — это зафиксировать люстру на потолке и проверить ее работоспособность.

Как подключить люстру через диммер

Необходимый материал для монтажа:

  • двухжильный кабель ВВГнГ-Ls 2*1,5мм2
  • трехжильный кабель ВВГнГ-Ls 3*1,5мм2
  • диммер
  • гильзы соединительные
  • клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

  • L – фазный провод от щитовой
  • Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

  • Люстра (питающая фаза)

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники — https://cable. ru, Кабель.РФ

Как подключить люстру к двухклавишному выключателю. Статья с фото.

Подготовка места работы, снятие напряжения с люстры

 Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало». Встаньте на табуретку, удостоверьтесь, что голова не кружится, а табуретка не трещит.

      Если Вы с этим справились, то считайте, что полдела сделано.

      Далее по списку:

       1. Щелкая выключателем, отключаем свет в люстре.

       2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.

     3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими  тремя жилами провода извне.

      4. Убеждаемся, что выключатель снимает  напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.



     Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим  в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.

    5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения.  Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.

   6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»



Работа с нижней частью люстры

      7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.

8. Видим, что присутствует центральный провод, который состоит  из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.

9.  Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода. Раздербаниваем  аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.

10. Теперь необходимо правильно соединить  провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или  4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка,  рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.  Все. С низом люстры закончили, но декоративную чашку пока не одеваем.

Работа с верхней частью люстры

11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода  от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).

12.  Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.

13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.



14.  Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!



15. Собираем люстру. Убираем инструмент. Идем в магазин.


Автор: Интернет-магазин светильников и электрики Новосвет 74.

При копировании материала ссылка на источник novosvet74.ru обязательна

Как подключить люстру к выключателю

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Монтаж и подключение люстры

Вот наша люстра:

Для начала мы снимаем все плафоны и проверяем патроны на наличие дефектов.

Когда мы проверим все четыре патрона, переходим к проводке.

Как видим, здесь два провода белого цвета и один розового. Два провода у нас идут на фазу и один провод, розовый в данном случае, идёт на “ноль”. Это общий провод, который идёт один на все четыре лампочки. Давайте всё же убедимся, что это именно фазные провода и “ноль”. Для этого придётся люстру разобрать.

Разбирается люстра довольно просто – всё в ней просто поднимается. Детали здесь с уплотнителями, поэтому держатся плотно.

Мы это всё поднимаем по частям. Что мы тут видим?

Мы видим связку проводов, закрученных изолентой, но толком пока ничего разобрать не можем.

Вот здесь выходит розовый провод, и в связке от него отходит уже четыре провода. Это говорит о том, что он идёт на все четыре лампочки. Два провода идут раздельно, каждый на две лампочки. Из каждой скрутки выходит по два провода. Итак, мы убедились в том, что розовый провод – это “ноль”, а два белых провода – это фаза. Здесь, как видно, давно уже изолента не перематывалось, закручена она очень плохо, поэтому мы её поменяем.

Здесь обычная скрутка:

Мы на неё поставим клеммы. Мы всё раскрутили, подравняли и поставили такие клеммы:

Фазный провод выходит на две лампочки. Также нужно будет подключить второй провод, который также идёт на фазу. Для “нуля” нам потребуется ещё один кусок провода:

Для чего он нужен? Так как клеммы в наличии были только узкого диаметра, все провода туда не влезли. У нас один нулевой провод выходит на одну лампочку, а для второго мы сделали перемычку на следующую клемму, из которой тот же провод выходит на две оставшиеся лампочки.

Дальше мы эту люстру вновь собираем, также очень просто и быстро, разбираемся с проводами, которые мы видели раньше и производим само подключение.

Вот эти три провода – опять-таки “ноль” и две фазы. Мы также подключили их к клемме. Давайте перейдём к самому монтажу.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

При выполнении электромонтажных работ нужно помнить, что все подключения можно производить только при отсутствии напряжения в электропроводке.

Похожие материалы на сайте:

  • Подбор уличных светильников
  • Точечные светильники в натяжном потолке
  • Четыре вида искусственного освещения

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов

В момент подключения светоисточника один проводник идет из щитка на люстру. Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Двухуровневое управление светом

В одном помещении не всегда требуется яркость всех 9-12 электрических лампочек. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеально подходящий для проведения задушевных разговоров в вечернее время суток.

Тонкость управления лампочками осветительного прибора зависит от выключателя – если поставить двухклавишный, то можно эффективно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию.

Кроме того, пользователь получает еще и дополнительные преимущества в виде экономии:

  • электроэнергии при включении одной малочисленной группы лампочек;
  • ресурса самих осветительных приборов, отдыхающих определенный отрезок времени;
  • места на стене – двойная модель выключателя занимает меньше места чем два одинарных.

Да и при желании можно собственноручно заняться подключением люстры. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из разнообразия, предлагаемого многочисленными производителями.

Галерея изображений
Фото из

Удобное решение – прибор с подсветкой. Его полезно устанавливать в гостевой комнате, ведь в ночное время он четко виден на стене

Лаконичный дизайн и никаких излишеств – именно так выглядит модель с сенсорным управлением. Такой двухклавишник придется в тему в любом современном интерьере

Сенсорное включение и управление с помощью пульта – мечта каждого мужчины. Что может быть приятнее, чем зажечь/выключить свет, не поднимаясь с теплой постели?

Рациональное решение – двухклавишный выключатель в одной рамке с розетками. Такое решение позволит получить совершенную картину, не нагромождая стены лишними блоками

Прибор с подсветкой

Сенсорный выключатель

Управление с помощью пульта

Выключатель в одной рамке с розетками

Подходящий двухклавишник и его правильное подключение упростит управление светом в помещении. Правда, еще понадобится создать оптимальные группы из лампочек, входящих в состав люстры.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия дополнительных светильников в комнате. Да и модель играет не последнюю роль: если это многоуровневое изделие, то целесообразно на одну из клавиш подключить лампочки верхнего этажа люстры, а на вторую – все оставшиеся.

Последнее время в погоне за созданием оригинальной атмосферы в доме пользователи выбирают ретромодели, позволяющие подчеркнуть изысканность и неповторимость интерьера

Формировать группы можно по своему желанию, но предстоит учитывать общее количество ламп прибора – чем их больше, тем больше вариаций можно создать. Так, для изделия с 12 излучателями света актуальными будут такие варианты:

Меньше 3 ламп на одну клавишу подключать не имеет смысла – в помещении будет довольно темно. Для общения или просмотра кинофильмов достаточно и 3-4 шт.

Последний вариант с равным распределением не самый удачный, ведь при 6 лампочках неудобно читать, вязать или вышивать, а электроэнергии они используют совсем немало.

Галерея изображений
Фото из

Осветительный прибор с 12 лампочками дает достаточное количество света даже для большого помещения. Да и 2 группы из них удобно будет сформировать

Оригинальная форма и множество светящихся элементов позволит разгуляться фантазии при делении общего количества ламп на группы, управляемые выключателем с двумя клавишами

Многоуровневая люстра эффектно впишется в классический интерьер. А двухклавишник поможет создать неповторимую игру света при включении лишь верхнего яруса лампочек или одновременной работе всех, имеющихся в наличии

Даже самодельная конструкция осветительного прибора может быть подключена на двухклавишный выключатель с распределением нужного числа плафонов по управляющим клавишам

Люстра с 12 лампочками

Оригинальная форма со множеством светящихся элементов

Многоуровневая люстра

Самодельная конструкция осветительного прибора

Монтаж люстры на потолок

Итак, у нас с потолка выходит три белых провода, и нам очень сложно здесь что-то определить чисто по цвету проводов, тем более, что и они могут быть перепутаны. Поэтому берём в помощь индикаторную отвертку. Горение индикатора при касании провода показывает нам фазу. Должно получиться две фазы и один “ноль”. После проверки начинаем подключать люстру.

В потолке крепится крюк, на который за пластины вешается люстра.

Все советские люстры делались по одному и тому же принципу. Сейчас монтаж современных люстр совершенно другой. Давайте разберёмся с подключением. Итак, вот наши три белых провода и мы сейчас их подключим:

С помощью индикаторной отвёртки находим две фазы и один “ноль”.

Чтобы не перепутать, нулевой провод помечаем куском изоленты.

Итак, люстра смонтирована, закручиваем лампочки, чтобы проверить её работоспособность. Одна клавиша выключателя у нас зажигает две лампочки, и две клавиши зажигают все четыре лампочки, что и требовалось получить.

Затем поднимаем эту чашечку, которая всё закрывает:

Всё очень просто – такие уж советские люстры. Снимаем лампочки, чтобы закрепить плафоны.

Плафоны тоже легко одеваются, закручиваются в патрон пластиковой гайкой. Вот и всё! Закручивайте лампочки и пользуйтесь люстрой.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Подготовка к работе

Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

Стандартная маркировка по цветам:

  • Проводник белого или коричневого цвета – фазный;
  • Синего – нулевой;
  • Желто-зеленого – заземление.

Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

Пошаговая инструкция прозвона проводов тестером:

  1. Подключение светильника осуществляется с выключенным питаниемОсуществляется установка устройства в режим прозвонки, и щупы ненадолго следует закоротить. Характерный звук будет свидетельствовать о правильности выбора предела измерений и исправности устройства.
  2. После выкручивания ламп в их патронах определяют 2 контакта: центральный – фаза, и ноль – сбоку, который соприкасается с цоколем при вкручивании лампочки.
  3. Чтобы найти ноль 1 щуп тестера устанавливают на боковой контакт какого-то патрона, а 2 по очереди касаются к выходящим зачищенным проводам. Если касание 1 из них сопровождается звуком, нулевой проводник найден.
  4. Для поиска фазы 1 щуп тестера устанавливается на средний контакт какого-то патрона, а 2 касаются других проводов. Определение фазы сопровождается звуком.
  5. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом. Если у люстры 1 контур звук будет сопровождать любое касание к патронам. При отсутствии подключения к контуру части патронов производится проверка на 2 контур, для чего щупами прикасаются к средним контактам патронов и 3 проводу. Звук станет подтверждением двухконтурной люстры, а 2 провод – фаза.
  6. При наличии 1 контура 3 провод – заземление. Для этой проверки 1 щупом касаются к деталям корпуса из металла, а 2 щупом – к 3 проводу. Сопровождающий звук послужит доказательством.

Подключение на двухклавишный выключатель

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Подключение на двухклавишный выключатель

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

  • С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
  • Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
  • Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Подключение двухклавишного выключателя

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

  • «нулевой» провод должен быть синего цвета;
  • провод заземления – желтого или желто-зеленого цвета;
  • «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания

Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности

Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры . Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры , а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

  • Соединённые в одной группе или клеммнике провода с выходящим наружу контактом — это фаза, которая обозначается буквой L. В многорожковых люстрах такая схема позволяет применять выключатель с двумя и более клавишами, обеспечивая групповое, экономичное использование ламп.
  • Если в жилом помещении имеется центральная заземляющая жила, то к ней подсоединяется провод, окрашенный в жёлто-зелёный цвет, PE. В постройках ранее 2000 г. встречается нечасто.
  • К одинарной жиле, маркированной N, подсоединяются нулевые провода.

Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

  • Индикатор напряжения для определения фазы.
  • Отвёртки крестовая и шлицевая.
  • Мультиметр для прозвонки цепей.
  • Соединения проводов между собой лучше выполнять при помощи клеммных колодок. Подойдут изделия Wago, которыми удобно сращивать жилы из разных металлов (в большинстве старых зданий электропроводка выполнена алюминиевой «лапшой», а контакты люстр медные).
  • Распаечная коробка.
  • Нож, изолента, маркер имеются практически в каждом доме. Пригодится небольшая стремянка или стул, в зависимости от высоты потолка.

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Прозвон проводов

На первый момент необходима проверка правильности подсоединения. Отвертка с индикатором показывает заряд на каком-то источнике, когда выключатель не работает. При отсутствии возможности поиска заряда это означает, что выключатель неправильным образом подсоединен либо имеются неполадки в части распределительного щита.

В том участке, где ставится осветительный прибор, должен идти на выход нулевой с фазным проводным элементом от выключательной коробки.

Внимание! При подсоединении многорожковой лампы число проводников большое. Один нейтральный, а другие — соответствуют тому, сколько выключательных элементов

С помощью индикатора

Выполнить определение проводного назначения несложно. В момент включенного выключателя лишь 1 из источников не имеет напряжения, на остальных светятся индикаторы. Если выключать поочередно клавиши света, то возможно понять, какой элемент соответствует выключателю.

При помощи вольтметра

Проверяя измерительный прибор, следует отыскать нулевой элемент. В отличие от других проводников, на этом не будет напряжения. Затем нужно поставить к нулю щуп и поочередным образом выключить клавиши для определения принадлежности источников.

Подключение люстры к двойному выключателю

Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

Подготовка

Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Подключение выключателя

После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

Подключение люстры

Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

  • Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
  • Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

  • Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
  • Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

Подключение люстры на 2 выключателя. Как правильно подключить люстру на двойной выключатель

Прочитав название статьи, наверняка
кто-нибудь обязательно скажет – «зачем про э
то-то

писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако,
и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся
источником опасности — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую
достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс пр
облем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение
правильного подключения ее
к электросети и надёжное и максимально красивое ее
размещение на плоскости потолка.

Понятно, что подавляющее большинство
владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

  • Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные
    нормы освещенности
    , которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный
свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел)
или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская)
норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать
общую освещенность
, используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут
быть не рассчитаны на повышенные нагрузки, и это приведет
к порче прибора или даже к пожароопасной ситуации.

  • Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала. Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = (
L +

S) × 10

D –

диаметр люстры в сантиметрах

L


и
S
–

длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м
оптимальным вариантом будет люстра диаметром 80 см.

  • От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м
    , то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м
    . Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
  • Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее
    подвешивания – об этом будет рассказано ниже.
  • Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой
    и понятной инструкции по монтажу изделия.
  • К сожалению, рынок осветительных приборов буквально перенасыщен дешевым
    и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п
    . Часто приходится самостоятельно проводить
    перекоммутацию проводов
    , их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п
    . Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано переменным током со стандартным напряжением 220 В
и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье
это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный
к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Характерный нюанс—
если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную
, то расцветка фазного провода может варьироваться:

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и
при подключении осветительных приборов, для переключения различных режимов их работы:

В идеале, и на
люстре, и на
домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется
разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных
проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную
основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит
кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее
проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

  • Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки
    с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
  • Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
  • Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит
    проводка в доме выполнена неправильно – на выключателе, судя по
    всему, прерывается «ноль». Изменить в данном
    случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.
  • Аналогичным образом проверяется фаза при включенном
    положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным
    образом (маркером или цветной изолентой).

2. В случае если
в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество
фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже
, в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее
монтировавшего.

3. Теперь —
о кабельной части самой люстры.

  • Проще всего, когда люстра одно- или двух-трех
    рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен
    к металлическому корпусу светильника.
  • В случае когда
    потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода — как на ладони

  • И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.
  • Несколько сложнее разобраться, когда устройство люстры не дает
    возможности визуально понять ее
    внутреннюю разводку. Однако и здесь можно разобраться, прозвонив в
    се выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном
    случае не поможет), и опытным путем
    выяснить, какой
    рожок от какого
    провода запитывается
    . После этого уже будет несложно распределить рожки по группам.

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое
понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

Видео: схема подключения пятирожковой
люстры к двухклавишному выключателю

Крепление люстры на потолке комнаты

Если с электрической часть все
стало понятно, необходимо обеспечить надежное
крепление люстры на потолке. Технология работы зависит и от
конструкции люстры, и от
вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще
на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью
выдерживается, то особых опасений возникать не должно.

А что
делать, если старый крюк ненадежный
или его состояние не внушает уверенности в том, что
он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается
крюк-шуруп.

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится
к кабель-канал
плиты. При этом следует соблюдать осторожность, чтобы не повредить
стержнем проходящей там проводки.

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем
для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при
его вкручивании образуется «юбка», надежно
удерживающая крепежный
элемент в перекрытии.

После установки любого вида крюка следует его протестировать на на
грузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее
изолентой или надев на нее
термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен
, можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами
– скрутки не допускаются, так как на них могут возникнуть искрения
с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии
коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т. п
., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную
на потолке. Это значительно улучшает надежность
общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее
массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового
профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай

».

Так же
, как и при использовании крюка, обязательно
проверяется надежность
крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности
монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается
за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном
случае потребуется помощь – светильник придется
удерживать на весу, пока проводится коммутация кабельной части. После того как
провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того
, что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету
, планировать размещение люстры на гипсокартонном потолке следует еще
до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной
планки либо устанавливается
крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

  • В случае когда
    осветительный прибор —
    подвесного типа
    , устанавливать крюк непосредственно в ГВЛ
    нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема
длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление
.

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании
самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает
надежное
соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее
центру остается
отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая
, то для крепления монтажной планки придется
прибегнуть к методу с анкерами со
шпильками. – —
так, как
описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант кр
епления люстры к гипсокартонному потолку
Крепление люстры на на
тяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на на
тяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из
расположения этой закладной платформы мастера должны сами вырезать и должным образом
обработать
отверстия, укрепив их края, через которые и будут проходить провода и крепежные
детали.

Приемов
работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как
мастера-«потолочники
» закончат работу, оставив для люстры и крепежа необходимые укрепленные
специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На на
тяжном потолке предпочтительней использовать подвесной вариант люстры, чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки
» или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на на
тяжном потолке

Снабжать свои потолочные поверхности красивой люстрой принято во многих семьях. Это понятно, ведь подобный осветительный прибор используется не только в функциональных целях, но может еще являться «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир задаются целью подключить люстру на двойной выключатель, прилагая лишь собственные силы.

С первого взгляда сам процесс подключений светильника не вызывает сложностей. Тем не менее, наличие разных по цвету проводов, как на потолке, так и в самом приборе, может поставить в тупик обывателя, незнакомого с электропроводными манипуляциями. Поэтому лучше заранее разобраться с тем, как подключить люстру собственноручно.

Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

Прозвон возможно осуществлять двумя способами:

  • Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
  • Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

Разбор контактов осветительного прибора


Обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

  • Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
  • Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

Подключаем прибор с тремя рожками


Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.

Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

Подключение четырехрожковой модели


Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

Подключать подобный прибор можно двумя вариантами:

  • первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
  • второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

Работа пятирожковой модели


Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

Подключаем люстру с шестью лампами


Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

  • две горящие лампы;
  • четыре лампы;
  • все 6 работающих лампочек.

Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).

На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

Как правильно соединять провода


При подключении люстры на двойной выключатель следует быть очень осторожным, так как не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.

При соединении проводов, идущих от прибора, с теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.

Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. В клеммный коробок вставляется свободный кончик припаянного проводника.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

  • сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
  • монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

  1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
  2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N — обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
  3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Установка люстры. Варианты и возможности.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

  • От количества проводков, которые выходят из люстры;
  • От количества проводков, которые торчат из люстры;
  • От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод — это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая — одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ — что обозначает заземляющий проводник. Оставшиеся провода — это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

  1. общий, который дает вывод для подключения к люстре или к проводу с фазой
  2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы — преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления — роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Подключение двухфазной люстры. Подключение люстры к выключателю

Здравствуйте уважаемые читатели сайта. Собрать и повесить люстру к потолку — это не такая уж сложная задача, но как правильно подключить провода, чтобы лампочки загорелись именно так, как вам хотелось бы, не всегда получается. Что ж, если есть друг, который разбирается в электричестве, а если его нет, то надо вызвать дядю электрика.В предыдущем посте я поднимал вопрос о подключении светильников к двойному выключателю, а сегодня мы остановимся на нем более подробно, а вы сами можете без посторонней помощи подключить люстру на любое количество светильников.

Итак, у нас есть люстра, скажем, пять лампочек, есть двойной выключатель и три провода свисают с потолка. В современных домах их может быть четыре, но, как правило, четвертый желто-зеленый провод — это , заземление , и если в вашей люстре есть провод такого цвета, то вы их просто скручиваете вместе, и не забываете заизолировать изолентой.

Теперь наша задача: чтобы при включении первой кнопки переключателя загорались две лампочки, вторая кнопка переключателя загоралась тремя лампами, а при нажатии обеих клавиш все пять.

Занимаемся проводом люстр.

Для начала нужно разобраться с проводами, выходящими из цоколя люстры. Обычно их три или четыре, или, в зависимости от количества ламп, по две от каждой лампы. Рассмотрим вариант с тремя проводами.

В таких моделях люстр обычно все соединения производитель производит внутри цоколя, в которые входят трубки с проводами от ламп, и только основные провода выводятся на поверхность, и они уже идут разного цвета, т.е. null провод по цвету будет отличаться от фазы .

Сделано это для удобства, чтобы человек, не очень разбирающийся в электрике, мог сам подключить люстру. Но если в процессе эксплуатации вы захотите поменять комбинацию включенных ламп, например, не три-две, а четыре-одна, то вам придется демонтировать цоколь, а уже там производить переустановку. Хотя здесь нет ничего сложного.

Схема люстры с тремя проводами.

На рисунке я схематично изобразил люстру, у которой на выходе три провода.

Отсюда от каждой лампы в основании люстры идет по два провода, где они уже подключены по выбранной схеме. Необходимо знать, что соединительные провода на схемах отображаются строками , а место соединения двух и более проводов показано точек , а если провода пересекаются без соединения , то точка не ставится на место их пересечения.

Итак, лампы HL1 — HL2 центральной части цоколя подключаются в точке ( 1 ), тем самым образуя phasic , провод L1 , выходящий из люстры, подключается к первому контакту двойного переключателя. Лампы HL3 — HL5 также центральные части цоколя соединены между собой, причем уже в точке ( 2 ) образуют фазный провод L2 , который подключается ко второму контакту переключателя.

С внешней стороны цоколя все пять ламп соединены между собой синим проводом, а уже с точки ( 3 ) идет на нулевой провод N . Как видите, схема довольно простая. На всякий случай привожу принципиальную схему люстры на пять лампочек.

Возможно, вам будет понятнее, чем верхний.

Схема люстры на четыре провода.

Теперь рассмотрим схему для четырех проводов.Он практически не отличается от верхнего, только сюда добавлен еще один нулевой провод из-за того, что от основания люстры идут два двухпроводных провода, то есть четыре проводника.

Тогда думать вообще не нужно. Просто возьмите из каждого двухжильного провода по одному из каждого проводника, скрутите их вместе — у этого будет нулевой провод, а оставшиеся два будут использоваться как фазовые, и все готово.

Люстра, у которой от каждой лампы выходит своя пара проводов.

Следующий тип люстры, который можно найти, — это когда каждая лампа получает свою собственную пару проводов. Этот вариант, на мой взгляд, является наиболее оптимальным, так как вы уже самостоятельно выберете ту комбинацию из входящих в комплект светильников, которая вам удобна. Но многих пугает такая связка проводов, вот и все, по этому поводу нашла в интернете пару картинок:


Здесь мы действуем следующим образом. Возьмите, например, весь синий цвет (фото слева) и скрутите в одну большую скрутку ( 1 ), у нас будет нулевой или общий провод , а оставшийся коричневый ( 2 ), уже по своему усмотрению, распределяем для будущих линий L1 и L2 i.е. Коричневыми проводами устанавливаем количество ламп, которые будут в каждой строке. Как видите, все очень просто.

Далее нам нужно разобраться с проводами, идущими от потолка, а именно найти две фазы и один ноль. Есть два способа сделать это. Следите, чтобы оголенные концы проволоки не касались друг друга, для этого аккуратно разведите их в стороны.

Помните, что в некоторых случаях необходимо работать под напряжением 220В, поэтому соблюдайте технику безопасности и будьте предельно внимательны и осторожны.По возможности, при необходимости, старайтесь отключать напряжение 220В от электросети.

Проверить наличие индикатора фазы.

Итак, первый путь . Переведите обе кнопки переключателя в положение «ВКЛ.» И коснитесь каждой из оголенных концов индикаторной отверткой. Не забудьте заранее проверить индикатор на исправность, в месте, где точно знаете, какое есть напряжение.
Если есть фаза, то внутри индикаторной отвертки загорится лампочка, где нет лампочки, то это «ноль» .Если проводка подключена правильно, то индикатор должен показывать фазу на обоих концах, а третий — нет.

Теперь переводим переключатели переключателя в положение «ВЫКЛ», и еще раз проверяем наличие фазы на концах проводов, а если ее нет и не должно быть, то два фазных провода идут от выключателя к потолку. И это правильно.

Во многих квартирах из-за ошибок переключения в распределительной коробке вместо фазовых переключателей на переключателе заводятся два нулевых провода, а фазный провод вместо нулевого постоянно находится на потолке.Это неправильно.

Люстра

вам подойдет в любом случае, но с практической точки зрения это не совсем удобно и безопасно. Например, отверткой в ​​картридже разогнешь язычок, нечаянно заденешь жалом стороны картриджа, шандарахнет, чтобы мама не горевала, а проводка осталась под фазой напряжения, что тоже не к лучшему. Для себя запишите и запомните:

Нулевая жила (ноль) от распределительной коробки всегда идет только к потолку к лампочке, а к выключателю идет только фазный провод, а от него к лампочке.

Проверяем наличие фазы мультиметром.

Второй путь . Лучше всего проверять наличие или отсутствие напряжения измерительным прибором, например, мультиметром. Измерительный прибор, это в Африке измерительный прибор.

Итак, приступим. Здесь основная задача — найти нулевой провод. Допустим, у нас в жиле под номером ( 1 ), но мы этого не знаем, поэтому посмотрим.
Установите переключатель мультиметра в положение измерения переменного напряжения до максимального предела 750В .


Зажимаем обе кнопки переключателя в положение «ВКЛ», а одним концом щупа касаемся номера ( 3 ), а вторым зондом коснитесь жилы под номером ( 2 ). Индикатор счетчика показывает нули. Не все потеряно, идем дальше.

Стилус на ядре ( 3 ) оставить, а с жилками ( 2 ) переходим на жилу ( 1 ). Индикатор имеет значение 220В, то есть получается, что между цифрами ( 1-3 ) есть напряжение, а жил под номером ( 1 ) равен нулю.

Но выводы делать рано, поэтому повторно заизолировать зонд на жилу ( 1 ) выезжаем, а с номера ( 3 ) перейти на номер ( 2 ). Индикатор снова показывает наличие напряжения 220В между номерами жил ( 2-1 ).

Теперь мы можем сказать со стопроцентной уверенностью, что ноль — это жила ( 1 ), а входящие фазы от коммутатора — жилы ( 2 и 3).

Теперь, когда вы во всем разобрались, можете смело монтировать и подключать свою красивую люстру к проводам на потолке. Но этот пост не будет полным, если вы не приведете полную установку и принципиальную схему подключения люстры, и не расскажете, как все работает в коллекции. Начнем с принципиальной схемы.

Принципиальная и электросхема пятиламповой люстры с двойным выключателем.

Здесь все просто.Люстра состоит из пяти параллельно соединенных ламп, разделенных на линию L1 и L2 .
В строке L1 две лампы HL1 и HL2 , а в строке L2 три лампы HL3-HL5 .
При включении левой кнопки переключателя, например, фаза L от верхнего контакта выключателя по линии L1 поступает на лампы HL1 и HL2. То же самое происходит при включении правой кнопки переключателя.

А теперь посмотрим, как выглядит эта схема с натуральными элементами. Возможно, вам будет проще разобраться в этой схеме. Как удобно.

Ну и последнее, что осталось — показать и объяснить работу монтажной схемы соединения люстры со всеми элементами жгута проводов.

Полная схема подключения пятиламповой люстры с двойным выключателем.

Здесь входящая фаза ( L ) входит в распределительную коробку и точку ( 1 ), соединяясь с одним из проводов тройного провода, выходящего из двойного переключателя, подключается к входному контакту этого переключателя и постоянно дежурит на нем.

При нажатии например на левую клавишу фаза уже как ( L1 ), из левого верхнего контакта второй жилы того же провода уходит в коробку, где в точке ( 2 ) подключается к одному из проводов другого провода, идущего к потолку к месту установки люстры. В точке ( 5 ) подключается к фазовому проводу люстры ( L1 ), и горят лампы HL1 и HL2 .


То же самое происходит при нажатии правого переключателя. С верхнего контакта, фаза, уже вроде ( L2 ), третья жилая уходит в коробку, и, подключаясь в точке ( 3 ) уходит в потолок, где в точке ( 6 ) подключается к фазному проводу люстры ( L2 ). Горят лампы HL3 — HL5 .

Имеется нулевой провод ( N ), входящий в поле в точке ( 4 ) подключается к третьему жилому проводу, идущему к потолку, а в точке ( 7 ) подключается к нулевому проводу люстры.Как видите, все очень просто.

Подключите распределительную коробку к комнате, где вы будете выполнять подключение. Вы можете найти его по выступающей стене обоев или нажав на стену. Там, где будет ящик, вы услышите пустоту. Как правило, их устанавливают у входа в комнату наверху ближе к потолку.

Думаю, что после этой статьи проблем с подключением люстры к любому количеству ламп у вас не возникнет.
Удачи!

Содержимое:

Люстры с разным количеством светильников служат не только для украшения интерьера. С помощью этих светильников появляется возможность создавать различные условия освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные типы переключателей самостоятельно даже начинающему электрику.

Как подключить люстру с 3 лампами к выключателю с 1 ключом

Подключение данного осветительного прибора к однокнопочному переключателю осуществляется в несколько этапов.В первую очередь нужно разобраться с проводами в самой люстре. Здесь к каждому картриджу подключаются два провода — фазный и нулевой, изоляция которых окрашена в разные цвета. Чаще всего ноль считается синим проводником, а остальные цвета указывают на фазу. В соответствии с правилами фаза подключается к центральному контакту картриджа, а ноль — к боковому.

Крепление рожков люстры осуществляется к корпусу, где совмещены все провода.Их распределение для одноклавишного переключателя осуществляется следующим образом: фазные провода объединены в одну группу, а нулевые — в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. Впоследствии выходящие из люстры провода фазы и нулевой фазы подключаются к соответствующим проводам электрической сети.

Там же два провода. От него идет подача двухжильного кабеля отдельно к люстре и отдельно к выключателю.На лампу подается фаза и ноль, а на выключатель — только фаза на оба контакта. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

Перед тем, как начать установку, нужно определиться, какие лампы будут включаться каждой клавишей. В этом случае вариантов очень мало. Как правило, одна кнопка включает одну лампочку, а другая — сразу две. Вы также можете изменить функции клавиш вместе для простоты использования.


Обычно через плиту пола проходят 3 жилы или трехжильный кабель. В современных домах к ним добавляется 4 желтых заземляющих провода с зеленой полосой. Остальное при включенном переключателе. Провод, на котором отсутствует напряжение, будет нулевым, а все остальные — фазными.

В люстре фазные жилы можно заранее объединить в группы. Из трех ламп две подключены друг к другу для одновременного включения. Если этого не сделать, нужно самостоятельно распределить провода.Далее соединяются между собой нулевые провода люстры и сети. Затем подключаются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

Если необходимо изменить функции клавиш, достаточно поменять местами провода. Если включить обе клавиши одновременно, в этом случае загорятся сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 ключами

Данная схема является расширенной версией предыдущего подключения, при этом все основные действия остались прежними.В этом случае от потолка уходит четыре провода, а в люстре — три и более. Четвертые желто-зеленые провода относятся к земле и называются PE. Им просто нужно соединиться друг с другом. Если в люстре нет заземляющего провода, то такой же провод на потолке необходимо отрезать и тщательно заизолировать. Остальные жилы подключаются по той же схеме, описанной выше.


В некоторых случаях четвертый провод, идущий от потолка, может действовать как другая фаза.Этот вариант наиболее подходит при использовании трехклавишного переключателя. Он дает возможность контролировать все лампочки, которые есть в люстре. Трехклавишный переключатель позволяет включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной разводке, о которой уже говорилось. Все действия будут такими же, как и для двухклавишной конструкции. Фаза домашней сети подключается к входному контакту выключателя, а с выхода фаза идет к каждой группе ламп.

При установке автоматического выключателя необходимо всегда соблюдать правила электробезопасности, чтобы избежать поражения электрическим током. Поэтому перед выполнением электромонтажных работ необходимо обесточить всю электрическую сеть. Проверить отсутствие электричества тестовой отверткой.

Таким образом, подключить люстру с тремя лампами не составляет особого труда. Самое главное — внимательно изучить схему и по возможности применять только кабели целиком, с минимальным количеством наростов и перекручиваний.В результате эксплуатация люстры будет долгой и безопасной.

Осветительное оборудование в доме должно быть безопасным, а это, как правило, зависит от вопроса, как правильно подключить люстру с соблюдением всех условий. Конечно, любой хозяин готов сказать, что эта процедура достаточно простая, но в начале установки часто возникают трудности.

Очень многое в безопасном подключении освещения зависит от правильности подключения проводки к самому устройству, поэтому нужно быть максимально осторожным.Ведь даже самое простое подключение люстры имеет ряд нюансов, которые необходимо правильно реализовать.

От точного выбора осветительного оборудования зависит результат дизайнерского оформления. Поэтому источник света должен быть удобным и идеально вписываться в интерьер, а перед покупкой выучите несколько правил, касающихся выбора дизайна:

  • в первую очередь обратите внимание на дизайн светильника, в идеале, если прибор будет иметь одинаковую палитру с ремонтом в помещении;
  • учитывает световую мощность люстры и количество установленных в ней лампочек, наша предыдущая статья, с которой вы можете ознакомиться, поможет определить это;
  • размер люстры лучше соотносить с общими параметрами комнаты.Согласитесь, будет не очень приятно, если очень просторную гостиную оборудуют небольшим невзрачным плафоном. Во-первых, это не эстетично, а во-вторых, вредно для зрения;
  • выбранная вами марка должна иметь сертификат продукта, кроме того, давать гарантию на работу устройства.

Благодаря таким простым нюансам вы совершаете покупку правильно.

Установка люстры: виды и способы подключения к сети

Перейдем непосредственно к вопросу, как подключить люстру.Эта процедура не требует больших затрат, но требует выполнения в соответствии с инструкциями. Есть несколько возможностей подключить светильник в домашних условиях, о некоторых из которых многие еще не знают.

Схема подключения люстры с двумя контактами к двум проводам

Эта опция не предполагает сложности подключения устройства к общей системе питания корпуса. Чтобы сделать такое соединение, вам просто нужно спарить пары проводов, но важно определить, совпадает ли цвет изоляции.Для этого возьмите индикаторную отвертку и проверьте проводники на потолке, в проводе, где на индикаторе горит диод и является фазным проводом.


Схема подключения люстры двумя проводами

В таком случае необходимо подключить нейтральный провод от люстры к нейтрали на потолке, выходящей из распределительной коробки, а коричневый провод (фазу) подключить к фазе на потолке, которая идет к выключателю. Подключить люстру таким способом элементарно, так как не требует дополнительных знаний у электрика.

Внимание! Все работы с электричеством проводить только после отключения питания. Таким образом вы соблюдаете правила электробезопасности.

Установка люстры с двумя проводами на три контакта

Часто причиной выхода трех проводников с потолка является наличие проводки с заземлением или подключение люстры к двухклавишному выключателю. Что делать в этой ситуации:


  • правильно определить общий провод: для этого воспользуйтесь индикатором.Если после касания двух проводов вы заметили свечение индикаторной отвертки, а на третьем ничего не произошло, то последний провод — общий;
  • также видно свечение только на одном проводнике, а остальные не реагируют на касание индикаторной отвертки, следовательно, первая жила общая.

Не забывайте, что при проверке проводов таким способом оба переключателя должны быть приведены в действие. Затем выполняем подключение с помощью клеммных зажимов.Закрепляем в зажиме найденный проводник и любой другой, выходящий из потолка. Затем необходимо подключить к клемме пару жил от люстры.

Важно! Если есть необходимость включать и выключать люстру одновременно двумя ключами, можно поставить две перемычки на потолке, выходящие из потолка, или соединить их друг с другом в клеммной колодке.

Схема подключения люстры с несколькими проводами к трем контактам

Обычно люстра может иметь несколько проводов из-за наличия в ней нескольких розеток для подключения источников света.Но перед тем, как делать эту установку, следует изучить отдельную схему для таких устройств. Вы можете ознакомиться с ним ниже.


В этой ситуации, если у вас нет двухклавишного переключателя, им обязательно стоит его приобрести. Когда все оборудование будет правильно подготовлено, можно приступать к установке люстры. Изначально в потолке находим общий проводник, используем технику, которая использовалась в предыдущем способе. К найденной жилке необходимо подключить один из проводов, выходящих из каждого патрона, по окраске изоляции.


Два проводника от потолка соединяются по две жилы от каждого картриджа. Для усиления контакта лучше использовать метод скручивания и пайки проводов, но идеально фиксировать соединения заглушками.

Как соединить несколько люстр одним выключателем?

Планируя установку освещения в комнате, часто бывает необходимо установить несколько светильников, но рациональнее использовать их с одним выключателем. Рассмотрим советы по его подключению.


  1. Все светильники следует подключать параллельно, но важно учитывать, что люстры лучше подключать через распределительную коробку, а не напрямую.
  2. Иногда используют один распределитель на все светильники. Делается это в зависимости от разводки в доме.
  3. Если у каждой из люстр по несколько рожков, они соединяются аналогично предыдущему способу.

Важно! Иногда прибегают к возможности использования одного переключателя с несколькими клавишами для использования группой осветительных приборов.

Необходимость удлинения проводов при подключении освещения

Большинство предпочитает оформлять зону потолка в подвесных натяжных вариантах. Это недостаток светильников, особенно если они ранее не устанавливались. Однако этот минус исправить несложно, так как электрики советуют правильно удлинять проводники.

На первый взгляд задача может показаться сложной. Так как после отделочной операции невозможно дотянуться до контактов в потолке без нарушения целостности материала.

Важно! В труднодоступных местах подключение и удлинение проводов осуществляется максимально надежно, поэтому использовать клеммные колодки и пружинные зажимы не рекомендуется.

Идеально подходит для прокладки электрических кабелей методом соединения со специальными изоляционными колпачками, отвечающими высоким стандартам пожарной безопасности, или с использованием термоусадочных трубок, которые надежно соединяют концы оголенных проводов и через некоторое время они не перегорают.Подробнее о подключении таким способом читайте.

Сечение жил для подключения люстры

Для предметов интерьера больше подходят люстры с лампочками. В лампе можно включить одновременно несколько ламп, но при этом они будут питаться стабильным напряжением 220 вольт, а сила тока будет 3 А. Для таких источников освещения проводники с поперечным сечением 0,5 мм2.

Если говорить о традиционной электрической сети, то она выполняется сечением провода не менее 2.5 квадратных метров. мм. Это позволяет подключать люстры, даже если их общая потребляемая мощность составляет 2000 Вт. Поэтому можно смело сказать, что вопрос о замене проводки, имеющей более высокое сечение, можно не задумываться.


Обратите внимание, при подключении светильников с галогенными лампами желательно пересмотреть сечение электрических проводников, так как такие устройства потребляют гораздо больше мощности. Обязательно рассчитайте предполагаемое сечение проводов и сравните его с имеющимся.Сделать такие мероприятия можно с помощью онлайн-калькулятора, очень важно правильно их реализовать.

Кроме того, чтобы не было дополнительных затрат на замену участка проводки, идеально подходит для замены источников света, если у вас установлены лампы накаливания, и они в целом превышают допустимые параметры для использования в сети, идеально заменить их на более эргономичные варианты. Отличной альтернативой станут светодиоды или люминесцентные лампы дневного света.

Люстра — это потолочный светильник, обеспечивающий бестеневое освещение в помещении.Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. Сегодня в качестве источников света используются лампы накаливания, люминесцентные и светодиодные лампы.

Покупка люстры — это приятный момент, когда вы заканчиваете строительство дома и после покупки нового предмета мебели необходимо его подключить. Время сборки зависит от сложности конструкции и типа крепления. И справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале несложный монтажный инструмент, а для того, чтобы его подключить, нужно разбираться еще и в электрике.


Многолампа есть во всех квартирах и домах. Для равномерного распределения света обычно располагается потолок по центру. Разберемся, какие знания требуются для подключения люстры своими руками.


С чего начать?

Для начала нужно выяснить, сколько шнуров выходит из потолка. Обычно отображаются два или три. В случае если их два, конструкция предусматривает одновременное включение всех лампочек и сложностей с подключением люстры не возникает.А наличие трех шнуров дает возможность включать лампы по отдельности и группировать их для изменения уровня освещенности. В результате возникает сложность в том, что нужно понимать, какие провода соединять между собой. Чтобы люстра работала правильно, важно все правильно подключить. Обязательно ознакомьтесь с прокладкой кабеля перед началом работы. Итак, приступим по порядку.

Соблюдайте технику безопасности

Главное требование при подключении люстры — обесточивание всей электропроводки.Простого выключения света в этом случае недостаточно, требуется полное выключение автоматов в щите.

Затем нужно подготовить кабели к тестированию. Их следует открыть, чтобы предотвратить дальнейший контакт друг с другом.

По маркировке кабели обозначаются латинскими буквами:

Следует отметить, что маркировка присутствует не всегда, поскольку ее начали наносить не так давно. В этом случае следует использовать автомат, расположенный в распределительном щите, и перевести переключатель в положение «ВКЛ».Затем индикаторной отверткой нужно по очереди коснуться оголенных концов — если светодиод загорается внутри процесса, фаза находится под напряжением. Определив типы проводов, отключаем питание и приступаем к работе по подключению.

Есть два способа подключения кабелей друг к другу:

Варианты крепления люстры можно посмотреть перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

  • количество шнуров в люстре;
  • количество проводов в потолке;
  • количество ключей на переключателе.

Схема первая. Двуствольная люстра и два провода на потолок

Такой способ подключения люстры самый простой, так как не требует особых усилий. В этом случае необходимо просто соединить кабели вместе с помощью скрутки или клеммной колодки, предварительно определив, где фаза, а где ноль. Причем порядок подключения может быть любым.

Нулевой кабель (на синей схеме) следует подключить от распределительной коробки непосредственно к нулевому проводу, идущему от осветительного прибора.А оранжевый кабель с фазой нужно подключить как к люстре, так и к выключателю.


При подключении люстры с большим количеством лампочек к выключателю одним ключом необходимо сначала соединить все нулевые провода люстры, а затем подключить их к нулевому кабелю от распределительной коробки. Затем совместите их с фазой и приведите к переключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна быть подключена к центральному контакту в электрическом патроне, а фазный провод должен быть отключен выключателем.Соблюдение этих правил повысит сохранность осветительного оборудования.

Схема вторая. Двуствольная люстра и три провода на потолке

Сегодня при строительстве домов в электропроводке используются трехжильные кабели с проводами разного цвета. Логично предположить, что к осветительному прибору потребуется подключить три провода. Как подключить люстру в такой ситуации, если у нее всего два кабеля?

Во-первых, используя индикатор, нужно разобраться, какие типы проводов выходят из потолка.Два из них будут фазными, а третий — проводником. Две фазы в этом случае предполагают переключатель с двумя клавишами. Однако с учетом того, что у люстры всего два кабеля — хватит и тумблера с одним ключом.

Важно знать! Перед подключением необходимо провести изоляцию, предварительно отключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае, если только два кабеля выходят из потолка, все лампы в осветительной арматуре будут гореть одновременно.Для подключения нужно объединить нулевые провода, а затем подвести их к кабелю нулевого потолка. Далее необходимо повторить процедуру с фазовыми.


Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения может обеспечить более рациональное использование ламп. Вы можете совместить их работу или включить по очереди. В этом случае будет использоваться двухклавишный переключатель.

Маркировка потолочных проводов следующая: фаза — L1 (оранжевый), фаза — L2 (желтый) и ноль — N (синий).В связи с тем, что производители кабельной продукции не всегда указывают обозначения, а электрики могут не придерживаться норм цветовой гаммы при установке проводки, перед их подключением лучше еще раз проверить их использование отверткой- индикатор.

Важно знать! Не забываем, что кабели с фазой всегда подводятся к выключателю, а нулевые — к осветительному устройству.

Подключение люстры несколькими шнурами осуществляется с определенной последовательностью действий.Во-первых, провода от лампочек следует разделить на две группы. Все секции по отдельности подключаются только к одному проводу, к которому ведет фаза, а затем секции объединяются в ноль.


При этой настройке первая кнопка будет освещать одну группу лампочек, а вторая загорится. Этот вариант подключения позволяет соединить одну, две или три лампочки вместе с помощью только одного переключателя.

Второй способ соединения люстры, например, с шестью рогами — первый ключ включает вместе 5 лампочек, а второй — шестой.


При большом количестве рожков в осветительном блоке установка будет проходить аналогично. Остается решить, какую комбинацию ламп вы хотите использовать при освещении этой комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае, если подключение люстры необходимо в новостройке или частном доме, наиболее вероятно, что шнур с защитной функцией будет выходить из потолка.Как правило, этот кабель желто-зеленого цвета и маркирован латинскими буквами PE, что буквально означает заземляющий провод. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертое заклинивание — PE.

Такой шнур ни в коем случае не помешает подключению — его достаточно соединить желто-зеленым кабелем со стороны люстры. Если в светильнике нет этого провода, то кабель изолирован от потолка.

Установка нескольких люстр на один выключатель

Это подключение очень актуально для управления освещением в нескольких комнатах, больших жилых комнатах или в комнате с подвесным потолком с группой светодиодных ламп.


В этой ситуации все осветительные приборы должны быть подключены параллельно.


И у каждой люстры может быть своя распределительная коробка.


Установка трех люстр на трехклавишный выключатель

Такой способ подключения используется при освещении кухни, туалета и ванной, и здесь очень удобен выключатель с тремя клавишами.


Также в коридоре используется выключатель с тремя клавишами для управления светом в разных местах.

Монтаж люстры с вентилятором

Подключение такой модели — довольно рациональное решение, особенно в жаркую погоду. Перед установкой данного типа осветительного прибора достаточно просто прочитать инструкцию, в которой будет подробно изложена схема подключения.

Для уточнения: вентилятор в данном случае действует как обычная лампа, которая подключается параллельно.


По Вашему желанию также можно сделать отдельную кнопку включения.

Как видите, подключение осветительного прибора — несложная задача, если вы знаете, как это сделать правильно.Следуйте схемам, соблюдайте правила установки, и вы легко справитесь с подключением без посторонней помощи.

Три провода, торчащие из ножки люстры, могут означать, например, что перед нами модель, предназначенная для двухкнопочного выключателя. Как вариант, дополнительная жила может служить для заземления корпуса. В случае затопления дифференциальный выключатель быстро снимет напряжение и никто не пострадает. Гипотетически возможен случай, когда корпус люстры может оказаться под фазой, и короткого замыкания не произойдет.Аналогичную картину можно наблюдать при заделке плохо изолированной проводки под штукатуркой: пока раствор влажный, явно есть токи утечки. Но когда цементный камень уже схватился, то эти негативные эффекты исчезают. В общем, сегодня поговорим о том, как подключить люстру на 3 провода.

Информация об электрической части люстры

Для правильной работы одного патрона достаточно иметь два провода, а именно:

  1. Фаза (потенциал относительно земли 220 В).
  2. Нулевой провод (потенциал равен нулю).

Патрон, в свою очередь, совмещают с цоколем чаще с помощью трубки, по которой должна идти проводка. Очень редко коммутация проводится внутри люстры. Обычно можно отследить, где и что выходит. Поэтому уместнее говорить не о трех проводах, а о целых жгутах. А если их три, то:

  • Один конец можно заземлить. Это уместно для люстр с металлическим корпусом.Строго говоря, в картридже можно было бы заземлить резьбу, но нет технической возможности.
  • По современным меркам цвет изоляции проводов обычно раскрывает их назначение. Например, заземление обычно имеет зеленый или желто-зеленый батистовый цвет. Синий обозначает нулевой провод, а фаза — коричневый или красный.

Вот только в наших квартирах чаще всего бывает совсем другое, а люстры можно вешать белого или черного цвета. В любом случае найти два конца, где нужно начать фазу и ноль, обычно не составляет труда.Для этого потребуется одна лампа накаливания или небольшой кусок медного сердечника. С их помощью мы укоротим любой патрон и проверим сопротивление между всеми тремя концами. В одном случае на дисплее будет отображаться значение порядка 50–100 Ом (типичное значение сопротивления спирали накала).

Возможно, окажется, что между двумя проводами, конструктивно уходящими с одной стороны, произойдет короткое замыкание. В этом случае необходимо обвить ветку туловищем.Нулевое сопротивление означает, что нулевой провод замкнут внутри фазы. Если в доме есть система электроснабжения с заземляющим проводом (TN-S, TN-C-S), нужно как-то приоткрыть люстру и развести эти концы. Конечно, без потери права на гарантию. Потому что нельзя совмещать нулевой и заземляющий провод на конце потребителя.

Подключение проводов


  1. Когда каждая ветвь выходит на пару, необходимо просто разбить каждую на две жилы.Затем формируются два больших жгута, один из которых подключается к нулевому проводу, а другой к фазе. Учтите, что выходящие из ответвления провода необходимо разъединить. Если подключить их в одну связку, ничего страшного не произойдет, но система работать не будет.
  2. Третий провод иногда можно заземлить. Это однозначно нельзя подключать к фазе, а жила должна звенеть для металлических деталей. Бывает, что включения пластика разделяют токопроводящие островки, в этом случае мы предполагаем, что проводов могло быть больше.Чтобы надежно заземлить все опасные участки. Жилы по очереди звонят с каждой из них, чтобы найти заземление. Затем нужно отметить. Для этого достаточно одного цвета. В этом случае отмечается заземление. Если он не совмещен с нулевым проводом, то в подключении двух других концов нет никакой разницы. В противном случае люстра маркируется фазой, чтобы напряжение случайно не попало на шасси.

Собственно говоря, электрики стараются подать фазу на центральный контакт картриджа (прямая линия, входящая в центр с периферии).Хотя лунатик для этого ничуть не хуже. Если есть такое желание, то заведите тестер и узнайте, что жило и куда идет. Это добавит порядок в электропроводку, но большинству людей это никогда не пригодится. Напомним, резьба картриджа не имеет заряда и обычно ни к чему не подключена. В противном случае любой электрик, который захочет залезть внутрь, когда система находится под напряжением, рискнет получить короткое замыкание или что-то еще хуже.

После ручного переключения проводки вы можете правильно проверить проводку.Люстру желательно класть на изолирующую поверхность. Звучит сложно, но на самом деле каждый может найти дома лист ДСП или небольшой шумоизолятор, утеплитель из полимерных материалов. Не подходит для любого металла. Необходимо находиться вдали от любых заземленных металлических конструкций, таких как радиаторы отопления, водопровод, газопровод, канализация. Провода люстры, которые необходимо подключить к фазному и нейтральному проводу, необходимо вставить в розетку. Самый простой способ сделать это — собрать заглушку, а концы соединить скручиванием.После этого подаётся питание и начинается тестирование.

Во время этого процесса необходимо убедиться, что на один из контактов каждого картриджа поступает напряжение 220 В. Но перед началом всех операций оценивается потенциал корпуса. Проще всего это сделать с помощью отвертки-индикатора. Современные, кстати, позволяют оценить наличие заземления. Это тот случай, если для этих целей предназначен третий провод. Например, индикатор отвертки может загореться при прикосновении к фазе и реагировать на землю нажатием пальца на контактную кнопку.Такие моменты обычно прописывают в инструкции. Поэтому сразу можно будет оценить правильность подключения в этой части. Конечно, и розетка должна быть правильно подключена, а вилка для теста должна иметь клемму заземления.

В крайнем случае, если в доме нет систем TN-S или TN-C-S, можно эту ветку совместить с нулевым проводом. Обычно отвертка-индикатор не имеет ничего против такого маневра. Все это относится к тому, что при большом количестве скручиваний индикация может нарушиться, а схема подключения люстры доставит массу хлопот.В результате тестирования мы должны убедиться, что электрическая разводка сделана правильно.

Люстра для двухкнопочного переключателя

До сих пор мы говорили в основном о заземлении через третий провод, но гораздо чаще его выводят так, что можно разделить все патроны на две части. Обычно такие потребности возникают в холлах, где для приема гостей хотелось бы использовать освещение на полную, а в обычные будние дни — для снижения потребления. Но с появлением светодиодных ламп кто-то может захотеть распространить этот опыт на люстры и другие комнаты.Например, пакет с общей светосилой более 2000 лм (200 Вт потребления для ламп накаливания) может взять от сети буквально 30 Вт.

В связи с этим теперь мы можем получать больше света за меньшие деньги. То есть эффективность люстр повысилась. Для подключения в этом случае нужно потолочные светильники разделить на две группы. Обычно это делается через один. А если номер нечетный, то в одном месте ветвь одного ключа принадлежит соседним картриджам. Понятно, что тогда группы между собой различаются числом, и разница равна единице.Все коммутации производятся по образу и подобию написанного выше. Но если провода всего три, значит, заземление явно отсутствует. В этом случае важно понимать, куда именно следует подключать фазный провод. В нашем случае их будет два.

Визуально единственный край земли выглядит толще. Эта связка объединяет в себе нулевые ответвления всех картриджей без исключения, что сложно не заметить. Следовательно, две другие группы будут сдвинуты по фазе и будут подключены к выходам от кнопок переключателя.Ранее мы уже говорили о том, как понять, правильно ли было выполнено подключение. Повторим: на вырезанном переключателе с двумя ключами должна быть фаза только на один контакт из трех. После включения обоих ключей отвертка должна вообще показать наличие напряжения. Это значит, что фаза подается со стороны переключателя, как и положено.

В том случае, если все делается наоборот, то напряжение может вообще отсутствовать, либо оно будет наблюдаться сразу на двух контактах.Это значит, что перед тем, как подключить люстру тремя проводами, нужно правильно переключить провода. Мы уже подробно описали весь процесс и здесь не будем повторяться. Также мы обсуждали тему, как поставить переходные выключатели для люстры.

Что еще хотелось бы сказать: часто возникает необходимость подключить люстру к двойному выключателю вместо обычного. Мы упоминали, что свет дешевеет, эффективность повышается, и многие захотят увидеть все это дома.Таких людей можно порадовать, указав, что все патроны можно привести в одну фазу сразу. Дело в том, что большая часть электрооборудования в жилых домах рассчитана на ток порядка 10 А, что соответствует мощности в районе 2 кВт. Даже если вы используете в люстре 10 светодиодных лампочек, до этого предела все равно будет очень и очень далеко. Смело совмещены два фазных контакта люстры с тремя проводами и вводится не один ключ.


Тем, кто захочет заменить старый светильник, будет сложнее, чтобы кнопок стало две, плафоны разбились на группы.Обычно в стенах есть каналы. Особенно ярко это видно на примере панельных домов. Если заглянуть в розетку выключателя или установку розетки, можно увидеть каналы, уходящие глубоко в пластину. Не все они используются (см. Фото), поэтому есть широкие возможности для оптимизации всей конструкции. Используя специальные приспособления для прокладки кабеля (т.н. протяжку), любой мало-мальски опытный человек проложит жилы по мере необходимости. Поэтому, если вы хотите подключить люстру к двойному выключателю, вам достаточно нарисовать схему и провести два провода:

  1. От распределительной коробки, места подвешивания люстры.
  2. От переключателя до распределительной коробки.


Обратите внимание, что фаза уже должна поступать с одной стороны на коммутатор, поэтому не касайтесь этой ветви. Со стороны люстры совмещены нулевые провода обеих групп. Для большей наглядности схема работы представлена ​​на рисунке. Новое ответвление показано зеленым цветом, серые кружки в распределительной коробке показывают схемы скручивания или другого варианта соединения жил. Иногда вход в канал может быть забит строительной смесью, кроме того, внутри могут находиться достаточно крупные куски камня.В связи с этим рекомендуется проявить терпение с двухклавишным переключателем, чтобы не сломать протяжку. Если он гнется, распрямить его будет невозможно.

Люстры с пультом

Обычно подключить люстру с пультом совсем не сложнее, чем обычную. Ресивер, как правило, работает напрямую с диммером (регулятором напряжения). Но! Не все светодиодные лампы поддерживают этот режим. Некоторые модели соединять люстру с пультом управления противопоказано.Разница в цене около 20%, но чтобы товар работал долго и надежно, нужно будет заплатить.

Отделка люстры

Иногда возникает необходимость в замене картриджа в люстре. Лампы накаливания выделяют много тепла, и от длительной эксплуатации материал изолятора и контактов приходит в негодность. Для этого подходят современные патроны. Сразу скажем, что стандарты сильно изменились, поэтому диаметры посадки, установочные отверстия стали другими.С точки зрения механической обработки карболит (черный и твердый) следует предпочесть пластику. Потому что будет проще сверлить и затачивать люстру менять. Кстати, электрики неохотно берутся за подобные работы, потому что такие мелочи в их обязанности не входят.

В то же время, если отверстие в основании карболитового картриджа будет несколько меньше необходимого, его будет чрезвычайно сложно расширить. В основном вам придется использовать круглый напильник.Вот и все. Мы считаем, что подключение люстры к одному выключателю для наших читателей теперь выглядит максимально просто.

Как установить люстру за 8 шагов

Как установить люстру

Установка люстры — отличный способ улучшить внешний вид и освещение вашей столовой, гостиной или даже прихожей. Люстры не только улучшают освещение, но и добавляют вашему дому неповторимый архитектурный стиль и эстетический вид.

Многие домовладельцы считают, что люстры поставляются со сложной электрической системой, и мысль об установке одной из них может быть немного пугающей.

Установить люстру может электрик, или, если вы умеете использовать основные инструменты и чувствуете себя комфортно при работе с электричеством, это может быть простой проект дома.

Какой бы тип люстры вы ни использовали, ее можно повесить так же, как и любой другой светильник. Если в вашем доме уже есть старая люстра, задача будет столь же проста, как снять старую люстру и прикрепить новую к существующей системе электропроводки.

Как безопасно снять старую люстру

Перед тем, как снять люстру, обязательно соблюдайте все необходимые меры безопасности. Вам также может понадобиться помощь, особенно если вы снимаете большую люстру. Вот простые шаги, как безопасно снять старую люстру:

  1. Выключите питание люстры на панели выключателя.
  2. Подготовьте место под люстрой и убедитесь, что в нем нет никаких предметов. Используйте стремянку под люстрой, чтобы вам было удобно добираться до люстры.
  3. Найдите розетку люстры, которая является основанием люстры, соединенной с потолком. Выверните винт, которым накладка крепится к потолку.
  4. Удерживая люстру при опускании накладки, снимите монтажные винты, которыми люстра крепится к распределительной коробке. Попросите помощника подержать люстру, чтобы она не упала.
  5. Убедитесь, что провода не находятся под напряжением, прикоснувшись тестером цепей к проводам, идущим по цепи люстры.См. Руководство производителя о том, как использовать тестер цепей.
  6. Отвинтите гайки, соединяющие провода, затем разъедините провода, если они все еще скручены. Отсоедините заземляющий провод, если он физически прикручен к распределительной коробке. Попросите помощника держать люстру, пока вы отсоединяете провода.
  7. Опустите люстру и отложите в сторону. Заправьте потолочные провода обратно в распределительную коробку. Все готово для установки нового осветительного прибора.

Рекомендация по высоте для люстр

Высота люстры может влиять на то, как она функционирует как осветительный прибор и как декоративный элемент комнаты. Стандартная рекомендация для подвешивания люстр — нижняя часть светильника должна висеть на высоте от 30 до 36 дюймов над столом с восьмифутовым потолком .

Если у вас высокие потолки, установите люстру на 3 дюйма выше на каждый дополнительный фут высоты потолка более 8 футов.

Вы также можете отрегулировать высоту люстры в зависимости от размера вашей комнаты, размера стола и желаемого количества света, освещающего комнату. Помимо того, что люстра хорошо смотрится в вашей комнате, важная функция люстры — освещать комнату.Способ проецирования света зависит от конструкции светильника, лампочек и высоты люстры.

Когда дело доходит до подбора люстры идеальной высоты, не существует строгих правил. Важно, чтобы вам нравилось, как он выглядит в комнате, и чтобы освещение было хорошо.

Как установить люстру с цепочкой

Люстра на цепочке может быть стильной и функциональной. Длинную цепь, на которой подвешен свет, можно легко укоротить, удалив лишние звенья цепи в зависимости от ваших предпочтений и потребностей.Вот процесс установки люстры на цепочке:

  1. Соберите приспособление в соответствии с инструкциями производителя.
  2. Определите желаемую высоту люстры. Разложите лампу и цепь по прямой, измерьте общую длину и удалите лишние звенья цепи с помощью плоскогубцев.
  3. Пропустите провода лампы через звенья. Убедитесь, что провода примерно на 8 дюймов длиннее цепи. При необходимости отрежьте лишнюю длину проводов.Зачистите концы проводов, чтобы обнажить полдюйма голой меди.
  4. Установите поперечину или монтажный кронштейн на распределительную коробку. Верхнюю часть петли воротника вкрутите в центр перекладины.
  5. Проденьте провода через петлю воротника и купол. Присоедините верхнее звено цепи к петле воротника и замкните открытое звено плоскогубцами.
  6. Протолкните провода люстры через центр петли для воротника, пока они не выйдут в сторону распределительной коробки.Соедините оголенные концы проводов, сочетая цвета. Закрепите скрученные соединения, скрутив их вместе проволочными гайками.
  7. Заправьте провода в заднюю часть распределительной коробки, затем проденьте кожух через петлю воротника. Плотно закрепите кольцо воротником. При необходимости установить лампочки
  8. Включите автоматический выключатель, чтобы подать питание на прибор.

Как установить люстру с подвесным стержнем

Штанговая люстра — идеальный светильник для помещений с высокими потолками, поскольку штанга позволяет свету правильно висеть.Чтобы установить подвесную люстру, вам необходимо надеть монтажную ленту на электрическую коробку в потолке и убедиться, что она закреплена винтами.

Затем вы можете обратиться к следующей процедуре:

  1. Соберите люстру на полу, используя стержень, соответствующий желаемой высоте установки.
  2. Пропустите проволоку через стержень и кожух люстры, затем навинтите ее на резьбовой соединитель. Убедитесь, что провода не скручены и выходят из отверстия в верхней части навеса.
  3. Обрежьте провода так, чтобы они имели одинаковую длину, затем соедините провода в электрической коробке с проводами на люстре, сопоставив цвета проводов. Скрутите концы подключенных проводов и накройте проволочными гайками.
  4. Осторожно заправьте провода в электрическую коробку в потолке. Закрепите капюшон на монтажных кронштейнах с помощью накидных гаек и звездообразных шайб. При необходимости установите на люстру новые лампочки.
  5. Включите автоматический выключатель, чтобы восстановить питание прибора.

Как установить люстру на шнурке

В то время как большинство люстр жестко подключено к надежно установленной распределительной коробке на потолке, есть люстры, которые имеют менее прочное соединение, например люстры с шнуровым шнуром.

С помощью комплекта swag вы можете подключить люстру к стандартной розетке. Вот базовый процесс установки люстры на шнурке с использованием комплекта swag:

  1. Найдите ближайшую балку потолка, на которой вы хотели бы повесить люстру, и отметьте место просверливания на гипсокартоне с помощью карандаша.
  2. Используя дрель с сверлом на 1/8 дюйма, просверлите пилотное отверстие в гипсокартоне и в балке потолка. Вкрутите один из крючков из комплекта в пилотное отверстие.
  3. Найдите розетку, к которой вы будете подключать шнур питания люстры. Просверлите в потолке пилотное отверстие для второго крючка над розеткой.
  4. Пропустите оголенный конец электрического провода комплекта для подарков через все остальные звенья цепи. Соедините последнее звено цепи комплекта swag с последним звеном цепи люстры с помощью плоскогубцев.
  5. Зачистите концы проводов, чтобы обнажить 1/2 дюйма от двух изолированных проводов. Присоедините оголенные концы зачищенных проводов из комплекта к проводам от люстры и закрепите соединение изолентой.
  6. Поместите термоусадочную трубку на соединения и усадите трубку, используя фен или зажигалку, чтобы закрепить соединение.
  7. Вернитесь к крюку, на котором будет висеть люстра. Установите люстру на желаемую высоту, затем прикрепите ближайшее звено к потолочному крюку.Вернитесь к крючку на стенной розетке и закрепите цепочку на этом крючке так, чтобы она проходила через потолок.
  8. В завершение вставьте вилку комплекта swag в розетку.

Инструменты, необходимые для установки люстры

Инструменты, необходимые для установки люстры, могут различаться в зависимости от типа люстры, которую вы используете. Вам также может понадобиться другое оборудование, не упомянутое ниже, и важно, чтобы кто-то помогал вам при снятии и установке люстры, чтобы упростить задачу.

Обычно для установки стандартной люстры необходимы следующие инструменты:

  • Стремянка
  • Отвертки
  • Инструмент для зачистки проводов
  • Плоскогубцы
  • Бесконтактный тестер напряжения
  • Проволочные гайки
  • Рулетка
  • Электродрель
  • Изолента или термоусадочная трубка

Обычно к новым люстрам прилагаются собственные инструкции по эксплуатации. Лучше всего внимательно следовать конкретным инструкциям по установке той или иной люстры.

Также важно отметить, что установка люстры требует общих знаний электрических систем. При выполнении этой задачи существует риск поражения электрическим током, поэтому лучше обратиться к квалифицированному специалисту, если вы не уверены или чувствуете дискомфорт.

Установка люстры на высокий потолок

Процедура подвешивания люстры на высоком потолке такая же, как и на традиционном 8-футовом потолке, за исключением дополнительной высоты, которая создает элемент опасности и трудности.

Если потолок двухэтажный, например, сводчатый потолок в подъезде, мы рекомендуем арендовать строительные леса для управления этим проектом. Один человек на очень высокой лестнице пытается поднять тяжелую люстру, поддержать ее и управлять проводкой — это верный путь к катастрофе.

Один из ключевых элементов, который нужно учитывать, — это высота люстры. Несмотря на то, что у вас может быть очень высокий потолок, люстру следует опускать на такую ​​высоту, чтобы она была видна и пропускала необходимое количество света.

Тщательное планирование необходимо не только для определения высоты, но и для разработки плана установки. Это может быть один из тех случаев, когда имеет смысл нанять профессионала.

Стоимость установки люстры

Если вы решите нанять профессионала для установки люстры, вы можете рассчитывать, что стоимость будет примерно 110–250 долларов в зависимости от того, будет ли это простая замена или новая установка, в которой не было существующего светильника.

Когда электрик просто заменяет существующий осветительный прибор, это работа, которая займет у него всего один час. Однако вот несколько причин, по которым стоимость установки люстры может быть выше:

  • Поставка новой ЛЭП к арматуре
  • Добавление выключателя света
  • Установка на очень высокий потолок
  • Пигтейл алюминиевый-медный провод

Стоимость установки люстры также зависит от того, где находится дом.К сожалению, есть некоторые районы страны с высокой стоимостью, где цены могут быть вдвое выше, чем в других местах.

Как установить тяжелую люстру

Есть некоторые очень большие и тяжелые люстры, которые, вероятно, не поддерживаются традиционными электрическими коробками в потолке. Вес тяжелой люстры потенциально может оторвать светильник от потолка, что приведет к повреждению сухой стены, люстры и, возможно, предметов ниже.

Мы рекомендуем установить один из этих монтажных кронштейнов Arlington на потолке, чтобы выдержать электрическую коробку и вес люстры.Эти кронштейны можно легко установить через имеющееся отверстие в электрической коробке.

Стержень кронштейна вращается и расширяется наружу, пока не встретится с балками потолка и не закрепится на них. Затяните вручную, а затем с помощью плоскогубцев продолжайте затягивать, пока скоба не будет полностью закреплена.

Этот простой в установке кронштейн для крепления люстры можно приобрести здесь (нажмите, чтобы узнать цену)

Установка люстры там, где был потолочный вентилятор

Если у вас есть потолочный вентилятор, но вы хотите заменить его люстрой, то этот проект будет несложным.Проводка, скорее всего, будет такой же, и у вас также должна быть возможность использовать такую ​​же электрическую коробку на потолке.

Просто снимите потолочную банку после отключения питания от автоматического выключателя. Затем следуйте инструкциям по установке люстры.

Если люстра намного тяжелее потолочного вентилятора, убедитесь, что электрическая коробка прикреплена к стропилам и может выдержать вес вашей люстры.

Установка люстры без электрического шкафа

У вас может возникнуть ситуация, когда вам нужно установить люстру, а в потолке нет электрического ящика.Это могло произойти, если исходный светильник не был подключен к кодовому соединению и не имел электрической коробки. Также может быть, что вы пытаетесь установить простую люстру с розеткой, не добавляя новую мощность в светильник за стеной.

При установке люстры без электрического шкафа вам потребуется стропильная балка или потолочная балка, чтобы выдержать вес светильника. Прикрутите старую рабочую коробку для блинов к стропилам, а затем установите люстру на коробку для блинов.

Инструкция по подключению люстры

При подключении люстры выполняйте тот же процесс, что и для любого другого светильника. У вас будут провода нагрузки (черный), нейтраль (белый) и заземления.

Существуют светильники с проводами, не имеющими одинаковой черно-белой цветовой схемы. Пожалуйста, найдите время, чтобы прочитать инструкции по подключению вашего прибора, и не забудьте отключить питание перед началом установки.

К люстре наверняка привязан выключатель света.В этом случае вы подключите нагрузочные (черные) провода к люстре и обойдете нейтральный провод, закрывая их вместе внутри электрической коробки.

Как установить заглушку в люстру

При установке люстры с розеткой источник питания идет от розетки в комнате, а не от электрического ящика сверху. Это значит, что самое важное — это прикрепить люстру к балке перекрытия или балки.

После того, как люстра прикреплена к потолку, вы можете протянуть проволоку или цепь с продетой через нее проволокой по потолку, а затем по стене к розетке.

Некоторые розетки питаются от выключателя света, что делает этот вариант намного более удобным.

Вопросы по теме — Как установить люстру

Можно ли установить люстру без заземляющего провода?
Установка люстры без заземляющего провода небезопасна и, вероятно, не является методом, одобренным местными строительными нормами. Однако светильник по-прежнему будет работать, если он установлен без заземляющего провода.

Вам нужен электрик для установки люстры?
Установить люстру большинство домовладельцев может самостоятельно.Однако если вам неудобно работать с электричеством, то рекомендуется нанять электрика.

Как можно проверить люстру перед установкой?
Вы можете проверить люстру с помощью омметра, который поможет определить, есть ли у вас полная цепь. Вы также можете использовать простой провод лампы, подключенный к проводам нагрузки, нейтрали и заземления на люстре, а другой конец вставлен в стену

Можно ли использовать люстру с трехпозиционным переключателем?

Люстру можно использовать с трехпозиционным переключателем света, и проводка будет такой же, как и в любом другом трехстороннем освещении.Прочтите нашу статью о , как подключить выключатель света для получения подробных инструкций.

Можно ли установить люстру с алюминиевой проводкой?

Можно установить люстру с медными подключениями к питанию по алюминиевой проводке. Тем не менее, вы должны принять меры для соединения соединений или использовать алюминиевые соединители, чтобы сделать соединения меди с алюминием безопасными.

Статьи по теме

Какие лампочки для люстр самые лучшие?

Лучшее освещение для входа

Освещение для высоких потолков

Как установить светильник — Обустройство дома своими руками

Инструменты:

светильник
стремянка
соединители или гайки для проводов
тестер цепей
изолента
крестовая отвертка

Примечание: При работе с электрическими соединениями обычно черный провод горячий, белый — нейтральный, а неизолированный — земля.Если провода одного цвета или другого цвета, необходимо провести тестирование. Проверьте провода, прикоснувшись одним концом тестера цепей к одному из проводов, соединяющих свет, а другой конец — к земле. Горячий провод — это тот, который вызывает включение тестера цепей. Выключите питание прерывателем и пометьте горячий провод черной изолентой для справки в будущем.

Шаги:

1. Если ваш прибор подключен правильно и нет никаких сомнений в том, какой из проводов горячий, нейтральный или заземленный, тогда начните с выключения питания на выключателе.

2. Ослабьте винты на осветительной арматуре и снимите провода. Отложите старое приспособление в сторону.

3. Затем вы установите монтажный кронштейн, закрепив его винтами, которыми крепился старый светильник.

4. Подключите белый провод в потолке к белому проводу в осветительной арматуре (нейтраль к нейтрали), скручивая концы по часовой стрелке, а затем закручивая гайку провода по часовой стрелке.

5. Затем подключите горячий провод в потолке к горячему проводу в приспособлении (черный к черному) и закрепите его проволочной гайкой.

6. Наконец, подключите заземляющий провод от потолка к заземляющему проводу прибора (заземляющие провода — это оголенные медные провода) и закрепите их проволочной гайкой (гайка заземляющего провода может быть немного больше двух других. .)

7. Затем вставьте длинные винты, используемые для подвешивания нового приспособления. Разные источники света могут по-разному сочетаться; следуйте инструкциям производителя со светом.

8. Наденьте приспособление на винты и поверните его так, чтобы головки винтов скользили по отверстиям для ключей и удерживали приспособление на месте.

9. Затяните винты, удерживающие приспособление на месте, так, чтобы оно прочно встало на место и не двигалось, но не настолько сильно, чтобы вы не сломали приспособление.

10. Вкрутите лампочку в приспособление, а затем вверните стержень, который удерживает глобус на месте. Закрепите его последним винтом или другим прилагаемым наконечником.

11. Снова включите питание на выключателе и проверьте свой новый светильник!

Как правильно подключить потолочный светильник

Итак, вы хотите узнать, как подключить потолочный светильник? Это довольно простой процесс, если вы готовы следовать инструкциям и правилам техники безопасности.

Это удобный навык. Знание того, как подключить свет, дает вам возможность вывести ваши украшения на новый уровень.

Не стесняйтесь проявлять фантазию и создавать новую атмосферу в своей гостиной или спальне, заменяя устаревшие светильники на современный вид, который дополняет ваш стиль.

Вы когда-нибудь мечтали бездельничать в своей постели, глядя на сияние очень гламурной люстры? Или мысль о новом сочетании света и вентилятора в вашей семейной комнате зовет вас по имени?

Что ж, теперь вы можете переделать свой дом, используя любой стиль потолочного освещения, который вам нравится.Изучение того, как правильно подключить потолочный светильник, сэкономит вам несколько серьезных банкнот.

Все, что вам нужно, это несколько инструментов и приятный помощник. Даже если это новая территория для вас, будьте уверены, что вы сможете научиться правильно подключать потолочный светильник.

Вы, наверное, заметили, что потолочные светильники бывают разных стилей и форм. Как их внешний вид, так и методы крепления их к потолку различаются.

Во многих случаях, особенно с люстрами, обычно используется полый стержень с центральной резьбой, чтобы установить и удерживать его на месте.Также потолочные светильники можно подвесить с помощью двух саморезов, которыми основание крепления крепится к розетке.

Его также можно прикрепить к монтажной ленте, которая находится в розетке. Независимо от того, как вы решите передать потолочный светильник, вы можете сделать глубокий вдох и расслабиться, зная, что монтажная часть проста.

Через коробку может проходить несколько проводов. Но, к счастью, вам придется иметь дело с тремя, а не со всем комплектом и кабудлем.

Черный провод, зеленый провод и белый провод — это те, с которыми вам нужно ознакомиться. Работая над своим проектом, вы заметите, что эти три провода соединены вместе с помощью винтовых соединителей.

С этими проводами лучше работать руками, свободными от чего-либо еще, например с потолочным креплением. После того, как вы ослабите винты, которые крепили существующее приспособление к потолочной коробке, вы избавитесь от лишней нагрузки, связанной с попытками удерживать приспособление в равновесии при работе с проводами.

Даже если вы думаете, что можете самостоятельно манипулировать проводами и светильником, не дерзайте и не думайте, что вы можете сделать это с люстрой. У вас будет беспорядок на руках.

Вот почему вы хотите заручиться чьей-либо помощью. Ваша задача по монтажу потолка своими руками будет намного проще и быстрее, если вы попросите кого-нибудь помочь вам заменить светильник.

Хорошая новость заключается в том, что этот проект можно реализовать с помощью правильных инструментов, информации и помощи. Да, вы тоже можете узнать, как правильно подключить потолочный светильник!

Понимание того, как работает освещение в вашем доме

Прежде всего, вы хотите понять, как работает освещение в вашем доме.Это даст вам более полное представление о том, что вы берете на себя, прежде чем вы начнете. Вот как это работает.

Электроэнергия поступает в ваше жилище через главный герметичный предохранитель, который называется служебной головкой. Затем он будет перемещаться к вашему счетчику по одному большому красному и одному большому черному проводу.

Этот счетчик используется для измерения количества потребляемой вами электроэнергии. Не прикасайтесь к каким-либо частям счетчика или сервисной головки — это запрещено.

Следующая остановка — потребительский блок.Именно из этого источника электричество распределяется по вашему дому. Внутри этого поля у вас будут схемы.

Каждый из них защищен либо выключателем, если у вас есть устройство защитного отключения, либо предохранителем на номинальный ток. Вы сможете узнать, сколько электричества имеется в вашем распоряжении, проверив напряжение.


Так будет выглядеть блок выключателя в вашем доме. Это даст вам доступ к цепям, предохранителям и переключателям. Проект Creative Commons Patio 015 Роджера Моммартса / CC 2.0

Скорость, с которой течет напряжение по проводникам, измеряется в амперах. Мощность, необходимая для работы вашего потолочного светильника или любого другого прибора, измеряется в ваттах.

Если вам нужно выяснить, как определить правильный кабель и формулу предохранителя, то вам следует использовать этот простой метод: Вт / Вольт = Амперы. Это означает, что ватты, разделенные на вольт, равны амперам.

Эффективный способ визуализировать это — подумать о чем-то, катящемся с горы. Думайте о вольтах как о высоте горы.А теперь представьте, что сила тока — это скорость, с которой электричеству разрешено скатываться с горы.

Когда сила, такая как сопротивление, снижает скорость потока вниз с горы, она измеряется в омах. Ваш потребительский счетчик предназначен для измерения потребляемой энергии, а не вольт или ампер.

Эта потребляемая энергия отражается в количестве ватт, которое каждый час потребляет каждое отдельное устройство, которое вы используете в своем доме. Обычно это называется киловатт-часами или кВтч.

Вольт (общее количество потребляемой электроэнергии) измеряется в ампер / часах. Считайте, что это поток в час, если вы вспомните могущественную гору, упомянутую ранее.

Электричество движется по токоведущему проводу. Вот как он питает то, что требуется. С этого момента он возвращается к нейтральному проводу к своему местному трансформатору.

Этот поток можно остановить, вставив переключатель. Фактически, этот переключатель помещен в провод под напряжением.

Важно проявлять осторожность при работе с проводами под напряжением.Некоторые люди были шокированы, прикоснувшись к ним.


Соблюдайте осторожность при работе с проводкой, чтобы избежать поражения электрическим током. Как показано на рисунке выше, напряжение опасно для вашего здоровья. Он может путешествовать по вашему телу и причинять вам вред. Соблюдайте осторожность и отключите питание перед работой с оборудованием.

Теперь, когда вы знаете, как электричество работает в вашем доме, пора перейти к самому интересному — вашему проекту освещения своими руками. Для этого проекта вам понадобятся следующие предметы:

  • Потолочный светильник
  • Монтажные принадлежности
  • Гайка колпачковой проволоки
  • Отвертка крестовая

Теперь, когда у вас есть все инструменты, вы готовы приступить к подключению потолочного светильника.Вот девять шагов, которые вам нужно сделать.

Шаг 1 — Отключение питания

Отключите питание, отключив прерыватель, контролирующий проводку потолочного светильника. Выключив прерыватель, вытащите детектор напряжения, чтобы проверить провода.

Если вы обнаружите, что напряжение присутствует, отключите главный выключатель на панели выключателя. Затем вам нужно будет проверить провода, чтобы убедиться, что нет никакого напряжения.

Однако, если вы обнаружите, что напряжение все еще есть даже после того, как главный выключатель был отключен, вы должны остановиться.Забудьте о попытках самостоятельно повесить потолочный светильник.

Избавьте себя от головной боли и вызовите профессионального электрика, чтобы диагностировать проблему.

Шаг 2 — Знайте свои провода

Если питание выключено, у вас будет зеленый свет, чтобы перейти к следующему шагу. На этом этапе вам нужно будет определить типы проводов, с которыми вы имеете дело, которые будут поддерживать потолочный светильник.

Если вы понимаете цветовую кодировку, вы справитесь с этим шагом. Нейтральные провода белые.Горячие провода черные. Провода заземления — неизолированные медные или зеленые.

По большей части вы будете работать с черным горячим проводом и белым нейтральным проводом. Имейте в виду, что в распределительной коробке может быть красный провод.

Это называется переключаемой горячей проволокой. Он управляется настенным выключателем, и этот красный провод станет вашим основным горячим проводом.

Шаг 3 — Знайте свою горячую проволоку

Вам нужно выяснить, какой провод на потолочном светильнике является нейтральным, а какой — горячим.Черный и белый провода легко отличить.

Однако, если вы имеете дело с золотыми или коричневыми, вам нужно будет ориентироваться не только на цвет. Обращайте внимание на прямоугольные края, мелкие надписи или даже выступ на пластиковой оболочке.

Если вы нашли какой-либо из этих контрольных знаков, вы наткнулись на провод под напряжением. Снимите оболочку с проводов лампы так, чтобы было видно около 1/2 дюйма оголенного провода.


Если вы не знакомы с тем, как выглядит проводка, это хороший пример.Вы ясно видите, как белые провода резко контрастируют с черными проводами. Кроме того, голый медный металл позволяет увидеть, как выглядит провод без оболочки. Creative Commons Можете ли вы заметить по ilovebutter / CC by 2.0

Обратите внимание, что провода с маркировкой UF-B, NM-B, THHN или THWN-2 одобрены для использования в приборах с более высокими температурами.

Однако, если у вас старый дом, построенный в начале 80-х, у вас вполне может быть проводка для светильников, рассчитанных на более низкую температуру.Это может создать проблему, поскольку более современные приспособления требуют использования проводов, способных выдерживать более высокие температуры.

По этой причине не подключайте прибор, выпущенный после 1985 г., к проводке, выпущенной до 1985 г. Это рецепт катастрофы. Тепло от прибора может расплавить изоляцию вокруг ваших проводов, что приведет к серьезной опасности возгорания.

Шаг 4 — Осмотрите выходную коробку

Теперь вам нужно осмотреть розетку. Важно убедиться, что коробка надежно закреплена.Национальный электротехнический кодекс (NEC) требует, чтобы потолочный светильник тяжелее пятидесяти фунтов имел независимую электрическую коробку.

Шаг 5 — Снимите потолочный светильник

Снимите старый потолочный светильник с помощью отвертки Phillips, чтобы открутить крепежные винты. Этот процесс будет намного проще, если у вас будет небольшая помощь.

Если можете, найдите кого-нибудь, кто удержит потолочный светильник. Теперь откройте провода и удалите изоленту. Как только это будет сделано, пора открутить провода крепления от домашней проводки.

Шаг 6 — Выровняйте приспособление

Чтобы не напрягать руки и не тратить время зря, предварительно соберите как можно большую часть потолочного крепления на земле. Убедитесь, что вы уравновешиваете штангу.


Избегайте попыток собрать потолочный светильник после его установки. Вы должны найти время, чтобы собрать части вместе, а затем сложить их как одно целое. Новые потолочные вентиляторы Creative Commons 002 от Roger Mommaerts / CC by 2.0

Сделайте это, совместив навес с перекладиной.Оставьте немного резьбы снаружи, чтобы она могла проходить через навес. С помощью контргайки закрепите отрезок на месте.

Для каждой стороны перекладины вам нужно будет вплести шурупы в отверстия. Если вы работаете со стержнем, обязательно проденьте его в среднее отверстие перекладины.

Теперь вам нужно переместить провода к одной стороне электрической коробки. Отсюда вы установите перекладину на электрическую коробку.

Шаг 7 — Подключите провода

А теперь пора подключить провода так, как они были в старом потолочном креплении.Это довольно простой шаг, на котором вы подключите черный провод к черному, а белый провод к белому.

Оголенный медный провод — это провод заземления. Его следует подключить к зеленому винту заземления на перекладине.

Пусть ваш прекрасный помощник будет держать остальную часть приспособления, чтобы вы могли сосредоточиться исключительно на соединении проводов. Когда закончите, вам нужно будет заправить провода в электрическую коробку.

Шаг 8 — Выровняйте ваш прибор

Совместите навес с крепежными винтами и затяните их.Если ваш светильник похож на большинство из них, вы увидите отверстие в форме замочной скважины.

Вам необходимо совместить головку винта с более широкой частью отверстия. Теперь подкручиваем потолочный светильник к более узкой части.

Вам понадобится отвертка и совместите ее с головкой крепежного винта, как показано на рисунке. Затяните каждый винт, чтобы убедиться в надежности.

На этом этапе необходимо затянуть крепежные винты.При необходимости отрегулируйте штангу так, чтобы балдахин прилегал к потолку.

Шаг 9 — Завершите свой проект

Вставьте лампочки и поместите шар света так, чтобы можно было затянуть установочные винты на боковой стороне капюшона. Наконец, пора снова включить питание, и это официально — готово.

Но что, если вы хотите подключить потолочный светильник с вентилятором? Вам нужно будет внести некоторые изменения в свой подход. Вот как это сделать.

Как заменить осветительный прибор на новый потолочный вентилятор

Здесь следует помнить, что чем больше ваша комната, тем больше может быть ваш вентилятор. Чтобы узнать, сколько места вы можете использовать, вам нужно будет произвести измерения.

Для этого нужно измерить самую длинную стену в комнате. Теперь, если вы обнаружите, что эта стена меньше 12 футов, вам нужно будет купить вентилятор диаметром 36 дюймов.

Однако, если ваши измерения показывают, что эта стена имеет длину 12-15 футов, вам необходимо купить 42-дюймовый вентилятор.Если ваша комната довольно большая, а самая длинная стена превышает 15 футов, вы можете установить 52-дюймовый вентилятор.

Шаг 1 — Снимите текущий светильник

Можно заменить устаревший потолочный светильник или люстру в вашей комнате на потолочный вентилятор, который поставляется с собственным осветительным прибором. Но вам необходимо иметь четкое представление о том, как выполнять основные электрические работы в вашем доме.

С учетом сказанного, это будет сложнее, если в вашей комнате даже нет светильника.В этом случае уровень сложности вашего проекта значительно возрастет.

Тебе придется прорезать потолок. Это также потребует установки новой проводки, а также переключателя.

Если все это звучит слишком сложно, лучше вызвать профессионального электрика. Однако, если у вас есть существующий осветительный прибор, вы обнаружите, что ваш маленький электрический проект не будет таким сложным.

Для того, чтобы выключить текущий прибор, вы должны сначала отключить питание.Вам нужно будет подойти к главной электрической панели вашего дома, чтобы получить доступ к цепи, которая питает ваш свет и его выключатель.

Чтобы получить доступ к цепи, которая питает ваш свет и его выключатель, вам нужно будет добраться до главной электрической панели вашего дома. Как вы можете видеть здесь, сбоку от него будут маленькие белые прямоугольники, указывающие, какой выключатель питает какую комнату. Убедитесь, что вы выбрали правильный переключатель. Коробка Creative Commons Breaker, Кертис Грегори Перри / CC by 2.0

Никогда нельзя быть слишком осторожным при работе с электричеством, поэтому, прежде чем идти дальше, было бы неплохо заклеить переключатель изолентой. Это поможет вам избежать неприятных происшествий, которые могут произойти, если выключатель снова будет включен, пока вы находитесь в процессе работы.

Теперь, когда об этом позаботились, вам нужно будет выломать старый добрый тестер цепей. В конце концов, вы хотите убедиться, что питание действительно отключено, прежде чем прикасаться к какой-либо части электрической проводки.

На этом шаге вы отключите провода крепления. Далее снимаем центральную гайку крепления. Удалите все винты, которые удерживают существующее приспособление на месте.

Теперь, когда ваш старый прибор находится вне пути, вам нужно попытаться выяснить, является ли электрическая коробка надежно крепятся к опорному кронштейну или потолочной балке.

Вам понадобится прочное крепление для вентилятора, потому что они обычно весят до 50 фунтов и должны быть закреплены. Все усложняется, если вы обнаружите, что ваша потолочная коробка закрыта другим материалом, например гипсокартоном.

В этом случае вам может потребоваться доступ к балкам сверху. Этот шаг вполне может включать поездку на чердак.

Оказавшись там, вам нужно будет изучить ситуацию. Если похоже, что нужна опорная скоба, вам придется ее прикрепить.

Шаг 2 — Установите опорную скобу

Здесь начинается самое интересное. Знаете ли вы, что вы можете изготовить и установить собственную поддерживающую скобу? Ага, вы не ослышались. Вы можете вывести DIY на новый уровень.

Для этого вам понадобится немного древесины. Вы можете установить свою собственную опорную скобу, используя брус 2 × 4 длины, прибитый к потолочным балкам с обеих сторон от места расположения коробки.

Если вы не уверены, как выглядит опорная скоба, обратите внимание на кусок металла выше. Это хороший пример поддержки скобки. Он защелкивается на балках-подвесках. Некоторые опорные скобы имеют L-образную форму, поэтому убедитесь, что вы выбрали подходящий для вашей работы. Creative Commons Модульная конструкция от jm3 на Flickr / CC by 2.0

Поместите скобу точно над потолочной коробкой. Идя под углом снизу, вам нужно будет с помощью шурупов надежно прикрепить потолочную коробку к распорке.

Но что, черт возьми, делать, если вам несправедливо отказано в доступе в пространство над потолком? Вам нужно будет использовать другой вариант, установив снизу расширяющуюся металлическую скобу.

Это обеспечит надежную опору как для потолочной коробки, так и для вентилятора. Вот что вам нужно сделать, чтобы это произошло.Сначала снимите существующий ящик.

Пройдя через отверстие, вставьте скобу и закрепите ее с помощью трещотки. Вы обнаружите, что по мере того как храповик поворачивается снизу, рычаги скобы будут вытягиваться, пока не коснутся потолочных балок с обеих сторон отверстия.

Шипы рук будут надежно сидеть в дереве. Вы можете встретить скобы, к которым уже прикреплена потолочная коробка.

Однако, если вы этого не сделаете, вы всегда можете прикрепить имеющуюся потолочную коробку к распорке.Вы можете использовать этот же метод, если решите установить потолочный вентилятор в комнате, где раньше не было электрического оборудования.

Это делается путем проделывания отверстия в потолке. Далее убедитесь, что электропроводка проложена к отверстию от распределительной коробки (в идеале такой, которая удобно расположена рядом).

Если вы раньше не видели распределительную коробку, то изображенная выше — хороший пример. Как правило, у него будет крышка, но вот как он будет выглядеть после того, как крышка будет снята.Распределительная коробка Creative Commons от Мухаммеда Али / CC by 2.0

После того, как это будет сделано, вам нужно будет установить скобу и новую потолочную коробку, как описано выше.

Шаг 3 — Установите монтажный кронштейн вентилятора

К счастью, вы обнаружите, что большинство потолочных вентиляторов поставляются с монтажным кронштейном. Однако, если вы обнаружите, что ваш нет, не волнуйтесь.

Вы можете просто купить монтажный комплект отдельно. Следуйте инструкциям производителя и прикрепите кронштейн к потолочной коробке.

Этот кронштейн предназначен для установки круглого держателя для шаровой опоры либо на удлинительный стержень, либо на двигатель вентилятора. Для максимального комфорта обычно рекомендуется использовать удлинитель любой длины, чтобы не размещать вентилятор слишком близко к потолку.

В противном случае в комнате будет душно и не будет циркуляции воздуха. Какой смысл иметь потолочный вентилятор, который на самом деле вас не охлаждает?

Чтобы установить удлинительный стержень и подвесить вентилятор, вам необходимо временно склеить концы проводки двигателя вентилятора вместе.


На картинке выше вы можете увидеть, как обматывать проволоку лентой. Когда вы склеиваете концы проводки двигателя вентилятора вместе, убедитесь, что вы обернули лентой, как это сделал мужчина, чтобы ее было легко удалить, когда вы закончите. Creative Commons Ремонт проводки датчика аварии 1, Мауро Виктор Барбоза / CC by 2.0

Следующим шагом будет пропустить проводку через стержень. Как только это будет сделано, прикрепите шток к двигателю вентилятора. Надежно установите шаровую опору на верхнем конце стержня.

Шаг 4 — Закрепите проводку двигателя вентилятора

Теперь пора перейти к следующему шагу. Здесь вы хотите закрепить двигатель вентилятора на потолочном кронштейне. Для этого нужно вставить шарнирный шарнир в кронштейн.

Присоедините провода от двигателя вентилятора к домашней проводке. Обычно это означает соединение белого провода с белым («нейтраль») и черного с черным («горячий или находящийся под напряжением») проводом.

Вы можете обнаружить, что ваш вентилятор также имеет неизолированный медный или зеленый изолированный провод.Если это так, то вам нужно будет прикрепить его к существующему заземляющему проводу. Затем вам нужно будет подключить оба к металлической электрической коробке.

Если вы приобрели потолочный вентилятор с пультом дистанционного управления, который позволяет управлять вентилятором и освещением без использования тягово-тянущей цепи или переключателя, то вы найдете в упаковке дополнительные провода или приемное устройство.

Для правильной установки вы должны внимательно следовать инструкциям производителя по электромонтажу.Надежно закрепите все соединения проволочными гайками.


Вот как это будет выглядеть, когда вы закрепите свои соединения проволочными гайками. Желтые колпачки на концах проводов называются проволочными гайками. Creative Commons DSCF1083 от Криса Барански / CC от 2.0

Шаг 5. Присоедините лопасти вентилятора

Теперь пора на скачки. Вы почти закончили. Это та часть, куда вам нужно будет поставить кожух вентилятора, который закрывает монтажный кронштейн и потолочную коробку.

Прикрепите монтажный кронштейн лопасти к каждой лопасти вентилятора. Найдите двигатель вентилятора и прикрепите монтажные кронштейны к вращающейся лицевой панели под ним.

Убедитесь, что все крепежные винты затянуты. Если у вас болтаются лопасти, вентилятор во время работы будет раскачиваться.

Шаг 6 — Наденьте светильник

Этот следующий шаг необходим только в том случае, если ваш вентилятор поставляется с осветительной арматурой. Если это так, вам нужно будет собрать приспособление и корпус переключателя.

Затем вы прикрепите светильник к двигателю вентилятора. С этого момента вам нужно будет следовать инструкциям производителя для успешного подключения проводки.

Наконец, вы можете надеть плафоны, лампочки или стеклянный купол.


Теперь вы можете закончить его, прикрепив купол. На этом снимке купол — это закругленная деталь, расположенная у основания потолочного вентилятора.

Шаг 7. Установка настенного переключателя

В наши дни большинство продаваемых вентиляторов управляются настенным выключателем реостатного типа.Этот переключатель позволяет выполнять основные функции, такие как включение или выключение вентилятора и контроль скорости вентилятора.

Перед установкой нового настенного переключателя для вашего устройства обязательно перепроверьте существующую проводку переключателя. Вы можете сделать это с помощью надежного тестера цепей.

Этот шаг очень важен, потому что вы хотите быть уверены, что питание отключено. Чтобы установить переключатель управления вентилятором, вам необходимо обратиться к инструкциям производителя.

По завершении этого процесса вы можете снова включить питание.Проверьте вентилятор и освещение в каждом рабочем режиме.

Если все сделано правильно, у вас должен остаться потолочный светильник, которым вы можете гордиться долгие годы — или, по крайней мере, до тех пор, пока ошибка ремоделирования не ударит вас снова. Вот пять лучших потолочных вентиляторов для вашего вдохновения.

Prominence 80029-01 Домашний вентилятор со светодиодной подсветкой Alvina LED Globe Light

Этот потолочный вентилятор hugger отличается низким профилем, что делает его идеальным для помещений, где требуется дополнительное пространство. Он станет идеальным дополнением к гостиной, спальне, столовой или семейным комнатам среднего размера.

Plus, бесшумный реверсивный трехскоростной двигатель, который может работать зимой, помогает вращать теплый воздух и сокращает затраты на электроэнергию. В комплект входят тяговые цепи для быстрой и легкой регулировки включения / выключения, но они также совместимы с универсальными пультами дистанционного управления потолочными вентиляторами.

Только не ожидайте, что он выталкивает столько воздуха, как 42-дюймовый потолочный вентилятор.

Harbour Breeze Mazon 44-дюймовый матовый никелевый потолочный вентилятор для установки заподлицо для установки внутри помещений

44-дюймовый вентилятор Mazon

Harbour Breeze сочетает в себе производительность и современный стиль в компактном корпусе.Эта красавица отлично подойдет для небольших помещений. Он отлично впишется в современный вид.

Вы обнаружите, что интегрированный комплект освещения имеет регулируемую яркость и оснащен светодиодным модулем мощностью 18 Вт, обеспечивающим хорошее освещение. Кроме того, конструкция для скрытого монтажа идеально подходит для любых помещений с низкими потолками.

Однако этот вентилятор может быть немного шумным. Разместите этот потолочный вентилятор в комнате, где вы не против слышать низкочастотный гул.

Portage Bay 50254 Hugger 52-дюймовый потолочный вентилятор White West Hill с комплектом освещения чаши

Размеры потолочного вентилятора

Portage Bay — 11.5 дюймов от потолка до низа светильника, что делает его идеальным для низких потолков. Этот вентилятор прост в сборке и установке.

Освещение регулируется и имеет трехскоростной реверсивный регулятор для универсального использования летом и зимой. Мультиконденсатор делает этот потолочный вентилятор идеальным для тех, кто ценит тихую работу и максимальное движение воздуха.

Он действительно имеет тенденцию выделять химический запах при работе. Возможно, вам будет полезно открыть окна в первые несколько раз, чтобы выпустить запах.

Honeywell 50602-01 Ocean Breeze Contemporary, 30-дюймовый светодиодный потолочный вентилятор с матовым светом

Потолочный вентилятор

Honeywell в современном стиле идеально подходит, если вы хотите модернизировать свое пространство. Этот небольшой потолочный вентилятор идеально подходит для кухонь, спален, ванных комнат и других небольших помещений.

Он оснащен бесшумным реверсивным двигателем, который может переключаться из режима нисходящего потока в режим восходящего потока для обеспечения оптимального воздушного потока, позволяющего с легкостью контролировать температуру в помещении. Кроме того, у этого вентилятора есть двусторонние лопасти с двойным покрытием, каждая из которых имеет разный вид.

Вы можете выбрать отделку, которая лучше всего подходит вашему пространству и стилю. Просто убедитесь, что вы следуете инструкциям производителя при установке тройника. В противном случае, если коробка в потолке не идеально выровнена, у вас могут возникнуть проблемы с накладкой.

Hunter Fan Company Hunter 53237 Переходный потолочный вентилятор 52 дюйма

Классический потолочный вентилятор

Hunter в традиционном стиле оснащен многоскоростным реверсивным двигателем. Мотор бесшумного ветра обеспечивает сверхмощный воздушный поток при бесшумной работе.

Энергоэффективные долговечные светодиодные лампы с регулируемой яркостью позволяют управлять освещением и обстановкой в ​​жилом помещении. Благодаря низкопрофильному корпусу он идеально подходит для гостиной, гостиной, спальни и детских комнат.

Купите дополнительные фонари заднего хода, так как они обычно дуют быстрее, чем другие марки. Теперь, когда у вас есть прекрасные потолочные вентиляторы с самым высоким рейтингом, которые вдохновляют вас, пришло время затронуть еще одну важную тему.

Чтобы подключить потолочный светильник без головной боли, важно выделить несколько очень важных правил техники безопасности.

В конце концов, вы хотите уберечь себя, свою семью и свой дом от любых возможных травм или пожаров, которые могут возникнуть из-за неисправной проводки.

Почему так важна электробезопасность

Когда вы не знаете, что делаете, электромонтажные работы дома могут быть опасными. Вот почему так важно понимать, как выполнять электрические проекты наиболее безопасным способом. Ключевыми компонентами электробезопасности являются кабели и предохранители.

В Соединенных Штатах действуют электрические правила, которые должны соблюдаться законом.Если вы ознакомитесь с этими правилами и обнаружите, что недостаточно компетентны для выполнения работ, не пытайтесь выполнить электрический проект.


В США вы будете подчиняться правилам и постановлениям суда в отношении электробезопасности. Если вы не компетентны в проведении электромонтажных работ, то позаботьтесь об этом для профессионала, такого как лицензированный электрик, которого вы видите здесь.

Что именно означает компетентный? Она определяется как способность делать что-то успешно или эффективно.Если вы собираетесь выполнить какие-либо электромонтажные работы, крайне важно, чтобы вы были достаточно компетентны, чтобы соблюдать электрические правила.

Игнорирование требований электробезопасности может привести к несчастным случаям и, в худшем случае, смерти. Ежегодно более 2400 детей (семеро детей в день) получают лечение в отделениях неотложной помощи больниц в связи с травмами, вызванными электрическими авариями.

Обеспечение безопасности вашей семьи должно быть главным приоритетом. К счастью, существуют организации и программы, обеспечивающие соблюдение стандартов, обеспечивающих безопасность людей.

В Соединенных Штатах существует стандарт безопасной установки электропроводки и оборудования, известный как Национальный электротехнический кодекс (NEC) или NFPA 70.

NEC является частью серии национальных правил пожарной безопасности, которая публикуется и пересматривается Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование этого кода обычно предписывается законодательством штата или местным законодательством.

Он также используется во многих юрисдикциях за пределами США и охватывает установку электрических проводов, оборудования и кабельных каналов.Кроме того, NEC рассматривает сигнальные и коммуникационные проводники, а также оптоволоконные кабели для следующих целей:

  • корпуса
  • карнавалы
  • гаражей
  • механических цехов
  • дома на колесах
  • промышленные подстанции
  • паркоместа
  • домов отдыха
  • автотранспортные средства для отдыха
  • строений
  • ярдов
  • складов

NEC обеспечивает надзор и повышает осведомленность о том, как защитить вашу семью от несчастных случаев в результате электрических неисправностей, которые могут привести к ударам и пожарам.NEC делает это двумя способами.


Хотя дома не обязаны размещать знаки, предупреждающие об поражении электрическим током, подобные приведенному выше, это не означает, что вы можете играть с электричеством. Это опасно, поэтому NEC разработала инструкции по защите вас и вашей семьи.

Прерыватели цепи при дуговом замыкании (AFCI)

Национальный электротехнический кодекс требует использования прерывателей цепи дугового замыкания (AFCI) для определенных электрических цепей в доме, чтобы предотвратить возникновение дугового замыкания.Что такое дуговое замыкание?

Это опасная электрическая проблема, вызванная перегревом, повреждением или напряжением электропроводки или устройств. AFCI были разработаны как средство устранения электрических проблем, таких как дуговые замыкания, которые вызывают пожары в домах.

AFCI — это автоматический выключатель. Таким образом, он разрывает цепь, когда обнаруживает электрическую дугу в цепи, которую он предназначен для защиты, чтобы предотвратить электрические возгорания.

Дуговые замыкания — опасное дело. Только в Соединенных Штатах они являются одной из основных причин электрических пожаров в жилых домах.

Ежегодно в США причиной более 40 000 пожаров является домашняя электропроводка. К сожалению, эти предотвратимые пожары ежегодно уносят более 350 жизней и более 1400 травм.

AFCI используются как практический инструмент для обеспечения повышенной противопожарной защиты. Они делают это, распознавая, когда в домашней проводке возникает опасная электрическая дуга, прежде чем она перерастет в опасность пожара.

AFCI может определять, является ли дуга нормальной или опасной. Как только он обнаруживает проблему, он немедленно отключает питание цепи, прежде чем может начаться пожар.

Предотвращая пожары, AFCI могут спасать жизни и имущество. По данным Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, которые происходят каждый год.


Избегайте ненужных пожаров в доме, подобных тому, который вы видите здесь, следуя правилам электробезопасности. Не попадите в число 50% домохозяйств, которые могли бы легко избежать пожара. Creative Commons House of Fire от dvs / CC от 2.0

Самый лучший способ спасти жизни и имущество — это остановить пожар до того, как он начнется.AFCI делают возможным такой уровень превентивной защиты.

Однако, если у вас более старый дом, он может не быть защищен AFCI. Только в 1999 году национальные нормы требовали наличия AFCI во всех цепях в домах.

Если в вашем доме есть обычный автоматический выключатель, он будет реагировать только на перегрузки и короткие замыкания. Он не защитит от возникновения дуги, которая может вызвать возгорание.

Перед тем, как приступить к работе над своими электрическими проектами своими руками, проверьте, есть ли у вас автоматический выключатель AFCI или обычный автоматический выключатель.Если у вас нет AFCI, подумайте об обновлении, прежде чем начинать свой проект.

Прерыватели цепи при замыкании на землю (GFCI)

У NEC также есть инструкции по использованию устройств электрической безопасности, известных как прерыватели замыкания на землю (GFCI). Они работают, защищая людей от поражения электрическим током и поражения электрическим током в результате замыкания на землю.

Что такое замыкание на землю? Замыкание на землю — это случайный электрический путь, возникающий после того, как источник питания и заземленная поверхность соприкасаются друг с другом.


Повреждение устройства или контакт с чем-то влажным может создать проблемы. Ваши розетки могут вызвать электрический пожар. Creative Commons Right In the Sockets, Джек Лоуренс / CC, автор 2.0

Например, при повреждении или даже намокании электрического прибора электрический ток выйдет за пределы проводников цепи. Эта утечка тока может привести к серьезным проблемам.

GCRI был разработан для предотвращения ударов, которые могут оказаться фатальными.Он делает это, отслеживая поток электричества в цепи.

Если он указывает на потерю тока, обнаруживая, что поток электричества отличается — даже немного — он быстро отключит питание цепи.

С момента включения GFCI в NEC в 1971 году они спасли тысячи жизней. Более того, они помогли сократить вдвое количество смертей от электрического тока в домашних условиях.

Правила электробезопасности введены в действие для вашего блага, чтобы защитить вашу семью и место проживания.Но они принесут вам пользу, только если вы прислушаетесь к ним.

Как однажды мудро заметил Томас Эдисон: «Ценность идеи заключается в ее использовании». Эти коды не защитят вас или кого-либо в вашем доме, если их не применить.

Убедитесь, что ваш дом соответствует нормам электробезопасности, прежде чем приступать к выполнению любого электрического проекта своими руками.

При выполнении любых домашних работ по установке электрооборудования также не помешает провести проверку вашего завершенного проекта у квалифицированного электрика и получить свидетельство о мелких работах.

По закону вы, а не кто-либо другой, несете ответственность за безопасность электроустановки.

Наличие Свидетельства об электроустановке (EIC) или Свидетельства о малых электромонтажных работах (MEIWC) предоставит вам декларацию о том, что внесенные вами изменения были безопасными для использования на момент ввода в эксплуатацию.

Обязательно храните полученный сертификат в надежном месте. Он послужит основой для любых дальнейших проверок и испытаний.

Кроме того, в случае возникновения пожара или ранения человека сертификат будет служить доказательством того, что электромонтажные работы были выполнены в соответствии с удовлетворительными стандартами безопасности. Это защитит вас при подаче иска.

Отсутствие EIC или MEIWC может сделать вашу страховку дома недействительной. Возможно, вам даже будет сложно продать свой дом в будущем.

Если вы решили, что вам удобно заниматься электрическими проектами самостоятельно, то есть практические шаги, которые вы можете предпринять, чтобы обеспечить свою безопасность.

Электробезопасность 101

Прежде чем начать, убедитесь, что вы используете только одобренные материалы, чтобы избежать ненужных несчастных случаев. Также предупредите всех в своем доме, что вы выполняете электромонтажные работы и что никто не должен включать питание, пока вы работаете.

Начните с проверки всех стен на предмет наличия проводов и труб перед резкой на предмет новых коробок и кабелей. Вы можете облегчить себе задачу, установив детектор для идентификации кабелей в стене.

Если все в порядке, выключите питание и вытащите предохранитель из цепи, над которой работаете.

Когда дело доходит до безопасности себя, своей семьи и своего скромного жилища, главное правило заключается в том, что при подключении или замене осветительной арматуры, если у вас есть какие-либо сомнения, лучше обратиться к электрику. Помните — электричество убивает.

Если вы не знаете, как выбрать квалифицированного электрика, не беспокойтесь. Это не ракетостроение. Вот краткий контрольный список из пяти вещей, которые следует учитывать, когда вам нужно найти электрика, которому можно доверять.

  1. Убедитесь, что он действительно квалифицирован и имеет лицензию и страховку, необходимые для выполнения работы.
  2. Изучите и посмотрите, что заряжают другие профессиональные электрики. Вы должны убедиться, что их расценки справедливы и конкурентоспособны.
  3. Рассмотрите задачи, включенные в ваш проект. Если потребуется специализированная работа, убедитесь, что у электрика есть опыт работы в этой области.
  4. Сделайте домашнее задание и посмотрите, порекомендовал ли его кто-нибудь. Вы также можете спросить, может ли он показать вам рекомендации.
  5. Почувствуйте себя электриком, чтобы убедиться, что этот человек настроен и выглядит профессионально.

Подробное руководство по установке уличных люстр


Если вы планируете установить уличную люстру на крытой веранде, беседке или террасе, убедитесь, что вы приобрели люстру для наружного использования. Выберите люстру, изготовленную из атмосферостойкого материала или даже из герметичного стекла, одобренную UL для использования на открытом воздухе во влажных помещениях. Ваш светильник для наружного освещения должен иметь герметичную электрическую схему, чтобы влага не проникала через свет.Он также должен иметь переключатель с резиновым покрытием и прочный шнур. Как только все это будет проверено, вы готовы приступить к установке внешней люстры. Вот шаги:

Этапы монтажа люстры

Шаг 1: Соберите основу люстры

Прежде всего отключите питание той цепи, в которой будет находиться люстра. Скрутите вместе все части люстры, кроме балдахина, которая будет крепиться к потолку.Пока не устанавливайте лампочки. Установить люстру без лампочек будет проще и безопаснее.

Шаг 2: При необходимости отрегулируйте цепь

Если у вашей люстры больше цепи, чем вам нужно, воспользуйтесь парой тяжелых плоскогубцев, чтобы открыть звено в выбранной точке цепи и удалить лишнюю длину. Обратите внимание, что основание люстры должно быть не менее 30 дюймов (76 см) над поверхностью стола, чтобы не наткнуться на них, а также обеспечить хорошее освещение.Поскольку это уличная установка, где предполагается, что большое количество людей будет проходить через пространство, где будет установлена ​​люстра, светильник следует повесить на высоте не менее семи футов над полом и в стороне от высоких дверей.

Шаг 3. Установите монтажную планку в монтажную коробку

Вкрутите монтажную планку в распределительную коробку через имеющиеся отверстия для винтов. Используйте винты подходящего размера, чтобы обеспечить плотное соединение.

Шаг 4: Заправьте провода люстры

Проденьте все провода люстры во все остальные звенья цепи.Продолжайте протягивать провода через металлический навес, закрывающий электрическую коробку, небольшой держатель цепи, который соединяется с верхней частью цепи, и тонкий металлический ниппель, удерживающий провода вместе.

Шаг 5: Установите люстру

Люстра должна устойчиво стоять у потолка, чтобы вы могли прикрепить каждый из проводов. Попросите кого-нибудь помочь вам удержать люстру на месте, или вы можете повесить цепочку или держатель цепи на прочный крюк, подвешенный к монтажной планке.

Шаг 6. Оберните оголенные медные провода вокруг винта заземления

Люстра и домашняя электрическая система должны иметь неизолированный медный заземляющий провод. Оберните каждый из них вокруг винта заземления, который прикреплен к вашей распределительной коробке. Убедитесь, что два провода контактируют друг с другом. Винт обычно зеленый.

Шаг 7. Зачистите концы изолированных проводов люстры

С помощью инструмента для зачистки проводов удалите около 0.5 дюймов (1,25 см) изоляции каждого провода, обнажая оголенный провод.

Шаг 8: Соедините нейтральные провода вместе

Найдите проволоку люстры, на которой имеется опознавательный знак, например выступ, надпись или бороздка. Соедините оголенный конец этого провода с концом белого изолированного провода от распределительной коробки, затем скрутите их вместе с помощью соединителя. Как вариант, можно соединить провода и закрыть соединение изолентой.

Шаг 9: Соедините вместе провода под напряжением

Соедините черный изолированный провод потолка с изолированным проводом люстры таким же образом, как и нейтральные провода.Используйте пластиковый соединитель, чтобы скрутить оголенные концы вместе.

Шаг 10: Установите люстру на место

Закрепите люстру на потолке, следуя инструкциям, прилагаемым к светильнику.

Шаг 11: Проверьте люстру

Присоедините лампочки, снова включите питание и проверьте люстру. Если он не загорается, выключите питание и попробуйте проверить соединения проводов и внести необходимые исправления.Если после этого люстра все равно не загорается, обратитесь к электрику.

Как подключить подвесной светильник | Руководства по дому

Подвесной светильник будет иметь два провода, идущие от светильника. В цепи переменного тока один провод будет горячим, а другой — нейтральным. Однако, в зависимости от типа подвесной лампы, провода не всегда легко маркировать. Обычные домашние провода окрашены в черный цвет для горячего провода и в белый для нейтрального провода, поэтому легко различить, какой провод что делает.Но в цепях подвесных светильников может также быть провод с возможностью горячего переключения, который управляется настенным выключателем. Знание того, куда он идет, является ключом к успешному подключению подвесного светильника.

Отключите прерыватель, контролирующий проводку подвесного светильника. После выключения прерывателя проверьте провода детектором напряжения. Если напряжение обнаружено, выключите главный выключатель на панели выключателя. Проверьте провода, чтобы убедиться в отсутствии напряжения. Если напряжение все еще есть после отключения главного выключателя, не пытайтесь подключить подвесной светильник.Вызовите профессионального электрика для устранения проблемы.

Определите типы проводов, которые у вас есть от соединительной коробки, которые будут поддерживать подвесной светильник. Белые провода — это нейтральные провода, а черные — горячие. Голые медные или зеленые провода — это провода заземления. В большинстве случаев вы будете иметь дело с черным проводом под напряжением и белым нейтральным проводом. Однако, если в распределительной коробке есть красный провод, это переключаемый горячий провод, который управляется настенным выключателем, и он станет вашим основным горячим проводом.

Определите, какой провод на подвесном светильнике является горячим, а какой — нейтральным. Если провода черные и белые в пластиковой оболочке, идентификация очевидна. Однако, если они коричневого или золотистого цвета, обратите внимание на крошечные буквы, квадратные края или даже выступ на пластиковой оболочке. Если вы обнаружите какие-либо из этих опознавательных знаков, значит, вы нашли горячий провод.

Зачистите оболочку проводов лампы так, чтобы было видно примерно 1/2 дюйма оголенного провода.

Открутите гайку на белых проводах в распределительной коробке. Оберните нейтральный световой провод вокруг белых проводов и закрепите их, снова закрутив гайку.

Присоедините горячий провод подвесного светильника к горячему проводу в распределительной коробке. Если красного провода нет, открутите гайку от черных проводов, оберните вокруг них горячий провод лампы, затем снова закрутите гайку. В качестве альтернативы, если в распределительной коробке есть красный провод, относитесь к нему как к горячему проводу и прикрепите горячий провод от лампы к красному проводу с помощью проволочной гайки.Повторно используйте оригинальные проволочные гайки или используйте новые, если старые недостаточно большие, чтобы соединить все провода вместе.

Закрепите медный или зеленый провод заземления в распределительной коробке. На большинстве коробок будет винт заземления. Выкрутите этот винт и оберните заземляющий провод вокруг вала винта по часовой стрелке. Вверните винт, пока он не встанет на место. В качестве альтернативы, если винта заземления нет, закрепите зажим заземления сбоку от коробки и вставьте в него провод заземления.

Источники

Биография писателя

Дейл Ялановский профессионально пишет с 1978 года. Публикуется в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью. Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Выбор люстры для фойе | Подключение освещения

Вход в ваш дом — это первое впечатление, которое вы производите, приглашая гостей в свой дом.Свет, который вы выберете для этого помещения, может создать или разрушить общую атмосферу, поэтому мы хотим помочь вам, предоставив советы по выбору люстры для фойе.

Расчет нужного размера


Ключевым моментом является наличие света, подходящего по размеру помещения. Слишком большой, и комната кажется слишком маленькой, и наоборот. У нас есть советы, которые помогут вам выбрать люстру для фойе, соответствующую размеру вашего помещения:

Шаг 1: Измерьте размеры длины и ширины вашего холла в футов
Шаг 2: Объедините сумму двух чисел для вашего идеального приспособления диаметр (в дюймах)
Шаг 3: Определите высоту потолка в футов
Шаг 4: Умножьте количество футов на высоту потолка на 2.5 и 3 дюйма, чтобы определить ваш идеальный светильник высота

Например, если размер вашей комнаты составляет 10 x 10 x 10 дюймов, выполните следующие действия:

Шаг 1: длина 10 футов x ширина 10 футов
Шаг 2: 10 + 10 = 20. 20 дюймов будут нашим идеальным диаметром.
Шаг 3: 10-футовые потолки
Шаг 4: 10 x 2,5 = 25 и 10 x 3 = 30. 25–30 дюймов — наша идеальная высота крепления.

В качестве другого примера, если ваше фойе размером 6 на 8 футов с 11-футовыми потолками, ваши расчеты будут такими:

Шаг 1: длина 8 футов x ширина 6 футов
Шаг 2: 8 + 6 = 14. 14 дюймов будет нашим идеальным диаметром.
Шаг 3: 12-футовые потолки
Шаг 4: 11 x 2,5 = 27,5 и 11 x 3 = 33. От 27,5 до 33 дюймов — наша идеальная высота крепления.

Дополнительные советы по установке вашего светильника

После того, как вы определились с идеальными размерами для вашего осветительного прибора, следует иметь в виду еще несколько вещей:


  1. Оставьте расстояние не менее 7 футов от пола до нижней части осветительного прибора
  2. В фойе с окнами обязательно располагайте люстру по центру окна
  3. Если у вас двухэтажное фойе, нижняя часть светильника не должна быть ниже второго этажа

Выбор светильника для фойе по стилю


Компания Lighting Connection стремится максимально упростить процесс совершения покупок.Один из способов сделать это — классифицировать наши продукты по стилям, чтобы вы могли отфильтровать результаты поиска на основе общей атмосферы вашего дома. Вот несколько наших любимых по стилю вещей:

Современные светильники для фойе

Мы любим привносить в современный дом поп-металл. Некоторые из наших фаворитов, которые подходят к любому современному номеру, включают люстры Kailani, Merida, Grange и Jax. Каждый из них имеет различную отделку, чтобы соответствовать другим материалам, часто используемым в вашем доме.

Промышленные светильники для фойе

Промышленные светильники

набирают популярность за последние несколько лет, и мы работали над созданием ряда уникальных и доступных светильников, которые можно было бы разместить в вашем доме. Некоторые из наших фаворитов включают люстры Elm, Kylan, Balboa и Rosalie, выполненные из смешанных металлов и уникального дизайна. Независимо от того, что вы выберете, нет ошибочного выбора — каждый одинаково ошеломит ваших посетителей по прибытии!

Французские кантри Календарь игр

Идеальное сочетание изысканного и деревенского, мы любим использовать эти французские сельские светильники в фойе.Некоторые из наших самых популярных моделей в этом стиле с деревянными акцентами включают люстры Colton, Bettina, Carlotta и Geovanna.



Все еще ищете дополнительные стили? Это лишь небольшая часть ассортимента светильников, которые вы можете сделать в магазине при выборе люстры для фойе. Купите полный ассортимент или попросите специалиста по световому дизайну помочь вам с выбором света для вашего помещения!

Об авторе

Жаклин Уиллбранд

Я считаю, что все являются приглушенной версией своего 4-летнего «я», а эта 4-летняя любила выбирать себе наряды, была счастливее всего в окружении друзей, любила учиться и никогда не боялась задавать вопросы.Сегодня я — собака-мама для моего 8-летнего колли Блейка и гордая жена для моих хабов, которую также случайно зовут Блейк. Поверьте, сначала была собака (подмигивает). Как дизайнер, я жажду чистых линий и симметрии, но я никогда не упускаю возможности проявить огромную дозу причуд.

Вам может понравится

Как прошить ботинки крючком: Как прошить ботинки крючком своими руками – Telegraph

17.07.1989

Как выглядит горизонталь: По горизонтали и по вертикали

05.10.2021

Экошпон или мдф что лучше: экошпон или МДФ – что лучше выбрать?

31.12.1978

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
