Как подключить электрическую варочную панель самостоятельно

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др. , которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

  • трёхконтактные;
  • четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается.

А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.


Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

  1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

  1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
  2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
  3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
  4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её.
    Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
  5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
  6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
  7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

Подключение конфорки — Схемы разные — Элекросхемы

   Дорогие любознательные читатели, доброго вам времени суток.

Представляю вам на обзор две схемы подключения электрических конфорок, одна из которых имеет две, а другая три нагревательных элемента.
Да, было такое. Надо подключить электроплитку, а схемы нет, нумерации выводов нет. Давай шарить в интернете. Но информация разрозненная. То там, то сям по клочку соберешь. Что-то сам сообразишь, начертишь.

Как видите из рисунков, что из этого получилось.
    Двухэлементная плитка имеет мощность примерно 800 Вт. Если у вас стерлись цифры на выводах конфорки, то перемыкая накоротко поочередно два вывода мерим между этой перемычкой и свободным концом вывода сопротивление. Оно должно быть в пределах R=U²/P=220²/800=60,5 Ом. Одиночный вывод будет у нас под цифрой «1». Затем убираем перемычку и мерим сопротивление между выводом «1»  и остальными двумя. На выводе, показавшем большее сопротивление, маркируем цифрой «2», другой будет соответственно «3». С переключателем, по моему, все понятно. Ближний вывод к движку переключателя будет первым, к нему подсоединяем вывод конфорки под цифрой «1» ну и так далее. В каком порядки переключаются контакты, можно разобраться на схеме. Дополнительно предлагаю таблицу переключений.

 Положение
переключателя
Соединение
элементов
R,
Ом
I,
А
Р,
Вт
 1  R1-R2  240 0,9
200
 2  R1  130  1,7  370
 3  R2  110  2  440
4
 R1||R2  60  3,64  800

    Следующая схема, конечно, посложнее.

Их существует несколько вариантов в зависимости от марки плиты. Здесь дается как один из вариантов.
Ниже дается таблица соединений и их сопротивлений по мощностям в зависимости от положений переключателя для электроконфорок на 1 кВт и 1,5 кВт.



 Положение
переключателя
 Соединение
элементов
Для 1 кВт
Для 1,5 кВт
 R, Ом
I, А
Р, Вт
 R, Ом
I, А
Р, Вт
 1  R1-R2-R3  450  0,49  108  300 0,74
160
 2  R1-R2  250  0,89  195  180  1,23  270
 3  R2  150  1,46  320  100  2,2  485
 4  R1  100  2,2  485  80  2,75  605
 5  R1||R2  60  3,66  805  45  4,95  1090
 6  R1||R2||R3  46  4,7  1000  32  6,85  1500

   Ну и в заключение хочу вам, друзья, предложить вопрос на засыпку. Чему равно сопротивление R3 конфорки на 1 кВт и на 1,5 кВт?

Мощность и энергопотребление электрической и индукционной плиты

Выбирая электрическую плиту, стоит быть готовым к тому, что она потребует огромное количество электроэнергии. Этот прибор по сравнению с другими бытовыми устройствами имеет наиболее высокую мощность. По этой причине установка такой плиты требует отдельные розетки и линии. Для домов, где нет газового оборудования, и используются только электрические плиты, установлены льготные тарифы на электроэнергию. Итак, какова же стандартная мощность электрической плиты?

Виды электрических плит

Среди бытовых потребителей электроэнергии плиты являются самыми мощными. Учитывая их постоянную эксплуатацию, основной статьей расхода электричества будет именно она. В домах, где не предусмотрена подача газа, даже действуют льготные тарифы на энергоноситель.

Расход энергии зависит от мощности оборудования. А она, в свою очередь, зависит от типа плиты. Бытовые приборы для приготовления пищи бывают двух типов.

  1. Классическая электроплита, где нагрев конфорки осуществляется ТЭНом (он может быть «блином» или лентой, это не принципиально).
  2. Индукционная работает на другом физическом принципе. Тепло создается непосредственно в посуде  за счет вихревых токов, генерируемых на катушке плиты с частотой до 100 кГц.
  3. Некоторые производители предлагают комбинацию конфорок этих двух типов в одной плите.

Стандартные показатели мощности электроплиты

Электроплита с двумя чугунными нагревательными элементами чаще всего имеет мощность 2000Вт, а аналогичное устройство с 4 элементами – от 5000 Вт. Если у четырехконфорочной плиты индукционный принцип нагрева, то значение будет начинаться от 10400 Вт. Естественно, чем больше число нагревательных и прочих функциональных элементов, чем больше показатель потребления электроэнергии.

При выборе устройства стоит помнить, что мощность электрической плиты также влияет и на скорость нагрева конфорок.

Каждый хозяин хочет знать, сколько потребляет электроэнергии его прибор с учетом своих функциональных возможностей. Обычная электроплита, у которой четыре чугунных конфорки, в среднем потребляет приблизительно от 4 до 8 киловатт в час. Но этот показатель рассчитывается при условии, что все конфорки работают вместе, соответственно, если включается только одна, потребление существенно снижается.

Мощность конфорок зависит от их диаметра

Ниже приведены приблизительные значения мощности основных компонентов плиты:

  • конфорка с диаметром до 14,5 см – 1 кВт;
  • нагревательный элемент с диаметром 18 см -1,5 кВт;
  • электроконфорка с диаметром 20 см – 2 кВт;
  • освещение – 15-20 Вт;
  • ТЭН на гриле – 1,5 кВт;
  • ТЭН снизу – 1 кВт;
  • ТЭН сверху – 0,8 кВт;
  • двигатель на вертеле – 6 Вт.

Несложно прийти к выводу, что больше всего энергии электроплита потребляет, когда работает большая конфорка, но не стоит забывать, что процесс приготовления на ней ускоряется и проходит намного быстрее.

Мощность индукционных плит

Индукционные плиты стоят довольно дорого за счет более сложных принципов их реализации, а также высокой мощности. Однако именно этот тип оборудования позволяет сократить расход электроэнергии до гуманных цифр на счетчике за счет следующих нюансов:

  • почти моментальный нагрев;
  • нагрев пустой (без посуды) конфорки не бывает в принципе;
  • минимизированы потери энергии из-за теплопередачи.

Применение совершенно иного, чем в традиционной плите, принципа позволило достичь таких результатов. Плита не греется, тепло возникает в дне посуды. Процесса теплопередачи от плиты в кастрюле нет (точнее есть, когда нагретая посуда немного отдает тепло той поверхности, на которой стоит). Скорость нагрева, таким образом, возрастает. Потерь энергии в воздух нет.

Принцип работы индукционной плиты

Номинальная мощность индукционных плит достаточно высокая, но при соблюдении определенных правил на ней можно готовить экономнее, чем на плитах другого типа. Так, максимальная мощность прибора может достигать 7 кВт. Но эта цифра возникает при одновременной работе всех конфорок на максимальном уровне. Такое в повседневной жизни случается нечасто. Обычно хозяйка готовит на мощности 6-8 из 9, а при некоторых технологиях (разогрев, тушение) и вовсе на уровне 3-5. В результате реальный общий расход энергии выходит не такой пугающий, как теоретические возможности плиты.

Скорость приготовления на индукции также выше, так как посуда быстрее выходит на «рабочую» температуру. Блюдо быстрее готовится, плита работает меньше времени и, как следствие, меньше расходует электричества.

Высокий КПД индукционной плиты позволяет экономить электроэнергию

Индукционные конфорки имеют следующую мощность:

  • «блин» диаметром 16 см выдает 1,5 кВт на пике;
  • средняя конфорка на 18 см может работать с мощностью до 2 кВт;
  • большая конфорка диаметром 23 см в работе может потреблять примерно 2 кВт.

Суммарная максимальная мощность плиты выходит как раз 7 кВт. Именно эту цифру надо брать за расчетную величину при проектировании электросхемы кухни, несмотря на то, что фактическая мощность обычно будет ниже.

Классы энергопотребления

Каждый производитель старается повысить конкурентоспособность своей продукции. Поэтому они стремятся максимально сократить расход энергии. Электроплиты, как и любые приборы, подразделяется на классы по потреблению электроэнергии. Обозначение выполняется латинскими буквами от А до G, начиная от высшего. Сегодня можно увидеть следующие обозначения: А++ или А+++. Это значит, что показатели энергопотребления выше, чем класс А.

Класс зависит от объема потребления энергии при достижении установленных температур. Наибольшее количество энергии потребляют духовки, но при улучшении изоляции, которая позволит снизить теплопотери, достигается существенная экономия.

Как экономить электричество

Соблюдая несколько простых правил, можно снизить затраты энергии при приготовлении еды на плите.

  1. Дно посуды должно быть идеально ровным. Чем лучше подходит посуда по диаметру к конфорке, тем выше КПД (эффективность).
  2. Классическая плита инерционна. Ее следует выключать на несколько минут раньше, за счет накопленного тепла она продолжит готовить еще 2-5 минут.
  3. Выбирайте энергоэффективную технику (класс А, А+).

Простая электроплита стоит намного дешевле индукционной. Однако в долгосрочной перспективе покупка именно индукции оправдана. Значительная экономия дорогостоящей энергии в течение многих лет «отобьет» разницу в цене.

Посуда с ровным дном помогает экономить электроэнергию

Особенности подключения к сети

При установке электрической плиты стоит учитывать ее высокую мощность, поэтому необходимо придерживаться определенных правил. Для проведения установки такого прибора потребуется наличие:

  • силовой розетки на 32А;
  • вводного автомата более или равного 32А;
  • трехжильного медного кабеля, который имеет двойную изоляцию и сечение более 4 кв мм;
  • УЗО не менее 32А.

Чтобы не произошло перегрева контактов, каждый элемент проводки должен быть выполнен качественно с соблюдением техники безопасности и инструкций по монтажу.

По мнению экспертов, потребление электроэнергии плитой не только зависит от характеристик самого прибора, но в большей степени от условий использования.

Электрическая схема плитки. Схема подключения электроплиты

Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Установка электрической плиты

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

  • удобное расположение для приготовления пищи;
  • возможность установки вытяжки над местом размещения прибора;
  • соседство с холодильником и прочими электроприборами должно быть не очень близким;
  • ровная площадка, чтобы можно было отрегулировать ножки по уровню;
  • провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам , которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

Монтажные работы по установке кабеля

В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения (УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

  1. Напрямую от электроплиты до электросилового щита.
  2. Подключать через раздаточную коробку.
  3. Устанавливать отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

  • с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
  • с противоположной стороны крепятся такие же три провода от плиты.

Куда какой провод должен подходить определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

  • два отверстия параллельно друг друга, а одно перпендикулярно им;
  • все три отверстия расположены под углом 120 градусов относительно друг друга;
  • розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками , то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

Схема подключения электроплиты

Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 22 0 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

Двухфазная схема использует четырёхжильный провод. Выглядит она так:

Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети , реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение , понадобится консультация у специалиста и просмотр видео как наглядного пособия.

Проверка работоспособности и меры безопасности

После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать , это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

  • При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
  • Установка электротехники осуществляется в резиновых перчатках.
  • Жильцы дома (квартиры) должны знать о работах.
  • В качестве заземления лучше всего выбрать специальную жилу в щите.
  • Нельзя использовать для заземления трубы и батареи.

Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

  • варочную поверхность с конфорками;
  • духовой шкаф;
  • нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

  1. регулятор мощности;
  2. клеммная коробка;
  3. конфорка;
  4. опорная планка;
  5. датчик температуры духовки;
  6. петля;
  7. стопор;
  8. держатель тэна духовки;
  9. тэн духовки;
  10. внутренняя облицовочная панель;
  11. фиксатор защелки дверцы;
  12. гнездо защелки;
  13. изолирующая прокладка;
  14. тэн для гриля;
  15. ободок конфорки;
  16. шнур электропитания;
  17. земляная клемма;
  18. регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

  • невысокая стоимость;
  • простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

  • длительное время приготовления пищи;
  • часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
  • уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

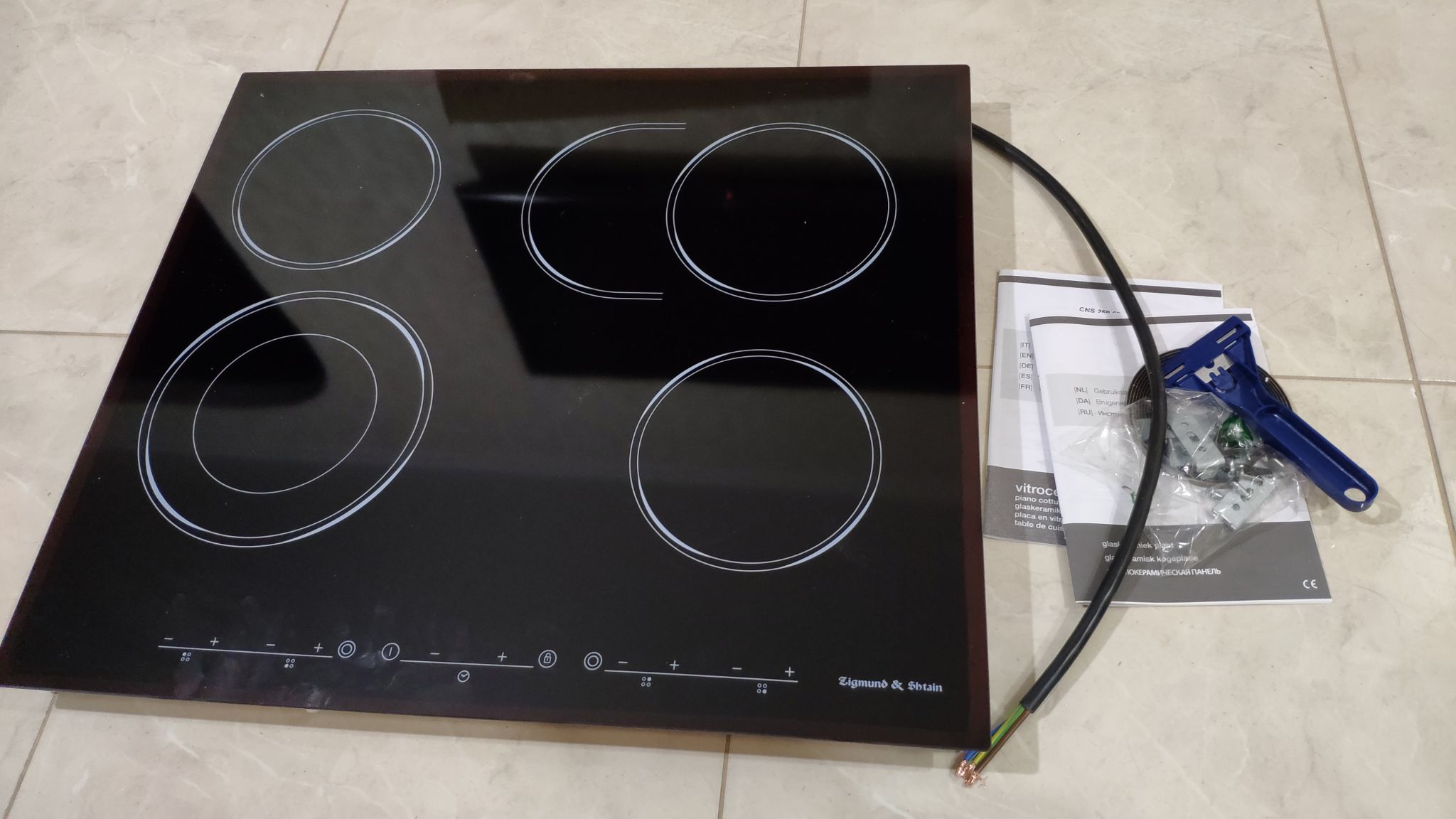

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

  • вся варочная поверхность покрыта высокопрочным листом керамики;
  • нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
  • гладкая поверхность исключает случайное опрокидывание посуды;
  • габариты конфорок могут быть до 60 см в диаметре;
  • быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
  • — поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

  • нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
  • это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.

К необходимым инструментам для подключения можно отнести следующее:

  • перфоратор и болгарка для образования штроб, посадочных мест для розеток, при поверхностном проведении кабеля, что крайне не рекомендуется, подобные инструменты не понадобятся;
  • плоскогубцы для работы с кабелем;
  • отвертка;
  • индикатор;
  • дрель;
  • измерительные приспособления для разметки положения всех элементов цепи;
  • изоляционный материал;

Вся сложность заключается только в образовании посадочного места в стене под розетку и кабель. Остальная работа проста и ее можно выполнить без возникновения особых проблем.

Схемы подключения электроплит

Однофазное


Наиболее распространенная схема , так как в жилых помещениях нет трехфазного питания в 90% случаев. В данном случае проводится подключение одной фазы к клеммам L1, L2, L Между этими клеммами устанавливаются медные перемычки, которые часто идут в комплекте с плитой. Между клеммами N1 иN2 также устанавливается перемычка и к ним проводят подключения кабеля «ноль. Есть специальная для жилы «земля».

Двухфазная система


Используется довольно редко. Зачастую, на даче можно встретить ситуацию, когда при трехфазном источнике питании есть только две фазы. В этом случае используется двухфазная система подключения: между клеммами L1 и L2 устанавливается перемычка и подключается фаза A, а на клемму L3 кидается фаза B. «Земля» и «ноль» подключаются аналогичным способом.

Трехфазная система

Несколько отличается от вышеприведенных. Главное отличие заключается в том, что использовать ни каких перемычек не нужно. Фаза А подключается к клемме L1, фаза Bк клемме L2, а С – к клемме L «Земля» и «ноль» подключаются также по предыдущим схемам.

Подобные особенности касаются схем подключения электрической плиты.

Пошаговая инструкция


Для начала выделим некоторые нюансы:

  1. Следует создать план будущей цепи питания.
  2. Согласно составленному плану проводим разметку будущего расположения электрического кабеля, розетки и .
  3. Проводим создание штроб под электрический кабель. Рекомендуется проводить углубление на несколько сантиметров, так как бетон, кирпич имеют хорошие диэлектрические свойства, а также не возгораются. Подобное углубление позволит защитить кабель от механического повреждения, а отделочные материалы от возгорания при пробое изоляции.
  4. Проводим создание посадочного отверстия под розетку. Стоит помнить, что чем точнее оно было сделано, тем лучше крепление розетки. В противном случае, она может шататься.
  5. После того, как была выполнена предыдущая работа , проводим укладку кабеля, подключения его к розетке. При этом, отметим, что наличие соединения нескольких кусков кабеля не допускается.
  6. Проводим подключения силовой вилки к плите согласно вышеприведенным схемам.
  7. Если в сеть включается автомат , нужно провести его установку в электрическом щитке.
  8. Проводим подключение кабеля к автомату или другому источнику питания.

При проведении работы, следует помнить о том, что сеть должна быть обесточена. Для этого сначала проводится отключение цепи от источника энергии, а затем проверяется наличие тока на всех ответвлениях при помощи индикатора или мультиметра. Стоит помнить о том, что при обрезке кабеля следует оставлять концы с запасом.


Подключение силовой вилки или кабеля напрямую (не рекомендуется) можно произвести следующим образом:

  1. Открываем заднюю крышку плиты и получаем доступ к клеммам, через которые и будет происходить питание.
  2. Под задней крышкой скрыт массивный блок. Проводим откручиванием болтиков наполовину.
  3. Очищаем концы жил провода так, чтобы было их достаточно для обведения вокруг болтика. При этом, стоит отметить, что их большая длина – основная ошибка. При некоторых обстоятельствах есть вероятность того, что жилы прикоснутся, и возникнет короткое замыкание
  4. Загибаем концы жил и накидываем их наверх болтиков. Разводим жилы на максимальное расстояние.
  5. Закручиваем болтики , не передавая чрезмерного усилия. Чрезмерное усилие может привести к нарушению структуры ворсинок. Однако, жилы должны иметь прочное соединение.
  6. Закрываем крышку.

Возможные сложности:

  1. Образование правильной ниши под розетку. Для перфораторов были созданы специальные насадки, которые позволяют провести создание ниши необходимой формы и размеров.
  2. Часто можно встретит ситуацию , когда в комплекте нет перемычек, необходимых для выполнения работы по подключению плиты. Создать перемычку можно самостоятельно, для чего можно использовать небольшой кусочек используемого провода. Данная особенность означает, что перемычка будет иметь поперечное сечение, выбранное с учетом минимального допустимого значения.
  3. Можно встретить ситуацию, когда отрезанного кабеля не хватает. В данном случае стоит помнить о том, что наличие соединений между кусками кабеля в этом случае не допускается. Данная особенность связана с тем, что именно в местах соединений создается наибольшее сопротивление и нагрев. Используемая изоляция может не выдержать нагрузку.

Некоторые проблемы нельзя исправить самостоятельно. Ранее, частым явлением была ситуация, когда общий автомат на квартиру или дом не выдерживал нагрузку. Его замену могут провести только сотрудники энергосетей.

Руководство по заземлению


При работе в сетях старого образца, даже специалисты часто допускают грубые ошибки. Примером можно назвать случай, когда заземление выполняют на шине рабочего ноля. В ситуации, когда проводом обрывается ток, подается на электроприбор и пользователя ударит током. Также, можно часто встретить ситуацию, когда жила «ноль» и фаза путаются.

Результат подобного подключения также приведет к удару током пользователя. Однако, отказывается от подключения «ноля» нельзя.

Для начала, следует узнать, есть ли заземление у щита. Для этого можно воспользоваться помощью электрика или посетить ЖЭК, другую обслуживающую организацию с подобным вопросом.

Ответ на поставленный вопрос должен быть дан четко, должна быть предоставлена подтверждающая документация. В противном случае, верить словам не стоит.

Жильцы первого этажа или собственного дома могут решить проблему следующим образом:

  1. Снаружи проводится вкапывание трех труб длиной 250 сантиметров и диметром не менее 16 миллиметров.
  2. Проводится их соединение между собой.
  3. Оконцованный наконечником провод от щита выводится к вкопанным трубам.
  4. Проводим подключени е нулевой шины.

Подобным образом можно создать отводящий электричество контур.

Если возможности создать отводящий контур нет, следуем нижеприведенным инструкциям:

  1. Заглушаем провод , который отвечает за «ноль».
  2. При установке плиты обращаем внимание на то, чтобы она не находилась в контакте с другими проводящими электричество элементами, к примеру, с трубами.
  3. Возле плиты следует положить сухой коврик, который обладает диэлектрическими свойствами.
  4. Обычный автомат меняем на дифференциальную модель с пределом 30 А.
  5. Проявляем осторожность при использовании плиты.

Требования к электропроводке и другим элементам цепи


подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

  1. Один из пунктов ПУЭ определяет , что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
  2. Если дома или в квартире однофазное питание , следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель. В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
  3. При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам. при питании плиты от сети 220 В, должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет. Поэтому в этом важном расчете помощь специалиста уже не нужна.
  4. Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель. Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.


  1. Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
  2. Также, не стоит спешить во время работы , так как допущенные ошибки могут иметь серьезные последствия.
  3. Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
  4. Проводить заземление через другие коммуникации также запрещается.
Приезжает «Скорая» по вызову, смотрят — Новый русский лежит в обмороке на пороге квартиры, рядом стоит растеряный электрик. Спрашивают, что случилось. Электрик говорит:
— Позвонил я к нему в квартиру — показывает на НР в обмороке — и говорю: — Ну все, мужик, счетчик включен.

В большинстве советских электрических плит используется конфорка типа ЭКЧ. В этой статье я расскажу о всех преимуществах и недостатках этих конфорок.

ЭКЧ. Описание и маркировка

Название расшифровывается довольно просто — электрическая конфорка чугунная. Далее идут три цифры. Первая показывает установочный размер: 145, 180 и 220 миллиметров. Потом указывается мощность конфорки: 1000, 1500, 2000 или 2600 Вт. И следом не всегда, но указывается напряжение: 220 вольт.

Конфорки могут иметь другой тип, но нам важна техническая сторона.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

ЭКЧ. Электрическая схема.

Мощность элементов может быть и неодинаковой. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска. Тем не менее, что нужно знать, чтобы вы могли проверить все спирали и определить схему (ибо и она может отличаться от предложенной, хотя чаще всего выглядит именно так). Итак, если мультиметром в (или проверки сопротивления) прозвонить 2 и 4 контакт, то вы получите самое большое сопротивление, потому что в этой цепочке все три спирали будут соединены последовательно, а при последовательном соединении сопротивления суммируются. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно. А в параллельном соединении сопротивлений, общее сопротивление будет меньше самого наименьшего. Соответственно, можно измерить сопротивление каждой спирали:

  • №1 — контакты 3 и 2
  • №2 — контакты 3 и 1
  • №3 — контакты 1 и 4

Если какая-то из спиралей перегорела, то конфорка в некоторых положения не будет работать вообще, а в некоторых не будет развивать максимальной мощности.

ЭКЧ. Взаимозаменяемость с другими конфорками.

Если у вас к старой конфорке подключалось только два провода, а не четыре, то конфорку ЭКЧ можно установить. А вот обратная замена не получится. Дело в том, что если у вас только два провода, значит регулировка мощности осуществляется переключателем с плавной регулировкой. В таких переключателях температура регулируется биметаллической пластиной. В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей. Чтобы подключить ЭКЧ к переключателю с плавной регулировкой надо объединить между собой контакты 4-3 и 2-1, а затем подключить два провода к этим парам. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины. Если же наоборот, у вас есть ступенчатый переключатель, а вы на него пытаетесь подключить конфорку с одной спиралью, то в каком-то одном положении она у вас будет все время работать на полную мощность.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Как подключить электропроводку к керамической плите Baumatic GECE7002

ИСТОЧНИК: керамическая варочная панель baumatic выставляется буквой «L»

Столкнулся с той же проблемой и вспомнил, что хранил мануал
. L означает заблокировано.Я не знаю, как мне это удалось.

Во всяком случае, там написано:

Отмена блокировки клавиш
После включения управления функцию защиты от детей можно отключить. Здесь необходимо одновременно нажать переднюю правую кнопку выбора конфорки и кнопку МИНУС, а затем нажать только кнопку МИНУС. Если все шаги были выполнены в правильном порядке в течение 10 секунд, блокировка клавиш снимается и управление выключается. В противном случае ввод будет считаться неполным, управление останется заблокированным и выключится через 20 секунд.

После повторного нажатия кнопки ВКЛ/ВЫКЛ все индикаторы показывают 0″, точки дисплея мигают, и панель управления готова к приготовлению. Если конфорка «горячая», вместо индикатора будет отображаться «H». статический 0″.

Следовал их инструкциям и все еще не работал. ,Я все еще в замешательстве и сбит с толку после этих инструкций……………………

Установка газовой плиты и Установка электрической плиты

Установка всех варочных панелей, как правило, проста и требует лишь установки устройства в пространство рабочей поверхности.Во всех случаях вырезаемое отверстие указано в инструкции по эксплуатации. Мы не рекомендуем прорезать отверстия в столешницах на основании спецификаций брошюры и чтобы установщик проверял продукт перед тем, как сделать вырез в столешнице; это может предотвратить потенциально дорогостоящие ошибки.

На следующем рисунке показаны типичные требования к установке, применимые к большинству варочных панелей: —

Обратите внимание, что размеры вырезов для каждой варочной панели указаны в буклете с инструкциями и, в большинстве случаев, в брошюре CDA или на веб-сайте.

Расстояния варьируются в зависимости от продукта, но общие требования следующие: —

  • Расстояние между варочной панелью и задней стенкой после установки должно быть не менее 50 мм.
  • Расстояние между варочной панелью и прилегающей вертикальной поверхностью должно превышать 150 мм.
  • Высота между варочной панелью и любой вытяжкой над ней должна быть такой, как указано ниже.

Важно!

В инструкциях, прилагаемых к варочной панели, указывается минимальная высота любой вытяжки, которая должна быть установлена ​​над ней.Та же информация предоставляется вместе с экстрактором, и если в инструкциях по экстрактору не указаны особые исключения, то следует использовать большую высоту из указанных в двух брошюрах с инструкциями. В случае газовых приборов несоблюдение правильных требований к установке может привести к тому, что об установке будет сообщено в RIDDOR, и это может привести к задержке любого утверждения установки.

С января 2008 г. закон требует, чтобы газовые плиты, установленные в многоквартирных домах или квартирах, были оснащены устройствами контроля пламени.(Теперь относится ко всем свойствам)

Крепление варочной панели к столешнице:

С большинством варочных панелей поставляется несколько фиксирующих зажимов для крепления варочной панели к столешнице (некоторые индукционные плиты не снабжены фиксирующими зажимами). Крепежные винты следует затягивать равномерно и желательно от руки; если для этого будут использоваться электроинструменты, убедитесь, что они настроены на низкий крутящий момент.

Варочные панели нельзя герметизировать к столешнице с помощью силиконового герметика. Это может затруднить демонтаж прибора для ремонта и не является ненужным.

Индукционная плита Вентиляция:

Индукционные варочные панели требуют вентиляции и обычно снабжены охлаждающими вентиляторами для предотвращения перегрева внутренней электроники. Это важно учитывать при установке любой духовки под варочной панелью.

Если индукционная плита отключается во время использования, то наиболее вероятной причиной является недостаточная вентиляция. Обычно отображается код ошибки, который объясняется в инструкциях, прилагаемых к варочной панели.

Электрическое соединение

Одной из наиболее частых причин обращения в сервисный центр вскоре после установки является плохое подключение к электросети.Если электрическая плита не работает сразу после установки, весьма вероятно, что она была неправильно подключена к электросети.

В изделиях

CDA обычно используются клеммные колодки с латунными перемычками. Важно, чтобы они использовались и были правильно установлены. В противном случае может произойти локальный отказ терминала из-за перегрева. Пример одной такой клеммной колодки показан ниже; они обычно встречаются на керамических блоках: —

В этом примере есть 3 клеммы под напряжением, соединенные вместе, и одна нейтраль плюс земля.

Обратите внимание, что некоторые продукты имеют 3 клеммы под напряжением и 2 нейтрали

Обратите внимание, что некоторые индукционные варочные панели поставляются с многожильным кабелем; инструкции, поставляемые с этими изделиями, содержат всю информацию, необходимую для правильного подключения к сети.

Клеммы для большинства керамических и сплошных варочных панелей предназначены для использования с сетевым кабелем с площадью поперечного сечения 2,5 мм2. Кабель большего сечения может не подойти. Если номинальная мощность электрической плиты с 4 или 5 зонами (указанная на заводской табличке и в инструкциях) ниже 7.5кВт вполне допустимо использовать многожильный кабель CSA сечением 2,5 мм2.

Ни при каких обстоятельствах электрическая плита (керамическая, индукционная или сплошная) не должна устанавливаться с использованием вилки на 13 А или ответвления с предохранителем на 13 А. Все эти варочные панели должны быть установлены с использованием специальной точки для плиты.

Если одна печь должна быть подключена к одной и той же сети, то она должна быть снабжена ответвлением с соответствующим предохранителем, защищенным соответствующим предохранителем.

Газовые соединения

Газовые варочные панели должны быть установлены на жестких медных трубах, а запорный кран должен находиться в месте, доступном после установки.Ответственность за соблюдение всех применимых норм по газу лежит на монтажнике. Только сертифицированный установщик Gas Safe может подключать любой газовый прибор к источнику питания.

Наиболее распространенная проблема при установке связана с сообщением об утечке газа. Неизменно это происходит в результате утечки газа в колене, где одно или несколько соединений не были правильно собраны и затянуты. Правильная сборка показана на следующем изображении: —

Убедитесь, что все газовые соединения исправны после установки, используя соответствующие методы обнаружения утечек, но не открытый огонь. Обратите внимание:

  • Колено (C) должно быть соединено с параллельной резьбой, соединяющей соединение конфорки (A), с помощью фибровой шайбы (F)
  • Коническая резьба BSP должна быть подсоединена к медному подводящему трубопроводу.

Электрическая плита не работает: 5 распространенных причин, по которым керамическая плита не работает

Поскольку электрическая плита нужна вам для ежедневного приготовления пищи, вы просто не можете обойтись без нее. Однако у вас возникли проблемы с тем, что ваш не работает? Откройте для себя различные факторы, которые могут вызвать этот тип проблемы.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Прежде чем что-либо делать с устройством, обязательно отключите его от источника питания.
Существует риск поражения электрическим током.
Если вам нужно что-то разобрать, наденьте подходящие защитные перчатки.
Есть риск порезаться или получить травму

Неисправность блока питания

Это может показаться глупой необходимостью проверять, но иногда люди могут этого не заметить. Прежде чем выполнять какие-либо работы с вашим прибором или вызывать инженера, всегда сначала проверяйте, есть ли питание на вашей варочной панели, и вы правильно включили ее с помощью выключателя.

Неисправен один из нагревательных элементов.

Этот вид неисправности в основном возникает на цельнолитых варочных панелях.
Первое, что нужно сделать, это установить, какая пластина не работает. Затем нужно проверить все его сопротивления. Для этого используйте мультиметр в режиме омметра (точнее мегаом). На задней стороне пластины вы увидите различные электрические соединения.Здесь вы проверяете внутреннее сопротивление вашей пластины. Поместите один из щупов счетчика на одну из клемм или винтов, а другой — либо на металлический корпус варочной панели, либо на заземляющий провод (зелено-желтый). Вы не должны читать. Таким же образом проверьте каждое из сопротивлений и пластин.
Если вы получаете значение где-либо, это означает, что в нагревательном элементе есть утечка тока. Поэтому вам необходимо заменить пластину.

Полезная информация
На некоторых электрических варочных панелях с сенсорными панелями может отображаться код ошибки.Все, что вам обычно нужно сделать в таких случаях, это просто обратиться к руководству пользователя, чтобы быстро узнать, что означает код, откуда возникла ошибка и как ее устранить.

Регулятор энергии не работает

Если пластина/кольцо больше не нагревается, проблема может быть связана с механизмом ручки управления мощностью пластины/кольца, то есть с регулятором энергии (также называемым регулятором мощности). Он может сгореть, треснуть или сломаться, что помешает работе контроля температуры или функций включения/выключения.В этом случае необходимо заменить регулятор мощности.

Неисправен переключатель (или один из многопозиционных селекторов мощности, в зависимости от марки и модели варочной панели)

Если ваша варочная панель не оснащена регулятором мощности, на ней обязательно будет простой переключатель, а то и многопозиционный селектор, который управляет мощностью через серию электрических контактов. Проверьте состояние этих контактов. Если они сгорели, вам необходимо заменить деталь.

Неисправность проводки на плите/кольце

На проводку, соединяющую варочные панели с их системами управления, могут повлиять неисправности: клеммы и другие подключенные компоненты могут расплавиться или перегореть, что, в свою очередь, может привести к повреждению внутренние детали вашей варочной панели.Проблема такого типа может быть вызвана изношенным компонентом или попаданием жидкости внутрь варочной панели и ее контактом с пластиной/кольцом, что приводит к короткому замыканию. При перегорании разъемов проводов их необходимо заменить термостойкими клеммами. Однако, если проводка имеет свои специфические клеммы, то придется заменить весь набор проводов и разъемов на рассматриваемой пластине/кольце.

Полезная информация
Электрические варочные поверхности не оснащены предохранительными устройствами для предотвращения перегрева.Поэтому в качестве меры предосторожности лучше всего подключать варочную панель к цепи, защищенной автоматическим выключателем на 30 мА.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
