Цементно-стружечная плита — применение для пола и выравнивание

Применение цементно-стружечных плит для выравнивания пола обусловлено прочностью, экологической чистотой и невысокой ценой этого материала. В составе ЦСП только натуральные материалы на базе минеральных связующих, поэтому плиты идеально подходят для устройства полов в жилых помещениях. В цементно-стружечной плите, как и в ДВП, ОСБ или ДСП, основным составляющим компонентом является древесная стружка. Кроме этого там присутствует портландцемент, вода и особые добавки. Этот материал является идеальной заменой ГВЛ, ОСП и ДСП и подходит для устройства сухой стяжки пола.

Производство ЦСП

Цементно стружечные плиты – сравнительно новый материал. Его производство проходит в несколько этапов:

В ёмкость для смешивания заливается раствор на базе воды с добавлением солей, жидкого стекла и алюминия.
Затем всыпают стружку для минерализации в приготовленном растворе. К слову, стружка также используется в составе ДСП, ДВП и OSB.
После этого всыпается цемент и добавляется вода. Состав тщательно перемешивается.
Готовая смесь поступает под пресс, где она приобретает форму литой гладкой плиты.

Характеристики цементно-стружечных плит

Полученный в ходе прессования материал объединяет в себе лучшие качества ГВЛ, ОСБ, ДСП и ДВП, а именно:

Многослойная структура позволяет добиться высокой прочности материала, что делает ЦСП похожей на OSB. Прочность этих плит намного выше, чем у ГВЛ.
Ровная и гладкая поверхность плит не нуждается в дополнительном выравнивании перед укладкой напольного покрытия. Этим качеством цементные плиты очень напоминают ДСП, ОСБ и ГВЛ.

Экологическая чистота материала позволяет использовать его для любых внутренних работ. Однако в отличие от OSB и ДСП он имеет более доступную цену.
ЦСП отличается невысокой горючестью. Это его главное преимущество перед ДВП, ДСП и ОСБ.
Материал устойчив к температурным перепадам и агрессивным средам. Эта особенность делает его эксплуатационные качества выше, чем у ДВП, ДСП и ГВЛ.
Поскольку цементные плиты имеют щелочную среду, они не подвержены гниению и порче насекомыми, чего нельзя сказать о ДВП и ДСП.

Плиты отличаются высокой влагостойкостью. Именно поэтому они намного лучше ДВП и гипсокартона, которые не рекомендуется использовать в местах с повышенной влажностью.
Коэффициент шумопоглощения цементных плит намного выше, чем у гипсокартона и ДВП.
ЦСП имеют приемлемую цену благодаря простой технологии производства, чего нельзя сказать о ОСБ.
Морозостойкость цементных листов, как и ОСБ, позволяет вести укладку в домах без отопления. Этим качеством материал намного превосходит ГВЛ и гипсокартон.
По шумоизоляционным характеристикам плиты лучше ГВЛ и ОСБ.

Хоть ЦСП значительно превышает по своим техническим характеристикам гипсокартон и другие подобные материалы, у него всё же есть недостатки. К ним можно отнести следующее:

- Плита весит больше, чем ОСП, поскольку в составе есть цемент. Это создаёт трудности при монтаже в сравнении с более лёгкими плитами OSB.
- При резке ЦСП образуется много пыли. Этим она очень напоминает гипсокартон, но его, в отличие от цементных плит, можно не пилить, а резать. В этом случае OSB превосходит по характеристикам цементный материал, поскольку не пылит при резке.

Рекомендуем ознакомиться: характеристики ДСП влагостойкой шпунтованной для пола и цены.

Использование ЦСП

Применение цементных плит оправдано при устройстве чернового пола под любое напольное покрытие, требующее идеально ровного основания, например, под керамическую плитку, ламинат, ковролин, линолеум.

Рекомендуем к прочтению:

В сравнении с цементно-песчаной стяжкой или самонивелирующимися составами ЦСП позволяют значительно сэкономить на выравнивании основания под укладку лицевого слоя. Цементный прессованный лист можно укладывать по бетонному и деревянному основанию.

При устройстве сухой стяжки применение ЦСП вместо ОСП или ГВЛВ позволит вам сэкономить деньги и получить не менее прочный и долговечный черновой пол.

К тому же цементные плиты имеют высокую влагостойкость, поэтому могут применяться даже для полов в ванных и санузлах, чего нельзя сказать о гипсокартоне.

С помощью цементных плит удобно делать не только выравнивание пола, но и систему с подогревом. В этом случае вы получите не только ровное основание, но и защитный экран от утечки тепла через бетонные плиты перекрытия. В этом ЦСП намного превосходит OSB, которые не подходят для использования в полах с подогревом.

Прессованные цементные листы можно применять для устройства полов по лагам. Их прочность не ниже, чем у ОСП, которые очень часто использую в качестве чернового пола по лагам. Этот материал подходит не только для устройства и выравнивания пола. Цементно-стружечные плиты можно использовать для внутренней отделки стен помещения вместо гипсокартона.

Выбор цементных листов для пола

ЦСП могут иметь разные габариты в зависимости от толщины материала. Для выравнивания полов подходят плиты с толщиной от 10 до 40 мм. При этом выбор материала производится в зависимости от кривизны и особенностей основания.

Качественные цементные листы, которые подходят для выравнивания пола и имеют технические характеристики не хуже, чем у OSB, должны соответствовать таким требованиям:

плотность материала не должны быть больше 1300 кг/м²;
влажность может быть в пределах 6-12 %;
разбухание плиты под воздействием воды на протяжении суток должно составить не более 2 %;
допустимое впитывание влаги составляет 16 %;
прочность на растяжение – 0,4 МПа;
допустимая шероховатость поверхности – 80 мкм.

Выравнивание пола

Для выравнивания бетонного или деревянного пола можно использовать цементные листы толщиной 1-1,5 см. Если основание пола относительно ровное, то плиты можно приклеить прямо на него, не выполняя обрешётку из бруса.

Рекомендуем к прочтению:

Выравнивание бетонного и деревянного пола с помощью ЦСП делается, так же как и с использованием ОСБ. Работу ведут в таком порядке:

Раскладываем плиты на полу помещения. Все листы нумеруем, а на полу мелом делаем разметку раскладки. Крайние плиты подрезаем до нужно размера.

Совет: для резки ЦСП удобно использовать ножовочное полотно. В итоге у вас не будет образовываться много пыли, а край плиты получится ровный.

Теперь все листы убираем с пола.
При помощи зубчатого шпателя наносим клеевой состав на основание пола (см. видео).
Укладываем цементно-стружечный лист и прижимаем его к основанию.
Следующий лист нужно приклеить с зазором между соседними элементами в 0,5 см. Он нужен для компенсации деформационных расширений материала.
Щели между листами заделываем клеевым составом.
После схватывания клея можно начинать укладку лицевого покрытия.

Видео о том, как выполняется укладка цементных плит на бетонное или деревянное основание:

Перед укладкой стружечных листов, как и перед тем, как стелить на пол ОСП, основание деревянного пола нужно подготовить. Для этого гнилые и порченые доски заменяются новыми. Щели заделываются шпаклёвкой. Укладка плит на деревянный пол выполняется аналогично. Перед тем как приклеить цементно-стружечные листы к деревянному полу, его поверхность стоит обработать грунтовкой. Это улучшит сцепление клеевого состава с основанием.

Сухая стяжка

Если к сравнительно ровному основанию можно приклеить цементные плиты, то для выравнивания поверхности с перепадом высот более 6 см лучше использовать сухую стяжку. Применение в этой конструкции ЦСП вместо ОСП позволит существенно сэкономить деньги. При этом укладка стружечных листов ведётся на гранулированный заполнитель и направляющие балки. В качестве направляющих можно использовать металлические профили для гипсокартона или деревянные бруски.

Поскольку ЦСП удобней крепить саморезами, для направляющих лучше брать бруски подходящего сечения. Оптимальная высота сухой стяжки – 7-10 см в зависимости от кривизны основания.

Главное преимущества сухой стяжки – её лёгкость и отличные тепло- и звукоизолирующие качества. Сочетание гранулированного заполнителя и цементно-стружечных плит позволяет повысить эксплуатационные характеристики пола. Такой метод выравнивания подходит для домов со старыми ветхими перекрытиями.

Укладка сухой стяжки проходит в несколько этапов:

Сначала выполняется разбивка уровня чистового пола на стенах помещения.
Затем на пол укладывается два слоя изоляционного материала. Обычно используется обычная полиэтиленовая плёнка.
По периметру помещения к стенам у пола крепится демпферная лента.
Устанавливаются направляющие балки. Шаг балок равен ширине правила, но не более 50 см. Балки крепятся к основанию на дюбелях с саморезами и строго выставляются по уровню. Верхняя плоскость балок должна быть ниже уровня чистового пола на высоту напольного покрытия.
Между направляющими засыпается сыпучий материал. Чаще используется керамзитовый песок. Он трамбуется и разравнивается правилом по балкам.
Далее выполняется укладка цементно-стружечных плит. Применение этого материала позволит повысить тепло- и звукоизоляционные характеристики пола.
Цементные плиты крепим к деревянным балкам саморезами с шагом 10-15 см.
Сразу после этого можно выполнять укладку напольного покрытия.

Видео инструкция по устройству сухой стяжки пола:

применение для пола, правила, плюсы

Использование цементно-стружечных плит широко распространено как в профессиональной области строительства, так и в частной. Причиной этому доступность материала, подходящие для различных условий характеристики и удобная эксплуатация. Кроме того, натуральные компоненты обеспечивают экологическую безопасность. Плита цсп для пола, применение которой делает ее лучшим выбором для строительства жилых помещений.

Цементно-стружечная плита состоит главным образом из цемента — его доля в составе достигает 65%, древесной стружке отведено 25%, остальное занимает вода и различные добавки, например, жидкое стекло. Производство ЦСП происходит с помощью специального оборудования — промышленных смесительных аппаратов, по следующей системе:

Замешивается раствор из жидкого стекла и воды с добавлением алюминия, минеральных солей.
Одновременно с процессом перемешивания в смесь постепенно добавляют древесную стружку.
Добавляется еще одна порция воды и в смесь начинают подмешивать цемент.
Густой состав перемешивается до полной однородности, после чего поступает в специальные машины для прессовки.

Застывшая плита отличается ровной поверхностью, высокой степенью прочности, долговечностью — это делает ее идеальным материалом для работ по выравниваю полов в помещении.

Характеристики и особенности материала

Размеры ЦСП могут варьироваться в зависимости от назначения, чаще всего используют стандартные плиты 2,7Х1,2м, толщина варьируется от 1см до 4см. Основные свойства цементно-стружечных плит следующие:

высокая плотность, почти полное отсутствие разбухания от воды;
большая степень прочности -плиты имеют твердую поверхность, однородный состав предотвращает опасность расслоения;
устойчивость к значительным перепадам температуры;
огнестойкость — состав на основе цемента обеспечивает пожаробезопасноть;
морозоустойчивость — такое покрытие подойдет для загородных домов, которые закрываются на зиму и остаются без отопления;
цемент в составе предотвращает загнивание, цсп не подвержены воздействиям плесени, грибка, не привлекают насекомых и грызунов;
высокие показатели шумоизоляции;
цсп-плиты хорошо сохраняют тепло;
не подвержены химическому воздействию;
универсальность — подходят для внутренних и наружных работ;
экологичность — очень малая составляющая химических элементов в составе делает его безопасным для здоровья человека и для окружающей среды;
простое производство обеспечивает доступную стоимость материала;
предоставляют широкое поле для вариантов дальнейшего оформления помещения — цсп являются универсальной подложкой, подходящей для напольных покрытий различного типа — линолеума, ламината, паркета, деревянных и наливных полов.

К недостаткам цсп можно отнести значительный вес самих плит, особенно при их большой толщине. Также плиты из цемента сильно пылят при обработке — это необходимо учитывать при шлифовке поверхности или резке плит.

Особенности применения и правильного выбора

Условия производства позволяют изготавливать плиты любой толщины, подходящие для строительных задач различного типа. Цсп широко применяются не только в качестве напольного покрытия, но и для облицовки фасадов зданий, обустройства внутренних перекрытий и перегородок, проведения отделки помещений. Основная область применения цсп — замена трудоемкого и дорогостоящего выполнения цементной стяжки, что выгодно сказывается на семейном бюджете.

Ближайшим аналогом цементно-стружечных плит является фибролит. Этот материал также изготавливается на основе древесной стружки, которая заливается портландцементом. Такой способ дает большее количество стружки в составе, что положительно сказывается на легкости плиты и ее стоимости, но прочность цсп-плиты аналогичной толщины будет значительно выше. Кроме того, цсп значительно лучше подходят для наружных работ и эксплуатации в сложных условиях.

При выборе цсп-плиты учитывается степень неровности основания. Для чернового выравнивания берутся самые большие по толщине плиты, а под них обязательно устанавливают деревянную обрешетку из толстых брусьев — это поможет сгладить большие перепады высоты. Если выравнивается уже существующая бетонная стяжка и перепады незначительные, можно выбрать тонкие плиты и приклеить их на основание.

Порядок работ по выравниванию пола

Устройство стяжки из плит не требует наличия специальных инструментов. Для подрезки плит можно использовать ножовочное полотно, — при этом нельзя забывать о средствах защиты от пыли, лучше надеть респиратор и защитные пластиковые очки. Порядок работы ведется по следующей схеме:

Тщательно измерить помещение и составить чертеж-раскладку, учитывая размеры плит и площадь заданного участка.
В соответствии со схемой плиты нарезаются и пронумеровываются для облегчения дальнейшей работы — для этого их придется выложить на полу в соответствии с чертежом.
После того, как все выверено, плиты снимаются с пола и готовится основание — его очищают от мусора и пыли, после чего наносится клеящий состав. Если в качестве основания деревянный пол, его необходимо предварительно загрунтовать и высушить.
Когда все готово начинают укладку плит по чертежу, оставляя небольшой зазор между ними (не менее 5мм). Зазор является необходимым в случае деформации и расширения при повышенной влажности.
Для установки плиты достаточно плотно прижать ее к полу.
Дальнейшие работы зависят от свойств клеящего состава — делать финишное покрытие рекомендуется после полного высыхания клея.

Цементно-стружечные плиты отличаются несложностью монтажа, но из-за их значительного веса не получится произвести установку без посторонней помощи.

Сухая стяжка из цементно-стружечных плит

Такой тип монтажа применяется, когда присутствую заметные перепады высоты основания. В таком случае не обойтись без выравнивающей обрешетки из брусков или металлических профилей. Пространство между основанием и плитами заполняется сыпучим материалом, например, мелкофракционный керамзит или песок. Порядок проведения работ:

С помощью строительного уровня выверяются перепады высоты, рассчитывается отметка, на которой будет находиться слой плит.
Делается чертеж обрешетки с учетом разницы толщины брусков, которая скроет неровности.

На поверхность основания укладывают гидроизоляцию — чаще всего используется строительная полиэтиленовая пленка, которую необходимо уложить не менее чем в два слоя.
На полу монтируется обрешетка из направляющих по чертежу. Между собой бруски крепятся саморезами, расстояние между балками не должно превышать полуметра.

Засыпают, уплотняют и производят тщательное разравнивание слоя песка или гранул керамзита.
По предварительно рассчитанной схеме выкладываются цементно-стружечные плиты, которые фиксируют к обрешетке при помощи саморезов.

Нередки случаи, когда больших перепадов высоты нет, но необходимо выполнить черновое выравнивание пола. При этом тоже часто делается сухая стяжка, но без использования направляющих. Плиты укладываются на слой керамзита или песка, в два слоя, таким образом, чтобы присутствовало смещение стыков. Между собой плиты скрепляются саморезами или клеящим составом.

Важно

Сухая стяжка обеспечивает выравнивание сложных полов, при этом отсутствие герметизации предотвращается образование конденсата. Из-за небольшого веса такого покрытия это идеальный вариант для старых домов, где состояние перекрытий не позволяет устанавливать полноценную цементную стяжку.

Заключение

Выбор цсп-плит обеспечивает быстрое и качественное выравнивание оснований любой сложности и степени неровности. Использование недорогих материалов и несложных монтаж позволит существенно сэкономить средства. Основание из цементно-стружечных плит является универсальным и отлично подходит под любое дальнейшее покрытие — под плитку, паркет, наливные полы. Его также можно просто покрасить и оставить без обработки — например на предприятиях промышленности.

Из-за своих свойств цсп-плиты имеют широкую сферу применения — от внутренней отделки жилых домов, производственных помещений, до установки покрытий в наружных помещениях (на террасах, в беседках). Покрытие отличается высокой степенью надежности и долговечности — при соблюдении всех правил эксплуатации цементно-стружечные плиты прослужат не менее пятидесяти лет.

характеристики, плюсы и минусы, монтаж

Цементно-стружечная плита очень удобна для обустройства квартир и домов. Популярно применение ЦСП плиты для монтажа пола, особенно если необходимо его выровнять в короткие сроки. Именно этот материал помогает сократить период ремонтных работ. Благодаря натуральности материала он абсолютно экологичен, к тому же такие плиты находятся в сегменте доступных цен, а пол получается надежным и прочным.

Характеристики ЦСП плиты

Состав цементно-стружечной плиты
В составе цементно-стружечной плиты находится 65% цемента, 24% деревянной стружки, 8,5% жидкости и 2,5% примесей аналогичных жидкому стеклу и алюминию. Именно цемент придает материалу прочность и долговечность.
Привычный размер такой плиты равен 3200 x 1250 мм, а толщина при таких параметрах варьируется от 10 до 40 мм. Но габариты могут быть различными.
Важным показателем для ЦСП плиты является ее плотность. Она должна быть не более 1300 кг на кв. м, а влажность около 6-12%. Если происходит прямой контакт с водой в течение суток, то набухание полотна не должно превышать 2%. Поверхность цементно-стружечной плиты шероховатая, она зависит от метода шлифовки. Но если уровень шероховатости не превышает 80 мкм, то применение шлифовки можно избежать.
Благодаря тому, что есть возможность подобрать плиту определенной толщины и гладкости, можно решать задачи, поставленные при обустройстве любого помещения. Для внутренней отделки лучше всего использовать гладкие плиты, так как на них идеально ложится штукатурка, краска и другие покрывающие вещества.
Таблица характеристик ЦСП плит
Преимущества и недостатки
Цементно-стружечная плита относится к высококачественным и универсальным материалам, применимым для различных строительных и отделочных работ в любых климатических условиях. Помимо этого, существуют и другие положительные стороны ЦСП:
Хорошая прочность. Она достигается благодаря большому количеству слоев;
Долговечность;
Упругость. Она обусловлена тем, что два внешних слоя сделаны из мелкой стружки, а внутренний из более длинных частиц;
Ровная поверхность. Нет необходимости дополнительно ее выравнивать;
Экологичность. Имеет в своем составе природную древесину;
Пожаростойкость. В цементно-стружечных плитах присутствуют добавки, которые снижают риск возгорания;
Хорошая сопротивляемость к гниению, образованию плесени и появлению насекомых благодаря щелочной среде;
Водонепроницаемость;
Высокая степень стойкости к перепадам температуры и чистящим средствам;
Простота монтажа;
Хорошая оценка шумоизоляционных показателей: индекс до 30 дБ;
Невысокая стоимость.
Из недостатков можно назвать только два:
Огромный вес;
Неудобства в процессе резки из-за обильной пыли.
Применение для пола
Благодаря своим положительным техническим характеристикам плиты ЦСП могут заменить бетонную стяжку, но они гораздо легче и укладываются проще. Такое полотно прослужит долгие годы, поскольку у него высокая способность выдерживать большие нагрузки. Учитывая проходимость помещения, плиты следует подбирать по толщине. Но несмотря на отменные эксплуатационные показатели, нужно обязательно соблюдать правила монтажа. Только таким образом можно сохранить все положительные свойства и функции материала.
Применение ЦСП возможно для утепления зданий, внутренней отделки и наружных работ. Кроме этого, на сегодняшний день распространена отделка пола. Этот материал можно использовать в помещениях с повышенной влажностью.
Чаще всего ЦСП применимы для укладки под плитку. Это связано с тем, что именно плитка требует абсолютно ровного основания. Даже самый маленький бугорок или впадина могут привести к образованию трещин на поверхности плитки.
Также полы из цементно-стружечных плит находят свое применение для создания трехмерного напольного покрытия, так как в этом случае необходим надежный черновой слой. А если рассматривать вариант с установкой системы «теплый пол», то тут одновременно появляется и ровная поверхность, и хорошая теплоизоляция, которая не позволит уйти тепловым потокам вниз под пол.
Монтаж
В работе с цементно-стружечными плитами допускается использование саморезов. Полотна могут быть толщиной в 1 см, и есть возможность их раскраивать мелкозубчатой ножовкой, что позволит избежать образования пыли и неровных краев. В качестве чернового покрытия на которое укладывается цсп допускается применение древесины или бетонной стяжки.
На фото укладка ЦСП плит на деревянные лаги
Возможно произвести монтаж ЦСП поверх лаг, установленных на полу. Для того, чтобы сформировать основание, потребуются лаги с сечением 50 х 80 мм. Расстояние между ними обычно составляет 60 см. На них укладываются прочные плиты толщиной 20-26 мм. Они могут быть в качестве основания или выравнивающего слоя. А плиты толщиной от 24 до 26 мм можно укладывать на землю складских и подсобных помещений даже в холодное время года.
Изначально необходимо только надрезать строительный лист, далее положить его на ровную поверхность. В месте надреза плита должна треснуть. Если возникла проблема обхода трубопровода, то необходимо прислонить элемент такого же диаметра к плите, предварительно обработав его солидолом. Делается это для обозначения контура для раскройки. Для вырезания очень крупных отверстий лучше сделать надрез по периметру, а потом выбить лишнее молотком.
Перед укладкой все листы обязательно тщательно подготавливаются. Они должны полностью соответствовать параметрам помещения. После раскройки полотен на их поверхности делается разметка. Все листы раскладываются по поверхности пола, не оставляя пустых мест, и пронумеровываются, дабы избежать ошибок во время укладки.
Монтаж ЦСП на клей
В зависимости от особенностей чернового пола, укладка цементно-стружечных плит осуществляется с использованием клея или саморезов. В случае работы с клеем, лучше воспользоваться строительным миксером для однородности вещества. Скорость оборотов должна быть довольно низкой. Вручную, к сожалению, не добиться нужного результата.
ЦСП-плиты укладываются только после равномерного распределения клея по поверхности чернового основания зубчатым шпателем. Укладывая последующие листы, следует создать зазоры, которые помогут избежать температурной деформации полотен и изменения их размеров. Эти зазоры заполняются клеевой массой. Поверхность покрывается защитной грунтовкой либо водоотталкивающим составом. После окончательной укладки пол следует оставить для высыхания. Как только поверхность полностью высохнет, можно переходить к монтажу декоративного напольного покрытия.
Цементно-стружечная плита очень прочный, надежный и долговечный материал, который с легкостью может заменить привычную бетонную стяжку. Для монтажа такого материала потребуются определенные знания и навыки, особенно если речь идет об утеплении помещения или каких-то наружных работах. ЦСП идеально подходит для выравнивания поверхности под любое финишное покрытие. Очень важно отметить тот момент, что экономичность монтажа ЦСП заключается не только в недорогом материале, но и в том, что в этом случае можно исключить затраты на приобретение теплоизоляционных и шумоизоляционных материалов. Укладка может проводиться в кратчайшие сроки в любом помещении, в любое время и при любой погоде.
Просим вас оставить свое мнение о статье в комментариях!
Материалы По Теме:
Монтаж элементов стяжки пола из гипсостружечных плит
Гипсостружечная плита (сокращенно – ГСП) – это сравнительно новый для российского рынка строительный материал. Он разработан в начале 80-х годов прошлого века в Германии, массовое производство было запущено в 1985 году на одном из заводов в Финляндии. Изготовление отечественного аналога начато в 2010 году и до настоящего времени осуществляется единственным предприятием в России – расположенным в Нижегородской области Пешеланским гипсовым заводом.

Рис. 1. Стопка ГСП-плит

Главные достоинства гипсостружечной плиты – технологичность и отменные эксплуатационные свойства в сочетании с доступной стоимостью. Их следствием стала обширная сфера практического применения материала, которая включает следующие виды работ:
внутренняя черновая обшивка стен и потолков;

устройство перегородок;

черновая отделка и оформление откосов, подоконников и различных декоративных элементов интерьеров;

устройство противопожарных ограждений;

изготовление щитов внутренней несъемной опалубки для монолитного строительства.

Отдельным и крайне важным направлением использования ГСП-плит выступает устройство сухой стяжки пола. Выравнивание пола с применением этой технологии предоставляет исполнителю немало преимуществ. Главные из них – отсутствие мокрых процессов, небольшой вес стяжки и высокая производительность при разумной стоимости работ. Настолько впечатляющий набор достоинств обеспечил востребованность гипсостружечной плиты на сегодняшнем рынке стройматериалов. Поэтому целесообразно рассмотреть последовательность и особенности монтажа элементов стяжки пола из ГСП, а также плюсы и минусы практического применения технологии подробнее.
Сухая стяжка пола из ГСП – определение и конструктивные особенности

Рис. 2. Сухая стяжка в процессе монтажа

Под сухой стяжкой пола понимается способ выравнивания основания для последующей укладки декоративного напольного покрытия. Она представляет собой конструктивную систему, состоящую из трех слоев:
нижний – это уложенная непосредственно на перекрытие или черновое основание гидроизоляционная пленка, для фиксации которой к стенам используется демпферная лента;

промежуточный слой выполняется из сыпучего материала, в качестве которого используются керамзит, мелкозернистый шлак, вермикулит, песок и различные смеси со схожими характеристиками;

на сыпучий утеплитель в 1-2 слоя укладывается листовой материал. Одним из возможных его вариантов выступает гипсостружечная плита. Помимо ГСП, в подобном качестве применяются: фанера, гипсоволокнистый лист (ГВЛ), цементно-стружечная плита (ЦСП), стекломагнезитовый лист (СМЛ), ориентированно-стружечная плита (ОСП или OSB) и другие подобные стройматериалы.

Технология устройства сухой стяжки подробно описывается ниже. Здесь же необходимо рассмотреть особенности ГСП и сравнить гипсостружечную плиту с другими листовыми материалами, используемыми для производства работ.
Виды плитных материалов для устройства сухой стяжки и их сравнение с ГСП-плитой
Применительно к устройству сухой стяжки основными конкурентами гипсостружечной плиты выступают другие схожие по характеристикам материалы. Прежде чем приступить к сравнению их характеристик, целесообразно рассмотреть свойства ГСП-плиты и ее основные достоинства.
Различают две разновидности материала – обычная и влагостойкая. Стандартные типоразмеры ГСП-плиты:
толщина – 10 или 12 мм;

ширина – 1250 мм;

длина – 500, 1500, 2500 или 3000 мм.

Помимо традиционной гипсостружечной плиты, на отечественном рынке присутствуют готовые элементы пола. Они выпускаются в двух вариантах: 1250х550х19 мм и 1250х550х23 мм. Как правило, ГСП-плита укладывается в 2 слоя. Характеристики готовых элементов пола допускают использование однослойного основания.

Рис. 3. Описание готовых элементов пола ГСП на официальном сайте производителя
Накопленный за последние годы практический опыт применения гипсостружечной плиты продемонстрировал немало преимуществ материала, наиболее значимыми из которых выступают такие:
экологичность. В состав ГСП плиты входят исключительно натуральные компоненты: 83% гипса и 15% древесной стружки;

пожаробезопасность. Основу материала составляет гипс, который не только горит, но и защищает от возгорания древесную стружку. При нагревании ГСП выделяется вода, которая уменьшает температуру поверхности и увеличивает показатели огнестойкости;

прочность. Входящая в состав материала древесная стружка выступает в качестве арматуры, повышая прочностные характеристики плиты;

влагостойкость. ГСП-плиты слабо впитывают влагу, что выгодно выделяет материал среди большинства аналогов;

хорошая шумоизоляция. Использование гипсостружечных плит обеспечивает надежную защиту от посторонних звуков;

биологическая стойкость. ГСП не является средой для появления и последующего размножения плесени, грибка и микроорганизмов, а также не интересует насекомых и грызунов;

технологичность. Материал легко обрабатывается при помощи самых обычных инструментов – электролобзика, ручной или дисковой пилы. Кроме того, ГСП-плита универсальна и хорошо сочетается практически с любыми вариантами финишной отделки, обладая хорошей адгезией с обоями, штукатуркой, плиткой и любыми лакокрасочными составами.

Принимая решение о выборе материала для устройства сухой стяжки, необходимо учитывать сравнительные характеристики различных материалов, использование которых допускается в соответствии с технологическими требованиями. Как было сказано выше, в их число входят: ГВЛ, ЦСП, СМЛ, фанера и ОСП. Сравнение перечисленных материалов с гипсостружечной плитой по основным характеристикам показывает следующую картину:
плотность ГСП, ГВЛ и ЦСП примерно одинакова и составляет 1150-1250 кг/куб. м. Остальные материалы менее плотные;

ГСП-плита не горит и не выделяет при пожаре токсичные вещества. Аналогичные свойства показывает только СМЛ, все другие материалы горючи/токсичны при нагревании;

по величине сопротивления выдергиванию шурупов гипсостружечная плита немного уступает фанере, но значительно превосходит остальных конкурентов;

ГСП-плита обладает лучшими по сравнению с перечисленными выше материалами звукоизоляционными характеристиками;

ГСП-плита имеет минимальный среди всех листовых материалов коэффициент водопоглощения. По показателю разбухания она находится на одном уровне с ЦСП и значительно превосходит любые другие альтернативные варианты.

Учитывая сказанное, становится понятным, почему гипсостружечная плита получила широкое распространение при устройстве сухой стяжки. Такое использование позволяет материалу в полной мере реализовать свои лучшие качества и характеристики.
Технология устройства стяжки из гипсостружечных плит
Одним из ключевых достоинств сухой стяжки пола выступает сравнительно простая технология устройства. Она предусматривает последовательное выполнение нескольких основных этапов работ.
Подготовка поверхности основания. Пол или перекрытие очищается от строительного мусора, при выполнении ремонта – от старого напольного покрытия и стяжки. При наличии неровностей и серьезных по размерам дефектов основания необходимо произвести их выравнивание и заделку.

Укладка гидроизоляции. Для защиты утеплителя от поступающих снизу водяных паров обычно используется полиэтиленовая пленка. Более бюджетные и менее качественные альтернативные варианты – пропитанная битумом бумага или пергамин.

Материал укладывается внахлест, стыки проклеиваются скотчем. Гидроизоляция в обязательном порядке заводится на стены по всему периметру помещения на высоту не менее 20-25 см от уровня стяжки.

Монтаж демпферной ленты. Кромочная или демпферная лента представляет собой звукоизолирующий материал, который к стенам по периметру помещения при помощи самоклеящегося слоя и/или саморезов, мебельного степлера или дюбелей. Нередко в целях экономии демпферная лента заводского изготовления заменяется самодельной. Такой подход в большинстве случаев нецелесообразен, так как заметно снижает эксплуатационные характеристики сухой стяжки и, что особенно важно, нормативный срок ее службы.

Укладка и выравнивание сыпучего утеплителя. Чаще всего, при устройстве сухой стяжки применяется мелкофракционный керамзит. Альтернативные варианты – мелкозернистые шлаки, песок, вермикулит, отходы производства по изготовлению керамзита. Для выравнивания материала применяются предварительно уложенные и выровненные при помощи лазерного уровня П-образные алюминиевые профили. Обычно они располагаются параллельно длинной стене помещения.

Процесс выравнивания достаточно прост. Он заключается в плавном перемещении правила или обычной деревянной доски по профилям, что позволяет удалить излишки керамзита. Перед началом монтажа листового материала по выровненному утеплителю укладывается несколько широких деревянных досок для последующего перемещения работников.

Укладка листовых элементов стяжки пола. Стандартная технология предусматривает устройство покрытия из ГСП в 1 (при использовании элементов пола формата 1200*500*20 мм) или 2 слоя (для листов размером 1500*1250*10 мм). Плиты укладываются со смещением стыков как в каждом отдельном слое, так и между верхним и нижним слоями. Перед укладкой материала на фальцы наносится ПВА-клей. Каждый следующий ряд элементов пола фиксируется винтами, которые располагаются на расстоянии 25-30 см и имеют длину 25 мм. Аналогичный вариант крепежа используется для фиксации слоев между собой при двухслойной укладке ГСП-плит. После окончания монтажа основания сухой стяжки выполняется шпаклевания стыков и мест расположения винтов.

Рис. 3. Описание готовых элементов пола ГСП на официальном сайте производителя

Преимущества и недостатки сухой стяжки пола
Технология сухой стяжки пола с применением гипсостружечных плит заслуженно входит в число наиболее востребованных на сегодняшнем строительном рынке. Рост популярности объясняется наличием нескольких существенных преимуществ, по сравнению с альтернативными вариантами стяжки – традиционной цементно-песчаной и полусухой. Наиболее значимыми из плюсов выступают такие:
сжатые сроки выполнения работ, которые обеспечиваются за счет технологичности и удобства практического применения используемых материалов;

отсутствие мокрых процессов, что исключает появление грязи и повышенной влажности;

отсутствие необходимости технологического перерыва, необходимого для набора стяжкой проектной прочности;

небольшой вес сухой стяжки и, как следствие, отсутствие серьезной дополнительной нагрузки на перекрытие;

отменные тепло- и шумоизоляционные характеристики;

универсальность основания, которое хорошо сочетается практически с любыми вариантами финишного декоративного напольного покрытия.

Основным недостатком сухой стяжки выступает невозможность использования в помещениях, где возможно попадание на пол большого количества влаги. Вместе с тем, грамотное выполнение работ и четкое соблюдение технологии устройства позволяют получить основание, обеспечивающее беспроблемную эксплуатацию при нормальном температурно-влажностном режиме. Другими существенными недостатками рассматриваемой технологии выступают:
меньшая несущая способность и прочность основания, исключающая высокий уровень ударных и механических нагрузок;

низкая эффективность (по сравнению с бетонной стяжкой) системы теплого водяного пола;

более высокая стоимость используемых в процессе работ материалов.

Сфера применения сухой стяжки пола из гипсостружечной плиты
Перечисленные выше достоинства и недостатки сухой стяжки из готовых элементов в виде ГСП-плиты обуславливают сферу практического применения технологии. Наиболее часто этот вариант выравнивания полов применяется в жилых постройках, где наилучшим образом проявляются характеристики конструкции и, прежде всего, сочетание тепло- и звукоизоляции основания.
Особенно широко сухая стяжка пола применяется при выполнении ремонтных работ. Это объясняется отсутствие мокрых процессов, исключающих возможность затопления помещений, расположенных на нижних этажах. Немаловажным дополнительным аргументом в пользу технологии выступает отсутствие заметного увеличения нагрузки на перекрытия, что особенно важно при выполнении работ в старых зданиях.
Популярные производители материала
В России массовым производством гипсостружечной плиты занимается единственное крупное предприятие – Пешеланский гипсовый завод. Предприятие основано в 1933 году в Арзамасском районе Нижегородской области в непосредственной близости от Бебяевского месторождения гипсового камня. Официальный сайт https://www.pgz-dekor.ru/.
Линия по производству ГСП-плит запущена в 2010 году. Помимо стандартных гипсостружечных плит толщиной 10 и 12 мм (ширина листа — 1250 мм, длина – от 500 до 3000 мм), завод производит готовые элементы пола двух типоразмеров: 1250*550*19 мм и 1250*550*23 мм. Ширина фальца равняется 50 мм.
Стандарты и нормативы, регламентирующие требования к изготовлению и характеристикам ГСП-плит
Основанием для изготовления гипсостружечных плит выступают ТУ 5742-004-05292444-2010.
Нормативные требования к материалам на основе гипса содержатся в актуальной редакции межгосударственного стандарта ГОСТ 32614-2012, введенного в действие с начала 2015 года.
Правила устройства сухой стяжки полов регламентированы СП 29.13330.2011. Документ введен с 20.05.2011 г. и является актуализированной редакцией СНиПа 2.03.13-88.
Выравнивание пола ДСП под линолеум или ламинат
Выравнивание пола ДСП под линолеум или ламинат
Разделы статьи:
Для выравнивания деревянного или бетонного пола можно использовать разные стройматериалы. Однако наибольшую популярность в виду дешевизны получили именно древесно-стружечные плиты, выровнять пол которыми не составит особого труда.
Выравнивание пола ДСП под ламинат или линолеум осуществляется за несколько этапов. На самом начальном этапе производится подготовка чернового основания, материалов и инструментов, после чего выполняется выравнивание.
Как выровнять пол ДСП самостоятельным путем? Какие инструменты для этих целей потребуются, и как проходит технология выполнения отделочных работ? Об этом и можно будет узнать из данной статьи, на сайте remstroisovet.ru.
Что понадобится для выравнивания пола ДСП?
Перед тем как выровнять пол ДСП, потребуется осуществить ряд подготовительных работ. Кроме того, необходимо будет подобрать необходимые для выполнения ремонтных работ инструменты с материалами.

В первую очередь нам потребуются следующие строительные инструменты:
Уровень и рулетка;
Ножовка по дереву или электрический лобзик;
Строительный карандаш, но можно использовать и любой другой, в том числе маркер;
Молоток;
Шуруповерт.
Для прикручивания ДСП к полу необходимо будет запастись саморезами по дереву.
Чтобы плиты «не гуляли» при хождении по напольному покрытию, они должны быть максимально хорошо прикручены к черновому основанию. Особенно в том случае, если в качестве такого основания используются старые деревянные полы.
Как определить количество ДСП для пола
Прежде чем приступать к ремонтным работам, нужно подсчитать, а сколько именно ДСП плит потребуется для выравнивания пола. Сделать это достаточно просто, нужно лишь перемножить между собой ширину и длину помещения. В результате вычислений получится общее число, именно оно и будет означать суммарную площадь и количество ДСП.

В тех случаях, если черновое покрытие имеет существенные изъяны и дефекты, то, возможно, потребуется докупить деревянные бруски для его выравнивания. Также не стоит забывать о том, что древесина сильно подвержена влаги и грибку, поэтому от обработки брусков, если они будут использоваться для выравнивания полов, лучше всего не отказываться.
После подготовки всех необходимых материалов и инструмента с крепежом, можно приступать к самостоятельному выполнению работ.
Выравнивание пола ДСП под линолеум или ламинат
Если посредством ДСП выравнивается обычный деревянный пол, то от устройства обрешетки можно отказаться. В таком случае древесно-стружечные плиты крепятся прямо к половицам, на саморезы по дереву. Как было сказано ранее, лучше не экономить на саморезах, ведь прочное и надежное основание не должно быть шатким или ещё чего хуже, скрипеть при эксплуатации.
В том случае, когда пол имеет существенные дефекты, то лучше всё-таки предусмотреть установку деревянной обрешетки для его выравнивания по уровню. В качестве обрешетки для выравнивания пола ДСП плитами, допускается использование деревянных брусков, сечением в 2,5-3 см.
Крепятся бруски к черновой поверхности пола при помощи различного крепежа, здесь все зависит от материалов изготовления основания (бетон или древесина). При этом ровность укладки должна обязательно проверяться строительным уровнем. Что же касается шага укладки, то он должен быть в пределах 40-60 см.
Монтаж ДСП к обрешетке
После того, как обрешетка для выравнивания пола собрана, можно приступать к монтажу ДСП. Перед осуществлением данной работы будет целесообразно произвести разметку, чтобы плиты точно прилегали друг к другу, и, к самой обрешетке. Вероятней всего придется подгонять несколько плит и выполнять их обрезку, для чего лучше всего воспользоваться ножовкой по дереву или электрическим лобзиком.
Внимание, от стен, ДСП нужно крепить с небольшим зазором, но не менее 0,5-1 см. Технологические зазоры нужны для гашения возможных расширений материала в процессе его эксплуатации. Сама работа по прикручиванию ДСП плит к лагам, не представляет собой ничего сложного. Если ошибок во время сборки и монтажа обрешетки допущено не было, то и основание пола будет максимально ровным и надежным.
Гипсоволоконные листы для пола: характеристики и монтаж
При ремонте часто возникает необходимость выравнивания пола. От результата таких работ зависит внешний вид помещения. Любое покрытие лучше ложится на ровную поверхность. Отличным выбором для этих целей является гипсоволокнистый лист (ГВЛ).
Гипсоволоконные плиты – специальный прессованный материал, в котором присутствует армирование распущенной макулатурой. Такое покрытие является прочным и надежным. Гипс в его составе играет роль связующего компонента.
Главной отличительной чертой листов ГВЛ считается их однородная структура, находящаяся под картонным слоем – гипсокартоном. При этом плотность последнего намного меньше, поэтому можно утверждать, что ГВЛ-плиты – надежные и крепкие покрытия.
Благодаря этому материал можно укладывать на пол, не боясь образования на нем повреждений.
Существует две разновидности ГВЛ-листов: простые и влагостойкие.
Укладывать подобные материалы следует исключительно на сухой и грамотно подготовленный пол. Чаще всего гипсоволоконные листы монтируются в два слоя.
Преимущества ГВЛ-плит: прочность, долговечность и влагостойкость; экологичность; устойчивость к открытому огню и высоким температурам; легкость монтажа; теплоизолирующие свойства; звукоизоляция; способность впитывать излишнюю влагу из воздуха и так же быстро её отдавать. Материал может укладываться практически на любую поверхность; подходит для использования в качестве основы под линолеум, паркет, ламинат; подходит для снижения веса строительных конструкций; облегчает последующую отделку; сводит к минимуму строительный мусор.
Однако у материала есть и недостатки. ГВЛ-плиты имеют немалый вес. Из-за тяжести конструкции работать с ней бывает не очень удобно. Если установить или хранить гипсоволоконные плиты неправильно, они могут стать хрупкими и недолговечными. Подобные материалы стоят дороже обычного гипсокартона. В процессе монтажа к гипсоволоконным листам рекомендуется относиться бережно, поскольку их можно повредить. Cпециалисты не советуют использовать материал для покрытия теплых полов.
Технические характеристики ГВЛ-плит:
— стандартная длина 2500 мм;
— ширина – 1200 мм;
— толщина – 10, 12,5, 15, 18, 20 мм;
— уровень прочности на излом – более 5,5 МПа;
— уровень твердости – более 22 МПа;
— плотность 1200 кг/куб. м;
— теплопроводность – 0,22-0,35 Вт/м0С.
Для выравнивания оснований используют и малоформатные гипсоволоконные листы. Их размеры составляют 1200х600 мм и 1500х500 мм.
Подготовка к работе
Укладывать ГВЛ на пол нужно в два слоя при толщине изделий 10 миллиметров, и в один слой, если речь идет о плитах типа «элемент пола». Этот способ имеет значительные отличия от обычной бетонной стяжки: не требует дополнительных материалов; образует значительно меньше мусора и пыли; не требует ожидания схватывания раствора.
Как и гипсокартон, гипсоволокно необходимо заранее принести в помещение, где планируется монтаж, для «акклиматизации» материала (чтобы лист во время проведения работ не треснул).
Перед монтажом необходимо сделать разметку контура будущего пола на стенах, используя уровни и отвесы. Эти действия нужно выполнять с максимальной точностью. В противном случае пол может вздуться или «поплыть». Поверхность пола нужно очистить от пыли с помощью строительного пылесоса. Если обнаружены заметные трещины и неровности, их нужно замазать. Подготовленную поверхность необходимо загрунтовать с использованием раствора глубокого проникновения.
Следующим этапом является гидроизоляция. Для этого подойдет полиэтиленовая пленка, рубероид или пергамент. Края гидроизоляции необходимо крепить по верхнему краю контура разметки. После гидроизоляции располагается слой утеплителя. Можно использовать пенополистирол, пенопласт, минеральную вату или керамзит. В первых трех случаях помимо разметки контура нужно смонтировать направляющие из металлического профиля или деревянного бруса.
При использовании керамзита (гранулы должны быть мелкими, не более пяти сантиметров в диаметре), после засыпки поверхность нужно выровнять относительно уровня, ориентируясь на контур и направляющие. Особое внимание стоит уделить углам комнаты. Керамзит нужно тщательно утрамбовать, чтобы поверхность получилась максимально ровной (насколько это возможно) и плотной.
Монтаж плит
Первый этап – монтаж уплотнительной ленты. Его проводят по периметру комнаты в местах предполагаемого стыка ГВЛ и стен. Сама лента выглядит как мелкопористый материал из вспененного полиэтилена, обычно на клейкой основе. Ее использование имеет ряд преимуществ: звуко- и шумоизоляция; гашение вибраций; влагооталкивание; пароизоляция; устойчивость к агрессивной внешней среде; сглаживание неровностей стен.
При монтаже ленты следует соблюдать ряд правил: ширина ленты должна соответствовать ширине плиты или профиля; необходимо размотать ленту и снять защитную пленку; перед оклейкой поверхность необходимо обезжирить; наносить ленту нужно клейкой стороной к поверхности, не слишком растягивая; после оклейки ленту нужно прижать к поверхности, используя усилие.
Вторым этапом является монтаж гипсоволокнистых плит. Начинать следует с угла, наиболее близкого к входной двери.
Крепить листы к обрешетке рекомендуется при помощи саморезов с двухзаходной резьбой и утапливающейся головкой. Если их найти не удалось, можно использовать обычные саморезы по дереву или гипсокартону.
Третий этап – нанесение на кромку клеевого раствора и монтаж второго ряда плит. Лучше это делать в шахматном порядке. По завершении монтажа нужно обязательно обработать и зашпаклевать швы, а также головки саморезов. В противном случае сквозь них будет просачиваться вода. Необходимо учитывать несколько нюансов: ширина шва не должна превышать двух миллиметров; лишний клеевой раствор нужно убирать; по завершении монтажа желательно нанести слой грунтовки; теплый пол можно монтировать только сверху ГВЛ, но не под них.
При желании после завершения всех работ панели можно покрасить.
К укладке чистового покрытия пола можно приступать спустя сутки после завершения установки гипсоволоконных листов. За 24 часа успеет до конца высохнуть клей и слой шпаклевки. На такую основу можно приклеить плитку, положить линолеум или ламинат, залить жидкий пол.
ГВЛ для пола — новейшая технология выравнивания полового основания
Опубликовано 4 Март 2014 в 11:06
Гипсоволокнистые листы являются материалом, основу которого составляет гипс. К нему добавляют различные технологические наполнители и волокна целлюлозы, которые играют роль армирующего каркаса. Именно они обеспечивают прочностные характеристики материала. В зависимости от назначения плиты разделяют на обычные (ГВЛ) и влагостойкие (ГВЛВ). Очень широко используют ГВЛ для пола, выполняя с их помощью выравнивание по сухой технологии.
Особенности материала
В отличие от гипсокартонных плит гипсоволокнистые не имеют картонной оболочки. Чтобы обеспечить высокую прочность материала, производители повышают его плотность, используя метод прессования. Кроме того, сочетание целлюлозы и гипса делает плиты еще прочнее. Сравнивать по этому показателю ГКЛ и ГВЛ не стоит. Даже ДВП проигрывает гипсоволокнистым листам.
Плюс ко всему этот материал не горит и относится к категории «экологически чистых».
Что касается выравнивания пола, то сегодня многие специалисты отдают предпочтение именно сухому способу. Ведь со стяжкой очень много проблем:
Во-первых, это грязный вид работ.
Во-вторых, после заливки необходимо долго ждать, когда раствор подсохнет.
В-третьих, для проведения этого процесса требуются дополнительные материалы.
Сухим способом выровнять пол не только проще, но и быстрее. Уложили пол из ГВЛ — и можно сразу приступать к его облицовке.
Многие финишные напольные материалы требуют ровного и прочного основания. К тому же не все они обладают хорошими звуко- и теплоизоляционными свойствами. Поэтому сухая стяжка из панелей ГВЛ — отличный вариант. А для таких напольных материалов, как ковролин, линолеум, ламинат и даже паркет, листы ГВЛ будут служить еще и в качестве подложки. При этом технология укладки листов требует предварительной гидроизоляции основания, поскольку они изготовлены из гипса.
Где можно использовать гипсоволокнистые листы
Устройство пола из гвл можно проводить и на деревянном, и на бетонном основании. При этом есть незначительные отличия в укладке. Если предъявляются повышенные требования к тепло- и звукоизоляции, то ГВЛ можно усилить другими материалами. К примеру, пенополистироловыми листами. Здесь важно правильно подойти к выбору толщины того и другого, чтобы существенно не уменьшить высоту комнаты. Правда, в частных домах это будет практически незаметно.
Плотность материала позволяет проводить на его поверхности монтаж системы «теплый пол». Но при этом не нужно использовать толстые изделия. Плиты толщиной 10-12 миллиметров будут в самый раз. Плюс ко всему специалисты умудряются укладывать под сухой стяжкой всевозможные инженерные системы, не боясь, что они могут быть повреждены под таким толстым слоем материалов.
Технология сухой стяжки
Виды стяжек для пола
Перед началом монтажного процесса необходимо утеплить основание. Если вы проводите выравнивание пола в частном доме, то лучше использовать для этих целей самый простой и дешевый вариант — засыпку керамзитом. Но в обязательном порядке под утеплитель следует застелить гидроизоляционный материал — обычную полиэтиленовую пленку, толь, рубероид или пергамин.
Внимание! Оптимальный размер керамзита для этой технологии — 0,5 сантиметра.
Обычно на половом основании монтируют направляющие, которые будут играть двойную роль:
Во-первых, они станут ориентиром для засыпки утеплителя. Его накладывают до верхних краев обрешетки, выравнивая правилом. При этом керамзит обязательно трамбуют, особенно если его слой превышает 10 сантиметров. Чем он плотнее, тем выше его теплоизоляционные показатели. Обратите внимание при трамбовке на углы комнаты и места прилегания материала к входному проему.
Во-вторых, на обрешетку укладывают и крепят гипсоволокнистые листы.
Монтаж
Укладка сухой стяжки
Вначале по всему периметру помещения по кромке стены у пола укладывают специальную монтажную ленту толщиной 10 миллиметров. У нее две задачи:
Поглощать ударные шумы.
Компенсировать деформации пола, которые зависят от нагрузок, а также перепадов влажности и температуры.
После монтажа ленты необходимо строительным ножом срезать ее края по уровню панелей ГВЛ.
Очень часто гвл на пол укладывают в два слоя. Монтаж листов начинают с угла, расположенного ближе всего к входу. Раскладывают листы равномерно по всей площади и скрепляют их с обрешеткой саморезами. Обратите внимание на длину последних — она должна соответствовать толщине выравнивающего материала.
Когда монтаж первого слоя закончен, переходят к укладке второго. Для этого первый слой обрабатывают клеевым составом, в качестве которого можно использовать клей ПВА.
Монтаж второго слоя проводят наоборот, то есть с обратной стороны по сравнению с первым слоем. Иногда неопытные мастера пренебрегают дополнительным крепежом, полагаясь только на клеевой раствор. Специалисты все же рекомендуют дополнительно прикрепить весь пирог к обрешетке саморезами для гарантии.
Сейчас производители предлагают уже склеенные в два слоя листы ГВЛ. При этом они соединены с небольшим смещением, чтобы образовались фальцы. При монтаже они будут входить друг в друга, образуя крепкое замковое соединение. И если вы хотите упростить процесс монтажа, но при этом увеличить прочность выравнивающего пола, то выбирайте этот вариант. Правда, он будет немного дороже.
Нюансы монтажного процесса
Уровень сухой стяжки Кнауф
Есть ряд моментов, на которые необходимо обратить особое внимание при монтаже:
Укладку верхнего и нижнего слоев проводят вразбежку. При этом размеры смещения находятся в диапазоне 25-30 сантиметров. Это необходимо делать для того, чтобы равномерно распределить нагрузки по всей площади.
Обратите внимание на размер швов между листами — он не должен превышать 2-х миллиметров. Если на полы гвл будет уложен ковролин или ламинат, то места креплений и зазоры между панелями необходимо прошпаклевать.
Выступающий клеевой раствор убирают сразу же, не допуская его скапливания у стен и в зазорах между панелями.
Специалисты рекомендуют после окончания монтажных работ прогрунтовать поверхность нового основания. Причем выбирать нужно такой материал, который будет хорошо сочетаться по своим физическим свойствам с клеящим составом. Это обязательное условие.
Если вы решили использовать готовые панели, склеенные в заводских условиях, то фальцы, примыкающие к стеновым поверхностям, необходимо срезать. Края этих листов обязательно крепят к полу с помощью саморезов.
Оптимальные размеры ГВЛ листов, уложенных в два слоя — 1,5х1,0 метр. Если же тепловая подсыпка из керамзита имеет толщину более 10 сантиметров, то рекомендуется укладывать листы ГВЛ в три слоя. При этом верх можно сделать из листов размерами 2,5×1,2 метра.
Если вы решили отапливать комнату с помощью системы «теплый пол», то перед монтажом сухой стяжки необходимо уложить плиты из пенополистирола. Они станут хорошей защитой от теплопотерь через половое основание.
Технологии сборки
Современные мастера используют три способа укладки гипсоволокнистых листов:
Базовый вариант. Его применяют в том случае, если толщина утеплителя (в данном случае керамзита) не превышает 2-х сантиметров, основание пола не имеет больших перепадов и дополнительно утеплено.
С использованием черного пола. Для этого основание утепляют пенопластом или пенополистиролом с толщиной утеплителя 2-3 сантиметра. Опять-таки есть требования к ровности основания.
Сборная сухая стяжка. Здесь используют усиленное утепление — слой керамзита, поверх которого укладывают пенополистирольные плиты. При этом перепады основания не имеют значения.
Составляющие гипсоволокнистой стяжки
Сухая стяжка полов
Первый слой, который укладывают на основание пола — это гидроизоляция и пароизоляция. Вторая актуальна, когда выравнивают пол верхних этажей. Ведь влажные пары могут просочиться даже через толстые железобетонные плиты перекрытия. Кстати, если перекрытие — это бетонная плита, то можно использовать обычную полиэтиленовую пленку с минимальной толщиной 200 микрон. Деревянные полы покрывают пергамином.
Монтажную ленту крепят к стенам с помощью клея или саморезами. А изготавливают ее из изолона, базальтовой ваты, пеноплена и других материалов.
Внимание! Очень важный момент, касающийся толщины слоев гипсоволокнистых листов. Если выбран трехслойный выравнивающий пол, то верхний слой должен быть равен суммарной толщине первых двух слоев.
Часто работы по выравниванию полового основания застройщики проводят самостоятельно. При этом они могут не знать маркировку изделий, а есть плиты ГВЛ для отделки стен и отделки полов. Не перепутайте их при покупке! Они отличаются друг от друга толщиной. Оптимальная толщина листов для пола — 10 миллиметров.
Деревянное основание
Теперь, что касается деревянного основания и монтажа на него гипсоволокнистых листов. Деревянные полы следует привести в надлежащий вид. Половицы не должны скрипеть, прогибаться, иметь трещины и сколы, между ними не должно быть больших зазоров. От всего этого перед укладкой сухой стяжки нужно избавиться. Некоторые мастера оставляют зазоры между половицами, считая, что вентиляция пола предотвратит дальнейшее его гниение. И это вполне допустимо.
Монтировать сухую стяжку на деревянный пол нужно только в два слоя — не меньше. Это увеличит прочность и жесткость основания. Но зачем вообще нужно выравнивать таким способом деревянный пол, если он по своим характеристикам не уступает напольным отделочным материалам?
Чтобы было понятно, приведем пример. Если необходимо уложить керамическую плитку, сделать это на обычном деревянном полу будет невозможно. Вот тут-то и понадобятся гипсоволокнистые панели.
Заключение по теме
Современный подход к ремонтным работам требует новых материалов и новых технологий. И монтаж пола из гвл является таковым. Сегодня большое количество специалистов отдают предпочтение именно этому способу, считая его не только простым, но и достаточно дешевым.
А чтобы облегчить вам понимание описанного процесса, мы разместили видео на этой странице сайта. Пусть оно будет для вас наглядной инструкцией.
Автор:
Поделиться материалом:
Комментарии и отзывы к материалу
Узлы выравнивания и регулировки опорной плиты

AE 55
Используется в большинстве монтажных панелей пола для нагрузка на плиту до 30 т / м2. Поставляется в комплекте с заземляющий анкер и крышка в стандартной комплектации.
AE 82
Этот элемент аналогичен AE 55 для плит пола на стороны машины, которые рекомендуют последующее выравнивание. 2.
AES 82
Аналогичен AE 82, но со стальной резьбовой вставкой для размещения более высокая нагрузка на боковую поверхность резьбы — используется только с очень высокой пластиной нагрузки от 100 до 200 т / м² и выше.
ST 30
Для установки плит на твердом грунте, при низких рабочих площадях. высота обязательна.Снимите крышку и отрегулируйте уровень, поворачивая винт.
RS 30
Опора RS30 Align Support используется там, где виброизоляция частот выше 7 Гц. Размер изоляционная прокладка определяется требованиями к нагрузке.
AG 30
Этот выравнивающий элемент особенно подходит для полов. установка пластин, требующая всей нижней стороны плиты необходимо залить раствором после желаемого выравнивание достигнуто.В этом случае нет последующих повторное выравнивание было бы возможно. Плиты пола с использованием этого будет обеспечен доступ для заливки швов в каждую полость. раздел пластины. Затирка должна позволять покрывать нижний на 10-15 мм выше низа плиты. В винт регулировки уровня и крышка являются частью Поставка STOLLE.
динамический Устойчивая к усилию анкерная рама для напольных плит
Плиты перекрытия монтируются с помощью анкеров, врезанных. в бетон фундаментного блока. Якорь рама позиционирует и надежно фиксирует анкеры к анкерным отверстиям плиты перекрытия (подробнее)

Дальше узлы настройки для специальных применений по запросу.

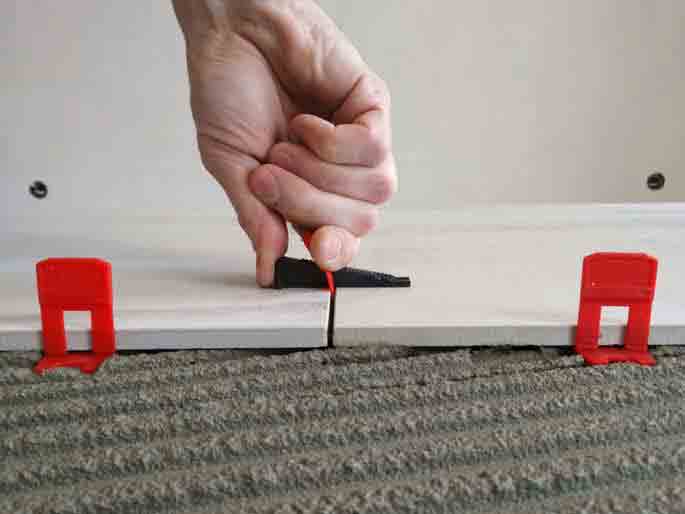

MLT Плита системы выравнивания плитки
MLT Система выравнивания плитки Фарфоровая плита — 250
Для плитки толщиной от 3 до 6 мм
Тарелка для стандартной керамики и фарфора любого размера и формата. Подходит для полов и стен.
MLT Системы выравнивания плитки представляет новейшие отраслевые технологии в области механической регулировки кромок. Эта система, состоящая из трех основных компонентов (многоразовая крышка, многоразовый ремешок и опорная пластина), позволяет сократить количество отходов. С четырьмя различными опорными пластинами на выбор в зависимости от типа материала, в дополнение к аксессуарам для колпачков, таким как резиновая ножка для мягкого камня, она позволяет настраивать систему MLT Professional Lippage Tuning System для каждой конкретной работы.
Особенности:
Базовые плиты для фарфора, тонкой плитки, фарфора и камня с ровными стыками со смещением.
Кепки можно использовать более 100 раз, и к ним также прилагается металлический комплект Long Life Kit, так что вы можете просто вытащить их, если они наденут после сотен использований.Многоразовые ремни можно использовать несколько раз, что снижает общие расходы
Нет необходимости в предварительном замачивании опорных плит
Резиновые ножки и стальные язычки для крышек предотвращают появление царапин и продлевают срок службы крышки
Отверстия для раковины в опорных плитах служат для крепления к потолку
Конструкция опорной плиты обеспечивает максимальное покрытие тонким слоем без пустот.
Система контроля отжима MLT имеет одну из самых низких «текущих» затрат, так как ремешок и колпачок можно многократно использовать многократно, что обеспечивает их удивительное качество.Ремешки изготовлены из нержавеющей стали, поэтому тонкий слой просто отваливается, когда он высохнет. При использовании нет абсолютно никаких отходов, и когда вы зажимаете две поверхности вместе, они каждый раз гладкие и идеально ровные.
Установка системы выравнивания плитки MLT
1 Предварительное замачивание компонентов системы в воде не требуется для использования в установке.
2 Предварительно соберите многоразовую соединительную пластину и опорную пластину:
Протолкните часть многоразового соединительного язычка из нержавеющей стали через центральное отверстие выбранной опорной плиты.
Выровняйте выступы, полностью пропустив их через прорези соединительного выступа из нержавеющей стали.
Потяните за соединительный язычок, пока не защелкнется «защелкивающийся фиксатор».
Опорная пластина должна оставаться прикрепленной к многоразовому соединительному язычку, если не требуется разделение. Чтобы отделить, просто отмените процедуру защелкивания.
3. Вставьте предварительно собранную многоразовую соединительную пластину и опорную пластину под край плитки или камня, сдвинув опорную пластину соединительной пластины под устанавливаемую плитку или камень на расстоянии примерно 3 дюйма от углов (компоненты MLTSystem могут использоваться для углы смещенного рисунка в Т-образном пересечении фарфора, имеющего минимальную толщину 3/8 дюйма).
4. Расстояние между каждым повторно используемым соединительным выступом не должно превышать 20–24 дюйма во время установки. Дополнительная установка компонентов MLTSystem может быть использована для усиления контроля за губами.
5. Вставляя опорную плиту под плитку или камень, не размещайте их под четырехугольным стыком, так как это может привести к выступу. Размещение опорных плит в четырехугольном стыке также значительно усложнит получение прямой линии шва. После того, как предварительно собранные многоразовые соединительные язычки и опорная пластина будут на месте, продолжайте, используя стандартные процедуры установки.
6. По завершении «укладки» плитки или камня опустите колпачок, фиксирующий натяжение, над многоразовым соединительным выступом к поверхности плитки или камня, затем сдвиньте колпачок в направлении шва для затирки, чтобы зафиксировать замок.
7. Поместите инструмент для установки / снятия на колпачок, фиксирующий натяжение, чтобы зафиксировать многоразовый соединительный язычок и натянуть систему выравнивания плитки MLT, чтобы создать поверхность, свободную от выступов.
8. Если после натяжения системы выравнивания плитки MLT требуется дополнительная очистка линии шва для затирки: снимите колпачок, очистите линию стыка, снова установите колпачок и повторно натяните.
9. Чтобы удалить повторно используемые компоненты MLTSystem для последующих установок и выполнить процедуру затирки, всегда используйте инструмент для установки / снятия.
Установите регулятор натяжения на «S» для «Snap»
Поместите инструмент для установки / снятия на многоразовую крышку и защелкните многоразовый соединительный язычок.
Сильно нажмите спусковой крючок инструмента, чтобы освободить многоразовый соединительный язычок от линии шва.
Если время от времени встречается застрявший ремешок, который кажется неспособным освободить:
Отсоедините и снимите многоразовый фиксатор натяжения.
Установите инструмент для установки / снятия на 1 или 2 на шкале настроек.
Поместите инструмент на многоразовый соединительный язычок и зафиксируйте.
Включив инструмент, перемещайте его вперед и назад в направлении линии стыка к установленной поверхности.
10. Соберите и сохраните все многоразовые соединительные выступы и многоразовые колпачки с натяжным фиксатором для использования в будущем. Холодная погода
Примечание: Не допускайте замерзания системы выравнивания плитки MLT в течение как минимум 24 часов перед использованием.
Защитное примечание: При использовании системы выравнивания плитки MLT для укладки тонкой плитки, неглазурованных или сильно отполированных материалов настоятельно рекомендуется использовать установленный аксессуар Rubber Pad под многоразовым фиксирующим колпачком.
Сколько стоит починить провисшие полы? Полная разбивка цен.
Первоначально опубликовано 26.12.19, обновлено 06.08.2021
Когда ваш пол наклонен, волнистый или прогибается, вы знаете, что что-то не так с конструкцией вашего дома.Есть ряд причин, и они различаются в зависимости от того, как был построен ваш дом. Компания Acculevel, основанная в 1996 году, отремонтировала конструкционные деревянные полы в домах тысяч клиентов. Мы хотим, чтобы вы извлекли выгоду из нашего многолетнего опыта и объяснили, сколько вы можете рассчитывать заплатить, если вам нужно исправить провисающий пол.
Acculevel имеет минимум 800 долларов на выполнение большинства ремонтных работ в этой области; За последние 12 месяцев наших клиентов заплатили в среднем 5900 долларов за ремонт наклонных или провисших полов .Это число может вводить в заблуждение, потому что существует широкий спектр переменных, которые могут повлиять на затраты.
В этой статье мы разберем методы ремонта и затраты, связанные с каждым из них. Наше намерение — помочь вам принять осознанное решение о том, что вам нужно для ремонта вашего дома. Первый и самый важный — это тип конструкции вашей напольной системы. Это связано с тем, что полы из бетонных плит не имеют деревянных конструктивных элементов, которые используются в подвале или подвале.
К сведению: цены, указанные в этой статье, включают как материальные, так и трудовые затраты.
Стоимость устранения проседания бетонных перекрытий
Если почва под вашим фундаментом смещается или выветривается, плита проседает. В большинстве случаев домкрат перекрытия — лучший и самый надежный метод ремонта. Домкрат для перекрытия — это тип подъема бетона, который заполняет любые пустоты под плитой, а затем поднимает пол обратно. Стоимость подъема плиты начинается от 2000 долларов и будет увеличиваться в зависимости от того, сколько материала потребуется и насколько велика площадь для завершения ремонта.Для получения более подробной информации о методе подъема плит и о том, как он работает, у нас есть пояснительная статья.
В некоторых случаях домкрат для плиты не подходит. Если почва под вашей плитой повреждена и слишком мягкая для нескольких футов, подъем плиты будет временным и недостаточным ремонтом. Это связано с тем, что мягкая почва будет продолжать оседать, заставляя полы снова проседать — иногда через несколько месяцев после укладки плит. В таких случаях лучшим вариантом являются винтовые опоры, потому что опоры устанавливаются для привязки к нетронутой почве на глубине более 20 футов ниже вашего дома.
Цена на опоры варьируется от 1600 до 2400 долларов за опору, в зависимости от размещения, глубины, требований к нагрузке, а также от того, устанавливаются ли они вручную или вручную. Для получения подробной информации о винтовых опорах, вы можете прочитать нашу сопутствующую статью об их использовании и стоимости. В некоторых случаях необходимы оба метода.
Стоимость ремонта провисающих полов в подвалах и подвалах
Это может быть очевидным, но все структурные деревянные каркасы в вашем доме взаимосвязаны.Это означает, что неисправен не только один компонент. По нашему опыту мы обнаружили, что обычно поражаются несколько частей системы полов. Направление или тип провисающего пола обычно указывает на область, вызывающую наибольшую озабоченность, и именно так мы исследуем типы ремонта ниже.
Есть несколько причин, по которым ваш пол провисает, но вы должны знать, что вода и влажность часто играют роль. Когда вы планируете отремонтировать деревянную каркасную систему, имейте в виду, что это могут быть не единственные расходы, которые следует учитывать.
Вода вокруг фундамента может вызвать оседание или проседание; Если вы подозреваете, что это проблема, у нас есть для вас подробное руководство по ремонту фундамента. Вам может потребоваться лечение от плесени, чтобы восстановить хорошее качество воздуха в вашем доме. Вам также может потребоваться добавить систему отвода воды, чтобы предотвратить повторение проблемы в будущем — не только в отремонтированных секциях, но и во всем подвале или в подвальном помещении для предотвращения.
Это фото было сделано консультантом проекта Acculevel; высота ползунка составляет всего 12 дюймов, поэтому он не смог провести осмотр.
Если под вашим домом есть свободное пространство, вам нужно будет проверить размеры доступа. Людям и ремонтному оборудованию требуется зазор не менее 18 дюймов. У нас есть дополнительная информация о том, как найти и измерить доступ к вашему пространству сканирования в другом блоге.
Ремонт подоконников
Если ваш пол наклонен к внешней стене, а фундамент не сдвинулся, это означает, что ваша подоконная пластина повреждена. Подоконник — это деталь непосредственно на бетонном фундаменте, и в случае неисправности ее необходимо заменить.Для замены подоконника устанавливаются домкраты для временного удержания балок пола до тех пор, пока поврежденный подоконник не будет удален и заменен. Затраты на ремонт подоконника составляют 100-110 долларов за погонный фут.
Ремонт балок пола
Когда пол опускается, опускается или наклоняется, это часто означает, что балки вышли из строя. Поскольку балки опираются на пластину подоконника, повреждение водой часто распространяется от пластины подоконника к балке. Еще одна распространенная проблема, особенно в старых домах, — это балки с зазубринами.В старых домах часто устанавливают обновленную сантехнику или системы отопления, вентиляции и кондиционирования воздуха; подрядчики иногда вырезают секции из балок, чтобы освободить место для новых воздуховодов или труб.
Эти выемки ослабляют балки и приводят к их растрескиванию, расколу или разрушению. Провисшие балки необходимо отремонтировать с номером и номером ; полное удаление балок приведет к повреждению чернового пола и, возможно, самого пола. При регистрации балки исправная доска проходит параллельно и прикрепляется к неисправной для передачи нагрузки. Состоящие из балок перекрытия стоят от 12 до 14 долларов за фут.
Иллюстрация типичной системы деревянного каркаса, любезно предоставлена NCSU.
Ремонт ленточных досок или ободных балок
Ленточные доски, также называемые ленточными балками или ободными балками, представляют собой деревянную деталь, которая находится на верхней части подоконника. Он защищает концы балок пола и помогает поддерживать внешние стены вашего дома. Как и подоконник, ленточная доска может подвергаться прямому воздействию наружного воздуха, что увеличивает вероятность ее повреждения из-за влажности.Как и в случае с балками перекрытия, лучший метод ремонта ленточной доски — это спаривание. Сестринская ленточная доска или балки обода стоит 40-45 долларов за фут.
Этот снимок был сделан членом экипажа Acculevel после обычной установки. Заменена подоконная плита, зарегистрированы поврежденные балки.
Ремонт центральной балки
Самая распространенная жалоба, которую мы получаем, — это то, что пол проседает к середине дома. Это указывает на то, что центральная балка каким-то образом выходит из строя.В некоторых случаях прокладки сжались и нуждаются в замене. Acculevel использует стальные прокладки, которые не сжимают и не увеличивают нагрузку на поверхность подшипника. Стоимость установки или замены регулировочных шайб составляет 105 долларов США за колонку.
Если какая-либо из опорных колонн под центральной балкой вышла из строя и ее необходимо заменить, можно установить регулируемые стальные домкраты. Аналогичным образом, если в настоящее время установлено недостаточное количество опор, можно добавить дополнительные домкраты, чтобы лучше разделить нагрузку и увеличить площадь опоры. Дополнительные стальные домкраты стоят от 190 до 210 долларов.
При ремонте с регулируемыми домкратами имейте в виду, что полы не вернутся сразу на уровень. Регулировка домкрата выполняется небольшими приращениями с течением времени; попытка ускорить этот процесс может привести к повреждению вашего дома. Наша цель в Acculevel — помогать людям, и частью этого является честность и ясность в отношении ожиданий.
Этот снимок был сделан членом экипажа Acculevel во время обычной установки.Регулируемый стальной домкрат был установлен в подвесном пространстве для поддержки существующей балки.
Если центральная балка треснула, раскололась или полностью вышла из строя, лучший вариант — заменить ее стальной балкой. Как и при замене подоконника, домкраты используются для временного удержания балок на месте. Как только они закреплены, поврежденное дерево удаляется и заменяется сталью. Замена балки стоит 260–275 долларов за фут , в зависимости от количества (если таковые имеются) дополнительных опор, которые необходимы.
Ремонт опорной колонны
Если ваш пол проседает в одной конкретной области, это, возможно, связано с зазубринами или балками. (Для получения дополнительной информации см. Предыдущий раздел «Ремонт балок перекрытия».) В этом случае для решения проблемы можно установить родственные балки или секции стальной балки.
Часто провисание пола в определенной области вызвано повреждением опорной колонны. Если деревянная или бетонная опора ослабевает или выходит из строя, ее можно заменить одним или несколькими домкратами. Стальные домкраты стоят от 525 до 575 долларов.
Стоимость ремонта провисшего пола
В процессе рассмотрения этой темы мы предложили вам много терминов и типов ремонта. Это сделано не для того, чтобы сбить вас с толку или ошеломить, а для того, чтобы подробно и тщательно изучить возможности. Хотя средняя стоимость ремонта составляет 5900 долларов, существует широкий спектр причин и множество компонентов, которые необходимо оценить. Это та область, где даже опытные фанаты DIY должны полагаться на мнение опытного и квалифицированного эксперта по фондам.
Как мне найти помощь, чтобы исправить провисающий пол?
Найдите опытную местную благотворительную компанию и назначьте встречу. Прежде чем подписать контракт на любую услугу, вы должны всегда подтверждать, что компания имеет хорошую репутацию, застрахована и аккредитована Better Business Bureau.
Если вы живете в Индиане или близлежащих штатах, обратитесь в Acculevel. Если вы заметили полы с уклоном или провисанием, вы можете запросить бесплатную оценку. Опытный консультант по проекту оценит ваш фундамент и порекомендует лучший курс действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.
Мы также создали бесплатный инструмент, который может использовать любой домовладелец, чтобы узнать, что может вызывать проблемы в вашем доме и как это исправить. Выявите проблемы, изучите решения и получите совет о том, как и когда действовать, с помощью нашего средства проверки симптомов.
Стальная опорная плита | Precision Grinding, Inc.
PGI Steel хорошо известна производством больших стальных оснований и опорных пластин, которые подвергаются газовой резке до нужного размера, прецизионно шлифуются по толщине и прецизионно обрабатываются в соответствии со спецификациями из имеющихся запасов.
Собственные производители стали производят опорные рамы из конструкционных стальных труб, стальных стержней, двутавровых балок, швеллеров, рельсов, труб, выравнивающих пластин, опорных пластин или чего-либо еще, указанного инженером-проектировщиком. Наши машинисты и сварщики имеют опыт изготовления больших сварных деталей, изготовления прецизионных стальных столов, оснований для роботов и монтажных платформ для тяжелых машин, а также создания прототипов оборудования.
Прецизионные стальные опорные рамы, столы и платформы
Стальные основания поддерживают специальные станки.Крупные обрабатывающие центры, станки с ЧПУ, расточные станки, строгальные станки, токарные станки, шлифовальные и токарные станки и другие специализированные станки для обработки стали опираются на большие и толстые стальные основания, а не непосредственно на бетонный пол, чтобы изолировать вибрации при обеспечении ровный и ровный пол.
Многие основания состоят из цельной прямоугольной пластины, отшлифованной и обработанной в соответствии со спецификациями. Обычно называемые плитами пола или полами машин, опорными плитами , опорными плитами, Подошвенными плитами или фундаментами машин, эти основания могут быть залиты в бетон, прикручены болтами к рельсам или установлены над открытым каналом, бетонной ямой.Часто, когда опорные плиты не находятся на стальной раме, есть прецизионные вырезы, канавки и отверстия для установки специальной машины при прикручивании болтов к вырезу в бетонном полу, иногда допускаются прорези для электрические, смазочные и дренажные каналы. Вырезанные на станке вырезы, такие как отверстия и щели, позволяют точно прикручивать машину болтами, поддерживая движение жидкости для смазки машины, при этом, возможно, сливают излишки жидкости вместе со стальной стружкой из процесса резки.
Плита пола толщиной 1,5 дюйма наверху приварена к несущей раме из трубчатой конструкции толщиной 4 дюйма. К основанию рамы можно приварить монтажные ножки или регулировочные ножки. Подобные основания машин могут быть залиты в прямоугольный вырез в бетонном полу, чтобы на них могла стоять большая часть оборудования.
Многие базовые плиты, которые мы производим, представляют собой одну толстую стальную пластину, часто до 6 дюймов, 7 дюймов, 8 дюймов и 9 дюймов.
Как выровнять двухстоечный подъемник
Что важнее при установке двухстоечного подъемника, наличие вертикальных опор или контактных площадок рамы на одном уровне?
BendPak рекомендует устанавливать стойки двухстоечного подъемника таким образом, чтобы контактные площадки рамы находились на одном уровне друг с другом.Если пол идеально ровный, то непременно обратите внимание на отвесность колонны. Но опять же, всегда подтверждайте, что контактные площадки рамы равны.
Что делать, если есть небольшой скол в полу? Большинство этажей в гараже имеют хотя бы небольшой уклон. Если вы прикрепите колонны к наклонному полу, ваши подушки будут неровными. Это очень небезопасно. Более важно, чем отвес, колонны должны быть параллельны, а опоры должны быть как можно ближе друг к другу на одном уровне.
Предположим, что у предметного пола есть наклон в один дюйм справа налево, причем высокая сторона находится в правом столбце. (Эти инструкции относятся не к полу с уклоном вперед к спине, а скорее к боковым уклонам, которые могут существенно повлиять на высоту площадки из-за бокового вылета подъемных рычагов). Предположим, для целей установки общая ширина двухстоечного подъемника составляет 145 дюймов с внешней стороны от опорных плит. Это будет меньше 1/8 дюйма уклона на каждый фут. Этот пол легко воспринимается как ровный.
Ваши варианты будут следующими:
Установите подъемник на наклонный пол и подкладывайте подкладки только по мере необходимости для вертикального крепления колонн. В этом случае ваши подъемные подушки будут на расстоянии одного дюйма справа налево. В зависимости от того, где вы располагаете руки на транспортном средстве и на каком расстоянии между подушками, этот дюйм может означать сильно наклонную нагрузку и очень опасное состояние.
Установите верхнюю (правую) колонну на поверхность пола, а затем поднимите нижнюю (левую) колонну еще на один дюйм с помощью стальных прокладок.Отвесить оба по мере необходимости. В этом случае, даже если пол имеет наклон в один дюйм, колонны будут установлены вертикально, а подъемные опоры будут одинаковыми.
Это можно считать правильным методом установки; однако теперь анкерные болты заделываются на 25% меньше, если не покупать более длинные. Это может привести к разной высоте колодок и сделать контактные колодки рамы слишком высокими для установки под низкопробные автомобили. Неровность приводит к тому, что подъемные опоры на одной стороне транспортного средства соприкасаются с рамой раньше, чем на другой стороне, что создает реальную опасность неровного подъема.
Всегда устанавливайте прокладки на колонны, пока не выровняете подушки друг с другом. Не слишком критично, что они не совсем точны, пока они ПАРАЛЛЕЛЬНЫ. Чтобы дважды проверить, что они параллельны, опустите подъемник на пол, полностью разведите передние руки так, чтобы они указывали прямо друг на друга. Измерьте расстояние от центра левой передней подушки до центра правой передней подушки. Поднимите подъемник на полную высоту и убедитесь, что расстояние между подушками такое же, как и у подъемника на полной высоте.Если столбцы параллельны, измерение не должно измениться. Если вы обнаружите, что столбцы не параллельны, при необходимости отрегулируйте.
Это не рекомендуется для полов со значительным уклоном и / или для которых требуются прокладки более чем на полдюйма.
Предположим, что двухстоечный подъемник был установлен с использованием уровня, и что обе колонны оказались абсолютно вертикальными. Вскоре после этого было обнаружено, что две левые подушки были на один дюйм (25,4 мм) выше, чем две правые.
Правильная процедура выравнивания будет следующей:
Ослабьте анкеры на обеих стойках
Слегка надавите на ЛЕВУЮ колонку ВНУТРИ, чтобы ОПУСТИТЬ ЛЕВЫЕ контактные площадки вдвое меньше
Слегка сдвиньте ПРАВОЙ столбец ВНЕШНИЙ, чтобы ПОДНИМАТЬ ПРАВЫЕ контактные площадки вдвое меньше
Прокладывайте прокладку по мере необходимости, пока колодки не выровняются друг с другом
Подтвердите, что столбцы ПАРАЛЛЕЛЬНЫ
перед регулировочными шайбами
После регулировочных шайб
Как насчет дополнительной нагрузки на конструкцию лифта, когда лифт установлен не по вертикали? Проектирование наихудшего сценария будет следующим.Предположим, что 12000 фунтов. Двухстоечный подъемник грузоподъемности установлен на 1/2 дюйма только на одном крае опорной плиты. Это приведет к вертикальному перемещению или регулировке контактных площадок рамы не менее чем на 2 дюйма. (Вот почему в большинстве случаев прокладки толщиной не более 3/16 дюйма — это все, что когда-либо требуется для компенсации регулировки высоты колодки.) Прокладка 1/2 дюйма приведет к тому, что опорная пластина будет наклонена примерно на 1,35 градуса, исходя из размеры опорной плиты стандартного размера. Колонна также будет наклонена на 1,35 градуса по отношению к вертикали.Из-за небольшого угла наклона колонны и подъема подъемной тележки на 70 дюймов, рычаги будут перемещаться горизонтально на 1,78 дюйма от исходного исходного положения.
Предположим, что у подъемника есть рычаг, который измеряется на расстоянии 45,1 дюйма от центра подъемной подушки от центральной линии главной стойки при нагрузке. Из-за горизонтального смещения 1,78 дюйма на полной высоте плечо момента увеличится с 45,1 дюйма до 46,9 дюйма, или на 4,0%. Следовательно, момент, приложенный к колонне и передаваемый на опорную плиту, увеличится на 4%.Дополнительная моментная нагрузка на 4% увеличит нагрузку растяжения анкерного болта с 2772 фунтов. до 2,882 фунтов. (Один анкерный болт Wej-It 3/4 дюйма, внедренный на глубину 5 дюймов в бетон 3000 фунтов на квадратный дюйм, имеет номинальную прочность на растяжение 12000 фунтов или более.) Принимая во внимание тот факт, что наши колонны и другие основные компоненты конструкции имеют запас прочности, превышающий 400% , увеличение моментной нагрузки на 4% практически не повлияет на них.
Назад ко всем двухстоечным подъемникам
Порядок работы с наклонным полом спортзала гаража
Ваш гараж идеально подходит для спортзала.Бетонный пол, куча пустого места … И пол, который оказывается неровным. Дох!
Это не случайно. Согласно строительным нормам, гараж имеет минимальный уклон 1/8 дюйма на фут. Возможно, они сделали это 1/4 дюйма на фут на всякий случай. Это соответствует 1 или 2 градусам наклона, которых достаточно, чтобы вас запутать.
В тренажерном зале вы получаете пол, который выглядит ровным, пока ваша штанга не выкатится из гаража, когда вы загружаете ее для становой тяги.
Вот несколько советов, как справиться с этим эффективно.
Остановка становой тяги / очищение от качения
Приведенная ниже ветка на Reddit представляет собой решение типа «джерси», чтобы ваша штанга не катилась по неровной поверхности. Подложите кусок картона под один из резиновых ковриков, чтобы образовалась небольшая выпуклость, которая остановит рулон.
Это решение предполагает, что — это всего лишь , чем вы занимаетесь в этой области тренажерного зала, — это становая тяга. Для следующего упражнения у вас будет эта дурацкая выпуклость в полу.
Я предпочитаю более элегантное или более чистое решение.Я уже писал о Dead Wedge как о прекрасном инструменте для легкой загрузки нескольких пластин на гриф для становой тяги. Тоже хороший стопор. У вас уже должен быть такой по прямому назначению. Взамен возьмите два (Роуг продает), поставьте их на пол, и они не дадут обеим сторонам штанги скатиться между подходами.
Стопор для предотвращения скатывания.
Другой объект, который у вас уже есть, может работать. Dead Wedge как раз оказался хорошей формой и материалом для этого.Он не скользит, легкий и маленький.
Создание уровня платформы
Если у вас есть подъемная платформа, ваши возможности немного расширяются.
Bill Coyne предлагает довольно простое и недорогое решение для выравнивания платформы на наклонном полу.

Он состоит из нескольких кусков тонкой фанеры, которые вы разрезаете и сдвигаете вниз, чтобы образовался клин, который проходит под вашей платформой. Это компенсирует падение на 2 дюйма с вашей 8-футовой платформы или подстраивается под нужное вам количество.
Приведенное ниже руководство от knoechel на imgur также иллюстрирует ту же концепцию.
Я видел другой дизайн, в котором кто-то использовал доски 2 × 6, обрезанные до нескольких высот, чтобы они работали как клинья аналогичным образом. Фанерный раствор намного лучше. Хорошо распределяет нагрузку по всей площади под платформой.
Ваш Power Rack
Вы можете использовать описанное выше решение для создания клина для платформы, которая удерживает вашу стойку, чтобы выровнять ее.
Без этого, в каком направлении вы должны смотреть на стойку?
Самое естественное место было бы у задней стены.Но с наклоном пальцы ног будут выше пяток и не позволят вам приседать так же низко. На самом деле мы говорим об уклоне в 1-2 градуса, и вы можете даже не заметить. Тем не менее, это может попасть вам в голову.
Сделать это и повернуться лицом к стойке назад, когда вы приседаете, то есть лицом к воротам гаража, — еще один вариант, если у вас есть стойка с полной мощностью. С стойкой для приседаний / половинной стойкой вам придется перевернуть ее и, возможно, придется оставить за ней дополнительное пространство для жима лежа.
Не рекомендуется ставить стойку у боковой стенки, не выровняв ее. Одна сторона вашего тела будет ниже другой. Хуже того, вы будете делать свой подход с балансировкой штанги на одном уровне, и одна сторона штанги всегда будет попадать в чашки J, не соответствующие уровню, когда вы переставляете штангу.
Чтобы выровнять стойку, Rogue продает наборы стальных прокладок 7 ″ x5 ″ толщиной 1/4 ″ или 5/64 ″, которые совместимы со стойками и установками Infinity, Monster или Monster Lite и предназначены для установки. когда вы скручиваете опоры стойки.Это всего лишь набор стальных пластин с каналами, через которые проходят винты.
Лист UHMW-пластика
Самой простой вещью, сделанной своими руками, могут быть пластиковые прокладки UHMW, которые можно вырезать и просверлить. UHMW — это прочный материал, используемый для изготовления J-образных перемычек силовых стоек, и его можно разрезать только бензопилой. Листы UHMW можно найти по этим ссылкам поиска на Amazon или eBay.
Для стойки с ножками, расположенными на расстоянии 4 фута друг от друга, на каждой нижней опоре с уклоном вам понадобятся прокладки на 1/2 дюйма на уклоне в 1 градус или 1 дюйм на уклон 2 градуса.Найдите способ сначала измерить уклон пола, чтобы точно определить, сколько прокладок вам нужно. Если вы собираетесь это сделать, то с таким же успехом можно добиться как можно более высокого уровня.
Регулировка прокладок хорошо работает только в том случае, если рейка обращена вверх или вниз по склону. Если поставить его на бок, вы можете выровнять его, но с неизменным полом ваше тело не находится на одном уровне со стойкой, и у вас такая же проблема.
Последние мысли
Не пытайтесь залить на пол еще один слой бетона.Пол имеет наклон, чтобы жидкость могла стекать, и это неплохая идея, если вы или следующий пассажир снова захотите припарковать там машину.
В некоторых упражнениях наклон не имеет большого значения.
