Одножильный или многожильный провод: Особенности применения и монтажа многожильных проводов | Полезные статьи

Содержание

Многожильный провод – устройство, гибкость, состав провода, достоинства одно- и многожильных проводов, выбор, способы соединения

Когда требуется провести или заменить электросети внутри жилища, часто возникает вопрос – какого типа проводник для этого использовать, с одной монолитной жилой или большим количеством сплетенных металлических волосков. Разберем, чем отличается многожильный провод от одножильного по составу, устройству и классу гибкости, в чем состоят особенности каждого из этих видов, на чем остановить выбор, когда дело касается организации электропроводки в доме, а также какие способы соединения проводов существуют.

Сравнение проводов одной площади сечения, но различной структуры – одножильного и многожильногоИсточник volk1.ru

Провода – устройство, состав, гибкость

Проводники для монтажа бытовой электропроводки представляют собой медную или алюминиевую жилу, покрытую изоляционным слоем на базе ПВХ, полиэтилена, резины или фторопласта.

При этом по устройству они разделяются на 2 основные разновидности:

  1. Одножильные. Это, как правило, жесткие проводники, состоящие из монолитного цилиндрического или секторного стержня. Одной из важнейших характеристик электропроводников является стойкость к изгибу. Данная категория отличается минимальным значением этого показателя. Например, медные изделия способны выдержать порядка 70-90 циклов, в то же время, как алюминиевые аналоги не способны выдержать и более 10 перегибов.
  2. Многожильные. Представляют собой скрутку большого количества тонких металлических волосков, количество которых может варьироваться в широких пределах – от 7 до нескольких сотен. Многожильные провода делают по принципу металлического троса. При этом, чем тоньше входящие в его состав проволочки, тем выше показатель стойкости к изгибу. Например, у медных экземпляров, относящихся к 5 классу гибкости, его значение может достигать 30 тыс. циклов.
Многожильный кабель – это скрутка более мелких по сечению проводниковИсточник habb. md
Рекомендация! С помощью многожильных проводов удобно подключать клеммы в розетках, а также патроны в светильниках – там, где однопроволочные аналоги часто ломаются. Мягкость и гибкость таких проводников дает возможность использовать их для включения в сеть различного рода электроприборов, характеризующихся нестабильным положением во время работы, как например, вибрирующей стиральной машинки, постоянно передвигаемой электроплитки, дрели.

Классы гибкости и их отличия

Принадлежность проводника к тому или иному классу гибкости показывает, насколько сильно он может изгибаться при эксплуатации без необратимых изменений структуры. По данному показателю провода градируются на 6 категорий. При этом 1-ый класс означает самую высокую жесткость, 6-ой, напротив, наибольшую гибкость.

Класс гибкости и структура проводника, как правило, имеют прямую зависимость. Чем выше показатель гибкости, тем большее количество жил и наоборот.

Гибкость провода зависит от типа и площади его сеченияИсточник strojdvor.ru

Наглядный пример – два провода сечением 1 мм2 3-го и 5-го класса гибкости. Первый изготавливается из проволочек поперечником не более 0,43 мм, второй – не более 0,21 мм. Таким образом, количество жил в экземпляре 5-го класса будет больше, чем в аналоге 3-го класса.

Особенности одножильных и многожильных проводов

Для того, чтобы выбрать соответствующий условиям эксплуатации многожильный или одножильный провод, а также подходящий способ соединения, необходимо в первую очередь рассмотреть основные плюсы и минусы каждого из них.

1-жильные проводники относятся к стационарным. Это означает, что монтировать их можно только в таких условиях, когда в ходе эксплуатации они не будут подвергаться различного рода механическим нагрузкам – и прежде всего изгибу.

Помимо этого, они характеризуются следующим рядом особенностей:

  • Минимальное сопротивление на каждый километр провода.

Так, медный монолит сечением 1 мм2 имеет значение этого показателя около 18 Ом. В тоже время многожильный провод 5-го класса гибкости аналогичной площади дает сопротивление в 19,5 Ом.

1-жильный провод идеально подходит для укладки электропроводки в штробуИсточник samelectrik.ru

Происходит такое явление из-за двух закономерностей. Существует прямая зависимость между площадью сечения и сопротивлением – чем меньше первая, тем выше второе. Кроме того, хотя все проводники скручены в общую жилу, тем не менее контакт их является механическим. Из-за этого неизбежно повышается значение сопротивления.

  • Удобство подключения.

Существует несколько основных вариантов, как можно соединить одножильный и многожильный провод, рассмотрим их особенности для медных экземпляров:

  1. Винтовое. Монолитный провод для такого способа более предпочтителен, нежели многожильный – не уменьшается сечение, не выдавливаются отдельные волоски из места контакта.
  2. Зажимное
    . При использовании клемм типа WAGO одножильный провод подходит безукоризненно, чего нельзя сказать о многожильном аналоге.
  3. Сварочное. Монолит идеально сваривается. Напротив, отдельные тонкие волоски легко повреждаются или обрываются дугой.
  4. Пайка. Используется, как правило, для проводников небольшого сечения. При этом предпочтение отдается многожильному варианту – ввиду специфики технологии.
  5. Прессовочное. Метод трудновыполним для монолита крупного сечения, если не применяется специальное оборудование.
Соединение многожильного провода методом прессовки в капсулуИсточник samelectrik.ru

Кроме того, 1-жильный провод недорогой, что особенно актуально при прокладке сети большого метража.

Многожильный проводник, со своей стороны, имеет такой ряд особенностей:

  1. Высокая гибкость. Данное свойство тем более актуально для установки, чем выше площадь сечения.
  2. Легкость монтажа. Гибкий многожильный проводник или шнур позволяет монтировать электропроводку практически в любых условиях.
  3. Необходимость использования специальных наконечников
    для удобной коммутации. На выход приходят недорогие латунные соединители, монтаж которых допустим без специальных навыков.
  4. Возможность легкого соединения посредством клемм WAGO после опрессовки.
Соединение многожильных проводов с помощью клемм WAGOИсточник dowsingandreynolds. com
Совет! Чтобы окончательно разобраться и решить, какой кабель лучше многожильный или одножильный, необходимо учесть условия его будущей эксплуатации. Если электропроводку не планируется перемещать или каким-либо образом воздействовать на нее, то выбор можно остановить на 1-жильном варианте. С другой стороны, для переносного оборудования или когда провод будет постоянно менять положение, предпочтение лучше отдать многожильной модификации.

Маркировка кабеля: как разобраться в буквенных обозначениях и цветах оплетки

Правила выбора между одно- и многожильными проводами

При выборе между 1-жильным или многожильным вариантом провода необходимо прежде всего учитывать условия их применения:

  • Многожильный лучше подойдет для подключения подвижных приборов. Также он идеален для прокладки в кабель-каналах, так как хорошо сгибается на поворотах.
  • Для стандартной прокладки электрики, а также в штробе лучше использовать монолит, так как в ходе эксплуатации сохраняется в одном положении и лучше переносит механические нагрузки.
  • На автоматических щитках и УЗО лучше применять 1-жильный проводник, так как хорошо удерживается на своем месте и не повреждается при замене автомата.
При сборке электрощитка чаще всего используется 1-жильный проводникИсточник samelectrik.ru
  • В щитах управления допустимо устанавливать тот вариант кабеля, который соответствует типу крепления.
  • Для проводки инфо-коммуникаций (телефон, интернет, видео) применяются особые однопроволочные проводники. Питание оборудования возможно или через многожильный кабель, или через сам провод.
  • Для рабочего электроинструмента применяется шнур – многожильный провод с оплеткой.
  • В звуковом оборудовании, акустике и высокочастотных схемах применяются 1-проволочные сплетенные проводники, либо многожильные мягкие провода – для предотвращения переброски тока на поверхность проводника.
Болтовое соединение – самый простой и надежный способ коммутации проводников из разных металловИсточник remontbp.com
На заметку! Нередко при первичном монтаже проводки в доме или ее замене возникает вопрос о том, какой провод лучше – многожильный или одножильный – для качества питания электроприборов. В действительности для бытовой электросети напряжением 220 В и частотой 50 Гц решающее значение имеют только особенности прокладки электротрассы и условия ее последующей эксплуатации.

Специфика различных способов соединения

С технической точки зрения соединению проводников любого типа предъявляются следующие общие требования:

  • Надежность контакта. Проводники должны быть соединены таким образом, чтобы сопротивление места соединения было не больше, чем отдельной части проводника.

Смотрите в этом видео, что лучше для электропроводки дома – одножильный или многожильный провод:

  • Прочность соединения. Это актуально для любой электропроводки и тем более для вариантов монтажа, когда провод находится под натяжкой. В таком случае контакт по прочности должен быть равным или больше самого проводника.

Некачественное соединение или слабый контакт ведут к повышению сопротивления участка цепи и, как следствие, к нагреву проводника. Последнее в свою очередь увеличивает сопротивление. В результате контакт быстро ослабевает и чрезмерно нагревается. Именно это является причиной большинства бытовых пожаров по причине неисправности электропроводки.


Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы

Способы соединения

Существует несколько основных способов, позволяющих технически грамотно и безопасно соединить как многожильные, так и одножильные провода между собой – это:

  • Сжимы. В основе лежит болтовое и винтовое соединение. Способ прост, прочен, надежен и дешев. Подходит для 1-жильных, а также многожильных проводников со специальными наконечниками.

Видео-обзор способов соединения проводов:

  • Прессовка. Концы проводов прессуются специальными клещами и гильзами. Технология применяется для соединения обоих типов проводников, а также для их комбинаций.
  • Сварка. Для применения метода требуется сварочный аппарат. Суть заключается в расплавлении концов скрученных проводников. Технология дает возможность соединять в одной точке неограниченное количество проводников.
  • Пайка. Подходит для соединения 1-жильных проводов небольшого сечения. Применяется также и для многожильных кабелей и комбинации обоих типов, но в таком случае технология несколько усложняется.
Обратите внимание! Обычная скрутка не является технически правильным и тем более безопасным способом соединения проводов. Ввиду постоянного температурного воздействия размеры металлические проводников будут колебаться. Со временем это приведет к ослаблению контакта, повышению сопротивления и нагреву.

Видео-пример соединения проводов методом инверторной сварки:


Какой кабель использовать для проводки на улице по воздуху – особенности, маркировка, разновидности наружных кабелей, варианты прокладки

Коротко о главном

Провода для обустройства бытовой электросети подразделяются по структуре и составу на 2 основных типа – одножильные и многожильные. Различаются они прежде всего по количеству жил под изоляционным слоем, гибкостью и условиям эксплуатации. Чем выше класс гибкости проводника, тем мягче провод и имеет лучшую стойкость к изгибам.

Одножильные или многожильные провода для проводки могут соединяться следующими доступными и безопасными способами:

  1. Сжимами.
  2. Сваркой.
  3. Прессовкой.
  4. Пайкой.

1-жильные провода обладают меньшим сопротивлением и удобны для подключения в большинстве доступных способах соединения. Многожильные более гибки, но требуют особого подхода для коммутации. Поэтому каждый из них имеет свои преимущества в выборе для различных сфер применения.

Одножильный или многожильный провод? | Электро ом

У Одножильного провода сечение образованно одним проводником (жилой).

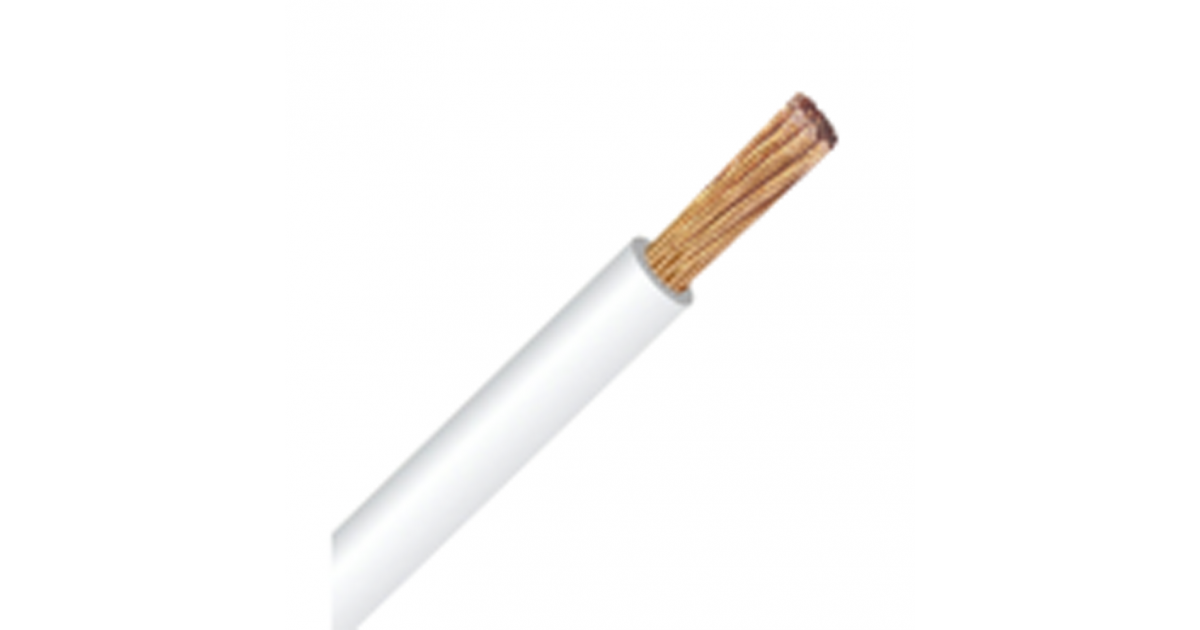

Многожильный провод

Многожильный провод

Многожильный провод представляет собой переплетенный из нескольких жил, также для придания эластичности с жилами может сплетаться нить.

Класс гибкости

чем выше класс тем больше гибкость — тем больше количество жил и меньше сечение жилы

У проводов существует класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.

Что бы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример.

Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более.
При этом выше второго класса гибкости алюминиевые провода не встречаются.

Какой тип провода, где лучше применить?

Одножильные провода обычно применяются для стационарной проводки (прим.: ввгнг-ls), все внутренние коммуникации, подвод электричества к розеткам и потолочным лампам (светильникам), также для подвода электричества к станкам на производствах (ПВ, ПУВ, РКГМ)

Плюсы и минусы одножильного провода:

+ Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом.

Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

В промышленности толстые одножильные проводники также могут использоваться и для отвода выработанной электрогенераторами электроэнергии в электросеть.

В промышленности толстые одножильные проводники также могут использоваться и для отвода выработанной электрогенераторами электроэнергии в электросеть.

Высокая жесткость одножильного кабеля позволяет крепко зафиксировать изделие в разводной конструкции, к примеру, в штробе или на щите. Данный фактор важен при работе с кабельными изделиями большого сечения.

Высокую жесткость можно отнести как и к минусам так и к плюсам — всё зависит от задачи которую необходимо решить.

Плюсы и минусы многожильного провода:

+ Большая гибкость и эластичность, износостойкость, нежели у одножильных проводов с аналогичными параметрами.

+ Если для соединения использовать специальные клеммы, качество соединения значительно выше, нежели у одножильных проводов, а токопотери на сопротивлении – заметно ниже.

Невозможность применения в некоторых высокочастотных цепях.

Если необходимо соединить разные типы провода

пример скрутки одножильного и многожильного проводов

пример скрутки одножильного и многожильного проводов

соединение многожильных проводов пайкой

соединение многожильных проводов пайкой

Блог компании Электро Ом

Как подключить многожильный провод или соединить его с одножильным

Вся электротехника, со времён Фарадея, использует провода. И столько лет сколько используются провода, перед электромонтерами стоит проблема их соединения. О том, какие есть способы соединения проводников, о преимуществах и недостатках этих способов рассказывает эта статья.

Блок: 1/14 | Кол-во символов: 275
Источник: https://ProFazu. ru/provodka/montazh/soedinenie-provodov.html

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Блок: 2/11 | Кол-во символов: 373
Источник: https://elektrika.expert/provodka/soedinenie-provodov.html

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

  • Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
  • Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

  • Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
  • В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
  • Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

  • Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Блок: 2/4 | Кол-во символов: 2601
Источник: https://Elektrik-a.su/energii/soedineniya/kak-soedinit-mnogozhilnyj-i-odnozhilnyj-provod-253

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Блок: 3/11 | Кол-во символов: 559
Источник: https://elektrika. expert/provodka/soedinenie-provodov.html

Способы соединения

Различные виды соединения проводов

Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Клеммы Wago являются разновидностью метода сжимов. Они надежны, но специалисты ведут споры о долговечности таких изделий. Преимущества – скорость работы, качество контакта, простота.

Метод прессовки

Варианты опрессовки проводов

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации. Важно лишь правильно подобрать тип гильзы и нажимное усилие.

Метод сварки

При сварке проводов используется оловянный припой

Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

При нарушении техники сварки может произойти перегорание отдельных жил и контакт будет обеспечен не для всех проволок.

Пайка

Пайка проводов

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

  1. Зачистка от изоляции.
  2. Обработка поверхности обоих проводников канифолью.
  3. Наматывание многожильного кабеля на одножильный.
  4. Сгибание одножильного кабеля, обжимание пассатижами.
  5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Многожильные провода также зачищаются от изоляции. Это может быть сложнее, так как каждая жила имеет свой изоляционный слой. Далее проводники соединяются косичкой или скруткой и обрабатываются припоем.

Блок: 3/4 | Кол-во символов: 4749
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-soedinit-odnozhilnyj-i-mnogozhilnyj-mednyj-provod/

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Блок: 4/11 | Кол-во символов: 661
Источник: https://elektrika.expert/provodka/soedinenie-provodov.html

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Галерея изображений

Фото из

Правильно выполненная скрутка

Максимальная изоляция соединений

Важность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Блок: 4/5 | Кол-во символов: 1512
Источник: https://sovet-ingenera.com/elektrika/provodka/soedinit-provoda-bez-pajki.html

Как соединять провода опрессовкой

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.

Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.

На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Блок: 6/14 | Кол-во символов: 1720
Источник: https://ProFazu.ru/provodka/montazh/soedinenie-provodov.html

Правильное соединение проводников

Теперь можно поговорить и о том, как правильно выполнять соединение одножильного и многожильного провода, двух одножильных или двух многожильных проводов. А также, какой тип соединения для каждого из этих видов будет оптимальным, а какой следует применять только с определенными ограничениями.

Соединение методом сжимов

Под методом сжима, ПУЭ подразумевает винтовое или болтовое соединение проводников. К этому же типу соединения можно отнести столь популярные сейчас клеммы Wago, которые используют метод сжима за счет использования пружин или специальных механизмов.

Разные типы клемм и наконечников для соединения проводов

  • На данный момент метод сжима является одним из наиболее популярных методов соединения. Ведь цена клемм, основанных на данном методе, одна из наиболее низких. Процесс монтажа прост и не требует дополнительного оборудования, а сам способ достаточно надежен.

Обратите внимание! Здесь и далее мы приводим примеры соединения проводников небольшого сечения, до 16 – 25 мм2. Для проводов большего сечения, эти правила подходят далеко не всегда — или имеют свои нюансы.

Винтовые клеммы

  • Для проводов небольшого сечения, применяется преимущественно метод винтового соединения — или метод сжима с использованием специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый свои винтом.
  • Данный способ хорошо подходит для соединения двух одножильных медных проводников. Если же используется алюминий, то этот материал более мягкий, и при зажиме его винтом можно либо критически снизить его сечение, либо вовсе передавить. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо следует применять его крайне осторожно.

На фото — наконечник для многожильного провода

  • Использование винтового сжима для соединения многожильных проводов, так же сопряжено с вероятностью в процессе закручивания винта оборвать единичные проволоки, из которых состоит проводник полностью или частично. Для защиты проволок от механических воздействий, следует применять специальные наконечники.
  • С использованием специальных наконечников, многожильные провода можно соединять как между собой, так и между одножильными проводами — при помощи винтовых зажимов.

Винтовые клеммы с зажимной площадкой

  • Существуют винтовые клеммы со специальной зажимной площадкой, которая обеспечивает зажим по всему сечению латунной трубки. В таком случае, применение специальных наконечников для многожильных проводов необязательно.

Клеммы Wago

  • Что касается клемм Wago и им подобным. До сих пор среди электриков ведутся споры об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах не лучший вариант, другие что это очень удобно и пружины достаточно надежны.

На заметку: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях увеличения тока. Но вот как поведут себя такие клеммы с течением времени, утверждать не берусь. Но как бы там ни было, такие клеммы позволяют достаточно надежно, быстро и качественно обеспечить контакт проводов любого типа.

Соединение методом прессовки

Инструкция предусматривает так же соединение методом прессовки. Данный метод предполагает наличие специального инструмента — клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов небольшого сечения достаточно клещей ручного типа.

Гильзы для прессовки проводов

  • Для прессовки используются специальные гильзы. Эти гильзы могут быть алюминиевыми, медными или латунными. Первые, соответственно, используются для алюминиевых проводов, вторые для медных, а третьи — для соединения и медных, и алюминиевых проводов.

Клещи для прессовки проводов

  • Для соединения могут использоваться такие же наконечники, как для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

Прессовка многожильных проводов

  • Методом прессовки можно соединять любые провода: одножильные, многожильные и их комбинацию между собой. Здесь главное — правильно определить тип гильзы и нажимное усилие.

Соединение методом сварки

Соединение проводов методом сварки, является одним из наиболее надежных. В то же время, реализовать его своими руками достаточно затруднительно в виду необходимости наличия специального сварочного аппарата.

Соединение проводов методом сварки

  • Суть данного метода заключается в том, что при помощи сварочного аппарата расплавляются концы жил проводников. При застывании они образуют единое целое, и обеспечивают надежный контакт.

Сварочный аппарат для сварки проводов

  • Соединять таким способом можно практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время, соединение между собой одножильных и многожильных проводников сопряжено с определенными трудностями.
  • Если для соединения одножильных и многожильных проводов между собой не требуется никаких изысков, то для соединения этих двух видов проводников между собой придётся выполнить несколько дополнительных операций.

Сварка многожильных проводов

  • В этом случае, вам требуется, как представлено на видео, сначала расплавить оконцевание многожильного проводника, дабы он представлял собой единое целое. А уже после этого оконцевание соединяется с одножильным проводником. В противном случае, у вас возможно перегорание отдельных проводников многожильного провода, и лишь частичное соединение проводников между собой.

Соединение методом пайки

Пайка монопроводов

Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и спаять. Причем, если паяется провод одножильный луженый, то его можно даже не обрабатывать канифолью.

Соединение пайкой многожильных проводов

  • Пайка многожильных проводов затруднена тем, что для очистки всех проводов проводника нам придётся попотеть.
  • При этом полностью очистить их может и не получиться. Поэтому, для их обработки чаще применяют паяльный жир.
  • Хотя для небольших по сечению проводников, состоящих всего из нескольких проводов, можно использовать и канифоль.
  • В дальнейшем многожильные проводники соединяются между собой косичкой или скруткой, и обрабатываются припоем.

Не разборной вариант пайки одножильного и многожильного провода

  • Если же нам необходимо соединить между собой одно- и многожильный провод, то здесь все немного сложнее.
  • После обработки поверхности обоих проводников, многожильный провод наматывается на одножильный.
  • После этого, одножильный провод сгибается и обжимается пассатижами таким образом, дабы зажать место скрутки.
  • Потом это место обрабатывается паяльным жиром, а затем припоем.

Разборная пайка одно- и многожильных проводов

  • Второй вариант предполагает обработку паяльным жиром и канифолью проводников по отдельности.
  • Затем они соединяются параллельно, и все место соединения обрабатывается припоем.
  • Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

Блок: 3/4 | Кол-во символов: 6950
Источник: https://Elektrik-a.su/energii/soedineniya/kak-soedinit-mnogozhilnyj-i-odnozhilnyj-provod-253

Соединение клеммником

Развитием болтового соединения является клеммное. Клеммники бывают двух видов — с прижимной прямоугольной шайбой и с круглой. При использовании клемника с прижимной шайбой изоляция снимается на длину, равную половине ширины клеммника. Болт отпускается, провод подсовывается под шайбу и болт опять зажимается. С одной стороны можно подключать только два провода, желательно одинакового сечения и только гибкие или только одножильные.

Подключение к клеммнику с круглой шайбой не отличается от использования болтового соединения.

Соединение проводов получается надёжное, но громоздкое. При содинении проводов сечением больше 16 мм² соединение ненадёжное или же необходимо использование наконечников.

Блок: 8/14 | Кол-во символов: 720
Источник: https://ProFazu.ru/provodka/montazh/soedinenie-provodov.html

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Блок: 9/11 | Кол-во символов: 326
Источник: https://elektrika.expert/provodka/soedinenie-provodov.html

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Блок: 10/11 | Кол-во символов: 601
Источник: https://elektrika.expert/provodka/soedinenie-provodov.html

Выводы и полезное видео по теме:

Сравнительный анализ различных способов коммутации:

Как видите, обустраивая электроразводку, можно вполне обойтись без пайки и сварочных работ.

На рынке достаточно современных устройств, чтобы обеспечить коммутацию проводников по безопасным и эффективным технологиям. Выбор же способа зависит от личных предпочтений и материальных возможностей.

Если у вас богатый опыт выполнения электромонтажных работ, в частности, соединения проводников без использования паяльных и сварочных инструментов, пожалуйста, оставляйте полезные рекомендации новичкам и дополнения к нашему материалу ниже под статьей.

Блок: 5/5 | Кол-во символов: 625
Источник: https://sovet-ingenera.com/elektrika/provodka/soedinit-provoda-bez-pajki.html

Пайка наконечников

Другой способ использовать наконечник — это припаять его. Для этого нужно:

  • зачищенный медный кабель;
  • наконечник, рассчитанный для пайки. Отличается отверстием возле плоской части и более тонкой стенкой;
  • ванночка с расплавленным оловом;
  • банка с ортофосфорной кислотой;
  • банка с раствором соды.

Осторожно! Работать в защитных очках и перчатках!

Для того чтобы припаять наконечник, кабель очищается на длину трубчатой части от изоляции и вставляется в наконечник. Затем наконечник последовательно погружается в ортофосфорную кислоту, в расплавленное олово на время, достаточное для выкипания кислоты и затекания припоя в наконечник. Это проверяется путём периодического кратковременного вынимания из припоя. После пропитки наконечника и кабеля припоем наконечник опускается в раствор соды. Это делается для нейтрализации остатков кислоты. Остывший наконечник моется чистой водой и готов к дальнейшей работе. Такой наконечник можно подключать к алюминиевым шинам и наконечникам без использования переходных шайб.

Блок: 11/14 | Кол-во символов: 1027
Источник: https://ProFazu.ru/provodka/montazh/soedinenie-provodov.html

Соединение жил проводов и кабелей с помощью муфт

Если соединяемый кабель находится в земле, воде или под дождём, то обычные методы изолирования соединения не подходят. Даже если нанести на кабель слой силиконового герметика и обжать термоусадочной трубкой, это не даст гарантии герметичности. Поэтому необходимо использование специальных муфт.

Муфты есть в пластмассовом и металлическом корпусе, заливные и термоусаживаемые, высоковольтные и низковольтные, обычные и малогабаритные. Выбор муфты зависит от конкретных условий эксплуатации и наличия или отсутствия механических нагрузок.

Соединение проводов и кабелей, это один из самых важных моментов при электромонтаже. Поэтому все способы соединения электрических проводов должны обеспечивать хороший контакт. Плохой контакт или плохая изоляция может привести к короткому замыканию и пожару.

Блок: 13/14 | Кол-во символов: 846
Источник: https://ProFazu.ru/provodka/montazh/soedinenie-provodov.html

Кол-во блоков: 21 | Общее кол-во символов: 26793
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://elektrika.expert/provodka/soedinenie-provodov. html: использовано 5 блоков из 11, кол-во символов 2520 (9%)
  2. https://samelectrik.ru/kak-podklyuchit-mnogozhilnyj-provod.html: использовано 1 блоков из 4, кол-во символов 1290 (5%)
  3. https://ProFazu.ru/provodka/montazh/soedinenie-provodov.html: использовано 5 блоков из 14, кол-во символов 4588 (17%)
  4. https://Elektrik-a.su/energii/soedineniya/kak-soedinit-mnogozhilnyj-i-odnozhilnyj-provod-253: использовано 3 блоков из 4, кол-во символов 9952 (37%)
  5. https://sovet-ingenera.com/elektrika/provodka/soedinit-provoda-bez-pajki.html: использовано 2 блоков из 5, кол-во символов 2137 (8%)
  6. https://StrojDvor.ru/elektrosnabzhenie/kak-soedinit-odnozhilnyj-i-mnogozhilnyj-mednyj-provod/: использовано 3 блоков из 4, кол-во символов 6306 (24%)

Одножильный или многожильный кабель и провод

Часто используют термины «одножильный» и «многожильный» кабель подразумевая одно- и многопроволочную токопроводящую жилу. Это неправильно. Определение одножильный и многожильный относится к общему количеству жил в кабеле или проводе. А вот сами жилы в кабеле как раз бывают одно- и многопроволочными.

Вопрос, какой проводник лучше — с многопроволочными или цельными токопроводящими жилами, зависит от особенностей прокладки и условий его эксплуатации. Основные сферы применения и правила монтажа силовых кабелей и проводов прописаны в ПУЭ и других документах. Чтобы получить надежную и долговечную электропроводку, необходимо следовать действующим нормативам.

Классификация кабелей и проводов по конструкции токопроводящих жил содержится в ГОСТ 15845-80. Если использовать простые формулировки, то:

  • однопроволочная жила — элемент кабельного изделия, предназначенный для прохождения электрического тока, выполненный из одной проволоки;

  • многопроволочная жила— токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Особенности кабеля с однопроволочной жилой

  • Выгодная цена в сравнении с кабелями с многопроволочными жилами равного сечения, что при больших масштабах монтажа дает существенную экономию.

  • Жесткость моножилы обеспечивает надежную фиксацию изделия в штробе и аккуратную разводку в щите.

  • Концы одиночной проволоки не требуют опрессовки при подключении к автоматам, выключателям, розеткам, светильникам и другим электроприборам.

Особенности кабеля и провода с многопроволочной жилой

  • Высокий класс гибкости (3-6 по ГОСТ 22483-2012 в зависимости от сечения) за счет тонких скрученных токопроводящих элементов.

  • Кабель с многопроволочной жилой легко укладывается в местах поворота проводки, в коммутационных коробках под розетки и выключатели.

  • Высокая проводимость (скин-эффект) при низком нагреве за счет множества проволок и соответственно большого суммарного значения площадей поверхности.

Слабые стороны кабеля с многопроволочной жилой — относительно высокая стоимость. В процессе эксплуатации многопроволочная жила окисляется более интенсивно, что приводит к снижению эффективного сечения проводников.

Сферы применения кабелей

Выбирая, какой проводник лучше использовать на конкретном объекте, нужно соотнести технические характеристики и условия его эксплуатации.

Прочные кабели и провода с однопроволочной жилой — оптимальный вариант для устройства стационарной проводки на промышленных объектах, в жилых домах и квартирах, а также монтажа надежных контактных сетей для транспорта на электротяге (электропоездов, троллейбусов, трамваев).

Эластичные кабели и провода с многопроволочной жилой рекомендуется применять в нестационарных (временных) проводках с многократными изгибами, а также в качестве удлинителей для подключения промышленного электрооборудования, бытовой техники, переносных светильников и других устройств. Еще одна распространенная сфера применения — автотранспорт, аудиосистемы и другие объекты с вибрационными нагрузками.

В любом случае, для создания надежной проводки одно- или многопроволочный кабель и провод должен иметь высокое качество. МТД «Энергорегионкомплект» реализует сертифицированную кабельно-проводниковую продукцию, соответствующую всем нормам и требованиям. Чтобы ознакомиться с марками и характеристиками проводов и купить изделия по выгодной цене, посетите официальный сайт торгового дома www.erc.ru.

Гибкие монтажные провода: одножильные и многожильные



Монтажный одножильный и многожильный гибкий провод: описание и применение

Гибкие монтажные провода применяются для установки различных электроприборов, аппаратуры, оборудования. При проведении электромонтажных работ допускается изгибать кабель, укладывать его разными способами. Высокая гибкость таких проводов обусловлена тем, что их токопроводящие жилы выполнены из мягкой медной проволоки.

Гибкие монтажные провода устойчивы к ударным нагрузкам, влиянию вибрации, перепадам температур.

Основные виды гибких монтажных проводов

Гибкие монтажные провода разделяют на одножильные и многожильные. Первые применяются для монтажа различных щитов: осветительных или для управления. Из вторых изготавливают разные удлинители или переноски (часто используются в быту), также с их помощью производится подключение бытовых приборов, электрических инструментов и другой переносной аппаратуры.

К однопроволочным гибким проводам относятся следующие:

  • МШВ – изоляционный слой выполнен из поливинилхлоридного пластиката, обмотка – шелк триацетатный.
  • МШДЛ (лакированный) – обмотка нанесена в два слоя, выполнена из шелка полиамидного.

К многопроволочным гибким проводам относятся следующие:

  • МГСП – обмоточный слой выполнен из стеклянных нитей, изоляция – полиэтилен.
  • МГШДЛ (лакированный) – двойной слой обмотки выполнен из полиамидного шелка.
  • МГЦСЛЭ (лакированый, экранированный) – изоляция пленочная, оплетка – стекловолокно.

Существует и множество других марок и видов гибких монтажных проводов, приобрести которые можно в компании «СвязьЭнергоКомплект».

Продажа гибких медных монтажных проводов: выгодное предложение от компании «СвязьЭнергоКомплект»

«СвязьЭнергоКомплект» работает в сфере оптовых продаж кабельно-проводниковой продукции. Одной из позиций нашего широкого ассортимента является гибкий монтажный провод от надежных производителей. Мы предлагаем организациям и предприятиям купить данный товар по самой выгодной цене. Высокое качество провода гарантируем. При оформлении заказа предоставим всю необходимую документацию, подтверждающую соответствие реализуемых проводов всем нормативам и стандартам.

Объем оптового заказ может быть любым. На нашем складе всегда имеются в наличии все виды проводов, представленные в каталоге.

При необходимости у наших специалистов вы сможете получить подробную консультацию по поводу характеристик, применения и стоимости гибких проводов, а также других интересующих вас вопросов. Оплату товара можно производить наличным и безналичным способом, доставка заказов осуществляется по всей России в самый короткий срок.

Эффективно одножильный многожильный провод 16

О продукте и поставщиках:
Покупайте одножильный многожильный провод 16 у проверенных поставщиков на Alibaba.com и получайте товары прямо у порога. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы, отвечающих требованиям к проводимости.

Существует множество одножильный многожильный провод 16 изделий, изготовленных из разных материалов и разного размера, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой прочностью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока - еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.

одножильный многожильный провод 16 широко используются из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность. У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая авиакосмическую, медицинскую диагностику и строительство. Некоторые модели обеспечивают обогрев дорожек, подогрев полов и подогрев крыш.

Выбирайте из эксклюзивного ассортимента одножильный многожильный провод 16, чтобы найти продукты наилучшего качества, соответствующие требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и приобретите превосходные продукты для отопления по доступным ценам.

Поперечное сечение провода

Сечение в электротехнике — площадь поперечного сечения проводника в одножильном проводе или сумма площадей поперечного сечения проводников, составляющих многожильный провод; указывается в мм2 или в калибрах AWG.

Каждому, хотя бы немного связанному с электротехникой (а это домашнее хозяйство, гараж, автомобиль) приходится иметь дело в электропроводкой, самыми различными кабелями и проводами. Мы часто применяем всевозможные удлинители, переносные розетки.

Как же определить, того ли сечения кабель или провод мы применяем? «Старые электрики» определяют поперечное сечение провода «на глазок». А мы попробуем просчитать его площадь поперечного сечения точнее.

Обычно провод имеет круглую форму сечения. Однако, допустимый ток в проводе рассчитывается исходя из площади поперечного сечения провода.

Определим площадь сечения одножильного и многожильного провода. Вскроем оболочку провода. Если провод одножильный, замерим его диаметр.

По «старой, школьной» формуле площади круга, определим площадь сечения провода.

S = π • d²/4  или  S = 0,8 • d²  где:
S — площадь сечения провода в мм.кв.;
π — 3,14;
d — диаметр провода в мм.

Например: диаметр нашего провода d = 1,2 мм., тогда S = 0,8 • 1,2² = 0,8 • 1,2 • 1,2 = 1,15 мм.кв.

В случае, если провод многожильный, нужно распушить его, посчитать количество жилок в пучке. Измерить диаметр одной жилки, вычислить ее площадь сечения S. Потом, сложив площади всех жилок, определить общую площадь сечения многожильного провода.

Например: количество жилок в многожильном проводе n = 19 штук, диаметр каждой жилки d = 0,4 мм.

s = 0,8• d² = 0,8 • 0,4 • 0,4 = 0,128 мм.кв.

Площадь сечения всего многожильного провода

S = 37• s = 19 • 0,128 = 2,43 мм.кв.

Измерять диаметр жилы провода можно микрометром или штангенциркулем. Если у вас нет таких инструментов, диаметр провода можно определить с помощью обыкновенной линейки. Измеряемая жилка плотно (виток к витку) наматывается на карандаш. Количество витков не менее 10 – 15 (чем больше витков, тем точнее измерение). Линейкой измеряется расстояние намотки в миллиметрах. Этот размер делится на количество витков.

d = l/n

где l — расстояние намотки в мм, n — число витков провода.

Получается размер диаметра провода в миллиметрах.

Ранее ЭлектроВести писали, что НЭК «Укрэнерго» планирует в этом году провести модернизацию подстанции «Мукачево» (Закарпатская обл), что позволит увеличить межгосударственное сечение между Словакией и Бурштынским энергоостровом с нынешних 650 до 800 МВт.

По материалам: electrik.info.

Многожильный и одножильный кабель

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6)

бывают многожильного и одножильного форматов. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и сплошным проводом?

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6)

бывают многожильного и одножильного форматов.В одножильном проводе используется один сплошной провод на проводник, то есть в стандартном 4-парном (8-жильном) рулоне CAT5e/CAT6 будет всего 8 одножильных проводов. Однако в многожильных проводниках используется несколько проводов, намотанных друг на друга в каждом проводнике, в результате чего получается 56 многожильных проводов в типичной конфигурации 7-жильного рулона, каждый из которых состоит из 4 пар или 8 проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко вставить в настенные розетки и коммутационные панели, поскольку они состоят из одного проводника.Провод правильно вставляется в разъем с прорезью изоляции. Сплошные кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при изготовлении патч-кабелей. В большинстве разъемов RJ45 используются 2 штыря, которые проходят через сам проводник. Это нежелательно, так как сплошной кабель имеет тенденцию ломаться при протыкании штырем. Использование 3-контактных разъемов RJ45 обеспечивает гораздо лучшее соединение, поскольку оно не разрывает проводник — 3-контактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее пригодны для пробивки настенных розеток, потому что жилы не сохраняют свою идеальную круглую форму при вставке в соединитель с продавливанием изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий и хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем одножильные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных разъемов.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных карт (NIC) рабочих станций к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, изготовленные из многожильных проводников, отлично подходят для приложений, требующих многократных изгибов без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в кабелях с одножильным проводом, кабельные трассы должны быть короткими, чтобы снизить вероятность внесения еще большего затухания в систему.Длина многожильных соединительных кабелей не должна превышать 6,0 метров.

Многожильные провода

предпочтительны для:

  • Гибкость проводников : Гораздо больше в многожильных проводниках, что облегчает их установку.
  • Срок службы при изгибе : Увеличен по сравнению с одножильными проводниками. Многожильные проводники могут выдержать большую вибрацию и изгиб, прежде чем сломаются. Вообще говоря, чем тоньше скрутка, тем более гибкий проводник.
  • Поверхностное повреждение : Повреждение многожильных проводников, такое как царапины или надрезы, будет менее серьезным, чем аналогичные повреждения одножильных проводников.
  • Количество прядей : Влияет как на гибкость, так и на стоимость проводника. Для любого размера провода, чем больше жил, тем более гибким и более дорогим становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации к настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для прокладки горизонтальных и магистральных кабелей, не следует многократно сгибать, сгибать или скручивать.

Проводники из твердой проволоки

предпочтительны для:

  • Магистральные кабели : Сплошная проводка идеальна для распределенной магистрали, а именно прямое соединение для магистральных линий и шумных линий CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри здания в структурированной кабельной системе между входными помещениями, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная система состоит из среды передачи, основных и промежуточных кроссов и оконечных устройств в этих местах.
  • Применение вне помещений или в тяжелых условиях : Не подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частых перемещений. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.
  • Доступность по цене : Одножильные кабели часто предпочтительнее, потому что они обычно более доступны по цене, чем многожильные кабели, из-за их меньших производственных затрат.
  • Долговечность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. В виде отдельных толстых жил кабеля они достаточно устойчивы к угрозам и очень просты в изготовлении. Сплошные кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши цельные проводные кабели

Вердикт: Многожильный провод или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки. Поскольку затухание в многожильных кабелях выше, чем в одножильных, отрезки многожильных кабелей должны быть короткими, чтобы снизить вероятность внесения еще большего затухания в систему. Длина многожильных соединительных кабелей не должна превышать 6,0 метров.

  Сплошная проволока Многожильный провод
Применения, где важна гибкость провода.
Применения, требующие защиты от коррозии.
Идеально подходит для наружного применения.
Применения, в которых провод подвергается повторяющимся движениям (например, для использования на двери).
Необходимо свести к минимуму эффект близости.
Ценовое преимущество (при типичных обстоятельствах).

Если вам интересно, какая кабельная муфта вам нужна, посетите нашу страницу Руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный соединительный кабель CATx или оптоволоконный кабель для вашего приложения.

Хотите узнать больше?


Загрузите нашу белую книгу:
Спецификация ИТ-кабельной системы

Загрузите нашу белую книгу «Спецификация ИТ-кабельной системы» и узнайте больше о:

  • Структурированные кабельные системы
  • Спецификации и стандарты структурированных кабельных систем
  • Требования к структурированной кабельной системе для вашего проекта
  • Конструкция структурированной кабельной системы
  • Внедрение структурированной кабельной системы
Кабель с одножильным или многожильным проводом

, что выбрать?

Развитие мировой экономики делает мир все ближе и ближе. И это соединение связано с кабелями Ethernet — одним из самых важных устройств связи. Кабели Ethernet используются для подключения ПК, коммутаторов и маршрутизаторов для передачи и получения данных. Для создания надежного соединения важно выбрать подходящие кабели для конкретных приложений. Таким образом, эта статья поможет вам выбрать подходящие категории кабелей со стороны конструкции кабеля — одножильный или многожильный проводник.

Медные кабели Ethernet

имеют типы Cat 5, Cat5e, Cat6, Cat6a и т. д.по разным спецификациям. Патч-кабель Ethernet также можно разделить на кабели с одножильным и многожильным проводом в зависимости от конструкции кабеля. Далее будет подробно рассказано об этих двух типах кабелей.

Кабели с одножильными жилами

состоят из одного сплошного проводящего провода. Одножильные проводники обычно состоят из неизолированных медных проводов диаметром от 22 до 24 AWG (единицы американского калибра проводов). Например, диаметр соединительного кабеля UTP (неэкранированная витая пара) Cat5e составляет 24AWG. Преимущество больших проводов заключается в том, что они могут обеспечить превосходные электрические характеристики, чтобы оставаться стабильными в широком диапазоне частот. Таким образом, сплошные кабели хорошо подходят для высокоскоростных приложений Ethernet.

Из-за большого диаметра провода одножильные кабели имеют более низкое сопротивление постоянному току (сопротивление плохо для передачи сигнала) и меньшую восприимчивость к высокочастотным эффектам. Кабели такого типа могут поддерживать передачу на большие расстояния и более высокие скорости передачи данных по сравнению с многожильными кабелями.Но большие диаметры проволоки также приводят к недостаткам. Чем больше сердечник, тем менее негибкий кабель. Если кабели были согнуты, они, скорее всего, порвутся или повлияют на производительность сети.

В настоящее время очень широко используются многожильные кабели

. Внутри витых пар многожильных кабелей каждый отдельный провод состоит из пучка проволочных жил меньшего сечения. Обычно шесть или семь нитей используются, чтобы окружить один провод в центре. Внешние пряди спирально намотаны на центральные проволоки.Многожильные провода образуют проводник с таким же диаметром, что и сплошной кабель. Но площадь проводки меньше, чем у цельного кабеля, из-за меньшего диаметра каждой отдельной жилы проводящего провода.

Структура скрутки делает многожильные кабели гибкими. Несмотря на то, что кабели согнуты, их нелегко повредить, поскольку каждая жила не зависит от всей жилы. Давайте посмотрим, как это работает. Когда кабели сгибаются, все отдельные жилы тянутся к центру.Суммарные напряжения распределяются на все жилы, чтобы свести к минимуму напряжения на центральном проводнике. В результате проводники кабеля могут получить больше опор, если на жилах провода будет больше витков.

Жилы многожильных кабелей, используемых для сетей и приложений Ethernet, изготовлены из неизолированных или покрытых оловом медных проводов. Проводники с луженым покрытием могут защитить проводящие поверхности от окисления и уберечь отдельные жилы провода от износа. Это связано с процессом производства луженых проводников.Все отдельные жилы проволоки должны быть погружены в ванну с расплавленным оловом, прежде чем они будут собраны в один проводник.

Но кабели с многожильным проводом могут вызывать более высокие вносимые потери для их меньшего диаметра проводника, особенно при передаче на большие расстояния (конечно, расстояние имеет ограничения как для одножильных, так и для многожильных кабелей). Многожильные кабели имеют высокое сопротивление постоянному току, что вызывает рассеивание сигналов в виде повышенного нагрева при передаче на большие расстояния. Таким образом, кабели с многожильным проводом не так хороши, как цельные кабели для длинных расстояний.Еще одним недостатком многожильных кабелей является то, что они дороже, чем кабели с одножильным проводом эквивалентной длины, поскольку их производство дорого.

Кабели с твердой жилой

предназначены для магистральных и горизонтальных кабельных трасс. Это связано с превосходными электрическими характеристиками и стабильной высокой частотой. Кабели могут выдерживать большие расстояния, чем у многожильного кабеля. Длинные кабели можно прокладывать в стенах, через потолки или между рабочими зонами на одном этаже.Но следует обратить внимание на то, что твердые кабели нельзя многократно сгибать, сгибать или скручивать, поскольку они не очень гибкие.

В то время как многожильные кабели используются для коротких прокладок между сетевыми интерфейсными картами и настенными панелями или между концентраторами и коммутационными панелями, концентраторами и другим оборудованием, установленным в стойке, поскольку они будут постоянно подключены, удалены или согнуты. Многожильный кабель гораздо более гибкий, чем одножильный. Однако он имеет высокое затухание. При использовании многожильных кабелей не забудьте ограничить их длину, чтобы уменьшить вносимые потери.

Исходя из вышеизложенного, одножильные и многожильные кабели имеют свои преимущества и недостатки. Различные типы кабелей используются для различных целей. Знание их конкретных целей может улучшить производительность сети. FS.COM предлагает недорогие многожильные кабели, включая Cat5e, Cat6, Cat6a и Cat7, независимо от того, экранированные они или неэкранированные, предварительно или без разъемов. Для получения дополнительной информации о наших медных кабелях Ethernet посетите сайт www.fs.com или свяжитесь с нами по адресу sales@fs.ком.

Связанная статья: Волоконно-оптический кабель, кабель с витой парой и коаксиальный кабель

Одножильный или многожильный провод лучше? – М.В.Организинг

Одножильный или многожильный провод лучше?

В целом цельные кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и менее подверженными вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Проводит ли одножильный провод больший ток?

Из-за своей толщины сплошная проволока имеет меньшую площадь поверхности, что снижает рассеяние. Из-за заданной толщины многожильного провода, т. е. он тоньше, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода.

Есть ли разница между одножильным и многожильным проводом?

Каковы основные различия между одножильными и многожильными проводниками? Сплошные проводники изготавливаются из одного цельного куска металла.Многожильные проводники состоят из нескольких небольших жил, которые группируются вместе, образуя единый проводник. Он более гибкий, чем сплошной проводник, но менее прочный.

Могу ли я использовать сплошной провод для постоянного тока?

Дано

сопротивлений постоянному току. И одножильный провод имеет меньшее сопротивление, чем многожильный. Таким образом, твердый лучше для постоянного тока, хотя разница незначительна.

Можно ли использовать многожильный провод вместо одножильного?

Провода больших размеров не доступны в твердом виде, потому что их невозможно согнуть. Вы можете использовать многожильный провод в любое время, когда он у вас есть, и ваши выводы указаны для многожильного провода. Например, разъем backstab (push-in) может быть указан как «твердый 14 AWG», и в этом случае он означает «не многожильный».

Можно ли соединить многожильный провод с одножильным?

Да, просто проволочная гайка. Многие инструкции по проволочной гайке и большинство профессиональных электриков скажут вам, что если вы соедините зачищенный проводник с концом, а затем соедините многожильный проводник с одножильным на 1/8 дюйма или около того, проволочная гайка будет работать более надежно.

Можно ли обжимать одножильный провод?

Да, на сплошную проволоку можно опрессовать гильзу ствола, это постоянно делается в рези. Я бы порекомендовал использовать настоящие щипцы, а не просто сжимать плоскогубцами. Согласитесь с использованием настоящего кримпера.

Нужно ли скручивать провода перед их накручиванием?

Некоторые марки проволочных гаек специально запрещают предварительное скручивание. Но короткий ответ — нет, это не требуется.

Можно ли использовать изоленту вместо проволочной гайки?

Никогда не используйте ленту вместо проволочных гаек — она недостаточно надежна и может быть повреждена.Некоторым людям нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете производителей проволочных гаек, которые советуют вам это делать.

Что такое соединительный провод?

Соединительные провода, также известные как подводящие провода, представляют собой одножильные изолированные кабели, используемые во внутренней проводке электронного и электрического оборудования. Конкретные области применения включают двигатели, трансформаторы, распределительные щиты, панели, выпрямители и электронные схемы.

Какого цвета электропроводка?

Что означает цвет электрического провода

  • Черные электрические провода.Этот цвет провода используется для передачи питания на выключатели и розетки во всех типах цепей.
  • Красные электрические провода.
  • Синие и желтые электрические провода.
  • Белые и серые электрические провода.
  • Зеленые электрические провода.

Какой плюс черный или красный провод?

Расцветка следующая: Положительный — красный провод для положительного тока. Отрицательный — провод для отрицательного тока черный. Заземление — провод заземления (если есть) будет белого или серого цвета.

Что такое синий провод в электропроводке?

Синие провода используются в качестве проводников, обычно на трех- или четырехпозиционных переключателях (управление светом из нескольких мест) или в качестве ножек переключателя для таких вещей, как вентиляторы или освещение. Желтые провода почти всегда используются в качестве ножки выключателя для розеток, вентиляторов или освещения.

Красный провод соединяется с синим проводом?

Синий провод от потолочного вентилятора подключается ко второму проводу под напряжением с потолка. Этот второй провод может различаться по цвету, но чаще всего он красный или черный.Это соединение позволяет вам запитать свет от второго выключателя.

Что делать, если у вас нет красного провода?

Если он находится в цепи, которая подключена к панели на 240 вольт, ее можно закрыть крышкой и заклеить лентой, как указано (и пометить), тогда цепь можно использовать как 110 В, однако эта ножка (раскаленный докрасна провод) должна быть удалена из выключатель в панели, помеченный и оставленный там на случай, если снова потребуется 240 В.

Может ли обратная полярность вызвать пожар?

Осторожно: обратная полярность в электрической розетке опасна.Если вы случайно перепутаете эти провода, устройство, которое вы подключаете к розетке, может «работать», но это небезопасно и может привести к короткому замыканию, поражению электрическим током или возгоранию.

Может ли переполюсовка повредить электронику?

Обратная полярность может легко повредить электронику при неправильном подключении к розетке. Если ваша электроника не имеет встроенного в схему механизма защиты от обратной полярности, то ее выход из строя — лишь вопрос времени.

Сработает ли выключатель при обратной полярности?

Да, обратная полярность может привести к отключению автоматического выключателя и поражению электрическим током.Это гораздо чаще встречается с новым оборудованием. Вот почему: в более новом оборудовании разъемы часто подключаются к нейтральному проводу.

Как исправить обратную полярность?

Как исправить обратную полярность: наймите профессионального электрика. Электрик проверит цвет проводов, идущих к розетке, и если белый провод подключен к меньшему разъему на розетке, значит розетка была подключена наоборот. Исправить это так же просто, как поменять местами провода в розетке.

Может ли переполюсовка повредить генератор?

Диоды генератора нежелательно подключать в обратном порядке, что может привести к выходу диодов из строя. Это может привести к перегреву и повреждению генератора. Попытка запустить двигатель не должна иметь никакого значения, повреждение будет нанесено, как только будет выполнено обратное подключение аккумуляторной батареи.

Что произойдет, если сначала подключить отрицательную клемму?

Сначала отрицательный полюс: подключается весь автомобиль (за исключением нескольких частей, таких как положительный полюс).Любая ошибка с другим выводом приведет к короткому замыканию. Если вы запутаетесь, коснувшись автомобиля другим проводом, ничего не произойдет.

Что произойдет, если перепутать полярность батареи?

Это теория: если произойдет переполюсовка, разработанный диод будет проводить и закорачивать источник питания, чтобы заземлить и вызвать перегорание предохранителя. Это защищает ваше оборудование. Это должно работать хорошо, если оборудование было спроектировано должным образом.

Что произойдет, если соединить плюс с минусом на аккумуляторе?

Подключение положительной клеммы каждой батареи к отрицательной клемме другой батареи приведет к сильному скачку электрического тока между двумя батареями. Тепло может расплавить внутренние и внешние части батареи, а давление газообразного водорода может привести к растрескиванию корпуса батареи.

Что произойдет, если положительный и отрицательный провода соприкоснутся?

Течение тока от положительного к отрицательному, независимо от того, какую нагрузку вы туда поместите, будет течь током. В этом случае провод действует как нагрузка, так как по проводу не требуется никакой работы или заряда для протекания сильного тока. Если вы крепко держите оба провода вместе, вы можете заметить, что провод и батарея нагреваются.

Вы сначала подключаете красный или черный?

Сначала подключите положительный конец. Подсоедините красный/положительный (+) кабель к красному/положительному (+) выводу аккумулятора и затяните его гаечным ключом. Сделайте то же самое с черной/минусовой (-) стороной. Убедитесь, что соединения на обоих концах надежны, попробовав переместить аккумулятор.

Подключать плюс к плюсу?

Все напряжения относительны, так что ваши рассуждения верны. Если вы соедините вместе два узла с положительным, но неравным напряжением, между ними будет протекать ток.Называть что-то «положительным» означает только то, что оно имеет более высокий потенциал напряжения, чем что-то еще, что вы используете в качестве опорного заземления.

Одножильные и многожильные провода и модульные вилки


Этот меня сбил с толку!

В прошлом месяце мне позвонили из Interconnect, устанавливающей новые телефонные системы VoIP в нескольких местах, откуда шли соединительные линии. системы вызова медсестры.Аналоговые порты станции вызова медсестры прекрасно работали на их старых соединительных линиях телефонной системы.

Новая телефонная система VoIP использует шлюз для четырех соединительных линий с петлевым запуском, поступающих от портов станции на вызове медсестры.

Они могут подключить настоящую телефонную линию к шлюзу (вместо вызова медсестры) и получить доступ к ней через новую телефонную систему VoIP. Поставь станцию порт от мамки звоню на этот же порт на шлюзе и гудка нет.

Они брали показания напряжения постоянного тока при положенной и снятой трубке с порта станции вызова медсестры, и они были похожи на то, что можно увидеть на любой реальной телефонной линии.Для некоторых Причина, по которой он не мог снять показания тока контура с помощью своего конкретного измерителя, но напряжение при снятой трубке составляло около 7 В постоянного тока, что указывает на то, что имеется более чем 23 мА тока контура, исходящего от вызова медсестры, и что ток контура не был аномально высоким (напряжение при поднятой трубке отслеживает ток контура).

Они попытались поменять местами наконечник и кольцо и запустить оба телефонная система и медсестра отключают резервный аккумулятор (на случай замыкания на землю). петля).Они все еще не могли получить сигнал набора номера от вызова медсестры по телефону. системы, но они могли получить сигнал набора номера с реальной телефонной линии, подключенной к тому же самому порт.

Это действительно странно… Когда он вставил банджо (адаптер для приклада) последовательно с мод шнуром, идущим в шлюз, телефонная система VoIP отлично ловит тональный сигнал от системы вызова медсестры. Без приклада или чего-то еще, прикрепленного к банджо. Выньте банджо (подключите мод-разъем напрямую в шлюз), и система VoIP не может использовать тональный сигнал набора номера.На его задницу и даже на обычный аналоговый телефон всегда поступает сигнал вызова медсестры. отлично.

Банджо представляет собой пластиковую коробку с металлическими выступами по бокам, к которым можно пристегнуть зажимы. Обычно у него есть два гнезда для модов, вход и выход. Два разъема просто соединены вместе внутри банджо, обычно путем пайки провода от каждого разъема к одному металлическому выступу. Есть короткий модный шнур, выходящий из одного разъема, чтобы сделать его встроенным, от мужчины к женщине модульный адаптер.

У него было с собой банджо нескольких разных марок. С помощью любого последовательного разъема мода на шлюзе (любой из четырех портов) он мог набирать номер. тон из телефонной системы VoIP. Без последовательного банджо он не мог вызвать сигнал набора номера. Это было в более чем полудюжине совершенно разных помещений за много миль. обособленно, с одинаковым оборудованием на каждом. Телефонная система VoIP не могла получить тональный сигнал от вызова медсестры по номеру ЛЮБОЕ помещение , если только не было банджо. последовательно с модульным портом на шлюзе.

Я работал с техником больше часа и не мог найти решения, кроме того, чтобы он достал связку банджо!

У него действительно была одна проблема с установкой, и я надеялся, что она решит его проблему. Он поставил свои собственные штекеры для модов на кабель CAT5, укороченный до 66. Блок на другом конце, заходя в четыре порта на шлюзе. Я попросил его заглянуть внутрь штекера мода, где пара вошла в штекер, и сказать мне было ли отверстие прямоугольником — или одна сторона прямоугольника была изогнутой.Он сказал, что это прямоугольник, что ни одна сторона отверстия не изогнутый.


Ах Ха! Он обжимал штекерные разъемы, изготовленные для многожильного провода , на одножильном кабеле CAT5. Многожильные вилки не будут работать с одножильным проводом, потому что штифты, которые вдавливаются в верхнюю часть кабеля, имеют два маленьких наконечника. Эти точки проходят через изоляцию и трутся о многожильные жилы. провод делает хорошее соединение…

НО, когда взять те самые две маленькие точки и раздавить их на сверху из сплошной проволоки, им некуда идти, кроме как прыгать прямо назад, когда обжимной инструмент удален — подальше от провода. Это дает вам прерывистое соединение, вызывающее действительно странные симптомы, навсегда .

На модульных вилках, изготовленных для одножильного провода, есть два или три штыря, которые срезаются по обеим сторонам провода, создавая так называемую «газонепроницаемость». соединение», которое не позволит образоваться коррозии.На вилках из сплошного провода с двумя контактами вы увидите, что два контакта слегка смещены. Одно смещение вправо и один слева. Когда обжимной инструмент вдавливает штифт в верхнюю часть провода, один штифт врезается в одну сторону провода, а другой штифт разрезает на другую сторону провода. Поскольку он на самом деле врезается в медный провод сбоку, штифт не вернется обратно, когда обжимной инструмент удален (как при использовании многожильного штекера на твердой меди).

В этом случае у техника не было сплошных разъемов для проводов, поэтому он разрезал серебристый атласный монтажный шнур пополам, зачистил его и присоединил два провода к CAT5. кабель. Внутри шапочек есть множество маленьких шипов, которые вонзаются в стороны твердой меди, что также создает газонепроницаемое соединение. Разрезание по бокам провода — это принцип соединения смещения изоляции (IDC), таких как перфорация 66 и 110, а также разъемы UY / UR / UG (Scotch Замки).

К сожалению, после использования серебристого атласного мод шнура, прикрепленного к CAT5, у него все еще была та же проблема.

Он упомянул, что если бы он использовал адаптер 66 Block to Modular Adapter (Testar 2) на блоке вызова медсестры, переходя к модульному кабелю, подключенному непосредственно к шлюзу, телефонная система может получать сигнал набора номера из системы вызова медсестры.

Очень редко я попадаю в тупик, потому что знаю, что абсолютно все можно исправить.Но это было слишком странно! Я понятия не имею?!?

Одножильные и многожильные: когда использовать и почему

Среди нескольких различий в кабелях Ethernet одно из Наиболее важными факторами, касающимися физической конструкции кабеля, являются проводники одножильные или многожильные . Когда вы слышите «твердый» или Упомянутый «многожильный» проводник является буквальной ссылкой на то, проводники состоят из одной сплошной проволоки или нескольких медных проволок, составляют один проводник.Эта разница в проводнике играет существенную роль в производительность кабеля и какие установки / приложения потребуют его поверх разное.

Давайте рассмотрим некоторые плюсы и минусы твердого тела по сравнению с многожильные проводники, чтобы лучше понять, где вы должны установить каждый кабель тип.

Одножильный провод Плюсы:

Основным преимуществом сплошного провода является его способность передавать данные на большие расстояния с очень небольшой потерей сигнала или затуханием.Одножильные кабели более жесткие и долговечные, чем их многожильные аналоги. что делает их идеальными для большего количества как встроенных, так и наружных установок. Они также легче врезаться в традиционные настенные розетки и коммутационные панели, поскольку только один кусок провода для работы.

Одножильный провод Минусы:

Наиболее очевидным недостатком одножильных кабелей является его негибкость. Твердые проводники действительно предназначены для магистрали установки, в которых кабель остается на месте без особых усилий.Они совсем не идеальны для установки, где кабель должен часто изгибаться или где будет больше, чем обычное абразивное воздействие окружающей среды или вибрация.

Многожильный провод Плюсы:

Гибкость возглавляет список преимуществ многожильного провода, который обычно используется для соединительных кабелей. Они могут выдерживать постоянные изгибы, и даже вибрация/управление, прежде чем сломаться или выйти из строя. Основным фактором для учитывайте при составлении бюджета на многожильные кабели Ethernet, чтобы знать число, которое может варьироваться в зависимости от производителя.Чем выше прядь подсчитайте, чем гибче кабель.

Многожильный провод. не идеально подходит для надежной передачи данных на большие расстояния. Это намного больше подходит в качестве короткого соединительного кабеля, в отличие от более постоянного или наружного бежит. Тонкие жилы, из которых состоит каждый проводник, также делают многожильный провод немного сложнее заделывать по сравнению с одножильным проводом. Стоимость также является фактором учитывать, так как многожильный провод производителю дороже.

Если вам нужна помощь в выборе между одножильными и многожильными кабели Ethernet для следующей установки, обратитесь в отдел продаж и обслуживания NavePoint. команда 888-505-1363.

Copyright © 2021 Infinite Electronics International, Inc. Все права защищены.

Многожильный провод

против сплошного провода: что лучше?

Если вы затрудняетесь с выбором подходящего провода для вашего электрооборудования — многожильного или одножильного, вы не одиноки.

Выбор типа электропроводки для электротехнического проекта — непростое решение. Физически два провода можно идентифицировать с четкой разницей: многожильный провод содержит тонкие жилы проводов, сплетенные вместе, чтобы сформировать один провод; сплошная проволока представляет собой цельный кусок цельного металлического сердечника.

Но при выборе между многожильным и одножильным проводом следует учитывать и другие факторы. Ключевые факторы, которые помогают различать их, включают калибр провода, силу тока, тип применения, тип металла (многожильный медный провод или сплошной медный провод) и стоимость.

Одножильный провод

Одножильный провод представляет собой цельный кусок металла, такого как медь или алюминий, и он тяжелее. Он выдерживает любые погодные условия и обладает антикоррозионными свойствами (в зависимости от типа металла). Инженеры используют сплошной провод для передачи электроэнергии через конструкцию здания из-за того, что он требует сильного тока, долговечности и небольшого движения.

Также можно найти применение в элементах управления транспортными средствами и наружных применениях.Эти провода больше подходят для использования на открытом воздухе или в тяжелых условиях эксплуатации, которые пропускают большие токи и являются жесткими. В приложениях, требующих меньшего движения и высокой прочности, можно выбрать сплошную проволоку.

Многожильный провод

Многожильные провода представляют собой связки из множества тонких жил. Очень популярным типом многожильного провода является многожильный медный провод , который используется в различных электрических установках и приложениях.

Поскольку они связаны, они более гибкие, тонкие и сложные.Таким образом, идеальными настройками для этих проводов являются внутренние помещения, такие как динамики, печатные платы, электронные устройства и т. Д. Поскольку они гибкие, инженеры могут легко сгибать и скручивать их в соответствии с требованиями приложения.

Благодаря своей гибкости они предпочтительны в приложениях, где необходимо соединить различные электрические компоненты. Они более гибкие и податливые. Они не ломаются и не расщепляются легко. В электромеханических узлах также используется многожильный провод из-за его способности выдерживать постоянные и быстрые движения.

Помимо различий в характеристиках, использование соответствующего провода также зависит от силы тока и области применения. Это зависит от частоты тока, который может проходить по проводу. Когда ток проходит через провод, участок кожи, то есть поверхность, расположенная ближе к току, подвергается воздействию магнитных полей и, следовательно, может постепенно рассеиваться в воздухе. Из-за толщины площадь поверхности сплошного провода меньше, что снижает рассеиваемую мощность.

В многожильных проводах между тонкими жилами имеются сплошные воздушные зазоры и большая площадь поверхности отдельных жил.Таким образом, многожильный провод пропускает меньший ток, чем аналогичный провод из сплошного провода.

Что лучше – многожильный или сплошной?

Оба провода имеют свои плюсы и минусы, которые делают их идеальными, а иногда и несовершенными для конкретной электрической установки. В то время как одножильный провод прост в изготовлении и долговечен, многожильный провод более гибкий и податливый. Толстый сплошной провод при скручивании может порваться или расколоться. Многожильные провода подходят для внутренних применений и электронных устройств, где необходимо соединить различные компоненты.Они поддерживают постоянное скручивание, движение, изгиб и изменение формы, в отличие от сплошных проводов.

При выборе провода следует учитывать тип применения или электрические параметры, а также стоимость проекта.

Нравится:

Нравится Загрузка…

Связанные

О проводах Ганпати

Ganpati-Wires является ведущим производителем и поставщиком неизолированной медной проволоки в Индии, предлагающей такие продукты, как луженая медная проволока, плетеная медная проволока и т. д.Узнать сейчас! многожильный медный провод с оловянным покрытием плетеный медный провод плетеная медная проволока с оловянным покрытием плетеные гибкие соединители медного провода плетеные гибкие соединители из медной проволоки с оловянным покрытием .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
