Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

1. бело-зеленый;
2. зеленый;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

1. бело-зелёный;
2. зелёный;
3. бело-оранжевый;
4. бело-коричневый;
5. коричневый;
6. оранжевый;
7. синий;
8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Правильный обжим сетевого кабеля витой пары Ethernet. Подробная инструкция

Далеко не всегда удобно использовать провода витой пары фиксированной длины с разъемами на концах. Очень часто приходится определять точную длину кабеля в процессе прокладки. Тоже касается и разъемов на концах провода. Не всегда разъем RJ-45 есть возможность провести через отверстие, сделанное чисто под кабель.

           Бухта кабеля Ethernet — категория 5e или CAT5e

         Коннекторы RJ45 для кабеля витой пары CAT-5e

Инструмент для обжима RJ-45

Существует два типа обжима кабелей Ethernet: прямой и перекрестный.

    Кабели Ethernet с прямым обжимом разъемов являются стандартными кабелями, которые используются     почти  для всех целей, и их часто называют «коммутационными кабелями». Настоятельно рекомендуется    продублировать порядок цветов, как показано слева. Обратите внимание на то, что зеленая пара не находится    рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

    Кабели Ethernet с перекрестным обжимом    предназначены для прямого подключения одного    компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

Как осуществить правильное оконечивание кабеля витой пары разъемами RJ-45?

    Вырежьте пластиковую оболочку на расстоянии 2,5 см от конца отрезанного кабеля. Эти манипуляции можно осуществить при помощи    режущей части обжимного инструмента, либо кусачек.

    Разберите провода по парам.

    Распрямите и упорядочите провода, как показано на схеме. Порядок цветов очень важен. Ножницами сделайте прямой надрез    через 8 проводов, чтобы укоротить их до 1/2 дюйма (1,3 см) от края общей изоляции до конца проводов.

    Осторожно вставьте все 8 цветных проводов в разъем. Обратите    внимание на положение края синей изоляции провода в разъеме RJ-45.    Также обратите внимание, чтобы провода вошли до конца каналов    разъема.

    Вид сверху. Все провода полностью вставлены. Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что синяя изоляция провода не находится внутри разъема, где    ее можно зафиксировать на месте. Зачищенные провода слишком длинные. Провода должны выходить всего на 1,3 см от края синей изоляции.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что провода не доходят до конца разъема.

    Непосредственно обжим кабеля Ethernet.

    Осторожно вставьте разъем нужной стороной в обжимной зажим инструмента и плотно затяните ручки. Медные выступы на разъеме входят в     каждый из восьми проводов. Также имеется пластиковый фиксатор, который удерживает синюю изоляцию провода на месте для     плотной     фиксации разъема. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

    Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении выше.

Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Обратите внимание, что максимальная эффективная длина обжатого кабеля витой пары ограничивается 100 метрами.

последовательность действий, схемы расположения проводов, инструменты

Интернет давно и прочно вошёл в каждый дом. Доступ к нему осуществляется при помощи кабеля UTP 5e – «витая пара». Обжим витой пары, прокладку кабеля, его подключение к компьютеру и предварительную настройку сетевого соединения выполняют представители провайдера. Но что делать, если вам понадобилось перенести точку доступа в другую комнату, организовать их несколько штук или просто заменить развалившийся коннектор? В этом случае необходимо знать схему распиновки RJ-45 по цветам, какой нужен инструмент, как его использовать и можно ли обойтись без специального обжимника. На эти и некоторые другие вопросы ответит данная статья.

Читайте в статье

Что такое обжим витой пары и зачем он нужен

Обжим или распиновка сетевого кабеля – это распределение отдельных проводов UTP кабеля в определённом порядке и их закрепление в коннекторе RJ-45. Существует несколько схем обжима витой пары и RJ-45: прямой, перекрестный, для 8 или 4 жил.

Важно! Даже если распиновка выполнена в соответствии с выбранной схемой, необходимо соблюдать правила разводки кабеля «витая пара». Их нарушение может привести к существенному снижению качества связи:

• нельзя сильно сгибать кабель. Минимальный радиус для UTP 5e составляет 10 диаметров, то есть около 49 мм;
• нельзя скручивать лишний кабель в «колечки» – это приведет к возникновению электромагнитных наводок;
• категорически запрещается прокладывать витую пару возле электропроводки. Минимальное расстояние при горизонтальной прокладке – 50 мм, при вертикальной – 300 мм.

Какой нужен инструмент для обжима витой пары

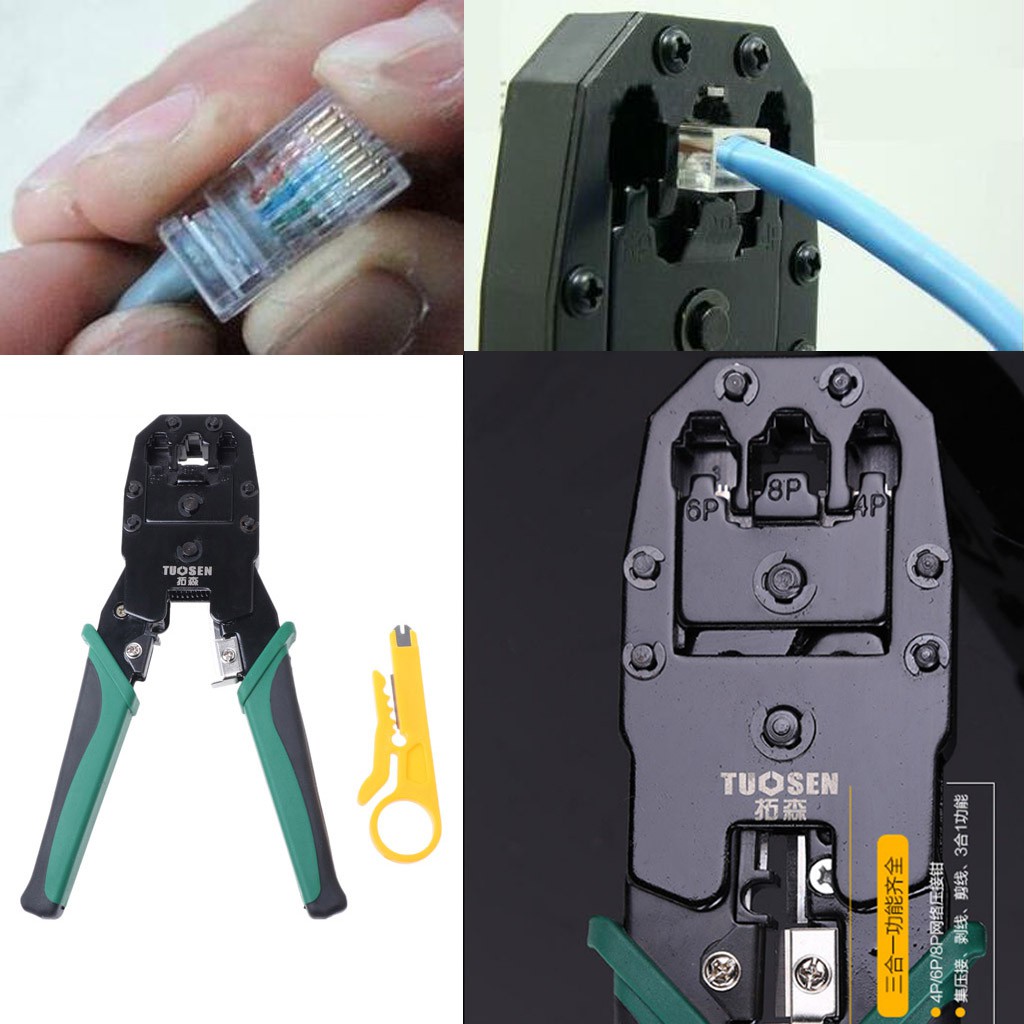

Специальный инструмент, использующийся для обжима rj 45 – кримпер. Купить его можно в любом магазине электроники и в большинстве магазинов компьютерной техники, где есть отдел расходных материалов. Однако стоимость кримпера довольно высока и приобретать его только для одноразовой работы нецелесообразно. Существуют альтернативные варианты подключения коннектора с использованием обычной плоской отвёртки. Однако в этом случае рекомендуется приобрести несколько резервных коннекторов на случай, если забивка не получится с первого раза.

Инструмент для обжима коннекторов rj-45 имеет несколько рабочих зон, применяя которые можно выполнить все необходимые действия с кабелем:

1. Снятие внешней общей изоляции.
2. Обрезка проводов до необходимой длины.
3. Обжим.

Как обжать витую пару на 4 и 8 жил

Существует два основных стандарта расположения проводов – T568A и T568B. Кроме того, есть возможность передачи информационного сигнала с использованием всего четырёх жил вместо восьми.

Обжим витой пары 8 жил – схема расположения цветов

Порядок расположения проводов регламентируется двумя стандартами: T568A и T568B

В чём заключается различие между стандартами T568A и T568B? Начнём с того, что на данный момент почти повсеместно используется более новый стандарт T568B. Изначально он был разработан для осуществления обратной связи с uCoz – системой управления сайтами от компании uKit Group. Однако, на данный момент общедоступные протоколы получили столь широкое распространение, что стандарт T568B используется в сетевых настройках ПК как предустановленный шаблон.

Обжим витой пары 4 жилы – схема расположения цветов

Кабель UTP (витая пара) состоит из четырёх пар проводков с уникальной цветовой маркировкой. Локальная сеть стандарта Ethernet 10/100BASE-T для передачи информации по протоколам интернет связи (TCP/IP v4/v6) задействовала только две из четырёх пар — оранжевую и зелёную. Оставшиеся, коричневая и голубая пары, применяются для передачи данных других сетевых приложений. К примеру, в факс-модемных соединениях они отвечают за телефон.

Схемы распиновки витой пары

Существуют две основные схемы распиновки витой пары:

1. Прямая.
2. Перекрёстная (кроссовая).

Прямой обжим кабеля интернет

Прямая схема – применяется, если необходимо подсоединить ПК к концентратору (свитч) или маршрутизатору (роутер).

Перекрёстный обжим сетевого кабеля

Перекрёстная (кроссовая) схема – используется для соединения между собой двух однотипных устройств – компьютеров или маршрутизаторов.

Обжатие витой пары – последовательность действий

Последовательность проще всего показать в пошаговой инструкции.

Важно! Если величина вылета лезвия не настроена, то либо внешняя изоляция не прорежется, либо будет повреждена изоляция внутренних проводов.

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Кримпер – довольно дорогой инструмент, и приобретать его для одного коннектора не стоит. Вполне можно обойтись обычной отвёрткой. Все действия вплоть до размещения жил в коллекторе остаются практически без изменений с той разницей, что для снятия изоляции применяется обычный нож для подрезания проводка и кусачки.

Конвектор с расположенными в нём проводами укладываем на стол защёлкой книзу. Прочно удерживая с двух сторон пальцами, нажимаем отвёрткой на один контакт, пока он полностью не входит в проводок, пробивая его изоляцию. Последовательно повторяем процедуру со всеми остальными проводами.

Выводы

Для получения доступа в интернет в любой точке квартиры идеальным вариантом является приобретение и подключение Wi-Fi роутера. Однако если для стационарного компьютера требуется сетевой кабель «витая пара» в установленном месте, то лучше всего выполнить его прокладку под слоем штукатурки или в специальном пластиковом коробе. Выведение точки подключения оформить в виде специальной розетки, а уже к ней подсоединить системный блок ПК через короткий патч-корд.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Обжим витой пары 8 жил, кримпером (обжимкой) или отверткой

И так, в сегодняшней статье мы покажем вам, как выполнить обжим витой пары из 8 жил. Рассмотрим два варианта: первый, когда у вас есть необходимый инструмент для обжатия интернет кабеля. Второй, когда у вас нет необходимого инструмента и просить это сделать некого. Если с первым вариантом более-менее все понятно, будем использовать предусмотренный для этого инструмент, то во втором придется задействовать кухонный нож или отвертку. Как это все будет выглядеть, далее в статье мы все подробно покажем.

Определяемся со схемой обжима сетевого кабеля

Практически весь мир при построении из витой пары LAN сети, использует два способа опрессовки. Первый называется – прямой, а второй – перекрестный.

Отличаются они тем, что при первом способе (прямом) оба конца патч-корда обжимаются идентично. А во втором способе (перекрестном) обжим концов патч-корда делается иначе. Некоторые провода перекрещивают во время обжатия, из-за этого коннекторы RG 45 получаются несимметричные. На картинке ниже, можно посмотреть пример таких обжатий.

При прямом обжиме витой пары 8 жил обычно используют схему распиновки Т568А или Т586В. В нашей стране практически все интернет провайдеры используют тип Т586В. А вот в Европе или Соединенных Штатах Америки пользуются типом Т568А.

Смотрите нашу статью: порядок обжима витой пары, все возможные схемы. Здесь вы подробнее сможете почитать обо всех схемах обжатия.

Как можно обжать сетевой кабель, состоящий из 8 жил при помощи инструмента

Этот способ по нраву будет не всем. Потому что ради одного обжатия не каждый захочет тратить немалую сумму денег на покупку инструмента. Но, тем не менее, найдутся люди, готовые на это.

Необходимые материалы и инструменты

Прежде чем приступать к рассмотрению вопроса, как обжать витую пару из 8 жил, давайте сперва посмотрим, какой инструмент нам для этого понадобиться.

• Витая пара (интернет кабель). Здесь выбор большой, выбирайте в зависимости от места прокладки. Если кабель будет проходить по улице, тогда берите для наружных работ. Если внутри помещения тогда берите внутреннюю витую пару.

• Как минимум два штекера RG-45, чтобы обжать провод с двух сторон. Но советуем вам взять с запасом 4-6 штук. Так как не всегда, получается, обжать с первого раза.

• Кримпер (обжимка). Здесь думаем все понятно, для чего он необходим.

• Канцелярский нож, ну или обычный кухонный острый, тоже подойдет.

• Мини кусачки для проволоки.

• Кабельный тестер (по возможности, но необязательно). Он необходим для проверки выполненного вами обжатия.

Детальная инструкция по обжатию 8 жильной витой пары

• Берем один конец интернет кабеля и срезаем 2-3 см внешней оплетки. Делаем это аккуратно, чтобы не повредить внутренние жилы.

• Сплетённые все жили, расплетаем, что бы они были по одной. После этого располагаем их в нужном вам порядке, как на картинке Т568А или Т586В.
• Далее возьмите мини кусачки и ровно откусить пару миллиметров всех жил, одновременно одним укусом.
• Теперь равномерно засуньте до упора все жилы в коннектор RG45.

• Аккуратно вставьте данный штекер в обжимку (кримпер) и сжимайте его, пока не услышите небольшой щелчок.

• Разожмите кримпер, вытащите обжатый штекер с кабелем.

Со вторым концом витой пары проделайте все тоже самое, тогда у вас получиться обжатый с двух сторон патч-корд. Его можно при наличии кабельного тестера проверить. Или для проверки, просто воткнуть интернет кабель напрямую в компьютер, чтобы посмотреть будет работать интернет или нет. Вам поможет правильно это сделать статья: как подключить свой ноутбук к интернету через кабель.

Обжатие витой пары 8 жил в домашних условиях

Если вы не хотите покупать инструмент, тогда мы сейчас покажем, какими инструментами в доме вы сможете воспользоватся для обжатия сетевого кабеля.

1. Кабель (витая пара).
2. Штекер RG-45.
3. Плоская отвертка.
4. Обычный острый нож.
5. Кусачки или плоскогубцы.

Принцип обжатия кабеля точно такой же, как мы описывали выше в статье. Только вместо Кримпера (обжимка) будем использовать плоскую отвертку. На видео ниже можно посмотреть, как это сделать.

Если данная статья вам не помогла, тогда смотрите нашу другую статью: Обжим витой пары самостоятельно, с инструментом и без него.

Заключение

В данной статье мы показали вам, как можно обжать витую пару 8 жил. Рассмотрели два варианта обжатия, с инструментом и без него. Надеемся теперь у вас получится правильно, выполнить обжим сетевого кабеля. Все вопросы, которые у вас возникли, пишите ниже нашей статьи.

Вы также можете почитать:

Обжим витой пары — схема и порядок действий

На сегодняшний день очень просто найти информацию о том, как правильно обжать витую пару для Интернета или локальной сети в разъём RJ45. Кругом много разных инструкций — одна красивее другой. Но почему-то когда доходит до практики, то люди допускают много простых ошибок, из-за которых потом возникают проблемы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для 8. Я хочу собрать воедино необходимую информацию и показать всё  так, чтобы эта инструкция была максимально удобной и полезной.

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

Примечание: У меня в качестве примера показан профессиональный дорогой инструмент. Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Есть более дешевые, легкие и простые клещи,  но смысл у всех один — зажать кабель ножами в коннекторе RJ45. Просто дешёвые подходят лишь для разовых операций, а вот монтеру или сисадмину нужны клеши более надёжные.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож. Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно.

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как проверить патч-корд

Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.

Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:

Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён. Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет.

Обжим витой пары

Для устройства локальной сети Вам понадобится соединить сетевые карты компьютеров и коммутирующие устройства с помощью сетевого кабеля. Сетевой кабель подключается к сетевому адаптеру с помощью специальных разъёмов RJ45, которые монтируются на конец сетевого кабеля путём обжима. Ниже описаны способы обжима витой пары.

Обжим кабеля витая пара разъёмом RJ45:

Для восьмижильного кабеля существуют две схемы обжима в зависимости от расположения проводов п

о цветовой маркировке 568A и 568B, которые равноценны и может применяться та или другая. Кроме того расположение проводников по цвету зависит от того какой будет тип соединения. Существуют соединения типа компьютер –

компьютер и компьютер – коммутационное устройство. Соединение типа компьютер –

компьютер применяют также для соединения коммутационных устройств, не имеющих специального интерфейса Up-Link для их каскадного подключения. Как располагать жилы кабеля по цвету в зависимости от типа и схемы соединения ясно из рисунков. Для случая если рисунки, по какой либо причине не загрузятся, привожу текстовые пояснения по расположению жил по цвету. Нижеследующее справедливо если Вы держите кабель в левой руке жилами направленными вправо и первая жила будет находиться сверху, а разъём RJ45 будет одеваться справа, контактами на Вас, а защёлкой от Вас.

Схема обжима 568B. 1 – Оранжево-белый (красно-белый) 2 – Оранжевый (красный) 3 — Зелёно-белый 4 – Синий (голубой) 5 – Сине-белый (голубой с белым) 6 – Зелёный 7 – Коричнево-белый 8 – Коричневый Схема обжима 568A. 1 — Зелёно-белый 2 – Зелёный 3 — Оранжево-белый (красно-белый) 4 — Синий (голубой) 5 — Сине-белый (голубой с белым) 6 — Оранжевый (красный) 7 — Коричнево-белый 8 – Коричневый

Если обжимается кабель для соединения типа компьютер – компьютер, то один конец кабеля обжимается по схеме 568B другой по схеме 568A.

Для обжима разъёмов на кабеле используется специальный инструмент обжимные клещи, которые снабжены также специальными ножами для снятия верхней изоляции и подрезки жил кабеля. Существуют также специальные инструменты для снятия верхней оболочки кабеля и подрезки жил. В экстренных случаях можно  обойтись и без специального инструмента. Разделать кабель можно с помощью ножа или кусачек, а обжать плоской отвёрткой. Для обжатия отверткой нужно чтобы толщина и ширина рабочей части отвёртки подходили по размерам и не забыть подложить под разъем что ни будь, чтобы не сломать защёлку. Для установки на кабель разъёма RJ45 нужно снять верхнюю оболочку кабеля на длине 2-3 см, затем расплести и выровнять жилы пар проводов, разложить жилы по цвету в соответствие со схемой. Затем нужно ровно подрезать жилы, оставив длину примерно 1,25 см и вставить с усилием в разъём, с таким расчётом, чтобы все жилы были упёрты в торец разъёма, что можно проконтролировать, посмотрев на торец. После этого необходимо обжать контакты разъёма, к каким либо способом. Можно не заниматься самостоятельным обжимом кабеля, так как при его покупке, практически в любом магазине по вашей просьбе Вам его обожмут бесплатно или за незначительную плату. Единственная проблема это когда нужно пропускать кабель через отверстие небольшого диаметра, в которое разъём не проходит. В таком случае придётся заделывать один разъём на месте монтажа сети. Для проверки правильности обжима и целостности кабеля используются специальные кабельные тестеры промышленного производства или самодельные. Если кабельного тестера нет, то можно проверить обычным тестером с омметром и острыми щупами, правда, это не очень удобно. Изготовление простейшего кабельного тестера не представляет большой сложности даже для начинающего радиолюбителя. Одна из конструкций кабельного тестера самостоятельного изготовления представлена в статье «Кабельный тестер».

Поделитесь этим постом с друзьями:

Добавь меня в друзья:

Как обжать кабель Ethernet или RJ45

В этом руководстве приведены пошаговые инструкции о том, как обрезать и обжать кабель Ethernet до нужной длины. Правильная прокладка и подключение сетевых кабелей может избавить вас от головной боли и устранения неполадок позже в процессе установки, поэтому правильное выполнение этого в долгосрочной перспективе сэкономит вам массу времени и денег.

Вам понадобятся следующие предметы:

• 1 — Коробка с кабелем Cat5/Cat6
• 2 — Обжимной инструмент RJ45
• 3 — Разъемы RJ45
• 4 — Электрические ножницы или инструмент для зачистки кабеля

Когда у вас есть все необходимое, внимательно следуйте этим простым шагам:

Шаг 1: Измерьте кабель и отрежьте его до нужной длины, дав себе немного дополнительного провисания, и имейте в виду, что максимальное расстояние, на которое вы можете протянуть один кабель, составляет 300 футов.Всегда рекомендуется оставлять дополнительный кабель петлей над стеной перед тем, как бросить кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «сервисными петлями» и обеспечивают возможность обслуживания кабеля в будущем.

Шаг 2: Обрежьте примерно 1,5–2 дюйма внешнего экрана, чтобы открыть витые пары. Будьте осторожны, чтобы не перерезать и не перерезать витые пары, так как это может ослабить провод и сломать кабель

Шаг 3: Раскрутите каждую витую пару и расположите кабели в правильном порядке.В данном случае мы используем формат распиновки T-568B (O/W,O,G/W,Bl,Bl/W,G,Br/W,Br).

Шаг 4: Держите заказанные пары большим и указательным пальцами, чтобы провода располагались в правильном порядке и лежали ровно. Обрежьте провода так, чтобы они были достаточно длинными, чтобы «уходить вниз» внутри разъема, в то время как экран кабеля входит в разъем RJ45.

Шаг 5: Повернув разъем RJ45 зажимом вниз, вставьте обрезанные пары в разъем RJ45, следя за тем, чтобы каждая пара вошла в свой паз

Шаг 6: Поместите разъем RJ45 с вставленным кабелем в соответствующий слот обжимного инструмента.Сильно нажмите вниз, пока он не будет надежно закреплен. Некоторые обжимные инструменты будут щелкать, указывая на то, что разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

Шаг 7: Если у вас есть кабельный тестер, проверьте подключение кабеля. Если нет, подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока изображение с камеры не появится на мониторе.Вы сможете узнать, подается ли питание на вашу камеру, если ИК-светодиоды горят красным или индикаторы связи начинают мигать на порте камеры NVR. Тем не менее, не думайте, что ваш кабель в порядке, если вы получаете индикаторы связи. Плохой кабель может иногда вести себя нормально. Если он включается, все готово!

Как разрезать, изготовить и обжать соединительный кабель Cat6

Несомненно, приобретение соединительных кабелей Ethernet в магазине является наиболее удобным и простым способом решения сетевых проблем.Но где в этом веселье? Если вы используете кабели Cat6, почему бы вам не сделать патч-кабели Cat6 самостоятельно?

Процесс прост. Все, что вам нужно сделать, это прочитать эту статью и следовать ей шаг за шагом.

Вам необходимо собрать следующее оборудование для изготовления кабеля Cat6: разъемы RJ45, Ethernet-кабели Cat6, кабельные наконечники, кабельные кусачки, обжимной инструмент, кабельные зачистки, измерительную ленту, сетевой тестер и чашку крепкого кофе.

Стремясь сэкономить на кабелях, вам нужно очень внимательно относиться к вопросам длины. При измерении длины не забудьте добавить около 4 дюймов для заглушек на каждом конце. Для больших длин фактор измерения становится очень важным, поскольку он напрямую влияет на скорость передачи данных. Что касается кабелей Cat6, они поддерживают скорость передачи данных 10 Гбит/с на расстоянии 50 метров, тогда как на расстоянии 100 метров скорость передачи данных снижается до 1 Гбит/с.Поэтому вы должны убедиться, что длина вашего кабеля не превышает 100 метров.

От конца проволоки отмерьте 2 дюйма. Затем поместите кабель Ethernet категории 6 в специальные приспособления для зачистки кабеля. Натяните кабель, но не слишком туго. Убедитесь, что лезвие инструмента для зачистки проводов лежит перпендикулярно проводу. Чтобы надрезать оболочку кабеля, один раз поверните стриппер вокруг провода. Теперь вы удалите стриппер и согните кабель Ethernet по линии разреза.В результате этого действия обшивка будет нарушена. Снимите сломанную оболочку с кабеля Cat6 и выбросьте ее.

После снятия оболочки медные жилы больше не скручены в 4 пары. Следующим шагом является организация проводников для разъема данных. Т-568Б и Т-568А — это две конфигурации, которые в основном используются в наши дни. Мы рекомендуем вам использовать следующую конфигурацию, двигаясь слева направо:

• Белый Оранжевый
• Оранжевый
• Белый Зеленый
• Синий
• Белый Синий
• Зеленый
• Белый Коричневый
• Коричневый

После настройки кабелей вы их выпрямите; выпрямите их как можно аккуратнее. На этом этапе вам не нужно беспокоиться о ровной длине, просто отвлеките все свое внимание на выпрямление кабелей. Однако, когда вы обрезаете провода в беспорядке, вы должны убедиться, что все провода ровные.

Теперь вы вставите кабель категории 6 в разъем RJ45. После того, как вы вставили провода в разъем, убедитесь, что оболочка находится внутри конца разъема для передачи данных; это усилит силу сигнала и защитит их от помех.Сожмите кабель выше и переместите его к разъему, так как при этом оболочка смещается дальше в разъем RJ45. Теперь вставьте плагин в обжимной инструмент и нажмите на ручку. Повторите то же самое на другом конце.

Теперь проверьте соединительный кабель с помощью тестеров. Если результаты идеальны, все готово.

Лучшее руководство по быстрому обжиму RJ45 по стандарту T568B

Правильная проводка для кабелей Ethernet Cat5/Cat5e

Кабельная трасса должна заканчиваться разъемом, а этому разъему требуется разъем для подключения.

Registered Jack 45 (RJ45) — стандартный тип физического разъема для сетевых кабелей. Разъемы RJ45 обычно используются в кабелях и сетях Ethernet.

Современные кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце кабеля. Этот штекер вставляется в разъемы RJ45 устройств Ethernet.Термин «штекер» относится к кабелю или «штекерному» концу соединения, а термин «гнездо» относится к порту или «гнездовому» концу.

Следите за кабельными адаптерами и специальными разъемами, проводкой и обжимными инструментами на нашем сайте поддержки по адресу  www.pcboard.ca

и разъемы 8P8C обжаты в схему разводки для обеспечения их функционирования. 8P8C может использоваться с другими типами соединений, кроме Ethernet; он также используется, например, с последовательными кабелями RS-232. Потому что RJ45, безусловно, является преобладающим использованием 8P8C. Профессионалы отрасли используют эти два термина как синонимы.

Стандарт проводки T568A или T568B

T568A и T568B — это два цветовых кода, используемых для подключения восьмипозиционных модульных вилок.Оба варианта разрешены стандартами электропроводки ANSI/TIA/EIA. Единственная разница между двумя цветовыми кодами заключается в том, что оранжевая и зеленая пары меняются местами.

Между кабельными схемами T568A и T568B нет различий в передаче. Северная Америка предпочитает T568B. Оба конца должны использовать один и тот же стандарт. Это не имеет значения для характеристик передачи данных.

T568B Схема подключения признана предпочтительной схемой подключения.

Подключение RJ45 в соответствии со спецификацией T568B

При подключении разъема следуйте показанной схеме. Ваш разъем будет соответствовать стандарту T568B.

Используйте качественный обжимной инструмент вместе с качественными соединителями.

Как обжать кабель RJ45 — Cat5e или Cat 6

Как сконструировать перекрестный кабель

Инструменты для обжима и тестирования сетевого кабеля

В этом учебном пособии подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевых кабелей с витой парой. Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей с витой парой.

Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей. Установка и обслуживание кабелей в проводной сети — сложная задача.

Для облегчения этой задачи доступны различные инструменты для обжима и тестирования сетевых кабелей. В этом уроке мы не только обсудим некоторые из наиболее распространенных инструментов для обжима и тестирования сетевых кабелей, но и разберемся в их особенностях и функциях.

Инструменты для обжима сетевых кабелей с витой парой (STP и UTP)

Обжимные инструменты используются для следующих целей.

• Отрезать сетевой кабель нужной длины от жгута.
• Для снятия внешней и внутренней оболочек сетевого кабеля.
• Для крепления разъемов на обоих концах кабеля.

Некоторые обжимные инструменты обеспечивают все функции, в то время как другие обеспечивают одну или две функции. Ниже описаны наиболее распространенные инструменты для обжима сетевого кабеля с витой парой.

Кусачки для проводов : — Чтобы отрезать сетевой кабель необходимой длины от жгута, вы можете использовать любой стандартный кусачок или кусачки, специально разработанные для кабеля витой пары. Кусачки для витой пары обычно имеют дополнительные лезвия для зачистки провода.

Инструмент для зачистки проводов : — Этот инструмент используется для снятия внешней и внутренней оболочек сетевого кабеля.Как правило, вам не нужно приобретать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены инструментами для зачистки проводов.

На следующем рисунке показаны два кусачки для витой пары, оснащенные инструментами для зачистки проводов.

Обжимной инструмент : — Этот инструмент используется для крепления разъемов к кабелю. Как правило, этот инструмент также включает кусачки и инструмент для зачистки проводов. Поэтому, если вы покупаете обжимной инструмент, вам не нужно покупать кусачки и инструмент для зачистки проводов отдельно.

На следующем рисунке показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.

Выбор инструмента зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое обжимное устройство. Но если вы занимаетесь прокладкой сетевых кабелей или имеете сеть среднего или большого размера, вам следует купить обжимной инструмент со встроенным инструментом для зачистки проводов и кусачками.Качественный инструмент для обжима кабеля витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.

Инструменты для тестирования сетевых кабелей и устранения неполадок

Средство тестирования и устранения неполадок сетевого кабеля используется для следующих целей.

• Для измерения длины сегмента или сетевого кабеля.
• Для обнаружения ослабленных разъемов.
• Для идентификации сетевого кабеля без маркировки среди всех сетевых кабелей.
• Найти обрыв сетевого кабеля.
• Для сертификации монтажа кабеля.

В следующем разделе описаны наиболее распространенные средства тестирования сетевых кабелей и устранения неполадок.

Кабельный сертификатор

Это устройство тщательно тестирует сетевой кабель и удостоверяет, что прокладка кабеля соответствует специальному стандарту проводки, такому как Cat 5e, Cat 6, Cat 6a и т. д. Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных на максимальной частоте, номинальной для кабеля.

На следующем изображении показан сертификатор сетевого кабеля.

Поскольку это устройство выполняет полный тест и сертифицирует установку кабеля, оно будет стоить вам дороже, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.

Базовый кабельный тестер

Если вы не можете позволить себе сертификатор сетевых кабелей, вы можете купить и использовать это устройство для управления сетевыми кабелями.Помимо сертификации прокладки кабелей, это устройство обеспечивает все остальные функции сертификатора сетевых кабелей. Он может тестировать длину кабеля, перекрестные помехи и обрывы кабеля. Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.

На следующем изображении показан базовый инструмент для проверки сетевых кабелей.

Генератор тона и зонд

Это устройство используется для трассировки немаркированных сетевых кабелей. Это устройство состоит из двух частей: генератора тона и зонда.Тон-генератор генерирует тоны или сигналы и передает их по сетевому кабелю. Зонд обнаруживает эти сигналы на другом конце кабеля.

Вы можете использовать этот инструмент для идентификации сетевых кабелей, которые идут от центрального узла к удаленным узлам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель обратно подключается к конечному устройству (например, ПК), то вы можете использовать это устройство.

Поместите тон-генератор на один конец соединения (конечное устройство) и используйте пробник на другой стороне (коммутатор или коммутационная панель), чтобы определить, к какому сетевому кабелю подключен тон-генератор.

На следующем изображении показан пример тонального генератора и пробника.

Рефлектометр во временной области

Это устройство используется для измерения длины сетевого кабеля, а также обрывов кабеля. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля. Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать вам, как далеко находится обрыв в кабеле.

На следующем изображении показан рефлектометр во временной области.

Это все для этого урока. Если вам понравился этот урок, не забудьте поделиться им с друзьями через вашу любимую социальную сеть.

Как сделать собственный Ethernet-кабель

Следующая процедура посвящена созданию собственного кабеля Ethernet. Этот процесс можно использовать для создания кабелей категорий 5 и 6. В этой демонстрации мы использовали обжимной пучок 902-351.Это идеальный набор инструментов для тех, кто учится делать собственные сетевые кабели.

Шаг 1. Намотайте кабель необходимой длины
Вытяните кабель, достаточный для длины, необходимой для вашей установки. Не забудьте оставить достаточно, чтобы обрезать несколько дюймов с каждого конца. Всегда лучше ехать чуть дольше, чем не хватить кабеля!

Шаг 2. Снимите внешнюю оболочку
Вставьте кабель в инструмент для зачистки проводов. В этой демонстрации мы используем круглый кабель Cat 5. Если вы используете плоский кабель, вам необходимо использовать стриппер для плоского кабеля. Большинство стрипперов, предназначенных для создания сетевых кабелей, могут работать с любым типом кабеля. Вращайте стриппер вокруг кабеля, пока вся окружность оболочки не будет разрезана. Осмотрите внутренние провода, чтобы убедиться, что ни один из них не перерезан. Если какой-либо из них показывает оголенный медный провод, вам нужно отрегулировать глубину лезвия и повторить попытку.

Шаг 3. Разделите пары проводов
Раскрутите все 4 пары проводов и выровняйте их как можно лучше.Если в центре есть какие-либо белые волокна или пластиковый разделитель, вы можете обрезать его.

Шаг 4. Расположите провода в соответствии со схемой
Выровняйте отдельные провода в порядке, указанном на схеме. В нашем примере мы использовали общую схему подключения B. Используйте большой и указательный пальцы, чтобы выпрямить все отдельные провода, сохраняя при этом хороший захват, чтобы держать их в порядке.

Шаг 5. Обрежьте провода
Обрежьте провода примерно на 1/2 дюйма от места, где с кабеля была снята оболочка.Убедитесь, что осталось достаточно, чтобы концы проводов доставали до контактов разъемов. Кабель должен проходить внутри корпуса разъема достаточно, чтобы обжимной язычок опустился на верхнюю часть оболочки и удерживал его на месте.

Шаг 6. Вставьте провода в разъем
Вставьте провода в разъем. Убедитесь, что разъем ориентирован правильно, язычок фиксатора должен быть обращен вниз к земле. Убедитесь, что все провода все еще находятся в правильном порядке после того, как они полностью вставлены в контакты.

Шаг 7. Обожмите разъем
Вставьте разъем с проводом в слот 8P8C обжимного инструмента. Хорошо сожмите обжимной инструмент, чтобы убедиться, что он проходит весь диапазон движений и создает надлежащий обжим. Вытащите разъем из обжимного инструмента, чтобы показать готовый разъем. Повторите все эти шаги, чтобы обжать разъем на другом конце кабеля.

Дополнительно: проверьте кабель
Используйте тестер модульного/сетевого кабеля, чтобы убедиться, что все 8 проводов подключены.

Купить инструменты, используемые в этом руководстве.

Как сделать кабель RJ45

RJ45 используется для соединения ВСЕХ ЧМИ и станции инженера через коммутатор для связи друг с другом. Он используется для загрузки любой модификации и выполнен в графическом виде в инженерной станции. Кабель RJ45 также используется для связи принтера с компьютером.

Необходимый инструмент и материалы:

1. Кабель Ethernet — категория 5e или CAT5e или CAT6
2. Обжимной инструмент RJ-45
3. Обжимные разъемы RJ45

Введение. В кабеле Ethernet имеется четыре пары проводов, а разъем Ethernet (8P8C) имеет восемь разъемов для контактов.Каждая булавка обозначена номером, начиная слева направо, при этом зажим направлен от вас.

Для связи используются кабели Ethernet двух типов.

1. Проходной
2. Перекрестный кабель

Прямой кабель:

ПРЯМОЙ СКВОЗНОЙ Кабели Ethernet — это стандартный кабель, используемый практически для всех целей, и его часто называют «соединительными кабелями». Настоятельно рекомендуется дублировать порядок цветов, как показано слева.Обратите внимание, что зеленая пара не расположена рядом, как все остальные пары. Эта конфигурация позволяет использовать более длинные провода.

Важное указание: Всегда помните, что при проверке цвета оба концевых зажима должны быть обращены от вас.

ПЕРЕКРЕСТНЫЕ КАБЕЛИ —

Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству) без использования маршрутизатора, коммутатора или концентратора.

Процедура изготовления кабеля RJ45:

Шаг 1: Разрежьте пластиковую оболочку примерно 1 дюйм  (2. 5 см) от конца обрезанного кабеля. Не делайте глубоких надрезов, которые могут повредить изоляцию жилы.

Шаг 2: Размотайте и соедините похожие цвета. Сожмите провода между пальцами и выпрямите их в последовательности цветов, как вы хотите сделать кабель (прямой кабель или перекрестный кабель). Порядок цветов важен для получения правильного

Шаг 3: Обрежьте 8 проводов по прямой, чтобы укоротить их до 1/2 дюйма (1,3 см) от обрезанной втулки до конца проводов с помощью обжимного инструмента.Осторожно вставьте все 8 несвязанных цветных проводов в разъем. Пластиковая втулка должна быть правильно вставлена ​​в разъем.

Неправильно: пластиковая втулка не находится внутри разъема, где ее можно зафиксировать. Провода слишком длинные. Провода должны выходить только на 1/2 дюйма из синей втулки. Провода не доходят до конца разъема. Провода слишком короткие.

Обжим кабеля: Осторожно поместите разъем в обжимной инструмент Ethernet и плотно затяните ручки. Медные лепестки на разъеме втыкаются в каждый из восьми проводов. Также имеется стопорный язычок, который удерживает пластиковую втулку на месте для плотного обжатия. Когда вы удалите кабель из обжимного устройства, этот конец готов к использованию.

Проверить кабель: Проверить неразрывность обоих разъемов между собой .Проверить кабель кинул кабельным тестером или пропинговать с компа. Чтобы проверить кабель через компьютер, подключите оба разъема к двум компьютерам для кросс-кабеля и прямого кабеля, подключите его через коммутатор, а затем пропингуйте компьютер.

Источник : наземный контроль

Автор статьи:

Как обжимать разъемы RJ45 с помощью сетевого кабеля

Сегодня мы научимся обжимать разъемы RJ45 с помощью сетевого кабеля, инженер Comnen расскажет вам о самом простом и надежном способе.

Шаг 1

Выберите кабель и подходящие разъемы RJ45

Прежде всего, вы должны подтвердить, что кабель и разъемы относятся к одной категории, что означает пару кабелей категории 5e с разъемами категории 5e rj45, кабель категории 6 с разъемами категории 6, кабель категории 6а с разъемами категории 6а, кабели категории 7 с категорией 7 rj45. соединители.Во-вторых, внешний диаметр проводов кабеля должен совпадать с каналом для проводов разъемов (24AWG — 0,95 мм; 26AWG — 0,9 мм; 28AWG — 0,75 мм; 30AWG — 0,6 мм; 32AWG — 0,55 мм)

При необходимости вы также можете вставить кабель в защитный кожух RJ45, как показано на следующем рисунке, защитный кожух RJ45 защитит зажим штекера, когда кабели протягиваются через жгуты.

Шаг 2
Зачистите 1,8–2 см оболочки на конце кабеля

Этап 3
Отрезать жилу кабеля и отказаться от нее

Шаг 4
Выпрямите 4 пары скрученных проводов и расположите их между пальцами

Есть 2 вида заказов: T568-A и T568-B

Поворот проводов T568-A (зелено-белый/зеленый, оранжево-белый/синий, сине-белый/оранжевый, коричнево-белый/коричневый)
Поворот проводов T568-B (оранжево-белый/оранжевый, зелено-белый/синий, Сине-белый/зеленый, коричнево-белый/коричневый)

Шаг 5
Отсечка около 0. 5 см проводов и держите левые провода аккуратными

Левые провода должны быть очень аккуратными и легко подсоединяться к разъемам

Шаг 6
Вставьте провода в разъемы RJ45

Будьте осторожны и следите за тем, чтобы витки проводов не сместились

Если вы вставили кабель в разъем RJ45, после того, как вставили провод, вставьте разъем RJ45 в разъем, оставьте два выступа, чтобы вставить их в разъем.

Шаг 7
Обожмите разъемы RJ45 на кабеле

Используя обжимной инструмент и сильно нажимая, убедитесь, что контакты разъемов полностью соединены с проводами

Если вы вставили заглушку RJ45 в разъем, при обжиме разъемов RJ45 в кабель два выступа заглушки RJ45 также обжаты в разъем.

Шаг 8
Проверка кабеля

Используйте кабельный тестер, чтобы убедиться, что ваш кабель работает правильно, когда оба конца обжаты.
