Содержание

Разметка шариковых направляющих

Приветствую Вас на блоге bokovina.ru ! Многие читатели, испытывают затруднения при разметке направляющих. Дайте мне несколько минут Вашего драгоценного внимания и я раскрою Вам технологию крепления шариковых направляющих на боковые панели.

Разметка любых направляющих зависит от высоты шефлотов. Шефлот должен полностью перекрывать ящик вместе с направляющими. Для этого необходимо первым делом разметить на боковине границы высоты шефлотов.

Направляющую размечаю посередине панели короба. Разметка до направляющей равна половине h ящика, плюс зазор по низу в 20 мм. Т.е. к нижней границе шефлота прибавляем половину высоты ящика и зазор.

Пошаговая инструкция разметки направляющих

Разметка на фото для двух верхних ящиков 100 мм и нижним 250 мм. Шефлоты: 176 мм — 2 верхних и нижний 356 мм. При условии, что направляющие прикручиваются на середину боковых планок ящика.

Размечаем на боковине шефлоты.
Отбиваем от нижней метки всех шефлотов вверх 20 мм. ( зазор для планки жесткости)
Прибавляем к зазору половину высоты короба.
Выполняем разметку и крепим направляющую с зазором от лицевого торца в 1-2 мм
Для вышестоящего ящика разметка та же, плюс высота нижнего шефлота.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Самый простой способ разметки направляющих

Укладываем боковину, рядом шефлоты по порядку. Затем ящик на боковину, чтобы он не торчал из-за границ шефлота по высоте. Отмечаем на боковине середину ящика, и крепим направляющую.

После такой простой разметки, не забудьте всё же уточнить все размеры рулеткой. Обязательно продублируйте их с другой стороны детали и только потом проводите разметку. Сохраните разметку и повторите на второй боковине.

Заключение

В этой статье я попытался на понятном языке научить Вас правильно делать разметку под шариковые направляющие. Откомментируйте как следует эту статью. Пишите, какие моменты не понятны Вам и я с удовольствием, подробно объясню каждому из Вас.

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.

Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях

Как вставить ящик на шариковых направляющих. Установка шариковых направляющих для выдвижных ящиков: инструкция по монтажу

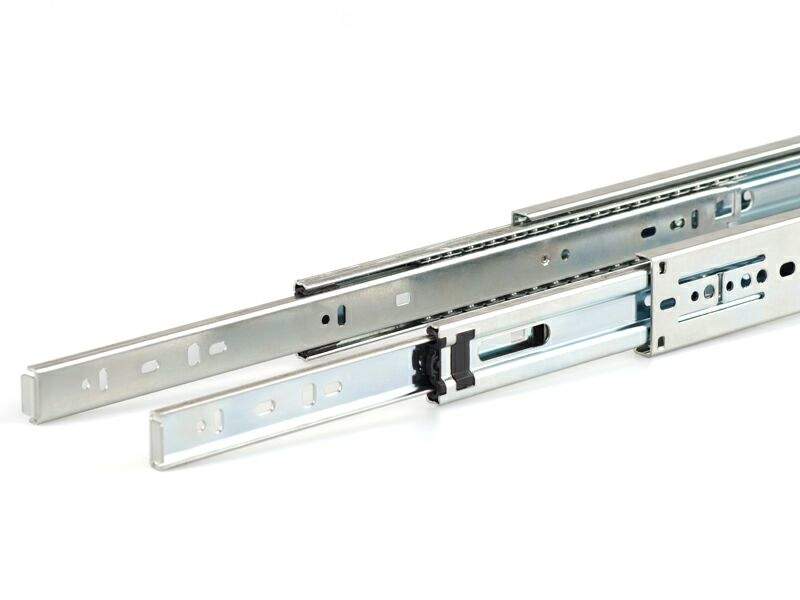

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размер	поперечный	кол-во	примечание
610	200	2	перед и зад ящика
500	200	2	боковины
610	468	1	дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать «телескопы».

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих «усиков» две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали.

Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний «ус»).

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

высота фасадов ящиков
размер ящиков – ширина, глубина, высота
размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

Плюсуем все зазоры и отступы: 3+3+3+4 = 13
От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510

Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	выпадения ящика наружу при резком открывании. Чтобы вынуть ящик или вставить его, немножко приподнимите фасадную часть ящика.
	регулировка мебельных направляющих 10. Проверяем плавность выдвижения ящика. Не должно быть затираний и скрипа, ящик выдвигается без усилий.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Наиболее популярными среди мебельщиков на сегодняшний день являются телескопические (шариковые) направляющие полного и неполного выдвижения, которые имеют ряд преимуществ: невысокая стоимость, простота установки и регулировки, плавный и бесшумный ход, устойчивость к нагрузкам, долгий срок службы. Рассмотрим, как быстро и правильно установить шариковые направляющие для выдвижных ящиков.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части, двигающиеся друг относительно друга при помощи металлических шариков подшипников, что обеспечивает надежность и плавность хода. Более широкое основание крепится на боковины, а узкая выдвижная часть – на сам ящик.

Расчет деталей выдвижного ящика.

В сборе выдвижной ящик без фасада, по ширине (между ящиком и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны (или зазор делается по инструкции к конкретной шариковой направляющей). По глубине ящик должен быть равен длине направляющей, обычно они имеют длину от 250 до 800 мм с шагом в 50 мм. Так же не необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. По высоте его обычно делают исходя из потребностей человека, высота обычно составляет 80 – 250 мм.

Установка шариковых направляющих.

Разводим шариковые направляющие до упора, нажимая на пластмассовый черный язычок, вытягиваем узкую планку.

На боковине ящика отмечается линия по центру и накручивается узкая выдвижная планка. На боковине изделия отмечается линия монтажа с учетом расположения ящиков и установленной направляющей на ящике. Таким же образом устанавливается основание направляющей с другой стороны, после чего ящик просто заводится на свое место в изделии.

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм
Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).

как учитывать размеры для присадки. Подробнее о конструкции

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

высота фасадов ящиков
размер ящиков – ширина, глубина, высота
размеры для крепления направляющих на стойки

Рассчитываем высоту фасадов:

Плюсуем все зазоры и отступы: 3+3+3+4 = 13
От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Расчет деталей выдвижного ящика.

Установка шариковых направляющих.

Разводим шариковые направляющие до упора, нажимая на пластмассовый черный язычок, вытягиваем узкую планку.

Давно собирался написать урок по работе с роликовыми направляющими. Вот, наконец то, сподобился. Присадочные схемы я уже выкладывал вот в . Теперь только голая практика. Для примера я буду собирать простенькую тумбочку с тремя выдвижными ящиками.

Начнем с ящиков. Собираются они легко и просто на (по паре в каждый угол). Боковые стенки идут накладными, то есть на них конфирматы вворачиваются в пласть, а передняя и задняя стенки — вкладные, то есть в их торец.

Потом накладываем на место заднюю стенку, тщательно выравниваем и предварительно крепим тремя гвоздиками (два в одну стенку и один в соседнюю), чтобы дно не смещалось.

После этого переворачиваем ящик и с помощью рулетки или линейки проверяем его диагонали. Они должны быть равны.
Если нет, вырываем одинокий гвоздик, выгибаем ящик, как надо и забиваем его обратно. Как только геометрия ящика пришла в соответствие, можно прикручивать дно на постоянную основу (саморезами). Причем в переднюю и заднюю стенки просто самореами, а в боковые сразу крепим и направляйку. Сначала накладываем ее, выравниваем и засверливаем отверстия тонким сверлом.

Затем в эти отверстия вворачиваем саморезы.

С ящиками пока закончили, перейдем к разметке стоек. Я пользуюсь следующей методикой (минимум математики). Итак, сначала отмечаем на переднем крае стойки границы фасадов с межфасадными промежутками. Можно фасады не прикладывать, а просто воспользоваться линейкой, но так нагляднее.

Обратите внимание, что нижний фасад накладной, то есть, он закрывает нижний горизонт, а, значит, отступать от нижнего края стойки надо на 16 мм меньше.

Теперь размечаем сами направляйки. Для этого надо прикинуть, как будут располагаться выдвижные ящики: они должны быть ближе к нижнему краю фасадов, но не выступать за их габариты, направляющие на самих ящиках находятся строго снизу. Для большей наглядности можно приложить направляйки к стойкам и посмотреть, как они будут смотреться (ориентируемся на наши отметки фасадов). Я обычно отступаю от края фасада вверх по 20 мм и провожу перпендикуляр к переднему краю.

На этом перпендикуляре откладываем 37 мм и эту точку накалываем шилом (это получается центр второго отверстия на направляющей.

Укладываем ее на разметочную линию, чтобы ее было видно во всех отверстиях. В первое отверстие вворачиваем саморез, а на карандашной линии (по центру отверстия в направляющей) накалываем еще одну точку. В нее так же заворачиваем саморез (можно усилить еще одним, но в данном примере мы ограничимся парочкой).

Обратите внимание, что передний край направляйки отстоит от края стойки на 2 мм.

Данную манипуляцию повторяем для всех трех пар направляющих (то есть, для обоих стоек).

В принципе, присадка выдвижной системы на этом заканчивается, но добьем тумбочку до конца.

Собираем короб (прикручиваем на конфирматы нижний горизонт с ножками).

Ставим в пазы заднюю стенку, (крепим ее уголками) верхний горизонт крепим на монтажные уголки (можно на минификсы, что сложнее, но аккуратнее).

Ставим средний горизонт. В принципе, короб тумбы готов.

Устанавливаем сами ящики внутрь короба. В из передних стенках сверлятся отверстия под саморезы (для ). Для этого же наклеивается двусторонний скотч.Размечаем и крепим на каждый фасад по ручке-скобе. Винтики надо использовать с потайной головкой, или заглублять их шляпки)

Осталось закрепить сами фасады на ящиках. Подробно я технологию » уже описывал — останавливаться не буду.

В общем, в результате всех манипуляций, получилась вот такая простенькая и аккуратная тумбочка в поликлинику.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

направляющие;
шурупы;
шуруповерт;
линейка;
карандаш;
шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Роликовые направляющие
Установка механизмов
Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

дрель;
линейка;
карандаш;
саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

высота фасадов ящиков
размер ящиков – ширина, глубина, высота
размеры для крепления направляющих на стойки

Рассчитываем высоту фасадов:

Плюсуем все зазоры и отступы: 3+3+3+4 = 13
От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

Вот так выглядят роликовые направляющие:

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Определимся с размерами деталей ящика.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм
