Качественная обвязка двухконтурного газового котла — эффективная экономия

Содержание:

1. Что означает обвязка котла
2. Элементы обвязки нагревательного котла
3. Особенности обвязки газовых котлов
4. Подключение двухконтурных газовых котлов
5. Схемы обвязки газовых котлов
6. Схемы обвязки напольных котлов
7. Схемы обвязки настенных котлов

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.


Что означает обвязка котла


Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка».
Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.


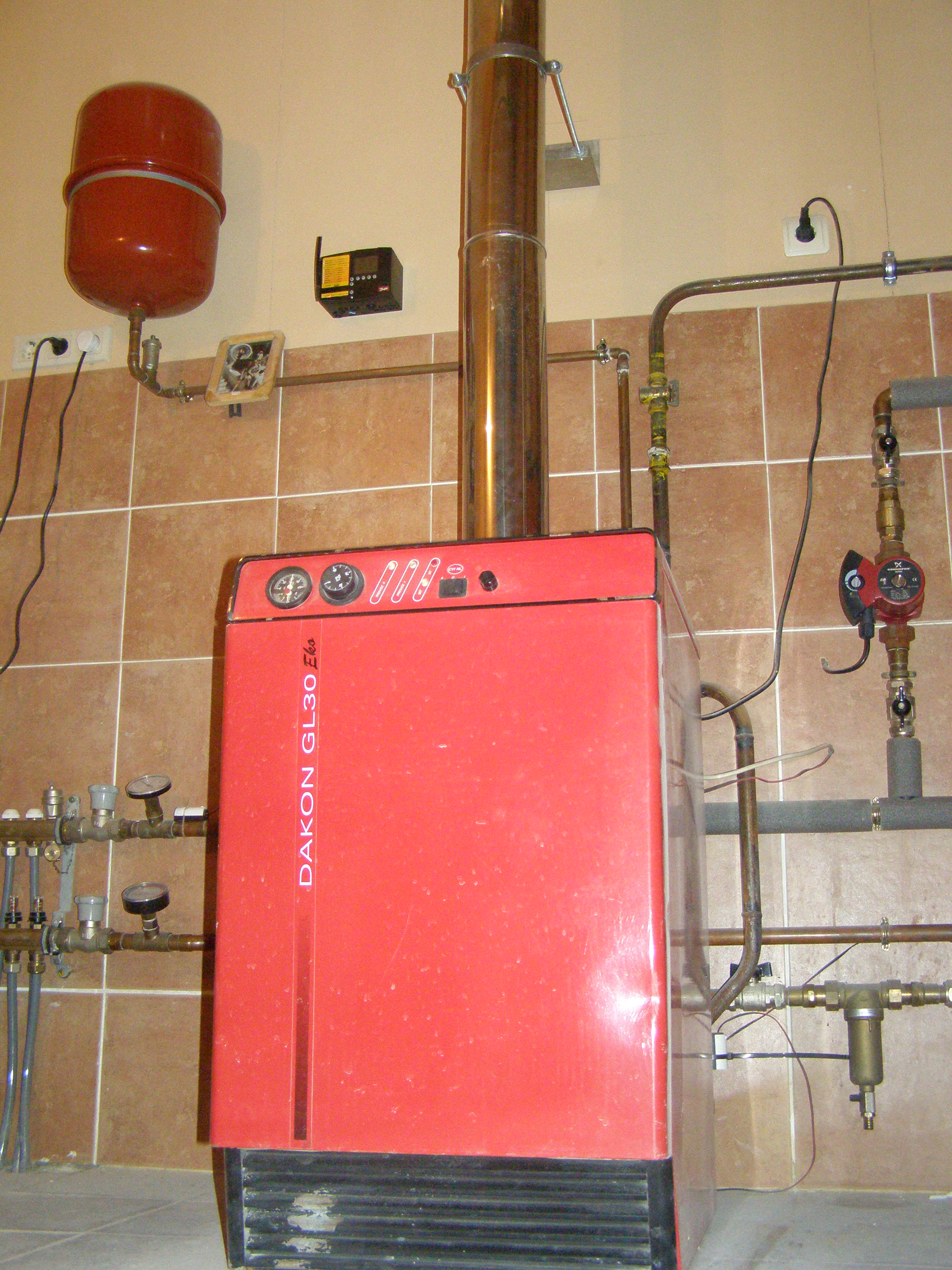

Элементы обвязки нагревательного котла


Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:
  1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
  2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
  3. Расширительный бак
    . Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
  4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).


Особенности обвязки газовых котлов


Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.
Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие

Как правильно сделать обвязку твёрдотопливного котла


Если обвязка твёрдотопливного котла выполнена правильно – это существенно влияет на сроки эксплуатации отопительного оборудования, предотвращает возникновение аварийных ситуаций, обеспечивает стабильную работу системы отопления. Схемы подключения могут отличаться, но существуют общие принципы установки, которым необходимо следовать во время монтажа водяного контура.

Варианты обвязки твердотопливного котла

Схема подключения твердотопливного котла к системе отопления выбирается, в зависимости от технических характеристик отапливаемого здания. При выборе, обращают внимание на несколько параметров:

  1. Тип циркуляции теплоносителя.
  2. Вид отопительной системы.
  3. Одновременное использование радиаторного обогрева и системы теплых полов.


Выбор обвязки влияет на теплотехнические характеристики и параметры системы обогрева, поэтому, к побору подходящей схемы, нельзя относиться легкомысленно.

По типу циркуляции теплоносителя, принято различать следующие схемы:

  • Обвязка твердотопливного котла отопления с принудительной циркуляцией – система требует использования циркуляционного насоса, нагнетающего давление в водяном контуре. Преимуществом данной схемы является равномерное прогревание всех участков отопления, независимо от удаленности от котла.
  • Гравитационная система отопления – используется естественная циркуляция теплоносителя. Преимуществом подключения твердотопливного котла к системе отопления с самотечной циркуляцией, является полная энергонезависимость, а также, отсутствие необходимости в дополнительных капиталовложениях, во время монтажа.
    Недостатком – необходимость в тщательном соблюдении углов и уклонов труб, а также, возможность применения исключительно в радиаторном отоплении.


Кроме распределения систем по типу циркуляции теплоносителя, принято разделять еще несколько схем по схожему признаку:

  • Открытая система – циркуляция осуществляется естественным способом или при помощи циркуляционного насоса. При этом, в водяном контуре отсутствует давление. Схема обвязки твердотопливного котла с открытой системой, укомплектовывается расширительным баком открытого типа.
  • Закрытая система – подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа, поддерживающего стабильные параметры давления в водяном контуре.


По своему устройству или принципу подключения, принято различать еще несколько распространенных схем обогрева:

  • Обвязка твердотопливного котла в однотрубной системе – в данном случае, подача теплоносителя осуществляется последовательно. Нагретая жидкость поступает из радиатора в радиатор, постепенно остывая. К последней батарее подключается обратный трубопровод, по которому, остывший теплоноситель возвращается к котлу.
    Преимуществом однотрубного решения является сокращение расходов на проведение монтажных работ и эстетичный внешний вид (трубы можно спрятать в стену или пол). Недостатком, является неравномерный прогрев водяного контура.
  • Обвязка твердотопливного котла двухтрубной системой отопления – в данной схеме, к каждому радиатору подводится как подача, так и обратка теплоносителя. В результате данного способа монтажа, обеспечивается более равномерное прогревание на всей протяженности водяного контура.
    Разводка труб от твердотопливного котла по дому двухтрубным методом, требует больших материальных затрат на приобретение строительных материалов.


Существуют современные системы обвязки твердотопливных котлов с использованием гидрострелки и коллекторной группы. Такие решения используются, если планируется подключение водяных контуров, использующих принцип высоко и низкотемпературного нагрева. Гидрострелка устанавливается в систему отопления с теплыми полами.

При выборе системы отопления с твердотопливным котлом, ориентируются на следующие моменты:

  1. Стоимость работ по обвязке.
  2. Теплотехнические характеристики помещения.

При расчетах и выборе подходящей схемы обвязки, не обойтись без грамотной консультации инженера теплотехника.

Схема обвязки без теплоаккумулятора

При выборе способа обвязки твердотопливного отопительного котла, одним из решающих факторов является наличие теплоаккумулятора. Если буферная емкость не предусмотрена, система обогрева, делается с использованием малого и большого круга отопительной системы. Монтаж малого круга осуществляется по следующим правилам:

  • Сразу после котла, на подачу системы обогрева устанавливают группу безопасности.
  • Буквально, через 1,5 м трубопровода, устанавливают тройник. Трубой соединяют подачу и обратку системы отопления.
  • На соединяющую трубу устанавливают клиновидный кран, для контроля интенсивности циркуляции теплоносителя по малому кругу отопления.
  • На обратку устанавливается трехходовой смесительный клапан, подключенный к трубе, соединяющей подачу и обратку.


Принцип работы данной схемы заключается в следующем:

  • После включения котла, нагретый теплоноситель циркулирует по малому кругу отопления. Трехходовой клапан препятствует, чтобы холодная, не прогретая вода, поступала в теплообменник. Большая разница в температуре на подаче и обратке, приводит к тому, что котел начинает «плакать». Образовывается большое количество конденсата, что негативно влияет на теплообменник.
  • Теплоноситель, постепенно прогревается и после нагрева свыше 60°С, открывается трехходовой клапан. С этого момента, начинает работать большой круг системы отопления.
  • Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке.

Обвязка с бойлером косвенного нагрева

Схема обвязки твердотопливного котла с буферной емкостью, несколько отличается от предыдущего варианта. По сути, буферная емкость или бойлер косвенного нагрева, представляет собой обычный термос, в котором вода нагревается и хранится для определенных целей.

Простая обвязка твердотопливного котла с баком теплоаккумулятором, заменяет собой малый круг отопления и производится следующим образом:

  • Емкость устанавливается между котлом и системой отопления.
  • К верхней части бойлера, подключается подающий трубопровод, к нижней, обратка системы.
  • На обратку устанавливают два циркуляционных насоса. Производительность насосного оборудования должна быть разной. Настройки выставляются таким образом, чтобы движение теплоносителя в буферной емкости, осуществлялось сверху вниз. Добиться этого можно, поставив циркуляционный насос большей производительности перед накопителем, а меньше, после него.

Обвязка твердотопливного котла с бойлером косвенного нагрева, выполняет несколько важных функций:

  • Уменьшает разницу температур на подаче и обратке системы обогрева.
  • Позволяет аккумулировать полученное тепло и подмешивать горячую воду в систему отопления, после прогорания дров в котле.


Обвязка котла на твердом топливе с бойлером косвенного нагрева, является стандартом подключения в западных странах. У отечественного потребителя, схема не пользуется широкой популярностью, за счет относительно высокой стоимости приобретения и установки необходимого оборудования.

Обвязка тт котла совместно с электрокотлом

Принципиальная схема обвязки, включающая установку и параллельное использование электрокотла, вместе с тт агрегатом, пользуется огромной популярностью. Преимуществом данного решения, является возможность применения дешевого твердотопливного котла. А после сгорания дров или угля в топке, при отсутствии возможности подложить новую порцию топлива, осуществляется автоматический переход на электричество.

Обвязка выполняется следующим образом:

  • Два котла подключаются параллельно.
  • В электрокотле вмонтирован циркуляционный насос. Для твердотопливного агрегата, потребуется установить насосное оборудование.
  • Чтобы предотвратить появление дублирующего потока теплоносителя, при одновременном включении двух циркуляционных насосов, устанавливается специальный клапан, перекрывающий прохождение потока. В данном случае, обратный клапан в системе отопления нужен для того, чтобы при одновременной работе двух котлов, не происходило застаивание теплоносителя в котловом контуре. Потребуется установить две арматуры. Один клапан устанавливают на подающий трубопровод от электрокотла, второй, на обратку, идущую к твердотопливному котлу.
  • Работоспособность системы будут обеспечивать два термодатчика. Комнатный датчик подключают к электрокотлу. При падении температуры в комнатах ниже установленного минимума, автоматически запускается нагрев теплоносителя с помощью электричества. Чтобы предотвратить потери тепла, на насос для тт котла, также устанавливают термодатчик, отключающий циркуляцию теплоносителя при остывании топочной камеры.

Какой трубой делать обвязку котла на твердом топливе

Нет строгих правил, регламентирующих какую именно трубу использовать для обвязки тт котла. Существует всего одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого круга отопления, изготавливают с использованием металлической обвязки (сталь, медь). Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур. Материал остальной части трубопровода, можно выбрать по желанию.

Наиболее распространенными вариантами обвязки являются:

  • Металлопластик – обвязка металлопластиковыми трубами, отличается простотой и скоростью монтажа. При наличии необходимого инструмента, все работы легко выполнить самостоятельно. Ставить металлопластиковые трубы стоит, только если в системе предусмотрено наличие буферной емкости, снижающей вероятность перегрева теплоносителя.
  • Медь – обвязка медной трубой, обеспечит максимальную теплоотдачу системы отопления. Материал выдерживает температуру до 300°С, не окисляется. Недостатками считаются высокая температура нагрева поверхности трубы, а также требования, связанные с запретом применения фитингов, изготовленных из алюминия.
  • Полипропилен – подключение полипропиленовыми трубами, является наиболее востребованным вариантом обвязки. Трубы лучше, чем металлопластик выдерживает перегрев, подходят для отопительных систем любого типа, независимо, от выбранного теплоносителя.
    Правильная обвязка твердотопливного котла полипропиленом, требует, чтобы участок подачи и обратки возле котла, изготавливался из металла. После этого, с помощью переходников, подключают полипропилен. Используют бесшовный материал, предназначенный для отопительных систем (трубы для ГВС использовать запрещается).


Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. Но, так как данный вариант не всегда возможен, допускается использование аналогов. Применение полипропилена со стекловолокном, в системах обогрева с котлом на твердом топливе, показало себя одним из надежных и оптимальных способов обвязки.

Как и чем утеплить трубы

Утепление труб выполняют с помощью мерилона или любого другого утеплителя, предназначенного для этих целей. Если трубопровод укладывают в грунт, как в случае отдельно стоящей котельной, тогда, для дополнительной защиты, используют ПЭТ с большим диаметром.

ПЭТ труба защищает от механических повреждений. Утеплитель является своеобразной защитой от выпадения конденсата, предотвращения ожогов при случайном прикосновении к трубам, а также, уменьшения теплопотерь. Фиксируют изоляцию с помощью хомутов или вязальной проволоки.

Необходимые агрегаты и узлы для обвязки тт котла

Полный перечень арматуры для обвязки котла с системой, зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении, потребуются следующие узы:

  • Термостатический или термосмесительный клапан – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева, и закипания последнего.
  • Расширительный бак – предусмотрен в любой схеме отопления. Мембранный расширительный бак монтируют в закрытых системах с принудительной циркуляцией теплоносителя. В гравитационных схемах, в высшей точке водяного контура, устанавливается открытая емкость.
  • Циркуляционный насос – устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре. Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования.
  • Обратный клапан – координирует направленность теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублирующего потока при одновременном подключении электрического и твердотопливного котлов.
  • Коллектор – используется при одновременном подключении теплых полов и радиаторов. Без коллектора, не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет свой отдельный трубопровод. Коллектор в системе отопления нужен для большинства современных схем обогрева.
  • Воздухоудалитель – автоматический клапан, входящий в стандартную комплектацию группы безопасности. В автоматическом режиме, стравливает воздух из системы отопления.
  • Клапан подпитки системы – контролирует давление и общий объем теплоносителя в системе. При падении ниже минимального значения, открывается и дополняет водяной контур жидкостью.
  • Датчик давления в системе – также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто, первым указывает на перегрев теплоносителя. Благодаря сверке показаний термометра и датчика давления (манометра), удобно выставлять необходимый рабочий режим и настроить автоматический регулятор тяги.
  • Фильтр грубой очистки – устанавливается на обратку, непосредственно перед циркуляционным насосом. Рекомендуется, чтобы фильтр монтировался перед буферной емкостью, расширительным баком и другими чувствительными элементами отопительной системы.
  • Гидравлическая стрелка – гидрострелка в системе отопления, нужна для котлов, использующих принцип длительного горения и модуляционные настройки мощности. Практически – это устройство заменяет собой буферную емкость и имеет общий принцип работы.
  • Смесительный узел или узел подмеса – смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя.

Способы защиты тт котла и системы отопления от перегрева

Закипание системы отопления, является главным минусом применения твердотопливных котлов. Регулировать работу агрегатов достаточно сложно. Чтобы предотвратить закипание, в современных системах, используют многоуровневую защиту:
{banner_downtext}

  • Малый круг отопления – первоначально, схема предотвращает выпадение конденсата. После того, как заработал большой круг отопления, конструкция играет роль узла подмеса.
  • Группа безопасности – включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве, повышается давление в системе, что приводит к срыванию клапана и сбросу определенного количества воды из водяного контура.
  • Мембранный бак – давление в расширительном баке в закрытой системе отопления твердотопливного котла, меняется, в зависимости от нагрева теплоносителя. Емкость подбирается из учета от общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мБар. Большинство теплообменников тт котлов, не выдерживают больших параметров и деформируются при перегреве.
  • Буферная емкость – подсоединение твердотопливного отопительного котла к системе отопления через бойлер накопитель, делает фактически невозможным закипание теплоносителя.
  • Подключение циркуляционного насоса – при отключении электроэнергии, движение теплоносителя останавливается, что приводит к практически моментальному закипанию. Правила безопасности требуют подключения насоса через источник бесперебойного питания.

Оптимальный объем системы отопления высчитывается по формуле, 1 кВт = 15 л воды. Полученный результат используется при подборе расширительного мембранного бака или определения необходимого количества теплоносителя / антифриза.

Что лучше залить в систему отопления при обогреве твердотопливным котлом

Система обогрева, с подключенным к ней твердотопливным котлом, может работать практически на любом типе теплоносителя. На выбор влияет несколько факторов:

  • Тип здания – в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.
  • Если планируется топить здание время от времени, лучше применять незамерзающую жидкость.


Антифриз, используемый для отопительных систем, помимо своего основного качества (замерзания при -15°С), имеет еще одно свойство. Для нагрева жидкости, требуются большие затраты тепла. Соответственно, закипание антифриза наблюдается реже, чем обычной или дистиллированной воды.

Выбор обвязки твердотопливного котла влияет на безопасность и сроки эксплуатации отопительного оборудования. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.

Обвязка газового котла отопления, схема расположения оборудования

Автор Евгений Апрелев На чтение 5 мин. Просмотров 1.3k.

Теплогенератор является центральной фигурой любой системы отопления. Благодаря ему происходит нагрев теплоносителя: это основная и единственная задача данного устройства. По дому его транспортируют трубы, а распространяют тепло – радиаторы. Благодаря кранам на радиаторах можно регулировать их температуру нагрева. Этот пример наглядно показывает, что в правильно организованной замкнутой системе обогрева все элементы функциональны и выполняют строго определенную роль, благодаря которой отопление работает максимально эффективно.

Определяемся с понятием: обвязка теплогенератора

Как уже писалось выше,  теплоноситель, нагретый в котле, перемещается по трубам, проходит через радиаторы и охлажденный попадает обратно в мини-котельную: это называется контур. В грамотной системе обогрева таких контура два: малый и большой. То, что описали выше – это большой контур движения теплоносителя. Малый контур служит для быстрого разогрева теплоносителя.

Сразу после запуска котла, теплоноситель движется по малому контуру. По достижению им определенной температуры, включается большой, с радиаторами, теплыми полами и пр.

Все, что входит в малый контур и принято считать обвязкой котлоагрегата. Именно здесь происходит процесс регулировки температуры теплоносителя, скорости его циркуляции по системе, происходит его очистка и удаление воздуха. Грамотно спланированная схема обвязки газового котла отопления позволяет поддерживать оптимальный температурный режим в помещении.

Какое оборудование можно считать обвязочным? На самом деле многое зависит от схемы подключения, назначения теплогенератора, количества дополнительного оборудования и пр. Но есть обязательные элементы, которые входят в обвязку любого газового котла при всех вариантах подключения.

  1. Краны шаровые. Они служат для прекращения подачи теплоносителя. Устанавливаются на патрубках подачи, обратки, радиаторах и пр.
  2. Запорная арматура, которая служит для соединения контура с котельной установкой.
  3. Фильтры-грязевики, служат для удаления механических включений из системы отопления и водопровода.
  4. Расширительный бак компенсирует тепловое расширение теплоносителя. Защищает от разгерметизации и гидроударов.
  5. Термометры и манометры осуществляют контроль за температурой в котельной установке и давлением в контуре.
  6. Циркуляционный насос. Данное устройство предназначено для принудительного движения теплоносителя.

В зависимости от выбранной схемы могут использоваться несколько насосов, байпас, коллектор. Обвязка газового котла отопления своими руками – это не так сложно, как кажется на первый взгляд. Главное, знать что и для чего ты делаешь, иметь необходимый инструмент и навыки.

Способы обвязки газового котла

Она состоит из последовательно подключенных радиаторов. Теплоноситель перемещается за счет гравитации. Такую схему еще называют гравитационной. Важно! Если котлоагрегат не оснащен расширительным баком, то его необходимо установить.

Температура в котельной установке регулируется подачей топлива на горелку.

Тут все то же самое, только теплоноситель перемещается с помощью насоса. Достоинства – более равномерный прогрев радиаторов. Недостатки: при отключении электричества останавливается насос.

В ней используется: циркуляционный насос, расширительный бак, запорная арматура и шаровые краны. Применение этих элементов дает возможность регулировки температуры нагрева на каждом радиаторе.

Обвязка настенного двухконтурного газового котла. Слева направо: подача отопления; подача водопровода; подача газа; обратка водопровода; обратка отопления.

На рисунке наглядно показано, какие элементы используются и в какой последовательности.

Данное расположение патрубков дано для примера, так как может меняться, в зависимости от конструктивных особенностей котлоагрегата.

Данное подключение широко применяется в России при создании автономных систем отопления. Однако, такая схема не является наиболее эффективной. Дело в том, что за создание ГВС в газовых нагревательных установках отвечает трехходовой клапан. При открывании крана горячей воды, клапан перенаправляет теплоноситель во вторичный теплообменник, где и происходит нагрев проточной воды.

Но при такой схеме горячую воду можно получать в одной, максимум в двух точках водоразбора, а это не всегда удобно. Лучшим выходом в такой ситуации будет применение схемы обвязки газового котла отопления с бойлером косвенного нагрева.

Бойлер выступает как еще один потребитель. Непосредственно из подачи контура отопления делается отвод, по которому теплоноситель поступает в змеевик водонагревателя. Проточная вода, из системы отопления, не контактирует с теплоносителем напрямую; трехходовой кран котла не переключается; количество горячей воды ограничено только объемом бойлера.

В случае больших тепловых нагрузок популярностью пользуется каскадное подключение теплогенераторов. На рисунке показана возможная схема обвязки при каскадном подключении котельного оборудования с двумя отопительными контурами: радиаторы и «теплый пол». Для ГВС используется бойлер.

Достоинства: высокая надежность системы отопления. При выходе одного котлоагрегата из строя, обогрев не прекращается. Ремонт установки можно производить без отключения остального оборудования. Минусы каскадной схемы обвязки газового котла: сложность в исполнении.

Аварийные схемы. Все системы отопления, в которых задействовано энергозависимое оборудование (котлы, насосы и пр.), должны иметь аварийную обвязку. При отключении электричества, произойдет остановка насоса. Чтобы обогрев не прекращался есть несколько способов, которые в той или иной степени применяются в России. Первый вариант: используется дополнительный аккумулятор. Второй вариант: создается еще один контур с естественной циркуляцией. Он может работать только при отключении основного или параллельно с ним.

Совет: На практике первый вариант практически никогда не работает, так как к моменту отключения электричества АКБ обычно разряжен. Для создания аварийной схемы используйте второй вариант с контуром естественной циркуляции теплоносителя.

Нет утечки в конденсатной трубе вашего котла? Вот что делать!

Мы все достигаем точки в нашей жизни, когда нам хотелось бы иметь возможность предсказывать будущее. И когда вы внезапно сталкиваетесь с каким-то ущербом в своем доме, например, с утечкой в ​​котле, это желание становится еще больше. Исправить то, что уже сломано и вызывает проблемы, сложно. Но что, если мы скажем вам, что есть способ предсказать будущее, и станет гуру по трубопроводу для конденсата котла, который может обнаруживать возможные повреждения еще до их возникновения!

Продолжайте читать и узнайте, как решить эту проблему.

Итак, если вы тот, кто:

  • недавно имел проблемы с вашей трубкой для конденсата;
  • желающих получать советы от экспертов;
  • хочет получить некоторые ноу-хау по устранению распространенных причин утечки конденсатной трубы

Что такое конденсатная труба?

Есть еще одна вещь, которую нам нужно осветить, прежде чем мы вступим в жуткий мир протекающих конденсатных труб, — их цель.

Трубка для конденсата используется для слива всей лишней воды, образующейся в процессе конденсации в вашем котле. Поскольку вода, также известная как конденсат, имеет умеренную кислотность (потому что она является побочным продуктом конденсированных отработанных газов), ее необходимо отводить через трубу из ПВХ или АБС. Любая металлическая труба подвергнется коррозии.

Тем не менее, мы можем легко ответить на вопрос Где труба для конденсата на моем котле? — это единственная неметаллическая труба, выходящая из нее.

Вам нужен сантехник?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Распространенные причины утечки конденсатной трубы

Труба для замерзшего конденсата — это повелитель головной боли, но есть и другие неожиданности проблемы, которые могут возникнуть. Некоторые из вас, возможно, уже сталкивались с ними, другие еще нет. В любом случае, вы найдете информацию, изложенную здесь, очень полезной.

Теплообменник вашего котла сломан

Уловитель конденсата и труба выходят прямо из теплообменника , а это означает, что если в нем есть трещины или проколы, это приведет к стеканию воды из системы или водопровода в трубу для конденсата.Что может привести к утечке конденсатной трубы, так это если горячая вода каким-то образом нарушит соединение труб.

Полезный совет: Единственный способ решить эту проблему — сменить теплообменник. Мы знаем, что это может дорого стоить, поэтому регулярная профессиональная проверка теплообменника значительно продлит его срок службы.

Утечки в стыках конденсатных труб

Это может произойти, если установка конденсатных труб была выполнена неправильно , например, если:

  • Соединения не герметизированы должным образом: для этой цели не использовался клей для ПВХ труб .
  • Используются неподходящие трубы и фитинги: для отвода конденсата можно использовать только трубы из ПВХ или АБС. Как мы уже упоминали, любая другая металлическая труба подвергнется коррозии.
  • Если фитинги содержат металл (например, захватное кольцо), они также разрушатся.

Полезный совет: Если проблема заключается в отсутствии клея для ПВХ-труб для герметизации трубы к фитингу, вы можете купить его в местном магазине и сделать следующее: где ориентация имеет решающее значение.Вы можете сделать это, установив на трубу фитинг соединителя трубы из ПВХ и сделав отметку на обоих концах.

  • После этого можно намазывать ПВХ-цемент как на трубу, так и на фитинг.
  • Выровняйте, прижмите их друг к другу, а затем откройте пиво — хорошо выполненная работа!
  • Однако, , если были использованы неправильные трубы и фитинги, возможно, было бы лучше позвонить профессиональному , чем превращать это в проект DIY.

    Уловитель конденсата котла заблокирован.

    Уловитель конденсата предназначен для сбора конденсата, производимого котлом, и его последующего отвода.Вы можете обнаружить и приближающуюся блокировку , если начнете слышать булькающий шум из котла. Чтобы перепроверить, вы можете выйти на улицу и посмотреть, не издает ли дымоход тоже странные звуки. Вполне возможно, что котел перейдет в режим блокировки розжига при следующей попытке зажечь горелку.

    По каким причинам может возникнуть засорение сифона конденсата? Со временем в конденсатоотводчике может начать откладываться мусор. Крошечные кусочки теплообменника могут подвергнуться коррозии и оказаться в отстойнике и, в конечном итоге, в ловушке для конденсата.Это, в свою очередь, остановит поток конденсата, который после этого снова вернется в нижнюю часть теплообменника. А вот так получается заблокированный конденсатоотводчик!

    Полезный совет: Очистка сифона — довольно быстрая работа, и ее вполне можно сделать самостоятельно, но сначала позвоните зарегистрированному эксперту Gas Safe, чтобы узнать, как это делается. Как и в случае с теплообменником, конденсатосборник следует регулярно проверять.

    Конденсатная труба котла заблокирована

    Конденсатная труба может быть заблокирована, если:

    • Конденсат замерз внутри трубы, что приводит к закупорке и, следовательно, утечке на входе.Вы можете просто решить эту проблему, облив теплой водой на трубу. После этого внимательно осмотрите его вместе с фитингами, так как они могут расколоться в случае замерзания. Убедитесь, что у вас надлежащая изоляция конденсатной трубы , чтобы избежать повторения этой проблемы.
    • Если ваша конденсатопроводная труба является внутренней, ее можно проверить, залив ее водой, чтобы увидеть, течет ли она в месте окончания. Однако, если труба для конденсата оканчивается непосредственно в трубе для грунта или в дренажном канале, может быть затруднительно осмотреть конец трубы.В этом случае для решения этой проблемы вам понадобится инженер-теплотехник и в конечном итоге сантехник.

    Проверьте также:

    Как исправить сломанную трубу внутри стены

    Как исправить протекающую трубу котла

    Как обезопасить свой дом от наводнений


    Рекомендации

    • Дон ‘ Не забывайте, что конденсат слабокислый.
    • Любые провода рядом с трубкой для конденсата должны быть надлежащим образом закрыты.
    • При установке труб отвода конденсата котла необходимо руководствоваться инструкциями производителя.
    • Если для трубы для конденсата нет гравитационного пути, можно установить конденсатный насос.
    • Конденсат должен либо попадать в канализацию, либо в специальный отстойник. По сути, это пластиковый контейнер, заполненный известняковой крошкой для нейтрализации кислотного уровня.

    Источник изображения: caifas / Shutterstock

    котельные трубы отзывы — Интернет-магазины и обзоры на котельные трубы на AliExpress

    Отличные новости !!! Вы попали в нужное место для котельной трубы.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя труба для котла в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою трубу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в выборе котельной трубы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести pipe pipe по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    СЕРИЯ

    S

    ОСОБЕННОСТИ

    СКОРОСТЬ ПОЖАРА от 0,85 до 1,50 галлона в час — позволяет установщику определить размер котла ближе к потребностям отопления дома для большей эффективности.Самая низкая скорострельность, 0,85-87000 БТЕ, необходимо для многих хорошо изолированных домов, где потери тепла минимальный.
    КАМЕРА СГОРАНИЯ — материал из пиролитического керамического волокна толщиной 1 дюйм. Быстрый прогрев — накаляется за 11-17 секунд. Большой диаметр позволяет чистить щеткой дымоходы без пробивки камеры.
    ДАВЛЕНИЕ НАСОСА — Серия S работает при давлении насоса 140 PSI для лучшее распыление топлива, что позволяет переносить мазут с тяжелыми фракциями.
    СИСТЕМА ЗАЖИГАНИЯ — В стандартную комплектацию серии S входит ультрасовременная твердотельная система зажигания, что делает ее более устойчивой к низкому напряжению или напряжению колебания.

    ОБОРУДОВАНИЕ

    СТАНДАРТНОЕ ОБОРУДОВАНИЕ
    Код ASME Котел
    Высокоскоростная масляная горелка с удержанием пламени, 3450 об / мин
    Куртка заподлицо
    Топливный насос «Clean-Cut»
    Изоляция
    Первичная цепь прерывания зажигания
    Камера сгорания из керамического волокна
    Электронная задержка / клапан
    Датчик высоты, температуры и давления
    Гидравлическое тройное реле аквастата
    Предохранительный клапан ASME
    007 Циркулятор или аналог (установленный)
    Бесконтактный нагреватель — 3 галлона в минуту
    Латунный сливной клапан котла
    Заводская сборка, разводка и упаковка
    Примечание: упаковка S-125/135/150 котлы отгружены с 3-мя соплами / скоростями розжига — 1.Сопло 25 галлонов в час установлено на заводе.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    МОДЕЛИ
    S 85
    ю 100
    ю 110
    *** С 125
    *** Ю 135
    *** С 150
    IBR Скорострельность G.P.H. (Макс.)
    ,85
    1,00
    1,10
    *** 1,25
    *** 1,35
    *** 1,50
    Размер сопла
    .65
    ,75
    ,85
    1,00
    1,10
    1,25
    Ввод IBR (БТЕ / час)
    119 000
    140 000
    154 000
    175 000
    189 000
    210 000
    Теплопроизводительность IBR (БТЕ / час) *
    101 000
    118 000
    130 000
    149 000
    159 000
    175 000
    Чистый рейтинг IBR (BTU / HR)
    88 000
    103 000
    113 000
    130 000
    138 000
    152 000
    Размер дымохода
    8X8X15
    8X8X15
    8X8X15
    8X8X15
    8X8X15
    8X8X15
    Осадка над огнем (отрицательная)
    .02
    0,02
    0,02
    0,02
    0,02
    0,02
    Содержание воды (гал.)
    16
    15-1 / 2
    14
    14
    14
    14
    Емкость внутреннего змеевика **
    3.5
    3,5
    3,5
    3,5
    3,5
    3,5
    A- Высота куртки
    38-1 / 2 «
    38-1 / 2 «
    38-1 / 2 «
    38-1 / 2 «
    38-1 / 2 «
    38-1 / 2 «
    B- Ширина куртки
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «31»
    C- Высота подачи змеевика
    31 «
    31 «
    31 «
    31 «
    31 «
    31 «
    D- Высота возвратной гидравлической системы
    22 «
    22 «
    22 «
    22 «
    22 «
    22 «
    Длина куртки E
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    21-1 / 4 «
    F- Доп.Гидронный возврат
    22 «
    22 «
    22 «
    22 «
    22 «
    22 «
    G- Высота подачи гидравлической жидкости
    36 дюймов
    36 дюймов
    36 дюймов
    36 дюймов
    36 дюймов
    36 дюймов
    H- Диаметр дымохода
    6 дюймов
    6 дюймов
    6 дюймов
    6 дюймов
    6 дюймов
    6 дюймов
    I- Высота предохранительного клапана
    33-1 / 2 «
    33-1 / 2 «
    33-1 / 2 «
    33-1 / 2 «
    33-1 / 2 «
    33-1 / 2 «
    Вес в упаковке (прибл.)
    320
    325
    330
    345
    350
    360
    Врезка подвода гидросистемы
    1-1 / 4 «
    1-1 / 4 «
    1-1 / 4 «
    1-1 / 4 «
    1-1 / 4 «
    1-1 / 4 «
    Отводы возвратной жидкости
    2-1 1/4 дюйма
    2-1 1/4 дюйма
    2-1 1/4 дюйма
    2-1 1/4 дюйма
    2-1 1/4 дюйма
    2-1 1/4 дюйма
    АФУЭ
    84.3
    84,2
    84,0
    84,6
    84,0
    83,0
    * На основе D.O.E. Процедура испытания
    ** Емкость змеевика из расчета 5 мин.привлечь. 5 мин. ожидание период.
    *** S-125/135 / 150- Скорострельность смешанного типа.

    Установка и проверка трубопроводов котла высокого давления на соответствие нормам ASME и Национального совета, Стив Калмбах

    • Домой
    • Мои книги
    • Обзор ▾
      • Рекомендации
      • Choice Awards
      • Жанры
      • Подарки
      • Новые выпуски
      • Списки
      • Изучите
      • Новости и интервью

    • Жанры0 Искусство
    • Бизнес
    • Детская
    • Кристиан
    • Классика
    • Комиксы
    • Поваренные книги
    • Электронные книги
    • Фэнтези
    • Художественная литература
    • Графические романы
    • Историческая фантастика
    • История
    • Ужасы
    • Ужасы
    • Тайна
    • Документальная литература
    • Поэзия
    • Психология
    • Романтика
    • Наука
    • Научная фантастика
    • Самопомощь
    • Спорт
    • Триллер
    • Путешествия
    • Молодые люди
    • Еще 017
    • Сообщество ▾
      • Группы
      • Обсуждения
      • Цитаты
      • Спросите автора
    • Войти
    • Присоединиться
    Зарегистрироваться
    Просмотреть профиль
  • Просмотреть профиль
  • Друзья
  • Группы
  • Обсуждения
  • Комментарии
  • Задание по чтению
  • Kindle Заметки и основные моменты
  • Цитаты
  • Любимые жанры
  • Рекомендации друзей
  • Настройки учетной записи
  • Помощь
  • Выйти
  • Главная
    • Мои книги
    • Обзор ▾
      • Рекомендации
      • Choice Awards
      • Жанры
      • Подарки
      • Новые выпуски
      • Списки
      • Изучите
      • Новости и интервью

      Жанры

      • Бизнес Биография 900 12
      • Детская
      • Кристиан
      • Классика
      • Комиксы
      • Поваренные книги
      • Электронные книги
      • Фэнтези
      • Художественная литература
      • Графические романы
      • Историческая фантастика
      • История
      • Ужасы
      • Памятка Отопление P91 Котельная труба
        Изоляционные одеяла являются неотъемлемой частью оборудования индукционного нагрева.После того, как труба нагреется до нужной температуры, индукционная катушка снимается и труба сваривается.

        «Наш средний срок выполнения работ составляет от восьми до 12 недель, в том числе трубы, сделанные из хромомолибденовой стали P91», — сказал Том Кренн, начальник завода, отдел производства труб. «Использование индукционного нагрева на P91 [] сократило время предварительного нагрева с двух часов и более до 30–60 минут. Это также сокращает время отжига водорода. Это деньги на чистую прибыль».

        К концу этого десятилетия будет построено от 300 до 400 новых электростанций.Большая часть трубопровода, по которому пар высокого давления подается к турбинам, в настоящее время изготовлена ​​из хромомолибденового сплава нового сорта — стали 9Cr-1Mo-V (P91). Новый сорт предлагает намного лучшее соотношение прочности и веса, чем старая резервная сталь 21¼ Cr-1Mo (P22).

        «Главный паропровод диаметром 26 дюймов, сделанный из P91, может иметь толщину стенки 21¼ дюйма. С P22 вы будете смотреть на продукт толщиной почти 5 дюймов», — отметил Кренн. «Он [P91] также лучше держится. Эти детали изнашиваются. Хотели бы вы заменять что-то каждые пять лет или тратить деньги заранее и прослужить 15 лет? В результате инженеры определяют P91, чтобы увеличить жизнь вне электростанции.«

        JFA недавно перешла с методов прямого нагрева — пропанового пламени или резистивного нагрева с керамическими подушками — на индукционный нагрев, косвенный метод, при котором труба нагревается изнутри. Кренн оценил все три метода нагрева, прежде чем выбрать один для использования на P91, что является особенно трудным

        Критерии выбора системы обогрева Krenn включали в себя качество, документацию, производительность, безопасность и стоимость расходных материалов. находятся в пределах спецификации.Кроме того, ему требовалась система, которая могла бы нагревать трубу до ± 25 градусов по спецификации заказчика.

        С качеством связана документация, которую требуют многие клиенты, чтобы обеспечить соблюдение температурных характеристик. Производительность основана на сокращении времени цикла нагрева, что, в свою очередь, сокращает общее время сварки. Сокращение времени сварки — ключевой компонент повышения производительности, учитывая, что на оплату труда приходится примерно 85% стоимости сварного изделия.

        Проблемы безопасности включают минимизацию потенциальных опасностей, вызываемых нагревательными элементами и горячей трубой, и устранение переносимых по воздуху частиц изоляции.

        В стоимость расходных материалов включены затраты на изоляцию, газ и электричество.

        После наматывания индукционных катушек на трубу P91 монтажник Чарли Ядон подключает термопару к системе индукционного нагрева.

        Управление параметрами сварки

        «Сварка хороша настолько, насколько хорош ваш контроль. Если вы не будете выполнять сварку в контролируемой среде, у вас могут возникнуть проблемы», — сказал Кренн. «При использовании P91 одним из ключевых моментов является поддержание надлежащей температуры предварительного нагрева, температуры промежуточного прохода и температуры отжига водорода.»

        Предварительный нагрев, обычно до 400-550 градусов по Фаренгейту, отводит влагу, тем самым снижая содержание водорода в металле. Водородное охрупчивание может привести к холодному растрескиванию готового сварного шва. По этой причине поддержание температуры между проходами (температура между сварками проходов) и водородный отжиг готового сварного шва также требуются различными нормативами.

        «Если вы не выполняете сварку в контролируемой среде, у вас могут возникнуть проблемы. При использовании P91 одним из ключевых моментов является поддержание надлежащей температуры предварительного нагрева, температуры промежуточного прохода и температуры отжига водорода.«

        В зависимости от области применения, применяемые коды включают ASME B31.1 Power Piping, ASME B31.3 Химический завод и трубопроводы нефтеперерабатывающего завода и ASME Раздел I. Детали энергетического котла. Эти коды также требуют термообработки после сварки, но JFA заключает субподряд. это задание сторонней фирме, имеющей печь, способную нагреть три или четыре трубы весом 14000 фунтов одновременно.

        Уменьшение времени до достижения температуры

        Поскольку в большей части его работы использовался P91, а работа требовала строгого контроля качества, Кренн стремился улучшить его методы нагрева.Как и большинство производителей, JFA ранее использовала пропановое пламя. Однако Кренн сказал: «Большинство наших клиентов P91 не хотят этого. Они не доверяют теплу пламени для равномерного нагрева трубы по всей ее толщине, поддержания температуры между проходами или минимизации зоны теплового воздействия. С пламенем вы всегда взять температурную палочку — похожую на мелок палочку, которая плавится при достижении заданной температуры — и проверить температуру, добавить больше тепла, посмотреть, как температура спадет, добавить больше тепла и так далее.Пламя пламени может быть слишком непостоянным, чтобы обеспечить должное качество с P91 ».

        Видя озабоченность Кренна качеством, Питер Флуд, менеджер дистрибьютора сварочной продукции Airtec Inc. из Фонда дю Лак, организовал демонстрацию и пробные испытания инверторной системы Miller Electric. Система индукционного нагрева (IHPS). Эта система использует быстро меняющееся (от 10 до 20 килогерц) электромагнитное поле в гибкой катушке. Магнитное поле пересекает деталь и индуцирует вихревые токи внутри детали, создавая тепло.

        Индукционный процесс не зависит от теплопроводности для нагрева детали, поэтому катушки не нагреваются. Источник тепла находится прямо под поверхностью, где 87 процентов тепла создается вихревыми токами. Это делает процесс эффективным с точки зрения использования энергии, поэтому он быстро нагревает детали до нужной температуры и почему для этого требуется только цепь на 45 А и 460 В.

        Индукционный нагрев представляет меньшую угрозу безопасности, чем другие методы нагрева.Изоляционные покрытия могут помочь защитить сварщика от контакта с горячей трубой. Здесь монтажник Чарли Ядон опирается на изолирующее одеяло, чтобы удерживать руки, при использовании газовой вольфрамовой дуговой сварки (GTAW) для корневого прохода.

        Индукционный нагрев также обеспечивает более равномерный нагрев толстых секций от внутреннего к внешнему диаметру, а также вверху, по бокам и внизу трубы.

        «Преимущества технологии индукционного нагрева быстро привлекли внимание Кренна», — сказал Флад. «Это намного быстрее, чище и безопаснее, чем некоторые другие методы.Время от двух до четырех часов на нагрев детали до температуры до нескольких минут требует изменения мышления. «Кроме того, это портативное устройство для одного человека и низкая стоимость расходных материалов», — добавил Флад.

        Типичные области применения включают стыковые соединения труб; трубные сварные бобышки; соединения трубы с клапанами; соединения труба-колено; соединения труба-тройник; и соединения сопла с трубой, сопло с резервуаром и сопло с редуктором. Индукционный нагрев подходит для предварительного нагрева труб большинства конфигураций от 2,5 до 24 дюймов.-диа. Таблица 40–120.

        Помимо P91, JFA использует индукционный нагрев для хромомолибденовых сталей P11 и P22.

        Установка и материалы для индукционного нагрева

        «С индукционным нагревом мы настраиваемся за 10-15 минут», — сказал Кренн. «Для настройки мы привариваем термопару к трубе, оборачиваем трубу простым одеялом и оборачиваем трубу индукционной катушкой».

        Игольчатые маты из диоксида кремния, используемые при индукционном нагреве, обычно рассчитаны на 50 операций. «Индукционные коврики не ломаются, поэтому их можно использовать повторно.Это значительно снижает наши ежемесячные затраты на расходные материалы », — сказал Кренн.

        Индукционные одеяла служат двум целям: во-первых, они предотвращают отвод тепла от соединения в атмосферу. Во-вторых, они защищают индукционную катушку и оператора оборудования от прямого контакта с горячая труба.

        «Наши операторы не обожгутся, работая с индукционной катушкой или матами», — сказал Кренн. Игольчатые маты из диоксида кремния остаются достаточно прохладными, чтобы операторы могли положить на них руки во время сварки. и может создавать нестандартные размеры и формы, например, для сварочной бобышки.

        Подтверждение в бумажной копии

        Технология индукционного нагрева позволяет подрядчику гарантировать заданную температуру и постоянство температуры, обычно в пределах от 5 до 10 градусов.

        «Мы можем создать печатную копию графика и загрузить все наши данные о нагреве на диск. Мы передаем этот диск в отдел контроля качества клиента, потому что он требует документации. У клиентов определенно больше уверенности», — сказал Кренн. .

        Он добавил: «Мы счастливы не только потому, что довольны наши клиенты, но и потому, что индукция значительно повысила нашу производительность.Наши сроки выполнения работ являются одними из самых быстрых ». Использование хромомолибденовых сплавов быстро растет. По оценкам Кренна, пять лет назад, вероятно, 10 процентов его работ касалось хромомолибденовых сталей. Сегодня это более 50 процентов. хром-молибден растет, индукционный нагрев будет способствовать быстрому и равномерному нагреву P91.

        Майк Рот — менеджер по индукционной технологии в Miller Electric Mfg. Co., 1635 W. Spencer St., Appleton, WI 54912-1079, 800-426-4553, факс 920-735-4168, mroth @ MillerWelds.com, www.MillerWelds.com. Miller Electric производит и поставляет сварочное оборудование и аксессуары для легкой и тяжелой промышленности.

        J.F. Ahern Co., 855 Morris St., P.O. Box 1316, Fond du Lac, WI 54936, 920-921-9020, www.jfahern.com.

        Airtec Inc., 659 S. Hickory St., Fond du Lac, WI 54935, 920-923-3577.

        Судовые котлы | Центр обучения морской инженерии

        Предохранительные клапаны предназначены для защиты котла от воздействия избыточного давления.На каждом паровом барабане котла установлено не менее двух предохранительных клапанов, но если есть пароперегреватель, то на нем должен быть установлен другой предохранительный клапан.

        Введение: предохранительные клапаны судовых котлов

        Давление предохранительного клапана пароперегревателя должно быть меньше расчетного давления котла, т.е. меньше давления предохранительного клапана парового барабана, чтобы обеспечить прохождение пара через пароперегреватель в условиях продувки. Настройка давления одного предохранительного клапана парового барабана должна быть такой же, как расчетное давление котла.Давление еще одного предохранительного клапана должно быть на 2–3% больше расчетного давления котла.

        Классификация предохранительных клапанов котла

        В судовых котлах используются предохранительные клапаны трех типов:

        1. Улучшенный предохранительный клапан высокого подъема
        2. Полноподъемный предохранительный клапан
        3. Полнопроходной предохранительный клапан

        Предохранительный клапан котла

        Улучшенный предохранительный клапан высокого подъема:

        1. Бескрылевой клапан улучшает поток пара и снижает риск заклинивания.
        2. Давление отработанного пара, действующее на поршень, увеличивает подъем клапана.
        3. Седло специальной формы отклоняет пар к выступу клапана и увеличивает подъем клапана.
        4. Клапан поднимается, усилие сжатия пружины увеличивается, поэтому чем выше поднимается клапан, тем больше увеличивается давление в котле.
        5. Давление отработанного пара удерживает цилиндр на месте во время движения поршня, а также благодаря плавающему цилиндру снижается риск заклинивания.
        6. Вокруг седла клапана помещается выступ, так что, когда крышка клапана поднимается, выходящий пар задерживается в кольцевом пространстве вокруг торца клапана, возникающее в результате нарастание давления, действующего на большую площадь крышки клапана, вызывает резкий подъем клапана .Такое расположение дает еще одно преимущество, заключающееся в том, что клапан закрывается чисто и резко с очень небольшим эффектом продувки.
        7. Усовершенствованный предохранительный клапан с высоким подъемом использует давление отработанного пара для увеличения подъема клапана; это достигается за счет того, что давление действует на нижний держатель пружины, который помещается в плавающее кольцо, образуя таким образом поршень. Давление действует на этот поршень, заставляя его двигаться вверх, помогая сжимать пружину и тем самым увеличивая подъем клапана.
        8. Ключ для незакрепленной посадки или навесной замок обеспечивает надлежащее закрытие клапана.
        9. Ослабленный штифт предназначен для фиксации крышки клапана и обеспечения возможности теплового расширения.
        10. Регулировка клапана осуществляется путем навинчивания стяжной гайки на верхнюю пластину пружины.
        11. После окончательной регулировки устанавливается компрессионное кольцо, чтобы исключить дальнейшее движение.
        12. Затем на зажимную гайку и верхнюю часть шпинделя клапана надевается колпачок, пропускается шплинт и блокируется навесным замком для предотвращения несанкционированного доступа посторонних лиц.
        13. Зазор между этим колпачком, шпинделем клапана и чекой таков, чтобы предотвратить прижим клапана извне.
        14. Разгрузочный механизм установлен таким образом, чтобы в случае аварии клапан можно было открыть вручную до полного подъема ¼ D, чтобы сбросить давление в котле.

        Зона клапана: As = A × (1 + Ts / 555)

        • As- Площадь агрегата через седло клапана (мм2) для перегретого пара.
        • A-Агрегатная площадь через седло клапана (мм2) для насыщенного пара.
        • Ts — степень перегретого пара в o C.

        15. Площадь клапана (As) больше (A) из-за того, что удельный объем пара увеличивается с повышением температуры при постоянном давлении, и требуется большая площадь утечки во избежание накопления давления.

        16. Площадь клапанной коробки должна быть не менее (1/2) A.

        17. Труба для отходящего пара и проход для пара должны иметь размер не менее 1,1 × A.

        Ручной пример предохранительного клапана котла:

        Для проверки исправного состояния предохранительного клапана котла мы регулярно проводим «ручную проверку предохранительного клапана котла».Предохранительный клапан снабжен спусковым механизмом, который вручную поднимает предохранительный клапан и сбрасывает избыточное давление в котле. Когда ослабляющий механизм вытянут, клапан открывается вручную на полный подъем на ¼ D, чтобы сбросить давление в котле. Перед проведением процесса необходимо опорожнить предохранительный клапан котла.

        Дренаж предохранительного клапана котла:

        Слив воды из предохранительного клапана котла необходим для предотвращения скопления воды в трубопроводе, которое может вызвать образование напора над крышкой клапана, что приведет к увеличению давления продувки.Поэтому необходимо регулярно опорожнять предохранительный клапан котла.

        1. Сливной труба должна быть установлена ​​на нижнюю часть грудной клетки клапана на выпускной стороне клапана.
        2. Трубу следует вывести из котла.
        3. По длине трубы не должно быть клапана или крана.
        4. Открытый слив трубы следует регулярно проверять.
        5. Если труба забивается, существует вероятность перегрузки клапана из-за гидравлического напора или повреждения из-за гидроудара.
        6. Трубопровод отвода пара предохранительного клапана котла должен быть хорошо закреплен, чтобы предохранительный клапан не подвергался нагрузке, так как это может быть причиной дополнительной нагрузки на клапан.

        Настройка давления предохранительного клапана котла:

        Если обнаружено, что предохранительный клапан котла не поднимается при расчетном давлении подъема, необходимо вручную настроить давление предохранительного клапана котла для правильной и безопасной работы котла.Регулировка может быть выполнена на этом типе клапана для получения желаемых характеристик выпуска и продувки.

        1. Настройку давления предохранительного клапана можно выполнить в диапазоне от высокого до низкого давления или наоборот.
        2. Примите необходимые меры личной безопасности и подготовьте инструменты, например, инструмент для затыкания рта и контрольные калибры.
        3. Медленно поднимите давление в котле и несколько раз продуйте предохранительные клапаны вручную для теплового расширения и уменьшения термической нагрузки на клапаны.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
