Подключаем датчик давления воды

Датчик давление воды по-иному еще называется реле. А вот о том, как подключить датчик давления воды знают далеко не многие. Прежде всего, стоит отметить, что благодаря таким датчикам и управляются насосные станции. Они способны измерить давление воды в системе. Затем, получив данные, на основании их включать насос, или его выключать при необходимости. Когда давление в системе понижается, включается датчик и автоматически гидроаккумулятор наполняется водой. Отключается насос тогда, когда давление достигает того значение, которое задано максимальным при настройке. Итак, получается, что датчики воды позволят:

  • контролировать гидроаккумулятор, и уровень воды в нем.;
  • управлять насосом, включать его и отключать;
  • работать в автоматическом режиме.

Для того, чтобы датчик работал хорошо и без перебоев:

  1. Для начала нужно подключить его к системе, которая отвечает за водоснабжение.
  2. Затем необходимо подключить прибор к электропитанию;
  3. Далее настраивается реле;
  4. При необходимости подключить дополнительное оборудование для датчиков давления.

Только после этих процедур считается, что устройство готово к работе.

Итак, теперь обо всем по порядку. Для того, чтобы подключить прибор к системе водопровода, нужно учесть некоторые моменты. Здесь есть специальная гайка, которая жестко закреплена на реле, при установке нужно по часовой стрелке вращать весь прибор. Современные реле предусматривают специальное место для того, чтобы производить монтаж. Если такового нет, тогда нужно воспользоваться дюймовым латунным тройником, который еще по-иному называют «елочкой». С помощью её устройство подключается к водной магистрали. При чем, все его части, как гидроаккумулятор, так манометр и реле.

Затем специальным штулцером подключаются все эти элементы к водопроводной системе. Перед тем, как начинать подключать, нужно обязательно уплотнить соединение, которое имеет резьбу. Для этого можно взять специальную нить или обычный лен. После того, как уложите уплотнитель, нужно перейти к навинчиванию реле. Это нужно делать не торопясь, вручную. При сопротивлении необходимо воспользоваться гаечным ключом.

Правильное уплотнение идет с трудом, нить при этом, остается в ровном положении, не образуя никаких петель.

Следующим этапом устанавливается датчик к электросети. Для начала необходимо найти на реле контакты. Они здесь двух групп и замкнуты. При максимальном значении они размыкаются. Место, где располагаются эти контакты, обычно обозначаются в инструкции.

Далее прикручиваются жилы провода, делается это к каждой свободной паре. Провод заземления соединяется с винтом, который находится на корпусе реле. Если нет заземления электроприбора – это является грубым нарушением техники безопасности.

Далее реле соединяется с насосом, для этого нужен кусок провода, который бы подходил по длине. Один конец провода присоединяется к контактам, которые являются свободными, а другой к тем контактам, которые находятся на насосе.

Собственно, можно считать, что на этом работы по подключению закончены, и осталось только проверить систему. Обычно для того, чтобы система работала нормально достаточно тех настроек, которые установлены заводом. Если есть причины, по которым настройки нужно изменить, все стоит делать очень аккуратно. Перед самостоятельной настройкой отключается электропитание насоса, спускается вода из системы. Насос должен сам автоматически отключиться. Обязательно проверяется давление в гидроаккумуляторе, оно должно быть меньше минимального значения на 0,2. Также прочищаются фильтры. Регулировать датчик нужно двумя пружинами. Пружиной большей величины нужно выставить максимальное значение, а меньшей – минимальной.

Основные ошибки при подключении

Главное, помните, что перед тем, как начать монтаж, изучите, как расположено гнездо для датчика.

Может установке препятствовать труды или какие-либо элементы насоса. В этом случае позаботьтесь о наличии детали, удлинителя. Ведь вход для вод на реле может быть нестандартного размера, особенно если это профессиональная модель, а не бытовая.

Предположим, что процесс наматывания уплотнительной нити у Вас пошел с затруднением. Нить путается, на ней появляются петли, либо же она вылезает. Это значит, что нить наматывается неправильно, и стоит всю процедуру начать сначала. Если появилось несколько петель, то не обращайте внимания, не нужно переделывать работу.

Важно так при соединении контактом не соединять одни пары, это может привести к короткому замыканию.

В случае, если Вы хотите отдать эту работу в руки профессионалов, наши специалисты быстро и легкостью справятся с задачей, установят систему и проведут все соответствующие этому процессу мероприятия, установим дополнительное оборудование. Например, манометр, или такое оборудование, как энкодеры. К тому же, мы поможем Вам определиться с выбором насоса, которые больше подходит под Ваши запросы и средства.

Датчики давления

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

  • для подключения напряжения 220В;
  • для заземления;
  • клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов.

Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0. 2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

  1. Погружной или поверхностный насос.
  2. Манометр.
  3. Гидроаккумулятор.
  4. Датчик давления.
  5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

  • нижний уровень – 1,5-1,8 бар;
  • верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

  1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
  2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
  3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
  4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

  1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
  2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
  3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
  4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
  5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

  1. По открытию крана вода начинает поступать из бака.
  2. По мере убывания жидкости в насосной станции давление постепенно снижается.
  3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
  4. По закрытию крана бак наполняется водой.
  5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

  • после запуска двигателя насоса, он сразу же отключается;
  • после отключения станции наблюдается слабый напор в системе;
  • при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
  • не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

  1. Отключите оборудование от электросети.
  2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
  3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

как правильно настроить для насоса в частном доме, как регулировать в квартире, в насосной станции?

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

  1. По открытию крана вода начинает поступать из бака.
  2. По мере убывания жидкости в насосной станции давление постепенно снижается.
  3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
  4. По закрытию крана бак наполняется водой.
  5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

  1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
  2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
  3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
  4. Проверяем, как изменилось давление отключения и тестируем систему.
  5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

  • нижнее давление — 1,4 атм.,
  • верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

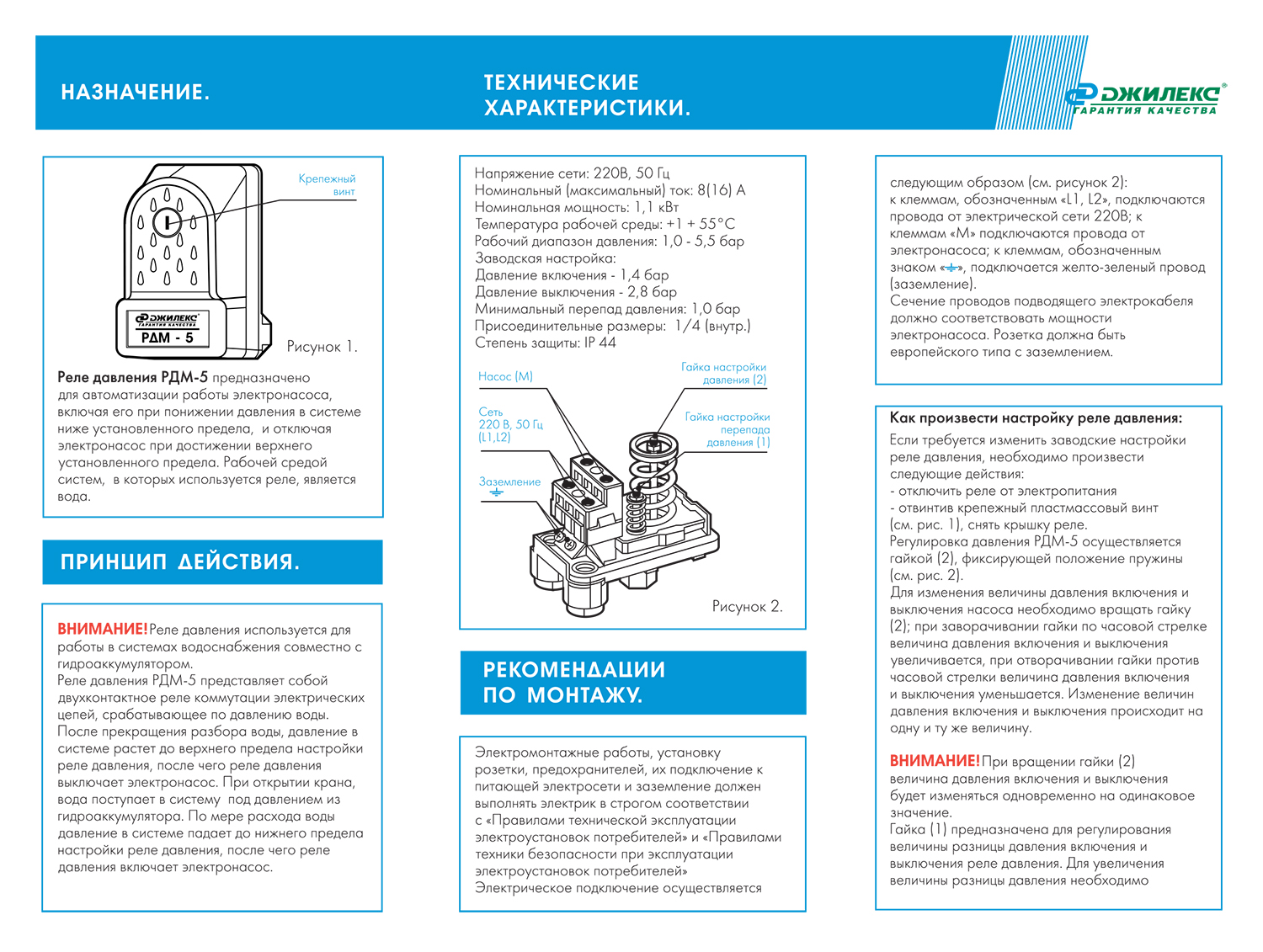

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

  • рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
  • коллектор, подающий и распределяющий воду по всем точкам потребления;
  • манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

  1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
  2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
  3. Перепад давления (ΔР) — разница предыдущих двух показателей.
  4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Реле, редуктор, стабилизатор давления — что и когда выбрать?

Забота о поддержании напора воды возлагается, кроме реле, еще на 2 устройства: редуктор и стабилизатор давления.

Редуктор — это клапан с пружиной в качестве исполнительного элемента. Предназначен для поддержания напора в водопроводе.

Принцип действия простой. При низком давлении в подводящих трубах, пружина открывает клапан полностью.

При высоком напоре, пружина частично закрывает клапан, обеспечивая падение давление в трубах, стоящих за клапаном.

Стабилизатор давления — это устройство с датчиком давления и электроприводом, закрывающим и открывающим клапан. Предназначен для точного поддержания напора в водопроводе.

Редуктор и стабилизатор не могут повышать напор воды. Поддерживают заданное давление на выходе, если на их входе оно достаточно высокое. Стабилизаторы это делают с высокой точностью, редукторы грубее.

Редуктор и стабилизатор не могут заменить реле давления. Но их установка принесет пользу. Монтируют редуктор и стабилизатор между гидроаккумулятором и точкой водоразбора.

Назначение и устройство

Реле регулятор давления воды для насоса – внешний вид

Для поддержания постоянного давления в водопроводе частного дома необходимы два устройства – гидроаккумулятор и реле давления. Оба эти устройства подключены к насосу через трубопровод – реле давления расположено посередине между насосом, аккумулятором. Чаще всего он находится в непосредственной близости от этого резервуара, но некоторые модели могут быть установлены на корпусе насоса (даже погружного). Давайте разберемся, для чего предназначены эти устройства, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.


Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.


Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.


Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

  • открывается кран с водой, и она поступает из наполненного гидробака;
  • в системе давление начинает снижаться, а мембрана давить на поршень;
  • замыкаются контакты и включается насос;
  • вода поступает потребителю, а когда кран закроется, наполнит гидробак;
  • при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
  • насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

  • необходимое давление в наивысшем участке водопровода;
  • разница высот между насосом и наивысшим участком отбора воды;
  • возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Датчик давления воды в системе водоснабжения: устройство, монтаж, регулировка

Для того чтобы параметры работы автономных систем водоснабжения (в частности, давление в трубопроводе) могли регулироваться автоматически, используют различные технические устройства, одним из которых является датчик давления воды. Этот элемент систем водоснабжения, в которые вода подается из скважин посредством насосных станций, позволяет не только контролировать параметры таких систем, но и управлять их работой. Датчик давления воды в системе водоснабжения позволяет в автоматическом режиме, без участия человека, включать и отключать насосные станции.

Реле давления предназначено для автоматической регулировки включения и отключения подачи воды в систему водоснабжения

Алгоритм работы и назначение

Датчик для регулирования давления воды (реле, сенсор давления) работает по следующему алгоритму:

  • В тот момент, когда открываются краны и объем жидкости в гидроаккумуляторе уменьшается, в водопроводе снижается давление воды.
  • Когда давление в системе водоснабжения достигает минимально допустимого значения, контакты датчика, регулирующего данный параметр, замыкаются.
  • Замыкание контактов датчика давления приводит к запуску насоса, который отвечает за подачу воды из скважины.
  • При закачивании воды из скважины давление в водопроводе начинает возрастать.
  • После того как давление воды в водопроводе достигнет максимально допустимого значения, контакты датчика размыкаются, что приводит к отключению насосного оборудования.

Работая в подобном режиме, датчики давления воды позволяют сохранять напор жидкости в водопроводе на постоянном уровне. Если не использовать такое устройство в трубопроводе, то насос, подающий воду, придется включать и отключать вручную. Это не только не позволит поддерживать давление воды в системе на постоянном уровне, но и может привести к возникновению гидравлических ударов и работе насосного оборудования в холостом режиме.

Блок автоматики, состоящий из реле давления, манометра и фитинга

Сенсоры давления воды, установленные на одном из узлов системы водоснабжения, выполняют еще одну важную функцию – сигнализируют о текущем давлении и выводят данные о его значении на контрольные приборы, простейшим из которых является манометр.

Таким образом, устанавливая датчик давления воды (электронный или механический), обеспечивают стабильность работы водопровода, а также защищают элементы его оснащения от негативных факторов, таких, например, как гидравлические удары и работа насоса «всухую».

Конструктивные особенности

Как уже говорилось выше, существуют как механические, так и электронные реле давления воды. У тех и у других основным рабочим органом является мембрана, выступающая в роли одной из стенок их внутренней емкости, в которую поступает вода. Отклоняясь под напором воды, мембрана воздействует на остальные элементы датчика, в итоге и происходит срабатывание устройства.

Устройство мембранного датчика давления

Элементами, на которые воздействует отклоняющаяся мембрана, в механических датчиках являются контакты, которые при смыкании или размыкании включают и отключают насосное оборудование. Электронный датчик давления работает по несколько иному принципу. Деформация мембраны в таком устройстве преобразуется в управляющий электрический аналоговый сигнал, который затем усиливается, подвергается оцифровке и поступает в блок автоматической регулировки работы трубопровода.

Механические датчики давления, которые также называют контактными, используются чаще, чем электронные. Объясняется это как простотой конструкции такого устройства, так и его более доступной стоимостью. В частности, регулярно осуществляют установку механических датчиков давления воды в системах отопления и водоснабжения бытового типа.

Устройство бытового реле давления воды

Конструкцию механического датчика составляют:

  • патрубок, при помощи которого осуществляется подсоединение устройства к элементам трубопровода;
  • мембрана;
  • контактная группа;
  • две пружины разного диаметра, посредством которых выставляется уровень наибольшего и минимального давления, при котором устройство должно срабатывать.

Датчик давления в разобранном виде

Пружина большего диаметра, устанавливаемая в датчики механического типа, определяет уровень давления воды в трубопроводе, при котором устройство сработает и отключит подающий насос. Вторая пружина отвечает за нижний предел срабатывания датчика, а если выразиться точнее, то диапазон значений, при выходе за который датчик сработает на включение и запустит насос, подающий воду в трубопровод.

Конструкция механических датчиков предусматривает возможность регулировать степень сжатия обеих пружин. При сжатии пружины большего диаметра увеличивается значение давления воды, при котором устройство будет срабатывать. Если сильнее сжать пружину меньшего диаметра, то увеличится разность давлений между уровнями срабатывания.

Принцип регулировки механического датчика давления

Рекомендации по установке

Если вы решили установить датчик давления своими руками, сначала ознакомьтесь с информацией о том, как это правильно сделать. Обычно в качестве места для установки датчика или реле давления выбирают ту часть водопровода, которая расположена после насоса и гидроаккумулятора, перед фильтрующими элементами. Объясняется это тем, что данная часть водопровода характеризуется меньшими скачками давления. Следует также иметь в виду, что эксплуатация многих моделей датчиков контроля давления воды допускается только внутри помещений. Это обязательно указывается в инструкции к таким устройствам.

Для установки датчиков применяются специальные тройники-разветвители, которые позволяют при помощи одного монтажного элемента подключить к водопроводу сам датчик, гидроаккумулятор и манометр. При установке датчика, кроме тройника, может потребоваться дополнительный переходник, о приобретении которого следует позаботиться предварительно. В любом случае схема подключения к водопроводу реле определяется конструктивным исполнением и техническими характеристиками последнего.

Схема водоснабжения из скважины

Отдельные модели датчиков, помещаемые во влагозащищенный корпус, могут устанавливаться непосредственно на водяном насосе с помощью специального штуцера. Датчики данного типа благодаря такому конструктивному исполнению успешно эксплуатируются вместе с насосным оборудованием внутри кессона или даже скважины.

После того как механическая часть процесса установки реле или датчика давления воды выполнена, необходимо подключить соответствующие контактные группы к насосу и заземлить устройство. Выбирая электрокабели для подключения таких датчиков, следует в первую очередь учитывать мощность насоса, функционирующего в системе. Так, при использовании насосного оборудования, мощность которого составляет 2 кВт, следует применять кабели сечением не менее 2 мм2.

Схема подключения реле давления

После того как вы установили реле давления воды своими руками и выполнили все необходимые подключения, можно включить насос и проверить работоспособность всей системы. О том, что она функционирует нормально, будет свидетельствовать увеличение давления в ней, что можно определить по показаниям манометра.

Самостоятельная настройка

Несмотря на то, что в большинстве случаев рабочие параметры реле перепада давления уже настроены производителями, могут возникнуть ситуации, когда процедуру регулировки требуется выполнить своими руками. Оптимальная разница между значениями давления воды в трубопроводе, при которых должен включаться и отключаться насос, должна составлять 1 атм. При этом нижний предел, при котором срабатывает датчик, устанавливается таким образом, чтобы он был на 0,2–0,5 бар меньше давления, которое может выдержать используемый насос.

Перед тем как своими руками начать выполнять регулировку рабочих параметров датчика или реле, необходимо проверить уровень давления в гидроаккумуляторе. Для этого надо выполнить следующие действия:

  • Отключить все элементы системы от сети и слить воду.
  • Снять боковую крышку гидроаккумулятора и проверить уровень давления в нем, для чего можно использовать автомобильный компрессор, оснащенный манометром.
  • Если уровень давления меньше, чем 1,5 атм, необходимо повысить его, включив подающий насос.
  • При слишком высоком уровне давления его необходимо понизить, нажав на ниппель.

Диаграмма регулировки реле давления воды

После такой проверки можно приступать к регулировке датчика, которая выполняется в следующей последовательности:

  1. Все элементы системы отключают от электрического питания и из нее сливают воду.
  2. После слива воды убеждаются, что манометр показывает нулевое значение.
  3. Затем включают насос и начинают заполнять систему водой.
  4. При выключении насосного оборудования фиксируют на манометре значение, при котором это произошло.
  5. После этого начинают сливать воду и при включении насоса также фиксируют уровень давления.
  6. Отключают элементы системы от электрического питания и снимают крышку датчика.
  7. Ослабляют гайку, при помощи которой регулируется степень сжатия пружины небольшого диаметра.
  8. Используя гайку для сжатия пружины большого диаметра, устанавливают уровень минимального давления, при котором датчик будет срабатывать. При этом следует иметь в виду, что сжатие данной пружины увеличивает этот параметр, а ее ослабление – уменьшает.
  9. Опять наполняют систему водой, затем начинают сливать ее и фиксируют уровень давления, при котором насос включится.
  10. Если это значение не соответствует требуемым параметрам, необходимо еще раз отрегулировать степень сжатия пружины большого диаметра.
  11. Изменяя степень сжатия пружины небольшого диаметра, устанавливают максимальный порог давления воды, при котором насос будет отключаться. При сжатии такой пружины разница между порогами срабатывания насоса увеличивается, а при ее ослаблении – уменьшается.
  12. Включают насос, наполняющий систему водой, и фиксируют уровень давления, при котором он отключится.
  13. Если уровень давления, при котором насос отключается, не соответствует требуемым параметрам, повторно регулируют степень сжатия пружины небольшого диаметра. Выполнять такую процедуру следует до тех пор, пока требуемая разница давлений, при которых насос включается и отключается, не будет достигнута.

Регулировочные элементы реле давления RD-2

Самостоятельно регулируя механический датчик давления, можно изменить рабочие параметры такого устройства, которые были выставлены производителем. Поступая таким образом, можно, например, уменьшить количество включений насоса. В то же время следует иметь в виду, что перепад давления воды в системе в этом случае может увеличиться, что негативным образом отражается на надежности элементов трубопровода.

Выполняя самостоятельную регулировку датчика, следует учитывать технические характеристики используемого насосного оборудования.

Чтобы компенсировать потери давления воды в трубопроводе, насос должен создавать избыток давления величиной в 0,5 бар. В противном случае можно столкнуться с тем, что насос будет работать с перегрузкой, а это приведет к его быстрому выходу из строя. Даже если для систем водоснабжения или обогрева жилья используется датчик с заводскими настройками, надо хотя бы ежегодно проверять параметры его работы и при необходимости выполнять его регулировку.

Многие домашние мастера, руководствуясь естественным желанием сэкономить, устанавливают на системы водоснабжения самодельный датчик давления воды. В подобных случаях всегда следует иметь в виду, что обеспечить требуемую надежность работы водопровода в состоянии только устройства, изготовленные в заводских условиях. Использовать для оснащения водопроводов реле давления, изготовленное своими руками, конечно, можно, но делать это лучше в тех случаях, когда к параметрам работы такой системы и к ее надежности не предъявляются слишком высокие требования.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Настройка датчика давления — Информатика, информационные технологии

  • Дверь закрыта
  • На дисплее высвечивается значение уровня воды памяти : “ini. yyyy” (рис.19)
  • Насос запускается
  • Когда вода полностью удалиться из машины происходит настройка датчика давления
  • Насос останавливается

Рис. 19 Индикация при тесте датчика давления

Происходит забор воды до уровня 2….4 см от низа барабана (N?1660)

На дисплее высвечивается значение уровня воды : “ini. yyyy” (рис.20)

Рис. 20

P9 Аква датчик (датчик мутности воды)

Настройки аква датчика

  • Дверь закрыта
  • Насос запускается
  • Когда вода полностью удалиться из машины, происходит настройка аква датчика
  • Насос останавливается
  • Дверь можно открыть после 10 сек. (рис. 21)

Рис. 21 Индикация при тестировании датчика мутности воды

Р10 Тест программа датчика потока

Датчик потока

  • Дверь закрыта
  • Насос запускается, пока вода полностью удалится (рис. 22)
  • Насос останавливается

Рис. 22 Индикация при тестировании датчика потока

  • Происходит забор воды до 5 литров (возможна погрешность, в зависимости от давления воды в сети). В барабане визуально можно увидеть воду (рис.23).
  • Дверь открывается

Рис. 23

Р11 Тест программа 3D датчика

Teст 3D датчика

Запускается тест 3D датчика

Нет ошибки Ошибка

Р12 Определение загрузки

Определение загрузки

  • Дверь закрыта
  • 3сек ожидание/ обнуление (рис. 25)

Рис. 25

  • В прибор поступает 2 литра воды (загрузка100….300)
  • 10сек пауза (рис. 26)

Рис. 26

  • В прибор поступает 2 литра воды (загрузка300….500)
  • 10сек пауза (рис. 27)

Рис. 27

  • В прибор поступает 2 литра воды (загрузка 500….700)
  • 10сек пауза (рис. 28)

Рис. 28

Насос запускается, пока вода полностью удалится

Дверь можно открыть после 10 сек.

Р14 Тест программа проверки клапанов

Электромагнитные клапана

  • Дверь закрыта
  • Насос запускается до полного слива воды (рис. 29)

Рис. 29

  • в течении 5 сек поступает вода из клапана V1 (рис. 30)

Рис. 30

  • в течении 5 сек поступает вода из клапана V2 (рис. 31)

Примечание: Только для приборов с забором холодной воды, в противном случае пауза 5 сек.

Рис. 31

  • в течении 5 сек поступает вода из клапана V3 (рис. 32)

Примечание: Только для приборов с забором горячей воды, в противном случае пауза 5 сек.

Рис. 32

  • поступает вода из клапанов V1 и V2 (рис. 33)

Примечание: Когда уровень перелива достигнут, насос запускается на 90 сек.и на экране высвечивается «F:31»

Рис. 33

Р15 Тест программа звука

Звук

  • Звуковой сигнал включён на максимальном уровне (рис. 34)

Рис. 34Тест звукового сигнала

Р16 Тест программа насоса

Насос

  • Дверь закрыта
  • Насос запускается до полного слива воды (рис. 35)

— Контроль прессостата

— Контроль аква датчика

  • Насос отключается
  • Пауза на 2 сек.
  • Насос запускается на 2 сек.
  • Дверь открывается

Рис. 35 Тест насоса

Р17 Тест программа тэна

ТЭН

  • Дверь закрыта
  • Происходит забор воды до уровня (N?1660) (рис. 36)

Рис. 36

  • ТЭН начинает работать (рис. 37)

Примечание: ТЭН отключается через 30 минут или по достижении температуры воды 85°C

Рис. 37

Как настроить автоматику, реле давления на насосной станции


Как правильно отрегулировать реле давления

Реле давления предназначены для автоматического определения изменения давления. Они широко используются в индустрии водозаборных скважин, так как в основном используются в системах с жидкостями под давлением.

Большинство реле давления имеют возможность регулировки на месте, но некоторые нет. В этом блоге мы расскажем, как правильно настроить стандартное реле давления, чтобы обеспечить безопасность вас и вашего переключателя. Давайте погрузимся.

Ищете информацию о различных компонентах установки погружного насоса? Ознакомьтесь с Электронной книгой «Полное руководство по всем компонентам погружных насосов».

Все реле давления имеют две рабочие точки, известные как настройки включения (точка сброса) и отключения (точка срабатывания). Точка включения предназначена для падения давления, а точка отключения — для повышения давления. Каждый переключатель также включает дифференциал или диапазон, основанный на точках включения и выключения. Как включение, так и выключение на большинстве переключателей можно отрегулировать, если этого требуют определенные приложения.Например: если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм.

Советы по настройке стандартного переключателя

1. Чтобы защитить вас и ваш коммутатор, первое, что нужно сделать, — это отключить питание коммутатора от источника питания, прежде чем пытаться выполнять какие-либо регулировки.

2. После отключения питания измерьте и запишите расстояние от открытой резьбы от верха гайки до верха шпильки, которую вы регулируете.Запишите его в долях дюйма или мм, это на тот случай, если вам нужно начать все сначала, чтобы вы знали, с чего начали.

3. В первую очередь необходимо отрегулировать параметры включения и выключения. После того, как вы внесете в них нужные настройки, вы можете настроить дифференциал в качестве вторичной регулировки. Как вы можете видеть на картинке, большая гайка регулирует врезку, меньшая гайка регулирует диапазон.

4. На гайку должно приходиться не более 3 оборотов, каждый раз вверх или вниз.

Чтобы узнать больше о реле давления и различных типах, ознакомьтесь с нашим веб-семинаром «Основное руководство по пониманию реле давления».

Регулировка врезки

Чтобы увеличить или уменьшить настройку включения или отключения, вам необходимо использовать гаечный ключ или головку 3/8 дюйма для регулировки переключателя, сохраняя при этом тот же дифференциал. Для этого выполните следующие действия.

1. Поверните гайку диапазона по часовой стрелке для более высокого давления включения и против часовой стрелки для более низкого давления включения.Примечание: изменение этих настроек НЕ изменяет дифференциал.

2. Когда вы начнете изменять значение включения, значение отключения изменится на ту же величину и в том же направлении. Например, если вы увеличите давление включения на 10 фунтов на квадратный дюйм, это также увеличит давление отключения на 10 фунтов на квадратный дюйм, что избавит вас от необходимости регулировать значение отключения.

Мониторинг важен

Затем вам следует внимательно следить за системой, чтобы убедиться, что настройка давления соответствует вашим требованиям.Обратите внимание, что настройку реле давления можно будет считать только после того, как насос достигнет своего первого настроенного отключения. Следующее давление включения и отключения — это ваша новая настройка.

1. Открыв слив бойлера или отстойник, вы можете слить воду из напорной системы до тех пор, пока давление не упадет ниже текущего значения включения, а затем включится насос.

2. После этого можно выключить кран.

3. Затем следует контролировать давление в системе по мере того, как насос создает давление и заполняет резервуар.Внимательно следите за манометром, чтобы определить точную точку выключения насоса.

4. Наконец, вы можете повторить настройку, если необходимо, и продолжить мониторинг еще пару циклов. Повторяйте настройки и следите, пока не дойдете до нужной вам настройки.

Следует иметь в виду одну вещь: при понижении настройки давления большинство водных систем бака-дозатора рассчитаны на то, чтобы давление было на 2 фунта / кв. Дюйм ниже точки включения, когда в баке нет воды.Еще одна вещь, о которой следует помнить, — это то, что дифференциал не может быть отрегулирован за пределы минимального и максимального дифференциала, которые опубликованы для переключателя.

Не срабатывает ли переключатель?

Если вы обнаружите, что реле срабатывает, давление включения, скорее всего, слишком близко к предварительной заправке бака. Чтобы переключатель не сработал, требуется разница минимум 2-5 фунтов на квадратный дюйм. Например, если срабатывание переключателя составляет 40 фунтов на квадратный дюйм, тогда предварительная зарядка бака должна составлять максимум 35-38 фунтов на квадратный дюйм.

Еще один фактор, который вы должны учитывать, — это то, что переключатели не тестируются индивидуально, что означает, что если вы получите переключатель, который составляет 30-50 фунтов на квадратный дюйм, возможно, это будет 28-48 фунтов на квадратный дюйм. Реле давления также могут иногда заедать, поэтому они могут выходить на 1 или 3 фунта на квадратный дюйм от одного цикла к другому. Давление окружающей среды также может увеличить предварительную заправку в баке. Это просто то, о чем следует знать.

Помните об этих советах и ​​действиях в следующий раз, когда вам понадобится отрегулировать реле давления. Но имейте в виду, что шаги регулировки могут немного отличаться от одного переключателя к другому в зависимости от того, какой у вас переключатель: стандартный или, например, переключатель низкого давления. Всегда полезно посмотреть, какой у вас переключатель, и изучить, есть ли конкретные шаги, которые вы должны сделать для этого переключателя.

Как отрегулировать реле давления воды

Внимание! Электричество может быть очень опасным , особенно если у вас нет опыта.Всегда соблюдайте осторожность при работе с электричеством и выключайте прерыватели источника питания при тестировании компонентов или внесении любых регулировок в электрическую систему. Если вы не на 100% уверены, что сможете безопасно выполнить любой из этих тестов, позвоните профессиональному специалисту

.

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения, а дифференциал составляет 20 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос выключается. Возможно, вы захотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях не хватает давления или в головках оросителей требуется более высокое давление. Отрегулировать диапазон можно, выполнив несколько простых шагов.

Ослабьте гайку сверху, чтобы снять крышку на реле давления.Заводские настройки находятся под крышкой реле давления (как показано выше). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или по часовой стрелке, чтобы увеличить давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть на 2 фунта / кв. Дюйм ниже давления включения.

Нажмите здесь, чтобы посмотреть видео: Как проверить и отрегулировать напорные баки

Щелкните здесь, чтобы прочитать блог: Как проверить и отрегулировать напорный бак

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Сводка и советы профессионалов:

  1. Если вы отрегулируете давление включения, вам также потребуется отрегулировать напорный бак.
  2. В очень редких случаях требуется регулировка маленькой боковой пружины.
  3. Не устанавливайте слишком высокое давление отключения. Если насос не может производить достаточное давление, он не отключится (и вызовет отказ двигателя).

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329.4519.

Как отрегулировать реле давления воды в скважинном насосе

Реле давления воды в скважинном насосе регулирует скорость включения и выключения насоса.Он использует две системы давления для управления потоком воды, и регулировка давления воды включает в себя настройку этих систем. Обычно этот переключатель предварительно настроен на правильное давление, но вы можете изменить его без каких-либо специальных инструментов или материалов, используя только плоскогубцы сантехников.

Шаг 1. Снимите крышку переключателя

Сначала отключите насос от сети в целях безопасности. Затем с помощью плоскогубцев открутите гайку, удерживающую защитную крышку на месте. Откроется внутренняя часть реле давления.

На самом деле существует два типа реле давления скважинных насосов, и для них требуются несколько разные методы регулировки в зависимости от того, какой у вас тип. Внутри будут либо одна, либо две пружины, удерживаемые регулировочными гайками, обозначающие одно- или двухстоечные типы. Это элементы управления, с которыми вы будете работать.

Проверьте плоскогубцы на Amazon

Шаг 2 — Отрегулируйте давление

В однопозиционном реле давления одна гайка будет использоваться для изменения давления включения и отключения насоса .Поверните гайку по часовой стрелке, чтобы увеличить давление как для включения, так и для отключения, 2 1/2 PSI на каждый оборот. В качестве альтернативы вращение гайки против часовой стрелки снизит давление.

Для двухпозиционных переключателей гайка на верхней части большой пружины будет регулировать синхронизацию давления включения и отключения. Правило однопозиционного переключателя справедливо и для этого типа: вращение по часовой стрелке для увеличения давления и против часовой стрелки для уменьшения.

Однако такая маленькая гайка может регулировать зазор между давлениями.При повороте по часовой стрелке отрезок приподнимается и гайка затягивается. Не устанавливайте давление отключения ниже давления включения, так как это вызовет бесконечный цикл работы насоса и может повредить его.

Давление включения никогда не должно быть ниже 20 фунтов на квадратный дюйм, а давление отключения никогда не должно быть выше 60 фунтов на квадратный дюйм. Разница в 20 фунтов на квадратный дюйм между ними лучше всего для общей производительности вашего насоса.

Шаг 3 — Завершение

Возможно, вам придется немного настроить, прежде чем вы добьетесь нужного давления. Настоятельно рекомендуется надевать крышку на место и затягивать ее каждый раз после завершения регулировки, чтобы избежать поражения электрическим током. После завершения модификации закройте крышку и снова подключите насос.

Для установки реле давления в нужное положение может потребоваться несколько различных регулировок, поэтому не бойтесь возвращаться и при необходимости снова измените давление. Просто помните о минимальном и максимальном PSI.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Контроль уровня жидкости с помощью датчика давления

% PDF-1.4 % 1 0 obj> поток application / pdf Мониторинг уровня жидкости с помощью датчика давления

  • Отчеты по применению
  • Texas Instruments, Incorporated [SNAA127,0]
  • iText 2.1.7, автор 1T3XTSNAA1272011-12-07T20: 35: 43.000Z2011-12-07T20: 35: 43.000Z конечный поток эндобдж 2 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [7 0 R 8 0 R 9 0 R 10 0 R] / Type / Страница / Родитель 11 0 R >> эндобдж 3 0 obj> поток

    Датчик давления серии

    TR, дюймы Реле давления воды

    Во многих ситуациях необходимо знать уровень жидкости в резервуаре или давление внутри воздуховода. В обоих случаях давление достаточно низкое, и его трудно измерить. Этого можно добиться несколькими способами. Самый простой — это смотровое окошко или смотровая трубка, как показано ниже. Это работает при условии, что жидкость в резервуаре будет выталкивать жидкость через смотровую трубку до того же уровня, что и в резервуаре, или измеряемое давление воздуха поднимет уровень жидкости, равный приложенному давлению. Монометр — это широко используемый прибор для измерения низкого давления / вакуума воздуха. Это особенно полезно для резервуаров, которые непрозрачны или, по крайней мере, полупрозрачны.В случае с воздуховодом ничего не видно, поэтому требуется какое-то внешнее устройство. Несмотря на то, что это простой подход, он не особенно удобен, потому что он должен располагаться у резервуара или рядом с измеряемым воздуховодом. Это бесполезно, если требуется удаленный мониторинг, и еще менее полезно, если желательна какая-либо обратная связь, поскольку она полностью ручная.

    Бак со смотровым стеклом

    Если требуется удаленный мониторинг уровня, есть еще несколько вариантов. Типичным примером является резистивный датчик (потенциометр) поплавкового типа, который обычно используется в блоке определения уровня топлива в автомобильном топливном баке. Эти датчики работают хорошо, но имеют некоторые недостатки.

    • Находится в баке
    • Вытеснить некоторый объем в резервуаре
    • Движущиеся части

    Бак с датчиком уровня поплавкового типа

    Бак с поплавковым датчиком уровня

    В зависимости от измеряемого носителя и конструкции компонентов этот тип датчика может стать жертвой неисправностей, вызванных самим носителем.Распространенной проблемой является то, что поплавок поглощает среду, в которую он погружен, что может привести к искусственно заниженным показаниям уровня, поскольку поплавок потеряет некоторую плавучесть.

    Для обеспечения надежного датчика уровня очень желательно наличие датчика без движущихся частей. Для этого можно использовать такие датчики, как серия TR Merit Sensor Systems. Датчик давления серии TR представляет собой пьезорезистивный чувствительный элемент давления MEMS, соединенный с ASIC на керамической подложке. Датчик доступен во многих диапазонах давления, для измерения манометрического или абсолютного давления, а также для пользовательской калибровки и вывода.

    Для обеспечения наиболее точного считывания уровня следует использовать измерительную часть. Это предпочтительно, потому что атмосферное давление, действующее на жидкость в резервуаре, также будет действовать на опорной стороне датчика давления MEMS, обеспечивая наиболее точные показания даже при изменении атмосферного давления. В случае измерения перепада давления воздуха эталоном может быть атмосферное или другое пространство. Вот несколько примеров:

    • Измерение статического давления в воздуховоде здания (от атмосферного до воздуховода под давлением (обычно в дюймах водяного столба))
    • Строительство высокого статического давления в воздуховоде (аналогично статическому давлению в обычном воздуховоде, но обычно подключается проводом к контроллеру вентилятора для отключения вентиляторов, если давление превышает безопасный уровень для здания и системы подачи воздуха (обычно в дюймах водяного столба))
    • Состояние воздушного фильтра здания (перепад давления на фильтре — больший перепад при засорении фильтров (обычно в дюймах водяного столба))
    • Давление между пространством здания и помещением (перепад давления между двумя помещениями для обеспечения движения воздушного потока в правильном направлении — обычно в чистых помещениях (обычно десятые доли дюйма водяного столба))

    Измерение уровней для таких сред, как вода или воздух, затруднено, так как один дюйм водяного столба, измеренный при 39 ° F, составляет всего ≈ 0. 0360911906567 PSI. Серия Merit TR предлагается в конфигурации с высокой чувствительностью (низкое давление), которая при калибровке до 5 фунтов на кв. Дюйм может разрешиться до 1 дюйма воды. Можно достичь лучшего разрешения с помощью другой калибровки и / или настраиваемого устройства MEMS с более высокой чувствительностью.

    Ниже приведен график, показывающий разницу между калибровкой 5 фунтов на квадратный дюйм и калибровкой 1 фунт на квадратный дюйм. Имеется значительная разница в выходном сигнале датчика, что дает гораздо лучшее разрешение.

    После выбора сенсора с приемлемым разрешением появляются опции для интерфейса сенсора.Датчик серии TR обеспечивает линейное выходное напряжение от 0,5 до 4,5 В от минимального до максимального давления с температурной компенсацией. Это напряжение может контролироваться системным контроллером или просто подключаться к цепи, такой как приведенная ниже, которая будет обеспечивать переменный порог уровня через VR1. Это может использоваться как индикатор / аварийный сигнал низкого уровня или аварийный индикатор переполнения, в зависимости от конфигурации контура.

    Базовая схема реле / ​​индикатора переменного уровня давления

    Ниже приведен пример работы указанной схемы.Это идеальный теоретический пример. Если для VR1 установлено рассчитанное напряжение для желаемого уровня (в данном случае 10 дюймов вод.

    Независимо от того, требуется ли переменный сигнал или достаточно простого включения / выключения, можно использовать датчик низкого давления серии TR. Некоторые из обсуждаемых здесь приложений в настоящее время обрабатываются другими сенсорными технологиями, но могут быть обработаны очень хорошо с помощью правильно спроектированного и реализованного датчика на основе MEMS.

    Как работает реле давления?

    Добро пожаловать в класс инспектора Пумпхеда. Это место, где инспектор любит обучать всему, что он знает обо всех частях и компонентах, которые накачивает макияж! Это также место, где он любит говорить о себе в третьем лице. В выпуске этой недели инспектор обсудит, что такое реле давления и как они работают. Инспектор также хотел бы указать, что, если вы когда-нибудь осматриваете реле давления, всегда убедитесь, что питание на нем выключено в целях безопасности.

    Реле давления обычно используются в скважинных насосах. Колодезные насосы доставляют в ваш дом чистую воду, которую вы используете для питья, полива сада и загрузки излишне большого, но у вас никогда не может быть слишком много воды Super Soaker, которым вы терроризируете своих соседей. Что, только я? Но инспектор отвлекается…

    Короче говоря, реле давления в основном сообщает насосу, когда включать, а когда выключать. Более техническое определение реле давления звучит так: устройство, которое контролирует давление и выдает выходной сигнал при достижении установленного давления.Определенное давление, которое открывает и закрывает переключатель, называется уставкой. Многие реле давления в жилых помещениях рассчитаны на минимум 30 фунтов на квадратный дюйм и максимум 50 фунтов на квадратный дюйм (или фунтов на квадратный дюйм). Итак, в этом примере, когда давление в системе падает до 30 фунтов на квадратный дюйм, переключатель активируется и пропускает больше воды в систему. При 50 фунтах на квадратный дюйм переключатель выключается.

    Схема реле давления (через sangerpumps.com)

    Реле давления состоят из нескольких компонентов, включая регулировочный винт, диафрагму, рычаг и контакты.Регулировочный винт устанавливает давление пружины. Это можно отрегулировать, чтобы изменить диапазон давления включения и выключения, в котором работает переключатель. Стандартный диапазон реле давления обычно находится на самом устройстве или на коробке, в которой оно поставляется. Вы всегда можете проверить онлайн, если знаете номер модели.

    Реле давления полагаются на давление воды для выполнения всей работы. Изменение давления, которое приводит в действие переключатель, обеспечивается водой из скважины. Давление перемещается вверх через диафрагму, которая прижимается к поршню и пружине, которая, в свою очередь, размыкает или замыкает контакты. Открытые контакты, расположенные внутри переключателя, замыкаются при падении давления. Это замыкает электрическую цепь, которая, в свою очередь, включает насос. Когда достигается заданное давление, это позволяет контактам снова размыкаться, что выключает насос.

    Реле давления обычно подключаются к блоку управления. Провода от коробки подключаются к отдельным клеммам внутри переключателя, а другие клеммы подключаются к источнику питания.

    Zoeller 10-2377 Pressure Switch

    Если у вас есть какие-либо вопросы о реле давления или если вы нуждаетесь в замене, вы можете взглянуть на нашу страницу реле давления или позвонить в один из наших насосов.com инженеры по применению. Они ждут вашего звонка и будут рады помочь вам выяснить, какое реле давления подходит для вашей области применения. Инспектор лично обучил их, поэтому они знают, о чем говорят! Зарегистрируйтесь в следующий раз в классе инспектора, где он будет получать советы по устранению неисправностей, настройке и обслуживанию реле давления!

    Инженеры по применению насосной продукции готовы помочь вам найти нужный насос, а также предоставить ценовые предложения, информацию о наличии и доставке. Позвоните по нашему бесплатному номеру 1-800-429-0800.

    Реле давления — как они работают

    Рисунок 1: Реле давления

    Реле давления — это устройство, приводящее в действие электрический контакт при достижении заданного давления жидкости. Реле замыкает электрический контакт при повышении или понижении давления от определенного заданного уровня давления. Реле давления используются в широком спектре промышленных и жилых помещений, таких как системы отопления, вентиляции и кондиционирования, скважинные насосы, печи и т. Д.Прочтите нашу статью с символом реле давления для получения информации о диаграммах.

    Реле давления не следует путать с датчиком давления. Датчик давления преобразует давление в электрический выходной сигнал. Прочтите нашу техническую статью о датчиках давления, чтобы узнать о них больше.

    Содержание

    Типы реле давления

    Реле давления механическое

    Рисунок 2: Механическое реле давления

    В механическом реле давления используются пружина и диафрагма или поршень, чтобы контролировать, при каком давлении срабатывает микровыключатель. Пружина является силой, противоположной входному давлению, и предварительное натяжение пружин регулируется с помощью установочного винта или ручки. Предварительное натяжение пружины напрямую зависит от давления, при котором переключатель устанавливает электрический контакт. Когда давление падает, переключатель возвращается в исходное состояние.

    Разница между точкой переключения и точкой сброса называется гистерезисом. Часто это выражается в процентах от значения точки переключения, например, 20%. Производитель определяет гистерезис, и для большинства механических переключателей он не настраивается пользователем.

    Эти реле давления обычно имеют три различных типа контактов: нормально разомкнутый (NO), нормально замкнутый (NC) и переключающий (SPDT) контакты. Переключающие контакты предназначены как для нормально разомкнутого, так и для нормально замкнутого режима.

    Механическое реле давления лучше подходит для работы с высоким напряжением и силой тока, чем электронное реле давления. Их можно использовать для изменения контакта для увеличения или уменьшения давления. У нас есть статья о том, как настроить механические реле давления.На рис. 2 показан пример механического реле давления.

    Электронное реле давления

    Рисунок 3: Электронное реле давления

    В электронном реле давления используется электрический датчик давления для измерения изменения давления на входе. У них есть цифровые дисплеи для настройки функции переключения. Точка переключения может быть установлена ​​производителем или может быть запрограммирована на месте в соответствии с требованиями приложения. Точка переключения, выходные сигналы, гистерезис, время задержки и т. Д.это некоторые функции, которые могут быть настроены пользователем в соответствии с требованиями.

    Электронные реле давления

    подходят для автоматизированных и управляемых систем оборудования, которым требуются программируемые функции, цифровой дисплей, гибкость, точность, защита от проникновения и стабильность. На рисунке 3 показан пример электрического реле давления.

    Принцип действия

    Реле давления, показанное на Рисунке 4, является примером однополюсного двухпозиционного переключателя (SPDT), который имеет механический принцип действия.Все компоненты находятся внутри корпуса переключателя (F), и он имеет одно входное отверстие для давления (H). Короче говоря, давление на входе толкает поршень (D) к пружине (C), которая имеет известную силу сопротивления. Затем поршень включает микровыключатель (A), перемещая его между нормально замкнутым (NC) и нормально разомкнутым (NO) положением через рабочий штифт (B) и изолированную кнопку отключения (E).

    Рисунок 4: Компоненты реле давления включают: микровыключатель (A), рабочий штифт (B), пружину диапазона (C), рабочий поршень (D), изолированную кнопку отключения (E), корпус переключателя (F), гайка настройки отключения (G), давление на входе (H)

    Чтобы установить уровень давления, при котором микровыключатель переключается между NC и NO, гайка настройки отключения (G) изменяет глубину гнезда пружины. Это изменение глубины позволяет усилию сопротивления пружины увеличиваться или уменьшаться, что соответствует установленному давлению для срабатывания микровыключателя. Давление на входе (H) оказывает давление на рабочий поршень (D), создавая силу, противодействующую пружине диапазона (C). Как только сила входного поршня превышает силу противодействующей пружины, он толкает рабочий штифт (B) в изолированную кнопку отключения (E). Эта кнопка затем перемещает микровыключатель из положения NC в положение NO. Если давление падает ниже силы пружины, кнопка, штифт и поршень отодвигаются от микровыключателя, разрывая соединение.Затем соединение переходит из положения NO в положение NC.

    Критерии выбора

    Учитывайте следующие критерии выбора для вашего приложения:

    1. Тип среды: Тип среды должен быть совместим с материалом корпуса и уплотнения. Нитрилбутадиеновый каучук (NBR) подходит для использования с воздухом и гидравлическим / машинным маслом. Этиленпропилендиеновый мономерный каучук (EPDM) подходит, когда в качестве среды используется вода. Обычные среды, используемые с реле давления:
      • Масло гидравлическое
      • Мазут
      • Скипидар
      • Бензин / бензин
      • Воздух
      • Вода
    2. Давление: Он должен выдерживать максимальное рабочее давление.Конструкция диафрагмы хорошо работает в условиях вакуума и низкого давления. Для приложений с высоким давлением используйте поршневую конструкцию.
    3. Температура: Он должен хорошо работать в пределах своего максимального и минимального температурного диапазона.
    4. Повторяемость: Повторяемость или точность — это способность устройства точно возвращаться к той же уставке при каждом повторении. Требуемый диапазон точности определит выбор реле давления для вашего приложения.Конструкция диафрагмы обычно обеспечивает большую точность, чем конструкция поршня.
    5. Гистерезис: Гистерезис — это разница между точкой переключения и точкой сброса. Переключатель остается активным в течение длительного времени, если точка сброса слишком велика. Если точка сброса слишком короткая, переключатель будет часто переключаться между состоянием включения / выключения. Гистерезис настраивается с помощью электрического реле давления, но предварительно устанавливается производителем с помощью механического реле давления.
    6. Тип реле давления: Для низкого давления и вакуума используйте реле с мембранной конструкцией.Для приложений высокого давления используйте поршневую.
    7. Одобрения: Наши реле давления соответствуют зонам 1, 2 и 22 ATEX, сертифицированы для использования в потенциально взрывоопасной атмосфере.
    8. Электрическое или механическое реле давления: Электрическое реле давления более дорогое, но имеет больший контроль над настройками, такими как уставка давления и гистерезис, по сравнению с механическим реле давления.

    Общие приложения

    Реле давления может использоваться в широком диапазоне бытовых и коммерческих приложений, как указано ниже:

    • HVAC, газовые баллоны, воздушные насосы и т. Д.используйте реле давления воздушного компрессора для контроля и управления давлением воздуха в системе.
    • Реле давления масла используются двигателями в качестве исполнительного механизма или датчика, чтобы определить, когда давление масла в двигателе упало ниже заданного уровня.
    • Реле давления в печи действуют как предохранительные устройства как в промышленных, так и в жилых помещениях. Они обнаруживают отрицательное давление во время запуска печи и отключают печь при низком давлении воздуха.
    • Реле давления насоса для скважины
    • используются в жилых и коммерческих зданиях для подачи воды из колодца и обеспечения давления воды в системе, достаточного для подачи воды без избыточного давления.
    • Реле давления водяного насоса в жилом, коммерческом и сельском хозяйстве автоматически регулируют расход воды.
    • Вакуумные реле давления измеряют вакуум или отрицательное давление в системе. Они находятся в жилых котлах, электрических обогревателях, воздушных компрессорах и системах передачи.

    FAQ

    Как отрегулировать реле давления?

    Для механического реле давления поверните гайку по часовой стрелке для увеличения и против часовой стрелки для уменьшения точки переключения.Электрический переключатель давления имеет клавиатуру для регулировки.

    Как проверить реле давления?

    Отключите питание от реле давления и подключите мультиметр к его клеммам. Для нормально разомкнутого переключателя мультиметр должен показывать разомкнутую цепь. Включите контур, чтобы давление жидкости попадало на реле давления. Если мультиметр не показывает 0 Ом, замените переключатель. Напротив для нормально замкнутого переключателя.

    Что делает реле давления?

    Реле давления контролирует давление жидкости в системе и открывает или закрывает электрическое соединение в зависимости от заданного уровня давления.

    Как определить неисправность реле давления?

    Реле давления может иметь проблемы, если жидкость протекает, давление слишком низкое, давление меняется слишком часто, а также неправильное начальное установленное давление.

    Как работает механическое реле давления?

    Когда сила давления на входе превышает силу предварительного натяжения пружины, электрический контакт переключается. Контакт NC размыкается, а контакт NO замыкается. Как только давление упадет, контакты вернутся в нормальное состояние.

    В чем разница между реле давления и датчиком давления?

    Реле давления приводят в действие электрические переключатели при заданном уровне давления, а датчики давления считывают давление в системе и преобразуют его в электрический сигнал.


    Ежемесячный информационный бюллетень Тамесона

    • Для кого: Ты! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
    • Почему ежемесячный информационный бюллетень Tameson: Он прямолинейный, без всякой ерунды и один раз в месяц полон актуальной информации об индустрии контроля жидкости.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
