Мощность бойлера: проточного и накопительного на 100 литров, 80 литров

Содержание

9 критериев, которые помогут сориентироваться

Отключение горячей воды – частое явление. Это случается из-за ремонтов, профилактики и аварий в системе водоснабжения, что вызывает множество трудностей, в особенности сложности с нагреванием воды. Особенно негативное влияние такие отключения имеют в холодную пору.

Решением этого вопроса будет установка водонагревателя. Этот прибор будет обеспечивать квартиру или дом горячей водой в постоянном режиме, и, что немаловажно, с этим аппаратом можно экономить на стоимости коммунальных услуг. Что же важно при выборе бойлера и какой из них приобрести лучше по соотношению качества и стоимости?

Полезно будет узнать: Виды бойлеров: узнайте, как выбрать водонагреватель для дачи или квартиры

1 критерий: какого объема нужен аппарат?


Водонагреватель представляет собой резервуар для подготовки теплой воды. При покупке сразу надо выяснить какой объем бойлера выбрать.

У компаний выбор образцов варьируется  от 5 до 550 литров. Объем – это главный показатель, он определяет общий запас жидкости и размеры бака. Большой аппарат не нужен для маленькой семьи или одного человека, к тому же он занимает пространство на кухне или в ванной.

Рассчитайте объем бойлера учитывая количество воды, которое потребляется одним человеком. Это поможет подобрать оптимальный вариант. Помните, что большой прибор нагревает воду дольше. Параметры жилья помогут выбрать водонагреватель. В частном доме, например, позволительно использовать больше свободного пространства.

  • Небольших моделей до 15 литров хватает для мойки грязной посуды, а значит они подходят для кухни.

Важно! Маленькие бойлеры имеют особенности. Обязательно учитывается расположение выходов для подсоединения шлангов (для верхнего и нижнего размещения).

  • 30-литровый водонагреватель подходит для душа в том жилище, где обитает один человек.

  • Бойлер на 50 литров, можно выбрать для подачи воды и в душ, и на мойку в кухне. Аппарат такого объема характеризуется компактностью.
  • Для двух людей будет самым лучшим выбором бойлер на 80 литров. Вместимости достаточно для пользования теплой водой и в душевой, и на кухне.
  • Бойлер на 100 л лучше подойдет для семей побольше. Он наиболее востребован и представляет собой универсальное устройство. Такие приборы обслуживают систему водоснабжения квартиры.

Водонагреватели от 100 л потребуются для большой семьи. Их устанавливают в частных домах. Вес у объемных бойлеров велик, поэтому крепятся или только к несущей стене, или устанавливаются на полу.

Иногда рентабельнее устанавливать вместо одного аппарата два: для ванной комнаты и для кухни. Учитывайте потребление электроэнергии прибором, а также возможность экономии ресурсов с ним.

2 критерий: что делать с установкой?


Тип установки делится на два основных вида.

Сразу возникает вопрос, какой бойлер лучше подойдет: горизонтальный или вертикальный? Существуют модели для универсального расположения, но их не так много.

От типа установки зависит занимаемое пространство. Горизонтальное расположение сразу освобождает место. Это особенно ощутимо в ванной комнате. Такой аппарат устанавливается под самым потолком. Для маленькой квартиры выбрать бойлер с горизонтальным типом расположения будет плюсом.

Часть аппаратов при горизонтальном расположении эффективнее работают. Процесс подогрева воды происходит гораздо быстрее. Эта характеристика оказывает воздействие на экономичность прибора. Для ванной лучше выбрать бойлер с горизонтальной установкой, его можно спрятать на полу под сантехникой.

Но тут есть нюансы, которые нужно учитывать при выборе модели. В резервуаре жидкость распределяется и смешивается обычным способом (самотеком). В таких условиях теплая вода благодаря малой массе будет подниматься наверх, а холодная – опускаться. То есть в аппарате вертикального типа подогретая и холодная жидкость будут меньше соприкасаться, что обусловлено малой зоной их возможного контакта. Поэтому в таком водонагревателе вода остывать будет медленнее. Для частного дома или бани стоит выбрать вертикальный бойлер большого объема с напольной установкой, такой аппарат легко обеспечит теплой жидкостью на долгое время.

Тут следует смотреть, что в приоритете: больше свободного пространства и способность быстро нагреть воду, или возможность подольше пользоваться теплым душем. Для коттеджей/дач хороший выбор — небольшой бойлер с вертикальной установкой.

Читайте также: ТОП-5 моделей бойлеров в 2017 году: преимущества и недостатки популярных моделей

3 критерий: формы приборов


Покупатели часто задаются вопросом, какой бойлер выбрать: плоский или круглый

.

1. Стандартные. По типу корпусов наиболее распространены модели цилиндрического вида (похожи на бочонок). Для них характерны простота в производстве. Они имеют простую конструкцию и доступны по цене. Модельный ряд таких водонагревателей обширен, поэтому легко найти подходящий по характеристикам аппарат.

У них есть два существенных минуса:

  • такие приборы занимают много места;
  • они плохо вписываются в общий интерьер кухни или ванной.

2. Прямоугольные. Такие водонагреватели технологичные и современные. Они аккуратно выглядят, а цвет корпуса может подходить стенам или кухонной мебели. Занимают минимум места. Приборы этого типа легко монтируются в нишах мебели. При этом объем резервуара не уменьшается (по сравнению с другими моделями). Они оборудованы толстым изоляционным покрытием, поэтому эффективнее хранят тепло. За технологичность придется заплатить немалую сумму.

3. Слим-нагреватели — эти модели похожи на стандартные, но главным их отличием будет более компактный корпус. Меньший диаметр как фактор влияет на эффективность, именно поэтому слимы производят больше теплой воды. Но такие аппараты дороже стоят.

Виды бойлеров

4 критерий: какое покрытие для бака лучше?


Следующий вопрос, который возникает при выборе аппарата: какой бак бойлера лучше, нержавейка или эмаль? Последние модели водонагревателей иногда снабжаются стеклянным покрытием, однако этот вариант хоть и хорошо держит тепло, но требует бережного обращения.

В производстве хоть и применяются специальные виды нержавейки, но той прочности, которая характерна для стальных баков с эмалированным покрытием, им не достичь. Поэтому надежность у вторых выше. Резервуары из нержавейки обладают более тонким корпусом, а в системе водоснабжения случаются моментальные повышения давления. Такие удары – настоящее испытание для бойлера. Стальной бак выдерживает и более серьезные нагрузки.

Нержавейка не поддается коррозии, например, как в модели Fagor RВ-30 ECO. Эмаль в таком случае недолго защищает бак. Под действием жесткой воды покрытие трескается и отслаивается, а тогда могут возникнуть поломки аппарата. Однако тут многое зависит и от качества воды.

Резервуары из нержавейки могут служить 10 лет и даже больше, если прошли процедуру пассивации, но современные эмалированные емкости имеют схожие  показатели долговечности, специальный состав покрытия предотвращает разрушение стали. Дорогие водонагреватели могут похвастаться напылением из серебра, как Ariston ABS VLS PW EVO 80, стеклокерамикой, титановым слоем.

Есть и такая негативная особенность: эмали накапливают накипь на стенках. У резервуаров из нержавеющей стали есть слабые места – сварные швы конструкции. Если сам бак не страдает от коррозии, то именно зоны соединений подвержены опасности. Это связано с тем, что хром, используемый в нержавейке как главный элемент стойкости, при нагревании до сверхвысоких температур испаряется. Ослабленные швы могут первыми пострадать.

Если говорить о эмалированных емкостях, то тут также есть нюансы. Важно, чтобы покрытие бака состояло из нескольких слоев для лучшей защиты.

Состав эмали тоже должен соответствовать условиям эксплуатации. Кроме способности повышать стойкость материала, имеет значение гибкость покрытия. Эмаль должна обволакивать всю поверхность как сетка и реагировать на перепады температур (как сама сталь). Признак плохого качества – через некоторое время использования прибора покрытие в баке начинает трескаться.

Хорошо, когда в наличии еще слои изолирования бака. Благодаря этому снижаются потери тепла, и расход электроэнергии тоже уменьшается.

Емкость – это основная часть аппарата. При ее поломке приходится или оплачивать дорогостоящий ремонт с заменой, или покупать новое устройство. Пользователям следует обращать пристальное внимание на период гарантий. Если аппарат отвечает требованиям и обладает длительными сроками бесплатного сервиса, то его можно брать.

5 критерий: какой ТЭН лучше?


Бойлер оборудован специальным устройством для подогрева – трубчатым электронагревателем (сокращенно ТЭН). Он бывают двух типов:

1. “Мокрый” ТЭН схож с кипятильником своим видом и функционированием. Резервуар оборудован внутри нагревателем. Он выглядит как медная трубка, которая  находится под водой. Негативная сторона такого ТЭНа заключается в образовании отложений. Поэтому надо тщательно следить за состоянием прибора и за качеством воды. Эффективность устройства может сильно пострадать от накипи: возрастают затраты времени и электроэнергии.

2. “Сухой” ТЭН  не имеет контакта с жидкостью. Он установлен в герметичной колбе или же закрыт специальным кожухом. Весь этот нагревающий механизм крепится на стенке или дне внутри бойлера. В результате аппараты с таким оснащением не боятся жесткой воды с примесями. Производительность при этом не пострадает после продолжительного использования.

В особо продвинутых моделях ставится “сухой” ТЭН из керамических элементов. Он вырабатывает большее количество теплоты, является бесшумным, обладает двумя настройками мощности. Их долгое остывание способствует экономии.

Такие устройства находятся в емкости под углом. Это значит, что водонагреватель можно ставить в любое положение с прежней производительностью.

Какой лучше ТЭН в бойлере (“сухой” или “мокрый”) выбирать клиенту, однако первый более современный и технологичный. Тип нагревающего элемента отражается в цене, за “сухой” нагреватель придется заплатить ощутимую сумму.

Если клиенту необходима производительная модель, то надо обратить внимание на бойлеры с несколькими ТЭНами. Два нагревающих элемента обеспечивают быструю готовность горячей воды, жидкость прогревается  более равномерно.

Читайте также: Какой из 2 тэнов в бойлере лучше сухой или мокрый? Выбираем и экономим

6 критерий: мощность и время нагрева


Проточные водонагреватели подают теплую воду без длительного ожидания. Они компактны по размерам и легко приютятся даже в маленькой ванной. Но у таких моделей есть свои недостатки: они потребляют много электричества, а теплая вода в итоге будет получаться всегда с разной температурой, ведь в кране жидкость может быть очень холодной.

Бойлеры проточного типа до 5 кВт – хороший вариант для кухонь. С таким показателем нагревается полтора литра в минуту. Чтобы мыться горячей водой в душе необходим прибор от 6 кВт. Бойлера в 20 кВт хватит для того, чтобы обеспечивать горячей жидкостью всю квартиру.

Если стоит задача подобрать накопительный электрический бойлер, то следует смотреть иначе на приобретение. Выбирать по показателям мощности довольно сложно. Для этого надо знать какой объем и литраж горячей воды необходим для квартиры.

Как раз объем бака и мощность определяют время нагрева. В среднем готовность теплой воды к использованию наступает от 15-20 минут до 3 часов.

К примеру, бойлера на 50 литров хватает, чтобы расходовать его содержимое на протяжении часа, включив средний напор.  К слову, мощность в 1кВт подогревает 100 литров за 3,5 часа, а 3 кВт это же количество за 1 час.

При выборе следует обращать внимание на эти показатели, так как от этого зависит комфорт при использовании бойлера: если мощности или объема будет не хватать, то и вода будет греться очень долго.

Проточные водонагреватели имеют в ущерб экономии большую мощность, именно поэтому даже при непостоянном использовании расход энергии может увеличиться в разы.

7 критерий: экономичные бойлеры


Когда возникает вопрос о том, какой бойлер экономичнее, то следует приглядеться к характеристикам каждой из подходящих моделей. Учитывать надо все: от размеров до типа теплоизоляции. При постоянном использовании выгоднее брать накопительные устройства, так как проточные обладают повышенным потреблением ресурсов.

Выбирайте экономичные бойлеры, исходя из потребностей. Если аппарат будет их превышать, то лишний расход электроэнергии будет давить денежным грузом. Желая сэкономить в дальнейшем, не исключено, что  выгоднее приобрести два маленьких бойлера, нежели один большой. Все зависит от того, насколько часто используется душ или ванна. Выбор недорогого бойлера не станет проблемой.

Горизонтальная установка также сможет сэкономить не только пространство, но и энергию на прогрев, ведь жидкость остывает не так быстро. Зачастую в  новых технологичных водонагревателях применены более эффективные механизмы, но за такие модели придется заплатить больше.

Толщина стенок и защитного слоя эмали также влияет на экономичность прибора. Эти показатели можно узнать или в магазине, или скачав техническую карту устройства. Бойлер с несколькими ТЭНами вряд-ли будет иметь экономичные характеристики, хоть и затрачивает на нагрев меньше времени.

Чтобы обеспечить энергосберегающий эффект, при использовании не надо бояться переплатить при покупке незначительную сумму. Эксплуатация покажет, что будет выгоднее. “Сухой” ТЭН также сможет сэкономить благодаря меньшему времени нагрева и более высокой надежности. Важным фактором остается изоляция: от ее качества и материалов зависит насколько быстро будет остывать теплая вода.

8 критерий: какое управление подойдет


Есть еще одна задача, над которой стоит задуматься. Какой бойлер лучше выбрать: с механикой или с электроникой в управлении? Приборы накопительного типа могут оснащаться или просто тумблерами для регулировки, или же оборудоваться блоком с небольшим дисплеем и клавишами. Электроника в управлении, как в модели  Gorenje OGB-100 SEDD/V9, требует более бережного отношения, определенных навыков взаимодействия с приборами. Механика проста и сможет выдержать перепады электроэнергии в сети. Она стоит гораздо дешевле.

Электронный блок является программируемым. Есть функция памяти, которая фиксирует часто используемые настройки. Также бойлеры оснащены опцией экономии, когда могут снижать потребление от электросети к минимуму. Выбор остается за клиентом, исходя из требований и делаются приобретения.


Управление водонагревателями

Полезно будет узнать “ТОП-10 производителей бойлеров: достоинства и недостатки популярных моделей”

9 критерий: дополнительные опции


Если бойлер покупается для квартиры, дома со стандартной сетью 220 В, то в комплекте с ним должны идти вилка с кабелем питания и специальный клапан. Он нужен для безопасности всего прибора и нивелирования рисков протекания из-за проблем с давлением.

В комплекте к водонагревателю могут идти краны или души. Когда будущий пользователь выбирает модель бойлера, следует подробно рассмотреть, что предоставляет производитель к прибору. Наличие полезных мелочей позволит ощутимо сэкономить на установке.

Обычно к бойлеру в комплект предоставляют сопутствующие элементы. Но часть деталей для полноценного функционирования водонагревателя придется приобретать самостоятельно. Производители советуют устанавливать фильтр, особенно если ТЭН “мокрого” типа, а также специальное устройство для экстренного отключения от сети в случае непредвиденных ситуаций.

Чтобы приобрести подходящий бойлер, для начала необходимо продумать детали. Учитывая все критерии выбор будет оптимальным. К примеру, для двух человек, которые живут в однокомнатной квартире, подойдет прямоугольный аппарат не более 80 литров с горизонтальным расположением, чтобы сэкономить место. Для семьи побольше хорошим выбором будет слим-устройство на 100-120 литров с возможностью универсальной установки в любом положении. “Мокрый” ТЭН придется регулярно очищать, поэтому “сухой” тип нагревателя подойдет лучше. Такие приборы могут служить долгие годы, именно поэтому к подбору аппарата следует подойти со всей серьезностью.

Смотрите также: “Как выбрать бойлер”

Электрические накопительные водонагреватели

Скорость нагрева воды как проточным, так и накопительным электронагревателем зависит от его мощности. Вот только хватит ли выделенных на дом киловатт для нормальной работы прибора? Как выбрать модель правильной мощности, чтобы теплой воды было много, а от перенапряжения сети не выбивало пробки?

На фото:

Что определяет мощность электроводонагревателя?

За мощность отвечает тэн. Электрические водонагреватели, как и все подобные устройства, по принципу своего действия напоминают обыкновенный электрический чайник. Чем мощнее нагревательный элемент — тэн, тем быстрее он нагревает воду. Однако подобрать модель нужной мощности на практике не так-то просто.

Подойдет ли вам подобный прибор?

Немного цифр: сколько времени нужно для нагрева воды? Для нагрева 15 л холодной воды до температуры 60°С при помощи тэна мощностью 1–1,5 кВт устройству потребуется от 1 до 1,5 часа. 100 литров жидкости могут быть нагреты за 3,5–5 часов — для этого понадобится нагревательный элемент на 2–3 кВт. Подобные данные можно почерпнуть в инструкциях, которыми снабжены электрические водонагреватели.

На фото: Панель управления водонагревателя серии FSX1 от фабрики Timberk.

Важно оценить возможности местной электросети. Они нередко бывают весьма скромными: на дом выделяется всего 7–10 кВт мощности по однофазной схеме, и снять эти ограничения либо организовать дополнительный ввод питания невозможно. В таком случае придется отказаться от мощного водонагревателя, так как повышенная нагрузка на сеть будет приводить к постоянному отключению автомата защиты.



Как вычислить доступную мощность водонагревателя?

Нужно знать общее количество киловатт, выделяемых местной электросетью. Сложите потребляемую мощность всех имеющихся электроприборов, которые могут работать одновременно, и отнимите это число от общего количества киловатт, выделяемых местной электросетью. Полученное значение даже при самом удачном раскладе, как правило, оказывается весьма невысоким.



Поддержание температуры воды в баке. В современных моделях накопительных водонагревателей автоматика может поддерживать температуру нагретой воды на заданном уровне, не давая ей остыть. Тэн время от времени включается и подогревает ее. Эта удобная опция не потребует большого расхода электроэнергии — он исчисляется всего несколькими киловатт-часами в сутки. Потери тепла через стенки бака снижает слой теплоизоляции, как правило из пенополиуретана со специальными добавками. Так, например, при отключении электроэнергии вода в баке хорошего водонагревателя будет остывать менее чем на 1°С в час.

На фото: Панель управления накопительным водонагревателем серии FE6 от Timberk.

Электрические накопительные водонагреватели

Мощность тэна должна соответствовать размерам бака. Производители соблюдают оптимальное соотношение объема бака и мощности тэна: например, никто не будет использовать тэн на 1 кВт для бака емкостью 200 литров, так как вода в таком случае нагревалась бы несколько суток. Однако, разработчики понимают, что если владелец дома выбрал накопительную модель, значит сеть не позволяет ему пользоваться мощными устройствами.

Примерные соотношения мощности тэна и объема бака: при объеме бака 15 л мощность нагревательного элемента будет составлять примерно 1 кВт, при объеме 30–50 л — 1,5 кВт, при 80–100 л — 2 кВт и больше, ну а при 200 л накопительные водонагреватели нередко оснащаются тэнами на 5–6 кВт.

Примеры накопительных водонагревателей

Напольный водонагреватель SF300 — 1000 от фабрики Logalux.



В продаже есть проточные электрические водонагреватели мощностью в 2 кВт, но поток теплой воды, который они дают, небольшой: до 2 л/мин. Чтобы получить достаточно много горячей воды проточным способом нужен прибор с мощностью не меньше 8 кВт.

На фото: Проточный электрический водонагреватель серии VED, мощность от 12 до 27 кВт, от фабрики Vaillant.

Проточные электрические водонагреватели

Нужно знать расход воды в минуту. Например, для мытья посуды требуется 3-4 литров в минуту. Больше всего требуется для душа: 6-8 литров в минуту. Чтобы приблизительно понять, какая мощность водонагревателя нужна для нагрева воды при таком потоке до 30°С, просто умножьте необходимый расход на 2. Получается: для посуды нужен тэн с примерной мощностью в 6-8 кВт, для душа — с мощностью в 12-16 кВт.

Если точек водоразбора несколько, тогда проточный водонагреватель выбирают по той точке, где планируется наибольший расход воды. а если вы собираетесь пользоваться сразу несколькими точками (например, кто-то будет принимать душ, а кто-то — мыть посуду), то планируемую мощность «водогрея» нужно умножить еще примерно на 1,5.

Примеры проточных водонагревателей

Бытовой проточный водонагреватель Evolution от фабрики Timberk.




В статье использованы изображения: timberk.ru, vaillant.ru, stiebel-eltron.ru, rusklimat.ru, buderus.ru




виды бойлеров, расчет потребляемого количества горячей воды в сутки

В доме, в котором отсутствует горячее водоснабжение, обычно устанавливают бойлер. Произвести монтаж водонагревателя можно самостоятельно или при помощи специалиста. Перед покупкой устройства следует узнать подробнее о видах бойлеров, мощности и размерах. В данной статье рассмотрим способы расчета потребляемого количества горячей воды в сутки и месяц.



Содержание:

  1. Виды бойлеров
  2. Расчет потребляемого количества горячей воды в сутки
  3. Сколько потребляет электроэнергии средний бойлер?
  4. Сколько потребляет электроэнергии бойлер большого объема?
  5. Выгоден ли проточный водонагреватель?
  6. Сколько потребляет электроэнергии проточный водонагреватель?

Виды бойлеров

Существует несколько видов водонагревателей:

  1. Проточный. Корпус бойлера выполнен из пластика, а также имеет встроенную нагревательную спираль, которая прикреплена к смесителю. Вода нагревается до 45-50оС, проходя через спираль. Чем меньше скорость движения воды, тем больше ее температура. Проточный водонагреватель отлично подходит для дачных домов.
  2. Накопительный. Устройство имеет накопительный бак, в котором устроена спираль. При остывании воды в баке, происходит включение функции подогрева в автоматическом режиме. Таким образом, всегда поддерживается комфортная температура. Воды остывает долго, так как внутри бойлера есть слои утеплителя. Накопительный водонагреватель подходит для домов круглогодичного проживания. В зависимости от количества человек в семье можно выбрать бойлер подходящего объема.

Проточный и накопительный бойлер затрачивают примерное количество электроэнергии. Разница заключается лишь в том, что первый подогревает воду при необходимости, а второй – поддерживает определенную температуру круглосуточно. При использовании проточного бойлера можно увидеть большие скачки напряжения в сети.

Расчет потребляемого количества горячей воды в сутки

От этого показателя зависит стоимость, размеры и мощность бойлера. Для семьи с одним ребенком в сутки расходуется минимум 25 литров. К этому показателю можно отнести: мытье посуды и рук, ручная стирка и легкий душ. Если в семье есть двое детей, то в сутки расходуется до 250 литров. Сюда можно отнести: принятие ванны, работу стиральной машины, а также влажную уборку. Такие расчеты являются примерными, так как сформированы исходя из отзывов клиентов. Точные данные можно узнать, установив счетчик. Общий показатель следует разделить на количество дней. Таким образом, получится расход воды в сутки. Следовательно, можно определить, какой бойлер наиболее экономичен.

Рассмотрим пример расчета потребления количества горячей воды на трех человек. В среднем семья потребляет около 70 литров воды в сутки. Температура в бойлере может нагреваться до 90 градусов, а в центральном водопроводе – до 60 градусов. Таким образом, горячая вода в бойлере смешивается с холодной и дает больше теплой воды, чем необходимо. Поэтому рекомендуется покупать бойлер объемом 40-50 литров.

Сколько потребляет электроэнергии средний бойлер?



К водонагревателю прилагается техническая документация, в которой указываются все значения оборудования. Для расчета электроэнергии возьмем среднее значение. Для этого понадобятся следующие значения:

  • Количество киловатт, которые затрачивает водонагреватель во время подогрева и поддержания температуры воды;
  • Объем потраченной горячей воды в день в литрах или кубометрах.

Рассмотрим пример для бойлера объемом 50 литров. В первую очередь следует определить, за какое время нагревается воды в водонагревателе. Минимальная температура обычно составляет 70оС. Для того чтобы подогреть воду до нужной температуры затрачивается примерно 2 часа. Для поддержания комфортной температуры, цикл нагревания происходит 2 раза в сутки по 2 часа. В технической документации указывается потребление электроэнергии при рабочем режиме: 2 кВт в час. Исходя из расчета, получаем 4 кВт в сутки.

Кроме этого не стоит забывать про режим «Подогрев». 4 кВт требуется разделить на количество часов, которые не участвуют в нагреве воды. Таким образом, 4 кВт/12 = 0,3 кВт в сутки. Общее количество электроэнергии, потребляемое бойлером на 50 литров: 4+0,3 = 4,3 кВт. За 30 дней расходуется 129 кВт. Для расчета стоимости оплаты нужно знать тарифы для каждого региона.

Сколько потребляет электроэнергии бойлер большого объема?

Для большой семьи из 4-ех человек подойдет водонагреватель объемом 100 литров. Из предыдущего расчета мы узнали, что бойлер потребляет 2 кВт в час. Но водонагреватель данного объема нагревает воду примерно за 3 часа. Таким образом, за сутки происходит 3 цикла. Следовательно, бойлер затрачивает 6 кВт в сутки. В месяц получается расход 180 кВт. В зависимости от региона тариф на электроэнергию меняется.

При пользовании бойлером стоит учитывать следующие нюансы: при частом включении смесителя в воду попадает холодная вода, из-за которой температура уменьшается. Датчик температуры реагирует на понижение и автоматически включает функцию «Подогрев», поэтому электроэнергии будет затрачиваться больше.

В тех районах, где часто отключают электроэнергию, оптимальным вариантом для подогрева воды будет установка накопительного бойлера. Такой водонагреватель удерживает тепло длительное время.

Выгоден ли проточный водонагреватель?



Водонагреватели проточного типа чаще всего используют для нагрева воды в дачных домах. Такое оборудование легко установить самостоятельно. Главным недостатком проточного водонагревателя является небольшой срок службы – 5 лет.

Вода нагревается при поступлении воды. Мощность прибора не зависит от напора воды. Обычно водонагреватель дает теплую воду, которой можно помыть посуду или принять летний душ. Из-за некоторых особенностей такой прибор не подойдет для принятия ванны.
Рекомендуется установить электрическую пробку, розетку и отдельный электрический кабель. Необходимо это для того, чтобы не перезагружать основную сеть.

Проточный водонагреватель может иметь мощность 3-27 кВт. Для двух человек подойдет прибор мощностью 10 кВт. Для большой семьи лучше выбрать водонагреватель мощностью от 20 до 25 кВт.

Перед покупкой следует прочитать инструкцию, так как некоторым водонагревателям необходимо напряжение 380 В. Если вы все-таки решили подключить прибор к сети 220 В, то в счетчике выбьет электропробки.

Проточный водонагреватель необходимо заземлять, так как он устанавливается на металлический смеситель.

Сколько потребляет энергии проточный водонагреватель?



Для расчета возьмем одинаковые показатели: потребление воды в сутки 50 литров. Рассмотрим производительность прибора: мощность простого водонагревателя составляет 4 кВт/ч, таким образом в минуту может производиться 2 литра теплой воды. Чтобы подогреть 50 литров воды, необходимо потратить 25 минут. Расход электроэнергии в сутки будет следующий: 0,42*4 = 1,68 кВт. Вода нагреется примерно до 50оС. В месяц расходуется 50,4 кВт. Такой показатель намного меньше, чем у накопительного бойлера. Но стоит учитывать, что температура нагрева намного меньше у проточного водонагревателя. Таким образом, такой прибор для нагрева воды обойдется намного дешевле.
Многие уверяют, что проточный водонагреватель потребляет больше электроэнергии, чем накопительный. Исходя из расчетов, можно сделать вывод, что это не так.

С помощью математического уравнения можно выразить формулу вычислений: количество воды разделить на пропускную способность и умножить на мощность и получаем показатель за сутки.

При пользовании бойлером не стоит забывать о правилах безопасности: нельзя дотрагиваться до прибора, подключенному к сети мокрыми руками, а также не стоит вытирать поверхность устройства мокрой тряпкой во время его работы.

Читайте также:

Как правильно выбрать водонагреватель для дома и квартиры

Содержание статьи:

Какие бывают бытовые водонагреватели и чем они отличаются

Прежде всего водонагреватели различаются по принципу действия. Они бывают:

  • проточного типа — нагревают воду, проходящую через прибор;
  • накопительного типа — греется вода, находящаяся в баке нагревателя;
  • проточно-накопительные — имеют два режима работы;
  • наливные.

Какой водонагреватель лучше сказать сложно. Если говорить о внешнем виде, то основное внешнее отличие — это размер. Накопительные модели большие, проточные — маленькие. Но размер — это далеко не все, что надо чтобы понять, что для вас лучше. Надо знать достоинства и недостатки каждого типа оборудования.

Виды электро нагревателей для дома и дачи

Нюансы выбора

Чтобы приобрести бойлер, который будет удовлетворять всем требованиям, и обойтись без лишних трат, необходимо учитывать множество факторов. Советы по выбору накопительных и проточных водонагревателей помогут найти оптимальный вариант.

При покупке следует обращать внимание на:

1. Вид. Накопительные модели нагревают воду заранее и потребляют минимальное количество энергии, но отличаются громоздкой конструкцией. К тому же ТЭН таких бойлеров постоянно взаимодействует с водой и нуждается в регулярной очистке от известкового налета. Проточные водонагреватели лишены данных недостатков, но расходуют больше электроэнергии.

2. Размер бака. Его объем выбирают согласно потребности в горячей воде, которая зависит от количества человек, их привычек и времени года. Для мытья посуды будет достаточно накопительного водонагревателя на 10-20 литров средней ценовой категории. Более функционально оборудование от 30 до 100 л. К примеру, бойлер на 120 л при экономном расходе обеспечивает нужды семьи из 3-4 человек, но в этом случае предпочтение отдается известным фирмам.

3. Покрытие. Постоянный контакт с водой становится причиной коррозии и повреждения устройства. Для защиты на внутреннюю поверхность наносят специальное покрытие, которое различается у продукции разных изготовителей. Самый экономичный способ — использование стеклоэмали, но при резких колебаниях температуры она подвержена возникновению микротрещин. Титановый слой более долговечен, но значительно повышает стоимость бойлеров. Обращайте внимание и на характеристики сварных соединений: несоблюдение технологии чревато деформацией бака и появлением течи.

4. Мощность. Она определяет время достижения нужной температуры и влияет на цену изделий. Кроме того, для подключения бойлеров большой мощности требуется отдельная система электроснабжения. Некоторые модели накопительных водонагревателей оснащаются двумя ТЭНами, что помогает сохранять эксплуатационные свойства при поломке одного из них.

5. Стоимость. Она определяется торговой маркой, производительностью и объемом, при покупке следует найти оптимальное соотношение этих параметров. К примеру, цена бойлера 30 и 50 литров обычно отличается всего на 10 %, а разница между ними значительная.

На повышение стоимости влияет и наличие дополнительных функций. Магниевый анод позволит избежать повреждения ТЭНа от накипи, делая ее структуру более рыхлой. С помощью терморегулятора осуществляется контроль подогрева воды, а теплоизоляция сохраняет ее в таком состоянии длительное время.  Подбирая накопительный водонагреватель в соответствии с предполагаемыми условиями и своими финансовыми возможностями, получится обеспечить горячее водоснабжение в квартире и частном доме без лишних затрат.

Статьи по теме:

Выбираем электрический накопительный водонагреватель

Перефразируя известных писателей, «горячая вода не роскошь, а средство…

Как выбрать отопительный котел для дома и дачи?

После возведения стен собственного жилья мы, жители средних и…

Исконно русское изобретение – баня. Раньше для ее отопления…

Какой водонагреватель лучше проточный или накопительный

Решить, какой водонагреватель покупать — бойлер (накопительный) или проточник — в принципе, несложно. В первую очередь ограничивающим фактором является потребляемая мощность: у накопительных максимально это 3-4 кВт, у проточных водонагревателей меньше 7-8 кВт брать бессмысленно — они могут обеспечить  нагрев лишь очень небольшого объема воды. Не у всех есть возможность установить такое мощное оборудование.

Во вторую очередь, надо смотреть, постоянно вы будете использовать электронагреватель воды или только периодически. При периодическом использовании, особенно в летний период удобны проточные водонагреватели, так причем открытого типа (индивидуальные, которые устанавливаются рядом с мойкой).  Например, это отличный способ подогреть воду в до комфортной температуры, если солнце с этой задачей не справилось. Также это — способ решения проблемы в квартирах при отключении горячего водоснабжения на ремонт.

Для постоянного и регулярного использования более экономичны и удобны накопительные водонагреватели. Современные модели более суток «держат» температуру, так что расход электричества тут будет, скорее, меньший, чем больший.

Объем бака нагревателя воды

Какой водонагреватель, и с каким объемом выбрать для дома? Решение этого вопроса должно быть первоочередным. Многие делают ошибку, при покупке выбрав агрегат большого объема, руководствуясь мыслью “чем больше, тем лучше”.  Но, на самом деле, вы получите неоправданный расход электроэнергии, так как устройство будет тратить больше времени на нагрев воды, чем аналогичное — меньшего размера. Кроме того, габариты такого аппарата будут занимать больше места, и поэтому следует руководствоваться своими потребностями. На рисунках, представленных ниже, показаны примерные показатели, которыми следует руководствоваться для выбора объема агрегата. Зависят они от того, сколько человек будут пользоваться горячей водой.

  1. Для одного человека достаточным будет выбор водонагревателя, с объемом от 10 до 30 литров при условии, что пользоваться придется чем-то одним: либо раковиной, либо душевой кабиной.
  2. Выбор бойлера на 50-80 литров удовлетворит потребность в горячей воде семейной пары.
  3. Если в доме 3 домочадца, то уже потребуется накопительный водонагреватель на 80-100 литров.
  4. Для четырех человек рекомендуется покупка устройства объемом от 100 до 120 л.
  5. Для семейства, в котором 5 и больше человек, необходимо приобретать аппарат с повышенным объемом – 150 л и более.

Также для большой семьи 7-8 человек, если это частный дом, рациональнее будет выбор водонагревателя (накопительного) косвенного нагрева. Среди напольных моделей можно подобрать агрегат с нужной вместимостью, способный обеспечить горячим водоснабжением все семейство. Покупка домашнего аппарата косвенного нагрева может решить вопрос, какой лучше водонагреватель выбрать для частного дома? Для лучшего понимания того, сколько воды расходуется за сутки, можно воспользоваться таблицей, приведенной ниже.

Популярные модели

Накопительные водогреи объёмом 80 литров считаются оптимальным решением для небольшой семьи из 3 человек, поэтому пользуются заслуженным спросом на рынке бытовой техники.

К популярным моделям накопителей 80-литровой ёмкости относят следующие бренды:

  1. Ariston ABS VLS PW 80 и Ariston ABS VLS INOX PW 80. Главной особенностью этих моделей является режим ускоренного нагрева воды, когда включаются сразу два ТЭНа суммарной мощностью 2,5 кВт.

Модели плоских бойлеров Ariston различаются материалом внутренних баков. Для изготовления ёмкостей моделей ABS VLS INOX PW используется нержавеющая сталь, для моделей ABS VLS PW – с эмалевым покрытием.

  1. Electrolux EWH 80 Royal мощностью 2 кВт. Модель оснащена функцией экономного режима, в процессе которого воду нагревают только до температуры, 550 Ц. Внутренний бак изготовлен из нержавейки.
  2. Electrolux EWN 80 SL мощностью 1,6 кВт (ступени мощности 0,8 кВт и 1,6 кВт). Внутренний бак покрыт эмалью. Имеет высокий срок гарантии – 8 лет!
  3. Gorenje OGB 80 SL SIM мощностью 2 кВт (два ТЭНа по 1 кВт). Отличается оригинальным дизайном.

Модель накопительного водонагревателя Gorenje OGB 80 SL SIM чёрного цвета

Виды бойлеров по нагреву воды.

По способу нагрева воды устройства делятся на 3 вида:



Накопительные бойлеры. Такие устройства напоминают термос. Вода нагревается, а по мере того, как она расходуется, ее добирают и подогревают. Размеры такого устройства могут быть разными, зависеть это будет от объема бака.

Проточный тип устройства. Устройство гораздо меньше по размерам. Вода нагревается, когда протекает через бойлер. Для обеспечения процесса нагрева необходима большая мощность.





Косвенный нагрев. При косвенном нагреве используется энергия сторонних отопительных приборов. Это может быть любой теплогенератор, который встроен в отопительную систему.

Косвенный нагрев удобен тем, что электросеть не перегружается. Так же его плюсом является высокая производительностью по горячей воде. Подключение оборудования с косвенным нагревом к различным источникам тепла подразумевает, что платить за электричество не нужно.

Бойлер может иметь мокрый или сухой тэн, то есть водонагревательный элемент.





Мокрый тэн — это тот же кипятильник, опущенный в воду, только он больше и мощнее.

Сухие тэны находятся внутри бака, поэтому греют сам бак, а не воду. Это дает ряд преимуществ: так как тэн не контактирует с водой, требования к ее качеству уменьшаются; исключаются случаи пробоя тэна, что составляет угрозу для человека; на тэне не образуется накипь, что позволяет ему дольше и эффективнее работать.

При покупке бойлера обязательно обращайте внимание на все факторы, если вы не уверены в своих силах, обратитесь к специалистам. .

Подключение водонагревателя

Установка электроводонагревателя своими руками не потребует особых знаний и экзотичных инструментов. Рассмотрим монтаж на примере подвешивающегося устройства. Рекомендуется крепить прибор на несущую стену, поскольку она способна выдержать большой вес. Если такой возможности нет, стоит соорудить дополнительные усиления или подставки.

Схема подключения электрического водонагревателя

Обратите внимание, укомплектован ли водонагреватель обратным клапаном. Если нет, стоит купить его отдельно

Это устройство предотвратит аварию в случае отключения холодной воды, не даст ТЭНу греть воздух. Иногда необходимо позаботиться об установке редуктора

Это особенно важно, когда электронагреватель используется в частном доме и подключается к резервуару с водой, размещенному на крыше. Давление в водопроводе будет значительным и без его регулировки нагреватель может быстро выйти из строя

Начинают монтаж с креплений на стене. Это могут быть дюбеля, кронштейны, металлические крюки. Далее производится врезка в трубу подачи холодной воды. На нее стоит установить водопроводный кран, чтобы иметь возможность перекрыть поступление воды. Затем монтируется выводной кран для горячей воды также с возможностью перекрывания.

Точки подключения воды

Устройство следует снабдить краном для опустошения. Это может спасти при демонтаже. Его размещают выше обратного клапана. Иначе вода просто не сможет вытекать. Присоединение к электропитанию рекомендуется через розетку, проведенную от отдельной линии. Подключать пустой бойлер к сети категорически запрещается.

Преимущества и недостатки

Устройство водонагревателя представленного типа характеризуется рядом преимуществ и недостатков. К положительным качествам относится сравнительно небольшая нагрузка на электропроводку. ТЭН обычно имеет мощность 1,5-2 кВт. Поэтому при работе бойлера вполне можно эксплуатировать и другие электроприборы.

Различные объемы бака дают возможность полностью обеспечить горячей водой даже большую семью. Возможно регулировать температуру нагрева от 35 до 80 ºС. Поэтому бойлер одинаково эффективен летом и зимой.

Из недостатков отзывы выделяют большие габариты, необходимость проведения регулярного техобслуживания (чистка емкости, замена магниевого анода). В процессе бездействия определяются некоторые теплопотери устройства.

Устройство газовых бойлеров

На рисунке ниже приведена схема накопительного водонагревателя с газовым теплоисточником.

Схема газового бойлера прямого нагрева

На приведённой схеме не показан внешний металлический корпус бойлера со слоем пеноуретановой теплоизоляции, необходимой для долговременного сохранения температуры нагретой воды.

Внутри внешнего корпуса размещаются следующие конструктивные элементы:

  • поз. 1 – внутренний бак для нагрева и аккумулирования санитарной воды;
  • поз. 2 – стенка теплообменника, передающего тепло от сжигания газа в камере сгорания к нижней части внутреннего бака;
  • поз. 3 – газовая горелка;
  • поз. 4 – блок управления, состоящий из термостата и датчика температуры. Предназначение блока управления – отслеживание уровня жидкости во внутреннем баке, включение/выключение подачи газа из магистрали на газовую горелку;
  • поз. 5 – трубка подачи холодной воды;
  • поз. 6 – патрубок для забора горячей санитарной воды;
  • поз. 7 – группа безопасности с аварийным клапаном для сброса избыточного давления;
  • поз. 8 – магниевый анод для борьбы с накипью на стенках внутреннего бака;
  • поз. 9 – центральный канал дымохода. Через него проходят горячие продукты сгорания природного газа, нагревая воду в ёмкости;
  • поз. 10 – дымоход;
  • поз. 11 – сливной кран.

Газовый водонагреватель работает следующим образом:

  1. В камере сгорания при включении газовой горелки (поз. 3) осуществляется сжигание газового топлива. Подача газа регулируется блоком управления (поз. 4).
  2. Нагрев воды в ёмкости внутреннего бака происходит через теплообменник, размещённый в нижней части бака (поз. 2), и через стенки центрального канала (поз. 9) дымохода.

На рисунке ниже показана вертикальная модель газового бойлера производства BAXI серии SAG на 80 литров.

Газовый бойлер BAXI серии SAG

Несмотря на низкий показатель эксплуатационных расходов для газовых бойлеров объёмом 80 литров, при обустройстве поквартирного автономного ГВС эта аппаратура особым спросом не пользуется из-за своих громоздких размеров.

Например, габариты приведённого водогрея BAXI серии SAG2 составляют 863х340х470 мм (высота/ширина/глубина). Для цилиндрического аналога серии SAG3 размеры составят 970х440 мм (высота/диаметр). Горизонтальные конструкции газовых устройств таких объёмов не производятся. У водонагревателей проточного типа аналогичных по производительности накопителям, габариты прямоугольных корпусов далеко не плоские – в среднем, 800х850х600 мм.

Поэтому в подавляющем большинстве случаев предпочтительнее оказываются электрические накопительные водонагреватели, имеющие узкий плоский корпус и не занимающие много места в квартире.

Накопительный водонагреватель

Бойлер, в отличие от предыдущего устройства, обладает габаритной емкостью. Бак изготавливают из стали или нержавейки. Внутренняя поверхность чаще всего обработана различными материалами, продлевающими срок эксплуатации прибора.

Водозаборная трубка, находящаяся внутри емкости, имеет определенную конфигурацию. От этого зависит, можно ли монтировать бойлер вертикально или горизонтально.

Устройство накопительного водонагревателя предполагает наличие специального элемента для смягчения воды. Его называют магниевым анодом. Он требует замены каждые 1-2 года.

ТЭН может быть «сухим» или «мокрым». Последний вариант предполагает непосредственный контакт нагревательного элемента с водой. «Сухой» ТЭН находится в колбе и считается более долговечным.

Как сэкономить на водонагревателе сколько кВт потребляет водонагреватель в месяц

В вопросе экономии электричества не обойтись без проведения расчетов и составления примерного графика суточного потребления. Для накопительных систем в расчет берется:

  • Объем нагревательного бака;
  • Паспортные данные потребляемой мощности ТЭН;
  • Время нагрева до установленной температуры;
  • Температуру подаваемой воды из системы водоснабжения.

Для современных моделей бойлеров расход электроэнергии указывается в паспортных данных

Для современных моделей бойлеров расход электроэнергии в зависимости от заданной температуры нагрева указывается в паспортных данных приборов, при этом производители учитывают максимальное суточное потребление горячей воды.

Для расчета суммарной потребляемой энергии проточными приборами в расчет берется:

  • Производительность прибора;
  • Время работы в суточном цикле;
  • Температуру нагреваемой воды;
  • Температуру подачи холодной воды.

Стоит отметить что современные модели имеющие интеллектуальные системы управления не только более экономичные по сравнению с моделями 5-7 летней давности, но и позволяют максимально обеспечить все потребности домохозяйств в горячей воде в зависимости от цикла потребления. Это в равной степени относится как к бойлерам с нагревательными баками, так и проточным нагревательным приборам.

Сберечь максимальное количество киловатт электроэнергии поможет правильно организованный суточный цикл потребления горячей воды и установка правильных настроек нагревательного элемента. В перечень факторов, снижающих расход электроэнергии при том должны входить:

  • Режим экономии при повседневном пользовании — разумно привить привычку мыть руки холодной водой, мероприятия утреннего туалета такие как бритье делать не с включенной струей, а использовать чашку или ковшик;
  • Мытье посуды проводить сразу после еды, когда остатки пищи легко смываются, ну а если такой возможности нет, то предварительно замочить посуду в холодной воде;
  • Мытье овощей делать в кастрюле, предварительно набрав в нее воду, а не спускать воду просто в канализацию;
  • Для кипячения использовать небольшой объем воды, необходимый для одной-двух порций чая или кофе, не стоит набирать полный чайник для заварки одной чашки;
  • В качестве ежедневных водных процедур рекомендуется использовать для принятия душа, на который уйдет 30-40 литров, а не полная ванна с 140-150.

Проточный водонагреватель рекомендуется использовать для бытовых нужд (мытья посуды, например), чтобы уменьшить расход электричества

А вот что конкретно касается регулирования характеристик производительности бойлеров и нагревателей, то здесь рекомендуется следующие мероприятия:

  • Установить максимальную температуру в баке на уровне 35-40 градусов;
  • Для проточного нагревателя при приготовлении пищи и мытье посуды достаточно нагрева до 40 градусов;
  • Для принятия душа или наполнения ванны достаточно температуры в 45-50 градусов;
  • Установить суточный таймер для накопительного прибора с отключением функции нагрева в ночное время;

Определить, то сколько электроэнергии потребляет бойлер в месяц несложно, достаточно провести несложные расчеты взяв за основу следующие показатели:

  • Мощность электронагревателя согласно технических характеристик инструкции —W;
  • Максимальный объем бака — V;
  • Температура нагретой воды до максимального показателя 60 градусов — Т2;
  • Температура подаваемой воды для нагрева из водопровода Т1;

Расчет проводится по формуле: T=0. 00116 * V (T2 –T1) / W.

Сначала определяется время нагрева полного объема резервуара, а потом общее энергопотребление прибора.

Для нагрева объема 50 литров с 15 до 60 градусов бойлером с ТЭН-ом в 1,5 квт потребуется:

0.00116 * 50 (60 – 15) / 1,5 = 1,74 часа или 104 минуты

Чтобы узнать объем потребляемого электричества умножается мощность прибора на время нагрева:

1,74 х 1,5= 2,61 кВт.

Как поддержание температуры экономит электроэнергию

Все модели накопительных устройств оснащены такой функцией. Через механическую или электронную панель управления водонагревателя пользователь выставляет нужную температуру. После включения ТЭН вода начинает нагреваться. Как только она достигнет нужной температурной отметки, срабатывает терморегулятор, который останавливает работу нагревательного элемента. При расходе воды из бака, в него поступает вновь холодная вода — она смешивается с горячей. В этом случае терморегулятор вновь включает ТЭН для нагревания жидкости.

Если вода из бака не расходуется, то с помощью автоматики водонагреватель поддерживает ее температуру, заданную пользователем. В процессе нагревательный элемент то включается, то выключается. Такая функция не расходует большого количества электроэнергии, всего несколько кВт в сутки. Поскольку стенки бака имеют теплоизоляционный слой, потеря тепла происходит очень медленно: за час вода остывает на 1-2 градуса.

По утверждению специалистов, чтобы экономить во время использования накопительных водонагревателей необходимо держать их в «ждущем» режиме, а не отключать каждый раз от сети. Поскольку на поддержание температуры тратиться гораздо меньше электроэнергии, чем на нагревание остывшей воды.

Мощность водонагревателей зависит от их вида. Проточные приборы потребляют больше электроэнергии, но зато они выигрывают у бойлеров по производительности и цене. Накопительным бакам для нагрева воды требуется определенное время, но они более экономные в эксплуатации, тем более, если их не отключать, а использовать режим поддержания температуры.

Накопительные водонагреватели

Водонакопительные нагреватели всем знакомы — это большой бак в теплоизоляции со встроенными внутрь нагревательными элементами. По способу монтажа они бывают настенные и напольные. Самые большие настенные имеют емкость 120 литров. И их можно повесить далеко на не все стены. Зато напольные модели могут быть и больше — от 116 до 300 литров. Так как баки выполнены в основном, в виде цилиндров, у настенных моделей важна еще ориентации в пространстве. Они могут быть вертикальными, горизонтальными или универсальными (могут работать в обоих положениях).

накопительный электрический водонагреватель — бак с нагревательными элементами

Нагревательные элементы в электробойлерах могут быть двух типов: ТЭНы (мокрые или сухие) и спиральные нагревательные элементы. ТЭНы более привычные, их проще поменять в случае необходимости. Зато спиральные нагревательные элементы быстрее нагревают воду, но стоит такая техника больше.

Из чего сделан бак

Чтобы выбрать электрический водонагреватель накопительного типа, первым делом определяемся с емкостью. Самые маленькие рассчитаны на нагрев всего 15 литров, самые большие из настенных — на 120 литров. А вообще, есть модели на 20, 30, 50, 80, 100 и 120 литров.

Есть и плоские модели (Termex, Ariston и др). Они не так привычны, но могут быть более удобны

Определившись с емкостью обратите внимание на материал, из которого изготовлен бак. Лучший вариант -нержавеющая сталь

При нормальном качестве металла и качестве сварки он может служить десятилетиями. Но накопительный водонагреватель из нержавейки стоит дорого. Дешевые модели сделаны из черной стали, а чтобы она не ржавела, изнутри наносится керамическое, полимерное или лако-красочное покрытие. Такие модели стоят намного дешевле. Но по опыту эксплуатации, они быстро начинают течь. Во всяком случае, ни одной модели с нормальной оценкой найти не удалось.

Тип управления

Электрическая накопительная водогрейка может иметь механическое или электронное управление. Электронное более современное, предоставляет больше возможностей. Например, есть ограничение температуры нагрева.

Управление накопительным водонагревателем может быть электронное (на фото Termex IF 80) или механическим (ARISTON-SNT100V)

Зато механическое управление проще в эксплуатации и дешевле в ремонте. Именно такие агрегаты более понятны старшему поколению, которому любые кнопки и мигающие цифры «делают нервы».

Системы защиты

Так как оборудование опасное (соседство воды и электричества всегда опасно), в хорошо если в электрических водонагревателях присутствует защита. Лучше выбрать электрический водонагреватель накопительного типа хотя бы с минимальной защитой:

  • Защита от перегрева. Обычное термореле, которое отключает питание при превышении заданной температуры.
  • Предохранительный клапан. При повышении давления (вызвано обычно высокой температурой внутри), клапан стравливает некоторое количество воды, предотвращая разрыв колбы.

    Есть еще некоторые функции, которые могут быть полезны

Еще может быть защита от замерзания. Эта система нужна, если ищите вы накопительный водонагреватель сезонной для дачи или бани. При наличии электропитания в вода в баке будет понемногу подогреваться. Обычно выдерживается температура +5°C, чтобы вода гарантированно не замерзла и не лед не разорвал бак. А для того, чтобы на нагревательном элементе не скапливались соляные отложения, в бак вводится магниевый анод. С ним ТЭНы «живут» дольше.

Лучшие модели

Тут имеет смысл разделить по емкости. Ведь в данном случае именно по этому признаку в первую очередь и ищут накопительный водонагреватель. Сначала приведем рейтинг лучших моделей малой емкости, далее — по возрастающей.

Емкостью 10-15 литров:

  •  Timberk SWH SE1 15 VU (15 литров)
  • Timberk SWH SE1 10 VU (10 литров)
  • Gorenje GT 10 U (10 литров)
  • Polas P 15 ORri (15 литров)

Емкостью 30 литров

  • Timberk SWH FSL1 30 VE
  • Timberk SWH FSM3 30 VH
  • Garanterm GTI 30-V
  • Polaris PS-30V
  • Oasis VC-30L
  • Polaris ECO EMR 30 V
  • Timberk SWH FSM6 30 H (горизонтальный)

    Небольшие по объему накопительные водонагреватели можно разместить даже под мойкой

Емкостью 50 литров

  • Polaris Gamma IMF 50V
  • Polaris Vega IMF 50H (горизонтальный)
  • Electrolux EWH 50 Royal Silver
  • Electrolux EWH 50 Formax DL
  • Polaris Stream IDF 50V/H Slim
  • Hyundai H-DRS-50V-UI310

Емкостью 80 литров

Емкостью 100 литров

  • Timberk SWH RED1 100 V
  • Timberk SWH FSQ1 100V
  • Garanterm GTI 100-V
  • Polaris P-100Vr
  • Gorenje OTG 100 SLSIMB6/SLSIMBB6
  • OSO RW 100
  • Gorenje GBFU 100 E B6

От чего зависит мощность водонагревателя

Этот показатель определяет нагревательный элемент (ТЭН) установленный в приборе — именно он нагревает воду. Принцип действия подобен электрическому чайнику, т.е. чем мощнее этот элемент, тем быстрее вода нагреется до установленной пользователем температуры. Мощность ТЭН зависит от типа водонагревателя: проточный или накопительный, поэтому стоит рассмотреть подробнее каждый из них.

Проточные водонагреватели

Принцип действия проточных водонагревателей заложен в их названии: вода нагревается мгновенно, проходя через камеру с ТЭН. Для такого моментального нагрева требуются мощные нагревательные устройства. Поэтому значение мощности проточных водонагревателей составляет от 6 до 27 кВт в зависимости от производительности. При этом температура воды на выходе составляет 30-40 градусов, в зависимости от времени года. Производительность 1,8-4 литра в минуту

Но не всегда верно выбирать самое мощное устройство: здесь важно оценивать возможности своей проводки.

Устройства с мощностью выше 5 Квт рекомендуется подключать к трехфазной розетке на 380В

Чтобы сделать правильный выбор, покупателю для начала стоит определиться, для каких именно целей он собирается устанавливать водонагревающий прибор.

Например, на кухне, тем более для небольшой семьи, вполне уместно установить проточный водонагреватель с минимальными параметрами. Их производительность не превышает 3 литров в минуту, температура воды на выходе 30 градусов, при этом мощность ТЭН 3-4 кВт. В то время как для душа показатели производительности такого прибора должны быть выше, около 6 литров в минуту. А значит, и мощность устройства будет не менее 7 кВт. Такое оборудование выдержит не каждая проводка, особенно в старых домах. Но это не значит, что в душе нельзя установить водонагреватель мощностью в 4 кВт, тем более во всех моделях, независимо от их производительности, в комплекте уже идет лейка для душа. Здесь стоит задуматься о комфортности использования прибора.

Накопительные водонагреватели

В таких приборах мощность нагревательного элемента должна соответствовать размерам резервуара. Например, в компактных 10-25 — литровых баках устанавливаются ТЭН мощностью 1,5-2,5 кВт, а для нагревания 100 литров воды потребуется ТЭН не менее чем на 4-5 кВт.

В некоторых современных бойлерах, баки которых имеют большой объем, устанавливается не один, а два ТЭН. При этом, пользователь имеет возможность через систему управления включать как один нагревательный элемент, так и, для ускорения работы, второй. Например, такой возможностью оснащена модель Ariston ABS VLS Evo PW  на 100 литров. Соответственно, при этом устройства будут потреблять больше электроэнергии.

Способы нагрева воды

Своё название накопительные водонагреватели получили от способа прохождения воды при её нагреве для пользования.

В бытовой практике воду подогревают двумя разными способами:

  • Проточным способом, в процессе которого холодная вода проходит через греющие элементы водонагревателя и сразу, в горячем состоянии, подаётся потребителю в точку водопользования.
  • Накопительным способом, для реализации которого необходимо предварительное накапливание холодной воды в специальной ёмкости с последующим её разогревом. Горячая вода из ёмкости может подаваться потребителям даже через несколько часов после прекращения нагрева. Сохранение температуры горячей воды в баке обеспечивается надёжной теплоизоляцией корпуса прибора.

Ёмкостные водонагреватели, работающие по накопительному способу водоподготовки, различаются между собой принципом теплообмена между источником тепловой энергии и водой в ёмкости при её нагреве для бытового применения (так называемой санитарной водой):

  1. В бойлерах прямого нагрева тепловая энергия от энергоносителя направляется непосредственно к санитарной воде. Для нагревателей прямого действия энергоносителями служит природный газ или сетевое электричество.
  2. В водонагревателях косвенного действия теплообмен между энергоносителем и санитарной водой происходит через промежуточный теплообменник, по которому проходит горячий водяной теплоноситель (технологическая вода), пар, воздух, антифриз или другие виды теплоносителей.

Источниками тепла для нагрева теплоносителя, проходящего через бойлер, могут быть газовые, электрические, твёрдо-, или жидкотопливные котлы, солнечные коллекторы и другие виды теплогенераторов.

Принцип косвенного теплообмена для водонагревателей-накопителей

На рисунке выше отображён принцип косвенного теплообмена для накопительного водонагревателя, согласно которому теплоноситель из котла проходит через теплообменник в бойлере, нагревая санитарную воду в его ёмкости.

Рассмотрим средние параметра потребления воды в квартире или доме.

Расход воды в душе в среднем составляет от 4 до 8 литров в минуту. Для расчета возьмем максимальную цифру — 8 литров.

Допустим, каждый член семьи принимает душ в течение 10 минут.



Расход теплой воды для душа:

 8 * 10  = 80 л.

Значит на одного человека нам нужен бойлер на 80 литров.



Предположим, что для мытья посуды понадобится 15 минут, с расходом воды 3 литра в минуту.

Расход теплой воды для мытья посуды =15 * 3 = 45 литров .

Итого, предполагаемый расход теплой воды равен 125 литров на одного члена семьи. Диапазон комфортной температуры, приблизительно 30 – 40°С, для расчетов возьмем 35°С ().

Накопительные водонагреватели, в зависимости от модели могут нагревать воду до температуры 35 – 80 °С. Среднее значение терморегулятора водонагревателя приблизительно 55 – 65 °С. Для расчетов возьмем температуру t2 = 65 °С.

Предположим, что температура холодной воды, которая будет разбавлять горячую воду из накопительного водонагревателя равна 10 °С (t1).

Можно приступать к расчету объема водонагревателя:

Объем водонагревателя = 125 *(35 – 10) : (65 – 10) = 56 литров

Если необходимый вам объем горячей воды не превышает 200 литров, можно выбрать один из настенных накопительных водонагревателей.

Если вам необходимо большее количество горячей воды, обратите внимание на напольные накопительные водонагреватели. .



Проточный водонагреватель

Проточные модели часто используются в небольших квартирах, где для бака-накопителя просто может не быть места. Они гораздо меньше, чем накопительные. Обладателю такого устройства не нужно ждать, пока вода нагреется — это происходит за то время, пока жидкость проходит через нагреватель. Открыл кран — сразу бежит тепленькая. До действительно горячей вода в проточных нагревателях нагреться не успевает. Но для умывания, быстрого утреннего душа или мытья посуды такого нагрева обычно вполне хватает.

Большинство проточных устройств созданы для работы с одной водозаборной точкой (кухня или ванная). Моделей на несколько точек в продаже гораздо меньше.

Критерии выбора

Наряду с объемом бака, важнейшим эксплуатационным показателем электрических нагревателей является мощность. Как правило, у распространенных аппаратов она варьируется от 1 до 2,5 кВт. Существуют и более мощные нагреватели, однако для их установки потребуется очень серьезная новая электропроводка, особый счетчик, а в некоторых случаях и замена линии до самого щитка распределения.

Совет. Специалисты советуют выбирать водонагреватели с мощностью около 2 кВт. Данный показатель позволит не перегружать электропроводку и нагревать воду достаточно быстро.

Среднее время подогрева воды в агрегате емкостью 10 л составит 30 мин., а в бойлере на 200 л – 6-8 часов. На работу прибора и его долговечность влияет также размер нагревательного элемента. Желательно выбрать более длинную трубку, чтобы увеличить теплоотдачу.

Если габариты бойлера тесно связаны с его емкостью, то форма их может быть различной

Что важно, если есть необходимость уместить его в простенке, туалете, над мойкой или внутрь шкафа. Популярны следующие нагреватели:

  • цилиндрический;
  • вытянутый;
  • прямоугольный;
  • плоский;
  • горизонтальный.

Виды водонагревателей

Цена всегда является одним из важнейших критериев. Нагреватели безнапорного типа, изготовленные из менее прочного материала, стоят значительно дешевле напорных агрегатов. На цену прямо влияет внутренний слой, который тоже может иметь различное покрытие:

  • эмаль;
  • стеклофарфор;
  • нержавеющая сталь;
  • титановое покрытие.

Дорогие аппараты снабжены магниевым или титановым анодом. Это продлевает срок службы нагревателя. Толщина стенок, хорошо сохраняющих тепло, должна быть 35-50 мм

Также при выборе нужно обратить внимание на защиту прибора от влаги, инородных тел и перепадов напряжения.

Экономичность проточных водонагревателей

Напорные нагреватели высокой мощности, безусловно, проигрывают накопительным в экономии, но значит ли это, что все проточные устройства так плохи в плане экономии? Так и хочется сказать «да», особенно учитывая умный контроль температуры в других моделях. Но на самом деле это не так.

Жидкость в проточных моделях греется только при использовании, а значит, энергия не расходуется впустую. Также, практика показывает, что проточные водонагреватели служат дольше, чем накопительные. К тому же сами по себе они куда компактнее и дешевле.

Проточные нагреватели помогут сэкономить, если их ставить:

  • В многоквартирном доме.
  • На даче за городом.
  • В доме, где горячая вода нужна нечасто и в меньшем объёме.

Для таких ситуаций проточные водонагреватели будут лучшим выбором по части удобства и экономии.

ТЭН в накопительном водонагревателе

У большинства водонагревателей ТЭН обычный — погружной. Но есть модели, где он «спрятан» в специальную колбу и не контактирует с водой, чтобы на нем не образовывалась накипь. В общем-то, это вариация на тему нагревателя закрытого типа у электрочайника. Сухой ТЭН не выйдет из строя, если включить водонагреватель без воды. К тому же, такой нагревательный элемент легче менять — не нужно сливать всю воду из бака.

Быстрый нагрев — одна из дополнительных опций. При ее активации ТЭН работает на полную мощность, значительно уменьшая время нагрева. Обычно нагревательный элемент работает в экономичном режиме. Некоторые производители оснащают водонагреватели сразу двумя ТЭНами: один работает постоянно, другой подключается для быстрого нагрева.

Типы и средняя мощность проточных водонагревателей

Существует два вида проточных нагревателей – напорные и безнапорные. Они различаются как энергопотреблением, так и видом и механикой работы.

Напорные водонагреватели врезаются с трубы и разносят горячую воду сразу на всю жилплощадь. Это удобный вариант для домов, где много кранов – вода будет доступна сразу отовсюду. Мощность таких моделей начинается с 4,5 киловатт и может достигать любых разумных пределов. Это многофункциональный, удобный, но требовательный к электросети вариант.

Безнапорные же предоставляют воду только для одной точки – для той, в которой они установлены. Они почти всегда оборудованы душем и занимают совсем немного места. Однако и потребление энергии у них всегда невелико и колеблется от 3,5 до 8 киловатт. Такие аппараты чаще всего используются на дачах или в квартирах со слабой сетью.

Конструкции бойлеров

Рассмотрим особенности конструкций вертикальных бойлеров применительно к водогреям-накопителям с баком 80 литров. Изделия данной категории можно разделить на три класса, пользующихся доминирующим спросом среди определённых групп пользователей:

  1. Бойлеры косвенного принципа теплообмена наиболее востребованы среди владельцев частных домов, где обустроены автономные системы отопления с одноконтурным или двухконтурным котлом. В этом случае форма и габариты корпуса водонагревателя не влияют на выбор при покупке.

Обычно бойлеры косвенного нагрева объёмом 80 литров имеют вертикальную цилиндрическую форму, высота изделия составляет 800–900 мм, диаметр корпуса в цилиндрической части – в пределах 440–460 мм. Если корпусу изделия придана плоская форма, толщина может уменьшиться до 315–325 мм, но это делается в качестве дизайнерского решения без конструктивных изменений.

Чаще всего бойлер размещается в котельной совместно с котлом отопления, чтобы минимизировать теплопотери и снизить инерционность управления системой

При монтаже водонагревателя основное внимание уделяется обеспечению удобного доступа при текущем обслуживании агрегата и его профилактике. На рисунке ниже показано размещение вертикального косвенного водонагревателя на 80 литров рядом с котлом отопления в котельной частного дома

Водонагреватель косвенного типа в котельной частного дома

  1. Газовые водонагреватели прямого принципа теплообмена, в которых санитарная вода в баке греется от тепла сжигаемого природного газа. Подобные конструкции:
  • монтируются в частных загородных застройках в качестве автономного устройства ГВС;
  • устанавливаются в городских квартирах как альтернатива централизованному ГВС;
  1. в малогабаритных городских квартирах со стабильным электроснабжением монтируются электрические водонагреватели с прямым нагревом жидкости в баке от тепла встроенных ТЭНов.

Мощность бойлера.

За мощность отвечает тэн. Электрические водонагреватели работают по принципу электрического чайника. Чем мощнее нагревательный элемент — тэн, тем быстрее он нагревает воду. Однако подобрать модель нужной мощности на практике не так-то просто.

Для нагрева 15 л холодной воды до температуры 60°С при помощи тэна мощностью 1–1,5 кВт устройству потребуется от 1 до 1,5 часа. 100 литров жидкости могут быть нагреты за 3,5–5 часов — для этого понадобится нагревательный элемент на 2–3 кВт.

Точные данные можно узнать в инструкциях к электрическим водонагревателям.

При выборе мощности бойлера важно помнить, что на дом выделяется всего 7–10 кВт мощности по однофазной схеме, и снять эти ограничения или организовать дополнительный ввод питания невозможно. В таком случае придется отказаться от мощного водонагревателя, так как повышенная нагрузка на сеть будет приводить к постоянному отключению автомата защиты



Наливные водонагреватели

Отличное решение для дачи или в случае отсутствия в доме водопроводной воды. Наливной водонагреватель — это емкость с крышкой, в которой смонтирован ТЭН. Емкость может быть из нержавеющей стали, пластика, обычной стали, покрытой эмалью. Температура регулируется терморегулятором. К корпусу приделан душевой шланг.

Есть такие устройства двух типов — самотечное и с создаваемым небольшим встроенным насосом давлением (Элвин ЭВБО). Самотечные наливные водонагреватели необходимо вешать выше головы. Душ принимать можно, то поток воды будет слабоват. У моделей с насосом напор больше, но и емкость бака должна быть приличной и походным такую модель не назовешь.

Функции тут могут быть такие:

Наливные водонагреватели — это исконно Российское изобретение и производители все российские. Есть подобные элеткронагреватели воды следующих марок:

  • Успех;
  • Элвин Эвбо;
  • Водолей;
  • Элбэт;
  • Мистер Хит Дачник;
  • Сказка.

Устройства работают от сети 220 В, мощность имеют порядка 1-2 кВт, цена — от 20$ до 100$ — в зависимости от функционала и материала бака. Какой какой водонагреватель лучше в этой категории? Нержавеющий с напором, но это как раз самые дорогие модели.

Дополнительные материалы по теме Выбор бойлера. Мощность и объем бойлера.



Расчет отопления, теплопотери дома

Расчет теплопотерь дома или квартиры и мощности обогревателя.
Расчет отопления, теплопотери дома


Отопление дома, теплопотери

Системы отопления дома, типы и виды отопления, теплопотери частного дома и их расчеты
Отопление дома, теплопотери


Таблица диаметра труб для отопления.

Диаметр труб для отопления и системы отопления, расход воды в зависимости от диаметра трубы.
Таблица диаметра труб для отопления.


Котлы отопления, типы и виды.

Типы и виды котлов отопления, их разновидности, основные параметры и технические характеристики котлов отопления.
Котлы отопления, типы и виды.


Установка отопления.

Установка систем отопления в частном доме и квартире, схемы и этапы установки отопления.
Установка отопления.


Схема обвязки котла отопления.

Схема обвязки твердотопливного котла отопления, обвязка двухконтурного котла отопления, а так же других видов котлов отопления.

Расчет объема бака накопительного водонагревателя

Первое, на что обращают внимание потребители, это объем бака бойлера. Данный показатель действительно очень важен, ведь только учитывая его можно выбрать прибор, обеспечивающий все потребности, но не расходующий лишних ресурсов

Существуют агрегаты с объемом от 10 до 200 л. Для корректного расчета применяется формула: O=Pх(t-t1):(t2-t1) Где:

  • O – объем бака;
  • P – планируемый расход воды;
  • t – температура воды, после смешения, выходящая из крана;
  • t1 – температура холодной воды в трубопроводе;
  • t2 – температура воды, до которой греет нагреватель.

Перед покупкой рассчитайте необходимый вам объем бака нагревателя

Планируемый расход воды придется рассчитывать самостоятельно исходя из количества членов семьи и их потребностей. Основное пользование будет направлено на мытье посуды и душ. На этом и необходимо базироваться.

Совет. Для примера, в стандартных условиях за 15 мин. мытья посуды расходуется около 50 л. теплой воды. За 10 мин. приема душа затрачивается около 80 л.

Пример расчета объема водонагревателя: O=250 х (36-10):(70-10)= 107,5 л. В данном случае видно, что бака объемом 100 л. будет вполне достаточно. Для большой семьи может потребоваться и 200 л бойлер. Такой большой агрегат рекомендуется устанавливать на полу, а не вешать на стену, поскольку его вес очень значительный. Данная формула отлично подходит для тех случаев, когда снабжение горячей водой посредством накопительного водонагревателя будет постоянным. Но в квартире, где отключение длится не более месяца, устанавливать большую емкость, занимающую много места нерационально. Чтобы обеспечить минимальные потребности достаточно и 20-30 литрового бойлера.

Средняя мощность проточного водонагревателя

Мощность проточных нагревателей зависит от их пропускной способности, продуктивности. Чаще всего она колеблется между двумя и пятнадцатью литрами нагретой воды в минуту. Также на потребление энергии будет влиять и температура, до которой будет нагреваться вода.

В среднем, мощность проточного нагревателя составляет от 3 до 28 киловатт. Существуют как совсем простые модели для кухни, греющие не более 3-х литров в минуту с энергопотреблением 3–4 киловатта, так и настоящие монстры на 19 киловатт, снабжающие водой одновременно несколько мест в доме.

Однако важно понимать, что такая техника расходует много электричества, а потому менее экономная, чем накопительные модели. Зато она предоставляет больше удобства, ведь вам не придётся ждать подогрева воды и можно не бояться потратить её всю за один раз

Но везде есть свои подводные камни. В некоторых ситуациях проточный аппарат будет выгоднее накопительного.

Какой водонагреватель лучше

Чтобы выбрать электрический водонагреватель, определитесь с тем, в каком объеме и как часто вам нужна горячая вода. Ситуации то бывают разные, и решения для них тоже отличаются. Разберем несколько наиболее типичных причин покупки водонагревателей.

Так какой выбрать электрический водонагреватель

Сезонное отключение горячей воды

Работа коммунальных предприятий организована в разных регионах по-разному. В чем они едины, так это в том, что отключают подачу горячей воды на некоторое время — для восстановления системы или по каким-то другим, им известным причина. Но и «временное отключение» имеет свою градацию. Где-то отключают на пару недель, где-то на весь теплый период времени. Решение для этих случаев может быть такое:

  • Если горячую воду отключают на пару недель, лучший выход — установить индивидуальные проточные накопители. Они требуют минимальных затрат как в плане покупки, так и в плане установки/подключения. Проточника мощностью 2-3 кВт хватит на то, чтобы летом принять душ с водой приятной температуры, а для мытья посуды может быть установлен и менее мощный нагреватель.

    Это, кстати, тоже проточный нагреватель-кран на кухню. Для мытья посуды он идеален

  • Если «временное отключение» — это до начала отопительного сезона, подходить к решению вопроса надо по-другому. Есть несколько вариантов:
    • Те же индивидуальные проточные накопители. Даже при не слишком большой мощности в теплый период они справляются с задачей. Но основной недостаток — нет никакого запаса теплой воды. И еще. При выборе, обращайте внимание на материал, из которого сделан бачок для нагрева воды. Пластиковые для постоянного длительного использования непригодны и быстро выходят из строя. Модели с медными или нержавеющими бачками стоят больше, так что при покупке двух штук (в ванну и в кухню) стоит уже подумать о приобретении напорного (системного) водонагревателя.
    • Системный проточный накопитель. Более дорогостоящее решение как в плане покупки (с ценой от 200-250$ и выыыше) так и в плане подключения. Зато вода есть и в кране, и в душе, есть возможность задать требуемую температуру. На летнее время может включаться, зимой — отключаться. Также может работать, если зимой в системе вода будет недостаточно теплой.
    • Накопительный водонагреватель. Хорошее решение, если у вас есть место для его размещения. Плюс в том, что есть некоторый запас (в размере объема бака) горячей воды. Минус — надо ждать, пока вода нагреется или найти модель с режимом поддержания температуры.

Чтобы выбрать электрический водонагреватель на летний сезон, решите сначала накопительный вам больше подходит или проточный. И у тех, и у других есть свои «фанаты».  Есть еще вариант — проточно-накопительные модели, но их очень уже мало и выбрать не из чего. Хотя идея отличная.

Горячей воды нет совсем

Если горячей воды нет вообще, чаще всего ставят накопительные водонагреватели. Сейчас их делают по типу термоса — в слое термоизоляции, что добавляет им объема, но снижает затраты на подогрев воды, так как она медленнее остывает. Именно это и является решающим фактором — наличие запаса теплой воды. С другой стороны, если вам нужно всего пару литров теплой воды, Придется греть весь объем, что тоже нерационально. Еще один минус — обычно для каждой точки водоразбора ставится свой бойлер. На кухню — меньшего объема, в ванную — большего. Это снова-таки дополнительные расходы.

Есть еще два недостатка у накопительных: немалый вес, Который на всякий крепеж выдержит и не самый привлекательный вид…

Второй способ сделать индивидуальное горячее водоснабжение — поставить системный проточный водонагреватель и от него сделать разводку горячей воды. Неплохой вариант, если газовую колонку поставить нет возможности.

Как выбрать электрический водонагреватель для дачи или садового участка

Если на даче есть водопровод, возможен любой из описанных вариантов. Только системные проточники ставят крайне редко

В любом случае, при покупке водонагревателя любого типа, обращайте внимание на такой параметр, как минимальное рабочее давление. На дачах оно большим не бывает — порядка 2 Атм, а то и 1 Атм или даже меньше

Так что нижняя граница в данном случае очень важна.

Электробойлер для дачи наливного типа может быть даже с умывальником

Если на даче вода из колодца, пусть даже насосом, но без системы обеспечивающей постоянное давление, вариант один — наливной электрический водонагреватель. Это хорошая замена ведру с кипятильником. Пользоваться намного удобнее.

Преимущества и недостатки проточного устройства

Перед приобретением той или иной разновидности оборудования обязательно нужно взвесить все ее достоинства и недостатки. Устройство электрического дает ему ряд преимуществ.

Прибор очень компактный, поэтому проблем с установкой не возникает. Устройство сразу выдает нагретую воду. Существует возможность управлять температурой на выходе (не во всех моделях). Также преимуществом проточных разновидностей является отсутствие необходимости частого технического обслуживания.

Но есть и недостатки у представленных разновидностей бытовой техники. Для проточного устройства требуется достаточно мощная проводка. Самый минимальный водонагреватель этого типа потребляет 3 кВт в час. Чтобы принять душ, ванну и направить воду в несколько точек водозабора, требуется мощность до 27 кВт. При низком давлении воды в системе эти устройства не работают. Если не предусмотрен в схеме ограничитель, в таких условиях ТЭН может сгореть.

Классификация бойлеров по источнику получения энергии

При выборе водонагревателя нужно обращать внимание не только на метод нагрева жидкости, но и на источник получения энергии. Существуют водогрейки, способные получать энергию из: . дров;

Водонагреватель дровяной

электричества;
газа;
солнечного света.

Солнечный водонагреватель

Дровяные водонагреватели

Принцип работы дровяной водогрейки во многом похож на механизм действия печки – для получения тепла сжигаются дрова. Подобные нагреватели преимущественно используются на дачах, в общественных и частных бассейнах, поездах и пр.

Дровяные водонагреватели

Установка состоит из трех основных элементов: топки, бака и смесителя. В топке происходит сгорание твердого топлива. Нагретый воздух устремляется в трубу, пущенную через бак, и отдает свое тепло жидкости.

У такого водонагревателя есть множество недостатков. Главный из них заключается в необходимости регулярного закладывания топлива вручную, что не особо удобно. Также минусом данной конструкции является сравнительно длительное время нагрева воды.

Электрические бойлеры

Электрические бойлеры

Электрические бойлеры

Наиболее популярная модификация водонагревателя. Подогрев воды осуществляется с помощью мощных ТЭНов, установленных внутри конструкции. Преимуществами электрического нагревателя являются следующие факторы:

  • простота установки и подключения;
  • экономичность эксплуатации;
  • высокий КПД;
  • возможность использования практически везде, где есть доступ к электричеству.

Газовые водогрейки

Газовый водонагреватель

Подобные установки нашли широкое применение в частном домохозяйстве. Их можно подключать как к стационарному газопроводу, так и к баллонам со сжиженным топливом.

Цены на водонагреватели Zanussi

Проточный водонагреватель Zanussi

Газовые установки очень удобны в использовании, однако в плане экономичности они заметно проигрывают своим электрическим аналогам.

Солнечные нагреватели

Стремительно набирающая популярность разновидность оборудования для нагрева воды. В основе конструкции – специальные коллекторы. Они накапливают солнечную энергию и используют ее для подогрева жидкости, находящейся в накопительной емкости.

Солнечные нагреватели

Главное преимущество солнечных водонагревателей – экономичность эксплуатации. Подобные устройства не нуждаются в применении внешних питающих источников.

Недостатки:

Для постоянного использования солнечные водонагреватели не подходят.

Как рассчитать доступную мощность водонагревателя для своего дома

В первую очередь, необходимо выяснить, на какую мощность рассчитана домашняя электросеть. Здесь также стоит учитывать одновременное потребление электроэнергии и другими приборами. Не получится каждый раз выключать все электрооборудование в доме, чтобы нагреть воду.

Довольно часто возможности квартирной проводки довольно скромные и не превышают 10 кВт. Поэтому в таком помещении невозможно установить мощный проточный водонагреватель, поскольку каждый раз будет срабатывать автомат защиты. Но можно будет пользоваться небольшим по объему накопительным бойлером, ТЭН которого рассчитан на 1,2 – 2,5 кВт.

Перед покупкой такого электрооборудования необходимо узнать доступность киловатт для использования в своей квартире или доме. После, из общего числа следует вычесть мощность тех приборов, которые так или иначе будут работать одновременно с водонагревателем.  Например, холодильник, отдельно стоящий морозильник, телевизор, компьютер, кухонная техника (которая часто включена). В итоге получится мощность, которую можно использовать для работы накопительного или проточного прибора для нагрева воды.

Источник энергии

Представленные приборы работают при использовании различных видов топлива. Чаще всего это газ или электричество. Гораздо реже встречаются устройства, которые используют жидкое или твердое топливо.

Самым экономным в эксплуатации считается газовое оборудование. Колонки ныне установлены в большинстве «хрущевок» и в других строениях. Устройство газового водонагревателя не менялось уже множество лет. Совершенствуются лишь некоторые детали и внутренние системы. Но далеко не в каждом жилище есть централизованно подведенное газовое снабжение.

Приобретать этот источник энергии в баллонах выходит довольно недешево. Многие хозяева как альтернативу выбирают электрический обогрев воды. Свои функции подобные устройства выполняют благодаря особому элементу. Его называют ТЭНом. бывают разной мощности. Благодаря этому параметру прибор может выдать различное количество воды.

Наливные

Наливной водонагреватель — усовершенствованное ведро с кипятильников.  По сути, это обычная емкость (обычно из нержавеющей стали) со встроенными ТЭНами, краном водоразбора и/или с шлангом и душевой лейкой. Для удобства эксплуатации добавлен терморегулятор (задаем нужную температуру) и термостат (нужен для поддержания требуемой температуры). Это — отличный вариант для дачи, похода (при наличии генератора), гаража.

Устройство и внешний вид наливных электроводонагревателей

Наливной водонагреватель не надо подключать к водопроводу. Просто в емкость через заливное отверстие или сняв крышку наливают воду, после чего включают нагрев. Емкость бака — 15, 20, 30 литров. Марок тоже немного: Элвин, Дачник, Дачный, Акватекс. Цены более чем демократические, что и неудивительно при таком устройстве. Баки из нержавейки стоят от 50$, металл покрытый эмалью от 25$,

От чего зависит мощность проточного водонагревателя

По своей сути, водонагреватели очень сходны с обычными электрочайниками или старыми кипятильниками. Резервуар, наполненный водой, нагревается с помощью нагревательного элемента. Именно он и определяет энергопотребление аппарата. Чем мощнее нагреватель – тем быстрее растёт температура воды.

Также мощность зависит от типа водонагревателя. Всего их два:

  • Проточные. Вода в них греется мгновенно, проходя через резервуар с элементом нагревания. Их мощность в среднем выше, чем у других.
  • Накопительные. В этих водонагревателях вода накапливается в большом баке и греется постепенно. Такая техника обладает меньшей мощностью, но занимает больше места.

Газовые колонки

Газовый проточный водонагреватель, устройство которого характеризуется компактностью и безопасностью, подходит далеко не для каждого жилища. Дело в том, что для эксплуатации колонки требуется полноценный дымоход (не стоит путать с вентиляцией).

Дом изначально должен быть построен по соответствующему всем требованиям проекту. Также газовые водонагреватели нельзя устанавливать выше 5 этажа. Поэтому в многоэтажных высотных зданиях применяют исключительно электрическое оборудование.

Но при возможности затраты на оплату энергоресурсов будут значительно меньше. Современные устройства этого типа обладают многоуровневой системой защиты. При возникновении непредвиденной поломки колонка самостоятельно выключается. Поэтому их применение безопасно и очень комфортно.

Ознакомившись с основными разновидностями водонагревателей и их устройством, можно выбрать для себя лучший вариант. Отзывы пользователей позволяют сделать вывод о качестве популярных моделей. На основе этой информации можно выбрать лучший водонагреватель, который прослужит максимально длительный срок.

Источник энергии бойлера.

Выбирая бойлер, обратите внимание на источник питания. Существует 2 варианта

Электрический бойлер. Его мощность составляет от 1 до 3 кВт, однако есть модели мощностью 6 кВт. Питание такого оборудования может осуществляться от обычной электросети, это дает возможность не прибегать к использованию силовой линии питания.

Наиболее распространенные — это электрические бойлеры:





Газовое оборудование. С помощью газового оборудования можно уменьшить время нагрева. Его мощность составляет от 4 до 6 кВт. Для его использования понадобится дымоход.

Стоит учесть, что монтаж зависит от типа камеры сгорания. Если камера сгорания открыта, то потратится больше средств. Для монтажа устройства с закрытой камерой не потребуется большой расход средств, зато сам агрегат может стоить в полтора раза дороже.



Как выбрать электрический накопительный водонагреватель

В рейтингах накопительных водонагревателей публикуют сотни моделей, которые различаются по объему бака, мощности, габаритам и другим параметрам. Чтобы сделать верный выбор бойлера, рассмотрим их главные характеристики.

Принцип работы водонагревателя

Водонагреватель подключают к электросети и водопроводу. Оборудование представляет собой теплоизолированную емкость, в которую по трубам поступает холодная вода. Внутри установлен нагревательный элемент — трубчатый электронагреватель (ТЭН), который греет воду. Пользователь сам выбирает нужную температуру воды, выставив необходимое значение на ручке терморегулятора. Когда жидкость нагрелась до указанной температуры, водонагреватель поддерживает ее и, как только вода остывает, ТЭН включается снова. Устройство имеет циркуляционную конструкцию: вода течет с таким же напором, с каким поступает в емкость, и в таком же объеме.

На что обратить внимание при выборе

Чтобы понять какой накопительный водонагреватель лучше, обратите внимание на тип ТЭНа, материал внутреннего бака, мощность, расположение и управление накопительным водонагревателем.

Типы ТЭНов

В нагревательном оборудовании устанавливают ТЭНы двух типов:

  1. Мокрый или открытый — это нагревательный элемент внутри корпуса, который работает по принципу бытового кипятильника и соприкасается с водой. Чаще этот вид ТЭНов изготавливают из меди или нержавеющей стали. В водонагревателях серии Modern, Gra и других установлен медный нагреватель, а в серии Hotto: ME1 — из «нержавейки». Такие ТЭНы быстро нагревают воду, недорого стоят, а некоторые виды дополнительно покрывают защитной эмалью, что снижает образование на них накипи и коррозии.
  2. Сухой или закрытый помещают в защитную колбу и контакта с водой нет. Колбу изготавливают из стеатита или магниевого силиката, которые выдерживают температуры до 1000°C, а ТЭН — из нержавеющей стали. Сухой тип нагревателя установлен в водонагревателях серий FSM9 V, FSM8 H и FSK7 V. Главное преимущество этих типов ТЭНов — увеличенный срок службы за счет снижения образования коррозии и накипи на нагревательном элементе.
  3. Инфракрасный — это новый тип нагревательного элемента, который представляет собой нагревательный элемент из карбоновой нити, находящейся в колбе из жаропрочного стекла. ТЭН не нагревается до 100°C и выше, а излучает мягкий инфракрасный обогрев. В бойлерах серий FSI3, FSI1, FSM7, FSX0 установлен инфракрасный нагреватель. ТЭН данного типа не боится агрессивной воды, на нем не образуется накипь и сохраняется чистота и свежесть воды, и, самое главное, он обеспечивает быстрый нагрев.

Материал внутреннего бака

От материала внутреннего бака водонагревателя зависит длительность его эксплуатации. Используют три типа покрытия:

●     нержавеющая сталь;

●     эмаль и стеклокерамика;

●     титановая эмаль.

Водонагреватели с баком из нержавеющей стали устойчивы к перепадам температур: если бойлер перегреется из-за отсутствия в нем воды, то он не сломается. Может потребоваться только замена ТЭНа и других деталей, а сам бак не повредится. Покрытие не боится коррозии, накипи и сотрясений при монтаже. Срок службы бойлеров с нержавеющим покрытием от 7 лет.



Эмалированное покрытие бака безопасное и устойчивое к воздействию химических веществ. Монтаж водонагревателей с таким покрытием проводят аккуратно, так как материал хрупкий и при резких сотрясениях могут образоваться микротрещины.

Титановую эмаль в бытовых водонагревателях применяют редко. Такое покрытие устойчиво к высоким температурам, но, несмотря на прочность материала, сварные стыки могут ржаветь.

Мощность

От мощности ТЭНа зависит скорость нагревания воды. В водонагревателях 30–100 литров устанавливают ТЭНы мощностью от 1500 Вт до 3000 Вт. Наиболее популярные модели — водонагреватели мощностью 2000 Вт. На скорость нагрева воды также влияет наличие одного или двух нагревательных элементов и температура воды на входе: чем холоднее вода, тем дольше она будет нагреваться.

Расположение

Водонагреватель можно разместить вертикально, горизонтально, над или под мойкой.

Руководствуясь габаритами, литражом и расположением прибора, вы можете выбрать модели, как с вертикальным, так и с горизонтальным монтажом. В зависимости от удобства, возможностей вашего помещения или выбора места для установки, можно установить модели от 30 до 100 литров. Если нужен водонагреватель объемом 10–30 литров, то его можно установить над или под мойкой.

Системы управления

Управляют бойлерами с помощью механических или электронных панелей управления.



При механическом управлении регулировка происходит через ручку терморегулятора, которая расположена снизу прибора или на передней панели. В некоторых моделях водонагревателей Timberk рядом с ручкой термостата расположен LED-дисплей, показывающий температуру нагрева воды.

При электронном управлении температуру устанавливают через панель управления с электронными или сенсорными кнопками. Если в сети постоянные перепады, то бойлеры с электронной панелью управления лучше не использовать: эти элементы чувствительны к скачкам напряжения.

Другие характеристики

Объем бака подбирают в зависимости от количества людей, которые будут пользоваться горячей водой. Минимальный объем бака бойлеров Timberk составляет 10 литров, а максимальный — 100 литров.



В большинстве моделей Timberk максимальная температура воды до 80°C, но есть бойлеры с температурой нагрева до 90°C. В корпусе бака устанавливается датчик, который автоматически отключает ТЭН, если температура воды достигает критической отметки. Также желательно наличие устройства защитного отключения, которое предотвращает возникновение аварийных ситуаций. Эти устройства защитного отключения есть во всех водонагревателях Timberk.

Уход за водонагревателем

Грамотный и своевременный уход продлевает срок службы накопительного водонагревателя. Для этого рекомендуется:

●     Очищать открытые ТЭНы 2–3 раза в год, так как из-за жесткой воды на этих элементах образуется накипь и коррозия. Закрытые ТЭНы не подвергаются коррозии. Альтернативный вариант: установите фильтр до подведения воды в бойлер.

●     В зависимости от качества воды менять мембраны фильтра, которые устанавливают на входе воды. Эти фильтры стоят недорого.

●     Каждые полгода сливать воду из бойлера. Для этого откройте кран между защитным клапаном и патрубком — вода стекает за 2–3 минуты. Второй способ — открыть предохранительный клапан. На него предварительно надевается специальный шланг, который направляется в раковину или унитаз для слива.

●     После слива воды из бака очищать стенки бойлера от накипи и известковых осадков. Предварительно отключите водонагреватель из розетки.

●     Оценивать состояние магниевого анода — это металлический штырь рядом с ТЭНом. Анод нужен для предотвращения коррозии на внутренних стенках водонагревателя. Если анод в трещинах, замените его.



Также при эксплуатации водонагревателя следуйте рекомендациям производителя. В инструкциях указывают периодичность замены съемных элементов. Если нет опыта монтажа и очистки бойлера, лучше доверьте эти работы мастеру.

Заключение

Водонагреватели универсальны: их можно использовать в квартирах, загородных домах, офисных помещениях. Они отличаются по литражу, типу и мощности ТЭНов, расположению. При выборе учитывайте потребности вашей семьи. Семье из 2 человек подойдет водонагреватель объемом 50 л, для семей побольше — от 80–100 л. Выбрать лучшие накопительные водонагреватели можно на сайте Timberk.

Как подключить водонагреватель на даче

Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.

Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.

Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи

Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.


Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.



Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.


Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.


Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный

Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.

Проточные вешаются над/под раковиной, в шкафу.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

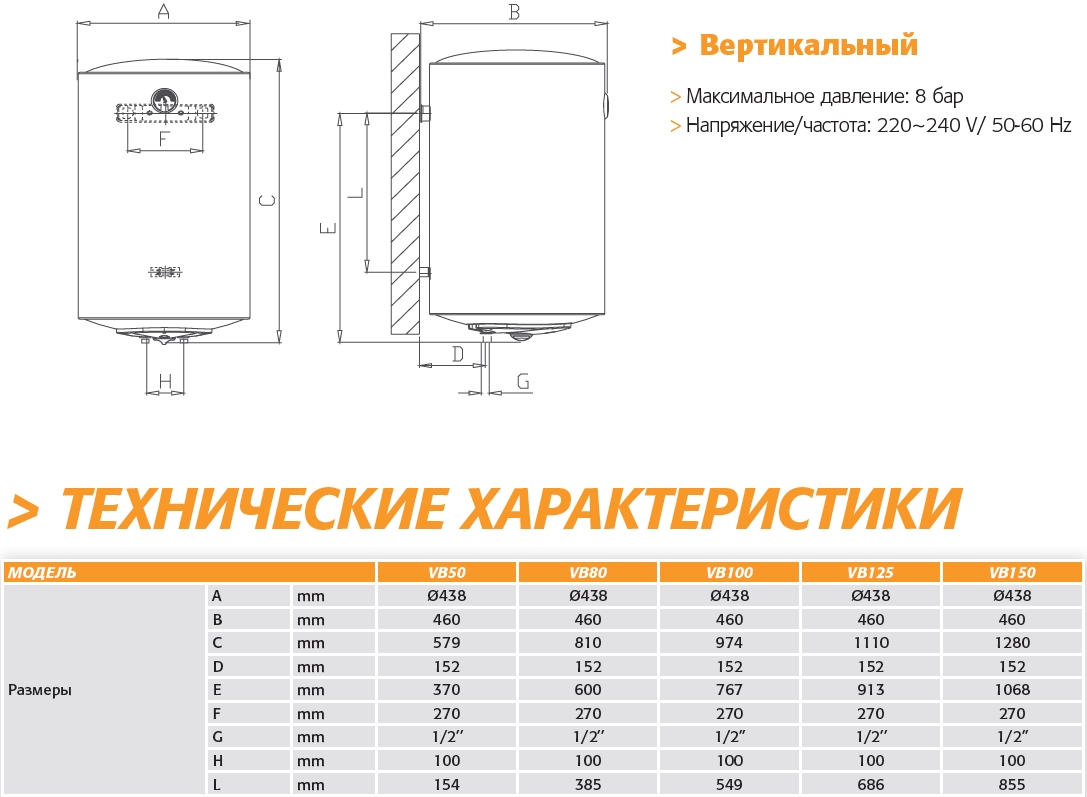

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.


Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения

Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.

Необходимые материалы:

  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.


Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.


Как подключить к водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.


Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.


Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.


Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя

Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя

Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.

Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.


Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.


Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.

Важно! Обязательно требуется заземление оборудования.


Особенности монтажа проточного водонагревателя

Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене

Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.

Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.


Схемы установки проточного оборудования

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины

Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.

Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.


Монтаж для 2 точек водоразбора

Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети

Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.

Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование

Используйте инструкцию по эксплуатации, приложенную к товару.

Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.


Важно! Перед включением заполните емкость! Иначе устройство может сгореть.


Мощность водонагревателя – важный показатель его характеристик

Каждый год в нашей стране отключают горячее водоснабжение для профилактических работ. Даже если вы помните об этом, отключение все равно застает врасплох. И многим приходится греть каждый вечер горячую воду в кастрюлях, чтоб помыться перед сном. Но на самом деле этой ситуации легко избежать. Что мешает вам приобрести электрический водонагреватель? Мы давно наблюдаем, как еще советская централизованная система горячего водоснабжения все чаще дает сбои, а теплоцентрали выходят из строя во многих городах России. Все это видят и понимают, что необходима максимальная автономия от внешних источников тепла.

В квартире с малыми габаритами, водонагреватель устанавливают в нишу кухонную или шкаф сантехнический. Также возможно установить в горизонтальном положение под потолок.

Для полноценного комфорта в доме всегда должна быть резервная система горячего водоснабжения.

Такой системой может стать электрический водонагреватель. Какая мощность водонагревателя потребуется, какой необходим объем бойлера для семьи?

Накопительный водонагреватель

Электрические обогреватели делятся на два типа: накопительный (бойлер) и проточный.

Схема устройства газового водонагревателя.

Устройство бойлера довольно простое. Это всего лишь некая емкость довольно приличного объема, отделанная теплоизолирующими материалами для сохранения температуры. Внутри бойлера установлены тепловые нагревательные элементы (сокращенно ТЭН). Чтобы данная система действовала хорошо, необходима еще контрольная и управленческая аппаратура в виде переключателей и дисплеев. Именно с ее помощью задаются параметры нагрева воды расположенной внутри бойлера, температура может колебаться от 35°С до 80 °С. ТЭН водонагревателя поднимает температуру воды до заданного параметра и поддерживает ее на этом уровне автоматически, то есть если температура достигла нужной отметки, ТЭНы отключаются, если опускается ниже, то снова включаются. Так как объем горячей воды меняется во время использования, то в бойлер поступает холодная вода, которую снова приходится нагревать.

Для сбережения тепла бойлер делается из хороших теплоизолирующих материалов, благодаря которым тот по своим функциям напоминает еще и термос.

Безнапорный и напорный

Схема подбора мощности для водонагревателя.

Каждый водонагреватель накопительного типа относится или к напорным, или безнапорным. Что это такое и в чем заключается отличие? Безнапорным называется тот вид устройства, в котором при нагревании воды не возникает излишнего давления, это достигается путем отвода лишней воды, которая появляется после расширения имеющегося объема от нагревания. Для этого эти самые излишки удаляются через специальный носик установленного крана. То есть безнапорные конструкции должны быть оснащены специальным смесителем, который прекращает подачу воды в бойлер в случае прекращения горячего водозабора. И такой водонагреватель может подавать воду только на одну точку водозабора. Это, как вы сами понимаете, не слишком удобно.

А что касается напорного типа водонагревателя, то он легко встраивается в любую систему горячего водоснабжения и может поставлять воду на сколь угодное число водозаборных точек. Внутри бойлера устанавливается давление, равное тому, что установлено в водопроводной сети, а это, как правило, от 2 до 6 бар. Но при этом сам бак может выдержать давление до 10 бар. Излишки воды удаляются через специальный клапан.

Схема подключения накопительного водонагревателя.

Изнутри бойлер напорного водного нагревателя сделан из стали. Для защиты от коррозии стальную поверхность покрывают специальной защитной эмалью. Но эмаль со временем покрывается трещинами, и, чтобы избежать разрушения стальной оболочки бака, внутри накопителя устанавливаются специальные магниевые аноды. Атомы магния, отрываясь от анодов, растворяются в воде и заполняют трещины эмали, выполняя антикоррозийные функции. Один такой анод способен предотвратить разрушение стальной оболочки в течение 2-3 лет, а затем нужно будет его заменить. Внимательно следите за состоянием анода в накопителе вашего водогрейного оборудования, и тогда долгие годы у вас не будет проблем с работой агрегата.

Как и любое иное оборудование, где предусматривается высокое давление (более 6 бар), напорный водонагреватель в целях безопасности требует оснащения специальным оборудованием: клапаном избыточного давления, редуктором, обратным клапаном. Водонагреватель должен быть также оснащен устройством по защите его от замерзания, оно не допускает снижение объема имеющейся воды ниже 5 °С.

Объем и мощность накопительного водонагревателя

Таблица производительности проточного водонагревателя.

Важными показателями характеристик водонагревателя являются его объем и мощность. В зависимости от того, где будет установлено оборудование и каков предполагаемый расход горячей воды, зависит и необходимый объем будущего бойлера. Например, если объем водонагревателя меньше 15 л, то он подойдет исключительно для умывальника. Если от 30 до 50, то уже можно принять нормальный душ. Если вы любитель принять ванну, то придется приобрести бойлер объемом до 150 л. Но в нормальном доме, с полноценной семьей, потребность в горячей воде такова, что лучше исходить из расчета 300 л. Этой воды гарантировано хватит переждать неблагоприятный период, когда отключена горячая вода центральной системы.

Большое значение, характеризующее водонагревательное оборудование, имеет показатель мощности. От мощности устройства напрямую зависит скорость нагревания воды, и потому нужно внимательно отнестись к данному показателю. Если для нагрева воды в баке размером в 50 л необходима мощность в 2 кВт, то более объемные емкости потребуют существенного увеличения мощности прибора. Иначе вам придется ждать слишком долго, пока вода нагреется. Более подробно о значении мощности мы поговорим ниже, при рассмотрении проточного водонагревателя.

Проточный водонагреватель

Схема устройства контроля мощности водонагревателя.

Проточный водонагреватель по многим характеристикам, особенно по уровню предоставляемого удобства, очень близок к центральному горячему водоснабжению. Горячая вода сразу течет из крана, вам нет нужды ждать, пока нагреется бойлер, к тому же нет и временного ограничения – вода течет до тех пор, пока она вам нужна. Суть отличия от предыдущего типа, заключается в том, что вода, проходя по системе, нагревается от работающих тепловых элементов (это либо ТЭН, либо спираль), то есть на входе холодная вода, а на выходе уже горячая. И никаких накопителей! Подобному водогрейному оборудованию просто не нужны никакие накопители, вода греется сразу.

Отсутствие емкостей делает проточник очень компактным, а это значит, что установить его, во-первых, можно практически где угодно, а во-вторых, сам монтаж проходит гораздо легче и проще.

Что касается выбора нагревательных элементов – спираль или ТЭН, то споры о преимуществах и недостатках каждого из них ведутся постоянно. Но один момент не оспаривается никем. Спиральный элемент защищен от отложения кальция, растворенного в воде, что может стать очень большой проблемой для ТЭНов. Спираль в отличие от ТЭНов не контактирует с водой напрямую, а потому избегает и последствий такого близкого контакта. Но так как образование кальциевого наслоения непосредственно зависит от мощности греющихся элементов, то есть такая закономерность. Если использовать электронагреватель мощностью до 8 кВт, то проблемы с кальцием не возникает. Но если вам необходим прибор мощностью от 12 киловатт и выше, то тогда лучше приобретать нагреватель со спиралью.

Схема устройства электрического водонагревателя.

Очень важный элемент проточного нагревателя – гидрореле, или датчик протока. Его функция заключается в контроле протекания воды в канале. Если уровень протока составляет более 2 л в минуту, он включает нагревательные элементы и отключает, если скорость протекания падает ниже этого порога.

Самыми простыми проточниками являются так называемые гидравлически управляемые водонагреватели. Подобная система крайне проста и температура воды для вашего купания будет зависеть лишь от температуры воды в системе, мощности нагревательных элементов и скорости течения воды. То есть итоговая температура регулируется краном: чем сильнее напор воды, тем она холоднее.

Прибор не может регулировать мощность нагрева, в нем только стоит мембрана, которая при достижении определенного уровня протока замыкает электрическую цепь и включает нагрев.

Если вам необходимо регулировать температуру таким образом, чтоб она не зависела от уровня протока и давления воды, то необходимо приобретать более дорогие устройства с электронной начинкой. Они способны отслеживать проток и регулировать уровень нагрева элементов. А если проток выше возможностей прибора по нагреву воды, то автоматика сама снизит давление и вернет к минимально возможному для поддержания заданной температуры.

Расчет мощности проточника

Схема устройства бойлера.

Приобретая водный нагреватель, необходимо учесть, что в бойлере главный фактор – объем, а в проточнике – мощность. И это понятно, если бойлер можно греть и несколько часов, то в проточнике температуру воды нужно поднять до требуемого уровня немедленно. Для подбора оборудования по мощности вы можете воспользоваться простой формулой

Р = Q*(T1 – T2)*0,073.

  1. Р – это требуемая мощность проточного водонагревателя в киловаттах.
  2. Q – объем воды протекающий через нагреватель в минуту.
  3. Т1 – температура вытекающей из нагревателя воды.
  4. Т2 – температура воды в системе, до попадания в нагреватель.Давайте проведем небольшой расчет. Допустим, нам необходим простой водонагреватель для душа. Считается, что душ потребляет примерно 5 л воды в минуту. Нормальная температура воды, которая устраивает большинство людей – это 35°С, в то время как в системе температура воды в зимний период редко поднимается выше 5°С. Заполнив этими данными представленную формулу, мы получим следующее: Р = 5*(35-5)*0.073.

Схема подключения контролера электрического водонагревателя.

То есть в нашем примере необходимая мощность должна быть не менее 11 кВт. Разумеется, это все очень приблизительно. Многим 5 л воды в минуту для душа – крайне мало, и вода в системе летом обычно в районе 15°С, а кто-то предпочитает воду в душе погорячее и т.д. Но все же общее представления для выбора устройства по мощности у вас есть. Сюда же можно подставить цифры и для умывальника (2-4 л в минуту).

Напоследок хотелось отметить, что правильный выбор электрического водонагревателя лучше осуществить после тщательного изучения вопроса и консультации со специалистами. Есть мастера на все руки, которые могут и установить камин в доме, и построить крышу, и подобрать и установить водонагреватель. Но если вы не уверены в своих силах, лучше посоветоваться.

Самые популярные статьи блога за неделю

Мощность котла

Нагрузка котла — мощность парового котла — часто оценивается как мощность котла в лошадиных силах, фунты пара, подаваемого в час, или BTU.

фунтов пара, поданного в час

Большие мощности котла часто выражаются в фунтах пара, испаряемого в час при определенных условиях пара.

BTU — британские тепловые единицы

Поскольку количество подаваемого пара зависит от температуры и давления, общим выражением мощности котла является тепло, передаваемое с течением времени, выраженное в британских тепловых единицах в час.Мощность котла обычно выражается как кБТЕ / час (1000 БТЕ / час) и может быть рассчитана как

W = (h g — h f ) m (1)

где

Вт = мощность котла (БТЕ / ч, кВт)

ч г = энтальпия пара (БТЕ / фунт, кДж / кг)

ч f = энтальпия конденсата (БТЕ / фунт, кДж / кг)

м = испаренный пар (фунт / час, кг / с)

Мощность котла —

л.с.

Мощность котла (л.с.) составляет

  • количество энергии, необходимое для производства 34.5 фунтов пара в час при давлении и температуре 0 psig и 212 o F , с питательной водой при 0 psig и 212 o F .

л. С. Эквивалентно 33 475 БТЕ / час или 8430 ккал / час , и следует отметить, что мощность котла в 13,1547 раз больше нормальной мощности.

  • 1 л.с. (бойлер) = 33445,6 БТЕ (среднее значение) / час = 140671,6 калорий / мин (термо) = 140469,4 (среднее значение) / мин = 140742.3 калории (20 o C) / мин 9,8095×10 10 эрг / сек = 434107 фут-фунт-сила / мин = 13,1548 лошадиных сил (механическая) = 13,1495 лошадиных сил (электрическая) = 13,3372 лошадиные силы (метрическая система) = 13,1487 лошадиных сил (вода) = 9809,5 джоулей / сек = 9,8095 киловатт

Лошадиные силы (л.с.) можно преобразовать в фунтов пара, умножив л.с. на 34,5 .

Пример — мощность котла в фунтах конверсии пара

200 л.с. x 34.5 = 6900 фунтов пара в час

фунтов пара можно преобразовать в л.с., разделив фунты пара в час на 34,5

Пример — фунты пара в лошадиные силы для котла

5000 фунтов пара / 34,5 = Котел мощностью 145 л.с.

Преобразование мощности котла в лошадиных силах (л.5

151 6 201 9 301 15 502 9013 9013 9013 9013 9013 9012 670 9012 1507 50 1674 60 2009 70 2344 80 2678 80 2678

9011 9012 9001 9012 9012 9012 9001 BHP = 33479 БТЕ / час
  • 1 БТЕ / час = 0.293 Вт
  • расчетная мощность котла

    тонн

    расчетная мощность котла

    тонн

    121 Расчет мощности котла в тоннах — Паровой котел расчет мощности котла в тоннах — checkinnhotels.in. мощность котла тонна — ge-neupre.be. что означает мощность котла на 1 тонну | Двойной барабан «Тонна» 1.

    КАК РАССЧИТАТЬ МОЩНОСТЬ КОТЛА — YouTube30 Март 2020 Нагрузка котла — мощность парового котла — часто определяется как мощность котла в лошадиных силах, фунты пара, подаваемого в час, или БТЕ.Lbs Steam доставлен.

    Мощность котла — Engineering ToolBoxA Мощность котла обычно выражается в кБТЕ / час (1000 БТЕ / час) и может быть рассчитана как. W = (hg — hf) m (1). куда. W = мощность котла (БТЕ / ч, кВт). Как рассчитать мощность парового котла? -ZBG Boiler28 Июл 2016 Котлы обычно рассчитываются по количеству пара, который нам нужен. Их мощность Почему мощность котла дана в тоннах в час? Иногда бывает.

    Мощность котла

    240 тн. Единица перевода — Как рассчитать мощность котла.«Мощность котла, преобразование мощности котла из тонн в час в кВт — Паровой котел. Мощность котла x 34,5 Котла.

    Расчет мощности парового котла

    — Расчет мощности котла ZBGSteam. 2017-11-02. 2 комплекта-90- ton-CFB-2.jpg. Многие клиенты обращаются к нам в режиме онлайн с вопросом расчета мощности котла. Производительность котла 200000 ккал / час сколько тонн — Горизонтальный котел Q: Сколько стоит котел мощностью 200000 ккал / час сколько тонн? A: Нам нужно знать Pre: Расчет площади нагреваемой поверхности парового котла.Далее: Котел.

    Мощность котла

    тонны в час в кВтч Перевести тонны в кВтч — Перевод единиц измерения · 1 тонна в кВтч = 1162,22222 кВтч. · 2 тонны в кВтч = 2324,44444 кВтч. · 3 тонны в кВтч = 3486,66667 кВтч. · 4 тонны.

    Преобразователь

    тонн в МВт для котлов | ZOZEN Котел мощностью от тонны час до МВт — Промышленные масляные котлы. Мощность котла обычно выражается в кБТЕ / час (1000 БТЕ / час) и может быть рассчитана как. W =. Перевести единицы мощности (котел) [л.с. (котел)] в тонны (охлаждение) [RT Мощность этого промышленного оборудования в U.С. часто указывается в «тоннах холода». Тонна холода — это единица мощности, которая определяется как тепло.

    Новости по теме

    Общие преобразования и спецификации котлов

    Здесь вы найдете множество образовательных и технических ресурсов, доступных от Nationwide Boiler Inc. Эта информация предназначена для оказания помощи нашим клиентам в процессе выбора подходящего оборудования для различных областей применения.

    Кроме того, вы можете использовать наш общий калькулятор преобразования , который поможет вам быстро преобразовать единицы измерения, выбросы или мощность котла, а также наши калькуляторы преобразования для свойств насыщенного пара , свойств перегретого пара, свойств воды и .

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА FIRETUBE
    По ссылкам ниже приведены подробные спецификации в зависимости от размера каждого котла (подача топлива при сильном и слабом пламени, максимальная выработка пара, температура пара, мощность при сильном и слабом пламени, и более).
    СВЯЗЬ С МОЩНОСТЬЮ КОТЛА

    1 л.с. = 33,472 БТЕ / час 1 л.с. = 746 Вт
    1 л.с. = 34,5 фунта / час пара 1 БТЕ / час = 0.29 Вт
    1 л.с. = 0,07 галлона в минуту воды 1 Вт = 3,45 БТЕ / ч = 9,7 кВт / л.с. = 1750 кубических футов в час / 45 галлонов в час # 5 Нефть = 28 галлонов в час
    # 6 Нефть = 27,5 галлонов в час

    ВОДА, ДАВЛЕНИЕ И ПОТОК

    1 атм = 14,7 фунтов на квадратный дюйм PSIA = PSIG — 14.7
    1 фунт / кв. Дюйм. = 2,04 дюйма рт. Ст. @ 62F = 2,31 фута воды @ 62F г / см 2 = уд. гр.
    1 галлон в минуту = 0,143 куб.фут / мин = 500 фунтов / час x уд. гр. 27,7 дюйма вод.
    1 фунт / фут · сек = 1488 сантипуаз = 3600 фунтов / фут · час.

    WORK & POWER

    1 л.с. = 33,475 БТЕ / час
    1 л.с. = 0.745 кВт = 42,4 БТЕ / мин = 2544 БТЕ / ч = 33000 фут-фунт / мин
    1 кВт = 1000 Вт (Вт) = 1,341 л.с. = 56,88 БТЕ / мин = 3413 БТЕ / ч
    1 кВт HR = 1000 Вт HR = 3413 БТЕ
    1 БТЕ = 0,029 кВт HR = 778 фут-фунт. = 0,555 pcu (фунт C)

    МЕТРИЧЕСКИЕ ФАКТОРЫ ПРЕОБРАЗОВАНИЯ

    Расход пара
    1 л.с. = 34,5 фунта / час = 2200 тонн / час = 2,2 кг / час (пар)

    Давление
    1 PSI =.0689 бар = 0,0703 кг / см 2 = 703,23 кг / м 2

    Температура
    100F = 37,78 ° C


    Посмотреть полное руководство по преобразованию в метрическую систему для быстрого преобразования.

    Требования к проекту — Специалист по проектированию — Котел

    Применимость кодекса и зонирование

    Котельная работа должна соответствовать Строительным нормам Нью-Йорка: строительный, водопроводный, топливный газ, механический и административный кодексы.В соответствии с Разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, обновления или ремонт установленных систем должны соответствовать требованиям, предъявляемым к новым установкам, и при этом существующая установка не должна соответствовать всем требованиям настоящего Кодекса. Дополнения, изменения или ремонт не должны делать существующую установку небезопасной, опасной или перегруженной. Могут применяться другие коды, например:

    * Примечание: Хотя ниже приводится список основных зон зонирования, Кодекс и другие правила могут иметь отношение к дизайну проекта; он не распространяется на ВСЕ применимые правила. *

    Применимые коды

    Механические работы могут потребовать соблюдения следующих разделов Строительного кодекса, Механического кодекса, Кодекса пожарной безопасности или Кодекса энергосбережения:

    Элемент проекта

    Применимые нормы и правила

    Текущий код

    Предыдущие коды

    2014

    1968

    1938

    Котлы

    2014 MC главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14

    Горелки газовые

    2014 ФСК Глава 4

    Классификация строительных конструкций

    до н.э. Глава 6

    Статья 14 BC Подраздел 3

    Статья 4

    Дымоходы и вентиляционные трубы

    2014 ФСК Глава 5, ФСК 501.1.1, FGC 503.5.6 и MC 801.1.1

    Расчет конструкции и детали монтажа

    до н.э. Глава 16

    2014 г. до н.э. 1601.2, и раздел 27 / подраздел 10

    2014 г. до н.э. 1601.2, 1938 г. до н.э. Статьи 8 и 9

    Противопожарное отделение и подразделения

    до н.э. Глава 7

    Заголовок 27 / Подраздел 5

    Статья 11

    Особая опасная зона наводнения

    2014 г. до н.э., Приложение G и ASCE 24-05

    Выход
    (из котельных)

    г. до н.э. Глава 10 и Приложение S

    § 27-354 — § 27-396.6

    Статья 7 и Раздел 12 NYCRR, часть 4-6.8

    Схемы стояка

    2014 ФСК 106,5, 2014 ПК 106,5 и 2014 МС 106,5

    Газовые трубопроводы и газовые приборы

    2014 ФСК Глава 3

    Лестницы и площадки

    Правила Промышленного кодекса Закона о труде штата Нью-Йорк, часть 4-6.6 и часть 14-1.10

    Хранение мазута

    2014 MC Глава 13

    Противопожарные и противопожарные / дымовые заслонки

    2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1

    Впускные и вытяжные вентиляционные и прямые вентиляционные отверстия

    2014 MC Глава 4, BC Таблица 705.8, и FGC 503.8

    Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители

    2014 MC Главы 4, 5, 8, 10 и 2014 FGC Глава 5

    Системы противопожарной защиты

    2014 г. до н.э. Глава 9 и Приложение Q

    Строительные материалы

    г. до н.э., Главы 19-26

    В соответствии с применимыми положениями Правил 2014 г. до н.э. и 1968 г. до н.э. с §27-600 по §27-651

    В соответствии с применимыми положениями статей 8 и 9 до н.э. 2014 г., 1938 г. до н.э.

    Элементы управления системой

    2014 MC 1004, ASME CSD-1 и см. «контролирует» в 2014 FGC, 2014 PC и 2014 MC

    Специальные и текущие проверки

    2014 г. до н.э. 1704

    NYCECC — Документы, подтверждающие соответствие Энергетическому кодексу

    2016 г. Нью-Йорк ECC 101.2 и 1 RCNY 5000-01

    График изоляции трубопроводов (расположение и толщина)

    2016 NYC ECC Table C403.2.10 и ECC C404.4

    График замены котла (мощность и КПД)

    2016 г. Нью-Йорк ECC C403.2.1 и ECC C403.2.3

    Примечания — Замена органов управления котлом (частичная нагрузка и сброс)

    2016 г. Нью-Йорк ECC C403.4.2.4

    Примечания — Демпферы, проникающие через тепловую оболочку

    2016 г. Нью-Йорк ECC C403.2.4.3

    Ввод в эксплуатацию

    2016 г. Нью-Йорк ECC C408 и Правило ввода в эксплуатацию (TBD)

    * Примечание: Новые приложения для зданий, возведенных в соответствии с Кодексом 2008 года. должны соответствовать Кодексу 2014 года, как того требует AC §28-101.4 и 102.4.3 *

    Зонирование

    Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях на требуемых дворах, открытом пространстве, высоте и / или открытом воздухе. При установке на крыше соблюдайте требования пожарной охраны к зданиям высотой 100 футов или меньше. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

    Руководство по представлению планов работы котельных систем

    Предпроектная проверка должна охватывать все существующие котельные системы и компоненты, а также другие элементы здания, затронутые предлагаемым объемом работ, для проверки работоспособности котла на соответствие нормам или модификаций котельных систем.Исходя из сложности и масштаба проекта, информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для реализации проекта. (См. Раздел 28-104.7.1 Административного кодекса Нью-Йорка.

    Хотя DOB не требует организации и стиля строительной документации, руководящие принципы, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс рассмотрения плана. Во многих случаях проект может включать в себя документацию существующих котлов или котельных систем и компонентов, которые должны быть четко обозначены как новые по сравнению с существующими системами.

    Проекты могут быть сертифицированы профессионально, согласно AC 28-104.2.1

    Полные рабочие чертежи котельных систем

    Строительная документация представляет собой работу, которая тесно координируется со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104.7 и BC 107 Кодекса механики Нью-Йорка.2 для получения информации о подаче и необходимой строительной документации.

    Полный комплект чертежей должен включать:

    Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен четко определять местоположение проекта и окрестности с помощью графических средств. Соответствующие строительные нормы и правила должны быть указаны на чертежах. Указатель чертежей рекомендуется для четкого определения всех уникальных систем, которые могут быть задействованы.

    • План участка . Если проект включает внешние или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземного резервуара для хранения топлива, топливного терминала наливной трубы, которые находятся вне здания, то они должны быть четко задокументированы.

    • Планы этажей / крыши . Планы этажей с указанием существующих и предлагаемых условий с указанием расположения всего оборудования, газа, масла, вентиляции, дымовых труб и дымоходов должны быть указаны на чертежах.Важно четко определить назначение помещения, расположение оборудования, огнестойкие стены и их проходы, средства вытяжки и другие узлы, регулируемые нормами. На планах крыши должны быть показаны котельные, механические помещения, хранилище топлива, вентиляция и любые связанные с ними компоненты. Рекомендуется следовать архитектурной номенклатуре плана этажа / крыши для порядка листов и нумерации, чтобы упростить логическую последовательность согласования со всеми профессиями и дисциплинами

    • Высота здания . Требуется, если проект предусматривает расположение воздуха для горения, воздухозаборников, расположение вытяжки снаружи здания по отношению к работающим окнам и дверям.

    • Строительные секции . Может потребоваться для проектов реконструкции и может включать в себя поперечные сечения дымохода или дымохода.

    • Схемы стояка . Если проект предусматривает изменение существующих или установку новых трубопроводов (нефть / газ), каналов для сжигания и вентиляции, необходимо предоставить соответствующую схему стояков.Диаграмма подступенка должна показывать детали новых и существующих условий, высоты этажей, размерные характеристики каждого элемента и идентифицировать устройства, которые он обслуживает.

    • Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого обозначения объема работ в увеличенном виде. Кроме того, эти чертежи могут также содержать несколько возвышений и разрезов, чтобы передать предлагаемый объем работ.
      • Рабочее давление оборудования
      • Воздух для горения / вентиляции / разрежения
      • Монтаж оборудования
      • Дренаж
      • Битое стекло

    • Спецификации строительных систем. График оборудования с указанием марки, модели, мощности, типа топлива, ввода / вывода тепла, эффективности, максимального давления, галлонов в минуту, числа оборотов в минуту и ​​электрических характеристик.

    • Энергетический анализ. Если объем проекта включает одно из следующего, в планах требуется энергетический анализ: изменение существующих или установка новых трубопроводов, по которым проходит жидкость с механическим подогревом, проникновение через тепловую оболочку, замену оборудования, замену элементов управления оборудованием и / или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает общую входную мощность 600 кБТЕ / ч

    Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:

    • Подтверждение соответствия существующего оборудования и служб распределения требованиям к размерам согласно ECC C403.2
    • Количество критериев размера котла (БТЕ), включая новые или измененные, тип топлива газ / масло / сдвоенный трубопровод, на планах этажа / крыши и схемах стояков
    • Укажите номера одобрений устройства / оборудования / устройства (UL, другие списки и / или для конкретного объекта — укажите, устанавливаются ли они на месте, одобрены OTCR), рейтинг эффективности и места установки деталей
    • Номер модели, если модульная, указать количество единиц
    • Надлежащая идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, средств управления, блокировок и устройств
    • Коммерческое или жилое помещение
    • Графики оборудования с температурой распределения горячей воды
    • Расположение (а) резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
    • Укажите размер существующего дымохода / дымохода, материал и предлагаемые изменения, включите заявление, если требуется специальный осмотр — см. Ниже
    • Проникновения через огнестойкие агрегаты и места
    • Если применимо, указать особые требования к осмотру
    • Там, где это применимо, четко указать положения о требованиях к вводу в эксплуатацию и завершению работ в соответствии с ECC C408
    • Если применимо, указать крепление оборудования к конструкции
    • Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2,10
    • Места срабатывания сигнализации температуры воды и верхнего предела
    • Проникновения через тепловую оболочку — расположение и детали уплотнения, согласно ECC C402.5.1.1
    • Сертификат сейсмостойкости / расширения
    • Детекторы дыма / угарного газа

    * Примечание: Специальная проверка дымохода требуется, когда речь идет о новых или измененных работах с дымоходом. *

    Представление строительной документации

    1. Чертежи .Чертежи котла должны четко отражать объем работ и включать все затронутые системы. Примеры этого:
    2. Номер листа: Описание листа:
      Т-001.00 Титульный лист, план участка с расположением котла, указатель чертежей, обязательные примечания, список требуемых специальных / текущих проверок и легенды
      А-100.00 Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
      А-201.00 Планы этажей с изображением котельной и склада топлива
      М-101.00 Спецификации и примечания для котлов и оборудования
      М-201.00 Схемы стояка для газа, масла и / или вентиляции, и детали
      EN-001.00 Анализ энергетического кодекса и примечания (если применимо)

      Обозначение котла включает: символы, сокращения, примечания и определения.

      Рекомендуемые обозначения на чертежах
      A: Архитектура: Обязательное обозначение для архитектурных работ.
      M: Механические: Обязательное обозначение, если котельные работы оформляются отдельно от других работ.
      EN: Энергетический анализ: Обязательное обозначение, если требуется энергетический анализ.


    1. График строительных систем . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается взамен нынешнего Графика C и других графиков, представленных вместе с документами о вакансиях. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве.Для работы котла используются две системы: Котел, Горелка и Хранение мазута. Для этих систем применимая информация может включать:
      • Кол-во котлов
      • Низкое / высокое давление в котле
      • Используемое топливо
      • Емкость ввода / вывода
      • Котел — паровой / водогрейный
      • Детали горелки
      • Количество резервуаров и вместимость
      • Масло марки
      • Модель
      • и детали UL (установка на месте)
      • Подробная информация о местонахождении

    2. Необходимые документы .В зависимости от объема проекта к чертежам при приемке могут потребоваться следующие документы:
      • Дымоход
      • Отчет о проверке существующих дымовых труб, которые будут использоваться
      • Обследование дымовых труб существующего соседнего здания
      • План защиты арендатора / пассажира (если применимо)
      • Контрольный список по борьбе с домогательствами СРО MD
      • Переход с центрального отопления на индивидуальное (ножка)
      • MTA или другие требования или ограничения в отношении общественного транспорта
      • Особая опасная зона наводнений (SFHA)

    3. План проверки или аудита для утверждения или принятия .После подачи полного комплекта строительной документации заявка передается на рассмотрение эксперту по плану DOB. При наличии профессиональной сертификации приложение подлежит аудиту. Рассмотрение плана или аудит представления, предоставленный специалистом по проверке плана или аудитором, может привести либо к одобрению / отклонению, либо к принятию / отклонению, соответственно. После отклонения обзора плана или неудачи аудита уведомление о возражениях направляется Заявителю записи и Владельцу. Возражения должны быть разрешены с помощью встреч с сотрудниками отдела экспертизы плана DOB или аудитора.После успешного разрешения возражений заявка одобряется или принимается.

    4. Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на изменение должно быть получено до завершения работы или установки оборудования. Несущественные изменения не требуют PAA; однако эти изменения должны быть отображены на планах и включены в представление «Как построено» в конце проекта (§28.104,3). Существенные изменения, которые соответствуют следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
      • Установите дополнительные котлы или замените их двумя или более котлами меньшего размера.
      • Изменения конструкции — новое расположение, изменение типа котла, высокого / низкого давления, с пара на горячую воду или с жидкого топлива на газ или с газа на жидкое топливо и преобразование масляной горелки в двухтопливную горелку.

    5. Как построено Представление .Все изменения должны быть представлены в чертежах «Как построено» в конце проекта.

    Специальные проверки

    Котельные работы могут потребовать, в соответствии с Главой 17 Строительного кодекса, определенных специальных и текущих осмотров, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну отвечает за указание, какие специальные проверки требуются при приеме заявки. Владелец должен привлечь Специальное инспекционное агентство, как того требует Раздел 406 Кодекса топливного газа, для таких Специальных и текущих инспекций.

    СПЕЦИАЛЬНАЯ ИНСПЕКЦИЯ / ПРОГРЕСС

    ОПИСАНИЕ ТРЕБОВАНИЙ К КОДУ

    Газопровод высокого давления *

    В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19

    Пар высокого давления

    Трубопроводы пара высокого давления и горячей воды высокой температуры подлежат специальной проверке.См. BC 1704.18

    Механические системы *

    Механические системы подлежат специальной проверке. См. BC 1704.16.2

    Системы отопления

    Требуется специальный осмотр новых и модернизированных котлов и систем отопления. См. BC 1704.25.

    Дымоходы

    Дымоходы подлежат специальному осмотру.См. BC 1704.26

    Специальная инспекция систем хранения топлива и топливных трубопроводов

    Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и выпускные трубопроводы, подвески и распорки, заправочные и выпускные терминалы, а также соответствующие системы, регулируемые Разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17

    Система сейсмозащиты

    Должны проводиться периодические специальные проверки во время изготовления и установки изолирующих устройств и устройств рассеивания энергии, если они используются как часть системы сейсмической изоляции согласно BC 1707.8.

    Конструкция с рейтингом огнестойкости

    Согласно BC 110.3.4, огнестойкая конструкция должна быть проверена на соответствие утвержденной строительной документации, включая проверку следующих работ:

    • Перегородки, перекрытия, потолки, шахты огнестойкие; и
    • Противопожарные ставни

    Соответствие зон затопления

    Специальная инспекция на соответствие требованиям зоны затопления должна соответствовать требованиям Приложения G105 Британской Колумбии.3

    Заключительная проверка

    Должна быть проведена заключительная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4.

    Энергетический кодекс Нью-Йорка: Прогресс инспекций , в соответствии с требованиями BC 109.3.5 и NYCECC

    • Проходы через тепловую оболочку: необходимо закрыть, чтобы свести к минимуму утечку воздуха
    • Заслонки, встроенные в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена
    • HVAC & Service Водонагревательное оборудование: соответствует требованиям к размерам и эффективности
    • Управление системой отопления, вентиляции и кондиционирования воздуха и технической воды: применимая частичная нагрузка, сброс, контроль температуры
    • Изоляция трубопровода: минимальная толщина от 1 до 4 дюймов.5 дюймов, требуется для трубопроводов с жидкостями> 105F
    • Информация о техническом обслуживании: предоставляется для установки нового оборудования
    • Постоянный сертификат: должен указывать тип и эффективность систем отопления, охлаждения и / или систем водяного отопления

    Прочие требования

    • FDNY . Установки для хранения топлива / модификации резервуаров требуют уведомления FDNY. FDNY требует ежегодного разрешения на резервуары для хранения топлива.
    • ДЭП . Требования к подаче.
    • ДЕК . Требования к заполнению топливного бака

    Профессиональные ссылки Design

    Полезные ссылки

    Расчетная классификация заводов | Техническая безопасность BC

    Чтобы проверить соответствие вашего предприятия требованиям и помочь определить, нужно ли вам подавать заявление на разрешение на эксплуатацию котельной, обратитесь к нашей таблице классификации предприятий по типам оборудования ниже. Для получения более подробной информации, пожалуйста, обратитесь к Правилам для энергетиков, котлов, сосудов высокого давления и безопасности холодильного оборудования.

    Классификация растений по типу растений
    Котельная
    Коллектор
    Тепло
    Получение
    Поверхность
    2 ]
    Типы растений
    Электростанция Отопительная установка

    Пар высокого давления

    Теплоноситель высокого давления

    Установка высокотемпературной жидкости и высокого давления

    Завод нефтяных скважин

    Установка теплоносителя низкого давления

    Паровая установка

    Установка нагрева жидкости

    Завод низкотемпературных жидкостей низкого давления

    1-й
    > 1000 м 2

    Завод нефтяных скважин

    3-я
    > 1500 м 2

    4-я
    > 300 м 2

    4-я
    > 300 м 2

    4-я
    > 1000 м 2

    1,500

    1 000

    2-я
    500 2 <= 1000

    4-й класс
    500 2
    <= 1,500

    5-я
    300 2 <= 1000

    500

    3-й класс
    100 2 <= 500

    300

    5-я
    150 <м 2 <= 500

    5-я
    30 <м 2 <= 300

    5-я
    150 <м 2 <= 300

    150

    Освобождение от уплаты налога
    <= 150 м 2

    Освобождение от уплаты налога
    <= 150 м 2

    Освобождение от уплаты налога
    <= 300 м 2

    100

    4-я
    50 <м 2 <= 100

    50

    5-я
    10 <м 2 <= 50

    30

    Освобождение от уплаты налога
    <= 30 м 2

    10

    Освобождение от налога

    Освобождение от налога

    Освобождение от налога

    Примечания:

    1-й

    Первоклассный завод

    2-я

    Завод второго сорта

    3-я

    Завод третьего класса

    4-я

    Завод четвертого класса

    5-я

    Завод пятого класса

    OWP

    Завод нефтяных скважин

    Освобождение от налога

    Завод освобожден от требования разрешения на эксплуатацию завода [Раздел 6 B.C. Reg. 104/2004]

    1. Статус завода: «Освобожденный» Завод находится в «Необслуживаемом» статусе. Все остальные состояния установки по умолчанию требуют «Постоянного» контроля.
    2. Требуется сертификационный класс главного инженера: Указанный класс завода и требуемый класс сертифицированного главного инженера одинаковы (например, для завода 1-го класса требуется главный инженер первого класса), за исключением завода по производству нефтяных скважин до 100 м 2 , который может эксплуатироваться сертифицированным оператором котла нефтяной скважины.
    3. Требуется класс сертификации основного оператора: класс сертификации, необходимый для основного оператора, всегда на один класс ниже для завода с 1 по 4 класс (например, основной оператор 2 класса требуется для завода 1 класса) и остается 5-м классом для завода 5 класса. класс завод.
    4. В случае противоречия с этим документом, требования Закона о стандартах безопасности , его постановления [например, B.C. Рег. 104/2004, с поправками], и принятые нормы и стандарты имеют преимущественную силу.

    Загрузите PDF-версию этой таблицы.

    Как определить классификацию разрешения на эксплуатацию завода

    Общая мощность всех котлов в определяющем коллекторе и типе коллектора определяют классификацию разрешения на эксплуатацию установки. См. Определения каждого ниже.

    • Вместимость котла: Площадь поверхности нагрева котла в квадратных метрах ( 2 м). Это можно найти на штампе ASME котла или в Отчете с данными производителя котла.
    • Заголовок: Центральная система трубопроводов, к которой подключаются все котельные. Коллектор передает теплоноситель (например, воду, пар, масло и т. Д.) Обычно по трубе (ам) между одним или несколькими котлами и одной или несколькими точками, где требуется тепло. Коллектор может подключить отдельный котел к единой точке, где необходимо тепло. Если мощность одного котла не может обеспечить достаточное количество теплоносителя при желаемой температуре и давлении, может возникнуть необходимость подключить несколько котлов к одному коллектору.

    Положение о безопасности энергетиков, котлов, сосудов высокого давления и холодильного оборудования связывает эксплуатационные требования установки для коллектора с общей принимающей тепло поверхностью ( 2 м), на которую воздействует теплоноситель в этом коллекторе. Затем в правилах указывается классификация установок по общей поверхности принимающей тепло поверхности ( 2 м) на данном типе коллектора.

    Закон о стандартах безопасности и нормативные акты определяют более широкие требования, помимо описаний и примеров, приведенных в этом разделе.Описания и примеры предоставлены исключительно и исключительно для устранения распространенных заблуждений относительно заголовков и классификации разрешений на эксплуатацию завода.

    Клиентам рекомендуется подавать индивидуальные заявки на получение разрешения на эксплуатацию завода, которые будут оцениваться в индивидуальном порядке в соответствии с более широкими требованиями, выходящими за рамки данного обсуждения.

    Сценарий 1: Есть три участка, на каждом по одному котлу

    Участок

    Заголовок

    Шт. М 2

    Тип коллектора / Тип котла

    Заголовок м 2

    Классификация заголовка

    А

    1

    45

    Паровой котел высокого давления

    45

    5 th класс

    В

    2

    8

    Паровой котел высокого давления

    8

    Освобождение от налога

    С

    3

    75

    Паровой котел высокого давления

    75

    4 th класс

    Требования к разрешению: Для участка A требуется разрешение на эксплуатацию завода класса 5 th на основании 45 м 2 парового коллектора № 1 высокого давления.Площадка B не требует разрешения на эксплуатацию завода. Для участка C требуется разрешение на эксплуатацию установки класса 4 th на основании парогенератора высокого давления № 3 75 м 2 .

    Сценарий 2: В одном помещении есть 3 отдельных заголовка. В каждом коллекторе только по одному котлоагрегату:

    Участок

    Заголовок

    Шт. М 2

    Тип коллектора / Тип котла

    Размер подборщика м 2

    Классификация заголовка

    D

    1

    45

    Блок теплоносителя высокого давления

    45

    5 th класс

    2

    8

    Паровой котел высокого давления

    8

    Освобождение от налога

    3

    75

    Паровой котел высокого давления

    75

    4 th класс

    Требования к разрешению: Для участка D требуется одно разрешение на эксплуатацию установки класса 4 th на основании парогенератора высокого давления № 3 75 м 2 .


    Сценарий 3. На одном сайте есть три отдельных заголовка. На каждый коллектор приходится два котла.

    Участок

    Заголовок

    Шт. М 2

    Тип коллектора / Тип котла

    Заголовок м 2

    Классификация заголовка

    E

    1

    45

    Паровой котел высокого давления

    70

    (45 + 25)

    4 th класс

    25

    Паровой котел высокого давления

    2

    20

    Паровой котел высокого давления

    40

    (20 + 25)

    5 th класс

    25

    Паровой котел высокого давления

    3

    75

    Паровой котел высокого давления

    125

    (75 + 50)

    3 рд класс

    50

    Паровой котел высокого давления

    Требования к разрешению: Для участка E требуется одно разрешение на эксплуатацию установки класса 3 rd на основе парового коллектора высокого давления № 3 длиной 125 м 2 .

    Сценарий 4: Есть один сайт. Имеется три коллектора, по два котла на каждый из них, соединенные друг с другом. Разные жатки относятся к разным типам растений.

    Участок

    Заголовок

    Блок
    м 2

    Тип коллектора / Тип котла

    Жатка
    м 2

    Классификация заголовка

    Ф

    1

    45

    Паровой котел высокого давления

    70

    (45 + 25)

    4 th класс

    25

    Паровой котел высокого давления

    2

    20

    Паровая установка

    45

    (20 + 25)

    5 th класс

    20

    Паровая установка

    3

    75

    Установка нагрева жидкости

    125

    (75 + 50)

    Освобождение от налога

    50

    Установка нагрева жидкости

    Требования к разрешению: Требуется одно разрешение на эксплуатацию установки класса 4 th для площадки F на основании парового коллектора высокого давления № 1 длиной 70 м 2 .

    Просмотрите необходимую информацию, которую вам нужно собрать, прежде чем подавать заявление.

    Высокотехнологичные котельные мощности Промышленных мощностей Местное послепродажное обслуживание

    О продуктах и ​​поставщиках:
     Изучите массив.  вместимость котла  коллекция на Alibaba.com. Вы можете купить.  котла мощностью  разной мощности и топлива.  котла  подходят как для бытового, так и для промышленного использования. Эти продукты пригодятся в различных отраслях промышленности, таких как фармацевтическая, текстильная, пищевая, строительная и т. Д.

    котельных на Alibaba.com работают на газе / угле / масле / электроэнергии. Изделие изготовлено из высококачественной стали, предотвращающей ржавление при длительном использовании. Выходная температура колеблется от 170 до 350 градусов по Цельсию. Файл. Мощность котла . Варианты стиля - вертикальные и горизонтальные. Рабочее давление, номинальная мощность, номинальное напряжение и другие подобные характеристики зависят от использования и отрасли. Тип конструкции - водяная труба или пожарная труба. Выход файла.Котел мощностью либо горячий водяной, либо паровой. Основными достоинствами продукции являются быстрая сборка, меньшая площадь пола, автоматизированная панель управления и т. Д. Тип циркуляции, давление, теплоемкость, материал, применение являются важными факторами при покупке.

    Котлы

    мощности имеют большие поверхности нагрева и высокий тепловой КПД. Они также обеспечивают чистое сгорание, сводя к минимуму возникающее загрязнение. Файл. Мощность котла Серия также имеет ряд мер безопасности.Например, защита от протечек, двойной регулируемый регулятор давления, предохранительный клапан с полным подъемом и т. Д. Котел мощностью прост в эксплуатации, экономичен, портативен и высокоэффективен. Продукция соответствует международным стандартам и имеет несколько сертификатов.

    Хватай увлекательно. Котел мощностью сделок от Alibaba.com и гарантирует максимальную окупаемость ваших вложений. Если да. Котел мощностью поставщик, находите себе выгодную сделку по крупным заказам.Посетите сейчас и получите доступ к продуктам мирового класса.

    Котел Hurst | Модели котлов | План просмотров

    Все документы доступны для скачивания.

    Брошюра по ассортименту котлов Hurst

    Промышленные котельные системы


    Hurst Boiler, Inc.является ведущим производителем паровых и водогрейных котлов, работающих на газе, масле, древесине, угле, твердом топливе, твердых отходах, биомассе и гибридном топливе.

    Морские котлы Scotch

    Котлы 200 серии


    Конструкция двухходового котла исключает наличие огнеупорных перегородок между проходами дымовых газов. Минимальное обслуживание благодаря прочной конструкции для очень длительного срока службы.Эффективность позволяет сжигать масло № 5 и № 6 при полном сгорании с низким тепловыделением.

    Котлы серии 250


    Двухходовой шотландский судовой котел с полувлажным обратным потоком. Двухходовая конструкция исключает наличие огнеупорных перегородок между проходами дымовых газов. Во многих случаях КПД равен 3- и 4-ходовым котлам.

    Котлы мощностью 250Вт серии


    КОТЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л.с.От 670 до 83 688 МБТЕ / час. Пар до 86250 PPH. Двухпроходный шотландский морской дизайн с гидробакетом

    Котлы серии 300


    Трехходовой шотландский судовой котел с сухой обратной связью. Задний дымовой ящик снабжен съемным соединителем для дымовой трубы и имеет задние двери с откидной крышкой и петлями.

    Котлы серии 400


    Судовой трехходовой котел с мокрым ротором использует новейшие технологии HVACR и идеально подходит для всех коммерческих и промышленных применений.Он обеспечивает топливную экономичность, превышающую большинство четырехходовых конструкций. Не имея большой огнеупорной задней двери, эти котлы позволяют одному техническому специалисту легко получить доступ ко всем трубам.

    Котлы серии 500


    мощностью от 30 до 1500 л.с. От 1004 до 50 213 МБТЕ / час; Пар 15-300 фунтов на квадратный дюйм; Вода до 60 фунтов на квадратный дюйм 4-Х ПРОХОДНОЙ ШОТФАНСКИЙ МОРСКОЙ ДИЗАЙН с мокрой конструкцией Доступен с низким уровнем выбросов NOx, МОДУЛЬНАЯ УПАКОВКА

    , УСТАНОВЛЕННАЯ НА СКИДКЕ

    Конструкция Wetback устраняет дорогостоящие износостойкие огнеупорные задние двери и перегородки между проходами дымовых газов.

    Котлы серии LPW


    Котел жаротрубный трехходовой шотландский модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

    Котлы серии LPE


    КОТЛ НИЗКОГО ДАВЛЕНИЯ.Модифицированный трехходовой шотландский паровой котел. Предназначен для прохождения через стандартную дверь размером 36 x 80 дюймов. Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания. Монтаж на салазках и модульная упаковка.

    Специальные котлы Огайо


    Трехходовой шотландский морской котел с мокрой спиной. Очень большая печь для низкого тепловыделения.

    Котлы евросерии


    Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 фунтов на квадратный дюйм. Секция горячего водоснабжения I и Секция IV

    Котлы серии LPX


    Котел двухходовой морской модернизированный. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой.Долговечные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также большого объема топки для максимальной эффективности сгорания.

    Противоточная серия


    Новое противоточное устройство

    Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и падения давления дымовых газов в котле.

    Thermalmaster


    Hurst Boiler рада объявить об одобрении патента на новый революционный противоточный котел Hurst Boiler Thermal Master, в конструкции которого предусмотрены функции для повышения эффективности котла.

    Котельные установки на салазках


    Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

    Блоки салазок для систем паровых и водогрейных котлов


    Hurst Boiler предлагает индивидуальные комплекты блоков котлов премиум-класса для всех типов паровых и водогрейных котлов.

    Гибридная конденсационная система с горячей водой


    Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и систему рекуперации тепла с высоким расходом, которая обеспечивает желаемое повышение эффективности.

    StackMaster


    Внутренний стековый экономайзер Hurst — это устанавливаемое на заводе устройство, которое предназначено для повышения эффективности работы котла и сокращения его эксплуатационных расходов в течение всего срока службы котла.

    Синхронизированное управление тягой


    Системы последовательного регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

    Котлы топочные

    Котлы 45 серии


    Трехходовая топка.Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

    Котлы серии 100


    Трехходовая топка. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, тяжелая нефть и комбинация газ / нефть. Доступен с конфигурацией с низким уровнем выбросов NOx.

    Котлы вертикальные

    4VT Циклон горячей воды


    Циклонный водогрейный котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

    Циклонный паровой цикл 4VT


    Циклонный паровой котел обеспечивает исключительно высокий КПД, низкие затраты на топливо и чрезвычайно прочную конструкцию.

    VIX серии


    Вертикальная конструкция пожарных трубок отличается высокоэффективными ребристыми пожарными трубами X-ID. Монтируемые на салазках комплектные системы легко устанавливаются.Серия VIX предлагает меньшую площадь основания, чем большинство типичных вертикальных котлов.

    УКВ серии


    Гибридный котел VHF (вертикальный ручной) является последним достижением компании Hurst, отражающим наши постоянные разработки в области технологии твердотопливных котлов.

    Котельные системы на биомассе

    Типы систем отопления на биомассе


    Три способа оптимизации сжигания твердого топлива


    Преимущества биомассы


    Типы топлива из биомассы


    Теплотворная способность древесины


    Системы питательной воды

    Кормораздатчик


    Для всех типов паровых котлов с давлением до 300 фунтов на кв. Дюйм.Системы питательной воды с открытой вентиляцией. Полностью подключен к трубам и проводам. Промышленный рейтинг. Готовы к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

    Оксимайзер


    Компактные деаэраторные системы, от 5000 до 200000 PPH. Обеспечивает питательную воду до 0% CO2 и 0,005 см3 / л кислорода.

    Система рекуперации тепла с обдувом поверхности


    Высокотемпературная вода, очищенная от «поверхностной» продувочной системы котла, несет ценную тепловую энергию, которая обычно теряется в канализацию.Система рекуперации тепла котла Hurst может регенерировать эту потерянную энергию и передавать ее подпиточной воде котла для повышения общей эффективности.

    Сепараторы продувки

    Интегрированные системы управления

    Котлы на твердом топливе

    Котлы на твердом топливе: уголь


    Чертежи твердого топлива в плане


    Котлы на твердом топливе: дрова


    Котлы на твердом топливе: ТЭЦ


    Hurst Boiler & Welding Co, Inc.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
