Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр — максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.

6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер.

Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания.

Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому.

В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ



Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т.д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, — определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% — это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина — 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность — 8 Вт/м * Необходимая длина — 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.
IP65 – защищен от проникновения воды, но без погружения.
IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.


Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).

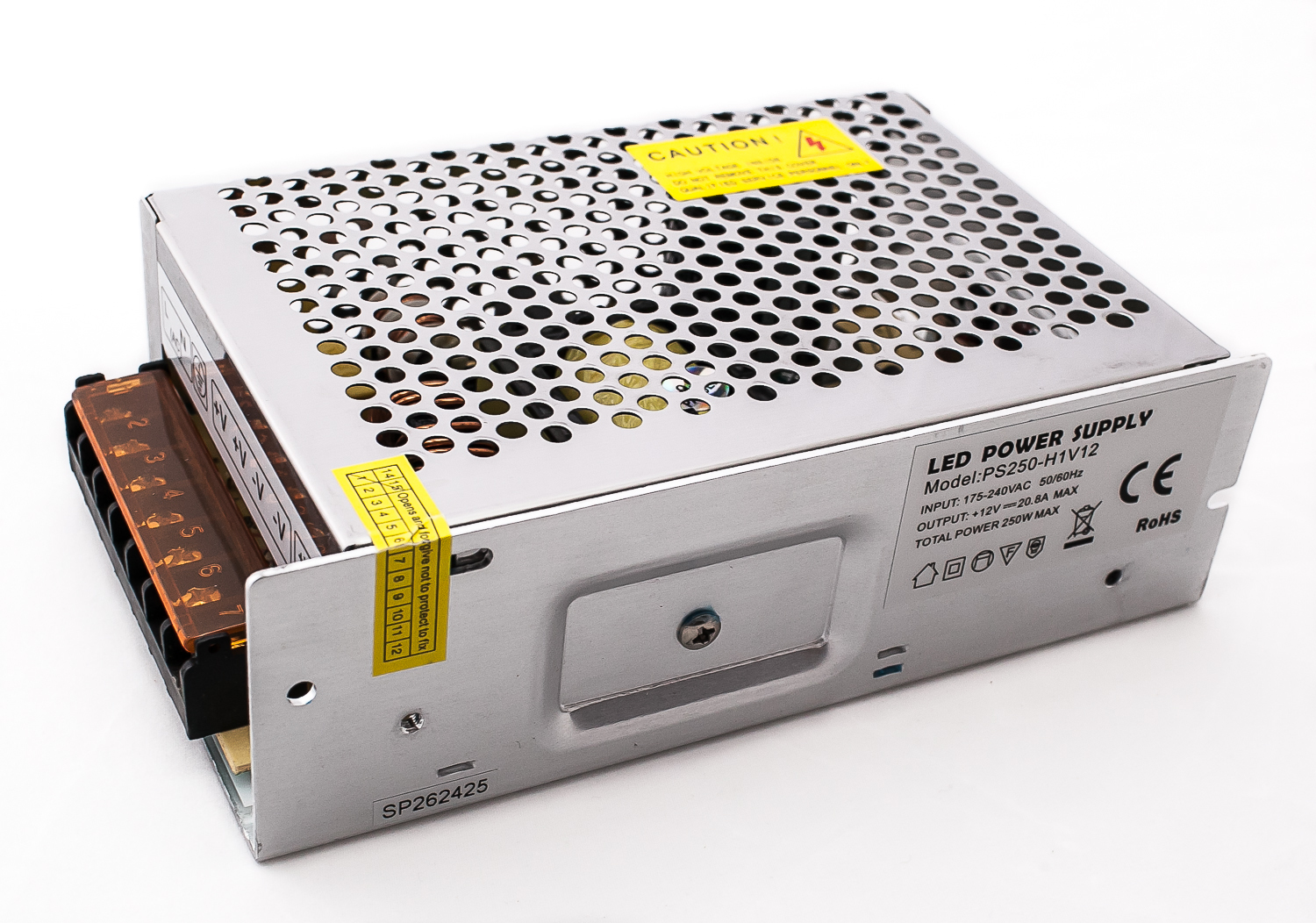

Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т. д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.


Как выбрать блок питания для светодиодной ленты

Неправильный выбор блока питания приводит к массе неприятностей: LED-лента может перегореть или светить не в полную силу, процесс работы – сопровождаться гулом и писком. Рассмотрим, на что обращать внимание при покупке, чтобы избежать проблем.

·         Смотрим на напряжение. Оно должно совпадать с напряжением питания светодиодной ленты. Обычно это 12, 24, иногда 36 вольт. Управляемые ленты SPI работают от 5 вольт.

·         Рассчитываем мощность. Мощность блока питания должна равняться суммарной мощности светодиодной ленты, умноженной на коэффициент запаса — 20%. Если запас не заложен, блок питания будет работать на пределе, устройство перегреется и быстро выйдет из строя.



Разберем пример. Для подсветки элемента декора нам нужно 8 метров светодиодной ленты. Мы выбрали модель с мощностью 9,6 Вт/м. Чтобы определить суммарное потребление, умножаем мощность ленты на её длину.

8 м × 9,6 Вт/м = 76,8 Вт



Закладываем коэффициент запаса мощности 20%.

76,8 Вт + 20% = 92,16 Вт



Из расчёта следует, что правильный выбор – это блок питания c мощностью 100 Вт (округляем полученное число в большую сторону, что даст дополнительный запас на перегрев).



Итоговая формула такова:

Мощность блока питания = Длина ленты х Мощность ленты + 20%



Тип охлаждения блока питания существенно влияет на его работу. Мощные модели (от 200 Вт) сильно греются – настолько сильно, что могут перегореть без дополнительного охлаждения. В открытых блоках для борьбы с перегревом устанавливают вентилятор. Он справляется, но имеет два недостатка: шумит и нуждается в регулярной очистке. В герметичных блоках питания роль радиатора играет сам корпус. При этом герметичный блок бесшумен и не требует чистки.



Некоторые пользователи замечают писк при работе светодиодной ленты с функцией смены яркости. Он появляется из-за использования ШИМ (широтно-импульсной модуляции) для управления светодиодными лентами. По сути своей, ШИМ – это периодическое отключение и подключение ленты к блоку питания с высокой частотой (более 200 Гц). На качество света процесс не влияет, но заставляет блок питания «пищать». Проблему решает установка герметичных блоков питания: звук работы просто не пробивается через корпус.

Подведём итоги:

·         Рабочее напряжение блока питания должно совпадать с напряжением светодиодной ленты.

·         При расчете мощности необходимо заложить запаса КЗ 20%.

·         Не устанавливайте открытые блоки питания с вентиляторами в тихих помещениях.

·         Выбирайте закрытые блоки питания для диммируемой ленты.


Советы по подбору блока питания для светодиодной ленты.

Блок питания для светодиодных лент должен подбираться по следующим параметрам:
1. Напряжение питания ленты
2. Мощность, потребляемая лентой
3. Влагозащищенность

Рассмотрим эти пункты более подробно. Расчет произведем на примере светодиодной ленты SMD 3528. Общая длина ленты примем 6 метров, а место установки ленты будет ванная комната.

1. Светодиодные ленты бывают двух типов 12 V и 24 V. Соответственно блок питания должен обеспечивать на выходе это напряжение. По каталогу в  технических характеристиках находим напряжение питания ленты SMD 3528, и соответственно подбираем блок питания (в нашем случае нам необходим блок питания с выходным напряжением 12 V).

2. Чтобы посчитать мощность блока питания, обратимся к техническим характеристикам светодиодной ленты SMD 3528. Нам необходим такой показатель, как потребляемая мощность на метр ленты. Для SMD 3528 Pленты=4,8 Вт/м.  Так как нам необходимо запитать 6 метров ленты (ДЛИНА=6 м), то мощность, потребляемая лентой, может быть найдена умножением длины ленты на мощность ленты:

Pпотребляемая= Pленты × ДЛИНА= 4,8 Вт/м × 6 м = 28,8 Вт

Мощность блока питания должна быть не меньше потребляемой мощности. Для того чтобы рассчитать требуемую мощность блока питания умножим потребляемую мощность на коэффициент запаса kзап = 1,25

PБП = Pпотребляемая × kзап = 28,8 Вт × 1,25 =36 Вт

3. Влагозащищенность блока питания будет зависеть от места установки. Если он будет установлен в сухом непыльном месте, то подойдет обычный интерьерный блок питания. Если же блок будет установлен во влажном помещении, таком как ванная комната, сауна или на улице, то необходимо применять влагозащищенный блок питания.
В нашем примере наша светодиодная подсветка будет установлена в ванной комнате, а значит нам потребуется влагозащищенный блок питания.


Мы выяснили параметры блока питания. По каталогу в разделе блоки питания выбираем блок с ближайшей большей мощностью. Таким образом в нашем примере идеально подходит блок питания PV-40-12 (40 Вт, 12V).

Удачных реализаций!

<< вернуться в раздел

Выбор блока питания для светодиодной ленты

Светодиодная подсветка работает от стабильного напряжения мощностью 12 – 24 В. Поэтому ее запитывание от бытовой сети с переменным токов в 220 В осуществляется через малогабаритные трансформаторы. Главное условие при выборе блоков питания для светодиодных лент не навредить им, поскольку неправильные параметры электрического тока могут стать причиной разрушения LED системы и даже возгорания.

Интернет-магазин Ledcountry.ru предлагает широкий ассортимент адаптеров в различных конструктивных решениях, во всем многообразии технических характеристик.

Верный подбор адаптера под светодиодные ленты

Перед покупкой трансформатора следует определиться со выбором схемы подсоединения диодных лент к источнику питания, чтобы освещение работало безопасно и эффективно. Для этого необходимо:

  • Установить величину напряжения. Данный показатель служит ключевым, вследствие этого остановить свой выбор лучше на тех моделях, которые оснащены ШИМ диммером. Устройство не только упрощает работу трансформатора, но и помогает регулировать яркость свечения.
  • Выполнить расчет параметра мощности блока питания для конкретной светодиодной ленты.
  • Сделать замеры и определить точную длину LED лент, которые предполагается смонтировать.

Зная метраж осветительной полосы и мощность прибора, можно легко подсчитать величину теплового потока в Вт/м2. Надо перемножить эти показатели, прибавить 5-10% на погрешность и при подборе трансформатора ориентироваться на полученный результат. Дабы рассчитать мощь блока питания для светодиодной ленты определенной марки, можно воспользоваться данными из следующей таблицы:

Тип светодиода Количество светодиодов
на один метр
Потребляемая мощность
одного метра ленты
SMD 3528 60 4,8 Вт
SMD 3528 120 9,6 Вт
SMD 3528 240 19,2 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 15 Вт
SMD 5050 120 25 Вт

Однако правильный расчет блоков питания для светодиодных лент это еще не все. При выборе трансформатора нужно также обращать внимание на его исполнение. Так, прибор в пластиковом корпусе отлично подойдет для системы подсветки интерьеров. Герметично запаянная алюминиевая коробка хороша для уличного освещения (вывески, реклама), так как она надежно защитит устройство от погодных неприятностей. Адаптер открытого типа устанавливается в специальных шкафах или отсеках.

Как подключить светодиодную ленту к блоку питания

Объединить в единую систему элементы LED освещения и организовать включение светодиодных плат в блок питания можно разными способами.

  1. Последовательное присоединение платы с одной линейкой диодных кристаллов к сети в 220 В через адаптер – самый постой вариант.
  2. Подсоединение блока питания к нескольким светодиодным лентам. В этом случае отрезки световых полос параллельным способом объединяют в цепь, которая затем присоединяется к адаптеру, а затем в бытовую электросеть.
  3. Для подсоединения разноцветных лент к источнику питания используется контроллер. Такая цепь строится следующим образом: 220 вольтовая розетка – адаптер – контроллер – ветви LED ленточек.

Один из популярных методов подключения светодиодных лент – к блоку питания компьютера через функционирующий выход, либо с использованием USB порта. Целью такого способа может быть модификация дизайна электронного устройства, или, например, подсветка комнаты к новогодним праздникам.

Формирование осветительной схемы из отдельных компонентов осуществляется посредством паяльника или использованием коннекторов. Пайка считается более надежным способом, поскольку в коннекторе устойчивость контакта обеспечивается только за счет давления. Если в процессе эксплуатации его крышка даст слабину, то могут возникнуть проблемы.

Как выбрать блоки питания для светодиодных лент

Большинство LED-лент питается от постоянного тока с напряжением 12 или 24 вольта. В то время как напряжение электрической сети в наших домах равно 220 вольтам переменного тока.

О том, как подобрать блок питания для ЛЕД-ленты, мы расскажем в этой статье.


Чтобы сделать объяснение более наглядным, возьмем условную модель LED-ленты длиной 10 метров. На ее упаковке в обязательном порядке указывается рабочее напряжение — например, 12 V. Если упаковка не сохранилась, данный показатель можно будет найти на самой ленте. Все это указывает, что при подборе следует обращать внимание лишь на те блоки питания, где будет указано значение 12 V DC.

Также на светодиодной ленте обозначена мощность. Например, 2,4 ватта. Важно знать, что это — мощность 1 метра ленты, и при выборе нужно умножать его на имеющуюся длину. В нашем случае, 2,4 умножаем на 10, и получаем 24 Вт потребляемой мощности.

Однако правильный выбор подразумевает, что мощность блока питания будет на 20% больше этого значения: 24 * 1,2 = 28,8. Значит, он должен иметь минимальную мощность 28,8 Вт. Разумеется, не стоит искать в магазинах прибор именно с таким значением — здесь справится модель мощностью 30, 45 и более ватт.

Степень защиты оболочки

Еще одни важнейшим моментом в подборе блоков питания для светодиодных лент является значение IP. Оно указывает, насколько хорошо его корпус защищен от пыли и влаги.

Если вы планируете монтировать LED-ленту на улице, вам придется подбирать специальную модель и ленты, и блока питания. Для уличного использования подходят изделия с маркировками IP65, IP66 и IP67.

Значение IP65 указывает на то, что это полная защита от пыли и от струй воды, падающих в любом направлении.

IP66 — это 100-процентная пылезащищенность и защита от соленой воды и струй с повышенным напором.

А маркировка IP67 свидетельствует о том, что изделие защищено от пыли, струй и непродолжительных погружений в воду на глубину до 1 метра. Как правило, именно такие модели покупают для использования возле фонтанов или в бассейнах.



Магический БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ — источник сокрушительной энергии света! | LIGHT-RU.RU

Блок питания для светодиодной ленты — обязательный компонент электрической схемы при ее подключении к сети, если лента питается напряжением 5,12,24,36 вольт.

Схема устройства блока питания для светодиодной ленты

Если подключить низковольтную светодиодную ленту напрямую к сети 220 вольт — она сразу будет необратимо испорчена, поэтому необходимо внимательно изучить надписи на упаковке и определить, каким напряжением светодиодная лента питается, и только потом браться за ее установку. Существуют светодиодные ленты, питающиеся напряжением 220 вольт, но они редко используются в быту. Этот вид светодиодной ленты чаще применяется для наружной подсветки фасадов зданий, рекламных конструкций и прочих не бытовых осветительных задач, где контакт с оборудованием неквалифицированных потребителей исключен, ввиду небезопасности высокого напряжения.

Блок питания для светодиодной ленты преобразует переменное напряжение 220 вольт электрической сети на входе в постоянное напряжение питания 5 — 36 вольт на выходе.

В настоящее время имеется огромный выбор блоков питания для светодиодных лент разных производителей, различной мощности, показателей выходного напряжения, степени герметичности, габаритов и прочих параметров, что позволяет подобрать необходимую модель для любых осветительных проектов с использованием светодиодной ленты.

Наиболее универсальны блоки питания для светодиодной ленты в герметичном корпусе, они подходят и для улицы, и для помещений.

Встречаются герметичные блоки питания для светодиодных лент как в металлическом корпусе, так и в пластиковом корпусе.

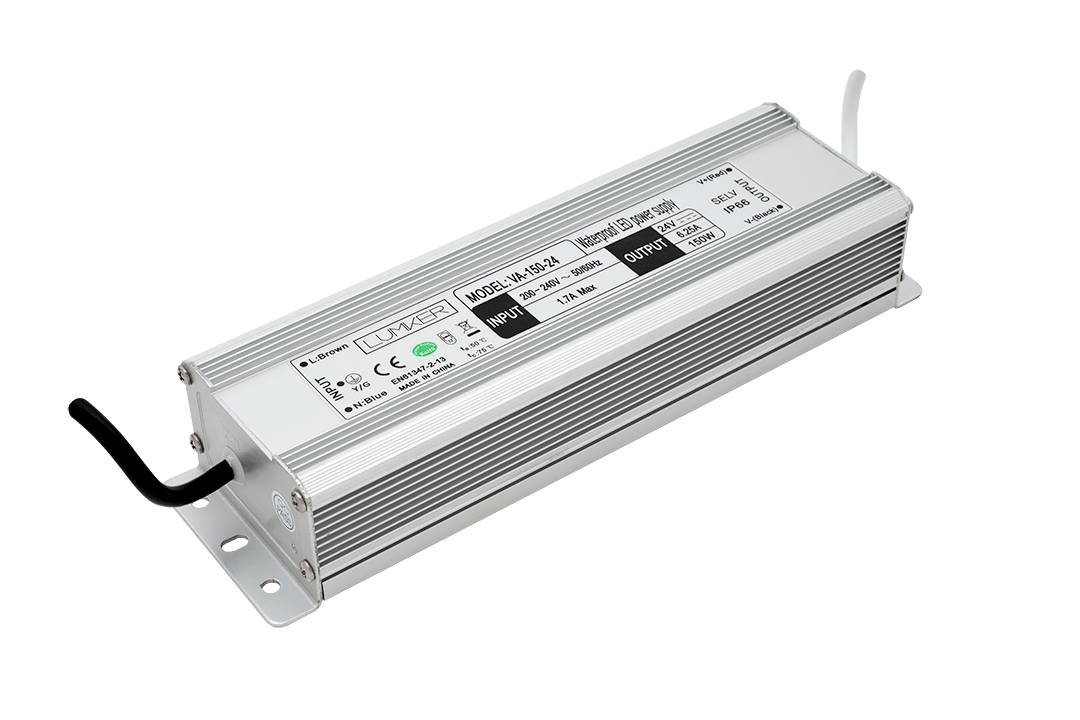

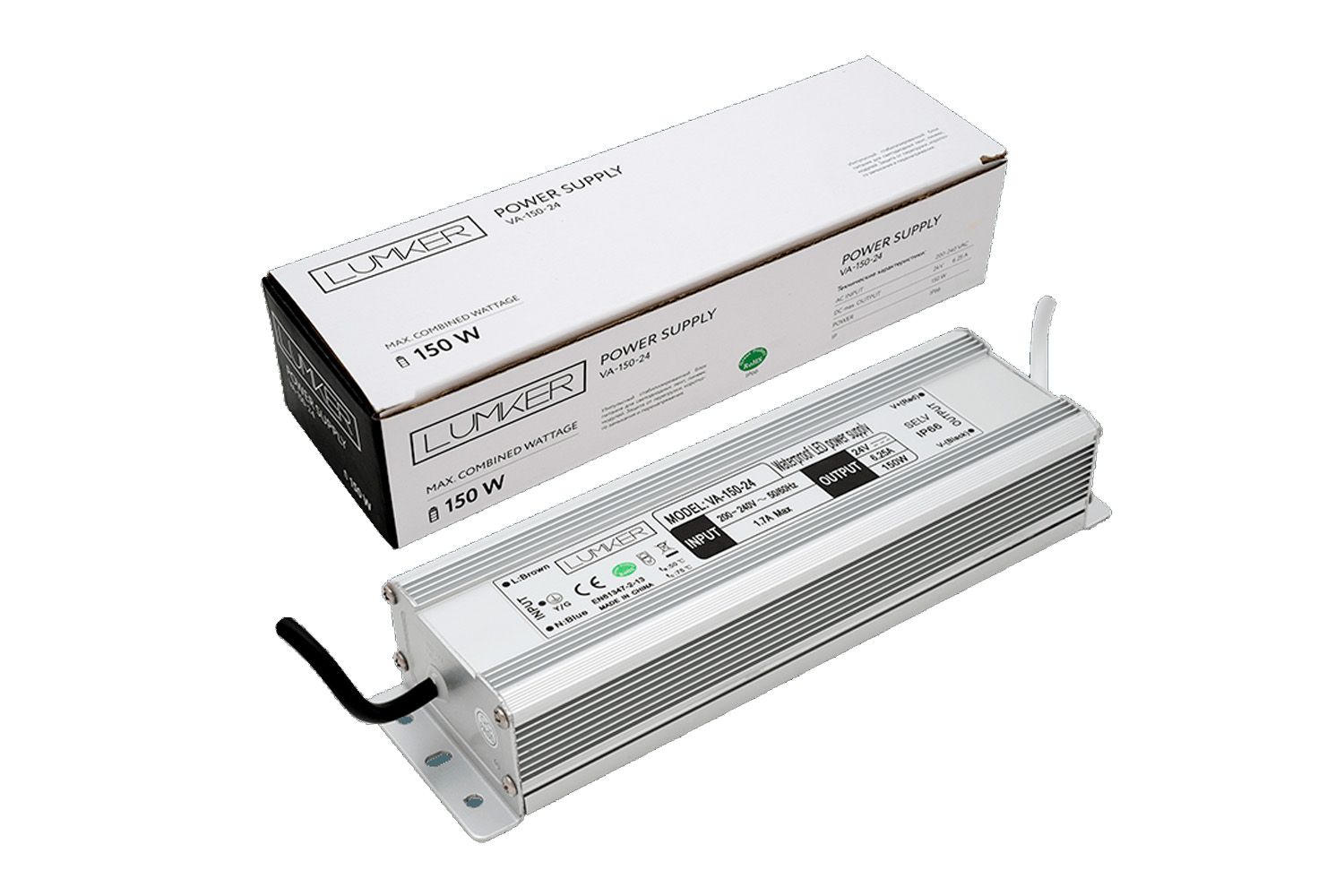

Герметичный блок питания для светодиодной ленты в металлическом корпусе

Блоки питания для светодиодных лент в металлическом корпусе имеют хороший теплообмен с окружающей средой, поэтому не нуждаются в установке вентилятора, производящего шум при работе и требующего обслуживания. Но, с другой стороны, герметичная конструкция накладывает ограничения по мощности. Если негерметичные блоки питания могут иметь мощность и 1000, и 2000 Вт благодаря наличию вентилятора, то для герметичных блоков питания для светодиодных лент такая мощность недоступна ввиду недостаточности пассивного охлаждения. Максимальная мощность герметичных блоков питания, из представленных в интернет-магазине, ограничивается 600 ваттами для блоков с выходным напряжением 24 вольта, и 480 Вт для 12-вольтовых версий.

Чаще в быту для подключения светодиодных лент используются герметичные блоки питания мощностью до 200 Вт, поскольку они имеют достаточно компактные размеры, удобные для скрытого размещения и обеспечения к ним доступа воздуха. Достаточная вентиляция является необходимым условием надежной работы блоков питания для светодиодной ленты. Поэтому их нельзя располагать вплотную к окружающим конструкциям, нагревательным приборам и к другим блокам питания, если используется сразу несколько штук для подключения светодиодной ленты на объекте.

Для более удобного монтажа, с учетом всех особенностей места установки, в настоящее время поставляются блоки питания для светодиодной ленты разной мощности и с различным соотношением габаритных размеров, чтобы удовлетворить все, даже самые сложные запросы покупателей.

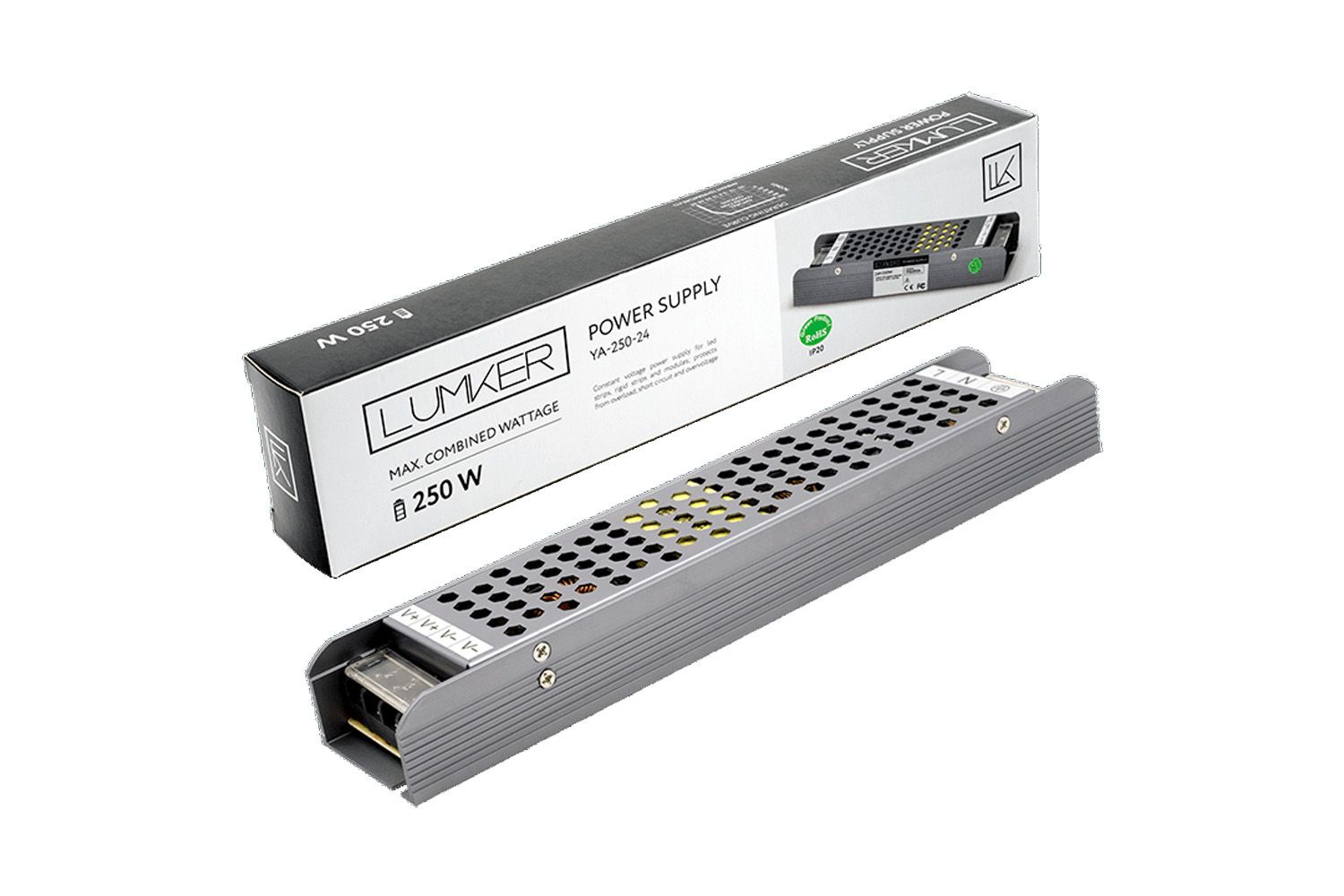

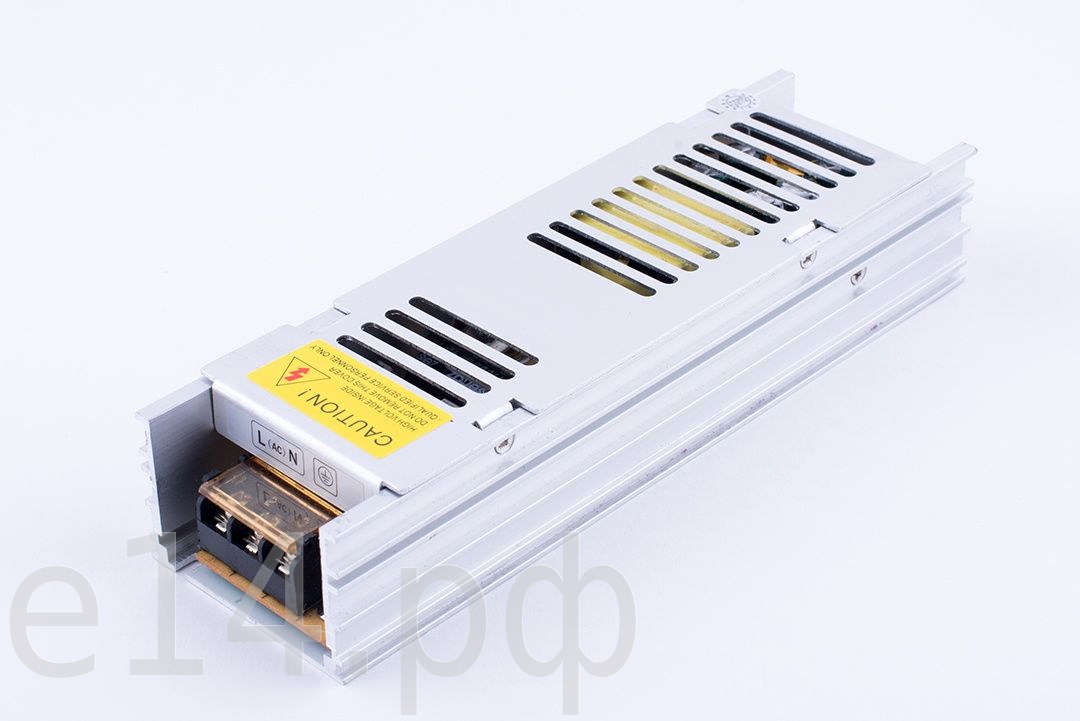

Это и очень узкие, длинные блоки питания; и очень плоские, но достаточно широкие; также приближенные по внешнему виду к кубу; либо стандартных прямоугольных размеров.

Расчет мощность блока питания для светодиодной ленты вовсе не составляет труда. Необходимо умножить мощность 1 м ленты, которая всегда указывается на этикетке, на длину. Получим показатель мощности светодиодной ленты. Купить блок питания для светодиодной ленты следует с запасом мощности как минимум 20 процентов, относительно мощности ленты. Только в этом случае он не будет перегреваться и не выйдет преждевременно из строя по этой причине.

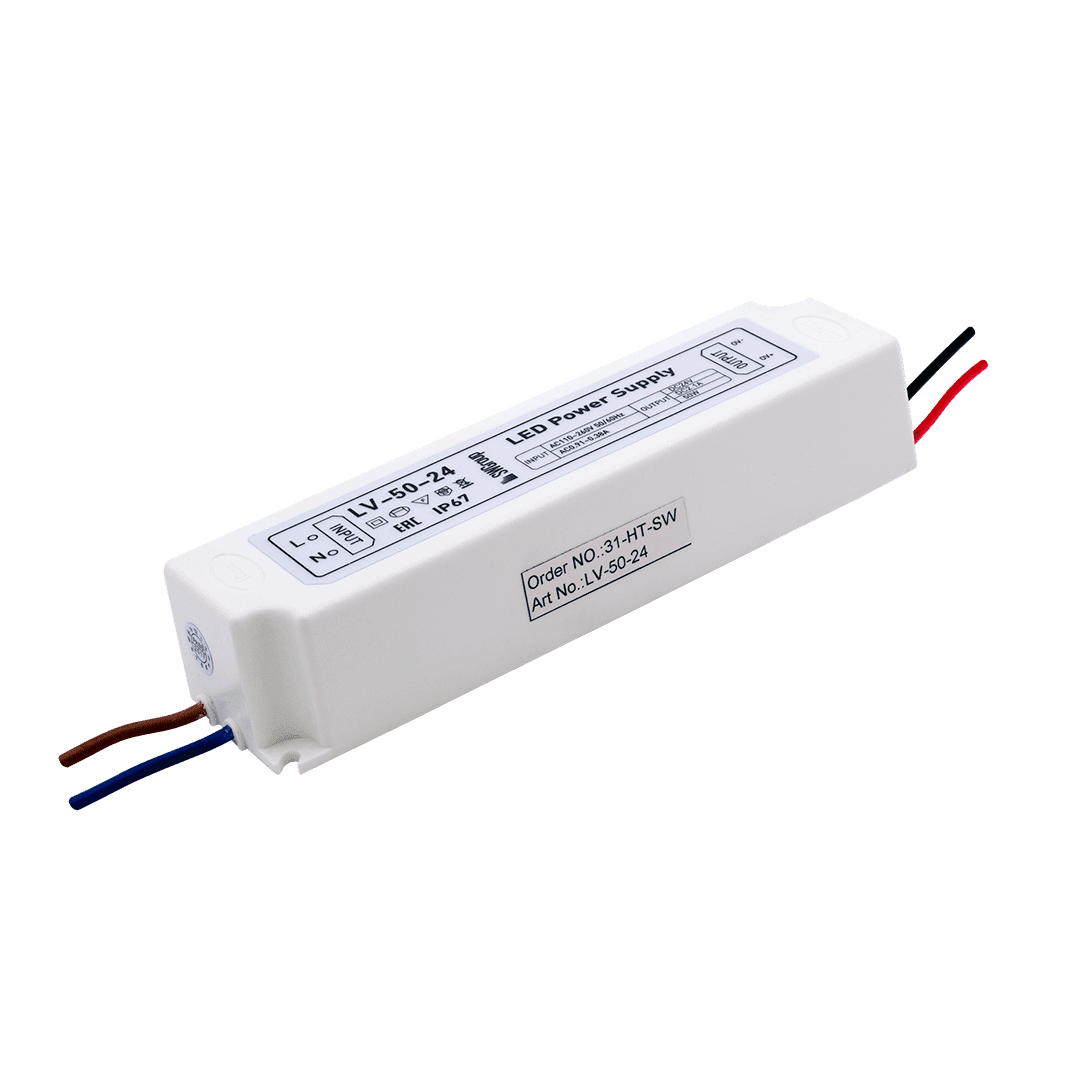

Герметичный блок питания для светодиодной ленты в пластиковом корпусе

Герметичные блоки питания для светодиодной подсветки производятся также в пластиковом корпусе. Так как пластик обладает худшими показателями теплопроводности по сравнению с металлом, а вентиляторы в таких блоках не предусмотрены, это накладывает ограничения на их мощность и габариты. Максимальная мощность таких блоков ограничена 100 ваттами. Они также выпускаются как в корпусах стандартных размеров, так и в особых, с эксклюзивным соотношением габаритов. Пластиковые герметичные блоки питания для светодиодных лент легче по весу, чем металлические аналоги и несколько дешевле, а также выпускаются в корпусах черного и белого цвета. Благодаря этим особенностям они находят своего покупателя и безукоризненно служат при правильной установке.

Надежность, доступная цена, защита от попадания пыли и влаги, отсутствие посторонних шумов при работе с любым оборудованием, большой выбор как по показателям напряжения и мощности, так и по габаритным размерам, наличие всех видов защиты — все это делает защищенные блоки питания для светодиодных лент наиболее востребованными на рынке трансформаторов для светодиодного оборудования. Универсальность и необычайно богатый ассортимент сделали их хитом продаж среди источников напряжения для светодиодных LED лент.

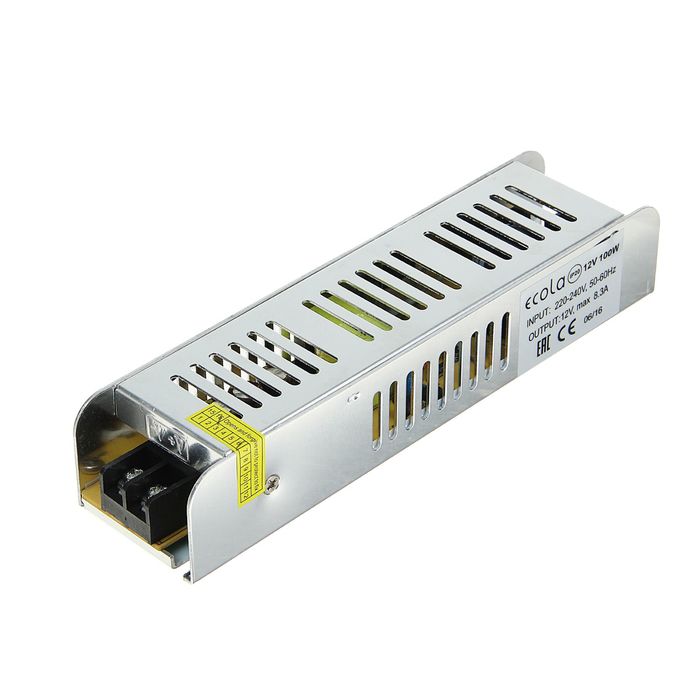

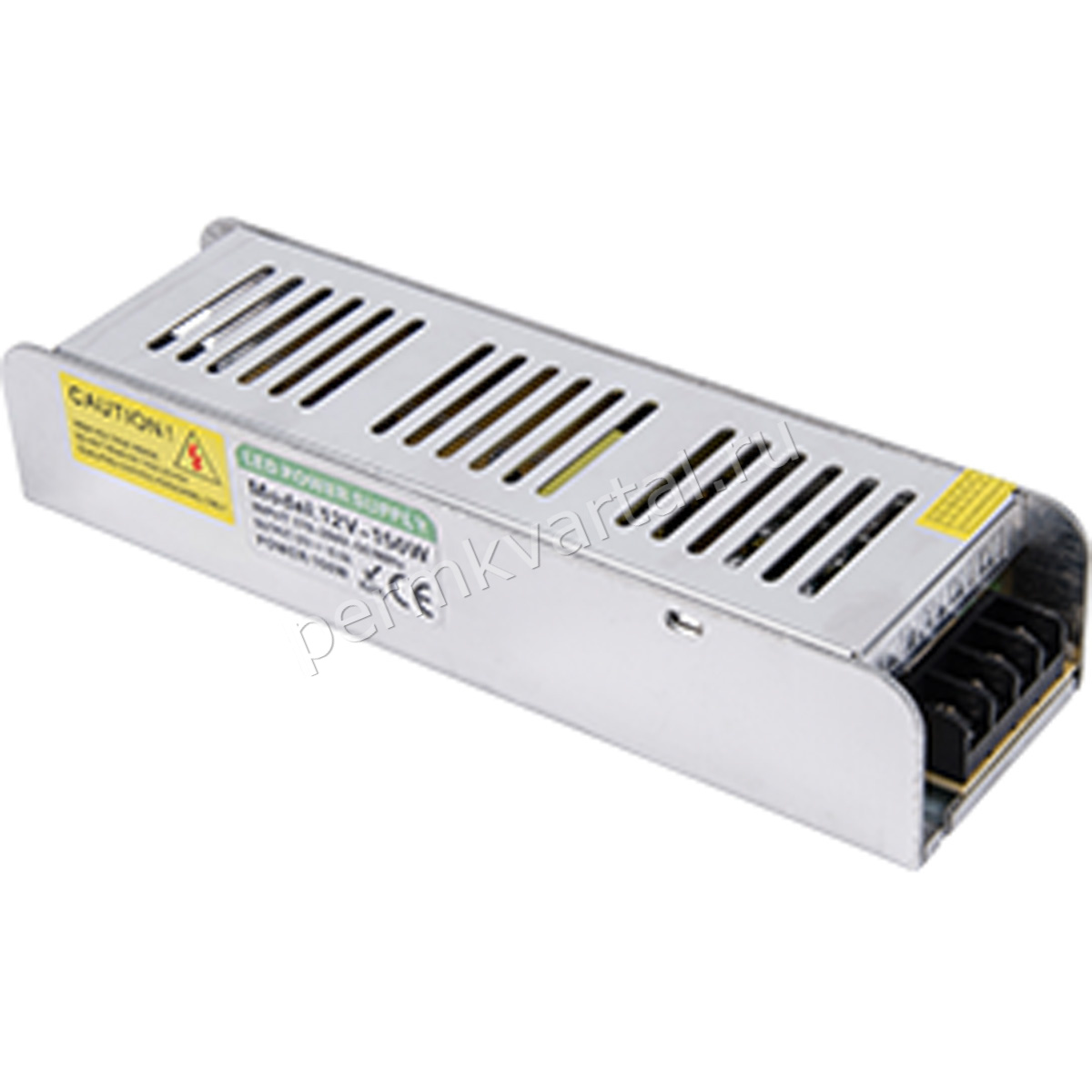

Негерметичный блок питания для светодиодной ленты

Негерметичные блоки питания для светодиодных лент также широко представлены на рынке моделями как небольшой мощности и размеров, пригодными для использования в быту, так и супермощными блоками питания для профессионального применения. Блоки питания высокой мощности, до 2 кВт, имеют внушительные габариты и встроенный вентилятор, который требует периодической чистки и смазки. Поэтому они могут быть установлены лишь в тех местах, где шум от работы трансформаторов не будет нарушать требований санитарных норм, поскольку посторонние шумы бывают причиной скверного самочувствия людей, возникновения нервного напряжения и снижения работоспособности. Также к таким блокам питания должен быть обеспечен удобный доступ обслуживающего их работу персонала. Несмотря на такие ограничения, интерьерные блоки питания высокой мощности находят своего потребителя благодаря наилучшему соотношению цены и выходной мощности, с лихвой перекрывающему недостатки этих источников напряжения, а также возможности уменьшить количество блоков питания при подключении низковольтного оборудования в крупных проектах, требующих установки большого количества светодиодных изделий. В настоящее время, когда оптимизация затрат повсеместно становится определяющим фактором в принятии решений при подборе оборудования, негерметичные блоки питания для светодиодных лент в металлическом кожухе безукоризненно вписываются в этот тренд, позволяя уменьшить расходы не в ущерб качеству.

Обзор блоков питания для светодиодных лент не будет всеобъемлющим, если не упомянуть источники напряжения адаптерного типа. Они снабжены разъемом для подключения нагрузки и вилкой для включения в сеть. Особенно удобны для подключения светодиодных лент, имеющих коннекторы на концах, что позволяет избежать пайки и покупки дополнительного оборудования для установки.

Купить блоки питания для светодиодных лент можно в интернете, со скидками и доставкой. Доступная для любого потребителя цена, безопасность и простота применения позволяют украсить интерьер с помощью светодиодных лент, сделать его ярким и уникальным.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Светодиодные ленты на 12 В: питание и подключение

Светодиодные ленты

стали быстрым и эффективным решением для создания акцентного освещения вокруг вашего дома. Относительно недорогой вариант — это низковольтное светодиодное освещение на 12 вольт. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они образуют любую поверхность, обеспечивая мягкий, плавный акцентный свет. Их низкое входное напряжение 12 В постоянного тока позволяет им работать с высокой скоростью, в то время как светодиоды 5050 обеспечивают охлаждение и безопасность для работы в ограниченном пространстве. Все это делает светодиодные ленты на 12 В идеальным вариантом для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухт и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете светодиодные ленты, и различные способы их подключения, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основы гибких светодиодных лент 12 В

Название говорит само за себя, эти полоски имеют гибкое линейное основание, на которое помещается 5050 светодиодов.5050 — это как раз размер / тип светодиода. Это обычный размер светодиодных лент, они большие и яркие, но при этом отлично работают. 3528 — еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы избегал их, поскольку они намного меньше и тусклее. Любое больше, чем 5050, и освещение становится намного дороже и нагревается, что требует использования радиатора и контроля температуры.

Эти гибкие светодиодные ленты бывают натурального белого цвета: 3000K (теплый белый), 4000K (нейтрально-белый) и 6500K (холодный белый).Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (меняющем цвет) цвете. Дополнительные сведения об основах гибких лент на 12 В см. Здесь.

У тех, кто выбирает белые светодиодные ленты, есть выбор между двумя различными плотностями. Плотность — это количество светодиодов на расстоянии вдоль полосы. Полосы стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр. Полоса высокой плотности вдвое больше, чем 60 светодиодов на метр (300 на катушку) и дает 1080 люмен на метр! Тем, кто ищет самый яркий свет, который они могут получить для рабочего освещения, определенно следует выбрать высокую плотность, поскольку они значительно ярче.Однако для акцентного освещения обычно просто требуется мягкое свечение, поэтому вы можете использовать стандартную плотность, поскольку они стоят дешевле и не будут слишком сильными. ПРИМЕЧАНИЕ , что полоски высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

Светодиодные ленты

12 В поставляются в рулонах по 5 м (16,4 фута). Компания LEDSupply предлагает модели меньшей длины — 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как следы от разрезов вместе с контактными площадками для пайки есть каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вот простой пример того, как отрезать нестандартную длину и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие полоски легко крепятся, так как они имеют липкую ленту, которая будет приклеиваться к вашей поверхности, плоской или округлой. Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных лент на 12 В сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, — это (1) незнание источника питания необходимой мощности или (2) способ соединения нескольких полосок вместе или обратно к одному источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока. Единственное, что вам нужно знать при поиске источника питания для светодиодных лент, — это мощность. В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Длина (фут.) Длина (метры) 30 светодиодов на метр
Мощность
60 светодиодов на метр
Мощность
1 0,3048 2,4 4,8
2 0,6096 4,8 9,6
3 0,9144 7,2 14,4
6 1,8288 12,15 20. 8
9 2,7432 22,05 33,6
12 3,6576 22,05 33,6
16,4 (полный барабан) 5 27 40

Расчет мощности, пример № 1: Итак, представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один сплошной проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных ножки с беззазорным соединителем.Используя приведенную выше таблицу, мы можем это найти.

Мощность = Полная мощность рулона (стандартная) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вам нужно сделать небольшой запас мощности между вашей мощностью и номинальной мощностью источника питания. В этом приложении вы должны найти блок питания 12 В мощностью не менее 40 Вт.

Расчет мощности, пример № 2: Возьмем, к примеру, вы хотите запустить 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим сделать блок питания более мягким, чтобы вы могли в большей безопасности выбрать блок питания на 60 Вт.

Варианты источников питания для светодиодов

Первый вариант — использовать подключаемый блок питания. Настенные или настольные блоки питания подключаются непосредственно к сетевой розетке и переключают линейное напряжение до 12 В постоянного тока для полос.Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает электромонтаж, поскольку вы просто подключаете кабель и не подключаете провода напрямую к основным линиям.

Это подводит нас ко второму варианту — проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши полоски. Эти блоки питания обычно бывают более дискретных размеров, и их намного проще спрятать в стенах или где угодно.Блоки питания с открытой рамой в клетке обычно также попадают в эту категорию и очень полезны благодаря своим винтовым клеммным портам для простых подключений и множеству портов. Это определенно более профессиональный вид, чем просто подключение к стене, но для этого потребуется, чтобы основные линии были легко доступны для ваших источников света.

Подключение светодиодных лент к источнику питания

Подключить полоски к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто собирается со штекером в блоке питания, выходное соединение обычно представляет собой штекер 2,1 мм. К счастью, полные катушки с полосами поставляются с гнездовой вилкой 2,1 мм для бесшовного соединения, если у вас меньшая длина, вы можете использовать винтовые клеммные разъемы ниже.

С проводными источниками питания все немного иначе, поскольку у них отключаются провода, а нет прямых вилок. Если на вашей планке есть гнездовой штекер 2,1 мм, то проще всего подключить винтовой клеммный разъем (2.1 штекер) к выходным проводам источника питания, чтобы можно было выполнить звуковое соединение. У вас также есть возможность отрезать коннектор от ленты и просто соединить провод с помощью припоя или гаек.

Как подключить несколько планок к одному источнику питания

Подключение нескольких лент к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытой рамой в клетке отлично подходят для использования нескольких полос, поскольку они имеют два канала с портами терминала, в каждый из которых может входить несколько полос.

Если вам нужно использовать подключаемый модуль, я бы посоветовал подключить оба разъема ленты к разветвителю светодиодных лент, который затем будет плавно подключаться к вилке блока питания. Кабели-разветвители для светодиодных лент имеют до 4-х выходов, так что вы потенциально можете получить 4 полосы, работающие без проблем от одного подключения к источнику питания!

При подключении лент вам просто нужно надежно соединить все провода ленты с выходными проводами источника питания.Это можно сделать с помощью гаек или подключить все ленты к общему положительному и отрицательному проводу, чтобы можно было выполнить однозначное соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно упускают из виду с этими гибкими полосками, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждым футом провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на полоски стандартной плотности, которые хотят иметь длину более 32 футов, и полосы высокой плотности, которые хотят иметь длину, превышающую полную катушку (16,4 фута). Если вы проделаете большую длину, чем эта длина, полосы будут затронуты и не будут работать должным образом, поэтому вы не можете соединить полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные отрезки светодиодных лент на более короткие. Более короткие отрезки можно затем подключить параллельно от источника питания.Есть несколько разных способов сделать это, давайте рассмотрим различные схемы подключения ниже.

Электропроводка №1: несколько параллельных проходов полосовых огней

Вы хотите установить непрерывную 60-футовую светодиодную ленту под барной стойкой для акцентного освещения. Поскольку самый длинный пробег, который вы можете сделать, составляет 32 фута, вам нужно будет разбить его как минимум на 2 отрезка. Чтобы сделать две равные части, вы должны пробежать две полосы по 30 футов каждая. Проведите первую полосу прямо от источника питания.Протяните параллельный набор проводов до точки, где заканчивается первая полоса, чтобы питать вторую полоску.

Электропроводка №2: блок питания в среднем приближении

Это отличный подход, если вы можете каким-то образом поместить источник питания в середину длинной полосы, которую вам нужно запустить. Таким образом сокращаются лишние провода, так как вы можете разделить их пополам и просто провести обе полоски в противоположных направлениях прямо от источника.

Электропроводка №3: ​​используйте несколько источников питания

Иногда вместо прокладки длинных проводов и разделения проводов, идущих от источника питания, заказчики предпочитают использовать отдельные источники питания в разных областях. Это отлично работает, если вы можете подавать питание в определенные места, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это должно помочь вам в настройке светодиодных лент с правильной разводкой и источником питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно упростят соединение лент вместе.

Разветвители для светодиодных лент

: эти светодиодные Y-образные соединители позволяют подключить один источник питания и подключить несколько светодиодных линий к нему с помощью простого штекерного соединения.Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходными разъемами.

Винтовые клеммные разъемы: эти небольшие разъемы очень удобны, когда вам нужно выполнить надежное соединение между двумя наборами проводов. Просто привинтите провода к обоим концам и подключите их с легкостью. Также работает, когда вам нужно перейти от проводов к какой-либо вилке 2,1 или 2,5 мм.

Разъемы для светодиодных лент

EZ Clip: эти разъемы защелкиваются прямо на конце ленты в том месте, где вы ее разрезаете.Возможны варианты зачистки или зачистки проводов. Это позволяет легко подключать светодиодные ленты или добавлять зазоры внутри установки без необходимости пайки.

Old Fashioned Way: Выломайте припой и проволоку и сделайте эти соединения, как мы делаем здесь.

Блок питания для светодиодных лент

Как выбрать источник питания для светодиодной ленты?


Блок питания светодиодных лент, также известный как трансформатор светодиодных лент, является очень важной частью для правильной установки светодиодных лент.Светодиодные полосы — это низковольтные устройства, для которых требуется низковольтный источник питания или драйвер светодиода. Правильный источник питания для светодиодной ленты также имеет решающее значение для обеспечения максимальной производительности светодиодных лент. Использование неправильного блока питания светодиодов не только повредит световые полосы, но и сам блок питания. Кроме того, слишком слабый источник питания может вызвать перегрев. Поэтому обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный источник питания для светодиодной ленты.

Рекомендуемая литература:
Полное руководство по покупке светодиодных лент .


Шаг 1. Решите использовать светодиодный источник питания или адаптер питания.

И импульсный источник питания, и адаптер широко используются в качестве трансформатора светодиодной ленты. Какой из них выбрать, зависит от масштаба проекта и способа установки. Многие люди хотят найти блок питания для светодиодной ленты длиной 5 м или блок питания для светодиодной ленты длиной 10 м. Здесь нужно знать, что не длина светодиодной ленты определяет, какой блок питания покупать. Это мощность светодиодной ленты. Потому что светодиодные ленты имеют разную мощность на метр или на фут.

Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания. Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкафом на длину 2 м (6,56 фута) или 3 м (9,84 фута), выходной мощности адаптера питания достаточно для обеспечения питания ленты. Обычно вы не хотите, чтобы люди видели трансформатор светодиодной ленты. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.

Рекомендуемая литература:
Как выбрать качественный адаптер питания?

Источник питания для светодиодов . Если вам необходимо установить все больше светодиодных лент с более длительным сроком эксплуатации, лучше выбрать импульсный источник питания, потому что, как правило, импульсный источник питания имеет относительно большую выходную мощность и подходит для использования в качестве трансформатора для светодиодных лент. обеспечивают достаточную мощность для нескольких светодиодных лент или лент с длительным сроком эксплуатации. Импульсные источники питания также обычно лучше подходят для больших проектов и более эффективны при преобразовании энергии.


Шаг 2. Выберите правильное напряжение.

2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока.
Светодиодные ленты имеют рабочее напряжение 12В или 24В. Если ваша ленточная лампа рассчитана на 12 В постоянного тока (DC означает постоянный ток), вам следует использовать только блок питания для светодиодной ленты 12 В. Не используйте источник питания 24 В, иначе ваша световая полоса будет повреждена. Если светодиодная лента имеет напряжение 24 В, можно использовать только источник постоянного напряжения 24 В. С блоком питания для светодиодной ленты 12 В напряжения недостаточно для привода световой ленты.

Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В. Ток — это фактор, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем полоса 12 В.

Например, при установке ленточных светильников учитывайте текущую нагрузку цепи. Если текущая нагрузка в точке подачи питания рассчитана максимум на 18 А, а другие приборы использовали 14 А, то для точки питания остается 4 А.Если вы выберете источник питания для светодиодной ленты 12 В, световая лента на 12 В может обеспечить нагрузку по току более 4 А. В настоящее время вам необходимо выбрать световую полосу на 24 В, а источник питания, естественно, должен быть версией на 24 В.

Выбор проводов тоже разный. При 24 В ток в цепи небольшой, и провода можно выбрать для меньшего калибра.

Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Выбирайте блок питания для светодиодной ленты на такое же напряжение.

2.2 Определите правильное входное напряжение.
Убедитесь, что входное напряжение источника питания светодиодной ленты совместимо с электрической системой, в которой установлена ​​светодиодная лента. Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электроэнергию 277 В переменного тока.

Итак, убедитесь, что диапазон входного напряжения соответствует вашему электрическому напряжению. Например, источник питания для светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать в домах, которые подают 120 В переменного тока, но НЕ РАБОТАЕТ для домов, которые обеспечивают питание только 277 В переменного тока.Требуется более широкий диапазон входного напряжения источника питания.


Шаг 3. Проверьте, нужен ли вам источник питания постоянного тока или постоянного напряжения.

Нужен ли мне источник постоянного тока для светодиодных лент? Цепи светодиодных лент предназначены для размещения светодиодов в цепочку и управления током светодиодов с помощью резисторов или других компонентов управления током. Итак, для большинства светодиодных лент требуется источник питания постоянного напряжения. Даже в случае светодиодных лент с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.


Шаг 4. Рассчитайте мощность светодиодной ленты и определите выходную мощность необходимого источника питания для светодиодной ленты.

Затем рассчитайте длину устанавливаемой светодиодной ленты и умножьте ее на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 11,5 футов (3,5 м) с мощностью 16 Вт / м, мощность световой ленты составит: 3,5 м x 16 Вт / м = 56 Вт.

Затем определите мощность необходимого блока питания светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к его нагреву и сокращению срока его службы.Ожидайте, что вы выберете как минимум на 20% больше емкости.

Например, мощность блока питания для указанной выше светодиодной ленты должна быть не менее: 1,2 x 56 Вт = 67,2 Вт. Однако в этой спецификации нет источника питания. Поэтому мы выбираем следующий уровень, например, более высокую выходную мощность, 72 Вт.

Источник питания для светодиодов с более высокой выходной мощностью не повредит светодиодный продукт, поскольку он потребляет только необходимую мощность.


Шаг 5. Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.

Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны устанавливаться между источником питания и световой полосой, для чего требуется источник питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.

Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода, или если вы хотите воспользоваться преимуществами уже установленного диммерного переключателя TRIAC, вам понадобится блок питания с регулируемой яркостью. То есть светодиодный диммер устанавливается перед блоком питания.Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модернизированных работ. Это утверждение неточно для установки светодиодных лент.

Почему? Потому что источник питания с регулируемой яркостью намного дороже, чем источник питания без регулировки яркости, а светодиодный диммер для световой ленты стоит недорого. Следовательно, использование существующего диммера изначально было предназначено для экономии денег, но дорогой источник питания с регулируемой яркостью компенсирует экономию затрат и может стоить даже больше.


Шаг 6. Определите, нужен ли водостойкий источник питания светодиодной ленты или негерметичный.

Выбор водонепроницаемого или негерметичного источника питания определяется местом размещения источника питания. Сами по себе водонепроницаемые или не водонепроницаемые светодиодные ленты не определяют степень защиты IP источника питания.

При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент.Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте водонепроницаемый блок питания со степенью водонепроницаемости не ниже IP65, IP67 или даже более высокого уровня. Эти блоки питания имеют всепогодный корпус и поэтому подходят для использования вне помещений.

Если светодиодная лента установлена ​​на открытом воздухе или во влажной среде, но блок питания можно установить в сухой среде, то вы можете выбрать негерметичный блок питания.


Шаг 7. Проверьте функцию защиты.

По соображениям безопасности, источник питания светодиодной ленты должен иметь функции защиты, такие как перегрузка по току, перегрев, короткое замыкание, разрыв цепи и т. Д. Эти меры безопасности вызывают отключение проблемного источника питания. Эти функции защиты не являются обязательными. Однако, если вы хотите безопасно использовать его в случае возникновения проблемы, вам следует устанавливать только блок питания с этими функциями защиты.


Шаг 8. Найдите сертификацию UL.

И блок питания, и адаптер питания должны быть внесены в список UL.Для небольших приложений предпочтительнее источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные исследования и испытания в соответствии со стандартами безопасности и функционирования. Это дает дополнительную уверенность в качестве.

Стандарт мощности светодиодных осветительных приборов UL8750 включает класс 2 в свои собственные стандарты. Источник питания, сертифицированный по классу 2, означает, что силовая цепь более безопасна и имеет меньший риск возникновения пожара или поражения электрическим током тела человека.

Имейте в виду, что некоторые блоки питания для светодиодных лент на рынке не имеют сертификата UL или поддельного сертификата UL. При покупке блоков питания соблюдайте осторожность. Благодаря знанию продуктов и опыту, только фабрики со знающими человеческими ресурсами имеют возможность разрабатывать качественные продукты и контролировать качество.

Импульсные источники питания или адаптеры, изготовленные на квалифицированных заводах, более безопасны в использовании. Мы выбираем блоки питания от известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше.

Следуя пошаговым инструкциям выше, купите подходящий блок питания для светодиодных лент, необходимый для вашего проекта.Правильный источник питания не только обеспечивает необходимую мощность, но также обеспечивает электробезопасность при использовании и непрерывное удовольствие от освещения.

Как подключить светодиодную ленту к источнику питания?

1. Подключите светодиодную ленту к источнику питания.

После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или выводам источника питания. Здесь нужно обратить внимание на положительные и отрицательные полюса световой полосы.Они должны соответствовать положительному и отрицательному полюсам выхода блока питания. (Знак + или + V для красной линии; знак — или -V или COM для черной линии).

Рекомендуемая литература:
Как установить светодиодные ленты?



Как подключить светодиодную ленту к источнику питания?

На рисунке ниже показано несколько примеров подключения светодиодных лент к источнику питания.

Тепло-белые, нейтрально-белые и холодно-белые светодиодные ленты можно напрямую подключать к источникам питания следующими способами.

A. Светодиодная лента и источник питания имеют соответствующие штекерные и розеточные разъемы постоянного тока, которые можно напрямую вставлять в соединение.

B. Блок питания имеет штекерный разъем постоянного тока, а световая полоса имеет вывод со скругленным концом. Требуется коаксиальный цилиндр и винтовой клеммный разъем.

C. Световая полоса имеет кабельные выводы и подключена к общему импульсному источнику питания. Просто закрепите кабельные выводы с помощью винта на выходных клеммах источника питания.Если это монохромная световая полоса с разъемом постоянного тока с двумя проводами, вы можете отрезать разъем постоянного тока, зачистить провод и подключить его к источнику питания.

D. Световая полоса имеет свинцовый хвост. И источник питания светодиодной ленты также имеет вывод со скругленным хвостом, такой как Mean Well HLG-240-24. Вы можете использовать зажимы на разъемах для подключения проводов источника питания и световой полосы. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку для обеспечения изоляции.Зажимные соединители и кабельные наконечники — это профессиональные и простые соединители, не требующие пайки.

Однако, если вы используете настраиваемые полосы белого света, светодиодные ленты 5050 RGB или RGBW, световые полосы необходимо сначала подключить к контроллерам светодиодов, а затем контроллеры подключены к источнику питания светодиодных лент. Для получения дополнительной информации см. Категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.

Далее все, что вам нужно сделать, это подключить блок питания светодиодной ленты к домашней электросети 110 В.Вход источника питания обычно обозначается буквами L (под напряжением), N (нейтраль) и G (заземление). Если необходимо подключить блок питания к розетке, потребуется трехфазный шнур питания. Как правило, в блоке питания нет этого шнура, и его необходимо приобретать отдельно.

Примечание: когда вы подключаете светодиодные ленты к контроллеру светодиодов или источнику питания, имеется множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и легким.


2. Провода какого калибра для подключения светодиодной ленты к источнику питания светодиодной ленты?

Текущая нагрузка определяет калибр провода светодиодных лент для подключения к источнику питания светодиодных лент.Бывает, что световая полоса должна быть подключена к источнику питания, но между ними большое расстояние. В это время подумайте об установке удлинителя между источником питания и световой полосой. При установке удлинителя обратите внимание на его калибр.

Для определения поперечного сечения кабеля для проводов можно использовать простое практическое правило: на каждый ампер тока требуется 0,1 мм². Для силы тока 6А результат измерения равен 0.6 мм². Как правило, для подключения компонентов выбираются провода более высокого стандарта сечением 0,75 мм².

В применениях с полосовой подсветкой RGB ток общего положительного провода в три раза превышает ток каждого цветного провода. Это необходимо учитывать при выборе светодиодных проводов для подключения к источнику питания светодиодной ленты. Максимальный ток каждого цветного провода составляет 2 А, сумма равна 6 А, поэтому длина плюсового провода составляет не менее 0,6 мм², а размер каждого цветного провода должен быть 0,2 мм².

По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и плюсовым проводом с трехкратным поперечным сечением, например, спецификация провода такая: 3 x 0.25 мм² + 1 x 0,75 мм². Так обстоит дело с дизайном некоторых наших контроллеров RGB.

Если расстояние передачи между трансформатором светодиодной ленты и световой полосой велико, следует выбирать провода с большим поперечным сечением, чтобы минимизировать потери вдоль линии. А вот пайка проводами большого сечения бывает затруднена. Представьте себе припаивание нескольких проводов сечением 1 мм² к иногда довольно узким медным площадкам RGB или даже светодиодным лентам RGBW.

Советы.Есть 2 решения проблемы.

1. Зачистите провод 1 мм² и отрежьте примерно половину одиночного медного провода. Таким образом, часть линии со значительно уменьшенным поперечным сечением может быть легче припаяна к светодиодной ленте.

2. Возьмите короткий (10 см) провод меньшего сечения, например, 0,5 мм², припаяйте его к светодиодной ленте и подключите к положительному проводу 1 мм² кабеля RGBW. Для соединений можно использовать защелкивающиеся соединители или кабельные наконечники, а для изоляции надеть термоусадочные трубки.Для очень короткой линии провода небольшого сечения — не проблема.


3. Как подключить светодиодную ленту?

Во время установки вам необходимо подумать, где разместить трансформатор для светодиодных лент, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для лент на 12 В обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения вдоль светодиодной ленты низкого напряжения. Фон двоякий.

С одной стороны, токопроводящая дорожка светодиодной ленты может выдерживать только ограниченную нагрузку. С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате полоска токопроводящей дорожки нагревается, и яркость на конце светодиодной ленты снижается, если установка неуместна.

Выше рекомендованное руководство по установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодных лент и, если необходимо, контроллер светодиодов.Обычно для светодиодных лент на 12 В рекомендуется подключение на длине 5 метров. Если это установка длиной 32,8 фута (10 м), обычно легче подавать питание из средней точки. Течение разделяется в двух направлениях от середины, каждое из которых имеет длину всего 16,4 фута (5 м).

Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого цвета. Если вы не устанавливаете контроллеры, вы можете легко подавать питание от нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты.

В случае с полосами RGB, RGBW или установкой с контроллерами, конечно, провода должны быть распределены от контроллера. Если нагрузка превышает выходную мощность контроллера, следует использовать светодиодные усилители.

Блоки питания для светодиодов 12 В

Показано 1 6 (из 6 продуктов)


  • Напряжение: 12 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 26.00

  • Напряжение: 12 В постоянного тока
    Мощность: 200 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 33,00

  • Напряжение: 12 В постоянного тока
    Мощность: 350 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 39.50

  • Напряжение: 12 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: Внесен в список UL, класс 2

    Цена за единицу: $ 16,50

  • Напряжение: 12 В постоянного тока
    Мощность: 100 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: 28 долларов США.00

  • Напряжение: 12 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 34,00

Блоки питания для светодиодов 24 В

Отображение 1 8 (из 8 продуктов)


  • Напряжение: 24 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 26.00

  • Напряжение: 24 В постоянного тока
    Мощность: 200 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 33,00

  • Напряжение: 24 В постоянного тока
    Мощность: 350 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 39.50

  • Напряжение: 24 В постоянного тока
    Мощность: 600 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 84,00

  • Напряжение: 24 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 16.50

  • Напряжение: 24 В постоянного тока
    Мощность: 100 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 28,00

  • Напряжение: 24 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 35.00

  • Напряжение: 24 В постоянного тока
    Мощность: 320 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: 89,95 долларов США

Адаптеры питания 12 В 24 В постоянного тока

Отображение 1 11 (из 11 продуктов)


  • Напряжение: 12 В постоянного тока
    Мощность: 12 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 9.99

  • Напряжение: 12 В постоянного тока
    Мощность: 24 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 11,99

  • Напряжение: 12 В постоянного тока
    Мощность: 36 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: 14 долларов США.99

  • Напряжение: 12 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 17,50

  • Напряжение: 12 В постоянного тока
    Мощность: 72 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 21.99

  • Напряжение: 12 В постоянного тока
    Мощность: 96 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 26,99

  • Напряжение: 24 В постоянного тока
    Мощность: 48 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 16.50

  • Напряжение: 24 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 17,50

  • Напряжение: 24 В постоянного тока
    Мощность: 72 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 21.99

  • Напряжение: 24 В постоянного тока
    Мощность: 96 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 26,99

  • Напряжение: 24 В постоянного тока
    Мощность: 120 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: 31 доллар США.99

Блок питания для светодиодной ленты своими руками

Современная электроника часто оснащается внешним источником питания 5В, 12В, 19В. Когда устройство выходит из строя, они часто лежат в шкафу или шкафчике.

  • 5V — это зарядные устройства для аккумуляторов мобильных телефонов и USB;
  • 12В — используется в компьютерах, некоторых пластинах, телевизорах, сетевых маршрутизаторах.
  • 19V — ноутбуки, мониторы, моноблоки.

Рассмотрим, как адаптировать любой блок питания под светодиодную ленту 12В.Доступны только простые и недорогие варианты. Зарядные устройства на 5В не подходят. Но у меня в этих зарядных устройствах лампа, крепится к корпусу на 3 или 6 диодах. Ночник не яркий, в самый раз.

Блок питания на 12В

Питание от роутера 12В, 1А

Блок питания 12В электроники обычно от 6 до 36 Вт. 10 Ватт достаточно, чтобы осветить рабочую поверхность светодиодной ленты на кухне. Эти блоки делятся на два основных типа:

  1. старые на трансформаторах отличаются большей массой;
  2. современный импульсный, также известный как электронный трансформатор, отличается малым весом и большой мощностью при малых габаритах.

Использование на трансформаторах не рекомендуется. При установке светодиодной ленты я сначала подключил трансформаторный блок питания от роутера, мощность которого была в 2 раза больше удлинителя. Сам стал сильно греться. Поставил диодный выпрямительный мост на самодельный радиатор для охлаждения, он еще сильно греется, долго он не выдержал. Времени разбираться в тонкостях не было, поэтому обратилась к специалисту. Причину он как-то нашел, у светодиодов особая вольт-амперная характеристика (сокращенно ВАХ), что приводит к сильному нагреву.Он мне от телевизора дал 12В и 2 Ампера, то есть мощность 24Вт. Сейчас все работает и без проблем не греется.

БП на 19 В

питание от ноутбука 19В, 90Вт

Напряжение в 19V широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию могут входить БП от принтеров, они мощные, иногда 16В, 20В, 24В, 32В.

У меня давно лежит отличный блок на 90Вт и питание 19В от ноутбука Асус.Такой мощности хватило бы, чтобы запитать светодиодную ленту на 6000 люмен, а этого хватит, чтобы сделать 20 квадратов диодного освещения комнаты. Но БП не на 12 вольт и требует доработки. Внутрь корпуса мы не лезем, паять схему под 12 вольт сложно, долго и электроника должна быть. Сделать проще подключение небольшого понижателя со стабилизатором. Есть два типа.

Тип №1

Стабилизатор на 7812

Стабилизатор на микросхеме типа ROLL 7812 (lm317), почти похож на транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер.Этот вариант устаревший и громоздкий. Для использования всей емкости БП от ноутбука потребуется 5-6 таких (или 1 большой) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор миниатюрный, без подогрева, простой. Поэтому рекомендую заказать парочку товаров на Алиэкспресс.

Рекомендую импульсный, у него КПД выше 80-90%, проще и дешевле. Только не покупайте источник питания на LM2596, вам нужен источник напряжения.Чтобы найти китайский интернет-магазин, используйте запросы:

    блок питания
  • LM2596;
  • импульсный регулятор 12В;
  • Регулятор напряжения
  • 12в 7а;

Характеристики импульсных стабилизаторов

В видеоинструкции специалиста

рассказывается об основных технических характеристиках схем современных импульсных стабилизаторов и даются рекомендации по их использованию.

Простые схемы своими руками

Примеры готовых импульсных модулей 36Вт

Если вышеперечисленное не подходит для БП, то блок питания для светодиодной ленты 12В можно распаять по схеме своими руками.Для самоделок потребуется много времени и много запчастей, не буду рассматривать комплектные схемы 110В для подключения к сети. С современной разработкой электроники проще их купить у китайцев. Есть схемы сборки своими руками еще на TL594 и других новых элементах. Но мне нравится, как описано ниже, легко повторяется в течение 10 минут.

Считаю лучшим и самым современным в LM2596. Всего потребуется установить 4 радиоэлемента. Аналогичные по функционалу аналоги это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированный 12 В, LM2596-12, указан в конце маркировки;
  • Регулируемая версия LM2596ADJ;

Характеристики

Параметр Значение
Входное напряжение не более 40 В
Выходное напряжение 3-37В
выходной ток 3A
Защита по току отключения 3A
преобразование частоты 150 кГц

Видео как доработать своими руками

Коллега хотел рассказать, как подключить и настроить стабилизатор на блок питания от ноутбука на 19В.

Готовые модули из Китая

Возможность управления выходом от 3 до 37 В

В первой схеме будет использоваться регулируемое напряжение LM2596ADJ на каждом выходе. Отпускает он может в разных случаях, но самый оптимальный как на картинке. Достоинством такой конструкции является возможность регулировки яркости светодиодной ленты без использования диммера.

Схема 12В фиксированная

Стабилизатор на микросхеме LM2596-12, а не переменный резистор для регулировки вывода ровно на 12В. Вождение проще на одной схеме.

Напряжение и драйвер в одном модуле

Универсальный блок с 3 ручками

Универсальная версия, регулируется по току и напряжению. Можно запитать не только диодную ленту, но и светодиоды. То есть может выступать в роли драйвера и электронного трансформатора.

Видео покажет вам, как использовать и настраивать собственную версию универсального модуля с драйвером регулируемого тока.

Где купить дешево?

Бывает, что в вашем доме не было подходящего блока питания от бытовой техники, но наверняка другие тоже лежали без дела.Сначала спросите своих друзей или соседей, что это такое. За пару соток или ликвидную валюту можно снять контракт.

Большой ассортимент вы найдете на авито и местных форумах. Многие избавляются от ненужного и продают БП по символической цене, потому что выбрасывать жалко, а реальная стоимость неизвестна. Таким образом, я часто покупаю хорошее оборудование, тем более торг никто не отменял. Недавно мне удалось купить моноблок от бренда ACER на 190W за 400 руб.Она плотная и качественная, так как компьютерная электроника требует очень стабильного и качественного питания, в отличие от светодиодной ленты.

Как выбрать драйвер для светодиодной ленты DIM?

Новое в июле 2018 г.

Введение

Светодиодное затемнение имеет преимущества с точки зрения экономии энергии, улучшения внешнего вида, повышения эффективности / срока службы источника света и т. Д. Мощность затемнения в основном определяется источником и драйвером светодиода.Вообще говоря, источники светодиодов можно разделить на две категории: только светодиодные диоды и светодиодные диоды с резистором. Иногда светодиодный источник выполнен в виде модуля, внутри которого может быть преобразователь постоянного тока в постоянный. Однако такой сложный модуль здесь не рассматривается. В случае, если источник или модуль светодиода состоит только из светодиодов, общий метод регулирования яркости реализуется путем регулировки амплитуды тока, подаваемого на светодиод. Поэтому драйвер светодиода должен быть разработан для удовлетворения такого спроса. Семейства Mean Well HLG оснащены регулировкой тока и управляются внешним диммером с сигналом широтно-импульсной модуляции (PWM) постоянного тока 1-10 В * или 10 В или даже простым резистором.Еще одна категория светодиодных источников — это светодиодный диод с резистором, который просто называется светодиодной лентой. Светодиодная лента широко используется, потому что ее напряжение относительно фиксировано благодаря наличию резистора в отличие от светодиодного диода. Поэтому пользователь или установщик может просто использовать любой источник постоянного напряжения / светодиодный драйвер для питания светодиодной ленты. Да, светодиодную ленту относительно легко запитать от 12 или 24 В. Но иногда регулировать яркость бывает непросто. В этой статье показаны последствия затемнения светодиодной ленты с помощью драйвера с регулировкой амплитудного тока.Также обсуждаются некоторые из распространенных нежелательных поведений, связанных с затемнением. Самый лучший и простой способ уменьшить яркость светодиодной ленты — это использовать драйвер светодиода с регулируемой яркостью, который имеет выходной сигнал ШИМ.

Обычное нежелательное поведение при затемнении светодиода

Приглушить источник света кажется простой задачей. Фактически, необходимо принять во внимание несколько соображений, если ожидается хорошее и плавное регулирование яркости. В противном случае нежелательные проблемы, показанные в таблице 1, могут еще больше снизить ожидания.

Рис. 1. Драйвер светодиода HLG-100, регулирующий амплитуду тока средней скважины, подключенный к светодиодной ленте при различных условиях нагрузки (длины): (a) полная нагрузка (длина), обеспечивающая наилучшие характеристики затемнения; (b) 70% нагрузки (длины), подразумевающей неидеальное затемнение из-за небольшого мертвого хода; (c) 30% нагрузки (длины), что означает наихудший результат затемнения из-за огромного мертвого хода.

Выходной ШИМ, устраняющий мертвый ход

Можно критиковать, что проблема мертвого хода исчезла, если конечное приложение всегда использует драйвер светодиода при полной нагрузке.Кроме того, не имеет смысла платить за драйвер с высокой мощностью, когда он используется только при гораздо более низком, чем его номинальное, напряжении. Да, это очень прямолинейное мышление, но может быть нереалистичным. Это связано с тем, что светодиодная лента довольно часто используется там, где невозможно точно предсказать длину. Например, декоративное освещение, используемое в баре или ресторане. Поэтому в решениях используется выходной драйвер светодиода PWM для реализации диммирования вместо изменения амплитуды тока. Уровень выходного света прерывается в зависимости от продолжительности включения сигнала диммирования.Важными параметрами являются разрешение затемнения и выходная частота ШИМ. Минимальный уровень затемнения должен быть низким до 0,1%, чтобы достичь 8-битного разрешения затемнения, подходящего для большинства приложений. Выходная частота ШИМ должна быть как можно более высокой, чтобы предотвратить проблему мерцания, показанную в таблице 1. Согласно литературным данным, рекомендуется поддерживать как минимум выше 1,25 кГц, чтобы минимизировать визуальные отвлекающие факторы *.

Заключение

Лучший способ уменьшить яркость светодиодной ленты — это использовать метод выходной ШИМ, который устраняет мертвый ход в часто встречающихся проблемах затемнения.Компания Mean Well предлагает серию ШИМ с диапазоном 40 ~ 120 Вт с аналоговым диммированием 3 в одном (цифровое: DALI уже в пути), а защита IP67 является подходящим драйвером для светодиодных лент.

Примечание: Ссылка: Брэд Леман и Арнольд Дж. Уилкинс «Проектирование для уменьшения эффекта мерцания в светодиодном освещении», 2014 г.

Эта статья написана компанией Mean Well и взята с сайта www.meanwell.com

Руководство по выбору правильного адаптера питания для светодиодов

Светоизлучающие диоды (СИД) быстро заменяют люминесцентные лампы и лампы накаливания как для наружного, так и для внутреннего освещения.Это связано с их энергоэффективностью, долгим сроком службы, гибкостью конструкции и долговечностью. Однако, если вы думаете об установке светодиодных осветительных лент, выбор подходящих светодиодов — это всего лишь одна часть уравнения проектирования светодиодной системы освещения.

Для достижения оптимальной производительности вашей твердотельной светодиодной лампы ее необходимо комбинировать с источником питания, характеристики которого хорошо подходят для светодиодов и предполагаемого использования. Эта статья представляет собой полезное руководство о том, на что следует обратить внимание при выборе адаптера питания для светодиодов.Начнем с рассмотрения того, что такое светодиодный адаптер питания.

1. Что такое светодиодный адаптер питания?

Адаптер питания передает нужное количество тока на вашу электронику. Таким образом, электроника может работать в соответствии с ожиданиями и не будет преждевременно выходить из строя или перегреваться. Подумайте об опасностях попытки наполнить водный шар с помощью пожарного гидранта. Адаптер выполняет аналогичную роль, за исключением того, что в этом случае он регулирует ток, подаваемый на электронное оборудование.Рассматриваемое оборудование может быть чем угодно, от ноутбуков и мобильных телефонов до принтеров и, в данном случае, светодиодных лент. Адаптер питания светодиодов будет принимать переменный ток (AC) от настенной розетки, а затем преобразовывать его в более низкое напряжение постоянного тока (DC). Ваши светодиодные ленты могут комфортно, безопасно и оптимально работать от этого постоянного напряжения.

2. Типы адаптеров питания светодиодов

Типы адаптеров питания для светодиодов, которые вы можете выбрать, соответствуют требованиям к питанию светодиодных лент, обычно доступных на рынке.Светодиодные ленты в основном доступны с напряжением 12 В или 24 В, а в определенных ситуациях лучше всего подойдут ленты с напряжением 5 В. Мы рассмотрим два наиболее распространенных типа адаптеров питания светодиодов.

Адаптер питания для светодиодов 12В

Адаптер питания для светодиодов 12 В для подачи электричества в светодиодные ленты на 12 В. Они преобразуют мощность 120 В переменного тока в 12 В постоянного тока. Адаптеры питания для светодиодов на 12 В лучше всего подходят для небольших установок светодиодных лент.

Адаптер питания для светодиодов 24 В

Используйте адаптеры питания для светодиодов 24 В для длительной или крупномасштабной установки светодиодных лент.Это связано с тем, что светодиодные ленты на 24 В имеют меньшее падение напряжения по сравнению с полосами на 12 В. С адаптером питания для светодиодной ленты 24 В для ленты потребуется меньше точек питания.

Какой вариант лучше всего подходит для вашей осветительной установки?

При выборе адаптера питания для светодиодов у вас есть несколько вариантов, в том числе:

Вариант 1: одноцветное / белое выходное освещение ( с диммером )

Для установки светодиодного освещения, когда вы установили диммер перед адаптером питания светодиодов на стороне переменного тока, вам потребуется проводной адаптер питания с регулируемой яркостью.

Вариант 2: Одноцветное / белое выходное освещение (без диммера)

Возможно, вам нужна простая функция включения / выключения или вы хотите затемнить светодиодную подсветку с помощью ручного диммера, настенного радиочастотного диммера или диммера в приложении для телефона. В этом случае вы можете регулировать яркость светодиодной ленты и управлять ею с помощью нерегулируемого адаптера питания. Однако вам потребуется дополнительный пульт дистанционного управления с питанием от постоянного, а не переменного тока.

Вариант 3: светодиодные ленты с изменяющимся цветом RGB или светодиодные ленты с динамической настройкой

Контроллеры

Dynamic и RGB не работают с адаптерами питания светодиодов с регулируемой яркостью.Вместо этого вам придется использовать нерегулируемый адаптер питания и контроллер.

Вариант 3: светодиодные ленты с изменяющимся цветом RGB или светодиодные ленты с динамической настройкой

Контроллеры

Dynamic и RGB не работают с адаптерами питания светодиодов с регулируемой яркостью. Вместо этого вам придется использовать нерегулируемый адаптер питания и контроллер.

3. Как правильно выбрать адаптер питания для светодиодной ленты

Светодиодные ленты

несовместимы с электрическим током и напряжением вашей сети.Для нормальной работы им необходим адаптер питания светодиодной лампы. Адаптеры питания светодиодов не такие. Вы должны выбрать тот, который вам больше всего подходит. Для этого оцените адаптеры, которые вы включили в список, следующим образом. Обратите внимание, что вам может потребоваться калькулятор адаптера питания светодиодов для точного расчета некоторых значений.

3.1 Потребляемая мощность

Два фактора определяют энергопотребление светодиодной ленты. Во-первых, количество светодиодов на фут.Чем выше плотность светодиода, тем выше энергопотребление. Во-вторых, размер светодиодов. Большие светодиоды потребляют больше энергии. Поэтому, если вы хотите использовать адаптер питания для светодиодов меньшей емкости, убедитесь, что в светодиодной полосе меньше и меньше светодиодов.

Как правило, убедитесь, что общая мощность ваших светодиодных лент по крайней мере на 20 процентов ниже номинальной мощности адаптера питания светодиодов. Например, если для светодиодной ленты требуется мощность 100 Вт, вам понадобится адаптер питания для светодиодов мощностью не менее 120 Вт.

Мощность блока питания может сбивать с толку, если вы не знакомы с принципами работы адаптеров. Может показаться логичным предположить, что 120-ваттный адаптер питания для светодиодов повредит 100-ваттную светодиодную ленту. Напротив, то, что адаптер имеет мощность 120 Вт, не означает, что он будет обеспечивать такое количество энергии. Адаптер будет подавать только минимальное количество электроэнергии в зависимости от потребляемой мощности полосы, к которой вы его подключаете. Следовательно, 120-ваттный адаптер может питать любую полосу с потребляемой мощностью от 0 до 120 Вт.

3,2 Напряжение

3.2.1. Напряжение адаптера

Жизненно важно, чтобы напряжение адаптера питания светодиодов, которое вы выбираете, соответствовало напряжению вашей светодиодной ленты. Убедитесь, что входное напряжение источника питания соизмеримо с питанием от сети в месте, к которому вы его подключаете. Следовательно, если у вас есть светодиодная лента на 24 В постоянного тока, которую вы хотели бы использовать в доме на 120 В переменного тока, адаптер питания светодиодов, который вы используете, должен иметь 120 В переменного тока в пределах своего входного диапазона, а также 24 В постоянного тока на выходе.

3.2.2. Падение напряжения на светодиодной ленте

Еще одна вещь, которую вы должны принять во внимание, — это падение напряжения. Светодиодные чипы расположены последовательно и в группах. В каждой группе есть резистор и несколько светодиодных микросхем. Электропроводка групп идет параллельно. Каждый провод оказывает сопротивление протекающему по нему электричеству. Это тем больше, чем длиннее проволока. В какой-то момент это влияет на яркость светодиода.

Следовательно, на каждой длине светодиодной ленты происходит значительное падение напряжения.Падение различается в зависимости от длины и типа светодиодной ленты. Падение напряжения приводит к тому, что светодиоды теряют яркость по мере удлинения полосы. Ближайшие к источнику питания светодиоды будут светиться ярче всего, а дальние светодиоды будут тусклыми. Проверьте характеристики светодиодной ленты, чтобы узнать, какой длины вы можете запитать, прежде чем снова подключить ее к источнику электроэнергии.

3.3 Регулировка яркости

Не все светодиодные ленты регулируются по яркости. Однако, если ваши огни регулируются, и вы хотите отрегулировать их яркость, вы должны быть уверены, что адаптер питания светодиодов, который вы выбираете, имеет возможность затемнения.В характеристиках адаптера часто указывается, можно ли регулировать яркость. Он также покажет типы регуляторов яркости, с которыми совместим адаптер. 5 наиболее распространенных типов управления диммированием: диммирование TRIAC, диммирование с широтно-импульсной модуляцией, резистивное диммирование, диммирование 1-10 вольт и диммирование 0-10 вольт.

3,4 C Метод подключения

В вашем адаптере питания светодиодов есть разъем питания. Сравните разъем со штекером постоянного тока, который идет в комплекте со светодиодной лентой.Они должны быть совместимы. У вас должна быть возможность подключить адаптер к розетке с одного конца, а затем подключить его к светодиодной ленте.

Но, возможно, вы собираетесь разрезать светодиодную ленту на несколько сегментов, или, может быть, полоса идет с двумя оголенными проводами (обычно черным и красным). В этом случае вам понадобится адаптер, который соединяет светодиодную ленту с разъемом питания блока питания.

4. Разница между адаптером питания и драйвером светодиода

Традиционные блоки питания AC-DC, а также преобразователи DC-DC регулируют свою мощность для обеспечения постоянного напряжения.Адаптеры питания светодиодов — это источники питания переменного и постоянного тока, которые подают на светодиоды постоянное напряжение.

Эксперты в конечном итоге поняли, что они могут заставить светодиоды работать наиболее безопасно и эффективно, когда они питаются от постоянного тока. По этой причине производители с тех пор разработали множество устройств для доставки этого светодиодного привода. В отрасли их называют драйверами светодиодов.

Хотя некоторые используют термин адаптер питания светодиодов как синонимы со светодиодным драйвером, первый обеспечивает постоянное напряжение, а второй — постоянный ток.

Заключение

Когда вы намереваетесь купить адаптер питания для светодиодов, вскоре вы поймете, что существует множество вариантов. Этот пост поможет вам выбрать адаптер питания, наиболее подходящий для ваших светодиодных лент. Найдите время, чтобы найти адаптер, который будет хорошо соответствовать среде, в которой вы собираетесь его использовать, что является ключом к его долговечности. Если у вас есть вопросы или вам нужна светодиодная печатная плата, свяжитесь с нами бесплатно.

Как подключить несколько светодиодных лент к источнику питания? — Светодиодные ленты Saazs

широко известны как источник света. Его присутствие можно увидеть в домашнем хозяйстве, строительном декоре, прототипе или даже на каком-либо виде транспорта.

Тем не менее, даже при его разнообразном использовании, знание правильной установки имеет решающее значение для обеспечения выполнения потенциальных функций при его использовании.

Кроме того, поскольку вы находите предпочтительные светодиодные ленты, которые могут подойти вам и вашей предполагаемой настройке, первое, что следует принять во внимание, — это вопрос «Как мне с этим работать?» или «Как мне зажечь светодиоды, используя под рукой источник питания?»

Больше не беспокойтесь! Чтобы добиться яркости и эстетичности светодиодных лент, текст будет направлять вас к информации о правильном подключении и инструкции к нему.

Выбор источника питания

При использовании наиболее подходящего источника питания следует учитывать следующее;

Требования к напряжению для светодиодной ленты соответствуют выходному сигналу источника питания

Выберите светодиод в зависимости от ваших предпочтений, но при выборе источника питания следует учитывать спецификации на полосе. Электропитание также может быть электричеством прямо из розетки с помощью трансформатора или от батареи, в зависимости от гибкости выбранной полосы.

Обязательно соблюдать этот случай, так как несоблюдение требований может привести к неисправности светодиодной ленты.

Метод подключения должен соответствовать установленному светодиоду

Для его использования должна быть обеспечена совместимость источника питания. Кроме того, если необходимые критерии не соблюдены, функция светодиодной ленты может быть не в оптимальном состоянии. Они могут мерцать, тускнеть или не светиться.

Обычно указывается на упаковке или в инструкции по эксплуатации, если таковая имеется.

Правило 80 процентов

Правило 80 процентов гласит, что во время работы лучше всего использовать источник питания на 80 процентов, особенно для батарей, чтобы увеличить максимальный срок службы. Кроме того, вероятность перегрева, скорее всего, будет предотвращена или уменьшена.

См. Также: Вырезать и припаять светодиодные ленты?

Подключение нескольких светодиодных лент к источнику питания

Подключение светодиодных лент к источнику питания выполняется для получения напряжения, необходимого для получения света.В частности, вот различные процессы установки источника питания в зависимости от типа полос;

1. Одноцветная светодиодная лента для подключения к источнику питания

Известно, что этот тип установки является самым простым из всех методов. Для этого подключите основное питание к входной клемме светодиодного трансформатора. Затем подключите пусковой провод светодиодной ленты к выходным клеммам трансформатора.

2. Две или более одноцветных светодиодных лент к источнику питания

Можно подключить больше светодиодных лент, если источник питания и трансформатор достаточно мощные, чтобы поддерживать их, в зависимости от выходной мощности.Для подключения нескольких полосок используется соединительный блок, который, как известно, разделяет источник питания на множество выходов.

В частности, вам необходимо подключить входные клеммы трансформатора к основному напряжению питания, обычно около 240 В в зависимости от типа освещения. Затем выход терминала следует подключить к входу блока разъемов.

Также провод каждого светодиода стартера должен быть присоединен к выходу соединительного блока.

Имейте в виду, что необходимый соединительный блок зависит от количества выходов.Например, если нужны три светодиодные ленты, то выбираем соединительный блок с тремя выходами.

3. RGB или светодиод изменения цвета к источнику питания

Контроллер светодиодов необходим для управления цветами, существующими ниже его функции. Он расположен в основном между блоком питания и светодиодной лентой.

Чтобы подключить планку к источнику питания, выходные клеммы должны быть подключены к контроллеру, а входные клеммы должны быть подключены к основному источнику питания.Для беспроводного контроллера необходим приемник для сигнала.

Большинством светодиодных приемников можно управлять на расстоянии до 20 метров, и они имеют некоторые функции в зависимости от доступности, такие как регулировка цветов, затемнение и включение световых эффектов.

Кроме того, канал, которым вы хотите управлять, зависит от цвета, так как одним цветным светодиодом можно управлять с помощью одного, а для RGB-светодиода требуется как минимум три канала на приемнике.

4. Одноцветный светодиод с регулируемой яркостью к источнику питания

Для этого все, что вам нужно сделать, это добавить диммер, подходящий для вашей установки.Конкретно нужно подключить диммер к трансформатору. Для этого все, что вам нужно сделать, — это подключить входные клеммы трансформатора к основному источнику питания, а затем также подключить выходные клеммы к диммеру на линии.

При использовании беспроводного диммера необходимо добавить приемник для приема полезного сигнала.

Способы предотвращения падения напряжения

Вы можете заметить падение напряжения, когда длина провода кажется более ярким на его первом сегменте, а затем постепенно тускнеет по мере продвижения по длине провода.

Часто это не проблема, но некоторым требуется равномерное распределение освещения в эстетических целях или для раскрытия максимального потенциала приобретенных светодиодных лент.

Тем не менее, вот способы предотвратить падение напряжения;

Разделение полосок

Длину можно рассматривать как «слишком большую», и для компенсации разделите светодиодные ленты на более короткие, а затем добавьте параллельные провода от источника питания к каждой более короткой версии светодиодной ленты.Это повторение процесса можно сделать, убедившись в правильности калибра соединительного провода.

Вы можете установить параллельные цепи либо параллельными линиями на большем расстоянии, либо разделив участки в разных направлениях. На больших расстояниях источник питания расположен в конце соединения, и каждый из них имеет провода от основного провода или первого сегмента, подключенного между ними.

Между тем, разделение участков означает, что источник питания находится между разделением, по крайней мере, двух длинных полос.Например, 60-футовые светодиодные ленты можно разделить на 30-футовые полосы, а затем расположить их по бокам от источника питания.

Для светодиодных лент RGB

Для ламп RGB присутствует контроллер RGB для изменения цвета или уменьшения яркости света. Чтобы по-прежнему получить желаемую функцию при параллельной настройке во избежание падения напряжения, сигнал должен быть передан с первого прохода на второй проход полосы.

Для этого, скорее всего, используется и устанавливается усилитель.Это также можно сделать для тех, у кого есть одноцветное светодиодное освещение, но есть возможности затемнения.

Последние мысли: есть яркая идея!

Знание того, как работать и обращаться с источником питания для светодиодного освещения, может помочь вам найти любые неудачи, которые могут произойти позже. Свет тусклый или некоторые части светодиодной ленты не горят, это может только означать, что что-то не так с источником питания.

Он также может помочь в случае предварительной рассрочки, особенно если вы его устанавливаете.Кроме того, вы всегда должны помнить о требованиях к напряжению светодиодной ленты. Это означает, что полоса должна быть выбрана в первую очередь перед источником питания, чтобы обеспечить его работоспособность.

Теперь, когда вы знаете, как подключать и прикреплять к источнику питания различные типы светодиодных лент, установите их прямо сейчас!

Светодиодная лента 5050 60 светодиодов / м Красная

Номер артикула: 000125
Наличие: В наличии
Срок доставки: Отправлено в течении 24 часов
Гибкая светодиодная лента продается по 50 см.Светодиодная лента поставляется цельным до 5 метров. Пример: если вы положите 3 светодиодных ленты по 50 см в корзину, вы получите одну 1,5-метровую светодиодную ленту. Однако, если вы положите в корзину светодиодную ленту размером 16×50 см, она будет доставлена ​​как 1x5m и 1x3m. И т. Д.
Вы можете спаять несколько отрезков вместе, чтобы получить одну длинную светодиодную ленту.

Применение: Стильное архитектурное освещение. Освещение вашей лестницы, кухни, гостиной, ресторана и т. Д. Универсальный продукт, позволяющий мгновенно создавать потрясающие световые эффекты!

Эта светодиодная лента работает от напряжения 12 В, поэтому для ее подключения к розетке на 110–230 В вам понадобится блок питания.Для этого см. Категорию Принадлежности -> Источники питания . Чем больше светодиодных лент вы хотите подключить, тем выше будет потребляемая мощность и, следовательно, тем больше должен быть блок питания. Ниже показано, какой источник питания использовать с этой светодиодной лентой:

10 см — 80 см: Источник питания 12 Вт
80 см — 2,5 метра: Источник питания 36 Вт
2,5 метра — 4 метра: Мощность Подача 60 Вт
4 метра — 5.5 метров: Блок питания 84 Вт
5,5 метров — 8 метров: Блок питания 120 Вт
8 метров — 16 метров: Блок питания 200 Вт
16 метров — 27 метров: Блок питания 400 Вт
Более 27 метров: Используйте несколько источников питания или свяжитесь с нами для получения консультации и цены.
Примечание: Если вы хотите подключить к источнику питания более 20 метров, убедитесь, что есть прямое подключение к источнику питания, по крайней мере, каждые 20 метров, чтобы избежать потери тока в светодиодной ленте.

Затемнение этой светодиодной ленты можно затемнять в сочетании с светодиодным диммером.

Примечание: Поставляется с разъемом, который можно вставить в блок питания. Этот разъем нужно припаять к светодиодной ленте. Если вы не умеете паять: не проблема, мы сделаем это за вас. Добавьте «услугу пайки гибких светодиодных лент» в корзину, и мы сделаем для вас всю необходимую пайку.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
