Переделка фонаря Космос на питание от 18650

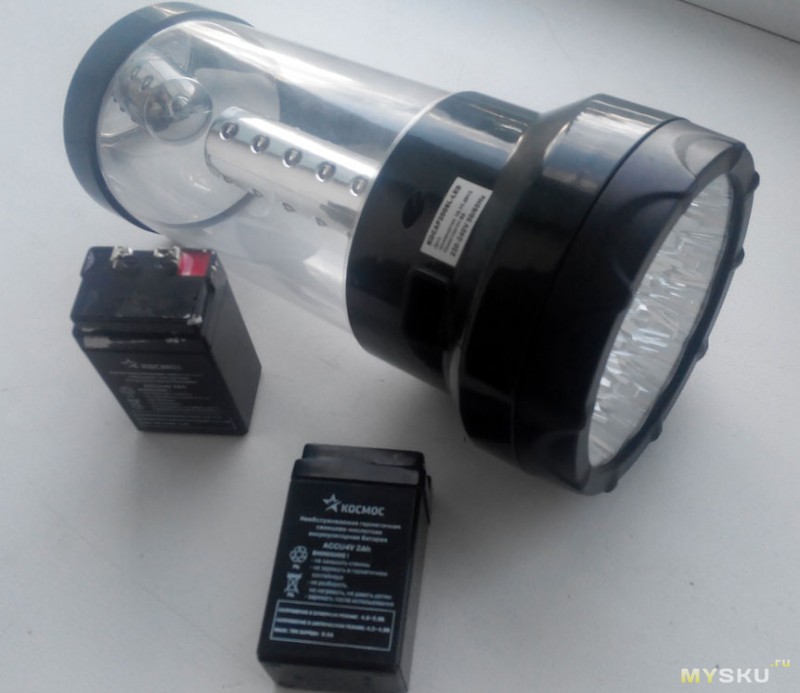

Новый фонарь… полежал с год и аккумулятор у него умер (как оказалось это происходит у подобных фонарей поголовно, у 4 знакомых тоже самое случилось)- выкинуть жалко (использовал один раз), новый аккум весьма сложно найти+ стоимость аккумулятора = стоимости фонаря… нашлось простое решение вопроса…Интересно, что разные условия эксплуатации были у фонарей (к 23 февраля были подарены сотрудникам) — но все умерли «в один час». Естественно обидно, как раз понадобился, «новый» и на тебе :)))
Попробовав поискать по спец магазинам и рынкам подобные батареи пришел к выводу, что совсем нецелесообразно покупать подобную батарею за стоимость фонаря. Дешевой альтернативы не нашел, к тому же смущали характеристики батареи… Т.е. 5в напрягали при переделке на иной вид аккума…
А переделывать кардинально зарядку и фонарь желания не было.
Сначала была мысль воткнуть 18650 — но напряжение на вольт ниже (как будет гореть фонарь- опять переделки… + разбирать/собирать для заряда… короче опять проблемки 🙁
Фактически родной аккум имел 2Ач.
Понятно что в нашем случае всякого рода лишние потери — но цена оправдывает средства + появляются некоторые преимущества 🙂
Буквально на коленках был разобран фонарь, удален сетевой разъем (заряд был от 220 в оригинале) и ну и «мешающие провода» — можно было и не трогать на самом деле 🙂
Вместо родного аккумулятора приколхозил повербанк с банкой на 2600, родной чехол с повербанка удалил, закрепил изолентой, чтобы не рассыпалась конструкция при вибрациях или ударах.
Примерно ТАК получилось (проводки можно было не вытаскивать сквозь повербанк, сначала была идея несколько иного расположения).
Т.е. сам повербанк закрепил вставив в бывший сетевой разъем, даже без доп. крепления довольно прочно «сидит»
Главные плюсы:
Фонарь жив!
Довольно не сложно и недорого!
Легко сменить батарею (в случае выхода из строя)- они распространены и недороги.
Можно заряжать от любого USB (в том числе в авто), а так же, при необходимости использовать как повербанк (в зависимости от качества последнего).
Фонарик светит нормально. По времени не пробовал засекать — но ВЕСЬМА долго светит, несколько часов вероятно, не пробовал разрядить одномоментно.
Обзор аккумуляторов. Делай раз — берем старый фонарик 3хААА. Делай два — вставляем в него литий. Профит.
ВнизЕсть у меня фонарик «Яркий луч» на элементах 3хAAA, которому лет уже с десяток наверное. Лежит он на полке быстрого реагирования. Т.е. когда нужен быстро фонарик, берется именно он. В ту пору когда он покупался, не ходили еще по улицам люди укутанные паром с душком апельсина и вишни, мало кто знал о литиевых 18650, поэтому фонарь на трех мизинчиковых батарейках был очень распространен, как удобный, компактный и в тоже время относительно мощный. Ну и вообще мне нравился его пухлый алюминиевый бочок, яркий свет (на свежих батарейках) и тугая резиновая кнопка)) Время идет, в обиход вошли литиевые элементы питания почти без саморазряда и довольно мощные.
Аккумы пришли через 25 дней после заказа и были упакованы очень неплохо: в картонную коробку, затем в пузырчатый пакет и потом уже в маленький зип-пакетик.
Вот они красавцы:Далее следует небольшой обзор собственно аккумов, кому интересно, можно развернуть кат:
Размеры вполне соответствуют формату + допуск на защиту = 16.
5 х 35.5 ммПришли они слегка заряженные
Смотрим, что у них с емкостью. Производитель хором с продавцом заявляют о безумных 880 мАч. Как водится, ждать надо хотя бы 700 махов.
Провел Nor-test’ы сначала с током 300 мА, потом два раза по 500 мА. Результаты примерно одинаковые: 660 и 700 мАч.
Раньше, кстати, не обращал внимания на сопротивление батарейки, а в этот обратил. Ну, а толку-то. Сопротивление оказалось весьма зависимо от того, как хорошо установлены батарейки в заряднике и значения были от 34 до 85 мОм. Фиг знает, что это значит, но надежды на точность показаний никаких))Теперь перейдем к нашему несравненному фонарику. Итак. Алюминиевый корпус, сборка из 3хААА, намек на водозащиту, 1 режим свечения, 9 убогих диодов и темлячок — красота:
Многие скажут, на кой тебе это убожество, ведь можно пойти и купить за пару баксов фонарик на литие с ярким диодом и фокусировкой. И будут правы. Все так, да, но я привыкаю к вещам, да и просто жалко выбрасывать этот фонарик, предавать его забвению.
Тем более, если вы дочитали до этой строчки, значит и у вас есть такой дома фонарик, который жалко выбросить, ровно как и жаль на него постоянно покупать батарейки 🙂 Сказать по правде никакого особого DIY не будет, вынужден вас разочаровать. Будет ровно то, что указано в заголовке. Ну… начнем, помолясь.
Первым делом хочу показать, как светит этот фонарь со старыми ГП и новыми Энерджайзерами. (Далее все замеры будут со сборкой на старых и новых батарейках.) Ну на фото трудно это передать, но так чтобы было понятно… со старыми батарейками можно смотреть непосредственно на диоды, с новыми — нет:
Напряжение выдаваемое сборками соединенными последовательно соответственно 3.66 и 4.74 вольт:
А вот сколько тока кушает фонарь: 60 и 670 мА. Как я понимаю, драйвера никакого просто нет, ток напрямую идет на светодиоды. Точно не знаю, не разбирал. Ну т.е. пока батарейки новые фонарь жарит по полной, но со временем накал все жиже и жиже
Тут надо вернуться к началу обзора, где я говорил про то, что вместо казалось бы подходящих 14500 я выбрал 16340.
Было это продиктовано тем, что тогда еще я думал, что мне придется запихать в фонарик стабилизатор напряжения — ну типа такой мелкой платки, понижающей напряжение с переменным резистором. При этом я знал, что в LED фонарях стоят драйверы, поддерживающие определенный ток. Но тут светодиоды другие и вообще я не силен в этих электроделах. Кстати, попробовал вставить один новый Энерджайзер АА (1.5в) и потасканный АА Ni-MH аккум ГП на 2100 мАч (1.2в). Ни с тем, ни с другим фонарь не зажегся. А может там все же есть драйвер???))Короче после замеров мне пришла в голову мысль, что если уж напряжение так гуляет в этом фонаре, почему бы не попробовать просто тупо вставить в него литиевую батарейку, напряжение в которой меняется где-то от 4.2 до 2.5 в. Так и порешил — просто вместо сборки 3хААА поставил полностью заряженный элемент 16340:
О как! Неплохое попадание по току — 570 мА. Так тому и быть. Теперь надо организовать плотное прилегание составных частей друг к другу.
Для этого нам понадобится кусок картона и винтик М5х25Сворачиваем картон трубочкой, чтобы аккум не болтался внутри фонаря и попадал своим довольно узким плюсом в пружинку. Также эта картонка убережет при необходимости от замыкания на корпус болтика-удлинителя торцевой пружинки:
Винтик мы просто ввинчиваем в пружинку на нужную длину:
Все. Заворачиваем крышку и идем тестировать фонарь — оставляем на некоторое время включенным. Поначалу был несильный нагрев, который постепенно почти сошел на нет. Как вы догадались по току, светил он поначалу примерно также, как с новыми ААА, постепенно угасая, пока не достиг яркости, при которой можно смотреть на светодиоды — аккум за 2 часа достаточно сел:
И снова попадание в 60 мА. Ну не красота ли)) Т.е. литиевый аккум почти 100% точно повторил питание от трех ААА батареек. Точно не могу сказать, сколько фонарь живет на новых батарейках ААА (типичная емкость щелочной ААА — 1000 мАч), но точно могу сказать, что большая часть заряда уходит у меня просто, пока фонарь лежит без дела.
На этом эксперимент по замене питания 3хААА тупо на литий можно считать завершенным, причем удачно)) После этого конечно захотелось бы стабильности по току, но для этого надо купить драйвер. Самый дешевый, что я нашел, на 350 мА на Фасттече за $1.15 и даже заказал его)) Хотя не уверен, буду ли его вживлять или так оставлю.
В общем не ругайте строго за представленный колхоз и минусов не ставьте)) Всем мира и бобра!)
Фонарь Sofirn SF34-14T ч.2 [переделка на питание от одного элемента LI-ion 26650 (вместо 18650)]
Переделка питания фонаря Sofirn SF34-14T с 4×18650 на 1×26650.Недавно я делал обзор фонаря Sofirn SF-34, а также на аккумуляторы Li-ion 26650 от Sofirn.
Аккумуляторы типоразмера 26650 особо и применить негде, в отличие от 18650. Фонарь Sofirn поддерживает установку в него до 4-х батарей 18650. Только вот 4 аккумулятора больно жирно в фонарик, который и так не шибко светит.
Но главная проблема — аккумуляторы при завинчивании крышки шкрябают по плюсовой дорожке контактами и царапают ее. На фото ниже видно. Это основная причина для переделки.
Я процарапал краску по центру и прозвонкой выяснил что медь под ним это все тот же плюсовой контакт:
Аккумуляторы типа 18650 отличаются от 26650 только толщиной.
Чтобы понять что нужно совсем немного поработать напильником, можно посмотреть на фото:
Аккумулятор 26650 я хочу разместить по центру, сточить нужно грани ячеек.
Можно было бы использовать по центру один 18650, припаяв только две пружины дополнительно, но он будет сильно болтаться.
Вот и все:
Далее нужно перепаять минусовой контакт. Отпаиваем все пружины от основания:
Наждачкой нужно зачистить краску:
Сверлим отверстие, лудим:
Припаиваем один контакт по центру:
Собираем все обратно:
Далее зачищаем краску на плате под плюсовой контакт:
И припаиваем пружину:
Тут нужно быть аккуратным и не перегреть плату, иначе с другой стороны может что-нибудь отпаяться)
Дополнительная информация
Всё готово к сборке:
Проверка работы:
youtube.com/embed/3RMybfJtCxQ?autoplay=0&hl=ru_RU&rel=0″ frameborder=»0″ allowfullscreen=»»/>
Insum
+ Использование одного аккумулятора, но повышенной емкости
+ Плюсовой контакт не царапает дорожку
+ Нет дисбаланса в рукоятке с одним аккумулятором
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
ПЕРЕДЕЛКА ФОНАРИКА ПОД 18650 АКБ
Продолжение переделки китайских фонариков на плохоньких 5 мм светодиодах под литиевый аккумулятор 18650. Тут платка снята, а взамен сделана самодельная на новых оригинальных (кристалл довольно большой) светодиодах 2835 1 Вт 350 мА (для подсветки мониторов), у них подложка плюсовая. Но можно применить и обычные 2835, изменив полюсовку на стандартную. На Али они стоят по 3 цента.
При установке новой платы нужно сточить столбик крепления вровень с чашками отражателей, чем больше стачиваем — тем лучше получается фокус в центре без затемнения.
ЗУ применено на 5 В 500 мА в узких корпусах, установлен вверху под аккумулятором (вниз деталями), плата с выводами прикрыта толстой плёнкой — подложкой от БП АТХ и сверху приклеен на молекулярку аккумулятор.
В качестве драйвера установлена микросхема АМС7135 на 3,2 В 350 мА, на 5 светодиодов приходится по 70 мА, что не даёт им нагреться при хорошей светоотдаче. Получился вполне добротный и долговечный фонарик, который теперь прослужит очень долго.
Переделка фонарика на Li-Ion 18650
Очередной более современный фонарик с зарядкой от сети, внутренности заменены на аккумуляторы 18650 и зарядку от USB на 5 В.
Светодиоды 7 штук заменены на более качественные 5 мм типа «шляпа» и с более ярким свечением. Но поскольку у фонарика было два режима, решил на будущее переделать плату под два вида светодиодов, 6 штук на 5 мм по кругу и центральный мощный CREE светодиод или на 1 Вт, он туда на подложке вписывается в самый раз. В таком виде получается рассеянный свет и свет пучком.
Драйвер стандартный на LM358, ток центрального светодиода выбран в пределах 120 мА, чего вполне хватит для освещения и практически не греет подложку. Нагрев подложки светодиода будет начинаться от 150 мА, но если применить двусторонний стеклотекстолит, то можно вторую сторону использовать как небольшой радиатор, правда это всё же лишнее, поскольку световой поток будет лишь чуть ярче, а вот греться подложка светодиода станет довольно сильно.
Собрал, проверил, всё чётко подошло под отражатель, светит довольно ярко. Свет получился холодным белым от 5 мм светодиодов и немного тёплым белым от CREE.
Переделка фонарика А420
Переделка фонаря «А420» с ЛДС на светодиоды. Друг попросил посмотреть фонарь, можно ли что из него толкового сделать, так как с ЛДС лампой он быстро съедает батарейки, а выкидывать её жалко.
Посмотрел, подумал, питание идёт от 4х батареек 1,5 В, можно сделать фонарь на 1 — 4 аккумулятора 26650, но это лишь частично решает проблему, на светодиодах от фонаря было бы больше толку.
Решено было оставить батарейки, но переделать фонарь на LED.
За световую основу были взяты китайские копеечные светодиоды 2835 на 3-3,6 В 60 мА, суммарный ток был рассчитан на 640 мА, дабы не перегревать кристалл. Света с ними вполне хватает, но если нужно ярче — можно поставить более яркие светодиоды, а на драйвере резистор R2 заменить на переменный, будет дополнительная регулировка яркости.
Была скопирована печатная плата и переделана под понравившийся драйвер на LM358, стойки светодиодной матрицы под контакты платки взяты из старой платы монитора, подошли идеально. Чуть позже плату дополнил ЗУ на ТР4056, разъём питания можно установить на крышке, теперь в фонарь так же можно поставить любые подходящие аккумуляторы прикрутив клеммы прямо к стойкам.
Переделка фонарика Т-50А
Переделан также фонарь модели Т-50А.
После теста на продолжительность работы фонаря от встроенного аккумулятора 26650 5А, через некоторое время заморгали светодиоды.
Думал перегрев, но в отдельности от драйвера они светили замечательно и не сильно грелись. Проблемной оказалась китайская ОУ LM358, купленная когда-то партией, при замене на оригинальную проблема с морганием пропала.
Все файлы проекта в архиве. Автор материала — Igoran.
Форум по LED
Обсудить статью ПЕРЕДЕЛКА ФОНАРИКА ПОД 18650 АКБ
ПЕРЕДЕЛКА ФОНАРИКОВ НА ЛИТИЕВЫЕ АККУМУЛЯТОРЫ
В предыдущей статье мы рассмотрели очень хорошую современную микросхему — контроллер заряда литиевых батарей, теперь пришло время применить эту схему в действии, модернизировав несколько карманных фонарей. Далее смотрите пару применений плат ЗУ с TP4056 в фонариках:
Аккумуляторы взяты от старых сотовых телефонов, найдены с одинаковыми ёмкостями, сбалансированы и спаяны в блок. В первом варианте 1,5 А во втором 1 А. Заряжаются быстро — примерно 1-3 часа, в зависимости от применённого БП по току.
Далее занялся переделкой ещё одного старого походного фонарика под литиевый аккумулятор 18650, под него нарисовал печатку, вышла почти как оригинал, но поменьше. Опробовал зарядку, работает. Соберу весь фонарь.
А вот доделал ещё один старый походный фонарик. Есть возможность менять линзы, для разной фокусировки светового потока. Заменил кислотный аккумулятор на АКБ типа 18650 и добавил ЗУ на той-же TP4056, ёмкость применённого аккумулятора 1,3 А:
Ещё один случай. Отдали мне неплохой корпус от древнего фонарика на лампочке накаливания, с подзарядкой от сети.
Встроенный в него гелевый аккумулятор был давно и безнадёжно мёртв. Немного поразмыслив, было решено встроить в него блок запараллеленых литиевых аккумуляторов 4 штуки по 800 мА каждый, и расширить функционал встраиванием в корпус двух светодиодов на 60 мА и 150 мА.
На место снятой выдвижной вилки была выпилена дополнительная алюминиевая пластинка-радиатор и прикручен smd светодиод на рабочий ток 150 мА. А на место бывшей лампочки поставлен 8 мм круглый светодиод на 60 мА.
Оставалось внутри много свободного места, соответственно в фонарик было встроено готовое ЗУ на опять же ТР4056. Светодиоды на платке зарядного идеально подошли под отверстие бывшего светодиода включения. Под эти светодиоды индикации заряда был выточен конусный индикатор из оргстекла и вклеен в корпус. Получился компактный и ресурсоёмкий (3,2 А) карманный фонарик с подзарядкой от 5 В.
На корпус было ещё добавлено защитное оргстекло, для защиты светодиода от пыли. А это разобранный корпус, для более понятного визуального ознакомления с начинкой переделанного фонарика. Осталось ещё пустое место, вполне можно добавить и повышающий преобразователь для подзарядки сотового телефона.
Таким образом старым электронным конструкциям и приборам можно дать возможность служить и дальше, применив современную электронную базу в новом техническом качестве. И всё это поможет сделать небольшая дешёвая микросхема 4056. С вами был Igoran.
Форум по ЗУ
Обсудить статью ПЕРЕДЕЛКА ФОНАРИКОВ НА ЛИТИЕВЫЕ АККУМУЛЯТОРЫ
Модификация карманного фонарика (с аккумуляторов ААА на аккумулятор 18650)
Подбор и приобретение карманного фонарика – занятие непростое и нудное. По крайней мере, для меня. Подхожу к этому делу со всей дотошностью и ответственностью. Необходимо учесть все достоинства и недочёты изделия. Тип и ёмкость элементов питания, параметры, вес, степень водонепроницаемости и многое другое. Чтобы он не подвёл в самый неподходящий момент. Хотел приобрести маленький карманный фонарик, водонепроницаемый, работающий на одном аккумуляторе 18650. Однако, желаемого товара не нашёл в местных магазинах. Подумывал уже было заказать в интернет-магазине и, подождав 2-4 недели, получить требуемое… Но неожиданно наткнулся на почти подходящую мне вещь. Почти. Фонарик имел нужные мне размеры, и все необходимые качества, но было одно «но» – работал он от трёх аккумуляторов типа ААА (мизинчиковые).Имея в рюкзаке специальный контейнер с четырьмя постоянно заряженными аккумуляторами 18650, я категорически не желаю пользоваться другими элементами питания. Тем более такими маленькими и не ёмкими, как мизинчиковые. Но выход есть всегда! Осмотрев в магазине этот фонарик, схема модификации созрела тут же, и я, недолго думая, приобрёл его, с целью переделать на свой лад в ближайшее свободное время.
Понадобится
- Бор-машинка с режущим диском (или наждачный станок).
- Паяльник, олово и флюс.
- Пластмассовая трубка (для вкладыша в корпус).
- Алюминиевая самоклеящаяся фольга.
- Ножницы.
- Канцелярский нож.
- Напильник.
- Наждачная бумага (или наждачная ткань).
- Секундный клей.
Переделка фонарика
Главная проблема заключается в том, что «родной» блок питания фонарика (корпус, в котором расположены три аккумулятора типа ААА) немного шире, и на полтора сантиметра ниже аккумулятора 18650.
А значит, корпус самого фонарика будет маловат в высоту для 18650. По напряжению 18650 почти идентичен трём мизинчиковым, 18650 выдаёт 3,7 вольта, а три мизинчиковых аккумулятора в сумме дают 3,6 вольта (1,2×3=3,6). Значит, если корпус маловат, надо его удлинить. Было довольно проблематично найти подходящую трубку-вкладыш, которая заполнит собой лишнее пространство между аккумулятором и стенками фонарика. Подходящий вкладыш я, в итоге, так и не смог раздобыть… Просто взял более-менее подходящую трубку, в которую входит 18650 и, установив её на дрель, снял снаружи грубой наждачкой лишнюю толщину с вращающейся заготовки! Итак, разбираем фонарик. Переднюю и заднюю части фонарика откручиваем от средней, и откладываем в сторону. Воспользовавшись бор-машинкой с режущим диском, распиливаем среднюю часть корпуса фонарика на две равные половины.
Шлифуем спиленные края об наждачную бумагу, чтобы они стали ровными и гладкими.
Далее, вставляем трубку-вкладыш в переднюю часть фонарика с накрученным на неё светоотражателем, сверху надеваем заднюю часть с накрученным на неё дном с кнопкой. Получился новый, удлинённый корпус, который подходит под ширину 18650.
Теперь подгоним высоту, вставляем аккумулятор в корпус, отмеряем сверху лишнее, вынимаем вкладыш и отрезаем отмеренный край канцелярским ножом.
Ещё в конструкции фонарика, внутри корпуса, имеются два металлических кольца и металлическая полоска, которые соединяют плюс и минус на кнопке выключателя. Естественное дело, что после удлинения корпуса, металлическая полоска стала коротковатой для новой конструкции. Так же пришлось и кольца подгонять под трубку-вкладыш.
Слой мягкой пластмассы довольно легко и быстро снялся напильником с краёв вкладыша, куда должно сесть кольцо.
Второе, переднее кольцо, вставлялось внутрь передней части фонарика, где расположены отражатель, линза и светодиод, так что с ним возиться не пришлось. С соединяющей кольца металлической полоской поступим проще; просто наклеиваем на вкладыш полоску самоклеющейся алюминиевой фольги.
Надеваем заднее кольцо на подготовленную заднюю часть вкладыша.
Теперь займёмся «головой» фонарика. На бывшем блоке питания, с мизинчиковыми аккумуляторами, на плюсовом контакте имелась небольшая выпуклость, которая контактировала с плюсом. На аккумуляторе 18650 же, оба контакта плоские, потому, пришлось припаять к плюсовому контакту передней части фонарика такую же пружинку, какая имеется на минусовой, задней части.
Теперь собираем новый корпус воедино.
Все детали встали на свои места как родные! Осталось прокапать супер клеем стыки между вкладышем и распиленными краями корпуса, чтобы восстановить герметичность. Ещё осталось пространство, точнее, это получился паз, который образовался после установки на вкладыш распиленных концов старого корпуса. Тут дело каждого индивидуальное; можно перед склейкой всех деталей подогнать на это место отрезок трубки, подходящих параметров. Я же решил просто намотать туда понемногу скотча и чёрной изоляционной ленты; может где-нибудь понадобится.
Таким образом, мы «перевели» данное устройство с трёх элементов питания, на один, равный им по напряжению, избавив себя, тем самым, от нудной зарядки блока питания маленькими и не ёмкими батарейками.
На качествах фонарика (яркости свечения и водонепроницаемости) приведённые выше изменения ни коим образом не сказались. Разве что, он стал на полтора сантиметра длиннее.
Смотрите видео
Лучшая батарея для фонарика 18650 Обзор 2018
Фонари — незаменимый инструмент, который должен носить каждый. Из-за различных категорий и типов фонарей бывает сложно найти подходящий. Люди организуют фонарики по-разному, включая размер, назначение, источник света и т. Д. В этой статье я буду организовывать фонари в зависимости от источника питания. В частности, я буду говорить о лучших фонариках 18650 на рынке сегодня.
Покупка лучшего фонарика на аккумуляторе 18650
При покупке тактического фонарика в первую очередь вы обычно проверяете мощность и срок службы батареи, и оба эти фактора связаны с типом батареи, которую использует фонарик. Существует множество фонарей, в которых используются разные батарейки. Эти батареи могут быть одноразовыми или перезаряжаемыми, различаются по размеру, напряжению и даже типу. Что касается батареек для фонарей, я предпочитаю аккумуляторы 18650.В этом обзоре фонарика мы рассмотрим, что делает этот аккумулятор таким отличным для тактических фонарей, а также рассмотрим некоторые из моих любимых фонарей 18650, которые полностью используют этот мощный аккумулятор.
Есть несколько вещей, которые вам нужно знать об аккумуляторах 18650. Во-первых, есть много фонарей, в которых используются ёмкие версии классической батареи 18650. Важно отметить, какую батарею 18650 использует фонарик, потому что в некоторых из этих фонарей для достижения полной мощности используются ёмкие батареи IMR.Фактически, в одном из фонарей, о котором я буду говорить, используется батарея IMR. Если бы вы использовали батарею без IMR, фонарик, вероятно, не достиг бы заявленной мощности.
Точно так же важно знать и емкость. Вы найдете аккумуляторы 18650 разной емкости от 2600 до 3600 мАч или около того. Емкость может повлиять на мощность и время работы фонарика, и об этом следует помнить. Если вы используете фонарик 18650, который оснащен батареей 3100 мАч, и замените его батареей на 2600 мАч, время работы может сократиться.
Наш рекомендуемый лучший фонарик 18650 — Klarus XT11GT подробности на AMAZON.COM
Нет лучшего ручного тактического фонаря на 2000 люмен, который использует батарею 18650, чем Klarus XT11GT. XT11GT — тактический фонарь, сочетающий в себе универсальность ручного фонаря со светодиодной технологией, обеспечивающей яркость 2000 люмен. Для многих фонарей с яркостью около 2000 люменов требуется две батареи 18650, поэтому действительно впечатляет, что XT11GT обеспечивает такую мощность, используя один элемент.Одна из причин, по которой XT11GT может это сделать, заключается в том, что он использует батарею IMR 18650 с высоким разрядом, обычно встречающуюся в вейпах, которая может справиться с мощностью, необходимой для достижения этого уровня.
Прочтите обзоры и дополнительную информацию о фонарике Klarus XT11GT
Наши рекомендации Топ 3 лучших аккумуляторов 18650
Почему качественные батареи 18650 самые лучшие?
Я мог бы продолжать и продолжать здесь, но я перейду к делу и расскажу о трех основных причинах: они обладают огромной мощностью, они перезаряжаемые и очень долговечные.Когда я говорю, что у них много энергии, я имею в виду, что качественная батарея 18650 может вместить такое же количество энергии, как и три обычные одноразовые батареи! Если у вас есть фонарик, который вы можете оснастить батареей 18650 или двумя батареями CR123, вы можете обнаружить уменьшение времени работы, а иногда даже более низкие уровни яркости с батареями CR123.
Как я упоминал ранее, батареи 18650 — это аккумуляторные батареи. Если вы приобрели аккумуляторный фонарик, то все готово! Вам не нужно беспокоиться о замене батареек, вы можете просто подключить фонарик и дать ему зарядиться.Если ваш фонарик не заряжается, вы можете приобрести отдельное зарядное устройство. Эти зарядные устройства различаются по цене, но вы можете легко найти одно менее чем за 10 долларов. Тем не менее, зарядка аккумуляторов может быть более удобной, менее дорогой и более безопасной для окружающей среды, так что это беспроигрышный вариант. Мы рекомендуем покупать батарею той же марки, что и фонарик, например, вы хотите получить батареи Fenix для фонарика Fenix.
И, наконец, это сверхдлительные батареи, работающие на литий-ионной технологии.Их можно заряжать до 1000 раз без ущерба для емкости аккумулятора! По сути, ваши батареи 18650 будут использоваться в течение очень долгого времени, прежде чем вам вообще нужно будет беспокоиться о их замене. Итак, теперь вы можете увидеть множество преимуществ использования батареек 18650, и пришло время проверить некоторые из лучших фонарей 18650.
Еще один лучший обзор фонарика 18650 — фонарик Z BEACON
Если вы следите за моими обзорами, возможно, вы читали мой обзор тактического фонаря FlashlightZ Beacon.Это фонарик, который я люблю и использую довольно часто благодаря его универсальности и простому пользовательскому интерфейсу. Вы можете использовать этот фонарик в самых разных ситуациях, и это отличный фонарик для дома. Этот конкретный фонарик хорош, потому что он не слишком дорогой, но обеспечивает вам качественный фонарик. Итак, давайте взглянем на некоторые функции FlashlightZ Beacon.
Мощный фонарик
Когда вы ищете тактический фонарик, первое, что вам нужно, — это мощность, и Beacon обеспечивает это и многое другое.Это тактический фонарик, способный удовлетворить любые потребности в освещении. Для питания маяка используется светодиод CREE XM L2. Для тех из вас, кто может не знать, эти светодиоды CREE предназначены для длительного использования. Они потребляют как можно меньше энергии, одновременно выделяя как можно больше мощности, что делает их невероятно прочными и мощными.
Beacon излучает впечатляющее количество света яркостью 1000 люмен, что достаточно для того, чтобы осветить все вокруг вас. Не говоря уже о том, что он может стрелять лучом на расстоянии до 800 метров, что просто потрясающе, когда вы думаете о том, насколько компактный фонарик.Это благодаря регулируемому свету на самом фонарике. Beacon оснащен масштабируемой головкой, поэтому вы можете тянуть ее или толкать, чтобы отрегулировать ширину луча. Если потянуть за лицевую панель до упора, луч превратится в точечно сфокусированный луч, который может запускать невероятно далеко. Сдвинув лицевую панель до упора, вы получите впечатляющий прожектор, позволяющий видеть все вокруг. Серьезно, этот фонарик потрясающий и поразительно яркий. Вам обязательно нужно увидеть это, чтобы в это поверить.
Фонарь Awesome Optics
Благодаря регулируемому свету этого фонарика, вы можете использовать его для всего, что вам нужно, предоставляя вам лучшее из обоих миров, когда речь идет о более мощном или более сфокусированном луче.Это делает его идеальным для чего угодно, от работы на близком расстоянии до поиска ночной жизни вдалеке. С Beacon вы можете безопасно выгуливать собаку ночью, искать ночные клубы в лесу, искать пропавшие предметы в темных шкафах и все, что между ними.
Несколько универсальных режимов работы
Beacon имеет три уровня яркости на выбор, что дает вам большой диапазон. Читаете ли вы что-то в темноте или ищете что-то на заднем дворе, вы можете использовать различные режимы, чтобы лучше помочь вам.Низкий уровень отлично подходит для закрытых работ и обеспечивает хорошее освещение, например, если вы что-то ремонтируете в своей машине. Средний или низкий режим идеально подходит для прогулок по ночным улицам, освещения вашего пути и многого другого. Конечно, турбо-режим с яркостью 1000 люменов идеально подходит для обеспечения отличного количества света в темноте, позволяя вам четко видеть. Не говоря уже о том, что Beacon также имеет режим мигающего стробоскопа для самозащиты и режим SOS для чрезвычайных ситуаций. Благодаря такому разнообразию уровней яркости и режимов мигания вы всегда готовы ко всему, что на вас обрушит темнота.
Источник питания
Неудивительно, учитывая характер этой статьи, что Beacon работает от батарей 18650. Вам нужно использовать только одну литий-ионную аккумуляторную батарею 18560, и хорошая новость заключается в том, что она включена в комплект при покупке фонарика. Если хотите, вы можете использовать другой аккумулятор 18650, что всегда удобно. Если вы предпочитаете батарею определенной марки с большей емкостью, вы можете заменить ее, и все готово. Кроме того, этот фонарик заряжается от USB, поэтому вам не нужно беспокоиться о замене аккумулятора или покупке зарядного устройства.
Другие особенности фонарика Z BEACON, которые нам очень нравятся:
- Компактный и легкий. Благодаря зажиму для кармана его легко носить с собой, и он весит около 131 грамма / 4,6 унции. Приятно думать, что у вас есть этот мощный фонарик, который так легко носить с собой.
- Компактный и легкий. Благодаря зажиму для кармана его легко носить с собой, и он весит около 131 грамма / 4,6 унции. Приятно думать, что у вас есть этот мощный фонарик, который так легко носить с собой.
- Фонарик имеет выпуклую линзу, позволяющую рассеивать свет более равномерно, что отлично подходит как для луча света, так и для луча пятна.
- Конструкция переключателя с одной хвостовой частью позволяет легко изучить пользовательский интерфейс. Никаких догадок! Кроме того, он очень отзывчивый, что упрощает управление фонариком .
- Этот фонарик изготовлен из высококачественного алюминия, отличается прочностью и надежностью. Он устойчив к ударам, царапинам и воде.
Минусы фонарика Z BEACON
Ни один фонарик не идеален, и у Beacon, как и у любого другого фонарика, есть свои недостатки.Хотя мне нравится почти все в Beacon, есть некоторые вещи, которые я хотел бы изменить. Во-первых, когда вы полностью уменьшите масштаб фонарика, вы заметите, что луч квадратный. Это не так уж важно, но я не предпочитаю это. Во-вторых, у него немного больше разряда батареи, чем у некоторых других моих фонарей. Еще раз, не такая уж большая проблема, но я не фанат этого. Однако эти небольшие проблемы легко упустить из виду, если учесть цену Beacon. Это определенно отличный фонарик за такую цену.
Наши рекомендации Другие 3 лучших фонарика Кларус 18650
- Klarus ST10 — отличный фонарик для повседневного ношения, яркость 1100 люмен, аккумулятор и многое другое. (Цена: средняя). Прочитать обзор
- Klarus XT30R — Большой метатель, 1800 люмен, дальность луча 820 метров, программируемые режимы и многое другое. (Цена: высокая). Прочитать обзор
- Klarus XT12S — Потрясающий тактический фонарь, порт для магнитной зарядки, яркость 1600 люмен, дальность хода 402 метра и многое другое. (Цена: высокая). Прочитать обзор
Заключительные слова
Если вы еще не можете сказать, мне нравятся фонарики 18650, потому что они мощные, универсальные и предоставляют вам инструмент, на который вы всегда можете положиться.Так что, если вы ищете универсальный фонарик, который даст вам массу энергии, оставаясь при этом довольно компактным, определенно обратите внимание на фонарики 18650. В этой категории я настоятельно рекомендую Klarus XT11GT или FlashlightZ Beacon просто потому, что, на мой взгляд, они являются лучшими фонариками 18650. Однако, даже если вы выберете фонарик, которого нет в этом списке, я все равно рекомендую вам проверить любой фонарик 18650. Они могут быть дороже, но вы определенно окупитесь.Чего же ты ждешь? Получите свой фонарик 18650!
Ресурсов:
https://www.flashlightz.com/
www.klaruslight.com
элементов питания: как выбрать аккумулятор для фонарика
Аккумуляторы — вещь досадная. В простейшем случае они похожи на салфетки — полезные и одноразовые. Но если вы хотите выжать максимум из производительности фонарика, вам нужно немного больше узнать об этих волшебных портативных элементах питания.
Слева направо: элемент 18650, элемент D, элемент AA, аккумулятор CR123a, элемент AAA, элемент CR2Мы знаем батареи по их обычным названиям — элемент AAA, AA, D и C.Но есть ряд других типов, которые вам следует знать, включая CR2, CR123a и 18650.
Первые два из этого триплета — это батарейки «для фотоаппаратов», хотя в большинстве фотоаппаратов сейчас используются патентованные элементы. Последний, 18650, представляет собой перезаряжаемый элемент размером примерно на 150% AA и толще.
Прочтите ниже, чтобы узнать некоторые важные детали об аккумуляторах, и помните о следующих пяти ключевых моментах:
1) Аккумуляторы для EDC
Для обычного освещения и повседневного ношения приобретите аккумуляторы.Они экономят деньги в долгосрочной перспективе и предлагают преимущества в производительности. Сюда входят фонарики, фары и даже велосипедные фары.
2) Литий для длительного использования
Для хранения или упаковки светильников используйте литий. У них самая низкая скорость саморазряда из всех химикатов. Хорошие можно использовать даже после многих лет хранения.
3) Оставить общий
Избегайте использования источников света с эзотерическими батарейками для EDC. Современные эмиттеры получают отличную производительность от элементов AA и AAA, которые дешевле и легче заменить.
4) Пайки
Есть одна лампа, которая работает от необычных батареек на случай чрезвычайной ситуации. Во время кризиса обычные клетки быстро уходят в магазины, в то время как CR123a и другие менее распространенные типы обычно все еще остаются на складе.
5) Наименование торговых марок
Попробуйте приобрести батарейки известных производителей. Surefire, Energizer, Duracell, Rayovac или Panasonic. Почти все остальное является подозрительным и обычно является дешевой ячейкой с ребрендингом.
РУКОВОДСТВО: КАК ВЫБРАТЬ АККУМУЛЯТОР ДЛЯ ФОНАРЯ
Вольт и Миллампер
Есть два важных числа, связанных с батареями: вольт и миллиампер в час или В и мАч соответственно.Вольт, чтобы упростить сравнение, это мера пропускной способности батареи, в основном то, сколько энергии она может разряжать за раз (инженеры-электрики держат пальцы в напряжении, я знаю, что это сложнее). Термин maH — это измерение общего количества энергии, хранящейся в ячейке.
Для фонарика нужна высокая скорость разряда (3,7-4,2 В) и много мАч (более 1500). Эти вещи не всегда легко найти на обычных ящиках для сотовых телефонов, но вы можете найти их, если вам нужно.Большинство щелочей — 1,5 В. Большинство батарей камеры 3,0 В. Аккумуляторы необходимы, чтобы получить действительно высокие цифры.
Первичные и аккумуляторные батареи
Со временем, если вы действительно захотите увидеть, на что способны новейшие технологии освещения, вы перейдете к использованию множества ячеек: основных (неперезаряжаемых) и перезаряжаемых.
Перезаряжаемые аккумуляторы лучше работают в двух сценариях — сверхвысококачественные фонари и обычные фонари для переноски / использования.Поскольку эти фонари используются регулярно, вы можете просто зарядить батареи и сэкономить деньги. Перезаряжаемые аккумуляторы также имеют лучшие характеристики, что позволяет фарам иметь гораздо больший световой поток и более длительное время работы.
Некоторые перезаряжаемые элементы, в основном литиевые, при перезарядке могут вызвать возгорание / взрывы, но за годы их использования со мной этого никогда не случалось. Наконец, вы можете найти большее разнообразие батарей в перезаряжаемых элементах — от сверхмалых 10880 до мегаэлементов.
Первичные блоки имеют преимущество для хранения: Перезаряжает всю «утечку» энергии с течением времени, называемую саморазрядом, и их нельзя хранить на полке в случае отключения электроэнергии.В таких случаях лучше иметь под рукой праймериз. Многие из лучших брендов первичных обмоток имеют сверхнизкий саморазряд, а некоторые химические компоненты могут оставаться на уровне 90% мощности в течение пяти лет.
Обратите внимание, что все распространенные форматы ячеек имеют перезаряжаемые эквиваленты, все с числовыми именами.
Аккумуляторная химия
Существует четыре основных химического состава: щелочные и литиевые для первичных элементов, а также NiMH и литий-ионные аккумуляторы. Не каждый свет может работать с любым химическим веществом.Многие источники света могут работать на первых трех, но более высокое напряжение на литий-ионных батареях может обременить цепи и излучатели, что делает их наименее распространенными химическими соединениями. Есть некоторые новые химические соединения, такие как литий-полимерные перезаряжаемые батареи, и даже меньшее количество ламп может их использовать.
Раньше в светильниках высокого класса использовались исключительно литиевые элементы, но теперь это не так. Многие компании продвинули эмиттерную технологию до такой степени, что обычные щелочные батареи обеспечат много энергии.В частности, Zebralight производит отличные осветительные приборы, использующие щелочные батареи.
Тем не менее, литиевые элементы, такие как CR123a и CR2, по-прежнему обеспечивают лучшую производительность для размера по сравнению с щелочными.
Однако, если вы хотите достичь абсолютного пика производительности, вам нужно взглянуть на перезаряжаемые элементы с различным химическим составом. Здесь вы получаете ячейки с большей емкостью и более высокой пропускной способностью. В частности, элементы RCR123as, 18350 и 18650 очень хороши и обеспечивают отличную производительность в течение длительного срока службы.
Батареи NiHMявляются хорошими элементами общего назначения, так как они обеспечивают низкий саморазряд и большое количество циклов перезарядки, но если вам нужна передовая производительность, требуются литий-ионы.
Выводы
ТехнологияEmitter находится на той стадии, когда вы можете обойтись в 99% случаев с помощью одноэлементной лампы AAA или AA. Это то, что я использую для регулярного ношения.
Мне нравится свет, который может принимать как первичные, так и аккумуляторные. Для моей основной лампы EDC, Peak Eiger, у меня есть первичные обмотки, одна пара никель-металлгидридных аккумуляторов и одна пара литий-ионных батарей.
Звучит много, но при покупке в Интернете это батареи на сумму около 10 долларов. Всегда покупайте батарейки через Интернет, если только сейчас не Черная пятница — лучший день для покупки большой коробки щелочей.
Если вам нужны хорошие NiHM, не ищите ничего, кроме Eneloops. Это наиболее совершенная система и аккумуляторы с лучшими отзывами на рынке. Что касается литий-ионных аккумуляторов, мне нравится Ultrafire, хотя здесь замена этикеток затрудняет отслеживание производителей, а не брендов.
Изображение McGizmo Haiku, HDS Rotary, Peak Eiger, Muyshondt Aeon Mk.II и Veleno Designs 40DD prototypeРазнообразие является ключевым моментом, если вы планируете иметь несколько фонарей для обычного и аварийного использования. В этом случае мне нужен один маленький фонарик, который может работать от любого типа ячейки, один налобный фонарь, который работает на основных цветах, один фонарь, который работает на основных элементах, и один большой светильник, который работает от аккумуляторов.
Помните, что аккумуляторные батареи — это электростанция любой переносной системы освещения. Знайте свой источник питания, чтобы максимально использовать свой свет.
Лучшая батарея 18650 | 18650 Руководство
Выбор аккумулятора 18650
Марка / Производитель
Первое, что нужно учитывать при выборе Аккумулятор 18650 для вашего устройства или проекта — это марка аккумулятора.Не все бренды созданы равными, и часто вы обнаружите, что их рейтинги батарей не очень правдивы. Это особенно актуально при обсуждении китайских брендов по переупаковке. Цель любого производителя или бренда — продать как можно больше аккумуляторов, но, как известно, некоторые компании преувеличивают свои рейтинги, чтобы создать впечатление, что они предлагают лучший продукт, чем другие. Такая практика завышения характеристик батарей является незаконной и может быть очень опасной для потребителей, если ее не остановить. К счастью, в индустрии литиево-ионных аккумуляторов есть сторожевой пёс, известный как аккумуляторный бездельник, который проводит тщательные испытания и будет критиковать эти компании за их незаконную практику.
Есть четыре основных бренда, которые производят аккумуляторы, на которых вы можете положиться, чтобы обеспечить качественные, стабильные и достоверные аккумуляторы. LG, Samsung, Sony и Panasonic / Sanyo. Эти бренды хорошо зарекомендовали себя и имеют давние традиции, ценности и стандарты, которых необходимо придерживаться. Любые спецификации производителей, предоставленные этими брендами, хорошо документированы и многократно проверены. Вы часто будете видеть, что аккумулятор превосходит рейтинги производителей этих брендов.
Другие бренды, такие как Efest, Vapcell, Imren и MXJO, были созданы в течение нескольких лет, и их качество, безусловно, улучшилось. Эти бренды склонны слегка завышать рейтинги аккумуляторов для своих продуктов, чтобы привлечь внимание потребителя и продать больше. Следует отметить, что эти компании фактически не производят свои собственные литий-ионные аккумуляторы, а вместо этого покупают их у других производителей, а затем оборачивают аккумулятор и добавляют упаковку, чтобы сделать аккумулятор подходящим для розничной продажи.Они часто приносят пользу, используя более толстую пленку из ПВХ на батарее, которая обеспечивает дополнительный уровень защиты. Кроме того, эти бренды часто включают в себя футляр для переноски со всеми своими батареями.
Есть множество других неизвестных брендов со всевозможными нереалистичными рейтингами. По состоянию на 2019 год не существует ни одной литий-ионной батареи 18650 емкостью более 3600 мАч или 30 А CDR. Если вы видите какую-либо батарею 18650, продаваемую выше этих спецификаций, вы должны быть очень утомлены тем, что вы на самом деле получаете, поскольку это абсолютно наверняка будет ложным и преувеличенным.
Вместимость
Имея возможность выбора, каждый выбрал бы аккумулятор с максимальной емкостью. Емкость измеряется в миллиампер-часах (мАч), и это говорит нам, сколько миллиампер мы можем потреблять от батареи в течение какого времени. Однако емкость достигается за счет текущего рейтинга (CDR). Внутри каждой ячейки они могут вместить только определенное количество материала, поэтому вам часто приходится выбирать между батареей большой емкости ИЛИ сильноточной батареей. Возьмем, к примеру, LG HB6, у которого есть CDR 30A, но только емкость 1500mAh.На другом конце спектра находится Panasonic NCR18650B с CDR всего 4,9 А и емкостью 3400 мАч.
Есть некоторые батареи, которым удается сбалансировать емкость и текущий рейтинг, например Samsung 25R, LG HG2 и Samsung 30Q. Все три батареи обеспечивают отличный баланс емкости и тока.
Рейтинг непрерывного разряда (CDR)
Это, наверное, самая важная вещь, которую следует учитывать при выборе батареи.Прежде чем выбирать аккумулятор, вам необходимо знать, какой ток требует устройство, которое вы пытаетесь запитать. Если вы выберете батарею с номинальным током ниже необходимого, вы заметите, что батарея перегревается, так как она работает сверх своих возможностей. Есть также два термина, которые вы должны знать, которые обсуждаются в номинальном токе батареи. Этими терминами являются рейтинг непрерывного разряда (CDR) и рейтинг импульсного разряда (Pulse).
CDR — Максимальный ток, при котором аккумулятор может непрерывно и безопасно разряжаться согласно испытаниям производителя без повреждения аккумулятора.Выталкивание батареи за пределы ее возможностей значительно увеличивает риск отказа батареи.
Pulse Rating — Максимальный ток, при котором аккумулятор может быть разряжен в течение короткого периода времени без повреждения аккумулятора или снижения его емкости.
Мы избегаем использования каких-либо импульсных рейтингов, поскольку существует слишком много факторов, которые необходимо учитывать при импульсном режиме батареи, таких как длительность импульса, время покоя между импульсами и температура батареи, чтобы точно сравнить две батареи.По этим причинам мы используем рейтинг CDR, который представляет собой номинальный ток, при котором аккумулятор может непрерывно безопасно разряжаться без перегрева или повреждения элемента.
Напряжение
Когда кто-то говорит о том, что батарея «бьет сильнее», они имеют в виду напряжение, при котором батарея может выдерживать в середине своего цикла, обычно называемое провалом напряжения. Некоторые батареи могут оставаться около 3,7 В в середине цикла, в то время как другие батареи упадут до 3.2 В или ниже при потреблении питания, вызывающем его падение.
Рабочая температура — Если ваша батарея постоянно нагревается до высокой температуры и нагревается, это предупреждающий знак того, что на батарею нажимают слишком сильно. Аккумулятор, температура которого постоянно поднимается выше 45 ° C, определенно изнашивается быстрее, чем аккумулятор, работающий при охлаждении. Они также могут быть опасны, так как возможность вентиляции и / или взрыва значительно увеличивается при использовании высокотемпературной литий-ионной батареи.Вам следует подумать о выборе батареи с более высоким рейтингом CDR.
Плоская верхняя часть и верхняя часть кнопки — И последнее, что вы хотите рассмотреть, это то, нужна ли вам батарея с плоским верхом или батарея с кнопочным верхом. Это относится к положительному полюсу батареи. Батарея с кнопочным верхом имеет выступающую поверхность, которая увеличивает длину батареи и может не поместиться в устройство, для которого требуется батарея с плоским верхом. Плоская верхняя часть, как следует из названия, представляет собой плоскую поверхность и может показаться слишком короткой, если вашему устройству требуется батарея с кнопочным верхом.
18650 Химия батарей
Химический состав батареи не является атрибутом, о котором нужно знать большинству потребителей при выборе батареи 18650. Батарею следует выбирать с учетом перечисленных выше факторов; Марка, емкость, разрядность, напряжение и температура. При этом некоторые химические смеси более летучие, чем другие, и мы перечислили их с точки зрения от наименее летучих до наиболее летучих.
Общая химия батарей
- LFP (литий-железо-фосфат) — наименее летучие
- LMO (оксид лития-марганца)
- NMC (никель-марганец-кобальт)
- NCA (никель-кобальт-алюминий)
- LCO (оксид лития-кобальта) LiPo — наиболее летучий
Общие префиксы, используемые производителями
Почему аккумулятор 18650 может взорваться и как этого избежать
4 Выберите фирменное зарядное устройство 18650
Со стороны потребителей. Одна из важных вещей, которые мы можем сделать, чтобы избежать возможного взрыва аккумулятора 18650, — это купить качественное зарядное устройство?
Более простой способ? Купить фирменные зарядные устройства.
Некоторые зарядные устройства, которые покупает покупатель, сделаны с использованием недорогих зарядных чипов / конструкций и недостаточно хороши для передачи точного тока, что может легко вызвать ненормальную зарядку аккумулятора и даже повредить аккумулятор. При выборе зарядного устройства старайтесь выбирать зарядное устройство для литий-ионных аккумуляторов 18650 высшего бренда, они имеют хороший контроль качества и послепродажное обслуживание и, таким образом, могут продлить срок службы аккумулятора.
Фирменное зарядное устройство 18650 имеет четыре основных типа защиты: защиту от короткого замыкания, защиту от перегрузки по току, защиту от перенапряжения и защиту аккумулятора от обратного тока.
Защита от перезарядки: Когда зарядное устройство перезаряжает литий-ионную батарею, ему необходимо немедленно завершить состояние зарядки, чтобы предотвратить возможное повышение внутреннего давления, поскольку внутренняя температура батареи будет расти, если батарея уже заряжена полностью.
По этой причине также предлагается, чтобы на BMS батареи требовалась ИС защиты для контроля напряжения батареи. Когда он достигает напряжения перезарядки аккумулятора, он активирует функцию защиты от перезаряда и прекращает зарядку.
Защита от чрезмерного разряда : Чтобы предотвратить состояние чрезмерной разрядки литий-ионного аккумулятора, когда напряжение литий-ионного аккумулятора ниже, чем его точка обнаружения напряжения чрезмерного разряда, срабатывает защита от чрезмерного разряда, разрядка прекращается, а аккумулятор остается в режиме ожидания с низким током покоя.
Защита от перегрузки по току и короткого замыкания : Когда ток разряда литий-ионной батареи слишком велик или возникает состояние короткого замыкания, устройство защиты активирует функцию защиты от перегрузки по току.
Для литиевых батарей причина взрыва будет понятна, ведь в прошлом устойчивость травы не будет такой серьезной, но 18650 как очень высокопроизводительная литиевая батарея, ее применение , безусловно, будет становится все более и более обширным , в конце концов, с точки зрения таких незаменимых батарей, литиевая батарея 18650 — лучший выбор.
Вот как расположить элементы для создания аккумуляторной батареи.
Большинство строителей гаражей, которые решают собрать свой собственный аккумулятор, обычно имеют большой опыт.Тем не менее, сборка пакетов по-прежнему является частым источником вопросов от новичков, поэтому я решил составить статью, чтобы охватить основы.
Параллельные ячейки, P-счетчик
[В этой статье я буду использовать небольшой прямоугольный пакет в качестве примера, это самый простой стиль для понимания при изучении этих принципов. Как только вы твердо это усвоите, вы сможете легко масштабировать свою упаковку до различных форм и размеров]
Если вы возьмете несколько ячеек и соедините их электроды одного типа в параллельно , все они будут действовать, как если бы они были одной большой ячейкой .Кроме того, когда вы впервые подключаете их друг к другу, они ДОЛЖНЫ иметь одинаковый уровень заряда [положительный электрод — это катод, а отрицательный электрод — это анод. На рисунках ниже положительный знак — красный знак плюс, отрицательный — черная черта].
Под этим я подразумеваю … если вы подключите полностью заряженный элемент «параллельно» к элементу с низким уровнем заряда, высокий элемент попытается зарядить низкий элемент всего за несколько секунд, так как между ними нет встроенного сопротивления. их через соединяющий автобус, чтобы замедлить работу.При быстром выравнивании они оба станут ОЧЕНЬ горячими. Необратимые повреждения — это наименьшее из возможных повреждений, и, скорее всего, один из них (или оба) загорится. Однако, если разница между ними составляет лишь десятую часть вольта, это не будет проблемой (например, с 4,1 В до 4,2 В будет нормально, они оба уравняют при 4,15 В).
Четыре параллельных элемента в пакете 7S / 4P (28 ячеек). Сверху и снизу этих четырех ячеек имеется полноразмерная электрически соединяющая металлическая полоса (шина).Четыре параллельных ячейки могут иметь любую форму, но их прямая линия — самое простое введение в понимание этого.
P-count определяет емкость батареи в ампер-часах (Ач), а также определяет количество текущего , которое батарея может произвести, измеренное в амперах. В этом примере мы будем использовать мой любимый аккумулятор для электровелосипеда, Samsung 30Q. По заводским настройкам он имеет емкость 3000 мАч (миллиампер-час), что соответствует 3-ампер-часам (3-Ач).Если у вас есть четыре параллельно, готовая батарея может быть оценена как диапазон 12-Ач (4P X 3-Ач = 12-Ач).
Теперь мы подошли к количеству мощности, которую батарея может безопасно выдать. 30Q — это элемент с горячим стержнем (наряду с HG2 и 25R), и он рассчитан на заводе на постоянный ток 15 ампер. Тем не менее, почти все модели ячеек нагреваются, если вы действительно используете их непрерывно с указанным рейтингом. Я рекомендую никому не допускать, чтобы их рюкзак нагрелся выше 140F (60C) ни при каких условиях. Это приведет к очень короткому сроку службы упаковки.
К счастью, электровелосипеды обычно потребляют пиковый ток только в течение нескольких секунд при ускорении. Как только вы достигнете крейсерской фазы, постоянный ток, потребляемый контроллером и двигателем, будет НАМНОГО ниже, когда вы просто поддерживаете свою скорость. Если мы будем использовать значение 15А в качестве максимальных значений усилителя, то аккумулятор немного нагреется, а это значит, что он прослужит очень долго. Четыре параллельно подключенных элемента 30Q, рассчитанные на ток 15А, означают, что мы можем рассчитывать на получение 60А из этого блока без повреждений (4P X 15A = 60A).
Ячейки последовательно, счетчик S
Когда вы соединяете элементы вместе в серии , это не меняет ни ампер, ни емкость, а только повышает напряжение батареи. Соединение их последовательно означает, что вы подключаете положительный конец одной ячейки (или P-группы) к отрицательному концу другой.
Для наиболее популярных цилиндрических ячеек формата 18650 (диаметр 18 мм, длина 65 мм) используется химия лития-NCA или лития-NCM (в катоде используется никель-кобальт-алюминий… или… никель-кобальт-марганец. ).Эти химические элементы имеют номинальное (среднее) напряжение 3,7 В … и для того, чтобы получить максимально возможный срок службы батареи, используйте 3,3 В на последовательный элемент в качестве отсечки низкого напряжения (LVC) и 4,1 В как полностью -заряженная мишень.
18650 литий-ионный аккумулятор
ПРОМЫШЛЕННЫЕ И КОРПОРАТИВНЫЕ ПРОДАЖИ БЫТЬ ДИЛЕРОМ СИЛОВОЕ РЕШЕНИЕ- ОСВЕЩЕНИЕ
- ФОТО АКСЕССУАРЫ
- 中
- ДОМ
- ОКОЛО
- НАСЧЕТ НАС
- ПОСЛЕДНИЙ РЕЛИЗ
- СОБЫТИЯ
- НАГРАДЫ ИЗДЕЛИЯ
- ЗАРЯДНОЕ УСТРОЙСТВО
- i СЕРИЯ
- НОВЫЙ i4
- i8
- НОВЫЙ i2
- СЕРИЯ D
- D2
- D4
- СЕРИЯ SC
- SC2
- SC4
- СЕРИЯ U
- UI1
- UI2
- UM2
- UM4
- UMS4
- UMS2
- СЕРИЯ F
- F4
- СЕРИЯ UGP
- UGP3
- UGP4
- UGP5
- ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ КАМЕРЫ
- USN4 PRO
- USN3 PRO
- FX1
- FX2 PRO
- UCN1
- UCN2 PRO
- UCN3
- UCN4 PRO
- UHX1 PRO
- UL109
- ULM10 PRO
- ULM240
- ULM9
- ULQ
- ULSL
- UNK1
- UNK2
- USN1
- USN2
- СЕРИЯ Q
- 2 квартал
- 4 квартал
- Q6
- V СЕРИЯ
- V2
- VCL10
- СЕРИЯ LC
- LC10
- СЕРИЯ DPE
- DPE1
- Зарядные станции USB
- UA42Q
- UA55
- UA66Q
- i СЕРИЯ
- НАРУЖНАЯ МОЩНОСТЬ
- Серия NPS
- NPS200
- NPS400
- NPS600
- Серия NB
- NB10000
- NB5000
- Серия НПБ
- НПБ1
- Серия FSP
- FSP100
- Серия NPS
- АККУМУЛЯТОРЫ
- Аккумулятор серии 21700 i
- 21700 Интеллектуальная аккумуляторная система
- NL2150HPi
- Литий-ионный аккумулятор 21700
- NL2140
- NL2140HP
- NL2140R
- NL2145
- NL2145HP
- NL2150
- NL2150HP
- NL2150HPR
- NL2150R
- IMR 18650 АККУМУЛЯТОР
- IMR18650 2500mAh 35A
- IMR18650 2600мАч 40А
- IMR18650 3100mAh 35A
- 18650 литий-ионный аккумулятор
- NL1823
- NL1826
- NL1826R
- NL1829LTHP
- NL1829LTP
- NL1829RLTP
- NL1832
- NL1834
- NL1834R
- NL1835
- NL1835HP
- NL1835R
- Аккумулятор серии 21700 i
