Монтаж распределительного щита. Установка щитка в квартире

Монтаж распределительного щита осуществляется профессионалами компании RSE-24 круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

сборка эл.щита 144 мод.

сборка эл.щита 24 мод.

сборка эл.щита 36 мод.

диагностика

Установка распределительного щитка – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

Установка щитка в квартире

 Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

✭ Скрытым (в нишах): щиток практически незаметен

✭ Накладным (открытым): корпус щитка заметен и выступает над поверхностью

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

— Штробление стен (при скрытой установке)

— Монтаж корпуса

— Установка автоматов, рубильников, устройств защитного отключения

— Установка кросс-модулей и счетчиков

— Ввод и подключение кабеля

— Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Цены на монтаж распределительного щита

Услуги Цена
Диагностика 500
Установка и подключение автоматического выключателя однополюсного 300
Установка и подключение автоматического выключателя двухполюсного 420
Установка и подключение автоматического выключателя трёхполюсного 520
Установка и подключение УЗО и диф. автомата двухполюсного 550
Установка и подключение УЗО и диф.автомата четырёхполюсного 690
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного 2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного 3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного 4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного 2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного 4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного 5900
Подключение счётчика однофазного 900
Подключение счётчика трёхфазного 1600


МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ

от 24 000

МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ от 32 000


Наши преимущества

Эл монтаж щитка.

Как собрать и подключить электрический щиток в квартире или частном доме?


Сборка электрощита, монтаж, подключение, схема сборки, правила

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

  • мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
  • двухкиловаттные потребители подключаются медным кабелем сечением 2. 5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
  • в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
  • для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
  • то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Видео по теме

profazu.ru

подключение автоматов, схема, расключение электрического щитка

Электросчетчики и узо

В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.

1

Электрический щит – для чего нужен в доме

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

2

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

  1. 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
  2. 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
  3. 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
  4. 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
  5. 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

Кабеля к мощным электроприборам не должны иметь ответвлений, а прокладываются цельным куском к каждому потребителю отдельно.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

3

Схемы электрощита – составляем сами

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

  • на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
  • какую мощность потребляет каждая группа;
  • сколько отдельных групп потребителей всего;
  • где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.

Схемы квартирной электропроводки

4

Комплектующие – какой щит и модули выбрать

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

  • номинальную силу тока;
  • ток, при котором срабатывают автоматы;
  • скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Выбираем УЗО с номинальным током, выше за суммарный ток подчиненных ему автоматических устройств. Тогда автоматы отключатся раньше, предохраняя УЗО от повреждения.

5

Внутреннее наполнение – компоновка модульных устройств

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит  расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Следует покупать все автоматические выключатели, дифавтоматы, УЗО, шины одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.

6

Подключение кабелей – ввод и разделка внутри щитка

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

7

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.

Эксплуатация электрощитка

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

obustroen.ru

Как правильно установить и собрать щиток электрический в квартире

Монтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах



На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор

Мощность, Вт

Телевизор

140

Освещение

500

Компьютер

500

Микроволновка

800

Стиральная машина

2600

Электрочайник

1300

Бойлер

1900

Пылесос

650

Утюг

1600

Холодильник

300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

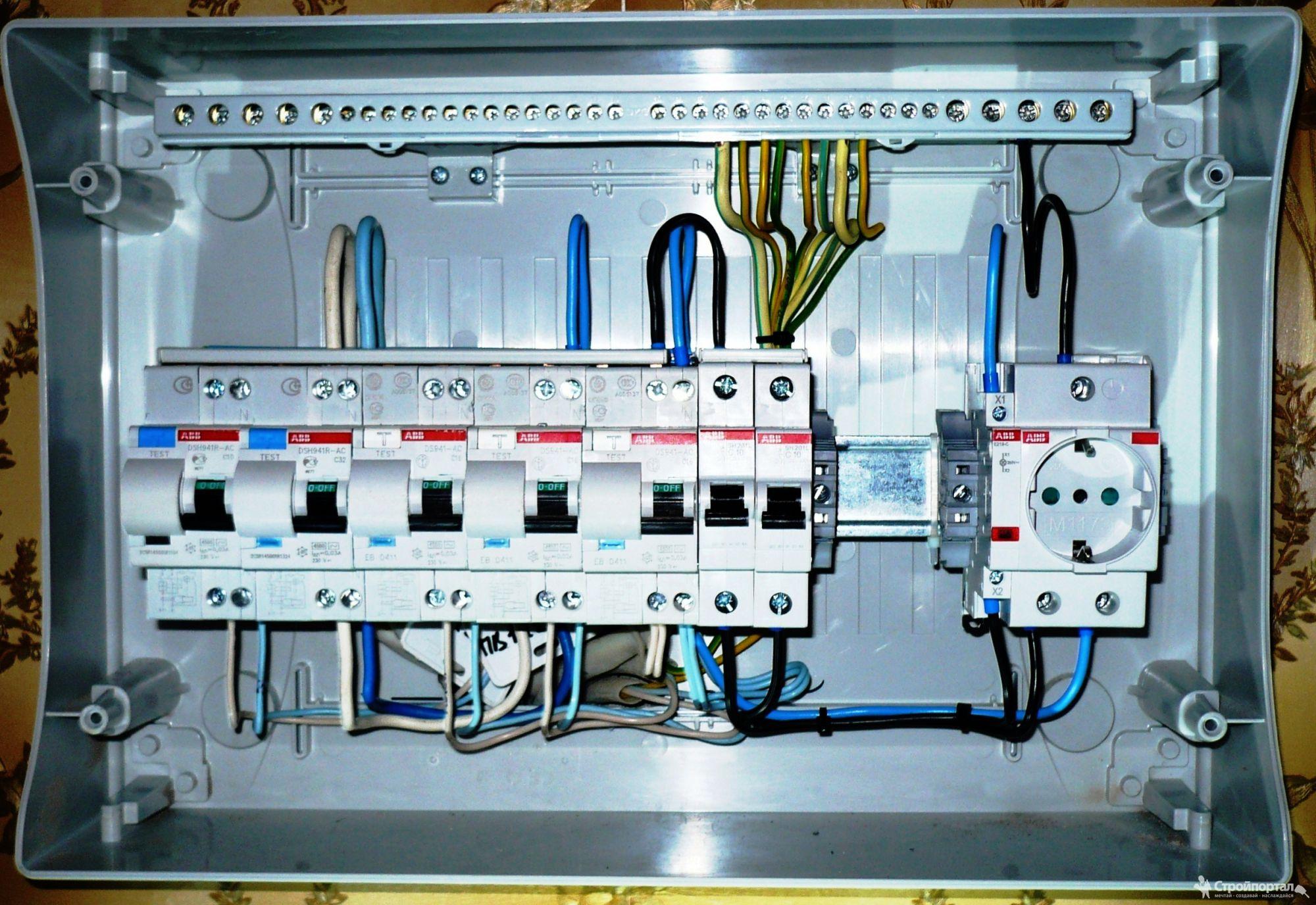

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

    Сборка распределение щитка

Соединение можно производить тремя способами:

  1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
  2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
  3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

  1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
  2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
  3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
  4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
  5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
  6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.
Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами вводаОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

sdelalremont.ru

Монтаж электрического щитка своими руками

Вопрос, как собрать электрощиток своими руками в частном доме, достаточно часто встречается на форумах, где решаются проблемы, связанные с электричеством. Молодые начинающие электрики стараются разобраться в процессах электроснабжения частных домов. К тому же эти знания помогут практически везде, ведь установка и сборка электрощитка своими руками требуется не только в доме. К примеру, монтаж этого прибора необходим сегодня в гараже, в офисе и так далее. Так что давайте разберемся в поставленном вопросе досконально.

Как и любой монтажный процесс, установка электрощита делится на несколько этапов, последовательность проведение которых гарантирует правильность работы всей электрической системы частного дома.

Какие рекомендации по этому разделу необходимо принять во внимание.

Итак, если место выбрано, можно переходить к его установке.

Как правильно установить электрический щит? В нем четыре монтажных отверстия. Если их даже нет (такие конструкции присутствуют на рынке), то придется просверлить. Обратите внимание, что щитки изготавливаются или из металла, или из пластика. Так что сверление не составит большого труда.

В первую очередь щит устанавливается на один крепеж, обычно верхний левый. Затем устройство надо выставить по горизонтали, используя строительный уровень. Далее щит крепится верхним правым углом, а уже затем двумя нижними.

Теперь к вопросу, какие крепежные изделия необходимо использовать для стен из разных материалов.

Установка встраиваемого щитка производится точно так же. Просто необходимо место установки ниши определить еще в процессе строительства частного дома. И еще один момент – заводить кабель в щиток можно с любой удобной для вас стороны: снизу, сверху или сбоку. Если на устройстве вводного отверстия нет, то его можно просверлить своими руками, используя дрель и коронку соответствующего диаметра.

Внимание! Если электрощит будет устанавливаться в стене из гипсокартона, то, во-первых, необходимо позаботиться о сооружении ниши, во-вторых, по ее периметру придется установить металлический каркас для крепления электрощитка.

Итак, переходим к основному вопросу нашей статьи – сборка электрощитов. Первое, что необходимо сделать, это установить и закрепить DIN-рейки, на которые будет крепиться вся начинка щита. А именно: счетчик учета и контроля потребления электроэнергии, автоматические выключатели, УЗО, шины нулевой фазы и заземления.

Обратите внимание на шины. Это специальные устройства в виде планок, изготовленных из меди, в которых сделаны отверстия. В последние вставляются провода, которые закрепляются винтами. Шины специально снабжены пластиковыми основами, которыми они сажаются на DIN-рейки. То есть, основа выполняет функции изоляции.

Первым устанавливается вводной автомат. Он должен располагаться в самом верху щитка с левой стороны. То есть, сборка щитов начинается именно с этого прибора. Кстати, для удобства его подключения рекомендуется вводные провода заводить сверху щитка над автоматом. Далее, устанавливаются и закрепляются остальные автоматы и другие приборы. Количество всех элементов должно в точности соответствовать расчетам и схеме, которые проводятся задолго до установки щита и разводки электрических проводов по дому.

Необходимо обратить внимание, какой вводной автомат устанавливается в электрощитке. Если это однополюсной, то через него проходит фазный контур. Если двухполюсной, то и фаза, и ноль. Нулевой контакт на автомате обозначен буквой «N». Если в дом заходит трехфазная разводка, то придется устанавливать четырехполюсной автомат. В последней позиции придется использовать цветовую маркировку проводов каждой фазы, что облегчит и сам монтаж, и дальнейшее обслуживание щитка.

После вводного автомата производится подключение счетчика учета. Здесь также все будет зависеть от того, сколько фаз входит в дом. После счетчика разводка доводится до автоматов, которые подключены к контурам электрической разводки по помещениям в доме. Нулевой контур от электросчетчика ведется к шине, а уже от нее в дом. То же самое и с контуром заземления.

Внимание! Рекомендуется мощные бытовые приборы обвязать отдельными контурами. К ним относится стиральная и посудомоечная машина, бойлер и кондиционер. То есть, для каждого прибора необходимо установить свой собственный автомат и провести до места подключения в комнате отдельный участок кабеля с установкой розетки.

Когда производится сборка электрощита, где устанавливаются приборы устройства защитного отключения, то это, по сути, та же схема, только с дополнением в виде УЗО. Это может быть один прибор или несколько. Их всегда устанавливают только на розеточные группы после автоматов. Если вместо УЗО используются дифавтоматы, то схема точно такая же, как и первая, только вместо обычных автоматических выключателей монтируются дифференциальные, выполняющие функции и приборов отключения, и УЗО. Единственное, что необходимо учитывать, это тот факт, что через дифавтоматы проходит и фазный контур, и нулевой. Контур заземления же проводится в обычном порядке, то есть, мимо автоматов прямо к розеткам.

Проводя сборку электрических щитов, необходимо учитывать правила удобства обслуживания. Не стоит разбрасывать однотипные приборы по разным углам и сторонам, все должно монтироваться поэтажно – сверху вниз. К тому же такая монтажная схема позволит не захламлять щиток проводами и не запутаться в них. Ведь неправильное подключение может стать причиной короткого замыкания, от чего сгорит вся начинка щитка или бытовые приборы.

Итак, в этой статье нами был освещен вопрос, как собрать электрический щиток своими руками? Как показывает практика, ничего сложного в этом нет. Здесь важно правильно установить его, грамотно собрать начинку, соединив все элементы проводами. Но не менее важно будет рассчитать их по мощности и продумать схему соединения. Все остальное – чисто механическая работа.

Щиток для электросчетчика и автоматов – как выбрать и собрать правильно

Правила установки счетчика электроэнергии в частном доме

Монтаж электрощитка своими руками

Количество бытовой техники в квартире постоянно растет. Одновременное включение электроприборов создает проблемы с подключениями и превышением нагрузки на электросеть. Для защиты от перегрузки необходимо разделить управление по контурам. Для этого следует правильно сделать монтаж электрощитка для дома. Чтобы сделать это самостоятельно, надо разобраться в его внутреннем устройстве, схемах разводки и соединений, правилах установки.

Кроме того, необходимо обладать навыками электромонтажа.

Требования к электрощитам

От того, насколько правильно будет сделан выбор и произведен монтаж электрощитка в квартире, зависит безопасность и комфорт проживающих.

Правила и требования к установке щитка следующие.

  1. Допустимое количество защитных аппаратов и их номинальный ток указываются в технической документации к устройству.
  2. Корпус выполняется из материалов, которые не поддерживают горение и не пропускают электрический ток. Для этого применяют металл со специальным покрытием или полимер.
  3. На корпусе должно быть указано номинальное напряжение.
  4. На подсоединяемых проводах должна быть маркировка с обозначением группы подключаемых приборов. Для этого применяются бирки.
  5. Металлический корпус и дверцы выполняются с заземлением.
  6. К колодкам РЕ и N подключается по одному проводу на каждую клемму. Они берутся с запасом не менее 5 %, чтобы был дополнительный резерв.
  7. При покупке для щитка должен быть в наличии технический паспорт, в котором указывается следующее: его тип, изготовитель, сертификация, номер стандарта, номинальная величина напряжения, ток, частота, отключающая способность, степень защиты, класс, правила монтажа, вес, размеры, основные характеристики аппаратов УЗО.

После того как сделан монтаж электрощитка в доме, его следует сдать специалисту ЖЭКа.

Кроме того, нужно предоставить электрическую схему устройства. Обычно она наклеивается на дверцу, чтобы было удобно пользоваться.

Выбор электрощитка

Не следует покупать щиток из дешевой пластмассы. Со временем она становится хрупкой и начинает откалываться. Современные коробки из пластика смотрятся эффектно и стильно. Конструкции из металла с хорошим покрытием прочней и надежней, но имеют высокую стоимость. Их устанавливают в случае необходимости создания механической защиты от внешнего воздействия.

Габариты щитка зависят от количества коммутирующей аппаратуры.

Электрическая схема щитка

Схема нужна прежде всего для того, чтобы сделать монтаж электрощитка. Она необходима при проведении работ по ремонту или модернизации квартирной электросети. Без нее электрик не примет работу по установке. Схема монтажа электрощитка рисуется от руки или с помощью специальной программы.

Электрощит устанавливается на самом последнем этапе, когда все провода по группам подведены из помещений к выбранному месту. Такой подход обладает массой достоинств. Экономятся материалы и упрощаются монтажные работы.

По каждой группе электропроводки делается подсчет нагрузки и выбирается тип автоматов. В результате будет известна общая потребляемая мощность системы. Если это необходимо, его нужно заменить. Обычно берется медный моножильный проводник.

Монтаж щитка

Монтаж электрощитка в квартире обычно делается в нише около входной двери. При отсутствии подготовленного места можно выдолбить проем или навесить на стену внешний щиток. Этот способ является самым быстрым и простым. Его применяют при прокладке наружной проводки. Ее можно скрыть под фальшстеной. Если крепление производится на гипсокартон, под ним устанавливаются закладные элементы, чтобы повысить несущую способность. Будет лучше предварительно сделать нишу из металлического профиля с припуском 2-3 см.

Монтаж электрощитка делается таким образом, чтобы доступ и его обслуживание были удобными. Расстояние от его нижнего края до пола обычно составляет 1,4-1,7 м. Верхний ряд автоматов должен быть не выше уровня глаз.

Когда требуется произвести монтаж электрощитка в деревянном доме, обычно выбираются навесные устройства с защитой от пыли и влаги.

Автоматический выключатель для защиты от короткого замыкания должен быть не ниже класса С.

Желательно, чтобы на щите находился замок, который можно закрыть от детей.

Сборка щитка

Под каждую группу проводов подбираются необходимые автоматы. Под рукой постоянно должна быть схема монтажа электрощитка. С ней нужно постоянно сверяться и при необходимости вносить в нее изменения. Центральный главный выключатель, подключающий все цепи одновременно, должен быть немного меньшей мощности, чем наружный. Он располагается в максимально возможной близости от входящего силового кабеля. Кроме того, следует добавить 2-3 запасных пакетника, чтобы с их помощью можно было включать мощные потребители, например электрический котел или электрическую духовку. Приборы мощностью более 5 кВт имеют свои предохранители.

Как осуществить монтаж квартирного электрощитка и правильно подключить заземление, следует проконсультироваться у специалиста. Для монтажа оборудования в корпусе щитка размещены планки крепления. Сначала на них устанавливаются нулевая и заземляющая шины. На фото ниже они изображены сверху и могут поставляться в комплекте щитка.

Следует проверить, чтобы по мощности они совпадали с главным выключателем. После корпус и дверцы щитка соединяются с шиной N. В частном доме заземляющий провод вводится от специального контура, смонтированного снаружи по всем правилам.

Как подключить заземление

В старых домах применялась система заземления TN-C по старым ГОСТам, где совмещается нулевой и заземляющий провода. Для современного дома применяются системы TN-S и TN-C-S. На этажный щит выходят 3 фазы и отдельно нулевой (N) и заземляющий (PE) провода.

Часто некоторые «умельцы» соединяют нулевой провод и заземление. В случае отгорания нулевого провода в щите на корпус электроприбора может попасть 220 в. Правильное решение будет, если создать отдельный контур заземления, что весьма проблематично в многоэтажных домах.

Подключение питающего кабеля

Питающий кабель имеет три жилы разного цвета. Фаза подключается на ввод защитного автомата. Она может быть белой, красной или коричневой. Синий ноль соединяется с соответствующей шиной, а желтая с зеленой полосой идет на клеммную колодку заземления. Аналогичная операция проделывается с проводами в помещениях. Только провод фазы подключается к нижней части автомата защиты, соответствующего данной группе.

Монтаж электрощитка своими руками осуществить значительно проще, если все автоматы с верхней стороны фазы соединять между собой шинопроводниками. Их называют гребенками, и при выборе следует обращать внимание на сечение, которое не должно быть менее 10 мм 2. Некоторые производители продают их дешево за счет снижения толщины жилы.

Они надежней, чем куски провода, которые применяли ранее.

Защита от поражения электрическим током

Чтобы защитить человека от действия тока при неожиданном контакте с оголеннным проводником и корпусом электроприбора, в щитке устанавливается устройство защитного отключения (УЗО). При одновременном прикосновении к фазному проводу и заземленному токопроводящему корпусу отключается подача электроэнергии. Для квартиры ток срабатывания выбирается 30 мА. Он не опасен для человека, хотя и вызывает неприятные болевые ощущения. От короткого замыкания он не срабатывает. Поэтому в электрической цепи вместе с ним должен быть подключен автомат. Если использовать дифференциальный автомат, он выполняет функцию обоих устройств, срабатывая не только на короткое замыкание, но и на утечку тока.

Влажные помещения и мощные потребители снабжаются отдельными УЗО или дифавтоматами. Во влажной среде в деревянных конструкциях даже ток 30 мА может вызвать возгорание. В таких зонах проводка требует особого внимания и защиты.

Подключение к приборам

Удобно, когда на каждом контуре стоит отдельный автомат. При необходимости его всегда можно отключить. Предпочтительной является такая разбивка точек подключения:

  • группировка розеток в каждом помещении;
  • освещение по комнатам;
  • индивидуальное подключение к стиралке, бойлеру, электроплите, посудомойке.

Самые мощные автоматы устанавливаются ближе к главному.

Электрическое подключение собранного оборудования электрощитка производится следующим образом. Отводящие клеммы счетчика соединяются со входом главного выключателя. От него провод подключается шлейфом к дифференциальным выключателям, а от них отводится к потребителям энергии. Между собой сверху автоматы объединяются соединительной гребенкой. Она надежней перемычек из провода.

Электроприборы снабжаются своими средствами защиты, начиная от самых простых плавких предохранителей и кончая электронными. Автоматы щитка в основном служат для защиты проводки.

Монтаж трехфазного электрощитка

На входе стоит вводной автомат, а за ним устанавливаются трехфазный счетчик и дифавтомат, после чего питание равномерно распределяется по контурам нагрузки.

Трехфазное подключение имеет некоторые отличия. Если общая мощность составляет 15 кВт, то затем она делится на 3. На каждую фазу будет приходиться по 5 кВт. Автомат ставится 3-х или 4-полюсный. При превышении тока на одном из них выключается все.

Нагрузку стараются распределить равномерно, но это не всегда получается. Никто в текущий момент не может точно сказать, что включено в ту или иную розетку. Но распределение все же сделать необходимо. При этом следует оставлять запас по мощности.

Применение УЗО в многофазном варианте создает проблемы и целесообразно только в случае очень ограниченного бюджета. Здесь лучше сразу установить дифавтоматы, что делает систему дороже. Зато с последующими переключениями по изменению схемы не будет сложностей.

Монтаж трехфазного электрощитка своими руками требует специальных знаний и навыков. При изменении схем подключения и вводе новых контуров необходимо поддерживать равномерность нагрузки на каждой фазе. Грамотная установка предусматривает применение кросс-модуля, представляющего собой шины в изолированной закрытой коробке. К ним подключаются фазы и нулевой провод, а затем делаются необходимые разветвления. На один ввод можно подключить несколько выводов к потребителям. Устройство надежно крепится на планку и значительно экономит труд по электромонтажу. Сверху располагается прозрачная крышка для визуального контроля.

Заключение

Для современной энергонасыщенной жизни в квартире необходим электрощиток. Он предназначен для распределения электроэнергии по квартире и защиты человека от поражения электрическим током.

Обладая специфическими навыками, можно монтаж электрощитка выполнить своими руками.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Монтаж электрического щитка

Электрический щиток в квартире, его важность в системе электроснабжения дома чрезвычайно велика. Проводка не сможет

Монтируем электрический щиток самостоятельно

качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно, лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные система

ми пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для 2-х и 3-х комнатных квартир подойдет автомат на 32-40 ампер (порядка 7кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1.5кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 – примерные мощности бытовых устройств.

Распределение мощности УЗО

УЗО (устройство защитного отключения), чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов: закрытый (встраиваемый в стену) и открытый (щит крепиться непосредственно к вертикальной поверхности). Выбор вида установки в основном зависит от типа электропроводки – если проводка открытого типа идеальным будет монтаж накладного щита, такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель-гвоздей или шурупов «саморезов» (все зависеть от материала стены). Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены, главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобней использовать пластмассовый. Верхняя часть должна содержать вводной автомат под которыми располагается счетчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с опломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность там, где к нему легко добраться и обслуживать.

Расположение щитка определяется по нормам, вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1.5 м от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если Вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • Количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво-наперво в щите, при помощи саморезов, устанавливается дин-рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по-другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин-реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

Сборка распределение щитка

Соединение можно производить тремя способами:

— При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.

— Собственноручно изготовить перемычки П-образной формы из кусков медного провода.

— При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.

1. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию. 2. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.

3. Производим подключение проводов к автоматам – клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.

4. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.

5. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО – ноль идет через него к подключаемой линии.

Что еще необходимо знать?

Установка электрического щитка и его сборка – это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд. AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций. Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами ввода Однофазная схема подключения Схема электропроводки в квартире

Видео: Видеоурок 5. Сборка, установка и подключение электрического щитка.

Правила и секреты работы с гипсокартоном

Источники: http://onlineelektrik.ru/emontazh/eshhity/sborka-elektroshhita-svoimi-rukami-poshagovaya-instrukciya-i-rekomendacii.html, http://fb.ru/article/188673/montaj-elektroschitka-svoimi-rukami, http://sdelalremont.ru/montazh-elektricheskogo-shhitka.html

electricremont.ru

Сборка электрощитка своими руками 220в в квартире

К непосредственной сборке щитка можно приступать после составления схемы щитка, прокладки всех трасс электропроводки по штробам, потолку и т.д. Некоторые заказывают готовые решения согласно заранее просчитанным группам и нагрузкам, и потом остается только подключить питающий и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щитка.

Возьмем усредненные данные для квартиры небольшой площади, которыми будем оперировать при сборке щитка:

  • ⚡количество групп — 8-10
  • ⚡в щитке есть УЗО или дифавтомат
  • ⚡на отходящих группах установлены автоматические выключатели
  • ⚡общее количество модульных мест под устройства — до 20

Инструмент для сборки электрощита

Инструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

  • ⚡отвертки (крестовая+шлицевая)
  • ⚡пассатижы, бокорезы, кабелерез, утконосы
  • ⚡пресс клещи для наконечников
  • ⚡съемник изоляции
  • ⚡маркер
  • ⚡нож
  • ⚡провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
  • ⚡гребенчатая шинка
  • ⚡разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
  • ⚡составленная схема со списком групп для сборки щита

Желательно на предварительном этапе завести кабели в щиток не как попало, а по порядку, согласно пронумерованных групп.

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Порядок работ по сборке электрощитка 220в

1. Зачистка кабеля

Ножом снимаете внешнюю изоляцию со всех кабелей заведенных в щиток и маркируете жилы по группам. Пронумерованные жилы загибаете и закрепляете на самодельный крючок сбоку от щитка.

2.Примерка расстояний

Перед подключением проводов предварительно примерьте и прикиньте места где будет стоять модульная аппаратура и какой длины провода необходимы до них.

Устанавливаете DIN рейку, нулевую шинку и шинку заземления. Ничего не прикручиваете и не закрепляете, только примеряете. Ваша задача понять общее расположение автоматов и места укладки проводов. На что следует обратить особое внимание:

  • ⚡расстояние между рядами автоматов
  • ⚡расстояние между автоматами и нулевыми шинками

Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

3.Шинки заземления и зануления

После предварительной примерки монтируете и закрепляете в щитке нулевую шинку и шинку заземления. Над клеммами шинок подписываете номера групп.

Так как провода заземления никогда не отгорают, то заземляющую шину можно монтировать сверху щитка, без всякого запаса провода. А вот нулевую, лучше разместить снизу. В случае непредвиденных обстоятельств, у вас будет некий запас провода и путем перемещения шинки выше, вы сможете вновь расключить все оборудование без замены или наращивания проводников.

Выделяете из пучка очищенных проводов нулевые и заземляющие жилы (нулевая жила обычно синего цвета, заземляющая — желто-зеленая), зачищаете их съемником изоляции и поочередно подключаете к шинкам. Никаких лишних запасов или дополнительных изгибов делать не стоит.

4. Сборка в электрощитке модульной аппаратуры

Монтируете и закрепляете DIN рейки. Ранее проложенные защитные проводники (нулевые и заземления) должны оказаться за din рейкой. На DIN рейку последовательно защелкиваете автоматы согласно ваших групп.

Придерживайтесь такой схемы размещения модульной аппаратуры:

  • ⚡первым ставится вводной автомат или выключатель нагрузки
  • ⚡затем идет реле напряжения (если вы его предусмотрели в схеме)
  • ⚡далее автоматы самых мощных потребителей (варочная панель, духовой шкаф, сплит система) или УЗО с диф.автоматами
  • ⚡простые автоматы на розетки и выключатели располагаются в нижнем ряду

Всю автоматику старайтесь ставить по центру, по бокам оставляя побольше места для укладки проводников или для установки в дальнейшем дополнительных модульных устройств.Для того чтобы модульное оборудование не ездило по дин рейке очень удобно пользоваться фиксаторами.

5.Подключение проводов

Расключение начинайте с верхнего ряда. Выделяете из пучка фазных отходящих проводников те группы, которые идут на верхний ряд и увязываете их в жгут кабельными стяжками. Укладываете жгут по краям щитка, формируете на конце гребенку буквой Г и зачищенные провода заводите снизу автоматов. Затем устанавливаете нижние ряды автоматов и повторяете все операции.

6.Гребенчатая шинка

Для последовательного подключения автоматов расположенных в щитке в один ряд используем гребенчатую шинку. Отрезаем ее необходимой длины по количеству автоматов в рядах и вставляя в верхние клеммы автоматов затягиваем винты.

Обратите внимание, что если у вас бюджетные автоматы без допконтакта, специально предназначенного под гребенчатую шинку, то шинку нужно вставлять в автомат таким образом, чтобы выпирающая часть шинки смотрела на вас.

Тогда вы сможете легко завести в контакт автомата вместе с контактом шинки еще и провод, и при затяжке автомата его не искривит и проводник не вылезет из контакта.

7. Внутренняя коммутация щитка

Для дальнейшего расключения коммутаций, используйте куски заготовленного провода ПВ3*10 (для подключения самых первых автоматов в ряду), ПВ3*1,5 (для нулевых контактов реле напряжения) и ПВ3*2,5 для дифавтоматов и УЗО отдельных групп.

Если используются моножильные провода, то конец провода входящий в автомат загибайте вдвойне, тем самым увеличивая полезную площадь соприкосновения с контактом.

Ну а для многожильных обязательно используйте втулочные наконечники.

8.Схемы подключения

Питающий фазный проводник кабеля подключается через вводной аппарат (УЗО, автомат, выключатель нагрузки), в зависимости от вашей схемы. Нулевая жила идет напрямую к нулевой шинке. При наличии в щитке отдельного УЗО на ванную комнату, с нулевой шинки проводник заводите на это УЗО. Также отдельным проводником от нулевой шинки подключаете реле напряжения.

Фазный проводник с вводного автомата сначала заводите на реле напряжения и далее с него запитываете верхние контакты самого первого автомата в рядах. Остальные автоматы в ряду, запитаются от него, благодаря ранее установленной гребенчатой шинке.

Все отдельные куски проводников для подключения, необходимо заранее приготовить. Для этого отмеряете их нужную длину от клемм одного оборудования до клемм другого. Зачищаете концы съемником изоляции, и если у вас провод гибкий, опрессовываете наконечниками НШВИ.
9. Надписи

После окончательного подключения проводников еще раз проходите все контакты отверткой и проверяете их затяжку. В конце не забудьте подписать все коммутационные аппараты на щитке.

На этом монтаж щитка можно считать завершенным.

Статьи по теме

domikelectrica.ru

сборка, установка и подключение — инструкция

Очень приятное чувство, когда затянувшийся ремонт в квартире или частном доме близится к завершению. Сделан своими руками полный монтаж электропроводки и остается последний штрих — коммутация вводного силового шкафа (сборка распределительного щита). И вот тут многие домашние мастера-электрики не рискуют браться за дело сами, а предпочитают нанять профессионалов.

Конечно, это кажется более надежным, чтобы электрический распределительный щиток монтировали электрики, но не факт, что работать будут настоящие профессионалы, а не те, кто «опоздал на последнюю электричку». К тому же, монтаж электрощитка в квартире стоит немалых денег, которых обычно к концу ремонта, мягко сказать, «не густо». И еще, есть один немаловажный фактор. Стоит ли сомневаться в своих силах, если полный монтаж электропроводки в квартире или доме произведен своими руками?

Стоит задуматься. Ведь собрать электрощиток самостоятельно — вполне посильная задача. Конечно, это требует внимательности и некоторых знаний, но сейчас, разобрав пошагово все действия по подобному монтажу, возможно, подобные сомнения развеются.

Для начала необходимо понять, что же потребуется для подобного монтажа, а уже после разбираться, что и как установить. Но все-таки первым делом имеет смысл составить хотя бы примерную схему, которая поможет не только в вопросе, как собрать электрический щиток, но и выручит в будущем при проведении ревизий и ремонтов.

Электрощит. Внешний вид

Схема распределительного щита

Составляя подобный проект, необходимо учесть силовую нагрузку на вводной щит, которая будет присутствовать на той или иной линии. Так же учитывается количество групп, выходящих на квартирный щиток; необходимость отдельной защиты на тот или иной потребитель (обычно отдельные УЗО или дифавтоматы устанавливаются на стиральные машины, котлы, посудомоечные машины и т.п.).

Также необходимо решить, какая защитная автоматика будет установлена в электрический щиток в квартире, учитывая то, что каждое УЗО требует монтажа дополнительного автомата, в отличие от АВДТ, а потому и места будет занимать больше.

Также схема электрощита должна содержать номиналы автоматов. Не стоит забывать и о том, что непосредственно перед прибором учета расхода электроэнергии в однофазных сетях 220 В необходима установка основного вводного двухполюсного автомата. Ну а в сетях 380 В — четырехполюсного, номинал которого должен быть выше всех распределительных вместе.

Также необходимо учесть и дополнительные, резервные автоматы. Ведь в любое время какой-либо из распределительных может выйти из строя, и неизвестно, будет ли возможность быстро приобрести новый.

Приблизительная схема собираемого щита

Установка электрощитка в квартире требует наличия шин заземления и нуля. Причем нулевая шина обязательно должна быть изолирована от корпуса силового шкафа, в противном случае будет происходить постоянное отключение УЗО.

И еще одно. При той стабильности напряжения, которая присутствует в наших сетях, имеет смысл, для сложной техники, предусмотреть стабилизатор.

Подготовительные работы

После того как схема электрического щитка составлена, необходимо установить непосредственно сам электрощит для частного дома или квартиры в заранее выбранное место, куда подходит ввод электричества и приведены все группы кабелей из квартиры. Не имеет значения, где будет установлен распределительный щиток в квартире — в подъезде или на веранде, это дело самого мастера. Главное — он должен находиться в помещении. Либо, если предусмотрен уличный щиток в частном доме, он должен обладать необходимой степенью защиты от погодных условий. Установка электрощита требует жесткости и прочности — он не должен болтаться.

Сами электрические щиты могут быть пластиковыми или металлическими, а также встраиваемыми и наружными.

Сборка электрощита своими руками начинается с расположения внутри всего защитного оборудования.

Если внутри не предусмотрены DIN-рейки, их необходимо закрепить, т.к. вся современная автоматика крепится именно на них. Обычно сборка электрощитков начинается с крепления на верхней DIN-рейке прибора учета электроэнергии, основного автомата и, если предусматривает схема монтажа, основного УЗО. Конечно, намного компактнее будет, если схема электрического щитка будет содержать дифференциальный автомат, но в этом случае при поломке замена обойдется дороже — тут дело вкуса и личных предпочтений потребителя.

Сборка автоматов на DIN-рейку

Ниже рационально будет расположить УЗО или дифавтоматы отдельных групп, а еще ниже — сами автоматы по группам. Это не эталон расположения, а потому сборка электрощитка производится в зависимости от индивидуальных предпочтений.

Необходимо отметить, что включение в цепь УЗО не является заменой дифференциальному автомату, т.к. защищает лишь от утечек и поражения электрическим током, не реагируя на перегрузки в сети и даже короткое замыкание, именно поэтому каждое устройство защитного отключения необходимо укомплектовать дополнительным автоматом с тем же номинальным током. Можно повториться, что альтернативой может стать дифавтомат, но тут уж кому как удобнее.

Кстати, не стоит забывать о правилах подключения УЗО, а именно о том, что для каждого из них, не исключая общего, требуется отдельная нулевая шина. На монтаже этих устройств остановимся чуть ниже.

Начало монтажа

Когда вся автоматика силового щита расставлена по своим местам, т.е. первичный монтаж завершен, можно приступать к самой ответственной работе — подключению. Начинать монтировать вводной щит следует с основного общего автомата, при этом питание к нему сразу подключать не нужно. По схеме, которая имеется под крышкой прибора учета электроэнергии, он подключается к двухполюсному вводному автомату (обычно фаза — первая клемма, ноль — третья). От электросчетчика оба провода должны пойти на общее УЗО, причем, если защитное заземление отсутствует, необходимо нулевой провод соединить с шиной заземления, находящейся в электрическом шкафу. Но сделать это нужно именно до УЗО, а не после.

Пример собственноручно нарисованной схемы

После общего устройства защитного отключения нулевой провод идет к шине, а фазный необходимо довести до ближайшего линейного УЗО, от которого перемычками можно объединиться со всеми остальными. Нулевые клеммы всех этих устройств необходимо соединить отрезками провода с нулевой шиной.

Дальнейшая сборка электрического щита продолжается объединением автоматов между собой по группам, а от каждого устройства защитного отключения выводится ноль на «свою» нулевую шину, а фаза — на группу автоматов.

При включении в схему УЗО необходимо придерживаться некоторых правил, на которых следует остановиться подробнее.

Как подключить УЗО

Самое главное в подключении устройств защитного отключения — это не допустить обмена между ними фазными либо нулевыми проводами. Дело в том, что по своему принципу УЗО действует так: оно контролирует разность потенциалов между нулем и фазой и при ее изменении отключает питание. Именно поэтому оба провода, которые выходят из устройства защитного отключения, должны быть смонтированы только к своей, отдельной группе.

К тому же, ни в коем случае нельзя допустить заземления нулевого провода после УЗО. В противном случае устройство будет работать некорректно, допуская беспричинные срабатывания.

Поэтому наиболее удобным будет вариант монтажа, при котором подключение будет происходить поочередно, переходя от одного УЗО к другому. Последовательность работы будет примерно такой.

Сначала к нулевой шине устройства защитного отключения монтируются все нулевые провода группы, контакты основательно протягиваются. После этого все заземляющие провода подключаются к своей отдельной шине. И в последнюю очередь фазные жилы расключаются по автоматам группы.

Очень важно при этом соблюдать цветовую маркировку кабелей во избежание коротких замыканий, несанкционированных отключений УЗО, да и вообще, для удобства последующего обслуживания.

Пример готовой сборки

Проверка и подключение электрощитка

Смонтировав, таким образом, поэтапно весь распределительный щит, необходимо вновь, согласно составленной схеме, все перепроверить, протянув все соединительные контакты. Важно, чтобы все жилы кабелей в шкафу были аккуратно расположены — подобная сборка щитка облегчит ревизию и ремонт в дальнейшем.

Необходимо помнить, что если речь идет о частном доме, питание к которому нужно подводить со столба, домашний мастер не имеет права этого делать. Эта работа выполняется только обслуживающей организацией, домашнему мастеру остается лишь сборка электрощитов и их расключение.

Итак, когда все перепроверено, заводится питающий кабель на вводной автомат. Напряжения при этом на нем быть не должно. Подключив последний провод, производится пробное подключение щитка к напряжению, т.е. непосредственно сама проверка.

Вся автоматика при первичной подаче питания должна быть включена, тогда при неправильном монтаже, т.е. коротком замыкании в электросети квартиры, сразу будет понятно, по какой линии допущена ошибка. Розетки при этом должны быть разгружены, т.е. никаких приборов в них включено быть не должно.

При условии, что вся автоматика осталась во включенном состоянии, проверяются поочередно все устройства защитного отключения. Для этого, именно без нагрузки на них в квартире, нажимается кнопка «Тест». Т.к. подобное действие создает видимость утечки в сети, УЗО должны отключаться.

Если после произведенной проверки все в порядке, можно вызывать сотрудника контролирующей электроснабжение организации для проверки и опломбирования прибора учета электроэнергии.

Более сложный электрошкаф с маркированными проводами

Некоторые советы

При производстве такой работы, как сборка щитков, имеет смысл установить обычную розетку, которая будет запитана от общего устройства защитного отключения. Это позволит включить какое-либо оборудование для ремонта или сделать подсветку внутри электрошкафа при аварийном отключении автоматов любой из групп.

Кто-то может сказать, что лучше в таком случае подключить эту розетку к вводному автомату, но этого нельзя делать ни в коем случае. Дело в том, что если розетка будет подключена перед прибором учета электроэнергии, контролирующая организация может наказать мастера, т.к. подобный монтаж позволяет хищение электричества.

После того, как произведена установка щитка и его ввод в эксплуатацию, через неделю необходимо протянуть снова все контактные соединения. Данную процедуру необходимо проводить хотя бы раз в полгода, во избежание ухудшения контакта при окислении жилы. Особенно актуален этот совет при монтаже с помощью алюминиевых кабелей.

Схемы, составленные для монтажа электрического щита, равно как и те, которые составлялись для монтажа электропроводки в квартире, выбрасывать ни в коем случае нельзя. Они обязательно пригодятся при каком-либо ремонте, намного сократив время поиска неисправности.

Дополнительные рекомендации

Помимо соблюдения цветовой маркировки жил, производя монтаж щитка, желательно отметить направление каждого кабеля, входящего в квартиру, бирками. Схема квартирного щитка переносится на дверцу электрического шкафа (на внутреннюю часть), а каждый автомат подписывается.

Если все шаги выполнить грамотно и аккуратно, это облегчит обслуживание не только самому мастеру, монтировавшему электрощит, но и любому электрику, который будет производить ревизию или ремонт.

Сложная схема электрощита с тремя фазами ввода
Рекомендации по безопасности

При производстве подобных работ не стоит пренебрегать элементарными требованиями электробезопасности. Вне зависимости от того, есть напряжение или нет, весь электроинструмент должен быть качественным. Изоляция ручек должна быть без повреждений и трещин. При малейших сомнениях в безопасности инструмента следует его немедленно заменить.

Если в каком-либо случае пришлось вызывать профессионального электрика, а инструмент, который он использует, перемотан изолентой, поврежден и т.п. — от услуг такого монтера лучше отказаться.

Подведем итог

Как можно понять, монтаж электрического щита своими руками — задача вполне посильная для домашнего мастера. Не имеет значения, для квартиры мы его собираем, для частного дома или для дачи. Если аккуратно и четко соблюдать все инструкции, появляется возможность приличной экономии средств на работе профессионального электромонтера.

Главное — это быть внимательным, не игнорировать такое условие, как схема щитка и не забывать, что от правильности монтажа при такой работе, как сборка щитов (сборка ВРУ), зависит жизнь и здоровье проживающих в квартире людей. А потому при наличии больших сомнений в возможности собственноручного выполнения подобной работы, лучше обратиться к специалистам. Основная задача в этом случае — доверить работу по монтажу электрических щитов действительно профессионалам, а не дилетантам, мнящим себя таковыми.

Похожие статьи:

domelectrik.ru

требования, элементы, схема сборки и подключение

В квартире современного человека работает огромное количество электроприборов, которые создают большую нагрузку на сеть.

Для обеспечения повышенной электробезопасности можно установить индивидуальный электрощиток в квартире или доме, это позволит раздельно управлять электроприборами.

Сделать это можно вполне самостоятельно, например, во время ремонта или после замены старой проводки.

Элементы электрощита

Обычный электрощиток для квартиры содержит не так много элементов, и собрать его может практически кто угодно. В состав электрощита входят:

  • Вводной автоматический выключатель. Как правило, двойной, обесточивающий сразу два электрических кабеля – ноль и фазу. Мощность выбирается в зависимости от общей нагрузки потребления всех приборов в квартире.
  • Устройство защитного отключения (УЗО), дифференцированное реле. Обесточивает электропроводку буквально за миллисекунды после регистрации утечек напряжения, например, при замыкании нулевого провода на землю. Это не обязательный элемент электрощитка, тем не менее, стоит приобрести его для обеспечения электробезопасности.
  • Дополнительные автоматические выключатели. Контролируют электроприборы большой мощности, такие как бойлеры, электрические плиты, кондиционеры, стиральные машины, а также электрические цепи в отдельных комнатах. Номинал выбирается в зависимости от мощности потребителя.
  • Нулевая и заземляющая шины. Представляют собой медные полосы на диэлектрической основе, используемые для безопасного контакта заземляющих и рабочих нулевых проводов. Могут быть открытого и закрытого типа, предотвращающего касания.
  • Корпус электрощита. Необходим для размещения оборудования, изготавливается из термостойкого пластика или металла. Могут быть навесными или встраиваемыми.

    Навесные корпуса легко установить, но они не всегда хорошо вписываются в интерьер квартиры. Встраиваемые требуют больше подготовки для монтажа, включая строительные работы, зато они практически не заметны.

  • DIN-рейка. Представляет собой металлическую пластину, предназначенную для установки автоматов при помощи специальных креплений. Крепится к корпусу электрощита.
  • Соединительные провода. Сечение выбирается в зависимости от характеристик электрооборудования.

Требования к распределительным щиткам

Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.

Электрический щит должен отвечать всем правилам ГОСТ 51778-2001 и ПУЭ

  • К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
  • Щиток должен иметь знак электрической безопасности с указанным напряжением.
  • Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
  • Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
  • Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы. Шины должны быть промаркированы по правилам ПУЭ.
  • Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
  • Дверцы электрощитка должны предусматривать элементы для опломбирования.
  • Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
  • Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».

Следуя правилам, описанным в ПУЭ и ГОСТ, можно установить электрощит самостоятельно, для этого нужно разработать схему подключения.

Схема сборки и подключения

Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ 21.614 для графического обозначения всех элементов щита.

Тип системы электроснабжения может быть указан в щите на лестничной площадке, иначе это можно выяснить, обратившись в ЖЭК. Есть три типа системы, которые различаются способами электроснабжения и заземления: ТN-С, ТN-S, ТN-С-S.

ТN-С – старый тип энергоснабжения, проводка в квартире включает в себя двухжильный медный или алюминиевый кабель, кабель в щите совмещает ноль и землю.

ТN-S, ТN-С-S — это более современные системы снабжения, используют трёхжильный кабель для проводки в квартире и раздельный кабель для нуля и заземления в щите на этаже.Затем следует разделить потребители электроэнергии на несколько групп. Например, можно разбить по группам точки подключения розеток в каждом отдельном помещении, выключатели, крупные потребители электрического тока вроде кондиционера или бойлера. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат.

После этого начинают рисовать схему электрощита. На ней указывают все элементы, используя графические обозначения по ГОСТ 21.614, а также все потребители тока, которые к ним подключены.

Схема сборки и подключения электрощита в квартире:

Используя схему подключения, можно начинать монтаж электрощитка.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

elektrik24.net

Монтаж электрощита в квартире в Москве

Обращайтесь к мастерам сервиса Юду, если вам требуется качественная сборка электрощитов, цена которой будет невысокой. Опытные сотрудники организаций и проверенные частные специалисты, зарегистрированные на YouDo, в кратчайшие сроки произведут подготовку схемы, расчет стоимости и сборку электрощитового оборудования в любых точках:

  • частные дома, прилегающая к ним территория
  • квартиры и этажные лестничные площадки
  • промышленные цеха и другие объекты

Профессиональную помощь по приемлемой цене оказывают проверенные мастера, имеющие богатый опыт работы с электрощитами, соответствующие уровни доступа и все необходимые инструменты. Замена, перенос или монтаж таких устройств как электрощитовое оборудование осуществляется с полным соблюдением техники безопасности и правил устройства электроустановок.

Подайте заявку на Юду уже сегодня, чтобы как можно скорее узнать стоимость сборки электрощита. Цены, устанавливаемые исполнителями, на 20-30% ниже средних по прайсам большинства компаний города Москва.

Сколько стоят электромонтажные работы

Если вам нужен недорогой монтаж оборудования и установка автоматов в электрощитке, цена услуг на сервисе Юду вас устроит. Подайте заявку и узнайте, сколько стоит электромонтаж – специалисты рассчитают стоимость индивидуально. Расценки зависят от следующих показателей:

  • разновидность электрощита (напольный, настенный или встроенный в стену), количество модулей под дифавтоматы, УЗО и другие компоненты
  • цены на закупаемое оборудование (вводные автоматы, счетчики учета электроэнергии, кабели, однополюсные выключатели, электрощиты и др.) и доставку
  • удаленность квартиры, коттеджа или производственной площадки от МКАД
  • материал стены под устройство ниши для электрощита
  • необходимость производить работу на большой высоте, осуществлять демонтаж старого оборудования или выполнять перенос в новую точку силового распределительного щита, АВР, ВРУ и т.д.

Стоимость услуг электриков на YouDo оптимальна, так как нет посредников между клиентами и исполнителями города Москва. Поиск самых дешевых предложений на бесплатных досках объявлений – ненадёжный вариант, потому что вы рискуете столкнуться с мошенником и установить некачественные электрощиты.

Оставьте заявку на Юду – исполнители гарантируют, что будет выполнена оперативная и качественная сборка электрощитов, цена не превысит предварительно оговоренной суммы. Сравните прайсы разных мастеров, прежде чем сделать выбор.

Этапы установки электрощитового оборудования

Многие легко решают простые бытовые задачи, такие как замена лампочек или подкручивание винтов розетки. Но при необходимости демонтажа, замены, переноса или монтажа новых электрических щитков следует обращаться к квалифицированным специалистам. Сборка электрощита самостоятельно или с помощью частников, предлагающих услуги слишком дешево, может привести к некорректной работе системы освещения, повреждению бытовых приборов и даже возникновению пожара.

Индивидуальные предприниматели и организации города Москва, предлагающие клиентам профессиональную помощь в сфере автоматизации и электромонтажа на сервисе Юду, решают задачу в несколько этапов:

  • разработка схемы электрощита с учетом нагрузки однофазной или трехфазной сети
  • выбор электрощитового оборудования (контакторов, счетчиков, УЗО, рубильников, вводных автоматов, однополюсных автоматических выключателей), закупка и доставка техники
  • монтаж пластикового или металлического ящика (встроенного или настенного – для скрытого и открытого монтажа)
  • установка модулей на ДИН-рейки
  • подключение проводов и кабелей, установка заглушек на пустые модули электрощита, тестирование работоспособности устройства, маркировка и навешивание дверцы

Создайте задание на Юду или напрямую обратитесь к исполнителю, изучив каталог мастеров и их прайсы. Принять правильное решение вам поможет информация в личных профилях исполнителей:

  • отзывы владельцев квартир, коттеджей или офисов, уже поставивших электрощиты внутри помещений или на открытом воздухе
  • расценки на услуги электриков
  • рейтинги на youdo.com
  • примеры выполненных работ (фотографии установки и подключения счетчиков электроэнергии, электрощитов управления наружным освещением, УЗО и другого оборудования)

Подайте заявку на Юду, ознакомившись с расценками. В кратчайшие сроки сборка электрощитов, цена за которую не завышена, будет выполнена опытными мастерами

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита — довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Оглавление:

  1. Электромонтаж частного дома своими руками: технология и порядок проведения работ
  2. Электромонтаж своими руками схема и сборка щита

Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

  • выполнение контроля потребляемой энергии;
  • контроль потреблений и разного рода цепей;
  • селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип — одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

  • оптимальное значение рабочей силы;
  • скорость на которой начинается срабатывание автоматов;
  • тип отключение приборов;
  • оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап — установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке — например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник — с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

Какие правила монтажа распределительного щита часто нарушают электрики

Давно прошли те времена, когда электроэнергию по всему дому распределял электросчётчик с двумя пробками. Которые постоянно перегорали, из-за того, что на них ложилась нагрузка со всего дома. И это в то время, когда из бытовых электроприборов, а в доме был холодильник и телевизор.

Назначение распределительного щита

Несколько последних десятилетий, в каждом доме появилось множество новых, бытовых электроприборов.

Самые распространённые среди них:

  • морозильные камеры;
  • домашние кинотеатры;
  • разнообразная компьютерная техника;
  • системы вентиляции и кондиционирования;
  • электрооборудование для обслуживания системы отопления;
  • электрические устройства для нагрева воды;
  • посудомоечные и стиральные машины, пылесосы;
  • большое количество разнообразного электрического инструмента.

Совершенно ясно, что такое количество электрических приборов, никакие пробки не выдержат. Поэтому схема современного жилья, это сложная электрическая система, с несколькими контурами питания в каждой комнате.

А в основе этой сложной системы стоит электрический щиток. Он соединён с общим контуром заземления и заземляет все электроприборы через контакт земли в каждой розетки. От электрического щитка, в каждую комнату идут несколько независимых контуров питания. Такое распределение энергии от электрощита, обеспечивает надёжное и безопасное использование электрической энергии.

Ошибки при установке электрощита

Одна из ошибок, допускаемая неопытными электриками, это неправильный выбор места, для установки электрооборудования. Эта ошибка сразу бросается в глаза. При входе в квартиру, заполненную электроприборами, нельзя найти распределительный щиток энергопитания.

Оказывается электрики, по просьбе хозяйки дома, установили распределительный электроприбор в шкафу. По словам владелицы дома, электро щиток портил гламурный вид.

По её словам, если щиток установить по правилам устройства электроприборов, то квартира будит похожа на производственный цех. И такой случай, когда электрооборудование прячут в шкафы, грубо нарушая правила пожарной безопасности, часто встречается.

Это грубейшее нарушение. Короткое замыкание в распределительном щите, не редкое явление. А если он будит спрятан в деревянном шкафу, возгорание вполне возможный случай.

Неправильное подключение

Очень часто корпус электрощита бывает не подключён к общему контуру заземления. Так случается потому, что монтаж электропроводки в квартире происходит раньше, чем монтаж контура заземления, который планируют подключить позже. А потом строители которые производили монтаж уезжают получив деньги, а другим нет до этого дела.Без общего контура заземления, смысл заземления розеток теряется. Защита от утечки тока тоже работать не будит.

Часто, нерадивые работники путают землю и ноль

Если контур заземления подключен, то электричество присутствовать будит. Однако не долго, вскоре всё выйдет наружу. В лучшем случае будут греться провода, а в худшем произойдёт короткое замыкание. На самом деле, перепутать очень трудно, провод земли всегда жёлтого или зелёного цвета и подсоединяется к корпусу электрощита.

Неправильный выбор нагрузки

Установка слишком мощных автоматов, распространённая ошибка электромонтажа. Автоматические выключатели предназначены, чтобы отключать контур или линию при слишком большой нагрузке. А если установлены автоматы слишком мощные, так сказать с запасом, они просто не выполнят свои функции. При перегрузе нагреются провода, и может произойти возгорание. При установке автомата, нужно посчитать всю номинальную нагрузку контура и устанавливать автоматический выключатель без превышения общей нагрузки.

Неправильная установка УЗО

Нередко можно встретит распределительные щиты в которых устройство защитного отключения установлено до автоматического выключателя. Видимо, кто так делает, считает что это устройство защитит сеть от повышенного напряжения. Но это не так, при высоком напряжении она может сгореть. А защищает оно от утечки тока. Поэтому устанавливать его нужно после автоматического выключателя.

Вышеперечисленные ошибки могут предостеречь от неправильного подключения электрических приборов. Но если в чём, то есть сомнения, лучше обратиться за помощью к опытным, хорошо зарекомендовавшим себя электромонтёрам.

Особенности монтажа электрических щитов — Электро Трейд Комплект

Особенности монтажа электрических щитов

Сборка щитов автоматики, а также их установка и разводка проводки требуют от монтажников специальных знаний, навыков и разрешительных документов на проведение электротехнических работ. Все электрощитовое оборудование устанавливается согласно разработанным и утвержденным нормам электробезопасности. Оно применяется во всех зданиях жилого, административного и производственного назначения – и в каждом конкретном случае разрабатывается индивидуально.

Проектирование электрощита – важный этап в его создании

Разработка электрощита начинается с создания проекта. Этим делом занимаются только компании, которые имеют соответствующие лицензии на осуществление проектной деятельности и штат высококлассных специалистов. Проектирование включает в себя составление чертежей, спецификаций на комплектующие и материалы.

На данном этапе производятся такие работы:

  • Расчет показателей нагрузки на проектируемое оборудование. Специалисты просчитывают количество электропотребителей и составляют их перечень, исходя из показателей мощности приборов и выдерживаемого напряжения. При будущей сборке распределительного щита в отдельные линии выводятся осветительные приборы, а также приборы с высокой потребляемой мощностью – холодильники, кондиционеры, электроплиты.
  • Составление схемы щита. По ней монтажники прикрепляют запроектированные конструктивные элементы на DIN-рейки.
  • Выбор типа электрощита. В зависимости от условий эксплуатации проектанты предусматривают металлический либо пластиковый корпус, настенные либо напольные типы установки.
  • Выбор коммутационного и защитного оборудования. Производится по нормам и стандартам безопасности.
  • Расчет количества аксессуаров – монтажных реек, заземляющих проводников, распределительных шин.

Процесс монтажа электрощитового оборудования

Монтаж электрических щитов начинается со сборки изделия. В корпус помещаются модули, приборы, шины, DIN-рейки, закрепляющиеся кронштейнами. Обязательно предусматривается резервное место для возможного монтажа дополнительных модулей. Далее осуществляют раскладку проводов согласно схеме щита, устанавливают модули защиты и управления. Все элементы подключаются между собой и подсоединяются к нагрузке.

Сборка силового щита или любого другого заканчивается подачей питания к оборудованию и контролем работы изделия. Напряжение подается через вводной автомат, подключая приборы на отходящих линиях. Обязательно осуществляется маркировка линий и оборудования – для удобства техобслуживания и подключения новых приборов.

Нашей компанией «Электро Трейд Комплект» профессионально выполняется сборка и монтаж электрических щитов любого назначения. Мы разработаем индивидуальный проект оборудования для вашего помещения с рациональным использованием ресурсов. Право на проведение проектной деятельности подтверждается лицензией, а качество изготавливаемых изделий – сертификатами. Мы решим любые электротехнические задачи и возьмемся за сложные проблемы. Позвоните нам уже сейчас и узнайте больше подробностей.



Компания «Электро Трейд Комплект» (ЭТК) — поставщик решений и оборудования в области обеспечения объектов системами бесперебойного и гарантированного электроснабжения

Мы предлагаем оптом и в розницу широкий ассортимент электротоваров. Оптовикам всегда предлагаются специальные предложения. Мы заинтересованы всегда долгосрочному сотрудничеству со строительными организациями. Наши услуги и качество продукции наивысшего уровня

Сборка электрических щитов

Сборка производится на оборудовании ABB, Legrand, Schneider Electric, DEKraft, TDM

Купить / Заказать онлайн

Пункты распределительные

ПР предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций электрических цепей и прямых пусков двигателей.

Купить / Заказать онлайн

Вводно-распределительные устройства

ВРУ применяются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям.

Купить / Заказать онлайн

Кабельная продукция

Многообразие кабелей различного назначения в ассортименте оптом и в розницу. Низкие цены, гарантия от производителя.

Купить / Заказать онлайн

Ваш блок автоматического выключателя заполнен — ​​что теперь?

Национальный электротехнический кодекс, хотя иногда и немного суетливый, — это , справочник для всех видов электрических спецификаций в типичном доме. Среди его множества точек данных можно указать емкость проводки — количество и тип розеток, разрешенных в цепи, защищенной автоматическим выключателем с определенной силой тока. В связи с постоянным поступлением новых электроприборов и устройств в большинстве домов имеются полностью загруженные сервисные панели, в которых нет места для каких-либо новых цепей.Освободите место для большего количества цепей в панели полного электрического обслуживания Home Depot

К счастью, в главной электрической панели больше места, чем кажется на первый взгляд, если вы используете тандемные автоматические выключатели. Ниже приводится описание того, что такое тандемные автоматические выключатели и как с их помощью добавить новую цепь. Если ваша электрическая панель настолько мала, что тандемные автоматические выключатели не решат проблему, вам, вероятно, придется поручить электрику установить новую электрическую сервисную панель.

Для получения дополнительной информации см. Электрические сервисные панели и автоматические выключатели: как они работают такой же толщины.Очень большой выключатель обычно находится в верхней части панели; это главный служебный выключатель (он отключает все питание). Кроме того, вы, вероятно, увидите пару других сверхтолстых или двойных выключателей, которые обслуживают большие приборы, такие как водонагреватель и электрическая плита.

Остальные автоматические выключатели среднего размера обычно обслуживают цепи освещения, розеток и небольших электроприборов в доме и обычно представляют собой выключатели на 15 или 20 ампер. По мере увеличения потребностей в электричестве в домашних условиях они часто заканчиваются в семьях, и / или на электрической панели может не хватить места для установки новых.Тандемный однополюсный автоматический выключатель на 20 А Home Depot

Если вам нужно больше 15 или 20-амперных выключателей, самым простым решением является установка тандемного выключателя. Общий размер тандемного автоматического выключателя такой же, как и у стандартного выключателя, но вместо одного выключателя он имеет два узких выключателя, расположенных рядом. Вы можете купить тандемные автоматические выключатели, у которых обе стороны — выключатели на 20 ампер, обе — на выключатели на 15 ампер, или одна сторона — 15 ампер, а другая сторона — 20 ампер.

Хотя каждый «полуавтоматический выключатель» тоньше стандартного автоматического выключателя, они обеспечивают одинаковую защиту цепи.Удалив стандартный 20-амперный выключатель и заменив его тандемным блоком с двумя 20-амперными выключателями, вы сразу же получите дополнительную цепь в электрической панели. Провода от исходного прерывателя присоединяются к одному из новых прерывателей в тандеме, а провода, питающие вашу новую цепь, присоединяются ко второму прерывателю.

Установка тандемного выключателя — это простая работа, которая занимает около 10 минут. Однако установка новой схемы с коробками, кабелями, розетками, выключателями и осветительными приборами занимает гораздо больше времени.

Добавление новой цепи

Ниже приводится пошаговый обзор, который показывает, что нужно для добавления новой цепи и подключения ее к новому выключателю. Если у вас нет инструментов или навыков для безопасного выполнения этой работы самостоятельно, наймите для этой работы электрика.

Шаг 1: Сначала определите, какие лампы, выключатели и розетки вам нужны, а затем определите их примерное расположение. Если вы добавляете электрическую схему в интерьер вашего дома в полностью законченной комнате, вам нужно выбрать место в зависимости от того, насколько сложно будет установить кабели и коробку.Если вы просто добавляете новую схему освещения в недостроенное пространство, например в подвал, выбрать место будет намного проще.

Шаг 2: Составьте список покупок того, что вам нужно. Сходите в домашний центр и проведите его с клерками в электрическом отделе. Эти люди обычно хорошо информированы и могут легко объяснить варианты, которые вы, возможно, не рассматривали.

Шаг 3: Установите электрические коробки в желаемом месте и проложите между ними электрический кабель соответствующего калибра.Имейте в виду, что если ваша новая схема будет на первом этаже, а дом построен на цокольном этаже, вам нужно будет пропустить кабели через балки пола в подвале, а не протыкать их через готовые стены, полы и т. Д. и потолки на первом этаже.

Шаг 4: Установите новые розетки, осветительные приборы, переключатели и крышки.

Шаг 5: Выключите главный прерыватель в верхней части коробки, а затем снимите крышку панели, открутив несколько больших винтов. Используйте тестер напряжения, чтобы убедиться, что питание панели отключено — прикосновение к электрически заряженным проводам или шинам внутри панели может быть смертельным. Тогда, пока вся ваша работа выполняется ниже главного выключателя, вы не будете подвергаться воздействию какой-либо заряженной мощности в распределительной коробке. Выключив основное питание, вы не будете поражены электрическим током от каких-либо приспособлений в доме (но вам может понадобиться фонарик, так как у вас будет полностью отключено электричество). Выверните винты крышки панели, чтобы получить доступ к коробке.Home Depot

Шаг 6: Выберите стандартный прерыватель для замены, желательно тот, который находится в нижней части коробки, где будет проще удалить существующий прерыватель и установить новый.

Шаг 7: Снимите черный провод с существующего прерывателя и извлеките прерыватель из коробки, взявшись за него со стороны, где провод был прикреплен. Выключатель удерживается в коробке выступом на шине. (Шина проходит по середине задней части коробки и удерживает обе стойки выключателей.) Прерыватель будет поворачиваться со своего места до тех пор, пока не достигнет выступа на шине, а затем его можно будет снять.

Автоматические выключатели удерживаются трением на главной шине внутри панели. Черные провода цепи прикреплены к одной стороне каждого прерывателя, в то время как белый и заземляющий провод крепятся винтами к вертикальной шине заземления. Здесь заземляющая шина представляет собой полосу серебристого цвета, идущую вдоль конца провода выключателей. Home Depot

Шаг 8: Присоедините черный провод от старого выключателя к верхнему выключателю в новом тандемном блоке.Затем проделайте то же самое с черным проводом от нового сетевого кабеля.

Шаг 9: Зацепите конец, противоположный черным проводам, на шину и вставьте прерыватель в отверстие до тех пор, пока он не будет на одном уровне с окружающими блоками.

Шаг 10: Присоедините белый провод и провод заземления от новой цепи к той же полосе в задней части коробки, которая удерживает белый провод и заземляющий провод старого выключателя.

Шаг 11: Установите на место крышку панели и дверцу, включите главный служебный выключатель и убедитесь, что новые компоненты цепи работают правильно.

Стив Уилсон пишет для The Home Depot. Он был редактором по благоустройству дома в журнале Popular Mechanics в течение 22 лет и владел подрядным столярным предприятием в Рочестере, штат Нью-Йорк. Он также написал три книги об улучшениях в доме. Вы можете увидеть ассортимент автоматических выключателей, посетив веб-сайт The Home Depot.

Эта статья является редакционным содержанием, которое было размещено на нашем сайте по нашему запросу и опубликовано для наших читателей.Компенсации за его размещение мы не получили.

Установка новой электрической панели — Новая панель выключателя


Электрические панели, также называемые панелями выключателей или блоком предохранителей, являются частью системы электроснабжения, которая распределяет различное количество электроэнергии для вспомогательных цепей. Эта панель также служит защитным предохранителем для каждой цепи в общем корпусе. Как домовладелец, вы можете захотеть установить новую электрическую панель, чтобы заменить электрическую панель, которая либо вышла из строя, либо больше не имеет достаточной мощности для ваших нужд.Если ваша панель выйдет из строя, вы рискуете повредить все электрическое оборудование в вашем доме. К счастью, здесь, в компании Electrical Panel Solutions, наши профессионалы обладают квалификацией и всем необходимым для своевременной установки новой жилой электрической панели.

Следует ли вам заменить или отремонтировать старый блок предохранителей?

Очевидно, что не стоит тратить деньги на замену электрощита, если она не нужна. Однако, если ваши знания о системе электроснабжения ограничены, вы не можете быть уверены, стоит ли вам приобретать новый блок предохранителей.Прежде чем рассматривать вопрос об обновлении электрической панели, обязательно поговорите с лицензированным электриком, чтобы убедиться, что вы получаете честную цену. Вот несколько вещей, которые вы должны учитывать, когда дело доходит до замены автоматического выключателя.

Отказ электрической панели

Обращайте внимание на признаки неисправности электрической панели. Некоторые признаки отказа электрической панели включают поврежденные служебные кабели, избыточную влажность, неправильную проводку и многое другое. Отказ электрической панели может привести к возникновению электрической дуги, которая возникает между шиной и автоматическим выключателем.Это искрение часто может привести к небольшому возгоранию, которое в конечном итоге может привести к пожару большего размера. Это также может привести к срабатыванию автоматического выключателя при перегрузке. Автоматические выключатели, которые не срабатывают, не препятствуют прохождению больших скачков напряжения и разрушению всего, что вы подключили к своим розеткам. Оба сценария могут вызвать перегрев выключателя, что в конечном итоге приведет к пожару. Даже если вы не заботитесь об эффективности вашей панели электропитания, вам все равно следует как можно быстрее заменить неисправный автоматический выключатель, поскольку он может представлять огромную угрозу для безопасности ваших семей.

Устаревшие электрические панели


Еще одна причина, по которой вам следует подумать о замене панели выключателя, — это устаревший блок предохранителей. Замена устаревшего блока предохранителей — это избавление от проблем с электрической панелью в будущем. Устаревшие панели относятся к моделям панелей, которые, как известно, выходят из строя и вызывают серьезные повреждения ваших электрических систем. Если ваш дом старше, у вас, вероятно, есть одна из трех электрических панелей: электрическая панель Federal Pacific, электрическая панель ITE pushmatic и электрические панели Zinsco.Несмотря на то, что между этими тремя типами электрических панелей есть много различий, общим является то, что все они устарели. Даже если ваш блок предохранителей сейчас работает нормально, вы можете ожидать, что блок предохранителей начнет выходить из строя в течение нескольких лет или даже раньше. Поэтому вам следует заменить блок предохранителей сейчас. Помните, что предупредить всегда проще, чем решить уже распутанную проблему. Установите новую электрическую панель сегодня, прежде чем вам придется решать проблемы с блоком предохранителей в будущем.

Ваша электрическая панель недостаточно мощна

Если ваш автоматический выключатель ни неисправен, ни устарел, это не значит, что вам не следует думать о замене автоматического выключателя. Может оказаться, что ваша электрическая панель недостаточно мощна в зависимости от ваших электрических потребностей. Ваша электрическая панель могла быть неправильно смонтирована или изготовлена, такая ситуация типична, если ваша панель была установлена ​​электриком-любителем. Если вы подозреваете, что это так, мы можем попросить одного из наших специалистов проверить вашу электрическую панель.Для среднего дома рекомендуются электрические панели на 200 ампер. Однако ваша электрическая панель, как и многие старые панели, может быть только на 60 или 100 ампер. Хотя сейчас это может подойти вам, для будущего проекта модернизации может потребоваться панель на 200 Ампер. Хотя может возникнуть соблазн сэкономить немного денег, купив панель на 150 ампер для замены, лучше потратить дополнительные деньги и выбрать модель на 200 ампер. Таким образом, вы с меньшей вероятностью столкнетесь с нехваткой места или электроэнергии в будущем, особенно если ваши потребности как домовладельца в конечном итоге изменятся.По сути, гарантия того, что ваш дом полностью соответствует требованиям будущего, — отличный способ действий, когда вы рассматриваете возможность модернизации электрической панели.

Что мы можем для вас сделать

Здесь, в Suncoast Electric and Air, мы делаем все возможное, чтобы ваша система автоматического выключателя работала эффективно и безопасно. Поэтому, даже если ваши знания о системах автоматических выключателей ограничены, вы можете рассчитывать на нас. Независимо от причины, по которой вы хотите заменить панель выключателя, мы выполним монтажные работы как можно быстрее.Мы обещаем быть вежливыми и заботиться о том, чтобы работа была сделана правильно с первого раза. Мы можем завершить установку новой электрической панели у вас дома в течение 24 часов! Если вы хотите обсудить ваши варианты, свяжитесь с нами сегодня по телефону 561-408-6466.

Сколько стоит замена электрического щита?

Для людей, которые живут в старых домах, ваш текущий автоматический выключатель может быть недостаточно сильным, чтобы удовлетворить все ваши электрические потребности, или, может быть, вы планируете перемонтировать свой дом, и вашей текущей настройки будет недостаточно.Если это так, вам может потребоваться заменить или обновить вашу установку, и это может заставить вас задуматься, сколько стоит замена электрической панели. Многие старые панели представляют опасность пожара, и увеличенное количество пятен на панели может перегрузить вашу систему, если вы не будете осторожны.

Есть несколько способов заменить или обновить текущую панель, и это приводит к большим затратам на замену ряда электрических панелей. В среднем вы можете потратить от 1500 до 4000 долларов на полную замену панели. Полная установка и осмотр обойдутся примерно в 2000 долларов.Если вы приобретаете субпанель с низким энергопотреблением, стоимость замены электрической панели составляет от 500 до 1000 долларов. Обновление панели на 200 ампер дороже — 4000 долларов. Сила тока, тип дома и количество необходимых цепей будут влиять на общую стоимость замены электрической панели.

Поскольку это может быть очень широкий диапазон, трудно точно определить, сколько вам стоит замена электрического щита. Дома также намного более энергоэффективны, чем когда-либо, и поэтому получить точную оценку еще сложнее.Тем не менее, мы собираемся разбить все это на части, чтобы вы могли получить хорошее представление об окончательной стоимости вашего проекта ниже.


Многие думают, что стоимость замены электрических панелей очень высока, а это значит, что они откладывают этот очень необходимый ремонт. Вы можете быть удивлены тем, насколько это доступно, и именно поэтому вам следует позвонить в несколько компаний и спросить оценки.
Контроллер MPPT и электрическая панель by Venture Minimalists / CC BY-NC-ND 2.0

Стоимость замены компонентов электрической панели

Один из наиболее распространенных проектов, связанных с проводкой в ​​вашем доме, — это замена электрической панели или автоматического выключателя. Есть несколько причин, по которым вы решили заменить электрическую панель. Возможно, у вас есть риск возгорания из-за перегрузки или у вас есть ожоги на текущей панели.

Изменение электрических требований может также вызвать необходимость в новой панели. При замене панели можно модернизировать ее, не увеличивая расходы на замену электрической панели.Местоположение, сила тока, марка и модель будут влиять на цену. Есть также другие части автоматического выключателя, которые вам может потребоваться заменить, и это может повлиять на ваши расходы.

Цена выключателя выключателя

Автоматический выключатель — это часть панели, которая поддерживает движение энергии. Они предназначены для отключения и отключения электрического тока, если есть проблема, и это приведет к отключению питания в этой конкретной цепи. Что касается деталей и работ, вы должны ожидать добавить к стоимости замены электрической панели от 150 до 250 долларов.Если коммутатор находится в труднодоступном месте, стоимость будет приближаться к отметке 250 долларов.

Стоимость коробки электросчетчика

Ящик электрического счетчика — это часть всей панели, которая устанавливается снаружи вашего дома. В эту коробку помещается ваш электросчетчик, и, как правило, она запирается для предотвращения взлома. Он также защищен от непогоды, чтобы дождь, мокрый снег или влага не попали внутрь и не повредили сам счетчик. Новая коробка счетчика увеличит ваши затраты на замену электрической панели на 500-700 долларов.Однако сюда входят детали и работа.

Стоимость главного выключателя

Если вы хотите отключить питание всего дома за один раз, вы должны щелкнуть главным выключателем. Это очень важный компонент вашей панели, но он также довольно недорогой, если учесть всю стоимость проекта. Вам следует ожидать потратить от 200 до 300 долларов на замену этого главного выключателя, если он не работает должным образом.

Замените стоимость электрической панели на силу тока

Есть несколько вариантов замены электрического щита, которые влияют на ваши затраты.Они поставляются с коробкой и без нее, и вы можете выбрать один из нескольких размеров. Это дает вам место для добавления дополнительных цепей, если вам это нужно. Цена только на панель будет зависеть от силы тока.

  • 100 А — от 100 до 200 долларов
  • 125 А — 115–250 долларов
  • 150 ампер — от 150 до 300 долларов
  • 200 ампер — от 300 до 400 долларов
  • 400 А — от 400 до 800 долларов

Модернизация вашей электрической панели — разбивка затрат

В старых домах часто используются панели, которые слишком малы для их электрических нужд.Возможно, вы переделываете свою кухню, и ваша новая техника не работает в оптимальном состоянии или вы замечаете, что у вас мерцает свет. Это может означать, что пришло время обновить существующую установку, и вам нужно серьезно подумать над затратами на замену электрической панели.

Если вы решите перейти с панели на 100 ампер на панель на 150 ампер, это может дать вам достаточно мощности и возможности для роста. Обновление до панели на 200 А даст вам достаточно энергии, чтобы добавить новый гараж, пристройку или бытовую технику, не нагружая вашу систему.Вы можете выбрать из нескольких значений силы тока, и каждый из них повлияет на ваши расходы.


Первое, что вам нужно решить, — это усилитель панели, до которого вы хотите перейти, потому что это сильно повлияет на стоимость замены электрической панели.
Электрическая панель по Крис Кэмпбелл / CC BY-NC 2.0

Обновление до панели на 100 А

Для старых домов нет ничего необычного в наличии панели на 60 или 80 ампер.Чтобы удовлетворить ваши текущие потребности в электричестве, вы можете подумать о переходе на 100-амперный, но это считается минимальным количеством, которое безопасно большинству домашних хозяйств. Можно заменить панель на 60 или 80 ампер на панель на 100 ампер, добавив дополнительную панель. Это даст вам дополнительные усилители. Тем не менее, вы можете заменить панель в существующем ящике, если ящик подходит для этого размера. Чтобы перейти на панель на 100 А, вы потратите от 800 до 1200 долларов. Коробка, которая у вас есть, и ее расположение будут влиять на стоимость замены электрической панели здесь.

Обновление до панели на 150 А

Если вы решите перейти на 150 ампер, это даст вам достаточно места и пространства для роста потребления электроэнергии. Если в вашем доме много разветвителей или много бытовой техники, панель на 150 А — хороший выбор. Вы можете использовать дополнительную панель для обновления вашей текущей настройки до 150 ампер. Если вы хотите заменить его, вы добавите в среднем от 1100 до 1500 долларов к бюджету на замену электрической панели.

Обновление до панели на 200 ампер

Всем, кто хочет гибкости в решении своих электрических задач, следует перейти на 200 ампер.Если вы построили пристройку или пристройку, имеете большую собственность, много бытовой техники или гаражи, это хороший выбор. Это позволяет вашему автоматическому выключателю обрабатывать высокоэнергетические нагрузки без отключения, а ваша текущая настройка будет диктовать стоимость замены электрического щита. В среднем он стоит от 1300 до 1500 долларов.

Обновление до панели на 400 А

Обновление до панели на 400 А в большинстве домов является редкостью, если только вы не используете большое количество специального оборудования и электроники, которые потребляют много электроэнергии.Этот тип панели может обрабатывать огромное количество электроэнергии, и часто она намного больше, чем требуется большинству домов. Вот почему стоимость замены электрической панели на панель на 400 ампер может стоить в среднем от 2000 до 4000 долларов. Вам действительно стоит поговорить с профессионалом и решить, действительно ли вам нужна такая большая мощность. Скорее всего, они откажутся, и это поможет вам сэкономить деньги.

Затраты на оплату труда


Ваши затраты на рабочую силу станут одним из самых дорогостоящих факторов, которые следует учитывать, когда вы думаете о своих расходах на замену электрического щита, но вы не хотите экономить на этом, потому что это может привести к штрафам.
Электрик_23 по IFA teched / CC BY 2.0

Ваши затраты на рабочую силу могут сыграть огромную роль в общих затратах на замену электрического щита, и именно отсюда основная часть ваших расходов. Обычно на завершение проекта уходит от 8 до 10 часов, и это при условии, что все идет гладко. В среднем электрики берут как минимум от 40 до 100 долларов в час за работу.

Один только первый час может стоить от 75 до 120 долларов, так как это когда электрик придет к вам домой, найдет коробку и посмотрит, есть ли какие-либо проблемы, которые затруднят ее установку и увеличат ваши расходы на замену электрической панели. вверх.Кроме того, проект может легко растянуться на несколько дней, если они обнаружат, что им нужно обновить вашу проводку. В зависимости от должности нередко тратятся от 400 до 3000 долларов только на оплату труда.

Замена блока предохранителей на панель автоматического выключателя

Коробки предохранителей

были очень популярны до 1960-х годов. Они выполняли ту же функцию, что и электрическая панель, но использовали небольшие предохранители внутри нити накала. При перегрузке выключатель сработает, но предохранитель перегорит.Это означает, что нить рвется и плавится, и это прерывает поток энергии через панель. Большинство блоков предохранителей по-прежнему работают очень хорошо, но вы не можете обновить их, не заменив весь блок.

Вот почему стоимость замены электрического щита выше, если это ваша ситуация. Вам придется заменить старый блок предохранителей на монтажную панель, а это стоит от 1000 до 4000 долларов. Общая стоимость будет зависеть от вашей силы тока.

Стоимость установки нового блока выключателя или дополнительной панели

Стоимость установки дополнительной панели составляет от 500 до 1000 долларов.Субпанель на 40 ампер стоит около 450 долларов со всем установленным, а дополнительная панель на 50 ампер стоит 490 долларов. Эта субпанель меньше по размеру и обычно снабжает электричеством небольшое здание или гараж.

Однако стоимость этой дополнительной панели намного ниже, чем вы заплатили бы за установку новой электрической панели, потому что у нее меньше проводов и она намного меньше. Это хорошее решение, если вы увеличиваете свои потребности в электричестве, добавляя комнату или отделывая подвал. Вместо того, чтобы вставлять больше автоматических выключателей в главную электрическую панель, стоит подумать об установке дополнительной панели.

Стоимость перемещения электрического щита

Если к вашей электрической панели трудно получить доступ или она находится в месте, где вы не можете ее развернуть, вам, возможно, придется переместить ее. Правила или кодексы также могут диктовать необходимость переместить панель, чтобы обеспечить соответствие требованиям вашего местного офиса. Это случаи, когда вам, возможно, придется подумать о перемещении электрической панели, поэтому рекомендуется добавить ее в свой бюджет, чтобы покрыть расходы на замену электрической панели и получить все это за один раз.

Перемещение электрической панели может занять несколько дней. Стоимость проекта будет варьироваться в зависимости от того, как далеко вы должны его переместить, планируете ли вы заменять или модернизировать панель одновременно с ее перемещением, а также от силы тока. Стоимость начинается от 1000 долларов. Тем не менее, они могут легко заработать 4000 долларов, если электрику придется выполнить перемонтаж, чтобы приспособить место для новой панели.

Выбор между внутренней или наружной электрической коробкой


Многие старые электрические панели находятся внутри, но многие люди переключают их на внешние модели, потому что к ним легче получить доступ, и это может снизить ваши общие затраты на рабочую силу и время проекта.
Нечетная электрическая панель by Tony Biondo / CC BY-SA 2.0

Независимо от того, решите ли вы установить электрическую коробку в помещении или на улице, вы потратите примерно одинаковую сумму денег. Он может колебаться от 500 до 4000 долларов, и большую роль будет играть сила тока. Обычно электрическая коробка прикрепляется к боковой стороне вашего дома снаружи, чтобы обеспечить подачу электричества и предоставить вам легкий доступ в случае возникновения чрезвычайной ситуации. Обычно вы найдете его рядом со своим электросчетчиком.

Расположение этой коробки зависит от национальных правил в области электроснабжения, и Национальная ассоциация противопожарной защиты разрабатывает эти руководящие принципы. Эти руководящие принципы влияют на строительные нормы и правила по всей территории Соединенных Штатов, потому что соблюдение этих мер безопасности снижает риск пожара.

Прерыватели AFCI или GFCI и их стоимость

Знаете ли вы, что выключатели AFCI и GFCI стоят почти в пять раз дороже стандартных выключателей отключения? Вы потратите от 20 до 100 долларов каждый, и это без учета ваших затрат на рабочую силу.Затраты на рабочую силу для установки этих типов прерывателей колеблются от 130 до 180 долларов США. Вы также можете установить двухфункциональные автоматические выключатели примерно по той же цене.

  • AFCI — Замыкание на прерыватель цепи от дугового замыкания, этот автоматический выключатель обнаруживает тепло, возникающее при возникновении электрической дуги. Когда подключенный к розетке прибор начинает перегреваться, возникает электрическая дуга. Этот выключатель заменяет ваш традиционный на панели. Он может избавить от некоторых угроз возгорания, и они необходимы в берлогах, спальнях, прачечных, на кухне и там, где люди спят.
  • GFCI — Вам необходимо установить прерыватели замыкания на землю, если вокруг них есть вода или сырость. Это то, что отключает электрические токи, если вода приближается слишком близко, чтобы предотвратить возгорание, прерывая любые токи, которые текут по неправильному пути. Используйте его в прачечных, кухнях, ванных комнатах, барах с раковиной, местах для прогулок, наружных торговых точках или в зонах спа и бассейнов.

Цены на улучшения или улучшения

Наряду с основными затратами существуют незначительные затраты на улучшение и улучшение, которые вы должны учитывать, когда пытаетесь рассчитать стоимость замены электрического щита.Зная об этих меньших разных расходах, вы сможете лучше понять, входит ли это в ваш бюджет.

  • Медное заземление — Вы должны заземлить свою панель, чтобы обеспечить ее безопасность, и большинство электриков делают это с помощью проводов. Медный провод является наиболее распространенным типом заземляющего провода, и его стоимость составляет около 1,50 доллара за погонный фут.
  • Разрешения — Прежде чем кто-либо сможет работать с вашей панелью, вам потребуется необходимое разрешение. Стоимость разрешения начинается от 25 долларов, но может легко превысить 150 долларов.Спросите своего электрика, включены ли затраты на разрешение в их смету на оплату труда.
  • Ремонт существующей проводки — Если у вас старая электрическая панель, ваша проводка может быть повреждена. Электрик должен будет заменить или отремонтировать его, и это будет стоить от 6 до 8 долларов за погонный фут.
  • Удаление старой панели — Прежде чем электрик сможет установить новые панели, он должен удалить старую. Обычно они добавляют эту стоимость, чтобы заменить электрические панели в процессе работы.Это более крупный проект, который предполагает удаление старой панели и немедленную установку новой. Это займет не менее часа и будет стоить от 65 до 90 долларов.
  • Схематические чертежи — Многие домовладельцы любят иметь схематические чертежи своей электропроводки. В нем будет указано расположение компонентов вашей электрической системы, и это может сократить время ремонта в будущем. Ваш электрик может создать этот чертеж с почасовой оплатой от 50 до 100 долларов.

Причины, по которым вы заменили электрическую панель

Определение стоимости замены электрической панели и ее выполнение может помочь вашей технике работать с максимальной эффективностью, предотвратить электрические пожары и повысить общую стоимость вашего дома.Это хорошо, если вы планируете продавать или просто хотите убедиться, что все в безопасности. Некоторые из основных причин для замены вашей электрической панели включают, но не ограничиваются:

  • У вас есть много удлинителей для поддержки вашей электроники
  • Вашему дому исполнилось 20 лет и старше
  • Некоторые выпускные отверстия имеют черный цвет вокруг них
  • Вы недавно отремонтировали части своего дома или добавили больше людей, чтобы увеличить потребление электроэнергии
  • В ваших розетках слышно потрескивание или жужжание
  • Электрическая панель теплая на ощупь
  • Электрическая панель со слабым запахом
  • Когда вы подключаете свет или электронику во время работы другого устройства, срабатывают автоматические выключатели
  • Ваши огни тускнеют или мерцают сами по себе
  • В вашем доме стоит старый блок предохранителей

Преимущества и недостатки замены электрического щита


Знание преимуществ и недостатков, связанных с обновлением или заменой электрической панели, поможет вам спланировать дополнительные расходы, связанные с этим проектом, и поможет решить, осуществимо ли это.
Подключение главной электрической панели по Adam Theo / CC BY-NC 2.0

Если вы пытаетесь оправдать затраты на замену электрической панели, полезно знать основные преимущества и недостатки, связанные с этим. Таким образом, это может так или иначе склонить чашу весов к вашему решению. В их числе:

Льготы:

  • Придает дому больше энергии
  • Позволяет безопасно запускать все ваши устройства
  • Снижает опасность возгорания
  • Снижает риск поражения электрическим током

Недостатки:

  • Дорогая первоначальная стоимость
  • На выполнение может потребоваться несколько дней

Наем электрика vs.Сделай сам

Если вы уверены в своих силах, можно провести небольшие электромонтажные работы в доме. Тем не менее, вы действительно хотите привлечь для этой работы лицензированного профессионала. Даже если затраты на замену электрической панели увеличиваются, стоит убедиться, что она установлена ​​правильно. Кроме того, некоторые строительные нормы и правила требуют, чтобы его установил лицензированный профессионал по нескольким причинам, в том числе:

  • Контакты — Электрики имеют сеть поставщиков, которых они могут использовать, и это позволяет им получать материалы по более низкой цене, и это может сэкономить вам на стоимости замены электрического щита.
    • Опыт — Большинство электриков заменили или модернизировали несколько электрических панелей, поэтому они знают самый быстрый и безопасный способ завершить проект. Этот опыт также бесценен, если они столкнутся с проблемами.
  • Страхование — Если что-то пойдет не так, пока они находятся в вашем доме, у них есть страховка, которая поможет компенсировать ущерб. Если вы попытаетесь заменить его самостоятельно и что-то пойдет не так, страхование вашего домовладельца может отклонить требование.
    • Знание процедур и кодов — Любой лицензированный электрик знает последние процедуры и требования кодов, установленные вашим местным офисом.
  • Инструменты или оборудование — Вам понадобятся специализированные инструменты для выполнения этого проекта, и их самостоятельное использование может оказаться дорогостоящим. У электрика будет все необходимое.
  • Обучение — Электрики должны проходить постоянное и регулярное обучение, чтобы обновлять свои лицензии.Они будут знать самые последние строительные нормы и правила, и они будут знать о последних доступных автоматических выключателях и панелях.

Где найти электрика, чтобы заменить электрическую панель

Часто задаваемые вопросы

1. Приходится ли вам обновлять электрическую панель более одного раза?

Вам не нужно обновлять электрическую панель каждые несколько лет, как другие части вашего дома. Тем не менее, вам следует выполнить обновление, если вы заметили ожоги вокруг панели или если на ней срабатывают автоматические выключатели, когда вы пытаетесь запустить несколько приборов или электроники.

2. Можно ли самостоятельно заменить электрощит?

Нет. Вам понадобится помощь лицензированного специалиста. У них есть все инструменты и знания, чтобы гарантировать, что они завершат проект, сохраняя его в соответствии с нормами и строительными нормами. Это может помочь предотвратить штрафы и другие проблемы.

3. Покрывает ли страховка домовладельца расходы на замену электрического щита?

Страхование вашего домовладельца обычно покрывает повреждение электропроводки.Однако тип провода и возраст вашего дома могут повлиять на ваши ставки. Чем старше проводка, тем выше вероятность возникновения пожара.

4. Как узнать, что коробка выключателя вышла из строя?

Вы можете заметить запах гари, потому что это может указывать на перегрузку блока выключателя. Ваши огни могут периодически мигать, или ваши выключатели могут срабатывать, если вы запускаете несколько приборов одновременно.

Итог

Стоимость замены электрической панели будет зависеть от множества факторов, но вы можете использовать это руководство, чтобы получить более точную оценку, если вы планируете начать этот проект у себя дома.Мы приглашаем вас взять эти затраты на замену руководства по электрическому щиту и посмотреть, как оно применимо в вашей ситуации. Таким образом, у вас будет более безопасный дом, не нарушая при этом свой бюджет.

Установка электрощита

| Специалисты по ремонту панелей автоматических выключателей

Независимо от того, заменяете ли вы электрическую панель из-за возраста, повреждения, новой конструкции или просто устанавливаете новую в своем доме, вы должны убедиться, что это делается правильно и безопасно. В этом типе проекта есть о чем подумать, потому что важно, чтобы он был выполнен правильно: ваша электрическая панель контролирует ввод энергии в вашем доме, и ее неправильная установка или установка неправильного стиля может вызвать серьезные проблемы в будущем.

Электротехнические проекты должны соответствовать местным нормам и законам. Обычно они также нуждаются в разрешении и проверке у местных специалистов. Эти направления не следует рассматривать как преграды, поскольку они помогут обеспечить соответствие вашего дома современным стандартам и безопасность. Если вы потратите время сейчас, это сэкономит деньги и избавит вас от головной боли в будущем, особенно если вы надеетесь продавать.

Если NEC 110.26 или NEC 240.24 ничего для вас не значат, лучше попросить профессионала определить, где будет установлена ​​электрическая панель.Определенные нормы и ограничения применяются к различным типам конструкций, которые определены Национальным электротехническим кодексом. Даже если вы хотите, чтобы ваша панель была установлена ​​в месте, которое кажется наиболее подходящим и удобным, это может быть не лучшее место в соответствии с кодами, которые предназначены для обеспечения безопасности, а также доступа во время аварийной ситуации или ремонта.

Существуют не только ограничения по местоположению, но после определения правильного местоположения также действуют ограничения по высоте. Рукоятка отключения должна быть от 6 до 7 футов в высоту, чтобы человек среднего роста мог отключиться при необходимости без какого-либо дополнительного оборудования (например, лестницы или ступеньки).

Если вы не являетесь дипломированным электриком, то, вероятно, вы не в курсе всех кодексов, которые были разработаны или изменены за эти годы. Со временем кодексы, стандарты и процедуры меняются или отменяются. Использование профессионального и лицензированного электрика — самый разумный, безопасный и самый экономичный выбор, который вы можете сделать, когда речь идет о любых крупных электромонтажных работах, выполняемых в вашем доме или на предприятии.

В Nipper Electric мы имеем более чем 20-летний опыт работы в качестве семейных электриков с полной лицензией.Мы гордимся качеством работы и удовлетворенностью клиентов, поэтому предлагаем пожизненную гарантию (до 25 лет) на нашу работу. Мы хотим убедиться, что вы получите нужную услугу по установке, которая вам нужна. Свяжитесь с нами сегодня, и мы расскажем, что мы можем для вас сделать.

Установка и ремонт панели выключателя в Хьюстоне, Техас

Электрическая панель, также известная как панель выключателя, необходима в вашем доме в районе Хьюстона.Если вам нужен лицензированный электрик для ремонта, замены или установки электрической панели, обратитесь к дружелюбным профессионалам в Aaron’s Electrical Service. Мы — опытные электрики, работающие в жилых домах, и делаем все возможное, чтобы обеспечить удовлетворенность клиентов и качественную работу. С профессионально обученной командой в Aaron’s Electrical Service вы можете рассчитывать на безупречно функционирующую электрическую панель, которая будет эффективно обеспечивать электроэнергией ваш дом.

Позвоните нам по телефону (832) 702-4263 или , свяжитесь с нами онлайн , чтобы запросить смету или назначить встречу для установки, ремонта или замены электрической панели в Хьюстоне, штат Техас.

Замена электрической панели в Хьюстоне

Если свет в вашем доме в Хьюстоне мигает или есть признаки срабатывания выключателя, возможно, вам потребуется установить новую электрическую панель. Либо у вас недостаточно электроэнергии, либо повреждены провода и инфраструктура. Опытные электрики в Aaron’s Electrical Service могут оценить ситуацию и найти решение, которое избавит вас от беспокойства о любых проблемах с электричеством в вашем доме.

Обратитесь в службу электрооборудования Аарона, если в вашем доме есть какие-либо из следующих знаков, указывающих на необходимость замены электрической панели:

  • Панель на ощупь горячая, выглядит обгоревшей или оплавленной
  • Выключатели и провода выглядят неорганизованными или поврежденными
  • Нужно добавить больше цепей, но на панели нет свободных слотов
  • Ваш дом устарел, и в нем есть электричество на 60 ампер, тогда как на современных электрических панелях 100+ нормальное явление
  • Вы регулярно сталкиваетесь с отключением выключателя при использовании бытовой техники
Позвоните 832-702-4263

ИЛИ

Расписание обслуживания

Обновление панели выключателя

Если вы не можете подключить фен или другой широко используемый прибор, не отключив выключатель, значит, в вашем доме недостаточно электроэнергии.Чтобы решить эту проблему, поговорите с профессиональным техником в Aaron’s Electrical Service, чтобы обновить панель выключателя в вашем доме в Хьюстоне.

Модернизация электрооборудования или панели выключателя может предотвратить серьезные травмы или возгорание дома. Это также возможность добавить больше каналов или выполнить «усиленное» обновление услуг. Мы можем установить панель выключателя в любом новом доме или пристройке в районе Большого Хьюстона. Кроме того, мы можем добавить дополнительную панель к гаражу, мастерской или бассейну, чтобы обеспечить ваш дом повышенной электрической мощностью.

Позвоните (832) 702-4263 или , свяжитесь с нами онлайн , чтобы запланировать модернизацию панели выключателя в Хьюстоне.

Услуги по обслуживанию электрических щитов и выключателей

Выбранный вами электрик имеет большое значение, когда речь идет об обслуживании панели выключателей. Основное питание должно быть отключено на некоторое время, поэтому вам понадобится опытный электрик, который обслуживает округа Харрис, Форт-Бенд и Монтгомери и может выполнить работу быстро и безопасно!

Aaron’s Electrical Service — это ваша надежная команда для замены, ремонта или модернизации панели выключателя в Spring, The Woodlands, Cypress и в большом районе Хьюстона.Мы предоставляем:

  • 100% гарантия соответствия
  • Обслуживание в тот же день
  • Лицензированные, застрахованные электрики в районе Хьюстона
  • Опыт полной установки, ремонта и замены панели выключателя
  • Бесплатные оценки

Если у вас неисправная проводка, обгоревшая панель или какие-либо признаки неисправности с электричеством, не стесняйтесь обращаться в службу электрооборудования Аарона. Мы доступны 24/7 и сделаем все возможное, чтобы удовлетворить наших клиентов.

Позвоните в электрическую службу Аарона по телефону (832) 702-4263 или , свяжитесь с нами онлайн , чтобы запросить обслуживание панели выключателя в Хьюстоне и Спринг, штат Техас.

Зоны обслуживания установки и ремонта выключателя

We Service The Woodlands, Кэти, Сайпресс и Кингвуд, Техас

Округ Харрис: Беллэр, Банкер-Хилл, Чемпионский лес, Френдсвуд, Хамбл, Джерси-Виллидж, Кэти, Кингвуд, Мемориал, Пасадена, Райс-Виллидж, Спринг, Вудлендс, Вест-Юниверсити-плейс и другие.

Округ Форт-Бенд: Cinco Ranch, Missouri City, Pearland, Richmond, Stafford, Sugar Land и другие.

Округ Монтгомери: Конро, Магнолия, Монтгомери, Нью-Кейни, Норт Ок-Ридж, Деревня Панорама, Деревня Паттон, Пайнхерст, Портер-Хайтс, Римский лес, Шенандоа, Сплендора, Дилижанс, Уиллис, Вудбранч, Вудлок и другие.

Установка электрощита

| Нью-Йорк, Нью-Джерси и Коннектикут

Эта маленькая металлическая коробочка в вашем подвале или гараже со всеми этими переключателями может показаться не такой уж большой, но она может быть одним из самых важных предметов в вашем доме.В этом ящике находится электрическая панель, которая служит главным распределительным центром для электрических цепей вашего дома. Электроснабжение вашего дома проходит через электрическую панель через ответвленные цепи, которые подключаются к панели через автоматические выключатели. Эти выключатели служат в качестве автоматических предохранительных выключателей, которые предотвращают повреждение цепей из-за чрезмерного протекания тока в результате перегрузки или короткого замыкания.

По мере того, как мы все чаще используем электрические устройства, такие как компьютеры, принтеры и различные бытовые приборы, блок автоматического выключателя играет более важную роль в обеспечении безопасности дома, чем когда-либо.Рассмотрим ситуацию, когда вы подключаете принтер к той же розетке переменного тока, что и ваш компьютер. Это может создать большую силу тока, чем может выдержать цепь, что может привести к перегрузке, которая приведет к разрушительному электрическому пожару. Правильно работающие автоматические выключатели отключат питание до того, как это произойдет.

Модернизация шкафа автоматического выключателя

Если вы когда-либо подключались к розетке и пытались использовать какой-либо прибор, но только для того, чтобы выключить все освещение, вы знаете, насколько раздражающим может быть проживание с устаревшей электрической панелью.Это может быть не только хлопотом в уходе, но и опасностью для вашего дома. Если вы живете в старом доме или подключаете большое количество электроприборов и устройств, ваша нынешняя электрическая панель может не выдержать большую нагрузку. Возможно, вам потребуется обновить электрическую панель и ее различные компоненты, включая автоматические выключатели, шины с подогревом, шину нейтрали и шину заземления. Если ваша панель устарела, может потребоваться установка новой электрической панели. Lippolis Electric специализируется на установке электрических панелей и с радостью поможет любому домовладельцу в округе Вестчестер или в его окрестностях перейти на электрическую панель, которая лучше соответствует их потребностям.

Необходимость профессионального монтажа электрических панелей

Установка коробки выключателя зависит от множества факторов. Вам нужно будет спланировать положение всех устройств, которые будут подключаться к каждой цепи, таких как приборы, приспособления, переключатели и розетки. Вы также должны быть уверены, что новые автоматические выключатели выдержат силовую нагрузку. В зависимости от масштаба проекта и электрического кодекса вашего муниципалитета вам может потребоваться получить разрешение перед установкой электрического щита.

Фактический процесс установки электрической панели может быть непростым. Один неверный шаг может серьезно повредить электрическую схему вашего дома, а также привести к серьезной травме или даже смерти. Установка электрощита — это не проект, который делается своими руками. Вам следует воспользоваться услугами профессионального сертифицированного электрика, чтобы работа была выполнена быстро, эффективно и безопасно.

Lippolis Electric обеспечивает профессиональный монтаж электрических панелей в Вестчестере, штат Нью-Йорк,

Если вам требуется установка электрической панели в Пелхэме, штат Нью-Йорк, или где-либо еще в округе Вестчестер, не ищите ничего, кроме Lippolis Electric.Мы — семейная компания, которая обслуживает электрические услуги домовладельцев и владельцев бизнеса в Вестчестере, штат Нью-Йорк, и на всей территории штата Три-Стейт более 30 лет. Наша команда сертифицированных электриков обеспечит безопасный и эффективный монтаж электрического щита, который даст вам душевное спокойствие — ни одна работа не будет для нас слишком большой или слишком маленькой.

Свяжитесь с Lippolis Electric, чтобы узнать больше о преимуществах наших профессиональных услуг по установке электрических панелей и получить бесплатную смету проекта уже сегодня.

Установка дополнительной электрической панели

— Электрик


Каждый раз, когда владельцу дома или бизнеса требуется добавить дополнительную емкость цепи к существующей электрической панели, лучше всего вызвать профессионального электрика. Электрическая вспомогательная панель подключается к главной электрической панели при условии, что основная панель не требует замены, и это упрощает питание нового дополнения. Это сложный процесс, и необходимо учитывать несколько факторов, чтобы убедиться, что работа выполняется правильно и безопасно.Наши электрики из Северной Вирджинии имеют четверть века опыта в замене или установке электрических панелей, и мы всегда ставим безопасность и удовлетворение наших клиентов на первое место.

Зачем мне менять или устанавливать электрическую дополнительную панель?

Электрическая вспомогательная панель обеспечивает расширение электрических услуг от главной электрической панели в доме или офисе. Они особенно полезны там, где требуется большое количество энергии вдали от главного здания: в готовых подвалах с развлекательными системами или барами, в отдельных гаражах или мастерских, или в новых пристройках к дому или офису.Установка электрической дополнительной панели также может потребоваться на открытом воздухе для гидромассажных ванн или другого спа-оборудования, садового оборудования или другого мощного промышленного или коммерческого оборудования. Естественно, может потребоваться замена электрической дополнительной панели, если она у вас уже есть, но она не работает должным образом.

Три важных момента, которые нужно знать об установке электрической панели:

  • Замена электрической панели не увеличивает мощность, поступающую в дом или офис; Однако он обеспечивает более эффективную и простую в управлении электрическую сеть, идущую от главной электрической панели к другим частям дома.
  • Установка дополнительной электрической панели помогает, когда на главной электрической панели недостаточно места для дополнительных автоматических выключателей для удовлетворения расширенных электрических потребностей дома или офиса. Установка электрической панели создает дополнительное место для новых автоматических выключателей в отдельном физическом месте.
  • Замена или установка электрической дополнительной панели разъясняет и упрощает электрическое обслуживание в доме или офисе, предоставляя электрическую панель для отдельных физических областей, которые нуждаются в больших объемах электрического обслуживания, таких как кухня, мастерская, домашний офис, гараж или подвал.

Прочие важные сведения об изменении дополнительной электрической панели:

  • Размер дополнительной панели зависит от области применения. Например, навесы на заднем дворе или готовые подвалы обычно нуждаются в небольшой дополнительной панели в диапазоне от 30 до 60 ампер. Это покрывает потребности в садовом оборудовании, легких электроинструментах, воздуходувках для листьев, переносных пилах, домашних развлекательных системах или барах.
  • Отдельным гаражам, мастерским для тяжелых условий эксплуатации или домам для бассейнов обычно требуется больше электроэнергии. В этом случае мы бы установили субпанели в диапазоне 60-100 ампер.Это приводит в действие оборудование с более высокими требованиями, такое как компрессоры, сварочные аппараты, кондиционеры, стоечные подъемники, спа-оборудование и т. Д.
  • Таким образом, электрическая вспомогательная панель может быть сконфигурирована в любом месте от 30 ампер, 240 вольт до 100 ампер, 240 вольт.

Из соображений безопасности и качества замену или установку электрической панели должен всегда выполнять профессиональный электрик. Здесь, в Root Electric, мы можем выполнить работу правильно с первого раза и всегда обеспечить вашу безопасность.

Позвоните нам сегодня по телефону (703) 494-3989, если вы расширяете свой дом или офис и вам требуется установка электрической панели!

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
