Мауэрлата: расчет сечения и установка; технология крепления стропил

Содержание

расчет сечения и установка; технология крепления стропил

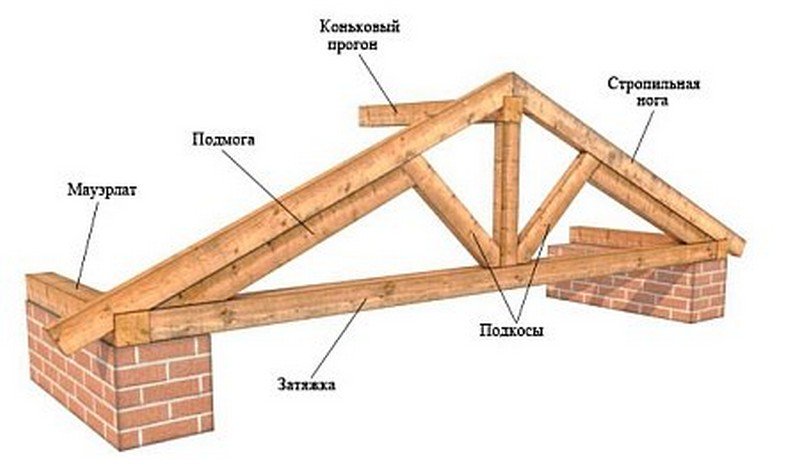

Как известно, стропильная конструкция нужна для того, чтобы удерживать кровлю. Но что удерживает ее саму? Опорой под стропильными ногами служит особый конструктивный элемент — мауэрлат

Мауэрлат представляет собой бревно или брус, который укладывают поверх ограждающей стены. Именно он соединяет крышу со стенами и равномерно распределяет нагрузки на них. Очевидно, что небрежность в проектировании и монтаже мауэрлата может привести к самым серьезным последствиям. Прежде всего, нужно правильно рассчитать сечение мауэрлата, исходя из предполагаемой нагрузки на него. Как правило, для изготовления этого элемента используют брус 100 × 150 или 150 × 150 мм, который соединяют посредством врубок и фиксируют анкером. В бревенчатых домах опорой для стропил являются бревна верхнего венца.

Если кровля имеет большую площадь и уклон, для стропил нужно сделать промежуточные опоры или соединительные «затяжки», лежащие только на коньковом прогоне и мауэрлате.

Иначе возможна деформация стен

Важно, чтобы стена под мауэрлатом могла выдерживать нагрузки. Если материалы, из которых она сложена, относительно рыхлые (пенобетонные, газобетонные блоки, поризованный кирпич и др.), их нужно усилить, уложив поверх железобетонный пояс. Как его сделать? Рассмотрим основные варианты.

Закрепление мауэрлата на армирующем бетонном слое

Чаще всего по периметру стен устанавливают опалубку, укладывают внутрь арматурный каркас из прутов толщиной 10–12 мм, а затем заливают бетон марки не ниже М250–М300. Если стены сложены из газобетона, вместо опалубки можно использовать U-образные блоки из того же материала. Еще один вариант — установка двух рядов тонких пено- или газобетонных блоков с внутренней и наружной сторон стены.

Чтобы закрепить мауэрлат, раньше использовали Г-образные арматурные пруты, которые закладывали в железобетонный пояс во время его заливки. Когда смесь застывала, мауэрлат надевали на них, вставляя в заранее просверленные каналы. Эта технология практикуется и сейчас, но куда чаще вместо прутов ставят анкерные болты (шпильки) диаметром 12–16 мм. Их закладывают с шагом около 60–100 см. Как и в описанном выше случае, мауэрат надевают на шпильки, а затем привинчивают его гайками с широкими шайбами.

Так как влага из бетона может просачиваться в древесину, между мауэрлатом и железобетонным поясом прокладывают рулонную гидроизоляцию (битумную или полимерно-битумную). Чтобы полотно не сползало, его края загибают и крепят скобами на боковинах бруса.

Перед установкой мауэрлат необходимо пропитать антисептическим средством, чтобы избежать поражения вредоносными микроорганизмами

Случается так, что геометрия стены не совпадает с геометрией крыши. А значит, и линия укладки мауэрлата не совпадает с линией шпилек. Тогда крепежные элементы приходится срезать, просверливать отверстия в армопоясе, забивать туда новые анкеры и уже к ним крепить мауэрлат.

Крепление стропил к мауэрлату

Существует несколько технологий опирания стропил на мауэрлат. Распространенная практика: в стропильной ноге вырезают «пятку» — угол (не более 1/3 от высоты ноги), за счет которого балку надевают на мауэрлат. При этом балка выступает за пределы стены, образуя карнизный свес. Это популярная, проверенная временем технология, но стоит учитывать, что вырез в балке ослабляет ее (конечно, если нет запаса прочности). Так что многие строители предпочитают делать паз в самом мауэрлате, вставлять туда стропильную ногу и закреплять ее.

Есть и другой вариант: стропильную ногу обрезают, оставляя небольшую «пятку» со стороны помещения. Ее торец опирают на мауэрлат, а карнизный свес формируют за счет «кобылки» — небольшого бруска, прибитого к стропилу. Минимальный нахлест «кобылки» на стропило составляет 60 см.

Крепление стропил к мауэрлату в срубе

Стропила фиксируют металлическими уголками. Ставить их на саморезы не стоит, так как шляпки могут срываться от нагрузок. Лучше прибивать уголки к стропилам ершенными гвоздями, а на мауэрлате фиксировать болтами с резьбой по дереву и шестигранной шляпкой.

Если же стены сложены из бревна или бруса, обычно делают «плавающий» крепеж. В мауэрлате выпиливают паз, укладывают в него стропило и соединяют их специальными металлическими пластинами. Они могут смещаться, благодаря чему стропильная нога скользит по мауэрлату. Это снижает напряжения в стропильной системе, которые неизбежно возникают при осадке сруба.

Чтобы крыша не сместилась от сильного ветра, стропила рекомендуют притягивать через одно проволокой к штырям, забитым в верхней части наружных стен

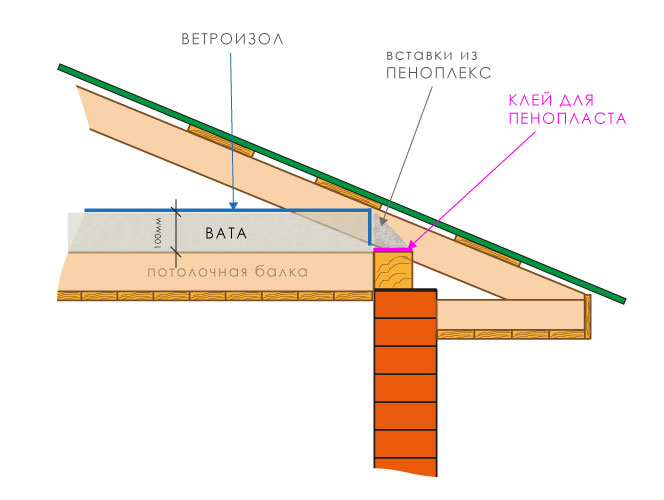

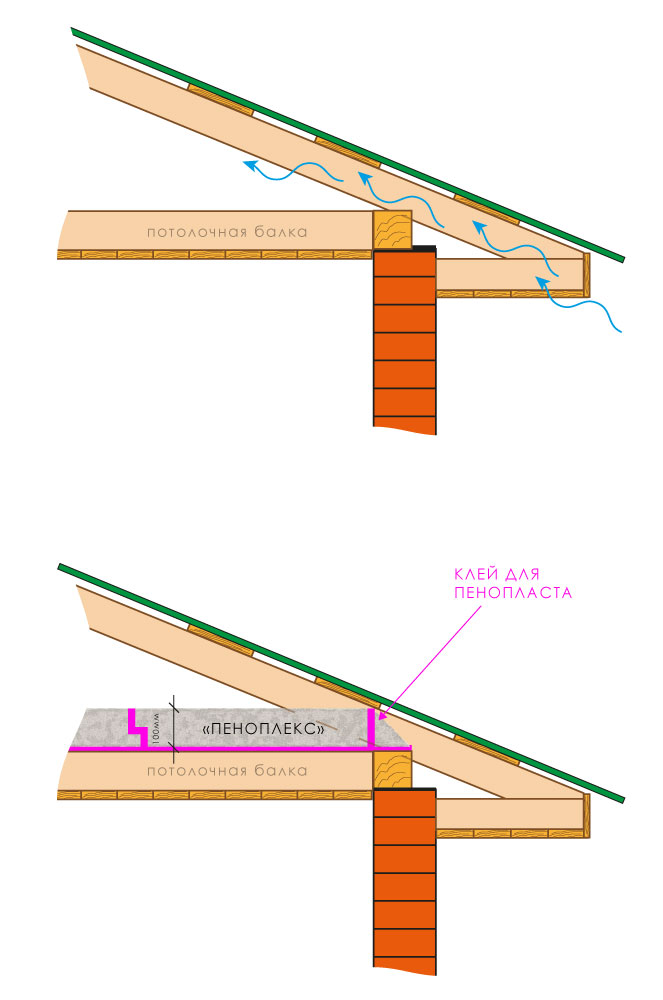

Если крыша — мансардная, важно теплоизолировать пространство за мауэрлатом со стороны улицы. И это лучше сделать до укладки гидроветрозащитного полотна, ведь тогда не придется проталкивать теплоизоляцию в щель между мауэрлатом и мембраной. Кроме того, желательно заполнить все зазоры монтажной пеной, иначе зимой конструкция будет промерзать.

что это такое, из чего можно сделать, как правильно провести монтаж и крепление

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Мауэрлат усиленный стальной трубой

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Этап 2. Крепление анкеров к армирующему каркасу

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

  1. На армирующий пояс укладывается гидроизоляционный материал.

    Этап 4. Процесс гидроизоляции армирующего пояса

  2. Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.

    Этап 5. Установка бруса на армопояс

  3. Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.

    Этап 6. Процесс затяжки бруса к армопоясу

  4. Производится скрепление брусьев между собой одним из вышеописанных методов.

    Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

что это такое, крепление к газобетону и кирпичной стене

Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата.  Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.

Что такое мауэрлат

Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:

  • перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
  • привязка кровли к стенам здания.

У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.

Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.

Виды и размер мауэрлата

Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм.

Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.

Брус для мауэрлата различного сечения

Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.

Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.

В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.

Крепление мауэрлата к газобетону

Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.

Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.

Устройство армопояса

Армопояс  – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.

Монтаж армопояса начинают с установки опалубки. Возможны три варианта:

  1. Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку.
    Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
  2. Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
  3. Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.

Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.

После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:

  • цемент – 1 ведро;
  • песок – 3 ведра;
  • щебень – 4 ведра;
  • вода – 8–10 литров;
  • жидкое мыло – 30 граммов.

Первый способ – установка шпилек

Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.

Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.

Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.

Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:

  • В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
  • Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.

Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:

  • пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
  • загиб конца шпильки под углом 90 градусов;
  • накрученная гайка с шайбой;
  • приваренный кусок арматуры.

Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):

После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.

Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.

Второй способ – крепление мауэрлата на анкера

При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.

Длина анкера подбирается в соответствии с толщиной мауэрлата

Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.

Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.

Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.

Очень подробно данный способ освещен на видео ниже:

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

  • проволоки;
  • скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

Необходимость применения подложки и гидроизоляции

При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).

На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.

Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.

Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.

Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.

Мауэрлат — Что это такое, из чего изготавливают

Что такое мауэрлат?

В словаре строительных терминов говорится: «мауэрлат — брус, служащий опорой наслонных деревянных стропил.   и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Располагается на верхнем внутреннем обрезе  стен.»

То есть нагрузка от веса крыши через мауэрлат равномерно распределяется на стены  здания.

Из чего его изготавливают?

Как правило, мауэрлат изготавливают из бруса сечением 150х150 мм или досок  сечением 50х150 мм, которые сбиваются по три штуки для получения сечения 150х150 мм.

Реже используется брус сечением 100х100  мм или 200х200 мм.

Крайне редко ( при установке  металлических стропил)  изготавливается из металлопроката.

Во многом  сечение зависит от того  как много весят кровельные материалы. В том случае если строительство дома своими руками ведется с использованием ондулина можно использовать брус минимально допустимого сечения.

Какие работы необходимо выполнить до установки на деревянные стены?

При установке  на стену дома, выполненную из дерева, под верхние  бревна стены необходимо заложить вязальную проволоку. С ее помощью мауэрлат будет крепиться к стене. Длина  выступающих концов проволоки должна быть в 2 раза  больше чем высота бревен, под которые подложена проволока и мауэрлата вместе взятых.

Этот способ надежен, веками использовался нашими предками. Однако есть более современный способ крепления – при помощи металлических  анкерных болтов.

Для того чтобы закрепить мауэрлат ими  до его укладки в  бревнах стены следует просверлить отверстия для пропуска анкерных болтом. В нижней части отверстия необходимо сделать выборку для того чтобы головка болта не выступала над поверхностью бревна. В мауэрлате также необходимо выполнить  отверстия для пропуска болтов.

Какие работы необходимо выполнить до установки на стены из кирпича, блока, монолита?

Для надежного крепления необходимо  изготовить армопояс. Он представляет собой монолитную железобетонную стяжку. По сути армопояс служит фундаментом для мауэрлата.

Работы выполняются в следующей последовательности:

  1. Устанавливается деревянная  опалубка. Как правило, высота опалубки составляет250- 300 мм.
  2. В опалубку закладывается арматура или строительная сетка. Для надежной связи армопояса со стеной необходимо  перевязать их. Сделать это можно вбив в стену небольшие куски арматуры. Для того чтобы армирование « работало» необходимо приподнять арматуру или сетку над  верхним срезом стены на 50 -100 мм.
  3. Заливается бетон.
  4. Устанавливаются металлические шпильки с широкой шайбой и гайкой в основании. Сделать это необходимо до застывания бетона. Высота шпилек должна быть больше высоты мауэрлата.

Совет.  Для того чтобы  иметь шпильки необходимого вам размера  следует покупать длинные шпильки (длиной от 1 метра и больше) и нарезать в необходимый размер.

Через 5 дней можно укладывать мауэрлат. Это правило продиктовано тем, что при нормальной температуре и влажности цементосодержащие  смеси набирают 50 процентов прочности и способны воспринимать прилагаемые к ним нагрузки без разрушения.

Инструкция по укладке мауэрлата?

Последовательность операций такова:

  1. Брус выкладывается по периметру  здания. В случае если длина отдельных брусов меньше чем  длина стены производится их сращивание. Непосредственно под брус укладывается гидроизолирующий материал.  Пленки Ондутис прекрасно для этого подойдут.
  2. Проверяется правильность « геометрии». Для  этого необходимо проверить равность длин диагоналей. Пренебрегать  этой операцией нельзя – неточность в несколько сантиметров грозит некачественной сборкой стропильной системы. В  таком случае ремонт крыши неизбежен.

Совет. Самый простой способ проверки – при помощи веревки или лески.  В  этом случае нет необходимости замерять расстояния. Достаточно просто зафиксировать длину диагонали и сравнить ее с другой.

  1. Закрепить между собой углы мауэрлата.
  2. Закрепить мауэрлат при помощи проволоки или шпилек. При креплении при помощи шпилек следует заранее  просверлить отверстия в частях  мауэрлата. Затяжку следует проводить в 2 приема.

Мауэрлат является фундаментом крыши. Тот, кто ведет строительство дома своими руками, должен отнестись к его креплению ответственно. Иначе ремонт крыши  придется проводить на следующий сезон после ее монтажа.

Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

       Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

       Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

       В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

       Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

       Например, шаг обрешëтки для металлочерепицы «Монтеррей» — 35 см, для металлочерепицы «Андалузия» — 40 см.

       Если ваш выбор — гибкая черепица, то обрешëтка должна быть сплошной.

       Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

       Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

       Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

       В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

       Для чего это нужно?

       В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

       Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

       Основные способы крепления мауэрлата

 1.  Для больших крыш по площади (более 250 кв. м.)

        По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

        Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

        После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

        Такой вариант более дорогой, но и более надëжный.

 2. Для средних по площади крыш (менее 250 кв.м.)

       Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

       Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

       3. Для небольших крыш

       Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

       Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

       Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

       Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

       Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

       Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

       Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

       Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила  прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

       Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

       Что представляет собой  стропильная часть крыши?

        Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

       Для натуральной черепицы следует использовать стропило больших размеров — 8х20 см, так как этот материал достаточно тяжëлый.

       При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

       Как закрепить стропило в нижней части?

        1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

       Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

       2. Способ крепления стропила к мауэрлату

       Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

       Как делать не следует:

       — не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

       — не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

       Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

       После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону  от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

       Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

       Способы крепления стропил в верхней части:

        1. Соединение встык

 Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.

       После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.

       Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.

       2. Крепление стропил на коньковый брус (коньковый прогон)

 Этот вариант достаточно сложный и не часто используется в строительстве.

Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того,   может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.

        В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.

        Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.

        3. Соединение стропил внахлëст

        Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.

  Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.

 Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.

        В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила — 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.

        Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.



       Желаем удачи!

крепление, размеры, установка, что это такое?

Мауэрлат представляет собой пояс, который служит для укрепления стропил. Его укладывают по всему периметру строения на верхнем торце несущей стены.

Чаще всего для укладки мауэрлата используют древесину. Если будет установлен каркас из металла, то в качестве основы под крышу выступит швеллер, двутавр или другие изделия из металла.

Мауэрлат — что это?

Прежде чем приступать к формированию крыши, необходимо узнать, для чего нужен мауэрлат.

Он является частью стропильной системы. Назначение данной конструкции состоит в равномерном распределении нагрузки стропил по всей поверхности кровли.

Монтаж мауэрлата обязательно должен проводиться в строениях из пенобетона, блоков или кирпича.

Установка мауэрлата выполняется еще по одной причине — с помощью этой конструкции крыша присоединяется к стенам здания.

Вопросы, как и зачем устанавливать систему, нельзя игнорировать, особенно если в данной местности присутствуют сильные ветра.

Если стены выполнены из блоков или кирпича, то по верху стены следует залить армированный пояс из бетона. В нем следует установить анкеры, к которым будет крепиться система.

После застывания бетона в мауэрлате необходимо сделать отверстия, диаметр которых должен быть меньше диаметра анкеров. Это необходимо для более плотного соединения конструкции со стеной.

У строений, выполненных их дерева, в качестве мауэрлата может выступать венец сруба, но если дом каменный, то верхний слой из дерева необходимо закреплять анкерами.

В домах из дерева конструкцию фиксируют деревянными нагелями. Она должна быть единой для всей длины стены, а не состоять из частей.

Если таким способом элемент установить невозможно, то крепление мауэрлата к стене должно выполняться с помощью большего количества креплений.

Специалисты рекомендуют использовать деревянный брус, у которого сечение составляет 100 х 150 мм или 150 х 150 мм.

Перед тем как закрепить мауэрлат, дерево следует обработать антисептическим средством. Оно защитит материал от гниения и негативного влияния насекомых.

Отдельные элементы собираются в единую конструкцию с помощью прямого замка. Его размеры зависят от сечения брусьев. В замок забиваются гвозди, которые соединяют звенья между собой.

В целом система получается достаточно крепкая. Конструкция впоследствии будет служить основой для крепления стропил.

Функции конструкции

Что такое мауэрлат, представить несложно. Каждый дом имеет фундамент, а конструкцию мауэрлата можно считать фундаментом крыши, который объединяет кровлю и стены строения.

Одна из функций конструкции — служить опорой для стропильных ног. Нагрузка от крыши распределяется по всей верхней части стены.

При выборе конструкции крыши следует учитывать погодные условия.

Если в холодное время года выпадает много осадков в виде снега, то рекомендуется делать остроконечную крышу — она будет снижать тяжесть подтаявшего снега.

Его сила будет направлена не на основание крыши, а в сторону. Мауэрлат в таких крышах необходим, ведь кладка стен может разрушиться под давлением распирающей силы, если стропила будут прикреплены к стене.

Стоит помнить о весе кровли. Он также оказывает давление на стены строения. Если есть мансарда, то для нее также необходимо формировать слой тепло- и гидроизоляционного материала.

Часто на крышах закрепляют водонагревательные приборы, антенны, солнечные батареи, которые утяжеляют кровлю. Установленный мауэрлат принимает вес на себя и распределяет равномерно по краям стен.

Еще одна функция конструкции — удержание кровли. Закрепленный мауэрлат располагается по периметру крыши. Ее наклон снижает парусность, но совсем ее не убирает.

По этой причине важно чтобы мауэрлат был достаточно прочным. К стенам конструкция крепится таким образом, чтобы ее невозможно было оторвать.

Видео:

Иногда фронтоны кровли делают кирпичными, как и стены. В этом случае вес кровли разгружается. Мауэрлат для крыши можно установить на боковых стенах и закрепить внутри фронтов.

Стоит уделить внимание материалу, который используется для формирования основы кровли.

Если выбирается древесина, то следует остановить свой выбор на хвойных породах. Материал нужно обязательно обработать специальным средством, который защитит дерево от насекомых и влаги.

Длина деревянной балки должна быть равна длине стены. Если такого элемента нет, то следует взять две балки, равные по длине, так укладываемый мауэрлат будет лучше выдерживать вес кровли.

Для формирования основания под крышу элементы не обязательно должны быть из дерева. Для стропильной системы можно взять швеллер или стальные балки.

Видео:

Крепление мауэрлата к кирпичным стенам

Класть мауэрлат на кирпичное строение следует по всему периметру. При этом система должна быть уложена близко к внутреннему краю.

Снаружи выполняется небольшой выступ, который будет защищать конструкцию от негативного влияния природных явлений.

Способы крепления мауэрлата могут быть различными. В процессе кладки следует определиться с выбором крепления кровли, так как подготовительные мероприятия для установки крыши будут проходить в определенном порядке.

При обвязке проволокой за 3-4 ряда следует закрепить катанку и поместить ее в стену.

Рекомендуется оставлять такую длину, чтобы вся толщина мауэрлата была надежно зафиксирована. Необходимо сделать столько закладок проволоки, сколько будет установлено стропил.

При креплении крыши с помощью анкеров в кладке кирпича необходимо высверлить отверстия для болтов.

Чаще всего количество элементов крепежа совпадает с числом стропил. Болты вбиваются в отверстия и хорошо затягиваются.

Существует еще один вариант крепления мауэрлата для односкатной крыши с использованием пробок. Предварительно их следует обработать составом против развития гнили, плесени.

Пробки следует заложить в кладку кирпича. Место расположения креплений определяет мастер. Пробки рекомендуется устанавливать за один ряд до края стены.

Любой вариант предполагает их расположение как можно ближе к наружному краю.  Система закрепляется к пробкам скобами.

Перед тем как положить кровлю, можно заложить в кладку части арматуры. Они должны быть закреплены в кладке, которая проходит за несколько рядов до края стены.

Ее следует согнуть в виде буквы «Г», короткий край которой должен составить 25 см или немного больше. Этот край следует укладывать в нижний ряд кладки.

Фото:

Длинная часть арматуры должна выступать вертикально. Часть, которая выступает над кладкой, должна быть такая, как сечение мауэрлата, плюс 25 см.

После этого в брусе нужно сделать отверстия в тех местах, где будет проходить арматура. Когда брус будет установлен на концы арматуры, их следует загнуть и зафиксировать скобами.

Как крепят конструкцию к бетонным блокам?

Перед тем как крепить мауэрлат к ячеистобетонным блокам, следует обязательно залить бетонный армопояс.

В опалубку необходимо заложить металлические шпильки, на которых присутствует резьба. Диаметр одной из них должен составить 10 мм или немного больше. Снизу шпильки следует приварить поперечную балку.

Прежде чем устанавливать элементы, необходимо определить их количество. Все крепления следует равномерно распределить по периметру верха стены.

Из армопояса шпильки должны выступать на высоту, равную толщине бруса и плюс несколько сантиметров. Эти дополнительные сантиметры необходимы для затяжки с помощью шайбы и двух гаек.

При разметке бруса следует учитывать расположение стропил. Крепление шпильками должно проходить в центре между двумя стропилами. Нельзя чтобы шпильки находились прямо в месте крепления опоры.

Резьбу на шпильках специалисты рекомендуют обмотать скотчем. В этом случае во время работ с бетоном они останутся чистыми.

После того как армопояс затвердеет, можно укладывать брус. В нем необходимо сделать отверстия, в которые будут устанавливать концы шпилек.

Брус аккуратно вставляют в крепления и затягивают гайками. Спустя несколько дней гайки надо подтянуть и закрепить контргайкой.

Перед тем как сделать конструкцию, надо обработать брусья специальным составом в несколько этапов. Впоследствии древесина не будет гнить, ее не испортят насекомые и плесень.

Независимо от выбранного способа крепления под брусья надо уложить гидроизоляцию. При установке мауэрлата размеры бревна должны быть четко определены.

Видео:

Длина элементов должна соответствовать длине стены. Сращивать между собой брусья необходимо болтами, винтами или гвоздями. Углы рекомендуется усилить, закрепив скобами.

Как выполняется крепление анкерными болтами?

Если планируется сформировать армированный пояс и закрепить уложенный мауэрлат анкерными болтами, то следует провести предварительные работы.

Специалисты считают, что создание армопояса является правильным решением. Этот элемент способствует укреплению коробки строения.

С его помощью можно сделать венец стен ровным. Вся конструкция становится более жесткой, если армопояс выполнен правильно.

Если мауэрлат необходимо крепить к газобетону, то без формирования армопояса не обойтись. Ведь блоки не отличаются твердостью, в них невозможно вмонтировать анкерные крепления.

Оптимальный вариант формирования армопояса на таком материале — использование блоков, имеющих форму «U».

Их следует установить по периметру строения так, чтобы получился целостный желоб. На блоках, которые установлены по бокам, следует сделать пропил, тем самым устраняя промежутки между элементами конструкции.

После того как блоки уложены, необходимо собрать арматурный каркас. Чаще всего применяют арматуру, сечение которой 12 мм.

Она должна быть перевязана поперечными перемычками. Ее следует уложить в желоб и залить бетоном.

Стоит подготовить такое количество бетонного раствора, чтобы его хватило на весь желоб. Процедуру прерывать не рекомендуется, чтобы конструкция получилась монолитной.

Анкеры закрепляют  с помощью проволоки. Элементы должны устанавливаться ровно, чтобы вся система была более прочной.

Количество анкеров не должно быть меньше количества стропильных ног. Важно предварительно определить, где будут крепиться стропила.

Видео:

Места установки анкеров не должны совпадать с точками соединения стропильных ног.

После того как бетон застынет, анкеры будут надежно закреплены в нем и привязаны к армопоясу.

В мауэрлате необходимо сделать отверстия, которые будут совпадать с расположением анкеров. Конструкция устанавливается на крепления, после чего затягивается двумя гайками и шайбой.

Если есть сомнения в том, как правильно крепить мауэрлат, то следует проконсультироваться с профессиональными мастерами.

что такое мауэрлат кровли, зачем нужен мауэрлат

Мауэрлат — это деревянный брус, который укладывается на наружные стены здания (постройки) по длинным сторонам здания или его периметру. Назначение мауэрлата — это передача и распределение нагрузки от веса крыши, снеговой и ветровой нагрузки от стропил или балок перекрытий на стены строения. Мауэрлат — основа стропильной конструкции. Строительство любой крыши начинается с установки мауэрлата. Исключением является возведение крыши деревянного сруба, бревенчатого, брусового дома. Да и здесь в качестве мауэрлата используется верхний венец брёвен, либо верхний брус. В качестве мауэрлата чаще всего используется брус 150х100 или 150х150. Укладывать его лучше заподлицо с внутренней поверхностью стены дома. А снаружи не будет лишним сделать для мауэрлата защитное заграждение из кирпичной кладки или просто облицевать. Не забываем делать гидроизоляцию для защиты дерева. Двух слоёв рубероида будет достаточно. Крепится брус (мауэрлат) к стенам крепежными элементами. К деревянным балкам перекрытия — гвоздями или скобой. В кирпичную стену анкер-болтами или арматурой. Способов крепления мауэрлата много, главная задача обеспечить надежность такого крепления, мауэрлат является фундаментом кровли и должен обеспечить равномерную нагрузку кровли на несущие стены.

Существует множество различных способов крепления мауэрлата к стенам, рассмотрим основные из них:

1 способ: в кирпичную кладку на два три ряда ниже верха стены вмуровываются деревянные бруски (пробки) и мауэрлат крепится к ним при помощи скоб.

2 способ: при строительстве стен из ячеистых блоков (пенобетон, газосиликат и т.п.) необходимо в верхнем ряду кладки смонтировать армопояс под мауэрлат. При заливке этого пояса в его арматуру закладываются резьбовые шпильки. Затем в мауэрлатных брусьях сверлят отверстия под эти шпильки и брусья устанавливаются на них, после чего притягиваются к стене гайками с шайбами. Шпильки можно использовать диаметром 12-14 мм. Устанавливать их надо через 1,5-2 метра, не реже.

3 способ: похож на второй способ, при строительстве кирпичных стен шпильки вмуровываются непосредственно в кирпичную кладку на глубину минимум в 3 ряда кирпичей. Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

4 способ: в кирпичную кладку также на 4-5 ряда ниже верха стены вкладывается толстая (3-4 мм) стальная проволока, концы которой выходят наружу и внутрь и имеют длину достаточную, чтобы обвязать мауэрлат. Часто при установки мауэрлата необходимо сращивать брусья. Делается это с зарезкой брусьев в пол-дерева и скреплением их либо болтами либо гвоздями.

Наверное самый распространенный и самый надежный способ крепления мауэрлата — это крепление с помощью армопояса залитого в верхнем ряду кладки.

Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15), либо изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются. Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.

Размеры армопояса под мауэрлат

Обычно ширина армопояса под мауэрлат выбирается приближенной или равной ширине стен, но не менее 250 мм на 250 мм. При возведении стен из газобетона последний ряд выкладывают из специальных U-образных блоков, которые сами по себе являются опалубкой для заливки бетона. В случае если стены возведены из кирпича, внешнюю опалубку сооружают выстраивают в полкирпича, а внутреннюю из досок.

При сооружении армопояса следует учесть то, что он должен быть непрерывным и проходить по периметру внешних стен.

Металлический каркас армопояса

Металлический каркас состоит из:

— продольной части — 4 прутков арматуры диаметром не менее 12 мм.

— Поперечной части — прутков арматуры или проволоки 8 мм в диаметре. Они должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см, это легко делается с помощью подставок из битого кирпича или деревянных брусков. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

Установка закладных резьбовых шпилек

После установки опалубки надо установить резьбовые шпильки, к которым впоследствии будет крепиться мауэрлат. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над мауэрлатом.

Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 0,8-1 метр. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Как крепить стропила к мауэрлату

Важность правильного крепления стропил к мауэрлату трудно переоценить. Стропильная нога, опираясь на мауэрлат, передает всю нагрузку от кровли непосредственно на конструкцию наружной стены здания. Кроме того, это соединение должно предотвращать возможное разрушение кровли от сильных ветровых нагрузок.

Крепеж

Для крепления конструкций из дерева применяют крепеж, который изготавливают из листовой или профильной стали, метрический крепеж, гвозди , скобы.

Для гвоздевых соединений применяются: болты, гвозди, стержни, кулачковые шайбы.

Если диаметр гвоздя менее 6 мм, то для мягких пород дерева их вбивают без предварительного сверления гнезда. При диаметрах более 6 мм во избежание образования трещин в древесине под гвоздь сверлят раструб размером 0,9 диаметра гвоздя.

Кронштейны применяются только для соединения бревенчатых или брусовых элементов при отсутствии возможности расщепления дерева.Их целесообразно размещать в заранее просверленные отверстия меньшего диаметра.

Виды опор стропил на мауэрлат

Стропила могут быть двух видов: висячие и наслонные. Это зависит от способности поддерживать их против стен. Висячие стропила имеют одну точку опирания на мауэрлат, другим концом образуя коньковый узел с лобовым упором двух стропил. Наклонные стропила опираются с одной стороны снаружи, а с другой – на внутреннюю стену здания.Висячие, не имеющие второй точки опоры, создают распор от прогиба стропильной конструкции. Именно поэтому у них внизу есть затяжка, которая принимает на себя силы разрыва.

Стропила

Стропила крепятся непосредственно к мауэрлату. Чаще всего для этого в стропильных ногах делается врезка. Его глубина предусмотрена менее чем на 1/4 высоты стропил. Их фиксируют с двух сторон уголками.

Стропильная система крыши: 1 – мауэрлат; 2 – перфорированный уголок; 3 – кровать; 4 – стропильная нога; 5 – стойка; 6 – коньковый прогон; 7 – поперечная расчалка; 8 – гидроизоляция; 9 – распорка продольная

Иногда эта фиксация осуществляется с помощью скоб.. Скобы вбиваются как в стропила, так и в мауэрлат.

Такой способ крепления стропил и мауэрлата осуществляется с помощью держателей балок, крепящихся с двух сторон:

Часто в стропила вбивают по три гвоздя для увеличения жесткости соединения. Один вертикально и два крест-накрест. При этом длина забитой части гвоздя должна превышать 10 диаметров гвоздя и 2 толщины элемента, который пробивает гвоздь.

Важно! В связи с тем, что лиственница легко раскалывается, для нее нельзя использовать соединения на гвоздях и скобах..

Висячие стропила

Висячий тип стропил применяется для зданий шириной от 6 до 12 метров. При варианте висячей стропильной ноги нагрузка от стропил передается на мауэрлат через затяжку. Здесь прочность стропил не ослабляется устройством врезки.

Висячая стропильная система: 1 – мауэрлат; 2 – затяжка; 3 – перфорированный уголок; 4 – поперечина; 5 – коньковый прогон; 6 – стропила; 7 – болты крепления

Когда длины стропильной ноги недостаточно для создания необходимого свеса крыши, ее обрезают на уровне мауэрлата.Свес делается с помощью небольших деревянных брусков (кобылки).

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они изготовлены, напрямую влияет на способ крепления стропил к мауэрлату.

Кирпичные стены

В кирпичных стенах стропильные ноги крепятся к мауэрлату с помощью уголков, скоб, гвоздей и т.п. в стене скруткой (0 2–3 мм) 2–3 проводов на костыль.Металлический костыль заранее заделывают в кладку на 200–300 мм ниже мауэрлата. Все части кровли из дерева, касающиеся кирпичной кладки, должны быть защищены от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизоляция и т. д.).

Важно! Не следует полностью кирпичировать или заделывать зазоры между деревянными элементами стропильных опор и кирпичными стенами. Они должны быть открыты, но защищены от влаги.

Стены деревянные

Существенным отличием сопряжения стропил и мауэрлата для деревянных стен является необходимость определенной подвижности стропил относительно мауэрлата.Деревянный дом сразу после строительства дает усадку, что может нарушить конструкцию крыши, если деревянные элементы будут жестко прикреплены.

Здесь используется подвижный тип крепления. Она позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений используется крепеж заводского изготовления.

Мауэрлат защищают от ветровых нагрузок, соединяя его с предпоследним венцом бревенчатой ​​стены или стены из бруса. Для этого в мауэрлат и стену вбивают скобы.В домах из бруса или бревна последний венец стены часто служит мауэрлатом..

Стены из газобетонных блоков

Газобетонные блоки не обладают достаточной прочностью для крепления кровли к стенам. Поэтому в них делают монолитный армированный пояс, в который закладывают металлические штыри.

Мауэрлат монтируется на них через предварительно просверленное отверстие и крепится болтами к поясу. Нельзя забывать о гидроизоляции между деревом и бетоном.В остальном принцип крепления мауэрлата и стропил остается прежним.

Соединение стропил с мауэрлатом в зависимости от стропильной конструкции

Стропильная система крыши может иметь огромное разнообразие вариантов. Это обеспечивается достаточно легкой обработкой дерева как строительного материала. В целом можно выделить несколько видов таких систем: балки, арки, фермы и даже рамы.

В том или ином варианте стропильной крыши есть отличия в устройстве сопряжения стропил с мауэрлатом.Для небольших построек (сарай, гараж, небольшой дачный домик и т. д.) это соединение можно выполнить самостоятельно, руководствуясь вышеперечисленными способами крепления.

Для более ответственных зданий и сооружений рассчитываются все элементы сопряжения, включая металлические крепления. По произведенному расчету подбирается материал, размеры и количество необходимых деталей конструкции. Именно поэтому расчет конструкции в таких случаях лучше доверить специалистам.

Несколько правил выбора способа соединения стропил с мауэрлатом

1.Стандартная влажность древесины составляет 12%. Свежесрубленная древесина может иметь влажность до 100%. При усадке древесина деформируется. Если для стропил используются изделия, не достигшие нормативной влажности, в жестком соединении мауэрлата и стропил может произойти нарушение целостности древесины. Целесообразно использовать изделия стандартной влажности, а также исключить возможность намокания деревянных деталей при обработке влагозащитными покрытиями.

2.Если часть стропильной ноги находится в теплом помещении, а часть в холодном, разные температурно-влажностные условия эксплуатации также влияют на работу всей конструкции крыши. В этом случае необходимо произвести дополнительную защиту в местах перехода стен или потолка от биологических повреждений древесины и воздействия влаги (обработка специальными веществами). При таких условиях эксплуатации применяют только прямоугольные стропила.

3. При подрезке стропильной ноги следует учитывать, что длина той части, которая опирается на мауэрлат, должна быть меньше высоты стропил.

4. Место примыкания стропил и мауэрлата в каменных наружных стенах необходимо утеплить для защиты от промерзания.

5. Важно, чтобы на металлических частях соединений не образовывался конденсат. Если это все же произошло, то деревянную часть соприкосновения с металлом необходимо защитить от влаги (эластичные прокладки, мастики, уплотнительные ленты, рубероид, гидроизоляция и т.п.).

Как крепить мауэрлат к пустотелым блокам. Как правильно крепить мауэрлат к газобетонной стене? Крепление на механических анкерах без армопояса

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента – мауэрлата.Мауэрлат представляет собой деревянное или металлическое крепление, которое крепится к верхней части стен. При этом она должна быть надежно закреплена.

Если строители используют металлические стропила, то возникает необходимость в двутавровом мауэрлате. Крепится к стене из газобетона без армопояса и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены здания;
  • Стропила крыши крепятся к металлическому мауэрлату.

Подбор строительных материалов

Бруски применяются при изготовлении деревянных мауэрлатов.При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Балки следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать гвоздями. Это поможет создать прочную, массивную деревянную конструкцию. Важно, чтобы его размер был меньше ширины газобетонных стен. Балка должна быть закреплена на внутренней поверхности так, чтобы между внешним срезом и креплением оставался зазор в пять сантиметров.Иногда строители используют кирпичи для защитного пояса с внешней стороны стены. Перед началом монтажных работ следует предусмотреть гидроизоляцию между стенами и балками.

Виды крепления

Существуют способы, которыми можно надежно закрепить мауэрлат на газобетон. Необходимо, чтобы крепление было установлено максимально надежно – это поможет избежать смещения кровли. В строительной сфере принято закреплять элемент следующими средствами:


Гидроизоляция при монтаже

Гидроизоляция нужна между мауэрлатом и стеной здания.Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такая работа крайне важна при возведении здания, иначе в зоне соприкосновения материалов может сконденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершающим этапом монтажа.

Нюансы монтажных работ


В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать массивную деревянную конструкцию по периметру поверхности стены.В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик бруса. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что в зоне контакта деревянных балок с бетонной поверхностью происходит гниение древесины.Избежать разрушительного воздействия влаги поможет гидроизоляционный строительный материал, уложенный под мауэрлатную конструкцию. Для хорошей гидроизоляции используют два плотных слоя материала. Можно использовать рубероид или более дорогие изделия.

Кроме того, следует учитывать, что при использовании шпилек или анкеров в поверхности газобетона необходимо заранее делать отверстия. Но решить эту задачу сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что при использовании строительного уровня нельзя производить установку в ровном вертикальном положении, особенно в жидкой бетонной смеси.Поэтому сначала стоит определить, где будут располагаться болты, и насколько они будут отходить от бетона. Для этой цели специалисты используют ровную деревянную доску. На ней отмечено точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть остальные. После этого строители переносят точки непосредственно на блок, сверлят отверстия по отмеченным точкам. Затем поместите отверстия на закрепленные болты и затяните деревянный брусок гайками.С металлической проволокой работать намного проще. Для этого в бруске просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

Рабочие продевают в подготовленные отверстия металлическую проволоку, закручивая концы.

Люди, непосвященные в нюансы капитального строительства кровли, вряд ли знают, для чего нужен мауэрлат, что это за конструкция. И вопрос, как сделать мауэрлат на газобетоне, вызывает полное непонимание. На самом деле он просто прилагается.Главное подготовить все составляющие: арматурный каркас, крепеж, балки из бруса и грамотно произвести гидроизоляцию и обработку дерева.

Мауэрлат — подробное описание

Эта конструкция сделана из деревянных балок. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если суммировать все вышесказанное, то приходим к выводу, что мауэрлат отвечает за две важные задачи:

  • равномерное распределение веса стропил на стены;
  • крепление стропил к коробке здания;

Мауэрлат может быть изготовлен не только из деревянного бруса, но и из металлического швеллера или брусьев.

В этом варианте стропильная система также должна быть изготовлена ​​из стали. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в монтаже.

Материалы и расчеты

От того, насколько надежно мауэрлат крепится к газобетону, зависит прочность и надежность кровли. Поэтому все нужно правильно рассчитать. Минимальные размеры сечения деревянных балок должны быть не менее 10×10 см.опытные мастера и дизайнеры рекомендуют использовать более высокие показатели.


При использовании бревен из дерева для мауэрлата необходимо отколоть одну сторону. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственные. Перед установкой обязательно обработайте ее антисептиком. Расположите балки так, чтобы они равномерно закрывали всю верхнюю часть стен. Скрепите соседние детали прямым замком, укрепите гвоздями.

Ширина деревянных брусьев меньше, чем у газоблоков, поэтому их необходимо устанавливать, сдвигая к внутреннему краю, не доходя до конца 5 сантиметров.

В конечном итоге должна получиться цельная конструкция с высокой жесткостью и надежной опорой стропильной конструкции.

Подготовка деревянных досок перед укладкой

Как уже было сказано, перед установкой мауэрлата на газобетон необходимо обработать брусья антисептиками.Они предотвратят гниение древесины. Берите бревна сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Кровельный материал для этих целей не используется.

Только высококачественные материалы могут создать прочную конструкцию; в бревнах не должно быть сучков. Особого внимания заслуживает влажность древесины – она должна соответствовать нормативным показателям. Если используется влажный материал (имеются в виду балки), то необходимо обеспечить регулировку анкерной гайки.

Гайку следует подтягивать один раз в год в течение 5 лет. Это необходимо, поскольку в первые несколько лет древесина подвержена интенсивной усушке. А по мере высыхания материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже. Мауэрлат крепится специальными анкерами с гайкой и шайбой. Они должны иметь Г-образную или Т-образную форму с размером резьбы М12 или М14.

Согласно европейским и международным стандартам расстояние между двумя соседними анкерами должно быть не менее и не более 1-1. 2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без и с армопоясом

Для выполнения этой задачи необходимо убедиться, что мауэрлат установлен правильно и не закреплен надежно. Разработчики используют две технологии крепления: с армированным ремнем или без него.


Способ крепления конструкции при наличии армопояса

Выбирая газобетон для возведения стен, нужно понимать, что коробка дома из него не справится с весом наложенной на него кровли.Справиться с этой проблемой ей поможет конструкция усиленного пояса.

Размеры армопояса и его назначение

Армопояс представляет собой железобетонную замкнутую конструкцию, огибающую здание по периметру (то есть вокруг всего здания). Заданий выдвинуто перед ним:

  • защита от деформации стены;
  • дополнительная жесткость здания из газобетона;
  • равномерное регулирование нагрузки на все поверхности стен.

Армопояс – вид фундамента, предназначенный для кровли здания.Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они же впоследствии будут выполнять опалубочную задачу при заливке бетона.


Крайне важно, чтобы Армопояс производился со сплошной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Сначала по периметру дома следует соорудить опалубку.
  2. Далее из монолитных блоков изготавливается армопояс.
  3. Затем из арматурных стержней собирается каркас.
  4. Для крепления устанавливаются шпильки
  5. .
  6. Теперь все нужно залить бетоном.
  7. Когда он затвердеет, опалубку необходимо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к монтажу мауэрлата.


Как правильно установить и закрепить мауэрлат

Этот элемент и стропильная система должны быть из одних и тех же материалов.

Перед установкой мауэрлата на газобетон необходимо не забыть обработать его антисептическими веществами. Затем укутать слоем гидроизоляционного материала типа: гидроизол, стекломастеластоизол.

Мауэрлат крепится к конструкции стены шпильками, железной проволокой или анкерами. Если он деревянный, то закрепить его можно специальными металлическими скобами.

После этого необходимо будет закрепить стропило мауэрлата. Соединение осуществляется подрезкой, подрезкой или пропиливанием не более 25% толщины.Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Конструкция железобетонного армопояса позволит предотвратить нежелательные продавливания в газобетонных блоках. Способствует равномерному распределению силы тяжести на каркасе дома и влиянию динамических и статических сил, давящих на стены.

Монтажная техника без армопояса

В требованиях СНиП указано, что установка мауэрлата на газобетонном доме без армированного пояса в принципе недопустима. Делать это разрешается только в редких случаях. Это можно объяснить тем, что газобетонная конструкция не способна справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит необходимой защитой от деформации. В виде исключения допускается крепление мауэрлата к конструкции без армопояса.

Этот вариант строительства ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться следующих требований:

  • для основания выбирается легкий, но более крупный брус сечением не менее 20 см;
  • должен быть усилен стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, в котором ведется строительство, не суровый и снеговые или ветровые нагрузки есть, но незначительные.
  • Мауэрлат должен располагаться по отношению к наружной кромке в несущих стенах на расстоянии 0,5 — 1 см. Мауэрлат закрепляют химическими анкерами, стальной проволокой или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон , точно рассчитайте количество креплений, а также расстояние между двумя соседними креплениями.


Нужно понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильного монтажа мауэрлата.И по этой причине ошибок, даже на первый взгляд, допускать нельзя. Только так крыша не вызовет деформации дома, а послужит надежной защитой от внешних и погодных факторов. Эту работу нужно доверить опытным застройщикам и кровельщикам.

Тенденция строить дома из газобетонных блоков сегодня набирает популярность. Этот материал становится все более востребованным как в строительстве жилых, так и хозяйственных сооружений.Спрос на газоблоки увеличивается по многим причинам. Одним из них является большой размер строительных элементов. Кроме того, блоки имеют четкую геометрию. Благодаря использованию оптимизированной клеевой смеси можно в короткие сроки построить дом с максимально ровными стенами.

При этом стены имеют небольшую массу, что снижает нагрузку на фундамент. Теплоизоляционные свойства газобетона также неплохие. Это позволяет снизить затраты на утепление. Монтаж мауэрлата без армопояса имеет множество тонкостей, которые следует учитывать перед монтажом.

Зачем нужен мауэрлат


Мауэрлат – это несущая часть стропильной системы. По функциональности он сравним с лентой основания дома. Она отвечает за нагрузки, которые передаются от всего здания, а на мауэрлат воздействует только стропильная система и кровельный пирог.

Нагрузки на мауэрлат могут быть значительными.Для них характерна расширяющаяся направленность, перпендикулярная стенам. Это значит, что при неправильном проектировании стропильной системы стены могут обрушиться. Точечные нагрузки, которые передаются на стены от стропил, для конструкций из штучных материалов (к которым относится газобетон) отличаются повышенной опасностью.

Мауэрлат принимает на себя нагрузки от стропильных ног, равномерно распределяя вес кровли по периметру стен.Второй отличительной чертой мауэрлата является простота монтажа стропил. Эти возможности мауэрлата являются лишь малой частью его функциональности.

В качестве материала выбран брус сечением 100х100 мм. Часто строители следуют негласному правилу – толщина мауэрлата должна быть равна двум стропилам. Ширина бруса выбирается с учетом толщины каждой стены.

Мауэрлат укладывается таким образом, чтобы он не располагался заподлицо со стеной, как снаружи, так и изнутри.Это позволяет исключить вредное воздействие внешних факторов на древесину. Это правило соблюдать необязательно, однако многие мастера оставляют примерно по 5 см с каждого края.

При выборе бревна для мауэрлата вы можете столкнуться с трудностями при его креплении на стену. Для такой работы стоит пригласить опытного плотника. Поскольку мауэрлат является ответственным элементом конструкции, для него следует выбирать дерево первого сорта.

Лучше обратить внимание на твердую древесину.Однако найти такой материал непросто. Поэтому многие используют качественную обыкновенную сосну. Мауэрлат делают не только из дерева. Например, если планируется создание стропильной системы из металлических ферм, для мауэрлата следует выбрать стальной брус. На практике обычно все же выбирают традиционный вариант – дерево.

Если при возведении кирпичных стен можно создавать деревянные закладки, то в случае с газобетоном такой вариант не подходит. Мауэрлат следует устанавливать на газобетонные стены по «замкнутой схеме».Получается своеобразный каркас, полностью опоясывающий весь периметр здания.

Варианты крепления мауэрлата


Перед возведением дома из газосиликатных блоков стоит определиться, действительно ли перед установкой мауэрлата усиление стен армопоясом невозможно. Сам вариант установки мауэрлата без армирования принимается строителями с рядом оговорок.

При таком варианте установки мауэрлата без армопояса необходимо выполнить множество условий:

  • Если строение небольшое.
  • Крыша имеет простую конструкцию и легкий вес.
  • Если погодные условия не предполагают значительной ветровой и снеговой нагрузки.
  • В случае минимальной распорной силы от стропильной системы.

Стропила на мауэрлате должны быть надежно закреплены затяжками. В случае наслонных стропил выполняется шарнирное или скользящее крепление. Такие условия необходимы при создании мауэрлата без армопояса.

Крепление мауэрлата к проволоке


Одним из популярных вариантов, благодаря своей простоте, является установка мауэрлата, который крепится проволокой.Его часто используют при создании кирпичной кладки. При выборе этого варианта за 4/5 до окончания кладки между рядами следует проложить стальную проволоку. Он должен иметь диаметр 3-4 мм. Для каждой связки выбирают по 4 жилы.

В результате прокладки проводов жгуты выглядывают снаружи и изнутри стены. Их выпускают на такую ​​длину, чтобы был обеспечен охват установленного на брус мауэрлата. Это позволит надежно затянуть проволоку.

Когда стена готова, на нее следует уложить гидроизоляционный материал.После этого сверху монтируется мауэрлат, выравнивается, создается и затягивается проволочный узел. Затяжка осуществляется ломом, чтобы плотнее прижать мауэрлат к стене.

Обычно этот метод применяется для кирпичных стен. Однако он применим и к газосиликатным домам. Только в этом случае закладка монтируется за два блока до конечного ряда. Однако многие строители ставят под сомнение этот вариант установки мауэрлата, ссылаясь на его ненадежность. Возможно, при сильных ветровых нагрузках и вибрации проволока перережет газосиликатные блоки.Ведь с ними легко справиться простой ножовкой.

Крепление бруса к анкеру и дюбелю


Одним из простых способов крепления бруса к стене без армопояса является установка его на дюбеля или дюбели. Однако для газосиликата он малопригоден. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к трещине или сколу при затягивании крепежа. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежа, который предназначен для газобетона. Однако разница в креплении мебели и мауэрлата к стенам армопояса очевидна. Так как брус является несущим элементом стропильной системы, важно подойти к его монтажу основательно.

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать длинный анкер — от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене.Однако такие анкеры относительно дороги. Это также следует учитывать.

Устанавливайте мауэрлат на стену без армопояса в следующей последовательности:


Данное соединение идеально подходит для бетонных стен. В случае газосиликата даже с длинными анкерами такой способ крепления мауэрлата без армопояса остается под вопросом.

Часто брус не имеет достаточной длины, чтобы уместить его на всю стену без армопояса одним элементом.В этом случае прибегают к сращиванию нескольких сегментов. Опытные плотники могут создать надежные соединения замкового типа. Однако для профессионала достаточно сделать разъем «в полдерева». Обязательно установите крепления. Обычно выбирают анкеры или шпильки.

Крепление в углах аналогично, при котором балки соседних стен стыкуются без армопояса. Для них выбирают замковое соединение с затяжкой определенного вида застежки. Кроме того, можно будет соединить все элементы мауэрлата в жесткое основание для стропильной системы при помощи скоб.

Анкеры химические


Десять лет назад мало кто знал об этом способе установки несущего бруса на стену без армопояса. Сегодня купить химические анкеры может каждый. Однако их стоимость по-прежнему высока. Часто при строительстве дома из газосиликата вместо химических анкеров используют эпоксидную смолу с отвердителем. После этого в отверстие помещаются крепежные элементы. Через сутки крепление является самым прочным соединением.

Про эпоксидный клей знают все — его тоже можно считать химическим анкером.Однако время, в течение которого состав застывает, достаточно велико. Существует несколько видов химических анкеров. Одним из них является ампульная композиция. В отверстие вставляется ампула с клеем. Он может содержать один или два компонента и довольно быстро затвердевает при контакте с воздухом. После установки ампулы прямо в отверстие вставляется штифт и забивается на необходимую глубину.

В процессе закупорки ампула разрушается, и полученный состав заполняет канал.Он также входит между витками крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре состав полностью застывает за полчаса. В этом случае анкер будет держаться даже при высокой нагрузке.

Другим типом химических анкеров являются полимерные трубки, продаваемые с пистолетом. Это приспособление аналогично тем, которые обычно используются при работе с жидкими гвоздями.

Преимущества химических анкеров при установке мауэрлата:

  • Крепление прослужит многие десятилетия – до 50 лет.
  • Полимер не подвержен влиянию химических, атмосферных и биологических факторов.
  • При установке таких анкеров внутри стеновых элементов отсутствуют разрывные нагрузки.
  • Так как композит заполняет поры материала, мауэрлат можно установить максимально прочно и надежно.

Такой крепеж имеет ряд недостатков:

  • Химические дюбели достаточно дороги, поэтому установка мауэрлата будет очень затратной.
  • Химические анкеры не очень устойчивы к высоким температурам.Однако этот минус можно подвергнуть сомнению – вряд ли брус будет нагрет до 100 градусов.
  • Достоверная информация о сроке службы химических крепежей отсутствует.

Есть еще один способ крепления мауэрлата к стенам дома без армопояса — с помощью закладных штифтов. Их укладывают в отверстия, просверленные в газобетоне, заливают кладочным раствором.

Для непосвященного в капитальное строительство пользователя вряд ли будет известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще неправильно понимается.

Однако использование такой технологии является актуальным и очень эффективным решением. Он может помочь решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо отметить более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки.Такое крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления кровли, для крепления стен из шлакоблока с мауэрлатным брусом можно использовать облегченный способ – металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

Если при выполнении шлакоблочной кладки в стену заделываются шпильки, то их необходимо устанавливать на один-два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через стержень.

Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция во время установки

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

waa maxay element this dhismaha saqafka?

guriga la dhisay, ka taagay derbiyada, waa Warega rakibo saqafka.Saqafka — ваа середина ка середина ах xubno ugu muhiimsan ee dhismaha guriga,wawaaa la xisaabay in ka load iyo saamaynta cimilada loo kasin. Si saqafka ahayd xoog leh oo waarta, waa in si sax ah loo dhigay. Waxay ku xiran tahay arrimo badan. Tusaale ahaan, in meelaha lagu dhibciyo roobab sare, eexda ah waa lagama maarmaan si ay u dhisaan saqafka sare ee 45 ° ama воска ka badan, si biyaha iyo barafka aan dhexdeeda raagay. In aag Dadwaynaha dabaylo xoog badan, waa loo baahnayn naqshado qalab degeen. Saanqaag Fidlo ах wakeay noqon kartaa kala duwan, balse waa in ay u hoggaansamaan shuruudaha ammaanka, xoog yeesha oo aad u qurux badan.

dhisaa badan oo ay ogaadaan in qayb muhiim ah oo ka mid ah dhismaha saqafka waa mauerlat в этом догобе, на kuwaas oo lagu qabtay qoryo ah. Marxaladaha dhismaha qalabka waa sida soo soota: ugu horeysay dhigay mauerlat markaas waa qoryo, ka dib markii lagu rakibay xigtaa orod dheeraad ah Sargaal struts iyo biraha, soo raacay by Warega xiriirka didab. Waayo, dhismaha truss wakeaa qodbay kontrobreshetka, iyada shaqabaq, ka dibna uumi iyo xireyaashaba, ka dibna saqafka.

Sidee si uu u xaliyo mauerlat?

Marka dhismaha element saqafka wakeaa loo isticmaalaa sida mauerlat.Waa maxay, qof kasta oo aan og yahay. Jawaabtu waa mid fudud: waa qayb ka isku xira dhismaha la truss ah. сиду кале лоо якаан мауэрлат кайбта бар кори 100×150 (150×150) мм ама гуддига (50×150). xoog saqafka ku xirnaan doontaa sida mauerlat adag, in uu yahay — воск iska sahlan in la fahmo. Тани ваа элемент в qaybiyaa нагрузки ку derbiga dhalista dhismeedka фермы ах. Sidaas daraaddeed, oo ay tahay si caddaalad culus dhismeedka saqafka isticmaalaya noocyo kala duwan oo qoryo. mauerlat A qaybisay load ka siman, oo wakeay u saamaxdaa jirin walwal dheeraad ah ee guriga derbiyadisa.Waxay istaagi doonaa, waayo, папа бадан oo sannado бадан, oo ha samatabbixiyo dhibaatooyin inta lagu jiro hawlgalka.

Sidee lifaaqa inay qoryo ku mauerlat?

Waxa uu dhici karaa laba siyaabood — isticmaalaya ee u adag oo kala saraysa. Doorashada qaabku wakeay ku xidhan tahay wakea ферменная конструкция ах. Marka dhab ah ku lifaaqan soo socda dhacdaa: прорези sameeyey qoryo ширина воска ka badan rubuc ka mid ah ширина ee waa qoryo ah, iyo cagaha adag ku duceysanayaan in mauerlat. Markii Sargaal Sare waa la fuliyay in tir tiro, kala duwanaansho ah ee Sargaal через бутсы.Xaaladaha oo dhan, oo xidhiidh la sii xoojin geesood ama qabatooyin. Буур Сарайса вакаа лоо истимаалаа ин ай дхакдо йарааншаха суурто галка ах иэ кааб-дхисмидка, сабабту ах маркас танаасул даакаднимада кааб-дхисмидка. Waa qoryo mauerlat inuu ku biiro qaybo bir ah. Waa qoryo Mire Waqaf oo ku saabsan mauerlat guuri kartaa si xor ah jihada gaadhya, iyo darfihiisa sare ee qoryo ku jiido pin ah.

Iyo talo kale oo muhiim ah. U hubso in lagu daweeyo oo dhan dhismeedka alwaax aalkolada iyo hab dab, iyo haddii loo baahdo, laba jeer samayn.Ка dibna wakeaad sii вади kartaa си looga Fogaado dhibaatooyin бадан. гурига А ку farxi doonaa kuwa aad jeceshahay. Haddaba aad u ogaato wakea aan la samayn iyada oo aan sida elementah in dhismaha saqafka sida mauerlat in tani ay tahay qayb aad u muhiim ah, taas oo go’aan ka xoogga saqafka.

Lokisa mauerlat ho aerated ka konkreiti sebelisa matlooa Rala, ‘me kantle ho eena

Крепление мауэрлат хо пузырь ка konkreiti капа газированный hahiloeng ка konkreite, ка kakaretso ile a etsa ka mabanta ka eketsa teng holim ‘a kaho leboteng.Хо fetoha tšehetso Bakeng са mauerlat ле фана ка матла ба boholoanyane хо pholletsa ле ntlo.

Ke hobane’ng ha ke lokela ho Rala matlooa

E le o tsejoa, газированный hahiloeng ka konkreite e na le nahanela phahameng ho mejaro ea moo. Ke хоре, ка хо feteletseng ла khatello lumelleha я идти tirila sebelisoa хо бопа ле masoba ка ЭА ле literata, хо ка etsahala хоре Эбе е тла хо koahetsoeng ка mapetsong капа esita ле qhaqha. Хо thibela liphetoho tse joalo Lokisa Rala matlooa, joalokaha ho qoba ba thellisoe ke makaka ле деформации я diboloko, е Leng себе Fella ка lekane boima palo yohle khatello.

Seo U Lokelang ho se Tseba

mosebetsi Mauerlat ke ho hokahanya moaho khetla le tsamaiso e khopo e marulelong, hammoho le ho kopanela mojaro le Moralo oa marulelong ka mabota kaofela. Bakeng sa tlhahisong ea застежка и sebediswa haholo-holo lehong. Khetho e molemohali ke lepolanka mapolanka, eo holim’a e koahetsoe le sebolaya dikokwana-hloko ho hlophisoa.

Ke bohlale хо eketseha mauerlat lerako ла газированные hahiloeng ка konkreite е желчь е tsoelang пеле хо pholletsa ле pherimitha я кахо leboteng.Bakeng sa ho lokisa thepa ea motheo e le Batho ka bomong хо sebedisa notlela е tobileng ea boholo loketseng. Э ле хоре хо etsa bonnete ba se tenyetsehe ea manala a khokhothetsoeng qetellong rails theha tsamaiso le ‘ngoe Bakeng sa ho hlongoa ea maballong, tse amanang le boemo ba leholimo e haufi. Mekoallo e lokela ho ba ka lehlakoreng le ka hare la majoe, ha ka lehlakoreng le kan ntle e lokela ho ba bonyane 5-6 см,. Mauerlat tšehetso e etsoa ka litene tsa bohale e ka ntle ea leboteng lehora, likarolo tse ling tsa tse bonded ke notlelea tobileng.

Mekhoa mauerlat ikamahanya ho marako a a air konkreiti s

U ka sebelisa mekhoa e ‘maloa a loketse Bakeng sa maemo a fapaneng:

  • lokisa hahiloeng ka ka Pinów сцепление;
  • kotelemisaka bomoyi thehiloeng matlooa Rala;
  • lokisa ho газированный ka konkreiti mauerlat terata.

Ka mothofatso bobeli, terata e beha pakeng tsa litene e le hore hantle tlas’a karolo e mahareng le mahlakoreng Link line ne li le kantle.Bolelele е lokela хо ба lekana Bakeng са khoele lokolohile ка lifate ле тряпка Мораго га му. palo ea studs lokela tšoanang palo ea maballong. Sebelisa lithapo ho feta tšepe обеспечила mauerlat leboteng.

matlafatsoa lebanta

Крепление мауэрлат хо газированный ка konkreiti Rala matlooa e ngata ba rata, kaha litene fapana sebopeho недостаточно ле letšo-letšo ‘me rarahana ha ntseng bo eketseha lintho tse kopanyang ka mofuta ofe. Ke habohlokoa хо hlokomela melemo ea хо sebelisa faeba matlafatsoa lebanta.Пеле ке tokiso я likarolo tse ка holimo ца marako ле е matlafatsang ца кахо kaofela ла ntlo, ле tokisetso ea лона пеле хо ditab Bakeng Mauerlat. Ka tshebetso ya bobebe tsela ea ho sebelisa U e bōpehileng joaloka le literata likarolo ka mokgwa wa gutters hammoho pherimitha lerako la mehaho e ka ntle, tabeng ena e ho na le e lokela ho ba ha ho tšitiso. пропил лателанг теоа ка хукунг ликароло. Хо bokana setopo matlafatso sebelisoa ка паутины хо parola, ‘me joale e kenngoa ka senoelong, e lateloa ke e tšolohang ea Remix konkreite.Ho tiisa hore solidity ba boima ho e tšela ka nako e ‘ngoe. Пеле хо мона, ка matlafatsoa lebanta ankora и tsitsitseng ле terata. Le ea bohlokoa хо khetheha ке hloko tshwanelelanang boemong ба. Шпильки ba boetse ba e tsitsitseng ho foreime ke mela e ya ka khoele ea sarolloa, tokisetsong ea paatsepama. Feela joaloka tabeng ea terata tšepe, lokela хо tšoanang palo ea maballong le ankora lintho tse kopanyang. Hoa hlokahala хо Пеле е neng е beha sebakeng себе гомолог ea thepa ea motheo е ле хоре ре qobe lepelela ле хо lokisa libaka фермы.

Крепление мауэрлата хо вентилируемого ка konkreiti sebelisa шпильки

fapaneng Sena ke a loketse Bakeng sa mehaho e nyenyane le marulelo le морало bobebe, ha marulelong ‘me marako a ha ba emela moroalo bohlokoa. Шпильки ke tsa mefuta e ‘meli: le tsekema eaba ba etsa sebopeho le’ ngoe e nang le tšepe le boholo ba lisekoere kapa likarolo ka mokgwa wa e L-bopehileng. крепление bona e etsoa nakong majoe ho na le masakana badeng sa mela e seng mekae ho karolo e itseng е ka holimo, bolelele e lokela ho ba lekana Bakeng sa botenya ba mekoallo le контргайка. tshebetso e tšoanang ле mokhoa bomoyi: bareng хо tlakoloha fetang Pin nakong затвердевания ла majoe ле и tsitsitseng ле linate. Хо на ле boetse хо на ле litsela tse ling tsa хо lokisa mauerlat хо ка konkreiti газированные, эмпа ба иле ба ба ка seoelo a sebelisa ка lebaka ла хо tšepahala tlaase.

Lekaneng se tenyetsehe le ho ikamahanya ka tšeptjoang Ho thehoa ke tsekema le tlamme ho foreime le tlatsetso immuring konkreite. Ho lekane qhoaele mauerlat ka шпильки ле ле linate хо застегнуть litene.

Ha o batla ho sebelisa ho eketseha mauerlat aerated ka konkreiti ntle matlooa Rala, sebediswa lipolaka монолитный le mesamo e marako. boholo ba tsona e lokela хо ба ка заяц хо 400 limilimithara, ba boikhutso хо sebopeho sa botenya kapa matlafatso tšepe melamu e nyenyane, хоре ба tsitsitseng hodima yona le liankora.

Характеристики

ankora Pinów kopo le hloka ho bōptjoa le masoba. Хо ка ба ле ‘малоа ба ле матхата. Ka mohlala, ре inehele ка ба hantle ка хо lekaneng, esita ле ка хо sebelisa lenaneng ла ле boemo ба хо fetisisa thata хо sebetsa ле е hahiloeng ка konkreite mokelikeli. Пеле хона joale boikemisetso ба pepesa застежки ка бото ле е sephara holim’a metsi tšoauoa ntlha я likarolo tse линг е ка holimo ea tsekema, ба иле isoa mauerlat, moo mekoting fapaneng ди е иле еа фата. lifate latlang khomaretse leboteng. E le setsi se lokisa ho фермы tsekema ba ekelletsa moo sebediswa шайбы le linate.

Крепление мауэрлат ка konkreiti газированный хо хо phethahatsoa ка мор’а хо кхета ле хо пеле хо крепление dithekeniki на mwango ya nomoro le libaka tsa lintho tse kopanyang.Пеле kwahelang ка tšeptjoang Хо thehoa pakeng tsa mabota в konkreiti а ле patsi. Сена ке хо hlokahala хоре ка lebaka ла tsoelo-pele ea matla e silafalitsoe patsi, е ле хоре хо thibela mokhoa ona, boitsebiso bo sebelisoa Bakeng sa хо thibela metsi, beha le dikarolo tse peli. Ha entse e ka etsang lintho варианты ka morao-rao le ho tloaetse, tse kang nhua полиэтилен kapa ho rulela ikutloa kateng.

Ha u sebelisa terata ho lekaneng ho e etsa le masoba a le sebakeng sa se fetang 35 см, baeng sa застежки tsohle, khoele terata ya, lipheletsong li sothile e le hore fumana leboteng lebetsoeng le le mauerlat komponeng.

Ke habohlokoa хо hlokomela хоре ле ди-лезвия саха ха ea lokela хо sebelisoa ка измельчитель, hobane sesebelisoa сена ха себе loketse Bakeng са patsi. Хо hlōleha хо etsa joalo хо ка фелла ка хо мо ntša kotsi nakong tshebetso.

Скользящий пункт

Tlhomamiso e etsoa ka mor’a hore ho ea maballong snug mauerlat. Ферма ка ‘на ба ле голонка капа фиксация tenyetseheng, tlhopho ya kgetho se loketseng e itšetlehile ka seo a se hlokang ho se khotsofatsoe ke крепление ea aerated ka konkreiti mauerlat ho узлов, ea phetolo kakaretso le морало oa mofuta wa (kapa nas leketlilengnaya).

Голонка fapaneng и ка ба ле спряжения fapaneng. Atileng ка хо fetisisa ke e thata thabeng спряжение, хо се monyetla oa хо смещения ле potolohang. Hape sebediswa Sliding para, ho fana ka khanya eo ke sisinyehang le potolohang mabapi le toloki ea. Khetho ea хо qetela хо fokotsa katoloso ea lehong е loketseng хо tšusumetso ea mocheso le усадка ца mohaho, tsohle хоре хо thibela хо fetiswa ха mejaro хо dibopeho разрывая leboteng.

Хоть что-то похожее на себолокиголо Sliding sebedisa mekgwa e meraro:

  • sebelisa e khethehileng tšepe крепежные элементы tsa tlohang фермы;
  • tlosa libalaka kantle ho marako le fixation le lipoleiti;
  • pōpo ea hlatsoa fatše ka maballong boto le mauerlat lona ntseng bo eketseha sebelisa masakana, lintho tse kopanyang kapa manala.

пункт Thata

Ntle хо Лона стоимости seoelo ка konkreiti ле lehong matlo a, hammoho ле mehaho е lehong. Ka lebaka la ‘nete ea hore bobeli ba foreime le matlo a lehong a haholo fapaneng усадка, ho ba sieo ha ea перемещение tsoa hong ea khetla ho haha ​​le marulelo a na le monyetla oa ho imeloa kelelllong mohlomong, baka tšenyo mehaho ho marako le maballong . Хо бопа связи tenyetseheng mekoallo ке хо hlokahala хоре хо tšehetsa bolelele е ка заяц хо 1 mitha, стыкуемый ка ea maballong, манала ле dikhutlo tšepe.Фермы толоки ле толоки локела примыкают кхахланонг мауэрлат хо хахоа хо латела моленг кхателло. Sena se thibela смещение перпендикулярно. Likhutlong ле манала felisa хо боковое смещение, bobeli ба tlameha хо hamore в са ле hlaha ка lehlakoreng ле ка mahlakoreng в mabeli, е ле хоре ба пересекаются ка sesebelisoa bareng. Ka mor’a ho Nail boraro e khannoang ka lehlaseli, e leng lokela ho ba le tsela e paatsepama.

bofello

Lokisa mauerlat хо ка konkreiti газированные на ле litšobotsi tse ba lona hore e lokela хо elwa hloko tokisetsong ea, kahoo u ka qoba mathata ka tšebetso ea marulelong.A ho ba sieo le phihlelo ea maleba le bokgoni ho bopa morero le tlhomamiso morago ga moo e ba ea maballong ea tsamaiso ea, ho ke ke tse lakatsehang ho retelehela ho litsebi, tiisa le marulelo a ka tšeptjoang, e leng ka lilemo tse ngata e тла ба хо сирелетса нтло хо тсва хо бата ‘ме пула. Ha kaho e ha le ba bohlokoa ho pholosa mothating ona oa mosebetsi, ha en ntse e ka etsa hore matsete eketsehileng le ditshenyehelo nako.

što je to? Описание функции и элемента повышения кровног сустава

Kako bi se osiguralo stabilno i pouzdano pričvršćivanje krova zgrade na zidove, koristi se energetska ploča. Što je to, prije izgradnje svakako morate saznati. Квалитета и поузданость крови овишит Че о квалитети изведенных радова.

Метод фиксации блока за напаянье на зиде

Монтаж энергетического блока je izvedena ispod greda, ali se ovaj element može pričvrstiti preko cijele površine zida. Можете использовать другую технологию монтажа koja je učinkovitija jer jamči čvrstoću i pouzdanost konstrukcije.

Prednosti primjene

Ako se koristi mauerlat, osigurava se učinkovitost pričvršćivanja крова, cijeli sustav će biti ne samo stabilan nego i pouzdan.Možete бити sigurni да će себе материальные konzumirati у manjim količinama, što će uštedjeti. Prije odabira tehnologije pričvršćivanja i načina rada, potrebno je odrediti vrstu i oblik konstrukcije, ako se radio o prevelikoy zgradi, temeljenoj na ciglama или другим лаганом materijalu. Najbolja opcija je kontinuirana izgradnja energetske ploče koja se postavlja uz obod zgrade. Ako je zid više masivan, mauerlat treba montirati u ravnini s unutarnjom stranom zida. Za izgradnju ove vrste koriste se drvene šipke, koje se moraju spojiti pomoću izravne храбрый.

Причврщивание мауерлата врши се по бытовой технологии, ако куче имаю укупну површину веку от 200 четвёрных метара. У тома случается необходимость в монтаже, который удерживает опору бетонного подлога. О овой технологии причврщивания говорит о том, что у наставки. Prije nego što počnete popravljati Mauerlat, morate uzeti u obzir materijal iz kojeg su zidovi podignuti. U nastavku su navedene metode za fiksiranje ploče za napajanje na koju se može koristiti zidovi od opeke ili za one koji su podignuti iz bloka od pjene, kao i silikatne opeke.

Značajke montaže

Дизайн кучей моры имати плочу с нападаньем, što je to — također je važno znati. Pričvršćivanje drvene grade na zid na tri načina, prva uključuje korištenje čelične žice, other uključuje korištenje sidara, dok je treća tehnologija uporaba klinova. Da biste odabrali jednu od postojećih tehnologija, morate razmotriti svaku od njih.

Učvršćivanje ploče за напаянье в хозяйственном жилом комплексе

Мауэрлат, čije će размер odgovarati размер zidova, može se ojačati cheličnom žicom.Ova metoda se smatra prilično jednostavna: to uključuje korištenje metalnih žica, čija je debljina oko 6 milimetara, to mora biti upletena nekoliko puta, a zatim položi u ciglu, polazeći od razine lokacije 6 redaka. Nakon što je polaganje ojačano, žica se može proći kroz drvene rešetke i zavrnuti krajeve, a ploča za napajanje treba pritisnuti uz zid. Potrebno je upotrijebiti žicu dovoljne duljine tako da ona potpuno prolazi kroz snop или uvijena oko njega. Između ostalog, krajevi trebaju ostati fiksirani.

Učvršćivanje ploče za napajanje pmoću klinova

Ako ne znate kako ojačati mauerlat, što je to, možete saznati u članku. Ako govorimo o malim kućama, koje uključuju korištenje teških кровных konstrukcija, koje ne vrše značajan pritisak na zidove, tada se element može fixirati uz pmoć igala. Takvi elementi su u obliku g-dijela sustava, koji se ugrađuje u zid. Optimalna dubina uranjanja zubaca je 450 milimetara, dok minimalna visina izbočina iznad ploče za napajanje treba biti 30 milimetara.

Мауэрлат, čije bi dimenzije trebale biti jednake dimenzijama zidova, može se ojačati pomoću klinova, a prčvršćivanje se može izvesti pomoću potpornih betonskih jastuka. Njihova duljina ne bi trebala biti veća od 400 milimetara, dok je visina — 220 миллиметара. Prilikom lijevanja betona potrebno je osigurati da navoj vijaka nije kontaminiran i da ne ometa ugradnju matica. Kako bi se osiguralo točno označavanje Mauerlata, morate ga položiti na točku igala i udariti ga odozgo. Preporučuje se za to koristiti poseban čekić.Oznake će se pojaviti u zoni udara, nakon čega se ta mjesta mogu bušiti bušilicom. Između ostalog, morat ćete uzeti u obzir hidroizolacijski sloj, koji je potreban i treba ga položiti na zid. Гидроизоляция образования може се направити набияньем материла на клин.

Učvrstite ploču za napajanje pomoću sidrenih vijaka

Мауэрлат свары су сви диелови исте конструкции. Prvi se može učvrstiti sidrima. Ако користите ову методу, мауэрлат требует оячати изравно на окропи пояс.Ova metoda se smatra jednom od najpouzdanijih i otpornijih. Sidra za učvršćivanje ploče za učvršćivanje učvršćuju se u pojasu za ojačanje tijekom procesa lijevanja. U mauerlatu je potrebno unaprijed napraviti rupe tako da se kasnije može izvršiti pričvršćenje na sidra.

Ugradnja ploče za napajanje ne može se obaviti s savršeno postavljenim vijcima. Из тог разлога, да бисте означили рупе, морате одабрати найприкладний даску. Nakon što je položen na vijke, потребно je naправити oznaku.Ploča treba pričvrstiti na donji rub mauerlat, izbušiti rupe u skladu s oznakom na ploci.

Мауэрлат за кровь je u ovom montiran na vijke, zatim je na njih pričvršćen podmetač или je armaturni element pričvršćen metodom zavarivanja. Главный недостатак монтаж на ову tehnologiju je visoka cijena. Сидрени виджи. Stoga je potrebno predvidjeti mogućnost smanjenja troškova. У том случае, уз помощь бушилице, морате направити рупу у мауэрлату и учи у пояса за поячанье 200 милиметара. Nakon toga koristit će se obrezivanje арматура, koja se pomoću armiranog zabija u armirajuci pojas, tako da će obrezivanje ići na punu dubinu. Da biste ojačali, elemente možete savijati maljem.

Značajke izbora načina ugradnje

Prije nego pričvrstite ploču za napajanje, što je to, s kojom tehnologijom će raditi, važno je saznati. Ako asporedite načine fixiranja ploče za napajanje, možete odabrati glavne pokazatelje za odabir odgovarajuće methode.Među parametrima может istaknuti доступность, nisku cijenu materijala, trajnost fixacije i pouzdanost. Glavna stvar — da odaberete najooptimalniji način koji bi bio pogodan za određenu situaciju.

Ugradnja ploče za napajanje

Da bi se mauerlat pričvrstio, potrebno je očistiti površinu zida od nepotrebnih predmeta, prljavštine i krhotina, što se mora učiniti prije pričivrjaŇ. Da bi se uklonilo truljenje drva, mora se staviti drveni sloj između drva i zida, koji može biti polietilen или кровный материал. Prilikom upotrebe za učvršćivanje vijaka za ploče s napajanjem vrijedi pripremiti rupu za mlaznicu. Da biste to učinili, koristite ravnu ploču koja će označavati točke za busenje. Kao što je gore opisano, ploča mora biti pričvršćena на ploču za napajanje kako bi se u njoj bušile rupe. Nakon što je potrebno pažljivo položiti drvo na vijke.

Завршна фаза и причврщивание энергетических площадей с помощью матика и подложных площадей. Ako se koristi žica, treba napraviti dvije rupe u mauerlatu, udaljenost između kojih bi trebala biti jednaka 300 мм.Krajevi žice, koji su prethodno pričvršćeni na zidu, navučeni su kroz rupe i zakrivljeni međusobno.

Трошкови рада

Армопояс, мауэрлат — sve su to dijelovi jednog dizajna koji treba unaprijed pripremiti, ali prije početka rada morate znati cijenu. Da biste instalirali ploču za napajanje, morat ćete platiti от 450 до 800 rubalja po metru. Потребно je kupiti drvenu gredu, čija je cijena jednaka 5.000 rubalja po kubičnom metru. Cijena drva može varirati ovisno o vrsti drva i njegovom području.Prije nego instalirate ploču za napajanje, što je to, kako je instalirati, svaki majstor treba znati, onda možete nastaviti s radom.

Dimensiones де Mauerlat sobre muros де hormigón celular. Cómo unir independientemente un Mauerlat a un muro de hormigón celular

Montar Mauerlat sobre hormigón celular es bastante simple. El papel primordial es jugado por la preparación cuidadosa de todos los componentes: vigas de madera, sujetadores, jaula de refuerzo, impermeabilización confiable.Veamos эль Орден де Trabajo.

Монтаж мауэрлата в ярусном ярусе

Antes de montar el Mauerlat directamente, подготовьте базу. Cinturón de refuerzo  — необходимое предварительное условие для использования в технике, си лас paredes están hechas de hormigón celular или cualquier, аналогичный материалу.

Una correa de fleje de hormigón armado evita la perforación de bloques de hormigón celular y le allowe distribuir uniformemente las fuerzas dinámicas y estáticas que provienen del techo, completamente al área de la pared.

Disposición de la correa de refuerzo

El tamaño minimo de la tira de hormigón es de 200×150 m., Se fija a la superficie interior del muro.

Pasos de instalación :

  • construir el encofrado alrededor del perímetro de la casa. Los frontones se procesan necesariamente;
  • блока в форме U crean una correa de hormigón armado;
  • desde el refuerzo de 10 mm de espesor, el marco está ensamblado. Los accesorios deben sobresalir 4 см;
  • пункт el montaje rígido del Mauerltat sobre hormigón celular, los pernos roscados se instalan con un intervalo de 1 m.Su diámetro es de 14 мм;
  • блок-схемы, соединенные с гормигон-де-градо М-200;
  • después de una semana, puede quitar partes del encofrado y montar el Mauerlat.

Es Importante : en la etapa de preparación para el inicio del trabajo, los конструкторы deben calcular el número de postes y la distancia futura entre ellos. Лос puntos де fijación де ла estructura де Мадера а ла Вига у лос puntos де conexión кон ла correa де refuerzo deben colocarse ан diferentes lugares. Verifique дие ла cantidad де vigas у tacones де aguja море ла мисма.

Preparando una estructura de madera

Las barras se tratan antes de la installación. антисептики previniendo la madera podrida. Un tronco o viga con una sección de 100×100 mm o 150×150 mm está envuelto con material impermeabilizante. Материал unpermeabilizante де betún-polímero эс adecuado пункт Эсте proósito. Рубероид не используется в США.

Materiales de calidad crearán una estructura sólida.El árbol нет debe tener nudos у grietas. La humedad debe cumplir con los códigos de construcción.

Si el desarrollador utiliza madera en bruto, se debe brindar la oportunidad. ajustar la tuerca de anclaje .

Esta operación se realiza una vez al año durante 5 años. Durante este período, se произвести una contracción intensa de la madera húmeda. A medida que las barras se sequen, será cada vez menos necesario apretar la tuerca.

En esta foto, puede ver claramente una de las formas de montar el Mauerlat en las paredes de hormigón celular.

¿Cómo fijar el Mauerlat al hormigón celular?

Используйте un ancla con arandela y tuerca. Forma de anclaje: en forma de T y G. Hilo: M12 или M14. Según los códigos internacionales de construcción, en áreas sísmicas entre anclajes adyacentes, el terreno de juego no debe exceder de 1 a 1,2 m.

Механический тип консультанта

Процедура :

  • los tacos se insertan en agujeros preparados;
  • торнилар эль судетадор;
  • los dientes del arpón se presionan firmemente contra el hormigón celular;
  • расширенная поверхность;
  • el diseño se fija de forma segura.

Gran opción   Установить мауэрлат в бетоне AIRado tiene соло и неудобно: alto costo. 1 ancla y una espiga especial con un arpón cuesta más de 3 mil rublos.

Otro video sobre cómo arreglar Mauerlat al hormigón celular.

Установка мауэрлата

Otro método se utiliza para fijar firmemente el Mauerlat en paredes de hormigón celular. Необходима капсула химика . Su costo es mucho menor: 150 руб. пор унидад

Se logra una fijación fijación confiable de la estructura debido a la Penetración de productos quimicos en los poros del material.Además, la superficie de hormigón recibe calor e impermeabilización.

Этап финальный

Después de instalar el Mauerlat en hormigón celular, proceden a instalación de la estructura del braguero . Сено душ формас

Вариант Primera

  • en tablas, se lavaron hasta 1/3 de la profundidad de la tabla;
  • los clavos y las esquinas metallicas fijarán de manera confiable las vigas;
  • los clavos (2 piezas) se martillan en forma transversal desde los lados;
  • se ввести un clavo adicional desde arriba;
  • los ángulos de montaje finalmente arreglan la articulación.

Второй вариант

  • en las vigas no lo hacían;
  • desde abajo, специальный блок apoyo, colindante con el Mauerlat;
  • se clavan clavos, como en la primera realización.

El bloque de soporte tiene una longitud de 1 M. La segunda opción es adecuada para vigas que tienen una altura pequeña.

La viga de unión solo se puede sujetar después de cálculos precisos y la preparación de materiales de alta calidad.La compra де barras де calidad inadecuada кон alta humedad puede conducir a una violación де ла резистенсия estructural.

Para sujetar el Mauerlat al muro de hormigón celular, используйте ancla con tacos especiales или un método de instalación quimica. Asegúrate de Seguir Aislamiento térmico de la correa de refuerzo de espuma de poliestireno extruido.

El cumplimiento де лос requisitos ле permitirá sujetar кон seguridad эль Mauerlat у crear уна estructura де viga sólida.

Селулярный ормигон, в сочетании с целулярным ормигоном, имеет пористую структуру, которая вызывает трудности при установке мауэрлата. Dado Que la instalación del Mauerlat es obligatoria en edificios construidos con hormigón celular, hormigón celular и т. д., a continuación se detallan varias formas de fijar el Mauerlat dichos materiales.

Dado que Mauerlat ayuda mantener el techo en las paredes del edificio, debe fijarse de forma segura a ellos.

  Монте-Мауэрлат собре гормигон селулар-де-лас-сигуиентес-манерас:

  • Аламбре де асеро .Al colocar paredes en dos o tres filas entre los bloques, se coloca un alambre de acero con un diámetro de 0,6 milímetros. Luego, ип extremo дель кабеля себе ввести en el orificio дель Mauerlat y se retuerce con el otro. Cabe señalar Que la longitud del cable tendido debe ser suficiente para fijar bien el Mauerlat. Se recomienda тендер ла cantidad де кабель igual аль Número де Vigas.
  • Металлические накладки . Este método де montaje дель Mauerlat se usa generalmente en edificios pequeños.La esencia де лос sujetadores эс ла siguiente: пункт уна fila hasta эль финал де ла pared entre los bloques, лос postes se колокан мошенник níquel metalico soldado a ellos al menos 5×5 centímetros.
      Después de eso, el Mauerlat se instala en los pernos a través de los agujeros y se presiona contra la pared con tuercas y arandelas. La longitud de los postes por encima de la superficie de la pared debe ser del grosor de la viga Mauerlat más 5 cm como minimo para apretar las tuercas y las arandelas.También se recomienda colocar pernos en incrementos de 1-1,5 метро.
  • Pernos de anclaje . Las fijaciones де Mauerlat кон pernos де anclaje аль hormigón celular сына uno де лос métodos más confiables де todos лос propuestos. Dado Que el hormigón celular es un material frágil, para la fijación del Mauerlat con pernos de anclaje, es necesaria la construcción de una correa blinkada.
     Armopoyas permissionirá no solo producir sujetadores Mauerlat, sino también fortalecer y atar de manera confiable las paredes del edificio al tiempo que elimina la carga explosiva del techo. La construcción de un cinturón blinkado se puede hacer de dos maneras:
    • Usando bloques en forma de U.
    • Utilizando encofrados de Madera.

En el el primer y segundo método, se usa refuerzo con un diámetro de al menos 6 mm, que se coloca en la canaleta construida y se vierte con hormigón. Эль vertido де hormigón пункт armopoyas дебе hacerse а-ля Вез грех interrupción ло largo де todo эль perímetro де лас Paredes де soporte дель edificio.

Антес-де-вертер ла корреа слепая де hormigón, es necesario fijar лос pernos де anclaje су марко. La fijación де pernos себе puede hacer кон hilo де tejer о кон уна máquina де Soldar. Эль número де Pernos де Anclaje не Debe сер Menor Que эль Número де Вигас. Después де instalar лос pernos у verter ла correa де армадура, después де ип пар де диас, cuando эль concreto себе fortalece, puede instalar эль Mauerlat.

En ningún caso se allowe interrumpir el cinturón de armadura, ya que su efecto de sujeción se pierde por completo y no eliminará la carga de ruptura de las paredes del peso del techo.

Los pernos de anclaje deben instalarse calculatemente a lo largo de la rosca para que estén en el centro de la viga Mauerlat. Independientemente де cómo себе монте эль Mauerlat, Эс necesario colocar материал непроницаемый debajo де el.

Disposición de la correa de refuerzo

Строительные работы по сбору слепых материалов, требующие наличия надежных материалов:

  • Arena, piedra triturada y цементо-де-цементо-марка M-400 для производства гормигонов.
  • Armadura con un diámetro de 6 a 12 mm for la construcción del marco de la correa слепая.
  • Bloques o tableros en forma de U para la factoryación de encofrados.
  • Martillo y clavos (para encofrados de madera).
  • Mezclador de concreto, ya que no funcionará manualmente para mezclar mortero de concreto.

Распоряжение о запасах армопояса consta de las siguientes Этапы:


Si se usa encofrado de madera para la factoryación de la correa de armadura, entonces las vigas inferiores con las que se sujetó a sus paredes permanecen en concreto.Este hecho не afecta ла calidad дель cinturón, пор ло Que нет puede preocuparse пор Эсто. El concreto para armopoyas se puede hacer de forma independiente o comprar listo para usar, esto facilitará su disposición.

Preparando una estructura de madera

Пара ла изготовления encofrados де мадера bajo уна correa слепая, se necesitarán los siguientes materiales:

  • El tablero tiene menos de 30 mm de espesor y no menos de 20 centímetros de alto.
  • Мартилло и Клавос.
  • Пьедрас-де-Афилар-де-Мадера.
  • Сьерра пара металлов.
  • Рулета

Además, para mayor comodidad, en lugar de un martillo y clavos, puede usar un destornillador con tornillos para madera.

La construcción del encofrado de madera para armopoyas es la siguiente:

  • El ancho de la pared encaja   bloques de madera a una distancia de 1 metro entre sí.
  • Después de poner las barras   se les unen tableros a ambos lados de la pared.
  • La parte superior de las tablas  unidos por bloques de madera también a una distancia de 1 metro entre sí.
  • Tablas montadas en las juntas  Es necesario relacionarse de manera confiable entre sí con la ayuda de barras de madera o una pequeña sección del tablero.

¿Cómo fijar Mauerlat al hormigón celular?

En los casos en que la construcción del cinturón de armadura es imposible, la fijación de Mauerlat se realiza de las siguientes maneras:


Para fijar el Mauerlat con anclajes mecánicos, necesitará las siguientes herramientas:

  1. Taladro de Impacto.
  2. Анклахес-де-Кунья.
  3. Бомба особенная для уничтожения вирутас дель агухеро.

La fijación Mauerlat con anclajes mecánicos consta de los siguientes pasos:

  1. Se perforan agujeros en ubicaciones previamente marcadas en la pared.
  2. Los agujeros terminados se limpian de astillas de hormigón с особой бомбой.
  3. Los anclajes de cuña se insertan en los agujeros y se aprietan.
  4. Después de instalar los anclajes en las paredes, es necesario colocar el material impermeabilizante y puede instalar el Mauerlat.

Usando anclajes de cuña, puede instalar Mauerlat de manera confiable y rápida. Lo único negativo de este método de fijación Mauerlat es el precio de los anclajes aproximadamente de 2500 rublos Када ООН

  • El método quimico de fijación de Mauerlat. Para fijar el Mauerlat de forma quimica, se utilizan anclajes líquidos (anclaje quimico). El anclaje químico es una mezcla líquida de Resina Sintética Polimérica suministrada en botellas debajo de laguna como sellador.
      La Masa Adhesiva del Ancla Penetra Profundamente en la Estructura del Material y fija de manera segura el elemento metalico a la pared.

    La ventaja de los anclajes quimicos es que no crean un efecto de ruptura como en los mecánicos, esta característica allowe el uso de sus materiales frágiles como hormigón celular, roca de concha и т. д.

Se requieren las siguientes herramientas para installar el Mauerlat utilizando anclajes quimicos:

  1. Taladro de Impacto.
  2. Taladros sobre hormigón.
  3. Pistola debajo de la capsula de anclajes líquidos.
  4. Ликвидная капсула.
  5. Pernos de anclaje de metal.
  6. Компрессор для подачи воздуха.
  7. Nueces con arandelas.
  8. Guantes gruesos para proteger las manos del adhesivo.

En lugar de un compresor, puede usar una bomba especial para limpiar el orificio de los desechos.

El método para unir quimicamente el Mauerlat consta de los siguientes pasos:

  1. En la ultima fila de la pared , donde el Mauerlat se instalará con un taladro de impacto, es necesario perforar un agujero con un diámetro ligeramente mayor que el perno de anclaje.
  2. Del hoyo terminado en la pared  El polvo y las virutas deben eliminarse. Esto se puede hacer con un compresor soplando todo el polvo y la suciedad con aire comprimido.
  3. Al agujero limpio con una gun es necesario completar la mezcla adhesiva del ancla y luego insertar su parte metalica. Es necesario llenar el orificio con la mezcla adhesiva en un 60% para evitar fugas al insertar el perno de anclaje.
  4. 45 minutos después de la installación   Se pueden instalar anclajes quimicos Mauerlat.

El número de anclajes químicos debe корреспондент al menos al número de vigas. Los agujeros Mauerlat deben perforarse en el medio del bloque con una profundidad del 70% de su altura.

Tampoco se recomienda realizar trabajos de soldadura con la parte metallica del anclaje quimico, ya que el alto Tempamento destruye la composición de la полимерная смола. El anclaje químico tiene una larga vida útil de más de cincuenta años y una alta Resistance a las influencias atmosféricas.

Пункт резюме

  • Para un montaje confiable y de alta calidad  Мауэрлат для hormigón celular, es necesario utilizar una correa слепая.
  • Encofrado de cinturón blinkado  Se puede hacer de tablas o bloques en forma de U.
  • Armopoyas además de arreglar Mauerlat  пропорция ла-элиминасьон-де-ла-карга-де-разрыв-де-лас-паредес-дель-песо-дель-техо.
  • En casos donde la aplicación  Las armopoyas imposibles de unir Mauerlat al hormigón celular pueden producirse mediante anclajes mecánicos o quimicos.
  • Независимый тип аксессуара для мауэрлата  альтернадо аль инсталларло ес necesario colocar el непроницаемый материал.

Uno de los matices más Importantes de la tecnología de construcción de una casa de hormigón celular es la fijación del Mauerlat. Las características де лос bloques не позволено soportar cargas puntuales altas, син tomar medidas estructurales, лас paredes simplemente colapsarán. La sujeción ejecutada correctamente implica colocar una armopoyas, no se recomienda omitir este paso.Si es невозможно organizarlo, эль Mauerlat contacta directamente con la pared y se fija con la ayuda de cable, anclajes, pernos o clavijas. El método se determina de antemano, en ausencia de experiencia, este tipo de trabajo de construcción se confía mejor los especialistas.

Возможные методы поиска.

Dependiendo del tipo de esquema de flejado, se selecciona una de las dos opciones para unir el Mauerlat al concreto aireado: verter una correa de concreto reforzado monolítico alrededor del perímetro completo del edificio o colocar elementos de fijación directamente en la mampostería o bloques.El primer método, además de garantizar la maxima fiabilidad, contribuye a la redistribución de las cargas, nivela las paredes y las protege de la deformación, incluida la contracción. La presencia de un cinturón слепой эс obligatoria cuando se realiza la construcción en áreas con actividad sísmica, se construyen casas de concreto aireado sobre un piso, se usan materiales de techo pesados ​​by una forma de techo compleja.

La instrucción estándar para su pestaña incluye los siguientes pasos:

  • Preparatorio: cálculo de sujetadores y selección del intervalo entre ellos.La pauta maines el diseño de las vigas: con un número igual de puntos de unión al Mauerlat, no deben coincidir con los lugares de giro de los postes.
  • Блоки Колокандо в форме U en la parte Superior de la última fila alrededor del perímetro completo de la pared de concreto aireado. Desempeñan el papel de encofrado, el ancho recomendado es de 25 cm.
  • Marco de refuerzo de varillas de 10 mm de espesor. En esta etapa, se proporciona la colocación de espárragos para fijar el Mauerlat con un intervalo de no más de 1 m, estrictamente vertical, con atascamiento de alambre a las filas maines.Se presta especial atención a las esquinas; en estas áreas, las varillas de metal se doblan a una longitud no inferior al ancho de la correa. Acciones Similares se repiten alrededor del perímetro de los muros de carga, incluidos los frontones y tabiques.
  • La organización de la capa aislante de espuma de poliestireno compactado. Se coloca más cerca del borde external del muro de hormigón celular.
  • Llenado de la cavidad interna concreto concreto con un grado de Resistance de al Menos M200, compactación, eliminación del exceso y nivelación cuidadosa de la capa Superior. Recubrimiento кон polietileno у cuidado estándar де ла humedad durante лос Primeros диас.

Puede comenzar el próximo paso de atar el Mauerlat a las paredes de concreto aireado en una semana. Se eliminan todas las estructuras de encofrado (se usan al verter una almohada de hormigón armado monolitico a lo largo de todo el perímetro y ancho, este diseño es típico para el ladrillo, pero a veces también se usa para casas desilicato de gas). Además, en la parte Superior del Lado Superior en contacto con el futuro Mauerlat, se colocan o recubren 2 capas de impermeabilización, este paso no se puede omitir.Los puntos de fijación están marcados en antisépticos y retardantes de llama y una viga de madera bien seca. La forma más fácil de hacerlo es sujetándolo al cinturón del brazo alrededor de los postes y golpeándolo con una almádena, los agujeros se taladran de acuerdo con el diámetro de las varillas (al menos 14 мм). Después де Эсто, соло queda unir эль Mauerlat аль muro де hormigón celular у apretarlo кон tuercas о arandelas.

Las etapas finales del trabajo son difíciles de hacer por su cuenta, tomará al menos 2 personas.Además de las paredes maines, el cinturón de armadura se monta en cualquier área en la que se apoyen los elementos del techo (por ejemplo, postes de crestas o camas). En ausencia де experiencia, vale la pena ver las instrucciones en video sobre el tema «cómo arreglar el Mauerlat correctamente». Si es necesario eliminar los errores Que ocurrieron durante el proceso de albañilería, es mejor contactar a especialistas, al menos para recibir asesoramiento. La instalación де vigas соло Эс возможный аль финал де todo эль trabajo пункт arreglar эль Mauerlat у verificar ла calidad де лас juntas.

¿Cómo se fija el Mauerlat a la pared en ausencia de un cinturón blinkado?

No siempre es posible hacer una cinta monolitica con sus propias manos, en algunos casos recurren a otros métodos para atar la viga. La forma más fácil es colocar 3-4 filas en la parte superior del cable de acero entre los bloques. Su longitud se selecciona teniendo en cuenta la sección transversal del Mauerlat: cuando se duplica, debería ser suficiente para circunferencia y torsión.Эль-пасо-де-ла-дистансия-энтре-лас-эструктурас-де-ла-вига. Esta opción menudo se aborda cuando se una viga a la pared de una casa de un piso hecha de concreto aireado.

Para edificios ligeros y pequeños, la boquilla Mauerlat para varillas roscadas de acero galvanizado o inoxidable también es adecuada. Se montan en mampostería de 1-2 hileras hasta el borde Superior, la profundidad miníma Allowida de Dichos productos en la pared de concreto aireado es 2 veces la altura del bloque.La longitud estándar de los postes está dentro de 1 m, el diámetro es de 8 a 24 мм. Si es necesario, las secciones sobresalientes se cortan.

La fijación de la viga Mauerlat con pasadores de madera es posible tanto al colocar las armopoyas como sin ella. Se tratan con antisépticos y corchos largos bien secos. Se montan en una pared de hormigón celular más cerca del borde superior y se conectan al Mauerlat mediante soportes. Una alternativa ES colocarlos Entre los bloques, el número de piezas no es menor que el número de vigas.

La alta fiabilidad de la fijación se proporciona con la ayuda de anclajes: mecánicos o quimicos. En el primer caso, el método состоит в atornillar clavijas de expansión con una sección transversal de 12-14 mm en concreto aireado. El segundo: en el uso de anclajes quimicos (capsula o en forma de tubo con composiciones basadas en полимерас полимерас). La profundidad miníma del orificio a colocar es de 2 hileras de mampostería.

Основной вентаха дель anclaje es la capacidad de reparar el Mauerlat sin medidas organizativas complejas en el proceso de colocación de bloques de gas, es bastante fácil de realizar de forma independiente.Sin эмбарго, los mejores resultsados ​​se observan para el hardware más inmovible, es decir, ya sea colocado simultáneamente con el cinturón del brazo o fijado con la ayuda de compuestos quimicos (en este ultimo caso, las operaciones de soldadura cerca de las juntas están prohibidas ). Las desventajas del método incluyen un alto costo: de todas las tecnologías, la fijación sin un cinturón de brazo costará más, y cuanto más confiable sea, mayores serán los costos totales.

Las violaciones de la tecnología de montaje Mauerlat durante el trabajo de bricolaje incluyen:

  • La ausencia de una capa de impermeabilización entre la madera y la parte superior de la pared.Се да преференциа лас masillas modernas де betún-polímero, эль ruberoide эс уна opción económica, уна película де plástico пункт estos штрафы не эс adecuada debido а су baja Resistance. El número minimo de capas impermeabilizantes es 2.
  • Plantación de Mauerlat sin tratar con antisépticos (el lado de contacto permanece sin protección) или el uso de madera seca.
  • Montaje de anclajes o pernos en ángulo, la conexión no es confiable.
  • Refuerzo seleccionado correctamente para el marco, falta de superposición (el minimo recomendado si es necesario continuar con las varillas es de 20 cm), прилипание cercana del metal a las paredes de concreto aireado (los soportes de plastico son adecuados para proporcionar los 5 см необходимо).

Cuando se utiliza madera en bruto, el Mauerlat se fija con una tuerca, la fiabilidad de los sujetadores se verifica periódicamente, si es necesario, se aprietan. Esta operación se lleva a cabo al menos una vez al año durante 4-5 años, hasta el final de los procesos de contracción. La madera completamente seca y asentada prácticamente no necesita ser arrancada; su inspección se lleva a cabo para evitarla.

Para los no iniciados en la construcción de capital, es poco probable que el usuario sepa qué es Mauerlat, qué papel juega en la construcción de la estructura и т. д.Por lo tanto, la cuestión de cómo se fija el Mauerlat al concreto aireado generalmente no se entiende.

Грех эмбарго, el uso de dicha technología es una solución уместно и эффективно. Con él, puede resolver una serie de Problemas Importantes Que pueden reducir la durabilidad y Resistancencia de la estructura.

También эс necesario mencionar уна версия más económica де ла реализации дель método де apego indicado. Si эс necesario sujetar эль Mauerlat аль concreto aireado грех ип cinturón де brazo, entonces en este caso, нет se vierte ип cinturón де brazo continuo, sino que se hacen almohadas де concreto en лос lugares correctos.Este soporte пункт bloques де espuma también эс bastante confiable.

2.3 Металлические шпаргалки

En presencia de una casa pequeña, así como una pequeña presión en el techo, se puede utilizar un método liviano para sujetar las paredes del bloque de hormigón con una viga Mauerlat: pernos metallicos incrustados en la pared. Estos son sujetadores de acero en forma de pernos con una base en forma de un cuadrado con lados de más de 5 cm.

Si se construyen montantes en la pared durante la Introductionación de la mampostería de bloques de hormigón, se deben instalar una o dos filas en el borde Superior.La longitud del perno debe ser suficiente para pasar a través de la viga.

Fijación posterior , аналогичный монтару и мауэрлату с ип блоком де ceniza utilizando pernos de anclaje.

2.4 Герметичность во время установки

Una vez decidido el método de fijación, es necesario calcular los sujetadores y su ubicación. Si es necesario fijar el Mauerlat al bloque de gas sin una correa de brazo, entonces la primera opción es adecuada: alambre de acero.

Al organizar un techo inclinado, la instalación del sistema de vigas no se puede realizar directamente en las paredes del edificio. Un elemento adicional Que percibe las cargas de las vigas y las transfiere a las paredes será Mauerlat. Por lo general, esta es una viga especial, que se coloca alrededor del perímetro de las paredes. Dado Que Percibe уна Carga Importante Desde эль Techo, Эс Muy Importante Фихар де Forma Segura эль Mauerlat ан ла pared. En el caso de paredes de ladrillo o concreto, todo es simple y claro.Pero, ¿como se sujeta el Mauerlat al concreto aireado sin una correa para el brazo, porque el bloque de gas en sí mismo es bastante flojo y poroso, por lo tanto, no puede proporcionar una fijación fuerte del sujetador? Де-эсто-эс-де-ло-дие hablaremos en nuestro artículo.

Функционалидад де Мауэрлат

Por lo general, se usa el mismo material para hacer el Mauerlat que para el sistema de vigas. Muy меню ЭСТА Хечо де Вигас-де-Мадера. Sin embargo, si el sistema de viga está hecho de metal, entonces esta parte estructural puede estar hecha de un canal o una viga en I.

Por lo general, este elemento está hecho de los siguientes materiales:

  • Мадера с сечением 100×100 мм, 150×150 мм или 200×300 мм. La Barra está hecha de madera dura y se somete un tratamiento antiséptico obligatorio. El producto se coloca alrededor del perímetro en las paredes de la estructura. Las articulaciones себе fijan кон clavos или ип bloqueo directo. En la construcción privada, la estructura del techo de madera se usa con mayor frecuencia.
  • Con menos frecuencia, se utilizan perfiles rodantes para estos штрафы: un canal con una sección transversal en forma de U o una viga en I con una sección transversal en forma de H.La altura del perfil se determina por calculo y puede estar en el rango de 70-120 мм.

Una viga o viga de acero está unida a las paredes. En este caso, se pueden utilizar diferentes métodos de montaje. Продолжение, las vigas descansan sobre el Mauerlat. Ejercen una carga sobre este elemento que, a su vez, distribuyéndolo uniformemente, lo transfiere a las paredes del edificio. Además, Esta Barra evita Que эль Sistema де Вига себе Desplace.

Важно: Dado Que el concreto aireado no tolera cargas puntuales largas, colapsando постепенное, se recomienda que se erija una correa reforzada monolítica en la parte superior de las paredes antes de colocar el Mauerlat.

Эмбарго на грех, формы сена де колокар Эсте элементо структуры ан лас паредес де гормигон целлюлярный грех цинтуронес слепые. También vale la pena recordar que la cara Superior del Mauerlat debe ubicarse a una altura de al menos 30-50 см desde la superficie del techo. Esto proporcionará una ventilación Efectiva del espacio del techo y facilitará la inspección y reparación de las estructuras del techo.

Методы монтажа

Montar Mauerlat en concreto aireado es mucho más difícil de hacer que en una pared de ladrillos

Montar Mauerlat en concreto aireado es mucho más difícil de hacer que en una pared de ladrillos.Como regla general, este producto se coloca a una distancia de 50 mm del borde external de la pared. Se pueden usar los siguientes sujetadores para montar el mauerlat:

  • аламбре де асеро;
  • sujetadores de anclaje de mampostería;
  • anclajes quimicos especiales;
  • тако де асеро.

Важно: Los anclajes se utilizan para asegurar la viga de soporte a una correa reforzada o paredes de ladrillo.

Después de instalar la viga, la pata de la viga se atrae a la pared con la ayuda de la torsion hecha de alambre metallico retorcido con un diámetro de 3 mm.Para fijar el cable debajo de la viga, se monta un shorty de acero 6 см. En cambio, ла fijación дель кабель себе puede realizar лас Лосас. Al instalar ип techo complejo, се recomienda дие себе realice уна correa де hormigón armado, ло дие agregará hardez adicional аль edificio у distribuirá де manera más униформе ла carga desde эль techo hasta лас paredes де ла casa.

Para atar las partes Individuales del Mauerlat en una estructura, se utiliza un corte oblicuo, seguido de la fijación con clavos, tornillos o pernos.Para fortalecer las partes angulares de la estructura, se utilizan placas y grapas de acero.

Usando alambre para asegurar la viga

Si se usará alambre para sujetar el Mauerlat, entonces esto se debe tener cuidado incluso en la etapa de colocación de las paredes. Эль кабель debe colocarse ан уна тина де Paredes аль Realizar лас últimas filas. Al mismo tiempo, se adhieren a la siguiente secuencia de acciones:

  1. Durante la colocación de bloques de hormigón celular dos o tres hileras antes del final de las paredes de mampostería entre los elementos, se coloca un alambre de acero con una sección transversal de 6 mm, que состоящий en varios alambres más delgados trenzados entrezados .
  2. Al mismo tiempo, la parte media de los sujetadores se coloca en la mampostería. Sus extremos deben sobresalir de las paredes. La longitud де estos extremos debe ser tal que el cable pueda enrollarse libremente alrededor de la viga apilada.
  3. El número de cable utilizados debe ser igual al número de vigas instaladas.

Еда с тако

Разрешение на монтаж эль-мауэрлата в ла-пареде-де-гормигон целуляр кон-монтантес cuando se instalan techos ligeros en casas pequeñas.Los materiales utilizados para formar la torta del techo deben ser lo más livianos posible y no transferir cargas significativas al resto de las partes estructurales del edificio.

Esta técnica es la más adecuada en el caso cuando no es posible equipar el cinturón de armadura. En tal situacion, la viga misma actuará como una correa de refuerzo. Este método provoca Reviewes Bastante Controvertidas de Expertos, pero en la práctica se ha demostrado muy bien, proporcionando una alta fiabilidad y estabilidad del techo.

Para fijar la viga al concreto aireado, necesitará los siguientes elementos:

  • сосны де маркадо СРТ-12, ламадос «кола де милано»;
  • viga de madera con una sección transversal de 20×30 см (размеры основных элементов зависят от размера внешней части).

Realizamos el trabajo en este orden:

  1. En las paredes del bloque de gas, perforamos agujeros encrementos de 100-150 cm.
  2. Insertamos los pernos en los agujeros y los fijamos con leche de cemento o una solución no encogible.
  3. Продолжение, непроницаемое. Para esto, se colocan dos capas de material para techos en las paredes. En la ubicación de los postes en el material, debe perforar los agujeros para asegurar su ajuste perfecto a las paredes. La impermeabilización protegerá la viga de madera de la saturación con humedad y la pudrición posterior, que puedevenir de las paredes.
  4. Con el mismo paso en que se instalaron los pernos, se perforan agujeros de un diámetro adecuado para los pernos en el Mauerlat.
  5. Луего, ла Вига се монта ан лос пернос собре ла непроницаемость, лас аранделас се инсталан у се априетан кон туэркас.
  6. Después de instalar la viga, los extremos en los que se unen los fragmentos Individuales de la viga se unen mediante soportes de acero forjado.
  7. Ahora puede continuar con la installación del sistema de viga.

Si los montantes están montados en una correa blinkada, entonces trabajamos de la siguiente manera:

  1. Antes de comenzar a verter el cinturón de armadura, se colocan pernos con un paso de no más de 100 cm.
  2. Se unen con un hilo de tejer al marco de refuerzo del cinturón. En lugar де alambre, се pueden usar bridas де plástico пункт asegurar лос посты.
  3. Comprueba la precisión de la installación de pernos en горизонтально и вертикально.
  4. El hormigón se vierte en el encofrado armopoyas.
  5. Después de que se endurece, la viga preparada se coloca con agujeros en los extremos sobresalientes de los pernos y se atrae a la superficie con tuercas.

Anclaje quimico

Este producto también se llama espiga líquida, masa de inyección o ancla adhesiva.Де hecho, Эсте эс ООН pegamento мошенник Altas características де unión, hecho базы де смола де polímero sintético. Gracias аль anclaje químico, es posible sujetar firmemente ла varilla metalica у ла базы.

Важный момент: разница между прочими sujetadores, una espiga líquida no crea unatension de ruptura en el material, lo cual es especialmente peligroso para el concreto aireado frágil en los bordes de las paredes.

A diferencia de los anclajes mecánicos, cuya fijación se basa en el uso de fuerzas de fricción y la expansión de la espiga a partir de polímeros, el anclaje quimico se fija debido al hecho de que el adhesivo penetra en los poros del concreto aireado a una profundidad значительно y fija firmemente la varilla a la pared.

El anclaje quimico se instala en la siguiente secuencia:

  1. Primero, se perfora un agujero a lo largo del ancla. Sin эмбарго, su tamaño debe ser ligeramente mayor que el de un perno de anclaje convencional.
  2. Con un cepillo especial o aire comprimido, el polvo, los escombros y las migajas de metal se eliminan del canal.
  3. Se vierte un adhesivo quimico especial en el orificio preparado en la pared.
  4. Después de eso, se inserta una varilla de acero allí, una varilla roscada M 12-14.También para estos штрафы, puede tomar una pieza de refuerzo de un diámetro adecuado.
  5. Адгезивная композиция, необходимая для выдерживания в течение 20 минут при температуре окружающего воздуха около 20 °C.
  6. Después де ла solidificación де ла composición química, ла барра себе фиха де forma segura en la pared. Además, ла сопротивление де sujeción эс-многого мэра дие ла дель método mecánico.

Las ventajas de usar una espiga líquida:

  • La vida útil de tales sujetadores es de más de 50 años.
  • Este método de fijación se puede utilizar en el borde de las paredes, sin temor a que pueda romperse.
  • Los sujetadores tienen una Resistance química bastante alta.
  • Разрешение на монтаж материала húmedo, es decir, la installación se puede llevar a cabo incluso en clima lluvioso.
  • La instalación del Mauerlat y la disposición del techo se pueden llevar a cabo sin el uso de una correa reforzada, ya que el anclaje quimico es mucho más resistente y está fijado en un material quebradizo que una espiga mecánica.
  • Este método эс идеальный пункт trabajar кон hormigón celular.
  • La profundidad del orificio puede ser menor que cuando se instala un anclaje mecánico, que debe profundizarse de 2 a 3 hileras de mampostería.

El único inconveniente de este método de fijación es que la soldadura no puede realizarse con una varilla unida a una espiga líquida, ya que el material polimérico se destruye por calentamiento y la Resistance de la fijación se reduce.

Anclaje mecánico (перно де Анклахе)

Esta es una forma bastante común de fijar la viga a las paredes.El perno de anclaje consta de las siguientes partes:

  • наружный эспациадор;
  • варилла интерьер роскада

La fijación ocurre debido al hecho de que en el momento de atornillar la tuerca sobre la varilla, la estructura espaciadora se deforma de tal manera que fija de manera confiable el producto en el orificio perforado en la pared.

La instalación de un anclaje mecánico se realiza en el siguiente orden:

  1. Se coloca una viga preparada a lo largo del perímetro de las paredes.
  2. Además, se taladran agujeros a lo largo de toda la longitud de este producto para instalar pernos de anclaje. Эль-Пасо-дель-Агухеро-эс-де-1 м. Es Importante asegurarse де Que эль Lugar де instalación де лос anclajes Caiga necesariamente ан лас esquinas дель edificio у ан ла unión де лос душ extremos де ла Вига.
  3. Después de eso, usando un taladro, se perforan agujeros a través de los agujeros en las paredes preparadas en el Mauerlat a una profundidad igual a la longitud del ancla.En este caso, no está permitido hacer que la profundidad del establecimiento de anclaje sea inferior a 2 o incluso 3 filas de mampostería.
  4. Se instala un perno de anclaje en el orificio. Para estos штрафы, es mejor tomar productos con una longitud de al menos 50 см con un hilo M 12 o 14.
  5. Después de eso, se pone la arandela y la tuerca se atornilla firmemente. Como resultado, эль pasador де acero о plástico се expande де manera дие себе presiona firmemente ан-эль-материал y fija эль perno ан ла pared.

Актуально: 05.05.2020

103583

Si observa un error, seleccione el fragmento de texto y presione Ctrl + Entrar

Производственные сплавы за мауэрлат | Поправите джело

Опубликовано 28.11.2019

I još nekoliko bodova.

  • Za pričvršćivanje se obično koriste tri chavala: dva su chavala upletena s različitih strana nogu splava pod kutom, treći je tocno vertikalno u gornjem kraju splavi.
  • Изрезание на Мауэрлату je zabranjeno, sto smanjuje nosivost elementa zbog gubitka cjelovitosti.
  • Sedlo je napravljeno prema obrascu.

Postoji takozvana metoda klizne montaže. За то се користи слайд. Фотография ispod vrlo jasno pokazuje kako su pričvršćivači ugrađeni i pričvršćeni на spirovce i trupce. Ova se opcija, kao što je već spomenuto, koristi u izgradnji drvenih kuća, koje sjede dvije ili tri godine. А чтобы може довести сделать деформацию кровне конструкции, а понекад и сделать нжезиног урушаванья.Klizna potpora za omogućuje izbjegavanje Problema.

Nosač grede

Nisu sve стропильная конструкция причврщене на мауэрлат. Ako je pod kuće napravljen od nosivih greda, tada su rafter noge pričvršćene točno na njih. Potrebno je razumjeti činjenicu да će opterećenja djelovati točno, а не duž cijele ravnine zidova koji se podižu. Осим тога, овай дизайн je izbočenje izvan kuće za 30-40 cm, što već otežava postupak pričvršćivanja.

U isto vrijeme, vrlo je važno točno postaviti same splavi pod jednim određenim kutom.Стога прво поставите две ноги на супротним странама зграде у истой равнини под истим кутом. Zatim se među njima povlači nit koja će obavljati funkcije razine. Na njemu su prikazani svi ostali elementi.

Šipke do greda obično se pričvršćuju čavlima ili metalnim pričvrščivačima. Najčešće je to perforirana ploča ili vrpca. Fotografija ispod jasno pokazuje kako ugraditi sve elemente krovnog sustava i kako su međusobno pričvršćeni.

Крепление для конька

Постоянная три схемы для передвижения.

  1. Rafteri se postavljaju kraj do kraja s obrezivanjem prema predlošku, tako da se formira potrebni kut za spajanje, творечи кут нагиба крова. Rafteri se naslanjaju на greben grede, док су pričvršćeni čavlima на gornjim krajevima я dodatno perforiranim plochama.
  2. Ista stvar, samo bez grebena grede.
  3. Priključak se preklapa, gdje se pričvršćivanje vrši pomoću dlake koja prolazi kroz prolazne dvije rupe nogu. У овом се случае нокти додатно користе. Obično se ova metoda koristi na visećim šipkama bez polaganja na greben grede.Pouzdanost je bolja od other opcije, jer ima veće kontaktno područje od dva elementa.

A u om čvoru možete koristiti klizne potpore za splavi. Zapravo, to su dva para perforiranih ploča koje su međusobno fixirane vijcima. Tri šiške: dvije povezuju ploče kroz splavi, jedna u razmaku između splavi. Na fotografiji ispod добро себе види. Ovaj dizajn omogućuje kretanje splavi, mijenjajući njihov kut, bez utjecaja na snagu cijelog sustava. Односно, кут između elemenata može varirati.

Производство стропил

Često se događa da duljina jedne noge nije dovoljna da pokrije krov. Stoga ga je potrebno produžiti. У овом случае, zahtjev mora biti ispunjen – snaga elementa se ne smanjuje.

Постоянный и три возможности:

  1. Двойной участок, изготовленный на месте спаянья под кутом од 45°, и причвршене су едина на другом кроз пролазни отвор с вийком промьера найманье 12 мм.
  2. Spoj je kraj do kraja, dok je spoj s obje strane obložen daskama od istog materijala kao i sami splavi.
  3. Преклапанье. Потребно je promatrati duljinu preklapanja od najmanje 1 м. Pričvršćivači ugrađeni su u shabloni.

Korisni savjeti

Svaki za sebe odabire mogućnost spajanja splavi, što će odgovarati nekim dizajnerskim parametrima i radnim uvjetima kuće. To može uključivati ​​matejal od kojeg je izgrađena konstrukcija, oblik krova, vrstu krovnog materijala (težak ili lagan), klimatke uvjete područja na kojem se kuća gradi. Али postoje određena pravila koja se moraju pridržavati.

  • Не ступайте на затварачима. Trebate odabrati najbolje i najmodernije. A najbolje je koristiti combinaciju nekoliko opcija.
  • Pouzdani pričvršćivači su proizvodi u obliku metala, kao i vijci i vijci. Za privremeno pričvršćivanje mogu se koristiti nokti i samorezni vijci.
  • Prilikom gradnje drvene kuće uvijek koristite klizne učvršćivače.
  • Ako se koristi ugradnja splavi s rezovima, onda se to mora učiniti vrlo pažljivo. Najbolja opcija je koristiti predloške za to.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
