Как проверить и разрядить высоковольтный конденсатор микроволновки

При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.

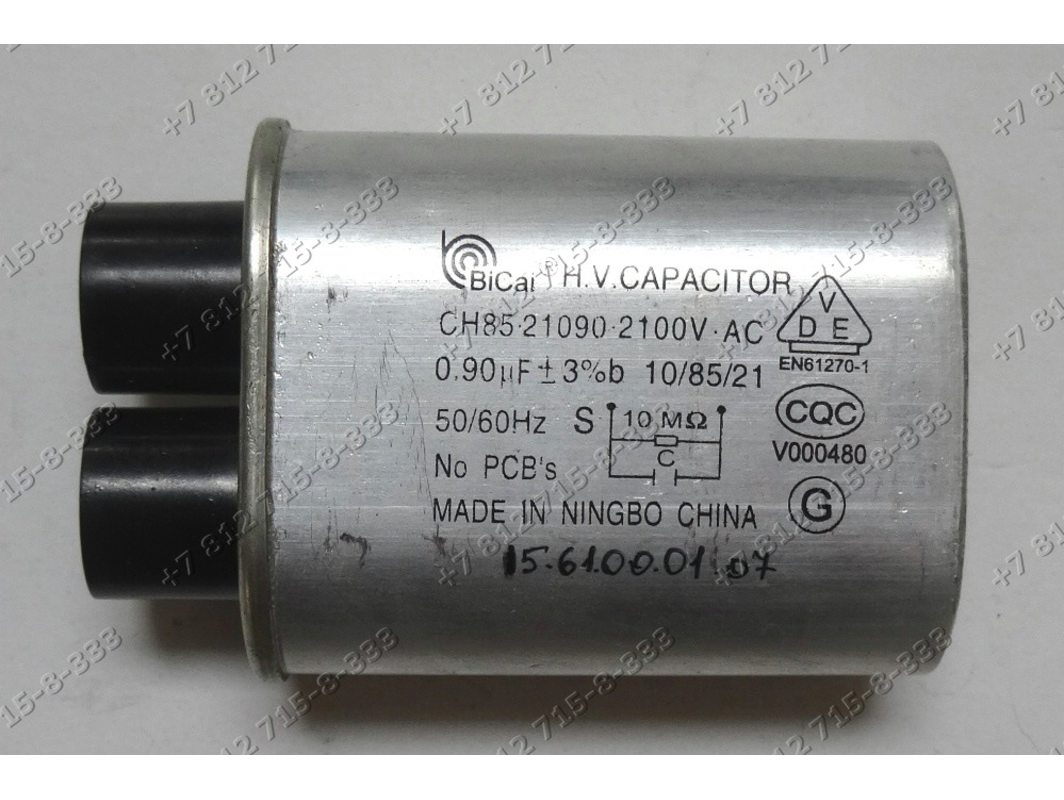

Конденсатор для микроволновки

Принцип устройства

Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.

Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.

При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.

Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.

Микроволновка с указанием места расположения конденсатора

В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.

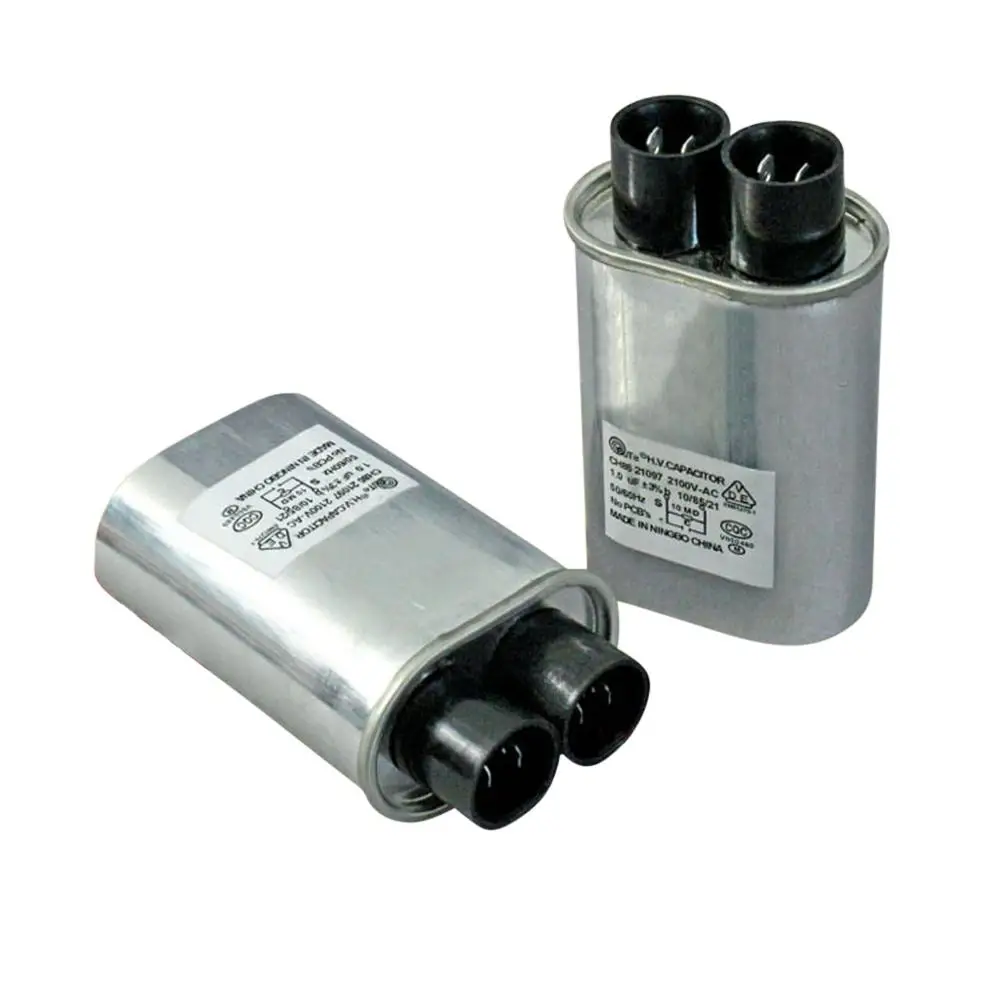

Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.

Расположение конденсатора

Как разрядить конденсатор в микроволновке

[adinserter block=»2″]

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

Разряд конденсатора отвертками

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

Как проверить высоковольтный конденсатор микроволновки

Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.

Проверка с лампочкой

Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:

1. Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.

2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).

3. Потом необходимо изменить клеммы.

4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.

Проверка мультиметром

[adinserter block=»3″]

Проверка мультиметром

Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.

Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.

Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.

Для испытания детали омметром:

1. Надо снять наружную крышку и клеммы.

2. Разрядить его.

3. Переключить мультиметр для испытания сопротивления 2000 килоОм.

4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.

5.

Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.

6. Для другого испытания приспособление надо разрядить и снова подтвердить.

Проверка омметром

Проверка омметром

[adinserter block=»4″]

Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.

Работа по проверке конденсатора

Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса. Когда на табло будет 1 — конденсаторы исправны. При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.

Проверка исправности проходных конденсаторов

[adinserter block=»5″]

Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.

Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.

Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.

Действия при испытании будут следующие:

  1. Нужно поставить наибольший предел измерения в режиме омметра.
  2. Щупами измерительного устройства дотрагиваемся до выводов детали.
  3. Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.

Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.

После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.

Разряд конденсатора на корпус

Как проверить конденсатор свч мультиметром

1.2.7. Проверка компонентов

Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора.

При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь.

Проверка выходной мощности СВЧ печи

  1. Поместите емкость с 200 мл воды (температура 10. 18 °С) на вращающийся поднос.
  2. Установите полную выходную мощность печи и включите ее на 5 минут.
  3. Для исправной печи температура воды после этого должна превышать 80 °С.

Для проверки работы гриля:

  1. Поместите пищу, подходящую для приготовления грилем, и включите гриль на 5 мин.
  2. При исправном гриле после этого его поверхность должна быть красного цвета.

Магнетрон микроволновой печи

  1. Сопротивление между выводами накала должно быть менее 1 Ом.
  2. Сопротивление утечки накал—корпус должно быть «бесконечность» (прибор включен на предел R x 1000).

Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки.

Высоковольтный конденсатор микроволновой печи

Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора.

Во всех случаях мультиметр, включенный в режим R x 1000, должен показывать бесконечность.

Высоковольтный диод микроволновой печи

Измеряется его сопротивление в прямом и обратном направлении. При этом мультиметр включается в режим R x 1000. При подсоединении «+» вывода мультиметра к аноду диода (измерение сопротивления диода в прямом направлении) прибор должен показать конечную величину сопротивления. При подключении «-» вывода мультиметра к аноду диода (измерение сопротивления диода в обратном направлении) прибор должен показать бесконечность. Следует использовать измеритель с источником питания не менее 9 В. Косвенным признаком, указывающим на возможную неисправность высоковольтного диода, является нагрев высоковольтного конденсатора. В этом случае, если высоковольтный конденсатор исправен, следует заменить высоковольтный диод.

Высоковольтный трансформатор микроволновой печи

Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Однако, в случае с высоковольтными трансформаторами СВЧ-печей такой подход неприменим из-за присутствия опасного напряжения величиной около 2 кВ на вторичной обмотке трансформатора. В связи с этим все фирмы-изготовители СВЧ-печей рекомендуют проверять исправность высоковольтного трансформатора путем измерения сопротивления его обмоток. Сопротивления обмоток высоковольтного трансформатора для каждого типа печи приведены в разделе, посвященном этой печи.

Для измерения сопротивлений обмоток трансформатор следует отключить от всех подходящих к нему проводов и проверить соответствие сопротивления его обмоток приведенному в таблице отдельно для каждого вида печи. Кроме того, следует проверить мегомметром (либо тестером, включенным на предел измерения сопротивления R x 1000) сопротивление изоляции между обмотками трансформатора, а также сопротивление изоляции между обмотками трансформатора и шасси.

Признаками, указывающими на неисправность трансформатора, являются:

  1. характерный гул;
  2. чрезмерный нагрев трансформатора;
  3. обугливание катушки трансформатора;
  4. запах гари из высоковольтной части печи.

Часто такое состояние может быть вызвано отказом высоковольтного диода или конденсатора либо пробоем внутри магнетрона. Поэтому замена трансформатора производится только после проверки всех высоковольтных элементов печи.

Еще один способ проверки качества высоковольтного трансформатора сводится к измерению тока холостого хода. При этом от трансформатора отключаются провода, подходящие к на-кальной и вторичной обмотке, а последовательно с первичной обмоткой включается амперметр переменного тока. Амперметр устанавливается на диапазон измерения 1 А. После этого на первичную обмотку трансформатора через амперметр подают номинальное питающее напряжение 220 В, 50 Гц. В исправном трансформаторе (без межслойных и межобмоточных замыканий) ток холостого хода первичной обмотки должен быть в диапазоне 0,3. 0,5 А. Превышение током холостого хода величины 1 . 2 А свидетельствует о неисправности трансформатора.

Предохранитель микроволновой печи

Мультиметр должен показывать сопротивление предохранителя, близкое к нулю. Если предохранитель сгорел, следует до замены предохранителя проверить первичный, вторичный и защитный выключатель. Если предохранитель сгорел из-за неправильной работы выключателя, следует заменить выключатель до установки нового предохранителя. Следует устанавливать предохранитель только того же типа и номинала, что и у сгоревшего.

Нагреватель микроволновой печи

До начала измерений следует отключить от них провода, а также дождаться остывания нагревателя. Сопротивление нагревателя должно составлять в разных типах печей 30. 50 Ом при температуре 20. 30 °С. Сопротивление утечки с выводов нагревателя на шасси печи измеряется специальным мегомметром с выходным напряжением 500 В и пределом измерения сопротивления 100 МОм. Сопротивление утечки должно быть не менее 500 кОм.

Термостаты магнетрона и гриля микроволновой печи

Должны иметь сопротивление около нуля при температуре 10. 150 °С и бесконечное сопротивление при температуре более 120. 150 °С. Температура может быть разной для термостатов из печей разных производителей.

Транзисторы электронного блока управления

В СВЧ-печах применяются транзисторы двух типов:

  • обычные п-р-п- и р-п-р-транзисторы;
  • коммутирующая микросборка из п-р-п- или р-п-р-транзистора.

Отличие заключается в наличии в микросборках двух резисторов — между базой и эмиттером транзистора и между базой транзистора сборки и ее внешним выводом. Использование резисторов в микросборках позволяет непосредственно подключать их к выводам процессора управления и тем самым уменьшать количество элементов на печатной плате блока управления. Для сравнения результаты «прозвонки» тестером транзистора и микросборки приведены в табл. 1.1.

  1. Cледует производить после любого обслуживания печи.
  2. После отключения проводов с элементов правильно установите их на прежнее место.
  3. При рассоединении разъемов или соединителей следует тянуть не за провода, а за соединители.

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Любая техника выходит из строя и микроволновые печи в том числе. Внешний вид может не подавать сигналов о проблеме. Холодная или слегка теплая пища после разогрева — тревожный признак. Нужно проверить магнетрон в микроволновке.

Что такое магнетрон

Работа агрегатов для нагрева пищи невозможна без одного внутреннего компонента — мощной электронной лампы. Ее называют магнетроном. Он вырабатывает микроволны для воздействия на молекулы воды в продуктах. Это происходит благодаря взаимодействию магнитного поля с потоком электронов.

Диапазон частот от 0,5 до 100 ГГц. В непрерывном режиме мощность может начинаться с нескольких Вт и заканчиваться десятками кВт, а в импульсном быть от 10 Вт до 5 МВт. Мощность большинства печек 700–850 Вт, что позволяет стакан воды довести до кипения за 2–3 минуты. У магнетрона микроволновки высокий КПД — 80 %. Бывают перестраиваемые и неперестраиваемые приборы. У первых возможно изменение частотных характеристик до 10 %.

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны. Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

Схема включения

Магнетрон для микроволновки — значимая деталь. В него включены такие компоненты:

  • антенна — источник излучения;
  • металлический цилиндр, изолирующий антенну от рабочей поверхности;
  • магнитопровод для распространения магнитных полей;
  • магниты, распределяющие потоки;
  • радиатор, охлаждающий прибор;
  • фильтры, обеспечивающие безопасный уровень излучения;
  • разъем подключения питания с двумя контактами.

Как проверить на исправность

Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.

Общая проверка

Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

Проверка при помощи тестера

Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.

Рекомендуются поэтапные действия:

  1. Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
  2. Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
  3. Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
  4. Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
  5. Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.

Возможные неисправности

Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

  • Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
  • Ненадлежащая работа радиатора, деталь очень сильно греется.
  • Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
  • Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
  • Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
  • Поломка высоковольтного диода.
  • Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
  • Неисправный конденсатор высокого напряжения.

Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

Установка и подключение нового магнетрона

Если отремонтировать деталь не получается, придется заменить магнетрон. Это касается дорогих моделей, в таком случае затраты оправданы. Лучшим вариантом будет посетить сервисный центр, но заменить можно и самостоятельно. Убедитесь, что отработанная деталь и новая совпадают по мощности и расположению отверстий.

Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта. Обо всех обозначениях можно узнать из схемы. Уделите внимание таким моментам:

  • длина новой детали должна быть такой же, как в старой;
  • диаметр антенны в обоих устройствах должен быть одинаковым;
  • обязательно плотное примыкание к волноводу.

Обращение в сервисный центр в случае неполадок должно быть в приоритете. Если техника уже не на гарантии, самостоятельный осмотр и ремонт сэкономят на работе специалистов.

Ремонт СВЧ

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

38,4 – 220

380 – X

0,6 – Y



X = 380X220/38,4 = 2183 В

Y = 0,6X220/38,4 = 3,45 В

Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

220 – 2000

24,2 – X

0,38 – Y



X = 24,2X2000/220 = 220 В

Y = 0,38X2000/220 = 3,46 В

Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

Вместе с контактами вынимается и омедненная стальная пластина.

Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

Неисправность

Причина

Устранение

Печь не греет, тарелка вращается, предохранитель магнетрона исправен

Неисправен магнетрон

Заменить магнетрон

Печь не греет, тарелка не вращается, предохранитель магнетрона исправен

Не срабатывает блокировка

Проверить все блокировки

Проверить предохранитель на входе печи

Заменить предохранитель

Неисправен питающий кабель

Срастить место пробоя и изолировать

Печь не греет, тарелка вращается, предохранитель магнетрона неисправен

Неисправен или конденсатор или диодный столб

Заменить конденсатор, диодный столб и предохранитель

Взял и Починил.

Ремонт бытовой техники. Запчасти.

Диагностика микроволновой печи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.



ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».



Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0. 8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Почему не греет микроволновка — причины и что делать

Многие из нас сталкивались с проблемой, когда поставив размораживать/разогревать пищу в микроволновку, мы обнаруживаем, что она не греется. При этом все вроде бы работает и крутится и светится, но факт остается фактом – пища холодная. Что делать в такой ситуации и как ее решить самостоятельно?

Самые частые причины

На самом деле причин может быть масса. Разберем наиболее частые из них.

  • Недостаточное напряжение.
  • Неплотное прилегание дверцы из-за поломки защелок.
  • Перегорел высоковольтный, трансформаторный, сетевой предохранитель.
  • Вышел из строя умножитель (конденсатор/высоковольтный диод).
  • Сломался проходной конденсатор.
  • Электромагнитная лампа и/или магнетрон подлежат замене.

микроволновка

Как обнаружить неисправность

Прежде всего, перед поиском проблемы и ее устранения – отключите микроволновую печь от сети. Также вам нужна будет ее инструкция, чтобы точно знать расположение технических элементов, которые необходимо проверить.

Предохранитель

Первым делом вам надо снять крышку и проверить работоспособность всех предохранителей. Если внутри накала перегорела нить или они почернели, значит надо заменить предохранитель. Обычно внутри всего их 2.

Обратите внимание: идя за новым предохранителем, не забудьте взять с собой сгоревший, чтобы купить идентичное изделия. Категорически не рекомендуем делать из проволоки «жучки».

предохранитель для СВЧ

Конденсатор

Когда при включении СВЧ слышно жужжание, гул – вероятно, пробит конденсатор. Чтобы его проверить потребуется устройство «омметр». Перед проверкой – конденсатор в обязательном порядке надо полностью разрядить! Значения результатов измерений:

  • стрелка не двигается – отсутствуют контакты;
  • слабое сопротивление – деталь неисправна;
  • стрелка остановилась на знаке «∞» либо слегка от него отклонилась – конденсатор рабочий.

Неисправную деталь нужно заменить.

конденсатор для микроволновки

Высоковольтный диод

Неисправность этого диода можно установить при помощи связанного с ним высоковольтного конденсатора. Если последний остается холодным, то высоковольтный диод неисправен и нуждается в замене. Еще показатель его порчи – перегоревший предохранитель, а также при включении сильный гул.

высоковольтный диод

Магнетрон

Этот элемент отвечает за генерацию электрического поля высоких частот, за счет чего собственно происходит разогрев пищи внутри камеры. Распознать поломку можно по характерному шуму и гулу во время функционирования микроволновки, причем признаков перегорания нет, т.к. лампа внутри светится. Чтобы проверить нужно, вскрыть корпус СВЧ и внимательно осмотреть магнетрон. При отсутствии дефектов, проверку рекомендуется осуществить омметром.

магнетрон для микроволновки

Электромагнитная лампа

В данном случае могут быть повреждены конденсаторы непосредственно ЭМ-лампы. Для проверки необходимо вскрыть ее корпус и в трансформаторе измерить напряжение. Любое отклонение от 220 Вт указывает на неисправность. Сломанный элемент надо заменить.

электромагнитная лампа для СВЧ

Заключение

Если после замены неисправного элемента микроволновка все равно не греет – лучше не экспериментируйте и обратитесь в соответствующую мастерскую.

Также важно заметить: дешевая китайская бытовая техника очень часто и быстро ломается по причине некачественной сборки. А если СВЧ на гарантии – категорически нельзя вскрывать кожух. Целесообразно сразу отнести микроволновку в специальный сервисный центр.

СВЧ

Неисправности и ремонт микроволновок. Часть 2

Микроволновка есть и на кухне, и в офисах. Теперь это уже привычная картина для многих. Без нее трудно обойтись. Ведь она позволяет сэкономить время, если кому-то нужно разогреть готовое блюдо или разморозить полуфабрикаты.

Надо признать, что многим уже никак не обойтись без СВЧ-печи. И если в ее работе появляются какие-то проблемы, то это может нарушить привычный распорядок дня. Вот почему далее мы рассмотрим еще некоторые неисправности, которые появляются в работающей микроволновке. Конечно, расскажем и о том, какие существуют способы для устранения этой проблемы.

Сервисные механизмы работают, но СВЧ-печь не греет

Открываем дверцу. Лампочка горит. При запуске столик вращается. Однако блюдо не греется. Все это может указывать на то, что неисправна цепь основного механизма или магнетрона.

1. НАЧАЛЬНЫЕ ДЕЙСТВИЯ ПО ДИАГНОСТИКЕ

Нужно проверить эти элементы. Однако перед этим необходимо осмотреть камеру и ее детали. На внутренних стенках микроволновки не должно быть прожженных отверстий. Эмаль не должна быть повреждена.

В левой стороне камеры находится прямоугольное окошко-пластина из радиопрозрачного диэлектрика. Снимите его и проведите осмотр. Возможно, окошко будет загрязнено остатками пищи. Тогда нужно будет его протереть спиртом.

На пластине могут быть потемнения или какие-то нехарактерные отверстия. В этом случае пластину нужно заменить. Появление отверстий говорит о том, что вы неправильно эксплуатируете СВЧ-печь. Скажем, в камере находился металлический предмет. Или вы включали устройство без загрузки.

Далее необходимо изучить высоковольтную цепь. В этом деле очень важно уделить внимание таким элементам, как силовой предохранитель (диод), трансформатор, конденсатор, диод.

Вполне возможно, что в камере ранее находились предметы из металла, как и прочие предметы, которые нельзя использовать. Тогда с большой вероятностью можно сказать, что сработал предохранительный диод. В такой ситуации ремонт можно выполнить и самому. Нужно всего лишь заменить поврежденный элемент. Он расположен возле конденсатора, в коробочке из керамики. Но коробочка может быть и из другого диэлектрика.

ВАЖНО! Обращаем внимание, что замену такого диода можно производить только на аналогичный, который будет равен по номиналу «родному». Не делайте силовой предохранитель самостоятельно или не исключайте его из цепи вовсе. Это приведет к тому, что микроволновки загорится. Возможно также, что пользователь будет травмирован током.

2. КОНДЕНСАТОР, ТРАНСФОРМАТОР

Также включиться в работу защитный диод может и потому, что стал пробой в конденсаторе или диоде. И потому нужно проверить эти элементы перед тем, как заниматься тестированием работоспособности СВЧ-печи.

Может быть, сломался трансформатор? Это можно узнать после прозвона его мультиметром. Делают это так. Трансформатор отключаете от нагрузки. Берете в руки пассатижи и снимаете соответствующие клеммы.

Обращаем внимание на то, что принято считать нормальным такое сопротивление:

— первичной обмотки – 1,5 Ом;
— высоковольтной (вторичной) – 110-120 Ом;
— вторичной обмотки накала – 0,1 Ом.

Если какая-то проводка не прозванивается, то замените трансформатор.

Для того чтобы проверить конденсатор, применяют бытовую лампу накаливая малой мощности. Желательные параметры – 15 ватт на 220 В:

Отсоединяем конденсатор. Внешне он напоминает маленькую банку из жести. Один конец банки нужно прикрепить к диоду, а второй — к корпусу.

Последовательно подключаем конденсатор к светильнику. Потом вся цепь подключается к розетке. При свете лампочки вполсилы можно говорить об исправности конденсатора. Когда же светильник не горит совсем или горит ярко, то это означает, что элемент неисправен. Нужно произвести его замену.

ВАЖНО! Обращаем внимание на то, что диод тестируют точно по такой же схеме, что и конденсатор. Когда этот элемент не работает, то при ремонте микроволновки не нужно забывать о том, что новый диод требует такого же подключения в схему, как стоял предыдущий. Перепутаешь концы, и устройство откажется работать.

3. МАГНЕТРОН

Микроволновая печь не греет. Причиной тому может стать выход из строя магнетрона. Чтобы проверить это, необходимо отсоединить от трансформатора клеммы магнетрона.

В том случае, когда клеммы прозваниваются на корпус, говорят о пробое проходных конденсаторов в фильтре. Замените фильтры. Можно также заменить весь конденсатор в сборе.

Если клеммы в порядке, то снимайте магнетрон с его штатного места. Это нужно для того, чтобы оценить, в каком состоянии колпачок антенны. В случае, когда колпачок поврежден или есть пригоревшие пятна, произведите замену.

Обращаем внимание на то, что при ремонте микроволновых печей, когда нужно заменить колпачок антенны, нужно устанавливать точно такой же по размеру. Также проведите осмотр изолятора магнетрона.

Когда пробит корпус магнетрона или пробита антенна, произведите замену. Предупреждаем, что нередко такое может быть экономически невыгодно.

Неисправности системы блокировки и блока управления

Вы протестировали все основные элементы микроволновки, но она так и не работает. Можно предположить, что неисправен дверной механизм или блок управления. Такие поломки возможны, хотя и встречаются очень редко.

1. ТЕСТИРОВАНИЕ СИСТЕМЫ БЛОКИРОВКИ

Первым делом проверяем замок-затвор, а также насколько плотно прилегает дверца. Берем бумажный лист и вставляем его между дверцей и корпусом. Потом дверцу закрываем. Бумагу нужно зажать очень сильно. Чтобы вытянуть ее, понадобится немалая сила.

Таким методом нужно проверить весь периметр дверцы. Если где-то бумага зажата недостаточно, то нужно заняться регулировкой. Ее можно проводить и со стороны замка, и со стороны петель.

Потом приступаем к проверке микропереключателя. Для этого их нужно прозвонить тестером, как при закрытой, так и при открытой дверце. Если даже один из них неисправен, то следует произвести замену всех.

Обращаем внимание на то, что эти элементы обычно изнашиваются приблизительно одинаково. Это означает, что после замены одного из них в ближайшее время вам придется менять и другие.

2. НЕИСПРАВНОСТЬ БЛОКА УПРАВЛЕНИЯ

На большинстве плат управления обычно есть отдельный плавкий предохранитель. Часто микроволновка потому и не действует, поскольку сгорает этот предохранитель.

Тогда необходимо снять плату и осмотреть ее. Если предохранитель действительно сгорел, то замените его на новый.

Когда повреждены дорожки, появилась гарь или вздулись конденсаторы, можно с большой уверенностью сказать, что возникли проблемы в блоке управления. Иногда бывает так, что можно кое-что перепаять. Но иногда никак не обойтись без полной замены. Поскольку у каждой платы есть своя индивидуальная схема, то мы не будем рассматривать возможные варианты ремонта микроволновки.

При подозрении, что есть неисправность в трансформаторе питания, необходимо выпаять его из цепи, и лишь потом у вас получится прозвонить.

Подчеркнем, что многие неисправности микроволновых печей являются следствием того, что прибором неправильно пользуются. Конечно, микроволновая печь представляет собой несложное устройство. Однако заниматься его ремонтом своими руками все-таки можно только в редких случаях. Ведь ремонт требует, чтобы пользователь обладал определенными знаниями в электротехнике. Ко всему нужно строго соблюдать правила безопасности.

Появление искр и запаха гари

Если микроволновка искрит, то это может быть следствием разных причин.

— Внутрь устройства поставили посуду из металла или какую-то емкость, у которой металлический ободок. В чем проблема? Когда микроволновка работает, то между ней и какими-либо деталями и посудой из металла образуется электрическая дуга. Вот из-за нее устройство и начинает искрить.

— Слюдяная пластина из-за от грязи или из-за того, что ее неправильно эксплуатировали, подгорает. Эта слюдяная пластина отвечает за то, чтобы микроволны рассеивались. Но именно она может спровоцировать искрение.

Когда блюда разогревают, жиры оседают на пластине. Их нужно постоянно счищать. Если неправильно ухаживать за микроволновкой, то процесс, когда остатки пищи на пластине скапливаются, протекает ускоренно. В результате они могут загореться. Спустя некоторое время рассеиватель разрушится.

Сильные жировые отложения приводят к тому, что пластину пробивает. То же самое происходит тогда, когда камеру печи обильно моют водой.

ВАЖНО! Очень важно заменить вовремя пластину. Тогда микроволновка будет исправно функционировать. Если это не сделать и продолжать пользоваться прибором, то могут появиться более серьезные поломки. Конечно, и их можно будет устранить, однако это влетит в копеечку.

— Из-за напыления на тарелках, если оно металлическое, серебряное или золотое. В том случае, когда вы не уследили, и в камере оказалась посуда из металла или столовый прибор, нужно остановить работу устройства. Потом нужно вытащить все предметы, которые запрещены для применения. После этого искрения не будет.

— Механическое повреждение эмали. Когда необходимо разогреть много еды, или нужно сэкономить время, пользователь выбирает посуду побольше. И тогда она при вращении скользит, трется и бьется о стенки камеры микроволновки. Именно так образуются повреждения на эмали.

Именно они мешают тому, чтобы микроволны правильно отражались. В свою очередь это приводит к тому, что начинает давать сбои в работе магнетрон, а это деталь дорогостоящая. Вот почему, как только появляются малейшие царапины на эмали, их необходимо без промедления закрасить.

Устранить это повреждение можно своими руками.

1. Первым делом очищаем камеру от жира, зачищаем с помощью наждачной бумаги поврежденные участки, обезжириваем их с применением растворителя.

2. Потом наносим слой грунтовки и 2-3 слоя эмали. Можете использовать эмаль пищевую, огнеупорную или электропроводную. Ждем, пока она полностью просохнет. А затем проверяем прибор.

3. Если после того, как микроволновка включена, нет искр и дыма – значит, вы выполнили все так, как надо. И микроволновка опять готова к работе.

Львиная доля аналогичных поломок происходит из-за того, что пользователь несвоевременно чистит прибор от отложений жира. А они, когда придет время, загорятся.

Микроволны в камере волновода излучает антенна от магнетрона. Крышка прикрывает эту антенну. Со временем загрязнения на крышке волновода накапливаются до такой степени, что начинают подгорать. Ведь эта крышка – диэлектрик, не проводящий электрический ток. А огонь – это плазма. Она вполне может быть проводником. Вот почему в устройстве в любой момент могут с треском появиться искры.

Изредка микроволновая печь искрит лишь тогда, когда ее включаешь или выключаешь. Это может происходить потому, что неисправная вилка шнура или розетка. В том случае, когда контакты прилегают друг к другу неплотно, происходит неравномерное распределение электрического тока. А это чревато тем, что произойдет короткое замыкание или сломается микроволновка.

Как избавиться от возникшей неполадки? Сделайте осмотр шнура. Там могут быть такие повреждения, как разрывы или перегибы. Если вы таковые выявили, то лучше всего заменить шнур. Требуется также замена розетки, если на ней вы обнаружили трещины, окалины, сколы.

Как продлевают срок эксплуатации микроволновки

Микроволновку нужно постоянно мыть и чистить от загрязнений. Нельзя включать пустую микроволновую печь. Не ставьте внутрь устройства посуду из металла и посуду, у которой есть металлическое напыление.

Следите за тем, чтобы не было повреждений эмали. Чтобы не разлетались брызги жира, прикрывайте тарелки с едой колпаком. Не ставьте в камеру микроволновки посуду больших размеров. Она повредит эмаль.

Конденсатор микроволновки 1 микрофарат 2100V

0

Конденсатор высоковольтный для микроволновки

ОПИСАНИЕ: Высоковольтный предохранитель для микроволновки часто выходит из строя что приводит к поломке микроволновой печи. Обычно при неисправности высоковольтного конденсатора микроволновая печь перестает греть. Произвести диагностику неисправности конденсатора без особых навыков не получится.

Номиналы конденсаторов:

0,86 мКф — 2100В
0,97 мКф — 2100В 1,10 мКф — 2100В
0,91 мКф — 2100В 1,00 мКф — 2100В 1,15 мКф — 2100В

СОВЕТ МАСТЕРА: Если у Вас нет нуобходимых навыков в электронике лучше не производить самостоятельный ремонт микроволновой печи. В микроволновке есть элементы под высоким напряжением даже после того как вы её обесточили, она также может быть опасна. Перед заменой конденсатора его необходимо разрядить! Если не знаете как разряжать , лучше обратиться к специалистам сервисного центра.

ДОСТАВКА: Отправляем запчасть в любую точку России. отправляем товар по факту поступления оплаты. Довозим до транспортной компании и «Почты России» бесплатно. Также вы сможете произвести самозабор с нашего магазина наши контакты .

Заказать запчасти и уточнить стоимость и наличие, вы сможете у наших менеджеров по телефонам :

8(8342)23-17-47

8917-999-60-22

8917-999-60-24

Либо написать нам на почту :

[email protected]

[email protected]

Микроволновая печь не нагревается? Как безопасно разрядить высоковольтный конденсатор СВЧ

Итак, ваша микроволновая печь не нагревается, и вы провели небольшое исследование. Вы почти уверены, что дело не в дверной защелке, так что это должен быть диод, магнетрон или что-то среднее между ними. Вы решили, что хотите заняться этим ремонтом. Однако замена любой части устройства для микроволнового нагрева сопряжена с исключительно опасной задачей, которую вы обязательно должны выполнить в первую очередь: разрядить микроволновый конденсатор.

Быстрый ответ

Если вы пришли за быстрым и простым объяснением, вот основной принцип:

Вам нужно будет обезопасить себя от поражения электрическим током. Затем коснитесь положительной и отрицательной клемм конденсатора тем же металлическим предметом. В некоторых клеммах подойдет длинная отвертка с резиновой ручкой. В других случаях вам могут понадобиться плоскогубцы с резиновыми ручками. Вы можете увидеть или не увидеть искру.

Зачем нужен разряд конденсатора

Ваша микроволновая печь — удивительно опасное устройство, и не из-за самих микроволн.Вы, вероятно, уже знаете, что микроволновая печь требует много электроэнергии для работы и может даже перевернуть ваши выключатели, если она установлена ​​на слабую цепь с другими приборами с высокими требованиями, такими как вакуум, работающий одновременно.

Однако вы можете не знать, что ваша микроволновая печь имеет часть, называемую высоковольтным конденсатором, которая фактически удерживает опасное количество электричества даже после того, как микроволновая печь была отключена от сети. Это чрезвычайно опасно, так как может привести к поражению электрическим током сразу после отключения от сети и по-прежнему может вызвать неприятный шок даже через несколько дней после того, как микроволновая печь отключена от сети. Конденсатор отлично подходит для того, чтобы еда была достаточно горячей во время работы микроволновой печи. Но когда настало время внутреннего ремонта, конденсатор — самая большая угроза вашей безопасности.

К счастью, вы можете довольно легко разрядить конденсатор, если сначала примете все необходимые меры безопасности.

Предупреждение о безопасности

Не беритесь за эту задачу или за любой ремонт, требующий разрядки конденсатора, если вы не очень уверены и не знаете, как защитить себя от поражения электрическим током.Мы шаг за шагом проведем вас через весь процесс, но мы не хотим, чтобы кто-то пострадал. Обычно рекомендуется, чтобы только квалифицированные специалисты по ремонту выполняли разрядку конденсатора и ремонт, который требует этого.

Собери припасы

Инструменты и принадлежности, которые вам понадобятся для этого ремонта, просты. Поскольку мы фактически не выполняем замену на этом этапе, вам не понадобится именованная деталь для замены. Этого достаточно, чтобы разобрать микроволновую печь и безопасно снять электричество с конденсатора.Вот что вам понадобится:

  • Отвертка, оба типа,
  • Динамометрическая отвертка
  • Прорезиненные рабочие перчатки или резиновые перчатки для чистки
  • Плоскогубцы для игл

Примите меры безопасности

Наденьте резиновые перчатки или прорезиненные рабочие перчатки. Это абсолютно необходимо, когда вы снимаете футляр с микроволновой печи, чтобы убедиться, что вы не рискуете получить удар током.

Разберите микроволновку

Эти инструкции являются общими, хотя конструкции микроволн могут отличаться.Следуйте инструкциям и, если ваша микроволновая печь отличается, обратитесь к руководству пользователя по разборке. Мы полностью снимаем шкаф / ящик для микроволновой печи

.

— Отключите микроволновую печь

Если вы еще этого не сделали, убедитесь, что ваша микроволновая печь не подключена к розетке и не имеет внешнего источника питания.

— Снимите пластину и ролик скольжения

Начните с удаления места прядения и скользящего ролика. Они будут только дребезжать и могут сломаться, когда вы разбираете микроволновую печь.

— Снять верхнюю решетку за дверью

Если у вашей микроволновой печи есть решетка за дверцей, то сверху будут винты. Выкрутите эти винты и откройте дверцу микроволновой печи. Сдвиньте решетку влево и поднимите ее, чтобы снять. Когда дверца закрыта, за дверцей микроволновой печи останется открытая щель. Закройте дверцу микроволновой печи.

— Снимите нижнюю панель

Закройте дверцу микроволновой печи и переверните ее на заднюю стенку, чтобы можно было снять нижнюю панель.Снимите все крепежные винты с нижней панели. Затем отложите нижнюю панель в сторону.

— Извлеките футляр для микроволновой печи из тела

Теперь вам нужно открутить большую часть винтов на внешней стороне микроволновой печи, удерживающих шкаф или ящик на месте. Когда футляр станет свободным, вы сможете его поднять и вытащить. Будьте осторожны, чтобы не зацепить что-либо вроде шнура или его частей, которые остаются частью корпуса микроволновой печи. Теперь, когда вы надеваете рабочие перчатки.И потому, что внутренняя часть панели может быть острой, и потому, что вы только что обнажили электрическую внутреннюю часть.

Найдите конденсатор и клеммы

Конденсатор не всегда находится в одном и том же месте для каждой микроволны. Найдите его, просмотрев руководство для вашей марки и модели микроволновой печи или найдите предмет, у которого явно есть два контакта. Он будет иметь красный и белый провод, ведущие к двум болтам, соединенным с удлиненным металлическим контейнером внутри металлического корпуса.Если вы не уверены, обратитесь к руководству, чтобы точно определить местонахождение конденсатора. Помните, что это опасно, поэтому не начинайте просто ковыряться. Существует несколько моделей конденсаторов, мы постараемся познакомить вас с базовым описанием их изготовления.

Разрядите конденсатор

— Выбери свой инструмент

Взглянув на свой конденсатор, решите, какой инструмент вам понадобится для его разрядки. Если клеммные винты открыты, вы можете просто положить отвертку с плоским наконечником и хорошо изолированную отвертку сразу вдоль них обоих.Это может привести к искре. В качестве альтернативы, если винты клемм утоплены за пластиковой трубкой, вам потребуются плоскогубцы.

— Обеспечение безопасности

Убедитесь, что ваши перчатки надежно надеты и что у выбранного инструмента есть прорезиненные ручки.

— Коснитесь обоих терминалов одним и тем же металлическим инструментом

Если вы выбрали отвертку, положите наконечник или корпус отвертки так, чтобы металл соединял обе клеммы. Если вы используете плоскогубцы, аккуратно отделите носик и воткните половину носа в каждый вывод.Обязательно прикоснитесь к обоим клеммам, чтобы электричество могло течь между ними через промежуточный металлический объект.

— Подождите 2-5 секунд

Подождите 5 секунд, прежде чем снимать инструмент. Возможно, вы видели большую искру или маленькую искру в сердце. В любом случае, вы только что избавили себя от риска очень неприятного шока.

Продолжайте замену или ремонт

Наконец, вы готовы продолжить работу по ремонту, которая привела вас к этому моменту.Теперь вы можете быть уверены, что ваш высоковольтный конденсатор не разрядится в вашу руку или локоть, пока вы приступаете к намеченному ремонту.

Микроволны101 | Конденсаторы

Щелкните здесь, чтобы перейти на страницу с сосредоточенными элементами

Вот введение в различные типы конденсаторов, используемых в микроволновой технике. Это дополнительная страница к нашим страницам, посвященным микроволновым индукторам и микроволновым резисторам.

Вот ссылка на наш материал о конденсаторах:

Влияние температуры конденсатора (новинка января 2019)

Влияние напряжения конденсатора (новинка февраля 2019 г. )

Изготовление конденсатора (новый с декабря 2018 г.)

Предпосылки и определения конденсатора

Материалы конденсатора (отдельная страница)

Конденсатор СВЧ модель

Конденсаторная математика (отдельная страница)

Емкостное реактивное сопротивление

Параллельно-пластинчатая емкость

Емкость листа

Резонанс конденсатора

Расчет платного хранения (отдельная страница, новинка марта 2007 года!)

Конденсаторы однослойные

Конденсаторы керамические многослойные

Отдельная страница по этой теме, новинка сентября 2008 г.

Конденсаторы электролитические

Эффекты ESR (отдельная страница, новинка сентября 2008 г.)

Описание конденсаторов и их определения

Конденсаторы СВЧ используются в качестве элементов настройки или компонентов в простых или сложных структурах фильтров. При использовании в качестве настраивающего элемента часто требуется высокий допуск на низкое значение емкости. При использовании в качестве блока постоянного тока или байпаса обычно все, что вам нужно, это то, что ваш радиочастотный сигнал имеет низкий импеданс.

Единица измерения емкости — Фарад, названная в честь Майкла Фарадея. На «классических» микроволновых частотах, таких как X-диапазон, обычно используются единицы емкости пикофарады (10 -12 фарад). Многие люди типа RFIC используют нанофарады (10 -9 фарад) так же часто, как и в приложениях миллиметрового диапазона (т.е.е. там, где работают «настоящие мужчины»), мы иногда используем фемтофарады (10 -15 фарад) (спасибо за поправку, Дэвид!)

Конденсатор часто не действует как конденсатор на сверхвысоких частотах. Конденсаторы СВЧ должны быть достаточно маленькими, чтобы их можно было считать сосредоточенными элементами. Конденсаторы с осевыми выводами неприменимы на СВЧ частотах из-за необходимости сохранения малых размеров.

Блоки постоянного тока и шунтирующие конденсаторы ВЧ

Оба эти фильтра представляют собой простые фильтры, в которых используются микроволновые конденсаторы.Блок постоянного тока — это последовательный конденсатор, который имеет низкое реактивное сопротивление для интересующей радиочастоты (короткое замыкание на ВЧ), но блокирует постоянный ток, потому что это разомкнутая цепь при нуле герц. Обход RF — это шунтирующий (параллельный) элемент, который действует как короткое замыкание для микроволновых сигналов, но здесь он предназначен для отражения RF-сигналов путем их замыкания.

Зарядно-накопительные конденсаторы

Они используются для поддержания напряжения во время импульсного режима. Обычно это не микроволновые конденсаторы, а чаще всего электролитические.

СВЧ конденсатор модель

Ниже представлена ​​классическая модель конденсатора с сосредоточенными элементами для цепей СВЧ. Физические модели конденсаторов также используются на микроволновых частотах, особенно при моделировании MMIC, мы еще вернемся к этой теме.

Элемент, обозначенный в модели буквой «C», является номинальным значением емкости, остальные элементы считаются паразитными. LS — самоиндуктивность конструкции. Эквивалентное последовательное сопротивление (ESR) является реальной частью последовательного импеданса конденсатора и вызывает потери из-за тепла.Параллельная емкость CP также вызывает некоторые проблемы, но ее часто можно игнорировать, поскольку мы пытаемся работать ниже частоты, на которой это вызывает резонанс.

Уравнение коэффициента качества конденсатора (Q) можно найти на нашей странице математических вычислений конденсаторов.

Конденсаторы керамические многослойные

У этой темы появилась отдельная страница.

Многослойные керамические конденсаторы используются в качестве устройств для поверхностного монтажа в печатных платах СВЧ, а иногда и в гибридных интегральных схемах фильтрации постоянного тока.Многослойная технология обеспечивает высокую емкость при небольшом объеме. Размеры многослойных конденсаторов, которые популярны для работы с микроволновыми печами, — 0402, 0603 и 0805. Эти размеры «расшифровываются», если отметить, что число «02» означает 0,02 дюйма, «04» означает 0,04 дюйма и т. Д. снова английская система !!!

Для крышек для поверхностного монтажа, таких как многослойная керамика и тантал, коэффициент расширения становится важным при работе с крышками большого размера в широком диапазоне температур.

Две интернет-легенды о многослойных крышках, которые мы будем ждать, пока наша аудитория поддержит или опровергнет …

Увеличить SRF можно, установив многослойный «толстый» размер вверх. (Хорошо, здесь нужна цифра …)

Вы можете проверить многослойные крышки на предмет низкого СОЭ, поместив их в микроволновую печь и выбросив те, которые нагреваются сильнее всего.

Однослойные конденсаторы, также известные как тонкопленочные конденсаторы (TFC)

Однослойные конденсаторы — выбор для самых высоких частотных характеристик. Также называемые тонкопленочными конденсаторами, в монолитном исполнении они могут использоваться как в микроволновых цепях, так и за пределами W-диапазона (<110 ГГц). TFC используются в MMIC и RFIC для обхода, блокировки постоянного тока и элементов настройки RF. Хороший процесс может обеспечить точность +/- 10%, все зависит от того, насколько хорошо вы можете контролировать толщину диэлектрика. Обычные диэлектрики - нитрид кремния и оксид кремния. Для конденсаторов на MMIC верхний предел составляет порядка 20 пФ.

TFC формируется путем металлизации подложки, покрытия ее тонким диэлектриком, а затем добавления верхнего металла для образования сэндвича.Иногда их называют колпачками MIM (металл-изолятор-металл).

Если кто-то предлагает изготавливать ТПЧ на подложке из оксида алюминия, знайте, что это непростая задача. Зернистая структура полированного оксида алюминия очень грубая по сравнению с типичной толщиной диэлектрика (несколько тысяч ангстрем), и здесь предпочтительным дефектом являются короткие замыкания.

Металлооксидно-полупроводниковые (МОП) конденсаторы

Эти конденсаторы появились в результате кремниевой революции. Кремниевые цепи изолированы выращиванием оксида кремния.Добавьте сверху слой металла (почти всегда алюминия в кремниевом процессе), и вы можете создать конденсатор. Этот тип конденсатора обеспечивает отличный СВЧ-отклик при значениях до сотен пФ.

Колпачки MOS

отличаются от колпачков MIM тем, что основным «металлом» в MOS является полупроводник (кремний), который обеспечивает электрический контакт через заднюю сторону. Задняя сторона крышки MOS могла быть покрыта алюминием или оставлена ​​открытой. Другие вариации на эту тему включают MNS (кремний нитрид металла).

Колпачки однослойные керамические

Однослойные керамические колпачки изготавливаются путем металлизации тонкой керамической подложки и ее разрезания. Часто керамика имеет очень высокую диэлектрическую проницаемость, поэтому небольшие конденсаторы (менее 1 мм с каждой стороны) могут обеспечить 100 пФ или более. Высокий DK часто достигается за счет плохой температурной стабильности.

Конденсаторы электролитические

Электролитические конденсаторы обеспечивают наивысшую плотность емкости со значениями в десятки микрофарад.Часто их делают из тантала. Они не совсем микроволнового качества, но часто используются в качестве фильтров источника питания для микроволновых схем. Линейным регуляторам всегда требуется как минимум два электролитических конденсатора, один на входе и один на выходе, чтобы оставаться стабильными. В импульсных приложениях электролитические компоненты размещаются в банках для накопления заряда, что позволяет контролировать падение напряжения. Узнайте о накоплении заряда здесь и эквивалентном последовательном сопротивлении здесь. В чем разница между падением и падением? Опереться здесь.

Электролитические колпачки

имеют поляризацию , что означает, что вы должны быть осторожны при подаче на них постоянного напряжения. Сдвиньте их назад, и они могут сработать детектор дыма!

Производство танталовых конденсаторов — интересный процесс. Тантал перерабатывается в очень крошечные сферы, которые сжимаются и спекаются вместе в губчатую структуру с большой площадью поверхности на единицу объема (чем меньше и однороднее размер сферы, тем больше площадь).Пятиокись тантала выращивается на этой среде, которая действует как диэлектрический слой. В структуру пропитан еще один проводник, добавлены контакты, и вуаля, у вас конденсатор высокой плотности!

CH85 Высоковольтные конденсаторы — Capacitor Industries

Высоковольтные конденсаторы CH85 разработаны с учетом механических, электрических и эксплуатационных требований производителей микроволновых печей.

Технические характеристики
Емкость 0.8 ~ 1,2 мкФ ± 3%
Номинальное напряжение 2100 В переменного тока
Частота 50/60 Гц.
Коэффициент рассеяния 0,0035 максимум
Рабочая температура -10 ~ +85 ° С
Сопротивление изоляции 1000 МОм
Испытательное напряжение: T — T T — T: 9030 В постоянного тока в течение 60 секунд
Испытательное напряжение: T — C T — C: 9000 В переменного тока, 10 секунд

Щелкните ЗДЕСЬ, чтобы просмотреть полный список доступных номеров деталей, значений напряжения и емкости.

CH85 ВЫСОКОВОЛЬТНЫЕ КОНДЕНСАТОРЫ

Щелкните по артикулам ниже, чтобы приобрести эти конденсаторы.

Отображение 1–10 из 36 результатов

10 продуктов на странице 20 продуктов на странице Все продукты на странице
Номер детали мкФ В переменного тока Вт
(дюйм)
T
(дюйм)
H
(дюйм)
Вт
(мм)
T
(мм)
H
(мм)
Данные
Лист
CH85-2100-105 1 мкФ, 2100 В переменного тока, конденсатор 1 2100 2.15 1,34 3,16 55 34 80
CH85-2100-105-M1 Конденсатор 1 мкФ, 2100 В переменного тока 1 2100 2,15 1,34 3,16 55 34 80
CH85-2100-1054 1. 05 мкФ 2100 В переменного тока конденсатор 1.05 2100 2,15 1,34 4,33 55 34 110
CH85-2100-115 (F) Конденсатор 1,1 мкФ 2100 В переменного тока 1,1 2100 2,10 1,34 3,40 53 34 86
СН85-2100-125 1.Конденсатор 2 мкФ, 2100 В переменного тока 1,2 2100 2,10 1,35 3,55 53 34 90
CH85-2100-744 0,74 мкФ Конденсатор 2100 В переменного тока 0,74 2100 2,15 1,39 3,14 55 35 80
СН85-2100-804 0.Конденсатор 8 мкФ, 2100 В переменного тока 0,8 2100 2,00 1,22 2,75 51 31 70
CH85-2100-804-M1 0,8 мкФ 2100 В переменного тока конденсатор 0,8 2100 2,00 1,22 2,96 51 31 75
Ч85-2100-804-М2 0. Конденсатор 8 мкФ, 2100 В переменного тока 0,8 2100 2,00 1,22 3,33 51 31 85
CH85-2100-954 0,95 мкФ 2100 В переменного тока конденсатор 0,95 2100 2,07 1,28 2,77 53 33 70

Безопасность микроволновой печи

Детали

Микроволновая печь серийный убийца


Что опаснее, воздушная линия поезда или внутренняя часть вашей микроволновой печи? Это микроволновая печь, потому что в ней используется более высокое напряжение.Примите опасность серьезно; в США 4 человека в год умирают от поражения электрическим током, пытаясь отремонтировать микроволновые печи, даже электрики по профессии. Вот несколько жертв:

1989 Джеймс Д. Бэтсон 40 лет, Портер Каунти США
2000 Майк Гринвелл 33 года, Кеноша США
2008 Чарльз Н. Мартин 28 лет, Король Уильям США, отец четверых детей
2009 Хуан Карлос Флорес 31 год, Эдинбург Великобритания
2012 Ренальдо Оделио-Энрикес Самайоа 32 года, Роанок-Рапидс США
2012 Джимми Родди 25 лет, Сильвестр, Джорджия США, из-за напряжения конденсатора микроволновая печь не была подключена
2012 Филип Додд 62 года, Royal Tunbridge Wells UK, электрик в Marks & Spencer
2014 Леслоу Павлика, 33 года, Чикаго, США

В пять раз опаснее ВЛ поезда!

Микроволновая печь в 5 раз опаснее ВЛ поезда!

Высокое напряжение внутри микроволновой печи составляет 3400 В среднеквадратического значения.Поскольку мощность пропорциональна квадрату напряжения, она в в 5 раз опаснее , чем воздушная линия на 1500 В поезда. Обратите внимание, что электрический стул также потребляет всего 1500 В. В отличие от высоковольтных цепей внутри маломощных электронных устройств, которые не являются смертельными, обычно НЕ переживет высокое напряжение микроволновой печи , доступной мощности более 1000 Вт достаточно, чтобы вас мгновенно убить.

Техника безопасности при ремонте микроволновых печей

  • Работайте с особым вниманием, даже если вы устали.
  • Обратите внимание, что обычные изолированные инструменты небезопасны, они могут попасть под высокое напряжение.
  • Не делайте никаких измерений при высоком напряжении, это смертельно опасно; высокое напряжение легко проходит через изоляцию зонда. (Однако мы все еще используем их здесь для дополнительной безопасности).
  • Сначала отключите микроволновую печь от электросети. Однако микроволновая печь всегда должна быть заземлена, поэтому соедините металлический корпус отдельным кабелем с заземляющим контактом в настенной розетке
  • .
  • Наденьте электроизоляционные резиновые перчатки, хотя они не защищают от напряжения 4000 В.
  • Используйте установочные клещи для выполнения следующих задач:
  • Разрядите высоковольтный конденсатор, как описано ниже, поскольку заряд может сохраняться долгое время после отключения микроволновой печи от сети; несколько человек погибли в результате этого обвинения. Не доверяйте внутреннему спускному резистору, он может выйти из строя.
  • Подключите два приличных испытательных провода с зажимом типа «крокодил» к заземлению металлического корпуса микроволновой печи. Убедитесь, что провода не сломаны, сначала измерьте это!
  • Закрепите резистор 1К… 1M к другой стороне испытательного провода и разрядите две клеммы конденсатора одну за другой через резистор. Используйте установочные клещи, которые заземлены. Резистор не критичен, потому что он нужен только для предотвращения искр. Обратите внимание, что резистор 1 МОм разряжает конденсатор 1 мкФ за 3 секунды.

Разрядка конденсатора СВЧ

  • Подключите каждый заземленный зажим к клемме конденсатора напрямую (используйте установочные клещи!). 2) / 2) = 3400 В.

    У вас есть комментарии по поводу сайта? Пожалуйста, дай мне знать.

    Конденсатор

    с частотно-зависимой емкостью, паразитными параметрами и потерями: CAPQP

    Конденсатор с частотно-зависимой емкостью, паразитный и без потерь: CAPQP

    CAPQP моделирует конденсатор с заданной пользователем частотной зависимостью емкости и потеря.Частотные зависимости указаны в качестве справочных таблиц (векторов) в модели. параметры. Эта модель использует интерполяцию для получения значений параметров в каждом проекте. частота оценки.

    Имя Описание Блок Тип По умолчанию
    ID Имя Текст КЕПКА №
    Ф. Вектор частот, для которых заданы C, Q и R. Частота {1}
    С Емкость (вектор) Емкость Li
    Q Добротность (вектор) Скаляр {1000}
    л Индуктивность Паразитная индуктивность С
    R Последовательное сопротивление (вектор) Сопротивление {0}

    F. Вектор частот, на которых L, Q и R параметры указаны. Частоты должны быть последовательными и указываться по возрастанию. порядок.

    C. Вектор последовательной емкости C (f) (см. Раздел «Эквивалентная схема»), указанные в единицах измерения емкости. Вы должны указать каждая запись вектора на соответствующей записи частоты из вектора частоты F.

    Q. Вектор добротности; указывает серию сопротивление Rq (f) (см. раздел «Эквивалентная схема»). Вы должны указать каждый вектор запись в соответствующем частотном входе из частотного вектора F.

    L. Паразитная индуктивность (см. «Эквивалентную схему» раздел).

    р. Вектор шунтирующего сопротивления R (f) (см. Раздел «Эквивалентная схема»), указанные в единицах проектного сопротивления. Вы должны указать каждая запись вектора на соответствующей записи частоты из вектора частоты F.

    Ограничения и рекомендации для параметров

    1. Размер векторных параметров C, Q и R должен быть равен размеру частотный вектор F.

    2. Если частота оценки проекта выходит за пределы диапазона частот в F, то Параметры C, Q и R экстраполируются как постоянные значения, равные первые / последние записи соответствующих векторов. Предупреждение не выдается.

    3. Вектор можно указать тремя способами: во-первых, введя его как правый побочное значение параметра модели, например R = {100,102,110,113,120}; во-вторых, по указание вектора в другом месте уравнения; и в-третьих, указав вектор в столбце или строке текстового файла.Третий способ обеспечивает удобный и гибкий метод указания параметров C, Q и R на одном место расположения. Например, вы можете создать файл capqp.txt содержащие разделенные пробелом столбцы C, Q и R. Первый столбец должен представляют частоту в единицах проекта (обратите внимание, что изменение проекта по умолчанию частотные единицы требует ручного масштабирования частот в этом файле). Импорт или свяжите этот файл со своим проектом и назовите его, например, CAPQP_1. Теперь вы можете укажите, например, параметр R как R = Col (файл данных («CAPQP_1»), 4), чтобы значения вектора R копируются в модель из столбца 4 таблицы capqp.txt импортирован под именем capqp_1. если ты предпочитаете развертывать данные построчно, используя R = Row (файл данных («CAPQP_1»), 2).

    4. Если ваш проект использует ввод текстового файла для передачи данных в эту модель, имейте в виду, что единицы измерения частоты, сопротивления, индуктивности или проводимости в этом файле. Ваш единицы проекта по умолчанию могут отличаться от единиц в вашем файле данных. Если это произойдет, вы должны масштабировать входные значения, умножая вызов функции Col или Row на коэффициент масштабирования.Например, если в вашем проекте используется емкость в пикофарадах а файл данных содержит данные в фарадах, которые вы можете получить из столбец 2 файла данных CAPQP_1, например: C = 1e + 12 * Col (файл данных («CAPQP_1»), 2).

    Данная модель реализована как последовательное соединение конденсатора с потерями и частотно-зависимый резистор.Паразитная индуктивность последовательно с потерями конденсатор.

    Реализация модели основана на линейной интерполяции параметров C, Q и R при частота оценки каждого проекта. Интерполяция использует предоставленные пользователем таблицы поиска через параметры. Если частота оценки проекта выходит за пределы диапазона частот в F, затем параметры C, Q и R экстраполируются как постоянные значения, равные первому / последнему элементы соответствующих векторов.

    Анализ переходных процессов во времени чувствителен к количеству частотных точек. Также время измерения области могут быть неточными из-за непричинного поведения модели на заданные значения параметров.

    Принципиальная схема модифицированной микроволновой печи, модифицированной для серийного исследования: …

    Context 1

    … серийные эксперименты проводились в модифицированной домашней микроволновой печи (Onida Power Solo 2, Индия), которая имела мощность выходной диапазон от 80 Вт до 800 Вт (Zhoua and Liua, 2006; Mohammadi et al., 2012). Схема эксперимента показана на рис. 1. В верхней части камеры микроволновой печи было вырезано круглое отверстие диаметром 15 мм, через которое трубка аппарата Сокслета была подсоединена к колбе снаружи для удерживания конденсатора. . Асбест использовался в качестве микроволнового герметика, который размещался в верхней части полости, где было просверлено отверстие. Воск экстрагировали смесью толуол-МЕК в аппарате Сокслета, встроенном в микроволновую печь. Образец был помещен в держатель образца, как показано на рисунке 1.Затем включили микроволновый генератор и переключили на заданную мощность. Температуру, существующую в колбе во время микроволнового излучения, было трудно измерить, поскольку многие термопары могли испытывать помехи из-за электромагнитного излучения. Кроме того, температура Б. Кумара и Б. Р. Мохана, измеренная термопарой, может быть неверной из-за характера нагрева (объемного нагрева) с помощью микроволн. Пары, образовавшиеся в ходе эксперимента, немедленно охлаждались конденсатором и рециркулировались.Генератор СВЧ был включен и переключен на заданный диапазон мощности (80-800 Вт). Назначенная потребляемая мощность поддерживалась в течение 2-10 минут для различного соотношения растворитель-ил и для разного объема реагента, а воск извлекали из ила. Экстрагированный парафинистый компонент из маслянистого шлама переносили в охладитель. Его поместили в баню с этиленгликолем термостата, где поддерживалась желаемая температура охлаждения ~ 17 ° C для кристаллизации и извлечения парафина.Метод, использованный для определения содержания парафина в маслянистом шламе, был IS: 10512-200310512- (BIS, 2003. Образец, содержащий воск, растворяли в уайт-спирите и осветляли с использованием земли Фуллера; затем он фильтровался. Нефтяной спирт выпаривали. и осветленное масло повторно растворяли в ацетон-петролейном спирте. Затем этот раствор охлаждали до -18 ° C, используя охладитель, и кристаллизованный воск фильтровали с помощью петролейного спирта. Спирт выпаривали, и воск был …

    Контекст 2

    …. серийные эксперименты проводились в модифицированной домашней микроволновой печи (Onida Power Solo 2, Индия), которая имела диапазон выходной мощности от 80 Вт до 800 Вт (Zhoua and Liua, 2006; Mohammadi et al., 2012). Схема эксперимента показана на рис. 1. В верхней части камеры микроволновой печи было вырезано круглое отверстие диаметром 15 мм, через которое трубка аппарата Сокслета была подсоединена к колбе снаружи для удерживания конденсатора. . Асбест использовался в качестве микроволнового герметика, который размещался в верхней части полости, где было просверлено отверстие.Воск экстрагировали смесью толуол-МЕК в аппарате Сокслета, встроенном в микроволновую печь. Образец был помещен в держатель образца, как показано на рисунке 1. Затем микроволновый генератор был включен и переключен на заданную мощность. Температуру, существующую в колбе во время микроволнового излучения, было трудно измерить, поскольку многие термопары могли испытывать помехи из-за электромагнитного излучения. Кроме того, температура Б. Кумара и Б. Р. Мохана, измеренная термопарой, может быть неверной из-за характера нагрева (объемного нагрева) с помощью микроволн.Пары, образовавшиеся в ходе эксперимента, немедленно охлаждались конденсатором и рециркулировались. Генератор СВЧ был включен и переключен на заданный диапазон мощности (80-800 Вт). Назначенная потребляемая мощность поддерживалась в течение 2-10 минут для различного соотношения растворитель-ил и для разного объема реагента, а воск извлекали из ила. Экстрагированный парафинистый компонент из маслянистого шлама переносили в охладитель. Его поместили в баню с этиленгликолем термостата, где поддерживалась желаемая температура охлаждения ~ 17 ° C для кристаллизации и извлечения парафина.Метод, использованный для определения содержания парафина в маслянистом шламе, был IS: 10512-200310512- (BIS, 2003. Образец, содержащий воск, растворяли в уайт-спирите и осветляли с использованием земли Фуллера; затем он фильтровался. Нефтяной спирт выпаривали. и осветленное масло повторно растворяли в ацетон-петролейном спирте. Затем этот раствор охлаждали до -18 ° C, используя охладитель, и кристаллизованный воск фильтровали с помощью петролейного спирта. Спирт выпаривали, и воск был …

    Контекст 3

    … Стандартная методология поверхности отклика (RSM), а именно центральная композитная конструкция (CCD), использовалась для оптимизации извлечения парафина из ила (отклик) и для установления взаимосвязи между всеми факторами, изученными в выходном отклике. Полный проект CCD был создан с использованием программного обеспечения Minitab-15 (Minitab Inc., PA, USA). Для оптимизации экстракции с помощью микроволнового излучения использовалась четырехфакторная пятиуровневая ПЗС-матрица (Panthapulakkal and Sain, 2013). Всего 31 эксперимент (16 факторных точек, восемь осевых точек и семь центральных точек) с участием четырех факторов-i.е. Мощность микроволн (P), отношение растворителя к шламу (%, мас. / мас.) (S), время облучения (T) и объем реагента (V) — были проведены для изучения восстановления парафина с помощью растворителя с микроволнами. экстракция в экспериментальной установке, показанной на рисунке 1. Преобразование переменных из пяти уровней кодированных значений (x D ¡2, ¡1, 0, 1, 2) в некодированные переменные для восстановления парафина выглядит как …

    Контекст 4

    … серийных экспериментов были проведены в модифицированной домашней микроволновой печи (Onida Power Solo 2, Индия), которая имела диапазон выходной мощности от 80 Вт до 800 Вт (Zhoua and Liua, 2006; Mohammadi и другие., 2012). Схема эксперимента показана на рис. 1. В верхней части камеры микроволновой печи было вырезано круглое отверстие диаметром 15 мм, через которое трубка аппарата Сокслета была подсоединена к колбе снаружи для удерживания конденсатора. . …

    Контекст 5

    … воск экстрагировали смесью толуол-МЭК в аппарате Сокслета, установленном в микроволновую печь. Образец был помещен в держатель образца, как показано на рисунке 1. Затем микроволновый генератор был включен и переключен на заданную мощность….

    Контекст 6

    … всего 31 эксперимент (16 факториальных точек, восемь осевых точек и семь центральных точек) с участием четырех факторов, т. Е. Мощность микроволн (P), отношение растворителя к шламу (%, мас. / мас.) (S), время облучения (T) и объем реактива (V) — были проведены для изучения восстановления парафина с помощью растворителя с микроволновой печью. экстракция в экспериментальной установке, показанной на рисунке 1. Преобразование переменных из пяти уровней кодированных значений (x D ¡2, ¡1, 0, 1, 2) в некодированные переменные для восстановления парафина выглядит следующим образом:…

    Многослойные конденсаторы SMD High Q | Купить он-лайн

    История фарфоровых конденсаторов с высокой добротностью следует за развитием твердотельной технологии. Есть след в конце 60-х годов с первыми проектами Motorola и RCA относительно UHF транзисторных усилителей мощности, на самом деле для HF и VHF диапазонов они уже используются типа «mica Unelco», но они не дали удовлетворительных результатов в UHF. При наличии мощных ламп (ламп) задействованные импедансы были умеренно-высокими, поэтому он работал с высокими напряжениями и малыми токами.У силовых транзисторов есть низкие или очень низкие импедансы на базе и коллекторе, в таких приложениях согласующие и настраивающие схемы должны преобразовывать импедансы с очень низкого до 50 Ом, что означает работу с высоким током и низким напряжением.

    С этим новым типом конструкции необходимо было иметь конденсаторы с низким ESR (эквивалентное последовательное сопротивление), это действительно основной параметр для рассмотрения всей эволюции конденсаторов с высокой добротностью. Потери в конденсаторе обозначаются его тангенсом δ или коэффициентом рассеяния.ESR показывает эквивалентное сопротивление последовательно с конденсатором, который рассеивает мощность в виде тепла и вносит затухание.

    Сравнительная таблица 3 различных типов карамических конденсаторов, 30 пФ при 300 МГц
    Спецификация не соответствует требованиям конденсатор 0805 конденсатор SMD (COG класс 1) фарфоровый конденсатор с высокой добротностью
    DF (tan d) 0,028 0,008 0.0028
    Q (1 / DF) 35 118 350
    СОЭ (Xc / Q) 0,5 Ом 0,15 Ом 0,05 Ом
    рассеиваемая мощность @ 1 A ВЧ ток 0,5 Вт 0,15 Вт 0,05 Вт
    @ 3 A ВЧ ток 4,5 Вт 1,35 Вт 0.45 Вт

    В этой таблице четко показано поведение 3 различных типов конденсаторов в присутствии средней мощности (1 А) и высокой мощности (3 А), настоятельно рекомендуется избегать рассеиваемой мощности всего 1 Вт в конденсаторе.

    ESR действует как двойной эффект, во-первых, потому что он рассеивает мощность и вносит затухание, во-вторых, потому что рассеиваемая мощность сама по себе является причиной самонагрева и, следовательно, дальнейшего ухудшения электрических характеристик, что сокращает срок службы конденсатора.

    Значения рассеиваемой мощности для конденсаторов Murata, стандартные типы SMD COG класса 1, но подходящие для RF (значения, предложенные Murata)
    тип (корпус) ГРМ 39 (0603) ГРМ 40 (0805) ГРМ42-6 (1206) ГРМ42-3 (1210)
    рассеиваемая мощность одиночного конденсатора (источник Мурата) 100 мВт 200 мВт макс 125 мВт 250 мВт макс 145 мВт 290 мВт макс 225 мВт 450 мВт макс
    Для ATC 100B допустима рассеиваемая мощность 3 Вт благодаря тому, что он может работать при температуре до 125 ° C
    фарфоровые конденсаторы с высокой добротностью, некоторые спецификации взяты из каталогов производителей
    макс. Ток на 1 ГГц СОЭ @ рабочая мощность (ориентировочные значения) диапазон напряжения в наличии
    150 МГц 1 ГГц
    ATC B 3 x 3 мм 3п9 5 А 0.050 Вт 0,12 Вт 500 Вт в HF-VHF 250 Вт на 1 ГГц до 100 пФ = 500 В 110 — 200 пФ = 300 В
    10 пФ 5 А 0,045 Вт 0,1 Вт 220 — 470 пФ = 200 В
    39 пФ 6 А 0,040 Вт 0,1 Вт 510 — 620 пФ = 100 В недоступен из-за слишком низкого напряжения
    100 пФ 8 А 100 МГц 0.035 Вт 0,1 Вт > 680 = 50 В
    390 пФ 0,030 Вт 0,1 Вт

    510 — 1000 пФ = 300 В (ожидаемое напряжение, доступно)

    ATC A 1,5 x 1,5 мм 1 пФ 0,8 А 0,25 Вт на 1 ГГц 70-100 Вт при 1 ГГц 30 Вт при 10 ГГц от 50 до 200 В в зависимости от типа и наличия
    3п9 1,5 А 0.2 Вт на 1 ГГц
    10 пФ 2 А 0,15 Вт на 1 ГГц
    47 пФ 3 А 0,09 Вт на 1 ГГц
    общие характеристики для типов A и B
    Q > 10.000 при 1 МГц — Q> 20.000 / C (пФ) при 100 МГц

    термическая стабильность

    90 ppm / ° C, tradotto in pratica questo mean che con una variazione termica da + 20 ° C @ + 120 ° C, cioè di ben 100 ° C, la capacity si sposterà al massimo dello 0,9%
    сопротивление изоляции 10³ ГОм при 25 ° C, 10² ГОм при 125 ° C
    диапазон рабочих температур -55 ° C / + 175 ° C 0.От 1 до 330 пФ, -55 ° C / + 125 ° C от 360 до 1000 пФ
    эффекты старения нет
    жизненный цикл 2000 часов при + 125 ° C при 200% от Vmax

    Улучшение SRF
    в конденсаторах ATC100
    корпус A или B

    Конденсаторы

    ATC 100 обычно устанавливаются так, чтобы электроды были параллельны плоскости (печатная плата), этикетка, соответствующая номиналу конденсатора, параллельна печатной плате.

    Мы протестировали с помощью анализатора цепей SRF параллельно ориентированного конденсатора корпуса B 62 пФ. Для этого конденсатора гарантируется SRF> 900 МГц, фактически анализатор цепей показывает SRF 1550 МГц. На рисунке ниже показано улучшение SRF с вертикальной ориентацией на 2,7 ГГц.

    То же самое с 4,7 пФ для случая A, для номинала этого конденсатора гарантируется SRF> 4 ГГц, фактически анализатор цепей показывает SRF 7,6 ГГц. На рисунке ниже показано улучшение SRF с вертикальной ориентацией на 12.3 ГГц.

    Эти два теста демонстрируют, как можно улучшить собственную резонансную частоту в многослойных конденсаторах. Мы предлагаем это усовершенствование только для сверхширокополосных приложений, где у вас есть конденсаторы с SRF в частотном диапазоне приложения. Для узкополосных приложений в этом улучшении нет необходимости.

    Эффект SRF возникает из-за очень сложных механизмов, связанных с разностью фаз различных электродов в многослойных конденсаторах.

    62pF корпус B
    4.7pF корпус A

    Многослойная структура обеспечивает серию с очень низкой индуктивностью и последовательным сопротивлением ESR, а также значительный высокочастотный ток, поскольку в результате получается параллельное соединение множества конденсаторов.Они изготовлены из керамики высокой чистоты (фарфора) и обладают замечательной термостойкостью даже в экстремальных условиях окружающей среды, даже при колебаниях температуры и влажности. Конденсаторы ATC используются даже в малошумящих входных касках от УКВ до СВЧ, используемых вместе с малошумящим полевым транзистором GaAs, вы можете достичь выдающихся характеристик.

    Расширенное напряжение серии ATC 100B отличается от стандартной серии более высоким напряжением изоляции, которое для значений до 100 пФ достигает 1500 В, 1000 В для 470 пФ и постепенно снижается до 300 В для значения 1000 пФ.

    По параметрам, предоставленным ATC, можно заметить заметное увеличение максимального тока, который для низкой и средней мощности и примерно до 200/400 МГц оказывается в три раза выше, в то время как ESR (эквивалентное последовательное сопротивление) и SRF ( частота собственного резонанса) остаются неизменными.

    Эта особенность побудила нас искать максимально выдерживаемый ток даже по сравнению с серией ATC 100C (серия 100C характеризуется сильным током и более высоким напряжением, подходящим для даже более высокой мощности, но с очень высокой стоимостью).Фактически, по параметрам, предоставленным ATC, мы заметили, что серия с расширенным напряжением 100B может выдерживать сравнимый ток, но иногда даже выше, чем серия 100C. На практике можно считать, что серия расширенных напряжений 100B сравнима с серией 100C для частот выше 15-60 МГц и для емкости более 4,7 пФ.

    Серия ATC 100B с увеличенным напряжением очень конкурентоспособна по сравнению с серией 100C, во многих случаях может решить проблему максимального рассеивания по сравнению со стандартной серией 100B с более высокой стоимостью всего на 15%.

    В качестве примера приведены некоторые значения параметров, предоставленные ATC.

    Частота
    (МГц)
    серии 4,7 пФ 27 пФ 100 пФ
    СОЭ
    (мОм)
    Corr.
    (А)
    SRF
    (МГц)
    ESR
    (мОм)
    Corr.
    (А)
    SRF
    (МГц)
    ESR
    (мОм)
    Corr.
    (А)
    SRF
    (МГц)
    20 100B 55 0,21 2900 17 1,2 1270 14 4,4 683
    100B доб. вольт. 55 0,63 2900 17 3,6 1270 14 8.9 683
    100C 101 1,04 2105 40 6 900 22 13,4 474
    50 100B 47 0,52 2900 21 3 1270 19 1.1 683
    100B доб. вольт. 47 1,6 2900 21 9 1270 19 12,3 683
    100C 120 2,6 2105 56 8,43 900 33 11 474
    100 100B 54 1.05 2900 27 6 1270 27 10,3 683
    100B доб. вольт. 54 3,05 2900 27 10,4 1270 27 10,3 683
    100C 157 5.05 2105 77 7,2 900 46 9,3 474
    200 100B 70 2,1 2900 36 9 1270 38 8,9 683
    100B доб. вольт. 70 6 2900 36 9 1270 38 8.9 683
    100C 216 4,3 2105 108 6 900 65 7,8 474

    Серия 800B является последним дополнением к продукции ATC, она характеризуется очень низким ESR (эквивалентным последовательным сопротивлением) благодаря использованию серебряных электродов. Он разработан в основном для приложений с частотой выше 200 МГц, где особенно заметны улучшение ESR и теплопередачи, включая увеличение максимального тока.

    Среди ключевых особенностей серии 800B есть также лучшая SRF (собственная частота резонанса) и термическая стабильность NP0, «стандартное» напряжение изоляции равно 100B и 700B серии, а также размер занимаемой площади точно такой же.

    В качестве примера приведены некоторые значения параметров, предоставленные ATC.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
