Хомут для снятия кассеты своими руками. Инструменты, необходимые для ремонта велосипеда

Старые велосипеды снабжались устаревшим узлом трансмиссии, под называнием трещотки. Она накручивается по большой в диаметре резьбе на втулку заднего колеса. Её храповой механизм не является отдельным узлом и не может работать самостоятельно. При снятии трещотки скручивается всё сразу: звездочки и храповик.

Есть другой способ подключения задних звездочек к колесу. Новые велосипеды оборудованы более совершенным узлом трансмиссии — кассетой. Если потребуется её снять, то можно легко разделить набор звездочек и самостоятельный храповой механизм. Все современные велосипеды имеют такой удобный в обслуживании узел.

Внутренне устройство

Кассета велосипеда — это пирамида, набранная из звезд разного размера, являющаяся узлом скоростной цепной передачи. Между собой звездочки разделяются на равное расстояние кольцами или, в некоторых дорогих моделях, внутренним каркасом-пауком.

Вместе все эти детали образуют тело устройства.

Кассета на велосипед насаживается к барабану храпового механизма по шлицам. Сам храповик в цилиндрическом корпусе крепится к втулке колеса тоже подобными зацепами. Именно отдельный цилиндрический механизм на заднем колесе трещит при свободном накате и зацепляется намертво во время вращения педалей. В кассете же нет ни собачек, ни зубчатого колеса.

Тело кассеты окончательно фиксируется на заднем колесе внешней прижимной гайкой, вкручиваемой во внутренний храповой механизм. Она и наименьшая звезда имеют зубцы на своих соприкасающихся поверхностях для предотвращения раскручивания во время езды.

Выбор по нескольким критериям

Кассеты для велосипедов можно разделить в соответствии со следующими критериями:

• материал изготовления;
• количество звезд и их диапазон;
• совместимость с различными типами велосипедов;
• конструкции.

Материалом для изготовления может служить:

1. Сталь — основной материал для изготовления большинства крепких велосипедных узлов. Детали из неё отличаются оптимальным соотношением прочности и стоимости. Для защиты от коррозионного разрушения готовые изделия хромируют — делают блестящими, никелируют — покрывают желтым металлом, или воронят — чернят в масле.
2. Алюминий имеет наименьшую плотность из всех металлов. Детали, изготовленные из его сплавов, самые легкие, но по прочности и сроку службы уступают стальным. К тому же, алюминиевые кассеты дороже стальных. Анодированные детали из алюминия имеют особую популярность у фанатов снижения веса велосипеда по максимуму — вейтвиннеров.
3. Титан хотя и тяжелее алюминия, но легче стали. Он имеет достаточную прочность для долгой работы любых сильно нагруженных велосипедных узлов. Этот материал и его сплавы не ржавеют. Минус один — высокая стоимость изделий из него. Если у вас нет цели максимально уменьшить вес велосипеда, то лучше приобрести самую передовую кассету из стали за такие деньги, которая выдержит больше и прослужит дольше.

Велосипедная кассета может быть набрана из разного числа звезд:

1. 7 — можно увидеть на старых велосипедах, тех же годов выпуска, что и у экземпляров с трещоткой.
2. 8–10 — самые распространенные, применяемые сегодня на многих велосипедах, от горных до шоссейных.
3. 11 — производства Campagnolo. Поставить их можно лишь на втулки этой фирмы.

Количество звезд и их диапазон указывается в маркировке кассеты. Например, надпись «11-36T, 10 speed» означает, что наименьшая звезда имеет 11 зубов, наибольшая — 36, а всего их 10 штук.

Количество и диапазон звездочек кассеты определяет совместимость с конкретным типом велосипеда:

1. Горные. Задние узлы трансмиссии с 8–10 звездами. Наименьшая должна иметь 11–12, самая большая — 28–36 зубов.
2. Шоссейные. Кассеты, имеющие самые маленькие звездочки с 11, наибольшие — с 22–27 зубьями. Навесное оборудование Campagnolo с 11 звездами сочетается только с велосипедами этого типа.
3. Городские, кроссовые, складные. Подходят устройства с наименьшей звездочкой на 12 и самой большой — на 27 зубов.

Конструкция OpenGlide

Выделяют пять разновидностей кассет по типу сборки:

1. Разборные — большинство кассет для велосипеда, у которых звезды, кроме двух наименьших, собраны вместе с помощью заклепок или винтов. Так нужно для доступности обслуживания и сборки. Но такая конструкция слишком тяжелая и забивается грязью.
2. На пауке — некоторые конструкции, собранные на алюминиевом каркасе, который и называется пауком. К нему приклепывают две наименьшие звездочки тоже. Славятся легким весом и отлично поддаются очистке от грязи.
3. На нескольких пауках — редкие и дорогие изделия, собранные из двух частей по 2–3 звезды в каждой. Удобно, когда нужно заменить одну из двух износившихся частей, а не менять кассету целиком. Как и на одном пауке, они легче распространенных разборных, к тому же их ещё проще почистить.
4. — монолитная конструкция от компании SRAM, предназначенная исключительно для шоссейных велосипедов. Она удерживается на шлицах барабана храповика лишь крышкой у основания наибольшей звезды и алюминиевой гайкой в самой маленькой звездочке.
5. X-Dome — то же монолитное устройство от фирмы SRAM, непохожее только по способу крепления на храповике. Если в верхней части у малой звездочки оно закрепляется также как предыдущая конструкция, то у основания креплением служит самая большая звезда, а не отдельная крышка. Для снижения веса часто наибольшая фиксирующая звезда изготавливается из алюминия.

Разобранная кассета X-Dome

Снятие велосипедной кассеты

Для замены велосипедной кассеты последнего поколения Shimano’s Hyperglide с храпового механизма или втулки заднего колеса понадобится два специальных приспособления и один обычный инструмент.

1. Цепной ключ, который важен для удерживания самой кассеты. Нужно выбрать подходящий: SR-1 для 10 звездочек, SR-2 на 11 звездочек и меньше, SR-11, HCW-16.
2. Съемник FR серии с 12 зацепами, ведь именно столько шлицов имеет торцевая зажимная гайка, которую можно увидеть на третьем рисунке.
3. Гаечный ключ на 21 мм, на замену подходит большой разводной ключ или тиски. Но предпочтителен трубчатый ключ с головкой на 21 мм.

Один из съемников FR-1 или FR-5G должен раскрутить зажимную гайку. Инструмент номер FR-5G имеет направляющую, которая делает работу по скручиванию гайки намного легче. Без направляющего штыря удерживать инструмент в зацеплении одной рукой тяжело, когда другой нужно схватить цепной ключ. Используя большой трещоточный ключ с набором головок, намного комфортнее удерживать любой съемник на месте.

На четвертой картинке представлены наиболее популярные съемники:

• слева FR-1 с 12 длинными шлицами на современные кассеты Shimano;
• справа FR-5G с направляющей для всех изделий SRAM/ Sachs и большинства HG.

На этой картинке можно видеть, что инструмент FR-5G уже установлен для освобождения зажатой гайки.

Следующий инструмент, который вам нужен — это любое устройство для удерживания кассеты от вращения назад (против часовой стрелки), когда вы будете отпускать заблокированную гайку. Большим раздвижным газовым ключом это делать нельзя, так как он склонен сгибать или царапать зубы звездочек.

Если у вас нет цепного ключа или вы пытаетесь поменять особенно упорную кассету, то можно накинуть на одну из звезд короткий кусочек цепи и зажать его в тисках, как показано на шестом рисунке.

Длины кусочка цепи и губок тисков достаточно, чтобы захватить наибольшую звезду. Необязательно иметь большие столярные тиски, никому ещё не приходилось скручивать настолько затянутую гайку. Достаточно иметь небольшие навесные тисочки, которые можно держать в руке.

Однако лучшим способом удержать заднюю кассету является использование цепного ключа модели SR-1 или аналогичного, который можно увидеть на седьмом рисунке слева.

Приложив 12-дюймовый разводный ключ, гаечный из набора или даже большой трещоточный рычаг с головкой на 21 мм к съемнику FR-5G, можно ослабить торцевую гайку.

Удерживая цепной хлыст, поверните разводной ключ против часовой стрелки, чтобы ослабить зажатую гайку. Она и маленькая звездочка имеют насечки на своих контактных поверхностях. Так что вы услышите несколько щелчков, когда будете отпускать гайку. Немного ослабив, снимите цепной захват и гаечный ключ, а также выкрутите зажимное кольцо. В результате всё должно выглядеть как на восьмом изображении.

Теперь достаточно поднять кассету с храповой втулки. Но будьте осторожны, и придерживайте внешние две наименьшие звездочки, потому что они не так крепко сцеплены вместе, как остальные.

Запомните для последующей замены, как каждая звезда надевается на храповой механизм. Обратите внимание, что один из шлицов на барабане храповика имеет наименьшую ширину, и ему соответствует узкий паз на каждой звездочке кассеты. Все они должны выстраиваться в одну линию. Храповик после снятия кассеты выглядит как на девятом изображении.

Если вы не уверенны абсолютно в том, как все звезды и распорки были собраны воедино, потому что они рассыпались при снятии, то остановитесь, и обратитесь в местный магазин велосипедов за помощью.

Преимущественно втулка храповика делается из твердой стали. На некоторых дорожных велосипедах у неё может быть алюминиевый внешний барабан для уменьшения веса. Однажды сняв кассету с такого храповика, можно приметить, где на мягких шлицах остались вмятины и какие звездочки бывают часто нагружены. Помятые шлицы, кстати, делают работу по снятию кассеты очень трудной.

Установка кассеты

Замена кассеты состоит в простом поднятии её с широких шлицов храповой втулки вверх и насаживании нового набора звезд по имеющимся в них канавкам обратно.

Установить кассету обратно так же легко, как снять. Это, по сути, обратная операция. Звездочки должны плотно насаживаться на шлицы храповика. Нужно запомнить, что один из шлицов отличается по ширине от остальных. Будьте осторожны. Не повредите фланец шлицов при надевании двух последних маленьких звездочек. Зная это, достаточно лишь надеть тело кассеты (кольца и звезды) на храповик и окончательно накрутить по резьбе прижимную гайку.

Будьте внимательны. Соблюдайте порядок установки звезд и распорных колечек, которые просто набираются на шлицы втулки храповика один за другим. Каждое дистанционное колечко имеет два небольших штырька, которые должны точно вписаться в соответствующие отверстия в звездочках. Если этого не сделать, то звездочки возле кольца будут поставлены слишком далеко друг от друга, что испортит точную работу переключателя скоростей.

Затягивать торцевую гайку нужно крепко всё тем же съемником и большим ключом. Мы же не хотим, чтобы кассета раскрутилась в дороге, поэтому будет хорошей идеей поставить колесо вертикально и надавить сверху вниз на рычаг ключа основательно. Но не нужно давить ногой! Рекомендуется применять усилие, равное 21.7–36.2 Н∙м (около 3 кгс∙м). Закручивается гайка по часовой стрелке, в эту сторону храповик блокируется, поэтому вам не понадобится цепной ключ для установки кассеты.

Смазку следует применять наподобие консистентной велосипедной в тюбиках или любое другое не литиевое, пылеотталкивающее масло.

Собрав кассету, удостоверьтесь, что звездочки не шатаются относительно друг друга. Неплохо также проследить, чтобы расстояние между ними было одинаковое. Если всё верно, тогда ставьте колесо и отправляйтесь кататься!

Когда в первый раз моя кассета «сточилась» и зубья стали напоминать колючки — я озаботился тем, чтобы сменить звездочки за заднем колесе. Снял колесо, посмотрел на кассету, не понял что и куда совать и как крутить. Но опыт других людей мне помог.

Велосипедный съемник кассеты Shimano

В ообще для того, чтобы снять кассету нужно 2 инструмента (или три). Если брать «фирмУ» от Шимано — то каждый из этих двух ключей вам обойдется долларов в 25. Первый — это фактически кусок цепи насаженный на металлическую ручку. Платим деньги исключительно за брэнд и «мэйд ин Джапан»

Ключ для снятия кассеты велосипеда

Второй — это так же фирменный ключ с ручкой, который вставляется в гайку кассеты. Удобен тем, что не нужно дополнительных инструментов для поворота ключа. Цена вопроса тоже около 25 долларов.

«Ключ» гайки задней кассеты

Вместо него можно купить вот такой вот ключ — съемник (цены очень разные, в зависимости от производителя). Просто всегда нужно помнить, что если вы купите дешевый ключ «за 1 рубль» у китайца на али или eBay, его может вам хватить ровно на 1 ремонт. Или даже не хватить на ремонт вовсе

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником. У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Набор для сборки съемника кассеты своими руками

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Собранный своими руками самодельный съемник

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Снятие кассеты велосипеда

Снятие кассеты заднего колеса велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Съемник кассеты Shimano своими руками

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Как снять заднюю звездочку

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Как заменить звездочки кассеты Shimano

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Замена звездочек заднего колеса на велосипеде

Как поставить кассету на велосипед

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить) стремится к нулю, так как на хабе есть направляющие. И «задом наперед» звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

А как вы снимаете кассету с вашего велосипеда?

Алекс «На Байке» Сидоров

Блюдо дня: Кен Блок выпустил новое видео — Джимхана — 9. У меня сердце замирает, когда смотрю на его трюки.

Велосипед — это довольно сложный механизм, который требует должного ухода, обслуживания и своевременного ремонта. Каждый уважающий себя велолюбитель просто обязан уметь выполнять хотя бы базовые ремонтные работы с велосипедом. Конечно, проще всего обратиться к специалистам — веломеханикам, но умение самостоятельно обслуживать, настраивать и ремонтировать свой байк не только сбережет Ваш кошелек, но и скорей всего доставит удовольствие. Кроме того, базовые знания в области ремонта велосипедов обязательно пригодится Вам в пути, когда обратиться будет не к кому, а ехать дальше надо.

Данная статья посвящена инструментам, которые будут необходимы для ремонта велосипеда своими руками. Для разборки узлов современных велосипедов (тем более спортивных и горных) недостаточно одной отвертки и семейного ключа. В арсенале велолюбителя должны быть не только стандартные ключи из домашнего инструментального ящика, но и разнообразные спец ключи и съемники. Какие именно расскажем ниже.

Ключи для ремонта велосипеда

Есть некоторые довольно стандартные инструменты для работы с велосипедом — ключи, которые нужны каждому велосипедисту:

• Набор шестигранников — пожалуй, самый часто используемый инструмент для велосипеда — это набор внутренних шестигранных ключей. Он необходим, например, для снятия многих навесных элементов, регулировки тормозов и скоростей велосипеда. Так как шестигранники используются очень часто, не стоит экономить на покупке этого инструмента. Дешевые шестигранники очень быстро стираются. Желательно, чтобы набор был компактный и многофункциональный, чтобы можно было взять его с собой. Так же будет не плохо, если в наборе будут и отвертки (плоские и крестовые).

• Спицевой ключ — ключ для подтягивания спиц велосипеда. Такой ключ может пригодиться даже в пути, а уж дома он просто не заменим. С помощью спицевого ключа можно изменять натяжение спиц, тем самым исправляя восьмерку обода колеса велосипеда.

• — так как рожковые ключи используются достаточно редко при ремонтных работах с велосипедом, лучше обзавестись разводным ключом. Так же такой ключ пригодится для работы со специальными съемниками.

• Ключ для педалей — в большинстве случаев можно обойтись обычным рожковым ключом на 15, чтобы отсоединить педаль от шатуна. Но лучше будет иметь специальный педальный ключ. Плоскость такого ключа значительно меньше, а зазоры между педалью и шатуном бывают очень узкие.

• Конусные ключи — необходимы для обслуживания втулок велосипеда с шариковыми подшипниками. Если Вы собрались чистить и смазывать такие втулки, то без конусных ключей не обойтись. Если втулки с промышленными подшипниками, то специальные ключи не нужны. Стоит ли говорить, что перед покупкой таких ключей нужно убедится в том, что втулки у Вашего велосипеда именно шарико-подшипниковые.

• Набор ключей Torx — иногда вместо болтов под внутренние шестигранники применяются стандарты Torx. Именно поэтому не лишни будет иметь такой комплект у себя на вооружении.

• — или просто семейка. Все помнят этот ключ, но мало кто его сейчас применяет. А все потому, что для ремонта современных велосипедов он почти бесполезен. Но зато, если Вы собрались ремонтировать Минск, Аист, Каму или какой-то другой советский велосипед, то он вполне сгодится.

Съемники

Для снятия или разборки некоторых узлов и деталей недостаточно обычных ключей, а необходимы специальные съемники. Многие новички велосипедисты не знают какие ключи (съемники) необходимы для снятия, например трещотки или разбора каретки велосипеда. Попробуем прояснить этот момент и рассказать о самых популярных съемниках.

• Съемник шатунов — ключ для снятия шатунов на велосипеде. Сейчас существует масса кареток (ссылка) с разными стандартами крепления шатунов. На недорогих моделях велосипедов всегда применяется стандарт «квадрат». Для снятия таких шатунов желательно иметь специальный съемник. Этим же съемником можно потом затянуть гайку или болт крепления шатуна.

На велосипедах средней и высокой ценовой категории применяются различные шлицевые стандарты крепления шатуна к каретки. Самым популярным таким стандартом является Hollowtech. Для снятия шатуна этого стандарта не нужно съемников, достаточно ключа для снятия чашек каретки.

• Съемник каретки — ключ для снятия и разбора каретки велосипеда. Для того, чтобы разобрать каретку, необходимо снять чашки, а для этого необходим специальный съемник. Съемник каретки представляет собой шлицевую головку. Стандарты также как и у крепления шатунов могут быть разные, а поэтому и съемники будут с разными шлицами.

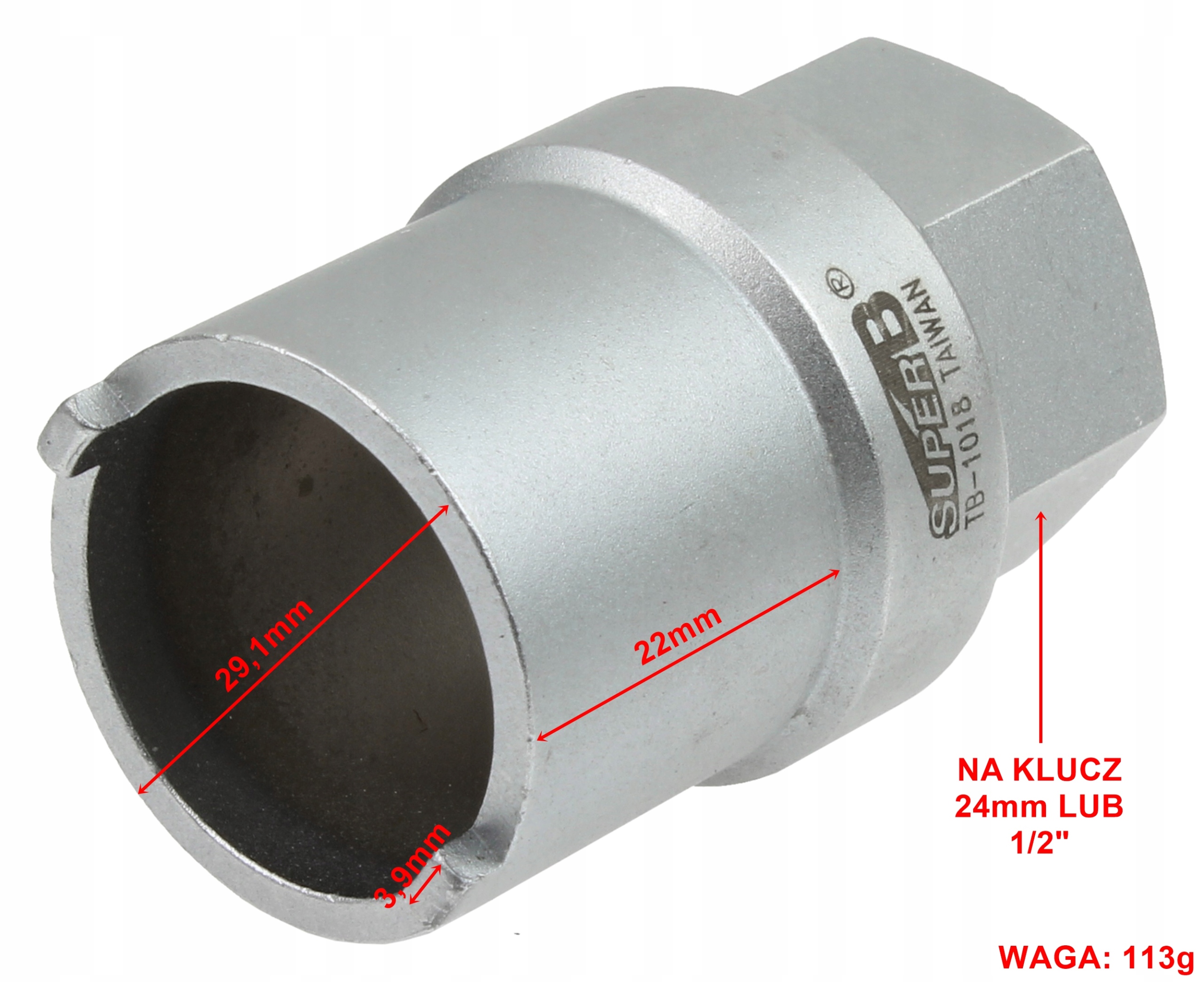

• Съемник трещотки — ключ для снятия трещотки велосипеда. Отвинтить в ручную трещотку от обода просто не реально из-за встроенного механизма свободного хода. Для снятия трещотки нужен специальный съемник, он выглядит, как шлицевая головка.

• Съемник кассеты — для того, чтобы снять кассету необходимо два инструмента — это съемник и хлыст. Хлыст инструмент необязательный, но желательный.

Мы рассмотрели основные ключи и съемники для самостоятельного ремонта велосипеда, но это еще не все. Существует еще инструменты, какие-то просто необходимы, а без каких-то можно обойтись, но они очень удобны.

• Выжимка цепи — специальный инструмент, с помощью которого легко и просто разъединять и соединять цепь без замка. Но даже если цепь с замком он однозначно пригодится для ремонта цепи или её укорачивания.

• Шиномонтажки — удобный инструмент для бортирования покрышек. Обычно покрышку невозможно снять без инструмента и многие используют то, что попадается под руку (отвертки или ключи), но это увеличивает риск повреждения камеры. Особенно незаменимы монтажные лопатки будут в пути.

• Ремкомплект — это аптечка для камеры велосипеда. В комплект входит энное количество заплаток и специальный клей. Хоть камеры и стоят не дорога, все же можно неплохо сэкономить, заклеивая проколотые камеры. А если Вы отправляетесь в долгий велопоход, то не факт, что запасная камера не проколется.

• Кусачки — желательно кусачки именно велосипедные для перекусывания рубашки тросиков и самих тросиков. Если перерезать рубашку и тросик специальными кусачками, то края их не распушатся.

• Набор для прокачки гидравлики — такой набор незаменим в прокачке гидравлических тормозных систем. Но не совсем незаменим, некоторые умельцы изготавливают его сами.

• Стенд для ремонта — специальная стойка для удобного обслуживания, настройки и ремонта велосипеда. Особенно удобно настраивать переключатели велосипеда, используя данную стойку.

• Стенд для правки восьмерок — данный стенд увеличивает скорость и качество выправления восьмерки на колесе велосипеда.

• Тензометр — достаточно полезный инструмент, который позволяет измерить натяжение спиц. Если Вы самостоятельно правите восьмерки и собираете велосипедные колеса, то тензометр будет просто необходим.

• Калибр — инструмент для измерения износа цепи. Для того, чтобы обеспечить долговечность звезд велосипеда, необходимо контролировать износ цепи для своевременной её замены.

Как видите для того, чтобы обслуживать свой байк самостоятельно необходимо не так много инструментов. Если Вы новичок в велосипедном деле и еще не успели обзавестись инструментом необходимым для ремонта велосипеда своими руками, то советуем подкупать его по мере необходимости, и только если Вы уверены в правильности выбора.

Если у Вас есть, что добавить, то можете написать об этом в блоке комментариев ниже. Ваше мнение очень важно!

Считаю, что любой уважающий себя велолюбитель обязан уметь устранять мелкие неполадки, настраивать переключатели, прокачивать гидравлические тормоза, править восьмерки и многое другое.

Я обязательно напишу статьи на все эти темы, но для начала я хотел бы рассказать, какие инструменты имеет смысл приобрести тем моим читателям, которые решили обслуживать велосипед своими силами.

Глядя на этот вопрос с высоты опыта, я понимаю, что было бы правильно сразу купить полный набор инструмента для велосипеда, а не покупать по одному, по мере появления надобности. Я написал заметку про , прочитайте.

Впрочем, подход собирания инструмента по одной штуке тоже имеет право на жизнь, поэтому — смотрите, что вам понадобится.

Базовые велоинструменты

1. Набор шестигранников. Самое главное — не покупайте всякий пластилиновый китайский шлак в строительных магазинах по копеечной цене. Только специализированный велонабор — компактный и сделанный из крепкой стали, например, Crank Brothers .

2. Ключ для спиц. Тут все понятно — на колесах появляются восьмерки, их нужно править. Если обод мягкий, а ваш вес гуляет в пределах центнера, то замучаетесь бегать к механику. А там делов-то на три минуты.

3. Съемник для кассеты, хлыст и разводной ключ. Этот комплект понадобится вам, когда придет время менять кассету — ради такой мелкой операции ехать в мастерскую несерьезно. В принципе, одно время я обходился без хлыста, наматывая на кассету старое полотенце, но это неудобно и не эстетично. 🙂 Если у вас старая система, 7 скоростей и меньше, то у вас кассета стоит на трещотке, и там нужен другой съемник.

4. Выжимка. Вещь практичная, он нужна даже в том случае, если вы пользуетесь цепями с замком, например, когда цепь порвется или понадобится её укоротить.

5. Монтажные лопатки. Без них, конечно можно обойтись, но далеко не всегда резина разбортовывается голыми руками, а если применить подручные предметы, то рискуешь порвать камеру.

6. Ремкомплект для камер. Даже если у вас есть запасная камера, не стоит думать, что её тоже нельзя проколоть. Заплатки спасут ситуацию в этом случае.

С этим комплектом велолюбитель может делать базовое обслуживание, настраивать передачи и править восьмерки.

Основной набор инструмента для велосипеда

1. Ключ для педалей. Лучше всего купить специальный ключ, он имеет очень тонкое сечение и входит в самые узкие зазоры между шатуном и педалью. Но в большинстве случаев можно обойтись обычным ключом на 15.

2. Комплект для снятия системы и каретки. Здесь огромный разброс самых разных стандартов. Еще недавно основным типом каретки на недорогих велосипедах был «квадрат», требующий для снятия выжимку для шатунов и шлицевой ключ.

Сейчас большей популярностью пользуется система Hollowtech, для ее снятия нужен только ключ для чашек каретки. Впрочем, на бюджетных великах до сих пор устанавливают старый добрый «квадрат», так что перед тем, как покупать инструмент — узнайте, что у вас за стандарт.

3. Кусачки-тросорезы. Чем только не режут тросы начинающие велосипедисты, но правильно — специальными кусачками, тогда кончик троса не распушается, который в свою очередь нужно запрессовать в алюминиевый наконечник.

4. Молоток с резиновой ударной частью. Очень полезная в хозяйстве вещь, иногда бывает нужно приложиться, но так, чтобы ничего не повредить. Также удобно слабыми ударами такого молотка подбивать позицию переднего переключателя, чтобы выставить идеальное его положение.

5. Конусные ключи. Эти ключи нужны, когда приходит время чистки и регулировки втулок с насыпными подшипниками. Однако в современных байках среднего уровня уже часто применяют втулки с промышленными картриджными подшипниками, зачастую не требующими никаких инструментов для разборки. Поэтому перед тем, как покупать такие ключи, уточните у продавца, что за втулки у вас на велосипеде.

6. Набор ключей Torx. Этот стандарт иногда применяется в конструкции велосипедов, наравне с шестигранными болтами. Не помешает заиметь комплект Torx со всеми основными размерами.

7. Набор для прокачки гидравлических тормозов. Я буду более подробно касаться этой темы в отдельной статье. Пока только скажу, что существуют специальные наборы, например фирма Avid производит такие. Впрочем, их можно заколхозить самостоятельно из одноразового шприца, но готовый инструмент удобнее.

Обладая таким комплектом инструмента, можно решить практически все проблемы, связанные с самостоятельным ремонтом велосипеда. К механикам придется обращаться только для специальных работ, вроде торцевания рамы или обслуживания амортизаторов.

Специальный набор, для продвинутых велолюбителей

1. Стойка для ремонта велосипеда. Крайне удобная конструкция, позволяющая не сгибаться над велосипедом, а заниматься им в естественной позе.

2. Стенд для выравнивания восьмерок. Править колеса можно и прямо в раме, но со специальным стендом это делать в разы удобнее, точнее и быстрее.

3. Тензометр. Прибор для измерения равномерности натяжения спиц. Незаменимая вещь для тех, кто самостоятельно собирает колеса. Впрочем, и тем, кто просто следит за состоянием спиц — рекомендую, особенно если ваш вес близок к сотне кг.

4. . Отличная вещь для тех, кто катает в три цепи. Можно следить за растяжением цепей, своевременно меняя их по кругу. Это позволяет увеличить срок службы звезд системы, кассеты и цепей.

5. Магнитная чашка. Удобная вещь, чтобы все болтики, замки цепи и другая мелочевка не расползалась по квартире.

Что я упустил, уважаемые читатели? Если найдется значимый пункт, напишите в комментах, я добавлю.

Перечисление этих инструментов отнюдь не означает, что вы должны побежать в магазин и всё скупить по списку. Нет, покупайте то, что нужно в данный момент и немного смотрите в будущее — что может понадобится еще.

Я просто хотел показать, что для полноценного ремонта велосипеда на дому нужно не так уж и много приспособлений. Увлекающийся человек быстро накопит необходимый ему комплект, и забудет дорогу к веломеханикам. Я постараюсь дать побольше информации, как самому обслуживать и ремонтировать байк.

Друзья, давайте не будем теряться на просторах интернетов! Я предлагаю вам получать на емейл извещения о публикации моих новых статей, таким образом вы всегда будете знать, что я написал что-то новое., пожалуйста.

Данный перечень — это не список инструментов, которые необходимо возить с собой, особенно если велосипед используется для катания по двору. И не описание арсенала мастерской по ремонту велосипедов.

Скорее, это то, что желательно иметь для выполнения большинства ремонтных и регулировочных работ в полевых, домашних или гаражных условиях.

При покупке обращайте внимание на качество инструментов! Дешевой некачественной отверткой трудно отвернуть упрямый винт, а вот сорвать шлиц очень легко! Лучше заплатить больше за нормальный набор ключей и отверток, чем потом высверливать дрелью сломанный винт.

1. Отвертки, ключи под внутренний шестигранник, накидные, рожковые, разводные ключи.

В современном велосипеде много винтов и гаек под внутренний шестигранник, поэтому пару небольших отверток (плоскую и крестообразную) и набор ключей следует возить с собой всегда.

Продаются они в хозяйственных магазинах, а также в магазинах авто запчастей. Существуют наборы ключей специально для велосипеда, в виде перочинного ножа. Они могут содержать различные полезные приспособления, такие как монтировки для покрышек. Если вы покупаете первый велосипед, имеет смысл сразу же купить такой набор. Велосипедные наборы шестигранников обычно имеют самый большой ключ размером 8, и этого хватает почти на все случаи жизни (по крайней мере, в полевых условиях).

Но на некоторых велосипедах может потребоваться шестигранник размером 10, поэтому автомобильный набор ключей дома или в гараже все равно лишним не будет. Да и работать в стационарных условиях удобнее именно автомобильными ключами, поскольку они имеют более длинные ручки.

Дома также неплохо иметь наборы рожковых или накидных ключей размером до 16мм, а если на Вашем велосипеде колеса не имеют быстросъемных зажимов, то следует возить с собой несколько таких ключей подходящего размера, или же воспользоваться ключом типа семейного. (Пользоваться семейным ключом дома неудобно — он короткий, и врезается в руки). Разводной ключ нужен реже, но и его иметь не помешает. Если на Вашем велосипеде колеса можно снять без применения инструментов, то его возить с собой необязательно. А вот дома иметь разводной ключ большого размера (32, или 40 мм) очень даже рекомендуется. В современном велосипеде многие детали изготавливаются из алюминиевых сплавов, которые имеют неприятное свойство прикипать намертво. В тех случаях, когда не помогает ни керосин, ни матюги, может пригодится большой ключ (вместе с достаточно мощными тисками).

Если на велосипеде стоят дисковые тормоза, то надо также иметь ключи типа PHILIPS.

2. Монтировки (для покрышек).

Если Вы можете снять покрышку с обода руками, то без них можно обойтись. Если же покрышки тугие, а пальцы далеки по силе сжатия от пассатижей, то парочку монтировок следует возить с собой всегда — ковырять покрышки отвертками не рекомендуется. Автомобильная монтировка для велосипеда подходит слабо.

В состав велосипедных ключей часто включаются пластмассовые монтировки, которые удобно возить с собой. А дома можно иметь и вот такие металлические монтировки — лучше три штуки.

3. Ключ для спиц

Восьмерки — самая распространенная болезнь обода. Даже самый лучший обод при очень аккуратном катании все равно через какое-то время будет иметь восьмерку. Если она не сильная, то можно потерпеть, но вот с большой восьмеркой (например, после падений) ехать получается не всегда. Особенно на велосипедах с тормозами V-BRAKE — они очень критично относятся к восьмеркам.

Поэтому ключ для спиц тоже стоит постоянно возить с собой. Аналогичный ключ для отечественных велосипедов подходит плохо — он только повреждает ниппели спиц.

4. Набор для ремонта камер

В состав этого набора входят заплатки, клей, и шкурка. Его настоятельно рекомендуется возить с собой.

5. Выжимка для цепи

На многих велосипедах цепь выполнена неразъемной, и для ее снятия / замены необходим специальный инструмент — выжимка. Она позволяет разъединять и соединять звенья цепи.

Если на Вашем велосипеде цепь разъемная, то выжимка не нужна.

Этот инструмент следует иметь дома, возить с собой его необязательно (за исключением дальних поездок).

6. Ключ для втулок

Таких ключей надо иметь две штуки. Они предназначены для разборки, сборки и регулировки подшипников втулок колес. Заменить такой ключ обычным рожковым не получается — рожковый ключ толще.

В крайнем случае можно использовать семейный ключ.

7. Съемник шатунов

В большинстве современных спортивных велосипедов ось каретки имеет квадратное сечение, а шатуны надеваются на ось и притягиваются гайками или винтами. Для установки шатунов не требуется никаких специальных инструментов, кроме гаечного ключа. Для снятия шатуна необходимо использовать специальный инструмент — съемник.

На некоторых типах кареток (стандарт OCTALINK) ось выполнена пустотелой, имеющей круглое сечение (В природе существует и третий стандарт шатунов и кареток, который называется ISIS. Он похож на OCTALINK, но несовместим с ним. Для него нужен свой съемник).

8. Инструмент для обслуживания каретки

На многих современных спортивных велосипедах кареточный узел выполнен неразборным и необслуживаемым. Для его установки и снятия необходим специальный шлицевой ключ.

Иногда вместо шлицевого ключа для кареточного узла нужно использовать ключ такой формы.

А может потребоваться и такой. Его можно заменить обычным рожковым ключом на 36 мм, или в крайнем случае применить разводной / газовый ключ. Газовым ключом надо пользоваться аккуратно — можно легко повредить раму.

Если же кареточный узел выполнен разборным, то его надо регулировать и разбирать, используя такой ключ. Хотя, в крайнем случае, можно обойтись и семейным ключом.

9. Инструмент для обслуживания кассеты и трещотки

Необходимость снять кассету возникает достаточно часто. Например, при регулировке втулки заднего колеса, или при замене спицы со стороны кассеты. Для снятия и установки кассеты необходим такой съемник. Какой съемник покупать, зависит от того, какой тип задней втулки используется на Вашем велосипеде. Для втулки с навернутой трещоткой надо использовать тот, что на фотографии слева. Для втулок SHIMANO — один из остальных. Если ось втулки пустотелая, то лучше приобрести тот, что справа (с направляющей осью)

При снятии кассеты возникает проблема ее удержания, потому что отвинчивать кассету приходится в направлении свободного вращения заднего колеса. Для удержания кассеты применяется такой хлыст. Его можно сделать самому из велосипедной цепи. В крайнем случае, можно воспользоваться автомобильным съемником для масляного фильтра.

10. Кусачки для тросов

Кусачки нужны при замене тросов тормозов и переключателей. Эти же кусачки могут напрессовать наконечник на трос.

Обычными пассатижами не получается аккуратно перекусить трос — он сплющивается и потом начинает расплетаться. Если кусачек нет, можно аккуратно отпилить лишний кусок троса болгаркой, а наконечник напрессовать на трос пассатижами. Можно выйти из положения и с помощью достаточно мощного паяльника просто залудить конец троса. Стальные тросы неплохо лудятся кислотой, а тросы в тефлоновой оболочке я лудить не пробовал.

Главная » Советы » Хомут для снятия кассеты своими руками. Инструменты, необходимые для ремонта велосипеда

Съемник для кассеты велосипеда руками. Инструменты, необходимые для ремонта велосипеда

Велосипед — это довольно сложный механизм, который требует должного ухода, обслуживания и своевременного ремонта. Каждый уважающий себя велолюбитель просто обязан уметь выполнять хотя бы базовые ремонтные работы с велосипедом. Конечно, проще всего обратиться к специалистам — веломеханикам, но умение самостоятельно обслуживать, настраивать и ремонтировать свой байк не только сбережет Ваш кошелек, но и скорей всего доставит удовольствие. Кроме того, базовые знания в области ремонта велосипедов обязательно пригодится Вам в пути, когда обратиться будет не к кому, а ехать дальше надо.

Данная статья посвящена инструментам, которые будут необходимы для ремонта велосипеда своими руками. Для разборки узлов современных велосипедов (тем более спортивных и горных) недостаточно одной отвертки и семейного ключа. В арсенале велолюбителя должны быть не только стандартные ключи из домашнего инструментального ящика, но и разнообразные спец ключи и съемники. Какие именно расскажем ниже.

Ключи для ремонта велосипеда

Есть некоторые довольно стандартные инструменты для работы с велосипедом — ключи, которые нужны каждому велосипедисту:

• Набор шестигранников — пожалуй, самый часто используемый инструмент для велосипеда — это набор внутренних шестигранных ключей. Он необходим, например, для снятия многих навесных элементов, регулировки тормозов и скоростей велосипеда. Так как шестигранники используются очень часто, не стоит экономить на покупке этого инструмента. Дешевые шестигранники очень быстро стираются. Желательно, чтобы набор был компактный и многофункциональный, чтобы можно было взять его с собой. Так же будет не плохо, если в наборе будут и отвертки (плоские и крестовые).

• Спицевой ключ — ключ для подтягивания спиц велосипеда. Такой ключ может пригодиться даже в пути, а уж дома он просто не заменим. С помощью спицевого ключа можно изменять натяжение спиц, тем самым исправляя восьмерку обода колеса велосипеда.

• — так как рожковые ключи используются достаточно редко при ремонтных работах с велосипедом, лучше обзавестись разводным ключом. Так же такой ключ пригодится для работы со специальными съемниками.

• Ключ для педалей — в большинстве случаев можно обойтись обычным рожковым ключом на 15, чтобы отсоединить педаль от шатуна. Но лучше будет иметь специальный педальный ключ. Плоскость такого ключа значительно меньше, а зазоры между педалью и шатуном бывают очень узкие.

• Конусные ключи — необходимы для обслуживания втулок велосипеда с шариковыми подшипниками. Если Вы собрались чистить и смазывать такие втулки, то без конусных ключей не обойтись. Если втулки с промышленными подшипниками, то специальные ключи не нужны. Стоит ли говорить, что перед покупкой таких ключей нужно убедится в том, что втулки у Вашего велосипеда именно шарико-подшипниковые.

• Набор ключей Torx — иногда вместо болтов под внутренние шестигранники применяются стандарты Torx. Именно поэтому не лишни будет иметь такой комплект у себя на вооружении.

• — или просто семейка. Все помнят этот ключ, но мало кто его сейчас применяет. А все потому, что для ремонта современных велосипедов он почти бесполезен. Но зато, если Вы собрались ремонтировать Минск, Аист, Каму или какой-то другой советский велосипед, то он вполне сгодится.

Съемники

Для снятия или разборки некоторых узлов и деталей недостаточно обычных ключей, а необходимы специальные съемники. Многие новички велосипедисты не знают какие ключи (съемники) необходимы для снятия, например трещотки или разбора каретки велосипеда. Попробуем прояснить этот момент и рассказать о самых популярных съемниках.

• Съемник шатунов — ключ для снятия шатунов на велосипеде. Сейчас существует масса кареток (ссылка) с разными стандартами крепления шатунов. На недорогих моделях велосипедов всегда применяется стандарт «квадрат». Для снятия таких шатунов желательно иметь специальный съемник. Этим же съемником можно потом затянуть гайку или болт крепления шатуна.

На велосипедах средней и высокой ценовой категории применяются различные шлицевые стандарты крепления шатуна к каретки. Самым популярным таким стандартом является Hollowtech. Для снятия шатуна этого стандарта не нужно съемников, достаточно ключа для снятия чашек каретки.

• Съемник каретки — ключ для снятия и разбора каретки велосипеда. Для того, чтобы разобрать каретку, необходимо снять чашки, а для этого необходим специальный съемник. Съемник каретки представляет собой шлицевую головку. Стандарты также как и у крепления шатунов могут быть разные, а поэтому и съемники будут с разными шлицами.

• Съемник трещотки — ключ для снятия трещотки велосипеда. Отвинтить в ручную трещотку от обода просто не реально из-за встроенного механизма свободного хода. Для снятия трещотки нужен специальный съемник, он выглядит, как шлицевая головка.

• Съемник кассеты — для того, чтобы снять кассету необходимо два инструмента — это съемник и хлыст. Хлыст инструмент необязательный, но желательный.

Мы рассмотрели основные ключи и съемники для самостоятельного ремонта велосипеда, но это еще не все. Существует еще инструменты, какие-то просто необходимы, а без каких-то можно обойтись, но они очень удобны.

• Выжимка цепи — специальный инструмент, с помощью которого легко и просто разъединять и соединять цепь без замка. Но даже если цепь с замком он однозначно пригодится для ремонта цепи или её укорачивания.

• Шиномонтажки — удобный инструмент для бортирования покрышек. Обычно покрышку невозможно снять без инструмента и многие используют то, что попадается под руку (отвертки или ключи), но это увеличивает риск повреждения камеры. Особенно незаменимы монтажные лопатки будут в пути.

• Ремкомплект — это аптечка для камеры велосипеда. В комплект входит энное количество заплаток и специальный клей. Хоть камеры и стоят не дорога, все же можно неплохо сэкономить, заклеивая проколотые камеры. А если Вы отправляетесь в долгий велопоход, то не факт, что запасная камера не проколется.

• Кусачки — желательно кусачки именно велосипедные для перекусывания рубашки тросиков и самих тросиков. Если перерезать рубашку и тросик специальными кусачками, то края их не распушатся.

• Набор для прокачки гидравлики — такой набор незаменим в прокачке гидравлических тормозных систем. Но не совсем незаменим, некоторые умельцы изготавливают его сами.

• Стенд для ремонта — специальная стойка для удобного обслуживания, настройки и ремонта велосипеда. Особенно удобно настраивать переключатели велосипеда, используя данную стойку.

• Стенд для правки восьмерок — данный стенд увеличивает скорость и качество выправления восьмерки на колесе велосипеда.

• Тензометр — достаточно полезный инструмент, который позволяет измерить натяжение спиц. Если Вы самостоятельно правите восьмерки и собираете велосипедные колеса, то тензометр будет просто необходим.

• Калибр — инструмент для измерения износа цепи. Для того, чтобы обеспечить долговечность звезд велосипеда, необходимо контролировать износ цепи для своевременной её замены.

Как видите для того, чтобы обслуживать свой байк самостоятельно необходимо не так много инструментов. Если Вы новичок в велосипедном деле и еще не успели обзавестись инструментом необходимым для ремонта велосипеда своими руками, то советуем подкупать его по мере необходимости, и только если Вы уверены в правильности выбора.

Если у Вас есть, что добавить, то можете написать об этом в блоке комментариев ниже. Ваше мнение очень важно!

Старые велосипеды снабжались устаревшим узлом трансмиссии, под называнием трещотки. Она накручивается по большой в диаметре резьбе на втулку заднего колеса. Её храповой механизм не является отдельным узлом и не может работать самостоятельно. При снятии трещотки скручивается всё сразу: звездочки и храповик.

Есть другой способ подключения задних звездочек к колесу. Новые велосипеды оборудованы более совершенным узлом трансмиссии — кассетой. Если потребуется её снять, то можно легко разделить набор звездочек и самостоятельный храповой механизм. Все современные велосипеды имеют такой удобный в обслуживании узел.

Внутренне устройство

Кассета велосипеда — это пирамида, набранная из звезд разного размера, являющаяся узлом скоростной цепной передачи. Между собой звездочки разделяются на равное расстояние кольцами или, в некоторых дорогих моделях, внутренним каркасом-пауком. Вместе все эти детали образуют тело устройства.

Кассета на велосипед насаживается к барабану храпового механизма по шлицам. Сам храповик в цилиндрическом корпусе крепится к втулке колеса тоже подобными зацепами. Именно отдельный цилиндрический механизм на заднем колесе трещит при свободном накате и зацепляется намертво во время вращения педалей. В кассете же нет ни собачек, ни зубчатого колеса.

Тело кассеты окончательно фиксируется на заднем колесе внешней прижимной гайкой, вкручиваемой во внутренний храповой механизм. Она и наименьшая звезда имеют зубцы на своих соприкасающихся поверхностях для предотвращения раскручивания во время езды.

Выбор по нескольким критериям

Кассеты для велосипедов можно разделить в соответствии со следующими критериями:

• материал изготовления;
• количество звезд и их диапазон;
• совместимость с различными типами велосипедов;
• конструкции.

Материалом для изготовления может служить:

1. Сталь — основной материал для изготовления большинства крепких велосипедных узлов. Детали из неё отличаются оптимальным соотношением прочности и стоимости. Для защиты от коррозионного разрушения готовые изделия хромируют — делают блестящими, никелируют — покрывают желтым металлом, или воронят — чернят в масле.
2. Алюминий имеет наименьшую плотность из всех металлов. Детали, изготовленные из его сплавов, самые легкие, но по прочности и сроку службы уступают стальным. К тому же, алюминиевые кассеты дороже стальных. Анодированные детали из алюминия имеют особую популярность у фанатов снижения веса велосипеда по максимуму — вейтвиннеров.
3. Титан хотя и тяжелее алюминия, но легче стали. Он имеет достаточную прочность для долгой работы любых сильно нагруженных велосипедных узлов. Этот материал и его сплавы не ржавеют. Минус один — высокая стоимость изделий из него. Если у вас нет цели максимально уменьшить вес велосипеда, то лучше приобрести самую передовую кассету из стали за такие деньги, которая выдержит больше и прослужит дольше.

Велосипедная кассета может быть набрана из разного числа звезд:

1. 7 — можно увидеть на старых велосипедах, тех же годов выпуска, что и у экземпляров с трещоткой.
2. 8–10 — самые распространенные, применяемые сегодня на многих велосипедах, от горных до шоссейных.
3. 11 — производства Campagnolo. Поставить их можно лишь на втулки этой фирмы.

Количество звезд и их диапазон указывается в маркировке кассеты. Например, надпись «11-36T, 10 speed» означает, что наименьшая звезда имеет 11 зубов, наибольшая — 36, а всего их 10 штук.

Количество и диапазон звездочек кассеты определяет совместимость с конкретным типом велосипеда:

1. Горные. Задние узлы трансмиссии с 8–10 звездами. Наименьшая должна иметь 11–12, самая большая — 28–36 зубов.
2. Шоссейные. Кассеты, имеющие самые маленькие звездочки с 11, наибольшие — с 22–27 зубьями. Навесное оборудование Campagnolo с 11 звездами сочетается только с велосипедами этого типа.
3. Городские, кроссовые, складные. Подходят устройства с наименьшей звездочкой на 12 и самой большой — на 27 зубов.

Конструкция OpenGlide

Выделяют пять разновидностей кассет по типу сборки:

1. Разборные — большинство кассет для велосипеда, у которых звезды, кроме двух наименьших, собраны вместе с помощью заклепок или винтов. Так нужно для доступности обслуживания и сборки. Но такая конструкция слишком тяжелая и забивается грязью.
2. На пауке — некоторые конструкции, собранные на алюминиевом каркасе, который и называется пауком. К нему приклепывают две наименьшие звездочки тоже. Славятся легким весом и отлично поддаются очистке от грязи.
3. На нескольких пауках — редкие и дорогие изделия, собранные из двух частей по 2–3 звезды в каждой. Удобно, когда нужно заменить одну из двух износившихся частей, а не менять кассету целиком. Как и на одном пауке, они легче распространенных разборных, к тому же их ещё проще почистить.
4. — монолитная конструкция от компании SRAM, предназначенная исключительно для шоссейных велосипедов. Она удерживается на шлицах барабана храповика лишь крышкой у основания наибольшей звезды и алюминиевой гайкой в самой маленькой звездочке.
5. X-Dome — то же монолитное устройство от фирмы SRAM, непохожее только по способу крепления на храповике. Если в верхней части у малой звездочки оно закрепляется также как предыдущая конструкция, то у основания креплением служит самая большая звезда, а не отдельная крышка. Для снижения веса часто наибольшая фиксирующая звезда изготавливается из алюминия.

Разобранная кассета X-Dome

Снятие велосипедной кассеты

Для замены велосипедной кассеты последнего поколения Shimano’s Hyperglide с храпового механизма или втулки заднего колеса понадобится два специальных приспособления и один обычный инструмент.

1. Цепной ключ, который важен для удерживания самой кассеты. Нужно выбрать подходящий: SR-1 для 10 звездочек, SR-2 на 11 звездочек и меньше, SR-11, HCW-16.
2. Съемник FR серии с 12 зацепами, ведь именно столько шлицов имеет торцевая зажимная гайка, которую можно увидеть на третьем рисунке.
3. Гаечный ключ на 21 мм, на замену подходит большой разводной ключ или тиски. Но предпочтителен трубчатый ключ с головкой на 21 мм.

Один из съемников FR-1 или FR-5G должен раскрутить зажимную гайку. Инструмент номер FR-5G имеет направляющую, которая делает работу по скручиванию гайки намного легче. Без направляющего штыря удерживать инструмент в зацеплении одной рукой тяжело, когда другой нужно схватить цепной ключ. Используя большой трещоточный ключ с набором головок, намного комфортнее удерживать любой съемник на месте.

На четвертой картинке представлены наиболее популярные съемники:

• слева FR-1 с 12 длинными шлицами на современные кассеты Shimano;
• справа FR-5G с направляющей для всех изделий SRAM/ Sachs и большинства HG.

На этой картинке можно видеть, что инструмент FR-5G уже установлен для освобождения зажатой гайки.

Следующий инструмент, который вам нужен — это любое устройство для удерживания кассеты от вращения назад (против часовой стрелки), когда вы будете отпускать заблокированную гайку. Большим раздвижным газовым ключом это делать нельзя, так как он склонен сгибать или царапать зубы звездочек.

Если у вас нет цепного ключа или вы пытаетесь поменять особенно упорную кассету, то можно накинуть на одну из звезд короткий кусочек цепи и зажать его в тисках, как показано на шестом рисунке.

Длины кусочка цепи и губок тисков достаточно, чтобы захватить наибольшую звезду. Необязательно иметь большие столярные тиски, никому ещё не приходилось скручивать настолько затянутую гайку. Достаточно иметь небольшие навесные тисочки, которые можно держать в руке.

Однако лучшим способом удержать заднюю кассету является использование цепного ключа модели SR-1 или аналогичного, который можно увидеть на седьмом рисунке слева.

Приложив 12-дюймовый разводный ключ, гаечный из набора или даже большой трещоточный рычаг с головкой на 21 мм к съемнику FR-5G, можно ослабить торцевую гайку.

Удерживая цепной хлыст, поверните разводной ключ против часовой стрелки, чтобы ослабить зажатую гайку. Она и маленькая звездочка имеют насечки на своих контактных поверхностях. Так что вы услышите несколько щелчков, когда будете отпускать гайку. Немного ослабив, снимите цепной захват и гаечный ключ, а также выкрутите зажимное кольцо. В результате всё должно выглядеть как на восьмом изображении.

Теперь достаточно поднять кассету с храповой втулки. Но будьте осторожны, и придерживайте внешние две наименьшие звездочки, потому что они не так крепко сцеплены вместе, как остальные.

Запомните для последующей замены, как каждая звезда надевается на храповой механизм. Обратите внимание, что один из шлицов на барабане храповика имеет наименьшую ширину, и ему соответствует узкий паз на каждой звездочке кассеты. Все они должны выстраиваться в одну линию. Храповик после снятия кассеты выглядит как на девятом изображении.

Если вы не уверенны абсолютно в том, как все звезды и распорки были собраны воедино, потому что они рассыпались при снятии, то остановитесь, и обратитесь в местный магазин велосипедов за помощью.

Преимущественно втулка храповика делается из твердой стали. На некоторых дорожных велосипедах у неё может быть алюминиевый внешний барабан для уменьшения веса. Однажды сняв кассету с такого храповика, можно приметить, где на мягких шлицах остались вмятины и какие звездочки бывают часто нагружены. Помятые шлицы, кстати, делают работу по снятию кассеты очень трудной.

Установка кассеты

Замена кассеты состоит в простом поднятии её с широких шлицов храповой втулки вверх и насаживании нового набора звезд по имеющимся в них канавкам обратно.

Установить кассету обратно так же легко, как снять. Это, по сути, обратная операция. Звездочки должны плотно насаживаться на шлицы храповика. Нужно запомнить, что один из шлицов отличается по ширине от остальных. Будьте осторожны. Не повредите фланец шлицов при надевании двух последних маленьких звездочек. Зная это, достаточно лишь надеть тело кассеты (кольца и звезды) на храповик и окончательно накрутить по резьбе прижимную гайку.

Будьте внимательны. Соблюдайте порядок установки звезд и распорных колечек, которые просто набираются на шлицы втулки храповика один за другим. Каждое дистанционное колечко имеет два небольших штырька, которые должны точно вписаться в соответствующие отверстия в звездочках. Если этого не сделать, то звездочки возле кольца будут поставлены слишком далеко друг от друга, что испортит точную работу переключателя скоростей.

Затягивать торцевую гайку нужно крепко всё тем же съемником и большим ключом. Мы же не хотим, чтобы кассета раскрутилась в дороге, поэтому будет хорошей идеей поставить колесо вертикально и надавить сверху вниз на рычаг ключа основательно. Но не нужно давить ногой! Рекомендуется применять усилие, равное 21.7–36.2 Н∙м (около 3 кгс∙м). Закручивается гайка по часовой стрелке, в эту сторону храповик блокируется, поэтому вам не понадобится цепной ключ для установки кассеты.

Смазку следует применять наподобие консистентной велосипедной в тюбиках или любое другое не литиевое, пылеотталкивающее масло.

Собрав кассету, удостоверьтесь, что звездочки не шатаются относительно друг друга. Неплохо также проследить, чтобы расстояние между ними было одинаковое. Если всё верно, тогда ставьте колесо и отправляйтесь кататься!

Когда в первый раз моя кассета «сточилась» и зубья стали напоминать колючки — я озаботился тем, чтобы сменить звездочки за заднем колесе. Снял колесо, посмотрел на кассету, не понял что и куда совать и как крутить. Но опыт других людей мне помог.

Велосипедный съемник кассеты Shimano

В ообще для того, чтобы снять кассету нужно 2 инструмента (или три). Если брать «фирмУ» от Шимано — то каждый из этих двух ключей вам обойдется долларов в 25. Первый — это фактически кусок цепи насаженный на металлическую ручку. Платим деньги исключительно за брэнд и «мэйд ин Джапан»

Ключ для снятия кассеты велосипеда

Второй — это так же фирменный ключ с ручкой, который вставляется в гайку кассеты. Удобен тем, что не нужно дополнительных инструментов для поворота ключа. Цена вопроса тоже около 25 долларов.

«Ключ» гайки задней кассеты

Вместо него можно купить вот такой вот ключ — съемник (цены очень разные, в зависимости от производителя). Просто всегда нужно помнить, что если вы купите дешевый ключ «за 1 рубль» у китайца на али или eBay, его может вам хватить ровно на 1 ремонт. Или даже не хватить на ремонт вовсе

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником. У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Набор для сборки съемника кассеты своими руками

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Собранный своими руками самодельный съемник

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Снятие кассеты велосипеда

Снятие кассеты заднего колеса велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Съемник кассеты Shimano своими руками

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Как снять заднюю звездочку

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Как заменить звездочки кассеты Shimano

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Замена звездочек заднего колеса на велосипеде

Как поставить кассету на велосипед

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить) стремится к нулю, так как на хабе есть направляющие. И «задом наперед» звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

А как вы снимаете кассету с вашего велосипеда?

Алекс «На Байке» Сидоров

Блюдо дня: Кен Блок выпустил новое видео — Джимхана — 9. У меня сердце замирает, когда смотрю на его трюки.

Считаю, что любой уважающий себя велолюбитель обязан уметь устранять мелкие неполадки, настраивать переключатели, прокачивать гидравлические тормоза, править восьмерки и многое другое.

Я обязательно напишу статьи на все эти темы, но для начала я хотел бы рассказать, какие инструменты имеет смысл приобрести тем моим читателям, которые решили обслуживать велосипед своими силами.

Глядя на этот вопрос с высоты опыта, я понимаю, что было бы правильно сразу купить полный набор инструмента для велосипеда, а не покупать по одному, по мере появления надобности. Я написал заметку про , прочитайте.

Впрочем, подход собирания инструмента по одной штуке тоже имеет право на жизнь, поэтому — смотрите, что вам понадобится.

Базовые велоинструменты

1. Набор шестигранников. Самое главное — не покупайте всякий пластилиновый китайский шлак в строительных магазинах по копеечной цене. Только специализированный велонабор — компактный и сделанный из крепкой стали, например, Crank Brothers .

2. Ключ для спиц. Тут все понятно — на колесах появляются восьмерки, их нужно править. Если обод мягкий, а ваш вес гуляет в пределах центнера, то замучаетесь бегать к механику. А там делов-то на три минуты.

3. Съемник для кассеты, хлыст и разводной ключ. Этот комплект понадобится вам, когда придет время менять кассету — ради такой мелкой операции ехать в мастерскую несерьезно. В принципе, одно время я обходился без хлыста, наматывая на кассету старое полотенце, но это неудобно и не эстетично. 🙂 Если у вас старая система, 7 скоростей и меньше, то у вас кассета стоит на трещотке, и там нужен другой съемник.

4. Выжимка. Вещь практичная, он нужна даже в том случае, если вы пользуетесь цепями с замком, например, когда цепь порвется или понадобится её укоротить.

5. Монтажные лопатки. Без них, конечно можно обойтись, но далеко не всегда резина разбортовывается голыми руками, а если применить подручные предметы, то рискуешь порвать камеру.

6. Ремкомплект для камер. Даже если у вас есть запасная камера, не стоит думать, что её тоже нельзя проколоть. Заплатки спасут ситуацию в этом случае.

С этим комплектом велолюбитель может делать базовое обслуживание, настраивать передачи и править восьмерки.

Основной набор инструмента для велосипеда

1. Ключ для педалей. Лучше всего купить специальный ключ, он имеет очень тонкое сечение и входит в самые узкие зазоры между шатуном и педалью. Но в большинстве случаев можно обойтись обычным ключом на 15.

2. Комплект для снятия системы и каретки. Здесь огромный разброс самых разных стандартов. Еще недавно основным типом каретки на недорогих велосипедах был «квадрат», требующий для снятия выжимку для шатунов и шлицевой ключ.

Сейчас большей популярностью пользуется система Hollowtech, для ее снятия нужен только ключ для чашек каретки. Впрочем, на бюджетных великах до сих пор устанавливают старый добрый «квадрат», так что перед тем, как покупать инструмент — узнайте, что у вас за стандарт.

3. Кусачки-тросорезы. Чем только не режут тросы начинающие велосипедисты, но правильно — специальными кусачками, тогда кончик троса не распушается, который в свою очередь нужно запрессовать в алюминиевый наконечник.

4. Молоток с резиновой ударной частью. Очень полезная в хозяйстве вещь, иногда бывает нужно приложиться, но так, чтобы ничего не повредить. Также удобно слабыми ударами такого молотка подбивать позицию переднего переключателя, чтобы выставить идеальное его положение.

5. Конусные ключи. Эти ключи нужны, когда приходит время чистки и регулировки втулок с насыпными подшипниками. Однако в современных байках среднего уровня уже часто применяют втулки с промышленными картриджными подшипниками, зачастую не требующими никаких инструментов для разборки. Поэтому перед тем, как покупать такие ключи, уточните у продавца, что за втулки у вас на велосипеде.

6. Набор ключей Torx. Этот стандарт иногда применяется в конструкции велосипедов, наравне с шестигранными болтами. Не помешает заиметь комплект Torx со всеми основными размерами.

7. Набор для прокачки гидравлических тормозов. Я буду более подробно касаться этой темы в отдельной статье. Пока только скажу, что существуют специальные наборы, например фирма Avid производит такие. Впрочем, их можно заколхозить самостоятельно из одноразового шприца, но готовый инструмент удобнее.

Обладая таким комплектом инструмента, можно решить практически все проблемы, связанные с самостоятельным ремонтом велосипеда. К механикам придется обращаться только для специальных работ, вроде торцевания рамы или обслуживания амортизаторов.

Специальный набор, для продвинутых велолюбителей

1. Стойка для ремонта велосипеда. Крайне удобная конструкция, позволяющая не сгибаться над велосипедом, а заниматься им в естественной позе.

2. Стенд для выравнивания восьмерок. Править колеса можно и прямо в раме, но со специальным стендом это делать в разы удобнее, точнее и быстрее.

3. Тензометр. Прибор для измерения равномерности натяжения спиц. Незаменимая вещь для тех, кто самостоятельно собирает колеса. Впрочем, и тем, кто просто следит за состоянием спиц — рекомендую, особенно если ваш вес близок к сотне кг.

4. . Отличная вещь для тех, кто катает в три цепи. Можно следить за растяжением цепей, своевременно меняя их по кругу. Это позволяет увеличить срок службы звезд системы, кассеты и цепей.

5. Магнитная чашка. Удобная вещь, чтобы все болтики, замки цепи и другая мелочевка не расползалась по квартире.

Что я упустил, уважаемые читатели? Если найдется значимый пункт, напишите в комментах, я добавлю.

Перечисление этих инструментов отнюдь не означает, что вы должны побежать в магазин и всё скупить по списку. Нет, покупайте то, что нужно в данный момент и немного смотрите в будущее — что может понадобится еще.

Я просто хотел показать, что для полноценного ремонта велосипеда на дому нужно не так уж и много приспособлений. Увлекающийся человек быстро накопит необходимый ему комплект, и забудет дорогу к веломеханикам. Я постараюсь дать побольше информации, как самому обслуживать и ремонтировать байк.

Друзья, давайте не будем теряться на просторах интернетов! Я предлагаю вам получать на емейл извещения о публикации моих новых статей, таким образом вы всегда будете знать, что я написал что-то новое., пожалуйста.

Главная » Советы » Съемник для кассеты велосипеда руками. Инструменты, необходимые для ремонта велосипеда

Инструменты для обслуживания кассеты звёздочек и механизма трещотки

Универсальный съёмник звёздочек для резьбовых втулок	Втулка является основной деталью велосипедного колеса. Заднее колесо устроено более сложно, колесо выполняет движение вращения, на нем основание под трещотку или кассету, что такое кассета — набор звездочек. Чтобы получать удовольствие от езды на велосипеде, необходимо содержать его в надлежащем виде и время от времени он требует ремонта. Наш съемник 1722/2BI от компании UNIOR поможет вам надежно и прочно захватить звездочку с обеих сторон, при повороте фиксирующего винта звездочка прочно зажата, прочный захват дает возможность поворачивать инструмент против часовой стрелки. Таким образом вы не спеша и основательно отвинчиваете звездочку. Наш инструмент экономит ваше время и помогает в ремонте велосипеда.
Индикатор износа звёздочек	Предлагаем вашему вниманию  индикатор который определяет насколько изношена звездочка. Индикатор широкого применения, его можно использовать для звездочек число зубьев которых находится в диапазоне от 12 до 21. Как же пользоваться индикатором? Цепь необходимо надеть на звездочку, чтобы круглые концы прошли между зубьями на внешней стороне звездочки. И здесь очень важны два показателя: первый чтобы цепь легко проходила на зуб, если звено застревает, плавно не одевается, то звездочка не пригодна. Второе когда цепь одета необходимо проверить пальцами плотно ли соприкосновение, цепи и шестерёнки. Если звено сидит не плотно, допустимо 10 — 20 люфт, но если звено просто гуляет, то звезда не пригодна. Индикатор изготовлен из углеродистой стали, подвергнут закалке и отпуску, прошел хромирование в  соответствии со стандартом EN 12540, для звёздочек серий HG и IG
Съёмник для задних звёздочек, с толщиной звёздочки 1/8″	Прежде чем снять звезду необходимо снять ось, которая держит все колесо и закреплена внутренней гайкой. Необходимо нанести две гайки по часовой и против часовой стрелки, чтобы вал не прокручивался, вот теперь можно с другой стороны открутить вал. Теперь можно использовать съемник, цепь прочно подогнана к зубу звездочки, аккуратно и не спеша вы произведете замену звездочки.Дополнительная часть цепи является удерживающей силой от прокручивания. Изготовлено изделие из углеродистой стали, было подвергнуто закалке и отпуску, прошло хромирование в соответствии со стандартом EN 12540.
Ключ для установки и снятия кассеты, с рукояткой	Для того чтобы поменять кассету необходимо два инструмента цепной ворот, чтобы держать кассету и инструмент для снятия стопорных колец. Ключ идеально подходит для замены кассет Shimano®, SRAM®, Sun Race®, Suntour® и других, также как съёмник трещотки 1670.7. Ключ имеет фиксированную рукоятку, которая идеально зажимается в руке и обеспечивает хорошую работу.
Съёмник звёздочки для Compagnolo	Для замены звездочки вам понадобится ключ для снятия колеса, съемник звездочки и реверсивная отвертка. Для начала необходимо снять колесо, откручиваем гайку, уставляем съемник и прижимаем его гайкой для лучшей фиксации. С усилием откручиваем звездочку против часовой стрелки, затем откручиваем гайку и снимаем звездочку. Съемник применяется для монтажа и демонтажа муфт Compagnolo®.
Карманный ключ для снятия спиц и трещоток	Карманный ключ очень выгодное приобретение, т.к. является основным дорожным инструментом. Чтобы заменить спицу или трещотку необходимо снять заднее колесо и  произвести следующие действия.  Надо установить ключ на гайку  колеса и квадратная часть инструмента надо чтобы уперлась в раму или кронштейн, затем зафиксировали после проверните педаль вперед и трещотка освободится. Теперь надо снять кассету и можно заменять неисправную спицу. Чтобы при ваших действиях не поцарапать раму, положите защитную пластмассовую пластину между рамой и ключом.   Инструмент изготовлен из углеродистой стали, подвергнут закалке и отпуску, прошел фосфатирование  в соответствии со стандартом DIN 50938.
Съёмник трещотки	Предлагаем вашему вниманию еще один съемник из нескольких изобретений для удобного и быстрого снятия трещотки.  Наш съемник применяется ко всем типам звездочек, так же применим для кассетных блоков и для звездочек  с зубьями 11 и 12.  Изготовлен из углеродистой стали, прошел закалку и подвержен отпуску, прошел хромирование в соответствии со стандартом EN 12540. Имеет эргономичную двухкомпонентную рукоятку, которая работает в повышенном режиме.
Съёмник звёздочки с направляющим штифтом	Съёмник используется для Shimano®, SRAM® Sun Race®, Suntour® и других. Наш сайт предоставляет вам все передовые съемники звездочки. Если звездочка пришла в негодность, то при езде на велосипеде цепь начинает соскакивать или прокручивать и значит пришла пора её менять.
Съёмник звёздочки для BMX	Процесс работы со всеми съемниками не особо отличается. Сначала необходимо снять колесо, а значит надо освободить колесо из вилки. Вторым этапом нужно вытащить ось на которой держится звездочка, откручиваем внутреннюю гайку, так как вал проворачивается то необходимо наживить две гайки и закрутить, гайку закручиваются в противоположные стороны,  чтобы ось не прокручивалась. Теперь с другой стороны выкручиваем фиксирующую шайбу или гайку, и освобождаем ось. Теперь надо снять звезду, вот  именно сейчас нам понадобиться съемник для звезды. Съемник вставляем во внутрь звезды и берем ключ( на 24) и откручивается против часовой стрелки. Производим замену и в обратном порядке все детали устанавливаем обратно на велосипед. Изготовлены изделия из углеродистой стали, были подвергнуты закалке и отпуску, прошли хромирование в соответствии со стандартом EN 12540.
Съёмник звёздочки для Shimano	Подходит для Shimano®, SRAM®, Sun Tour®, Chris King® и Sun Race® и других Как использовать приспособление: используется в комплекте с реверсивной рукояткой арт. 190.1A BI
Съёмник звёздочки для Suntour
Съёмник звёздочки для Suntour
Съёмник звёздочки для Shimano	Подходит для Shimano®, SRAM® и Sachs Aris®, Sun Race® Как использовать приспособление: используется в комплекте с реверсивной рукояткой арт. 190.1A BI
Съёмник трещотки	Материал: углеродистая сталь, подвергнутая закалке и отпуску хромирование в соответствии со стандартом EN 12540 предназначен для снятия всех типов звёздочек, включая кассетный; надёжно захватывает зубья звёздочки, предотвращая соскальзывание или повреждение деталей; удерживающая пружина увеличивает эффективность конструкции

Ключ для снятия кассеты на велосипеде. Как снять кассету звездочек с колеса велосипеда. Основной набор инструмента для велосипеда

Когда в первый раз моя кассета «сточилась» и зубья стали напоминать колючки — я озаботился тем, чтобы сменить звездочки за заднем колесе. Снял колесо, посмотрел на кассету, не понял что и куда совать и как крутить. Но опыт других людей мне помог.

Велосипедный съемник кассеты Shimano

В ообще для того, чтобы снять кассету нужно 2 инструмента (или три). Если брать «фирмУ» от Шимано — то каждый из этих двух ключей вам обойдется долларов в 25. Первый — это фактически кусок цепи насаженный на металлическую ручку. Платим деньги исключительно за брэнд и «мэйд ин Джапан»

Теперь вы можете зажать внутреннее тело в тисках защелками собачки и отвинтить колесо. Таким образом вы удаляете колесо свободного хода, когда вы не можете использовать съемник свободного хода. Снятие внутреннего корпуса облегчает сборку, но есть некоторые возможности повреждения от тисков.

Выбор по нескольким критериям

Для повторной сборки вы можете использовать густую смазку для закрепления шариков на месте при сборке устройства. Когда внешняя часть колеса свободного хода с большой стороны, сначала вставьте шарики в подшипник. Не заполняйте гонку полностью — оставите место на два или три шара. В течение многих лет были специальные клипсы, похожие на бобби-штифты, чтобы удерживать собачки, сжатые против их пружин, когда вы снова собрали колесо свободного хода. больше недоступно.

Ключ для снятия кассеты велосипеда

Второй — это так же фирменный ключ с ручкой, который вставляется в гайку кассеты. Удобен тем, что не нужно дополнительных инструментов для поворота ключа. Цена вопроса тоже около 25 долларов.

«Ключ» гайки задней кассеты

Вместо него можно купить вот такой вот ключ — съемник (цены очень разные, в зависимости от производителя). Просто всегда нужно помнить, что если вы купите дешевый ключ «за 1 рубль» у китайца на али или eBay, его может вам хватить ровно на 1 ремонт. Или даже не хватить на ремонт вовсе

Вместо специальных клипов вы можете использовать резиновую ленту с куском нитки, зацикленной, хотя она. Соберите собачки к сердечнику свободного хода, а затем обмотайте резиновую ленту вокруг них, чтобы удерживать их против своих пружин. Вы также можете защелкнуть собачки, удерживая колесо свободного хода с большой стороны и перемещая ядро ​​из стороны в сторону, когда вы поворачиваете его по часовой стрелке.

Основной набор инструмента для велосипеда

Как только внешняя часть колеса свободного хода будет больше или меньше, используйте нить, чтобы вытащить резиновую ленту через середину колеса свободного хода. После того, как вы поместите собачки, слушайте, когда вы медленно поворачиваете наружное тело назад.

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником. У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Используйте синюю резьбовую смесь на запирающих нитях, чтобы она не отвинчивалась. Он нарезается против часовой стрелки, и затягивание будет стремиться ослабить колесо свободного хода от колеса. Затяните колесо свободного хода на колесе с помощью звездочки и цепного хлыста или съемника свободного хода, чтобы у вас было достаточно покупок, чтобы затянуть замок.

Велосипедная кассета является неотъемлемой частью вашей трансмиссии велосипедов. Цепь обертывается вокруг кассеты и цепного кольца на передней части велосипеда, образуя замкнутый контур, который питается от поворота педалей. Каждый элемент трансмиссии постепенно будет носить со временем и должен быть заменен. Вот простое руководство по удалению и замене кассеты.

Набор для сборки съемника кассеты своими руками

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Инструменты необходимые для снятия кассеты

Количество износа вашей кассеты будет во многом зависеть от того, сколько вы едете, условий, в которых вы ездите, и насколько хорошо вы чистите и поддерживаете свою трансмиссию. Износ цепи, кассеты и цепных колец будет ускорен, если вы вернетесь на мокрой дороге или не удалите грязь и песок из своей цепочки. Неправильная смазка вашей цепи также приведет к преждевременному износу вашей кассеты.

Большинство из нас проведет большую часть нашего времени на велосипеде между полдюжины винтиков, что означает, что винтики будут носить более чем менее часто используемые зубья, такие как зубчик 11 зубов. Можно заменить один винтик, но некоторые кассеты не имеют запасных частей или являются одним блоком, и чаще всего вам лучше изменить все это.

Собранный своими руками самодельный съемник

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Снятие кассеты велосипеда

Снятие кассеты заднего колеса велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Изношенная цепочка является самым крупным вкладчиком в изношенную кассету, поскольку цепочка изнашивается, она растет дольше и, в свою очередь, начнет кататься по зубчатой ​​кромке зуба, а не к основанию. В конце концов, винтики на используемой кассете будут иметь более тонкие зубы, что означает, что новая цепочка не будет сидеть правильно, теряя эффективность и потенциально пропуская шестерни. Это приведет к плохой производительности трансмиссии и приведет к необходимости выполнять больше работы, чем это необходимо чтобы сохранить темп.

Затем жмем вниз с обеих сторон.

Съемник кассеты Shimano своими руками

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Наличие новой кассеты улучшит смещение и насколько хорошо цепь окажется в зубах кассеты, что улучшит вашу эффективность и, следовательно, производительность. Каждый производитель будет иметь разные спецификации в отношении того, как долго должна длиться кассета, но индикатор ключа всегда будет носить износ цепи.

Вы можете также захотеть сменить кассету, чтобы можно было легко управлять педалями. Ключ, гаечный ключ или тиски, чтобы повернуть инструмент блокировки с помощью. . Кассета современного горного велосипеда, независимо от того, сколько скоростей она имеет, скользит по корпусу свободного хобота и затягивается с запиранием. Сплайны на корпусе свободного хобота гарантируют правильную выровненность линейных рампов кассеты по назначению изготовителя. Механизм сцепления ступицы, часть, которая позволяет вам выходить на берег или подавать питание, встроена в сам корпус люка, что означает, что кассета может быть удалена без необходимости погружения в внутреннюю часть ступицы.

Как снять заднюю звездочку

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Как заменить звездочки кассеты Shimano

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Снятие кассеты включает ослабление фиксации специальным шлицевым инструментом, удерживая кассету цепным хлыстом, тип длинного гаечного ключа с секцией фактической цепи на конец, который соединяет зубы зубчатого колеса. При извлечении кассеты не входит в текущее обслуживание, это позволяет упростить очистку трансмиссии.

Кассета состоит из зубцов, некоторых отдельных и некоторых на носителе, как показано выше, которые имеют вырезы, которые соединяются с сплайнами на корпусе свободного хобота. Некоторые полезные указатели, прежде чем вы начнете. Лучше всего взять заднее колесо в свой местный магазин и показать им, какая модель идеальна. Выложите винты и распорки на своем верстаке в том порядке, в котором они были удалены. Если установка новой кассеты учитывает порядок ее частей, когда удалив его из коробки. Хотя мы не показали его ниже, быстродействующий шлейф колеса можно использовать, чтобы удерживать инструмент блокировки на месте, пока вы его взломали.

Замена звездочек заднего колеса на велосипеде

Как поставить кассету на велосипед

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить) стремится к нулю, так как на хабе есть направляющие. И «задом наперед» звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно

Это особенно полезно, если взаимодействие между инструментом и блокировкой мелкие, как это может быть иногда. Будьте осторожны, чтобы не перекрещивать блокировку при переустановке кассеты. Это может иногда повредить нитки на свободном ходу, что открывает червь червей во всем ремонте. Аналогично, алюминиевые блокировки могут быть неустойчивым — не спешите. Если вы устанавливаете новую кассету, важно также использовать новую блокировку, если новый самый маленький зубчик отличается от старого. Одиннадцать зубьев имеют блокировку меньшего диаметра, чем более крупные версии с двенадцатью зубами.

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

С помощью блокировка размером двенадцати зубов на шестнадцатиричном зубчике предотвратит полное сцепление цепи с резьбой, что приведет к ее проскальзыванию под нагрузкой на самой высокой передаче. Что нужно: Инструмент для блокировки кассеты Цепной кнут Большой регулируемый гаечный ключ или винт Смазка или анти-захват.

Инструмент для обслуживания кассеты и трещотки

Шаг 1 — Снимите заднее колесо с рамы и выдвиньте шайбу, следя за тем, чтобы не потерять центрирующие пружины с каждой стороны. Установите шлицевую защелку так, чтобы она полностью уселась в выемки. Некоторые инструменты блокировки имеют штырь, который заменяет вертел.

А как вы снимаете кассету с вашего велосипеда?

Алекс «На Байке» Сидоров

Блюдо дня: Кен Блок выпустил новое видео — Джимхана — 9. У меня сердце замирает, когда смотрю на его трюки.

Шаг 2 — Установите цепной хлыст, убедившись, что инструмент полностью зацеплен с винтом. Если вы смотрели на кассету, вам понадобится ручка инструмента, расположенная вправо, как показано выше. Шаг 3 — Пришло время ослабить блокировку. Нанесите равномерное давление, чтобы предотвратить перехват цепного хлыста из зубца, но если он повторяет это несколько раз, это, вероятно, означает, что этот зубчатый диск настолько изношен, что инструмент фактически ускользает. Переместитесь в большую винтовку и повторите попытку.

Для некоторых чрезмерно плотных замков может потребоваться немного английского языка, чтобы расщепить их. Если это так, поместите колесо вертикально на землю перед вами, когда кассета обращена в сторону. При стоянии над колесом с помощью инструментов, показанных выше, используйте вес тела в качестве помощи, чтобы помочь ослабить фиксацию, нажав на гайки и цепной хлыст.

Считаю, что любой уважающий себя велолюбитель обязан уметь устранять мелкие неполадки, настраивать переключатели, прокачивать гидравлические тормоза, править восьмерки и многое другое.

Я обязательно напишу статьи на все эти темы, но для начала я хотел бы рассказать, какие инструменты имеет смысл приобрести тем моим читателям, которые решили обслуживать велосипед своими силами.

Как снять кассету звездочек без съемника?

Шаг 4 — Удалите блокировку и отложите ее. Сдвиньте винты вверх и вниз от люфта, принимая во внимание, где находится каждая проставка, и выкладывайте их на верстаке в безопасном месте. Им нужно вернуться в том порядке, в котором они были удалены, чтобы ваш велосипед правильно переместился.

Снятие кассеты велосипеда

Кассеты могут иногда застревать на алюминиевых корпусах, благодаря тому, что они забиваются в мягкий металл. Это обычное явление, когда стальные зубцы разнесены отдельно, а не прикреплены к несущей, которая лучше распределяет нагрузку. Отвертку можно использовать, чтобы осторожно вытащить зубчатые колеса или использовать, чтобы вытащить их с задней стороны молотком.

Глядя на этот вопрос с высоты опыта, я понимаю, что было бы правильно сразу купить полный набор инструмента для велосипеда, а не покупать по одному, по мере появления надобности. Я написал заметку про , прочитайте.

Впрочем, подход собирания инструмента по одной штуке тоже имеет право на жизнь, поэтому — смотрите, что вам понадобится.

Шаг 5 — Теперь самое время дать зубам и кузнечному дому правильную очистку, но при этом не зацикливайте никаких прокладок. Осмотрите кассету для любых сломанных зубов или боров, которые можно очистить с помощью файла. Шаг 6 — Перед повторной установкой обратите внимание на шлицы свободного хода и выемки на зубцах. Зубцы будут скользить только на кассету в одну ориентацию благодаря сплайсу нечетного размера, который немного меньше по толщине, чем остальное. Это гарантирует, что точки сдвига кассеты будут выстраиваться в линию, как они были разработаны.

Базовые велоинструменты

1. Набор шестигранников. Самое главное — не покупайте всякий пластилиновый китайский шлак в строительных магазинах по копеечной цене. Только специализированный велонабор — компактный и сделанный из крепкой стали, например, Crank Brothers .

Сплайн и соответствующая вырезка показаны выше по краю. Шаг 7 — Несмотря на то, что всегда есть дискуссия о том, чтобы дать свободному ходу светлое покрытие от жира или против захвата, мы никогда не рекомендуем это делать. Ни один из них не будет препятствовать тому, чтобы кассета вытолкнулась в корпус свободного хобота, а также стальную кассету и корпус свободного хобота имеет очень мало шансов на коррозию, чтобы когда-либо стать ржаветь вместе. Однако, что смазывает, это привлекает грязь и грязь и делает беспорядок.

Единственное место, где нужно использовать небольшую смазку или антипривязку на запирающих нитях, чтобы облегчить его движение вниз по дороге. Шаг 8 — Правильно выровняйте винты и сдвиньте их вниз на корпус свободного хобота, стараясь аккуратно установить все в нужном порядке — вставляемые прокладки. В некоторых кассетах используется большая «несущая», к которой прикреплены многие винтики, превращая их в одну единицу, в то время как некоторые другие могут использовать отдельные винтики по всему кластеру.

2. Ключ для спиц. Тут все понятно — на колесах появляются восьмерки, их нужно править. Если обод мягкий, а ваш вес гуляет в пределах центнера, то замучаетесь бегать к механику. А там делов-то на три минуты.

3. Съемник для кассеты, хлыст и разводной ключ. Этот комплект понадобится вам, когда придет время менять кассету — ради такой мелкой операции ехать в мастерскую несерьезно. В принципе, одно время я обходился без хлыста, наматывая на кассету старое полотенце, но это неудобно и не эстетично. 🙂 Если у вас старая система, 7 скоростей и меньше, то у вас кассета стоит на трещотке, и там нужен другой съемник.

4. Выжимка. Вещь практичная, он нужна даже в том случае, если вы пользуетесь цепями с замком, например, когда цепь порвется или понадобится её укоротить.

5. Монтажные лопатки. Без них, конечно можно обойтись, но далеко не всегда резина разбортовывается голыми руками, а если применить подручные предметы, то рискуешь порвать камеру.

6. Ремкомплект для камер. Даже если у вас есть запасная камера, не стоит думать, что её тоже нельзя проколоть. Заплатки спасут ситуацию в этом случае.

С этим комплектом велолюбитель может делать базовое обслуживание, настраивать передачи и править восьмерки.

Основной набор инструмента для велосипеда

1. Ключ для педалей. Лучше всего купить специальный ключ, он имеет очень тонкое сечение и входит в самые узкие зазоры между шатуном и педалью. Но в большинстве случаев можно обойтись обычным ключом на 15.

2. Комплект для снятия системы и каретки. Здесь огромный разброс самых разных стандартов. Еще недавно основным типом каретки на недорогих велосипедах был «квадрат», требующий для снятия выжимку для шатунов и шлицевой ключ.

Сейчас большей популярностью пользуется система Hollowtech, для ее снятия нужен только ключ для чашек каретки. Впрочем, на бюджетных великах до сих пор устанавливают старый добрый «квадрат», так что перед тем, как покупать инструмент — узнайте, что у вас за стандарт.

3. Кусачки-тросорезы. Чем только не режут тросы начинающие велосипедисты, но правильно — специальными кусачками, тогда кончик троса не распушается, который в свою очередь нужно запрессовать в алюминиевый наконечник.

4. Молоток с резиновой ударной частью. Очень полезная в хозяйстве вещь, иногда бывает нужно приложиться, но так, чтобы ничего не повредить. Также удобно слабыми ударами такого молотка подбивать позицию переднего переключателя, чтобы выставить идеальное его положение.

5. Конусные ключи. Эти ключи нужны, когда приходит время чистки и регулировки втулок с насыпными подшипниками. Однако в современных байках среднего уровня уже часто применяют втулки с промышленными картриджными подшипниками, зачастую не требующими никаких инструментов для разборки. Поэтому перед тем, как покупать такие ключи, уточните у продавца, что за втулки у вас на велосипеде.

6. Набор ключей Torx. Этот стандарт иногда применяется в конструкции велосипедов, наравне с шестигранными болтами. Не помешает заиметь комплект Torx со всеми основными размерами.

7. Набор для прокачки гидравлических тормозов. Я буду более подробно касаться этой темы в отдельной статье. Пока только скажу, что существуют специальные наборы, например фирма Avid производит такие. Впрочем, их можно заколхозить самостоятельно из одноразового шприца, но готовый инструмент удобнее.

Обладая таким комплектом инструмента, можно решить практически все проблемы, связанные с самостоятельным ремонтом велосипеда. К механикам придется обращаться только для специальных работ, вроде торцевания рамы или обслуживания амортизаторов.

Специальный набор, для продвинутых велолюбителей

1. Стойка для ремонта велосипеда. Крайне удобная конструкция, позволяющая не сгибаться над велосипедом, а заниматься им в естественной позе.

2. Стенд для выравнивания восьмерок. Править колеса можно и прямо в раме, но со специальным стендом это делать в разы удобнее, точнее и быстрее.

3. Тензометр. Прибор для измерения равномерности натяжения спиц. Незаменимая вещь для тех, кто самостоятельно собирает колеса. Впрочем, и тем, кто просто следит за состоянием спиц — рекомендую, особенно если ваш вес близок к сотне кг.

4. . Отличная вещь для тех, кто катает в три цепи. Можно следить за растяжением цепей, своевременно меняя их по кругу. Это позволяет увеличить срок службы звезд системы, кассеты и цепей.

5. Магнитная чашка. Удобная вещь, чтобы все болтики, замки цепи и другая мелочевка не расползалась по квартире.

Что я упустил, уважаемые читатели? Если найдется значимый пункт, напишите в комментах, я добавлю.

Перечисление этих инструментов отнюдь не означает, что вы должны побежать в магазин и всё скупить по списку. Нет, покупайте то, что нужно в данный момент и немного смотрите в будущее — что может понадобится еще.

Я просто хотел показать, что для полноценного ремонта велосипеда на дому нужно не так уж и много приспособлений. Увлекающийся человек быстро накопит необходимый ему комплект, и забудет дорогу к веломеханикам. Я постараюсь дать побольше информации, как самому обслуживать и ремонтировать байк.

Друзья, давайте не будем теряться на просторах интернетов! Я предлагаю вам получать на емейл извещения о публикации моих новых статей, таким образом вы всегда будете знать, что я написал что-то новое., пожалуйста.

Страница не найдена

вид спортаБегВелосипедыЙогаКоньки ледовыеКоньки роликовыеЛыжи беговыеЛыжи горныеСамокатыСёрфингСкейтбордыСноубордыТуризм

категорияснаряжениеодеждаобувьоптиказащитааксессуарызапчастиинструменты

адаптер для заправки картриджаадаптерыадаптеры для крепления чехлаадаптеры для накачки колесаамортизаторы задние для велосипедааптечкибагажники автобагажники для велосипедабазыбалаклавыбаллоны газовые туристическиебаллоны для накачки колесабанданыбанданы многофункциональныебатареи аккумуляторныеблины вратаряблоки для йогиболты комплектботинки внутренниеботинки для беговых лыжботинки для горных лыжботинки для сноубордаботинки зимниеботинки с кошкамиботинки треккинговыебрюкибрюки короткиебрюки легкиебрюки спортивныебрюки термобельебрюки утепленныеварежкиварежки с подогревомвёдра складныевелосипеды BMXвелосипеды беговелывелосипеды горныевелосипеды горные с электроприводомвелосипеды круизерывелосипеды прогулочныевелосипеды прогулочные с электроприводомвелосипеды складныевелосипеды складные с электроприводомвелосипеды шоссейныеверевки динамическиеверевки статическиевёсла для сапсерфингавизоры для шлемавизоры игрокавилкивилки для велосипедавинтывинты комплектвкладыши для спального мешкавтулки для велосипедавтулки комплектвыжимки для цепивыносы рулягамакигамашигерметики для колёсгермоупаковкигетрыгидраторыгиророторыгорелки туристическиегребёнкидатчики для велокомпьютерадатчики сердцебиениядатчики скорости педалированиядержателидержатели для велокомпьютеровдержатели для велосипедовдержатели для флягидержатели для щеткидержатели переключателядержатели ручки переключателядержатели тормозовдетали для крепленийдиски для балансадиски для крепленийдиски тормозные для велосипедадоски тренировочная для скалолазаниядоски тренировочныедоски тренировочные для скалолазаниядуги комплект ремонтныйдуши походныеемкости для водыжилетыжилеты защитныежилеты с подогревомжилеты спасательныезаглушки рулязажимы для верёвкизажимы для самокатовзакладки альпинистскиезаклепкизамкизамки для багажазамки для велосипедазамки для цепизатяжки для коньковзацепки комплектзацепки подвесныезащита голенизащита голеностопазащита грудизащита для втулкизащита дна палаткизащита звездызащита коленазащита колена и голенизащита комплектзащита локтязащита на запястьезащита на палкизащита перазащита плечзащита подбородказащита предплечьязащита рамы комплектзащита спинызащита шатуназащита шеизвезды для велосипедазвонкизеркала на рульинструменты комплекткабели для велокомпьютеровкамеры для велосипедакамни абразивныекамусы для лыжкамусы для сплитбордовканторезыкарабины альпинистскиекаретки для велосипедакарманы дополнительные для палаткикартриджи комплект для заправкикартриджи многоразовыекартриджи одноразовые комплекткассетыкассеты для велосипедакастрюликедыкепкиклинья для фиксации ремешкаклипсыключиключи комплектключи комплект для велосипедаклюшки хоккейныековрики для йогиковрики комплект ремонтныйковрики надувныековрики туристическиекозырек для шлемакозырьки для шлемаколёса велосипедныеколёса велосипедные комплектколёса для лонгборда комплектколёса для лыжероллеровколёса для роликовых коньков комплектколёса для самоката комплектколёса для самокатовколёса для скейтборда комплектколодки тормозные дисковые велосипедныеколодки тормозные ободныеколонки рулевые велосипедаколышкикольца для палоккольца для пилатесакольца проставочныекомплект ремонтныйкомплекты для йогикомплекты для накачки колесакомплекты для пилатесакомплекты для сплитбордовкомплекты мячиков для терапии руккомплекты ремонтныекомплекты трансмиссии для велосипедакомплекты тросиков и рубашек тормозакомпьютеры для велосипедаконьки мягкиеконьки роликовыеконьки фигурныеконьки хоккейныекорзины для велосипедакосметика велосипедная комплекткостюмыкостюмы гоночныекостюмы для плаваниякостюмы спортивныекофтыкофты термобельекофты флисовыекошелькикошки ледовыекрепежи для плавниковкрепления для беговых лыжкрепления для горных лыжкрепления для сноубордакрепления для сплитбордакрепления для шлема на рюкзаккрепления для экшн-камерыкровати надувныекроссовкикружкикрылья велосипедныекрылья велосипедные комплекткрылья комплекткрышки для кассетыкрышки для рулевой колонкикупальники пляжныекурткикуртки ветрозащитныекуртки защитныекуртки легкиекуртки пуховыекуртки с подогревомкуртки утепленныелампа туристическаялапки для палоклеггинсыледобуры альпинистскиеледорубы альпинистскиелезвие для коньковлезвия для коньковленты для клюшекленты ободныелесенкилинзы для очков маскалинзы для солнечных очковлипучкилишиложкилонгбордылонгборды минилопаты лавинныелыжи беговыелыжи беговые комплектлыжи горныелыжи горные комплектмагнезия для скалолазаниямагниты для велокомпьютерамази лыжныемайкимаскимаски ветрозащитныемасла для амортизаторовмасла для вилокмасла для тормозных системмебель кемпинговая комплектмешки для магнезиимешки компрессионныемешки спальныемискимолотки скальныемонтажкимонтажки комплектмячи для балансанакидки от дождянакладки для скольжениянакладки защитные для шлеманакладки сменные для подошвынаконечники для палокнаконечники рубашки переключателянаконечники рубашки тормозанаконечники тросика переключателянаконечники тросика тормозанапильникинарукавникинасосынасосы для велосипеданатяжители цепиниппелиноскиноски с подогревомобмотки руляобода для велосипедаоселки для коньковосиоси для втулкиоси комплектотверткиоттяжки альпинистскиеоттяжки для палаткиочистителиочистители для велосипедаочистители для цепиочки маскиочки солнцезащитныепалатки туристическиепалки для беговых лыжпалки для горных лыжпалки для лыжероллеровпалки для скандинавской ходьбыпалки треккинговыепегипедали для велосипедапереключатели скоростей велосипедаперчаткиперчатки велосипедныеперчатки для беговых лыжперчатки с подогревомперчатки хоккейныепетли страховочныеплавкиплавникипластыриплатформы для крепленийплатьяплиты газовые туристическиеповязки на лобподножки для велосипедаподушки туристическиеподшипники комплектпокрышки для велосипедаполиролиполотенцаполотенца для коврикапосуда для туризма комплектприборы столовые для туризма комплектпропитки водоотталкивающиепропитки дезодорантыпропитки комплектпрофили для беговых лыжпружины заднего амортизаторапряжкиразвескирамы велосипедныерамы для роликовых коньковрастиркарастиркиремешкиремешки для гамашремешки для ковриковремешки для ледового инструментаремешки для палокремниремни для креплениярепшнурырога на рульроликироллы для терапии стопрубашкирубашки переключателярубашки с коротким рукавомрубашки тормозарули для велосипедаручки дистанционного управленияручки для палокручки переключателяручки руляручки тормозарюкзакирюкзаки для роликовых коньковрюкзаки лавинныесалфетки для очковсамокатысандалиисанки ледянкисвязки для беговых лыжседла для велосипедасетка для крепления багажасетки для лампсетки москитныесиденья для перевозки детейсиденья надувныесиденья пенныесистемы страховочныесистемы шнуровкискакалкискейтбордыскребкисланцысмазки для цепи велосипедасмазки консистентныесмывкисноубордыспицы для велосипедасплитбордыспреи против запотеваниястаканыстаканы хоккейныестекла для лампСтелькистельки с подогревомстенды для сборки велосипедастойки для тентастолы туристическиестропы универсальныестулья туристическиестяжки эксцентриковыестяжки эксцентриковые комплектсумкисумки для аптечкисумки для ботиноксумки для веревкисумки для коньковсумки на багажниксумки на пояссумки на рамусумки на рульсумки подседельныесумки хоккейныетарелкитенты туристическиетермобелье комплекттермосытопытормоза дисковые для велосипедатормоза для коньковтормоза для крепленийтормоза ободныетрещоткитросики гиророторатросики переключателятросики тормозатрубкитрусы термобельетрусы хоккейныетуфли велосипедныетуфли скальныеудлинители ремня для очковуплотнители для визораупоры для ледового инструментаупоры резиновые для крепленияуспокоители цепиустройства для чистки цепиустройства зарядныеустройства переговорные комплектустройства страховочныеутюгиутяжелители для рукфиксаторы для карабиновфиксаторы для колецфиксаторы для палокфляги питьевыефонарифонари для велосипедафонари туристическиефутболкифутболки с воротникомфутболки с длинным рукавомхомуты подседельныецепи для велосипедачайникичехлы для беговых лыжчехлы для велосипедачехлы для горных лыжчехлы для коврикачехлы для лыжероллеровчехлы для очковчехлы для рюкзакачехлы для сноубордачехлы для телефоначехлы для шлемачехлы на ботинкичехлы на велотуфличехлы на лезвия коньковшайбышайбы хоккейныешапкишапки для плаванияшарфышатунышатуны комплектшезлонгишипы для обувишипы для обувных насадокшипы для педалей комплектшкуркишлемышлемы велосипедныешлемы для катания на роликовых конькахшлемы хоккейныешнур для дугшнуркишнурки для коньковшнурки для очковшнурок для очковшортышорты велосипедныешорты защитныештыри подседельныещеткищетки комплектыщиткищупы лавинныеэкраны ветрозащитныеэкшн-камерыэлементы питанияэспандерыюбкиякоря

30 seven360 DegreesActive LeisureAdidasAlexrimsAll TerraAlpinaAreaArisunAsicsATIAtomicAvidAxiomBakodaBataleonBauerBickertonBionBlackspireBladerunnerBlizzardBluesportBorealBraveBrikoBrooksBuddy ChatBuffBulaBulletBurtonCane CreekCannondaleCarreraCCMChanexChargeChilliChinookCicloCleaveClimb XClimbing TechnologyCloudveilCodebaCombatCorratecCouloirCraghoppersCrankBrothersCrowCSTCycledesignD2bDalbelloDCDia-CompeDiamondDiatechDRDrakeDT SwissDuffsDynastarE ThirteenEagleEasternEastonEclatEclipticEdeaEiderElementEmmegiEndeavorEnduraEskaEurotrailEVFExelFabricFerlandFirst StrideFischerFive TenFlashFOXFOX ShoxFreetimeFSAFunscooFuseGaiamGarmontGlobeGonsoGordiniGoSystemGroovstarGTHADHayesHeadHell is for HeroesHuckeHugerIcebreakerIndependentIndianaInnesIo BioIzjevskie KovrikiJamisJoytechK2KarrimorKEDKefasKendaKermaKidneykarenKMCL1LafumaLangeLazerLekiLelumiaLevelLicornLineLoefflerLolёLookLooplineLowaMaceMach 1MadridMammutMangoManitouMankindMarkerMarzocchiMDCMedalistMerinopowerMetoliusMetropolisMichelinMicroSHIFTMilletMongooseMons RoyaleMotorexMRPNecoNHSNikeNirveNitroNomisNorcoNordicaNorthcapeNorthwaveO-SynceObermeyerOktosONE IndustriesOne WayOntarioOptiwaxOrageOutleapPallasPillarPOCPolaroidPowderhornPranaPremiumPrinceton TecPro FeetPro WheelPromaxPumaPure FixQloomRadioRaidenRebel KidzReebokRegattaReverseRexRichmanRideRiedellRisportRitcheyRockRockShoxRodeRoecklRollerbladeRome SDSRossignolRottefellaRoxyRSTRustySalomonSaltSamoxSauconySaxifragaSchoeffelSchwalbeScreamerSDGSea to SummitShimanoSinnerSixSixOneSkullcandySlegarSlideSmithSnoliSombrioSpeed StuffSportalmSPRISpringyardSpyderSR SuntourSramStarStencilStormSun ValleySunRaceSuper.NaturalSupraSwitchbackSwixTakeyaTaubertTechnineTektroTempestaTevaThawTiogaTisaTokoTorspoTrailsideTravelSafeTrekkoTrial-SportTruvativTSGTurtle FurTwentyTyroliaUbikeUFOUSD ProVansVettaVokulVPWall ActiveWarriorWASPcamWellgoWestbeachWeThePeopleWoodmanWTBX-FusionXposureYokoZeropointZippZootZycle FixZZYZX

2021/202220212020/202120202019/202020192018/201920182017/201820172016/201720162015/201620152014/201520142013/201420132012/201320122011/201220112010/201120102009/201020092008/200920082007/200820072006/200720062005/200620052004/200520042003/200420032002/200320022001/200220012000/200120001999/20001999

Набор ключей для велосипеда (универсальный, для снятия каретки и т.д.)

Время чтения: ~8 минут Автор: Михаил Скворцов 2410

Набор инструментов – это то, что необходимо иметь любому владельцу двухколесного транспорта. Специальное оборудование позволит правильно и качественно произвести ремонт и обслуживание велосипеда, а нередко – выкрутиться из неприятной ситуации: залатать шины, выровнять натяжение спиц, закрутить ослабевшую от вибраций гайку и т.д.

Свой ремонтный набор в равной степени должен быть и у профессионального гонщика, и у любителя покатать по паркам. В этом выпуске затронем важную часть велосипедного инструментария – ключи. Какие они бывают и как выглядят, узнаем дальше. Поехали.

Стандартные ключи для велосипеда

В первую группу входят самые простые и недорогие инструменты:

• рожковый ключ на 15 и 14 мм;
• накидной;
• разводной;
• шестигранники;
• спицевой ключ.

Стандартный гаечный ключ с двойными размерами – классический инструмент для снятия колес с гаечным креплением к оси втулки. Распространенные размеры колесных гаек на велосипедах – 14 и 15 мм, именно такие ключи и нужно приобрести в первую очередь. Для колеса на гайке 15 мм – размеры на 15 и 14 мм, для 14-миллиметровых гаек – 14 и 12 мм. Кроме колес, гаечными ключами снимают и затягивают крепления втулок.

Разновидностью съемника гаек является накидной ключ. От рожкового аналога он отличается тем, что может охватить гайку целиком, соответственно, момент затяжки будет сильнее, чем у рожков при одинаковом усилии.

Существует и гибридный вариант «рожок-накидка»

Инструмент с подвижной губой – разводник – один на всё, который может заменить набор ключей ряда размеров. С помощью регулятора на торце подвижная часть отдаляется от фиксированной и, таким образом, по шкале ниже выставляется нужный размер. Разводные ключи хорошо подходят для подтягивания крупных гаек:

• крепления колес;
• болт на руле;
• подседельная гайка;
• контрагайка на рулевой.

На маленьких размерах, меньше 10 мм, он будет неудобен. Кроме того, подвижная часть хуже прилегает к ребрам гайки, из-за чего снижается эффективность момента раскручивания и затяжки.

Шестигранники – инструменты для работы с внутренними гайками. Представляют собой изогнутые металлические детали: короткий конец затягивает, длинный служит силовым плечом.

Так выглядит шестигранный ключ

Наряду с классическими шестигранными болтами применяются ключи стандарта Torx – сечения внутренней гайки и соответствующего ключа выполнены в виде шестиконечной звезды. В зависимости от модели стандарты могут различаться, поэтому перед покупкой инструмента надо узнать форму внутренней гайки.

Стоит этот простой и легкий инструмент копейки, так же, как и рожковые гаечные ключи, за исключением разводника. Используется для затягивания тросиков на переключателях и тормозах, фиксации руля (распространено шестигранное крепление), настройки вилки.

Спицевой ключ используется для изменения натяжения спиц колес велосипеда. С этой задачей не справятся плоскогубцы или разводной ключ. Данный инструмент относится к узкоспециальным, но очень прост в работе, подходит исключительно для квадратных наконечников.

Спицевой ключ – это чашка и набор отверстий под разные размеры квадратов

Могут встречаться и одноразмерные варианты, тогда при покупке надо точно знать размеры головок спиц. Используется этот инструмент для исправления восьмерок на колесах, распределения натяжения по окружности колеса и замене одной или нескольких спиц.

Универсальный, семейный и динамометрический ключи

В стремлениях к удобству и простоте был разработан так называемый «ключ на все случаи жизни». На самом деле он частично заменяет обычный комплект, избавляя от необходимости перевозить обычные инструменты. Не включает в себя профессиональных съемников кареток, шатунов, о которых мы поговорим чуть позже.

Итак, универсальный ключ – это как набор ножиков и открывашек. Внутрь корпуса сложены отвертки, шестигранники, рожки, накидки и т.д.

По размерам и весу этот набор выигрывает у стандартного чемоданчика

Рассмотрим, что нам предлагает изображенный на рисунке комплект:

• гаечный рожок;
• шестигранные накидки разных размеров;
• ромбовидные и резная накидки;
• шестигранники;
• отвертки;
• ниппельный ключ.

Кроме перечисленного, сюда входит монтажка для разбортировки колес («шинный ключик») и выжимка цепи.

Преимущества очевидны – все в одном. Основной недостаток – пользоваться таким инструментом не всегда удобно: сами ключики короткие, при вращении всего корпуса они могут соскальзывать в сторону.

Семейный ключ – пластина с внешними рожками, пяти- и шестигранными, круглыми и квадратными прорезями под разные размеры и формы гаек. Удобный и практичный вариант, особенно для классических дорожных велосипедов, где все закреплено только гайками. Кроме компактности, он еще и хорошо затягивает (пластина вращается двумя руками). И, кроме этого, радует невысокая цена.

Семейник – набор гаечных ключей в одной пластине

Динамометрический гаечный ключ – специальное приспособление для затяжки болтов. Его преимущество перед обычной отверткой в том, что он позволяет определить момент затяжки.

Затяжка крепления седла

В паспортах к велосипедам указываются оптимальные значения сил для обеспечения геометрической целостности и снижения нагрузок на резьбовые соединения. Динамометрическая отвертка представит все эти значения наяву. В общем, полезная вещь, лишней не будет в обслуживании велосипеда.

Инструменты для серьезного ремонта

Узкоспециальные ключи, которыми пользуются мастера на велосипедных «СТО», называются съемниками. Стоят эти приспособления недешево и могут не окупиться, если велик долгое время не нуждается в ремонте. Однако неприятности могут настигнуть в самый неожиданный момент, мастерская далеко и добраться до нее проблематично. В этом случае и потребуется профессиональный инструментарий для выполнения качественного ремонта. Без них же не обойтись и тем, кто всегда обслуживает байк своими руками.

Перечень инструментов:

• ключ для снятия педальных гаек;
• кареточный съемник;
• конусные ключи;
• разъемник цепи;
• выжимка шатунов;
• съемник кассеты и хлыст.

Для замены педалей можно воспользоваться и обычным 15-миллиметровым ключом, чаще всего он и подходит для этой цели. Профессиональный вариант имеет малую толщину рожков, что позволит ему легко отцепить педали от шатунов даже при крошечных зазорах, что характерно для горного велосипеда.

Педальный съемник узкого сечения двусторонний

Съемник каретки – инструмент, который позволит заменить подшипники и кольца узла, заменить ось или поменять всю каретку, если она закрытого типа. Представляет собой шлицевую круглую деталь, которая входит в зацепление с внутренним «рисунком» каретки. Дополнительно используется и шатунный съемник, если они посажены на квадрат. Такое крепление шатунов применяют на значительной части моделей, однако на некоторых велосипедах выжимка не нужна. Поэтому перед покупкой стоит узнать, какой тип крепления шатунов к оси каретки.

Конусные ключи – специальные приспособления для разборки и регулировки подшипникового отсека втулок. Отметим, это касается только втулок на «насыпи». На деле же многие велосипеды уже перешли на закрытые промы.

Цепная выжимка – важный и нужный инструмент, позволяющий ремонтировать цепь даже в полевых условиях. Как известно, модель Галля представлена жестко сцепленными роликами, отделить которые под силу только выжимке. Ключ прост в эксплуатации, не требует усилий, им легко не только разомкнуть, но и закрыть цепь. Кстати, инструмент может понадобиться и на цепях с замочком в том случае, если она порвется или ее потребуется укоротить.

Разъемник цепи велосипеда в действии

Трансмиссия – та механическая часть, которая требует постоянного обслуживания и ремонта. Наибольшие хлопоты вызывает полная замена кассет. И если для снятия передних нужен будет тот же кареточный съемник, то для задних понадобится специальный инструмент – кассетник.

Съемник кассеты позволяет демонтировать систему звезд с оси втулки. Если звезды «сидят» на трещотке или выстроены обычной кассетой, потребуются разные типы съемников. К инструменту в обязательном порядке добавляется разводник, которым вращается сам съемный ключ.

А выглядит кассетный съемник как обычная чашка

Набор дополняет хлыст – держатель звезд при раскручивании съемника с оси. Во время вращения нужно приложить серьезные усилия, что вызывает проворачивания звезд. Для их фиксации как раз используется хлыст. Кстати, колоссальный момент затяжки потребуется и во время сборки кассеты.

Набор гаечных и шестигранных ключей, включая съемники, позволит самостоятельно проводить ремонт своего байка без помощи профессиональных мастерских. Бывалые велосипедисты рекомендуют брать с собой весь инструментарий на дальние велопутешествия. Наличие в рюкзаке той же выжимки цепи или ключа необходимого размера поможет оперативно устранить неполадку и продолжить путь.

загрузка…

Как снять звёздочку с заднего колеса скоростного велосипеда: фото и видео

Трансмиссия играет очень важную роль в работе всего велосипеда, поэтому вы должны внимательно следить за износом отдельных ее частей. Особенно это касается звездочек заднего колеса, которые со временем выходят из строя. Изношенную звездочку необходимо как можно быстрее заменить, и сделать это не составит особого труда.

Необходимый набор инструментов

Перед тем как приступить к процессу замены, обзаведитесь необходимыми инструментами, которые могут вам пригодиться. Это:

• Хлыст
• Сьемник кассеты
• Рожковой и разводной гаечные ключи

Как правильно разобрать кассету?

Для начала снимите с велосипеда заднее колесо. Сделать это очень просто. Ключом отвинтите гайку и сбросьте цепь. Обладателям горных моделей достаточно просто надавить на специальное крепление и колесо будет демонтировано.
Далее на шлицевую гайку кассеты устанавливаем съёмное приспособление. Здесь нам понадобится хлыст, который предотвратит проворачивание кассеты. Во время того, как разводным ключом вращаем съёмник, удерживаем хлыстом наибольшую звезду.

Процесс демонтажа и замены звездочки

При помощи гайки откручиваем кассету и снимаем ее с колеса. Внимательно осматриваем звезды и определяем какая из них пришла в негодность. Начинайте с самых маленьких и заканчивайте наибольшими.
Трансмиссия велосипеда создана таким образом, что вы имеете возможность заменить только изношенные звезды, а не всю кассету целиком. Поэтому, осмотрев кассету, вы извлекаете из нее отработанные детали и заменяете их на новые. Вытащить звезду из кассеты очень легко, этому способствует специальные заклепки. Главное внимательно запомните порядок расположения звезд, чтобы не запутаться с их установкой обратно.
В комплектации некоторых байков вы можете обнаружить так называемых «пауков». Это группа из нескольких звезд, которые неразрывно связаны между собой. В таком случае вам придется заменить всего паука.
Многие велолюбители сталкиваются со следующей проблемой. После замены нескольких звезд ощущается большой дискомфорт в работе цепи. Это связано с тем, что цепь уже прошла определенный пробег, износилась и теперь ей трудно взаимодействовать с новыми деталями. Поэтому специалисты рекомендуют осуществлять одновременную замену цепи и износившихся звездочек. Это значительно минимизирует сложности в работе трансмиссии вашего байка.

Что вы должны знать о синглспиде?

Если вы являетесь обладателем односкоростного велосипеда, процесс замены задней звезды будет упрощен до минимума. Вам достаточно просто разжать стопорное кольцо. Если родное кольцо пришло в негодность, его необходимо немедленно заменить, даже если вы в ближайшее время не собираетесь производить замену звезд. В противном случае цепь потеряет свою фиксацию, а это грозит люфтом.
Процесс замены кольца очень прост, вам не нужно производить малейших силовых манипуляций. Поэтому если вы говорим об односкоростном велосипеде, здесь все очень легко и понятно. Однако обладатели таких моделей должны осуществлять процесс демонтажа кассеты только в том случае, если произошел износ одной или нескольких наибольших звезд. Если из строя начала выходить маленькая звездочка – это не повод для беспокойства.
На чем бы вы ни катались, помните, что и простейший дорожный велик и суперскоростной байк нуждаются в исправной работе трансмиссии. Сильно изношенная цепь и звезды не дадут вам проехать даже пару метров. Внимательно следите за механикой и своевременно осуществляйте замену изношенных запчастей. Исправный байк – главный залог вашей безопасности и классной, беспроблемной езды!

Снятие задних велосипедных звезд | BikeGremlin

В этом посте объясняются необходимые инструменты и правильная процедура снятия задних звездочек задних колес, на которых они есть. 🙂 Необходимые инструменты будут перечислены после объяснения процедур подготовки по причинам, которые станут очевидными после прочтения параграфов, предшествующих списку инструментов.

Содержание:
1. Снятие колеса
2. Определение того, имеет ли колесо свободную ступицу или обгонную муфту
3. Необходимые инструменты
… 3.1. При использовании обгонной муфты
… 3.2. Если используется стопорная втулка
4. Установка стопорной втулки или инструмента для свободного хода
5. Снятие (отвинчивание)
… 5.1. Отвинчивание обгонной муфты
… 5.2. Снятие кассеты (ступицы)
6. Монтаж
… 6.1. Установка новой обгонной муфты
… 6.2. Крепление кассетыMontiranje kasete

1. Снятие колеса

Сначала, конечно же, нужно снять колесо. Процедура и инструменты описаны в этом посте:
Как снять колесо .

2. Определение того, есть ли у колеса свободная втулка или обгонная муфта

Перед выбором правильных инструментов необходимо сначала определить, какая из двух систем используется (если это еще не известно). В этой статье объясняются различия и объясняются различия:
Freewheel и Freehub .

3. Необходимые инструменты

• Разводной ключ, большой, или гаечный ключ, соответствующий гайке обгонной муфты или ступицы. Разводной ключ Шпонка на 24 мм (если она совпадает с гайкой шпонки обгонной муфты / ступицы)

• Медная смазка.Можно использовать любую подручную смазку, но лучше всего для этого подходит медная смазка.
• Хлопковая ткань или салфетки из кухонной бумаги.

3.1. Если используется обгонная муфта

• Ключ для снятия обгонной муфты.
  Ключ для снятия обгонной муфты

3.2. Если используется свободная втулка

• Ключ стопорной гайки кассеты
  Ключ стопорного кольца кассеты.
  Отличается от обгонной шпонки профилем зубьев. Кроме того, деталь со шлицами обычно короче, чем деталь на шпонках с обгонной муфтой.

  Ключ с муфтой свободного хода также подходит для кассет. Однако из-за меньших «зубцов» он не войдет в шлицы достаточно глубоко, и это может повредить интерфейс. Для кассет используйте кассетный ключ.

• Хлыст цепной
  Хлыст цепной.
  Для противодействия и остановки вращения кассеты при отвинчивании стопорного кольца.

  Для старого стандарта Freehub «Shimano Uniglide » (текущий называется Hyperglide — актуально с 1990-х годов) необходимы два цепных хлыста.

4. Установка ступицы свободного хода или инструмента обгонной муфты на место

Убедитесь, что шпонка обгонной муфты легко входит в шлицы обгонной муфты.

Шпонка свободного хода вставляется в шлицы.
Здесь гайка, удерживающая колесо на велосипеде, используется для предотвращения случайного выпадения ключа.
В этом нет необходимости, и если это будет сделано, не затягивайте гайку даже немного.

Если ключ не входит, возможно, ось нужно немного повернуть (на четверть оборота) или даже с этой стороны нужно снять контргайку, удерживающую конусы.

Вставка ключа стопорного кольца кассеты в шлицы.
Тот же принцип, что и со шпонкой свободного хода.

5. Снятие (откручивание)

5.1. Отвинчивание обгонной муфты (для кассеты со свободной ступицей см. П. 5.2.)

Для тех, у кого есть тиски, лучше всего установить шпонку с обгонной муфтой в тиски (сначала снимая ее, как только убедится, что она легко скользит, на шаге 4. Убедитесь, что она расположена горизонтально и плотно удерживается на месте так, чтобы шлицевая часть выступала вверх.

Установка ключа обгонной муфты в тиски и установка на нее колеса

Все, что осталось теперь, это повернуть колесо против часовой стрелки, и обгонная муфта открутится. Иногда для того, чтобы заставить его двигаться, требуется довольно много усилий.

Если тиски не используются, сначала убедитесь, что шина установлена ​​на колесо и хорошо накачана.

Затем поставьте колесо на пол у стены. Вставьте шпонку свободного хода на место. Используйте гаечный ключ, чтобы повернуть его против часовой стрелки с небольшим усилием.

Теперь вы поймете, что вам нужно! 🙂

После того, как его попробуют, все легко. Ключ свободного хода можно поворачивать вручную.

5.2. Снятие кассеты (ступицы)

После того, как ключ для кассеты был вставлен на место (шаг 4.), поместите колесо на землю так, чтобы кассета была обращена к вам, оберните цепной хлыст с правой стороны и приведите гаечный ключ в зажим и вращение. кассетный ключ слева.

Техника отвинчивания обгонной муфты (контргайки кассеты)

Она идет очень тяжело, внезапно откручиваясь после приложения значительного усилия.Следите за тем, чтобы не ударить что-нибудь и не потерять равновесие. После этого можно легко продолжить голыми руками — просто поверните контргайку до упора.

Когда стопорное кольцо откручивается, кассета просто соскальзывает со шлицев ступицы. Не перепутайте звездочки и проставки, они могут отсоединиться при снятии кассеты.

Стопорное кольцо (до упора вправо), звездочки и проставки

В старых типах муфт Shimano Uniglide самая маленькая звездочка действует как стопорное кольцо.

Свободная втулка и кассета Shimano Uniglide.
Самая маленькая звездочка фиксирует кассету на месте и действует как контргайка.

Для снятия этого типа нужны две цепные плети. Один для удержания кассеты, не позволяя ей вращаться, а другой для ослабления самой маленькой звездочки — против часовой стрелки.

6. Монтаж

6.1. Установка новой муфты свободного хода (см. П. 6.2.).

Очистите резьбу муфты свободного хода на ступице и муфте . Нанесите немного медной смазки на резьбу ступицы для установки обгонной муфты (или на саму муфту).Или любую другую под рукой смазку, но лучше всего использовать медную смазку. Это предотвратит застревание обгонной муфты к следующей замене.

Смазка резьбы обгонной муфты на ступице.
На рисунке показана литиевая смазка, но медная смазка — лучший выбор.

Осторожно прикрутите обгонную муфту к ступице. Перед началом убедитесь, что все идет параллельно, и все идет красиво и легко. Если при пуске сопротивление, есть перекрестная резьба, она не вкручивалась параллельно. Отвинтите ключ с помощью обгонного муфты (ключ должен легко поворачиваться вручную) и начните заново.Когда он начнет плавно заворачиваться, закрутите его до упора. Затяните вручную, только убедитесь, что ладони не порезаются о зубья звездочки. Используйте ткань или перчатки. Достаточно затянуть вручную. Он дополнительно затягивается при вращении педалей.

Обр!
Перчатки для слабаков! 🙂
Обгонная муфта с резьбой.
Работа выполнена. 🙂

6.2. Крепление кассеты

Установите звездочки и проставки обратно в том порядке, в котором они были сняты. Современные кассеты hypeglide и втулки имеют один шлиц шире, чем другие, чтобы помочь с правильным выравниванием вращения звездочек.

Помните о правильном порядке звездочек и проставок. Обратите внимание на более широкий шлиц и соответствующим образом выровняйте звездочки и проставки. Установка звездочки на ступицу

Нанесите немного медной смазки на резьбу контргайки и ту часть, где она прижимает самую маленькую звездочку, затем аккуратно прикрутите рукой. Визуально проверьте, все ли правильно установлено.

Привинчивание стопорного кольца. Ключ с замком тоже можно использовать в руке — как проще. Проверяем, все ли они параллельны, равномерно ли расположены.

Наконец, с помощью ключа для стопорного кольца и гаечного ключа затяните контргайку с соответствующим крутящим моментом.

Он должен быть тугим, но не перетягивать.
Удерживая ключ рядом со ступицей и приложив большое усилие, обычно можно сделать его достаточно туго, но не слишком туго.

Соответствующий пост — Совместимость задней втулки велосипеда:

Совместимость задних втулок велосипеда — которые могут принимать «звездочки» (кассеты)

Как снять заднюю звездочку с велосипедного колеса

Как снять звездочку с обода велосипеда?

Удерживайте шестерни по часовой стрелке с помощью приспособления для взбивания цепи звездочки.Поверните съемник против часовой стрелки, используя большой разводной гаечный ключ, шестигранный конец другого приспособления для взбивания цепи звездочки Park Tool или гаечный ключ с механизмом свободного хода Park Tool FRW-1. Для снятия стопорного кольца потребуется сила.

Как снять звездочку с вала?

Используйте кусок стальной пластины или прутка, кусок круглой ложи, старый вал или что-нибудь еще в качестве зазоров, которые будут прилегать к валу. А затем используйте болты, которые возвращаются к звездочке, чтобы тянуть. Трудно судить, но если бы вы могли использовать болты 2-3 / 4 дюйма в этих меньших отверстиях, вы могли бы тянуть сильнее, чем этот съемник.

Какой тип кассеты у меня есть?

Чтобы определить, является ли звездочка механизмом свободного хода или кассетной системой, снимите заднее колесо с велосипеда. Найдите приспособление для инструмента на наборе звездочек. Проверните звездочки назад. Если фитинги вращаются вместе с зубьями, это кассетная система со свободной втулкой.

Как снять самовыдвижной коленчатый вал?

Снятие кривошипа Оставьте стопорное кольцо самораспаковывающихся систем на месте в рычаге.Не снимайте стопорное кольцо. Начните выкручивание кривошипного болта с помощью шестигранного ключа. Продолжайте ослаблять, пока шатун не соскользнет со шпинделя. Снимите оставшийся шатун.

Должна ли моя задняя кассета качать?

Небольшое колебание — не редкость. Конечно, не все кассеты качаются, но некоторые из них колеблются и все еще находятся в пределах технических характеристик. Невозможно создать такое количество кассет, которое делают Shimano и SRAM, без некоторых отклонений в допусках.

Как заменить велосипедную звездочку?

Как заменить кассету Снимите заднее колесо и быстроразъемное соединение.Переключитесь на самую маленькую звездочку. Удалите кассету. Оберните цепную плетку вокруг звездочек и вставьте инструмент для стопорных колец. Чистый корпус фрикционной втулки. Установите новую кассету. Прикрепите стопорное кольцо. Снова установите быстросъемное соединение и установите колесо обратно на велосипед.

Что можно использовать вместо съемника кривошипа?

В зависимости от типа шатуна вашего велосипеда, вы также можете поддеть резьбу или удалить ее, медленно навинчивая болт. Используйте болт или гаечный ключ, чтобы снять и ослабить шайбы.

Сколько стоит замена камеры велосипеда?

Обычные расценки на ремонт велосипедов Внутренние трубы обычно стоят 8 долларов.Специальные трубки (сверхдлинные клапаны, нестандартные размеры, защита от шипов и т. Д.) Могут стоить дороже. Велосипеды со ступицами с внутренним зацеплением или корпусами с полной цепью стоят дороже из-за дополнительного времени, сложности или редкости компонентов.

Как удалить обгонную муфту старого образца?

Снятие обгонной муфты Установите велосипед на ремонтную стойку и снимите заднее колесо с велосипеда. Снимите быстросъемную шпажку. Осмотрите центр свободного хода и выберите подходящий инструмент для снятия (см. Таблицу выше). Вставьте инструмент в шлицы / пазы.Установите на место быстросъемную шпажку с гайкой на внешней стороне съемника. Плотно прижать гайку вертела к съемнику.

Как ухаживать за складным велосипедом?

Полное руководство по обслуживанию складных велосипедов Очистка и смазка. Проверьте давление в шинах. Поменять тормозные колодки. Следите за изношенными болтами и резьбой. Установите лучшие подвески. Очистите и отполируйте линзы. Проверьте свой звонок. Проверьте колеса и рулевые подшипники.

Почему у моего велосипеда спустилась шина?

Некоторые из наиболее распространенных причин, по которым ваша шина спустится, включают: Проколы острым предметом.Отказ или повреждение штока клапана. Потёртая или разорванная шина.

Как удалить шпоночную канавку с вала?

Обычный способ вынуть шпонку — это использовать небольшое холодное зубило, чтобы ударить по краю ключа, чтобы вытащить его из паза в валу. Открытый конец ключа можно отшлифовать с помощью шлифовального станка, чтобы на конце ключа образовалась V-образная канавка.

Как починить спущенную велосипедную шину без инструментов?

Шаги, чтобы исправить квартиру без инструментов Снимите шину.Сосредоточьтесь на полном снятии шины с колеса. Разбейте бусину. Клинчеры работают, когда давление из накачанной камеры сажает борт шины внутрь обода. Снимите это. Произведите впечатление на своих друзей. Выполните процедуру в обратном порядке.

Какие инструменты мне понадобятся для снятия велосипедной кассеты?

Стопорное кольцо предназначено для удержания зубцов кассеты на ступице. Чтобы снять и заменить кассету, вам необходимо отвинтить это стопорное кольцо. Для этого вам понадобятся три инструмента: цепной кнут, съемник стопорного кольца кассеты и большой разводной серповидный ключ.

Как узнать, какая кассета скорости установлена ​​на моем велосипеде?

Единственный способ узнать, что у вас на велосипеде, — это определить количество зубцов на самой большой шестерне заднего колеса. Обычно это указано на упаковке кассеты. Например, 8-скоростная кассета дорожного типа может быть помечена как: 8 скоростей — 11-28 тонн.

Можно ли снять звездочку?

Удаление стопорной звездочки Кассета состоит из незакрепленных звездочек и проставок. Вам понадобятся два цепных хлыста, чтобы ослабить звездочку.Один, чтобы удерживать кассету на месте, пока вы откручиваете звездочку с помощью другой. Я использовал цепной кнут от Decathlon, чтобы ослабить звездочку.

Когда нужно снимать тренировочные колеса?

Прежде всего, в каком возрасте ребенок должен уметь ездить на двухколесном велосипеде (т.е. без обучающих колес)? Как правило, в возрасте от 4 до 9 лет, но большинство детей могут достичь этого на более раннем конце спектра, получив соответствующие инструкции и поддержку.

Как удалить застрявший вал?

Используйте небольшую проволочную щетку, чтобы удалить излишки ржавчины на болте / гайке и вокруг них.Если возможно, расположите корпус вертикально и пропитайте болт Q10, быстродействующим, проникающим растворителем ржавчины и разделительным составом. Q10 будет спускаться по валу на захваченную зону и, в конечном итоге, в нее.

Почему мои задние колеса не прямые?

Если обе задние колеса слегка отклонены в сторону одной или другой из основных шин, это может означать, что у вас проблемы с выравниванием, или возможно, что рама или подвеска погнуты. Если они расположены напротив друг друга, например, оба задних колеса одинаково находятся внутри колеи передних шин, тогда может быть все в порядке.

Как снять заднюю звездочку на горном велосипеде?

Удерживайте зубцы по часовой стрелке с помощью приспособления для отбивки цепи звездочка . Поверните съемник против часовой стрелки, используя большой разводной гаечный ключ, шестигранный конец другого приспособления для взбивания цепи Park Tool , звездочку или гаечный ключ Park Tool FRW-1 с муфтой свободного хода . Чтобы снять стопорное кольцо, потребуется усилие.

Щелкните, чтобы увидеть полный ответ.

Также нужно знать, в чем разница между муфтой свободного хода и кассетой?

На большинстве современных велосипедов с несколькими передачами муфта свободного хода встроена в заднюю ступицу, и весь узел называется ступицей свободного хода.Кассета представляет собой просто набор шестерен, скрепленных болтами, без каких-либо движущихся частей, которые скользят по ступице и удерживаются в месте с помощью стопорного кольца.

Во-вторых, как поставить кассету на байк? Как заменить кассету

1. Снимите заднее колесо и быстроразъемное соединение. Переключитесь на самую маленькую звездочку.
2. Снимите кассету. Оберните цепную плетку вокруг звездочек и вставьте инструмент для стопорных колец.
3. Чистый корпус ступицы свободного хода.
4. Установите новую кассету.
5. Установить стопорное кольцо.
6. Установите на место быстроразъемное соединение и установите колесо обратно на велосипед.

Также, чтобы узнать, как на велосипеде разгоняется до свободного хода?

Снимите заднее колесо с велосипеда , чтобы получить доступ к муфте свободного хода велосипеда . Выньте из быстросъемной шпажки или снимите гайку оси со стороны привода. Наденьте съемник муфты свободного хода на ось и вставьте в пазы или шлицы на муфте свободного хода велосипеда .Замените гайку или шпажку, чтобы зафиксировать ключ на месте.

Как снять заднюю кассету Shimano?

К снимите кассету , удерживайте ее от вращения с помощью цепной плети. Вставьте инструмент для стопорного кольца (используйте серию FR-5) и поверните инструмент против часовой стрелки. Стопорное кольцо выйдет из ступицы, и кассета поднимется вверх. Чтобы установить кассету , смажьте резьбу внутри стопки кассеты .

10 простых шагов по замене цепи и звездочек — RM Rider Exchange

Хотите поменять зубчатое колесо на вашей машине? Или, может быть, пришло время заменить изношенную цепь или звездочки. Поскольку в какой-то момент каждая машина будет нуждаться в этом сервисе, мы предоставили этот пост для справки — посмотрите видео, которое поможет вам в этой задаче, или возьмите руководство по обслуживанию, а затем прокрутите эту страницу вниз, чтобы проверить 10 простых шагов, описанных в общих чертах. чтобы помочь вам выполнить работу.

Используемые инструменты и продукты могут различаться в зависимости от машины.Элементы, используемые в этом видео (и другие элементы, которые могут вам понадобиться для этого процесса) включают:

Шаг первый: снятие главного звена и цепи с велосипеда

1. Используйте плоскогубцы Tusk Master Link Clip Clip, чтобы снять удерживающий зажим с главного звена цепи.
2. Снимите зажим и боковую пластину.
3. Вытяните главное звено из цепи и снимите цепь с машины.

Примечание. Если звездочка промежуточного вала удерживается болтом и шайбами, как эта Honda…

… или большая гайка, как на этом Yamaha, вы захотите, чтобы кто-нибудь удерживал задний тормоз за вас, когда вы откручиваете болт.

Другой вариант — снять цепь, разгладить стопорную шайбу…

… и используйте инструмент для встречной звездочки, чтобы удерживать звездочку на месте при ослаблении и снятии гайки.

Снимите инструмент и приступите к снятию стопорной шайбы и звездочки.

Шаг второй: снимите старую звездочку промежуточного вала и установите новую звездочку

1. С помощью плоскогубцев для стопорных колец Tusk снимите удерживающий зажим и снимите старую звездочку промежуточного вала.
2. Очистите область промежуточного вала и установите новую звездочку. Установите удерживающий зажим обратно на промежуточный вал и убедитесь, что он полностью вошел в канавку.

Шаг третий: ослабьте гайки звездочки, гайку оси и снимите заднюю шину и колесо

1. Ослабьте болты звездочки ровно настолько, чтобы ослабить их и облегчить снятие, когда шина снята с машины.
2. Ослабьте гайку оси, снимите ось и снимите заднюю шину с машины.

Шаг четвертый: снимите болты и гайки звездочки и снимите старую заднюю звездочку

1. Используйте гаечный ключ с шестигранной головкой и гаечный ключ с открытым зевом для снятия болтов и гаек звездочки.
2. Снимите старую звездочку со ступицы.

Шаг пятый: Установите новую заднюю звездочку и замените болты, гайки и шайбы звездочки

1. Распылите немного средства для очистки контактов на ступицу и протрите ее, чтобы очистить ее, прежде чем устанавливать новую звездочку на ступицу.
2. Нанесите небольшое количество фиксатора резьбы средней прочности на резьбу каждого болта звездочки. НЕ используйте для фиксатора резьбы ничего более сильного, чем средняя, ​​поскольку в этом нет необходимости.
3. Вставьте болт обратно в каждое из отверстий под болт; установите шайбу и навинтите гайку на тыльную сторону каждого болта.
4. Затяните болты с помощью трещотки и рожкового ключа.
5. Продолжайте затягивать болты в звездообразном порядке, чтобы звездочка затягивалась равномерно.
6. После того, как звездочки будут плотно прижаты, используйте динамометрический ключ, чтобы завершить их затяжку. Обратитесь к руководству по обслуживанию, чтобы узнать рекомендуемый крутящий момент для вашего велосипеда.

Шаг шестой: осмотрите ползун цепи и ролики и при необходимости замените

1. Тщательно осмотрите ползун цепи и ролики цепи и замените их, если они в плохом состоянии.

Шаг седьмой: переустановите шину и колесо на велосипед

1. Установите шину и снова установите ось и заднюю шину на велосипед.Перед установкой на велосипед ось рекомендуется смазать.

Шаг восьмой: навинтите новую цепь на велосипед

1. Совместите цепь с задней звездочкой — проденьте ее через переднюю звездочку, а затем вокруг нее. Пропустите его через направляющую цепи, а затем снова вверх вокруг задней звездочки.

Примечание: Ваша цепь не всегда подойдет идеально. Если вы обнаружите, что ваша цепь представляет собой звено или так мало возможности подключения…

… используйте регуляторы цепи.Ослабьте контргайку на каждом регуляторе, а затем поверните регулировочные болты на пару оборотов, чтобы сдвинуть ось вперед. Важно, чтобы обе стороны были отрегулированы одинаково. Если произошла какая-то ошибка, используйте метки на блоках осей, чтобы снова установить регуляторы в нужное положение.

После того, как ось двинется вперед, вы можете стянуть цепь, и она готова для главного звена.

Иногда ваша новая цепь будет длиннее старой или просто слишком длинной для вашей машины.Вы можете измерить, где на цепи вам нужно будет разрезать, положив ее рядом со старой цепью. Или, если вы изменили размер звездочки, измерьте цепь, пока она находится на велосипеде, и при необходимости отрегулируйте маятник, чтобы точно увидеть, где цепь нужно будет разрезать.

При необходимости прервите цепь, используя инструмент для прерывания цепи и пару гаечных ключей или гаечный ключ с храповым механизмом и торцевой ключ. Верните цепь на машину.

Шаг девятый: установите Master Link на цепь

1. Если у вас цепь типа уплотнительного кольца, обязательно установите уплотнительное кольцо на каждый штифт перед установкой главного звена через концы цепи.
2. Проденьте главное звено в цепь. После того, как штифты зашнурованы, добавьте к каждому кольцу круглого сечения. Поместите внешнюю пластину звена главного звена поверх уплотнительных колец.
3. На большинство основных звеньев, особенно на цепях с уплотнительным кольцом, необходимо будет надавить, чтобы оставалось место для зажима.
4. Цепной пресс-инструмент Tusk упрощает прессование пластины. Установите инструмент для прижима цепи на цепь и затяните два внешних болта.Затем затяните центральный болт, чтобы прижать пластину к штифтам тяги. Затяните его только настолько, чтобы зажим смог сесть. Если он будет слишком тугим, вы повредите уплотнительные кольца. Удалите инструмент, как только пластина будет нажата.
5. Установите зажим главной тяги отверстием, противоположным направлению вращения. Используйте плоскогубцы Tusk master link, чтобы быстро и легко завершить установку зажима.

Шаг десять: измерение цепи и регулировка провисания

1. Рекомендуемую величину провисания цепи см. В руководстве по обслуживанию.Большинство машин измеряют это расстояние от задней части ползунка цепи, что составляет примерно середину цепи. Потяните цепь до упора и измерьте расстояние между цепью и маятником. Для большинства велосипедов рекомендуется провисание цепи в 48–55 мм или 1,9–2,3 дюйма.
2. Если провисание вашей цепи выходит за пределы этого диапазона, используйте регуляторы цепи, чтобы изменить расстояние, и убедитесь, что вы производите одинаковую регулировку с каждой стороны. Как только вы закончите с регуляторами, затяните гайку оси.

Готово!

Вы должны быть готовы отправиться в путь или по тропе! Дайте нам знать, если у вас есть какие-либо полезные советы в комментариях ниже!

Рэйчел Бретцинг

Фиксированная звездочка без инструментов Метод снятия

Смещение цепи от звездочки и ведущего колеса	Натяните цепь на кожух каретки

Вот один для тех, кто ездит по дорогам с фиксированными колесами, у которых в ящике для инструментов может не оказаться цепного хлыста.(У трекеров, конечно же, есть один.)

Идея состоит в том, чтобы использовать саму цепь велосипеда в качестве инструмента для снятия, но более продуманным, целенаправленным и эффективным способом, чем просто сидеть на велосипеде и пытаться крутить педали задним ходом. Предполагается, что снято все стопорное кольцо; кто вообще пользуется одним?

Обращайтесь к машине как угодно, но один из способов — снять переднее колесо и поставить велосипед на дропауты вилки и тормозные рычаги. Если вы не можете найти мягкую землю, положите рычаги на кусок ткани или бумаги, чтобы не поцарапать их.

Оберните цепь вокруг звездочки	Более близкое изображение цепочки

Ослабьте колесные гайки и разорвите цепь. При таком способе работы на велосипеде цепь будет висеть ниже корпуса кронштейна. Теперь, если вы снимаете звездочку, протяните «верхний» участок цепи под нижнюю часть звездочки, удерживая ее в зацеплении с зубьями. Поверните колесо в нормальном направлении вращения, убедившись, что нижний участок цепи прямо опирается на кусок цепи, который теперь сцеплен со звездочкой.Это жизненно важно; Если во время снятия цепь упадет сбоку, она может погнуться.

По мере устранения провисания цепи выровняйте ее так, чтобы свободный конец упирался в поверхность корпуса кронштейна подальше от заднего колеса. Теперь, когда колесо вращается, цепь будет натягиваться на звездочке и блокироваться вокруг нее, как показано на рисунке. Продолжайте вращать колесо, и звездочка отсоединится. Вуаля!

Очевидно, что тот же метод можно использовать для предварительного натяжения звездочки перед поездкой, просто изменив способ намотки цепи на звездочку.Это должно быть сделано как само собой разумеющееся, чтобы избежать обрыва резьбы.

Как заменить цепь и звездочку на квадроцикле — ATV Helper

Цепь и звездочка на квадроцикле, несомненно, со временем изнашиваются. Зубья на звездочке изнашиваются и тупятся, а цепь со временем будет растягиваться. Кроме покупки высококачественных запчастей, вы тоже ничего не можете поделать, это просто нормальный износ.

Возможно, у вас нет изношенных деталей, но вы хотите заменить звездочку, чтобы отрегулировать передаточное число.Это популярное обновление для многих гонщиков, позволяющее получить больше мощности от квадроциклов. Я покажу шаги по замене обеих звездочек на квадроцикле, но для целей передаточного числа вам может потребоваться только одна звездочка. Ознакомьтесь с моим полным руководством по передаточным числам , если вам нужна помощь с вашим передаточным числом.

Если вы меняете звездочку для переключения передач, я предлагаю заменять заднюю звездочку только в том случае, если вы можете. Если вы меняете звездочку из-за износа, я бы посоветовал заменить ее и цепь.Лучше всего, чтобы цепь и звездочки изнашивались вместе.

К счастью, замена звездочки на квадроцикле — простая работа, которую вы можете выполнить дома. Есть несколько специальных инструментов, которые могут облегчить работу, но я смог сделать это с помощью обычных повседневных инструментов в моем гараже. Давайте начнем.

Как всегда, надевайте защитные очки и перчатки при выполнении любого технического обслуживания машины. Я считаю полезным опрыскать болты и детали, которые нужно удалить, WD-40 или проникающим маслом , чтобы облегчить снятие.

Шаг 1: Поднимите квадроцикл и снимите колесо

Первый шаг — поднять квадроцикл и снять заднее колесо, чтобы облегчить доступ к задней звездочке. Если вы можете поставить квадроцикл на домкрат или что-нибудь более устойчивое после того, как вы его подбросили.

Сейчас хорошее время, чтобы ослабить гайки, удерживающие переднюю и заднюю звездочки, если вы меняете их обе. Мне нравится хотя бы ослаблять их перед тем, как снимать цепь, потому что это облегчает их снятие позже. Чтобы звездочка не вращалась, я вставляю отвертку в одно из отверстий на тормозном суппорте.

Если вам не нравится идея использовать отвертку через тормозной суппорт, они делают Rotor And Sprocket Holder Tool , которые можно найти здесь, на Amazon.

Это держит все в твердом состоянии, пока вы ослабляете гайки звездочки. Кроме того, когда цепь все еще включена, передняя звездочка также не вращается, что облегчает ослабление и этих гаек. Вы всегда можете попросить кого-нибудь зажать задний тормоз, если у вас есть рука помощи.

Шаг 2: Снимите заднюю звездочку

Если вы уже ослабили гайки, удерживающие заднюю звездочку, это будет несложно.Просто снимите гайки, и вы сразу сможете снять заднюю звездочку. Если он заржавел или прилипает, возможно, вам придется использовать резиновый молоток, чтобы ослабить его.

Некоторым людям нравится снимать цепь перед тем, как снимать заднюю звездочку, и это нормально. У меня никогда не было проблем со снятием звездочки, так что я всегда делал это именно так. Если вы хотите сначала удалить цепочку, прокрутите вниз до шага, удалите цепочку, а затем вернитесь сюда, чтобы продолжить.

Шаг 3. Снимите переднюю звездочку (звездочку промежуточного вала)

Если вы уже сняли заднюю звездочку, должно быть легко снять цепь с передней звездочки. Вам пока не нужно снимать цепь с машины. Но освобождение его от передней звездочки значительно упрощает этот шаг.

Если вы уже ослабили болты на передней звездочке, это будет несложно. Просто открутите болты, удерживающие переднюю звездочку, и снимите звездочку. На некоторых квадроциклах есть шайба, защитная пластина или даже пружинная шайба, удерживающая звездочку на месте.

Если ваша новая звездочка не имеет шайб или пружинных зажимов, будьте особенно осторожны с этими деталями, потому что вам придется повторно использовать те, которые у вас есть.

Шаг 4: Удаление главного звена и цепи

Если вы внимательно посмотрите вдоль своей цепи, вы заметите, что у одного из звеньев сбоку есть зажим. Это главная ссылка. Вам необходимо удалить этот клип, прежде чем вы сможете удалить главную ссылку. Как только вы это сделаете, цепь можно будет разобрать и снять с машины.

Вы можете удалить основное звено с помощью плоскогубцев, отвертки и молотка или любым другим изобретательным способом, который вы можете придумать.Обычно они сразу появляются довольно красиво. Иногда они могут быть немного упрямыми, но все же получается.

Если в вашей цепи нет главного звена, вы, скорее всего, захотите получить комплект прерывателя цепи Like This One от Amazon. Вы можете использовать вращающийся инструмент, пробойник и молоток, но я предлагаю просто приобрести комплект. Это будет стоить около 20 баксов и избавит вас от головной боли. Он вам понадобится, если ваша новая цепочка все равно слишком длинная.

Шаг 5. Осмотр ползуна цепи и роликов

Теперь, когда вы сняли с машины обе звездочки и цепь, самое время взглянуть на ползун и ролики цепи, чтобы определить, нуждаются ли они в замене.Обычно они длятся довольно долго, но могут начать изнашиваться. Они помогают поддерживать натяжение цепи и важны для работы квадроцикла, поэтому, если они изношены, замените их.

Они не слишком дороги, поэтому, если вы хотите их заменить, сейчас самое время сделать это, разобрав все подряд. Вот хороший набор направляющих колеса для натяжителя цепи от Amazon по хорошей цене. Их легко снимать и устанавливать, обычно снимается только один болт.

Шаг 6: Установите новую переднюю звездочку

Обычно, когда вы заказываете новую переднюю звездочку, она поставляется с любыми необходимыми защитными пластинами или шайбами ​​и болтами.Если нет, надеюсь, вы сохранили свои старые. Установка довольно проста, просто установите звездочку, а затем защитную пластину так же, как вы их сняли.

Убедитесь, что вы установили звездочку правильно. Обычно сторона с выбитыми на ней цифрами (например, 13T) будет обращена наружу. Это число указывает, сколько зубьев у звездочки.

Я бы также порекомендовал установить резьбовой фиксатор на болтах, чтобы звездочка не ослабла во время езды. Замок резьбы средней прочности подойдет.Что-нибудь посильнее, и вам будет нелегко, если вам когда-нибудь понадобится снова заменить звездочку.

Вам будет сложно полностью затянуть болты без инструмента для держателя ротора и звездочки . Если у вас нет этого инструмента, просто затяните их как можно сильнее (вручную), и вы сможете закончить затягивать их, когда наденете цепь.

Шаг 7: Установите новую заднюю звездочку

Чтобы установить заднюю звездочку, выполните те же действия, что и с передней звездочкой.Убедитесь, что цифры обращены наружу, используйте фиксатор резьбы и затяните болты, чтобы удерживать его на месте.

Чтобы затянуть болты на задней звездочке, можно снова вставить отвертку в суппорт. Но на этот раз в верхней части, чтобы звездочка не проворачивалась назад при затяжке, как вы можете видеть на картинке. Лучше всего затягивать болты крест-накрест.

Шаг 8: Установите правильную длину цепи

Если вы ищете новую цепь для замены старой, вам нужно знать, сколько звеньев вам понадобится в вашей цепи.Если вам не хочется выходить и пересчитывать все звенья старой цепи, вы всегда можете просто взять самую длинную цепь и сократить ее для своего квадроцикла.

Большинство цепей имеют 76, 90 или 110 звеньев, так что вам, вероятно, в любом случае придется убрать несколько звеньев из любой цепи, которая будет подходить для вашей машины. Если вы получите слишком короткую цепь, вам придется добавлять звенья с помощью заклепочной машины, и это станет большой головной болью.

Вот ссылка на приводную цепь Niche 520 ATV с уплотнительным кольцом от Amazon, которая поможет вам начать поиск.Мне нравятся цепи с уплотнительными кольцами на каждом звене, они кажутся более долговечными и более качественными.

Когда у вас будет новая цепочка, вы можете использовать старую, чтобы увеличить ее размер, как на этом рисунке. Я бы все равно посчитал звенья, чтобы убедиться, что вы получите цепочку точно такого же размера. Но кладка новой цепи рядом со старой облегчает подсчет.

Существует несколько способов обрезать цепь до нужной длины, если вы знаете, какое звено нужно открыть. Я видел, как люди использовали вращающийся инструмент, например дремель, чтобы стачивать заклепку на звене и вытаскивать ее с помощью пробойника.

Но я предлагаю просто приобрести комплект прерывателя цепи Like This One от Amazon. Это просто делает работу намного проще, моя уже много раз пригодилась. И мне больше не снятся кошмары о разрезании цепей на фоне игры Fleetwood Mac «The Chain».

Шаг 9: Установка новой цепи и главного звена

Теперь у вас есть цепь нужной длины, пора ее установить на квадроцикл. Я бы посоветовал запустить цепь на передней звездочке и намотать ее таким образом.Это упрощает установку главного звена, когда отверстие для цепи находится рядом с задней звездочкой.

Теперь вставьте главное звено в отверстие цепи, наденьте пластину и наденьте предохранительный зажим, удерживающий главное звено на месте. Вы можете использовать плоскогубцы или отвертку, чтобы закрепить зажим.

Не забудьте затянуть болты передней звездочки, если вы еще этого не сделали. Теперь, когда цепь включена и задняя звездочка заблокирована, вы должны иметь возможность полностью затянуть болты передней звездочки.

Шаг 10: Регулировка провисания цепи

Новые звездочки включены, цепь включена, теперь вам нужно отрегулировать провисание цепи. Вы не хотите, чтобы цепь была слишком тугой, она может порваться из-за натяжения во время катания. Тем не менее, вы также не хотите, чтобы цепь провисала слишком сильно.

Лучше всего надавить на заднюю часть квадроцикла и отрегулировать там натяжение, оставив в цепи провисание от 1/4 ″ до 1/2 ″. Таким образом, если ваша подвеска находится внизу, это не разорвет цепь, потому что у вас достаточно люфта, чтобы это позволить.

Я нашел хороший метод — убедиться, что у вас есть провисание от 1/4 дюйма до 1/2 дюйма как вверх, так и вниз, когда вы сидите на квадроцикле. Это может привести к тому, что вы будете входить и выходить из машины, чтобы внести коррективы, но у меня это всегда срабатывало.

Чтобы отрегулировать провисание цепи, вам нужно ослабить болты, удерживающие заднюю ось и звездочку на месте, как показано на рисунке. Когда они будут ослаблены, вы сможете отрегулировать натяжные болты под ними.

Вы сможете затягивать или ослаблять натяжные болты, которые будут тянуть заднюю часть квадроцикла внутрь или наружу.Вот как вы регулируете натяжение цепи. Следите за задней звездочкой и цепью и держите их по прямой линии. Я всегда стараюсь отрегулировать как левый, так и правый натяжные болты одинаково, чтобы не допустить перекоса звездочки.

После того, как вы натянули цепь на нужное вам натяжение, затяните вторую гайку на натяжном болте, чтобы она не двигалась, и снова затяните болты, удерживающие задний конец на месте.

Вот и все, новая цепь и звездочки.Теперь просто наденьте шину и попробуйте. Сначала я бы поторопился, чтобы убедиться, что все работает нормально.

Роб

Это я топлю еще один квадроцикл. Я люблю ездить независимо от того, что это такое: снегоходы, квадроциклы, мотоциклы для бездорожья и все остальное по бездорожью. Я испытал свою долю машин и хотел бы поделиться этим опытом здесь.

Недавние сообщения

ссылка на Будет ли квадроцикл работать без воздушного фильтра? Как сделать так, чтобы квадроцикл работал с низким уровнем сжатия?

Будет ли квадроцикл работать с низким уровнем сжатия?

У вас возникли проблемы с запуском двигателя квадроцикла? Как насчет странных шумов, исходящих от двигателя? Если вы ответили «да», возможно, у вашего квадроцикла низкая компрессия.Иногда квадроцикл может …

Как установить задний переключатель (с видео)

В этом руководстве мы узнаем, как заменить стандартный задний переключатель с болтовым креплением.

Инструменты

Для этой работы вам понадобится шестигранный ключ на 5 мм для крепежного болта переключателя и шестигранный ключ на 2,5 или 3 мм для опорных колес, если вы не собираетесь снимать цепь для очистки или замены. Если вы снимаете цепь, вам может понадобиться инструмент для цепей, в зависимости от вашего типа цепи. Вам также понадобятся кусачки и метрический рожковый ключ на 9 или 10 мм или шестигранный ключ на 5 или 6 мм для снятия и установки троса заднего переключения передач.Последнее, что вам понадобится, это крестовая отвертка (+) для регулировки ограничительных винтов переключателя.

Снятие заднего переключателя

Первый шаг — переставить цепь на самую маленькую заднюю звездочку. Затем снимите торцевую крышку троса переключения передач и ослабьте стяжной болт троса. Снимите трос с переключателя скоростей.

Теперь вам нужно снять цепь с переключателя. Некоторые цепи имеют специальный соединительный штифт, который необходимо заменить при снятии, поэтому, если вам не нужно снимать цепь для очистки или замены, вы можете просто снять нижнее опорное колесо и повернуть пластину клетки, чтобы освободить цепь.Если вы снимаете цепь, отсоедините звено и протяните цепь через опорные колеса.

Теперь вы можете отвинтить крепежный болт переключателя до упора против часовой стрелки, чтобы снять переключатель.

Установка заднего переключателя

Перед установкой нового заднего переключателя смажьте крепежный болт водостойкой смазкой. Затем ввинтите его частично в подвеску переключателя и поверните по часовой стрелке, чтобы убедиться, что винт b или язычок находится за плоскостью на задней части подвески.Затем полностью затяните крепежный болт.

Если ваша цепь все еще на велосипеде, снимите нижнее опорное колесо и проденьте цепь через верхний шкив. Затем установите на место нижнее опорное колесо. Если вы сняли цепь, протяните ее через опорные колеса и снова подсоедините. Поищите на сайте учебные пособия по использованию инструмента цепочки или быстросъемного звена цепи.

Установка заднего переключателя

Теперь отрегулируйте винт верхнего предела (H) так, чтобы верхнее опорное колесо находилось примерно на одной линии с самой маленькой звездочкой, если смотреть сзади.

Ввинтите трос переключения передач обратно в переключатель, затяните его и затяните анкерный болт, чтобы трос стал плоским. Затем найдите оголенный участок кабеля и потяните за него, чтобы убедиться, что кабель вставлен и не провисает. Затем ослабьте кабель, снова затяните его и снова затяните.

Теперь вам нужно отрегулировать задний переключатель, как показано в предыдущих уроках. При необходимости обрежьте кабель так, чтобы осталось около 2 дюймов. Затем наденьте концевую заглушку кабеля и обожмите ее.

Алекс Рамон

С раннего детства увлекался велосипедами, до двадцати лет проработал механиком в веломагазинах. Его увлечения включают равнинный BMX, одноколесные велосипеды, велотуризм, горный велосипед и шоссейную езду.

Ссылки по теме

Рекомендуемые инструменты

Категории

.
