Расчет фундаментной плиты

Расчет фундаментной плиты


Укажите необходимые размеры в миллиметрах

Y — длина фундаментной плиты
X — ширина плиты
B — полная высота фундаментной плиты

Z — длина ячейки
W — ширина ячейки
D — диаметр арматуры
R — количество горизонтальных рядов арматуры
Если расчет арматуры вам не требуется, то оставьте это поле пустым.

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.

M — сколько требуется мешков цемента на 1 кубический метр бетона
K — вес одного мешка цемента в килограммах

T — толщина доски для опалубки
H — ширина доски
L — длина доски

Укажите стоимость материалов в вашем регионе.

Не забудьте пересчитать цены на сыпучие материалы в стоимость по весу, а не по объему.
Одним из видов мелкозаглубленного фундамента является монолитная фундаментная плита.
Обычно такой фундамент представляет собой монолитную бетонную плиту, которая расположена под всей площадью дома.
Для восприятия без деформаций нагрузок в плитном фундаменте обязательно применяется пространственное армирование по всему объему.
Их устройство требует большего расхода бетона и арматуры по сравнению с традиционными видами фундаментов и поэтому несколько дороже.

Что поможет рассчитать данная программа?

Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона — цемент, песок, щебень.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.

Расчет бетона на монолитный фундамент (плиту) онлайн

Планирование расходов на строительство – важнейший этап, без которого невозможно определиться с закупками материалов. Приступая к фундаментным работам, следует точно рассчитать объемы необходимых материалов на плиту и их предварительную стоимость.

Фундамент, выполненный в виде монолитной плиты, является самым надежным и дорогостоящим из всех оснований. Затраты на бетонную смесь и изоляционные материалы весьма значительны. Однако расходы на укладку монолитного фундамента полностью окупаются высоким качеством и долговечностью получаемой основы.

Данный вид фундамента был и остается одним из самых популярных среди застройщиков. Подобное основание обеспечивает самое низкое удельное давление на почву, поэтому сооружения можно возводить практически на всех видах грунтов.

Мы предлагаем максимально простой и удобный калькулятор расчета монолитной плиты фундамента. Всего за несколько секунд вы будете знать ориентировочную сумму предстоящих расходов.

Если у вас на руках уже имеется смета и точный план строительства, остается лишь ввести готовые значения параметров в нашу программу. Результаты будут предоставлены онлайн.

Делая расчеты на сайте «Хоумстрой», вы можете быть полностью уверенными в их точности. Нами используются актуальные нормативные данные. Все вычисления базируются на требованиях действующих СНиПов.

Нет смысла выполнять сложные выкладки вручную, рискуя ошибиться в расчетах. Полученные с помощью нашего онлайн-калькулятора данные достаточно точны. Вы можете смело ориентироваться на них при создании монолитного фундамента.

Быстрый расчет онлайн

Основание в виде плитного фундамента подходит для легких построек и массивных многоэтажных домов. При четком соблюдении технологии закладки здание простоит 100 и более лет.

Долговечность возводимых сооружений напрямую зависит от правильного расчета глубины укладки, ширины плит и качественного армирования. Выполнение расчетов вручную займет немало времени.

Чтобы помочь заказчикам с оформлением заявки, сотрудники компании «Хоумстрой» создали удобный онлайн-калькулятор монолитной плиты.

Расчеты выполняются в несколько кликов!

Калькулятор предельно прост в использовании. От заказчика требуется указать:

  • Марку бетона требуемой в техническом задании прочности.
  • Ширину закладки фундамента в метрах.
  • Длину фундаментной плиты в метрах.
  • Высоту сечения фундамента в сантиметрах.

Для расчета арматуры следует ввести:

  • Длину закупаемых стержней арматуры в метрах (не обязательный параметр).
  • Крепления стрежней каркаса при помощи арматурной проволоки или сварки.

Расчет арматуры в соответствии с параметрами фундаментной плиты выполняется по СНиП 52-01-2003.

Для расчета опалубки потребуется ввести:

  • Ширину и длину опалубочной доски в метрах.
  • Толщину доски в сантиметрах.

При вводе параметров дробные значения следует отделять точкой, например – 0,4.

После указания города доставки, следует нажать кнопку «Рассчитать». Если вы просто поставите галочку напротив вашего населенного пункта, рядом высветится расстояние до ближайшего РБУ компании «Хоумстрой».

После ввода всех параметров калькулятор монолитного фундамента моментально выдаст необходимый результат онлайн.

Специалисты советуют учесть, что при увеличении массы возводимого сооружения увеличивается и толщина бетонной платформы основания. Затраты на материалы при этом существенно возрастают.

Только получив геолого-гидрологическую экспертизу грунтов в месте предстоящего строительства, можно четко оценить целесообразность укладки дорогостоящего монолитного основания. Возможно, будет достаточно одного ленточного фундамента.

Расчет количества арматуры для фундаментной плиты: шаг арматуры, диаметр, калькулятор

Плитный фундамент наиболее востребован при строительстве домов из теплоэффективных материалов: газо- и пенобетона, арболита, полистиролбетона, керамоблоков.

В погоне за отменными теплоизоляционными качествами их плотность уменьшается, что не лучшим образом сказывается способности сопротивляться изгибающим нагрузкам. Плита, за счёт большой площади опирания, наиболее статична и к тому же подходит практически для любых грунтов – отсюда и такая популярность. А так как многие застройщики ведут самостоятельное беспроектное строительство, вопрос о расчете количества арматуры для фундаментной плиты вызывает у них наибольший интерес.

Площадь плитного фундамента соответствует площади здания по осям, иногда лишь ненамного превышая её для того, чтобы можно было установить облицовку с утеплением. Именно это отличает данный вид фундамента от прочих, и делает его наиболее надёжным в плане пространственной устойчивости. Однако, чтобы обеспечить её с учётом воздействующих нагрузок и прочностных характеристик грунта, плиту нужно грамотно спроектировать.

В определённых случаях требуется предусмотреть не плоский вариант, а ребристый, причём рёбра могут быть направлены как вниз, так и вверх. Первый вариант – это традиционный вид ребристой плиты. Смысл её работы заключается в том, что грунт, находящийся между рёбрами, под давлением здания уплотняется и включается в работу синхронно с горизонтальной частью конструкции — это даёт возможность уменьшить толщину бетона. Изгибающий момент приходится на центр плиты, в котором продольно всегда располагается промежуточное ребро, поэтому верхнюю зону требуется армировать более интенсивно.

На просадочных грунтах лучше всего работает плита с рёбрами вверх. Устроив поверх них монолитное перекрытие, можно получить железобетонное основание с коробчатым сечением, которое идеально противостоит неравномерным просадкам. Если подобных проблем на участке нет, такой вариант плиты используют при строительстве домов из низкоплотного ячеистого бетона, для которого любые подвижки основания чреваты трещинообразованием.

Плита с рёбрами вверх под газобетонные стены

Прежде всего, это удобно, так как рёбра в данном случае играют роль цоколя и позволяют поднять выше уровень пола первого этажа. Если проблем с просадочностью грунта нет, цокольное перекрытие делают не монолитное, а балочное, что позволяет обеспечить доступ к расположенным под полом трубам в случае необходимости ремонта. Так как в рёбрах имеется дополнительное армирование, горизонтальная часть плиты тоже может проектироваться с меньшей толщиной.

Естественно, в каждом случае расчет арматуры для плитного фундамента производится индивидуально, и никакого общего рецепта здесь быть не может. Разве что даются какие-то общие рекомендации, на которых, собственно и построен принцип работы онлайн калькулятора.

Устройство каждого вида плиты имеет свои резоны, но в общих чертах список достоинств и недостатков данной конструкции таков:

Плюсы Минусы
Главным достоинством плитных фундаментов является их высокая несущая способность, возможность устройства в сложной гидрогеологической обстановке, в том числе при высоком УГВ. Высокая материалоёмкость.
При условии правильного расчёта с учётом характеристик грунта, исключается крен и вероятность неравномерной просадки. Высокая себестоимость по сравнению с лентами мелкого заложения и ростверками на столбах.
Ребристая структура даёт возможность получить экономию бетона, но при этом очень важен правильный расчёт арматуры. При наличии рёбер жёсткости, опалубку приходится формировать дважды.
Если плита поверхностная, кладка стен может осуществляться без цоколя. При этом тело плиты одновременно будет выполнять функции чернового пола. Заливку рёбер невозможно произвести одновременно с плитой, поэтому времени на формирование ребристого фундамента уходит больше.
При возведении дома с подвалом или цокольным этажом, роль направленных вверх рёбер играют стены. В данном случае этот вид плиты единственно возможный, и он обеспечивает заглублённой части дома идеальную жёсткость. Теоретически плиту можно устроить и на неровном рельефе, но на практике этого никто не делает, потому что дорого и технически сложно.
Если подвал не нужен, всегда есть возможность сделать плиту в незаглублённом варианте, а это существенная экономия на земляных работах. Наиболее трудоёмкой получается плита с коробчатым сечением: в виде чаши с монолитным перекрытием. Но это самый надёжный фундамент для просадочных грунтов.
Благодаря совмещению плиты с фундаментными лентами (снизу или сверху), есть возможность уменьшить толщину горизонтальной части и тем самым сэкономить на количестве заливаемого бетона. Вводы под коммуникации, электроэнергию и слаботочные линии прокладываются под плитой, в песчаном подстилающем слое, и в процессе эксплуатации доступа к ним нет. Поэтому профессиональное проектирование обязательно, и оно должно предусматривать резервные линии на случай выхода из строя основных трубопроводов.
Благодаря поверхностному расположению монолита и небольшой толщине, минимальный расход пиломатериалов на опалубку.

Почему плитный фундамент делается не просто бетонный, а железобетонный? Да потому, что бетон хорошо работает только на сжатие, а вот справляться с нагрузками на изгиб и растяжение ему помогает арматура. Без неё может быть залита только плита пола, которая не воспринимает нагрузок от веса стен и прочих конструкций здания. А если учесть ещё и силы морозного пучения, которые непременно действуют на плиту при малом заглублении, становится понятно, что без арматуры никак не обойтись.

Стальная арматура – это традиционный вариант армирования бетонных конструкций. Она представляет собой горячекатаные стержни из сплава железа с углеродом и легирующими добавками (маркируется А). Стержни бывают гладкими и профилированными.

Гладкие (класс А1) в фундаментных каркасах используются исключительно в качестве конструкционной арматуры (поддерживающей рабочие стержни), так как плохо сцепляются с бетоном. Из этой арматуры в плитах могут выполняться разве что подставки-лягушки или плоские каркасы для поддержки сетки верхнего яруса. Сваривать такую арматуру нельзя, можно только вязать.

Профилированная арматура (классы A2-A5) является в каркасе основной и, будучи уложенной в плите в продольном и поперечном положении, воспринимает растягивающие усилия на себя. Рифлёная арматура отличается по форме профиля, который бывает:

  1. Кольцевым. Это традиционная для нашей страны арматура, выпускающаяся по ещё советскому стандарту (ГОСТ 57*81). Её сечение представляет собой круглый профиль с двумя продольно идущими выступами, соединяемыми поперечными рёбрами по двухзаходной спиралевидной линии при диаметре более 8 мм, и по однозаходной линии при диаметре 6 мм. Именно к этому виду относится применяемая для вязки фундаментных каркасов арматура класса А3(А400).
  2. Серповидным. Этот вид арматуры имеет несколько другую форму профиля: у неё винтовые рёбра не закольцованы, а в местах примыкания к продольным выступам у них имеются промежутки. Сделано это для удобства сварки. Так как эта арматура соединяется иным способом, чем кольцевая, то и выпускается она по другому стандарту (ГОСТ 52544*2006).
  3. Существует ещё арматура со смешанным профилем. Он введён для повышенного сцепления и только для арматуры класса А500. Стержней более низкого качества с таким профилем не производят, и это позволяет определять класс арматуры визуально.

Внешние различия между арматурой для сварки и вязки

Кстати, о классах. Обозначения А1, А2, А3 и т.д. устаревшие, им на смену давно пришла более современная классификация А300, А400, А600. Чтобы избежать путаницы, в строительной документации почти всегда указываются оба варианта маркировки – новая в скобках.

Старая и новая классификация арматуры для вязки

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Для свариваемой арматуры старая маркировка не применяется: пишут просто А400С. Знаки в маркировке означают, что арматура горячекатаная, с пределом текучести не меньше 500 Н/мм², со сварным способом соединения стержней, о чём и говорит буква «С».

Изначально стеклопластик был придуман для применения в авиационной и космической промышленности, так как при меньшем весе у него почти втрое выше прочность на разрыв и отсутствует коррозия. С момента создания технологии пултрузии (протяжки), по которой изготавливают рельефную арматуру, аналогичную металлической, область применения композитов расширилась, и её активно стали применять в строительстве.

  • Сегодня такую арматуру изготавливают не только из стеклопластика (СПА), но из углепластика, базальтопластика и их комбинаций. Наиболее дешёвым является именно стеклопластик, а потому и арматура из него наиболее востребована в строительстве.
  • Как и металлическая арматура, композитная предлагается длинномером в бухтах, в отдельных стержнях и заводских картах. Учитывая меньший вес таких изделий, из расчёта на тонну или килограммы такая арматура получается втрое дешевле, если сравнивать аналогичные диаметры.
  • Благодаря лучшим физико-механическим характеристикам композитов, стержни для каркаса можно брать меньшего диаметра, так что выгодна такая арматура не только из-за цены. Если стальные стержни для каркасов фундаментов берут не менее диаметра 12 мм, то стеклопластиковые можно брать диаметром 8 мм – на две размерных ступени меньше.
  • У стеклопластика модуль упругости ниже, чем у стали примерно в 5 раз, но он постоянный, и не зависит ни от нагрузок, ни от окружающей температуры – и в это несомненный плюс. Так же у композита высокая прочность на разрыв, что и даёт возможность уменьшать диаметр стержней.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Предел прочности у стальной арматуры составляет порядка 400 Мпа, а у композитной, в 3-4 раза выше. У бетона эта характеристика по сравнению даже с металлом невысока, при перегрузках цементный камень начинает разрушаться первым, и тогда в работу включается арматура. Вот здесь-то и становится важным предел её прочности, ведь чем выше цифра, тем большую нагрузку способен выдержать фундамент.

Следуя этой логике делаем вывод, что при армировании композитной арматурой плита будет в три раза выносливее. Почему же тогда стеклопластик не заменяет стальную арматуру повсеместно? Всё из-за того же модуля упругости (эластичности). При пиковых нагрузках такая арматура хоть и не рвётся, но способна растягиваться и провисать, а бетон из-за этого сильнее растрескивается. Но в малоэтажном строительстве таких нагрузок нет, поэтому здесь применение композитной арматуры наиболее распространено. Главный резон её применения – отсутствие коррозии.

Согласно нормативам, площадь сечения рабочей арматуры железобетонной конструкции должна составлять не менее 0,05% от площади поперечного сечения монолита. Допустим, вам нужно залить плиту размером 8*10 м толщиной 0,3 м. Площадь её поперечного сечения составит 8 м* 0,3 м = 2,4 м². 0,05% от этой цифры составляет 0,12 м² – или 12 см².

Теперь, ориентируясь на полученную цифру, подбираем диаметр арматуры вот по такой таблице:

Таблица подбора диаметров арматуры

Находим полученное значение (меньше нельзя, больше можно), нужные цифры в таблице подчёркнуты красным. Согласно табличным данным, при диаметре арматуры 14 мм каркас должен состоять из 8 стержней с шагом 125 мм. При диаметре стержней 12 мм, сетка должна состоять из 11 стержней с шагом 91 мм (округляем в большую сторону до 100 мм). В плоской плите у нас два ряда арматуры, поэтому и шаг между стержнями можно сделать в два раза больше – 200 мм.

Для фундаментной плиты под малоэтажный дом, арматура диаметром 12 мм, устанавливаемая с шагом 200, является усреднённым и самым оптимальным вариантом. Слишком маленький шаг арматуры в плите фундамента не позволяет бетону нормально проходить между прутьями каркаса при заливке, а слишком большой может сделать армирование и вовсе бесполезным, так как в этом случае бетону в зоне квадрата внутри ячейки, всё равно приходится работать на растяжение.

Диаметр 12 мм для стальной арматуры считается минимальным, даже когда плита фундамента имеет меньший размер. Если она формируется без проекта, необходим определённый запас прочности.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Расчёт диаметра для композитной арматуры обычно делают как для стальных стержней, но по факту берут на одно, или даже два значения ниже.

Принцип замены диаметров стальных стержней на композитные

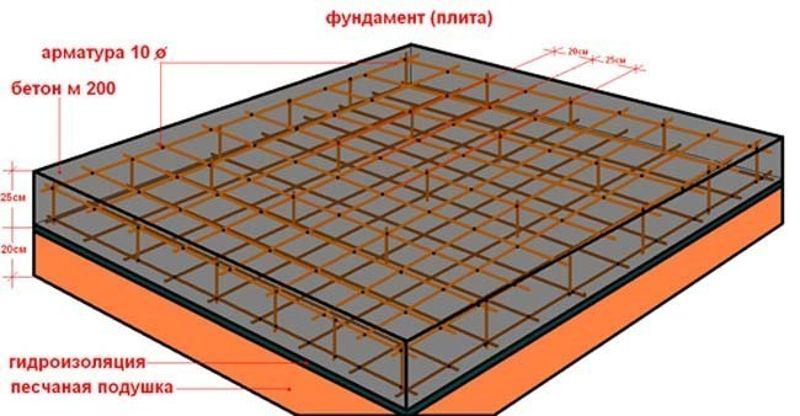

Расчет арматуры для плиты фундамента зависит от её толщины – а она может быть принципиально разной, если сравнивать, к примеру, плоскую плиту с ребристой. В плоской плите, предназначенной для жилого дома из газобетона, толщина всегда больше 250 мм, поэтому армируется она всегда объёмным каркасом. В этом случае у него два уровня рабочей арматуры, соединяемых между собой плоскими каркасами или специальными арматурными подставками.

Оптимальный шаг сетки, как уже было сказано, 200*200 мм. Дополнительные стержни закладывают в местах возведения внутренних стен, тяжёлой кирпичной печи или камина, несущей колонны, отверстий под коммуникации. Но в целом, арматура распределена по плите равномерно.

Визуализация шага арматуры рулеткой

Если плита ребристая, у неё есть дополнительная несущая основа, поэтому толщина горизонтальной части может уменьшаться до 120 мм. При толщине плиты менее 150 мм она армируется не объёмным, а плоским каркасом. То есть, рядов рабочей арматуры будет не два, а один, но при этом шаг между стержнями будет не 200, а 100 мм.

Расчет армирования рёбер, которые, по сути, являются фундаментными лентами, выполняется отдельно. Используется тот же принцип расчёта, что и для плиты (0,05% от поперечного сечения), только каркас в соответствии с формой монолита, будет иметь иную конфигурацию. Учитывая, что высота ребра от подошвы до обреза обычно не превышает 400 мм, для его армирования обычно хватает 4 продольных стержня d=12 мм. Их поддерживают хомуты из арматуры d=8 мм, расставленные с шагом 50 см.

Чтобы правильно рассчитать необходимое количество арматуры, необходимо иметь перед глазами схему её расстановки. Так что, если проекта у вас нет, сделать чертёж придётся самостоятельно.

Рассчитаем для примера расход арматуры на плитный фундамент размером 8*10 м с объёмным каркасом.

Количество продольных стержней d=12 мм:

  1. 10 м (длина плиты) — 0, 035 м *2 (два боковых защитных слоя толщиной по 35 мм) = 9,93 м — длина одного стержня.
  2. 9,93 м : 0,2 м (шаг расстановки стержней) – 1 = 48,65 шт — количество стержней в одной сетке. Округляем до 49 штук.
  3. 49 шт*2 = 98 шт – общее количество продольных стержней в двух уровнях армирования.

Количество поперечных стержней d=12 мм:

  1. 8 м (ширина плиты) — 0, 035 м *2 (толщина защитных слоёв бетона) = 7,93 м – длина одного стержня.
  2. 7,93 м : 0,2 м – 1 = 38,65 шт стержней в одном ярусе. Округляем до 39 штук.
  3. 39 шт*2 = 78 штук — общее количество поперечных стержней в двух уровнях армирования.

Суммируем: 98+78=176 шт. Так как арматура продаётся по 11,7 м, вам придётся купить 176*11,7м=2059,2 м арматуры. При диаметре 12 мм, 1 метр стальной арматуры весит 0,888 кг. Соответственно, общий вес составит 1829 кг, или 1,83 тн.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Продаются стержни длиной и по 6 м, но тогда вам все пояса придётся составлять из кусков, а при подсчёте количества нужно будет учитывать величину нахлёста. В таком случае расход арматуры может оказаться ещё больше.

Аналогично производится и расчёт арматуры для плоских каркасов, устанавливаемых вертикально: сначала для одного, учитывая его длину, ширину и количество перемычек, а потом умножаете на количество поддерживающих поясов. Единственно, если плита монтируется без подбетонки, снизу толщина защитной оболочки должна быть не 35, а 75 мм.

Рассчитать, сколько нужно арматуры для фундамента плита, можно и с помощью одного из онлайн сервисов, предлагаемых почти на каждом строительном сайте. Всё, что в такой калькулятор требуется ввести, это размеры плиты, количество уровней армирования, диаметр и шаг расстановки арматуры.

Мы решили сделать такой расчёт сразу на трёх разных сервисах. При одинаково введённых данных, все три дали абсолютно разные сведения по результатам расчетов, причём погрешность ответов довольно большая. Дело в том, что такие сервисы не учитывают отходы на резку арматуры, а высчитывают конкретное количество стержней, нужное на данный каркас.

Но ведь вам, даже если и нарежут в магазине стержни в размер, посчитают-то всё равно за целые, по 11,7 м. Считаем, что наш ручной расчёт арматуры на фундаментную плиту получился более точным. Лишь один калькулятор, в котором подсчёты выполнялись с 10% запасом, выдал ответ, наиболее близкий к тому, что получили мы.

Пример расчёта арматуры для плиты фундамента на калькуляторе

Если учитывать при покупке отпускную длину стержня, никакой запас на раскрой и не понадобится делать. Для плиты заданного нами размера (8*10 м), и продольные, и поперечные стержни короче отпускной длины. Может быть так и получится больше обрезков, но их можно использовать для изготовления П-образных хомутов, соединяющих торцы стержней верхней и нижней сетки. Да и плоские каркасы можно сделать из них же, только нужно правильно посчитать количество отходов.

Главной ошибкой в проектировании фундаментной плиты, которая влияет на её несущую способность, является неправильное определение толщины монолита. От неё зависит площадь поперечного сечения плиты, а соответственно и подбор диаметра арматуры, и шаг её расстановки.

Но правильный расчет диаметра арматуры для монолитной плиты фундамента ещё не гарантирует итогового качества конструкции, важно ещё грамотно произвести монтаж. Чтобы избежать ошибок, следует учитывать такие нюансы:

  • При наращивании длины арматурные стержни соединяют не встык, а внахлёст. Для арматуры d12 мм минимальный нахлёст составляет 38 см.
  • Длина всех прутьев – и не только рабочих, но и поддерживающих, должна быть такой, чтобы вокруг арматуры образовывался защитных слой бетона. Стержни не должны оголяться и контактировать с грунтом, иначе коррозия по цепочке будет передаваться всему каркасу. Композитная арматура коррозии не боится, но она так же должна быть под защитой бетонного слоя — разве что, можно сделать его немного тоньше.
  • Размер ячеек каркаса не должен превышать 350 мм, так как это ослабляет конструкцию, вынуждая бетон работать на растяжение.
  • Нижний ряд рабочей арматуры должен укладываться только на пластиковые подставки, а не на обломки кирпичей или куски досок.

Чтобы каркас не оказался перекошенным и имел правильную геометрическую форму, выставлять нижний ряд арматуры в горизонталь нужно по отметкам, вынесенным на обноску или борта опалубки.

Расчет плиты перекрытия

Добавил:

Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.

Вуз:

Предмет:

Файл:

=жбк!=.docx

Скачиваний:

Добавлен:

Размер:

2.17 Mб

Скачать

Блок: 1/2 | Кол-во символов: 567
Источник: https://StudFiles.net/preview/2855527/

Преимущества устройства монолитного перекрытия

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

  • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
  • они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
  • с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
  • цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
  • К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Блок: 2/6 | Кол-во символов: 1655
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Калькулятор

Сервис бесплатной оценки стоимости работы

  1. Заполните заявку. Специалисты рассчитают стоимость вашей работы
  2. Расчет стоимости придет на почту и по СМС

Номер вашей заявки

Прямо сейчас на почту придет автоматическое письмо-подтверждение с информацией о заявке.

Оформить еще одну заявку

Блок: 2/2 | Кол-во символов: 308
Источник: https://StudFiles.net/preview/2855527/

Как чертить план перекрытий и покрытий

Первое, что необходимо для того чтобы чертить план перекрытий и покрытий, за основу нужно взять план здания без перегородок, внутренних размеров и других элементов.

Далее необходимо разместить несущие элементы перекрытий на несущих стенах в соответствии с существующими нормами, к примеру, сборные плиты перекрытий необходимо опирать на две несущие стены с перекрытием в 15 см на каждой стене.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины. Используя разные по ширине плиты, можно избежать образования больших участков недоборов.

Дело проще обстоит с монолитными перекрытиями, так как под них нет необходимости выбирать плиты из сортаментов сборных элементов.

Блок: 3/15 | Кол-во символов: 755
Источник: https://astgift.ru/raschet-plity-perekrytija/

Шаг 2. Проектируем геометрию плиты

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т. к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Блок: 3/6 | Кол-во символов: 1068
Источник: https://KrovGid.com/proekt/raschet-plity-perekrytiya.html

Калькулятор расчета монолитного плитного фундамента

Однако при их использовании необходимо производить расчет арматуры, а также подбирать нужную марку бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и  размеров. К первым можно отнести обозначения монолитных участков, наименование сборных плит перекрытия, выпуски арматуры и другое. Наносимые размеры существенно не отличаются от размеров на плане дома. Они показывают расстояние между осями, габаритные размеры и расстояние по контурам.

Блок: 4/15 | Кол-во символов: 544
Источник: https://astgift.ru/raschet-plity-perekrytija/

Шаги черчения плана перекрытия и покрытия

Обратите внимание на план несущих стен, предоставленный снизу. Мы видим, что все стены не без проемов. Это важный момент. На этом этапе уже у здания должны быть перемычки над проемами.

Использование плана здания без перемычек затруднит процесс раскладки плит перекрытий.

Раскладку плит перекрытий на план дома необходимо начинать с одного из краев. Целесообразность того или иного варианта раскладки необходимо определять по количеству монолитных участков — их должно быть как можно меньше.

Доходя до мест, где невозможно установить плиты, необходимо остановиться и продолжить раскладку непосредственно после этого участка плана перекрытий (на чертеже снизу обозначен красной вертикальной линией).

Участки недоборов, то есть, участки, которые остались незакрытыми плитами перекрытий, необходимо замоноличивать. 2) / 8 = 1800 кг/м.

Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП и СНиП основывается на следующих расчетных предпосылках:

Схема пустотелой армированной плиты перекрытия

  1. Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
  2. Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
  3. Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

ER = 0.8 / (1 + Rs / 700).

Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs — расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

Блок: 6/10 | Кол-во символов: 1891
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Пример расчета монолитной плиты перекрытия в виде прямоугольника

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

  • при λ > 3, продольный больше поперечного в пять раз;
  • при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

  • Fa1 = 3.845 кв. см;
  • Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

  • продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
  • поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.

© 2019 stylekrov.ru

Блок: 6/6 | Кол-во символов: 1724
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Блок: 2/10 | Кол-во символов: 3074
Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

Смета стоимости монолитной плиты

Среди преимуществ способа нужно отметить простоту и высокую скорость проведения монтажных мероприятий. Нужно отметить, что продукция бывает пустотной и монолитной, но в каждом случае гарантируются высокий уровень надежности, стойкости к огню и влаге. Сборные плиты идеально подходят для создания пролетов, отличающихся простой геометрической формой.

  • Монолитные плиты могут устанавливаться на определенном месте с помощью опалубки, бетонной заливке, армирования. Данная методика успешно используется, если пролеты здания обладают сложной геометрической формой. Предполагается, что схема армирования монолитного перекрытия при таком раскладе должна разрабатываться с помощью специалиста, который поймет, как нужно настилать арматуру по всему пространству дома. Конструкция должна устанавливаться на несущие стены здания, причем минимальная ширина опирания должна достигать 120 миллиметров при толщине используемой плиты не больше 100 миллиметров.
  • Сборно-монолитные плиты представлены изделиями, которые создаются в заводских, а также в домашних условиях. Данный метод идеально зарекомендовал себя даже при пролетах, отличающихся сложной геометрической формой. Сборно-монолитные плиты позволяют гарантировать надежность, жесткость, стойкость возводимого здания.
  • Продукция Terifa представляет собой достойную замену прежним перекрытиям. Terifa состоят только из сборных частей, отличающихся высоким уровнем прочности. Предполагается возможность проведения работ по возведению подобных конструкций без подъемных кранов и создания опалубки.
  • Блок: 8/15 | Кол-во символов: 1569
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Армирование монолитных плит перекрытия: основные задачи

    Почему нужно проводить армирование плит? Какие основные задачи оказываются достигнутыми благодаря соответствующим строительным мероприятиям?

    Монолитные плиты в последнее время становятся все более востребованными. Без них невозможно представить современное строительство, которое существенно упрощается и ускоряется. Среди преимуществ используемой продукции нужно отметить долговечность, влагостойкость и огнеупорность. В результате предполагается возможность для создания теплых перекрытий, которые будут гарантированно защищать жилые помещения от ветра и сильного холода.

    Однако понимание физики определяет необходимость армирования монолитной конструкции. Итак, почему требуется позаботиться об армировании? Все обусловлено неправильным распределением нагрузки, которая становится излишней даже для самого крепкого, прочного бетона.

    В каждом случае поперечное армирование плиты перекрытия позволяет укрепить создаваемую конструкцию, продлевая срок ее эксплуатации. В большинстве случаев процесс протекает с применением арматуры, диаметр которой составляет от восьми до четырнадцати миллиметров. Кроме того, предполагается создание каркаса, который устанавливается внутри бетонной плиты. Визуально используемый каркас напоминает решетку, причем расстояние между установленными прутьями может быть разным. 2 / 23.

    Для частных случаев можно получить некоторые определенные значения:

    1. Плита в плане 6х6 м — Mx = My = 1.9тм.
    2. Плита в плане 5х5 м — Mx = My = 1.3тм.
    3. Плита в плане 4х4 м — Mx = My = 0.8тм.

    При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

    Блок: 10/10 | Кол-во символов: 1122
    Источник: https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html

    Армирование плиты перекрытия: основные преимущества

    Современная методика, которая открывает новые возможности в строительстве, обладает важными преимуществами.

    1. Отсутствует необходимость в поиске тяжелой техники, а точнее – кранов.
    2. Присутствует возможность для успешного возведения конструкции любой формы.
    3. Перекрытие может порадовать высоким уровнем прочности, стойкостью к любым внешним факторам.
    4. Для армированной плиты в качестве опор могут использоваться дополнительные конструкции, например, стены и колонны.
    5. Можно проводить армирование монолитной плиты для зданий, где влажность достигает 60%. Если же на внутренних стенах присутствует пароизоляция, влажность в помещении может составлять 75%.
    6. Гарантируется оптимальный уровень звуковой изоляции.

    Блок: 10/15 | Кол-во символов: 752
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Как армировать монолитную плиту: основные правила

    Перед проведением запланированных мероприятий нужно принимать во внимание важные правила. В обязательном порядке нужно руководствоваться технологическим планом, который определяет конечный результат.

    1. Предполагается возможность использования напряженной сетки, включающей в себя высокопрочные канаты. Предполагается возможность использования сетки для армирования конструкций, которые перекрывают пролеты и с длиной больше 8 метров.
    2. Для армирования можно использовать обычные сварочные сетки, которые включают в себя прутья с диаметром свыше 6 миллиметров. Расстояние между подобными прутьями не должно превышать 60 сантиметров.
    3. Толщина платформы и ширина создаваемого перекрытия являются взаимосвязанными. Армирование монолитной плиты должно осуществляться на основе прутьев только, если толщина платформы будет меньше ширины перекрытий. По данной причине перед проведением строительных мероприятий нужно проводить расчет.
    4. Толщина платформы меньше пятнадцати сантиметров позволяет использовать только однослойной армирование плиты перекрытия. При большей толщине присутствует возможность создания двух слоев, благодаря чему конструкция приобретет оптимальные технические характеристики.
    5. Для заливки арматуры нужно использовать жидкий бетон. Идеальный вариант – это бетон марки М200. В противном случае используемые материалы не смогут обрести оптимальную прочность.
    6. Предполагается проведение расчета для того, чтобы гарантировать создание правильной конструкции с оптимальными зонами усиления. Специальная обработка требуется для мест, которые касаются с опорами конструкции, отверстиями, серединой плитой, предполагают наличие скопления нагрузок.
    7. Вспомогательное армирование перекрытий используется, прежде всего, только для отверстий, основное – на полноценной основе. Несмотря на это, расчет опалубки нужно выполнять на всю длину конструкции.

    Блок: 11/15 | Кол-во символов: 1896
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Схема армирования плиты перекрытия: что нужно знать?

    В настоящее время схема армирования может быть разной, но при этом принцип всегда оказывается классическим:

    1. Арматура в верхней и нижней части плиты.
    2. Армирование для перераспределения нагрузки на конструкцию.
    3. Подставки для катанки.

    В дальнейшем схема армирования может различаться. В обязательном порядке все расчеты нужно проводить правильно, так как от этого зависит, насколько надежной будет конструкция монолитного покрытия здания.

    Блок: 12/15 | Кол-во символов: 490
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Этапы армирования

    Итак, как армировать плиту перекрытия? Самое важное – это знать, какие этапы нужно пройти для успешного решения существующего вопроса.

    1. Расчет нагрузки. Нагрузка на конструкцию может быть разделена на действующую и временную. В первом случае предполагается учет веса плиты, стен, потолка, отделочных материалов, а во втором случае – мебели, оборудования и людей. Впоследствии можно выбрать толщину плиты и бетона, определившись с дальнейшими действиями. Поняв, как армировать бетонную плиту, можно рассчитывать на дальнейшее проведение запланированного мероприятия.
    2. Опалубку на следующем этапе нужно установить на всю длину монолитного покрытия. Для этого на стойки нужно установить продольные балки, после чего – поднять их на оптимальную высоту. Впоследствии можно монтировать поперечные бруски и закреплять фанеру к ним. Для выравнивания конструкции нужно использовать уровень или нивелир.
    3. Следующий этап – это создание каркаса на основе разработанной схемы. В большинстве случаев размер ячеек монолитного покрытия составляет 150 на 150 или 200 на 200 миллиметров. Важно, чтобы продольные участки каркаса были целыми. Если же длины оказывается недостаточно, арматуру потребуется укладывать в режиме внахлест. Места соединения элементов арматуры должны располагаться в шахматном порядке. Арматуру можно связывать только специальной проволокой, а не приваривать. Созданный каркас нужно полностью залить бетоном.
    4. Затем армирование плит предполагает заливку. Залива должна выполняться однократно с использованием бетононасоса. Залитую смесь нужно тщательно уплотнить глубинными вибраторами. Несколько дней плиту нужно разбрызгивать обычной водой для предотвращения появления микротрещин. Эксплуатация может стартовать через месяц.

    Для того, чтобы армирование плит было выполнено успешно и удалось правильно установить карниз потолочный для эркера, нужно действовать поэтапно с проведением расчетов и пониманием технических характеристик используемого оборудования.

    Для отправки комментария вам необходимо авторизоваться.

    ! Просьба, в комментариях пишите
    замечания, дополнения.
    !

    Монолитное перекрытие — это альтернатива сборному перекрытию из плит. Монолитные перекрытия заливаются любой формы, их можно опирать не только на стены, но и на столбы, смотрите статью про монолитный каркас дома.

    Монолитное бетонное перекрытие — сложный строительный элемент, проектирование которого всё же лучше доверить архитектору. Проблема в том, что одно дело, когда заливается монолитом только небольшая часть перекрытия, а остальное укладывается заводскими плитами. Совсем другое дело — это монолит целиком всего этажа. Если со стенами брак, халтура, ошибки становятся видны постепенно и обычно без серьёзных проблем, то неправильно построенное монолитное перекрытие — это риск трагических последствий.

    У покупных пустотных плит перекрытия есть заводская допустимая нагрузка, например, 800 кг/м2. А вот точную максимальную нагрузку на монолитную плиту может сказать только проект архитектора. И к тому же эта нагрузка будет правильной только при условии, что строительство монолита было сделано без ошибок и из материалов с характеристиками в соответствии с проектом. По этой причине в ИЖС люди, которые льют монолитное перекрытие без проекта, часто перестраховываются и берут большой запас прочности.

    Строительство монолитного бетонного перекрытия начинается с установки опалубки. Обычно применяется влагостойкая ламинированная фанера либо, если есть возможность, можно взять в аренду специальную опалубку для монолитных перекрытий. Снизу опалубка поддерживается специальными телескопическими стойками-домкратами (их тоже можно взять в аренду) либо самодельными подпорками из бруса.

    Телескопическая стойка имеет максимальную нагрузку, которая зависит от вида стойки, высоты ее установки и способа монтажа. Поэтому допустимая нагрузка может колебаться от 600 до 7000 кг на одну стойку. При плотности железобетона 2500 кг/м3 один квадратный метр залитой плиты толщиной 20 см будет весить 500 кг. Можно рассчитать, какое минимальное количество стоек понадобится для перекрытия. Про вес опалубки тоже надо помнить.

    Сверху стоек кладутся продольные балки, а сверху продольных балок кладутся поперечные балки, чтобы фанера лежала на них максимально жёстко и не провисала. Верхняя поверхность, образуемая опалубкой, должна быть максимально ровной.

    Блок: 13/15 | Кол-во символов: 4359
    Источник: https://astgift.ru/raschet-plity-perekrytija/

    Кол-во блоков: 22 | Общее кол-во символов: 25067
    Количество использованных доноров: 5
    Информация по каждому донору:
    1. https://1popotolku.ru/perekrytie/raschet-plity-perekrytiya.html: использовано 3 блоков из 10, кол-во символов 6087 (24%)
    2. https://astgift.ru/raschet-plity-perekrytija/: использовано 9 блоков из 15, кол-во символов 13022 (52%)
    3. https://KrovGid.com/proekt/raschet-plity-perekrytiya. html: использовано 2 блоков из 6, кол-во символов 1704 (7%)
    4. http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html: использовано 2 блоков из 6, кол-во символов 3379 (13%)
    5. https://StudFiles.net/preview/2855527/: использовано 2 блоков из 2, кол-во символов 875 (3%)

    Расчет плиты бетонной


    Калькулятор толщины, арматуры и опалубки фундамента плиты

    Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

    Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

    Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

    Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

    Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

    Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

    При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

    Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

    Общие сведения по результатам расчетов

    • Периметр плиты
    • — Длина всех сторон фундамента
    • Площадь подошвы плиты
    • — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
    • Площадь боковой поверхности
    • — Равняется площади утеплителя всех боковых сторон.
    • Объем бетона
    • — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
    • Вес бетона
    • — Указан примерный вес бетона по средней плотности.
    • Нагрузка на почву от фундамента
    • — Распределенная нагрузка на всю площадь опоры.
    • Минимальный диаметр стержней арматурной сетки
    • — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
    • Минимальный диаметр вертикальных стержней арматуры
    • — Минимальный диаметр вертикальных стержней арматуры по СНиП.
    • Размер ячейки сетки
    • — Средний размер ячеек сетки арматурного каркаса.
    • Величина нахлеста арматуры
    • — При креплении отрезков стержней внахлест.
    • Общая длина арматуры
    • — Длина всей арматуры для вязки каркаса с учетом нахлеста.
    • Общий вес арматуры
    • — Вес арматурного каркаса.
    • Толщина доски опалубки
    • — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
    • Кол-во досок для опалубки
    • — Количество материала для опалубки заданного размера.

    Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

    stroy-calc.ru

    Сбор нагрузок на плиту перекрытия

    • 26-12-2013
    • 17365 Просмотров

    Оглавление: [скрыть]

    • Расчет железобетонной монолитной плиты перекрытия
    • Первый этап: определение расчетной длины плиты
    • Определение геометрических параметров железобетонного монолитного перекрытия
    • Существующие виды нагрузок, сбор которых следует выполнить
    • Определения максимального изгибающего момента для нормального (поперечного) сечения балки
    • Некоторые нюансы
    • Подбор сечения арматуры
    • Количество стержней для армирования монолитной железобетонной плиты перекрытия
    • Сбор нагрузок — некоторый дополнительный расчет

    Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

    Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

    В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

    Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

    Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 «Железобетонные и бетонные конструкции. Основные положения», а также в своде правил СП 52-1001-2003 «Железобетонные и бетонные конструкции без предварительного напряжения арматуры».

    Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

    Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

    Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть — подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

    Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

    Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

    Вернуться к оглавлению

    Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

    Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) — совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет железобетонного монолитного перекрытия довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

    Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

    Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

    Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

    Вернуться к оглавлению

    Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

    Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

    Высота плиты задается как h = 10 см, условная ширина — b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

    Класс бетона будет принят B20, а класс арматуры — A400.

    Далее происходит определение опор. В зависимости от ширины опирания плит перекрытия на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

    Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия — это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку — динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

    Вернуться к оглавлению

    Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

    Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка — в кгс/м.

    Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

    Чаще всего плиты перекрытия в частных домах рассчитываются на определенную нагрузку: q1 = 400 кг на 1 кв.м. При высоте плиты, которая равняется 10 см, вес плиты добавит к данной нагрузки еще порядка 250 кг на 1 кв.м. Керамическая плитка и стяжка — еще до 100 кг на 1 кв.м.

    Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что никто не запрещает рассчитывать конструкцию на большие нагрузки. В данном материале будет принято такое значение и, на всякий случай, следует умножить его на коэффициент надежности: y = 1. 2) / 8 = 1800 кг/м.

    Необходимо знать, что расчет железобетонной арматуры по предельным усилиям согласно СП 52-101-2003 и СНиП 52-01-2003 основывается на следующих расчетных предпосылках:

    Схема пустотелой армированной плиты перекрытия

    1. Сопротивление бетона растяжению следует принять равным 0. Подобное допущение производится на том основании, что сопротивление бетона растяжению гораздо меньше сопротивления растяжению арматуры (ориентировочно в 100 раз), следовательно, в растянутой зоне конструкции из железобетона могут образовываться трещины из-за разрыва бетона. Таким образом на растяжение в нормальном сечении работает только арматура.
    2. Сопротивление бетона сжатию следует принять равномерно распределенным по зоне сжатия. Оно принимается не более расчетного сопротивления Rb.
    3. Растягивающие максимальные напряжения арматуры следует принимать не более, чем расчетное сопротивление Rs.

    Чтобы не допускать эффект образования пластического шарнира и обрушения конструкции, которое возможно при этом, соотношение E высоты сжатой зоны бетона у к расстоянию от центра тяжести арматуры к верху балки h0, E = y/h0, должно быть не более, чем предельное значение ER. Предельное значение должно определяться по следующей формуле:

    ER = 0.8 / (1 + Rs / 700).

    Это эмпирическая формула, которая основывается на опыте проектирования конструкций из железобетона. Rs — расчетное сопротивление арматуры в МПа. Однако стоит знать, что на данном этапе с легкостью можно обойтись и таблицей граничных значений относительной высоты сжатой зоны бетона.

    http://youtu.be/6X8bT5tDu0c

    Вернуться к оглавлению

    Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

    Дальнейший расчет будет производиться с учетом a = 2 см, где a — расстояние от низа балки до центра поперечного сечения арматуры.

    При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

    B

    Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

    Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M

    Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

    Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

    Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 — 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

    Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

    Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

    Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее. Обращая внимание на случайную природу данных факторов, естественно считать предел бетонной прочности случайной величиной.

    Высота сжатой зоны бетона при отсутствии в ней арматуры может определяться по следующей формуле:

    y = Rs*As / Rb*b.

    Для того, чтобы определить сечение арматуры, прежде всего необходимо определить коэффициент am:

    am = M / Rb*b*h0^2. 2 * 1170000) = 0.24038.

    Арматуры имеет два размера, условный и реальный размеры.

    В связи с тем, что момент был определен в кг/м и размер поперечного сечения удобно подставлять в метрах тоже, значение расчетного сопротивления будет приведено кг/м кв. для того, чтобы соблюдалась размерность.

    Подобное значение меньше предельного для такого класса арматуры согласно таблице (0.24038

    As = 117 * 100 * 8 (1 — корень кв. (1 — 2 * 0.24038)) / 3600 = 7.265 кв.см.

    В подобном случае использовались размеры поперечного сечения в сантиметрах. Значение расчетных сопротивлений при этом было в кг/см кв. для того, чтобы упростить вычисления.

    Для армирования 1 п.м имеющейся плиты перекрытия следует использовать 5 стержней, которые имеют диаметр 14 мм с шагом 200 мм. Площадь сечения арматуры будет 7.69 кв.см. Подбор арматуры достаточно удобно производится согласно следующей таблице.

    Вернуться к оглавлению

    Для того чтобы армировать плиту, есть возможность использовать 7 стержней, которые имеют диаметр 12 мм с шагом 140 мм. 2 * 1480000) = 0.19003.

    As = 148 * 100 * 10 (1 — корень кв. (1 — 2 * 0.19)) / 3600 = 6.99 кв.см.

    Таким образом, для того, чтобы армировать 1 п.м имеющейся плиты перекрытия, все равно понадобится использовать 5 стержней, которые имеют диаметр 14 мм с шагом 200 мм либо продолжать подбирать сечение.

    Стоит сделать вывод, что сами расчеты достаточно просты, помимо того, они не займут большое количество времени. Однако при этом формулы понятнее не становятся. Совершенно любую железобетонную конструкцию теоретически можно рассчитать, исходя из классических, то есть предельно простых и наглядных формул.

    Вернуться к оглавлению

    Сбор нагрузок и расчет прочности монолитных плит перекрытия часто сводится к сравнению двух факторов между собой:

    • усилий, которые действуют в плитах;
    • прочностью армированных ее сечений.

    Первое в обязательном порядке должно быть меньше, чем второе.

    Определение в нагруженных сечениях моментных усилий. 2 / 23.

    Для частных случаев можно получить некоторые определенные значения:

    1. Плита в плане 6х6 м — Mx = My = 1.9тм.
    2. Плита в плане 5х5 м — Mx = My = 1.3тм.
    3. Плита в плане 4х4 м — Mx = My = 0.8тм.

    При проверке прочности считается, что в сечении имеется сжатый бетон сверху, а также растянутая арматура снизу. Они способны образовать силовую пару, которая воспринимает моментное усилие, приходящее на нее.

    1popotolku.ru

    Калькулятор расчета оптимальной толщины монолитной фундаментной плиты — с необходимыми пояснениями

    При ведении строительства на загородном участке иногда обстоятельства складываются таким образом, что оптимальным решением становится возведение фундамента в виде монолитной плиты. Это позволяет равномерно распределить нагрузку по большой площади, что особо важно на слабых, неустойчивых грунтах, где ленточная схема фундамента себя не оправдывает.

    Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

    Даже при невысокой несущей способности грунта нет необходимости углубляться ниже уровня промерзания почвы – при правильном расчете и строительстве основание получается «плавающим», не боящимся сил морозного пучения. Но для этого размеры плиты должны соответствовать реальным условиям строительства – типу преобладающих грунтов на участке застройки и нагрузкам, которые будут выпадать на фундамент. Калькулятор расчета оптимальной толщины монолитной фундаментной плиты поможет определиться с одним их ключевых параметров, а иногда – даже оценить целесообразность применения подобного типа основания.

    Работа с калькулятором требует определенных пояснений. Они будут приведены ниже, в соответствующем разделе.

    Калькулятор расчета оптимальной толщины монолитной фундаментной плиты
    На чем строится и как проводится расчет

    Перед началом строительства обязательно проводится анализ грунтов, на которые будет опираться плита, чтобы оценить их несущую способность. Этот параметр выражается в килограммах на квадратный сантиметр, и значения несложно найти в таблицах СНиП.

    Казалось бы, можно рассчитать общую нагрузку и убедиться, что она не превышает указанных значений. Однако, такой расчёт не будет достаточно объективным. В данном случае правильнее будет исходить из оптимальной распределенной нагрузки на тот или иной грунт, просчитанной именно для плитных оснований. Теорией и практикой применения плитных фундаментов доказано, что если реальная нагрузка не будет отличаться от оптимальных значений более, чем на 20÷25 процентов, стабильность здания, возведенного на таком основании будет гарантирована. То есть, будут исключены две крайности:

    — При слишком тяжёлой системе «плита + дом» (с учетом внешних и эксплуатационных нагрузок) сохраняется вероятность постепенного проседания здания в грунт.

    — Слишком маленькая суммарная нагрузка – также недопустима, так как даже незначительные колебания грунта будут отражаться на стабильности постройки.

    Расчет, заложенный в калькулятор, строится на том, что для начала определяется нагрузка, создаваемая зданием, без учета фундаментной плиты. Затем это значение сравнивается с оптимальным, и получившаяся разница будет перекрываться за счет массы монолитного основания. Зная плотность железобетона, несложно перевести массу в объем, а затем, с учётом площади плиты – прийти к ее оптимальной толщине.

    • Все табличные значения, необходимые для расчетов, уже внесены в программу.
    • Пользователю будет предложено указать тип грунтов на участке строительства.
    • Площадь будущей плиты должна приниматься с таким расчетом, что основание в обязательном порядке выходит за границы периметра здания как минимум на 300÷500 мм.
    • Далее, для расчета нагрузки, создаваемой зданием, вносятся его параметры:
    • Материал и общая площадь стен и перегородок за вычетом оконных и дверных проемов. Доступны два варианта ввода, например, для внешних несущих стен и для внутренних. Если один из вариантов не используется, площадь стены показывается как «0».
    • Материал и площадь перекрытий, также в двух возможных вариантах. Эксплуатационная нагрузка на перекрытия уже учтена алгоритмом расчета.
    • Площадь и тип кровельного покрытия. Нагрузка от стропильной системы и утеплителя – уже учтена в программе.
    • Крутизна скатов кровли необходима для корректного учета снеговой нагрузки. Кроме того, необходимо по карте схеме (она расположена ниже) определить номер зоны для своего региона.

    Карта-схема распределения территории РФ на зоны по степени снеговой нагрузки

    Предполагается, что у пользователя уже имеются планы или хотя бы начальные разработки по размерам и материалам будущей постройки. Необходимо будет рассчитать площади – это несложно, особенно если воспользоваться некоторыми советами.

    Как быстро и точно рассчитать площадь?

    С прямоугольником ни у кого проблем не возникает, но нередко более сложные конфигурации стен, пола или кровли ставят в тупик. Обратитесь к публикации нашего портала, посвященной именно расчётам площадей – там описана методика и приведены удобные калькуляторы.

    Результат оптимальной толщины плиты будет выдан в метрах. И вот здесь необходимо сразу оценить его со следующих позиций.

    • Оптимальным будет значение от 0,2 до 0,3 метра – такой фундамент полностью оправдан во всех отношениях, то есть он обеспечивает стабильность постройки и выгоден экономически. Как правило, результат округляют до толщины, кратной 50 мм.
    • В том случае, если расчет показывает, что требуется плита толщиной более 0,35 м, то не исключено, что для столь легкого здания в имеющихся условиях будет более выгодным ленточный или даже столбчатый фундамент. Следует провести тщательный анализ различных вариантов, не менее надежных, но требующих меньших затрат.
    • Если результат меньше 150 мм, а иногда программа может выдать даже отрицательное значение, то планируемый к строительству дом – чрезмерно тяжелый для данных условий в сочетании с плитным фундаментом. Начинать самостоятельное его возведение, без проведения квалифицированных геологических изысканий и профессионального расчета – неблагоразумно, так как это может привести к весьма печальным последствиям.

    Плитный фундамент – все «за» и «против»

    Более подробно с вопросами, касающимися рекомендуемых случаев применения такого основания, проведения необходимых расчетов и практического строительства монолитного плитного фундамента читатель может познакомиться в специальной публикации нашего портала.

    stroyday.ru

    Калькулятор расчета материалов фундаментной плиты

    Одним из типов мелкозаглубленной основы для дома (с мелким заложением) считается фундаментная монолитная плита. Данный вид сооружения идеально подойдет под каркасные или деревянные дома, гаражи и бани, а также другие здания. Плитный фундамент относят по степени заложения в почву к мелкозаглубленному или незаглубленному сооружению.

    В связи с невысокой глубиной заложения, такая основа для дома заглубляется всего на 0,4-0,5 метра, но встречаются моменты, когда частные постройки возводятся с цокольными этажами, в этом случае плитные фундаменты закладываются согласно проекту на расчетную глубину.

    В отличие от столбчатых или незаглубленных ленточных каркасов, данный вид основы для дома характеризуется своей жесткой конструкцией.

    Представленная онлайн программа-калькулятор может рассчитать

    • Нужное количество стройматериалов для раствора: щебень, песок, цемент;
    • Объем бетона для фундаментной плиты;
    • Количество досок для обустройства опалубки;
    • Примерную стоимость стройматериалов;
    • Армирование монолитного сооружения (будет зависеть от геологических условий и типа проекта).

    Вам необходимо указать все размеры в мм в колонке слева

    X — Ширина плиты.

    Y — Длина.

    H — Высота.

    W — Ширина секции (ячейки).

    Z — Длина секции (ячейки).

    R — Число горизонтальных рядов арматуры.

    D — Диаметр арматуры.

    В том случае, армирование не используется и данный расчет не требуется, то это поле можно не заполнять.

    Для каждого отдельного случая требуется определенное количество цемента, чтобы изготовить 1 м³ бетона.

    В первую очередь это будет зависеть от величины наполнителей и их пропорций, желаемой марки полученного раствора и используемой марки цемента.

    K — Вес одного цементного мешка, выражается в килограммах.

    M — Общее количество мешков с цементом для получения 1 м³ бетонной смеси.

    L — Длина доски для опалубки.

    T — Толщина.

    H — Ширина.

    Расчет материалов фундаментной плиты

    • Стоимость строительных и сыпучих материалов может сильно варьировать в зависимости от сезона и района страны.
    • Пересчитывать стоимость сыпучих материалов необходимо в цену не по объему, а по весу.
    • Плита фундаментная — один из разновидностей мелкозаглубленного каркаса.
    • Как правило, такая основа для дома выполнена в виде монолита из бетона, расположенного под площадью всей постройки.
    • В обязательном порядке используется армирование по объему всего каркаса для устранения деформаций из-за нагрузок на плитный фундамент.
    • Для создания несущей конструкции необходимо много арматуры и большой расход раствора, если сравнивать с классическими типами сооружений данного типа. В связи с этим плитный фундамент будет немного дороже, традиционных.
    • Расчет объема бетона для правильной прочной заливки или армирующего прута, который используется для каркаса монолита, что позволит предотвратить перерасход вышеупомянутых строительных материалов.

    Процесс армирования фундаментной плиты

    1. Как правило, для заливки монолитного плитного фундамента лучше всего применять бетон класса В и арматуру сечением от 12 до 16 миллиметров, категорически не рекомендуется экономить на этом.
    2. Армирование выполняется при помощи арматурных сеток, внизу и вверху плиты, которые перевязываются между собой. Это делается специально для того, чтобы получить прочное и жесткое основание, которое позволит выдерживать основе будущего дома любые нагрузки со стороны грунта или здания.
    3. Для того, чтобы правильно армировать горизонтальную плоскость монолита, нужно вязать сетку из армирующего прута с диаметром 12-16 мм и шагом 200 мм. Чтобы соединить прочно нижние и верхние секции, применяют арматуру диаметром 7-8 мм, которая вяжется с шагом 400х400 мм.
    4. Чтобы защитить арматурные пруты сверху и снизу, их нужно залить слоем раствора толщиной, как минимум 35 миллиметров.

    Заливка монолитной конструкции

    Для этого процесса, лучше всего использовать марку бетона М450. Также Вы должны быть уверенными, что Вам не доставят марку М350 и ниже. Класс раствора на прочность сжатия для плит фундаментных должен соответствовать марке В20 (М250), но не ниже. При этом водостойкость должна быть не менее W6. Заявленным критериям соответствуют бетона следующей марки — БСГ В 22,5 П3 F150 W6 и выше.

    Для подачи раствора можно использовать лоток из миксера или бетонорукав. Раскидывать готовую смесь правильней всего с дальнего края опалубки. После этого начинаем бетонировать ближний край. В то время как выполняется заливка, один человек должен непрерывно обрабатывать заливку при помощи глубинного вибратора, что позволит получить равномерное распределение смеси по всему объему монолита, удалить воздушные пузырьки и выровнять ее поверхность.

    Обязательно следующий день необходимо обильно полить всю поверхность монолитного сооружения водой. Если Вы заливку выполняли в жаркую погоду, то после этого процесса всю поверхность каркаса укрываем обязательно полиэтиленовой пленкой. Переходить к другим работам, можно в том случае, когда бетон набрал уже не менее 70% прочности. При температуре воздуха + 20 С для этого потребуется 7-10 дней. В том случае если температура +10 С и ниже, то следует выждать как минимум 20 дней.

    Если ночная и дневная температуры имеют большой перепад, то лучше и правильней всего сориентироваться по среднесуточной температуре.

    Теплоизоляция монолитной конструкции

    Процесс теплоизоляции выполняется для того, чтобы защитить ее от внешних атмосферных влияний и холода, что позволит сэкономить на обогреве здания. Теплоизоляция фундаментного каркаса повышает температуру под основанием, что позволяет снизить пучение почвы под ней.

    o-builder.ru

    Калькулятор расчета количества арматуры и бетона для фундамента «Композит Групп Челябинск»


    Варианты равнопрочной замены металлической на стеклопластиковую арматуру

    Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:

    Металлическая арматура класса A-III (A400C)ØАрматура композитная полимерная стеклопластиковая (АКС)Ø
    6 4
    8 5,5
    10 6
    12 8
    14 10
    16 12
    18 14
    20 16

    Варианты равнопрочной замены металлической на стеклопластиковую арматуру

    Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:

    Металлическая арматура класса A-III (A400C) ØАрматура композитная полимерная стеклопластиковая (АКС) Ø
    6 4
    8 5,5
    10 6
    12 8
    14 10
    16 12
    18 14
    20 16

    Варианты равнопрочной замены металлической на стеклопластиковую арматуру

    Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели. Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:


    Металлическая арматура класса A-III (A400C)ØАрматура композитная полимерная стеклопластиковая (АКС) Ø
    6 4
    8 5,5
    10 6
    12 8
    14 10
    16 12
    18 14
    20 16

    Строительный калькулятор. Расчет стоимости дома от компании Домострой

    *Цена актуальна на ноябрь 2021г.

    В указанную стоимость строительства дома входят такие виды работ и материалов:

    Подготовка площадки:

    • Завоз бытовки (считается отдельно)
    • Временные скважина освещение и электропитание (считается отдельно)

    Строительство ленточного фундамента (на глубину 1,2м):

    • Геодезическая разбивка площадки с выносом осей, механизированная разработка траншеи под ленту, контроль рытья траншеи, ручная доработка грунта (без вывоза)
    • Устройство песчаного основания 100мм с трамбовкой
    • Устройство бетонной подготовки 100мм бетоном марки В7,5
    • Устройство гидроизоляции (Техноэласт П)
    • Установка опалубки, вязка арматурных каркасов AIII (по проекту), установка закладных (гильз) под коммуникации
    • Укладка бетона марки В22,5
    • Устройство гидроизоляции (битумная обмазочная)
    • Устройство чернового бетонного пола 100мм бетоном марки В7,5

    Строительство цокольного (подвального) этажа (h=2,5м):

    • Геодезическая разбивка площадки с выносом осей, механизированная разработка котлована под подвал, контроль земляных работ, ручная доработка грунта (без вывоза)
    • Устройство песчаного основания 100мм с трамбовкой
    • Устройство бетонной подготовки 100мм бетоном марки В7,5
    • Устройство гидроизоляции (Техноэласт П)
    • Установка опалубки, вязка арматурных каркасов AIII верхней и нижней сетки (по проекту), установка закладных (гильз) под коммуникации
    • Бетонирование фундаментной плиты 300мм (бетон марки В22,5)
    • Бетонирование стен цокольного этажа высотой 2,5м (бетон марки В22,5)
    • Бетонирование ж/б перекрытия цокольного этажа (бетон марки В22,5)
    • Устройство гидроизоляции (битумная обмазочная)

    Строительство фундаментной плиты (300мм):

    • Геодезическая разбивка площадки с выносом осей, механизированная откопка грунта, контроль земляных работ, ручная доработка грунта (без вывоза)
    • Устройство песчаного основания 100мм с трамбовкой
    • Устройство бетонной подготовки 100мм бетоном марки В7,5
    • Устройство гидроизоляции (Техноэласт П)
    • Установка опалубки, вязка арматурных каркасов AIII (по проекту), установка закладных (гильз) под коммуникации
    • Бетонирование плиты бетоном марки В22,5 (устройство фундаментной плиты 300мм)
    • Устройство гидроизоляции (битумная обмазочная)

    Столбчатый фундамент

    • Использование столбчатого фундамента.

    Строительство стен из газобетона толщиной 300мм:

    • Кладка наружных несущих стен из газобетонных блоков с армированием 1-го и каждого 4-го ряда, (блоки UDK 600/200/300 D500, клей, арматура АIII d8)
    • Кладка внутренних стен из газобетона 200мм
    • Кладка перегородок с армированием из газобетонных блоков 100мм
    • Устройство оконных и дверных перемычек из U-блоков с армированием (U-блоки, арматура АIII d12, бетон)
    • Устройство монолитных поясов из U-блоков (U-блоки, арматура АIII d12, бетон)

    Строительство стен из кирпича толщиной 250мм:

    • Кладка внешних стен из красного кирпича, (кирпич м100)
    • Кладка внутренних стен из красного кирпича (кирпич м100)
    • Кладка перегородок из красного кирпича 125мм
    • Устройство оконных и дверных ж/б перемычек
    • Устройство монолитных поясов

    Строительство стен из керамических блоков Кератерм 38 P+W:

    • Кладка внешних стен из керамических блоков Кератерм 38 P+W 380х248х238мм
    • Кладка внутренних стен из керамических блоков Кератерм 38 P+W 380х248х238мм
    • Кладка перегородочных стен из керамических блоков Кератерм 12 P+W 120х380х238мм
    • Теплоизоляционная кладочная смесь МУР-16
    • Устройство ж/б перемычек в оконных и дверных проемах (арматура АIII d12, бетон)
    • Устройство монолитных армопоясов

    Строительство монолитного ж/б перекрытия 160-180мм:

    • Устройство горизонтальной опалубки для монолитного перекрытия с установкой стоек и балок, вязка арматуры AIII
    • Устройство плиты перекрытия 160-180мм (бетон марки В22,5)
    • Утепление по периметру перекрытия (50мм)
    • Устройство лестницы (считается отдельно)

    Строительство деревянного перекрытия:

    • Монтаж балок (брус 200х50мм, рубероид) на монолитный пояс, антисептирование
    • Устройство чернового пола по балкам (доска шпунтованная 40х100мм)
    • Нижняя подшивка балок (вагонка 22х80мм)
    • Устройство шумоизоляции (минеральная вата, пароизоляция)
    • Устройство лестницы (считается отдельно)

    Строительство облегченного перекрытия Терива 240мм:

    • Устройство железобетонных балок и пустотелых блоков Терива с установкой стоек и балок, вязка арматуры AIII
    • Устройство плиты перекрытия 240мм (бетон марки В22,5)
    • Утепление по периметру перекрытия (50мм)
    • Устройство лестницы (считается отдельно)

    Мансардный этаж

    • Строительство стропильной системы для мансардного второго этажа.

    Без второго этажа

    • Второй этаж в доме не предусматривается.

    Полноценный второй этаж

    • Строительство полноценного второго этажа дома.

    Двускатная кровля

    • Стропильная система, гидроизоляция, обрешетка и сам материал кровли.

    Шатровая кровля

    • При четырехскатной кровле, возводится стропильная система, гидроизоляция, обрешетка и сам материал кровли.

    Сложная кровля

    • Несколько коньков, скатов больше четырёх.
    • Стропильная система, гидроизоляция, обрешетка и сам материал кровли.

    Устройство кровли с металлочерепицей:

    • Монтаж стропильной системы из бруса (монтаж, антисептирование, гидроизоляция)
    • Устройство кровли из металлочерепицы (профиль типа MONTERREY производства Сталекс, Inteco, Ruuki)

    Устройство кровли с битумной черепицей:

    • Монтаж стропильной системы из бруса (монтаж, антисептирование, гидроизоляция)
    • OSB 12х1250х2500мм
    • Гибкая (битумная) черепица KATEPAL, подкладочный ковер Сейфити СБС 2

    Устройство кровли с керамической черепицей:

    • Монтаж стропильной системы из бруса (монтаж, антисептирование, гидроизоляция)
    • Устройство кровли с керамической черепицей типа ROBEN

    Крыльцо

    • Монолитное железобетонное крыльцо, произведенное под индивидуальный проект дома.

    Монолитная х/б лестница

    • Строительство монолитной железобетонной лестницы, залитой и армированной бетоном вручную.

    Строительство бетонных плит — Как построить высококачественные плиты

    Бетонные плиты используются для поддержки всего, от садовой мебели до пешеходов и грузовиков с полуприцепом. С таким широким спектром целей и требований к опорам бетонные плиты представляют собой множество строительных переменных, которые необходимо учитывать до начала укладки бетона.

    Заливка плиты требует эффективного планирования, чтобы все элементы, необходимые для производства высококачественной плиты, были выполнены вовремя (до схватывания бетона) и выполнены правильно.Знание правильных инструментов для отделки и правильного времени для начала плавки и окончательной затирки имеет важное значение для предотвращения пыления, образования накипи и растрескивания плиты.

    Вам также необходимо обеспечить прочное и стабильное основание для бетонной плиты, правильно уплотнив земляное полотно. Пренебрежение этим важным этапом может привести к серьезной осадке плиты и проблемам с растрескиванием, особенно в плитах, уложенных на плохой грунт или подвергающихся интенсивному транспортному воздействию.

    Информация о бетонной плите

    Также важно определить правильный состав бетонной смеси и требования к армированию для ожидаемого воздействия на плиту и условий движения.Вам нужно будет рассчитать надлежащее водоцементное соотношение и требования к воздухововлечению для бетонной смеси, чтобы гарантировать, что плита будет работать так, как предполагалось. Правильное расположение и поддержка проволочной арматуры также важны для контроля и сведения к минимуму растрескивания.

    После укладки бетона вам предстоит решить целый ряд новых вопросов, таких как правильное размещение и расстояние между контрольными швами и адекватное отверждение. Время и выполнение этих действий после заливки в равной степени важны для хороших характеристик плиты, поскольку быстрое высыхание плиты и неправильная установка контрольных швов могут привести к недостаточной прочности и нежелательному растрескиванию. Бетон, затвердевший во влажном состоянии не менее семи дней, примерно на 50 % прочнее неотвержденного бетона.

    Информация в этом разделе поможет вам выполнить шаги, необходимые для изготовления высококачественных бетонных плит на уровне грунта, и поможет избежать ошибок, которые могут привести к снижению производительности или, что еще хуже, к разрушению плиты. Вы также найдете советы по составлению бетонной смеси и расчету водоцементного отношения.

    СОЗДАЙТЕ ВЫСОКОКАЧЕСТВЕННУЮ ПЛИТУ НА УРОВНЕ

    Зачем строить высококачественную плиту на одном уровне? Лучше всего ответить на вопрос: «Что произойдет, если вы этого не сделаете?»

    Если бетон не соответствует уровню (более ¼ дюйма на 10 футов), это приводит к дорогостоящей подкладке или резке каркаса.Если исправления не будут внесены во время обрамления, линии крышки (там, где стена встречается с потолком) могут быть заметно смещены.

    Если водоцементное отношение выше 0,50 , бетон может быть чрезмерно проницаемым, что приведет к разрыхлению клеев для виниловых полов, образованию плесени или грибка под винилом, пожелтению винила и намоканию затирки в плитке. Чрезмерное растрескивание может вызвать дополнительные проблемы с материалами для пола и проникновением воды через плиту. Узнайте больше об использовании низкого отношения воды к цементу.

    Если воздухововлекающие добавки не используются в смеси в холодном климате, вода внутри бетона может расширяться при низких температурах и разрушать бетон.

    Если контрольные швы не используются с надлежащим расстоянием и размещением, могут образоваться неприглядные трещины, телеграфирующие через винил или разрушающие раствор для плитки. Узнайте больше о размещении контрольных соединений.

    Если в плите используется проволочная сетка, но блоки для поддержки сетки не используются, сетка может оказаться на земле, а не в бетоне, поэтому возникающие трещины могут расширяться, вызывая проблемы с полом или водопроницаемостью.Вместо этого рассмотрите волокна в бетонной смеси.

    Если земляное полотно не утрамбовано и после сильного дождя земля пропитается водой, водопроводные траншеи под домом или инженерные траншеи, соединяющиеся с улицей, могут обрушиться под проезжей частью или другими бетонными плитами, не оставив опоры для конкретный.

    Если бетон не затвердел должным образом , в бетоне могут образоваться трещины, которые иначе не появились бы. Правильное отверждение задерживает усадку при высыхании до тех пор, пока бетон не станет достаточно прочным, чтобы противостоять усадочному растрескиванию.Бетон, затвердевший во влажном состоянии в течение 7 дней, примерно на 50% прочнее бетона, подвергавшегося воздействию сухого воздуха в течение того же периода.

    ДЕКОРАТИВНАЯ БЕТОННАЯ ПЛИТКА

    Гордитесь гладильными работами вокруг вашего дома. Подъездные пути, пешеходные дорожки и внутренние дворики вокруг вашего дома будут выставлены на всеобщее обозрение.

    Просмотрите раздел «Декоративный бетон» и подумайте, как отделка с открытым заполнителем, цветной бетон или один из других вариантов в этом разделе может сочетаться с камнем или другой внешней отделкой вашего дома.

    Если вы выберете декоративный бетон или простой бетон для своих плоских поверхностей, следуйте инструкциям по сборке высококачественных бетонных плит, и вы будете довольны результатами.

    Упростите свои проекты с помощью калькулятора бетонных плит


    Независимо от того, какой размер бетонной плиты вам нужен, калькулятор бетонной плиты может значительно облегчить работу. Строительство бетонной плиты от начала до конца в значительной степени одинаково, независимо от размера плиты, которую вы хотите сделать.От укладки гравия до заливки бетона, правильные измерения сделают каждую работу более эффективной.

    Подготовка основания

    Одним из наиболее важных аспектов создания надежной бетонной плиты является подготовка основания перед заливкой бетона. Когда земляное полотно не утрамбовано должным образом, а дренаж неправильный, бетонная плита со временем растрескается. После того, как место для бетонной плиты выкопано, следует положить слой гравия. Хотя некоторые люди пропускают этот шаг для небольших работ, он помогает с дренажом и предотвращает разрушение бетонной плиты.

    После того, как участок выкопан и в яму засыпан гравий, пришло время насыпать на гравий слой земли. Подойдет несколько дюймов грязи, или, если это небольшая плита, гравий можно пропустить. Грязь необходимо сгладить и выровнять, чтобы бетонная плита была ровной.

    Измерение бетона

    Перед смешиванием и заливкой бетона необходимо определить вес, площадь и объем. Если этот шаг не будет предпринят в первую очередь, вы можете потерять бетон.Налейте слишком много, и бетон будет переливаться через край, вызывая большой беспорядок. Когда у вас недостаточно бетона, когда вы заливаете плиту, вы можете испортить работу, и вам придется начинать все сначала. Если вы используете автомобильный бетон, вы должны предоставить поставщику правильные размеры.

    Важно отметить, что если ваша бетонная плита находится рядом со зданием, вы должны убедиться, что смолы отводят воду от здания. Если здание новое, возможно, вам придется подождать, пока земля осядет, прежде чем укладывать бетонную плиту.Когда бетон залит, пора его утрамбовывать.

    Утрамбовать бетон граблями

    Используйте железные грабли для подготовки поверхности бетона. Утрамбуйте поверхность, чтобы гравий осел, а смесь песка и бетона поднялась наверх. Смесь легче разгладить, когда песок поднимется наверх. Разгладьте бетон магнитной теркой, чтобы вода испарилась. Как только вода уйдет, снова используйте магнитную терку, чтобы сгладить поверхность.

    Завершите бетонную плиту, скруглив углы, это поможет предотвратить растрескивание бетона.Правильно уложенная бетонная плита может прослужить долгие годы при регулярном использовании. Когда вы приступите к созданию своей бетонной плиты, убедитесь, что вы используете правильный бетонный калькулятор и у вас есть инструменты, необходимые для правильного выполнения работы. Когда вы потратите время на подготовку поверхности, ваша плита прослужит дольше без трещин.

    Калькулятор стоимости бетонных плит — (2018 г.) с ценами на установку

    Не позволяйте вашему бюджету реконструкции выйти за рамки скрытых сюрпризов — узнайте, какова средняя стоимость установки бетонных плит в вашем почтовом индексе, с помощью нашего удобного калькулятора. Если вы ищете разбивку стоимости материалов для бетонных плит на 2022 год и стоимость установки, вы попали в нужное место.

    Как опытный лицензированный подрядчик по благоустройству дома, я не понаслышке знаю, сколько это должно стоить для разных уровней — от базового, лучшего и, конечно же, самого лучшего. Оценщик бетонных плит предоставит вам актуальные цены для вашего района. Просто введите свой почтовый индекс и площадь в квадратных футах, затем нажмите «Обновить», и вы увидите разбивку по стоимости установки бетонных плит в вашем доме

    Пример: площадь 10 x 10 = 100 квадратных футов.

    Сколько стоит бетонная плита?

    Средняя стоимость стандартной бетонной плиты сарая размером 12 футов x 12 футов составляет примерно: 720–1200 долларов США . или 6–10 долларов за квадратный фут .

    Однако затраты могут возрасти, если вы хотите иметь что-то декоративное, например, патио из штампованного бетона, или если вы хотите установить кривые и другие декоративные элементы окантовки.

    Дополнительные факторы стоимости
    1. Стандартная бетонная плита обычно представляет собой минимум 4-6 дюймов толщиной с армированной проволочной сеткой.Которые стоят в среднем ,30 – 0,80 долларов за квадрат на материалы и установку.
    2. Цветной бетон будет стоить вам дополнительно 0,75 – 1,25 долларов США за квадрат, добавленный к основной бетонной смеси.
    3. Подготовка подстилающего слоя – в среднем 0,60 – 1,25 долл. США за квадратный фут и включает в себя подготовку строительной площадки: выравнивание, уплотнение верхнего сорта, деревянные опалубки 2″x4″ или 2″x6″, 3 /4 щебень и установка проволочной сетки.
    4. Бетонная смесь — Бетон стоит в среднем 100 долларов США за кубический ярд согласно NRMCA

    Бетонные плиты — Контрольный список цен и стоимости установки

    • Ожидайте, что цены на бетонные плиты будут колебаться между имеют различные эксплуатационные расходы и накладные расходы.
    • Старайтесь узнавать цены поздней осенью или в начале зимы — вам следует ожидать агрессивных ценовых скидок, дожидаясь нерабочего сезона у подрядчика.
    • Попробуйте заложить в бюджет дополнительные 7-15% сверх того, что дает наш калькулятор для стоимости бетонных плит.
    • Посетите каждую торговую точку, которая продает бетонные плиты вашей конкретной марки, и постарайтесь договориться о более выгодной цене с каждым поставщиком – я экономлю в среднем 20%.
    • Установка бетонных плит — непростая задача, которая может вызвать боль в спине.Возможно, вам будет выгоднее нанять подрядчика по бетону или компанию-каменщика для выполнения работы за вас. Бетонные подрядчики или компании-каменщики в большинстве случаев будут получать более выгодные цены на бетонные плиты — экономя ваши деньги и дополнительные расходы на материалы для бетонных плит, поэтому ходите по магазинам, спрашивайте своих соседей, могут ли они порекомендовать кого-то.

    Посмотреть другие бетонные стили, затраты и многое другое: штампованные, окрашенные, цветные, и узорные бетонные системы

    • цветные, окрашенные и герметики
    • отпечатанные и узор
    • бетонные бордюры и подушечки

    Внешние ссылки:

    1. Quikrete — Подсчитайте, сколько мешков цемента вам может понадобиться. Добавлено 17.07.2022
    2. Lowes — Калькулятор бетонной подушки. Добавлено 16 апреля 2022 г.
    3. Hud Path — Бетонные формы и строительные работы Том 9. Добавлено 1 июня 2022 г.

    За что платят другие:


    Комментарий:

    Калькулятор плитного бетона — м3, м2, м (объем, площадь, периметр) онлайн

    Введите размеры плитного бетонного фундамента:

    Введите толщину (глубину) в мм:

    Плита объем в куб.м:

    Плита Площадь в квадратных метрах:

    Плита Площадь боковой поверхности в квадратных метрах:

    Перекрытие периметр в метрах:

    Как определить объем, площадь и периметр плитного бетонного фундамента?

    Рассчитайте объем бетона плиты по формуле:

    В = Ш * Д * В / 1000

    V – объем бетона в м3;

    Ш — ширина плиты в м;

    L – длина плиты в м;

    h — толщина (высота) плиты в мм.

    Рассчитайте площадь бетонной плиты по формуле:

    Ш = Ш * Д

    S – площадь плиты в м2;

    Ш — ширина плиты в м;

    L длина плиты в м.

    Площадь боковой поверхности бетонной плиты по формуле:

    А = (Ш + Д) * 2 * ч / 1000

    А – площадь боковой поверхности плиты в м2;

    Ш — ширина плиты в м;

    L – длина плиты в м;

    h — толщина (высота) плиты в мм.

    Рассчитайте периметр бетонной плиты по формуле:

    П = (Ш + Д) * 2

    P – периметр плиты в м;

    Ш — ширина плиты в м;

    L длина плиты в м.

    Калькулятор расширения бетонной плиты телефон

    реклама $375 в год

    все ваши ученики и преподаватели получат бесплатный персональный чат-бот на один месяц.


    реклама


    Получите калькулятор расширения бетона
    Invbat.com Мне нужен калькулятор расширения бетона
    дайте мне калькулятор расширения бетона
    Покажите мне калькулятор расширения бетона

    Калькулятор расширения бетонной плиты


    ДАННЫЕ ДАННЫЕ

    Исходная температура, T или , °С

    Температура конечная, Т f , °С

    Длина бетонной плиты , м

    Коэффициент расширения бетона , 12е-6 для бетона/°С

    ОТВЕТ: Расширение бетонной плиты = м

    Решение для расширения бетонной плиты

    Запоминание формулы линейного теплового расширения твердого материала

    Δ L (расширение) = коэффициент линейного расширения материала * исходная длина * изменение температуры в градусах Цельсия

    Δ L = Α * L o * Δ Т

    = * *

    = м

    ПРИМЕНЕНИЕ КАЛЬКУЛЯТОРА РАСШИРЕНИЯ БЕТОНА

    КРЕДИТ: ФЕДЕРАЛЬНОЕ ДОРОЖНОЕ АДМИНИСТРИРОВАНИЕ ПОРТЛЕНДСКОЕ ЦЕМЕНТНОЕ ИССЛЕДОВАНИЕ БЕТОННЫХ ПОКРЫТИЙ

    Коэффициент теплового расширения (КТР) портландцементного бетона (ПКС) колеблется примерно от 8 до 12 микродеформаций/°С.

    Новые (Руководство 2002 г.) процедуры проектирования дорожного покрытия, разрабатываемые в рамках NCHRP 1-37A, учитывают эффекты теплового расширения и сжатия. Исследование CTE, проведенное группой PCCP, сделало это возможным, предоставив стандартный метод испытаний, который агентства могут использовать для определения CTE для своих бетонных смесей, а также данные CTE для испытательных участков долгосрочных характеристик дорожного покрытия (LTTP). Данные LTPP CTE используются при разработке Руководства 2002 г., а также могут быть использованы будущими пользователями руководства для оценки соответствующих входных значений CTE, когда данные по конкретным материалам недоступны.На основе проекта предварительной информации о входных данных PCC CTE в Руководстве 2002 г. определение CTE для различных уровней, как определено в Руководстве, осуществляется следующим образом:

    Уровень 1 определения CTE включает прямое измерение изменения длины лабораторных образцов, подвергнутых изменения температуры с использованием AASHTO TP60, «Стандартный метод испытаний для CTE гидравлического цементного бетона».

    Уровень 2 определения КТР использует средневзвешенное значение составляющих, основанное на относительных объемах составляющих.В таблице ниже представлены типичные диапазоны значений a для различных распространенных компонентов смеси PCC.

    Типовые диапазоны коэффициента теплового расширения (КТР) для обычных компонентов PCC

    Совокупность 10 -6 / °С 10 -6 / °F
    Гранит от 7 до 9 от 4 до 5
    Базальт от 6 до 8 от 3,3 до 4.4
    Известняк 6 3,3
    Доломит от 7 до 10 от 4 до 5,5
    Песчаник от 11 до 12 от 6,1 до 6,7
    Кварцит от 11 до 12 от 6,1 до 6,7
    Мрамор от 4 до 7 от 2,2 до 4
    Цементная паста (насыщенная) 10 -6 / °С 10 -6 / °F
    В/Ц = 0. 4 от 18 до 20 от 10 до 11
    В/Ц = 0,5 от 18 до 20 от 10 до 11
    В/Ц = 0,6 от 18 до 20 от 10 до 11
    Бетон от 7,4 до 13 от 4,1 до 7,3
    Сталь от 11 до 12 от 6,1 до 6,7

    Информация на этом веб-сайте может быть изменена без предварительного уведомления.


    НАЖМИТЕ ПРИМЕР ИДЕНТИФИКАТОРА ЧАТБОТА

    2м 3м 4м 5м 6м 7м

    с1 с2 с3 с4 с5 с6


    КАЛЬКУЛЯТОР КОНВЕРСИЙ

    Двоичный код в шестнадцатеричный (13)

    Цифровой сигнал (14)

    Преобразование давления (15)

    Преобразование мощности (16)

    Преобразование энергии (17)

    Преобразование момента (18)

    цикл

    Температура (43)

    Преобразование силы (44)

    Преобразование расстояния (45)

    Преобразование площади (46)

    Преобразование объема (47)

    Преобразование веса (48)

    Преобразование массы (49) 90 Преобразование скорости (50)

    Преобразование расхода жидкости (51)

    Основная постоянная (92)


    ИНВБАТ.

    COM — А.И. прорывная инновация в области вычислений
    и технологии веб-поиска. INVBAT.COM — А.И. + СЛУЖБА ЧАТБОТА ИСПОЛЬЗУЕТСЯ В 204 СТРАНАХ

    Калькулятор заливки бетонной плиты, колонны и блочной стены

    Калькулятор заливки бетонной плиты, колонны и блочной стены

    Этот калькулятор требует использования браузеров с поддержкой JavaScript и . Это предназначено для того, чтобы дать приблизительное количество материалов, необходимых для стены из бетонных блоков (полых или сплошных), и приблизительную стоимость на основе введенных вами данных.Чтобы использовать секцию объема бетона, просто введите ширину, длину и толщину заливки, щелкните, измеряете ли толщину в футах или дюймах, затем нажмите кнопку «Рассчитать». Этот раздел позволяет вам изобразить фундамент, квадратную или прямоугольную стойку или плоскую поверхность, квадратную или прямоугольную заливку. Калькулятор рассчитает необходимое количество кубометров бетона. Чтобы использовать секцию блочной стены, просто введите высоту и длину стены, нажмите, используете ли вы 8-дюймовые или 12-дюймовые блоки, и если вы хотите заполнить их, если они полые, затем нажмите кнопку «Рассчитать».Калькулятор оценит количество блоков и кубических метров или бетона, которые потребуются. (Пожалуйста, имейте в виду, что это в лучшем случае приблизительная оценка. Существуют значительные различия в пространстве заполнения между различными блоками, изготовленными разными производителями. Для целей заполнения в этом разделе предполагается использование блоков с двойными открытыми концами.) Чтобы использовать бетонную колонну разделе, просто введите высоту и диаметр колонны и нажмите кнопку «Рассчитать». Эту секцию можно использовать для бетонных столбов, колонн или круглой плоской заливки.Калькулятор покажет необходимое количество кубометров. Раздел приблизительных затрат требует ввода общего количества блоков и кубических ярдов бетона для проекта, а также ввода стоимости за кубический ярд бетона и за блок. Нажмите кнопку «Рассчитать» для получения результатов.
    Версия 1.1.8

    2022 Стоимость бетонных плит | Стоимость заливки (за квадратный фут + за ярд)

    Бетонная плита Стоимость

    Обычная бетонная плита стоит от до 8 долларов за квадратный фут , при этом большинство домовладельцев тратит от до 5 долларов.от 35 до 6,17 долларов за квадратный фут или от 113 до 126 долларов за кубический ярд как за материалы, так и за установку. Ваша окончательная стоимость будет зависеть от размера плит, толщины и наличия специального армирования, такого как проволочная сетка или арматура.

    Стоимость бетонной плиты
    Плитный тип Типовой размер Средняя стоимость
    Сарай 10×10 670–930 долл. США
    Патио 12×12 796 – 1476 долларов
    Подъездная дорога 20×24 1440–3360 долларов США
    Гараж 24×24 3 058 – 5 944 долл. США

    Содержание

    1. Стоимость бетонной плиты
    2. Цены на бетонные плиты по размерам
  • Стоимость бетона
  • Средняя стоимость заливки бетона
  • Стоимость фундамента из бетонной плиты
  • Калькулятор стоимости бетонной плиты
  • Типы бетонных плит
  • Плюсы и минусы бетонных плит
  • Окрашивание, штамповка и чистовая отделка
  • Затраты на ремонт бетонной плиты
  • Часто задаваемые вопросы
  • Бетонные подрядчики рядом со мной
  • Цены на бетонные плиты по размерам

    Типичная бетонная плита будет стоить от 113 до 126 долларов за кубический ярд (27 кубических футов) или 5 долларов.В среднем от 35 до 6,17 долларов за квадратный фут . Бетонные плиты толщиной от четырех до восьми дюймов в основном используются для подъездных путей, патио, тротуаров и полов гаражей.

    Бетонная плита толщиной 6 дюймов является гораздо более структурно прочной, чем плита толщиной 4 дюйма, и может стоить только на 100 долларов больше в бетоне в зависимости от размера плиты. При средней стоимости 6,17 долларов США за квадратный фут за 6-дюймовую плиту, вот средние цены по размеру:

    Стоимость бетонной плиты по размеру
    Размер плиты квадратных футов Средняя стоимость установки
    8×8 64 395 долларов
    10×10 100 617 $
    12×12 144 888 $
    15×15 225 1388 долларов
    20×20 400 2468 долларов
    24×24 576 3 554 долл. США
    20×30 600 3 702 долл. США
    30×30 900 5 553 долл. США
    30×40 1200 7 404 долл. США
    40×60 2400 14 808 долл. США

    Затраты на установку бетонной плиты

    Установка бетонной плиты стоит минимум 5 долларов.35 за квадратный фут для толщины 4 дюйма и до 10,55 долл. США за кв. фут. для плиты толщиной 6 дюймов с более толстыми краями, пенополистиролом под плитой и проволочной сеткой. Добавление лучистого тепла, дополнительные грязевые работы или выравнивание подстилающего слоя стоят дополнительно.

    Если вы хотите добавить дополнительное армирование из-за плохих почвенных условий или если вы беспокоитесь о больших трещинах, поместите в бетонный фундамент немного армирующего металла с помощью проволочной сетки или арматуры. Кроме того, если вы собираетесь использовать плиту толщиной 4 дюйма, настоятельно рекомендуется использовать армирующий металл, чтобы сделать плиту структурно прочной.

    Затраты на установку бетонной плиты
    Артикул Средняя стоимость квадратного фута
    4-дюймовая плита Базовая цена 5,35 $
    Увеличение плиты до 6 дюймов + 0,50 $ – 0,85 $
    Более толстые края (от 12 до 2 футов) + 1,00 долл. США – 1,50 долл. США
    Пароизоляция + 0,50 долл. США
    2 дюйма Пенополистирол + 2 доллара.00
    Проволочная сетка + 0,35 долл. США
    Насосная тележка
    (если бетоновоз недоступен)
    + фиксированная сумма 900 долларов США
    Общий диапазон 5,35–10,55 долл. США

    Вернуться к началу

    Стоимость бетона

    Средняя стоимость бетона колеблется от 2,83 до 3,57 долларов за квадратный фут в зависимости от толщины заливаемой плиты. Качество бетона будет зависеть от того, сколько воды по сравнению с цементом смешано с заполнителем и насколько чистыми являются вода и заполнитель.

    Стоимость бетона
    Толщина плиты Средняя стоимость квадратного фута
    4 дюйма 2,83 $
    5 дюймов 3,20 $
    6 дюймов 3,57 $

    Стоимость бетонной плиты за квадратный фут

    В среднем заливка бетонной плиты стоит $5.От 35 до 6,17 долларов за квадратный фут как за работу, так и за материалы. Ваша общая цена зависит от толщины плиты и от того, решили ли вы укрепить плиту проволочной сеткой или арматурой.

    Стоимость бетонной плиты за квадратный фут
    Толщина плиты Материалы Труд Средняя стоимость (SF)
    4 дюйма 2,83 $ 2,52 $ 5,35 $
    5 дюймов 3 доллара. 20 2,56 $ 5,76 $
    6 дюймов 3,57 $ 2,60 $ 6,17 $

    Стоимость бетона за кубический ярд

    Бетон стоит от 113 до 126 долларов за кубический ярд . Многие подрядчики будут цитировать на основе стоимости за кубический ярд, а не за квадратный фут. Кубический ярд бетона покрывает 100 квадратных футов x 3 дюйма в глубину или 27 кубических футов.

    Вернуться к началу

    Средняя стоимость заливки бетона

    Заливка стандартной бетонной плиты 10×10 будет стоить от 670 до 930 долларов , плита 12×12 для патио будет стоить от 796 до 1476 долларов , плита для проезда 20×24 стоит от от 1440 до 3360 долларов , и стоимость от 3058 до 5944 долларов.

    Стоимость заливки бетона
    Бетонная плита Средний размер Средняя стоимость установки
    Сарай 10 х 10 670–930 долл. США
    Патио 12 х 12 796 – 1476 долларов
    Подъездная дорога 20 х 24 1440–3360 долларов США
    Гараж 24 х 24 3 058 – 5 944 долл. США
    Проконсультируйтесь со специалистом по бетонным плитам.Посмотреть плюсы

    Стоимость рабочей силы для бетонной плиты

    Стоимость рабочей силы для заливки бетона составляет 45 долларов в час . Также может взиматься плата за доставку в размере 60 долларов США . Чтобы залить и закончить бетон, это будет стоить от 2,52 до 2,60 долларов за квадратный фут за рабочую силу и от 2,83 до 3,57 долларов за квадратный фут за сам бетон. Бетонные плиты заливаются либо вне, либо на рабочей площадке. Меньшие плиты, такие как основание джакузи, можно легко залить за пределы площадки, а затем доставить к вам домой. Большие плиты, такие как подъездная дорога, заливаются на месте.

    Стоимость заливки бетонной плиты патио

    Бетонный внутренний дворик обычно имеет толщину 4 дюйма и стоит 5,53–10,25 долларов США за квадратный фут для установки . Стоимость типичной плиты патио 12×12 колеблется от 796 до 1476 долларов. Всегда усиливайте плиты толщиной 4 дюйма арматурой для прочности. На окончательную стоимость могут повлиять многие конструктивные факторы. [9]

    • Простое квадратное или прямоугольное патио будет самым экономичным.
    • Кривые, хотя и привлекательные, стоят дороже из-за формы, которую необходимо изготовить.
    • Дорожки могут придать двору приятный вид, особенно если у вас есть разные виды клумб.
    • Подготовка площадки. Земля должна быть ровной, а все камни и ветки необходимо убрать.

    Стоимость бетонной плиты для сарая

    Стоимость бетонной плиты 10×10 для сарая колеблется от 670 до 930 долларов , а плита 20×20 стоит около 2690 долларов . Рекомендуемая толщина плиты вашего сарая составляет 4 дюйма в глубину. Следующие цены включают материалы и профессиональную установку для плиты глубиной 4 дюйма:

    Стоимость бетонной плиты для сарая
    Размер сарая Средняя стоимость
    10×10 670 $
    12×12 920 долларов
    12×16 1290 долларов
    20×20 2690 долларов

    Бетонная плита для гаража Стоимость

    Стандартная гаражная плита 24×24 стоит от 3057 до 5944 долларов , а цена варьируется от 5 долларов.от 31 до 8,31 долл. США за квадратный фут для 4-дюймовой железобетонной плиты и от 6,83 до 10,32 долл. США за квадратный фут для 6-дюймовой железобетонной плиты. [11][12]

    Стоимость перекрытия гаража
    Размер фундамента гаража 4-дюймовая плита Стоимость 6-дюймовая плита Стоимость
    Гараж на 1 машину (10×20) 1062–1662 долл. США 1 366–2 064 долл. США
    Гараж на 2 машины (20×20) 2124–3324 долл. США 2 732 долл. США – 4 128 долл. США
    Гараж на 3 машины (30×20) 3 156 – 4 986 долл. США 4 098 – 6 192 долл. США

    Бетонная плита Подъездная дорога Стоимость

    Простая подъездная дорожка из бетонных плит стоит от 4 до 8 долларов за квадратный фут , более сложные конструкции, узоры и цвета варьируются от от 8 до 18 долларов за квадратный фут .Вы можете украсить свою подъездную плиту гравировкой, текстурированной отделкой, открытым заполнителем, трафаретным рисунком, или ее можно поцарапать и окрасить.

    Бетонная плита Стоимость проезда
    Диапазон цен Особенности
    3–7 долл. США
    • Основная бетонная плита подъездной дороги
    8–12 долларов
    • Текстурированная бетонная отделка
    • Открытый заполнитель
    • Дизайн трафарета
    • Простой бордюр
    • Цвет
    $12 – $18
    • Какая-то гравюра – может быть, ваша фамилия?
    • 2 или более цветов или рисунков
    • 2–3 цвета, с контрастной каймой
    • Рифленый и окрашенный бетон
    $18 и выше
    • Бордюры, выпиленные узоры или ручные акценты с использованием химических красителей
    • Несколько рисунков надрезов и разные цвета пятен
    • Акценты, наносимые вручную с использованием передовых технологий трафаретной печати

    Вернуться к началу

    Стоимость фундамента из бетонной плиты

    Большинство домовладельцев тратят от до 5 долларов. от 40 до 6,40 долларов США за квадратный фут для фундамента толщиной 4 дюйма и от 6,40 до 8,20 долларов США за квадратный фут для армированной плиты толщиной 6 дюймов на уровне земли. Фундамент из железобетонных плит площадью 1600 квадратных футов стоит в среднем 11 680 долларов .

    Стоимость включает «тонкую планировку, плитное основание, опалубку, пароизоляцию, проволочную сетку, бетон 3000 фунтов на квадратный дюйм, отделку и отверждение. Для плит с утолщенной кромкой добавьте площадь утолщенной кромки. Используйте 500 квадратных футов в качестве минимального размера работы». [4]

    Типы бетонных фундаментов

    Три основных типа бетонных фундаментов: Т-образные, плитные на уклоне и защищенные от замерзания.

    • Т-образный – Плита с фундаментом ниже линии промерзания, заливаемая после возведения стен.
    • Плита марки – Плита, залитая поверх внутренней арматуры из арматуры и проволочной сетки.
    • Морозозащищенный – Плита, залитая полистирольной изоляцией, с дополнительной изоляцией из полистирола снаружи стены фундамента

    Бетонная плита на уровне

    Плита на уклоне относится к бетонной плите, которая используется в качестве фундамента для конструкции.Плита создается из формы, встроенной в землю, которая армирована арматурой и проволочной сеткой. Каркас изготовлен из дерева, а бетон и заполнитель заливаются в форму для затвердевания.

    Три типа бетонных плит на грунте: [3]

    • Плита на грунте – плита с бетонными балками по периметру
    • Подкрепленная плита – плита с бетонными балками, расположенными в сетке по всей плите
    • Плита вафельная плотная – надземная плита, налитая на полистироловые «пустые формы».

    Толщина бетонной плиты

    Большинство жилых бетонных плит имеют толщину от 4 до 6 дюймов, с минимальной рекомендуемой толщиной не менее 4 дюймов. Эта толщина рекомендуется для пешеходных дорожек, подъездных путей, патио и гаражей. Коммерческие проезды могут иметь толщину от от 6 дюймов до 8 дюймов и дюймов, чтобы выдерживать движение более тяжелых транспортных средств. Проверьте местные строительные нормы и правила, чтобы узнать, какой толщины должна быть ваша бетонная плита.

    Другим фактором, влияющим на толщину плиты, является тип почвы под ней.При подготовке к бетонированию грунт необходимо хорошо утрамбовать и засыпать слоем гравия или песка. Лицензированный подрядчик по бетону знает, сколько гравия нужно положить и как правильно подготовить почву.

    Стоимость бетонной плиты по толщине
    Размер плиты Толщина 4 дюйма Толщина 6 дюймов
    20×20 2 122–3 324 долл. США 2 732 долл. США – 4 128 долл. США
    30×20 2 655–4 155 долл. США 3415 – 5160 долларов

    Марки бетона

    Марка бетона

    основана на прочности бетона через 28 дней.Для разных целей требуются разные марки бетона. Жилой класс отличается от коммерческого класса, особенно если речь идет о многоэтажном здании.

    Цифры, за которыми следует буква М, указывают на разные классы. Буква М относится к смеси, а число относится к соотношению количества цемента, песка и сыпучего заполнителя, смешанных с водой.

    Марки бетона
    Бетон марки Использование
    M15–M25 Для большинства жилых помещений.М15 1:5:10 (цемент:песок:сыпучий заполнитель)
    М25–М45 Для коммерческого использования. М25 это 1:1:2.
    М50–М70 Для коммерческого использования, требующего повышенной прочности*

    *Все, что больше M25, считается проектным сочетанием, и для определения этих соотношений необходимы лабораторные испытания. Соотношения выше M25 используются для масштабных строительных проектов, требующих высокой прочности. [5]

    Вернуться к началу

    Калькулятор стоимости бетонной плиты

    Средняя стоимость бетона $3.50–5,50 долларов США за квадратный фут для 6-дюймовой плиты. Цена может повышаться в зависимости от дальнейших требований к работе. Факторами, которые могут влиять на цену, являются классификация, основание, формы, толщина, отделка и характеристики бетонной смеси.

    Калькулятор стоимости бетонной плиты
    Артикул Стоимость
    Затраты на планировку и оформление земли 24 долл. США/CSF
    Агрегатное основание 4 дюйма 65 долларов США/CSF
    Макет и набор краевых форм 144 долл. США за 50 шт.
    . Пароизоляция из полиэтилена 006″ 12 долларов США/CSF
    Сетка Ш2,9 x Ш2,9 x 6″ x 6″ 61$/CSF
    Укладка готовой бетонной смеси из желоба 170 долларов США/CSF
    Стальной шпатель $32/CSF
    Акриловый бетон для отверждения и уплотнения $31/CSF
    Кромочные формы, не подлежащие повторному использованию 18 долл. США за 50 шт.

    Проволочная сетка для бетонных плит

    Если вам нужно добавить дополнительное армирование к вашей плите, отличным выбором для плит меньшего размера будет добавление проволочной сетки.Типичная стоимость укладки бетона включает в себя использование волокнистой сетки в вашей плите, но если вместо этого вам нужна проволочная сетка, добавьте 0,35 цента за квадратный фут .

    Арматура для бетонных плит

    Чтобы обеспечить структурную прочность вашей плиты или фундамента, настоятельно рекомендуется добавить стальную арматуру, особенно если вы выбираете толщину 4 дюйма. Эта толщина особенно полезна, если у вас плохое состояние почвы или вы хотите предотвратить большие трещины.

    Дополнительные расходы

    • Уменьшите толщину плиты с 6 дюймов до 4 дюймов и сэкономьте $0.50 центов за кв. фут
    • Пароизоляция под плитой добавит 0,50 цента доллара за кв. фут.
    • Если ваша плита находится в труднодоступном месте и бетоновоз не может до нее добраться, вам потребуются услуги автонасоса, добавив ок. $900 к смете.
    • Для некоторых плит требуются более толстые кромки, что требует дополнительных затрат 1–2 доллара США за кв. фут. [7]

    Вернуться к началу

    Типы бетонных плит

    • Modern Concrete – это ваш типичный бетон, смешанный и используемый каждый день.
    • Высокопрочный бетон – имеет прочность более 6000 psi (фунтов на квадратный дюйм)
    • Бетон с высокими эксплуатационными характеристиками – хорошо работает в ненастную погоду
    • Бетон со сверхвысокими характеристиками – не требует арматуры и имеет прочность 29 000 фунтов на квадратный дюйм
    • Штампованный бетон — Бетон можно «штамповать» с помощью декоративной формы, чтобы он выглядел как камень, кирпич и т. д. Штампованный бетон обычно нуждается в герметике, чтобы сохранить свою декоративную составляющую.
    • Самоуплотняющийся бетон – устраняет необходимость в вибрациях (бетономешалка) и в основном используется в ограниченных и труднодоступных местах.
    • Стеклобетон – использование переработанного стекла в качестве заполнителя создает визуально привлекательный бетон.
    • Асфальтобетон – это очень быстротвердеющий бетон, который используется в основном при строительстве дорог и аэропортов.
    • Проницаемый бетон – пропускает воду и используется в местах вокруг ливневых стоков.

    Вернуться к началу

    Плюсы и минусы фундамента из бетонных плит

    Плюсы

    • Дешевле деревянных балок и деревянных конструкций.
    • Быстро — пол можно залить за день или меньше.
    • Благодаря тому, что под домом нет подполья, чтобы пропускать горячий/холодный воздух через полы, счета за коммунальные услуги ниже.
    • Нет проблем с плесенью, грибком, грызунами или насекомыми.

    Минусы

    • Отсутствие подполья означает, что все части печи и воздуховоды должны быть установлены над полом.
    • Сантехника находится под плитой, и протечки не всегда заметны, пока вы не получите очень большой счет за воду.
    • Бетонные плиты могут треснуть из-за перепадов влажности и погодных условий.

    Вернуться к началу

    Окрашивание, штамповка и чистовая отделка

    Бетон поддается новому виду искусства в практике окрашивания, штамповки и нанесения на него чистовой отделки. Штамповка бетона на подъездной дорожке может придать вашему дому совершенно новый вид, повысив привлекательность бордюра.

    • Окрашивание бетона – Бетон можно окрашивать или окрашивать в различные цвета, добавляя визуальный эффект вашему дому и двору. Окрашивание бетона стоит $3,70–7,70 за квадратный фут .
    • Штампованный бетон . Окрашивание или покраска бетона могут производиться после его затвердевания, но штамповка должна выполняться до того, как бетон схватится. Вместо того, чтобы выглядеть как большая серая поверхность, вы можете имитировать внешний вид булыжников, плитки, камней или даже кирпича.Стоимость штамповки бетона составляет 11,20–13,40 долларов за квадратный фут .
    • Гладкая отделка – Бетон можно полировать и получать различные виды отделки. Эпоксидное напольное покрытие можно нанести по цене 4,50 доллара США за квадратный фут .
    • Герметик для бетона . После того, как вы уложите бетонную дорожку или патио, или любую бетонную поверхность, которая будет подвергаться воздействию непогоды, ее необходимо герметизировать. Герметик защитит его от пятен, масел, соли против обледенения и повреждения водой, возникающего при циклах замораживания/оттаивания.Уплотнители стоят 4,50 доллара за квадратный фут , а профессионалы берут около 86 долларов в час за работу по нанесению.

    Вернуться к началу

    Стоимость ремонта бетонной плиты

    Бетон может треснуть и испортить вид патио или подъездной дорожки. В зависимости от размера трещины ремонт одной из них стоит от 500 до 2500 долларов. Иногда дренаж может вызвать проблемы, и эта влага может быть направлена ​​​​в сторону от бетонной плиты. Устранение проблем с дренажем может стоить от 1100 до 5500 долларов . [16]

    Ремонт трещин в бетонной плите

    • Бетон расширяется и сжимается в зависимости от температуры. В жаркую погоду он может расширяться, а при встрече с неподвижным предметом треснет.
    • Рост корней деревьев под бетонной плитой может привести к трещинам по мере их увеличения, выталкивая грязь под бетон.
    • Оседание почвы с течением времени может привести к появлению трещин.
    • Вода может попасть под плиту и вызвать эрозию.Все, что движется под бетонной плитой, может привести к растрескиванию.
    • Чрезмерный вес бетонной плиты может привести к ее растрескиванию. Узнайте, какой вес может безопасно выдержать бетонная плита.

    Вернуться к началу

    Часто задаваемые вопросы

    Сколько стоит бетон?

    Бетон стоит от 113 до 126 долларов за кубический ярд или от 2,83 до 3,57 долларов за квадратный фут в зависимости от толщины заливаемой плиты. Это будет стоить дополнительно $2.от 52 до 2,60 долларов за квадратный фут за рабочую силу.

    Сколько стоит бетонная плита для дома?

    6-дюймовая железобетонная плита для дома площадью 1500 квадратных футов будет стоить около 12 870 долларов США . Эта цена включает в себя профилирование, основание плиты, арматуру, отделку и отверждение. [17]

    Сколько стоит бетонная плита 12х12?

    Средняя стоимость заливки бетонной плиты размером 12×12 и толщиной 4 дюйма составляет от 888 до 1584 долларов , включая профессиональные трудозатраты и материалы. [18]

    Стоимость бетонной плиты 30×30

    Средняя стоимость заливки базовой бетонной плиты 30×30 толщиной 6 дюймов составляет от 5 553 до 7 380 долларов в зависимости от качества используемого бетона и типа используемой стальной арматуры.

    Стоимость бетонной плиты 30×40

    Средняя стоимость заливки бетонной плиты 30×40 толщиной 6 дюймов с арматурой из металлической арматуры составляет от 8 196 до 12 384 долларов . Эта стоимость основана на использовании общего назначения, таком как гараж, тогда как фундамент для конструкции может стоить дороже.

    Стоимость бетонной плиты 40×60

    Средняя стоимость заливки бетонной плиты 40×60 толщиной 6 дюймов с арматурой из металлической арматуры составляет от 16 392 до 24 768 долларов .

    Сколько стоит цементная плита?

    Цементная плита стоит столько же, сколько и бетонная плита, в среднем от 3,50 до 6 долларов за квадратный фут . [8]

    Сколько стоит рабочая сила для заливки бетонной плиты?

    Средняя стоимость рабочей силы для заливки бетона составляет 45 долларов в час или около 2 доллара.52 до 2,60 долларов за квадратный фут . Также может взиматься плата за доставку в размере около 60 долларов США.

    Какой толщины должна быть бетонная плита?

    Толщина вашей плиты зависит от ее назначения. Конструктивно прочный внутренний дворик или дорожка должны быть толщиной 4 дюйма с армированием проволочной сеткой, в то время как хорошая подъездная дорожка обычно имеет толщину 6 дюймов с добавлением стальной арматуры для прочности.

    Какова минимальная толщина бетонной плиты?

    Если вы собираетесь ходить или ездить по ней, минимальная рекомендуемая толщина бетонной плиты составляет 4 дюйма из железобетона с проволочной сеткой или арматурой.

    Сколько стоит фундамент площадью 1000 квадратных футов?

    Заливка фундамента площадью 1000 квадратных футов стоит в среднем от 5000 до 8000 долларов .

    Получите бесплатную оценку на HomeGuide от проверенных бетонных подрядчиков:

    Получить бесплатную оценку

    [1] https://concrete.promatcher.com/cost/

    [2] https://www.familyhandyman.com/masonry/pouring-concrete/how-to-estimate-a-concrete-order/view-all/

    [3] https://theconstructor.org/practical-guide/concrete-slab-construction-cost/28153/

    [4] 2018 Национальный оценщик жилищного строительства

    [5] https://theconstructor.org/concrete/grades-concrete-strength-selection/20570/

    [6] 2018 Национальный оценщик жилищного строительства

    [7] https://www.everything-about-concrete.com/concrete-slab-cost.html

    [8] Второй абзац

    [9] https://concrete.promatcher.com/articles/Concrete-Patio-Installation-Cost-2911

    [10] https://www. all-about-concrete.com/how-much-does-a-concrete-slab-cost-for-a-shed.html

    [11] https://concrete.promatcher.com/articles/Concrete-Flatwork-Cost-2915

    [12] https://concrete.promatcher.com/articles/Concrete-Flatwork-Cost-2915

    [13] https://www.concretenetwork.com/concrete/concrete_driveways/cost.html

    [14] https://concrete.promatcher.com/cost/

    [15] https://concrete.promatcher.com/articles/Concrete-Coating-Cost-2912

    [16] https://www.Granitefoundationrepair.com/slab-foundation-repair-cost/

    [17] https://concrete.promatcher.com/cost/

    [18] https://www.everything-about-concrete.com/how-much-does-a-concrete-slab-cost-for-a-shed.html

    [19] https://concrete.promatcher.com/cost/

    [20] https://www.familyhandyman.com/masonry/pouring-concrete/how-to-estimate-a-concrete-order/view-all/

    [21] https://lendedu.com/blog/cost-to-build-a-house/

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
