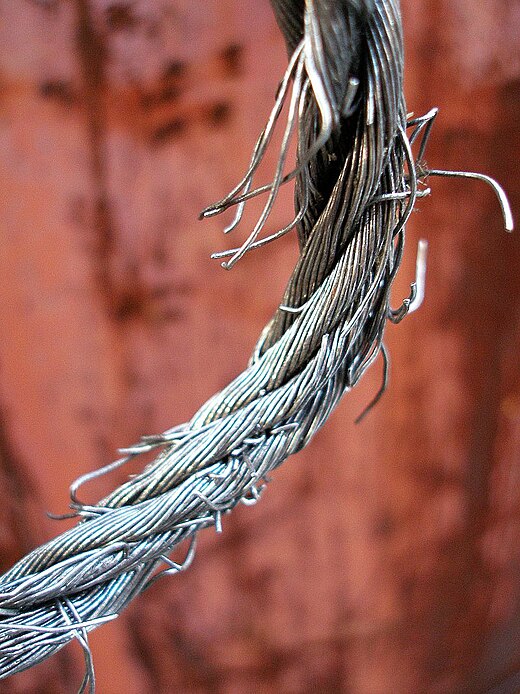

Деформация проводов: Деформация проводов, 6 (шесть) букв

Содержание

Новые наноструктурированные металлические проводники для проводов и кабелей, обладающие повышенной проводимостью и улучшенными прочностными характеристиками

Применение чистых металлов, имеющих высокую электропроводность невозможно из-за их низкой прочности. Повышение прочности металла за счёт его легирования обычными методами получения сплавов приводит к неизбежной потере электропроводности, обусловленной рассеянием электронов на примесных атомах, выделениях новых фаз и других дефектах, возникающих в процессе изготовления сплава. Один из возможных подходов к созданию материалов с сочетанием высокой прочности и высокой проводимости состоит в создании особого микроструктурного дизайна методами интенсивной пластической деформации (такими как интенсивная пластическая деформация кручением и равноканальное угловое прессование) металлических сплавов на основе алюминия и меди в сочетании с их последующей термической обработкой. Интенсивная пластическая деформация ведёт к формированию ультрамелкозернистой структуры сплава, в процессе насыщая его границами зёрен в особом состоянии, отличающемся от состояния границ зерен в крупнозернистых материалах.

Последующей термической обработкой можно добиться оптимального фазового состава внутризёренного материала и композитной структуры границ зёрен за счёт выделения на них кластеров примесных атомов. Сформированная таким путём гетерогенная структура обладает повышенными прочностными свойствами за счёт измельчения зерна и наличия выделений новых фаз как внутри зерна, так и по межзёренным границам, и повышенной электропроводностью за счёт снижения концентрации примесных атомов в твёрдом растворе внутризёренной фазы.

В области разработки принципиально новых наноструктурированных металлических проводников имеет место тесная кооперация коллектива центра с группами исследователей из Института физики перспективных материалов Уфимского государственного авиационного технического университета и Санкт-Петербургского Государственного Университета под руководством проф. Р.З. Валиева, ведущего учёного в России и мире в области физического металловедения и объёмных наноструктурированных материалов.

Также с 2019 года совместно с University of Rouen Normandie (Prof. W. Lefebvre) ведутся совместные исследования тонкой структуры границ зерен с помощью передовых методов микроскопии. Проводимые исследования направлены на выявление ключевых микроструктурных параметров, контролирующих прочностные свойства и электропроводность алюминиевых сплавов в ультрамелкозернистом состоянии, а также связанных с ним особенностей механизмов упрочнения и механизмов рассеяния электронов в ультрамелкозернистых структурах, что является важной и актуальной задачей физического материаловедения.

(PDF) ELECTROMECHANICAL PROPERTIES OF HTSC-2G WIRE WITH AISI 310S STAINLESS STEEL SUBSTRATE IN LIQUID HELIUM AND NITROGEN

А.В. Кривых, А.В. Поляков

46 ВАНТ. Сер. Термоядерный синтез, 2020, т. 43, вып. 3

при растяжении образца с током скачки деформации происходят в подложке из нержавеющей стали [10],

электрическое напряжение на потенциальных концах продолжает плавно расти. Возможно, что рост электри-

ческого напряжения скачком происходит только тогда, когда скачок деформации происходит в ВТСП-2-слое.

ЗАКЛЮЧЕНИЕ

Проведённые электромеханические испытания пилотных образцов ВТСП-2 провода производства

НИЦ «Курчатовский институт» при температурах жидкого гелия (4,2 К) и жидкого азота (77 К) показали

рост допустимых механических напряжений при понижении температуры. Допустимый уровень растя-

гивающего механического напряжения (Ic/Ic0 = 0,95) составил 550 и 750 МПа соответственно в жидком

азоте и жидком гелии.

На диаграммах растяжения видно, что при температуре жидкого азота предел упругости составляет

600 МПа, в жидком гелии возрастает до 800 МПа. Падение нормированного критического тока при до-

стижении пределов упругости превышает допустимое значение Ic/Ic0 = 0,9. Восстановления критического

тока в жидком гелии после разгрузки практически не происходило. При гелиевой температуре значение

критического тока с ростом нагрузки сначала возрастает до Ic/Ic0 = 1,1, затем уже падает до уровня

Ic/Ic0 = 0,95, при этом допустимая деформация растяжения может достигать 0,5%.

С ростом растягивающих нагрузок до 650 и 850 МПа соответственно в жидком азоте и жидком ге-

лии происходит снижение критического тока до Ic/Ic0 = 0,5. В жидком гелии при механических напряже-

ниях 850—1100 МПа начинается область пластической скачкообразной деформации. Нормированный

критический ток падает с Ic/Ic0 = 0,5 до Ic/Ic0 ~ 0,1. Если растяжение провода проводилось с введённым

критическим током, то электрическое напряжение остаётся стабильным, пока растягивающая нагрузка

не превышает предела упругости. При нагрузках выше предела упругости на образцах наблюдался как

плавный, так и скачкообразный рост электрического напряжения. Предел упругости ВТСП-2-провода

после предварительного механического нагружения может быть увеличен как минимум до 1000 МПа.

Результаты настоящей работы могут быть использованы при создании компактного сверхпроводни-

кового термоядерного реактора.

СПИСОК ЛИТЕРАТУРЫ

1. Usoskin A. , Rutt A., Knoke J., Krauth H., Arndt T. ― IEEE Trans. Appl. Supercond., 2005, vol. 15, Iss. 2, p. 2605—2607.

2. Uglietti D., Seeber B., Abacherli V., Pollini A., Eckert D., Flukiger R. ― Supercond. Sci. Technol., 2003, vol. 16, р. 1000—1004.

3. Bautista Z., Diaz M., Shin H., Lee J., Oguro H., Awaji S. ― IEEE Trans. Appl. Supercond., 2018, vol. 28, Iss. 2, p. 18411117.

4. Chen X., W., Zhang H., Chen Y., Liu L., Shi J., Yang X., Zhao Y. ― IEEE Trans. Appl. Supercond., 2018, vol. 28, Iss. 1, p. 18400905.

5. Ilin K., Yagotintsev K., Zhou C., Gao P., Kosse J., Otten S., Wessel W., Haugan T., Van der Laamand D., Nijhuis A. ― Su-

percond. Sci. Technol., 2015, vol. 28, doi: 10.1088/0953-2048/28/5/055006.

6. Barth C., Mondonico G., Senatore C. ― Supercond. Sci. Technol., 2015, vol. 28, doi: 10.1088/0953-2048/28/4/045011.

7. Shin H., Bautista Z. ― IEEE Trans. Appl. Supercond., 2018, vol. 28, Iss. 4, р. 180612532.

8. Abraimov D. et al. ― Supercond. Sci. Technol., 2015, vol. 28, Iss. 11, doi: 10.1088/0953-2048/28/11/114007.

9. Anashkin O., Varlakhin V., Keilin V., Krivikh A., Lyikov V. ― IEEE Trans. on Mag., 1977, Mag.-13, Iss. 1, p. 673—677.

10. Krivykh A., Irodova A., Keilin V. ― Techn. Physics, 2015, vol. 28, Iss. 1, p. 73—79.

Анатолий Владимирович

Кривых, в.н.с., д. техн. н.,

чл.-корр. АЭН, лауреат

премий Московского и

Ленинского комсомола,

лауреат премий им.

И.В. Курчатова; НИЦ

«Курчатовский инсти-

тут», 123182 Москва, пл.

Академика Курчатова 1,

Россия

[email protected]

Алексей Вячеславо-

вич Поляков, м.н.с.,

лауреат конкурса

студенческих

абот

им. И.В. Курчатова;

НИЦ «Курчатов-

ский институт»,

123182 Москва, пл.

Академика Курча-

това 1, Россия

[email protected]

Статья поступила в редакцию 8 апреля 2020 г.

После доработки 15 июня 2020 г.

Принята к публикации 5 августа 2020 г.

Вопросы атомной науки и техники.

Сер. Термоядерный синтез, 2020, т. 43, вып. 3, с. 41—46.

Структура и механические свойства биметаллических проводов «алюминиевый сплав/медь» после ротационной ковки | Рогачев

Ashby M. F., Brйchet Y. J. M. Designing hybrid materials // Acta Materialia. 2003. V. 51. P. 5801 — 5821.

Ashby M. Designing architectured materials // Scripta Materialia. 2013. V. 68. P. 4 — 7.

Bouaziz O. Geometrically induced strain hardening // Scripta Materialia. 2013. V. 68. P. 28 — 30.

Molotnikov A., Gerbrand R., Bouaziz O., Estrin Y. Sandwich panels with a core segmented into topologically interlocked elements // Advanced Engineering Materials. 2013. V. 15. P. 728 — 731.

Kim I.-K., Hong S. I. Effect of heat treatment on the bending behavior of tri-layered Cu/Al/Cu composite plates // Materials & Design. 2013. V. 47. P. 590 — 598.

Zebardast M. , Taheri A. K. The cold welding of copper to aluminum using equal channel angular extrusion (ECAE) process // Journal of Materials Processing Technology. 2011. V. 211. P. 1034 — 1043.

Ahmed N. Extrusion of copper clad aluminum wire // Journal of Mechanical Working Technology. 1978. V. 2. P. 19 — 32.

Beygelzimer Y., Estrin Y., Kulagin R. Synthesis of hybrid materials by severe plastic deformation: a new paradigm of SPD processing // Advanced Engineering Materials. 2015. V. 17. P. 1853 — 1861.

Bouaziz O., Kim H. S., Estrin Y. Architecturing of metal-based composites with concurrent nanostructuring: A new paradigm of materials design // Advanced Eng. Mater. 2013. V. 15. P. 336 — 340.

Rogachev S. O., Nikulin S. A., Rozhnov A. B. et al. Multi-layer «steel/vanadium alloy/steel» hybrid material obtained by high pressure torsion at different temperatures // Metallurgical and Materials Transactions A. 2017. V. 48, Nо. 2. P. 6091 — 6101.

Valiev R. Z., Islamgaliev R. K., Alexandrov I. V. Bulk nanostructured materials from severe plastic deformation // Progress in Materials Science. 2000. V. 45. P. 103 — 189.

Estrin Y., Vinogradov A. Extreme grain refinement by severe plastic deformation: A wealth of challenging science // Acta Materialia. 2013. V. 61. P. 782 — 817.

Glezer А. М., Sundeev R. V. General view of severe plastic deformation in solid state // Materials Letters. 2015. V. 139. P. 455 — 457.

Eivani A. R., Taheri A. K. A new method for producing bimetallic rods // Materials Letters. 2007. V. 61. P. 4110 — 4113.

Andreev V. A., Yusupov V. S., Perkas M. M. et al. Mechanical and functional properties of commercial alloy TN-1 semiproducts fabricated by warm rotary forging and ECAP // Russian Metallurgy (Metally). 2017. V. 2017. P. 890 — 894.

Никулин С. А., Котрехов В. А., Рожнов А. Б. и др. Механические свойства и разрушение материала трубной заготовки из циркониевого сплава после радиальной ковки // Деформация и разрушение материалов. 2012. № 2. С. 36 — 42.

Никулин С. А., Нечайкина Т. А., Рожнов А. Б. и др. Структура и механические свойства трехслойного материала сталь/ванадиевый сплав/сталь после радиальной ковки // МиТОМ. 2018. № 4. С. 28 — 34.

Prokoshkin S., Khmelevskaya I., Andreev V. et al. // Manufacturing of long-length rods of ultrafine-grained Ti — Ni shape memory alloys // Materials Science Forum. 2018. V. 918. P. 71 — 76.

Автократова Е. В., Крымский С. В., Маркушев М. В., Ситдиков О. Ш. Особенности структуры алюминиевого сплава Д16, интенсивно деформированного при температуре жидкого азота // Письма о материалах. 2011. Т. 1. С. 92 — 95.

Преимущества — Горни-Рус — Натяжные клиносочленненные зажимы



Прессуемая

Спиральная

Клиносочлененная

Горни-Рус

Другие производители ЗНК

Допуск к применению

Аттестована

·Аттестована

·Запрет к применению (протокол тех.

совета Россети №4ТС/2017)



Аттестована

Протокол

Аттестована как опытно-промышленная эксплуатация

Надежность

Отказы работы связаны с нарушением технологии монтажа

·Отказы из-за неправильного подбора повивов под диаметр провода

·Нагрев арматуры -прослабление

·Отслоение образивов



Отказов не было, используется при строительстве и реконструкции по всему миру.



























Нет информации

Требование к монтажу

·Обученный персонал

·Оборудование (прессовый инструмент, матричный комплект и пр. )

Нет необходимости в оборудовании и бучении персонала

Нет необходимости в оборудовании и бучении персонала

Перемагничивание арматуры

Соответствует требованиям

Не соответствует требованиям

(протокол прилагается)

Протокол



Соответствует требованиям

Испытания номинальным током

Соответствует

Не соответствует требованиям

(протокол прилагается)

Протокол

Соответствует

Механика, удержание, заделка провода в зажиме

·Разрезание провода, ·Деформация провода корпусом зажима

·Удержание- срез деформации при тяжении

·Без разрезания провода

·Удержание спиралью с нанесением абразивных материалах (истерание провода)



·Без разрезания провода

·Передача нагрузки тяжения без повреждения провода

Кол-во контактных мест при установке арматуры на 1 анкер



4 мест

1 место

1 место



Изготовление зажимов из материалов

·Анкер – сталь

·Корпус – тех алюминий

·Повивы – стальная проволока

·Коуш – чугун, сталь



Весь зажим из тех. Алюминия

Изготовление боковых цапф из чугуна запрещено

Время монтажа

Примерно 48 мин

(тех-экон сопоставление прилагается)



Нет данных

·Примерно 8 мин

·Сокращение нормативного срока монтажа на 30%





















Нет информации

Монтаж методом «Тяжения» без опускания провода на землю



С большим количеством трудозатрат

Без особых трудозатрат

Без особых трудозатрат



Создан инструмент для проектирования ВЛ с проводами с композитным сердечником

29 января 2015

ООО «Русский САПР инжиниринг», разработчик программного комплекса САПР ЛЭП, предназначенного для проектирования воздушных линий электропередачи напряжением 6(10)—750кВ, информирует о выпуске новой версии — САПР ЛЭП 2015. Выход стабильного релиза версии запланирован в феврале 2015 года. Основным и главным новшеством данной версии является, встроенный в базовую версию, функционал для расчета проводов с композитным сердечником типов ACCC и ACCR.

Особенности и принципы расчета проводов типа ACCC

Стрела провеса и натяжения относятся к числу важных параметров для проводов ВЛ. Этот параметр зависит от тяжения провода и длины пролета. Внешние повивы и сердечник провода  изготовлены из деформируемых  материалов. Их длины изменяются в зависимости от усилия натяжения и/или от температуры. Поэтому тяжения и длина провода связаны с напряжением и деформацией. Принцип определения напряжения заключается в нахождении таких значений усилия натяжения и длины, которые удовлетворяли бы обеим функциям при данной температуре.Для композитных проводов тяжение провода — это сумма тяжений во внешних повивах и тяжения в сердечнике провода. Значения тяжений зависят от механических напряжений как во внешних повивах, так и в сердечнике провода через соотношение между напряжением и деформацией. В целом считается, что материалы провода либо упругопластичны, либо линейно упруги. Так, соотношение между тяжением и деформацией в этих материалах описывается полиномиальной функцией. У упругопластичных материалов нагружение изменяется по кривой, а снятие нагрузки/повторное нагружение изменяются по прямой линии, поэтому соотношение между напряжением и деформацией создаёт множественные функции, каждая из которых действует лишь в одном диапазоне натяжения. Таким образом, имеются две системы уравнений: для внешних повивов и для сердечника провода. Некоторые материалы проявляют свойство ползучести при сравнительно низких температурах. Ползучестью называется медленная неупругая деформация материала постоянно находящегося в напряжении, значение которого не достигает технического предела прочности при разрыве. По истечении длительного периода времени (10 лет) возникающим удлинением нельзя пренебрегать. Провода с композитным сердечником часто обладают тем свойством, что скорость увеличения провеса в зависимости от температуры заметно снижается, когда температура поднимается выше определённого значения. Это значение называется точкой температурного перегиба (или тепловым порогом). При температуре выше этого порога тяжение во внешних повивах равно нулю и нагрузку несёт лишь сердечник провода. Поскольку сердечник обычно обладает меньшим коэффициентом теплового расширения, чем внешние повивы, коэффициент теплового расширения всего провода снижается, что ведёт к снижению скорости увеличения провеса. Поэтому провода с композитным сердечником могут использоваться при повышенных рабочих температурах и при заданном габарите обеспечивают более высокую пропускную способность ВЛ.

Вернуться к списку новостей

Изготовление жгутов и кабелей по чертежам заказчика в Санкт Петербурге

Паутина проводов на обратной стороне любого механизма — зрелище малоприятное. Кроме того, это еще и небезопасно: провода могут спутаться, порваться, покрыться слоем пыли и вообще стать непригодными. Такое распределение может пагубно сказаться на качестве работы любого механизма. Для этих целей провода объединяют в жгуты.

Изготовление жгута

Жгут по своей конструкции — это объединение двух и более проводов, которые скреплены конкретным способом (как правило, связыванием ниткой или лентой). Жгуты имеют определённую структуру и чертеж связывания проводов. В отличие от кабеля, жгут — составное изделие, кабель же может иметь множество жил, однако является готовым материалом. Так, кабель может входить в состав будущего жгута в качестве изолированного проводника.

Можно выделить несколько основных этапов изготовления жгутов: прежде всего происходит нарезка самих проводов и изоляционных трубок на необходимую длину. Затем провода укладываются по определённой схеме на шаблоне и связываются в жгут. После связывания необходимо промаркировать провода, заделать концы, а получившийся жгут покрыть изоляционной лентой. Шаблон для укладки жгута — это определенная схема, чертеж по которому разные провода укладывают в определенном порядке один за другим. Она способствует качественной работе каждого и всех в связке, даже если внутри жгута их великое множество: при грамотном исполнении ни один из проводов не погнется и ни один не будет выбиваться из общей рабочей схемы. Монтаж по шаблону начинают с наиболее длинных и запасных проводов, а заканчивают самыми короткими в схеме для их сохранности (так они будут окружены большой связкой других проводов, которые будут способствовать сохранности и защищать находящиеся в середине провода от механических повреждений). Экранированные провода, входящие в жгут, обматывают киперной лентой и размещают внутри жгута, либо в изоляционной трубке.

Шаблон — один из наиболее распространенных и понятных видов монтажа жгутов. Он представляет собой деревянную доску или лист фанеры со вбитыми определенным образом стальными шпильками-фиксаторами разного диаметра (в зависимости от толщины самого жгута. Как правило, это толщина от полутора до пяти миллиметров). Если доска-шаблон самодельная, то фиксаторы можно изготовить из гвоздей, предварительно откусив от них шляпки. При сборке жгутов на шаблоне желательно использовать провода с изоляцией разного цвета, тогда отпадает необходимость в их маркировке. Также полезным будет составление рабочей таблицы с указанием использованных проводов, их цвета, расположения и деталей/контактов, которые провод должен соединять. Графическое отражение ‘состава’ жгута позволит избежать путаницы при монтаже и пропуска какого-либо соединения.

После этапа укладки проводов по шаблону происходит этап их переплетения в связку. Как правило вязка всего жгута происходит в одном направлении с помощью хлопчатой или льняной нитки. При процессе вязки используется специальное вытянутое приспособление с крючком на одном из концов. Перед эксплуатацией полученных жгутов происходит их контроль качества и работоспособности на отработку заявленной электрической схеме. На один из концов проверяемого провода подается электрическое напряжение, после чего напряжение замеряется на всех других проводах в связке жгута. Кроме того, проверку проходят провода, которые механически не связаны с проверяемым: в них напряжение появиться не должно.

После проведения всех этапов проверки получившиеся жгуты укладывают по монтажной схеме на необходимый прибор, происходит монтаж. Каждый конец жгута припаивают на соответствующее ему место. Оставшаяся часть жгута должна плотно прилегать к прибору, ее крепят специальными металлическими скобами. Под них прокладываются изоляционные материалы из поливинилхлорида, лакоткани или прессшпана. Скобы имеют небольшой размер, но при этом должны быть достаточно жесткими, чтобы не допустить разгибание или деформацию жгутов во время их функционирования.

Требование к производству жгута

Может показаться, что собранные воедино с использованием изоляции провода не представляют собой ничего сложного, и это можно сделать даже в домашних условиях. Однако, это утверждение далеко от правды. Жгуты производятся по конкретному чертежу, и провода, которые собраны воедино в жгут, расположены и собраны по определенным правилам.

Вот лишь некоторые из них:

  • При изготовлении жгута нельзя допустить скручивание по своей оси ни одного из входящих в жгут проводов
  • Экраны тех проводов, которые не должны соприкасаться с корпусом прибора и схемами, изолируются с помощью специальных материалов
  • Для связки жгута могут быть использованы только определенные группы материалов. В каждом случае выбирается конкретный материал с учетом типа проводов и условий использования данной аппаратуры
  • В случае, если для вязки используется хлопчатобумажный материал, то перед монтажом он обрабатывается антисептиком
  • Участки жгута, эксплуатация которых предполагает их смещение или смену положения, должны быть надежно защищены изоляционным материалом
  • Вязку жгута следует заканчивать узлом, который закрепляется с помощью клея, лака или плавления. Таким образом закрепляется вся монтажная конструкция узла
  • Исходя из диаметра изгиба: а) если диаметр жгута не превышает 20 мм, то внутренний радиус не должен превышать трех его диаметров; б) если плоская часть сгибаемого жгута не превышает 20 мм, то внутренний радиус с учетом всех используемых проводов должен быть не менее утроенной толщины сгибаемой части; в) жгуты, диаметр которых превышает 20 мм, а площадь сечения входящих проводов не превышает два квадратных миллиметра, ни в коем случае не изгибаются при монтаже, поскольку это может быть чревато негативными последствиями или возможным механическим повреждением всего жгута или одного из входящих в него проводов

Стоит отметить, что изготовление, укладка и монтаж жгута — трудоемкий процесс. Указанные выше установки лишь одни из множества. Работу с кабелем, жгутами, их сборкой по чертежам и установкой должен проводить специально обученный человек. Как правило, изготовление происходит на заказ. Так, мы занимаемся изготовлением жгутов по индивидуальным требованиям и пожеланиям каждого заказчика.

Использование жгутов

Сложно найти техническую отрасль в современности, где не нашли свое применение электрические жгуты. Так, проводные жгуты используются в космонавтике, транспортной сфере, робототехнике, авиации и судостроении, в военной промышленности и бытовой электронике. Так, по способу применения жгуты делятся на внутриблочные (для соединения элементов внутри прибора) и межблочные (для соединения разных приборов в одну систему). Самым распространенным примером использования человеком межблочных жгутов в повседневной жизни являются персональные компьютеры. Кабели соединяют блок с экраном, сетью, клавиатурой и мышью. В свою очередь, жгутами параллельно подключены все схемы, платы и другие комплектующие внутри компьютерного блока.

Заказать изготовление и монтаж жгутов

Компания «ВОДТРАСПРИБОР» уже более 80 лет занимается производством, обслуживанием и сборкой гидроакустического оборудования, станков и кабелей. Также мы специализируемся на деревообработке, сборке деревянных изделий и занимаемся различными видами обработки металла (шлифовкой, фрезерными, токарными работами). За последние годы на предприятии была проведена глубокая реконструкция и обновление всего производства с модернизацией используемого оборудования и вычислительной техники.

На нашем сайте вы можете заказать изготовление и монтаж электрических жгутов по выгодной цене. Просто заполните форму на этой странице, и один из наших специалистов в ближайшее время свяжется с вами. Если у вас остались какие-либо вопросы по схеме монтажа или оказываемым услугам — вы можете связаться с нами любым удобным для вас способом. Мы оперативны, пунктуальны и ответственны. Предоставляем гарантии на производственные работы. С «Водтрансприбором» выгодно!

СПОСОБ ПОЛУЧЕНИЯ СВЕРХПРОВОДЯЩИХ ПРОВОДОВ НА ОСНОВЕ НИОБИЙ-ТИТАНОВЫХ СПЛАВОВ

Изобретение относится к области электротехники низких температур и может использоваться при производстве сверхпроводящих проводов, предназначенных для работы при гелиевых температурах в магнитных системах ускорителей заряженных частиц, накопителей энергии, томографов, криотурбогенераторов и криомоторов.

Известен способ получения сверхпроводящих проводов, включающий операции сборки, горячее выдавливание, холодную деформацию и повторяющиеся циклы холодной деформации с отжигами. Технология изготовления сверхпроводящих проводов в значительной степени определяется требованиями к этим проводам по размерам сечения, длины, величины критического тока, потерям при перемагничивании [1]. В результате технологических операций, связанных с повторяющимися циклами холодной деформации и отжигами, критическая плотность тока в проводе возрастает. Так для провода сечением 2,5•3,5 мм, изготовленного в промышленных условиях, критическая плотность тока составила в поле 5 Тл 0,68•105 А/см2 [2].

Наиболее близким способом [3] получения сверхпроводящих проводов в стабилизирующей оболочке из меди и его сплавов на основе деформируемых, например, ниобий-титановых сплавов является способ, который состоит в следующем. Слиток из ниобий-титанового сплава помещают в стакан из меди или его сплава, герметизируют, нагревают до температуры 510-670oC, выдавливают на пруток. После выдавливания передний и задний концы прутка, имеющие искаженную геометрию конструкции провода — «концевые эффекты», отрезают и пруток деформируют вхолодную до получения требуемого размера. Затем холоднодеформированный пруток разрезают на мерные части, которые помещают в стакан, проводят герметизацию, нагрев, выдавливание в многоволоконный пруток. При необходимости изготовления проводов с большим числом ниобий-титановых волокон (порядка нескольких тысяч) вышеизложенные операции изготовления композитной заготовки с помещением в нее холоднодеформированных прутков повторяются. После удаления «концевых эффектов» выдавленный пруток подвергают обработке, состоящей из повторяющихся циклов холодной деформации с отжигами при температуре 375oC в течение 20 часов. Далее проводят заключительную до 98% холодную деформацию до получения провода заданного сечения. Этот способ изготовления сверхпроводящих проводов на основе ниобий-титановых сплавов обладает рядом недостатков:
1. Способ-прототип изготовления сверхпроводящих проводов не позволяет получить провода с высокими значениями критической плотности тока, особенно на проводах сечением более 15-20 мм2, т. к. исключает возможность разместить при оптимальных предварительных деформациях достаточное количество отжигов. Ниобий-титановый сплав является пересыщенным β-твердым раствором. Распад ниобий-титанового сплава, приводящий к возрастанию его токонесущей способности в процессе отжигов, инициируется внутренними напряжениями, создаваемыми холодной деформацией. Поэтому одним из широко используемых приемов повышения критической плотности тока является увеличение числа циклов «отжиг-деформация». Практика производства сверхпроводящих проводов показывает, что перед отжигами необходима оптимальная величина холодной деформации, менее которой последующий отжиг не инициирует распад ниобий-титанового сплава. Однако, возможность выбора величины холодной деформации в этом оптимальном диапазоне деформации с последующими отжигами, т.е. числа циклов «отжиг-деформация», определяется соотношением диаметра выдавленного прутка и конечного диаметра провода. При производстве сверхпроводящих проводов горячее выдавливание сборок проводится на широко распространенных 630 тс прессах, что позволяет использовать сборки диаметрами не более 95-130 мм. На таких выдавленных прутках общая холодная деформация для проводов, например, сечением 3,5•2 мм или 4•7 мм составляет 99,33% и 99%, соответственно. Из-за ограниченной величины общей холодной деформации от выдавленного прутка до конечного размера провода невозможно увеличить число циклов «отжиг-деформация» при их оптимальном расположении, что исключает возможность достижения высокого уровня критической плотности тока в сверхпроводнике.

2. Нагрев последней композитной заготовки под выдавливание до температуры 510-670oC приводят к росту ячеистой структуры ниобий-титанового сплава, полученной предшествующей холодной деформацией, полному снятию внутренних напряжений, растворению ранее выделившейся α-фазы, т.е. уничтожению факторов, обуславливающих распад ниобий-титанового сплава и повышение токонесущей способности провода.

3. Для изготовления сверхпроводников поперечных сечений до 20-28 мм2 часто требуются провода минимальной длины около 1000 метров и весом более 100 кг, для чего необходимо выдавливать сборки диаметром более 250 мм на уникальном оборудовании, как, например, прессе с усилием до 7000 тс.

4. После горячего выдавливания последней сборки передний и задний концы прутка с искаженной геометрией поперечного сечения провода удаляются, что составляет порядка 10% от веса выдавленного конечного прутка и удорожает стоимость провода.

Вышеперечисленные недостатки отсутствуют в предлагаемом способе получения сверхпроводящих проводов на основе ниобий-титановых сплавов.

1. За счет размещения циклов деформации с промежуточными отжигами при их оптимальном расположении на прутках, вставляемых в последнюю композитную заготовку, достигается общее увеличение числа циклов «отжиг-деформация» при их оптимальном расположении в процессе изготовления провода, что обеспечивает возможность достижения высокого уровня критической плотности тока в сверхпроводнике и подготавливает условия для обеспечения металлургической связи в последней композитной заготовке при последующем отжиге.

2. Исключение нагрева последней сборки приводит к сохранению: мелкоячеистой структуры ниобий-титанового сплава, полученной предшествующей холодной деформацией; внутренних напряжений, ранее выделившейся α- фазы, т. е. факторов, обуславливающих распад ниобий-титанового сплава и повышение токонесущей способности провода.

3. Возможно изготовление сверхпроводников поперечных сечений до 20-28 мм2, весом более 100 кг с использованием широко распространенного оборудования, как, например, пресс с усилием до 630 тс.

4. В прутке, получаемом из последней композитной заготовки, отсутствуют концы с искаженной геометрией поперечного сечения.

Технической задачей, решаемой с помощью предлагаемого изобретения, является получение сверхпроводящих проводов из ниобий-титановых сплавов больших поперечных сечений до 20-28 мм2 и длин с критической плотностью тока в поле 5 Тл в 2,5-3 раза выше, чем по способу прототипа. Решение поставленной задачи достигается тем, что в предлагаемом способе получения сверхпроводящих проводов на основе ниобий-титановых сплавов заготовки из ниобий-титанового сплава размещают в стакан из меди или сплава на основе меди, проводят герметизацию, горячее выдавливание и холодную деформацию с получением прутка, резку прутка на мерные части, последующую сборку в стакан из меди или сплава на основе меди мерных прутков до получения в последней композитной заготовке требуемого числа ниобий-титановых волокон, причем, прутки, размещаемые в последнюю композитную заготовку, предварительно деформируют вхолодную с промежуточными отжигами при температуре 385-420oC в течение 10-100 часов, после чего последнюю композитную заготовку вхолодную деформируют до такой величины суммарной деформации, чтобы выбрать все имеющиеся зазоры и дать не менее чем 10% деформации, затем проводят дополнительный отжиг, при температурно-временных режимах, соответствующих режиму промежуточного отжига, проводят холодные деформации с отжигами и заключительную деформацию до получения провода требуемых размеров.

Пример конкретного выполнения.

Заготовка из Nb-50 мас.% Ti сплава по цилиндрической поверхности обертывали Nb листом, помещали в медный стакан, герметизировали в вакууме, полученную заготовку нагревали до температуры 580oC в течение 1,5 часов и выдавливали на пруток на 630 тс прессе. После холодного волочения получали шестигранный профиль, от которого отрезали 55 мерных прутков, помещали в медный стакан, герметизировали в вакууме, полученную композитную заготовку нагревали до температуры 580oC в течение 1,5 часов и выдавливали на пруток. 55-волоконный пруток деформировали вхолодную на шестигранник под ключ 6 мм с деформациями 50% и промежуточными отжигами в течение 12 часов при температуре 385oC. Затем отрезали 54 мерных прутка и вместе с медным шестигранником помещали в медную трубу с внешним диаметром 61 мм, получая последнюю композитную заготовку. Исходя из конкретных размеров медного стакана и вставленных прутков определяли величину деформации, необходимую для устранения всех зазоров внутри последней композитной заготовки. В нашем конкретном случае она составляла 11%. С учетом дополнительной 10% деформации, обеспечивающей возможность осуществления металлургической связи элементов композитной заготовки при последующем отжиге, суммарная деформация должна быть не менее 21%. Исходя из технологических соображений суммарная холодная деформация была назначена около 30%. Передний конец последней композитной заготовки подсоединяли со специально изготовленной стальной захваткой и проводили волочение на цепном стане за несколько проходов до диаметра 48 мм. Следует отметить, что в прутке диаметром 48 мм отсутствовали концы с искаженной геометрией поперечного сечения, присущие прототипу. Пруток подвергали дополнительному отжигу при температуре 385oC 12 час, обеспечивающему металлургическую связь элементов композитной заготовки, и затем путем холодной деформации с отжигами по 12 часов при температуре 385oC в диапазоне деформаций 35-65% и заключительной деформации были изготовлены прямоугольные провода сечением 3,5•2 мм, 4•7 мм. В результате определений критической плотности тока в поле 5 Тл были получены следующие данные:
для провода сечением 2•3,5 мм — 2,1•105 А/см2;
для провода сечением 4•7 мм — 1,5•105 А/см2.

Аналогичные результаты были получены при температурах промежуточного отжига 420oC, при более высоких температурах промежуточного отжига отмечалась повышенная обрывность провода. При температурах промежуточного отжига менее 385oC не достигалась металлургическая связь элементов холоднодеформированной последней композитной заготовки, что приводило к браку.

Таким образом, в результате перечисленных операций осуществления способа получены на стандартном оборудовании провода с критической плотностью тока в поле 5 Тл в 2,5-3 раза выше, чем по способу — прототипу:
критические плотности тока в поле 5 Тл в способе-прототипе составили 0,68•105 А/см2 [2], по предлагаемому способу для провода сечением 2•3,5 мм — 2,1•105 А/см2; для провода сечением 4•7 мм — 1,5•105 А/см2.

Была разработана и осуществлена технология получения последней композитной заготовки длиной до 6 метров и весом до 150 кг. Предлагаемый способ может быть использован для изготовления проводов и малых значений площади поперечного сечения с повышенной токонесущей способностью.

Источники информации:
1. «Металловедение и технология сверхпроводящих материалов». Под редакцией С.Фонера, Б. Шварца, М.: «Металлургиздат», 1987, стр. 231.

2. Глебов И.А. «Первая машина испытана», журнал «Химия и жизнь», N 12, 1981 г., стр.6.

3. «Superconductor material science metallurgy, fabrication and applications», edited by Simon Fornez, B.B. Schwartz, Plenum Press, 1981, рр. 303 — прототип.

Способполучениясверхпроводящихпроводовнаосновениобий-титановыхсплавов,включающийразмещениевстаканизмедиилисплаванаосновемедизаготовкиизниобий-титановогосплава,герметизацию,горячеевыдавливаниеихолоднуюдеформациюсполучениемпрутка,резкупрутканамерныечасти,последующуюсборкувстаканизмедиилисплаванаосновемедимерныхпрутковдополучениявпоследнейкомпозитнойзаготовкетребуемогочисланиобий-титановыхволоконипроведениехолодныхдеформаций,отжиговизаключительнойдеформации,отличающийсятем,чтопрутки,размещаемыевпоследнююкомпозитнуюзаготовку,предварительнодеформируютвхолоднуюспромежуточнымиотжигамипритемпературе385-420Свтечение10-100ч,послечегопоследнююкомпозитнуюзаготовкувхолоднуюдеформируютдотакойвеличинысуммарнойдеформации,чтобывыбратьвсеимеющиесязазорыидатьнеменеечем10%деформацию,затемпроводятдополнительныйотжигпритемпературно-временныхрежимах,соответствующихрежимупромежуточногоотжига.
