как пользоваться, как крепить и какой лучше

Бетон – один из самых прочных и твёрдых материалов. Но это его достоинство раньше было препятствием для крепления к нему тяжёлых конструкций: деревянные чопики и пластиковые дюбели не справлялись с большой нагрузкой. Теперь это не проблема, для этих целей разработан специальный крепёж – анкерный болт по бетону. Как пользоваться подобными метизами, какими они бывают и по каким критериям их выбирают для решения той или иной строительной задачи, стоит разобраться детально.

Строительство бетонных, кирпичных и каменных сооружений невозможно без использования анкеровИсточник shhaixilide.com

Механические анкеры

Наиболее распространённый и недорогой крепёж для бетона, а также для других твёрдых материалов, таких как кирпич или натуральный камень, это механические анкеры. Они бывают нескольких видов и отличаются друг от друга методом установки и типом сцепления с материалом основания.

Производят их из стали прочных марок, нержавеющих или обработанных антикоррозионными составами. Иногда такие изделия называют металлодюбелями.

Для сцепления с твёрдым и неоднородным материалом анкеры снабжаются специальной резьбой, гильзами, цангами, втулками и другими дополнительными элементами, усиливающими трение и предотвращающими сдвиг, вырывание или изгиб крепежа.

Как закрепить анкерный болт в бетоне, зависит от вида крепежа и от технологии строительства. Большинство таких метизов допускается монтировать как в твёрдый бетон, так и в жидкий раствор до начала его твердения. Установка в раствор обычно применяется при заливке фундаментов и монолитных армопоясов для последующего крепления к ним стен и кровельных конструкций.

Анкерные болты в опалубке фундаментаИсточник gregvan.com

Анкер фиксируется в опалубке с помощью сварки, привязки к арматуре проволокой. Для надёжности его нижний конец загибают либо наваривают на него металлическую площадку. Залитый бетон плотно обволакивает нижнюю часть метиза, между ними не остаётся пустот, поэтому после окончательного твердения сцепление получается очень надёжным и неподвижным.

Совет! Перед тем как заливать раствор, оберните анкеры плёнкой или оклейте скотчем, чтобы не засорить резьбу.

Малярный скотч защитит болты от раствораИсточник towerbuild.com

Но необходимость установки крепежа в уже готовые бетонные конструкции возникает намного чаще. Чтобы смонтировать лестничный марш, закрепить навес, отделать стены фасадными панелями, подвесить бойлер на стену или люстру к потолку, требуются разные анкеры. Их нужно уметь выбирать как по конструкции, так и по материалу основания и нагрузкам. Для установки любого механического анкера в бетонное основание необходимо предварительное сверление отверстий.

Обратите внимание! Глубина установочного отверстия делается на несколько миллиметров больше длины рабочей части крепежа, так как в скважине остаётся бетонная пыль и мусор, которые невозможно удалить полностью.

Распорные

Конструкция распорных анкеров состоит из стержня с резьбой и короткой распорной гильзы либо длинной втулки с прорезями и выступами.

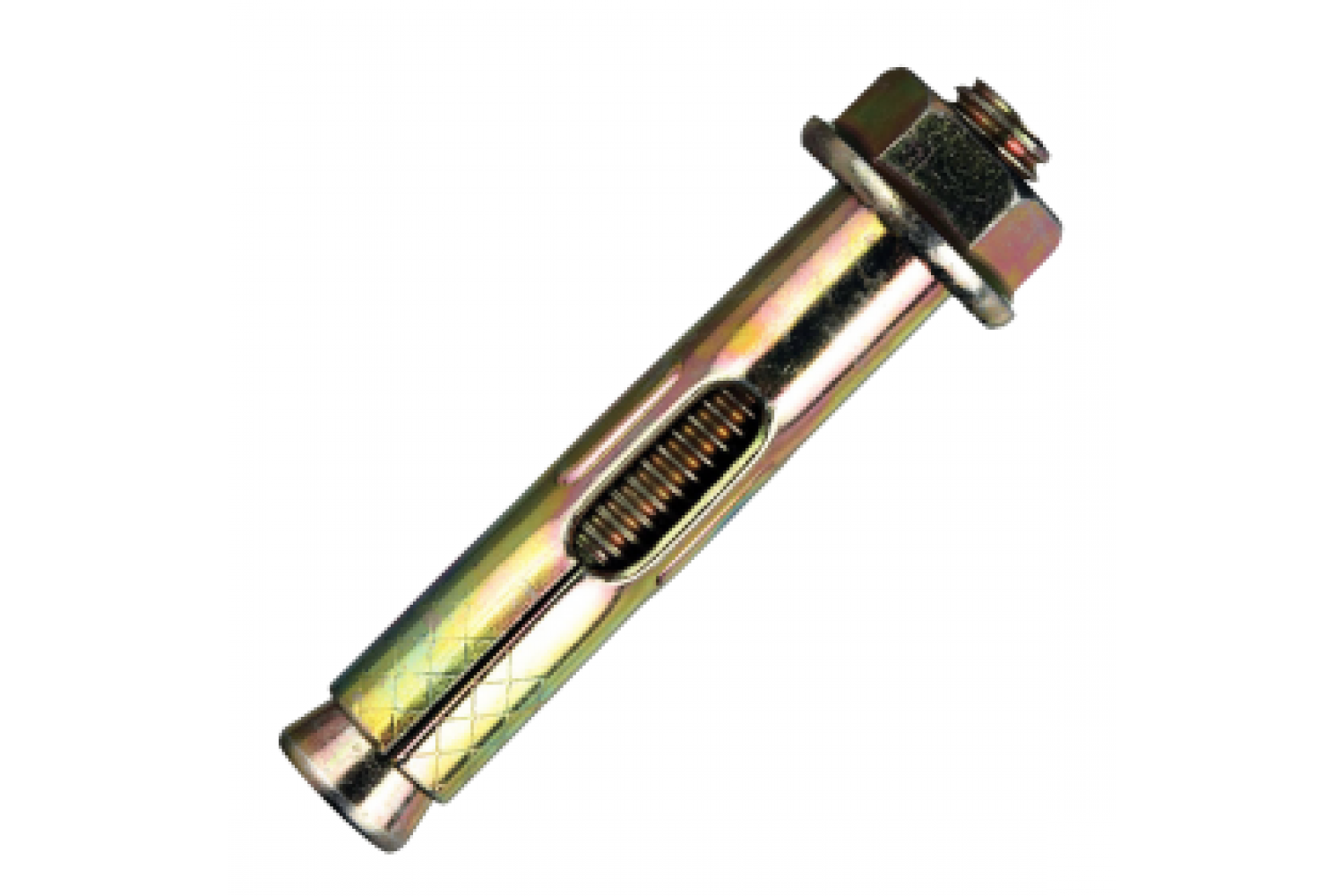

Распорный анкерный болт с гильзойИсточник stroyportal.ru

• Один конец стержня выполнен в виде конуса с расширяющимся основанием, на другом нарезана резьба.
• Гильза надета на гладкую часть шпильки и упирается в конус.
• Движение гильзы в сторону резьбы стопорит ограничительное кольцо.
• После установки крепежа в отверстие на резьбу накручивается гайка, и шпилька расклинивает гильзу, лепестки которой начинают скользить по конусу, раскрываясь и увеличивая прилегание к стенкам скважины и усиливая силы трения, благодаря которым анкер прочно удерживается в бетоне.
• Выступы на гильзе не дают ей проворачиваться при закручивании.

Этот крепёж подходит только для твёрдых бетонов, так как при расклинивании возникают довольно большие локальные распирающие нагрузки на стенки отверстия, которые могут оказаться разрушительными для ячеистых бетонов и других материалов малой плотности. Он весьма популярен, так как закрутить анкерный болт в бетон выходит быстро, а качество крепления получается высоким.

Другой вид распорного анкера имеет втулку, длина которой равна расстоянию между накрученной на шпильку гайкой и коническим уширением. Анкерный болт с шестигранной головкой вместо конуса оснащён длинной распорной гайкой одним сточенным краем.

Шпилька распорного анкера может заканчиваться крюком или кольцом для крепления подвесных конструкцийИсточник rubilnik.ru

Надёжность крепления распорными анкерами и их высокая несущая способность обеспечивается и тем, что они очень плотно входят в отверстие, так как их диаметры одинаковы. А самыми надёжными считаются двухраспорные анкеры. Вместо одной длинной втулки на стержень надевается две, что более равномерно распределяет внутренние напряжения и обеспечивает упор в конце и середине анкеровки.

Двухраспорный анкер допускается использовать в бетонах средней плотностиИсточник bricoman.pl

Процесс монтажа следующий:

• в бетоне перфоратором или ударной дрелью сверлится отверстие того же диаметра, что и стержень;
• из отверстия пылесосом, специальным шприцом или резиновой грушей удаляется образовавшийся при сверлении мусор;
• анкер вставляется в подготовленную скважину;
• так как входит он довольно туго, можно слегка постучать по нему молотком через деревянную накладку;
• на выступающий конец насаживается шайба, затем ключом накручивается гайка.

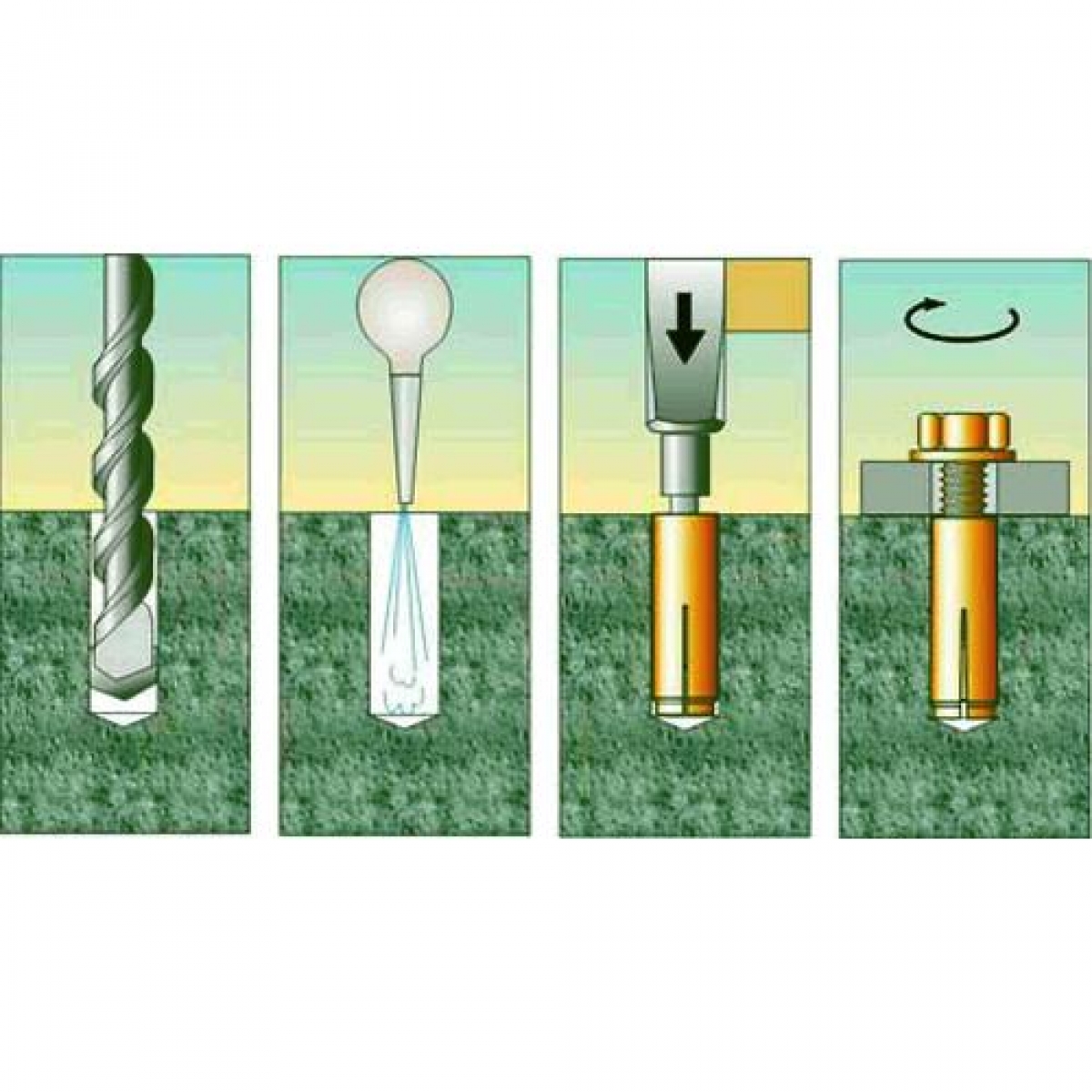

Последовательность установки распорного анкераИсточник vsecuplu. ru

Клиновые

Другое название клинового анкера – потолочный или клин-анкер. Он предназначен для крепления подвесных конструкций к твёрдым основаниям без трещин. Это лёгкие подвесные потолки, металлические рейки и профили, вентиляционные решётки и воздуховоды, кабельные системы.

Обратите внимание! Клиновые конструкции являются несъёмными, поэтому разметку нужно производить с высокой точностью.

Основное отличие от изделий распорного типа заключается в отсутствии резьбы, так как установить анкерный болт в бетон можно только посредством молотка. Состоит он из стержня со стопорной головкой и клиновидного распора.

Анкер-клин для бетонаИсточник allegroimg.com

• На стержне длиной 40-60 мм имеется продольный срез, который к концу сходит на нет, из-за чего ножка стержня расширяется.
• На верхнюю часть стержня наварена головка в виде круглой пластины с отверстием для клина.
• Сечение верхней части распорного клина аналогично форме отверстия в головке. Под головкой клин оснащён стопорящими выступами, а его конец имеет заужение.

Анкер вставляют в отверстие через прикрепляемое изделие и фиксируют его ударами молотка по торчащему торцу клина. Продвигаясь вглубь, он скользит по скошенной стороне стержня и встаёт враспор. Когда клин полностью забит в полость, на поверхности остаётся только плоская головка анкера.

Крепление перфорированной ленты клиновым анкеромИсточник e-innovation.biz

Рамные

Рамный анкерный болт – это разновидность распорных изделий, предназначенная для крепления дверных и оконных коробок в проёмы из кирпича и бетона. Отличительный признак – разрезанная по всей длине втулка, в верхней части которой имеются выступы, предотвращающие её проворачивание при монтаже.

Вместо гайки или шестигранной головки под ключ на лицевой стороне сделана потайная плоская головка с крестообразным шлицом под отвёртку.

Анкер рамный для раскрепления дверных коробокИсточник dropship-b2b.com.ua

Аналогичен и способ, как крепить анкерные болты в бетон.

• В стенках проёма высверливаются отверстия для рамных болтов.
• Такие же по диаметру сквозные отверстия делают в деревянной коробке.
• В сумме глубина отверстия и толщина коробки должны быть несколько больше длины анкера.
• Коробка выставляется по месту до совпадения отверстий в ней и в проёме.
• Вставленный в скважину болт забивается до упора и закручивается отвёрткой или шуруповёртом.

Так как втулка распирается целиком, напряжение распределяется не на локальные участки, а равномерно по длине, поэтому данный крепёж подходит и для плотных, и для ячеистых бетонов.

Принцип работы и монтаж показан в видео:

Как закрепить брус к фундаменту любого типа, чтобы он не отвалился

Забивные

Самыми простыми в установке считаются короткие стальные дюбели с внутренней метрической резьбой и распирающим конусом. Они продаются без болтов, метизы к ним можно подобрать отдельно, выбрав изделия нужной длины с аналогичной резьбой. Это могут быть болты под ключ, шурупы, шпильки с прямыми или изогнутыми концами.

После установки гильзы в просверленное отверстие её забивают внутрь до самой кромки, затем с помощью молотка и бородка расклинивают ударами по внутреннему конусу. В закреплённый дюбель через монтируемый элемент вкручивают резьбовой метиз.

Разновидности и монтаж забивных анкеровИсточник tehnikaportal. ru

Так как силы трения, удерживающие крепёж, распространяются на небольшую площадь, то осуществлять монтаж с его использованием можно только в очень твёрдые материалы.

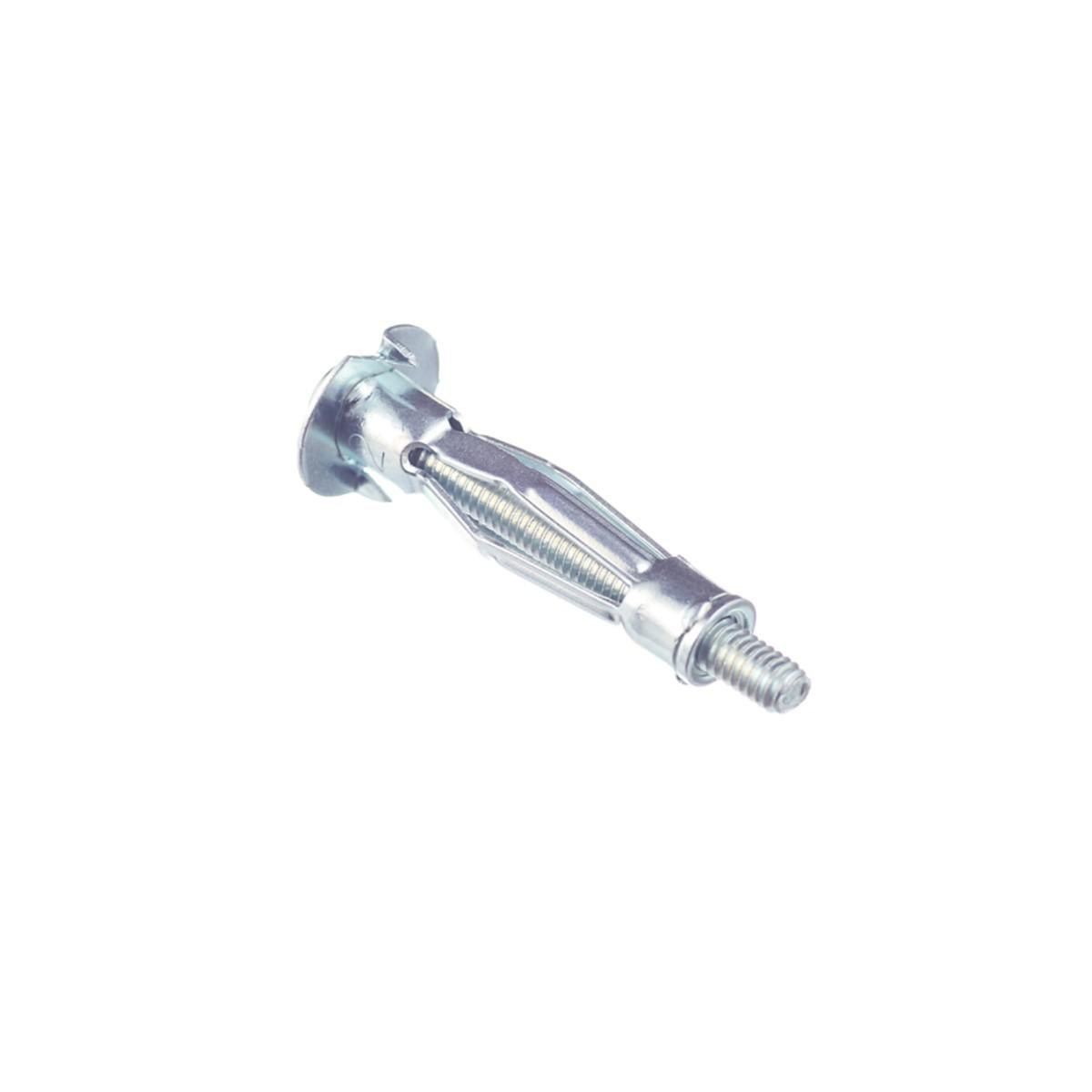

Разжимные

Если нужно подвесить светильник или установить потолочный карниз на пустотелую плиту перекрытия, нельзя использовать распорные анкера для бетона. Как крепить конструкции к материалам с невысокой несущей способностью, подскажет принцип монтажа на гипсокартонные поверхности. В ассортименте метизов для бетона есть аналоги дюбеля-бабочки, но они полностью металлические. Это разжимные анкерные болты Молли.

На цанге метиза сделаны продольные разрезы, не доходящие до кромок. При закручивании болта цанга сжимается, образуя раскрытые крылышки по окружности, которые упираются в стенки внутренних полостей основания. На верхней части цанги имеется площадка с острыми зубцами. Они вдавливаются в бетон, препятствуя проворачиванию метиза.

Цанга может продаваться отдельно, без болта или шпилькиИсточник wikimedia. org

Для справки! Кроме анкеров надёжное крепление в бетон можно осуществлять с помощью специальных саморезов. Для их установки просверливают отверстие меньшего диаметра, чем размер резьбы. Саморез при вкручивании в канал сам нарезает в его стенках бороздки, создавая прочное сцепление с бетоном по всей длине.

Дополнительная информация о том, какими бывают анкерные болты по бетону, как правильно использовать их по назначению, представлена в видеоролике:

Химические анкеры

Химический анкер является идеальным способом крепления различных конструкций к ячеистому или пустотелому бетону. Он не пользуется большим спросом только по одной причине – высокой стоимости таких изделий.

Принцип работы базируется на создании монолитного соединения тела болта с материалом основания путём заливки в установочное отверстие жидкого быстротвердеющего двухкомпонентного клеевого состава. Распределяясь по всей длине пробурённой скважины и заполняя собой поры и пустоты, клей максимально равномерно распределяет нагрузку и делает материал в точках крепления более прочным.

В продаже есть множество разновидностей химических анкеров, различающихся составом клеевой смеси, формой выпуска, способами установки. Металлические метизы приобретаются отдельно.

• В быту удобнее всего использовать ампульные (капсульные) анкеры.

Ампулы подбирают под диаметр шурупа или шпильки. Они разделены на две капсулы, в одной из которых находится основной клеевой состав, а в другой отвердитель. После установки ампулы в отверстие прямо в неё вкручивают метиз, оболочки капсул при этом разрываются, их содержимое смешивается и быстро твердеет.

На торце ампулы имеется углубление для позиционирования шурупаИсточник etm.ru
Всё о том, как крепить гипсокартон к каркасу из металлического профиля

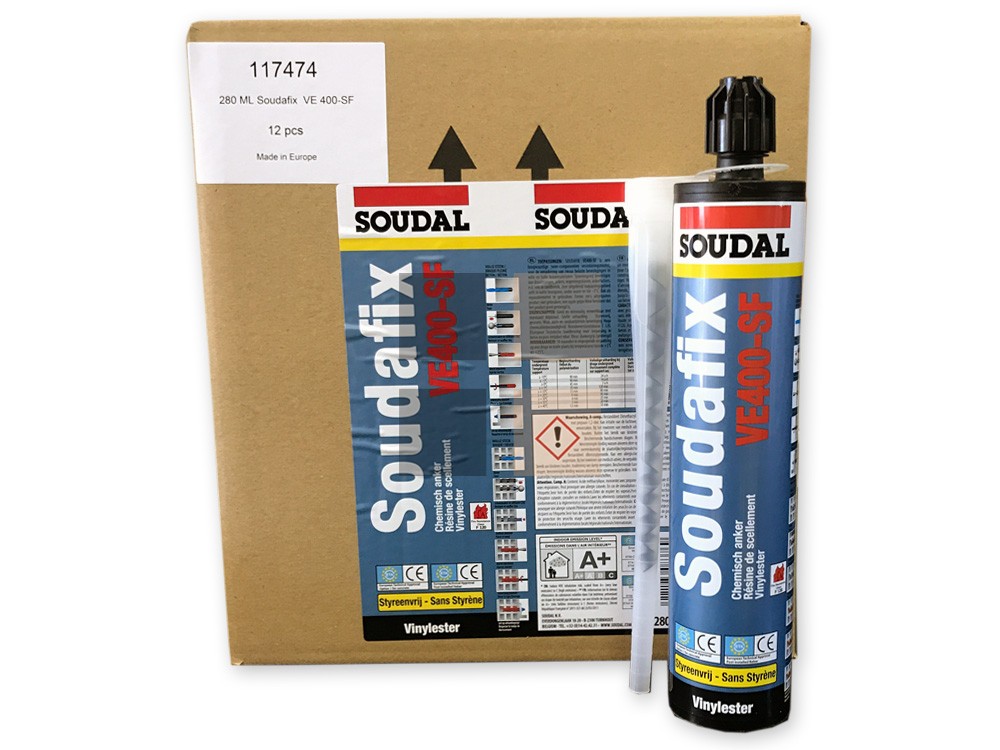

• Химический анкер в картридже отличается большим объёмом, для монтажа требуется шприц-пистолет.

Компоненты внутри баллона-картриджа разделены перегородкой. Смешиваются они непосредственно на выходе, попадая в смеситель с внутренней спиралью. Стальной крепёж вставляется в монтажное отверстие сразу после заполнения его клеем.

Совет! Для уменьшения расхода клеевой массы при монтаже в пустотные основания рекомендуется использовать сетчатые втулки.

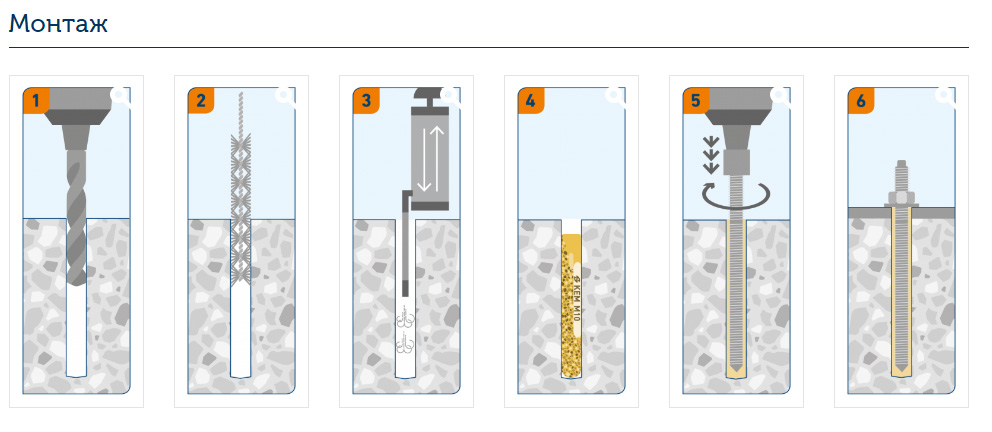

Как правильно использовать химические анкеры, смотрите в этом видео:

Советы по выбору и установке

Какой анкер лучше для бетона, зависит от плотности материала основания и проектной нагрузки на крепёж. Неправильный подбор – это риск разрушения соединения. Возможно как разрушение самого основания, так и изгиб либо вырыв анкера. Последствия в виде снесённой ветром крыши, обрушившейся фасадной отделки или упавшего кухонного шкафа несоизмеримы со стоимостью даже самых дорогих метизов.

При наличии проектной документации необходимо строго следовать её указаниям и использовать крепёж рекомендованных марок. В маркировке зашифрованы такие параметры, как диаметр резьбы или втулки анкера, его длина, диаметр бура для изготовления установочного отверстия, максимальная толщина прикрепляемого элемента.

При отсутствии проекта крепёж выбирают по техническим характеристикам, указываемым производителями в таблице основных параметров. Эти таблицы составляются на основании испытаний и содержат в себе такие сведения, как минимальная вырывающая сила, максимальный крутящий момент при анкеровке, допустимый изгибающий момент.

Сводная таблица параметров для распорных анкеровИсточник krep54plus.ru

Основное правило при выборе: чем меньше плотность материала, тем больше должна быть площадь распора. И чем тяжелее прикрепляемая конструкция, тем более мощный нужен крепёж. Например, короткие забивные анкеры можно применять только для твёрдого бетона.

Определённые правила существуют и для выбора расстояния между точками крепления. Оно должно быть не меньше, чем 4 длины анкера, а при монтаже у края бетонного основания – не меньше двух его длин.

Но в реальности соблюдать эти рекомендации получается не всегда. Например, расстояние между монтажными отверстиями в кронштейнах для подвешивания телевизоров и другой бытовой техники обычно небольшое. А иногда крепить детали приходится близко к внешнему углу стены.

В таких случаях рекомендуется выбирать двухлепестковые распорные анкеры и располагать их в отверстии так, чтобы при расклинивании они создавали нагрузку вверх и вниз, а не по направлению друг к другу или к краю основания.

Правильное положение анкера при небольшом шаге между точками крепления по горизонталиИсточник krepezhinfo.ru

Для химических анкеров таких ограничений не существует – они не ослабляют структуру материала, а наоборот, делают её более прочной.

В этом видеоролике рассказывается о выборе анкера для установки в разные материалы:

Как крепить балясины к ступеням и перилам: 6 способов на выбор

Коротко о главном

Чтобы обеспечить надёжное крепление различных конструкций к бетонным стенам, фундаментам, балкам и перекрытиям, рекомендуется применять анкерный болт по бетону. Как правильно установить такой крепёж, зависит от его типа и конструкции.

Механические анкеры классифицируются по принципу действия и назначению и бывают распорными, забивными, клиновыми, разжимными. Для их монтажа в основании сверлится отверстие соответствующего диаметра, после чего крепёж либо просто забивается в него, либо поджимается по резьбе с распором надетой на стержень втулки.

Химические анкеры – это заливаемые в отверстие быстротвердеющие смеси, которые обеспечивают неразрывное соединение крепежа с материалом основания.

Анкера для бетона размеры фото

Едва ли не самыми надежными на данный момент крепежными элементами для твердого материала являются анкера для бетона. Их изготавливают из разных металлов и применяют, например, при строительстве или ремонте. Стоит повнимательнее присмотреться к этим элементам.

Общие сведения

Анкер для бетона имеет сложную конструкцию; основные элементы такого крепежа — шпилька и распорный элемент. По мере введения в основание он расширяется и надежно сцепляется твердым материалом.

Основные отличительные особенности:

• размер изделия;
• форма;
• наличие дополнительных приспособлений.

В зависимости от конструкции эти устройства можно вкручивать не только в бетон, но и в другие твердые материалы:

• кирпич;
• древесину;
• гипсокартон.

Бетон и кирпич могут быть плотными или пустотелыми (ячеистыми). Адгезия устройства с основанием и закрепление в нем осуществляется механическим или химическим способом.

Механические анкеры снабжены распорной частью, которая помогает надежно установить их при помощи расширения и силы трения. Такой крепеж устанавливается путем забивания или закручивания в бетон и/или другую твердую основу.

Основные виды анкеров:

• забивные;
• рамные;
• распорные;
• клиновые;
• с кольцом;
• болт с крючком;
• шуруп.

Для вкручивания лучше использовать перфоратор или другие защищенные электроприборы. Во время работы понадобится стабилизатор напряжения.

Химические анкеры отличаются наличием специальной ампулы. В ней содержится клеевой состав. После введения в бетон емкость разбивается. Клеевой состав заполняет свободное пространство вокруг основы и твердеет через определенное время.

Из чего делают анкеры для бетона

При производстве анкеров для бетона используются материалы повышенной надежности и прочности:

• латунь;
• нержавеющая сталь;
• алюминий.

Все металлические анкеры обязательно оцинковываются. Толщина защитного слоя — не более 10 мкм. Оцинковка предотвращает появление ржавчины и гарантирует долгосрочность изделия.

Современная промышленность предлагает также пластиковый крепеж. Он имеет меньшую себестоимость, но и прочность у таких болтов заметно меньше. Клеевые составы делают из полимерных веществ и смол различного типа.

Размеры крепежных элементов

Основные размеры, которые необходимо учитывать при выборе анкеров, — это их длина и диаметр, толщина прикрепляемого элемента. Размеры болтов указываются в миллиметрах. Анкеры для бетона имеют длину от 40 до 500 и более мм. Их диаметр варьируется от 6 до 30 мм. Данные величины указываются шкалой из 3 цифр в следующем порядке:

• размер резьбы;
• диаметр;
• общая длина изделия.

К дополнительным характеристикам распорных болтов и шурупов относятся:

• вырывающая сила — от 10,5 до 18,3 kH;
• изгибающий момент — от 5,2 до 25,7 Hm;
• крутящий момент от 10 до 40 Hm.

Указанные величины гарантируют долгосрочность и прочность соединения. Степень надежности изделия определяет, как правило, его себестоимость.

Иногда для конкретной конструкции требуются нестандартные варианты. В этом случае их заказывают в специальных мастерских. Разработка крепежных элементов производится согласно СНИПу.

Примеры нестандартных крепежей

Порядок монтажа

Для введения анкера необходимо отверстие, равное по диаметру крепежному элементу. Высверливание его осуществляется перфоратором. В бетонего вворачивают или вколачивают при помощи молотка или киянки, имеющей специальное защитное покрытие.

Из подготовленного отверстия необходимо удалить буровую муку и другой мелкий мусор. Особенно если будет использован анкер не клиновой, а другой конструкции. При невозможности очистить отверстие нужно углубить его еще на 2 см.

Анкер вводится целиком. Распорная конструкция запускается только после полного погружения метиза в отверстие. Можно забивать или закручивать. Предварительно необходимо навесить метиз на несъемный элемент основания.

Клеевое вещество из разбитой ампулы химического анкера твердеет в течение 1 или 2 суток. Это зависит от конкретного состава.

Закладной крепеж. Закладные анкеры применяются во время возведения стен из камня или другого твердого материала. Такой крепеж укрепляется в каркасе крупного сооружения. После этого заливается бетон. Провести правильную установку закладного элемента непросто. Без материальных вложений этот процесс также не обходится.

Забивной вариант. Это самый простой вариант подобного крепежа. У него есть втулка со специальными вырезами и клин (шпилька), расположенный внутри. Его необходимо закрепить при помощи гайки. Это обеспечивает расширение анкера в процессе забивания.

Клиновые анкеры располагают в подготовленном отверстии. При этом нужно следить, чтобы кончик крепежного элемента коснулся дна. Для забивания используется молоток необходимого размера. Им нужно наносить удары по вставленному в основание клину или по телу анкера.

Рамный анкер. Представляет собой облегченный вид болта. У него есть скрытая головка. С ее помощью можно скрыть узлы фиксации, чтобы не портить наружный вид основы. Для расклинивания соединений используется специальная цанга, выполненная из латуни или нержавеющей стали. Такие элементы используются для крепления в бетон различных накладных и навесных элементов. Например, оконных рам, дверных проемов и т.п.

Распорный анкер. Обеспечивает соединение необходимых элементов благодаря силе трения элемента конической формы (втулки, гильзы, пружинного кольца), который распирается болтом при поступательном движении.

Распорный анкер

Клиновой анкер. Делается без рубашки. Это основное отличие от других разновидностей подобного крепежа. Вкручивание производится при помощи гайки. При этом происходит расширение клина, расположенного на втулке.

Отверстие, просверленное перфоратором, очищать необязательно. Прикрепляемая конструкция навешивается на шпильку после ее фиксации. В завершение необходимо закрутить гайку с обязательным натягиванием. Анкеры клинового типа применяются для крепления сложных конструкций к потолку и стенам. Часто применяются для установки оконных рам или дверей. Клиновой анкер гарантирует максимально высокую прочность соединения. Основной минус такого крепежного элемента — сложность демонтажа.

Анкер с кольцом. Кольцо такого крепежа — это нераспорный соответствующей формы. Он применяется для установки необходимого оборудования или интерьерных элементов в подвешенном состоянии.

Анкер с кольцом

Жесткое соединение повышенной прочности, которое обеспечивает анкер с кольцом, позволяет крепить на него элементы, имеющие большой удельный вес.

Анкерный болт с крюком. Представляет собой механический вариант подобного крепежа. Его нераспорный участок имеет вид прямоугольного или закругленного крючка.

Анкер с крюком

Жесткость фиксации с его помощью обеспечивается не самая высокая. Однако подвешенные на крюки различные элементы сохраняют подвижность. Их можно неоднократно снимать и подвешивать заново в случае необходимости.

Анкерные болты с крючком чаще всего используются при возведении различных построек и/или во время ремонта помещений. Кроме того, на такой крепеж можно подвешивать цепи, шарниры, тросы и т.п.

Анкерный шуруп. Анкер-шуруп по бетону- это самый современный вариант из числа крепежных элементов подобного типа. Он имеет головку «в потай» конической формы. Анкерные шурупы закручиваются непосредственно в отверстие, просверленное в основании, дюбеля при этом не используются.

Анкерный шуруп

Анкер-шуруп используется для крепления тяжелых элементов:

• колонн и опорных столбов;
• рамы с большим удельным весом;
• ограждения для балконов и лестниц;
• демонтируемых конструкций.

Распорное давление на основание при использовании такого крепежа не производится. Поэтому отдельные элементы можно размещать в непосредственной близости от края основы с небольшим шагом.

Анкеры-шурупы можно использовать повторно. Выкручивание и повторное вкручивание осуществляется без особого труда. Крепеж, основание и удерживаемый элемент при этом не деформируется.

Нижние витки резьбы шурупа имеют специально заточенный край — режущую кромку. Это позволяет вкручивать их вручную или электрическим устройством. Особое затягивание при установке таких анкеров не нужно. Шурупы снабжены специальной маркировкой на упаковке. Основные размеры такого элемента — общая длина и диаметр резьбы — обозначены на теле изделия.

Пластиковый крепеж. Анкеры из пластика используются в основном во время землеустройства. Их цельнолитность делает такие крепежные элементы морозостойкими и ударопрочными.

Пластиковый анкер- это стержень. Его длина может быть от 0,6 до 1,2 м. В продажу поступает в специальном комплекте, в который входят:

• пробойники;
• АТР-клипы;
• шнур из полиамида.

Анкер вбивается в почву пробойником. АТР-клипы необходимы для протягивания полимерного троса. С его помощью закрепляется георешетка.

Пластиковым анкерам не страшны коррозия, грунтовые воды, химические вещества. Поэтому их применяют для обустройства дорожных насыпей, трубопроводов или для укрепления берегов природных и искусственных водоемов.

Правильный подбор анкеров для конкретных работ обеспечит прочность, надежность и долгосрочность соединения. Удачного строительства!

Смесь для анкеровки – цементная или эпоксидная?

Романов А. Н., менеджер по технической поддержке
ЗАО «Мапеи»
Семёновых Д. Е., главный инженер
ООО «ВнешСтройХим»

Смесь для анкеровки – цементная или эпоксидная?



Крепление конструкций и оборудования к кирпичным, каменным и бетонным основаниям часто выполняют с применением закладных деталей – фундаментных болтов и других элементов. Фиксация этих изделий может быть выполнена с помощью составов на цементной или полимерной (чаще эпоксидной) основе.
Фирмы, торгующие крепежом, предлагают для проблемных и ответственных креплений использовать химические анкеры с клеевыми смесями. Эти анкеры имеют много преимуществ по сравнению с «механическими» анкерами, но они значительно дороже. Поэтому строители и монтажники чаще всего для установки анкерных деталей для крепления оборудования применяют анкерные цементные смеси. Но выбор только по одному параметру (например, цена) не является достаточным. Анкерный состав следует выбирать, исходя из комплекса предъявляемых требований.
Чтобы облегчить вам выбор подходящей анкерной смеси, приведём здесь сравнительную информацию по основным критериям.
Цена. Цементные материалы – существенно дешевле.
Нагрузка и прочность. Если при эксплуатации будет динамическая нагрузка (сдвиг, вибрация, удары), следует отдавать предпочтение эпоксидным составам, они лучше переносят динамическую нагрузку.
Прочность у эпоксидных составов – выше. На сжатие прочность у этих составов более 1-1,2 т/см2 (у цементных составов – 600 кг/см2).
На растяжение соответственно – около 400 кг/см2 (у цементных составов – 60 кг/см2). Но на растяжение эти составы в большинстве случаев не работают.
В любом случае, выбор состава по прочностным характеристикам осуществляется на основании расчётов. Если таковых нет (нет никаких указаний в проекте или нет самого проекта), то следует исходить из условия, что прочностные характеристики применяемого анкерного состава должны быть не ниже, чем у материала основания, в котором он (состав) применяется. А в подавляющем большинстве случаев это бетон марки В30-В50 и, следовательно, «хорошего» цементного анкерного состава, например, Mapefill в Мапеи, вполне достаточно.
Влажность при монтаже и эксплуатации. Большинство эпоксидных составов могут наноситься только на сухое основание. Цементные составы можно применять на влажном основании, главное, чтобы на поверхности (под поверхностью имеется в виду внутренняя поверхность отверстия под анкер) не было водяной плёнки – «блеска воды». Требование по влажности распространяется не только на сам момент применения (нанесения) анкерного состава, но и на срок «открытого времени» состава. Ведь высушенное, например, сжатым воздухом, непосредственно перед нанесением, основание может быть подвержено воздействию «поднимающейся» влаги, что отрицательно скажется на ещё одном важном прочностном параметре – адгезии состава к основанию. А в этом смысле наименее опасным будет применение цементных составов либо эпоксидных составов на водной основе. В номенклатуре Мапеи это соответственно Mapefill и Eporip. Если конструкция будет эксплуатироваться во влажных условиях, то составы с некоторыми эпоксидными клеями могут быть оторваны от сырого бетона под давлением паров воды. Но это только при условии, что диаметр отверстия только в 1,5 -2 раза меньше глубины. Если глубина анкеровки превышает диаметр (а это подавляющее большинство случаев) более чем в 2 раза, то беспокоиться не о чем.
Набор прочности обычно у цементных составов происходит в течение 7-28 суток (но есть и быстротвердеющие составы), у эпоксидных составов – 1-15 суток.
Среди продукции Мапеи анкерный состав Adesilex PG1 является одним из «быстрых» анкерных составов на эпоксидной основе – схватывание происходит через 30 минут и выдерживание полных нагрузок возможно через 7 дней. Преимуществом такого рода составов является универсальность в нанесении на любые основания: пол, стена и потолок.
Быстрое испарение влаги у цементных анкерных составов должно быть исключено. Но это требование актуально в той части анкеровки, которая связана с подливкой состава под опорную плиту (это отдельная тема, и в рамках этой статьи она не рассматривается).
Диаметр отверстия. Для крепления анкера на цементный состав требуется отверстие большего диаметра, чем при использовании клеевого состава, оно должно быть не менее, чем на 8 мм больше диаметра анкера. Минимальная величина зазора между анкером и стенкой отверстия – 3 фракции заполнителя, максимальная – 10 фракций. Для заполнения отверстий большего диаметра к смеси можно добавить от 30 до 50% гравия (диаметр заполнителя зависит от диаметра отверстия). В любом случае, максимальный диаметр заполнителя не должен быть больше 8-10 мм. Данное ограничение относится к анкерам диаметром 10-25 мм. В отличие от цементных анкерных составов, эпоксидные составы могут использоваться и в случаях, когда диаметр отверстия лишь немногим больше диаметра анкерного стержня.
Расположение анкеров. Эпоксидные составы позволяют располагать анкеры ближе друг к другу и к краю плиты, чем цементные.
Коэффициент линейного расширения. Коэффициент линейного расширения цементных составов такой же как у бетона, у эпоксидных составов он больше.
Усадка. При использовании для анкеровки смеси цемента и песка имеется существенный недостаток – усадка цементного камня, из-за которой появляются трещины. По этой причине в анкерные цементные составы вводят специальные расширяющиеся добавки для компенсации усадки цементных составов. Эпоксидные составы усадки не дают, более стабильны и имеют хорошую (в среднем на 20-30% большую, чем у цементных) адгезию к стали и бетону.
Защита от коррозии анкерного стержня.
В тех случаях, когда эксплуатация анкеров связана с возможностью агрессивного воздействия на анкерный стержень одного из видов коррозии, в предпочтительном положении, безусловно, являются эпоксидные составы для анкеровки.

Как вы поняли, выбор состава для анкеровки – задача достаточно ответственная. Лучше, чтобы этим вопросом занимались проектировщики. Но, к сожалению, качество проектных (как, впрочем, и строительных) работ иногда оставляет желать лучшего. Часто выполненные проекты не содержат полной информации по указанным к применению составам. Иногда это связано с тем, что проектировщик не обладает всей полнотой информации именно по условиям применения (влажность, температура и т.п.) анкерных составов. И в таких случаях окончательный выбор остается непосредственно за командой, непосредственно производящей работы. Помочь сделать правильный выбор – вот цель, которую преследовала данная статья.



что это такое? Установка жидких анкеров, их состав. Как пользоваться анкерами для арматуры в бетоне?

Обеспечить надежность строительных установок можно при помощи химического анкера. Такой вид крепежа на российском рынке обосновался не так давно. Благодаря прочности крепежей и силе адгезии при взаимодействии твердых и жидких тел крепление становится во много раз надежнее, чем при использовании обычных анкерных соединений.

Что это такое?

Вклеивающийся анкер, жидкий дюбель, масса инжекционная — все эти определения химического анкера используются на простом языке рабочих. Крепежный элемент, состоящий из обычного арматурного стержня, или имеющего наружную резьбу, втулки с винтовой поверхностью внутри и специального клеящего состава (изготовленного из синтетической смолы), называется химический анкер.

Впервые начали использовать такой тип крепежной системы в сфере горных работ – с ее помощью можно было монтировать различные крепежи к рыхлым основаниям. Позже анкерные крепления стали популярны и в строительстве. Химические материалы обеспечивают надежное фиксирование в отличие от традиционных видов анкеров.

Химические анкеры — это полноценная и сложная система, в состав которой входят дополнительные инструменты для сверления, смесительные пистолеты, точные дозаторы, скребки и ершики для очистки поверхности и другие. Клеящий состав подбирается индивидуально с учетом условий монтажа и материала основы. Чаще всего применяют химический анкер для простого или пористого бетона, для кирпичных конструкций, для песчаника или известняка. Масса проникает в основу, в ее поры и трещины, синтетические компоненты твердеют – и образуется надежный монолит, который и удерживает деталь.

Жидкие дюбели незаменимы при очень высоких и выдергивающих нагрузках, могут использоваться при возведении балконов, мостов, козырьков у входов в здания.

Плюсы и минусы

Характеристики химических крепежей показывают высокую надежность соединений, эксплуатация которых сопровождается статическими, динамическими и вибрационными нагрузками. Прочность на разрыв в 2.5 раза выше, чем у обычных анкерных болтов. Как и все материалы в строительстве, вклеивающийся анкер имеет свои плюсы и минусы.

Положительных моментов довольно много.

• После монтажа отверстие запечатывается и становится герметичным.
• Область применения очень широкая.
• Для установки мастеру не требуется специальное обучение и опыт – монтаж максимально прост.
• После отвердевания клеящего состава прочность крепежа увеличивается.
• Несущая способность повышается, то есть анкер выдерживает растягивающие моменты и нагрузку на разрыв.
• Высокая устойчивость к внешней агрессивной среде. Не поддается процессу коррозии и химическому влиянию.
• Есть специально разработанный составы для работ в условиях высокой влажности, а также для конструкций, монтируемых под водой.
• Капитальность и долговечность. Сроки эксплуатации могут достигать не менее 50 лет.
• Экологичность. Заводы-изготовители выпускают составы, подходящие не только для внешних, но и для внутренних работ.
• На химические анкеры не влияют высокие перепады температур. Тепловое расширение соответствует коэффициенту расширения материала, куда был установлен крепеж.

Чтобы при работе не возникало каких-либо неприятностей, не стоит забывать и про отрицательные моменты.

• Период отвердевания клеящей массы напрямую зависит от температуры воздуха. При +20°С – это 25-40 минут, при +5°С – 5.5-6 часов, если же температура еще ниже, то полимеризация будет происходить до нескольких суток.
• Небольшой срок хранения. Нераспечатанная упаковка должна быть использована в течение года. Если же картридж вскрыт, то применять его нужно сразу, так как в открытом виде жидкие анкеры не хранятся совсем.
• Высокая цена на крепежи – многих покупателей это отталкивает.

Обзор видов

Пропорции элементов в составе жидких химических анкеров производители обычно не разглашают. Но то, какие компоненты включают в клеящую смесь, остается открытым:

• продукты химической промышленности, имеющие вид высокомолекулярных соединений, полученных при реакции поликонденсации или полимеризации – проще говоря, смолы синтетические;
• кварцевый песок — минеральная сыпучая смесь природного происхождения, которая состоит на 95% из оксида кремния;
• цемент — используется как дополнительный вяжущий элемент, благодаря которому клеящая масса и получает свои высокопрочные характеристики;
• компонент, благодаря которому происходит отвердение, — отвердитель.

Химические анкеры — это составы из 2-х компонентов, которые смешивают перед началом работы. Выпускают их нескольких видов.

Ампульные

Такой тип используется строго для отверстий определенного диаметра. На каждый шпур идет одна ампула. Ампульными анкерами в основном крепят основания, отверстия в которых можно высверлить с высокой точностью и чистотой.

Инъекционные или капсульные

Более удобные, так как уровень заполненности шпура контролировать не нужно. Разница в диаметрах не приведет к неудобствам, потому что клеящая масса имеет свойство расширяться при затвердении.

Упаковка сделана в виде пары капсул – с клеящим составом и отвердителем. Данный вид не подойдет для работ с вертикальными поверхностями, так как состав будет вытекать, не успев затвердеть. Инъекционные анкеры могут быть 2-х видов.

• С двумя картриджами разных объемов, составы которых смешиваются при выходе. Требуется специальный пистолет, который будет обеспечивать равномерную подачу двух компонентов. Внутри носика-смесителя находится спираль, благодаря которой составы смешиваются еще до выхода.
• С одним картриджем. Здесь также 2 компонента, которые находятся в одной тубе, но разделены специальной перегородкой. Смешивание происходит аналогичным образом в носике-смесителе. Пользоваться можно при помощи традиционного шприца-пистолета.

Капсульные механизмы более универсальные и популярные на современном рынке. Это объясняется тем, что расчеты, определяющие нужное количество капсул, не нужны. Ими удобно заполнять отверстия в виде конуса, то есть те, что расширяются в глубину.

Анкеры для арматуры или шпилек отличаются густой консистенцией. Важную роль играют антикоррозийные компоненты и раскислители, находящиеся в составе.

Что учесть при выборе?

Выбирая жидкий анкер, нужно учитывать несколько моментов:

• размерность — толщина основы, длина и диаметр детали;
• положение, в котором будет происходить монтаж, то есть в вертикальном, горизонтальном или на потолок;
• нагрузка на анкер;
• где будет располагаться крепеж;
• материал, из которого выполнена основа;
• влажность и температура среды;
• скорость отвердевания клеящей массы.

Заводы-производители обычно указывают все эти параметры на упаковке либо в прилагающейся инструкции.

Как пользоваться?

Прежде чем установить анкер, который относится к химии, нужно внимательно изучить инструкцию по применению. Это позволяет учесть все необходимые нюансы, например, рассчитать схему монтажа и многое другое.

Первый этап — это подготовка шпура. На основе делаются пометки в местах, куда будет монтироваться крепеж. Затем буром высверливается отверстие максимум на 2 миллиметра шире диаметра шпильки. Удерживать бур нужно в перпендикулярном положении относительно поверхности. Глубину шпура можно контролировать специальными ограничителями, либо нанеся метку на сверло. Чтобы будущий крепеж был надежным, отверстие обязательно очищается от пыли и грязи. Процедура проводится с помощью специального ершика и ручного либо строительного пылесоса – все зависит от объема выполняемых работ.

Второй этап — ввод клеящей массы. На картридж устанавливается насадка, а вся конструкция вставляется в специальный пистолет. Сначала выдавливают небольшое количество химического состава, примерно 10 сантиметров, чтобы убедиться, что все компоненты смешались равномерно — их использовать не нужно. Носик-смеситель помещается в отверстие, далее нажатием на пусковую кнопку пистолета контролируется расход смеси. Шпур заполняется примерно на 2/3 от своего объема.

Третий этап — монтаж металлического стержня. Чтобы клеящая масса равномерно распределилась внутри отверстия, крепеж можно немного «вытащить», а затем вкрутить до конца. Пока клеящий состав твердеет, можно контролировать положение анкера. Определить, заполнила шпур масса или нет, можно по внешнему виду – если клей выступил наружу, значит, установка герметична.

Заключительный этап — это установка и затягивание гайки. После того как раствор полностью затвердел, можно закреплять все материалы и элементы. Динамометрическим ключом затягивают гайку. Заводы-изготовители в своих рекомендациях указывают, какое максимальное усилие нужно прикладывать при затягивании гайки. Не рекомендуется использовать традиционный ключ, так как есть риск превысить усилие и привести в негодность материал.

Если при монтаже делаются перерывы, носик-смеситель с картриджа не снимается, но перед продолжением работ меняется на новый.

Некоторые строители занимаются приготовлением раствора самостоятельно. Для этого смешиваются эпоксидная смола, отвердители (УП-583), цементный или гипсовый раствор и вещество, придающее пластичность (ДБФ или ДЭГ-1). Полученную смесь тщательно вымешивают. Лучше всего раствор замешивать в небольших количествах, затем сразу использовать.

Главные плюсы самодельного анкера — небольшая усадка, высокая прочность и износостойкость, возможность монтировать при разных температурах от -9°С до +35°С. Затвердевает смесь в течение 2-х часов.

В следующем видео рассказывается о монтаже химических анкеров.

Анкера для бетона: химические крепежи, металлические

На бетонные основания для фиксирования конструкций используют анкера для бетона. Существующий ассортимент представлен крепежной продукцией из алюминия, латуни, стали с противокоррозийным покрытием. Анкерным болтом или винтом производится монтаж бытовых приборов, предметов интерьера, подвесных конструкций для потолка, балок, бруса, дверей, окон. С их помощью крепятся трубы, осуществляется анкеровка арматуры в бетоне. Пластиковый тип крепежной продукции для бетона не используется. Разновидности анкеров отличаются способами крепления, техническими показателями, которые содержит специальная таблица параметров, разработанная согласно СНИП.

Виды анкеров

Металлические

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия компании «Фишер», а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.

• Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.
• Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

• бабочка;
• зонтик.

Рамные крепежные изделия

При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер

Для использования такого крепежа необходимо иметь молот.

Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж

Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Какой выбрать?

Анкера по бетону выбираются, учитывая расчет нагрузки и такие показатели, как:

• тип крепления;
• материал поверхности;
• металл болта.

Опытные строители рекомендуют выбирать вид анкера соответственно свойствам материала, к которому он будет крепиться. Стальной анкер прочнее алюминиевого и латунного.

Посмотреть «ГОСТ 27751-2014» или cкачать в PDF (88.5 KB)

При расчете силы тяжести, действующей на элемент крепления для бетонной плоскости, учитывается, что нагрузка не должна превосходить 25% показателя, указанного в ГОСТе 27751–2014. Выбирая крепления, важно правильно подобрать размеры анкеров для бетона согласно СП: диаметр, длину, параметры резьбы. Дополнительные показатели для расчета: вырывающая сила, изгибающий и крутящий момент.

Применение

Устанавливать анкера следует со следующим набором инструментов:

Для работы с таким видом крепежа у мастера должен быть перфоратор.

• перфоратор;
• сверло по бетону;
• гаечный ключ;
• молоток;
• строительный пылесос.

Последовательность действий:

1. Нанести разметки для сверления, учитывая расстояние между осями анкеров.
2. Сделать отверстия, у которых глубина должна быть равна длине распорного сегмента болта. Для придерживания требования на сверле ставится ограничитель. Минимальное расстояние от края поверхности должно превышать глубину сверления в 2,5 р.
3. Почистить просверленные дыры.
4. Всунуть распорную часть болта и забить молотом так, чтобы ее краев не было над поверхностью.
5. Ввести болт или резьбовую шпильку.
6. Затянуть гайку, пока она не перестанет поворачиваться. Для недопущения разрушения нельзя до конца затягивать, особенно работая с пенобетоном.

Такими изделиями легко пользоваться, если соблюдать инструкцию.

Применение химических креплений осуществляется тем же набором инструментов, кроме молотка, а также используются клеевые ампулы либо клей и монтажный пистолет. Капсулы применяются при небольшом количестве креплений, иначе необходим клеевой состав. Резьбовая шпилька устанавливается в просверленное, очищенное и наполненное клеем на 2/3 отверстие и вкручивается постепенно для равномерного его распределения. Гайку затянуть ключом после высыхания клея.

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

• механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
• химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

Выбор строительных анкеров: часть 1

Ниже представлены основные факторы, которые нужно принимать во внимание при выборе анкеров для несущих или ответственных строительных конструкций. Это — обзор основных положений одной из инструкций (guidance note) авторитетной организации по применению строительного крепежа — британской Ассоциации по строительному крепежу (Construction Fixings Association). Обзор предназначен для общего знакомства с процедурой выбора анкеров. При назначении, размещении и установке анкеров необходимо строго придерживаться инструкции их изготовителя.

1. Важность правильного выбора анкеров

Последствия неправильного выбора анкеров могут различаться от задержки строительства, пока в проект будут внесены корректировки по замене анкеров, до потенциальных обрушений конструкций в случае неправильного выполнения конструкционных соединений:

• Неправильный выбор защитного покрытия или марки стали может привести к проблемам с коррозией анкеров;

• Слишком малые анкеры могут быстро выйти из строя с нежелательными последствиями для строительных конструкций или угрозой для здоровья и жизни людей;

• Слишком большие анкеры могут иметь проблемы при установке их на строительных конструкциях;

• Анкер, который хорошо работает в бетоне, может быть неэффективным в более слабых материалах;

• Один тип анкера может хорошо подходить для применения в данных условиях, однако другой, аналогичный, может быть более удобным и дешевым.

2. Процесс выбора анкеров

Основные факторы, которые необходимо учитывать при выборе строительных анкеров, показаны схематически на рисунке 1.

Рисунок 1 — Основные факторы, которые учитывают при выборе анкеров [1]

Выбор строительных анкеров включает три ключевые стадии принятия решения:

Процесс выбора анкера происходит именно в таком порядке. Ограничения, которые могут возникать на каждой стадии, могут потребовать пересмотра решений, принятых на более ранних стадиях.

При возникновении сомнений по прочности материала основы могут потребоваться испытания непосредственно на строительной площадке перед тем, как принять окончательное решение. Полная реализация технических характеристик анкера, которые указывает его производитель, достигается только при правильной его установке.

3. Материал основы

Анкеры, которые разработаны, например, для бетона, могут не работать в более слабых материалах.

3.1. Бетон

Прочность бетона

Технические характеристики анкеров для бетона обычно относятся к европейской марке бетона С20/25, который имеет среднюю прочность на сжатие 30 Н/мм². Некоторые производители анкеров декларируют также характеристики анкеров для более прочных бетонов, например, с прочностью выше 60 Н/мм².

Бетон с трещинами

Известно, что бетон может растрескиваться по различным причинам, в основном под воздействием нагрузок на строительную конструкцию — бетон с трещинами в зонах растяжения и бетон без трещин в зонах сжатия. Арматура помогает ограничивать ширину трещин и сдерживает их рост.

Многие традиционные распорные анкеры хорошо работают как в бетоне с трещинами, так и в бетоне без трещин. Кроме того, многие из более молодых типов анкеров, анкеров с уширением и химических анкеров, также сертифицированы в Европе для применения в бетоне с трещинами.

Распорные анкеры, которые, в принципе, не предназначены для применения в бетоне с трещинами, иногда могут применяться, если они устанавливаются в зоне сжимающих напряжений. В любом случае нужно руководствоваться рекомендациями производителей этих анкеров.

Смотрите подробнее: Анкеры для бетона

3.2. Кладка — кирпичная, блочная и каменная

Кирпичная кладка

Кирпичная кладка считается довольно неудобным материалом для установки анкеров, так как может иметь значительные различия в прочности, в том числе, в швах, заполненных или пустых, и кирпичах, полнотелых или пустотелых.

Для установки в кирпичной кладке лучше всего подходят химические анкеры, так как они не вызывают растягивающих напряжений и заполняют малые полости. Специальные аксессуары, такие как перфорированные гильзы, помогают оптимально распределять клеящий раствор по полостям и пустотам кирпичной кладки.

Рисунок 2 — Инъекционный клеевой состав с перфорированной гильзой в пустотелом кирпиче

Из металлических анкеров для установки в кирпичной кладке больше всего подходят распорные анкеры с тонкостенными металлическими втулками. Они вызывают небольшие растягивающие напряжения и в меньшей степени вызывают растрескивание кирпичей, чем анкеры с толстостенными распорными втулками. Они также могут хорошо работать в пустотелых кирпичах.

В прочных кирпичных кладках со швами из прочного раствора могут хорошо работать некоторые типы малых и средних распорных анкеров с контролем момента затяжки.

Для кирпичной кладки также часто применяются анкеры, которые состоят из полимерной гильзы (дюбеля) и распорного элемента в виде шурупа. Технические требования и условия применения таких анкеров определяет европейский сертификационный документ ETAG 020.

Кладка из ячеистого бетона

Этот тип кладки отличается низкой прочностью. Некоторые металлические распорные анкеры удовлетворительно работают в ячеистых бетонах. Анкеры с тонкостенными распорными втулками могут применяться в полнотелых блоках из легких бетонов с прочностью на сжатие выше 10 Н/мм². Для аэрированного бетона применяют специально разработанные металлические анкеры и анкеры с полимерными гильзами, а также химические анкеры.

Каменная кладка

Прочность элементов каменной кладки также сильно различается: от песчаника до гранита. Дополнительную сложность представляют разные формы и размеры камней в одной и той же стене, а также возможное заполнение внутренней части стен более мелкими камнями. Рекомендации по типам анкеров и их установке являются аналогичными тем, которые применяются для кирпичной кладки.

4. Особенности крепления кронштейнов

На выбор анкера влияет способ крепления к основе кронштейна или другой крепежной детали (рисунок 3).

Рисунок 3 — Способы крепления с применением анкеров [1]

5. Температура

5.1.Температура эксплуатации

Все строительные анкеры предназначены для применения при нормальной температуре наружного воздуха. При необходимости применяются дополнительные меры по защите от огня для сохранения в полном объеме технических характеристик анкеров. Эти меры могут заключаться в дополнительной защите от огня площади вокруг анкерного крепления в радиусе, равном, по крайней мере, глубине заделки анкера.

Химические анкеры обычно применяют при наружной температуре до 80 ºС, выше которой они начинают терять прочность. Это можно компенсировать более глубокой заделкой анкеров. В таких случаях нужно консультироваться с производителем анкеров.

Большинство металлических анкеров предназначено для работы при отрицательных температурах до минус 40 ºС. Для анкеров с пластиковыми деталями нужно подтверждение производителя.

5.2. Температура установки

Химические анкеры на основе различных смол обычно устанавливают при температуре в интервале от минус 5 ºС до +40 ºС, на цементной основе — выше 5 ºС. Металлические анкеры не имеют ограничений по температуре установки.

Окончание обзора факторов при выборе строительных анкеров
смотрите Выбор строительных анкеров: часть 2 (скоро появится на сайте)

В части 2 (разделы 6-8) будет продолжено рассмотрение факторов выбора анкеров:

• нагрузки на анкеры;

• размеры при установке анкеров;

• глубина заделки анкеров;

• влияние статических и динамических нагрузок;

• защита анкеров от коррозии;

• практические правила при установке анкера.

Источник:

1. Guidance Note: Anchor Selection, Construction Fixings Association

Навесной вентилируемый фасад Алюком

Выбор лучшего анкера для крепления к бетону

Купить якоря

Что такое основной материал?

В чем разница между цементом и бетоном?

Слова «бетон» и «цемент» часто ошибочно используют как взаимозаменяемые термины. Цемент является составной частью бетона. Бетон представляет собой смесь воды, заполнителей (то есть мелких камней), песка и портландцемента. Портландцемент — это не торговая марка, а общий термин для типа цемента, используемого в большинстве видов бетона.Цемент и вода со временем затвердевают и связывают заполнители в твердую массу посредством процесса, называемого гидратацией. Гидратация укрепляет бетон в течение многих лет, а это означает, что с возрастом бетон становится прочнее. Люди ошибочно называют тротуары «цементом» и указывают на «цементовозы» и «бетомешалки». Правда в том, что существуют только бетонные тротуары и бетономешалки!

Сколько лет бетону?

В сыром бетоне, возраст которого менее 28 дней, нельзя сверлить или закреплять анкерами.Чем старше бетон, тем тверже он становится и, следовательно, труднее его сверлить. В некоторых случаях бетон также становится более абразивным с возрастом. То Винт Tapcon® может не работать в очень старом бетоне, потому что ходовая резьба изнашивается и не позволяет ввинтить винт как минимум на один дюйм. Большинство других креплений для бетона будут успешно работать в бетоне независимо от возраста. Однако причина, по которой существует множество бетонных креплений, заключается в том, что существует и разнообразие бетона.Конкретный бетонный анкер или крепеж может работать не во всех случаях.

Какова прочность бетона на сжатие?

Прочность бетона на сжатие измеряется в фунтах на квадратный дюйм или в фунтах на квадратный дюйм. Измерение рассчитывается путем заливки бетона в цилиндр, а затем измерения силы, необходимой для разрушения бетона после его затвердевания. Например, бетон, обозначенный как 3000 фунтов на квадратный дюйм, — это бетон, способный выдерживать сжимающее напряжение 3000 фунтов на квадратный дюйм через 28 дней.Стандартный бетон имеет давление менее 7000 фунтов на квадратный дюйм, а высокопрочный бетон измеряется от 7000 до 14 500 фунтов на квадратный дюйм.

Какой толщины бетон?

Для всех бетонных анкеров существует минимальная заделка, которая определяется диаметром используемого анкера. Как правило, чем меньше диаметр, тем короче будет минимальная заделка. Отсюда понятно, что чем больше диаметр, тем больше минимальная заделка. Важно избегать слишком близкого расположения рабочего конца бетонного анкера к нижней части бетона.Это создаст неподдерживаемый край, который снизит удерживающую способность бетонных анкеров.

Есть ли стальная арматура в бетоне?

Бетон, армированный арматурой, может вызвать проблемы. Арматура может мешать при глубокой установке бетонного анкера или создавать проблемы при сверлении отверстия. Существуют специальные насадки для резки арматуры, которые можно использовать, когда арматура находится в местах, где необходимо разместить анкер. Хотя эти специальные биты для арматуры работают хорошо, они довольно дороги и требуют дополнительной работы при установке анкеров.Как правило, чем глубже заглубление бетонного анкера, тем лучше будут показатели выдергивания/удержания. Увеличенные показатели удерживания также достигаются, когда рабочий конец бетонного анкера находится на дальней стороне арматурного стержня.

Насколько тяжелый груз должен быть закреплен?

Важно определить диаметр необходимого анкера исходя из веса объекта, который необходимо прикрепить к бетону. Самым слабым звеном бетонного анкера является бетон, в который он помещен.В большинстве случаев разрушается бетон, а не анкер. Наилучшие показатели удерживания достигаются, когда бетон твердый и заделка в него глубокая. Чем больше диаметр, тем выше удерживающая способность якоря. Например, анкер диаметром 3/4 дюйма имеет минимальную заделку 3-1/4 дюйма, а анкер диаметром 1/4 дюйма имеет минимальную заделку 1 дюйм. Разница в этих минимальных заделках приводит к более высокой удерживающей способности бетонного анкера 3/4 дюйма по сравнению со значением удерживающей способности анкера 1/4 дюйма.

Крепится ли он к стене или крепится к полу в бетоне?

Место размещения объекта является важным фактором из-за различных значений нагрузки. Объект, расположенный над головой, является критическим по ряду причин. Во-первых, нагрузка считается вытягивающей или растягивающей, т. е. сила веса направлена ​​прямо вниз. Во-вторых, накладные установки имеют решающее значение, поскольку отказ может иметь катастрофические последствия, т. е. объект может упасть и причинить вред или убить кого-то. Объект, размещенный на стене, ставит бетонный крепеж в положение поперечной нагрузки (нагрузка находится под углом 90° к анкеру).Значения сдвига основаны на диаметре анкера и не зависят от глубины заделки. Чем больше диаметр, тем лучше будут значения сдвига. Значения не меняются с глубиной заделки, пока анкер размещается на минимальной заделке или глубже. Крепление объектов к бетонному полу предполагает удержание объекта на месте, чтобы он не двигался. Диаметр анкера обычно определяется размером отверстия в приспособлении. Глубина заделки должна быть минимальной или глубже.

Приспособление вибрирует?

Вибрационный груз – это груз, находящийся в постоянном движении, например, вентилятор, конвейерная лента или знак на ветру. Анкеры для бетона механического типа обеспечивают свои удерживающие свойства за счет трения. Как только трение прекратится, якорь постепенно потеряет свои удерживающие свойства. Бетонные анкеры при приложении вибрационной нагрузки могут ослабить или разрушить бетон в отверстии, в котором они размещены. Рабочий конец анкера может упираться в стенки отверстия в бетоне.Затем этот процесс ухудшает удерживающие значения якоря, тем самым уменьшая его удерживающие значения, вызывая потерю якоря и, возможно, уменьшая удерживающие значения до нуля.

Применение ударной нагрузки?

Ударная нагрузка – это нагрузка, при которой значения нагрузки изменяются с течением времени. Примером ударной нагрузки может служить док-бампер. Якоря механического типа обеспечивают свои удерживающие свойства за счет трения. Как только трение прекращается, якорь может постепенно терять свою удерживающую способность.Бетонные анкеры при ударной нагрузке разрыхляют или разрушают бетон в отверстии, в которое они помещены. Рабочий конец анкера упирается в стенки отверстия. Этот процесс ухудшает значения удержания бетонного анкера, уменьшая значения удержания, что приводит к потере анкера и, возможно, снижению его значений удержания до нуля.

Это постоянное крепление к бетону?

Как правило, бетонные анкеры предназначены для того, чтобы входить в отверстие в бетоне и не выходить наружу.Некоторые анкеры предназначены для снятия приспособления в будущем, например, стеллажа для поддонов или столба забора. Другие приложения разработаны таким образом, что их удаление невозможно. Эти приложения включают электрическую распределительную коробку или небольшой указатель направления.

Потребуется ли его выравнивание и/или установка прокладок?

Если приспособление, устанавливаемое на бетон, необходимо выровнять или отрегулировать подкладками, важно убедиться, что бетонный анкер выступает достаточно высоко и имеет соответствующую резьбу, позволяющую перемещаться вверх и вниз по анкеру.В этом случае клиновой анкер для бетона является единственным анкером, обладающим всеми необходимыми характеристиками, необходимыми для выравнивания и выравнивания крепления.

Какой размер отверстия в крепежном приспособлении?

Во многих случаях отверстие в приспособлении определяет, какой диаметр анкера необходимо использовать. Важно знать, что диаметр бетонного анкера и диаметр отверстий не совпадают. Бетонный клиновой анкер диаметром 1/2 дюйма не пройдет через отверстие диаметром 1/2 дюйма в приспособлении.Резьбовая часть анкера проходит через отверстие 1/2 дюйма, но не через рабочий конец. Диаметр бетонного анкера соответствует размеру отверстия, которое необходимо просверлить в бетоне, чтобы анкер мог выступать через крепеж. диаметры анкеров и соответствующие размеры крепежных отверстий:

Диаметр якоря.	Диаметр отверстия крепления.
1/4 дюйма	5/16″
5/16″	3/8″
3/8″	7/16″
1/2 дюйма	9/16″
5/8″	11/16″
3/4″	7/8″
7/8″	1 дюйм
«> 1 дюйм	1-1/8″
1-1/4″	1-3/8″

Крепеж для бетона какой длины следует использовать?

Если это анкер с наружной резьбой или шпилькой, длина анкера определяется путем прибавления толщины закрепляемого материала плюс минимальное заглубление для диаметра анкера плюс толщина гайки и шайбы (эмпирическое правило: диаметр анкеров).Если используется анкер с внутренней резьбой, в анкер необходимо вставить отдельный болт или винт. Длина болта или шурупа определяется путем добавления толщины скрепляемого материала, а также любых шайб, а также количества витков анкера и заделки анкера в бетон.

Требуется ли законченный вид?

Некоторые бетонные анкеры сконструированы таким образом, что стальной стержень торчит сквозь гайку. Длина шпильки над гайкой будет разной высоты в зависимости от того, как гайка была помещена на анкер перед забиванием в бетон. Длина также будет зависеть от того, сколько раз поворачивается гайка, чтобы установить анкер в основной материал. Этот неровный вид может быть не тем, что нужно для приложения, поэтому требуется анкер с готовой головкой. Эти типы бетонных анкеров будут Tapcon®, анкеры с плоской или круглой головкой или любые анкеры с внутренней резьбой, в которых можно выбрать конкретную головку болта для вставки в анкер. Эти анкеры с внутренней резьбой включают: вставной анкер, анкер с машинным винтом, двойные и одинарные анкеры.

Все эти соображения будут играть важную роль в том, какой тип бетонного анкера лучше всего подойдет для вашего конкретного применения.

Клиновые анкеры

Оцинкованные клиновые анкеры

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Втулочные анкеры

Оцинкованные анкеры

Анкеры из нержавеющей стали 304

Купить якоря

29 марта 2009 Майк Писторино

Выбор лучших анкеров для каменной кладки для применения

Сделайте работу правильно с первого раза, выбрав лучшие анкеры для каменной кладки. Анкер для каменной кладки используется для крепления или прикрепления предмета к кирпичной кладке или бетонному блоку. Эти анкеры для бетона так же популярны для проектов «сделай сам», как и для сложных строительных проектов. Например, анкеры для каменной кладки обычно используются для крепления полос обшивки к блочной стене, крепления кронштейнов полок к каменной стене и вывесок на местном стадионе.

Кладочные анкеры используются в:

• Бетонное основание
• Кирпичный основной материал
• Основной материал блока
• Базовый материал CMU

Три основных типа анкеров для каменной кладки:

• Распорные анкеры, такие как клиновой анкер или анкер-втулка
• Резьбовые анкеры, такие как Tapcon, или шурупы для каменной кладки
• Эпоксидный крепеж

Распорные анкеры для кирпичной кладки

Распорные анкеры для каменной кладки, иногда называемые анкерными болтами, представляют собой анкеры, которые расширяются, прилагая усилие к стенке отверстия в основном материале. Распорный анкер предназначен для установки в предварительно просверленное направляющее отверстие в основном материале. После расширения застежка не выйдет.

Типы распорных анкеров для кирпичной кладки

Существует два различных типа распорных анкеров для кирпичной кладки, предназначенных для различных применений:

Распорные анкеры с наружной резьбой проникают в основной материал и торчат с поверхности.
Распорные анкеры с внутренней резьбой устанавливаются заподлицо с основным материалом и расширяют или завершают крепление, вставляя в них какой-либо болт.

Различные крепления для бетона для разных типов кладки

Анкеры для каменной кладки

имеют важные отличия. Некоторые анкеры для каменной кладки предназначены для использования в различных материалах основания каменной кладки, таких как сплошной бетон, кирпич или блоки; в то время как другие могут использоваться только в твердом бетоне. Кладочные анкеры, предназначенные для использования только в монолитном бетоне, обеспечивают более стабильные значения удерживающей способности и более высокие показатели выдергивания в бетоне, чем другие каменные анкеры, которые можно использовать во всех трех основных материалах.

Клиновые анкеры

Клиновой анкер представляет собой распорный анкер с наружной резьбой для использования в монолитном бетоне. Диаметры варьируются от 1/4” до 1-1/4” и длины от 1-3/4” до 12”. Клиновые анкеры изготавливаются из оцинкованной углеродистой стали, горячеоцинкованной, оцинкованной, нержавеющей стали 303 и нержавеющей стали 316.

Втулочные анкеры: Втулочный анкер представляет собой анкер с наружной резьбой для кирпичной кладки, который устанавливается в бетонное, кирпичное или блочное основание. Их можно использовать в строительном растворе, а значение отрыва зависит от количества и качества раствора.Втулочный анкер является популярным крепежом для кладки из-за разнообразия кладки, в которой он может использоваться. Он изготавливается в широком диапазоне диаметров от 1/4 дюйма до 3/4 дюйма и может быть куплен длиной от 5/8 дюйма. до 6-1/4”. Гильзовый анкер бывает четырех типов головок: желудевая головка, шестигранная головка, плоская головка и круглая головка. Он изготовлен из оцинкованной углеродистой стали и нержавеющей стали 304.

Тапкон

Шурупы по бетону представляют собой изделие с резьбой либо с шестигранной шайбой, либо с плоской потайной головкой с крестообразным шлицем.Винты для кладки вбивают резьбу в предварительно просверленное пилотное отверстие в основном материале из бетона, кирпича или блока. Шуруп по бетону марки Tapcon представляет собой анкер с резьбой, который вбивает резьбу в основной материал из кирпича, бетона или блока. Шуруп по бетону Tapcon представляет собой анкер с наружной резьбой, который выпускается в широком диапазоне диаметров от 3/16 дюйма до 3/4 дюйма и длиной от 1-3/4 дюйма до 6 дюймов. Анкеры для каменной кладки доступны с двумя разными типами головок, предназначенными для различных типов применения.

Если требуется потайная головка в закрепляемом материале, следует использовать винт с плоской потайной головкой и крестообразным шлицем.Если головка винта будет находиться на поверхности закрепляемого материала, следует использовать головку с шестигранной шайбой. Шурупы по бетону доступны со стандартным синим покрытием Climaseal или из нержавеющей стали 410 с серебряным покрытием Climaseal.

Вставные анкеры

Это анкеры распорного типа с внутренней резьбой, которые можно использовать только в монолитной бетонной стене. Расширение вставного анкера осуществляется с помощью установочного инструмента. Для каждого диаметра вставного анкера используется установочный инструмент разного размера.Вставные анкеры бывают пяти различных диаметров: 1/4”, 3/8”, 1/2”, 5/8” и 3/4”. Для каждого диаметра вставного анкера доступна только одна длина. Вставной анкер изготавливается из стандартной оцинкованной углеродистой стали, нержавеющей стали 304 и нержавеющей стали 316.

Анкеры молота

Анкер с молотковым приводом представляет собой крепежный элемент с наружной резьбой, который можно использовать в сплошной бетонной стене, полнотелом кирпиче или полнотелом блоке. Анкеры с молотковым приводом расширяются с помощью штифта, который забивается в корпус анкера, который расширяет его относительно стенок основного материала. Анкеры с молотковым приводом бывают двух диаметров: 3/16” и 1/4”. Они доступны в одном стиле головки, называемом грибовидной головкой. Грибовидная головка защищена от несанкционированного доступа, потому что после установки штифта анкер не может быть удален. Длина анкеров с грибовидной головкой составляет от 3/4 до 3 дюймов.

Анкеры лаг

Защитные экраны представляют собой распорные анкеры с внутренней резьбой, которые требуют использования вставленного в них винта с запаздыванием для расширения защитного экрана. Защитные экраны также бывают двух длин: короткий защитный экран или длинный защитный экран.Короткий защитный экран используется в приложениях, где основной материал очень твердый, а короткие защитные экраны используются в приложениях, где основной материал более мягкий. Обе длины защитных экранов бывают шести диаметров.

Запорные анкеры

Запорные анкеры

представляют собой распорные анкеры с наружной резьбой и предназначены для использования только в монолитном бетоне. Эти ударные анкеры используют штифт для расширения и имеют гайку и шайбу для крепления приспособления к бетону. Ударные анкеры бывают диаметром от 1/4” до 3/4” и длиной от 1-3/4” до 6”.Они покрыты желтым цинковым покрытием. Запорный анкер не доступен ни из нержавеющей стали, ни из горячеоцинкованной стали. После установки штифта анкер рассчитан на удерживающую силу и не входит и не выходит из бетона.

Разрезные анкеры

Анкер с разъемным приводом

представляет собой анкер с наружной резьбой для использования только в бетоне. Они доступны в одном диаметре 1/4 дюйма и в длинах от 1-1/2 дюйма до 4 дюймов. Оцинкованная углеродистая сталь — единственный материал, из которого они сделаны.Они не доступны ни из горячеоцинкованной, ни из нержавеющей стали. Анкер с разъемным приводом поставляется либо с круглой, либо с плоской головкой Philips с потайной головкой.

Бетонные анкеры могут иметь характеристики от легких до тяжелых, что зависит от несущей массы стены, к которой они прикреплены.

Сдвиговая нагрузка описывает величину силы тяжести, направленной вниз, а также вес объекта, воздействующего на анкер.

Растягивающая нагрузка – это сила, необходимая для извлечения анкера прямо из отверстия.

Статические нагрузки создаются объектами, которые никогда не двигаются и постоянно прилагают одну и ту же силу.

Динамические нагрузки создаются объектами, которые либо движутся, либо вибрируют.

Ударные нагрузки возникают при резком увеличении веса.

Установка лучших анкеров для кладки:

• При установке любого анкера для каменной кладки необходимо использовать перфоратор с насадкой по каменной кладке.
• Просверлите пилотное отверстие независимо от того, какие типы бетонных анкеров вы используете.
• Приготовьте дополнительные сверла по каменной кладке
• Используйте баллончик со сжатым воздухом или грушу для удаления пыли из просверленного отверстия
• Наденьте защитные очки и пылезащитную маску при сверлении в качестве меры предосторожности
• При необходимости вам может потребоваться проверка проектов «сделай сам» профессионалом.

Concrete Fastening Systems, Inc. уже более 30 лет продает крепеж для бетона с полностью укомплектованного склада в Кливленде, штат Огайо. Бесплатная доставка в тот же день для любой длины и диаметра доступна при заказе на сайте www.confast.com с последующей доставкой товара в течение 1-3 дней.

Есть еще вопросы по вашему проекту?

Пять вопросов, которые следует задать перед выбором крепежа для бетона

Автор Роберт Карлайл, президент
Системы крепления бетона

Выбор идеального бетонного крепежа для наружного управления имеет важное значение для надежности и долговечности установки — например, с системой дистанционного мониторинга с солнечной панелью, как показано здесь.

Крепление к тяжелым твердым материалам, таким как бетон или кирпич, может показаться сложной задачей, но при правильной подготовке ее можно выполнить. Во-первых, важно установить правильную информацию о применении, чтобы обеспечить использование наиболее эффективных бетонных анкеров.

Это означает оценку материала и веса закрепляемого изделия, а также окружающей среды, в которой оно будет находиться. Также важно…

Вот вопросы, которые помогут с этими соображениями.

1. Из какого материала крепится изделие?
В качестве примера рассмотрим прикрепление знака к твердому объекту. В этом случае есть три типа основного материала на выбор — бетон, кирпич или блок — и каждый из них имеет разные рекомендации для надежного крепления.

• Если используется бетон , важно избегать установки крепежных деталей слишком близко друг к другу. Как правило, эти компоненты должны быть установлены на расстоянии примерно в 10 раз больше их диаметра друг от друга.Кроме того, избегайте размещения анкеров на расстоянии, примерно в пять раз превышающем их диаметр, от любых неподдерживаемых краев.
• При креплении знака к кирпичу или блоку крепление может быть размещено в растворном шве или непосредственно в кирпиче или блоке. Удерживающие свойства определяются количеством и качеством раствора, если он нанесен на шов. Однако, если бетонный крепеж размещается в кирпиче или блоке, удерживающая способность определяется качеством материала основания и тем, находится ли анкер в пустотелой или сплошной секции.

 2. Насколько тяжел продукт?
Существует корреляция между улучшенными удерживающими свойствами анкера и размером его диаметра. Как правило, чем больше диаметр анкера и чем глубже глубина заделки, тем выше удерживающая способность.

3. Каков диаметр отверстия?
В примере важно определить диаметр отверстия в знаке для правильного размещения крепежа.Также необходимо убедиться, что диаметр анкера, выбранного для этого применения, пройдет через отверстие в знаке.

Бетонные анкеры требуют отверстия в знаке немного большего диаметра, чем указанный диаметр анкера. Например, для бетонного анкера диаметром 1/4 дюйма требуется отверстие диаметром 5/16 дюйма в приспособлении.

4. В какой среде останется продукт?
Безопасность и надежность имеют решающее значение для большинства приложений. Это означает использование прочных и неагрессивных крепежных элементов.Крепежные изделия, находящиеся в суровых условиях, таких как влажная или влажная среда, могут в конечном итоге заржаветь или подвергнуться коррозии.

Вот несколько сравнений, на которые следует обратить внимание, прежде чем сделать выбор.

5. Какие типы крепежа для бетона доступны?
Этот вопрос лучше всего задавать после ответов на предыдущие, поскольку они помогут сузить круг идеальных вариантов.

Вот несколько вариантов:

Клиновой анкер

Клиновой анкер: следует использовать только в монолитном бетоне и никогда в кирпиче или блоке. Эти анкеры предлагаются нескольких диаметров, в том числе от 1/4 до 1-1/4 дюйма и длины от 1-3/4 до 12 дюймов.

Клиновые анкеры

изготавливаются из оцинкованной, горячеоцинкованной и нержавеющей стали. Эти компоненты обычно поставляются в комплекте с гайкой и шайбой и обеспечивают превосходную удерживающую способность в бетоне.

Процесс установки клинового анкера состоит из пяти простых шагов:

1. Просверлите отверстие в основном материале минимум на 1/2 дюйма глубже, чем заделка клинового анкера.Используйте твердосплавное сверло и перфоратор.
2. Прочистите отверстие сжатым воздухом и/или проволочной щеткой.
3. Наденьте гайку на конец анкера перед забиванием в отверстие, чтобы защитить резьбу во время установки.
4. Забейте анкер через отверстие в знаке и в отверстие, просверленное в материале основания. Убедитесь, что она достаточно глубокая, чтобы часть нити находилась ниже поверхности знака.
5. Затяните гайку на три-четыре оборота, чтобы установить клиновой анкер. Значения крутящего момента обычно можно найти в руководстве производителя или на странице технической информации.

Гильзовые анкеры: универсальные крепежные детали , которые можно использовать в бетоне, кирпиче и блоках. Эти анкеры доступны диаметром от 1/4 до 3/4 дюйма и длиной от 5/8 до 6-1/4 дюйма. Доступны несколько диаметров из оцинкованной и нержавеющей стали.

Втулочный анкер

Существует также несколько типов головок для анкеров с втулкой, включая плоскую потайную головку, круглую головку и шестигранную гайку.Шестигранная гайка имеет наибольшее количество вариантов длины и диаметра. Плоская потайная и круглая головка доступны только в диаметрах 1/4 и 3/8 дюйма.

Эти анкеры обычно поставляются в комплекте с гайкой и шайбой, а их длина измеряется под гайкой и шайбой.

Процесс установки анкерной втулки относительно прост:

1. Просверлите отверстие в основном материале не менее чем на 1/2 дюйма глубже, чем будет вставлен анкер. Помните: размер анкера равен размеру отверстия.Используйте правильное твердосплавное сверло и перфоратор.
2. Очистите отверстие от мусора.
3. Забивайте анкерную втулку через отверстие знака и в отверстие, просверленное в основном материале, пока шайба не будет плотно прилегать к знаку.
4. Затяните гайку вручную и с помощью гаечного ключа несколько раз поверните гайку, пока она не будет затянута. Избегайте чрезмерной затяжки, иначе анкер может провернуться в отверстии.

Винт Tapcon 410 из нержавеющей стали

Tapcons или шурупы по бетону: универсальный крепеж, который можно использовать в бетоне, кирпиче или блоках.Они доступны в синем цвете Climaseal и нержавеющей стали 410.

Стандартные синие краны Tapcon бывают двух диаметров: 3/16 и 1/4 дюйма. Tapcon большего диаметра доступен в размерах 3/8, 1/2, 5/8 и 3/4 дюйма. Эти винты большого диаметра доступны только с головкой с шестигранной шайбой.

Длина винта определяется толщиной знака. Стандартные синие винты требуют минимальной заделки в один дюйм и максимальной заделки в 1-1/4 дюйма.

Простота установки Tapcons:

1. Выберите твердосплавное сверло соответствующего диаметра и просверлите отверстие в основном материале как минимум на 1/2 дюйма глубже, чем винт, который будет запрессовываться.
2. Используйте твердосплавную коронку и перфоратор. Помните: размер отверстия должен быть немного меньше диаметра используемого шурупа.
3. Прочистите отверстие сжатым воздухом и/или проволочной щеткой.
4. С помощью дрели или гаечного ключа ввинтите винт в отверстие в знаке до упора. При использовании дрели избегайте слишком быстрого вращения винта, так как это может привести к чрезмерному крутящему моменту или сорвать резьбу.

Как и в любом другом проекте по анкеровке, важно помнить о безопасности и тщательно следовать инструкциям.Не забывайте надевать защитные очки, осторожно обращаться со всеми инструментами и следовать техническим спецификациям. Всегда обращайтесь к инструкциям производителя или консультируйтесь со специалистом по контракту во время анкерного проекта.

~
Автор: Боб Карлайл был президентом компании Concrete Fastening Systems, Inc. в течение 29 лет и занимался производством бетонных анкеров с 1981 года. Работая на строительных площадках и встречаясь с инженерами и архитекторами, Карлайл получил массу информации в области крепления к бетону.

типов бетонных анкеров | Как и когда их использовать

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне. И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона

бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне. Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона

позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., в том числе с большим количеством бетона.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта. Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Типы нагрузок на бетонные анкеры

Анкеры для бетона

предназначены для поддержки различных типов нагрузки и различной степени давления.Понимание типа нагрузки, которая будет воздействовать на анкер, и ее величины важно при выборе правильного варианта использования.

Совет для профессионалов: Имейте в виду, что если вы выбираете анкер для чего-то, например, для строительства дома, крепления сарая или в любом другом месте, где важна безопасность, вы должны позволить архитектору, производителю или инженеру выбрать лучший анкер для бетона для вашего приложения. . Я бы выбрал ваш собственный только тогда, когда безопасность не имеет значения.

Тип нагрузки зависит от направления давления на анкер.Например, если вес тянет за якорь, это другой тип нагрузки, чем если бы он давил на его сторону.

При выборе анкеров для бетона учитывайте как тип нагрузки, так и вес, который может выдержать анкер. Иногда это упрощается, потому что на этикетке часто указываются пределы веса якоря. Однако, когда вы покупаете их по отдельности, определить их гораздо сложнее. Здесь пригодится хороший набор чертежей.

• Прочность на сдвиг описывает величину силы, которую вес объекта оказывает на анкерную сторону.Это обычное дело при подвешивании картины или использовании болта бухгалтерской книги.
• Прочность на растяжение — это сила, необходимая для вытаскивания анкера из бетона. Это важно при креплении сарая к бетонному фундаменту.
• Статическая прочность важна для объектов, которые никогда не двигаются и всегда оказывают одинаковое давление.
• Динамическая прочность используется для защиты движущихся или вибрирующих объектов.
• Ударная прочность необходима при резком увеличении веса.

Бетонный анкер Обзор

Вот краткий обзор наиболее распространенных типов анкеров для бетона и способов их использования.Мы рассмотрим более подробно позже в этой статье. Имейте в виду, что перед тем, как закрепить анкеры, сначала просверливается направляющее отверстие. Обычно это делается с помощью перфоратора и сверла по камню.

Общие типы бетонных анкеров включают:

• Анкеры с молотком: Они устанавливаются на место с помощью молотка.
• Шурупы по бетону: Это шурупы, специально разработанные для крепления бетона. Сначала сверлится пилотный дом, который немного меньше шурупа. Затем устанавливается шуруп, которым завершается сверление отверстия.Это обеспечивает плотный захват.
• Защитные экраны:
• Анкер ходового винта:
• Пластиковый дюбель:
• Анкерные болты:

Типы анкеров для каменной кладки и бетона считаются легкими, средними или тяжелыми в зависимости от того, какой вес они могут выдержать.

• Легкие анкеры лучше всего подходят для настенных подвесок весом до 50 фунтов.
Анкеры средней нагрузки
• лучше всего подходят для настенных подвесок весом до 200 фунтов.
Анкеры для тяжелых условий эксплуатации
• лучше всего подходят для структурных нужд и настенных ковров весом более 200 фунтов.

Всегда консультируйтесь с архитектором, инженером или изготовителем при использовании анкеров для бетона в конструкции или там, где важна безопасность.

Работа с бетонными анкерами

Установить бетонный анкер не так уж и сложно. Но сверление бетона может быть затруднено, если у вас нет подходящих инструментов. Бетон твердый и плотный, особенно если это бетон с высоким пси и большим количеством камня.Размер и плотность камней могут сильно различаться от партии к партии, и невозможно точно узнать, где находятся камни. Если вы когда-нибудь просверливали бетон и натыкались на твердый камень, вы знаете, насколько это сложно.

Для бетонных анкеров

необходимо сначала просверлить пилотное отверстие. Лучший способ сверлить бетон – это использовать хороший перфоратор и новую коронку. С этими двумя вещами это обычно довольно легко сделать. С правильными инструментами и битами даже камни, как правило, не проблема.

Попробуйте использовать воду, сжатый воздух или воздуходувку, чтобы охладить долото и уменьшить количество пыли.

Всегда надевайте маску при сверлении бетона, так как пыль может быть вредной.

• При установке анкеров для бетона используйте перфоратор.
• При использовании анкеров для бетона вам нужно будет просверлить пилотное отверстие, так что запаситесь хорошим сверлом.
• Используйте баллончик со сжатым воздухом, грушу или воду для очистки от пыли.
• Купите биту нужного размера и получите одну или две запасные.
• Используйте химические анкеры или анкеры с пороховым приводом при работе с чрезвычайно тяжелыми объектами, требующими промышленной фиксации.Как правило, они предназначены только для профессионалов.

Лучший бетонный анкер для вашего проекта зависит от материала, в котором вы сверлите, веса объекта и типа силы.

Анкеры

для легких и средних нагрузок подходят для большинства проектов «сделай сам», например, для подвешивания картин. Для тяжелых объектов используйте усиленный анкер.

Что делают бетонные анкеры?

Бетонные анкеры соединяют бетон с другими объектами, такими как дерево, металл, пластик, машины и даже бетон.

Бетон — отличный материал для фундамента. Он очень прочный, плотный, с ним легко работать, он доступен по цене и устойчив к атмосферным воздействиям. Почти каждый дом или большое сооружение, построенное в наши дни, использует бетон где-то в своем фундаменте, например, в фундаментах. Но как закрепить дом или другую постройку на бетоне? Бетонный анкер.

В следующий раз, когда будете проезжать мимо фонарного столба, обратите внимание на то, как его основание прикручено к бетонному основанию. То же самое можно сказать о мостах, зданиях, больших вывесках и почти любой другой конструкции.Если вы хотите построить что-то устойчивое и надежное, то использование бетонного фундамента с анкерами может стать отличным решением.

Анкеры для бетона

также находят широкое применение в быту.

• Легкие бетонные анкеры отлично подходят для подвешивания картин, вешалок для полотенец, дверей и других объектов весом менее 50 фунтов (22,7 кг) к бетонным стенам.
• Бетонные анкеры для средних нагрузок могут выдерживать вес до 200 фунтов (90,7 кг). Они полезны для крепления более тяжелых предметов, например, телевизора.
• Тяжелые анкеры для бетона предназначены в основном для строительства. Они могут выдерживать вес более 200 фунтов (90,7 кг). Вы можете использовать усиленные анкеры для соединения бетона практически с любым другим материалом. Они распространены при строительстве дома. Анкеры привязывают дом к его бетонному фундаменту. Если вы просто построили дом поверх бетона, не закрепив его, сильный шторм или наводнение могут опрокинуть его или оторвать от фундамента.

Таким образом, бетонные анкеры крепят другой объект к бетону. Чаще всего они используются для проектов «сделай сам» по дому, например, для подвешивания картины или телевизора к цементной стене.

Какой тип бетонного анкера лучше?

Бетонные анкеры бывают различных форм, размеров и конструкций. Каждый предназначался для другого приложения.

Анкеры

предназначены для сопротивления различным видам силы и различным величинам. Убедитесь, что вы покупаете правильный якорь для вашего приложения. Как правило, можно делать больше, чем вам нужно, но я бы не стал делать меньше, иначе вы рискуете потерпеть неудачу.

Выберите анкер подходящего размера и типа для своего проекта, чтобы все, что вы закрепляете, было прочным и плотным. Я видел, как низкорослые анкеры вырываются прямо из бетонной стены, что может повредить не только стену, но и объект, который вы подвешиваете.

Также убедитесь, что вы правильно установили анкеры. Я также видел, как анкеры, которые были правильно подобраны, терпели неудачу из-за неправильной установки. Как правило, это происходит из-за слишком большого диаметра направляющего отверстия для анкера, который не обеспечивает плотную посадку.

Типы анкеров для бетона

Бетонные анкеры бывают двух основных форм: залитые на месте и установленные на столбах. вот описание каждого.

Литые анкеры

Литые анкеры устанавливаются во влажный бетон, например, в фундамент или стену фундамента. Они постоянно фиксируют анкер в поверхности бетона, что делает их чрезвычайно прочными.

Этот тип анкера отличается долговечностью и обычно может выдерживать очень большие нагрузки. Литье на месте обычно используется для строительства и крепления больших конструкций или объектов.Стяжки, которые крепят дом к его фундаменту, обычно отливаются на месте. Когда анкер устанавливается прямо в мокрый бетон, бетон плотно прилипает и высыхает без необходимости в пилотном отверстии. Это дает якорю гораздо более плотную посадку, чем можно было бы достичь в противном случае.

Поскольку они такие прочные, они отлично подходят для строительных конструкций. Крепление тяжелых предметов к бетону или присоединение бетонных плит к конструкционным материалам, таким как балки, стены и фундаменты, выполняется с помощью залитых на месте анкеров.

Поскольку монолитные бетонные анкеры должны быть установлены, когда бетон влажный, их размер, тип, расстояние между ними и конструкция обычно указываются на чертежах. Обычно это определяется архитектором или инженером.

Анкеры для постустановки

Анкеры, устанавливаемые после монтажа, обычно не так надежны, как анкеры, залитые на месте, потому что они устанавливаются после высыхания и затвердевания бетона. Однако, несмотря на то, что они обычно считаются менее надежными, бетонный анкер для тяжелых условий эксплуатации все же может выдерживать нагрузки, превышающие 200 фунтов (90,5 кг).7 кг).

Если вам нужна еще большая прочность, перед установкой анкера в направляющее отверстие можно нанести двухкомпонентный акриловый анкерный клей. Это увеличивает прочность за счет сцепления с анкером, что аналогично установке его во влажный бетон. Клей поставляется в тюбике и очень похож на работу с герметиком или клеем.

Анкеры для бетона, установленные после установки, обычно используются для приложений, требующих меньшей прочности, таких как большинство проектов DIY. Например, если вам нужно прикрепить телевизор к цементной стене, можно использовать анкерные болты.

Практически любой объект можно закрепить на бетонной плите с помощью анкера, установленного на столбе.

Они бывают разных размеров, прочности и дизайна. Выберите правильный вариант для проекта, над которым вы работаете.

Поскольку анкеры для бетона, установленные после установки, используются после того, как бетон высохнет и затвердеет, вам необходимо просверлить пилотное отверстие. Пригодятся хороший перфоратор и новые ноты.

Совет для профессионалов: Не сверлите слишком большое или слишком маленькое направляющее отверстие.Если он слишком большой, якорь не будет плотно прилегать и его можно будет легко вытащить. Слишком маленький, и вам будет трудно вдавить анкер, не повредив бетон. Бетон не поддается, он только трескается.

Анкер для бетона, размер

Анкеры

бывают разной толщины и длины.

Более длинные и толстые бетонные анкеры лучше подходят для более тяжелых весов. Стальные балки, конструкционные материалы и тяжелое оборудование используют гораздо более толстые и длинные анкеры, чем если бы вы вешали картину.

Меньшие анкеры предназначены для крепления небольших или более легких предметов. Такие вещи, как картина, телевизор, мебель, каминная полка, изголовье, свет и т. д.

Размер анкера сильно влияет на силу, которую он может выдержать и выдержать, не сломавшись.

Бетонный анкер Металлический

Еще одна вещь, которую следует учитывать при выборе лучшего бетонного анкера для вашего проекта, — это металл, из которого он сделан. Это во многом зависит от того, где вы будете устанавливать анкер.

Большинство анкеров для бетона изготавливаются из нержавеющей стали или цинка. Нержавеющая сталь, как правило, лучше подходит для использования на открытом воздухе или во влажной среде, поскольку она не ржавеет. Цинковые анкеры лучше подходят для закрытых или сухих помещений, потому что ржавчина не является проблемой.

Преимущество использования анкеров для бетона из цинка по сравнению с анкерами из нержавеющей стали заключается в цене. Цинк вдвое дешевле.

Залитые бетонные анкеры

Анкеры

для монолитного бетона являются одними из самых прочных и надежных конструкций на рынке. Они вставляются непосредственно во влажный бетон до того, как он затвердеет.Это обеспечивает постоянное встраивание анкера в бетонную плиту, что обеспечивает гораздо более плотное соединение.

Эти анкеры обычно используются для структурных применений, таких как крепление стен к бетонному фундаменту или крепление больших балок или тяжелых предметов.

Залитые на месте анкеры могут выдерживать большое давление без растрескивания бетона. При правильном использовании этих анкеров существует небольшой риск крошения или растрескивания бетона вокруг анкера. Также отсутствует риск повреждения бетона при сверлении или установке анкера, поскольку пилотное отверстие не требуется.Это делает их одним из лучших вариантов для крепления тяжелых грузов к бетонной поверхности.

Анкеры литого типа, как правило, не используются в проектах «сделай сам», поскольку они включают формирование и заливку бетонной плиты.

J-болт

Самый распространенный тип бетонных анкеров, которые мы используем при строительстве новых домов здесь, в Нью-Джерси, называется J-образными болтами. Причина, по которой они называются J-болтами, заключается в том, что они имеют форму буквы J.

Один конец болта имеет J-образную форму, а другой конец имеет резьбу.Конец J помещается во влажный бетон, а конец с резьбой торчит вверх. Когда бетон высохнет, поверх бетона можно положить дерево или какой-либо другой материал с торчащим из него болтом. Затем с помощью шайбы и гайки материал крепится к бетону. Обычно так мы привязываем каркас дома к фундаменту.

Подъемные вставки

Подъемные вставки облегчают перемещение и транспортировку тяжелых бетонных плит.

Вставки обычно состоят из металлического штифта, прикрепленного к круглой проушине, которая постоянно заливается в бетон.Затем люверсы прикрепляются к проволоке или цепи и поднимаются тяжелой машиной, такой как кран или экскаватор. Вы также можете использовать эти проушины с небольшими бетонными плитами, чтобы поднять их вручную или с помощью небольших машин, таких как Bobcat.

Подъемные вставки используются для транспортировки и установки тяжелых бетонных плит. Они не используются в качестве структурного анкера, но по-прежнему считаются формой бетонного анкера. Как только бетон перемещается и устанавливается на место, вставка обычно остается на месте.Однако при необходимости вставку можно удалить.

Анкерные каналы

Анкерные каналы

представляют собой прокатные стальные каналы, установленные непосредственно во влажный бетон, которые функционируют как направляющая для ваших болтов. Они позволяют удалять и добавлять новые болты в канал по мере необходимости. Это работает следующим образом: канал прикрепляется к бетону, а болт к каналу. Болты фактически не соприкасаются с бетоном. Благодаря продуманной конструкции болты можно перемещать по каналу и регулировать по мере необходимости.

Они плотно прилегают к поверхности бетонной плиты, что делает их идеальными для пешеходных дорожек.

Анкерные каналы

универсальны, поскольку вы можете отрегулировать расположение болтов или удалить их по своему усмотрению.

Шпильки с головками

Шпильки с головкой используются в основном для приваривания металла к бетону.

Они называются шпильками с головками, потому что у них толстые стальные головки, прикрепленные к круглой шпильке. Они выглядят как болт без резьбы. Обычно они используются для крепления металлических листов или балок к бетонной поверхности.Одна часть шпильки втыкается в бетон, а другая выступает наружу. Часть, выступающая из бетона, затем приваривается к металлу.

Этот тип бетонного анкера не нужен домовладельцу. Обычно они используются в коммерческом строительстве сварщиками.

Резьбовые втулки

Резьбовые втулки могут быть предварительно залиты во влажный бетон. Они позволяют вам использовать болты для крепления объектов к бетонной поверхности без необходимости сверления направляющего отверстия. По сути, втулка действует как направляющее отверстие.

Резьбовые втулки отлично подходят для крепления любых предметов к бетонной плите. Они очень прочные и имеют точный размер болта, который вы используете, поэтому вам не нужно беспокоиться о сверлении направляющего отверстия правильного размера. Вам также не нужно беспокоиться о повреждении бетона при сверлении, поскольку втулки устанавливаются, пока бетон еще влажный. И не о пыли беспокоиться.

Верх резьбовой втулки устанавливается заподлицо с бетонной поверхностью. Это означает, что материал может располагаться заподлицо с верхней частью бетона, и втулка не мешает. Они также не представляют опасности споткнуться.

Анкеры для бетона после установки

Типы анкеров для бетона

устанавливаются в затвердевший бетон с помощью дрели. Если вам нужно что-то прикрепить к затвердевшему бетону, единственным вариантом является анкер, установленный на столбе. Они немного менее долговечны и, как правило, не такие прочные, как монолитные бетонные анкеры, но все же очень прочные.

Типы анкеров для бетона

устанавливаются с использованием просверленного направляющего отверстия. Это означает, что вам также понадобится хорошая дрель и сверло для каменной кладки.Я рекомендую использовать перфоратор. Они намного лучше сверлят бетон, чем традиционная дрель, которая только вращается.

Анкеры, устанавливаемые после установки, являются наиболее распространенным типом, используемым домовладельцами для проектов «сделай сам», поскольку они в основном используются после завершения строительства.

Некоторые анкеры, устанавливаемые на столбах, могут использоваться для структурных применений, однако обычно они также включают использование двухкомпонентного эпоксидного наполнителя, который связывает анкер с бетоном. Они продаются в тюбиках, похожих на герметик, и впрыскиваются в отверстие перед установкой анкера.По сути, они создают такую ​​же прочную связь, как если бы вы установили анкер в мокрый бетон.

Большинство бетонных анкеров, устанавливаемых на столбах, используются для подвешивания простых предметов, таких как телевизор или картина, к бетонной стене, и их можно найти в любом магазине товаров для дома.

Анкер лагового щита

Анкеры лаг

очень похожи на резьбовые втулки. Экран представляет собой просто резьбовую втулку, которую вы устанавливаете в пилотное отверстие вместо мокрого бетона. Сначала сверлится пилотное отверстие, а затем забивается щит.

После того, как щит забит молотком, в него ввинчивается болт, который крепит материал к бетону.

Анкеры

для защиты от задержек являются одним из самых популярных и универсальных типов бетонных анкеров, устанавливаемых после установки. Они плотно удерживают материал на бетоне до тех пор, пока щит держится на месте. Однако, поскольку болт не касается бетона, все давление приходится на экран. Но они очень безопасны. Защитные щитки предназначены для расширения, когда вы ввинчиваете винт в щиток, который оказался очень плотным.Когда вы вставляете в щит стягивающий винт, дно щита раскалывается и расширяется, увеличивая свой диаметр и закрепляя его в бетоне металлическим оребрением. Благодаря своей способности расширяться и захватывать окружающий бетон, лаг-щиты могут выдерживать большой вес и выдерживать высокое давление.

Поскольку щит вбивается в бетон, он плотно прилегает к поверхности бетона.

Наконечники:

• Благодаря клину из мягкого металла анкерные болты для защитных экранов хорошо работают там, где трюм может подвергаться вибрации.
• При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия очень важен. Щит будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен молотом.

Клиновой анкер

Клиновые анкеры

просты в установке и очень надежны.

Эти анкеры выглядят как стандартный болт с рифленым концом и небольшим металлическим щитком на нем. При установке клинового анкера в бетон используйте молоток или молоток, чтобы вдавить рифленый конец анкера в отверстие.После того, как анкер забит на место, используйте гайку, чтобы закрепить что-нибудь на бетоне.

Когда вы затягиваете гайку на клиновом анкере, рифленый конец анкера поднимается, заставляя расширяться небольшой металлический экран на болте, который плотно сжимает бетон.

После того, как анкер установлен и затянут, его нельзя снять без разрушения бетона. Однако, поскольку этот анкер очень трудно удалить, не повредив бетон, он очень прочен и прочен.

Наконечники:

• Отверстия, просверленные в бетоне для клинового анкера, должны быть равны диаметру анкера.Слишком большой и слишком маленький оба плохи.
Клиновые анкеры
• предназначены для сплошного бетона и не должны использоваться в кирпиче, блоках, строительном растворе или камне.

Вставной анкер

Забивные анкеры состоят из двух частей: болта и втулки.

№

Верхняя половина рукава гладкая, а нижняя – шероховатая с небольшими прорезями. Эта шероховатая часть позволяет втулке расширяться после того, как вы опускаете ее в бетон, аналогично тому, как работают клиновые, щитовые и резьбовые анкеры. Расширяющее давление помогает удерживать якорь в безопасности.

После установки втулки в бетон вбивается штифт. Штифт обеспечивает давление и помогает удерживать муфту в бетоне.

Чтобы высвободить штифт из втулки, вам понадобится установочный инструмент. Установочный инструмент представляет собой металлический стержень, который вставляется в гильзу после ее установки на место. После того, как вы вставите установочный инструмент, ударьте по нему молотком, чтобы высвободить штифт.

Вставные анкеры мне не нравятся. Поскольку они съемные, они не обеспечивают такой же уровень прочности и долговечности, как другие типы анкеров.

Втулочный анкер

Втулочный анкер представляет собой комбинацию клина и анкерного щита.

Втулочные анкеры

имеют длинную металлическую втулку и болт с рифленым или клиновидным концом. Втулка имеет несколько прорезей и поперечных разрезов, которые позволяют втулке расширяться при затягивании болта.

Установка анкерной втулки проста. Оставьте втулку, гайку и шайбу на болте и забейте анкер в бетон клином снизу. Не забудьте оставить достаточно анкера открытым, чтобы закрепить объект, который вы собираетесь прикрепить к бетону.Если вы забьете втулку слишком глубоко, у вас не будет достаточно места, чтобы закрепить объект болтами. Когда вы затягиваете гайку, втулка расширяется, фиксируя объект.

Втулочные анкеры

— очень популярный выбор, потому что они просты в установке и очень хорошо держатся. Мне нравится любой тип бетонного анкера, который расширяется относительно бетона, потому что это давление создает гораздо более сильную фиксацию.

Анкерный штифт молотка

Молотковые штифтовые анкеры являются постоянными. Вы не можете удалить их после установки.

Они короче, чем другие типы бетонных анкеров, и у них нет резьбы, поэтому вы не можете удалить объект, который вы закрепляете, после установки анкера. Поэтому убедитесь, что все правильно, прежде чем забивать якорь.

Анкеры с приводным штифтом

имеют втулку, прикрепленную к более длинному штифту. Втулка имеет конец с прорезью, который расширяется, когда вы вставляете штифт на место.

Чтобы установить один из этих анкеров, просверлите направляющее отверстие, а затем с помощью молотка или молотка забейте штифт на место.После того, как вы вбили булавку, установите объект, который вы закрепляете, на место.

Всегда используйте эти анкеры непосредственно на материалах, которые вы пытаетесь закрепить.

Как установить бетонный анкер на столбе

Установка бетонных анкеров постустановочного типа выполняется быстро и легко, если у вас есть правильное сверло и сверло. Однако, если у вас слабое сверло и/или плохая коронка, просверлить пилотное отверстие может быть очень сложно. Обычно анкер можно установить за 5-10 минут.Самое сложное — это их раскладывать. Перед сверлением убедитесь, что положение каждого анкера правильное, потому что небольшая регулировка невозможна. Бетон не является прощающим материалом для работы.

Используйте немного воды, сжатого воздуха или воздуходувки для удаления бетонной пыли во время сверления и наденьте маску. Бетонная пыль может быть опасна для здоровья.

Перед установкой убедитесь, что у вас есть подходящий тип анкера для бетона. И дважды проверьте свой бит. Если пилот слишком мал, ваш якорь не подойдет.А если он слишком большой, якорь будет слабым и может легко вырваться.

Убедитесь, что вы знаете, насколько глубоким должно быть направляющее отверстие. Слишком глубоко и слишком мелко одинаково плохо. Особенно, если в вашем типе анкера используется втулка.

Инструменты, которые вам понадобятся

Перед установкой бетонных анкеров вам понадобится несколько инструментов:

• Для забивания анкера может понадобиться киянка или молоток.
• Анкер для бетона.
• Рекомендуется перфоратор, но вы можете использовать любую достаточно мощную дрель.
• Бит для каменной кладки правильного размера. Убедитесь, что это не только правильная толщина, но и длина.
• Гаечный ключ с открытым зевом может пригодиться для болтовых анкеров
• Пылесос, сжатый воздух, вода или щетка для очистки отверстия и удаления бетонной пыли.
• Маска — хорошая идея, когда вы сверлите бетон.
• Инструмент для установки вставных анкеров.
• Рулетка и карандаш для разметки отверстий.

Пошаговая установка бетонного анкера

После того, как все инструменты будут готовы, а отверстия отмечены, пришло время просверлить пилотное отверстие.

Пилотное бурение

1. Убедитесь, что у вас есть фреза нужной толщины и глубины. Подготовьте все свои инструменты.
2. Отметьте отверстия карандашом.
3. Отметьте сверло перед сверлением, чтобы убедиться, что глубина точна. Я использую кусок скотча или маркер, но вы также можете сделать это на глаз.
4. Очистить поверхность и начать бурение. Просверлите отверстие на ½ дюйма (1,3 см) и 1 дюйм (2,5 см) глубже, чем общая длина анкера.
5. Очистите отверстие.После того, как вы просверлите отверстие и очистите его от пыли.

Установка анкера

1. После очистки отверстия установите анкер или втулку. Необходимо использовать молоток или молоток.
2. Для забивных анкеров используйте инструмент настройки. Если вы не используете якорь, вы можете пропустить этот шаг. Вставьте установочный инструмент в анкер и используйте молоток, чтобы высвободить штифт из резьбовой втулки. Молотком, пока он не станет на место.
3. Навинтите винт, болт или гайку на анкер для бетона.
4. Прикрепите свои материалы. Как только ваш анкер будет закреплен, вы можете использовать его, чтобы прикрепить к бетону все, что захотите.
5. Потяните анкер или материал, чтобы проверить его прочность. Если вы установили его правильно, он не должен двигаться.

Резюме: Типы анкеров для бетона и способы их использования

Независимо от того, строите ли вы дом или вешаете картину, анкеры являются важным инструментом для понимания при работе с бетоном. Есть десятки причин, по которым вам нужно что-то закрепить на бетоне.И в этих ситуациях, скорее всего, будет использоваться какой-либо якорь. Существует множество типов анкеров для бетона, и вам нужно будет использовать правильный для работы. Типы бетонных анкеров бывают легкими, средними и тяжелыми, в зависимости от того, какой вес они могут выдержать. Шурупы, забивные анкеры, защитные пластины, анкерные болты, пластиковые дюбели и болты — это лишь некоторые из них.

Анкеры для бетона

бывают разных форм, размеров и конструкций, потому что существует множество разных причин, по которым вам нужно что-то закрепить на бетоне.Очевидно, что для подвешивания картины потребуется гораздо меньший и более слабый якорь, чем для крепления дома к его основанию. Вы можете использовать бетонный анкер любого типа, чтобы закрепить практически что угодно на бетонной поверхности.

Анкеры для бетона

позволяют соединять бетон с деревом, камнем, металлом, пластиком и т. д., в том числе с большим количеством бетона.

В этой статье мы рассмотрим множество типов анкеров для бетона, их общее использование, лучшие виды для каждого применения и поможем вам решить, какой тип лучше всего подходит для вашего проекта.Мы также подробно обсудим различные типы бетонных анкеров с некоторыми инструкциями и советами по установке, чтобы вы могли установить их самостоятельно. Независимо от того, что вы хотите закрепить на бетоне, есть тип бетонного анкера, который должен работать.

Если у вас есть какие-либо вопросы или комментарии по поводу бетонных анкеров, пишите в любое время по электронной почте.

Анкеровка стойки на бетоне

Q : Как прикрепить деревянный столб к старым бетонным ступеням крыльца?

A : Дон Бойвин, подрядчик и мастер из Хайанниса, Массачусетс. , отвечает : Существует множество вариантов крепления столба к существующему бетону, но хитрость при выборе правильного анкера заключается в оценке состояния бетона. Если бетон старый и неустойчивый, некоторые анкеры могут быть более эффективными, чем другие. К сожалению, я не знаю хорошего и недорогого способа для ремонтника проверить прочность бетона.

Имейте в виду, что в соответствии с нормами ограждения требуются, когда поверхность для ходьбы находится на высоте 30 дюймов или более над землей, а стойки должны выдерживать боковое давление в 200 фунтов.В таких случаях лучше проконсультироваться с инженером, но даже в этом случае будет сложно оценить целостность бетона без какого-либо метода испытаний.

Недавно мне удалось попробовать несколько разных анкеров при установке некоторых стоек на набор старых бетонных ступеней. Самая высокая пешеходная поверхность этих бетонных ступеней была менее чем на 30 дюймов выше уровня земли, поэтому правила кодекса не применялись.

Я не мог использовать накладные анкеры для стоек (на поверхности проступи ступени), потому что болты располагались бы слишком близко к краю бетона, и ширина ступеней была бы уменьшена.Вместо этого я использовал анкеры, чтобы прикрепить обработанные стойки 4×4 непосредственно к сторонам ступеней, где было больше бетона, в который можно было врезаться.

Три варианта анкеровки: эпоксидная смола, анкер с молотком и клиновой анкер.

Первыми анкерами, которые я попробовал, были здоровенные клиновидные анкеры размером 1/2 дюйма на 6 дюймов — по два на каждую стойку. Клиновые анкеры вставляются в просверленные отверстия, и затягивание гайки на одном конце анкера заставляет втулку на другом конце расширяться по бокам отверстия, фиксируя болт и стойку на месте.

Я всегда стараюсь держать крепеж на безопасном расстоянии от носовой части ступени, которая является самым слабым местом любой ступени, деревянной или бетонной. Простой способ найти и просверлить отверстия для анкеров — это прикрепить короткий кусок 2×4 сбоку от стойки 4×4, чтобы временно удерживать ее на нужной высоте. Отметив на столбе, где я хочу болты, я просверливаю отверстия в столбах.

Затем я устанавливаю столб на место, удерживая его отвесно, и пропускаю сверло по камню через отверстия в столбе, чтобы отметить места анкеровки в бетоне.Тогда остается только просверлить отверстия нужного диаметра и глубины в этих местах. Всегда очищайте отверстия от пыли перед установкой анкеров.

Болты залитые эпоксидной смолой в бетон Стойка крепится болтами с эпоксидной смолой и анкерным молотком.

В этом случае я обнаружил, что бетон недостаточно прочный, чтобы анкеры затянулись в отверстиях.Мой следующий вариант заключался в том, чтобы закрепить болты эпоксидной смолой, специально предназначенной для бетона. Я вставил эпоксидную смолу в отверстия, засыпал болты смесью и оставил на ночь. Эпоксидная смола образует прочный анкер для болтов, и по большей части это сработало. Но меня все еще не полностью устраивала одна из стоек, поэтому я установил дополнительный анкер с молотком. Удары по центральному штифту анкера приводят к тому, что другой конец анкера расширяется и вклинивается в стенки отверстия. В этом проекте анкер с молотковым приводом решил проблему.

Анкеровка бетонных креплений к блочным стенам

Добро пожаловать в Thomas Insights — каждый день мы публикуем последние новости и аналитические материалы, чтобы наши читатели были в курсе того, что происходит в отрасли. Зарегистрируйтесь здесь, чтобы получать главные новости дня прямо на ваш почтовый ящик.

Для применений, требующих крепления к бетонным блокам, важно заранее собрать информацию; это поможет принять решение о том, где сверлить блок, и о лучшем выборе анкера для конкретного применения.

Решение о размещении анкера в блоке зависит от того, будет ли крепёж размещаться в:

• растворный шов
• сплошная секция блока
• Полый профиль бетонного блока

В некоторых приложениях каждый крепеж может быть размещен в одной и той же части блока, в то время как в других установках требуется размещение каждого анкера в разных частях блока.

Совет : Все анкеры, за исключением шурупов по бетону, создают внешнее усилие.Якорь, оказывающий это давление на неподдерживаемый край, снижает значения удержания якоря.

Крепление в растворный шов может быть отличным вариантом в зависимости от качества и количества раствора, используемого для установки блока на место. Сплошные секции блока обычно обеспечивают наилучшее качество крепления; это будет зависеть от расстояния крепежа до неподдерживаемого края полости и качества материала, из которого изготовлен блок.

Полая часть блока является наименее желательной частью для крепления, но иногда это неизбежно.При креплении в пустотелую часть блока необходимо учитывать несколько важных моментов:

1. Сверление блока ударной дрелью может привести к растрескиванию блока. Это приводит к конусообразному пространству, причем вершина конуса находится ближе всего к поверхности блока.
2. При вставке в эту область анкера, будь то крепёж, оказывающий давление, или шуруп по бетону, ввинчивающий резьбу в основной материал, значения удержания будут уменьшены или перестанут существовать.
3. Крепеж не должен проникать сквозь стену в полость.

Следующим шагом в этом процессе является определение типа груза, который будет закреплен:

1. Насколько тяжел элемент, крепящийся к блочной стене?
2. Будет ли это вибрационная нагрузка?
3. Нагрузка будет размещена там, где может возникнуть ударная нагрузка?

Наконец, пришло время определить подходящий тип крепежа для применения.Существует четыре варианта использования в бетонных блоках:

1. Анкер-шпилька: шпилька будет выступать из стены, т. е. анкерная втулка
2. Анкер с внутренней резьбой : шуруп вставляется в анкер для придания законченного вида, т. е. анкер с машинным винтом, анкер для защитного экрана, одинарный распорный анкер
3. Шуруп по бетону : вкручивается непосредственно в блок для придания законченного вида
4. Молотковый анкер : стержень не выступает из стены, создавая законченный вид, т. е.е. перфоратор или нейлоновый гвоздь-it

При использовании анкера со шпилькой, анкера с внутренней резьбой или шурупа по бетону закрепляемый элемент можно снять в любое время с минимальным повреждением бетонного блока или без него. Однако анкеры молоткового типа являются стационарными установками. Снятие этих креплений сильно повредит бетонный блок и, возможно, крепление.

Анкер-шпилька

Втулочные анкеры

бывают самых разных размеров для приложений, подпадающих под эту категорию.

Анкеров

диаметром от 1/4 дюйма до 5/16 дюйма достаточно для большинства легких условий эксплуатации, а диаметры 3/8 дюйма и 1/2 дюйма подходят для большинства условий средней нагрузки. Втулочные анкеры диаметром 5/8 дюйма и 3/4 дюйма обычно считаются анкерами для тяжелых условий эксплуатации. Каждый раз, когда бетонные анкеры используются для тяжелых нагрузок, следует проконсультироваться с инженером.

Из-за различной длины этот тип анкера чрезвычайно универсален и может использоваться для крепления материалов различной толщины к блочной стене. Гильзовый анкер также поставляется в различных стилях головки для различной эстетики: шестигранная головка, плоская потайная головка, желудь и круглая головка.

Анкер с внутренней резьбой – Крепление будет съемным

При наличии нескольких различных анкеров с внутренней резьбой выбор анкера зависит от типа болта, вставляемого в анкер, а также от качества материала основания. Размеры этих анкеров обозначаются внутренним диаметром анкера, то есть размером болта, который будет вставлен в него.Различные анкеры с внутренней резьбой и их уникальные характеристики перечислены ниже:

• Для анкера с машинным винтом требуется болт с машинной резьбой и крупной резьбой, предусмотренной национальным законодательством. Например, для крепежных винтов 1/4″-20 требуется болт 1/4″ с 20 витками резьбы на дюйм. Этот анкер также необходимо установить в основной материал с помощью установочного инструмента соответствующего размера. Анкеры с крепежными винтами 1/4″ и 5/16″ следует рассматривать для легких условий эксплуатации, а 3/8″ и 1/2″ — для средних. Крепежные винты диаметром 5/8 дюйма и 3/4 дюйма обычно предназначены для тяжелых условий эксплуатации.
• Для анкеров с стягивающими винтами требуется стягивающий винт. Анкеры для защиты отставания доступны в короткой и длинной длинах; длина защитного экрана обычно определяется качеством основного материала. Экран с длинным запаздыванием обычно используется, когда качество основного материала сомнительно. Дополнительная длина длинного защитного экрана увеличивает его способность работать должным образом. Анкеры лаг 1/4″ и 5/16″ можно использовать в легких условиях, в то время как 3/8″ и 1/2″ следует использовать в средних условиях, а 5/8″ и 3/4″ варианты для тяжелых условий эксплуатации.
• Для однораспорных и двойных распорных анкеров требуется использовать крепеж с машинной резьбой с крупной резьбой, предусмотренной национальным законодательством. Оба анкера хорошо работают с большинством основных материалов, но двойной распорный анкер следует использовать в приложениях с сомнительным качеством основного материала. Как одиночные, так и двойные распорные анкеры бывают разных диаметров, что позволяет использовать их в самых разных областях. 1/4″ и 5/16″ следует использовать для легких нагрузок, 3/8″ и 1/2″ для средних нагрузок и 5/8″ и 3/4″ для тяжелых нагрузок.

Шуруп по бетону — крепление будет съемным

Шурупы по бетону предназначены для нарезания резьбы в основных материалах из бетона, кирпича или блоков. Они хорошо работают в растворных швах, а также в сплошных и полых частях блока для легких нагрузок. Они доступны в широком диапазоне длин диаметром 3/16 дюйма и 1/4 дюйма и поставляются с различными типами головок, включая шестигранную головку и плоскую крестообразную головку для зенкерования.

Все крепежные детали, описанные выше, подходят для использования в бетонном блоке, будь то сплошная часть блока, пустотелая часть или растворный шов.Эти крепежные детали можно использовать в приложениях с легкими или средними нагрузками с невибрационной и неударной нагрузкой.

Молотковый анкер – крепление будет несъемным

Молотковый привод и нейлоновые забивные анкеры — два примера крепежа, которые относятся к категории молоткового типа, — обеспечивают чистую стену без выступающих анкеров. Оба этих анкера по существу несъемные и простые в использовании, но их следует использовать только в легких условиях эксплуатации, поскольку доступен только диаметр 1/4 дюйма.Анкер с молотковым приводом изготавливается с низкопрофильной грибовидной головкой, а нейлоновый анкер с гвоздями доступен в трех различных стилях головки: грибовидная, круглая и плоская с потайной головкой.

Хотя некоторые из перечисленных выше креплений могут подходить для тяжелых нагрузок, прочность и целостность блока будут ограниченными и, скорее всего, выйдут из строя при очень большой нагрузке. Сверхмощные, невибрационные, неударные нагрузки потребуют сквозного болтового крепления или бетонного эпоксидного крепежа.Вибрационные и ударные нагрузки также потребуют системы крепления на сквозных болтах, бетонного анкера эпоксидного типа или литого крепления.

Для обеспечения безопасного монтажа в любых приложениях, требующих описанных выше методов крепления, важно проконсультироваться с инженером.

Боб Карлайл является президентом компании Concrete Fastening Systems, Inc. в течение 29 лет и занимается производством анкеров для бетона с 1981 года.Работая на строительных площадках, а также встречаясь с инженерами и архитекторами, Боб получил массу информации в области крепления к бетону.

Техническое обслуживание корпусов реакторов на атомных электростанцияхСледующая история »

Еще от производства на заказ

5 лучших бетонных креплений для оружейного сейфа в 2021 году

Оружие стоит дорого, поэтому важно хранить его в защищенном оружейном сейфе . Если у вас нет встроенного настенного или напольного сейфа, подумайте о том, чтобы прикрутить его к бетону, чтобы преступники не смогли уйти со всем сейфом.Закрепить его анкерами — это один из лучших способов обеспечить его безопасность.

Анкеры уже давно используются для крепления оружейного сейфа. Он поставляется с различными стилями, материалами и отделкой. Все, что вам нужно сделать, это найти лучший. Чтобы помочь вам принять правильное решение, мы составили список лучших бетонных анкеров для оружейных сейфов. Мы надеемся, что этот список поможет вам сделать правильный выбор.

Лучшие бетонные анкеры для оружейных сейфов: Обзор

Лучшие бетонные анкеры для оружейных сейфов

1.Liberty Safe – Анкерный комплект

Анкерный комплект Liberty Safe – один из лучших анкеров, доступных в настоящее время на рынке, для крепления оружейного сейфа к бетону. Используя этот анкерный комплект, вы можете легко прикрутить оружейный сейф к бетону, стене, кирпичу или любой другой твердой поверхности.

В этом простом в использовании наборе болтов есть все, что нужно для надежной защиты вашего оружия. Он имеет 3/8-дюймовые анкерные болты, которые могут растягиваться внутри бетона, что обеспечивает гораздо лучшую безопасность. Эти анкерные комплекты также толстые и тяжелые, поэтому они могут легко проникать через твердые материалы.

2. ITW 11013 Втулочный анкер Red Head

Втулочный анкер ITW может быть отличным выбором для тех, кто хочет закрепить легкие и средние оружейные сейфы на бетоне. Он изготовлен из стали и оцинкованного материала для дополнительной прочности.

Это универсальные анкеры, отлично работающие в бетоне, цементе, блоках и кирпичах. Идеально подходит для оружейных сейфов, шкафов, поручней, перегородок, оконных рам, полок и шкафов.

Имеет компактную конструкцию с диаметром анкера, соответствующим ширине сверла.Эти устройства состоят из расширительного корпуса с приводным штифтом из литого под давлением цинка и оцинкованной стали. Для влажных условий или наружных работ, связанных с бетоном, цементным блоком и раствором, эти особо устойчивые к ржавчине анкеры являются идеальным вариантом.

3. Комплект анкерных болтов для бетона Vestil AS-383-4PK

Анкер для бетона Vestil предназначен для крепления оружейных сейфов, оружейных шкафов, хранилищ и других тяжелых сейфов. Гальванизированная сталь и цинковый материал обеспечивают плавное крепление вашего сейфа.Его прочная конструкция надежно удерживает сейф на месте.

Они толстые и тяжелые, стандартной длины, надежно застегиваются для большей безопасности. В комплект из четырех болтов входят бетонный анкер, шайба, болт и гайка.

Если вам нужны невероятно прочные анкеры, способные выдержать сложное оборудование, то это может быть лучшим вариантом для вас.

4. Клиновой анкер CONFAST

Клиновой анкер Confast изготовлен из углеродистой стали и покрыт цинком. Этот анкер предназначен для использования только в бетоне и никогда не должен использоваться в блоках или кирпичах.

Оцинкованный механизм защищает от ржавчины и коррозии. Он также поставляется в разных размерах, которые обеспечивают правильные результаты крепления.

Это 7-дюймовый анкер, поэтому вы можете закрепить его глубоко в бетоне, чтобы обеспечить более надежную защиту вашего оружейного сейфа.

5. Клиновой анкер CONFAST из нержавеющей стали

Клиновой анкер Confast из нержавеющей стали — это еще одна модель, которую можно использовать для надежного удержания безопасного оружия на полу. Якорь изготовлен из нержавеющей стали 304.Качество используемого материала позволяет ему быть устойчивым к ржавчине и коррозии.

Может использоваться во влажной среде или под водой. Они доступны во всех размерах, что делает их правильным выбором для любой работы.

В дополнение к широкому выбору вариантов приобретения анкер также поставляется в упаковке с шайбами ​​и гайками нужного размера и размера. Он поставляется полностью собранным и готовым к использованию, что поможет вам сэкономить время и деньги.

Элегантный дизайн с зажимом помогает контролировать вращение в процессе установки.Его качество сделало его популярным среди лучших бетонных анкеров для безопасного оружия.

Руководство по покупке

Перед покупкой бетонных анкеров для оружейного сейфа следует учесть несколько моментов. Они включают в себя, будете ли вы использовать анкеры для установки безопасного пистолета на стены или пол. Из-за нескольких значений нагрузки большое значение имеет место установки объекта.

Очень важно знать размер оружейного сейфа, прежде чем выбирать крепления. Это поможет вам купить правильный анкер, способный выдержать полное давление оружейного сейфа.

Диаметр анкера также является еще одним важным фактором, который следует учитывать. Чем больше диаметр, тем выше удерживающая способность.

Убедитесь, что выбранные вами анкеры идеально подходят к предварительно просверленным отверстиям. Конструкция анкера будет определять, насколько хорошо он будет вписываться в материал и как он будет выглядеть.

Окончательный вердикт

Крайне важно, чтобы ваше оружие было надежно защищено от посторонних лиц. Вы должны держать свое огнестрельное оружие в безопасности в безопасном пистолете.Следовательно, вы должны найти лучший способ закрепить безопасный пистолет на бетонном полу или стене для максимальной безопасности.
