Какие бывают газовые счетчики: разновидности, отличия, обзор производителей, особенности монтажа

Содержание

Как выбрать счетчик газа в квартиру или дом?

Здравствуйте, уважаемые друзья!

Ситуации, когда вы задали себе вопрос «Как выбрать счетчик газа?», бывают самые разные. Новое строительство, замена устаревшего прибора, желание взять ресурсы под контроль, требование регулятора и поставщика ресурсов и многое другое. В этой статье вы самостоятельно сможете изучить критерии выбора и получить ответ на вопрос, «Какой счетчик газа лучше всего купить?».

В этой статье вы узнаете:

  1. Зачем нужен газовый счетчик?
  2. Какие бывают современные газовые счетчики?
    Вариант #1 — диафрагменный или мембранный
    Вариант #2 — струйно-акустический
    Вариант #3 — микротермальный
    Вариант #4 — ультразвуковой
  3. Какой счетчик нужен именно вам?
    Что такое типоразмер?
  4. Как место установки влияет на выбор прибора?
  5. Зачем нужен термокорректор?
  6. Вывод: проверочный лист для выбора газового счетика

Зачем нужен газовый счетчик?

Для установки газового счетчика есть всего две причины: требование газораспределяющей организации и желание сэкономить.

Давайте разбираться.

Требование ГРО.

Еще в далеком 2009 году появился Федеральный закон «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» от 23.11.2009 № 261-ФЗ

Согласно закону, приборы учета газа должны быть установлены во всех квартирах и частных домах, отапливаемых газом.

В случае если потребление газа меньше 2 м3/час, устанавливать счетчик не требуется. Однако, если вы юридическое лицо или ИП, то установка газового счетчика обязательна.

Вот и получается, что правительство неоднозначно настаивает на установке счетчиков газа в квартиры и дома.

Кроме того, сейчас ведется активное обсуждение о том, чтобы устанавливать счетчики газа за счет газораспределяющей организации, а потом компенсировать средства за счет повышения коммунальных платежей.

А также все больше разговоров ведется об «умных счетчиках», и есть мнение, что именно их будут устанавливать на жилищных и коммунальных объектах, что и понятно — поставщикам газа требуется максимальная прозрачность и точный расчет с потребителями, то есть с нами.

Что касается экономии, можно сказать следующее:

  1. плата по нормативам рассчитывается из общего потребления дома и равномерно размазана на количество прописанных жильцов. Что дает почву для размышления. Зачем платить за кого-то, если вы пользуетесь своим газовым оборудованием не часто и забываете о том, что у вас есть газовая плита;
  2. есть такое понятие, как повышающий коэффициент, который поставщики газа применяют к потребителям, живущим без газовых счетчиков. В соответствии с применением коэффициента, в зимнее время приходится платить больше, а еще в зависимости от среднего атмосферного давления, коэффициента сжимаемости, состава газа и т.д. и т.п. Согласитесь, неприятно рассчитываться за потребление ресурса, объем которого мы не контролируем.

Из расчета 6-ти летнего межповерочного интервала, газовый счетчик окупает себя в случае, если прописано в квартире более 4-х человек, и/или используется газовое отопление.

Газовый счетчик

Установка газового счетчика позволяет оплачивать только тот объем газа, который был реально использован и который принес пользу именно Вам.

Будь то нагрев помещения, воды или приготовление пищи.

В среднем потребление газа по счетчику сильно ниже чем по нормативам, соответственно оплата меньше, и если у вас счетчик с термокорректором, то про коэффициенты можно забыть.

В случае, когда отопление квартиры или дома производится с использованием газа, появляется еще один неожиданный плюс использования газового счетчика. По завершении отопительного сезона поставщик отключает подачу газа в квартиру или дом до начала следующего отопительного сезона, но если у вас установлен счетчик газа, такого не произойдёт, и пользоваться этим благом цивилизации можно будет круглогодично.

Какие бывают современные газовые счетчики?

На сегодняшний день на рынке представлено большое количество приборов самых разных принципов действия. Для того, чтобы сделать верный выбор и приобрести прибор который станет союзником в непростом деле учета потребления ресурсов, придется уточнить некоторые параметры.

Не случайно вам предложено прочитать именно о современных газовых счетчиках. Для чего тратить время на приборы, которые не используются или выводятся из эксплуатации поставщиками газа.

Вариант #1 — Мембранные счетчики газа

Самый древний тип приборов учета газа, который применяется по сей день -это мембранные расходомеры.

Основная идея заключается в наполнении промежуточной камеры газом, объём которой фиксирован. Потом камера опустошается и наполняется следующей порцией. Для того, чтобы обеспечить работу такого принципа, используются механические части шестерни, штифты и сами камеры из специализированных материалов. Такие счетчики требовательны к чистоте газа и нуждаются в регулярном техническом обслуживании.

Кроме того, в случае, если требуется термокоррекция и/или дистанционный съем показаний, придётся приобрести дополнительные дорогостоящие блоки.

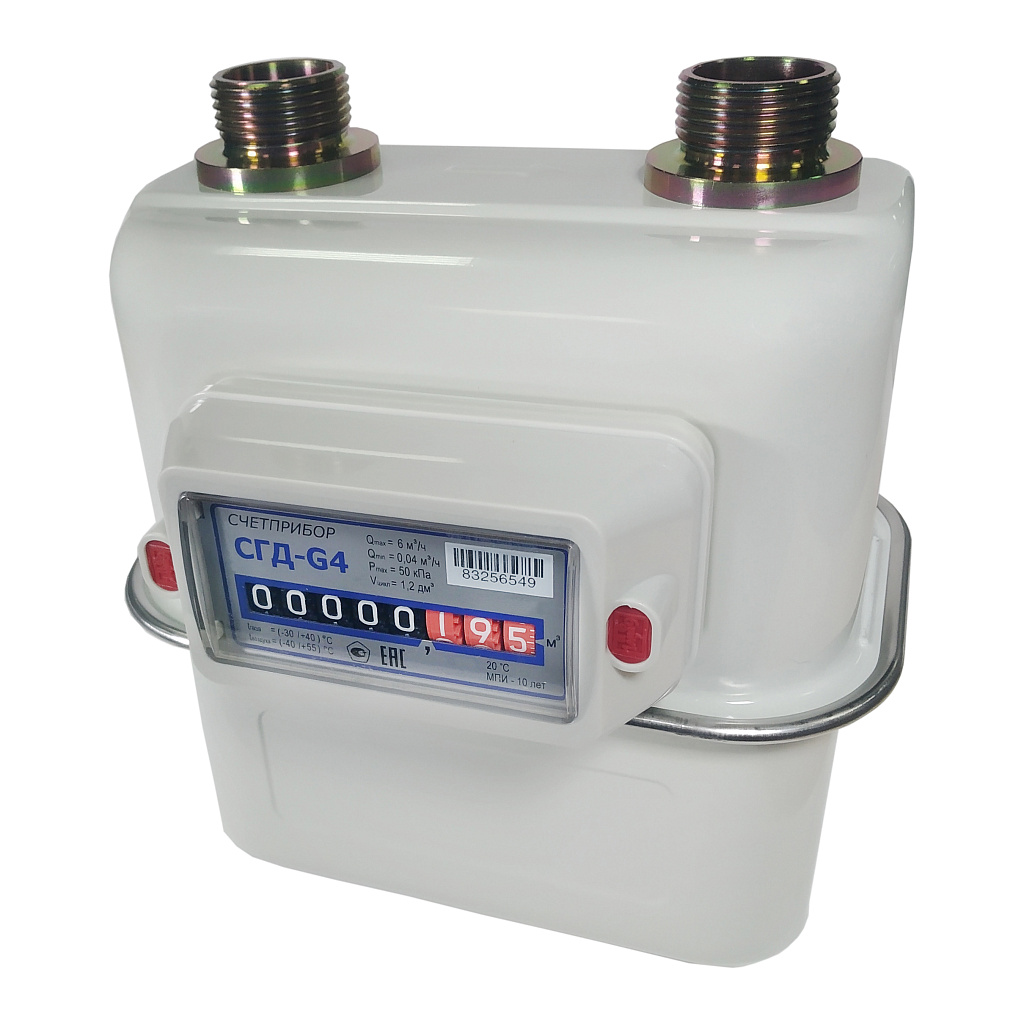

Счетчики газа Мембранные

Как видно на фото, счетчики похожи на железные коробки достаточно большого размера, при работе производят шум из-за движущихся частей, можно разместить такие счетчики на фасаде дома или в котельной, если у вас достаточно места.

Вариант #2 — Струйно-акустические счетчики газа

Идея, которая легла в основу разработки такого типа приборов заключается в том, что поток газа, проходящий через специальное устройство — струйный генератор, издает вибрирующий звук, например, как воздух, выходящий из воздушного шарика — чем больше поток, тем выше чистота вибраций. Каждому колебанию соответствует определенный объем проходящего через прибор газа.

Такой подход позволил изготовить счётчики компактного размера, сравнительно не дорогие по отношению к другим счетчикам. Основной проблемой этого принципа является частота вибраций, поскольку нужно считать каждое колебание, но колебания от работы холодильника или микроволновой печи, или перфоратор соседа тоже будет посчитан и прибавлен в качестве несуществующего расхода.

Струйно-акустические счетчики

Современные счётчики компактные, часто имеют термокорректор и блоки передачи данных.

Вариант #3 – Микротермальные счетчики газа

Новый принцип работы счетчиков газа заключается в нагревании газа внутри счетчика и измерение его температуры во время движения потока. Чем быстрее остывает газ, тем больше поток. Внутри прибора используются очень точные европейские датчики температуры. К слову, в Европе почему-то такие приборы учета не пользуются спросом. Датчики, которые используются в приборе достаточно дорогостоящие, исходя из этого, можно предположить, что цена самого изделия будет космической или около того.

Принцип действия микротермального счетчика газаМикротермальный счетчик газа Смарт

Счетчик, который сейчас присутствует на рынке, оборудован термокорректором и имеет встроенный блок передачи данных, в целом соответствует требованиям для всех новых приборов.

Вариант #4 — Ультразвуковые счетчики газа

Относительно новая технология измерения газа, относительно потому, что применяется давно для измерения газа в промышленности и при добыче. В бытовой и коммунальный сектор приборы учета газа, основанные на ультразвуковом принципе измерения, попали недавно.

Принцип действия заключается в измерении времени прохождения звукового импульса от передатчика к приемнику, по потоку импульс движется быстрее, против потока медленнее. Исходя из разницы времен прохождения, вычисляется объем проходящего газа.

Счетчики чаще всего оборудованы термокорректором, имеют компактный размер. У производителей есть большой выбор различных способов организовать дистанционный съем показаний.

Ультразвуковые счетчики газа позаимствовали точность и надежность их промышленного сегмента и перенесли эти качества в квартиры и дома нас с вами.

Какой счетчик нужен именно вам?

Вы уже знаете, какие современные технологии применяются для измерения объема потребляемого газа в быту и коммунальном хозяйстве.

В принципе, любой из перечисленных вариантов подходит и применяется к установке на объект.

Не важно какая технология лежит в основе счетчика газа, у всех есть стандартные параметры и характеристики, предлагаю вам сосредоточиться на них.

Что такое типоразмер?

Все счетчики делятся по пропускной способности на типоразмеры.

Обозначается следующим образом, пример:

Q ном G 1.

6

Например, если у вас в квартире газовая плита то вам будет достаточно счетчика Q ном G1,6 – Это значит, что счетчик пропускает через себя 1,6 кубических метров газа в час в среднем. Именно этот параметр указан на всех счетчиках. К сожалению, эта величина слабо поможет при выборе счетчика газа. Его мы запомним для того, чтобы назвать продавцу точное название товара.

Кроме номинального-среднего расхода, у каждого счетчика есть максимальный расход, обозначаемый Q max — вот он как раз нам и нужен. Для того чтобы счетчик подошел, требуется, чтобы все газовое оборудование в доме или квартире не могло потреблять больше, чем максимальный измеряемый объем счетчика Q max.

Например, газовая плита по паспорту потребляет 2,1 Метра кубических газа в час, при условии, что включены все конфорки и духовка на полную. В таком случае выбираем счетчик G1,6 потому что его Q max = 2,5 метра кубических газа в час.

Для того, чтобы было проще сориентироваться, предлагаю небольшую табличку, где будет указано какое значение G подходит в каком случае.

Поскольку у всех счетчиков подход к маркировке один, то мы рассмотрим выбор прибора на примере ультразвукового счетчика газа «Принц» производимом в Екатеринбурге.

ПотребителиМаксимальное потреблениеQ maxQ nomСчетчик
Плита газовая 4 конфоркиДо 2,5 м³/часG2.5G1.6Принц G1.6
Плита + колонкаДо 4 м³/часG4G2.5Принц G2.5
Плита + небольшой котелДо 6 м³/часG6G4Принц G4
Плита + котел средней мощностиДо 10 м³/часG10G6Принц G6
2 больших котлаДо 16 м³/часG16G10Принц G10
Таблица 1. Объем потребления / Прибор

Данные о максимальном потреблении придется посмотреть в паспортах всех газовых приборов, установленных в доме или квартире. Можно также уточнить на сайтах производителей оборудования.

Итак, подытожим, если на коробке и на корпусе счетчика написано G1.6 это значит, что его можно устанавливать на те объекты, где общее потребление газа меньше 2.5 метра кубических в час.

Самое главное — точно определиться с максимальным расходом в соответствии с технической документацией на ваше оборудование.

Если с этим возникают сложности, можно обратиться к нашим специалистам, они с радостью помогут вам с выбором. Телефон указан в самом верху в шапке сайта.

Примеры с маркировкой типоразмера

Теперь вы можете выбрать счетчик газа по названию, зная максимальный расход газа всех приборов, установленных в квартире или доме, Вам достаточно просто взглянуть на газовый счетчик и понять какой из них вам подойдет.

Как место установки влияет на выбор прибора?

Так случилось, что квартиры и дома у всех разные, вот если бы представить ситуацию, что все жилье строится по одному типовому проекту, и газификация планируется однообразно, тогда вопрос выбора конкретного счетчика не стоял бы. В следующей части статьи мы поговорим о том, как место установки влияет на выбор газового счетчика в квартиру, или в частный дом. В конце этого раздела будет табличка с конкретными примерами счетчиков и их характеристиками для установки в зависимости от проекта газоснабжения.

Первое на что стоит обратить внимание — это установлен счетчик на улице или в помещении. Тут все просто: если на улице, значит в паспорте прибора должна быть отметка, что счетчик работает в допустимых температурных диапазонах, например, от -40 до +60 С. Кроме того, если у счетчика уровень защиты от воздействия окружающей среды меньше, чем IP54, то для уличной установки понадобится дополнительный шкаф.

Второй важный момент — это сторона, с которой газ будет подаваться на счетчик. Дело в том, что сегодня большинство счетчиков, несмотря на супер новые технологии, так и остаются приборами учета, которые считают газ только с одной стороны правой или левой. И так, если у вас газовая труба подходит слева, то нужно выбирать счетчик, на корпусе которого будет стрелочка, указывающая направление потока. И наоборот, в случае подвода газа справа стрелка должна указывать на то, что счетчик считает именно в этом направлении, в противном случае счетчик просто не опломбируют, не говоря уже о том, что он не будет выполнять свою работу. Однако существуют приборы, которые считают в обе стороны, им без разницы, откуда идет газ . Информация об этом указана в паспорте прибора и/или на корпусе.

Третий момент это прямые участки. Для большинства счётчиков газа требуются прямые участки до счетчика и после счетчика. Нужно это для того, чтобы поток газа был равномерным. Также все это можно найти в паспорте или в нашей табличке в конце этого раздела. Счетчики, которым не требуются прямые участки, тоже существуют.

Теперь немного поговорим о присоединении. Несмотря на то, что газопроводы встречаются разные, с помощью монтажных комплектов или так называемых адаптеров можно присоединить практически любой счётчик на любую трубу. Хорошо конечно, когда производитель счетчика позаботился о том, чтобы изготовить типовые монтажные комплекты, но такое бывает не всегда, и поэтому нужно понимать какая у вас труба, и подходит ли она для установки выбранного Вами счетчика.

Пожалуй, это все наиболее важные характеристики, которые влияют на выбор счетчика газа для дома или квартиры.

Теперь табличка, на примере существующих на рынке моделей, обозначим характеристики в зависимости от места установки.

Эльстер Газэлектроника Счетчик ВК G4Бетар счетчик СГБМ G4Техномер Счетчик СМАРТ G4Завод «РаДан»
Счётчик Принц G4
Рабочая температура-25 до +40-10 до +50-25 до +55-40 до +60
Защита корпусаНе указаноНе указаноIP65IP54
Направление потокаЛевый или правыйЛевыйЛевыйОба направления
Прямые участкиНе требуются30 смНе требуютсяНе требуются
Присоединительные размерыПатрубки сверху, межосевое расстояние 110/250, гайки G1 1/4Патрубки вдоль газопровода G ½G1 ¼G1 + все известные монтажные комплекты
Таблица 2. Характеристики в зависимости от места установки

Таким образом, зная характеристики места, где будет использоваться газ, можно однозначно определиться с моделью и типом счетчика, который вы планируете использовать.

Зачем нужен термокорректор?

Не секрет, что при понижении температуры газ сжимается, а при повышении расширяется, соответственно летом, в жару, через счетчик пройдет больше газа, а зимой меньше. Несмотря на то, что чайник закипит с одинаковой скоростью, счетчик без термокоррекции покажет разные значения объема. Именно для того, чтобы скомпенсировать потери при высоких температурах, поставщики газа используют коэффициенты. Попробуем выяснить, что такое термокорректор, и зачем он нужен?

И так термокорректор, или как эту процедуру называют специалисты, приведение измеряемого объема к стандартным условиям.

Что происходит? Допустим лето и на улице +30, газ поступает в трубопровод теплым, а значит расширенным. Чайник на плите закипит, но счетчик посчитает расход газа больше, чем если бы температура в квартире, и на улице была +20 градусов. Задача термокорректора, или приведения к стандартным условиям, как раз заключается в том, чтобы пересчитать показания счетчика исходя из стандартных значений температуры + 20 градусов. При таком подходе и зимой, и летом, несмотря на разную температуру газа, учет будет осуществлен по честному потреблению энергетического ресурса, или по полезной работе. А не по меняющемуся объему.

В современных приборах термокорректор присутствует, кроме того сейчас практически все поставщики газа требуют применение счетчиков именно с термокоррекцией, главное на что стоит обратить внимание — это что измерение температуры происходит непосредственно в потоке газа, а не является теоритически вычисляемым. Если датчик температуры есть, то приведение к нормальным условиям будет максимально точным, и Вам не придется задумываться про коэффициенты и то, что вы платите за воздух.

Проверочный лист для выбора газового счетчика.

Теперь у вас достаточно информации для того, чтобы выбрать точный современный газовый счетчик.

Для того, чтобы подвести итог и повторить материал — заполните небольшой опросник. Используя ваши ответы, мы порекомендуем подходящий прибор учета.

В случае затруднений в ответах просто позвоните или напишите нам. Специалисты помогут определиться с выбором.

  1. Максимальное количество потребляемого газа всеми приборами и те, которые планируется подключить в будущем.
  2. Подвод газа от счетчика
  3. Размер газовой трубы
  4. Допустимый уровень шума
  5. Термокорректор

какое бывает и как подключается

Природный газ — самое экономичное топливо в России. Кроме того, его отличает высокая эффективность и экологичность. Поэтому сейчас остро встал вопрос о полной газификации нашей страны, для создания комфорта и уюта каждой семье.

Газовое оборудование применяется для отопительных систем, нагрева воды, приготовления пищи. К оборудованию и всем его составляющим предъявляются самые высокие требования безопасности. Во избежание несчастных случаев необходимо знать какие комплектующие используются.

Газовые котлы

Газовые котлы отопления напольного и навесного исполнения предназначены для обогрева помещений. Некоторые модели, снабженные вторым контуром, выполняют функцию нагрева воды при проточной системе. Устанавливаются котлы в специальных пристроенных помещениях, в подвалах дома или на кухне.

Помещение при этом должно соответствовать следующим требованиям:

  • иметь негорючую отделку стен и пола;
  • оборудованы вентиляционными каналами и дымоходами.

Котлы обладают высокой степенью защиты, оборудуются автоматическими и электронными системами управления. Подключение выполняется металлическими, полипропиленовыми или медными трубами с исправной запорной арматурой специально предназначенной для прохода газа.

Газовые колонки

Газовые водогрейные колонки предназначены для нагрева воды, устанавливаются на кухнях, в пристройках. Не рекомендована установка в ванной комнате из-за повышенной влажности в помещении. Имеют высокую степень защиты, соединение с сетью осуществляется гибкими шлангами в металлической оплетке с нанесенной на поверхность полипропиленовой защитой. Желтая полоса на шланге означает газовое применение. Шланги снабжены надежной запорной арматурой с каучуковыми прокладками, позволяющими надежно фиксировать соединения.

Сегодня на рынке представлено огромное количество моделей, различной мощностью и типом работы, вплоть до полной автоматики при открытии крана. Установка газовой колонки в квартире позволяет забыть о любых перебоях подачи горячей воды, будь то опрессовки, либо просто ремонтные работы на магистрали.

Газовые плиты

Газовые плиты – это, наверное, единственный тип газового оборудования, которое встречается почти в каждой квартире России. Современные модели выпускаются с автоматическим розжигом горелок, защитой от утечек, снабжены обратным клапаном и автоматическим регулированием.

Газовые счетчики

Глядя на такое разнообразие различных видов газового оборудования, сразу возникает вопрос об контроле эффективного использования газа, чтобы не переплачивать. В этом помогают различные виды газовых счетчиков. При чем существуют не только бытовые, но и промышленные виды, которые устанавливают на производствах.

Раньше счетчики на газ были большие и шумные, что вызывало недовольство их владельцев. Однако сейчас на рынке присутствуют современные, бесшумные и стильные счетчики малых размеров. Что самое важное, это никак не сказывается на их точности подсчета потребляемого газа.

Подсчитано, что установка счетчика газа позволяет сэкономить до 50%.

Эксплуатация и подключение газового оборудования

В состав газового оборудования входят также регулирующая и предохранительная арматура, различные системы контроля загазованности. Присоединение осуществляется гибкими шлангами: резиновыми, армированными, полипропиленовыми.

Все газовое оборудование может монтироваться к магистральной сети и к стационарным источникам (баллонному газу) при соблюдении условий подключения, монтажа и эксплуатации. Для защиты от перепадов напряжения в сети желательно устанавливать стабилизаторы напряжения. Тогда оборудование будет защищено и прослужит длительное время.

Чтобы выполнить все условия подключения, дальнейшего обслуживания и не переживать за безопасность, правильным решением станет обращение в специализированную организацию, которая лицензирована, а ее сотрудники имеют доступ к газоопасным работам.

правила и советы опытных специалистов

Для владельцев квартир и частных домов экономия газа становится такой же актуальной проблемой, как экономия тепла, электроэнергии и воды. Чтобы обеспечить возможность потребителям правильное ведение учета расхода природного газа с оплатой исключительно за тот объем, который был потреблен реально, следует задуматься над вопросом приобретения бытового газосчетчика.

Современный рынок предлагает большое количество разных моделей приборов учета газа, однако далеко не каждая окажется подходящей. В этой статье мы расскажем как выбрать счетчик на газ для вашего жилища.

Какие счетчики на газ бывают

Наиболее популярные модели бытовых счетчиков газа делятся на такие типы:

Прибор учета газа мембранного типа

Устройство мембранного (другое название диафрагменного) типа в основе принципа работы имеет разделение измеряемого потока на части небольшого объема с последующим измерением их и суммированием.

Преимущества счетчиков мембранного типа

Такие приборы учета являются достаточно экономичными и простыми в обслуживании. При этом они позволяют снимать показания с достаточной степенью точностью. Предельный срок использования счетчиков мембранного типа составляет 20 лет.

Недостатки счетчиков мембранного типа

Основными недостатками таких газосчетчиков является высокая стоимость таких устройств, а также большие габаритные размеры.

Прибор учета газа с роторным механизмом

Роторные устройства, в отличие от мембранных счетчиков, являются более компактными и имеют приемлемую стоимость. Такие счетчики имеют в механизме учета два вращающихся ротора.

Преимущества счетчиков роторного типа

Небольшой компактный размер устройства и приемлемая его стоимость являются основными достоинствами роторных газосчетчиков.

Недостатки счетчиков роторного типа

В сравнении с мембранными приборами учета, роторные газосчетчики имеют меньший срок эксплуатации (до 10 лет), а также большую погрешность снятия показаний.

Прибор учета газа турбинного типа

Такие приборы учета получили наибольшее распространение в сфере коммерческого учета природного газа (диапазон от 5 до 25 000 м³/час). В основе их работы лежит метод косвенных измерений. Так, скорость вращения в механизме измерительного турбинного колеса пропорциональна объему расхода газа. Измерительный диапазон таких приборов 1:10; 1:20.

Принцип работы механизма : газовый поток, при попадании в счетчик, приводит в действие турбину, которая начинает вращаться со скоростью, пропорциональной давлению вошедшего газа.

Преимущества турбинных газосчетчиков

Основными преимуществами таких приборов учета являются: высокая точность измерений, надежность, а также простота использования. Как правило, такие счетчики устанавливаются на газовые магистрали, которые прокладываются к вновь построенным квартирам.

Недостатки турбинных газосчетчиков

Для обеспечения правильной работы таких приборов учета, их работа должна быть бесперебойной (в непрерывном режиме).

Пропускная способность газосчетчика

Приборы учета природного газа различаются по номиналу, а также пропускной способности.

Для того чтобы понять как выбрать счетчик газа, который оптимально подойдет для имеющегося газового оборудования, следует рассмотреть линейку счетчиков газа и зависимость маркировки от пропускной способности устройств.

  • G1,6 пропускает газа до 2,5 м³/час;
  • G2,5 пропускает газа до 4,0 м³/час;
  • G4 пропускает газа до 6,0 м³/час и подойдет для квартиры, которая оборудована газовой плитой и колонкой;
  • G6 пропускает газа до 10 м³/час;
  • G10 пропускает газа до 16 м³/час;
  • G16 пропускает газа до 25 м³/час и подойдет для установки в частных домах, оборудованных большим количеством газовых приборов.

Полезные советы как выбрать газовый счетчик

Существует несколько правил, придерживаясь которых вы сможете грамотно подобрать прибор учета газа для своего жилья. К основным таким правилам специалисты относят:

  1. Не старайтесь экономить на покупке. Ваш счетчик должен быть качественным, а не дешевым, поскольку, купив прибор сомнительного качества, вы через некоторое время столкнетесь с такими проблемами, как ошибки в измерениях, короткий межповерочный интервал, а также прочие поломки механического характера;
  2. Для бытового использования достаточным будет установка мембранного газосчетчика, который зарекомендовал себя, как достаточно надежный. При этом потери давления газа должны быть минимальными, а сам счетчик оснащен защитой от несанкционированных вмешательств. Качественный мембранный (диафрагменный) счетчик газа может прослужить до 20 лет.
  3. При выборе прибора учета обязательно нужно учитывать его пропускную способность. Если в вашем жилище установлена только газовая плита на 2 конфорки, то достаточным будет установка газосчетчика G1,6, а если имеется еще и газовая колонка, то лучше применять счетчик G2,5, который пропускает газа до 4,0 м³/час. Если ваша квартира дополнительно оборудована газовым отопительным котлом, то расход такого устройства (как правило, указывается в паспорте изделия) обязательно нужно учитывать при выборе прибора учета.

Характеристики, которые должен иметь выбранный вами прибор учета газа, следующие:

  • пожаробезопасность;
  • потери давления должны быть сведены к минимуму;
  • прибор учета должен стабильно работать в межповерочном интервале;
  • должна иметься защита от стороннего вмешательства;
  • эксплуатационный ресурс должен быть высоким (до 20 лет и более).

Кроме того надежный и удобный счетчик должен иметь компактные габаритные размеры и быть нечувствительным к загрязнениям.

  • В ходе покупки газосчетчика следует уточнить, с какой именно стороны будет идти газ через прибор учета. В зависимости от этого выбирается модель счетчика газа для квартиры с левым или правым направлением потока газа;
  • Следует учитывать, что счетчик, который был куплен не в газовой организации, потребует выполнения поверки, которая является платной;
  • Обязательно нужно установить сетчатый фильтр, который предохранит газовый расходомер от попадания внутрь частиц металла из газопровода и прочих загрязнений;
  • Установка прибора учета расхода природного газа должна производиться исключительно специалистами сертифицированной организации.

Отдельно нужно отметить, что каждая модель газового счетчика имеет свои особенности монтажа. Для установки счетчика нужно выбрать проверенную компанию, поскольку для последующего получения разрешения на использования газового расходомера понадобиться четкое соблюдение многих условий. Только квалифицированный специалист может произвести установку правильно, что не вызовет последующих осложнений при вводе прибора в эксплуатацию.

В завершении хотелось бы отметить, что, выбирая газовый счетчик, нужно отнестись к покупке со всей ответственностью и руководствоваться теми рекомендациями, которые изложены в этой статье.

Последнее обновление: 12-12-2017

Бытовые газовые счётчики: классификация, устройство и принцип действия

Хотя газ и считается у нас недорогим топливом (если считать по затратам на получение единицы тепловой энергии), устойчивый рост тарифов заставил многих владельцев квартир и особенно загородных домов задуматься о переходе к оплате реального потребления, так как платить за общую отапливаемую площадь вне зависимости от реального расхода стало накладно.

Счётчик Гранд-3,2.

Соответственно, встал вопрос о выборе прибора учёта, а именно бытового газового счётчика. В настоящее время эта продукция представлена в широком ассортименте, так что имеет смысл поближе познакомиться с данным прибором, чтобы сделать правильный выбор.

Классификация бытовых счётчиков, их устройство и принцип действия

Бытовые счётчики газа рассчитаны на сравнительно небольшой расход (до 12 куб.м/час). Конструктивно их можно разделить на:

  • мембранные;
  • диафрагменные;
  • ротационные;
  • электронные.

Все они измеряют объём проходящего через них газа.

Многие специалисты считают, что мембранные и диафрагменные счётчики газа относятся к одной категории – камерных счётчиков механического типа, так как принцип работы у них один и тот же. Он основан на старейшей технологии измерения объёма газа, которая заключается в том, что под напором газа разделительные перегородки, представляющие собой синтетические мембраны или диафрагмы, перемещаются в рабочих камерах, вытесняя из них порции газовой смеси. Такое перемещение приводит в действие систему рычагов, которые в свою очередь активируют счётный механизм.

Бытовой газовый счётчик.

Камерные счётчики подходят как для природного, так и для сжиженного газа. Измерительный диапазон у них находится в пределах 1,6 – 12 куб.м/час. Главным преимуществом этих приборов является простота конструкции и дешевизна. Они работают автономно и не требуют стороннего вмешательства. Однако их надёжность и точность измерений оставляют желать лучшего. Счётчики данного типа рассчитаны на низкое давление газа (не более 0,5 атм.). Межповерочный интервал у приборов относительно небольшой (порядка 8 лет). Нередко со временем они начинают издавать скрип из-за постепенного износа подвижных элементов.

В ротационном счётчике учёт потребляемого пользователем газа происходит за счёт взаимного перемещения роторов восьмиобразной формы, от которых данные передаются на цифровой механизм. Этот тип прибора считается весьма надёжным и точным, он устойчив к перепадам давления, которые иногда возникают в газопроводной сети. К сожалению, ротационные счётчики достаточно дорогие по сравнению с предыдущими моделями, так как в них используются дорогостоящие материалы, и требуется высокая точность подгонки деталей.

Бетар СГБМ-1,6.

В последнее время всё большую популярность стали завоёвывать электронные бытовые газовые счётчики. Они считаются газовыми приборами последнего поколения – научно-технический прогресс не оставил их без внимания. Принцип работы этих приборов в корне отличается от вышеупомянутых механических собратьев: он основан на том, что при прохождении потока газа через отверстия металлической диафрагмы генерируются акустические колебания, которые с помощью электронного блока преобразуются в цифры на дисплее.

К достоинствам электронных счётчиков стоит отнести компактность, быстрый монтаж (поскольку нет необходимости в газосварочных работах), очень точные показания, длительный срок службы, большой межповерочный интервал (12 лет). В то же время от пользователей имеется немало нареканий на качество электроники, что приводит к искажению истинного расхода (причём в большую сторону): по-видимому, наши производители ещё не освоили производство этого прибора на должном уровне.

Критерии выбора

Бытовой счетчик газа подбирается по следующим параметрам:

  • пропускная способность;
  • расстояние между осями присоединительных патрубков;
  • направление газового потока;
  • диапазон рабочих температур;
  • межповерочный интервал.

Стройтрансгаз завод Газдевайс NPM G4.

Максимальный поток (объём газа, проходящий за единицу времени) легко подсчитать путём сложения соответствующих показателей, указанных в паспортах ваших газовых установок (плиты, газового котла и т.д.). Далее следует добавить запас (порядка 20-25%), чтобы счётчик не работал на грани своих возможностей. Расход, на который рассчитан счётчик, обычно указывается на маркировке. Например, маркировка G 4 означает, что счётчик рассчитан на номинальный поток в 4 куб.м/час. Такой прибор вполне подойдёт для случая, когда в доме стоят плита и котёл средней мощности. Если же в цепи есть ещё и газовая колонка, то необходим бытовой счетчик газа с пропускной способностью 6 куб.м/час.

Межосевое расстояние имеет значение для моделей, имеющих верхнее присоединение и монтируемых на газовых стояках у частных домовладений. Стандартными размерами являются 110 мм (самое распространённое), 200 мм и 250 мм. Между патрубками, как правило, имеется стрелка, показывающая направление движения потока к газовым устройствам относительно счётчика – необходимо для правильного монтажа.

ЗАО Газдевайс NPM G4.

Температурный диапазон является важным показателем, если счётчик устанавливается на улице или в неотапливаемом помещении. В этом случае этот параметр должен быть в пределах от +40 до -40 °C, а сам счётчик иметь термокомпенсатор. При отклонении температуры от номинальных значений объём газа в рабочих камерах меняется, и термокомпенсатор призван откорректировать показания счётчика. О наличии этого устройства свидетельствует символ «Т» в маркировке прибора.

Замена газового счетчика.

Чем больше межповерочный интервал бытового газового счётчика, тем лучше, поскольку сдача прибора на поверку предусматривает его демонтаж и обратный монтаж специалистом газовой службы, что связано с неудобствами и определёнными расходами. Данный показатель обычно колеблется в пределах 8-12 лет и отсчитывается не со дня пуска в эксплуатацию, а с даты изготовления. Иногда выгодней купить и установить новый счётчик, чем отдавать прибор на поверку.

Видео



Счетчики газа бытовые: как выбрать 🌡 и определить

Постоянно возрастающая стоимость коммунальных услуг ложится тяжелым финансовым бременем на хозяев квартир и частных домов. Уменьшить эти расходы можно с помощью установки приборов, контролирующих расход энергетических ресурсов.

Домашние газовые счетчики дают возможность оплачивать лишь то количество топлива, которое использовано фактически. На рынке есть множество моделей этого оборудования. Следует разобраться в эксплуатационных параметрах и принципе функционирования подобных устройств, если мы хотим понять, какой счетчик лучше применить в частном доме, а какой — выбрать для квартиры.

Маленький счетчик газа в квартире интерьер не нарушит

Актуальность учета расхода голубого топлива

Добровольная или обязательная установка счетчика газа определяется объемом расходуемого топлива. В ситуации, когда оно применяется исключительно для готовки пищи, а из газового оборудования имеется только плита, поставить счетчик возможно, исходя из доброй воли.

В ситуации, когда в жилище находится еще и котельное оборудование с водонагревательной колонкой, наличие газового счетчика обязательно.

Нормативы оплаты газового топлива в жилье, не оборудованном приборами учета, составляют двенадцать с половиной кубометров на человека при наличии только плиты и двадцать четыре с половиной кубометра, если имеется котел или колонка. Варианты бытовых счетчиков газа

Что думают о приборах учета газовики

Для газовых измерителей предусмотрена первоначальная поверка перед началом использования и периодическая — после определенного срока эксплуатации. Изготовители гарантируют верные показания прибора на срок межповерочного интервала, который для разных моделей лежит в пределах от восьми до двенадцати лет.

Поверку газовых счетчиков проводят специализированные службы газа, оплачивают проведение этой работы владельцы жилья.

По итогам исследования выдается документ о пригодности прибора к дальнейшей эксплуатации. Ответственность за исполнение сроков контроля полностью лежит на потребителе.

Если газовая служба обнаружит нарушение срока поверки, придется оплатить пользование газовым топливом в течение полугода по обычному тарифу. В том случае, когда закончился эксплуатационный срок устройства или проверка выявила, что он не пригоден для использования в дальнейшем, расходы по его смене оплачивает потребитель.

Поверка счетчика газа в специальной лаборатории

Разновидности счетчиков по назначению

Чтобы понять, какой именно газовый счетчик будет лучше, необходимо разобраться с возможными вариантами по назначению. Исходя из целей использования, выпускаются разнообразные варианты исполнения газовых счетчиков. Устройства различаются по принципу работы, техническим характеристикам, габаритным размерам. Назовем основные разновидности рассматриваемых устройств:

  • Применяющиеся в производственных компаниях и больших котельных роторные счетчики. Агрегаты данного вида имеют значительную пропускную способность, не чувствительны к перегрузкам, их не требуется подключать к электропитанию.
  • Используемые в квартирах и частных домах мембранные счетчики. Последние характеризуются приемлемой ценой, обеспечивают требуемую точность показаний и надежность в работе.
  • Работающие за счет колебаний давления проходящего потока газа вихревые модели устройств.
  • Используемые в лабораториях барабанные измерители расхода газа. Последние характеризуются повышенной точностью.

Приборы учета бытового назначения

При выборе бытового счетчика газа надо учитывать расход топлива, степень шумности агрегата, продолжительность гарантийного срока и стоимость. Тип агрегата подбирается в соответствии с количеством газовых приборов, находящихся в жилище.

Счетчик газа над кухонным шкафом

Если имеется плита и водогрейная колонка, подойдет прибор ротационного или электронного типа. В том случае, когда частный дом оборудован автономным отоплением с газовым котлом в качестве генератора тепловой энергии, потребуется счетчик объемного исполнения.

С применением в бытовых условиях хорошо согласуются устройства мембранного типа. Последние отлично работают и недорого стоят.

Какие счетчики выбирают крупные потребители голубого топлива

Разновидности счетчиков с высокой пропускной способностью позволяют использовать эти приборы в учреждениях жилищной и коммунальной служб. Счетчики подобного типа имеют отличную чувствительность, определяющую хорошую точность измерения даже небольших объемов энергетических ресурсов.

Такой прибор подойдет для многоквартирного дома

Используются ротационные турбинные и диафрагменные типы агрегатов для коммерческого учета расхода природного газа. Область применения этих приборов определяется коммунально–бытовым сектором и небольшими предприятиями.

Какие устройства предпочитает промышленность

Промышленные счетчики газа используют для учета расхода топлива на производственных предприятиях и газовых магистралях. Применяются турбинные и ротационные типы приборов.

Функционирование турбинного счетчика основано на изменении скорости вращения лопастей в зависимости от скорости газового потока, пропорционального его объему. Эти данные передаются на счетный механизм.

Мощный измеритель для промпредприятия

Ротационные модели работают, используя силу вращения роторов, вытесняющих строго одинаковый объем газа. Один поворот роторов подает постоянный объем газа на редуктор. Для установки приборов этой конструкции не требуется специальных условий монтажа.

Особенности электронных и механических приборов индивидуального назначения

Механический счетчик газа отличается несложностью конструкции и надежностью в эксплуатации, невысокой стоимостью, но при работе издает много шума. Электронный прибор индивидуального назначения имеет компактные габаритные размеры, хорошую точность измерения и работает бесшумно. Стабильно функционирует при холодных температурах воздуха. Стоимость его выше, чем у механического прибора. Учитывая вышеизложенное, какой прибор лучше для частного дома, каждый должен решить сам.

Для принятия решения берем в расчет все обстоятельства

Чтобы верно определить и выбрать бытовой прибор учета, при покупке надо учесть расположение трубопроводной сети в помещении, где он будет устанавливаться. В зависимости от этого выбирается счетчик с левым или правым направлением пропуска газа. Направление движения газа отмечается на корпусе прибора. При этом установить счетчик одного вида на место другого не получится.

Как устроен газовый счетчик

В современной России энергоресурсы стоят недешево и цены на них растут с незавидной стабильностью. Даже несмотря на то, что наше государство является одним из мировых лидеров по добыче природного топлива, его оплата составляет заметную часть семейного бюджета.

Действующим законодательством допускается платить за поток газа по рассчитанным нормативам. В этом есть смысл для благоустроенных квартир с центральным водяным отоплением. Но для частных домов и квартир с газовым отоплением оплата энергоресурса в зимний период становится главной в сумме стоимости услуг ЖКХ. Нормативы потребления энергоресурса рассчитываются исходя из его максимального значения вне зависимости от погодных условий в конкретном отопительном сезоне и теплопроводности ограждающих конструкций.

Важно! Фактическое потребление газа ниже его расчетного значения. Поэтому установка газового счетчика в современной действительности не роскошь, а необходимость.

Из чего состоит газовый счетчик, принцип действия и особенности его конструкции. Эти знания необходимы для правильного выбора учетного механизма и его эффективной работы.

Устройство счетчика газа

При всём разнообразии типов, схема того, как устроен газовый счетчик одинакова. Она состоит из следующих конструктивных элементов:

  • входной клапан;
  • измерительный механизм – работает на определение объёма проходящего через него газа;
  • кривошипно-шатунный механизм (система импульсных датчиков) — работает на определение замеров с измерительного механизма на шкалу показателей;
  • шкала показателей или счётный механизм – визуализирует объём проходящего через прибор газовой смеси в числовых единицах измерения;
  • выходной клапан.

Как работает счетчик газа

Измерительный прибор устанавливается на входе в систему потребителя и предназначен для замеров объёма смеси, проходящего через измеряющий прибор. Существует ошибочное мнение, что природное сырьё измеряется в единицах скорости поступления потока – куб.м за час. На самом деле устройство измеряет количество использованных кубических метров «голубого» топлива и не более того.

Классификация измерителей по конструкции измерительного механизма

Счетчики учета классифицируются по принципу измерения объема. Принцип работы газового счётчика зависит от типа измерительного механизма, используемого в конструкции прибора. По этому принципу различают:

Мембранная или диафрагменная система

Действие таких механизмов устроено на поступлении входящего газа в две емкости заданного объёма. Набирая полный объем газа одна из емкостей передаёт механическое движение рычажному механизму и через золотник переключает потребление газа на вторую мембранную емкость. За время действия парной мембраны первая ёмкость выпускает измеренный газ в выходной клапан и принимает исходное положение для последующих замеров.

Таким образом, попеременным действием гибких полостей заранее известного объёма происходит измерение проходящего через прибор газа. Эта механическая система наиболее популярна в частном секторе в силу простой реализации кинематики и механики и, как следствие, её низкой стоимости. От количества мембран в приборе учёта зависит точность его измерений и цена его приобретения.

Роторная или ротационная система

Измерительный механизм ротационных счетчиков устроен исходя из взаимосвязи двух восьмиобразных роторов, горизонтальные оси которых расположены перпендикулярно друг другу. При повороте на четверть под давлением входящего потока один из роторов пропускает через себя фиксированный объём рабочей смеси и приводит в действие следующую четверть парной восьмёрки.

Расчётный объём газа, находящийся между роторным механизмом и корпусом стравливается в выходную систему клапанов, а система рычагов передаёт цифровые значения на шкалу показателей.

Подобный система счисления является высокотехнологичной и в силу своей низкой стоимости доступна для частного потребителя или внутриобъектного учета расхода газа в промышленности.

Турбинные счетчики

Турбинный механизм состоит из системы, основанной на вращении ведущего вала под действием давления входной составляющей на лопасти турбины. За счет понижающей зубчатой передачи скорость вращения вала передаёт количество проходящего через систему газа на считывающее устройство.

Важно!  работы подобных агрегатов необходима регулярная смазка подшипников и зубчатых колёс редуктора, в связи с чем в измерительном устройстве предусмотрена автономная система смазки.

Такие устройства располагаются после газораспределительных пунктов и служат для учёта расхода газа крупными промышленными предприятиями.

Классификация газовых счётчиков по принципу передачи данных

В зависимости от принципа передачи физически измеренных величин объёма в визуальный вид различают два типа газовых счетчиков:

  1. Механические – передача измерений основана на механической системе рычагов со смещённой осью, зубчатых колёс и других приёмов Архимеда и современной механики.
  2. Электронные — передача данных осуществляется за счет датчиков оцифровки исходных в электрические импульсы.

Важно! Визуализация данных от измерительных механизмов в электронном виде происходит значительно точнее, чем от механического привода. Да и внешний вид прибора в данном случае выглядит более компактней и современней. Но «цена вопроса» при покупке электронного счетного устройства оставляет желать лучшего для рядового российского потребителя.

Выбор между электронными и механическими счетчиками остаётся за финансовыми возможностями покупателя и фактической необходимостью в точности измерений.

Пропускная способность газового счетчика

Под пропускной способностью понимается техническая возможность аппарата измерить определённый объем газа за единицу времени. Единица измерения величины – кубический метр в час. Этот показатель для каждой конкретной конструкции рассчитывается исходя из фактического объёма рабочей камеры, необходимого времени на осуществление одного рабочего цикла при нормальном давлении газа и понижающего коэффициента. Увеличенная пропускная способность влияет на размеры счетного устройства.

Маркировка регистраторов газа

Маркировка основана на латинской букве G и пропускной способности учетной системы, которая измеряется в кубических метрах в час. Марка G 1.6, в обозначении которой присутствует цифра 1.6, говорит о том, что эффективный учёт осуществляется при скорости потребления от 1.6 до 2.5 куб. метров в час. При выборе модели счётчика с определенной маркировкой необходимо учитывать суммарную потребность в газе имеющихся приборов при их работе в максимальном режиме.

Термокорректор

Работа обычного газового счетчика измеряется в диапазоне от -40 до +40 С. Но необходимо учитывать, что объём газа при положительной температуре обладает свойством увеличиваться, а при отрицательной – сокращаться. Один кубометр в установленном нормативными актами аспекте представляет из себя объем энергоресурса при температуре 20С.

Если речь идёт о необходимости сделать установку счетчика в постоянно отапливаемом помещении, то в работе термокорректора необходимость отсутствует. При установке прибора в частных домах на открытом воздухе без присутствия такого элемента в счетном устройстве не обойтись.

Какие бывают типы счетчиков газа?

Если вы используете газ в своем доме, важно, чтобы вы знали, как считывать показания счетчика. Здесь, в Австралии, есть два разных типа счетчиков: метрические и британские. Имперские газовые счетчики обычно имеют циферблатную форму, а метрические счетчики почти всегда цифровые.

Если у вас нет интеллектуального счетчика, который автоматически отправляет данные в коммунальную компанию, то кто-то должен приходить и снимать показания вашего счетчика каждый расчетный период.

Люди могут ошибаться, и если они ошибочно выставят на вашем счетчике газа больше, чем должно быть, вы получите счет на большую сумму, чем вы должны заплатить.

Если вы знаете, как считывать показания счетчика, вы можете избежать этого неудобства.

К счастью, мы предоставили разбивку этих двух типов счетчиков и простое руководство по их чтению.

Ключевые моменты

  • В Австралии есть два типа счетчиков: метрические и британские. Хотя мы постепенно отказываемся от имперских счетчиков, у некоторых людей они все еще будут находиться в своих домах.
  • Если вы отслеживаете потребление газа, вы можете сверить его со своим счетом, чтобы убедиться, что все правильно.
  • Аварии случаются, поэтому умение читать на счетчике газа может уберечь вас от слишком больших затрат коммунальной компании.
Считывание показаний счетчика

Многие люди полагаются на то, что их поставщик коммунальных услуг даст им точные данные по счетам за электричество и газ.

Некоторые даже не учатся считывать показания счетчика газа и воспринимают счет как единственный способ узнать, сколько энергии они израсходовали за расчетный период.

Считать показания газового счетчика не так уж сложно, если вы понимаете, что делаете. Во-первых, вы должны посмотреть, какой у вас счетчик газа — метрический или британский.

Имперский счетчик газа

Посмотрите на свой счет за газ. Раздел заправки газа может выглядеть примерно так:

Австралия прекращает использование газовых счетчиков имперского стандарта. В наши дни их относительно сложно найти, но некоторые объекты недвижимости все еще их используют. Тем не менее, если у вас дома есть имперский газовый счетчик, вы должны знать, что означают циферблаты.

Имперские газовые счетчики немного сложнее понять, чем метрические. Обычно они не предоставляют конкретных цифр, а полагаются на четыре циферблата, чтобы вы могли читать.

Некоторые британские измерители содержат цифры, которые легко понять. Все, что вам нужно сделать, это записать их и преобразовать цифры кубических футов в кубические метры. Если ваш имперский газовый счетчик использует циферблаты, процесс немного сложнее.

Ваш имперский счетчик газа поворачивается, когда газ проходит по трубам в вашем доме.Таким образом коммунальное предприятие определяет, сколько газа вы использовали в конкретный момент времени.

Вы читаете имперский метр слева направо. Не беспокойтесь о двух циферблатах вверху или внизу счетчика, поскольку они не имеют никакого отношения к пониманию вашего счета за газ.

Каждый циферблат вращается в противоположную сторону от соседнего. Если первая шкала вращается по часовой стрелке, вторая шкала вращается против часовой стрелки и так далее.

Каждый раз, когда циферблат слева совершает полный оборот, циферблат справа переходит к следующей цифре.Если стрелка находится между двумя числами, всегда считывайте меньшее из двух, если оно не находится между 0 и 9. Если стрелка находится между этими двумя числами, всегда считывайте 9.

Эти счетчики измеряют потребление газа в кубических футах. Для выставления счетов вы должны преобразовать эти кубические футы в кубические метры. Один кубический метр равен чуть более 35 кубическим футам (35,3147, если быть точным).

Метрический счетчик


Метрический метр в Австралии встречается гораздо чаще, чем имперский. Ими будут оборудованы новые дома, и большинство людей, использующих природный газ в качестве источника энергии, вероятно, будут снимать метрический газовый счетчик.

Метрический счетчик отображает единицы измерения в «кубических метрах». Вы сможете отличить метрический метр от цифрового британского метра по символу m3 на нем.

Подобно имперскому счетчику, вы читаете метрический счетчик слева направо, включая любые нули, которые появляются в начале отсчета.

Узнайте о счете за газ

В счете за газ будет указано потребление энергии в мегаджоулях. Преобразование используемой энергии в мегаджоули требует соблюдения определенной цифры в вашем счете.Эта цифра меняется в зависимости от того, где вы живете, поэтому коэффициент конверсии не распространяется на всех.

Независимо от конверсии вы сможете увидеть, сколько энергии вы израсходовали за расчетный период, в своей выписке. Однако иногда это будет только приблизительная оценка, а не реальная вещь.

Если технический специалист не может безопасно добраться до вашего счетчика, он пришлет вам расчетный счет. Если на пути есть препятствия или если на пути есть собака, техник двинется дальше и пришлет вам оценку.

Проблема с оценками в том, что они не всегда верны. Вы можете в конечном итоге заплатить больше, чем ожидали, в свой следующий счет, потому что оценка была слишком заниженной.

Самостоятельное считывание показаний счетчика — один из способов убедиться, что коммунальная компания не взимает с вас завышенную плату по вашему счету.

Чтобы получить точное ежедневное и ежемесячное использование, запишите число на глюкометре в начале дня, недели или месяца, а затем еще раз в конце периода тестирования.

Если в вашем счете есть какие-либо расхождения, позвоните поставщику коммунальных услуг и попросите их еще раз проверить ваш счетчик.

Экономьте деньги, научившись считывать показания счетчика

Считывание показаний газового счетчика не так сложно, как кажется, и очень важно, если вы не хотите платить слишком много за газ.

Происходят несчастные случаи, и ваш поставщик газа может неправильно считать показания счетчика и выставить вам слишком большую сумму по счету. Если вы отслеживаете потребление газа, вы можете оспорить цифру и попросить компанию отменить плату.

Еще один способ сэкономить на счетах за газ — это сравнить планы, чтобы увидеть, есть ли для вас более выгодное предложение.Воспользуйтесь нашей бесплатной службой сравнения здесь и посмотрите, сможете ли вы значительно сэкономить.


4 типа газовых счетчиков для измерения газа

Типы газовых счетчиков

В этом посте мы рассмотрим типы газовых счетчиков, часто используемые для измерения расхода. Я разделил их на четыре основные группы: массовые расходомеры, скоростные расходомеры, дифференциальные датчики давления и частичные расходомеры.

Что такое расходомер?

Расходомер — это прецизионный прибор, который измеряет скорость потока газа или (потока жидкости) в трубе.Существует четыре основных стиля расходомеров.

  • Счетчики объемного действия собирают фиксированный объем жидкости, затем выпускают и повторно заполняют газ или жидкость. Затем подсчитайте, сколько раз заполняется емкость, чтобы определить расход.
  • Расход также может быть установлен при измерении расхода жидкости на известной площади.
  • Другие методы зависят от сил, создаваемых текущим потоком, поскольку он преодолевает известное сужение и косвенно рассчитывает поток.

Есть ли на рынке массовый расходомер?

Flowmeter Styles

Thermal Массовые расходомеры измеряют массовый расход на основе теплопередачи от нагретого элемента.

Массовый расход

Массовые расходомеры определяют массовый расход, проходящий через расходомер. Здесь следует упомянуть два типа:

Расходомеры Кориолиса обеспечивают прямое измерение массового расхода на основе силы отклонения жидкости, движущейся через вибрирующую трубку. Эти измерители обладают высокой точностью, широким диапазоном изменения и не зависят от свойств жидкости. Они также очень дороги в приобретении и установке и не подходят для труб большего диаметра.

Тепловые массовые расходомеры измеряют массовый расход на основе теплопередачи от нагретого элемента.Измерение производится в массовом расходе, дополнительная коррекция давления и температуры не требуется. Они также обеспечивают отличную точность и повторяемость и просты в установке.

Скорость

В измерителе скорости скорость среды, проходящей через измеритель, определяет измерение.

Турбина расходомеры измеряют объемный расход , основанный на потоке жидкости, проходящей через свободно вращающийся ротор, каждый оборот соответствует определенному объему газа или жидкости.Измерители имеют высокий диапазон изменения и точность. К сожалению, из-за движущихся частей счетчика для газов его использование ограничено только чистыми сухими газами, и требуется компенсация давления и температуры.

Ультразвуковой расходомер времени прохождения

Ультразвуковые расходомеры измеряют разницу во времени прохождения импульсов, которые проходят от нижнего датчика к датчику выше по потоку, по сравнению со временем от датчика вверх по потоку обратно к датчику ниже по потоку. Этот тип измерителя чрезвычайно точен, но очень дорог, и требуются измерения давления и температуры.

Расходомер газа Vortex имеет отводную планку (препятствие) на пути потока, заставляя жидкость обтекать отводную штангу и создавая вихри на задней стороне штанги. Частота генерации вихрей зависит от скорости газа. Скорость жидкости определяется на основе принципа, известного как эффект Кармана. Частота образования вихрей не зависит от состава жидкости. Счетчик требует компенсации температуры и давления и требует минимального расхода для образования вихрей.

Измерители перепада давления

Диафрагма

Расходомеры перепада давления рассчитывают расход путем измерения перепада давления на препятствии, вставленном в путь потока. Обычными типами проточных элементов являются диафрагмы, сопла, трубки Вентури и усредняющая трубка Пито.

Диафрагма p late — это измеритель перепада давления, часто используемый для измерения природного газа. Он измеряет объемный расход , а не массовый расход.Ограничения этого расходомера включают пониженную чувствительность к низкому расходу, ограниченный диапазон изменения, а также создает перепад давления, который влияет на эксплуатационные расходы. Кроме того, поскольку это объемный расходомер, для достижения массового расхода требуется корректировка температуры и давления.

Усредняющая трубка Пито — это устройство измерения расхода при перепаде давления, обычно используемое для измерения воздуха для горения. Устройство имеет ограничения при измерении расхода газа, особенно низкая чувствительность к расходу и диапазон изменения.Эта мера зависит от достижения скоростного давления, и если ток слишком низкий, приемлемые сигналы могут не быть получены.

Нужна помощь? Напишите нам здесь.

Расходомер газа прямого вытеснения

Старый диафрагменный расходомер

Объемный расходомер требует жидкости для механического вытеснения компонентов и измерения объемного расхода при рабочей температуре и давлении. Хотя они обладают достаточной точностью, для достижения массового расхода необходима компенсация давления и температуры, а поскольку они имеют движущиеся части, необходимо учитывать чистоту газа.Измеритель частичного разряда может называться расходомером частичного разряда или объемным расходомером. Примером измерителя частичного разряда является диафрагменный измеритель .

Почему важно измерение массового расхода?


Смотрите другие наши видео на YouTube.

Какие типы газов (влажные или сухие) измеряют тепловые массовые расходомеры?

Тепловые массовые расходомеры Sage измеряют множество различных газов в бесчисленных приложениях. При определении того, может ли счетчик измерять тип газа, первым и наиболее важным фактором является то, является ли газ сухим или влажным.


Тепловые массовые расходомеры часто используются для соответствия протоколам по парниковым газам, поскольку они измеряют скорость потока смесей диоксида углерода и метана на свалках, а также газа в метантенках и биогаза.

Влажный газ

Термин влажный газ относится к газу, который содержит небольшое количество жидкости. Если газ конденсируется, массовый термальный расходомер не является лучшим устройством для данной области применения, и следует рассмотреть возможность использования другой технологии измерения расхода. Капли на датчиках масс-метра будут мешать показаниям.Однако, если влага насыщена, есть вероятность, что измеритель Sage можно использовать. Пользователь должен сначала связаться с заводом-изготовителем, чтобы обсудить приложение. Позвоните по телефону 866-677-7243, чтобы обсудить ваше использование.

Сухой газ

Если газ сухой, высока вероятность того, что измеритель тепловой массы Sage успешно справится с задачей. Счетчики Sage регулярно измеряют газы, указанные в списке ниже, и нет необходимости запрашивать разрешение завода-изготовителя. Однако при любом применении учитывайте скорость потока, давление, размер трубы и температуру газа.

Типы газов Тепловые массовые расходомеры Измерение

Ниже приведен список газов, измеряемых массовым тепловым расходомером. Для газов, не перечисленных ниже, проконсультируйтесь с заводом-изготовителем, чтобы определить, является ли счетчик лучшим устройством для применения.

Аргон
Биогаз (если указана смесь)
Бутан
Метан
Окись углерода
Двуокись углерода
Котельный газ (если указана смесь)
Этилен
Факельный газ (если указана смесь)
Дымовой газ
Водород ( позволяет увеличить время выполнения заказа)
Сероводород (h3S) — сухой
Гелий
Свалочный газ (укажите смесь)
Газовые смеси
Азот
Природный газ
Аммиак
Кислород
Озон
Пропан
Пропилен

Другие связанные вопросы и ответы

9 Thermal Mass Flow Meter Advantages

Изображение Ulrike Leone с сайта Pixabay

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
