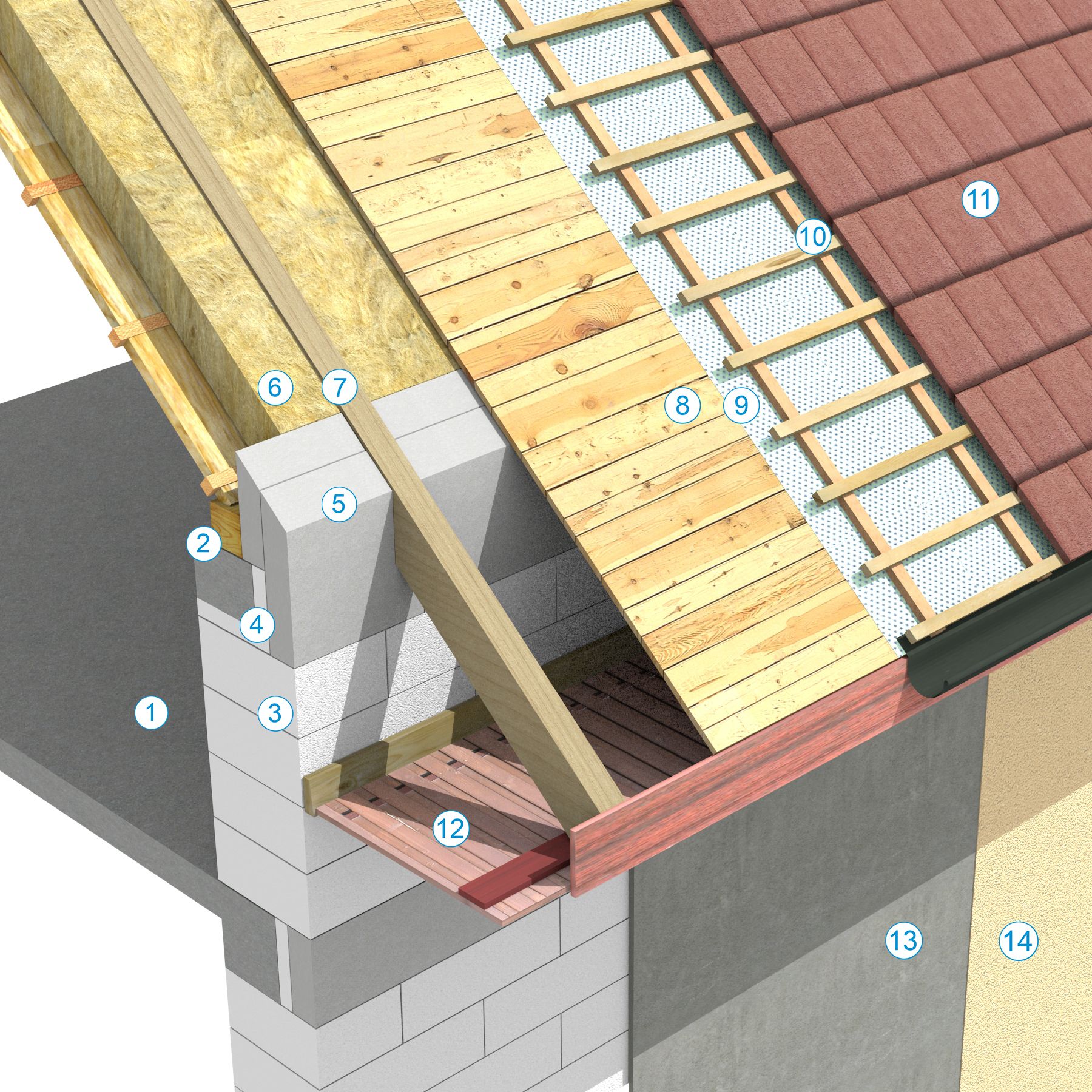

Крепление стропил на стены дома из газобетона

Коньковый брус в свою очередь опираются на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Наслонные стропила не нуждаются в попречных затяжках и подкосах, которые могут значительно сократить полезный объем мансардного этажа под крышей. При ширине дома с двускатной кровлей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными прогонами, подкосами или в виде трехшарнирных ферм. Однако устройство наслонных стропил требует определенного опыта и правильного проектирования, чтобы избежать появления распирающих нагрузок. Большинство самстройщиков, шабашников и гастарбайтеров в России обычно предпочитает устройство классических распорных стропильных схем, где верх и низ стропил соединятеся шарниром с одной степенью свободы (или жестким защемлением), то основная нагрузка передается на внешний контру стен дома из газобетона, и соответсвенно возникают приложенные к стенам распирающие нагрузки.

В таком случае необходимо устройство жестко закрепленного мауэрлата, непосредственно связанного в единый контур по периметру здания, либо жестко привязанного к единому контуру опорного монолитного железобетонного обвязочного контура. Поэтому мы рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхней грани газобетонных стен (не только наружных, но всех внутренних стен) монолитный железобетонный обвязочный пояс, в котром по наружному контуру закладываются Т- или Г- образные анкера с резьбой М12 с шагом через 1 метр для жесткой связи с деревянным брусом мауэрлатом (100 х 150 мм, и ли 150 х 150 мм) на который будут опираться стропила.

Такая конструкция позволит избежать проблем с распором стен, даже если вы или ваши строители соберут стропильную систему неправильно, и она будет создавать распорные нагрузки на стены. Ниже мы рассмотрим, как правильно устраивать стропильную систему, которая не создает распирающих нагрузок на стены дома из газобетона.

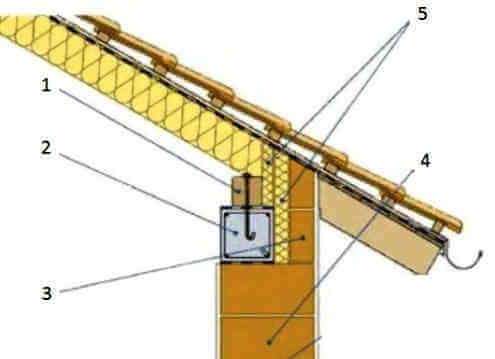

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Крепление мауэралата при помощи анкера с шайбой и гайкой. Максимальный шаг между анкерами в сейсмоопасных районах составляет 1,2 метра (требования к конструкции согласно Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, раздел 1.14.5.3.3).

Мауэрлат перед установкой обрабатывается антисептиками (ХМ-11, ХМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида). По шагу анкеров в мауэрлате сверлятся отверстия и мауэрлат устанавливается на место. На резьбовые стержни анкеров одевается шайба и гайка, которая затягивается до упора.

Если используется обычное для России «дерево естественной влажности» (то есть сырое — котрое ни в одной цивилизованной стране уважающий себя потребитель не купил бы), то нужно предусмотреть доступ к креплению мауэралта, чтобы раз в год подтягивать эту гайку в течение 5 лет (наиболее интенсивная усадка наблюдаеттся в первый год), пока будет идти высыхание и усадка мокрого дерева. В случае распорной конструкции стропил или в том случае, если вы не знаете будет ли конструкция стропил распорной или безраспорной, с наружной строны от мауэрлата имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку). На схеме ниже показан способ крепления стропил для традиционной распорной схемы, с одной степенью свободы для конца стропильной ноги.

Что это означает? Стропильная нога в данной фиксирована двумя стальными пластинами (стальной уголок и полосовой соединеительный элемент) и проволчной стяжкой, которые исключают вращение в шарнире мауэрлат-стропило. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плосой металла вкупе с опорным бруском, подшитым снизу стропила. Если верх стропила при таком узле крепления жеско защемлен, или стропила упираются друг в друга, то при данной конструкции распирающая нагрузка будет передваться на стены дома.

Конструктивные способы крепления мауэралата на стене дома из газобетона

Как крепить мауэрлат к керамзитобетонным блокам без армопояса — Строительство и отделка

Как закрепить мауэрлат к газобетону без армопояса?

Крепление мауэрлата к керамзитобетонным блокам

Прежде чем начинать крепеж мауэрлата, необходимо понять, что представляет собой данный элемент и для чего он необходим. Итак, мауэрлат – это деревянный брус, укладываемый на стены дома для равномерного распределения нагрузки, возникающей от веса самой крыши, а также ветровой и снеговой нагрузок. Благодаря правильно уложенному мауэрлату происходит распределение данных нагрузок от балок либо стропил и перекрытий на стены. Крепление мауэрлата к дому может различаться в зависимости от материала, из которого построены дом или дача. Например, различают крепление мауэрлата к керамзитобетонным блокам, бетонным блокам, кирпичным стенам, и т.д. Данное деление обусловлено наличием особенностей при креплении.

Схема крепления мауэрлата.

Строительство крыши любого дома должно начинаться именно с крепления мауэрлата.

При этом данное правило не касается возведения крыш бревенчатых либо каркасных домов – в этих случаях роль мауэрлата исполняют верхние венцы бревен или верхние брусы. Наиболее распространенная толщина бруса – 150х100 либо 150х150 мм.

Крепление по армированному поясу

При кладке здания из газобетонных блоков, после каждого этажа устраивают железобетонный пояс. Это необходимо делать для предотвращения изгиба, кручения, других изменений геометрии всей конструкции от сейсмических нагрузок, подвижки грунтов, ветра. Стены из газобетонного блока не выдерживают таких нагрузок.

Второе — газобетонные блоки очень чувствительны к попаданию влаги внутрь. Они сразу размокают и теряют прочность. Железобетонный пояс плотно перекрывает поры. Теперь, даже если попадёт влага между перекрытиями, она не проникнет внутрь блока.

Армированные пояса делают двумя способами: со съёмной опалубкой из досок, или установкой по верху газобетонной стены специальных U — образных блоков. В обоих случаях, внутри желобов укладывается арматура расчетного сечения и вида, связывается проволокой. Бетонируется монолитный железобетонный пояс за один проход, без промежутков по времени.

Крепление мауэрлата на анкерах к армированному поясу

Верхний армированный пояс позволяет просто решить вопрос о том, как крепить брус к газобетону. Для этого, при бетонировании, в заранее размеченных точках, устанавливают анкера или шпильки. Разметка установки анкеров производится с учётом мест опирания стропил и состыковки брусьев.

После затвердения бетона, на брусе делают отметки, просверливают отверстия и устанавливают на анкера или шпильки. Остаётся крепко притянуть брус гайками к поверхности пояса.

Внимание! Брус перед установкой обязательно пропитывается антисептическим раствором. На поверхность армированного пояса укладывается слой гидроизоляции.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

Кованными скобами;

Деревянными или металлическими нагелями;

Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

Если будет интересно изучить сразу и технологию кладки стен из газобетона.

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.

Советуем почитать:

Что такое мауэрлат и для чего он нужен;
Как своими руками сделать армопояс

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Характеристики армопояса

Чтобы обеспечить стабильное положение ограждающих конструкций, важно правильно подобрать размер армирующего пояса под стропильную систему. Придерживаются следующих правил:

Крепление мауэрлата: к газобетону, к керамзитобетонным блокам, к кирпичной стене, к армопоясу, фотографии и видео | Дизайн домашнего бара, Дом-сарай, Дизайн дома Как крепить мауэрлат к керамзитобетонным блокам – крепление крыши к стенам из газобетона Крепление мауэрлата к газобетону без армопояса (крепежи) Строительство домов и конструкций из пеноблоков Крепление мауэрлата к газобетону без армопояса (крепежи) Строительство домов и конструкций из пеноблоков Крепление мауэрлата: к газобетону, к керамзитобетонным блокам, к кирпичной стене, к армопоясу, фотографии и видео

При устройстве армопояса важно добиться непрерывности конструкции. Элемент должен обладать одинаковой прочностью по всей длине. Чтобы добиться таких показателей, его обязательно армируют и выполняют заливку бетона за один раз.

Где нужен армопояс?

Газобетон – сравнительно недорогой стройматериал. Необходимость в обустройстве армопоясов значительно удорожает строительство дома, но пренебрегать ими не стоит. Уменьшение количества или толщины таких линий жесткости чревато быстрым появлением трещин и снижением срока эксплуатации здания.

В основном сейсмопояс при строительстве дома из газобетона обустраивается в таких зонах:

в фундаменте
под межэтажным перекрытием
под мауэрлатом

Создание армопояса обычно входит в стандартный план заливки ленточного или свайного фундаментов, верхняя часть которых состоит из прутьев и бетона.

Важно! На пучинистых грунтах или при риске затопления количество прутьев в каркасе увеличивается вдвое. Допустимо вместо одной арматурной сетки использовать две.

Под фундамент из блоков или бутобетона требуется подложка. Такой армопояс изготавливается толщиной в 50 см и шире основного фундамента на 15-20 см с каждой стороны. В этом случае и при наличии цокольного этажа следующий армопояс приходится на первый ряд стеновой кладки. Строительство этих зон перераспределения нагрузки обязательно. Специалисты исключают вариант экономии за счет отсутствия нижнего пояса. Усиление цокольного элемента также не принесет значительного эффекта.

Следующая линия жесткости – армопояс на стены из газобетона. Используется при строительстве двухэтажного дома. Плиты межэтажного перекрытия крепятся к монолитному поясу. Количество и толщина прутьев арматуры зависит от веса перекрытия. Под бетонные конструкции вяжется квадрат, под деревянное перекрытие достаточно треугольника.

Завершающий слой выполняется под мауэрлат. Во время заливки по длине армопояса крепятся анкеры. Длина выступающей части шпильки должна соответствовать толщине бруса плюс место для шайбы с гайкой.

Полностью конструкция перехода между стеной и крышей выглядит так:

Армопояс на газобетоне со шпильками
Гидроизоляция.
Мауэрлат.

В брусьях необходимо просверлить отверстия в местах вывода прутьев наружу. При этом газобетонный блок не разрушится под анкером, как это было бы без ребер жесткости, а шпильки с гайками удержат брус без дополнительной обвязки.

При нормальных погодных условиях строительство можно продолжать через 4-5 дней. В чрезмерно жаркую погоду бетон стоит чаще смачивать водой или накрыть пленкой, чтобы избежать появления трещин.

Как крепить мауэрлат к керамзитобетонным блокам

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы.

Мауэрлат – это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома.

При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним.

Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

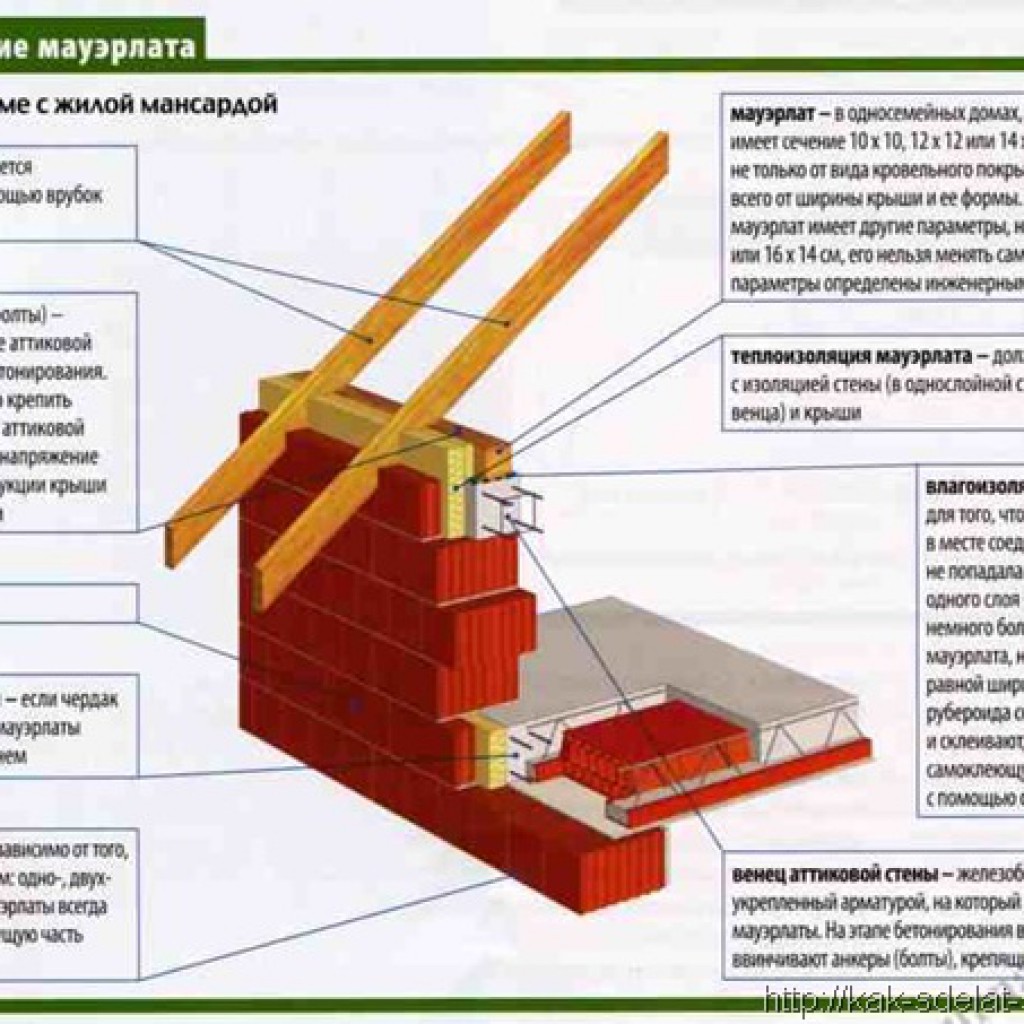

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:

проволоки;
скобами к деревянным пробкам.

Использование проволоки

При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.

Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:

Применение скоб

Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.

Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.

Армопояс. Что это такое и как сделать

Что такое армопояс

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона : 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

В каких случаях нужен армопояс

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т. п. под пустотные плиты и деревянные балки перекрытия
под мауэрлат на крыше

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Завершающий этап

После монтажа мауэрлата на газобетон приступают к монтажу стропильной конструкции. Способов – два.

Первый вариант

в досках выполняют запил на 1/3 глубины доски;
гвозди и металлические уголки позволят надежно закрепить стропила;
гвозди (2шт.) забиваются крест-накрест с боков;
дополнительный гвоздь вбивается сверху;
крепежные уголки окончательно закрепляют стык.

Второй вариант

в стропиле запил не выполняют;
снизу подшивают специальный опорный брусок, упирающийся в мауэрлат;
гвозди вбивают, как и при первом варианте.

Опорный брусок имеет длину 1 м. Второй вариант подходит для стропил, имеющих малую высоту.

Крепление связующего бруса можно выполнять только после точных расчетов и заготовки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкера со специальными дюбелями или химический способ установки. Обязательно выполните теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Армопояс из кирпича

То есть, армопояс позволяет избежать образования трещин от воздействия неблагоприятных погодных условий, при усадке дома, оседании почвы и т.п. Усиление можно сделать железобетонным или из кирпича.

Особую актуальность армопояс приобретает при возведении домов из стройматериалов, не обладающих устойчивостью к деформациям.

Армопояс из кирпича – это обычная кладка, усиленная арматурой. Такой подход на первый взгляд проще, чем заливать полноценный монолитный армопояс из бетона с арматурой. Однако достаточно ли такого подхода? Заменит ли такая армированная кладка полноценный армопояс? Для начала давайте разберёмся какие бывают виды армпоясов и какие функции на них возложены.

Основные функции армпояса

укрепление стен;
обеспечивает равномерное распределение нагрузок;
предупреждает образование трещин;
способствует выравниванию кирпичной кладки;
сохранение целостности конструкции при усадке дома.

Виды армированных поясов

Принято выделять 4 вида армированных поясов.

Ростверк

Ростверк — это нижний, подфундаментный армопояс, являющийся залогом прочности всего здания. Кроме того, он может связывать сваи столбчатого и свайного фундамента.

Высота ростверка — от 30 до 50 см, ширина — 70 — 120 см. Для изготовления используется арматура толщиной 12 — 14 мм.

Для большей надежности и долговечности, бетон должен покрывать арматурный каркас на 5 см с каждой стороны.

Цокольный армопояс

Его укладывают по всему периметру внешних стен. В том случае, если перекрытием служат плиты, его рекомендуется делать и по всем несущим стенам. Основная функция цокольного армопояса — распределение нагрузок на фундамент. Используется сеточная арматура высотой 20 — 40 см;

Межэтажный (разгрузочный) пояс

Его сооружается для укрепления и стягивания стен, а также для предотвращения образования трещин. Кроме того, он воспринимает и распределяет нагрузку всей конструкции. Укладывают на все несущие стены;

Армопояс под мауэрлат

Монтируется по периметру внешних стен, в некоторых случаях (при наклонных стропилах) — на среднюю несущую стену. При создании арматурного каркаса шпильки выводят над ним. На конце прутьев делается резьба, а в мауэрлате соответствующие отверстия.

После того, как залитый бетон затвердеет и наберет прочности — на шпильки устанавливается мауэрлат и фиксируется болтами.

При изготовлении армопояса особые требования предъявляются к качеству бетона. Рекомендуется использовать цемент марки не ниже М200. Заливку бетонной смесью производят одним разом, что позволят ему равномерно застывать, хорошо схватываться. Для более высокой прочности бетон периодически смачивают.

Стоит ли делать армпояс из кирпича?

Это приведёт к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление, по сравнению с остальной стеной, а это опасно появлением трещин и даже полным разрушением стены.

Поэтому правильно будет не рисковать, и сделать полноценное усиление армопоясом из железобетона.

Армопояс из кирпича

Армированный пояс (армопояс) представляет собой замкнутую усиленную конструкцию, повторяющую очертание стен здания и блокирующую их деформацию в результате перераспределения нагрузок. То есть, армопояс позволяет избежать образования трещин от воздействия неблагоприятных погодных условий, при усадке дома, оседании почвы и т.п. Усиление можно сделать железобетонным или из кирпича. Особую актуальность армопояс приобретает при возведении домов из стройматериалов, не обладающих устойчивостью к деформациям.

Основные функции армпояса

укрепление стен;
обеспечивает равномерное распределение нагрузок;
предупреждает образование трещин;
способствует выравниванию кирпичной кладки;
сохранение целостности конструкции при усадке дома.

Виды армированных поясов

Принято выделять 4 вида армированных поясов.

Ростверк.

Ростверк — это нижний, подфундаментный армопояс, являющийся залогом прочности всего здания. Кроме того, он может связывать сваи столбчатого и свайного фундамента. Высота ростверка — от 30 до 50 см, ширина — 70 — 120 см. Для изготовления используется арматура толщиной 12 — 14 мм. Для большей надежности и долговечности, бетон должен покрывать арматурный каркас на 5 см с каждой стороны.

Цокольный армопояс

Межэтажный (разгрузочный) пояс

Армопояс под мауэрлат

Армопояс под мауэрлат — выполняет ряд полезных функций: позволяет надежно закрепить сам мауэрлат, распределяет нагрузку от крыши, фронтонов, стропильной системы, выравнивает горизонталь всей возводимой конструкции. Монтируется по периметру внешних стен, в некоторых случаях (при наклонных стропилах) — на среднюю несущую стену. При создании арматурного каркаса шпильки выводят над ним. На конце прутьев делается резьба, а в мауэрлате соответствующие отверстия. После того, как залитый бетон затвердеет и наберет прочности — на шпильки устанавливается мауэрлат и фиксируется болтами.

Стоит ли делать армпояс из кирпича?

Так стоит ли рисковать и вместо полноценного армопояса из бетона и арматуры делать армпояс из кирпича? На наш взгляд — нет! Кирпичная кладка лишь немного прочнее кладки из блоков, даже если она армирована. Два или три ряда кирпичей не смогут равномерно распределять всю нагрузку по стен. Это приведёт к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление, по сравнению с остальной стеной, а это опасно появлением трещин и даже полным разрушением стены. Поэтому правильно будет не рисковать, и сделать полноценное усиление армопоясом из железобетона.

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Промышленно выпускаемые смеси имеют высокую цену и долгий срок эксплуатации (до 50 лет). Однако, существует более дешевый способ заменить из – использовать эпоксидную смолу и отвердитель.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Способы крепления

Оптимальным считается крепление заподлицо данного материала с внутренней поверхностью стенок дома. Категорически не рекомендуется укладывать мауэрлат на дом ближе 5-6 см от внешней плоскости стен.

Схема крепления мауэрлата к армопоясу.

Мауэрлат обязательно крепить к стенке строения. При этом снаружи рекомендуется сделать защитное заграждение для мауэрлата, желательно из кирпичной кладки. Не следует забывать и про гидроизоляцию, она необходима для защиты дерева. Не стоит особенно переусердствовать, хватит и двух слоев рубероида.
Непосредственно способов крепления такой конструкции, как мауэрлат, на дом существует несколько. Если стены кирпичные – в кладку, на несколько (2-3) рядов ниже самого верхнего ряда стены вмуровывают деревянные бруски.
Именно к данным брускам впоследствии будет осуществлен крепеж мауэрлата при помощи скоб. При строительстве крыш для домов, построенных из керамзитобетонных либо пенобетонных, газосиликатных блоков, под крышей следует сделать железобетонный пояс.
Во время заливки данного пояса в него необходимо заложить резьбовые шпильки. После этого в мауэрлатных брусьях высверливают отверстия под данные шпильки и уже непосредственно на них устанавливают брусья, которые притягивают к стенкам дома гайками с шайбами.

Наиболее распространенным являются шпильки диаметром 1 2 – 1 6 мм. Их необходимо устанавливать не реже чем через 1,6-2 м.

Существует и крепеж мауэрлата на дом при помощи шпилек, предназначенный для кирпичных стенок. Так, во время строительства стен шпильки вмуровывают в кирпичную кладку так, чтобы глубина была минимум в 3 ряда кирпичей.

Схема укладки мауэрлата.

Для экономии вместо шпилек рекомендуют вмуровывать простую арматуру, приваривая гайки к ней сваркой. В том же ряду кирпичной кладки, где в дом вмуровываются шпильки (арматура), необходимо вложить толстую (3-6 мм), стальную проволоку, концы которой должны иметь достаточную длину для того, чтобы обвязать мауэрлат.

Отметим, что зачастую во время установки такой конструкции, как мауэрлат, возникает необходимость срастить брусья. Делают это зарезкой брусьев в полдерева, с последующим их скреплением болтами или гвоздями.

Одним из наиболее популярных в последнее время является крепление мауэрлата, при котором используются исключительно обрезные доски размером 50х150 мм (как правило, до 6 0 х 1 6 0 мм).
Изначально необходимо разложить на стены один ряд досок, после чего закрепить их на дом при помощи анкерных винтов (не болтов, поскольку их головки будут выступать). Длина анкеров должна быть не меньше 20 см.
Отверстия в железобетонном поясе либо кирпичной кладке проделываются при помощи перфоратора, просверлив предварительно доску обычным сверлом. Затем необходимо разложить на дом следующий ряд досок, прибив их к первому ряду при помощи простых 100 мм гвоздей.
Стыки досок следует сделать в других местах, осуществив, таким образом, перевязку. В углах доски также нужно укладывать с перевязкой. В результате получится мауэрлат, толщина которого 100 мм, что вполне достаточно.

Данный способ крепления мауэрлата на дом, особенно к керамзитобетонным блокам, пользуется популярностью по нескольким причинам. Прежде всего, на высоту доски поднимать намного легче, чем брусья. Следующая причина – отсутствует необходимость осуществлять зарезку в полдерева.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Крепление мауэрлата к кирпичной стене

В монолитном бетонном доме стены его способны выдерживать значительные деформирующие усилия. В деревянном доме каждый венец, в том числе и верхний создают взаимно связанную систему, хорошо устойчивую к различным деформирующим факторам. В конструкциях домов щитового типа обычно не предусматривается тяжелой и крупногабаритной кровли. Особым случаем является обустройство крыши для кирпичного дома.

Кирпичная кладка, имеющая очень хорошую вертикальную прочность на сжатие, довольно чувствительна к боковым нагрузкам, особенно в верхней своей части, когда небольшие распирающие усилия способны оказывать значительные разрушающие воздействия. Именно поэтому мауэрлат на кирпичной стене должен кроме перераспределения усилий создавать дополнительный связывающий эффект, образуя замкнутый надежный пояс, обеспечивающий кирпичной кладке дополнительную прочность.

Особым случаем является то, когда фронтоны крыши также выполнены из кирпича вместе со стенами. Такая конструкция здания позволяет значительно разгрузить как общий вес крыши, так и все нагрузки от нее на строение.

При этом мауэрлат устанавливается только на боковых стенах и его дополнительно можно закрепить в отверстиях, предварительно предусмотренных внутри фронтонов, которые будут принимать часть нагрузки от боковых усилий.

Мауэрлат на кирпичной стене должен располагаться ближе к внутренней ее стороне, ни в коем случае не опираясь и не создавая усилий на внешний, декоративный слой кладки. Кроме обеспечения дополнительной обвязки для верхних рядов кирпичей, одним из основных моментов, на которые следует обращать внимание при установке опорного бруса, является способ его крепления к кирпичной кладке.

Армопояс

Идеальным вариантом для кирпичной стены мог бы служить выполненный по ее верхнему периметру железобетонный армированный пояс. Это наиболее актуально для больших по площади и высотных строений, у которых нагрузка на каркас здания особенно велика. Для заливки такого пояса устанавливается опалубка, внутрь которой закладывается хорошо обвязанная арматурная конструкция и затем заливается качественным бетоном.

Скобы

В кирпичную кладку стен с внутренней их стороны закладываются вместо кирпичей равные им по размерам деревянные бруски, к которым будет крепиться железными скобами брус мауэрлата. Они должны располагаться во втором–третьем от верха ряду, желательно в местах предполагаемой установки стропильных ног, дополнительно компенсируя деформирующее усилие на стену.

Шпильки

При завершении кирпичной кладки стен, в верхние ряды ее закладываются вертикальные резьбовые шпильки, на которые в дальнейшем будет крепиться опорный брус. Число их должно быть не меньше количества стропильных ног. В брусе затем размечаются и сверлятся отверстия, через которые, он и будет крепиться на шпильках с помощью гаек.

Проволока

Здесь могут быть различные варианты креплений как самого опорного бруса, так и стропильных досок. Концы проволоки закладываются внутрь кирпичной кладки, а затем с помощью свободных концов производятся соединения всех компонентов в единую связку. Проволока должна быть надлежащего диаметра и прочности, чтобы обеспечивать надежность всех соединений. С ее помощью можно произвести крепление всех элементов не только к стенам здания, но и к плитам перекрытия.

Кроме перечисленных, возможны и другие варианты установки и крепления мауэрлата на кирпичной стене. Например, можно использовать для него не деревянный брус, а металлический профиль, что породит и свои методы монтажа и крепления кровли. Также возможны и комбинированные методы, сочетающие в себе достоинства нескольких способов монтажа.

Обустройство крыши для своего дома — один из наиболее важных и сложных этапов в его строительстве. Ошибки в его расчетах или исполнении способны превратить жизнь в этом доме из уютной и благополучной в проблемную и несчастливую. Недаром наши предки переход от возведения стен к строительству крыши сопровождали молебном и освящением будущей кровли.

А тут статья про крепление стропил к мауэрлату.

Заливка армопояса

Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

Заливая бетон, следует придерживаться таких рекомендаций:

Химические анкера

Различают такие разновидности промышленно выпускаемых химических анкеров:

Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Как крепить мауэрлат к керамзитобетонным блокам

Закрепить на газобетонной стене крюк для подвески тяжёлого предмета далеко не просто. Если в кирпичной стене сделать отверстие и закрутить любой крепёжный элемент, это будет надёжное крепление. Для газобетонного блока этот вариант не пройдёт. Для решения вопроса, как сделать крепление в газобетон, придумали анкера:. Химические анкера основаны на свойствах композитных материалов проникать в поры газобетонного блока, и затвердевать до каменного состояния.

Ниже приведена расширенная пошаговая инструкция по установке химических анкеров, так как именно это крепление вызывает наибольшее количество вопросов.

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат — это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой.

Укладываем брусья мауэрлата и размечаем на них, где будут находиться крепления. Здесь важно расположить шпильки как можно ближе к точкам опор стропил. Количество шпилек для крепления можно рассчитать из параметров ожидаемых нагрузок, учитывая, что в среднем минимальное выдёргивающее усилие на химический анкер, установленный в газобетонном блоке, — кг. Осторожно, не нарушая положения брусьев, просверливаем в намеченных точках отверстия диаметром под шпильки или анкера. Просверлить надо так, что бы остались отметки на газобетонных блоках.

Смотрите также

Можно положить брусья на стену, разметить, снять, просверлить отверстия, потом опять положить и сделать отметки на блоках. Глубина отверстия в блоке играет очень важную роль. С помощью насоса с насадкой выдуваем остатки пыли. В целях экономии проведите предыдущие операции над всеми необходимыми отверстиями. Это поможет полностью использовать содержимое компонентов анкера и смесители.

Внимательно ознакомьтесь с инструкцией, прилагаемой к химическому анкеру.

Не правильное применение может привести к тому, что компоненты не смешаются и не произойдёт затвердевание. Определите сроки дальнейших работ по температуре. Иногда применяют совмещённые крепления.

В газобетонных блоках такой тандем выдерживает усилие до 1,5 тн, и может только разрушить блок или, если диаметр шпильки до 18 мм, порвать её.

Кипичный пояс на стены из газобетона

Представляет собой обычную кирпичную кладку, дополнительно усиленную арматурной сеткой между рядами.

Устройство такого пояса крайне нежелательно, так как кирпичная кладка, даже при наличии армирования, менее прочна, чем монолитная бетонная конструкция.

Два-три ряда кирпичей не обеспечат равномерное распределение нагрузок на стеновую конструкцию, что может привести к возникновению в ней трещин, или даже к полному разрушению. Поэтому такой риск не оправдан.

Тем не менее этот вариант наиболее часто применяется недобросовестными строителями в связи с простотой исполнения и экономии средств застройщика.

Устройство армированного пояса для стеновых конструкций из газосиликатных блоков – обязательное мероприятие. Оно обеспечит качественную эксплуатацию здания и продлит срок его службы на много лет.

Необходимость и крепление армопояса под мауэрлат: устройство и размеры

Мауэрлат это специальная балка, которую требуется надёжно прикрепить по верхнему краю возведённых стен, и решающая комплекс задач:

Перераспределение по всей поверхности стены точечных нагрузок, формируемых балками перекрытий и стропильными ногами;
Привязка обустроенной кровли к стенам строения.

Этот элемент конструкции используется строителями России и Казахстана, Узбекистана и Киргизии, а также многих иных государств мира.

Если крыша многоскатная, мауэрлат выполняется по всему периметру несущих стен в виде замкнутого контура. Для двускатных решений укладка мауэрлата осуществляется только с двух сторон (по одной балке под каждый скат).

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Как крепить мауэрлат без армопояса

Тенденция возводить дома из газобетонных блоков сегодня набирает популярность. Этот материал становится все более востребованным как при строительстве жилых, так и хозяйственных сооружений. Спрос на газоблоки увеличивается по многим причинам. Одной из них является большой размер строительных элементов. Кроме того, блоки обладают четкой геометрией. Благодаря использованию оптимизированной клеевой смеси возможно построит дом с максимально ровными стенами в сжатые сроки.

Стены при этом обладают небольшой массой, что снижает нагрузку на фундамент. Термоизоляционные свойства газобетона тоже оказываются довольно неплохими. Это позволяет сократить расходы на утеплитель. Крепление мауэрлата без армопояса имеет множество тонкостей, которые следует учесть перед монтажом.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

проволока из стали;
анкерные болты;
химические анкеры;
шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
В готовые отверстия помещают шпильки и закрепляют их безусадочным раствором или цементным молочком.
На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
Выравнивают расположение шпилек по всем осям.
Опалубку с армированием и шпильками заливают цементным составом.
После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
Из ямки удаляют пыль и мусор, например, пылесосом.
В отверстие заливают клеевой состав.
Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

Крепление не утрачивает прочности в течение более 50 лет.
Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
Химический анкер отличается хорошей химической устойчивостью.
Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
Химический состав анкера идеально сочетается с пористой структурой газоблоков.
Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

внутреннего стального стержня с нанесенной резьбой;
внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

По последнему ряду блоков вдоль стен раскладывают брусья.
По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Крепление бруса на анкера и дюбеля

Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна. Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно.

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.

Устанавливают мауэрлат на стену без армопояса в такой последовательности:

Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.
Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.

Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.

Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.

Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

равномерное распределение тяжести стропил на стены;
фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Крепим мауэрлат к газоблокам с армопоясом и без него

Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом .

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

защита от деформирования стен;
дополнительная жесткость газобетонной постройке;
регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

Вначале следует соорудить по периметру дома опалубку.
Следом производится армопояс из монолитных блоков.
Потом собирается каркас из арматурных прутьев.
Устанавливаются шпильки для крепления.
Теперь все надо залить бетонным раствором.
Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

Виды армопоясов

Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

Опалубку можно сделать как съемную, так и несъемную. Несъемная подходит для более толстых стен, где есть возможность установить газобетонные U-блоки или же тонкие блоки из газобетона. Также не забывайте про утепление армопояса экструдированным пенополистиролом, который нужно укладывать с внешней стороны. Толщина утеплителя 30-50 мм.

Съемная опалубка для армопояса делается из деревянных брусков и плит OSB. Чтобы опалубка не разъехалась в процессе заливки, шаг брусков должен составлять 40 см. Для большей надежности опалубку стягивают шпильками или проволокой.

Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

Вертикальные
. Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
Распорные
. Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
Конструкция становится более жесткой.
Все возникающие на несущих стенах нагрузки получают равномерное распределение.
Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Для чего нужен армопояс под мауэрлат

При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление висячих стропил может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

За высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
Ширина стены и пояса по возможности должны совпасть.
При вычислении длины измеряют расстояние до нужных стен.
Сечение конструкции должно быть не менее, чем 25х25 см.

Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры. Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.

Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

Размеры и характеристики ↑

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Установка опалубки

Для этого могут использовать несколько методов:

Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
С помощью боковых упоров.
U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.

Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.

Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

Изготовление опалубки и укладка металлического каркаса

Приступать к изготовлению армопояса нужно по окончанию возведения стен дома. Для выполнения заливки армирующего пояса необходимо сделать опалубку.

При конструировании опалубки важно следить, чтобы ее верхняя сторона располагалась строго горизонтально. Проверить это можно при помощи ватерпаса или строительного уровня. Далее внутрь изготовленной опалубки укладывается арматурный каркас. В его продольной части должно располагаться как минимум 4 прута арматуры диаметром от двенадцати миллиметров.

Продольную арматуру соединяют через каждые 25 сантиметров с помощью пересекающихся частей из прутьев арматуры либо проволоки диаметром восемь миллиметров.

Также можно изготовить каркас посредством точечной контактной сварки. При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.

Для этого нужно подложить под арматуру битые кирпичи или доски. Однако лучше использовать опоры из пластика необходимой высоты. Они продаются практически в любой строительном магазине.

Чтобы опалубку не расперло от бетона, ее нужно закрепить следующим образом:

Скрепить верхнюю и нижнюю часть опалубки с помощью деревянных брусков. Когда бетон застынет, верхние доски нужно демонтировать, а нижние оставить.
Закреплять опалубку также можно при помощи специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим – в опалубку.
Многоразовая опалубка из ОСБ скрепляется посредством резьбовых шпилек.

Далее следует устанавливать крепежные элементы, которые будут фиксировать мауэрлат. Для этих целей лучше всего использовать шпильки. Их закрепляют к металлическому каркасу.

Диаметр шпилек должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.

Интервал между креплениями должен быть менее одного метра. При этом между стропильными ногами должна быть минимум одна шпилька. Посредством вязальной проволоки шпильки под мауэрлат фиксируются строго в вертикальном положении к арматурному каркасу.

Заливка армопояса

Заливая бетон, следует придерживаться таких рекомендаций:

Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.
Бетон важно увлажнять. Таким образом он становится прочнее. Данная процедура проводится каждый день, пока бетон застывает.

Заполнение пояса бетоном

Заполнять армопояс под мансардный этаж необходимо цементно-щебневым раствором с добавлением песка. Его можно приготовить своими руками, применяя следующий расчет:

бетон (марка не ниже М200) – 1 часть;
щебень – 4.5 части;
промытый песок – 3 части.

После заливки пояса мансардного этажа в бетоне будут воздушные пузыри или полости. Эти пустоты оказывают негативное влияние на прочность конструкции. Для того, чтобы их удалить, желательно использовать вибратор. Если он отсутствует, то удалить воздух можно при помощи подручных инструментов. Используя арматуру, черенок от лопаты или другой подручный инструмент необходимо по всему периметру заливки этажа сделать проколы в бетоне. Этим способом будет выведен воздух из бетона, а сам бетон будет быстрее застывать и станет прочнее.

Монолитный пояс под плиты перекрытия

Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку.

Если погода теплая и влажность в пределах нормы, то через 2-3 дня опалубку можно демонтировать и заняться установкой мауэрлата.

Заливка армопояса дома из газоблоков

Заливка армопояса дома

Крепление мауэрлата к армопоясу

Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

Опорный брус оснащают отверстиями.
Насадка мауэрлата осуществляется посредством шпилек или анкеров.
В процессе монтажа необходимо пройти сквозь слой рубероида.
Для крепления используются большие шайбы и гайки.
Затяжку рекомендуется страховать с помощью контргаек.
Чтобы срезать торчащие детали, применяют болгарку.

Закладные шпильки

Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть; распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться; если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения. Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке. Придает дополнительную жесткость. Равномерно распределяют любую возникшую нагрузку несущих стен. Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

Функции мауэрлата:

равномерное распределение веса крыши по стенам;
надежная фиксация стропильной системы;
защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Зачем нужен мауэрлат

Мауэрлат представляет собой несущую деталь системы стропил. По функциональному назначению он сравним с лентой основания дома. Она отвечает за нагрузки, которые передаются от всего здания, а на мауэрлат воздействует лишь стропильная система и кровельный пирог.

Нагрузки на мауэрлат могут быть значительными. Они отличаются распирающей направленностью, которая перпендикулярна стенам. Это означает, что при неправильном конструировании стропильной системы стены могут разрушиться. Повышенной опасностью отличаются точечные нагрузки, которые передаются стенам от стропил, для конструкций из штучных материалов (к которым относится и газобетон).

Мауэрлат принимает нагрузки от стропильных ног на себя, равномерно распределяя вес кровли по периметру стен. Вторым отличительным свойством мауэрлата является облегчение монтажа стропил. Эти возможности мауэрлата составляют лишь малую часть его функционала.

В качестве материала выбирают брус сечением от 100х100 мм. Нередко строители следуют негласному правилу – мауэрлат должен быть толщиной с две стропилы. Ширину бруса выбирают с учетом от толщины каждой стены.

Мауэрлат укладывают таким образом, чтобы он не был расположен вровень со стеной как с наружной, так и с внутренней стороны. Это позволяет устранить вредное воздействие внешних факторов на древесину. Такое правило не обязательно выполнять, однако многие мастера оставляют с каждого края примерно 5 см.

При выборе для мауэрлата бревна можно столкнуться со сложностями его монтажа на стену. Для таких работ стоит пригласить опытного плотника. Поскольку мауэрлат является ответственным элементом постройки, следует выбирать для него дерево первого сорта.

Лучше обратить внимание на древесину лиственных пород. Однако такой материал отыскать непросто. Поэтому многие используют обычную сосну высокого качества. Мауэрлат выполняют не только из дерева. К примеру, если планируется создать стропильную систему из металлических ферм, для мауэрлата стоит выбрать стальную балку. На практике обычно все же выбирают традиционный вариант – дерево.

Если при возведении кирпичных стен можно создавать деревянные закладки, то в случае с газобетоном такой вариант не подходит. На газобетонных стенах следует установить мауэрлат по «замкнутой схеме». Получается своеобразная рама, которая полностью опоясывает весь периметр здания.

Способы крепления мауэрлата

Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

с помощью стальной проволоки;
с использованием анкеров;
шпильками.

При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

Как закрепить мауэрлат стальной проволокой

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов .

Крыша на газосиликатные блоки как крепить

выбор крепежа и выполнение монтажа

Крепление крыши к газобетонной стене

Газобетон – достаточной прочности строительный материал. Однако в месте соединения элемента крепления с газобетонной массой, не возникает прочного сцепления из-за высокой пористости материала.

Поэтому, когда дело доходит до возведения кровли, встает острый вопрос о том, как сделать максимально прочное крепление крыши к стенам из газобетона?

Ведь в ходе эксплуатации кровля испытывает различного рода нагрузки – ветер, дождь, тяжесть выпавшего снега, мороз, жара, межсезонные колебания температуры и влажности.

Все это естественным образом будет влиять на место соединения элементов крепежа с газобетоном и эксплуатационные характеристики кровли. Поэтому, прежде чем приступать к такому ответственному делу, как возведение кровли, рассмотри все, что нужно знать о ее креплении, выборе материалов и элементов крепежа.

Содержание статьи

Виды крепежа для крыши газобетонного дома

Дома из газобетона: крыша крепление мауэрлата к газобетону

Первое, о чем следует узнать — это какими элементами в принципе крепится крыша для дома из газобетона. Речь идет, прежде всего, о надежной фиксации мауэрлата – основания кровельного каркаса, лежащего на газобетонной стене, к которому крепятся стропила.

Сегодня существует много учебного материала по строительству крыш для домов из газобетона. В том числе и видео: «Газобетон, строительство, крыша», представленное в нашей статье.

Однако внимания элементам крепления там уделено немного. Поэтому рассмотрим более обзорно самые популярные элементы для крепления мауэрлата и их особенности (инструкция с фото на упаковке производителя, если она там вообще есть, обычно не охватывает всех вопросов и требует разъяснения).

Элементы крепления для газобетона

Типы креплений мауэрлата газобетонного дома

Тип крепления	Особенности
Стальная проволока Крепление мауэрлата на проволоку	Этапы создания: За 3-4 венца до окончания кладки между блоками оставляется проволока достаточной длины. Когда кладка завершена, ее концы скручивают вместе, продевая через отверстия в мауэрлате. Для максимальной надежности рекомендуется, чтобы под каждым стропилом было сделано такое крепление. Достоинства: Прочное крепление. Не требуется больших временных и трудовых затрат. Недорого. Недостатки: Со временем проволока может растянуться или проржаветь, а блоки протереться под действием ветровой нагрузки. Требуется эстетическая доводка внешнего вида здания.
Анкеры, закрепленные к армопоясу Крепление для мауэрлата к армопоясу	Анкеры – специальные болты, закрепленные к армопоясу в верхнем венце газоблоков. Этапы создания: Последний венец стены выполняется из газоблоков с U-образной полостью. После того, как стена наберет достаточно прочности, все полости в блоках соединяются в одну – под установку армирующего каркаса. Изготавливается каркас из толстой арматуры (10-12 мм) и к нему крепятся анкеры. Анкеров должно быть ровно по количеству стропил. Для их фиксации к армокаркасу лучше использовать проволоку. Все анкеры должны располагаться строго в вертикальной плоскости. После установки и фиксации всех анкеров полость заливается бетоном. Элементы мауэрлата продеваются через отверстия и устанавливаются на стену. Фиксация мауэрлата происходит за счет резьбового соединения на конце анкеров, шайбы и двух гаек. Для надежности крепления верхние части анкеров с резьбой должны выступать за край мауэрлата минимум на 40 мм. Достоинства: Крыша дома из газобетона крепится максимально прочно, жестко и надежно. Значительно укрепляется вся конструкция дома в верхней части. Недостатки: Достаточно сложный, трудоемкий и затратный по времени способ. Дополнительные финансовые затраты и расход материалов.
Шпильки, анкеры, дюбеля (закрепление в массу газобетона без армировки) Шпилька для закрепления крыши газобетонного дома	Элементы крепления этого типа бывают распорными, забивными, специальным, универсальными и пружинными. Существуют разные варианты дюбелей, шпилек и анкеров, но все они схожи по принципу действия и конструкции. Процедура установки их в газобетонную толщу не отличается от обычных дюбелей для бетона и кирпича: Просверливается отверстие диаметром, равным диаметру внешней части дюбеля. Вбивается дюбель весь, если он неразборный, или его внешняя часть. Вставляется саморез во вбитую в стену пластиковую или металлическую часть дюбеля и закручивается до упора. Нижняя часть элементов крепления имеет специальные зубья/сегменты/лепестки, которые по мере закручивания сильно расширяются и упираются (также может конусообразно расширяться и вся нижняя часть дюбеля/анкера), тем самым фиксируя конструкцию в массе газобетонного блока. Достоинства: Достаточно прочный способ крепления для крыши из газобетона. Не требует больших финансовых вложений (низкая цена элементов крепежа). Большой ассортимент элементов крепления. Может применяться для кровли любой сложности. Недостатки: Механические анкеры не настолько надежны, как бетонированные или армированные. При неправильной фиксации или избыточной нагрузке может произойти срыв крепления.
Шпилька с цементацией Крепление шпильки в газобетоне	Метод фиксации похож на крепление с помощью армированных анкеров. Отличие в том, что установка шпильки происходит в отверстие газоблока и дальнейшая его заливка бетоном без армирующего пояса. В конструкции такой шпильки (той части, которая будет забетонирована) должно быть расширение (можно использовать, например, обычный болт — шляпкой вниз) или Г-образный загиб или Т-образное разветвление. Этапы монтажа: Высверливается отверстие, диаметром на пару см больше, чем диаметр шляпки болта или габаритов загиба. Вставляется шпилька и заливается раствором. Нужно обеспечить вертикальное положение шпильки, либо сразу устанавливать часть мауэрлата. Крыша для дома из газобетонных блоков, закрепленная этим способом, сможет выдержать большие ветровые и прочие виды нагрузок. Главное достоинство цементированных шпилек – прочность, жесткость и неподвижность фиксации. Недостаток – требуется дополнительное оборудование (для сверловки), расходы, время и труд.
Химический анкер Химический анкер для крепления мауэрлата	Принцип действия этого типа крепежа для крыши дома из газобетона основан на сцеплении и последующем застывании химического вещества с массой газобетона и фиксации анкера. Порядок монтажа: Высверливается и тщательно очищается от газобетонной крошки отверстие. Затем оно заполняется специальным наполнителем. В заполненное отверстие заворачивается анкер. По истечении времени, необходимом для схватывания, монтируется элементы мауэрлата. Достоинства: Соединение получается достаточно прочным и без естественного зазора, характерного для механического элемента крепежа. Высокие гидроизоляционные показатели. Метод не труден, дешев и доступен каждому. Недостатки: Хотя само по себе крепление и получается очень жестким, по сравнению с цементированным или армированным анкером все же не настолько надежно. Невозможно демонтировать такой анкер без разрушения части газоблока.

Фиксация шпилек в бетоне для крепления кровли газобетонного дома

Материал мауэрлата

Дерево

Деревянный мауэрлат на доме из газобетона

Мауэрлат из доски для газобетонного дома

На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

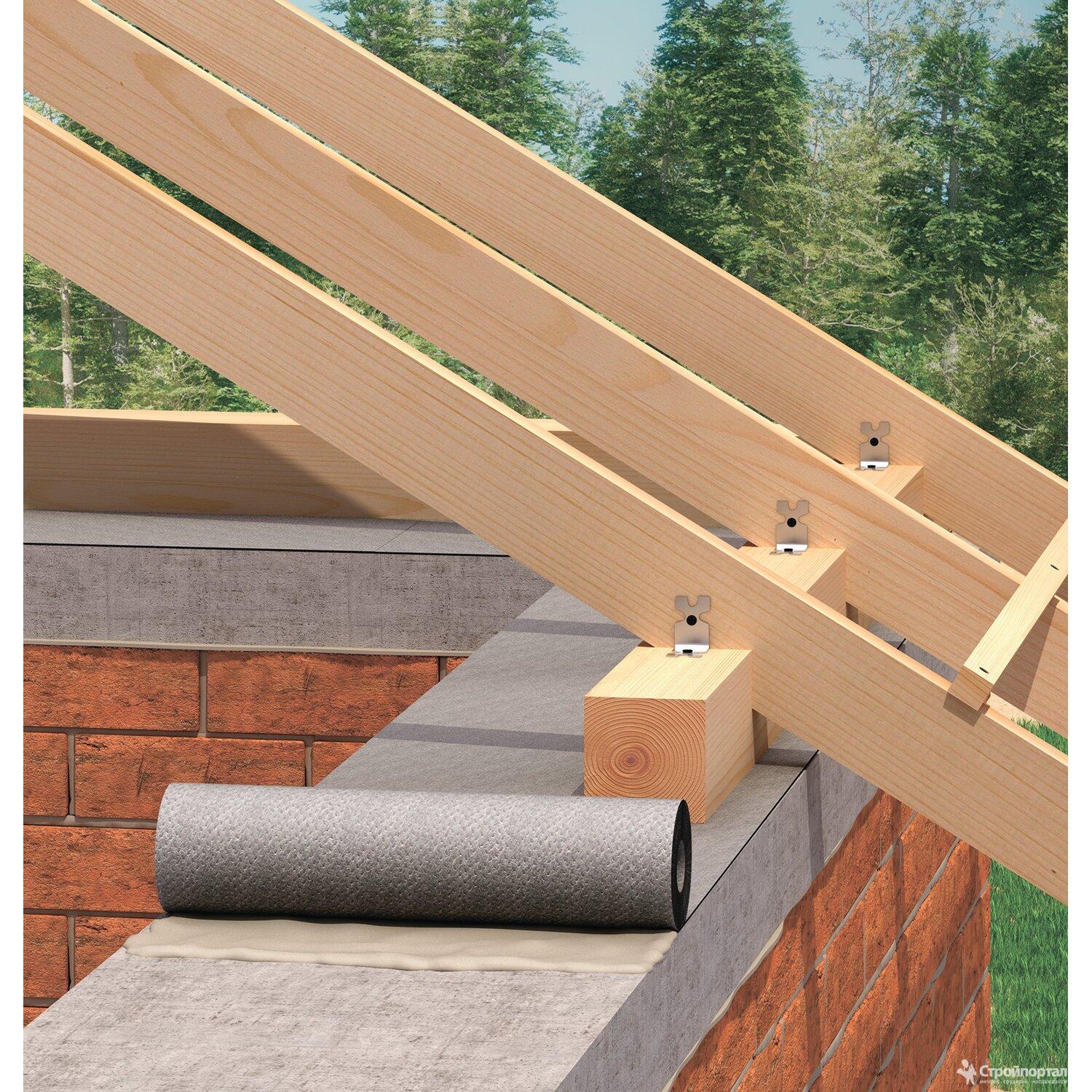

Мауэрлат для одноэтажного дома из газоблоков

Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран. Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой. Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

Гидроизоляция под мауэрлат

Металл

Металлический каркас крыши для здания из газобетона

Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

Мауэрлат из швеллера для дома из газоблоков

Газобетон

Дом с крышей из газобетона

Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

Крыша для дома из газоблоков

Требования к крепежу для газоблоков

Крепление кровли для дома из газобетона

Нельзя забывать, что такой пористый строительный материал, как газобетон, весьма гигроскопичен. Контакт металла с ячеистым бетоном – это источник образования влаги.

Естественно, что если металл будет не коррозионностойким или не иметь внешней защиты от ржавчины, то соединение быстро ослабится. Последствия могут быть катастрофичны – вплоть до срыва кровли при сильном порыве ветра.

Поэтому при подборе крепежных элементов для крыши дома из газобетона нужно учитывать следующее:

Защищенность от коррозии. Газобетон имеет слабощелочную реакцию среды, и благодаря пористости не способен защищать элементы крепежа от коррозии.
Стойкость к растрескиванию стены. Согласно требованиям ГОСТ 31360-2007, газобетон практически не имеет сопротивления растягивающему напряжению. Поэтому при выборе типа элемента крепежа и способа и места его установки нужно учитывать, что газобетонный блок может легко лопнуть. Трещины также могут пойти в ходе эксплуатации уже после установке кровли.
Габариты. Анкеры, шпильки и дюбеля должны погружаться в массу газоблока как минимум на 2/3 своей длины. В противном случае место соприкосновения крепежа с газобетоном будет постоянно расшатываться и ослабляться под действием различных деформационных нагрузок.
Материал дюбеля. Если саморез должен иметь оцинковку или другую защиту от коррозии, то внешняя его часть должна обладать либо такой же защитой, либо быть из инертного материала – пластика.
Экологическая безопасность. Этот параметр больше относится к химическим анкерам. Состав фиксирующего вещества должен быть одобрен не только СНиП, но также Минздравом.
Устойчивость к переменам внешних условий. Здесь, прежде всего, предъявляются требования к устойчивости материалов к перепадам температуры и влажности. Они не должны избыточно расширяться и сужаться, размокать, плавиться и становиться избыточно хрупкими при охлаждении.
Необходимость специализированного инструмента для монтажа. В зависимости от типа элемента крепления его установку можно сделать или своими руками с простейшими инструментами (дрель, молоток, отвертка), либо с применением специализированной строительной техники силами профессиональной бригады.

Элемент крепежа для газобетона

Окончательный выбор

Крыша для дома из газобетона

Как показывает видео в этой статье, даже в самом простом случае процесс монтажа элемента крепежа для мауэрлата крыши дома из газобетона, требует некоторых знаний и умений. Поэтому, при отсутствии таковых лучше выбирать те методы, способы и типы креплений, которые уверенно не вызовут сомнений и вопросов в ходе работы.

Такой путь не приведет к дальнейшим хлопотам и проблемам, связанным с разрушением кровли или ее основания.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование своего устройства, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

Как исправить дырявую крышу у дымохода | Home Guides

Если вы заметили водяные пятна на потолке возле камина, и крыша не повреждена, есть большая вероятность, что мигание дымохода требует внимания. Дымоход устанавливается на нижних сторонах дымохода и продолжается под кровлей. Большинство протечек является результатом ухудшения герметичности герметика там, где оклад встречается с дымоходом. Как домовладелец, вы можете сэкономить на услугах профессионала, заделав оклад на дымоходе.Если крыша все еще протекает, обратитесь к подрядчику по кровельным работам для ремонта кровли.

Надежно приставьте удлинительную лестницу к краю крыши. Поднимите лестницу так, чтобы верхняя перекладина находилась не менее чем на 3 фута над краем крыши для безопасного и удобного доступа и выхода.

Осмотрите оклад вверху, по бокам и по нижнему краю дымохода. Если части отсутствуют или погнуты, обратитесь к кровельному подрядчику. В противном случае приступайте к устранению утечки.

Наденьте рабочие перчатки.С помощью металлической щетки удалите мусор и неплотные уплотнения или герметик в местах, где верхние края гидроизоляции соприкасаются с верхом, сторонами и низом дымохода.

Установите пистолет для герметика с тюбиком полиуретанового герметика. Отрежьте кончик трубки, чтобы сделать отверстие на 1/4 дюйма, используя канцелярский нож.

Нанесите полоску герметика на зазоры между краями оклада и дымоходом. Для каменного дымохода тщательно заполните пустоты между камнями и окладом.

Протестируйте крышу в районе дымохода водой из садового шланга. Для этого попросите помощника осмотреть участок потолка возле дымохода и в течение пяти минут пропустите воду по заделанным зазорам оклада. Если обнаружена утечка, дайте окладу высохнуть и закройте зазоры. Повторяйте тест с водой до тех пор, пока не останутся утечки.

Как исправить провисание линии крыши

Теперь воспользуйтесь инструментом для поиска стоек, чтобы найти потолочные балки. Отметьте их и прикрутите 2х4, где прогиб перпендикулярен направлению провисания потолка, а затем еще один поверх него. Для этого может потребоваться несколько разных 2х4, так как может быть несколько участков, где потолок провисает. Поместите опорную стойку или опору для бутылок со стойкой под ней. Используя ваши стропы в качестве ориентира, поднимите потолок на 1 полный оборот (1/4 «). ВЫ МОЖЕТЕ ПОДНИМАТЬСЯ ТОЛЬКО на 1/4» В ДЕНЬ, ИЛИ ТРЕЩИНЫ ИЛИ РАЗРЫВЫ !!! Как только вы достигнете желаемой высоты, пройдите на чердак и добавьте дополнительные балки на все остальные балки потолка.Прибейте или прикрутите балки непосредственно к исходным балкам. Дополнительные балки, или сестринские балки, должны проходить как можно ближе к той же длине, что и исходные балки, и, если возможно, составлять элементы каркаса 2×8 или больше. Если у вас двухэтажный дом, вам придется удалить гипсокартон или штукатурку для этого. Вы будете добавлять сестер на этаж снизу и на каждую балку пола. Сестринские балки должны быть такой же или немного меньшей высоты пола, так как они должны быть отделаны гипсокартоном.Инструкцию о том, как правильно установить и отделать гипсокартон, перейдите по ссылке ниже. http://www.ehow.com/how_5841970_properly-install-drywall-yourself.html

НЕ СНИМАЙТЕ ОПОРЫ, ПОКА НЕ ВЫПОЛНИТЕ ШАГ 4

Поиск и устранение неисправностей газовых печей и газовых обогревателей

homechevrons-leftemailspinner8facebookfacebook2instagramtwitteryoutube

Дом и Сад Здоровье Наука Дом и Сад Авто Технология Культура Деньги образ жизни Развлекательная программа Приключение Животные Отзывы Викторины Подкасты
064″> Товары для дома
Приборы
Недвижимость
Газон и сад
Удаление пятен
Green Living

назначение, монтаж, кладка и укрепление. Материалы для плоской кровли

Как только мы закончили возведение коробки дома, пора приступать к кровельным работам, а они всегда начинаются именно с мауэрлата. С этой конструкцией мы постоянно встречаемся, но не всегда знаем, что она называется именно этим термином.

Кровля и пеноблок

Итак, определим, что это такое. Именно с этого устройства начинается кровля, как мы уже сказали, и представляет собой мауэрлат простой брус или даже бревно, отесанное с нижней стороны.

Располагается брус по периметру внешней стены. И если устройство стен из пеноблоков предполагает определенные условия, то также и кровля, конструируется с учетом всех технических моментов и рекомендаций. Это сказано к тому, что мы считаем наличие мауэрлата условием обязательным.

Назначение

С назначением бруса, или как его еще называют в строительных кругах – «мурлатом», все достаточно однозначно, он служит опорой для стропил из дерева. То есть понятно, что кровля у нас деревянная, и минимум односкатная.

Кроме того, «мурлат» распределяет нагрузку, которая создается за счет давления крыши. Здесь надо понимать, что мы можем, как укрепить стену из пеноблоков, так и не делать этого, но на распределение нагрузок это никак не повлияет. И это важный момент, не будем путать качество стен с тем, что они выдерживают нагрузки.

Дело в том, что это и не имеет особого значения, брус, который идет по периметру стены, распределяет, рассеивает давление. Причем кровля-то у нас может быть и вполне тяжелой, особенно, если мы выбираем в качестве кровельного материала глиняную черепицу.

Взаимодействие с пеноблоками

И здесь есть интересный момент, ведь пеноблок — это материал, который по физическим свойствам несколько отличается от кирпича. Он:

Менее плотный.
Более гигроскопичный.
Менее прочный при установке на него кровельного бруса.

То есть, как построить стену из пеноблоков мы, конечно, понимаем, но не факт, что она будет готова принимать на себя кровлю. Поясним.

Пенобетон не сможет выдержать без деформации ни крепление, ни сам брус, поэтому мы используем бетонный пояс.

Пояс

Сразу скажем, что нет ничего сложного в том, чтобы сделать бетонный пояс. Принцип работы и всех действий идентичен тому, что мы уже делали с фундаментов. Повторим, если фундаментные работы прошли мимо.

Первым делом готовим все компоненты пояса:

Арматура. Выбираем 12 или 10 мм сечение, этого вполне достаточно, даже с запасом! Арматура у нас пойдет не только в бетон, но и в качестве закладных в стену.
Песок, гравий, цемент. Нам нужно будет замесить бетон, и если перед тем, как возвести стену из пеноблоков, нам нужен клей, то здесь все будет построено из бетона.
Части опалубки. Спокойно можем использовать остатки от фундаментных работ, благо нам нужно будет не так много материала.

Монтаж

Самое сложное в поясе, это монтаж опалубки, а трудоемкое – заливка бетоном. Давайте пошагово смонтируем ростверк.

Важно! Мы должны выдержать проектную высоту стен, а для этого, просто не докладываем последний ряд пеноблочного камня. То есть у нас пояс будет примерно в 30 см высотой и в 20 шириной. Эти параметры, плюс длина стен, нам нужны, чтобы знать, какой объем бетона уйдет на всю работу.

Итак, пошагово наша работа будет выглядеть следующим образом:

Связываем прямоугольные конструкции из арматуры. Можно использовать вязанку или пластиковые части. Главное, не связать конструкции шире стены, пусть будет 15х15 см, этого вполне достаточно.
Дальше устанавливаем закладные. Возведение стен из пеноблоков предполагает закладные по горизонтальной направляющей, нам же под мауэрлат и кровлю, нужно связать пояс и стену, поэтому вбиваем арматуру прямо в стеновой камень вертикально.
Собираем части опалубки на земле. Прочно скрепляем их. Дальше просверливаем с шагом в 50-80 см отверстия, и продеваем в них проволоку, которая и стянет части опалубки на стене.
Поднимаем опалубку, и закрепляем ее на пеноблок, плюс стягиваем проволокой, плюс делаем распорки внутри опалубки. Естественно все это после арматуру. Армирующий элемент должен быть на стене.
Заливаем все бетоном.

В любом случае, строительство стен из пеноблоков предполагает отделку, так что не страшно, если мы нанесем несколько косметических дефектов стене во время установки опалубки. Бетон мы делаем не слишком жидким, чтобы он не стал вытекать из небольших щелей между стеной и опалубкой.

Через 5-7 дней можно снимать опалубку и приступать к установке мауэрлата.

Укладка

Сначала гидроизолируем поверхность бетонного пояса. Это можно сделать мастикой, или простым рубероидом.

Данное мероприятие сохранит брус и не даст ему гнить. Сам брус мы уложим практически посредине армопояса.

Важно! Достаточно сложно обозначить сечение бруса, которое подойдет для «мурлата», мы можем предложить 150х150 мм, но это не является обязательным габаритом для каждого случая.

Предварительно брус обязательно обрабатывается антисептиком и укладывается по периметру для предварительной сверки.

Крепление

Способов крепления бруса есть несколько, однако мы выберет тот, который подходит нам по соотношению цена/качество.

Первым рассмотрим крепление на анкерные болты. Чтобы оно прошло идеально верно, нам придется анкера закладывать в пояс еще при заливке.

Это снова намекает, что все решения должны приниматься до начала работ, давайте пошагово рассмотрим этот вариант:

Устанавливаем анкерные болты, в нашем случае, это минимум 350 мм длины.
Когда бетон застыл, прикладываем доску к ним и отображаем расположение всех анкеров.
Переносим все в точности на брус.

Важно! Как правило, как бы мы не устанавливали анкера, все равно в ходе бетонирования они будут отклоняться. Это не страшно, если не будет выдержано линии одной, хуже, если угол наклона будет большим. Поэтому следим в первую очередь за этим.

Насаживаем мауэрлат на анкера. Здесь работает принцип «пазла». Это так же, как разобрать стену из пеноблоков, снимая по одному изделию, только наоборот. Насаживаем брус на анкера и постепенно его продавливаем.

Совет! Высверливаем под анкера отверстия с нижней стороны балки, при этом стараемся, чтобы сверло было практически в ноль с сечением болта. Если брус будет идти туго, не страшно, всегда можно его добить, а вот если у нас отверстия окажутся слишком просторными, мауэрлат не сможет дать нужную жесткость.

Далее прикручиваем болты с гайкой. Затягиваем их равномерно по всей длине бруса.

А вот вторая инструкция даст нам возможность полностью сэкономить на креплении, ведь, положа руку на сердце – анкера, это довольно дорогое удовольствие. Поэтому можно вместо анкерного варианта обратиться к нашей старой знакомой, простой арматуре сечением в 12 мм.

Мы использовали ее на всем протяжении строительства, и перед тем как выложить стену из пеноблоков, готовили, для пояса употребляли, вот и здесь она пригодилась.

Пошагово ведем крепление следующим образом:

Просверливаем сверлом на 12 мм насквозь и брус мауэрлата, и бетонный пояс.
Вставляет обрезок арматуры, он у нас минимум 35 см должен быть.
Кувалдой «намертво» вгоняем его в брус и бетонный пояс.
Конец загибаем и вбиваем в древесину.
Повторяем процесс с последующим креплением.

Вывод

И в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

относится к категории пористых материалов;
неплохие теплоизоляционные качества;
не самое низкое влагопоглощение;
неплохая несущая способность;
низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата , то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата . И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
шаг укладки проволочных скруток равен шагу монтажа стропильных ног.

Пример крепления мауэрлатного бруса при помощи проволоки

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
Забиваются дюбели.
В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
она затягивается гайкой М12 с уложенной под неё широкой шайбой;
скрученная проволока перекидывается через стену, соответственно и мауэрлат;
свободная петля на противоположном конце вставляется в свободный конец шпильки;
производится затяжка гайкой и шайбой;
потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

Блоки из пенобетона отличный выбор для строительства дома. Они совмещают в себе функции конструкционного материала и теплоизоляции.

Однако из-за наличия пор стены из них отличаются от плотного кирпича или бетона. Поэтому у многих возникает вопрос — как крепить крышу к пеноблоку? В нашей статье постараемся на него ответить, рассмотрев возможные варианты исполнения этого узла строений.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Все дело в пористой структуре материала, ее видно в приближении на фото выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться.

Типы кровли пеноблочных строений

С пеноблочными строениями используются все существующие типы кровли. В принципе их можно разделить всего на две группы, плоские и скатные.

Плоские кровли

С ними проблем не возникает вообще. На стены укладывают плиты покрытия или перекрытия по ним делают кровельный пирог. Нагрузка от плит равномерно распределяется по всей площади сечения стен.

Пеноблоки, на которые опирается кровля, оказываются в таких же условиях, как и если бы мы продолжали возводить стену выше, и это был бы вес верхних этажей, а не крыши.

Скатные кровли

Их видов больше:

односкатные;
двухскатные;
мансардные;
вальмовые или четырехскатные;
полувальмовые.

Кроме того есть крыши сложной формы, которые не классифицируются. Но нам это не важно, все эти крыши подразумевают стропильную конструкцию, которая поддерживает кровлю.

Нагрузка от стропил, если крепить их прямо к стенам будет точечной, поэтому и возникают проблемы конструирования узлов крепления крыши к пеноблоку. Для начала рассмотрим особенности стропильных конструкций.

Элементы и типы стропильных конструкций

Как и понятно, главная деталь — это стропила, связанные между собой обрешеткой, они держат вес кровельного пирога.

Их делят на два типа:

наслонные;
висящие.

Первые опираются обоими концами (нижние называют стропильными ногами) на стены, мауэрлаты или стойки.

Второй тип имеет опору только ногами, верхние концы висят свободно. Вкупе с другими элементами они могут образовывать стропильную ферму.

На рисунке сверху изображены наиболее распространенные типы стропильных ферм (не называем их конструкциями, так это подразумевает все стропила и обрешетку).

И еще два пояснения:

Бабка на четвертом рисунке — это то же самое, что стойка, автор рисунка применил термин принятый у реставраторов, чем у инженеров (автор этой статьи с ним почти не встречался).
Затяжка тоже чаще называется стяжкой (вообще, многие строительные термины имеют много названий, даже в нормативных документах это встречается).

Крепление без армопояса

Сразу рассмотрим более простой способ, как ставить крышу на пеноблок, когда детали кровли укладываются прямо на поверхность кладки. Этот вариант чаще всего используется в небольших постройках, возведенных своими руками.

На что надо обратить внимание

При креплении крыши к зданию из пеноблоков нужно особое внимание уделить следующим деталям стропильной конструкции.

Мауэрлат

К пеноблоку нельзя крепить детали стропильной системы без этой детали. Мауэрлат равномерно распределит вес кровли по всей площади стены. Его ширина должна быть максимальной, лучше всего, если она будет равна ширине стены.

Крепится мауэрлат к кладке с помощью запущенных в нее шпилек или нагелей. Желательно сажать их на раствор или вклеивать. Также диаметр нужно выбирать не менее 30 мм, чем он больше, тем меньше будет расшатывание крепления в пеноблоке.

Стойка, верхние концы наслонных стропил

Если стойки или верхние концы наслонных стропил опираются на перегородку, сделанную тоже из пеноблока, то поверх ее необходимо положить прогон. Он распределит нагрузку по всей площади, также как мауэрлат на внешних стенах.

Затяжки

Висячие стропила без затяжек «разъезжаются» в стороны. Препятствовать этому может только стена. В случае пеноблока эта нагрузка может расшатывать шпильки, которыми крепится мауэрлат. Поэтому затяжки должны быть обязательно и желательно не приподнятые.

По этой же причине нежелательно устраивать мансардную крышу, боковые стропила которой тоже передают горизонтальное усилие на стену. Обойти все ограничения можно, если дополнительно закрепить стропильные ноги, выпущенные за габариты стены к балкам перекрытия, которые будут играть роль затяжек.

Крепление кровли с армопоясом

Более надежной конструкция получается, если предусмотреть армопояс (второе название монолитный пояс).

Что такое армопояс

Армопояс представляет собой ленту монолитного железобетона толщиной до 0,5 м по верхнему краю стены. Он устраивается не только по пеноблокам, но и по кладке из любого штучного материала (к примеру, кирпича).

Его задача дополнительно связать кладку и равномерно распределит нагрузки по всем четырем (или больше) стенам. В случае с ячеистыми бетонами он дополнительно защищает поверхность от продавливания.

Монолитный пояс можно сделать в опалубке, но обычно выкладывают с внешней и внутренней стороны стены два ряда из блоков небольшой толщины так, чтобы получился лоток между ними (иногда выпиливают лоток, получая «U»-блок). В него устанавливают арматурный каркас и укладывают бетон.

Устройство армопояса немного усложняет конструкцию здания, но увеличивает его надежность и прочность. Цена строительства вырастает тоже незначительно, так как стали и бетона нужно немного. Для строений большой площади и с тяжелой кровлей монолитный пояс почти обязателен.

Крепление кровли к пеноболкам с армопоясом

К армопоясу стропила можно закрепить и без мауэрлата, теми же способами, но лучше все же установить его. В дерево мауэрлата устанавливать крепеж легче. Сам мауэрлат соединяется с монолитным поясом двумя способами, инструкция следующая.

При заливке бетона в него закладываются шпильки-анкера. Под них сверлят отверстия в мауэрлате и притягивают его к бетону гайками с шайбами. Наиболее надежный способ, но требует точной разметки отверстий перед сверлением. На видео в этой статье показан именно такой вариант.

Отверстия под шпильки сверлят, уже уложив мауэрлат на бетон. Сверло проходит сквозь дерево и бетон. Дополнительно шпильки можно закрепить клеем или использовать самораспорные анкера.

Внимание. Между мауэрлатом и стеной (армопоясом) обязательно делают гидроизоляцию.

Первые два способа монтажа стропил показаны на рисунке после заголовка этого раздела статьи, они наиболее распространены.

В стропилах выбираются уступы, которыми они упираются в мауэрлат. Дополнительно по краям устанавливаются уголки. Можно также выбрать пазы и в мауэрлате, это более надежно закрепит стропила, и исключит возможность их смещения вдоль стены, если разрушится уголок.
Стропильная конструкция упирается в мауэрлат низкой затяжкой — тоже ставят угольники.

Отметим, что дополнительно можно связать мауэрлат и стропило проволокой. Остальные способы монтажа стропил показаны на рисунке ниже.

К стропилам с помощью стальных пластин крепят опорные бруски, которыми они упираются в мауэрлат. Дополнительно вдоль мауэрлата может закрепляться металлический прокат угольник, под который выбирается поперечный паз в стропильной ноге.
Упорный брусок крепиться стальной пластиной, а двумя брусками, которые тоже создают дополнительную опору.
Этот способ был уже показан на предыдущем рисунке.
В торце стропила выбирается «V»-образная выемка, которой оно опирается на мауэрлат. В этом случае стропильная нога не выходит дальше стены.
Комбинация способов «1» и «4».
Способ «4», но при этом продолжением стропила, образующим выпуск за стены, являются бруски, на которых тоже выбраны упоры.

Совет. Пенобетон легко напитывается влагой, в том числе и от дождей. Поэтому обязательно делайте большие свесы кровли, для которых и необходимы выпуски стропил.

Отметим, что на всех предложенных узлах крепления кроме варианта «4» присутствует еще дополнительное крепление — хомут. Изготавливают его из проволоки, ленты и других подобных материалов.

Он охватывает стропильную ногу и притягивает ее вниз. Сам хомут с помощью дюбелей крепиться к внутренней стороне стены. Применять его можно, если нужно обеспечить дополнительную надежность соединения стены и кровли, например, когда крыша очень тяжелая.

Вот и все, что мы хотели рассказать о том, как ставить крышу на пеноблоки. Надеемся, наша статья была интересной, и принесла вам практическую пользу. Отлично если вы смогли воспользоваться нашими советами и воплотили один вариантов конструкции этого узла при строительстве на своем участке. Пусть крыша вашего дома будет надежной, а небо над ней безоблачным.

Пенобетонные блоки являются прекрасным выбором для строительных работ. В них совмещены конструкционные функции и теплоизоляционные возможности. Но наличие пор в материале придает блокам отличие от плотных кирпичей или прочного бетона. Из-за этого у многих возникает вопрос – как крепить крышу к стенам из пеноблока. Попытаемся разобраться в существующих способах выполнения данного строительного узла.

Типы крыш

Для возведения крыш на пеноблоках используют все известные варианты. Пожалуй, их разделим на два типа – плоские и скатные.

С первым вариантом проблем нет. На стены укладывают плиты перекрытий, устраивают кровельный пирог. Нагрузочное воздействие равномерно делится по всем стенам.

Блоки, на которые опирают кровлю, будут в тех же условиях, если бы кладка стен возводилась дальше, и на них давили бы верхние этажи.

Вариантов скатных кровель больше:

односкатная;
двухскатная;
мансардная;
вальмовая либо четырехскатная;
пуловальмовая.

Есть более сложные неклассифицированные формы. Но это не так важно, потому что они подразумевают устройство стропильной конструкции, поддерживающей перекрытие.

Нагрузочные воздействия от стропильных ног, если они укреплены сразу к стенам, будут точечными, по этой причине и создаются проблемы обустройства крепежных узлов крыши к пеноблочному материалу. Но сначала следует разобраться с особенностями стропильных систем.

Уже ясно, что основная деталь – стропила, соединенные обрешеткой и удерживающие кровлю. Их разделяют на две группы:

наклонные – оперты обоими концами на стену, стойки или мауэрлаты;
висящие – опираются только нижними концами, а верхние висят свободно. В комплексе с другими элементами могут образовать ферму.

Монтаж

Разберемся с последовательностью выполнения работ.

Если есть армопояс

С его наличием конструкция получается надежной.

Монолитный пояс представлен лентой из железобетонного материала, расположенной по верхнему периметру стен. Его можно устраивать по блокам и другим штучным материалам.

Основное предназначение – связать кладку и распределять нагрузку равномерно на все имеющиеся стены. Устроенный по ячеистому бетону, он создает дополнительную защищенность поверхности от продавливаний.

Монолитное армирование можно выполнить в опалубочной конструкции, но чаще всего укладывают с двух сторон стены блочные ряды, чтобы создать лоток. Внутрь устанавливается арматура, которая потом заливается бетонной смесью.

Заливка пояса несколько усложняет общую конструкцию объекта, но придает ему надежность и делает более прочным. Стоимость работ увеличивается, но незначительно, потому что стального материала и бетонного раствора много не требуется.

Если строится большой объект, или предполагается тяжелая кровля, то устройство армированного пояса считается обязательным.

Мауэрлат на пеноблок можно не устраивать, стропила к армопоясу закрепятся и без него. Но будет лучше, если этот элемент присутствует, так как в древесину крепежный элемент вставляется проще.

Как же закрепить мауэрлат к пеноблоку? Монтаж элемента выполняется двумя вариантами:

В момент заливки бетонной смеси закладываются анкера. Для них в мауэрлате высверливают отверстия, чтобы притянуть к бетону гайками. Способ надежный, но подразумевает точную разметку центров отверстий.
Засверливают под шпильки мауэрлат уже после того, как уложат его на бетон. Сверло должно пройти через древесину и бетон. Шпильки дополнительно фиксируются клеевым составом, либо придется применять анкера распорного типа.

Следует заметить, что между стеной и мауэрлатом в обязательном порядке устраивается гидроизоляционный слой.

Теперь в стропильных ногах необходимо выбрать угол, которым они упрутся в мауэрлат, в качестве дополнения по краям можно выставить уголки. Некоторые мастера в мауэрлате выбирают паз, чтобы создать более надежное крепление и исключить вероятность того, что они сместятся вдоль стены при разрушении уголка.

Желающие могут связать мауэрлат и стропильную ногу проволокой, что тоже разрешено.

На стропила стальными пластинами укрепляют опорный брусок, которым он упрется в мауэрлатный брус. Дополнительно вдоль всей поверхности укрепляется металлический угольник, для которого выбирают в стропилах поперечные пазы. Можно такой упор закрепить не металлической пластинкой, а еще двумя брусками, которые создадут дополнительный упор.

На торцевом участке каждой стропильной ноги можно устроить выемку в виде буквы «V», которой она упрется в мауэрлат. Но в таком случае стропилина дальше стены не выйдет.

Следует помнить, что пенобетон легко впитывает воду. По этой причине рекомендуется делать приличные кровельные свесы, под которые подразумевается выпуск стропильных ног.

В качестве дополнения можно использовать хомуты, изготовленные из проволоки, металлической ленты и иного материала. Ими охватывается стропило, притягивается к низу. Хомут фиксируется дюбелями на внутреннюю поверхность стены. Такая мера хороша, когда необходимо создать дополнительный запас прочности соединения кровли и стены.

Без армопояса

Как крепить крышу к пеноблоку в этом случае?

Здесь необходимо отметить, что данный способ легче – кровельные детали укладываются на поверхность стен. Такой вариант хорош для хозяйственных построек, возводимых собственными силами.

Выполняя устройство кровли, следует особое внимание уделить мауэрлату. Без него крепление стропил к пеноблочным стенам не рекомендуется. Элемент равномерно разделит нагрузочные усилия на стены, ширина его должна равняться размеру стены.

Фиксируется мауэрлат к блочной кладке нагелями или шпильками. Лучше всего сажать их на растворную массу либо вклеивать. Диаметр элементов крепежа должен быть не менее трех сантиметров, чтобы не возникало расшатывание.

Когда стойки либо верхние торцы наклонных стропильных ног опирают на перегородку из пеноблочного материала, то сверху необходимо уложить прогон, распределяющий нагрузку по всей имеющейся площади.

Если висячие стропила не будут иметь затяжек, то они «разъедутся» в разные стороны, и единственным препятствием этому будет только стенка. Если она из пеноблока, то от нагрузки крепежные шпильки начнут расшатываться. Поэтому затяжки считаются обязательными, и лучше не приподнятого типа.

Эта же причина не позволяет устанавливать мансардный тип крыши, боковые стропильные ноги которой передают нагрузку горизонтально. Но такие ограничения возможно обойти, если устроить дополнительные крепления стропил, выведенные за габариты стен к балкам перекрытий, выполняющих роль затяжек.

Заключение

Наверное, стало понятно, как сделать односкатную крышу на пеноблок или иную, более сложную кровельную конструкцию. Помните, что по всей поверхности блочной кладки следует разместить деревянный брус – мауэрлат, который воспримет на себя все нагрузки от перекрытия и распределит их равными долями на стены. С помощью такого элемента вы сможете своими руками смонтировать кровлю любого хозяйственного объекта и даже жилого дома, если чувствуете в себе уверенность.

Частное и общественное строительство требует применения конструктивных элементов разной сложности. При возведении домов из газобетона употребляют особый элемент – мауэрлат. Существует особая технология, описывающая крепление мауэрлата на газобетон без армопояса. Такой метод строительства значительно повышает надёжность и срок эксплуатации будущего сооружения.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам – на рынке материалов спрос на газобетонные блоки растёт с каждым днём. Особенности возведения домов из этого материала позволяет проводить качественную застройку в максимально сжатые сроки. Дом, построенный из ячеистого бетона, обладает выгодными теплоизоляционными характеристиками, а также отличается сравнительно небольшой конструктивной массой.

Газобетон имеет недостаток, связанный с трудностью крепления конструктивных элементов друг к другу. Пористое основание стен сложно соединить с основным каркасом, и строителям приходится искать дополнительные пути решения. Мауэрлат является конструктивным элементом, соединяющим стены здания и крышу. Армопояс из железобетона помогает решить проблему, но некоторые домовладельцы пользуются методом крепления мауэрлата на газобетон без армопояса.

Особенность газобетонных сооружений состоит в том, что пористому бетону сложно выдерживать точечное давление напирающих элементов. Мауэрлат представляет собой важный конструктивный элемент, выполняющий функцию нагрузки. В отличие от фундамента, мауэрлат несёт нагрузку, оказываемую только кровельной частью здания – крыши, внутренней части ската и термоизоляционных слоёв.

Работа с металлическим или деревянным мауэрлатом помогает в перераспределении давления на стены. Крепление мауэрлата также облегчает монтажные работы, связанные с установкой стропильных элементов.

Алгоритм расчёта

Работы по установке желаемого материала могут быть исполнены с применением следующих модулей:

Деревянные опоры;
Металлический профиль.

Сечение для деревянного бруса выбирается в пределах формата 10 см*10 см. Если кровля обладает особо крупными габаритами, то рекомендуется использовать модули большего размера (10 см*15 см, 15 см*15 см, 15 см*20 см). Существует определённая пропорция, в соответствии с которой проводится крепление мауэрлата для работы – толщина материала должна быть равна 2 толщинам стропильных опор.

Производство мауэрлата из брёвен возможно, но не оправдывает затраченных усилий – сечение бревна сложно подстроить под конфигурацию стропильных компонентов. Характеристики древесины, выбранной для работы, также должны отвечать высоким стандартам. Крепление мауэрлата осуществляется с помощью дерева, которое проверяется на износостойкость и отсутствие механических повреждений.

Оптимальным вариантом считается качественная древесина лиственных пород, обработанная специальными составами. Также возможно применение металлического профиля для работ с креплением кровли. Проведение подобных работ сопровождается использованием швеллера или двутавра, пропитанных антикоррозийными веществами.

Основные значения

Специалист, занимающийся установкой мауэрлата без армопояса, должен произвести правильный расчёт основных параметров. При работе учитываются следующие значения:

Площадь застройки;
Тип кровельной системы;
Особенности кровельного материала;
Сейсмоактивность зоны;
Влияние климата.

Выделяются различные конструктивные формы крыши, но наиболее распространённой считается двускатная кровля. В качестве примера выгодно произвести расчёт для работ на этом типе кровли. Объём мауэрлата измеряется по формуле V=P*S, где P – периметр настила, а S — сечение бруса или V= N/R , где N – масса бруса, а R – плотность дерева.

Методы крепления

Крепление мауэрлата к газобетону без армопояса может осуществляться в соответствии с несколькими технологиями. Работы по креплению к газобетонным блокам проходят с помощью особых элементов.

Химические анкеры

В основе этого метода лежит применение химических смол, обладающих клеящими свойствами. Жидкий дюбель или другая химическая паста отлично соединяет пористую поверхность газобетона и металлические профили. В малогабаритных строениях допускается фиксация углов с помощью стяжек, скоб и винтов. Анкерное крепление усиливает уровень защиты конструкции.

Работа с химическими составами подразумевает следующий перечень действий:

Заполнение отверстия клеящей массой;
Фиксация металлического каркаса;
Контроль застывания состава.

Отмечается, что укреплённые таким способом углы отличаются большой стойкостью и длительным сроком эксплуатации (до 50 лет). Запрещается проводить сварочные работы с зафиксированными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Строительные шпильки отлично подойдут для малогабаритных строений, где крепление мауэрлата осуществляется для того, чтобы он выполнял функцию армированного пояса.

Работа с применением шпилек подразумевает следующий перечень действий:

Сверление отверстий на расстоянии 1,5 м;
Фиксация шпильки цементным составом;
Установка гидроизоляционного слоя;
Установка мауэрлата;
Крепление бруса коваными скобами;
Установка кровельной системы поверх конструкции.

Стальная проволока

С помощью стальной проволоки определённой толщины можно добиться аналогичного результата в монтажных работах. Использование такого метода предполагает следующую последовательность действий:

Замуровывание скрученной проволоки в стены здания;
Контроль правильного положения проволоки в газобетоне;
Контроль свободного прохождения проволоки через брус;
Расчёт необходимого числа компонентов в соответствии с числом стропил.

Опирание стропил на стены из малогабаритных блоков пористого бетона может осуществляться с помощью специальных укреплённых балок – кронштейнов. Кронштейны производятся из металла с антикоррозийным покрытием. Фиксация происходит с помощью проволочных стяжек, саморезов, пластин и перфорированной ленты.

крепление стропил к мауэрлату, к балкам перекрытия, к стене

Прочность крыши — это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это — целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

И еще так:

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача — сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам — болтовое:

Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта — сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 — жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 — крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

Способ #3 — скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 — крепление с большой степенью свободы

Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 — сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Крепление мауэрлата к газобетону: без армопояса, размер, кровля

Деревянный брус прямоугольного сечения, который укладывают по верхнему срезу наружных стен строения, называется мауэрлатом. Благодаря этому элементу нагрузки от конструкции крыши равномерно передаются стенам и фундаменту дома. От того, насколько качественно выполнено крепление мауэрлата к газобетону, зависит правильная и долговечная эксплуатация строения.

Даже далекие от строительства люди, знают, что фундамент – важный элемент дома, от качества которого зависит надежность и долговечность конструкции. Мауэрлат не менее важен, и по способу действия его можно сравнить с фундаментом, но с оговоркой. На фундамент воздействуют все нагрузки, а на мауэрлат только конструкция крыши, которая включает стропильную систему, материал кровли, «пирог» утеплителя, внутреннюю обшивку скатов.

Воздействие сильного ливня, порывов ветра, снеговая нагрузка воздействуют на каркас сооружения. Установка мауэрлата при монтаже крыши упрощает процесс укладки кровли и позволяет защитить стены от дополнительной нагрузки. Особая опасность исходит от точечных распирающих нагрузок, которые исходят от стропил на стены из блоков. Нагрузка подобного рода должна равномерно распределяться по длине всей конструкции стены. Поэтому важно знать, как правильно положить мауэрлат из бруса на газобетонные блоки.

Справится с подобной задачей под силу мощному деревянному брусу прямоугольного сечения. Он плотно прилегает к верхнему торцу наружных стен. Благодаря тому, что брусья установлены по периметру строения и закреплены со стропильной системой, получается прочная, устойчивая конструкция. Это надежная основа для кровли из любого материала. Если правильно сделать крепление мауэрлата, то стропильной системе в процессе эксплуатации под воздействием внешних воздействий не будет грозить смещение.

Для изготовления мауэрлата подходят хвойные породы древесины. Если же основа крыши металлическая, то и обвязку стен выполняют с помощью стального уголка или швеллера.

Обвязка может использоваться как монолитный пояс. Если строится одноэтажный дом из газобетона, то брус можно крепить на внутренний край ограждающей конструкции непосредственно к газоблоку. Это позволит отказаться от монтажа армопояса. Мауэрлат в этом случае – связующий элемент наружных стен.

Мауэрлатом при строительстве дома с газоблоковыми стенами служит брус из дерева сечением 10 х 10, 10 х 15, 15 х 15, 15 х 20 см, в зависимости от размера крыши и ее веса. Часто мастера руководствуются негласным правилом, которое гласит, что мауэрлат по толщине должен быть не меньше двойной толщины стропильной ноги.

Толщина стены определяет ширину бруса, который на нее опирается. При этом расположить брус необходимо таким образом, чтобы он не создавал единую плоскость с внутренней и наружной стороной стены, а был несколько меньше. Это позволит защитить дерево от негативных воздействий, выполнить утепление и гидроизоляцию конструкции.

Для закрепления мауэрлата на газобетонных стенах используют «замкнутую схему», когда крепеж образует раму, опоясывающую строение по периметру. Это позволяет обеспечить максимальную надежность конструкции. Если проектом предусмотрены фронтоны из газоблоков, то брус крепят по торцу стен.

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Этот метод крепления подходит при наличии монолитного пояса и при его отсутствии. В первом случае отверстия высверливают в армопоясе, во втором случае – в кладке. При этом размер отверстия должен быть несколько больше распорного элемента – так, чтобы в нео вошла резьбовая муфта. Такие же отверстия высверливают в брусе. Его укладывают сверху, чтобы отверстия совпадали и сквозь брус пропускают анкерные болты. Соединение затягивают с помощью гаечного ключа.

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки. Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Как прикрепить балки к стене из шлакоблоков | Направляющие для дома

Балки устанавливаются горизонтально на край шлакоблока, фундамента подполья или стены подвала для поддержки полов дома. Вы можете использовать спроектированные двутавровые фермы в качестве балок или использовать пиломатериалы 2 на 12 или 2 на 10 в качестве балок в соответствии с чертежами вашего здания и местными строительными нормами. Убедитесь, что используемые пиломатериалы соответствуют расстоянию между двумя стенами. Максимальное расстояние пролета пиломатериалов зависит от весовой нагрузки здания, типа и размеров используемой древесины и расстояния между балками.

Установите анкерные болты резьбой вверх во влажный бетон в зазоры шлакоблока. Установите их равномерно с интервалами, указанными в ваших чертежах или в требованиях строительных норм, например, 16 или 24 дюйма по центру. Начните установку болтов на расстоянии более 3 дюймов от конца, чтобы убедиться, что болты не упадут в то же место, что и балки. Оставьте не менее 1 3/4 дюйма на внешнем крае подоконника для установки балки обода. Болты должны торчать достаточно, чтобы на них можно было установить подоконную пластину размером 2 на 8 и оставить достаточно резьбы для крепления гайки.

Измерьте стену, чтобы определить длину подоконника из обработанного дерева размером 2 на 8. Подоконники изготовлены из обработанного дерева, чтобы помочь в борьбе с влагой и насекомыми при примыкании шлакоблока или бетона к деревянному каркасу.

Отметьте, а затем просверлите пластину порога в соответствии с рисунком болтов на стене из шлакоблоков. Используйте сверло, которое создаст отверстие для 1/2 или 5/8-дюймовых болтов, в зависимости от используемых анкерных болтов.

Установите лестницы на обоих концах стены из шлакоблоков, если вы не можете добраться до верха стены с земли.Попросите помощника установить пластину порога на анкерные болты.

Закрепите каждый болт с помощью шайбы и гайки вручную на пластине порога.

Равномерно затяните каждую гайку. Используйте храповик и гнездо или динамометрический ключ, чтобы затянуть гайки на анкерных болтах. Идея состоит в том, чтобы равномерно сжать пластину подоконника по всей стене. Например, после затяжки каждого болта от руки затяните каждый болт на равное количество футо-фунтов, пока не достигнете 30 футо-фунтов для каждого 1/2-дюймового анкерного болта.Затяните 5/8-дюймовые болты и гайки с усилием 40 футофунтов или до футофунтов, требуемых местными строительными нормами.

Установите краевую балку заподлицо с внешним краем подоконной плиты, перпендикулярно к подоконной плите того же размера и размеров, что и балки пола. Прибейте балку обода к пластине подоконника, установив гвоздь снаружи балки обода и вставив его под углом в балку обода и пластину подоконника примерно под углом 45 градусов. С помощью уровня убедитесь, что балка обода выровнена по вертикали.Забейте гвозди на расстоянии 16 или 24 дюймов по центру в зависимости от требований местных строительных норм и требований к схеме забивания гвоздей из чертежей.

Отметьте положение на пластине порога через каждые 16 дюймов или 24 дюйма по центру для балок пола.

Установите лаги пола на обе стены с помощью помощника. При необходимости используйте лестницы. Установите балку на наименьший размер перпендикулярно краевой балке. Например, балки размером 2 на 10 или 2 на 12 сидят на подоконнике на обеих стенах на их 2-дюймовых краях.

Прикрепите балку пола к краевой балке, вбив гвозди через наружную часть краевой балки в балку пола. Используйте каркасные гвозди № 16d. Гвоздь сверху, снизу и по центру.

Повторите это для каждой балки перекрытия, установленной на стене с обоих концов балки.

Распорка между балками из дерева того же размера, что и балка. Нарежьте древесину на отрезки длиной 16 или 24 дюйма и установите на пластину подоконника между балками пола напротив балки обода. Прикрепите скобу к балке пола, вбив гвозди через боковую часть балки в скобу с каждой стороны.Когда забивание гвоздей заблокировано ранее установленной распоркой, вставьте ноготь между распоркой и балкой или из распорки в ободную балку, чтобы зафиксировать ее на месте. Это добавляет дополнительную прочность балкам и часто требуется местными строительными нормами, где распространены землетрясения.

Ссылки

Ресурсы

Советы

Установите блок между балками в центре первых двух балок. Используйте древесину того же размера, что и балка, и обрежьте каждый блок отдельно по размеру между балками.Затем добавьте блок между двумя следующими балками, смещенными от первой. Это позволяет вбить гвоздь в блок через балку. Повторите это в середине комнаты для всех балок, располагая блоки в одну сторону от предыдущего установленного блока. Это может не требоваться местными строительными нормами, но помогает укрепить пол и свести его скрип к минимуму.
Для существующих стен из закаленного шлакоблока вам понадобится сверло по бетону и анкерный клей для сверления и установки анкерных болтов.
Обработанная древесина может использоваться только в качестве подоконников в доме, где поверхность бетона или шлакоблока встречается с деревом.

Предупреждения

Соблюдайте осторожность при работе с пневматическими инструментами и лестницами. Носите каску и защитные очки. Носите строительный пояс с дополнительными гвоздями и инструментами.

Биография писателя

Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 1975 году. Она писала для газет, журналов, интернет-изданий и сайтов.Бреннер окончил Coleman College в Сан-Диего.

Исправление каркаса неисправного фундамента

Недавно нас наняли для возведения нового дома площадью 3000 квадратных футов, но прежде чем мы смогли приступить к работе, нам пришлось устранить некоторые серьезные проблемы с блочным фундаментом. Строивший его каменщик, по-видимому, имел нарушенный уровень, потому что внутренние несущие стены были по крайней мере на дюйм выше, чем стены по периметру, которые не были ни ровными, ни квадратными. Проект GC нанял второго каменщика, чтобы снять верхний ряд блоков и выровнять фундамент, но без особого успеха: когда мы прибыли на место и проверили его работу с нашим транспортом, фундамент все еще был отклонён на целых 1 1 /2 дюйма.Стремясь приступить к работе, мы решили, что можем исправить эти проблемы с помощью некоторого творческого подхода.

Используя самую длинную стену фундамента для справки, мы обнаружили, что одна стена фундамента была непрямой на 2 1/8 дюйма на высоте примерно 33 фута, а противоположная стена была отклонена от квадратности почти на 3 7/16 дюйма на высоте примерно 45 футов

Выравнивание стен

Используя для справки самую длинную стену фундамента, мы обнаружили, что одна стена фундамента была непрямой на 2 1/8 дюйма на протяжении примерно 33 футов, в то время как противоположная стена была отклонена от квадратности почти на 3 7/16 дюйма на протяжении примерно 45 футов.Короткие смещенные секции стены в передней части дома были не параллельны нашей эталонной стене примерно на 1 1/4 дюйма от одной стороны смещения к другой.

Поскольку фундамент в конечном итоге будет покрыт искусственным каменным шпоном, мы планировали расширить наши плиты подоконника за пределы блочного фундамента шириной 8 дюймов как минимум на 1 3/4 дюйма (с учетом толщины шпона, обшивки , и сайдинг). Обычно мы делали это с прикладом 2×10 PT, но вместо этого, используя более широкий 2×12, мы также смогли компенсировать неровные стены.

Во-первых, мы выровняли 2×12 пластин на 33-футовой фундаментной стене так, чтобы их внутренние края находились на одном уровне с внутренней стороной стены. Затем мы пометили их, как показано на иллюстрации на предыдущей странице, так, чтобы плита подоконника выступала над фундаментом на одном конце стены на дюйм (на 3/4 дюйма меньше, чем желаемые 1 3/4 дюйма). , и 2 5/8 дюйма, выступающие над стеной фундамента на противоположном конце (на 7/8 дюйма больше, чем желаемые 1 3/4 дюйма). Мы отрезали линию от метки к метке и отрезали лишнее, так что вместо того, чтобы быть на 2 1/8 дюйма вне квадрата, левая стена теперь была только на 1/2 дюйма вне квадрата на протяжении 33 футов.

Мы использовали ту же технику на противоположной стене, но в итоге получили больший выступ на 3 1/4 дюйма на одном конце. Это привело к тому, что площадь стены составила около 13/16 дюймов (вместо 3 7/16 дюймов) — не идеально, но гораздо более управляемо.

Мы скорректировали передние смещения аналогичным образом, чтобы сделать их прямоугольными и параллельными опорной стене фундамента. Позже каменщик компенсировал различия в ширине плит подоконника, нанеся свой защитный слой на тех участках, где плиты подоконника выступали дальше стены блочного фундамента, чем должны были, и срубив камень в тех местах, где плиты порога недостаточно далеко заходили за блочный фундамент.

Я рассчитал глубину каждой выемки и высоту каждой прокладки и отметил их на плане этажа.

Выравнивание системы пола

Вместо того, чтобы выравнивать подоконники и заполнять зазоры цементным раствором, мы решили, что лучший способ исправить неравномерность блоков — это выровнять фермы. Мы шлифовали низкие фермы и вырезали прорези в подоконниках с помощью фрезера там, где фермы были высокими, в конечном итоге устанавливая их все на одном уровне.Мы начали с настройки нашего ротационного лазера, чтобы снимать показания высоты по всей верхней части подоконников. Мы обнаружили, что было очень мало «правильных» мест расположения ферм пола — почти все пришлось бы изменить, чтобы выровнять, — но мы хотели придумать план, который требовал бы наименьшего количества прокладок.

Двойные пластины. Чтобы не пытаться прорезать пазы в местах расположения анкерных болтов, мы сложили пластины вдвое. Во-первых, мы нанесли разметку нашей фермы на нижние пластины, прежде чем прикреплять их к блочной стене.Там, где анкерный болт совпадал с позицией фермы, мы отрезали болт заподлицо с верхом блока с помощью угловой шлифовальной машины, а затем устанавливали рядом с ним еще один анкерный болт, который не мешал нашей схеме.

После того, как нижние пластины были плотно прижаты к стене, мы прикрепили верхние пластины, перенеся схему фермы пола с нижнего слоя на верхний. Затем мы сняли отметки на каждой отметке планировки, начиная с участка блочного фундамента, который был ближе всего к уровню, и использовали его в качестве точки отсчета для показаний высоты по остальным положениям фермы пола.Весь процесс звучит утомительно, но занял он всего около часа.

Прежде чем отправиться домой, я перенес эти высоты на вид фундамента в плане. Вечером того же дня, анализируя данные, я определил отметку, которая потребовала бы наименьшего количества маршрутизации и прокладок во всех других местах расположения ферм пола. Исходя из этого ориентира, я рассчитал глубину каждой выемки и высоту каждой прокладки и отметил их на плане этажа.

Надрезы и прокладки. На следующий день мы сделали надрезы на подоконниках с помощью фрезера Porter-Cable с фиксированным основанием, оснащенного 3/4-дюймовой прямой фрезой Bosch с двумя канавками. Этот фрезер имеет точную микрорегулировку глубины, что позволяет легко установить точную глубину, необходимую для каждой выемки. Чтобы точно направлять фрезер, я сделал простой шаблон из четырех коротких отрезков 2×4. Мы вырвали прокладки из дуба в тех местах, где фермы нужно было подложить; ни один из них не был толще 5/16 дюйма.

После установки ферм мы разметили материал обода размером 2 3/32 дюйма, чтобы он подходил.Чтобы обеспечить достаточную опору, мы удвоили обода там, где мы исправили неровности стенок.

Стоимость

Мы, вероятно, сделали немного больше прокладок и фрезерования, чем должны были, но система пола оказалась не более чем на 3/16 дюйма от уровня по всему фундаменту. Потребовалось еще полтора дня, чтобы выровнять и выровнять систему пола из расчета 90 долларов в час на трех плотников. Хотя это добавило к бюджету проекта 1080 долларов (в дополнение к сумме, которую домовладелец уже заплатил каменщику второго блока), домовладельцы были счастливы вернуть свой проект в нужное русло.

Джейсон Фульц и его братья Дэвид и Робби являются партнерами Fultz Bros. Construction в Нортоне, штат Вирджиния,

Кровля и ремонт крыши — Крыша, зажимы

Кровля и ремонт крыши — Крыша, зажимы
Соединения крыши со стеной: крепится болтами или ремнями к верхней части каменной стены. Крыша и фермы или стропила затем соединяются с этой пластиной с помощью гвоздей и, в случае ветрозащитной конструкции, металлических хомутов.В более новой конструкции из ветрозащитной каменной кладки пластина может отсутствовать, а ремни могут быть встроены непосредственно в верхнюю часть бетонной стены (в связующую или анкерную балку), а фермы и стропила будут установлены непосредственно на стены с помощью металлической пластины. или какой-либо другой барьер влаги между верхней частью стены и деревом. В начале применения ремней считалось достаточным использовать ремни или скобы на каждой ферме или стропиле. Сегодня каждая ферма или стропила крепятся с помощью ремня, если строитель следует правилам строительства крыши при сильном ветре.

Защита от ветра Крепления крыши к стене

Четвертый раздел формы защиты от ветра касается крепления крыши к стене. В частности, как кровельная система крепится к конструкции стены и какое соединение является самым слабым. Это то, на что инспектор должен обратить внимание в отчете об инспекции по смягчению последствий ветра.

Гвозди для пальцев Стропила/фермы крепятся к верхней пластине стены с помощью гвоздей, вбитых под углом через стропила/ферму и прикрепленных к верхней пластине стены.
Зажимы Металлические крепления на каждом стропиле/ферме, которые прибиваются к одной стороне (или к обеим сторонам в случае зажима ромбовидного типа) стропила/фермы и прикрепляются к верхней пластине стенового каркаса или встраиваются в соединение луч.
Одинарные хомуты Металлические хомуты должны крепиться к каждому стропилу/ферме минимум 3 гвоздями, охватывать и крепиться к противоположной стороне стропила/фермы минимум 1 гвоздем. Хомут должен быть прикреплен к верхней пластине стенового каркаса или встроен в соединительную балку как минимум в одном месте.
Двойные хомуты Обе металлические скобы должны быть закреплены на каждом стропиле/ферме не менее чем 3 гвоздями, а к противоположной стороне стропила/фермы должны быть закреплены как минимум 1 гвоздем. Каждая лента должна быть прикреплена к верхней пластине стенового каркаса или заделана в соединительную балку как минимум в одном месте.
Структурные анкерные болты для конструкционной или железобетонной кровли.
Другое: ______________________________________
Неизвестно или не установлено
Нет доступа на чердак
Важно отметить, что ремни — это не то же самое, что накидки. Лента должна быть размещена рядом с фермой и прибита гвоздями с обеих сторон, чтобы ее можно было классифицировать как обертку. Если это не так, он обычно указывается как клип. Конструктивно соединенные стены обычно включают в себя бетонные настилы крыши, но дом также может быть построен и спроектирован с использованием двутавровых балок или какой-либо другой подобной конструкции, что встречается довольно редко.
Компания Dunn Contracting имеет лицензию и застрахована на установку зажимов в вашем доме, чтобы вы могли сэкономить деньги на страховке домовладельцев и получить более прочную конструкцию.
Новый блочный сарай — Самостоятельная сборка, часть 4 — Крыша, облицовка и отделка
Этот этап моей самосборки посвящен прочтению крыши. Во-первых, мне нужно было установить перемычку над дверью, а затем положить еще один ряд блоков сверху. После этого настенные плиты можно было продолжать. Стеновые плиты – это то, к чему крепятся стропила крыши. После того, как они были уложены на бетон и привинчены по всей длине сарая, пришло время установить стропила.
Стропила
Я заказал достаточно длинные, чтобы получился большой навес над передней частью сарая, чтобы дать хорошее укрытие, когда вам нужно быстро укрыться от дождя.Посмотрим правде в глаза, это будет не от солнца, так как мы не можем насытиться им, когда оно здесь! Спасибо папе (еще раз!) за помощь с поднятием их на крышу. 2×8″ x 3,6 м довольно тяжелы, так что вдвоем намного проще.
Так как уклон был очень мелким (более или менее ровным), после того как стропила были закреплены, сверху уложили листы ОСП толщиной 12 мм. Раф в значительной степени закрутил каждый винтик, так что спасибо, малыш. В этот момент здание стало очень темным внутри, но, что более важно, почти водонепроницаемым!
Я собирался затем положить минеральный войлок на крышу и выложить плиткой, но вместо этого я нашел что-то под названием EPDM.Это резиновое покрытие, используемое на плоских крышах. Это действительно здорово, просто приклеивается клеем на водной основе к дереву и предположительно длится около 50 лет. Увидев это на крыше, мы не удосужились покрыть ее черепицей, а это значит, что у меня осталось 400 (бесплатных и восстановленных) плиток и 150 метров обрешетки, которые мне не нужны. Эти вещи всегда приходят для чего-то, хотя!
Осталась только отделка снаружи, водостоки, покраска, электрика и отделка внутри.
Облицовку и водосточные желоба было действительно легко сделать, но для подъема облицовки вам понадобятся двое из вас, так как она была 5 метров в длину.Я использую облицовку для софита, чтобы он стекал вниз по стене, и я мог поставить в него светильники.
После этого я проложил кабели для розеток и освещения, все установил снаружи, чтобы внутри не было кабелей, и они были скрыты облицовкой. Питание подается через розетку на печи для пиццы, которая питается кабелем SWA из дома. Я установил это, когда поставил печь для пиццы много лет назад.
Снаружи это должна была быть обшивка.Я люблю облицовку, и это скрывает ряд грехов в работе с блоками, не то чтобы мой был слишком плох. Я купил новую облицовку для передней и правой стороны, но для стороны наших соседей я использовал деревянную облицовку из сарая, который мы снесли. Мне удалось достаточно аккуратно разобрать его, чтобы я мог просто прикрепить целые панели к стене, и это действительно выглядит хорошо. На обратной стороне мой друг дал мне несколько листов стекловолокна, которые были великолепны там, где их не было видно, так как вода защищала однослойную кладку.Гейб и папа снова помогли с облицовкой, так что еще раз спасибо им. Тогда просто помогите с рисованием от Рафа, и это выглядит великолепно.
Осталось только повесить дверь, подаренную другом, покрасить внутри белой эмульсией, сделать полки из подаренных дверей и развесить все садовые вещи.
Как использовать боковые ограничения во время строительства
Кирпичные стены должны быть защищены в той или иной форме боковыми ограничениями, чтобы ограничить движение разделяющих или фронтонных стен.
Важно, чтобы эта деталь была выполнена правильно с первого раза, так как ремонтные работы или установка после завершения строительства редко обеспечивают необходимую фиксацию.
Вот несколько полезных советов, которым нужно следовать, чтобы убедиться, что вы все сделаете правильно с первого раза и избежите нежелательного изгиба стен!
Разделительные стенки
Перегородки на уровне крыши делятся на 3 основные категории:
Там, где стропила находятся на одном уровне или в пределах 300 мм по вертикали с каждой стороны стены
В этом случае укладка стропил с обеих сторон стены вплотную к кладке с обеих сторон будет удовлетворительной.Если используются ремни, они должны быть на расстоянии не более 2 м друг от друга для жилых помещений до 3 этажей и не более 1,25 м друг от друга для жилых помещений более 3 этажей. Ремни также должны располагаться на одной линии с каждой стороны стен и закрепляться не менее чем на трех стропилах.
2. Разделяющие стены со стропилами, расположенными более чем на 300 мм друг от друга по вертикали с каждой стороны стены, должны быть снабжены фиксирующими ремнями.
3. Перегородки с горизонтальным зазором между двумя жилыми помещениями должны быть снабжены стяжными ремнями.
Фронтонные стены
Боковое крепление фронтонных стен должно быть всегда на уровне стропил. Ограничения требуются только на уровне потолка, где высота от уровня верхнего этажа и ½ высоты крыши составляет 16, плюс 10 мм, толщину удерживаемой стены.
Дополнительные рекомендации
Боковые удерживающие ремни должны:
1. Быть оцинкованными с минимальным поперечным сечением 30 мм x 5 мм
2. Зацепляться за сплошной блок – крепление шурупами к лицевой стороне блоков Не допускается.
3. Установите выступы между стропилами/балками с уплотнением между стеной и первым элементом.
4. Ремни должны охватывать как минимум три стропила/балки, по крайней мере, с одним креплением в третьем элементе.
5. В качестве альтернативы прикрепите ремни к продольным распоркам, при условии, что расстояние между центрами ремней не превышает 2 м.
См. схему ниже.
Для получения дополнительной информации см. наше техническое руководство и посетите наш блог о возведении стен на века.
Обратите внимание: мы приложили все усилия, чтобы информация в этой статье была верной на момент публикации. Любое предоставленное письменное руководство не заменяет профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим строительным нормам или применимым техническим стандартам. Тем не менее, для получения самых последних технических указаний по гарантии LABC обращайтесь к своему инспектору по управлению рисками и к последней версии технического руководства по гарантии LABC .

Как закрепить конструкции крыши
Кровельные стяжки, встроенные в кирпичную кладку.
Обеспечение безопасности конструкции крыши
Крыша дома в конечном счете защищает нас от непогоды. Вот почему крыши должны быть водонепроницаемыми и предотвращать скопление воды на поверхности. Но не менее важно, чтобы любая крыша могла противостоять любым силам, которым она обычно подвергается, особенно ветру, поэтому вам необходимо закрепить любую конструкцию крыши, чтобы ее не сорвало.
В то время как Часть L: Крыши Национальных строительных норм и правил дает рекомендации относительно того, как должны быть построены кровельные фермы, и степени, до которой крыши должны наклоняться, это Часть K: Стены, которая охватывает (хотя и кратко) «крепление крыши», в так называемых «эмпирических правилах для стен».
Крепление к крыше
В законодательстве говорится, что «если какая-либо ферма, стропила или балка крыши опираются на какую-либо стену, должно быть предусмотрено надежное крепление такой фермы, стропила или балки к такой стене, чтобы гарантировать, что любые действия, которые могут возникнуть при воздействии на крышу обычно подвергается воздействию, будет передаваться на такую стену».
Существуют различные типы анкеров, которые можно использовать для крепления стропильных ферм:
Две нити из оцинкованной стальной проволоки диаметром 4 мм могут использоваться для всех тяжелых крыш и для легких крыш с уклоном менее 15 градусов и минимальным расстоянием между фермами или стропилами 760 мм.
Оцинкованная лента 30 x 1,2 мм может использоваться только для легких крыш. Если уклон меньше 30 градусов, максимальное расстояние между центрами ферм/стропил должно быть 760 мм.
Оцинкованная стальная лента 30 x 1,6 мм (которая, конечно, прочнее, чем указанная выше) также может использоваться только для легких крыш, но фермы/стропила могут располагаться на большем расстоянии друг от друга.Варианты для крыш с уклоном менее 30 градусов: 750 мм, 1050 мм и 1400 мм. Центры должны быть не более 1500 мм, если уклон более 30 градусов.
Крыши обычно классифицируются как «легкие» или «тяжелые» в зависимости от материала, используемого для их отделки. Легкие крыши могут состоять из металлических профилей, металлической черепицы, фиброцементных листов и фиброцементных шиферов. Тяжелые крыши могут состоять из бетонной или глиняной черепицы, соломы или сланца (кроме фиброцемента).
Что делают каменщики, так это встраивают анкеры в стену вертикально, на нужной высоте, в горизонтальном шве (см. фотографию выше). Вес крыши будет нести деревянная стеновая плита, опирающаяся на внутреннюю обшивку, а конструкция крыши будет поддерживаться внешними стенами (или обшивкой) дома.
Когда плотник строит крышу, он обматывает стропила стяжками и прибивает их к балкам крыши.
Инструкции по анкеровке ферм крыши
Важно, чтобы какой бы тип стропильной фермы ни использовался, чтобы фермы (или стропила) располагались на равном расстоянии друг от друга.Это означает, что все центры должны быть абсолютно одинаковыми. Также очень важно, чтобы анкеры надлежащим образом проникали в кладку. Как правило, минимум для тяжелых крыш составляет три кирпичных ряда (или 300 мм от стеновой плиты) и 600 мм, если кровля относится к категории «легких».
Если стена построена из пустотелых бетонных блоков, для тяжелых крыш требуется минимальная глубина анкеровки 400 мм, а для легких крыш обычно 600 мм. Если блочная стена состоит из одной створки толщиной 140 мм или 190 мм и имеет пролет около 8 м, то анкер должен быть заделан в кладку на 1000 мм.
Понимание терминологии
Стропила – это горизонтальные «элементы» (фактически наклонные балки), образующие верхние кромки любой фермы крыши. Существуют различные типы стропил, в зависимости от того, где они расположены, в том числе ендовые, вальмовые, обычные и нарожные.
Фермы – это жесткие конструктивные элементы (стропила, балки, стойки и распорки), которые собираются из ряда деревянных «элементов» и соединителей (обычно болтов или гвоздевых пластин) таким образом, что образует узор из треугольников.Существует множество различных конфигураций ферм, включая шкворневые, финк, Хоу, ножничные и чердачные фермы.
Стропильные фермы образуют серию треугольных форм. Наклонные балки – это стропила.
Как отремонтировать изогнутый фундамент из бетонных блоков…
8 марта 2013 г. • Мэтью Сток, Барри Шиллинг.

Многие дома на Среднем Западе, в том числе в Милуоки и на северо-западе Индианы, стоят на фундаменте из бетонных блоков. Во время жилищного бума бетонные блоки становятся популярными среди строителей, потому что они могут быстро построить фундамент и перейти к надземной конструкции быстрее, чем с монолитным бетоном.
Типичный фундамент из бетонных блоков располагается на фундаменте из литого бетона. Стены построены в виде бегущей связки с раствором, используемым для склеивания блоков и заполнения швов между ними. При правильном выполнении фундаменты из бетонных блоков получаются прочными и устойчивыми и будут работать так же хорошо, как заливанный бетон. Однако блочные фундаменты подвержены уникальной форме повреждения, и для ее устранения было разработано несколько методов.
2 способа ремонта наклонной стены подвала из бетонных блоков
Все стены фундамента испытывают боковое давление грунта снаружи.Когда почва, окружающая фундамент, становится перенасыщенной, возможно, из-за недостаточного дренажа во дворе, почва расширяется и увеличивает давление. В этих условиях стены фундамента из бетонных блоков могут изгибаться или выгибаться внутрь посередине, при этом растворные швы растрескиваются и разделяются, что позволяет блокам двигаться. Оставленное без ремонта, это движение стены может привести к просачиванию и повреждению конструкции дома, который он поддерживает.
Основной метод ремонта изогнутой стены из бетонных блоков заключается в ее стабилизации, то есть прекращении дальнейшего движения и повышении прочности стены, чтобы противостоять боковому давлению.Есть два материала, сталь и углеродное волокно, которые обычно используются для стабилизации этих стен, и каждый из них имеет свои преимущества.
Сталь . Использование стальных распорок является традиционным методом ремонта гнутых блочных стен. В прошлом в качестве стали использовалась традиционная двутавровая балка, которая, хотя и была очень прочной, не соответствовала стене и создавала громоздкий и хорошо заметный ремонт. Это не только затрудняло отделку подвала, но и часто создавало ненужный «красный флажок» для покупателей, когда дом выставлялся на продажу.
Сегодня доступность более прочной и легкой стали позволяет использовать балку с гораздо более низким профилем, называемую швеллерной сталью, которая фактически соответствует стене. Этот стальной швеллер крепится к основанию фундамента и прикрепляется к балке пола наверху. Винтовой домкрат прижимает стальной канал к стене, создавая постоянный ремонт, который не требует дополнительной регулировки или обслуживания. Швеллерная сталь позволяет домовладельцу закончить подвал, построив над ним обычную стену из стоек 2×4.
Швеллерная сталь используется для более сильно поврежденных стен, стен, которые сместились более чем на 2 дюйма, или тех, где бетонные блоки фактически сместились. Для меньших повреждений предпочтительным ремонтным материалом является углеродное волокно из-за его более низкой стоимости и плохой видимости.
Углеродное волокно — Углеродное волокно — сверхпрочный и невероятно легкий материал, который используется в автомобилях, велосипедах и даже коммерческих самолетах. Для ремонта изогнутых стен из бетонных блоков он принимает форму длинных узких плетеных полос.
Для ремонта стены бетонная поверхность шлифуется в том месте, где должна быть размещена полоса, чтобы создать гладкую поверхность для сцепления. Затем полоса прикрепляется к стене с помощью эпоксидной смолы промышленной прочности вертикально с интервалами, определяемыми размером стены и степенью повреждения. После отверждения эта полоса становится нерушимой и полностью стабилизирует стену от дальнейшего смещения или повреждения. Законченный ремонт создает лишь небольшую вариацию поверхности стены, которая почти исчезает, если стена окрашена.Опорные стены могут быть построены для отделки подвала, как если бы ремонт не проводился.
Ремонт углеродного волокна может быть выполнен по более низкой цене, чем ремонт стали. Единственным его недостатком является то, что он эффективен только тогда, когда стены изогнулись или сместились менее чем на два дюйма. Таким образом, в интересах домовладельцев обнаружить повреждение стены, когда оно впервые становится заметным, и как можно скорее выполнить ремонт.
Независимо от подходящего материала для ремонта изогнутой или выпуклой стены из бетонных блоков домовладельцу нужен подрядчик по ремонту фундамента, который предлагает все варианты и знает, что порекомендовать.Наша высококвалифицированная команда консультантов и установщиков U.S. Waterproofing знает, как обнаружить и диагностировать повреждение фундамента конструкции, а также как устранить его навсегда и с минимальными затратами. Почему бы не попросить бесплатную консультацию, когда вы заметите кривую стену в своем подвале?
Готовы начать?
Запишитесь на БЕСПЛАТНУЮ консультацию прямо сейчас.

Журнал "Дизайнер"
