Как крепить анкерный болт?

Когда мы строим и ремонтируем возникают тысячи вопросов, ответы на которые получить крайне необходимо. Рассмотрим вполне обычную ситуацию когда Вам понадобилось закрепить строительную конструкцию или оборудование в бетонную, кирпичную стену.

Чем и как крепить, актуальный вопрос который не дает покоя вашему разуму. Оптимальным вариантом будет крепёжное изделие именуемое анкерным болтом. Почему, скажите, такое странное название? Ответ очевиден, anker с немецкого языка переводится как якорь. Анкерный болт является самым мощным крепёжным элементом, словно якорь закрепляет строительную конструкцию в стене.

Как крепить анкерный болт в стене из бетона и кирпича? Процесс занимает немного времени, для выполнение задачи Вам понадобится бур, молоток, анкерный болт.

Заранее убедитесь чтобы материал, куда будет крепиться болт не оказался рыхлым. Болт должен фиксироваться только в глухой стене.

 Такие предосторожности связаны прежде всего с особой конструкцией анкера, на конце болта расположен распорный элемент который при крепеже расходится в стороны, тем самым фиксируя болт намертво.

Первым делом сверлим отверстие буром в стене. Диаметр бура должен совпадать с диаметром анкера. Высверленное отверстие очищаем от строительной пыли. В отверстие вставляем анкерный болт и легонько забиваем внутрь молотком. Дальше крутим голову болта ключом до упора. Анкер распирает и вытащить его уже невозможно. В процессе будьте внимательны и рационально подходите к делу.

Напоследок хочу поведать Вам, какие же бывают разновидности анкерных болтов и в чём их преимущество перед собратом.

Анкерный болт с гайкой — принцип работы такой же как и у обычного анкера, добавляется лишь резьба, которая выходит наружу при закрутке головы болта. На такой болт можно накрутить рым-гайку.

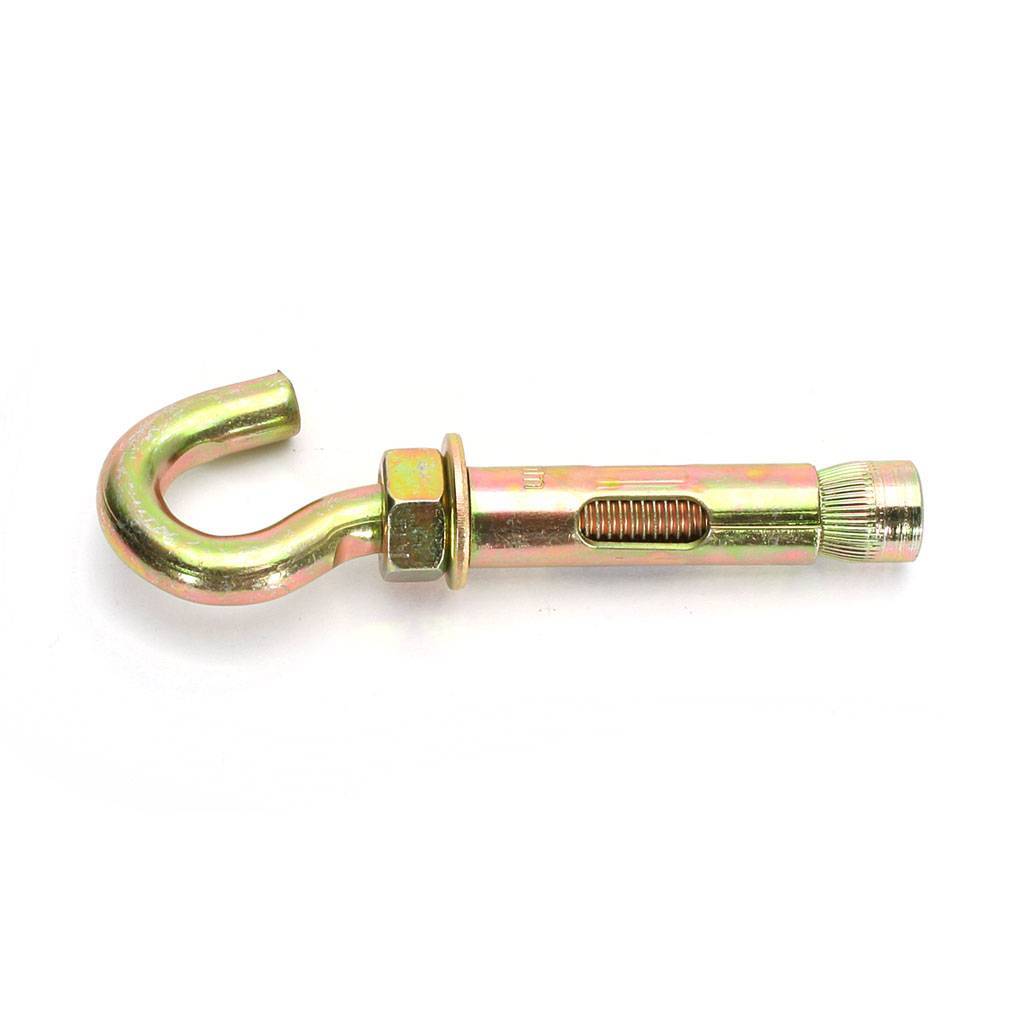

Анкерный болт с крюком или кольцом — крюк позволяет использовать съёмную конструкцию. Кольцо обычно применяют для сцепки стальных цепей, канатов и тросов; такой вид крепежа несъемный.

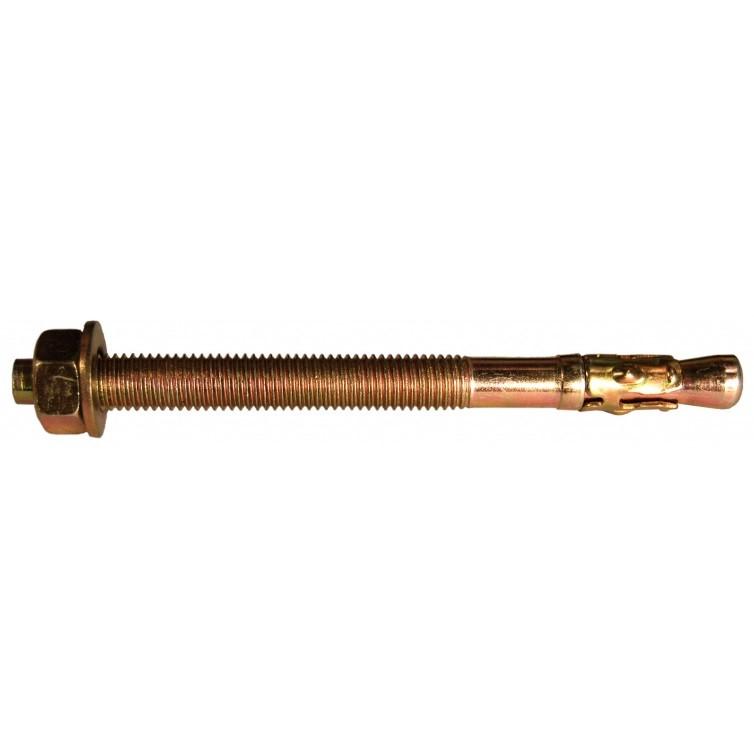

Клиновой анкерный болт — имеет наружную резьбу, отличается высокой прочностью крепления и нагрузки. Применяется для крепления металлоконструкции, балок, подвесного потолка.



Как крепить анкерные болты. Крепление анкерными болтами. Крепление анкерными болтамиИнформационный строительный сайт |

Анкерные болты являются одним из главных крепежных элементов, без которых трудно представить себе процесс строительства и ремонта. Без этих незаменимых помощников невозможен монтаж практически всех конструкций, в основании которых лежит бетон или кирпичная кладка. С немецкого языка слово «анкер» переводится как «якорь», и это не зря. Сам принцип работы анкерных болтов построен на том, что благодаря своей конструкции он как бы удерживает в бетоне навесную конструкцию.

Анкерные болты. Области применения

История анкерного болта началась довольно недавно. Раньше в качестве этой крепежной детали использовали деревянные пробки. Из куска древесины вырезали пробку большим диаметром, нежели габариты шурупа.

Затем в бетоне сверлили отверстие, чуть меньшим диаметром и забивали в него пробку, в которую, в свою очередь, вкручивался шуруп. Под его действием пробка расширялась и не выпадала из отверстия, удерживая всю конструкцию.

Правда, у такого «анкера» была масса недостатков. Во-первых, древесина имеет не совсем подходящие для этих целей характеристики. Такие пробки очень часто разрушались под воздействием влаги в бетоне. К тому же они не могли использоваться для монтажа таких тяжелых конструкций, как подвесной потолок. Во-вторых, эти пробки необходимо было изготавливать вручную, что занимало немало времени. Представьте себе выстругать более сотни штук такого крепежа, чтобы сделать ремонт в одной комнате.

Чтобы решить эти проблемы, инженеры разработали пластмассовые анкеры. Они смогли убрать часть сложностей, с которыми сталкивались строители ранее. Такие элементы стали более точными в размерах, их легче монтировать, и они менее подвержены пагубному влиянию внешней среды. Однако все же они не стали панацеей. Дело в том, что пластик не может выдерживать большие нагрузки, под которыми он обычно деформируется, что приводит к разрушению конструкции.

Практически все проблемы решились с использованием металлических анкерных болтов. Благодаря им стало возможным устанавливать на стены довольно тяжелые конструкции, такие как кронштейны кондиционеров, спутниковых антенн, крепить массивные металлические двери, кабельные подвязки, для которых используют анкерный болт с крюком. Для этой же цели прекрасно может подойти анкерный болт с кольцом. Благодаря различным конфигурациям металлических анкеров, они многофункциональны и подходят для решения различных задач.

В промышленности анкерные болты используются довольно давно. Если посмотреть на линию электропередач, то можно увидеть, что ее опоры стоят на бетонном фундаменте, прикрученных именно такими ботами. Их выставляют по чертежным данным и заливают бетоном. Потом к анкерам крепят металлическую конструкцию. Практически все тяжелое оборудование на крупных промышленных объектах устанавливается на анкерах.

Расчет анкерных болтов для таких конструкций является одной из важных задач на этапе проектирования объекта.

Классификация металлических анкеров

Говоря о классификации этих крепежных элементов, можно выделить несколько категорий.

Анкерные болты различают по способу действия на две группы:

1. Химические анкеры. Способ действия такого вида крепежа основан на веществе, которое заключено в капсуле внутри дюбеля. Когда работник устанавливает анкер и начинает его закручивать, капсула с клеящим веществом разбивается, и заполняет все отверстие. Такие анкера незаменимы, когда в стенах или в плитах перекрытия, на которые они устанавливаются, есть пустоты. Однако у данных крепежей есть и свои недостатки. При их монтаже, прежде чем крепить к ним конструкцию, нужно подождать немного времени.
2. Механические анкеры. Они более распространены и популярны, нежели химические. Принцип работы такого анкера основан на расклинивании металлической гильза, за счет распорной втулки, которая двигается по внутренней поверхности гильзы по резьбе шпильки или болта.

В зависимости от конструкции анкерных болтов они делятся на несколько основных групп, отличаемых по принципу действия.

1. Клиновые. Такой тип анкера работает благодаря клину на конце его гильзы. Когда его забивают в отверстие, клин движется по внутренней поверхности гильзы и тем самым распирает ее, благодаря чему анкерный болт укрепляется в отверстии. В некоторых моделях крепежей расклинивание гильзы происходит благодаря установке внутрь специального стержня, который в последствие удаляется, и на его место размещается специальная шпилька.
2. Забиваемый. Крепеж таких анкеров происходит за счет специально произведенных краев гильзы. Данные части крепежей обычно выполнены из мягкого металла и при забивании анкера просто расклиниваются, закрепляя его в отверстии. Такая простая конструкция анкера требует четкого соблюдения размеров отверстия как по длине, так и по диаметру. Используют такой вид крепежей преимущественно в монолит-бетоне или камне.
3. Разжимной анкер или бабочка. Используется такой крепеж преимущественно в тонкостенных материалах. Это сквозной анкер со специальной конструкцией гильзы, которая имеет прорези в середине. Когда винт анкера закручивается, его задняя часть двигается по резьбе, тем самым деформируя гильзу. Она раскрывается, образу так называемые лепестки, которые прижимают анкер к внутренней поверхности плиты. Данные крепежи используют для крепления конструкций к гипсокартону, пластику или ДВП. Небольшой вес анкерных болтов такого типа, прекрасно подходит для решения очень сложных задач.
4. Распорный анкер. Этот вид крепежей самый востребованный и популярный. Такая популярность основана на том, что они не требуют для установки точных размеров глубины отверстия. Принцип его работы заключается в цанговом методе расширения гильзы за счет движения по ней конусообразной втулки. Применяются такие анкеры в полнотелом кирпиче или бетоне.

Материалом для изготовления анкерных болтов служат высоколегированные нержавеющие стали, которые дополнительно покрывают антикоррозийным покрытием.

Внутренний болт или шпилька изготавливаются с метрической резьбой диаметром от 6 мм до 30 мм. Качественными показателями для анкеров являются норматив на вырывное усилие и на срез.

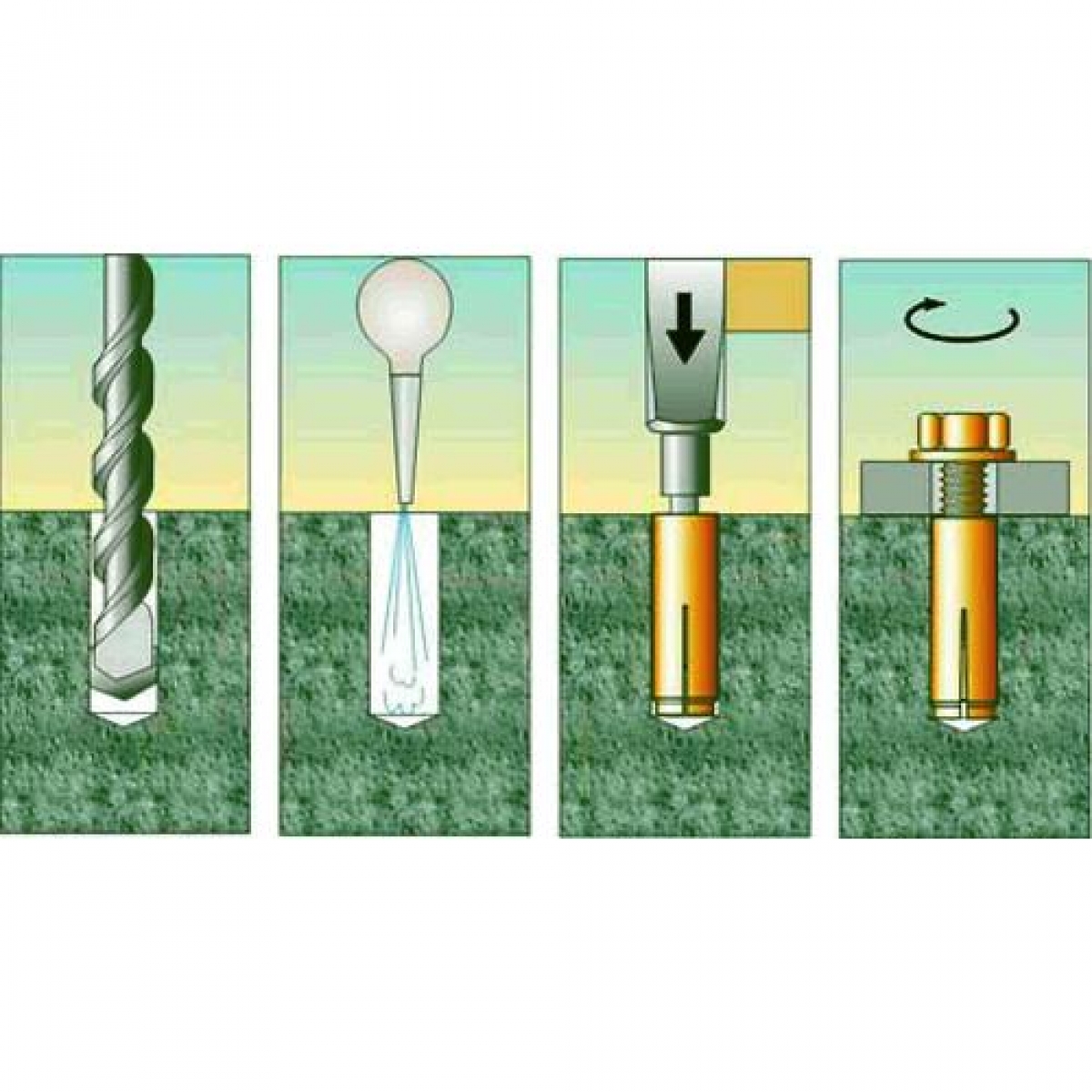

Как установить анкерный болт

Эта операция не требует специальных знаний или умений, и правильно установить такой крепеж может каждый. В интернете возможно найти много видео, как крепить анкерный болт. Алгоритм установки анкерного болта с гайкой следующий:

1. Оцениваем состояние стены. Довольно часто в домах старой постройки на стены наносили слой штукатурки, которая не сможет удержать анкер. Поэтому расчетную длину крепежного элемента необходимо увеличить на величину толщины штукатурки. То есть, если для монтажа кронштейна необходим анкер длинной 50 мм, а слой штукатурки составляет 20 мм, то минимальная длина анкерных болтов должна равняться 70 мм.
2. Подбираем сверло диаметром на 0,5 мм меньше или равное размеру анкерного болта. Не рекомендуется сверлить слишком большое отверстие. Гильза крепежа должна заходить в просверленное отверстие с небольшим усилием.
3. Наносим разметку на поверхность. Делать это необходимо как можно точнее, в противном случае после закрепления анкера, его уже будет невозможно вытянуть.
4. Сверление отверстий в бетоне выполняем перфоратором или ударной дрелью сверлом со специальным твердосплавным наконечником. Кирпич лучше сверлить без ударов, чтобы не повредить его структуру.
5. Просверленное отверстие необходимо очистить от пыли с помощью щетки, пылесоса или баллончика со сжатым воздухом.
6. Далее легкими ударами молотка устанавливаем гильзу анкера. Если это не получается сделать, не бейте сильно по ней молотком, можете все испортить. Пройдитесь еще один раз сверлом, слегка покачивая дрель, чтобы развальцевать отверстие.
7. Затем вкручиваем в гильзу шпильку анкера, после чего накручиваем на нее гайку. Когда гайка достигнет гильзы, зажимаем ее с помощью ключа.

Крепление анкерными болтами «бабочками» карниза к подвесному потолку

Если у вас в доме подвесной потолок, то устанавливать карниз лучше на специальный анкер, так называемую «бабочку». Для этого берем карниз и сверлим в нем отверстия, диаметром равным габаритам винта дюбеля. Затем по просверленным лункам делаем метки на поверхности потолка. После этого в потолке засверливаем отверстия, диаметром равным габаритам гильзы.

Устанавливаем гильзу в отверстие и закрепляем. Одной из конструкционных особенностей таких анкеров являются зацепы на окончании гильзы, благодаря которым она цепляется за поверхность и не прокручивается. Затем берем карниз и закрепляем его на винты. Когда прокручиваем винты, гильза деформируется и раскрывается, удерживая карниз.

Монтаж анкерных болтов на фундамент

Если вам необходимо установить металлоконструкцию на бетонный фундамент, то после того как базис застынет, сверлим отверстие диаметром, чуть больше, чем габариты болта. Затем лунку заполняем специальным раствором и опускаем туда болт. После высыхания раствора устанавливаем металлоконструкцию.

Как закрепить анкерный болт: пошаговая инструкция

Анкер играет очень важную роль независимо от того, элементом какого именно сооружения он является – станка, установленного на бетонный пол или больцевой лестницы, закрепленной на стене.

Он обеспечивает связь с основанием, и если эта связь оказывается непрочной, сооружению грозит разрушение, каким бы прочным изнутри оно не было. Для надежности анкер следует устанавливать, соблюдая определенную технологию.

Итак, что нужно, чтобы правильно и надежно закрепить анкерный болт?

Нужно заглянуть на страницы он-лайн журнала о строительстве ProfiDom.com.ua и прочитать нижеследующую пошаговую инструкцию

1. Химический анкер очень прочен и надежен. Его можно устанавливать в любой материал: кирпич, камень, ячеистый бетон, дерево и пр. Поскольку его крепление осуществляется с помощью клея, он не только не ослабляет основание, к которому крепится, но во многих случаях делает его даже прочнее.

Для установки анкера сверлим отверстие нужного диаметра на необходимую глубину. Очищаем его с помощью щеточки-ерша, продуйте насосом или грушей.

2. Заполняем его на 2/3 отверстие клеевой смесью – эпоксидной или полимерной смолой. Емкость с клеем (картридж) может быть оформлена по-разному – шприц, тюбик и т. п. Различаются и способы смешивания компонентов клея. Каким бы не был вариант исполнения клеевого картриджа,  нужно действовать строго по инструкции, приложенной к изделию.

3. Вращательным движением установливаем анкер в отверстие на полную глубину. Убираем потеки клея с основания. Время готовности анкера к восприятию нагрузки зависит от марки клея, оно указано в инструкции. По истечении указанного времени к анкеру можно крепить любую конструкцию.

4. Механические анкеры устанавливаются без клея. Принцип их действия основан на расклинивании втулки анкера внутри отверстия, благодаря чему достигается его надежная фиксация в основании.

Просверливаем и очищаем отверстие аналогично тому, как было описано выше. Через монтируемую деталь вставляем в отверстие клиновой анкер и забиваем его с помощью молотка — пока гайка не упрется в закрепляемую деталь. Затягиваем гайку с необходимым (но не чрезмерным) усилием. В результате затяжки конец анкера расклинивает втулку и надежно фиксируется в отверстии.

5. Способы расклинивания могут быть различными. Если для этого имеется специальный стержень, вставленный внутрь анкера, тогда после установки болта в отверстие забиваем этот стержень ударами молотка внутрь. Тем самым, мы расклиниваем втулку и фиксируем анкер в отверстии.

6. Чтобы установить клиновой анкер с внутренней резьбой, требуется специальный инструмент – стержень, похожий на кернер или бородок.

После того, как анкер установлен, помещаем этот инструмент внутрь и ударами молотка расклиниваем втулку. Затем, удаляем кернер-бородок и заворачиваем в резьбовое отверстие анкера крепежный винт.

7. Так называемый рамный анкер имеет две расклинивающиеся зоны – в основании и в закрепляемой детали.

Забиваем рамный анкер в основание через закрепляемую деталь. Заворачиваем винт с необходимым усилием. При этом, вначале расклинится нижняя, находящаяся в основании, часть анкера, затем верхняя, находящаяся в детали. В результате, последняя окажется прочно прикрепленной к основанию.

8. Покупными изделиями пользоваться очень удобно – особенно в том случае, если приходится устанавливать большое количество анкеров. Однако, при необходимости, можно прочно закрепить в любом основании и самодельное устройство – болт или стержень любого вида.

9.Сверлим отверстие диаметром на 1-2 мм больше, чем диаметр анкера. Хорошо очищаем отверстие от крошек и пыли. Заполняем отверстие наполовину или чуть больше эпоксидной смолой или шпаклевкой с отвердителем. Вращательным движением и легкими ударами молотка устанавливаем анкер в отверстие. Снимаем потеки смолы. Спустя некоторое время, когда эпоксидная смола немного (но не до конца) затвердеет, разравниваем ее вокруг анкера заподлицо с основанием. Пользоваться таким анкером можно примерно через сутки.

Как закрепить анкерный болт. Анкерный болт с гайкой – для крепления тяжелых конструкций! Анкерный болт с гайкой – вес, размеры: что говорит нам гост

Набор инструментов

Порядок операций установки

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

• Армирование
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла основы.

Есть еще и химические анкера , они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Анкерный болт с гайкой: как крепить

По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.

Анкерный болт (фундаментный болт) с гайкой

С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.

Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.

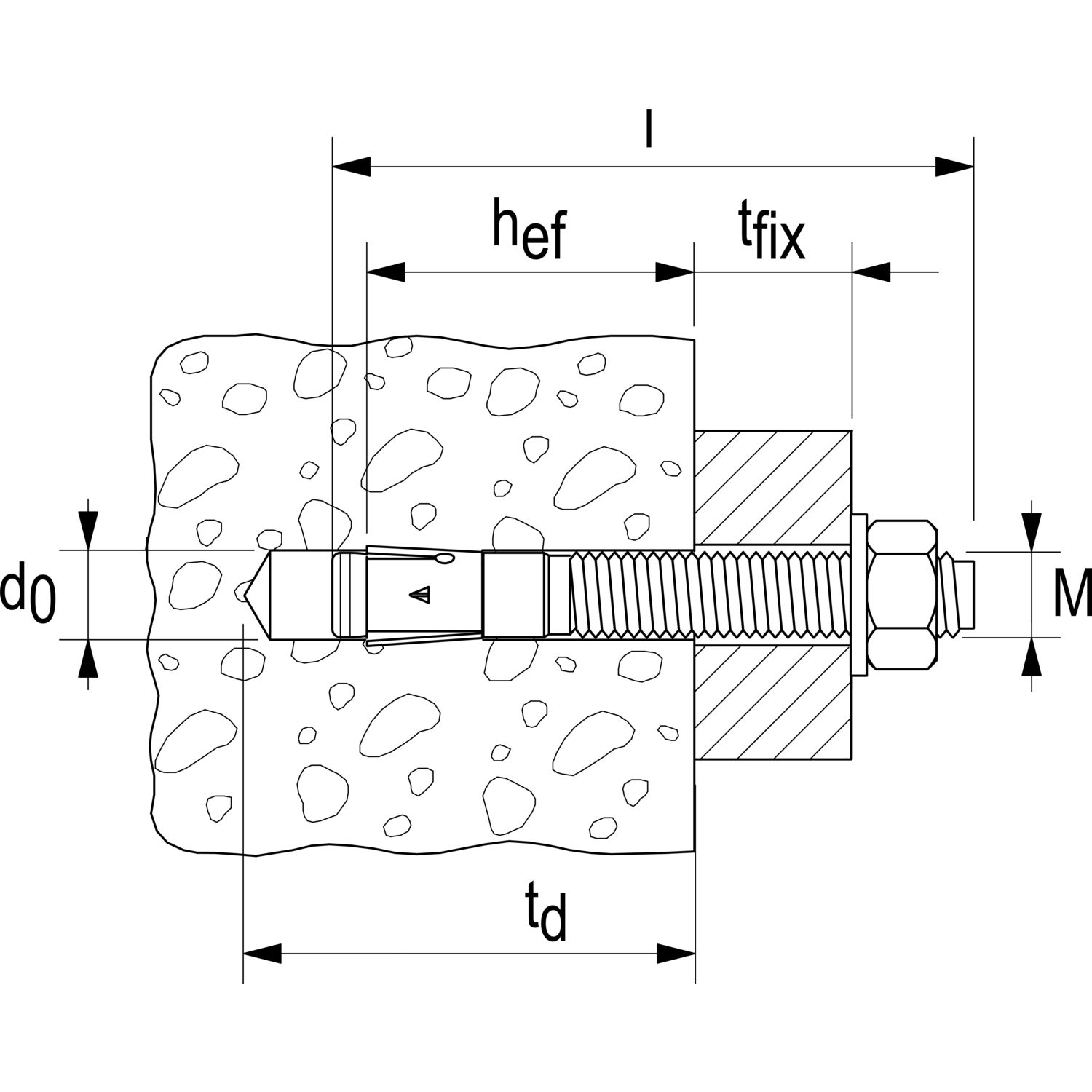

Анкерный болт: схема крепления

В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.

Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.

Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.

Есть «улучшенный вариант» такого анкера — двухраспорный.

Двухраспорный анкерный болт

У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.

Клиновый анкер — как крепить

Этот тип можно рассматривать как модификацию предыдущего. Муфта выполнена в виде подвижной короткой гильзы-кольца на конце шпильки со стороны хвостовика (клина).

Принцип действия аналогичный, есть небольшое отличие — не требуется точного сверления по глубине отверстия и его очистки от пыли. Отверстие высверливают с запасом, вставляют на нужную глубину анкер и завинчивают гайку, распирая хвостовиком муфту.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

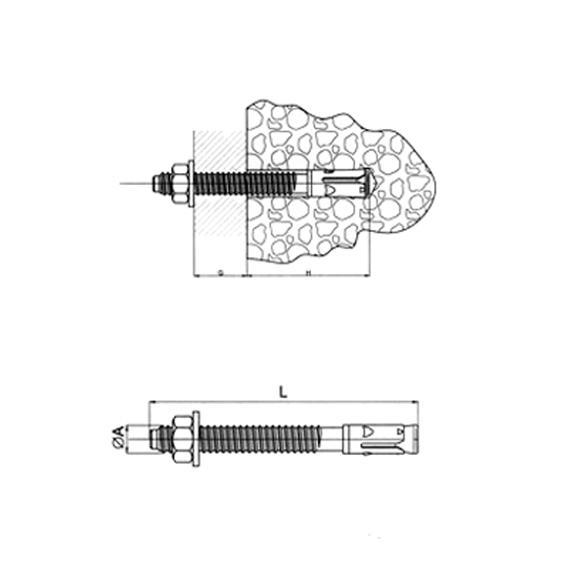

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Анкерные болты ударные — как крепить анкерный болт .

Такой образец совмещает в себе функции анкера и гвоздя .

Анкер шпилька ударного типа

Он состоит из полого металлического стержня, один конец которого выполнен в виде шпильки с резьбой под гайку и шайбу, другой — это гильза с четырехлепестковым распором.

Монтаж, как крепить анкерный болт — в отверстие основания надо забить анкерный болт, в который в свою очередь вбивают гвоздь. Лепестки гильзы расходятся. Гайка служит только для фиксации навешиваемой детали.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Анкер забивной — как крепить анкерный болт .

Один из самых простых по монтажу типов анкера.

Устройство — резьбовая втулка, имеющая с забиваемого конца прорези, коническую внутреннюю форму и клин.

Монтаж — в подготовленное отверстие вставляется забивной анкер и при помощи специальной ударной насадки клином распирают разрезанную часть. Когда вкручивают анкерные болты, лепестки расходятся еще шире, увеличивая сцепление.

Изготавливается из оцинкованной стали или латуни.

Винтовой анкер

Имеет особенную конструкцию. Прорези в гильзе нарезаны не до конца и заканчиваются кольцом с гайкой. Ближе к головке и посредине гильзы ламели ослаблены. Завинчивая винт, гайка смещается и распирает ламели посредине.

Специально разработан для слабых и пустотелых оснований. Может выпускаться не только с винтом, но и с шпильками, крюками, кольцами.

Для того, чтобы правильно установить анкерные болты, необходимо учесть тип и прочность основания, выбрать оптимальный для конкретной детали вид анкера и определиться с его нагрузочными способностями.

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т. п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

Анкер – это крепежный элемент из металлического материала, вводится в и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

М8 и М10, М12 и М16, складной пружинный анкер 12х100 и 10х60, 10х100 и 12х150, другие модели для бетона

Анкерный болт – усиленный крепёж, нашедший широчайшее применение в тех видах монтажа, где требуется обеспечить высокое статическое и динамическое усилие. В этой статье уделим внимание анкерному крепежу с крюком или кольцом.

Особенности и область применения

Крепёж в конструкциях из дерева никогда не отличался сложностью. Даже простой гвоздь вполне сгодится для этого, что уж говорить о крепеже, имеющем винтовую резьбу – шурупы или саморезы прекрасно справляются с крепежом в дереве. Можно закрепить в дерево и крепёж с крюками или кольцами. Надёжность крепления будет в этом случае напрямую зависеть от толщины и качества деревянной конструкции, в которой осуществляется крепёж.

Главными элементами якорного механизма, расклинивающего анкерный крепёж в просверленном отверстии, являются металлическая гильза-втулка с прорезями, разделяющими её на два или более лепестка, и конусная гайка, которая, накручиваясь на вращающуюся шпильку, раскрывает лепестки, что, собственно, и удерживает крепёж. Эта простая схема с успехом применяется для бетона или полнотелого кирпича.

Для полого и пустотелого материала может быть применён анкер с двумя и более втулками, формирующими несколько зон крепления, значительно увеличивая его надёжность.

Для чего же нужен такой хитромудрый крепёж, когда есть более дешёвые саморезы и дюбели? Да, действительно, в ряде случаев вполне оправданно крепление с помощью самореза и пластикового дюбеля, особенно если приходится применить крепёж во множестве точек, например, при монтаже облицовочных или декоративных материалов. Можно также прибегнуть к этому способу, если к крепежу не предъявляются повышенные требования: монтаж полок или навесных шкафов, рамок или картин. Но если крепить приходится достаточно тяжёлые и габаритные предметы, всё же лучше обратить внимание на анкерные болты.

Костыли или Г-образные анкеры будут незаменимы для навешивания бойлера. Анкер с крюком на конце может быть полезен, если понадобится повесить тяжёлую люстру или боксёрскую грушу. Крепёж с кольцом пригодится для фиксации тросов, канатов или проволочных растяжек.

Важно точно рассчитать место монтажа анкера, так как его конструкция не предполагает демонтажа. Даже если удастся выкрутить шпильку, вынуть из отверстия расклиненную гильзу невозможно.

Виды

Развитие анкерного крепежа привело к появлению нескольких его разновидностей. С потайной головкой под крестовую отвёртку обычно применяют для монтажа рамных конструкций. С гайкой на конце может применяться для крепления предметов и оборудования, имеющего монтажные отверстия. Для тяжёлого оборудования часто применяют анкеры с болтовой головкой.

Анкерный болт с кольцом может быть как усиленный, так и гнутый. Несколько более короткое кольцо формирует крюк. Анкер-крюк незаменим, если приходится не просто фиксировать предмет, а монтировать и демонтировать его. Своеобразным развитием крюка стал простой загиб на конце шпильки. Такой Г-образный анкер – костыль – также имеет широчайшую область применения. Не менее разнообразна и рабочая часть, та, что закрепляется в просверленном отверстии.

Самый обычный распорный якорный болт уже описан выше, повторяться нет необходимости. Оригинальное решение – дублирование распорных втулок – привело к разработке особой конструкции анкера, названного двухраспорный и даже трёхраспорный. Эти крепёжные элементы с успехом фиксируются даже в пористом материале.

Для надёжной фиксации распорная часть может иметь складной пружинный механизм, не просто распирающий крепёж, а создающий упор с внутренней стороны покрытия, к примеру, фанерной или иной перегородки, для которой другой крепёж надлежащей надёжности просто не применить ввиду особенностей материала.

Материалы

Разным может быть и материал анкера:

• оцинкованная сталь;

• нержавеющая сталь;

Понятно, что у каждого материала есть свои достоинства и недостатки. Стальные при высокой прочности крепления не могут быть использованы в агрессивных средах, в том числе и при повышенной влажности. Оцинковка значительно продлевает срок службы стального крепежа, но и повышает его стоимость. Нержавеющие стали марок А1, А2 или А3, используемые для изготовления анкерных болтов, не подвержены коррозии, имеют высокую прочность, но отличаются высокой стоимостью. Латунь, несмотря на не самые лучшие прочностные характеристики, можно использовать не только для крепежа во влажной среде, но и под водой.

Размеры

ГОСТа размеров (длины и диаметра) анкерных болтов не существует, обязательной стандартизации подвергаются сплавы, из которых они изготовлены. Однако все производители придерживаются регламента, продиктованного техусловиями. И вот тут уже можно выделить ряд размерных групп, разделивших крепёж сначала по диаметру, а потом и по длине.

Наименьшую размерную группу составляют анкеры с диаметром втулки 8 мм, диаметр резьбовой шпильки при этом меньше и, как правило, составляет 6 мм.

Наименьшие анкеры-крюки и кольца имеют весьма скромные размеры и соответствующую прочность: 8х45 или 8х60. Далеко не все производители выпускают подобный крепёж, так как его нередко с успехом заменяет пластиковый дюбель с саморезом, имеющим кольцо или крюк на конце.

Размерная группа изделий диаметром 10 мм несколько обширнее: 10х60, 10х80,10х100. Резьба шпильки стандартизирована с болтом М8. В продаже такие расходники можно встретить гораздо чаще предыдущей группы, так как область их применения значительно шире, производители охотнее выпускают именно такие анкеры.

У якорных болтов с диаметром 12 мм (12х100, 12х130, 12х150) и диаметром резьбовой шпильки М10 вообще практически нет конкурентов. Уникальные крепёжные свойства не позволяют заменять их пластиковыми дюбелями. Именно в этой размерной группе могут быть представлены двухраспорные усиленные анкеры.

Настоящие крепёжные «монстры» – анкеры с диаметром шпильки М12, М16 и более. Применяются такие гиганты для серьёзных строительных и монтажных работ и в быту обычно не используются, поэтому в строительных магазинах бывают представлены весьма редко. Ещё реже можно встретить крепёж с диаметром шпильки М24 или, тем более, М38.

Понятно, чем больше диаметр резьбовой шпильки, тем большее усилие приходится прилагать для расклинивания распорных лепестков втулки.

Как крепить?

Для того чтобы установить крепёж якорного типа, неважно, с кольцом или крюком, необходимо сделать следующее.

• После тщательного определения места (так как демонтировать крепёж уже не получится) с помощью перфоратора или ударной дрели просверлить отверстие, соответствующее внешнему диаметру распорной втулки.
• Удалить из отверстия осколки материала и прочий шлак, лучший результат можно получить, используя пылесос.
• Вставить в отверстие анкерный болт, возможно использование молотка.
• Когда распорная часть анкера полностью скрылась в материале, можно приступить к затягиванию распорной гайки – для этого можно использовать плоскогубцы. Если анкер имеет специальную гайку под кольцом или крюком, лучше воспользоваться гаечным ключом и заворачивать именно её. О том, что крепёж расклинен полностью можно будет судить по резкому увеличению сопротивления вкручиваемой шпильки.

Если крепёж был подобран правильно в соответствии с материалом и прилагаемыми усилиями, он может прослужить неограниченно долго.

В следующем видео рассказывается об анкерных болтах.

Как правильно устанавливать анкерные болты. Установка анкерных болтов в стену. Как установить анкерный болт

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Клиновой

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего , так же, как и клиновой болт.

Разжимной

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена высока.

Забивной

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать , его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

1 Принцип работы анкеров – как они справляются с нагрузками?

Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

2 Монтаж в фундамент – о самых первых анкерных болтах

Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

• анкера с загнутой шпилькой – крепят к смонтированному до его заливки бетоном;
• с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
• составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

• съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
• прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
• конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

3 Крепление современных анкеров общего применения

В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

Механические анкеры в соответствии со способом крепления делятся на типы:

• забиваемый;
• клиновой;
• разжимной;
• распорный.

Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

Более новым приобретением для строителей стали дюбеля из пластика, которые обладают маленьким размером, дешево стоят и крепко держат. Однако в скором времени пластиковые дюбеля начинают деформироваться и больше не фиксируют крепление, особенно это касается монолитных бетонных стен, которые попросту не держат дюбеля.

Поэтому был создан однозначно самый надежный способ крепления – анкер, который и нагрузки выдерживает, и, словно якорь, вцепляется в покрытие, не позволяя нарушить крепление.

Анкер не просто созвучен со словом «якорь», он и по функциям аналогичен: удержание механизма на дне отверстия.

Болты делятся на две разновидности по виду типу их использования:

1. Синтетический. Принцип его действия основан на использовании специальной капсулы клея, которая раскрывается во время вкручивания крепежного болта и его закрепления непосредственно при высыхании этого клеящего состава.

Минус синтетического болта: ожидание, когда высохнет клей.

Плюс: подходит не только для монолитных стен, а для легких стеновых конструкций.

1. Металлический. Принцип его действия состоит в том, чтобы металлическая гильза, которая помещена на болт, расширялась или расклинивалась во время накручивания на резьбу.

Также эти болты имеют несколько делений на типы:

ü Шниповой. На конце анкера находится шнип (клин), который раздвигает гильзу во время его вкручивания в отверстие. Вместо клина может быть стержень-бородка, который расклинивает гильзу, а потом вынимается из отверстия, куда после вкручивают шпильку. Однако для проведения этого вида работ необходимо точное соблюдение размеров анкера и отверстий.

ü Зажимающий. Основой его действия является раскрытие лепестков крепления, которое происходит при закручивании и деформации средней части гильзы. Она также имеет небольшие прорези по все длине. Эти болты подходят для тонких стеновых конструкций, например, гипсокартонных.

ü Вбиваемый. Этот вид применяется без использования особых приспособлений. Сама гильза болта имеет мягкие края, которые во время вбивания в отверстие начинают деформироваться и упираться в дно. Это приводит к закреплению гильзы в проеме. Подходит болт для монолитной стены и дикого камня, однако уделите больше внимания точности глубины и диаметра отверстия.

ü Дробленный (распорный) – самый частый способ крепления, который не требует четкого соблюдения глубины и диаметра отверстия. Во время вкручивания расширяет гильзу с задней части, вкручивая в нее конусоподобную втулку. Болты применяют для кирпичной и бетонной стены.

Вкручивание анкерного болта: инструкция

Чтобы крепление анкером было качественным, необходимо приобретать изделия из металла с антикоррозийным напылением, например, М-30.

Также стоит понимать, что каждое соединение имеет свои параметры для отверстия и норму приложенной силы для вкручивания, которые зависят от характеристик стенового покрытия. Для тяжелого бетона глубина вкручивания болта составляет 8 см, а нагрузка меньше 7 кН. Для тонкого бетона эти параметры в два раза меньше.

В инструкции рассмотрим поэтапно крепление дробленного (распорного) анкера в бетонную стену.

Шаг 1: определение длины болта

Стены зачастую покрыты отделкой, например штукатуркой. Чтобы болт хорошо закрепился в стене, следует его размещать на глубине свыше 5 см. Потому определите длину гильзы анкера для толщины штукатурки.

Шаг 2: определение необходимого диаметра отверстия

Обязательно нужно следить за диаметром отверстия для анкера, так как от его точности зависят усилия, приложенные для вкручивания гильзы. Отверстие должно быть таким, чтобы гильза входила плотно и строго перпендикулярно. Что касается глубины отверстия, то она должна быть больше длины болта на несколько миллиметров.

Шаг 3: разметка отверстия и его пробивание

Отверстия для болтов следует сделать максимально точными, так как после монтажа его нельзя вытащить. Затем просверлите отверстие и очистите его от пыли и осколков. Почистить можно пылесосом, продуванием резиновой грушей или кисточкой.

Шаг 4: забивание анкера

В выполненное отверстие молотком забейте анкер. Это необходимо делать медленно и поступательными движениями. После того, как гайка или головка гильзы окажется у поверхности стены, приступайте к закручиванию. При закручивании после двух оборотов необходимо прикладывать больше усилий. На коробке может быть указано количество закручиваний и для этого лучше воспользоваться динамометрическим ключом.

Обратите внимание, для тонких, кирпичных или пенобетонных стен лучше не закручивать анкер до упора.

Шаг 5: проверка точности погружения

При закручивании болта очень часто гайка или шапка попадают в верхний слой штукатурки. Гайку лучше углубить в стену, но шапку стоит оставить ровно у поверхности стены. Видео в соседней вкладке показывает, как правильно крепить анкера к бетонной стене.

При проведении строительных или ремонтных работ не обойтись без использования разнообразных элементов крепежа. Некоторые из них, такие как саморезы , в обращении максимально просты, а некоторые требуют определённых знаний и навыков. В качестве примера можно рассмотреть вопрос о том, как крепить анкерные болты. На первый взгляд может показаться, что это не представляет особой сложности, но все зависит от типа анкеров, и поверхности, в которой их нужно закрепить.

Конструкция и принцип действия анкерного болта

Анкерные болты применяются для крепления каких-либо элементов или конструкций к бетонным или кирпичным поверхностям. Прежде всего, необходимо несколько слов сказать о том, как устроен анкерный болт. По сути, его конструкция чем-то напоминает простой пластиковый дюбель, но с некоторыми дополнениями. Анкерный болт представляет собой внешний корпус с прорезями с одной стороны, сам болт, вставленный внутрь и специальную гайку, в которую вкручивается болт. Некоторыми конструкциями анкеров может быть предусмотрено использование специальных шайб, призванных не допускать попадание влаги внутрь отверстия. В помещениях с повышенной влажностью целесообразно использовать такие элементы.

Работает анкер по принципу распора внутри отверстия. Суть в том, что по мере того, как болт будет закручиваться, специальная гайка, имеющая слегка коническую форму, будет затягиваться внутрь корпуса и расширять его внутри отверстия. В результате достигается максимально плотное удержание элемента внутри поверхности.

Виды анкерных болтов

Для полноты понимания стоит несколько слов сказать о том, какие варианты конструкций анкерных можно встретить на строительном рынке.

• Анкерный болт с шайбой. Как было сказано выше, этот тип крепёжного элемента применяется, когда есть необходимость в защите отверстия анкера от попадания влаги. Хотя в принципе, можно использовать везде.
• Анкерный болт с гайкой. Используется чаще всего для крепления конструкций. Такой крепёж удобен с точки зрения монтажа. Нужно лишь скрутить верхнюю гайку, а после установки конструкции, закрутить её на место. Применяется для установки конструкций, например, вешалок , полок и прочего.
• Анкерный болт с крюком или кольцом. Применяется в тех случаях, когда нужно что-то повесть на крюке или привязать веревку к кольцу.
• Г-образный анкерный болт. Используется для установки различных элементов, таких как водонагревательные котлы .

Работы по монтажу

Что касается того, как закрепить анкерный болт, следует сказать, что вне зависимости от вида анкера, процесс монтажа будет практически идентичным.

• Сначала в нужном месте сверлится отверстие под анкер. Диаметр отверстия должен быть равен внешнему диаметру анкера. При сверлении необходимо учитывать, что если используется режим перфорации, то отверстие будет на несколько больше диаметра сверла .
• В отверстие вставляется анкер.
• Устанавливается конструкция и болт затягивается, чем обеспечивается надёжное удержание анкера внутри отверстия.

В заключение стоит немного добавить по поводу того, как выбрать анкер. Дело в том, что анкерные болты могут отличаться по своим размерам, а значит и способности выдерживать груз. Маркируются элементы крепежа по принципу х/х/х, где первая цифра – внешний диаметр, вторая – диаметр внутреннего болта, а третья – общая длина элемента. Для того чтобы максимально полно сложить представление о работе по установке анкера, можно просмотреть видео по упомянутой теме. Но можно сказать, что при минимальном опыте обращения с инструментом задача будет достаточно простой для выполнения.

Видео

В этом видео продемонстрирована установка анкерного болта и объясняется принцип его работы:

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические:
   — закладной;
   — распорный;
   — забивной;
   — клиновой;
   — болт с кольцом или крючком;
   — рамный;
   — шпилька;
   — фасадный;
   — потолочный;
   — пружинка.
2. Химические:
   — крепеж-монолит;
   — для наружных и внутренних работ;
   — для крепежа в рыхлых и тонкостенных основах;
   — стойкие к вибрациям;
   — долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов

Видео: Анкеры. Принцип работы анкерного болта

Разновидности анкерных болтов для бетона. Как крепить анкерные болты Как правильно установить анкерный болт

Набор инструментов

Порядок операций установки

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Разновидности

Несущая способность

Надежность соединения

Расчет на вырыв.

Установка доборов

Монтаж химического анкера.

Page 2

• Армирование
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1. Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Крепёжные изделия вошли в нашу жизнь так прочно, что мы уже давно не замечаем их присутствия. А ведь они окружают нас повсюду, и если хоть на миг представить, что все они исчезли сразу и одновременно, это было бы самой страшной катастрофой в истории. Без самых обычных гвоздей, шурупов, болтов и гаек был бы невозможен прогресс ни в одной из областей науки и техники. Но не только промышленность и производство нуждаются в этих незаменимых помощниках.

Достаточно просто оглянуться вокруг, вспомнить, сколько задач нам приходится решать в повседневной жизни, чтобы обустроить наш быт, какие проблемы возникают, когда необходимо повесить в доме люстру или картину, закрепить на стене кухонные шкафчики или спутниковую тарелку на балконе, установить в ванной подвесную раковину или большое зеркало в прихожей… Все они связаны с необходимостью крепления различных предметов на элементах строительных конструкций: стенах, колоннах, перекрытиях и т. п. Обычно, в деревянном доме больших проблем с этим не возникает, но как быть, если он кирпичный или бетонный?

Крепёж — анкер

Когда‑то, впрочем, ещё не так уж и давно для решения этих и многих других задач использовались деревянные пробки‑чопы, забиваемые в предварительно просверленные отверстия. У этого способа было много недостатков: дерево со временем в сухом помещении уменьшается в размерах и пробка начинает болтаться, а то и вовсе вываливается; в условиях сырости оно, наоборот, разбухает, что приводит к растрескиванию отверстия и в результате также к выпадению пробки.

Чтобы избавиться от этих проблем были придуманы пластмассовые дюбели. У них масса достоинств: они не меняются в размерах, унифицированы, дёшевы, надёжны. Но есть и недостатки: не выдерживают больших и массивных нагрузок. От большого веса конструкции пластик со временем деформируется и перестаёт надежно удерживаться в отверстии. К тому же отверстия в стенах из высококачественного монолитного бетона имеют гладкую внутреннюю поверхность, что увеличивает вероятность выскальзывания из них дюбелей.

Для этих целей — надёжной фиксации в кирпичных и бетонных стенах крепёжных изделий под большими весовыми нагрузками и были придуманы анкерные болты.

Анкер в переводе с немецкого означает «якорь». И действие их в чём‑то похоже, ведь удерживающий механизм анкерного крепежа также находится дне отверстия.

По способу действия такие изделия делятся на два основных вида:

1. . Используют закладываемую в отверстие капсулу со специальным клеем, раздавливаемую при установке крепёжного изделия, которое надёжно удерживается после полимеризации клея. Недостатком этого способа является необходимость ожидания застывания клея. Достоинством — возможность использования не только в монолитных конструкциях стен, но и в пустотелых.
2. Механические . В их основу положен принцип расклинивания или цангового расширения специальной металлической гильзы, надеваемой на болт или резьбовую шпильку с помощью распорной втулки при накручивании её по резьбе.

В свою очередь, металлические анкеры также делятся на несколько типов :

• Клиновой . При забивании анкера в отверстие клин, находящийся на внутреннем конце гильзы, раздвигает её края. В некоторых образцах расклинивание производится отдельным стержнем‑бородком, который затем вытаскивается из отверстия, а на его место закручивается шпилька с резьбой. Для этого типа анкеров обычно требуется точное соблюдение допусков на размеры отверстия.
• Забиваемый . В таких конструкциях даже нет необходимости в наличии клина. В них используется специальная форма краёв выполненной из мягкого металла гильзы. При забивании её молотком в отверстие эти края деформируются, упираясь в его дно и, надёжно удерживая в нём саму гильзу. Это самый простой тип устройства, но для него требуется точное сверление отверстия как по глубине, так и по диаметру. Обычно такие анкеры используются для стен из монолитного бетона или природного камня.
• Разжимной, или «бабочка» . Относится к сквозному типу и может использоваться для тонкостенных и даже листовых материалов. Гильза имеет прорези по длине, не доходящие до краёв. Она при закручивании деформируется в средней своей части, раскрываясь в стороны лепестками с задней стороны.
• Распорный — наиболее распространённый тип устройства. Он не требует строгого соблюдения допусков по глубине отверстия, а только по диаметру. Использует цанговый принцип расширения гильзы в задней её части при закручивании в неё конусовидной втулки. Применяется только для бетона или полнотелого кирпича.

Для изготовления анкерного крепежа используют обычно высококачественные нержавеющие стали с дополнительным антикоррозийным покрытием. Как правило, он выполняется под метрическую резьбу от М6 до М30. Для анкерных соединений существуют нормативы по надёжности соединения на вырывное усилие и на срез. Они зависят от материала стен и глубины установки.

Как установить анкерный болт?

Для примера, рассмотрим как крепить анкер распорной конструкции в бетонной стене .

1. Часто бетонные стены бывают покрыты штукатуркой. Для надёжного крепления анкерный болт должен находиться в слое бетона на определённой глубине, как правило, не менее 50 мм. Поэтому перед тек, как закрепить анкер, следует определить толщину штукатурки и выбрать соответствующую длину анкерной гильзы.
2. Диаметр отверстия для распорного анкера должен быть довольно точным, так чтобы гильза заходила в стену с небольшим усилием. Следует соблюдать также и перпендикулярность отверстия. Глубина его должна быть чуть больше длины гильзы.
3. Разметку отверстий необходимо выполнять как можно точнее. После установки и фиксации анкера вытащить его будет уже невозможно.
4. Отверстие после сверления нужно тщательно очистить от пыли и крошек бетона. Это можно сделать ёршиком, пылесосом, баллончиком со сжатым воздухом или, просто продувая с помощью резиновой груши и трубочки.
5. В подготовленное отверстие лёгкими ударами молотка забивается анкер. Если он не заходит без усилий, следует ещё раз пройти отверстие сверлом с небольшими покачиваниями.
6. Когда гайка на наружном конце шпильки или головка болта достигла поверхности стены, можно начинать закручивать её ключом. После одного‑двух оборотов усилие обычно заметно увеличивается. Это говорит о том, что конусовидная втулка заходит в гильзу. Если для данного анкера на упаковке указано максимальное усилие закручивания, лучше всего воспользоваться динамометрическим ключом.

В любом случае не стоит производить закручивание «до упора» во избежание разрушения материала стены. Особенно это касается лёгких, пористых или пенобетонов, а также кирпича.

7. Часто случается, что гайка или головка болта начинают при закручивании уходить вглубь, в слой штукатурки. Если это гайка на резьбовой шпильке, можно продолжить закручивание пока она не углубится полностью в стену, а крепление выполнить другой гайкой сверху. Болт же следует выкрутить и подобрать под него шайбу бόльшего диаметра.

В этом видео показаны примеры монтажа анкерных болтов (как крепить анкера различных видов).

Встречаются и более экзотические конструкции анкерных крепёжных изделий , например, рамные, которые расклиниваются одновременно с двух концов, либо с отрывающейся головкой для антивандальной защиты.

Широко используются специализированные анкеры с крюком или кольцом, анкеры для подвесных потолков реечного или растрового типа и многие другие.

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании
2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

Анкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

Вытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

При анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

Анкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

1. Механические:
   — закладной;
   — распорный;
   — забивной;
   — клиновой;
   — болт с кольцом или крючком;
   — рамный;
   — шпилька;
   — фасадный;
   — потолочный;
   — пружинка.
2. Химические:
   — крепеж-монолит;
   — для наружных и внутренних работ;
   — для крепежа в рыхлых и тонкостенных основах;
   — стойкие к вибрациям;
   — долго служащее;
3. Пластиковые.
4. Грунтовые.
5. Для устройства фундамента.
6. Регулировочные по высоте.

Подобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

— просверлить в стене отверстие дрелью или перфоратором;
— установить в отверстие болт;
— распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

Такие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

Анкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

Анкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

Такие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

С помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

Такие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

Для монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

Крепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов

Видео: Анкеры. Принцип работы анкерного болта

В строительных и монтажных работах наиболее востребованных операцией необходимо считать соединение различного рода элементов, как между собой, так и крепеж к неподвижным основаниям, а именно: стенам, полу, потолку, балкам и т.п. Для этих целей используют различного рода крепежи, однако в некоторых специфических случаях оптимальным вариантом будет анкерное крепление.

Если открыть специализированные сайты и посмотреть на фото анкерного болта, можно отметить широкий спектр конструкций, размеров и других отличительных особенностей. В чем принцип надежного крепления? Что собой представляет анкер? – обо всем этом читайте в этой статье.

Особенности конструкции

В самом общем виде, под анкером необходимо понимать специальный крепежный элемент, установленный в несущее, неподвижное основание и предназначенное для удержания некоторой конструкции или детали.

Такое соединение относится к разборному типу. Иными словами: при необходимости закрепленную посредством анкера конструкцию можно демонтировать, а после установить снова, не меняя сам крепеж.

Если проследить этимологию названия, то слово анкер имеет немецкие корни и переводится как «якорь», что в полной мере описывает принцип его действия.

Конструктивно анкерные болты выглядят как специального рода шпилька, которая закладывается в глухое или сквозное отверстие, а при некоторых условиях, она в нем зажимается, причем, для механических анкеров справедливо одно свойство – чем сильнее нагрузка на шпильку, тем прочнее она будет удерживаться в отверстии. В некоторых вариантах может использоваться болт и особой формы гайка, но принцип остается неизменным.

Химические

В отверстие закладывается специальная капсула с клеевым раствором. В процессе установки капсула разрушается и после затвердевания, надежно фиксирует шпильку в отверстии.

Главное достоинство — возможность установки в пустотелых основаниях.

Механические анкера

Это наиболее распространенный и применяемый на практике тип. В данном случае, принцип действия анкерных болтов основан на эффекте расклинивания или цангового разжима в стальной гильзе.

В зависимости от веса и степени прикладываемого усилия к устанавливаемой конструкции, подбирают необходимые размеры анкерных болтов. Для механического крепежа учитывается технология монтажа, особенности основания и другие внешние факторы. В данном контексте, различают следующие типы, различаемые по способу реализации заложенного в идею крепежа принципа.

Клиновой анкер

Представляет специальную клиновую гайку, устанавливаемую внутрь отверстия, с установленной поверх втулкой. При закручивании болта, гайка, пытаясь выйти наружу, расклинивает втулку и прочно удерживается внутри отверстия.

Данная конструкция представляет собой втулку с конусным отверстием внутри и нарезанной резьбой. При вворачивании анкера, втулка расклинивается в отверстии и этим фиксируется.

Разжимной анкер «бабочка». Главная особенность – можно устанавливать в сквозных отверстиях, а также в случае тонкостенных оснований. Принцип действия основан на деформации средней части и раскрытия лепестков при вкручивании анкера.

Распорные анкера. Это наиболее распространенный тип, не требующий особо тщательного соблюдения размеров отверстия. Принцип действия основан на расширении втулки при выдвижении из нее шпильки с конусовидным или шарообразным утолщением на конце в процессе накручивания на нее гайки и вытягивания наружу.

Итак, мы указали основные типы анкеров применяемых на практике. В некоторых специфических ситуациях требуются специальный крепеж, по заложенным принципам действия он аналогичен рассмотренным, но имеет конструктивные особенности, а потому ниже, в качестве примера, представленные две его разновидности.

Специальные анкера

Анкерный болт с кольцом – в данном случае, на конце анкера имеется специальное кольцо, сквозь него продевается трос, шпагат или различного рода растяжки. Используется, для монтажа и укрепления распорных тросов при установке мачт, колон, баннеров, а также в иных особых ситуациях.

Еще одна разновидность — анкерные болты с крюком. Их область применения аналогична предыдущему, вся особенность в возможности надевать кольца, т.е., нет необходимости продевать тросы сквозь отверстие.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Фото анкеров

»Крепление смещенных анкерных болтов

Это обычная проблема, которую очень трудно исправить после затвердевания бетона. Как и в случае с большинством исправлений на стройплощадке, метод ремонта зависит от характера проблемы и от того, когда она впервые отмечается в процессе строительства. Метод ремонта может быть другим, если один болт находится не на своем месте или если весь рисунок анкеров не совмещен. Если ошибка обнаружена до того, как будет изготовлена ​​опорная плита колонны, возможно, можно будет использовать другой рисунок или даже другую опорную плиту.

Если один или несколько стержней в шаблоне не выровнены после изготовления колонны, самый простой и распространенный ремонт — это установка паза в опорной пластине и использование пластинчатой ​​шайбы для перекрытия паза. Если вся схема расположения болтов не одинакова, можно отрезать опорную пластину и сместить ее на колонне, чтобы разместить болты, расположенные не на своем месте.

Если анкерный стержень или стержни смещены более чем на несколько дюймов, лучшим решением может быть отрезание существующих стержней и установка новых просверленных анкерных стержней эпоксидного типа.При использовании таких стержней внимательно следуйте рекомендациям производителя эпоксидной смолы по установке и проводите осмотр в соответствии с применимыми строительными нормами. Позаботьтесь о расположении отверстий, чтобы избежать попадания арматуры в бетонный фундамент. При разрезании арматурной стали необходимо проверить влияние на прочность фундамента.

Более подробную информацию можно найти в разделе 2.11.1 Руководства по проектированию AISC 1. Также рекомендуется проконсультироваться с вашим инженером-проектировщиком перед проведением любого из этих ремонтов, чтобы убедиться, что выбран лучший метод для конкретного приложения.

Написанный 12 июля 2013 г., , г. изменено 7 октября 2014 г.

07.10.2014

Как исправить незакрепленный бетонный анкер

Как исправить незакрепленный бетонный анкер

Анкеры для незакрепленного бетона

Снимите анкерные болты с незакрепленных опорных стоек и удалите всю грязь или сыпучий бетон с болтов и отверстий.Налейте равные части смолы и отвердителя в одноразовую емкость и перемешайте до однородной массы (около 1 минуты). При необходимости смешайте краску с бетоном или песком в тон цвета.

Как снимаются бетонные анкеры?

Клиновые анкеры можно удалить из бетона тремя способами:

1. Когда отверстие под анкер достаточно глубокое, вы можете просто забить его молотком в бетон.
2. Используйте пилу или шлифовальный станок, чтобы разрезать анкер прямо над поверхностью, и постучите по остальной части молотком.

А как исправить отверстие для слишком большого шурупа?

Заполните отверстие жидким клеем, который можно использовать для обработки дерева (например, Elmers). Вдавите несколько деревянных зубочисток, пока они не станут очень плотно и полностью заполнят отверстие. Дайте ему полностью высохнуть, затем удалите концы зубочистки, чтобы смыть поверхность.

Проденьте винт в отремонтированное отверстие! Еще он спросил, какой бетонный анкер лучше?

Клиновые анкеры чрезвычайно популярны и являются одними из самых сильных анкеров для силы команды.Клиновой анкер выглядит и работает как анкер с гильзой, но имеет втулку гораздо меньшего размера в нижней части анкера.

Какой размер отверстия следует просверлить для бетонного анкера 3/8 дюйма?

Технические характеристики анкеров DropIn

Минимальный размер чаевых

1/4	1	3/8
3/8	19/16	1/2
1/2	2	5 / 8
5/8	21/2	7/8

Как дерево крепится к бетону без сверления?

Вот очень простой метод крепления этого дерева к бетону без использования всех бетонных анкеров.Вам понадобится перфоратор, молоток на 20 унций и гвозди плотностью 16 ден. Вставьте стеновое сверло 1/4 дюйма длиной 4 или 6 дюймов в перфоратор. Он живет через дерево и бетон.

Как ремонтируют бетон?

Чтобы прикрепить что-либо к бетону с относительной легкостью, трудно превзойти скорость и простоту использования молотковых анкеров. Каждый дюбель состоит из стержня с резьбой, который вставляется в металлическую втулку. Просто просверлите отверстие в бетоне, удерживайте крепеж, который вы прикрепляете к отверстию, затем с помощью молотка забейте дюбель в отверстие.

Как закрепить бетонный садовый сарай?

Как закрепить беседку в бетоне

можно ли использовать пластмассовые анкеры в бетоне?

Просверлите пилотное отверстие в нужном месте с помощью ударного сверла и раствора на глубину, на которую войдет шуруп. Вставьте пластиковый анкер в отверстие. Он должен плотно прилегать, но слегка постучите по нему молотком. Если отверстие становится немного шире, используйте винт большего размера, чтобы прижать пластик к стенкам отверстия.

В чем разница между клиновым анкером и гильзовым анкером?

Как работают бетонные анкеры?

Клиновые анкеры предназначены для постоянного проникновения в отверстия в бетоне.Это поднимает головку анкера вверх и толкает расширительный зажим вниз вдоль соответствующего рабочего конца клинового анкера. Затем зажим расширяется и фиксируется между корпусом анкера и бетоном.

Как снять анкер?

Некоторые анкеры для бетона, например, саморезы Tapcon, можно легко удалить, повернув их против часовой стрелки. Если необходимо вкрутить дюбели, вставьте отвертку в сверло, вставьте сверло в головку дюбеля и открутите держатель против часовой стрелки.

Можете ли вы прибить бетон?

Способ забивания бетонных гвоздей в бетон вручную

Можно ли удалить вмятины с корпуса?

Для их снятия клиновые анкеры можно впилить в поверхность основного материала ножовкой или колесом с накаткой. Анкер-гильза: просверлите отверстие вдвое длиннее используемого анкера-гильзы. Снимите гайку, шайбу и круглую или плоскую головку с анкерной втулки.

Что такое бросок якоря?

Как вырезать шпильки в бетоне?

Присоедините металлический режущий диск к вращающемуся инструменту.Отрежьте головку винта. Отшлифуйте область вокруг винта примерно на дюйм снаружи наждачной бумагой для цемента. Отшлифуйте или обрежьте верхнюю часть шурупа так, чтобы она находилась ниже поверхности бетона.

Как удалить угловой анкер?

Есть только два способа предотвратить торможение клинового анкера из бетона:

Сколько якорей мне нужно?

На расстоянии 12 дюймов от каждого конца должен быть анкерный болт. Максимальное расстояние между всеми винтами на одной опорной плите составляет 6 футов.Я размещаю анкерные болты в шести дюймах от конца каждой панели пола. Следовательно, для опорной плиты (от 8 до 12) футов требуется три (3) анкерных болта.

Можно ли использовать гипсовые дюбели в бетоне?

Анкеры для гипсокартона похожи на гигантские саморезы с крупной резьбой и отверстием посередине. Затем установите небольшой винт в центр анкера. Сверление отверстий в бетоне или бетонных блоках — это детская игра. Подумайте о покупке аккумуляторного молотка.

Бетонные шурупы хороши?

Насколько прочны бетонные анкеры?

Наилучшие значения прочности достигаются, когда бетон твердый и заделка в бетоне глубокая.Чем больше диаметр, тем выше значения фиксации анкера. Например, анкер диаметром 3/4 имеет минимальный осадок 31/4, а анкер диаметром 1/4 имеет пустоту не менее 1.

.

Вам нужны бетонные анкеры?

Как исправить незакрепленный бетонный анкер

Amazon.com: Инструмент для установки металлического анкера Glarks для тяжелых условий эксплуатации с болтами Molly Bolt для анкерного крепления к стене с полым приводом Набор для крепления гипсокартонного анкера к полости: промышленный и научный

Высококачественный сверхмощный пистолет Glarks с набором анкерных винтов для полой стены с болтом Molly

Спецификация:
— Тип продукта: Сверхмощный пистолет с анкерным креплением для полой стены с болтом Molly
— Материал пистолета: металл и пластик
— Болт Molly Материал: оцинкованная сталь
— Размер пистолета: 16.3 см x 12 см x 2,7 см / 6,42 дюйма x 4,7 дюйма x 1,06 дюйма
— Размер болта Molly: 4×32 мм, 4×60 мм, 5×52 мм, 5×65 мм, 6×52 мм

Характеристика:
♢ Металлический пистолет для тяжелых условий эксплуатации с нескользящими резиновыми захватами и накладкой ограждение
♢ Оцинкованная поверхность может защитить их от ржавчины и коррозии
♢ Усиленный анкер с полым приводом расширяется при установке, обеспечивая высокую несущую способность и безопасность
♢ Подходит для полых стен различной толщины

Упаковка:
Болт Molly 4×32 мм (подходит для панели толщиной 3-12 мм) x 4 шт.
Болт 4×60 мм Molly (подходит для панели толщиной 28-38 мм) x 4 шт. Панель толщиной 27 мм) x 4 шт.
6×52 мм Болт Molly (подходит для панели толщиной 3-16 мм) x 2 шт.
Инструмент настройки для тяжелых условий эксплуатации x 1 шт.

Этапы установки:
1.Сначала просверлите отверстие в стене
2. Вставьте анкер для пустотелой стены в отверстие
3. Удерживая головку винта с помощью инструмента, вытащите ее наружу, анкер развернется
4. Поместите объект и установите винт в

Применение:
Идеально подходит для крепления гипсокартона с анкерным креплением, широко используется в гипсокартоне, пустотелых блоках, штукатурке, плитке, идеально подходит для подвешивания карнизов, ламп, фоторамок, вешалок, выключателей питания

Внимание: некоторые друзья, купившие этот продукт, оставляют отзывы мне, что пистолет нельзя было использовать для размера M6.Я обнаружил, что такая ситуация возникает, когда полый пистолет находится не в исходном состоянии.
Если у вас возникнут проблемы во время использования, свяжитесь со мной, и я постараюсь вам помочь.

Есть шаги, чтобы закрепить анкерный болт?

Изначально анкерные болты имеют постепенную устойчивость, их роль заключается в надежном соединении чугунной платформы и фундамента
во избежание смещения и опрокидывания во время работы. При установке
чугунная плита выравнивается с помощью регулировочной прокладки, а затем фиксируется болтами.Каковы его фиксированные шаги?
Предварительная фиксация: используйте короткую стальную головку стержня в качестве опоры фундаментной балки, встаньте на подушку платформы
и прочно приварите ее к фундаментной балке, чтобы предотвратить смещение фундаментной балки;
Второй этап крепления: каждый анкерный болт используется для сварки короткого стального стержня, и болт опирается на амортизирующий слой
. После окончательной фиксации болта опорная ножка болта приваривается к арматурной сетке платформы
для фиксации анкерного болта для предотвращения строительства.Смещение.
Третий этап — фиксация: определяется положение позиционирующих хомутов, и позиционирующие хомуты
используются для помощи в фиксации анкерных болтов. После того, как анкерные болты закреплены, позиционирующая скоба устанавливается в середине
анкерных болтов, и каждый болт горизонтально приваривается к стальным стержням, образуя замкнутую скобу, чтобы обеспечить
поперечное сечение анкерных болтов, а болты и фундаментные балки соединяются сваркой со стальными стержнями.
Четырехступенчатая фиксация: Установите позиционирующую скобу на верхнюю часть анкерного болта так, чтобы позиционирующая скоба и короткая колонна
были объединены в одно целое.
Отрегулируйте с помощью откалиброванного теодолита и проверьте общее плоское положение каждой группы болтов, которое должно соответствовать требованию точности размеров
не более 2 мм; используйте спиртовой уровень для измерения высоты группы болтов, и
должен соответствовать требованиям точности размеров не более 2 мм; используйте вертикальную линию, чтобы выпрямить Verticality,
, чтобы убедиться, что ошибка находится в пределах 1 мм.Убедившись, что точность размеров соответствует требованиям, снимите позиционирующую стальную пластину
и все гайки.

Анкерный болт Multi-Fix для крепления к кирпичной кладке

Анкерный болт Multi-Fix для крепления к кладке

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

1. Анкерный болт Multi-Fix

   Болт с шестигранной головкой для крепления в бетон и кирпичную кладку

   Просмотр сведений о продукте

   Для загрузки, спецификаций, инструкций и многого другого.

   Для получения информации об ассортименте продукции, загрузках, технических характеристиках, инструкциях и многом другом.

Access Fund — Лучшие практики установки болтов

Лучшие практики размещения болтов

Джейсон Хаас

Стандарты качества болтов
Сверление и установка нового механического болта
Сверление и установка нового приклеиваемого болта
Ручное сверление
Рекомендации по разработке новых маршрутов

Стандарты качества болтов

Времена использования болтов из стали с гальваническим покрытием и специальных товаров для строительных магазинов должны уйти в прошлое.И болтеры, и болтеры должны вставлять в скалу только самый лучший металл, доступный на рынке. Срок службы современного болта должен составлять 50 лет, а у болтов из гальванической стали — нет. Новым стандартом в большинстве случаев является нержавеющая сталь.

Интересно, что болты с металлическим покрытием имеют более высокий номинальный крутящий момент, чем болты из нержавеющей стали, что иногда интерпретируется как означающее, что болты с покрытием прочнее и безопаснее. Но это не совсем так, особенно после того, как болт годами подвергался воздействию элементов.

Использование стали с гальваническим покрытием дешевле на начальном этапе, что может сделать их привлекательными. Однако, если болт необходимо заменить два, три или даже четыре раза перед тем, как сделать аналог из нержавеющей стали, действительно ли это дешевле в долгосрочной перспективе? Кроме того, кто будет производить замену? Первый восходящий человек мотивирован проложить новый маршрут, но он может быть менее мотивирован обновлять оборудование на этом маршруте. Подумайте о долгосрочной перспективе. Надеюсь, детям ваших детей не придется заменять болт, который вы ставите сегодня.

Итак, гальваническая сталь определенно отсутствует, но всегда ли нержавеющая? Чтобы определить лучший тип болта для использования на конкретном утесе, важно знать, каковы условия окружающей среды в этой области. Международный союз ассоциаций альпинизма (UIAA) — мировой лидер в установлении стандартов безопасности для альпинистского снаряжения — создал четыре категории или зоны, в которых существуют зоны для лазания и, следовательно, болты. В каждой категории есть особые соображения по размещению болтов.

Следует отметить, что UIAA определяет рекомендуемый потенциальный срок службы болта 50 лет. UIAA использует этот временной интервал, потому что это тот же эталон, который используется в строительной отрасли для крепежных изделий, критически важных для безопасности, Европейской организацией по техническим разрешениям (EOTA), которая определяет 50 лет как нормальный срок службы строительных изделий.

• Класс 1 включает зоны повышенной коррозии. Обычно это прибрежные скалы, такие как те, что есть в Таиланде, Вьетнаме и на Кайман-Брак, где хлор из океана может вызвать быстрое коррозионное растрескивание под напряжением (SCC).Но также возможно получить SCC в некоторых карстовых образованиях, которые включают в себя известняковые и доломитовые образования, и, следовательно, можно иметь участки класса 1, расположенные внутри страны. В этих зонах с высокой степенью коррозии SCC может произойти очень быстро, иногда в течение одного года, поэтому альпинистам необходимо использовать болты из титана класса 2 и материалы более высокого уровня с высокой коррозионной стойкостью (HCR).

• Класс 2 — это ступенька ниже Класса 1, и в результате большинство материалов HCR будут работать.В этой зоне SCC может возникать в нескольких болтах на каждую 1000 из нержавеющей стали марки 316 или 304 в течение 5-10 лет. Однако крайне маловероятно, что большинство этих болтов будут безопасно служить в течение 50 лет, поэтому титан также является лучшим в этом классе для лазания. Примером района класса 2 в США являются скалы на Гавайях.

• Класс 3 определен как все другие зоны для лазания на открытом воздухе. Болты, помещенные в эти обрывы, нуждаются в разумной коррозионной стойкости, но SCC на самом деле не вызывает беспокойства.Для этих областей стандартными являются болты из нержавеющей стали. Опять же, это означает, что стальные болты с гальваническим покрытием неприемлемы.

• Класс 4 — это закрытые помещения, такие как тренажерные залы для скалолазания.

Какой тип болта из нержавеющей стали мне следует использовать?
Не все болты из нержавеющей стали одинаковы. UIAA рекомендует использовать болты, изготовленные из стали марки 316, которая не широко доступна в США, где большинство болтов и подвесов изготовлены из стали марки 304 чуть меньшей прочности.Petzl — один из немногих производителей, которые изготавливают болты и подвески из стали марки 316. Тем не менее, сталь марки 304 довольно прочная, и американские альпинисты должны найти баланс между идеальным и практичным и использовать лучшие доступные им материалы. Хотя цель состоит в том, чтобы использовать абсолютно лучший доступный материал, сталь марки 316 не всегда доступна в США. Кроме того, сталь марки 304 подходит для альпинистских маршрутов в США и должна считаться здесь текущим стандартом качества нержавеющей стали.

Вы можете приобрести как клиновые болты, так и болты с гильзой из нержавеющей стали, но клиновые болты не так прочны, как их аналоги с болтами с гильзой того же размера. По этой причине при бурении в хороших породах мы рекомендуем использовать пятикомпонентные болты с гильзой Пауэрса из нержавеющей стали. Эти болты должны быть 1/2 дюйма в диаметре, если вы не бурите вручную в местах, где электродрели не разрешены или нецелесообразны, например, в дикой местности или на скале в глубине страны. В этой ситуации можно использовать болт из нержавеющей стали 3/8 дюйма.В экстремальных условиях мягких пород иногда может потребоваться болт немного большего диаметра (или приклеивание).

Длина болта может быть разной. В пуленепробиваемом граните стандартными являются болты длиной 2,75 дюйма. В более слабых породах, таких как песчаник или большинство вулканических пород, лучше использовать более длинные 4,75 дюйма. Однако в более слабых породах вам может потребоваться что-то, что имеет большую удерживающую способность, чем болт с гильзой, например, клеевой.

Новый экологически безопасный вариант: Болт Legacy от ClimbTech
Болт Legacy — новый болт с механической гильзой ClimbTech из нержавеющей стали — спроектирован таким образом, чтобы его можно было легко снимать, чтобы будущие поколения альпинистов могли повторно использовать отверстие под болт без любое значительное усилие.Вы просто ослабляете шестигранную головку гаечным ключом, и весь блок вытаскивается из отверстия для болта, ничего не оставляя внутри. Когда придет время, вы можете вставить новый Legacy Bolt, затянуть его и покончить с этим.

Эти болты довольно дороги (хотя они поставляются с подвеской), но в теории они были бы более надежными, чем обычные пятикомпонентные болты Пауэрса из нержавеющей стали, потому что для их удаления требуется очень мало усилий. Хотя пять частей полностью снимаются, снятие требует усилий, и не все специалисты по переболтовке могут захотеть выполнить необходимую работу вместо того, чтобы просто рубить и ремонтировать.

Если вы решите использовать Legacy Bolts, следует отметить несколько моментов. Во-первых, надлежащий момент затяжки болтов составляет 20 фунтов на фут, и если вы затянете их слишком сильно, их будет чрезвычайно трудно вытащить. Кроме того, болты предназначены для установки и снятия, а не для установки и замены. Это различие очень важно, потому что, другими словами, они не предназначены для того, чтобы их можно было вытаскивать, проверять на коррозию и затем снова вставлять. Если вы вытащите один из них, будьте готовы заменить его новым болтом.

Сверление и установка нового механического болта

Подавляющее большинство всех болтов, размещаемых сегодня в США, подпадают под эту категорию. Мы рекомендуем использовать пятикомпонентный болт с гильзой из нержавеющей стали Powers (ранее Rawl) на 1/2 дюйма вместо клиновых болтов из-за их превосходной прочности.

Не уверены, что это лучший болт для вашей местности? Ознакомьтесь с описанным выше разделом «Стандарты качества болтов».

Необходимые инструменты:

• Ударная дрель
• Буровая коронка и опциональное резервное копирование
• Выдувная трубка (часто кусок аквариумной трубки), ручной воздушный насос или баллон со сжатым воздухом
• Трубчатая щетка
• Молот
• Ключ с храповым механизмом 9/16 дюйма для болтов 1/2 дюйма
• Болт из нержавеющей стали

Шаг 1: Выберите хорошее место размещения.(При повторном использовании того же отверстия переходите к шагу 2.) Если вы не можете повторно использовать то же отверстие и должны просверлить новое, следует помнить о нескольких вещах. Во-первых, анкерная промышленность рекомендует размещать два отверстия на расстоянии не менее 10 диаметров анкера (примерно 5 дюймов для болта ½ дюйма) друг от друга, чтобы предотвратить растрескивание и раскалывание основного материала. Это расстояние должно быть тем больше, чем мягче порода. Болты также не следует размещать возле краев и углов. По крайней мере, один якорь вышел из строя, потому что болты были помещены слишком близко к краю, и вес альпиниста сломал кусок породы, в котором находился якорь.

При установке болтов в крышах и свесах ищите изломы под меньшими углами, где вырывание болта наружу будет менее сильным. Кроме того, убедитесь, что нет мелких выступов, которые не позволят болту войти заподлицо или заблокировать подвеску от легкого защелкивания карабином. Также убедитесь, что карабин, прикрепленный к подвеске, не подвергается перекручиванию или перекрестной нагрузке из-за скалы, такой как ручка или выступ.

После того, как вы определите нужное место, слегка постучите по камню молотком.Вы хотите, чтобы он звучал твердо. Если он звучит глухо, например, при ударе по хлопьям, или если он издает глухой звук, например, при ударе о землю, это не лучшее место для болта. Также помните о линиях трещин как до, так и после удара по камню, а также отслаивающихся породах.

Шаг 2: При повторном использовании того же отверстия для болта просверлите отверстие глубже и шире. При сверлении нового отверстия просверлите отверстие. Обязательно заходите немного глубже самого болта. Это поможет отсоединить конус от втулки, когда следующему человеку потребуется заменить болт.Диаметр отверстия должен соответствовать диаметру устанавливаемого болта, который должен составлять 1/2 дюйма.

Шаг 3: Очистите отверстие. Важно удалить каменную пыль, чтобы болт мог правильно войти в каменную стену. Выдуйте каменную пыль из отверстия, желательно ручным насосом или баллоном со сжатым воздухом, а не просто отрезком аквариумной трубки. Вставьте щетку для трубок в отверстие и слегка потрите. В мягких породах чистка отверстия трубчатой ​​щеткой может буквально расширить отверстие, поэтому будьте осторожны.Выдуйте последний кусок каменной пыли.

Шаг 4: Вставьте болт с гильзой 1/2 дюйма из нержавеющей стали. Если вы просверлили отверстие правильно, болт не просто встанет на место. На самом деле, посадка должна быть достаточно тугой, чтобы вам пришлось вбить болт, чтобы он завелся, а затем немного сильнее забить его, чтобы полностью погрузить болт.

Шаг 5: Наклоните подвеску по направлению тяги. Один трюк — закрепить оттяжку

к вешалке и посмотрите, где он хочет, естественно, висеть.Не ориентируйте вешалки вбок или под другими странными углами; вы хотите максимально увеличить расчетную прочность вешалки.

Шаг 6: Затяните болт, в идеале используя динамометрический ключ, соответствующий спецификациям производителя. Для пятисекционного болта Powers из нержавеющей стали 1/2 дюйма с гильзой это крутящий момент 25 фунт-футов. Хотя использование динамометрического ключа является наилучшей практикой, в действительности многие альпинисты затягивают болты, чтобы «нащупать» их, просто с помощью гаечного ключа в форме полумесяца. Если вы планируете использовать гаечный ключ в виде полумесяца — и особенно если вы новичок в прикручивании болтов, — вам нужно выяснить, что такое правильное «ощущение».Потренируйтесь затягивать болт дома с помощью динамометрического ключа, а затем посмотрите, каково это давление / сопротивление, с помощью всего лишь серповидного гаечного ключа.

При затягивании болта на ощупь возникает проблема чрезмерного затягивания, которое может привести к отрыву болта или, что еще хуже, к поломке под напряжением без щелчка болта, в результате чего в скале остается бомба замедленного действия. Некоторые разработчики используют практическое правило: прекратить затягивание, когда пластиковое тонкое кольцо прямо под болтом выдавливается и становится видимым.Это не научный подход, а скорее напоминание о том, что нужно помнить о чрезмерном затягивании. Также возможно недостаточно затянуть болт и создать раздражающий спиннер.

Как замаскировать вешалки
Хорошо замаскировать вешалки, чтобы уменьшить их видимое воздействие. Вы можете купить их с предварительно нанесенным покрытием у производителей, таких как Metolius, или сделать это самостоятельно. Оба покрытия со временем стираются, но обработка, проводимая производителем, продлится намного дольше.

Если вы хотите замаскировать вешалки самостоятельно, сначала пропустите их в посудомоечной машине, чтобы удалить масло, которое позволит краске лучше склеиться. Используйте грунтовку для плоской аэрозольной краски из строительного магазина и нанесите слой или два на вешалки. Перед использованием дайте им высохнуть в течение суток.

Рекомендации для болтовых анкеров
При установке нового анкера убедитесь, что болты расположены на достаточном расстоянии. Болты должны находиться на расстоянии около восьми дюймов в хороших породах, таких как гранит, и до 18 дюймов в более мягких породах.Анкерные болты, расположенные ближе друг к другу, могут привести к разрушению породы. Если вы используете более широкий интервал, не забудьте добавить цепь к анкерным болтам, чтобы уменьшить угол силы, прилагаемой веревкой. Кроме того, размещение болтов бок о бок может быть не лучшим решением в любой ситуации — иногда лучше вертикальное расположение. Установка болтов вертикально может позволить вам использовать более качественные породы и избегать их краев. Просто убедитесь, что два болта выровнены с помощью цепи и быстрых звеньев.

Сверление и установка нового клеевого болта

Клеящиеся болты в настоящее время являются лучшими болтами для использования в мягких породах, в том числе в большинстве форм песчаника и известняка, а также в некоторых вулканических породах, таких как сварной туф Smith Rock.Самым большим преимуществом приклеивания перед механическими болтами является их высокая прочность на выдергивание, которая обусловлена ​​равномерным распределением нагрузки по всей заделанной штанге. В некоторых случаях прочность на отрыв выше, чем прочность самой породы.

С другой стороны, расширительные болты

полагаются на относительно небольшую площадь поверхности внутри отверстия для поглощения всей силы. Из-за этого прочность на сжатие мягкой породы слишком мала, чтобы выдерживать высокие рабочие нагрузки, оказываемые механическими болтами.Клейкие вставки также лучше защищают от коррозии и элементы внутри отверстия, поскольку эпоксидная смола предотвращает проникновение влаги в отверстие для болта.

Необходимые инструменты:

• Ударная дрель
• Сверло сверхдлинное
• Выдувная трубка (часто кусок аквариумной трубки), ручной воздушный насос или баллон со сжатым воздухом
• Трубчатая щетка
• Клей (эпоксидный) и насадки
• Пистолет для герметика, который будет работать с клеем, который вы используете.Клей Hilti требует, например, клеевого пистолета Hilti, в то время как для клея Powers можно использовать стандартный пистолет для герметика. Но бутылки бывают разных размеров, поэтому убедитесь, что клей подходит к пистолету. Кроме того, неплохо купить прочный, прочный пистолет для герметика, а не дешевую версию, так как он, скорее всего, сломается.
• Тряпки или бумажные полотенца и полиэтиленовый пакет для их бросания
• Молот
• Болт вклеиваемый

Шаг 1: Выберите хорошее место размещения.(При повторном использовании того же отверстия переходите к шагу 2.) Если вы не можете повторно использовать то же отверстие и должны просверлить новое, следует помнить о нескольких вещах. Во-первых, анкерная промышленность рекомендует размещать два отверстия на расстоянии не менее 10 диаметров анкера (примерно 2,5 дюйма для болта 1/2 дюйма) друг от друга, чтобы предотвратить растрескивание и раскалывание основного материала. Это расстояние должно быть тем больше, чем мягче порода. Болты также не следует размещать возле краев и углов. По крайней мере, один якорь вышел из строя, потому что болты были помещены слишком близко к краю, и вес альпиниста сломал кусок породы, в котором находился якорь.

При установке болтов в крышах и свесах ищите изломы под меньшими углами, где вырывание болта наружу будет менее сильным. Кроме того, убедитесь, что нет мелких выступов, которые не позволят болту войти заподлицо или заблокировать подвеску от легкого защелкивания карабином. Также убедитесь, что карабин, прикрепленный к подвеске, не подвергается перекручиванию или перекрестной нагрузке из-за скалы, такой как ручка или выступ.

После того, как вы определите нужное место, слегка постучите по камню молотком.Вы хотите, чтобы он звучал твердо. Если он звучит глухо, например, при ударе по хлопьям, или если он издает глухой звук, например, при ударе о землю, это не лучшее место для болта. Также помните о линиях трещин как до, так и после удара по камню, а также отслаивающихся породах.

Шаг 2: При повторном использовании того же отверстия для болта просверлите отверстие глубже и шире. При сверлении нового отверстия просверлите отверстие. Убедитесь, что вы залезли примерно на полдюйма глубже самого болта, чтобы клей проник в заднюю часть отверстия и полностью закрывал болт.Диаметр отверстия будет зависеть от типа клея, который вы используете; уточняйте у производителя.

Шаг 3: Очистите отверстие. Еще важнее, чтобы отверстие было чистым для приклеивания, чем для механических болтов. Вы хотите, чтобы клей приклеился к болту, но также и к камню, но есть предел. Чем полированнее камень, тем труднее к нему приклеиться. Выдуйте каменную пыль из отверстия. Вставьте щетку для трубки в отверстие и слегка потрите ее, затем снова выдуйте каменную пыль.

Шаг 4: Поместите тюбик клея (эпоксидной смолы) в стандартный пистолет для герметика, навинтите на сопло, дайте курку пистолета для герметика несколько нажатий, пока клей не начнет выходить из кончика сопла. Нанесите полоску клея на полиэтиленовый пакет или небольшой камень, прежде чем заливать клей в отверстие. Это поможет убедиться, что клей, входящий в отверстие, перемешан, и даст возможность проверить, затвердевает ли клей, который вы используете, должным образом.

Шаг 5: Нанесите клей в отверстие.Начните с задней части отверстия и медленно вытащите пистолет, продолжая заполнять отверстие клеем. Трудно сказать, сколько клея вы залили в отверстие, но больше лучше, чем меньше, так как вы не сможете добавить клея постфактум. Когда вы вставляете болт, неминуемо выдавливает клей из отверстия. Ничего страшного, просто вытрите излишки клея тряпкой.

Шаг 6: Вставьте болт. Вставьте болт в отверстие как можно глубже пальцами.Для некоторых клеев нужно постучать молотком. Обязательно используйте молоток из нержавеющей стали или приспособление для размещения Climb Tech — молотки не из нержавеющей стали на нержавеющих клеях могут фактически вызвать перенос небольшого количества металла, что может вызвать некоторую поверхностную коррозию. Забейте клей до конца молотком. Постарайтесь, чтобы взгляд смотрел как можно перпендикулярно земле. Когда болт полностью войдет в отверстие, постучите по краю проушины, если ориентацию все еще необходимо откорректировать.

Шаг 7: Вытрите излишки клея, вытекшие из отверстия. Если нет лишнего клея, значит, вы не залили достаточное количество клея в отверстие. Вы не хотите, чтобы получилось много клея, это просто отходы, но некоторые гарантируют, что вы использовали достаточно. Если ничего не вышло, подумайте о том, чтобы вынуть болт. Вы должны сделать это немедленно, иначе клей затвердеет, а для этого потребуется специальное приспособление. Добавьте еще клея и вставьте болт обратно. Время, необходимое для этого, прежде чем клей застынет, зависит от температуры: чем он теплее, тем меньше у вас времени.

Примечание: клей грязный; Возьмите с собой много тряпок или бумажных полотенец и несколько пластиковых пакетов для продуктов, чтобы положить их. Клей быстро сохнет, и если вы не будете осторожны, вам придется протирать много насадок. Многие разработчики, которые приклеивают клей целиком, хранят клей в холодильнике до тех пор, пока не будут готовы его использовать. Клей может высохнуть внутри насадки так быстро, что у вас может не хватить времени просверлить отверстие, поставить болт, опустить вниз и повторить еще раз. Лучший способ максимально использовать сопла — полностью подготовить маршрут, прежде чем пытаться склеить какое-либо из отверстий.Если все отверстия предварительно просверлены, все, что вам нужно сделать, это заполнить отверстие клеем и вставить болт. Это позволяет использовать одну насадку на большей части маршрута, если на улице не слишком жарко.

Наконец, время высыхания клеев зависит от используемого клея; прочтите литературу производителя. Некоторые виды клея можно удалить за несколько часов, на другие — до двух дней. Здесь важно сообщить людям, если маршрут еще не безопасен.

Ручное сверление

В некоторых отношениях ручное сверление — утерянное искусство, от которого быстро отказались с появлением перфоратора. Однако использование электроинструментов в некоторых частях страны, особенно в дикой природе, является незаконным. Из-за этого, если вы хотите разместить (или заменить) болт, единственный вариант — ручное сверление.

Для этого требуется немного больше практики, чем при сверлении дрелью. Обязательно потренируйтесь на небольшом камне, прежде чем пытаться делать настоящие вещи, иначе вы рискуете просверлить слишком широкую и слишком небрежную яму.

Ручное сверление — единственный случай, когда допускается установка 3/8-дюймовых болтов. Возможно, даже более важно, чтобы они были из нержавеющей стали, так как ручное сверление затруднено, и люди, вероятно, не собираются выстраиваться в очередь за возможностью заменить ваш болт через 10-15 лет, когда начнется коррозия. Обратите внимание, что некоторые люди руки просверлите болты диаметром более 3/8 дюйма, и это здорово. Например, добровольцы в ущелье Ред-Ривер приложили дополнительные усилия и вручную просверлили болты диаметром ½ дюйма, чтобы заменить якоря на маршрутах в Клифти-Уайлдернесс.Кроме того, направляющий крутящий момент для пятикомпонентных болтов Пауэрса из нержавеющей стали 3/8 дюйма с гильзой составляет всего 12 футов на фунт.

Необходимые инструменты:

• Ручная дрель
• 3/8-дюймовая коронка SDS
• Ключ полумесяц 1/2 дюйма
• Дыхательная трубка
• Трубчатая щетка
• Молот
• Болты 3/8 дюйма

Шаг 1: Просверлите отверстие.При сверлении нового отверстия начните медленно, чтобы получить хорошее, чистое и прямое пилотное отверстие. Если вы повторно используете то же отверстие, из которого вытащили 1/4 дюйма, пилотное отверстие уже подготовлено. В любом случае, начните осторожно. Установите сверло перпендикулярно камню, что не обязательно означает параллельность земле. Например, если вы закрепляете плиту болтами, угол должен быть за пределами горизонтали.

Постучите по концу сверла молотком. Во время этого процесса будут летать осколки камня, поэтому не забудьте надеть защитные очки.После удара сверлом поверните его примерно на 1/8 — 1/4 оборота, а затем нанесите еще один удар. Быстрые легкие удары лучше, чем медленные тяжелые удары, так как у вас будет меньше шансов заедать. Кроме того, когда вы ударяете по дрели, позволяйте ей немного приходить в норму с каждым ударом.

После того, как вы просверлили отверстие, достаточно глубокое, чтобы удерживать само сверло, ослабьте хватку сверла, чтобы оно слегка отскакивало при каждом ударе. Этот отскок ускоряет процесс сверления за счет выброса пыли из отверстия.Распространенной проблемой является «двойной удар», когда вы взмахиваете молотком и ударяете по дрели, а затем отскок снова быстро ударяет по молотку. Будьте осторожны, не позволяйте ему слишком сильно подпрыгивать, иначе вы можете получить широкое коническое отверстие.

Время от времени — после 50 ударов или около того — хорошо прекратить бурение и продуть отверстие, чтобы удалить каменную пыль, которая может застрять в сверле. Если бит все же заедает, прекратите стучать. Попробуйте осторожно пошевелить сверлом, пока оно не ослабнет. Если бита часто заедает, используйте более легкие и быстрые удары, а не медленные и тяжелые удары.Если вы уже делаете это, то, вероятно, бита затупилась и нуждается в замене. Изношенные биты могут скомпрометировать отверстие из-за недостаточного размера, что затрудняет попадание болта в отверстие.

Шаг 2: Очистите отверстие. Выдуйте пыль, протрите отверстие щеткой для трубок и продуйте его в последний раз.

Шаг 3: Вставьте болт втулки из нержавеющей стали. Если вы просверлили отверстие правильно, болт не просто встанет на место. Фактически, вам нужно будет вбить болт, чтобы он завелся, а затем немного сложнее забить его, чтобы полностью погрузить его.

Шаг 4: Наклоните подвеску по направлению тяги. Один трюк — закрепить оттяжку

к вешалке и посмотрите, где он хочет, естественно, висеть. Не ориентируйте вешалки вбок или под другими странными углами; вы хотите максимально увеличить расчетную прочность вешалки.

Шаг 5: Затяните болт. Если вы занимаетесь ручным бурением, вы, вероятно, находитесь в дикой местности, а это значит, что вы, вероятно, далеко от машины и стараетесь ехать как можно легче.Хотя использование динамометрического ключа является наилучшей практикой, на самом деле вы, вероятно, собираетесь использовать меньший и более легкий серповидный ключ и затягивать, чтобы «нащупать». Если вы планируете использовать гаечный ключ в виде полумесяца — и особенно если вы новичок в прикручивании болтов, — вам нужно выяснить, что такое правильное «ощущение». Потренируйтесь затягивать болт дома с помощью динамометрического ключа, а затем посмотрите, каково это давление / сопротивление, с помощью всего лишь серповидного гаечного ключа.

При затягивании болта на ощупь возникает проблема чрезмерного затягивания, которое может привести к отрыву болта или, что еще хуже, к поломке под напряжением без щелчка болта, в результате чего в скале остается бомба замедленного действия.Некоторые разработчики руководствуются практическим правилом: перестать затягиваться, когда пластиковое тонкое кольцо прямо под ним выдавливается и становится видимым. Это не научный подход, а скорее напоминание о том, что нужно помнить о чрезмерном затягивании. Также возможно недостаточно затянуть болт и создать раздражающий спиннер.

Соображения по развитию новых маршрутов

Хотя основное внимание в этом руководстве уделяется повторному болтовому креплению и поддержанию установленных маршрутов, важно упомянуть некоторые соображения для людей, которые рассматривают возможность установки новых линий.

Во-первых, не упускайте эту возможность легкомысленно. Скорее всего, другие хотя бы видели вашу леску, поэтому убедитесь, что она достойна болтов, прежде чем втыкать в какое-то оборудование — вы не сможете просверлить отверстия. Для этого обратитесь к путеводителю и поговорите с местными первопроходцами. Затем установите верхний якорь, используя традиционное снаряжение или подвесив деревья или другие природные объекты, и спуститесь по маршруту, удаляя по пути все рыхлые камни. Проделайте маршрут несколько раз и побудите своих друзей сделать то же самое.

Если это достойная линия, обратите особое внимание на возможные места обрезки. Отметьте места мазком мела и убедитесь, что они доступны для всех альпинистов — как высоких, так и невысоких. Если вы не планируете прокладывать маршрут в тот же день, вы также можете использовать деревянные мелки, которые служат дольше, чем мел, для разметки и легко стираются.

Места для стрижки должны быть рядом с прочными зацепами и относительно удобными положениями для лазания. Вообще говоря, болты легче закрепить, если они смещены с одной или другой стороны от тела альпиниста.В то же время идеально, если линия болтов должна быть относительно прямой, чтобы уменьшить сопротивление каната. Место расположения будущего болта должно быть на гладкой твердой скале размером с баскетбольный мяч. Избегайте карманных, полых или хрупких камней. Не кладите болты рядом с краями или углами, так как они не такие крепкие.

Ваш первый болт должен быть настолько высоко от земли, чтобы лидер мог безопасно подняться без защиты, потому что вам нужно как можно больше веревки, чтобы свести к минимуму силу падения на этот болт.Однако второй болт должен располагаться немного близко к первому, чтобы минимизировать удар по первому болту, а также предотвратить падение на землю. От третьего болта расстояние должно быть любым, подходящим для местности, но, как правило, рекомендуется делать расстояние от 8 до 10 футов между болтами.

Помните о выступах и других препятствиях, с которыми лидер может столкнуться при падении. Болты, которые можно отсоединить от уступов, следует размещать как можно выше над уступом, а следующий болт должен располагаться достаточно близко, чтобы предотвратить приземление лидера на уступ при более позднем падении.

Перед установкой болтов не забудьте замаскировать подвески, купив предварительно обработанные подвески или покрасив их самостоятельно плоской грунтовкой. Не красьте вешалки, уже установленные в скале — в конечном итоге вы просто окрасите сам камень распылением. Краска со временем отколется, но цель состоит в том, чтобы уменьшить ваше визуальное воздействие. И наконец, не вставляйте в скалу ненужную фурнитуру — вы должны использовать болты из нержавеющей стали в сочетании с подвесками из нержавеющей стали. Единственное исключение — необходимость в титановых клеях.Мы рекомендуем вам найти наставника, быть в безопасности и проконсультироваться с сообществом; они это оценят, и вы получите больше удовольствия от своих новых маршрутов, если они понравятся другим.

В чем разница между анкерными болтами и фундаментными болтами?

29 июля 2020 г.

Как производитель рельсовых болтов , поделитесь с вами. Анкерные болты используются для фиксации предметы к бетону, кирпичу или штукатурке. Есть разные типы болтов для конкретные приложения.Некоторые используются, когда бетон еще влажный, а другие используются после схватывания бетона. Размер болта определит правильно ли закреплен объект на месте. Некоторые будут гнуться с крючками на концы. Объект должен быть достаточно большим. Кроме того, нужно их исправить правильно рядом, иначе они повредят стену.

Анкерный болт для Китая

Чтобы установить анкерные болты, сначала просверлите несколько отверстий там, где вы хотите вставить болты. Перед тем, как вставить болты в отверстия, не забудьте протереть отверстия пылью.Можно ударить по болту молотком, пока он не войдет в отверстие, а затем затянуть Это.

Анкерные болты будут удерживать колонну на месте и стабилизировать ее для предотвращения опухоль из-за ветра или землетрясений. Распространенные типы болтов включают:

Болты для сверления: используются после затвердевания бетона. Их применение не очень часто.

Монтируемые болты: Монтируемые болты используются для влажного бетона. Они могут быть болтами или крючками. Штанга крюка — это своего рода анкерный болт, используемый для осевого загруженный субстрат.Монтируемые на месте болты самые прочные, но они могут быть сложно использовать. Общие приложения включают тяжелые машины, которые установлены по бетону и соедините фундамент со стенами построек.

Стандартного определения термина «фундаментный болт» не существует. Болты закрепленные на основной стальной конструкции, обычно называются «фундаментными болтами».
