Установка обратного клапана на вентиляцию с вытяжкой вертикально на кухне

В современных вентиляционных системах достаточно распространено появление обратной тяги. Подобное явление может привести к многим отрицательным последствиям. Чтобы предотвратить подобные процессы, нужна деталь, которая называется обратным клапаном.



Он имеет разные формы. Поэтому необходимо разобраться в конструктивных вариантах подобных деталей, прежде чем приступить к их установке.

Правила монтажа

Для установки обратного клапана на вентиляцию необходимо найти подходящее место и выбрать требуемое количество данной детали. В случае наличия одного места забора воздуха в системе, тогда будет достаточно единственной. В случае более сложной топологии, в которой присутствует несколько отверстий или же вытяжек, на каждой из веток необходимо установка устройства.

Принцип работы

Функционирует элемент по вполне простому принципу.

Конструкционные особенности позволяют пропускать воздух только в единственном направлении. В случае изменения направления потока, заглушка закрывается. Тем самым он блокирует обратный поток. Различают несколько разновидностей подобных изделий по следующим показателям:

— материалам исполнения;

— конструктивным особенностям;

— формам.

Для изготовления подобных деталей используется:

— оцинкованная сталь;

— пластик.

Что же касается конструктивного исполнения, деталь может быть представлена в виде:

— мембраны;

— лепестка;

— бабочки;

— решетки.

По форме исполнения они бывают:

— круглыми;

— прямоугольными.

Выбор осуществляется в соответствии с размером сечения и формы воздуховода, в котором его планируется установить. Кроме перечисленных видов подобные детали делятся и по методу управления. Они могут быть:

— электрическими:

— ручными.

Для ручного регулирования они оснащаются задвижкой или же рычагом. А электрические модификации подсоединяются к иным устройствам вентиляционной системы. Также подобные элементы классифицируются по методу монтажа. При установке обратного клапана на вентиляцию вертикально он должен быть вертикальным, тогда как при горизонтальном монтаже — горизонтальным. Выбирается модель в соответствии с параметрами пропускной способности конкретной системы.

Кухня: монтаж обратного клапана

На кухне установка обратного клапана на вентиляцию блокирует посторонние запахи, проникающие извне. Такую функцию деталь выполняет даже в при выключенной вытяжке. Однако деталь не мешает удалять отработанные воздушные массы в вентиляционный канал. Для обеспечения беспрерывной работы вентиляционной системы, вместе с деталью необходима установка вентрешетек, имеющих отверстия, удаляющие отработанный воздух даже без использования вытяжки.

Установка обратного клапана на вентиляцию вертикально

Этапы монтажа

Для правильной установки устройства, необходимо определить площадь, которую оно займет. Обычно такие элементы с решеткой устанавливаются на выходах или же входах в вентканалы. Для крепления таких элементов используются саморезы. Если он монтируется непосредственно за вентилятором, потребуется его демонтировать. Только после этого вставляется в вентиляционную трубу изделие. Затем наносится разметка, чтобы правильно выполнить крепление устройства.



Завершив монтаж, необходимо вернуть вентилятор обратно. В случае правильного выполнения монтажа, в помещение уже не попадут повторно отработанные воздушные массы. Несмотря на свою простую конструкцию он является особо эффективным устройством, обеспечивающим помещения качественной вентиляцией, без которой достижение здорового микроклимата невозможно.

Как поставить обратный клапан на вентиляцию

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха.

При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

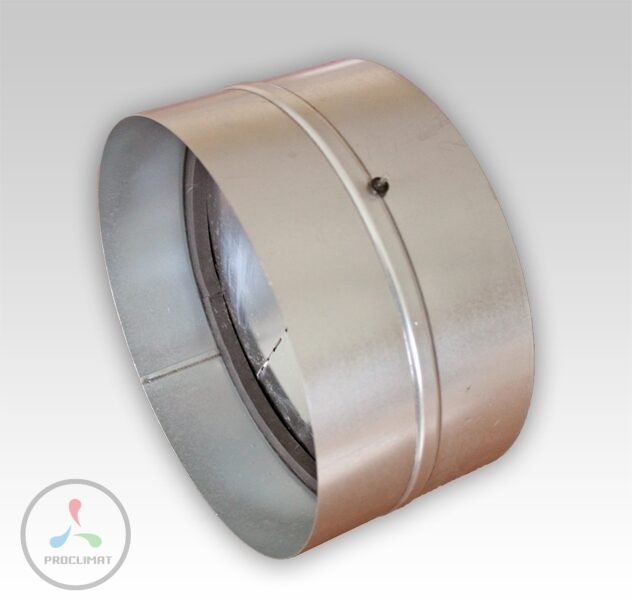

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.

Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Обратный клапан на вытяжку в системе вентиляции: основные типы, устройство

Система вентиляции — одна из основных составляющих в общей системе инженерного обеспечения жизнедеятельности зданий. Ее основное назначение заложено в самом термине, в переводе с латинского означающего «проветривание». Нормальная работа вентиляции должна обеспечить комфортные и отвечающие санитарно-гигиеническим требованиям условия проживания для населения, а для промышленных предприятий — соответствие нормативным и проектным показателям по содержанию вредных веществ, загазованности, допустимым выбросам, безопасности.

В функции вентиляционных систем входит обеспечение баланса объемов поступающего и отводимого воздуха с соблюдением требуемого показателя воздухообмена, обеспечение необходимой температуры, влажности, чистоты воздушной среды.

Классификация систем вентиляции

Системы вентиляции классифицируются как по назначению, так и по способу организации воздухообмена.

По назначению существуют следующие типы вентиляции:

1. Приточная, которая обеспечивает подачу в здание или помещение определенного количества воздуха.
2. Вытяжная, обеспечивающая удаление отработанного воздуха.
3. Приточно-вытяжная — комбинированная система, в состав которой входят элементы обоих типов.

По способу организации воздухообмена вентиляция подразделяется на:

• Естественную, в которой степень воздухообмена определяет разница давлений воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен производится через неплотности или открытые двери, окна, форточки, или организованной — через систему вентиляционных шахт, каналов, проемов.
• Механическую, в которой разность давлений создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием — фильтрами, шумогасителями, регуляторами.

Проблема обратной тяги

Характерное для последних десятилетий развитие новых строительных технологий, появление новых строительных материалов и изделий, продвинутой и сложной бытовой техники заставили население расширить свои познания в теоретическом и практическом плане организации вентиляции своего жизненного пространства. Актуальной для владельцев квартир и частных домов стала борьба с «обратной тягой».

Обратная тяга — нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного поступления через вытяжные каналы в помещение. Причинами могут быть проектные просчеты, естественные причины (перепады давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорения, промерзания, разрушение каналов), а также самопроизвольное внесение изменений в конструкцию и проектный режим работы системы.

Примером последней причины является стандартная многоэтажка, для которой проектом установлен организованный естественный тип вентиляции. Не одному поколению знакомы деревянные двери и оконные рамы с форточками, сезонные акции по их утеплению, шпаклеванию и заклеиванию. Расчет воздухообмена подъездов и стояков выполнялся с учетом конструктивной неплотности этих элементов. Массовая установки герметичных пластиковых окон и более плотных по сравнению с деревянными металлических дверей внесла свои коррективы в установленный баланс.

Еще одним фактором стала активная установка вытяжных вентиляторов — на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, последствием которой стал взаимный обмен букетом запахов между соседями, также свидетельствующий о нарушенном балансе воздухообмена.

Система защиты

Одним из наиболее эффективных методов борьбы с обратной тягой является установка обратного клапана., который пропускает среду в одном направлении и не допускает ее движения в обратном. Эти устройства по технической терминологии относятся к защитной арматуре, применяются в гидравлических и пневматических системах, к которым можно отнести и системы вентиляции.

Обратными клапанами в обязательном порядке оснащаются промышленные системы вентиляции, поэтому, чтобы удовлетворить возникшие потребности населения в этой продукции, не пришлось заново изобретать колесо. За основу были взяты существующие типы конструкций и адаптированы под бытовые нужды с учетом требуемых расходов, габаритов и требований дизайна. Применимыми для бытовой сферы оказались основные конструктивные исполнения, применяемые в промышленности:

• Лепестковые, в которых рабочим органом является закрепленный на оси диск. Вес диска рассчитан на его открывание потоком воздуха в нормальном режиме и захлапывание при возникновении обратной тяги.
• Решетки, устроенные по принципу жалюзи. Рабочие пластинчатые створки крепятся на осях, открытие и закрытие происходит от движения воздуха в прямом или обратном направлении.
• Мембранные клапаны работают по принципу решетки, створками служат одна или две мембраны из мягкого материала (пленка, пластикат, резина), закрепленные по одной из сторон.

Перечисленные конструкции могут применяться в системах и с естественной, и с приточно-вытяжной вентиляцией, а по механизму действия относятся к пассивным, в отличие от следующей, содержащей в своем составе активный элемент.

• Обратный клапан типа «бабочка» (тип «баттерфляй» для клапанов промышленного исполнения) — двухдисковый (равнозначно двухлепестковый, двустворчатый) с пружинами, обеспечивающими плотность закрытия створок. Для открытия пружины рассчитаны на определенный напор воздушного потока, как правило, создаваемый вентилятором, поэтому клапаны «бабочка» практически не применяются при естественной вентиляции.

Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и плотность затвора при срабатывании.

Первые два параметра должны обеспечивать нормативные показатели воздухообмена, определенные санитарными и строительными правилами. Для жилых комнат этот показатель составляет 3 м. куб./час на 1 м. кв. площади или 30 м. куб./час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 м. куб./час. Для бытовых систем вентиляции в основном применяются обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратного или прямоугольного исполнения).

К сожалению, пропускную способность или коэффициент пропускной способности Ksv производители клапанов, выпускаемых для населения, в паспортах практически не указывают, в отличие от производителей промышленного назначения. Остается или довериться их профессионализму и ответственности, или самостоятельно проверить работоспособность клапана.

Стандартным индикатором для проверки нормальной тяги в вентиляционном канале является пламя спички или зажигалки или тетрадный листок. Горящий факел должен отклониться по направлению тяги, листок должен удерживаться силой разрежения. Если прислонить к вентиляционному проему обратный клапан любого типа, кроме «бабочки», его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, развернув клапан на 180°, тяги должно хватить для его закрытия, а плотность можно проверить той же зажигалкой.

Указанный метод пригоден только для проверки обратного вытяжного клапана вентиляции как самостоятельного изделия. Для удобства и облегчения монтажа все чаще предлагаются модульные варианты — вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними же со встроенными фильтром, термодатчиком и так далее.

Проблемы вентиляции жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

Воздушный обратный клапан на вентиляцию

Содержание:

1. Особенности установки
2. Использование в разных вентиляционных системах
3. Использование в ванной и кухне
4. Выбор обратного клапана
5. Типы промышленных устройств
6. Особенности монтажа

Для того, чтобы минимизировать возможность захода в квартиру, офис или производственный цех посторонних неприятных запахов по вентиляционным каналом рекомендуется произвести монтаж такого элемента, как обратный клапан на вентиляцию. Это устройство позволяет заблокировать движение воздушного потока при обратной тяге и способствует тому, чтобы отработанный воздух более качественно ликвидировался из помещений.

Обратный клапан для установки на вентиляцию: основные разновидности устройств и их принцип действия

Конструкция и конфигурация представленного предмета достаточно просты. Устройство оснащено лопастями, которые размещаются на одной оси с такой конфигурацией, которая позволит воздушному потоку двигаться исключительно в одном направлении. В случае, если реализуется смена движения потока, клапан закрывается. Помимо опции блокировки обратного потока, возможна регуляция приточного объема поступающих воздушных масс. Это осуществляется благодаря изменению сечения воздуховода вентиляции.

Такой продукт, как воздушный обратный клапан представлен на рынке в нескольких разных видах. Они различаются по ряду технический параметров и критерий:

• Материал. Может быть произведен из самых разнообразных материалов – от оцинкованного металла до пластмассы, предпочтение отдается в зависимости от разновидности вентиляции.
• Форма. Может быть прямоугольной либо круглой. Подобрать подходящую можно исходя из типа воздуховода – нужно обращать внимание на форму его выхода и размер сечения. Для домашнего использования изготавливаются изделия с радиусом от 50 миллиметров и выше. В производственных и промышленных нуждах, на складах могут использоваться обратные клапаны на вентиляцию, размер которых достигает одного метра в диаметре.
• Метод управления. Предмет может управляться электрически или вручную. Первый тип при установке интегрируется в систему приточно-вытяжной вентиляции и функционирует в комплексе с прочими элементами. Его работа осуществляется автоматически. Ручной клапан немного сложнее в управлении – для его использования необходимо применение задвижки или рычага.
• Пропускная способность. Величина объема воздуха, который будет проходить через элемент за определенное количество времени может быть различной. Изделия с большой пропускной способностью покупаются для производственных и промышленных цехов.
• Конструкция. Может быть изготовлен в виде мембраны, решетки, лепестка или бабочки.

Решетка – это наиболее распространённый тип устройства, который предусматривает наличие жалюзи в конструкции. При этом жалюзи способны открываться исключительно в одну сторону – это не дает возникнуть обратному потоку. Производители предлагают различные формы и дизайны решетки, установка осуществляется на выходе вентиляционного канала.

Второй по актуальности тип – это бабочкообразный клапан. Его внешний вид больше всего похож на бабочку из двух пластин, которые скрепляются между собой жесткой пружинкой. Мембранное устройство – это тонкая, но в то же время надежная заслонка, открывающаяся воздушным потоком в одном направлении. Лучшая сфера его применения – в естественных вентиляционных системах. По такому же принципу строен и лепестковый тип, с единственным отличием – заслонка закрепляется на оси и поворачивается только под напором воздушной массы.

Использование в разных вентиляционных системах

Вне зависимости от того, какой тип вентиляционной системы используется – механический или приточно-вытяжной – есть вероятность возникновения обратной тяги. Именно тип вентиляции позволит объективно ответить на вопрос: какой именно обратный клапан будет подходящим?

1. Естественная вентиляция. Для данных систем оптимальны будут устройства, которые особенно чувствительны к изменению направления потока воздуха. Для того, чтобы гарантировать высокое качество работы изделия, рекомендуется проводить монтаж единовременно с монтажом каналов. Установка воздушного обратного клапана при этом осуществляется в стенах между помещениями.
2. Приточная система. Классический вариант подобной системы снабжается решеткой забора воздуха с уличной стороны. Воздушный поток извне дома проходит процесс фильтрации, а обратный клапан в системе позволяет отрегулировать объем представленного потока. Дополнительное преимущество, которое можно получить – это сохранение должного уровня температуры в комнатах. Кроме того, монтаж элемента в систему позволит забыть о необходимости дополнительного проветривания дома, ведь уровень воздухообмена между помещениями и улицей будет достаточным.

Особое значение имеет установка элемента в такие помещения дома, как ванная комната и кухня.

Обратный клапан в условиях ванной и кухни

Установка обратного клапана на вентиляцию в условиях кухни позволяет заблокировать проникновение посторонних запахов в помещение, но при этом осуществляет качественный вывод отработанного воздуха из него. Будет одинаково эффективно функционировать как при работающей вытяжке, так и без нее. Единственное отличие – с вытяжкой воздушные массы будут выводиться оперативнее.

Если возникает желание использовать обратный клапан без вытяжки, необходимо соблюдение нескольких условий:

• воздуховоды оснащаются вентиляционными решетками с обратными клапанами для вентиляции естественного типа – с их помощью отработанный воздух потоком будет выводиться из помещения;
• необходимо особое оборудование воздуховода с наружной стороны. Здесь потребуется установка устройств для вытяжной вентиляции, которые не позволят прохладному и грязному уличному воздуху попасть в комнату для приготовления пищи.

Монтаж устройства в ванную комнату не просто прихоть, а осознанная необходимость, ведь в этом помещении чаще других наблюдается устойчивый запах сырости и возникновение плесени. Причина кроется именно в некачественном устройстве вентиляционной системы. Очень важно обеспечить эффективный вывод воздуха с высоким содержанием влаги и сохранить хороший микроклимат. Покупка и последующая интеграция обратного клапана в сеть позволит избежать попадания влаги и из других квартир и это преимущество, ведь соседи часто используют помещение для курения. Посторонние запахи, а в частности, табачный дым, больше в ванную не попадут.

Выбор клапана: на что стоит обратить внимание и чем руководствоваться?

Для того, чтобы понять какие именно воздушные обратные клапаны станут наиболее эффективным выбором, необходимо понимать на что именно обращать внимание при приобретении. Помните, что если выбор будет сделан неправильно, то качество воздуха в комнатах может заметно ухудшиться. Учитывайте следующее:

• элемент должен качественно функционировать даже в том случае, если движение воздушного потока будет совсем незначительным – это характерно для естественных систем. Из-за того, что сила тяги очень мала, иногда рекомендуется интеграция в систему также вытяжного вентилятора;
• характеристики обратного клапана должны отвечать параметрам вентилятора. К примеру, отдельные элементы системы должны совпадать по своему диаметру. Проконтролируйте, чтобы мощности вентилятора хватало для открытия клапана;
• очень значимым моментом будут условия внешней среды. Например, многие элементы не могут функционировать при условиях низких температур – обычно их монтаж производится внутри помещений;
• особенности вентиляционной системы помогут ответить на вопрос, какому типу устройства лучше отдать предпочтение. Учитывайте каждую мелочь – форма системы подскажет форму элемента, например, для прямоугольного выхода стоит подобрать устройство вентиляционного сечения. Исходя из сечения короба рекомендуется подбирать габариты предмета;
• не самый важный параметр, на который, однако, многие покупатели обращают внимание – это дизайн и цветовое решение элемента. Внешний клапан устанавливается на выходе и будет присутствовать в комнате. Стоит обращать внимание на цветовую гамму помещения и стилистику интерьера.

Если вы хотите быть полностью уверенными в качестве обратных клапанов на вентиляцию, а также в том, что они будут соответствовать заявленным требованиям, параметрам и стандартам, обращайтесь за помощью к проверенным производителям. Только надежный поставщик даст вам возможность выбрать надежное изделие и при этом позволит сэкономить денежные средства.

Типы обратных клапанов для использования в промышленных и производственных сетях

В промышленных условиях элемент может быть использовать в отопительных системах и сетях водоснабжения.

• Дисковый. В числе его особенностей низкая стоимость, простой процесс установки и низкий уровень металлоемкости. Малая пропускная способность устройства реализуются за счет его конструкции – в момент открытия дисковый затвор смещается по оси, но при этом остается в проходном сечении. Может быть применен для воды и других неагрессивных жидкостей, а также для сжатого воздуха.
• Подъемный. Его основные преимущества – прочность, надежность механизм и возможность ремонта. Качество рабочей среды для такого элемента может быть очень низкой, а установку может произвести даже непрофессионал. Ключевая особенность – это создания высокой плотности закрытия сети. Актуально его использование на трубопроводах со сжатым воздухом и в котельных.
• Шаровый. Отличительная особенность – повышенная пропускная способность. Очень плотно закрывает сеть за счет своей конфигурации – в качестве запорного механизма используется чугунный шар. Лучшим местом применения такого элемента будет вертикальная труба с направлением потока из верхней в нижнюю часть. Применяется в сетях, которые транспортируют воду, жидкости неоднородного и вязкого характера.
• Поворотный. Может использоваться в тепловых пунктах, котельных, так как невосприимчив к высоким температурам. В качестве запорного механизма применяется стальной диск, который убирается в сторону во время открытия клапана.

Монтаж устройства для дома: можно ли установить клапан в вентиляционную систему своими руками?

Если вы не обладаете опытом работы в данной сфере, лучше доверить работу профессионалам. Многие компании, которые реализуют продажу представленных типов изделий предлагают и услуги по установке, которые можно заказать при покупке. Также рекомендуется обращаться к специалистам при необходимости монтажных работ в промышленных сетях.

Однако, монтажные работы можно выполнить и своими руками. Первый вопрос, на который потребуется ответить – это место в схеме, где будет размещено устройство. Решетка с воздушным обратным клапаном будет установлена на выходе либо входе из канала. В этом случае установочные работы очень просты – решетка укрепляется посредством применения жидких гвоздей или саморезов к стене. Таким образом, воздуховодное отверстие оказывается плотно закрыто.

Если есть необходимость монтажа элемента в шахте за вентилятором, первое, что нужно сделать – ликвидировать его. Клапан вставляется в отверстие вентиляции для обозначения разметки. Корпус вытаскивается, по обозначениям разметки пробиваются отверстия для будущего крепления, после чего реализуется монтаж на бетонной стене с помощью дюбелей. Последним шагом на место устанавливается вентилятор.

Обратный клапан – это простое по своим конструктивным особенностям, но очень качественный и эффективный элемент, который позволит сохранить в помещениях здоровый микроклимат и свежий воздух.




Обратный клапан на вентиляцию: как устроить вентиляцию с обратным клапаном на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? И это несмотря на смонтированную систему вентиляциии? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления, которое не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию — он решит возникшую проблему.

Все действия под силу будет выполнить своими руками. Но для этого необходимо знать конструктивные варианты исполнения таких устройств, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видеоролики с пошаговой инструкцией по монтажу и фото, наглядное демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома.

Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.


С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображенийФото из


Обратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб
Для установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массы
Под действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают канал
Одностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потока
Створки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменить
Приобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такой
Обратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнами
В схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаном
Виды обратных клапанов для вентиляции
Автоматические модели клапанов
Двухстворчатое устройство для вентканалов
Одностворчатый вариант клапана
Конструктивные особенности обратного клапана
Обратный клапан в паре с вентилятором
Клапан в стеновом приточном устройстве
Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха.

Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.


Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги.

При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.


Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха.

Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.


Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.


Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потокаТип #2 — двустворчатый с использованием пружин

Обратный клапан типа «бабочка» снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии.

Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен.

Некоторые современные устройства типа «бабочка» могут быть отрегулированы по силе действия пружин.


Конструкцию типа «бабочка» с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжкиТип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.


Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции.

В продаже существуют решетки с обратным клапаном других конструктивных решений. Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах.

Поэтому, для уличной решетки лучше выбрать устройство с затвором типом «жалюзи».

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины.

Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.


Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами.

В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину. Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия.

При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.


В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибанииПравила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.


Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов.

Также там часто обитают насекомые, птицы и грызуны.


Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений.

Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы.

В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.


Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку.

Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.


Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика.

Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:




Обратный клапан на вентиляцию: как устроить вентиляцию с обратным клапаном на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? И это несмотря на смонтированную систему вентиляциии? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления, которое не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию — он решит возникшую проблему.

Все действия под силу будет выполнить своими руками. Но для этого необходимо знать конструктивные варианты исполнения таких устройств, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видеоролики с пошаговой инструкцией по монтажу и фото, наглядное демонстрирующие суть излагаемого материала.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома.

Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.


С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображенийФото из


Обратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб
Для установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массы
Под действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают канал
Одностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потока
Створки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменить
Приобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такой
Обратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнами
В схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаном
Виды обратных клапанов для вентиляции
Автоматические модели клапанов
Двухстворчатое устройство для вентканалов
Одностворчатый вариант клапана
Конструктивные особенности обратного клапана
Обратный клапан в паре с вентилятором
Клапан в стеновом приточном устройстве
Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха.

Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.


Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги.

При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.


Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха.

Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.


Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.


Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потокаТип #2 — двустворчатый с использованием пружин

Обратный клапан типа «бабочка» снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии.

Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен.

Некоторые современные устройства типа «бабочка» могут быть отрегулированы по силе действия пружин.


Конструкцию типа «бабочка» с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжкиТип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.


Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции.

В продаже существуют решетки с обратным клапаном других конструктивных решений. Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах.

Поэтому, для уличной решетки лучше выбрать устройство с затвором типом «жалюзи».

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины.

Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.


Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами.

В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину. Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия.

При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.


В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибанииПравила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.


Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов.

Также там часто обитают насекомые, птицы и грызуны.


Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений.

Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы.

В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.


Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку.

Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.


Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика.

Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений. Установить это приспособление под силу своими руками, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Обратный клапан для вентиляции в квартире – особенности устройства, монтажа и функционирования

Кто-то может посчитать эту деталь лишней, мол, она затрудняет и без того слабый отток воздуха из помещения. На самом деле, «продуть» при помощи естественной тяги вентиляционный канал в обычном многоквартирном доме со временем становится сложнее и сложнее. Это происходит из-за того, что он постепенно забивается пылью и жиром, если это кухонная вентиляция. Но поскольку на одой и той же шахте «сидят» сразу несколько квартир на этажах, то тяга может образоваться и в том случае, когда на вышестоящем этаже открыли форточку.

Именно через эту квартиру начнёт выходить всё, что поступает с нижних этажей. Жарит ли там кто-то лук или рыбу, работает ли с химическими реактивами или курит, всё это может пойти в ту квартиру, где жильцы захотели проветрить. Это и есть пример обратной тяги, от которой спасают такие устройства. Обратный клапан просто не даст этим запахам проникать в ваше жилище, потому что он будет надёжно закрыт.

Организация вентиляции в квартире

Что же произойдёт с теми запахами, которые нужно удалить из вашей кухни? Сами собой они тоже могут выйти… через форточку квартиры, которая находится выше, если вы не избавитесь от них принудительно. Для этого вам нужно установить вытяжной зонт над плитой или вентилятор в вытяжное отверстие. Но именно в паре с этими устройствами у вас обязан работать обратный клапан. Он предотвратит поступление воздуха из вытяжки к вам, но как только заработает вентилятор в вашей квартире, клапан откроет своим створки и путь для воздуха будет свободен. Конечно, нет никакой гарантии, что вы не нагоните «смрад» в чужую квартиру, где ещё не установили обратный клапан, но себя вы точно избавите от неприятностей.

Таблица: Популярные модели обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик

Как устроен обратный клапан

Большинство обратных клапанов работают автоматически. Как только стартует вентилятор, появляется давление на лепестки или шторки, которое заставляет их открываться. Вот почему важно не перепутать, какой стороной ставить этот клапан в вытяжку. Как бы вы его ни установили, створки должны открываться в направлении от вас, а не к вам.

Конструктивно обратные клапаны бывают выполнены в виде элемента вентиляционной трубы круглого или квадратного сечения. Их нужно вставлять в разрыв вентиляционного канала. Если труба воздуховода проходит горизонтально, то клапан нужно устанавливать так, чтобы его створки располагались вертикально. Если же для монтажа выбран вертикальный участок вентиляционного хода, то створки или шторки клапана должны располагаться горизонтально, то есть – поперёк этого канала.

Устройство обратного клапана. Его работа при работе вентилятора

Для эффективной работы обратного клапана у его открывающихся элементов должен быть предусмотрен противовес. Как только тяга в нормальном направлении исчезает, противовес обязан привести створки в положение «Закрыто», чтобы в помещение не проникали запахи и не образовывались сквозняки. Когда клапан устанавливается в горизонтальном положении, то иногда бывает достаточно либо наличия обратной тяги, либо просто силы тяжести, чтобы створки сами по себе закрылись. Но как только от вас начинает нагнетать воздух вентилятор, они поднимаются и пропускают его.

Створки, как и корпус обратного клапана часто выпускаются из оцинкованного железа. Такой клапан может издавать шум при работе, поэтому для домашнего использования предпочтительнее использовать пластиковые конструкции. Также нужно обратить внимание на то, имеются ли у клапана прорезиненные прокладки. Если они есть, то это говорит о том, что они будет практически бесшумным и достаточно герметичным в эксплуатации.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Решётка на вентиляции в роли обратного клапана

Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

Крупноячеистая решётка не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

Установка решётки для вентиляции, в роли обратного клапана

Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

Как выбрать обратный клапан для своей вентиляционной системы

Есть несколько критериев отбора для обратного клапана:

• форма сечения воздуховода;
• величина сечения воздуховода;
• материал изделия;
• конструктивное исполнение;
• наличие вентилятора в комплекте;
• производитель;
• стоимость.

По форме сечения воздуховоды бывают квадратные (прямоугольные) или круглые. В зависимости от того, какой он у вас в доме, нужно выбирать и вид обратного клапана. Если даже вентиляционное отверстие закрыто квадратной или прямоугольной решёткой, это ещё ничего не значит. Чтобы оценить, какую форму имеет сам вентиляционный ход, нужно отвинтить решётку и посмотреть, что именно представляет собой пространство за ней. Если она ведёт в вентиляционный короб, то нужно понять, каково его продолжение.

Обратный клапан и решётка для вентиляционной системы

Если из него выходит квадратный воздуховод, то обратный клапан придётся монтировать в него. Тогда потребуется конструкция квадратного сечения. Если же воздуховод круглый, то и клапан обязан иметь такую же форму, чтобы точно сесть в отверстие. Иногда устройство вентиляции бывает таким, что из цилиндрического короба выход сделан в боковой стенке, и он имеет квадратную форму, так что вид самого короба тоже может быть обманчивым, как и у решётки.

Далее нужно измерить габариты этого вентиляционного хода и, сообразуясь с этими измерениями, выбирать готовое изделие для последующего встраивания в конструкцию воздуховода. Кроме этого, нужно ещё правильно выбрать материал, из которого будет изготовлен клапан. Достаточно дешёвые и простые клапаны, имеющие конструкцию «бабочка», часто делаются из оцинкованной стали. Практически все вентиляционные короба в многоквартирных домах выполняются из этого же материала.

Интегрировать такую «бабочку» в систему не составит труда. Конструкция такого клапана проста: на оси находятся полукруглые пластины, которые отжимаются пружиной, когда на них не попадает поток воздуха из вентилятора. Как правило, эта конструкция применяется в круглых воздуховодах. Для квадратных вентиляционных труб чаще используются автоматические жалюзи. В них выполнено несколько подпружиненных пластин, если исполнение такого клапана – вертикальное. В горизонтальных клапанах используются грузы и противовесы.

Если клапан стоит близко к вентиляционной решётки, то можно выбрать пластиковый вариант, так как он меньше шумит. Зато такие конструкции уступают стальным по прочности.

Комплект или отдельный обратный клапан?

Если же у вас ничего до этого в вытяжке не стояло, то лучше остановить свой выбор на комплекте, так как параметры обратного клапана будут отлично соответствовать характеристикам вентилятора. Если же вами уже используется вентилятор, например, встроенный в вытяжку над кухонной плитой, то вполне можно подобрать подходящий обратный клапан к его характеристикам. По крайней мере, поток, который выходит из вытяжного зонта, обязан открывать створки клапана. Если же у него не хватает для этого мощности, то это значит, что клапан подобран неверно.

Как обезопасить свою квартиру при выборе обратного клапана

Если же приобретается отдельно обратный клапан, то многие могут обратить внимание на то, что часть из таких изделий имеет взрывобезопасное исполнение. Этим параметром не стоит пренебрегать, если у вас в доме используются газовые приборы. Только ли это плита или ещё колонка для подогрева воды – не важно. Главное, чтобы при утечке газа такой клапан не дал искру при закрывании или открывании створок, то есть – при трении металлических частей друг о друга. Ведь при утечке газ устремляется, в том числе, и в вытяжку, где смешивается с воздухом. А взрывоопасна именно газово-воздушная смесь, так как в ней есть кислород, поддерживающий горение. Накопившаяся в вентиляционных каналах пыль – это отличная среда для распространения огня. Вот почему важно, чтобы исполнение клапана было взрывобезопасным.

Такой клапан может перекрыть доступ огня или дыма через вентиляционную шахту, если в доме произойдёт пожар в вашем стояке. С этим справится и пластик, не поддерживающий горение, и металл.

Пожары и утечки газа – это экстренные ситуации, случающиеся не каждый день. Но и при таком стечении обстоятельств вас может выручить обратный клапан из множества неприятностей. Но намного чаще он будет просто создавать вам комфорт пребывания в помещении, избавляя от сквозняков, неприятных запахов и насекомых. Только не нужно забывать и о декоративной решётке, которая тоже вносит свою лепту в мощность потока воздуха. Если вы учтёте все параметры правильно, то сможете сделать себе отличную вентиляционную систему.

Установка обратного клапана в Самаре

Установка обратного клапана в Самаре

Обратный клапан — такая конструкция, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Устанавливается он в тех местах, где доступ к устройству оказывается наиболее удобным, потому что его необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге. При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов. Система общей вентиляции представляет собой защищённую от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов.

Для создания бытовой вентиляции применяют круглые и прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

В случае необходимости попеременной работы естественной и принудительной вентиляции существует два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• Монтаж тройника возле вентиляционной решётки, с установкой клапана на отводок для естественной вентиляции;
• Приобретение решётки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Компания Лайфкомфорт выполнит все работы по установке обратного клапана быстро и с высоким качеством.

Как правильно установить обратный клапан компрессионного соединения в сливной насос, сточную или канализационную систему

В этом блоге мы рассмотрим, когда используется клапан компрессионного соединения, варианты, которые у вас есть при выборе клапана компрессионного соединения, и шаги, необходимые для правильной установки клапана компрессионного соединения в отстойник, сточную или канализационную систему.

Компрессионное соединение используется для присоединения клапана к трубопроводу IPS (размер железной трубы) и обеспечивает возможность соединения клапана из ПВХ с трубопроводами из ПВХ без использования грунтовки и растворителя.Компрессионные соединения также позволяют соединять два разнородных материала с внешним диаметром IPS. Для создания водонепроницаемого уплотнения необходимо затянуть стяжную гайку, чтобы сжать прокладку и уплотнить трубу.

Перед установкой вы должны спроектировать схему трубопроводов системы и определить, какой клапан лучше всего подходит для вашего водоотливного насоса, сточной или канализационной системы.

Опции клапана с компрессионным соединением

Поворотные обратные клапаны

A из ПВХ, которые обеспечивают надежную защиту от обратного потока, а также угловое седло, минимизирующее реверсирование потока и потенциально опасный гидравлический удар.

Комбинированный шаровой / поворотный клапан из ПВХ, имеющий как линейное перекрытие, так и предотвращение обратного потока, что делает его компактным вариантом, а также спроектированное угловое седло для минимизации реверсирования потока и потенциально опасного гидравлического удара.

Оба клапана доступны в стандартном или бесшумном исполнении.

Установите с этими знаниями, теперь вы готовы выполнить шаги для завершения компрессионного соединения для вашей системы водоотливного насоса.

ШАГ ЗА ШАГОМ

# 1 — Разработайте схему расположения трубопроводов системы и обрежьте трубопровод до необходимой длины.

Правильное расположение обратного клапана — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, а также чтобы клапан располагался в удобном месте для облегчения осмотра и обслуживания или замены. клапана.

• Трубопровод не должен быть меньше напора насоса.
• Для надежного уплотнения рекомендуется минимум 2 фута (0,61 м) статического напора над обратным клапаном.
• В сточной системе труба должна быть способна обрабатывать полутвердые вещества диаметром не менее 3/4 дюйма (19 мм).
• В канализационной системе ДОЛЖЕН использоваться 2-дюймовый клапан, а труба должна быть способна обрабатывать полутвердые вещества диаметром не менее 2 дюймов (51 мм).
• ВЕРТИКАЛЬНАЯ установка рекомендуется при перекачивании жидкостей, не содержащих твердых частиц.
• ГОРИЗОНТАЛЬНЫЙ монтаж имеет решающее значение при перекачивании твердых или полутвердых веществ, при необходимости клапаны могут быть установлены под углом до 45 °. Вертикальная установка может привести к осаждению твердых частиц на клапане, что препятствует открытию заслонки при запуске насоса.
• Некоторые производители насосов рекомендуют просверлить вентиляционное отверстие, чтобы предотвратить блокировку насоса от воздуха (обычно оно находится в резервуаре между насосом и обратным клапаном).См. Инструкции по установке насоса.

# 2 — Очистите оба конца труб и скользящие муфты клапана.

# 3 — Пометьте впускной и выпускной трубопровод (соответствующую длину см. В инструкциях по установке).

# 4 — Снимите компрессионные гайки, повернув их против часовой стрелки, снимите компрессионные прокладки.

# 5 — Сдвиньте впускную стяжную гайку, а затем прокладку по напорной трубе от насоса до тех пор, пока она не закроет отметку из шага 3, надвиньте корпус клапана на напорную трубу до упора.Убедитесь, что стрелка потока указывает в сторону от насоса. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

Рекомендуется устанавливать клапаны в положении ВЕРТИКАЛЬНО при перекачивании жидкостей без твердых частиц .

При перекачивании твердых / полутвердых веществ клапан должен устанавливаться ГОРИЗОНТАЛЬНО (допустим угол до 45 °, см. № 1). Следует проявлять особую осторожность, чтобы стрелка потока указывала в сторону от насоса, а корпус обратного клапана был ориентирован в соответствии с маркировкой на корпусе клапана «ГОРИЗОНТАЛЬНО ИСПОЛЬЗУЙТЕ ЭТОЙ СТОРОНОЙ ВВЕРХ».Неспособность установить поворотный обратный клапан с шарниром заслонки в верхнем центральном положении приведет к тому, что клапан не будет функционировать должным образом.

# 6 — Надвиньте выпускную стяжную гайку, а затем прокладку на выпускную трубу от обратного клапана до тех пор, пока она не закроет отметку из шага 3, поместите выпускную трубу в корпус клапана, убедившись, что она доходит до дна. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

# 7 — Дважды проверьте, чтобы маркировка на трубе (шаг 3) была заподлицо с концами стяжных гаек.

# 8 — Затяните стяжные гайки от 3/4 до 1 оборота гаечным ключом или ленточным ключом. Средний крутящий момент должен составлять приблизительно 25 футов фунтов для клапанов размером до 2 дюймов.

# 9 — Надлежащим образом поддерживайте и удерживайте нагнетательный трубопровод, трубопровод должен быть ограничен для предотвращения бокового движения из-за блокировки концов при изменении направления и при любом уменьшении размера трубы.

# 10 — ПРОВЕРЬТЕ соединение, чтобы убедиться в отсутствии утечек.

Всегда соблюдайте местные строительные / сантехнические нормы и правила, чтобы убедиться, что установка соответствует всем нормам.

Ключ к сухому подвальному помещению — это знание того, что ваш водоотливной насос, сливной или обратный клапан сточных вод правильно установлен, чтобы защитить и эффективно управлять вашим насосом.

Осторожно: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас.Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Для получения дополнительной информации посетите нашу страницу обзора универсального обратного клапана для отстойников и сточных вод.

Инструкции по установке Aer-Max — Pure Water Products, LLC

Поздравляем с выбором этой качественной системы Aer-Max.

Раздел 1: Сборка и установка воздушного насоса

Список деталей

Для установки насоса необходимы следующие детали:

• (1) Воздушный насос с воздушным фильтром
• (2) обратный клапан 1/4 »
• (1) Клапан регулятора воздуха (ARV)
• (3) Резиновые ножки или полка с (3) виброопорами
• (1) Манометр
• (2) Соединители для трубок
• (1) Полиэтиленовые трубки



Осторожно: Не перетягивайте фитинг.Головка насоса треснет!

Воздушный насос в сборе

1. Используйте тефлоновую ленту на соединениях с наружной резьбой.

2. Снимите боковую заглушку и заднюю заглушку на выходной стороне головки насоса. Используйте шестигранный ключ на 1/4 дюйма или канальные замки.

3. Установите манометр в задний порт (напротив выхода).

4. Установите клапан регулятора воздуха (ARV) в боковой порт.

5. Установите первый обратный клапан в переднее выпускное отверстие. Стрелка и поток должны указывать от воздушного насоса к точке впрыска. Зарезервируйте второй обратный клапан и трубные соединители для установки, описанной в разделе 7.

6. Сборка воздушного насоса завершена. Теперь его можно проверить на давление напора.

7. Заверните три виброизолятора или резиновые ножки в основание насоса, когда он будет готов к установке и установке.См. Раздел 7

Раздел 2: Установка и проверка давления напора

Примечание. Перед продолжением необходимо собрать воздушный насос .

Проверка давления в головке:

1. Ослабьте контргайку (против часовой стрелки) на клапане регулятора воздуха (ARV).

2. Поверните регулировочную гайку против часовой стрелки. Пройдите назад хотя бы на полпути. Это ослабит натяжение шара и пружины, и воздух будет свободно выходить из АРВ-клапана.Это предотвратит создание избыточного давления при закрытии выпускного отверстия. НЕ ДОПУСКАЙТЕ PSI ПРЕВЫШАТЬ 100 PSI.

3. Подключите воздушный насос к розетке с соответствующим напряжением.

4. Медленно закройте выходной порт — это имитирует давление в линии. Чтобы закрыть розетку, используйте:

   • Шаровой кран 1/4 «с резьбой на обратном клапане (не входит в комплект).

   • Крышка 1/4 «с резьбой на обратном клапане

   • Временно снимите обратный клапан и используйте дополнительную заглушку.

   • Для более низких значений psi удерживайте большой палец над обратным клапаном.

5. Продолжайте постепенно закрывать выпускной порт. Воздух должен свободно вытекать из АРВ, а показания манометра должны быть нулевыми. В противном случае продолжайте поворачивать регулировочную гайку против часовой стрелки, чтобы сбросить давление.

   При включенном воздушном насосе, полностью закрытом выпускном отверстии и показании манометра 0 фунтов на квадратный дюйм воздух должен поступать из ARV.

6. Строительное напор.

   Теперь вы готовы проверить способность воздушного насоса создавать напор. Вы также можете настроить АРВ на желаемое давление (объяснено в конце этого раздела).

   Для увеличения давления напора постепенно поворачивайте регулировочную гайку на АРВ по часовой стрелке. Давление начнет расти по мере увеличения натяжения шара и пружины. Не превышайте 100 фунтов на квадратный дюйм.

   Когда достигается желаемое давление и воздух выходит из АРВ, воздушный насос настраивается на надлежащее давление напора, чтобы подавать воздух в линию подачи воды.

   Не устанавливайте ARV выше 75 фунтов , потому что это может привести к тому, что стандартный предохранительный клапан давления воды (обычно расположенный на напорном резервуаре) может сбрасывать воду в случае повышения избыточного давления. При использовании Maxi-Vent рекомендуемая настройка для ARV — давление отключения на реле давления.

Настройка и защита АРВ Настройка:

1. С помощью регулировочной гайки установите желаемое давление, затем навинтите стопорную гайку по часовой стрелке и закрепите ее на корпусе ARV.Затяните стопорную гайку гаечным ключом. Это заблокирует регулировку на желаемой настройке давления.

2. Если при заворачивании регулировочной гайки давление не нарастает, проверьте 3 порта на выпускной стороне воздушного насоса на предмет утечек (манометр, ARV и выпускное отверстие).

3. Когда давление достигает желаемого значения и клапан ARV надежно закреплен, сборка воздушного насоса завершена. (См. Раздел 9 о регулировании воздушного потока АРВ).

Раздел 6: Установка системы Maxi-Vent

Список запчастей:

• (1) трубка 3/8 дюйма с соединителем MIP 3/8 дюйма
• (1) латунный ниппель 3/8 дюйма x 1-1 / 4 дюйма
• (1) трубка 3/8 «x 1/2» соединитель MIP
• (1) Полиэтиленовая футболка с зазубринами 1/2 «x 1/2» с внутренней резьбой
• (1) Соленоид
• (1) шаровой кран 3/8 »



Сборка Maxi-Vent

1. Соберите фурнитуру согласно схеме.Для резьбовых соединений используйте тефлоновую ленту или тефлоновую смазку для труб.

   Примечание: Соленоид отмечен стрелкой направления. Установите соленоид, как показано.

2. Ввинтите собранный Maxi-Vent в вентиляционную головку.

3. Протяните полиэтиленовую трубку от соединителя с наружной резьбой 3/8 дюйма наверху Maxi-Vent и тройника к сливной линии резервуара (-ов) фильтра или к любой другой приемлемой точке слива.

4. Подсоедините полиэтиленовую трубку к дренажной линии с помощью соединителя 3/8 дюйма x 1/2 дюйма с наружной резьбой и тройника с зазубриной 1/2 дюйма x 1/2 дюйма с внутренней резьбой.

Примечание: Закрепите полиэтиленовые трубки и дренажную линию фильтра, чтобы предотвратить смещение во время выпуска воздуха и воды. Обязательно установите соответствующий воздушный зазор.

5. Вставьте шнур питания в розетку, к которой подключен воздушный насос.

Важно: Не подключайте Maxi-Vent к источнику постоянного горячего электричества.

Maxi-Vent будет выпускать воду и любой лишний воздух / газ, пока воздушный насос нагнетает воздух.Когда воздух достигает основания вентиляционной распределительной трубки в вентиляционном баке, воздушный карман заполняется. Воздух начнет поступать в вентиляционную трубку распределителя и выходить из Maxi-Vent для дренажа. Это будет продолжаться до тех пор, пока не будут отключены воздушный насос и Maxi-Vent.

Использование шарового клапана на Maxi-Vent

Латунный шаровой кран будет использоваться в качестве запорного устройства для очистки и обслуживания. Он также используется для регулирования потока воздуха и воды. Рекомендуемая регулировка расхода обычно находится в пределах от 0.5 галлонов в минуту и ​​2,0 галлона в минуту.

Использование реле расхода с Maxi-Vent

При использовании реле потока для активации воздушного насоса и Maxi-Vent, устанавливайте его после вентиляционного бака и Maxi-Vent. Если реле потока установлено перед Maxi-vent, будет постоянный поток воды в канализацию, так как потребность в воде удерживает реле потока и воздушный насос включенными.

Раздел 9: Регулирование воздушного потока — Настройки ARVS

Примечание: При использовании Maxi-Vent с системой Aer-Max можно использовать более высокие настройки АРВ.Maxi-Vent удаляет воздух быстрее, чем механический.

Чтобы отрегулировать клапан регулятора воздуха (ARV), ослабьте стопорную гайку (тонкая гайка в середине фитинга). Теперь внешнюю регулировочную гайку можно повернуть по часовой стрелке, чтобы увеличить давление и поток воздуха; или против часовой стрелки, чтобы уменьшить давление и расход воздуха во время цикла работы скважинного насоса. Если вывинтить слишком далеко, воздух будет свободно выходить из регулирующего клапана, а не закачивать воздух в водопровод. Кроме того, если открутить регулировочную гайку, контрольный шарик и пружина выпадут.В этом случае просто вставьте шарик, пружину и навинтите гайку обратно.

Пока работают скважинный насос и воздушный насос, вы можете установить клапан регулятора воздуха на желаемое давление. Начните с АРВ-терапии наполовину. При повороте регулировочной гайки по часовой стрелке в головке насоса будет расти давление. Когда давление в головке соответствует давлению в линии, воздух будет выталкиваться в линию воды. При использовании Maxi-Vent рекомендуемая настройка для ARV — давление отключения реле давления.

Чтобы уменьшить или ограничить подачу воздуха, установите АРВ на 5-10 фунтов выше пускового давления скважинного насоса.Когда скважинный насос запускается, воздушный насос также включается, добавляя воздух в начале цикла насоса. Как только давление в трубопроводе превысит значение, установленное на воздушном насосе ARV, воздух в водяной трубопровод больше не попадет. Воздушный насос будет продолжать работать в течение оставшейся части цикла насоса, но избыточный воздух будет выпущен из АРВ. (Вы должны слышать или чувствовать, как выходит воздух.) Если требуется больше воздуха, постепенно увеличивайте давление АРВ.

Примеры
Вход воздуха	Установка скважинного насоса	Настройка АРВ
Минимум	30-50 фунтов на кв. Дюйм	35 фунтов на кв. Дюйм
Средний	30-50 фунтов на кв. Дюйм	40 фунтов на кв. Дюйм
Максимум *	30-50 фунтов на кв. Дюйм	50 фунтов на кв. Дюйм

* Maxi-Vent может допускать максимальную настройку АРВ из-за высокой скорости выпуска воздуха.

После установки регулировочной гайки ARV закрепите контргайку на корпусе регулятора, вращая ее по часовой стрелке. Это заблокирует настройку АРВ. Для повторной регулировки ослабьте контргайку, сбросьте регулировочную гайку и затяните контргайку. Для точной настройки АРВ могут потребоваться контрольные посещения.

---

Раздел 10: Применение озона

---

Раздел 11: Гарантии

Мы проектируем системы Aer-Max на основе точного анализа воды и скорости потока. Поскольку мы не можем проверить эту информацию и не можем определить правильность установки оборудования, мы не несем ответственности за определение надлежащего оборудования, необходимого для удовлетворения ваших требований, и мы не разрешаем другим брать на себя такие обязательства за нас.

Компания Air Pump Water Solutions, Inc. предоставляет на свою систему Aer-Max следующие гарантии:

• Fleck Controls: Ограниченная гарантия на 3 года

• Резервуары из структурного волокна: 10 лет против ржавчины и коррозии

• Maxi-Vent: 1 год без ограничений на дефекты производителя

• Воздушный насос: 1 год со дня изготовления, неограниченная гарантия на дефектные материалы или качество изготовления.Эта гарантия покрывает запасные части для AP1 и AP2, а также стоимость работ по их замене, когда, к нашему удовлетворению, доказано, что эти детали неисправны. Пользователи озона могут получить полную гарантию на воздушный насос только в том случае, если компрессор «проталкивает» воздух в генератор озона. Гарантия аннулируется, если озон всасывается через воздушный насос. Эта гарантия распространяется на первоначального покупателя по первоначальному адресу установки, когда насос приобретается у авторизованного Air Pump Water Solutions, Inc.дилер.

Air Pump Water Solutions, Inc. не несет ответственности за косвенные убытки, трудозатраты или расходы, возникшие в результате любого дефекта или отказа, возникшего в результате обстоятельств, не зависящих от нас. Air Pump Water Solutions, Inc. не несет ответственности за любые повреждения, вызванные возгоранием, водой или другим водоочистным оборудованием и водопроводом из-за неисправности системы Aer-Max. Air Pump Water Solutions, Inc. не контролирует неправильное применение или неправильную установку систем Aer-Max, а также неправильную установку других устройств для очистки воды.

Законы вашего штата могут не допускать ограничения ответственности за косвенный ущерб, и эта гарантия может предоставлять вам другие юридические права, которые варьируются от штата к штату. Улучшения продукта и изменения дизайна могут быть изменены без предварительного уведомления.

Раздел 12: Руководство по поиску и устранению неисправностей

Попробовав эти возможные решения, и проблема не исчезнет, ​​вы можете позвонить в Air Pump Water Solutions по бесплатному телефону в США и Канаде по номеру 1 877 4-AER-MAX (423 7629).

ПРОБЛЕМА: Воздушные брызги и брызги из необработанных линий. Возможная причина — воздух выходит из аэротенка и течет обратно через обратный клапан, который может быть установлен в горизонтальном положении или в нем есть мусор, что препятствует герметизации чека.

РЕШЕНИЕ: Установите обратный клапан в вертикальном положении так, чтобы столб воды стоял примерно в футе или более перед вентиляционным баком. См. Раздел 3, шаг 1.

ПРОБЛЕМА: В воде отсутствуют пузырьки воздуха, и цвет возвращается.Причиной может быть заболоченный вентиляционный бак, неисправный воздушный насос или отсутствие первичного обратного клапана. См. Решение выше.

РЕШЕНИЕ: Пропустите воду в доме и прислушайтесь к брызгам в вентиляционном баке. См. Решение выше. Подключите воздушный насос к альтернативному источнику питания и посмотрите на манометр на насосе. Клапан регулятора воздуха мог «сдвинуться» к более низкому давлению. См. Раздел 2, шаг 10, «Настройка давления в головке», для определения давления отключения.

ПРОБЛЕМА: Проблемы с водой изначально были решены, но вернулись через несколько дней.Возможное решение — ограничение в системе обратной промывки.

РЕШЕНИЕ: Убедитесь, что на линии обратной промывки нет перегиба. Кроме того, предварительное управление фильтром для обратной промывки и измерения расхода воды из слива. Ведро емкостью 5 галлонов заполнится за одну минуту, если нет ограничений.

Поток может быть ограничен из-за попадания среды в камеру обратной промывки и / или кнопки управления потоком обратной промывки (шайба). Полностью отключив воду, переместите фильтр в положение обратной промывки.Соблюдайте осторожность — устройство все еще может находиться под давлением и может разбрызгивать воду, когда дренажная линия снята. Снимите стопорный штифт в месте подсоединения дренажной линии к фильтру. Снимите фитинг и очистите носитель. Повторно подсоедините и постепенно откройте впускной клапан, чтобы вымыть излишки минералов. Еще раз проверьте расход от конца дренажной линии.

ПРОБЛЕМА: Низкий расход воды. Это может быть вызвано неполностью открытия клапана или, если проблема возникает через несколько недель после первоначальной установки, загрязнением фильтрующего материала железом или серобактериями.Осмотрите кровать СМИ. Может потребоваться перемешивание и повторная промывка для удаления мелких частиц.

РЕШЕНИЕ: Если бактерии присутствуют, необходимо будет модифицировать оборудование. Хлоринатор или другая модификация решит проблему.

ПРОБЛЕМА: Нет запаха, но присутствует обесцвечивание. Это может быть вызвано наличием дубильных веществ или коллоидного железа или недостаточным размером фильтрующего резервуара.

РЕШЕНИЕ: Аэрация не решает проблемы танинов или коллоидного железа.Большинство фильтрующих материалов требуют вдвое большей скорости потока для обратной промывки, чем для фильтрации. Более высокие скорости потока могут потребовать двух параллельных фильтровальных резервуаров для надлежащей фильтрации. Скорость потока скважины определяется путем подсчета откачанных галлонов и времени между циклом включения и выключения скважинного насоса. Формула для определения скорости потока состоит в том, чтобы измерить количество вытянутых галлонов, разделенное на секунды, необходимые для восстановления. Затем умножьте результат на 60 секунд.

ПРОБЛЕМА: Воздушный насос не создает давление.Это может быть вызвано утечкой воды из обратных клапанов в компрессор, повреждением воздушного насоса во время транспортировки или дефектом производителя или ошибкой при установке.

РЕШЕНИЕ: Отключите выход компрессора и подключите к альтернативному источнику питания и посмотрите на манометр. Если давление не достигает желаемого уровня, перейдите к разделу 1 и убедитесь, что фитинги установлены в точках, указанных на схеме. Вода должна отсутствовать, за исключением мелких капель на полиэтиленовой трубке.Проверьте обратные клапаны 1/4 дюйма, если в трубке присутствует вода. Возможно, им потребуется замена.

Убедитесь, что воздушный насос установлен выше уровня точки впрыска. Поврежденный или неисправный воздушный насос встречается редко. Пожалуйста, изучите решения, прежде чем звонить для получения номера разрешения на возврат.

ПРОБЛЕМА: Запах серы уменьшен, но не устранен. Возможная причина — недостаточный оборот воздуха.

РЕШЕНИЕ: Обычно сероводород требует большего оборота воздуха, чем железо.Убедитесь, что клапан регулятора воздуха на воздушном насосе установлен на максимальный уровень отключения скважинного насоса.

Головка аэрационного бака AerMax

Все в нужном месте

Вашему устройству потребуется что-нибудь в каждом из четырех показанных отверстий, если он имеет двойную аэрацию. В противном случае отверстие «b» будет пустым.

1. Здесь ввинчивается пластиковая перегородка с резьбой. Это порт, через который поступает очищаемая вода.

2. Здесь ввинчивается двойная аэрационная трубка. Это порт, через который воздух поступает в резервуар. Он останется неиспользованным, если ваш агрегат не имеет функции двойной аэрации.

3. В меньшем отверстии без резьбы выходит излишек воздуха из воздушного резервуара. Вставьте трубку меньшего диаметра (конец с квадратным сечением входит в отверстие).

4. Это порт, через который очищенная вода выходит из резервуара.Обратите внимание, что на нем есть уплотнительное кольцо. Протолкните большую трубку до упора в порт.

Обратные и выпускные клапаны | Расходные материалы для котлов

«Check Valve Doctor ™» специализируется на предотвращении проблем и отказов обратных клапанов. Прямые подпружиненные обратные клапаны DFT® предотвращают гидравлический удар и обратный поток. Индивидуальный подбор размеров позволяет DFT® создавать обратные клапаны в соответствии с вашими требованиями для горизонтальной и вертикальной установки в системах с жидкостью, газом или паром даже при низком расходе.

WATER HAMMER — это создание и воздействие ударных волн высокого давления (переходных процессов) в относительно несжимаемых жидкостях. Гидравлический удар вызывается ударными волнами, которые возникают, когда жидкость резко останавливается в трубе каким-либо предметом, например, тарелкой клапана. Симптомы включают шум, вибрацию и удары по трубам, которые могут привести к поломке фланца, повреждению оборудования, разрыву трубопроводов и повреждению опор труб. Когда в трубопроводной системе присутствуют несжимаемые жидкости, существует вероятность гидравлического удара.Риски развития гидроудара особенно высоки, когда скорость жидкости высока, имеется большая масса жидкости, движущейся и / или когда есть большие перепады высоты внутри трубопроводных систем.

Поскольку поворотный механизм должен полагаться на силу тяжести и / или поток жидкости, чтобы помочь ему закрыться, перед началом закрытия должно произойти реверсирование потока. Когда поворотная заслонка, наконец, закрывается, она резко останавливает поток и вызывает скачок давления, приводящий к ударным волнам. Эти ударные волны продолжаются до тех пор, пока энергия, генерируемая в результате этого внезапного воздействия, не рассеется.На рисунке ниже показаны типичные кривые давления после закрытия обратного клапана.

Эти волны высокого давления действуют на трубопровод и клапан, создавая очень большие силы. Это вызывает сильную нагрузку на металл и вибрацию системы. Если система не спроектирована так, чтобы выдерживать эти высокие переходные нагрузки, может произойти разрыв трубы и / или другие компоненты системы, такие как насосы и клапаны, могут быть повреждены.

Эти проблемы можно устранить или значительно свести к минимуму, установив бесшумный обратный клапан с пружинным механизмом.Бесшумные обратные клапаны не зависят от силы тяжести или потока жидкости для их закрытия. Вместо этого по мере замедления поступательной скорости жидкости усилитель пружины на клапане начинает закрывать диск. Благодаря усилию пружины и относительно небольшому расстоянию, которое диск должен пройти, к тому времени, когда скорость поступательного движения снизится до нуля, диск клапана достигнет седла, и клапан будет закрыт.

При исключении обратного потока силы, необходимые для создания гидроудара как на входе, так и на выходе клапанов, по существу устранены, как показано на правой стороне рисунка, показанного выше.

Краткое руководство по клапанам выпуска воздуха

Автоматический клапан выпуска воздуха играет важную роль в системах трубопроводов под давлением. В этом сообщении блога мы обсудим лучшие отрасли и области применения выпускных клапанов, их ключевые преимущества и даже некоторые недостатки.

ПОЧЕМУ КЛАПАНЫ ВЫПУСКА ВОЗДУХА?

Воздух, попавший в трубопровод, естественным образом поднимается и собирается в верхних точках системы. Этот захваченный воздух может вызвать отказы насоса, неправильные показания приборов, коррозию, проблемы с потоком и гидравлический удар или скачки давления.Ненужный воздух в трубопроводе также усложняет работу насоса, что приводит к дополнительному потреблению энергии.

Часто воздух в трубопроводах возникает не из-за неправильной установки труб или дополнительного оборудования, а из-за недостаточной деаэрации трубопровода.

Воздух в трубопроводе поступает из 3-х первичных источников:

1. Сам трубопровод — Перед пуском трубопровод технически не пустой, он заполнен воздухом. До тех пор, пока трубопровод не будет заполнен жидкостью, необходимо удалить воздух.
2. Перекачиваемая жидкость — Вода содержит 2% воздуха по объему. Другие жидкости, такие как клеи или другие густые жидкости, могут задерживать воздух в карманах. Когда жидкость движется по системе, воздух отделяется от жидкости и накапливается в высоких точках системы.
3. Механическое оборудование — Воздух можно втянуть в систему через такое оборудование, как насосы, сальники, клапаны и соединения труб.

Поскольку воздух скапливается в верхних точках системы, происходит ограничение линии. Это ограничение линии увеличивает потери напора и увеличивает количество циклов перекачивания, тем самым увеличивая потребление энергии.

Когда жидкость проталкивается через ограниченную трубу, ее скорость увеличивается. По мере увеличения скорости возможно, что воздушный карман полностью или частично оторвется и унесется вниз по потоку. Это вызывает скачок высокого давления или гидравлический удар.

Скачки давления и гидравлический удар могут вызвать серьезные повреждения насосов, клапанов и трубопроводов. Это самое серьезное последствие накопления воздуха в верхних точках системы.

Если воздушный карман не уносится скоростью жидкости, воздушный карман будет продолжать расти и приведет к тому, что система будет полностью связана воздухом, что приведет к остановке потока.

Клапаны выпуска воздуха предназначены для непрерывного выпуска избыточного воздуха из системы, что обеспечивает плавную и эффективную работу.

КАК ОНИ РАБОТАЮТ?

Автоматические воздуховыпускные клапаны устанавливаются в самых высоких точках трубопровода, где воздух собирается естественным образом. Пузырьки воздуха попадают в клапан и вытесняют жидкость внутри, понижая уровень жидкости. Когда уровень падает до того места, где он больше не поддерживает поплавок, он опускается. Это движение отталкивает седло от отверстия, заставляя клапан открываться и выпускать накопившийся воздух в атмосферу.

Когда воздух выпускается, жидкость снова входит в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижимается к отверстию, закрывая клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания безвоздушной системы.

Правильная установка имеет решающее значение для работы клапанов выпуска воздуха. Поскольку эти клапаны предназначены для выпуска воздуха из системы трубопроводов, их следует размещать там, где воздух наиболее вероятно собирается.Устанавливайте их в верхних точках системы в вертикальном положении впускным патрубком вниз. Не забудьте добавить запорный клапан под клапаном на случай, если потребуется обслуживание.

НАИЛУЧШИЕ ПРИМЕНЕНИЯ ДЛЯ КЛАПАНОВ ВЫПУСКА ВОЗДУХА

Водопроводные и канализационные магистрали являются популярными областями для поиска клапанов для выпуска воздуха. Если они установлены правильно, вы должны увидеть их на вершинах и высотах системы. Иногда они могут быть немного ниже по потоку или в паре с комбинированным воздушным / вакуумным клапаном. Клапаны выпуска воздуха идеально подходят для любого типа труб с замкнутым контуром или под давлением, в которых может захватываться воздух.

Клапаны выпуска воздуха имеют небольшие отверстия по сравнению с другими типами воздушных клапанов. Поэтому они лучше всего подходят для применений с меньшим объемом воздуха для выпуска.

ПРЕИМУЩЕСТВА

Клапаны выпуска воздуха защищают трубопроводную систему и поддерживают ее эффективность. Эти клапаны идеально подходят для быстрого удаления большого количества воздуха во время заполнения или запуска. Они также позволяют воздуху возвращаться в трубопровод во время опорожнения. Это важно, потому что некоторые материалы труб могут разрушиться под отрицательным давлением.

После установки клапана выпуска воздуха он постоянно работает автоматически.

НЕДОСТАТКИ

Если трубопровод заполняется или опорожняется слишком быстро, выпускной воздушный клапан не всегда удовлетворяет потребности в потоке воздуха. Вы должны правильно рассчитать размер клапана для вашего применения.

ЗАКЛЮЧЕНИЕ

Когда воздух может скапливаться в насосных системах, повышается риск повреждения механического оборудования и снижается эффективность. Если в насосной системе наблюдаются скачки давления и снижается эффективность, внедрение клапанов выпуска воздуха может быть хорошим началом.

У вас есть трубопровод, для которого может потребоваться выпускной воздушный клапан? Убедитесь, что вы выбрали правильный клапан для работы, поговорив с опытным инженером.

Если вам нужна помощь в выборе подходящего насоса для вашего применения, спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям в Висконсине, Миннесоте, Айове и Верхнем Мичигане.

Tech 101: как и почему устанавливать Tanks Inc.Вентиляционный клапан опрокидывания

Tanks Inc. — лидер в производстве топливных баков.

Компания работает с 1980 года, но производители компонентов топливной системы послепродажного обслуживания, такие как Edelbrock и Aeromotive , теперь рекомендуют топливные баки Tanks Inc. для использования в своих топливных системах. Компания Tanks Inc. также предлагает множество дополнительных деталей для работы со своими газовыми баллонами, в том числе выносной опрокидывающийся вентиляционный клапан.

Исследуя компоненты топливной системы для другого проекта, мы заметили много вопросов об использовании и установке опрокидывающихся выпускных клапанов на различных форумах.Поэтому мы решили обратиться к Tanks Inc . найти ответы.

«Зачем вообще вам нужен переворачивающийся выпускной клапан?»

Переворачивающиеся вентиляционные клапаны выполняют две основные функции. Используемый вместе с вентиляционной линией, переворачивающийся клапан позволит вашему баллону дышать и не будет создавать давление или вакуум во время нормальной работы. Помните, что когда топливо добавляется в ваш бак, воздух в баке вытесняется и должен куда-то уходить. Вентиляционные линии и вентиляционные клапаны позволяют выпускать воздух, поэтому давление не повышается.Аналогичным образом, когда топливо забирается из бака, вентиляционные линии и клапаны позволяют воздуху возвращаться в бак, что позволяет избежать ситуации с вакуумом. Вторая функция опрокидывающегося вентиляционного клапана (и то, что отделяет его от обычных вентиляционных клапанов и линий) — предотвращение выхода газа из вентиляционной линии во время аварии. Когда опрокидывающийся выпускной клапан находится на боку или в перевернутом положении, обратный шар внутри клапана закроется, чтобы предотвратить утечку газа.

«В чем разница между опрокидывающимся клапаном удаленного монтажа, таким как Tanks Inc.опрокидывающий клапан, и опрокидывающий клапан в баке? »

Клапан в баке выполняет ту же функцию, что и его удаленный аналог, предотвращая вытекание топлива через вентиляционную линию во время аварий. Однако удаленный опрокидывающий клапан можно использовать в тех случаях, когда нет места для установки клапана в резервуаре.

«Есть ли какие-то особенности, на которые следует обратить внимание в опрокидывающем клапане?»

По словам Джастина Сомервилля, генерального директора Tanks Inc., большинство выпускных клапанов одинаковы, за исключением одной важной особенности. «Наш удаленный опрокидывающийся вентиляционный клапан также поставляется с экраном, который помогает предотвратить попадание загрязнений в вентиляционную линию и резервуар», — сказал Сомервилль. «Это особенность, которая не характерна для большинства выпускных клапанов».

«Как лучше всего установить выносной опрокидывающий выпускной клапан?»

Somerville говорит, что он видит три типичных монтажных ошибки, которых следует избегать при установке опрокидывающегося клапана удаленного монтажа.

1. Слишком низкая установка клапана .«Ваша вентиляционная линия должна быть наивысшей точкой в ​​вашей системе резервуаров», — сказал он. «Это означает, что вентиляционное отверстие должно быть выше самой высокой точки на баке, включая заливную горловину топлива».
2. Монтаж клапана под углом или горизонтально. «Установка выпускного клапана на бок или вверх дном приведет к тому, что выпускной клапан всегда будет закрыт, и ваш резервуар не будет вентилироваться должным образом», — сказал Сомервилл. «Убедитесь, что выпускной клапан установлен вертикально. В случае нашего удаленного вентиляционного отверстия это означает, что заусенец шланга должен быть обращен вниз, а алюминиевый цилиндр должен находиться сверху.”
3. Создание ловушки в вентиляционной линии между баком и вентиляционным клапаном. «При прокладке вентиляционной линии от бака к вентиляционному клапану вы должны избегать спуска вентиляционной линии вниз, а затем снова вверх», — сказал Сомервилль. «Подобно Р-сифону под раковиной, это место, где конденсат или топливо могут попасть в трубопровод. Эта ловушка затем перекроет вашу вентиляционную линию, и ваш бак будет создавать давление или вакуум до тех пор, пока давление не станет достаточным для продувки вентиляционного отверстия, что вызовет выход газа и / или запаха из вентиляционной линии.”

«Что можно сделать с парами, выходящими из клапана?»

Когда опрокидывающийся выпускной клапан (или любая выпускная линия или клапан, если на то пошло) работает должным образом, он действует просто как выпускное отверстие для открытого воздуха. К сожалению, это означает, что пары газов улетучиваются.

Один из самых распространенных вопросов касался того, что можно сделать с этими парами.

«Выделение дыма можно свести к минимуму, если вентиляционная линия проходит как можно выше», — сказал Сомервилл.«Убедившись, что P-ловушка не создается, вы убедитесь, что давление в вашем баллоне не повысится до тех пор, пока ваш баллон не отрыгнет и не прочистит вентиляционную линию. Эта внезапная отрыжка может наполнить ваш гараж запахом газа.

Единственный способ полностью избавиться от дыма — это установить систему улавливания паров, подобную той, что есть в автомобилях последних моделей. Это довольно сложная установка, которая включает в себя баллон с древесным углем с вакуумными линиями, проходящими между баллоном и двигателем, где вакуум будет втягивать пары во впускное отверстие двигателя.

Некоторые люди пытаются использовать только канистру с древесным углем, чтобы уменьшить выбросы паров, но это обычно не является постоянным решением, потому что фильтр со временем насыщается и становится неэффективным без вакуумных линий. Согласно Somerville, II Much Fabrication предлагает решение, которое устраняет большинства запахов без вакуумных линий. Этот вентилирующий клапан для уменьшения запаха может быть установлен в тандеме с опрокидывающим клапаном резервуаров, чтобы создать вариант удаленного монтажа для уменьшения количества дыма.

«Верхний цилиндр нашего удаленно установленного вентиляционного клапана при опрокидывании можно снять, так как шарик контроля опрокидывания находится в самой заусенице шланга», — сказал Сомервилл.«Верхняя часть удаленного опрокидывающегося вентиляционного клапана имеет наружную резьбу ¼ дюйма NPT, поэтому вы можете подключить его к вентиляционной системе, если захотите».

Дым или отсутствие дыма, правильно установленный выпускной клапан защитит вас и поможет вашей топливной системе работать эффективно.

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов.Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог создать компанию OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок. Обратные клапаны

и вентилируемые петли

Обратные клапаны и вентилируемые петли

На вопрос о том, какие из них рекомендуются, обратные клапаны или вентилируемые контуры в балластной системе, ответ будет и тем и другим.В зависимости от системы, которую вы создаете, вы можете обойтись тем или иным, но для полной балластной системы, в которой у вас будет наполнение и опорожнение мешков как выше, так и ниже ватерлинии, вы должны реализовать использование как обратные клапаны, так и вентилируемые петли.

Краткое описание того, что делает каждый: как обратные клапаны, так и вентилируемые петли используются для предотвращения пассивного опорожнения мешков (опорожнение при выключенном насосе и использовании лодки). Однако только вентилируемая петля также предотвратит пассивное наполнение мешка (представьте себе противоположность пассивного слива).

Если ваш балластный мешок будет находиться ниже уровня пола / ниже уровня озера (например, лыжный шкафчик), тогда вам нужно будет встроить вентилируемую петлю в балластный шланг, чтобы предотвратить как пассивный слив, так и заполнение балластного шланга. балластная сумка. Причина в том, что вентилируемые петли оснащены односторонним клапаном прямо в верхней точке петли. Этот клапан по-прежнему позволяет перекачивать воду через контур, как по сплошной трубе, однако после выключения насоса воздух проходит через клапан в трубу.Это позволяет воде падать по обе стороны от верхней точки петли и предотвращает возникновение сифона. Теперь, чтобы все это работало правильно, вам нужно установить вентилируемую петлю как можно выше над ватерлинией. Наиболее частое место установки — под приборной панелью водителя возле лобового стекла. Если вы устанавливаете его в задней части лодки, будь то прямой или v-образный привод, обычно лучшее место — под каналом. Также важно установить петлю как можно ближе к рассматриваемой балластной подушке.

Обратные клапаны:

Теперь, если ваши мешки наполняются выше уровня ватерлинии, обратные клапаны будут работать отлично, так как вам не придется беспокоиться о пассивном наполнении. Обратные клапаны позаботятся о любом пассивном опорожнении, и вы будете в пути. Кроме того, обратные клапаны обойдутся вам дешевле и их проще установить. Обратные клапаны — это в основном обратный клапан, который не требует обслуживания, никогда не ржавеет и может быть установлен в любом положении и под любым углом. При строительстве балластной системы обратные клапаны находят множество применений.По этой причине мы провели обширные испытания, чтобы гарантировать, что предлагаемые нами клапаны будут работать практически в любой ситуации, в которой вы можете столкнуться. И хотя это может звучать как заглушка для нашего продукта, мы действительно не рекомендуем использовать клапаны, предназначенные для использования в домашней водопроводной среде (имеется в виду как поворотные клапаны, так и подпружиненные обратные клапаны, которые вы можете найти в строительном магазине). Причины этого:

• Они зависят от положения установки; поскольку они полагаются на силу тяжести, чтобы закрыть распашные ворота, они должны быть установлены в диапазоне углов, что менее чем удобно при прокладке линий для балласта.
• Они громоздкие и обычно требуют дополнительных фитингов для преобразования резьбовых соединений в заусеницы шланга, что еще больше увеличивает размер и добавляет больше точек отказа.
• И они дороги (по сравнению со встроенными клапанами с зазубринами, которые мы предлагаем).

Одна вещь, о которой следует помнить при создании балластной системы; Если вы решите отказаться от использования обратных клапанов, ваша система останется неполной.Без них вы никогда не сможете полностью осушить свои мешки. Это означает, что если у вас нет обратного клапана, предотвращающего попадание воздуха обратно в мешок, ваши мешки никогда не смогут подняться и оставаться полностью осушенными.

Надеюсь, это вселило некоторые знания в головы всех, кто его читает. Если у вас есть вопросы, не стесняйтесь обращаться к нам и спрашивать. Мы всегда рядом и готовы помочь вам создать идеальную балластную систему для вашей лодки.

Обратные клапаны, фильтры, всасывающие и выпускные клапаны

Обратный клапан и сетчатый фильтр — «Запатентовано»

Предотвращает перегорания двигателя первичного преобразователя.Все компоненты не вызывают коррозии. Петли и винты из нержавеющей стали. Мгновенный клапан — выпускные отверстия позволяют вода после использования медленно опустится до уровня озера, предотвращая замораживание. Обратный клапан увеличенного размера обеспечивает полный поток через клапан механизм. Обеспечивает соотношение более 1: 1 для прохода 6-дюймового трубка. Потеря напора <1,0 фунт / кв. Дюйм. @ 1000 галлонов в минуту. Клапан выдерживает напор 15 футов или 6,45 фунта / кв. дюйм. Внимание: показанный дизайн не может быть возвращен покраснел. Клапан снимается для очистки при необходимости.Может быть отправлен с резьбовыми соединениями для легкого снятия.

Обратный клапан и фильтр
Деталь #	Размер	Описание
9197-000	Муфта 6 «8» Сетчатый фильтр	8-дюймовый сетчатый фильтр с обратным клапаном
9197-100	Муфта 8 дюймов / сетчатый фильтр 8 дюймов	8-дюймовый сетчатый фильтр с обратным клапаном

Используйте с адаптером воздухозаборника для более быстрого подключения.Примечание: устройство поставляется с этикеткой для обратной промывки 9145-004.

Всасывающий воздухозаборник / клапан — (Для проверки заливки Клапанные фильтры)

Алюминиевая муфта — предназначена для соединения между большой воздухозаборник на насосе двигателя и всасывающий шланг. Вентиляционный порт используется шаровой кран размером 1 ½ ”x оборота. Кому Использование: 1 — Подсоедините к воздухозаборнику с помощью шланга, прикрепленного к сухому гидранту. 2 — Откройте выпускной клапан на vent оборота. 3 — Откройте бак для клапана насоса.4 — Вода потечет из бортового бака, заполняя сухую трубу по мере воздух выходит через вентиляционное отверстие. Когда воздух превращается в сплошной поток воды, закройте шаровой кран на ¼ оборота. 5 — Закройте бак для клапана насоса. Насос должен запускаться без заправки. Если нет, на мгновение потяните грунтовка. Сборка обычно производится с использованием длинной ручки FNST x MNST, однако другие конфигурации доступны по запросу.

Всасывающий воздухозаборник / клапан Деталь # Размер 9289-000 6-дюймовый выпускной клапан в сборе — M / F L / H 9289-010 5 ”выпускной клапан в сборе — M / F L / H 9289-020 4 ½ ”выпускного клапана в сборе — M / F L / H 9289-030 4-дюймовый выпускной клапан в сборе — M / F L / H

Женский / Женский NST, Storz или Cam Lock также доступен по запросу.
