Направляющие скрытого монтажа, расчет ящиков и схема установки

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

info-cast.ru

Файл по расчету деталей выдвижных ящиков фирмы Hettich.

Расчет деталей ящика из ДСП для направляющих скрытого монтажа Quadro.

Расчет деталей ящика с двойными стальными боковинами ArciTech

Для расчета ящиков под направляющие скрытого монтажа Quadro в файле есть 2 таблицы, первая табличка называется «вводные данные» куда вы вводите исходные параметры, то есть ширина внутреннего проема шкафа в который будет устанавливаться выдвижной ящик, нужная нам высота ящика, из выпадающего списка выбираете нужную длину направляющей, толщину дна, оно может быть как из ДСП, так и из ДВП, может быть вставлено в паз или нет и утоплено относительно боковины на глубину 12 или 13 мм. Так же можно задать глубину пропила, под ДВП например.

В табличке №2 (Расчетные данные) Вы автоматически получаете габаритные размеры деталей ящиков, обращаю внимание, именно габаритные размеры, то есть с уже поклеенной кромкой.

Ширину и глубину дна, длину и высоту боковины, длину и высоту поперечки.

Направляющие бывают частичного выдвижения с функцией самозакрывания, со встроенным демпфером, то есть плавная доводка и с механизмом Push To Open, то есть открытие от нажатия. Нагрузочная способность 25 кг вместе с весом ящика.

И направляющие QuadroV6 полного выдвижения с такими же функциями, они идут с приставкой V6 и с нагрузочной способностью уже 30 кг. Направляющая с приставкой V6+ нагрузочная способность 50 кг.

Замки или фиксаторы для всех типов направляющих одинаковые.

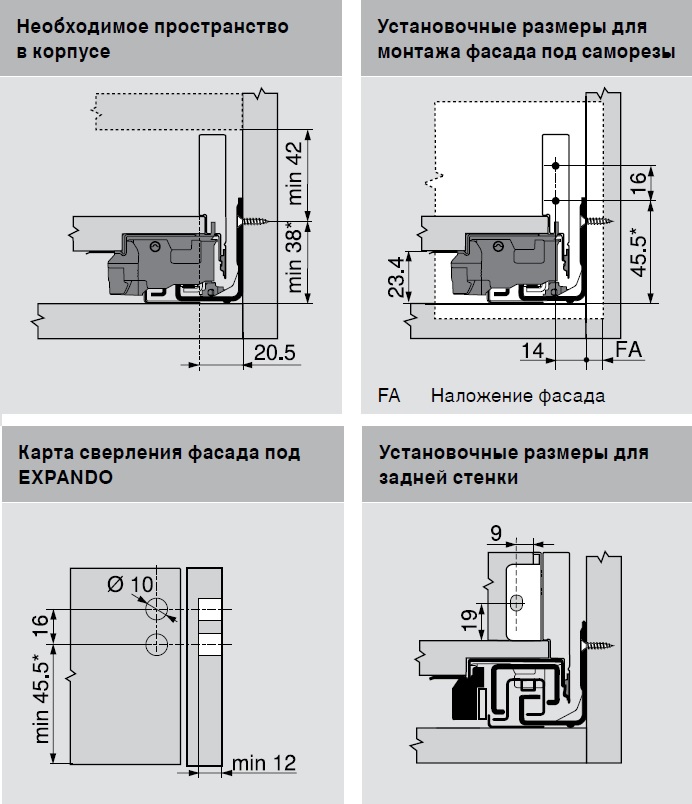

Также здесь есть картинки с монтажными размерами отверстий для установки направляющих и установки ящика в шкаф.

Переключаетесь на лист ArciTech, здесь можно рассчитать размеры деталей для ящиков ArciTech, с двойными стальными боковинами.

Принцип такой же, как и для ящиков под направляющие скрытого монтажа, вводим внутреннюю ширину проема шкафа, в который нужно установить ящик, из выпадающего списка выбираете длину направляющей и из выпадающего списка выбираете нужную высоту ящика.

Табличка «расчетные данные» автоматически посчитала ширину и глубину дна, высоту и ширину задней стенки, здесь имеется в виду задняя стенка из ДСП. И если у Вас внутренний ящик, в ячейке «панель для внутреннего ящика» будет длинна алюминиевой панели для внутреннего ящика.

Направляющие бывают 2х видов для корпусов 16 и 18 мм, поэтому и две таблицы для расчета.

Более детально как работает файл можно посмотреть в видеоролике

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Пример расчета выдвижного ящика с внутренним фасадом на направляющих нижнего крепления

Пусть нужно сделать два выдвижных ящика в секции гардеробной шириной 400мм. При этом глубина боковин равна 450мм, а высота фасадов ящиков 180мм. Установим направляющие Боярд длиной 400мм.

Используем общую схему расчета для направляющих скрытого монтажа.

Получим следующие детали для выдвижного ящика:

1. Боковины ящика 390х130 – 4шт. Кромка в круговую (по периметру).
2. Лоб ящика 326х118 – 4шт. Кромка по двум длинным сторонам (по 326мм сверху и снизу).
3. Дно ящика 358х326 – 2шт. Без кромки.
4. Фасад ящика 176х364 – 2шт. Кромка в круговую (максимум 1мм толщиной).

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

• габаритные размеры фурнитуры;
• максимальную нагрузку;
• разновидность;
• фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

• вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
• вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

• внутреннего размера;
• внутренних размеров корпуса и так далее.

Определение длины направляющих

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

• австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

• немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
• российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
• итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV.

Общая схема установки направляющих скрытого монтажа на выдвижной ящик

Направляющие нижнего крепления устанавливаются на уже собранный ящик и предпочтительно еще разобранную тумбу – так проще размечать и прикручивать фурнитуру.

Обычно установка части телескопической направляющей с комплектом цапф и замком на донышко ящика с обратной стороны не вызывает затруднений. Достаточно изучить инструкцию и разметить места креплений.

При разметке боковин под крепление неподвижной части направляющей скрытого монтажа стоит начинать с нижнего ящика. И тех рекомендаций, что даны для отступа от нижнего края.

Далее, с учетом высоты фасада, повторяют тот же самый принцип для разметки остальных ящиков.

Для установки направляющих нижнего крепления используют так называемый насадной или надвижной монтаж. В первом случае, собранный ящик насаживается на выдвинутые направляющие под наклоном на крюки и задвигается до соединения с цапфами.

Во втором «участвуют» замки-фиксаторы. Выдвижной ящик надевается на выдвинутые направляющие и задвигается до защелкивания замков.

Фасады на выдвижные ящики скрытого монтажа устанавливаются точно также, как и на обычные, с шариковыми направляющими. С помощью двухстороннего скотча и подкладок сначала выравнивается положение фасадов, с учетом равномерности зазоров. А потом прикручиваются ко лбу выдвижных ящиков на саморезы 4х30 изнутри.

Какой выдвижной механизм выбрать

При выборе механизма нужно учитывать три вещи: бюджет, предполагаемую нагрузку, дизайн. Выбор зависит только от потребителя. Если хочется мебель без ручек, подойдет шариковая система обратного действия. При желании получить суперэконом, стоит выбрать стандартные роликовые направляющие.

Предназначение мебельной стяжки, ее основные разновидности

Если планируются значительные нагрузки, рекомендованы направляющие шариковые или варианты скрытого монтажа (тут стоит также учитывать, сколько сможет выдержать дно). Те, у кого бюджет не ограничен, могут выбирать тандембоксы. Также стоит учитывать безопасность и глубину конструкции. Как уже говорилось, направляющие обратного действия не рекомендованы для детских. А от глубины зависит, на сколько фурнитура сможет выдвинуть ящик. Если берется глубокая мебель, например, 900 мм, лучше отдать предпочтение системам полного выдвижения и тандембоксам. По качеству продукции лучше ориентироваться на лидеров рынка – Boyard, Blum, ТБМ, Hettich, Braun или Raumplus.

Шариковая система обратного действия подходит для мебели без ручек

Стандартные роликовые направляющие стоит выбирать для суперэконома

Для значительных нагрузок рекомендованы направляющие шариковые

Если бюджет не ограничен, выбирать тандембоксы

Самые дешевые и быстрые ящики для кухни. Расчет. | Mary Wood — Все своими руками!

Я уже давно пишу о том, как сделала кухню своими руками и как это повторить. И вот последнее, что надо заказать для распила — это делали для ящиков. Потому что петли можно выбрать потом, как и все подъемные механизмы.

Буду показывать все на сайте боярд, а вы можете выбрать какого угодно производителя, главное не непонятный ноунейм, но я заказывала тут не выходя из дома, и поэтому вдоль и поперек знаю уже этот сайт, аналоги есть и у других компаний которые производят фурнитуру.

Выдвижные системы.

Т.к. я делала кухню как в икеа. Буду разбирать аналоги тому, что у них есть, тем более у них как раз самые простые решения для сборки. Не только простые, но и недорогие варианты. Всего их два, сегодня расскажу про первый вариант — метабоксы.

Кстати, ИКЕА больше не использует выдвижные системы фирмы блюм, теперь там какие-то непонятные фирмы, которые в России нигде не купишь. Все для удешевления.

Самые дешевые ящики в ИКЕА и в других местах — это метабоксы.

Это самое доступное решение, проверенное годами, и они стоят сейчас как минимум в каждой второй кухне. Правда их главный минус это неполное выдвижение. Т.е. ящики выдвигаются примерно на ¾., и они немного шумные, и выдерживают нагрузку лишь до 20-25 кг. В ИКЕА поэтому их всего два вида.

• Маленький высотой 70 мм
• И средний высотой 135 мм

Но такие цены за кусок железяки и ЛДСП меня совсем не устраивают!

Переходим на сайт боярд или любой другой. И сортируем. Сначала по глубине, чтобы направляющие не оказались больше глубины модуля.

Дальше сразу выбираем самую большую несущую способность. Никогда же не знаешь что придется сложить в ящик.

А потом выбираем высоту, чтобы было чуть меньше высоты фасада. Или что-то среднее исходя из всех ящиков. Но желательно не менее половины от высоты самого фасада.

Для такого ящика нам надо будет заказать вместе с распилом дно и заднюю стенку.

А боковинки тут уже есть, и они легкие и металлические, значит в ящик помещается больше груза. Любой производитель предлагает инструкцию для расчета этих деталей. Значения могут быть разные, но порядок расчета абсолютно одинаковый.

Сначала рассчитываем дно.

На схеме, что идет к любой направляющей, нам надо найти вот это число:

это запланированное расстояние на одну направляющую. 16+-1, если округлить до 16. 5 будет самое то. И с другой стороны тоже самое, они же одинаковые. Значит 16,5*2=33 нужно на направляющие. А все остальное пространство будет занимать ящик. Какое?

Для этого нам надо посчитать внутренний размер модуля. Например, если модуль на 400, и мы его делали с ЛДСП 16 мм, то получается

400-16-16=368 мм внутренний размер корпуса,

а на направляющие нам нужно 33 мм. 368 — 33 = 335 мм будет ширина ящика, и ширина дна.

А вот с глубиной дна ящика все просто, она равна длине направляющей минус 2 мм. , если направляющая 500 мм, то глубина дна 498 мм.

Записываем дно в наше досье для распила. сколько ящиков в модуле столько и этих деталей.

А теперь задняя стенка ящика.

Ширина задней стенки ящика такая же, как и у дна, просто переписываем значение. И добавим кромку с одной стороны, она будет красоваться сверху ящика.

А высота задней стенки ящика равна высоте направляющих минус высота дна, т.е. если дно у нас 16 мм, то вычитаем 16 мм. Например мы выбрали высоту направляющих 150 мм, значит 150-16=134 мм.

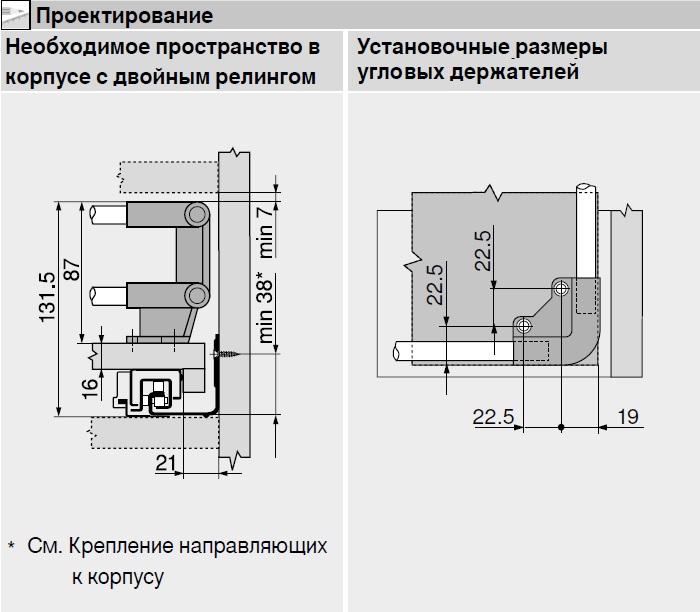

Если не хватает высоты направляющих 150 мм, то можно добавить рейлинги, для них просто заднюю стенку делаем выше минимум на 55 мм. и максимум, чтобы не выпирало за фасад. Но проще купить сразу на 150 мм и не использовать рейлинги, тем более метабоксы не надо использовать для больших и тяжелых ящиков, а если вы хотите добавить плавное закрывание, то покупаем амортизаторы и радуемся.

Метабоксы — это самое бюджетное и быстрое решение для ящиков. Сборка и расчет занимают буквально пару минут. Фирму можно выбрать любую, но часто мебельщики кричат, что фирма блюм лучше остальных, конечно, потому что она самая дорогая и у нее реклама на каждом шагу, а значит за сборку и саму мебель мебельщики заработают намного больше, им это выгодно. А настоящий мебельщик предложит разные варианты, исходя из вашего бюджета.

— База знаний | Бизнес

Уважаемые клиенты! С 1 января 2018 года наш сайт находится в процессе реконструкции. Просьба о ценах товара и его наличии уточнять по телефону +7 (4832) 55-55-32. Спасибо за понимание!       Оснащение ресторанов, торговых площадей, офисов Мебель РусКомплектТорг — это комплексное оснащение профессиональным оборудованием и мебелью торговых площадей и предприятий общественного питания любых форматов, а также офисных помещений.  МастерРКТ — официальный дилер ведущего мирового производителя мебельной фурнитуры австрийской компании премиум класса BLUMИнтернет-магазин кофе и чая . Ассортимент товаров от Mikale: свежеобжаренный кофе, чай Garland и аксессуары для приготовления кофе и чая. Фабрика обжарки кофе Микале. Каждый день мы стараемся создать для Вас лучшее и отвечаем своим именем за качество кофе. Товаров по данному запросу не найдено. База знаний содержит наиболее полную информацию о методиках раннего и подросткового психического развития, индивидуальных особенностях развития, даны характеристики возрастных периодов. Основные категории психологии развития [14] В настоящее время выделяют несколько основных категорий, которые являлись основой психологической науки на протяжении почти всей ее истории. Это категории мотива, образа, деятельности, личности, общения, переживания Характеристика отдельных возрастных периодов [11] Физиологи и врачи давно пытались для установления особенностей развития детского организма на каждом этапе его жизнедеятельности выделить несколько возрастных периодов Психическое развитие [36] Развитие психики ребенка — сложный процесс созревания и усложнения психических функций и личности, происходящий под влиянием ряда факторов — наследственнобиологических и социальных (воспитания, обучения, влияния окружающей среды). На всем протяжении жизни ребенка его психика находится в процессе непрерывного развития, которое протекает не всегда равномерно Индивидуальные особенности психического развития [19] Приведен целостный подход к описанию и объяснению механизмов и закономерностей социо-морального развития в онтогенезе, к изучению влияния индивидуальных особенностей эмоционально-личностной сферы на развитие моральной зрелости у детей и подростков.

Янченко Михаил Руководитель группы компаний «РусКомплектТорг» «Работа — это большая часть нашей жизни. Выбирайте себе партнера, с которым комфортно делать эту работу. ..» Новости 27.07.20 Ситуация с пандемией COVID-19 развивается быстро, и все мы должны делать все, что в наших силах, чтобы помочь с ней справиться. 27.03.20 Система предназначена для баров, ресторанов и мест общественного питания 05.12.19 Только до 31 декабря листовые полотенца Tork по очень приятной цене!  Отзывы клиентов 05.02.2017 Огромное спасибо замечательной компании РКТ. Эта компания оказала огромную помощь в открытии ресторана Пивная бухта в г. Стародуб. Здесь мы нашли комплекс товаров необходимых для нашего заведения, что сократило время поиска. Вся посуда, оборудование, были доставлены в нужные сроки и нужное нам место. Опытные и высококвалифицированные сотрудники помогли выбрать все необходимое. Огромное спасибо сервисной службе за качественную установку всего оборудования и обучение нашего персонала. Город: Стародуб — Екатерина , Пивная бухта, управляющая 28.11.2016 Мы работаем с компанией ООО «РусКомплектТорг» уже 8 месяцев. Кофе превосходного качества. Ни разу не возникло никаких недоразумений. Гости кофейни сразу оценили вкус кофе. Многие утверждают, что это самый вкусный кофе, который они пробовали. Поставки кофе всегда в срок, очень удобно, что предоставляется рассрочка платежа. Также очень нравится, что «РусКомплектТорг» полностью берет на себя организацию кофе в наш город. Спасибо также за бонусы. Приятное дополнение. Хочется отметить, что работать с Вашей компанией легко и приятно. — Орищенко А.В. , директор ООО «Амели»

Установка и регулировка фасадов выдвижных ящиков

Расчет, изготовление и сборка выдвижных ящиков «

Итак, первое, что мы сделаем – это вставим свои выдвижные ящики без фасадов внутрь тумбы. И вот теперь начинается очень интересный и достаточно ответственный участок работы. Нам необходимо выставить и ровно закрепить фасады на выдвижных ящиках. Вообще, при расчёте фасадов, я всегда делаю расстояния между ними в 2мм. Этого достаточно для того, чтобы, как говорится, «попасть в размер», ну и «в случай чего» есть небольшой запас для манёвра. Также удобным моментом при установке фасадов между которыми есть зазор в 2мм, является то, что можно просто положить между верхним и нижним фасадами кромку ПВХ, толщиной в 2мм и быть уверенным, что зазор «пойман».

Однако жизнь – штука непредсказуемая, а жизнь мебельщика – это вообще непрогнозируемый хаос, зависящий от множества внешних факторов. Ну, скажем, вы рассчитали все зазоры между фасадами из расчета 2 мм. А пильщик Вася взял, да и чуток промахнулся, и сделал вам фасады на 1мм ниже. В итоге вы на каждом стыке имеете нехватку 1мм высоты фасада. Ну и нижний фасад у вас может уже и не особо красиво встать в конечном итоге.

Поэтому, несмотря ни на что, прежде чем начинать устанавливать фасады, вам необходимо всё тщательно перемерять и убедиться, что у вас на момент установки фасадов зазор в 2мм – это именно тот самый зазор, который вам нужен. Если же пильщик Вася таки «снёс» 1мм, тогда, наверное, надо сделать зазор между фасадами 3мм или взять бейсбольную биту и съездить к Василию домой, ну и пригласить его поиграть в бейсбол или как-то иначе договориться с ним о том, чтоб тот переделал фасады. Хотя, как по мне, то 3мм – это не критично. Главное, чтобы всё было красиво, равномерно и органично.

Итак, вы всё перемеряли, определили, что у вас расстояние между фасадами будет составлять 2,7мм. Как это сделать? Да очень просто. Меряем внутреннее пространство для фасадов. У нас оно составляет 500мм. Затем меряем высоту всех фасадов. В нашем случае, общая высота всех фасадов составляет: 164мм*3=492мм. Имеем разницу: 8мм. Стыка у нас три. Получается, что на каждый стык приходится по 2,7мм. Выходит, что просто подложить кромку в 2мм уже не выйдет, но взять её в качестве ориентира мы всё равно можем.

Роликовые направляющие

Выдвижение ящика в этом типе направляющих возможно только неполное, но и стоимость их в несколько раз ниже, чем шариковых. Роликовые направляющие создают шум при открытии ящика, для устранения подобного эффекта следует применять обрезиненные ролики.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг. Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм.

Роликовые направляющие – это направляющие частичного выдвижения.

Общие правила сборки корпусной мебели

Существуют общие правила сборки корпусной мебели, придерживаясь которых, можно собрать любое корпусное изделие быстро и качественно:

• Сборку осуществляют по правилу «от большого – к малому»: сразу собирают основной корпус изделия, а затем оснащают его деталями
• Во избежание нежелательных перекосов, сборку конструкции осуществляют на ровной поверхности
• Чтобы защитить детали изделия от механических повреждений и загрязнения, рабочую поверхность, на которой производится сборка, застилают мягкой тканью или картоном
• Во избежание появления трещин в ДСП или МДФ деталях изделия, нельзя излишне усердствовать при затягивании болтов.

один из способов с фото-инструкцией

Сегодня рассмотрим способ установки фасадов на выдвижные ящики, который широко распространен среди мебельщиков, благодаря своей простоте и доступности.

Когда я делал свою первую мебель с выдвижным ящиком, я столкнулся с проблемой присадки таких фасадов в полный рост, ведь необходимо одновременно выставить зазоры между фасадом и коробом, потом выдвинуть ящик (за что?) и прикрутить его изнутри. С большим трудом вывернулся, а потом решил поискать в интернете – все оказалось очень просто.

Итак, начнем по порядку. В предыдущем мастер-классе по креплению шариковых направляющих полного выдвижения мы собрали тумбу с выдвижными ящиками. Теперь на нее необходимо оформить фасадную часть.

Первый этап подготовительный. Необходимо подготовить сами фасады к установке. Для этого выкладываем их, как они будут установлены, на верстаке.

Наша задача – это разметить и установить мебельные ручки.

Для этого нам потребуется:

• рулетка,
• угольник,
• карандаш.
• Сильно упрощает жизнь вот такой простейший кондуктор из Икеи.

Находим центр фасада ставим риску. Обязательно проверяем с другой стороны. Значения должны совпадать.

Укладываем кондуктор на центральную отметку и карандашом отмечаем центры отверстий для крепления ручек.

Эту манипуляцию повторяем на каждом фасаде.

Еще раз проверяем. Расстояние сбоку до отверстия должно быть одинаковым с обеих сторон.

Этот пункт из серии «семь раз отмерь» и пренебрегать им на фасадах – лице изделия будет себе дороже.

Для сверления лучше всего использовать вот такое сверло поддереву с центральным шипом. Диаметр 4-5 мм. Оно не съезжает в сторону, что возможно при использовании сверл по металлу.

Отверстия сверлим насквозь. Чтобы не было сколов, на твердой подложке. Должно получиться примерно так.

Сразу же повторяем манипуляцию с остальными фасадами.

Для крепления ручек используются болтики. Штатные (которые поставляются в комплекте – слева) имеют пресс-шайбу и не всегда подходят для выдвижных ящиков, так как выступающая шляпка будет упираться в фронт самого ящика и будет мешать его плотному прилеганию. Поэтому я обычно использую винтики с потайной головкой – приходится покупать отдельно.

При закручивании таких винтов они утапливаются в материал и не создают никаких препятствий. Закручивать желательно вручную, чтобы не сорвать резьбу с ручек.

Итак, наши фасады готовы к монтажу.

Теперь вернемся к проблеме промежуточной фиксации. Нам необходимо модифицировать фронт ящика, чтобы на нем держался фасад (хоть немножко). В передней стенке необходимо просверлить 2-4 сквозных крепежных отверстия диаметром 4-5 мм.

В этом деле отлично помогает… двусторонний скотч. Лучше всего на вспененной основе. (Тонкий обычно не прилегает к обеим склеиваемым поверхностям в связи с небольшими перекосами).

Любой – качество не имеет значения. Я покупаю самый дешевый в FixPrice.

Наклеиваем несколько полосок скотча на фронт ящика. Снимаем с них защитную пленку.

Прикладываем подготовленный фасад к ящику, проложив сверху (или снизу – смотря откуда вы начинаете) прокладку, фиксирующую зазор. В данном мастер-классе используется 2 мм ПВХ кромка, если зазор делается 3 мм, то я прокладываю кусок ДВП, больше же смысла делать не имеет.

Контролируя положение фасада с боков и подталкивая кверху, прижимаем его к ящику и придавливаем на несколько секунд, давая скотчу прилипнуть. Затем аккуратно выдвигаем ящик и фиксируем фасад струбциной. Все, теперь он никуда не денется!

Вворачиваем в крепежные отверстия по саморезу (я использую 5х30 мм). Сначала в одно, затем снимаем струбцину и контролируем правильность установки фасада, задвинув ящик на место и оценив зазоры. Если все хорошо, то вворачиваем второй саморез. Если нет, то придется отрывать и начинать все сначала.

Обратите внимание, что передняя стенка ящика сделана ниже, чем остальные. Это для того, чтобы можно было использовать для крепления ручек штатные винты с выступающими головками. Кроме того, экономия материала (в данном проекте все было впритык).

На следующем слайде правильно установленный фасад №1. С краев ничего не выступает, зазор с верхним горизонтом равномерный 2 мм.

Те же самые манипуляции повторяем со следующим фасадом… и со следующим. И так до самого конца.

В итоге у нас должна получиться вот такая аккуратная тумбочка с равными зазорами между ящиками.

Данный метод имеет два основных недостатка:

1. Необходимость покупать дополнительные расходники (скотч и потайные винты).
2. Невзаимозаменяемость ящиков. То есть, если вытащить средний ящик и поставить его вместо верхнего, то, скорее всего, будет наблюдаться тот или иной перекос.

Но терпимость к неточностям разметки и простота перекрывают все эти минусы с лихвой.

mebeltrends.ru

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

1. Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.


   Основное преимущество – выдвижение ящиков происходит на 3/4.

   Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.


   При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.

2. Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.


   Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

   Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.

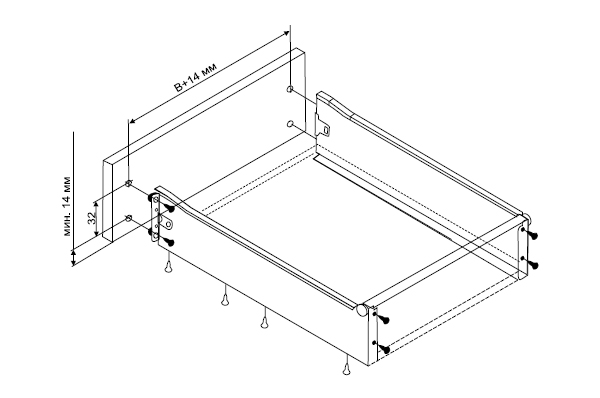

   Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Я вам покажу, как все это можно сделать максимально точно и довольно быстро

Но прежде, должны быть выполнены следующие условия:

1. Короб должен быть выставлен по диагоналям (должен быть геометрически правильным).
2. Выдвижной ящик, находящийся в нем, тоже должен иметь правильную геометрию.

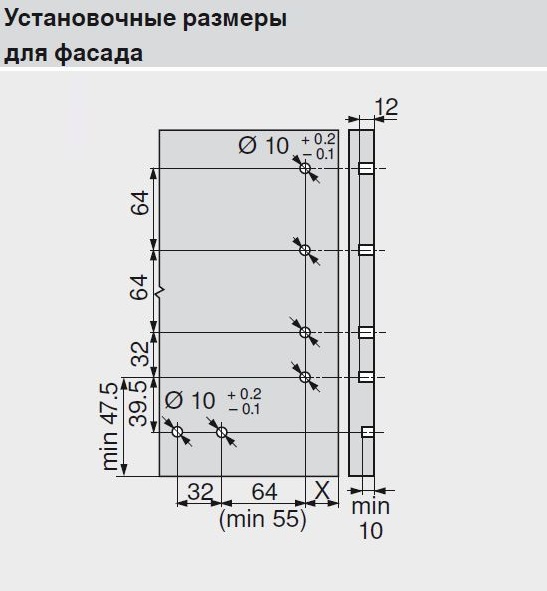

По переднему краю, в нем сверлятся отверстия.

Их количество зависит от величины и массы устанавливаемых фасадов.

Если они небольшие, то отверстий может быть три, а если большие – то четыре (не забывайте, что если на фасаде планируется ручка – то она тоже будет служить в качестве крепежа).

Замеряем положение одного из сделанных отверстий на ящике относительно всего модуля (с необходимыми отступами), и переносим эти координаты на стыковочную сторону фасада, накернив их шилом.

Смысл заключается в том, что нам нужно все выставить относительно одного самореза, а после, закрутить и все остальные.

Будет полезно: Как красиво оформить свечи на новый год

Координаты отверстия под второй фасад замеряются относительно первого, и так далее.

При установке, главное – выдержать вертикали по их боковым граням (иногда это делается даже за счет того, что дается небольшой перекос по горизонталям, так как идеального ничего не бывает, и короба, как их не собирай и не выставляй, иногда, все равно получаются немного перекошенными (иногда этому даже способствует кривизна самой плиты, из которой они сделаны).

И в заключение, устанавливаем ручки:

Вот такая, не сложная схема, так что пользуйтесь.

Стоит так же добавить, что рассматриваемый способ хорош в том случае, когда нет возможности доступа внутрь выдвижного ящика снаружи, или, когда короб с имеет верхний горизонт.

В случае же, когда сверху короба находятся корпусные планки, все это можно делать еще проще.

Он ложится на заднюю стенку, на него выкладываются и выставляются фронты, и просто закрепляются изнутри по очереди.

О нюансах при установке рамочного МДФ можно прочесть здесь, а если вас еще интересуют интересные варианты, посмотрите здесь.

Установка петель на фасады кухни: на толстые, тонкие, радиусные

Выбирая кухонный гарнитур нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель

Не бывает мебельных фасадов без петель. даже если их не видно

В первую очередь петли для дверок кухонной мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов, степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Конструкция петли делает дверцу более функциональной

Устройство

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок.
Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Качественная фурнитура делает кухню более удобной

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

Что лучше: Blum, Hettich, Grass или Salice?

Вместо эпиграфа

Мы не ожидали, что обыкновенный опрос «Hettich или Blum» вызовет такой повышенный интерес у профессионального мебельного (и не только) сообщества. В связи с этим мы решили расширить тему. К сожалению, ответить на вопрос: «Что лучше?», в рекомендуемых Google 5-ти абзацах, у нас не получилось. Предупреждаем сразу – в статье очень много «букофф» и технической информации.

Предварительно рекомендуем ознакомиться с предыдущим материалом: Что лучше, Хеттик или Блюм?

Что лучше?

Вопрос «Что лучше?» подразумевает сравнение изделий между собой по основным параметрам:

1. Качество и надежность.
2. Что лучше продается.

В этой статье мы рассмотрим только первый пункт. О продажах – в продолжении.

Качество и надежность

Сказать, что хорошее качество – только у одной компании, например, только у Blum (или только у Hettich), наверное, можно… в это даже можно поверить… если вы – человек верующий (до сих пор верите в сказки (рекламу)) или вы – фанат конкретной ТМ (торговой марки).

Как мы знаем, для фанатов ТМ Apple айфон и айпад – это лучшее изобретение человечества. И лучше, чем iPhone 7 может быть только iPhone X.

С фанатами Apple спорить бесполезно

Переубеждать фанатов мы не хотим и не будем. С остальными – попытаемся поговорить с позиции здравого смысла.

Говорить о том, что у какой-либо одной компании (из вышеприведенных) качество выше, чем у других – бессмысленно. Мы рассматриваем фурнитуру одного класса. Параметры качества и надежности у всех – практически одинаковы.

У всех – направляющие работают плавно, без люфта. Немного по-разному срабатывает доводчик. И это, пожалуй, единственное отличие. Открытие нажатием (push to open) у всех компаний выполнено на самом высоком уровне. Недостаток push to open (не всегда открывается, если не там нажмешь) вызван конструктивными особенностями и присутствует у всех, в той или иной степени. И все над этой проблемой усиленно работают. В люксовом сегменте направляющих с механизмами синхронизации эта проблема практически решена.

Незначительные отличия в нюансах и опциях. О них и поговорим.

Направляющие скрытого монтажа

Направляющие скрытого монтажа – это следующее поколение направляющих, после роликовых и «метабоксов». Выполнены они так же на базе пластиковых роликов, но, в отличие от предшественников, имеют плавный ход без люфта и полное выдвижение (сначала – как опция). Появление систем выдвижения tandembox окончательно закрепило разрыв с обычными направляющими – появилась возможность «тонкой» регулировки положения фасада.

Придумали скрытые направляющие в компании Blum. Пожалуй, направляющие tandem и, «примкнувший к ним» tandembox – это главные изделия, которые позволили компании Blum выделиться среди конкурентов и занять почетное место лидера.

Рассмотрим ассортимент, опции и характеристики направляющих для каждой ТМ отдельно.

В ассортименте компании – два вида направляющих:

• Tandem – традиционные скрытые направляющие. То, с чего все начиналось.
• Movento – премиум сегмент. Реализованы все последние достижения и Ноу-Хау.

Одно из отличий от конкурентов –  возможность установки стандартного релинга, адаптированного под деревянный ящик. Увеличение высоты ящика можно делать за счет релингов, так же, как у систем выдвижения. Не нужно изготавливать ящики с высокими боковыми стенками – смотрятся… не эстетично. Очень полезная опция.

Направляющие Movento – все последние достижения и Ноу-Хау от Blum

Представлены три вида направляющих. Quadro 25 (30) и Quadro V6 (V6+) – на базе стальных шариков. Аналог прецизионных направляющих высокоточных станков.  Призматические направляющие премиум-сегмента  Actro 5d – еще одно Ноу-Хау от Hettich. Реализованы все возможные функции.

Направляющие Actro 5d – теперь не на шариках, а призмах

Ассортимент направляющих представлен двумя позициями: относительно бюджетные Dynamoov и элитные Dynapro. Фишкой Dynapro является встроенный механизм синхронизации, исключающий проскальзывание направляющей при выдвижении.

Dynapro от Grass со встроенным механизмом синхронизации

В отличие от конкурентов, у Salice нет бюджетного и премиум сегментов. По сути, представлена только одна модель направляющих –  Futura, на все случаи жизни. Позже была разработана модель Unica –  направляющие  Push To Open с доводчикам.

Futura от Salice – на все случаи жизни

Частичное и полное выдвижение

Если раньше частичное выдвижение ящика никому не мешало, то, с появлением направляющих tandem, ситуация изменилась в принципе. Компания Blum стала всем объяснять преимущества полного выдвижения. Были приложены огромные усилия, чтобы донести этот тезис не только до мебельщика, но и до конечного потребителя. Цель, в общем-то понятна – продать свое Ноу-Хау. Но процесс «промывания мозгов» был выполнен так многократно и с такой интенсивностью, что сейчас направляющие неполного выдвижения – это уже признак «дурного тона».

Частичное выдвижение. До конца выдвинутый ящик должен на чем-то держаться – необходимо технологическое расстояние для пары элементов направляющих (подвижная и неподвижная часть). Таким образом, ящик выдвинуть можно, но не полностью, а только на 70-75%.

Полное выдвижение. Используются сдвоенные направляющие. Отсюда, кстати, и название – tandem (расположенные друг за другом, по одной линии). Сначала выдвигается первая направляющая – до конца. Потом начинает «работать» вторая. Таким образом, ящик выдвигается полностью, на 100%. Кроме полного выдвижения, «случайно» получили еще одно преимущество – более плавный ход. Именно последнее, с нашей точки зрения, стало главным конкурентным преимуществом.

Как видно из описания, полное выдвижение – это две направляющие вместо одной. Следовательно, цена – выше. У некоторых производителей разница в цене достигает 50-70%. Но и здесь компания Blum, в очередной раз, отличилась. Например (из официального прайса Blum – рекомендуемая цена) направляющие tandem полного выдвижения с доводчиком стоят €35,12, а неполного – €17,23. Как мы видим, разница составляет более 100%. Сразу начинаешь понимать, зачем промывались мозги полным выдвижением. Как говорил покойный Задорнов:

Все из-за «бабок»…

Доводчик

Идея поставить на фасад демпфер – газовый доводчик вместо силиконового отбойника, первой «пришла в голову» компании Salice. И эта идея произвела революцию в мебельной фурнитуре. Постараемся объяснить, почему.

Сначала мебельщики не восприняли новинку от Salice всерьез. Стоимость первых доводчиков составляла порядка $1,00.

Платить $1 за то, чтобы дверца не хлопала?

Неоправданное, никому не нужное увеличение себестоимости…

Мы уже неоднократно убеждались в том, что, когда мебельщики начинают решать за покупателя, что тому нужно, ничего хорошего из этого не выходит.

Оказалось (вдруг!), что потребителю доводчик нравится и он готов за это ПЛАТИТЬ. Сегодня уже невозможно представить себе мебель с фасадами без доводчика. Но революция состоит не в хорошем техническом решении.

Революция произошла в мозгах…

Производители мебельной фурнитуры вдруг осознали, что потребитель хочет и может платить за дополнительный комфорт.  Как следствие, появился целый «букет» дорогих решений, имеющих единственное преимущество – комфорт. Начиная от знаменитых «авентосов», заканчивая электро-механическими системами типа «servo-drive».

Но, вернемся к доводчикам. Идею Salice тут же подхватили, развили и «углубили». Лучше всего это получилось у Blum, которая интегрировала доводчик в свои направляющие.

У всех рассматриваемых компаний разработаны собственные системы демпфирования. Несмотря на конструктивные различия (газовые, масляные, пружинные и т.п), все они работают практически одинаково. Немного отличается ход и скорость «доводки».

Направляющие Tandem имеют все варианты исполнения, где: «plus» – полное выдвижение, а «Blumotion» – это с доводчиком. Соответственно, Tandem plus Blumotion – это полное выдвижение с доводчиком, а просто Tandem – частичное выдвижение без доводчика. Доводчик от Blum назвали просто и незатейливо – Blumotion (блюмовский).

Направляющие Movento, естественно, – только полное выдвижение и только с доводчиком. Премиум-класс обязывает…

Частичное выдвижение и функция «без доводчика» присутствуют только у направляющих Quadro 25. Actro 5d и Quadro V6 – только полное выдвижение и только с доводчиком. Оригинальное название доводчика от Hettich – Silent System (бесшумный).

Бюджетный вариант направляющих Dynamoov имеет только полное выдвижение. Зато могут быть выполнены, как с доводчиком, так и без. Интерпретация доводчика от Grass – Soft-close (мягкий).

Направляющие Futura представлены во всех возможных вариантах: полное и неполное выдвижение, с доводчиком и без. Smove – это вариант доводчика от Salice.

Направляющие Unica имеют только один вариант исполнения – полное выдвижение с доводчиком.

Размеры и нагрузка

Если ранее максимальный размер направляющих составлял 550мм, то сейчас глубина может доходить до 750мм. Во-первых, кухни стали глубже. Во-вторых, направляющие нашли широкое применение во всех остальных группах мебели, не только кухнях.

Изначально предполагалось, что предельная нагрузка для ящика кухни будет составлять не более 25-30кг. Эту величину заложили все производители, как стандартную.  Однако позже (неожиданно?) выяснилось, что в широких и глубоких ящиках кухни можно хранить тяжелые кастрюли и сковородки. Соответственно, появились направляющие повышенной нагрузки – 50-70кг.

В направляющих Movento компания Blum решила предусмотреть все размеры на все случаи жизни. Кратность 20 и 30, вместо классических 50мм. Таким образом, получаем следующий размерный ряд: 250, 270, 300, 320 и так далее, до 750мм. Восемнадцать (!) типоразмеров. Этому же размерному ряду соответствуют направляющие tandem plus (полное выдвижение).

В направляющих tandem насадного монтажа типоразмеры вообще не соответствуют классическим (шаг 50мм).

• Во-первых, шаг – 25мм.
• Во-вторых, размер начинается с 260мм и продолжается с шагом 25мм: 260, 285, 310 и так до 560мм.

Чем вызван такой специфический подход к размерному ряду, нам выяснить не удалось.

Остальные тандемы выполнены в «классике»: 250-550мм с шагом 50мм.

Нагрузка для направляющих Tandem – 30 и 50кг. В диапазоне 450-550мм направляющие могут быть выполнены, как на 30, так и на 50кг. Свыше 550мм – только 50кг.

Направляющие Movento – аналогично: 40 и 60кг.

• Quadro 25 (30) – до 550мм с шагом 50, 25кг (50кг).
• Quadro V6 (V6+) – до 600мм с шагом 50, 30кг (50кг).
• Actro 5d – до 750мм, 40кг. Для размеров 600, 650 и 700ммм – 60кг, для размера 750мм – 80кг.

В направляющих Dynapro от Grass размерный ряд такой же нестандартный, как у Blum, с шагом 20/30мм: 270, 300, 320 и т.д. Для Dynamoov оставлен традиционный размерный ряд 270-550мм с шагом 50мм.

Компания Grass традиционно работает с большими весами. В бюджетном варианте Dynamoov – 30кг. Для дорогих направляющих Dynapro – 40 и 70кг.

В компании не увидели смысла в расширении размерного ряда до попытки «объять необъятное». Традиционный ряд 250-600мм с шагом 50мм. С нагрузкой ящиков Salice также особо не заморачивалась – 30кг на все случаи жизни для Futura. Для Unica – еще меньше, всего каких-то 20кг.

ТИП-ПУШ-АП-ТУ-ОУПЕН

Фурнитура для открытия фасадов без ручек… Как ее только не называют:

Тип-Ап, Тип-Он, Пуш-Ап, Пуш-Он, Пуш-Ту-Оупен и так далее…

Особенно интересно наблюдать за тем, как заказывают дизайнеры:

А фасады сделайте Пуш-Он

или

На всех фасадах устанавливаем Тип-Апы

Самое смешное, что мебельщики не поправляют дизайнеров, а только кивают головой:

Конечно же, поставим самые лучшие Тип-Оны и Пуш-Апы.

Путаница с названиями – это нормальное явление для новой фурнитуры. Каждый производитель называет свою продукцию по-своему, не так, как у конкурентов. Таким образом, один и тот же продукт может иметь десятки разных названий. Через некоторое время все «устаканивается» и мебельщики переходят на «имя нарицательное», объединяющее все названия в одно.

Например, все внедорожники от всех производителей, в свое время, называли «Джипами». Потом появилась категория – внедорожник. В нашем случае метабоксы и тандембоксы – это уже «имя нарицательное», а не конкретная продукция фирмы Blum.

С фурнитурой для фасадов без ручек общее название еще не придумали – пока в процессе…

Мы постарались выяснить правильное название данного типа фурнитуры. В результате долгих исследований пришли к выводу, что правильное – Push To Open (нажать, чтобы открыть). Кто первым это придумал, нам выяснить не удалось. Данная фурнитура появилась практически одновременно у всех вышеперечисленных производителей. По некоторым косвенным признакам, мы считаем, что первой была компания Hettich.

Идея использовать магнит и подпружиненный толкатель для фасада – не нова. Достаточно давно существуют «отстрелы» для стеклянных дверей, работающие по такому же принципу. Новый Push To Open, по сути – то же самое. Если кто-то не понял, речь идет о Push To Open для двери.

Решение для направляющих, как и в случае с доводчиком, появилось в процессе дальнейшего развития идеи. Но интегрировать данный механизм в направляющие оказалось не так-то просто. Механизм не всегда срабатывал при нажатии фасада не-по-центру. Так же потребовалась возможность регулировки фасада по глубине и синхронизация направляющих.

Все наши «герои» данного обзора решили эти проблемы на отлично. По крайней мере, в люксовом сегменте направляющих. Тогда как у некоторых других производителей проблемы стабильности работы Push To Open все еще присутствуют. Хотите проверить направляющие бренда, с которым вы еще не работали? Начинайте с Push To Open – сразу все увидите. Это – как черная плита для производителей ЛДСП – проявляются все недостатки ламинирования.

Push-to-open с доводчиком

Выдвижные ящики с фасадами без ручек потребителю понравились. Однако отсутствие доводчика, определяемое конструктивными особенностями механизма, вызвало серьезное недовольство у покупателя. К доводчикам он уже привык.

Все стали объяснять,

почему так нельзя

При этом использовался аргумент «или-или»:

Два «хорошо» не бывает: или с доводчиком, или без ручек

Пока одни объясняли, почему так нельзя, другие, в это время, проблему решали. Первой получилось у Salice. Под данное решение были созданы специальные направляющие – Unica. Потом, естественно, подтянулись и остальные.

Tandem. В отличие от других производителей, механизм Push To Open (у Blum – Tip-On) не встроен в направляющие, а выполнен в виде отдельного блока, который устанавливается дополнительно к любым направляющим. Без доводчика.

В направляющих Movento используется Push To Open с доводчиком. Название соответствующее – Tip-On Blumotion.

Все направляющие имеют исполнение Push to open. Функция с доводчиком реализована только в премиум-сегменте, направляющих Actro 5d – Push To Open Silent.

Push To Open в Grass называют Tipmatic. В бюджетных направляющих Dynamoov Tipmatic выполнен без доводчика. Для Dynapro доступны два исполнения: Dynapro Tipmatic (без доводчика) и Dynapro Tipmatic Soft-close (с доводчиком).

Название механизма Push To Open в компании Salice сократили до одного слова – Push. Направляющие Futura выполнены традиционно – без доводчика. Направляющие Unica – с доводчиком. Это их основное отличие от Futura.

Механизм синхронизации

В свое время инженеры компании Blum обратили внимание на тот факт, что для ящика шириной свыше 800мм возможен перекос при полном выдвижении. Выявив проблему, стали ее решать. В качестве Ноу-Хау «изобрели» реечную зубчатую передачу и установили ее в качестве механизма синхронизации. Дорогой металл, естественно, заменили на практичный пластик.

Как только решение было найдено, о проблеме тут же «радостно» сообщили мебельщикам:

«В широком ящике, при выдвижении, возможен перекос. Рекомендуем вам использовать дополнительно наш механизм синхронизации».

Активно «промывать мозги», как в случае с полным выдвижением, мебельщикам не стали. Результат получили соответствующий – пропорционально вложенным в рекламу средствам.

Лишь некоторые мебельные компании стали ставить механизм синхронизации на широкие выдвижные ящики. При этом позиционировали его, скорее, как «фишку», а не осознанную необходимость:

Смотрите – зубчатая рейка, шестеренка… все крутится и движется… Правда, здорово?

Остальное несознательное мебельное большинство Ноу-Хау проигнорировало.

Зачем? И так все хорошо работает. Ничего не перекашивается…

И только  появление направляющих Push-To-Open с их нестабильным открыванием, заставило мебельщиков оценить все прелести синхронизации.

Механизм синхронизации в компании Blum называют боковым стабилизатором. Если первые стабилизаторы крепились к корпусу (рейка) и задней стенке (шестерня-вал), то последняя версия крепится к направляющим и дну ящика. Выполняется в виде отдельного комплекта, который может использоваться в качестве опции. В направляющих Movento механизм синхронизации интегрирован в направляющие.

Механизм синхронизации выполнен в стандартном варианте, крепление сзади – шестерня, рейка, вал. Предусмотрен только для направляющих полного выдвижения.

Механизм синхронизации присутствует только в направляющих Dynapro и уже встроен в направляющие (отдельно для каждой направляющей – шестеренка + рейка). Для Dynapro Tipmatic (с функцией Pusр To Open) используется дополнительный модуль синхронизации, соединяющий обе направляющие.

Механизм синхронизации выполнен традиционно, как у всех: рейка и шестерня, закрепленная сзади. Предлагается в качестве дополнительной опции.

Гораздо интересней выглядит механизм стабилизации, который, в некотором роде, также выполняет синхронизацию. Прорезиненный ролик, закрепленный на ответной планке четырехшарнирной петли. Не только оригинально, но и дешево.

Монтаж и регулировка фасада

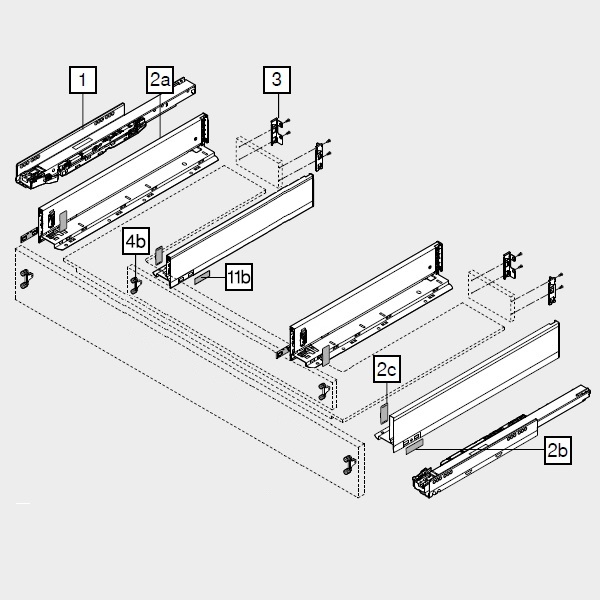

Монтаж  ящика к направляющим происходит по следующей схеме:

• Сзади ящик одевается на штырь направляющей (в ящике – соответствующее отверстие).
• Впереди ящик одевается на второй штырь (насадной монтаж – дешевле) или защелкивается при помощи клипсы (защелки – дороже).

При такой схеме крепления практически отсутствует возможность регулировки фасада. В компании Blum предусмотрели регулировку перекоса – незначительное изменение по высоте штыря сзади. Другие производители данную опцию проигнорировали, но предусмотрели регулировку по высоте впереди. Регулировка фасада по ширине отсутствует. Попытка компании Blum, в качестве альтернативы, предложить мебельщикам регулировку при помощи фасадного эксцентрика, успехом не увенчалась.

Неудобно…

Если отечественные мебельщики к данной проблеме как-то приспособились, инсталлируя фасад при помощи двустороннего скотча или «наколок», то европейские производители кухонь просто исключили данную позицию – как класс.

Потребовалось кардинальное решение проблемы регулировки. Это и определило появление, так называемых, систем выдвижения, в которых механизм крепления и регулировки фасада прячется в стальной царге. С нашей точки зрения – это единственная причина существования данной фурнитуры.

Кстати, о том, как решают проблему инсталляции фасада для ящиков со скрытыми направляющими североамериканские и южноафриканские мебельщики, вы можете прочитать здесь.

Тем не менее, проблему регулировки фасада для скрытых направляющих все же удалось решить. И сделала это компания Hettich, разработавшая 4-D крепление, интегрированное в клипсу. По другой версии, первенство принадлежит Salice, которая просто на рекламировала свою новую разработку должным образом. Конкуренты быстро оценили преимущество данного решения и разработали собственные версии.

Теоретически, регулировка фасада для скрытых направляющих делает ненужными системы выдвижения. Однако к последним все уже так привыкли, что революционное Ноу-Хау мебельщики восприняли просто… как еще одну опцию, не более…

Хотя, возможно, в ближайшее время ситуация изменится. Появление таких опций, как разделительные системы и релинги для «деревянных» ящиков со скрытыми направляющими говорит о том, что их применяют вместо систем выдвижения все чаще и чаще. Еще один «звоночек» – появление выдвижных систем с тонкими царгами. По сути – «деревянный ящик» со скрытыми направляющими…

Tandem – только регулировка перекоса. Присутствует, как насадной монтаж, так и на защелке.

Movento – регулировка по высоте +3мм, регулировка по ширине +/-1,5мм, регулировка глубины +/-2мм, регулировка наклона.

Quadro 25 – возможна незначительная регулировка по высоте – до 2мм. Есть насадной монтаж.

Quadro V6 – только по высоте при использовании стандартной защелки. Quadro 4D V6 – регулировка по высоте +2мм, регулировка по ширине +/–1,5 мм, регулировка глубины +/–2 мм, регулировка наклона.

В направляющих Actro 5d – регулировка по высоте +3/-1мм, боковая регулировка +/–1,5 мм, регулировка глубины +/–1мм (опция) и регулировка перекоса (радиальная) +/-1,5мм.

Направляющие Dynamoov имеют только 2 регулировки: глубины +3,5мм и высоты +3,5мм.

Направляющие Dynapro. Компания Grass разработала сразу три варианта «объема». Если кто-то не знает, в «слове» 3D буква D – от слова dimensional (объемъный).

Защелки могут быть выполнены с различными опциями регулировок: 2D, 3D и 4D. В 2D доступны только регулировка по высоте +3,5мм и наклон фасада до 4мм. В 3D уже доступна регулировка по ширине +/-1,5мм. А четырехмерное исполнение позволяет регулировать глубину +3,5мм.

Компания Salice разработала три варианта фиксации выдвижного ящика.

Pin-fix – замок для насадного монтажа. Позволяет регулировать фасад по высоте +3мм и глубине +/-2мм.

Защелка Clip – регулировка только по высоте +2.5мм.

Третью защелку назвали 3 way adjustable clip. Получилось немного длинно, но зато отказались от общепринятого 3D.  Регулировка по высоте +2,5мм, по ширине +/-1,5мм, глубина регулируется в пределах +/-2мм.

Фиксаторы универсальны и подходят для всех направляющих.



Системы выдвижения

Как мы уже говорили выше, причина появления ящиков со стальными боковинами – необходимость тонкой регулировки положения фасада. Первой была компания Blum, разработавшая свой знаменитый tandembox, в котором крепление и регулировка фасада были спрятаны в стальной царге. Остальные просто повторили это решение.

В связи с этим имеет смысл рассмотреть преимущества и недостатки данной фурнитуры на примере компании Blum.

Если сравнивать с направляющими tandem, у tandembox есть одно преимущество и два недостатка. Сначала – о хорошем.

Возможность регулировки положения фасада.

Теперь о «плохом» – более высокая цена и уменьшение полезной ширины ящика. Если цена – это объективный фактор (любая сталь, даже китайская – дороже, чем ДСП), то уменьшение полезной ширины ящика определяется только конструкцией. Во всем виновата стальная боковина. Вернее, не сама боковина, а ее размеры и форма. Изогнутый кожух закрывает направляющие…

Это – красиво…

По крайней мере, так думали (и до сих пор думают) дизайнеры фирмы Blum.

При этом полезная ширина ящика уменьшается на 90мм. Когда ТАКОЕ предлагает какой-нибудь креативный дизайнер – это простительно. Вопросы удобства и функциональности данную публику, как правило, не волнуют. Но от компании, которая нас учит

«Как родину любить» (вопросы функциональности и эргономики)

Это – непростительно…

Конечно же, мы понимаем, что широкая стальная царга – это особенность конструкции.  И определяется размерами используемых направляющих, которые нужно спрятать. Но это  – не оправдание. Конструкцию всегда можно изменить.

Тем не менее, несмотря на многочисленные жалобы мебельщиков, компания ничего не делала на протяжении долгих лет. Требуется изменение конструкции? А зачем ее менять, если и так – хорошо… продается?

Вместо новых решений Blum сосредоточилась на маркетинге. И, следует признать, у нее это получилось. Сегодня узнаваемость бренда и его имидж намного выше, чем у конкурентов.

Но конструкцию все же пришлось менять. Конкуренты заставили.

Новые системы выдвижения Legrabox имеют тонкую боковину – 12,8мм. В своем проспекте компания называет их «впечатляюще тонкими». Как мы видим, за полезное пространство стали бороться «по-взрослому». Экономия не только сантиметров и миллиметров – десятых миллиметра. Можно было сделать 13мм? Но сделали еще тоньше, впечатляюще-тоньше  – 12,8мм.

При этом выяснилось, что прямоугольный дизайн – это гораздо «круче», чем плавный изогнутый.

Пришлось изменить не только конструкцию ящика, но и конструкцию используемых направляющих. Если в tandembox используются направляющие tandem с незначительной переделкой, то для legrabox пришлось разрабатывать полностью новые направляющие, хоть и на базе Movento, но совершенно другой конструкции.

Чтобы боковая стенка  стала тоньше, направляющие опустили на уровень дна.  В царге «спрятали» только механизм крепления и регулировки фасада. Все остальное разместили под дном. Как следствие – немного увеличилось технологическое расстояние снизу – до 23,4мм, вместо 9мм тандембокса. Также изменили конструкцию дна – теперь в этой детали необходимо выбирать четверть глубиной 8мм. Большой привет «гаражникам». Придется покупать «фрезер»…

Как мы видим, у направляющих Tandem и Movento технологическое расстояние под дном составляет 27,5мм и 28,5мм соответственно. У Legrabox это 23,4мм (только за счет четверти – для этого она и нужна), а у старого доброго Tandembox – всего 9мм.

Tandem Legrabox Tandembox

Данную характеристику мы не стали записывать в преимущества, несмотря на очевидное увеличение полезного объема. Дело в том, что заполнить выдвижной ящик «под завязку», до самого верха, в реальной жизни – не получается. Следовательно +/- 10мм полезной высоты особой роли не играет. Хотя, в некоторых случаях, это – принципиально. Когда требуется поместить в ящик что-то высокое: бутыль с водой, кухонный комбайн и т.п. Полезная высота Tandembox на 18мм больше, чем у деревянных ящиков с направляющими Tandem.

Дизайн боковин

О том, что в выдвижном ящике красивым должен быть не только фасад, но и внутреннее содержание, первой поняла компания Alfit еще до того, как ее купила Grass.

В Alfit разработали декоративные вставки для стальных боковин. Остальные же компании, в тот момент времени, ограничились универсальным стандартным серым цветом боковин. Немного позже появились белые и черные царги в стандартном сегменте и, как «вершина» дизайна – а-ля нержавейка в премиум-сегменте.

Решение от малоизвестной Alfit получило вторую жизнь, как только мебельщики поняли, что за «внутренний дизайн» потребитель готов платить. Тут же появились различные варианты дизайнерских боковин из стекла, металла, натурального дерева и кожи.

Как всегда, первой отличилась компания Blum, предложив систему вкладок различного дизайна и аксессуары для их крепления. Остальные компании очень быстро присоединились к тренду.

В стандартном сегменте модельный ряд Blum представлен сразу тремя моделями: Tandembox Plus, Tandembox Antaro и Tandembox Intivo.

Снизу вверх: Tandembox Plus, Tandembox Antaro, Tandembox Intivo

Для каждого изделия в компании Blum придумали ключевое слово, отображающее глубоко заложенный смысл.

Tandembox Plus – разнообразие. Данная модель – это старый, добрый тандембокс, который практически не изменился. Убрали из ассортимента неполное выдвижение (кому оно надо?) и направляющие без доводчика. Любой Tandembox Plus можно превратить в Push To Open при помощи опции Tip-On Blumotion. Цветовую гамму ограничили двумя цветами: белый и серый. Также увеличили размерный ряд – до 650мм. При этом типоразмеры 600 и 650мм рассчитаны на повышенную нагрузку – 65кг.

Tandembox Antaro – строгость и простота. Изменения коснулись только дизайна боковин. Рубленные прямоугольные формы в комплекте с прямоугольными релингами. Также появилась возможность использования декоративных вставок из различных материалов. Цветовая гамма расширилась за счет нержавейки.

Tandembox Intivo – индивидуальность. Данная система выдвижения «заточена» под декоративные вставки. Специальная конструкция позволяет использовать вставки с креплением снизу и сбоку. Сверху вы можете любоваться тонкой боковой стенкой из натурального дерева, металла, кожи или стекла. Так как главное здесь – дизайн, цветовая гамма дополнена благородным глубоким черным цветом.

Как мы видим, каждый покупатель может выбрать для себя нечто индивидуальное, разнообразное или строгое, но простое.

Несколько слов хочется сказать об уникальной (с нашей точки зрения) разработке Blum – ручка-поводок для внутреннего ящика. Позволяет открывать наружный и внутренний ящик одновременно. Очень полезная опция для внутреннего ящика под столовые приборы. Доступ к нему обеспечивается сразу, одним движением. Тогда как в стандартном исполнении необходимо сначала открыть внешний ящик, а потом – внутренний. Это несложно, но раздражает… до бешенства.

Поводок Блюм Фиксация поводка Блюм

Очень долго на эту «мелочь» конкуренты не обращали внимания. Но… уже заметили… уже «обратили внимание»… Сейчас аналогичная фурнитура присутствует в ассортименте большинства конкурентов.

Legrabox от Блюм

Для тех же, кто покупает только самое лучшее, компания Blum предлагает выдвижные системы премиум-класса – Legrabox. Данные системы выдвижения принципиально отличаются двумя вещами: впечатляюще-тонкая царга 12,8мм и направляющие а-ля Movento. Ключевые слова подобраны очень удачно – элегантность в движении. Не качество, не надежность, а… элегантность.

Для тех, кто любит «понты». Действительно, кардинального улучшения в плавности хода, доводке и т.п. – мы не заметили. Если выдвигать одновременно с tandembox – действительно, лучше. Не кардинально лучше, а как с рейтингами украинских кандидатов в президенты – немного лучше, на уровне статистической погрешности.

Что касается «впечатляюще-тонкой» царги – то это на 0,2мм тоньше, чем у конкурентов (толщина листа плотной бумаги). Не знаю, как вас, а нас это не впечатлило. Зато разница в цене действительно впечатляет. Элегантность Legrabox компания оценивает в 1,7 раза дороже, чем «разнообразие» Tandembox Plus.

Если же говорить серьезно, без иронии, наиболее сильно впечатлил механизм крепления и регулировки фасада, интегрированный в тонкую царгу. Позволяет производить все регулировки сбоку – это гораздо удобнее, чем снизу – у конкурентов.

Вынуждены признать, Legrabox – одна из лучших выдвижных систем, представленных на рынке.

Ассортимент выдвижных систем Hettich представлен одной бюджетной моделью и сразу двумя – в премиум-сегменте.

Начнем с бюджетного варианта. В свое время системы выдвижения InnoTech были не менее популярны, чем блюмовские Tandembox. Называть их бюджетными – язык не поворачивается. Но таковы реальности. Если сегодня есть просто что-то дорогое, завтра обязательно появятся что-то еще дороже…

Надо отдать должное компании Hettich. В отличие от других, они не копируют чужие решения, а изобретают собственные Ноу-Хау и продвигают их в жизнь. Остановимся на некоторых.

Шарики вместо роликов в направляющих Quadro – это уже «общее место». Не хочется в очередной раз ввязываться в бессмысленный спор о том, что лучше.

Вторая фишка от Hettich – взаимозаменяемость для корпусов с толщиной 16 и 18мм. Вдаваться в дебри еще одного спора отечественных мебельщиков о том, какой должна быть толщина ДСП для корпуса кухни: 16 или 18мм, мы не будем. Просто рассмотрим факты. В бюджетной мебели используют плиту #16мм. Во всех остальных случаях – #18мм. Отличительной особенностью систем  InnoTech является тот факт, что для корпуса из 16-миллиметровой плиты не нужно менять ширину дна и задней стенки ящика.

Теоретически это должно выглядеть следующим образом. Вы «напилили» заготовок для ящиков на склад. Сегодня изготавливаете кухню из плиты 18мм, завтра – 16мм. Заготовки для ящиков берете на складе – одни и те же, ничего не меняя.

Как это удобно… в теории. На практике все несколько иначе. Если мебельщик производит мебель серийно, он работает только с какой-то одной толщиной ДСП: или 16 или 18мм. Ему эта опция неинтересна.

В случае индивидуального изготовления мебели под заказ, использование разных толщин для корпуса – возможно (опять теоретически). Но в этом случае мебельщик ничего не изготавливает заранее, на склад. Плита покупается и режется под конкретный заказ. Не представляет никакого труда вырезать дно на пару миллиметров шире (для корпуса 16мм).

Возникает глупый вопрос:

И зачем оно надо?

Третья фишка – нестандартный размерный ряд. В классическом варианте это:  400, 450, 500, 550, 600мм. Компания Hettich предложила собственное видение:  420, 470, 520, 620мм. Кто-то может сказать, что в компании проявили заботу о конечном потребителе. Глубина корпуса стандартной бюджетной кухни составляет 450-500мм. Мебельщики используют ящики глубиной 400 и 450мм соответственно. Но, если использовать фурнитуру Hettich – можно получить дополнительно 20мм полезного пространства.

На самом деле (это наше субъективное мнение) уникальность размерного ряда была вызвана меркантильным желанием  «присадить» мебельщика на собственную фурнитуру.

Что такое «присадить» – рассмотрим подробнее, «на пальцах».

Не секрет, что любой производитель мебельной фурнитуры мечтает о том, чтобы мебельщик покупал только у него, а не у конкурентов. Для этого производители используют различные хитрости. Классический пример – конструкция четырехшарнирной петли. Диаметр чашки петли у всех одинаковый – 35мм. Это – стандарт. Но положение отверстий под евровинты или саморезы – разное. Почему?

Blum – 9.5мм до центра Hettich – 5.5мм до центра

Потому что в серийном производстве эти отверстия сверлятся специальной головкой – под чашу петли и саморезы – одновременно. Если используете петли Hettich – вам нужна сверлильная головка Хеттик, если петли Blum – сверлильная головка Блюм. Решили перейти с Hettich на Blum – старые головки «выбрасываете» и покупаете новые, «блюмовские». Если учесть тот факт, что стоимость одной сверлильной головки составляет не менее €300, и что нужно их, в серийном производстве, штук 10 минимум… о замене фурнитуры невольно задумаешься:

А действительно ОНО лучше?

Самое интересное, отечественный мебельщик эту «хитрость» даже не заметил. В отличие от мебельщика западного, наш просто не сверлит в фасаде отверстия под саморезы. Только под чашку петли. А диаметр и размеры от края у всех одинаковые. Что касается саморезов – их всегда можно прикрутить по месту.

Развитие технологий сделало эту хитрость совершенно бесполезной и для мебельщика западного. Все присадочные отверстия сверлятся теперь на ЧПУ. А станку ЧПУ «пофиг» на каком расстоянии сверлить…

Похоже, компания Hettich попыталась «присадить» мебельщика на свою фурнитуру уникальным размерным рядом. Однако выяснилось, что мебельщикам, как и станку ЧПУ, – все «пофиг».

 Более того, нестандартный размерный ряд вызывает обратную реакцию:

У всех направляющие 500, а здесь – 520. Необходимо переделывать карты раскроя…

Скорее всего, в компании предполагали, что изначально мебельщик будет работать с Hettich и необходимо сделать все, чтобы усложнить переход на фурнитуру другой ТМ. Однако это – дорога с односторонним движением. Если мебельщик уже работает с другой ТМ, перейти на Hettich будет не менее сложно.

Тогда как, например, китайские системы выдвижения полностью копируют Blum. Даже карты раскроя не нужно менять – просто заменить направляющие…

Похоже, в компании Hettich осознали, что с уникальными размерами «немного» погорячились. Переделывать InnoTech не стали. Но в новых моделях AvanTech и ArchiTech используется уже классический размерный ряд.

За прошедшее время системы выдвижения InnoTech многократно улучшались. В результате, на смену, пришла модель InnoTech Atira.

InnoTech Atira с вставками из дерева InnoTech Atira с вставками из стекла

Как мы уже говорили ранее, уникальный размерный ряд 260-520мм. Направляющие Quadro V6 со встроенным доводчиком Silent System. В отличие от конкурентов, в ассортименте присутствует частичное выдвижение (направляющие Quadro 25). С учетом более низкой цены, данная позиция, в условиях хронического кризиса, более чем актуальна. Три цветовых решения: серебристый, белый и антрацит.

Возможно наращивание высоты боковины при помощи прямоугольного релинга или декоративной панели из любого материала толщиной 6мм (надставка DesignSide). Интересное решение для внутреннего ящика. Передняя панель может изготавливаться из любого материала, в том числе – стекла. Особо хочется обратить внимание на фиксатор передней панели для внутреннего ящика – аналог блюмовского поводка.

Технология Push To Open  реализована, как с доводчиком, так и без. Нагрузочная способность – 30 и 50кг.

Новое поколение систем выдвижения от Hettich – ArchiTech

Следующее поколение ArchiTech –  уже на базе направляющих Actro. В данной модели компания постаралась реализовать все последние достижения. Новые направляющие обеспечивают более плавный и более мягкий ход. Для Push To Open реализована функция «с доводчиком». Нагрузка 40, 60 и 80кг. Размерный ряд в диапазоне 270-650мм. При этом цена выше, чем у бюджетных InnoTech Atira всего на 38%. Слово всего мы не взяли в кавычки сознательно – посмотрите на ценовую политику Blum.

Компания долго готовила эти системы выдвижения. В них продумано все, до мелочей. Различные варианты декорирования, внутренние органайзеры и т.д. и т.п. Однако появление Legrabox  от Blum c «впечатляюще тонкими» царгами заставило Hettich срочно заняться разработкой новой модели. Так появился AvanTech – вторая модель премиум-класса.

Тонкостенный вариант от Hettich – выдвижная система AvanTech

По характеристикам AvanTech – это ArchiTech с тонкими боковинами. Конструктивное решение такое же, как у Blum и Grass. В металлической царге толщиной 13мм расположен только механизм крепления фасада. Регулируется положение не фасада, а ящика вместе с фасадом. Все регулировки интегрированы в направляющие. Используются Actro 5d с дополнительной 5-й регулировкой – радиальной.

Когда Salice покупает компании Adar и Bortoluzzi – логика процесса понятна. В первом случае Salice добавляет в свой ассортимент направляющие, во втором – раздвижные системы для шкафов-купе. Не нужно развивать новое направление с нуля. Проще приобрести компанию, которая это уже делает.

Но зачем компания Grass купила Mepla-Alfit? Для нас – загадка. Ассортимент компании – петли (Mepla) и направляющие (Alfit) полностью пересекается с основным ассортиментом Grass. В результате слияния получилось по два продукта в одной ценовой категории и под одной торговой маркой.

С направляющими скрытого монтажа Dynamic NT от Alfit компания Grass поступила просто – исключила их из своего ассортимента. А систему выдвижения DWD XP на базе этих направляющих – оставила…

Таким образом, в бюджетном сегменте у Grass сразу две модели: DWD XP и Nova Pro. В премиум-сегменте: Nova Pro Scala и Vionaro.

DWD XP. Цветовое решение – кроме стандартных серого (алюметаллик) и белого цветов компания предлагает еще один, трендовый, – бетон (stone). Высота боковых царг наращивается при помощи декоративных вставок из металла, стекла и т.п. Возможно использование, как круглого, так и прямоугольного релинга. Типоразмеры: 275-650мм. Нагрузка 40 и 60кг. Только полное выдвижение. Система Push To Open (Tipmatic Plus) без доводчика.

Выдвижные системы DWD XP – это все, что осталось от компании Alfit

В свое время выдвижные системы Nova Pro были очень «крутыми». Стабильный и плавный ход, отличный дизайн, высокая грузоподъемность…

Некоторые известные немецкие и итальянские кухонные компании ставили только Grass. К сожалению, вынуждены констатировать тот факт, что все хорошее можно сделать еще лучше. Скрепя сердце, заносим Nova Pro в разряд бюджетных систем выдвижения. Хотя, учитывая наличие DWD XP в данном сегменте, можно смело поставить «средний +».  Для этого есть еще одно основание, системы Nova Pro несколько дороже (в 1,5 раза). Возможно, этим и объясняется наличие двух систем в одной ценовой категории.

Nova Pro Classic – “рубленный” дизайн Nova Pro Deluxe – закругленные формы

Одно из преимуществ системы – форма стальной царги. Ровная стенка позволяет максимально использовать внутреннее пространство, разделители и т.п. Что касается дизайна, то он представлен в двух вариантах: прямоугольно-рубленный (Nova Pro Classic) с прямоугольными релингами и закругленный (Nova Pro Deluxe) с круглыми релингами.

Размерный ряд 300-650мм. Нагрузочная способность 40 и 60кг. Направляющие только полного выдвижения. Возможность наращивания боковой стенки, регулировка по высоте, ширине, глубине и наклона фасада.

Следующая модель Nova Pro Scala относится уже к премиум-сегменту.

Nova Pro Scala совсем не похожа на Nova Pro

В своем рекламном проспекте Grass сообщает:

Nova Pro Scala взяла все самое лучшее от Nova Pro. И даже больше!

Поговорим о «и даже больше».

• Прямоугольный дизайн с толщиной царги 23,5мм. При этом царга выполнена ступенькой. Утолщение – только в том месте, где спрятаны направляющие. Плюс 11% полезной площади.
• Высокая царга для глубоких ящиков высотой 250мм.
• Наращивание высоты производится при помощи системы Crystal: металл, декоративные панели, стекло.
• Рамочная система Crystal Plus, позволяющая использовать, в качестве боковины, стекло или декоративную панель. Высота металлической царги для данной системы составляет всего 54мм. Декоративные панели легко крепятся на защелках – технология запатентована компанией Grass.
• Еще одно решение для декорирования царги – дизайнерские планки с креплением на магнитах.
• Особое внимание уделили дизайну внутреннего ящика. Предлагается специальный плоский фасадный профиль толщиной 8мм. Так же для внутреннего ящика предусмотрен фиксатор к внешнему фасаду – аналог блюмовского поводка.
• Для Push To Open применяется система Tipmatic Soft-Close с доводчиком.
• Нагрузочная способность составляет 40 и 70кг.

«А в остальном, прекрасная маркиза» все – как у Nova Pro.

Рамочная система Crystal Plus запатентована фирмой Grass

Новый тренд в использовании ящиков с «впечатляюще-тонкими» царгами заставил компанию Grass разработать еще одну модель в премиум-сегменте.

Тонкостенный вариант Vionaro от Grass

Внешне система выдвижения Vionaro выглядит так же, как у конкурентов: боковая металлическая стенка толщиной 13мм + скрытые направляющие, расположенные под дном ящика. Но это только внешне…

Vionaro от Grass

В компании умудрились разработать систему крепления и регулировки фасада, которая умещается внутри тонкой царги. Возможность регулировки по ширине +/-1,5мм при толщине 13мм – это впечатляет. Согласитесь, регулировка сбоку – это удобнее, чем снизу. Кроме этого, система крепления позволяет использовать высокие фасады до 780мм без релингов!

Жаль, конечно, что все то же самое уже есть в Legrabox от Blum…

Компании Salice зайти на рынок со своими направляющими, было и сложнее и проще. Сложнее, потому что рынок уже сложился. Все VIP-клиенты поделены между тремя основными игроками. Более того, между двумя из них (Hettich и Blum) уже шла ожесточенная конкурентная борьба, в которой демпинг цен – это были только «цветочки». Отвоевывать свою «долю малую» с новой продукцией, пусть и от уважаемого бренда – задача неблагодарная.

С другой стороны, у компании Adar, на момент слияния с Salice, скрытые направляющие отсутствовали, как класс. Можно было начинать с «чистого листа», учесть все недостатки и достоинства конкурентов.

Для новой продукции была выбрана следующая концепция:

1. Недорогие качественные направляющие, подкрепленные брендом.
2. Максимальная унификация и взаимозаменяемость.

Выдвижные системы разработаны по принципу: а-ля деревянный ящик с боковинами из алюминиевого профиля. В отличие от конкурентов, в царге спрятали только механизм крепления фасада. Направляющие и все регулировки размещены под дном ящика. Это позволило значительно уменьшить толщину боковой царги.

Как мы знаем, скрытые направляющие для деревянных ящиков и систем выдвижения – всегда разные. Например, направляющие tandem от Blum для тандембоксов имеют незначительные конструктивные отличия, вызванные необходимостью крепления стальных царг.

В конструкции от Salice – полная взаимозаменяемость. Для деревянных ящиков и систем выдвижения можно использовать одни и те же направляющие.

Второе Ноу-Хау от Salice – форма боковой царги. Она сделана «ступенькой». 16мм в нижней «толстой» части (механизм крепления фасада), и 9мм – в верхней части. Визуально ящик смотрится, как 9мм.

Именно эти два решения послужили отправной точкой для всех остальных компаний при разработке выдвижных систем с тонкими царгами #13мм.

Свои системы компания Salice назвала Lineabox. Основные характеристики этих систем определяются направляющими  Futura. Напомним вкратце.

Все варианты выдвижения: полное/неполное, с доводчиком и без. Размерный ряд от 250 до 600мм. Нагрузка – 30кг. Push To Open с доводчиком (направляющие Unica). Механизм синхронизации – опция. Регулировки положения фасада интегрированы в направляющие.

Теперь поговорим об алюминиевых царгах. Используется три вида профиля: боковой, задний и фронтальный. Три варианта конструкции ящика:

1. 2-sided. Боковины из профиля. Задняя стенка из ДСП.
2. 3-sided. Плюс задняя стенка из алюминиевого профиля.
3. 4-sided. Плюс внутренний фасад из профиля.

Профиль предлагается в виде погонажа трех типоразмеров, позволяющих самостоятельно изготовить ящики нужного размера. Соединение профиля между собой или с деталями из ДСП производится при помощи специальных пластиковых элементов. Например, для крепления фасада и задней стенки используется одно и то же крепление.

Универсальность профиля позволяет изготавливать различные нестандартные изделия: ящики с вырезом под мойку, выдвижные галереи и т.п.

Три высоты профиля: 77, 104 и 180мм и четыре цвета: White, Titanium, Champagne, Stainless steel.

Как мы видим, компания Salice не ставит перед собой задачу поразить потребителя еще более новыми, более плавными и синхронными направляющими, а просто предлагает один качественный продукт, обладающий всеми необходимыми опциями.

И другие…

Грамотный читатель не может не задать нам следующий вопрос:

– О том, что Hettich, Blum и остальные делают хорошие направляющие мы и так знаем. А что посоветуете в качестве альтернативы? На рынке представлено очень много торговых марок.

Действительно, как на счет таких уважаемых компаний, как:

Häfele, Samet, FGW, Titus, GTV, Donati, Indaux и т.д.,

или различных китайских и малазийских брендов, а также брендов якобы европейских, типа:

Linken System, Grass Hopper,  Lotti и т.п.,

или искусственных брендов made in China, созданных под конкретных продавцов мебельной фурнитуры:

GIFF, Alva, Muller, DTC, F3M, TDM и еще таких брендов – не менее 1000 по всему миру?

С одной стороны, рассмотренные нами компании – лучшие, и находятся, как минимум, на ступеньку выше, чем все остальные. Например, серьезно говорить о том, что направляющие Samet (неплохие, между прочим) лучше, чем Blum, может только турок, не имеющий отношения к мебельному бизнесу. В самой же турецкой компании предпочитают скромное:

«не хуже»

Давайте разбираться, что на самом деле и почему остальные – хуже?

Тезис №1. Изготовить точную копию, или «творчески» ее доработать, в настоящее время не представляет особого труда. Рассуждения об уникальных технологиях и недостижимом качестве, которое никто в мире не может повторить – это сказки для «лохов».

Если Северная Корея смогла скопировать у СССР не только атомную бомбу, но и межконтинентальные ракеты… Об уникальных мебельных  направляющих, наверное, лучше «помолчать»…

Тезис №2. Если использовать такие же материалы такого же качества, себестоимость будет не ниже, чем у оригинала. Следовательно, цена копии будет соизмерима с ценой оригинала. А при одинаковой цене всегда выбирают более «сильный» бренд.

Вывод. Конкурировать с брендом можно только уменьшив себестоимость собственного изделия: меньше толщина металла, ниже качество и т.д. При этом можно сделать разумную оптимизацию, сохранив основные параметры надежности и качества, или же просто экономить на всем, а качество – «вынести за скобки».

В первом случае мы получаем достойную альтернативу – «среднее» качества, во втором – продаем «то же самое» в два раза дешевле.

Что лучше-2?

У некоторых, дочитавших этот материал до конца, может возникнуть (и мы их понимаем) ощущение, что их обманули.

Так что же (кто же) все таки лучше? Мы так и не поняли?

Мы не будем умничать, и говорить о том, что выводы нужно делать самостоятельно. Все исходные данные мы предоставили…

Есть другой путь. Предлагаем вам вспомнить ЕГЭ и найти правильный ответ:

Какие направляющие лучше?

1. От раскрученного бренда по очень высокой цене.
2. Хорошего качества по высокой цене.
3. Среднего качества по более низкой цене.

Как мы видим, правильного ответа не существует. Потому что вопрос поставлен некорректно. Правильно спрашивать:

Для кого лучше?

• Для человека, привыкшего покупать только бренды, лучшим будет первый вариант ответа.
• Ценитель английской мудрости («Мы не настолько богаты, чтобы покупать дешевые вещи») выберет второй вариант.
• А средний украинец, еще не уехавший в Европу «выпить чашечку кофе в Вене» и «пособирать яблоки в Польше», после оплаты коммунальных услуг, вполне вероятно, выберет третье.

Как мы видим, вопрос:

У кого лучше качество и функциональность

волнуют, по большому счету, только конечного покупателя.

Мебельщика же должен волновать вопрос:

Что лучше продается

В привязке к материальным возможностям своего покупателя. А о «философских»:

Что на самом деле лучше и почему?

Можно порассуждать как-нибудь на досуге где-нибудь в интернете.

Таким образом, мы подошли к самому важному вопросу: «Что лучше продается и почему». Рассуждения на эту тему вы можете прочитать в нашем следующем материале (ссылка в конце статьи).

Вы еще не прошли опрос и не высказали свое мнение? Можно сделать это здесь:

 Загрузка …

Теперь самое время узнать,

что лучше продается, Hettich или Blum?

Copyright © 2019. Копирование материалов разрешается только при указании работающей ссылки на данную статью или сайт http://www.fdforp.com

The Oil Drum: Австралия / Новая Зеландия

В мире энергетики Святой Грааль — это недорогой и чистый источник энергии без выбросов. Над этим работают более 100 стартапов в Кремниевой долине, и один из них, Bloom Energy, собирается обнародовать свое изобретение: небольшую электростанцию ​​в коробке, которую они хотят поставить буквально у вас на заднем дворе.

С помощью этого ящика вы будете генерировать собственное электричество, и оно будет беспроводным. Идея состоит в том, чтобы в один прекрасный день заменить большие электростанции и сеть линий электропередач, как переносные компьютеры пришли на смену стационарным телефонам и настольным компьютерам.

Многие умные люди верят и говорят, что до сих пор компания была необычно скрытной.

K.R. Шридхар пригласил корреспондента «60 минут» Лесли Стала впервые взглянуть на внутренности ящика Блума, над которым он трудился почти десять лет

GreentechMedia имеет больше информации о Bloom — Video: Bloom Box Lands, а вопросы без ответа….

Bloom Box, который сейчас стоит от 700 000 до 800 000 долларов, по сути, представляет собой устройство для производства электроэнергии по запросу.Вместе с кислородом в устройство подают метан или другие углеводороды. Смесь нагревают примерно до 1000 по Цельсию. Когда газы проходят через каталитические пластины, машина вырабатывает электричество, немного тепла, углекислый газ и воду. Другие производители топливных элементов заявляют, что они могут преобразовывать от 80 до 90 процентов энергии, вложенной в их блоки, в полезную энергию. Блум остается немного неопределенным в отношении эффективности, но если компания займет место среди этих конкурентов, устройство будет более эффективным, чем традиционная сеть.Менее половины энергии, потребляемой электростанциями, превращается в полезную энергию в вашем доме.

Bloom в конечном итоге надеется изготавливать дома стоимостью около 3000 долларов. Это будет намного меньше, чем те, которые сейчас продаются Panasonic в Японии или ClearEdge Power в Калифорнии. ClearEdge продает свою 5-киловаттную систему за 56 000 долларов. Ceres Power в Англии в следующем году представит топливные элементы для жилых домов, которые частично сделаны из компонентов дизельного двигателя, чтобы сократить расходы. Его будут продавать коммунальные предприятия Великобритании и Ирландии.

Один из наших сотрудников, Рембрандт Коппелаар, произвел следующие приблизительные расчеты рентабельности инвестиций в Bloom Box без учета затрат на подключение к сети. По его расчетам, на то, чтобы окупить инвестиционные затраты, потребуется 15 лет. (Время было бы больше, если бы была включена стоимость подключения к сети.)

Консервативные предположения, основанные на видео: (Все суммы в долларах США).

— 800 000 долларов за Bloom Box, который вырабатывает электроэнергию для 100 американских домов
— Потребление энергии в домашних хозяйствах в США составляет 10 000 кВт / ч в год (10 600 в 2001 г.)
— Таким образом, Bloom Box вырабатывает 1 миллион кВт / ч в год при инвестиционных затратах в 800 000 долларов
— Производство Затраты США на электроэнергию из природного газа для бытового использования составляют 0 долларов.10 за кВт · ч (http://www.eia.doe.gov/cneaf/electricity/epm/table5_3.html)
— стоимость 1000 кубических футов природного газа для бытового использования составляет 12 долларов (http://tonto.eia .doe.gov / dnav / ng / ng_pri_sum_dcu_nus_m.htm)
— 1 кубический фут природного газа имеет энергосодержание 1034 BTU
— 1 кВтч эквивалентен 3413 BTU, потраченным в час
— Bloom Box может превращать природный газ в электричество с КПД преобразования 80%

Расчет:

— Затраты в год на 1 миллион кВтч природного газа от централизованных источников энергии составляют 100 000 долларов США.
— 1000 кубических футов природного газа дает 1 034 000 БТЕ, которые могут быть преобразованы с КПД 80%, отсюда 827 200 БТЕ энергии, что эквивалентно 242 кВт-ч, что стоит 12 долларов за топливо. Таким образом, 12/242 = 0,05 доллара США за кВтч, включая только затраты на топливо. Что составляет общую стоимость топлива в 50 000 долларов за 1 миллион кВтч.

При инвестиционной стоимости 800 000 долларов потребуется приблизительно 15 лет (800 000/50 000), чтобы окупить инвестиции, не считая затрат на подключение к сети.

Предполагается, что сетевое соединение будет предоставлять значительные услуги, в том числе измерение электроэнергии, выставление счетов и обслуживание сетевой проводки, поэтому стоимость не будет незначительной.

Приведенный ниже текст повторяет сообщение Oil Drum о когенерации / топливных элементах от марта 2008 г. — Когенерация дома: керамические топливные элементы и энергия Блума.

Когенерация дома: керамические топливные элементы и Bloom Energy

Инженер-поэт недавно опубликовал пост о временном интервале когенерации в нефтяном барабане, в котором рассматривался вопрос о том, как сочетание когенерации (выработка комбинированного тепла и электроэнергии — ТЭЦ — с использованием природного газа) и тепловых насосов может быть использовано для обогрева домов в Северной Америке. намного более эффективно и продлить срок службы истощающихся запасов природного газа в Северной Америке на определенный период времени, пока дома модернизируются, чтобы сделать их более энергоэффективными, а использование природного газа заменяется электричеством.Единственный пример когенерационной технологии, затронутый в статье, был от компании Climate Energy, чья когенерационная установка произведена Honda.

Австралийская компания Ceramic Fuel Cells, работающая в этой области, недавно была в новостях после заключения сделки на 240 миллионов долларов с голландской энергетической компанией Nuon на поставку 50 000 ТЭЦ к 2014 году. Компании по-прежнему необходимо выполнить ряд коммерческих требований, установленных Nuon. — в частности, повышение срока службы ячеек с двух лет до четырех.

Компания надеется, что производство начнется к июню 2009 г. по новой цене 12 евро.4-миллионный завод в Хайнсберге, Германия, который планирует производить 10 000 агрегатов мощностью 2 кВт в год. Ожидается, что элементы будут выделять на 60% меньше углекислого газа, чем традиционные генераторы сжигания. Компания также является партнером британских Powergen, немецких EWE и Gaz de France.

Керамические топливные элементы

Топливные элементы

Ceramic находились в стадии разработки в течение нескольких лет, и вскоре после этого были внесены в список ASX и AIM. Компания специализируется на твердооксидных топливных элементах, которые преобразуют природный газ (и, предположительно, биогаз) в энергию и тепло без сжигания топлива.Элементы преобразовывают около 50 процентов энергии топлива в электричество — традиционные газовые электростанции используют около 30 процентов — а еще 35 процентов потенциальной энергии улавливается в виде тепла в процессе каталитического процесса.

Компания не планирует продавать свои единицы в Австралии в обозримом будущем, предпочитая концентрироваться на европейском рынке из-за более высоких цен на энергию, специальных скидок на ТЭЦ в Германии, зеленых тарифов и возможных квот на выбросы углерода для торговли на Схема торговли квотами на выбросы ЕС (создана в соответствии с Киотским протоколом).

ТЭЦ в Великобритании

Reuters сообщило, что котлы, содержащие блоки Ceramic, могут быть проданы в Великобритании в 2010 году, если энергокомпания Powergen закажет блоки в этом году. В статье предполагается, что блоки топливных элементов для бытовых устройств будут стоить от 1 500 до 2 000 фунтов, а более крупные агрегаты по цене более 3 000 фунтов будут эксплуатироваться коммунальными предприятиями. В том же отчете говорится о том, что, поскольку коммунальные предприятия сэкономят так много денег, производя электроэнергию с использованием ТЭЦ (которая, по их мнению, вдвое эффективнее, чем централизованная генерация и передача энергии через сеть), они ожидают, что коммунальные предприятия в конечном итоге начнут предоставлять электроэнергию следующего поколения. котлы потребителям бесплатно, со сроком окупаемости 4-5 лет.

Powergen также ранее рассматривал другой подход к микро-ТЭЦ с использованием двигателей Стирлинга, прикрепленных к водогрейным котлам. Я не могу сказать, что случилось с этим планом, хотя компания предполагает, что потенциальный поставщик — Disenco — все еще продает продукцию ТЭЦ (хотя полное производство не должно начаться до этого года, что может объяснить отсутствие прогресса. ).

Другая британская когенерационная компания Ceres Power получила в январе заказ на поставку 37 500 единиц от Centrica, владеющего British Gas, с поставкой с 2011 года.Эти устройства меньше, но дешевле, чем устройства Ceramic. Компания Carbon Commentary изучила этот блок и утверждала, что основная проблема, с которой сталкиваются поставщики ТЭЦ в Великобритании, — это отсутствие зеленых тарифов, которые, по-видимому, повлияют на Ceramic в такой же степени, как и на Ceres.

Блум Энергия

Еще одна компания, которая привлекла большое внимание на рынке топливных элементов, — это американская компания Bloom Energy, которая также разрабатывает твердооксидные топливные элементы (хотя в настоящее время ведутся юридические споры о том, кто на самом деле разработал технологию в данном случае).

Компания изучает возможность использования природного газа и этанола в качестве топлива для элементов, и в большинстве отчетов предполагается, что элементы будут способны вырабатывать 100 кВт энергии (на веб-сайте компании абсолютно ничего не говорится). В одном из отчетов Business 2.0 утверждается, что компания намерена продавать устройства по цене около 10 000 долларов США.

Bloom пользуется поддержкой ряда крупных инвесторов, включая вездесущего Кляйнера Перкинса Колфилда Байерса, и привлек 100 миллионов долларов США в качестве финансирования. По словам Винода Хосла, в настоящее время компания строит «массивный» завод в Мумбаи, Индия.

Одно из возможных применений топливных элементов Bloom — в центрах обработки данных, где элементы используются для устранения необходимости в источниках бесперебойного питания (ИБП) и, таким образом (в некоторых случаях), необходимости в дополнительных средствах аварийного восстановления (DR).

Япония

В Японии также проводились испытания водородных топливных элементов для ТЭЦ, в которых водород поступает из реформированного природного газа. Ячейки арендуются за 1 миллион иен (9500 долларов США) на 10-летний период у Matsushita Electric Industrial Co.Toyota, Honda и Toshiba также работают над топливными элементами, обычно в рамках усилий по разработке автомобилей на топливных элементах.

Правительство Японии тратит 2,4 миллиарда иен (310 миллионов долларов США) в год на разработку топливных элементов и планирует к 2020 году обеспечить топливными элементами 10 миллионов домов (25% японских домохозяйств).

Воздушный автомобиль

И последнее замечание — комментатор статей «Air Car» отметил, что основным бизнесом MDI, по-видимому, является стационарный источник питания с переменным топливом, поэтому, по-видимому, в какой-то момент они могли бы стать продавцом и на этом рынке.

Скрещено с Peak Energy

Источники: Bloom Box стоит 12,50 долларов за ватт

В 2010 году топливный элемент Bloom Energy, работающий на природном газе, 400 миллионов долларов наличными от Kleiner Perkins Caufield & Byers и элемент 60 Minutes высасывал большую часть воздуха. рыночной площади топливных элементов в колонке на дюйм.

Природный газ питает Bloom Box с низким уровнем выбросов углерода и эффективностью на уровне генераторной установки, работающей на природном газе.Но цена Bloom Box могла бы быть значительно дороже, если бы вы рассматривали генераторную установку NG в качестве конкурентов.

Bloom утверждает, что его «сервер» вырабатывает электроэнергию по цене от 7 до 10 центов за киловатт-час после поощрений, которые включают в себя расходы на топливо, техническое обслуживание, оборудование и, что наиболее важно, государственные стимулы. Иногда стоимость еще ниже. Adobe установила 12 Bloom Boxes и производит электроэнергию по 8,5 центов за киловатт-час и использует более дорогой биогаз. Adobe традиционно должна платить PG&E 13 центов за киловатт-час в своей штаб-квартире.

* Какова реальная цена Bloom Box? * Но как узнать эту цифру?

Стоимость единицы 100-киловаттного твердооксидного топливного элемента (ТОТЭ) Bloom составляет приблизительно 700 000 долларов. К концу 2010 года компания поставит около 100 штук, чтобы привлечь внимание таких клиентов, как Walmart, Google и FedEx. Это значительная сумма дохода для молодой компании, возможно, в той мере, в которой она сможет выйти на IPO в 2011 году. Подача заявки на IPO в SEC покажет, сколько стоит построить Bloom Box по сравнению с его продажной ценой.

Мы получили небольшое разъяснение цены от надежного источника, который видел ценовое предложение от фирмы.

Согласно источнику, цена мульти-100-киловаттной системы, включая установку, доставку и калифорнийский налог с продаж, составляет 10 долларов за ватт. Добавьте к этому десятилетнюю гарантию, которая обойдется вам в 2,50 доллара за ватт до 12,50 долларов за ватт до льгот. И вам понадобится гарантия, потому что батарея топливных элементов обречена на неисправность и потребует замены через пять-десять лет.Интересно, что гарантия стоит отдельно. Мы не знали об этом.

В США льготы по топливным элементам включают федеральный налоговый кредит в размере 30 процентов от стоимости топливных элементов. Калифорния добавляет еще 2,50 доллара за ватт. Это снижает стоимость Bloom Box примерно до 6,25 долларов за ватт или 625 000 долларов за 100 киловатт без учета налога с продаж. (Здесь есть простор для маневра с числами — мы позвонили Блум, но не получили ответа.) Другими словами, без стимулов, это один из самых дорогих источников энергии.При наличии стимулов это дороже, чем солнечная энергия, но она может обеспечивать базовую мощность и управлять центрами обработки данных, чего солнечная энергия не могла бы обойтись без аккумуляторных блоков или других технологий хранения энергии.

Помимо генераторных установок на природном газе, конкурентами Bloom Box могут считаться микротурбины от таких фирм, как Capstone Turbine, у которых, по словам адвокатов, цена продажи менее 1 доллара США за ватт и около 1,25 доллара США за ватт. В ноябре у Capstone не было заказов на общую сумму 83 миллиона долларов, но микротурбины также все еще находятся в стадии разработки.

Снижение цен, государственные стимулы, спрос на более чистую энергию и совершенствование технологий начали возрождать промышленность топливных элементов. Но до тех пор, пока цены на углерод не будут жесткими, может показаться, что Bloom — как и некоторым другим технологиям альтернативной энергетики — предстоит долгий путь к конкурентному ценообразованию без стимулов.

Фото: генеральный директор Bloom К.Р. Шридхар / Associated Press

Следите за новостями о революционных технологиях в сети Epicenter в Твиттере

** См. Также:

Как определить, сколько растений заполнить пространство или площадь

Таблицы расчета растений особенно удобны при посадке почвопокровных растений, однолетних клумб и других растений, которые вы собираетесь массово высадить на большой площади.

Вы можете использовать любую из приведенных ниже расчетных диаграмм, чтобы определить, сколько растений потребуется, чтобы заполнить заданную площадь, в зависимости от того, как далеко растения будут расположены друг от друга.

Совет: на вкладке «Описание» на каждой странице растений в Wilson Bros Gardens вы найдете рекомендуемое расстояние между ними. Этот интервал основан на интервале «по центру», что просто означает расстояние от центра одного растения до центра следующего растения.

Примечание. Прежде чем вы сможете подсчитать, сколько растений потребуется для заполнения данной площади, вам необходимо сначала определить общую площадь посадочной грядки в квадратных футах.

Таблица с предварительно рассчитанными растениями на квадратный фут

На приведенной ниже диаграмме в левом столбце (выделено бежевым цветом) указаны фиксированные квадратные метры, а сверху (выделено желтым) — расстояния между ними.

Примечание: если вы будете размещать растения на расстоянии более 24 дюймов друг от друга или если вы не можете найти точный размер вашей посевной площади, либо оцените, выбрав ближайший участок в списке, либо используйте Таблицу 2 ниже, чтобы более точно рассчитать, сколько растений или воспользуйтесь удобным Калькулятором растений.

Пример использования таблицы ниже:

Если вы намереваетесь разместить свои растения на расстоянии 18 дюймов друг от друга, а ваша посадочная площадь составляет 300 квадратных футов, прямоугольник на пересечении этого столбца и строки указывает на то, что вам понадобится 133 растения, чтобы покрыть площадь посадки.

Таблица множителей расстояния между растениями

В приведенной ниже таблице столбец слева показывает, на каком расстоянии вы собираетесь разместить свои растения (почвопокровные растения, однолетние растения и т. Д.)

В столбце справа указано необходимое вам число умножить на общую площадь посадки в квадратных футах.

Пример использования приведенной ниже таблицы:

Если вы хотите покрыть территорию площадью 120 квадратных футов растениями, которые вы собираетесь разместить на расстоянии 10 дюймов друг от друга, уравнение будет выглядеть следующим образом: 120 (кв. Футов) x 1,45 = 174 (растения) )

Примечание: Если у вас возникли проблемы с использованием приведенных выше таблиц расчета растений, вы можете найти здесь простой калькулятор растений.

Растения, которые вы хотите …

Wilson Bros Gardens дарит вам потрясающие возможности каждый день! Наша цель — поразить вас огромным выбором самых интересных новых и старых любимых растений и деревьев, которые продемонстрировали выдающиеся качества и исключительную эффективность в ландшафтах и ​​садах.

С 1989 года мы предлагаем и отправляем на рынок только самые качественные саженцы из питомников сотням тысяч довольных клиентов. Мы поставляем по всей стране те же растения и продукты, которые мы предлагаем клиентам, совершающим покупки в нашем наземном офисе в МакДоноу, штат Джорджия (к югу от Атланты).

Знания, которым можно доверять …

Мы в Wilson Bros Gardens гордимся своими знаниями растений и всего, что связано с ландшафтным дизайном и садоводством. На каждой странице о растении в магазине вы найдете подробные инструкции по посадке и уходу, а также другие детали и атрибуты растений, предоставленные нашими специалистами по садоводству.

Мы в Wilson Bros Gardens к вашим услугам!

Статьи по теме от наших экспертов

Урок цветов «Сделай сам»: сколько цветов мне заказать?

BloomsByTheBox.com
Политика конфиденциальности

Мы понимаем и разделяем вашу озабоченность по поводу безопасности и конфиденциальности. Мы создали BloomsByTheBox.com в соответствии с высочайшим уровнем безопасности электронной коммерции, доступным сегодня в Интернете. Вся информация, которую вы предоставляете на этом сайте, будет обрабатываться с максимальной осторожностью, чтобы обеспечить безопасную и конфиденциальную покупку цветов.

Безопасность

www.BloomsByTheBox.com размещается на современных защищенных серверах с новейшими технологиями мониторинга и защиты в Интернете. Вся информация, передаваемая между вашим компьютером и нашими серверами, зашифрована с использованием стандартной технологии SSL (Secure Socket Layer).

Для вашей безопасности авторизация карты выполняется при размещении вашего заказа. Мы сверим информацию о доставке заказа с платежными данными вашей кредитной карты, а также с кодом безопасности карты, чтобы убедиться, что ваша карта используется правильно и не была потеряна или украдена.Если ваша карта не проходит проверку безопасности, мы свяжемся с вами напрямую. Мы никогда не будем запрашивать информацию о вашей кредитной карте по электронной почте.

Мы не храним информацию о кредитных картах на наших серверах. После получения разрешения никакая информация о вашей карте не сохраняется и не передается какой-либо стороне.

Конфиденциальность

www.BloomsByTheBox.com никогда не будет продавать, обменивать или сдавать в аренду любую информацию о клиентах, предоставленную третьим лицам. Это включает, помимо прочего, ваше имя, адрес, информацию о кредитной карте, адрес электронной почты или историю покупок.Информация об имени и доставке будет предоставлена ​​обычным поставщикам услуг доставки с единственной целью — доставить ваш заказ. Однако мы будем раскрывать личную информацию, если этого потребуют местные, государственные или федеральные правоохранительные органы.

Вся собранная в форме заказа информация, такая как имя, адрес, адрес электронной почты и данные кредитной карты, будет использоваться только по мере необходимости для обработки и выставления счета за ваш заказ. Ваша контактная информация также может быть использована для отправки вам информации о ваших заказах и нашей компании или для обслуживания клиентов.

Время от времени мы можем отправлять вам специальные предложения и информацию о новых элементах или функциях по электронной почте. У вас всегда будет возможность отказаться от получения будущих рассылок.

Этот веб-сайт использует службу ремаркетинга Google AdWords для рекламы на сторонних веб-сайтах (включая Google) предыдущим посетителям нашего сайта. Это может быть реклама на странице результатов поиска Google или сайт в контекстно-медийной сети Google. Сторонние поставщики, включая Google, используют файлы cookie для показа рекламы на основе прошлых посещений BloomsByTheBox.com веб-сайт. Любые собранные данные будут использоваться в соответствии с нашей собственной политикой конфиденциальности и политикой конфиденциальности Google. Вы можете полностью отказаться от рекламы на основе интересов, изменив настройки файлов cookie или навсегда с помощью подключаемого модуля браузера.

ЗАКРЫТЬ

После полевых испытаний: Ящик для цветов | Карбон Маяк

Bloom Box — водородный топливный элемент. Он популярен среди многих компаний из списка Fortune 500, в частности, благодаря щедрым стимулам, которые сделали его экономику очень привлекательной за последние пять лет.Но это еще не все.

Это интересная инновация в области энергетики. Вы вводите природный газ, а он выдает электричество. В отличие от традиционной электростанции, работающей на природном газе, не происходит горения, только тихое разделение и рекомбинация протонов и электронов.

Важнейшим элементом топливного элемента является катализатор. Для Блум уникальный катализатор, который они впервые использовали, — это их критически важная интеллектуальная собственность. Катализатор отщепляет ионы водорода от молекулы природного газа.Эти ионы заряжены положительно, поэтому электроны будут усердно работать, чтобы объединиться с ними. И они будут течь через ваши фонари, ваши двигатели и все остальное в вашем здании, которое работает на электричестве, чтобы добраться до этого протона.

Хотя устройства технически исправны, есть несколько проблем, которых следует избегать, в частности цена и воздействие на окружающую среду.

Когда вы выделяете водород из природного газа, образуется углекислый газ. Таким образом, в отличие от солнечной энергии, Bloom Boxes не является безуглеродным источником электроэнергии.В частности, Bloom Box выбрасывает 773 фунта CO2 на мегаватт-час (МВтч) электроэнергии. Для типичного большого офисного здания, которое полностью работало на цветочном ящике, оно выбрасывало бы загрязнение, эквивалентное примерно 2 баррелям нефти каждый день. Не страшно, но и не здорово. Bloom Box имеет КПД около 50%, что неплохо, но все же менее эффективно, чем у новой газовой электростанции на центральной станции. Потери при передаче природного газа и электроэнергии также учитываются в этих расчетах в отношении общего воздействия на окружающую среду.Некоторые компании покупают сертификаты на биогаз, чтобы сделать свою электроэнергию чище, но на этом рынке были проблемы с проверкой.

С финансовой точки зрения, Bloom Boxes страдают от проблемы, с которой топливные элементы сталкивались на протяжении десятилетий: стоимости. Bloom Box стоит около 7000 долларов за киловатт (кВт), а Bloom Box продается с шагом 100 кВт. В зависимости от того, в каком состоянии вы находитесь, существуют стимулы, которые резко меняют экономику цветочных ящиков. Эти стимулы приходят и уходят и в конечном итоге исчезнут, поэтому ключевой вопрос заключается в том, будут ли ящики Bloom рентабельными после того, как исчезнут скидки? Если установка Bloom Box мощностью 100 кВт стоит 700 000 долларов, а покупатель берет ссуду под 4%, предполагая затраты на обслуживание в размере 3% в год, и вы покупаете газ по 0 долларов.90 терм, тогда устройство будет давать вам энергию по цене около 0,17 доллара за киловатт-час (кВтч). В среднем по США это около 0,10 доллара США / кВтч. Так что это близко, но не совсем так.

Короче говоря, Bloom Box — это инновационная технология, которая выделяет углекислый газ, но по-прежнему стоит дороже: примерно вдвое дороже, чем розничная торговля углем, и примерно на 25% дороже, чем розничная солнечная энергия. В отличие от солнечной энергии Bloom Box создает выбросы углерода, но также, в отличие от солнечной энергии, Bloom Box может генерировать электричество в ночное время.Так что у него есть плюсы и минусы, и, как и во многих других энергетических технологиях, дьявол кроется в деталях.

Источники

: Bloom Box стоит 12,50 долларов за ватт

В 2010 году топливный элемент Bloom Energy, работающий на природном газе, 400 миллионов долларов наличными от Kleiner Perkins Caufield & Byers и элемент 60 Minutes высасывали большую часть воздуха из рыночного пространства топливных элементов на дюйм колонки.

Природный газ обеспечивает Bloom Box топливом с низким уровнем выбросов углерода и эффективностью на уровне генератора природного газа. Но цена Bloom Box могла бы быть значительно дороже, если бы вы рассматривали генераторную установку NG в качестве конкурентов.

Bloom утверждает, что его «сервер» вырабатывает электроэнергию по цене от 7 до 10 центов за киловатт-час после поощрений, которые включают в себя расходы на топливо, техническое обслуживание, оборудование и, что наиболее важно, государственные стимулы. Иногда стоимость еще ниже.Adobe установила 12 Bloom Boxes и производит электроэнергию по 8,5 центов за киловатт-час — при этом используется более дорогой биогаз. Adobe традиционно должна платить PG&E 13 центов за киловатт-час в своей штаб-квартире.

Но как добраться до этой цифры?

Стоимость единицы 100-киловаттного твердооксидного топливного элемента (ТОТЭ) Bloom составляет примерно 700 000 долларов. К концу 2010 года компания поставит около 100 штук, чтобы привлечь внимание таких клиентов, как Walmart, Google и FedEx.Это значительная сумма дохода для молодой компании, возможно, в той мере, в которой она сможет выйти на IPO в 2011 году. Подача заявки на IPO в SEC покажет, сколько стоит построить Bloom Box по сравнению с его продажной ценой.

Мы получили небольшое разъяснение цены от надежного источника, который видел ценовое предложение от фирмы.

Согласно источнику, цена мульти-100-киловаттной системы, включая установку, доставку и налог с продаж в Калифорнии, составляет 10 долларов за ватт.Добавьте к этому десятилетнюю гарантию, которая обойдется вам в 2,50 доллара за ватт до 12,50 долларов за ватт до льгот. И вам понадобится гарантия, потому что батарея топливных элементов обречена на повреждение и потребует замены через пять-десять лет. (Интересно, что цена гарантии оценивается отдельно. Мы не знали об этом.)

В США льготы по топливным элементам включают федеральную налоговую скидку в размере 30 процентов от стоимости топливных элементов. Калифорния добавляет еще 2,50 доллара за ватт. Это снижает стоимость Bloom Box примерно до 6 долларов.25 за ватт, или 625 000 долларов за 100 киловатт, не включая налог с продаж. (Здесь есть простор для маневра в цифрах — мы звонили Блум, но еще не получили ответа.) Другими словами, без стимулов, это один из самых дорогих источников энергии. При наличии стимулов это дороже, чем солнечная энергия, но она может обеспечивать базовую мощность и управлять центрами обработки данных, чего солнечная энергия не могла бы обойтись без аккумуляторных блоков или других технологий хранения энергии.

Помимо газовых генераторов, конкуренцию Bloom Box могут составить микротурбины таких фирм, как Capstone Turbine, цена продажи которых составляет менее 1 доллара.00 за ватт и составляют около 1,25 доллара за ватт, по словам защитников. В ноябре у Capstone было невыполнение заказов на общую сумму 83 миллиона долларов, но микротурбины также все еще находятся в стадии разработки.

Снижение цен, государственные стимулы, спрос на более чистую энергию и совершенствование технологий начали возрождать промышленность топливных элементов. Но до тех пор, пока цены на углерод не будут жесткими, может показаться, что Bloom — как и некоторым другим технологиям альтернативной энергетики — предстоит долгий путь к конкурентному ценообразованию без стимулов.

Bloom Energy играет в игру с субсидиями как профессионал

Вы не можете обвинить компанию в использовании государственных субсидий, политики и политиков в своих интересах. Корпорации стремятся максимизировать акционерную стоимость, и что бы они ни делали в рамках закона, это честная игра. Нефтегазовые компании делают это уже столетие. Теперь этим занимаются компании, занимающиеся экологическими технологиями, и они становятся мастерами игры.

Bloom Energy (хотя спорно — greentech) — крупный производитель топливных элементов, и компания использует все инструменты, имеющиеся в ее распоряжении, включая, в данном случае, субсидию SGIP Калифорнии для развития своего бизнеса.

SGIP (Self-Generation Incentive Program) — это субсидия, учрежденная PUC Калифорнии для поддержки существующих и появляющихся распределенных энергоресурсов — предоставление единовременных авансовых скидок для распределенных энергетических систем, установленных на стороне потребителя счетчика коммунальных услуг. К подходящим технологиям относятся ветряные турбины, топливные элементы и связанные с ними системы хранения энергии.

Согласно статье в Sacramento Bee , Bloom и его клиенты получили 218,5 миллионов долларов в виде субсидий в 2010 году от SGIP, доминируя в программе.Общая сумма субсидий в рамках программы в 2010 году составила 327,7 миллиона долларов. Как мы отмечали в январе, общие субсидии могут вырасти до 8,25 доллара на ватт с добавлением биогазовых добавок и всех федеральных и государственных программ.

CPUC утверждает, что эти средства приносят пользу всем налогоплательщикам, коммунальные предприятия которых имеют меньшую потребность инвестировать в дорогостоящую инфраструктуру передачи и распределения.

По состоянию на 31 декабря 2008 г. у SGIP было более 1 299 интерактивных проектов и более 337 мегаватт сниженной мощности. Bloom — не единственная компания по производству топливных элементов, которая воспользовалась этой субсидией — ClearEdge Power, Fuel Cell и UTC Power также получили свою долю.

Коммунальные предприятия оплачивают программу путем оплаты счетов за электричество. По данным CPUC, бытовые клиенты PG&E платят около 5 долларов в год, промышленные потребители платят в среднем 3600 долларов в год. Сборы приносят более 80 миллионов долларов в год.

Из той же статьи: PG&E подала петицию в конце прошлого года, в которой просила CPUC приостановить платежи в ожидании пересмотра правил, чтобы лучше распределить деньги между различными технологиями. Джон Дорр из Kleiner Perkins вмешался и позвонил главе CPUC.В статье говорится: «Срок действия программы снова истекает в этом году. Блум участвует в усилиях по ее продлению. Лоббист Ленни Голдберг, представляющий группу потребителей The Utility Reform Network, сказал, что основная причина продления программы — это что Блум «засосала все деньги», оставив немного другим продюсерам ».

Суть в том, что Bloom следовала правилам и выиграла субсидии, которые были доступны для ее технологий и клиентов. Цифры на удивление большие.Согласно таблице по этой ссылке, у Блума есть проекты на сумму 452 миллиона долларов через SGIP, которые завершены, зарезервированы или находятся на рассмотрении. Этого дохода определенно достаточно, чтобы основать IPO, при условии, что есть путь к прибыльности, а SGIP не исчезнет в ближайшее время.

Цена технологии за ватт колеблется от 5 до 18 долларов, хотя цифра в 8,57 долларов за ватт становится очень популярной.

***

Напоминание о Bloom Energy:

Топливный элемент Bloom Energy работает на природном газе и 500 млн долларов наличными от Kleiner Perkins Caufield & Byers, NEA, et al.

Природный газ питает Bloom Box с низким уровнем выбросов углерода и эффективностью на уровне генераторной установки, работающей на природном газе. После поощрения Bloom утверждает, что его сервер вырабатывает электроэнергию по цене от 9 до 11 центов за киловатт-час, в расчет включаются расходы на топливо, техническое обслуживание и оборудование.

100-киловаттный твердооксидный топливный элемент (ТОТЭ) Bloom продается примерно за 700 000 долларов без учета льгот, и компания отправит устройства таким клиентам, как Walmart, Google и FedEx. Это значительный доход для молодой компании, который, возможно, настолько велик, что сможет выйти на IPO в 2011 году.
