Как правильно установить полозья на ящиках. Шариковые направляющие для ящиков

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.


Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны . Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:

250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей . Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с , вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

  • приемлемая стоимость;
  • во время всего срока службы ход остается тихим и плавным;
  • стойкость к износу и прочность;
  • простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах , соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

Качественная фурнитура — это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

  • роликовые направляющие;
  • шариковые направляющие;
  • метабоксы;
  • тандемы;
  • тандембоксы;
  • леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой — к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм — 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название — метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

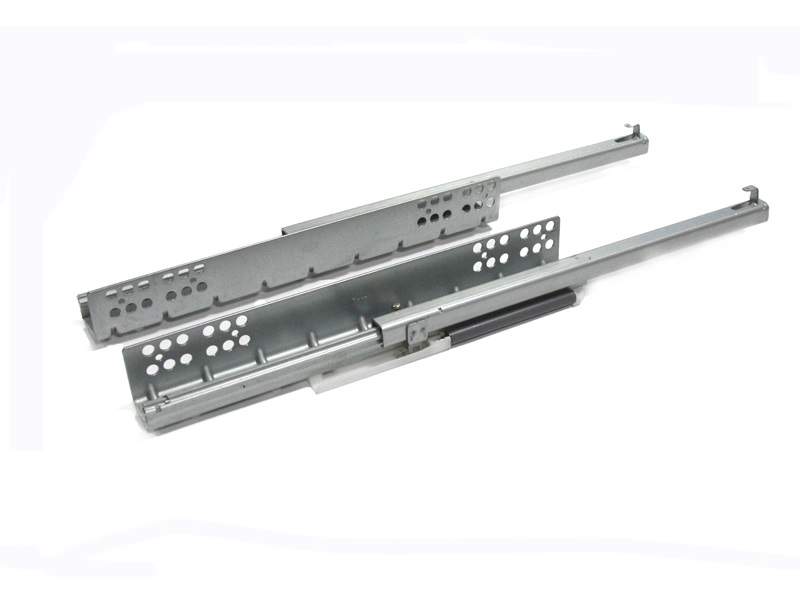

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров — иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

  • с доводчиком — обычное открывание за ручку и плавное закрывание;
  • с механизмом tip on или push to open — открывается прикосновением к фасаду;
  • с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю — к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.

Вернуться к оглавлению

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Вернуться к оглавлению

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Вернуться к оглавлению

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Поделитесь статьей с друзьями:

Похожие статьи

Установка телескопических (шариковых) направляющих на выдвижной ящик.

Как установить направляющие для ящика Как правильно установить направляющие на выдвижной ящик

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

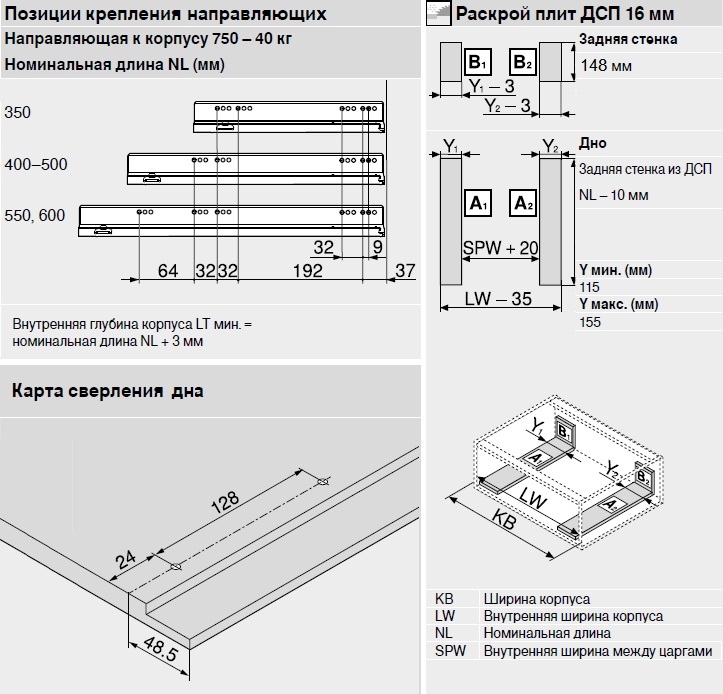

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.
Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

  • доступная стоимость;
  • плавный ход;
  • высокая прочность;
  • износостойкость;
  • простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

  1. Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
  2. Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
  3. Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

  1. Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
  2. На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

  1. Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
  2. Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
  3. Детали направляющих приворачиваются строго по намеченной линии.
  4. После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

Наверное, в каждом интерьере квартиры присутствует такой предмет мебели, как комод. Данное изделие предназначено для хранения малогабаритных вещей человека и обычно находится в спальни или детской.
Многие люди после покупки предпринимали немало усилий собрать комод в единое целое, но сталкивались с рядом проблем.

Задевают ящики при выкатывании из комода.

Одна из наиболее распространенных неудач при сборке комода — установка роликовых направляющих: ящики плотно прижаты и трут фасадами друг об друга, ящик задевает, стучит колесиком.
1) Неправильная разметка для направляющих на боковинах комода. Возможно, нужно переставить полозья чуть выше или ниже. Следите за тем чтобы полозья устанавливались параллельно основанию.

2) На некоторых моделях ящиков регулируются фасады. Справа и слева на боковинах есть корректирующие винты.

3) Криво закручены саморезы, головка винта или самореза слишком большая и ящик при выкатывании цепляет роликом.

Для шариковых систем регулировка возможна и на боковых панелях ящиков.

Ящики проваливаются или вываливаются из комода.

Расстояние между полозьями на ящике и панели не соответствует нормативным.
1) Визуально осмотреть после сборки каркас комода — плотность соединения деталей, симметрию задней стенки.
2) Ошибка производителя — подложить шайбы под направляющие установленные на боковинах комода.

3) Вываливаются ящики при неправильном установке полозьев (перевернутые), ролик при откатывании ящика не останавливается, а проваливается.

4) Вероятно стенки комода немного выгнулись, так бывает. Наверное выпадает 2 средних ящика? Нужно поставить еще одну перемычку посередине, так, чтобы она не мешала ходу ящика. Так боковые стенки комода стянутся и ящики выпадать не будут.

Каркас комода перекошен или шатается.

1) Установить изделие по уровню, при неровности полов отрегулировать ножки.
2) Зафиксировать заднюю стенку стяжками.

3) Если проваливается днище ящиков (днище вставляется в пазы), по краям пазов, под угол по периметру закручиваем стяжки или просто саморезы.

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего — на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть — на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

  • дрель;
  • линейка;
  • карандаш;
  • саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм — это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Поделись статьей:

Похожие статьи

Направляющие для мебели

Направляющие для мебели — это пластиковая или металлическая система полозьев, необходимая для перемещения выдвижных ящиков. Их относят к фурнитуре для подвижного соединения (вместе с петлями, устройствами для раздвижных дверей, микролифтами и др.).

Выделяют:

  • роликовые направляющие,
  • шариковые направляющие.

Соответственно, движение в них производится за счёт шариков либо роликов.

Кроме того, существуют следующие виды направляющих:

  • направляющие для мебели неполного выдвижения,
  • направляющие для мебели полного выдвижения.

Направляющие полного выдвижения — это система полозьев, которая состоит из трёх частей (их называют «тремя коленами»). Благодаря ей ящик полностью выезжает из каркаса шкафа. Их широкая часть прикрепляется к боковине, а узкая — к ящику. Такие направляющие для мебели могут комплектоваться силиконовым стопором на закрывание и открывание.

Направляющие неполного выдвижения — это полозья, которые состоят из двух частей («колен»), ящик при этом выдвигается на две третьих.

Очень важно грамотно подобрать вид направляющих для ящиков. К примеру, шариковые направляющие обладают более плавным ходом по сравнению с роликовыми, из-за чего они не такие шумные. Следовательно, легче производить их монтаж и демонтаж. Кроме того, при выдвижении ящика они имеют более эстетичный внешний вид.

Роликовые направляющие нуждаются в больших усилиях при открывании. Из-за этого их лучше ставить в нижней части мебельного корпуса. То есть там, где, как правило, находятся ящики большего объёма и веса.

Роликовые направляющие для ящиков. Они содержат в себе две основные части: первая крепится к боковине, а вторая – к ящику. На каждой из направляющих есть ролик, благодаря которому они могут перемещаться относительно друг друга. Крепится эта фурнитура на евровинты или саморезы. В конце каждой направляющей есть стопор. У них на конце есть небольшой скос, поэтому они приобретают эффект самозакрывания, когда ролик скатывается вниз по загнутой направляющей.

В некоторых направляющих для мебели не фиксируется левый ролик, из-за чего они могут сдвигаться немного вправо и влево. Следствие этого – компенсация погрешности при раскрое дна ящика по ширине.

Если между направляющей и роликом есть уплотнительная шайба, то при сильных нагрузках уменьшаются люфт ящика и перекос ролика.

Роликовые направляющие ценятся особенно за приемлемую стоимость и простой монтаж. Так, даже если они сломаются, заменить их достаточно легко. Известно, что роликовые направляющие для мебели могут иметь разную длину. Однако при установке ящиков длиной более 50 см такой вид направляющих лучше не использовать. Дело в том, что с большими и тяжёлыми ящиками такая фурнитура быстро ломается. Кроме этого, по причине серьёзного веса ящика сам ролик быстро деформируется, за чем последуют постоянные заклинивания и даже падения ящика.

Так что для ящиков, обладающих большим весом, лучше использовать шариковые направляющие для мебели. Их другое название — телескопические. В сравнении с роликовыми, у них более плавное и мягкое выдвижение, тихий ход и отсутствие сильного люфта. Кроме этого, при грамотной установке ящик с шариковыми направляющими всегда стоит жёстко, не качаясь из стороны в сторону. За эти преимущество не жалко и переплатить, а ведь шариковые направляющие дороже роликовых обычно в два — три раза.

У некоторых шариковых направляющих есть силиконовый стопор на закрывание: когда ящик закрывается, он, в отличие от роликового, не хлопает. Также бывает стопор на открывание: если ящик полностью открыть, он будет двигаться очень тихо и не упадёт. При этом из-за конструкционных особенностей шариковые направляющие не обладают эффектом самозакрывания.

Хотелось бы упомянуть о самых «возрастных» направляющих для мебели — деревянных рейках. Ведь до появления более современных видов именно они ставились почти на всю мебель. При всех своих положительных сторонах деревянная рейка не лишена большого недостатка: если ящик выдвинуть даже немного больше, чем допустимо, он соскочит с направляющей. Именно поэтому сейчас деревянные рейки используются лишь в дизайнерской мебели либо при реставрации антиквариата.

На смену рейкам пришли современные металлические и пластиковые направляющие. Безусловно, металлические направляющие предпочтительнее, в частности, ценятся направляющие из алюминия. Они не деформируются и исправно функционируют во время всей эксплуатации. А пластиковые направляющие легче можно сломать, поэтому чаще всего их производят вместе со стальными частями. Но не стоит забывать самого главного: какого бы качества ни были направляющие для мебели изначально, вся фурнитура нуждается в правильном к себе отношении. К примеру, недопустимо превышать вес и размеры двери, которые даны в инструкции по эксплуатации к каждому виду направляющих.

Направляющие для шкафов-купе могут иметь разную конструкцию. Эконом-варианты реализуются в том, что дверь шкафа заключена в стальную или алюминиевую раму. Также бывает, что обрамление отсутствует. Тогда на нижнюю или верхнюю сторону шкафа устанавливают направляющие, в пазах которых монтированы ролики, надёжно прикреплённые к дверной раме. Преимущество таких направляющих для шкафов — приемлемая стоимость, которая влияет на себестоимость мебели. Но их удобство оставляет желать лучшего. Так, дверь может выниматься из конструкции, а в пазы попадать грязь и пыль. Из-за этого дверь начинает открываться с большим трудом, что влияет на срок эксплуатации всего шкафа. Более оптимальный вариант направляющих для шкафов — с использованием нижних роликов из металла, имеющих шарикоподшипниковый механизм. В отличие от пластиковых направляющих с тефлоновым покрытием они функционируют намного дольше. Самый же лучший вариант направляющих для шкафов — это когда ролики вставлены в дверную раму, двигаются по рельсам, а благодаря специальному крючку двери не выскакивают из направляющих.

При установке направляющих одну часть («колено») крепят к боковине, другую — к ящику.

Выделяются также специальные направляющие для полки под клавиатуру. Как правило, это направляющие неполного выдвижения, шариковые. Могут комплектоваться стопором (чтобы клавиатура не падала назад). При помощи винта в креплении регулируется высота до столешницы.

Направляющие для стола: разновидности и их характеристики

Icer

770 0 0

В большинстве столов есть выдвижные ящики, которые работают за счет специального выдвижного механизма, который выпускается в разных вариантах. В этом обзоре я расскажу вам обо всех основных разновидностях конструкций и их главных особенностях.

От механизма во многом зависит легкость выдвижения ящиков и срок службы конструкции в целом

Виды

Вариантов исполнения достаточно много, поэтому я советую внимательно ознакомиться с информацией из этого раздела, чтобы разобраться со всеми особенностями каждого из представленных решений.

Роликовые направляющие

Самое простое и распространенное решение, удерживающее лидирующие позиции на рынке вот уже два десятилетия. Их главные преимущества таковы:

Иллюстрация Описание
Низкая стоимость. Это самое дешевое решение, доступное практически любому покупателю. Это и есть главная причина популярности подобных решений, ведь обходятся они очень дешево, и, даже если элемент выходит из строя, заменить его не составит особых проблем, ведь он стоит немного.
Простота монтажа. Устанавливать подобные элементы под силу даже тем, кто не имеет опыта сборки мебели. Главное — иметь под рукой рулетку с карандашом и шуруповерт с саморезами подходящей длины.

Направляющая состоит из двух частей, одна из них ставится на внутреннюю часть корпуса мебели, а вторую нужно крепить на нижний край ящика, как показано на фото.

Собирать и разбирать систему легко: ролик вставляется в направляющий паз и двигается до упора, вынимается так же — надо отвести ящик до упора, а после слегка приподнять его.

Роликовый механизм не требует особого ухода. Вам не придется смазывать движущиеся части и регулировать их, если вы установили все правильно, то система будет работать в течение как минимум нескольких лет, главное -–не перегружать ее.
Длина изделий может составлять от 250 до 550 мм. Шаг размеров составляет 50 мм, что позволяет без проблем подобрать оптимальное решение практически под любой стол. Некоторые производители предлагают дополнительный вариант на 600 мм, которые используются на столах, и большой глубиной отсеков.

Есть у этого решения и недостатки:

  • При движении элементов всегда есть небольшой люфт. Это обусловлено особенностями конструкции, и избавиться от этой проблемы не получится.
  • Роликовые механизмы очень боятся перегрузок. Поэтому не стоит превышать те показатели, которые указаны в инструкции от производителя. А еще лучше оставлять запас, чтобы направляющие нагружались не более, чем на 75% от предельных значений, это обеспечит их долговечность.
  • Пластиковый ролик изнашивается быстрее остальных элементов, заменить его нельзя, приходится ставить новую направляющую.
  • Ящики выдвигаются не до конца. Это может создавать определенные неудобства при использовании мебели, особенно если конструкция довольно глубокая.

Ящики на роликовых элементах выдвигаются не до конца

Шариковые системы

Эта разновидность является главным конкурентом популярных роликовых механизмов и имеет ряд важных преимуществ:

Иллюстрация Описание
Высокая прочность. Такие варианты выдерживают гораздо больший вес, некоторые из них рассчитаны на нагрузку 40 кг, что вполне достаточно даже для большого выдвижного ящика.

При этом ширина самих направляющих может составлять от 17 до 45 мм, наибольшей популярностью пользуются самые широкие варианты, они применяются в большинстве случаев.

Этот вариант можно устанавливать по-разному. Если роликовые механизмы крепятся исключительно в нижней части, то шариковые можно ставить посередине или ближе к верхней части. Это позволяет подобрать самое удобное решение и провести монтаж с максимальным комфортом.

Монтаж этого типа ничем не отличается от вышеописанных решений: элемент разделяется на две части, одна прикручивается к ящику, вторая — к внутренней стороне корпуса.

Плавность хода и длительный срок службы. Благодаря прочному стальному каркасу и стальным шарикам обеспечивается очень плавный ход, при этом люфт практически отсутствует, что тоже немаловажно.

Система сделана так, что в процессе эксплуатации она почти не изнашивается, поэтому может служить 10 и более лет.

Широкий ассортимент. Длина изделий варьируется от 250 до 700 мм с шагом в 50 мм, это позволяет выбрать подходящее решение без особых проблем.

При выборе направляющей для стола учтите, что она должна быть меньше общей глубины конструкции примерно на 50 мм.

Что касается минусов, то они таковы:

  • Более высокая стоимость в сравнении с обычными роликовыми изделиями. Но если сопоставить качество и срок службы, то несложно понять, что разница вполне оправдана.
  • Высокие требования к точности установки. Если вы ошибетесь и сместите один из элементов, то система будет работать плохо и придется переделать работу, чтобы не деформировать направляющие.

Механизмы полного выдвижения

Это вариант шариковых направляющих, имеющий свои особенности:

Иллюстрация Описание
Система состоит из трех элементов. Направляющая представляет собой три планки, вставленные друг в друга и работающие по принципу телескопической системы. Для плавности хода и снижения износа все соединения двигаются на стальных шариках.
Ящик выдвигается так, что внутреннее пространство доступно полностью. Это очень большой плюс для тех, кому важен хороший доступ к содержимому, например, если ящик разделен на мелкие отсеки под какие-то вещи. При этом выдвинутый элемент держится прочно, так как система сохраняет жесткость и не деформируется даже под нагрузками.
Этот вариант отлично подходит для бюро и картотек. Он не только обеспечивает отличный доступ к внутреннему пространству, но и выдерживает высокие нагрузки, которые всегда оказываются на такие конструкции, когда в них лежит много бумаг.
Конструкция отличается прочностью и износостойкостью. На чертеже показан профиль таких изделий, все подвижные части работают через шарики, ширина элемента достаточно большая, что надо для обеспечения жесткости. Толщина в 19 мм предполагает, что ящик будет уже ниши как минимум на 40 мм, ведь направляющие устанавливаются с обеих сторон.

Модели с доводчиком

Еще один усовершенствованный вариант шариковых направляющих со своими характерными отличиями:

Иллюстрация Описание
Изделия легко отличить по пластиковому узлу в торце направляющих. Специальная система на пружинах и обеспечивает работу системы, обеспечивая повышенный комфорт пользования выдвижными ящиками стола.
Благодаря доводчику ящик закрывается самостоятельно. Вам достаточно задвинуть его так, чтобы осталось примерно 10 см, после чего специальный узел сам плавно и аккуратно закроет ящик. Это очень удобное решение, ведь теперь в столе все ящики всегда будут закрыты до конца.
Автоматический доводчик часто используется в дорогой мебели. При этом есть даже модели, окрашенные в определенный цвет, чтобы механизм не бросался в глаза на фоне темной поверхности.

Естественно, такие решения обходятся дороже стандартных изделий, и это по сути их единственный существенный недостаток.

Механизмы обратного действия

Интересное решение, обладающее такими особенностями:

Иллюстрация Описание
В конструкции есть специальный узел, который и обеспечивает свойства этого механизма. Он реагирует на нажатие и позволяет использовать мебель без ручек на фасадах, что очень ценится дизайнерами при разработке современных моделей столов и других изделий с выдвижными ящиками.
Чтобы открыть ящик, нужно слегка нажать на него. Механизм вытолкнет элемент примерно на 5 см и дальше надо потянуть за внутреннюю часть, чтобы полностью открыть его. То есть система не открывает ящики до конца, она толь слегка приоткрывает их. Что касается выдвижения, то оно может быть и полным, как в примере на фото.
Что касается минусов, то они таковы:
  • Ящики открываются достаточно резко. Поэтому не стоит ставить такие системы в детской, чтобы не нанести травму ребенку.
  • Чтобы закрыть конструкцию, нужно нажимать на нее довольно сильно, только в этом случае произойдет фиксация. Плюс на глянцевых фасадах будут постоянно оставаться следы от пальцев.

Варианты скрытого монтажа

Очень интересное решение с рядом особенностей:

Иллюстрация Описание
Этот вариант отличается высоким комфортом. Такие варианты оборудуются и доводчиками, и механизмами обратного действия, если это необходимо. Система очень прочна и обеспечивает весьма плавный ход, ящики выдвигаются и задвигаются мягко, люфт практически отсутствует.
Этот вариант размещается в нижней части ящиков. Благодаря этой особенности элементы как будто парят в воздухе, при этом держатся очень прочно. Незаметные механизмы не ухудшают внешний вид мебели, что особенно ценится в элитных изделиях, такие варианты часто ставятся в деревянных столах.
Данный вариант рассчитан на высокие нагрузки. Поэтому он идеально подходит для глубоких вместительных ящиков, которые используются под высокими нагрузками.

Из минусов стоит отметить сложность установки — все элементы следует выставить и разметить очень точно, чтобы направляющие работали как положено.

Тандембоксы и метабоксы

Это достаточно новые решения, которые завоевывают все большую популярность.

Иллюстрация Описание
Тандембокс. Так называется вариант, состоящий из усиленных шариковых направляющих и металлических стенок. Это самое прочное решение на сегодняшний день, которое отличается хорошими эксплуатационными характеристиками и привлекательным внешним видом. Но и цена у этого решения довольно высока.
Метабоксы. Этот вариант представляет собой направляющие, совмещенные с боковыми стенками, что придает им дополнительную жесткость. По сути это роликовый вариант, который не крепится к боковине, а является частью конструкции. При этом на внутреннюю часть корпуса крепятся ответные части, как у стандартных моделей.

Это решение намного дешевле, чем вышеописанный вариант, но и ее прочность на порядок ниже.

Эти варианты больше подходят для кухонных столиков, именно в этом варианте мебели они и получили наибольшее распространение.

Как выбрать — общие рекомендации

Чтобы найти идеальное решение, стоит учесть несколько важных факторов:

  • Размеры ящиков. Чтобы направляющая нормально уместилась внутри конструкции, она должна быть как минимум на 20 мм меньше, чем глубина отсека.
  • Нагрузка, на которую рассчитаны изделия. Нужно примерно рассчитать нагрузку, которая будет оказываться на ящики, и подбирать вариант с запасом, чтобы система не работала под предельными нагрузками.
  • Если меняются старые варианты, то можно выбрать как такие же конструкции, так и другие. В первом случае замена происходит просто и быстро, во втором придется крепить элементы по-новому.
  • Для фасадов без ручек используются направляющие обратного действия. Для моделей с ручками подойдет любой из вышеописанных вариантов.

Если ручки на фасаде не нужны — используйте механизмы обратного действия

  • Обращайте внимание на качество исполнения. Толщина металла не должна быть меньше 1 миллиметра, чем лучше элементы подогнаны друг к другу — тем лучше. Покрытие на поверхности должно быть равномерным, если на нем есть изъяны, то скорее всего и качество будет соответствующим.

Вывод

Теперь вы знаете обо всех основных вариантах направляющих, используемых в столах и другой мебели. В видео некоторые важные аспекты темы раскрыты еще подробнее, а если у вас есть какие-то вопросы — пишите их в комментариях под обзором.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 25 ноября 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Роликовые направляющие

Проект тумбочки для ПРО100

Монтаж роликовых направляющих рассмотрим на производстве несложной тумбочки с тремя шуфлядами и накладными фасадами.

Шуфляды могут производиться несколькими способами, многие из которых требуют использования пары-тройки станков. Мы же рассмотрим, на мой взгляд, самый простой способ.

Тумбочка будет состоять из следующих деталей:

название глубина ширина высота количество
Левая стенка 378 18 426 1
Правая стенка 378 18 426 1
Задняя стенка 18 364 426 1
Дно 378 400 18 1
Соединительная планка 100 364 18 1

Наибольшей популярностью пользуются роликовые направляющие следующих размеров:

250, 300, 350, 400, 450, 500 мм, но существуют и более длинные.

Внешний размер шуфляды по ширине должен быть меньше внутреннего размера тумбочки на 25 мм.

1. Сборка шуфляды.

название высота глубина ширина количество
левая стенка 87 350 18 1
правая стенка 87 350 18 1
передняя стенка 87 18 303 1
задняя стенка 87 18 303 1
дно 3 346 335 1

Сверлим отверстия сверлом d5 мм во фронтальной (передней) и тыльной (задней) стенках с торца, а в двух боковых стенках сверлом d8 мм на расстоянии 10 мм от переднего и заднего края детали.

Скручиваем детали конфирматами с помощью шестигранника.

(Желающие упростить и этот процесс могут использовать саморезы (например: 3,5*45 мм или длиннее), предварительно просверлив отверстие 2 мм или 2,5 мм).

Дно шуфляды делаем из ДПВ толщиной 3 мм. Размер дна лучше сделать меньше габаритов шуфляды на 4 мм по длине и 4 мм по ширине. Крепим дно с помощью гвоздей d не более 1 мм. Сначала прибиваем только правую сторону и прикручиваем к ней правую направляющую шурупами не менее 3,5*16 мм. Количество зависит от вашего желания, но не менее 3-х или 4-х на одну направляющую. Дно шуфляд с вкладными фасадами прибивается сразу по всем сторонам, но необходимо добиться равных длин диагоналей шуфляды.

2.Установка направляющих на внутреннюю часть боковых стенок тумбочки.

Советую не крепить фасады на шуфляды до установки и подгонки шуфляд на своём месте. Расположение боковых направляющих можно определить примерно, но в этом случае у каждой шуфляды будет свое неизменное место.

Зазоры между фасадами принимаем равными 3 мм.

Начнём размечать, например левую стенку. Не будет лишним пометить нижние и верхние части наших стенок во избежание ошибок во время сборки.

Размещаем стенку и фасады следующим образом:

Размер фасада в нашем примере: 396*144.

На каждый из 3-х фасадов поочерёдно ставим собранную ранее шуфляду примерно по центру. Верхнюю можно сместить на 1 см ниже относительно центра фасада, а нижнюю – на 1 см выше. Отмечаем нижний край шуфляды на стенке.

Линии отверстий крепления направляющих будут находиться не 15 мм выше наших отметок. Поэтому отмеряем по 15 мм от каждой из 3-х меток в сторону верхнего края стенки. При помощи угольника проводим прямые линии. Если угольника нет, то отмечаем вторую точку на противоположной стороне стенки и при помощи линейки проводим прямую. Левая стенка готова. Теперь на правой стенке проводим линии на тех же расстояниях.

Левые направляющие отличаются от правых. Обычно производители отмечают левые и правые, но бывает всякое. Отличить их просто: правые — крючковидные, а левые – прямые.

Располагаем направляющие на размеченные стенки на расстоянии 2 мм от переднего края стенок. Отмечаем на проведённых вами линиях центры отверстий для крепления направляющих. Затем берём керн или гвоздь и делаем углубления по нашим меткам.

Прикручиваем направляющие к стенкам следующим образом: правые основательно, а левые на 2 самореза (1 по центру, а второй – на ваше усмотрение).

Теперь собираем тумбочку по рисунку так же, как собирали шуфляду. Думаю, больших трудностей это у вас не вызовет. Обратите внимание на то, что расстояние между нижними передними краями стенок должно быть равно длине соединительной планки.

3. Установка шуфляд.

У нас есть 3 шуфляды. Дно прибито по правой стороне и правая направляющая прикручена. Берём левую направляющую, прикладываем её к дну и устанавливаем в тумбочку. Начнём с верхних направляющих.

Внимание. Теперь это будет её место. Пишем карандашом на дне: 1-ая сверху.

Почему мы не установили на шуфляду левую направляющую? Всё просто. Ещё не время.

Из-за несовершенства наших навыков может получиться вот такой вид:

Поэтому подгоняем шуфляду.

Но так мы собираем только шуфляды с накладными фасадами!

Берём метровую линейку или другую прямую неширокую доску длиной более 50 см в нашем случае.

Прикладываем её к передней части нашей шуфляды, которую мы ранее установили на верхние направляющие таким образом, чтобы доска касалась обеих стенок тумбочки.

Мы должны увидеть, есть ли разница в зазорах между линейкой и левой и правой стороной шуфляды.

Если есть, то прибиваем гвоздь в угол левой стороны дна шуфляды таким образом сместив дно относительно корпуса шуфляды, чтобы при повторном приложении линейки зазоры были одинаковы. Если не получится с первого раза, проделайте это повторно.

Затем прибиваем все остальные гвозди и прикручиваем левые направляющие.

Тумбочка и шуфляды готовы. Осталось закрепить левые направляющие в тумбочке, которые прикручены на 2 самореза.

Устанавливаем первую шуфляду. Если она не качается при легком нажатии пальцем поочерёдно на левую и правую её сторону, то мы можем вкрутить недостающие в левой направляющей саморезы, а если качается, то исправляем перекос путем вкручивания самореза в переднее продолговатое отверстие выше или ниже, предварительно выкрутив второй саморез (не центральный). В результате удачно проделанной нами работы шуфляды находятся каждая на своём месте, не качаются и не перекошены.

4. Установка фасадов.

Сначала устанавливаем ручки на фасады.

Работаем с каждым фасадом по очереди до его полной установки.

В каждой из шуфляд сверлим отверстия в передней стенке d2 мм. В нашем примере достаточно 3-х отверстий.

Примерно вот так:

В эти отверстия изнутри вкручиваем саморезы 3,5*30мм. С лицевой стороны они не должны показаться. Берём наш фасад и вымазываем шляпки винтов, крепящих ручку какой-либо краской или лаком для ногтей.

Прикладываем фасад к верхней шуфляде примерно так, как он будет закреплён. В местах, обозначенных краской со шляпок, делаем углубления 3, 4 мм сверлом d10, 12 мм.

Затем вкручиваем средний саморез 3,5*30 мм изнутри шуфляды так, чтобы он показался на 1, 2 мм с лицевой стороны передней стенки шуфляды.

Снова прикладываем фасад так, как он будет стоять в ближайшем будущем и, удерживая его одной рукой, слегка ударяем по фасаду второй рукой. На фасаде должна остаться отметка от среднего самореза. Теперь ставим фасад между двумя табуретками ручкой вниз.

Устанавливаем на него нашу шуфляду так, чтобы средний саморез попал в свою метку на фасаде.

При помощи шуроповерта или отвертки сначала выкручиваем саморез настолько, насколько он торчал из лицевой части шуфляды, чтобы фасад плотно прилегал к шуфляде, а затем вкручиваем его заподлицо.

Важно не перестараться. Носик самореза не украсит лицевую часть фасада.

Теперь ставим шуфляду на её место и подгоняем её по горизонтали.

Затем аккуратно снимаем шуфляду, ставим на табуретки и закручиваем два оставшихся самореза.

Все вышеперечисленные операции проводим с остальными шуфлядами. Для удобства выдержки зазоров между фасадами можно использовать любые предметы нужной толщины от гвоздя до линейки. Т.е. на второй фасад сверху можно положить два гвоздя d3 мм по левой и правой сторонам и приложить его к шуфляде. И т.д.

Задачей этой статьи было описание монтажа роликовых направляющих. Установка крышки тумбочки и колёсных опор опишу в следующих статьях.

Секретный трюк Аны Уайт с направляющими для ящиков полного выдвижения

С помощью моего уникального метода, не требующего математических расчетов, легко установить направляющие полного выдвижения! С первой же попытки у вас могут быть идеальные выдвижные ящики — без всяких хлопот и головных уборов.

На создание этого метода у меня ушло 10 ЛЕТ, и я делюсь им с вами бесплатно!

В чем большой секрет?

Это просто. Собираем выдвижной ящик на место.

Вместо того, чтобы измерять и строить выдвижной ящик и надеяться, что он подойдет, мы просто строим его на месте, измеряя и вырезая на ходу.

В сочетании с некоторыми советами, вы будете создавать ящики, которые идеально выдвигаются с первой попытки с первой попытки.

Этот метод предназначен для работы с наиболее популярным типом направляющих для выдвижных ящиков, направляющих для выдвижных ящиков «полного выдвижения» или «на шарикоподшипниках», обычно из нержавеющей стали и доступных практически везде.

Закрепить на потом!

Что такое направляющие полного выдвижения?

Направляющие ящика полного выдвижения, указанные в этом руководстве, имеют номер

.
  • Боковое крепление
  • Обычно серебристый металл
  • Полное выдвижение из шкафа, чтобы весь ящик выдвигался из шкафа
  • Гладкий шариковый подшипник скольжения
  • Наиболее распространенная направляющая для выдвижных ящиков в хозяйственных магазинах и в Интернете
  • Обычно бывают четных размеров (10 дюймов, 12 дюймов, 14 дюймов и т. д.)
  • Может быть «сверхмощным», то есть может выдерживать большие нагрузки
  • Может использоваться для целей, выходящих за пределы ящиков (выдвижные столы, выдвижная мебель, выдвижные крючки и т. д.)

Видео установки направляющих ящика

В этом видео я покажу вам свой метод установки ящика на кухне с помощью направляющих полного выдвижения.

Пошаговое руководство: установка направляющих для выдвижных ящиков

Если вы предпочитаете чтение и схемы, я также пошагово описал способ установки направляющих для выдвижных ящиков.

1. Подготовьте шкаф

  • Избегайте ящиков шириной более 3 футов, так как ящики будут шататься при скольжении и могут провисать, если они слишком велики.
  • Убедитесь, что шкаф внутри «квадратный» — это означает, что внутренняя часть шкафа НЕ имеет форму трапеции или параллелограмма.
  • При установке непосредственно на внутреннюю часть шкафа обратите внимание на любые выступы на боковых сторонах шкафа, где ящик может быть защемлен при вдвижении — это особенно часто встречается, когда для изготовления шкафа используется массивная древесина, а доски 1x12s (или аналогично) деформации и чашки внутрь или наружу.
  • Если у тумбы есть лицевая рама, ножки, которые поднимаются до упора, или другие детали, препятствующие выдвижению ящика вперед, обработайте внутреннюю часть тумбы мехом. Вам НЕ нужно полностью поддерживать направляющую ящика, поэтому НЕ нужно встраивать всю внутреннюю часть шкафа внутрь.
  • При обшивке внутренней части шкафа убедитесь, что планки обшивки расположены там, где к ним можно привинтить направляющие ящика.

2. Установите элементы шкафа в шкаф

  • Обратите внимание на то, что отверстия для винтов как в элементе шкафа, так и в элементе ящика расположены на одной линии с центром на направляющих ящика? Итак, все, что нам нужно сделать, это нарисовать линии там, где мы хотим, чтобы был центр направляющих ящика, и вкрутить их в наши линии.
  • Определите, где вы хотите разместить центр направляющей ящика, и сделайте отметку.Это может варьироваться в зависимости от того, где вы хотите разместить ящик или насколько он глубок. Мне нравится, когда это возможно, держать мои направляющие близко к тому месту, где находится тяга или ручка ящика.
  • Используйте уровень, чтобы провести линию внутри шкафа по вашим отметкам. Сделайте такую ​​же линию с обеих сторон внутренней части шкафа.
  • Установите элемент корпуса направляющей ящика так, чтобы винты располагались по центру линии.
  • Если возможно, используйте винты внутри U-образных выступов, так как это даст вам некоторую регулировку, если потребуется позже.
  • Вкладные лицевые панели ящиков: держите направляющие ящика на расстоянии от лицевой панели ящика спереди, если используется лицевая сторона ящика.
  • Накладные лицевые панели ящиков: Направляющие ящика должны быть установлены немного позади передней части шкафа.

Часто задаваемые вопросы: какой длины должны быть направляющие ящика?

Мне нравится покупать самые длинные направляющие для выдвижных ящиков, которые поместятся в тумбе с некоторым пространством для маневра.

3. Установите элементы ящика на боковины ящика

  • Обрежьте боковины ящика по длине направляющих.
  • Поместите боковину ящика там, где она должна быть установлена ​​в шкафу, и отметьте центральное положение направляющей ящика на доске. Повторите для обеих сторон.
  • Начертите линии уровня на боковинах ящика параллельно верхнему краю боковины ящика
  • Установите элемент ящика на боковины ящика, привинтите к линии
  • После того, как направляющие ящика установлены на боковых сторонах ящика, вставьте их в элемент шкафа и убедитесь, что боковые стороны хорошо скользят.
  • Измерьте расстояние между боковыми сторонами спереди и сзади, отрежьте переднюю и заднюю часть ящика так, чтобы они равнялись меньшему из двух измерений.Лучше строить на меньшей стороне, чем на слишком большой.

Часто задаваемые вопросы: Какой материал я использую для выдвижного ящика?

Вы можете использовать различные материалы, самый простой из них — готовые доски 1x, например, 1×6 досок. Вы также можете использовать фанеру, разорванную на полосы, или пиломатериалы, соединенные шипами (отличный выбор для ящиков со стабильными размерами).

4. Отделка ящика

  • Соберите оставшуюся часть ящика, прикрепив переднюю и заднюю части к бокам.Я предпочитаю карманные отверстия, но вы также можете использовать гвозди и клей или строительные саморезы длиной около 2 дюймов.
  • Прикрепите дно к боковинам ящика, а также к передней и задней части. Я обычно использую фанеру 1/4 дюйма с гвоздями 3/4 дюйма и клеем.
  • Для больших днищ ящиков можно использовать фанеру 3/8 дюйма, скобы 1 дюйм и клей.
  • Убедитесь, что дно плотно прилегает к ящику.
  • Замените ящик в шкафу и убедитесь, что он идеально скользит.

5. Регулировка направляющих ящика полного выдвижения

Если ваш ящик НЕ выдвигается так, как вам хотелось бы, вы можете отрегулировать его, если размер ящика меньше отверстия.Слишком большой ящик приходится урезать в размерах.

  • Направляющие полного выдвижения имеют выступы, которые можно отогнуть наружу, чтобы создать пространство между направляющей ящика и корпусом.
  • Если возможно, посмотрите на дно ящика и на то, как он совмещен с направляющими ящика, и проверьте, где ящик не перпендикулярен шкафу
  • Согните выступы, чтобы зафиксировать направляющие ящика
  • Регулируйте до тех пор, пока ящик не станет идеально скользить.
  • Если ящик заедает вертикально, ослабьте винты на элементах ящика и отрегулируйте ящик вверх или вниз, пока он не станет идеально скользить.

6. Лицевая часть ящика

Поверхность выдвижного ящика используется для очистки передней части шкафа и полного закрытия внутренней части. Это не обязательно для функции ящика, но может украсить шкаф и сделать его законченным.

  • Обрежьте лицевую сторону ящика до нужного размера. Для встроенных ящиков я предпочитаю оставлять зазор около 1/8 дюйма по всей поверхности ящика.
  • Просверлите отверстия для фурнитуры на лицевой стороне ящика.
  • Расположите лицевую панель ящика над ящиком ящика и прикрепите его временными винтами через отверстия в фурнитуре ящика.Если вы не можете использовать отверстия для фурнитуры ящика, вы можете использовать двусторонний скотч или 1-1/4-дюймовые гвозди.
  • Откройте ящик и прикрутите коробку к задней стороне лицевой панели ящика винтами 1-1/4″ (можно использовать винты с потайными отверстиями)
  • Если вы ввинчивали винты через отверстия для фурнитуры, выверните винты и завершите установку фурнитуры шкафа.

Я надеюсь, что это руководство поможет вам установить ящики проще, быстрее и лучше. Если у вас есть какие-либо советы, которые помогут вам, пожалуйста, оставьте ниже в комментариях.

Спасибо и счастливого скольжения!

Ана

Как отрегулировать направляющие ящика кухонного шкафа | Руководства по дому

Автор: SF Gate Contributor Обновлено 27 февраля 2021 г.

Может потребоваться регулировка кухонных ящиков, чтобы они плавно и без усилий скользили в шкаф и вынимались из него. Если ящик не закрывается полностью, потому что он трется, заедает, заедает или одна сторона ящика торчит, не страдайте ни минуты. Вы найдете встроенные регулировки почти для всех ящиков на направляющих шкафа и направляющих ящика.Регулировка вертикального выравнивания находится на направляющих ящика. Горизонтальные регулировки находятся на направляющих шкафа. Все, что вам нужно, это отвертка, чтобы отрегулировать любой ящик.

Вертикально регулируемые кухонные ящики

  1. Снятие ящика

  2. Передвигайте ящик внутрь и наружу шкафа. Проверьте расстояние между ящиком и шкафом сверху и снизу. Если ящик трется о лицевую раму шкафа в верхней части, извлеките ящик из шкафа.New Leaf Cabinets отмечает, что вам, возможно, придется сжать ручки под ящиком, чтобы вынуть его.

  3. Ослабьте или снимите винты

  4. Ослабьте винт в овальном отверстии спереди с обеих сторон направляющих ящика. Используйте крестообразную отвертку. Направляющие ящика находятся по обеим сторонам ящика внизу. Винт в овальном отверстии находится сразу за передней панелью ящика. Слегка ослабьте его, но не снимайте. Удалите оставшиеся винты в направляющих, но оставьте один сзади нетронутым.

  5. Опустите ящик

  6. Поднимите направляющие, если ящик трется сверху. Это опустит ящик. Направляющая будет двигаться внутри отверстия овальной формы. Двигайтесь в обе стороны одинаково. Слегка затяните винт в овальном отверстии. Пользовательские шкафы от Lawrence Construction отмечают, что вы можете найти язычки наклона в задней части направляющих ящиков для регулировки наклона.

  7. Вставьте ящик на место

  8. Вставьте ящик обратно в шкаф. Вставьте и вытащите его из шкафа. Проверьте, не трет ли ящик вверху. Извлеките ящик и постукивайте по направляющей вверх или вниз по мере необходимости, пока ящик не начнет плавно скользить. Затяните винт в овальном отверстии, вставьте оригинальные винты, которые вы сняли с обеих сторон, и затяните их.

Кухонные ящики с горизонтальной регулировкой

  1. Снятие ящика

  2. Передвигайте ящик внутрь и из шкафа. Если ящик трется о стенки, выньте ящик из тумбы.Отложите это.

  3. Ослабьте или снимите винты

  4. Ослабьте винт в овальном отверстии на направляющих шкафа с обеих сторон. В обеих направляющих есть два винта. Снимите оставшийся винт с обеих направляющих.

  5. Нажмите на направляющие

  6. Нажмите на направляющие ящика влево, если ящик трется о правую сторону. Коснитесь направляющих справа, если ящик трется о левую сторону.

  7. Вставьте ящик на место

  8. Вставьте ящик обратно в шкаф.Проверьте, нет ли потертостей по бокам. Постукивайте по направляющим в нужном направлении, пока ящик не будет скользить плавно, без трения.

  9. Затяните винты

  10. Затяните винты в овальных отверстиях. Вставьте второй винт в направляющую и надежно затяните его.

  11. Наконечник

    Перемещайте направляющую ящика небольшими шагами примерно на 1/8 дюйма. Обычно для того, чтобы они работали плавно, не требуется много усилий.

    Если передние зазоры между ящиками неравномерны, не регулируйте направляющие.Эта проблема вызвана неправильным расположением фасадов ящиков. Снимите фасады ящиков и переместите их, чтобы исправить этот тип зазора.

    Предупреждение

    Если снятые винты входят в предыдущие отверстия для винтов, используйте дрель/шуруповерт и сверло 1/16 дюйма, чтобы наклонить направляющее отверстие в ящике через просверленное отверстие в направляющей. Вставьте в него винт и затяните его.

Как установить направляющие ящика

  • Фейсбук
  • Твиттер
  • Пинтерест

Привет, ребята! Я обещал, что вернусь с учебным пособием по выдвижным ящикам, и вот оно!

На прошлой неделе я поделилась с дочерью новой кроватью для хранения вещей, и выдвижные ящики сами по себе стали уроком.Когда я только начинал строить, выдвижные ящики были моим худшим кошмаром. Как бы я ни старался сделать их идеальными, в них всегда оставался какой-то придурок. После нескольких лет проб и ошибок я нашел свой путь, и каждый раз он мне точно подходит!

Лицевые стороны ящиков этой кровати находятся на одном уровне с рамой, поэтому я положил кусок фанеры толщиной 3/4 (из чего сделана лицевая часть ящика) и отметил, где он будет находиться внутри рамы.

Направляющие моего ящика будут располагаться напротив этой линии.

Для установки винтов я использовал угловую дрель Ryobi Tek4. Это не обязательно, подойдет любая дрель, но это мой любимый инструмент для выдвижных ящиков!

Я устанавливаю винт в начале, середине и конце направляющей ящика. Я сделал это и с другой стороны рамы.

Затем я надвинул направляющие, которые крепятся к ящику

.

, и со всеми слайдами я измерял от слайда к слайду. Длина этих ящиков составляет около 23 дюймов, но вам нужно измерять и резать на ходу!

Я обрезал дно ящика по размеру и вставил его, чтобы убедиться, что он подходит!

Затем я соответствующим образом соорудил ящик и прикрепил направляющие к ящику.Я закончил это, прибив лицевую рамку изнутри ящика

.

и добавил несколько гвоздей спереди. (корпус закрыл их, поэтому без наполнителя!)

Вот оно!!! Если вы были напуганы ящиками или у вас есть отношения любви/ненависти к ним, я надеюсь, что это руководство поможет!!!

Большое спасибо, что заглянули!

~Эшли

  • Фейсбук
  • Твиттер
  • Пинтерест

БОЛЬШЕ ОТ SHANTY-2-CHIC

Установка усиленной направляющей для ящика

Установка сверхмощных направляющих для выдвижных ящиков в проект может быть утомительной и утомительной задачей, но есть много вещей, которые вы можете сделать, чтобы упростить этот процесс. Поскольку направляющие для выдвижных ящиков для тяжелых условий эксплуатации обычно не имеют функции отключения, их необходимо устанавливать особым образом. Некоторые из моих шагов по установке могут быть опущены или изменены, даже улучшены, но приведенные ниже шаги приведут вас к успеху с наименьшей вероятностью ошибки или разочарования.

  1. Размер ящика должен соответствовать размеру отверстия. Он также должен быть квадратным, а не параллелограммным. Ваш шкаф также должен быть квадратным. Если любой из них сужается спереди назад, ваш слайд будет завязываться.Большинство наших сверхмощных направляющих имеют монтажную ширину ¾ дюйма, то есть с каждой стороны, а это означает, что ящик для ящиков должен быть как минимум на 1-1/2 дюйма меньше, чем отверстие. Изготовление ящика примерно на 1-9/16 дюйма меньше, чем отверстие, дает некоторое пространство для ошибок и расширения материала ящика без того, чтобы направляющая начала заедать. Отрегулируйте эти размеры в соответствии с фактическими характеристиками выдвижных ящиков, которые вы покупаете. Кроме того, эти направляющие необходимо будет прикрепить непосредственно к стенке шкафа и закрепить соответствующей застежкой по всей длине направляющей.Это означает использование большинства отверстий, которые выточены в направляющих элемента шкафа. Этот способ крепления применим и к выдвижному ящику. Это предотвращает скручивание ползуна при смещении тяжелого груза по длине ползуна. Обратите внимание, что мы не рекомендуем устанавливать направляющие горизонтально, особенно для размеров более 24 дюймов, так как это переносит вес на малую ось направляющих и снижает грузоподъемность на целых 75%, но не более 150 фунтов. . при длине 18 дюймов. В лучшем случае у вас будет пружинящий ящик, в худшем вес вырвет шарикоподшипники из подшипниковых колец, и ящик рухнет и, возможно, кого-то поранит.Если у вас нет боковой стенки шкафа для крепления, у нас есть монтажные кронштейны, которые позволят установить его на пол.
  2. Извлеките новые слайды из упаковочной коробки и убедитесь, что они свободно перемещаются. Возможно, распорные втулки подшипников сместились из центра в салазках, полный ход, закрытие, затем полное открытие, а затем снова закрытие, будет центрировать их. Защищайте слайды от пыли, грязи или мусора во время процесса сборки или хранения.
  3. Приступая к сборке, подготовьте плоскую ровную поверхность, достаточную для ящика и направляющих, когда они полностью выдвинуты.Если вы хотите, чтобы под выдвижным ящиком был зазор, вы можете подложить под него фанеру толщиной ¼ дюйма или любого другого размера, который вы предпочитаете, в каждом углу. Просто убедитесь, что все они одинаковой толщины. Поместите направляющую рядом с ящиком и указателем (это особенно важно, чтобы он был точным для блокировки направляющих ящика) переднюю часть направляющей к передней части ящика с элементом ящика, самой тонкой частью посередине, чтобы вы можете получить доступ к первому отверстию для винта, временно установите этот крепежный винт, затем выдвиньте ползунок примерно на половину его хода и добавьте еще один полностью выдвинутый винт для последнего отверстия для винта сзади. Повторите этот процесс для другого слайда на противоположной стороне. Теперь удалите все винты и слайды. Это позволяет иметь предварительно заданные отверстия для окончательной сборки.
  4. Теперь отнесите слайды в кабинет. Отметьте квадратную или ровную линию на обеих стенках шкафа, где вы хотите установить нижнюю часть направляющей/ящика, или сместите ее от предыдущего шага. Если вы устанавливаете длинную направляющую, я настоятельно рекомендую временно привинтить доску или крепление к линии, доска толщиной 3/4 дюйма выдержит вес направляющей, пока вы прикручиваете ее к стене шкафа, вы также можете зажать его к стене, чтобы сделать его еще проще.Дополнительным вариантом является превращение этой доски в полноценное монтажное приспособление путем привинчивания дополнительной доски под углом 90° к краю бухгалтерской книги, чтобы выдвижной ящик мог сидеть на ней для окончательной сборки. С этой опцией вам нужно будет сделать бухгалтерскую доску почти такой же длины, как и ползунок, когда он полностью выдвинут. Нет, у вас есть доска leger, прикрепленная к стенке шкафа, поверните переднюю часть направляющей к переднему краю шкафа и зажмите ее, затем привинтите элемент шкафа к шкафу, отверстия для доступа доступны спереди, затем начните выдвигать сдвиньте, чтобы завинтить сзади и по всей длине.Повторите для противоположной стороны. Пока не снимайте доски. Полностью выдвиньте направляющие, затем поместите коробку ящика между выступами направляющих и совместите отверстия для винтов, затем снова закрепите три из шага 2, а затем проверьте ящик и убедитесь, что нет проблем с заеданием. Если ваш ящик движется свободно, но с небольшим сопротивлением, все в порядке! Теперь вернитесь назад и закрутите все отверстия вдоль элемента выдвижного ящика.

Удачи в вашем проекте! Пожалуйста, рассмотрите OVIS для всех ваших потребностей в деревообрабатывающем и промышленном оборудовании

Как установить направляющие ящика — крепление снизу

Установите направляющие ящика быстро и легко. В этом руководстве основное внимание уделяется тому, как установить направляющие ящика с нижним креплением.

Этот пост может содержать партнерские ссылки. Если вы совершите покупку по одной из ссылок, я могу сделать небольшую комиссию БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ. Это помогает сохранить учебные пособия и планы бесплатными здесь, в Bitterroot DIY. Спасибо за Вашу поддержку! См. мое полное раскрытие здесь .

Инструменты и материалы

В последнее время здесь все о ящиках, а без ящиков не уууут… бум бум бум… как вы уже догадались – НАПРАВЛЯЮЩИЕ ДЛЯ ЯЩИКОВ! Наиболее распространенными типами направляющих для ящиков являются нижняя или боковая установка.Для боковых направляющих я обычно использую шарикоподшипники полного выдвижения от Liberty Hardware. Однако, в зависимости от приложения, я также довольно часто использую эти слайды с нижним креплением от Amazon.

Установка для обоих типов слайдов аналогична, но в этом руководстве основное внимание уделяется установке слайдов с нижним креплением.

Шаг 1.

Установите боковые направляющие ящика на дно ящика.

Шаг 2.

Отмерьте место, где должна располагаться дно ящика, и зафиксируйте опорную доску.

Убедитесь, что опора выровнена спереди назад.

В этом конкретном проекте мне пришлось заблокировать направляющие ящика на 1/4 дюйма с каждой стороны. При необходимости добавьте блоки в место слайда. В противном случае перейдите к следующему шагу.

Шаг 3.

Расположение направляющей внутри рамы зависит от того, где вы прикрепили направляющую к нижней части ящика.

Правильное расположение выдвижных ящиков имеет решающее значение, поскольку они должны останавливаться на одной линии с лицевой рамой.Это не так важно с ящиками, которые останавливаются на поверхности рамы, так как передняя часть ящика остановит его, но вы все равно хотите, чтобы он был довольно близко.

Выдвижные ящики : Прикрепите направляющую к выдвижному ящику в самой передней части выдвижного ящика, прижав его к задней части лицевой панели выдвижного ящика. Для выдвижных ящиков с лицевой стороной 3/4″ поместите направляющую на 3/4″ назад от передней части рамы.

Проект в фотографиях : Вы можете заметить, что на этих фотографиях слайды отодвинуты дальше, чем на 3/4″.Ящики имеют длину 15 дюймов, поэтому я использовал направляющие длиной 14 дюймов. Чтобы максимально использовать ящик, я расположил направляющие на 1/2 дюйма назад от передней части ящика. Чтобы ящик был вставлен, я прикрепил направляющие к раме на расстоянии 1 1/4″ (что составляет 1/2″ + 3/4″) назад от передней части лицевой рамы.

Самый простой метод : Если вы не хотите заниматься всей математикой, вы можете собрать слайды вместе на ящике и вставить его в рамку. Закройте ящик туда, где вы хотите, и отметьте положение слайда.Вытащите ящик и выровняйте слайд там, где вы его отметили.

Как только вы выясните расположение спереди назад, установите направляющую на опорную доску и прикрепите ее к раме.

Очень важно, чтобы противоположные направляющие по обеим сторонам рамы находились в одном и том же положении, чтобы ящик не шатался.

Повторите для необходимого количества ящиков.

Не торопитесь и трижды проверьте, чтобы все было ровно.

Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы, и я свяжусь с вами как можно скорее.

Спасибо, что заглянули!

Чтобы найти больше идей для проектов, вы можете найти меня на Pinterest. А чтобы быть в курсе последних махинаций, подписывайтесь на меня в Instagram.

Ящики с плавным закрыванием — установка, регулировка и выбор своими руками

Ящики с плавным закрыванием относятся к типу выдвижного механизма, используемого для крепления ящика к шкафу. Направляющие, также называемые направляющими, имеют гидравлические демпферы, обеспечивающие тихое и плавное закрывание ящиков каждый раз, даже если они захлопываются.

Как выбрать направляющие для ящиков с плавным закрыванием

Выдвижные ящики, в которых используется технология плавного закрывания, являются одним из отличительных признаков высококачественных шкафов и гардеробных систем. Каждый хочет лучшего, что может себе позволить, поэтому этот тип ящиков пользуется большим спросом. Если вы покупаете новую гардеробную систему с ящиками, вы должны быть уверены, что все они закрываются плавно. Тем не менее, есть много вариантов. Как узнать, что выбрать?

Выберите направляющие для выдвижных ящиков в зависимости от того, требуется ли вам боковое крепление или нижнее крепление, номинальный вес и расширение.

  • Направляющие для ящиков с нижним креплением:

    Направляющие для ящиков с нижним креплением обычно являются предпочтительным решением, поскольку они скрыты от глаз, когда вы открываете ящик. Вы должны еще прикрутить выдвижной механизм к бокам шкафа. А вот направляющие крепятся к выдвижному ящику с помощью специальных зажимов, закрепленных на дне ящика. Весь слайд скрыт от просмотра, как только ящик на месте. Этот тип направляющих с плавным закрыванием также требует меньше обслуживания, чем направляющие с боковым креплением, потому что на направляющих под ящиком собирается меньше грязи, чем в версиях с открытым боковым креплением. Они также имеют тенденцию удерживать ящик лучше выровненным внутри полости ящика, что означает меньшее количество регулировок с течением времени для вас. Выдвижной ящик с плавно закрывающимися направляющими под креплением.
  • Боковые направляющие для выдвижных ящиков:

    Несмотря на то, что по возможности рекомендуются направляющие для выдвижных ящиков, устанавливаемые снизу, бывают случаи, когда вам может понадобиться использовать систему боковых направляющих для выдвижных ящиков. Одной из таких ситуаций является отсутствие дна ящика, к которому можно было бы прикрепить направляющую. Выдвижные корзины и гибридные тканевые системы ящиков — два примера.В этих случаях вам понадобится боковая направляющая для ящика. Боковые направляющие также доступны для обычных ящиков, но не покупайте их. Сознательно или нет, но потребители всегда приравнивают слайды с нижним креплением к более высокому качеству. Направляющие с боковым креплением немного дешевле, чем их аналоги с нижним креплением, но вы окупите разницу в цене, когда в конечном итоге продадите свой дом. Эта проволочная корзина для шкафов нуждается в боковых направляющих ящика для правильного функционирования.
  • Номинальный вес:

    Направляющие ящика рассчитаны в зависимости от того, какой вес ящик сможет выдержать после их установки.Не выбирайте легкие слайды. Для повседневного использования вам нужна горка, рассчитанная на вес не менее 100 фунтов. Все заканчивают тем, что засовывают в свои ящики больше вещей, чем изначально предполагали. Вы также не хотите взвешивать пряжку ремня, прежде чем убрать ее, просто чтобы убедиться, что вы не превышаете максимальный вес ящика. Ящики с избыточным весом быстро изнашиваются или полностью разрушаются. Зачем тратить дополнительные деньги на доводчик, если вы работаете с низким качеством? Избегайте беспорядка и для начала купите более качественные направляющие для ящиков.
  • Удлинитель:

    Это относится к тому, насколько далеко вы сможете выдвинуть ящик из полости ящика. Направляющие полного выдвижения позволяют полностью выдвинуть ящик. Они обеспечивают максимальную гибкость при загрузке и выгрузке ящика. Они также позволяют сразу увидеть все содержимое ящика. Однако многие слайды открываются только на 3/4. Это говорит о более дешевом продукте. Вы можете обойтись более низким рейтингом веса на выдвижных направляющих 3/4, но будет труднее увидеть, что находится в ящике, и вещи будут теряться сзади.Направляющие с плавным закрыванием ящиков могут быть либо полного выдвижения, либо выдвижения на 3/4, поэтому перед покупкой прочитайте мелкий шрифт.

Как установить направляющие ящика с плавным закрыванием

  1. Прежде чем начать, убедитесь, что ваш шкаф или система шкафов установлены ровно и отвесно. Это необходимо для правильного выравнивания и функционирования ящиков. Затем поместите слайд/дорожку напротив вертикальной панели шкафа или шкафа. Отметьте место, где будет размещен каждый бегун. Если вы устанавливаете несколько ящиков один над другим, расстояние между направляющими будет зависеть от размера ящика.
  2. Прикрепите первую направляющую ящика к системной панели с помощью винтов. Ваши слайды должны поставляться с правильными винтами, обычно 5 мм x 7/16″. Устанавливайте по одному набору направляющих, начиная с правой стороны. Используйте предварительно просверленные отверстия для полок на панели и совместите их с предварительно просверленными отверстиями на слайде. Прикрутите переднюю часть бегунка, затем заднюю. Каждому бегуну потребуется два винта для устойчивости. Повторите, чтобы установить направляющую левого ящика. Затем перейдите к следующему набору слайдов.Установите все направляющие/направляющие ящика на панели, прежде чем пытаться установить ящики.
  3. Затем закрепите ту часть направляющей, которая крепится к ящику, с помощью винтов. Для направляющих с нижним креплением это будут две клипсы, которые необходимо закрепить на дне ящика в передних углах. Многие ящики с выдвижными ящиками поставляются с уже установленными зажимами, и в этом случае вы можете пропустить этот шаг. Нижняя часть ящика с зажимами для нижней направляющей.
  4. Затем установите ящики, вытащив установленные направляющие и поместив коробку ящика на выдвинутые направляющие.Вставьте расширенные направляющие в зажимы под ящиком, пока они не встанут на место со щелчком. Натяните направляющие на зажимы, установленные в нижней части ящика.

Как отрегулировать ящики с плавным закрыванием

Регулировка плавного закрывания ящиков очень проста. Отрегулируйте плавно закрывающийся ящик нижнего крепления, перемещая ручку регулировки в углу зажима ящика. Используйте эту ручку для точной настройки расстояния между фасадами ящиков. Это можно сделать во время установки ящика. Вам не нужно удалять его.Каждая сторона может быть отрегулирована отдельно. Это позволяет избавиться от любого впечатления, что ящик стоит криво.

Как отрегулировать плавное закрывание ящиков.

Ваши ящики должны хорошо открываться и закрываться после выполнения этих простых настроек. Чтобы закрыть ящик с плавным закрыванием, все, что вам нужно сделать, это слегка толкнуть ящик. Посмотрите, как гидравлика обеспечивает полное, идеальное и бесшумное закрытие, когда ящик закрыт примерно на 75 %. Если у вас все еще возникают проблемы после завершения этих регулировок, возможно, что-то не так с направляющими ящика, и их следует заменить.Например, если ваш ящик сопротивляется закрыванию, а затем хлопает, скорее всего, слайды пробиты. Вам придется снять ящик(и) и заменить направляющие.

Как снять ящики с плавным закрыванием

Предполагая, что вы использовали ящики с плавным закрыванием под креплением, вы извлекаете ящик, освобождая зажим в нижней части ящика. Сначала откройте ящик до упора. Протяните руку под ящиком и нажмите на «рычаги разблокировки» спереди справа и слева на нижней стороне ящика.После этого выдвижной ящик можно легко вынуть из системы. Удалите существующие изношенные направляющие и следуйте приведенным выше инструкциям по установке новых направляющих ящиков с плавным закрыванием.

Как снять ящики с плавным закрыванием. №

Выдвижные ящики с технологией плавного закрывания стали одной из отличительных черт высококачественных шкафов и гардеробных систем. По этой причине они входят в стандартную комплектацию многих нестандартных шкафов и шкафов высокого класса. Они дороже, чем другие типы ящиков. Тем не менее, их довольно легко установить самостоятельно.Эта простота в использовании делает их доступными для большинства домовладельцев, даже с ограниченным бюджетом. Если вы собираетесь вставить новые ящики или просто хотите обновить имеющиеся ящики, используйте плавное закрытие. Вы не будете разочарованы.


Связанные материалы:

Как установить направляющие ящика с нижним креплением

  • Фейсбук
  • Твиттер
  • Пинтерест

Будучи партнером Amazon, мы зарабатываем на соответствующих покупках.

Направляющие для ящиков с креплением снизу занимают меньше места, чем традиционные направляющие для ящиков с креплением сбоку, что делает их привлекательным вариантом, позволяющим получить как можно больше места в ящике. Однако их может быть сложно установить, и никто не хочет, чтобы в их новых шкафах был шаткий или неподходящий ящик. Прочтите эту статью, чтобы получить надежные инструкции по установке направляющих для ящиков с нижним креплением.

Как установить направляющие ящика с нижним креплением

Нижние направляющие для ящиков состоят из двух частей. Один крепится к ящику, а другой к раме шкафа.

  1. Определите, сколько слайдов вам нужно. Вместо двух направляющих на ящик, как при боковом креплении, для большинства ящиков стандартного размера требуется всего одна направляющая, что экономит ваше время и деньги. Направляющие для выдвижных ящиков имеют оценку того, какой вес они могут выдержать — обычно 25 фунтов. Если у вас очень широкий ящик или ящик, вмещающий более 25 фунтов кухонных принадлежностей, рассмотрите возможность установки двух направляющих вместо одной.
  2. Проверьте толщину дна ящика. Если он толщиной полдюйма или больше, все в порядке. Если нет, вам нужно взять несколько прокладок, чтобы крепежные винты не пробили дно ящика.
  3. Проверьте свой допуск. Чтобы обеспечить достаточно места для установки направляющих, вам необходимо 5/16 дюйма между дном ящика и отверстием. Это дает вам достаточно места для слайд-крепления (обычно ⅜ дюйма), чтобы легко скользить мимо лицевой рамы корпуса.
  4. Вставка или наложение? Вкладные ящики сконструированы так, чтобы в закрытом состоянии располагаться на одном уровне с поверхностью шкафа, что придает обтекаемый вид.Накладные ящики имеют шпон, который упирается в переднюю часть шкафа, когда ящик закрыт. Если у вас есть накладные ящики, вам нужно будет сделать надрез на ящике, чтобы можно было прикрепить направляющие — см. раздел ниже.
  5. Прикрепите направляющую к нижней части ящика. Сделайте отметку карандашом спереди и сзади ящика, точно посередине ширины ящика. Выровняйте направляющую ящика так, чтобы она располагалась по центру этих меток и находилась на одном уровне с передней частью ящика. Крепление для слайдов должно поставляться с соответствующими винтами, хотя вам, возможно, потребуется добавить прокладку. Установите первый винт и проверьте выравнивание ползуна, прежде чем вставлять второй винт.
  6. Прикрепите крепление к шкафу. Отметьте точный центр отверстия ящика на внутренней стороне лицевого крепления. Выровняйте крепление шкафа так, чтобы оно располагалось по центру метки, заподлицо с отверстием, и закрепите его одним винтом. С помощью второго винта и монтажного кронштейна прикрепите заднюю часть крепления шкафа к задней части шкафа или пылезащитной раме.
  7. Вставьте ящик. Совместите нижнюю часть направляющей ящика с креплением шкафа и ослабьте ее. Ящик должен закрываться полностью и легко. Если вы заметили раскачивание или залипание, обратитесь к нашему руководству по устранению неполадок ниже.

Устранение неполадок с нижними направляющими для выдвижных ящиков

Независимо от того, насколько тщательно вы измеряли, вырезали и привинчивали, иногда могут возникать проблемы. Ознакомьтесь с этими распространенными проблемами, чтобы выяснить, что вызывает вашу проблему и как ее исправить.

Качание из стороны в сторону

Раскачивание из стороны в сторону — частая жалоба на направляющие для ящиков с нижним креплением.Обычно это означает, что ящик был слишком широким или его содержимое слишком тяжелым, чтобы его можно было удержать на одной направляющей. Однако иногда это просто проблема шаткого крепления. У вас есть два варианта исправить это.

  1. Удалите и переустановите. Разделите ширину ящика на три части и переустановите направляющую ящика на треть ширины с одной стороны. Прикрепите еще одну направляющую ящика с другой стороны на одну треть. Это придаст вашему ящику баланс и устойчивость, в которых он нуждается.
  2. Используйте направляющие ящика. Направляющие для ящиков с клеем или гвоздями — это изящный маленький инструмент, который поддерживает дно вашего ящика, не требуя установки второй направляющей. Они хороши для стабилизации широких ящиков, которые не выдерживают большого веса.

Прикрепите направляющие к внутренней стороне отверстия ящика в нижних углах, где будут проходить края ящика.

Узнайте больше о том, как измерить натяжение ящика, пока вы этим занимаетесь.

Ящики, которые не закрываются

Неприятно встретить дверь, которая не закрывается.Если усилие не помогает, сделайте глубокий вдох и ознакомьтесь с возможными причинами (и решениями!) ниже.

  • Помехи. Нижняя направляющая ящика может легко заблокироваться из-за наличия предметов в шкафу или ящике непосредственно над ним. Попробуйте убрать предметы из ящика или шкафа внизу и посмотрите, решит ли это проблему. Если они закрываются, но это слишком агрессивно, вы можете выбрать лучшие направляющие с плавным закрыванием ящиков.
  • Несоосность. Если вы точно измерили и подровняли переднюю и заднюю часть каждой направляющей к соответствующему креплению, нижняя направляющая ящика должна легко скользить по креплению. Даже незначительное несоответствие угла наклона направляющих может помешать дну ящика полностью войти в отверстие. Проверьте свои размеры — возможно, вам придется снять одну или обе части слайда и отрегулировать установку для лучшего прилегания.
  • Неисправные слайды. Для правильной работы дверные направляющие должны быть в хорошем состоянии.Каналы должны быть прямыми, чтобы ролики могли свободно проходить через них.

Если какая-либо часть направляющей деформировалась, перекрутилась или погнулась, она может заблокировать путь роликов и выдвижной ящик будет торчать. Если это произойдет, лучше удалить неисправную или поврежденную направляющую ящика и заменить ее новой, неповрежденной фурнитурой.

Выемка ящика на накладных ящиках

Вы не можете прикрепить направляющую ящика непосредственно к накладке ящика.. Вместо этого вам нужно сделать надрез в нижней части ящика, чтобы направляющая могла сидеть на одном уровне с дном ящика. Вот как:

  1. Знай, на что смотришь. В выдвижном ящике будут стоять кухонные принадлежности. Накладка — это декоративный элемент, который крепится к передней части дверной коробки и упирается в переднюю поверхность шкафа, когда ящик закрыт.
  2. Измерить и отметить. После того, как вы измерили и отметили, где будет центр выдвижного ящика, сделайте еще две отметки карандашом.Отметьте ⅛ дюйма с каждой стороны. Это ваша линия разреза.
  3. Вырежьте и выдолбите паз. Используйте ручную пилу, например, копировальную пилу, чтобы разрезать по линиям разреза, останавливаясь, когда дно передней части ящика находится на одном уровне с дном ящика. Используйте долото и молоток, чтобы удалить отходы между двумя линиями разреза, и сгладьте наждачной бумагой.
  4. Проверьте заднюю часть. При необходимости повторите процесс на задней стороне выдвижного ящика. Установите направляющие ящика в паз, заподлицо с дном ящика.

Почему я должен выбрать направляющие для ящиков с нижним креплением?

Есть несколько причин для выбора направляющих для ящиков с креплением снизу — они дают вам больше места и снижают затраты и усилия по установке направляющих для ящиков.

  • Больше места. Направляющие для ящиков с нижним креплением позволяют иметь более широкие ящики, чем направляющие для ящиков с боковым креплением, что дает вам больше места для хранения в самом ящике.
  • Снижение стоимости. № Вместо того, чтобы устанавливать по две направляющие на каждый ящик, обычно можно обойтись всего одной, что эффективно вдвое снижает материальные затраты на установку ящика.
  • Меньше усилий. Боковые ящики должны быть идеально выровнены друг с другом, чтобы работать. Нижние направляющие ящиков гораздо более щадящие, потому что они опираются на переднюю часть шкафа. Поэтому их легче устанавливать.

Заключение

Установка направляющих ящика с креплением снизу требует тщательного измерения и большого терпения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
