Как соединить три провода между собой клеммник: Как соединить три провода между собой

Содержание

Как скрутить три провода между собой?

Наверняка каждый, кто имел дело с ремонтом электропроводки, знает, как сделать скрутку проводов. На первый взгляд кажется, что ничего сложного нет в простейшем переплетении жил, которые потом изолируются и укладываются в распределительную коробку. Но все не так просто, т.к. именно такой ненадежный способ присоединения является одной из главных причин воспламенения проводки. Чтобы Ваша самодельная скрутка прослужила долго и была безопасной, рекомендуем ознакомиться с простыми советами, предоставленными ниже.

В чем опасность такого соединения?

Скручивание — это наиболее опасный способ соединения проводов, т.к. в этом случае контакт двух и более проводников будет зависеть только от качества проделанной работы. Если Вы слабо загнете жилы, через время они ослабятся, и в месте скрепления образуется слабый контакт. Эта проблемная зона при повышенных токовых нагрузках станет постоянно нагреваться, изоляция начнет плавиться и в результате может произойти короткое замыкание, не говоря уже о пожаре и поражении человека электрическим током.

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Следует отметить, что если правильно скрутить жилы между собой, тщательно заизолировав оголенную область, никаких проблем не возникнет. Более того, скрученные жилы могут прослужить не один десяток лет, если учитывать, что в большей части старых домов и квартир использовался именно данный метод.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

  1. Тщательно зачищаем обе жилы от изоляции примерно на 4-5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
  2. Протираем оголенные контакты тряпкой, смоченной в ацетоне (обезжириваем).
  3. Наждачной бумагой зачищаем концы до металлического цвета.
  4. Скрещиваем проводники между собой и одну из жил тщательно накручиваем на другую с помощью пассатижей. Количество витков нужно сделать не менее пяти.
  5. Вторую накручиваем аналогичным методом на 5-7 витков.
  6. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку – кембрик, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди крайне не рекомендуется опытными электриками, не говоря уже о стандартах ГОСТ. Связано это с различным сопротивлением металлов, а также тем фактом, что при взаимодействии медь и алюминий окисляются, что заметно ухудшает электрический контакт. Еще один недостаток заключается в том, что будет происходить скрутка разных металлов (по физическим свойствам): жесткого и мягкого, что также ухудшает контакт.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Многожильные медные провода — идея скрепления

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Интересный инструмент для электрика

Полезные советы от профессионалов

Чтобы сделать скрутку проводов надежной, долговечной и безопасной, что самое главное, рекомендуем Вам учитывать следующие рекомендации:

  1. Дополнительно скрученные контакты можно соединить последующей сваркой либо пайкой, что сделает контакт максимально надежным и неразрывным. Кстати пайку лучше всего использовать, если обе жилы большого сечения.
  2. Современные клеммы WAGO могут использоваться гораздо эффективнее, к тому же процесс присоединения будет более быстрым. Также следует отметить, что вагами можно соединить не только алюминий и медь, но и несколько проводов одновременно, причем они могут быть даже разного сечения, что никак не повлияет на надежность контакта.
    Если Вы решили соединить провода в розетке либо люстре, лучше сделать это с помощью клеммников WAGO.
  3. Зажимы СИЗ повышают надежность соединения, делая его более безопасным. Изделия дешевые и имеют низкую стоимость, поэтому рекомендуем использовать скрутку проводов колпачками СИЗ.
  4. После того, как вы сделаете соединение проводов скруткой, не спешите прятать новый узел в распаечную коробку. В течение нескольких часов пусть электрическая цепь поработает, после чего проверьте температуру на месте скрепления. Если соединение греется, лучше все переделать, т.к. это свидетельствует о ненадежном контакте.

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т. к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы по теме:

  • Как правильно изолировать провода
  • Как сделать заземление в доме
  • Какие инструменты должны быть у электрика

Чем соединить провода между собой

Как соединить алюминиевые провода

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру. розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным.

Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Возможна электрохимическая коррозия

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до 1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения. многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу 2 мм, то винт должен быть М4.

Ремонт своими руками

Как соединить провода

Если вы делает ремонт в доме или квартире своими руками. то проводка (так называемые скрытые работы) должны быть первыми в этом списке, наравне с установкой сантехники. Изучив это мини-пособие, вы наверняка сделает электричество в доме намного лучше, чем наемные Равшан и Джамшут. Самое главное правило доморощенного электрика #8211 не соединять провода под напряжением #8211 это могут только спецы. Перед тем, как приступать к работе с электропроводкой, ознакомьтесь с мерами безопасности.

1. Скрутка. С обоих проводов удаляется верхний изоляционный слой длиной до 5 сантиметров на каждом конце. После этого хвостики проводов складываются в одном направлении и скручиваются. В завершении изолируются с помощью термоусадочного кембрика или изоляционной ленты не менее трех слоев. Этот способ не указан ни в едином пособии для электриков и существует только как подготовительный этап к дальнейшей работе (пайка, сварка). Могут возникнуть проблемы, если вы решите соединить этим способом старые алюминиевые провода (выполнена вся проводка в старых панельных домах) и медные, которые широко используются сейчас. Контакт этих двух металлов нежелателен.

2. Соединение с помощью клемников. Подобно первому способу, снимаем изоляцию с провода на расстоянии 12 миллиметров (в зависимости от сечения провода и типа клемника может варьироваться от 0,8 до 1,5 см). Провода вставляются в клемник #8211 винтовой, самозажимной или самоизолирующий зажимы. Винтовые для соединения проводов в бытовых условиях используют чаще остальных, но при соединении алюминиевого провода нужно быть осторожным, чтобы не пережать его и не переломить место соединения.

Алюминий #8211 металл мягкий и для него актуально понятие текучесть. В случае, если перетяните винт, со временем контакт просядет и возникнет необходимость подтянуть винты в клемнике. Дополнительная изоляция не предусмотрена. Самозажимные клемники #8211 принцип тот же, но функцию удерживающего элемента выполняет удерживающая пластина. Здесь из несомненных плюсов #8211 скорость монтажа проводов даже #8220 чайником#8221. Из неудобств #8211 клемники занимают больше места в коммутационной коробке по сравнению с другими видами соединений. Кроме того, при монтаже проводов в клемники концы многопроволочных жил необходимо обпаивать или использовать специальные наконечники, которые продаются в магазинах или на рынке (разного диаметра сечения проводов). Самоизолирующие зажимы представляют из себя диэлектрический колпачок, внутрь которого вставлена конусообразная пружина. Окончания проводов зачищаются по 1,5 сантиметра,

складываются и как бы вкручиваются в этот колпачок. Но по опыту данное соединение наименее надежное и долговечное.

3. Соединение обжимом. Для этого способа нам понадобятся специальные обжимные клещи и гильзы, причем желательно диаметр гильзы не должен существенно превышать диаметр коммутируемых проводов (как, впрочем, и быть меньше). Как всегда, зачищаем провод от изоляции на длину гильзы (их пополам для экономии ни в коем случае не разрезать), скручиваем жилы между собой, вставляем их в гильзу и обжимаем клещами. Если понадобится добавить провод, то гильза удаляется путем откусывания, поэтому стоит учесть запас.

4. Соединение пайкой. В современной электротехнике это

самый оптимальный способ по соотношению цены и качества. Производится бытовым паяльником мощностью до 100 Вт, если 2-3 провода небольшого сечения или горелкой, если количество проводов и сечение больше. Используется припой в сочетании с флюсом, причем рекомендуется использовать не кислотные флюсы, так как их не нужно промывать после пайки. Для пайки алюминия есть специальные припои. Для изоляции можно использовать термоусадочный кембрик или не менее трех слоев изоляционной ленты.

5. Соединение сваркой. Этот метод требует достаточных навыков и опыта, а также специальной аппаратуры, но по надежности и долговечности равных ему нет. Нам понадобится инверторный сварочный аппарат или трансформатор и угольные электроды, средства защиты глаз и рук, так как метод ничем не отличается от обычных сварочных мероприятий. Провода зачищаются и скручиваются на расстоянии 50 мм от края так, чтобы их концы были на одном уровне #8211 для этого можно подрезать скрутку, затем на нее закрепляют #8220 массу#8221 сварочного аппарата и подносят к краю заряженный угольный #8220 карандаш#8221. Сварка происходит 1-2 секунды так, чтобы не оплавилась изоляция жил. Сваренный конец изолируется кембриком или изолентой не менее трех слоев.

Предлагаем вам посмотреть видео на тему:

#8220 Как соединить провода#8221

Способы соединения проводов

Здравствуйте, дорогие читатели! Сегодня я вам предлагаю небольшой обзор способов соединения проводов. В этой статье я постараюсь затронуть все возможные виды соединений, и дам небольшие комментарии о том как и где их лучше применять !

Все вы знаете и многие даже сталкивались с таким распространенным видом соединения, как скрутка.

Но современной редакцией ПУЕ такой способ соединения проводов как скрутка является запрещенным. Но об этом мы поговорим чуть ниже по тексту.

Все основные способы соединения проводов.

Согласно ПУЭ, соединения проводов должны выполнятся одним из следующих способов:

Итак, давайте рассмотрим каждый из приведенных способов поподробнее.

Опрессовка.

Сварка это уже более сложный и требующий квалификации и оборудования процесс.

Соединение сваркой представляет из себя скрученные провода, а конец скрутки контактной сваркой сваривается и образует на конце скрутки шарик. Таким образом, провода соединены намертво и контакт между ними безупречный. Единственным недостатком такого способа является неудобство его использования и, относительная, сложность процесса.

Для того, чтобы сделать соединение проводов этим способом понадобится:

  • средства индивидуальной защиты при сварке (очки, перчатки)
  • Сам сварочный аппарат.
  • электрод.
  • Флюс, для защиты места сварки от окисления.
  • зачищаем провода от изоляции 4-5 см.
  • делаем скрутку, можно откусить конец скрутки для того чтобы провода заканчивались на одном уровне.
  • Насыпаем флюс в углубление электрода и прижимаем конец скрутки к электроду.
  • Включаем сварку и после сваривания отводим электрод.
  • Образовавшуюся контактную сварку «шарик» на конце скрутки зачищаем металлической щеткой и изолируем.

Пайка – это способ соединения проводов который очень похож на сварку с той разницей что провода не свариваются между собой а скрепляются припоем.

При соединении проводов пайкой контакт так же получается отличный. но область применения соединения проводов пайкой ограничивается механическими или термическими воздействиями на место соединения.

Для соединения проводов пайкой нам понадобится:

  • Зачищаем провода, которые необходимо соединить от изоляции.
  • наждачной бумагой нужно зачистить каждую из соединяемых жил, для металлического блеска.
  • необходимо залудить место спайки, для этого можно, если вы используете канифоль, нагреть скрутку и прижать ее к кусочку канифоли пока скрутка не утопится в расплавленной канифоли.
  • Хорошо пропаять припоем скрутку.

При этом следите, чтобы провода не нагревались чересчур сильно. чтобы изоляция не оплавилась.

В общем-то, спайка и сварка достаточно надежные способы соединения проводов, но они более сложные и трудоемкие, чем остальные, поэтому и применяются реже.

Но, в случаях, где необходимо сделать действительно очень качественное соединение проводов. их применение целесообразно.

Соединение клеммниками.

С помощью клемм можно соединить два провода, такой способ соединения можно использовать для соединения разных металлов. Но, при использовании таких клемм с алюминиевыми проводами, необходимо учитывать свойство текучести алюминия. То есть, со временем, даже у очень хорошо зажатого в таком клеммнике алюминиевого провода, контакт ухудшается, что вызывает повышенное тепловыделение. По этому, при использовании таких клемм с алюминиевыми проводами, необходимо время от времени дожимать винт.

Говоря о клемных соединениях, стоит упомянуть и самозажимные Клеммники WAGO . Кто не знает что это за соединения рекомендую прочитать статью приведенную по ссылке.

Несомненно, любой электромонтажник, которому придется выбирать способ соединения проводов. выберет наиболее простой и быстрый способ. Одним из самых простых в употреблении и быстрых способов соединения проводов, на сегодняшний день, являются такие клеммники.

К характерным особенностям клемм WAGO можно отнести:

  • наличие клемм 2-8 мест, для зажима проводов.
  • сечение проводов, которые можно подсоединить 0,75 –4 мм. Кв.
  • Внутри клеммника антиоксидная паста, которая препятствует окислению проводников.
Способы соединения алюминиевых и медных проводов.

Для электропроводки новых домов такая проблема не столь актуальна. В новостройках закладывается медная проводка. А вот те кто живут в старых домах с этой проблемой могут столкнуться. А как показывает практика часто и сталкиваются.

Основные проблемы с алюминиевыми проводами в том, что они очень легко ломаются. И часто это происходит в очень неудобных местах.

Приведу пример: В выключателе, или розетке со временем или из-за обстоятельств перегорает алюминиевый провод. Часто это происходит из-за превышения рассчитанной на него нагрузки. По этой теме есть отдельная статья. Выбор сечения провода . рекомендую прочитать.

В попытках починить люди лезут в эту розетку, разбирают ее, и #8230 при попытках монтажа провод обламывается. И зачастую под самой стенкой. И тут то ничего кроме как добавить кусочек провода и не остается. Делается скрутка, к слову не очень хорошего качества, и ставится розетка.

Вмешательство в распределительную коробку, так же обычно заканчивается скруткой алюминиевого и медного проводов. Так как это наиболее простой вариант решения проблемы.

Ну, вот теперь мы знаем самые распространенные места возникновения проблемы соединения алюминиевого и медного провода.

Почему нельзя соединять алюминиевый и медный провод скруткой .

Причины аж две, но сводятся они в итоге к одному следствию со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.

  1. Первая причина окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.
  2. Вторая причина ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Основные способы соединения алюминиевых и медных проводов.

Основным принципом такого соединения является отсутствие непосредственного контакта между проводниками. Это достигается путем соединения их через всевозможные клеммники, ответвительные зажимы или муфты.

Всего выделяют три основных способа:

  • Болтовое соединения
  • Клемные колодки.
  • Ответвительные зажимы
  • Клеммники WAGO

О клеммиках Wago и клеммных колодках я уже рассказывал выше по тексту, по-этому повторятся не буду. А рассмотрю остальные два вида соединения медных и алюминиевых проводов.

Болтовое соединение проводов.

Такой вид соединения можно назвать самодельным. Используются практически подручные материалы.

Делаем болтовое соединение:
  • В первую очередь на соединяемых проводах необходимо сделать петли. Пример правильноо выполнения привожу на рисунке ниже :
  • Диаметр петель должен соответствовать диаметру болта, лучше всго будет их делать путем накручивания провода на сам болт.
  • После того как петли готовы, одеваете на болт поочередно Шайбу петлю медного провода шайбу петлю алюминиевого провода шайбу гайку.
  • Затягиваете гайку потуже, чтобы все это дело крепко держалось и не болталось.
  • Хорошенько изолируете всю электропроводящую часть этого соединения используя тряпичную изоляцию. Чем шире будет изо лента тем удобнее и легче будет качественно сделать изоляцию болтового соединения.

В итоге должно получится как-то так :

Ответвительные зажимы .

Этот способ соединения алюминиевых и медных проводов лучше подойдет для использования на улице. Сами же ответвительные зажимы бывают разных конфигураций, в зависимости от которой и будет варьироваться способ крепления в нем провода. Приведу примеры ответвительных зажимов для наглядности:

Думаю способ их применения не нуждается в дополнительных объяснениях. Применение такое же как и у клеммников. Только этот способ соединения проводов более капитальный. Он может применяться для ответвления питания для частного дома со столба, или в контуре заземления .

Подводя итог всему выше сказанному можно сказать, что существует множество способов соединения проводов и, каждый сможет найти наиболее подходящий в его случае способ .

В завершение хочу порекомендовать вам статью. Сравнение способов соединения проводов в которой я сравниваю соединение проводов скруткой и клеммником Wago. Занятный получился результат#8230

Но этом у меня все, а вы, на последок, можете посмотреть небольшое видео по теме:

P.S. Как вы считаете, какой способ соединения проводов лучше всего использовать. И какой используете сами ?

Источники:

Комментариев пока нет!

Способы соединения электрических проводов

При выполнении электроразводки неизбежно сталкиваешься с необходимостью соединять участки проводов между собой. Соединения выполняются в распределительных коробках, которые монтируются в стене или на стене. Обычно в такой коробке соединяются провода, ведущие к автомату в распределительном щитке, и провода, отходящие к розетке, светильнику, выключателю. Ещё один провод может транзитом идти от нашей коробки к следующей. Все соединения, естественно, выполняются в соответствии со схемой.

Вмонтированная в стену Распределительная коробка

Итак. прежде чем бежать и соединять провода вспомним какие основные виды соединении существуют :

  • скрутка проводов и дальнейшая их пайка или сварка ;
  • соединение с помощью клеммных колодок ;
  • соединение с помощью «орешков»;
  • соединение нулевых проводов с помощью соединительных шин;
  • пружинные клеммы типа WAGO ;
  • использование болтового соединения.
  • соединение с помощью гильз.

Старый добрый способ соединения – скрутка

Чтобы скрутить провода и заизолировать место скрутки, не надо ничего, кроме пассатижей и изоленты. Качественно и аккуратно выполненные скрутки медных жил живут по нескольку десятков лет. Не надо забывать зачистить оголённые участки токопроводящей жилы (ТПЖ) перед их скручиванием.

Для пущей надёжности скрутку можно пропаять, используя для этого стандартный оловянно-свинцовый припой и канифоль или другой флюс. Ещё лучше пропустить через место соединения кратковременный сварочный ток. На конце скрутки образуется наплыв (капля) из меди, такое соединение прослужит пока не разрушится изоляция. Сваривать и паять можно только медные жилы. Но если мы взглянем в ПУЭ. то увидим что скрутка запрщается. особенно в деревянных домах и банях. поэтому делают скрутку с пайкой или сваркой .

скрутка с пайкой и скрутка сваркой

Вообще, добиться надёжности соединения проводников из алюминия гораздо сложнее, чем того же для меди. Выполняя скрутку алюминиевых проводов в силу механических свойств материала очень легко порвать или сломать оголённую часть ТПЖ. Используя винтовые и вообще резьбовые соединения для алюминиевого провода надо периодически протягивать контакты, так как материал со временем «плывёт», сопротивление контакта постепенно ухудшается, и в результате возможно подгорание контакта и, в худшем случае, пожар.

Основная проблема, которая может возникнуть при выполнении обычной скрутки – электрохимическая коррозия при попытке соединения жил из различных материалов, особенно опасно пытаться делать скрутки проводов из меди и алюминия. В практике известен не один случай, когда приходилось переделывать подобные соединения.

Для выполнения скруток однородных по материалу широко применяется СИЗ (соединительный изолирующий зажим). Колпачок СИЗ накручивается на соединённые вместе жилы, обеспечивая их скрутку и обжимая оголённые участки ТПЖ. Изоляция такого соединения достаточно надёжна, и точно не хуже, чем при использовании изоленты. При использовании СИЗ необходимо очень аккуратно следить за соответствием типоразмеров колпачка и соединяемых проводов.

Клеммные колодки

Широко распространены соединения при помощи клеммной колодки. В пластиковом корпусе колодки установлены контактные гильзы (как правило, латунные) с внутренней резьбой. Надёжный контакт обеспечивается винтами, зажимающими вставленный в гильзу провод.

Ответвительные кабельные сжимы

Для надёжного соединения проводов из разных материалов и для ответвления проводов от основной (магистральной) линии без её разрыва используются кабельные сжимы («орешки»). Сердечник «ореха» состоит из двух прижимных плашек и разделительной центральной пластины. Вся эта конструкция стягивается болтами. Основная особенность кабельного сжима – это то, что соединяемые жилы контактируют друг с другом только через стальную разделительную пластину. Часто «орехи» используют при устройстве ввода в дом или квартиру для перехода с магистрального алюминиевого провода к медной внутренней разводке.

Зажим «Орех» без крышки

«Орех» полностью в собранном виде

Соединительные шины

Для соединения большого количества жил рабочей нейтрали или защитного заземления в распределительных щитках широко используются шины. Нулевая шина крепится к конструкции щита или устанавливается на DIN-рейку через изолирующую подставку, «земляная» шина – крепится непосредственно к корпусу. И та, другая шины имеют несколько отверстий с прижимными винтами для подключения жил.

Шина для заземления

При применении винтовых клемм усилие, с которым жила прижимается к контакту, со временем ослабевает, особенно в случае контакта с алюминием. Контакт ухудшается, место соединения начинает греться. Это приводит к необходимости периодической ревизии и протяжки резьбовых контактов.

Пружинные клеммы

Существенно ускоряют процесс монтажа пружинные безвинтовые клеммы. Их конструкция разработана в германской фирме WAGO в пятидесятых годах двадцатого века. Клеммы для строительного монтажа на основе плоскопружинных зажимов позволяют надежно соединять любые медные и одножильные алюминиевые провода в любой комбинации без использования специального инструмента.

Основное преимущество пружинных клемм — сама пружина подвижна всегда, во весь срок службы клеммы зажимы из пружинной стали создают заданное зажимное усилие. Оно автоматически согласуется с сечением проводника, усилие прикладывается к поверхности жилы, не деформируя её. Таким образом обеспечивается постоянный контакт.

Монтаж провода в WAGO серии 222

Применение пружинных клемм позволяет сократить время электромонтажа (особенно это важно при больших объемах работы), для каждого проводника имеется отдельное клеммное место, проводники не повреждаются, обеспечивается надёжная защита от случайного прикосновения к неизолированным контактам, все соединения выглядят эстетично и компактно.

Существуют пружинные клеммы с втычными контактами (например, клеммы WAGO серий 773, 2273). Такие клеммы можно использовать только для одножильных проводов. Оголённый конец жилы просто вставляется в такой клеммник с небольшим усилием. Для разъединения контакта провод также с небольшим усилием выкручивается из клеммника.

Ещё более удобны универсальные клеммы – «защелки» (например, клеммы WAGO серий 222, 221). Их можно применять при сборке временных схем, так как установление и разъединение контакта занимает несколько секунд. Такие клеммы позволяют соединять провода из разных материалов и разного сечения.

Луженая токовая шина обеспечивает постоянно надежное и газонепроницаемое соединение. Для примера — рабочие характеристики 221 серии — 32 А/450 В и максимальная температура 105 °C. Допускается использовать клеммы 221 серии при температурах окружающего воздуха до 85 °C.

Рекомендуется перед подключением алюминиевого провода заполнить клемму специальной контактной пастой, снимающей окисную плёнку и препятствующей дальнейшему окислению жилы. В номенклатуре WAGO предусмотрены клеммы, заполненные такой пастой при изготовлении.

WAGO 308 с пастой

Существуют специальные пружинные клеммы для подключения светильников. Типичные параметры таких клемм – с монтажной стороны возможно подключить один или два медных или алюминиевых одножильных провода сечением до 2,5 кв. мм; со стороны светильника – любой медный провод такого же сечения. Номинальный ток для медных проводов 24 А, для алюминиевых – 16 А.

Соединения разных материалов болтом

При соединении медных и алюминиевых проводов необходимо исключить непосредственный контакт этих металлов. Для этого можно использовать ответвительные кабельные сжимы («орешки»). Можно использовать пружинные клеммные соединители. Можно использовать обычный стальной болт, на который навиваются изолированные концы провода из разных материалов. Между проводами на болт обязательно надо надеть стальную шайбу, желательно для долговечности соединения подпружинить его шайбой Гровера.

Конечный вид соединения проводов из разных металлов

Гильзовые соединения

Самый надежный способ соединения это гильзовый. Необходимо подобрать саму гильзу под сечение проводов. С одной и другой стороны поместить провода и специальными клещами обжимается гильза с проводами .

Опрессовка гильзы специальными прессом

После этого гильза изолируется изолентой или термоусадочной трубкой. Конечно. качество соединения хорошее ,но работа увеличивается в разы. Тем более гильзы подобрать и купить в магазине трудновато.

Похожие статьи

Распределительные электрические щиты

Маркировка кабелей и проводов

Электропроводка под полом

Как сделать проводку в бане

Как получить технические условия на подключения электричества

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх.

Как лучше соединить провода

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

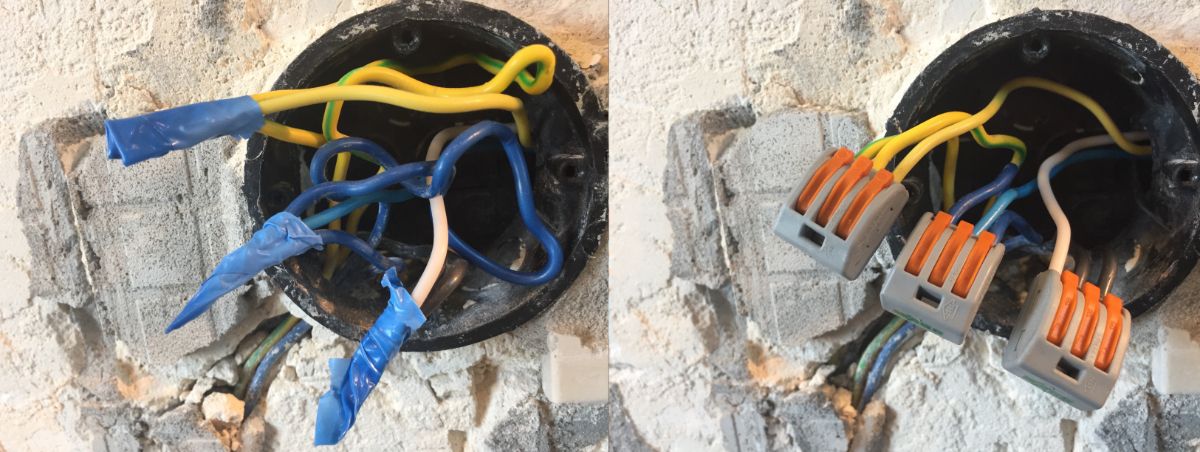

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

Типы соединений проводов:

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.
На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

• универсальные, снабженные натяжной пружиной;

• специализированные плоско-пружинные клеммы.

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.

5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:
1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Винтовые клеммные соединения

Второй тип — это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много. Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Соединительные изолирующие зажимы (СИЗ)

Третий тип, это «колпачки» или соединительные изолирующие зажимы (СИЗ). Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство. В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку. Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Силовой провод для электроплиты

Пайка и сварка проводников

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.

Комментарии 0

Источники:

Как соединить алюминиевые провода — соединение проводов из алюминия

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру, розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Особенности алюминия

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Факторы гальванической коррозии

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Скрутка

Возможна электрохимическая коррозия

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до Ø1 мм необходимо сделать пять витков.

Способы скруток

Резьбовое соединение

Болтовое

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения, многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу Ø2 мм, то винт должен быть М4.

Если провод многожильный, то его предварительно следует пролудить припоем.

Клеммная колодка

Клеммник

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Обратите внимание! Затягивать винт следует с чувством, особенно алюминиевый провод.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Клеммная колодка и плоско-пружинный зажим

Колодка с зажимом

Такой метод соединения проводов появился сравнительно недавно. Существует два их вида: одноразовый и многоразовый. В последнем случае имеется специальный рычаг, который позволяет вынимать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных видов алюминиевых с медными проводами.

Они широко используются для монтажа люстр, а также для соединения проводов в распределительных коробках. В отверстие колодки провод вставляется с усилием и там надежно фиксируется. Чтобы вынуть провод, потребуются большие усилия. На практике лучше пользоваться многоразовыми клеммниками, которые позволяют в случае просчета переделать соединение.

С провода снимается изоляция на 10 мм. Рычажок на многоразовом клемнике поднимается вверх и вставляется провод. Затем рычаг возвращается в обратное положение. Соединение готово!

Неразъемное соединение

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Скрутка алюминиевых проводов между собой

Параллельная скрутка

О преимуществах и особенностях скрутки мы говорили выше, но сейчас рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с себе подобным. В данном случае успех применения метода скрутки напрямую будет зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их желобком.

  • Параллельная скрутка.
  • Последовательная скрутка.
Последовательная скрутка

Однако здесь важно быть внимательным, так как на поверхности алюминиевых проводов образовывается оксидная пленка. Даже если ее зачистить, то она очень быстро снова появиться, как уже отмечалось выше, поэтому концы провода можно зачистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется сжать плоскогубцами. Такое соединение будет долговечным и прочным.

Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Соединение проводов в распредкоробке

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Видео

Смотрите мастер-класс по соединению меди с алюминием:

Как соединить провода в распределительной коробке

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

  1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
  2. Плотно скрутите жилы между собой пассатижами.
  3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
  4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

  • нельзя паять либо сваривать медные проводники с алюминиевыми;
  • данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

  1. Выполните оконцевание и скрутку проводов, как это описано выше.
  2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
  3. Сделайте опрессовку гильзы клещами в двух местах.
  4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

  • винтовые зажимы в виде колодок;
  • самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

  1. Быстрота и надежность стыковки.
  2. Возможность подключать медную проводку к алюминиевой.
  3. Обеспечивают разъемное соединение.
  4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Пластиковые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

  1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
  2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
  3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

Орешек, клеммник, пайка, скрутка — о том, как правильно соединять провода

Качество электрического контакта определяется качеством и надежностью соединения провода, без которого ни одна операция монтажа по-прежнему не обходится.

В местах непосредственного соединения электрических контактов в обязательном порядке должны обеспечиваться:

  • надежность контакта — его сопротивление соединения не должно превышать сопротивление цельного участка провода;
  • механическая устойчивость к растяжению — если в месте соединения возможны случайные растяжения, то прочность соединения не должна быть меньше прочности цельного участка провода;

Наиболее распространенные варианты соединения проводов:

#1 — скрутка

Это наиболее простой и, очевидно, самый распространенный способ соединения. Чтобы соединить два провода скруткой, достаточно просто очистить их концы от изоляции (крайне желательно снять не менее 5 см изолирующего покрытия с каждого) и скрутить между собой обе оголенные жилы.

Далее такая скрутка изолируется обычной изолентой или специальным колпачком, который навинчивается на скрученные провода, должным образом изолируя их оголенные части и сжимая контакт. Важно помнить, что провода из разнородных металлов (алюминиевый и медный, например) методом скрутки соединять категорически запрещается.

Подробнее о характеристиках проводов и кабелей — на https://pro100kabel.com.ua/ru/products/kabelj-silovoj/sor/p108r1841/index.html.

КАК СОЕДИНИТЬ ДВА ПРОВОДА — СПОСОБ ‘СКРУТКА’ — ВАРИАЦИИ

#2 — пайка

Данный способ, как правило, требует большего количества времени, но является более надежным, чем скрутка. Дело в том, что в месте скрутки, даже очень качественной, неизбежны сопротивление и разной степени перегрев скрученных контактов, который приводит к повреждению изоляции и может стать причиной короткого замыкания и пожара.

Пайка же обеспечивает более надежный электроконтакт с небольшим сопротивлением и достаточной прочностью. Пайка проводов чаще всего проводится с применением обычного оловянно-свинцового припоя и канифоли.

#3 — клеммная колодка

Так называются специальные изолирующие пластинки с контактами. Пластинки эти по способу крепления ними провода разделяются на два типа: клеммник с прижимающей пластиной и клеммник с затягивающими винтами.

У последнего имеется один существенный недостаток: при затягивании провод (в особенности если он алюминиевый или многожильный) в таком клеммнике часто повреждается винтом. Потому клеммная колодка с прижимающей пластиной считается более надежной. Отметим также, что клеммные колодки обоих типов используются в том числе и для соединения проводов из разнородных металлов.

#4 — пружинная клемма

В настоящее время этот способ соединения по праву считается самым эффективным и быстрым. С одного конца токопроводящую жилу надо только очистить от изоляции и вставить ее в клемму, после чего жилу фиксирует пружинный замок.

Пружинные клеммы также отличаются универсальностью и применяются для соединения одножильных проводов различного сечения, мягких многожильных и проводов из разнородных металлов (например, для подсоединения медного кабеля к алюминиевому кабелю воздушной линии).

#5 — орешек (ответвительный сжим)

… используется для присоединения к магистральным линиям без их разрывов и состоит из металлических пластинок с винтами в изолирующем корпусе-коробке. «Орешки» тоже часто применяются для соединения проводов из разнородных металлов и, в частности, для присоединения медного кабеля к алюминиевому кабелю воздушной линии.

Ну, и чтобы зафиналить пост, напомним, как в домашних условиях следует соединять те самые провода из разнородных металлов, то есть провод из меди и провод из алюминия.

Если получилось так, что клеммного зажима в наличии не оказалось, то будем обходиться без него. Однако и скрутка в данном случае тоже, как говорится, не вариант в виду перечисленных выше ее недостатков. Вместо нее лучше использовать обычный болт с гайкой и шайбой, то бишь фактически клеммник, но из подручных материалов. Недостаток у такого соединения — в его неуклюжести, потому для качественной изоляции ленты понадобится тоже чуть больше.

Как соединить два провода без пайки

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода — это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно — такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка — это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото — у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства — обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой — аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение — муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них — например, клеммники или гайки — универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь — спросите в комментариях и постараемся вопрос прояснить.

Как соединить провода | Лучшие и быстрые способы

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, а потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

Как использовать в домашней электропроводке клеммники Wago

Как использовать в домашней электропроводке клеммники Wago

Клеммник или клеммная колодка — электромонтажное изделие, использующееся для соединения кабелей. Представляет собой несколько контактов с креплениями для проводов в корпусе из материала-диэлектрика (обычно пластика).

Вот такой, казалось бы, простой вопрос: «Как соединять жилы кабелей в домашней электропроводке?» А между тем, при своем возникновении он обычно порождает споры среди электриков.

Простая скрутка? – Запрещено и ненадежно. Сварка проводов? – Вроде бы надежно, но ПУЭ все равно требует сертифицированных зажимов. Колпачки СИЗ? – Многие им не доверяют, считая, что они ничем не лучше скрутки с изолентой. Изолированные винтовые зажимы ЗВИ? – Великоваты и не очень удобны.

Думается, что если бы все электрики были хорошо знакомы с клеммниками WAGO, этих споров было бы меньше. Какие же преимущества у этих клемм, и чем они хороши?

Главная особенность клеммников WAGO в том, что они безвинтовые. Для тех, кто еще не знает, сообщим, что конструкция безвинтового клеммного соединения была разработана в германской фирме WAGO в уже далеком 1951 году.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков: зачищенный провод легко вставляется на свое место и надежно поджимается пружиной. Казалось бы, ну какая ерунда – всего лишь клеммник без винта! Но на самом деле безвинтовые клеммники WAGO наглядно демонстрируют нам, что по-настоящему гениальные вещи всегда просты.

Прежде всего, используя безвинтовой клеммник, можно не опасаться, что повредишь провод, или, что соединение будет слишком слабым и не обеспечит контакта, — встроенная пружина воздействует именно с тем усилием, которое необходимо. Таким образом, соединение никогда не будет греться, а провод никогда не обломится. Ну, а кроме того, клеммы фирмы WAGO просто экономят время и силы при монтаже – ведь вставить провода в зажимы без участия отвертки можно очень быстро и легко.

Вообще-то WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2-3 проводника сечением 0,5-2,5 кв. мм.

При этом есть приятная новость для электриков, которые по каким-то причинам вынуждены выполнять монтаж домашней проводки алюминиевыми проводами. Алюминий образует окисную пленку, снижающую проводимость контактного соединения. Причем пленка образуется настолько быстро, что, сколько ни зачищай проводник, любое соединение будет нуждаться в систематической ревизии и протяжке контактов.

А конструкторы WAGO изящно решили эту проблему, разработав модификации безвинтовых клеммников, заполненных специальной проводящей пастой. Эта паста снимает окисную пленку с алюминиевых проводов, устраняя все вопросы, связанные с использованием алюминия в проводке.

Ну, а если вам в домашней проводке надо соединить несколько проводов с различными сечениями, то вам пригодятся универсальные клеммники WAGO, с помощью которых можно соединить до 5 медных проводов сечением от 0,08 до 4,0 кв. мм.

Итак, подводя итог, отметим, что клеммники WAGO в домашней проводке – это компактность и надежность соединения проводов, независимо от места монтажа. Кроме того, это возможность измерения параметров сети без разъема соединения, что в полной мере соответствует рекламному слогану «поставил и забыл». Ну и, конечно, – это пожарная и электробезопасность.

Ранее ЭлектроВести писали, что НКРЭКУ на заседании 11 ноября утвердил механизм компенсаций за электроэнергию, не отпущенную в рынок вследствие принудительных диспетчерских ограничений, а также методику расчета объемов такой электроэнергии.

По материалам: electrik.info.

Трансформатор

— безопасно ли для винта на клеммной колодке иметь несколько проводов с подключенным к нему концом вилочного разъема?

Из комментария к ответу @ Mattman944 ​​кажется, что ваш вопрос основан на плохом понимании того, как взаимодействуют напряжение и ток.

На самом деле меня больше всего беспокоит, приведут ли 2 вилочных разъема (как на рис. Выше) к сценарию короткого замыкания, когда они контактируют друг с другом.

По сути, вам действительно нужно короткое замыкание.Оба провода должны иметь минимальное сопротивление клеммам, и поскольку они находятся в тесном контакте и скреплены винтами, сопротивление между собой и клеммой блока питания будет очень низким, как при «коротком замыкании».

смоделировать эту схему — Схема создана с помощью CircuitLab

Рис. 1. (a) Хорошая схема. Когда переключатель замкнут, загорится лампа LAMP1. (б) Короткое замыкание. Когда SW2 замкнут, высокий ток будет обходить LAMP2 через R1.Надеюсь, F2 взорвется.

Термин «короткое замыкание» обычно используется в контексте непреднамеренного альтернативного маршрута между двумя точками в цепи.

Сопротивление двух проводов разное. И 2 провода потребляют разное количество тока.

Размеры проводов будут соответствовать их нагрузке.

Может ли быть случай, когда ток, протекающий к разъему вилки 1, течет в разъем 2 вилки и, таким образом, приводит к возникновению избыточного тока в проводе с разъемом 2 вилки (поскольку разъемы вилки находятся в контакте)?

смоделировать эту схему

Рисунок 2.Ток, потребляемый LOAD1, не влияет на ток, потребляемый LOAD2.

Нет. Ток течет по петле. Ток, протекающий через вилочный соединитель 1, используется нагрузкой в ​​этой цепи. Он не может вызвать дополнительный ток в другой цепи. (Обратите внимание, что одна нагрузка может вызвать небольшое проседание напряжения, что повлияет на все другие нагрузки, подключенные к источнику питания. Возможно, вы заметили, что свет в вашем доме тускнеет при включении большой нагрузки.)

Безопасно ли вставлять несколько проводов концом вилочного разъема в одну винтовую клемму? А что за понимание?

Да, при условии, что имеется соответствующий контакт и клемма рассчитана на комбинированный ток.

В электрическом отношении ситуация такая же, как если бы вы подключали различные предметы к домашнему питанию. При постоянном напряжении питания каждая нагрузка потребляет требуемый ток, не влияя на остальные.


Из комментариев:

: 1. Когда преобразователь включен, мы знаем, что винт клеммы находится под выходным напряжением (в данном случае 12 В).

ОК. Но «V» означает вольт. (Символ в верхнем регистре. Написанное слово ниже, как и для всех единиц СИ, названных в честь человека. )

  1. Предположим случай, когда 2 вилки изначально не контактируют друг с другом (из-за выступающей пластмассовой изоляции чуть выше выступов, как показано на рисунке выше, они не позволяют полностью вкрутить винт, чтобы вилы вместе ).

Это не та ситуация. Посмотрите, что нашли криминалисты после улучшения изображения:

Рис. 3. Вилочные зажимы правильно установлены вплотную друг к другу, чтобы обеспечить полный контакт вил без напряжения из-за натяжения обжимных цилиндров.Вилка (1) устанавливается «вверх ногами», а вилка (2) — «вправо вверх».

Рис. 4. Зажимы вилки не симметричны относительно горизонтальной плоскости, проходящей через центр цилиндра. При установке двух в один терминал рекомендуется установить их вплотную.

И предположим, что вилки контактируют с винтом в клемме, поэтому ток будет проходить через каждую вилку к их проводам.

Вся клемма, вилка, вилка, винт теперь представляют собой одну проводящую массу металла.Все точки должны иметь одинаковый потенциал.

  1. Теперь, скажем, потому что случайное толкание одного из проводов (при работающей цепи), а затем 2 вилки, которые уже проводят соответствующий ток, вступают в контакт. Может ли это вызвать короткое замыкание?

Нет. При правильной установке они уже полностью контактируют.

Может ли это быть похоже на то, как 2 провода под напряжением касаются друг друга и вызывают искру?

№Два провода под напряжением 1 , касаясь друг друга , не вызовут искру, потому что они оба находятся под напряжением и имеют одинаковое напряжение. Вы получите искру только тогда, когда два провода с разными напряжениями касаются друг друга.

1 Предполагается, что они находятся на одной фазе подачи.

Клеммные колодки 101

При сборке схемы легко забыть, что это гораздо больше, чем просто провода и припой. Клеммные колодки — полезный и часто важный компонент для многих автомобильных электропроводок.Но каковы их функции и что вам нужно о них знать?

Что такое клеммные колодки?

Клеммные колодки, также иногда называемые «клеммными колодками», по сути, представляют собой форму электрической развязки, которая распределяет мощность по транспортному средству вашего парка. Широко используется в различных приложениях для обеспечения быстрого, безопасного, надежного и экономичного подключения цепей. Точно так же, как дальнобойщик берет клеверный лист, чтобы сойти с одной межгосударственной магистрали и перейти на другую, клеммная колодка служит своего рода инструментом маршрутизации для автомобильных электрических целей, как внутри цепей, так и для соединения разных цепей друг с другом.

Как правило, вы подключаете провод к клеммной колодке, снимая с него изоляцию, наматывая на винт и затем закрепляя винт в клемме, или припаяв разъем к проводу и прикрепив его к клемме. Как правило, в автомобильной электросети вы видите последнее, хотя винтовые соединения все еще могут присутствовать в некоторых несущественных устройствах. Клеммные колодки предназначены для быстрого и простого подключения, которое можно быстро выполнить и легко исправить. Приложения, которые должны выдерживать высокую вибрацию, могут использовать лопаточные клеммы с защелкой для обеспечения безопасного соединения.

Обычно клеммные колодки служат для двух целей: для соединения различных цепей и обеспечения электрического заземления для цепи. Заземление, конечно же, обеспечивает безопасный путь для прерывания цепи, снижая риск коротких замыканий в вашей системе или серьезных травм членов вашей команды. Хотя клеммные колодки — отличный метод для решения трудоемких задач по соединению цепей, вашей группе автопарка может потребоваться использовать различные методы для цепей, требующих большего взаимодействия.

Зачем нужны клеммные колодки?

Главное преимущество клеммной колодки — это стоимость. По сравнению с другими типами разъемов клеммная колодка относительно дешевая. Это также может быть хорошей экономией времени, поскольку для подключения не требуется пайка. Наконец, клеммные колодки позволяют быстро и легко отремонтировать, а после завершения — более аккуратную компоновку схем.

При выборе клеммных колодок важно проконсультироваться со своей командой относительно их потребностей и проблем.Большинство клеммных колодок, особенно для автопарков, имеют определенные цели, для которых они лучше всего используются, и, аналогично, они не являются ответом во всех электрических ситуациях. Но для быстрых и эффективных подключений и распределения энергии удобно иметь клеммные колодки. Для получения наилучших сведений о клеммных колодках и схемах подключения просмотрите наши клеммы и разъемы.

Полное руководство по выбору клеммной колодки

Что такое клеммная колодка?

Клеммная колодка состоит из модульного корпуса с изолированным корпусом, который соединяет два или более проводов вместе. Клеммные колодки, также называемые клеммными соединителями, соединительными клеммами или винтовыми клеммами, используются в широком спектре приложений, где электрические системы должны быть безопасно подключены. Они идеально подходят для проектов, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко заменить для проверки или ремонта в полевых условиях.

Типы клеммных колодок

Существуют различные типы клеммных колодок, которые можно использовать в конструкции. Вот некоторые из наиболее распространенных:

Крепление на печатную плату

Часто называемые евростилем или клеммными колодками типа «провод к плате», клеммные колодки для монтажа на печатную плату работают путем вставки оголенных проводов в модуль, где зажим фиксирует провод в корпусе.Затем корпус припаивается к печатной плате в общих посадочных местах. Клеммные блоки для монтажа на печатную плату могут быть одно-, двух- или многоуровневыми модулями.

Защитные полосы

Эти клеммные колодки имеют винтовой зажим, где к проводу прикрепляется кольцевая или плоская клемма, а затем вставляется на винт и затягивается в корпус. Барьерные полосы обычно используются там, где возникает проблема вибрации.

Проходной

Проходные клеммные колодки используются для соединения двух проводов между собой при подключении проводов.Этот тип клеммной колодки имеет один входной и один выходной контакт, через которые два разных провода подводятся к противоположным сторонам корпуса. Как и версии для монтажа на печатную плату, это могут быть одно-, двух- или многоуровневые модули.

Основные электрические характеристики клеммной колодки

При разработке системы, в которой будет использоваться клеммная колодка, вы, вероятно, будете знать общие требования к напряжению и току вашей системы. Хотя это очень важно, есть и другие факторы, которые следует учитывать при разработке, как подробно описано ниже.

Текущий рейтинг

Номинальный ток часто является наиболее важным параметром, который следует учитывать при проектировании клеммных колодок. Текущий рейтинг основан на проводимости выводов, площади поперечного сечения и соответствующем нагреве. Работа при слишком высоком токе может вызвать перегрев и повреждение клеммной колодки, что приведет к серьезным проблемам с безопасностью. Рекомендуется использовать клеммную колодку, рассчитанную как минимум на 150% от максимального тока, ожидаемого в системе.

Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки. Максимальное системное напряжение приложения должно быть меньше номинального напряжения. Любые скачки напряжения в системе также следует оценивать при выборе клеммной колодки.

Число полюсов

Количество отдельных цепей в клеммной колодке также называется числом полюсов. Это может быть всего один полюс или 24 полюса, в зависимости от того, сколько отдельных цепей необходимо для конкретного применения.

Шаг

Шаг клеммной колодки определяется как межцентровое расстояние от одного полюса до другого. Шаг соединителя часто определяется общей мощностью клеммной колодки, где учитываются такие факторы, как напряжение / ток, путь утечки и зазор. Обычный промышленный шаг будет составлять, но не ограничиваясь этим, 2,54 мм, 3,81 мм, 5,0 мм и 7,62 мм.

Размер провода / тип

Минимальный и максимальный размер провода, который может принять клеммная колодка, зависит от номинального напряжения / тока.Помимо проверки того, что используемые провода физически входят в клеммную колодку, следует также учитывать тип провода. Многожильный или многожильный провод обычно используется для винтовых клемм, а одножильный — для вставных клемм. В Северной Америке размер провода указывается в единицах американского калибра провода (AWG).

Основные механические аспекты клеммной колодки

Помимо электрических факторов системы, при проектировании клеммной колодки необходимо учитывать механические ограничения и ограничения.Ключевыми особенностями, которые следует учитывать, являются любые механические ограничения на корпус конструкции, которые могут повлиять на общую площадь основания, ориентацию и доступность соединений. Механические изменения корпуса могут включать в себя, помимо прочего, следующее.

Ориентация ввода провода

Клеммные блоки

доступны в трех распространенных ориентациях: горизонтальном, вертикальном и 45 °. Горизонтальный и вертикальный также известны как 90 ° и 180 ° соответственно. Ориентация проводов часто может определяться физическими ограничениями в общей конструкции, которые делают один вариант более осуществимым, чем другой.

Горизонтальная (90 °), вертикальная (180 °) и 45 ° ориентация

Метод закрепления троса

Метод закрепления проводов в корпусе клеммной колодки обычно осуществляется тремя основными типами: винтовой зажим, нажимная кнопка или вставной.

  • Винтовая клемма
    Винтовые клеммы или клеммные колодки винтового типа закрепляют провод напротив проводника в клеммной колодке, затягивая винт, закрывающий зажим.
  • Кнопочная кнопка
    Клеммные колодки с кнопочной панелью фиксируют провод против проводника с помощью пружинного зажима, который открывается при нажатии кнопки. При отпускании кнопки пружина зажимается на проволоке.
  • Push-In
    Подобно кнопке с пружинным зажимом, вставная клеммная колодка позволяет вдавить провод непосредственно в корпус без использования кнопки для размыкания пружины.
Типы клеммных колодок с винтовыми, кнопочными и вставными клеммами

Тип модуля

Модули клеммных колодок

могут быть собраны в виде частей, соединенных друг с другом, или в отдельных корпусах.Модули клеммных блоков с блокировкой обычно имеют 2- и 3-полюсные версии. С этими двумя размерами разработчик может достичь любого необходимого количества полюсов, просто соединив модули вместе.

Цельные клеммные колодки сконструированы таким образом, что все полюса находятся в одном корпусе. Это типично для съемных корпусов, в которых невозможно собрать несколько частей. Другие применения включают сильноточные или высокотемпературные версии, где один корпус будет более прочным.

Блокировка и цельные клеммы

Метод подключения провода к корпусу

Хотя в большинстве разъемов клеммных колодок провода вставляются непосредственно в корпус, есть несколько вариантов, в которых используются ответные пары, которые можно соединять вместе. Эти съемные клеммные колодки по-прежнему имеют провода, вставленные в корпус, но с дополнительным преимуществом модульного корпуса, который можно вставлять непосредственно в фиксированный корпус на печатной плате. Это упрощает конструкцию, в которой основные соединения необходимо часто отключать без отключения всех отдельных проводов.

Съемные клеммные блоки используют вилку и розетку для подключения

Класс безопасности

Клеммные блоки

обычно сертифицированы и / или разработаны в соответствии со стандартами безопасности UL и / или IEC и состоят из материалов, которые имеют класс воспламеняемости, соответствующий UL94V-0. Рейтинги UL и IEC могут отображаться в таблице с разными значениями. Это связано с тем, что каждое агентство использует разные стандарты и требования, которым должен соответствовать клеммный блок. При выборе клеммной колодки вам необходимо знать общие требования к безопасности вашей системы и убедиться, что номинальные характеристики клеммной колодки им соответствуют.

Другие конструктивные особенности

Чтобы упростить сборку или обслуживание для пользователя, цвет корпуса или специальная маркировка могут быть изменены, чтобы помочь различать различные соединения клеммной колодки. Это особенно полезно для более сложных систем, в которых используется несколько проводов и схем, размещенных в централизованном месте.

Также необходимо учитывать рабочую температуру конечной системы, чтобы знать, потребуется ли клеммная колодка с высокими температурами.

Заключение

Несмотря на то, что при проектировании системы в целом необходимо учитывать множество факторов, клеммные колодки являются оптимальным решением для сложных соединений электрических систем. Клеммные колодки CUI Devices с разнообразными цветовыми вариантами и конфигурациями предлагают широкий выбор вариантов для решения ваших задач при проектировании проводов и плат.

Дополнительные ресурсы


У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices. com

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году объем стационарной автоматизации достигнет 120 миллиардов долларов США. В мире автоматизации производства постоянно предпринимаются попытки управлять несколькими процессами под контролем.

Таким образом, массовому производству способствует повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные колодки — жизненно важная часть процесса. Они помогают реализовать распределение сигналов и безопасную энергию, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке проводов.

Что такое клеммные колодки

Клеммная колодка — это модульная изолированная колодка, которая соединяет два или более проводов вместе. На заводах используются клеммные колодки для защиты и / или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, которые расположены в длинной полосе.Клеммная колодка наиболее удобна для подключения проводки к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные колодки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. В большинстве хорошо оборудованных магазинов можно легко подключить провода с помощью клеммной колодки, просто сняв с них изоляцию.

Уменьшить пространство

Инвестируя в многоуровневые клеммные колодки, вы можете уменьшить пространство панели до 50%. Это потому, что многоуровневые блоки содержат несколько уровней схем с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов в электрической цепи. Клеммные колодки доступны с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Клеммные колодки также могут служить контрольными точками, что повышает безопасность цепи.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение / отключение, что помогает как при обслуживании, так и при устранении неисправностей.

В случае электропитания электрическая клеммная колодка используется для подключения электрических выключателей и розеток к сети.

Изготовлен из медного сплава

Большинство корпусов клемм состоит из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить расшатывание из-за разной степени расширения.

Он также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что провода могут отсоединяться от них в случае вибрации или толчков. Даже хорошо закрепленные соединения уязвимы для ослабления.

Всегда проверяйте соединения перед внедрением. Убедитесь, что он может противостоять условиям, в которых его используют.

Клеммные колодки также иногда слишком велики для тех областей, где они нужны.Они часто являются лучшими вариантами там, где используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы устройств

Клеммные блоки можно сгруппировать по типу подключаемого устройства или по приложению.

1. Блоки отключения позволяют легко отключить цепь с помощью рубильника без необходимости отсоединять какие-либо провода. Блок переключателей — это еще одно их название.

2. Держатели предохранителей помогают соединять вместе множество устройств, в которых используются несколько предохранителей. В случае короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными колодками.

4. Блоки ввода / вывода позволяют устройствам и контроллерам связываться друг с другом.

5.Блоки распределения питания заканчивают силовые кабели.

6. Блоки датчика / исполнительного механизма используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают надежные металлические соединения для измерения температуры.

Типы конструкций

1. Проходная подача с одинарной подачей

Самый простой тип клеммной колодки — это продукты с одинарной подачей.Они используются для двухпроводного соединения

.

Клеммные колодки с одинарным питанием имеют один выходной и один входной контакт. Два отдельных провода подводятся к каждой стороне клеммной колодки. Затем они связаны в его корпусе.

2. Двойной уровень

Двухуровневые клеммные колодки используют два уровня контактов. Это помогает упростить электромонтаж и сэкономить место.

Часто в многоуровневых продуктах используется перемычка для соединения одного уровня контакта с другим. Это увеличивает гибкость схемы.

3. Три уровня

Клеммные колодки третьего уровня такие же, как двухуровневые изделия, но с дополнительным уровнем контактов. И, как двухуровневые клеммные колодки, они могут быть перемкнуты.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом требований производителей оборудования. Они просты в установке, а большие маркировочные полосы могут быть помечены вручную или напечатаны на заказ, чтобы обеспечить быструю и точную идентификацию клемм.

Характеристики клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками подключение проводов позволяет разорвать цепь без следующего: определенным образом можно отключить питание сразу всей группы клемм, просто вынув одну вилку.

Стекируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Обычно это устройства, монтируемые на DIN-рейку.

Световой индикатор

Некоторые клеммные блоки имеют световой индикатор. Этот светоизлучающий диод (LED) проверяет, течет ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют проводить испытания ламп. Они также обеспечивают защиту от обратной полярности.

Ориентация и характеристики

Клеммные колодки обычно бывают трех разных углов входа проводов:

  • 45 °
  • 90 ° (по горизонтали)
  • 180 ° (по вертикали)

Известно, как провод прикрепляется к блоку как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы оно соответствовало количеству проводов, необходимых для применения.

Шаг контакта напрямую зависит от количества контактов и выражается в миллиметрах.Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Руководство по установке ввинчиваемой клеммной колодки

После того, как вы узнаете точный тип клеммной колодки и приобрели ее, пора ее установить. Перед установкой выключите все электрическое оборудование из соображений безопасности.

Если у вас винтовая клеммная колодка, снимите небольшое количество изоляции с конца проводки клеммной колодки. Обычно один дюйм подходит, но может зависеть от используемого компонента.

Открутите стопорный винт клеммной колодки. Затем вставляем проволоку в отверстие.

Осторожно затяните винт

Осторожно затяните винт на месте. Важно полностью затянуть провод, иначе он нагреется и изоляция расплавится. Это могло вызвать пожар.

Безопасное разъемное соединение

После того, как вы разместили клеммную колодку, проложите к ней электрические провода. Затем подключите штекерный терминал к гнезду порта.

Затем сильно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Испытательное оборудование для обеспечения безопасности

После выполнения всех подключений к клеммным колодкам пора протестировать оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии чрезмерного нагрева.

Проверьте провода, чтобы убедиться, что они надежно закреплены.

Монтажные клеммные колодки

Большинство клеммных колодок ввинчиваются в панель, закрепляются на металлической рейке или устанавливаются на печатную плату.

Рейка

Клеммные колодки, которые устанавливаются, обычно устанавливаются на DIN-рейку той или иной формы (Deutsches Institut fur Normung). DIN — это немецкий орган по стандартизации, который изначально опубликовал спецификации рельсов.

Клеммные колодки изготавливаются для соответствия одному из нескольких размеров DIN-рейки, например:

1.Миниатюрные направляющие для цилиндров

Миниатюрные направляющие для цилиндров имеют ширину 15 мм. Они рассчитаны на 300 В.

2. Рельсы G32

Как следует из названия, эти направляющие имеют форму буквы «G» и имеют ширину 32 мм. Они могут работать с клеммными колодками до 60 В.

3. Направляющие цилиндра

Направляющие цилиндра выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600 В.

4. Крепление на печатную плату

Существуют также клеммные колодки, которые изготавливаются для монтажа на печатных платах.Некоторые продукты можно подключить к штыревой планке, которая крепится к плате.

Другие имеют встроенные штыри для монтажа через печатную плату. Они также известны как электронные блоки.

Варианты методов для обеспечения проводного соединения

Есть несколько различных методов на выбор для достижения проводного подключения с использованием клеммных колодок.

Соединения смещения изоляции (IDC)

Соединения смещения изоляции позволяют выполнять соединения, проталкивая провод между двумя острыми металлическими частями.Это обеспечивает соединение без оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах оконечной нагрузки.

Винтовые зажимы подходят для проводов большого диапазона размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим провода за счет усилия пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в приложениях, где ограниченное рабочее пространство и небольшой диаметр проволоки, которые необходимо учитывать.

Соединения с выступами

Соединения с выступами также известны как ножевые или плоские клеммы. Они были разработаны, чтобы их можно было быстро вставлять и снимать без пайки.

Приложения для клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как проводные опорные коробки и блоки управления.Клеммные колодки часто встречаются в следующих типах оборудования, используемого в промышленных условиях:

  • Воздуходувки
  • Панели управления
  • Электрические подстанции
  • Энергоэффективное освещение (светодиодное)
  • Светодиодное городское наружное и уличное освещение
  • Все электрическое оборудование
  • Контроль охлаждения
  • Приводы с переменной скоростью / частотой
  • Электрораспределение везде!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них правильный.

Текущее требование

Текущее требование — это самая важная вещь, которую следует учитывать при выборе типа клеммной колодки. Это связано с тем, что если через клеммную колодку будет протекать слишком большой ток, это может привести к ее перегреву и разрушению.

Убедитесь, что клеммная колодка может выдерживать ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызывать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению в конструкции редки.

В большинстве случаев параметры напряжения не учитываются для напряжений ниже 100 В. Несмотря на это, перед выбором клеммной колодки рекомендуется проверить напряжение.

Используемый провод

Провода не изготавливаются одинаково. У каждого типа провода есть свои преимущества и недостатки.

При выборе клеммной колодки для кабеля убедитесь, что вы знаете его размер. Он должен физически входить в клеммную колодку.

Узнайте, одноядерный он или многожильный, потому что многожильные провода лучше подходят для винтовых клемм. Между тем, одножильные провода лучше подходят для вставных разъемов.

Экологическая и механическая прочность

При выборе клеммной колодки учитывайте окружающую среду.Некоторые клеммные колодки сделаны механически прочными. Они могут выдерживать большие токи.

Однако, если соединение используется в морской среде, соленый воздух может вызвать коррозию металлических контактов.

Среда, в которой используется клеммная колодка, может создавать большие колебания температуры и / или содержать механические колебания. В этом случае винтовые заделки могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что предоставляем комплексное обслуживание клиентов и высококачественные продукты, независимо от того, покупаете ли вы клеммные блоки, вышки или что-нибудь еще, что вам нужно для эффективной работы .

Мы хотим помочь вам найти именно то, что вы ищете. Щелкните здесь, чтобы запросить каталог.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели здесь не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Mythbuster # 5 — Подойдет ли старый клеммный блок?

В этом выпуске Джеймс Ид исследует клеммы и разъемы.

Практически каждая электрическая установка должна соединять проводники различных частей цепи, обычно с помощью соединителя определенного типа, такого как клеммная колодка, клемма для DIN-рейки, распределительная коробка и т.п.Распространенным типом разъемов является клеммная колодка типа «choc block», но в последнее время все чаще используются разъемы с пружинными зажимами для надежного удержания проводов. Хотя ни один компетентный электрик не стал бы обматывать провода вместе и покрывать их изолентой (хотя это случается!), Действительно ли допустимо использовать любую старую клемму для электрического соединения?

Как и положено Стандарту с такой родословной, как BS 7671, существуют требования к электрическим соединениям, как и в первом издании 1882 года.Так получилось, что тогда соединение проводов было упражнением в намотке проводов вместе довольно элегантным способом, но, конечно, с тех пор технология продвинулась вперед, и группа правил 526 BS 7671: 2018 — это то, где сейчас находятся соответствующие требования подробно. Несмотря на очевидную необходимость обеспечить электрическую и механическую прочность соединений между проводниками (Правило 526.1), существует несколько требований, которые часто игнорируются.

Положение 526.2 требует, чтобы при выборе средств подключения принималось во внимание следующее:

и. материал проводника и его изоляция
ii. количество и форма проводов, образующих проводник
iii. площадь поперечного сечения проводника
iv. количество проводников, которые должны быть соединены вместе
v. температура, достигаемая на клеммах при нормальной работе, такая, что эффективность изоляции проводников, подключенных к ним, не снижается
vi.обеспечение адекватных запорных устройств в ситуациях, подверженных вибрации или термоциклированию. Если используется паяное соединение, конструкция должна учитывать ползучесть, механическое напряжение и повышение температуры в условиях повреждения.

Материалы, из которых изготовлены проводник и клемма, — довольно важный фактор, на который часто не обращают внимания. При использовании разнородных металлов может возникнуть гальваническая коррозия, что приведет к возникновению высоких импедансов. Это может не только снизить эффективность защиты цепи, но и вызвать проблемы, связанные с требованиями к электромагнитной совместимости (Раздел 444), поскольку плохие соединения могут иметь более высокие импедансы на более высоких частотах.Такие плохие соединения могут даже вызывать помехи, если проводники являются частью цепей с высокими частотами, из-за «эффекта ржавого болта», а также создавая шумовые напряжения, которым могут быть подвержены чувствительные цепи. [1]

Тепловые аспекты — еще одно соображение при выборе подходящего терминала. Во-первых, Правило 526.4 требует, чтобы средства подключения (и его изоляция) были рассчитаны на максимальную рабочую температуру проводника, значения которой приведены для различных кабелей в соответствующих таблицах в Приложении 4.Во-вторых, изоляция вокруг соединения не должна распространять пламя, а Правило 526.5 требует, чтобы концевые заделки и соединения находились внутри подходящего аксессуара или корпуса. Это важно по причинам механической защиты, а также для электрической изоляции соединений. Когда внутренние жилы кабеля соединяются (например, в зажиме или сращивании), защита, обеспечиваемая оболочкой, снимается, и ее необходимо заменить для обеспечения электрической и механической защиты.Следовательно, можно использовать соединения, не требующие обслуживания, для которых не потребуется доступ для осмотра или обслуживания, но соединение (соединения) должно быть заключено в подходящий, механически прочный и надлежащим образом изолированный корпус — другими словами, не из ленты ПВХ!

Положение 526.3, возможно, более известно — это правило, которое гласит, что соединения должны быть доступны для осмотра, испытаний и обслуживания, за исключением некоторых исключений, таких как заглубленные, паяные или сварные соединения. Исключение также делается для соединений, выполняемых «подходящим обжимным инструментом», который может, например, включать в себя обжимные стыки.Очень заманчиво использовать плоскогубцы для обжима многих соединений, но важно обеспечить равномерное приложение нужного давления, поэтому использование подходящего инструмента для обжима с храповым механизмом уместно для обеспечения надежного соединения, не требующего обслуживания.

Часто возникает вопрос, что делать с заделкой тонкопроволочных проводов, таких как гибкие кабели в осветительной арматуре или вилки / розетки. Правило 526.9 касается этих вопросов и отмечает, что во избежание разделения или распространения тонких жил «должны использоваться подходящие клеммы или концы проводов должны быть обработаны соответствующим образом».Подходящим зажимом может быть зажим с подъемным зажимом, который прижимает проводник к плоским поверхностям, или подпружиненный зажим, который плотно удерживает все жилы.

«Подходящей обработкой» для многожильного проводника обычно является кабельная муфта, тонкостенная металлическая трубка с воронкообразным горлышком, которая обжимается вокруг проводника для удержания жил на месте. Это полезный метод обеспечения хорошего соединения в соединениях с помощью винтов для фиксации проводника на месте, например, в потолочной розетке.Опять же, требуется использование соответствующего обжимного инструмента, так как наконечник должен быть обжат над проводником перед вставкой в ​​клемму; давление винта не должно использоваться для «обжима» трубки.

Набор «обработок» для многожильных проводов, например обжима стыков и изолированных и неизолированных кабельных наконечников.

Раньше пайка (лужение) всего конца многожильного провода была обычным явлением.В настоящее время это недопустимо, если используются винтовые клеммы, потому что припой может «течь в холодном состоянии» вокруг головки винта, что со временем приводит к ослаблению соединения.

Интересно, что на такие подключения есть Стандарты. BS EN 60947-7-1 Низковольтные распределительные устройства и устройства управления. Вспомогательное оборудование. Клеммные блоки для медных проводников предъявляют требования к конструкции клемм, тогда как BS EN 60998 «Соединительные устройства для низковольтных цепей для бытовых и аналогичных целей» охватывает соединительные блоки, такие как традиционные круглые соединительные блоки для осветительных приборов.

Существуют и другие связанные стандарты, такие как BS 5733 Общие требования к электрическим аксессуарам , в котором есть требования к соединениям, не требующим обслуживания (например, подпружиненные клеммы), и BS EN 60670-22, который является стандартом для соединительных коробок. требуется, если две или более цепей оканчиваются в одном соединении (Правило 521.8.3).

Стандарты

существуют не просто так, а именно, чтобы гарантировать, что продукты будут работать так, как ожидалось, и, при необходимости, обеспечивать соответствующий уровень безопасности.Отсутствие применения Стандартов к клеммным колодкам Choc-block, например, иллюстрируется следующим комментарием на форуме IET:

«У меня были проблемы с качеством разъемов 5A, когда туннель раскалывается при затягивании винта».

Клемма, изготовленная по подходящему стандарту, не должна выходить из строя при надлежащей затяжке, но если нет стандарта по таким аспектам, как металлургия материала, толщина стенки или другие размеры, то неудивительно, что более недобросовестные производители сэкономят затрат за счет использования меньшего количества материала, с результатами, найденными участником форума.

По этим причинам важно убедиться, что электропроводка и аксессуары являются очевидной безопасностью, а соответствие стандартам является наиболее надежным методом подтверждения. В Общих правилах выбора и монтажа оборудования (Глава 51) Правило 511.1 требует, чтобы:

Каждая единица оборудования должна соответствовать соответствующим требованиям применимого британского или гармонизированного стандарта, соответствующего предполагаемому использованию оборудования. Редакция стандарта должна быть текущей редакцией с этими поправками, относящимися к дате, согласованной сторонами соответствующего контракта (см. Приложение 1).

В качестве альтернативы, если будет использоваться оборудование, соответствующее иностранному национальному стандарту, основанному на стандарте IEC, разработчик или другое лицо, ответственное за определение установки, должно убедиться, что любые различия между этим стандартом и соответствующим британским или гармонизированным стандартом не приведут к с меньшей степенью безопасности, чем обеспечивается соответствием Британскому или Гармонизированному стандарту. Такое использование должно быть зарегистрировано в соответствующем электрическом сертификате, указанном в Части 6.

Возможно, последнее слово следует за Правилом 133.1.3 — одним из Основополагающих принципов, содержащихся в главе 13, которое кратко излагается следующим образом:

Если оборудование, которое будет использоваться, не [охвачено британским стандартом или Гармонизированным стандартом] или будет использоваться вне рамок его стандарта, разработчик или другое лицо, ответственное за определение установки, должно подтвердить, что оборудование обеспечивает как минимум такая же степень безопасности, как и при соблюдении норм.

Итак, подойдет ли какой-нибудь старый косяк? Ясно, что нет — выбирайте разъемы с умом!

Набор готовых соединительных клемм для соединения цепей. Не все соответствуют соответствующим стандартам.

[1] См. Https://en.wikipedia.org/wiki/Rusty_bolt_effect для краткого описания. Требования к координации защитных соединений от электромагнитных помех (EMI) содержатся в BS EN 50310: 2016 Телекоммуникационные соединительные сети для зданий и других сооружений.

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в вашем списке дел по дому есть амбициозный проект электроснабжения своими руками — будь то установка осветительной арматуры, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже — вам необходимо знать основные навыки соединения проводов. Если вы научитесь правильно сращивать провода, это не только обеспечит правильное выполнение ремонта и модернизации электрических систем, но и, что не менее важно, сохранит безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к проводу того же типа и размера.) Romex — это торговая марка проводов, которую предпочитают многие электрики, которая обычно используется в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных проводника и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок.

Следует отметить, что, хотя можно сращивать различные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр.Калибр провода зависит от предполагаемой силы тока. Например, провод 12-го калибра может выдерживать примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода током, превышающим его предполагаемую силу, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество на провод, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом проекта:

  • Найдите партнера. Никогда не работайте только с электропроводкой. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Step 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которая будет содержать и защищать сращенные провода и содержать искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите соединитель, который подходит к выбивным отверстиям, которые вы используете на распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах досягаемости существующего провода.

Шаг 6

Проденьте конец каждого провода 12/2 Romex (существующий провод и провод, который вы сращиваете с ним) через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

Шаг 7

Вверните заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Шаг 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную упаковку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Step 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свешивающегося за винт.Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Step 10

Используя пару инструментов для зачистки проводов, удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для снятия изоляции с проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные точки разреза, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

Используя плоскогубцы электрика, скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод к белому, а черный к черному.Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как самостоятельно соединить электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако, если вы опасаетесь работать с электричеством или не имеете базовых знаний по электричеству, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая плата, которую нужно заплатить, чтобы защитить свою семью и свое имущество от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Соединения малых проводов: Часть II

Подключить два провода стандартного размера довольно просто: возьмите щипцы с храповым механизмом, отрегулируйте его по размеру обжимного разъема, зачистите два провода, чтобы они вошли в стыковой разъем, вставьте провода в разъем и сожмите обжимной инструмент.Необходимые материалы легко доступны: стыковые соединители для линейных стыков, кольцевые соединители для клеммных блоков и немного антикоррозийной смазки для болтов и колец. Если все сделано правильно, эти соединения могут выдержать очень жесткие условия. В ходе недавних испытаний антикоррозионных смазок и соединений мы продемонстрировали, что эти соединения могут служить до пяти лет в самых тяжелых условиях трюма.

А как насчет подключения крошечных проводов калибра 22 от светодиодного фонаря, приборов в кабине или жгута проводов от многофункционального дисплея? Как вы соедините их с проволочными механизмами 16-го калибра с панели? Были обучены не использовать проволочные гайки, потому что их трудно запечатать или обеспечить снятие напряжения; они могут расшататься, повредить тонкопроволочные провода и запрещены Американским советом по лодкам и яхтам (ABYC).Несмотря на то, что вы можете использовать еврострипы вместо стыковочного блока для небольших проводов, в морском каталоге или местном магазине оборудования нет ничего для прямого соединения с небольшими проводами. Понижающие обжимные соединители подойдут, но их бывает трудно найти. Пайка может работать, но есть опасения по поводу коррозии и усталости, и береговая охрана США и AYBC не одобряют соединения, в которых в качестве единственного средства соединения используется только припой. Вы можете припаять обжим, если хотите, но провод должен быть физически ограничен на случай, если он перегреется и расплавит припой.

Что мы тестировали

Мы протестировали различные методы подключения малых проводов, которые лучше всего понять при просмотре прилагаемых фотографий. Чтобы оценить паяные соединения, мы протестировали следующие сращивания: обычное сращивание, образованное путем скручивания проводов вместе, сращивание линейных проводов, образованное блокировкой двух скрученных петель проводов, и модифицированная версия сращивания линейных адаптеров, которую мы называем половинным сращиванием линейных модулей или половинное соединение.

Мы также протестировали несколько методов обжима.Метод, который мы выбрали для большинства работ, связанных с использованием стыкового соединителя увеличенного размера. Поскольку обжимные соединители для провода калибра 16 на самом деле имеют размер 16-14, в типичном стыковом соединителе есть дополнительное место. Мы продвинули стыковочный соединитель (модель 75-123 Gardner Bender) вверх по проводу 22 калибра, минуя оголенный участок провода, затем плотно скрутили провода калибра 22 и 16, затем сдвинули стыковой соединитель вниз по скрученному проводу. провода, и обжаты. Обжимаем в середине и на конце стыкового разъема, куда входил небольшой провод.Обжим на конце захватывает изоляцию на меньшем проводе, обеспечивая снятие напряжения. Это линейное соединение быстро, легко герметизируется и обеспечивает некоторую поддержку для провода калибра 22. Однако это зависит от наличия дополнительного места в обжимном разъеме для обоих проводов.

Похожий метод, который мы называем закрытым обжимом, рекомендован Билл Бишоп, участник проекта Practical Sailor и установщик морской электроники. (См. «Умный простой способ переналадки», PS, июль 2016 г., онлайн.) Этот обжим включает параллельную установку обоих концов проводов и их скручивание вместе перед тем, как надеть стыковой соединитель наполовину поверх скрученных концов и обжать.(См. Фото 5, 6 и 7 в прилагаемом документе «Герметичные соединения для крошечных проводов».)

Наблюдения

При подключении небольших проводов обязательно используйте инструменты хорошего качества, включая кусачки, устройства для снятия изоляции и щипцы для обжима с храповым механизмом. Много лет назад у нашего тестера был дешевый комбинированный инструмент, который в конце концов выбросил в мусор после слишком большого количества неудачных обжимов. Также приобретите обжимные соединители хорошего качества; Ancor и Gardner Bender хорошо зарекомендовали себя, хотя плотный центральный упор на обжимах Ancor исключает возможность обжима в линию.Всегда скручивайте жилы вместе, прежде чем начать, и не допускайте попадания жира на пальцы, если вы паяете. Мы использовали бессвинцовый канифольный припой для сердечников Benzomatic, который можно легко купить в большинстве хозяйственных магазинов.

Ни одно из протестированных соединений не выдержало значительных нагрузок. Простое скрученное соединение разорвалось с усилием менее 1 фунта. Проволочная гайка не выдержала веса от 2 до 4 фунтов, в зависимости от точного способа скручивания. Линейные соединители, полусращивания и обжимные соединения всегда ломали провод, хотя они выдерживали целых 6 фунтов.

Когда мы нагрели соединения до 400 градусов, мало что изменилось: скрученное соединение разорвалось на несколько фунтов, а остальные порвались на проводе. Урок здесь в том, что снятие натяжения необходимо для любого соединения с использованием небольших проводов.

Хотя наш тест показал воспроизводимые отказы, прочность спаянных образцов может сильно различаться в зависимости от качества провода. Гибкая оловянная проволока обычно предпочтительнее хрупкой медной проволоки. В ходе испытаний обжимной соединитель обычно заканчивался в середине пакета, что лучше, чем при жесткой пайке, но хуже, чем в образце, где лужение постепенно уменьшалось.

Проволочная гайка стала сюрпризом. Он стабильно держится намного лучше, чем паяные или гофрированные соединения, и почти так же хорош, как соединения с защитой от термоусадки. Мы наблюдали некоторые повреждения прядей, но они были незначительными.

Коррозия была проблемой. Все паяные соединения показали значительную гальваническую коррозию там, где провод соприкасался с припоем, и все, кроме одного припаянного образца, развалились, когда мы промокали их насухо, чтобы сделать последующее изображение. Гайка проволоки также показала значительную коррозию.На сварных соединениях наблюдалась коррозия на луженых участках, но очень незначительная коррозия на проводе.

Паяные соединения

Хотя припой не рекомендуется ни ABYC, ни береговой охраной США, нам было интересно посмотреть, повысит ли он долговечность наших соединений для малых проводов.

Соединитель витой

Чтобы создать скрученный стык, просто скрутите один провод вокруг другого. Он обеспечивает минимальную структурную целостность, поэтому соединение также необходимо паять. Помимо простоты, это также дает самый гладкий результат, и его легче всего сделать хорошо.

Итог: Скрученный стык не соответствует стандартам береговой охраны или AYBC и подвержен коррозии. Не рекомендуется для влажных помещений.

Линейный соединитель

Для сращивания лайнманов более тяжелый провод сложите пополам. Затем вы укладываете меньшую проволоку в изгиб большей проволоки и плотно скручиваете более тяжелую проволоку. В заключение оберните меньшую проволоку очень плотно и аккуратно вокруг себя, аккуратно обрезая. (См. Сопроводительные фотографии.) Это не развалится, даже если проволока расплавится, что соответствует назначению, если не букве правила.Однако паять и защищать термоусадочной лентой немного сложнее, поскольку термоусадочная трубка, подходящая для стыка, может не сжиматься до размеров меньшего провода.

Итог: Линейное соединение неприемлемо для ABYC, но это наиболее надежное соединение с использованием только пайки. Не рекомендуется для влажных помещений.

Половина соединения

Чтобы создать это соединение, зачистите примерно 1 дюйм большого провода и 2 дюйма меньшего провода. Согните большой провод пополам так, чтобы конец не касался изоляции примерно на четверть дюйма.Проденьте меньшую проволоку через изгиб, а затем сожмите изгиб плоскогубцами. Оберните меньшую проволоку вокруг согнутой большой проволоки, удерживая ее закрытой. Результат похож на сгибание листа. Он очень безопасен, прост в изготовлении и обеспечивает надежное электрическое соединение даже без припоя. Пайка улучшит это соединение для любого постоянного использования.

Итог: Половина сращивания более громоздка, чем другие сращивания проводов, но, вероятно, это лучший метод временного соединения, в котором используется только лента.

Механические соединения

Механические соединения обеспечивают самое надежное соединение, но для получения правильной посадки требуется определенная работа с разъемами различных типов и размеров. А некоторые разъемы просто не подходят для морской среды.

Гайка для проволоки

Чтобы использовать проволочную гайку, снимите около 5/8 дюйма изоляции с большего провода и на 1 дюйм с меньшего провода, затем плотно скрутите в косичку. Плотно закрутите гайку на месте. Закрепите соединение несколькими дюймами ленты, намотанной в том же направлении, в котором была закручена гайка.

Усталостные характеристики этого соединения впечатляют. Он был почти таким же прочным, как паяные соединения, защищенные термоусадкой. Когда тестеры сняли гайку, мы заметили некоторые повреждения небольших жилок, но ничего значительного. Специалисты опасаются ослабления гайки из-за вибрации и циклов нагрева / холода; это может случиться, но редко, и его можно предотвратить, если гайки плотно обернуть лентой.

Итог: Береговая охрана США разрешает использование проволочных гаек в определенных случаях (см. Соответствующие правила USCG и проволочные гайки вверху справа), но AYBC запрещает их использование повсеместно.Для большинства соединений, особенно тех, которые могут подвергаться воздействию воды, мы считаем, что это плохая практика. Другими словами, оставьте их дома или используйте их только для быстрых и временных исправлений, когда нет другой альтернативы.

Соединители стыковые

Гнутый обжим, в котором мы загибали один провод назад в два или три раза для увеличения его диаметра, не показал таких же хороших результатов при испытаниях на усталость, как обжим с обжимом, при котором меньший провод перед обжимом наматывался вокруг большего.Чтобы сделать обертку, снимите примерно полдюйма с большой проволоки и 1 дюйм с маленькой проволоки. Продвиньте обжим на несколько дюймов по меньшему проводу, скрутите провода вместе и наденьте обжим обратно на место соединения. Обжимаем как обычно. Это работает только с проводами, достаточно маленькими, чтобы вы все еще могли пропустить витую пару за центральный ограничитель в обжимном фитинге AWG 14-16. По нашему опыту, провод размера 16 AWG, скрученный с проводом размера 22 AWG, все еще может соответствовать обжиму AWG 14-16, произведенному Gardner Bender, Tyco Electronics и Ideal, но не Ancor, хотя эти обжимы высоко ценятся морской профессионалы.

При закрытом обжиме два провода укладываются параллельно и вставляются в один конец стыкового соединителя для обжима. Этот подход выполняется примерно так же, как и обжим с оберткой, но их гораздо труднее герметизировать с помощью термоусадки. Простой способ уменьшить натяжение — это удвоить обжатое соединение над большим и закрепить его проволокой. (См. Фотографии в разделе «Плотные соединения для крошечных проводов».) Это снимает нагрузку с самого соединения.

Мы не тестировали переходные стыковые соединители, рассчитанные на подключение проводов двух разных размеров.Правильно установленные с помощью обжимных устройств с храповым механизмом, это еще одно решение, хотя мы все равно будем использовать термоусадку поверх обжима, чтобы обеспечить дополнительное снятие напряжения и улучшить водонепроницаемость.

Итог: Обертка с обжимом или параллельная обжимка — наш лучший выбор для соединения проводов небольшого размера.

Выводы

Береговая охрана США и AYBC запрещают пайку в качестве единственного средства подключения проводов из-за риска отсоединения при перегреве.Это исключает возможность использования соединений только для пайки в числе наших предпочтений. Нам сказали, что усталость — это проблема паяных соединений; возможно, это и правда, но мы не увидели этого при тестировании, и уж тем более после покрытия термоусадкой соединения. Однако ни одно паяное соединение не выдержало воздействия морской воды без серьезного коррозионного повреждения. Кроме того, поскольку припой вызвал сильную гальваническую коррозию проводов, мы не рекомендуем паять гофрированные разъемы, хотя некоторые предпочитают этот метод как улучшенный.Совершенно ясно, что в морской среде припой только усугубляет ситуацию.

Наш любимый метод подключения крошечных осветительных и приборных проводов — это обернутое соединение, которое вставляется в стыковой обжимной соединитель и обжимается; его быстро, безопасно и легко изолировать. Не менее хорош, но не такой элегантный и простой для герметизации, как закрытый обжим. Преимущество обжима с закрытым концом заключается в том, что когда стыковой соединитель загибается на более крупный провод, а затем связывается и склеивается лентой, на обжиме нет нагрузки, что делает его достаточно прочным для протягивания через кабелепровод, хотя и немного большего размера. диаметр.

Если вы вынуждены выполнить временное соединение без надлежащих инструментов, полусращивание лайнманов надежно и обеспечивает хорошее соединение только с помощью ленты, но это следует использовать только для очень малых нагрузок и как можно скорее отремонтировать правильно.

Соединения для малых проводов

Регламент USCG и проволочные гайки

Хотя Американский совет по лодкам и яхтам (ABYC) разумно рекомендует не использовать проволочные гайки для электрических соединений, в СШАБереговая охрана (USCG) разрешает их при определенных обстоятельствах. По данным береговой охраны США 46 сек Рег CFR 120.340 требования кабели и провода: (я) Каждый разъем давления типа проволоки и наконечник должен соответствовать UL 486A, разъемы проводов и пайки Наконечники для использования с медными жилами или другие стандартные задать с помощью комендант. Использование накручиваемых гаек для проводов разрешается, если соединения выполняются внутри корпуса, а изолированный колпачок разъема закреплен для предотвращения ослабления из-за вибрации.Согласно стандарту, винтовые соединители не могут использоваться для соединения кабелей, облегчения сращивания проводов или увеличения длины цепи.

Герметичные соединения для тонких проводов

Мы протестировали несколько типов подключения. Снятие натяжения с помощью зажимов или стяжек очень важно для достижения максимального срока службы.

1. Соединение линейного монтажника неудобно выполнять с проводами несоответствующего размера.
2. Соединение полу-линейщика проще в изготовлении и не менее надежно.
3. Проволочные гайки, предназначенные для быстрого соединения проводов в коммерческих и промышленных помещениях, подвержены коррозии и могут расшататься.
4. Скручивание проводов вместе и обжатие сверху может быть очень надежным.
5. Соединение с закрытым концом начинается со скручивания многожильного провода меньшего размера вокруг более толстого.
6. Закрытый стык надежен, но его трудно герметизировать.
7. Вы можете использовать обычный стыковой соединитель вместо закрытого обжима.Свяжите или скрепите два провода вместе в местах выхода из разъема. Если вам необходимо пропустить это соединение через кабелепровод, вы можете сложить стыковой соединитель рядом с большим проводом, а затем закрепить жгут.

Продуманная конструкция Eurostrip

Документ без названия При соединении нескольких небольших проводов строители часто полагаются на белые литые пластиковые клеммные колодки, известные как европолоски. Но, как отметил в выпуске за февраль 2015 года участник PS Род Коллинз из Compass Marine, многие резьбовые соединения, используемые на лодках, концентрируют давление на нескольких прядях.

1. Обжимной зажим с храповым механизмом
A Pro’s Kit с обжимными кольцами защищает концы проводов.
2. Установочные винты на этой ходовой фаре не имеют прижимной пластины.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
