Как соединить металлопластиковую трубу с полипропиленовой: Соединить металлопластиковую трубу с полипропиленовой: быстро и просто

Содержание

как соединить с металлическим вариантом, как правильно соединять, выбираем соединительную муфту

Полипропиленовые трубы давно завоевали у потребителя большую популярность. В отличие от металлических вариантов полипропиленовые трубы значительно легче по массе, а методы соединения такого вида коммуникаций не требуют навыков работы со сварочным аппаратом и металлорежущим инструментом, как в случае с железными трубами.

Особенности

Как и при работе с любым другим видом сантехнических коммуникаций, монтаж полипропиленовых труб имеет ряд особенностей.

  • При стыковой сварке стенки не должны быть толще 4 мм. Стыкующиеся поверхности должны быть отторцованы, при этом должна соблюдаться строгая параллельность соединяемых элементов. При стыковке рекомендуется использовать специальные направляющие.
  • Так как нарезку резьбы на полипропиленовой трубе сделать нельзя, для резьбовой стыковки применяют резьбовые фитинги, а для герметичности соединения используют уплотнитель и тефлоновую ленту.
  • При сварке полипропиленовых труб нужно обязательно проветривать помещение. При отрицательной температуре в помещении нельзя проводить подобный вид работы, так как стыковка при недостаточном нагреве элементов не гарантирует герметичность соединения.
  • При сварочных работах с полипропиленовыми трубами необходимо нагреть паяльник до нужной температуры и установить его на подставку. При работе следует соблюдать технику безопасности, так как речь идет о высокой температуре, составляющей 260 С.

Для качественного соединения элементов необходимо выдерживать то время плавления, которое требуется для определенного диаметра трубы.

Ниже приведены значения диаметров и временных интервалов.

  • 16 мм – 5 сек;
  • 20 мм – 6 сек;
  • 25 мм – 7 сек;
  • 32 мм – 8 сек;
  • 40 мм – 12 сек;
  • 50 мм – 24 сек;
  • 63 мм – 40 сек.

Что необходимо?

Для монтажа полипропиленовых труб понадобятся специальные инструменты для резки и соединения элементов.

В перечень инструментов входят такие приспособления, как:

  • труборез;
  • сварочный аппарат;
  • зачистка;
  • клеевой пистолет;
  • маркер для разметки;
  • соединительная часть и рулетка.

Труборез для полипропиленовых труб лучше использовать профессиональный – такой инструмент гарантирует надежность и идеально ровный срез, он не допустит образования заусенцев на срезаемой поверхности. При выборе трубореза стоит учитывать такой важный параметр, как минимальный и максимальный диаметр трубы. Инструмент стоит выбирать с лезвием только из легированной стали.

Сварочный аппарат ручного типа должен иметь терморегулятор и плиту для нагрева, имеющую отверстия для установки насадок. К сварочному аппарату нужен парный комплект насадок с тефлоновым покрытием. Его следует выбирать из известных марок, зарекомендовавших себя на рынке, так как инструмент сомнительных производителей в процессе эксплуатации может выйти из строя, что остановит всю работу.

Зачистки бывают ручными и в виде насадки на дрель.

  • Для зачистки наружного слоя используются муфты с внутренними ножами (шейверы). Под диаметр трубы, которая зачищается, подбирают нужную муфту. Также используют двусторонние муфты, которые позволяют работать с разными диаметрами. Чтобы зачистить внутренний слой трубы, берут зачистку-торцеватель, у которой ножи находятся внутри. Трубу вставляют в инструмент и несколько раз проворачивают.
  • Зачистки в виде насадок на дрель отличаются от ручных вариантов только наличием стержня, который вставляется в патрон инструмента.

Клеевой пистолет можно использовать в качестве альтернативного варианта другим видам соединений. Этот инструмент обладает двумя преимуществами: клееные швы по надежности почти не уступают сварным и другим соединениям, а клей быстро схватывается. Такие соединители прекрасно скрепляют фасонные части и другие элементы.

Способы

Существует несколько способов соединения полипропиленовых коммуникаций. Выбрать, какой способ использовать, зависит от разновидности ПП-труб и их назначения.

Холодная сварка основана на склеивании элементов специальным клеевым составом. Он наносится на части, которые нужно соединить. Сначала склеиваемые поверхности требуется обезжирить. После нанесения клея выжидают некоторое время и соединяют трубу с нужным элементом. После короткого промежутка времени (примерно 20 минут) соединение стабилизируется и будет надежным.

Соединение с использованием стальных или чугунных фитингов. Такой способ подходит для трубопроводов с небольшим диаметром. Обычно фитинги устанавливают на изгибах и разветвлениях коммуникаций. В состав фитинга входят такие элементы, как крышка, втулка и зажимное кольцо, которое располагается в гнезде изделия. Труба фиксируется при помощи входящего в конструкцию фитинга фальцевого кольца.

Во время соединения фитингами нужно соблюдать пошаговый план действий:

  • разрез труб должен быть выполнен под прямым углом;
  • нужно устранить на соединяемой поверхности все заусенцы;
  • затем требуется установить гайку с фитинга на трубу и надеть на нее зажимное кольцо;
  • после этого требуется вставить трубу в фитинг и закрепить соединение зажимным кольцом и гайкой.

Соединение с использованием фланцев считается очень надежным, выдерживает большие температуры и высокое давление. Такой способ используется в том случае, когда нужно соединить полипропиленовые трубы, не прибегая к сварке. Для соединения используются болты, которые вкручиваются в резьбу фланца.

При соединении фланцами необходимо соблюдать следующие правила монтажа:

  • на месте соединения трубы необходимо сделать срез, избегая появления заусенцев;
  • прокладка, которая устанавливается на срез, должна иметь выступ 15 см;
  • на фланец ставят прокладку и соединяют с другим фланцем, установленным на другой соединяемой трубе;
  • устанавливать прокладки нужно таким образом, чтобы их сечение не прикасалось к болтам;
  • более одной прокладки на фланец устанавливать нельзя, так как это снизит герметичность.

Соединение с использованием муфт.

Для соединения муфтами на трубах нужно сделать резьбу для их последующего монтажа и для герметичности соединения намотать на нее немного пакли. Соединяемые края следует ровно обрезать и отметить маркером место установки муфты. Затем нужно нанести на муфту смазку и установить ее на трубу, на ранее отмеченное место.

Сварка относится к горячему способу соединения. Этот вид соединения является одним из самых надежных, а его суть заключается в расплавлении полипропилена специальным аппаратом под действием температуры 260 С. Разогретые до нужной температуры элементы плотно прижимают друг к другу, а после того, как они остынут, образуется надежное соединение. Время после соединения до окончательной полимеризации полипропилена займет 20 минут.

Перед тем как приступить к соединению посредством сварки, нужно убрать все неровности и заусенцы, а если труба имеет прослойку из фольги, то ее обязательно следует обработать зачисткой-торцевателем.

При соединении методом сварки следует соблюдать следующую последовательность действий:

  • включить сварочный аппарат и разогреть его до температуры 260 С;
  • на соединяемые пропиленовые трубы нужно надеть насадки аппарата – делать это нужно очень быстро;
  • когда свариваемые элементы начнут плавиться, их вынимают из аппарата;
  • соединяют расплавленные элементы друг с другом путем крепкого прижимания на протяжении 15 секунд;
  • соединенным элементам для полного схватывания нужно дать полимеризоваться – это обычно занимать около 20 секунд.

Распространенные ошибки при соединении методом сварки:

  • смещение элементов при сварке в момент их нагрева;
  • при стыковке элементов их нельзя поворачивать – в противном случае шов получится ненадежным;
  • при сваривании кранов не было учтено расположение вентилей, и они не могут свободно двигаться.

ПНД- или ПВХ-труба может быть соединена при помощи пайки. Особенно это актуально для полиэтиленовой конструкции.

Как соединить?

В том случае, когда нужно соединить полипропиленовую трубу с металлической, можно использовать резьбовой метод соединения. Для этого понадобятся специальные фитинги, один конец которых гладкий, а на второй нанесена резьба под металлическую трубу. При таком виде соединения диаметр трубы не должен быть более 40 мм.

Резьба на фитинге может быть как внешней, так и внутренней. Гладкая поверхность, находящаяся с обратной стороны, нужна для приваривания пластиковой трубы. Для герметичности в основном используется льняная пакля, пропитанная олифой.

Паклю следует накладывать максимум на два витка и по направлению резьбы.

Последовательность действий при резьбовом способе монтажа:

  • под прямым углом производят срез трубы, ее конец смазывают солидолом, а затем наносят резьбу при помощи резьбонарезного инструмента;
  • с резьбы удаляют всю стружку и герметизируют стык паклей;
  • на резьбу трубы прикручивают фитинг;
  • противоположный гладкий конец муфты приваривают к полипропиленовой трубе.

Соединить полипропиленовые трубы можно как посредством сварки, так и холодным способом. Большее предпочтение отдают первому варианту, так как он считается самым надежным и долговечным.

Сварное соединение

До начала сварки полипропиленовые трубы и фитинги к ним нужно обработать обезжиривающим раствором, а затем дать им высохнуть – лишь после этой процедуры можно приступать непосредственно к сварке. Подобная подготовительная работа необходима для любого типа ПП-труб за исключением тех, что армированы фольгой. У армированной трубы зачистку среза делают специальным зачищающим инструментом (шейвером), в который вставляется нужный конец трубы и несколько раз проворачивается. После зачистки верхнюю часть трубы нужно обезжирить.

На трубе необходимо поставить метку маркером, отметив нужное расстояние для вдавливания ее в фитинг. Затем конец трубы нужно насадить на дорн и вставить фитинг в гильзу сварочного аппарата. Все действия следует делать очень быстро и четко. После этого греют соединяемые элементы строго отведенное время.

После того как свариваемые элементы расплавятся, их нужно снять с насадок и быстро вдавить трубу в фитинг. Для соединения требуются некоторые силы, так как свариваемые элементы нужно плотно вдавливать и держать их в таком положении некоторое время. Больше 20 секунд зажимать стыкующиеся элементы не стоит, так как этого времени вполне достаточно для их прочного схватывания. После соединения нужно обязательно дать остыть несколько минут.

Соединение полипропиленовых труб с металлопластиковыми вариантами

В этом случае надежным способом соединения считается муфтовый. Для монтажа дополнительно понадобятся два ключа разводного типа, герметик и пакля.

Последовательность действий при соединении полипропиленовой и металлопластиковой трубы:

  • разъемный элемент разбирается на две части;
  • на часть с наружной резьбой нужно намотать паклю и промазать ее силиконовым герметиком;
  • на второй фитинг также наматывается пакля, и все смазывается силиконом;
  • части соединения нужно скрутить между собой сначала вручную, а потом дотянуть разводным ключом.

Спаять или сварить трубы в домашних условиях совсем несложно, если учитывать рекомендации.

Советы

  • Для того чтобы сварочный шов в месте соединения полипропиленовой трубы был прочным, соединяемые элементы должны быть одинакового химического состава, из которого состоит полимер. Поэтому стоит закупать трубы одного производителя.
  • Сварку удобнее всего осуществлять в удобном и просторном месте, которое позволит собрать сразу несколько элементов коммуникаций. Потом останется их только закрепить на нужном месте.
  • При использовании сварочного аппарата настоятельно рекомендуется использовать специальные перчатки – они уберегут руки от ожогов.
  • Инструмент для монтажа стоит выбирать качественный – из проверенных марок.

Если монтаж разовый, то нецелесообразно его покупать – намного дешевле обойдется аренда необходимого оборудования.

О том, как сделать сварочный аппарат для полипропиленовых труб своими руками вы можете узнать, посмотрев видео немного ниже.

Как соединять металлопластиковые трубы?

Металлопластиковые трубопроводы широко применяются для прокладки водопровода и отопления. В том числе их используют при устройстве теплых полов и других систем. К основным их достоинствам можно отнести их быстрый и простой монтаж, который позволяет без значительных усилий и использования сложного оборудования прокладывать трубопроводы необходимой длины или наращивать существующие линии. Для этого нужно знать, как соединять металлопластиковые трубы. Соединяться они могут при помощи специальных элементов двух видов — пресс-фитингов и компрессионных фитингов. Технологию монтажа в обоих случаях можно легко освоить при помощи простых инструкций или примеров на видео.

Как правильно соединять металлопластиковые трубы при помощи пресс-фитингов

Пресс-фитинг представляет собой соединительную деталь, основными элементами которой являются металлический (латунный) штуцер с хвостовиком и обжимная муфта или гильза. Герметичность обеспечивается при помощи уплотнительных колец, которые изготавливаются из EPDM. Чтобы стыковать трубы из металлопластика этими деталями, необходимо использовать ручные или электрические пресс-клещи. Также потребуются прецизионные ножницы, фаскосниматель и калибратор. Перед выполнением монтажа необходимо собрать необходимый комплект фитингов. Чтобы соединить части трубопровода, используются простые муфты. Также могут применяться специальные фитинги, с помощью которых можно выполнять повороты магистрали, соединять участки разного диаметра, подключать к водопроводной системе сантехническое оборудование и т. д.

Порядок работ по монтажу следующий:

  1. Отрезается при помощи ножниц отрезок трубы нужной длины.
  2. Обрабатывается подключаемый конец трубы. Калибратором придают правильную форму краям трубы и снимают внутреннюю фаску. Также он позволяет проверить внутренний диаметр. Фаскосниматель служит для снятия внешней фаски.
  3. Гильзу необходимо снять и тщательно проверить целостность уплотнительных элементов. Если при осмотре обнаружен какой-либо дефект, то данный фитинг лучше не использовать.
  4. Гильзу следует надеть на трубу. В ней имеется специальное отверстие, которое позволяет контролировать полноту захода. Труба должна быть видна через это отверстие.
  5. Хвостовик пресс-фитинга с приложением усилий вставляется до упора в трубу.
  6. Обжимают гильзу при помощи пресс-клещей, сводя рукоятки инструмента до упора.

Для проверки качества выполненного соединения необходимо осмотреть муфту, которая должна быть правильной цилиндрической формы. Не разрешается выполнение повторного обжима, если возникли сомнения в качестве работ, поскольку при этом будет нарушена герметичность соединения. В таких случаях необходимо отрезать участок трубы с фитингом и заново выполнить монтаж.

Минусом использования пресс-фитингов является необходимость применения специального инструмента — пресс-клещей. Также нужно учитывать, что выполняемые соединения являются неразборными. Поэтому при необходимости подсоединить дополнительные элементы или удлинить трубопровод, придется демонтировать участок с фитингом. Главным достоинством пресс-фитингов является их высокая надежность. При условии, что монтаж выполнен правильно, узел соединения не требует обслуживания и рассчитан на срок службы до 50 лет. Благодаря этому данные элементы можно применять при прокладке скрытых в стенах или перекрытиях трубопроводов.


Применение компрессионных фитингов

Компрессионный фитинг имеет конструкцию, состоящую из штуцера, изготовленного из латуни, разрезного обжимного кольца, латунной накидной гайки. Герметизация обеспечивается резиновыми уплотнительными кольцами и изоляционной тефлоновой прокладкой. Для выполнения монтажа водопровода или системы отопления с использованием таких элементов потребуется простой набор инструмента, включающий прецизионные ножницы, калибратор, фаскосниматель и обычный гаечный ключ.

Монтаж выполняется в следующем порядке:

  1. Отрезок трубы необходимой длины отрезается ножницами.
  2. Калибратором и фаскоснимателем обрабатывается отверстие.
  3. На трубу надевается накидная латунная гайка, а после нее — обжимное разрезное кольцо.
  4. Конец штуцера вставляют в отверстие трубы до упора. Рекомендуется предварительно смочить резиновые кольца водой, чтобы уменьшить трение.
  5. Разрезное кольцо надвигается вплотную к фитингу.
  6. Гайка затягивается гаечным ключом. При этом не рекомендуется прилагать избыточное усилие, чтобы не допустить разрушение разрезного кольца.

Монтаж компрессионных фитингов отличается простотой и выполняется без использования специальных инструментов. Выполняемые соединения являются разборными. Это позволяет без проблем нарастить трубопровод или выполнить ремонтные работы. В дальнейшем старый фитинг можно использовать повторно. Недостатком является возможность разгерметизации соединения со временем в связи с ослаблением затяжки. Поэтому может потребоваться периодически подтягивать гайки. В связи с этим компрессионные фитинги нельзя использовать для монтажа скрытых трубопроводов.

Крепление металлопластиковых труб

Независимо от типа используемых соединительных элементов, металлопластиковый трубопровод должен быть хорошо закреплен на поверхности стены или пола. Крепят трубы при помощи специальных клипс. Их предварительно устанавливают по размеченной линии прокладки и монтируют при помощи дюбелей и саморезов. Чтобы предотвратить деформацию трубопровода, его необходимо крепить с шагом расположения клипс не более 1 метра.

Как соединить металлопластиковые трубы: технологии и необходимое оборудование

Содержание статьи

Металлопластиковые трубы наряду с полипропиленовыми пользуются все большей популярностью среди неопытных мастеров, не имеющих профессионального образования и специализированного оборудования для резки, наращивания и разветвления коммуникаций. Недорогой, легкий и практичный материал кажется достаточно простым в работе. И все-таки, вопрос, как соединить металлопластиковые трубы, часто ставит в тупик. Еще только планируя покупку комплектующих для прокладки водопровода, стоит уже четко представлять все преимущества и недостатки каждого из возможных методов соединений. Это позволит определиться с техникой соединения, оптимальной в конкретном случае.

Характеристика металлопластиковых труб

В свое время изобретение металлопластиковых труб стало прорывом в сфере коммуникаций отопления и водоснабжения. Привлекает, в первую очередь, стоимость, а затем перспектива монтажа без использования какого-либо промышленного оборудования. Однако мастера предупреждают, что наряду с преимуществами металлопластиковые трубы имеют и серьезные недостатки. И то, и другое объясняется слоеным строением самой трубы. На срезе можно разглядеть внутреннюю и наружную пластиковую оболочку, а также среднюю алюминиевую.

На самом деле слоев пять: три основных соединены клеевыми прослойками. При стабильной температуре носителя, что в реалиях отечественного климата встречается достаточно редко, проблем такие коммуникации не доставляют. Но решая, как соединять металлопластиковые водопроводные трубы для системы отопления, нужно учитывать «поведение» материалов в условиях перепада температур.

Структура металлопластиковой трубы

Достоинства материала

Металлопластик – востребованный из-за своей практичности материал. Многослойная структура обеспечивает:

  • устойчивость к коррозиям, так как металл изолирован от воды полимерным слоем;
  • профилактику засорения, обеспеченную гладкостью внутреннего слоя;
  • гибкость, позволяющую без дополнительной арматуры отклоняться от оси на угол до 15°;
  • элементарную нарезку колен водопровода;
  • упрощенный монтаж при помощи фитингов.

Последний плюс немаловажен: в поиске решения, как соединить металлопластиковые трубы между собой, не потребуется аренда оборудования или привлечение спецсредств. Даже при наращивании трубы при помощи пресс-фитингов можно ограничиться использованием ручного пресса в виде своеобразных клещей. Разборные фитинги устанавливаются при помощи обычного гаечного ключа.

Техника соединения труб разных типов

Недостатки металлопластика

По сравнению с полностью металлическими аналогами к недостаткам металлопластиковых труб можно, пожалуй, отнести только хрупкость и недолговечность, которые компенсируются массой достоинств. Полипропиленовым трубам комбинированные уступают в значительной мере:

  • металлическая прослойка не пластична, при замерзании и расширении носителя она выйдет из строя;
  • при механическом давлении труба достаточно легко деформируется, и решая, как соединить трубы из металлопластика, приходится учитывать такое поведение;
  • разный уровень теплопроводности пластмасс и металла влияет на прочность и самой трубы, и ее соединений, страдающих при частых перепадах температуры.

Эти характеристики не дают возможности отнести металлопластиковые трубы к долговечным, наиболее уязвимыми являются соединительные узлы. Поэтому, выбирая способ, как соединить металлопластиковые трубы для водопровода, следует особое внимание уделить не только качеству самой трубы, но и вспомогательной арматуры, не забывая о соблюдении техники монтажных работ.

Фото-подсказка по соединению трубы из металлопласта

Монтаж металлополимерных коммуникаций

Фабричное соединение металлопластиковых труб происходит послойно: пластик и металл свариваются с аналогичными слоями следующего колена. Этот шов монолитный и неразборный. Он считается наиболее прочным, рекомендованным для скрытых коммуникаций, рассчитанных на заливку бетоном. Но в описаниях, как соединяются металлопластиковые трубы при самостоятельном ведении сантехнических работ, эта методика даже не рассматривается: в быту наращивание трубопровода производится при помощи фитингов. Наиболее популярные фитинги, использование которых доступно даже непрофессиональным мастерам:

  • резьбовые и цанговые;
  • компрессионные;
  • пресс-фитинги.

Ручной пресс для зажима фитингов

Монолитные соединения

Неразъемные соединения, кроме сварки обеспечиваемые пресс-фитингами, необходимы при прокладке скрытых коммуникаций, так как согласно ГОСТу любые разъемные конструкции в таких случаях использовать нельзя. На вопрос, как соединять металлопластиковые трубы правильно при монтаже, например, теплого пола, существует только один ответ: пресс-фитинги, зажимаемые специальными пресс-машинами.

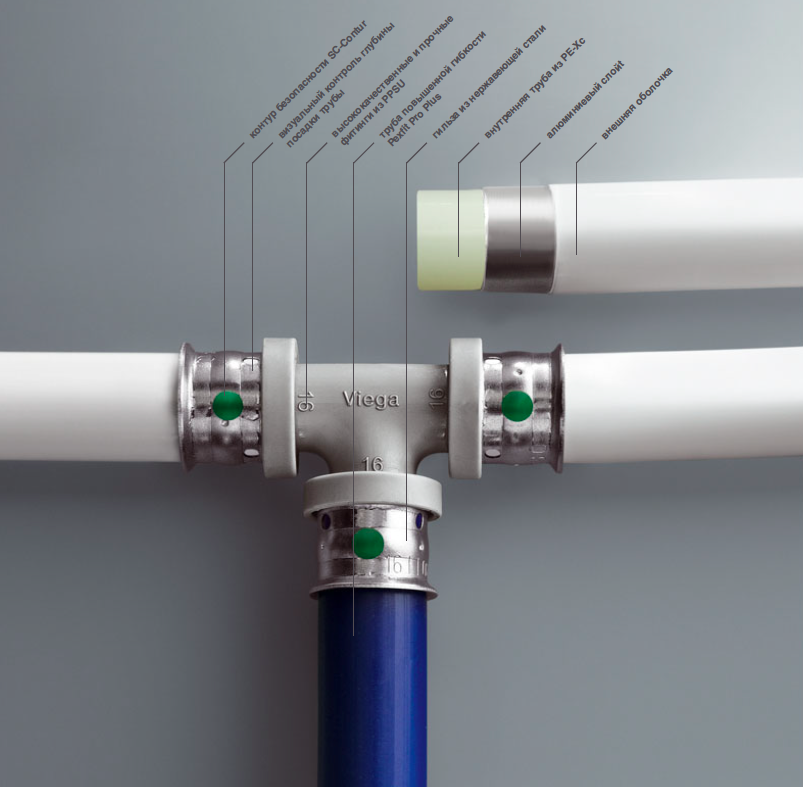

Конструкция пресс-фитинга состоит из двух элементов – фасонной части и гильзы.

Разобраться, как правильно соединить металлопластиковые трубы пресс-фитингом, несложно. Зачищенные края соединяемых труб вставляются в части фитинга, затем гильза сжимается прессом.

Внимание: при протечке трубы на участке соединения повторный зажим гильзы производить не рекомендуется. Эта мера экстренного ремонта может привести к разрушению металлической прослойки трубы.

Структура обжимного фитинга

Разъемные соединения

Обжимные фитинги относятся к разъемным соединениям, то есть заменяемым в случае поломки или демонтажа коммуникации. Такая система применяется и при монтаже однородных колен, и при решении задачи, как соединить металлопластиковую трубу с полипропиленовой. Фитинг и в том, и в другом случае используется металлический, в приоритете устойчивая к коррозии и долговечная латунь.

Обжимной фитинг состоит из капсулы, обжимного кольца и накидной гайки. При помощи резьбы гайка соединяется с корпусом, прочно прижимая участки трубы. При замене узла кольцо подлежит замене, а трубу и остальные детали можно использовать вторично, хотя стоимость всего узла позволяет перестраховаться и полностью произвести замену.

К условно-разъемным фитингам принято относить и компрессионные системы, также соединяющие металлопластиковые трубы при помощи резьбы. При использовании такого принципа соединения гайка на увлажненный предварительно штуцер натягивается при помощи гаечного ключа.

Видео-инструкция: дешевый вариант соединения труб

Монтаж водопровода или системы теплоснабжения — сложная задача. Нарушения техники проведения работ могут привести не только к быстрому выходу из строя коммуникаций, но и авариям, наносящим серьезный материальный ущерб. При отсутствии необходимой квалификации стоит доверить такие работы профессионалу.

Понравилась статья? Поделитесь ей:

Соединение металлической трубы с полипропиленовой

Фитинги монтируются по простой технологии.

  • Заготовку срезают под прямым углом, в том месте, где предположительно будет находиться стык. Для обработки края используют солидол. Затем берут резьборез, и заканчивают обработку.
  • После этого их надо очистить так, чтобы отсутствовала металлическая стружка. Для будущего стыка не обойтись без герметизации, что предполагает применение ФУМ-лент, либо пакли.
  • Фитинговая конструкция накручивается на часть со срезом, с предварительной подготовкой. Для этого не потребуется приложить слишком много усилий. Деталь может растрескиваться, если инструментами нажимать на неё слишком сильно.
  • Гладкий срез приворачивается к трубе из пластика. Легко понять, как соединить полиэтиленовую трубу с полипропиленовой.

Материал для герметизации выкладывают по ходу резьбы, чтобы им было закрыто минимум 1-2 витка.

Видео: как соединять трубопровод

Переход с железной трубы на полипропилен, замена участка трубы


Watch this video on YouTube

Устанавливаем фланцы

Этот вариант больше подойдёт тем, кто работает с большими диаметрами. Благодаря ему в процессе эксплуатации возникает меньше проблем с доступом при необходимости сделать очистку.

Фланцы выглядят как диски плоской формы с опорой на прямые бруты.

Монтаж труб в системе состоит из нескольких этапов.

  1. Начинается всё с создания ровного среза на концах заготовок. Главное – чтобы пыль и стружка внутри отсутствовали.
  2. Затем переходят к надеванию фланцев на срезы, подготовленные заранее. Между местами с дисками располагаем прокладки из резины.
  3. Для соединения фланцев друг с другом применяют болты. Важно, чтобы затягивание было равномерным, без прикладывания больших усилий.

Рекомендуется отдельно проследить за тем, чтобы прокладки из резины краями не выступали больше, чем на 10 миллиметров.

Полипропиленовые трубы и их соединение

На концы труб из этого материала воздействуют высокой температурой, чтобы соединить изделия, провести стыковку. Можно использовать так же склеивание, либо специальные фитинги.

Видео: как правильно паять


Как запаять конструкции?

Полипропиленовые заготовки нельзя соединить без специального сварочного аппарата, который получил название «утюга». Он работает при подключении к обычной электрической сети.

Лучше приобретать и сами материалы с небольшим запасом, на случай возможных ошибок.

Процесс состоит из нескольких этапов. Это позволит понять, как запаять полипропиленовую трубу.

  • Выполняется несколько срезов там, где в будущем будут располагаться стыки. Требуется и тщательная зачистка для торцов. На их поверхности делают специальные отметки маркером. Они указывают, на какой глубине должны находиться детали внутри нагревательного аппарата. Температура паяльника должна составить не менее 270 градусов.
  • Строго перпендикулярное соединение насадок с раскалённым паяльником. То же самое проделывают с концами других соединений.
  • 10-15 секундное ожидание до завершения плавления. Потом от насадок избавляются, а детали снова соединяют между собой. Их слегка прикладывают друг к другу, но проворачивание недопустимо.
  • Детали для стыковки надо оставить на некоторое время в одном положении, пока они не остынут.

Видео: учимся как паять

Раструбная пайка – вариант, который применяют для труб с 40-миллиметровым и большим диаметром. Но такую работу рекомендуется доверять специалистам, только они знают обо всех особенностях.

Соединительные элементы лучше нагревать изнутри, а трубы –снаружи. Тогда легче будет создавать узлы, отличающиеся высокой прочностью. Иначе внутри образуются небольшие бугорки, из-за которых проходимость уменьшается. Продувка конструкции позволит забыть о подобных проблемах.

Особенности «холодного» способа

Предполагается, что в данном случае используются компрессионные фитинги. Из инструментов хватит обычного обжимного ключа.

Монтажный процесс выглядит так.

  1. Как обычно, начинается работа со срезов на концах. После этого надо проверить, в перпендикулярном ли положении находится кромка. Зачистка торцов от заусенец проводится проволочной мочалкой, либо мелкозернистой шкуркой.
  2. Стяжная гайка одевается на один из концов трубы. Резьба должна идти к фитингу. Затем переходят к эксплуатации колец с компрессией. Они тоже идут в фитинговую сторону, но длинными скосами.
  3. Фитинг нанизывается на поверхность торца, подготовленного заранее. Во внутреннюю поверхность деталь вставляется до упора.
  4. После этого стяжная гайка полностью затягивается. Система проверяется на предмет герметичности.

Видео


На какие моменты при сваривании обращать внимание?

Профессиональные паяльники стоят достаточно дорого. Лучше приобрести недорогие «любительские» варианты, если работа будет непостоянной. У таких обычно сразу несколько ходовых насадок. Можно брать инструменты в аренду. Это не повлияет на качество итоговых соединений.

Устойчивая подставка стала обязательным элементом почти для всех паяльников. Даже профессионалы выполняют соединения только в том случае, если инструмент сохраняет устойчивое положение. На нагрев рабочих поверхностей уходит не больше 10-15 минут.

В соединительных насадках есть всего 2 части – дрон, на котором разогревают муфту, а так же гильза, внутри которой находятся труба с дроном.

Детали насадки устанавливаются на паяльник, когда он ещё холодный. И только после этого прибор подсоединяется к сети. Работу надо начинать, лишь когда погаснут индикаторы.

Видео

Как сделать переход с металлопластиковой трубы на полипропиленовую трубу


Watch this video on YouTube

Это происходит при втором нагревательном цикле. Но время разогрева определяется несколькими факторами:

  1. Типом трубы.
  2. Толщиной стенок.
  3. Диаметром конструкции.

Все эти значения обычно указываются в таблице, которая идёт в комплектах с паяльниками.

Канализационные системы и особенности их соединения

Монтируя канализацию, многие соединяют пластиковые трубы не только с металлическими, но и с чугунными аналогами.

Такие стыки конструктивно отличаются от других. Потребуется приобретение специальных комплектующих:

  • Уплотнителей.
  • Гофр.
  • Манжет.

Подбор и приобретение подходящих комплектующих не должен доставить особых проблем. Но можно использовать и подручные материалы, если найти подходящий вариант никак не получается.

Из микропористой резины, например, вырезают уплотнитель. В зазор между соединяемыми элементами надо поместить длинную узкую ленту. Тупая широкая отвёртка поможет уплотнить этот материал.

Видео


Чеканка неприемлема по нескольким причинам. Она может деформировать пластиковые трубы, помешать созданию герметичных стыков. Но даже после выполнения работы вероятность протечек сохранится высокая.

Цементный раствор так же не отличается высоким сроком службы. Разные материалы имеют разный коэффициент теплового расширения, и эта разница оказывает на конструкцию негативное влияние.

В зацементированных стыках слишком быстро появляются трещины, такие конструкции просто утрачивают свою целостность.

Пластиковые трубопрокаты иногда соединяются и с медными, но такой вариант встречается крайне редко. Соединение металлической трубы с полипропиленовой более распространено.

Способы, которым соединяют пластиковые трубы без пайки

В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.

Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

  • чугунного корпуса;
  • двух гаек;
  • прокладок из резины;
  • четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.

Соединение металлопластиковых труб: способы и технология

Трубы из металлопластика успешно используют для монтажа разных видов трубопроводов. В быту этот материал, чаще всего, применяется для сборки водопровода подачи холодной и горячей воды. Сборку трубопровода можно осуществить и без помощи специалистов, особой сложности процесс монтажа не составляет. Рассмотрим, как соединить металлопластиковые трубы, чтобы трубопровод мог служить многие годы, не создавая проблем жильцам.

Металлопластиковые трубы сегодня используют достаточно широко, в том числе и в быту. Одним из преимуществ этого материала является то, что для выполнения соединений не требуется особых умений и навыков.

Поэтому монтаж вполне можно осуществить самостоятельно. Но, прежде чем браться за работу, стоит узнать, какие способы соединения металлопластиковых труб существуют. Только изучив технологию, можно приступать к выполнению работ.

Выполнение соединений

Чтобы суметь качественно собрать трубопровод, важно знать, как правильно соединить металлопластиковые трубы между собой, а также, как соединить металлопластиковую трубу с металлической емкостью или элементом трубопровода из полипропилена. Труба соединяется с другим элементом при помощи фитингов – специальных соединительных деталей. Применять можно два вида фитингов:

  • Компрессионные или винтовые;
  • Обжимные или пресс-фитинги.

Использование пресс-фитингов

Сначала разберемся, как выполнить соединения металлопластиковых труб, используя пресс-фитинги. При установке этих деталей соединение получается неразъемным и очень надежным.

Совет! При сооружении скрытой разводки труб из металлопластика специалисты рекомендуют использовать именно пресс-фитинги, поскольку соединения получаются более прочными и протечки возникают реже.

Для того чтобы установить пресс-фитинг необходимо иметь специальный инструмент – пресс-клещи. Это может быть ручной или гидравлический инструмент. Рассмотрим, как работать с металлопластиковыми трубами, используя пресс-фитинги:

  • Производится обрезка трубы при помощи специальных ножниц.
  • Конец трубы обрабатывается при помощи калибратора. Это специальная развертка, которая выравнивает конец трубы, одновременно снимая внутреннюю фаску.
  • При помощи фаскоснимателя снимают фаску с внешней стороны трубы.
  • Снимают с фитинга гильзу и внимательно осматривают уплотнительные кольца. Повреждений и дефектов на них быть не должно. Убедившись, что все в порядке, гильзу устанавливают на место.
  • Штуцер фитинга до упора вставляют в трубу.
  • Пресс-клещи устанавливают над гильзой и соединят их ручки.

Совет! Если с первого раза не получилось качественно зажать гильзу, придется заменить фитинг. Производить обжим одной и той же гильзы повторно запрещено.

Для выполнения соединений при помощи пресс-фитинга необязательно покупать пресс-клещи, сегодня многие строительные магазины предоставляют своим покупателям оборудование напрокат.

Научиться выполнять соединения металлопластиковых труб своими руками при помощи пресс-фитингов и клещей несложно. Используя пресс-фитинги, можно выполнить соединение металлопластиковых труб с металлическими.

Использование компрессионных фитингов

Теперь рассмотрим, как выполняются соединения металлопластиковых труб при помощи компрессионных фитингов. Нужно сказать, что такое соединение труб при самостоятельной сборке используется чаще, так как для его выполнения не требуется приобретения специального инструмента.

Для выполнения стыковки трубы с фитингом потребуется два обычных гаечных ключа. Разберем, как соединять металлопластиковые трубы при помощи компрессионных фитингов. Последовательность операций:

  • Трубу следует подготовить точно так же, как и при использовании пресс-фитинга.
  • На подготовленный конец трубы надевается сначала гайка, затем обжимное кольцо.
  • В трубу вставляется штуцер фитинга.
  • Обжимное кольцо придвигается к фитингу, туда сдвигается гайка так, чтобы она перекрыла обжимное кольцо.
  • Используя два ключа, производят затяжку гайки. На этом выполнения соединения завершается.

Правила выполнения монтажа

  • При прокладке наружного трубопровода, важно закрепить трубы на основе. Но, как крепить металлопластиковые трубы к стене? Для этого следует использовать специальные клипсы из пластика.
  • Не допускается сдавливание труб при выполнении креплений. При выполнении скрытой проводки, после завершения монтажа следует обязательно провести гидравлические испытания при максимальном рабочем давлении. Кроме того, специалисты рекомендуют провести испытания при давлении, которое в два раза превышает рабочее.
  • Не рекомендуется использовать соединения компрессионными фитингами при выполнении проводки, которая замуровывается в бетонную стяжку. При использовании этого типа соединения можно скрывать проводку при помощи съемных коробов или коробов, оснащенных лючками на местах соединений.
  • Производить монтаж труб можно при температуре не менее 10 градусов тепла. Если трубы хранились при отрицательных температурах, то им нужно дать отлежаться в тепле не меньше суток.

Чтобы соединить металлопластиковую трубу с пластиковой потребуется два фитинга. У одного из них должна быть внутренняя резьба, у другого наружная. Первый закрепляют на металлопластиковой трубе, второй приваривают к полипропиленовой. На последнем этапе работы соединяются два фитинга на резьбу.

Чтобы присоединить металлопластиковую трубу к крану, можно использовать три метода:

  • Обжимной. Потребуется использовать специальный кран, изготовленный по принципу резьбового фитинга.
  • Шаровый кран под обжим устанавливается с применением запорных механизмов, фиксирующих трубу внутри крана.
  • Можно установить кран через переходной фитинг.

Как согнуть трубу?

При выполнении монтажа может возникнуть необходимость изогнуть трубу. Например, при монтаже системы теплого пола трубы укладывают «змейкой» или по спирали. Но, как загнуть металлопластиковую трубу, чтобы не повредить ее? Существует несколько способов выполнить эту работу:

  • Использование трубогиба. Если предстоит выполнение многочисленных изгибов труб, стоит приобрести специальную машинку – трубогиб. В этом случае, выполнение операции не вызовет затруднений. Необходимо выставить на машинке требуемый угол загиба, вставить в нее трубу и соединить вместе рукоятки.

  • Как гнуть металлопластиковые трубы, если специального инструмента в распоряжении не имеется? В этом случае, рекомендуется использовать жесткую пружину. Сначала нужно взять длинную проволоку и закрепить ее на одном из концов пружины. Это делается для того, чтобы приспособление можно было извлечь из трубы после завершения операции. Пружина вставляется в трубу и продвигается по ней до места изгиба. Нужно установить пружину так, чтобы ее центр приходился прямо на середину будущего изгиба. Закрепив один конец трубы (или просто уперев его в колено), следует аккуратно загнуть трубу до нужного радиуса. Теперь осталось только извлечь пружину, потянув за проволоку.
  • Теперь рассмотрим, как согнуть металлопластиковую трубу, используя нагрев. Для этого следует использовать чистый и сухой песок. Песком заполняется труба, а ее концы закрываются заглушками. Важно, чтобы весь проем трубы был заполнен песком. Трубу следует закрепить в тисках и хорошо прогреть намеченное место сгиба. Для этого следует использовать строительный фен или паяльную лампу (лампу держать на отдалении от трубы, чтобы не расплавить пластик). Нагретую трубу следует аккуратно загнуть до нужного радиуса. После остывания нужно снять заглушки и удалить из трубы песок.

Итак, используя трубы из металлопластика, можно самостоятельно собрать трубопровод практически любой конфигурации. Для выполнения соединений можно использовать компрессионные фитинги или пресс-фитинги.

Полипропиленовая труба достоинства

Сегодня полипропиленовая труба является одним из самых ходовых товаров на строительном рынке.

На рынке строительных материалов  представлен большой ассортимент всевозможных  сантехнических изделий среди которых порой даже специалисту тяжело разобраться в преимуществах или недостатках. Но с полной уверенностью можно сказать, что трубы полипропиленовые  или как их ещё называют пластиковые трубы, имеют гораздо больше неоспоримых преимуществ, чем недостатков. Совсем не давно в России стали отдавать предпочтение полипропиленовым трубам которые на сегодняшний день практически вытеснили традиционные металлические трубы. И это не случайно, ведь преимущество таких труб налицо: они не подвергаются коррозии, долговечны и экологичны.

Труба полипропиленовая применяется в самых различных областях строительства и ремонта, для транспортировки воды как хозяйственного так и питьевого назначения, а так же в системах отопления. Благодаря своим уникальным физико-химическим свойствам  полипропиленовые трубы  постепенно вытесняют с рынка и металлопластиковые трубы, которые уже давно заняли уверенное положение среди Российского потребителя. Так в чем же все-таки их отличие, а главное в чем преимущество полипропиленовых труб  над  металлопластиковыми трубами.   Главное преимущество в том, что полипропиленовые трубы и фитинги   соединяются между собой термическим способом. Термическая сварка полипропиленовых труб создает практически монолитное соединение,  создавая неразрывную целостность всей конструкции. Для монолитной сварки полипропиленовой трубы используют сварочный аппарат, в простонародье называемый паяльником, пользоваться которым может абсолютно любой человек, не нуждающийся в специальном обучении. Весь процесс сварки или лучше сказать пайки занимает несколько секунд.

Металлопластиковые трубы соединяются без всякой сварки, при помощи пресс-фитингов  или при помощи компрессионных фитингов. В первом случае потребуется специальный инструмент для пресс-фитингов, а для компрессионных фитингов простой гаечный ключ и грубая физическая сила человека, но соединение в обоих случаях уже далеко от монолита как в полипропиленовых трубах. Второе важное преимущество, при использовании трубы полипропиленовые для отопления  это стойкость к размораживанию, это же преимущество важно и при использовании трубы полипропиленовые для водоснабжения.  То есть если вода в трубе замерзла, можно не беспокоиться за ее целостность, труба расширится и при оттаивании примет первоначальную форму, металлопластиковую трубу почти наверняка просто напросто разорвет. В третьих полипропиленовая труба более устойчива к механическим повреждениям, что тоже очень важно, как на этапе монтажа, так и в процессе эксплуатации.

Конечно говоря о преимуществах полипропиленовых труб, нельзя не отметить и некоторые преимущества металлопластиковых труб, так например устойчивость к более высоким температурам пропускаемой жидкости  до +110°С, делает их просто незаменимыми в некоторых случаях, тогда как полипропиленовые трубы, рассчитаны на кратковременную температуру не более +95°С.Второе хотя и весьма спорное преимущество металлопластиковых труб,   это их способность гнуться, а для изгиба полипропиленовых труб  приходится использовать уголки и тройники.

Подводя итог нужно обратить внимание и на экономическую составляющую,  полипропиленовая труба более чем в 2 раза дешевле металлопластиковых труб, особенно это заметно при использовании  соединительных деталей. Исходя из выше сказанного, можно с уверенностью сказать, если технические условия эксплуатации не предполагают высоко температурных нагрузок,  полипропиленовые трубы будут более предпочтительными.

Надеюсь, что у меня получилось раскрыть вам одни из главных достоинств полипропиленовых труб.



Об авторе: Права на данную статью принадлежат компании МДМ-САНТЕХПЛАСТ www.mdm-plast.ru , копирование данной статьи разрешается только полностью, без внесения изменений и правок, с обязательным указанием ссылки на сайт компании МДМ-САНТЕХПЛАСТ.

Подключение трубы из ПВХ к металлической трубе

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру.Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них более мягкий, чем другой, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может отрицательно сказаться на прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют стекловолокно в пластик.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ.В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы выдержать растрескивание под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», который имеет резьбы одинакового размера.Это тип резьбы, которая используется на предметах, которые нужно легко разбирать, например на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов тефлона или PTFE, которые предназначены для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше усилий для установки, чем тефлоновая лента.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за это разрушенными головками спринклера, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле купить более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете ленту, туго натягивайте ее на нитки, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, что и внутренняя резьба. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться при попытке соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Я почти никогда не использую дурман.


Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Соединение металлопластиковых труб с полипропиленовыми трубами. Инструкции по выполнению пресс-соединений. Соединение полипропиленовых труб между собой

Во-первых, давайте разберемся с путаницей самых разных материалов… Ведь соединение пластиковых труб с металлическими требует элементарных знаний о том, из каких еще материалов делают трубы.

Сейчас наиболее популярными трубами являются трубы из:

  • полиэтилена (PE)
  • поливинилхлорида (PVC)
  • полипропилена (PP)
  • полиэтилена сшитого
  • металлопластика (композит).

Рассмотрим способы их подключения поподробнее.

Как соединяются полипропиленовые трубы

Есть 2 способа соединения всего:

  • можно использовать компрессионные фитинги;
  • производить.

Вашему вниманию!
Что такое фурнитура? Это различные муфты, отводы (отводы, отводы, уголки с резьбой), заглушки, переходы, тройники … В общем, это деталь для соединения труб.

Их главное преимущество в том, что для соединения труб не требуются сложные инструменты (нужен только обжимной ключ, и он идет в комплекте с фитингами). Ручная сборка упрощает процесс сборки, но снижает его скорость (по сравнению со сваркой).

Также существует два метода сварки: стыковая и раструбная. При стыковой сварке концы труб равномерно нагреваются, оплавляются и соединяются концами. Потом — охлаждение. При сварке муфтой концы труб соединяются с помощью полимерного фитинга.

Как соединяются металлопластиковые трубы:

К сожалению, соединение металлопластиковых труб сваркой невозможно.

Единственный выход в данной ситуации — фитинги, причем не простые, а:

  • опрессовка
  • пресс-фитинги
  • пресс-фитинги.

Опрессовки хвалят простоту установки.

Пресс-фитинги — надежность.

Нажимные фитинги предлагают ряд преимуществ на выбор:

  • с использованием минимума инструментов (калибратор и резак)
  • простота установки
  • быстрая установка (отрезать, откалибровать, вставить трубу, и готово)
  • полное устранение ошибок при установке
  • высокая степень защиты от коррозии
  • возможна их разборка и замена отдельных деталей
  • надежность уплотнителей
  • и (ну как же без этого!) Экологичность.

Также производится с использованием фитингов, но есть еще одна «хитрость» — сварка или так называемая пайка труб из ПВД и ПНД. Суть его в склеивании элементов под воздействием высоких температур. При полном соблюдении технологии получается соединение, которое почти в восемь раз прочнее поверхности самих труб.

Но для его реализации необходимо обеспечить несколько условий: достаточное свободное пространство в зоне, одинаковая толщина стенки и одинаковая марка обеих труб, и, кроме того, он имеет ограничения в использовании: мобильность одной из ресницы.

Если такая сварка невозможна, можно также использовать электромуфты. Особенно это помогает при небольшой площади комнаты, в которой нужно провести. Кроме того, муфты позволяют соединять как тонкостенные трубы, так и трубы с разной толщиной стенки.

Трубы ПВХ

Они оснащены специальной муфтой, которая очень удобна при установке.

Соединение труб ПВХ обычно осуществляется приклеиванием.

Вкратце монтаж труб ПВХ выглядит так:

  1. Внешний конец одной трубы и внутренняя поверхность раструба другой обтачиваются шлифовальной тканью — для придания им шероховатости и, как следствие, лучшая адгезия.
  2. Обезжирить обработанные кромки хлористым метиленом.
  3. Клей наносится на всю длину калиброванного конца трубы и 2/3 длины раструба. Чаще всего применяется клей ГИПК-127, его наносят, очень быстро размазывая равномерным слоем по поверхности мягкими кистями шириной от трех до четырех сантиметров.
  4. На обоих соединяемых элементах труба быстро вставляется в муфту (раструб) до упора, затем поворачивается на четверть оборота.Обезжиривание, нанесение клея и соединение трубы должно занять не более трех минут.
  5. Соединяемые элементы нажимаются и удерживаются в этом состоянии не менее минуты. Если все сделано правильно, при приклеивании появляется тонкая выдавленная полоска клея.

Для полного и равномерного приклеивания потребуется несколько часов.

Совет!
В случае ошибки, допущенной в процессе установки, разбирать соединение только в первые 5-10 секунд.После этого все поверхности необходимо сразу очистить обезжиривателем.

Пластиковые трубы из сшитого полиэтилена

Монтируются аналогично предыдущему методу.

Вкратце инструкция по соединению пластиковых труб выглядит так:

  1. Для монтажа стыка нам понадобится ровная втулка, две монтажные втулки и исправный инструмент для установки пластиковых труб, которые необходимо соединить.
  2. Отрезаем пять сантиметров рабочей трубы специальными трубными ножницами.Резку необходимо производить строго перпендикулярно трубе и без перекосов. Обязательно заканчивать фаску.
  3. Надеваем гильзу на трубу, используя внутренний фиксирующий паз. Направление — к прикрепленной муфте.
  4. Развальцовываем трубу ручным или гидравлическим инструментом. Поворачиваем насадку расширителя инструмента (относительно трубы), а после первой развальцовки — еще раз на 30 градусов.
  5. Вставляем муфту в раструб. По прошествии относительно небольшого времени (максимальный диаметр 11 см держим три-четыре минуты) труба плотно обожмет фитинг.
  6. Надеваем инструмент на соединение очень ровно. Искажений быть не должно!
  7. Надеваем гильзу на гильзу до упора.
  8. Повторяем все эти процедуры для другого конца трубы.

Все! Это соединение абсолютно надежное и плотное. Пластиковые трубы для водоснабжения — монтаж произведен согласно всем инструкциям.

Казалось бы, сходства со склейкой нет. Но! И в том, и в другом способе нужно будет сразу все делать правильно и не ошибаться, к тому же время установки почти такое же.

Основным типом соединений, применяемых для соединения композитных труб, является соединение с использованием муфт.

Муфты разъемные — это нарезанные муфты и секции уже изготовленных труб. На внутренней поверхности выточены пазы и канавки, в которые запрессовываются уплотнения — синтетические эластомеры особого профиля.

Торцевые поверхности трубы, контактирующие с эластомерами, специально обрабатываются для соединения.

Существует два типа синтетического эластомера:

  • для канализации;
  • для питьевой воды.

Муфты при прокладке труб могут допускать небольшое осевое смещение труб, а угол отклонения зависит от давления и диаметра трубы.

Но если вы сомневаетесь, какой инструмент вам понадобится для установки пластиковых труб, в сети есть множество видеоуроков. С их помощью вы сможете получить для себя необходимые знания.

Металлопластиковые трубы соединить сваркой невозможно. Для этих целей используется фурнитура разных типов:

обжим, пресс-фитинги, пресс-фитинги.Первые обеспечивают простоту установки, вторые — надежность и устойчивость к различным воздействиям … Пуш-фитинги дают множество преимуществ:

  • Монтаж трубопровода с минимумом инструментов;
  • Простая и быстрая установка;
  • Не подвержен коррозии;
  • Пришедшие в негодность предметы можно заменить;
  • Пломбы очень надежные;
  • Продукция экологически чистая.

Достоинства метода: допускается закрытый монтаж трубопровода.То есть его можно спрятать в стенах, залитых строительной смесью (бетоном). Эта фурнитура очень надежна. Однако для их крепления вам понадобится специальный пресс-инструмент. При этом качество соединений очень высокое, для установки требуется минимум деталей. Поэтому такие монтажные работы в конечном итоге очень экономичны.

Для соединения металлопластиковых изделий и пресс-фитингов понадобятся: гильзы обжимные, пресс-инструмент, нож для резки металла или ножовка.

Алгоритм действий следующий:

  1. Определен и измерен требуемый размер трубы.Затем изделие нарезается. Полученные вогнутые кромки обрабатываются калибратором, чтобы не было шероховатостей, заусенцев, деформаций. На изделие надевается гильза обжимная;
  2. Вставлен фитинг с резиновым уплотнением. Гильза обжимается с помощью специального пресс-инструмента. В конечном итоге на муфте должно появиться ярко выраженное кольцо. Учтите, что обжать фитинг можно только один раз.

В магазинах можно найти широкий выбор пресс-фитингов, в том числе уже прикрепленные к ним муфты.В этом случае мы действуем в соответствии со следующей инструкцией:

  1. Труба металлопластиковая нарезается на необходимый размер, калибруется, края обрабатываются.
  2. Затем надеть его на штуцер штуцера, контролируя плотность посадки через специальные отверстия в муфте.

Этот способ подключения применяется при монтаже систем отопления, устройстве водопроводных труб, а также в системах теплых полов. Технология довольно простая. Для лучшего усвоения информации рекомендуем посмотреть соответствующее обучающее видео.


Достоинства метода: быстрая сборка, отсутствие необходимости использования специального оборудования.

Для реализации данной технологии потребуются: резьбовая фурнитура, ножницы для резки металла или ножовка, калибратор, рулетка, набор гаечных ключей, необходимый для зачистки нож.

Алгоритм действий следующий:

  1. Составлена ​​схема расположения металлопластиковых труб с указанием всех размеров. Как и в вышеперечисленных технологиях, отмеряется и отрезается необходимая длина изделия, затем его края обрабатываются с помощью калибратора;
  2. Зажимное кольцо и гайка снимаются с фитинга, затем надеваются на трубу, которая затем надевается на фитинг фитинга.Последний выравнивается с помощью подходящего ракеля;
  3. Возвращаем нажимное кольцо в прежнее положение, гайку в самом начале затягиваем вручную, затем гаечным ключом. Можно понять, что гайка затягивается по определенной трещине. Главное не переборщить с затяжкой гайки, так как есть опасность обрыва резьбы.


Эти два элемента трубопровода, изготовленные из разных материалов, могут быть соединены друг с другом только с помощью резьбового соединения.То есть со стороны изделия из металлопластика будет выпускаться ниппель, со стороны изделия из полипропилена — комбинированная муфта, имеющая необходимую резьбу. Эти элементы трубопровода нельзя спаять вместе. Более подробную инструкцию вы узнаете, посмотрев специальный обучающий видеоролик.

Соединение с металлическими изделиями

Для реализации этого метода потребуются переходные фитинги. На металлическом элементе трубопровода нарезается резьба, затем выполняются стандартные действия, уже описанные в верхних подразделах.Переходы с одного диаметра на другой, разветвления, повороты также выполняются с помощью специальной арматуры.

Данная технология для металлических изделий подходит для организации открытого водопровода. Однако не рекомендуется использовать его при необходимости обустройства систем отопления и скрытых систем. металлические трубы отправка.

Как соединить элементы трубопровода краном?

На полках специализированных магазинов представлен широчайший ассортимент фитингов: тройники, фитинги с размером резьбы, достаточным для подсоединения к крану, ракелю или другой фитингу.Соответствующая арматура позволяет соединять элементы трубопровода и задвижку. Такое большое разнообразие арматуры дает возможность собрать трубопровод любой сложности.

Мы описали основные способы соединения трубы с различными элементами. Результат монтажных работ зависит исключительно от уровня ваших усилий и качества материалов и инструментов.

Классическим решением проблемы, связанной с соединением полипропиленовых и металлических труб, является внедрение резьбовых фитингов.Эти соединительные детали имеют внешнюю и внутреннюю резьбу необходимого диаметра, а с другой стороны — гнездо для пайки.

Кроме того, фланцевое соединение часто используется как разъемное соединение. Для его установки используйте либо фланцевые втулки, приваренные к системе, либо металлические фланцы. Данная технология монтажа применяется при необходимости соединения полипропиленовой трубы с арматурой и насосами из стали, а также изделий большого диаметра с возможностью быстрой разборки для ремонта или очистки.

Особенности монтажа фитингов с резьбой

Фитинги представляют собой переходные элементы с резьбой на одной стороне. Он может быть как внутренним, так и внешним. Эта деталь используется для крепления металлических элементов. С другой стороны конструкции — гладкая пластиковая паяльная втулка. Практика показывает, что в смонтированной системе удобно делать изгибы и повороты.

Соединить полипропиленовые трубы с металлическими трубами достаточно просто:

  1. В месте предполагаемого стыка втулка металлической трубы откручивается.Если на нужном участке муфты нет, то труба обрезается, ее кромка смазывается консистентной смазкой или маслом и нарезается резьба с помощью резьбонарезного станка.
  2. Нить зачищена и натерта. Будущий стык заделывают, на который наматывают паклю или ФУМ-ленту и промазывают силиконом. На резьбе не должно быть более одного-двух витков герметика, при этом край ленты направляют по оси резьбы.
  3. Арматура должна быть привинчена вручную без использования специальных инструментов.Это делается для того, чтобы элемент не повредился из-за чрезмерного усилия. Если после подключения системы появляются утечки, нужно аккуратно подтянуть штуцер.
  4. Последний шаг — приварить пластиковую трубу к гладкой втулке, расположенной на фитинге.

Монтаж трубопровода с использованием фланцев

Соединение металлических труб с металлопластиковыми трубами по фланцевой системе предполагает устройство разъемного соединения, которое при необходимости дает доступ к необходимому участку трубопровода.


Агрегат устанавливается с использованием общих деталей — фланцев, которые бывают нескольких типов:

  • Клиновое соединение со стальным буртиком и фасонным фланцем применяется для любых труб.
  • Свободные фланцы с прямым буртиком. Использование этого типа оптимально для легких систем диаметром до 300 миллиметров, а также средних и тяжелых труб шириной не более 150 миллиметров.
  • Свободный, опирается на конический выступ.Используется для соединения конструкций диаметром менее 200 миллиметров.
  • Прямой уступ с коническим переходом используется для увеличения прочности соединения.

Для труб из пластика и их соединений с металлическими конструкциями чаще всего используются фланцы прямого типа с опорой на прямой буртик. Перед тем как приступить к работе, нужно подобрать детали необходимого размера и типа, соответствующие металлическому трубопроводу.

Перед установкой внимательно осмотрите фланец на предмет острых заусенцев, которые могут деформировать трубу.Соединение производится в несколько этапов:

  1. На месте будущего стыка делается ровный разрез.
  2. На трубу надевается фланец.
  3. Устанавливается резиновая прокладка, которая не должна выходить за прорезь более чем на 10 миллиметров.
  4. Фланец постепенно надвигается на прокладку и привинчивается к контрфланцу. Болты затягиваются равномерно, без приложения лишних усилий, которые могут повредить конструкцию.

Фланцевые и резьбовые способы соединения пластиковых труб с металлическими достаточно просты. Для их успешного выполнения необходимо внимательно следовать инструкции, тогда получившаяся конструкция будет прочной и надежной.

Подключение отопительной или водопроводной системы, где есть соединение стальных труб с полипропиленом, регулярно приводит к подтекам, поэтому выбор правильной схемы, по которой будут соединяться два материала, является важнейшей задачей качественного процесса монтажа. Опыт показывает, что в системах отопления и водопровода не так много видов такого подключения, поэтому разобраться в них довольно легко.

Обычно используется для водоснабжения. Они надежны и долговечны. Такие трубы выдерживают давление воды, протекающей по трубам. При этом полипропиленовый материал достаточно эластичный, что, несомненно, является плюсом.

Выбираем, что лучше для водопровода — полипропилен или металлопластик

Оба материала можно использовать для сантехники. Трубы из этих материалов заменили чугунные и металлические трубы. Их основные преимущества — долгий срок службы, хорошая надежность и простота монтажа.

Споры о том, что лучше подать, ведутся в Интернете, в жизни, на форумах и среди профессионалов. В итоге строители выигрывают. Именно они могут уговорить застройщика купить те трубы, которые им удобны в установке. Чтобы определить, какие трубы лучше, их необходимо сравнить.

С каждым годом покупателей металлических труб становится все меньше и меньше. Более современные технологии и соответственно новые трубы. Но некоторые характеристики металлопластиковых и полипропиленовых труб все же являются преимуществами перед другими типами трубопроводов.Решать нужно исходя из ситуации. Все зависит от возможностей и кошелька хозяина дома, в котором установлены трубы.

Материал, из которого изготовлены полипропиленовые трубы, называется «рандо-сполимер третьего типа». Он основа трубы. Благодаря такому сырью трубы получаются надежными и прочными.

Выбирая полипропилен, хозяин сэкономит деньги. При этом он должен сделать все возможное, чтобы монтаж труб производился по строгим правилам. В противном случае это приведет к плохим последствиям для водопровода. Металлопласт — это материал, на выбор которого вы потратите большие деньги. Это главный недостаток.

Материал метапола в разрезе представляет собой внешний и внутренний слой. Они состоят из. Между ними средний слой. Он состоит из алюминиевой фольги. Фольга плотно склеена между собой, что улучшает прочность трубы.

Многие используют полипропиленовые трубы для водоснабжения. Они упругие, прочные и недорогие.Какие трубы приобрести — решать вам. Перед покупкой просмотрите все «ЗА» и «ПРОТИВ», чтобы не пришлось снова переплачивать.

В чем преимущества металлополимерных труб для водоснабжения

Для водоснабжения они достаточно прочные и надежные. Это было достигнуто благодаря их дизайну. Пластиковые трубы состоят сразу из нескольких слоев:

  1. внутренние стенки трубы включают пищевой полиэтилен, что делает возможным чистый проход воды;
  2. после пищевого полиэтилена для надежности идет липкая пленка;
  3. Фольга алюминиевая
  4. фиксирует изделие и не позволяет трубе расширяться из-за перепадов температуры;
  5. — второй слой толстого полиэтилена покрыт снаружи трубы.

Благодаря двойному слою полиэтилена труба становится очень прочной и в то же время пластичной. Если правильно подойти к выбору металлополимерных труб, то их надежная работа гарантирована на долгие годы … Главное — выбирать компании, производящие качественную продукцию. Срок службы таких труб рассчитан более чем на 50 лет.

Основные преимущества металлополимерных труб следующие:

  1. трубы эластичные;
  2. Установка
  3. проходит без переходов и на любую длину;
  4. два типа соединений труб: обжимной и компрессионный с резьбой
  5. не требует специальных навыков для установки;
  6. аккуратный изысканный вид.

Кроме того, у таких труб есть свои недостатки:

  1. диаметр меньше, чем у полипропилена. Поэтому большие трубопроводные сети делать нельзя;
  2. такие трубы не выдержат температуры свыше 75 градусов;
  3. низкое давление: 10 атм. Если их будет больше, произойдет разгерметизация и ухудшится состояние проводки;
  4. расход резьбовых соединений. Это главный недостаток. Даже если вы встретите профессионального мастера-трубоукладчика, трубы все равно будут протекать;
  5. потребность в герметике;
  6. Металлополимерные трубы
  7. не совсем экологически чистые.

Сами по себе трубы надежны, но со временем могут появиться недостатки: протечки и необходимость герметизации. Поэтому, выбирая такие трубы, не забывайте об их недостатке.

Почему чаще выбирают полипропиленовые трубы: за и против

Также достоинствами полипропиленовых труб являются:

  1. постоянная температура трубы около 95 градусов с возможностью до 110 градусов по Цельсию;
  2. Диаметр
  3. позволяет прокладывать трубопровод от 16 до 125 миллиметров;
  4. способность выдерживать давление до 20 атм;
  5. надежен против протечек и механических ударов;
  6. устойчивость к резким перепадам температуры;
  7. низкая стоимость.

Но и у полипропиленовых труб есть свои недостатки. Одно из них — плохая гибкость и возможность покупать некачественные товары. Плохое сырье, из которого сделана труба, со временем может сказаться на качестве водоснабжения — труба может просто выйти из строя.

Выбирайте те трубы, которые, по вашему мнению, подходят для той или иной комнаты.

Выбор в пользу — что лучше полипропилен или металлопластик для отопления

Выбирая трубы для отопления, в первую очередь необходимо учитывать, что полипропиленовые трубы относятся к группе термопластов.Это означает, что при 140 градусах Цельсия материал уже начинает размягчаться. При 170 градусах труба начинает постепенно плавиться. Именно поэтому не бывает чистых полипропиленовых труб, так как при нагревании они просто плавятся. Поэтому такие трубы содержат примеси, которые максимально повышают температуру. Но все же такие трубы называют полипропиленовыми. Их активно используют для отопления в частных домах.

Полипропилен — экологически чистый и безвредный материал. Он не выделяет в воздух вредных веществ, что не вредно для окружающей среды.

Для отопления на даче также используйте металлопластиковые трубы. Их установка может производиться разными способами: разъемным, условно-разъемным и неразъемным. Разрезной метод предполагает соединение труб с помощью фитинга. Условно разъёмное соединение подразумевает опрессовку стыков обжимным кольцом. В неразъемном соединении используется пресс-фитинг, навсегда соединяющий оба конца труб.

Трубы из армированного пластика выдерживают повышенные температуры в отопительный сезон. Но в отличие от полипропиленовых труб они дороже и качественнее. Поэтому при выборе трубы ориентируйтесь на свои возможности, потребности и задачи, которые должны выполнять трубы, а не на популярность тех или иных труб на рынке.

Внимание, только СЕГОДНЯ!

В процессе ремонта водопровода сегодня очень часто выбирают металлопластиковые трубы. Ни для кого не секрет, что трубы из металлопластика намного прочнее и удобнее в эксплуатации, чем их металлические аналоги. В этой статье мы расскажем, как установить пластик и металл.

Но не все знают, как соединить металлопластиковые трубы с металлическими. Причем эта операция совершенно несложная и под силу любому домашнему мастеру.

Монтаж труб металлопластиковых

Перед тем, как приступить к укладке пластиковых труб, их необходимо размотать с змеевика. В случае, когда змеевики находились на холоде, их необходимо выдержать около суток в помещении при температуре не ниже 15 С.При разматывании нужно следить за тем, чтобы трубы не перекручивались.

При установке не должно создаваться напряжения. При прокладке, чтобы внутрь трубы не попадала грязь и мусор, на ее концы нужно надеть заглушки. Как правило, пластмассовые изделия укладывают в специальные шахты, пазы или каналы, откуда необходимо обеспечить доступ ко всем разъемным соединениям и фурнитуре, для этого нужно установить съемные дверцы и щитки.

Благодаря эластичности металлопластика монтаж систем отопления и водоснабжения может происходить как по коллекторной, так и по классической тройниковой схеме. Укладка пластиковых труб максимально проста, так как при установке количество соединений минимально.

Как соединить пластиковую трубу с металлической

Наиболее популярные варианты соединения металлопластиковых труб с металлом такие:

  • с использованием пресс-фитингов;
  • с использованием компрессионных фитингов.

Первый из этих вариантов подключения делится еще на два:

  • с использованием пресс-фитинга, который является надвижным;
  • с помощью обжимной втулки.

Монтажный инструмент

Монтаж металлопластиковых труб — очень простая процедура, не требующая специальных инструментов. При соединении с помощью компрессионных фитингов для установки может потребоваться:

  • труборез, его с успехом можно заменить ножовкой по металлу;
  • и гаечный ключ, и обычные инструменты, которые всегда есть в комплекте любого мастера.

При соединении с пресс-фитингами этим инструментам все еще требуется добавить пресс-губки и расширитель , он используется для увеличения отверстия в армированной пластиковой трубе.

Фитинг

Соединение металлопластиковых труб с металлическими производится с помощью специальных приспособлений — фитингов. Они могут иметь разной конфигурации и обеспечивать крепление , как в линейной плоскости, так и под углом 90 градусов. Наибольшей популярностью у мастеров пользуются компрессионные фитинги (на зажим). Также очень часто используются пресс-фитинги (под прессование).

Запрессовка и соединение пластмассы с зажимным фитингом происходит путем ввинчивания накидной гайки.В пресс-фитингах прессование происходит путем сжатия наружной втулки с помощью специального инструмента.

Конструкция фитинга очень проста. Фитинг состоит только из кольца, гайки и штуцера. Для работы с этими соединениями не требуется никаких специальных инструментов или опыта. Все работы производятся простым гаечным ключом.

Преимущество этих фитингов в том, что при простейшей установке их также очень легко разобрать. Но, их разборка нежелательна , так как в этом случае необходимо обязательно заменить прокладку, но при этом можно использовать это преимущество арматуры, заключающееся в возможности их демонтажа, так как сегодня можно подобрать до любой прокладки без особого труда.

Арматура применяется не только для прокладки водопровода, но и для их ремонта. Если обнаружен дефект в какой-либо части водопровода , то его просто удаляют, меняя на новый участок, который крепится с помощью той же арматуры. Такой подход позволяет избежать демонтажа всей водопроводной системы.

Размер поврежденной резьбы не должен превышать 10% от общей длины … Концы фитингов обязательно должны быть плоскими и перпендикулярными оси самого изделия.На резьбе не допускаются заусенцы.

По варианту присоединения арматура делится на компрессионную и резьбовую.

Герметичность при использовании винтовых соединений обеспечивается давлением, появляется на расширительном кольце при завинчивании гайки. … Специальная прокладка устанавливается для создания прочного соединения между фитингом и обжимным кольцом.

Крепление металлопластиковых труб к металлу с помощью компрессионных фитингов

Перед подсоединением трубы к фитингу ее конец необходимо обрезать так, чтобы срез был перпендикулярен оси трубы. Желательно для этого использовать специальный труборез.

Но эту процедуру вполне можно проделать ножовкой по металлу, но убедитесь, что не было зазубрин и ветоши по краю … Срез будет чище, когда вы поместите новое полотно на ножовку. Лобзик для резки не подходит, такой точности не обеспечит.

При подготовке к выполнению работы нужно учитывать один нюанс. Европейские товары в области производства труб не имеют единых стандартов, поэтому размеры деталей от разных производителей могут быть несовместимы.поэтому необходимо стремиться к тому, чтобы трубы и фитинги были одного производителя … Если это невозможно, то собираясь покупать фитинги, нужно взять с собой кусок трубы, чтобы сравнить стену толщина и габариты. Кроме того, нужно знать, что на рынке есть неразъемная фурнитура.

Перед тем, как присоединить трубу к фитингу, обрезанный конец необходимо обработать и выровнять, а также сделать небольшую фаску для плавного соединения трубы и фитинга. Заусенцы всегда удаляются внутри трубы. После этого на трубу надевают кольцо и гайку … Только после этого трубу можно надевать на фитинг. Гайка надевается только вручную, без помощи ключа. Некоторое время гайка будет легко затягиваться, если не будет перекоса. В конце ее необходимо затянуть гаечным ключом, помня при этом, что труба сделана из пластика, в результате пресс нужно делать достаточно мягким.

Крепление металлопластиковых труб пресс-фитингами

Пресс-фитинги изготавливаются очень часто.Это дает возможность установить теплые полы, системы водоснабжения и отопления. Преимущества такого типа подключения в том, что эту сантехнику можно установить под бетон или гипсокартон , а также в том, что количество используемой арматуры сокращается, что снижает стоимость сантехники.

Крепление пресс-фитингами включает в себя следующие работы:

  • отрезана часть трубы необходимого размера;
  • с помощью калибратора снимается внутренняя фаска и восстанавливается деформированная при резке округлость;
  • на конце трубы установлена ​​зажимная втулка;
  • — штуцер штуцера с уплотнительными резиновыми кольцами;
  • с помощью пресс-клещей зажимается муфта, в результате на муфте появляются выпуклые кольца, а металл изгибается.

Необходимо помнить, что зажим муфты пресс-клещами производится только один раз.

Крепление с помощью скользящих муфт

В данной версии для работы будут нужны пресс-ключи и расширитель , он служит для расширения отверстия внутри трубы.

В процессе работы соблюдается следующая последовательность работ:

  • отрезана часть трубы в месте надевания муфты;
  • конец трубы обработан расширителем;
  • труба надевается на штуцер;
  • Прижимными клещами
  • муфта запрессовывается в фитинг.

Как выбрать пресс-клещи

Поскольку пресс-клещи являются важным инструментом, их правильный выбор обеспечит надлежащее качество всех монтажных работ. Большинство производителей трубного инструмента изготавливают как профессиональные, так и стандартные типы этого оборудования:

  • Электрооборудование;
  • Гидравлический и так далее.

Для разового монтажа водопровода вполне достаточно выбрать ручные пресс-клещи, так как профессиональный инструмент обойдется вам намного дороже , а при работе с этим инструментом нужно иметь определенные навыки и особые навыки.

По оценке специалистов, по качеству изготавливаемого крепежа ручные пресс-клещи ничем не хуже профессионального инструмента. С ними очень легко работать и работать с ними не составляет особого труда.

Перед покупкой пресс-клещей необходимо узнать максимальное сечение труб, которые будут установлены в водопроводе, и с учетом этого параметра подобрать подходящий инструмент. Необходимо знать, что для крепления труб с меньшим сечением необходимо прикрепить к губкам пресса дополнительные выступы.

Основные ошибки при креплении пластиковых труб

Как мы уже говорили выше, соединение и прокладка металлопластиковых труб — довольно простая процедура, которую под силу выполнить любому домашнему мастеру, даже если он не имеет большого опыта в этой сфере. При этом знание основных ошибок , допускаемых при выполнении данных работ, позволит обеспечить надежность смонтированной системы водоснабжения.

Основные ошибки:

  • плохая обработка обрезанной детали, чревата плохой герметичностью установленной системы;
  • попытка выхлопа змеевика из холодной трубы, это может нарушить целостность стен;
  • многократный монтаж и демонтаж резьбовых соединений без замены уплотнительных прокладок;
  • защемление резьбового соединения, приводящее к его деформации;
  • попытка многократно зажать застежку, что приводит к нарушению целостности.

Обобщение

Итак, как видите, прокладка водопровода из металлопластиковых труб, которые являются надежным и недорогим материалом, соответствуют всем гигиеническим нормам и легко могут быть выполнены любым домашним мастером даже без особого опыта. Качество смонтированной системы водоснабжения будет зависеть только от аккуратности человека, задействованного в этом процессе, и от его соблюдения правил и порядка монтажа.

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фото Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику .Тем не менее, хорошо понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ.Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ легок и устойчив к химическим веществам, используемым для очистки сточных вод и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наш сантехник s часто рекомендует его домовладельцам, обновляющим сантехнику. Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Другие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем.Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении. Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знаком с местными правилами и может предоставить лучшие варианты для вашего дома.

Оцинкованные трубы с возрастом подвержены коррозии, ограничивая поток воды и делая водопровод уязвимым для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или соединение с внутренней резьбой. Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом.Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений от трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением. Это влечет за собой меньший риск утечки. Ваш сантехник bluefrog обрабатывает переходы таким же образом для труб с холодной водой.Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его до герметичного уплотнения.

Соответствующие соединители сделаны из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов. Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема.Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники или домовладельцы, работающие в домашних условиях, пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент работает только с ПВХ-соединениями.

Опять же, для подключения к водопроводу необходимо знать местные нормы и правила и пройти необходимое обучение. Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ и оцинкованного металла в вашем доме.

Системы полива

Соединения ПВХ с металлом также можно найти в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе. Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной оцинкованной металлической резьбой обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Таким образом, металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того как резьба соединяется в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и присадка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединять охватываемые и охватываемые компоненты.Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, принесет вашей оросительной системе больше вреда, чем пользы.

Выберите bluefrog Сантехника + слив для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ.Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или офисе.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, ремонтируете ли вы свой дом, нуждаетесь в очистке канализации или вам требуется видеонаблюдение для определения причины засора, наши талантливые специалисты готовы ответить на ваш звонок.

Как подсоединить пластиковую трубу к металлической трубе

U se Пластиковая наружная резьба и металлическая внутренняя резьба:

При соединении пластиковых и металлических труб с помощью резьбового соединения всегда переходите пластиковую наружную резьбу к металлической внутренней резьбе . Если применяется обратное, соединение в конечном итоге будет протекать.

Это связано с различными физическими качествами двух материалов и конструкцией резьбы. Внутренняя резьба вначале немного больше и постепенно уменьшается.Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и становится больше в диаметре по мере продвижения резьбы.

Когда вы привинчиваете вилку к охватывающей, соединение становится более плотным. Если вы ввинчиваете металл в пластик, он почти всегда может вызвать трещины в пластике. Пластиковые фитинги с внутренней резьбой обычно толще или усилены для компенсации. Есть пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы выдерживать переломы под напряжением. Эти фитинги обычно используются в коммерческих приложениях, работающих в тяжелых условиях, и в орошении в сельском хозяйстве.

Используйте тефлоновую ленту (PTFE)

Для соединения пластиковой трубы с наружной резьбой с внутренней металлической трубой вам также потребуется герметик. Герметик помогает «запечатать» соединение, а также служит смазкой, облегчая сборку.

Тефлоновая лента, также известная как лента из ПТФЭ или сантехническая лента, представляет собой пленку, используемую для герметизации трубной резьбы. Поскольку тефлоновая лента податлива и непроницаема, в сжатом состоянии она действует аналогично шпатлевке. Используйте тефлоновую ленту (ПТФЭ) для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой.

Тефлоновая лента Цвета и толщина:

Лента обычно бывает белой при использовании в сантехнике, но также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой кодировкой (например, желтая для природного газа, зеленая для кислорода и т. Д.).

Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть нити. По этой причине мы рекомендуем покупать более толстую ленту, потому что она более экономична.Герметизация соединения тефлоновой лентой

Как использовать тефлоновую ленту:

Для облегчения начала соединения оставьте первую резьбу на наружной трубе без ленты. Потяните за обученную ленту, но не перетягивайте ее, пока наматываете наружную резьбу трубы. Если вы видите форму резьбы через ленту, значит, вы правильно оборачиваете трубу.

Необходимо сделать 3-4 витка наружной резьбы с использованием тефлоновой ленты хорошей толщины для хорошего уплотнения труб.

Оберните наружную резьбу в том же направлении, что и внутренняя резьба. Если вы намотаете трубу в неправильном направлении, вы рискуете, что лента упадет во время скручивания труб. Если вы смотрите с конца наружной резьбы, вы будете наматывать трубу по часовой стрелке.

Трубная смазка:

Мы не рекомендуем использовать трубную смазку в качестве герметика для соединений труб в оросительных установках или при ремонте. Смазка для труб может забить ваши спринклеры, и многие производители ирригационных систем не будут соблюдать существующую гарантию, если смазка для труб была использована в качестве герметика.Кроме того, некоторая смазка для металлических труб является едкой при использовании с пластиком.

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по модернизации или ремонту сантехнической системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов. Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы. Фитинги легко доступны в магазинах бытовой техники, строительных магазинах и в магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводы с резьбой.Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью. Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедает соединение и, в конечном итоге, вызывает утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не взаимодействует ни с медью, ни с цинком, один из способов — убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ — использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной фитинг с внутренней резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБКА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, и металлических труб, таких как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение между пластиком и металлом — это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода. Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1 1/2 дюйма, соединенный со стальной трубой с внутренней резьбой 2 дюйма, которая в данный момент находится в стене. Фитинги для пластиковых труб бывают резьбовыми (доступны как наружная, так и внутренняя резьба) или скользящими (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом, и ввинтите фитинг в имеющуюся стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, а затем приклейте к ловушке на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также упростить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы ABS к чугуну.Фитинг, называемый ленточным зажимом, представляет собой толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер поможет вам выбрать наиболее подходящий тип фитинга для работы.

Вопросы по модернизации и ремонту? Пишите Полю на [email protected]

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните имя автора в верхней части статьи.

Как подключить стальной сливной хвостовик к пластиковому сифону | Home Guides

Замена P-сифона — это небольшая работа, которая может показаться более сложной, если вам нужно смешать сантехнические материалы для выполнения работы.Часть сливного узла, которая выступает под раковиной, называется патрубком, и обычно она сделана из металла. П-ловушки могут быть пластиковыми или металлическими. Пластиковые устойчивы к коррозии, их проще установить, поэтому они используются чаще. Это не проблема, если два компонента сделаны из разнородных материалов, потому что фланец, закрывающий отверстие сифона, всегда пластиковый. Так что не пугайтесь. Примените свои навыки самоделки на работу, и вы сможете сэкономить на звонках в Сан-Франциско.

Сравните относительные диаметры P-образного сифона и патрубка, сняв гайку и фланец с отверстия сифона и сдвинув сифон вверх по патрубку. Если он подходит, они одинакового диаметра, но если есть большой зазор, диаметр насадки, вероятно, составляет 1 1/4 дюйма, а диаметр ловушки — 1 1/2 дюйма. В последнем случае используйте для соединения более толстый из двух фланцев, поставляемых с П-образным сифоном.

Сдвиньте гайку вверх вдоль патрубка так, чтобы резьба была направлена ​​вниз, затем наденьте фланец на конец патрубка и сдвиньте его вверх.

Вставьте конец насадки в отверстие сифона и сдвиньте сифон вверх, пока отверстие не окажется немного выше сливного отверстия в стене. Если отверстие не выше слива, сифон может протечь, как бы сильно вы его не затягивали.

Сдвиньте фланец вниз по патрубку и вставьте его в отверстие ловушки, затем сдвиньте гайку вниз и привинтите ее к ловушке. Затяните гайку от руки как можно сильнее.

Прикрутите другой конец сифона к дренажной линии, к которой для этой цели должен быть приклеен переходник с резьбой.Затяните соединение вручную, затем вручную затяните накидную гайку в середине сифона.

Наполните раковину, затем откройте пробку и дайте воде стечь. Проверьте свои соединения. Если какой-либо из них протекает, затяните их сильнее. Возможно, вам понадобится трубный ключ или регулируемые плоскогубцы, если вы не можете затянуть их вручную.

Ссылки

Наконечники

  • Фланец P-сифона герметизирует воду за счет сжатия. Обертывание сантехнической лентой резьбы отверстия сифона перед навинчиванием гайки не улучшит герметичность.

Предупреждения

  • Не считайте работу выполненной, пока не убедитесь в отсутствии утечек из ловушки. Даже небольшая протечка может повредить основание шкафа или пол и способствовать росту плесени.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как подключить ПВХ к латунной сантехнике | Home Guides

Сантехника из ПВХ и латуни не может быть более разной. ПВХ — относительно недорогой и легкий виниловый продукт, а латунь — темный, богатый металл. ПВХ обычно скрывают, а латунь часто демонстрируют. Тем не менее, их можно подключить, если возникнет необходимость. А подключить ПВХ к латунной сантехнике — задача под силу любому грамотному мастеру своими руками. Это требует минимальных навыков слесаря ​​и некоторых основных инструментов и материалов.

Инструменты

Для соединения ПВХ с латунной сантехникой требуется несколько простых инструментов, которые можно купить в любом магазине оборудования или товаров для дома. Ножовки с металлическим лезвием хватит для выполнения любых необходимых пропилов, а сабельная пила позволит делать пропилы быстро и с минимальными усилиями. Вам также понадобится рулетка для измерения размеров труб и крестовая отвертка для выполнения работы.

Материалы

Смазка для сантехников снижает трение при соединении труб.Резиновая муфта позволяет выполнять фактическое соединение. Если обе трубы одинакового диаметра, вам понадобится стандартная муфта; если одна труба меньше другой, вам понадобится переходная муфта для соединения. Перед покупкой муфты измерьте диаметр трубы.

Подготовка

Обрежьте концы обеих труб, чтобы они были гладкими и ровными. Зубчатые или неровные концы могут подойти, но с ними труднее работать, чем с гладкими. Нанесите тонкий слой смазки для сантехников шириной около 1 дюйма на конец каждой трубы.

Соединение

Наденьте муфту на конец латунной трубы так, чтобы она доходила до середины, затем вставьте ПВХ в другой конец муфты. Затяните зажимы с обеих сторон муфты с помощью отвертки, чтобы закрепить соединение.

Тест

Включите водопроводную арматуру, которая контролирует поток через соединение. Если это кран, поверните его; если это унитаз, промойте. Следите за соединением на предмет утечек. При необходимости подтяните зажимы.

Ссылки

  • Сантехника 1-2-3; Home Depot Publishing

Writer Bio

Роберт С. Янг начал профессионально писать в 1989 году в качестве копирайтера в рекламной компании. С 2000 по 2007 год он управлял девелоперской и строительной компанией.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
