Как подключить патрон для лампочки?

Трудно представить себе светильник без электрического патрона. Эта деталь не только фиксирует лампочку и передает ток, но и служит неотъемлемой составляющей для других дополнительных элементов. К таким частям можно отнести: абажур, плафон и разнообразные предметы эстетики. Для того чтобы понять, как подключить патрон для лампочки, нужно познакомиться со всеми нюансами поближе.

к содержанию ↑

Патрон

Прежде чем заниматься установкой патрона для лампочки, стоит уделить внимание его устройству, ГОСТам, видам, способам подключения и другим интересным вещам.

Маркировка

Если верить ГОСТ-Р МЭК 60238-99, то можно увидеть, что патроны с резьбой бывают трех разных видов:

  • E14 — патрон, который называют “миньон”. Применяется такой прибор в СВЧ печах и холодильниках.
  • E27 используется в подавляющем большинстве светильников.
  • E40 служит для источников уличного освещения.

Все они имеют один и тот же принцип действия, а отличия можно наблюдать только в габаритах и дизайнерских решениях.

Важно! Любой прибор имеет свою маркировку на поверхности корпуса. Она нужна, для того чтобы обозначить технические характеристики:

  • Первый из списка устанавливается только в тех местах, где потребление тока не превышает 2 А, при 440 Вт.
  • E27 — не больше 4 А, при 880 Вт.
  • Последний — не больше 16 А, при 3.5 КВт. Все эти приборы работают на переменном напряжении составляющим 250 В.

Как снять патрон с люстры? Давайте не будем торопиться и ознакомимся с устройством этого полезного прибора.

к содержанию ↑

Как устроен патрон?

Прибор может похвастаться тремя главными элементами: корпус в виде цилиндра, в котором находится гильза с резьбой, дно и керамический вкладыш. Резьба основана на принципе Эдисона. Для передачи тока используются два латунных контакта и две планки, с нанесенной на них резьбой для крепления.

Важно! В целях безопасности нужно подавать фазу прямиком на контакт цоколя, который расположен в центре. Такие меры помогут свести к минимуму шанс поражения фазой человека.

Тройной патрон

Существуют приборы, способные вмещать в себе сразу три лампы. Нередко из прибора могут выпасть контакты, поэтому стоит уделить внимание работе с такими устройствами.

К отверстиям, что расположены в контактных пластинах, прикрепляются провода. Прикрепить их можно при помощи гаек и винтов, но никто не запрещает воспользоваться паяльником.

Важно! Человеку, который ни разу этим не занимался, будет довольно трудно, поэтому лучше всего опираться на инструкции, с которыми можно ознакомиться на сайтах производителя или коробке самого продукта.

Мы уже близко к самой установке патрона для лампочки.

к содержанию ↑

Установка обычного прибора

Необходимо понимать, как собирается сам патрон с самого начала. Такие познания всегда будут полезны в случае ремонта:

  • Пластина из латуни плотно прижимается к керамическому вкладышу. Контактная пластинка закрепляется при помощи винта, который вкручен в стальную пластину. Данный винт нужен не только для закрепления центрального контакта, но для того чтобы пропускать через себя ток.
  • Вторая латунная пластина устанавливается точь в точь по такому же принципу. Контакт, который расположен в центре, необходимо загнуть до уровня контактов, находящихся сбоку. Прямиком на проводниках формируются кольца и продеваются через донышко, прикрепляясь к пластинам из стали.

При подключении патрона через стандартный ключ фазу необходимо подключать к тому контакту, который находится  в центре.

Важно! При сборке необходимо проверить все компоненты на целостность. Возьмите цоколь лампы и плотно прижмите к контакту. Если во время соприкосновения прогиб измеряется в нескольких миллиметрах, то вы все сделали правильно. В обратном случае — следует отогнуть контакты кверху.

Теперь накрутите сам корпус на донышко, используйте готовый прибор под любые лампы.

к содержанию ↑

Клеммы

Прогресс не стоит на месте, поэтому рынок бытовой техники уже давно может похвастаться новым видом устройств, провода у которых закрепляются при помощи специальных клемм.

Клеммы помогают значительно ускорить процесс монтажа для люстр и светильников. Сам корпус такого прибора сделан из пластика, а контакты держатся изнутри на заклепках.

Важно! К сожалению, если устройство настигла поломка, провести восстановительные работы не получится, что заставит потребителя искать замену.

к содержанию ↑

Безвинтовой патрон

Как собрать патрон для лампы, если он не имеет резьбы? Все очень просто.

Корпус оснащен двумя парами отверстий, в которые провода и задеваются. Внутри патрона установлены латунные контакты, представляющие из себя некие пружины. Вся эта конструкция служит для фиксации проводов.

Важно! Парные отверстия позволяют подсоединять патроны параллельно в люстрах и светильниках, которые имеют несколько лампочек. Один прибор питается напряжением, а остальные просто подключаются к нему.

Для того чтобы подключить бесконтактный патрон, необходимо взять провод и избавиться от изоляции на нем ровно на один сантиметр, а затем просто продеть в нужное отверстие.

Но и при работе с такими устройствами существуют нюансы. Не секрет, что самыми используемыми проводами являются многожильные, а закрепить их в контактах довольно проблематично. Изготовители решили эту проблему так: многожильные провода облуживаются, для того чтобы сделать их одножильными.

Важно! Если вам трудно добраться до проводов пальцами, можете прибегнуть к использованию пинцета.

к содержанию ↑

Как отремонтировать патрон?

Лампы светильника начали мерцать или перегорать? Скорее всего, дело в плохих контактах внутри патрона. Жужжание и запах гари при включении и выключении только свидетельствует об этом.

Чтобы проверить это, выкрутите лампочку и осмотрите патрон. Почерневшие контакты нужно очистить. Причиной таких почернений может быть плохой контакт в местах соединений проводов и патрона. Для того чтобы избавиться от этой проблемы, необходимо проделать следующие действия:

  1. Разберите электрический патрон.
  2. Удостоверьтесь в хорошем соединении с проводником тока.
  3. Хорошо очистите контакты, если есть необходимость.
  4. Если колба отходит от цоколя, то лучше всего вывернуть его, открутив корпус устройства от донышка.
к содержанию ↑

Видеоматериал

Теперь вы знаете, как собрать патрон для лампы, и сможете починить его, если возникнет необходимость. Помните о мерах безопасности и будьте осторожны при работе с подобными устройствами!

Поделиться в соц. сетях:

Как устроен патрон лампы накаливания.

Освещение – одна из основных составляющих элементов цивилизации. Но люди часто не знают механизм работы вещей, которые их окружают. Важно разобраться, как устроен патрон для включения лампы накаливания в сеть, чтобы понимать тонкости эксплуатации осветительных приборов. Если разобраться с конструкцией лампы, то становится понятно, почему она перегорает.

Конструкция лампы накаливания

В схеме лампочки накаливания можно увидеть провода, которые подключаются к клеммам. Конструкция патронов для ламп накаливания бывает обычно с резьбовым соединением. Оно считается более надежным, особенно при использовании ламп высокой мощности. Для изделий небольшой мощности применение резьбы считается неэффективным. Здесь используют ножевые клеммы, чтобы защитить провода.

Патрон для лампы накаливания

Основным элементом лампочки накаливания считается вольфрамовая спираль.

Деталь отдает свет на грани своих возможностей. Ее допустимая температура нагрева – 3000 градусов. Если этот показатель будет выше, то спираль просто расплавится. Когда температуры будет недостаточно, то свет потухнет. Размеры этого элемента являются решающими при определении мощности. Параметры спирали определяют конструкцию патрона для лампы накаливания. Она имеет срок годности, хоть разработки в области электроники и достигли прогресса.

Наиболее надежный контакт – резьбовой. По этой причине большинство изделий накаливания имеют цоколь. Резьба сделана круглой. Колба сделана в форме спирали, поэтому остальные элементы соответствуют ей. Есть разные виды цоколей и держателей, которые классифицируют по размерам. Корпус держателя выполняется из разных материалов.

Виды держателей:
  • Металлические;
  • Пластиковые;
  • Керамические;
  • Полимерные;
  • Силиконовые.

Цоколь обозначается буквой E. Справа в цифрах указан диаметр. Размер стандартный обычной лампы накаливания составляет Е27. Часто встречается прибор накала с размером цоколя лампы Е14.

Цоколи ламп накаливания.

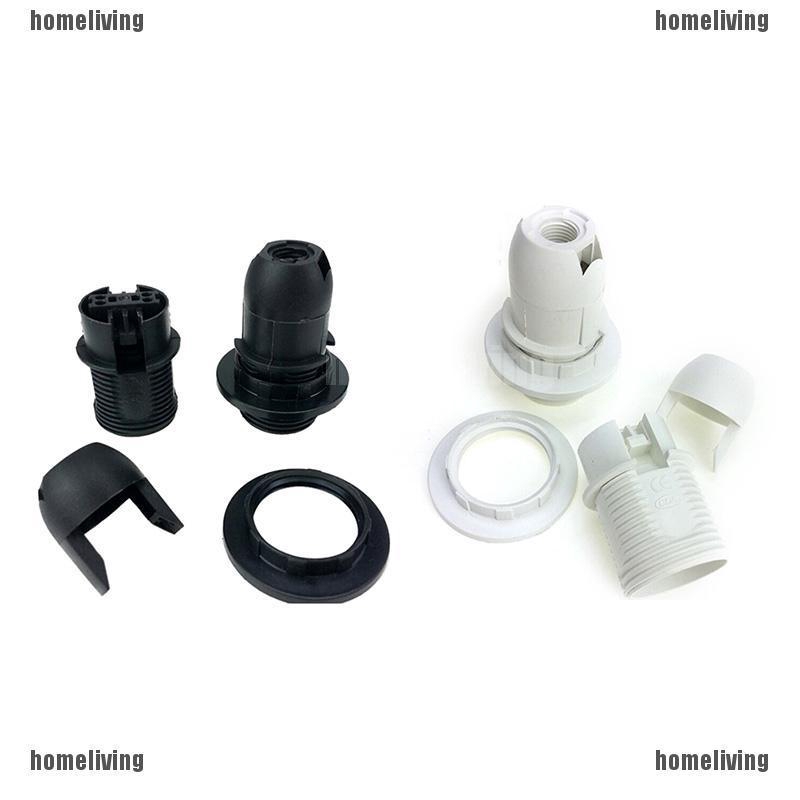

Особенности пластиковых держателей

Для изготовления патронов применяют разные виды пластика. Свойства материалов отличаются, поэтому на упаковке указывают маркировку, говорящую о допустимой мощности лампы. Иначе изделие нагревается и начинает плавиться, пластик меняет свои свойства. Если параметры лампы подходят, то таких проблем во время эксплуатации не возникнет. Прибор прослужит дольше гарантийного срока, если уменьшить температуру нагрева.

Как подключить электрический патрон:
  1. Подвесной метод (с помощью ниппеля к потолку). Здесь используют резьбу.
  2. Поверхностный вариант благодаря прямому фланцу.
  3. Поверхностный способ с наклонным фланцем.

Метод сборки с ниппелем отличается от других способов. Иногда резьба заменяется зажимами. В таком случае раскрывается больше способов выбора проводов. Когда кабеля плотно входят в держатель, то при наличии резьбы, нужно начать вращать. Это негативно отразиться на клеммах и изоляции проводников. С зажимами на такой лампочке подключение проходит без проблем.

Крепление держателя за ниппель.

Нет необходимости в применении клемм с резьбой для ламп. Разобрать и собрать патрон с зажимом намного проще. Но разъем долго не прослужит, это важно сразу понимать. При разборке достаточно просто повредить такое соединение. Выступающие элементы рекомендуется поддеть отверткой, когда начинается процесс разборки.

При регулярном нагреве пластик становится менее прочным, поэтому начинает трескаться. Крепление электрического патрона с безвинтовыми зажимами выполняют максимально аккуратно, чтобы исключить поломки. Для зажимов применяют исключительно металл и пластик. Отломленную часть можно заменить пластинкой из аналогичного материала.

Разновидности патронов

Другие материалы не несут существенного влияния на конструкцию держателя лампочки накаливания. Некоторые производители создают необычный дизайн держателей.

Долговечность лампочки накаливания зависит от максимального показателя температуры, которую способно выдержать изделие. По этой причине чаще перегорают лампочки в люстрах, ведь там напряжение мощности 220в. Для такого осветительного прибора выбирают обычную лампу накаливания 60Вт цоколь Е27 . Патрон из-за этого сильно нагревается. Держатель становится хрупким. Для настольного светильника будет достаточно изделие накаливания 12 вольт. Также широко используется лампа накаливания 36 вольт.

Нагревание патронов происходит из-за контактов при искрении. Если провода сразу не закрепить клеммами, то появляется нежелательное искрение. Контакты рекомендуется периодически проверять, даже при необходимости разборки люстры. Это поможет не только исключить искрение, то и уменьшить траты электроэнергии. Процесс наблюдается и в контактах с цоколем. Потребуется заранее проработать оптимальную силу зажимов.

Вариант присоединения проводов к пластиковому патрону:

Замена патрона G4:

Патроны устроены достаточно просто, поэтому разборку, замену или ремонт домашних электроустановок можно производить своими руками.

Самое главное при этом – отключить напряжение в сети, если вы работаете с осветительным прибором, четко следовать рекомендациям опытных электриков. При установке новой модели необходимо придерживаться инструкции производителя.

Есть, что дополнить, или возникли вопросы по выбору и замене патрона для лампочки? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом. Форма для связи находится в нижнем блоке.

Электрические патроны с резьбой Эдисона

Марок резьбовых патронов немного: Е5, Е10, Е14, Е27 и Е40 . Цифра после буквы «Е» обозначает диаметр цоколя лампы.

Казалось бы, все просто, а если еще учесть, что лампы с цоколем Е5 и Е10 используются только в низковольтных осветительных приборах типа новогодних елочных гирлянд, ну и в разных там системах сигнализации, а лампы с цоколем Е40 только в осветительных приборах для наружного освещения, проще говоря, в уличных фонарях старой конструкции, то вообще для бытовых осветительных приборов остаются только патроны Е14 и Е27. Но не тут-то было. Одного только патрона Е27 с лихвой хватит, чтобы заморочить мозги простому человеку, потому что с тех пор, как Эдисон изобрел лампочку, патронов к ней было придумано огромное количество.

Изоляционный материал корпуса электрического патрона может быть:

Карболитовый

Как правило это патроны старых советских моделей, но они по-прежнему выпускаются и продаются. Узнать их несложно: черные, блестящие, тяжелые и неказистые. Но иногда патроны бывают и белого цвета.

Керамический

Белые или сероватые в зависимости от качества керамики. Керамика может быть с глазурью (блеском) и без (матовая).

Пластмассовый

Современные патроны, бывают каких угодно видов и расцветок, но чаще черные или белые. Описание пластмассовых патронов изложено отдельно.

Металлический

Такие патроны используются для ламп, работающих от напряжения до 12-24 Вольт. В квартире такой патрон можно найти разве что в старом холодильнике. Тем не менее такие патроны бывают.

Принцип устройства карболитовых патронов одинаковый, они состоят из 3 основных деталей:

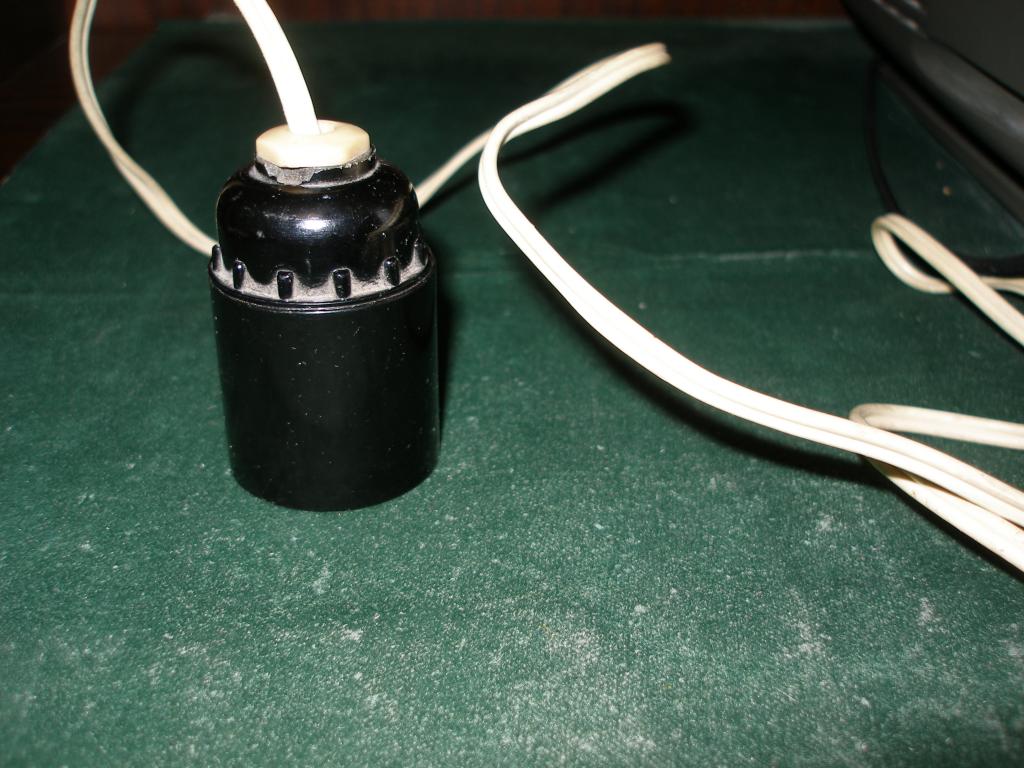

Фотография 1

1 — цилиндрический защитный колпак с впрессованной резьбовой гильзой для вкручивания лампочки, 2 — керамическая вставка с контактной группой, провода к контактам прикручиваются винтами (на фотографии не видны), 3- дно патрона.

Керамическая вставка у всех патронов одинаковая, а вот колпак и дно у патронов бывают разные в зависимости от следующих факторов:

По методу крепления патроны бывают потолочные, настенные и подвесные

На фотографии 1 показан подвесной патрон, а потолочные и настенные выглядят так:



Фотография 2                                      Фотография 3

На фотографии 2 показан потолочный керамический, на фотографии 3 настенный карболитовый патрон. Такие патроны как правило устанавливались в качестве светильников в санузлах и коридорах сталинок, хрущевок, брежневок, да и сейчас они продаются. Как говорится, ничего лишнего, голый функционал, никаких абажуров для таких светильников не предусмотрено.

Защитный колпак (1) и керамическая вставка (2) у потолочных и настенных карболитовых патронов такие же, как и у подвесных, т.е. при необходимости их можно поменять, а вот дно потолочных и настенных электрических патронов имеет широкую подошву с отверстиями для крепления к потолку или стене и выемкой для провода. На фотографии 2 эта выемка особенно хорошо видна. Очень часто такие светильники устанавливались при частично или полностью открытой электропроводке. У карболитового патрона такой ниши может не быть но в одном или нескольких местах боковая стенка подошвы будет более тонкой для того, чтобы ее можно было выломать под провод. Для простеньких дачных домиков керамические и карболитовые патроны-светильники, по прежнему незаменимы.

Защитный колпак подвесных карболитовых патронов может быть гладким, как на верхних фотографиях или с наружной резьбой под гайку для крепления абажура или плафона:

Фотография 4

Такие патроны использовались и используются в люстровых светильниках, но если есть сильное желание облагородить настенный или потолочный карболитовый патрон-светильник, то можно поменять в таком патроне гладкий колпак на колпак с наружной резьбой, купить к светильнику абажур или плафон, и таким образом получить более эстетический светильник. Но и это еще далеко не все. Дно у всех подвесных патронов одинаковое, а вот крепиться эти патроны могут по-разному:

Вообще никак

когда провод просто просунут в дно патрона и лампочка висит на проводе. Так подвешивать патроны нельзя, но что делать если подвесные карболитовые патроны часто продаются без втулок, а нужно на пару недель сделать временное освещение в помещении для ремонта?

С креплением к проводу

(для проводов в двойной изоляции). Такой способ использовался в старых одноламповых светильниках. В дно подвесных карболитовых патронов таких светильников обычно вкручена металлическая резьбовая вставка, а в металлическую вставку вкручена пластмассовая втулка. После подключения провода к контактной группе (2) и заведения керамической вставки в дно патрона (3) винт пластмассовой втулки закручивается и плотно прижимает провод к втулке. Соответственно, если нужно снять такой патрон, то сначала нужно открутить пластмассовый винт втулки.

Фотография 5

С креплением к корпусу светильника

Это самый распространенный способ крепления подвесных патронов, используется в потолочных, настенных и настольных светильниках. Для крепления к корпусу светильников используется металлическая трубка с наружной резьбой, металлическая или пластмассовая втулка как на фотографии 1. В патронах, которые крепятся при помощи металлической или пластмассовой втулки, металлической резьбовой вставки в дне патрона нет, втулка как раз эту вставку и заменяет.

Электрические провода подключаются к контактной группе (2) керамической вставки (фотография 1). Концы проводов зачищаются на 1.5-2 см и скручиваются колечком, так чтобы через него свободно проходил крепящий винт. Колечки можно пропаять, но если в патрон будет вкручиваться лампа до 100 Вт и у крепящего винта есть шайба, то пропаивать не обязательно. Перед тем, как прикрутить провода, не забудьте надеть на провод дно патрона. Чтобы керамическая вставка села на место, нужно повернуть ее так, чтобы пазы вставки совпали с шипами на дне патрона, на фотографии 1 один из шипов очень хорошо виден. Такое сопряжение дна и вставки нужно для того, чтобы вставка не проворачивалась, при закручивании или выкручивании лампы.

Достоинства карболитовых и керамических патронов:

Низкая цена

Высокая термостойкость

В такие патроны можно вкручивать лампы мощностью до 1000 Вт и включать их на любое время.

Широкое распространение

Еще недавно во всех квартирах и домах были только такие электрические патроны. Да и сейчас купить такие патроны можно практически везде.

Недостатки карболитовых и керамических патронов:

Низкое качество изготовления деталей

Советские электрические патроны — не конструктор Лего, часто собираются или разбираются со скрежетом, скрипом и прочими неприятными звуками, а иногда вообще разобрать или собрать такой патрон нормально невозможно. Перед покупкой нового карболитового патрона, желательно его проверить на разборку-сборку прямо в магазине. Да и лампу в такой патрон вкрутить не всегда просто.

Металл контактов

В последнее время контакты в таких патронах делаются из обычной ржавеющей стали без какого либо защитного покрытия или с очень тонким защитным покрытием. Ничего страшного в этом нет, но если патрон используется в условиях повышенной влажности, например, в ванных, в кухнях, в неотапливаемых зимой помещениях, то сталь под воздействием влаги ржавеет, электрический контакт ухудшается или совсем пропадает. Такие контакты приходится часто чистить. По-быстрому это можно сделать простой отверткой, но если дело совсем плохо, то приходится полностью разбирать патрон и работать наждаком. Но даже если контакты латунные или из другого сплава, то все равно они могут окисляться и их тоже иногда приходится чистить.

Плохой контакт

бывает не только при окислении контактной группы, но и при сильном прогибании пластины нижнего контакта. Если вкручивать лампочку до упора, то пластина нижнего контакта прогибается так, что касается поверхности керамической вставки. Так вроде бы и должно быть: чем сильнее прогнется пластина, тем лучше будет контакт, но при длительном воздействии электрического тока физические характеристики металлов меняются, в частности меняется значение упругости. Поэтому после выкручивания перегоревшей лампочки, проработавшей несколько лет, желательно немного отогнуть пластину нижнего контакта. Если этого не сделать, новая лампа может вообще не гореть. Иногда отогнуть контакт можно, не разбирая патрон, простой отверткой, но перед этим нужно обязательно проверить выключен ли выключатель, а лучше для надежности отключить электричество в квартире, помещении, или вытащить вилку из розетки, если ремонтируется настольный светильник. Но даже если Вы полностью отключите свет, возможны осложнения. Есть такая байка, которую я любил рассказывать смазливым сотрудницам, подвешивая или меняя потолочные светильники в офисах: Купила как-то женщина новую люстру и попросила мужа ее повесить. Муж в тот день был выходной, сильно спорить не стал, выкрутил пробки на счетчике, поставил под люстру стол, постелил на стол газеты и полез менять люстру, в майке и в семейных трусах. А жена ходила вокруг и помогала советами. Когда муж поднял новую люстру к потолку, у него из трусов вывалилось яичко, жене стало смешно и она отпустила яичку легкий щелбан. Эффект превзошел все ожидания: женщина осталась без люстры, без стола и без мужа, который развелся с ней после того, как выписался из травматологии. Это я к тому, что не только с электричеством, но и с электриками шутить не стоит.

Хрупкость корпуса

Карболит — достаточно хрупкий материал, собирать и разбирать карболитовые патроны нужно осторожно.

Подвесные керамические патроны имеют несколько иную конструкцию. Отличительная особенность подвесных керамических светильников в том, что они не разбираются, их можно только полностью поменять. Главный недостаток таких патронов — плохое крепление резьбовой гильзы. Лампочку в такие керамические патроны, нужно вкручивать осторожно, чуть передавил и резьбовая гильза вытаскивается вместе с лампочкой. Теоретически можно попробовать по-новой расклепать гильзу, но проще поменять патрон:

Фотография 6

Расклепка показана красной стрелкой, ни и внутри гильза должна быть расклепана. Чтобы снять патрон, нужно открутить один или два винта, крепящие патрон к светильнику, место крепления показано синей стрелкой. Зачищенные и желательно пропаянные концы вставляются в металлические зажимы с обратной стороны патрона и прикручиваются простой отверткой.

Электрические патроны для ламп с цоколем Е14 имеют похожую конструкцию, вот только вставка у них не керамическая, а такая же карболитовая. А вот патроны для ламп с цоколем Е40 устроены так же, как и для ламп Е27. Патроны Е5 и Е10 имеют пластмассовый или металлический корпус, но ничего страшного в этом нет, так как такие патроны используются для маломощных ламп, работающих от напряжения до 12-24 Вольт.

Вот такие дела.

Патрон на две лампочки своими руками

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка Максимальный ток нагрузки (А), мощность (Вт) Особенности патронов
Е14 2А, 440Вт Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27 4А, 880Вт Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40 16А, 3500Вт Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10 5А, 60Вт Штыревые патроны. Применяются с маломощными лампочками.
G9 5А, 60Вт Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10 5А, 50Вт Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13 4А, 80Вт Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23 2А, 75Вт Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24 2А, 75Вт Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7 2А, 50Вт Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53 5А, 50Вт Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.

Устройство

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.
  • Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.
  • На изображении выше заметно, как пластинки контактируют с цокольной частью.
  • Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.

Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.

Внимание! Электромонтажные работы проводят при отключенном электричестве.

Обыкновенный электрический патрон

  1. К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
  2. Потом закрепите втору пластинку таким же способом.
  3. Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
  4. Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
  5. Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
  6. Прикрутите ко дну верхнюю часть патрона.

Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.

Патрон с клеммами

Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.

Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

Безвинтовой электрический

Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.

Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.

Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.

Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.

После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.

При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.

Способы крепления

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Читайте также  Как отремонтировать или заменить патрон в светильнике

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Возможные проблемы и пути их решения

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный.

Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы.

Проводите все работы только при отключенном электричестве!

ПредыдущаяСледующая

Источник: https://svetilnik.info/tsokoli-i-patrony/podklyuchit-patron-dlya-lampochki-k-provodam.html

Как правильно подключить патрон для лампочки к проводам

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации? Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Наибольшее распространение на нашем рынке получили 3 вида патронов:

  • карболитовые советского образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

  • цилиндрический корпус с резьбой
  • керамический вкладыш с контактами

  • Чаще всего в наших квартирах используются патроны имеющие маркировку:
  • Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
  • Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
  • Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.

Преимущества и недостатки

Достоинства данного патрона:

  • простота разборки и сборки
  • надежность проверенная временем
  • контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

  • неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо. Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Подключение многожильного провода

Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.

  1. Жилки в этом случае предварительно разделяются пополам и скручиваются.
  2. После чего формируется свободное кольцо вокруг болтика.
  3. Его то и нужно пропаять с последующим подключением.
  4. Лишние хвосты после кольца откусываются.
  5. Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.
  6. Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.

Второй недостаток карболитовых изделий — время подключения.

На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

  • На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.
  • Они работают по принципу знаменитых зажимов Wago.
  • Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода.

Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

  1. Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
  2. Здесь также не забывайте про правильное подключение фазы и ноля.
  3. Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
  4. Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3Подключение многожильных проводов без пайки и лужения.
4Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Источник: https://svetosmotr.ru/kak-pravilno-podklyuchit-patron-dlya-lampochki-k-provodam/

Патроны для лампочек: конструкция, виды, способы подключения и крепления

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора.

Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Разновидности по типу цоколя

Выбор цоколя зависит от используемых лампочек:

  1. Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
  2. Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.
  3. G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта.

На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше.

Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины.

В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом.

Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно).

Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках.

Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка.

Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа.

Слегка потяните за кабель, чтобы проверить надежность соединения.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный.

Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко.

В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Ремонт электрических патронов

Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.

Ремонт разборного электрического патрона Е27

Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.

Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.

Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.

Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки.

Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Патроны для лампочек: конструкция, виды, способы подключения и крепления

Источник: https://220.guru/osveshhenie/istochniki-sveta/patron-dlya-lampochki.html

Патрон на две лампочки своими руками

aleks888 2-08-2016, 07:16 7 999 Приспособления / Электрика

Иногда в комнатах технического предназначения не хватает освещения от одной лампы, а устанавливать еще одну рядом не всегда есть возможность. Ставить что то вроде люстры в гараж или курятник согласитесь довольно смешно. И вот дабы решить наболевший вопрос автор решил изобрести эдакий двойник для лампочек, то есть мастер задумал сделать спаренный патрон. Для этого он взял старенькую использованную энергосберегающую лампочку, разобрал ее оставив только цоколь и два проводка. Соединил 2 патрона между собой и подключил провода в последовательной очередности. А далее полученный двойник просто вкручивается в одинарный патрон и «да будет свет».

  • Что же следует наглядно рассмотреть изобретение, но перед этим следует изучить перечень необходимых материалов и инструментов для самоделки.
  • Материалы
  • Инструменты
  • И так первым делом автор разбирает энергосберегающую лампу, остается только цоколь остальное на утилизацию.

1) энергосберегающая лампочка б/у2) настенные патроны 2 шт3) стяжки1) паяльник2) отвертка3) плоскогубцы4) ножИмеются 2 провода их мастер тоже оставляет.По словам автора там имеется некий предохранитель, он ненужен и выпаивается.Затем собираются и подключаются непосредственно настенные патроны.После подключения все аккуратно стягивается стяжками.И вот что получилось у нашего электрика.Данный двойник потом просто вкручивается в патрон и все, в 2 раза больше освещения. И еще автор не рекомендует вкручивать 2 лампы накаливания, лучше диодные или энергосберегающие.

Вот собственно и все о чем хотелось написать в данной статье.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

9

Идея

8

Описание

8.5

Исполнение

Итоговая оценка: 8.5

Источник: https://USamodelkina.ru/7770-patron-na-dve-lampochki-svoimi-rukami.html

Замена лампы накаливания и патрона

Отключить электричество во всей квартире. Затем необходимо снять плафон или потолочный светильник, где перегорела лампочка. Чтобы не обжечься, лучше взять полотенце и выкрутить лампочку. Посмотреть, лампочка с каким цоколем перегорела: на лампочке с маркировкой «E» стоит резьбовой цоколь, на лампочке с маркировкой «G» штырьковый. Вкрутить новую лампочку и вернуть светильник на место. Включить электричество.

Если при замене лампочки оторвался цоколь, следует осторожно, вращая колбу лампы, оторвать проволочки, на которых она висит. Плоскогубцами вывернуть оставшийся в патроне цоколь лампочки.

Если вы поменяли лампочку, но света по-прежнему нет, возможно не исправен патрон. Для начала следует обесточить квартиру. Отогнуть отвёрткой в патроне центральный контакт вверх. Затем вкрутить лампочку.

Если металлические пластинки внутри патрона сломаны, его корпус треснул или оплавился, патрон нужно заменить на новый. Для начала необходимо извлечь патрон из светильника. Открутить его верхнюю часть «колпак». Отодвинуть нижнюю часть патрона и отсоединить провода. Затем необходимо зачистить контакты: отрезать изоляцию, скрутить контакты, чтобы проволочки не торчали в разные стороны.

Если вы используете безвинтовой патрон, нужно оставить контакты прямыми. Вставить в два небольших отверстия в патроне провода до характерного щелчка.

Если вы используете винтовой патрон, нужно сделать на концах проводов небольшие колечки, обмотать оголённую часть изолентой. Вставить винтики в патрон и прикрутить.

Собрать патрон и вкрутить лампочку. Включить электричество.

Если необходимо зачистить провода, а соответствующего инструмента дома нет, вам помогут прищепка и бритвочка. Отделить лезвие от корпуса точилки с помощью отвёртки. Приложить лезвие к ножке прищепки и сделать отметку карандашом для будущего отверстия. С помощью дрели просверлить дырочку и прикрутить шурупом бритвочку.

собрать самому

читать далее…подключение проходных выключателей (для увеличения фото — кликнуть по ним)

Подключение одноклавишного проходного выключателя

По внешнему виду (см. фото слева) одноклавишный проходной выключатель как бы и не отличается от привычного нам простого. Хотя, если присмотреться, то на его клавише есть обозначение из 2-х треугольников, показывающих нам, что он как бы включает и выключает в обоих положениях. Но это обозначение имеется не на всех моделях. Если мы посмотрим на обратную сторону такого проходного выключателя, то увидим, что из шести обозначенных на его корпусе контактов под номерами №1,2,3,4,5,6 мы можем использовать только три под номерами №2,3,6. Остальные имеют пустые места под отвертку. Имеются эти контакты только в корпусе 2-х клавишного проходного выключателя и предназначаются для подключения второй группы ламп. Каждый из одноклавишных проходных выключателей имеет по одному центральному переключающемуся контакту. Его функционирование продемонстрировано на рис.4 в разделе «Выключатели». В данном случае это контакт под №2. На обратной стороне выключателя нанесено функциональное обозначение каждого из имеющихся контактов и, как вы видите на фото справа, контакт №2 именно в центре и обозначен между двумя остальными. Контакты №3 и №6 служат для согласования коммутаций между самими выключателями. Это хорошо показано на рис.5 в разделе «Выключатели». Назначение оставшихся контактов №2 аналогично простому выключателю — один из них (можно использовать любой) предназначен для подключения фазы, второй будет служить выходом на лампу.
На данном слева фото в качестве примера показано подключение одной лампы с двумя проходными выключателями. При увеличении хорошо видно, что один из центральных контактов №2 выведен для подключения к фазе. Выход со второго выведен на лампу. А контакты №№3,6 просто соединяют два выключателя. При монтаже проводки их можно даже и не заводить в распределительную коробку. Единственное с чем не следует запутаться, так это то, что нумерация контактов вверху и внизу выключателя идет справа налево. Хотя в разных моделях выключателей она может и различаться. Мы взяли фирмы Lezard. Поэтому надо ориентироваться не только по нанесенному функционалу контактов на оборотной стороне, но и по их фактической нумерации. А на фото справа мы продемонстрировали внешний вид проходных выключателей с параллельно соединенными двумя лампами.
На этом фото слева мы развернули предыдущую верхнюю правую фотографию монтажной стороной подключений к себе. А вот на фотографии справа показан тот факт, что нет разницы, какой именно центральный контакт из двух проходных выключателей использовать для подключения к фазе, а какой для выхода на лампу. Этот способ использования может пригодиться для удобства монтажа при подключении вашей осветительной точки. Например, при удаленном разнесении выключателей и светильника фазу можно взять с одной нужной вам распредкоробки, а ноль для ламп взять с другой. Но желательно, конечно же, чтобы подключение для них было в пределах одной питающей осветительной линии. Т.е. та же аналогия с простым выключателем, когда один контакт идет на фазу, а второй на лампу. А вот остальные два контакта за номерами №№3,6 остаются в любом случае на своих местах, связывая коммутационные переключения между двумя выключателями.

Подключение 2-х клавишного проходного выключателя

Управление освещением с помощью 2-х клавишного проходного выключателя ничем особенным от управления одноклавишным не отличается, за тем исключением, что управлять можно не одной группой потребителей (в нашем случае не одной группой ламп), а двумя группами. Конструктивно каждый 2-х клавишный проходной выключатель представляет из себя два одноклавишных, собранных в одном корпусе. Ознакомительный теоритический материал по одноклавишному проходному выключателю есть в разделе «Выключатели». И если в одноклавишном для коммутации между самими выключателями использовалась линия из двух проводов, то здесь коммутация между выключателями будет состоять из 4-х проводов, т.е. из 2-х линий по два провода. Мы для демонстрации подключения данного проходного выключателя взяли выключатели фирмы Lezard. Внешний вид такого выключателя на фото слева. А на фото справа можно увидеть обратную сторону 2-х клавишного проходного выключателя со стороны монтажных подключений. Всего выводов для внешних подключений — шесть. Четыре — для коммутации между самими выключателями и два — для подключения к сети. Из последних двух один вывод подключается к нулю, второй является выходом на лампу (или несколько параллельно включенных ламп) — прям, как в обычном одноклавишном выключателе. Нижний ряд контактов пронумерован слева направо как №№1, 2, 3. Верхний ряд также пронумерован слева направо как №№4, 5, 6. А черным цветом нанесено обозначение функционального назначения самих контактов. И заметьте — справа налево. И при подключении надо в этом не запутаться. Центральными контактами в таком выключателе у нас будут контакты №2 и №5. Они «уйдут» на подключение к нулю и на выход на лампу (или лампы). Контакты №№1, 3, 4, 6 будут служить для коммутационного соединения между самими выключателями.
Сделаем управление тремя лампами (разделив их на две группы) с помощью наших двух 2-х клавишных проходных выключателей. Разделение 3-х ламп на две группы вы видите на фото. Для начала соединим две лампы параллельно. Параллельное соединение мы рассматривали в самом начале. Это у нас будет группа №2. Частично, если можно так сказать, включим в эту группу третью лампу, но одним проводом, а именно белым. Желтый фазный конец оставим отдельным. Одиночная лампа будет у нас группой №1. Таким образом, при управлении у нас получится, что все три лампы соединены между собою своими нулевыми выводами (а ноль нужен всем) и на них должен быть подан ноль. В случае с люстрой — это ноль подается из потолка, и идет он напрямую с распределительной коробки или с нулевой шины квартирного электрощитка, если у вас таковой установлен. На два желтых фазных провода, либо на один либо на другой либа на оба вместе, будет подаваться фаза для включения выбранной группы ламп с помощью клавиш выключателя.
Теперь о самих соединениях.
Для начала соберем управление одной лампой (группа №1). Таким способом, как мы собрали, управление лампой будет осуществляться правыми клавишами любого из выключателей. Мы таким образом соединили между собою выводы выключателя: вывод №1 первого выключателя с выводом №1 второго. А также выводы №4 обоих из них между собою. Эта линия из двух проводов будет обеспечивать коммутацию правых клавиш выключателей между собою. Кто еще не понял, могут посмотреть рис.4 и рис.5 в разделе «Выключатели». Оба контакта №5 с двух выключателей будут выходными. Один из них (любой) должен быть подключен к фазе, как и положено любому выключателю, а второй — это выход на лампу. Таким образом, на данный момент наша сборка будет в роли пока что одиночного проходного выключателя. Далее необходимо опять-таки скоммутировать между собою две незадействованные клавиши с обоих устройств, подать на них фазу и сделать выход на группу №2.
Для этого необходимо соединить оставшиеся выводы. Выводы №3 каждого из них соединяем между собою. Выводы №6 от каждого также соединяем между собою. Выводы №2 каждого из них являются переключающими, т.е. центральными. На один из них (любой) должна быть подана фаза, другой служит выходом на группу №2. На этот другой мы и «посадим» две параллельно соединенные между собою лампы, образующие группу №2. Белые провода от патронов ламп служат для подключения к нулевому проводнику. Если это будет управление люстрой, то они объединяются в самом светильнике.
Если вы обратили внимание на левое фото, то центральные выводы (желтые провода) №2 и №5 правого выключателя скручены вместе и предназначены для подключения фазы. И, если суммарная мощность ваших ламп соответствует мощности (току) контактов выключателя, то между этими выводами можно установить перемычку, а выход сделать не двумя, а одним проводом с любого вывода.

Как собрать и подключить совмещенный блок выключателей с розеткой

Внешний вид такого блока на фото слева. Есть с одноклавишным, 2-х клавишным или трехклавишным выключателем. Мы взяли вариант посложнее — с 3-х клавишным. Собственно, особенных различий от подключения просто 3-х клавишного выключателя и нет, за исключением розетки, но мы все равно этот вариант рассмотрим. В первую очередь необходимо этот блок разобрать. Помимо самореза или болта в центре розетки его верхняя часть еще прижата тремя клавишами. Поэтому необходимо сначала (в большинстве моделей) снять среднюю. Если увеличить правое фото видно, что две остальные не снимутся, пока не освободить их центральную выступающую часть от прижатия средней клавишей. Разобрав таким образом блок, мы увидим его коробку с монтированными в ней внутренними элементами розетки и выключателей. То, что мы увидим, показано на фото ниже.
При сборке на заводе-производителе уже предусмотрена перемычка от одного из контактов розетки к центральному контакту трехклавишного блока выключателей. От центрального контакта блока выключателей эту перемычку можно «посадить» и на другой контакт розетки. Главное то, что при дальнейшем правильном подключении на перемычку должна будет быть подана фаза. На другой контакт розетки, соответствено, должен будет быть подан ноль. Это хорошо продемонстрировано на правом фото. как мы и договаривались в начале темы, цветной желтый — это фаза, а за ноль у нас принят белый провод. Хотя согласно «Правил устройства электроустановок» ноль обозначают голубым цветом. Это к сведению. А для понимания нашей конструкции это роли не играет. Далее видно, что к выходу каждой из клавиш подключается своя желаемая лампа, а вторые выводы от каждой из ламп объединяются и на них должен быть подан ноль. Все просто.
Стоит отметить еще тот факт, когда бывает, что на розетку протянута своя фаза, а на выключатель своя. Тогда, соответственно, будет на один фазный провод больше. Этот момент может понадобиться либо при новой проводке, например, при разделении на отдельную осветительную и розеточную группу, либо при замене блока при ремонте — иногда и так ранее делали. Перемычка в этом случается не устанавливается. Также мы для простоты не указали в блоке использование заземляющего провода для заземляющего контакта, но с этим можно разобраться самостоятельно. Как правило, заземляющий проводник является следствием предварительного деления общего проводника PEN на проводник PE и проводник N. С этим можно ознакомиться в разделе «Системы заземления» и посмотреть на схемах в разделе «Примеры схем электроснабжения квартир».

Как соединить розетки шлейфом

Здесь мы посмотрим, что такое соединение розеток шлейфом. Как видно из представленного фото, ничего такого сложного соединение розеток шлейфом не представляет. Просто-напросто каждая следующая розетка берет свое питание с предыдущей. Т.е. в рассматриваемом случае третья розетка запитана от второй, а вторая розетка от первой. Конечно, надо отметить, что по современным требованиям каждая розетка должна быть отдельно подключена в распределетельной коробке либо электрощитке. Дело в том, что современные электроприборы (утюг, стиральная и посудомоечная машина, СВЧ-печь и т.д.) имеют большое потребление тока. А при данном подключении токи от всех задействованных розеток суммируются (складываются) и идут по единственному питающему проводу. К тому же, нетрудно догадаться, что при нарушении контакта, например, второй розетки — третья тоже будет «барахлить». А если контакт нарушится в первой — самой «главной» розетке, то вообще — ненадежно работать будут все три. Это может привести и к отключению какого-либо включенного прибора и к искрению контактов в розетке или розетках. А могут быть последствия и похуже.
Однако, если ремонт уже сделан, а нужно аккуратно добавить две-три розетки для маломощных потребителей (телевизор, ноутбук, лампа и т.д.), то допустимо и так поступить с добавлением розеток. Только необходимо обеспечить на всех соединениях надежный крепкий контакт. Но все же лучше все планировать заранее и монтировать отдельное подключение для каждой из устанавливаемых розеток.

Детали и ремонт ламп | Доктор лампы: советы по ремонту

Некоторые приемы и советы, которые следует помнить, универсальны для любого ремонта. Вместо того, чтобы искать в блоге или повторять их в каждом посте, на этой странице будет краткий список советов.

Снятие корпуса гнезда с крышки

Почти каждый металлический корпус гнезда имеет маркировку «Нажать» рядом со шпоночным валом или нажимной ручкой. Используя отвертку с плоской головкой, надавите между крышкой и корпусом гнезда.Гнездо защелкнется с той стороны, а затем оттолкнет оболочку от колпачка. Большинство ремонтов позволяют нам повторно использовать колпачок гнезда и кожух, поэтому вы не хотите деформировать, разрезать, согнуть или сломать кожух или колпачок. Пластиковые или бакелитовые (фенольные) розетки обычно откручиваются. Некоторые гнезда из тяжелого металла имеют резьбовое соединение, скрепляющее крышку и корпус.

Узел UL

Узел UL легко закрепить, и его следует использовать в каждом патроне лампы. Этот узел удерживает шнур в розетке без нагрузки на соединения с выводами розетки.


Некоторые розетки имеют базу для быстрого подключения. Я не рекомендую их, потому что они, кажется, имеют высокий процент отказов и плохо подходят для ремонта (ломаются пластиковые зажимы). Обычно можно найти лампу с проводом без узла UL. Не волнуйтесь: вы можете вставить его при ремонте.

Другие узлы

Рекомендуется включать в лампы другие узлы, чтобы защитить шнур от вытягивания из лампы. Часто мы завязываем узел в основании лампы или в неформовой вилке.Если кто-то тянет лампу или шнур, напряжение и давление оказываются на узле.

Этот штекер должен иметь узел в штекере, чтобы шнур удерживался на месте и никакая нагрузка на шнур не передавалась на клеммы в штекере.

Заглушки поляризованные

Современные розетки поляризованы для общей и горячей линии. Современные домашние розетки имеют соответствующие поляризованные клеммы (один большой и один маленький). Вы можете найти более подробную техническую информацию о поляризации в других местах, но здесь я всегда рекомендую использовать поляризованные вилки и электрические розетки для соответствия правильному току. Эти вилки ясно показывают разницу между поляризованной вилкой и более старой вилкой.

Поляризованные розетки и провода

Шнуры и провода современных ламп имеют маркировку «горячий» и «нейтральный». Подобно вилке, он направляет электрический ток через лампу и повышает безопасность компонентов. Комплекты шнуров с параллельными шнурами и формованной вилкой имеют один ребристый и один гладкий провод, которые помогают направить установку к патрону лампы.Современные внутренние части патронов лампы имеют латунный (золотой) винт и никелевый (серебряный) винт. Ребристая проволока должна соединять серебряный винт и гладкую проволоку с латунным винтом.


На этом фото вы видите ребра проволоки на переднем плане.

Опрокидывание и направление проволоки

Важно уменьшить износ проводов в розетке и содержать все в порядке. Два важных совета для этого — убедитесь, что вы сгибаете провода по часовой стрелке вокруг винтов клемм и припаяете концы проводов.На фото ниже видно, что провода намотаны на винт по часовой стрелке. Когда винт затягивается, шнур вытягивается на место, а не выходит из винта.


Добавление капли припоя на провод поможет уменьшить износ провода.

Изоляторы для патронов лампы

У каждого патрона лампы, нового и старого, есть картонный изолятор, чтобы провода не попадали в металлическую крышку патрона и кожух. Со временем эти изоляторы портятся и выходят из строя. Это создает очень опасную ситуацию.Вам следует запланировать замену любого хрупкого изолятора. Изоляторы служат годами и стоят недорого, поэтому их следует заменять. На фото ниже вы видите три изолятора. Один слева новый, а два других нужно заменить.


Вертлюги

Многие лампы имеют подвижные части. Вращения позволяют регулировать угол света или направление лампы, не перемещая или регулируя основание лампы. Хотя вертлюги бывают разных размеров и стилей, все они имеют одну общую черту: они берут в дорогу шнур лампы.Хотя шнуры ламп обычно гибкие, если они скручены или связаны, у вас могут возникнуть серьезные проблемы. Вертлюги, как и кластеры, обычно открываются для продевания шнура лампы.


Некоторые руки имеют поворотную функцию. Как мы видели в недавнем ремонте, эти вертлюги могут быть очень сложными, чтобы продеть шнур лампы. Не забывайте снимать заглушки на стыках, не торопитесь и не перекручивайте проволоку в руке.

Как подключить фарфоровый светильник

В светильниках из фарфора используется материал, изолирующий электричество, чтобы он мог выдерживать высокие температуры.Они безопасны и просты в подключении. Просмотрите наш учебник ниже и узнайте все, что вам нужно, чтобы приступить к работе с фарфоровой розеткой, сделанной своими руками.

Детали фарфоровой розетки


Что нужно для подключения фарфорового светильника

Прежде чем вы начнете, вам понадобятся следующие инструменты и расходные материалы:

  • Фарфоровая розетка
  • Шнур
  • Плоскогубцы
  • Цветной шнур
  • Плоскогубцы игольчатые
  • Отвертка Philips
  • Отвертка с плоским жалом
  • Изолента

Как подключить фарфоровый светильник за 4 простых шага


1.Установите ручку и крышку гнезда: наденьте прозрачную ручку на шнур. Наденьте фарфоровую заглушку на розетку.

2. Согните провода плоскогубцами в крючок. Черный провод идет к золотому винту, белый провод — к серебряному винту, а зеленый провод — к зеленому. Немного ослабьте винты. Поместите под крючок по часовой стрелке.

3. Наденьте фарфоровый колпачок на только что установленное гнездо и затяните его плоскогубцами. Вставьте два винта в гнездо и затяните их.

4. Вставьте зажим для шнура в колпачок и затяните все, чтобы зафиксировать его в гнезде.

Помните, всегда консультируйтесь с электриком, прежде чем начинать проект, связанный с электричеством. Во-первых, соберите свои принадлежности, посмотрите наше видео и свяжитесь с нами, если у вас есть какие-либо вопросы о том, как начать работу, или если вам нужна помощь в поиске лучшего цветного шнура, розетки или других деталей осветительной арматуры. Для получения более подробных инструкций по этому руководству см. Руководство по эксплуатации и полные инструкции ниже.

Как подключить фарфоровый светильник: подробное пошаговое руководство



Полный экран
  1. Возьмитесь за фиксатор шнура и раскрутите колпачок.
  2. Вам может потребоваться обмотать конец шнура лентой, чтобы зажим и колпачок легко скользили по шнуру. Попробуйте вкрутить зажим для шнура в шнур, если он застрял.
  3. Вставьте один конец провода, покрытого тканью, в верхнее отверстие колпачка зажима для шнура, а затем в зажим для шнура. Резьбовой конец рукоятки шнура должен быть обращен к концу вставленного шнура.
  4. Отмерьте 11/4 дюйма от конца провода, покрытого тканью, и оберните провод изолентой на дюйм.
  5. Снимите кожух с корпуса из ПВХ по середине ленты, чтобы обнажить 3 проводящих провода. Мы рекомендуем использовать наш инструмент для разметки Color Cord 3000 или любой другой инструмент для снятия изоляции по вашему выбору.
  6. Убедитесь, что на проводящих проводах нет порезов, обнажающих внутренний многожильный медный провод.
  7. Зачистите один конец каждого провода, чтобы обнажить около 3/16 дюйма многожильного медного провода.
  8. Пальцами скрутите многожильные провода.
  9. Переверните крышку вверх дном и найдите винт клеммы заземления. Ослабьте винт примерно на 1/8 ”.
  10. Согните оголенный конец заземляющего (зеленого) провода под углом 90 градусов.
  11. Вставьте заземляющий (зеленый) провод через верхнее отверстие крышки.
  12. Вставьте оголенный участок зеленого (заземляющего) провода в отверстие клеммы заземления под винтом.
  13. Убедитесь, что оголенный медный провод полностью находится внутри отверстия.Затем закрепите провод винтом.
  14. Вставьте черно-белый провод через верхнее отверстие колпачка и протолкните провод внутрь колпачка.
  15. Переверните терминал вверх дном и найдите положительный и отрицательный порты. Положительный вывод будет изогнутой латунной пластиной, а отрицательный — открытой пластиной, на которой видна серебряная деталь под ней.
  16. Снова переверните клемму и найдите соответствующие положительные и отрицательные клеммы, которые будут прямо над портами + и -.
  17. Совместите колпачок с клеммой так, чтобы черный провод был совмещен с положительной клеммой, а белый провод — с отрицательной.
  18. Вставьте черный многожильный медный провод в одно из двух круглых отверстий для положительной клеммы, а белый многожильный медный провод в одно из круглых отверстий для отрицательной клеммы.
  19. Убедитесь, что многожильные провода полностью вставлены и каждый провод зафиксирован на месте. Если все сделать правильно, то вытащить провод из клеммы не получится.
  20. Совместите крылья крышки и боковые карманы терминала. Сдвиньте их вместе, пока гнездо не зафиксируется.
  21. Соблюдайте осторожность, сдвигая зажим для кабеля вниз по шнуру к розетке, чтобы не зацепить покрытую тканью проводку.
  22. Вкрутите резьбовую рукоятку шнура в гнездо, затем наденьте на нее колпачок держателя шнура и скручивайте, пока он не покроет все резьбы. Захват шнура может быть тугим, и для его ввинчивания в резьбу потребуется некоторое усилие. Не расстраивайтесь!

Все необходимое для подключения фарфорового светильника

Компания Color Cord гордится тем, что являемся ведущим в отрасли ресурсом для дизайнеров и декораторов интерьеров, архитекторов, подрядчиков и креативщиков во всем мире.Мы любим придумывать новые и увлекательные способы изобретать пространство заново с помощью лучшего выбора деталей и аксессуаров, которые позволят вам открыть для себя светильник своей мечты

Есть вопросы по выбору проводов с тканевым покрытием? Отправьте нам сообщение онлайн или позвоните нам сегодня по телефону 1.800.409.1070.

Как заменить сломанный пластиковый патрон лампы

Как выбрать строительного подрядчика
24 мая 2017 г.

Очистка приборов из нержавеющей стали
7 июня 2017 г.

Для большинства электромонтажных работ, выполняемых дома, может потребоваться сертифицированный электрик.Замена сломанного патрона лампы — относительно простая задача, требующая очень небольшого опыта, но вы должны уметь ее выполнять. Единственные инструменты, которые вам понадобятся, — это плоскогубцы, отвертка и тестер сетевого напряжения. Выполнив этот простой ремонт своими руками за несколько копеек, вы сэкономите деньги на вызове электрика.

Следуйте этим простым шагам, чтобы получить надежное руководство по ремонту сломанной осветительной арматуры.

Определить и изолировать

Перед тем, как начать ремонт, вы должны определить правильный предохранитель / автоматический выключатель, который подает свет, с которым вы хотите работать.

Все цепи должны были быть идентифицированы при установке. Если это не так, просто выключайте автоматические выключатели по одному, пока не найдете нужный (т. Е. Свет не погаснет). Если у вас есть предохранитель вместо автоматического выключателя, просто извлекайте предохранители, пока не найдете правильный предохранитель. См. Нашу статью о процедурах безопасной изоляции, чтобы узнать, как это сделать.

  1. Выключите автоматический выключатель и заблокируйте его, если у вас старая плата предохранителей, выньте предохранитель из держателя и держите его в кармане.
  2. Попробуйте включить свет, чтобы проверить, загорелся ли он.
  3. Снимите лампочку (и абажур, если он есть).
  4. Осторожно открутите заднюю часть патрона лампы, чтобы обнажить концы кабеля.
  5. На этом этапе вы можете еще раз убедиться, что сетевое напряжение отключено, с помощью тестера сетевого напряжения.

  6. Поместите тестер напряжения на клеммы синего и коричневого кабелей.
  7. Если напряжение в сети отсутствует, индикаторы не горят.
  8. Снимите гибкий кабель (кабель) с держателя лампы, открутив его от клемм.
  9. Снова подсоедините патрон лампы, ввернув кабели обратно в клеммы.
  10. Помните, что если патрон лампы винтовой, коричневый кабель должен входить в центральную клемму.
Примечание : вы можете использовать ту же технику для настольных ламп и торшеров.
  1. Просто отключите лампы от розеток, чтобы отключить их от сети.
  2. Помните, что если установлен металлический патрон / подставка для лампы, он должен быть заземлен (желто-зеленый кабель) для подключения к клемме заземления.
  3. Как и выше, если установлен патрон лампы винтового типа, коричневый кабель должен быть подключен к центральной клемме.

Помните, что электричество может нанести СЕРЬЕЗНЫЙ вред вам и другим людям

Руководство по установке указателей

0902

% PDF-1.5 % 1 0 объект > / OCGs [15 0 R 99 0 R 188 0 R 277 0 R 366 0 R 455 0 R 598 0 R 741 0 R 884 0 R 1027 0 R 1292 0 R 1396 0 R 1500 0 R 1604 0 R 1708 0 R 1812 0 R 1916 0 R 2020 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток 2019-09-01T22: 37: 58 + 08: 002019-09-17T14: 27: 10 + 08: 002019-09-17T14: 27: 10 + 08: 00Adobe Illustrator CC 23.0 (Macintosh)

  • 25692JPEG / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAXAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8ABaDZeUdTvU1RfMEf1a4J S8SeGGF39QDmZibgsG + CFm9NAP3Z4qAzDCrLfIWj + XvJPm6fzLHrNtqVteQzRRWyyW1ssU8 / pSTS eo8 + 9RATw4UAPXbdW3psv5weXI1UtLbF3UMsYu4ank3ECp + GpbbrjStQfnD5cmungEtsixqryTte QemFbwoSzf7FT7VxpVK5 / OfQrY8Zo41anIr9ctSQOZTcB9viU9caVLfMn5laNrvl27tbPVItLkEk EhuUvljlMcE0U0yL6U1tMAyD024yK1GPGtDjSsRvtf1y1M0mpedS2iwrDb3Vlb84ZvRtL57miXi3 rTeq0KPbNMjEyR0L83AbGlt61 + V + rxav + X2g38U1xcLJaIjXN6eVxK8VYnllPOX4nZC32j1wK8E8 w2nlbUPzE8zSXeq0eK9mivrOeGGKQojo8SRzmdG4pMpdeADMdmrxGFU38qaXpOjeabLX18zWeqxW NtxubeL6vbLMvOQwt6kk49MK7cgKcmOzE1pir1SL82fL7ni01pHJ6npBHvrcAsFLfbr6dKL / ADY0 qGh / Ofy7LcpbqYA7g8iby2CoQSKM3KgNVxpV9z + cGhQCRisLxxnZ1vLYcwRyVlR2V6Fd91 + eNKl + p / mvoetaNqWmWWoQ6bd3VhcCC + F5CkkLujRq8fxxkyIzBlCsPmMaVh99qfmUQuLPzzHaaclrdRxw r6lxIseoRLGrG6mv5JWeKeIywOz81LEBvSIGNLb0T8nPM2l6 / wCV7uXTbm7vLaz1G6t1ub6WSeRg 7C5jRZJXlkZIorhIgWNTxr3wKxX / AJyJfSJW8t6ff6l + jZJ5LqW1doUmieSERBOfOSIApJIjrU8W oQ22FXn83ljQL7T7qODzRa20kixGSJo4Gf6z63rtc7T0 / ev + wHADLvtsVXrHljz15f8ALugadoHq 2xj0q0S2Nwby3PL6vEOTlEeVl5UrQ9OmNKjbj84 / LkEPqs9uyFQyBby3LMS3HiF5cgw8GAxpVZvz Z0QRxMptnaWlUF9bDhyFV5szKg5Cv7Xbem1WlQifnX5caUxERLJVVUNd2wBLkAfFy4jr1YgY0rE9 c1u / 1LUNZv8ARfN6WKagqoqLPJdLBb3FmlsI4IlvIoo5BP8AvkkSJZRJUElOYLS2qeSPOAX8y7HT NU8w3Wta1qUU8LQwu0diPRtISJGtVuJYI3VrGcngg5PMdgqjArL / AM8ZdPj / AC7vjqNy9rZPJDFN LHGJRxlcR8XUsh9M8 / j4srU6EHfFXh / l / wApeR5o723n8xWy22pW4W3DelGI1VGiX0wJ5zz9GRF5 MvVKseWFWfflZqejfl5otzok2p2 + qNcXK3QvPXtrYem0McEaiL1pWPwwVrSp8NsaW2ZN + cPlpZAn r2pq5Qt9bhCgjqfipX6MaVq3 / ODQJ7VrhDBQFwsRvLf1GMZHKihj0FWqaDbxoC0qi / 51eXY7j0ZR EhDtGz / W7dlBQ0bdGbYeIxpUi84ecotbk0680rzBHpEttBd8YYrwOBOyxTRTSww3VskrQpCxWOUS RtyZWWtVxpWK6n5xvdKuLW61 / wA23WoRDUGntLTTC9oxN1fwTNA6reFpYESCaFFmqUSQ / wAqLjSv ovArsVUru5jtbWa5k / u4UaR9wNlFTuxVR9JpiqSPqb65oMd9pMkieqQRCpTm6kgj4lZhRlIdWDUZ CD0OSCEfoOn3FjYmKcgyM5eikmgoABU / LASoeX / n5520ryjqflXUdStJ9Vi / 3IqujK6R2k / qQR27 vcl1l5cIrh2RPT35t8SgcXCXn3l3UrO416z1XUtI0vUbWSdnvYP0nCLiWcK7I4t5b36t6wLF / TaN aE / scRQq + nbOd7i0gneCS2eaNZGtpuPqRllBKPwZ05L0PFiK9CcCvN9a8z + YbbzFeacn + JxDblpP rVnpdhdWvp7OAjqJJXIqFC8ee9aU3BVK7Lzj5jvNOW7WbzlDzf00ik0Kx9UqqgtLRYXUKA9dz8RW ignYqo3QfzD1qFppL3T / ADVdQyyRohvdFhPpcvVaojsCkqj4AG9RSRVNhWpCvRNK1IX9vLIrSURm Sr201qQUJVqLcfaoynfp9GKvMbX8wYr24t4B5vmtXlEn1j9 / 5Yf6ssQJZ5Qk8zEU + L92H6bgb4VT x9VsknWF / wAz4llMxtxGTpAJmUrWGhi + 3vuv2t / lgVSGs6ekMN635rW7WcU6q8jto4ilYcWaCR1j XqqnZCrbnfpRVnmmaha31r69tdwXsYdkM1sQUDIeLLsz / Ep2IriqWeal14 / UhpL36cpClwbBNPfi rAAPL9fZPhTr + 6q3scVYzNL + YCQzKf0 + ojjWQXAj8uAkmhZRyn4hk5b8hx + E0J25Kt2mp + Z72Ca5 03UNS1BIlUItsNBlWQmVlDAidR9gB / iZfh6fFUYVRul6p5u0 / UprW9s9Y1WKa6iC3E0GmJFFFKPi MbW9xEfTj / a5oz + HLAq / 8wJ / Nln6d3o15NDbiMq8EML3BL1JDcIdP1KX7RRew4lmp8O6rFdI138x tYvjYWuoyRzJCJg0kM1vV04o8cjXeiQxoOdeh503Cb7FU6XT / wA5zDc872zjnpH9WC3Ubxkn4Xq3 6KVkKgct1YEnsMCsh8qWnnW1RovMN3BeKVVxMrh5RJxCvGPTt7NOAK8 + fGpLh5VXiAqjvM8M82h4 McAcysF4 + ncT2jfbH + 77ZJpUHiVQ7ddsVeLReePJC2N3O2t6gtksZCXD615go5jkflwc2poAyIC8 bHdgh7Biqe2V6bpZL22GsXELOLiKeG / 8xzQvwlZHKcbAoV9Nwyxx1R2qOi88VVNOvr62uLO7ez1w NErXDhrnzHcIAyJCB6EunFJT6g / u5AOK / vaVJGKvS7CDV5LWN7 + Y290QDJFA8c8YNN6SPbwMd / FB gVD3eo21gYxqWpPYmd3jtvXNuPU4eBCFasN1Wtadq1AVTAWs5FRezEh3h / 6p4q4Wk9f97Jj9EP8A 1TxV4 / N + Zf5khbw2 + i6xKlrIirKNF5iRGPDnGTcQ + spK8uSqKKRUDCqbp + auregrHyx5nmdVjMzJ pjRj42KMyrJDU8TQlVLGjbcqNxVREP5matNDdSnyx5ljS19IMsliAzmWgPpIISz + n + 3xHyqKYqhY PzAurCBfqXk3zHEkqSTmKDTo0IMZYcWHor8bhPhHy8RVWlaT80tXW2FyvlTzQ8JeSP4bBfUDICy / umiEvGQD4W48dwGKmtAqW + ZvMy6jNYHUfKnmi4fieRt7RiLcM4RvV9OKjUYH + 757DkKqQSVUvLmg + VdYmVRoWs6XdX0jfDfwXEPJo4kdpHlW1eJQARGHZxyIotdsbV6vokcsWmpFLI80kbyoZJHMjkLK wFXIXlsPDArwDztDaW3n / VpnfQjLHfKGtJrrzHPqLXN3AVgVYrY + l6s8ThYzFGfSX4VDeniqcaJq Pn21WVry0lmmtYXC + l / jPgyBvhj4XUUvqSF2Hxj4uNf2V3VTGDSvMSzISbq0ntwJb2c3Hm / UI0I + JBDC0lsl3XjRh6g4 + DdCVeneXNF / RukR27XM1xM6D1riSW7cliCSyi9nu5k + 10aQkdO2BWOw / lXC jyCTzR5jmgcswhbVJhxZn51EicZNgFVRyoAPFmJVQtr + XpudR1RY / MnmmzS1eG0j9W9YR / u4bedZ rMuHWRDy9ORpFYs6uvTlyVdon5UwWurC6l81ea71LKYVtb3VJPq07cA4akSxM6Bn7MByWhFKgqs8 srOKztY7aFpGjiHFWmlknkI / ypJmeRj7sxxVjHn7zJremW6WGj2M815qMckMGowqJBaSvREnaN1K SemX58Cd6U74qyWzWGMTQxGQiOVy5ld5DylPrNRnZm4j1KKvRR8KgKAMVVYYIIVKwxrGp3IRQor9 GKsU80 + ctX0ae3ey0mTU7d47r1YIVf1DLDKqpxloY1HEPVWG9RuADUqysM8kaHgV5j41Y8WUEf5N dwfA / TgVwc05MPTFStGpUnlRTUEjft88ValYoRIaFFVqrT4iTQijVAA2Na / eKYqqDpiqG1GOaS1K wp6kgeNgvrPb7JIrh54wx6D7J + Fvst8JOKvHdK / Lr8xbyzupry91mylYypBFL5kPrLxLssitDpxV gztROZ2Rq0BRMVRY / LL8wnS5D6vqMLzzJJ + 58z3RWNCsiuIjJpjstPU + yRvsaqVxVH6V + X3naLU5 L / Ub67ugJopILN / Ml81uqRknjwisLWtKLs3Ll + 0f5lXqIrTfriqW6vfWVrLbm4uorZ2P7lpHVTya SOJTxJBZDJKkbU7uviDiqVafpmszi4kt / MF3EiSzIlpJa2wjhLcCqDlCrusW / EhqENTsKFU + 061u ra29K6vJL6XkxM8qRo1CaheMSotB8q4FfN + p + W / y1svMTQald / VLu5u5Uu4kuZj9Zlu4hccJYxpM kbcVlh9NRLsWPxFx8ZVUTyP / AM45xx2ksOt6rJLJaOYmitpHmeCdSiyuq2JIbkWMbkAkmlSAoAVX 0z / lQlpJZ3Fl5x1Z2hjjtYk + ql5HTZYhwaw58fiAT01ArU7szElVKw8of843iRFHmK + Все + qpJfI I44ri3i4MZGuLNVQp1pL8CnoAppirJtG / L38lLLU4Nbl86vqhjiMcf1nVrURMisooWtlgdhzoSpe jMasCTgVken2P / OP1lHMkMugTCciaUXVzBdszTIV5f6Q8rVlVjWn2u9cVTK0g / JJ9Xgks4vLb6xN MHtXhSxN08zcXV4 + I9QseatUeIOKsv0 / + 4f / AIzT / wDJ58VYld2gl / Sdpqt1cS2cjzNBIunXc0ts zLxDwTTJPF8FOQqjofliqto + kaqLi60 + LzbqN3arBZ3FrdenpXJFZriNkQxWSRlGEaHdSfh3IFaq oe88ueaX8x20H + JLSK3e3mkjvBZwjXwIjED6UjF7F4 + U3GRzZ / CpVKFm9RVUX5EvtWkm802F9qVz qv6h2b6naXV7DBDP6Z06zuCrLbw2iMBNO / FuG603IocVeXXWreZ / qkdt9S8ypz4zNKmm64zGZ1X4 OUeveqgVJVHF24clfcnYKshP5j / mKkclz + htRmtLGcQXSR + XZRPPRyGe3jfVeYj48RUhjvypSoVV OdI81fmLfW0n + 4yX145Z0aWTSktI2WNGERRLjV1dhJKPhb9odeAYPirO9Pu57qAyT2ktlIrsnpTG JmIU05gwyTLxbtvXxAxVKfPHmSTy35fudXMVvJbWyg3BupLhEVSyrUi2tr2QihJNE2pvtUhV595f 8x2ml3LanpHlmQy6hxW6uxB5hlpBXnwhJ0huSo7vxX4R06cjxVTv / F + tyQyWk + iGe5uEeGW0mbV / SAjmSIcXGk1KMtxUy8O3UhSylVHybqT6Taw6VpHl02t3ciaSQzR62kTTGRpFEl3caXGoDF3Jd6UP QNXAr0lWYRqZAFc0DAGoDHagJC139sVU4YYIA5QCP1G5OoJ483NTQHYFmNTQbk16nFWhP9YhSSzl jeNmUiYfvUKhv3gHFl7AqDXY9jSmKq + KuxVbKnqRunJk5ArzU0YVFKg + OKqVkX + rKHlM7KzKZW41 bixWp4rGtduy / wBcVV8VdiqWavptrLLHfug9aCOSAy9SsMzIzkDp8LxI / wDsffFUj03X7SwuW + va vezhWa1 + oPZNwjl5BqK8VuHfgvw8uRXjud98KsvwK + YPzK802lj5h2C2m82a5YXKvaSQ2diqiCNI LGJ2TkdQtSyOJG2j9N + RNeXw4VCVzfmFb3izahD508xRRx6cFd1tfUWF3JjVn9HUVgiuJHUsOQAp xAo2Krbrzh9Uvn1FvzA1 + CS0v1qpt5Gtjw9L1o1tp9QZisTyrzjpup2DBTRVNrX85NfjW5ZvO2p6 gIGCrLb6LpjKGeKV / sR3TlqNb16gBQ3ZlYBU50n86NMfS21G88w + ZpxbtLDLPb2GjQwM8jch + xOq FOcY5NMFY77jnRVNfK35ixea7r6poGtebbq8eKaf0Xj8uwfu0b0 + QaaFA4LJRSnKhrWm + Ks70uw8 0 / pGNZ7rzAkUzt6lzcf4fMaLFzCq / oResUkrVeILDavh5sVZbp / 9w / 8Axmn / AOTz4qxnXtZ09JLe 2bXI + Us8ojX1FikJaFo / SheO4sxI68qcaSMrvGxUUVsVQ / l66GkeVX16Vp57WPToFVpeU1w7QyTu zFQ8rEh2wAOVdvliqCufPl7 / AIDh88wTsA8bQCwaB2tuZuTEJjEqC65fBQfvOND074VRv5d6pZax eedNQsT6trdaxE0XNWjJ / wBwmmqQysOS7ih3wKxlfyX / AC5vJ7 / SU8rWlpqKQ2lxcNNPd3KNDIZU i9OVZoZI5OVs / qUHxdy1TRVM5 / ye / K6ZHj0vSFmv0CyvPHf3sMrLPMWDyXSO7SlZYCwDlqFe22Ko fyZ5Z / Ku5s18waXp + lvpGoBTc3N / E9xI0zWwDpFd3hPMBWKy0r8fqK3xhwFXo + m6PpGlpNHpljb2 MdxK086W0SQiSV6BpHCBeTmgqx3xVESxxyJxkjEikiqkAjr138MVYl5l07ToEe5eO4vYZ3WG40t7 q4 + qqBHshgiWeMAqa8aAdDhVNPLOleXoLWC60jToLGsfoskUbRBFCqCihkjJAKKPsitMCp2gIUDi FA2VV6UHTsO2KsS8 + azNp6RRwX19Zyz8VEljJoycGZ + CFl1Vk5eozcQErWlBQ9VWNXXmC2SxuY9Q 1 / U7lYXkE1nc3HlQGeKMRu1VPCMR8OvIq3FjX9miqGsPOWg6ckFo3mS7060RUVI5LvylDF8f + kse MJqCFZY24ilHDLX + 8xVnPllYLlzc2fm6fzBDEf3qctNkj / fIjxhjaW8RFE + JKMKhqmopRVkeKuxV BajqCWGmS38NtJeRxoZRDa + mXch5iU5tGhr13bFUbirsVQ89tJJdQyiSkKK6SwnmeYfiR0dV2Kft K21RtU4qlH + H9eSWsPmS6WCqhYHt7NwqKW + FW9JW3BAJYnp41OKp1axTQ26RzTtcyrXlM4VS1TXo gVR4dMVfMXnbzPFZ + e762k8y + ZIFgSMTWFp8OnoraeJEjEg1KzpT4pT9kt9kAUJJVjdt5oikjkB / MTzQkrRvNK9wFjdIYlFFKnVKc5GfitQzdwoFGISs / wAXiOyItvzB80ILaFgEjSNlaNlQqQV1AMhV pmb95vT4KqwFVWd2lxpbaNJeav501yeeW5kZDpuu6NZemJaOdn1O5SgZdk9U / wCrWpxQmVpN5cD / AFdPNfme5jVZ2SdvMujqnFFEgasV0poBuu1KN8Xw / ZVQstz5Oiu5IX84eaY3kjoGHmjRlTkSDVf9 NBDD1KgMKU6DxVZX + XOs + TbbXrqdPNGqXT3KNHbw6xrenXts5BVmNvb2lzKwcqOXxIOK16Yq9S0 / + 4f / AIzT / wDJ58VYnr / 5haVpVzPDfafcQNZOHmc3 + lWqgSs8EbyCS / hbhIvxrzXuNua0VVKpfzN8 jz6TbWCkXVrKqxTSLqmjM1sXBp6khv8Ad + Icj0 + deJxVRg81 + U5 / LI0W9sWhs / T9e0iN9ocLXCEt cKYRbX3p9FJqeIPWvUgqzjytf6XqOmtqVhaJZG7lZruJWtZH9eICA + q9pJPEzhIlX7ZIUBTSlAFT FLG1S / mv1Sl3cRRQSyVO8cDSPGtK8Rxad + g7 / LFUDZJw8xXy1JpZWe5JJ / vrruxY / jiqnbaVew3W pQ + oo02eRbqySL9y0Ukob6zHxhWGoaX996jSszNIwIXipZVOcVaduKM2w4gmrGg28T2xVbGZi1WU ХВСБ + 0G35A0qPDocVW3EbOg4kgqeQ4gctgfskkAH59tsVVAwNadjQ4q8s / O69v9P / Rd1BLplsjS BUk1G51dHlmUn04YrfSwPU3epDMeX8vw1xV5q / mZoYvSfVtDXUrultFEbjzVxWSKB + cYUsZBLwmg 2AVvUJ2MirhVM7Dzt5DkeGWSfT7tnb0Z3ttZ8xW80skzlZDHpotriQnlIfT + JiABRlAHFVnX5deb fL975outJ0uLTm1JvWutTEWo6jeTRJERD + 7F3ZxIv7w8WjWReIowBrgV6jirR5dgD8z / AGYqpTRP PDLC4ASRSlVbejCh6rscVVhWm / XFXYqheMb6i9ZSXiSJxCrOtKmVeTANwYNvQceq1NaLxVRWKuxV 4vd63rkN9d28mna7K1wsRge0stSEDQwo7BIpodWSFGdYioKJHVnVih4wql9jr0kNiJNU0LzlerSL 1I7SLWoXK3CswI5axcLsAORDEjlxIBrgVkGmX + mazcPYxeVfOkC2xiEs1zqN3ZwKi0QOssupRCTh 6dW9PlU1Ycq1KqZfURF6rxeW / NblQEHLXwVejKRxL6weP2ASdiRsepGKptovk3S7i3iu5Ydd0yZJ OSWt1rl / MQEf4SwivriFg4FaVOxocVRsHkjy9FPJMlxqTyM4589X1OReQZZKcGuWUfYXam67dDTF WpvI2gySqzXmqq44jiutaqlQqhQKC6HXYnxO5riqcaREkNkIkLFI5JlUuzSNQSsPidyzMfcmuKsU 84fl7qnmG6vHj1WzgtblIVjtLrSbS / RXjDBnczGslaqyg04so6ioKqW6b + Wd1bcz5p8x22oyNVbN k0rSrRY1 + BuaK8E7eosqK4PMrsPhrSiq5vyu8tyalBcQajci4FYbKeDTNHdIIwrt6STfox1RAtVH Jv8AJrVqFV6BYafY6fapa2NvFa20YASGBFjQACmyoFUdPDFVO61fSbSX0rq9gt5aV9OWVEah70Yg 4qowWlwvmG9u2QC2mtLSKOSoqXiluWdaUqKCVd698VV4dW0ua4NtDeQSXAJBhSRGeq9fhBrtiqKx V2KrEKl2YEGuwo1RQe3QdcVQmkPrRtW / TK2qXfM8Vs2kaPgQONTIqNyrXtiqOqPHqafTiryH89Hu 7a5066hvdVskaKSPlZ6 / Y6FasyhmUFbpuUsvKlSq / Cu9TTjirGdO1Ly02nW9xP5u8ym5t7Yx3Nsn mnRZgGmaZGLSfW41ZkaReEh5 / wC66bhgFUbYjQJ9JuHh2rzdBbGFII7v / EemSFpI5QoW3K30qCaV wE6BewpXdVmv5a + Y / KkT3mi2 + u3V3ezXjS2sWsanZ39xKskKSgWZhnmdoBHRxXfcnFWfXNzbWttL c3UqQW0CNJNPKwRERRVmZmoFAG5JxVJYPP3kSdWaDzHpcqpG0zsl7bsFjj + 25o + yrXc9sVQtj5s / L2F7i9t / MunSLc / G7 / XrdkoJCKij0 + 3Nxr8h5YqygEMAQag7gjpTFXYqh / q5XUTcJClJoRHcXBdh J + 6asKCPiVK / vZCW5AjbY1 + FVS0n9M / Vj + lxbC65nj9ULmPhQUr6m / KtcVRuKvnjX / yA82azr516 yn01fUkS8tJZZZ45VPBOKSCOB + S1Tf4 + / wAPGh5FULpP / OOPnO2vLqe / tvLt7FdJKTa + vqMFvHLw YQGOO1W32TkUq1WAJapJpgSjR / zj1q4tpol8teU4w / MIGu9blb4ubKfVLoy8SkI2G457jlxxW06j / JA3cdu / mDyto2qajwCXV6Na1iNAvJgEiiliuWACN19QfFvTFCrcfkfpSyziz8kaNHFNIXkYa9qc RdQ / NVKpZtwXkqtwVqAigxVGaV + T1imrxXNx5W0 + 2tnR0lePW9SnlgE0QRxbxvbxqjAIqBkkQhdh tQBVkEH5J / ltBx9LTZwEjSJAb / UGCpESYgoNwQPSZi0ZG6HdaHFWX6YgS1KCpCyzAFiWO0z9Sak / TiqWa5pvmi / W6gs9RtbK0kQpEGtWnlPJKHmzSogHInonTFWBzflJ5lk1G2gn1y4n0d0iS7W2lSxW IIjL + 5t44nQ0ooHI92NRsMNqmL + XPJmlGCz / AEn5jhmtXELvDNqxM3ooHUSGJfTdAicVZRQ / YB7Y q9AtL23vIDLDz9MEqecckTVHX4XVW / DArxnWv8UxRJJYq5 / 02V4frUHm + 5lMYQyWm6kyD4OAmWnD lzpuKEqhRL54mvTaTyGQrPIkyWq + dYVchpjE4uELpCDJIFdfiUKNmPFVUKyHyvbeZ49XtpJrq2tN SkjpZwvbeYblHtaIxSd7yeCNJ1JdfUkjLsKNQUZcKvU4FuFiUXDpJLvyeNSinfailnI2 / wArAqjq OmWmoQiO4RSVNY5CkcjIaivh2Vdd + h3xVg8P5K + VY5Tc28noTMIzFKmmaGrxOtCZEJ06oZqfFXbc 0A2oqnx8h / l / Zwqw0DSLciSH05WsrZR66n04G2RPjDPxSlDvQdcVReleT / JunSW91pWiadaSQ8mt Z7W2gjZPVUK7I6KCOagAkdRirFvzZ8kX3mG2gudOT1b62RkSP9G6RqNQWHbU2h57E / ZlA8R2KrDI fy2802MNjNHpi3l / bW1Ef9A + WVSOR5zIOKJeW7K8aswISXgSwYEkGqqPj / L7zfcXz6ZPFFbQ3ZJu NTTQ9FWzePg8hhlQXs1yyPLL8VF5El6GjclKvT / LOhz6Pp0VrPcRXDxRpEgt7WKzgREr8MUMfLgt T9ksaffUKjdV5 / o649OKed + B4w2jpFOx8I3keJFb5uBirB7 / AECW1ufriWHmq7kdubrBrSLGhFG3 im1CGILXsop7UxVfD5d8vXVgdQvtV1zTX9Os9pLrlwZI1iFNxaXU0VeKVqjEnvuTiqZx + Q9KubMe lrmtSwyl3S4j1a7qfUIPwuknQU + HsPpOKplqnlW21OCCG41DUYhbhQHtb2e0dyoIBka3aLkd969e / TFUE3kLTZDIP0trNWfm4XVb0UYhjQcZRxH7z7I26bbCiqlY + SrJ + F1DquuwlZZWEc + o3TfHy4MS kruCp4 / Cp + EdQAd8VZLHbzK4ZrqWQDqjCKh / 4FFP44qw60 / MzQ4IILVhKZUg5EfU9T + zCGVjQ2Xj GaDqarT7S1KphP5 / 0yEVYFhxDVjhvpAQQxFClq1T8B2G / TxFWlQsX5oaLIjusVyBGAzBrDVUNC3H 4Q1kCxr2HbfpgVOZfMax2cV4yIbeduCOpuGIahNGVYCyfZ / aA / EYqlMP5laPNbyzpHOEi4hg9nqc bnmaDjG9mrv78Qad8VTwawCAQ9nQ773ND9xjxVv9L / 8AFln / ANJX / XvFUTpwb6qCzIxd5HrE3NKP IzCjUWvXwxV4r + auk + YW82XC2OrecLG2uIY / qsmj213eWUMnqc5nPo3cbszc + IHDioqBWg4qpKtr 5404xI2u + c5pbVUa5WXRprlZPrEUSBS0dy6EQPG0jmNi1GYBy9ThVy2XnOS6eafWPOypYzhpUXTL oGeGdyZYz6V68bvF6wUPCq0C1QNxXiq9Q / KpfMX1e8l1SLUxb3Ppy2s + roY7lj8QfnG2oXxjboSi wQID0WlAArMkv2N9PbPbyokIiKTcWKSerUVUqCtFIod + Q6sApRnVRTKSVIYqFNSBSjChFDUHxrti qjG939alWVFWGv7hkYsWUKlS4KqFPIsAoJ2Fa70VVXxVbLEsqFGqFNPssVOxr1Ug4q0YkLcm + I1q tf2diPh8OpxVqah2PTIco0bhwQFJNNiPiDUBBoab ++ Kr1BAoWLGpNTTua02A6dMVbxV2KuxV2KoP WLS5u9Muba1l9C5lQrDNt8Ddm3Vxt / qnFXm2i6Zf3nmvzBpD3TNDQyWTyRMo5QqkEoLcESjSfF8D P1NePTChETeQfOFto9zG + oPq81FNvAtxNEykArRPVcwioP2iOS9Qa9W1Z75ftZLTRLG2kR45IYUR 0lKFwwG / IxlkJ8SDvgSmBxVL4dKni1Ka7W9kWKeYzSWirHwc + hHCA7MrP8PpchxZffbqqmGKpbca N63mSw1r1uP1KzvLL6vxrz + uS2svPnXbh9TpSm / LtTdV52PyW1eHUYLqx13TLOG3aaVII / LmmV9S VnoRIAGUemY4340ZlT7QJqFU2g / K6a2htBHJot5d2ysi3 + oaHbyzqqsJIFiNrLZRokMg5KOh4Yqz 9A4RQ5DPQcmUUBPcgEmn34qlvmDzPoXl2zW91q7WytWbgJXDEcqFqfCG7DFW / L99f32mwXt9HHbT 3cMFyLBDza2EsKFopJQxWYrLzpIqqCKDjtUqqljpENndXFwlxcym5YsY555Zo0rTaNHZgg26DFVD XPM + laJCk98zLbmcW80qjkIiYzIGZa82U / CvwKxBYVHHkQqjdP1Cy1Gxgv7GZbizukWWCdDVWRhU EYq8S / NPyde3etX9zFolleSzpFb + tdR + Zr5mgaaW4Ks + noUHxxxlQn939gmnCqqE0n8otf1SBb6X y35TmS + na4uJ7uHXLa5V / VfmTDd0mILKj8W4Kw5LTi3PFWUeSPys1by / YS2sml6fbMW5I2jazrdj G3rIqT + ojNMzMgB9JuR8QIzvir0Ly9o / 6PtQ8qyx3kwDXMT393qMauAFpHJdkNSijfgvyxVHTo8t zAiTPGsLetMkZT4xxZUSQMrPwLHnVCpqlK8eSlVq6ubuKe3jhtGuIpWInmV0URDb4iGIZup + z4Yq lsvm3QEvfq7NcG5SRoKLaXbAMByK8liK9vGhxVM9O1C21Cyivbb1PQmHKP1YpIHpWnxRyqki9P2l GKq0oZonCirFSAORXen8w3HzGKujQoAg3RQAhJLNsKblqk / OuKoW1uri5knjkt5LUQvRJDQ + oFdh tUdGCA / JvHoqjMVdirsVdirsVQ2palY6ZYT399KILS3XnNKQSFUd6KCcVY1F + bf5dzSTRxa1HI9v H69wFjmPpxcxHzf4PhXmQKnFUf5e8 + eUvMNvJcaTqKTwxFA7ukkAq6BwB6yx1 + Ft6dDsaHbFUY / m nyyl0to + r2S3bEKtu1xEJCT0AQtyrirFvPlvd3sglsdd07T7N4lgn + tPEpJq5 + GRkcpXkB8JB + 7c qxeTyF5pfiT5gsuQRkP + lMAeXGpIENCdjv7nxONoULzy / qlpM0d35u0m2kk + JVmvUR914ggNFXqB T5YqnXlvy9rUGp2GoS6 / p9zYxMhkENwrB0RQoC0iUh5lr9rFXqOBLsVdiqE1HSdM1JEj1C1iukjb nGsqhgGpSu + KpbZeSPLFlria3a2SxahFAbaJ1ZuCRsatwQnipbbkQN6DwxVPSAQQeh322P3jFWM2 PkLTIri5m1G5udZE83rRw6hIZ44TxCD01Ow + FQP9s1VZFb28FtBHbwII4YlCRRqKBVUUAHyGKqmK uxV2KuIDAgioOxB6UxVj4 / L7yUI3j / Q1qUdld1aMNVkcyKTWv2XYsPA4qn0UUcUSRRKEijUKiKKB VUUAA9sVXYq7FUJqdneXUAjtL + XT5A1TNEkUhI8KTJIv4YqgZNh2xlZV16dCVoGEFqSDTqKxkdfb FVo0TzABED5iuCU + 2Tb2nx7U + KkW2 + / w0xVv9D698f8Aufn3qEpb2vwipp / uvc06 / wAMVU49B8xK Yy3mW5fhXmDbWYD1rStIhSntiqudJ1qpprk4FdqwWx2 / 5F4qpHRNfLK3 + IrkAPy4i3tKFeJXgaxE 0qeWxBr3ptiqbWcE8FskU9w91KteU8iorNUkiojVF2G2wxVC6 / otprelT6bdgG3nADhkSQGhrusi spxVj2n / AJWeWLHT720hghBvIzEJfq9ueCVDU4FCjfEoPxA9MNql2n / k7ptheQXdtf8AGW2f1Im + p2KsGDKykFIU3DJjapjqH5bWOoX31 + 8uEnu2AEs0lpaMz0qBX932rjarLn8to5rGHTvr6jToW5ra fUrMpzIpyA9MUNMbVMG / LbyIxQtolqTGaoSm4Psa4FReqeTfKurNC2paVb3bW6hITKgYqo6AewxV FaNoOj6LbNbaVaR2cDNyaOMUBPjiqPxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kv8A / 9k =
  • uuid: 6e96a1d2-5084-41f8-a4a4-a960349e0539adobe: docid: indd: 7754599c-384a-11df-b88c-e856a804827dxmp.Сделал: f9f6cfbd-bce5-4927-b68c-9f221938d2b5proof: pdfxmp.iid: f605305b-7f8e-4344-a336-c241b8c497c2xmp.did: f605305b-7f8e-4344-ab338dd-3824-doc8ec8-cd-8c8ec8-cd-cd-8ec8c7-doc-doc-8c8ec-cd-8c8ec-c7-cd-c7 e856a804827dproof: pdf
  • преобразовано из приложения / x-indesign в приложение / pdfAdobe InDesign CC 14.0 (Macintosh) / 2019-03-27T14: 45: 31 + 08: 00
  • savedxmp.iid: 926cf5ae-f43f-4774-aadd-6f29a5a3855a2019-04-11T13: 25: 37 + 08: 00Adobe Illustrator CC 23.0 (Macintosh) /
  • сохраненныйxmp.iid: f9f6cfbd-bce5-4927-b68c-9f221938d2b52019-09-01T22: 37: 54 + 08: 00 Adobe Illustrator CC 23.0 (Macintosh) /
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ series ballast.png00
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ parallel ballast.png00
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиодных вывесок \ single.png00
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиодных вывесок \ series.png00
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ parallel.png00
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Signage LED Installation Guide \ plier.png00
  • EmbedByReference \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ plier.png00
  • \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Signage LED Руководство по установке \ series ballast.png00
  • \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ parallel ballast.png00
  • \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиодных вывесок \ single.png00
  • \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Signage LED Installation Guide \ series.png00
  • \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Signage LED Installation Guide \ parallel.png00
  • \\ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ plier.png00
  • \ aztech.com \ sgfd3 $ \ users $ \ eric.wong \ Desktop \ Projects \ AZ e-lite \ Руководство по установке светодиода Signage \ plier.png00
  • application / pdf
  • Руководство по установке вывесок 0902
  • Библиотека Adobe PDF 15.00False1TrueTrue210.000000297.000000Миллиметры
  • MyriadPro-LightMyriad ProLightOpen TypeOTF 1.006; PS 001.000; Core 1.0.23; hotunix 1.28FalseMyriadPro-Light.otf
  • MyriadPro-LightItMyriad ProLight ItalicOpen TypeOTF 1.006; PS 001.000; Core 1.0.23; hotunix 1.28FalseMyriadPro-LightIt.otf
  • MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-Regular_0.otf
  • MyriadPro-SemiboldMyriad ProSemiboldOpen TypeVersion 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-Semibold_0.otf
  • MyriadPro-SemiboldItMyriad ProSemibold ItalicOpen TypeVersion 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-SemiboldIt.otf
  • MyriadPro-BoldMyriadPro BoldBoldНеизвестноВерсия 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-Regular.otf
  • MyriadPro-ItMyriadPro ItItUnknownVersion 2.106; PS 2.000; hotconv 1.0.70; makeotf.lib2.5.58329FalseMyriadPro-Regular.otf
  • Голубой
  • пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 2034 0 R / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 6 0 obj > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 2045 0 R / TrimBox [0.0 0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 7 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 2051 0 R / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 17 0 объект > / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 2058 0 R / TrimBox [0.c% & dr [GWph% A3] WUǿT? K ՝; gvW 柺 HAg | oyVoN_jo ߺ y6B ! Zez [uMNv = (~ VA »} Ik | .tx {SoW1

    Розетка за 5 долларов, которая так или иначе работает в любой комнате

    Крепления заподлицо, подвески, бра, люстры: вариантов верхнего освещения совсем немного, и слава богу. Их просмотр подобен поиску сокровищ для любителя дизайна: отчасти это отвлекает, а отчасти вызывает острые ощущения (когда вы находите Единого). Тем не менее, если вы обставляете целую комнату или даже целый дом с нуля, поиск идеального приспособления или десяти из них становится еще одной задачей в контрольном списке — и притом дорогостоящей.Но вам ведь нужны огни, правда? (Особенно, если есть зияющая дыра там, где у предыдущих владельцев был потолочный вентилятор.) Вот почему вы обязательно должны знать об этих фарфоровых розетках за 5 долларов, которые представляют собой идеальное сочетание простого дизайна, который просто выполняет свою работу, и простого дизайна, который на самом деле приятно смотреть на. Оставьте их до тех пор, пока вы не составите бюджет на светильники, которые действительно хотите купить, или просто держите их на месте на все время (мы не будем винить вас).

    Фарфоровый патрон GE со средним цоколем, оснащенный обычной лампочкой.Купи сейчас.

    Помимо безумно низкой цены, эти розетки также легко доступны независимо от того, где вы живете: Home Depot, Lowe’s и Amazon имеют несколько версий, ни одна из которых не достигает отметки в 10 долларов. (Вы можете купить пластиковые лампы всего за доллар или два, но мы рекомендуем «потратиться» на фарфоровые лампы за 5 долларов.) Их можно назвать «патронами для ламп», «потолочными розетками» или даже «розетками». крепление «в зависимости от магазина. У некоторых будут тяговые цепи, чтобы включать и выключать лампочку; у других будет выходное отверстие, спроектированное прямо на склоне формы.Если вы уверены в электропроводке, смело устанавливайте ее самостоятельно: снимите прерыватель, зачистите и прикрутите оголенные провода, выходящие из отверстия в потолке, к задней части розетки, затем прикрутите розетку прямо над отверстием. Если вы не разбираетесь в электромонтаже, не пытайтесь сделать это — просмотрите список Энджи, чтобы найти квалифицированного электрика и установить их все для вас утром.

    LED G40 Dimmable Light Bulb от Bulbrite, 18 долларов за двоих, amazon.com; магазин сейчас. 40-ваттная лампа G25 Globe Bulb от Bulbrite, 9 долларов США, Amazon.com; магазин сейчас.

    После установки маленькие блестящие конусы идеально впишутся в ваш потолок, и их нужно будет только дополнить лампочкой. В качестве альтернативы, конечно, вы можете покрасить их распылением перед установкой: черный шеллак? Такой же пыльно-голубой, как ваш потолок? Латунь или олово? Все зависит от вас. И да, вы можете просто вкрутить лампочку накаливания прямо в изделие, так как их матовое стекло делает их легкими для глаз, если вы посмотрите вверх. Это также прекрасное время, чтобы попробовать одну из тех декоративных лампочек, которые вы, вероятно, видели украшающие открытые светильники на обложках журналов: матовая лампа большого размера или лампа с золотым покрытием будут отлично смотреться на этом маленьком светильнике за 5 долларов.

    Как сделать лампу

    Чтобы сделать яркий акцент в любой комнате, следуйте этим простым инструкциям, чтобы сделать эту гладкую и хорошо продуманную лампу для чтения. Часть «леденцы» создается из секций дымохода — все, что вы добавляете, — это проводка.

    Инструменты:

    • измерительная линейка
    • карандаш
    • ножовка или сабельная пила
    • плоский напильник с мелкими зубьями
    • дрель
    • пистолет для уплотнения
    • ножницы
    • отвертка
    • кусачки
    • инструмент для зачистки проводов

    Материалы:

    • 6-дюймовые прямые и угловые секции дымохода
    • Лом 3/4-дюймовая фанера
    • строительный клей
    • кирпичи или свинцовые грузы
    • войлок
    • белый клей
    • фарфоровый патрон лампы с винтами
    • газета
    • малярная лента
    • матовая черная или матовая белая аэрозольная краска для металла
    • легкий шнур лампы
    • переключатель поворота лампы
    • быстрозажимная пробка
    • спрей-грунт для металла и глянцевая спрей-эмаль
    • 40-, 75-, или 100-ваттная лампочка

    Время: примерно от 2 до 4 часов

    При изготовлении печной трубы В лампе можно собирать кусочки трубы любой понравившейся формы.Эта лампа в форме леденца имеет диаметр 6 дюймов и высоту 54 дюйма и предназначена для чтения или использования у постели больного. Вы можете покрасить его в блестящий красный или любой другой цвет. Для конфетной трости высотой 54 дюйма вам понадобятся две 24-дюймовые секции прямой трубы и две секции изгиба под углом 90 градусов, а также 12 футов легкого шнура для лампы.

    Чтобы сделать цоколь лампы и цоколь лампы, вырежьте два диска из обрезков 3/4-дюймовой фанеры точно такого же диаметра, как и дымовая труба. Измерьте точный диаметр необжатого конца одной прямой секции и обжатого конца одной угловой секции.Установите эти секции на кусок фанеры и обведите их; отрегулировать до измеренного диаметра.

    Осторожно вырежьте два диска ножовкой или сабельной пилой. Режьте точно по начерченным линиям; диски должны плотно входить в детали дымохода. Сгладьте края дисков плоским напильником с мелкими зубьями, чтобы они плотно прилегали к секциям дымохода.

    Чтобы сделать цоколь лампы, просверлите электродрелью отверстие примерно на 12 дюймов выше неизжатого конца прямой нижней трубы, чтобы разместить выключатель лампы; просверлите отверстие достаточно большого размера, чтобы в него поместился хвостовик переключателя.На другой стороне отрезка трубы, примерно на 1 1/4 дюйма от не обжатого дна отрезка трубы, просверлите еще одно отверстие, достаточно большое, чтобы в нем можно было разместить шнур лампы.

    С помощью пистолета для уплотнения нанесите полоску строительного клея по всему периметру обрезной кромки фанерного диска основания. Осторожно вставьте диск в незажатый конец трубы и отрегулируйте его с обоих концов трубы так, чтобы он прочно вошел в трубу, выровняйте и заподлицо с нижним краем трубы. Чтобы закончить внешнюю часть основания лампы, обведите часть дымохода на кусок тяжелого фетра и вырежьте кружок из фетра для подкладки фанерного диска.Нанесите фетр на внешнюю сторону диска с помощью белого клея и разгладьте фетр, чтобы получилась ровная основа. Дайте клею и строительному клею полностью высохнуть в соответствии с указаниями производителя.

    Когда цоколь высохнет, утяжелите его кирпичом или свинцовыми грузами — используйте грузы весом около 5 фунтов, чтобы лампа оставалась устойчивой. Прикрепите грузы к фанерной основе внутри трубы с помощью строительного клея; убедитесь, что вы не закрыли отверстие переключателя или шнур.

    Чтобы сделать верх лампы, отрежьте узкий кусок с одной стороны другого фанерного диска, чтобы оставалось место для проводов, которые войдут в корпус лампы.Прикрепите фарфоровый патрон лампы к центру диска, плотно закрутив его. Затем нанесите полоску строительного клея на обрезанный край диска, за исключением срезанного края, и вставьте диск в загнутый конец диска. коленчатый участок трубы муфтой наружу. Убедитесь, что диск надежно закреплен и вставлен прямо в конец трубы; лампа выйдет прямо из патрона во вторую часть колена, как показано выше.

    Дайте строительному клею высохнуть в соответствии с указаниями производителя.Когда клей высохнет, покрасьте внутреннюю часть торца лампы. Для сфокусированного прикроватного света используйте матовую черную аэрозольную краску; для более рассеянного света используйте белый матовый. Установите вторую секцию изгиба на место над обжатым концом первой так, чтобы патрон в сборе находился примерно посередине двух изогнутых частей трубы, а патрон лампы был направлен наружу. Отрегулируйте отрезки трубы под желаемым углом и плотно прижмите их друг к другу.

    Разложите газету, чтобы защитить рабочее место, и заклейте отверстие гнезда в узле локтя малярной лентой.Покройте внутреннюю часть собранного изогнутого участка матовой черной или матовой белой краской по желанию. Накройте фанерный диск и всю внутреннюю поверхность трубы. Дайте краске полностью высохнуть, как указано производителем; при необходимости нанесите еще раз для полного покрытия и дайте краске высохнуть.

    Когда краска на локтях полностью высохнет, снимите малярную ленту с гнезда. Вкрутите лампочку в патрон и обратите внимание, где она находится внутри изогнутых секций дымохода; затем удалите это.В верхней части дымохода, над местом расположения лампочки, просверлите три отверстия диаметром 3/8 дюйма, чтобы отводить тепло лампочки.

    Чтобы собрать лампу, проденьте конец 12-футового отрезка легкого шнура лампы через отверстие для шнура, просверленное в нижней прямой секции, прямо над фанерным основанием. Оставив около 8–9 футов шнура снаружи трубы, завяжите на шнуре свободный узел, чтобы закрепить его в просверленном отверстии. Оставшиеся 3–4 фута шнура внутри лампы будут использоваться для подключения лампы.

    Протяните провод вверх по основанию дымовой трубы и поперек к просверленному отверстию переключателя. В точке, где шнур проходит через отверстие переключателя, осторожно отделите два изолированных провода шнура на несколько дюймов. Отрежьте один из этих проводов и используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма изоляции с двух обрезанных концов; не обрезайте оба провода. Подсоедините обрезанные концы к двум винтовым клеммам на выключателе лампы. Вставьте переключатель в отверстие в дымоходе и закрепите его стопорным кольцом из комплекта.

    Когда выключатель подключен, завершите сборку лампы. Наденьте другой прямой кусок трубы на основание, не обжатый концом вниз, и сильно надавите на него, чтобы надежно соединить две части. Вытяните свободный конец провода через трубу.

    Осторожно отделите два изолированных провода шнура примерно на 6 дюймов на свободном конце. Установите собранный изгиб конфетного тростника на прямое основание лампы, протягивая разделенные концы шнура вверх мимо фанерного диска через вырез.С помощью инструмента для зачистки проводов удалите примерно 1/2 дюйма изоляции с каждого провода и подсоедините зачищенные концы к винтовым клеммам фарфоровой розетки.

    Плотно наденьте изогнутую часть лампы на прямую так, чтобы световое отверстие и выключатель находились на одной стороне. Чтобы завершить сборку лампы, прикрепите штекер с быстрозажимным зажимом к свободному концу шнура лампы в соответствии с указаниями производителя.

    Обработайте лампу аэрозольной грунтовкой по металлу, а затем глянцевой аэрозольной эмалью.Перед покраской закройте рабочую поверхность газетой; заклейте шнур лампы и выключатель липкой лентой и газетой. Закройте отверстие колбы малярной лентой и заклейте вентиляционные отверстия на внутренней стороне верхней части трубы лентой. Нанесите тонкий слой грунтовки и дайте ему полностью высохнуть. Нанесите два или три слоя глянцевой аэрозольной эмали, следуя инструкциям производителя, чтобы получить гладкую поверхность. Дать краске полностью высохнуть; затем осторожно удалите всю ленту и бумагу и вкрутите лампочку мощностью 40, 75 или 100 Вт.Пусть начнется чтение!

    Если вам не нужна совершенно новая лампа, но вы хотите оживить уже имеющуюся, посетите следующую страницу, чтобы узнать, как закрыть абажур.

    Для получения дополнительной информации об освещении и электричестве см .:

    • Как выполнить ремонт домашней электротехники: если не горит свет, не включаются бытовые приборы или не работает выключатель, воспользуйтесь этим сайтом, чтобы узнать, как произвести несложный ремонт домашней электрики.
    • Как работают лампочки: Конечно, она загорается, когда вы подключаете ее к лампе или светильнику, но что происходит внутри лампочки? Узнай здесь!
    • Как работает электричество: узнайте, как эта таинственная сила создает энергию для всего, от тостеров до Таймс-сквер.

    Замена патрона лампы на солярии — видео обезьян

    Бастер Тайлер: Привет! Я Бастер из «Мастера дубления». Сегодня я хочу поговорить с вами об уходе за домашним солярием. А теперь я хочу поговорить с вами о том, как поменять патрон лампы.

    Первое, что вам нужно сделать, это отключить солярий, а после этого вы хотите удалить акрил. Спереди и сзади кровати две профильные планки. Вы защелкните эти полоски. Когда эти полоски будут захвачены, вы сможете взять акрил и сдвинуть его прямо к себе.

    Теперь, когда лампа обнажена, возьмите ее, поверните на четверть оборота и снимите лампу. Вам придется снять верх солярия. Возьмите отвертку с плоской головкой примерно в шести-восьми дюймах от той стороны кровати, где профильная полоса находится снаружи, вставьте отвертку и осторожно вытащите ее.

    А теперь вы захотите перейти к своему таймеру. У твоего таймера два винта. Это винты с крестообразным шлицем. Выверните эти винты, и теперь ваш таймер не работает.Есть вилка. Идите вперед и отключите эту вилку, и теперь таймер отделен от кровати. А теперь поднимитесь на верх солярия и осторожно поднимите его, боковые стенки выскочат, и просто переместите его к спинке солярия.

    Теперь найдите патрон лампы, который хотите вынуть, и возьмите отвертку с плоской головкой; в этом отверстии для лампы будет три провода. Там, где находятся два провода, есть небольшая вставка для отвертки с плоским лезвием. Просто надавите на него с некоторым давлением и осторожно потяните за провода, и они просто выйдут наружу.

    Теперь, когда у вас отключены провода, вернитесь к акриловой стороне или к стороне лампы, и вы увидите нижнюю часть патрона лампы, есть две подпружиненные области. просто сожмите это. Сожмите его и подтолкните к верху кровати, патрон просто протолкнется насквозь. Доберитесь до верха кровати, идите вперед и вытащите ее.

    Вы только что вынули патрон лампы. Возьмите новый патрон лампы и просто нажмите на него, и он защелкнется.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
