Как и где смазывать швейную машинку: пошаговая инструкция

Современные дорогостоящие швейные машинки изготавливаются из устойчивых и скользящих материалов, которые не требуют смазки, но цены на такие агрегаты очень высоки. Модели, требующие ухода, немного дешевле, и если правильно за ними ухаживать, они работают без нареканий всю жизнь.

Обычно в инструкции по эксплуатации дается схема смазки, но люди редко ее читают. Кроме того, могут быть указаны не все детали, нуждающиеся в обслуживании.

Важно! Марка необходимого для смазки швейной машинки масла и частота смазывания должны быть указаны в инструкции. Если же она потерялась, то помните, что никакое другое масло, кроме машинного, для смазки использовать нельзя! Также избегайте использовать в обслуживании инструменты, которые до этого применялись для других нужд.


Для смазки вам понадобятся такие инструменты:

  • шприц,
  • безворсовая салфетка,
  • машинное масло,
  • специальная щеточка,
  • клеенка,
  • пинцет и отвертка.

Очень часто все эти инструменты идут в комплекте с машинкой, если же их нет, то все это можно купить в специализированном магазине или в соответствующем отделе супермаркета.

В Санкт-Петербурге вы можете заказать услугу у нас: проведём на дому.

Смазка швейной машины от 365 ₽.


Оставить заявку


Процесс смазки

Неважно, какую машинку вы будете смазывать — старую ручную или новую электрическую, основными узлами для смазки являются челнок и подвижные детали, его окружающие.

Инструкция:

  • Поставьте свою швейную машинку на клеенку, предварительно отключив ее от электросети. Затем отверткой отвинтите шурупы, которые держат корпус, и снимите его.
  • Потом нужно взять щеточку и почистить те места, где есть скопление волокон, пыль и комки.
  • Только после этого можно смазывать механизм маслом, набрав его в шприц. Можно смазать маслом и выдавливая его прямо из бутылочки с дозатором, но тогда процесс смазки может быть неточным и не таким глубоким.
  • Поднесите кончик иглы шприца или дозатора вплотную к детали и выпустите несколько капель. Не забывайте, что смазка маслом не терпит беспорядочного разбрызгивания или передозировки. Не нужно, чтобы детали «купались» в смазке, излишки промакивайте салфеткой.
  • Места, нуждающиеся в чистке, это: отсек челнока, челнок, челночный механизм, шпульный колпачок.
  • Необходимо смазать маслом только подвижные части этих узлов, и если ваша машинка ручная, то промаслите ручку в «суставе», то есть в крутящейся части.
    Если же у вас ножная модель — соответственно, подвижные части ножного устройства.
  • Затем оденьте назад корпус и убедитесь, что все правильно закреплено.
  • Включите швейную машинку и прошейте несколько строчек. Так сказать, погоняйте ее вхолостую, чтобы все детали хорошо промаслились и ушли излишки смазки. Все готово.

Как часто необходимо чистить и смазывать

Швейную машинку поначалу, если она новая, смазывают один раз в полгода, старую — один раз в три месяца. Но это зависит от интенсивности и частоты работы.

Если вы шьете ежедневно, то прислушивайтесь к своему агрегату. Когда он нуждается в смазке, то начинает громче гудеть, шпулька двигается туго, может появиться тарахтение. Главное, читайте инструкцию до самого конца, и тогда вы будете знать, какой потенциал без смазки заложен в вашу швейную машинку.

Видеоинструкция

Нужна консультация?

Как заправить нитки в швейную машину «Чайка»

0 12 497 views Нитки швейные

Особенности эксплуатации машин «Чайка» почти такие же, как у «Подольск». Это касается замены деталей, настройки агрегата перед работой, смазки, заправки нитки и установки иголки перед пошивом изделий.

Перед тем, как самостоятельно менять детали или заправлять нитку, нужно прочитать инструкцию.

Особенности машины «Чайка»

«Чайка» во многом напоминает машину «Подольск 132 м». Это касается как устройства агрегата, так и правил эксплуатации. Поэтому пошаговая инструкция заправки ниток практически идентичная. То же самое касается большинства моделей обоих производителей. Разница лишь в том, когда именно агрегат был выпущен. У более ранних моделей отсутствует возможность выполнения любых строчек, кроме зигзагообразной.

При правильной эксплуатации машины «Чайка» могут служить в течение многих лет. Это касается не только подбора ткани, но и соблюдения инструкции по использованию аппарата. В том числе – как заправить нитку в швейную машину «Чайка».

Машины «Чайка» похожи друг на друга конструкцией и функциями (фото: besplatka.ua)

Несмотря на то, что на фото машины данного производителя могут выглядеть слишком старыми и неприспособленными к работе, их функциональный потенциал иногда превышает способности современных бытовых моделей. Если заправлять только качественные нитки и вовремя смазывать детали агрегата, на нем можно даже отремонтировать старую джинсовую или кожаную куртку.

Еще одно преимущество машин «Чайка» заключается во взаимозаменяемости деталей. Челнок, механизм заправки ниток, особенности регулировки узлов почти у всех моделей одинаковые.

Чтобы ознакомиться с устройством машины, можно использовать картинки, на которых цифрами обозначены комплектующие. Те же картинки нужно изучить перед тем, как заправить нить в швейную машину «Подольск» или «Чайка».

Органы управления и составные части

Во время пошива одежды или ремонта старых вещей придется иметь дело с:

  • челночным устройством;
  • платформой швейной машины;
  • игольной пластинкой;
  • прижимной лапкой;
  • игловодителем;
  • рычагом подъема лапки;
  • регулятором натяжения верхней нитки;
  • верхней и фронтальной крышками;
  • рычагом нитепритягивателя;
  • шайбами натяжителя верхней нитки;
  • указателем разновидности строчек и ширины зигзага;
  • стержнем для катушки;
  • моталкой и маховиком;
  • рычагами смещения иглы и обратной подачи ткани;
  • ручками зигзага, регулятора длины стежка и подъема гребенки;
  • двигателем материала (зубчатая рейка).
  • панелью рисунков;
  • ручкой переключения блока копиров.
Выбор ниток и иголок

Чтобы машина работала эффективно, просто вдеть нитку недостаточно. Нужно правильно подобрать иголку и нитку. Если вставить неподходящую модель, можно не только не получить качественное изделие, но и сломать весь швейный механизм.

Машину «Чайка» можно использовать для пошива постельного белья (фото: marieclairehome.com.ua)

С одной стороны, «Чайки» удобны тем, что на них можно работать с любыми материалами. Однако перед пошивом нужно вставлять разные иголки и подбирать соответствующие нитки. Вот какие нитки нужно продеть в машину при работе с разной тканью:

  • для тонкого шелка и батиста подходят нитки, промаркированные под номером 65, и иголки №70; для пошива простыней, работы с коленкором, ситцем, сатином, шелком и другими бельевыми тканями берут иглы №80, нитки – №65;
  • с тяжелыми хлопчатобумажными тканями, бязью, фланелью, тонкими шерстяными материалами, тяжелыми сортами шелка покупают иглы №90, нитки – №50;
  • для обработки шерстяной костюмной и твидовой ткани подходят иглы №100;
  • для толстых шерстяных пальтовых материалов и сукна предназначены иглы №110.

Перед тем, как одеть нитку в иглу, последнюю нужно закрепить в гнезде. Для этого ее устанавливают в иглодержатель. При этом игловодитель должен находиться в верхнем положении. Иглу продвигают вверх до упора и фиксируют положение при помощи винта. Перед тем, как продеть в иглу нитку, нужно убедиться, что плоская сторона колбы (лыска) на игле направлена в противоположную сторону от работающего человека.

Важно! Старые машины передаются из поколения в поколение или покупаются для бытовых нужд. Часто вместе с ними прилагаются запасы хлопчатобумажных ниток советского происхождения. Большинство людей полагает, что для выполнения бытовых операций и, тем более, для ремонта старой одежды, можно не докупать новые нитки. И это большая ошибка. Старые нитки слишком толстые и грубые. Из-за постоянного использования и трения о металлические детали они могут создавать потертости и другие дефекты. В лучшем случае это приведет к разрыву волокна во время работы, в худшем – к поломке машины.

Лучше купить новые нитки, изготовленные из полиэстера. Они гладкие, достаточно тонкие, поэтому более удобные в работе

Заправка нити

Заправка верхней нитки осуществляется в таком порядке:

  1. Перемещение катушечного стержня вверх до упора из крышки рукава.
  2. Установка ушка нитепритягивателя в верхнее положение. Для этого задействуют маховик.
  3. Поднятие прижимной лапки.
  4. Установка катушки с нитками на стержень.

Важно! Во время заправки верхняя нитка должна проходить через такие детали: отверстие пластинчатого нитенаправителя, между шайбами регулятора натяжения, ушко нитепритягивательной пружины. Обязательно нужно проверить, чтобы нитка заходила под нитепритягивательной крючок и только после этого продевалась через отверстие рычага нитепритягивателя. Затем волокно должно перейти вниз в нитенаправитель из проволоки, попасть в нитенаправитель на игловодителе, и только теперь в ушко иглы со стороны работающего человека

Заправка нижней нитки осуществляется так:

  1. Перед тем, как вдевать нижнюю нитку, вынимают шпульный колпачок вместе со шпулькой из челночного устройства.
  2. Предварительно запускают маховик и переводят иголку в верхнее положение.
  3. Затем выдвигают задвижную пластинку, двумя пальцами левой руки держат рычаг защелки шпульного колпачка.
  4. После этого извлекают шпульный колпачок.
Правила наматывания ниток

Нитку в швейных машинках «Чайка» наматывают на шпульку при помощи моталки. Во время этой процедуры маховик машины должен работать вхолостую. Последовательность такова:

  1. Предварительно освобождают фрикционный винт.
  2. Далее шпульку надевают на шпиндель моталки таким образом, чтобы пружинка шпинделя проходила сквозь прорезь шпульки.
  3. Катушку с нитками размещают на катушечном стержне.
  4. Нитку с катушки пропускают между шайбами натяжения, делают несколько витков па шпульку вручную.
  5. Моталку поджимают к маховику.
  6. Чтобы продолжить наматывать нитку, маховик запускают при помощи привода.
  7. О том, что наматывание завершено, свидетельствует положение резинового кольца. Оно не должно прикасаться к маховику.
  8. Чтобы снять шпульку, моталку перемещают влево от упора.
  9. Далее подготовленную шпульку заправляют в шпульный колпачок, а нить заводят под пружину натяжения.
  10. Чтобы нитка не оборвалась, обязательно оставляют не менее 10-15 см свободными.
  11. Шпульный колпачок с намотанной на шпульку ниткой вставляют в челночное устройство.
  12. Иголка должна оставаться в верхнем положении.
  13. Шпульный колпачок со шпулькой надевают на стержень челночного устройства до упора.

Определить, правильно ли все сделано, можно так: палец шпульного колпачка должен помещаться в гнездо до упора.

Как ухаживать за машиной «Чайка»

Какой качественной ни была бы машина, она требует своевременного ухода (регулярно смазывать и очищать). Даже если ее применение ограничивается ремонтом старой одежды, в механизм забивается пыль и грязь. Со временем они могут стать причиной засорения деталей, появления ржавчины и поломки.

Детали машины нужно регулярно чистить от пыли и грязи (фото: YouTube)

Перед тем, как осмотреть агрегат, нужно отключить электродвигатель от сети. Затем нужно снять верхнюю крышку (она зафиксирована при помощи двух винтов). Далее отсоединяют прижимную лапку, снимают иголку и игольную пластинку, крышку челночного механизма. Машину нужно отсоединить от деревянной подставки или стола.

Перед очищением разбирают челночное устройство – вынимают шпульный колпачок, запорное кольцо, челнок. Только после перечисоленных выше операций можно сметать пыль, удалять грязь, очесы. Детали не должны быть влажными, поэтому, если используете влажную губку, каждый винт нужно вытереть насухо. Если нужно смахнуть слой пыли, удобнее всего делать это при помощи жесткой кисточки для клея. Затем можно смазать все элементы крепления машинным маслом. Удобнее это делать это при помощи шприца.

Больше об особенностях эксплуатации машин «Чайка» можно узнать из видео ниже.

Как настроить машинку на кожу.

Ч. 1. Видео № 91.


Расширенный список обслуживания и неисправностей на этой машине.

Вопросы и ответы

Вопрос.

Александр Беляев

Можно ли потом будет шить тонкими нитками ткань или машинка становится только под кожу?

Ответ.

Потом шить тонкими нитками можно, но конечно машинку нужно подстраивать.

Вопрос.
 unknow unknow

Скажите, стоит ли покупать такую машинку б. у.? Или лучше купить недорогую новую? нужна для шитья тонкой кожи и если покупать такую б. у, то на что обращать внимание?

Ответ.

Можно купить не дорогую новую, но там Вы на кожу нечего не подрегулируете, пружины не усилите. Будет шить — хорошо, а если нет. Если Вы конечно уверены, что шить будете только тонкую кожу и только тонкими нитками тогда может и стоит рискнуть. Хорошо бы  попробовать, может у кого из знакомых есть такого примерно типа машина, решать конечно Вам, но челнок должен быть металлический без пластика. Если выбирать б. у. смотрите как работает движок, проверьте работу моталки, да и возьмите просто прошейте, что бы не обрывала не пропускала можете пробовать шить на материале зигзаг, другие операции. Такая машина немного шумная, но здесь есть поле деятельности, подрегулировать челнок, увеличить длину стежка, усилить прижим лапки.

Вопрос.

виталий яцук

Приветствую. Подскажите. Есть выбор, Чайка 142М и старая Подольская машинки, обе в хорошем состоянии, какую из них лучше переделать под шитье кожи, как показано в ваших видео?

Ответ.

Старая Подольская лучше.

Вопрос.

виталий яцук

А возможно ли уменьшить обороты на электро двигателе, что бы можно было шить на маленькой скорости, или не хватит мощности мотора? И если мотор заменить на более мощьный, допустим от стиральной машины, выдержит ли нагрузку педаль?

Ответ.

На приводе для швейных машин обороты регулирует только педаль. А на счёт двигателя со стиральной машины и педали не знаю. Это к электрикам. У меня уже кто то интересовался по такому вопросу. За все годы работы такого не встречал.

Вопрос.
 Андрей Тумилович


Спасибо за ваши видео. Поучительно и позновательно. По ним настроил машинку (чайка 143) для работы с каучуковой кожей; в связи с чем хочу проконсультироваться у вас и задать пару вопросов: не всегда строчит нужной мне длинной стежка в 5 мм. Шью нитками N 20 , иногда сбивается длинна на 2  мм. Ощущение, что нижняя нитка не дает продвигаться материалу.

Ответ.

В первую очередь, Вам нужно найти или скорей всего сделать тефлоновую платформу на лапку. Что бы убедиться в правильности выбора — Попробуйте на кусочке, прошиваемое место смазать машинным маслом. Сразу почувствуете разницу. Если нет смотрите зубья- может с годами притупились. Прижим лапки может ослабить, может сильное натяжение ниток. Для кожи лучший вариант поставить ролик.


инструкция по эксплуатации, руководство по настройке и регулировке, ремонт машины. Как заправить нить?

Бренды швейной машинки

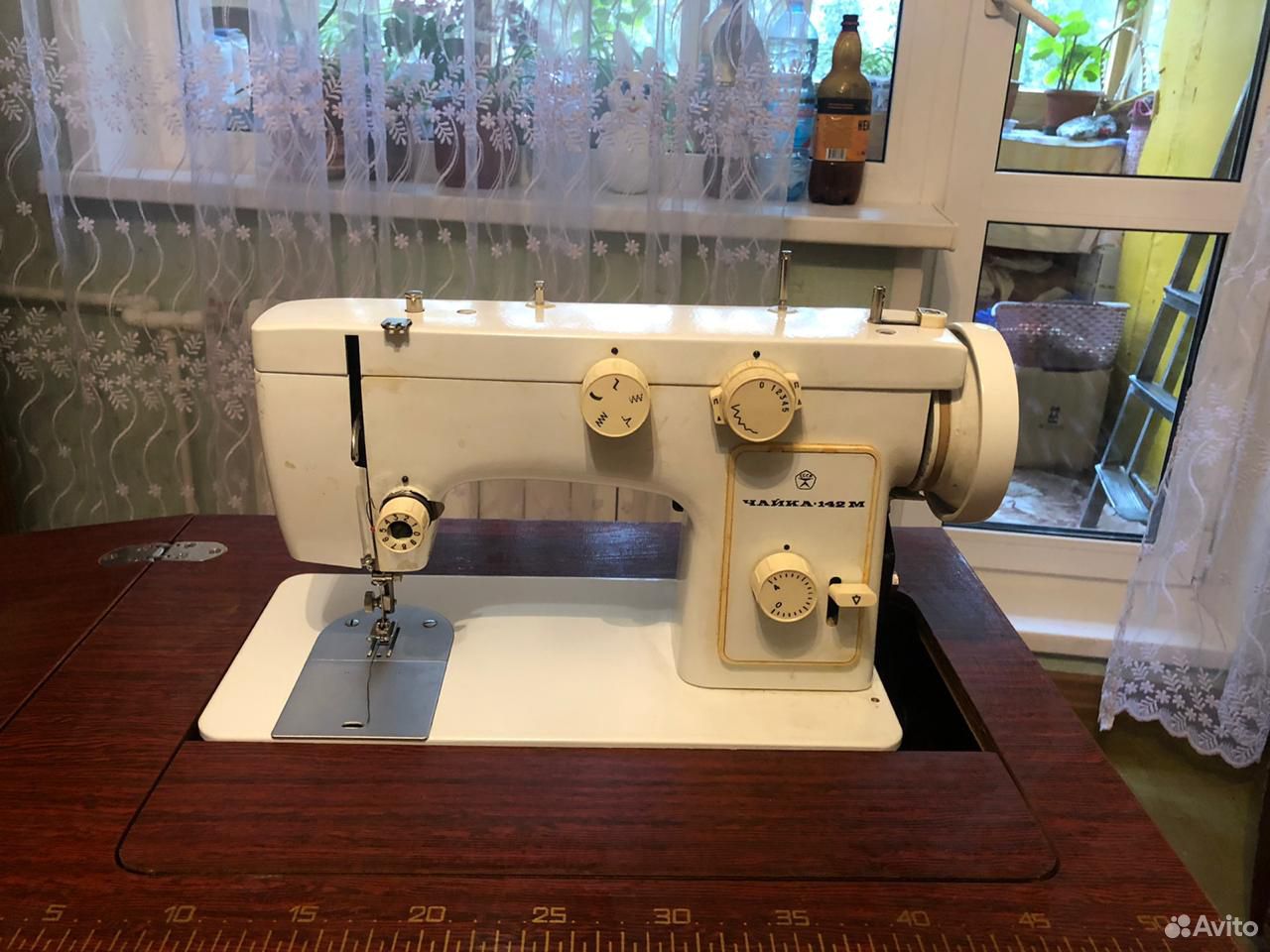

Швейная машина «Чайка-142М» – легендарная модель, выпускавшаяся во времена СССР и пользовавшаяся большой популярностью, сегодня переживает второе рождение. Достаточно узнать, чем отличаются ее современная и классическая версии, чтобы с уверенностью сказать, что эта техника и сегодня вполне соответствует своему статусу лидера в массовом сегменте рынка. Управлять ей довольно просто. Инструкция по эксплуатации техники дает исчерпывающие рекомендации и позволяет с легкостью разобраться в этом вопросе.

Подробное руководство по настройке и регулировке заметно упрощает и ремонт машины, если поломка незначительная. Оно поможет понять, как заправить нить, установить лапку или устранить стягивание материи. Имеет значение и правильный уход за выбранной техникой. Если в ходе ее эксплуатации были соблюдены все правила, серьезных проблем при шитье удастся избежать.

Характеристики

Классическая швейная машина «Чайка-142М» – это одна из первых моделей советской швейной техники, способная выполнять множество операций. Она выпускалась в нескольких модификациях:

  • 142М-22 и ее версии – в наличии стол-шкаф, привод ножной;
  • 142М-33 – с электроприводом, подставкой, чемоданом;
  • 142М-22-33 – объединяющая функционал предыдущих версий, с 2 типами приводных механизмов.

В зависимости от привода машина работает от ножной педали или электрической энергии. Масса модели 142М-33 составляет 16 кг, других модификаций – 39 кг. Рабочая частота машинки составляет до 1000 об/мин, в наличии 12 швейных операций, максимальная ширина и длина стежка – 4 и 5 мм соответственно. Лапка поднимается на высоту 6 мм и более. В комплекте регулятор натяжения верхней нити, нитеобрезатель, переключатель на шитье строчкой зигзаг.

Классической ножной и электрической машине «Чайка 142-М» не требуется сложная регулировка, а лишь периодическая смазка, поскольку все детали механизма металлические.

Оборудование адаптировано для работы с шелковыми, шерстяными, льняными, хлопковыми тканями, при использовании двойной иглы можно выполнять декоративные швы.

Современная версия электромеханической швейной машины Chayka 142М производится во Вьетнаме. Она гораздо легче своей предшественницы – всего 5,7 кг. Среди ее сохраненных опций – вертикальный челнок, рычажное переключение обратного хода, подъем лапки с дополнительным запасом высоты для шитья тяжелых и толстых тканей. Остались прежними и показатели длины, ширины стежка, наличие регулятора натяжения верхней нити.

К отличиям можно отнести горизонтальное расположение катушечного стержня, увеличение числа доступных операций. Теперь их 19, в наличии выметывание петли в полуавтоматическом режиме, создание оверлочных швов, трикотажных, эластичного зигзага. Машинка делает потайные и декоративные стежки. Игла при прямой строчке может иметь центральное положение или смещаться вправо.

Комплектация

В комплекте поставки современной швейной машины Chayka 142М есть мягкий чехол, защищающий ее от пыли во время хранения, мягкая фетровая прокладка. Дополнительно в наличии приспособление для вспарывания ткани, стержень для фиксации катушки в вертикальном положении, а также малый и большой ее держатели.

Для настройки и регулировки в комплекте есть отвертка-ключ, масленка со смазочным материалом. Производитель добавил к машинке аксессуары: набор из 3 игл, 4 шпульки из пластика, штопальную платину, специальную направляющую для занятий квилингом, рамку для создания петель в полуавтоматическом режиме. Среди доступных лапок: универсальная, предназначенная для вшивания молний, для пришивания пуговиц.

К модели «Чайка-142М» советского образца также прилагался комплект аксессуаров, состоящий из:

  • коробки для принадлежностей;
  • масленки для смазки механизмов;
  • 2 отверток разных размеров для наладки техники;
  • 5 одинарных и 3 двухстержневых игл;
  • штопальной пластины;
  • 4 шпулек;
  • кисточки для чистки;
  • запасной лампы;
  • вспарывателя и нитевдевателя;
  • 6 лапок в дополнение к универсальной;
  • аксессуара для создания потайного шва.

Помимо этого, в комплекте шел чемодан-чехол или стол-шкаф в зависимости от модификации машины. В целом можно сказать, что производитель и сегодня не экономит на удобстве пользователей.

Инструкция по эксплуатации

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

  • протягивается через направляющую сверху;
  • проводится справа налево между дисковым механизмом регулятора натяжения;
  • выводится в ушко в рычаге;
  • опускается вниз через пружину;
  • заходит в нитенаправитель, размещенный в игловодителе;
  • продевается в игольное ушко вручную или нитевдевателем.

В машинах нового образца часть нитенаправительного механизма скрыта в корпусе за специальной панелью. Последовательность действий при заправке изображена на пояснительных рисунках тут же, их не нужно искать в руководстве.

Наматывание нити

В машинах старого образца штырь для установки шпульки находится сверху корпуса, там же, где основная катушка. Нить вынимают из заправки, проводят через специальный натяжитель, в несколько оборотов вручную крепят на шпуле, устанавливают ее на крепление, задвигают до упора. Маховик переводится в положение холостого хода, после чего на моталку подается усилие от привода и осуществляется намотка. При заполнении шпули остановка произойдет автоматически.

На машине нового образца намотка нити происходит похожим образом. Вся схема нанесена на корпус в виде подсказок.

Управление

Для того чтобы начать шить, необходимо на левом регуляторе панели управления машиной «Чайка-142М» выбрать нужный тип строчки, а на правом установить отметку «0» с соответствующим указателем по центральной оси (соответствует положению стрелок часов на «12»). Нижним вращающимся контроллером выставляется длина стежка – она зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами невысокой плотности достаточно положения 1,5-2 мм.

Для изменения направления шитья (реверса) необходимо перевести рычаг справа от регулятора длины стежка до упора вниз, выполнить закрепку и отпустить. Он сам займет штатное положение. Чтобы увеличить или уменьшить обороты хода машины, используется ножная педаль.

Изменение усилия при нажатии на нее даст нужный эффект. Педаль работает только при подключении прибора к сети.

В машине можно регулировать подъем зубьев нижнего транспортера. Для этого с платформы демонтируется пластина, закрывающая доступ в челночный отсек. При обнаружении регулятора его помещают в нужное положение. Пометка «В» актуальна для проведения вышивальных и штопальных операций (лучше выполнять при минимальном шаге зигзага). Литера «Н» подходит для большинства материалов, особенно тонкий текстиль шьют в положении «Ш».

В модели нового образца реверс находится на панели ближе к игловодителю, скрытому в корпусе. Регуляторов 2 и они находятся друг над другом. Верхний отвечает за параметры стежка, нижний – за выбор типа строчки.

Уход

Для того чтобы швейная машина демонстрировала необходимую работоспособность, ей требуется правильный уход. Начать стоит с визуального осмотра корпуса. Нужно удалить с его поверхности все видимые загрязнения, пыль. После этого можно приступить к демонтажу съемных элементов. В старой версии можно было снять верхнюю крышку, в новой она опломбирована, и доступ для смазки механизмов представлен в ограниченном объеме.

Обязательным моментом в процессе ухода является очистка челночного отсека от застрявших в механизме очесов тканей. Эти работы ведутся при поднятой и зафиксированной в верхнем положении игле. Также ее и лапку можно полностью демонтировать. Освободив доступ к механизму, нужно смазать при помощи масленки все трущиеся детали. Достаточно 2-3 капель на каждый узел.

Возможные неисправности и ремонт

Основные причины поломки современных машин Chayka 142М обычно сводятся к нарушению штатных регулировок и настроек. Их достаточно вернуть к заводским значениям или поправить до устранения неисправности. Например, при неправильном натяжении нити всегда петляет нижняя строчка или цепочка верхних стежков получается с дефектом.

У старых моделей машин «Чайка-142М» со временем выходит из строя или сбивается зубчатый ремень электропривода. Если это произошло, главный и нижний вал рассинхронизируются. Строчка в этом случае будет иметь следы пропусков. У новых машин такая проблема тоже встречается, и для поправки положения ремня приходится демонтировать лицевую панель корпуса, поскольку эта деталь скрыта внутри него.

К другим типичным неисправностям можно отнести обрыв нити. Среди его причин – искривление и затупление иглы либо ее неправильное положение. Также может быть смещен игловодитель или забит очесами челнок. Но чаще всего причина кроется в неверном натяжении нити.

И если у современной машины она регулируется специальными настроечными узлами и требует лишь периодического удаления скопившегося между плоскими дисками мусора, то в моделях старого образца регулировка проводится вручную.

Для начала делается контрольная строчка, необходимая, чтобы выявить проблему. Если шов имеет выраженные дефекты, рекомендуется:

  • проверить правильность положения шпули;
  • проконтролировать заправку верхнего натяжителя;
  • провести осмотр на предмет обнаружения механических помех;
  • проверить тип иглы и нити.

Не все дефекты можно устранить самостоятельно. Если при устранении указанных проблем строчка остается неровной, нужно обратиться за диагностикой в сервисный центр. Причиной может быть производственный брак или поломка детали механизма.

Если дело в натяжении верхней нити, достаточно будет ослабить его на 0,5 шага. После этого выполняется пробный шов. Регулировка продолжается, пока результат не станет удовлетворительным. Если дело в нижней нити, отверткой нужно ослабить винт челночного механизма по направлению против часовой стрелки.

О возможных видах неисправностей швейной машинки смотрите в следующем видео.

Чайка 134 заправка нити. Инструкция для швейных машин чайка, подольск

Швейная машина Чайка, пожалуй, самая популярная модель домашней швейной машины, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время купить ее пришлось за немалые деньги, и она вроде как недавно еще шила хорошо, вот только что-то стала петлять. Действительно сломаться ей почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные — все в стиле советской техники. Но вот, к сожалению, петляет она практически «с рождения» и стучит при пошиве, словно пулемет.

Еще много других «прелестей» предоставил завод вместе и инструкцией по устройству и использованию, где чуть ли не 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как настроить и выполнить ремонт швейной машины Чайка .

Швейная машинка Чайка имеет много моделей, практически мало чем отличающиеся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и др. Швейные машины Подольского завода: Подольск 142, Подольск 125-1 другие, а также швейная машинка Мальва, имеют примерно такое же устройство, как и Чайка. Поэтому инструкцию к одной из этих машин вполне подойдёт для любой модели швейной машинки полного зигзага, типа Чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически аналогичен для всех моделей указанных выше, за исключением ремонта копира (в зависимости от модели машины) и установки некоторых параметров челночного хода. Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов в этой статье опустим. К тому же такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта, да еще в домашних условиях.

Смазка швейной машинки Чайка

Прежде чем приступить к ремонту и настройке швейной машины Чайка своими руками, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами сверху). Отсоедините лапку, снимите иглу и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места. Места, которые нужно смазывать, можно посмотреть в инструкции к машинке или смазывать все доступные трущиеся металлические детали и узлы.

Для смазки очень удобно использовать медицинский одноразовый шприц, только подбирайте такой размер, чтобы он проходил в горлышке емкости с маслом. Иглу при «заправке» маслом нужно снять.

Ремонт швейной машинки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы.
Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.


Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы L должно быть одинаковым с R .

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление).
Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

Регулировка вертикального положения иглы


Поперечное положение иглы регулирует стержнем, укрепленным на пластине с двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна. Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно электрической швейной машинки Чайка. Поэтому, если вы решили самостоятельно ремонтировать свою швейную машинку, следует научиться регулировать положение иглы, поскольку смещение иглы вперед — причина ее поломки, а смещение в сторону от швеи — причина пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно ее выполнить, обратитесь к мастеру, поскольку она может быть причиной сбоя работы других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.

Можно добавить, что при использовании кривой иглы на носике челнока могут образоваться зазубрины, которые «размохначивают» нить и обрывают. Носик челнока и должен быть идеально гладким и острым, без шероховатости. Состояние его можно определить, проведя ногтем по краю носика или с помощью лупы. Винт затяжки прижимной пластины не должен быть в зазубринах, ручка защелки должна четко фиксироваться и поверхность его должна быть чистой и гладкой. Сам челнок тоже должен быть идеально чистым, без зазубрин и ржавых пятен.

Регулировка игловодителя и крепление натяжителя


При пошиве грубых тканей иногда игла смещается вверх вместе с игловодителем. Появляются пропуски в стежке. На этом фото стрелочками указано, где находится винт крепления игловодителя и винт крепления натяжителя верхней нитки .


Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе и пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иглой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причиной могут быть и многие другие факторы.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы, необходимо регулировать положение челночного хода. Ослабить два болта, крепящие его и аккуратно, можно с помощью мощной отвертки, подвигать или отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить подробнее тоже очень сложно. Все что можно еще добавить, внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта быть не должно.

Параметры ругулировки челночного хода и иглы (Чайка)


В момент встречи носик челнока и лезвия иглы, должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен подойти к ней выше ушка иглы на 1мм, как минимум, но не более 3 мм.
Кстати, очень важный момент, подъем иглы из нижнего положения (1,8 — 2,0 мм). Этот параметр влияет на образование игольной петли и на него следует обратить особое внимание. Для того, чтобы носик захватил нитку с иглы необходимо чтобы образовалась петля, куда он и проходит, зацепляя ее. Вот поэтому игла сначала должна опуститься вниз и затем, немного поднявшись уже встретиться с носиком петлителя.

Положение иглы регулируется еще и игловодителем, для этого имеется винт для его крепления на втулке под фронтальной крышкой (см. выше).

Если установить такие параметры регулировки челночного хода, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек челночного хода, достаточно сложных и необходимых для швейной машины «Чайка». Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того требующего большого опыта от исполнителя. За что им и спасибо, по крайней мере, от мастеров по ремонту швейных машин. Без работы они не останутся, пока есть швейные машины «Чайка».

Фрикционная шайба махового колеса


Иногда приходится снимать маховое колесо с машинки. В этом узле всего три детали, но многие не могут его собрать правильно. Связано это с тем, что лепестки фрикционной шайбы логичней было бы вставлять внутрь прорези вала, поэтому так и делают. В результате машинка начинает прокручиваться вхолостую.
Лепестки должны быть обращены не в сторону корпуса машинки (вала), а в вашу сторону. Мало того, их можно поставить в «двух вариантах», выберите тот, при котором ограничительный винт не будет мешать затягивать крепление махового колеса.

Несмотря на обилие в магазинах импортных швейных бытовых машин в магазинах, швейная машина Чайка остается одной из популярных моделей швейных машин для дома. В свое время купить Чайку пришлось за немалые деньги, и она вроде неплохо шьет, вот только иногда петляет. В остальном же, все хорошо. Все детали машинки целые и невредимые и выглядит неплохо до сих пор.

Действительно, сломать швейную машинку Чайка почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные. Все сделано в стиле бытовой техники советских времен. Но, вот почему-то, строчка у Чайки часто петляет, в стежке появляются пропуски, нередко обрывается нитка. Действительно, у швейных машин Чайка строчка петляет
практически «с рождения», в строчке иногда появляются пропуски, особенно при выполнении строчки зигзаг и стучит она при пошиве, словно пулемет.

Завод изготовитель прилагает в комплекте инструкцию для швейной машинки Чайка, где подробно указано, как пользоваться машинкой и выполнять различные операции. Даже имеется электрическая схема электродвигателя, устройство педали. Но вот ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка . Мы попытаемся восполнить этот пробел инструкции и дать несколько рекомендаций о том, как настроить швейную машину Чайка своими руками.


Пропуски, петляние нижней и верней нитки, а также обрыв ее сверху и снизу — это основные неисправности швейных машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек.
Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие имеют одинаковое устройство. Инструкцию по использованию и настройке для них одна общая. Поэтому, ремонт и настройка этих швейных машин практически ничем не отличается, за исключением ремонта копира. В зависимости от модели машины, может быть установлен тот или иной тип копира (устройство, отвечающее за выполнение строчки зигзаг).

Имеются также отличия в установке параметров челночного хода (в зависимости от модели). Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов швейной машины Чайка мы опустим. К тому же, такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта.


Прежде чем приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку и смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки. Разберите челночное устройство. Снимите шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки (особенно в отсеке челночного хода) пыль, грязь, очесы. Смажьте машинным маслом все трущиеся детали. Для очистки используйте жесткую небольшую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Используйте иглы, предназначенные только бытовых машин Чайка

Обрыв нитки случается у швейных машин типа Чайка довольно часто. Первая причина, приводящая к обрыву нитки — погнутое острие иглы, которое обрывает нитку во время ее движения. С помощью лупы очень удобно осмотреть состояние острия иглы.
Используйте исправные иглы и предназначенные только для бытовых швейных машин, в соответствии с инструкцией швейной машины Чайка, Подольск 142 .

Вышеперечисленные параметры регулировки подходят для всех модификаций швейных машин Чайка, Подольская и являются универсальными практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать для ремонта швейных машин других марок, в том числе и современных бытовых швейных машин. Регулировки, приведенные ниже, применяются только для швейных машин типа Чайка.

8. Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.


Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.


Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.


Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.


Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.


Современные швейные машинки можно разделить на 2 типа: электронные и электромеханические (Чайка и другие). Конструктивных отличий между этими типами швейных машин много, но основное, понятное всем — на электронных моделях домашние швейные машины выполняют операций неограниченное количество, из-за наличия электронного блока управления.


Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.


Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации для любых моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Эта инструкция швейной машинки Чайка подходит и для швейных машин Мальва, а также всех моделей швейных машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др.

1. Швейные машины Чайка и Подольск 142 устроены одинаково

Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, составлена она на основе инструкции завода изготовителя.
Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных марок, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов строчки, образованных на базе строчки зигзаг. Первые модели этих швейных машин выполняли только строчку зигзаг. В последующем, некоторые модели Чайка и Подольск комплектовались устройством, отвечающим за выполнение других, дополнительных строчек (копир)и соответственно, устанавливался и переключатель режимов его работы.

Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вытащите шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3. Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.


Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.


Инструкция швейной машины Чайка не содержит раздел о том, как настраивать швейную машинку. Однако нередко машинку Чайка или Подольская необходимо регулировать и настраивать. Иногда машинка ломает иголку, в строчке появляются пропуски или обрывается нитка. Почему это происходит, и как устранить такие неисправности своими руками читайте в этой статье.


Несмотря на то, что в этой статье речь идет о промышленной машине 22 класса, материал этой статьи сайта можно использовать для настройки швейных машин Чайка, Подольск, Зингер любых моделей. Обязательно прочитайте, если вы собираетесь своими руками выполнять ремонт машинки.


Инструкция к швейной машинке Чайка имеет ряд таблиц, в которых указана рекомендуемая толщина иголок и ниток при пошиве различных тканей. К сожалению, редко кто обращает внимание на этот раздел инструкции. В результате швейная машина Чайка начинает делать пропуски стежков, обрывать нитку, петлять и приходится ее настраивать.


Ремонт швейных машин Подольск, Зингер можно выполнить самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов. Часто причиной «поломом» становится невнимательность или несоблюдение правил эксплуатации согласно инструкции к швейной машине Подольск. Иногда достаточно правильно установить иголку и машинка будет шить снова без пропусков и обрыва нитки.


Многие модели швейных машин Чайка и Подольск, Зингер оснащены ножным приводом. Ножной привод этих машинок имеет одинаковое устройство, несмотря на внешнее отличие. Как правило, в инструкции к Чайке или Подольск не указано, как регулировать привод. Однако, за многие годы эксплуатации, это требуется сделать. Подробную инструкцию о том, как устроен привод, читайте в этой статье.


Если в строчке появляются петли снизу, возможно причиной тому является натяжитель верхней нити. О том, как устроен регулятор натяжения нитки.

Полноценный процесс работы на швейной машинке, вне зависимости от опыта работы с этим прибором, невозможен без его правильных настроек, которые выполняются вручную. Так, рассмотрим в этом материале подробные схемы того, как правильно заправлять машинку швейную.

Общая инструкция к заправке швейной машинки

Общая инструкция по заправке машинки швейной выглядит так:

  1. Нитку, с которой вы будете работать, намотать на шпульку и на этом же этапе на катушку для верхней нити надеть верхний штырь.
  2. Далее идет заправка верхней нити в швейной машине. Для этого процесса обычно на корпусе прибора имеется инструкция. К верхней нити относится та, которая от катушки протягивается в ушко иглы. Прежде чем продеть нить в ушко, следует поднять лапку и установить иглу так, чтобы она заняла положение на самом верху.
  3. Проверить натяжение нити. В современных устройствах есть специальные регуляторы натяжения.
  4. После заправки верхней нити, можно заправлять нить нижнюю. Для этого надо отключить привод (моховое колесо) и шпульку вставить на место. После этого, надо включить колесо и крутить его, пока на шпульке не окажется достаточно нитки.
  5. Колпачок шпульки вставить в челночное устройство, следя за тем, чтобы палец шпульки совпадал с прорезью челночного устройства. Если все сделать правильно, то раздастся характерный щелчок.
  6. Нить надо вывести через пластину задвижки, закрыть ее. Верхнюю и нижнюю нить надо соединить и завести назад за лопатку.

Чтобы проверить правильность проделанной работы, следует прокрутить маховое колесо. После того как иголка поднимется и опустится, из отверстия в пластине на верхней нити должна образоваться петля из нити нижней.

Чтобы понятно, как заправить шпульку в швейную машинку стандартного типа, рекомендуем посмотреть видео-урок, в котором рассказывают не только о последовательности действий, но и о том, где находится шпулька и на какие нюансы стоит обратить особое внимание:

Правильный порядок заправки ниток

Этот процесс будет различен в зависимости от типа машинки. В современных устройствах есть подробные инструкции, как правильно заправить нитки в швейную машинку, да и сами приборы устроены так, что можно интуитивно догадаться, как все делать. А вот с машинками роторного типа трудности возникают, поэтому детально представим две инструкции:

Заправка верхней нитки

  1. Нить с катушки провести через крепление у корпуса устройства.
  2. Нить провести в регулятор натяжение нити и завести в компенсационную пружину, которая внешне напоминает крючок.
  3. Нитку продеть в отверстие нитеводителя, вывести через него и провести в имеющееся крепление, потом в игольное ушко.

В некоторых моделях машинок вместо нитеводителя находится вилочка. В данном случае нужно просто наложить нить на эту вилочку, а не вдевать в отверстие.

Заправка нижней нитки

  1. Нижнюю нить намотать не на катушку, а на шпульку.
  2. Шпульку вставить в шпульный колпачок, при этом нитка должна быть заправлена под пластину пружины.
  3. Проверить натяжение нити. Определенное натяжение задается под модель машинки.

Как заправить двойную иглу?

Если машинка выполняет строчку зигзаг, то в ней может быть установлена двойная игла. В данном случае нити будут заправляться в иглы точно так же, как если бы это делалось с одной иголкой, различие лишь в том, что потребуется дополнительная — вторая — катушка. При этом обе нити должны проходить через один и тот же натяжитель верхней нитки.

Инструкция, как заправить две иглы в машинку:

  1. Двойная иголка устанавливается по тому же принципу, что и обычная игла. Спил иглы должен направляться от себя, а круглая сторона самой колбы иглы – на себя.
  2. Нитки с обеих катушек надо провести через все нитеводы, не забыв про натяжитель верхней нити. Должно получиться так, что самые нижние нитеводы будут их разделять.
  3. Левую нить надо заправить в иглу слева, правую, соответственно, в иглу справа. Если у устройства нитевод один, то левую нить надо провести через нитевод, а правую рядом, заправив ее под ушко иглы.

Пользоваться двойной иголкой несложно, главное — обе верхних нити заправить правильно, а также ослабить их натяжение (в самой шпульке). Нижняя нить будет использоваться при шитье одновременно с верхней нитью, тем самым образуя зигзаг, поэтому и необходимо обязательно ослабить натяжение.

Двойня иголка позволяет облегчить выполнение двойной отделочной строчки на машинке, а также выполнять декоративную отделочную строчку всего одним швом двойной иглы.

Ручная швейная машинка: как заправить

При настройке ручной машинки важно правильно подобрать иголку и номер нити для того или иного вида ткани, а также отрегулировать натяжение нити, в противном случае, качество строчки пострадает. В остальном, заправка ручной швейной машинки не должна вызывать трудностей, в чем можно убедиться по инструкции к заправке машинки «Чайка»:

  1. Ручку повернуть так, чтобы механизм, который притягивает нити, оказался вверху.
  2. Иглу до упора вставить в держатель. Плоская сторона должна быть повернута к стержню, на котором находится лапка.
  3. С помощью винта надо закрепить иглу.
  4. Катушку с нитками установить на предназначенный для этого стержень.
  5. Нитку продеть через фрикционную шайбу и нитенаправитель.
  6. Нитку вставить в нитенаправитель, зафиксировать в иглодержателе.
  7. Нитку продеть через игольное ушко (это будет верхняя нить).

Заправка нижней нити:

  1. Нить намотать на шпульку.
  2. Шпульку вставить в колпачок. Нитка должна оказаться снаружи.
  3. Колпачок вставить обратно, чтобы прозвучал характерный щелчок.
  4. Чтобы натянуть нить, надо повернуть ручку машинки для натяжения.
  5. Обе нитки (и верхнюю, и нижнюю) заправить под лапку.

Как правильно отрегулировать натяжение нити:

  • Использовать винт, который находится на шпульном колпачке. Чем сильнее затянут винт – тем более натянута нитка.
  • Отрегулировать натяжение при помощи регулятора, который находится у рычага, поднимающего лапку.

Несколько полезных правил по использованию машинки «Чайка»:

  • Без заранее опущенной иглы под лапку строчку начинать нельзя.
  • Ручка машинки поворачивается строго «к себе», менять направление поворота нельзя.
  • Для работы на этой машинке надо выбирать те ткани, которые годятся для всех видов стежков, иначе можно испортить не только ткань, но и привести свою машинку в полную негодность.

Видео: Как заправить ручную швейную машинку «Подольск»?

Еще одна старая машинка, которая была у бабушек дома – это прибор марки «Подольск». Несмотря на то, что такая модель старая и ручная, работать с ней приятно, если разобраться со всеми ее механизмами и научится заправлять, в чем поможет следующее видео:

Чтобы получать удовольствие от работы, а также избежать проблем во время работы, стоит досконально изучить инструкцию к заправке швейной машинки, ведь от этого будет зависеть не только качество пошитого изделия, но и срок эксплуатации прибора.

Вконтакте

Предлагаемая инструкция для швейных машин Чайка и Подольск — это упрощенный вариант руководства по эксплуатации завода изготовителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы


Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.


Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К). Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).


Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.

2. Неправильно выбранный номер иглы приводит к обрыву нитки

Любая инструкция имеет рекомендации по подбору иглы, в зависимости от вида и толщины ткани и выбранных ниток. Вот перечень рекомендаций для швейной машины Чайка, Подольская:
Шелк, батист — №70; ситец, сатин, батист, бельевые ткани — №80;
х/б ткани, бязь, фланель, тонкие шерстяные ткани — № 90;
шерстяные, костюмные ткани — №100;
толстые шерстяные ткани, сукно — №110.

Иглу нужно устанавливать вверх до упора и хорошо затягивать винтом, чтобы она не выскочила при работе. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону. И не устанавливайте иглы промышленного образца, с круглой колбой. Такие иглы приводят к пропускам и даже к серьезным поломкам, в частности поломке иглы швейной машины .

Прежде чем заправить нижнюю нитку, нужно поворотом махового колеса поставить иглу в верхнее положение, выдвинуть игольную пластину и захватив двумя пальцами левой руки защелку шпульного колпачка вытащить его из челночного хода машины. Кстати, при установке его обратно, должен быть слышен слабый щелчок. Если защелка не сработает, то шпульный колпачок может провернуться по оси и сломать иглу.
Нитку заводят под пружинную пластину колпачка, которая создает натяжение нижней нитки. Натяжение регулируется винтиком, прижимающим эту пластину. Поворачивая винт влево — натяжение ослабляется, и наоборот. Только выкручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нитка должна выходить свободно без усилий, но с небольшим ощутимым натяжением. Натяжение нижней нитки регулируется довольно редко. В основном, его нужно менять при пошиве слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машиной Чайка, Подольск


Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название.

Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок.

Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» — нормально. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» — шелковые, тонкие ткани.
Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху.
Для выполнения строчки зигзаг установите ширину зигзага «0 — 5» и выберите на переключателе видов строчек — зигзаг. Не забудьте при этом уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком разрежен.


Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки.


Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.


В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье .


Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.


В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.


Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.


Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.


Ремонт швейной машинки Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простым и понятным языком инструкцию для швейных машин типа Чайка, выполняющих строчку зигзаг. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное. Поэтому, это руководство по эксплуатации можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск.


Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.


У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.


Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

Заправка нитки в машинку чайка 134а. Инструкция для швейных машин чайка, подольск

Среди жестокой конкуренции со стороны импортной продукции отечественные товары все равно сумели отстоять свое место. Многие приборы, оборудование, даже автомобили — заметьте, на ходу даже сегодня, через столько-то лет! Удивительно, но советским вещам практически нет износу — они верно служат нам даже в самые тяжелые времена, как, например, швейная машинка «Чайка», и нструкция по эксплуатации которой приведена ниже.

Преимущества и недостатки швейной машинки «Чайка»

В прошлом за этот «агрегат» пришлось бы отдать немалые деньги — во времена наших бабушек она ценилась очень высоко. И не зря за них запрашивали высокую цену: даже сегодня сломать или вывести из строя такую машинку нелегко. Ее главное преимущество — стойкость и выносливость. Алюминиевый корпус не дает повредить внутренние механизмы, все детали которого — из настоящего, прочного металла. Все узлы и крепления машинки выполнены точно и надежно.

Но даже с таким «спартанским здоровьем» швейная машинка «Чайка» иногда может подводить: случается, что строчка «петляет» (особенно при выполнении строчки «зигзаг»). С этим можно мириться, ведь это случается не так уж и часто. Но когда это действительно донимает, даже инструкция, прилагаемая заводом-производителем, не становится огромной помощью: к сожалению, в ней нет почти ни слова о ремонте аппарата. Возможно, потому, что его должен осуществлять человек обученный и опытный — эксперт в «швейных машинках». Но есть и такие неполадки, которые можно исправить самому.

Основные компоненты механизма

Прежде чем будет начата эксплуатация швейной машинки «Чайка», агрегат нужно должным образом настроить. Для этого:

  • Снимите верхнюю крышку машинки (при помощи двух винтов сверху). Используйте несколько капель масла чтобы смазать основные узлы и крепления фронтальной части. Обратите внимания на этот отсек, в нем находятся винты 1 и 2, которые время от времени нужно подтягивать, чтобы натяжитель не «ездил» в гнезде.
  • Далее поработайте с рейкой (особенно, если заметили, что при работе ткань плохо двигается). Зубчики рейки можно поднять, и лучше всего установить ее на положение Н, что означает «Нормально» (В означает «Вышивка»).
  • Нужно будет отрегулировать натяжение ремня электропривода. Для этого необходимо ослабить фрикционный винт (он удерживает маховое колесо). С этими компонентами будьте крайне аккуратны и обращайте внимание на положение лепестков.
  • Смажьте разом и устройство для наматывания нитки на шпульку.
  • Правильно выберите номер иглы

Швейная машинка «Чайка» не будет работать хорошо, если вы не подобрали нужную иглу. Слишком тонкая игла «протирает» нить и рвет ее. Слишком толстая — может разрушить волокно, из-за чего швы могут раползаться (особенно после стирки). Также нужна особенная игла для таких тканей, как стрейч, джинса, кожа.

  • шелк, батист — № 70;
  • ситец, сатин, батист, бельевые ткани — № 80;
  • х/б, бязь, фланель, тонкая шерсть — № 90;
  • шерсть, костюмная ткань — № 100;
  • толстая шерсть, сукно — № 110.

Правильно установить иглу

Важно, чтобы игла не болталась в проеме, поэтому, устанавливая, убедитесь, что она установлена вверх до упора, и крепко затяните винт (так вы сможете избежать соскакивания иглы, что особо опасно во время работы). Спиленная сторона иглы должна смотреть от вас (иголки с круглыми колбами использовать вообще не стоит — они портят качество работы и делают машинку менее долговечной).

Как заправить швейную машинку «Чайка?»

При заправке верхней нити важно лишь крепко закрепить ее. От того, продета ли нить, как стоит через компенсационную пружину зависит работа всей машинки. Отнестись к этому внимательно — в противном случае нитка начнет «вилять».

Для того чтобы правильно устроить нижнюю нить, нужно для начала вытащить из устройства шпульку. Нить следует затянуть под пружинную пластину колпачка и создать нужное натяжение (поворот винта влево — слабее, вправо — наоборот). Заметьте, что натяжение не должно быть сильным, но ощутимым. Часто менять натяжение нити не придется, только в тех случаях, когда шов придется производить на тонких тканях.

Швейная машинка «Чайка»: инструкция по эксплуатации

Для начала разберемся, как сделать прямую строчку. Есть такой элемент — рычаг ширины зигзага, так вот его нужно установить на показатель ноля. Далее — установить требуемую длинну стежка (3-4 см), заправить нити. Внимательно осмотрите зубчики рейки: рычаг переключения установите в положение Н (нормально). Для шелковых/тонких тканей установите на показатель Ш (шелк).

Для стежка «зигзаг» рычаг ширины зигзага — «0-5», а длина стежка 1-3 мм. Внимание! При выполнении строчки «зигзаг» нужно дополнительно регулировать натяжение нитей, чтобы оно было равным.

Смазка швейных машинок «Чайка»

Смазка в данном типе швейных машин осуществляется в большинстве случаев для того, чтобы хоть немного уменьшить создаваемый шум (к сожалению, это неприятная деталь работы с машинкой «Чайка»). Полностью устранить звук, издаваемый механизмом, в домашних условиях невозможно. Но если зубчики шестеренок смазать густой графитовой смазкой, то стук станет тише.

Ординарную смазку (и чистку) нежелательно производить чаще, чем раз в полгода. В основном стоит уделять внимание стыкам нескольких металлических деталей.
Итак, для начала снимите верхнюю крышку и ванерку (нижнюю защиту), чтобы добраться до «внутренностей». Использовать стоит только проверенное масло, которое специально выпускается для смазки швейных машин. При этом, даже самое качественное масло не убережет от жирных пятен на ткани, если вы «переборщите». Помните, 1-3 капли масла — и дело сделано.

Инструменты, которые понадобятся вам для чистки и смазки — обычная кисть для клея (чтобы почистить челнок и челночный отсек) и обычный медицинский шприц (для равномерной смазки).

Швейная машинка «Чайка» может выполнять прямую строчку, «зигзаг» и на его основе несколько других видов отделочных строчек. В наше время можно купить машинку только с педалью (электроприводом), ножные модели (с ремнем) выпускались в советское время.

Полноценный процесс работы на швейной машинке, вне зависимости от опыта работы с этим прибором, невозможен без его правильных настроек, которые выполняются вручную. Так, рассмотрим в этом материале подробные схемы того, как правильно заправлять машинку швейную.

Общая инструкция к заправке швейной машинки

Общая инструкция по заправке машинки швейной выглядит так:

  1. Нитку, с которой вы будете работать, намотать на шпульку и на этом же этапе на катушку для верхней нити надеть верхний штырь.
  2. Далее идет заправка верхней нити в швейной машине. Для этого процесса обычно на корпусе прибора имеется инструкция. К верхней нити относится та, которая от катушки протягивается в ушко иглы. Прежде чем продеть нить в ушко, следует поднять лапку и установить иглу так, чтобы она заняла положение на самом верху.
  3. Проверить натяжение нити. В современных устройствах есть специальные регуляторы натяжения.
  4. После заправки верхней нити, можно заправлять нить нижнюю. Для этого надо отключить привод (моховое колесо) и шпульку вставить на место. После этого, надо включить колесо и крутить его, пока на шпульке не окажется достаточно нитки.
  5. Колпачок шпульки вставить в челночное устройство, следя за тем, чтобы палец шпульки совпадал с прорезью челночного устройства. Если все сделать правильно, то раздастся характерный щелчок.
  6. Нить надо вывести через пластину задвижки, закрыть ее. Верхнюю и нижнюю нить надо соединить и завести назад за лопатку.

Чтобы проверить правильность проделанной работы, следует прокрутить маховое колесо. После того как иголка поднимется и опустится, из отверстия в пластине на верхней нити должна образоваться петля из нити нижней.

Чтобы понятно, как заправить шпульку в швейную машинку стандартного типа, рекомендуем посмотреть видео-урок, в котором рассказывают не только о последовательности действий, но и о том, где находится шпулька и на какие нюансы стоит обратить особое внимание:

Правильный порядок заправки ниток

Этот процесс будет различен в зависимости от типа машинки. В современных устройствах есть подробные инструкции, как правильно заправить нитки в швейную машинку, да и сами приборы устроены так, что можно интуитивно догадаться, как все делать. А вот с машинками роторного типа трудности возникают, поэтому детально представим две инструкции:

Заправка верхней нитки

  1. Нить с катушки провести через крепление у корпуса устройства.
  2. Нить провести в регулятор натяжение нити и завести в компенсационную пружину, которая внешне напоминает крючок.
  3. Нитку продеть в отверстие нитеводителя, вывести через него и провести в имеющееся крепление, потом в игольное ушко.

В некоторых моделях машинок вместо нитеводителя находится вилочка. В данном случае нужно просто наложить нить на эту вилочку, а не вдевать в отверстие.

Заправка нижней нитки

  1. Нижнюю нить намотать не на катушку, а на шпульку.
  2. Шпульку вставить в шпульный колпачок, при этом нитка должна быть заправлена под пластину пружины.
  3. Проверить натяжение нити. Определенное натяжение задается под модель машинки.

Как заправить двойную иглу?

Если машинка выполняет строчку зигзаг, то в ней может быть установлена двойная игла. В данном случае нити будут заправляться в иглы точно так же, как если бы это делалось с одной иголкой, различие лишь в том, что потребуется дополнительная — вторая — катушка. При этом обе нити должны проходить через один и тот же натяжитель верхней нитки.

Инструкция, как заправить две иглы в машинку:

  1. Двойная иголка устанавливается по тому же принципу, что и обычная игла. Спил иглы должен направляться от себя, а круглая сторона самой колбы иглы – на себя.
  2. Нитки с обеих катушек надо провести через все нитеводы, не забыв про натяжитель верхней нити. Должно получиться так, что самые нижние нитеводы будут их разделять.
  3. Левую нить надо заправить в иглу слева, правую, соответственно, в иглу справа. Если у устройства нитевод один, то левую нить надо провести через нитевод, а правую рядом, заправив ее под ушко иглы.

Пользоваться двойной иголкой несложно, главное — обе верхних нити заправить правильно, а также ослабить их натяжение (в самой шпульке). Нижняя нить будет использоваться при шитье одновременно с верхней нитью, тем самым образуя зигзаг, поэтому и необходимо обязательно ослабить натяжение.

Двойня иголка позволяет облегчить выполнение двойной отделочной строчки на машинке, а также выполнять декоративную отделочную строчку всего одним швом двойной иглы.

Ручная швейная машинка: как заправить

При настройке ручной машинки важно правильно подобрать иголку и номер нити для того или иного вида ткани, а также отрегулировать натяжение нити, в противном случае, качество строчки пострадает. В остальном, заправка ручной швейной машинки не должна вызывать трудностей, в чем можно убедиться по инструкции к заправке машинки «Чайка»:

  1. Ручку повернуть так, чтобы механизм, который притягивает нити, оказался вверху.
  2. Иглу до упора вставить в держатель. Плоская сторона должна быть повернута к стержню, на котором находится лапка.
  3. С помощью винта надо закрепить иглу.
  4. Катушку с нитками установить на предназначенный для этого стержень.
  5. Нитку продеть через фрикционную шайбу и нитенаправитель.
  6. Нитку вставить в нитенаправитель, зафиксировать в иглодержателе.
  7. Нитку продеть через игольное ушко (это будет верхняя нить).

Заправка нижней нити:

  1. Нить намотать на шпульку.
  2. Шпульку вставить в колпачок. Нитка должна оказаться снаружи.
  3. Колпачок вставить обратно, чтобы прозвучал характерный щелчок.
  4. Чтобы натянуть нить, надо повернуть ручку машинки для натяжения.
  5. Обе нитки (и верхнюю, и нижнюю) заправить под лапку.

Как правильно отрегулировать натяжение нити:

  • Использовать винт, который находится на шпульном колпачке. Чем сильнее затянут винт – тем более натянута нитка.
  • Отрегулировать натяжение при помощи регулятора, который находится у рычага, поднимающего лапку.

Несколько полезных правил по использованию машинки «Чайка»:

  • Без заранее опущенной иглы под лапку строчку начинать нельзя.
  • Ручка машинки поворачивается строго «к себе», менять направление поворота нельзя.
  • Для работы на этой машинке надо выбирать те ткани, которые годятся для всех видов стежков, иначе можно испортить не только ткань, но и привести свою машинку в полную негодность.

Видео: Как заправить ручную швейную машинку «Подольск»?

Еще одна старая машинка, которая была у бабушек дома – это прибор марки «Подольск». Несмотря на то, что такая модель старая и ручная, работать с ней приятно, если разобраться со всеми ее механизмами и научится заправлять, в чем поможет следующее видео:

Чтобы получать удовольствие от работы, а также избежать проблем во время работы, стоит досконально изучить инструкцию к заправке швейной машинки, ведь от этого будет зависеть не только качество пошитого изделия, но и срок эксплуатации прибора.

Вконтакте

Предлагаемая инструкция для швейных машин Чайка и Подольск — это упрощенный вариант руководства по эксплуатации завода изготовителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы


Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.


Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К). Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).


Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.

2. Неправильно выбранный номер иглы приводит к обрыву нитки

Любая инструкция имеет рекомендации по подбору иглы, в зависимости от вида и толщины ткани и выбранных ниток. Вот перечень рекомендаций для швейной машины Чайка, Подольская:
Шелк, батист — №70; ситец, сатин, батист, бельевые ткани — №80;
х/б ткани, бязь, фланель, тонкие шерстяные ткани — № 90;
шерстяные, костюмные ткани — №100;
толстые шерстяные ткани, сукно — №110.

Иглу нужно устанавливать вверх до упора и хорошо затягивать винтом, чтобы она не выскочила при работе. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону. И не устанавливайте иглы промышленного образца, с круглой колбой. Такие иглы приводят к пропускам и даже к серьезным поломкам, в частности поломке иглы швейной машины .

Прежде чем заправить нижнюю нитку, нужно поворотом махового колеса поставить иглу в верхнее положение, выдвинуть игольную пластину и захватив двумя пальцами левой руки защелку шпульного колпачка вытащить его из челночного хода машины. Кстати, при установке его обратно, должен быть слышен слабый щелчок. Если защелка не сработает, то шпульный колпачок может провернуться по оси и сломать иглу.
Нитку заводят под пружинную пластину колпачка, которая создает натяжение нижней нитки. Натяжение регулируется винтиком, прижимающим эту пластину. Поворачивая винт влево — натяжение ослабляется, и наоборот. Только выкручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нитка должна выходить свободно без усилий, но с небольшим ощутимым натяжением. Натяжение нижней нитки регулируется довольно редко. В основном, его нужно менять при пошиве слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машиной Чайка, Подольск


Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название.

Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок.

Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» — нормально. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» — шелковые, тонкие ткани.
Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху.
Для выполнения строчки зигзаг установите ширину зигзага «0 — 5» и выберите на переключателе видов строчек — зигзаг. Не забудьте при этом уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком разрежен.


Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки.


Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.


В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье .


Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.


В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.


Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.


Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.


Ремонт швейной машинки Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простым и понятным языком инструкцию для швейных машин типа Чайка, выполняющих строчку зигзаг. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное. Поэтому, это руководство по эксплуатации можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск.


Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.


У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.


Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации любых моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134.

Эта инструкция швейной машинки Чайка подходит и для швейных машин Мальва и марки Подольск: Подольск 142, Подольск 142М и др.

1. Швейные машины типа Чайка, Подольск устроены одинаково

Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, на основе инструкции завода изготовителя.
Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных машин, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов строчки зигзаг. У некоторых моделей Чайка и Подольская имеется для этого дополнительное устройство (копир) и соответственно рычаг переключение режимов его работы. Устройство челночного хода, заправки нитки и параметры регулировки узлов и механизмов этих швейных машин практически одинаковые, за исключением установки некоторых настроек параметров работы челночного хода (в зависимости от модели машины).
Подробно о том, как настроить и выполнить мелкий ремонт швейных машин типа Чайка смотрите в других статьях в разделе посвященном ремонту швейных машин.

2. Органы управления и составные части машины Чайка, Подольск 142


1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Лапка нажимная. 5. Игловодитель. i6. Рычаг подъема лапки. 7. Регулятор натяжения верхней нитки. 8. Крышки верхняя и фронтовая. 9. Рычаг нитепритягивателя. 10. Шайбы натяжения. 11. Указатель вида строчек. 12. Указатель ширины зигзага. 13. Стержень для катушки. 14. Моталка. 15. Маховик. 16. Рычаг смещения иглы. 17. Ручка зигзага. 18. Рычаг обратной подачи. 19. Ручка регулятора длины стежка. 20. Ручка регулятора подъема гребенки. 21. Двигатель материала. 22. Панель рисунков. 23. Ручка переключения блока копиров.

3. Виды тканей для пошива, нитки и иголки для швейной машины Чайка, Подольск

Тонкие сорта шелка, батист — № иголки 70, нитки — 65
Простынное полотно, коленкор, ситец, сатин, шелк, бельевые ткани — № иголки 80, нитки — 65
Тяжелые хлопчатобумажные ткани, бязь, фланель, тонкие шерстяные ткани, тяжелые сорта шелка — № иголки 90
Шерстяные костюмные — № иголки 100
Толстые шерстяные пальтовые ткани, сукно — № иголки 110

Иглу 1 нужно установить в иглодержатель 2 (при верхнем положении игловодителя) вверх до упора и закрепить винтом 3.
Плоская сторона колбы 4 (лыска) на игле должна быть обращена в противоположную сторону от работающего человека (рис. 4)

4. Заправка верхней и нижней нитки. Инструкция к швейной машине Чайка, Подольск

Заправка верхней нитки
Вытянуть катушечный стержень 13 вверх до упора из крышки рукава.
Установить ушко нитепритягивателя в верхнее положение поворотом маховика.
Поднять нажимную лапку.
Установить на стержень 13 катушку с нитками.
Заправлять верхнюю нитку нужно в такой последовательности. В отверстия 7 и 6 пластинчатого нитенаправителя, между шайбами 8 регулятора натяжения, далее вверх в ушко 4 нитепритягивательной пружины, вниз под нитспритягивательный крючок 3, вверх через отверстие рычага нитепритлгиватсля 5, вниз в проволочный нитенаправитель 2, в нитенаправитель 1 на игловодителе и вдеть в ушко иглы 9 со стороны работающего.

Заправка нижней нитки
Прежде чем заправить нижнюю нитку, нужно вытащить шпульный колпачок со шпулькой из челночного устройства, для чего необходимо поворотом маховика поставить иглу в верхнее положение. Выдвинуть задвижную пластинку, двумя пальцами левой руки захватить рычаг защелки шпульного колпачка и извлечь шпульный колпачок.

5. Наматывание нитки. Инструкция к швейной машине Чайка, Подольск

Намотать нитки на шпульку с помощью моталки. При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно освободить фрикционный винт 1 (рис. 8).
Шпульку надеть на шпиндель моталки 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Катушку 1 с нитками поставить на катушечный стержень. Нитку с катушки заправить между шайбами натяжения 4, как показано на рис. 9, и затем намотать несколько витков па шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода.
После того как шпулька будет полностью намотана, резиновое кольцо моталки перестанет соприкасаться с маховиком, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3.
Заправить намотанную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как показано на рис. 10. Оставить свободный конец нитки длиной 10-15 см.
Вставить шпульный колпачок со шпулькой, заправленной ниткой, в челночное устройство. При этом игла должна быть в верхнем положении.
Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11).

6. Управление машинкой. Инструкция к швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открывании стремиться возвратиться в исходное положение.
Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку, для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение. Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13.
Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может быть в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифры с указателем на панели.
Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм.
Регулирование высоты подъема рейки производят регулятором 1 (рис. 14). Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку Н (нормально), для тонких — на отметку Ш (шелк), для вышивания и штопки — на отметку В (вышивка). Буквы должны быть видны сверху.
Для перехода на зигзагообразную, декоративную и целевую строчки необходимо ручку 23 (рис. 1) легким нажатием и поворотом выставить на требуемый вид строчки. Поворотом ручки 17 совместить цифру 5 с указателем 12.
Рисунок для отделки изделий будет более четким при меньшем шаге строчки. Смещением строчки пользуются при выполнении специальных операций, например, при обработке петель, вшивании «молний» и т. п. Для смещения строчки служит ручка 16. Поворотом ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево от среднего положения.
Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток.
Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней нитки, должно происходить в середине сшиваемых материалов. Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки.
При шитье через толстые и твердые места необходимо шить медленно, и маховое колесо поворачивать рукой.
При шитье тонких материалов, например шелка и т. д., рекомендуется легкое подтягивание материала за лапкой, чтобы избежать стягивания шва.
Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2-3 стежка. После этого можно отпустить нитки и продолжать шить.
После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитеобрезателя, находящегося на стержне нажимной лапки (рис. 12, позиция 1), оставив конец литки длиной 8 — 10 сантиметров.

7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для обеспечения легкого хода машины и предупреждения износа все места, указанные стрелками, должны смазываться одной-двумя каплями индустриального масла И-20А ГОСТ 20799-75.
Места смазки головки машины (рис. 17)
Места смазки механизма зигзага (рис 19)
Чистка и смазка челночного устройства (рис. 20)
Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью.
См. также Смазка швейных машин
Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вытащите шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3. Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.


Швейная машина «Чайка», пожалуй, самая популярная модель швейной машины для дома, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время купить Чайку пришлось за немалые деньги, и она вроде шьет хорошо, вот только иногда петляет, в остальном же все целое и невредимое. Действительно сломать швейную машинку Чайка почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные — все в стиле советской техники. Но вот, к сожалению, строчка петляет
практически «с рождения», в строчке иногда появляются пропуски, особенно на зигзаге и стучит при пошиве, словно пулемет.
Завод изготовитель прилагает в комплекте инструкцию для швейной машинки Чайка, где подробно указано как пользоваться машинкой и выполнять различные операции, даже имеется электрическая схема электродвигателя, устройство педали, но вот ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка. Мы попытаемся восполнить это пробел инструкции и дать несколько рекомендаций как выполнить ремонт швейной машины Чайка своими руками.

Модификации швейных машин марки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв ее сверху и снизу. Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие — все эти машины имеют одинаковое устройство и инструкцию по использованию и настройке, поэтому ремонт их практически одинаков, за исключением ремонта копира (в зависимости от модели машины) и установки параметров настроек челночного хода. Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов мы опустим. К тому же такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта в домашних условиях.

Прежде чем приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места. Для очистки используйте жесткую небольшую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

2. Используйте иголки, предназначенные только для швейных машин Чайка

Обрыв нитки часто случается у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — погнутое острие иголки, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иголки. Используйте исправные иголки и предназначенные только для бытовых швейных машин, в соответствии См. инструкции для швейной машине Чайка, Подольск 142
Иголки для швейных машин должны быть в идеальном состоянии. Состояние иголки можно определить, проведя ногтем по острию иголки или с помощью лупы. Часто именно иголка становиться причиной появления пропусков в стежках, поломки иголки и других дефектов строчки.
Подбирайте номер иголки в зависимости от толщины ткани и ниток. Не используйте иголок промышленного образца с круглой колбой для бытовых швейных машин. Иголки для бытовых швейных машин имеют спил на колбе.
Для пошива различных тканей и материалов применяйте соответствующий тип иголки, например для пошив кожи иголка имеет четырехгранное острие, что облегчает прокалывание материала и способствует образованию петли на иголке при захвате ее носиком челнока.

3. Иголка при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг расстояние L должно быть одинаковым с R .
Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (покрутите на строчке зигзаг маховое колесо и вы увидите это крепление). Ослабьте эти винты и установите, на прямой строчке иголку строго по центру (смещая рамку игловодителя). После проверьте положение иголки при левом и правом уколе. Вход иголки (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если иголка будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

4. Поперечное положение иголки у Чайки может самопроизвольно сбиваться

Поперечное положение иголки регулируется стержнем, укрепленным на пластине двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна.
Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно у швейных машин с электроприводом. Поэтому, если вы решили самостоятельно выполнить ремонт швейной машины Чайка, следует научиться регулировать это положение иголки, поскольку смещение иголки вперед — причина ее поломки, а смещение в сторону швеи — причина пропусков.
Регулировка поперечного положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно его выполнить, обратитесь к мастеру, поскольку неправильное положение иголки может быть причиной разрегулировки других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.
Обратите внимание на состояние игольной пластины. Отверстие е не должно «разбито» и иметь зазубрины. Лучше такую пластину заменить.

5. Положение челнока у Чайки — причина пропусков и петляния

Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иголкой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причинами появления пропуска стежков на швейной машине могут быть и многие другие факторы, например «крученая» нитка, погнувшаяся иголка, толщина ткани не соответствует толщине иголки и др, но все же главная из них слишком большой зазор между лезвием иголки и носиком челнока.

Для того, чтобы правильно выставить положение встречи носика челнока и иголки, необходимо правильно отрегулировать положение носика челнока. Для начала поверните машинку набок и найдите с левой стороны крепление челночного хода, затянутое двумя болтами М10. Отворачивать их нужно накидным ключом, в худшем случае рожковым, но не плоскогубцами.
Ослабить эти два болта, и аккуратно, можно с помощью мощной отвертки подвиньте челночный механизм так, чтобы носик челнок был почти вплотную с лезвием иголки. Предварительно вы уже должны снять игольную пластину, лапку и иголку подвести к носику челнок. Чтобы точнее поставить это зазор используйте лупу. Точно также как вы приближали носик к иголке, только в обратном направлении, можно и отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснять тоже. Все что можно добавить — внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта швейной машинки Чайка быть не должно.

6. Взаимодействие челнока и иголки швейной машинки Чайка

Все ближе и ближе мы подбираемся к самой главной тайне швейной машинки Чайка — почему же она петляет? Но вначале давайте закончим отрегулировать зазор между иголкой и носиком челнока, узнаем еще кое-что об устройстве швейной машинки Чайка и ее модификациях.
В момент встречи носик челнока и лезвия иголки, должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно 0,1 — 0,15 мм; когда иголка выходит из нижнего положения на высоту 1.8 — 2,0 мм, носик должен подойти к ней выше ушка иглы на 1 мм, как минимум, но не более 2 мм. Кстати, это очень важный момент — подъем иголки из нижнего положения. Этот параметр влияет на образование игольной петли и на него следует обратить особое внимание. Для того, чтобы носик захватил нитку с иголки необходимо, чтобы образовалась петля, куда он и проходит, зацепляя ее. Вот поэтому иголка сначала должно опуститься вниз, а затем, немного поднявшись уже встретиться с носиком петлителя, сформировав при этом петлю для захвата.
Положение иголки регулируется игловодителем. На втулке удерживающей игловодитель имеется специальный винт. Чтобы приблизительно понять, о чем идет речь, можно посмотреть как регулируется его положение у промышленной швейной машины 1022, 22 класса.
Все вышеперечисленные параметры подходят для всех модификаций швейных машин Чайка, Подольская и являются универсальными практически для всех швейных бытовых машин челночного стежка. Вы можете эти рекомендации использовать для ремонта швейных машин других марок, кроме тех о которых речь пойдет ниже.

7. Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить такие параметры швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» — это ремонт челночного хода. Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того еще требующего большого опыта от исполнителя. Мы намеренно не будем давать рекомендации по его настройке, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик обычно подбирает одно единственное положение носика челнока относительно иголки, варьируя между тремя дефектами: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.

Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к иголке, когда она находиться в левом положении, при левом уколе. Пройдя мимо иголки чуть выше ушка, носик должен закончить свое движение и выйти дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм. для каждой модели Чайки «свой» и именно от него и зависит как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.
Настраивайте машинку так, чтобы при левом уколе и правом уколе носик челнока уверенно захватывал петлю с иголки. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.
Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала приводящего в движение челночное устройств втулку- рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.

Швейная машина Чайка, пожалуй, самая популярная модель домашней швейной машины, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время купить ее пришлось за немалые деньги, и она вроде как недавно еще шила хорошо, вот только что-то стала петлять. Действительно сломаться ей почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные — все в стиле советской техники. Но вот, к сожалению, петляет она практически «с рождения» и стучит при пошиве, словно пулемет.

Еще много других «прелестей» предоставил завод вместе и инструкцией по устройству и использованию, где чуть ли не 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как настроить и выполнить ремонт швейной машины Чайка .

Швейная машинка Чайка имеет много моделей, практически мало чем отличающиеся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и др. Швейные машины Подольского завода: Подольск 142, Подольск 125-1 другие, а также швейная машинка Мальва, имеют примерно такое же устройство, как и Чайка. Поэтому инструкцию к одной из этих машин вполне подойдёт для любой модели швейной машинки полного зигзага, типа Чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически аналогичен для всех моделей указанных выше, за исключением ремонта копира (в зависимости от модели машины) и установки некоторых параметров челночного хода. Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов в этой статье опустим. К тому же такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта, да еще в домашних условиях.

Смазка швейной машинки Чайка

Прежде чем приступить к ремонту и настройке швейной машины Чайка своими руками, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами сверху). Отсоедините лапку, снимите иглу и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места. Места, которые нужно смазывать, можно посмотреть в инструкции к машинке или смазывать все доступные трущиеся металлические детали и узлы.

Для смазки очень удобно использовать медицинский одноразовый шприц, только подбирайте такой размер, чтобы он проходил в горлышке емкости с маслом. Иглу при «заправке» маслом нужно снять.

Ремонт швейной машинки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы.
Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.


Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы L должно быть одинаковым с R .

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление).
Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

Регулировка вертикального положения иглы


Поперечное положение иглы регулирует стержнем, укрепленным на пластине с двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна. Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно электрической швейной машинки Чайка. Поэтому, если вы решили самостоятельно ремонтировать свою швейную машинку, следует научиться регулировать положение иглы, поскольку смещение иглы вперед — причина ее поломки, а смещение в сторону от швеи — причина пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно ее выполнить, обратитесь к мастеру, поскольку она может быть причиной сбоя работы других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.

Можно добавить, что при использовании кривой иглы на носике челнока могут образоваться зазубрины, которые «размохначивают» нить и обрывают. Носик челнока и должен быть идеально гладким и острым, без шероховатости. Состояние его можно определить, проведя ногтем по краю носика или с помощью лупы. Винт затяжки прижимной пластины не должен быть в зазубринах, ручка защелки должна четко фиксироваться и поверхность его должна быть чистой и гладкой. Сам челнок тоже должен быть идеально чистым, без зазубрин и ржавых пятен.

Регулировка игловодителя и крепление натяжителя


При пошиве грубых тканей иногда игла смещается вверх вместе с игловодителем. Появляются пропуски в стежке. На этом фото стрелочками указано, где находится винт крепления игловодителя и винт крепления натяжителя верхней нитки .


Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе и пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иглой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причиной могут быть и многие другие факторы.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы, необходимо регулировать положение челночного хода. Ослабить два болта, крепящие его и аккуратно, можно с помощью мощной отвертки, подвигать или отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить подробнее тоже очень сложно. Все что можно еще добавить, внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта быть не должно.

Параметры ругулировки челночного хода и иглы (Чайка)


В момент встречи носик челнока и лезвия иглы, должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен подойти к ней выше ушка иглы на 1мм, как минимум, но не более 3 мм.
Кстати, очень важный момент, подъем иглы из нижнего положения (1,8 — 2,0 мм). Этот параметр влияет на образование игольной петли и на него следует обратить особое внимание. Для того, чтобы носик захватил нитку с иглы необходимо чтобы образовалась петля, куда он и проходит, зацепляя ее. Вот поэтому игла сначала должна опуститься вниз и затем, немного поднявшись уже встретиться с носиком петлителя.

Положение иглы регулируется еще и игловодителем, для этого имеется винт для его крепления на втулке под фронтальной крышкой (см. выше).

Если установить такие параметры регулировки челночного хода, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек челночного хода, достаточно сложных и необходимых для швейной машины «Чайка». Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того требующего большого опыта от исполнителя. За что им и спасибо, по крайней мере, от мастеров по ремонту швейных машин. Без работы они не останутся, пока есть швейные машины «Чайка».

Фрикционная шайба махового колеса


Иногда приходится снимать маховое колесо с машинки. В этом узле всего три детали, но многие не могут его собрать правильно. Связано это с тем, что лепестки фрикционной шайбы логичней было бы вставлять внутрь прорези вала, поэтому так и делают. В результате машинка начинает прокручиваться вхолостую.
Лепестки должны быть обращены не в сторону корпуса машинки (вала), а в вашу сторону. Мало того, их можно поставить в «двух вариантах», выберите тот, при котором ограничительный винт не будет мешать затягивать крепление махового колеса.

Рекомендуем также

Чайка 134 заправка ниткой. Инструкция к швейным машинам Чайка, Подольск

Швейная машинка «Чайка», пожалуй, самая популярная модель домашней швейной машинки, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время надо было за большие деньги купить, и вроде в последнее время еще круто, вот только что-то закрутило. Сломать его практически невозможно. Кузов алюминиевый, детали все металлические, узлы крепкие и надежные — все в стиле советской техники.Но, к сожалению, петляет практически «с рождения» и стучит при шитье, как из пулемета.

Множество других «прелестей» предоставили завод вместе и инструкцию по устройству и использованию, где почти на 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как настроить и провести ремонт швейной машины Чайка .

Швейная машина У чайки много моделей, практически мало чем отличающихся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и другие.Швейные машины Подольского завода: Подольск 142, Подольск 125-1 Другие, а также Швейная машинка Мальва имеют примерно такое же устройство, как и чайка. Поэтому инструкция к одной из этих машин вполне подходит для любой модели швейной машины тотального зигзага, например, чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически аналогична всем вышеперечисленным моделям, за исключением ремонта копира (в зависимости от модели машины) и настройки некоторых параметров хода челнока.Но поскольку наша задача — научиться настраивать только линию, ремонт многих узлов в этой статье опускается. К тому же такой ремонт невозможно произвести своими руками, не имея профессиональных знаний и опыта, да еще в домашних условиях.

Смазка для швейной машины Чайка

Перед тем, как приступить к ремонту и настройке швейной машинки чайка своими руками, желательно произвести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (сверху она крепится двумя винтами).Отсоедините ножку, снимите иглу и игольную пластину, крышку механизма челнока. Отключить машину ОТ. деревянная подставка или стол. Разобрать челночное устройство: шапочка, стопорное кольцо, челнок. Теперь удалите с машины, (особенно в отсеке челночного хода) пыль, грязь, фигню и хорошо смажьте машинным маслом все ходовые, доступные места. Места, которые необходимо смазать, можно посмотреть в инструкции к машинке или смазать все доступные ходовые металлические детали и узлы.

Для смазки очень удобно использовать медицинский одноразовый шприц, достаточно выбрать такой размер, чтобы он располагался в горловине маслобака. Игла при «заправке» нужно снимать.

Ремонт швейной машины Чайка

Основная неисправность в машинах типа «Чайка», выполняющих зигзагообразную строчку и на ее основе отсутствуют несколько видов отделочных линий, петляющих снизу и точнее нити, а также обрыва нити сверху и снизу.Именно эти неисправности и способы их устранения мы рассмотрим в этой статье.

Область применения ниток чаще всего бывает на швейных машинах типа чайка. Первая причина, приводящая к обрыву нити, — это загнутый край тупой иглы, которая рвет нить во время своего движения. С помощью лупы очень хорошо видно состояние иглы.
Используйте хорошие иглы, предназначенные для швейных машин Чайка, в соответствии с инструкциями.


Обрыв нити может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие задевает его, то периодически нить обрывается. При выполнении прямой линии игла должна располагаться в центре отверстия игольной пластины, равномерно сниматься с ее сторон, а при выполнении зигзагообразной операции положение иглы L. должно совпадать с R. .

Продольная установка иглы в центре прорези иглы осуществляется за счет смещения рамки игольного изделия, закрепленной двумя винтами на качалке, в верхней части машинки (прокрутите строчку лобзика инвалидной коляски и вы увидим это крепление).
Ослабьте эти винты и установите (по прямой) на иглу строго по центру (смещая каркас бассейна). После этого проверьте положение иглы слева и справа от нее. Надеюсь, что игла ввода (с максимальной шириной зигзага) справа и слева будет равномерно удалена от центра. Если он будет касаться края отверстия на максимальной ширине зигзага — обратитесь к мастеру, этот чехол уже для него.

Регулировка вертикального положения иглы


Поперечное положение иглы регулирует стержень, укрепленный на пластине двумя винтами, и пластина прижимает рамку игольного изделия к стержню кронштейна.Регулировка этого узла довольно сложна и требует опыта, но, к сожалению, этот механизм способен самопроизвольно взламываться при работе, особенно у электрической швейной машины Чайка. Поэтому, если вы решили отремонтировать швейную машину самостоятельно, следует научиться регулировать положение иглы, так как смещение иглы вперед является причиной ее поломки, а смещение от швеи — причиной пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете выполнить его самостоятельно, обратитесь к мастеру, потому что это может стать причиной выхода из строя других узлов, которые невозможно отремонтировать скучной книжкой, набивкой технических терминов и схем.

Можно добавить, что при использовании изгиба иглы на носике волана, на ней могут образоваться зазубрины, которые «рассыпают» нить и порвут. Носовой челнок должен быть идеально ровным и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.Стяжной винт не должен находиться в банке, ручка защелки должна быть четко зафиксирована, а ее поверхность должна быть чистой и гладкой. Сам челнок также должен быть идеально чистым, без заусенцев и ржавых пятен.

Регулировка игольного изделия и закрепление натяжителя


При шитье грубых тканей иногда игла смещается вверх вместе с иглой. Пасс идет стежком. На этом фото арродеры обозначены, где расположен винт крепления винта и винт крепления винта верхней резьбы.


Неправильное положение челнока швейных машин Чайка приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков. Пропуски обычно возникают из-за неправильного положения волана в момент встречи с иглой — носик волана не захватывает получившуюся петлю, проходит мимо и формирует пас. Причиной может быть множество других факторов.

Чтобы правильно установить положение носика и иглы челнока, необходимо отрегулировать положение хода челнока.Ослабьте два болта, которые его фиксируют, и осторожно, используя мощную отвертку, сдвиньте или уберите ход вместе с челноком по отношению к игле. Челночный бегун вращается на оси, а не движется вперед-назад. Это очень важный момент. Необязательно вытаскивать его гвоздером или забивать молоток, он легко вращается вокруг своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить более подробно это тоже очень сложно.Все, что еще можно добавить, внимательно посмотрите, прежде чем что-то крутить, а уж тем более откручивать. После ремонта не должно остаться деталей.

Параметры хода челнока и иглы (чайка)


При установке носика носика и лезвия иглы необходимо соблюдать следующие параметры: зазор между носиком и лезвием около 0,15 мм; Когда игла выходит из нижнего положения на высоте 1,8 — 2,0 мм, носик должен приближаться к ней над ушком иглы как минимум на 1 мм, но не более чем на 3 мм.
Кстати, очень важный момент, подъем иглы из нижнего положения (1,8 — 2,0 мм). Этот параметр влияет на формирование петли иглы и требует особого внимания. Для того, чтобы нос захватил нить с иглы, необходимо, чтобы образовалась петля там, где он проходит, зацепляя ее. Поэтому игла должна сначала упасть, а затем, уже немного приподнявшись, встретиться с наистом петлителя.

Положение иглы также регулируется игольчатым изделием, для этого есть винт для ее крепления на втулке под передней крышкой (см. Выше).

Если выставить такие параметры регулировки сцепления, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт не закончился. Есть еще много других настроек хода челнока, достаточно сложных и необходимых для швейной машины «Чайка». Именно там причины петли нити и столь редкого для швейных машин явления — низ нижней нити. Сложность изложения этого материала состоит в том, что практически на любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого узла и многое другое требует от художника большого опыта.За что им спасибо хотя бы от мастеров по ремонту швейных машин. Без работы они не останутся, пока не появятся швейные машинки «Чайка».

Мойка вилочных колес


Иногда приходится снимать маховик с машины. В этом узле всего три детали, но многие не могут правильно ее собрать. Это связано с тем, что лепестки фрикционной шайбы логично вставляются в паз вала, что и делают. В результате машина начинает прокручиваться в диван.
Лепестки должны быть повернуты не в сторону корпуса станка (вала), а в свою сторону. Причем их можно поставить в «двух вариантах», выбрать ту, при которой ограничительный винт не будет мешать затяжке крепления маховика.

Несмотря на обилие магазинов импортных швейных бытовых машин в магазинах, швейная машинка «Чайка» остается одной из популярных моделей швейных машин для дома. В свое время нужно было купить чайку за немалые деньги, и она вроде неплохо крутилась, вот только иногда петельки.В остальном все нормально. Все части машины целые, в плохом состоянии и пока хорошо выглядят.

Действительно, чайке практически невозможно сломать швейную машинку. Корпус алюминиевый, детали все металлические, узлы крепкие и надежные. Все выполнено в стиле бытовой техники советских времен. Но почему-то подъем чайки часто зацикливается, стежок появляется пропусканием, часто заваливается. Ведь на швейных машинах шитье чайка
Практически «с рождения», в строчке иногда бывают пропуски, особенно при выполнении зигзагообразной строчки и она стучит по пошиву, как автомат.

Завод №

Производитель прилагает инструкцию к швейной машинке «Чайка», где подробно указано, как пользоваться машиной и выполнять различные операции. Даже есть электрическая схема электродвигателя, педального устройства. Но вот несколько слов о том, как настроить и произвести хотя бы небольшой ремонт Швейной машины Чайка . Мы постараемся восполнить этот пробел инструкцией и дадим несколько рекомендаций, как настроить швейную машину своими руками.


Пропуск, зацикливание нижней и точной нити, а также ее раскрытие сверху и снизу — вот основные недостатки швейных машин типа «Чайка», выполняющих зигзагообразную строчку и на ее основе несколько видов отделки. линий.
Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 м, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; У Мальвы и у других такое же устройство. Инструкция по эксплуатации и настройке к ним одна общая. Поэтому ремонт и настройка этих швейных машин практически ничем не отличается, за исключением ремонта копировального аппарата. В зависимости от модели машины может быть установлен тот или иной тип копировального аппарата (устройства, отвечающего за выполнение зигзагообразной линии).

Также есть отличия в установке параметров хода челнока (в зависимости от модели). Но так как наша задача научиться настраивать только линию, ремонтируя многие узлы чайка чайка, мы опустим. К тому же этот ремонт невозможно произвести своими руками без профессиональных знаний и опыта.


Прежде чем приступить к ремонту и настройке швейной машинки «Чайка» самостоятельно, желательно произвести профилактический осмотр, очистку и смазку.Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится на два винта). Отсоедините лапу, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините машину от деревянной подставки. Разобрать челночное устройство. Снимите шпульный колпачок, стопорное кольцо, челнок. Теперь удалите из машины (особенно в отсеке челночного хода) пыль, грязь, яички. Смажьте машинным маслом все ходовые части. Для чистки используйте жесткую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Используйте иглы только для отечественных автомобилей Чайка

Объем нити бывает на швейных машинах типа чайка довольно часто. Первая причина, приводящая к обрыву нити — покос иглы, который обрывает нить при ее движении. С помощью лупы очень удобно осматривать состояние иглы.
Использовать хорошие иглы, предназначенные только для бытовых швейных машин, в соответствии с инструкцией на швейную машину «Чайка», Подольск 142.

Указанные выше параметры настройки подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать при ремонте швейных машин других марок, в том числе современных бытовых швейных машин. Приведенные ниже настройки применяются только для швейных машин, таких как «Чайка».

8. Модели швейных машин Чайка имеют отличия в настройке хода челнока.

Если выставить вышеперечисленные настройки взаимодействия челнока и иглы, установить иглу точно по центру, одновременно заменив ее, отрегулировать натяжение нити, тогда швейная машина «Чайка» будет работать относительно нормально.Но, к сожалению, на этом ремонт швейной машины не закончился. Есть еще много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения хода челнока по отношению к игле. Но не зазор между носиком и лезвием, а величина носика за иглой. Именно в этом параметре и скрыта основная причина зацикливания нити снизу линии и такое редкое явление для швейных машин, как низ нижней нити.Сложность изложения этого материала состоит в том, что практически на любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого узла и многое другое требует большого опыта.

Мы намеренно не будем давать подробных рекомендаций по его настройке, поскольку их выполнить практически невозможно. Мастер наладчика экспериментально выбирает одно положение носа челнока относительно иглы, варьирующееся между появлением трех дефектов стежка: зацикливание нити, разрыв нижней нити и разрыв верхней нити.
Вкратце отметим только, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при этом левая вставка выполняет зигзагообразную линию. Пройдя иглой чуть выше ушей, нос должен завершить свое движение и продвинуться дальше (влево) на иглу на 1-3 мм. Этот параметр составляет 1-3 мм для каждой модели чайки «своя» и именно от него зависит, как будет формироваться леска. Если челнок слишком далеко отстает от иглы, он вытягивает лишнюю верхнюю нить и появляются петли, если «не доходит», нить может оборваться.


Чтобы изменить положение челнока (кивок вместо иглы), найдите челночное устройство, втулку, соединенную с главным (верхним) валом, в крайней правой части носа. Ослабьте шпоночную монтажную втулку, затянутую винтом M10, и слегка проверьте вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховик.
Настройте швейную машину «Чайка» так, чтобы при левом круге и правом на исследование (строчный зигзаг) нос челнока уверенно захватил петлю от иглы в обоих этих положениях.Если на машине все же будут дефекты стежка, то обратитесь к мастерам по ремонту швейных машин.


Как устроен вертикальный челнок. Возможные его неисправности и способы их устранения. Челночная швейная машина типа Чайка.


Швейная машина Подольск с зигзагообразной строчкой точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но на заводе ПМЗ есть другая модель швейной машины. Швейная машина Straight Strife разные варианты Конфигурация привода.О том, как отремонтировать такую ​​швейную машинку своими руками, подробно рассказывается в этой статье.


Швейная машинка «Чайка» очень «чувствительна» к разным «мелочам». Если на стенках шпульки будет баночка, в шпульке плохо вращаться, то это приведет к появлению дефектов прошивки, и вы подумаете, что уже пора ремонтировать швейную машину. На самом деле достаточно заменить только шпульку.


Современные швейные машины можно разделить на 2 типа: электронные и электромеханические (чайка и другие).Конструктивных отличий между этими типами швейных машин много, но главное, понятное всем, — на электронных моделях. Домашние швейные машины выполняют операции в неограниченном количестве благодаря наличию электронного блока управления.


Начать ремонт швейной машинки «Чайка» с изучения ее устройства. Изучите, как образуется форма челночного стежка. Понаблюдайте, какие детали машины могут повлиять на ее работу, и проверьте, в каком состоянии они находятся. И только после обнаружения предполагаемых неисправностей приступайте к настройке и настройке.


Швейная машина Seagull способна работать без нареканий долгие годы, если следовать инструкции по эксплуатации, где указано, на какой ткани она может шить, как выбрать иглу и нитку для каждого типа ткани. Старайтесь содержать чайку в швейной машинке в чистоте и периодически смазывать. Тогда вам много лет не нужно будет его настраивать и проводить ремонт.

Руководство к швейной машине «Чайка» В качестве руководства можно использовать любые модели швейных машин, на которых запущена зигзагообразная чайка: «Чайка 2», «Чайка 3», «Чайка» 134.Данная инструкция по эксплуатации швейной машины Чайка подходит для Швейных машин Мальва, а также всех моделей швейной техники марки Подольск, выполняющих зигзагообразную строчку: Подольск 142, Подольск 142м и др.

1. Швейные машины Чайка и Подольск 142 устроены одинаково

Настоящая инструкция по эксплуатации швейной машины «Чайка» дана в сокращенном виде, она составлена ​​на основании заводской инструкции производителя.
Работа и устройство швейных машин Подольск и Чайка практически однотипны, поэтому данная инструкция подходит для всех моделей этих швейных марок, в том числе и для швейной машины Мальва.Они имеют одинаковое устройство и отличаются только дополнительными видами линий, образованных на основе зигзагообразных линий. Первые модели этих швейных машин выполнялись только зигзагообразной строчкой. Впоследствии некоторые модели Чайка и Подольск комплектовались устройством, отвечающим за выполнение других, дополнительных линий (копир) и, соответственно, был установлен переключатель режимов его работы.

Для очистки хода челнока игольное изделие необходимо поставить в верхнее положение.Снимите колпачок шпульки 1, повернув на себя пружинный фиксатор, снимите накладное кольцо 2, снимите челнок 3. Гнездо челнока 4 осторожно очистите щеткой от пыли, пыли, ниток. Не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки также смазывается 1-2 каплями масла.


Как устроен вертикальный челнок. Возможные его неисправности и способы их устранения.Челночная швейная машина типа Чайка.


Инструкция по эксплуатации швейной машины «Чайка» Не содержит раздела о том, как настроить швейную машину. Однако часто машинка Чайка или Подольская требует настройки и настройки. Иногда машина ломает иглу, на линии появляются выступы или рвется нить. Почему так происходит, и как устранить подобные неисправности своими руками читайте в этой статье.


Несмотря на то, что в данной статье речь идет о промышленной машине 22 класса, материал данной статьи сайта может быть использован для настройки швейных машин Чайка, Подольск, Зингер любых моделей.Обязательно прочтите, собираетесь ли вы своими руками ремонтировать машину.


Инструкция к швейной машине У чайки есть ряд таблиц, в которых указаны рекомендуемые толщина иглы и нитки при шитье различных тканей. К сожалению, редко кто обращает внимание на этот раздел инструкции. В результате чайка на швейной машине начинает делать проходы стежков, подниматься по нити, петлять и настраивать ее.


Ремонт швейных машин Подольск, Зингер может быть выполнен самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов.Часто причиной «пола» становится невнимательность или несоблюдение правил эксплуатации по инструкции к швейной машине Подольск. Иногда достаточно установить иглу, и машина снова будет шить, не пропуская и не порывая нить.


Многие модели швейных машин Чайка и Подольск певица снабжена ножным приводом. Ножной привод этих машин имеет одинаковое устройство, несмотря на внешнее отличие. Как правило, в инструкции на Чайку или Подольск не указано, как настроить привод.Однако за долгие годы эксплуатации это необходимо сделать. Подробную инструкцию, как устроен накопитель, читайте в этой статье.


Если в линии появляется петля, возможно, это вызвано натяжителем верхней нити. О том, как устроен регулятор напряжения.

Полноценная работа на швейной машине, независимо от опыта работы с данным устройством, невозможна без ее правильных настроек, которые выполняются вручную. Итак, рассмотрим в этом материале подробные схемы, как исправить машинную швейную машинку.

Общие инструкции по заправке швейной машины

Общие инструкции При заправке швейная машина выглядит так:

  1. Нить, с которой вы будете работать, намотайте на шпульку и на этом же этапе на катушку, чтобы верхняя нить надетала верхний штифт.
  2. Далее идет заправка верхней нити в швейной машине. Обычно это инструкция на корпусе прибора. К верхней нити входит та, которая из катушки протягивается в ушко иглы.Перед тем как вкрутить нить в ушко, следует поднять лапу и установить иглу так, чтобы она заняла положение на самом верху.
  3. Проверьте натяжение нити. В современных устройствах есть специальные регуляторы натяжения.
  4. После заправки верхней нити можно заливать низ нижней. Для этого выключите привод (моховое колесо) и вставьте шпульку на место. После этого необходимо включить колесо и покрутить его, пока на боббинге достаточно нити.
  5. Вставка шпульки колпачка в челночное устройство, следуя за пальцем шпульки, совпала с прорезью челночного устройства.Если все сделать правильно, будет слышен характерный щелчок.
  6. Нить нужно снять через пластину, закрыть. Верхнюю и нижнюю нить нужно соединить и завести обратно за лопату.

Для проверки правильности проделанной работы следует пролистать кресло-коляску. После того, как игла поднимается и опускается, из отверстия в пластине на верхней нити должна образоваться петля нижней части.

Чтобы понять, как закрепить шпульку на швейной машине стандартного типа, рекомендуем посмотреть видео-урок, в котором не только о последовательности действий, но и о том, где находится шпулька и на некоторые нюансы стоит обратить особое внимание. :

Правильный порядок заправки резьбы

Этот процесс будет зависеть от типа машины.В современных устройствах есть подробные инструкции, как правильно заправить нитки в швейную машину, а сами устройства устроены так, что можно интуитивно догадаться, как все делать. Но с роторным типом станка Трудности возникают, поэтому мы подробно представим две инструкции:

Заправка верхней резьбы

  1. Проденьте от змеевика через крепление на корпусе устройства.
  2. Натяжение нити натяжение нити в регуляторе и запускаем компенсационная пружина, внешне напоминающая крючок.
  3. Нить повернуть к отверстию филамента, вывести через него и провести на имеющемся креплении, затем в ушко иглы.

В некоторых моделях машины вместо фифтлера стоит вилка. В этом случае нужно просто наложить резьбу на эту вилку, а не в отверстие.

Заправка нижней нити

  1. Нижняя нить закрывается не катушкой, а на шпульке.
  2. Вставьте шпульку в колпачок шпульки, при этом нить должна быть заправлена ​​под пластину пружины.
  3. Проверьте натяжение нити. Определенное натяжение задается под модель станка.

Как закрепить двойную иглу?

Если машинка выполняет зигзагообразную линию, то в нее можно установить двойную иглу. В этом случае нити будут заправляться в иглы так же, как если бы это было проделано одной иглой, разница только в том, что потребуется вторая — вторая — катушка. При этом обе нити должны проходить через один и тот же натяжитель верхней нити.

Инструкция, как закрепить две иглы:

  1. Двойная игла устанавливается по тому же принципу, что и обычная игла. Иглы Ipell должны быть направлены от себя, а сама колба с иглами круглой стороной находится на себе.
  2. Нити на обеих катушках должны проходить через все нити, не забывая при этом о натяжителе верхней нити. Должно получиться так, что самые нижние волокна будут разделены.
  3. Левая нить должна подводиться к игле слева, соответственно в игле справа, справа.Если устройство есть, то левую нить следует провести через нитевод, а правую — направить в ушко иглы.

Использовать двойную иглу просто, главное правильно обе верхние нити, а также ослабить их натяжение (в самой шпульке). Нижняя нить будет использоваться при шитье одновременно с верхней нитью, образуя зигзаг, поэтому необходимо ослабить натяжение.

Двойная игла позволяет упростить выполнение двойной отделочной строчки для пишущей машинки, а также выполнить декоративную отделочную строчку с помощью всего одного шва двойной иглы.

Ручная швейная машина: как исправить

При настройке ручной машины Важно правильно выбрать иглу и количество ниток для того или иного типа ткани, а также отрегулировать натяжение нити, иначе качество строк пострадают. В противном случае заправка ручной швейной машинки не должна вызвать затруднений, в чем вы можете убедиться, следуя инструкции по заправке машинки «Чайка»:

  1. Поверните ручку так, чтобы механизм притягивания ниток был вверху.
  2. Вставьте иглу в держатель. Плоской стороной нужно повернуть к стержню, на котором находится ступня.
  3. Винтом нужно закрепить иглу.
  4. Катушка с резьбой для установки на предназначенную штангу.
  5. Проденьте резьбу через фрикционную шайбу и нитенастор.
  6. Вставьте нить в нитенастор, зафиксируйте в иглодержателе.
  7. Нить проворачивать через ушную иглу (это будет верхняя нить).

Набивка нижней нити:

  1. Намотка нити на боб.
  2. Шпулька в колпачке. Резьба должна быть снаружи.
  3. Колпачок Вставьте обратно, чтобы издать характерный щелчок.
  4. Чтобы натянуть нить, нужно повернуть ручку машины для натяжения.
  5. Обе нити (и верхняя, и нижняя) набиваем под лапу.

Как отрегулировать натяжение нити:

  • Используйте винт, который находится на колпачке шпульки. Чем сильнее затянут винт — тем больше натянутой нити.
  • Отрегулируйте натяжение с помощью контроллера, который находится у рычага подъема лапы.

Некоторые полезные правила использования машинки «Чайка»:

  • Без заранее заданной иглы нельзя начинать леску.
  • Ручка станка поворачивается строго «на себя», изменить направление вращения невозможно.
  • Для работы на этой машинке нужно выбирать те салфетки, которые подходят для всех видов швов, иначе можно испортить не только ткань, но и привести машинку в полную негодность.

Видео: Как починить ручную швейную машинку «Подольск»?

Еще одна старая машинка, которая была у бабушек дома, — это аппарат марки «Подольск». Несмотря на то, что такая модель старая и ручная, с ней приятно работать, если разобраться со всеми ее механизмами и научиться заправлять, в этом поможет следующее видео:

Чтобы получить удовольствие от работы, а также избежать проблем во время При работе стоит досконально изучить инструкцию по заправке швейной машинки, ведь от этого будет зависеть не только качество сшитого изделия, но и срок эксплуатации устройства.

В контакте с

Предлагаемая инструкция к швейным машинам Чайка и Подольск является упрощенной версией заводской инструкции производителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы


Снимите верхнюю крышку (два винта на верхней части крышки) и смажьте несколькими каплями масла основные узлы переднего отсека.Винт 1 предназначен для регулировки иглы, в которую вставлена ​​игла. Винт 2 зажима натяжителя верхней нити. Это крепление достаточно часто необходимо подтягивать, так как пластиковый корпус натяжителя выходит из строя с винтом и натяжитель начинает шататься в посадочной втулке.


Если ткань плохо двигается, чаще всего нужно просто приподнять витки рельса, установив переключатель в положение (H) — обычно в вышивке.

Снимая маховик, обязательно обратите внимание на положение лепестков фрикционной шайбы (L).Чтобы полностью отвинтить фрикционный винт, удерживая маховик, ослабьте винт (K). Регулировка натяжения ремня электропривода или осуществляется после ослабления винта (б).


Устройство для намотки нити на шпульку тоже нужно для смазки, а иногда и для регулировки.

2. Неправильно выбранный номер иглы приводит к обрыву нити

В любой инструкции есть рекомендации по выбору иглы в зависимости от типа и толщины ткани и выбранных ниток.Вот список рекомендаций к швейной машине Чайка, Подольская:
Шелк, Батист — №70; Ситц, атлас, тесто, льняные ткани — №80;
ткань х / б, ткань ястреб, фланель, ткань тонкая шерстяная — № 90;
ткани шерстяные, костюмные — №100;
Ткани плотные шерстяные, сукно — №110.

Игла нужно установить до упора и хорошо затянуть винт, чтобы он не подпрыгивал при работе. Плоская (спинная) сторона колбы на игле должна быть обращена к противоположной стороне.И не устанавливайте иглы промышленного образца с круглой колбой. Такие иглы приводят к проходу и даже к серьезным поломкам, в частности, поломке иглы швейной машины.

Перед заправкой нижней нити нужно повернуть маховик, чтобы игла вышла в верхнее положение, надавить на игольную пластину и, захватив двумя пальцами левой руки краном шпульки, вытащить ее из челночного хода машины. Кстати, при установке обратно должны быть слышны слабые часы.Если защелка не работает, шпульку можно проверить по оси и сломать иглу.
Нить повреждена под крышкой пружинной пластины, что создает натяжение нижней нити. Натяжение регулируется винтом, прижимающим эту пластину. Поворачивая винт влево — натяжение ослабляется, и наоборот. Просто откручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нить должна выходить свободно без усилия, но с небольшим ощутимым натяжением.Натяжение нижней нити регулируется довольно редко. В основном его нужно менять при шитье слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машины Чайка, Подольск


Катушку чайки часто называют челноком или связкой. Это неправильно, каждая деталь имеет свое название.

Чтобы выполнить обычную прямую линию, рычаг ширины зигзага должен быть установлен на цифру «0», а положение выбора выбора подъема установлено на прямой линии.Установите желаемую длину стежка, обычно 3 или 4 мм, исправьте нить правильно. Челночный бег состоит из волана и шапочки для прыжков. Шпулька с нижней нитью вставляется в колпачок.

Перед началом работы проверьте, в каком положении находятся ограждения. Для шитья средних тканей рычаг переключателя должен находиться в положении «H» — обычно. «B» — Вышивка, то есть скошенные зубчики во время работы швейной машины не должны выходить за игольную пластину и не продвигать ткань.«Ш» — шелк, тонкие ткани.
Указаниями по правильному расположению ограждений является расположение этих букв сверху.
Чтобы выполнить зигзагообразные линии, установите зигзаг шириной «0 — 5» и выберите зигзаг на переключателе образца на переключателе. Не забудьте уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком решен.


Натяжение нити При выполнении зигзагообразной строчки необходимо дополнительно отрегулировать. Отрегулируйте натяжение верхней нити так, чтобы обе нити равномерно втягивались в ткань.Учтите, что слишком сильное натяжение верхней нити приведет к образованию тканевой ткани при шитье. Может потребоваться отрегулировать натяжение нижней нити.


Корпоративная швейная машина Чайка находится в узле (L). Коническая шестерня при работе периодически ударяется о забой станка. Теоретически стук устранить можно, но сделать это можно только мастером. Однако мы можем легко ослабить шум этого узла, если смазывать зубчики шестерен густой смазкой, например, графитовой смазкой.


В зависимости от условий работы швейной машины смазку и чистку следует производить периодически, но не реже одного раза в шесть месяцев. Масло для смазки Нужно только использовать специальное, предназначенное для смазки швейных машин. Другие типы масел могут вызвать тяжелый инсульт.

Половина неисправностей швейной машины начинается из-за неправильного ухода За швейной машиной. Самый частый случай, когда через год машинка выходит из кладовой и оказывается, что она пропускает, рвет нитку и т. Д.Но раньше к ее работе претензий не было. Почему это происходит, вы узнаете в статье.


Заводская инструкция для Чайки Содержит несколько страниц о том, как смазать машину. На самом деле эти рекомендации позволяют упростить и смазать только те места, где есть трение металлических деталей.
Для доступа к некоторым узлам необходимо снять верхнюю крышку станка, укрепленную двумя винтами и нижнюю защиту (фанеру), закрепленную на деревянном корпусе 4 лепестками.Не любите обильную смазку, особенно в области иглы. Если вы не хотите, чтобы при шитье получилось неприятное масляное пятно, то достаточно 2-3 капель масла, чтобы смазать один узел в этом отсеке.

Для очистки челнока и отсека челнока удобно использовать жесткие щетки для клея, а для смазки — обычный медицинский шприц.


В данной статье перечислены основные неисправности швейных машин Чайка, Подольск и методы их устранения. Используя этот материал, Вы можете ремонтировать швейные машины других марок, в том числе бытовые швейные иностранного производства, с помощью вертикального челнока.Если у вас есть инструкция на швейную машинку, вы обязательно внимательно ознакомитесь с рекомендациями производителя по уходу за швейной машиной.


Как устроен вертикальный челнок. Возможные его неисправности и способы их устранения. Челночная швейная машина типа Чайка.


Базовые знания о том, как устроена швейная машина, и о том, как настроить вашу швейную машину, можно узнать в инструкции к швейной машине. Если вы желаете подробно разобраться, как устроена швейная машина, и как сделать своими руками мелкий ремонт Ручная швейная машина Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.


Ремонт швейной машины Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простой и понятной инструкцией к швейной машинке типа Чайка, выполняющей зигзагообразную строчку. Работа и устройство швейной машины Подольск и Чайка практически однотипны. Поэтому данную инструкцию можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск.


Любая инструкция по швейной машине оплачивает немалые шпульки, мелкие, но важные детали Швейная машина. Как правильно наматывать нитки, как вставить шпульку в колпачок шпульки, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучите свою инструкцию к швейной машине. Он дает ему важную информацию, учитывая то, что ваш автомобиль будет шить качественно и безупречно долгие годы.


У многих есть похожие швейные машины.Они давно вышли из употребления, но для обучения азам-поводам вполне подходят. Для начинающей швеи лучше всего использовать ручную машинку. Но, как правило, ручной привод за долгие годы эксплуатации требует серьезного ремонта. Как это сделать в этой статье.


Чтобы понять, как работает любая швейная машина челночного переплетения, прочтите первое, как формируется челночный стежок. Это даст вам представление о том, какие детали швейной машины взаимодействуют между собой, формируя качественно, без пропусков стежка в строчке.

Инструкция по эксплуатации

, руководство по настройке и регулировке, ремонту станка. Как нить?

Содержимое

  1. Характеристики
  2. Оборудование
  3. Руководство пользователя
    • Нарезание резьбы
    • намотка резьбы
    • Контроль
    • Уход
  4. Возможные неисправности и ремонт

Швейная машина «Чайка-142М» — легендарная модель, выпускавшаяся в советское время и пользовавшаяся огромной популярностью, сейчас переживает второе рождение.Достаточно знать отличия его современной версии от классической, чтобы с уверенностью сказать, что эта техника сегодня соответствует своему статусу лидера в сегменте массового рынка. Управлять этим довольно просто. по технике «Инструкции по эксплуатации» содержат исчерпывающие советы и упрощают решение этой проблемы.

Подробное руководство по настройке и регулировке значительно упрощает и ремонт автомобиля, если повреждения незначительны. Поможет понять, как продеть нитку, ступить ногой или устранить сжатие материи.Имеет значение и правильный уход выбранной техники. Если в процессе его эксплуатации соблюдены все правила, серьезных проблем при шитье можно избежать.

Характеристики

Классическая швейная машина «Чайка-142М» — одна из первых моделей советского швейного оборудования, способная выполнять ряд операций.

Доступен в нескольких версиях:
  • 142М-22 и его варианты — шкаф в наличии-стол, ножка привода;
  • 142М-33 — электрическая, подставка, чемодан;
  • 142М-22-33 — совмещает в себе функциональность предыдущих версий, с 2 типами приводов.

В зависимости от привода машина приводится в действие ножной педалью или электрической энергией. Модель 142М-33, весит 16 кг, остальные модификации — 39 кг. Рабочая частота машины до 1000 об / мин, при наличии 12 швейных операций максимальная ширина и длина стежков — 4 и 5 мм соответственно. Стопа поднята на высоту 6 мм и более. В комплекте регулятор натяжения верхней нити, нитеобрезатель, переключатель для строчки зигзаг.

Классический ножной и электромобиль «Чайка 142-М» требует не сложной регулировки, а лишь периодической смазки, так как все детали механизма металлические.

Оборудование адаптировано для работы с шелковыми, шерстяными, льняными, хлопчатобумажными тканями, возможна сшивка двойной иглой.

Современная версия электромеханической швейной машины Чайка 142М производится во Вьетнаме. Намного легче предшественника — всего 5,7 кг. Среди сохраненных опций — переключатель реверса рычага вертикального челнока, подъемник лапки с дополнительным зазором для шитья тяжелых и толстых тканей. А показатели остались прежними — длина, ширина стежка, наличие регулятора натяжения верхней пряжи.

К отличиям можно отнести горизонтальное расположение витка стержня, увеличивающее количество доступных операций . Теперь их 19 при наличии петли в полуавтоматическом режиме, создание оверлочных стежков, вязание, эластичный зигзаг. Машина выполняет потайные и декоративные строчки. Игла с прямой линией может занимать центральное положение или смещаться вправо.

Оборудование

Поставляется с современными швейными машинами. Чайка 142М имеет мягкий чехол для защиты от пыли при хранении, мягкую войлочную подкладку.Дополнительно наличие средств для разрыва ткани, стержня для фиксации катушки в вертикальном положении, а также малых и больших ее держателей.

Для настройки и регулировки в комплект входят отвертка, гаечный ключ, масленка со смазкой. Производитель добавил к машине аксессуары: набор из 3 игл, 4 шпульки из пластика, штопку Platinum, специальное руководство для занятий квилингом, рамку для создания петель в полуавтоматическом режиме. Среди доступных язычков: универсальные, предназначены для застежки молнии, пришивания пуговиц.

Модель «Чайка-142М» Советская модель также прилагается комплект принадлежностей, состоящий из:

  • ящики для принадлежностей;
  • масленки для смазки механизмов;
  • 2 отвертки для регулировки размеров оборудования;
  • 5, иглы одинарные и двойные 3;
  • штопальная пластина;
  • 4 катушки;
  • щетки для уборки;
  • запасная лампа;
  • и шовный рыхлитель, нитевдеватель;
  • 6 вкладок помимо универсальных;
  • фурнитура для создания потайного шва.

Кроме того, в комплекте был чемодан, сумка или стол-чемодан в зависимости от версии станка. В целом можно сказать, что производитель и сейчас не экономит на удобстве пользователей.

Руководство пользователя

Для описания конфигурации и управления швейными машинами «Чайка-142М» и «Чайка 142М» сравнение следует с самого начала считать равнозначными модификациями мощности. Вариантов ног с поясом сегодня нет в наличии. Настройка и регулировка оборудования всегда начинается со смазки. Все работы строго при выключенном диске.

Нарезание резьбы

Перед тем, как начать пользоваться швейной машиной «Чайка-142М», необходимо позаботиться о правильной заправке нити. Для этого поместите иглу в положение, в котором канавка пряжи будет направлена ​​оператору, а пропиленная часть луковицы будет вращаться в противоположном направлении. При погружении в касание пластины быть не должно.Если это случилось, нужно провести позиционирование с помощью игловодителя — винты ослаблены, положение выбрано строго по центру.

Затем можно переходить непосредственно к нарезке резьбы. Ниже находится шпулька, и требуется место внутри шпульки шпульного колпачка. Его вынимают из машины перед заправкой. Катушка помещается внутрь таким образом, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь и, задвинутую под пружину, фиксируют в специальной прорези, проверяя свободу вращения.

Верхний натяжитель также одет в определенном порядке, с дополнительной подъемной иглой и прижимной лапкой для фиксации. После этого верхняя часть корпуса вытягивается очищенной во время хранения стержня для катушки, и он встает на место. Кончик резьбы:

  • проходит через направляющую сверху;
  • осуществляется справа налево между регулятором натяжения дискового механизма;
  • отображается в прорези в руке;
  • падает сквозь пружину вниз;
  • входит в нитенаправитель, расположенный в игловодителе;
  • заправляется в игольное ушко вручную или с помощью нитевдевателя.

В машинах нового образца порция механизма нитенаправителя спрятана в корпусе специальной панели. Порядок заполнения показан на пояснительных рисунках сразу, их не нужно смотреть в инструкции.

намотка резьбы

У старых машин штифт для установки шпульки находится в верхней части корпуса, там же, где находится первичная катушка. Снятие нитки с заправки осуществляется через специальный натяжитель, за несколько оборотов вручную закрепляется на катушке, устанавливается на крепление, проталкивается до упора.Маховик переводится в положение холостого хода, после чего мотовило запитывается от привода и заводится. При наполнении катушка останавливается автоматически.

На автомобиле намотка пряжи новой модели происходит аналогичным образом. Вся схема нанесена на тело в виде кончиков.

Контроль

Для начала шитья необходимо с левой стороны от контроллера машины управления «Чайка-142М» выбрать желаемую строчку, а с правой стороны установить отметку «0» на соответствующий указатель на центральной оси (соответствующий положение стрелок часов на «12»).Меньшая длина вращающегося стежка устанавливается контроллером — она ​​зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами низкой плотности достаточно положения 1,5-2 мм.

Чтобы изменить направление шитья (обратное), необходимо перевести на правое плечо регулятора длины стежка, чтобы остановиться, выполнить закрепку и отпустить. Он занимает обычную позицию. Для увеличения или уменьшения скорости работы машины с помощью ножной педали.

Изменение силы при нажатии на нее даст желаемый эффект.Педаль работает только при подключении устройства к сети.

Машину можно отрегулировать, подняв зубья нижнего конвейера. Для этого с платформы демонтирована пластина, закрывающая доступ в челночный отсек. При обнаружении контроллер ставится в нужное положение. Отметка «B» актуальна при вышивке и штопке (чтобы лучше выполнять зигзаг с минимальным шагом). Буква «H» подходит для большинства материалов, особенно для тонкого текстиля, сшиваемого буквой «W».

В модели новой модели стоит перевернутая панель ближе к игольнице, спрятанной в корпусе. Регуляторы 2 и они расположены один над другим . Верхний отвечает за параметры стежка, нижний — за выбор типа стежка.

Уход

Чтобы швейная машина показала необходимую производительность, за ней требуется надлежащий уход. Начать следует с визуального осмотра кузова . Необходимо удалить с поверхности всю видимую грязь, пыль.После этого можно приступить к демонтажу съемных элементов. В старой версии можно снять верхнюю крышку, в новой она запломбирована, а доступ для смазки механизмов представлен в ограниченном объеме.

Точкой принудительного извлечения в процессе очистки отсека челнока является застрявший в механизме хлопка салфетки. Эти работы выполняются при поднятой и зафиксированной в верхнем положении иглы. И его ножка, и ее можно полностью разобрать. Освободив доступ к механизму, необходимо смазать ниппели всеми трущимися деталями.Достаточно 2-3 капель на каждый узел.

Возможные неисправности и ремонт

Основные причины выхода из строя современных машин Чайка 142М обычно сводятся к нарушению штатных настроек и настроек. Их достаточно, чтобы вернуться к заводским настройкам или исправить, чтобы решить проблему. Например, при неправильном натяжении нити всегда наматывается нижний стежок или ряд цепных стежков, полученный с дефектом.

У старых моделей автомобилей «Чайка-142М» со временем выходит из строя или сбивается зубчато-ременный привод.Если это произойдет, основной и нижний валы рассинхронизированы. После строки в этом случае будет стоять пробел. В новых машинах такая проблема тоже встречается, и для исправления положения ремня необходимо разбирать переднюю панель корпуса, так как эта деталь скрыта внутри нее.

Другие типичные неисправности включают обрыв резьбы. Среди его причин — и кривизна тупой иглы или ее неправильное положение. Это также может быть смещенный игловодитель или забитый челнок с перьями.Но чаще всего причина кроется в неправильном натяжении нити.

И если в современных машинах это регулируется специальными узлами настройки, требующими лишь периодического удаления скопившейся между плоскими дисками пыли, то регулирование по старинке в моделях осуществляется вручную.

Для запуска нужна контрольная линия для выявления проблемы. Если шов выражены дефекты, рекомендуется:

  • проверьте правильность положения катушки;
  • управляющая повязка верхнего натяжителя;
  • проверка на обнаружение механических нарушений;
  • проверьте тип иглы и нити.

Не все дефекты можно устранить самостоятельно . Если устранить эти проблемы именно по неровной линии, нужно обратиться за диагностикой в ​​сервисный центр. Причина может заключаться в производственном браке или поломке деталей механизма.

Если это натяжение верхней нити, будет достаточно, чтобы ослабить его на шаге 0,5. После этого пробный шов. Регулировка продолжается до тех пор, пока результат не станет удовлетворительным. Если корпус находится в нижней части резьбы, потребуется отвертка , чтобы ослабить винт на крючке против часовой стрелки.

О возможных видах неисправностей швейной машины смотрите в следующем видео.

Смажьте свою швейную машину с помощью этого простого пошагового видео

Знаете ли вы, что вам нужно смазывать маслом свою швейную машину так же, как масло любого другого типа? Смазка швейной машины должна быть частью ее регулярного технического обслуживания. Когда вы смазываете швейную машину маслом, она помогает ей работать плавно, избавляется от ворса и устраняет ужасный скрип.

В этом видео я использовала свою старую швейную машину Janome, которую мама подарила мне на выпускной. Увы, мне пора, наконец, двигаться дальше, и, признаюсь, я не смазал его так сильно, как должен! (Я разочарован тем, что не вставил клипы в это видео о работе машины до и после того, как я смазал ее маслом — вы не поверите, насколько шумно это было раньше!)

Но не останавливайтесь здесь, посмотрите это сообщение в блоге о том, как регулярно чистить и обслуживать вашу швейную машину!

Узнайте, как смазать швейную машину

*****

Привет всем,

Я хочу поговорить с вами о том, как заботиться о вашей машине; конкретно, как смазать машину и как это делать.

Итак, это моя самая первая швейная машина. Моя мама подарила его мне на выпускной, и мне очень нравится эта машина. Мы через многое прошли вместе. Мы сшили так много вещей и провели много ночей, работая над множеством проектов.

Это невероятная машина; это старый Яном. Он в основном пронизывает все; он будет шить шифон, он будет шить джинсовую ткань. Вы называете это; слои, тонкие вещи, замысловатые детали, все это делает. Но мне пора двигаться дальше.

У меня есть новая машина, с которой я работал, и я думаю, что пора мне передать ее. Итак, у меня есть друг, которому собирается моя машина. Я определенно хочу убедиться, что он останется в хорошем доме.

Но пищит как маньяк. Поэтому я хочу убедиться, что, когда я передаю машину своей подруге, она не думает: «Что происходит с этой машиной?», Потому что она прослужит ей еще двадцать лет. Я ей это сказал.

Итак, я собираюсь показать вам, как смазать эту машину — , как смазать швейную машину в домашних условиях — чтобы она всегда работала бесперебойно.

В комплект вашей машины входит несколько расходных материалов для ее смазки. У тебя наверняка будет пара отверток. И тогда у вас будет крошечная трубочка с маслом, вот так. Плюс небольшая кисточка для ворса.

И еще несколько инструментов, которые я бы посоветовал добавить к этому: вы можете захотеть получить более крупную часть масла. Только убедитесь, что это специально для швейных машин. Вы не хотите использовать любое масло и не хотите использовать масло 3 в 1. Убедитесь, что вы используете масло для швейных машин.

И еще я хотел бы иметь под рукой маленькую дешевую зубную щетку. Я считаю, что это отлично подходит для удаления ворса. Также Q-Tips; Теперь они оставляют после себя ворсинки, но если вы купите очень недорогие, например, безымянные ватные палочки, то на них будет не так много ворса и пуха. И мне они просто нравятся за то, что они залезают туда и хватают мелкие кусочки.

И еще я люблю держать под рукой крохотный кусочек ткани. Я часто использую байковую или флисовую одежду или что-то такое, что будет захватывать волокна и не оставлять никаких нитей или ворсинок.Это всего лишь трикотаж, но определенно ищите что-нибудь, что поможет за счет статического электричества как бы захватывать ваши ворсинки, не оставляя волокон.

Итак, первое, что вам нужно сделать, это почистить и протереть машину; избавьтесь от лишнего ворса, который вы видите здесь. А потом, по сути, мы добавляем масло туда, где есть металл на металле. Поэтому я бы посоветовал снять лапку и иглу; просто оставьте это в стороне.

Этот игольчатый механизм поднимается и опускается; там много действия, много движения происходит вокруг.Просто нанесите немного масла туда, по сути, везде, где металл соприкасается с металлом — если он станет немного грязным, мы пройдемся и очистим его — там, где металл трется о металл, металл поднимается и опускается, вы хотите попасть туда.

Итак, это как раз у зажима иглы. Я просто капаю туда масло. Вы можете использовать винты, чтобы снять это — снимите игольную пластину, залезьте туда и протрите пыль.

А потом перед моей машиной; Я сниму это расширение, переверну его.Я хочу вычистить здесь и масло в заднем механизме. Итак, я собираюсь отодвинуть их в сторону и вытащить — сначала вытащите шпульный колпачок, а затем вытащите весь механизм крючка. Итак, я вытаскиваю это, вытаскиваю это. И еще одна вещь, которую вы можете сделать, это нанести немного машинного масла на вашу ткань, и таким образом, когда вы как бы протираете ее и вычищаете, вы собираетесь распределить немного масла на ткани. там тоже. Так что мы просто возьмем там немного.

Удостоверьтесь, что у вас есть несколько правильных, правильных, прямо на этой части крючка, и тогда мы просто займемся сзади. Мне нравится это делать, потому что это как бы очищает и распределяет лишь немного масла одновременно. Тогда я могу положить немного больше прямо сюда, где они будут касаться.

Всегда вытирайте его прямо здесь, потому что вы не хотите, чтобы излишки масла попали в машину, на ткань и одежду.

А потом я воспользуюсь той же тряпкой, в которой немного масла, и пойду сюда сзади; непосредственно под, внутри и вокруг всех базовых механизмов.

Теперь, прежде чем сделать это, просто убедитесь, что вы избавились от как можно большего количества пыли. Независимо от того, используете ли вы аэрозольный баллончик — я знаю, что некоторые люди любят использовать баллонный воздух. Это не всегда лучший вариант только потому, что нити и ворс могут застрять в машине, но я знаю, что некоторым это нравится. Но даже ткань без лишних волокон — тоже здорово.

Итак, я нанёс немного масла обратно в этот механизм. И затем просто убедитесь, что вы нанесли его на все наши маленькие кусочки, которые будут тереться вместе.И немного прямо в этой задней центральной точке, прямо сзади. Опять же, как только я добавлю пару капель, я просто возьму туда свою ткань, чтобы растереть ею все и поглотить излишки.

Как только вы это сделаете, мы поставим все на свои места. Просто убедитесь, что все идет правильно. И вы всегда можете найти в руководстве по эксплуатации вашей машины конкретные инструкции. Найдите производителя в Интернете, потому что у каждой компании разные рекомендации.

Принесите эти зажимы сюда, чтобы зафиксировать все на месте.Я просто еще раз протру шпульку. Убедитесь, что нет лишней пыли, и я тоже попаду туда.

Тогда я вставлю шпульку обратно — извините, шпульный колпачок. Хорошо протрите шпульный колпачок. Вставьте это обратно, закройте все вверх, а затем мы хотим сделать боковую часть машины.

Это может оторваться. Итак, ваша машина — у вас может быть доступ к ней другим способом, но именно так я делаю эту конкретную машину.

Открутите этот винт прямо здесь, и вся эта боковая крышка оторвется.Итак, переверните это вперед. Снова иди туда, вытри все. Вероятно, вы захотите выключить машину заранее, чтобы случайно не сшить что-нибудь, не пораниться или, знаете ли, сделать что-нибудь еще, что могло бы повредить.

А потом я просто возьму эту ткань — на ней уже есть немного масла — и я собираюсь добавить еще немного, а затем мы просто займемся этим и протерем ее.

Итак, я работаю как два в одном; Я избавляюсь от лишней пыли, одновременно добавляя туда немного масла.И, по сути, вы просто хотите капнуть маленькие капли масла в любое место, где вы видите соприкосновение металла с металлом.

Так что я подхожу немного ближе и, конечно же, сотру лишнее. И тогда это своего рода верхушка вашей иглы; эта фигура всегда движется вверх и вниз, так что ее тоже неплохо достать.

И как только это будет сделано, вы можете закрыть все. Я надену эту деталь, верну винт на место, а затем снова закрою крышку. Я верну это обратно.Я заменю прижимную лапку и иглу, и тогда все готово.

Вот и все. Смазать швейную машину маслом не так уж и сложно, если вы знаете, что делаете, и если у вас есть подходящие инструменты.

Теперь, как часто нужно смазывать швейную машину? Некоторые люди действительно без ума от этого, и они будут делать это после каждого проекта или раз в неделю, и это определенно нормально, но я бы не стал. Знаешь, не сходи с ума. Поэтому я бы посоветовал послушать вашу машину.Посмотри, каково это. Посмотрите, как это звучит. Посмотрите, не изменилось ли что-нибудь.

В противном случае вы могли бы делать это профилактически, может быть, раз в год, раз в несколько лет.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
