Стяжка для теплого пола своими руками

Стяжка для теплого пола своими руками

После того, как вы определились с выбором теплого пола и осуществили
монтаж водяного теплого пола
или
монтаж электрического теплого пола своими руками
можно переходить к заливке стяжки для теплого пола

Стяжка для теплого пола является распределителем тепла и ее производство — это очень важный этап, не менее ответственный, чем сборка самого водяного или электрического теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного.

Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то по прошествии некоторого  времени после заливки стяжки для теплого пола она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например, плитка тоже будет выходить из строя раньше времени.


Стяжка для теплого пола должна быть устойчивой к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое нагревательными элементами теплого пола.

Выставляем маяки для стяжки под теплый пол


Для того, чтобы стяжка для теплого пола жестко соединялась с основанием пола рекомендуется в теплоизолирующем материале сделать сквозные отверстия диаметром от 2-3 см на 1м2  4-5 штук, также в помещениях с большой квадратурой для жесткого соединения и предотвращения смещения стяжки для теплого пола можно сделать по периметру помещения полосу без теплоизоляции толщиною 8 — 10 см.

Уровень стяжки для теплого пола расчитывается таким образом, чтобы она не перекрыла уровень порога двери, поэтому отбиваем уровень от дверного проема. Находим самое высокое место пола — нулевую точку нашей поверхности, от которой мы будем отталкиваться, учитывая слой бетона нашей стяжки своими руками, а он не должен быть меньше 3 см. Маяки устанавливаются параллельно друг другу для того, чтобы нам было удобнее тянуть стяжку для теплого пола. Маяки не должны выставляться далеко от стен — максимум 10-30см. Если расстояние маяков от стены увеличить, то появляется большая вероятность того, что угол между стеной и полом будет неровным. Расстояние между маяками должно быть с обоих сторон  на 10 см меньше, чем правило.
То есть, если длина вашего правила 2 м, то расстояние между маяками равно 1,7-1,8 м.
Правило — это инструмент, которым растягивают и разравнивают раствор, ведя его по маякам.



Если вам необходимо выставить более двух маяков, то между крайними маяками протягивается леска или нитка и средние маяки выравниваются по уровню этой лески.
В качестве раствора для заливки стяжки для теплого пола можно использовать специальные смеси, продающиеся в магазине, которые обладают большей теплопроводностью и некой пластичностью по сравнению с обычным цементно-песчаным раствором, так как в них добавляют разного рода  добавки и пластификаторы, придающие чудо — свойства бетону.

Но это будет дороже, чем собственноручно приготовленный аналогичный раствор для заливки стяжки для теплого пола, который мы сделаем своими руками.

Необходимо перед окончательной заливкой бетонного раствора проверить работоспособность системы теплого пола в зависимости от того, какой вид  вы предпочли, о том как проверяются системы разных видов теплого пола вы можете прочесть на страницах:

Водяной тепый пол своими руками
Электрический теплый пол своими руками
Монтаж системы Тепловой мат (термомат)
Инфракрасный теплый пол своими руками

Приготовление раствора для заливки стяжки для теплого пола

Нам понадобится:
Полипропиленовая фибра (5-20мм) 0.9 кг. на 1 м3
Речной песок + цемент не ниже марки м-300, а лучше м-500
Приготавливаем раствор для стяжки теплого пола марки 100:

500 (марка цемента)-1 ведро,  5 (ведер песка) = 100 (марка готового раствора).
Берется цемент марки 500, соотношение цемента и песка один к пяти, то есть одно ведро цемента на пять ведер песка.


Раствор должен быть не жидким, так как чрезмерное содержание воды в растворе способствует потере прочности стяжки и является одной из причин появления усадочных трещин. Раствор должен иметь консистенцию густого теста, без комков, не рассыпчатый, на ровной поверхности он не должен растекиваться, а только слегка расплываться.
Чтобы сделать раствор эластичным в смесь добавляют пластификатор, такой раствор будет хорошо растекаться и заполнять все пустоты и не содержать воздушных пузырьков. Необходимо максимально точно придерживаться норм расхода пластификатора при замесе бетонного раствора, так как если он будет находиться в растворе не в регламентированном количестве или вообще отсутствовать, то стяжка со временем начнет трескаться. Рекомендуется добавлять для предотвращения растрескивания стяжки (гомогенизации) и для увеличения ее уровня теплопроводности цементную добавку, например, Uponor. Расход в пределах 0,2 литра на 1 м2.

Народный способ:
Делаем раствор марки 100:
Добавьте в стяжку наливной быстротвердеющий пол.
Примерно на ведро раствора пол ковшика наливного пола.
И как пластификатор работает отлично, и через 40-60 минут можно ходить по полу и зачистить его.


Заливка стяжки своими руками.

Напомним, что минимальная высота стяжки (особенно это касается водяного теплого пола) — 3 см, максимальная — 7см, с применением теплоизоляции минимальная толщина — 5 см. И не забываем про тепловые швы, которые делаются еще при монтаже электрического или водяного теплого пола в том случае, если площадь будущей бетонной плиты больше 40 м2 или более 8м одна из сторон.

Равномерно покрываем раствором систему теплого пола, разглаживать раствор рекомендуется вдоль труб или кабелей. Следим за тем, чтобы не оставались воздушные карманы, особенно около греющего контура, так как это может привести к нежелательным последствиям (перегреву и дальнейшего выхода из строя системытеплого пола).

Бетонный раствор, приготовленный для стяжки своими руками нужно использовать в течении 1-1,5 часа, не в коем случае его нельзя (как делают многие работники) оставлять на следующий день, залив водой и накрыв пленкой, если вы не успели его израсходовать за один день. Заливка стяжки происходит за один раз, то есть нельзя заливать раствором одну часть комнаты сегодня, а другую на следующий день.
Исключениями являются только температурные швы (когда в первый день стяжка заливается от начала и до температурного шва, а на следущий день она заливается от температурного шва, до которого залили в первый день и до следущего температурного шва или до конца комнаты), заливка стяжки в разных комнатах или стяжки, имеющие разный уровень( в этом случае между слоями стяжки нужно сделать демпферный шов 1-2см шириной).

При заливке стяжки бетонным раствором, не содержащим пластификаторов и других добавок, в бетон нужно слегка (так, чтобы не повредить систему теплого пола) прокалывать жидкий бетонный раствор  тоненьким стержнем для избежания воздушных пустот в толщине стяжки, так как при заливке раствора образуются воздушные сферы, которые самостоятельно не могут выйти наружу благодаря вязкости и тяжести раствора. Эта проблема решается проколом.

Уход за стяжкой теплого пола


Одна из основных причин брака стяжки — это ненадлежащий уход за ней после заливки. Стяжку нужно умеренно смачивать водой  2-3 раза в день, через пару дней после того, как залита стяжка, нужно извлечь из нее маяки, обработать места, где они находились грунтом для минеральных поверхностей и затереть их свежим раствором. После этого стяжка опять умеренно смачивается водой и накрывается полиэтиленовой пленкой на две недели. Если вас не устраивает накрытие стяжки полиэтиленовой пленкой, тогда не прекращаем смачивать стяжку 2-3 раза в день в течении 7-11 дней. Стандартно стяжка наберет конечную прочность после 25-28 дней, после чего можно переходить к финишному покрытию стяжки для теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов

Заливка теплого пола. Как залить теплый пол своими руками. Как сделать стяжку теплого пола. Заливка водяного теплого пола своими руками.

Сегодня мало кого можно удивить теплым полом в доме или квартире, но, тем не менее, эта тема не перестает быть актуальной. И главным вопросом является заливка стяжки теплого пола. Какие материалы для этого использовать, и как сделать стяжку своими силами, мы подробно расскажем в этой статье.

Особенности стяжки теплого пола

Поскольку теплые полы действуют несколько иначе, чем обычные, требования к стяжке также будут отличаться. Так, например, самой распространенной проблемой свежеуложенных теплых полов является появление деформационных зазоров. Это происходит в результате неправильной расстановки температурных швов. В простой стяжке заливка не попускает монтаж монолитной плиты в комнатах с большой квадратурой или сложными формами. В подобных случаях помещение разделяют на несколько менее крупных зон и разграничивают их демпферной лентой шириной до 10 см.

При этом площадь каждого сектора не должна быть больше 30 м² при длине сторон до 8 м, а соотношение длины и ширины стен – не больше 1:2. Комнаты со сложными формами рекомендуется делить на квадраты или прямоугольники. Также в некоторых случаях можно делать промежуточные линии при помощи мастерка глубиной в 1/3 слоя раствора. После высыхания бетона швы необходимо залить герметиком. Только в этом случае можно избежать растрескивания цементной стяжки на теплом полу.

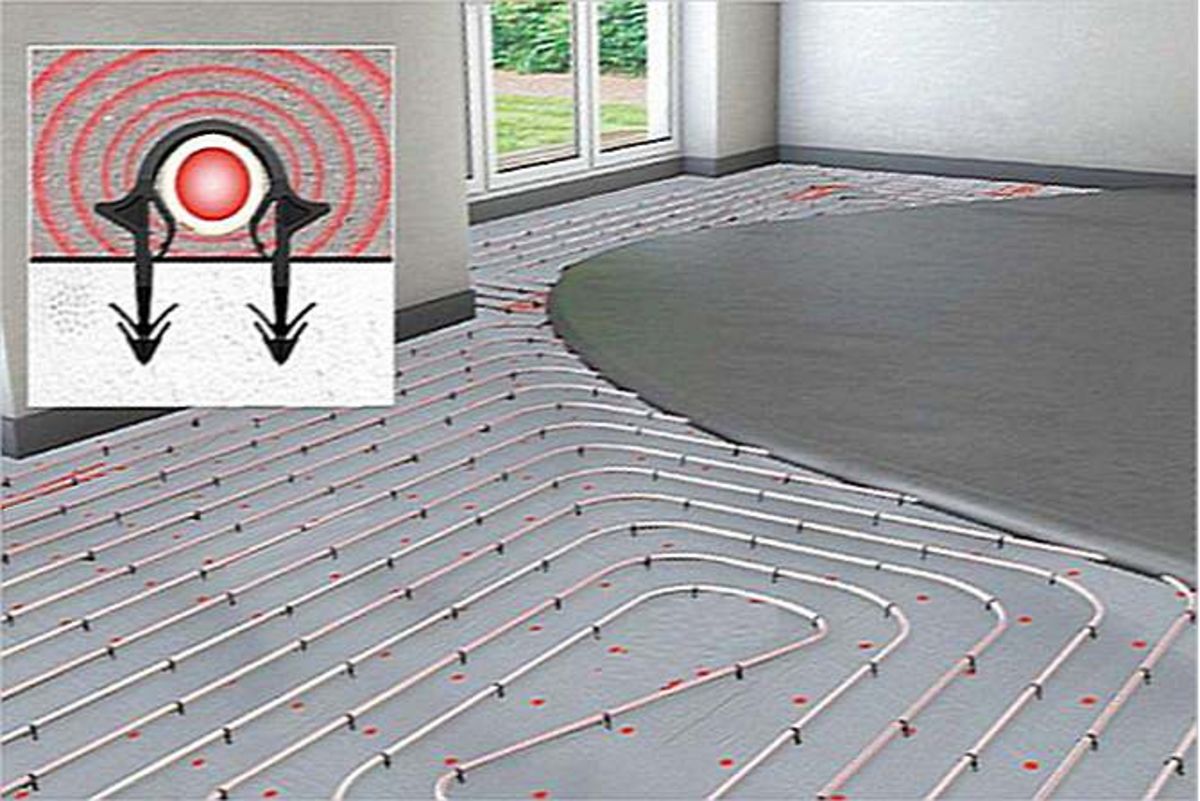

Полезный совет: Прикрепляйте трубы отопления к специальным V-образным скобам или проволочной сетке с подкладкой. Если вы планируете делать тонкий слой стяжки в большой комнате с нестандартной геометрией, вместо армирующей сетки используйте фибру, чтобы нагрузка распределялась более равномерно.

Подготовительные работы

Технология заливки теплого пола довольно проста, но чтобы все получилось качественно, необходимо все тщательно просчитать и подготовить необходимые материалы. Так, одним из важных этапов работы является установка маяков и приготовление цементной смеси.

Как установить маяки

Маяки нужны для того, чтобы стяжка получилась ровной по всей площади комнаты. Для надежного соединения раствора с основанием в теплоизоляционном слое необходимо сделать сквозные отверстия диаметром около 2,5 см в количестве 4-5 шт. на 1 м². В больших помещениях они нужны для того, чтобы не допустить смещения стяжки. В этом случае по периметру комнаты делают бордюр.

Толщина стяжки на теплый водяной пол рассчитывается так, чтобы она не доходила до порога двери, поэтому начинать разметку следует именно с этого участка. Сперва следует найти самую высокую точку пола при помощи растяжек или лазерного уровня – это будет нулевая точка поверхности. В зависимости от нее будет определяться слой бетона для стяжки (не меньше 3 см).

Маяки должны быть установлены строго параллельно друг другу, чтобы вам было максимально удобно ставить на них правило и растягивать раствор по полу. Сначала установите крайние маяки в 20 см от стен, а затем займитесь промежуточными. Слишком большое расстояние от стен может спровоцировать искривление угла между полом и стеной. Самый лучший способ узнать расстояние между стеной и крайним маяком – сделать его на 10 см меньше, чем длина правила.

Если комната большая, и вам нужно выставить больше двух маяков, сначала установите крайние маяки и натяните между ними леску или шнур – это будет ориентир для установки промежуточных элементов.

Ход работы:

  1. Найдите нулевую точку заливки теплого водяного пола и сделайте отметки на этом уровне на противоположных стенах комнаты.
  2. Зафиксируйте на данном уровне несколько дюбелей и натяните между ними леску.
  3. В качестве маяка очень удобно использовать металлические профили, а их высоту регулировать деревянными брусочками. Некоторые специалисты до сих пор предпочитают работать «по старинке», устанавливая маяки на бетонный раствор. Если вы планируете поступать так же, то следует подождать сутки, чтобы бетон затвердел, и маяки надежно зафиксировались на поверхности.
  4. Выставьте маяки так, чтобы они расположились строго по уровню натянутой лески, отступив от стен нужное расстояние.
  5. Прикрутите маяки к полу саморезами.
  6. Если профиль провисает между креплениями, подложите дополнительные опорные бруски.
  7. Вязальной проволокой прикрутите профиль к саморезам, чтобы усилить фиксацию маяков.
  8. По периметру комнаты проложите демпферную ленту шириной 5-10 мм, чтобы предотвратить деформацию будущей стяжки.

Приготовление смеси

Заливка теплого пола может осуществляться при помощи классического бетонного раствора, полусухой смесью или современными модифицированными составами. Поскольку последние приготовить в домашних условиях не получится, мы рассмотрим, как сделать дешевый и пластичный цементный раствор и приготовить полусухую смесь.

Цементный раствор

Цементно-песчаная стяжка – самый распространенный вид. Объясняется это низкой себестоимостью и относительно несложной работой. При желании бетонную стяжку сможет выполнить любой хозяин. Но для приготовления раствора подойдет далеко не любой цемент – чтобы стяжка получилась ровной и прочной, его марка должна быть не ниже М400. Песок следует подбирать тоже тщательно – он должен быть очень мелким и без глиняных примесей. Специалисты рекомендуют использовать отсев.

Для предотвращения крошения стяжки в будущем в обязательном порядке в раствор следует добавить пластификатор, делающий его более эластичным. Также пластификатор позволяет уменьшить толщину слоя цемента почти вдвое без потери прочности.

Обычно смесь готовят так:

  1. Смешивают 1 ведро цемента с 5 ведрами песка.
  2. Понемногу добавляют воду, перемешивая строительным миксером до нужной консистенции.
  3. Тестируют раствор на готовность – кладут немного массы на пол – если она растекается, значит воды слишком много. В идеале раствор должен слегка расплываться, но в целом сохранять форму.

Если раствор получился слишком жидким, следует добавить больше цемента и песка, но оставлять его таким ни в коем случае нельзя. Это может привести к потере прочности и появлению деформационных трещин.

В качестве пластификатора можно использовать покупную добавку для цемента Uponor. Она увеличит теплопроводность стяжки и предотвратит растрескивание. Необходимо точно соблюдать пропорции – если переборщить с пластификатором, это не сделает раствор более эластичным и прочным, а лишь поспособствует его разрушению. В случае с Uponor его следует добавлять из расчета 200 мл на 1 м².

Существует еще один способ сделать раствор для заливки теплого пола бетоном пластичным и прочным. Он позволит не только улучшить качество смеси, но и сэкономить на себестоимости работы. А все потому, что роль пластификатора выполняет обычное жидкое мыло или средство для мытья посуды. Звучит немного дико, но этот метод проверен на многих опытах и показал себя с самой лучшей стороны.

Для той же цели мастера используют стиральный порошок в количестве 1-2 ст. л. с «горкой» на 50 кг (й мешок) цемента. Если использовать жидкое мыло или средство для мытья посуды, его потребуется около 5 л на 200 кг цемента. Единственный недостаток – на поверхности после высыхания могут проявиться высолы, но это не страшно, поскольку стяжку закроет чистовой пол.

Жидкое мыло следует добавлять осторожно – слишком большое количество приведет к тому, что раствор будет сохнуть намного дольше положенного срока.

Полусухая стяжка

Раствор для полусухой стяжки отличается от классического меньшим количеством добавляемой воды. По этой причине поверхность застывает значительно быстрее и обладает более высокой прочностью. Однако если в случае с обычным раствором от пластификаторов можно отказаться, то здесь без них не обойтись, так же как и без армирующего настила.

Смесь для такой стяжки делают с соблюдением тех же пропорций, что для классической, однако воды добавляют ровно столько, чтобы частички цемента смогли смешаться с песком – не больше. В результате она практически не дает усадки, гораздо прочнее из-за отсутствия пор, да и работа будет проходить в относительной чистоте, что сократит время уборки.

Смеси для стяжки

Существует огромное количество смесей для стяжки теплого пола, однако суть их использования сводится к одному – обеспечить максимальную прочность основания, сделать его при этом как можно тоньше и увеличить теплопроводность, чтобы стяжка не мешала обогреву помещения.

Преимущества данных составов в том, что они обладают не только вышеперечисленными достоинствами, но также очень удобны в работе. Присутствие всевозможных добавок и пластификаторов позволяет выравнивать их одним движением.

Так, например, смесь для заливки теплого пола Силтек F22 – можно применять для поверхностей под уклоном перед использованием самовыравнивающихся смесей. Подходит для выравнивания пола с перепадами по высоте в 5-40 мм. Также ее можно использовать для ремонта поврежденных стяжек.

Заливка пола

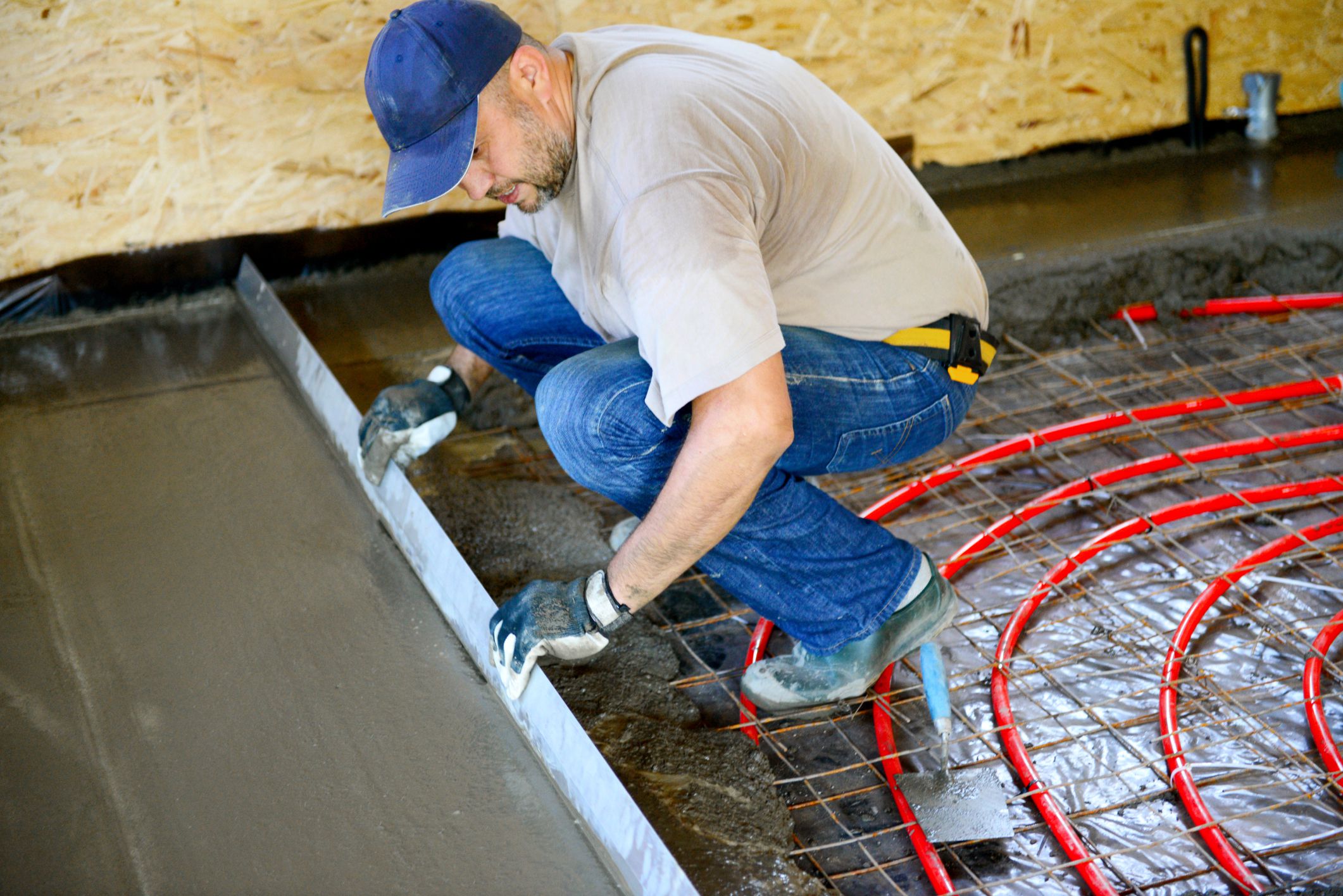

Теперь, когда расставлены маяки и приготовлен цементный раствор, можно приступать к заливке теплого пола своими руками. К слову, если вы работаете в одиночку, не стоит замешивать сразу большое количество раствора, поскольку есть большая вероятность, что с непривычки вы не успеете его полностью израсходовать, прежде чем он застынет.

Ход работы:

  1. Начинайте работу со стены, противоположной входной двери. Нанесите часть раствора между маяками, поставьте на них правило и протяните его по направлению к себе, выравнивая слой. Таким образом пройдите по каждому «сектору», разделенному маяками, но оставьте себе место для выхода из комнаты.
  2. Следите, чтобы в растворе не образовались пустоты – они снизят прочность пола. Для избавления от них используют виброплиту или просто протыкают раствор до основания. Если вы используете не самодельный цементно-песчаный раствор, а высокоэффективную покупную смесь с пластификаторами, прокалывать стяжку не обязательно.
  3. С первого раза у вас вряд ли получится сделать идеально ровное основание, поэтому будет нелишним задуматься о приобретении самовыравнивающихся смесей для заливки чистового пола. Также после подсыхания стяжки можно сгладить небольшие неровности крупной наждачной бумагой.
  4. После того как у вас получилось залить теплый пол, следует оставить его сохнуть на 2-3 недели в зависимости от толщины слоя и консистенции используемого раствора. Чтобы предотвратить слишком быстрое испарение влаги, бетон рекомендуется несколько раз в сутки сбрызгивать водой. К сожалению, об этом помнят не многие мастера-самоучки, поэтому зачастую получается бракованное покрытие даже при качественной смеси и грамотной заливке.
  5. Через пару дней после заливки удалите маяки и заполните оставшиеся пустоты грунтовкой для минеральных поверхностей, а сверху затрите цементным раствором. Срежьте остатки демпферной ленты по периметру комнаты.
  6. Снова смочите стяжку водой и накройте полиэтиленовой пленкой на 2 недели. Можно обойтись и без пленки, но тогда стяжку придется сбрызгивать ежедневно по 2-3 раза. Окончательно поверхность затвердеет через месяц, тогда ее можно покрывать чистовым полом.

Видео о заливке теплого пола даст вам более полное представление о процессе:

Полезные советы

Напоследок предлагаем вам ознакомиться с полезными советами от специалистов. Они помогут вам провести работу максимально качественно и в кратчайшие сроки. Во-первых, перед тем, как залить теплый пол в частном доме, необходимо оштукатурить стены и потолок. Пол – это «финишная прямая» вашего ремонта. Во-вторых, в некоторых случаях гораздо удобнее сделать сухую стяжку пола – она обладает рядом преимуществ по сравнению с классической «мокрой». Так, вы в любой момент сможете подобраться к трубам теплого пола для ремонта или замены элементов. В-третьих, надо набраться терпения и дождаться полного высыхания бетона, прежде чем приступать к дальнейшей работе в помещении.

В качестве чистового покрытия на ровную стяжку можно использовать линолеум или керамическую плитку. Их теплопроводность не мешает прогревать пол. Ламинат, напротив, довольно холодный и не может в полной мере передавать тепло в комнату.

Теплые полы давно перестали быть редкостью не только из-за своей оригинальности, но и потому, что они полезны для здоровья. Говорят, главное, чтобы ноги были в тепле, а такие полы действуют как раз подходящим образом. Нужно лишь правильно их уложить и закрыть крепкой стяжкой.

Как сделать теплый пол в доме

    При выполнении ремонта или строительстве частного жилья обустройство теплого пола позволяет существенно повысить уровень комфорта и оптимизировать затраты на отопление.

В настоящее время в ассортименте продукции Caleo присутствует несколько актуальных решений для частных домов, коттеджей и дач. Поэтому вы можете выбрать наиболее рациональный вариант в зависимости от финансовых возможностей и требуемых эксплуатационных характеристик.

В зависимости от условий монтажа мы предлагаем системы двух типов:

  • для косметического ремонта рекомендуется инфракрасный теплый пол в виде термопленки, который отличается простым и быстрым методом укладки, не требуя выполнения большого объема подготовительных и строительных работ;
  • для капитального ремонта предназначены кабельные или стержневые системы, которые отличаются возможностью укладки как в стяжку (для последующего монтажа эластичных напольных покрытий), так и в слой плиточного клея (для последующей укладки керамогранита или кафельной плитки).

Как сделать теплый пол в частном доме при косметическом ремонте

Основным решением для утепления пола при небольших объемах ремонтных работ считается пленочный пол. В зависимости от конкретной модели можно выбрать бюджетную линейку Line, систему среднего сегмента Gold или теплый пол премиум-класса Platinum, подробные характеристики которых представлены на сайте Caleo.

Следует отметить, что основное внимание при выборе конкретной модели следует уделить условиям ее эксплуатации. Если теплый пол будет уложен в стандартном помещении и планируется в качестве дополнения системы радиаторного отопления, то экономически более выгодно использовать решения с потребляемой мощностью не более 160 Вт/м2. При большей удельной мощности системы подходят для лоджий, балконов и прочих помещений с холодными полами, в том числе и без обогрева батареями. Эти же закономерности требуется учитывать и при выборе стержневых или кабельных систем.

Этапы обустройства пленочного теплого пола:

  • проектирование системы и покупка комплектующих в зависимости от площади и мощности обогрева;
  • освобождение помещения от мебели, демонтаж старого напольного покрытия;
  • выравнивание и заделка трещин в стяжке;
  • укладка теплоотражающего материала «Изолон»;
  • раскрой и размещение термопленки на поверхности, соединение секций в соответствии со схемой монтажа;
  • укладка термодатчика и присоединение всех элементов к установленному на стене терморегулятору;
  • проверка системы и укладка финишного напольного покрытия.

В зависимости от типа покрытия, методика укладки пленочного теплого пола может отличаться:

  • для ламината и паркетной доски достаточно накрыть термопленку слоем полиэтилена;
  • для линолеума и ковролина требуется поверх полиэтиленовой пленки уложить слой фанеры или МДФ, который обеспечит жесткость всей системы.

При необходимости установки мебели на обогреваемую поверхность следует монтировать пленочный пол Platinum, который имеет функцию саморегуляции и предназначен специально для этих целей.

Как правильно сделать теплый пол в доме при капитальном ремонте

При капитальном ремонте или строительстве нового дома, как правило, осуществляется заливка стяжки, что можно использовать для параллельного монтажа более долговечных систем обогрева. Такие системы могут использоваться не только в качестве аналога термопленки, но и для последующей укладки плитки или керамогранита.

Как залить теплый пол в частном доме на базе кабельной системы

После подготовки пола под монтаж кабельных систем на базовую поверхность укладываются либо готовые маты Unimat, либо витки кабеля Caleo Cable. В последнем случае снижается стоимость комплектующих, но усложняется процесс монтажа. Подбор, проверка и присоединение нагревательных элементов и термодатчика к терморегулятору осуществляются по той же схеме, что и в случае пленочных полов (Изолон не используется). Следует учесть, что укладка теплого пола производится только на открытых участках без установки тяжелой мебели и на расстоянии не менее 100 мм от других нагревательных приборов.

После проверки работоспособности системы обогрева требуется залить стяжку. Для этого используется специальная смесь для теплого пола, которая выливается на базовую поверхность для формирования слоя толщиной 20-30 мм, разравнивается пластиковым шпателем и уплотняется игольчатым валиком. При заливке стяжки требуется использовать инструменты, которые не способны повредить кабельную систему. Монтаж финишного напольного покрытия можно производить после затвердевания стяжки.

Кроме стяжки, кабельные маты допускается укладывать в слой плиточного клея (следует выбирать смеси, подходящие для теплых полов) или использовать при заливке наливного пола. Также в качестве аналога нагревательных матов вы можете выбрать более бюджетный вариант – систему Caleo Cable, которая представляет собой просто отрезок кабеля с силовым проводом и аксессуарами в комплекте. Это решение наилучшим образом подходит для помещений нестандартной площади, но требует ответственного подхода к укладке самого кабеля в части соблюдения минимально допустимого расстояния между витками.

Как делать теплый пол дома с использованием стержневой системы

Стержневые теплые полы Unimat представляют собой специальные готовые маты из карбоновых стержней. По принципу работы они относятся к инфракрасным системам (как и термопленка), поскольку стержневые элементы излучают именно в этом спектре, позволяя сократить потери на сопротивление в проводнике.

Основные этапы монтажа стержневых теплых полов аналогичны укладке кабельных систем, однако для повышения эффективности рекомендуется использовать теплоотражающий материал «Изолон». На нашем сайте вы также можете изучить видео, как сделать теплый пол частного дома своими руками и методические материалы по технологии выполнения работ.





Как сделать стяжку на теплый пол

Если вам нужно положить ровный и теплый пол, то без стяжки не обойтись. Принятые в России строительные технологии предполагают, что гладкой может быть только одна сторона бетонных полов. Как раз тот, что на потолке соседской квартиры снизу.

Как сделать стяжку на теплый пол

Необходимо

  • — пылесос специальной конструкции;
  • — грунтовка;
  • — бетон и (или) самовыравнивающаяся смесь;
  • — теплоизоляция;
  • — фанера.

Инструкции

Шаг 1

Начните подготовку стяжки пола. Необходимо тщательно очистить бетонную плиту от грязи и пыли. Используйте специальный мощный пылесос. После очистки нанесите грунтовку, чтобы сделать поверхность бетонной плиты прочной. Особенно необходимо обеспечить связующее действие грунтовки, если планируется дальнейшая укладка керамической плитки, которая очень чувствительна к малейшим искажениям монтажной поверхности.

Шаг 2

Обратите внимание, что стяжку можно делать разными способами.Используйте сочетание сухих тяжелых бетонных смесей с клеями и песком для укладки стяжки традиционным русским способом. Недостатком этого способа является неизбежное ожидание высыхания стяжки. А это не менее 45-50 дней минимум. После высыхания укладывают влагозащитное покрытие и фанеру.

Шаг 3

Применять так называемые наливные полы в сочетании со звукоизоляционными технологиями. Традиции Европы, часть которых перекочевала в Россию вместе с европейскими отделочными материалами, после двухнедельной сушки предполагают использование полимерной пленки и пенополистирола.

Шаг 4

Используйте самый продвинутый метод, если предыдущие два неудовлетворительны. Новый метод называется сухой стяжкой. Возьмите гипсокартонные листы с отличной гидроизоляцией, что немаловажно для теплых полов, и уложите их внахлест на сухую засыпку. Огромный плюс этой стяжки в том, что она не требует сушки. А это значит, что работы по укладке специальных, защищенных электрокабелей или металлопластиковых труб, а затем и верхней стяжки для устройства теплого пола, можно начинать сразу после проделанной работы.

Стяжка пола. Стяжка под теплый пол своими руками

Современный ремонт подразумевает выравнивание не только стен, потолков, но и полов. В последнем случае без стяжки не обойтись.

Что такое стяжка пола?

Многие, кто не сталкивался в жизни с ремонтом, задаются этим вопросом. Стяжка пола представляет собой слой строительного раствора, который наносится на основание пола. Как правило, поверх стяжки укладывают плитку или какие-то другие виды покрытия. Исключением являются промышленные здания, где этот слой строительной смеси служит финишным покрытием.

Стяжку пола можно укладывать ровно горизонтально и под углом. В последнем случае это обычно делают под слив воды. Следует отметить, что не исключена стяжка под теплым полом.

Такой способ выравнивания помогает не только поднять уровень пола до нужной отметки, но и повысить тепло- и гидроизоляцию. Кроме того, если вы затеяли ремонт в ванной, то с помощью этого простого метода у вас появляется уникальная возможность скрыть все коммуникации на полу.

Особого внимания заслуживает стяжка пола под теплый пол.

Для чего?

Как правило, это делается в тех случаях, когда необходимо идеально выровнять поверхность. Например, при строительстве многоэтажных домов бетонные плиты укладываются таким образом, чтобы их гладкие стороны становились потолками, а те, что имеют всевозможные изъяны или выступающую фурнитуру, — полами. И все понимают, что в этом случае нельзя класть чистовое напольное покрытие (линолеум, ламинат и т. ).

В последнее время все большую популярность приобретает стяжка пола под теплый пол. Такой вариант поверхности, по которой мы ходим, создает комфортные условия для проживания. Благодаря трубам или трубам, скрытым под слоем строительного материала, в помещение поступает тепло.

Говорить о преимуществах теплого пола можно долго. Давайте рассмотрим, какие виды стяжек подходят в данном случае.

Разновидности

Если идти в ногу со временем, то без теплого секса вам скорее всего не обойтись.Но на какой стяжке остановиться? Действительно, вопрос очень актуальный. Ведь сегодня в строительных магазинах можно найти большое разнообразие этих смесей. Поговорим о каждом из них.

  • Стяжка мокрого типа является самой прочной основой для пола. В большинстве случаев он используется на производственных объектах. Для окончательного результата нужен не один день. Этот раствор сохнет очень долго. Единственным его преимуществом является низкая цена.
  • Полусухая форма стяжки более популярна в квартирах. Он содержит большое количество песка и мало воды, что позволяет раствору быстро затвердевать.
  • Сухая стяжка универсальна. Из названия понятно, что в процессе его установки вода не используется. Пол выравнивают специальной сухой смесью, на которую затем расстилают листы фанеры.
  • Наливная стяжка или пол , наносится на пол, затем распределяется по его поверхности ровным слоем.

Теперь вы можете увидеть, на сколько видов делится стяжка пола.Под теплый пол, по мнению специалистов, больше подходят три последних варианта.

Что лучше выбрать?

Стяжка под теплый пол должна быть не только гладкой, но и идеальной. От его качества зависит работа встроенных нагревательных элементов под слоем цемента. Мы уже упоминали, что оптимальным решением для теплых полов являются сухие, полусухие и наливные.

Стяжка под теплый пол должна выдерживать постоянные перепады температуры, быть прочной и иметь высокую теплопроводность, поэтому специалисты пришли к единому мнению, что идеальным вариантом в данной ситуации является полусухая смесь. Также стоит отметить, что применение этого решения быстрое и простое. Чтобы его выполнить, нужны сутки. Поэтому через 24-30 часов уже можно делать чистовой пол.

Также можно сделать теплый пол под сухую стяжку. Но в этом случае крепежные листы должны быть изготовлены из бетонного материала.

Схема водяного теплого пола по стяжке

Качественная стяжка пола под теплый водяной пол предполагает не только знания и навыки ее монтажа, но и использование современных материалов.Подчеркнем, что это касается не только самого раствора, но и теплоизоляционных материалов. Итак, прежде чем приступить к монтажу теплого пола, убедитесь, что у вас есть следующие элементы: монтажные маты, труба отопления, коллекторная система, водогрейный котел, система автоматики, изоляционная лента и материал для стяжки.

Первое, что нужно положить под стяжку -изоляционную ленту. Обладает хорошей тепло- и звукоизоляцией. Укладываются теплоизоляционные маты с направляющими водопроводными трубами, рядом с которыми проходит правильно смонтированная основная труба отопления.

Так выглядит установка теплого пола. После того, как все вышеперечисленные пункты соблюдены, систему водяного пола можно заливать раствором.

Как приготовить полусухую смесь самостоятельно?

Можно приготовить самому. Для этого нужно купить портландцемент (марки 400) и чистый речной песок. Кроме того, вам понадобится вода, емкость, в которой вы будете размешивать раствор, кельма и небольшая лопатка. Сегодня профессиональные строители рекомендуют добавлять в стяжку фиброфибру, которая является аналогом арматуры.

Итак, смешайте все сухие ингредиенты до получения однородной массы и добавляйте воду до тех пор, пока раствор не будет слипаться в комок. Ком должен держать форму, и влага при этом не должна выделяться из него.

Устройство стяжки на водяной пол своими руками

Как мы уже говорили, стяжка под теплый пол Электрический или водяной укладывается по технологии «полусухая стяжка». Для большей прочности на 1 кубометр раствора добавляется 1 л пластификатора. Ознакомиться с более подробной информацией о дозировке вы можете на упаковке стяжки.

Армирование полусухой стяжки выполняется полипропиленовой фиброй (от 13 до 20 мм). Как правило, к месту установки подводится пневматическим нагревателем.

Благодаря тому, что этот тип раствора содержит минимальное количество воды, он очень быстро сохнет. Поэтому полусухую стяжку пола под теплый пол нужно делать в ускоренном темпе. Обратите внимание, раствор должен хорошо схватиться с основанием.В противном случае через короткое время ваша стяжка вздуется. Толщина стяжки под теплым полом не должна превышать 4 сантиметров. Только в этом случае вы сможете предотвратить эту проблему. Если есть необходимость поднять уровень пола, сначала насыпают слой керамзита или засыпают поверхность керамзитом, затем наносят полусухую смесь и выравнивают.

Делаем правильный пирог. Основные ошибки при монтаже водяных полов

Устройство теплого пола само по себе считается сложной инженерной задачей. Если пол непосредственно соприкасается с грунтом и служит частью системы жидкостного отопления, вероятность ошибиться возрастает в разы. Сегодня речь пойдет как об используемых материалах, так и о поэтапном устройстве.

Укладка теплого пола на землю относится к сложным инженерным мероприятиям. Это означает, что Подрядчик лжет не только за эффективность и долгий срок службы системы отопления, но и за нормальное поведение напольного покрытия в условиях циклического нагрева.Поэтому действуйте последовательно и строго следуйте рекомендациям по технологии устройства.

Какие трубки подходят для теплого секса

Первое, что нужно сделать, это определиться с типом тепловых трубок. Пока решается вопрос с приобретением нужного вида продукции, вы успеете провести все необходимые подготовительные работы. Кроме того, вы будете известны с самого начала системы крепления труб, и будете заниматься всем необходимым для этого.

Итак, начнем с выхода из строя труб, не имеющих такого целевого назначения, как использование в системах теплого пола. Сюда войдут металлопластиковые полиэтиленовые трубы, соединенные системой запрессовки, и трубка ППР для пайки пластикового водопровода. Первые не выдают себя в плане надежности, вторые плохо проводят тепло и имеют высокие коэффициенты температурного расширения.

Изначально выбирается удобная и надежная монтажная система временного крепления труб.Это может быть арматурная сетка, к которой трубы будут привязаны проволокой, но представьте монтаж таким образом на площади от 100 м 2 или если вдруг в процессе заливки бетона несколько стяжек оборвутся. Поэтому следует использовать монтажную подложку или систему рейки. Их крепят к основанию пола, пока трубы еще не уложены, затем трубы закрепляют в направляющих клипсами или клик-клипсами.

Сама система крепления может быть пластиковой или металлической.Особой разницы в этом нет, единственное, на что стоит обратить внимание, насколько надежна фиксация и не смогут ли сами направляющие повредить трубы.

Наконец, мы определились с материалом трубы. Существует два вида изделий, рекомендуемых для использования в системах теплых полов. И у того, и у другого технология монтажа исключает влияние человеческого фактора при гибке и соединении.

Медь. Несмотря на повышенную стоимость, медные трубки легко укладывать, для пайки понадобится пузырек с флюсом и газовая горелка.Лучше всего медь проявляет себя в системах «быстрого» теплого пола, который работает параллельно с радиаторами, а не на постоянной основе. Изгиб медных трубок осуществляется по шаблону, соответственно их разрыв крайне маловероятен.

Полиэтилен. Это более распространенный класс труб. Полиэтилен практически не поражается, но для монтажа потребуется специальный обжимной инструмент. Полиэтилен может иметь разную плотность, рекомендуется не ниже 70%.Важно и наличие внутреннего кислородного барьера: полиэтилен плохо сопротивляется диффузному проникновению газов, в то же время вода в трубе такой длины может проходить в значительных объемах кислорода из внешней среды.

Подготовка почвы

При теплом полу используется «пирог», толщина и наполнение которого определяется индивидуально. Но эти данные важны уже на первом этапе работ, чтобы при необходимости углубить земляной пол и не жертвовать высотой помещения.

В основном грунт снимается на 30-35 см ниже уровня планового покрытия пола, полученного за нулевую точку. Поверхность тщательно выравнивается в горизонтальной плоскости, слой геотекстиля ложится несжимаемым материалом, в большинстве случаев используется ПГС.

После тщательной ручной разбивки готовится маломарка по бетону. В целях дополнительной теплоизоляции этот слой может состоять из легкого керамзитобетона.Важно, чтобы поверхность была выведена в общую плоскость, расположенную ниже нулевой отметки на толщину лепешки плюс примерно 10-15 мм.

Выбор изоляции

Водогрейный пирог состоит из утеплителя, плотно зажатого между двумя слоями цементно-песчаной стяжки. К самому утеплителю предъявляется достаточно узкий ряд требований.

В основном нормальная прочность на сжатие. Идеально подходит экструдированный пенополистирол плотностью от 3%, а также PIR и PUR-плиты как более пожаробезопасные.При желании можно использовать плиты из минеральной ваты марки 225 по ГОСТ 9573-96. От ватт часто отказываются поддерживать сложность его монтажа и необходимость укрывать утеплителем гидробарьера (полиамидной пленкой). Характерно, что минимальная толщина плиты составляет 40 мм, в то время как при устройстве отражательного экрана из ЭППС толщина последнего редко превышает 20-25 мм.

Полимерные материалы также служат хорошим барьером на пути миграции влаги из почвы, с ними не требуется устройство гидроизоляции.Многих может остановить сомнительная безопасность стиролсодержащего материала или цена более дорогих плит с полной химической инерцией (PUR и PIR).

Толщина утеплителя определяется теплотехническим расчетом. Если при приготовлении использовался в качестве наполнителя бетон с кламзитом, достаточно будет 10-15 мМ ЭППС или 60 мМ минеральной ваты. При отсутствии изолирующей подготовки эти значения нужно увеличить на 50%.

Стяжки подготовительные и накопительные

Очень важно, чтобы утеплитель был плотно зажат между двумя стяжками и исключались любые его перемещения и колебания.Подготовка бетонного пола выравнивается с помощью подготовительной стяжки, затем плиточным клеем под гребенку наклеиваются плиты утеплителя. Клей также заделывает все стыки. Если используется минеральная вата, бетонную подготовку необходимо предварительно покрыть слоем проникающей гидроизоляции.

Слой стяжки поверх утеплителя должен иметь такую ​​толщину, чтобы его общая теплопроводность была как минимум в 3-4 раза ниже, чем у теплового экрана. В общем случае толщина стяжки составляет около 1.5-2 см от общей высоты потолков, но регулировать инерционность теплого пола с этим значением можно вольно «играть». Главное, соответствующим образом изменить толщину утеплителя.

Верхний слой стяжки, подвергающийся нагреву, заливается после ограждения стен демпферной лентой. Заливку накопительной стяжки для удобства можно проводить в два этапа. На первую заливку около 15-20 мм с редкой сеткой армирования. По полученной плоскости удобно перемещать и закреплять монтажную систему, остаток заливается до уровня нулевой отметки за вычетом толщины напольного покрытия.

1 — уплотненный грунт; 2 — песчано-гравийная отсыпка; 3 — подготовительная армированная стяжка; 4 — гидроочистка; 5 — изоляция; 6 — арматурная сетка; 7 — теплые полы; 8 — цементно-песчаная стяжка; 9 — покрытие пола; 10 — лента демпферная

Установка системы, пропорционального и ступенчатого контура

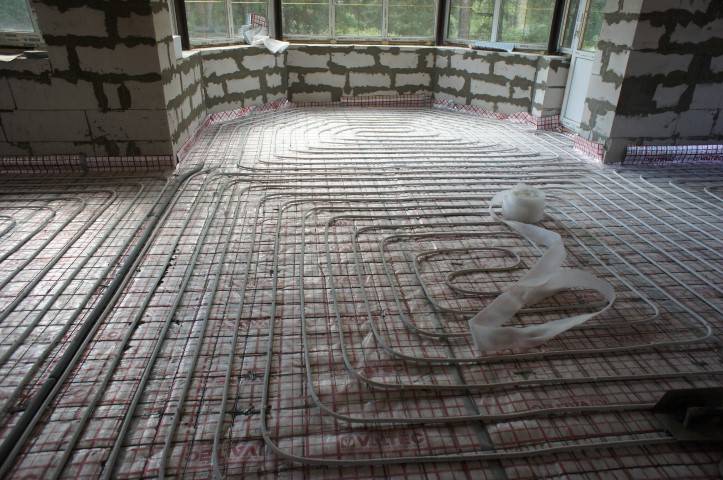

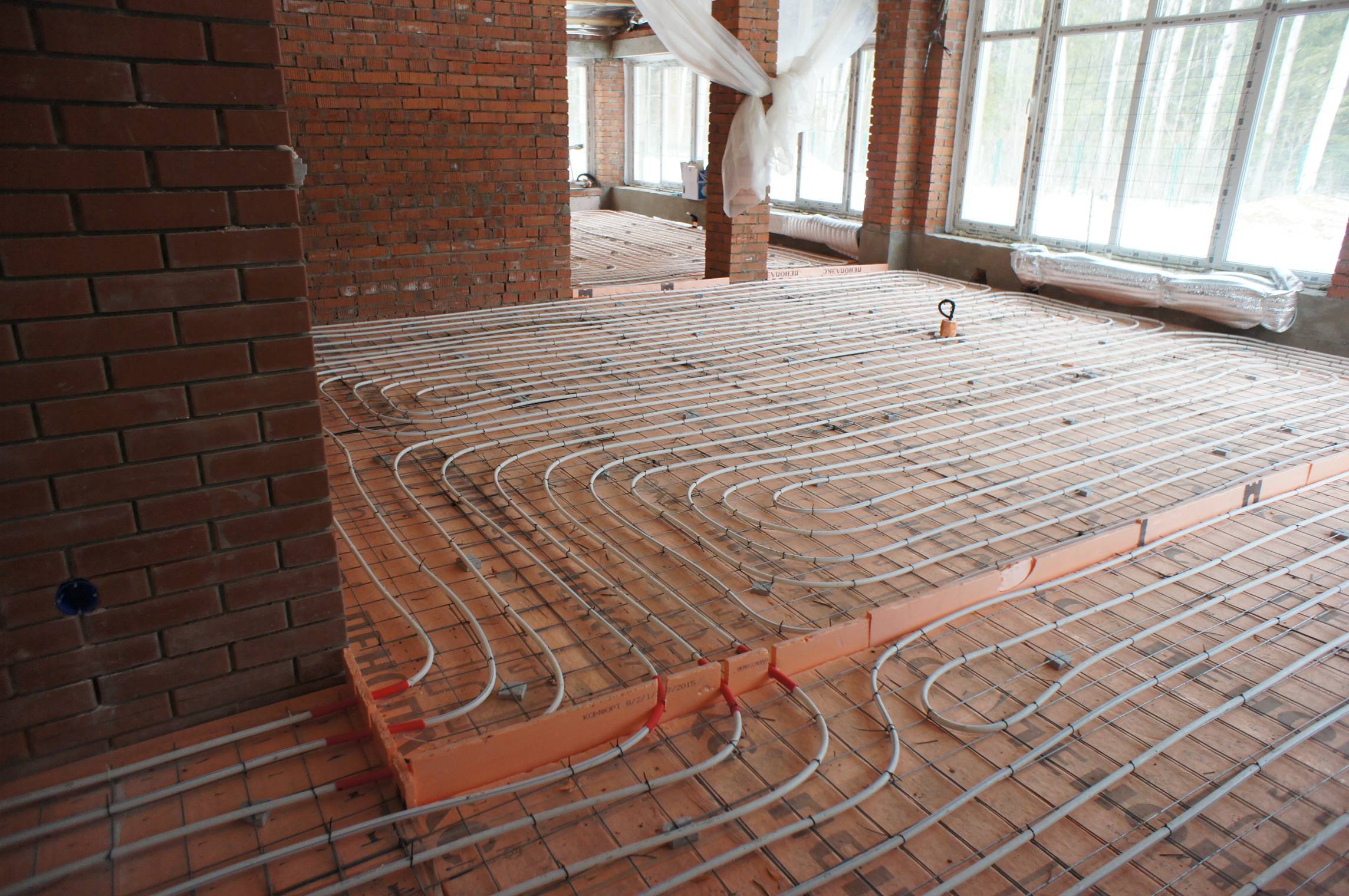

Укладка труб теплого пола должна выполняться по заранее нарисованной на полу схеме. Если помещение имеет форму, отличную от прямоугольной, его план разбивают на несколько прямоугольников, каждый из которых представлен отдельным вагоном петли.

По такому же принципу зонируют пол. Например, в игровой зоне трубы можно укладывать более частым шагом, а под корпусную мебель их желательно вообще не допускать. В каждой отдельной скрутке прямоугольной формы, в зависимости от приоритета нагрева, трубки могут быть уложены либо змейкой, либо улиткой, либо комбинированными вариантами. Общее правило простое: чем дальше конкретная точка от начала воздуховода, тем ниже ее температура, там в среднем 1.5-2,5 ºС через каждые 10 метров, соответственно оптимальная длина шлейфа находится в пределах 50-80 метров.

Минимальное расстояние между соседними трубками определяется производителем в соответствии с допустимым радиусом изгиба. Возможна более плотная прокладка по схеме «улитка» или с образованием широких петель по краям змейки. Оптимально придерживаться расстояния, равного 20-30 значениям диаметра трубы. Также необходимо сделать поправку на толщину накопительной стяжки и желаемую скорость прогрева пола.

Монтажная система монтируется по трассе прокладки через утеплитель к слою подготовки бетона, соответственно длина крепежа (обычно пластиковые БМ-дюбели) должна быть на 50% больше расстояния до поверхности подготовительной стяжки.

При укладке трубы следует придумать импровизированную катушку для размотки, иначе трубка будет постоянно перекручиваться и рваться. Когда все петли зафиксированы в монтажной системе, проводится их испытание высоким давлением и при удовлетворительных результатах испытаний заливается верхний слой накопительной стяжки.

Включение теплого пола в систему отопления

В слой стяжки рекомендуется укладывать цельные отрезки труб без соединений. Помогающие хвосты можно свести либо к местным коллекторам, либо загнать прямо в котельную. Последний вариант обычно удобен при небольшом удалении теплого пола от котла или если все комнаты имеют общий коридор, который достаточно обделен.

Концы труб закатывают расширителем и соединяют опрессовкой или пайкой с резьбовыми фитингами для присоединения к коллекторному узлу.Каждый из кранов снабжен запорной арматурой, на подающих трубах установлены шаровые краны с красным маховиком, на обратке — с синим. Резьбовой переход с запорной арматурой необходим для аварийного отключения отдельного контура, его продувки или промывки.

Пример схемы подключения водяного теплого пола к системе отопления: 1 — котел отопления; 2 — расширительный бачок; 3 — охранная группа; 4 — коллектор; 5 — циркуляционный насос; 6 — коллектор радиаторов отопления шкафа; 7 — Цвет Шкаф Теплый Пол

Подключение коллекторов к магистрали отопления выполняется по аналогии с радиаторами отопления, возможны двухтрубная и комбинированная схемы включения.Помимо термостата, коллекторные узлы могут быть снабжены системами рециркуляции, поддерживающими комфортную температуру теплоносителя на подаче около 35-40 ºС.

Устройство пола – один из важнейших моментов в ремонте или строительстве. А если речь идет о частном доме, то этот вопрос становится более острым. Во многих проектах домов полы очень часто бывают дизайнерскими, это достаточно надежный и один из самых практичных и недорогих вариантов. В настоящее время теплые полы с каждым днем ​​становятся все более актуальными и популярными, поэтому многие отдают предпочтение именно этому виду отопления в доме. Надежная теплоизоляция обеспечит в нем тепло и комфорт, а также значительно удешевит его содержание. Ведь теплые полы сохраняют тепло в доме, создают комфортные условия для проживания, а в некоторых случаях заменяют центральное отопление.

Что такое пирог теплого секса на почве

Устройство полов по грунту, обязательным моментом является их утепление Благодаря этому получается многослойная конструкция, которую очень часто называют кучей пирога.Такая конструкция во многом напоминает слоеный пирог, так как состоит из нескольких слоев. Хочется сказать, что построение пола на почве во многом зависит от состояния почвы. Он должен соответствовать некоторым требованиям. Например, уровень грунтовых вод должен быть на глубине 5-6 метров Почвы не должны быть рыхлыми, например, песчаными или черноземными. Кроме того, необходимо учитывать нагрузку на пол . Следует отметить, что пирог теплого пола должен обеспечивать:

  • теплоизоляция помещения;
  • защита от грунтовых вод;
  • звукоизоляция в доме;
  • предотвращают скопление водяного пара внутри пола;
  • обеспечат комфортные условия проживания.

Что такое пирог теплого секса на почве

По своей конструкции пирог теплого пола по грунту состоит из нескольких слоев, укладка каждого слоя происходит поэтапно.

В зависимости от конструктивных особенностей пола и ряда других важных факторов рисунок теплого пола на грунте может иметь разный состав и разную толщину.

Преимущества и недостатки теплого секса на земле

Достоинство :

недостатки :

  • теплый пол в зависимости от конструктивных особенностей может значительно уменьшить высоту помещения ;
  • при неисправности этой системы демонтаж слоев пола будет очень сложным и дорогим;
  • иногда это достаточно длительная и сложная процедура которую целесообразно выполнять при строительстве дома;
  • нужно учитывать положение грунтовых вод.

Варианты укладки торта «Теплый Пол»

Есть несколько вариантов укладки вороха по грунту. Это может зависеть от уровня прохождения грунтовых вод, эксплуатационных нагрузок на пол, вида отопления и некоторых других факторов. Приведенный выше вариант можно считать основным, где он идет в качестве основного подстилающего слоя Бетонный слой. Проще и по-другому, где бетонный слой заменяет песчаную подушку, его толщина составляет 100-150 мм.Последовательность та же, хотя обеспечить ровное основание гораздо сложнее, чем при бетонной стяжке.

В зависимости от теплоизоляционных материалов также могут быть различные варианты кучного пирога. Выбрав в качестве утеплителя пенополистирол , пирог укладки будет следующим:

Отличный утеплитель — минераловатные плиты , которые обладают высокой плотностью, устойчивы к деформации и долговечны. Этот материал советуют укладывать в два слоя. Для меньшего впитывания влаги обработан водоотталкивающим составом.Используется в качестве утепляющего слоя в теплом полу кека и глины. Это достаточно простой и недорогой вариант. При укладке пирога применяется Керамзит В качестве утеплителя можно не укладывать дополнительную гидроизоляцию, также заменяет гравийный слой и стяжку. Есть еще несколько довольно эффективных способов укладки теплового пирога с использованием других теплоизоляционных материалов.

Технология крепления торта Warm Paul

Навесные перекрытия по грунту — это один из самых удачных вариантов, который удешевляет их возведение , экономит время и трудозатраты.Грамотно оборудованный теплый пол пирога обеспечит тепло, уют и комфорт в доме на долгие годы.

Устройство теплого пола само по себе считается сложной инженерной задачей. Если пол непосредственно соприкасается с грунтом и служит частью системы жидкостного отопления, вероятность ошибиться возрастает в разы. Сегодня речь пойдет как об используемых материалах, так и о поэтапном устройстве.

Укладка теплого пола на землю относится к сложным инженерным мероприятиям.Это означает, что Подрядчик лжет не только за эффективность и долгий срок службы системы отопления, но и за нормальное поведение напольного покрытия в условиях циклического нагрева. Поэтому действуйте последовательно и строго следуйте рекомендациям по технологии устройства.

Какие трубки подходят для теплого секса

Первое, что нужно сделать, это определиться с типом тепловых трубок. Пока решается вопрос с приобретением нужного вида продукции, вы успеете провести все необходимые подготовительные работы.Кроме того, вы будете известны с самого начала системы крепления труб, и будете заниматься всем необходимым для этого.

Итак, начнем с выхода из строя труб, не имеющих такого целевого назначения, как использование в системах теплого пола. Сюда войдут металлопластиковые полиэтиленовые трубы, соединенные системой запрессовки, и трубка ППР для пайки пластикового водопровода. Первые не выдают себя в плане надежности, вторые плохо проводят тепло и имеют высокие коэффициенты температурного расширения.

Изначально выбирается удобная и надежная монтажная система временного крепления труб. Это может быть арматурная сетка, к которой трубы будут привязаны проволокой, но представьте монтаж таким образом на площади от 100 м 2 или если вдруг в процессе заливки бетона несколько стяжек оборвутся. Поэтому следует использовать монтажную подложку или систему рейки. Их крепят к основанию пола, пока трубы еще не уложены, затем трубы закрепляют в направляющих клипсами или клик-клипсами.

Сама система крепления может быть пластиковой или металлической. Особой разницы в этом нет, единственное, на что стоит обратить внимание, насколько надежна фиксация и не смогут ли сами направляющие повредить трубы.

Наконец, мы определились с материалом трубы. Существует два вида изделий, рекомендуемых для использования в системах теплых полов. И у того, и у другого технология монтажа исключает влияние человеческого фактора при гибке и соединении.

Медь. Несмотря на повышенную стоимость, медные трубки легко укладывать, для пайки понадобится пузырек с флюсом и газовая горелка. Лучше всего медь проявляет себя в системах «быстрого» теплого пола, который работает параллельно с радиаторами, а не на постоянной основе. Изгиб медных трубок осуществляется по шаблону, соответственно их разрыв крайне маловероятен.

Полиэтилен. Это более распространенный класс труб. Полиэтилен практически не поражается, но для монтажа потребуется специальный обжимной инструмент.Полиэтилен может иметь разную плотность, рекомендуется не ниже 70%. Важно и наличие внутреннего кислородного барьера: полиэтилен плохо сопротивляется диффузному проникновению газов, в то же время вода в трубе такой длины может проходить в значительных объемах кислорода из внешней среды.

Подготовка почвы

При теплом полу используется «пирог», толщина и наполнение которого определяется индивидуально. Но эти данные важны уже на первом этапе работ, чтобы при необходимости углубить земляной пол и не жертвовать высотой помещения.

В основном грунт снимается на 30-35 см ниже уровня планового покрытия пола, полученного за нулевую точку. Поверхность тщательно выравнивается в горизонтальной плоскости, слой геотекстиля ложится несжимаемым материалом, в большинстве случаев используется ПГС.

После тщательной ручной разбивки готовится маломарка по бетону. В целях дополнительной теплоизоляции этот слой может состоять из легкого керамзитобетона.Важно, чтобы поверхность была выведена в общую плоскость, расположенную ниже нулевой отметки на толщину лепешки плюс примерно 10-15 мм.

Выбор изоляции

Водогрейный пирог состоит из утеплителя, плотно зажатого между двумя слоями цементно-песчаной стяжки. К самому утеплителю предъявляется достаточно узкий ряд требований.

В основном нормальная прочность на сжатие. Идеально подходит экструдированный пенополистирол плотностью от 3%, а также PIR и PUR-плиты как более пожаробезопасные.При желании можно использовать плиты из минеральной ваты марки 225 по ГОСТ 9573-96. От ватт часто отказываются поддерживать сложность его монтажа и необходимость укрывать утеплителем гидробарьера (полиамидной пленкой). Характерно, что минимальная толщина плиты составляет 40 мм, в то время как при устройстве отражательного экрана из ЭППС толщина последнего редко превышает 20-25 мм.

Полимерные материалы также служат хорошим барьером на пути миграции влаги из почвы, с ними не требуется устройство гидроизоляции. Многих может остановить сомнительная безопасность стиролсодержащего материала или цена более дорогих плит с полной химической инерцией (PUR и PIR).

Толщина утеплителя определяется теплотехническим расчетом. Если при приготовлении использовался в качестве наполнителя бетон с кламзитом, достаточно будет 10-15 мМ ЭППС или 60 мМ минеральной ваты. При отсутствии изолирующей подготовки эти значения нужно увеличить на 50%.

Стяжки подготовительные и накопительные

Очень важно, чтобы утеплитель был плотно зажат между двумя стяжками и исключались любые его перемещения и колебания.Подготовка бетонного пола выравнивается с помощью подготовительной стяжки, затем плиточным клеем под гребенку наклеиваются плиты утеплителя. Клей также заделывает все стыки. Если используется минеральная вата, бетонную подготовку необходимо предварительно покрыть слоем проникающей гидроизоляции.

Слой стяжки поверх утеплителя должен иметь такую ​​толщину, чтобы его общая теплопроводность была как минимум в 3-4 раза ниже, чем у теплового экрана. В общем случае толщина стяжки составляет около 1.5-2 см от общей высоты потолков, но регулировать инерционность теплого пола с этим значением можно вольно «играть». Главное, соответствующим образом изменить толщину утеплителя.

Верхний слой стяжки, подвергающийся нагреву, заливается после ограждения стен демпферной лентой. Заливку накопительной стяжки для удобства можно проводить в два этапа. На первую заливку около 15-20 мм с редкой сеткой армирования. По полученной плоскости удобно перемещать и закреплять монтажную систему, остаток заливается до уровня нулевой отметки за вычетом толщины напольного покрытия.

1 — уплотненный грунт; 2 — песчано-гравийная отсыпка; 3 — подготовительная армированная стяжка; 4 — гидроочистка; 5 — изоляция; 6 — арматурная сетка; 7 — теплые полы; 8 — цементно-песчаная стяжка; 9 — покрытие пола; 10 — лента демпферная

Установка системы, пропорционального и ступенчатого контура

Укладка труб теплого пола должна выполняться по заранее нарисованной на полу схеме. Если помещение имеет форму, отличную от прямоугольной, его план разбивают на несколько прямоугольников, каждый из которых представлен отдельным вагоном петли.

По такому же принципу зонируют пол. Например, в игровой зоне трубы можно укладывать более частым шагом, а под корпусную мебель их желательно вообще не допускать. В каждой отдельной скрутке прямоугольной формы, в зависимости от приоритета нагрева, трубки могут быть уложены либо змейкой, либо улиткой, либо комбинированными вариантами. Общее правило простое: чем дальше конкретная точка от начала воздуховода, тем ниже ее температура, там в среднем 1.5-2,5 ºС через каждые 10 метров, соответственно оптимальная длина шлейфа находится в пределах 50-80 метров.

Минимальное расстояние между соседними трубками определяется производителем в соответствии с допустимым радиусом изгиба. Возможна более плотная прокладка по схеме «улитка» или с образованием широких петель по краям змейки. Оптимально придерживаться расстояния, равного 20-30 значениям диаметра трубы. Также необходимо сделать поправку на толщину накопительной стяжки и желаемую скорость прогрева пола.

Монтажная система монтируется по трассе прокладки через утеплитель к слою подготовки бетона, соответственно длина крепежа (обычно пластиковые БМ-дюбели) должна быть на 50% больше расстояния до поверхности подготовительной стяжки.

При укладке трубы следует придумать импровизированную катушку для размотки, иначе трубка будет постоянно перекручиваться и рваться. Когда все петли зафиксированы в монтажной системе, проводится их испытание высоким давлением и при удовлетворительных результатах испытаний заливается верхний слой накопительной стяжки.

Включение теплого пола в систему отопления

В слой стяжки рекомендуется укладывать цельные отрезки труб без соединений. Помогающие хвосты можно свести либо к местным коллекторам, либо загнать прямо в котельную. Последний вариант обычно удобен при небольшом удалении теплого пола от котла или если все комнаты имеют общий коридор, который достаточно обделен.

Концы труб закатывают расширителем и соединяют опрессовкой или пайкой с резьбовыми фитингами для присоединения к коллекторному узлу.Каждый из кранов снабжен запорной арматурой, на подающих трубах установлены шаровые краны с красным маховиком, на обратке — с синим. Резьбовой переход с запорной арматурой необходим для аварийного отключения отдельного контура, его продувки или промывки.

Пример схемы подключения водяного теплого пола к системе отопления: 1 — котел отопления; 2 — расширительный бачок; 3 — охранная группа; 4 — коллектор; 5 — циркуляционный насос; 6 — коллектор радиаторов отопления шкафа; 7 — Цвет Шкаф Теплый Пол

Подключение коллекторов к магистрали отопления выполняется по аналогии с радиаторами отопления, возможны двухтрубная и комбинированная схемы включения.Помимо термостата, коллекторные узлы могут быть снабжены системами рециркуляции, поддерживающими комфортную температуру теплоносителя на подаче около 35-40 ºС.

Схемы устройства пола на земле в доме, подвале, гараже или бане

В домах без подвалов пол первого этажа может выполняться по двум схемам:

  • с опорой для грунта — со стяжкой по грунту или по лагам;
  • с опорой на стены — в качестве перекрытия над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без цокольных этажей на первом этаже — это популярное решение для всех помещений первого этажа. Полы напольные – дешевые, простые и легкие в исполнении, также выгодно организовать в подвале, гараже, бане и других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в контуре отопления пола (теплый пол) делают такие полы комфортными и привлекательными по цене.

Зимой в холодильнике под полом всегда плюсовая температура. По этой причине грунт у основания фундамента меньше промерзает – снижается риск замерзания порошка. Кроме того, толщина теплоизоляции пола по грунту может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться, если вздутие требуется загрунтовать на слишком большую высоту, более 0,6-1 м. . Затраты на отказ и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол не подходит как для построек на свайном, так и для столбчатого фундамента с малярным, который находится над поверхностью земли.

Три принципиальные схемы устройства в грунте

В первом варианте Бетонная монолитная армированная плита перекрытия опирается на несущие стены Рис.1 .

После застывания бетона вся нагрузка передается на стены.В этом варианте монолитная железобетонная плита перекрытия выполняет роль плиты перекрытия и должна быть рассчитана на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт здесь фактически используется только как временная опалубка при укладке железобетонной плиты перекрытия. Такой пол часто называют «подвесным полом из грунта».

Подвесной пол в грунте придется делать, если велик риск усадки грунта под полом.Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мМ. . Чем толще слой фрустрации, тем выше риск со временем значительной просадки насыпного грунта.

Второй вариант — Это пол фундамента — печи, когда железобетонная монолитная плита, залитая до основания по всей площади здания, служит опорой для стен и основанием для пола, Рис. 2.

Третий вариант включает устройство монолитной бетонной плиты или укладки деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Здесь плита или лаги пола не связаны со стенами. Нагрузка на пол полностью передается на насыпной грунт, Рис.3.

Это последний вариант правильно назвать пол на грунте, о котором и пойдет наш рассказ.

Полы пола должны обеспечивать:

  • теплоизоляция помещений из условий энергосбережения;
  • комфортные гигиенические условия для людей;
  • защита от проникновения внутрь помещений почвенной влаги и газов — радиоактивного радона;
  • предотвращают скопление конденсата водяного пара внутри конструкции пола;
  • снижает передачу ударного шума в соседние здания при строительстве зданий.

Плавающая подушка для пола

Поверхность будущего пола поднимается на необходимую высоту устройством подушки из ненасыпного грунта.

Перед началом работ по пропотеванию почвы обязательно снять верхний слой почвы с растительностью. Если этого не сделать, то пол со временем начнет оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко уплотняемый: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод — супесь и суглинок.Оставшуюся на участке почву выгодно использовать из , ну и (кроме торфа и чернозема).

Подушкообразный грунт тщательно уплотняют слоями (не толще 15 см. ) Утрамбовывают почву опрыскивают водой. Степень уплотнения грунта будет выше при применении механического трамвая.

Не кладите в подушку крупный щебень, битый кирпич, куски бетона. Между крупными осколками все равно останется пустота.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мМ. . Запечатывание насыпного грунта до состояния естественного грунта по-прежнему не удается. Поэтому почва со временем даст осадок. Толстый слой насыпного грунта может привести к слишком большим и неравномерным осадкам на полу.

Для защиты от грунтовых газов — радиоактивного радона в подушке рекомендуется сделать слой утрамбованного щебня или глины. Этот нижележащий покровный слой имеет толщину 20 см. Содержание частиц менее 4 мМ. Этот слой должен составлять не более 10% по массе.Фильтрующий слой должен вентилироваться.

Верхний слой глины, кроме защиты от газов, послужит дополнительной теплоизоляцией пола. Например, слой керамизита толщиной 18 см . теплосберегающая способность соответствует 50 мМ. . Пенопласт. Для защиты плит плиты утепления и гидроизоляционных пленок, которые в некоторых конструкциях пола укладываются непосредственно на хребт, поверх уплотняющего слоя из щебня или кламцита насыпается выравнивающий слой песка, превышающий толщину фракции снегового потока дважды.

До начала отсыпки грунтовой подушки необходимо выполнить прокладку водопроводных и канализационных труб к дому, а также труб вентиляции грунтового теплообменника. Или поставить корпуса для монтажа в них труб в будущем.

Устройство полов

В частном домостроении пол подходит по одному из трех вариантов:

  • пол в грунте с бетонной стяжкой ;
  • пол в грунте с сухой командой ;
  • пол в грунте на деревянных лагах .

Бетонный пол по грунту заметно дороже в устройстве, но надежнее и долговечнее других конструкций.

Бетонный пол

Напольные перекрытия многослойной конструкции, Рис.4. . Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал профилактической фильтрации в грунт влаги содержащий свежеуложенный бетон (например, пленка полиэтиленовая толщиной не менее 0.15 мМ. .). Пленка катится по стенам.
  2. По периметру стен помещения, по габаритной высоте всех слоев пола крепятся разделительный краевой слой Из полос толщиной 20 — 30 мМ. нарезанный из плит утеплителя.
  3. Затем устраивают монолитную опорную бетонную подготовку 50-80 толщиной мм. из тощего бетона класса В7,5-В10 на щебне фракции 5-20 мм. Технологический слой, предназначенный для гидроизоляционных наклеек.Радиус примыкания бетона к стенам 50-80 мМ. . Бетонную подготовку можно армировать стальной или стекловолоконной сеткой. Сетку укладывают в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. . Для армирования бетонных оснований также может использоваться стальная фибра 50-80 длиной 90-405 мм. и диаметром 0,3-1 мМ. . На время застывания бетон покрывают пленкой или поливают водой. Прочитано:
  4. На затвердевшую бетонную заготовку наклеивается гидроизоляция шва. Либо укладывать на мастику два слоя рулонного гидроизоляционного или рубероида на битумной основе с заведением каждого слоя на стену. Рулоны рулонные и присоединенные подростковые 10 см . Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует монтировать с аналогичным слоем гидроизоляции. Стыки пленки или рулонных материалов должны быть герметизированы.
  5. На слой гидроизоляции укладывают плиты теплоизоляции.Экструдированный пенополистирол станет, пожалуй, оптимальным вариантом для утепления пола по грунту. Также используется пенопласт, плотность минимальная ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пена со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие необходимо уложить один слой полиэтиленовой пленки с клеевым слоем 100-150 листов. мМ. . Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мМ. .), который создает барьер для влаги, содержащейся в свежепринадлежащем бетоне стяжки пола .
  7. Затем укладка монолитной армированной стяжки С системой «Теплый пол» (или без системы). При обогреве полов необходимо обеспечить температурные швы в стяжке.Монолитная стяжка должна быть толщиной не менее 60 мм. . выполняются из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с пределом прочности при сжатии не ниже 15 МПа (М150 кгс/см 2 ). Стяжка армирована сварной стальной сеткой. Сетка размещается в нижней части слоя. Читать: . Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол выполнен из ламината или линолеума, поверх слоя бетона наносится самонивелирующийся раствор из сухих смесей заводского изготовления не менее 3. см .
  8. На стяжку монтируется чистовой пол .

Это классический пол из грунта. На его основе возможны различные варианты – как по конструкции, так и по используемым материалам, как с утеплителем, так и без него.

Вариант — бетонный пол по грунту без бетонной подготовки

При применении современных строительных материалов бетонный пол на грунте часто делают без слоя подготовки бетона . Слой бетонной подготовки необходим в качестве основы для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимерно-битумной композицией.

В полах без бетонной подготовки В качестве гидроизоляции используется специально предназначенная для этого полимерная мембрана, профилированная пленка, которая укладывается непосредственно на грунтовую подушку.

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с формованным на поверхности выступом (обычно сферическим или в форме усеченного конуса) высотой от 7 до 20 мм. Товарный материал плотностью от 400 до 1000 г/м2 и поставляется в рулонах шириной от 0.5 на 3,0 м. , 20 длин м.

Благодаря фактурной поверхности профилированная мембрана надежно фиксируется в песчаном основании, не деформируясь и не смещаясь в процессе монтажа.

Закрепленная в песчаном основании фиксируемая мембрана обеспечивает прочную поверхность, пригодную для укладки теплоизоляции и бетона.

Поверхность мембраны выдерживает без разрывов движение рабочих и машин для перевозки бетонных смесей и растворов (исключая автомобиль на гусеничном ходу).

Срок службы профилированной мембраны более 60 лет.

Профилированная мембрана укладывается на хорошо утрамбованную песчаную подушку шипами вниз. Шипы мембраны закреплены в подушке.

Швы между рулонами, уложенными усами, тщательно пробиваются мастикой.

Шипованная поверхность мембраны придает ей необходимую жесткость, что позволяет укладывать прямо на нее плиты утеплителя и бетонировать стяжку пола.

Если в устройстве теплоизоляционного слоя используются плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно класть непосредственно на грунтовую засыпку.

Бег из щебня или гравия толщиной не менее 10 см Нейтрализует капиллярный подъем влаги из почвы.

Полимерная гидроизоляционная пленка в этом варианте укладывается поверх утепляющего слоя.

Если верхний слой грунтовой подушки выдавливается из глины, то можно отказаться от слоя утеплителя под стяжку.

Теплоизоляционные свойства керамогранита зависят от его объемной плотности.Керамизит с насыпным весом 250-300 кг/м 3 Достаточно для выполнения теплоизоляционного слоя толщиной 25 см. Керамзит с насыпным весом 400-500 кг/м 3 Для достижения такой же теплоизоляционной способности придется укладывать слой толщиной 45 см. Керамзит насыпают слоями толщиной 15 см и уплотняют ручной или механической трамбовкой. Многогранный керамзит, содержащий гранулы разного размера, легче осветляется.

Керамзит достаточно легко насыщается влагой из подстилающего грунта.У влажной глины снижаются теплоизоляционные свойства. По этой причине рекомендуется устраивать барьер для влаги между грунтовым основанием и слоем керамзита. Такой преградой может служить толстая гидроизоляционная пленка.


Ceramzitobetone – это коэнопроницаемый материал, не содержащий песка. Каждая гранула керамзита заключена в цементную водонепроницаемую капсулу.

Прочным, теплым и низким водопоглощением будет основание для пола, выполненного из крупнопористого безпесчаного керамзитобетона.

Пол в земле с сухим галстуком

В полах по грунту в качестве верхнего несущего слоя вместо бетонной стяжки в ряде случаев целесообразно выполнять сухую сборку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов заводская готовность разных производителей.

Для жилых помещений первого этажа дома простой и дешевый вариант Устройство пола по грунту с сухой сборной стяжкой, рис.5.

Пол с пропускной способностью боится флуда. Поэтому его не следует делать в подвале, а также во влажных помещениях – санузле, котельной.

Пол на грунте со сборной стяжки состоит из следующих элементов (позиции на рис. 5):

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — клей для домкратов паркета и ламината.

3 — Стандартная подложка под напольное покрытие.

4 — сборная стяжка из готовых элементов или листов ГВЛ, фанеры, ДСП, ОСП.

5 — клей для сборки стяжки.

6 — выравнивающие расстройства — кварцевый или глинистый песок.

7 — Трубы коммуникаций (водоснабжение, отопление, электропроводка и др.).

8 — изоляционная трубка с пористыми волокнистыми матами или полиэтиленовыми рукавами.

9 — Защитный металлический кожух.

10 — Свиток дюбеля.

11 — Гидроизоляция — Полиэтиленовая пленка.

12 — бетонное железобетонное основание из бетона класса В15.

13 — заземление.

Устройство регулировки пола по наружной стене показано на рис. 6.

Позиции на рис. 6 следующие:
1-2. Лак паркет, паркет или ламинат или линолеум.
3-4. Клей и грунтовка для паркета или стандартная подложка.
5. Сбор готовых элементов или сушка листов, фанеры, ДСП, осп.
6. Клей водно-дисперсионный для монтажа стяжки.
7. Влагоизоляция — полиэтиленовая пленка.
8. Песок кварцевый.
9. Бетонное основание — железобетонная стяжка класса В15.
10. Прокладка разделительная из гидроизоляционного рулонного материала.
11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола потребляемой толщины.
12. Заземление.
13. Плинтус.
14. Саморез.
15. Наружная стена.

Как было сказано выше, основная подушка у основания пола всегда имеет положительную температуру и сама обладает определенными теплоизоляционными свойствами. Во многих случаях достаточно дополнительно уложить утеплитель из ленты вдоль наружных стен (поз.11 на рис. 6.) для получения требуемых параметров теплоизоляции пола без теплого пола (без теплых полов).


Рис.7. В обязательном порядке в полу по периметру наружных стен уложен утеплитель лентой, шириной не менее 0,8 м. Снаружи утеплить фундамент (цоколь) на глубину до 1 м.

Температура грунта под полом, в зоне примыкания к основанию по периметру наружных стен в достаточной степени зависит от температуры наружного воздуха. В этой зоне образуется мостик холода. В полу почва и фундаментное тепло уходит из дома.

Температура почвы ближе к центру дома всегда положительна и зависит только от температуры на улице. Почва нагревается теплом Земли.

Строительные нормы предписывают обязательно утеплять зону, через которую уходит тепло. Для этого рекомендуется устраивать тепловой экран в два этапа (рис. 7):

  1. Утепление снаружи цоколя и фундамента дома на глубине не менее 1.0 м.
  2. Укладка слоя горизонтального утеплителя в конструкции пола по периметру наружных стен. Ширина ленты утеплителя по наружным стенам не менее 0,8 м. (поз.11 на рис. 6).

Толщина теплоизоляции рассчитывается из условия, что общее сопротивление теплопередаче в сечении перекрытия грунт – цоколь, для наружной стены должно быть не менее аналогичного параметра.

Проще говоря, общая толщина изоляционной ленты плюс пол должны быть не меньше толщины утеплителя наружной стены. Для климатической зоны в районе Москвы общая толщина утеплителя из пенопласта не менее 150 мм. Например, вертикальная теплоизоляция на основании 100 мм., Plus 50. мм. Лента горизонтальная в пол по периметру наружных стен.

При выборе размера теплоизоляционного слоя учитывают также тот факт, что утепление фундамента способствует уменьшению глубины залегания грунта под его подошвой.

Это минимальные требования к утеплению пола на грунте. Понятно, что чем больше размер теплоизоляционного слоя, тем выше эффект энергосбережения.

Укладка теплоизоляции под весь пол В целях энергосбережения необходима только в случае устройства в помещениях теплых полов или строительства дома с электропитанием.

Кроме того, твердый слой теплоизоляции в полу помещения полезен и необходим для улучшения параметра тепла поверхности напольного покрытия .Тепло поверхности пола – это свойство поверхности пола поглощать тепло при соприкосновении с какими-либо предметами (например, ступнями ног). Это особенно важно, если чистовой пол выполнен из керамической или каменной плитки, или другого материала с высокой теплопроводностью. Такой пол с утеплителем будет ощущаться как более теплый.

Инспекционный показатель поверхности пола для жилых зданий не должен быть выше 12 Вт/(м 2 ·°С) . Калькулятор для расчета этого показателя можно найти

Пластина подсостояния класса B 12.5 Толстый 80 мм. Слоем щебня, утрамбованного в грунт на глубину не менее 40 мм.

Деревянные бруски — лаги с минимумом, шириной 80 мм. и высотой 40. мм., Рекомендуется укладывать на слой гидроизоляции в 400-500 мм. Для вертикального выравнивания размещаются на пластиковых подкладках в виде двух треугольных клиньев. Путем смещения или скольжения накладки регулируют высоту расположения лаг. Пролет между соседними точками Лаги не более 900 мм. Между лагами и стенами можно оставлять зазор шириной 20-30 мм.

Лаги свободно лежат без крепления к основанию. На время монтажа чернового пола их можно стыковать временными соединениями.

Для устройства чернового пола обычно используют древесные плиты — ОСП, ДСП, ДСП. Толщина листа не менее 24 мм. Все стыки плит обязательно должны опираться на лаги. Под стыки плит между соседними лагами устанавливают деревянные перемычки.

Черновой пол можно сделать из шпунтованной половицы. Такая качественная доска может эксплуатироваться без настила. Допустимая влажность древесины напольных материалов 12-18%.

В пространстве между лагами при необходимости можно установить утеплитель. Плиты минеральной ваты необходимо закрыть паропроницаемой пленкой, препятствующей проникновению микрочастиц утеплителя в помещение.

Рулонная гидроизоляция из битума или битумно-полимерных материалов наклеивается в два слоя На подстилающий слой бетона методом набухания (для фильтрованных рулонных материалов) или наклеивания на битумно-полимерную мастику.При устройстве входной гидроизоляции должна быть обеспечена продольная и поперечная нити облачности не менее 85 мм.

Для выполнения подпольных перекрытий полов на лагах в помещениях должны быть предусмотрены зазоры в цоколях. Не менее чем в двух противоположных углах комнаты оставляют отверстия по 20-30 см 2 . .

Существует и другая конструктивная схема пола — это деревянный пол на грунте по лагам, наложенный на столбы, рис.5.

Позиции на рис. 5:
1-4 — элементы первого этажа.
5 —
6-7 — клей и шурупы для сборки стяжки.
8 — лаг деревянный.
9 — Деревянная растворяющая прокладка.
10 — гидроизоляция.
11 — Кирпичная или бетонная колонна.
12 — заземление.

Устройство настила на лагах поперек колонн позволяет уменьшить высоту земляной подушки или вообще отказаться от ее устройства.

Полы, грунты и фундаменты

Полы этажей не связаны с фундаментом и опираются непосредственно на грунт под домом.Если пробивать, то пол зимой и весной может «проткнуться» под действием сил.

Чтобы этого не произошло, откачиваемый грунт под домом нужно сделать не беспокоящим. Проще всего это сделать, и подземная часть

Конструкция свайных фундаментов на бурбильных (в т.ч. ТИСЭ) и винтовых сваях предусматривает устройство холодного фундамента. Утепление грунта под домом с такими фундаментами задача достаточно проблематичная и затратная. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при несыпучих или слабопучковатых грунтах на участке.

При строительстве дома на пузырчатых грунтах необходима подземная часть фундамента и заглубление подземной части фундамента на глубину 0,5 — 1 м.


В доме с наружными многослойными стенами с утеплением снаружи образуется мостик холода через основание и несущую часть стены в стеновой и напольный утеплитель.



В своем доме может понадобиться устройство водяного теплого пола на грунт.Разработаны с соблюдением действующих СНиП, можно самостоятельно выполнять работы, начиная от водозабора и заканчивая чистовой стяжкой с последующим укладыванием настила.

Можно ли делать водяное поле на грунт

Устройство водяного теплого пола на грунт может быть выполнено при условии использования способа монтажа системы отопления с использованием бетонной стяжки. Укладка позволяет одновременно достичь нескольких целей: сделать черновой пол и подготовить основание под финишное покрытие.

Конструкция безводных полов в грунте предусматривает проведение работ, обычно применяемых для подготовки бетонных плит в производственных и жилых зданиях.Результат работы во многом зависит от выполнения нескольких задач:

  • Обеспечение надежной теплоизоляции, препятствующей промерзанию пола.
  • Защита помещения от появления сырости.
  • Предотвращение растрескивания плиты после нескольких лет эксплуатации.
Грамотная самостоятельная укладка водяных полов по грунту помогает выполнить все три задачи. Монтаж непосредственно в грунт допускается по СНиП.

Какой «пирог» должен быть под теплый пол

Схема устройства пола пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполнены следующие этапы работы:

Чтобы сделать водный пол почвы своими руками, вам понадобится от 20 дней до 1,5 месяца . Ускорить процесс монтажа можно, заказав готовые цементные смеси.


Основные ошибки при устройстве водяных полов

Выполняя работы на насыпном грунте, легко допустить ошибки, ведущие к разрушению плиты в дальнейшем.Требуется строго соблюдать поэтапность изготовления кека водяного отопления, начиная с грунта.

Оптимальным будет предварительно выполнить теплотехнический расчет, позволяющий точно определить толщину порошка, теплоизоляции и мощность системы отопления.

Распространенными ошибками при монтаже являются:

  • Нарушения технологии устройства теплого водяного пола на грунт. Отсутствие компенсационных зазоров в печке, некачественно выполненные работы по распорке, неправильно уложенная гидроизоляция, впоследствии становятся причиной плодов стяжки, скопления конденсата и сырости в помещении.
  • На наземной базе обязательно просыпайте песок перед щебнем. При этом можно использовать любой вид сырья, но оптимальным будет речной песок крупной фракции. Минимальная плотность почвы после трамбовки зависит от погодных и атмосферных условий местности и рассчитывается по специальным таблицам.
Самостоятельный монтаж водяного контура отопления на землю применяется в частных домах, гаражах, автосервисах и других строениях. Поэтапное соблюдение правил укладки позволит выполнить все работы самостоятельно.

Блог — Screed It

Обычный проект, который выполняется на полах для работы или дома, — это установка слоя стяжки. Это может быть чрезвычайно сложно сделать без предварительного опыта и правильных инструментов для выполнения работы, поэтому важно иметь всю необходимую подготовку и оборудование, если вы хотите выполнить работу самостоятельно. Плохо выровненный пол в дальнейшем может легко повредиться, вплоть до разрушения и вынудит вас снова приступить к трудоемкой, дорогостоящей работе, поэтому важно хорошо подготовиться еще до начала подготовки пола к стяжке.

Здесь, в ScreedIt, мы имеем многолетний опыт в установке высококачественных, прочных стяжек полов для клиентов по всей Великобритании. Таким образом, мы знаем, как выполнить стяжку пола шаг за шагом, и можем быстро и профессионально продемонстрировать это нашим клиентам. Если вы хотели сделать стяжку пола в гараже, на кухне или даже в более крупном комплексе, таком как складское здание, мы сможем установить его именно так, как вам нужно.

Свяжитесь с нами сегодня, и мы сможем выровнять запланированный пол в соответствии с вашими требованиями, используя новейшие инструменты и оборудование, чтобы обеспечить выполнение проекта в соответствии с самыми высокими стандартами.

Как подготовить пол к стяжке

В зависимости от типа используемой стяжки и размера предполагаемой площадки ряд факторов, касающихся вашей установки, может измениться. Это может включать в себя время, необходимое для завершения отверждения стяжки, толщину стяжки, которую необходимо будет залить, и общую стоимость стяжки пола.

В связи с этим важно иметь план до начала работы. Обязательно измерьте площадь, которую вы собираетесь выровнять, чтобы начать проект.Вам также потребуется укрепить слой, на котором будет лежать ваша стяжка, если вы собираетесь использовать несвязанную стяжку, или обнажить заполнитель и нанести связующее вещество, если ваша стяжка склеена. Слой также должен быть очищен от пыли и мусора перед продолжением работ, а площадка должна быть водонепроницаемой.

Вам также может понадобиться смешать стяжку для бетонного пола, если вы собираетесь использовать несвязанную стяжку. Добавляя полипропиленовые волокна в смесь и добавляя воду, вы уменьшите вероятность образования микротрещин на полу с течением времени.

Когда вы решите использовать ScreedIt для выполнения своей укладки, вам не придется беспокоиться о том, как подготовить пол к стяжке или как смешать стяжку для бетонного пола, поскольку мы можем обсудить, что потребуется вашему проекту, прежде чем начать любой Работа. Свяжитесь с нами сегодня, чтобы узнать, что мы можем сделать для вашего проекта, включая предварительную установку.

Как сделать стяжку пола, шаг за шагом

Процесс установки стяжки пола состоит из нескольких этапов, которые мы перечислили ниже:

1.

Разделите площадь пола

Чтобы начать процесс стяжки пола, вам нужно будет разделить его на секции. В ScreedIt мы предоставим собственные разделители, но если у вас их нет, рекомендуется использовать длинные прямые брусья, обрезанные по высоте слоя. Намочите эти кусочки, чтобы они потом легко снимались, и разделите комнату на полосы.

2.

Нанесение слоя стяжки

Нанесите плотный слой смеси для стяжки на самый дальний от входа в помещение участок, перемещая смесь шпателем и уплотняя ее стяжной доской или линейкой.Утрамбуйте края трамбовкой, чтобы помочь завершить секцию.

Эта часть процесса часто приводит к одной из самых распространенных проблем – плохому уплотнению. Чтобы убедиться, что ваш пол установлен гладко и правильно, вы можете вместо этого вызвать профессиональную службу. Позвоните нам, и мы сможем отправить нашу преданную, высококвалифицированную команду, чтобы выполнить стяжку вашего пола в соответствии с необходимыми стандартами.

3.

Выравнивание пола стяжкой

Если ваша стяжка не является самовыравнивающейся (песчано-цементная стяжка), для выравнивания пола вам потребуется линейка или прямой брусок.Поместите его поверх деревянных частей, которые вы используете для разделения секций, и продвиньте его вперед, наклонив его, чтобы использовать угол в качестве режущей кромки, и перемещая его из стороны в сторону в пилящем движении. Это позволит выровнять слой стяжки.

Если ваша стяжка является самовыравнивающейся (также известной как текучая стяжка или жидкая стяжка), в нее уже будет вмешано средство, которое будет реагировать при заливке стяжки, заставляя ее уплотняться само по себе. Это гарантирует, что уровень будет ровным уже после полного отверждения стяжки.

Чтобы узнать больше о том, как выровнять пол самовыравнивающейся стяжкой, свяжитесь с нами сегодня. Как профессиональный подрядчик по укладке стяжки, мы выполнили стяжку многих полов самовыравнивающимися смесями, поэтому мы сможем ответить на любые ваши вопросы.

4.

Повторить процесс

Продолжайте стяжку всего пола, пока не заполните все доступные участки. Как только это будет сделано, снимите деревянные перегородки и заполните оставшиеся промежутки.Повторяйте этот процесс, пока весь пол не будет выровнен.

5.

Плавучий рабочий орган

Вы сможете устранить некоторые дефекты нового слоя стяжки пола, как только он будет установлен, и еще раз после того, как бетон как следует вытечет.

6.

Вылечить стяжку

Время, необходимое для стяжки пола, будет частично зависеть от размера площади стяжки и типа стяжки, используемой в проекте. В большинстве случаев стяжка затвердевает в среднем в течение семи дней, если ее не трогать под полиэтиленовым листом, запаянным по краям. Это может быть дольше, если температура в районе падает ниже 10ºC в течение 24 часов.

Когда вы придете к нам, чтобы установить стяжку пола, вы обнаружите, что наша жидкая стяжка, в частности, не требует много времени для отверждения, и по ней можно ходить уже через 24-48 часов после ее заливки. Чтобы узнать больше о том, сколько времени занимает стяжка пола, будь то традиционная стяжка или жидкая, свяжитесь с нами сегодня.

7.

Дайте полу высохнуть

После того, как пол вылечен, ему еще нужно время, чтобы высохнуть.Избегайте попадания на него транспортных средств и не укладывайте на него какой-либо другой слой напольного покрытия в течение как минимум трех недель. В частности, следует избегать интенсивного движения, пока все установки не будут завершены.

В среднем стяжка пола должна высыхать со скоростью 1 мм в день. Для получения дополнительной информации о том, сколько времени потребуется, чтобы полностью выровнять пол, позвоните нам сегодня, и один из наших обученных сотрудников обсудит с вами процесс.

Сколько стоит стяжка пола?

Объем стяжки пола зависит от нескольких факторов: от цены и качества используемой стяжки до размера и глубины помещения, на котором она уложена.Поскольку факторы варьируются, может быть трудно указать точную цену.

На нашем сайте вы найдете нашу услугу по быстрому расчету любой стяжки пола, которую вы хотите установить, а это означает, что вам не нужно будет оценивать цену вашего нового пола. Если у вас есть еще вопросы о том, сколько стоит стяжка пола, позвоните нам сегодня, и мы сможем обсудить особенности вашей недвижимости до того, как вы разместите заказ.

Обратитесь к специалистам

Попытка выровнять пол может стоить вам времени и денег, если у вас нет надлежащей подготовки, оборудования или смеси.Если процесс пойдет не так, это может привести к задержке установки и означает, что вы потеряете деньги из своего рабочего бюджета, пытаясь исправить это.

Во избежание этого настоятельно рекомендуется обратиться в профессиональную службу по укладке стяжки, чтобы убедиться, что вы получаете качественный пол, который прослужит долго, независимо от того, для чего он вам нужен.

Свяжитесь с нами

Если вы искали быструю и профессиональную услугу по стяжке пола для вашего рабочего или домашнего проекта, свяжитесь с ScreedIt сегодня.У нас есть многолетний опыт работы в этой отрасли, и мы любим то, что делаем, поэтому мы хотим, чтобы наши клиенты получали лучшее из того, что мы можем предложить. Вот почему мы делаем все возможное, чтобы каждый уложенный нами пол соответствовал самым высоким стандартам.

Свяжитесь с нами сегодня, и мы сможем обсудить детали, которые вам нужны для вашего пола, прежде чем мы начнем нашу работу.

Советы по установке бамбукового паркета поверх Underf

Эта запись была опубликована 11 мая 2018 г. Крисом Эллиоттом.

Если вы хотите уложить бамбуковый паркет на пол с подогревом, вам необходимо знать некоторые важные вещи:

1. Убедитесь, что выбранный вами бамбуковый паркет подходит для полов с подогревом?

Большинство видов бамбуковых полов можно использовать с подогревом пола. Всегда лучше предварительно проконсультироваться с производителем. Вы можете использовать любой из наших плетеных бамбуковых полов или паркетный паркет из бамбука .Эти полы были тщательно протестированы и доказали свою совместимость с системами напольного отопления. Они стабильны и долговечны и могут выдерживать регулярные перепады температуры, которые будут происходить с теплыми полами.

Почему бы не взглянуть на все наши бамбуковые напольные покрытия , совместимые с напольным отоплением .

Бамбуковая паркетная доска из карбонизированной нити, подходящая для полов с подогревом

2. Надлежащим образом подготовьте помещение перед укладкой бамбукового паркета на пол с подогревом

Прежде чем укладывать бамбуковый пол, вам необходимо убедиться, что ваша система подогрева пола полностью установлена ​​и работает.Всегда проверяйте рекомендации производителя при первом использовании напольного отопления. Ваш теплый пол должен работать не менее 7 дней до установки бамбука. После того, как вы это сделаете, вам нужно будет убедиться, что стяжка высохла. Это необходимо проверить должным образом с помощью измерителя влажности бетона. Содержание влаги должно быть ниже 6% MC перед укладкой бамбукового настила.

Подготовка чернового пола – очень важная часть процесса. Вы должны убедиться, что существующий пол ровный, сухой и чистый.Если ваш черный пол не проверен и не подготовлен должным образом, это может привести к повреждению вашего бамбукового пола после его укладки. Для получения более подробной информации, пожалуйста, прочтите инструкции, прилагаемые к бамбуковому полу, или ознакомьтесь со следующей информацией: Подготовка чернового пола к укладке бамбукового пола.

Еще одна важная вещь, о которой следует помнить, это то, что бамбуковый пол должен нагреваться равномерно. Во всей вашей комнате или зоне должен быть пол с подогревом, чтобы бамбук мог расширяться и сжиматься с одинаковой скоростью. В противном случае вы рискуете повредить бамбук. Есть исключение. Если в вашей собственности есть разные «зоны», в которых используется одно и то же напольное покрытие, но не во всех используется пол с подогревом. В этом примере вам нужно будет оставить зазоры расширения между «зонами», чтобы бамбук мог независимо реагировать на разные температуры. Любые компенсационные зазоры можно легко закрыть с помощью принадлежностей для бамбуковых полов .

Проверка стяжки влагомером бетона

3.Как укладывать бамбуковый паркет на пол с подогревом

Во-первых, вам нужно убедиться, что система теплого пола отключена. Вы должны всегда оставлять зазор расширения по краю комнаты при укладке любого типа бамбукового пола.

Если вы приклеиваете бамбуковый паркет, вам нужно будет использовать эластичный клей для пола и убедиться, что поверхность полностью прилегает к основанию. Вы просто наносите клей на основание (по частям за раз), а затем соединяете доски пола сверху.

Если вы укладываете бамбуковый пол плавающим способом, вам потребуется специальная подложка , предназначенная для полов с подогревом. Это обеспечит правильную передачу тепла на пол. Чтобы установить бамбук, просто соедините доски пола над подложкой. Клей не требуется.

Если вы используете паркетную доску из бамбука, имеющую шпунтовый профиль, вы должны приклеить ее к основанию. Вам также понадобится клей WPVA, чтобы скрепить язычки и канавки вместе.

Никогда не используйте гвозди или шурупы для укладки бамбукового паркета на систему подогрева пола. Они могут проколоть трубы.

Полные и подробные инструкции по установке поставляются со всеми нашими напольными покрытиями из бамбука, но если вам нужна дополнительная консультация, пожалуйста, свяжитесь с нами .

Не забудьте оставить зазор для расширения

4. Что нужно помнить после укладки бамбукового паркета на пол с подогревом

После того, как ваш бамбуковый пол будет уложен, вы захотите использовать пол с подогревом. Вы должны постепенно адаптировать бамбуковый пол к изменениям температуры. Повышайте температуру на 2ºC в день, пока не будет достигнута максимальная температура 26ºC. Помните, что температура поверхности бамбука не должна превышать 26ºC. Вы можете использовать термостат, чтобы легко контролировать температуру.



5. Советы по укладке бамбука на пол с подогревом



  • Всегда обращайтесь к специалистам для настройки вашей системы отопления.
  • Подпольное покрытие должно быть во всей комнате, а не только в ее части.
  • Подготовьте черновой пол должным образом и не забудьте проверить уровень влажности перед укладкой бамбука.
  • Прочтите руководство по напольному отоплению.
  • Прочтите инструкцию по укладке бамбукового пола.
  • Выключите пол с подогревом перед укладкой пола.
  • Если вы плаваете на своем бамбуке, убедитесь, что у вас есть подходящая подложка.
  • Всегда оставляйте расширительный зазор по краю комнаты.
  • Не используйте гвозди или шурупы во время установки.
  • Помните, что температура поверхности бамбука не должна превышать 26ºC.



Wood Cuts: Советы по укладке деревянного пола на системы лучистого отопления

  1. Дом
  2. Новости
  3. Wood Cuts: советы по укладке деревянного пола на системы лучистого отопления — июль 2020 г.

Бретт Миллер

По мере того, как растет потребность потребителей в домашнем комфорте и эффективности, растет и потребность в лучистом тепле.Лучистое тепло – очень эффективная технология обогрева. В отличие от обычных систем отопления, которые нагревают воздух, системы лучистого тепла передают лучистую энергию от излучающего источника тепла объекту, например, напольному покрытию.

Деревянные полы можно успешно укладывать на лучистое тепло, если известно, как работает лучистое тепло, как оно может воздействовать на деревянный пол, какие меры предосторожности следует принимать и какой тип деревянного пола использовать.

При использовании лучистого тепла с напольным покрытием система устанавливается под напольным покрытием.Системы лучистого отопления могут быть гидравлическими (вода/жидкость, протекающая по трубам) или электрическими (электрические нагревательные элементы сопротивления). Обе системы могут быть установлены над, под или внутри чернового пола.

Материалы основания пола могут включать бетон, дерево, стяжки/шпалы или их комбинацию. Указанный тип напольного покрытия, требования производителя напольного покрытия и система основания определяют метод укладки напольного покрытия. Как правило, методы установки лучистого тепла для деревянного пола включают один из следующих способов: прибивание гвоздей к основанию из деревянных панелей; прямой гвоздь в стяжки/шпалы; приклеивание; плавучие инженерные; или прямой гвоздь через низковольтные излучающие системы.

ПРИБИВАНИЕ ГВОЗДЯМИ НА ДЕРЕВЯННУЮ ПАНЕЛЬ ЧЕРТОВОГО ПОЛА
При прибивании гвоздей к основанию пола из деревянных панелей температура поверхности основания не должна превышать 80°F во время укладки. Замедлитель испарения класса II следует размещать на деревянном основании пола и под деревянным настилом при установке над некондиционируемым помещением. Не используйте замедлители пара на основе асфальта или битума в системах лучистого отопления.

Если черный пол из деревянных панелей был уложен поверх бетонной плиты, установите непроницаемый пароизолятор класса I поверх плиты и под черный пол из деревянных панелей во всех случаях применения на уровне грунта и под землей, а также когда показания хлорида кальция превышают три фунта, показания относительной влажности больше 80% или показания карбида кальция больше 2.5%.

Необходимо учитывать длину крепежа, чтобы избежать проникновения замедлителя пара. Также следует избегать проникновения в нагревательные трубки/элементы. Длина и расположение креплений должны быть оценены и рассмотрены до и во время установки.

Если из-за типа используемой системы лучистого отопления нельзя следовать требуемому графику крепежа, может потребоваться альтернативный метод установки. Это может включать любое из следующего: приклеивание с помощью гвоздей; приклеивание по всей длине; или плавающие методы установки.

ПРЯМОЕ ПРИБИВАНИЕ ГВОЗДЯМИ К СТЯЖКАМ/ШПАЛАМ
Те же правила применяются в отношении замедлителей температуры и пара.

Гидравлические трубки и электрические элементы, как правило, устанавливаются в каналы между стяжками/шпалами, а затем заделываются в гипсовую или легкую бетонную смесь, которая заливается вместе с верхом стяжки/шпалы. Это должно представлять собой плоскую поверхность, которая сводит к минимуму любое воздушное пространство между черным полом и напольным покрытием. Нагревательные трубы/элементы должны быть погружены настолько ниже поверхности стяжек/шпал, чтобы деревянный пол не вступал в непосредственный контакт с нагревательными трубами/элементами.

При забивании деревянного пола учитывайте расположение стяжки/шпалы по сравнению с углом крепления, чтобы избежать проникновения в какие-либо излучающие нагревательные трубы или элементы. Если из-за расположения стяжек/шпал невозможно соблюсти требуемый график крепления, может потребоваться альтернативный метод установки. Это может включать любое из следующего: приклеивание с помощью гвоздей; приклеивание по всей длине; или плавающие методы установки.

КЛЕЙ-ПУХОВИК
При приклеивании перед началом укладки необходимо снизить температуру или даже отключить ее на время укладки напольного покрытия, чтобы избежать преждевременного высыхания и образования пленки клея.Уточните у производителя клея минимальные и максимальные ограничения температуры основания во время укладки. Кроме того, каналы, содержащие излучающие трубки, не должны быть заполнены клеем, а также применяются ранее изложенные правила защиты от температуры и пара.

Используйте клей и систему контроля влажности, подходящую для укладываемого пола и для системы лучистого отопления, поверх которой он устанавливается. Не используйте замедлители пара на основе асфальта или битума в системах лучистого отопления.

При проведении испытаний на относительную влажность на месте (ASTM F2170) будьте предельно осторожны при сверлении отверстий в плите, в которую встроены гидравлические трубки или электрические нагревательные элементы, чтобы не повредить и не проколоть систему отопления. Использование инфракрасных камер или устройств для обнаружения тепла может помочь в определении безопасного места для тестирования.

ПЛАВАЮЩИЕ ИНЖЕНЕРНЫЕ
При плавающих деревянных полах, которые будут приклеиваться по краям, убедитесь, что клей, рекомендованный производителем напольного покрытия, одобрен для использования с лучистым теплом, и что температура поверхности основания в это время не превышает 80°F. установки.

Изоляционные свойства (коэффициент R) подложек для пола различаются и могут снизить эффективность лучистого тепла. Значение теплопроводности подушки следует учитывать при проектировании и спецификации системы отопления. Не используйте замедлители пара на основе асфальта или битума в системах лучистого отопления.

ПРОБИВАНИЕ ЧЕРЕЗ НИЗКОНАПРЯЖЕННЫЕ СИСТЕМЫ
При пробивке через низковольтные системы лучистого отопления перед забиванием любой электрической системы лучистого отопления обратитесь к инструкциям по установке производителя системы лучистого отопления.

Обратитесь к производителю напольных покрытий за информацией о надлежащих методах укладки этих типов систем отопления и убедитесь, что температура поверхности пола не превышает 80°F во время укладки.

Изоляционные свойства (коэффициент R) подложек для пола различаются и могут снизить эффективность лучистого тепла. Значение теплопроводности подушки следует учитывать при проектировании и спецификации системы отопления. Не используйте замедлители пара на основе асфальта или битума в системах лучистого отопления.

ДРУГИЕ СОВЕТЫ
Стабильность размеров является важным фактором при выборе деревянного пола для укладки над лучистым теплом. Полы из паркетной доски, как правило, более стабильны по размеру, чем полы из массивной древесины. Однако не все паркетные полы рекомендуются или подходят для использования в системах лучистого отопления. Инженерные полы с менее стабильными видами износостойкого слоя обычно не подходят для лучистого тепла, если иное не указано производителем напольных покрытий.Разрез пластины износостойкого слоя (очищенный, нарезанный или распиленный) также может повлиять на то, как пол ведет себя в отношении лучистого тепла. Следуйте рекомендациям производителей напольных покрытий относительно того, предназначено ли каждое конкретное изделие для использования с лучистым теплом.

Деревянные полы, изготовленные и предназначенные для работы при уровне влажности выше 9% или в условиях относительной влажности выше 50%, не должны использоваться с системами лучистого отопления, если иное не рекомендовано производителем напольных покрытий.

Как в массивных, так и в инженерных напольных покрытиях некоторые породы известны своей неизменной размерной стабильностью, например, американский каштан, черная вишня, черный орех и другие. Менее устойчивые породы, такие как гикори, бук и клен, менее подходят для использования в условиях теплового излучения.

Древесина является гигроскопичным и анизотропным материалом, то есть она впитывает и отдает влагу, сжимается и набухает по-разному в каждом направлении в зависимости от изменения влажности. То, как древесина меняет размер, во многом зависит от характеристик породы и способа вырезания древесины из дерева. Способ, которым он вырезается из дерева для сплошного или пиломатериала, классифицируется как распил с прямым, продольным, продольным, продольным или торцовым пропилом.Деревянные полы, распиленные пополам и рифленым пиломатериалам, более стабильны по размерам по ширине, чем полы из цельного пиломатериала или торцевой древесины.

Древесина меняет размер пропорционально ширине доски. Узкие доски расширяются и сжимаются меньше, чем более широкие доски того же вида и распила.

Системы лучистого отопления предназначены либо для использования в качестве единственного источника тепла, либо как часть более крупной системы отопления. Независимо от их предполагаемого использования, при размещении под деревянным полом они не должны повреждать пол.

Чтобы обеспечить адекватную тепловую среду для конечного пользователя, необходимо учитывать множество факторов, в том числе размер помещения, конструкцию дома, R-значение окон, системы HVAC, количество и возраст пассажиров, а также внутреннюю отделку, на которую эти требования могут оказать непосредственное влияние.

Строитель, инженер-проектировщик системы лучистого отопления и установщик системы лучистого отопления должны быть осведомлены о типе напольного покрытия, укладываемого поверх системы лучистого отопления, чтобы надлежащим образом сочетать систему с требованиями к напольному покрытию в зависимости от окружающей среды в помещении. котором они устанавливаются.

Если иное не указано производителем деревянного пола, расчеты теплопотерь, предназначенные для укладки деревянного пола, должны ограничивать рабочую температуру системы лучистого тепла, чтобы поверхность уложенного деревянного пола никогда не превышала 80°F. Необходимо учитывать всю систему деревянного пола, включая изделие из дерева, способ укладки и системы подстилающего слоя.

Разделение зон нагрева и термостатов в зависимости от типа пола и температурных ограничений требуется при укладке нескольких напольных покрытий поверх любой системы лучистого отопления.

Для электрических систем лучистого отопления необходимо установить термостат вместе с напольным датчиком вместе с системой электрического обогрева пола, чтобы свести к минимуму последствия быстрых изменений температуры.

Конечный пользователь должен быть осведомлен о важности надлежащего использования всей системы лучистого отопления инженером-проектировщиком системы лучистого отопления и монтажником системы лучистого отопления, поскольку это непосредственно связано с уложенным поверх нее напольным покрытием. Укладчик деревянного пола должен предоставить конечному пользователю инструкции по обслуживанию, связанные с требованиями к нагреву и относительной влажности деревянного пола.

Лучистое отопление, устанавливаемое под деревянными полами, становится все более популярным. Понимание того, как работает лучистое отопление, влияние тепла на деревянный пол, меры предосторожности, которые необходимо принять, и тип деревянного пола, который лучше всего работает с лучистым теплом, поможет обеспечить успешную укладку деревянного пола поверх лучистого тепла.

Национальная ассоциация деревянных полов располагает подробной информацией об лучистом тепле, доступной в Руководстве по укладке деревянных полов.Более подробная информация доступна на сайте nwfa.org.

Copyright 2020 Floor Focus


Похожие темы:Покрытия, NWFA Expo

Пол на электроматах толщиной стяжки. Технология устройства песчано-бетонной стяжки теплого пола с греющим кабелем. Какой слой стяжки для электрических теплых полов

Укладка теплого пола в стяжку – ответственный процесс, требующий качественного подхода. Именно правильность всех действий определяет конечный результат, который выражается в равномерности распределения тепла, надежности и безопасности конструкции, а также в экономии потребляемых ресурсов. Несмотря на сложности, все работы можно выполнить своими руками, без привлечения специалистов.

Стяжка для теплого пола имеет множество функций, среди которых особо выделяются:

  1. Полная защита системы отопления от разного рода воздействий, которые могут привести к повреждению конструкции.
  2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
  3. Получение необходимого уровня основания для укладки декоративных облицовочных материалов.
  4. Не нужно использовать громоздкие нагревательные элементы, которые значительно уменьшают площадь объекта или портят внешний вид.

Эффективность теплого пола по сравнению с традиционной радиаторной системой на порядок выше

Таким образом, теплый пол, расположенный в стяжке, является рациональным решением, позволяющим создать комфортные условия проживания. Но необходимо учитывать ряд условий:

  • Толщина заливаемого слоя. Расположение системы отопления на неправильной глубине нивелирует желаемый эффект и создает многочисленные проблемы. Именно поэтому вся работа делится на два последовательных этапа: формирование черновой и чистовой поверхности, между которыми будет располагаться электрический элемент. Но при минимальных отклонениях основания заливается только один слой.
  • Тип и тип используемой стяжки.Это зависит от используемой технологии.
  • Точное соблюдение всех нюансов приготовления смеси и этапов ее заливки. Создаваемая конструкция может иметь несколько различных слоев: утеплитель, гидроизоляция, армирование.
  • Безопасность. Электрические полы и водные системы требуют большого ухода и внимания. Важна правильная установка элементов.

Сочетание всех условий – залог качественного, надежного и долговечного результата.

Имея базовые знания по электробезопасности на уровне средней школы, любой домашний мастер сможет смонтировать современную систему электрического теплого пола.

Разновидности составов для укладки системы

Для устройства теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их характеристик.

Самые популярные варианты:

  • Бетон с добавлением мелкого заполнителя.Это решение подходит для укладки в черновой пол или для заполнения тепловых систем на водяном отоплении.
  • Цементно-песчаные композиции. Именно они позволяют укладывать электрические теплые полы. Для придания раствору дополнительных свойств в него добавляют специальные пластификаторы.
  • Смеси с самовыравнивающимся эффектом. Их используют для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
  • Для упрощения процесса были разработаны специальные продукты для теплых полов.Такие смеси обладают всеми необходимыми характеристиками и качествами.

Сыпучие спецсмеси считаются самыми качественными, а вот цементно-песчаный раствор вполне подойдет для бюджетного варианта.

В настоящее время наиболее распространена мокрая стяжка, позволяющая добиться оптимального результата. Но у него есть ряд существенных недостатков, в частности, невозможность быстрого демонтажа без повреждения конструкции. Также при неправильной технологии велика вероятность появления многочисленных трещин и деформаций, поэтому все большую популярность набирает сухой вариант.

Особенности установки электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

кабельная техника

Этот вариант представляет собой систему, где в качестве нагревательного элемента используется кабель, уложенный по определенной схеме.

Принцип работы:


Монтаж такой системы требует строгого соблюдения составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от типа подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательные маты – более простая процедура, не требующая соблюдения точности расположения кабеля. Это связано с тем, что они уже закреплены в единую конструкцию, которую необходимо правильно распределить по поверхности.

Особенности монтажа: рулоны сетки раскатываются на подготовленное основание, для поворота ячейки аккуратно обрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетка обрезается, а нагревательные элементы размещаются на необходимом расстоянии друг от друга. Термостат подключен и система проверена.

Коврики
, по сравнению с другими электросистемами, считаются одним из самых удобных вариантов обустройства.

Именно маты позволяют заливать стяжку минимальной толщины, что значительно уменьшает высоту пола.

На заметку! В настоящее время существуют инфракрасные электрические системы, располагающиеся не в глубине стяжки, а непосредственно на ее поверхности, под декоративной облицовкой.

Инфракрасные обогреватели хорошего качества и быстро монтируются, но подходят не для каждого помещения и пола

Общий порядок монтажа теплого пола

Существует традиционная схема укладки электрического теплого пола и заливки стяжки. При проведении работ на неподготовленной основе процесс делится на три этапа:


Средний слой не всегда является подходящим решением, поэтому иногда его пропускают, а утеплитель покрывают гидроизоляцией. Но обязательно располагайте систему отопления на расстоянии, закрепляя ее на арматуре.


Теплоизоляция не является обязательной опцией в изоляционном пироге, но значительно повышает эффективность системы.

Заливка стяжки и установка системы

Полный комплекс монтажных работ – это последовательность действий в зависимости от конкретной ситуации.

Технология заливки стяжки и укладки в нее теплого пола:



Стяжку можно заменить плиточным клеем, но этот вариант подходит только для облицовки плиткой

Таким образом, общая технология укладки конструкции не представляет большой сложности, если правильно отработать этапы.

Разобраться в процессе укладки теплого пола в стяжку поможет обучающее видео:

Некоторые нюансы

Для получения качественного результата желательно соблюдать некоторые правила:

Армирование
  • – обязательная процедура во избежание последующего растрескивания;
  • теплый пол нуждается в тщательной подготовке основания, укладывается исключительно на ровную поверхность;
  • на толщину стяжки влияет диаметр кабеля, используемого для электросистемы, оптимальный параметр – слой от 30 до 50 мм;
  • больших комнат разделены специальными деформационными швами;
  • при заливке цементной смеси необходимо дождаться ее полного высыхания, после чего можно проводить другие работы и использовать теплый пол.

Выполнение стяжки один из важнейших этапов монтажа теплого пола своими руками. К этой работе нужно подойти с максимальной ответственностью, так как от ее качества зависит не только внешний вид будущего пола. Стяжка теплого пола выполняет несколько важных функций:

  • защищает систему отопления от механических повреждений, а в случае электрического теплого пола еще и от воздушных;
  • выполняет роль напольного радиатора внушительной площади, распределяя тепло от обогревателя по всей поверхности пола и обогревая все пространство помещения;
  • Служит ровной поверхностью для отделки пола.

Состав стяжки для теплого пола

Нет однозначного мнения, какой лучше подходит для обустройства теплого пола своими руками. В последнее время появились сторонники на основе сухих материалов, которые позволяют не тратить время на просушку раствора, как при мокром варианте. Но самым распространенным видом продолжает оставаться мокрая стяжка.

Для теплого пола подходят следующие варианты состава:

  • Цементно-песчаный раствор, замешанный в пропорции 3:1.Подходит как для водяного, так и для электрического теплого пола.
  • Бетонный раствор, содержащий мелкозернистый наполнитель. Отличный вариант для системы водяного отопления, чтобы избежать растрескивания поверхности.
  • . В самостоятельном варианте подходят для заливки ТЭНов, удобны при выполнении работ своими руками.
  • Специальные смеси, предназначенные для теплых полов. Они имеют разный состав, представлены в магазинах в большом ассортименте.
  • Клей для плитки.Играет роль стяжки при использовании электронагревательных элементов.

Совет: для повышения прочности напольного покрытия при выполнении работ своими руками используйте армирующую сетку. Добавление различных пластификаторов и микрофибры способствует увеличению стойкости составов.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплого пола, который вызывает больше всего вопросов при выполнении работ своими руками, является ее. К нему предъявляются определенные требования:

  1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работу при наличии неровностей и перепадов на черновом полу – в этом случае его предварительно выравнивают.
  2. Покрытие не должно быть слишком тонким, т. к. в этом случае прогрев будет неравномерным и прогреваться будут только определенные зоны.Тонкий слой не будет аккумулировать тепло и быстро остынет. Слишком тонкая толщина может привести к растрескиванию.
  3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская наружу.

Риск образования трещин

При использовании традиционной мокрой стяжки очень важно предотвратить появление трещин. Их появление может привести ко многим негативным последствиям:

  • станет невозможным равномерный прогрев помещения, что сведет на нет преимущества современной системы отопления;
  • неравномерный прогрев площадей пола приведет к перегреву отдельных термоэлементов и их последующему выходу из строя;
  • могут пораниться.

Для предотвращения появления трещин при изготовлении стяжки своими руками необходимо:

  • правильно соблюдать пропорции раствора, а также режим сушки;
  • используют для повышения эластичности состава;
  • усилить конструкцию арматурой или ;
  • установить между стеной и стяжкой.

Демпфер может быть из демпферной ленты или пенопласта низкой плотности. Его основная задача – компенсировать расширение и сжатие материала в результате изменения температуры.

Последовательность слоев

Стяжка теплого пола не заливается на голый пол, конструкция представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи. При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев.

«Пирог» для водяного пола

Для водяного теплого пола наиболее распространенным считается следующий вариант укладки:

  1. Слой. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция предотвращает проникновение влаги с потолка, а тепло системы отопления не тратится на сушку.
  2. Теплоизоляция. Основная задача теплоизоляционного слоя – направить в помещение максимальное количество тепла и создать препятствие его распространению на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:
  • толщиной от 3 сантиметров, что не позволяет бетону вытягивать тепло;
  • отражающее теплоизоляционное покрытие, направляющее поток тепла вверх.
  1. армирующий слой. Для армирования обычно используют специальную сетку, которая армирует стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких подслоев или теплового расширения.
  2. Трубная система.
  3. Стяжка. Этот слой выполняется по стандартной технологии с применением.

Совет: чтобы трубы не всплывали во время заливки раствора, их необходимо закрепить на плитах утеплителя или на армирующей сетке.

Особенности укладки слоев электрического пола

Схема «пирога» при использовании кабельного отопления и системы нагревательных матов будет такой же, как и при водяной системе. Однако необходимо помнить, что кабель не должен касаться теплоизоляции, поэтому его необходимо крепить к армирующей сетке, подвешенной между лагами. Пленочные нагревательные элементы можно размещать поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Планируя строительство дома или ремонт в квартире, любой современный человек задумается о том, как сделать свое жилище теплым.Теплые полы в стяжке давно перестали быть атрибутом роскоши и вошли в обиход, прочно закрепившись на строительном рынке и зарекомендовав себя с самой лучшей стороны. Несмотря на то, что все они вроде бы преследуют одну цель – принести тепло в дома, системы отопления все же разные. Как сделать правильный выбор, если вы не специалист?

Для начала стоит определиться с системой отопления. В глобальном смысле все системы можно разделить на два типа: электрические и водяные.

Электрические теплые полы осуществляют обогрев за счет проложенного в стяжке кабеля обогрева. Использование таких систем эффективно, но ограничено, в основном для локального отопления. Как правило, это маты или тросы. Отдельно стоит рассмотреть инфракрасные системы обогрева пола. Они могут быть представлены пленочными моделями или конструкциями из углеродных стержней. Однако все теплые полы электрического типа обладают одинаковыми свойствами:

  • Требуется термостат
  • Требуется заземление и теплоизоляция
  • Устанавливается только на сухую поверхность.
  • Надежный и долговечный

Такие системы используются, как правило, в квартирах. Устанавливаются под плитку и отлично служат в качестве дополнительного обогрева. В загородных домах и дачах предпочитают водяной теплый пол. Правильно установленная система водоснабжения способна полностью обогреть ваш дом, что поможет значительно сэкономить на счетах за электроэнергию. Обогрев жилого помещения будет происходить за счет циркуляции горячей воды по трубам. Это один из комфортных и экономичных вариантов обогрева дома.Цена комплектующих и монтажа несколько выше, чем при выборе схемы радиаторного отопления, но эти затраты с лихвой окупятся в процессе эксплуатации.

Что такое водяной теплый пол?

Если с электрическими системами все более-менее понятно, то что такое водяной теплый пол? Здесь тоже все достаточно просто. Это система отопления, состоящая из труб, вмонтированных в стяжку пола, по которым циркулирует вода. Обогрев помещения такой системой потребует гораздо меньше энергии, чем электрический пол.

Типы водяного теплого пола

Конструкция водяного пола делится на два вида: бетонный и настил. Бетонная система предполагает заливку стяжки. Система перекрытий используется без заливки и может укладываться в деревянных домах. Ключевым элементом является алюминиевая или оцинкованная пластина с углублением посередине. Труба надежно входит в паз, а боковые крылья отводят тепло вместо стяжки.

Вообще будет многослойно:

  • Основание пола, бетонное или деревянное.
  • Гидроизоляция. В том числе установка демпферной ленты, которая защитит стыки стен с основанием и обеспечит технологический зазор.
  • Теплоизоляционный слой.
  • Устройство водяного пола.
  • Бетонная стяжка, при необходимости.
  • Чистый пол.

Ступени с подогревом пола

Итак, рассмотрим монтаж водяного пола в стяжку. Процесс этот трудоемкий, но увлекательный, и справиться с ним можно как самостоятельно, так и с привлечением специалистов.

Дизайн

Любые строительные работы всегда стоит начинать с проекта и пол не исключение. Важно рассчитать необходимую теплоотдачу, шаг укладки, длину трубы. Словом, правильно выбрать все слои пирога и рассчитать финансовые затраты. Именно на этом этапе нужно определиться с чистовым напольным покрытием, будь то плитка или ламинат. От этого зависят некоторые расчеты, например шаг труб.

Подготовка основания

Когда проектирование закончено и все расчеты произведены, можно браться за подготовку черновой поверхности.Профессионалы советуют начинать с конца. То есть сначала подготовьте распределительный шкаф, установите его в нужном месте, подведите магистральные трубопроводы. Прорезать стены для прокладки проводов в случае автоматики. Шероховатая поверхность должна быть чистой и ровной. Перепады уровня пола не должны превышать 5 мм. В противном случае неровности приведут к образованию воздушных карманов, что в свою очередь чревато колебаниями гидравлического сопротивления.

Гидроизоляция

Гидроизоляция – простая и недорогая процедура.Однако этим не следует пренебрегать. Теплоизоляционные свойства утеплителя напрямую зависят от условий эксплуатации. Даже небольшое количество влаги повлияет на него не в лучшую сторону. Рынок изобилует различными гидроизоляционными материалами, и любой, даже самый требовательный строитель обязательно найдет что-то на свой вкус и бюджет. Подойдет даже обычная пленка. На стыке пола и стены необходимо наклеить демпферную ленту толщиной от 6 до 12 мм. Он даст нужный зазор и защитит стык пола и стены.

изоляция

В качестве утеплителя для устройства теплого пола в стяжку можно использовать пенополистирол плотностью не менее 30 кг/м3. Толщина рассчитывается на этапе проектирования. Вопрос серьезный и важный. При недостаточной толщине утеплителя возникнут потери тепла и придется переплачивать за электроэнергию. А переплачивать за ненужную толщину вообще не профессионально. Из практики следует использовать изоляцию толщиной не менее 5 см.На первом этаже лучше даже толще.

Трубы для теплого пола

Способы прокладки трубы для теплого пола

Только теперь, после тщательной подготовки, можно приступать к монтажу труб. Крепить их можно любым способом, укладывать на сетку, пенопласт или крепить анкерными скобами. Стоит придерживаться улиточной методики укладки. Максимальная длина петли составляет 80 метров. В местах скопления труб стоит использовать кожух или изоляцию.Подсоедините к коллектору в шкафу и убедитесь, что ничего не перепутано. Каждый отвод лучше подписать с указанием диаметра трубы.

Пробная версия

После прокладки и подсоединения труб к выходам коллектора и перед заливкой стяжки или установкой теплого пола необходимо проверить систему.

Важно!!! не путайте подачу с обраткой

После закрытия всех кранов создают давление 6 атмосфер и визуально проверяют на наличие утечек или перепадов давления.

Заливка стяжки

В качестве пола отлично подойдет цементно-песчаный раствор или полусухая смесь, чего нельзя сказать о бетонно-щебневых или гравийных смесях. Минимальная толщина стяжки должна быть не менее трех сантиметров от верхнего края трубы теплого пола. Давление в трубах должно быть не менее 6 бар. Через три дня его можно прокачать до рабочего значения.

Важно!! Стяжка должна высохнуть естественным путем.

Подать воду в систему можно будет не ранее, чем через 28 дней после заливки стяжки.Если стяжке не дать высохнуть самостоятельно, могут появиться трещины. Неприятно будет понять, что колоссальную работу портит банальное нетерпение.

Настройка оборудования

Распределительный коллектор для теплого пола со смесительным узлом

После затвердевания стяжки необходимо отрегулировать оборудование для подогрева пола. Показателем того, что все работает правильно, являются данные с расходомеров. Если цифры на всех обратках одинаковые, значит все работает правильно и система в норме.В случае автоматизации системы установка термостатов, подключение сервоприводов и контроллеров происходит как раз на этом этапе. Перед укладкой чистового пола.

Готовый пол

После всего вышеперечисленного можно переходить к последнему, заключительному этапу – укладке чистового пола. Какой она будет, решается на этапе проектирования. На последнем этапе нежелательно что-либо менять. Важно соблюдать все моменты, задействованные в конструкции. Только тогда вы получите правильную систему, которая сможет обогревать ваш дом долгие годы.

Теплый пол под плитку и стяжку. Какая разница?

Часто спрашивают: «Можно ли монтировать теплый пол под плитку, а не в стяжку?» Важно понимать, что под плитку чаще всего монтируются различные виды электрических теплых полов. Они создают приятный эффект пола с подогревом, по которому приятно ходить. Но такие полы не смогут заменить основную систему отопления и будут лишь приятным дополнением.

Если вы хотите использовать теплый пол в качестве основной системы отопления, вам придется полностью скрыть кабель или трубы в стяжке.Стяжка будет выполнять как раз функцию батареи и распределителя тепла.

Подведем некоторые итоги. В качестве основной системы отопления дома водяной пол подходит как нельзя лучше. Он экономичен и прост в использовании. Встроенная в стяжку, прочная и надежная, она принесет тепло в ваш дом. С процессом укладки и наладки оборудования вполне можно справиться самостоятельно, без дорогостоящей помощи профессионалов.

В квартирах более уместна электрическая система отопления, непосредственно в качестве теплого пола.Она не может обогреть весь дом. Кроме того, стоимость оплаты счетов за электроэнергию вряд ли вас порадует. Сделайте свой дом лучше, а мы подскажем, как это сделать правильно.

Продолжительность срока службы теплого пола напрямую зависит от качества стяжки и монтажа электрического теплого пола под стяжку. Даже незначительное отступление от правил может привести к выходу из строя теплого пола, что повлечет за собой дополнительные затраты на его полную замену.

Преимущества и недостатки теплого пола под стяжку

По отношению к различным способам основного или дополнительного отопления теплый пол под стяжку имеет ряд характерных преимуществ:

  • Надежность. Срок службы около 50 лет при условии правильной установки всех комплектующих. Кроме того, устройство не требует обслуживания.
  • Наличие стяжки обеспечивает высокий уровень защиты от внешних воздействий.
  • Система теплых полов гарантирует отсутствие сквозняков, что благотворно сказывается на здоровье.
  • Прибыльность. Возможность регулирования температуры в помещении с помощью термостата.

Существенным недостатком данного вида теплых полов является необходимость создания стяжки, в результате чего высота помещения уменьшается с 3-15 см.

Подготовка основания для укладки теплых полов

Все работы, связанные с установкой электрического теплого пола, выполняются в помещении, освобожденном от мебели.При необходимости:

  • демонтировано старое напольное покрытие;
  • вывезено
  • строительного мусора;
  • Зашпаклевано
  • глубоких трещин.

После полного высыхания зашпаклеванных мест можно приступать к непосредственной стяжке под теплый пол, представляющей собой комбинацию слоев различных материалов.

  1. Напольное основание. Для укладки теплого пола нужна только ровная поверхность, так как любая неровность может привести к выходу из строя греющего кабеля. Для выравнивания пола можно использовать цементную, гипсовую или самовыравнивающуюся смесь.
  2. Гидроизоляция. Гидроизоляционный слой имеет особое значение при наличии под полом обычного грунта, либо неотапливаемого подвала, так как под полом образуется конденсат. При отсутствии гидроизоляции на теплоизоляционный слой попадает конденсат, способствуя снижению теплоизоляционных свойств и теплопотерь. В качестве гидроизоляционного материала подойдет полиэтиленовая пленка, уложенная внахлест 8-10 см поверх черновой бетонной стяжки. Для лучшей герметизации стыки швов проклеивают скотчем, а края пленки заворачивают на стену на 4 см.
  3. Теплоизоляция. Теплоизоляционный слой направлен на предотвращение потерь тепла. Целесообразность теплоизоляции особенно возрастает, если работы ведутся на первом этаже. В качестве теплоизоляционных материалов подходят экструдированный пенополистирол, пенофол. Сверху эти плиты покрыты фольгой, поэтому нет необходимости укладывать дополнительный теплоотражающий экран, что способствует равномерному распределению тепла по бетонной стяжке.
  4. Демпферная лента. По периметру нижней части помещения наклеивается демпферная лента, компенсирующая расширение стяжки при прогреве теплого пола.Верх ленты должен выступать над уровнем предполагаемого напольного покрытия на 2 см. При этом фартук ленты, расположенный снизу, должен перекрывать шов между теплоизоляционным слоем и лентой, чтобы исключить попадание стяжки на теплоизоляционный слой. Отсутствие демпферной ленты приведет к неизбежному растрескиванию стяжки через несколько циклов.
  5. Металлическая сетка. С помощью сетки достигается лучшее сцепление бетонной стяжки, а при отсутствии стяжки исключается перегрев кабеля.
  6. Цементно-песчаную стяжку делают толщиной не менее 3 см, так как более тонкий слой может дать трещины. Этот этап завершает подготовительные работы перед укладкой теплого пола.

Следуя пошаговому описанию, устройство стяжки теплого пола не вызовет затруднений даже у неквалифицированного специалиста.

Выбор кабеля

По виду тепловыделения кабель подразделяется на:

1. Резистивный кабель характеризуется нагревательным элементом, покрытым изолирующим слоем и металлической оплеткой.По количеству жил и способу укладки различают два типа:

  • Кабель одножильный — наличие одной нагревательной жилы. По сравнению с двухжильным кабелем имеет более высокое электромагнитное излучение и более сложный монтаж, хотя и значительно дешевле. Оптимальное использование такого кабеля сводится к коридору, балкону, ванной.
  • Двухпроводной. Помимо нагревательного сердечника кабель снабжен токопроводящим сердечником, что снижает уровень электромагнитного излучения и упрощает прокладку кабеля на поверхности.Значительно превышает стоимость одножильного кабеля. Больше подходит для спальни, кухни.


Основным преимуществом и одновременно недостатком резистивного кабеля является равномерное выделение тепла по всей длине, поэтому кабель нельзя прокладывать под мебелью.

2. Саморегулирующийся кабель оснащен двумя токопроводящими жилами с расположенным в центре полимером, выполняющим роль нагревательного элемента. При перегреве определенного участка за счет результирующего сопротивления уменьшается тепловыделение перегретого участка.

Что касается резистивного, саморегулирующийся кабель лишен недостатка первого, продлевающего срок службы теплого пола. Хотя это преимущество намного дороже, чем прокладка резистивного кабеля.

Монтаж электрического теплого пола с помощью резистивного кабеля

Поскольку кабель не должен проходить под мебелью, необходимо определить площадь, предназначенную для прокладки кабеля. На основании показателя свободной площади рассчитывается пошаговое расстояние между кабелем = площадь х 100/длина кабеля.

этапы монтажных работ

Составьте чертеж с подробным расположением датчика температуры, кабеля, соединительной, концевой втулки, а также точки подключения к сети. Во время укладки напольного покрытия может произойти повреждение греющего кабеля, тогда чертеж облегчит поиск поврежденного участка.

  1. В стене делается штроба для подключения проводов кабеля к термостату.
  2. В примыкающей к этой стене бетонной стяжке также делается углубление длиной 50 см, предназначенное для укладки датчика температуры.
  3. Монтажная лента крепится к стяжке с помощью дюбель-гвоздей через каждые 50-100 см.
  4. Прокладка кабеля должна производиться равномерными петлями через рассчитанное выше расстояние, начиная от места расположения термостата. При этом нагревательный кабель не должен соприкасаться друг с другом.
  5. Датчик температуры помещен в гофрированную трубку, которая с одной стороны имеет заглушку, препятствующую попаданию в нее стяжки. Трубка размещается в заранее подготовленном штробе, расположенном между кабельными линиями.
  6. Сопротивление кабеля измеряется тестером. Если полученные данные совпадают с показателями, заявленными производителем, возможно подключение системы к термостату через муфты, при этом термостат должен быть отключен от сети.
  7. Заливку укладываемого теплого пола цементно-песчаным раствором следует производить очень осторожно во избежание образования воздушных карманов.


толщина стяжки для теплого пола

Оптимальная толщина последнего слоя стяжки колеблется в пределах 4-6 см, так как весь электрический теплый пол должен «утонуть» в растворе.

После заливки пола помещение необходимо затемнить и не допускать сквозняков. Такие условия способствуют равномерному высыханию по периметру помещения. Через сутки стяжку накрывают пленкой до полного высыхания раствора, на что уходит 30-35 дней.

испытание теплого пола

Работоспособность установленного электрического пола можно проверить только после полного затвердевания бетонной стяжки. Незатвердевший раствор может привести к выходу из строя системы теплого пола, трещинам или короткому замыканию проводов.

Последствия неравномерного высыхания стяжки

При обнаружении даже незначительных трещин в бетонной стяжке необходимо немедленно принять меры по устранению проблемы. В противном случае это приведет к нежелательным проблемам:

  • Неравномерный прогрев пола и, соответственно, помещения.
  • Возникновение зон с превышением температуры, приводящее к перегреву нагревательного кабеля, что приводит к выходу из строя системы пола.

Правильно выполненная стяжка теплого пола + стяжка своими руками благоприятно скажется не только на снижении энергозатрат, но и на быстром прогреве помещения.

Теплые полы – это отличная технология, которая внедряется в повседневную жизнь все большего числа людей. Отрасли, производящие детали для таких полов, активно развиваются, представляя покупателям огромный выбор продукции в своей сфере.

Тем, кто ни разу не сталкивался с выбором данного способа обогрева квартиры, будет сложно подобрать необходимые элементы без чьей-либо помощи, однако, подобрав, вы обнаружите новую проблему, связанную с установкой теплого пола.В этой статье вам расскажут технологию укладки теплого пола под стяжку.

Многослойная структура

Теплый пол под бетонную стяжку монтируется в несколько слоев:

  1. Черновая бетонная стяжка. Он служит для выравнивания пола, поэтому если основание уже плоское, например, из плит перекрытия, то этот этап часто пропускают.
  2. Далее укладывается теплоизоляционный материал, например, пенофол, который также избавит вас от лишнего шума.Этот слой является одним из самых важных, ведь благодаря свойствам отражать тепло вы отапливаете только свою квартиру.
  3. Нагревательные элементы укладываются поверх утеплителя. Этими элементами могут быть водопровод, нагревательные маты, кабели и все, что вы найдете на рынке отопительной техники.
  4. Завершающий слой – готовая бетонная стяжка, на которую будет укладываться финишное напольное покрытие, например, ламинат. Этот слой испытывает большие нагрузки весов, а также тепло, поэтому о его конструкции стоит рассказать подробнее.

Финишная бетонная стяжка

Как было сказано выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдерживает нагрузок, и на нем появляются трещины, то это может привести к перегреву отдельных нагревательных элементов, и вам придется делать пол заново, поэтому важно определиться, какую стяжку сделать для теплого пола.

Чтобы избежать такой ситуации, необходимо внимательно отнестись к выбору смеси для бетонной стяжки. На рынке представлен широкий выбор готовых смесей для теплых полов, но можно приготовить раствор и самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента уходит 1 л клея ПВА.


Если вы строите теплый пол с использованием водопроводных труб, то лучше использовать раствор на основе отсева – смесь песка и гравия. Таким образом вы добьетесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

Растворно-цементная стяжка для теплых полов Технология приготовления:

  1. Смешайте 4 части щебня и 3,5 части песка.
  2. Добавьте 1 часть сухого цемента и перемешайте.
  3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Очень важно соблюдать эту технологию, ведь избыток щебня или недостаток песка – это большая проблема, которая не позволит правильно выровнять стяжку.

Особое внимание следует уделить толщине бетонной стяжки. Для большинства нагревательных элементов подходит стяжка толщиной 3-7 см, однако, если вы устанавливаете такой пол на производстве, толщину стяжки лучше увеличить до 10 см.Стяжка на основе водопроводных труб также должна быть толще и составлять 4,5-7 см в глубину.


Такие размеры позволяют равномерно прогревать пол, сразу после включения системы отопления. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками существуют специальные наливные смеси. По заверениям производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме того, вы можете сделать свой собственный раствор, смешав сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как установить теплый пол

Рассказав о всех тонкостях бетонной стяжки, можно приступать к укладке теплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку необходимо очистить от всех неровностей и грязи. Острые края также следует удалить шпателем, впрочем, это не критично.Всю пыль можно убрать пылесосом.


Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла можно использовать различные материалы: пробковую подложку, пенопласт или пенопласт. К бетонной стяжке их можно прикрепить дюбелями или клеем, а стыки листов теплоизоляционного материала проклеить скотчем. Стоит отметить, что для водяного теплого пола лучше использовать пенополистирол, а для электрического пола использовать фольгированные материалы, например, пенофол.

демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Он изготовлен из вспененного полиэтилена и работает по следующему принципу: при расширении бетона под воздействием тепла лента сжимается, а при остывании и сужении бетона лента расширяется, закрывая щели.


Ленту следует наклеивать между контурами теплого пола, а также в местах примыкания стен и полов по всему периметру помещения.

Установка нагревательных элементов

Если вы устанавливаете водяной теплый пол, то закрепите его трубы на расстоянии от 10 до 30 см между ними. Следите за тем, чтобы изгибы трубы не были слишком острыми, иначе это может привести к разрыву трубы. Трубы можно крепить к полу дюбелями с помощью крепежных профилей.


Монтаж электрического пола начинается с укладки кабеля на монтажную ленту, после чего сама лента укладывается на пол на расстоянии около 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или санузле, ведь там электрический теплый пол должен быть заземлен, а также должен быть установлен модуль УЗО.

Металлическая сетка

Металлическая сетка

в конструкции теплого пола применяется по-разному. Кто-то укладывает его только под трубы отопления, кто-то только в чистовую стяжку, армируя ее, а некоторые используют и то, и другое одновременно. Укладывая сетку под трубы, вам не придется забивать основание вашего пола, потому что трубы можно закрепить прямо на сетке, а разместив ее над трубами или электроэлементами, вы сделаете бетонную стяжку монолитной.


При монтаже электрического теплого пола в стяжку с железной сеткой в ​​ванной металлический каркас также придется заземлять.

Финишная стяжка

Прежде чем приступить к заливке бетона, проверьте работоспособность теплого пола. Нанесите жидкость на водяной пол и подождите сутки, если протечек не обнаружено, а пол хорошо прогревается, то можно сделать вывод, что он рабочий. Электрический пол проверяется гораздо быстрее.Все элементы должны хорошо прогреваться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замешиванию раствора.

Бетон можно заливать только при положительных температурах. Пол необходимо заполнить целиком за один проход, однако в многоуровневом помещении это можно сделать, зайдя на каждый отдельный уровень.


Перед бетонированием можно также сделать специальные маяки из железного профиля или деревянных брусков. Закрепите их в полуметре от стены, и ориентируйтесь по ним, заполняя пол.

Начинайте выливать раствор из угла комнаты напротив двери. Следите за тем, чтобы уровень бетона не превышал уровень маяка. При заливке бетона проткните его железным стержнем, что избавит стяжку от воздушных пустот.


Заключение

Укладка теплого пола в стяжку – задача не из легких, но соблюдая правила и технологию, с ней справится даже новичок.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
