Как разрезать профильную трубу вдоль и поперек, технология резки

Автор Монтажник На чтение 8 мин Просмотров 10.8к. Обновлено

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по линии или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Рис.1 Профильные трубы в домашнем хозяйстве

Как ровно отрезать профильную трубу поперек

Наиболее часто в домашнем хозяйстве используют прямоугольный или квадратный трубный металлопрофиль с толщиной стенки не более 3 мм, а нарезка на отдельные отрезки необходима при проведении работ по сборке сварных каркасов.

Чтобы правильно порезать трубу, используют дополнительные приспособления для обозначения и разметки линии реза, некоторые из устройств выполняют функции опорной грани для режущего диска.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – линия нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм — его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Рис. 2 Виды способов поперечной разметки

Какой используется инструмент

Как отмечалось выше, основным инструментом для резки металлических деталей в бытовых условиях является углошлифовальная машинка, при ее отсутствии можно воспользоваться ручной ножовкой по металлу или электролобзиком, который также может резать материалы из металла специальным полотном с алмазным покрытием.

Для резки болгаркой используют отрезные электрокорундовые диски, не предназначенные для проведения шлифовальных операций. В качестве вспомогательного инструмента пригодится рулетка, металлическая линейка, различные виды струбцин, карандаши и маркеры для нанесения разметки.

Бумажное лекало для трубы

Применение бумажного листа является простым методом разметки прямоугольного или квадратного профиля для точного обрезания под углом 90 или 45 градусов по направлению к его оси.

Чтобы сделать разметку для поперечной резки под углом 90 градусов, берут лист бумаги и оборачивают им трубу до точного совмещения краев, после чего их склеивают. При данном способе линия реза очень хорошо видна в отличие от нанесения ее карандашом или маркером по краю шаблона.

После этого режут профиль вдоль шаблонной кромки поочередно со всех сторон, стараясь не допускать полного прорезания финишных участков — это может привести к ударам диска об острые углы и его разрушению.

Листом бумаги можно нанести разметку и на боковые стенки труб прямоугольного или квадратного сечения. Для этого бумажный лист складывают по диагонали, а полученный угол в 45 градусов прикладывают к боковым стенкам и делают соответствующую разметку. Чтобы боковые линии находились на одинаковом уровне, острый угол прикладывают к поперечной линии, размещенной под углом 90 градусов к оси, которую предварительно наносят приведенным выше способом.

Рис. 3 Использование стального шаблона

Стусло для резки труб

Очень удобно резать профильную трубу с помощью специального шаблона, который является аналогом строительного стусла для резки стройматериалов под разными углами.

Для этого приведенным выше или другим способом делают металлический шаблон из разрезанного вдоль куска профильной трубы, он может быть рассчитан на получение прямого или угла в 45 градусов.

Чтобы разрезать металлопрофиль, к нему прикладывают шаблон и проводят чертилкой линию, по которой затем делают прорезание. В других случаях шаблон удерживают и болгаркой проводят линию по поверхности заготовки, стараясь избегать сильного прижима боковой поверхности диска к приложенному металлическому шаблону. Затем шаблон убирают и прорезание продолжают по хорошо заметному углублению на гранях заготовки.

С помощью шаблона можно получить очень ровную линию среза, если не держать его вручную, а закрепить на заготовке с помощью струбцин или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности П-образной пластины шаблона сверлят отверстие и приваривают в этой точке снаружи накидную гайку, в которую вкручивают болт. Для закрепления шаблона приставляют его к обрезаемой детали и вкручивают болт, прижимая шаблонную поверхность к заготовке, после болгаркой с диском по металлу производят разрез, слегка касаясь направляющей кромки.

Рис. 4 Как порезать заготовку самодельным станком

Другие варианты

Неплохой вариант изготовления шаблона — использование для разметки короткого отрезка трубы большего диаметра, направляющая кромка которого предварительно обрезана под нужными углами. При разметке деталь одевают на обрезаемую трубу, после чего размечают ее поверхность маркером или чертилкой. Второй способ — жесткая фиксация шаблона на заготовке с помощью клиньев или струбцин с дальнейшей резкой диском по металлу с легким прижимом к боковой поверхности шаблонной детали.

Чтобы не резать металлические трубы или лист железа на глазок, некоторые домашние умельцы используют самодельные крепежные приспособления к болгарке, жестко закрепляя ее на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный ровный разрез расположенной под диском детали, если на станине станка закрепить металлические направляющие, то при прикладывании к ним заготовки можно получить любой нужный угол разреза.

Рис.5 Работа с толстостенным прокатом

Резка профильной трубы большого диаметра

Металлопрофиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм.) можно было использовать тонкие диски размером около 1 мм., то для прорезания толстостенного металла берут 2 мм. дисковые круги. Соответственно резать толстые стены удобнее диском большого диаметра при помощи мощной крупногабаритной строительной болгарки — бытовые устройства не обладают достаточной мощностью для быстрого проведения работ, а их маленькие диски быстро стачиваются.

При выполнении работ руководствуются следующими правилами:

  1. При прорезании тяжелых труб следует располагать их на ровной поверхности или низких опорах с таким расчетом, чтобы при резке последнего участка он не изменял своего положения или опускался вниз, препятствуя сжиманию режущего инструмента своими стенками.
  2. Если поверхность ровная, полностью производят разрез каждой грани, переворачивая деталь, при неровный опоре последние перемычки немного не дорезают, давая возможность заготовке отделиться под собственным весом, после чего выступающий участок зашлифовывают.
  3. При работе с болгаркой для резки тяжелых металлических элементов необходимо обязательное использование защитного кожуха — вероятность расслоения диска на отдельные элементы слишком высока.

Многие работают с неправильно выбранным направлением вращения на себя — это приводит к тому, что острая кромка металла постоянно задирается, инструмент труднее удержать в фиксированном положении, а отрезной диск быстрее стачивается. К тому же обратное направление вращения отрезного круга опасно с точки зрения техники безопасности.

Как разрезать профильную трубу вдоль — технология резки

Если поперечная резка профиля не вызывает особых сложностей, то продольный разрез, который необходим для проведения некоторых работ в домашнем хозяйстве, более сложен в силу своей протяженности.

Одна из проблем при его проведении — точность разметки, для ее нанесения по центру или в другой точке разрезаемой грани ставят отметки по всей длине на одинаковом расстоянии от боковой стенки и затем соединяют их карандашом, маркером или чертилкой, используя в качестве направляющей ровный уголок, строительное правило, уровень, профиль от гипсокартона.

Рис. 6 Резка трубы вдоль по направляющему уголку

Для того, чтобы распилить металлопрофиль в продольном направлении, ведут углошлифовальную машинку по линии, постепенно прорезая сквозное отверстие — метод не слишком точен, инструмент приходится держать на весу без опоры.

Более удобный способ качественно продольно отрезать заготовку — использование вспомогательных опор в виде металлического уголка или ровных прямых пластин. Для этого уголок крепят на поверхности заготовки с помощью струбцин и ведут болгарку по его боковой грани, если длина шаблонного уголка невелика, его откручивают и переставляют дальше на новое место, после чего прорезание возобновляют.

Второй способ получения ровной продольной линии среза — жестко закрепленная болгарка на станке или столе в боковом положении. Прорезаемую заготовку при этом двигают по направляющим, подводя к вращающемуся диску углошлифовальной машинки (принцип работы напоминает электрический плиткорез), прямолинейность получаемой линии определяется жесткостью и длиной опорных элементов.

Рис. 7 Закрепление углошлифовальной машинки для продольной резки

Для получения заданных размеров и конфигураций профильных труб в домашнем хозяйстве используют обрезание при помощи углошлифовальной машинки и недорогих отрезных корундовых дисков. Чтобы получить ровную и точную линию среза, лучше использовать опорные направляющие или самодельные стальные шаблоны, задающие нужный угол.

плитку, дерево, стекло, металл, трубы, бетон

Угловая шлифовальная машина, которую все называют болгаркой, может не только шлифовать, но и резать различные материалы с помощью специальных кругов. Но, чтобы умело пользоваться этими возможностями, необходимо иметь знания и опыт.

Содержание статьи:

Как правильно держать болгарку

У многих есть болгарка, но большинство людей не знают — как правильно ею пользоваться и как ее держать. Это приводит не только к браку в работе, но и к тяжелым травмам. Болгарка это довольно опасный электроинструмент.

Круг должен быть установлен рисунком вверх и зажат специальной гайкой.

Человек с ведущей правой рукой держит болгарку за рукоять правой рукой. При этом круг должен располагаться с левой стороны машины, а защитный кожух должен сверху закрывать его. Вращение идет так, что во время резки искры летят на рабочего. Если у болгарки заклинит круг и болгарка вырвется из рук, то она пойдет не на резчика, а в противоположную сторону.

Левая рука удерживает машину за рукоять, которая вворачивается в резьбовое отверстие на корпусе. Их там несколько для специальных случаев использования, но верное положение рукояти только верхнее.

Такое положение машины требует применять защитные средства. Для защиты глаз и открытой части лица – это защитные очки, а еще лучше – защитная маска. Чтобы защитить открытые части тела от искр и мелких осколков в процессе резки, необходимо надевать костюм из плотного материала.

Как ровно резать

Чтобы ровно отрезать что-то болгаркой, необходимо выполнить правильную разметку. Например, пред тем как отрезать кусок трубы необходимо нанести маркером или тонким мелом размер. Затем берем лист бумаги с ровным краем и на поставленной метке обворачиваем трубу. У нас получится бумажная труба поверх металлической. Граница бумаги и будет точной траекторией, по которой предстоит отпилить часть трубы.

Для этих целей можно использовать и строительный скотч, которым проще обмотать трубу и закрепить его. По краю бумаги или скотча прочерчиваем линию реза. Снимаем бумагу, заживаем трубу в тиски и режем болгаркой.

Подобным образом можно резать уголок, профиль или лист. Не надо только забывать, что во время резки нельзя менять положение машины.

Перекос круга приведет к заклиниванию или поломке. Не следует чрезмерно нажимать на круг, особенно тонкий. Деформация немедленно отразится кривизной. Машина должна сама въедаться в материал, ее только надо придерживать.

Ровность реза зависит и от правильного подбора круга. Сложно добиться ровной траектории, отрезая часть толстостенной трубы тонким кругом.

Как вырезать болгаркой круг

Иногда бывает необходимым вырезать на листе металла круг, а кроме болгарки никакого инструмента нет. Для этого размечаем круг на выбранном участке белым маркером или тонким мелом. Линия реза должна быть на внешней стороне круга, чтобы не уменьшить его.

Болгарку устанавливаем не перпендикулярно листу, а под углом. Причем, болгарка будет склоняться к центру круга. На небольшой скорости делаем предварительный контурный рез. И контурный, и основной рез необходимо выполнять короткими движениями, перемещая положение круга вдоль контура.

Аналогично можно поступать, работая с другими материалами. Чтобы вырезать болгаркой круг в плитке под трубу, необходимо сделать разметку на обратной стороне плитки. Затем взять болгарку и сделать внутри размеченного круга прорези по хорде на расстоянии 4-5 мм один от другого.

Затем плитка разворачивается под прямым углом, и делаются прорези перпендикулярные прежним. Во время резки кусочки плитки будут выкрашиваться, но внутри очерченного круга. Оставшиеся зубчики можно зашлифовать болгаркой сначала с лицевой стороны.

Естественно получится срез косой, с расширением к тыльной стороне. Но этот край можно понемногу захватывать плоскогубцами и выкрашивать. В завершение операции зашлифовывается тыльная сторона отверстия. Здесь потребуется аккуратность, внимание и терпение.

Как резать болгаркой без сколов плитку и керамогранит

Чтобы обойтись без сколов во время резки плитки ее необходимо смачивать в воде. Это будет своевременно снижать температуру, которая является причиной разрушения. Таким путем можно не только разрезать плитку, но и вырезать необходимые фрагменты.

Другой способ заключается в применении отрезного круга по камню. Такой круг не дает трещин и сколов.

Немного сложнее обстоит дело с керамогранитом. Керамогранит несколько толще обычной плитки и прочнее ее. Ручной плиткорез очень быстро тупится, не достигнув результата. Поэтому распилить керамогранит можно кругом по камню.

По вычерченной лини реза делаем контурный надрез. Затем другой, третий. До тех пор, пока не прорезанная толщина материала будет меньше прорезанной. Сдвигаем плитку керамогранита на край стола и резким, но не очень сильным движением надламываем.

Как пилить без пыли

Любая пыль вредна для здоровья человека. Во время ремонта или строительства она оседает везде. Убирать ее потом и долго, и довольно трудно. Но главное – ее невозможно убрать из организма. Для того чтобы работать без пыли необходимо сделать небольшое и недорогое приспособление для болгарки.

Это приспособление очень похоже на медицинскую капельницу. В обычную пластиковую бутылку объемом 1,5 – 2,0 литра заводим трубочку от капельницы. На ней оставляем только регулятор. В защитном кожухе болгарки делаем отверстие по диаметру этой трубочки. В это отверстие вставляем другую такую же трубочку.

Соединяем эти две трубочки, наливаем в бутылку воду и открываем ее подачу на круг. После первого примерного реза регулируем подачу воды, которая должна гасить всю выделяющуюся при резке пыль.

С таким приспособлением можно обрабатывать бетон, кирпич и много других материалов, которые при разрушении выделяют большое количество пыли.

Как правильно пилить или резать болгаркой

Различные материалы ведут себя по-разному во время обработки болгаркой. Одни сразу перегреваются и ломаются, другие деформируются, третьи вообще не хотят поддаваться обработке. Все тонкости работы с болгаркой трудно знать, но практика требует знать хоть что-то.

Режем плитку тротуарную, кафельную, керамогранит


Для резки тротуарной плитки болгаркой потребуется специальный круг с алмазной насечкой. На плитке делается разметка, и по этой разметке делается надрез почти до половины радиуса круга. Если болгарка с большим кругом, то за один проход можно перерезать плитку сразу на всю глубину. Главное чтобы она была не больше радиуса круга. Если радиус круга недостаточен, то плитка переворачивается и делается встречный рез.

Кафельная плитка без сколов лучше обрабатывается отрезным кругом для камня. На плитку наносится линия, по которой делается контурный рез. Затем глубина постепенно увеличивается. Когда прорезанная часть станет больше, плитку кладут на край стола и переламывают по линии. Неровности и шероховатости можно потом подработать.

Керамогранит хорошо обрабатывается кругом для камня. Технология резки ничем не отличается от технологии резки кафельной плитки.

Режем болгаркой древесину


По сравнению с другими строительными материалами дерево всегда было и остается самым податливым в обработке. Для болгарки налажен выпуск самых разнообразных дисков для резки древесины.

Самый обычный диск, к виду которого мы давно привыкли на циркулярной пиле. Главная особенность подбора такого диска заключается в том, что должны совпадать расчетные скорости болгарки и диска. Только в таком случае обрезать получается ровно и без горения древесины.

Такой диск легко режет древесину в любом направлении, но традиционно предпочитает резать поперек. Легко режется не только сырая древесина, но и сучки деревьев. Удобно распускать доски на брусья или планки. Для большого объема такой работы болгарку необходимо закрепить стационарно. Получится полная аналогия циркулярной пилы.

Очень просто обрабатываются и прессованные древесные материалы любой плотности. А, если необходимо разрезать деревянную панель с набитыми гвоздями, то и для такой работы выпускается диск. Он не боится встречи с гвоздями. Этот универсальный диск изготавливается из карбида вольфрама фирмой Bosh. Маркируется диск Bosh Carbide Wheel. Выпускаются размерами 76, 115 и 125 мм.

Болгарка по кирпичу, бетону, бетонному кольцу

Резка кирпича и бетона выполняется с помощью специальных кругов для камня. Кирпич режется легко, главное правильно его закреплять перед резкой и не применять свою ногу в качестве струбцины.

Практически без проблем режется бетонная плита или бетон. Но вот бетонное кольцо некоторые проблемы создает. Не сам бетон, а вложенная в него стальная арматура. Круг в болгарке испытывает большую нагрузку во время бетона, а арматура наносит ему вред.

Чтобы укоротить кольцо на определенную величину, делают рез с наружной части кольца. Потом кувалдой разбивают срезанную часть, а выступающую арматуру режут кругом для металла.

Профнастил, металл и листовой металл


Болгарка изначально была предназначена для резки и шлифовки металла, поэтому резать любой металл – это ее стихия. Для листового металла разной толщины подбираем определенной толщины круг, выбираем скорость вращения и выполняем рез по вычерченным линиям. На подходе к крайней точке реза надо немного утопить болгарку, чтобы граница реза не имела скоса.

По такой технологии можно вырезать разные геометрические фигуры из листа металла. Чтобы вырезать квадрат или прямоугольник, надо вычертить на листе размеры. Устанавливаем круг болгарки за границу квадрата и делаем прорез металла. Когда все четыре стороны прорезаны, вырезаем уголки.

Не вызывает трудностей резка профнастила. Рез начинают с любого края или в середине, если это требуется. Единственное замечание – при резке тонкого металла с обратной стороны образуется рваный срез. Чтобы избежать травмирования и для чистоты выполнения работы, этот срез лучше прошлифовать.

Резка болгаркой труб и газовых баллонов

Труба большого диаметра, как и газовый баллон не являются каким-то исключением в работе болгарки. Трубу большого диаметра можно представить, как лист металла. Сложность представляет резка баллона, в котором остался след газа или конденсат. Это очень опасно возможным взрывом.

Чтобы обезопасить резку баллона, необходимо выкрутить вентиль. Это сделать сложно, потому что со временем резьба срастается намертво. В таком случае необходимо приварить баллон за подставку, которая находится в нижней его части, к массивной плите или раме.

На приваренном баллоне проще вывернуть вентиль. В освободившееся отверстие заливают воду до перелива, а затем приступают к резке болгаркой. Резка баллона не отличается от резки трубы большого диаметра.

Резка стекла


Для болгарки нет проблем при резке стекла. Для данной операции можно использовать самый дешевый круг по керамике. Делается легкий контурный рез, а затем он углубляется. Прорезанное стекло выкладывается на край стола и переламывается.

Резку болгаркой стеклянных труб можно рассмотреть на примере резки обычной стеклянной бутылки. Бутылку закладывают в раздвинутые тиски или вкладывают между двух деревянных брусков. Понемногу проворачивая ее, делают рез болгаркой. Бутылку вращают до тех пор, пока ненужная часть просто отпадет.

Как разрезать шифер без болгарки

Если отсутствует болгарка, то разрезать лист шифера можно с помощью обычной ножовки. Лучше для этих работ подойдет ножовка с мелкими зубьями и небольшим разводом. В крайнем случае, можно применить и ножовочное полотно от ножовки по металлу, и просто нож.

Главное правильно распределять силы и нагрузку на лист, чтобы избежать сколов и поломки шифера. Волновой шифер режется несколько сложнее, а лист плоского листового шифера резать просто любым инструментом.

Как Резать Трубу Под Углом • AURAMM.RU

Как отрезать трубу под 45 градусов точно на дому

При проведении работ по монтажу газовых либо водопроводных магистралей нередко необходимо в изменении направления полосы, при всем этом трубопровод обрезается и потом сваривается под необходимым углом. В большинстве случаев направление изменяется на 90 градусов, в этом случае возникает вопрос — как отрезать трубу под 45 градусов, чтоб точно соединить соединения при сваривании.

Совладать с неувязкой при углах обрезаемой кромки в 45 либо 90 градусов можно при владении надлежащими познаниями и приемами, помогающие сберечь не только лишь время, да и материалы при проведении работ. При других углах разворота решить задачку посредством линейки и листа бумаги нереально — на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов

Резка под 45 градусов

Обычно, если вы поставили цель повернуть трубу на 45 градусов употребляют фитинги, отводы с углом поворота 45 градусов, выполненных из такого же материала, что сами трубы, если трубы железные, то и повороты привариваются из стали. Для ПНД труб есть электросварные либо литые отводы под 45 градусов (практически, что компрессионных фитингов с таким углом поворота у нас отыскать почти невозможно).

Если все таки необходимо отрезать трубу круглого сечения из стали либо различного вида пластмасс, то для этой цели пригодится лекало для резки труб под углом, форма которого рассчитывается ручным либо машинным методом. Задачка значительно упрощается, если под углом 40 5 градусов нужно отрезать железный профиль квадратного сечения.

Для обрезки по-быстрому воспользуйтесь обыденным листом бумаги, сложенным на искосок, что бы размечают поверхность для грядущего реза. Применяя сложенную бумагу, поступают последующим:

  • проводят на прямой поверхности профиля в месте, где производится рез, строго перпендикулярную линию;
  • прикладывают сложенный на искосок лист бумаги к боковой поверхности острым концом к полосы таким макаром, чтоб верхний край картонного треугольника находился заподлицо с верхней стороной железного профиля.

Рис. 4 Самодельный шаблон для резки трубы под 45 градусов

  • проводят карандашом линию по боковой части листа под углом 45 градусов, после этого картонный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше пользоваться узким маркером).

Для отпиливания применяют болгарку с диском по металлу, проводя сначала узкую линию по разметке, после завершения равномерно ее углубляя до полного отделения кромок.

Во время работы с болгаркой нужно учесть последующий фактор — при полном обрезании кромок диск а возможно поврежден об острый угол, что приведет к его износу, а в случае отсутствия защиты на болгарке даже к травмам работника. Потому угловые кромки лучше не обрезать до конца, а оставлять неширокую канавку и потом обламывать, зашлифовывая потом выступ.

Изготовка шаблона для обрезки металлопрофиля

Если нужна вырезка массы труб, выполняют шаблон из металлопрофиля большего поперечника по картонному листу приведенным выше методом. Угол наклона инспектируют транспортиром либо строительным угольником — и тогда две кромки купированных деталей шаблона соединяют.

Во время работы на разрезаемую деталь там где удобно одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля при помощи стусла

Стусло для

резки труб в кустарных условиях

Внедрение шаблона не очень комфортно — приходится совершать рез по полосы, держа болгарку на весу, что приводит к огромным погрешностям. При наличии сварочного аппарата сделают обычное стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этой цели употребляют изготовленный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. Во время работы самодельное стусло надевают на профиль, в его гайку вкручивают болт и придавливают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, немного прижимая диск к боковой поверхности устройства. Понятно, что при долговременной работе края в стусле равномерно стачиваются, хотя процесс происходит сразу на всех кромках, со временем появятся некие погрешности. Потому устройство лучше сделать из твердого износостойкого металла, чтоб прирастить срок его службы и получить более четкий инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Резка под 90 градусов

Чтоб поперек ровно отрезать круглый трубопровод либо металлопрофиль прямоугольного сечения, употребляют лист обыкновенной бумаги. Им оборачивают заготовку таким макаром, чтоб кромки картонного листа совпали, потом его фиксируют на детали с применением скотча либо клея. Болгаркой проводят рядом с кромкой картонного листа узкую линию, после этого ее равномерно углубляют до полного вырезания.

Металлопрофиль либо круглую трубу есть вариант распилить с помощью шаблона, надев у них ровно купированный элемент с огромным внутренним поперечником.

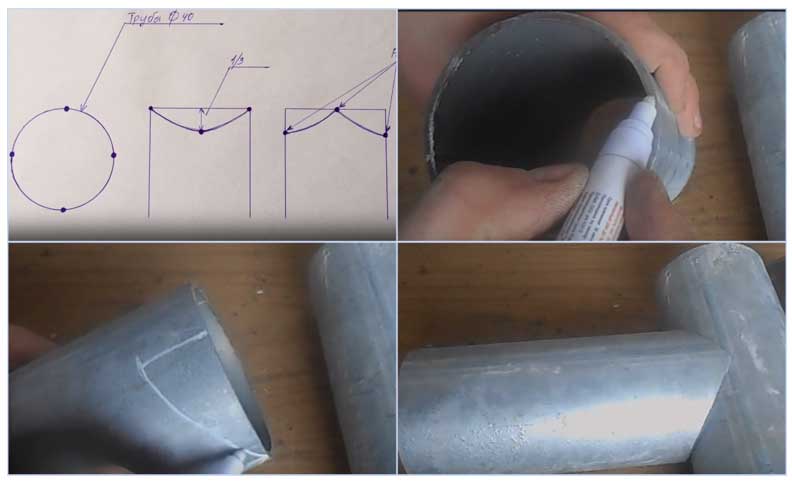

Воротниковая врезка

Чтобы получить ответвления железных трубопроводных линий типа тройников, применяется воротниковая врезка, для в которой требуется нужно вырезать кромку круглой трубы, примыкающей к стенам другой под прямым углом. Для реализации метода поступают так:

Отвод 45 градусов, как вырезать

Как разметить и вырезать подходящий сектор на трубе чтоб вышел угол 45 градусов. Сварочное оборудование.


Как разрезать трубу под углом 45 как еще его называют 90 градусов

При необходимо разрезать трубу под 90 градусов, по другому два по 45 градусов. Вот мой метод. Ссылка на программку Разв.

  • подрезают кромки заготовки под прямым углом приведенным ранее методом.
  • На круглой торцевой поверхности маркером отмечают четыре равноудаленные точки, расположенные под углами 90 и 180 градусов между собой.
  • Создают измерение размера окружности, приобретенный поперечник делят на 3. От 2-ух диаметрально расположенных точек откладывают приобретенное расстояние, после этого эти точки соединяют с 2-мя принципами плавной дугой, проводя линию маркером.

Рис.5 Пример воротникового разреза трубы

  • По разметке проводят рез болгаркой и отделяют полукруглые сегменты, затем деталь готова к сварке. При малых некорректностях в сопряжении ее можно уплотнить кувалдой, приставив к круглой поверхности другого элемента.

Приемы

резки труб под углом круглого сечения

Круглые трубы различных поперечников обрезаются под углом при изменении направления трубопровода, при всем этом следует учесть, что прямой срез под необходимым углом в противоположность прямоугольного сечения не приведет к плотному соединению кромок. Потому используются особые лекала, в каких размечаемая кромка имеет криволинейную форму, позволяющую получить высшую плотность соединения.

Бумажное лекало для трубы

Одним из всераспространенных методов, как сделать для труб с круглой поверхностью лекало, является способ, которому пригодится расчерченный лист бумаги, линейка и карандаш. Для получения картонного лекала поступают последующим методом:

  1. Чертят на картонном листе окружность с поперечником обрезаемой трубы, разбивают круг на 16 равных частей, всякий раз деля огромные отрезки на два схожих.

Рис. 6 Как разрезать трубу под 45 градусов – лекало из бумаги

  1. Определяют длину окружности, умножив ее поперечник на число Пи, равное 3,14.Откладывают миф размер по оба государства от оси окружности равными отрезками, любой из которых делят на 8 равноразмерных частей.
  2. Проводят от отрезков на прямой вертикальные полосы ввысь и горизонтальные от точек, поставленных на круге.
  3. Места их скрещения соединяют плавной линией и в конечном итоге получают нанесенный на бумагу шаблон, который вырезают и приклеивают к обрезаемой поверхности. Для обрезки лучше использовать болгарку с диском малого поперечника — поверхность будет криволинейной и с применением огромного диска вырастет погрешность.

Применяемые инструменты

Существует несколько методов, как резать трубу, для этой цели вам используют строительный и промышленный инструмент для обработки металла. Из числа всех видов только болгарка позволяет получить криволинейные поверхности без предстоящей обработки с более близким расположением кромок.

Для личного использования

Для резки железных труб в домашнем хозяйстве употребляется последующий инструмент:

Ручные труборезы. Позволяют обрезать круглые детали с получением ровненького прямого угла среза путем режущих кромок роликов. Существует несколько разновидностей изделий подобного вида, состоящих из единичных роликов как еще его называют их ряда, закрепленных на цепи. В быту подобные устройства встречаются достаточно изредка и поболее подходят для проф выполнения работ.

Болгарка. Является универсальным инвентарем для проведения обрезки всех железных деталей с различными углами, для выполнения работ употребляются особые диски по металлу, которые в процессе использования достаточно стремительно стачиваются. Поэтому есть вариант точно вырезать кривую линию диском малого поперечника.

Рис. 7 Личный инструмент для резки труб

Газовая горелка. Резвый и действенный способ перерезания металла раскаленной струей пламени, имеются такие недостатки как оплавленные кромки, которые осложняют предстоящее сваривание. Газовой горелкой трудно резать изделие по картонному шаблону, который сгорит, если расчерчена линия, то в струе пламени она фактически не будет видна.

Электронные труборезы. На работе с трубопроводами малых поперечников используется малогабаритные электронные труборезы, соблюдая принцип работы напоминающие болгарку. Приспособление именуют роликовым станком, во время работы деталь устанавливается на станину и поворачивается на роликовых направляющих, сверху его поверхность прорезается электронным устройством. Основное отличие трубореза заключается в железном диске, имеющем особое долговременное напыление для резки металла.

Для промышленного использования

В индустрии для транспортировки жидкостей и газов употребляются трубопроводы огромного поперечника, потому агрегаты для резки труб имеют большой вес и габаритные размеры. Встречаются там и ручные труборезы роторного и хомутного принципа деяния. В начале происходит вращение режущих роликов по круглой поверхности с помощью переставляемой ручки, во 2-м варианте прорезание осуществляется дугообразными пластинами, которые при вращении равномерно сдвигаются.

Рис. 8 Промышленные приспособления для резки трубы

Как

отрезать трубу под 45 градусов огромного поперечника

Обрезать крупногабаритное изделие в домашней обстановке лучше при использовании большой болгарки по другому газовой горелки — стены при огромных поперечниках обычно толстые. Резку лучше делать секторами, оставляя узенькие переходы, которые удаляются в нижней части.

Как отрезать чугунную трубу

Основное отличие чугуна от обыкновенной стали — высочайшая хрупкость и большая толщина стен, его точную обрезку нужно делать в таком порядке:

  • Прочерчивается по шаблону угол разметочный посредством чертилки, для

опоры под деталь подкладывают деревянный щит или доску.

  • Делают болгаркой неглубокий пропил поверхности по всему периметру.
  • Дальше канавку углубляют в течение нескольких проходов до полного отделения 2-ух частей.

Несколько советов по резке труб

При в домашнем хозяйстве требуется выполнить резку для соединения трубопровода под разными углами по другому вдоль оси. Главным инвентарем для выполнения этих работ является универсальная болгарка и диски по металлу.

Рис. 9 Продольная резка трубопровода

Выполнение продольного разреза

Чтоб отменно выполнить ровненький продольный разрез, пользуйтесь легким приспособлением в облике железного уголка. Его накрепко фиксируют на ровненькой деревянной поверхности саморезами и придавливают к нему трубу томным грузом. Углошлифовальной машинкой делают продольный разрез трубного верха, немного опирая диск о поверхность уголка.

Уголок есть вариант прикрепить к трубе струбцинами и сделать прорезь по верхней стене уголка аналогичным методом.

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные методы производства шаблонов становятся очень сложными. На помощь придет применение специальной программки расчета и сотворения лекал на компьютере для всех углов. Способ неплох тем, что имеет высшую точность сотворения картонных шаблонов и просто реализуется при наличии принтера.

Для получения картонного лекала в программку вводятся нужные данные об углах извива и трубном поперечнике, далее получают шаблон, который распечатывают на принтере в истинную величину. Остается только его вырезать, приклеить на обрезаемый элемент и разметить его контур.

Предстоящая резка делается при помощи болгарки стандартным методом. Принципиальным преимуществом машинных шаблонов является возможность их порезать в огромном количестве с схожей точностью.

Рис. 10 Пример программки расчета

Для высококачественного соединения цилиндрических частей трубопроводов требуется их четкая обрезка под углами 45 и 90 градусов. Для выполнения этих работ употребляются особые лекала, форма извивов которых рассчитывается ручным методом или построена компом. Они вырезаются на бумаге и наклеиваются на трубную поверхность, потом элемент режут по картонному контуру болгаркой с малым диском. Таким макаром, удается получить высокоточное угловое соединение с очень приближенными кромками.

Подробная инструкция как своими руками быстро и легко разрезать лист гипсокартона

Быстро, осторожно и ровно разрезать своими руками гипсокартонный лист нетрудно. Приготовьте металлическую линейку-угольник либо рейсшину, рулетку, карандаш и нож. И следуйте нашим инструкциям.

Как разрезать лист гипсокартона поперек

1. Разметка гипсокартонного листа2. Разметка линии отреза листа гипсокартона3.

Проще крепко прижать линейку-угольник внизу левой ногой, проводя правой рукой с помощью ножа линию от низа кверху приблизительно на ¾ всей длины гипсокартона.

Надрез гипсокартона ножом4. Надлом надреза на листе гипсокартона5. Резка второго слоя

Описанный процесс, как видите, несложный. Немного опыта, и вы будете резать лист гипсокартона без каких-либо усилий.

Выше мы привели инструкцию: как разрезать лист гипсокартона поперек, но также его можно разрезать и вдоль. Для этого понадобятся лишь рулетка или метр и нож.

Как разрезать лист гипсокартона вдоль

1. Разметка линии вдоль для резки гипсокартона2.

Важно! Левая рука должна скользить по кромке картона, а правая – вести нож по наружной стороне листа гипсокартона. Важно! Эту процедуру выполняйте аккуратно, чтобы выдержать установленное расстояние

Надрез гипсокартонного листа вдоль3. Переламывание листа гипсокартона по линии надреза4. Надлом другой стороны гипсокартонного листа

Попробовав пару раз разрезать гипсокартон таким способом, вы сможете уже проделывать эту операцию довольно быстро и уверенно.

Вышеописанные варианты кроения гипсокартона можно совсем упростить, используя лишь нож-рейсшину. Вы только выставляете необходимый размер, а далее – дело житейское.

Раскройка гипсокартона с помощью ножа-рейсшины

Как сделать небольшой надрез на гипсокартоне?

Случается, что нужно сделать совсем небольшой надрез на листе гипсокартона, например, 1−2 см. Для этого большим пальцем той руки, которой режете картон, упритесь в него.

Важно! Маленькую полоску сложно удалить без дефектов, поэтому кроить нужно и с другой стороны. Из инструментов понадобятся линейка, электролобзик или ножовка.

После того как гипсокартон разрезан, необходимо место надреза обработать субформом, т.е. обдирочным рубанком.

Сложите разрезанный гипсокартонный лист вдвое, а затем сделайте одновременно один проход по обеим кромкам для зачистки неровностей.

Обработка рубанком торцов листа гипсокартона

Как правильно спланировать расположение будущих грядок и посадок на них — Российская газета

Весна — самое время взглянуть на свои дачные сотки свежим взглядом.

Сейчас очень важно правильно спланировать расположение будущих грядок и посадок на них. Это одна из главных составляющих летнего успеха.

Меняй ориентацию

Считается, что грядки надо располагать по компасу — с севера на юг. Но это общая рекомендация подходит не для каждого.

Много важнее, чтобы утренние и вечерние лучи солнца могли освещать ряды растений, чтобы высокие посадки не затеняли низкие в утренние часы. Ведь именно не жаркие утренние и отчасти вечерние солнечные лучи наиболее благоприятны для наилучшего фотосинтеза, для развития и плодоношения растений. Если растения высокие, то оптимальным будет расположение гряд в направлении с запад на восток, чтобы низкие утренние лучи солнца могли свободно «скользить» вдоль рядов растений, освещая каждое из них.

Вот что важно знать при выборе места и подготовке грядок:

1 Гряды, протянувшиеся с севера на юг, хороши только для низких растений и горизонтального участка, где вода при поливе (или дожде) не застаивается и не скатывается быстрее положенного.

2  Если участок имеет небольшой уклон, то посадки важнее располагать горизонтально, то есть поперек уклона. Так растения будут получать одинаковое количество влаги. Небольшие неровности стоит выравнять, подсыпая землю.

3 Делайте грядки одинаковой длины и ширины. У опытных огородников они имеют размер в девять, четыре с половиной или три метра длиной. А оптимальная, и самая «модная» сегодня среди специалистов ширина, позволяющая с удобством обрабатывать землю, составляет 45 сантиметров для всех культур. Такая стандартизация помогает при расчете высаживаемых растений и расхода удобрений.

4  При неровном участке идеальной для выращивания овощей считается южная сторона — из-за более интенсивной солнечной активности там значительно быстрее вызревает урожай.

5  Для одной семьи (при правильно спланированном участке) под овощи достаточно отвести одну сотку земли. При правильном уходе она обеспечит урожаем слихвой.

Друг репчатый

У растений друг с дружкой особые отношения. Посади рядом с огурцом свеклу и получишь отменный урожай. А вот томаты рядом с огурцами лучше не сажать — у них разные взгляды на жизнь: один любит постоянную влажность, а другой от нее болеет.

Правильно посаженные рядом культуры даже помогают друг другу избавиться от вредителей.

К примеру, опытные дачники практикуют такое необычное соседство: среди садовой земляники высаживают лук и чеснок. Это — надежное средство от серой гнили и земляничного долгоносика. А если посадить по краям грядки петрушку, то заметно уменьшится и количество слизней. Что еще надо знать о соседстве растений?

Чеснок — благотворно влияет на многие растения. Высадите его между рядами различных культур, и сильный запах чеснока отгонит вредителей. Особенно эффективен он для борьбы с тлей, от такого соседства она исчезает уже через несколько дней.

Свекла — стимулирует рост шпината, фасоли, томатов, картофеля. Одной из интересных особенностей этой культуры является то, что выделения ее корнеплодов обладают свойствами антибиотиков, поэтому и посадка ее рядом с некоторыми овощами, в частности с морковью, оказывает оздоравливающее воздействие.

Кустовая фасоль — заметно уменьшает количество колорадского жука на грядах с картофелем. Фасоль «дружит» также с морковью, свеклой, баклажаном, тыквой, комфортно чувствует себя рядом c кукурузой. Если рядом с кустовой фасолью посадить редис, корнеплоды у него получатся особенно нежными. Благоприятно влияет фасоль и на томаты.

Помидоры — хорошо растут рядом с сельдереем, редисом, редькой, салатом, кукурузой, капустой, луком, чесноком, шпинатом, петрушкой. Благоприятно соседство белокочанной капусты и томатов, бабочкам-капустницам не нравится запах помидорной ботвы.

Капуста — прекрасно растет рядом с большинством культур, но идеальные соседи для нее — картофель и лук, а также сельдерей и салат (защищают капусту от земляных блошек), укроп (растение борется с тлей и улучшает вкус кочанов).

Укроп — растущий на одной грядке с огурцами, он продлевает срок их плодоношения. А соседство с чесноком и луком уберегают огурцы от многих заболеваний.

Огурцы — благосклонны к бобам: они от совместного проживания растут быстрее. Посадите бобы по краю грядки с огурцами — не разочаруетесь.

Но у огурцов немало соперников — соседства с бобами не меньше жаждут картофель, кукуруза, редька, редис, шпинат, базилик. Базилик даже сам готов помочь желанному соседу — он уменьшает поражение бобов зерновкой.

Перец — замечательный «партнер» для базилика и чабреца. Баклажаны смело можно сажать рядом с фасолью, луком, чабрецом, зеленью.

Морковь — хорошо чувствует себя рядом с горохом, свеклой, луком, томатом, редисом, петрушкой, шпинатом, салатом, майораном, шалфеем.

Репчатый лук — лучший друг и моркови. Посаженные рядом, они успешно защищаются от вредителей. У каждого из них есть свой вредитель — мушка, соответственно, морковная и луковая. Но луковая мушка не переносит запах моркови, а морковная исчезает, если рядом растет лук.

Лук избавляет и от многих других вредителей, а также помогает в азотном питании капусте, моркови, свекле, петрушке, сельдерею, редису, шпинату, салатному цикорию.

До ненависти — один шаг

Иногда растительное соседство, напротив, оказывается неблагоприятным. Так, все бобовые плохо растут рядом с луком и чесноком. Виноград не выносит соседство с капустой. Чеснок медленно развивается, если рядом посажена свекла.

Огурец не переносит совместное проживание с эфиро-масличными культурами. Да и томат ему не по нраву. Это только в салате помидорчик с огурчиком хорошо сочетаются. А на огороде их отношения близки к враждебным.

Томатам для успешного роста необходим сухой жаркий воздух, редкий, но обильный полив. Чрезмерная влажность почвы провоцирует у помидоров фитофтороз.

Огурцы же предпочитают теплую сырость. Зато сажать помидоры на те грядки, на которых в прошлом году росли огурцы, и наоборот — можно.

Советы

Многие огородники ранней весной рассеивают золу по заснеженным грядкам, сразу, как пригреет солнышко. Земля при этом освобождается от снега и талой воды на две недели раньше и прогревается быстрее.

Тающий снег очень полезен. В талых водах содержится большое количество разнообразных микроэлементов, легко усвояемых растениями. Поэтому старайтесь задержать эту влагу, делайте борозды и валки поперек склонов. В низинах устройте водоотводные канавки.

Не повторяйте распространенной ошибки: не задерживайте таяние снега под кронами деревьев с помощью навоза, опилок и прочего. Никакой пользы от этого приема не получите, а вред может быть существенным. Под влиянием положительных температур воздуха надземная часть растений пробуждается и требует питания и влаги. Корни же в это время находятся в мерзлой почве и не в состоянии «работать». В итоге может произойти так называемое физиологическое усыхание кроны.

Просушить погреб от весенней сырости быстро и просто можно при помощи мини-вентилятора, установленного на всасывающую вентиляционную трубу.

Для выращивания рассады хорошо подойдет ящик со съемным дном. При пересадке в грунт растения совершенно не повреждаются.

Из пластиковой бутылки получается удобная лейка для рассады. Для этого раскаленным гвоздем проделайте отверстие в крышке и вставьте трубочку для коктейлей со сгибаемым кончиком.

Две полиэтиленовые полоски, уложенные крест-накрест на дно емкости с грунтом для рассады, помогут извлекать растение быстро, легко и без повреждения корня при высадке его на грядку.

Чтобы рассада не слишком вытягивалась, на ночь ее следует переносить в более прохладное место. Например, с окна у отопительной батареи — на пол или к дверям балкона.

Если каждое утро вы будете несколько раз (5, 10 или 20) проводить по рассаде на подоконнике или в теплице картонкой или рукой, то ваши растения вырастут более приземистыми и крепкими.

Методы и принципы раскроя листовых материалов ОСБ, фанера, ДСП, МДФ

+7 (495) 233-30-60Отдел продажи фанеры, ОСП, оргалита

Как распилить ОСБ, фанеру, ДСП, МДФ без сколов

Деревосодержащие плиты используются в строительном деле как для создания несущих элементов здания, так и в качестве различных видов обшивки. Подобные материалы применяются также для сборки лестниц, дверей, корпусной мебели и прочих габаритных предметов/конструкций. В любом случае крупноформатные листы (фанеру, OSB, МДФ и ДСП) мастеру приходится кроить и подгонять прямо на объекте. О том, как это сделать быстро и качественно будет данная статья. Ниже мы рассмотрим основные приёмы резки, сделаем акцент на практические нюансы, которые будут одинаково актуальными для всех плитных материалов, произведённых методом прессования древесных волокон с добавлением клея.

Какой инструмент выбрать

Листовые материалы из древесины всегда имеют в своём составе смолы и клея, которыми шпон, щепа или опилки соединяются в единое целое. Полученные плиты из-за этого получаются плотными и упругими, с приличной долей вязкости. По многим физическим показателям они превосходят цельные хвойные пиломатериалы, но при этом и обрабатывать их немного сложнее.  Между тем, любая фанера, ориентированно-стружечная плита, МДФ или ДСП – пилится, сверлится, шлифуется, фрезеруется…

Распил фанеры лобзиком

Распил фанеры дисковой пилой

Как подготовиться к раскрою листовых материалов

Ручная пила, нож. При определённом упорстве и небольшом объёме работ можно обойтись даже обычным ручным инструментом, но, как показывает практика, при таком подходе страдает не только производительность, но также и качество раскроя. Ручной ножовкой трудно выполнить ровный прямой рез. Из-за неравномерной скорости подачи инструмента и медленного неравномерного рабочего хода полотна — на плоскостях возникают сколы, избавиться от которых очень сложно. Новые обрезные кромки даже у опытных пользователей редко получаются перпендикулярными основным поверхностям листа.

Важно! Если другого варианта у вас нет, то пилу для раскроя фанеры, МДФ, ДСП, OSB следует использовать с мелкими хорошо заточенными зубьями. Вести её желательно – максимально полого.

Нож, конечно, не подходит для раскроя плит ОСП, фанеры, ДСП и МДФ, но им за несколько проходов можно разрезать ДВП. Также его используют для разметки.

Электролобзик. Лобзиком можно кроить листовые материалы по прямой линии, но это слишком долго, и не всегда качество получается удовлетворительным. Свой отпечаток накладывает небольшая скорость рабочего полотна и возвратно-поступательный тип движения узкой оснастки. Какую бы пилку вы ни использовали – всегда будет ворс и сколы на одной из сторон плиты, очень сложно им выдержать прямую линию, особенно при работе вдоль волокон далеко от края листа. Но лобзик является незаменимым инструментом, если необходимо в «домашних» условиях сделать криволинейные резы.

Важно! Для раскроя электролобзиком ОСБ, Фанеры, ДСП и подобных материалов нужно правильно выбрать пилку. Лучше всего тут подходят варианты с названием «чистый рез», у которых зубья смотрят в сторону инструмента и при работе не отталкивают лобзик от листа, а наоборот – прижимают. Многие производители выпускают специальную оснастку для столярных плит, для примера можно назвать компанию Bosch.

Фрезер ручной электрический. Этот инструмент обладает очень высокой скоростью вращения шпинделя. Его оснастка может резать деревосодержащие плиты довольно чисто, причём без потемнения древесных волокон, как от лазера. Но для этого необходимо тщательно подбирать фрезу под конкретный тип материала, а также по необходимости тонко регулировать скорость хода оснастки и подачу инструмента (обычно она выбирается в пределах 5-20 мм в секунду). В большинстве случаев рез приходится делать в 2-3 прохода и более, в зависимости от толщины плиты. Очевидно, что сфера использования ручного фрезера ограничивается криволинейным раскроем небольших деталей, изготовлением разных проёмов и отверстий, а также несквозных выборок в материале.

Дисковая пила. Так называемая «циркулярка» является самым удобным и самым производительным инструментом для раскроя листовых материалов. Прямой рез после неё получается довольно качественный, мощности мотора, как правило, хватает для пиления самых толстых плит на приличной скорости. Что особенно привлекает в дисковой пиле – это возможность получить на выходе по-настоящему прямую кромку, перпендикулярную лицевым поверхностям листов. А если поменять наклон площадки – то можно изготовить кромку под 45 градусов.

Важно! Наилучших результатов в пилении столярных плит циркуляркой можно достичь, если применять диски с большим количеством зубьев. К примеру, для быстрого не слишком требовательного к чистоте раскроя лучше купить круг с 48-ю зубьями, имеющими твердосплавные напайки. Такой вариант хорош как для обычного материала, так и для ламинированного (фанера, МДФ). А для особо важных и точных работ как нельзя лучше подойдёт тонкий стальной диск со без напаек, который хоть и тупится быстрее, но меньше всего рвёт и поднимает волокна.

Ориентированно-стружечная плита, МДФ, фанера, ДСП – все эти плиты имеют довольно большие габариты, поэтому резать их чаще всего предпочитают на полу, используя возможность буквально зайти на заготовку сверху.

При больших объёмах работ, лучше, конечно, собрать для этого деревянные подмости, например, из бруска или обрезной доски второго/первого сорта. Затраченное время обязательно окупится за счёт удобства, безопасности и качества – проверено не единожды.

Какой бы инструмент ни был выбран для резки, плиту необходимо приподнять над основанием. Для этого стоит использовать деревянные бруски толщиной 40-50 мм, которые при попадании на них рабочего полотна инструмента, не нанесут вред режущим кромкам оснастки. При работе с лобзиком или ручной ножовкой бруски располагают вдоль реза, а при использовании циркулярки обычно кладут их поперёк (диск немного прорезает брусок-подкладку во время прохода).

Распил фанеры на полу

Распил фанеры на столе

Проффесиональная направляющая Фестул

Упор для лобзика из штукатурного правила

Есть три главные задачи мастера при предварительной фиксации листа.

  • Избежать лишних вибраций.
  • Полностью исключить возможность заклинивания оснастки в материале по мере раскроя.
  • Не дать плите сломаться под своим весом, когда большая часть реза уже выполнена.

Основные проблемы решаются достаточным количеством и продуманным расположением удерживающих брусков-подкладок.

Важно! Идеальный вариант при раскрое крупноформатных листов – это когда удаётся создать «полную поддержку», то есть все детали остаются на своём месте после раскроя, а не прогибаются и не отламываются.

Есть мнение, что лист на рабочий стол нужно укладывать лицевой (которая для вас более важная) стороной вниз. Дескать, оснастка лобзика или циркулярки на выходе из материала рвёт волокна значительно больше. Однако визуально контролировать тыльную строну плиты во время реза невозможно, и так как оснастку часто немного уводит в сторону внизу — решение это можно назвать спорным.

Защитить лицевую поверхность от сколов или поднятия ворса нужно правильным выбором оснастки и рабочих режимов. Также хорошо помогает получить чистый рез наклеивание малярного скотча по линии реза (разметка производится прямо поверх бумаги).

Важно! Все лобзики и циркулярки оборудованы металлической опорной площадкой. Иногда площадка укомплектована защитной полимерной накладкой, а иногда она не имеет таковой. Чтобы от площадки на поверхности листа не оставалось царапин или чёрных следов – её также стоит оклеить малярным скотчем. Это особенно актуально при работе с ламинированными материалами, которые впоследствии не планируется шлифовать.

Разметка листовых материалов типа фанеры, ОСБ или ДСП выполняется обычно строительным карандашом или тонким маркером по линейке, которой может выступать длинный реечный уровень или штукатурное правило. Также длинные листы для кроя удобно размечать при помощи малярного отбивочного шнура.

Важно! Некоторые мастера предпочитают делать разметку, прочерчивая линию острым «сапожным» ножом. Благодаря тому, что лезвие клинка слегка прорезает волокна верхних слоёв (щепа ОСП, шпон фанеры, ламинат МДФ), заметно снижается вероятность появления сколов.

Чтобы получить чёткую прямую линию реза, есть смысл воспользоваться «направляющей». Это может быть строганная обрезная доска, брусок, обрезок раскраиваемого плитного материала с ровным заводским краем, либо алюминиевое правило. Направляющая закрепляется на плите либо саморезами, либо струбцинами. Во время раскроя опорная платформа лобзика или дисковой пилы ведётся с постоянным касанием к направляющей. Впрочем, есть для фирменных циркулярок и специальные направляющие из металла.

Вылет пилы на ползуба — чистый рез

Металлическая шина — направляющая

Направляющая из строганной доски

Некоторые практические советы по порезке листовых материалов

  • 1. Старайтесь использовать максимально возможную скорость вращения оснастки. Уменьшайте её, если пила идёт с усилием, или если заготовка «подгорает». Чем выше скорость – тем меньше будет сколов.
  • 2. Скорость поступательной подачи инструмента — напротив, должна быть самой маленькой.
  • 3. Всегда делайте пробный рез на ненужных кусках материала. Посмотрите, насколько видна разметка при работе, подберите оптимальную скорость движения оснастки и скорость подачи инструмента, оцените качество раскроя и точность размера готовой детали.
  • 4. Ведите инструмент плавно и непрерывно. Остановки обычно оставляют следы, тем более не стоит дорезать лист с двух сторон, как это делают, чтобы избежать скола в конце. Озаботьтесь, чтобы у вас был доступ ко всей разметке, положите поудобнее сетевой кабель пилы/лобзика.
  • 5. Пилите не по линии, а как бы рядом с линией разметки – чтобы часть её оставалось.
  • 6. При разметке и резке учитывайте толщину пропила, который формируется после прохода зубьев.
  • 7. Используя циркулярку, выставляйте глубину пропила в зависимости от толщины раскраиваемой заготовки. Максимальный вылет не нужен, наиболее чистое и эффективное пиление получается, если зубья выходят за лист где-то наполовину своей длины.
  • 8. Обязательно перед началом пиления убедитесь, что оснастка (диск пилы или пилка лобзика) набрала полную скорость. Иначе возможен так называемый «обратный удар».
  • 9. После завершения раскроя обязательно дайте диску полностью остановиться — и только затем вынимайте оснастку из листа.

полное практическое руководство – Сделаем мебель сами

Здравствуйте дорогие друзья!

В этой статье, мы с вами будем говорит о кухонной технике, и о том, как она встраивается в кухонный гарнитур.

Если, лет десять назад, из десяти установленных кухонных гарнитуров, максимум, половина из них содержала в своем составе варочную поверхность (остальные были с независимой газовой плитой), то теперь – почти в ста процентах гарнитуров, планируется ее установка.

Итак, этот процесс можно описать в определенной последовательности.

Для начала, нужно взять паспорт на эту технику, и посмотреть, каких размеров должен быть вырезан проем. Даже, если вдруг, по каким-то причинам, паспорта не окажется рядом, всегда можно замерять рулеткой ту часть панели, которая должна быть врезана в столешницу.

Затем, нужно сделать следующие действия:

  • Подогнать столешницу, и сделать на ней разметку
  • Перенести размеры врезаемой панели на столешницу
  • Сделать, минимум, по одному отверстию (диаметром 8-10 миллиметров) возле каждой стороны вырезаемой ниши
  • Вырезать саму нишу
  • Обработать внутреннюю часть вырезанной ниши силиконом
  • Установить столешницу на нижнюю базу кухонного гарнитура
  • Наклеить на внутреннюю часть встраиваемой панели липкую ленту (или, наклеить на столешницу пластилин).
  • Нанести на столешницу силикон
  • Вставить варочную панель в вырезанную нишу
  • Закрепить ее специальными креплениями

А теперь, подробнее по каждому пункту:

Итак, с самого начала, нужно положить столешку на нижнюю базу кухни, для того, чтобы в случае неровности стен, подрезать ее в нужных местах, и при необходимости, сделать отверстия под всевозможные газовые трубы. Одним словом, подготовить столешницу к установке на низ кухни.

После этого, изнутри короба, в который варочная будет встраиваться, нужно сделать разметку (просто, провести карандашом по внутренним его граням для того, чтобы выделить его внутреннюю часть для дальнейшей разметки под вырезку).

После этого, столешку нужно положить на лицевую сторону (низом вверх), и место, которое мы разметили, разметить по размерам под врезку (разметить по размерам, которые должны быть в паспорте к панели, либо, которые можно замерять вручную).

Теперь, для того, чтобы по разметки вырезать требуемую нишу, нужно возле каждого предполагаемого реза (с внутренней его стороны), сделать отверстия для того, чтобы можно было бы в него вставить пилку электролобзика.

Вырезаем саму нишу. При вырезке, нужно быть аккуратным.

Когда все грани уже почти вырезаны, саму вырезаемую часть столешницы нужно либо поддерживать снизу, либо приклеить липкой лентой к столешнице, так как она, под своим весом может отколоться, вырвав с лицевой части столешницы пластик (и, таким образом, испортив всю столешницу).

Теперь, внутреннюю часть самого выреза, нужно обработать силиконом (один из барьеров для защиты от попадания влаги).

Когда это все сделано, нужно опять установить столешку на нижнюю базу кухни (к этому моменту, разумеется, в нее уже должна быть врезана мойка, если она, конечно, предусмотрена), и закрепить, хотя, закрепить ее можно и после того, как установить варочную.

Дальше, нужно наклеить на внутреннюю часть встраиваемой панели, специальную липкую ленту, служащую так же, гидробарьером.

В некоторых моделях, такой липкой ленты нет, а есть специальных пластилин, нарезанный определенными полосками. В таком случае, этот пластилин клеится на столешницу прямо возле выреза, а когда варочная поверхность вставиться в сам вырез, она отсечет часть этого пластилина, которую можно просто подрезать ножом и убрать.

Но, в нашем случае (с липкой лентой), вместо пластилина, на столешницу нанесем силикон.

После того, как силикон нанесен, нужно вставить варочную панель в подготовленную для нее нишу, и закрепить к столешнице специальным крепежом.

Когда она установлена, я еще раз аккуратно промазываю ее с внешней стороны силиконом (крепеж не идеален, и в некоторых местах, панель может плохо прижаться к столешнице), который застыв, образует очередной гидробарьер (чем таких гидробарьеров больше – тем лучше).

Вот такой, довольно простой алгоритм установки рассматриваемой нами техники в столешницу.

Да, вы не забыли о том, что корпусная планка в коробе, в данном случае, должна располагаться посредине короба, и быть смещенной на 10 миллиметров вниз (для гарантии того, что варочная нормально «станет» в столешницу (особенно, это касается столешниц, толщиной 28 миллиметров)).

Естественно, чтобы врезать подобную технику, ее нужно сначала купить.

А покупать, как известно, лучше дешевле.

Ну а на этом я буду заканчивать. Если что-то не понятно – спрашивайте в комментариях (форма расположена ниже, под статьей).

До новый встреч.

Начало работы с маркировкой труб | Стандарты маркировки и планирование

Маркировка труб быстро передает информацию о трубе и ее содержимом, повышая общую безопасность и производительность на рабочем месте. Чтобы начать разметку труб на вашем предприятии, вам нужно будет выполнить несколько простых шагов.

Шаги к проекту маркировки труб

Во-первых, вам необходимо знать, какой стандарт или система маркировки вы будете использовать. Может существовать юридическое обязательство использовать определенную систему; в противном случае может быть рекомендована практика для вашей отрасли или для рассматриваемой системы трубопроводов.Выбор может быть оставлен на ваше усмотрение. Какую бы систему вы ни использовали, вам нужно понимать, что ей нужно. Обычно это включает в себя цветовой код, но часто это еще не все.

Затем вам необходимо узнать больше о маркируемой системе трубопроводов. Сколько существует разных труб и сколько разных материалов они несут? Есть ли сложные пересечения труб или длинные участки? Для небольших учреждений это может включать только прогулки и записи; для крупных или сложных установок вам может потребоваться схема трубопроводов и приборов или P&ID.

Наконец, вам нужно разместить нужные вам ярлыки. Вы можете приобрести заранее напечатанные этикетки для обычных материалов или использовать индивидуальный принтер этикеток на рабочем месте, чтобы создать именно то, что вам нужно. В любом случае вам нужно будет тщательно выбрать оборудование и расходные материалы для выполнения работы, и вам нужно будет эффективно расположить маркеры труб.

Эта статья проведет вас через эти шаги.

Выбор правильного стандарта маркировки труб

Существует множество различных стандартов для маркировки труб.Как выбрать подходящий?

В некоторых случаях существует юридическое обязательство использовать определенный подход. Например, OSHA имеет требование, применимое к определенным отраслям и операциям:

  • Целлюлозно-бумажные и картонные комбинаты (§1910.261)
  • Текстиль (§1910.262)
  • Сварка и резка кислородно-топливным газом (§1910.253)

В таких ситуациях OSHA требует, чтобы оборудование использовало одну конкретную систему маркировки (стандарт ANSI / ASME A13.1, описанный ниже).

Если в вашей ситуации нет обязательной системы выставления оценок, возможно, следует придерживаться полезного добровольного стандарта. Часто это будет отраслевой стандарт, например, разработанный Международным институтом аммиачного холода (IIAR) для помощи операторам крупных холодильных систем на основе аммиака. В других случаях это может быть стандарт, общий для региона; например, многие европейские предприятия используют версию британского стандарта (BS) 1710 для маркировки труб.

Это некоторые из наиболее распространенных стандартов маркировки труб и цветовых кодов труб, а также то, для чего каждый из них используется.

Символы и этикетки для трубопроводов общего назначения: ANSI / ASME A13.1

Американский национальный институт стандартов (ANSI) публикует множество стандартов для различных отраслей. Их стандарт ANSI A13.1 использовал простой цветовой код, чтобы показать разницу между трубами в зависимости от их содержимого, и дал практические рекомендации по размеру и размещению этикеток, чтобы их можно было легко прочитать.

В 2007 году ANSI опубликовало новое издание, в которое вошли рекомендации Американского общества инженеров-механиков (ASME). Улучшенный результат называется ANSI / ASME A13.1, и он добавляет больше деталей. Разным видам опасностей назначены разные цвета, а некоторые цвета выделены для определенных пользователем нужд. В редакции 2015 года были добавлены некоторые новые опции, но при этом сохранена суть стандарта.

Стандарт чрезвычайно популярен; OSHA даже включила это в свои особые требования для некоторых отраслей (как упоминалось выше).Для других приложений в различных отраслях и регионах OSHA признало этот стандарт «Признанной и общепринятой надлежащей инженерной практикой» (RAGAGEP), что делает его безопасным выбором для большинства предприятий.

Если вы не знаете, какую систему этикеток следует использовать, это, вероятно, лучший выбор. Он настолько популярен, что мы написали подробную статью о требованиях к маркировке труб в соответствии с ANSI / ASME, а также вы можете скачать бесплатную диаграмму для маркировки труб в соответствии с требованиями ANSI / ASME.

Аммиачные холодильные системы: Бюллетень IIAR No.114

Общий стандарт ANSI / ASME A13.1 также может быть адаптирован для более специализированных ситуаций. Например, системы охлаждения на основе аммиака включают в себя большие сети трубопроводов и оборудования, причем почти по каждой трубе проходит один и тот же материал: безводный аммиак. Базовый подход ANSI не проясняет, какая труба какая.

Вместо того, чтобы использовать этот общий подход, ведущая отраслевая группа по аммиачным холодильным системам разработала собственный стандарт, основанный на системе ANSI.Система маркировки аммиачных труб IIAR начинается с соответствия требованиям к размеру и цвету этикеток и добавляет дополнительные детали и полосы других цветов, чтобы обеспечить эффективное решение для большого охлаждающего оборудования.

Этот промышленный стандарт описан в бюллетене IIAR № 114. Вы также можете найти более подробную информацию в этой подробной статье о маркировке аммиачных труб в стиле IIAR и загрузить бесплатную справочную таблицу для системы маркировки IIAR.

Трубопроводы для очистки воды: стандарты 10 государств

Для некоторых важных приложений система ANSI просто не работает.Например, водоочистные сооружения могут иметь километры труб, по которым идет «вода», но разница между чистой питьевой водой и неочищенными сточными водами важна! Эти объекты обычно имеют индивидуальный цветовой код, который позволяет легко идентифицировать общую категорию трубы и ее конкретное содержимое.

В этой отрасли используется множество различных кодов, причем местное законодательство иногда требует особого выбора. Самый популярный стандарт для водных растений разработан консорциумом отраслевых экспертов Great Lakes and Upper Mississippi River Board (GLUMRB).Они создали 10 государственных стандартов для водоочистных сооружений.

Для получения дополнительной информации об этом стандарте и его цветовом коде загрузите эту бесплатную таблицу для маркировки труб для очистки воды «10 состояний».

Маркировка труб для медицинских учреждений: NFPA 99

В некоторых случаях стандарт был разработан для использования в одной отрасли, а затем принят и расширен для другой отрасли. Так обстоит дело с требованиями NFPA 99 к маркировке труб в медицинских учреждениях.

Поставщики сжатого воздуха и чистых газов маркируют свои контейнеры в соответствии с общепринятой отраслевой практикой, закрепленной в отраслевом стандарте Ассоциации сжатого газа CGA C-9. Больницы и другие медицинские учреждения, использующие эти баллоны со сжатым газом, затем распространили тот же цветовой код на трубы в своих учреждениях и добавили элементы в код для удовлетворения своих дополнительных потребностей. Со временем этот подход был включен в стандарт NFPA 99 для медицинских учреждений.

Чтобы получить помощь в реализации и понимании требований к маркировке медицинских труб, см. Это бесплатное руководство по цветовым кодам труб NFPA 99 и CGA C-9.

Маркировка труб в море: ISO 14726

Хотя напечатанный текст на маркере трубы является наиболее эффективным способом предоставления подробной информации, он имеет одну ловушку: слова ограничены языком. Для судов в море или для морских объектов может работать многонациональная команда или международная спасательная команда. Как обеспечить четкую идентификацию трубы, даже не полагаясь на текст?

Международная организация по стандартизации (ISO) создала свой собственный стандартный цветовой код маркировки труб именно для этой цели.Стандарт ISO 14726 использует большие участки сплошного цвета для обозначения общего типа системы трубопроводов и добавляет более мелкие полосы другого цвета для идентификации конкретного содержимого трубы. Этот расширенный цветовой код позволяет обойти проблему языковых барьеров и хорошо подходит для нужд морских объектов.

Для быстрого ознакомления с этим подходом загрузите бесплатное руководство по цветовому коду морской трубы ISO 14726.

Общепринятая практика в Европе: BS 1710

В то время как ANSI / ASME A13.1 — это наиболее распространенный стандарт, используемый в американской маркировке труб, но не везде. Например, Правила безопасности и гигиены труда Соединенного Королевства 1996 г. включали требования к эффективной маркировке труб, и наиболее типичным способом выполнения этих требований было следование британскому стандарту (BS) 1710. Со временем практика распространилась по всей Европе, и этот стиль Этикетка на трубке сейчас является самой распространенной формой на континенте.

Подобно стандарту ANSI в Соединенных Штатах, BS 1710 использует цветовой код для определения общего типа содержимого труб и, как и стандарт ISO для морских установок, добавляет цветные полосы для предоставления дополнительных деталей и информации.

Дополнительную информацию о BS 1710 см. В нашем бесплатном руководстве по маркировке труб в европейском стиле.

Знание трубопроводной системы вашего объекта

Как только вы узнаете, какой подход к маркировке вы будете использовать, вам нужно будет ознакомиться с реальной системой трубопроводов на вашем рабочем месте. Вам нужно увидеть, на каких трубах нужны этикетки, где они находятся и что на них несут.

Самый простой способ начать этот процесс — обойти ваше предприятие и обратить внимание на трубы, которые вы видите.Для некоторых объектов это может быть все, что вам нужно. Для больших рабочих мест или более сложных систем трубопроводов вам может потребоваться карта трубопроводов или даже формальная диаграмма. Как бы вы ни начали, помните о своей цели: на этом этапе вы хотите создать список, в котором точно указаны ярлыки, которые вам понадобятся, и куда они должны будут перейти.

Какие трубы необходимо маркировать? Как правило, любая труба, которую вы видите, должна иметь этикетку, а любая труба, которая не видна, но важна для рабочего процесса, технического обслуживания или безопасности, должна иметь какой-либо индикатор, показывающий ее местоположение.Очень важно маркировать трубы, если они соответствуют одному из следующих условий:

  • Труба может представлять опасность для рабочих, как и труба для подачи аммиака под давлением
  • Труба является частью системы безопасности, как и пожарная спринклерная труба
  • Рабочие должны будут взаимодействовать с трубой во время нормальной работы, технического обслуживания или аварийного реагирования

Некоторые стандарты содержат дополнительные правила, касающиеся каналов.

Схемы трубопроводов и КИПиА (P & ID)

Если трубопроводные системы составляют важную часть бизнес-операций вашей компании, у вас может быть доступ к диаграмме трубопроводов и приборов (P&ID).Будьте осторожны, полагаясь на эти диаграммы: P&ID не обязательно предлагает «карту» физического расположения труб. Вместо этого он будет сосредоточен на том, как различные элементы взаимодействуют друг с другом. Эта информация может иметь решающее значение для маркировки трубопроводных систем вашего предприятия, но она также может не рассказать всей истории.

На схеме P&ID труба показана простой линией. Устройства и соединения показаны с помощью символов трубопроводов. Таких символов сотни, но они представлены стандартизированным образом.

Например, на рисунке ниже показан изгиб трубы под углом 90 градусов (показанный изогнутой линией) с пятью различными методами соединения, используемыми для соединения колена с прямыми участками.

Слева направо символы трубопроводов показывают следующие соединения:

  • Фланцевое (две линии)
  • Резьбовое соединение (однолинейное)
  • Колокол и патрубок (изогнутая линия)
  • Сварной («X»)
  • Паяный (круг)

Обозначения трубопроводов, которые определяют тип соединения, всегда одинаковы, независимо от того, какую систему трубопроводов или устройство они показывают.Дополнительные сведения об этих символах и их использовании см. В нашей инфографике о трубных фитингах и их символах.

Анализ рисков процесса (PHA)

Другая часть знания вашей трубопроводной системы — это понимание опасностей, которые она может представлять, и устранение этих опасностей для обеспечения безопасности ваших рабочих.

Когда трубопроводные системы содержат особо опасные материалы, такие как аммиак или легковоспламеняющееся топливо, анализ рисков технологического процесса (PHA) может быть ключевым этапом в этом процессе.PHA состоит из тщательного анализа потенциальных проблем, таких как утечка аммиака, и того, какие шаги следует предпринять, чтобы предотвратить возникновение этих проблем. В некоторых случаях OSHA требует проведения PHA; это описано в 29 CFR 1910.119, стандарте OSHA для управления производственной безопасностью особо опасных химических веществ.

Чтобы выполнить PHA для процесса на вашем предприятии, выполните следующую базовую последовательность:

  1. Укажите любые опасности, связанные с рассматриваемым процессом. («Опасность» — это все, что может привести к травме или ущербу.)
  2. Обратите внимание на все предыдущие инциденты, которые вызвали серьезные проблемы, или любые «опасные ситуации», которые могли вызвать серьезные проблемы. Эти ситуации дадут больше понимания.
  3. Опишите изменения на вашем рабочем месте, которые можно было бы внести, чтобы снизить риски, связанные с этими опасностями. (Снижение риска может означать снижение вероятности аварии или снижение серьезности результата.) Вносимые вами изменения могут включать в себя физические изменения (инженерный контроль), а также изменения в процессах или поведении (административный контроль).
  4. Расскажите о последствиях отказа этих средств управления.
  5. Устраните любые потенциальные последствия для безопасности и здоровья сотрудников в случае сбоя.

Просмотр существующих маркеров

Если на вашем предприятии уже есть этикетки для труб, проверьте их. Естественно, вы не хотите делать ненужную работу, эффективно маркируя то, что уже помечено, но вы также не хотите предполагать, что что-то хорошее только потому, что оно уже есть.Даже если существующие метки эффективны, возможно, стоит заменить их обновленными метками, соответствующими новому подходу.

Даже после того, как вы закончите свой проект по разметке труб, вам нужно будет периодически повторять пошаговое руководство. Таким образом, вы можете гарантировать целостность, разборчивость и точность этикеток. Всегда сразу заменяйте поврежденные, устаревшие или изношенные этикетки, чтобы обеспечить безопасность и предотвратить новые опасности.

Правильная маркировка труб

Знание того, какой подход к маркировке использовать, поможет вам понять, как должны выглядеть этикетки.Затем, зная систему трубопроводов вашего предприятия, вы сможете увидеть, какие этикетки необходимы. Пришло время заняться самой работой.

Для этого шага вы можете приобрести готовые этикетки и наклеить их, или получить систему печати и изготовить нужные этикетки самостоятельно. Затем вам нужно будет применить эти ярлыки.

Готовые маркеры для труб идеально подходят для одноразовых этикеток, сменных этикеток, небольших трубопроводных систем и других относительно простых проектов по маркировке труб. Эти ярлыки отправляются на ваш объект готовыми к установке, и их можно заказать в точном соответствии с потребностями вашего предприятия в соответствии с заданным стандартом.

Если вам нужно наклеить этикетку на более крупную или более сложную систему, может быть лучше использовать собственный принтер. Принтеры DuraLabel — мощное решение для этого подхода; они быстрые и простые в использовании, с оптимизированным программным обеспечением для дизайна этикеток, а результаты будут такими же чистыми и профессиональными, как предварительно напечатанные этикетки. Кроме того, вы можете изготавливать этикетки и знаки для множества других потребностей в маркировке, которые могут возникнуть на вашем рабочем месте. Подумайте о начальном комплекте для маркировки труб, который включает в себя все необходимые материалы для маркировки по сниженной цене.

Если нанесение этикетки непосредственно на трубу или покрытие невозможно, используйте подвесную бирку клапана или бланк знака маркировки стояка; они оба идеально подходят для небольших трубок, обеспечивая прочную основу для этикеток. Если трубы трудно маркировать или они часто становятся жирными и грязными, захваты для труб защитят этикетки и предотвратят повреждение. Если трубы расположены далеко друг от друга или вне досягаемости, аппликатор для маркировки трубок — отличный способ безопасно и надежно наклеить ваши этикетки, даже без лестницы.

Выполнение проекта по маркировке труб может быть сложным. Руководство по передовой практике маркировки труб для графических продуктов охватывает наиболее распространенные отраслевые стандарты в этой области, а также дает рекомендации по созданию собственного цветового кода и обеспечению четкости видимости этикеток. Загрузите бесплатную копию ниже!

Как разметить и просверлить отверстия в трубах под углом 180 градусов отдельно без использования сверлильного станка! по N4UJW


Настройка Около!
ПОИСК

CQ-Calling All Радиолюбители!
О Hamuniverse
Конструкция антенны
Безопасность антенн!
Спросите у Elmer
О батареях
Нормы и правила
Компьютерная помощь
Электроника
FCC Информация
Ham Hints
Юмор
Ham Radio News! Обзоры публикаций

Обзоры продуктов
Видео для радиолюбителей!
HF и Shortwave

Лицензия Study
Links
Midi Music
Читальный зал
Основы работы с ретранслятором
Повторитель Строители
RFI Советы и Уловки
Ham Satellites
Коротковолновое прослушивание
SSTV
Поддержка сайта
МАГАЗИН
Vhf и выше
Контакты
Карта сайта
Политика конфиденциальности 9020

Рекламная информация

Как разметить и просверлить отверстия в трубах, на 180 градусов друг от друга
……….. без использования сверлильного станка или дрели руководство!
по N4UJW

Как? Вернись в свою школу дней!

Как использовать транспортир для разметки и сверления отверстий
в НКТ б / у для стрелы антенн Yagi или другой круглой трубы проекты.

Этот совет пришел о когда товарищ радиолюбитель спросил меня, как просверлить отверстия в патроне стрела антенны Яги, если у вас нет сверлильного станка, чтобы они быть точно на 180 градусов друг от друга.После долгих поисков моего ограниченного умственного факультетов, вот что я придумал. Это должно работать в большинстве случаев, когда вы хотите просверлить отверстия ровно 180 градусов друг от друга на штанге антенны Yagi, которую вы строите, или для этого важно, с любым проектом, который требует отверстий на 180 градусов в круглом трубка. Если у вас нет сверлильного станка или направляющей для сверл ….. прочтите по …….

Войдите в транспортир!
Если вы забыли, транспортир — это «инструмент», обычно сделанный из прозрачного пластика. и используется в маркировке и рисовании различных углы.
Вы вероятно, использовал один в школе на уроках геометрии несколько лет назад, но имел забыл об этом. На нем нанесены отметки с шагом вверх. до 180 градусов. Они также бывают на 360 градусов версии.


Угловой транспортир на 180 градусов слева …. Версия на 360 градусов на правом. (без масштаба)

Теперь, когда трубки обычно идеальный круг на 360 градусов, если смотреть с конца, вы хотите иметь возможность найти способ пометить обе его стороны для отверстий антенного элемента Yagi мы используем в этом примере, который вы хотите детализировать.Ты знаешь что чтобы антенна работала должным образом, эта маркировка должна быть точно 180 градусов друг от друга, так что все антенные элементы будут на в одном и том же самолет друг с другом.

Очень простой метод для маркировки вашей трубки с помощью транспортира (любой из вариантов, показанных выше), просто положить транспортир на плоскую поверхность, а затем установить трубку поверх него, точно выровняв внешний верх и нижняя поверхность трубки с линией, проведенной от 90 отметка градусов вверху транспортира до низа, где все углы пересекаются…это образует угол 90 градусов относительно основания транспортир.
См. РИСУНОК 1 ниже. Внимательно прочтите инструкции для Это.


Рисунок 1.

Инструкции: См. Рисунок 1. выше
Использование этого метода может очень близко подойти к дыры. Красный кружок на приведенном выше рисунке представляет конец труба, насосно-компрессорные трубы и т. д., если смотреть с их конца, все прокладываются на ровной поверхности.Темные квадраты сверху и снизу красного кружок обозначает отметки на НКТ, трубе и т. д. НКТ или трубу отмеченный должен лежать на точной линии от верхней отметки 90 градусов до центр внизу транспортира. Синяя линия представляет собой точное центр трубы и т. д. Теперь отметьте концы трубы маркером именно там, где синяя линия пересекала концы …. затем проделайте то же самое с другой конец этого. Не позволяйте трубе или трубке двигаться. зажать если нужно. Теперь проведите линию между метками на каждом конце до другого конца. Это центр трубки по длине. Сделайте то же самое точно противоположная сторона. Теперь вы можете отметить на линии, где вы хотите сделать отверстия. просверлен!

Используя рисунок 1 выше в В этом примере вы просто используете фетровый маркер с тонким наконечником и отмечаете внешний край трубки сверху и снизу. Увидеть маленькие черные квадраты на Рисунке 1 выше.Теперь у вас отмечен один конец. Сделайте то же самое для другого конца.

Важный совет! Поскольку мы хотим обозначить ОБА конца точно в одной плоскости, вам понадобится метод , предотвращающий поворот трубки из ее настоящего положение после того, как вы отметите первый конец. Этот метод останется на ваше усмотрение но вы можете использовать тяжелый груз или кого-нибудь, чтобы удерживать его, чтобы не допустить поворачивая, когда вы кладете транспортир на другой конец и т. д.Это очень сложная часть маркировки обоих концов точно в одной плоскости. Если после того, как вы отметите один конец И трубка случайно повернется, другой отметит вы сделаете будет вне плоскости с другого конца! Трубка НЕ ​​ДОЛЖНА ПОВОРАЧИВАТЬСЯ. при разметке второго конца.

Если у вас все получится, то эти отметки на каждом конце должны быть точно в одной плоскости, и вы должны уметь провести между ними прямую линию!

Следующее шаг заключается в том, чтобы провести линию между концевыми отметками на ОБЕИХ противоположных сторонах трубки, затем измерьте длину ваших просверленных отверстий, пробейте их по центру где именно элементы войдут внутрь стрелы, отметьте их, и т.п.


Рис. 2. Трубки показаны с концами, отмеченными «красными точками» и проведенной между ними «линией» с одной стороны.
Нарисуйте линию с обеих сторон, используя прямой край, столярная меловая линия и т. д.
Синие точки представляют собой отверстия в элементах.

Вы знаете иметь линию с обеих сторон трубки вниз по центр его от конца до конца на трубке, что на 180 градусов отдельно с каждой стороны, где можно разметить отверстия для просверливания антенные элементы! Используйте небольшой керн в центре вашего отметки положения элементов для запуска сверла. Просверлите одну сторону времени и не пытайтесь сверлить оба сразу .. это ключ к сверление отверстий без использования сверлильного станка или направляющей для сверления в трубка, которая дает вам отверстия под углом 180 градусов отдельно!

Этот совет спасет вас много денег, если вы были готовы купить сверлильный станок или направляющую для сверл для вашего проекта бурения НКТ, но если вы не можете понять, что все это означает, что есть на рынке любой из них, а затем ознакомьтесь с этими перечисленные ниже из хорошего источника Amazon.ком!

Так вот … иногда то, что мы узнали в школе, возвращается для хорошего использования в дальнейшей жизни!
Если у вас есть другие советы, подсказки и т. Д. Для сверление отверстий в круглых трубах на 180 градусов друг от друга,
без использования сверлильный станок, отправьте нам электронное письмо для возможной публикации здесь!
N4UJW в Hamuniverse.com






Hamuniverse.com использует сеть Green Geeks Хостинг!

Руководство по правильной маркировке труб

При внедрении или обновлении системы маркировки труб важно начать со сбора как можно большего количества информации. Это означает тщательное изучение цветовых кодов NFPA, кодов ANSI, таблиц кодирования служебных цветов и т. Д. Хотя концепция маркировки трубопроводов кажется простой, на самом деле есть чему поучиться, чтобы успешно соответствовать стандартам маркировки труб.Общеизвестно, что визуальная коммуникация играет решающую роль в безопасности сотрудников, поэтому в промышленном мире существует множество стандартов маркировки труб. Фактически, маркировка видимых труб помогает повысить осведомленность сотрудников о потенциально опасных химических веществах.

Имея это в виду, данное руководство было составлено, чтобы помочь предоставить универсальный источник всей информации о маркировке труб и о том, как с ней работать. Он будет включать в себя различные существующие стандарты, способы выбора подходящего материала для маркировки труб, использование бирок для клапанов и многое другое.

Американское общество инженеров-механиков, также известное как ASME, создало ряд требований, когда дело касается маркировки труб. Обе организации, аккредитованные ANSI, Американским национальным институтом стандартов, работают вместе, чтобы обеспечить единый протокол маркировки труб для всех отраслей промышленности, которые в нем нуждаются.

Один из лучших способов узнать о стандартах маркировки труб — ознакомиться со стандартом ANSI / ASME A13.1. Этот документ поможет определить информацию, необходимую на этикетке для маркировки труб, будь то цвета, размер этикетки, символы или словоблудие.

Обновленный в сентябре 2020 года, ANSI / ASME A13.1 подтвердил, что ANSI / NEMA Z535.1, Американский национальный стандарт безопасных цветов, а также Согласованная на глобальном уровне система классификации и маркировки химических веществ, также известная как GHS, действуют часть стандарта ANSI / ASME A13.1. Все три работают вместе, чтобы дать лучший совет о том, как проводить маркировку труб на любом предприятии.

Стандарт ANSI / ASME A13.1 для цветов труб часто используется в качестве отправной точки для многих предприятий, стремящихся улучшить свои программы визуальной коммуникации.Стандартный набор цветов в сочетании с текстом и случайным символом помогает наглядно идентифицировать вещество в трубе. Стандартизированные цвета и символы помогают избавиться от лишнего словоблудия и избежать путаницы при попытке идентифицировать опасные материалы.

Стандарт A13.1 требует следующих цветов:

  • Легковоспламеняющиеся и / или окисляющие — Любая труба, содержащая горючие жидкости или пары, или любой окислитель, должна иметь этикетку с черным текстом на желтом фоне .
  • Горючий — Жидкости, которые могут воспламениться в присутствии источника тепла, но не воспламеняются при нормальных условиях, должны быть написаны белым текстом на коричневом фоне .
  • Токсичные и / или коррозионные — Для труб, содержащих жидкости, которые могут быть токсичными или едкими, следует использовать черный текст с оранжевым фоном .
  • Тушение пожара — Вода или другие средства пожаротушения должны быть помечены белым текстом на красном фоне .
  • Прочая вода — Любая вода, не предназначенная для использования для тушения пожара, должна быть маркирована белым текстом на зеленом фоне .
  • Сжатый воздух — Любой пар или газ, находящийся под давлением, но не относящийся к другой категории (например, сжатый воздух), будет помечен белым текстом на синем фоне .

Есть также несколько вариантов цветовых кодов, определяемых пользователем.К ним относятся белое на черном, черное на белом, белое на фиолетовом и белое на сером. При использовании этих «открытых» вариантов цвета убедитесь, что они соблюдаются на всем объекте, чтобы избежать путаницы.

Существует даже возможность включать пиктограммы GHS на этикетках труб, чтобы обеспечить непрерывность и максимальный уровень взаимодействия между рабочими и их окружением. Обычно это происходит в том случае, если есть контейнер большего размера, имеющий стандартную этикетку GHS, и он подсоединен к трубе.Если выбран этот маршрут, этикетка должна соответствовать стандартной цветовой схеме A13.1, а также содержать следующую информацию:

  • Идентификатор товара
  • Пиктограмма (ы)
  • Сигнальное слово
  • Заявление об опасности для здоровья и окружающей среды

Размер метки трубы и соответствующий размер текста зависят от внешнего диаметра трубы. Чем меньше труба, тем меньше этикетка, и то же самое для труб, увеличивающихся в размерах.Цель стандартизации размеров этикеток для труб — сделать их максимально заметными для сотрудников, проходящих мимо или выполняющих техническое обслуживание набора труб. Стандарт ANSI и ASME A13.1 описывает необходимые размеры этикеток для труб в диапазоне от диаметра трубы дюйма до 10 и более дюймов. В стандарте также указано, что трубы менее дюйма требуют постоянной и разборчивой бирки.

Решая, какой тип цветовых стандартов использовать для маркировки объекта, важно знать все возможные варианты.Идентификация предприятия OSHA является важной частью определения стандарта маркировки труб, которому вы должны следовать. Существуют стандарты маркировки труб для морских судов, медицинских целей и очистки сточных вод, и это лишь некоторые из них. Уникальная среда может потребовать различных рекомендаций по цвету или даже комбинаций цветов, чтобы сотрудники были в безопасности и были осведомлены о своем окружении. Решение использовать добровольные стандарты, выдвинутые организациями по стандартизации, такими как ANSI, ASME или NFPA, всегда является разумным, поскольку стандарты могут быть обязательными для OSHA.

Тщательный выбор цветовых стандартов стоит затраченных усилий, поскольку впоследствии изменить их будет нелегко. Этикетки с высококачественной маркировкой труб могут храниться годами, и если стандарты на предприятии будут изменены, потребуется замена всей устаревшей маркировки труб.

Как упоминалось выше, одна из этих уникальных ситуаций маркировки труб связана с морскими судами. Эти цветовые коды труб часто могут сильно отличаться от тех, которые используются на суше, из-за использования различных химикатов и других потенциально опасных экологических опасностей для людей, находящихся на судне, и водных организмов, окружающих его.По этим причинам соблюдение морских стандартов цвета труб важно для всех, кто эксплуатирует суда или объекты такого типа.

ISO 14726: 2008 — это стандарт, который соответствует маркировке морских труб. Этот документ, предложенный Международной организацией по стандартизации в качестве проекта международного стандарта, описывает процесс определения содержимого трубопроводных систем на судах и морских технологий с помощью цветов. Следование этому стандарту не только поможет обеспечить единообразие для всех морских судов, но и поможет судам соответствовать требованиям во всем мире.

Маркировка труб для очистных сооружений очень похожа на маркировку труб для морских судов, поскольку на одной этикетке часто используются два цвета в качестве идентификаторов. Слишком много веществ, протекающих по трубам на промышленных предприятиях такого типа, не позволяет использовать отдельные цвета. Из-за этого цветная полоса в середине этикетки — это то, что отличает, например, сырой ил от отстойника.

Стандарты 10 штатов, разработанные Советом по делам Великих озер и Верхней Миссисипи, являются согласованным стандартом, которым руководствуются многие предприятия при маркировке очистных сооружений.В стандартном документе содержатся проверенные методы маркировки канализационных труб, повышающие безопасность рабочих. Несмотря на то, что есть только десять штатов, которые обязаны следовать этим письменным процедурам, другие штаты тоже уловили и начали их использовать.

Хотя эти стандарты специально не упоминаются OSHA, они могут подпадать под действие статьи об общих обязанностях. Это означает, что OSHA может сослаться на работодателя за то, что он не обеспечивает самые безопасные условия для сотрудников, которые обеспечиваются этими проверенными передовыми методами маркировки труб для очистки сточных вод.

Международный институт аммиачного охлаждения — это организация, которая занимается маркировкой аммиачных труб. В отношении такого опасного химического вещества крайне важно иметь правильную маркировку для безопасности всех сотрудников. Самым последним изменением, внесенным IIAR в свой стандарт Бюллетеня № 114, является цвет самой этикетки трубы аммиака. Он должен быть оранжевым, а не желтым.

Изменение произошло из-за необходимости более точного описания самого аммиака.Желтый цвет предназначен специально для химикатов, которые классифицируются как легковоспламеняющиеся. В то время как газообразный аммиак легко воспламеняется в правильных условиях, оранжевый, означающий «токсичный», был более подходящим выбором, отсюда и изменение.

Помимо оранжевого фона, на этикетке трубы аммиака есть несколько других компонентов. К ним относятся потребность в:

  • Раздел физического состояния, который определяет, является ли аммиак жидкостью или паром внутри трубы.
  • Раздел уровня давления, который определяет, находится ли аммиак на уровне высокого или низкого давления.
  • Раздел с сокращением необходим для обозначения типа аммиака в трубе.
  • Нужна направленная стрелка, чтобы отметить, в каком направлении движется содержимое.

Ознакомьтесь с бесплатным руководством Creative Safety Supply по маркировке аммиачных труб, чтобы получить дополнительную информацию о том, как создать максимально безопасное рабочее пространство вокруг труб, содержащих аммиак.

Как и в случае любой стратегии повышения безопасности, очень важно включить обучение в общий план. Без надлежащей подготовки, потраченное впустую время и отсутствие безопасности могут испортить объект.Недостаток знаний может даже привести к задержке реагирования в чрезвычайных ситуациях. Подходящее время для обучения сотрудников распознаванию содержимого труб по маркировке включает:

  • Прием на работу — Каждый раз, когда новый сотрудник нанимается для работы с различными задачами, связанными с трубами, он должен пройти обучение в таких областях, как цветные диаграммы, опасные материалы и чрезвычайные ситуации.
  • Refresher — Ежегодная переподготовка сотрудников — отличный способ держать их в курсе того, как определять содержимое трубок.
  • Визуальные напоминания — Напольные, настенные, плакаты и другие визуальные напоминания, размещенные вокруг объекта, являются отличным способом закрепить то, что люди уже знают. Эти визуальные напоминания очень эффективны, будь то просто покрытие цветового справочника или усиление более подробной информации.

Обмен информацией о маркировке труб с сотрудниками, которые будут напрямую контактировать с трубами во время повседневных задач, поможет вам максимально эффективно использовать любой план маркировки труб.

При работе с трубопроводами на любом предприятии важно помнить, что цель номер один — обеспечить каждому возможность работать в безопасных условиях. Приложив усилия к маркировке труб, бригады технического обслуживания и сотрудники будут в большей безопасности с точки зрения уверенной идентификации содержимого труб на объекте. Это особенно важно, когда сотрудники имеют дело с опасными веществами во время планового технического обслуживания.

При этом получение высококачественных материалов для маркировки труб — это не только рентабельный выбор для предотвращения несчастных случаев, но также может облегчить работу сотрудников с точки зрения четкого информирования об опасных материалах.

Существует множество передовых методов маркировки труб и клапанов на предприятии, которые соответствуют требованиям OSHA, соответствуют цветовым кодам ANSI и используют формат ASME. Две категории на выбор включают виниловый материал и бирки клапанов. Однако есть несколько вариантов выбора из этих двух категорий.

Заказ предварительно напечатанных этикеток для труб отлично подходит для небольших проектов, когда требуется лишь несколько этикеток. Это часто обычно встречающиеся этикетки для труб, такие как этикетки для водопроводных труб или этикетки для труб с аммиаком.Этикетки для труб с предварительно нанесенной печатью изготавливаются из того же материала, что и вы, если бы сами сделали их на промышленном принтере для этикеток. Единственная разница в том, что вам не нужно делать никакой работы!

Этикетки для труб на заказ — это совсем другая история. Существуют вещества, которых на некоторых веб-сайтах нет в графическом инвентаре. Однако такие поставщики, как мы в Creative Safety Supply, более чем рады помочь предприятиям в создании их уникальных этикеток. Мы не только заинтересованы в вашей безопасности, но и хотим, чтобы процесс изготовления этикеток прошел гладко, чтобы вы получили свои этикетки как можно быстрее.

Лучший способ маркировать трубопроводную арматуру — использовать бирки для вентилей. Эти теги можно разместить непосредственно на клапане, чтобы помочь сотрудникам информировать сотрудников о его содержимом, потенциальных опасностях, связанных с этим химическим веществом, и т. Д. Теги клапана чрезвычайно просты в использовании и очень эффективны. В идеале они должны быть размещены на каждом клапане на предприятии. Это включает в себя водяные клапаны, химические клапаны, газовые клапаны и любые другие имеющиеся. За считанные минуты прикрепление бирки может без проблем оставаться на месте в течение многих лет.

Существует множество типов тегов клапана, из которых можно выбирать в зависимости от конкретной ситуации. Эти варианты включают:

  • Бирки клапанов из нержавеющей стали долговечны и выдерживают химическое воздействие. Программы AutoCAD можно использовать для гравировки тегов клапанов.
  • Пластиковые бирки клапанов можно использовать повторно даже при изменении содержимого трубы. Виниловые наклейки с соответствующей информацией могут снова и снова заменять старую информацию на бирке.

Выбор надежных и высококачественных материалов для маркировки труб делает проект маркировки труб гораздо более управляемым с точки зрения затрат.Превосходный винил для маркировки труб или материал бирки клапана также должны служить долго в суровых условиях, чтобы компания могла сосредоточиться на других важных проектах, не беспокоясь о безопасности сотрудников.

Трубопроводы часто простираются на большие расстояния по всему предприятию, что означает, что для его надлежащего оснащения потребуется множество этикеток. Часто есть варианты для готовых этикеток, а также возможность сделать их собственными силами, не дожидаясь сроков изготовления или исправления ошибок. Беспокойство о том, соответствуют ли ваши этикетки для маркировки труб кодам ANSI, тратит время, деньги и труд.Так почему бы не начать с такого поставщика, как Creative Safety Supply, лидера в области визуальной безопасности для промышленных сред.

Ниже приведены несколько различных типов этикеток, которые могут быть полезны на любом предприятии:

  • Маркеры аммиака — Если на предприятии используется аммиачная система охлаждения, необходимо использовать утвержденные маркеры аммиака. Эти маркеры должны соответствовать стандартам IIAR по сокращению, физическому состоянию, корпусу маркера, уровню давления и направлению потока.
  • Лента со стрелкой для маркировки труб — Определение направления потока содержимого трубы абсолютно необходимо. Самый простой и эффективный способ сделать это — использовать ленту со стрелками. Как следует из названия, это просто лента со стрелками, указывающими в одном направлении.
  • GHS Этикетки с маркировкой труб — их особенно удобно иметь в местах, где присутствуют опасные химические вещества. С добавленной пиктограммой опасности эти этикетки для труб предоставляют даже больше информации, чем стандартные этикетки для труб.

Еще один отличный вариант — приобрести принтер этикеток для предприятия. Возможность печати этикеток на месте обеспечивает быстрый и легкий доступ к этикеткам при необходимости. Они могут печатать именно то, что требуется, за небольшую часть стоимости этикеток, изготовленных и отправленных поставщиком. По этой причине многие компании выбирают этот вариант, он экономит время и деньги.

На рынке представлен широкий выбор превосходных принтеров этикеток для труб. Этикетирование труб — не единственная их специализация, они могут использоваться для изготовления любых типов этикеток или знаков, необходимых бизнесу для обеспечения безопасности своих сотрудников.Обратите внимание на следующие три популярных промышленных принтера для печати этикеток:

  • LabelTac 4 — LabelTac 4 отлично подходит для печати этикеток от ½ «до 4». Он может создавать легко читаемые визуальные напоминания для сотрудников. На этот принтер также предоставляется пожизненная гарантия.
  • LabelTac 4 PRO — Версия Pro принтера LabelTac 4 оснащена модернизированным резаком, двигателем и печатающей головкой, чтобы обеспечить более быстрый и простой процесс печати. Он также имеет увеличенную емкость ленты, что позволяет увеличить время между заменами ленты.
  • LabelTac 9 — это самый крупный широко используемый промышленный принтер этикеток. Он предназначен для этикеток шириной от 4 до 9 футов. Он изготовлен из литого под давлением металла и имеет четкое изображение для удобного использования.

Есть чему поучиться, когда дело доходит до маркировки труб, но чем больше времени будет потрачено на изучение того, как правильно маркировать трубы, тем лучше будет предприятие. Если к маркировке труб отнестись серьезно, сотрудники поймут это и будут продолжать соблюдать правила безопасности.Время, потраченное на правильную маркировку труб и клапанов, стоит усилий в целях повышения безопасности.

Выделите несколько минут, чтобы посмотреть это простое видео о маркировке труб и о том, как это должно быть сделано:

идей для маркировки труб | Блог Creative Safety Supply

Вы ищете идеи для маркировки труб?

При просмотре любого объекта вам действительно нужно просто посмотреть вверх (или почти в любом другом направлении), чтобы увидеть, сколько труб проходит через область.В большинстве случаев люди не задумываются об этом, но действительно удивительно, как много разных типов вещей безопасно перевозятся по объекту в любой момент времени.

Однако, если в трубах есть утечка, засорение или другая проблема, производство на предприятии может быть остановлено. В некоторых случаях проблемы с этими трубами могут представлять множество проблем безопасности, которые необходимо решать немедленно.

При возникновении проблемы или даже при проведении общего технического обслуживания команды должны иметь возможность немедленно и точно узнать как можно больше о трубе и ее содержимом.Чтобы это стало возможным, предприятиям необходимо внедрить и поддерживать комплексную стратегию маркировки труб.

Конкретные идеи маркировки труб

На каждом предприятии будут разные типы маркировки труб, от которых они могут получить выгоду. Следующие ниже идеи разметки трубок могут помочь спровоцировать обсуждение и дать советы о том, как начать работу. Независимо от того, следуете ли вы этим конкретным идеям для маркировки труб или придумываете свои собственные, важно убедиться, что ваши трубы маркированы таким образом, чтобы повысить безопасность и эффективность вашего предприятия.

Идея № 1 — Куда идет труба

Как вы можете видеть на этом рисунке, установка маркировки трубы, которая определяет, куда отправляется содержимое трубы, может быть очень важным. Эта простая маркировка позволит людям намного легче отслеживать трубы, чтобы они могли гораздо быстрее отслеживать утечки, засоры или другие проблемы.

Идея № 2 — Поставка и возврат

На следующих двух изображениях показано, как можно использовать маркировку труб, чтобы показать потоки подачи и возврата для различных машин.Этот тип трубопроводов очень распространен на многих объектах. Жидкий хладагент, например, часто должен поступать в машину, чтобы охладить ее, а затем возвращаться в другое место для распределения тепла.

Возможность четко следить за этими трубами и знать, какие из них какие, поможет вам диагностировать проблемы гораздо быстрее и точнее. Еще одно преимущество заключается в том, что вы можете быть уверены, что работаете с правильными трубами, чтобы другие могли без проблем работать.

Идея № 3 — Сезонная прокладка трубопроводов

Многие предприятия должны использовать различные решения или машины в зависимости от сезона.Использование разметки труб может показать те, которые находятся в районе, какие из них используются в какое время года. Возможность быстро определить, какие трубопроводы используются для летнего и зимнего режимов работы машины, может помочь повысить эффективность вашего предприятия. Следующие изображения являются двумя простыми примерами этого:

Идея № 4 — Содержание трубы

Это, пожалуй, самый популярный и полезный тип маркировки труб. Вы можете использовать этикетки для труб (которые можно приобрести здесь), чтобы точно показать, что транспортируется по данной трубе.Это очень важно, потому что если есть утечка или вы собираетесь работать с трубой, вам нужно знать, что там находится.

Например, если труба содержит горючие газы, вам нужно будет принять дополнительные меры предосторожности, которые не потребовались бы, если бы труба просто содержала воду. На следующих изображениях указано, что в трубах содержатся такие вещества, как газообразный кислород и горячая вода, но вы можете использовать маркировку труб для любого типа раствора или газа, который проходит по вашим трубам.

Идея № 5 — Используйте стандартные цвета.

Еще одна важная вещь, о которой следует помнить при маркировке труб, — это соблюдение отраслевых стандартов.В некоторых случаях это требуется ANSI или OSHA, но даже если это не так, это может быть очень полезно. Соблюдение стандартов упростит для всех типов сотрудников, посетителей и аварийных работников быстрое получение необходимой информации.

Практически для каждого типа труб существуют разные стандарты маркировки. Ниже приведены некоторые общие стандарты, которые следует учитывать при планировании маркировки вашего предприятия:

  • Открытый контур — Если труба, которую вы маркируете, является частью открытого контура, этикетка должна быть зеленого цвета.
  • Охлаждающая вода — Любая труба, по которой проходит вода, используемая для охлаждения, должна быть помечена этикетками голубого цвета.
  • Отопление водой — Многие объекты используют горячую воду для отопления. В этом случае этикетки должны быть оранжевого цвета. Кроме того, этикетки должны иметь красную полосу для облегчения идентификации.
  • HVAC Chiller Condenser и / или HVAC Chilled Water — когда холодная или охлажденная вода проходит через систему HVAC, этикетка на трубах должна быть фиолетовой.Полоса обычно должна быть зеленой (если она вообще есть).
  • PSU Конденсатор охладителя или охлаждающая вода — При использовании блока PSU охлаждающая вода имеет решающее значение для надлежащей работы. Разметку трубопроводов нужно производить розовыми этикетками. В зимнем режиме на этикетках должна быть белая полоса. В летнем режиме на нем должна быть желтая полоса.
  • Питьевая вода — Трубы, по которым подается питьевая вода, всегда должны быть помечены белым текстом на голубых или зеленых этикетках.
  • Азотные газовые системы — В зависимости от стандарта, которому вы следуете, трубы для газообразного азота должны иметь белый текст на синих этикетках или черные буквы на желтых этикетках.
  • Сжатый воздух — Сжатый воздух должен быть помечен белым текстом на синих этикетках или черными буквами на белых этикетках.
  • Непитьевая вода — Техническая вода должна иметь текст черного цвета на желтом или белый текст на синих этикетках.

Когда существует несколько вариантов окраски этикеток, это связано с тем, что существует более одного набора стандартов.Стандарты, которым следует следовать, обычно определяются типом отрасли, в которой находится ваше предприятие.

Если у вас есть несколько вариантов для вашей компании, лучшее, что вы можете сделать, — это выбрать один набор стандартов и придерживаться его во всем ваш объект. Это поможет убедиться, что все знают, чего ожидать на объекте, чтобы они могли оставаться в безопасности и работать без проблем, связанных с маркировкой труб.

Идея № 6 — Направление потока

Еще один важный совет при использовании маркировки труб — всегда определять направление потока внутри трубы.Его можно добавить к любому типу метки, просто добавив стрелку, указывающую в правильном направлении. На этой этикетке с азотом видно, что стрелка указывает вправо от изображения. Наличие этой стрелки позволит людям следовать по трубе до места назначения.

Есть много ситуаций, когда знание направления потока будет иметь решающее значение для обслуживания, безопасности и других вещей на вашем предприятии. При создании этикеток для труб необходимо учитывать одну важную вещь — это ориентация в том, как вы будете наносить этикетки.Если вы наденете их неправильно, стрелка может указывать в неправильном направлении, что может привести к множеству проблем.

Однако если вы потратите время на то, чтобы все спланировать, вы можете избежать проблем этого типа и помочь людям сразу увидеть, в каком направлении течет содержимое трубы.

Идея № 7 — Маркировка труб и мест назначения

Правильная маркировка труб очень важна и может помочь вашему предприятию быстро определить, для чего используются трубы.Чтобы продвинуть эту стратегию еще дальше, вы также можете прикрепить метки к месту назначения с трубы.

На следующих рисунках показано, как можно использовать обычную этикетку с маркировкой трубы, которая может быть на самой трубе и на машине или контейнере, в который подается труба. В некоторых ситуациях имеет смысл просто использовать ту же этикетку, которая обычно идет на самой трубе. В других случаях вы захотите использовать другую метку для назначения трубы.

Если вы потратите время на то, чтобы точно выяснить, что вы хотите на трубе и что хотите на машине, это поможет обеспечить максимально четкую информацию, которую люди могут видеть.

Сохранение маркировки труб в хорошем состоянии

Независимо от того, используете ли вы какие-либо из вышеперечисленных идей маркировки труб или придумываете все свои собственные идеи для маркировки труб, убедитесь, что вы также спланировали, как вы будете хранить этикетки в хорошее состояние. Маркировка большинства труб производится без проблем в течение многих лет, если вы сохраняете их в чистоте. Кроме того, промышленный принтер этикеток (например, LabelTac 4 Pro) может значительно упростить задачу создания этикеток за счет печати долговечных и долговечных этикеток прямо в доме.

У большинства компаний просто есть команда техобслуживания, которая протирает трубы по установленному графику, чтобы люди могли легко прочитать этикетки даже на расстоянии. Имея эффективную стратегию маркировки и эффективную стратегию технического обслуживания, вы сможете обеспечить максимальную безопасность вашего предприятия, когда речь идет о имеющейся у вас системе трубопроводов.

Подобные сообщения:

Калькулятор этикеток труб | LabelTac.com

LabelTac ® Pro X Термотрансферный принтер
Артикул: LTPX
  • Включает бесплатное программное обеспечение для печати LabelSuite ™ (299 долларов США.00 значение)
  • Включает 1 бесплатную полную черную ленту для печати (LPR03, 179,99 долларов США)
  • Совершенно новый дизайн, совместимый с расходными материалами шириной от 1/2 до 4 дюймов
  • Емкость увеличенной ленты
  • Безболезненная загрузка расходных материалов
  • Прочный, но стильный корпус с новым цветным ЖК-дисплеем
  • Подключается к любому ПК через USB или Ethernet
  • Дополнительная совместимость с Mac OS X (99 долларов США.00 надстройка).
  • Включает ПОЛНУЮ пожизненную гарантию без дополнительных затрат
Узнать больше
1 099,00
Программа для печати этикеток и вывесок LabelSuite ™
Артикул: LTLS
  • Неограниченная пожизненная поддержка
  • Бесплатные обновления для жизни
  • Включает тысячи шаблонов, символов и многое другое, чтобы вы могли быстро начать работу.
  • Easy Wizards для маркировки труб, маркировки аммиаком, GHS и др.
  • Реалистичное отображение этикеток на экране
  • Автоматический и фиксированный режимы длины этикетки
  • Импорт изображений и векторных изображений / SVG
  • Быстрый просмотр / печать сохраненных этикеток
  • Полная интеграция с принтерами LabelTac ®
  • Простая навигация по шаблонам и символам
  • Встроенная библиотека паспортов безопасности химических веществ GHS
Узнать больше
299.99

Входит бесплатно в LabelTac ® Приобретение принтера

LabelTac ® Внутренние / внешние источники
Размер: 4 дюйма x 150 футов Цвет: Белый Артикул: LT402
• 5-летняя гарантия на работоспособность вне помещений
219.99
LabelTac ® Внутренние / внешние источники
Размер: 4 дюйма x 150 футов Цвет: Желтый Артикул: LT401
• 5-летняя гарантия на работоспособность вне помещений
219.99

Pipeline — Official Satisfactory Wiki

Трубопровод Mk.1

Внешние индикаторы показывают объем, расход и направление.
Транспортирует до 300 м 3 жидкости в минуту.
Используется для транспортировки жидкостей.

Трубопровод Mk.2

Наружные индикаторы показывают объем, расход и направление.
Транспортирует до 600 м 3 жидкости в минуту.
Используется для транспортировки жидкостей.

Открывается в

Уровень 6 — Трубопроводное проектирование Mk.2

Трубопроводы используются для транспортировки жидкостей между конструкциями. Трубопровод Mk.1 может пропускать до 300 м 3 жидкости в минуту, Mk.2 вдвое больше. Для вертикальной транспортировки жидкостей необходимо использовать подъемник, который можно увеличить с помощью трубопроводных насосов.

Объем каждого участка трубопровода определяется его длиной.

Трубопроводы могут транспортировать один из следующих типов жидкостей:

Сегмент трубопровода может одновременно содержать только один тип жидкости. Обратите внимание, что значок жидкости имеет тот же вид, что и индикатор трубопровода, содержащий ее.

Режим сборки []

При построении конвейера различные режимы сборки можно переключать, нажимая или удерживая R .

  • По умолчанию: режим сборки по умолчанию.
  • Вертикально: труба будет пытаться оставаться на той же высоте, что и начальная точка, затем поворачивается вертикально при приближении к конечной точке.
  • Conveyor 2D: аналогичен режиму по умолчанию, но с гораздо меньшим радиусом поворота — полезно, когда строительство трубы в других режимах строительства невозможно.

Радиус поворота []

  • Трубопроводы имеют минимальный радиус поворота два метра. При прокладке трубопровода с поворотом на 90 градусов отсчитывайте два метра или две «сетки» от точки поворота.
  • Его графический вид может отображать радиус меньше двух метров, но построить точку поворота в два метра все равно невозможно.

Опора трубопровода []

При строительстве из фиксированной точки в свободную точку опора трубопровода будет автоматически добавлена ​​ко второй точке, включая ее стоимость строительства. Сама поддержка подтверждается в два этапа. Первый этап подтверждает вращение опоры по вертикальной оси; это регулируется колесом прокрутки мыши. Второй этап подтверждает высоту и высоту тона; первый регулируется, глядя на желаемую высоту (макс. семь метров), а второй регулируется колесом прокрутки мыши.Каждый этап сборки подтверждается ЛКМ.

Центральная точка опоры трубопровода расположена на высоте 1,8 метра над фундаментом, на котором она закреплена. Это также относится к трубопроводам с удаленными опорами трубопроводов.

Индикатор трубопровода []

Индикатор конвейера отмечен в голубом прямоугольнике. Он кажется втянутым, поскольку в нем нет жидкости.

Трубопровод представляет собой металлическую трубу. Если труба содержит прямую часть длиной не менее шести метров, индикатор потока появится в середине сегмента, который представляет собой набор из трех колец на выдвижной направляющей.Индикатор конвейера отображает четыре индикации:

  • Тип содержимого жидкости: цвет окна (открытая средняя часть) соответствует типу и цвету жидкости, которую оно несет.
  • % Количество жидкости: расстояние 1-го и 3-го колец от центрального кольца соответствует процентному количеству жидкости. Если трубы заполнены, то кольца полностью втянуты. Если труба пуста, все кольца разрушаются посередине.
  • Направление потока: указывается в виде импульсов.Первое расширяющееся кольцо указывает на то, что жидкость течет с этого направления. Жидкость течет к 3-му кольцу.
  • Расход: По расстоянию расширения кольца. Если скорость потока очень мала, кольца почти не «дышат».

Частота импульсов всегда поддерживается на уровне один импульс в секунду.

Промывка []

Содержимое конвейера можно очистить, взаимодействуя с его сегментом (по умолчанию E ) и затем повернув рычаг промывки в его пользовательском интерфейсе.Есть два варианта:

  • Сегмент трубы — промывается только этот сегмент.
  • Полнотрубная сеть — промываются все трубы, подключенные к выбранной трубе.

Головной подъемник []

Жидкости в трубопроводе могут течь между разными отметками в зависимости от подъема напора. Подъем головы не требуется для идеально горизонтальных трубопроводов. Трубопровод имеет радиус около одного метра. Таким образом, для заполнения идеально горизонтального трубопровода требуется высота подъема не менее одного метра.(На индикаторе подъема напора подключенного трубопроводного насоса вместо этого отображается «1,3 метра»)

Высота подъема головы не относится к газообразному азоту.

Емкость хранилища []

Трубопроводы имеют емкость 1,327 м. 3 на метр длины.

Перепускной клапан []

В настоящее время в игре нет отдельного здания, которое позволяло бы контролировать перелив жидкости в трубопроводе. Однако есть обходной путь, построив следующее:

  • Потребители жидкости с более высоким приоритетом должны быть напрямую подключены к источнику жидкости с помощью трубопровода.
  • Потребители жидкости с более низким приоритетом должны быть подключены последовательно в конце линии с отрезком труб высотой 10 метров между ними, чтобы ограничить поток. Следовательно, когда предыдущий трубопровод заполнен, жидкость будет проходить через сужение.
  • Если желательна сливная раковина, жидкость может быть упакована и опущена, или (предпочтительно) использована в рецептах, таких как влажный бетон для воды.
  • Использование подъема головы и дистанции для определения приоритета топливных генераторов над упакованным топливом.

  • Укладка пяти штабелируемых опор трубопровода для подъема напора высотой 10 метров для ограничения потока жидкости. Только когда предыдущая труба заполнена, жидкость может проходить через нее.

Это работает на следующих принципах:

  • Трубы, расположенные ближе к источнику жидкости (например, экстракторы, нефтеперерабатывающие заводы), будут заполнены первыми, поэтому здания, подключенные к таким трубам, будут иметь приоритет.
  • Трубы подчиняются законам гравитации — трубы на более низкой высоте будут заполняться раньше, чем трубы на более высокой высоте.
  • Трубы, выходящие за пределы создаваемого подъемного усилия, никогда не заполнятся.

Модификация трубы и содержание жидкости []

Общая информация []

  • Пайплайны были записаны сообществом с самого начала игры, [1] с Coffee Stain продолжали участвовать в меме об их несуществовании вплоть до запуска обновления 3, [2] [ 3] даже пошутил, что трубы будут удалены в обновлении 4. [4]
  • Трубопроводы не посягают на построенные фундаменты, но фундаменты будут посягать на построенные трубопроводы.Таким образом, всегда сначала строите фундамент, а затем трубопровод.
  • Вдоль трубопровода имеются кольцевые сварные швы, расстояние между которыми составляет примерно один метр, но не ровно один метр. Не используйте эти кольца для измерения расстояний.
  • Pipeline Mk.2 впервые был показан в виде тизера.
  • Изначально трубопроводы Mk.1 должны были пропускать 600 м 3 / мин, но из-за технических сложностей она была уменьшена до 300. [5]
  • 1 октября 2020 года сообщество Q&A Video Pipes в шутку запросило, а затем в шутку отрицало, что они когда-либо будут добавлены.27 октября 2020 года добавлены новые трубы.

Текущие выпуски []

  • Mk.2 Трубопроводы не могут транспортировать жидкость при максимальной пропускной способности 600 м. 3 / мин. Несмотря на то, что его показания показывают 600, потеря потока жидкости составляет от 1 до 3%, поэтому не рекомендуется использовать полную мощность.
  • Каждый вход машины имеет скрытый буфер размером около 5 м 3 . При загрузке сохранения эти буферы опорожняются, и, таким образом, потребляют 5 м 3 из любой подключенной трубы , даже если видимый внутренний бак машины полон.

Галерея []

История []

  • Патч 0.3.6.3:
    • Стоимость сборки трубопровода Mk.2 изменена с одного алюминиевого листа Alclad и одного пластика на два медных листа и один пластиковый
    • Трубопровод Mk.2 перемещен с уровня 7 — Переработка бокситов на уровень 6 — Pipeline Engineering Mk.2
  • Патч 0.3.6:
    • Представлен трубопровод Mk.2
    • Трубопровод переименован в Трубопровод Mk.1
  • Patch 0.3: введено

Ссылки []

9117
  • 9011 9011
    v · d · eBuildings
    Special
    Логистика
    Организация
    Фундамент
    Стены
    Стены
    Заменить в доме трубу водопровода.
    Источник бесплатной информации по ирригации в Интернете!

    Часто небольшой диаметр водопровода между большой водопроводной магистралью на улице и вашим домом приводит к низкому потоку в дом. Это может значительно увеличить стоимость вашей новой спринклерной системы, поскольку меньший расход означает, что вам потребуется больше контуров клапанов. В этом разделе часто задаваемых вопросов объясняется, какой выгоды можно ожидать от перехода на водопроводную трубу большего размера и как установить новую трубу, если вы решите, что это будет выгодно.Этот FAQ является подстраницей веб-страницы City Slicker Water, которая является частью руководства по проектированию спринклерной системы. Несмотря на то, что эта информация написана в отношении систем орошения, эта информация применима к любой ситуации, когда вы хотите добиться большего потока воды в дом. Это также должно быть полезно, если вам просто нужно или вы хотите заменить водопроводную трубу в доме.

    Перед тем, как начать копать, позвоните по номеру 811. Это БЕСПЛАТНАЯ услуга, доступная повсюду в США. «Любая работа по копанию требует звонка, даже для небольших проектов, таких как посадка деревьев или кустарников.Если во время копания вы столкнетесь с подземной инженерной линией, вы можете нанести вред себе или окружающим, нарушить работу всего района и, возможно, нести ответственность за штрафы и расходы на ремонт ». Более подробную информацию см. На веб-сайте 811. Они выйдут и отметят расположение всех подземных коммуникаций для вас. Помимо того, что это поможет вам избежать случайного выкапывания трубы или провода, это также поможет вам точно определить, где находится ваш существующий водопровод! Опять же, и телефонный звонок, и сервис свободны.

    Прежде чем спешить заменить существующую трубу водоснабжения на трубу большего размера, я предлагаю вам выкопать часть существующей трубы водоснабжения и посмотреть, какого размера она на самом деле находится под землей. Часто трубы большего размера (вероятно, пластиковые) используются для подземной части трубы, с металлической трубой меньшего размера на конце, где труба выходит из земли или проходит в подвал. Если все трубы подачи, кроме 5 футов или около того, являются трубами большего размера, вам, вероятно, не нужно ее заменять.В этом случае больший размер трубы, обнаруженный вами под землей, можно использовать в качестве «нового размера заменяемой трубы» при расчете нового максимального доступного галлона в минуту с использованием таблицы ниже.

    Возможные новые максимальные доступные значения галлонов в минуту

    Если у вас нет счетчика воды, используйте запорный клапан размером
    или наименьший размер существующей подающей трубы (в зависимости от того, что меньше) вместо
    размера счетчика воды.

    Размер счетчика воды Новый размер трубы для замены Максимально доступный галлон в минуту при установке новой подающей трубы
    Использование новой подводящей трубы из ПВХ SCH 40 Использование новой подводящей трубы PE (SDR-7) * Использование новой медной подводящей трубы типа L Использование новой подающей трубы PEX
    5/8 дюйма 1 « 15 галлонов в минуту 15 галлонов в минуту 15 галлонов в минуту 15 галлонов в минуту
    3/4 дюйма 1 « 17 галлонов в минуту 17 галлонов в минуту 17 галлонов в минуту 17 галлонов в минуту
    3/4 дюйма 1 1/4 дюйма 20 галлонов в минуту 20 галлонов в минуту 20 галлонов в минуту
    1 « 1 1/4 дюйма 33 галлона в минуту 32 галлона в минуту 27 галлонов в минуту

    Новые размеры труб, превышающие указанные в таблице выше, не приводят к более высокому значению максимально доступного галлона в минуту.Однако они могут помочь вам, уменьшив потерю давления, что также может быть полезно. Учебник по проектированию спринклера объяснит это.

    * Не рекомендуется использование трубы из полиэтилена. Полиэтилен имеет низкое давление разрыва, и, как правило, трубы из полиэтилена в настоящее время используются там, где раньше использовался полиэтилен.

    « Максимально доступный галлон в минуту » — это значение, используемое в Руководстве по проектированию спринклерных систем на IrrigationTutorials.com. Это мера максимального БЕЗОПАСНОГО потока, который может выдержать водопроводная труба дома.Можно протолкнуть больше воды через трубу, однако со временем это может серьезно повредить трубу и водопроводную систему дома. См. Руководство по гидравлическому удару и воздуху в трубах для получения дополнительной информации о повреждении труб.

    Приведенная выше таблица предназначена только для использования в ситуациях, когда вода подается в несколько домохозяйств поставщиком воды, например, из муниципальной системы водоснабжения. Он не подходит для использования, когда вода подается из местных колодцев, ручьев, прудов и т.д. источники см. на веб-странице Backwoods Water.

    Не все перечисленные типы труб разрешены к использованию во всех регионах. Местные строительные власти регулируют с помощью строительных норм и правил, какой тип трубы можно использовать. Коды меняются, и замена трубы на трубу того же типа, которая использовалась ранее, больше не может быть законной. Местные специализированные магазины сантехники могут помочь вам с соблюдением правил, однако, по моему опыту, советы по использованию кодов в крупных региональных и национальных торговых точках часто неверны. Я рекомендую вам связаться с местными строительными властями для получения совета о том, какой тип трубы использовать, часто для этого достаточно просто позвонить им.Многие также дадут очень ценные советы и предложения, не забудьте также спросить, на какую глубину должна быть закопана труба.

    Как заменить водопровод:

    В большинстве случаев требуется разрешение на водопроводчик, чтобы заменить трубу водоснабжения или даже просто прорезать ее. За подробностями обращайтесь к местным строительным властям.

    Помните, что по водопроводу идет вода, которую пьете вы и ваша семья! Важно соблюдать осторожность, чтобы при работе в него не попала грязь.После завершения работы обязательно откройте все водопроводные краны на несколько минут, чтобы смыть грязь и другие загрязнения. Перед использованием воды для питья необходимо простерилизовать трубы. Для этого в магазинах сантехники есть товары. Обязательно купите стерилизатор для трубок и прочтите инструкции перед началом работы, так как вам может потребоваться вставить стерилизатор в трубки, прежде чем снова их подключать!

    Водопровод, гусиная шея и остановки для корпораций

    У компании водоснабжения есть где-то там большая труба, которая называется «водопровод».Он, вероятно, имеет диаметр 6 дюймов или больше и находится на улице или в переулке. От водопровода к вашей собственности идет труба меньшего размера. Эта меньшая труба называется «гусиная шея». В конце гибкой стойки находится запорный клапан, который называется «корпоративный стоп». Остановка корпорации обычно устанавливается рядом с вашей линией собственности. Идея состоит в том, что остановка корпорации знаменует собой точку раздела между вами и поставщиком воды. Труба, входящая в остановку корпорации, принадлежит поставщику воды.Выходящая из него труба обычно принадлежит собственнику. Корпоративный упор обычно находится в коробке или внизу рукава с круглой пластиковой или металлической крышкой. Колпачок может быть всего 4 дюйма в диаметре, и его трудно найти. Часто он будет покрыт грязью или травой, поэтому вам придется искать его, пытаясь найти землю вилами, металлическими граблями или отверткой. Посмотрите для отметки, выгравированной на бордюре или тротуаре, указывающей местоположение. Остановка корпорации, вероятно, будет похоронена ниже линии замерзания, поэтому в более холодных местах она может быть на несколько футов глубиной.

    Позвоните по номеру 811, и они выйдут и отметят для вас местоположение водяной гусиной шеи, и это бесплатно! Это очень помогает найти остановку корпорации, так как она находится где-то на гусиной шее. Это сузит область поиска. Иногда они даже отмечают место остановки корпорации. Человек, который выходит, чтобы отметить места расположения труб, обычно имеет подробные планы, на которых показано точное расположение всего. Если вы оказались там и дружелюбны, они часто готовы поделиться с вами множеством полезной информации.

    Корпоративный стоп (часто сокращенно «корпоративный стоп») служит запорным вентилем компании водоснабжения для вашего дома. Обычно он управляется с помощью специального ключа или гаечного ключа, чтобы предотвратить несанкционированное использование. К счастью, вы можете купить для него гаечный ключ в большинстве хозяйственных магазинов. Достаньте фонарик и сначала посмотрите на верхнюю часть стопки корпорации, чтобы увидеть, какой формы имеет рабочая гайка, так как существует несколько стилей. Также обратите внимание на его глубину, чтобы вы могли достать гаечный ключ с достаточно длинной ручкой, чтобы дотянуться до него.В большинстве случаев используется шлицевой гаечный ключ, который надевается на выступающую планку прямоугольной формы, как на фото ниже. Если вам действительно повезет, у него будет нормальная ручка, но не ставьте на это! В некоторых случаях у вас есть достаточно места для управления остановкой корпорации с помощью стандартного трубного ключа. Еще одна хитрость — использовать ключ для раковины (специальный гаечный ключ, используемый для установки смесителей на раковины). Вы, вероятно, также заметите пару отверстий на корпоративном ограничителе, которые совпадают друг с другом, когда клапан находится в закрытом положении.Они позволяют водопроводной компании закрывать ее на висячий замок, если вы не оплачиваете счет за воду! Большинство корпоративных стопов трудно повернуть, поэтому вам, возможно, придется приложить немного усилий. Возможно, вам удастся попросить компанию по водоснабжению прислать кого-нибудь, чтобы закрыть и открыть ее для вас. Часто они делают это бесплатно (особенно если вы просите вежливо, и у вас есть хорошая репутация по своевременной оплате счетов за воду!)


    Фотография блока подземного водоснабжения
    , содержащего корпоративный стопор, счетчик воды и запорный вентиль домовладельца.

    Фотография выше показывает особенно красивую установку. Есть не только корпоративный стопор, но и запорный вентиль для домовладельцев с простой в использовании ручкой. Не нужно использовать специальный ключ, домовладелец может отключить воду самостоятельно без инструментов в экстренных случаях. Я очистил коробку изнутри перед тем, как сделать снимок. В такой клапанной коробке часто бывают муравьи, пауки и другие отвратительные вещи, поэтому будьте осторожны, открывая их. Я однажды даже нашел в одной дохлой черепаху!

    Иногда в регионах с холодной погодой нет корпоративной остановки, расположенной снаружи.Остановка корпорации находится в вашем доме, обычно в подвале, в подполье или в подсобном помещении. В этом случае вы в значительной степени облажались, потому что водопроводная труба, вероятно, принадлежит водопроводной компании, и даже если это не так, вы не можете легко отключить воду, чтобы заменить ее. Прежде чем сдаваться, позвоните в вашу компанию по водоснабжению напрямую (используйте местный номер службы поддержки клиентов, а не 811) и спросите, есть ли у них отключение где-нибудь между их магистралью и вашим домом. Может, вы просто не смогли его найти. В крайнем случае спросите их, установят ли они вам новую подающую трубу большего размера.В большинстве случаев они будут это делать, но, вероятно, они будут взимать с вас плату за это. Не удивляйтесь, если вас направят в сантехническую компанию для выполнения работы.

    Добавить вторую трубу или заменить исходную трубу?

    Дальнейшие действия зависят от текущей схемы водоснабжения, вашего бюджета и будущих проблем, связанных с техническим обслуживанием. Выберите из приведенных ниже методов, которые лучше всего подходят для ваших нужд.

    Счетчик воды установлен прямо у остановки корпорации, или у вас нет счетчика воды.

    • Можно просто врезаться в имеющуюся водопроводную трубу сразу после водомера. Затем установите новую трубу большего размера в спринклерную систему. Труба, ведущая к ирригационной системе, будет «новой» линией подачи с использованием пересмотренного GPM из таблицы выше. Существующая линия подачи в дом останется без изменений, а существующий поток в дом останется неизменным. Только спринклерная система может увеличить поток.
    • Врезаться в существующую подающую трубу сразу после корпоративной остановки / водомера и параллельно ей установить вторую трубу в дом.Примерно в футе от дома подсоедините новую трубу обратно к старой трубе меньшего размера, ведущей в дом. Таким образом, вам не нужно менять трубы в стенах дома. Это создает две подводящие трубы рядом с домом, и вода проходит через обе из них. Преимущество состоит в том, что это экономит деньги, поскольку новая труба может быть такого же размера, как и старая труба. Вода будет проходить по обеим трубам, поэтому поток будет намного больше, чем раньше (но не вдвое, другие ограничения все еще существуют, такие как гусиная шея и корпоративный стоп.Обратной стороной является то, что теперь к дому будут вести две отдельные трубы. Это означает вдвое больше трубы, которая когда-нибудь может сломаться или протечь. Кроме того, старая труба все еще будет там, и, поскольку она старая, она с большей вероятностью потечет или сломается. Поскольку этот метод создает проблемы в будущем, он не рекомендуется большинством профессионалов.
    • Удалите существующую трубу водоснабжения между корпоративной остановкой / водосчетчиком и домом и полностью замените ее новой трубой большего размера. Примерно в футе от дома подсоедините новую трубу к старой трубе меньшего размера, ведущей в дом.Таким образом, вам не нужно менять трубы в стенах дома. Это наиболее распространенный и, как правило, лучший вариант.

    Счетчик воды устанавливается на расстоянии более пяти футов от остановки корпорации (обычно внутри дома).

    Варианты замены трубы в основном те же, что и выше, однако в этом случае вам необходимо заменить трубу между упором корпорации и счетчиком. Обычно в этой ситуации счетчик находится внутри дома.Однако, если счетчик находится где-то во дворе, вам также необходимо заменить трубу между счетчиком и домом.

    Намного проще, если вы фактически не замените короткий отрезок трубы, идущей в дом через стену или пол. Подсоедините новую трубу к старой трубе меньшего размера примерно в 30 см от стены дома. В результате остается короткий участок старой трубы, идущий в дом, но это намного проще, чем заменять трубу через стену или пол. Вода будет протискиваться через короткую секцию, и она будет работать нормально, если между точкой, где вы подключили новую трубу, и водомером не осталось более 5 футов старой трубы.Если осталось более 5 футов, вам нужно будет установить новую трубу через стену или заменить старую трубу внутри дома, когда она пройдет через стену. Другими словами, вы оставляете короткий отрезок старой трубы, ведущий в дом через стену. Попав внутрь, легче установить новую трубу большего размера. Вы подключите новую спринклерную систему как можно ближе к водомеру. К сожалению, вам придется вывести новую подающую трубу спринклера через стену, а это значит, что вам придется просверлить отверстие в стене.Обязательно заделайте отверстие вокруг трубы качественным эластичным водонепроницаемым герметиком! При расширении и сжатии труба будет двигаться, поэтому после затвердевания герметик должен оставаться гибким. (Не используйте цемент для заделки отверстия! Стандартные цементные, гипсовые и бетонные смеси НЕ являются водонепроницаемыми!)

    Другие вопросы для рассмотрения

    Пластиковая труба обычно должна устанавливаться на глубину не менее 18 дюймов, измеряемую от верха трубы до уровня почвы. Все трубы должны быть проложены ниже линии замерзания.В некоторых местах глубина может составлять 4 фута и более. У ваших местных строительных властей будут особые требования к глубине трубы.

    Как подключить новую трубу к старой? Большинство профессионалов используют компрессионную муфту. Если вы не знаете, что это, спросите в строительном магазине. Если вы выполняете резьбовое соединение между пластиковой и металлической трубой, см. Часто задаваемые вопросы о том, как подключить пластиковую трубу к металлической трубе.

    Ну вот и все для этого FAQ. Развлекайтесь и помните, что при рытье траншей и работе с траншеями безопасность превыше всего.Соблюдайте все требования OSHA.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
