Зачем нужно знать местоположение проводки?

Многие ремонтные работы требуют соблюдения безопасности, в том числе и относительно электропроводки. Зная место ее пролегания, можно обезопасить себя от повреждения проводов со всеми вытекающими последствиями.

Желание перенести розетки и выключатели или добавить новые тоже подразумевает работу с проводкой, а значит, требует знаний о ее местонахождении. В случае неисправности вам потребуется заменить кабели, но для этого сначала их надо найти.

С помощью инструкции “Как найти проводку в стене” вы легко решите любую из этих проблем практически без усилий.

Способы поиска проводки

Как правильно узнать где проходит проводка? Существует несколько методов.

Косвенный метод

Обычно кабели прокладывают по особой схеме в соответствии с некоторыми требованиями, на основании чего вы можете примерно предположить места их расположения. Это удобно в квартирах и домах типовой застройки, где все делается по единому стандарту и зафиксировано в документах. Это довольно просто и не требует дополнительных усилий.

Но если проводка прокладывалась иначе, то этот способ окажется бесполезен – он даст разве что очень приблизительные результаты с большой вероятностью промаха. Также стоит учесть, что это хорошо только тогда, когда интересует исключительно место пролегания кабелей, а не устранение неполадок.

Узнайте нормы и требования и оцените свою квартиру. Подходят ли они? Высока ли вероятность того, что все им соответствует? Могло ли случиться так, что со времени постройки дома что-то изменилось? Возможность задать эти вопросы подчеркивает ненадежность метода и зависимость его от множества факторов.

Приборы для поиска

С помощью специальных приборов для поиска проводки в стене. Их несколько, и выбор зависит прежде всего от того, какой удобнее достать:

Металлоискатель – провод состоит из металла, значит, легко будет обнаружен. Но это не подходит для железобетонных стен – в них металл найдется везде. В других случаях метод эффективен и подходит большинству людей, ведь металлоискатели популярны и имеются у многих для разных целях, являясь универсальным прибором.

“Дятел” – этот прибор ищет не только металлические предметы, но и токопроводящие. С его помощью можно даже найти место обрыва проводки в стене, что зачастую облегчает задачу.

Тепловизоры – дают точный результат, но слишком дороги для использования в быту. Лучше обратиться к мастеру и заплатить за разовый вызов, чем покупать дорогую вещь, которая пригодится лишь однажды. Впрочем, услуги специалиста тоже обойдутся недешево.

Существуют и многие другие приборы, но они скорее для профессионального использования и не пригодятся вам больше одного раза. Из достоинств многих из них возможность – найти место замыкания проводки прямо через стену.

Можно использовать и бытовые предметы для поиска кабелей:

• Радиоприемник, настроенный на частоту 100-150 кГц. Им надо водить вдоль стены и прислушиваться к шуму – его изменения вроде колебаний, шипения и прочих говорят о том, что рядом находится провод.
• Микрофон радиосистемы. Работает по тому же принципу, что и радиоприемник – тоже реагирует на близость провода посторонними звуками.
• Приложение Metal Detector на телефоне, оборудованном магнитным датчиком.

Определение по неровностям стены

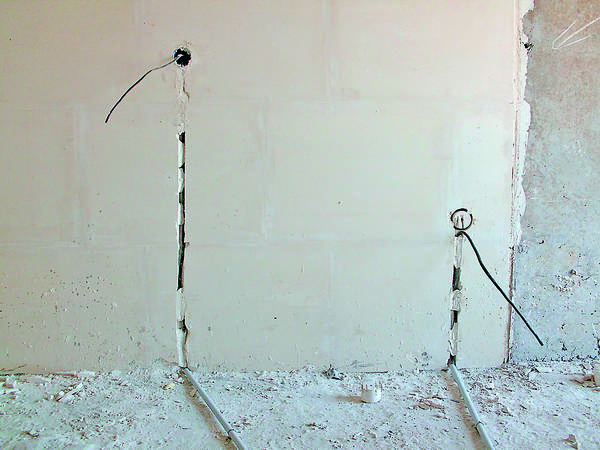

При ремонте можно определить место пролегания проводов по неровностям стены – без обоев и штукатурки они хорошо заметны. Но это не всегда возможно, а зависит от того, как проводку прокладывали.

Специальные приборы или подручные средства?

Специальные приборы для поиска скрытой проводки имеют преимущество: они не только ищу провода, но и отмечают места их повреждений или замыкания.

Если вас интересует не это, а только местоположение, то нет смысла покупать эти средства и даже арендовать их, ведь с задачей могут справиться даже подручные средства вроде радиомагнитофона или телефонной программы. Но они могут показать только приблизительный результат.

Таким образом, поиск скрытой проводки не требует серьезных мер, подразумевающих повреждение стен. Кабели легко определяются специальными приборами – как специальными, так и подручными. Использовать их можно даже самостоятельно, не прибегая к услугам профессионалов.

Если вы намерены использовать приборы, предназначенные именно для поиска проводки в стене, то их можно взять в аренду, а не покупать для разового применения. Подручные или самодельные средства не так эффективны, но зачастую их использование более оправданно – все зависит от того, с какой целью вы ищете проводку.

Фото инструкции найти проводку в стене

приборы для определения своими руками

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.

[contents]

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

• капитальный или косметический ремонт помещения;
• перемещение выключателей, розеток и др.;
• работы по закреплению предметов или мебели на стене;
• отсутствие заземления;
• отсутствие схемы электрических коммуникаций;
• ремонт или удаление неисправной электропроводки.

А Вы знаете как правильно штробить стену под проводку? Читайте подробности здесь.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Читайте также статью о том, как посчитать площадь стены.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Как сделать определитель скрытой проводки своими руками?

1. Можно использовать старый радиоприемник, поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
2. Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене.
3. Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
4. На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

Как найти проводку в стене: основные способы обнаружения

В современных домах и квартирах используется стандартная электропроводка следующих типов: открытая и закрытая. В современных квартирах и домах встречается закрытый тип прокладывания электрического кабеля. Скрытая электропроводка спрятана в специальных бороздах, предусмотренных в плитах. Часто возникает необходимость забить гвоздь, просверлить дырку в стене или выполнить ряд других манипуляций. Чтобы не допустить возникновения короткого замыкания, необходимо знать точное нахождение проводки. Определить точное положение кабеля в стене можно самостоятельно, используя для этого специальные приборы. В этой статье мы разберем основные способы и методы обнаружения скрытой электропроводки в стене дома.

Когда возникает необходимость поиска проводки?

Вот популярные случаи, когда придется выполнять поиск электропроводки в стене:

• Когда выполняется перепланировка. Например, требуется сделать дверной проем в другом месте стены, а для этого нужно знать, где и как в этом месте проходят провода энергоснабжения;
• Электропроводка перегорела или произошел обрыв. В этом случае, необходимо будет определить не только саму электропроводку в стене квартиры, но и определить обрыв;
• Требуется повесить на стену предметы интерьера (картину, телевизор, светильник, элементы декора), а для этого потребуется просверлить отверстия в стене. Чтобы не повредить проводку, нужно знать, где она проходит в стене;
• Собственный интерес расположения электропроводки. Многие при покупке нового жилья желают определить, где располагается проводка и основная распределительная коробка.

Если вы решили заменить всю электропроводку в квартире, то ее месторасположение определять необязательно. Просто обесточиваете сеть, и убираете старую проводку, начиная от распределительной коробки. Чаще всего знать, где находится проводка в стене необходимо при выполнении строительно-монтажных работ.

Поиск проводки при помощи специальных устройств и приборов

Для того чтобы обнаружить электропроводку в стене, можно воспользоваться специальными приборами. В специализированных магазинах можно найти большое количество подобных устройств. Они различаются по функциональным возможностям и количеству настроек. Давайте рассмотрим популярные приборы, которые можно использовать для поиска.

Прибор «Поиск»

Говорящее название устройства. Прибор работает на основе электростатического принципа. Имеется четыре базовых режима работы, с помощью которых он может находить электропроводку даже глубоко в стене (до 7 сантиметров). Есть звуковое сопровождение и специальная индикация, которые будут сигнализировать при обнаружении проводов в стене. Пользоваться прибором достаточно просто. Необходимо выбрать соответствующий режим чувствительности (четвертый режим) и водить прибором вдоль стены. Это устройство не относится к профессиональным приборам и работает с погрешностью.

Прибор «МАГ-2»

Это устройство использует комбинированные методы поиска, сочетая электромагнитный и электростатический принципы действия. Два встроенных режима поиска: сети под нагрузкой и отключенной сети. Принцип действия такой же, как и у предыдущего прибора. При обнаружении электропроводки прибор подает звуковой и световой сигнал.

Прибор «LA 1012»

Это электронное устройство поиска китайского производства, которое имеет дополнительные функции, в том числе и дисплей, на который будет выводиться все необходимые показатели. Его работа основана на электромагнитном принципе действия. Прибор считается профессиональным, поэтому и стоимость значительно выше, чем у предыдущих устройств.

Индикаторные отвертки

Для поиска электрической проводки в стене можно использовать индикаторные отвертки. В специализированных магазинах вы можете найти различные модификации отверток. Лучше всего приобретать новые модели, которые имеют светозвуковую индикацию. Их работа основана на простом электростатическом принципе. Они находят магнитное поле проводки, которое исходит от проводов под напряжением. Пользоваться отверткой просто. Включаем ее и водим по поверхности стены до появления индикатора индикаторной отвертки. Там, где отвертка начала сигнализировать, проходит кабель под напряжением.

Альтернативные способы поиска проводки

Также можно попробовать поискать местонахождение кабеля в стене альтернативными способами, используя приборы и устройства, которые имеются под рукой. Для этих целей можно использовать различные приспособления, мы же разберем только основные и действенные.

Определение при помощи радиоприемника

Для этого подойдет абсолютно любой радиоприемник, которые имеет возможность настраивания частоты. Частоту приема выставляем на 100 килогерц и начинаем водить по поверхности стены. Проводка обязательно должна находиться под соответствующим напряжением. При обнаружении радиоприемник начнет издавать характерный треск и шипящие звуки. Чем ближе к кабелю, тем сильнее будет треск.

Использование мультиметра

Этот метод определения электропроводки в стене используют радиолюбители. Он достаточно сложен, однако, с высокой точностью определяет место пролегания кабеля в стене. Для этого потребуется простой мультиметр любого производства и конструкции, а также специальный полевик (полевой транзистор). Транзистор может быть любой (самые распространенные марки: 2SK241 и КП103А). Сначала включаем мультиметр на режим определения сопротивления. Далее щупы устройства подсоединяем к выводам полевого транзистора. И водим тестером мультиметром вдоль стены. Суть метода достаточно проста. Когда работающий полевой транзистор попадает в магнитное поле, то его сопротивление начнет меняться, а это зафиксирует и покажет нам мультиметр. Чтобы улучшить поисковые способности устройства, необходимо к правому выводу транзистора примотать небольшой кусочек медной проволоки, который будет использоваться в качестве специальной антенны.

Использование слухового аппарата

Если у вас под рукой есть слуховой аппарат, то вы можете использовать его для определения местонахождения электрокабеля в стене. Для этого подойдут любые старые слуховые аппараты. Сначала необходимо выставить на слуховом приборе режим «телефон». При переходе в этот режим аппарат становится очень чувствительным к электромагнитным колебаниям. При попадании прибора в электромагнитное поле проводки, он начнет издавать характерные шумы.

Определение с помощью смартфона

Поиск электропроводки в стенах можно выполнить и при помощи смартфона на любой платформе (Android или IOS). Необходимо будет установить соответствующее приложение, которое называется «Metall Detector», или любое другое аналогичное приложение. В каждом смартфоне есть магнитный датчик, с помощью которого и выполняется поиск кабеля в стене. Смартфон определяет место с небольшой погрешностью, а также он будет реагировать на металлические предметы, находящиеся в стене. Поэтому данный метод поиска электропроводки не всегда уместен.

Логический метод нахождения скрытой проводки

Монтаж домашней электропроводки выполняется строго в двух расположениях: вертикальное и горизонтальное расположение. Т. е. кабель в стене располагается либо перпендикулярно, либо параллельно полу. Поэтому, опираясь на логические размышления, можно предположить:

• Над выключателями освещения и розетками кабель должен идет вверх. Поэтому сверлить и вбивать гвозди над выключателями и розетками не стоит;
• В большинстве случаев, главная кабельная линия проходит в стене на приблизительном расстоянии не более 15 сантиметров от потолка и пола. Поэтому вести строительные и монтажные работы этой области нельзя.

Это логические предположения и визуальное представление примерного расположения электропроводки в стене. На 100 процентов доверять этому методу не стоит.

Заключение

Это все основные способы поиска электропроводки в стене. Теперь вы знаете несколько способов.  Выберете один или проверяйте несколькими способами, чтобы получить точный результат. Все альтернативные методы работают с погрешностью, поэтому рекомендуется использовать соответствующий прибор для обнаружения электропроводки.

Как найти скрытую проводку в стене без приборов и с из помощью

Существует много простых и действенных способов, которыми возможно с точностью определить местоположение проводки, даже если та скрыта отделочным слоем. Найти скрытую проводку под штукатуркой не так сложно, как может показаться.

Поиск проводки при помощи технических средств

С помощью техники

Существует много причин, по которым приходится прибегать к поиску проводки в стене – перестановка в доме, перепланировка, ремонт, обрыв подачи электричества и др. Для поиска можно использовать достижения цивилизации, например простой радиоприемник. Его нужно настроить на частоту приема в 100 килогерц, поставить звук на максимальную громкость и прислонить насколько возможно ближе к стене.

На месте, где располагается проводка, радиоприемник начнет издавать трещание. А для достижения максимальной эффективности данного способа подключите к сети питания электроприборы, например болгарку, дрель или пылесос, — высокоскоростная техника усилит помехи в канале приема. Аналогичным образом можно использовать микрофон с катушкой, предварительно подключив его к колонкам.

С помощью мультиметра

Мультиметр я сопротивление, мультиметр его фиксирует. Где сопротивление достигает пика, там и проходит проводка. настраивается на режим работы 200 кОм, два щупа следует присоединить к транзистору слева, и посередине, правый вывод играет роль антенны. При попадании в электромагнитное поле в транзисторе изменяетс

С использованием слуховых аппаратов

Старые слуховые аппараты, к примеру марка АК-1, выдает отличные результаты поиска проводки в стене. Для этого нужно на аппарате выставить режим «телефон», данный режим предназначен для разговоров по телефону в шумном помещении. В этом режиме слуховой аппарат становится максимально восприимчив к электромагнитным воздействиям, именно это и требуется для обнаружения проводки. Аппарат нужно поднести к стене в том месте, где, по предположению, проходит электрический кабель, и после остается лишь зафиксировать шум.

При помощи кассетного плеера

Для данного действия подойдет абсолютно любой плеер, главное, чтобы он находился в рабочем состоянии. В головную часть плеера необходимо припаять какой-нибудь гибкий кабель, можно использовать USB-шнур. Далее моторчик в плеере отключается, в проводку подключается нагрузка, после чего нужно нажать кнопку Play и провести головкой плеера по стене. После этого фиксируется участок с наибольшим количеством помех.

Метод компаса

Данный метод рекомендуется как наиболее простой способ поиска скрытой проводки в стене, но в реальности данный способ малоэффективен, потому что создать сильную индукцию для восприятия компасом в домашних условиях практически не представляется возможным. И еще компас может указать не на саму проводку, а на обычную арматуру в стене, которая несет функцию связки при строительстве.

Также стоит учесть еще и некоторый слой, под которым скрыта проводка. Исходя из этого компас должен быть сверхчувствительным, и вряд ли в любой квартире можно найти такое устройство.

С использованием смартфона

Метод, аналогичный использованию радиоприемника. Подключаем к своему телефону наушники (гарнитуру), выстраиваем на максимальную частоту вещания, подносим к стене и фиксируем помехи. Способ хорошо подойдет, если нет возможности использовать другие, а в наушниках гораздо легче зафиксировать нарастающие помехи и с большей точностью определить местоположение. Метод считается самым бюджетным среди остальных, так как практически у каждого человека сегодня имеется смартфон.

На сегодняшний день для современных смартфонов есть специальные программы для поиска проводки в стене, однако эффективность такого способа, как найти проводку в стене, пока под вопросом.

Поиск с помощью логики

При поиске проводки в стене нужно учитывать, что любая проводка располагается строго вертикально, или горизонтально, никаких зигзагообразных путей путь не может, электрический кабель всегда находится в прямом положении относительно земли.

Для себя каждый должен заметить:

1. Над выключателем и розеткой проводка всегда будет идти вверх, и в этом месте категорически запрещено вбивать гвозди, это опасно.
2. Линия обычно начинается в 15-20 см от потолка либо от пола. Здесь тоже запрещено проводить строительные/ремонтные работы без обесточивания.

При наличии данных знаний без труда можно изобразить на бумаге примерный план расположения проводки в комнате и найти линии электропередачи.

Так для поиска можно использовать следующие методы. Во время капитального ремонта нужно найти место под обоями, краской или штукатуркой, где было штробление под проводку – оно будет слегка выделяться неровностями и буграми на фоне ровной стены. И сама шпаклевка будет иметь визуальные неровности, и бугры.

Если не испытываете нехватки в деньгах, то можно приобрести профессиональный прибор электрика, который не только с большой точностью определит местоположение проводки, но еще и покажет точное место неисправности, перебоя в сети либо обрыва. Профессиональное оборудование с чувствительной аппаратурой максимально обезопасит от несчастного случая, благодаря ему домашние линии электропередачи не будут повреждены.

Все вышеперечисленные методы являются рабочими для поиска скрытой проводки в стене, и с их помощью можно установить точное местоположение проводки в стене. Главное соблюдать технику безопасности, так как из-за неосторожного обращения с электричеством, и электроприборами многие люди получают серьезные травмы, иногда с летальным исходом.

Как найти проводку в стене определение с прибором и без прибора

Самыми частыми причинами возникновения пожаров в квартирах являются неисправные электроприборы и электропроводка. Для своевременного предотвращения возникновения коротких замыканий и иных более серьезных последствий необходимо знать каким образом и где в квартире расположена электропроводка.
Прежде чем начать поиск проводки в стене следует знать, что она может быть скрытой и открытой. С поиском второй трудностей не должно возникнуть. Однако современные квартиры не предполагают открытого размещения проводки, так как данный способ является наиболее небезопасным. В настоящей статье описаны все способы как найти проводку в стене при помощи профессиональных и самодельных устройств.

Зачем еще необходимо знать расположение электропроводки?
Озадачиться поиском проводки в стене не помешает:
— в случае проведения в помещении любого вида ремонта;
— при необходимости изменения расположения разъёмов электрической сети и выключателей;
— при фиксации к стене картин, колок и иной мебели;
— при отсутствии заземления;
— если застройщик либо прошлый собственник не передали схему расположения электрокоммуникаций;
— при необходимости ремонта либо полной замены поврежденной электропроводки.

Методы выявления проводки в стене

Существует два пути как найти проводку в стене — силами привлеченного специалиста и своими силами. Однако и для одного и для другого варианта понадобятся специально разработанные устройства и инструменты. Выбор остается за собственником помещения.

Прибор Е121 «Дятел»

Устройства

1. Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
2. CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
3. ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
4. Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
5. Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
6. MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
7. Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.

К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.

Сканер

Ключевым отличием сканирующих устройств от других приборов для определения проводки в стене является то, что они способны «разглядеть» не только электропровода.

Детектор F0150551AB

1. Детектор многофункциональный Black&Decker BDS300 – обнаруживает электрическую проводку, а также различные металлические элементы и древесину.
2. Тестер металла ZirconTriScannerPROSL – используется в поиске металлов, в каждом из имеющихся режимов способен произвести сканирование электропроводки под напряжением.
3. Детектор Skil 0550 AA – оснащен большим жидкокристаллическим дисплеем, обнаруживает различные металлы, древесные конструкции, режим обнаружения проводов под током всегда автоматически включен.
4. Цифровой детектор Bosch PDO Multi – наиболее экономичный вариант от данного производителя, способен определить провод фазу, наличие различных материалов в стене, а также на какой глубине она расположены.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

С использованием мобильного телефона

Не многие знают, но еще один прибор для определения проводки в стене практически всегда находится под рукой — это смартфон или телефон, оснащенный магнитометром и на который установлено приложение Metal Detector, использующееся при поиске металлов.

С такой комплектацией телефон (смартфон) может выявить пролегание провода под напряжением, так как определяет наличие электромагнитного поля.
Если стоит задача как найти обрыв провода в стене, то можно воспользоваться данным искателем — найдет не только разрыв провода, но и выявит наличие арматуры в панельной стене.
К минусам можно отнести — не такое хорошее качество результата как у профессионального оборудования и наличие соответствующих навыков для использования. При эксплуатации телефона (смартфона) в данном качестве следует помнить, что результат будет зависеть и от того как расположить устройство относительно поверхности проверяемой стены.

Индикаторная отвертка

Индикаторная отвертка является самым бюджетным и простым вариантом поиска электропроводки. Способна точно обнаружить наличие электромагнитного поля в диапазоне поиска от десяти до двадцати сантиметров.
Основной способ как найти проводку в стене индикаторной отверткой — это зажать пальцами жало отвертки, а ее ручку, в которой расположен индикатор, перемещать по стене. Также отвертка может использоваться при определении наличия обрывов в электропроводке.

Найти проводку в стене индикаторной отверткой

Минусом индикаторных отверток является малая глубина выявления, а также то, что она не сможет обнаружить провода с экранирующим покрытием и те, которые не находятся под напряжением.

Без приборов

Такой способ обнаружения будет действенным только при удалении со стен обоев, и при условии что провода закладывались в штробы и не были до конца оштукатурены и имеются соответствующие неровности.

Найти проводку в стене без прибора

Еще одним способом как найти проводку в стене без прибора является использование схемы обозначения электрической проводки, однако гарантий, что она будет расположена именно таким образом нет, даже в новостройках.

Электрическая проводка должна размещаться на параллельной потолку линии на расстоянии не более пятнадцати сантиметров от линии потолка и идти по прямой вертикали от разъёмов электрической сети и выключателей, но на практике она может идти по самому короткому пути (для экономии проводов) либо беспорядочным образом (особенно характерно для вторичного жилья).

Как определить скрытую проводку при помощи подручных средств?

1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Как найти скрытую проводку видео

Как проложить провода в стене с фотографиями

Прокладка проводов для структурированной проводки

Как запустить провода

Вот несколько примеров того, как должна выглядеть ваша электропроводка для новой конструкции.

Щелкните любое изображение, чтобы увидеть его в увеличенном виде.

Как избежать использования воздуховодов, электричества, водопровода …

Когда вы устанавливаете свои провода, важно иметь возможность определить, что еще установщики делают и где они это делают.Обычно установщики систем отопления, вентиляции и кондиционирования воздуха сначала проводят черновую обработку воздуховодов, чтобы сантехники, электрики … будет знать, где будут воздуховоды. Воздуховоды на самом деле не устанавливаются, но расположение и форма отверстий должны сказать вам все. ты должен знать.

Щелкните любое изображение, чтобы увидеть его в увеличенном виде.

Вот несколько примеров того, чего нельзя делать

Вокруг того места, где я живу, есть пара новых жилых домов, и, к сожалению, было слишком легко найти множество примеров того, чего не следует делать предполагаемым профессионалам.

Щелкните любое изображение, чтобы увидеть его в увеличенном виде.

Некоторые последние предупреждения и особые случаи.

Каждый раз, когда вы прикрепляете проволоку к шпильке или балке, используйте скобу для проволоки и стяжку.Прибейте скобу к дереву, а затем с помощью стяжки прикрепите проволоку к скобе. Таким образом, острая скоба не повредит провод.

После того, как электрическая коробка установлена ​​и все провода протянуты, используйте немного расширяющейся пены, чтобы заполнить отверстия в электрической коробке, чтобы изолировать ее.

Иногда эти инженерные балки используются вместо 2х10 или 2х12.Эти балки жестче и тише, чем обычные пиломатериалы. На инженерных балках НЕЛЬЗЯ делать выемки. Вместо этого вы должны просверлить отверстия в середине балки. У некоторых есть готовые перфораторы, чтобы вам не приходилось сверлить. если вы просверлите собственное отверстие, убедитесь, что оно находится на расстоянии не менее 6 дюймов от конца балки.

Негабаритные инженерные балки редко используются в домах, за исключением случаев, когда этого требуют особые условия. Некоторые типы этих балок можно просверлить, а некоторые — нет.Самый безопасный вариант — никогда не прорезать или просверливать балку LVL Engineered Beam.

На алюминиевых шпильках нельзя делать надрезы или просверливать отверстия. Вместо этого используйте предварительно вырезанные отверстия в шпильках для прокладки проводов. Готовые отверстия не должны иметь острых краев. Если края острые и отверстие не закрыто изолирующей втулкой, вам придется взять ее самостоятельно или пропустить провод внутри металлического канала.

Как проверить проводку менее чем за 1 час

Необходимо проверить проводку? Во всех автомобилях используются жгуты проводов для подключения различных датчики и аксессуары к ЭБУ компьютера, чтобы системы работали.Это руководство поможет, когда вы заменили определенный датчик, например датчик угла поворота распредвала, но код неисправности тот же.

Что идет не так?

Электронная система компьютера полагается на хорошее соединение между датчиком или привод и компьютер. Со временем вибрация двигателя и дорожные условия, такие как жара, дождь, снег и естественное старение проводки могут привести к повреждению этих соединений. незакрепленные, сломанные, поврежденные или ржавые. Этот заставляет компьютер думать, что проблема все еще существует, даже если компонент был заменен.

В этом руководстве будет тестироваться привод угла поворота распредвала и датчик положения. проводка, потому что код для привода и цепь датчика присутствует, и они оба уже были заменены. Код неисправности был очищен и приходит правильно назад после нескольких миль езды. Давайте прыгнем прямо.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 1. Найдите и отсоедините разъем привода

У каждого датчика или исполнительного механизма есть соединитель проводки.Эти разъемы состоит из одного или нескольких выводов и может представлять собой заземление компьютера, систему напряжение и опорный сигнал и в некоторых случаях выходной провод, который будет управлять привод или двигатель. Каждый датчик может использовать любое количество клемм (проводов) для выполняют свою задачу. В приводе распределительного вала, показанном ниже, для работы используются всего два провода. работа. Эти два провода представляют собой провод питания от системы и заземления, которое управляется компьютером.

Сначала мы проверим, получает ли привод питание.Отсоедините разъем от датчика. Проверьте проводку в основании разъем — это популярное место для обрыва проводки. Ищите сломанные или ослабленная изоляция проводки или поврежденные контакты.

Шаг 2: Проверка системы опорного напряжения

Большинство датчиков в компьютерной системе работать от опорного напряжения, от 5 до 12 в большинстве случаев. Это напряжение подается от компьютера или предохранителя, когда система включена. Затем компьютер использует это напряжение для «включения» датчики, исполнительные механизмы или двигатели, чтобы он мог делать свои показания и регулировки.Это также может помочь увидеть, есть ли сама компьютерная система имеет питание, у вас может быть простая проблема, такая как взорванный предохранитель.

СПОНСИРУЕМЫЕ ССЫЛКИ

При включенном ключе зажигания переключить вольтметр на постоянное напряжение. Затем прикоснитесь к отрицательному проводу к хорошей земле источник. Используйте положительный вывод, чтобы проверить клеммы разъема, которые должны быть в состоянии найти напряжение в системе. Системное напряжение распределяется между большинством компьютеров датчики, исполнительные механизмы и двигатели.

Шаг 3. Проверьте подключение к компьютеру

Для этого шага полезно иметь электрическую схему, но она не нужна. Все компьютерная проводка обозначается специальным цветовым кодом проводки, например, желтый и зеленый yl / gn что означает желтый с зеленой полосой. Цвет, показанный первым, — это основной цвет провода, за которым следует цвет индикатора, который будет небольшой линией на проводе.

Этот цветовой код будет одинаковым для сенсора и компьютера.В этом Например, мы будем использовать датчик угла или положения распределительного вала. Это три проводка датчика, один провод используется для питания датчика, два других идут непосредственно в компьютер для сенсорных целей. После подтверждения питания системы клавишей включен, следующим шагом будет проверка связи между датчиком и компьютером. который найдет оборванные провода.

СПОНСИРУЕМЫЕ ССЫЛКИ

Определите цвета проводки разъема, возможно, потребуется снять крышку с проводки назад, чтобы увидеть отдельные цвета.Это провода, которые вы будете искать в ЭБУ компьютера (блок управления двигателем).

Найдите компьютер двигателя, который обычно находится под приборной панелью или в двигателе. отсек. Он прикручен к корпусу воздушного фильтра под капот.

Найдите и отпустите разъем проводки, чтобы получить доступ к электрическим контактам. которые подключают системную проводку к компьютеру.

СПОНСИРУЕМЫЕ ССЫЛКИ

Это откроет контакты разъема, которые будут использоваться для тестирования.Пока разъем отключен, проверьте наличие моторного масла, которое звучит как ни странно, но на двигателях с большим пробегом было известно, что масло просачивается от датчиков, по проводке и в сам компьютер, как маленький реки нефти. Если в компьютер было залито достаточно масла, произойдет короткое замыкание. некоторые внутренние компоненты, хотя масло не проводит электричество пропитает соединения, из которых состоят микросхемы, резисторы, конденсаторы и диоды.Эти соединения должны быть чистыми и свободными от грязи, масла, ржавчины и коррозия.

Компьютер имеет множество контактов, которые подключаются к различным компонентам. Однажды главные разъемы были сняты, проверьте контакты на предмет ржавчины или коррозии и очистите как надо. Это хорошая идея Распылите электрический очиститель на эти клеммы и на разъемы.

Вы должны получить доступ к проводке на компьютере, чтобы идентифицировать входящие провода.В данном случае мы сняли пластиковую крышку с разъема. В в некоторых случаях провода оголены естественным образом.

Все провода должны быть хорошо видны, смотрите вокруг, пока не найдете такой же провод цветовое сочетание и размер, присутствующий на датчике.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот схема подключения, которая поможет вам увидеть, куда ведет провод в цепь и номер контакта в разъеме со стороны компьютера.Опять это не нужен, но полезно иметь для справки.

Чтобы убедиться, что вы проверяете правильный провод, подсчитайте количество мест в разъем с одного конца, в данном случае на 8 мест. Это так когда вы переворачиваете разъем, вы знаете, с какого терминала проверять.

Теперь переверните соединитель и отсчитайте от конца, на который вы указали. Этот будет терминалом, используемым для тестирования.

СПОНСИРУЕМЫЕ ССЫЛКИ

Теперь возьмите вольтметр и переключите его на ом.Это позволит проверить сопротивление в проводе, если оно есть. В идея — не иметь ничего. Подключите датчики к любому концу разъемов проводки, измеритель показывает сопротивление в соединении. В этом чтении .6 следующее ни к чему и приемлемому, так что провод в порядке. При тестировании сверните тестовые провода в терминале, чтобы обеспечить правильное соединение для правильного чтения. Если ом чтения выше 2.0 есть проблема с проводом и его нужно заменить.

При тестировании попробуйте пошевелить проводами, удерживая щупы устойчиво это будет имитировать вибрацию двигателя, что поможет найти прерывистые шорты, для этого вам может понадобиться помощник.При выполнении теста один из провода в цепи оказались неисправными, и их пришлось заменить. проблема.

Если у вас есть вопросы о том, как проверить проводку компьютера или датчика пожалуйста, спросите наших механиков, мы рады помочь.

Статья опубликована 18.04.2018

Подключение домашней сети (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, требует базовых навыков самостоятельного изготовления и создания беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новое строительство или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана.Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и где он будет расположен.
• Сколько комнат вы подключите?
• Какие бывают маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение розеток?
• Кабель Cat5,6 или 7? (рекомендуется кошка 6)
• Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и др.
• Сетевые инструменты для опрессовки кабелей.
• Кабель UTP (Cat 5,6 или 7)
• Концевые розетки и соединители.
• Коммутатор или коммутаторы Ethernet.

Ref : Какие требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 — лучший выбор на сегодняшний день. CAT 7 (последняя версия) имеет экранирование, что усложняет установку.

Жесткий или многожильный кабель — см. Здесь Для магистральных кабелей используйте сплошные.

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / выключателю / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемов RJ45 .

Настенные лицевые панели — Эти крышки настенных розеток.

Разъемы Keystone Это розетки, которые обычно устанавливаются в настенную панель или патч-панель. Они являются частью настенной розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone. — По общему мнению, он должен работать нормально, но постарайтесь не работать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы патч-панелей и настенных розеток

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как в новых, как правило, есть отверстия, в которые вставляются гнезда трапецеидального искажения.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центре города

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод к патч-панели (самый профессиональный)
• Подключите вилку RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192м
• 8 стеновых панелей
• 16 домкраты трапецеидального искажения
Коммутатор
• минимум 16 портов, но предпочтительно 24 порта.
• Патч-панель 2 * 24-портовые панели позволяют расширение-Дополнительно
• Разъемы RJ45
• Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют две заделки, то это означает, что удвоить кабель и гнезда для трапецеидального искажения?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = примерно 74 фунта стерлингов
настенных плит * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
гнезд Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительных кабелей * 16 по 8 фунтов стерлингов за упаковку из 5 — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительная
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
соединительных кабелей (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструмент для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная пластина Keystone Jack и патч-панель

Жесткий или многожильный кабель

Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Дайте мне знать, если вы нашли его полезным

[Всего: 18 Среднее: 4.3]

Как провести электропроводку через кирпичную стену | Руководства по дому

Придет время, когда каждый, выполняющий электромонтажные работы, будет вынужден прокладывать электропроводку через кирпичную стену или стену из аналогичного материала. Знание того, как это сделать правильно, может означать разницу между успешным завершением вашего проекта или необходимостью вызвать каменщика для ремонта поврежденной стены. Кирпичные стены легко повредить, но с соответствующими инструментами и методами вы сможете это сделать успешно.

Установите корончатое сверло подходящего размера в ручное корончатое сверло. Размер сверла должен быть немного больше, чем внешний диаметр трубы из ПВХ, которую вы будете использовать для втулки или выравнивания отверстия. Размер необходимого кабелепровода будет зависеть от количества и размера электрических проводов, проходящих через него, согласно таблицам C9 и C10 Национального электротехнического кодекса.

Вставьте удлинительный шнур с защитой GFCI в любую удобную электрическую розетку, а затем вставьте ручное сверло в удлинитель.Надев защитные очки, чтобы защитить глаза от разлетающихся осколков кирпича, держите сверло перпендикулярно кирпичной стене и начинайте сверление. Не прилагайте усилий к дрели, просто прикладывайте постоянное давление и позвольте сверлу делать свою работу. Корончатые сверла — это мощный инструмент, поэтому всегда держите инструмент крепко двумя руками.

Проденьте рулетку через отверстие и измерьте толщину стенки. Добавьте 2 дюйма к этому размеру, чтобы обеспечить достаточное количество свободного ПВХ-кабелепровода для соединения с любыми фитингами кабелепровода, которые вам понадобятся для того типа установки, который вы производите.Сделайте соответствующую отметку на отрезке трубопровода из ПВХ.

Отрежьте трубу из ПВХ до нужной длины с помощью резака для ПВХ. Вы можете использовать ножовку или любую другую пилу, чтобы отрезать трубу из ПВХ до нужной длины, но использование резака для ПВХ гарантирует, что вы сделаете разрез под прямым углом. Если разрез выполняется под углом, что может произойти при использовании пилы для резки трубы, труба не будет должным образом соединяться с другими фитингами из ПВХ, которые могут потребоваться для завершения установки. После того, как вы отрежете трубку из ПВХ до нужной длины, используйте развертку на резаке, чтобы удалить заусенцы с внутренних краев трубки.Заусенцы на кабелепроводах могут повредить изоляцию электрических проводов, что приведет к их короткому замыканию при подаче питания.

Поместите тюбик с силиконовым герметиком в пистолет для уплотнения и заполните зазор вокруг трубы из ПВХ в том месте, где она проходит через кирпичную стену. Процесс уплотнения поддерживает целостность изоляции вашего дома.

Как закрепить беспроводной маршрутизатор на стене или любое другое устройство

Крепление гаджетов к стене имеет несколько ключевых преимуществ; вы достаете их, вы освобождаете место, и это тоже выглядит лучше.Настенное крепление беспроводного маршрутизатора дает дополнительное преимущество; правильное расположение, например, высоко на стене, может значительно улучшить качество приема Wi-Fi. Имейте в виду, что средняя 1/2-волновая дипольная антенна излучает радиочастотную энергию в форме пончика. Поэтому при установке беспроводного маршрутизатора убедитесь, что он расположен таким образом, чтобы обеспечить оптимальный прием по всему дому.

Монтаж звучит как работа, сделанная своими руками, требующая ремесленных навыков и специальных инструментов.Что ж, есть правильные способы и есть хитрые обходные пути. Я здесь, чтобы показать вам обоих. Независимо от того, есть ли у вас какие-либо инструменты или какие-либо навыки, по крайней мере, один из трех подходов — прикрутите его, повесьте или заклейте — вам подойдет.

Винт

Очевидно, это правильный способ настенного крепления маршрутизатора или любого другого устройства.

Оснащение:

• дрель и / или отвертка.
• саморезы и анкеры, в зависимости от нагрузки и типа стены.
• ремесленные навыки.

Большинство маршрутизаторов WiFi и других устройств, предназначенных для настенного монтажа, имеют отверстия или канавки, подходящие для винта.

Мой последний маршрутизатор даже поставлялся с винтами, дюбелями и бумажным шаблоном для сверления отверстий.

Это продуманный и ориентированный на пользователя дизайн.Не волнуйтесь, если ваше устройство не так хорошо спроектировано. Дюбели и шурупы в любом случае зависят от вашего типа стены, и разметка отверстий, которые вам нужно просверлить, — самая простая часть.

Сначала вам нужно найти и избегать электрических проводов в стене.

В кирпичной или бетонной стене провода обычно проходят вертикально или горизонтально между выключателями, розетками и соединениями.Вам следует избегать этих горизонтальных и вертикальных соединений, а также непосредственной близости от розетки, выключателя или перекрестка. В старых домах или самодельных стенах проводка может быть нестабильной. На всякий случай используйте искатель проводки.

В гипсокартоне провода обычно проходят через стену горизонтально на высоте 6–12 дюймов над розетками.Кроме того, проводка проходит на глубине примерно 1–3 / 4 дюйма в стойках, поддерживающих стену. Так что, если вы просверливаете отверстия не глубже этого, вы должны быть в безопасности. Опять же, вы можете использовать искатель проводки, чтобы быть на 100% безопасным.

Во-вторых, выберите правильный тип шурупа, дюбеля / анкера и место на стене , которое будет поддерживать настенное крепление.

Преимущество кирпичной или бетонной стены заключается в том, что вы можете сверлить в любом месте, при условии, что в этом месте нет электрических проводов.Если вы не используете специальный винт для бетона, вам понадобится дюбель, соответствующий размеру вашего винта, иначе винт будет ослаблен. В твердых материалах вы можете использовать пластиковые дюбели (показаны ниже). В сплошных стенах вы можете использовать более толстые и длинные винты, чтобы выдерживать более тяжелые нагрузки. В гипсокартоне распорные анкеры выдерживают нагрузку до 10 фунтов.

Если у вас есть гипсокартон , найдите деревянные шпильки в стене (см. Ниже) и прикрутите их прямо туда.Для легких гаджетов не нужно сверлить отверстие. В вашем хозяйственном магазине есть специальные шурупы для гипсокартона или шурупы для этой цели. Оба типа шурупов имеют заостренный наконечник и являются саморезами.

Если ваш гипсокартон поддерживается металлическими шпильками, избегайте шпилек и используйте специальные анкеры для гипсокартона .Как и саморезы для дерева, EZ-Ancors самозапускаются, но рекомендуется просверлить направляющее отверстие. EZ-Ancors выдержат нагрузки до 20 фунтов.

Moly Bolts или анкеры аналогичного типа идеально подходят для пустотелых стен.Они расколются посередине или в конце после того, как будет вставлен винт. Это приводит к прочному зажиму между головкой винта и ее половиной за стеной. Убедитесь, что вы выбрали правильную глубину между головкой винта и разделительной частью.

Болты обеспечивают прочную опору, независимо от того, тянет ли вес, который держит винт, вниз или наружу.Для более тяжелых грузов до 50 фунтов используйте болт с рычагом.

Для получения дополнительной информации и наглядных пособий по установке якорей посмотрите это видео:

http: // youtu.be / c3by-3a8RFc

На этом этапе вы, вероятно, задаетесь вопросом , как найти стеновые стойки .Есть искатели шпилек, которые идут в паре с искателями проводки. Если вы не хотите вкладываться в такое устройство, вы можете просто использовать сильный магнит. Он обнаружит шурупы или гвозди для гипсокартона, которые используются для крепления гипсокартона к стойкам. Магнит , а не , найдет алюминиевые шпильки, поскольку Al не является ферромагнитным металлом. С другой стороны, стальные шпильки могут быть магнитными, в зависимости от их точной конструкции.

Кроме того, вы можете просверлить небольшое отверстие в гипсокартоне, которое позже можно заделать шпаклевочной пастой.Возьмите проволоку диаметром 20 дюймов, согните ее посередине, вставьте в отверстие и вращайте, пока не наткнетесь на что-то твердое с обеих сторон. Проволока может помочь вам точно определить, как далеко находится шпилька от просверленного вами отверстия. • Учитывая, что пена обычно располагается по центру 16 или 24 дюйма, теперь у вас есть довольно хорошее представление, где находятся стойки в вашей стене.

Наконец, вы можете использовать логику и простой тест, как описано в видео ниже:

Если в вашем устройстве не было отверстий для винтов, вам нужно обходное решение, например, закрепить его между резиновыми лентами, которые проходят между двумя винтами, как демонстрирует этот парень:

Повесьте

Если гаджет, который вы хотите установить, не тяжелый, и если результат должен быть практичным и некрасивым, вы можете просто повесить его.Преимущество в том, что вам не нужны никакие навыки или инструменты, и он будет работать на большинстве типов стен.

Оснащение:

• булавка или маленький гвоздь
• застежка-молния или шнурки любого типа

В вашем устройстве должно быть что-то, что можно обернуть завязкой-молнией или шнурком.Беспроводные маршрутизаторы обычно имеют вентиляционные отверстия, и перемычки между ними идеально подходят для этого любительского типа настенного монтажа. Подробности показаны на видео ниже:

Лента Это

В зависимости от структуры вашей стены вы также можете прикрепить устройство к стене.Например, чтобы убрать беспорядок компьютерных кабелей под моим столом, я закрепил свой модем на липучке.

Оснащение:

• ровная поверхность
• промышленная прочная липучка или двусторонняя лента

В качестве альтернативы вы можете использовать что-то вроде Sugru, самоустанавливающейся резины, чтобы создать индивидуальное крепление, которое прилипает к разным типам поверхностей, когда оно свежее, но при комнатной температуре превращается в неклейкую резину за ночь.

Заключение

Настенный монтаж — это отдельная наука.Хорошая новость в том, что этому можно научиться. И если вас все еще пугает сверление или подобное серьезное ремесленное дело, есть гораздо больше альтернатив, чем те, которые я упомянул выше. Посетите строительный магазин и спросите совета; у этих парней обычно есть отличное решение для любого уровня подготовки.

Какой у вас любимый способ настенного монтажа маршрутизатора или любого другого устройства? У вас когда-нибудь что-нибудь падало после установки? Делитесь своими историями в комментариях!

Изображение предоставлено: сверление стены через Shutterstock, гипсокартон через Shuttestock, дюбели через Shutterstock, шурупы через Shutterstock, EZ-Ancor через Shutterstock, Moly Bolt через Shutterstock, болт через Shutterstock

Как настроить панель задач с помощью панели задачX

Тина пишет о потребительских технологиях с 2006 года.После получения докторской степени в области естественных наук она посвятила себя карьере фрилансера и вскоре стала редактором. Вы можете найти ее в Твиттере и прогуляться по близлежащей тропе.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Пожалуйста, подтвердите свой адрес электронной почты в письме, которое мы вам только что отправили.

Объяснение переустановки | Домостроение

В худшем случае неисправная электрическая часть может стать серьезной опасностью пожара и привести к травмам или поражению электрическим током. Вот почему электрика была внесена в строительные нормы согласно Части P. Существующие схемы электропроводки не покрываются, но если вы внесете существенные изменения или дополнения в электропроводку в своем доме, правила вступят в силу.

Если вы подумываете о покупке недвижимости старше 25 лет , важно перед покупкой проверить правильность проводки.В идеале вы получите представление о том, какие работы требуются, и оценку вероятной стоимости, чтобы вы могли принять это во внимание при оценке осуществимости проекта и того, сколько предложить.

Даже если у вас уже есть собственность, которую вы ремонтируете, важно заранее знать, потребуются ли какие-либо ремонтные работы, поскольку они могут сильно разрушить ткань и декор здания, и поэтому их лучше завершить на раннем этапе. перед выполнением любых работ по повторной штукатурке или косметическому ремонту.

( БОЛЬШЕ : Полное руководство по ремонту дома)

Когда нужен ремонт?

Посетите выставку жилищного строительства и ремонта

Нужны дополнительные советы экспертов и вдохновение для вашего проекта? Получите два бесплатных билета на выставку Home Building & Renovating Show

• . Если в течение последних 25–30 лет в доме еще не проводились ремонтные работы, скорее всего, его потребуется обновить, по крайней мере, частично, чтобы привести его в соответствие с текущими стандартами. Электропроводка может быть потенциально опасной и не соответствовать требованиям современной жизни.
• Если вы планируете капитальную реконструкцию, которая представляет собой существенное изменение, как определено Строительными нормами, вполне вероятно, что вам потребуется перемонтировать часть, если не все, собственности, включая модернизацию потребительского блока (блока предохранителей).
• Если вы расширяете свой дом или перестраиваете чердак или гараж, это будет новая работа, и, следовательно, вся новая проводка должна соответствовать Части P: Электробезопасность, а вся существующая проводка должна быть улучшена, чтобы гарантировать что он может безопасно переносить дополнительные нагрузки, он заземлен в соответствии с текущими требованиями и что перекрестное соединение является удовлетворительным.
• Если вы расширяете или модернизируете, остальную существующую проводку не нужно модернизировать, за исключением случаев, когда модернизация требуется в соответствии с требованиями к энергоэффективности Строительных норм, т. Е. Средствами управления центральным отоплением.

( БОЛЬШЕ: Руководство по строительным нормам)

Как узнать, была ли реконструирована ваша собственность

Вы должны быть в состоянии определить, проводился ли ремонт в доме недавно, путем осмотра открытых частей проводки и счетчика электроэнергии и блок предохранителей (теперь известный как потребительский блок).Вы можете попросить сделать это, когда вам покажут недвижимость, которую вы собираетесь купить, или осмотрев свой дом. Если есть старинный блок предохранителей с большими предохранителями белого керамического типа , то есть вероятность, что в доме необходимо полностью переустановить проводку.

С двумя или более наборами цепей может быть очень трудно узнать, все ли они были отключены при выполнении работы, и это небезопасно. Еще одним сигнальным признаком того, что может потребоваться повторная проводка, является сочетание розеток и переключателей разных стилей .Это может указывать на частичную замену проводки, особенно если есть свидетельства того, что проводка , установленная на поверхности, проходит вдоль плинтусов и вверх по стенам.

В некоторых редких случаях собственности, которая не обновлялась десятилетиями, вы все еще можете найти пример старых круглых штыревых розеток или оригинальных тележек , оба из которых являются верным признаком того, что требуется повторная проводка.

Еще одна подсказка — это цвет и стиль кабельной разводки , которые вы должны видеть на осветительной арматуре вокруг блока предохранителей.В современных электрических установках используется кабель с изоляцией из ПВХ серого или белого цвета, а современный потребительский блок будет иметь автоматические выключатели и устройства защитного отключения (УЗО).

Что делать, если он не был перепрограммирован?

Если не используется проводка типа с современным ПВХ покрытием типа , то, вероятно, потребуется повторная разводка. Если вы видите какие-либо старые кабели с резиновой изоляцией , кабели с тканевой изоляцией (использовавшиеся до 1960-х годов) или кабели с изоляцией из свинца (использовавшиеся до 1955 года), их необходимо заменить, поскольку изоляция может гнить и / или сломаться, что приведет к короткому замыканию: опасность пожара и потенциальное поражение электрическим током .

Даже более старый кабель PVCu может нуждаться в замене, если он не является кабелем с двойным заземлением (со вторым заземляющим кабелем, проложенным внутри внешнего рукава), но это может быть очевидно только в том случае, если вы сможете снять переключатель или лицевую панель розетки и внимательно присмотреться.

Проверка этого при просмотре, конечно, не рекомендуется, если вы не можете сначала выключить сеть.

Если у вас есть какие-либо сомнения, предположите, что требуется полная замена проводки, и внесите соответствующий бюджет. Возможно, систему можно улучшить за меньшие деньги, улучшив заземление и перекрестные соединения.

Если вы продолжите проект, то перед обменом контрактами вы можете попросить квалифицированного электрика провести обследование и точно выяснить, какие работы требуются.

• Электрик обычно берет 100–150 фунтов стерлингов за обследование с устным отчетом.
• Полное электрическое обследование с письменным отчетом, вероятно, будет стоить 250–350 фунтов стерлингов.

Перед началом ремонтных работ

Ремонт дома — грязная и разрушительная работа.Это происходит в два этапа: первый ремонт, когда кабели и проводка установлены, и второй ремонт, когда все соединяется или приводится в действие «под напряжением», когда устанавливаются лицевые стороны розеток, выключателей и светильников. Эти провода проходят повсюду: под полом, сквозь стены и через потолок, поэтому первое исправление лучше проводить без ковров или мебели, чтобы можно было поднять половицы и прорезать потолки. Чтобы установить новые розетки и выключатели на юридически правильной высоте, в штукатурке, как правило, тоже нужно загонять.

Вот почему так важно спланировать, что и где происходит в каждой комнате, прежде чем начинать первый этап ремонта, чтобы вы знали, где вам нужны светильники, розетки и любые другие элементы с электроприводом. Добавление в середине процесса требует больших затрат и времени.

Один из способов подготовиться — это нарисовать план вашего дома с каждой комнатой на миллиметровой бумаге и отметить расположение кроватей, диванов, кухонных принадлежностей и так далее. Затем вы можете рассмотреть необходимое освещение и выключатели. Такие мелочи, как освещение под шкафом и прикроватное освещение, легко сделать, если спланировать его с самого начала, но сделать это позже будет дорого.Обдумывая задачи, настроение и особенности освещения, помните о дымовой и тепловой сигнализации, садовых розетках RCD и внешнем охранном освещении.

Сегодня мы являемся сверхпотребляющим обществом, привязанным к «технологиям». С точки зрения электрики это декоративная подсветка, объемный звук, высокоскоростной Wi-Fi, кухонные гаджеты и телевизоры в ванной. Электрические цепи должны соответствовать поставленной задаче, и вы должны планировать ее заранее. Вы хотите, чтобы кабель Ethernet был в каждой комнате для обеспечения бесперебойной работы Wi-Fi (или, возможно, только в жилых помещениях и спальнях)? Вам нужны колонки в каждой комнате или система безопасности?

Полная переустановка проводов обычно происходит, когда дома пустуют, но для закаленных домовладельцев можно жить в одной комнате, пока вокруг вас будут дела.Если вы не можете выехать, накройте от пыли мебель и дорогие предметы, желательно перенести электрическое оборудование в отдельную комнату, так как это не входит в обязанности вашего электрика. Попросите электрика установить новый потребительский блок и подготовить жилую комнату с временным запасом розеток.

Ремонтные работы

Стоимость повторного монтажа проводки, включая первое и второе исправление со стандартными розетками и выключателями и исключая осветительную арматуру, должна составлять около 1000-1500 фунтов стерлингов для расширения кухни.Средняя стоимость переустановки трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов; цена будет варьироваться в зависимости от того, где вы живете. Другие переменные включают размер дома, доступность / пустоту собственности, а также сложность и стандарт отделки.

Однако очень часто можно избежать полной перепрограммирования; при условии, что существующие кабели надежны и способны выдерживать любые дополнительные нагрузки, их также можно модернизировать, добавив современный потребительский блок, надлежащие схемы заземления и перекрестные соединения.

Ремонт кухни может занять два дня, трехместной полуавтомат, вероятно, два дня, чтобы сначала починить, затем то же самое снова, чтобы второе починить. Для большей собственности потребуется гораздо больше времени.

Если требуются ремонтные работы, они должны выполняться на этапе первого этапа ремонта (перед штукатуркой), одновременно с любыми работами по центральному отоплению и сантехнике. Новые кабели нельзя монтировать на поверхности, поэтому установка потребует подъема напольных покрытий и половиц, а также, возможно, плинтусов, прокладывания каналов в стенах и, возможно, в некоторых потолках, недоступных сверху.Вся эта работа приведет к серьезным сбоям, поэтому лучше не пытаться жить без работы, если это возможно.

Помимо установки новой кабельной разводки, на первом этапе ремонта будут установлены новые задние коробки для всех розеток и выключателей. Помимо переналадки всех силовых и осветительных цепей, это хорошая возможность перенастроить современные системы управления центральным отоплением, сигнализации, детекторы дыма и дверные звонки, добавить наружное освещение и розетки, а также перенастроить телефонные и телевизионные розетки.Также стоит изменить схему подключения розеток и выключателей, чтобы убедиться, что она соответствует вашим потребностям и потребностям современных покупателей.

Подумайте об указании двусторонней или даже трехсторонней коммутации для коридоров, лестничных площадок и других помещений с более чем одним основным доступом. Для дорогостоящей недвижимости рассмотрите возможность добавления отдельной цепи на 2 А с отдельным переключением для настольных и стандартных ламп в основных гостиных и основных спальнях. Также, возможно, стоит подумать о добавлении автоматизированного освещения, кабелей для домашних сетей, кабелей для динамиков и других современных технологий.

Если необходимо переместить подключение к электросети и счетчик, это должно быть выполнено местной электроэнергетической компанией. Будет взиматься плата, и потребуется уведомление за несколько недель.

После завершения первого этапа ремонта, собственность может быть повторно оштукатурена или стены и потолки заполнены и отремонтированы, а пол заменен. Вторая работа по ремонту может быть продолжена установкой розеток и переключателей, осветительной арматуры, потребительского блока и электромонтажа любых электрических вентиляторов, плит, вытяжек, электрических душей и погружного нагревателя, если есть накопитель горячей воды.

Если вы работаете над старинным зданием с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что ваш электрик знает об этом и работал с такими зданиями.

( БОЛЬШЕ: объяснение электрических розеток )

Проверка заземления

Заземление, также известное как уравнивание потенциалов и перекрестное соединение, необходимо для обеспечения безопасности любой электрической установки. Даже если ваш проект ремонта не требует перенастройки электропроводки, убедитесь, что кухня и ванные комнаты заземлены.Заземление гарантирует, что в случае возникновения неисправности, в результате которой металлическая сантехника, ванна, краны, радиаторы или кожух котла окажутся под напряжением, то есть через них пройдет ток, это не приведет к поражению электрическим током.

Причина, по которой отсутствие заземления часто упускается из виду, заключается в том, что оно не влияет на работу электрических цепей в доме. Чтобы убедиться, что ваш проект заземлен, найдите под раковиной или ванной металлические зажимы вокруг медных труб с прикрепленным кабелем заземления с зелеными и желтыми полосами.Все трубы, входящие и выходящие из котла и систем отопления, нуждаются в заземлении.

Если вы строите здание с пластиковой трубой вместо меди, вам не нужно заземлять приборы, но вам нужно заземлить сетевой кран. Если это не так, то организуйте выполнение этой работы, поскольку это важнейшее требование безопасности.

Электрооборудование во влажных зонах

Существуют особые ограничения на электромонтажные работы во влажных зонах, где существует наибольшая опасность поражения электрическим током. Использование розеток не допускается, кроме розеток для бритвы, которые должны быть расположены вдали от зоны брызг от душа.Переключатели в ванной должны работать с шнуром питания или переключатели ИК-типа с питанием от батареи или только с сигнальным кабелем очень низкого напряжения, например Cat5e.

Электрические приборы, которые будут использоваться во влажных или сырых местах (за исключением точек для бритвы), включая электрические души, осветительные приборы и вентиляторы, должны иметь уровни влажности и механической защиты, известные как IP или номера защиты от проникновения. Рейтинг IP состоит из букв IP, за которыми следуют два символа. Первый определяет степень защиты от частиц или твердых предметов.Второй указывает степень защиты от жидкостей.

I.E.E. Нормы электропроводки (BS 7671: 2001 Раздел 601) содержат обязательные требования для зон, в которых есть ванна или душ. Эти стандарты безопасности измеряются по зонам, причем требования для каждой зоны основаны на предполагаемой степени риска поражения электрическим током. Существует четыре категории зон: 0, 1, 2 и 3.

Зона 0: Внутри ванны или душа. Все используемые здесь фитинги должны соответствовать требованиям SELV (макс. 12 В) и иметь степень защиты IPX7 (защита от погружения в воду).

Зона 1: Над ванной или душем на высоте 2,25 м. Требуется минимальный рейтинг IPX4.

Зона 2: Площадь, простирающаяся до 0,6 м за пределами ванны или душа и над ванной или душем, если более 2,25 м. Требуется рейтинг IP не ниже IPX4.

Зона 3: Везде за пределами зон 0, 1 и 2. Если водяные струи не используются для очистки, применяются общие правила BS7671. Для получения подробной информации обратитесь к I.E.E. Правила электромонтажа (BS 7671: 2001, раздел 601).

Для последней версии I.E.E. правила посетите www.theiet.org

Сделайте сами

Электромонтажные работы своими руками, работы по замене проводки и изменения в электроустановках подпадают под действие Части P строительных норм: Электробезопасность. Вы по-прежнему можете внести незначительные дополнения или изменения в существующие схемы, например, добавить новую розетку или осветительную арматуру без необходимости подачи заявки на строительные нормы и правила, при условии, что это не во влажной зоне, такой как кухня или ванная, на открытом воздухе или подключено непосредственно в потребительский блок.Ремонт, замена и техническое обслуживание не подлежат уведомлению.

Вы по-прежнему можете самостоятельно выполнить другие работы по замене проводки, в том числе во влажных помещениях, но вы должны подать заявление о Строительных нормах (текущая стоимость около 150 фунтов стерлингов, включая плату за осмотр) и организовать проверку работ до и после завершения квалифицированным электрик на учете в одной из схем дееспособных лиц. Проверит соответствие работ нормам и выдадут сертификат безопасности.Не все электрики предлагают эту услугу, и многие не готовы подписывать чужую работу. Такой подход сопряжен с риском как с точки зрения безопасности, так и с финансовой точки зрения.

Помните, что правила прокладки кабелей требуют, чтобы все кабели, проложенные в стенах, проходили от розеток вертикально или горизонтально. Это действительно помогает последующим профессионалам, которые могут ввинчивать в стены крепления для карнизов, радиаторов, стеллажей или кухонных шкафов. Некоторые любители прокладывают кабель под углом через стены, чтобы сэкономить немного кабеля, не осознавая потенциальную опасность, которую это может вызвать.

Поиск электрика для выполнения электромонтажа

Как и во многих других профессиях, работа электрика делится на первое и второе ремонтные работы.

• Первое исправление включает в себя всю проводку, включая цепи и задние коробки для питания, освещения (внутри и снаружи), бритвы, проводную охранную сигнализацию, детекторы дыма и дверные звонки, а также телефон, телевизор, данные, динамик, центральное отопление органы управления и другие скрытые кабели.
• Второе исправление включает в себя подключение потребительского блока, добавление осветительной арматуры, лицевых панелей для выключателей и розеток, подключение котла, погружного нагревателя и регуляторов центрального отопления.

Электрики обычно предпочитают работать на условиях поставки и ремонта, то есть они предоставляют рабочую силу и материалы (проводка, задние коробки и т. Д.). По крайней мере, на первом этапе ремонта многие оптовые торговцы электроэнергией будут продавать только торговлю. Для второго исправления большинство электриков будут рады, если вы предоставите свои собственные розетки, выключатели и осветительные приборы, хотя вы должны сообщить им, что собираетесь это сделать.

Электрики обычно работают по фиксированной цене, хотя обычно согласовываются расценки за каждую дополнительную розетку, выключатель или осветительный прибор.Цена будет рассчитываться на основе измеренных ставок в зависимости от ожидаемого времени выполнения работ, количества цепей и количества точек питания, осветительных приборов и выключателей.

Они также примут во внимание, будет ли это новое строительство или расширение, и в этом случае они могут просто отремонтировать схемы, или ремонт, и в этом случае им, возможно, придется поднять полы и разобрать штукатурку, чтобы скрыть проводка, которая, следовательно, занимает больше времени и стоит дороже.

Вы можете попытаться снизить расходы с помощью дружелюбного электрика, подготовив для него все необходимое, например, вычистить штукатурку, поднять половицы и, как правило, облегчить доступ, чтобы сэкономить время.Если и вы, и ваш электрик в начале работ знаете о разделении задач, компетентный ремонтник может выгнать штукатурку именно туда, где им нужны розетки и выключатели, купить выключатели, розетки и освещение и, возможно, даже помочь с ремонтом. установка.
