Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

1 / 0

Схема подключения двухклавишного выключателя

2 / 0

Схема подключения трёхклавишного выключателя

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Как подключить выключатель света — мнения и советы экспертов

30 ноября 2021 года, 12:45

Выключатели используются для управления бытовыми источниками освещения. Обычно они монтируются электриками, но иногда у хозяев дома или квартиры возникает необходимость установить их самостоятельно. Подключение не требует особого навыка. Главное — заранее ознакомиться со схемой установки выключателей и изучить инструкцию по проведению монтажных работ.

Что нужно для подключения

Первым делом следует определиться с местом монтажа. Чаще всего устройство размещают возле двери, чтобы свет можно было включать сразу при входе в комнату. Выключатель устанавливается на высоте от 1 до 1,5 метров от пола. Важно, чтобы он не находился во влажном помещении, поэтому если необходимо осветить туалет или ванную, его размещают в коридоре.

Как правило, в жилых домах используют одно- или двухклавишные выключатели. Схема их подключения различается, но и в том, и в другом случае следует подготовить:

• подрозетники;
• одно- или двухжильный проводник на 1,5 мм;
• индикаторную отвертку;
• плоскогубцы;
• соединительные зажимы;
• тестер;
• нож.

Перед началом работ следует отключить электропитание в доме. Приступая к монтажу, нужно воспользоваться индикаторной отверткой и убедиться, что провода не находятся под напряжением. При замене старого выключателя заблаговременно очистите установочную коробку от загрязнений. Если устройство ставится на новом месте, необходимо предварительно подготовить штробу, в которой будет монтироваться подрозетник.

Установка одноклавишного выключателя

Для начала рассмотрим, как устанавливаются одноклавишные выключатели света. Они используются для обесточивания одной группы ламп и представляют собой рабочий узел с контактами, пластиковой клавишей, металлическими креплениями. Процесс их установки выглядит следующим образом:

1. Снимают клавишу и декоративную накладку. Для демонтажа клавиши следует просто поддеть ее отверткой с острым жалом.
2. Зачищают концы провода ножом на длину около 2 см.
3. Вставляют зачищенные жилы в клеммы и закручивают винтами.
4. Если устанавливается устройство скрытого типа, предварительно ставят подрозетник и фиксируют его гипсовой смесью.
5. После подсоединения проводов выключатель помещают в подрозетник. Для фиксации используют саморезы или две распорки, которые закручиваются винтами.
6. Монтируют сверху декоративную панель и клавишу.

Чтобы определить, к какой из клемм подключать ноль и фазу, следует обратить внимание на маркировку проводов. Как правило, белый проводник является фазой, а бело-синий (ноль) и желто-зеленый (заземление) идут на источник освещения.

Монтаж двухклавишного выключателя

Двухклавишные модели используются для управления двумя группами освещения. Обычно их применяют для обесточивания люстры, оснащенной двумя и более лампочками. Подключение таких выключателей схоже с монтажом одноклавишных, с той разницей, что устройство оснащается двумя выхода и одним входом. Один провод является фазой, а остальные отходят на лампы. При подключении важно учитывать, что фаза всегда подсоединяется к первому контакту, тогда как другие проводники можно устанавливать в произвольном порядке.

После монтажа необходимо проверить работоспособность устройства. Для этого берут тестер и прикладывают его наконечник к проводам в распределительной коробке. Напряжение должно обнаруживаться лишь в том месте, где выключатель соединяется с питающим проводом. Чтобы точно удостовериться в правильном проведении работ, останется только включить свет.

Если лампочки загораются, значит, монтаж выполнен верно.

порядок установки, техника безопасности, фото

Установка выключателей света ведется после монтирования и подключения входного щитка, а также монтажных работ с проводкой. Чтобы рационально осветить любую зону в помещении и при этом еще сберечь электроэнергию, необходимо правильно установить коммутационные устройства.

Разновидности прокладки проводки

Многим установка выключателя в помещении может показаться элементарным делом. Но, как показывает практика, в этой работе есть некоторые нюансы, которые должны безоговорочно учитываться, особенно если операция проводится не профессиональным электриком. Перед тем как приступать к работе, требуется определиться с разновидностью проводки. Она бывает:

1. Открытая. Провода прокладываются сверху стены и фиксируются специальными декоративными роликами или прикрываются кабель-каналами, выполненными из пластика.
2. Скрытая. Провода прокладываются внутри стены, а штробы заделываются раствором.

В зависимости от типа используемой проводки подбираются выключатели. Для открытой системы подходят накладные модели, которые устанавливаются на стену, а для закрытой применяются встроенные или внутренние модели.

Принципы монтажа

Перед тем как поставить выключатель света самостоятельно, если нет определенных знаний и умений, необходимо ознакомиться с информацией и затем придерживаться рекомендаций специалистов. Если не планируется монтаж сложной системы проходных выключателей, то подключение осуществляется всего лишь по двум схемам:

1. Обе линии (фаза и ноль) заводятся в корпус выключателя, а из коммутационного устройства выходит уже готовый жгут, который состоит из питающих проводников, напрямую подключающихся к источнику освещения. Такая схема считается более понятной, но, несмотря на это, при ее прокладке потребуется израсходовать большее количество кабеля и проводов. Поэтому этот подход считается нерациональным. Еще одним недостатком такого способа является необходимость монтирования контактных колодок или скрутки проводов. Несмотря на то что данная схема считается нерациональной и более затратной, многие владельцы собственных домовладений отдают предпочтение именно ей.
2. Вся разводка производится в распределительных коробках, а к выключателю подводятся проводники для размыкания линии. Эта схема является стандартной при типовом монтаже проводки в готовых квартирах. В таком случае можно сэкономить проводку и провести все работы без специальных знаний и умений. Минусом такого способа является необходимость в монтаже дополнительных распределительных коробок, которые портят эстетичность стен.

Способ коммутации проводов

Перед тем как поставить выключатель света требуется понимать, что внутренние крепления проводов в приспособлении могут быть различными. В настоящее время используется два метода коммутации:

1. Зажим винтового типа – контакт этого типа затягивается отверткой. Сперва необходимо провести зачистку проводов от изоляции приблизительно на 2 см и после этого расположить его под клеммой и закрепить. Обязательно нужно убедиться, что под клеммой не осталось изоляции, так как это может спровоцировать оплавление, что очень опасно. Данное соединение рекомендуется использовать для алюминиевых проводов.
2. Зажим невинтового типа. Это контакт с прижимной пластиной, который оснащен специальной кнопкой, регулирующей ее положение. В данном случае провод следует очищать от изоляции примерно на один сантиметр, и только после этого зажимать. Благодаря своеобразной конструкции обеспечивается высокая надежность получившегося соединения.

Если сравнивать между собой винтовые и невинтовые зажимы, то разницы в надежности и качестве соединений у них не наблюдается. Но, несмотря на это, винтовые зажимы считаются более простыми в процессе монтажа.

Типы выключателей

Перед тем как поставить выключатель света, необходимо выбрать тип устройства. Сейчас производители предлагают на выбор самые разные устройства, которые, в зависимости от типа включения/выключения, подразделяются на следующие разновидности:

1. Клавишные. Отличаются простой и надежной конструкцией, основой которой является качающийся механизм, поджимающийся пружиной. Во время нажатия на клавишу происходит замыкание контакта и, соответственно, выключение или включение прибора. Для удобства в настоящее время выпускаются одно-, двух- и трехклавишные выключатели.
2. Перекидные выключатели – практически ничем не отличаются от клавишных аналогов, но при этом имеют совершенно другой принцип действия. Приборы размыкают одну цепь при нажатии на клавишу и при этом перебрасывают контакт на другую. Благодаря этому осуществляется одновременное управление освещением с нескольких мест.
3. Регуляторы интенсивности освещения – дают возможность выполнить настройки интенсивности освещения. Устройство состоит из клавиш, которые имеют вращающуюся кнопку и инфракрасный датчик.
4. Выключатели с встроенным датчиком движения. Эти приборы откликаются на движение и при возникновении людей активизируют освещение, а затем при отсутствии движения отключают его.
5. Устройство сенсорного типа – выключение и включение осуществляется легким касанием сенсора.

Перед тем как поставить выключатель света, следует определиться с его типом. Выбор можно сделать в зависимости от своих персональных предпочтений, финансовых возможностей, а также от типа помещения, в котором планируется устанавливать выключатель.

Выбор точного места для выключателя

Для установки выключателя важно подобрать более подходящее место. Конечно же, где ставить выключатель – персональное дело каждого, но, несмотря на это, существуют определенные требования, которые регламентируют данный вопрос.

Специалисты в данной области советуют устанавливать все выключатели в доме на одной высоте и с одинаковым расположением. Оптимальным вариантом считается установка выключателей на высоте дверных ручек. Располагать элемент нужно таким образом, чтобы между ним и дверным проемом было соблюдено расстояние около 15-20 см. В таком случае человек, входя в комнату, будет нажимать клавишу автоматически, даже не замечая этого.

Установка выключателей

Перед установкой выключателя стоит определиться с некоторыми нюансами. Если опыта в проведении таких работ нет, то лучше всего внимательно ознакомиться со всеми рекомендациями специалистов или обратиться к электрикам.

Установка одинарного выключателя

Перед тем как поставить выключатель света одинарный, необходимо позаботиться о наличии определенных материалов и инструментов. Если планируется все работы выполнять собственными руками, то нужно иметь под рукой не только электромонтажный, но и строительный инструмент.

Нужны будут такие инструменты, как болгарка, перфоратор, гипс, шпатель, выключатель, индикаторная плоская и крестообразная отвертки. Монтаж выключателя должен начинаться с установки подрозетника. Затем надлежит определить фазный провод и отключить автомат, который дает напряжение на квартиру. Далее необходимо взять в руки выключатель и с помощью отвертки снять клавишу. Открутить два винта, которые крепят защитную рамку, и снять ее. В верхней части рабочего механизма найти контактные винтики и раскрутить их. Заведенные в подрозетник провода почистить от изоляции и вставить фазный провод в отверстие входящего контакта. Далее затянуть винты и проверить, хорошо ли зафиксированы провода.

После на рабочей части найти еще два распорных винта и раскрутить их, затем зафиксировать механизм в горизонтальном положении и сверху поставить защитную рамку, прикрутив ее двумя винтами. Завершением работ является прикручивание рабочего механизма клавиши и проверка работы выключателя. С тем, чтобы поставить двойной выключатель света, после установки одноклавишного проблем возникнуть не должно. Ведь все работы выполняются идентичным способом.

Если вы не знаете, как правильно поставить выключатель на свет, и ни разу этого не делали, то в таком случае лучше всего обратиться за квалифицированной помощью электриков. Они смогут на профессиональном уровне выполнить все работы.

Двухклавишный

Перед тем как поставить двухклавишный выключатель света, необходимо определиться с тем, для чего он нужен. Предназначен он для управления двумя контурами из одной точки. Для монтажа такого выключателя необходимо позаботиться о наличии трехжильного провода.

Ничего сложного в подключении и установке такого выключателя нет. В первую очередь выключатель следует разобрать. Затем убрать декоративную подложку и провести все остальные работы, как и в случае с одноклавишным механизмом. Перед тем как поставить выключатель света двойной с индикатором, лучше всего ознакомиться со всеми нюансами. Это поможет выполнить все работы правильно.

Установка тройного выключателя

Сейчас часто практикуется установка трехклавишных выключателей. Об их преимуществах и о том, как поставить тройной выключатель света, к сожалению, еще знают не многие. Преимущества такого механизма очевидны. Чаще всего ему отдают предпочтение в комнатах со сложной конфигурацией или для контроля с одной точки сразу нескольких помещений.

При установке такого выключателя важно правильно и оптимально его подключить. Для этого потребуются крестовая и плоская отвертки, стриппер или бокорез. На месте, где планируется установить устройство, должно выходить четыре провода. Провода нужно собрать в коробке и проверить работу устройства.

Заключение

Несмотря на то, что установка и подключение выключателей относится к самым простым электромонтажным работам, относиться к процессу безответственно не следует. Электричество не прощает даже незначительных ошибок. Именно поэтому, если не имеется опыта в данном деле, и вы не знаете, как поставить выключатель света дополнительный или одноклавишный, то лучше обратиться за помощью к специалистам.

Как установить выключатель самостоятельно. Пособие для домашнего электрика: монтаж розеток и выключателей

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы.

Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Как установить розетки и выключатели

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

1. Отключить электропитание.
2. Снять переднюю крышку старого выключателя, вывернув центральный винт.
3. Открутить винты, фиксирующие выключатель в пластиковом стаканчике (подрозетнике).
4. Ослабить крепление распорных «лапок», частично вывернув винты, расположенные по бокам корпуса выключателя.
5. Извлечь выключатель из пластикового стаканчика.
6. Отсоединить проводники от клемм, запомнив или наметив маркером их положение.
7. При необходимости – заменить подрозетник старого образца на новый, пластиковый. Для быстрой фиксации подрозетника в гнезде применяется водный раствор алебастра.
8. В последовательности, обратной процессу демонтажа старого выключателя, установить новый и закрыть переднюю крышку. Следует обращать внимание на символы, указанные возле клемм на корпусе: стрелочками обозначаются «вход» и «выход» фазы.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

1. Выбор цвета и дизайна. В этом вопросе следует руководствоваться правилами сочетания стиля и цвета материалов, используемых при отделке интерьера помещения. Выключатели и розетки не должны выделяться на стене, а значит их нужно подбирать в тон к основному цвету.
2. Где установить выключатель или розетку. Выключатель освещения устанавливается при входе в помещение, обычно – с правой стороны.
   Розетка обязательно должна находиться вблизи потребителя (подключаемого электроприбора). Перед заменой всей проводки следует заранее определить мощность, количество и расположения основных электроприборов.
3. На какой высоте устанавливать выключатели и розетки. Высота установки розетки от пола – 20 см, но в некоторых случаях (например, для подключения бойлера или кондиционера) будет лучше, если розетка будет расположена ближе к потолку. Выключатели устанавливают на высоте около 90 см от пола. Но если в доме есть маленькие дети, выключатели могут быть установлены выше.
4. Для установки в перегородку из гипсокартона используют подрозетники (пластиковые стаканчики) специальной конструкции — с зажимными лапками. Закручивая боковые винты по бокам, лапками прижимают и фиксируют подрозетник в гнезде.
5. Необходимо соблюдать минимальное расстояние между розеткой (выключателем) и другими коммуникациями. Между розеткой (выключателем) и газовой трубой должно быть не менее 0,5 м. До двери душевой кабины должно быть не менее 0,6 м.
6. Проходные выключатели, предназначенные для включения/отключения источников света из разных зон помещения, подключаются по схеме, указанной на их корпусе.
7. При подключении выключателя с подсветкой один провод, подключенный к ней, присоединяют к фазной клемме, а другой – к любой из оставшихся клемм.

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

• для открытой проводки;
• для скрытой проводки;
• с заземляющим контактом;
• без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

• однофазные;
• для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

1. В помещениях с повышенной влажностью устанавливаются розетки с заземляющим контактом для подключения к заземляющему проводнику. Размещают розетки на расстоянии не менее 0,6 м от сантехприборов.
2. При подключении трехфазной розетки необходимо соблюдать фазировку (правильное чередование фаз). Это важно для нормальной работы некоторых приборов. Для фазировки потребуется специальный прибор — вольтамперфазометр (ВАФ).
3. В однофазной сети «нулевой» провод (N) изолирован материалом синего цвета, «фазный» (L) — коричневого, заземляющий провод – желто-зеленого. Встречается и другая маркировка, когда фазный провод имеет красную, белую или черную изоляцию.
4. Для трехфазной сети принята маркировка фазы «А» желтым, фазы «В» — зеленым, фазы «С» — красным цветом. Соблюдение маркировки сделает монтаж более легким.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
2. Установка «автомата» выполняется после отключения электросети.
3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

С какой стороны от дверей нужно ставить выключатели и розетки

Очень часто во время ремонтных работ приходится заменять межкомнатные двери и переустанавливать выключатели с розетками. Владельцы жилья, которые приняли решение все сделать своими руками, должны руководствоваться определенными рекомендациями и соблюдать правила и нормы установленной техники безопасности.

Очень важно в таком случае знать, каким должно быть расстояние между выключателем и дверями и с какой стороны можно монтировать розетки. Многие электрики на сегодняшний день выбирают европейские стандарты, а не отечественные. Причина в том, что европейские стандарты совмещают в себе удобство и, конечно же, практичность.

Устанавливаем розетки и выключатели правильно!

На самом деле на сегодняшний день отсутствуют какие-либо общепринятые нормы и стандарты относительно установки выключателя и розетки вблизи двери. Многие опытные специалисты утверждают, что самым оптимальным местом является тот участок на стене, который размещен от дверного проема на расстоянии в 10-15 сантиметров. Если интервал будет больше, то к выключателю придется дотягиваться, а это не совсем удобно.

Считается, что самая удобная высота розетки от пола – 20-40 сантиметров. Однако высоту необходимо определять в индивидуальном порядке, ориентируясь на удобство в использовании электротехники. Так же стоит учитывать и тот момент, если в каком-то месте планируется организация рабочей зоны. В данном случае потребуется несколько розеток для удобства.

Важно! Установка розеток зависит от обустройства рабочего места и особенностей подключения электротехники.

К монтажу выключателя приступают только после установки двери. Некоторые могут сказать, что не имеет никакого значения, где его устанавливать. Но на самом деле это далеко не так и есть свои определенные нюансы. На этот счет есть общепринятые отечественные и международные рекомендации, которые помогают обустроить свое жилье лучшим образом.

Установка выключателя для света осуществляется на следующих расстояниях:

1. Если ссылаться на отечественные рекомендации, выключатель фиксируют на расстоянии 1,6 метров от уровня пола. Такие нормы объясняются тем, что у ребенка не будет возможности дотянуться до электрического элемента.
2. По международным стандартам установка выключателя должна осуществляться на 0,9 метров от уровня пола. К тому же, к такому мнению склоняется множество специалистов. Данное расстояние принято считать наиболее удобным и практичным так, как даже у низких людей появляется возможность быстро включать свет в помещении.

А вот согласно общепринятому регламенту, оптимальное расстояние от дверей до выключателя составляет 15-30 сантиметров. Установка осуществляется от дверного наличника, который находится со стороны ручки для открывания самой двери вовнутрь помещения. Для кухни и ванной советуют вынести выключатель за пределы комнаты. Их установка осуществляется перед дверями.

пошаговые инструкции для подключения типовых выключателей. Необходимые инструменты и подготовительные работы

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

• белый или коричневый — фаза;
• синий или черный — ноль;
• желтый, зеленый, желто-зеленый — заземление;

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку

выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Отточенным движением мы все включаем и отключаем освещение в доме, подчас не задумываясь о принципах работы осветительной системы. Но когда переключатель внезапно перестает реагировать на нажатие или требуется установить новую точку “с нуля”, невольно задаешься вопросом, как осуществить монтаж выключателя света своими руками?

На самом деле, все намного проще, чем кажется на первый взгляд. Процесс работы над новым устройством займет в среднем час, справится с этим делом под силу даже новичку в электромонтаже, а приятным бонусом будут функционирующее освещение, экономия времени и денег из-за не вызванного электрика.

Намечаем план действий

Пошаговая инструкция для монтажа выключателя зависит от объема необходимых работ и в целом состоит из пяти этапов:

• Подготовка к монтажу;
• Проведение требуемых строительных работ
• Установка выключателя;
• Подключение к сети;
• Проверка работоспособности.

Для наглядности сопровождать алгоритм действий каждого этапа будут ряд фотографий и подробные схемы подключения.

Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

• Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
• Не касаться руками оголенных жил.
• Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
• Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
• Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
• Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
• Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Внимание! При покупке нового выключателя нужно обязательно приобрести подходящий к модели подрозетник, который от стандартных железных вариантов старого образца отличается компактным размером и изготавливается из специальной негорючей пластмассы.

Делаем необходимые отверстия

Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.

Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:

• Определить место для установки выключателя.
• Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
• Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
• Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.
• Устанавливаем и подключаем выключатель

Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

• Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.
• Разбираем выключатель на две части: сердцевину и декоративную крышку.
• Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
• Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.
• Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
• Закрепляем опорные винты, проверяем устойчивость конструкции.
• Закрепляем защитное обрамление.
• Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.

Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.

Главное, не перепутать характер проводников и соединить в строгой последовательности: “ноль” выключателя с “нолем” светильника, фаза сначала с выключателем, потом с обратно в коробку и только потом к лампочке.

В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Фото процесса монтажа выключателя своими руками

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

1. Электротехническая отвёртка.
2. Бытовой индикатор напряжения.
3. Плоскогубцы.

Из материалов под рукой должны быть:

1. Провода нужной длины.
2. Клеммники или электромонтажная изолента.
3. Патрон для лампы (и сама лампа).

Обратите внимание на нашу статью, где подробно описано, как правильно выбрать выключатели: .

Фотогалерея: материалы для монтажа выключателя

Длина кабеля предварительно измеряется рулеткой на месте проведения работ
В зависимости от типа проводки нужно использовать наружные или встраиваемые (внутренние) распределительные коробки
Патрон крепится к потолку саморезами
Цоколь «правильного» выключателя может быть керамическим либо из качественной пластмассы

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

• подключение контактов переключателя и лампочки;
• коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Вам также может быть полезен материал с инструкцией по подключению проходного выключателя: .

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Хотите, чтобы лампы включались плавно? Смотрите схемы подключения такой системы в нашем следующем материале: .

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

При монтаже или ремонте домашней неизбежно возникает необходимость в установке или замене выключателей света. Такие работы не представляют особенной сложности и вполне могут быть выполнены неспециалистом, имеющим понятие о том, что представляет собой схема подключения светильника и каких правил электробезопасности следует придерживаться при ее монтаже. Именно поэтому перед тем как приступать к выполнению подобных работ следует предварительно разобраться, как подключить выключатель света.

Применение одноклавишных устройств целесообразно в тех случаях, когда необходимо организовать коммутацию провода, через который получает питание одна лампочка или светильник. Если нужно подключить люстру, имеющую в своем составе большое количество светильников, то лучше использовать многоклавишное устройство. Другим случаем, в котором предпочтительнее использовать двух- или трехклавишные выключатели является ситуация, когда с помощью такого устройства необходимо обеспечить включение лампочек в разных помещениях, например, в коридоре, ванной и туалете.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

1. Выключатель.
2. Светильник с лампой.
3. Изолента.
4. Нож для зачистки изоляции.
5. Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

1. Алебастр.
2. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
3. Перфоратор.
4. Емкость для размешивания шпаклевки.
5. Болгарка с кругом по бетону.
6. Стремянка.
7. Шпатель.
8. Провода.

По способу установки различают два вида таких устройств: внутренний и накладной. Их принцип действия не имеет различий и заключается в том, что при нажатии на клавишу происходит замыкание или размыкание электрической цепи.

Изделие накладного типа используется главным образом в помещениях с деревянными стенами. Его главное достоинство – это предельная простота установки. Такое устройство легко может быть применено в качестве временного выключателя, который устанавливается с целью избежания масштабных ремонтных работ, чреватых большими финансовыми затратами.

Встроенная модель, несомненно, выглядит более компактной и эстетически привлекательной, чем ее предыдущий аналог. Однако для ее установки необходимо обеспечить скрытую проводку. Такие работы предусматривают необходимость штробления стен для прокладки электрических проводов, что чревато большим количеством пыли и повреждением облицовки стен. Именно поэтому установку встроенных розеток и выключателей стараются совместить с выполнением ремонтных работ в квартире.

• Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.
• Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Если выключатель подключен правильно, то при его отключении можно безо всякого риска менять перегоревшие лампочки и выполнять работы по техническому обслуживанию светильника.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Порядок выполнения работ по установке

Перед установкой выключателя необходимо сделать прокладку электрических проводов, соединяющих светильник, распределительную коробку и сам выключатель.

Если монтируется устройство встроенного типа, то нужно предварительно установить подрозетник, выпустив из него примерно 10 см провода. Это должно быть сделано для удобства подсоединения провода к контактам выключателя.

Установка подрозетника (коробки) осуществляется таким же образом, как и в случае с подключением электрической розетки. После высверливания углубления в стене подрозетник закрепляется в нем при помощи алебастра.

Если все подготовительные работы уже сделаны, то можно приступать к установке выключателя.

Пошаговая инструкция по правильной установке одноклавишного выключателя выглядит следующим образом:

1. Обесточить электрическую сеть. Сделать это можно при помощи автомата или пробок, расположенных на вводном щитке.
2. Снять клавишу. Она крепится к элементам рабочей части с помощью пластиковых пазов. Поэтому этот элемент может быть снят пальцами без особенных усилий.
3. Снять защитную рамку, которая в большинстве случаев крепится к рабочему механизму двумя винтами.
4. Очистить концы провода, предназначенные для подсоединения к клеммам выключателя, от изоляции. Если в рабочей части устройства предусмотрено подключение проводов с помощью болтового соединения, то нужно освободить от изоляции примерно 1 см каждого провода. В том случае, если используются самозажимные контакты, достаточно будет 0,5 см.
5. Подсоединить концы провода к контактам выключателя. При этом следует обратить внимание на их правильное соединение в соответствии с маркировкой контактов. Во многих моделях этих устройств используется обозначение L или 1 для входящего и 3 или стрелка для выходящего провода. При затягивании болтов нужно рассчитывать усилие таким образом, чтобы не повредить контакты. Особенно это актуально для дешевых моделей выключателей. Следует также обратить внимание на то, что под болтами не должно оказаться изоляции проводов, поскольку это может привести к перегреву и даже разрушению мест соединения.
6. Установить рабочий механизм в подрозетник. Для этого применяются раздвижные лапки или специальные винты. При монтаже такого устройства важно не перепутать местами его верхнюю и нижнюю часть. Правильно установленный выключатель находится во включенном положении при нажатии на верхнюю часть клавиши. Чтобы определить, при каком из состояний рабочего механизма замыкается цепь, достаточно сделать несколько пробных включений и отключений. Для включения механизма нужно приложить некоторое усилие, а при отключении достаточно слегка коснуться клавиши – специальная пружина помогает быстрее разорвать электрическое соединение.
7. Установить защитную рамку. Чтобы добиться правильного расположения рамки можно воспользоваться строительным уровнем.
8. Установить клавишу.

Как установить выключатель света | Home Matters

Надоел этот единственный выключатель, который, кажется, всегда мерцает? Готовы заняться этим новым трехпозиционным выключателем в своей берлоге? Пусть Home Matters прольет свет на то, как безопасно, быстро и легко справиться с этим распространенным проектом DIY. Начнем с определения ваших проводов и аксессуаров для установки.



Безопасность превыше всего — отключите питание

Прежде всего, прежде чем приступать к каким-либо работам с электричеством, вам нужно найти свой электрический щит и отключить правильную цепь.Если у вас старый дом, возможно, у вас устаревшая проводка. Взгляните на нашу полезную статью о выявлении проблем со старой проводкой.

Знай свои провода

Если вы впервые беретесь за выключатель света, пометьте провода. Нет ничего постыдного в том, чтобы перестраховаться. Кроме того, если в какой-то момент во время этого процесса вы почувствуете неуверенность в чем-либо — прекратите то, что вы делаете. Также нет ничего постыдного в том, чтобы признать, что вы боитесь вещей или даже беспокоитесь о том, как иметь дело с электричеством. Если вы не уверены, не стесняйтесь позвонить местному электрику.

Провод заземления  – Провод заземления — ваш друг. Звучит глупо, но этот оголенный провод защищает вас от поражения электрическим током, поддерживая напряжение в цепи. Кроме того, заземляющий провод вызывает срабатывание автоматического выключателя, если напряжение становится чрезмерным.

Горячий провод  – Этот черный провод соответствует своему названию, поскольку по нему проходит напряжение от источника питания к источнику света.

Нейтральный провод . Ваш нейтральный провод белого цвета и подключается как к источнику, так и к земле.

Провода Traveller — эти красные провода соединяют ваши коммутаторы в систему с несколькими коммутаторами.

Гайки для проводов — Вам захочется иметь под рукой предметы, поскольку эти накручиваемые соединители соединяют два или более проводов.

Связанный: Как заменить патрон

Как установить односторонний переключатель

Новичок в освещении электромонтажных работ? Немного беспокоитесь о том, чтобы погрузиться в проекты DIY? Односторонний переключатель для вас. Этот переключатель довольно распространен и находится в большинстве ванных комнат или коридоров.Проще говоря, односторонний переключатель применяется к источникам света, которые включаются и выключаются с помощью всего одного переключателя.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Отвинтите переключатель от электрической коробки и снимите его. Держите все провода подключенными.

Шаг 3.  Сравните новый коммутатор с заменяемым. Найдите соответствующие разъемы. Не стесняйтесь, напишите, какие провода куда идут.

Шаг 4: Подсоедините первый удаленный провод к винту того же цвета на новой электрической коробке.Для этого используйте инструмент для зачистки проводов, чтобы удалить примерно полдюйма изоляции и оберните оголенный провод вокруг клеммного винта. Повторите этот процесс со вторым проводом.

Шаг 5:  Вставьте новую электрическую коробку и закрепите ее винтами

Шаг 6:  Прикрутите пластину переключателя и снова включите питание.

Как установить трехпозиционный переключатель

Когда дело доходит до установки переключателей, трехпозиционный переключатель требует больше усилий, чем традиционный одиночный переключатель, но нет ничего, с чем бы вы не справились, потратив немного времени и терпения.

Шаг 1:  Отвинтите и снимите пластину переключателя.

Шаг 2: Отвинтите переключатель от электрической коробки и снимите его. Держите все провода подключенными.

Шаг 3: Сравните новый коммутатор с заменяемым. Найдите соответствующие разъемы. Не стесняйтесь, напишите, какие провода куда идут.

Шаг 4: Вы увидите больше проводов в трехпозиционном переключателе. В зависимости от того, есть ли заземляющий провод, вы можете увидеть до четырех.Глубокий вдох. Ты получил это.

Шаг 5:  Отсоедините провода от переключателя. Примечание: ваш новый коммутатор может иметь разъемы в разных местах.

Шаг 6:  В верхней части переключателя вы найдете две латунные клеммы. Внизу вы можете найти темную винтовую клемму. Пометьте все ваши провода лентой и удалите их из существующего выключателя.

Шаг 7:  Подсоедините помеченный провод к соответствующим позициям на новом переключателе. Примечание: если у вас есть заземляющий провод, подключите его к зеленой винтовой клемме на новом переключателе или электрической коробке.

Шаг 8:  Вставьте новую электрическую коробку и привинтите ее.

Шаг 9:  Привинтите пластину переключателя и снова включите питание.

Установка нового выключателя света — отличный проект «сделай сам», чтобы получить некоторый опыт работы с базовой проводкой, но, может быть, вы начинаете задумываться о более серьезных и сложных проблемах с электричеством в вашем доме? Получите Гарантийное покрытие домашней электрической системы от American Home Shield® и получите покрытие основных компонентов многих домашних систем, включая вашу электрическую систему, и это покрытие продолжается там, где заканчивается страховой полис вашего домовладельца.План домашней гарантии AHS обеспечивает широкий охват многих распространенных электрических неисправностей.

AHS не несет никакой ответственности и, в частности, отказывается от любой ответственности за использование вами любой и всей информации, содержащейся в данном документе.

Все, что вам нужно для установки выключателя света с поддержкой HomeKit

Готовы перейти от умных лампочек к умным выключателям света? Выключатели света с поддержкой HomeKit может установить практически каждый, у кого есть подходящие инструменты. На самом деле, у вас уже может быть большая часть необходимых инструментов.Вот наши любимые инструменты и аксессуары, которые помогут выполнить работу в кратчайшие сроки.

Безопасность прежде всего: Бесконтактный тестер напряжения Fluke 1AC

Любимый персонал

В целях безопасности обязательно приобретите тестер напряжения, особенно если в будущем вы собираетесь устанавливать больше переключателей. Бесконтактный тестер напряжения Fluke 1AC обеспечивает дополнительное спокойствие благодаря удобному световому индикатору и звуковому сигналу при обнаружении напряжения.

Подтянуть: Набор отверток Craftsman из 8 предметов

Для установки выключателя света почти наверняка потребуются отвертки двух типов.Это включает в себя стандартную отвертку с плоской головкой и отвертку Philips, а также, в зависимости от ваших коммутаторов, могут потребоваться другие размеры. Мы рекомендуем покрыть все ваши базы набором, который включает в себя различные опции, такие как Craftsman 8 Piece Set.

Получить контроль: 8-дюймовые плоскогубцы Stanley с длинными губками

В некоторых случаях вам может понадобиться тонкий захват, который обеспечивает набор остроносых/длинногубцев. Эти ситуации могут включать в себя сгибание провода, чтобы поместить его в правильное положение для навинчивающейся клеммы провода, или развязывание проводов, которые были соединены закручиванием гайки.Мы рекомендуем 8-дюймовые плоскогубцы Stanley от компании, которая является синонимом качественных инструментов и предлагает ограниченную пожизненную гарантию.

• 9 долларов на Амазонке
• 11 долларов в Волмарте

Вырежьте это: Klein Tools Кусачки и инструмент для зачистки проводов

Если в процессе установки обнаружена какая-либо поврежденная проводка или если вам нужно использовать новый провод для подключения к нейтральному жгуту, вам может понадобиться инструмент для зачистки проводов. Кусачки для проволоки Klein 11055 сочетают в себе функцию резки и инструмент для зачистки, объединяя оба мира в одном инструменте.Часть инструмента для зачистки проводов включает в себя встроенные индикаторные точки, облегчающие определение идеального места для вашего провода.

Безопасность работы: Ассортимент рычажных гаек Wago

Для подключения проводов к новому коммутатору вам могут понадобиться проволочные гайки. Традиционные проволочные гайки используют метод скручивания, чтобы связать ваши провода вместе, и большинство интеллектуальных выключателей света включают их в коробку. Чтобы ускорить работу с проводкой, мы рекомендуем использовать гайки Wago Lever-Nut, которые позволяют отказаться от скручивания традиционных проволочных гаек и использовать простой зажимной рычаг.Это также делает ваши соединения более безопасными и с меньшей вероятностью ослабнет или разорвется при сборке всего обратно.

• 20 долларов на Амазоне
• 40 долларов в Newegg

Покрытие: Настенная панель для устройства Leviton на 1 группу

Большинство интеллектуальных выключателей света используют форм-фактор «Decora», который может отличаться от того, что вы в настоящее время установили в своем доме. Если ваш новый выключатель не поставляется с новой настенной пластиной, мы рекомендуем пластину из термопластичного нейлона Leviton, которая является одновременно стильной и доступной.Эти пластины также доступны в разных размерах для размещения других коммутаторов, которые могут находиться в том же месте, что и ваш новый коммутатор.

Красочный: Безвинтовая настенная панель Lutron Claro

Линия настенных безвинтовых настенных панелей Claro от Lutron — идеальный способ обновить внешний вид вашего выключателя, чтобы придать ему чистый и современный вид. Серия Claro также включает более 20 различных цветов и дизайнов, которые помогут вашему выключателю света гармонировать с декором вашего дома. Эти пластины также можно быстро снять и заменить без каких-либо инструментов.

Проводной: Катушка для проволоки Southwire 14 калибра

Если ваш новый выключатель света не поставляется с уже подключенными проводами, вам может потребоваться поставить собственный провод для подключения нейтрали. Для установки выключателя света мы рекомендуем одножильный медный провод калибра 14. Обязательно следуйте цветовым кодам, которыми подключен ваш дом, например, используйте белый провод для нейтральной линии.

• 20 долларов на Амазоне
• 13 долларов в Волмарте

Запишите это: Комплект изоленты 3M Scotch #35

Если вы планируете использовать традиционные накручивающиеся проволочные гайки, вы можете приобрести изоленту, чтобы все было надежно.Испытанная и настоящая изолента обычно черного цвета; однако, если вы хотите иметь возможность быстро идентифицировать свои проводные соединения, вы можете использовать дополнительные цвета, например белый, на пучке нейтральных проводов. Мы рекомендуем комплект изоленты Scotch #35 Value Pack, который включает в себя различные цвета.

Подготовлено

Установка выключателя света с поддержкой HomeKit дает множество преимуществ, таких как возможность включать и выключать свет одним касанием или по расписанию, созданному для вашего дома.После того, как вы собрали все инструменты, необходимые для вашей конкретной установки, пришло время собрать все это вместе. Обязательно ознакомьтесь с нашим руководством по установке, чтобы узнать, как выполнить работу.

Не беспокойтесь; Установка выключателя может быть выполнена практически любым. Чтобы сделать это безопасно, мы рекомендуем бесконтактный тестер напряжения Fluke 1AC. Этот тестер поможет убедиться, что провода, с которыми вы работаете, не находятся под напряжением с помощью удобных визуальных и звуковых сигналов.

Чтобы сделать работу еще проще, мы рекомендуем набор рычажных гаек Wago, который упрощает подключение проводов и поставляется с различными размерами для любого количества проводов, которое у вас может быть.

Мы можем получать комиссию за покупки по нашим ссылкам. Выучить больше.

Как установить диммер | Проводка переключателя диммера

Гарантия на ваши диммеры и продукты Lutron будет аннулирована, если они будут установлены без соблюдения рекомендаций и инструкций, представленных в инструменте Wiring Wizard («Мастер»).

ПРИМЕЧАНИЕ: Инструмент Lutron Wiring Wizard предназначен только для использования и руководства при установке розничных продуктов Lutron и не предназначен для использования или установки продуктов любых других производителей.Lutron отказывается от любой ответственности за неправильное использование Wiring Wizard, включая использование Wiring Wizard с продуктами других производителей.

Этот инструмент содержит пошаговые инструкции и рекомендации, включая видеоролики по установке, пошаговые инструкции по установке и схему подключения в формате PDF, для домашней установки продуктов Lutron, диммеров и переключателей. Руководства по установке и материалы, содержащиеся в Wiring Wizard, предназначены только для индивидуальной и жилой установки.Мастер в настоящее время не совместим с нейтральными элементами управления, комбинированными элементами управления вентилятором/светом или продуктами Grafik T. Профессиональный электрик должен помочь со всеми крупномасштабными и сложными коммерческими проектами установки. Покупатели должны задавать соответствующие вопросы и запрашивать рекомендации перед покупкой каких-либо продуктов и/или заключением контракта с какой-либо стороной. Информация, содержащаяся в этом документе, предназначена только для иллюстративного руководства по установке и в сравнительных целях и может быть изменена в любое время.Варианты проводов, включая цвет, могут различаться в зависимости от прокладки или установки от стены к стене. Lutron не гарантирует, что (а) информация является полной, актуальной, точной и/или безошибочной; (b) перечисленные элементы управления Lutron и предоставленные инструкции по установке всегда будут совместимы с вашим проектом; и (c) что предоставленная информация будет жизнеспособным или подходящим решением для нужд вашего проекта. Вы несете полную ответственность и принимаете на себя все риски, связанные с использованием информации.

Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или отеля

Winter Lightwave Распродажа
Скидка 20% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск — популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…

Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Смотреть все розетки и выключатели большого ассортимента>

Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.

Сделайте электричество в вашем доме умным

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь — великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия

Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть ассортимент напольных розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть промышленные серии Retro>

RetroTouch, определяемый дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >

Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.

Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?

• Выбирайте из более чем 80 000 розеток и выключателей
• Традиционный и современный дизайн
• Множество уникальных дизайнов тарелок на выбор
• Изготовлено в соответствии с высочайшими стандартами Великобритании
• Износостойкая, долговечная, превосходная отделка
• Многослойные лаки для долговременной защиты
• Каждое изделие собрано вручную и упаковано в индивидуальную коробку
• Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.

Как установить однополюсный выключатель света > Как сделать > Блог Leviton



В этом сообщении блога мы покажем вам, как быстро подключить однополюсный переключатель для простой установки.

Однополюсные выключатели света являются наиболее распространенными выключателями в домах. Однополюсный переключатель управляет светом или огнями из одного места. Однополюсные выключатели имеют две винтовые клеммы, а некоторые однополюсные выключатели также поставляются с зеленым винтом для заземляющего провода.Leviton предлагает однополюсные выключатели в стиле Decora и традиционные тумблеры.



Необходимые инструменты




Ступени

Предупреждение. Во избежание возгорания, поражения электрическим током или смерти отключите питание автоматическим выключателем или предохранителем и перед подключением убедитесь, что питание отключено с помощью тестера напряжения!

1) Снимите настенную пластину с помощью отвертки с плоской головкой, затем извлеките старый выключатель из настенной коробки.

2) Из настенной коробки должно выходить три провода. Используя плоскогубцы, сделайте «пастуший крючок» на конце каждой проволоки.

3) Возьмите оголенный медный или зеленый провод (заземляющий провод) и подсоедините его к зеленому винту (заземляющий винт) сбоку переключателя. Убедитесь, что крючок идет по часовой стрелке. Это поможет натянуть проволоку на следующем шаге.

4) С помощью крестообразной отвертки затяните винт заземления на проводе.

5) Теперь вы можете подключить два оставшихся провода к двум оставшимся винтам на выключателе света (каждый провод к любому винту). Опять же, убедитесь, что крючки соединены по часовой стрелке, и затяните винты с помощью отвертки.

6) Прежде чем поместить коммутатор обратно в настенную коробку, возьмите кусок изоленты и заклейте им винты клемм. Это предотвратит любой нежелательный контакт между винтами и стенкой настенной коробки.

7) С помощью крестообразной отвертки установите выключатель света обратно в настенную коробку с помощью прилагаемых винтов.Если вы устанавливаете тумблер, убедитесь, что надпись ВКЛ/ВЫКЛ расположена правильно вверх (чтобы избежать путаницы позже!) .

8) Прикрепите настенную пластину к верхней части коммутатора с помощью плоской отвертки. Совет: оставьте прорези в винтах настенной пластины вертикальными, чтобы предотвратить скопление пыли в винтах.

9) Теперь вы готовы снова включить питание на автоматическом выключателе и проверить свою работу!

Для получения дополнительной технической поддержки вы можете позвонить в нашу службу технической поддержки по телефону 1-800-824-3005

Smart Switches — без нейтрального провода?

Время чтения: 4 минуты

Одна из распространенных проблем для новых пользователей умного дома заключается в том, что они хотят установить несколько интеллектуальных выключателей для управления освещением, но их существующие выключатели не включают нейтральный провод.Есть несколько вариантов установки умных выключателей без нейтрального провода, но сначала давайте проверим, есть ли у вас нейтральный провод.

Что такое нейтральный провод и есть ли он у меня?

Одним из способов подключения выключателя освещения является подключение проводки источника питания непосредственно к осветительному прибору, а выключатель используется для замыкания цепи. В этом случае у вас не будет нулевого провода и ваша существующая конфигурация будет выглядеть так:

Выключатель без нейтрального провода

Причина, по которой некоторые интеллектуальные коммутаторы не будут работать в этой конфигурации, заключается в том, что коммутатор разрывает цепь, когда он выключен, поэтому питание не проходит через коммутатор.Интеллектуальные коммутаторы требуют источника питания, поскольку они всегда взаимодействуют с концентратором. Если питание отключено (из-за того, что коммутатор выключен), интеллектуальный коммутатор не сможет получать инструкции от концентратора.

Второй вариант — подать питание в распределительную коробку, а затем перейти к светильнику. В этом случае нейтральные (белые) провода подключаются внутри распределительной коробки. Выключатель по-прежнему разрывает цепь, но в этом случае интеллектуальный выключатель может подключиться к нейтральному проводу, чтобы питание продолжалось через выключатель — электроника в выключателе по-прежнему разрывает цепь на свет, но выключатель поддерживает цепь, поэтому она всегда получает власть.Вот схема стандартного выключателя с нулевым проводом:

Переключатель с нейтральным проводом

Интеллектуальный переключатель можно просто подключить к белым нейтральным проводам, чтобы замкнуть цепь и получить источник питания, обеспечивающий постоянную работу радиостанций в переключателе.

Вариант 1. Проложить нейтральный провод

Если вы хотите использовать интеллектуальные выключатели и у вас нет нейтрального провода в распределительной коробке, вы можете нанять электрика, который проложит нейтральный провод между светильником и выключателем.

Вы также можете вызвать электрика для замены выключателя и светильника, что может стоить дороже.

В любом случае прокладка нового провода внутри стен и потолков вашего дома может стать слишком большой проблемой.

Вариант 2 — интеллектуальные переключатели, не требующие нейтрального провода

На рынке представлены интеллектуальные выключатели с регулируемой яркостью, которые можно устанавливать без нулевого провода. Ключевым моментом является функция затемнения, которая превращает поток энергии между светом и выключателем в небольшую струйку. Потока энергии недостаточно, чтобы активировать лампочку, но он обеспечивает достаточную мощность, чтобы поддерживать связь коммутатора с вашим интеллектуальным концентратором.

Однако очень важно, чтобы вы подтвердили, что ваш интеллектуальный выключатель с регулируемой яркостью будет работать с лампами того типа, которые вы планируете использовать — многие из них будут работать только с устаревшими лампами накаливания.

В Cooper Aspire используется технология Z-Wave, поэтому он должен работать с несколькими концентраторами. Коммутатор Caseta работает с Wink и смарт-мостом Caseta (смарт-мост Caseta позволяет коммутатору взаимодействовать с Alexa, Apple HomeKit и Google Home).

Мы рекомендуем диммер Lutron Caseta Wireless (читайте наш подробный обзор здесь) — они установлены в нашей установке и работают очень хорошо.

Интеллектуальные переключатели, не требующие нейтрального провода

Резюме

. Можно ли сделать умный дом, если проводка в вашем доме не имеет нейтрального провода?

Подводя итог, можно сказать, что если у вас дом в старом стиле, вы все равно сможете превратить его в «Умный дом» без необходимости переделки проводки во всем доме.

Приобретая Smart Switch, не предназначенный для нейтрального провода, вы все равно можете получить настройку умного дома. Наш лучший выбор — Lutron Caseta Wireless Диммерный переключатель для умного дома (найдите его здесь, на Amazon) .

Как подключить выключатель света

---

Введение

Этот FAQ был подготовлен для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

Любая электрическая проводка должна выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции.Необходимо всегда соблюдать основные процедуры безопасности, такие как отключение сетевого питания перед началом любой работы. Также следует соблюдать максимально допустимый ток; обычно это от 6 до 10 ампер на переключатель для переключателей включения / выключения, а для диммерных переключателей — 250 Вт или 400 Вт. Светодиоды часто нуждаются в снижении номинальных характеристик, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимальным количеством светодиодов 10. Эти рейтинги различаются в версиях с 1, 2 и 3 бандами.

Если вы пытаетесь подключить что-то более сложное, например, заменить 4-клавишный выключатель света на 4-клавишный диммер, возможно, стоит сначала сделать быстрое фото на случай, если вы запутаетесь в проводах и вам нужно будет вернуться обратно.

---

Подключение одностороннего переключателя

Односторонний переключатель света имеет две клеммы, которые являются общими, помеченными как COM или C. Общий предназначен для провода под напряжением, который подает входное напряжение на переключатель. Другая клемма помечена как L1 и является выходом на осветительную арматуру.

При подключении декоративных выключателей освещения, таких как хром или нержавеющая сталь и т. д., вы обнаружите, что выключатель также имеет клемму L2, что означает, что это двухпозиционный переключатель.Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двусторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние выключатели.

---

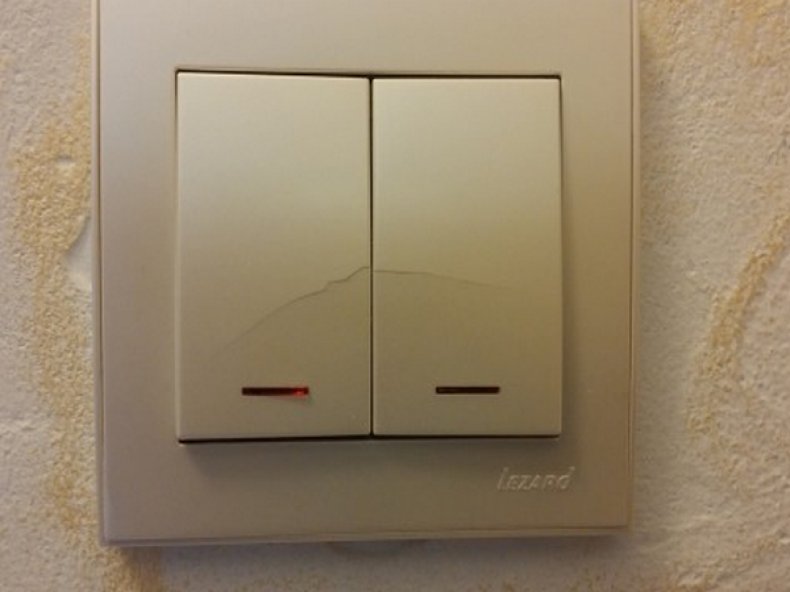

Подключение двустороннего переключателя

Двустороннее переключение означает, что вы можете переключать один и тот же светильник с двух выключателей, расположенных в разных сторонах комнаты. Двухпозиционные переключатели имеют клемму COM, а также клеммы L1 и L2.

• Когда L1 выключен, L2 будет включен.
• Когда L1 включен, L2 выключен.

Для этого есть два варианта подключения:

Более совершенные диммерные выключатели, такие как Varilight Eclique и Lightwave RF, имеют вместо этого клемму S. Клемма S может быть подключена только к соответствующему ведомому устройству и не будет работать с обычным двухпозиционным переключателем. Вот пример подключения диммерного выключателя Lightwave RF Gen1, показанный сзади:

---

Проводка промежуточного переключателя

Промежуточное переключение похоже на двухстороннее, но позволяет интегрировать третий переключатель.Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не известно как трехстороннее переключение, потому что вы также можете добавить больше переключателей для четырехстороннего переключения или более.

Промежуточные выключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на приведенную ниже схему, на которой показано, как подключить трехпозиционный переключатель:

.

---

Двухстороннее затемнение

Двухстороннее затемнение позволяет регулировать яркость светильника из двух мест.Вы не можете использовать для этого обычные поворотные диммеры, потому что вы потенциально можете уменьшить яркость света до 10% с помощью одного диммера, затем подойти к другому диммеру и попытаться уменьшить яркость до уровня ниже 0%. Или наоборот, вы можете попытаться увеличить яркость выше 100%. Это вызовет серьезную нестабильность цепи, как в тот раз, когда охотники за привидениями пересекли лучи!

Вы можете подключить диммер и выключатель к одной и той же цепи. Диммер будет регулировать яркость, а двухпозиционный переключатель сможет включать и выключать его.Если вы приглушили свет до 50%, переключатель будет продолжать включать и выключать его на этом уровне, пока вы снова не приглушите его.

До недавнего времени двухстороннее затемнение было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (ранее Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация ведущих и ведомых диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через приложение для выполнения двух- или даже трехстороннего затемнения.

---

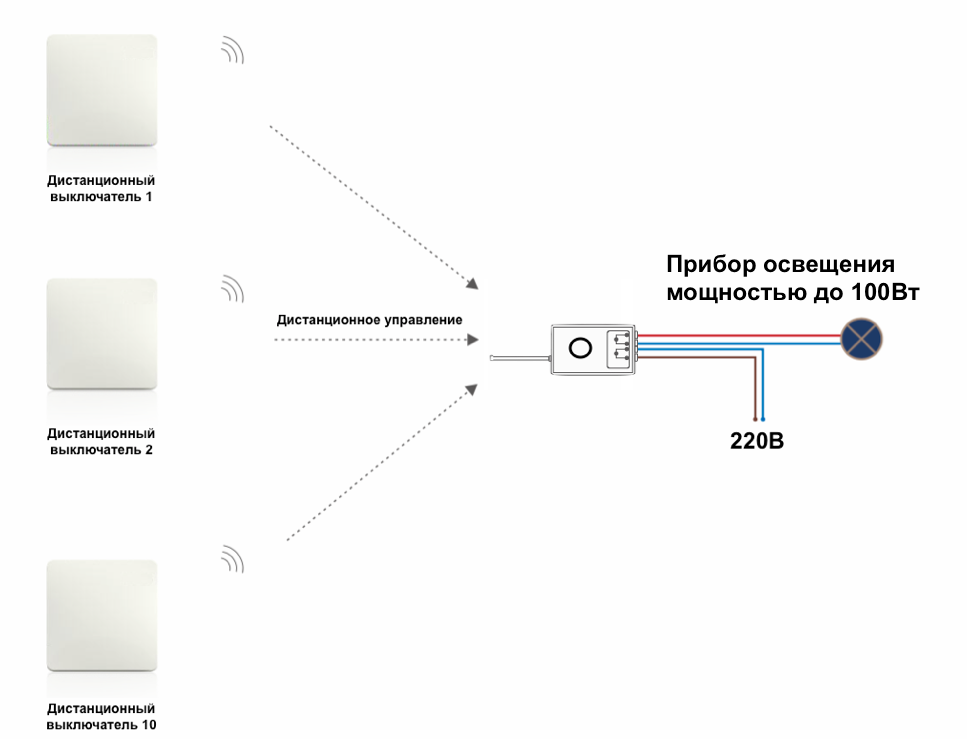

Беспроводные коммутаторы

Для работы беспроводных коммутаторов

обычно требуется дополнительный приемник. Приемник расположен в потолочном пространстве рядом с источниками света. Он получает РЧ (радиочастотный) сигнал от коммутатора, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать беспроводной переключатель, подключив провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратила выпуск серии Gen1 Connect Series.

Беспроводные переключатели раньше работали от батарей, Ener-J пошла еще дальше со своими кинетическими переключателями. Использование энергии, вырабатываемой при нажатии на переключатель, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с диммированием или без диммирования, а также в версии Wi-Fi для управления смартфоном. Их можно либо привинтить, либо приклеить к поверхности, а версии со степенью защиты IP65 идеально подходят для ванных комнат.

---

Затемнение смартфона

Если вы хотите управлять освещением со смартфона, самый простой и экономичный способ сделать это — использовать Lightwave.Все, что вам нужно, это главный диммер, Wi-Fi-концентратор Lightwave RF и приложение, которое можно загрузить бесплатно. Новая серия Smart позволяет легко регулировать яркость светодиодов и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления отоплением и другими надстройками Lightwave.

---

Проводка клавиатуры Lutron QS

Одно из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными выключателями заключается в том, что вы можете заменить эти большие неуклюжие двойные пластины, трех- и четырехклавишные диммерные выключатели модными клавиатурами.Клавиатуры Lutron имеют до 10 кнопок, а также функции увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания световых сцен по вашему выбору. Вот пример гравированной 5-кнопочной клавиатуры Lutron SeeTouch из сатинированного никеля с черными кнопками.

После того, как вы определились с функцией каждой сцены, вы можете получить гравировку кнопок, заполнив форму и отправив ее обратно в Lutron, это включено в стоимость клавиатуры. Вы можете выбрать что-то простое, например «Сцена 1», «Сцена 2» и т. д., или попробовать что-то более авантюрное, например «Все включено», «Просмотр телевизора», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере.Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр телевизора» может уменьшить яркость основного светодиодного светильника до 10 %, настенного освещения — до 30 %, светодиодной ленты в бухте — до 50 % и даже включить настольную лампу — и все это одним нажатием кнопки.

Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известную как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые традиционные переключатели, которые мы я упоминал.Во-первых, им требуется питание 24 В постоянного тока, которое можно получить непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также доступны от Lutron.

Используйте рекомендуемый кабель управления Lutron, состоящий из двух пар кабелей, одна пара для питания, а другая пара для сигнала. Дополнительные клавиатуры и другие компоненты могут быть соединены друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr Node и использовать их в одной системе.

---

Осветительные цепи – вход, выход

Наиболее предпочтительным способом подключения встраиваемых светильников является метод «вход-выход». Это форма параллельной проводки, в которой один кабель (обычно двойной и заземляющий 6242Y), содержащий активный, нейтральный и заземляющий провода, входит в петлю, а затем выходит из светильника выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньшего количества кабеля и выполняется быстрее.

Многие потолочные светильники имеют клеммную колодку с входом и выходом.Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью потолочных светильников являются вставные клеммы, которые также имеют клеммы для входа и выхода. У некоторых они напрямую подключены к потолочному светильнику, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения «петля-вход-выход»:

При установке потолочных светильников, у которых нет собственной системы подключения, многие установщики создают свою собственную с помощью Click Flow Connector.С помощью этого разъема вы подключаете меньший штекерный разъем к потолочному светильнику, а соответствующий гнездовой разъем — к цепи входа и выхода. Затем вы просто включаете потолочный светильник в цепь и продолжаете процесс со следующими.

Другие потолочные светильники, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже подключен к светильнику, так что половина работы уже сделана за вас. Еще одно преимущество использования соединителей Flow заключается в том, что в случае выхода из строя потолочного светильника вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отсоединить его, а затем снова подключить новый.

---

Цепи освещения – последовательное подключение

Проводка серии

в основном используется со светодиодными светильниками, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с небольшими светодиодными потолочными светильниками или со светодиодными заземляющими светильниками постоянного тока. Самые популярные номиналы постоянного тока — 350 мА или 700 мА. На приведенной ниже диаграмме показано, как это делается:

Несмотря на то, что многие из предлагаемых нами светодиодных потолочных светильников являются источниками постоянного тока, каждый из них снабжен собственным светодиодным драйвером, который либо непосредственно присоединен к ним, либо следует за ними, как старомодная комбинация галогена и низковольтного трансформатора.Если вы подключаете питание к каждому светодиодному драйверу отдельно, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием метода «петля вход-петля».

---

Подключение светильника

Если вы модернизируете существующий галогенный потолочный светильник, у вас, скорее всего, будут галогены сетевого напряжения GU10 или низковольтные MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не потребуется. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что если вы хотите использовать светодиоды MR16, работающие от переменного тока, это менее популярный вариант, так как вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы диммируете их, вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы.Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят дешевле.

Размер выреза отверстия

Если вы заменяете существующие потолочные светильники, вы хотите, чтобы ваши новые имели такой же размер выреза отверстия, в противном случае вам нужно будет либо сделать отверстия больше, либо уменьшить их (да, я сказал меньше), что потребует повторной штукатурки. Ваш потолок и повторная резка отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

Если специально не указано, что потолочные светильники подключаются параллельно, потолочные светильники обычно подключаются последовательно, когда несколько светильников питаются от одного и того же светодиодного драйвера. В зависимости от того, какой тип потолочного светильника вы выберете, вам может потребоваться установить условия для их заземления. Вот два примера, которые объясняют, как подключить потолочный светильник, один для потолочного светильника с огнестойким классом GU10, а другой объясняет, как подключить встроенный светодиодный потолочный светильник, каждый из которых имеет свои собственные положения заземления:

Подключение огнестойкого потолочного светильника — Ansell iCage

Компания Ansell имеет большую клеммную колодку с входом и выходом, позволяющую использовать 2 x 1.5-миллиметровый двойной и заземляющий кабели для подключения к одному потолочному светильнику и к следующему. iCage поставляется с низковольтным патроном GU10 и GU5.3.

При использовании с патроном GU10 потолочный светильник питается от сети и должен быть заземлен. Это классифицируется как продукт класса I. Если вы используете низковольтный патрон GU5.3, потолочный светильник относится к классу III и не требует заземления.

Загрузите инструкции по установке Ansell iCage: НАЖМИТЕ ЗДЕСЬ

Подключение встроенного светодиодного светильника — Halers h3 Pro

Некоторые встроенные светодиодные потолочные светильники, такие как лидер рынка Halers h3 Pro от Collingwood Lighting, имеют SELV, что означает безопасное сверхнизкое напряжение.Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или 30 В постоянного тока. Напряжения ниже 20 В обычно не ощущаются человеческим телом и считаются безвредными.

Светильникам

SELV не требуется заземление; они классифицируются как конструкционные изделия Класса III. Светодиодный драйвер для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг токоведущих компонентов, что также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

Изделия с двойной изоляцией относятся к Классу II и могут быть идентифицированы следующим символом:

У h3 Pro есть активный и нейтральный провода, отходящие от светодиодного драйвера, вам потребуются дополнительные соединительные или соединительные блоки для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему ввода-вывода, как упоминалось в предыдущем разделе проводки ввода-вывода.

Загрузите инструкции по установке для Halers h3 Pro: НАЖМИТЕ ЗДЕСЬ

---

Подключение прожектора

В этом видео со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью их системы Click Fix, хотя применяются многие из тех же правил.

.
