Как подключить силовой кабель: схема, 5 ошибок монтажа

В статье расскажем, как подключить силовой кабель к щитку/аккумулятору/усилителю/розетке и т.д., рассмотрим схемы и инструкции. Промышленные предприятия производят большое количество разновидностей силовых кабелей и элементов цепи, через которые они подключаются:

Распределительные щиты;
Розетки, однофазные, трехфазные;
Разъемы различной конструкции для бытового и промышленного оборудования;
Аккумуляторы в сетях постоянного тока и другие.

Во всех случаях существуют особенности монтажных работ, которые рекомендуется соблюдать для качественного обеспечения контактов. Надежное соединение кабеля с другими элементами сети обеспечивает длительную и безаварийную эксплуатацию самой линии электропередач всех ее элементов и оборудования подключаемого к ней.

Подключение силового кабеля к распределительному щиту

Перед прокладкой кабеля к распределительному щиту учитывается много факторов:

Место расположения РЩ;
Под открытым небом, в сухом помещении или с повышенной влажностью;
Конструкция щита, места установки шин и элементов крепления кабеля;
Места расположения вводных отверстий на корпусе РЩ для кабелей и другие моменты.

В первую очередь планируется, с какой стороны будет подходить кабеля к распределительному щиту. В пластиковых и металлических корпусах РЩ на производстве проштамповываются контуры технологических отверстий для ввода кабелей с нескольких сторон. Такая штамповка позволяет быстро открыть отверстие с нужной стороны. Обратите внимание, что по требованиям ПУЭ п.1.1.7 и 1.1.8 на улице под открытым небом или в помещениях с повышенной влажностью кабеля заводятся только с нижней стороны РЩ. Это снижает вероятность попадания влаги под внешнюю изоляционную оболочку и вовнутрь шкафа.

Разделка кабеля и подключение

Почти все вводные кабеля для мощных токовых нагрузок имеют как минимум двойную изоляцию, на каждой жиле и внешнюю оболочку. Поэтому, независимо какой марки кабель для установки проделываются следующие операции:

Контактные наконечники с одной стороны сплюснуты и имеют отверстия для болтов, которыми плоскость контакта прижимается к шине или клемме автоматического выключателя.

Подключение проводов с наконечниками к контактам автоматического выключателя

В некоторых моделях автоматических защитных выключателей наконечников не требуется, оголенные концы проводов вставляются в контактную группу и зажимаются болтами.

Пример крепления проводов защемления с наконечниками на шину

Для надежного контакта очень важно, чтобы плоскости наконечников максимально возможной площадью примыкали к шинам. При таких условиях будет обеспечиваться хорошее прохождение тока. Провода сечением до 10 мм² в РЩ и ВРУ могут подключатся в специальные колодки с зажимными болтами, где не требуется наконечников.

Подключение проводов на колодки с зажимными болтами

При подключении кабеля к щитам трехфазной линии, требования к прокладке кабеля до шкафа и внутри остаются прежними, кроме маркировки нейтральный провод и заземления обозначаются буквой «N» цвета синий, голубой и «PEN» — желто-зеленый. Фазы обозначаются буквами «А» «В» и «С». Все кабеля маркируются с обеих сторон и обозначения проводов на обоих концах должно совпадать. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Подключение силовых кабелей к розеткам

Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.

Совет №1. Не рекомендуется устанавливать провода марки ПУНП, они удобны для прокладки, но очень редко соответствуют заявленным характеристикам. Это связано с недобросовестными производителями, 80% продукции на рынке имеет брак, в сплаве занижен процент меди, тоньше слой изоляции и сечение проводов, много других несоответствий. Эти недостатки приводят к аварийным ситуациям, кабель не выдерживает расчетных токовых нагрузок, провода перегорают.

При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм². От распределительной коробки до розетки 2,5 мм², при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.

Расключение проводов розеточной группы в распределительной коробке

В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке, в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.

При этом надо иметь чувство меры, скручивать плотно, но не перетягивать до облома скрутки. В классическом варианте концы скруток в распределительных коробках свариваются сварочным аппаратом, понижающий трансформатор постоянного тока, с графитовым электродом. Но чаще всего монтажники не придерживаются этих технологий, скрутки просто изолируются изолентой или пластиковыми колпачками. Читайте также статью: → «Что лучше выбрать, скрутку или клеммник для соединения проводов?».

От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.

Подключение группы розеток

Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.

Подключение розетки к проводам в подрозетнике

Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.

Особенности подключения силовых кабелей к аккумулятору или другим источникам постоянного тока

На промышленных объектах и в бытовой деятельности часто используется оборудование, работающее от источников постоянного тока. Наиболее распространенными являются аккумуляторные батареи:

Они ставятся для стартера, запуска двигателя и питания другого автомобильного оборудования;
Подключаются к зарядным устройствам;
К инверторам (преобразователям) напряжения постоянного тока в переменный ток 12/220В; 24/220В и другие;
Аккумуляторы активно используются как резервные источники питания при отсутствии напряжения в промышленной сети и других вариантах.

Во всех перечисленных случаях, чтобы обеспечить долговременную и безаварийную эксплуатацию оборудования очень важно правильно сделать подключение кабеля:

Самым главным требованием подключения кабеля или отдельных проводов к аккумулятору является соблюдение полярностей. В противном случае электронные элементы аппаратуры могут выгореть, а аккумулятор разрядится. Провод, подключаемый к плюсовой клемме, принято ставить с изоляцией красного цвета, к минусу подключают провода синего или черного цвета.

Пример подключения аккумулятора к зарядному устройству

На корпусе аккумулятора возле контактов обозначаются знаки «+» и «-». Такие же обозначения ставятся на подключаемой аппаратуре и на концах проводов с обеих сторон;

Обязательно надо учитывать сечение проводов, оно должно соответствовать токам подключаемой нагрузки, правильно определить это можно по заранее просчитанным таблицам.
Большое значение имеет надежность подключаемых контактов, для этого для кислотных аккумуляторов делаются специальные клеммы, свинцовые или латунные. Конструкция клемм предусматривает места установки проводов и контактов аккумулятора зажим осуществляется болтами. Для литий ионных аккумуляторов контактные соединения могут быть другой конструкции.

Клемма с проводом зажимается на контакт аккумулятора

Перед присоединением всех элементов к аккумуляторным контактам очень важно обеспечить их чистоту, особенно на кислотных аккумуляторах, которые находились в эксплуатации. На свинцовых и латунных элементах нарастает окись, которая препятствует прохождению тока. Для ее удаления используются металлические щетки, можно взять жесткую зубную щетку для обработки контактов щелочным раствором, который нейтрализует кислотные составляющие. После чистки можно одевать клеммы с проводами на контакты аккумуляторов и зажимать болтами.

Подключение усилителя (сабвуфера) к автомобильному аккумулятору

Некоторые любители громкой музыки устанавливают к автомобильным магнитолам и плеерам усилители мощности. Проблемой этой схемы является потребление большой мощности, не всегда автомобильного аккумулятора хватает для обеспечения питания для автомобильного оборудования и музыкальной аппаратуры. В этом случае используют отдельный дополнительный аккумулятор. В любом случае важно правильно рассчитать все необходимые параметры и грамотно выполнить монтаж:

В первую очередь определяются с местом установки усилителя, обычно это делается в задней части автомобиля в багажнике;
Рассчитывается расстояние для прокладки кабелей питания до аккумулятора;
Выбирается марка кабеля и рассчитывается сечение проводов исходя из мощности усилителя.

Для автомобильных магнитол применяют усилители мощностью от 50 – 80 Вт, расчеты проводят по формуле:

I=P/U Протекающий ток «I» протекающий по проводам равен отношению мощности «Р» усилителя к напряжению автомобильного аккумулятора «U». Если ваш четырехканальный усилитель мощностью 60Вт х 4 = 240 ВТ, общая мощность потребления. Ток в цепи питания сабвуфера будет 240Вт/12В = 20А. Для запаса мощности добавим примерно 20% и по таблице выберем необходимое сечение провода исходя из тока в 24А. При постоянном токе мощность существенно зависит от длины провода от источника питания до потребителя.

Таблица подбора сечения проводов с учетом мощности и расстояния

Практика показывает, что сечение 1,5 – 2,5 мм вполне достаточно для питания усилителя от бортового аккумулятора напряжением 12В.

Схема подключения усилителя к аккумулятору и остальным элементам

Провода выбираются гибкие, многожильные с надежным изоляционным слоем. Красный подключается к плюсовому контакту аккумулятора и соответствующей клемме на усилителе, через предохранитель расчетной величины тока.

Подключение проводов питания к усилителю от аккумулятора

От багажника до моторного отсека, где стоит аккумулятор 4-5м, кабель прокладывается в гофрированном шланге. В перегородку передней панели гофра прокладывается через технологические отверстия с резиновыми сальниками, чтобы исключить перетирания изоляции и короткого замыкания в условиях вибрации. Провод отрицательной полярности крепится между минусовой клеммой усилителя и ближайшим болтом на корпусе автомобиля в багажном отделении.

Совет №2. Провода управления и динамиков не рекомендуется прокладывать параллельно, рядом с проводами питания. Это приведет к помехам и искажению воспроизведения звука.

Для подключения бортовой аппаратуры к аккумулятору обычно используют кабели с гибкими многожильными проводами. Для монтажа наружных осветительных линий, скрытой проводки розеточных групп прокладываются марки с монолитными жесткими проводами, не большого сечения. Для подключения РЩ от подстанций и воздушных линий применяют кабеля большого сечения 10, 16 мм² и более с монолитными жилами и многожильными проводами из алюминиевого или медного сплава.

Некоторые марки силовых кабелей

Производители делают большое количество марок проводов с многожильными проводами, но для подключения бытового, промышленного оборудования и отдельных сооружений большим спросом пользуются только несколько видов. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.

АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.

Структура кабеля АВВГ с цельными токоведущими жилами

Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.

Технические характеристики:

Марка	Число жил	Сечение, мм2

АВВГ	1…4 (круглые)	1,5… 240
АВВГ	3-4 (секторные)	70… 240

АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.

Структура кабеля АВК

Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.

СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.

Цветные полосы маркировки на изоляции жил кабеля СИП

Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.

Основные параметры СИП-4:

Число и сечение жил, мм²	наружный Ø мм	Масса СИП кабеля , кг/км
1х16	7.5	70
1х25	8.5	100
2х16	15.5	140
2х25	17.5	200
3х16	16.5	205
3х25	18.5	290
4х16	18.5	280
4х25	21.0	395

Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.

АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.

Структура кабеля АВБбШв/ВБбШв

Расшифровка маркировки:

А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
В – виниловая изоляция проводов;
ББ – бронированные стальные ленты;
Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
Шв нг – может обозначать, что изоляция сделана из негорючих материалов.

В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм². На промышленных объектах сечение может достигать 300 мм² и больше.

Технические характеристики:

Число жил, мм²	Наружный диаметр кабеля, мм		Масса 1 км кабеля, кг
	Наружный диаметр кабеля, мм		АВБбШв		АВБбШв нг
	~ 660 V	~1000 V	~660 V	~1000 V	~660 V	~1000 V


3х4	15. 5	17	380	435	395	450
3х6	16.5	18	435	495	450	510
3х10	19.0	19.5	575	595	595	615
3х16	21.5	22.0	720	744	745	770
3х25	25	25.5	955	980	985	1010
3х35	27.0	27.5	1135	1160	1170	1200
3х50	30.5	31.0	1445	1480	1490	1525
3х4+1х2.5	16.5	—	420	—	435	—
3х6+1х2.5	17.5	—	490	—	505	—
3х6+1х4	17.5	19.0	370	555	390	570
3х10+1х4	30	—	675	—	695

Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.

Совет №3. Не рекомендуется АВБбШв/ВБбШв использовать в навесных воздушных конструкциях, он имеет большой вес и дорого стоит.

Ошибки при выборе кабеля и подключении

Наиболее часто грубые ошибки при монтажных работах допускаются при выборе кабеля. Обязательно учитывайте условия, в которых он будет эксплуатироваться, и рассчитывайте необходимое сечение. Если установить бронированный кабель большого сечения там, где достаточно ВВГ 3х6, будут лишние финансовые затраты и проблемы в монтажных работах. Преимуществ, при эксплуатации и экономии вы не получите.
При подключении к шинам РЩ не устанавливайте медные наконечники на алюминиевые провода и наоборот. Неоднородные металлы имеют разные сопротивления, это приводит к большим потерям тока и нагреву проводов в местах подключения.
Старайтесь, чтобы шины в РЩ и провода были одного металла, медные или алюминиевые. Если они разные, то используйте комбинированные переходные наконечники для соединения алюминия с медью.
После подключения кабеля к шинам или автоматическим выключателям, на пару часов подключите максимально возможную нагрузку. После чего обесточьте РЩ и протяните все болтовые соединения на контактах. Особенно это важно на промышленных объектах, где большие токовые нагрузки в сети длительное время, контакты осматриваются и протягиваются 1раз в неделю. При недостаточном зажиме контакты будут выгорать.
Не рекомендуется делать петлю концом оголенного провода вокруг зажимного болта с шайбой для контакта с шиной. Такое соединение имеет меньшую площадь прикосновения, чем наконечник, потери тока будут больше.

Часто задаваемые

вопросы

Вопрос №1. Можно алюминиевые провода от АВВГ подключать к аккумулятору?

Нет, особенно к кислотному, будут большие потери по току из за разности сопротивлений на переходах. Контакты свинцовые, клеммы могут быть медные, а провода алюминиевые.

Вопрос №2. В автомобиле усилитель с питанием 220В можно подключить через инвертор 12/220В?

Практически можно, но лучше использовать аппаратуру на 12В в целях экономии энергии и безопасности.

Вопрос №3. Каким проводом лучше подключать сварочные аппараты?

Можно многожильным ВВГ, но лучше с резиновой изоляцией КГ, сечение рассчитывается исходя из мощности аппарата.

Вопрос №4. От ЛЭП к РЩ дома, какой кабель лучше использовать?

Лучше всего марки СИП сечением 10 – 16 мм2, этого вполне достаточно, меньше расходов на прокладку, на расстоянии до 20м дополнительной тросировки не требуется.

Вопрос №5. Кабель проходит по бетонному забору, постоянно подключаются, воруют электроэнергию, портят изоляцию, как этого избежать?

Можно конечно кабель закапать, или пустить по воздушной линии, если это дорого или невозможно, самый лучший вариант установить кабель марки АВК. Его конструкция исключает возможность несанкционированного подключения, на неконтролируемых участках.

Оцените качество статьи:

Замена питающего провода от щитка до квартиры | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Часто, не дожидаясь муниципальных служб, хозяева стараются заменить проводку в квартире и за ее пределами (от щитка до квартиры) своими руками. Так ли это сложно, и какие меры безопасности должен принимать владелец при самостоятельной замене проводов?

Нормы прокладки питающих кабелей

В соответствии с требованиями, указанными в СП 256.13258000.2016 прокладка кабельных линий питания квартир на лестничных площадках должна, как правило, производится скрыто. Однако при необходимости замены вводного кабеля в существующих зданиях допускается открытая прокладка в стальных трубах, обладающих локализационной способностью, если выполнение скрытой проводки не возможно. Таким образом, жильцы самостоятельно открыто прокладывать кабель от щитка до квартиры при условии, если кабель будет надежно защищен металлической трубой имеющей определенную толщину стенки.

Выбор трубы с определенной толщиной стенки, которая обеспечивает локализационную способность, можно выполнить по таблице указанной ниже.

Максимальное сечение жилы провода, мм2

Толщина стенки трубы, не менее, мм

Алюминий

Медь

До 4

16; 25

35; 50

До 2,5

—

6; 10

25; 35

0,5

2,5

2,8

3,2

3,5

4,0

Такое исключение упрощает электромонтаж, однако не делает его более надежным. Открытая сеть, даже будучи в металлической трубе, на площадке (общественное место), подвергается риску нарушения целостности и механических повреждений. Поэтому надежнее будет прокладывать кабель по каналам строительных конструкций путем штробления стен и скрытой прокладки кабеля.

Монтаж проводки от щитка до квартиры

Часто возникает вопрос о согласовании с домовладением таких мероприятий, как прокладка кабеля или замена проводки. Ответ прост: никогда ранее и сейчас согласовывать эти мероприятия не требуется. Исключением становится только перекоммутация в самом щитке – дополнительное подключение источников питания к клеммам счетчика. Для этого необходимо обратиться в энергосбытовую организацию (ЭСО) и сообщить о намерении произвести переподключении питающего кабеля. Данная организация в свою очередь отправит к вам электромонтера, который произведет «снятие» пломб со счетчика, а после подключения кабеля – установит новые. Однако, перед тем как вызывать представителя ЭСО необходимо проложить соответствующий кабель.

Итак, первым делом необходимо произвести замер расстояния от распределительного щита в квартире до щита учета на лестничной клетке. Кроме того, необходимо учесть длину кабеля для разделки и подключения жил к клеммам автоматов, а так же для аккуратной укладки в щитах.

Далее необходимо определиться с маркой кабеля и его сечением. Для замены питающего кабеля в домах старого жилого фонда можно использовать медный двухжильный, а в новостройках — трехжильный кабель с жилами сечением 10 кв. мм. Для этих целей подойдет кабель кабель ВВГнг или ВВГ-Пнг.

Провод для сборки электрощита: марка, сечение, нюансы выбора

В электроснабжении любого объекта начиная от хозяйственных, складских помещений, заканчивая высокотехнологичными производствами нельзя обойтись без электрических щитов. Сам по себе щит содержит коммутационную аппаратуру и автоматику, а также средства для распределения и подключения потребителей к питающей сети. Говоря простым языком, щит может являться вводно-распределительным устройством (ВРУ) или щитом автоматики и управления. Для нормального функционирования системы нужно использовать установочные провода соответствующего качества с соблюдением условий их прокладки и монтажа. В этой статье мы расскажем, каким должен быть провод для сборки электрощита (имеется в виду марка, сечение и т.

д.).

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными.

Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.

ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

фаза – серый или черный;
ноль – синий;
земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил).

Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

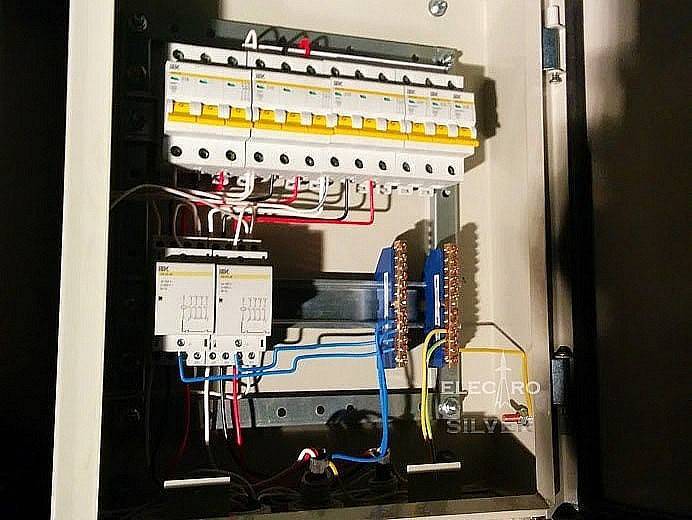

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты.

Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Понравилась статья — поделись с друзьями!

Как сделать электропроводку в ванной своими руками, схема

Многие считают, что сделать электропроводку в ванной может только электрик. Конечно, у проводки в ванной комнате много особенностей, но сделать ее реально своими руками. Как, читайте ниже.

Приборы и материалы

Разводку светильников и вентилятора всегда делают отдельно от розеток. Поэтому и комплектующие нужны разные.

Что нужно для проводки электрики к осветительным приборам и вентилятору?

В этом случае отдельный автомат (он отключает подачу тока при замыкании и перегрузках) в щиток не ставят. Используют общий, который для освещения нескольких комнат в доме. Например, от него идет провод к коробке, а уже оттуда кабели расходятся к светильникам и вентиляторам сразу в кухне, коридоре, ванной и туалете.

Автоматический выключатель на 10 А всегда используют для освещения в ванной

Мощность такого автоматического выключателя должна быть всего 10 А. Он выдерживает до 2,2кВт (2200 Вт) нагрузки в час. Расшифровываем — в российских квартирах чаще всего стоят лампочки с мощностью не более 40-60 Вт. Вот и посчитайте, сколько их необходимо, чтобы автомат выбило.

В комплекте с автоматическим выключателем чаще всего идет УЗО. Это устройство защитного отключения, которое вырубает автомат при утечке тока. Если УЗО в щитке нет, его легко можно добавить, не меняя щитка и тем более проводки в ванной и во всем доме.

Также понадобятся медные провода с сечением 1,5 с хорошей изоляцией и заземлением. А именно: кабель NYM. В отличие от других проводов, у него тройная изоляция, с которой вероятность утечки почти равна нулю.

Что понадобится для проводки электричества к розеткам?

Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.

Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6. Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Схема электрического щитка для подводки электричества в ванную

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.

Зачем делать заземление в ванной?

Далеко не все знают, что такое заземление ванной комнаты и зачем его делают. На самом деле, это когда с помощью специальных желто-зеленых проводов все предметы, проводящие электричество: трубы, змеевик, ванну, душевой поддон, стиральную машинку и т. д. – подключают к системе уравнивания потенциалов (СУП).

Один из случаев, когда человека может ударить током в ванной комнате

Если этого не сделать, в случае утечки электричества один предмет может оказаться больше наэлектризован, чем другой. То есть у них окажется разный электрический потенциал. И если прикоснуться к ним одновременно, ваше тело выступит в роли проводника тока. Другими словами, шарахнет так, что мало не покажется.

СУП, когда она есть, уводит электричество через провода в землю. И если даже утечка большая, и ток не успевает уходит, между всеми предметами он распределится одинаково, и вас не ударит.

Нужно ли заземлять акриловую ванну?
Акриловая ванна не проводит ток, но накапливает статическое электричество. Конечно, особого вреда от него нет, но и приятного тоже мало. Поэтому акриловые ванны лучше все-таки заземлять.
Как заземлить ванную комнату?
Схема заземления ванной
СУП помещают в монтажную коробку

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.
К разным предметам провода заземления подсоединяют по-разному.
Крепления проводов, с помощью которых заземляют ванны и душевые поддоны
Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.
В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.
Провода заземления можно спрятать под штукатуркой, в шкафчиках или пустотах стен. Оставить на виду – тоже вариант, но это некрасиво, и, в конце концов, травмоопасно.
Пластиковые трубы заземлять не нужно
Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.
Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.
Заземление каркаса стиральной машины
Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.
Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.
Провода с клеммами для теплого электрического пола в ванной
Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.
И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.
В тех домах, к которым заземление не подведено, часто делают зануление. Это когда все предметы заземляют с помощью нулевых проводов, а их подключают к нулевой шине. С одной стороны, это хороший вариант, ведь при утечке тока автомат обязательно отключится. С другой, если цепь зануления оборвется, все приборы за точкой обрыва окажутся под напряжением.
Как проложить и подключить интернет, ТВ и аудио-видео кабель

Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.
Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.
Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.
Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).
Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.
Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.
При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.
Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.
Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.
Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.
Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.
Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.
Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.
Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.
В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.
А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.
Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.
При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.
Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.
Телевизор и аудио — видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.
Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.
Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.
Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.
Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.
Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.
Общие рекомендации
Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.
Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.
Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.
Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.
Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.
Обжим сетевого кабеля проводить только с использованием специализированного инструмента.
Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.
Как подключить автоматический выключатель | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.
Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:
Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.
Вот пример однополюсного автомата ВА47-29 С16:
Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):
Из пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т.е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.
Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.
Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.
При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т.д.
Перейдем к практике.
Подключение однополюсных и двухполюсных автоматических выключателей
Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:
Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.
Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:
В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.
Схема подключения трехполюсных и четырехполюсных автоматов защиты
Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.
На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.
В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.
В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».

Присоединение жил проводов и кабелей к автомату
У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.
Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).
Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.
После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.
Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.
Следите за тем, чтобы под контактный зажим не попала изоляция провода.
Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.
Как подключить несколько автоматических выключателей в одном ряду?
Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.
Более подробно о ней читайте в этой статье.
P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Где мы должны заделывать кабельные экраны?
Экранированный кабель представляет собой электрический кабель из одной или нескольких изолированных жил, заключенных в общий проводящий слой. Экран может состоять из плетеных медных жил (или другого металла, например алюминия), неплетеной спиральной обмотки из медной ленты или слоя проводящего полимера. Обычно этот щит прикрыт курткой. Экран действует как клетка Фарадея, уменьшая электрические помехи, влияющие на сигналы, и уменьшая электромагнитное излучение, которое может мешать работе других устройств.
Эффективность установки экрана кабеля зависит от типа экранируемых электромагнитных помех и типа заделки на обоих концах. В этой статье описаны различные типы экранирования кабелей. Кроме того, анализируется эффективность экранирования.
Экранирование снижает электростатические или емкостные электрические помехи в сигнальном кабеле или коммуникационном кабеле
Электростатическая или емкостная связь пропорциональна емкости между источником шума и сигнальными проводами.Величина помех зависит от скорости изменения шумового напряжения и емкости между шумовой цепью и сигнальной цепью.
Электростатический шум можно устранить, установив электростатический экран (также называемый дренажем) вокруг сигнальных проводов. Токи, генерируемые шумовыми напряжениями, предпочитают течь по пути с более низким импедансом экрана/стока, а не по сигнальным проводам.
Экран/дренаж должен быть изготовлен из материала с низким сопротивлением, такого как алюминий или медь.Для неплотно сплетенного медного экрана (85% покрытия оплеткой) коэффициент экранирования составляет примерно 100 раз или 20 дБ. Для многослойного экрана с низким сопротивлением этот коэффициент экранирования может составлять 35 дБ или 3000 раз.
Экран должен быть изолирован, чтобы предотвратить непреднамеренный контакт с несколькими точками заземления, что может привести к возникновению циркулирующих токов.
Экран никогда не должен оставаться плавающим, потому что это приведет к возникновению емкостной связи, что сделает экран бесполезным.
Одноточечное соединение с землей пытается свести к минимуму возможность тока контура заземления, который будет протекать между заземлениями с разными потенциалами.Экран, заземленный с обоих концов, может образовать контур заземления, который может привести к отказу процессора, если эти точки заземления имеют разные потенциалы.
Поставщики могут указывать заземление экрана либо со стороны поля, либо со стороны приемника. Когда экран/экран заземляется только с одного конца, заземление обычно выполняется в приборной панели/шкафу на конце источника питания или приемника. Конец полевого устройства остается незаземленным, а экран/экран изолированы.
На объектах с эквипотенциальным заземлением, где заземление имеет одинаковый потенциал между точками заземления, некоторые поставщики (RS-485 Profibus DP) рекомендуют заземлять экран с обоих концов.
Кабели, проходящие через промежуточные распределительные коробки, должны иметь целостность и непрерывность соединения экрана в распределительной коробке без соединения экрана с землей в распределительной коробке.
Экран сигнального провода никогда не подключается к общей стороне логической схемы (это может внести шум в логическую схему).
Для подавления высокочастотного радиочастотного шума конденсатор вставлен последовательно между проводом заземления экрана и заземлением.
Для некоторых коммуникационных сетевых кабелей соединения экрана уникальны для конкретной кабельной системы. В некоторых таких случаях короткое замыкание постоянного тока на землю не требуется, поскольку в каждом узле предусмотрены путь переменного тока с низким импедансом к земле и путь постоянного тока с высоким импедансом к земле. Следуйте конкретным инструкциям в публикации для конкретной кабельной системы коммуникационной сети.
При любом соединении заземления экрана не снимайте экран дальше, чем это необходимо для выполнения соединения.
Экранированный кабель
: все об экранированных кабелях, типах и областях применения
Экранированный кабель — типы и области применения
Служебные экраны представляют собой спирально намотанные группы проволочных жил малого сечения, окружающие изоляцию проводника(ов). Их легко разматывать и заделывать, но они склонны к относительной индуктивности, поскольку наматываются на кабель. Они являются наиболее гибкими экранированными кабелями и часто используются в аудиоприложениях. Обслуживаемые экраны обычно припаяны или обжаты к наконечнику или концевой клемме.
Плетеные экраны переплетаются друг с другом и образуют плотный, но гибкий цилиндр из проводов. Это может привести к необходимости расплетать или ослаблять плетение, чтобы заделывать его, хотя это позволяет легко заделывать коаксиальный разъем и сохраняет экран на всем пути до корпуса разъема. Покрытие 95% не является чем-то необычным для высококачественных экранированных кабелей.
Чаще всего косички формируются из групп проволок малого сечения, известных как «несущие». Они уложены бок о бок, образуя ленточный многолучевой проводник.Оплетки также могут быть «полосатыми» с использованием сплошных лент из проводящего материала, обеспечивающих более однородную внутреннюю поверхность коаксиального проводника. Это является преимуществом на очень высоких частотах, и в сочетании с другими конструкциями экранов образует очень эффективный барьер от электромагнитных помех.
Плетеные экраны коаксиальных кабелей обычно оканчиваются в полевых условиях путем обжима или зажима, а иногда припаиваются или заканчиваются косичкой с термоусадочным экраном. Этот последний подход распространен в жгутах проводов самолетов.Плетеные некоаксиальные экраны можно припаивать, если проводники внутри одеты так, чтобы выходить из экрана через открытое пространство в оплетке, или их можно заделывать косичкой из термоусадочного экрана.
Экраны из фольги состоят из металлизированной гибкой пластиковой (майларовой, полиимидной и т. д.) оболочки, навитой по спирали вокруг проводника(ов). Металлизированный слой очень тонкий — порядка 0,0003 дюйма. Покрытие фольгой может быть фактически 100%, хотя его сопротивление намного больше, чем у другого экрана, описанного здесь, и поэтому его способность шунтировать шум ограничена.По этой причине защита от электромагнитных помех лучше всего достигается при использовании экранов из фольги в сочетании с плетеными (лучшие проводники) экранами.
Фольговые экраны, поскольку они обычно алюминиевые, обязательно обжимаются, хотя некоторые совмещены с «проводом заземления», который контактирует с фольгой и может быть припаян.
Сплошной экран состоит из металлической трубки, жесткой или полужесткой, обычно из меди или алюминия, вокруг диэлектрика и центрального проводника. Полужесткие коаксиальные кабели этой конструкции можно формировать вручную, хотя рекомендуются инструменты для гибки труб, особенно для гладких труб.(Кабели большего размера могут иметь гофрированную трубку.) Покрытие составляет 100 %, а сопротивление низкое. Нет лучшего щита.
Типичные области применения твердоэкранированных типов включают короткие фиксированные коаксиальные перемычки внутри прибора или наземные антенные фидеры.
Сплошные экраны обычно припаиваются или зажимаются. Паять алюминиевые сплошные экраны нецелесообразно.
Покрытие экрана
зависит от дизайна и уровня качества — от плохого до идеального. Не каждое приложение оправдывает дорогостоящее стремление к совершенству.Степень необходимости зависит от частот, вызывающих озабоченность, и восприимчивости к шуму (или силы сигнала для функций сдерживания экрана) цепи.
Shield Termination не следует воспринимать легкомысленно, так как в разъемах возникает больше проблем, чем в любой другой части кабеля.
Во всех случаях целостность экрана лучше всего, если экран цел (без оборванных жил или отслаивающейся фольги) и подготовлен для максимального контакта с разъемом. Это включает в себя чистоту. Инструкции производителя разъема заслуживают серьезного внимания.
Эффективность щита
Независимо от конструкции, щит будет невосприимчив к наведенному шуму настолько, насколько обеспечивает его эффективность. Это означает, что экран будет «перехватывать» и/или отклонять магнитные или электрические поля, которые мешают необходимому сигналу. Факторами являются частота, амплитуда и физическое расстояние. Решение проблем, связанных с шумом — индуцированным или источником — включает в себя экранирование.
Эффективность экранирования представляет собой отношение напряженности поля падающей волны (источника) к допустимой напряженности поля.Обычно выражается в дБ.
Экраны могут функционировать как отражатели или поглотители (шунтируя на землю) излучаемых электрических или магнитных полей. Поскольку в системах авионики мы обычно занимаемся безудержной радиочастотой, мы сосредоточимся на свойствах экранов, которые наиболее эффективны на высоких частотах.
Отражение нежелательных сигналов можно сравнить с зеркалом. Поверхность экрана является рабочим элементом, и, по правде говоря, проводимость этой поверхности — кожи — играет наиболее важную роль в высокочастотных приложениях.Это одна из важных причин для серебряного покрытия экранирующих проводов, используемых в высокопроизводительных кабелях.
Проводимость меди под отражающей поверхностью хорошо подходит для поглощения, отводя мешающий сигнал на землю. Хотя медь не так эффективна, как сталь, при поглощении частот ниже 1 ГГц, в целом она является более эффективным экраном, если учитывать как поглощение, так и отражение.
Поскольку щит разработан, не обязательно верно, что слой за слоем щиты более уместны, чем простые хорошо сделанные щиты.Иногда, однако, наслоение может загораживать отверстия (интерстиции — места пересечения элементов оплетки), что важно, потому что даже точечное отверстие — это окно для шума на высоких частотах.
Экраны
полезны для сдерживания помех, а также для защиты от них, служащих для уменьшения влияния шума, который может быть наведен в соседних кабелях или жгутах проводов.
Проверка на утечку в экранах коаксиальных кабелей рассказывает о том, как справиться с радиочастотной «пробкой», которая сейчас более агрессивна, чем когда-либо предполагалось.
Принято считать, что 100% экранирование, например, обеспечиваемое жесткими или полужесткими кабелями, является идеальным. Что менее очевидно, так это то, что коаксиальные кабели MIL-C-17 далеки от идеала. Возможно, именно поэтому все более популярными становятся многослойные кабели PIC с малыми потерями — возможно, и по другим причинам, например, из-за потерь или веса, — но они также обеспечивают значительно улучшенные коэффициенты утечки.
Тестирование с помощью анализатора цепей конструкций PIC-коаксиальных кабелей, включающих оплетку из внутренней полосы с серебряным покрытием, 100%-ную оплетку из металлизированного полиимида и внешнюю оплетку из плотной проволоки, показали характеристики, близкие к характеристикам полужестких кабелей.Сравнительное тестирование показывает утечку порядка 55-75дБ для RG142 и 85-90дБ для PIC S44193. Полужесткий RG402 составляет 110 дБ. (Это все кабели, остальные характеристики которых примерно сопоставимы.)
Подводя итог, можно сказать, что экранирование обычно просто работает. Но если возникают проблемы с электромагнитными помехами — а они появятся, когда вы меньше всего их ожидаете — всегда важно рассматривать качество кабеля в качестве первой линии защиты.
Какое значение имеет все это? В сложной радиочастотной среде с постоянно растущим скоплением сигналов, часто объединенных вместе и «разделяющих» шум, лучшее экранирование улучшает целостность сигнала и надежность системы.
Как использовать экранированный провод для гитары — Суп для хамбакеров
Если вы хотите узнать больше о том, как использовать экранированный гитарный провод, это хорошее место для начала. Мы поможем вам решить, подходит ли этот изолированный провод для вашей ситуации, и покажем, как его установить.
Экранированный провод состоит из жилы и внешней оболочки. Основной провод похож на стандартный провод, а экран представляет собой внешний провод в оплетке. Основной провод заменяет стандартный провод при преобразовании в изолированный провод, а каждый конец внешнего провода припаивается к ближайшему заземлению.
Заземление провода в оплетке создает экран, защищающий жилу от электромагнитных и радиочастотных (РЧ) помех. Если вы играете на своей гитаре в среде, которая получает много таких помех, модификация экранированного гитарного провода может помочь значительно снизить шум вашей гитары.
Что следует учитывать
При обсуждении того, как использовать экранированный гитарный провод и вносить какие-либо изменения в ваш инструмент, необходимо учитывать несколько моментов.
Емкость
Одним из наиболее узнаваемых примеров использования экранированного провода на гитаре является кабель.Если вы какое-то время играли на гитаре, вы, вероятно, хорошо знаете, что чем длиннее ваш гитарный кабель, тем грязнее будет ваш тон. Близость проводов сердечника и экрана вызывает емкостное сопротивление или высокие потери. Такой же тип емкости может иметь место и в изолированном проводе, который вы используете в своей гитаре.
Чем тоньше изоляция между сердечником и проводами экрана, тем выше емкость. Чем выше емкость, тем больше будут потери на высоких частотах.Итак, при рассмотрении вопроса о том, как использовать экранированный гитарный провод, мы должны помнить, что экранирование провода, которое мы будем использовать в нашем инструменте, намного тоньше, чем в нашем кабеле, а это означает, что емкость будет выше. На самом деле, емкость нашего изолированного провода может быть в два раза выше, что приводит к значительным потерям высоких частот на фут, часто более чем в два раза больше, чем в гитарном кабеле.
Однако мы будем использовать не более нескольких дюймов изолированного провода, в отличие от нескольких футов, которые часто используются в гитарном кабеле.Полученные в результате потери высокого класса будут минимальными, но они будут больше, чем у простого провода, поэтому это следует учитывать перед переключением.
Ограниченный номер
Если вы используете экранированный провод, чтобы не снимать всю электронику, вам может быть сложнее работать в гитарных полостях. Работать с паяльником в такой небольшой среде может быть неудобно, и есть опасность, что вы можете расплавить другие провода.
Удаление электроники все еще может быть необходимо, чтобы обеспечить хорошее чистое соединение как для жилы, так и для экрана.
Контур заземления гитары
При замене стандартного провода экранированным проводом нет необходимости заменять каждый провод в гитаре; это потенциально может создать контур заземления. Контур заземления — это когда у вас есть более одного пути к земле. Два соединения с землей, по сути, создают круговой путь, по которому электричество может следовать бесконечно. Контур заземления действует как антенна для электромагнитных и радиочастотных помех, от чего мы и пытаемся избавиться.
Например, обычно провод заземления проходит от задней части регулятора громкости к задней части регулятора тембра.Если бы мы заменили этот провод экранированным проводом, в результате получилось бы два провода, идущих от регулятора громкости к регулятору тембра, что создает контур заземления.
Вам нужно только изолировать горячие сигнальные провода в цепи гитары. Любые заземляющие провода, соединяющиеся с задней частью регулятора тембра или громкости, должны оставаться как есть.
Лучший выбор для гитарной проводки
Для вашей гитары требуется только очень тонкий провод, потому что звукосниматели гитары производят очень мало электричества.Самый распространенный калибр провода для гитары — 24 AWG, а самый распространенный калибр провода звукоснимателя — 27 AWG. Используемый вами изолированный провод будет немного толще, но если сердечник имеет сечение 27 AWG, проблем быть не должно. Слишком толстый провод будет стоить дороже и занимать больше места в вашей гитаре. На сигнал это существенно не повлияет.
В большинстве случаев вы будете использовать одножильный экранированный провод, что мы и рекомендуем. В редких случаях вы можете использовать многожильный изолированный кабель.При выполнении соединений вы должны убедиться, что оголено как можно меньше жил. Любой оголенный провод неэкранирован.
Альтернативный экран для гитары
При обсуждении того, как использовать экранированный гитарный провод, мы также должны рассмотреть альтернативы, такие как экранирующая гитарная краска или лента из медной/алюминиевой фольги. Для обоих методов удалите электронику и покройте внутреннюю часть полости электроники выбранным веществом.
Защитная краска обычно содержит проводящий минерал графит и наносится на полость гитары. Ленты из медной и алюминиевой фольги обладают высокой проводимостью и прилипают к полости. Преимущество этих методов заключается в том, что вы создаете полный экран вокруг всей своей электроники. Кроме того, вы не теряете высокие частоты из-за емкости. Проводка упрощается, потому что вы удаляете все провода заземления и оставляете только сигнальные провода.
В большинстве случаев предпочтительнее экранировать гитару краской или лентой, но каждый случай индивидуален, и экранированный провод подойдет.Если вы не можете применить ленту или краску, экранированный провод — единственное решение. Некоторые гитары имеют длинные каналы, через которые должны проходить провода. В этом случае вам нужно будет использовать изолированный провод, чтобы добавить экранирование.
Защита страт
Экранирование Stratocaster довольно распространено, потому что в этой гитаре используются звукосниматели с одной катушкой, которые очень шумят. Большое количество шума часто заставляет гитаристов искать способы его приглушить, поэтому наше обсуждение того, как использовать экранированный гитарный провод, здесь особенно полезно. Это отличная гитара, чтобы примерить эту модификацию.
На рис. 1 показан распространенный способ подключения Fender Strat. Все оранжево-коричневые провода несут важный сигнал, который мы хотим экранировать. На рис. 2 показана та же проводка, но с экранированным проводом. На рис. 2 синий провод представляет собой экранированный провод, красный провод — сердечник, а зеленый провод — экран.
Если вы посмотрите на рис. 2, то заметите, что нам нужно добавить провод заземления от задней части регулятора громкости к корпусу переключателя.Мы делаем это, потому что выключатель не заземлен; некуда экран нашего провода подключать. Заземлив корпус переключателя, мы можем припаять провода экрана прямо к корпусу переключателя.
Вы также можете заметить, что выходной разъем немного изменился. Мы можем соединить изоляцию провода с заземляющей стороной гнезда, а жилу с наконечником.
Рис. 1

Рис. 2
Резюме
Как видите, перейти на экранированный провод не так уж и сложно. Это будет работать очень хорошо, чтобы устранить большую часть нежелательного шума в вашем сигнале, вызванного электромагнитными помехами. Если нецелесообразно экранировать гитару краской или изолентой, лучше всего использовать экранированный провод.
Если вам понравилась эта статья, и она помогла вам научиться использовать экранированный гитарный провод, пожалуйста, поделитесь этой статьей на Facebook и Twitter. Другие статьи о гитарной электронике можно найти на сайте humbuckersoup.com.
Когда следует использовать плавающий экран на кабельной сборке Mil-Aero
Экранированные кабели используются практически во всех отраслях промышленности.Не путать с армированным экраном, предназначенным для физической защиты кабеля. Экранированные кабели используются для защиты от электромагнитной энергии и негативных последствий искажения сигнала, перегоревших компонентов или даже неудачного квалификационного испытания. Разработчики кабелей укажут, требуется ли экран, и его общую конструкцию. Но простого добавления экрана к кабелю может быть недостаточно для достижения ожидаемых требуемых уровней производительности.
Для конкретного проекта инженеры-конструкторы продумывают многочисленные варианты экранирования для достижения желаемых характеристик кабеля.Это важно, потому что экранирование увеличивает стоимость и сложность, а также может изменить гибкость и минимальный радиус изгиба кабеля. Разработчики определят тип экранирующего материала, общую площадь покрытия и необходимость экранирования отдельных ветвей кабеля в жгуте.
В некоторых проектах требуется, чтобы группы проводников были индивидуально экранированы друг от друга, что помогает снизить вероятность перекрестных помех в кабеле. Действуя как клетка Фарадея, экран обычно подключается к заземляющему контакту или контактному кольцу, которое в конечном итоге подключается к земле или заземлению шасси.Некоторые кабели имеют плавающий экран, который не имеет прямого электрического соединения с землей. В этих приложениях экранирующий слой просто покрывает длину кабеля и обрезается или обрезается рядом с концом кабеля. Хотя теоретически можно было бы электрически привязать экран к земле, некоторым кабелям это не всегда нужно для работы и на самом деле они лучше работают с этим плавающим заземлением.
Рекомендации по экранированию кабеля
Все относительно, по Альберту Эйнштейну.Это остается излюбленной и очень верной концепцией, а также применимой к теории проектирования кабелей. Эффективность экранирования относительна. Сюда входят как достигнутые уровни затухания сигнала, так и общее с экраном напряжение заземления. Какое экранирование требуется? Как заземление экрана связано с другими заземлениями системы или корпуса? Этот экранированный кабель полностью содержится в другом узле или корпусе? По мере увеличения сложности системы эти нюансы имеют значение и могут иметь серьезные последствия для дизайна позже в программе.
Пример кабельной сборки с плавающим экраном.
Существует два основных типа экранирования: фольга и плетение. Экранирование фольгой является наиболее распространенным и относится к кабелю, экран которого изготовлен из слоев металлизированной пленки. Это может быть настоящая фольга или недорогая гибкая пленка с токопроводящим покрытием. Тонкие слои алюминия, меди или металлизированного полиэстера могут быть обернуты вокруг кабеля различными способами для достижения желаемой конфигурации экранирования.Если необходимо индивидуально экранировать дифференциальные пары сигнальных линий, лучше всего это сделать с помощью металлизированной фольги. Затем на эти экранированные проводники можно надеть внешнюю оболочку, чтобы завершить пучок.
Плетеный экран в кабельной сборке.
Плетеный экран состоит из намотанных тонких проволок, плотно сплетенных в рукав. Обычно изготавливаемый из оловянных или медных жил, для этого типа экранирования обычно требуется специальное оборудование для намотки жил вокруг жгута кабелей. Поскольку они переплетены вместе, без изоляции, тонкие жилы становятся клеткой Фарадея, покрывающей до 95% кабеля. Из-за самого рисунка оплетки достичь 100% покрытия кабеля практически невозможно.
Характеристики оплетки обычно более чем достаточны с точки зрения затухания сигнала в широком диапазоне частотных диапазонов. Механическая гибкость, высокочастотный сигнал и количество проводников, требующих экранирования, являются самыми важными факторами при выборе между экраном из фольги, плетеным экраном или даже их комбинацией.
Характеристика щита
Инженеры проводят несколько тестов, чтобы определить характеристики экранирования кабеля. Это позволяет собирать значимые данные о различных условиях экранирования в контролируемых условиях. Прогнозирование поведения электромагнитной энергии и способов ее взаимодействия внутри систем остается очень сложной задачей. Но можно выполнить простые тесты для проверки проектных конфигураций на ранних стадиях разработки и вселить уверенность в инженеров по мере развития проекта.
Лаборатории сторонних организаций выполняют несколько типов испытаний на радиочастотные, электромагнитные и электромагнитные помехи, которые помогают определить характеристики экрана кабеля. Отраслевые спецификации, такие как Mil-STD-461 и RCTA-DO 160, определяют некоторые из этих тестов, которые необходимо пройти для соответствия требуемым стандартам производительности. Как следует из названия, эффективность экранирования — это тест, который выполняется для количественной оценки характеристик экранирования кабеля по сравнению с известным базовым уровнем. Тестирование излучаемых помех является одним из наиболее важных и часто неудачных тестов, поскольку трудно предсказать поведение РЧ-волн в сложных системах.Испытания на восприимчивость к излучению и кондуктивную эмиссию также важны и требуются как часть большинства квалификационных программ mil-aero.
Общая испытательная установка Mil-STD-461G.
Mil-STD-461 устанавливает требования по снижению электромагнитных помех (EMI) для продуктов, поддерживающих Министерство обороны (DoD). Эти тесты и настройки предназначены для электромеханических корпусов размером не больше стойки для оборудования и для жгутов проводов между этими корпусами.Инженеры могут изготовить несколько тестовых кабелей, которые могут быть построены с различными конфигурациями экранирования, чтобы проверить изменения в производительности системы. Тестирование выполняется в соответствии с приведенной выше настройкой. Тестирование при разработке может считаться выходящим за рамки официальных стандартов, чтобы помочь выбрать наилучшие проектные конфигурации.
Необходимость экранирования кабелей широко известна и редко подвергается тщательному анализу. Но какова связь между характеристиками электромагнитных помех и типом экрана? Изменится ли это, если экран электрически привязан к земле? При любых смягчающих обстоятельствах, что произойдет, если экран не может быть привязан к заземлению шасси или вообще к заземлению?
В некоторых проектах плавающий экран по-прежнему обеспечивает достаточное затухание сигнала, позволяя инженерам пройти Mil-STD-461 и RCTA-DO 160, а в других плавающий экран необходим только для работы системы. В день тестирования важно иметь варианты изоляции или повторного подключения экрана кабеля, чтобы помочь в устранении неполадок и сборе значимых данных.
Резюме
На бумаге инженеры разрабатывают электрические схемы на основе устоявшихся теорий и идеальных принципов электротехники. Учитывая количество времени, доступное на ранних этапах сложных военных и аэрокосмических проектов, легко сосредоточиться на разработке безупречного кабеля. Это может стать серьезным программным риском, если кабель невозможно изготовить, если кабель слишком дорог или если кабель не подходит туда, где он нужен.Кроме того, нестандартные кабельные профили со сложными экранирующими устройствами могут иметь минимальную длину заказа 5000 футов или более. А что произойдет, если конфигурация экранирования даже не сработает?
Плавающие экраны в кабельных сборках могут функционировать, если они не заземлены электрически, но для уверенности в этом необходимо провести испытания. По подобным причинам важно привлечь партнера-производителя с полным спектром услуг, такого как Epec, который может помочь спроектировать, изготовить и протестировать законченный экранированный кабель.
Как подключить устройства RS485?
Краткое схематическое руководство по подключению устройств RS485
Некоторые устройства RS485 поставляются с установленными оптическими изоляторами (также называемыми гальванической развязкой) на порту RS485, а некоторые нет.
Важно знать, как подключать устройства в сети RS485, особенно при наличии неоптоизолированного устройства.
Итак, как подключить устройства RS485?

Независимо от устройств, при установке на месте всегда лучше использовать экранированный кабель с проводкой 18-22AWG и экраном, подключенным ТОЛЬКО к одному концу линии.
Экран работает как «отвод» любого шума, который может быть уловлен сетью RS485, и «отводит» его на землю.
Сеть RS485 ошибочно называют сетью «2 провода плюс экран». Нет.
2 провода иногда обозначаются как «+» и «-» вместо «A» и «B», заставляя пользователя думать, что 2 провода — это все, что вам нужно для его работы. Но это сигнальные провода и сеть всегда требует обратного пути.
Стандарт EIA/RS-485 гласит:
«Правильная работа цепей генератора и приемника требует наличия обратного пути сигнала между заземлением цепи оборудования на каждом конце соединения.Эталон цепи может быть установлен третьим проводником, соединяющим общие выводы устройств, или он может быть установлен соединениями в каждом используемом оборудовании с эталоном заземления».
Когда все устройства в сети RS485 оптоизолированы, обычной практикой является использование двухжильного экранированного кабеля с витой парой, где экран используется также как «обратный путь» (земля) и подключается к каждому устройству, как показано на рисунке. здесь:

Это работает и иногда рекомендуется многими поставщиками.Почему? Даже без экрана сеть RS485 достаточно надежна. С такой конфигурацией в большинстве случаев это удается, с шумом отвода экрана и одновременным обеспечением опорного заземления.
Но работает не ВСЕГДА.
В шумной среде (наши объекты?) использование экрана в качестве заземления не всегда является наиболее эффективным решением.
И, что еще хуже, если в этой сети установлено неоптоизолированное устройство, любой шум может «стекать» на землю через само устройство, а не через клемму заземления в конце линии, повреждая устройство в сети. процесс!

Для идеальной сети RS485 требуется специальный провод для заземления.
Кроме того, , когда некоторые устройства на RS485 НЕ оптоизолированы, третий провод становится обязательным , чтобы избежать повреждения устройств.
В этой конфигурации вы можете видеть, что экран все еще на месте и просто соединен последовательно на каждом кабельном соединении, а затем подключен к земле только на одном конце, как показано здесь:

Для этого типа соединения рекомендуется кабель Belden 9842 с 2 витыми парами. Пара будет использоваться для «+» и «-» (или «А» и «В»), один из проводов второй пары будет использоваться как «земля», а четвертый провод не будет использоваться.

Ознакомьтесь также с нашей статьей о резисторах BIAS и TERMINATION. В сочетании с правильными кабелями они гарантируют создание стабильных и функциональных сетей RS485.
https://know.innon.com/bias-termition-rs485-network

Вот список устройств, которые НЕ являются оптоизолированными и требуют конфигурации с 3 проводами и экраном: от Innon:
Серия iSMA MIX (все)
Серия iSMA MINI (все)
Контроллеры iSMA FCU (все)
Контроллеры iSMA AAC20 (все)
Преобразователь iSMA MG-IP

Теплозащитные экраны проводов зажигания | Теплозащитные экраны
Провода зажигания Теплозащитные экраны | Теплозащитные изделия
Магазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Особенности:
Предотвратите пропуски зажигания и используйте этот термозащитный кожух на проводах зажигания. Цветные втулки HP — это гибкие и высокоэффективные втулки для проводов зажигания, предотвращающие сбои.
Сокращает до 60 % лучистого тепла
Экранирует и защищает провода зажигания 8 мм
Специальное плетение расширяется до 15% по сравнению с клеммами
Включает 16 термоусадочных трубок в упаковке
Сделано в США
1200°F 649 ℃ НЕПРЕРЫВНЫЙ
2000°F 1093 ℃ прерывистый
Heatshield Products Color Sleeves™ — отличный способ защитить провода, топливопроводы, тормозные магистрали и многое другое от теплового воздействия, улучшая внешний вид вашего автомобиля. Специальное плетение теплозащитного экрана автомобиля позволяет ему расширяться по фитингам при установке и возвращаться к своему номинальному внутреннему диаметру 5/16 дюйма. Покрытия рукавов теплозащитного экрана могут непрерывно выдерживать 1200°F. Рулоны имеют длину 25 футов, и каждая упаковка включает 16 термоусадок для герметизации концов провода зажигания с помощью теплозащитного экрана. Эти теплозащитные рукава доступны в различных цветах: красном, синем, желтом, черном и коричневом.
Как предотвратить возгорание проводов свечи зажигания?
HP Color Sleeve защищает все провода зажигания от теплового и огневого повреждения..
Как сделать так, чтобы втулка расширялась поверх фитингов и клемм?
Сжать или укоротить длину рукава. Это приводит к увеличению диаметра до 20 процентов. Затем растяните отверстие рукава и наденьте его на терминал. Также может помочь покрытие фитинга или терминала силиконовым или сухим графитовым спреем перед надеванием. После того, как вы защитите провод, потяните за концы втулки теплозащитного экрана и увеличьте длину. Это уменьшит диаметр провода зажигания.
Сколько термоусадочных наконечников входит в этот комплект?
Цветная втулка
HP поставляется с термоусадкой 16 HP, что позволяет герметизировать концы проводов зажигания. Если вам нужна дополнительная термоусадочная трубка, перейдите сюда, чтобы узнать номера деталей, чтобы заказать их у дилера.
Защита против брони | Союзный университет
Экранирование и Броня часто встречаются рядом в каталогах проводов и кабелей, из-за чего кажется, что это практически одно и то же.Оба являются металлическими, намотаны на кабельные компоненты и защищают целостность кабеля. Хотя у них много общего, щиты и доспехи — это не одно и то же, и эти термины не следует использовать как взаимозаменяемые. Так что же отличает их?
Экранирование
Экранирование — это слой металла между частью кабеля, по которой проходит электричество, также известной как проводник, и внешним слоем кабеля, известным как оболочка. Экранирование выполнено из меди, алюминиевой фольги, стали или другого токопроводящего материала.Эти материалы работают как «шумоизоляция» для проводника, сохраняя сигнал кабеля и сигналы от других близлежащих кабелей. Он защищает кабель от невидимого сигнала и токовых помех, также называемых электростатическими помехами. Это позволяет кабелю работать с бесперебойными сигналами, эффективно и качественно выполняя свою работу.
Броня
Броня обеспечивает физическую защиту кабеля. Этот слой металла, также изготовленный из меди или алюминия, наматывается вокруг кабеля снаружи.Броня прочная, крепкая и защищает кабель, когда он используется в суровых условиях, например, в коммерческих зданиях или подземных установках. Броня предотвращает раздавливание провода или иное физическое повреждение окружающей среды. Хотя это может обеспечить некоторую блокировку от помех, броня кабеля не предназначена для использования там, где не требуется физическая защита.
Защита против брони
Хотя экранирование и броня служат различным и важным целям для кабеля, не все кабели имеют оба или один из этих компонентов.В зависимости от среды, в которой будет использоваться продукт, типа кабеля и функции, которую он выполняет, кабелю может не потребоваться дополнительная прочность брони. Если кабель изолирован или удален от других источников электростатических сигналов, он также может не нуждаться в экранировании.
.
