Как подключить электроплиту правильно, схема подключения электрической плиты



Сегодня мы рассмотрим электророзетки для кухонной плиты, а так-же правильное подключение электрической плиты своими руками.

Бытовые приборы и в особенности кухонные плиты потребляют значительное количество электроэнергии, что требует обязательное заземление корпуса. Комплектация отечественных плит при продаже чаще всего представляет собой разъемы РШ-ВШ – пара из электрической розетки и вилки. Этот вид разъема был создан еще в советские времена. По способу установки розетки он относится к изделиям открытой проводки, но в наше время его модифицировали и для скрытой проводки.

Конструктивное решение пары исключает возможность неправильного подключения при использовании. Максимально заявленный рабочий ток – 32 ампера (средняя мощность 7 кВт). Однако суммарная мощность нагревательных устройств современных электроплит составляет в среднем 8-10 кВт и выше, что для данного разъема неприемлемо.

Одновременное включение всех устройств послужит фатальным исходом разъема. Сегодня производство РШ-ВШ на Украине, цена и качество продукции не высоки.

Электророзетки для кухонной плиты

Достаточно неплохи пары вилки-розетки белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект к которым шнуры и вилки не входят.

Белорусские разъемы

Белорусские разъемы выдерживают большие объемы электрической мощности, чем 32А, удобней в пользовании и при монтаже. Устанавливаются в двух вариантах, как для скрытой, так и для открытой проводки. По цене немного дороже украинских, но значительно дешевле европейских.

Разъем французского образца

Розетки для электроплит устанавливаются так же, как обыкновенные электророзетки. При монтаже для скрытой проводки выдалбливают углубление в стене, в которое устанавливают с помощью специального раствора на основе гипса коробку-подрозетник любой формы. По направлению к подразетнику в стене выдалбливают штробу и в нее укладывают питающие провода, присоединяя их к клеммам розетки. Очень важно присоединить заземляющий провод строго на клемму с обозначением.

Затем механизм розетки крепится специальными винтами в подрозетнике, в завершение работы одевается крышка. Монтаж с открытой проводкой сопровождается креплением механизма розетки непосредственно к несущей поверхности стены без дополнительного подрозетника. Обязательно подключают заземляющий провод.

В квартирах новой постройки провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода однотонны и, как правило, белые. Что бы найти нужный провод, сперва в квартире отключают электроэнергию полностью. Дальше берут омметр и один его щуп цепляют за радиатор отопления или водопроводную трубу, а вторым поочередно касаются концов питающих проводов. Если провод заземляющий, омметр покажет незначительное сопротивление, не более пары десятком Ом, на остальных проводах сопротивление окажется бесконечно сильным.

Таким образом, обнаруженный заземляющий провод отмечается маркером или изолентой для дальнейшей простоты в отличии. Порядок подключения оставшихся проводов не важен. Смотрите статью про новые и старые способы соединения электрических проводов, будет полезна для всех. Теперь рассмотрим как выглядит схема подключения электрической плиты в фото примерах и описанием.

Как подключить электроплиту правильно

Для подключения электрической плиты понадобится:

  1. Разъемы. При наличии розетки, необходима только соответствующая вилка.
  2. Моток провода ПВС 3*4 мм2 . Гибкий, трехжильный, длина 1,5-2 м.

На задней панели под пластиковой крышкой электрической плиты расположен клеммник, имеющий несколько медных перемычек. Открыв крышку, можно увидеть рядом с ним картинку, обычно изображающую 3 варианта подключения:

  1. трехфазная питающая сеть – L1,L2,L3.N.PE.
  2. двухфазная питающая сеть – L1,L2.N1,N2.PE.
  3. однофазная питающая сеть – L1. N.PE.

Подходящий вариант – третий, мы по нему сможем подключить электроплиту правильно. Перемычки устанавливаются в соответствии с рисунком. Затем на проводе ПВС с двух сторон снимают верхнюю оболочку на 75 мм и изоляцию с концов жил на 30 мм, заделывают их кольцом. Жила с изоляцией зеленого цвета крепится к заземляющей клемме PE, оставшиеся поочередно к клеммам L1 и N (фаза и ноль). Предпочтительнее присоединять провода для фазных проводников с изоляцией коричневого или белого цвета, а для нулевых голубого цвета, но это не критично.

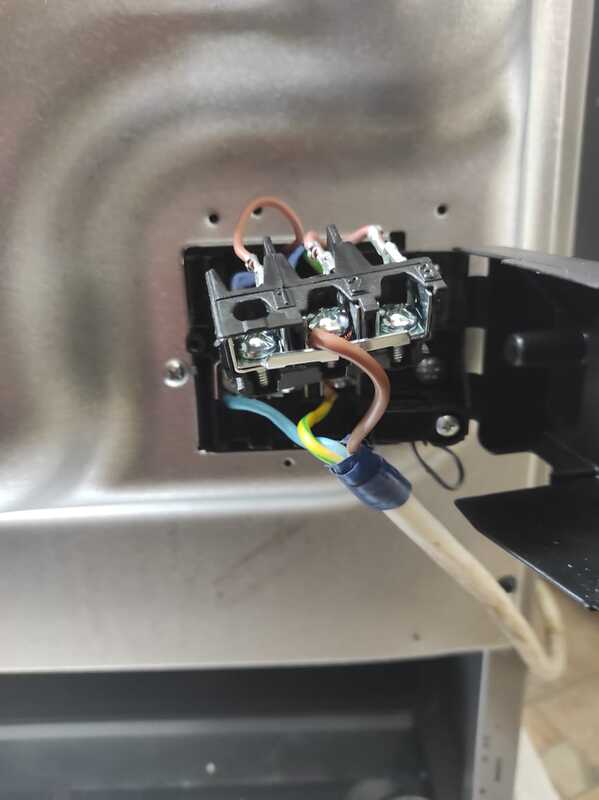

Зачистка и подключение проводов электрической плиты.

После присоединяется электрическая вилка. Провод с зеленой изоляцией крепится к контакту заземления, остальные – к фазному и нулевому.

Схема подключения вилки розетки электроплиты и клеммника.

Мультиметром проверяется правильность подсоединения: сопротивление между заземляющим контактом вилки и металлическим корпусом печи показано нулевое. Само собой разумеющимся является совпадение заземляющих контактов вилки и розетки. Если все как полагается, клеммник закрывают крышкой. Смотрите как установить розетку правильно.

Рекомендовано снять с розетки напряжение, пред тем как вставлять в нее вилку, отключив автомат в электрическом щитке. Сделав это, проверяют касанием индикаторной отвертки металлической поверхности корпуса плиты отсутствие фазы. Если порядок, проводится дальнейшая проверка во всех режимах работы.

Кухонная электрическая плита в какой-то степени стационарное устройство, поскольку годами не сдвигается с одного и того же места. И на самом деле есть вариант подключения ее без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамический или карболитовый клеммник, находящийся в распределительной коробке.

Схема подключения электрической плиты через карболитовый или керамический клеммник.

При наличии трехфазной линии питания подключать электрическую плиту лучше всего к ней. Это необходимо особенно при больших нагрузках на плиту, например в маленьких уютных ресторанчиках суммарная мощность устройств гораздо выше 10 кВт, что однофазному разъему не под силу долго выдержать. Трехфазный разъем РШ-ВШ рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью до 15 кВт. Причем будет достаточно медного кабеля с сечением 2,5 мм

2. Для расчета необходимого сечения провода воспользуйтесь нашим бесплатным онлайн калькулятором.

Схема подключения электроплиты к трехфазной линии питания.



Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв. мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2.

Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А).  Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить электроплиту своими руками

На сегодняшний день электроплиты стали привычными предметами обихода, однако их правильная установка и эксплуатация до сих пор вызывает вопросы у пользователей.

Установкой электроплит занимаются электрики, ведь это довольно ответственное дело, однако в подключении электроплиты своими руками на самом деле нет ничего сложного. Разобраться в вопросе подключения электроплиты помогут некоторые способы, описанные в этой статье.

Предварительная подготовка



До того, как начинается установка электроплиты, необходимо убедиться в том, что проводка в помещении позволяет подключить оборудование по техническим характеристикам. В доме должен иметься собственный автомат в квартирном щите для электроплиты.

Данному автомату придется выдерживать большую нагрузку тока, ведь плита обладает мощностью, превышающей электронагрузку от большинства бытовых приборов.

Таким образом, необходимо удостовериться в том, что все условия для установки электроплиты будут соблюдены.

Схема подключения электроплиты



В зависимости от модели электроплиты выделают однофазное, двухфазное и трехфазное подключение. На способ подключения влияют тип, марка электроплиты, разновидность электросети. На сегодняшний день большинство бытовых электроплит обладают клеммными разъемами, которые подключаются однофазной схемой.

В комплект электроплиты не входит кабель питания, поскольку производители оставляют возможность различного способа подключения на выбор покупателя. Первым шагом подключения электроплиты станет покупка и установка шнура питания.

Существует два варианта силового кабеля, который выбирается в соответствии с мощностью напряжения – 220 в или 380 в. В зависимости от розетки он должен обладать требуемым количеством зубцов – 3 или 4 штуки. Мощность оборудования можно посмотреть в техническом паспорте, чтобы не совершить ошибки.

Схема однофазного подключения



Для однофазного подключения после установки силовой розетки происходит присоединение трехжильного медного провода с сечением 4 мм2 или 6 мм2 . Использование провода, изготовленного по техническим условиям, который обладает меньшим количеством меди и размером сечения жилы, будет опасно для нагревания провода и вызывания возгорания. Для того, чтобы увеличить срок эксплуатации провода, лучше выбирать его соответствующим данным характеристикам.



  • Первый контакт —Заземление «Ре»
  • Второй контакт —  Фаза «L»
  • Третий контакт — Ноль «N»

После совершения данных действий необходимо подсоединить провод к электроплите. Электрический шнур включается в розетку и происходит первая проверка работы электроплиты. Если обнаруживается, что электроплита не соответствует уровню, ее нужно выровнять.

Во время тестового запуска при несоблюдении инструкции возможно обнаружение сбоя схемы подсоединения. В этом случае нужно перепроверить качество системы подключения. Ошибки могут возникнуть в установке перемычек в клеммной колодке электроплиты.

Даже в случае успешного включения электроплиты и дальнейшей ее работы, необходимо проконсультироваться со специалистами. Брак подключения может быть обнаружен на более поздних этапах, что приведет к сбою работы оборудования.

Схема трехфазного подключения



Трехфазное подключение осуществляется по иной схеме, чем однофазное, и обладает иным порядком действия.

После определения места установки техники необходимо установить силовую розетку, в которой имеется пять контактов.

Они подсоединяются к трехфазной линии. Соединяющий пятижильный провод выбирается с сечением 1,5 мм2. Кабель, который подключается к розетке, присоединяется к вилке и к задней панели электроплиты. Идет пробное включение кабеля в квартирном щитке,

после чего производится тестовый запуск электроплиты.

Полезные рекомендации



Для безопасной эксплуатации бытовой электроплиты необходимо позаботиться о том, чтобы устройство было оснащено защитным заземлением. Фаза между «землей» и нулевой фазой должна обладать показателями от бесконечности до 4-10 Ом, определяемых прибором омметром.

Корпус электрозащиты должен быть оснащен подходящим заземлением, лишь убедившись в этом, можно присоединять к нему заземляющую жилу. Коммуникативные трубы являются ненадежным способом заземления, данное соединение не будет обладать гарантированной безопасностью.

При установке плиты и при ее подключении нужно убедиться в том, что участки поверхности, которые не подвержены воздействию тока, не соприкасаются с защитным корпусом.

Главной трудностью, возникающей в процессе подключения электроплиты к электричеству, станет верное распределение проводов по клеммам.

В случае, если пользователь не уверен в правильности установки электроплиты, лучшим выходом станет вызов профессионального мастера. В случае неверного подключения электроплиты последствия могут быть тяжелыми: от выхода из строя оборудования до возникновения пожара.

Похожие статьи:

Подключение электроплиты своими руками (hansa, горение и пр) + видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Видео: подключение электрической плиты

В подключении электрической плиты нет ничего сложного. Главное, внимательно следить за подсоединением проводов к соответствующим клеммам. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

Как самостоятельно подключить электроплиту горенье. Самостоятельное подключение электрической плиты

Как самостоятельно подключить электроплиту горенье. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Подключение электроплиты напрямую. Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно. Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Подключение электроплиты без заземления. Можно ли подключить духовой шкаф без заземления

В нашей стране есть много жилых объектов построенных в то время, когда заземление предусматривалось только на промышленных объектах. Если ваша квартира принадлежит к одной из таких «старинных» построек, то эта статья для вас.

Подключить духовой шкаф несложно, особенно, если он независимый . Такие шкафы просто подключаются к обычной розетке. Единственное условие, которое должно быть при этом выполнено – ваша проводка должна иметь сечение 2,5 мм² по алюминию или 1,5 мм² по меди. Связано это с тем, что современные духовые шкафы имеют мощность порядка 3 кВт и именно указанные провода способны выдержать подобную мощность. Если у вас зависимый шкаф то читайте статью как правильно подключить независимый духовой шкаф и варочную панель.

Итак, что же делать, если у вас нет заземления и можно ли в этом случае пользоваться шкафом?

В большинстве электронных устройств установлен высокочастотный фильтр. Вдаваться в подробности его принципа действия не буду, просто поверьте мне на слово: если такой фильтр в устройстве имеется, то на корпусе будет напряжение 110 вольт. Это напряжение уже считается опасным. А грозит это тем, что вас будет пощипывать током – сильнее или слабее, в зависимости от типа фильтра, от того, на какой поверхности вы стоите и в какой обуви. С этим, в принципе можно и смириться, однако существуют более серьезные последствия.

Из школьного курса физики вы должны помнить, что ток протекает по замкнутому контуру. Электросеть устроена таким образом, что земля стала иметь потенциал нуля (ноль в розетке). Следовательно, если вы стоите на земле без какой — либо защиты и прикасаетесь к фазе, вы замыкаете контур и попадаете под её полное напряжение 220 вольт.

Для чего необходимо заземление? Для того, чтобы оградить вас от поражения электрическим током. Происходит это по причине пробоя какого — либо элемента на корпус устройства и вот тогда вас может ударить током основательно, вплоть до летального исхода. Но если заземление есть, то возникнет короткое замыкание и тогда либо перегорят пробки, либо выключится автомат, либо сгорит провод.

Что можно сделать, если заземления у вас нет:

  1. Если в вашем доме более 20 лет не производился капитальный ремонт внутридомовых магистралей (и/или распределительных щитков), то нужно писать заявление в отвечающие за электрохозяйство компании с просьбой сделать капитальный ремонт электропроводки на основании ВСН 58-88 (р). Согласно новым нормативам, они должны сделать заземление и подвести его к щиткам. Дальше отдельным проводом и своими силами вы заводите заземление в квартиру и подключаете к нужным вам устройствам (в данном случае духовому шкафу). По этим же нормативам, если квартира не приватизирована, раз в 40 лет меняется внутриквартирная проводка.
  2. В случае, если капитального ремонта электропроводки не предвидится, вам поможет установка УЗО или диффавтомата с дифференциальным током 10, 15 или 30 мА (чем меньше значение, тем безопаснее для вас). Важная особенность – УЗО ставится только совместно с автоматом. Диффавтомат – это уже совмещенное УЗО с автоматом. Совсем не обязательно делать это в щитке, сейчас продаются УЗО, которые включаются в розетку, в виде кабеля с вилкой, в виде самой розетки и т.д. То есть, не требуется специальных навыков при установке такой защиты, если не устанавливать УЗО в щиток.
  3. Если вы все же хотите иметь полноценную защиту, то для этого придется делать контур заземления.
  4. Можно использовать металлические трубопроводы, проложенные в земле, то есть ваш водопровод, однако перед этим желательно убедиться в том, что он отвечает требованиям защитного заземления, а для этого желательно вызвать грамотного электрика, который сделает замер сопротивления трубопровода по отношению к земле. Если этого не сделать, возникает опасность поражения электрическим током не только вас, но и соседей, а также возможностью быстрого выхода из строя трубопровода, поскольку возникает такое опасное явление, как эрозия, которое быстро разрушает металл.
  5. Вариант довольно дорогой, но в то же время безопасный – использовать разделительный трансформатор. Обмотки такого трансформатора электрически не соединены между собой и в случае пробоя изоляции устройства вы не попадете под напряжение, поскольку не возникнет замкнутого контура.

Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Как подключить электроплиту в частном доме. Подключение электроплиты своими руками — пошаговая инструкция!

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте.

Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу.

При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности.

Подключение электроплиты без розетки. Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Видео КАК ПОДКЛЮЧИТЬ ЭЛЕКТРОПЛИТУ.

Как подключать электроплиту самостоятельно — каким проводом, через розетку и на клеммы

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Требования к электропроводке и другим элементам цепи

подбор сечения кабея

Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.

Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.

К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:

Один из пунктов ПУЭ определяет, что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.

Если дома или в квартире однофазное питание, следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель
В данном случае, три провода будут обозначать фазы, два других – ноль и землю.

При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам
при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм. Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет

Поэтому в этом важном расчете помощь специалиста уже не нужна.

Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель

Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.

При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.

Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.

Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.

К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.

Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

  • Фаза L подсоединяется на клемму L духового шкафа;
  •  Ноль N подключается на клемму N;
  • Защитный проводник PE – на клемму PE.

Основные требования

Наиболее ответственный этап процесса установки – подключение к электросети. Электроплита является наиболее мощным потребителем электроэнергии квартире, поэтому её подключение дело ответственное. Если у вас отсутствует опыт электромонтажа бытовых электрических приборов, лучше доверьте процесс установки специалистам. Ошибки при присоединении способны привести к поражению электрическим током или пожару.

Для тех кто имеет базовые навыки работы с электричеством, провести процесс установки самостоятельно не составит труда. Главное соблюдать приведённые ниже правила:

  • электроплита должна иметь отдельный подводной кабель непосредственно от электрощита;
  • в электрощите для подключения предусмотреть отдельный автоматический выключатель, оптимально дифференциальный автомат;
  • номинал автоматического выключателя, должен быть равен максимально потребляемому электроплитой току или на ступень больше;
  • сечение подводного кабеля в мм2 следует выбирать не меньше, чем номинальный ток автоматического выключателя делённый на десять;
  • обязательно обеспечить надёжное заземление.
Оцените статью:

Как подключить электрическую плиту самостоятельно: схема и инструкция

На чтение 6 мин Просмотров 307 Опубликовано Обновлено

Подключение электрической плиты к розетке 220в – трудоемкий процесс, требующий участия профессионала. Если нет возможности обратиться к специалисту, работать нужно осторожно, соблюдая правила безопасности и инструкцию.

Требования к электропроводке

Безопасное подключение электроплиты требует подбора целого ряда дополнительного оборудования — автоматов, проводки и т.д.

Одно из наиболее важных условий работы электрической плиты при подключении — возможность выдерживать значительные нагрузки проводкой.

В жилом помещении, в котором ставится электроплита, необходимо наличие медной многожильной проводки, сечение которой будет не меньше 4 мм2. При этом, если мощность духовки выше обычной (достигает 2000 Ватт), сечение провода должно быть от 6 мм2. Специалисты рекомендуют прокладывать отдельную проводку для запитывания, чтобы дом не страдал от перегруза электроэнергии.

Автомат распределительного щитка должен выдерживать нагрузки электроплиты. Проводка должна по своей возможной мощности превышать ту, что требуется прибором, как минимум, на один номинал. Наилучшее решение — установка дополнительного распределительного щитка, который будет питать печь. Например, если плита потребляет силу тока 20 А, мощность автомата должна быть 25 А.

Не лишним будет установка дополнительных защитных средств. К ним относят устройства отключения, дифференциальные автоматы.

Вилку с розеткой нужно ставить силовые. Так они смогут работать с большими нагрузками.

К щитку проводят заземление. При большой мощности устройства следует использовать клеммник.

Меры безопасности

Сечение кабеля должно выдерживать нагрузки, создаваемые электроплитой

Чтобы подключить электрическую плиту, нужно соблюдать определенные меры безопасности при работе. Розетка с вилкой, проводка или клеммник подбираются друг под друга. Сила тока, требуемая для плиты, не должна превышать возможную для щитка.

Самой главной мерой безопасности является подбор кабеля проводки, сечение которого будет достаточно большим для передачи тока.

Необходимо использовать защитные средства.

Сила тока устройства защитного отключения, так же как и у плиты не должна превышать номинал щитка.

При соединении деталей нужно удостовериться, что все они надежно подключены. Не должно быть слабых незатянутых болтов и винтов. Это недопустимо при подключении электроплиты. Следить нужно и за тем, чтобы правильно подключались УЗО, проводка розетка и автомат.

Схемы подключения электроплит

Подключение электрической плиты возможно разными способами. Каждая из схем предназначена для конкретного случая.

Однофазное подключение

В квартирах многоэтажных домов чаще всего встречается этот вид подключения плиты к розетке. Клеммы 1-5 должны соединяться перемычками из меди, сечение которой 6 мм2. Обычно при покупке новых моделей перемычки уже идут в комплекте. На клемму номер 1, 2 или 3 подключается фазная жила. На 4 или 5 присоединяют нулевую жилу. После этого провод заземления подсоединяют к значению 6.

Каждый болт затягивается до упора. Если детали плохо закручены, может быть пожар.

Двухфазное подключение

Схема подключения духовки в двухфазной электроплите встречается редко. В ней могут быть две фазы — А и С, а фаза В будет отсутствовать.

В такой ситуации необходимо соединять клеммы 1 и 2 с перемычкой. Через перемычку подключается фаза А. На третью клемму уходит фаза С. После этого порядок подключения абсолютно такой же, как и в однофазной схеме.

Трехфазное подключение

Питание трехфазного вида подключают чаще всего в частных домах. Провод состоит из 4-5 жил. Напряжение между фазами составляет в этом случае 380 вольт, а между нулем и фазами — 220 вольт.

В трехфазном подключении алгоритм выглядит следующим образом: на клеммы 1-3 идут соответствующие фазы А-С, далее клеммы 4-6 соединяются по алгоритму однофазного подключения.

Тип соединения

Подключение электроплиты с помощью клеммной коробки

Перед установкой определяют нужный тип соединения. В зависимости от того, где происходит подключение электроплит, выбирают один из следующих вариантов:

  • прямое подключение.
  • с помощью клеммной коробки.
  • через розетку.

Каждый из них имеет свои отличительные черты.

Прямое включение

Вариант прямого включения подходит, когда отключать плиту от общей сети не нужно. Это наиболее безопасный способ. При нем риск перегрева максимально снижен, так как нет дополнительных соединений.

При необходимости отдельного отключения нужно установить розетку или клеммную коробку.

Как устанавливать клеммную коробку

Клеммная коробка нужна при подключении современной плиты к сети без включения в розетку. В таком случае используется колодка в монтажной коробке, крепящаяся на стене снаружи, либо металлическая коробка для скрытой установки. Ее ставят, соблюдая расстояние 2 метра от электрической плиты. Однако высота не должна превышать 0,6 метров от пола.

При установке необходимо отключить электроэнергию. Далее следуют по схеме:

  1. Простым карандашом отмечают места крепления.
  2. Коробку крепят в бетонную стену, при использовании дюбелей.
  3. Наконечники уплотнителей срезают, чтобы после этого вводить провода.
  4. Соединение проводов: ноль с нулем, фазу с фазой и землю с землёй.
  5. Места соединения изолируют ПВХ изоляцией.

Подключение без розетки мало чем отличается от этого способа.

Включение через розетку

Это распространённый вариант подсоединения к сети, здесь использование заземления обязательно. Можно использовать трёхфазную розетку.

Сначала нужно подключить провод к автомату. После этого подключаются фазный и нулевой провода. Далее земля присоединяется к заземлению квартиры или дома. К месту установки розетки протягивают провод. Необходимо внимательно соединять провода, чтобы не перепутать.

Розетка закрепляется на стене подальше от конструкций из металла, а силовой кабель подсоединяют к плите вместе с вилкой.

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

Для определения фазы в розетке берут индикатор напряжения. Устанавливают в том месте, где находится предполагаемая фаза, и смотрят на светодиод. Если он загорелся, значит, напряжение есть, следовательно, это фаза.

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню. И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе — непростая задача, есть некоторые юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Электротехнические правила и их значение для вас

Начнем с того, что если ваша новая модель плиты более мощная, чем та, что у вас была ранее, велика вероятность, что вам потребуется установить новую цепь для питания прибора. Однако установка контура плиты может быть выполнена только электриком, имеющим сертификат Part P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не будете осторожны .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам сертификата на выполнение мелких электромонтажных работ. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А (прочтите технические характеристики вашего продукта, чтобы проверить его точный номинальный ток).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить вашу плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор будет постоянно потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип изолирующего выключателя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) перестанет пропускать электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий выключатель, а не просто «выключатель» или «одинарный выключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут только обесточить провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

  • Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно подходит термостойкий кабель 2,5 мм.
  • Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, который отводит остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Включите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, прежде чем устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и другими предметами, установленными на кухне, должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любых других устройств, таких как стиральная или посудомоечная машины. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры безопасности, пора подключить устройство. Вот что вам нужно сделать для успешной установки.

Подсоедините кабель к задней панели плиты

  1. Найдите клеммную розетку на задней панели устройства и отвинтите пластину.
  2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
  3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

  1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
  2. Зафиксируйте цепь плиты на блоке предохранителей небольшим висячим замком, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
  3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
  4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
  5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и с ним безопасно работать, затем выверните винты внутри соединений.
  6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, не перекручивайте винты, т. Е. Не закручивайте их под углом.
  7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключении:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас есть хоть малейшее сомнение по поводу какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Как сделать — Установка электрической плиты или плиты

Установить новую электрическую плиту — это то, что большинство домовладельцев может сделать самостоятельно, используя всего несколько простых инструментов, и в зависимости от того, где вы приобрели свою плиту, это может сэкономить вам более 150 долларов на трудозатратах.

Самым сложным физически будет перемещение нового диапазона на место и удаление старого.Многие центры бытовой техники предоставляют бесплатную услугу вывоза старых печей, поэтому вам придется учитывать эту стоимость и затраты на то, чтобы ваш мусорщик забрал ассортимент, при совершении покупки.

Если вы сейчас принимаете решение о покупке, пожалуйста, прочтите раздел, посвященный шнурам питания, перед тем, как сделать заказ.

Доставка вашего устройства

Когда ваш ассортимент доставляется к вам домой, компания, доставляющая его, может иметь ряд различных правил относительно того, за какой товар вы несете ответственность.Некоторым компаниям по доставке потребуется груз на борту, а это значит, что они сбросят его в конце дороги. Другие доставят его к вашей двери, а некоторые даже поместят его на вашу кухню. Спросите перед заказом, особенно если доставка платная. И обычно, предлагая переезжающим мужчинам 15 долларов, вы можете заставить их отнести их к себе на кухню.

Утилизация старого оборудования

Способ обойти стоимость утилизации, если плита все еще находится в рабочем состоянии, — предложить ее бесплатно всем, кто хочет ее забрать.Даже если один или два элемента не работают, но диапазон находится в хорошем общем состоянии, вы можете найти кого-нибудь, кто захочет снять его с ваших рук бесплатно.

Установка электрической плиты

Перед тем, как вы начнете устанавливать свою линейку, вы должны прочитать инструкции по распаковке в вашем руководстве.

В инструкциях по распаковке должно быть схематически показано, где размещаются различные куски картона или пенопласта для защиты элементов кухонной плиты, и вы должны удалить их перед началом работы.Если вы забудете, вы можете попытаться задействовать диапазон, и они начнут гореть.

После того, как ваш диапазон распакован, я предлагаю вам вырезать кусок картона, который может поместиться под ножками диапазона, и использовать его, чтобы потом частично сдвинуть диапазон на место. Это уменьшит царапины на кафельном или виниловом полу.

Регулировка ножек для выравнивания диапазона

Хотя диапазон, скорее всего, потребует дополнительной регулировки, когда он будет установлен на место, вы хотите отрегулировать ножки на своем диапазоне, чтобы выровнять его, прежде чем вставлять его в отверстие.

Большинство ножек можно отрегулировать, открутив или завинтив ножки, чтобы выровнять диапазон, и при регулировке следует также учитывать высоту счетчика.

При установке плита должна располагаться немного выше, чем столешница.

С помощью небольшого ручного уровня убедитесь, что диапазон выравнивается слева направо и спереди назад. Если при установке плиты на ее окончательном месте ее нельзя выровнять путем полной регулировки платы, то вы можете положить небольшой кусок или два луанской фанеры под ножку, которая не регулируется.Вероятно, это будет необходимо только в более старом доме.

Замок с защитой от опрокидывания

Пока вы настраиваете ноги, вы хотите установить фиксатор стопы Anti-tip. Это устройство является обязательным для каждого диапазона, потому что, когда дверца духовки открыта, небольшое усилие, направленное вниз, опрокинет весь диапазон.

Это могло произойти, если вы вытащили индейку, а полка духовки была полностью выдвинута, или если ребенок открыл дверцу и забрался на нее, пока вы готовили еду на варочной поверхности… это очень опасно, поэтому прочтите инструкции и установите ее с прилагаемые болты с затяжкой.

Чтобы установить пластину против опрокидывания, вы измеряете расстояние от края диапазона до центра задней опоры, а затем устанавливаете пластину у задней стенки отверстия диапазона.

Это позволит ноге скользить в отверстие в столешнице и в пластину, препятствующую опрокидыванию.

Если ваш разъем питания мешает, вам, возможно, придется расположить пластину подальше от стены, чтобы она могла надежно удерживать ножку.

Большинство производителей включают бумажные шаблоны.

Шнур питания

В большинстве диапазонов не будет шнур питания, потому что розетка в вашем доме, вероятно, будет иметь как минимум два или три разных типа штырей.

Подключение на другой стороне вашего Range очень похоже, независимо от того, какой тип кабеля вам нужно заказать.

Провода в вашем шнуре будут иметь цветовую маркировку, и они будут соответствовать схеме на задней панели линейки или рядом с монтажным соединением.

Прикрепите шнур питания к диапазону с помощью скоб, ограничивающих движение шнура, а затем прикрепите его к каждому контакту.

Обратите внимание, что большинство моделей можно установить с 3- или 4-проводными шнурами питания.

Это очень простой процесс, но если вы не чувствуете, что можете сделать это самостоятельно, наймите профессионала.

Если у вас есть относительно новый диапазон, который вы заменяете, вы, вероятно, можете повторно использовать шнур питания, который был на вашем старом диапазоне.

Если вы устанавливаете новую серию из модернизированной, убедитесь, что вы заказываете шнур питания одновременно с вашим ассортиментом, иначе вы сможете забрать его в любом магазине, продающем бытовую технику.

Магазин YouRepair продает полную линейку кухонной техники и запчастей.

Доставка на дом БЕСПЛАТНА для большинства заказов на сумму более 25 долларов США

Инструменты и товары для дома

Приборы

Детали прибора

9 простых шагов по замене электрической варочной панели

Установить новую портативную варочную панель вместо ржавой спиральной электрической плиты сложнее, чем вы думаете. Это не просто небольшая работа, которую вы можете выполнить самостоятельно, и не легкий проект.

Требуется тщательное планирование, потому что замена оборудования и установки обойдется в большие деньги. К счастью, вы можете легко установить это устройство, выполнив следующие действия по замене электрической варочной панели .

Как работает электрическая варочная панель?

Механизм любой электрической варочной панели заключается в том, что она использует поток электричества для нагрева струн или ниток. Тепло от этих хорошо расположенных струн — вот что готовит вашу еду. У него есть кнопка, с помощью которой можно регулировать ток, тем самым управляя количеством электричества, которое в него попадает.

Стандартный диапазон напряжения для электрической варочной панели составляет 120–240 вольт. Обычно в нем есть автоматический регулятор, который контролирует время приготовления.

Используя соответствующие инструменты, вот несколько хорошо объясненных шагов, которые следует предпринять для правильной замены.

Пошаговое руководство по замене электрической варочной панели

Шаг 1. Извлеките бывшую электрическую варочную панель

Вынуть существующую варочную панель — это первое, что вы должны сделать, если она есть.Но если его нет, продолжайте делать следующее.

Чтобы снять ее, вы должны отключить электрический ток вокруг старой варочной панели, чтобы избежать поражения электрическим током. Кроме того, перед перемещением варочной панели удалите все связующее вещество и отсоедините все соединительные кабели.

После того, как вы отключили питание в качестве меры предосторожности, постарайтесь проверить соединение с помощью тестера, чтобы узнать, есть ли в нем ток. Проведите тестером по положительному или отрицательному кабелю, и если он светится, значит, ток все еще есть.Следовательно, вы должны хорошо его отключить.

Также обратите внимание на все схемы, в которых были подключены кабели, создайте мысленную картину этого. Или, еще лучше, защелкните, потому что таким же образом вы подключаете новую варочную панель. Обратитесь за помощью, чтобы поднять гаджет из положения.

Шаг 2. Освободите достаточно места для новой варочной панели

Постарайтесь освободить достаточно места для новой варочной панели. Стандартная площадь обычно указывается в руководстве производителя для этой конкретной варочной панели, и вы должны соблюдать ее должным образом.Тем не менее, общие утвержденные требования к пространству — 0,76 м над ним и 0,6 м вокруг него.

Шаг 3. Выберите подходящую соединительную коробку

Выбранное соединение должно соответствовать электрическим требованиям варочной панели, но это если у вас их много. Убедитесь, что напряжение как на старой, так и на новой варочной панели одинаковое.

Для стандартной варочной панели потребуется соединительная коробка на 240 вольт, так как она имеет диапазон напряжения 30-50 вольт

Шаг 4. Измерьте проем варочной панели

Постарайтесь измерить отверстие для варочной панели на кухне, чтобы купить новую, которая вам подходит.Измерение поможет при замене, но если вы ставите ее впервые, используйте размер вашей новой варочной панели. Затем добавьте 125-225 мм со всех сторон, чтобы покрыть удлинение столешницы.

Шаг 5: Расположение выреза в столешнице

Чтобы упростить задачу, поищите варочную панель, у которой есть монтажная деталь и размер выреза, совпадающие со старой. Желательно приобретать новую варочную панель того же производителя, что и старая. Это дает вам преимущество запрашивать наполнение, чтобы закрыть любое пространство, образованное вырезом большего размера.

В случае, если вырез меньше, вам следует обратиться за помощью к профессионалу, потому что всегда рискованно пытаться увеличить вырез. Но если вы настаиваете на том, чтобы делать это самостоятельно, что вам, конечно же, следует прибить по концам алмазным кругом или болгаркой. Найдите способ уменьшить количество пыли и жидкости, которые падают с него, но не создавайте новый вырез.

Убедитесь, что края выреза имеют сферическую форму, особенно если ваша текущая столешница имеет твердую поверхность. Избегайте использования лобзика, вместо этого ищите фрезерный станок с фрезой с единственной канавкой 1.Диаметр 5 см и стержень 1 см. Нанять профессионала для выполнения этой задачи, чтобы не испортить ее.

Другой способ, если поверхность столешницы пластиковая; используйте сверло 1,2 см и круглую пилу или лобзик.

Шаг 6. Измените проем столешницы в соответствии с варочной панелью

При изменении отверстия для варочной панели учтите дополнительно 1-3 см для удлинителя. Но если установка новая, вам нужно будет сделать проем подходящего размера.Вы должны сделать то же самое, если он мельче, а это значит, что вам нужно расширить его, чтобы он соответствовал варочной поверхности.

В процессе расширения или создания нового проема он может быть слишком увеличен. Следовательно, все, что вам нужно сделать, это набить железную стружку. Используйте их, чтобы избавиться от лишнего места.

Убедитесь, что вы не порезали область счетчика плиткой. Вместо этого используйте мокрую пилу для обхода.

Шаг 7. Разберите блоки, прикрепленные к варочной панели

Вам следует разобрать новую варочную панель и отсоединить все поддерживающие компоненты, такие как крышки и съемные конфорки.Закрепите зажимы для ниток, которые плотно прижимают варочную панель к столешнице.

Присоедините их к верхнему краю с вырезом и закрепите булавками. Используйте двусторонние клейкие ленты, если поверхность вашей столешницы выполнена из гранита.

Шаг 8: Повесьте варочную панель на свое место

Сначала проденьте электрические кабели в созданные для них отверстия. После этого повесьте варочную панель на свое место, вдавив ее в зажимы для ниток.

Осторожно нажмите на нее, чтобы она вошла в зажимы.Затем верните снятую плитку, если она есть, так, чтобы она упиралась в края установленной варочной панели. Из-за застежки вам необходимо подождать не менее суток, прежде чем снова начать.

Убедитесь, что она высохла, прежде чем ставить варочную панель, чтобы она не испачкалась. Затем снова подключите электрические кабели к источнику питания, используя схему разводки, использованную в старой варочной панели.

Убедитесь, что нет электричества, чтобы избежать поражения электрическим током. После этого подключите кабели, используя изображение, которое вы сделали изначально.

Положительный и отрицательный кабели (красный и черный) — это те, которые подают питание на варочную панель. Убедитесь, что вы подключили его к соответствующим клеммам на соединительной коробке. Затем подключите нейтральный кабель (белый) к соответствующей клемме в коробке; не забудьте также подключить заземляющий провод (зеленый).

Вы должны связать все подключенные кабели кабельной гайкой, которая работает как небольшая крышка, отделяющая провода от соприкосновения друг с другом. Причина в том, что это может вызвать короткое замыкание.Следовательно, скрутите кабели, прежде чем закрывать их гайкой для кабеля.

Шаг 9: Присоедините отдельные блоки

Вы должны прикрепить обратно все компоненты, которые вы отсоединили во время монтажа варочной панели. Такие детали, как съемные горелки и крышки, следует расположить так, чтобы завершить процесс установки. Включите электричество, чтобы проверить, нормально ли работает варочная панель. Если да, вы можете пользоваться варочной панелью без стресса.

Меры предосторожности при установке

  • Вы должны соблюдать Национальный электротехнический кодекс поведения для кабелей из сплава.Убедитесь, что полностью алюминиевые кабельные соединения защищены предохранителями с помощью специальных соединительных инструментов, предусмотренных в данном кодексе поведения. Кроме того, вы должны следовать процедурам согласно их предписаниям.
  • Неправильное соединение кабелей из сплава (алюминиевых, медных или свинцовых) может привести к возгоранию или короткому замыканию. Старайтесь следовать указаниям, изложенным в руководстве производителя по установке.
  • Пропуская кабели через отверстие, не перекручивайте их, чтобы не изменить расположение.Также будьте осторожны, чтобы не оголить кабели от трубки.
  • Любые работы, связанные с электромонтажом, должны проводиться на видном месте, не засовывать кабели в стены, потолки или скрытые места. .
  • Убедитесь, что все кабели подключены к соответствующим клеммам, и не подключайте их к другому кабелю, чтобы избежать электрического взрыва.
  • Варочные панели поставляются с проставкой из полиэстера на периферии, которая улучшает расположение варочной панели на отверстии. Убедитесь, что полиэстер не удален, чтобы варочная панель не выделяла слишком много тепла, которое могло бы вызвать возгорание.Прикрепите спинку клеем, если они начали отваливаться.
  • Старайтесь не располагать деревянный кухонный гарнитур прямо над электрической плитой. Вместо этого разместите вентиляционное отверстие вытяжки примерно на 13 см ниже кухонного гарнитура. Это снижает вероятность возникновения пожара во время использования.
  • Внимательно ознакомьтесь с инструкциями производителя и, в частности, изучите контрольный список профилактического обслуживания. Этот список содержит неисправности устройства, которые не связаны с неправильной установкой или неправильным оборудованием в аксессуаре.
  • Вы можете связаться с производителями с жалобами, комплиментами или по любым другим вопросам, используя номера и адреса службы поддержки, указанные в руководстве. Сделать это можно, позвонив или написав по указанному адресу.

Заключение

Заменить варочную панель — более сложная задача, чем заменить электрическую плиту или конфорку. Здесь требуется множество мер предосторожности. Любая ошибка может привести к поражению электрическим током или возгоранию, что может заставить вас подумать о вызове экспертов.Однако, если вы все еще хотите заниматься своими руками, всегда помните

  • Для отключения всего потока электроэнергии перед выполнением каких-либо действий с электрической варочной панелью
  • Убедитесь, что все кабельные соединения соответствуют требованиям и оригинальному образцу.
  • При работе с электрическими кабелями вы можете использовать средства индивидуальной защиты.

Если у вас остались вопросы без ответов, вы можете задать их в разделе комментариев.

советов по преобразованию вашей плиты в плиту и настенную духовку для старения на месте

Уменьшение вероятности поскользнуться или упасть — это конструкция 101, устаревающая на месте.На кухне это означает отказ от техники, которая заставляет пожилых людей тянуться или наклоняться. И это становится еще более важным, когда мы говорим о достижении горячей поверхности, где поскользнуться или упасть может привести к серьезному ожогу.

Существуют две модернизации кухонной техники с возможностью старения на месте, которые могут значительно снизить этот риск. Один из них меняет плиту с конфоркой на электрическую плиту с гладкой поверхностью. Другой способ — оторвать духовку от земли и поставить на стену с помощью настенной духовки.

Варочные панели и настенные духовые шкафы могут сделать пожилых людей более безопасными и комфортными на кухне

Закон об американцах с ограниченными возможностями, или ADA, также выступает за устаревшие устройства, которые сокращают охват. Вот что вам нужно знать, чтобы поддерживать соответствие ADA при планировании обновления устройства с устареванием на месте.

Рекомендации ADA для варочной панели и духовки

  • Расположение органов управления варочной панелью не должно требовать дотягивания до конфорок.
  • Органы управления духовки должны располагаться на передних панелях. сторона защелки дверцы духовки
  • Духовки с откидывающейся снизу дверцей должны иметь рабочую поверхность не менее 30 дюймов, расположенную рядом с одной стороной двери. Сложный проект, требующий профессионального

    Если вы не профессиональный домашний мастер с большим опытом работы в области электротехники и столярных работ, этот проект вам следует доверить профессионалам.В обоих проектах вы добавляете или модифицируете шкафы и столешницы, а также занимаетесь электромонтажными работами с высоким напряжением, включая установку распределительных коробок и перенаправление проводов.

    Всегда нанимайте профессионального подрядчика, особенно если речь идет о крупных электромонтажных работах. Риск для вашей безопасности не стоит той небольшой суммы денег, которую вы сэкономите. С учетом сказанного, установка вашей новой настенной духовки и варочной панели — после того, как будет выполнена надлежащая конструкция шкафа и электричества — является частью этого проекта, которую может выполнить опытный мастер-мастер.

    В этой статье я расскажу вам, что связано с этими сложными проектами ремонта, объясню, для какой части работы вам следует нанять профессионала, и расскажу, какие работы вы можете выполнить самостоятельно. Я также укажу вам верное направление, указав некоторые из рекомендуемых мной варочных панелей и настенных духовок, чтобы вы могли начать работу.

    Замена плиты варочной панелью

    Что задействовано:

    Удаление существующей печи. Большинство традиционных отдельно стоящих духовок можно довольно легко выдвинуть из стены.Это простой шаг, и вы можете решить его самостоятельно. Однако подрядчик, которого вы нанимаете для полного ремонта, должен позаботиться о вывозе старой техники.

    Совет для профессионалов № 1: Если вы решили снять духовку самостоятельно, позаботьтесь о защите пола на кухне. Я видел слишком много кухонных полов, поврежденных и разрушенных в результате того, что домовладельцы вытаскивали духовку с места. Поднимите каждый угол и положите полотенце или другую нецарапающуюся поверхность, которая позволит вам легко выдвигать духовку — лучший выбор.Эти мягкие упаковочные одеяла отлично подойдут.

    Настройка электрического… Если необходимо. Скорее всего, ваш дом приспособлен для подключения цепей 220 В. Вам понадобится цепь 220 В, разделенная на две цепи по 110 В, чтобы подключить и запустить новую электрическую варочную панель. Если вы добавляете варочную панель в то место, где раньше стояли духовка и плита, вы сможете использовать ту же линию, без проблем. Если вы перемещаете рабочее место для готовки, вам потребуется добавить розетку на 220 В и, возможно, еще один специальный выключатель в монтажной коробке.

    Если у вас нет серьезного опыта электромонтажных работ, этот проект не подходит для среднего домашнего мастера. Не стоит возиться с напряжением 220 вольт. Доверьте это профессионалу.

    Установка основного шкафа и столешницы на место печи. При снятии духового шкафа в кухонном шкафу образуется открытое пространство, которое вам нужно заполнить нижним шкафом. Вам также понадобится новая секция столешницы, которая лежит на базовом шкафу и идет по периметру новой варочной панели.

    Здесь все может стать сложнее. Если ваши кухонные шкафы изготовлены по индивидуальному заказу, вам потребуется создать дополнительный индивидуальный шкаф, соответствующий существующим шкафам.

    Если у вас есть складские шкафы, вам нужно будет найти подходящие складские шкафчики и столешницу, чтобы они соответствовали пространству. Если ваша существующая духовка нестандартного размера, вам может быть сложно найти подходящий шкаф. Если у вас возникнут проблемы, обратитесь к профессиональному подрядчику, который поможет вам найти лучшее решение.

    В любом случае, лучшим выбором будет нанять профессионала с опытом столярных работ, который поможет вам создать цельную и функциональную основу шкафа.

    Установка новой электрической варочной панели. Вся сложность этого проекта заключается в подготовительной работе. После того, как ваша новая основа шкафа, столешница и электрическая часть будут на месте, все, что останется сделать, это установить варочную панель. Это довольно простой шаг, который включает в себя вырезание отверстия в столешнице, размещение варочной панели в отверстиях столешницы и подключение электричества.

    Что ты умеешь делать сам?

    Установка варочной панели

    Хотя я настоятельно рекомендую нанять профессионала для этого сложного проекта, знающий домашний мастер должен уметь сделать последний шаг и установить варочную панель. Как я уже упоминал выше, это очень простой процесс. Вот что вам понадобится для начала.

    Вам понадобятся инструменты и материалы:

    Когда вы будете готовы установить варочную панель, ничего не делайте, пока не отключите выключатель, подключенный к распределительной коробке плиты.Затем возьмите мультиметр и убедитесь, что питание этой распределительной коробки отключено. Когда вы работаете с электричеством 220 вольт, всегда дважды и трижды проверяйте, чтобы ваши провода не были горячими.

    Совет № 2: Попросите подрядчика обрезать столешницу по размеру перед ее установкой. Это значительно упростит жизнь, и вам не придется резать столешницу постфактум.

    Все варочные панели индивидуальны, поэтому следуйте инструкциям производителя по установке.В большинстве случаев вы начнете с того, что положите варочную панель лицевой стороной вниз на мягкое одеяло и нанесите защитный пенопласт или резиновое уплотнение вокруг нижней кромки варочной панели. Это уплотнение должно идти в комплекте с варочной панелью и служить барьером между плитой и столешницей.

    После этого достаточно просто прикрепить несколько монтажных кронштейнов, установить варочную панель на место в отверстии столешницы и подключить электрические провода варочной панели к распределительной коробке.

    Совет № 3: Имейте под рукой помощника.Варочная панель будет достаточно широкой, чтобы ее было намного легче разместить на стойке, если один человек будет опускать каждую сторону на место. Не рискуйте поцарапать новую столешницу или варочную панель.

    Что искать в варочной панели:

    Существует множество вариантов электрических варочных панелей, но не каждая варочная панель безопасна для кухни с выдержкой на месте. Чтобы соответствовать стандартам ADA, вам понадобится варочная панель с элементами управления на передней панели, поэтому вам не нужно будет тянуться через горячие конфорки, чтобы включать и выключать варочную панель.

    Вот пара моих любимых варочных панелей для выдержки на месте.

    Горизонтальная электрическая индукционная плита Empava Варочная панель

    Мне очень нравится дизайн этой варочной панели Empava для кухонь с выдержкой на месте. Каждая горелка похожа на три горелки в одной. Такая конструкция устраняет необходимость в обратном сжигании и, следовательно, необходимость дотягиваться до горячих поверхностей. Это продуманная дизайнерская особенность, которая может снизить риск ожогов на старой кухне.

    GASLAND Chef Встраиваемая электрическая индукционная плита

    Эта электрическая варочная панель имеет три конфорки впереди, что избавляет от необходимости тянуться к плите — отличная функция выдержки на месте.Эта варочная панель также имеет таймер, который автоматически отключает каждую конфорку. Вы можете установить таймер и просто забыть о варочной панели, что очень помогает, поскольку наш стареющий разум иногда может стать немного более забывчивым.

    Добавление духовки для настенного монтажа

    Что задействовано:

    Резка высоких секций шкафов. Большинство домовладельцев не могут позволить себе лишнее пространство на стене, которое они могут использовать, чтобы добавить шкаф или настенную духовку. Если это относится к вам, вам придется пожертвовать существующим пространством шкафа или столешницы, чтобы добавить настенную печь.Для этого у вас есть несколько вариантов.

    Вариант 1: Вы можете взять высокую секцию существующего шкафа, например выдвижную кладовую, и переоборудовать ее для размещения настенной печи. Это самый простой вариант, поскольку полость шкафа уже установлена. В большинстве случаев вы можете удалить дверцы кладовой или шкафа и получить пространство, необходимое для установки духовки. Если дверцы шкафа, которые вы снимаете, длиннее или шире духовки, могут потребоваться дополнительные столярные работы, чтобы обеспечить правильную посадку.

    Вариант 2: Более сложным вариантом является снятие секции столешницы и нижнего шкафа и их замена на высокий шкаф, вырезанный по размеру печи.

    Поверьте мне, когда я говорю, что какой бы вариант вы ни выбрали, ни один из них не подходит для начинающего DIYer’а. Сэкономьте деньги в другом месте и наймите профессионала для этой части проекта.

    Настройка электрического. Теперь пора добавить распределительную коробку за настенной духовкой.Опять же, здесь большой мигающий световой сигнал! Настенное крепление потребляет много энергии, поэтому вы добавите распределительную коробку на 240 вольт. Как и в случае с обновлением электрической варочной панели, сейчас самое время привлечь профессионала. Не экспериментируйте с электромонтажными работами, если у вас нет в этом большого опыта.

    Установка настенной духовки. Когда вы будете готовы установить настенный духовой шкаф, тяжелая работа сделана. Если вы работаете с подрядчиком, он должен сделать этот последний шаг за вас.

    Что вы можете сделать сами:

    Установка печи

    Если вы решите заняться какой-либо частью этого проекта самостоятельно, установка печи — ваш лучший выбор. Вы можете сэкономить деньги за счет снижения затрат на рабочую силу, используя небольшое ноу-хау и помощь друга или члена семьи. Духовки с настенным креплением широкие и тяжелые, поэтому убедитесь, что с вами кто-то помогает с установкой.

    Вам понадобятся инструменты и материалы:

    Прежде чем вы начнете, ваш первый шаг — отключить прерыватель, подключенный к недавно установленной распределительной коробке духового шкафа для настенного монтажа.И, как всегда, перед началом установки убедитесь, что к этой распределительной коробке не подается ток с помощью мультиметра.

    Следуйте инструкциям производителя, чтобы установить конкретную настенную духовку. Типичный процесс установки состоит из нескольких основных шагов. Скорее всего, вам придется сначала прикрутить все оборудование, которое идет в комплекте с устройством. Для этого положите духовку на бок, положив ее на мягкое одеяло, чтобы не поцарапать духовку или пол.

    Самый важный шаг и тот, который требует наибольшей осторожности, — это подключение к электросети.Вам нужно будет пропустить гибкий шланг и провода духовки через соединитель кабелепровода в распределительную коробку. Если к вашей распределительной коробке еще не прикреплен соединитель кабелепровода, вы можете легко добавить ½-дюймовый соединитель перед тем, как пропустить провода. Как только провода будут на месте, затяните винт на соединителе кабелепровода для фиксации, подключите провода и закрутите распределительную коробку.

    Затем поместите духовку в шкаф и завершите установку. Чтобы поднять и поставить духовку в шкаф, занимаются два человека — не пытайтесь сделать это в одиночку.

    После того, как духовка установлена, вы можете снова собрать дверцы и прикрепить ее боковые панели в соответствии с инструкциями. Затем включите духовку, убедитесь, что элементы управления работают должным образом, и все готово.

    Что искать в духовке с настенным креплением:

    Как и в случае с варочной панелью, не все настенные духовые шкафы созданы одинаковыми или безопасными для кухни с выдержкой на месте. Вот несколько настенных печей, которые мне нравятся и которые хорошо зарекомендовали себя при ремонте моей кухни на месте.

    GE Profile Series 30 ″ одностенная конвекционная печь из нержавеющей стали со встроенной конвекцией

    Эта настенная духовка от GE, соответствующая требованиям ADA, не может предложить многого, в том числе несколько функций, которые делают ее идеальной для кухни со старением на месте. Во-первых, он изготовлен из нержавеющей стали, работает с сенсорным дисплеем и имеет стандартный размер, что значительно упрощает установку, чем другие. Одна из его лучших особенностей — дверь с мягким закрыванием. GE использует специальные петли, которые заставляют дверцу закрываться мягко и бесшумно, поэтому тяжелая дверца духовки становится менее опасной для безопасности и комфорта для ваших родителей.

    Это еще и умная духовка, которая синхронизируется со смартфоном. Это позволяет пожилым людям проверять овощи во время жарки или выпечки хлеба в духовке, используя только телефон. Чем реже родителям придется открывать дверцу духовки, тем меньше шансов получить травму.

    Настенная печь

    GE Profile Series — невероятное устройство, но ее цена ближе к той, которую вы ожидаете заплатить за духовку сверхвысокого класса. Тем не менее, если вы можете позволить себе добавить эту модель GE в свою кухню, предназначенную для выдержки на месте, вы не пожалеете о том, что вложили в безопасность родителей и ваше душевное спокойствие.

    Электрическая одностенная встраиваемая конвекционная печь с самоочисткой Empava

    Если вы ищете более экономичную настенную печь и не возражаете пожертвовать некоторыми прибамбасами, у Empava есть качественные варианты для кухни со старением на месте. Это самоочищающийся духовой шкаф с конвекционным вентилятором и цифровым сенсорным управлением — две важные функции, которые сделают выпечку более безопасной для ваших родителей.

    С помощью этой духовки вы можете запрограммировать ее на автоматическое приготовление в более позднее время.И он автоматически выключится через установленное время, чтобы избежать переваривания. Эти функции дают вашим родителям некоторое время, чтобы делать дела в своем темпе, а не бегать по кухне, вытаскивая горячие тяжелые сковороды в духовку и вынимая ее из духовки. В этой печи также есть то, что Empava называет своим прецизионным датчиком температуры. Эта функция контролирует мясо, чтобы убедиться, что оно полностью приготовлено, и при этом вам не нужно открывать дверцу духовки. Опять же, особенность, которая позволяет вашим родителям реже открывать и закрывать дверцу духовки, — это победа в дизайне, который требует выдержки на месте.

    Настенная электрическая духовка Frigidaire из нержавеющей стали

    Это еще одна настенная печь по умеренной цене, соответствующая требованиям ADA, которая является отличным вариантом для выдержки на месте. Он похож на Empava с такими функциями, как простое в использовании цифровое управление, параметры выпечки с отложенным запуском и мощный режим самоочистки.

    Духовка Frigidaire мне нравится своей простотой. Если ваш родитель или близкий человек предпочитает простую и понятную духовку, которая не перегружает их множеством вариантов, это отличный выбор.Органы управления также легко нажимать и использовать, что очень важно для больных рук, страдающих артритом. Кроме того, она немного меньше, чем две другие рекомендуемые мной духовки, что может помочь, если вы ремонтируете небольшую кухню и вам нужно сэкономить место.

    Итог: наймите профессионального подрядчика для выполнения этого сложного проекта

    Быть мастером по дому не означает, что вы не можете время от времени обращаться к профессиональному подрядчику по старению на месте. Когда дело доходит до электромонтажных работ и капитальной реконструкции шкафа и столешницы, сделайте вложение и наймите профессионала.

    Продолжая свой путь самостоятельного старения на месте, используйте раздел комментариев ниже, чтобы присылать мне свои вопросы. Удачи в вашем следующем домашнем проекте по старению на месте.

    Понравился этот пост? Распространять любовь!

    Советы по установке газовой плиты своими руками: научитесь на моих ошибках, прежде чем устанавливать газовую плиту самостоятельно


    Этот пост может содержать партнерские ссылки. Если вы совершите покупку по этим ссылкам, мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас.

    Это последняя часть того, как мы установили нашу отдельно стоящую газовую плиту.

    Во-первых, мне пришлось подключиться к моей существующей линии подачи газа в подвале, потому что наша бывшая плита была электрическая и за духовкой не было газового клапана.

    Во-вторых, мне пришлось отрезать часть стойки, чтобы освободить место для отдельно стоящей плиты — потому что раньше у нас была электрическая модель, которая подвешивалась на стойке по бокам и сзади.

    Теперь, в качестве финальной части головоломки, мы должны были преобразовать проводное соединение 220 вольт в стандартную вилку 110 вольт и получить диапазон Kenmore, который мы выбрали.

    К сожалению, у меня было несколько неудач при установке газовой плиты самостоятельно.

    Преобразование 220-вольтовой розетки в 110-вольтную розетку

    Я не электрик, и мне не совсем комфортно иметь дело с электричеством. Хотя я способен выполнять некоторые базовые электромонтажные работы по дому, я не собирался преобразовывать проводное соединение 220 В в стандартную вилку 110 В при установке газовой плиты.

    Я нанял мистера Электрика, чтобы он позаботился об этом за меня.Это было дорогостоящее дело, но это нужно было сделать — и сделать правильно.

    Мистер Электрик установил фиксированные цены, поэтому Аллен (электрик) показал мне их руководство по ценам. Похоже, что это будет стоить около 268 долларов — или 228 долларов с ценой для участников (или тем, что они называют своим планом защиты клиентов).

    Я решил также попросить его установить ограничитель перенапряжения на весь дом (для защиты всей электроники в доме), пока он там был.

    Я заплатил 89 долларов за членство (хорошо для скидки на 1 год) и доплатил 206 долларов за разрядник, что в значительной степени покрыло стоимость членства.

    У меня есть кое-что, что я хочу сделать с электричеством по дому, так что я обязательно сделаю это в течение года (надеюсь) — чтобы получить скидку.

    Аллен начал работу и направился к электрической панели (также известной как блок выключателя) в подвале и быстро заменил 50-амперный выключатель на 20-амперный выключатель.

    Он сказал мне, что большую часть времени, когда подключен диапазон 220 В, он обнаруживает в панели прерыватель на 40 А. Но по какой-то причине у нас был предохранитель на 50 ампер, а проводка была рассчитана только на предохранитель на 40 ампер, что убивало новую вилку.Это не так уж и хорошо, учитывая, что к нему был подключен наш предыдущий электрический диапазон. К счастью, у нас никогда не было проблем!

    Он поднялся наверх и демонтировал проводное соединение со старой электрической плитой и преобразовал его в стандартную вилку на 110 В, к которой будет подключаться новая серия. Он спросил меня, где именно я хочу закрепить новую вилку за плитой.

    Я никогда не знал, насколько сложной окажется работа по установке газовой плиты.

    Он проверил цепь на предмет правильности заземления и полярности, и все готово. Это заняло от 30 до 45 минут . (Но… это было только начало.)

    Вот некоторая информация о том, почему мы выбрали газовую плиту, а не электрическую.

    Прием поставки нашей новой газовой плиты Kenmore

    Sears остановился в день доставки, и 3 человека принесли новую линейку. Это был нелегкий подвиг — из-за лестницы, ведущей к нашей входной двери.

    Парень, который собирался подключить газ к диапазону, сообщил мне, что клапан (который я установил) не того типа.

    Здесь вы можете увидеть клапан осушителя (слева) и клапан диапазона газа (справа):

    Он сказал мне, что , который я установил, был клапаном осушителя, а , а не клапаном диапазона. Это была неудача №1!

    Единственное, что они могли сделать сейчас, это выровнять для меня дистанцию ​​и уйти. Подключить его не разрешили — клапан не того типа.

    Я немного испарился, потому что клапан, который я купил в Home Depot, был одобрен сотрудником, который работал в проходе газовой трубы, и я думал, что дает мне безупречный совет.

    Разница между клапаном диапазона газа и клапаном осушителя

    Клапан осушителя

    уменьшает внутренний диаметр трубы примерно на 1/8 дюйма, тем самым уменьшая необходимое количество газа, необходимое для диапазона, если вы когда-нибудь хотите ЭФФЕКТИВНО готовить со всеми 4 конфорками и используют духовку одновременно.

    Я вернулся на склад и обнаружил, что у них нет нужного мне клапана. Так что я проехал полмили по дороге к Лоу и получил идеальное сочетание — клапан газового диапазона.

    Вернувшись домой, я отключил подачу газа и сразу заменил клапан осушителя на нужный.

    СОВЕТ: Не забывайте использовать герметик для стыков труб (тип T2) на каждом соединении только с наружной резьбой!

    Мой проект был внезапно остановлен, потому что, по всей видимости, парень Sears оставил после себя только один из двух разъемов, которые поставлялись с диапазоном. Это было Неудача № 2.

    Серьезно, установка газовой плиты становилась настоящей неприятностью!

    СОВЕТ: См. Комментарий Боба ниже относительно использования трубной смазки / тефлоновой ленты на развальцованной резьбе соединителей гибкой линии.Я сделал это неправильно.

    Планировка вашей кухни имеет значение

    Итак, я пошел назад в Lowe’s и получил деталь, которая должна была идти вместе с ассортиментом для начала! Затем я вернулся домой и, наконец, , , я смог подключить эту чертову штуку. ДА!

    Мы вернули новый диапазон, и я снова включил газ. У нас было пламя!

    Наша кухня небольшая, но продумана до мелочей (плита, раковина и холодильник образуют треугольник).Мы всегда говорили, что наш дом на 2 фута меньше во всех направлениях.

    В этот корпус , он примерно на 2 дюймов слишком мал, потому что я быстро обнаружил, что мы не смогли полностью открыть дверцу посудомоечной машины — из-за того, что ручка дверцы духовки на новой плите выступает дальше, чем наша старая диапазон. Это было Неудача №3.

    Тогда я был вынужден отрезать часть счетчика за диапазоном, который простирался на 4 дюйма вверх по фартуку.Затем я сдвинул диапазон достаточно далеко, чтобы все заработало.

    У нас были планы на новый счетчик (так как он выглядел некрасиво), и мы только что занимались этим. Кроме того, все равно никто не может увидеть, что за тиром!

    Предотвращение проблем с оборудованием для сжигания

    Обязательно используйте вытяжной вентилятор подходящего размера, если вы используете газовую плиту.

    Перед установкой газовой плиты следует учесть еще кое-что:

    «Все кухни должны иметь вытяжную вентиляцию для удаления запахов и избыточной влаги, связанных с приготовлением пищи.Хотя существуют различные стратегии вентиляции для кухонь, вытяжка является наиболее распространенной. При использовании газовой плиты следует использовать вытяжку с прямым выходом наружу для улавливания продуктов сгорания. Эти вытяжки должны иметь правильный размер. Для типичной кухонной плиты Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и Институт домашней вентиляции (HVI) рекомендуют 100 кубических футов в минуту. Для более крупных вентиляторов может потребоваться подача воздуха для подпитки, чтобы избежать чрезмерного сброса давления в птичнике, вызывающего обратную тягу или другие проблемы.

    После установки оборудования для сжигания и / или вентиляции, оборудование для сжигания следует проверить, чтобы убедиться в его правильной работе.

    Важно, чтобы ваш установщик провел тест разгерметизации наихудшего случая. Это испытание на безопасность горения определяет, будут ли какие-либо негерметичные устройства для сжигания создавать обратную тягу или проливать продукты горения в жилое пространство. Сообщите своему установщику, что для этого испытания следует использовать установленную процедуру, такую ​​как Приложение D Международного кодекса по топливу и газу или ASTM E1998 «Руководство по оценке обратного вытягивания и утечки из вентилируемых устройств для сжигания».”- EPA

    Прежде чем приступить к работе…

    Имейте в виду… Я , а не лицензированный сантехник, и это , а не веб-сайт с практическими рекомендациями. Я просто делюсь своим опытом установки газовой плиты в надежде, что другие в чем-то могут извлечь из этого пользу.

    Спросите совета у профессионалов, прежде чем рассматривать этот тип проекта самостоятельно, а затем добавьте свой практический опыт для хорошей оценки.

    К этому проекту нельзя относиться легкомысленно.Если у вас есть какие-либо сомнения по поводу попытки этого типа проекта, позвоните профессионалу, который сделает это за вас.

    Если вы решите использовать методы, которые я показал здесь, вы делаете это на свой страх и риск.

    Информация в этой статье предполагает, что в вашем доме ранее был природный газ.

    Я начинал как сталкер… посещал новые строящиеся дома в окрестностях моего дома. Это вдохновило меня написать о проектах жилищного строительства и ремонта домов — вести хронику домов на разных этапах строительства с точки зрения потребителя.По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, следует (и не следует) использовать при строительстве или реконструкции качественного дома.

    Руководство по установке и электромонтажу электрической плиты на 2021 год

    Последнее обновление

    Хотя только квалифицированному электрику разрешается устанавливать новую схему для электрической плиты, любой компетентный энтузиаст-самодел может заменить или модернизировать свою газовую духовку на электрическую альтернативу.Это руководство расскажет вам, как установить и подключить электрическую плиту.

    Какая подготовка необходима для установки электрической плиты?

    Во-первых, вам нужно знать свои требования. Электрические плиты потребляют много энергии — больше, чем газовая духовка, потому что они генерируют большее, более равномерно распределенное количество интенсивного тепла.

    Имея это в виду, вы должны быть уверены, что у вас есть большой предохранитель (в инструкции по эксплуатации вашей духовки это будет указано — вам может сойти с рук 13 ампер, но обычно вам понадобится что-то большее), толстый , термостойкий кабель (проконсультируйтесь с профессиональным электриком, если вы не уверены в требованиях к размеру кабеля электрической плиты) и доступный двухполюсный изолирующий выключатель.

    Почему мне нужен двухполюсный изолирующий выключатель, а не однополюсный?

    Все дело в безопасности. В то время как один переключатель перекрывает проводку под напряжением к вашей плите, если это необходимо, духовка потребляет столько энергии во время электрической цепи, что нейтральный провод может по-прежнему пропускать некоторый ток. Двухполюсный изолирующий выключатель также отключит нейтральный провод и, таким образом, устранит риск остаточного поражения электрическим током, если вы дотронетесь до плиты после ее отключения.

    Какие цепи и кабели необходимы для установки электрической плиты?

    Все электрические плиты требуют собственного радиального контура — не рекомендуется, чтобы духовка делила контур с другим основным кухонным прибором.

    Установите блок управления плитой на расстоянии не более двух метров от плиты, но никогда непосредственно над ней, и проложите с одной стороны толстый кабель, способный выдерживать необходимое количество электроэнергии, необходимой вашей духовке.

    Очевидно, вы захотите разместить это как можно ближе к прибору, чтобы предотвратить любую потенциальную опасность спотыкания на кухне, но не так близко, чтобы создать опасность пожара.Теперь вы готовы подключить электрическую духовку.

    Подключение электрической плиты

    Процесс подключения духовки во многом аналогичен подключению штепсельной вилки. Отключите любой источник питания духовки от сети (помните, сколько электричества проходит через эти приборы) и вставьте сетевой кабель в блок управления духовки. Зачистите конец сетевого кабеля перед тем, как поставить прибор на место, чтобы все подключить, и вы почти готовы.

    Установка электрической плиты

    Во-первых, помните, что электрические духовки не легкие — попросите кого-нибудь помочь вам с подъемом и переключением, иначе вы рискуете серьезно повредить спину. После этого найдите клеммную розетку на вашем приборе; Обычно он находится на середине задней части плиты и накрывается отвинчивающейся пластиной.

    Снимите пластину и подключите провода под напряжением, нейтраль и заземление в соответствующие положения (помните, что это всегда синий нейтраль слева, коричневый провод справа и зеленый и желтый провод заземления в центре).Как только эти провода будут надежно затянуты, закройте розетку и завершите все оставшиеся соединения с вашим блоком управления.

    После этого установите духовку в нужное положение (при необходимости снова обратившись за помощью) и включите сетевое питание. Если все сделано правильно, вы будете готовы устроить бурю.

    Сравнение котировок может сэкономить вам до 40%:

    Нажмите, чтобы получить расценки

    Часто задаваемые вопросы

    Могу ли я установить собственную электрическую плиту?
    Если у вас есть соответствующая квалификация и статус компетентного лица для работы с электричеством, да.

    Кто еще может установить электрическую плиту?
    Любой уважаемый магазин бытовой техники предложит услугу по установке вашей духовки за определенную плату, но если вы уверены, что сможете выполнить работу самостоятельно, вы можете сэкономить на этих расходах — это не так сложно, как вы думаете. Тем не менее, вы не хотите рисковать с таким важным прибором, поэтому проконсультируйтесь с профессионалом, если у вас есть какие-либо сомнения!

    Я устанавливаю электрическую духовку с нуля — куда она может деться?
    Вам необходимо установить плиту на расстоянии не менее 300 мм от всего остального на кухне, кроме столешниц, поэтому держите духовку как можно дальше от раковины и холодильника с морозильной камерой.

    Моя духовка не нагревается — это проблема с проводкой?
    Это может быть проводка, что-то вроде перегоревшего предохранителя или проблема с одним из элементов внутри плиты. В большинстве электрических духовок должны быть цифровые часы — если они работают, значит, проблема связана с нехваткой электроэнергии. В противном случае вам понадобится помощь электрика.

    Могу ли я выполнить эти инструкции, чтобы переключить газовую духовку на электрическую?
    Да, но, конечно, вам придется отключить подачу газа поблизости и, возможно, заняться удалением газовой трубы.Проконсультируйтесь со специалистом для получения дополнительных рекомендаций.

    Дорогие ли электрические плиты в эксплуатации?
    Они имеют тенденцию приводить к более высоким счетам за коммунальные услуги, чем газовая плита, да. Однако компромисс заключается в том, что электрическая духовка нагревается быстрее, чем газовый эквивалент, и распределяет тепло гораздо более равномерно.

    Сравнение котировок может сэкономить вам до 40%:

    Нажмите, чтобы получить расценки

    Можно ли поставить электрическую плиту там, где была плита газовая? — Mvorganizing.org

    Можно ли поставить электрическую плиту там, где была газовая?

    Переход с электрических на газовые плиты Поскольку электроплиты питают 240 вольт, электрик должен будет заменить двухполюсный автоматический выключатель на однополюсный автоматический выключатель и заменить электрическую розетку на 240 вольт на версию на 120 вольт.Если газовая линия уже перекрыта, это довольно простая задача.

    Насколько сложно перейти с электрической плиты на газовую?

    «Переход от электричества к газу относительно просто, если в вашем районе есть газ, — говорит Андреа. Если у вас уже есть перекрытая газовая линия на вашей кухне, установщик может быстро подключить вашу новую плиту к газовой линии. Но в то время как электрическая плита использует 240 вольт, вашей новой газовой плите требуется только 120 вольт.

    Сколько стоит переход с электрической плиты на газовую?

    Резюме: Стоимость перехода с электрической на газовую Стоимость подключения плиты составляет от 600 до 700 долларов.В среднем стоимость газоснабжения дома составляет около 2000 долларов.

    Как снять электрическую плиту?

    Как снять электрическую плиту

    1. Снимите все конфорки с верхней части плиты. Поднимите конфорки руками.
    2. Откройте дверцу печки. Вытащите все стойки, которые могут быть внутри.
    3. Вынуть электрическую плиту из розетки.
    4. Наклоните плиту на несколько дюймов назад и вставьте подставки для мебели под передние ножки.

    Можно просто отключить плиту?

    Не отключайте плиту от электрической розетки, так как выдергивание вилки из розетки создает очень небольшой риск искрения.

    Вам нужен электрик, чтобы снять духовку?

    Обязательно нужен электрик. Самостоятельное выполнение электромонтажных работ — незаконно.

    Могу ли я отключить электрическую духовку?

    Технически для этого не понадобится электрик — подключить / отключить плиту самостоятельно должно быть довольно просто.Если вам известна процедура изоляции для правильного отключения, все должно быть в порядке.

    Можно ли самостоятельно заменить электрическую духовку?

    В то время как только квалифицированный электрик имеет право устанавливать новую цепь для электрической плиты, любой компетентный энтузиаст-самодел может заменить или модернизировать свою газовую духовку на электрическую альтернативу. Это руководство расскажет вам, как установить и подключить электрическую плиту.

    Сколько стоит установка электрической плиты?

    Это будет стоить дороже, если у вас сейчас на кухне есть газовая плита.Но если у вас уже есть электрическая плита, замена ее на новую будет более доступной. Вы должны рассчитывать заплатить от 75 до 160 фунтов стерлингов за установку электрооборудования в районе Лондона.

    Электрические плиты просто включаются в розетку?

    Привет, как правило, встроенные плиты поставляются в комплекте с крышками для вилок, и, как предлагается, просто подключите к розетке, как правило, это плита, которая нуждается в собственном питании, поскольку она имеет большую грузоподъемность, поэтому в целях безопасности, если у вас нет двойной духовки тогда все будет в порядке, надеюсь, это поможет.

    Следует ли включать духовку в обычную розетку?

    Большинство духовок, которые мы продаем, можно подключить к обычной розетке с вилкой 13А, а в некоторых духовках вилка уже установлена. Если вы хотите проверить, то обратите внимание на значок данных на духовке, и если общая мощность составляет менее 3000 Вт, то можно подключить к розетке.

    Кабель какого размера мне нужен для электрической плиты?

    В 99% случаев будет достаточно кабеля 6 мм T&E (сдвоенного и заземляющего) и предохранителя на 32 А или MCB, но, как уже говорилось, на самом деле требуется, зависит от конкретного устройства, с которым вы работаете, поэтому вам необходимо проверить и изготовить убедитесь, что схема, которую вы устанавливаете, или существующая схема подходят для работы!

    Можно ли подключить духовку на 13 А?

    Любая однофазная (бытовая) духовка под 2.9 кВт можно подключить к вилке на 13 А, если в инструкциях производителя не указано иное. Так что, если ваша новая духовка мощностью менее 2,9 кВт и не имеет розетки, ее может установить специалист (не обязательно электрик), а затем подключить ее к розетке.

    Какой предохранитель мне нужен для духовки?

    Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель не менее 13 А, хотя для более новых моделей, скорее всего, потребуется предохранитель на 32 А. (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

    Сколько ампер потребляет электрическая духовка?

    В зависимости от размера и характеристик электрические плиты потребляют от 30 до 50 ампер тока.

    Можно ли подключить проводной светильник к розетке?

    Так легко превратить фиксированный светильник в лампу, которую можно использовать в любом (сухом и безопасном) месте, куда может дотянуться удлинитель! Вы даже можете использовать беспроводной настенный выключатель, чтобы включать и выключать подключенную лампу в дверном проеме или тумбочке.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
