Как подключить термостат к котлу, в том числе к старому

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

  •  Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Какие термостаты бывают

  • Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.

  • Электронные, — с более точной настройкой и точным срабатыванием.
  • С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
  • Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….

  • Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.

Как подключается обычный термостат к автоматизированному котлу

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил».

Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

  • Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом  обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как  1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя. И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

  • По тому же принципу – включить термостат в цепь питания блока управления.
  • Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
  • В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…

Как подключить комнатный термостат к газовому котлу для отопления: схема подключения

Современные газовые котлы отличаются высокой технологичностью и

чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.

Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата. Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора. Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме.

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Вам также будет интересно:

Подготовка

Перед началом монтажа термостата необходимо убедиться, что котёл поддерживает установку дополнительного оборудования. Затем отопительную систему отключают от электрической сети и проверяют напряжение тестером.

Внимание! При монтаже регулятора, все оборудование первым делом отключают от электрической сети!

После готовят помещение: обеспечивают свободный доступ к месту монтажа термостата и к котлу, достаточное освещение рабочих площадей.

Монтаж и подключение

Все современные газовые котлы имеют специальные выходы для подключения терморегулятора. В комплект поставки регулятора входит специальный монтажный кабель, либо монтаж с помощью клеммы. Если у данной модели подключение осуществляется нестандартно, то в комплекте с ней идёт технический паспорт, где есть все подробные схемы монтажа.

Фото 2. Подробная схема термостата TS2 GMS, показывающая его подключение к котлу и другому оборудованию.

Подключение состоит в том, чтобы прикрутить концы провода термостата к клемме котла, а затем установить прибор на стену в жилом помещении. Как правило, в инструкции есть соответствующий раздел с подробным руководством по монтажу терморегулятора.

Запуск, проверка работы

После подключения регулятор и котёл запускают для проверки. В этом поможет инструкция, которая идёт вместе с регулятором в комплекте. Терморегулятор обычно работает от батарей, необходимо убедиться, что они вставлены в прибор и заряжены.

Если регулятор включён, то котёл также подключают к электропитанию. С помощью кнопок на табло регулятора выставляют различные параметры и наблюдают, реагирует ли система отопления на изменения. Если она работает корректно, то выполняют тонкую настройку.

Настройка отопления

Осуществляют в соответствии с указаниями в паспорте регулятора. Для того чтобы обеспечить корректную работу системы отопления, следуют правилам:

  • Если дом на сутки и более остаётся пустым, то на время отсутствия хозяев выставляют минимальную температуру.
  • Перед длительным отъездом, например, в случае отпуска, в регулятор устанавливают свежие батареи и переводят систему на экономичный режим.
  • За батареями важно следить и не допускать их разряда, производя своевременную замену.
  • Котёл и регулятор подключают через стабилизатор напряжения.

В большинстве терморегуляторов уже есть предустановленные программы, которые обеспечат оптимальный нагрев помещения днём, и экономию ресурсов в ночное время. Количество таких программ зависит от модели устройства. Можно выбрать одну из них, или настроить прибор индивидуально.

С помощью регулятора контролируется:

  • Температура воздуха.
  • Время срабатывания системы. Например, будет ли реагировать котёл на кратковременный сквозняк.
  • Диапазон температур: то, насколько существенно температура в помещении может отклоняться от установленной величины.

Полезное видео

Посмотрите видео, в котором детально показан процесс подключения термостата.

Заключение

Даже самый недорогой регулятор позволит сэкономить не менее 15% ресурсов. Автоматика создаст комфортную температуру в доме, и будет самостоятельно поддерживать её без вмешательства владельца. Кроме того, регулятор повышает надёжность отопительной системы, снижает износ электрики и других частей котла

, продлевая тем самым срок его службы.

Термостат редко выходит из строя при подключении через стабилизатор напряжения. Этот прибор не требует никакого технического обслуживания, кроме своевременной замены в нём батарей питания.

схема подключения термодатчика. Котел и термостат одной фирмы

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

  • в непосредственной близости возле обогревателей;
  • в местах, где есть сквозняк;
  • в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха.

К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

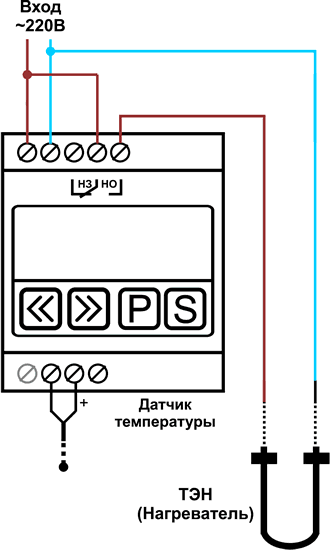

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Подключение термостата к системе теплого пола

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Видео

Предлагаемый проверенный и неплохо себя зарекомендовавший термостат работает в диапазоне 0 — 100°С. Он осуществляет электронный контроль температуры, коммутируя нагрузку через реле. Схема собрана с использованием доступных микросхем LM35 (датчик температуры), LM358 и TL431.

Схема электрическая термостата

Детали для устройства

  • IC1: LM35DZ температурный датчик
  • IC2: TL431 прецизионный источник опорного напряжения
  • IC3: двойной однополярный ОУ LM358.
  • LED1: 5 мм светодиод
  • В1: PNP транзистор A1015
  • Д1 — Д4: 1n4148 и 1N400x кремниевые диоды
  • ZD1: стабилитрон на 13 В, 400 мВт
  • Подстроечный резистор 2.2 к
  • Р1 — 10к
  • R2 — 4,7 М
  • Р3 — 1.2 К
  • Р4 — 1к
  • Р5 — 1к
  • Р6 — 33 Ом
  • С1 — 0.1 мкф керамический
  • С2 — 470 мкФ электролитический
  • Реле на 12 В постоянного тока однополюсное двухпозиционное 400 Ω или выше

Устройство выполняет простой, но очень точный тепловой контроль тока, которая может использоваться там, где необходим автоматический контроль температуры. Схема переключает реле в зависимости от температуры, определяемой однокристальным датчиком LM35DZ. Когда LM35DZ обнаруживает температуру выше, чем заданный уровень (установленный регулятором), реле срабатывает. Когда температура падает ниже заданной температуры — реле обесточивается. Таким образом и удерживается нужное значение инкубатора, термостата, системы подогрева дома и так далее. Схема может питаться от любого источника переменного или постоянного тока 12 В, или от автономного аккумулятора. Существует несколько версий датчика температуры LM35:

  • LM35CZ и LM35CAZ (в to-92 корпусе) − 40 — +110C
  • LM35DZ (в to-92 корпус) 0 — 100с.
  • LM35H и LM35AH (в-46 корпус) − 55 — +150C

Принцип работы

Как работает терморегулятор. Основой схемы является температурный датчик, который представляет собой преобразователь градусы — вольты. Выходное напряжение (на выводе 2) линейно изменяется вместе с температурой от 0 В (при нуле) до 1000 мВ (при 100 градусах). Это значительно упрощает расчет цепи, так как нам нужно только обеспечить прецизионный источник опорного напряжения (TL431) и точный компаратор (А1 LM358) с целью построения полной тепловой управляемости коммутатором. Регулятор и резистор задают опорное напряжение (vref) 0 — 1.62 В. Компаратор (А1) сравнивает опорное напряжение vref от (установленного регулятором) с выходным напряжением LM35DZ и решает, следует ли включить или выключить питание реле. Цель резистора R2 создать гистерезис, который помогает предотвратить дребезг реле. Гистерезис обратно пропорционален значению R2.

Настройка

Никаких специальных приборов требуется. Например, чтобы установить 70С срабатывания подключите цифровой вольтметр или мультиметр через тестовые точки «ТР1» и «масса». Отрегулируйте vr1, пока не получите точное значение 0,7 В на вольтметре. Другой вариант схемы, с использованием микроконтроллера, смотрите .

Сегодня большую популярность приобрели электрические теплые полы. Для управления этими системами обогрева помещения необходим терморегулятор, схема подключения которого довольно проста. Даже начинающий домашний мастер сможет выполнить эту работу самостоятельно. Однако стоит разобраться с принципом работы термодатчиков и их видами. Это поможет правильно подобрать прибор для решения конкретных задач.

Перед выбором терморегулятора нужно изучить, какие они бывают

Принцип работы

Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.

С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы , которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.

В этом видео вы узнаете, как подключить терморегулятор:

Основные виды

Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика , оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.

Если раньше механические термостаты часто использовались для управления электрическими теплыми полами , то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.

Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.

Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:

  1. Классический.
  2. С использованием магнитного пускателя.

Подробно рассмотреть стоит оба варианта.

Стандартная схема

Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.


Существует 2 способа подсоединения данных датчиков

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.

Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:

  1. Последовательное.
  2. Параллельное.

В первом случае от выходных клемм термостата необходимо протянуть два проводника к первому обогревателю, а от него еще два к следующему. При параллельном подключении, от входных контактов термодатчика следует провести четыре проводника — по два на каждое устройство отопления.

С использованием магнитного пускателя

Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.

На первом этапе выполнения работ необходимо с помощью двух проводников подсоединить регулятор к электросети, задействовав для этого входные клеммы. Затем выходные контакты термодатчика подключаются к пускателю, а он уже соединяется с обогревателем.

Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.

Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.

Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.

Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
— клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» — подключается последовательно провод, идущий от клеммы «4» или «5».
— клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Подключение терморегулятора



Подключение терморегулятора является важным моментом, от которого зависит безопасность эксплуатации системы теплый пол и ее надежная работа в течение многих лет. Поэтому такие работы должен проводить квалифицированный электрик.

Система кабельного обогрева является стационарной системой отопления и, согласно ПУЭ, должна подключаться к сети питания с помощью отдельной линии, имеющей дифференциальную защиту и защиту от сверхтока. Система заземления должна быть TN-S или TN-C-S. Давайте рассмотрим эти пункты более подробно.

От щита должна идти отдельная линия питания в каждое помещение, где установлен теплый пол. Современные бытовые сети имеют систему заземления TN-S, в которой нейтраль сети и заземляющий проводник разделены. В случае однофазной сети это будет трехпроводная линия (фаза-L, ноль-N и «земля»-PE), рис. 1А. Фаза и ноль в этом случае подключаются к нагревательным жилам кабеля или мата через терморегулятор, а «земля» — к защитному экрану напрямую, на отдельной клемме или надежной скруткой.

Выбор параметров защитного автоматического выключателя определяется исходя из номинального тока нагревателя теплого пола (а не сечения питающей линии, как в случае розеточной сети). Рекомендованное значение — не менее 125 % номинального тока нагрузки. Дифференциальный ток срабатывания УЗО или дифференциального автомата должен быть не более 30 мА. Сечение питающей линии должно соответствовать току нагрузки.

Как быть, если в вашем доме старая двухпроводная сеть c совмещенными нулем и «землей» (это двухпроводная сеть TN-C)? Так как при подключении нагревательных элементов теплого пола все равно необходимо УЗО (или дифференциальный автомат), то с помощью этих приборов можно превратить сеть TN-C в TN-C-S, см. рис. 1В. При этом нейтраль сети, проходящая через дифференциальный автомат или УЗО, становится «силовым нулем», а идущая «мимо» дифференциального прибора защитным нулем — «землей». Такая схема подключения отвечает всем требованиям безопасности.

Подключение к конкретному терморегулятору трудностей не представляет. Клеммники всех терморегуляторов имеют соответствующую маркировку с обозначениями подключения сети (Mains — сеть, L- фаза, N- ноль (нейтраль)), нагревательного кабеля/мата (Load — нагрузка, L- фаза, N- ноль (нейтраль)) и датчика температуры пола (Sensor — датчик или NTC — Negative Temperature Coefficient — отрицательный температурный коэффициент, тип датчика температуры, который используется c терморегуляторами теплого пола).

Цветная маркировка питающих проводов нагревательных кабелей и матов является общепринятой:

Фаза — черный или коричневый

Нейтраль (ноль) — синий

Экран (земля) — желто-зеленый

Пример подключения для терморегулятора DEVIreg 530 представлен на рис. 2.

Необходимо иметь в виду, что при подключении сети надо строго соблюдать «фазировку» питающих проводов. При подключении фазы и нуля «наоборот» терморегулятор будет работать, но существенно ухудшится безопасность системы, т. к. фаза сети будет постоянно присутствовать на плате терморегулятора и выносном датчике температуры пола. Соблюдение этого правила при подключении кабеля или мата не имеет «физического» значения. При подключении датчика температуры порядок подключения проводов (черный, белый) не имеет значения.

Что делать, если мощность подключаемых нагревателей превосходит коммутирующую способность терморегулятора? Обычно такая ситуация возникает при устройстве теплого пола в помещении большой площади. Установка нескольких терморегуляторов — не всегда оптимальное решение. Можно использовать вариант с релейным усилением, т. е. установить контактор (магнитный пускатель) с соответствующей нагрузочной способностью. Принципиальная схема такого варианта приведена на рис. 3.

На выход терморегулятора подключается катушка контактора, а кабели подключаются через его силовые контакты. При больших мощностях лучше использовать трехфазную сеть. Схема для этого варианта приведена на рис. 4. В этом случае, для удобства подключения, желательно выбирать количество нагревательных элементов кратное трем.

Аппараты защиты и коммутации (автоматические выключатели и контактор) размещаются в щите питания, а нагреватели и терморегулятор — в помещении, где смонтирован теплый пол. При этом силовые линии питания кабелей идут непосредственно из щита к нагревательным элементам, а терморегулятор связан со щитом дополнительной сигнальной четырехпроводной линией. Если эту линию проложить невозможно, можно попробовать разместить компактный контактор непосредственно в монтажной коробке под терморегулятором. Необходимо выбрать «глубокую» монтажную коробку и компактный контактор, например, В7 фирмы АВВ, рис. 5.

Рис. 5



Подключение терморегулятора к теплому полу

Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.

В нашем интернет-магазине вы можете приобрести готовый набор для подключения пленочных теплых полов.

Коннектор необходимо вставить между медной шиной и изоляцией пленочного теплого пола так, чтобы одна пластина соприкасалась с медной шиной. Далее обе пластины коннектора плотно прижимаются друг к другу, а в ответную часть вставляется электрический провод.

Для обжатия рекомендуется использовать специальный инструмент или пассатижи.

Все места подключений или пайки и открытые участки медной шины изолируются бутилкаучуковой лентой. Места среза сплошного пленочного пола изолируются полимерной лентой.

При одновременном подключении нескольких греющих элементов к одному терморегулятору применяется параллельное соединение. Для удобства рекомендуется использовать распаечную коробку. Приходящие от теплого пола провода с помощью распределительной колодки, методом скрутки или пайки, соединяются параллельно, т.е. фазы с фазами, ноли с нолями. Из распаечной коробки выходит всего два провода к соответствующим контактам термостата (ноль и фаза). Данный способ позволяет аккуратно подвести провода к терморегулятору и, в случае необходимости, легко обнаружить неисправность нагревательных элементов.

В случае если суммарная мощность теплого пола превышает максимальную мощность нагрузки терморегулятора, необходимо распределить нагревательные элементы между несколькими термостатами. Например, если максимальная мощность нагрузки терморегулятора составляет 3520 Вт, и Вы подключаете 2 пленки метровой ширины длиной в 10 метров и мощностью в 220 Вт/м², то суммарная мощность такого пола будет составлять 4400 Вт, что превышает максимальную мощность терморегулятора и недопустимо. В данной ситуации необходимо использование двух терморегуляторов.

Как подключить накладной термостат SD349 к насосу и бойлеру

Как подключить накладной термостат к насосу

Содержание статьи:

Для того чтобы циркуляционный насос автоматически включался и выключался при нагревании и охлаждении теплоносителя, используют термостат. Наиболее простыми и дешевыми являются накладные термостаты с пружиной.

Такие термостаты легко крепятся на трубу отопления рядом с котлом, и осуществляют включение или выключение циркуляционного насоса в зависимости от температуры теплоносителя в системе отопления. Что это даёт?

Во-первых, таким образом, экономится значительная часть электричества, которое потребляется для работы насоса, когда это не нужно. Например, твердотопливный котел остыл, чтобы выключить насос нужно встать в 2 часа ночи. При установленном терморегуляторе насос отключится сам.

Во-вторых, чтобы организовать совместную работу двух котлов отопления: электрического и твердотопливного. Пример, ТТ котел остыл, термостат это увидеть и остановил работу насоса. Термостат, установленный в электрокотле, среагировал на падение температуры теплоносителя и включился в работу.

В противном случае, без установленного термостата, когда твердотопливный котел потухнет, циркуляционный насос продолжит работу, а электрокотел, помимо радиаторов отопления, будет греть ещё и теплообменник ТТ котла. Такой подход предвещает повышенный расход электроэнергии и очень не экономичен.

Принцип работы накладных термостатов

Существует несколько разновидностей накладных термостатов. Бывают термостаты с биметаллической пластиной, а бывают термостаты с гильзой. В первом случае на нагрев теплоносителя реагирует биметаллическая пластина, во втором случае, газ, который заключён в герметичную колбу.

Бывают также электронные терморегуляторы, которые представляют собой плату с дисплеем и накладным резистором, который снимает температуру воды в системе отопления. Стоимость электронных термостатов выше, чем накладных. В данной статье строительного журнала samastroyka.ru будет рассмотрен порядок подключения накладного термостата с биметаллической пластиной.

Устройство термостата Sandi Plus SD349

Накладной термостат с пружиной Sandi Plus SD349 имеет пластиковый корпус, на котором расположен регулятор температуры. Внутри термостата имеется биметаллическая пластина, которая реагирует на изменение температуры теплоносителя в системе отопления.

При нагревании пластина поднимается вверх и толкает тем самым расположенный над ней переключатель. При остывании, пластина опускается вниз, что приводит к переключению контактов в другое положение. То есть, переключатель имеет всего два положения.

Также внутри термостата располагается клеммная колодка с тремя контактами (1-2-3). Во многих аналогичных накладных термостатах вместо цифры 1 имеется обозначение в виде буквы «С». Так вот, цифра «1» и буква «С» обозначают общий контакт, а остальные цифры (2 и 3) включение и отключение термостата при заданной температуре.

Как подключить накладной термостат к циркуляционному насосу

Накладной термостат можно подключить для работы циркуляционного насоса или бойлера. Если нужно чтобы насос включался и отключался при заданной температуре теплоносителя в системе, то подключать термостат нужно следующим образом.

  • К контакту «1» или «С» подключается фазовый провод;
  • С контакта «3» он выходит и идёт к насосу (подключается к клемме L уже на насосе). Нулевой провод подключается к клемме циркуляционного насоса напрямую, без захода в термостат. Здесь все просто и термостат работает в роли обычного выключателя, разрывая тем самым фазу.

Таким образом, когда температура воды в системе достигнет 40 градусов, термостат включит насос. Когда температура воды упадёт ниже заданного значения, циркуляционный насос автоматически выключится.

Точно также подключается термостат и для работы бойлера, только вместо 3 контакта, в нем используется 2 контакт. То есть, насос не будет выключаться до тех пор, пока вода в ГВС не нагреется до достаточной температуры. Очевидно, что работа термостата в данном плане осуществляется наоборот, хотя и принцип остаётся неизменным.

Особенности установки накладного термостата

В установке накладного термостата нет ничего сложного. Термостат нужно устанавливать на той трубе, где он будет снимать температуру воды или антифриза. Также, между трубой и термостатом не должно находиться ничего лишнего, что ухудшало бы теплообмен, например, толстого слоя краски.

Для крепления накладного термостата к трубе, в комплекте с ним идёт пружина, которой термостат крепко удерживается за специальные крепления по бокам. Чтобы улучшить теплообмен между трубой и термостатом, нередко производители добавляют в комплект специальную пасту.

Поэтому если у вас с накладным термостатом в комплекте шёл пакетик с пастой, то перед установкой термостата на трубу необходимо использовать пасту, которая наносится на рабочую поверхность, снизу термостата.

Оценить статью и поделиться ссылкой:

Электропроводка Термостат Sensi | Sensi US

Электромонтаж Термостат Sensi | Сенси США

Установка

Приложение Sensi содержит все инструкции по установке для подключения вашего нового термостата.

  • Загрузите приложение Sensi на свой смартфон или планшет.
  • Создайте учетную запись или войдите в систему.
  • Коснитесь знака +, чтобы начать установку.
  • Нажмите «Нет, это не на стене».
  • Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете узнать больше, загрузив Руководство по установке Sensi , в котором описаны проводка и подключение к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье за инструкциями по настройке термостатов .

Выходные клеммы и схемы подключения

90021

1

3

RC *

90030

RH *

RH *

Power для отопления, 24V

RC *

Power для охлаждения, 24 В

C **

общий провод, 24V

G

крытый вентилятор (вентилятор)

y

первого этапа открытое охлаждение на обычных

Y2/*

Наружное охлаждение второй ступени в традиционных системах или наружное отопление и охлаждение второй ступени

в двухступенчатых системах с тепловым насосом или увлажнителем

W/E

Отопление помещений первой ступени на обычных котлах

тепло в системах с тепловым насосом

W2/*

Внутреннее тепло второго этапа в традиционных системах или внутреннее вспомогательное тепло второго этапа

/ аварийное тепло в системах с тепловым насосом или DehumiDifier

O / B

Переключение (обратный клапан) Подключение для тепловых насосов или зоны Панельные системы

L

Система тепловой насоса, «L» Соединение проводов

* Если старый термостат имеет отдельные провода RC и RH, выходящие из стены, защелкните перемычку RC/RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть помечен как «C» на вашем старом термостате, или он может быть помечен как «B» или «X». Пожалуйста, обратитесь к руководству пользователя вашего старого термостата для уточнения.

Примечания:

  • Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
  • Системы с тепловым насосом включают: тепловой насос, двухтопливный, геотермальный
  • Термостат Sensi не совместим с линией системы напряжения.Термостат сетевого напряжения обычно имеет провода калибра больше 18 и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вы или подрядчик должны измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
  • Если ваш старый термостат имеет провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой:
    • 1, 2, 3, 4
    • A, B, C, D
    • V+, VG, RS-, RS+
    • R, 1, 2, C

Обратитесь к нашей программе проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Загрузите приложение Sensi

Получите доступ к интеллектуальному термостату Sensi со смартфона или планшета, чтобы контролировать обстановку в доме, даже если вы находитесь далеко от него.

Свяжитесь с нами

Наша служба поддержки работает 7 дней в неделю.

Читать далее…

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Объяснение провода смарт-термостата C — что, если у вас его нет?
