Опрессовка системы отопления водой и воздухом

Домашняя система водяного отопления – это комплексный и сложный механизм, который в осенне-зимний период работает практически непрерывно. Важно поддерживать его в идеальном состоянии, чтобы гарантировать бесперебойное функционирование всех модулей и свести к минимуму потенциальные сбои/неполадки.

Одним из эффективных методов выявления конструкционных проблем отопительной системы, обнаружения изношенных участков и других проблем, является опрессовка.

Опрессовка – основные особенности

Под термином «опрессовка» в общем случае подразумевается процедура гидравлических либо пневматических испытаний трубопроводной системы, функционирующей под давлением, на герметичность и прочность. По итогам проверки могут быть выявлены разнообразные проблем с модулями отопительного комплекса. Тщательному мониторингу поддаются:

Тепловые обменники и радиаторы;
Основные линии и насосы;
Регулирующая и запорная арматура;
Прочие компоненты.

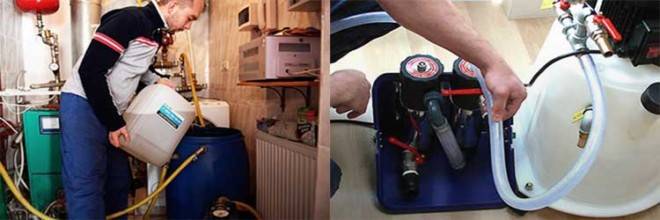

Совокупность операций опрессовки включает в себя обязательную промывку трубопроводов, проверку/замену изношенных элементов, восстановление целостности изоляционных слоёв. В частных домовладениях с автономной системой отопления проверке поддаётся не только основное оборудование, но также контур горячего водоснабжения, канализация.

Базовые испытания включают в себя:

Проверку трубопровода с его промывкой и прочисткой;
Замену деталей при необходимости;
Восстановление или полную замену тепловой изоляции.

Осмотру поддаются:

Корпусные конструкции, стенки тепловых обменников, трубы, радиаторы, арматура, прочие компоненты;
Краны, манометры, клапаны и задвижки всех уровней;
Закрепления и соединения деталей, компонентов, основных и вспомогательных линий.

Способы опрессовки

В современной практике используются два основных способа опрессовки – это гидравлические и пневматические испытания. Они схожи по алгоритму, однако имеют свои особенности.

Базовой методикой проверки считается опрессовка водой. При использовании такого способа шлангом соединяется водопровод и кран коллектора/котла. Систему заполняют жидкостью, после чего доводят давление внутри контура до полутора атмосфер.

Воздушная опрессовка предопределяет использования пневматического компрессора, нагнетающего в систему воздушную массу с совокупным формированием давления выше рабочего (средний диапазон – 1,5-2 Атм). Пневматическое испытание является альтернативным методом проверки и выполняется при следующих условиях:

Проектная документация системы отопления допускает замену гидравлических испытаний на воздушные;
Отсутствует удобный способ подключения к водопроводу;
Процедуры выполняются в зимний период времени, когда есть вероятность замерзания жидкости в трубах и повреждения оборудования/линий при её расширении.

Если целостность системы при гидравлическом испытании отслеживается очень легко (отсутствие/наличие течи), то в случае проведения пневматического теста основным механизмом мониторинга становится показатели давления манометра.

При пиковой загрузке системы воздушной массой на приборе не должно быть скачков и просадок. Если выявлен потенциальный проблемный участок, то его нужно покрыть мыльным раствором для выявления свищей.

При необходимости можно легко отказаться от приобретения дорогостоящего оборудования для самостоятельного проведения пневматической проверки домашней отопительной системы, заменив его на автомобильный насос достаточной мощности, оснащенный манометром.

Причины и виды проведения опрессовки

Гидравлические или пневматические испытания подразделяются на три категории в зависимости от причин их проведения.

Первичная опрессовка

Организуется перед первым запуском новой отопительной системы в эксплуатацию. Реализуется на этапе полного подключения всех модулей и деталей (в том числе батарей, теплового генератора, расширительного бака), но до финальной «подгонки» обшивочных каркасов, заливки стяжек и иных процедур скрытия компонентов системы.

Вторичная или повторная опрессовка

Выполняется в рамках профилактических мероприятий для контроля работоспособности отопительной системы и предотвращения потенциальных проблем. Профильные специалисты рекомендуют проводить её ежегодно после завершения осенне-зимнего сезона в контексте планового обслуживания всего инфраструктурного хозяйства дома, квартиры.

Внеочередная опрессовка

Проведение внеочередных гидравлических или пневматических испытаний в подавляющем большинстве случаев организуется при аварийной или поставарийной ситуации. Иные типичные причины – проведение ремонтных работ в локализации расположения отопительной системы либо длительный её простой.

Последовательность опрессовки системы отопления

Базовый перечень необходимых процедур включает в себя следующие этапы:

Изоляция теплового источника нагрева. Для автономных систем полностью отключается тепловой генератор. При наличии централизированного отопления следует перекрыть запорные краны, блокирующие поступление теплоносителя в трубы и радиатор.
Слив теплоносителя. Производится в обязательном порядке.
Заполнение водой. Контур отопительной системы заполняется водой с температурой не более 40 градусов Цельсия, после чего поэтапно и порционно сбрасывается попавший внутрь воздух.
Присоединение и использование компрессора. К системе подключает компрессор, давление в контуре доводится до рабочего штатного уровня в одну атмосферу. Внешнее пространство визуально осматривается на предмет видимых утечек.

Испытание. С помощью компрессора давление в системе постепенно повышается нужного уровня и удерживается на нем в течение пятнадцати минут. Параллельно проводится тщательный осмотр всех компонентов отопительной системы (арматуры, радиаторов, стенок труб, кранов, клапанов, проч.) на предмет утечек.
Окончание опрессовки. При отсутствии утечек, свищей и иных проблем давление в системе постепенно снижают и её возвращают к исходному состоянию. Если недочеты обнаружены, то они помечаются визуально и производится их письменная регистрация в соответствующем акте гидравлического или пневматического испытания.

О давлении в трубах

Современные отечественные требования строительных норм и правил в рамках гидравлических/пневматических испытаний предопределяют рекомендованные значения повышения давления в 1,5/2 раза по отношению к рабочим параметрам, но не более 0.65 МПа. При этом дополнительно правила техэксплуатации тепловых сетей утверждают, что верхняя граница рабочего давления не должна превышать 0.2 МПа.

Типичные значения давления в отопительной системе для зданий с разной этажностью:

Двухэтажные и трехэтажные частные дома – около двух атмосфер;

Пятиэтажные здания – от трех до шести атмосфер;
Девятиэтажки – от семи до десяти атмосфер.

При значительном превышении вышеозначенных показателей в подавляющем большинстве случае осуществляется автоматический сброс давления, благодаря специальному защитному клапану.

Насколько просто произвести опрессовку отопительной системы самостоятельно?

В большинстве случаев процедура гидравлического или пневматического испытания может выполняться одним человеком без специальных знаний при условии автономной отопительной системы. Для централизированного же отопления не всегда есть возможность изолировать нужный участок контура.

В качестве базового оборудования для опрессовки подойдут простые погружные насосы, манометр, а резервуаром может выступать бочонок необходимой ёмкости либо соответствующая цистерна.

Повторите процедуры по алгоритму, описанному выше. Если неисправности и проблемы обнаружены – устраните их самостоятельно или с помощью профильного специалиста, после чего выполните повторное контрольное испытание.

Опрессовка системы отопления — vodotopim.com

В этой статье будет рассмотрена опрессовка системы отопления — как её провести. Это всего лишь рекомендации, а в каком виде проводить пуско-наладочные работы, решать вам.

Итак, опрессовка системы отопления — это первое, что необходимо сделать после монтажа всей системы, перед запуском отопления.

Два способа опрессовки системы отопления

Опрессовку можно производить как водой, так и воздухом, — всё зависит от времени года, когда вы произвели монтаж системы. Дело в том, что бывают варианты, когда монтаж систем отопления сделан зимой, и воду просто-напросто боязно заливать, потому что, если система не «пойдёт», то вода может замёрзнуть.

Опрессовка системы отопления воздухом

При опрессовке воздухом вы подключаете в любом месте системы компрессор (см. фото ниже), закачиваете воздух и смотрите давление по манометру.

Опрессовка системы отопления воздухом

Рекомендуется давление раза в 2-3 выше рабочего давления. То есть, если рабочее давление 1,5-2 атм., то при опрессовке желательно закачать в систему воздуха порядка 5 атм.

Покупать специально опрессовщик — удовольствие дорогое, если вы намерены сделать систему отопления для себя и только. Я обходился для опрессовки простым ножным автомобильным насосом. Конечно, когда давление в системе уже достаточно высокое, качать насосом становится трудно… но это нужно всего раз, так что вытерпеть можно. В конце концов есть и электрические насосы — если вам качать в лом или не по силам.

К чему можно подключить насос? Можно непосредственно к крану, который предназначен для слива системы отопления или к любому радиатору, выкрутив кран Маевского и вкрутив на его место переходник для присоединения шланга от компрессора.

Опрессовка системы отопления водой

Опрессовку водой проводят, в общем-то, аналогично опрессовке воздухом, только, разумеется, никаких компрессоров не применяют, а подключают шланг от водопровода к крану на котле или на коллекторе. При этом следим по манометру, чтобы давление в системе достигло рабочего значения, 1.5 атм.

Что делать после опрессовки системы отопления?

Следующий этап – проверка всех соединений на протечки: вы по всей системе просматриваете все соединения, как разъёмные, так и паяные (если система из пропиленовых труб). Для обнаружения протечек, если система опрессована воздухом, все соединения нужно обмылить мыльным раствором. При опрессовке водой протечки сразу станут видны и так.

После опрессовки рекомендуется оставить систему под давлением на 24 часа для того, чтобы за сутки выявились все утечки, если они есть. При этом нужно учитывать, что при перепадах температур в течение суток давление в системе немного упадёт, — этого не нужно бояться, это естественно, ведь при остывании воздуха или воды они сжимаются.

После того как опрессовка системы отопления выполнена, переходим к запуску, о чём читайте в следующей статье.

опрессовка системы отопления

Опрессовка системы отопления — Отопительные системы

Два способа опрессовки системы отопления

Опрессовка системы отопления воздухом

Опрессовка системы отопления воздухом

Рекомендуется давление раза в 2-3 выше рабочего давления. То есть, если рабочее давление 1,5-2 атм. то при опрессовке желательно закачать в систему воздуха порядка 5 атм.

Покупать специально опрессовщик — удовольствие дорогое, если вы намерены сделать систему отопления для себя и только. Я обходился для опрессовки простым ножным автомобильным насосом. Конечно, когда давление в системе уже достаточно высокое, качать насосом становится трудно. но это нужно всего раз, так что вытерпеть можно. В конце концов есть и электрические насосы — если вам качать в лом или не по силам.

К чему можно подключиться? Можно подключиться непосредственно к крану, который предназначен для слива системы отопления или к любому радиатору, выкрутив кран Маевского и вкрутив на его место переходник для присоединения шланга от компрессора.

Опрессовка системы отопления водой

Что делать после опрессовки системы отопления?

сколько надо антифриза для системы отопления

как закачать в систему отопления закрытого типа теплоноситель

подпитка системы отопления

как выгнать воду из системы отопления в частном доме

как опрессовать систему отопления частного дома своими руками

что из себя представляет и по какому принципу осуществляется

Что такое опрессовка системы отопления и для каких целей она нужна? Когда произведен полный монтаж отопления в доме и установлено все необходимое оборудование (бойлер, котел, расширительный бак, группа безопасности, радиаторы), опрессовка систем отопления необходима для того, чтобы произвести проверку на работоспособность. То есть производится обязательное испытание новой отопительной системы (или после обширных ремонтных работ), качество сборки труб, радиаторов и всего остального на отсутствие возможных протечек. Такое гидравлическое испытание по-другому называется опрессовка отопления, потому как при этом используется специальный компрессор для нагнетания воды – опрессовщик.

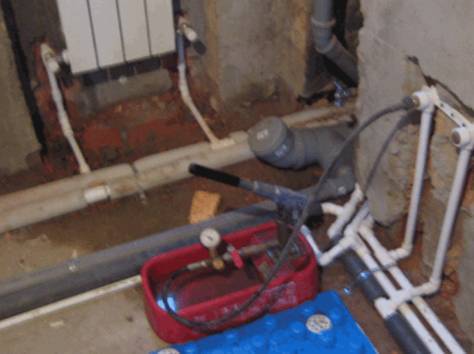

Для гидравлических испытаний используйте опрессовщик.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Причины падения давления

Уровень рабочего давления системы не всегда находится на требуемой отметке и может падать или возрастать.

Основные причины его снижения:

Утечки теплоносителя. Утечки могут появляться во всех элементах контура отопления — в трубах, радиаторах, и обычно связаны с браком их изготовления.

Утечки в местах соединений часто возникают из-за неплотно затянутого крепежа или повреждения соединения при его сборке.

Износ конструкции. Обычно вызван неправильным монтажом контура или нарушениями норм эксплуатации — слишком высоким давлением или его значительными перепадами, повышенной температурой воды или ее высокой «жесткостью». Отдельные элементы системы, в т. ч. циркуляционный насос, имеют гарантийный срок службы, и по его истечении могут снижать производительность, требуя их регулировки или замены.
Накипь. Она появляется, когда вода нагревается до слишком высоких температур. Накипь — это твердые отложения солей, образующиеся на нагревательных поверхностях теплообменного аппарата. Накапливаясь в теплообменнике, накипь перекрывает ток воды и понижает рабочее давление.

Важно! Слишком «жесткая» вода содержит повышенное количество кислорода, химических примесей и солей, образующих отложения ржавчины. Жесткая вода может присутствовать в системе из-за частого пополнения ее свежей водой, в том числе из-за утечек теплоносителя.

Оборудование и периодичность испытаний

Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

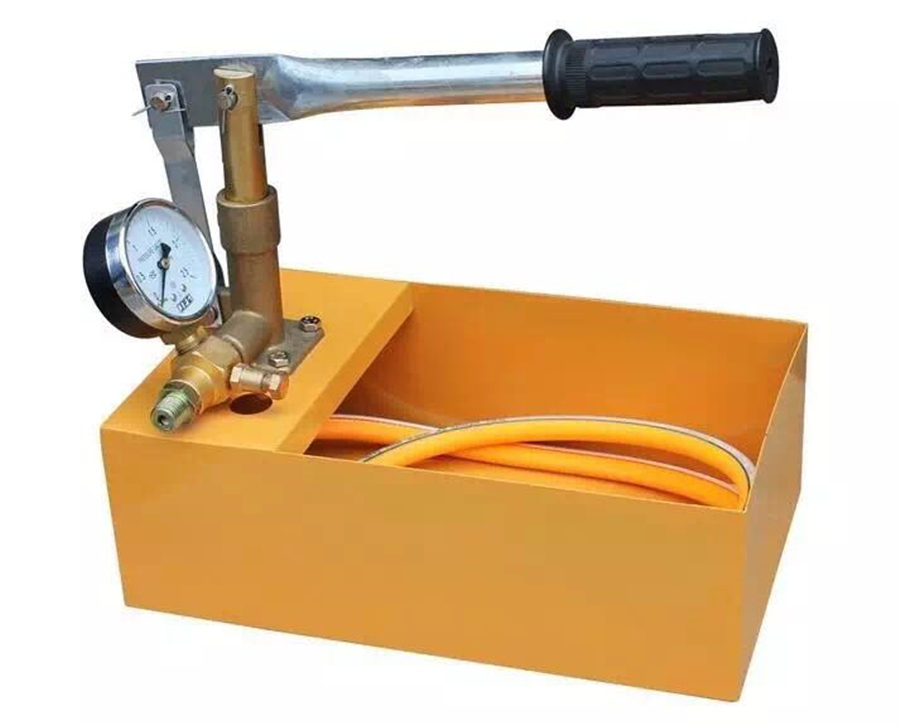

Ручной опрессововчный аппарат

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.

Из-за чего происходит резкое возрастание

Рост давления в контуре отопления может быть вызван образованием воздушных пробок. Пробки могут возникать из-за неправильной разводки контура, не учитывающей его перегибов и уклонов, а также из-за негерметичности или его повреждений (плохое уплотнение стыков, утечки теплоносителя).

Причиной образования пробок также может быть низкое давление теплоносителя, создающее пустоты, заполненные воздухом, а также неправильное заполнение контура теплоносителем на этапе его запуска.

Отсутствие или неэффективная работа воздухозаборных устройств или клапанов сброса воздуха позволяет воздушным пробкам накапливаться особенно быстро.

Воздушные пробки образуют труднопроходимые для воды участки, запирая ее движение в отдельных узлах конструкции, тем самым повышая давление воды.

Препятствием для движения могут стать фильтры грубой очистки (грязевики), обычно устанавливаемые на нескольких участках контура отопления. Несвоевременная очистка грязевиков (реже одного раза в год) также может создать условия для возникновения означенных ситуаций.

Вызывать спецов или делать своими руками

Если вам для каких-то целей требуется акт опрессовки системы отопления или горячего водоснабжения, у вас только один выход — заказать эту услугу в специализированной организации. Стоимость опрессовки отопления вам могут озвучить только индивидуально. Она зависит от объема системы, ее строения, наличия запорных кранов и их состояния. Вообще, считают стоимость исходя из тарифа за 1 час работы, а она колеблется от 1000 руб/час до 2500 руб/час. Придется звонить в разные организации и справляться у них.

У фирм, занимающихся гидравлическими проверками систем, оборудование более серьезное

Если вы модернизировали отопление или горячее водоснабжение собственного дома, и точно знаете, что трубы и оборудование у вас в нормальном состоянии, в них нет солей и отложений, можете проводить опрессовку самостоятельно. Никто у вас требовать акты проведения гидравлических испытаний не будет. Даже если вы увидели, что трубы и радиаторы у вас засорены, вы можете промыть все самостоятельно, после чего опять-таки протестировать. Если же вам просто не хочется заниматься этим, можно вызвать специалистов. Они сразу и почистят систему и проведут ее опрессовку, да еще выдадут вам акт.

Акт гидростатического испытания системы (опрессовки)

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Есть два важных момента: опрессовка может проводиться при температуре воздуха не ниже +5°C, заполняется система водой с температурой не выше +45°C.

Далее процесс такой:

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

Опрессовка воздухом

Не везде и не всегда есть возможность взять в аренду опрессовщик, как и купить его. Например, надо протестировать отопление на даче. Оборудование специфичное и шансов на то, что у знакомых оно есть очень малы. В таком случае опрессовка системы отопления производится воздухом. Для его нагнетания можно использовать любой компрессор, хоть автомобильный. За давлением следят по подключенному манометру.

Такая опрессовка менее удобна и не совсем корректна. Отопление и водопровод рассчитаны на транспортировку жидкостей, а они намного плотнее воздуха. Там, где вода не будет даже сочиться, воздух выйдет. Потому, с большой долей уверенности можно сказать, что утечка воздуха у вас будет — где-то да найдется неплотное соединение. Причем, определить место утечки при таком тестировании сложно. Используют для этого мыльный раствор, которым промазывают все стыки и соединения, все места, где воздух может выходить. В месте утечки появляются пузыри. Порой искать приходится долго. Именно потому и не очень популярна такая опрессовка системы отопления.

Опрессовка теплого пола имеет свои особенности — надо сначала проверить гребенку и все приборы, закрепленные на ней. Для этого закрывают все клапана подачи и обратки петель, заполняя только коллектор теплого пола, проверяют его поднимая давление. Сбросив его до нормального, по очереди заполняют петли теплого пола, и только потом создается избыточное давление. Более подробно процесс описан в видео.

Способы проведения диагностики

Всего можно выделить по СНИП-41-01-2003 два способа, с помощью которых допускается выполнять испытания отопительной системы:

Испытание водой – это основной метод, с помощью которого производится испытание всех контуров. При этом вода должна закачиваться в нижнюю часть труб через кран. Допускается закачка жидкости как автоматическим, так и ручным насосом-опрессовщиком. Преимущество такого способа заключается в том, что выполнить все работы очень просто, да и эффективность обнаружения протечек на высоте. Дело в том, что на трубах сразу появятся следы жидкости.
Испытание с помощью воздуха – метод не очень эффективный, так как достаточно сложно обнаружить протечки. Зато допускается использовать такую методику при отрицательных температурах – воздух ведь не замерзнет. Чтобы нагнетать воздух в систему, применяется компрессор. Он соединяется при помощи переходника к трубопроводу. Для того чтобы найти место утечки, нужно прислушиваться. Как только найдете примерное нахождение утечки, используете раствор из мыла.

Что такое опрессовка отопления — как опрессовать систему отопления

Что такое опрессовка отопления?

Разделы статьи:

Если простым языком сказать о том, что такое опрессовка отопления, то это работы, связанные с запуском отопительной системы и по выявлению течей, а также других неисправностей. Опрессовка отопления проводится каждый год, перед началом отопительного сезона.

Перед тем как заполнить водой теплый пол и систему отопления, производится тщательный осмотр и проверка запорной арматуры, измерительный узлов и блоков безопасности. При необходимости, утепляются и окрашиваются отдельные участки трубопроводов, после чего вся система опрессовывается водой.

О том, что такое опрессовка отопления, и как она правильно выполняется, будет рассказано ниже.

Что такое опрессовка отопления

Комплекс работ, по выявлению течей и других неисправностей отопительной системы — называется «опрессовкой». Для опрессовки системы отопления может быть использована как обычная вода, выступающая в качестве теплоносителя, так и воздух, закачанный в трубы под давлением.

Нужно сказать о том, что эффективность опрессовки отопления воздухом несколько выше, в отличие от гидравлического испытания трубопровода водой. Тем не менее, опрессовка системы отопления посредством воды, самый доступный способ выявить течи в трубах и их соединениях. Поэтому данный вариант наибольше всего используется в быту.

Перед тем как опрессовать систему отопления, нужно усвоить несколько простых правил, которые помогут безошибочно выполнить первый запуск отопления.

Как опрессовать систему отопления

Чтобы опрессовать систему отопления водой, следует сначала проверить работоспособность запорной арматуры, её наличие на узлах отопительной систему. Также, проверяются и контрольно-измерительные приборы на предмет их корректной установки и нормального состояния.

Обязательно, перед тем как опрессовать систему отопления водой, следует открыть автоматические развоздушиватели. О том, что такое автоматический воздухоотводчик, можно прочесть в прошлом обзоре сайта https://remstroisovet.ru.

Далее, можно действовать как поочерёдно, запитав водой сначала стояки отопления, а затем батареи, так и опрессовать сразу всю отопительную систему. Здесь важно по отдельности развоздушить батареи отопления, постепенно переходя от одного отопительного прибора к другому, при этом открывая каждый раз подпитку отоплении водой.

Давление в трубах, при опрессовке отопления в частном доме, должно быть не больше 2 Bar, а вести контроль, следует при помощи манометра. Для многоэтажных домов, давление в трубах отопления, должно быть несколько большего значения, но, как правило, не более 3 bar.

Опрессовка системы отопления в многоквартирном доме.

Опрессовка системы отопления — метод неразрушающего контроля состояния схемы теплоснабжения на прочность и герметичность. В обязательном порядке производится тестирование новых, а также эксплуатируемых отопительных контуров:

после ремонта (реконструкции) трубопровода, если была произведена замена одного или нескольких элементов схемы;
в начале отопительного периода;
по окончании сезонной эксплуатации (только в многоквартирных жилых домах).

Опрессовка системы отопления сопряжена с необходимостью отключения контура от магистрального теплопровода, поэтому требует согласования с энергоснабжающей организацией.

В многоэтажных зданиях вне зависимости от его назначения, опрессовка проводится исключительно специалистами служб, осуществляющими техническое обслуживание и ремонт теплоснабжения.

В частных домах малой этажности также не рекомендуется проверять работоспособность отопительной системы своими силами. Это объясняется высоким риском возникновения аварийной ситуации при проведении тестирования без необходимых знаний и практических навыков.

Допускается самостоятельное испытание схемы, если последняя была смонтирована собственноручно. Однако в этом случае ни теплоснабжающая, ни обслуживающая организации ответственности за ее техническое состояние не несет.

Опрессовка подразумевает проверку системы теплоснабжения гидравлическим или пневматическим методом.

Фото объектов

Объекты на карте

Видео компании «ПРОМСТРОЙ»

Посмотреть другие видео

Опрессовка воздухом

Суть процесса сводится к анализу состояния системы отопления: ее герметичности и устойчивости к напору теплоносителя. Пневматическое тестирование осуществляется путем нагнетания воздуха. Этот метод применяется в малоэтажных строениях, частных домах при отсутствии технической возможности для проведения гидравлических испытаний.

Последовательность действий:

Посредством запорной арматуры контур отсекается от магистрального трубопровода отопления, из него сливается теплоноситель (вода или антифриз).
На входе (или выходе) контура устанавливается насосное оборудование. Его функции может выполнять насос механического действия или электрический компрессор, оборудованный манометром.
В системе создается избыточное — по сравнению с рабочим — давление среды, не превышающее 1,5 атм.

Если количественная характеристика параметра выше, может произойти разгерметизация трубопровода. Это чревато не только его механическим повреждением, но и получением травм лицами, проводящими тестирование.

По показаниям манометра судят о времени, когда давление среды стабилизировалось во всем контуре. С этого момента начинается наблюдение параметров среды в течение получаса.
Если давление в трубопроводе не падает, делают вывод о его герметичности и готовности к эксплуатации в зимний период.
Если по истечении 30 минут приборы зафиксировали снижение давления, процесс останавливается.

Затем производят визуальный осмотр трубопровода для выявления механических повреждений. После обнаружения поломки производится ремонт или замена элемента. Когда монтаж завершен, систему снова проверяют на герметичность.

Стоимость опрессовки системы отопления

Рассчитать стоимость опрессовки системы отопления за Вас

Опрессовка водой

При гидравлическом испытании важно соблюдать технологические требования:

Если срок эксплуатации схемы теплоснабжения превышает 5 лет, на предваряющем опрессовку этапе ее нужно промыть.
Температура используемой для испытания воды должна быть не ниже 45 ° С.
Заполнение жидкостью производится через сливной или специальный, предусмотренный для этой цели кран.
Если характеристики воды, применяемой в процессе проверки, отличны от химических показателей теплоносителя, по окончании опрессовки ее сливают и заполняют систему привычной средой.

Алгоритм опрессовки водой в целом схож по описанию пневматических испытаний.

Значения параметров при этом определяются конструктивными особенностями строения:

его назначением;
количеством этажей;
местонахождением врезки в магистральный трубопровод.

Рабочее давление теплоносителя в теплоснабжении малоэтажных сооружений и частных домов невысоко, обычно не превышает 0,2 МПа. Поэтому при проведении испытаний не потребуются мощные насосы. Можно просто подсоединить отопительный контур к схеме водоснабжения дома.

При тестировании многоэтажных зданий в первую очередь производится отсекание испытуемого отопительного контура от магистрального теплоснабжения. Затем в систему подается вода. При тестировании новых схем давление среды должно превышать расчетные показатели в 2 раза, для эксплуатируемых это значение варьируется в пределах 20—50%.

Качественно провести опрессовку могут только профессионалы. Своевременно проведенные гидравлические испытания системы позволят избежать лишних хлопот с работой отопления в зимний период.

Опрессовка системы отопления воздухом и водой

5 (100%) голосов: 2

Водяное отопление в доме — это сложный механизм, который должен работать бесперебойно. Очень часто многим пользователям приходится сталкиваться со сбоями и неполадками. Например, на функционировании отопительной системы сказываются недочеты, которые были допущены в процессе установки, изнашивается оборудования и др. Для того, чтобы выявить в каком месте произошел сбой, нужно произвести опрессовку системы отопления.

В статье мы рассмотрим, что такое опрессовка системы отопления, посредством какого давления она выполняется, а также расскажем, как выполнить эту процедуру своими руками.

Опрессовка системы отопления

Опрессовка — что это за процедура?

Опрессовка системы отопления — это способ проверки её герметичности и того, насколько качественно выполнена сборка. Это означает, что система выдерживается под определенным давлением на протяжении некоторого времени. По итогам такой проверки уже можно судить, готова ли система к использованию или нет. На прочность проверяются все приборы, входящие в комплектацию системы: теплообменники, радиаторы, насосы, запорная и регулирующая арматура и т.д.

Опрессовка здания — это совокупность операций, среди которых выделяются промывка трубопроводов, проверка и, в случае необходимости, замена определенных элементов, восстановление целостности изоляции. В частных постройках кроме отопительной системы, опрессовке поддается и канализация, и контур горячего водоснабжения.

Операция опрессовки включается в себя:

опробование трубопровода и его полная промывка и прочистка;
проверка и, в случае необходимости, замена деталей;
реабилитация неисправной теплоизоляции .

Посредством влияния высокого давления осуществляется осмотр:

надежности корпуса, стенок труб, радиаторов, теплообменников, арматуры и т.д.;
выдержка, работоспособность и исправность кранов, манометров , клапанов и задвижек;
насколько хорошо были закреплены составляющие систему детали при соединении.

Способы опрессовки системы отопления

Существует несколько различных способов опрессовки системы отопления, каждый из которых имеет свои особенности.

Опрессовка водой. Данный способ заключается в подсоединении шланга от водопровода к крану, который размещен на коллекторе или котле. После того, как система заполняется водой, уровень давления должен дойти до 1,5 Атм.

Опрессовка посредством воздуха. Такой метод основан на подключении опрессовщика — специального компрессора, выполняющего функцию нагнетания воздушных масс. Давление у места, которое проверяется должно превысить показатели рабочего (1,5 -2 Атм.). В такой ситуации на участок, где монтируется кран Маевского, помещается переходник, который применяется для присоединения компрессора.

Для того, чтобы сэкономить на покупке дорогостоящего опрессовщика, выполняя проведение опрессовки отопительной системы своими руками, вы можете использовать автомобильный насос с манометром .

Опрессовка воздухом выполняется в той ситуации, когда отсутствует способ подключения к водопроводу, а еще и зимой, когда есть высокая вероятность того, что вода может остаться в трубах и замерзнуть. В процессе проверки воздухом целостность системы определяется исходя из показателей на манометре . Если нагнетенное давление остается на том же уровне и скачки отсутствуют, то утечек нет. Для того, чтобы увидеть свищи, предполагаемый участок нужно покрыть мыльным раствором.

Виды и причины проведения

Исходя из того какие задачи ставятся, выделяются три основные разновидности опрессовки системы отопления в многоквартирных и частных домах:

Первичная. Прежде, чем отопительная система будет готова к эксплуатации, ее в обязательном порядке необходимо продиагностировать. Это осуществляется после того, как все детали будут подключены (радиаторы, теплогенераторы , расширительный бак). Однако, до того, как трубопроводы будут скрыты за каркасами обшивки или, например, залиты стяжками. Главная роль отводится проверке качества сборки.
Очередная (повторная). В целях профилактики гидравлические испытания системы специалисты советуют выполнять ежегодно. Наиболее подходящее время — это когда отопительный сезон завершен и система была подвержена плановому обслуживанию. Главная задача здесь — подготовиться к будущей зиме и минимизировать риск возникновения аварийной ситуации.
Внеочередная (аварийная). Акт опрессовки системы отопления необходимо производить в том случае, если какой-либо узел системы подвергался ремонту, например, выполнялся демонтаж радиатора, котла и т.д. Считается, что после того, как система подвергалась промывке или запускалась после длительного простоя, ее также следует испытать давлением.

Как опрессовать систему отопления? Последовательность выполнения действий

Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор . Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.

Важное требование — необходимость слива теплоносителя .

Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.

После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.

В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра , задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

Давление в трубах

Исходя из требований СНиП , испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.

В загородном доме с тремя этажами чаще всего показатели давления не превосходят 2 Атм. В случае, когда рубеж перешагивается, сразу же срабатывает специальный клапан и осуществляется сброс давления. В домах с 5 этажами, давление достигает 3-6 Атм, в строениях от 8 этажей и выше — этот показатель варьируется в промежутке от 7 до 10 Атм. Наиболее высокий уровень испытательного давления находится в непосредственной зависимости от показателей главных звеньев системы: радиаторов, труб, арматуры.

Как выполнить опрессовку отопительной системы своими руками

Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством . Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.

Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.

Ручной насос для опрессовки системы отопления Rohenberger RP50-S

Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.

Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.

В акте о выполненной работе по опрессовке системы отопления обязательно фиксируется временной промежуток, на протяжении которого система подвергалась испытанию давлением и записывается его уровень.

Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.

В России из-за холодного климата во всех многоквартирных домах и в большинстве частных присутствует система отопления. Ее устройство всегда индивидуально, но существует одно обязательное требование: бесперебойное функционирование, которое обеспечивается специальными мероприятиями. Для регулярных проверок систем отопления применяется такой способ, как опрессовка.

Работа любой системы отопления заключается в перемещении нагретого теплоносителя по замкнутому контуру, находящегося под рабочим давлением. От нее требуется оставаться герметичной, даже при воздействии гидравлических ударов, возникающих в процессе функционирования.

Способ опрессовки закрытой заключается в нагнетании в контуре давления, превышающего рабочее на 20–30%, далее осуществляется визуальный и приборный контроль в течение определенного интервала времени. В итоге делается вывод о наличии или отсутствии протечек.

Возможны два варианта проведения испытаний: опрессовка отопительной системы воздухом или водой. В первом случае для нагнетания используется пневматический насос, во втором гидравлический.

Проверка герметичности всей системы отопления обязательно проводится:

после монтажа;
во время подготовки к отопительному сезону;
после установки новых элементов конструкции системы, например, теплосчетчиков;
по итогам выполнения ремонтных работ;
в рамках профилактической проверки при сервисном обслуживании.

Опрессовку воздухом рекомендуется выполнять только в случаях крайней необходимости, когда неудобно или невозможно заливать и удалять воду, так как при эксплуатации будет использоваться жидкий теплоноситель. Гидравлическая проверка работоспособности системы путем опрессовки труб, бойлеров, теплообменников и других элементов, позволяет выявить все дефекты оборудования и добиться безаварийной работы.

Рабочее давление и расчетное для проведения процедур, зависят от высоты поднятия воды, то есть от количества этажей. Анализ производит специалист на месте испытаний. Отличие опрессовки отопительных систем для коттеджей и частных домов в том, что для нее требуется небольшое давление около 2 атмосфер, это позволяет использовать только водопровод. При этом жидкость должна заполнить всю конструкцию без воздушных пузырей. В многоэтажных домах рабочее давление около 6–8 атмосфер, поэтому там обязательно применяется насосная гидравлическая опрессовка.

Для процесса опрессовки существуют документы, в которых определяются этапы, последовательность проведения работ, с соблюдением техники безопасности, требуемое оборудование, способы актирования результата:

«Правила технической эксплуатации тепловых энергоустановок № 115 от 24.03.2003г», которые разработаны и утверждены Министерством Топлива и Энергетики Российской Федерации.
«Отопление, вентиляция и кондиционирование» СНиП 41–01–2003.
«Внутренние санитарно-технические системы» СНиП 3.05.01–85.

На основании всех норм можно выделить действия при проведении опрессовки:

Постепенное создание в системе давления, превышающее рабочее.
Выдержка около получаса объекта испытаний с постоянным контролем давления.
Актирование результата.
Устранение, при необходимости, дефектов.

Все элементы трубопровода, которые находятся в аварийном состоянии, после испытаний придут в негодность, а исправные продолжат работу.

Выполнение гидравлической опрессовки

Если необходимо проверить работающую конструкцию, то опрессовка отопления делается только после полного отключения системы и слива теплоносителя. Рекомендуется раз в 5–7 лет дополнительно проводить химическую или гидропневматическую промывку внутри контура для очищения от отложений, которые мешают нормальному функционированию. Такая процедура обязательна после первичного монтажа.

Далее проводится осмотр всей системы с заменой дефектных узлов. Через шаровой спускной кран начинается постепенное заполнение водой снизу вверх для избегания образования воздушных пузырей из водопровода с насосом или без. Все воздушные краны необходимо открыть. Обязательно включается в контур испытаний манометр, за показаниями которого ведется наблюдение. Если он показывает падение давления, то система не герметична и требуется ремонт. В противном случае делается вывод, что испытания прошли успешно. При отрицательном результате опрессовки находятся места утечки воды и заменяются аварийные элементы. После этого весь комплекс мероприятий повторяется заново.

Все результаты испытаний актируются проводящим их персоналом и заверяются двусторонними подписями от заказчика и исполнителя. В акте отмечают время проведения работ, используемое давление с расчетом и период его выдержки, результаты. Для выполнения опрессовки в детских, лечебных учреждениях и в многоквартирных домах обязательно участие надзорных органов.

Опрессовка кондиционирующих систем

Также возникает потребность в проверке герметичности систем кондиционирования воздуха. Для них также применяется опрессовка, аналогичная гидравлической. Такая процедура обязательно проводится после любого ремонта, например, после замены радиатора. Для проверки герметичности пайки в систему загоняется смесь сухого азота с хладагентом R22 либо только сухой азот. Достигается проверочное давление, после чего, специальным течеискателем в первом случае и просто мыльной пеной во втором, регистрируется отсутствие или наличие дефектов. Производится ремонт или приведение системы в рабочее состояние.

Стоимость опрессовки

Обязательство по проведению регулярных опрессовок возлагается на собственников домов или на обслуживающие их службы, например, коммунальные. То есть, владельцам жилья придется прибегать к помощи специалистов, которые сделают весь комплекс нужных процедур.

В каждом регионе много компаний, проводящих такие испытания. Желающих воспользоваться их услугами интересует профессионализм сотрудников, соблюдение санитарных и строительных норм. Важным параметром при выборе организации является цена на опрессовку отопления. Во всех конкретных случаях она рассчитывается индивидуально, когда после консультации выездного специалиста, составляется полный список требуемых мер и смета. Окончательная стоимость будет зависеть от состояния трубопроводов, списка проводимых работ и тарифов компании-исполнителя.

При правильном и своевременном проведении опрессовки систем кондиционирования и отопления, а также всех остальных элементов, гарантируется их безотказная и безаварийная служба во время эксплуатации. Необходимым требованием является соблюдение регламентных норм и участие квалифицированного персонала при производстве всех работ.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Что такое опрессовка системы отопления и водоснабжения

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.
