Как нарастить радиаторы отопления между собой: Как соединить между собой радиаторы отопления

Содержание

способы соединения и можно ли это делать?

Даже выполнив правильно все расчеты по определению количества секций батареи отопления, может случиться так, что они дают недостаточно тепла.

Так происходит, если производитель завысил параметры изделия в техпаспорте или потребитель не учел всех теплопотерь в помещении.

Добавление секций на алюминиевые радиаторы позволяет решить эту проблему.

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор, очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%. Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

  • Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
  • При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
  • Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Необходимые для работы инструменты

Если наращивание производить своими руками, то предварительно следует позаботиться о наличии необходимых инструментов. В набор входят:

  • Радиаторный ключ, стандартный для всех типов батарей.
  • Специальные ниппеля, с помощью которых производится соединение алюминиевых радиаторов отопления между собой.
  • Трубный ключ.
  • Заглушки для боковых отделов с левой и правой нарезкой.
  • Паронитовые или другие межсекционные сальники для батарей отопления.
  • Наждачная шкурка.

Приобрести эти инструменты можно в любом магазине стройматериалов.

Подготовка к работе

Чтобы присоединить секции алюминиевого радиатора, владельцам квартир с централизованной системой обогрева придется подать заявление в управляющее хозяйство с просьбой на проведение работ. Обладателям автономного обогрева подобная процедура не нужна.

Перед тем, как соединять секции, следует провести подготовительные работы.

  • Во-первых, слить весь теплоноситель из батареи.
  • Во-вторых, демонтировать ее.
  • В-третьих, проверить на наличие мусора или накипи, и в случае обнаружения удалить их.
  • В-четвертых, проверить места соединения радиатора с трубой отопительной системы. Если есть какая-либо накипь или наросты, их следует удалить при помощи наждачной бумаги.

Только после проведения подготовительных работ можно приступать к наращиванию радиатора с полной уверенностью, что все его элементы будут соединены герметично.

Соединение секций

Чтобы все элементы были подсоединены правильно, радиатор нужно положить на ровную поверхность внешней стороной к себе. Последовательность действий наращивания следующая:

  • Заглушки откручиваются от торцевых соединительных отделений.
  • На ту часть ниппеля, где нет резьбы, нужно надеть прокладку.
  • Вставить ниппель в коллектор алюминиевого радиатора и слегка провернуть несколько раз.
  • Подготовленную для подсоединения секцию соединить с другой стороной ниппеля.
  • Взять ключ и не спеша затянуть ниппель. Благодаря тому, что у него на разных концах находится противоположная резьба, его стороны будут закручиваться одновременно.
  • Довести закручивание до предела, пока он не упрется в прокладку.

Следует ниппеля верхнего и нижнего коллектора закрутить одинаковое количество раз, чтобы не получился перекос в одну из сторон. Для этого подсчитывается, сколько было сделано витков.

Перед тем как монтировать увеличенный радиатор к трубе отопления, нужно проверить, насколько герметично проведено наращивание. Для этого необходимо наполнить батарею подкрашенной водой и пару часов проследить, нет ли утечки.

Повесив конструкцию на стену, можно приступать к последнему этапу работ.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Полезное видео

как соединить между собой, видео

Один из наиболее распространенных способов улучшения отопления в квартире сводится к установке дополнительных батарей или наращиванию количества регистров. Нужно лишь знать схему сборки, по которой можно соединить радиаторы отопления между собой. Процесс достаточно хлопотный, нужно еще суметь разобрать старую батарею, не повредив арматуру и трубы.

Наращивать секции лучше вдвоем

Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

  • Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
  • Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

  • Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
  • Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

При низком давлении воды греть будет ближайшая к стояку батарея

В результате возрастает расход электроэнергии, но зато в квартире более-менее тепло.

Как соединить две батареи отопления между собой

Чтобы выйти из положения, не обязательно использовать насос или увеличивать размеры радиаторов. При малом давлении горячей воды в системе отопления более эффективным будет изменение последовательности подключения батарей.

Стандартным считается последовательное подключение, когда все радиаторы подключены друг к другу одной трубой. Если соединить корпуса параллельно, то сопротивление секций уменьшится, а количество выделяемого тепла возрастет.

Рациональный вариант наращивания обогревателей

Правда, чтобы соединить радиаторы, придется проложить дополнительные трубы системы отопления.

Способы соединения радиаторов отопления

Соединить два радиатора отопления между собой возможно двумя способами. В первом случае используется стандартная технология сращивания двух секций с помощью внутреннего патрубка или ниппеля. Внутри каждой секции имеется резьба, позволяющая соединить две секции вкручиванием переходника. Данный способ нарастить радиатор отопления своими руками приведен на видео:

 Так как все детали, необходимые для сборки, идут в комплекте к секциям, выполнить сборку не составит особого труда даже малоопытному специалисту.

Остальные виды соединения радиаторов отопления предполагают использование сгонных муфт и труб с балансирующими кранами.

Необходимые материалы и инструменты

Для наращивания секций необходимо приобрести полный комплект деталей:

  • Ниппель – переходник, чтобы соединить одну секцию радиатора отопления, потребуется как минимум две штуки;
  • Пакля льняная для паковки резьбы на ниппеле;
  • Силиконовое кольцо, по одному для каждого ниппеля;
  • Монтажный ключ с воротком;
  • Копчиковый сантехнический ключ.

Примерно тот же набор понадобится для того, чтобы соединить несколько дополнительных чугунных секций. Для наращивания батареи из чугуна обязательно придется обзавестись газовой горелкой для выжигания пробки заглушки. Если в алюминиевом корпусе все тройники, заглушки, в том числе и кран Маевского, снимаются просто, то на чугуне предварительно выжигают паклю, лишь потом можно будет снять пробку и соединить корпус с дополнительными регистрами.

Также потребуется перфоратор или ударная дрель, кронштейны и дюбеля, с помощью которых усиленный радиатор отопления нужно будет монтировать на новом креплении.

Подготовительные работы

Горизонтальный размер батареи увеличится, поэтому, перед тем как соединить дополнительную секцию с радиатором, нужно предварительно разметить удлинение корпуса и переделать соединительный патрубок на сливной стороне нагревателя.

Если подвод и отвод выполнены из термостойкой полипропиленовой трубы, то будет достаточно напаять дополнительный кусок с уголком. Окончательную впайку в сливной контур системы отопления можно будет делать не ранее, чем будет присоединена дополнительная секция.

Как соединить две секции

Перед сборкой из верхнего и нижнего канала выворачиваются заглушки и кран сброса воздуха. Чтобы убедиться в правильном выборе, перед тем как соединять секции, нужно проверить целостность резьбы. Для этого просто заворачиваем ниппеля из купленного комплекта до бортика или выштампованного паза.

Важно! Обратите внимание – на ниппеле два участка резьбы с разным направлением витков. Благодаря этому можно соединить две части без наружного крепежа.

Ниппель с прокладкой ввернуть на треть резьбы

При вращении ниппеля две секции радиатора подаются навстречу и плотно сжимают уплотняющее кольцо. Для сборки необходимо подмотать уплотнение, установить прокладку, наживить ниппеля и попытаться одеть новый регистр на резьбу с противоположного конца. Причем, одевать нужно сразу на два ниппеля одновременно и постараться выполнить без перекосов, иначе надежно соединить две части не получится. Старая батарея и секция должны располагаться в одной плоскости, на одной оси.

При заворачивании ниппеля ключом части батареи смыкаются

Далее ключом с воротом заворачиваем резьбовые переходники, делая с каждой стороны по 1-1,5 витка. Если корпуса удалось соединить без перекоса, то ставим следующие секции, на последней стенке вворачиваем кран и заглушку.

Крепление радиатора отопления к стене

Обновленную батарею устанавливают на стене на стандартных кронштейнах. Чтобы в регистрах не скапливался воздух, корпус радиатора отопления выставляют по строительному уровню с уклоном в 5-7о, этого достаточно, чтобы пузырьки воздуха перемещались к крану сброса воздушных пробок.

Стоит учитывать, что любая батарея после заполнения водой становится тяжелее и частично проседает на креплении под собственным весом. Поэтому угол выбирается с небольшим запасом.

Тестирование собранной конструкции

После спайки труб наступает наиболее ответственный момент – проверка на отсутствие подтеканий воды. Некоторые матера пытаются проверять стыки в емкости с водой, но, по сути, это потеря времени, и только. Проверять, насколько качественно удалось соединить детали, можно лишь при закачке горячей воды в систему.

На входе в батарею отопления обычно ставят бронзовый кран. Он потребуется для ремонта или регулировки подачи тепла в систему. Если при заполнении появились капли, то придется перекрыть воду и снять пробку и последовательно подтянуть гайки-сгоны.

Заключение

Соединить радиаторы отопления между собой — это не самоцель всей переделки системы обогрева. На качество и эффективность водяного отопления влияет большое число факторов, предвидеть все проблемы довольно сложно. Поэтому всегда есть смысл поинтересоваться мнением мастеров и профессионалов, не работающих в ЖЭКе или управляющей компании дома.

Как собрать (нарастить), увеличить количество секций чугунных, алюминиевых радиаторов (батарей отопления)

 Как заметили наблюдательные, а может вынужденные к такому наблюдению люди, что «классические» радиаторы отопления (батареи) состоят из секций. Секции представляют собой идентичные детали, с одинаковыми габаритными и присоединительными размерами, по крайней мере, в номинале чертежной документации, которые собраны в сборку — радиатор отопления (батарею).  Так вот, сборки радиаторов отопления продаются по нескольку секций, например, по 2,4,6 или того более. Такое количество секций не всегда бывает оптимальным для применения в каждом конкретном случае, быть может, их надо больше или меньше. Это значит, что для того чтобы подогнать под нужное количество секций радиатор отопления, необходимо будет собрать или разобрать батарею.  Именно о такой процедуре сборки – наращивания радиатора, как равно и разборке, уменьшения количества секций, мы и поговорим в нашей статье.

Конструкция радиаторов отопления или за счет чего батареи на батареях можно увеличить или уменьшить количество секций

 Как мы уже писали, радиаторы состоят из секций, которые между собой скручены. Скручены они нипеллями, а между секциями стоят уплотнительные прокладки, которые сдерживают вытекание теплоносителя из радиаторов. В прочем, вместо того чтобы мне долбить по клавишам, описывая данную конструкцию, лучше раз взглянуть и это будет пожалуй более наглядно, чем потуги воображения…

На рисунке четко видно, где секция, где ниппель, где прокладка, выступ на ниппеле под ключ, где гайка для присоединения и где пробка. Теперь как раз о выступе на ниппеле, фактически это не отдельный элемент, но именно на нем мы сконцентрировали ваше внимание, вынеся для него отельную позицию. Именно ниппель позволяет соединять, скручивать и удерживать секции между собой. На ниппеле две резьбы, одна левая, вторая правая, то есть они разные. Также и на секции, с одной стороны она левая, с другой правая.

В итоге, когда мы вставляем нижний и верхний ниппель в соответствующие резьбы  на секциях, и начинаем крутить ниппеля, то стягиваем секции между собой, не забываем поставить при этом на ниппель прокладку. А теперь обо всем этом по операциям, наглядно с фото…

Процесс наращивания (сборки, разборки) радиаторов отопления (батарей)

 Еще раз по порядку. Еще раз взглянем на ниппель, которым соединяются секции. На нем четко видно две резьбы, поверьте нам они разные (левая и правая).

Также внутри ниппеля имеются выступы обеспечивающие возможность передачи крутящего момента на него через ключ. Теперь непосредственно о процессе сборки.
Берем наши секции, которые еще разъединены и укладываем их на ровную поверхность. Конечно, секции можно скручивать и на стене,  когда радиатор подвешен, но это гораздо сложнее.

Вкручиваем ниппеля на 1-2 витка в секцию (наживляем).

Надеваем уплотнительные прокладки на вкрученные ниппеля. Их можно смазать тонким слоем герметика.

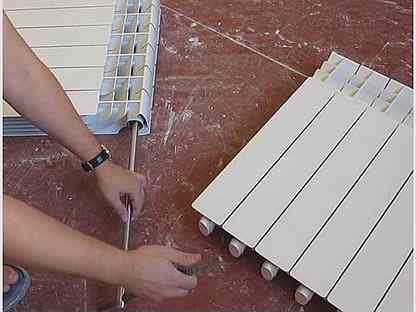

Теперь приставляем к ниппелям секцию, которую будем присоединять…

Вставляем ключ в полость батареи, на длину где у нас установлены ниппеля. Для этого можно предварительно примерить ключ до того, как мы его вставили в батарею…

Начинаем закручивать ниппеля, по очереди. То верхний, то нижний, по 1-2 витка. Для этой процедуры лучше иметь два ключа, особенно это актуально для большого количества секций. Перестановка ключа то туда, то суда будет очень трудоемка.
Протягиваем ниппеля, чтобы секции сошлись и прожали прокладку между собой. Вначале тянем от руки, потом с помощью воротка.

Вот и все, секции радиаторов нарастили, собрали между собой. Аналогичным образом собираются и алюминиевые радиаторы.

Теперь батареи можно установить на место, если они снимались со стены. Разборка радиаторов производится в обратном порядке.

Как разобрать и собрать, батареи отопления: чугунные, алюминиевые и биметаллические

Алюминиевые, биметаллические, чугунные радиаторы собраны по одному и тому же принципу: секции в верхней и нижней части соединены между собой ниппель-гайками. Ниппель-гайки — это полые кольцеобразные гайки с внешней резьбой. Резьба нанесена на оба конца. Внутри каждой сделаны специальные пазы. В них при сборке-разборке вставляется ключ, вращая который происходит стягивание либо разъединение (в зависимости от направления вращения) обеих секций. Герметизацию обеспечивает прокладка из паронита или силикона, надеваемая сверху гайки.

Так подключается радиатор в систему

Как правило, разбирать и собирать батареи отопления нужно в следующих случаях:

  • при монтаже новой системы обогрева;
  • при необходимости добавить дополнительные секции радиатора;
  • заменить давшую протечку секцию либо прокладку.

    Нужно менять прокладку, а значит, разобрать батарею, а потом ее собрать

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги).

Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции.

Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель. Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием.

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно.

И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином).  Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов  затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий  мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы).  Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Разборка чугунных радиаторов

Наиболее распространены чугунные радиаторы МС140. За время их эксплуатации, а это в некоторых случаях 30 и больше лет, они показали себя только с лучшей стороны:

  • аккумулирует тепло;
  • устойчив к плохому качеству теплоносителя;
  • простоты в обслуживании;
  • надёжны и имеют большой срок службы (от10 лет и выше)

Как же разобрать этого дедушку? А очень просто, ведь конструктивно все радиаторы собраны по одному принципу: с помощью ниппель-гаек и прокладок для герметичности. Правда, в те древние времена на гайку накручивалась пакля с краской и стояла резиновая прокладка.

Чугунные радиаторы в некоторых системах стоят по 50 лет, понятно, что разобрать их будет непросто

С разборкой нового радиатора проблем не возникает. А вот со старым придётся повозиться:

  • со временем стык между секциями «прикипает»;
  • внутренние выступы для ключа разъедаются под действием теплоносителя.

Вот поэтому разобрать старую «чугунину» довольно проблематично.

Еще одна сложность в работе с чугуном — его большой вес.  Масса одной «чистой» секции -7.5 кг. Батарея из 10 секций весит 75 кг, поэтому переносить её лучше вдвоём. Перед разборкой радиатора, его лучше всего снять и промыть. Небольшую по весу батарею можно промыть в ванне, предварительно постелив тряпку. Для этого лучше всего взять кусок шланга, подключить к крану с холодной водой и хорошенько промыть. Если ванну пачкать жалко, можно выйти во двор. Важно только наличие воды, нужен также сток: всякого ужаса в воде будет более чем достаточно.

Только сильный человек может один носить чугунные батареи

Место для разборки радиатора выбирается ровным и достаточно просторным. Если вы живёте в многоэтажном доме, то эту работу вполне можно выполнить на лестничной клетке. Из инструментов понадобится:

  • радиаторный ключ;
  • зубило, молоток, небольшая кувалда;
  • щётка с металлическим ворсом, паяльная лампа;
  • несколько досок или чурок для подкладки под батарею;
  • сантехнический ключ №2,3 для раскручивания боковых пробок (футорок) и заглушек.

Немного слов о ключе: вряд ли вы найдёте что-то подобное в магазине, проще поискать на рынке или одолжить у знакомого сантехника.

Ключ представляет из себя круглый пруток диаметром 18 мм. С одной стороны он расплющен в виде лопатки под внутренний размер: ширина ее 28х40мм и толщиной 6 мм. С другой, к нему приварено кольцо, в которое вставляется рычаг для вращения. Длина ключа определяется как ½ длины самого большого радиатора плюс примерно 300 мм. Можно сделать такое «чудо» и из подходящего отрезка полудюймовой трубы, расплющив один конец. Но этот вариант подойдёт только для разборки нового радиатора.

Стык потек — прохудилась прокладка. Нужно разбирать чугунную батарею и менять ее

Для облегчения работы, перед разборкой стык необходимо прогреть строительным феном, либо паяльной лампой. Вот тут и понадобятся доски: на них укладываете батарею и греете.

С «закипевшими» секциями проблем бывает очень много. Они настолько «сроднились», что и значительные физические усилия не помогают. Тогда первое «лекарство» — нагрев. Разогреваете металл до слабого свечения, затем попробуете раскручивать (только перчатки берите толще). Может подойти еще один вариант: раскручивать после остывания, но только сразу, после того, как температура снизится. В этом случае образуются в прокладках микротрещины, и разрушается такое соединение проще.

Теперь о порядке действий.  Предварительно открутив заглушки, прикладываем ключ сверху радиатора, совместив головку ключа с местом, где будет откручен ниппель, и делаем круговую отметку мелом на теле ключа по торцу секции. Вместо мела можно использовать кусок изоленты или скотч. Далее вставляем ключ в нижнее внутренние отверстие и немного проворачивая вдоль оси вправо и влево доводим его до сделанной метки.

Теперь о том, в какую сторону нужно откручивать секцию. Если есть ниппель, то «наживляем» его поочерёдно левой или правой стороной. Определяем, в какую сторону он закручивается. Тогда откручивать гайку ключом нужно в противоположную сторону. Если резьба правая (закручивается по часовой стрелке), то для откручивания вращаем ключ против часовой стрелки. Для левосторонней резьбы откручиваем по часовой стрелке.

Если случилось чудо, и вам удалось сорвать резьбу, не спешите раскручивать ее полностью. Выкручивайте гайку на один оборот, затем проделайте тоже самое и с верхним ниппелем.  И так понемногу откручивайте то сверху, то снизу. Чугун не любит перекосов и может банально расколоться. Таким же образом раскручиваем все секции.

Бывает, что протёкшую секцию не удаётся раскрутить. Тогда попробуйте распилить её по центру ниппеля «болгаркой» или ножовкой по металлу. Только разрезать секцию нужно предельно осторожно. Ведь чугун по природе – материал хрупкий. Есть ещё один способ: среднюю часть негодной секции просто разбивают небольшой кувалдой с двух сторон, а ниппеля выкручивают сантехническим ключом или выбивают молотком и зубилом.

При разборке не всегда получится обойтись только ключом. Часто необходимо разогреть металл до слабого свечения, и только после этого можно будет (и то не всегда) сорвать резьбу с закипевшей батареи

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для  надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock).  Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Итоги

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Алюминиевые и биметаллические радиаторы отопления Rifar для квартиры и загородного дома

            За счёт территориальных и климатических особенностей России вопрос отопления всегда остаётся весьма важным. Постоянно растут требования к таким отопительным приборам как радиаторы. В свете этой тенденции на замену устаревающим радиаторам из чугуна приходят аналогичные приборы из алюминия и биметалла.

            Несмотря на то, что внешне эти два типа радиаторов довольно схожи, у них имеется немало различий по технической части, которые довольно сильно интересуют потенциальных покупателей.

            Разобраться в чём разница между алюминиевыми и биметаллическими радиаторами, в их особенностях, нюансах и преимуществах мы и попробуем в данной статье.

Алюминиевые радиаторы

            Для алюминиевых радиаторов требуется теплоноситель как можно более чистый. По этой причине их лучше всего использовать в частных домах с автономной системой отопления, что в многоквартирных домах – большая редкость.

            Именно в автономной отопительной системе вы можете сами вести контроль за качеством теплоносителя, а также за давлением в трубах самой системы. В автономных системах практически нет опасности возникновения протечек вследствие гидроударов.

Алюминиевые радиаторы

            Современные алюминиевые радиаторы имеют эстетичный и элегантный внешний вид, а также стильный дизайн. Всё это, вкупе с хорошими пользовательскими характеристиками и демократической ценой выводит их в топ продаж среди владельцев частных загородных домов. Срок службы алюминиевых радиаторов разнится в промежутке 10-25 лет, если, конечно, соблюдать все инструкции по их использованию.

            У алюминиевых радиаторов по стандарту есть следующие межосевые расстояния: 200, 350 и 500 мм. Помимо этого, есть вертикальные модели большей высоты с межосевым расстоянием от 850 мм.

Производство алюминиевых радиаторов

            При изготовлении алюминиевых радиаторов используется сплав из высококачественного алюминия с добавлением кремния. По технике изготовления радиаторы делятся на литые и изготовленные методом экструзии.

Литые радиаторы

            При литом способе сплав заливается в формы, затем добавляется кремний для прочности. Благодаря этому секции радиаторов получаются герметичными, выдерживающими давление до 16 бар. Во время испытаний батареи подвергаются опрессовке в 25 бар.

            Помимо этого, у подавляющего числа радиаторов есть рёбра в форме лепестков, которые играют роль конвекторов, для положения направления воздушного тёплого потока в отапливаемое помещение. В зависимости от числа таких каналов будет увеличиваться теплоотдача и теплообмен.

            Литые радиаторы из алюминия делятся на разборные секции, благодаря чему количество секций можно уменьшать или увеличивать для повышения или понижения тепловой мощности. Таким образом, вышедшую из строя секцию можно легко поменять на новую.

Способ экструзии

            В этом способе теплообменная часть изготавливается в экструдере под давлением, а нижние и верхние коллекторы отливаются отдельно. Затем все части соединяются вместе с помощью развальцовки, сварки или запрессовки. В общем, такие радиаторы не являются монолитными.

            Ремонтировать повреждённые компоненты нельзя, также, как и наращивать или уменьшать количество секций – всё следует рассчитать и прикинуть перед этим, какой теплообмен и мощность вам нужны.

            В экстремальных условиях такие радиаторы работают не особо хорошо, посему они проигрывают по сравнению с литыми постепенно вытесняются с рынка. Зато цена на них сильно ниже.

Анодированные алюминиевые радиаторы

            В данном случае, после такое как секции радиатора отлиты, они проходят через оксидирование анодом, отсюда и название. Делается это для того, чтобы повысить устойчивость радиаторов к образованию коррозии.

            У анодированных радиаторов каналы внутри более гладки, и теплоноситель проходит по ним беспрепятственно, за счёт чего прогрев всех секций происходит по максимуму и полностью равномерно.



Анодированные алюминиевые радиаторы

            Такие радиаторы обладают выдержкой давления до 75 бар и температуры до 130°C. Впрочем, такие достоинства и стоят соответствующих денег. Анодированные радиаторы являются разборными, их секции можно увеличивать в количестве или попросту менять на исправные.

            Анодированные радиаторы можно устанавливать в самые разные системы отопления, по теплоносителям ограничений не имеется.

Достоинства и особенности алюминиевых радиаторов

  • Алюминиевые радиаторы имеют высокую теплоотдачу.
  • Они немного весят, их легко перевозить, перетаскивать и монтировать.
  • Выглядят довольно стильно и имеют множество разных типоразмеров, благодаря чему их можно устанавливать в самых разных местах.
  • Их выгодно использовать с термостатами за счёт хорошей инерции тепла.



              Однако, не стоит забывать о том, что мы уже упоминали в начале статьи. Алюминиевые радиаторы лучше всего использовать именно в частных домах, с отдельной отопительной системой. Из-за теплоносителей, используемых в отоплении обычных многоквартирных домов они могут в итоге выйти из строя.

Алюминиевые радиаторы Rifar

            Радиаторы из алюминия, производимые компании Rifar, имеющие среди своих аналогов самые передовые показатели, на ряду с этим обладают также примечательными особенностями по части конструкции. Строение вертикального канала и стенка толщиной в 2,8 мм позволяют им выдерживать давление до 20 атмосфер. Это и является их основным отличием от марок других алюминиевых радиаторов.

Алюминиевые радиаторы Rifar

            Для свободного протока теплоносителя они имеют пониженное гидравлическое сопротивление. С такими радиаторами в качестве теплоносителя можно использовать даже незамерзающие жидкости. На такие радиаторы ставится жёлтая наклейка, где перечисляются основные виды теплоносителей, пригодных для использования. Срок службы радиаторов из алюминия компании Rifar составляет от 10 до 25 лет.

Биметаллические радиаторы

            Биметаллические радиаторы называются так потому, что их изготавливают из сплавов двух видов. Чтобы теплоноситель свободно протекал по внутренним каналам, они изготавливаются из нержавеющей стали. Снаружи радиаторы “обёрнуты” в корпус из алюминия, который славится хорошим теплообменом и эстетичным внешним видом.

            За счёт сплава из стали и корпуса из алюминия складывается превосходная теплоотдача и надёжность биметаллических радиаторов. Каналы из стали отлично справляются с щелочной средой и кислотностью теплоносителей отопительных систем многоквартирных домов. Именно по этой причине наиболее часто биметаллические радиаторы находят своё применение именно там.



Биметаллические радиаторы отопления

            Теплоноситель с высокими показателями кислотности и щёлочности хорошо циркулирует по стальным каналам, при этом не касается внешнего корпуса из алюминия. А тот, в свою очередь, за счёт своей гладкости и конвекции хорошо производит тепло в помещении. Да и вообще, как уже было выше сказано, корпус из алюминия смотрится более чем стильно.

            Кстати о стильности. Эту самую стильность алюминиевому корпусу обеспечивает покрытие из эмали. Помимо декоративных функций оно выполняет ещё и практическую – надёжно защищает корпус из алюминия от образования коррозии. Так что он всегда выглядит почти как новенький и долго сохраняет свои эксплуатационные характеристики.

            В случае, если вы решили использовать биметаллические радиаторы в частных домах с автономным отоплением, мы рекомендуем вам встроить в отопительную систему специальный насос, чтобы повысить давление в системе. Его может не хватать для нормальной работы радиатора из биметалла.

            Благодаря стальным каналам биметаллические радиаторы обладают повышенной устойчивостью к гидроударам и высокому давлению в трубах отопительной системы. Радиаторы могут поставляться как отдельными секциями, так и в виде блоков, неразборных. Последний вариант является наиболее надёжным.

            К блокам можно также присоединять дополнительные секции или блоки. Установка осуществляется на резьбовых соединениях с прокладками из резины, для выдержки высоких и низких температурах и повышенного давления.

Достоинства и особенности биметаллических радиаторов
  • Алюминий хорошо проводит тепло и в короткие сроки позволяет прогреть помещения.
  • Каналы радиаторов обладают стойкостью к коррозии при контакте с теплоносителем. Это значительно продлевает срок службы радиаторов из биметалла.
  • Помимо защиты от коррозии эмалевое покрытие алюминиевого корпуса также придаёт радиаторам стильный облик. Можно устанавливать в любом помещении.
  • За счёт того, что радиаторы из биметалла хорошо переносят высокое давление и температуру, они отлично “уживаются” в любых отопительных системах, особенно в многоквартирных домах с центральным отоплением.
  • Такие радиаторы мало весят, их легко перевозить и монтировать, причём самостоятельно.

Биметаллические радиаторы Rifar

               Радиаторы из биметалла, производимые компанией Rifar, бывают как секционные, так и монолитные. Сейчас мы с вами рассмотрим по порядку оба типа.

Секционные биметаллические радиаторы Rifar

            Конструктивно такие радиаторы представляют собой секции с прокладкой из силикона. Выпускается данная серия с межосевыми расстояниями 200, 300 и 500 мм. Причём, модель с расстоянием до 500 мм представляет собой одну из самых мощных моделей всей линейки.

            По конструкции секция биметаллических радиаторов Rifar представляет собой трубу из нержавеющей стали, залитой алюминиевым сплавом, причём, заливка происходила под высоким давлением. За счёт этого каждая секция таких радиаторов отличается прочностью и отличной теплоотдачей.

            Следует отметить, что для биметаллических радиаторов Rifar допускается использование только специальной воды по параграфу 4. 8 СО 153-34.20.51 – 2003 из “Правил технической эксплуатации электрических станций и сетей РФ”. Срок службы радиаторов данной модели составляет от 10 до 25 лет.



Биметаллические радиаторы Rifar

Монолитные биметаллические радиаторы Rifar

            Конструкция монолитных радиаторов из биметалла устроена таким образом, что его внутренние каналы сварены воедино, а по ним протекает теплоноситель. За счёт этого в данных радиаторах протечки практически исключены.

            Продвинутая геометрии поверхностей, передающих тепло, из алюминиевого сплава, наделяют биметаллические монолитные радиаторы Rifar отличной теплопроводностью. Они комфортно и эффективно поддерживают режим температуры в помещении.

             Служат радиаторы до 25 лет, устойчивы к коррозии. У них отсутствуют стыки между секциями, плюс с ними можно использовать самые различные типы теплоносителей, даже антифриз. Выдерживают давление до 100 атмосфер!

             Т. к. тепловой поток у данных радиаторов успешно сочетает в себе как радиационную, так и конвективную составляющие, эти радиаторы можно использовать как в медицинских, так и в детских учреждениях.

             Подытоживая всё выше сказанное, мы можем прийти к выводу, что алюминиевые радиаторы хороши при использовании в частных домах с автономной системой отопления, а биметаллические, наоборот, в многоквартирных зданиях, с общей отопительной системой.

              При этом, следует также отметить, что среди всех своих аналогов, фирма Rifar, производящая как алюминиевые, так и биметаллические радиаторы отопления, является несомненным лидером в своём направлении.

              В следующих статьях мы более подробно постараемся сравнить между собой алюминиевые и биметаллические радиаторы по различным эксплуатационным показателям.

Алюминиевые и биметаллические радиаторы: особенности и преимущества их использования

/articles/aliuminievye-i-bimetallicheskie-radiatory-osobennosti-i-preimushchestva-ikh-ispolzovaniia/

Какие бывают радиаторы и чем они отличаются

Часто в повседневной жизни, применительно к отоплению, можно услышать слово «батарея». Так вот об этих батареях, а правильнее сказать радиаторах или приборах отопления и пойдет речь.

В прежние времена батарея была массивным, сто раз окрашенным, чугунным изделием под подоконником, которая плохо или хорошо, но выполняла свою функцию — отапливать помещение….

Сегодня батарея — это радиаторы или конвекторы, которые могут иметь различную конструкцию и форму, изготавливаться из разных материалов, окрашиваться в различные цвета радуги, быть элементом  дизайна помещения и позволяющие регулировать температуру под ваши индивидуальные запросы (даже автоматически).

Итак, популярно об отопительных приборах:

Какие бывают радиаторы и чем они отличаются

По конструкции все гидравлические отопительные приборы  можно разделить на четыре основных типа: секционные, панельные, трубчатые (к ним относятся и полотенцесушители) и конвекторы.

Секционные отопительные приборы

Такие приборы состоят из отдельных нагревательных элементов-секций. Секционными могут быть отопительные приборы из алюминия, чугуна, стали, а также так называемые биметаллические (имеющие алюминиевый корпус и стальную трубу, по которой движется теплоноситель). Секции соединяются между собой при помощи ниппелей, а между секциями устанавливаются уплотнения. Чаще прокладки изготавливаются из резины, что нормально при использовании воды в качестве теплоносителя, но недопустимо при использовании в качестве теплоносителя антифриза, т.к. резина может быть разрушена его агрессивным воздействием (в таких случаях в современных отопительных приборах применяются специальные уплотнения).


Панельные (несекционные) отопительные приборы

В основном это стальные панельные радиаторы. Конструкция панельного радиатора — это грубо говоря два сваренных между собой стальных листов (толщиной, обычно, 1,25 мм ) с вертикальными каналами, в полости которых циркулирует теплоноситель. Для увеличения нагреваемой поверхности, а, как следствие, теплоотдачи к тыльной стороне панели приварены стальные П-образные рёбра.


Трубчатые отопительные приборы

В большинстве случаев конструкция таких радиаторов состоит из вертикально расположенных изогнутых стальных трубок, соединяющих верхний и нижний коллекторы. Стоит отметить, что стальные трубчатые радиаторы — это обычно наиболее дорогой тип радиаторов (в пересчете на 1 кВт).


Конвекторы (или пластинчатые отопительные приборы)

Конвектор, образно говоря, — это одна или несколько труб (по которым движется теплоноситель) с «надетыми» на них металлическими «ребрами-пластинами». Воздух проходит сквозь конвектор снизу вверх, нагреваясь от многочисленных теплых оребрений.

Трубы таких отопительных обычно изготавливаются из стали или меди. В некоторых конвекторах величина теплового потока регулируется специальной заслонкой, открывая или закрывая которую, можно увеличить или уменьшить поток движущегося нагретого воздуха. Конструкция конвектора может быть совсем открытой или закрытой декоративным кожухом (в настенных и плинтусных вариантах). Конвекторы встраиваемые в пол накрываются декоративной решеткой.

Все об алюминиевых радиаторах

Преимущества алюминиевых радиаторов:

 — алюминиевые радиаторы имеют очень хорошую теплоотдачу.

 — алюминиевые радиаторы имеют низкую массу (вес одной секции без воды  около одного кг), что облегчает монтаж.

 — алюминиевые радиаторы имеют привлекательный дизайн и поэтому зачастую потребители делают выбор в пользу алюминиевых радиаторов.

Наиболее распространены модели алюминиевых радиаторов с межцентровым (межосевым) расстоянием 500 мм и 350 мм (также существуют варианты с межосевым расстоянием 200, 400, 600, 700, 800 мм и др.). Необходимая  длина алюминиевого радиатора и соответственно его мощность «набирается» (складывается) из отдельных секций, что позволяет достаточно точно подобрать требуемые для отопления конкретного помещения параметры.

Для подключения алюминиевых радиаторов к системе отопления необходим  монтажный комплект, включающий в себя: от 2-х до 4-х кронштейнов, кран Маевского (воздухоспускной кран ручного регулирования), проходные пробки (переходники) различного диаметра (1/2 дюйма или ¾ дюйма) и направленности (левая или правая) и глухие пробки (заглушки).

По желанию заказчика на подводящих и/или отводящих теплоноcитель трубах можно установить шаровые краны/вентили (для демонтажа радиатора или для экстренного отключения от системы отопления), а также термостатические вентили с термоголовками (для поддержания заданной температуры в помещении).

Существует две технологии производства алюминиевых радиаторов:

 — литые (каждая секция отливается как цельная деталь к которой привариваются донные части).

 — экструзионные — произведенные методом экструзии. При экструзии алюминиевый сплав продавливается через сильеру стальные пластины с отверстиями определенной формы и сечения (экструдеры), в результате чего получают длинные профили определенной формы. После остывания полученные заготовки нарезают по размерам радиатора, после чего привариваются донные и верхние части.

Рабочее давление алюминиевых радиаторов разных производителей отличается достаточно существенно. Можно сказать, что существуют 2 типа алюминиевых секционных радиаторов:

— стандартный «европейский» тип, рассчитанный на рабочее давление примерно 6 атм. Он хорош для применения в коттеджах и других автономных системах отопления.

— «усиленный» радиатор с рабочим давлением не менее 12 атм.

 Недостатки алюминиевых радиаторов:

При контакте алюминия с водой происходит выделение водорода, что при не действующем автоматическом воздухоотводчике (или при отсутствии крана Маевского, регулирующегося вручную)  может привести даже к разрушению секции радиатора.

При использовании алюминиевых радиаторов надо обратить особое внимание на химический состав (pH) теплоносителя в вашей системе отопления. Что при городском централизованном отоплении это сделать почти невозможно. pH теплоносителя должен находиться примерно в пределах рН=7-8. Кроме того, важно помнить, что коррозия, разрушающая алюминиевые радиаторы усиливается при наличии в системе отопления гальванических пар алюминия с другими металлами (например: алюминивые радиаторы + разводка отопительной системы выполненная из медных труб).

Тем не менее, если при проектировании и монтаже системы отопления учесть все требования и рекомендации по установке и эксплуатации алюминиевых радиаторов, то они прослужат вам долго верой и правдой.

Все о биметаллических радиаторах

Биметаллические радиаторы имеют алюминиевый корпус и стальную трубу, по которой движется теплоноситель. Грубо говоря, биметаллический радиатор — это стальной каркас залитый алюминием, теплоноситель в таких радиаторах почти не контактирует с алюминием, т.к. движется по стальным трубкам, которые в свою очередь передают тепло алюминиевым панелям.

Этот тип радиаторов соединил лучшие свойства алюминиевых радиаторов с полезными качествами стали. Благодаря прочности стали биметаллические радиаторы выдерживают большее давление (для многих из них рабочее давление составляет 20-30 и более атм.) и позволяют снизить требования к качеству (pH) теплоносителя, которые очень существенны при использовании обычных алюминиевых. Кроме того биметаллические радиаторы имеют хорошую теплоотдачу и современный дизайн, внешне такие радиаторы очень похожи на алюминиевые, но стоят несколько дороже.


Биметаллические радиаторы пригодны для использования в городских системах централизованного отопления. Но как и для всех радиаторов, в которых теплоноситель соприкасается со сталью, для «биметалла» вредно повышенное содержание кислорода в теплоносителе, который способствует развитию коррозии стали. Поэтому здесь необходима установка на радиатор автоматического или ручного (кран Маевского)  воздухоотводчика.

Для подключения биметаллических радиаторов к системе отопления необходим  монтажный комплект, включающий в себя: от 2-х до 4-х кронштейнов, кран Маевского, две проходных пробки различного диаметра (1/2 дюйма или ¾ дюйма) и направленности (левая или правая) и одна глухая пробка (заглушка).

По желанию заказчика на подводящих и/или отводящих теплоноситель трубах можно установить шаровые краны, вентили (для демонтажа радиатора или для экстренного отключения от системы отопления), а также термостатические вентили с термоголовками (для поддержания заданной Вами температуры в помещении).

Стальные панельные радиаторы

Стальные панельные радиаторы — одни из наиболее используемых отопительных приборах в системах индивидуального отопления (обычно в загородных домах). Они обладают небольшой тепловой инерцией, а соответственно, с их помощью легче осуществлять регулирование температуры в помещении.

Рабочее давление для большинства моделей стальных панельных радиаторов лежит в пределах 9 атм.

Благодаря широчайшему модельному ряду (ассортимент панельных радиаторов ведущих производителей состоит из нескольких сотен моделей разной глубины, ширины и высоты) можно подобрать оптимальный по параметрам панельный радиатор практически для любого помещения. Стандартная высота этих отопительных приборов равна: 300, 350, 400, 500, 600 и 900 мм (есть и более низкие — 250 мм ), ширина — от 400 до 3000 мм , глубина от 46 до 165 мм .

Если говорить о недостатках, то, что как все стальные отопительные приборы они при контакте с водой подвержены коррозии, чувствительны к гидравлическим ударам и рассчитаны на не очень высокое давление. Они хороши для использования в индивидуальных системах (например в загородных домах и коттеджах), а применять их в городских квартирах надо очень осторожно, внимательно ознакомившись с техническими параметрами и требованиями, указанными производителем.

По разновидности подключения к трубной разводке существует три типа панельных радиаторов — с нижним, боковым и универсальным подключением. В стальных панельных радиаторах с нижним подключением встроен термостатический вентиль, на который можно установить терморегулятор, для поддержания заданной температуры в помещении. Для стальных панельных радиаторов с боковой подводкой комплект подключения входит в стоимость радиатора. Для стальных панельных радиаторов с нижней подводкой  необходимо приобрести узел подключения (подсоединения) Мультифлекс. При этом стоимость радиаторов с нижним подключением немного выше, чем аналогов с боковым подключением.

Производители панельных радиаторов в комплект поставки включают кронштейны (скобы) для размещения радиатора на стене, но можно приобрести специальные ножки для установки его на пол, если размещение на стене по каким-либо причинам нежелательно или невозможно.

По желанию заказчика на подводящих и/или отводящих теплоноситель трубах можно установить шаровые краны, вентили (для демонтажа радиатора или для экстренного отключения от системы отопления).

В нашем каталоге представлен широкий ассортимент радиаторов, все в наличии на нашем складе в Москве.



делаем сами, детали на фото и видео

№1 Неправильный выбор вида радиатора

Для начала важно определиться с подходящим типом устройства. Сегодня на рынке предлагается четыре разновидности радиаторов:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Чугунные батареи могут окрашиваться в разнообразные цвета, иметь нестандартную форму или выделяться изящными узорами, что позволяет украсить интерьер. Подходят для установки в частном доме или квартире вне зависимости от вида отопления.

По функциональности этот отопительный прибор также не подведёт. Чугун опережает большинство металлов по теплоёмкости, кроме разве что алюминия. Главный минус этого типа – высокая цена.

Стальные аналоги устанавливаются в новостройках с пониженным давлением теплоносителя или в частных домах. Но их нельзя применять в многоэтажном строительстве и старых зданиях, так как их рабочее давление будет проблемным для приборов. Из плюсов следует выделить низкую цену и простоту изготовления.

Алюминиевые вариации обходятся недорого и могут похвастаться самой высокой теплоотдачей. Однако в высотном строительстве они не используются, потому что не способны выдерживать высокое давление.

Для 9- и 16-этажных зданий лучшим выбором для установки радиатора в квартире является биметаллический тип, отличающийся двухслойным строением. Внутренний слой изготавливают из стали, а внешний – из алюминия. Конструкция отопительного прибора позволяет сочетать прочность с высокой теплоотдачей, единственный минус – высокая стоимость.

№2 Ошибка при расчёте количества секций

Большинство для расчёта длины батареи замеряют высоту потолков, метраж комнаты и останавливаются на этом. Данных величин будет достаточно только для частного дома, где можно задавать определённую температуру прибора.

В случае с централизованным отоплением при установке радиатора в квартире этот метод расчёта числа секций не подходит, потому что в разные дни температура колеблется. Если ориентироваться на усреднённый показатель, то в квартире не всегда будет достаточно тепло.

Поэтому лучше взять на одну-две секции больше, чем получается по расчётам. Сделать температуру теплоносителя больше невозможно, зато достаточно прикрыть кран, чтобы уменьшить её.



Как правильно расположить батарею

В большинстве районов нашей страны батареи отопления нужно обязательно ставить по стандартной схеме под окном, при этом необходимо придерживаться определенных правил, чтобы получать максимальный эффект от расположения отопительного прибора.

Итак, как правильно повесить батарею отопления под окном? Существует несколько вариантов монтажа батарей с учетом особенностей планировки дома:

  • Установка в нише. В домах, построенных по старым проектам середины 20 века, предусмотрены специальные ниши под окнами, в которые можно установить радиатор. Такой вариант использовался, чтобы вешать массивные чугунные изделия, и для современных обогревателей он не совсем подходит, но если других способов монтажа не существует, то используют готовую нишу. При этом нужно учесть следующие нормы: от боковых стенок и задней стенки ниши необходимо оставить зазор не менее 50 мм; зазор от пола до нижней части радиатора и от верхней части радиатора до подоконника должен составлять не менее 100 мм. Зашивку ниши лучше всего осуществлять панелью с диагональными планками.

  • Стандартное размещение под окном. В современных домах ниши под батареи отопления уже не устраивают, поэтому установка производится на обычную стену под окном. В этом случае важно фиксировать радиатор точно по центру установленного окна – таким образом, теплый воздух будет эффективней отсекать холодные потоки, идущие от окна в зимний период. Минимальное расстояние установки отопительного прибора от пола – 50-100 мм. Если батарею поднять выше возникнут потери тепла, если опустить ниже будет затруднен процесс уборки квартиры. От основания необходимо отступать не менее 50 мм, чтобы радиатор выполнял свою функцию, а не прогревал только стену.

  • Размещение батарей в доме с панорамными окнами. Окна, занимающие всю стену до пола, также необходимо отсекать тепловым экраном от остального помещения. В этом случае батареи устанавливают непосредственно перед окнами, при этом нужно рассчитывать потребность в количестве радиаторов исходя из нормы – 1 радиатор не 2 погонных метра остекления.

  • Угловое размещение радиатора. В частных домах часто не достаточно установки отопления только под окнами. Особенно сильные теплопотери возникают в углах рубленых домов. Для устранения этой проблемы рекомендуется устанавливать небольшие радиаторы на 3-4 секции в месте схождения двух наружных стен.

При установке радиаторов нужно учитывать общие нормы для всех типов помещений:

  • радиаторы устанавливают в местах свободных от мебели, чтобы не затруднять циркуляцию теплого воздуха;
  • при монтаже нельзя допускать отклонений по вертикали – радиатор должен быть закреплен строго под углом 90 градусов к полу;
  • отопительными приборами оснащают только наружные стены;
  • для усиления теплоотдачи рекомендуется устанавливать отражающий экран за радиатором на стене;
  • при подборе конкретной модели радиатора нужно учитывать габариты места крепления и нормативы по зазорам;
  • чем больше число отсекателей на приборе, тем он эффективней.


№3 Не учитывается глубина радиатора

Ещё одна частая ошибка при установке радиатора в квартире – неверно выбранная глубина. Бывает, что в конкретном помещении нужно брать вариант с 10 секциями, но он не помещается в отведённом месте. Многие уменьшают число секций, забывая о параметре глубины, которая варьируется от 7 до 10 см.

Теплоотдача устройства с большей глубиной будет в полтора раза выше в сравнении с минимальной глубиной. Таким образом, покупатель получает и достаточно высокую теплоотдачу, и меньшее количество секций.



Установка батареи

Положение

Чтобы обеспечить максимальную теплоотдачу радиатора, при его установке нужно соблюсти ряд несложных правил:

  • Расстояние от стены не должно быть меньше 2 сантиметров. Зазор обеспечит беспрепятственное движение конвекционных воздушных потоков с тыльной стороны батареи;
  • Расстояние до подоконника при монтаже в подоконной нише — не меньше 8-10 см. Близко расположенный подоконник опять-таки ограничит конвекцию;
  • Минимальное расстояние от пола — 10-12 см. Зазор обеспечит приток холодного воздуха, замещающего нагревшийся и вытесненный вверх.

Расположение батареи в подоконной нише. Зазоры между радиатором, стеной, подоконником и полом обеспечивают свободное движение конвекционных потоков.

Любые экраны, короба и ниши ограничивают конвекцию воздуха и уменьшают теплоотдачу отопительного прибора. Помещенный в гипсокартонный короб радиатор будет отдавать не больше половины номинальной мощности.

Как установить алюминиевый радиатор на кронштейны?

Количество и положение кронштейнов должно быть таким:

  • Под верхним коллектором монтируется два кронштейна по краям (между крайней и второй от края секциями) и дополнительно один кронштейн на каждые 5 секций;

При небольшом количестве секций для крепления верхнего коллектора радиатора достаточно всего двух кронштейнов.

  • Нижний коллектор можно зафиксировать единственным кронштейном. Его задача — исключить отклонение радиатора от вертикального положения.

Диаметр отверстия под пластиковый дюбель кронштейна должен точно соответствовать наружному диаметру дюбеля. Кронштейн вкручивается в дюбель рожковым или разводным ключом.

Размечайте отверстия по уровню. Если одно из отверстий под верхним коллектором оказалось чуть выше или ниже, чем нужно — подогните вкрученный в него кронштейн с помощью любого рычага (стальной трубы, газового ключа и т.д.).

Выставляйте радиатор по уровню. Тогда в нем не будут задерживаться воздух при запуске отопления и вода при его сбросе.

Обвязка

Для подключения батареи к подводкам, регулировки ее теплоотдачи и стравливания воздуха вам понадобятся:

Дроссель и американка часто объединяются в одном фитинге. На снимке — так называемый угловой клапан для подключения радиатора.

Обычно в комплект для подключения батареи входят четыре проходных пробки (по две с левыми и правыми резьбами) и пара заглушек (или заглушка и воздушник). Заглушив нужные пробки, можно получить конфигурацию для любой схемы подключения батареи к подводкам.

На фото — набор для подключения алюминиевого или биметаллического радиатора. В него входят три кронштейна, четыре проходные пробки (две левые и две правые), заглушка и воздушник (оба с резьбами размером 1/2 дюйма).

Перемычка

Если на подводках к радиатору в многоквартирном доме ставятся дроссели или отсекающие краны, то до точек монтажа запорно-регулирующей арматуры подводки должны соединяться перемычкой.

Зачем она нужна?

Без байпаса любой дроссель на подводке будет регулировать проходимость всего отопительного стояка. Если вам стало жарко — вовсе не факт, что та же проблема стоит перед вашими соседями сверху и снизу. Замерзшие соседи очень скоро придут к вам и станут вслух оспаривать ваши высокие моральные качества.

Если перекрыть отсекающие батарею краны, вода в стояке продолжит циркулировать через перемычку.

Присоединение к подводкам

Возможны три схемы монтажа батареи:

Очевидная инструкция : для радиаторов в 10 и более секций используйте диагональное или нижнее подключение.

Сборка соединений

Как выглядит монтаж радиаторов своими руками? Как обеспечить герметичность резьб?

Соединение радиаторных пробок с крайними секциями герметизируется штатными резиновыми или силиконовыми прокладками. Пробка с надетой прокладкой вкручивается в секцию с умеренным усилием. Края прокладки должны выдавиться за края коллектора примерно на миллиметр.

За герметизацию соединения пробки с радиатором отвечает штатная силиконовая прокладка.

Резьбовые соединения я собираю на сантехническом льне, пропитанном любой быстросохнущей краской. Вместо краски можно использовать силиконовый герметик. Пропитка защищает органические волокна от выгорания при нагреве: высокая температура пересушивает лен и делает его хрупким.

Прекрасная альтернатива льну — Тангит Унилок, полимерная герметизирующая нить. А вот ленту ФУМ использовать на отоплении не стоит: подмотанная ей резьба начинает течь при минимальном обратном ходе.

Герметизация соединения американки с радиаторной пробкой нитью Тангит Унилок. Нить наматывается в несколько оборотов по ходу резьбы.

Американка соединяется простым затягиванием накидной гайки. Герметичность обеспечивает кольцевая прокладка под ней.

Герметичность соединения между половинами американки обеспечивает резиновое кольцо.

№4 Не устанавливать перемычку

Недобросовестные сантехники пользуются незнанием клиентов и упрощают себе работу, например, не устанавливают байпас – перемычку на отопительном приборе. Она необходима, чтобы иметь возможность перекрыть батарею, не отключая тепло у соседей. Кроме того, если кто-то из других жильцов захочет уменьшить температуру в квартире, это никак не повлияет на тех, у кого есть перемычка. Однако, если крана на устройстве нет, то и байпас не нужен.

Сборка алюминиевых радиаторов отопления

Алюминиевые радиаторы отопления – общие сведения и характеристики

В 80-х годах двадцатого века на мировом рынке была представлена модель алюминиевого радиатора отопления. По сравнению с таким привычным изделием, как чугунные батареи, этот вид обогревательных приборов имел ряд серьёзных преимуществ, вследствие чего быстро завоевал популярность среди потребителей.
Действительно, алюминиевый радиатор отопления имеет ряд характеристик, из-за которых он считается одним из самых удобных обогревательных приборов. Рассмотрим эти характеристики подробнее:

  1. Алюминий является материалом с отличной теплопроводностью, вследствие чего изделия из него можно использовать в системах с нестабильным напором теплоносителя. Половина тепла передаётся путём излучения, половина – путём тепловой конвекции;
  2. Небольшая масса – это упрощает монтаж такого типа устройств, а также их транспортировку и обслуживание;
  3. Прочность – алюминиевые радиаторы отопления выдерживают давление в 16 атмосфер;
  4. Низкая стоимость – устройства этого типа стоят гораздо ниже аналогичных биметалических или медных изделий;
  5. Возможность регулирования;
  6. Эстетичный внешний вид.

Благодаря всем этим характеристикам, алюминиевые батареи отопления быстро завоевали рынок и стали широко использоваться для обогрева помещений.

Однако наряду с преимуществами эти устройства имеют и ряд существенных недостатков:

  1. Алюминий является активным в химическом плане металлом и имеет недостаточную стойкость к коррозии;
  2. В сборных моделях невозможно применение никакого другого теплоносителя, кроме воды со строго выдержанными кислотно-щелочными характеристиками;
  3. Алюминиевые радиаторы имеют склонность к завоздушиванию. Поэтому периодически необходимо стравливать воздух из системы;
  4. Резьбовое соединение в таких моделях является слабым местом. При гидравлическом ударе может нарушаться герметичность изделия.

Алюминиевые батареи выпускаются двух видов:

  • цельнолитые;
  • сборные, состоящие из отдельных секций. При желании их можно нарастить – добавить дополнительные секции, либо наоборот снять их.

Разборка алюминиевых радиаторов

Разобрать алюминиевый радиатор отопления требуется, как правило, в тех случаях, когда:

  1. Собираемся делать монтаж новой системы отопления;
  2. Нужно нарастить батарею либо снять лишние секции;
  3. Необходимо заделать протечку или заменить уплотнения.

Для того, чтобы разобрать изделие, нам понадобится набор гаечных ключей, отвёртка и радиаторный ключ.

Первым этапом является демонтаж батареи с места её крепления. Для этого выполняем следующие действия:

  1. Останавливаем циркуляцию воды в системе и сбрасываем давление;
  2. Убеждаемся, что устройство остыло и горячая вода внутри него не ошпарит нас, вылившись наружу;
  3. Находим резьбовое соединение в месте, где шланг посредством муфты крепится к трубе батареи. Подбираем подходящий по размеру гаечный ключ – с его помощью необходимо раскрутить это соединение;
  4. Смещаем муфту по трубе, снимаем устройство и кладём на специально постеленную на пол полиэтиленовую плёнку. Внутри может оставаться немного воды – следует её слить. Радиатор кладём лицевой стороной вверх;
  5. Вынимаем специальный фильтр и сразу же промываем его. Иначе грязь на нём может засохнуть до такой степени, что очистить её будет невозможно. В таком случае придётся покупать новый фильтр – повторное использование старого будет невозможно.

Следующий этап будет заключаться в том, чтобы разобрать саму батарею на отдельные секции. Следует знать, что соединение секций батареи между собой выполняется при помощи нипппель-гаек – это пустые внутри гайки с наружной резьбой с обеих сторон и пазами для монтажа внутри. Для этой цели используем радиаторный ключ, специально предназначенный для работы с ниппель-гайками. При необходимости его можно изготовить самостоятельно. Это ключ лопаткой с засечками на стержне – расстояние между ними соответствует ширине секций алюминиевых радиаторов. То есть, сверяясь с тем, на сколько засечек вошёл внутрь ключ, мы можем выяснить, какую ниппель-гайку мы крутим в данный момент.

Поместив лопатку в пазы соответствующей ниппель-гайки в отверстии сверху, мы делаем пару оборотов против часовой стрелки. После чего вынимаем ключ, вставляем его в отверстие снизу в пазы соответствующей ниппель-гайки и тоже проворачиваем на пару оборотов. Потом ключ возвращаем к верхней гайке и повторяем всё до тех пор, пока секции не разъединятся.

Отворачивание ниппель-гаек именно таким образом необходимо чтобы избежать перекоса. Для того, чтобы иметь возможность приложить необходимое усилие, на конце ключа имеется сквозная щель, в которую в качестве рычага при необходимости вставляем металлический стержень.

После того, как нам удалось разобрать радиатор, мы чистим его внутри, меняем прокладки и уплотнения. Если есть необходимость нарастить батарею, нужно добавить необходимое количество секций.

Если необходимо устранить течь, мы готовим специальный раствор – в эпоксидную смолу нужно добавить бронзовый порошок и тщательно перемешать. Осуществляем зачистку повреждённого участка тросом, после чего обрабатываем приготовленным составом и ждём 30 – 60 минут до полного высыхания. При работе с этим составом всё следует делать настолько быстро, чтобы не дать ему засохнуть раньше времени.

После выполнения всех необходимых операций по обслуживанию изделия и устранению неисправностей необходимо собрать батарею и выполнить её монтаж.

Сборка алюминиевых радиаторов

Последовательность действий при сборке алиминиевого радивтора:

  1. Для того, чтобы собрать батарею обратно, располагаем её на ровной поверхности. Тщательно обследуем все резьбовые соединения на наличие трещин и сколов;
  2. Каждое соединение очищаем от сора и загрязнений. Если мы хотим добавить новые части, необходимо до блеска зачистить торцы. Удаляется даже краска изготовителя – в местах соединений она будет существенной помехой, становясь причиной преждевременных протечек теплоносителя. Для зачистки используем наждачную бумагу с очень мелким зерном, чтобы не оставить на поверхности царапин, которые тоже могут стать причиной течи;
  3. Обезжириваем торцы бензином. Прокладки промываем в мыльном растворе. Обезжиривание обязательно в тех системах, где используются антифризы, а не обычная вода. Они имеют высокий показатель текучести и могут приникать в мельчайшие неровности;
  4. Теперь можем приступать к соединению секций. Надеваем на ниппель-гайку уплотнения из паронита и приставляем с обеих сторон секции изделия. Помещаем ключ отверстие сверху и поворачиваем пару раз, не используя при этом рычаг. Потом таким же образом делаем пару оборотов ниппель-гайки в нижнем отверстии. Проделываем это до тех пор, пока ключ перестаёт поворачиваться, и дотягиваем его при помощи рычага. Большого усилия не прилагаем – алюминий мягкий металл и повредить резьбу очень легко. По этой схеме собираем изделие целиком;
  5. На неиспользованное отверстие надеваем заглушку, а с другой стороны крепим кран Маевского – он служит для стравливания из системы лишнего воздуха. После чего выполняем монтаж радиатора и присоединение его к системе. Следим за тем, чтобы муфта герметично соединяла изделие к шлангу подачи воды. После чего можем подавать воду в систему, наблюдая, не будет ли где-нибудь протечек теплоносителя.

Заключение

Итак, мы смогли убедиться, что разобрать, а потом собрать алюминиевую батарею отопления не представляет большой сложности. Все операции следует выполнять очень осторожно – алюминий очень мягкий металл и его очень просто повредить. Для выполнения работ не нужны никакие особые строительные навыки – лишь набор простейших инструментов, внимательность и аккуратность. Таким образом, если понадобится обслуживание изделия или потребуется добавить какое-то количество секций, вы вполне справитесь с этой задачей своими силами.

№5 Выбирать производителя наугад

Владельцы квартиры бросают основные усилия на поиски качественного радиатора, но не переживают насчёт производителей комплектующих. Остановить выбор стоит на более дорогих деталях.

Для установки понадобятся:

  • 1-2 крана для подключения к системе отопления;
  • муфта для соединения двух отрезков трубопровода;
  • 2-4 проходные пробки;
  • заглушка;
  • воздухоотводчик;
  • кронштейны.

При выборе деталей нужно обращать внимание на мельчайшие нюансы: количество витков на резьбе, качество пластика и латуни, наличие или отсутствие удерживающего кольца. Разборное соединение от более дорогих производителей отличается паронитовой прокладкой с немалой площадью контакта и толстой латунной гайкой.

№6 Неверный тип подключения радиатора

Следующая ошибка – неверное подключение отопительного устройства. Перед тем, как браться за установку радиатора в квартире, мастер должен точно знать, какой тип подачи теплоносителя в многоэтажном здании. Теплоноситель может подаваться снизу или сверху, в зависимости от чего выбирается тип подключения:

  • боковой;
  • диагональный;
  • нижний.

Боковой вид встречается в городских квартирах чаще всего, но применяется с ограничениями. Количество секций не должно превышать 12. Также этот вид не годится при нижней подаче теплоносителя, так как крайние секции будут оставаться холодными.

Диагональная схема является наиболее эффективной по теплоотдаче, предпочтительна при размещении длинных радиаторов (от 10 секций) и обогреве больших помещений. Данный тип подключения предполагает, что к верхнему патрубку подводят подающий трубопровод, а к нижнему – отводящий. Или наоборот, что зависит от того, откуда подаётся теплоноситель.

При подаче теплоносителя снизу также подходит нижнее подключение, применяя которое запрещается менять местами подводящий и обратный патрубки. Такое подключение выглядит наиболее аккуратно, так как трубы отопления скрываются под плинтусом.

Схемы подключения радиаторов к контуру отопления

Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена

Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора

Диагональное подключение

Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.

Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.

Одностороннее с верхней и нижней подачей

Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.

Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.

Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.

Двухстороннее с верхней и нижней подачей

Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.

Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.

№9 Подмотка и краны

Не стоит использовать и силиконовые прокладки, входящие в универсальный комплект. При включении отопления или перепадах температуры силикон будет расширяться и сужаться, из-за чего возможна течь. Во избежание проблемы стоит применять паклю, а не силиконовые прокладки.

5 шагов, которые нужно предпринять, если радиаторы не нагреваются

По мере приближения холода наличие радиаторов, которые не нагреваются, может стать большой проблемой. Меньше всего вам нужен холодный дом посреди зимы, поэтому, когда ваши радиаторы не нагреваются, что вам делать?

К счастью, есть несколько простых шагов, которые вы можете предпринять, чтобы разобраться в корне проблемы и как можно скорее обогреть ваш дом радиаторами.

В большинстве случаев проблемы с радиатором вызваны простой проблемой, которую легко решить.Так что взгляните на эти пять простых шагов и следуйте им, чтобы в кратчайшие сроки сделать свой дом горячим и теплым…

1. Проверьте наличие серьезных проблем с центральным отоплением и бойлером

Первое, что вам следует сделать, это проверить для любых более серьезных и серьезных проблем с вашей системой.

Это означает, что ваша система центрального отопления действительно работает. Если все ваши радиаторы не нагреваются, а не один, это может быть признаком более серьезной проблемы.

Вам также следует проверить, нет ли чего-нибудь необычного в вашей системе центрального отопления. Это странно шумит? У вас тоже нет горячей воды? В этом случае первое, что вам следует сделать, это позвонить профессиональному инженеру-теплотехнику и попросить его взглянуть.

2. Проверьте воздух и удалите воздух из радиаторов

Если не нагревается хотя бы один (или несколько) радиаторов, наиболее частой причиной этого является скопление воздуха .

Если вы только что снова включили отопление после лета, воздух может попасть в радиаторы, из-за чего они станут теплыми внизу и холодными вверху.

В этом случае вам может потребоваться удалить воздух из радиаторов.

Просто используйте ключ радиатора, чтобы немного открутить спускной винт, пока не услышите шипение. Как только шипение стихнет и из радиатора начнет поступать вода, будьте готовы закрыть спускной винт.

Ваш радиатор скоро должен стать красивым и теплым.

3. Проверьте клапаны радиатора

Если проблема не в задержке воздуха в радиаторах или весь радиатор холодный, а не только верхняя часть, следующим шагом будет проверка клапанов радиатора.

Убедитесь, что оба клапана слева и справа от радиатора открыты, и если у вас есть термостатический клапан (тот, который позволяет вам устанавливать температуру и регулирует ее автоматически), убедитесь, что радиатор включен.

Термостатические радиаторные клапаны также могут заклинивать, что приводит к прекращению работы радиатора. Если вы думаете, что это могло быть так, обратитесь к профессиональному инженеру-теплотехнику, который сможет правильно диагностировать проблему и при необходимости заменить клапан на новый.

4. Узнайте, требуется ли для вашей системы усиленная промывка

Если ни одна из этих проблем не связана с проблемой радиатора, возможно, вам может потребоваться услуга механической промывки .

Мощная промывка — это процесс удаления шлама и мусора, которые со временем могут застрять в вашей системе центрального отопления, что приведет к ее неправильной работе.


Контрольным признаком того, что вам может потребоваться промывка под давлением, является наличие теплых радиаторов вверху, но не внизу, поскольку отстой в нижней части радиаторов может помешать правильному нагреву этой области.

Есть и другие потенциальные признаки того, что может потребоваться очистка с помощью функции powerflushing, и вы можете найти их в нашем сообщении в блоге с функцией powerflushing.

5. Обратитесь за помощью к профессиональному инженеру-теплотехнику

Если вы все еще не уверены, почему ваши радиаторы не нагреваются, лучшее, что вы можете сделать, это позвонить профессиональному инженеру-теплотехнику.

Какой бы ни была проблема, они смогут правильно диагностировать и устранить проблему.

Если у вас есть какие-либо сомнения относительно того, что вызывает проблемы с радиатором, не пытайтесь решить проблему самостоятельно, обязательно воспользуйтесь услугами профессионала.

Вы, конечно, не хотите неправильно диагностировать проблему с вашими радиаторами.

Если вам нужен совет о том, как лучше всего решить проблему с радиатором, или вы думаете, что вам нужен инженер-теплотехник, позвоните по номеру и свяжитесь с нашей дружелюбной службой поддержки клиентов .

Наша команда сможет помочь диагностировать вашу проблему и вернуть радиаторы в рабочее состояние в кратчайшие сроки.

Товары для дома; ПОДГОТОВКА РАДИАТОРОВ К ЗИМЕ

Другая проблема, которая может возникнуть как с водяными, так и с паровыми радиаторами, — это утечка вокруг подающего клапана.Гибкий состав, называемый набивкой, напоминающий струну, обычно заключен в большую гайку вокруг штока клапана чуть ниже ручки. Влага, появляющаяся на уплотнительной гайке или рядом с ней, обычно означает, что гайка ослабла или внутреннее уплотнение ухудшилось.

Чтобы исправить это состояние, сначала попробуйте затянуть гайку уплотнения с помощью гаечного ключа. Однако слишком частое затягивание гайки затрудняет поворот штока клапана. Если затянуть гайку не удается, замените набивку; упаковка доступна в хозяйственных магазинах.Для его замены полностью закройте подающий клапан; затем ослабьте уплотнительную гайку. Оберните дополнительную прокладку вокруг штока клапана, затем затяните над ней гайку.

После этого снова откройте подающий клапан. Он может просочиться на короткое время, но прекратится примерно через час. Если утечка продолжается, это может означать, что сам клапан требует ремонта или замены, что обычно является сложной задачей.

Паровые радиаторы и трубопроводы, которые к ним подаются, часто издают стук. Хотя они могут раздражать и их трудно отследить, почти во всех случаях причина — вода, застрявшая где-то в системе.

В схеме водопровода пар-тепло чаще всего одна петля трубы идет вверх под углом от котла, продолжается по всему дому до самой высокой точки, а затем возвращается к котлу. Отдельные удлинительные трубы, присоединенные к основному контуру в различных местах, питают радиаторы.

Пар поступает из котла в радиаторы под собственным давлением. Охлаждаясь там, он конденсируется в воду. Затем сила тяжести заставляет воду стекать обратно в котел струей, текущей по дну трубы против течения пара.

Если и водопровод, и радиаторы не имеют достаточного уклона, двусторонний поток пара и воды невозможен. Обустройство дома, перепланировка или другие структурные изменения могут изменить наклон радиаторов и водопровода. Когда вода собирается на участке с недостаточным уклоном, ее присутствие блокирует поток пара через нее. Возникающие в результате стучащие или хлопающие звуки на самом деле являются звуками захваченной воды, которая ударяется о стенки трубопровода сжатым паром, пытающимся протиснуться мимо.

Системы распределения тепла | Министерство энергетики

Вы здесь

Радиаторы используются в паровом и водяном отоплении.| Фото любезно предоставлено © iStockphoto / Jot

Тепло распределяется по дому различными способами. В системах с принудительной подачей воздуха используются воздуховоды, которые также можно использовать для систем центрального кондиционирования и тепловых насосов. Системы лучистого отопления также имеют уникальные системы распределения тепла. Остается две системы распределения тепла — паровые радиаторы и радиаторы горячей воды.

Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем более современные системы, к тому же он обычно страдает значительной задержкой между включением котла и теплом, поступающим в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, прокипятив их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, нарушая баланс в системе. Если вам кажется, что одни радиаторы вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на наружных стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем радиатор.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Водяные радиаторы — одна из самых распространенных систем распределения тепла в новых домах, уступая только системам с принудительной подачей воздуха. Обычно они представляют собой радиатор типа плинтуса или вертикальную конструкцию, напоминающую паровые радиаторы. Самая распространенная проблема в системах горячего водоснабжения — нежелательный воздух в системе.В начале каждого отопительного сезона, когда система работает, переходите от радиатора к радиатору и слегка приоткрывайте каждый спускной клапан, затем закрывайте его, когда вода начинает выходить через клапан. Для многоуровневых домов начните с верхнего этажа и постепенно спускайтесь вниз.

Одним из способов экономии энергии в системах горячего водоснабжения является их переоборудование для обеспечения отдельного зонального контроля для разных частей больших домов. Зональный контроль наиболее эффективен, когда большие участки дома не используются часто или используются по графику, отличному от графика других частей дома.Специалист в области отопления может установить автоматические клапаны на водяные радиаторы, контролируемые термостатами в каждой зоне дома. Использование программируемых термостатов позволит вам автоматически нагревать и охлаждать части вашего дома в соответствии с вашими привычками использования.

Зональный контроль лучше всего работает в домах, спроектированных для работы в разных отопительных зонах, где каждая зона изолирована от других. В домах, не предназначенных для зонального контроля, оставление одной секции с более низкой температурой может вызвать проблемы с комфортом в соседних комнатах, поскольку они будут терять тепло в более прохладные части дома. Зональный контроль также будет работать лучше всего, когда более прохладные части дома можно будет изолировать от других, закрыв двери. В некоторых случаях могут потребоваться новые двери, чтобы изолировать одну зону от другой. В более прохладных частях дома следует поддерживать температуру около 50 ° F, чтобы предотвратить замерзание водопроводных труб. Никогда не отключайте отопление полностью в неиспользуемой части дома.

Системы распределения тепла

Причины появления воздуха в радиаторах

Если ваши радиаторы центрального отопления не нагреваются должным образом или вы слышите пузырящиеся звуки, скорее всего, внутри них скопился воздух. Когда это происходит, радиаторы становятся менее эффективными, что не идеально, особенно в зимние месяцы.

Воздух, попадающий в радиаторы центрального отопления, возникает чаще, чем люди думают, но не о чем беспокоиться, потому что эту проблему легко решить. Прежде чем предложить решение проблемы, вот несколько причин, по которым воздух скапливается в радиаторах центрального отопления.

Почему воздух скапливается в радиаторах центрального отопления
  • Воздух может скапливаться в радиаторах в результате установки насоса над расходным баком.
  • В системе может происходить накопление водорода в результате ржавчины в трубопроводах или образования слишком большого количества шлама.
  • Утечки часто являются причиной скопления воздуха. Это может произойти, если вы часто повторно нагнетаете давление в котле.

Как решить проблему скопления воздуха

Если в радиаторах остался воздух, необходимо удалить воздух из системы отопления. Это быстро восстановит нормальную работу ваших радиаторов и сэкономит много энергии и денег.

Инструменты, необходимые для удаления воздуха из радиаторов

Перед тем, как приступить к работе, убедитесь, что у вас под рукой есть следующие предметы:

  • Отвертка или ключ для прокачки радиатора (их можно найти в большинстве магазинов DIY).
  • Небольшой контейнер для сбора пролитой жидкости.
  • Большое полотенце, чтобы поверхность оставалась сухой и избегала несчастных случаев.

Пошаговые инструкции по удалению воздуха из радиаторов центрального отопления

Чтобы проверить и удалить воздух из радиаторов центрального отопления, выполните следующие простые шаги:

  1. Включите центральное отопление на максимальный уровень нагрева и дайте радиаторам поработать с максимальной температурой не менее 15 минут.
  2. На этом этапе полностью выключите систему центрального отопления, чтобы прекратить циркуляцию воздуха. После этого дайте ему остыть еще 15 минут.
  3. Подойдите к ближайшему к котлу радиатору и закройте вентиль радиатора. После этого поставьте емкость под спускной клапан.
  4. Держа в руке большое полотенце, с помощью отвертки или спускного ключа поверните клапан против часовой стрелки до тех пор, пока не выйдет вода, а не воздух (сначала вы услышите шипящий звук, означающий, что воздух выходит, а затем вода начнет стекать. публично заявить).Будьте очень осторожны, чтобы не повернуть клапан полностью, когда вы его открываете, так как с этого момента может быть очень трудно снова закрыть.
  5. Когда вода перестанет выходить, снова закрутите спускной клапан.
  6. Доберитесь до всех остальных радиаторов и повторите шаги 3–5. Начните с радиаторов, ближайших к котлу, и двигайтесь по территории.
  7. По завершении шага 6 снова включите систему центрального отопления.
  8. Еще раз проверьте, чтобы давление воды внутри бойлера находилось в пределах 1.5 и 2 бара (в зеленой части шкалы). Если давление слишком низкое, вам просто нужно сбалансировать его, пополнив бойлер.

После того, как вы выполните 8 простых шагов, ваши радиаторы центрального отопления освободятся от скопления воздуха и вернутся к нормальной работе.

Вот что делать с радиаторами при ремонте коричневого или таунхауса

Если вы покупаете бруклинский таунхаус, нуждающийся в большом ремонте, есть большая вероятность, что в нем есть радиаторы, работающие от системы водяного или парового отопления. .Решение о том, что делать с радиаторами — заменить, восстановить или удалить их в пользу системы воздушного отопления и охлаждения — может иметь большое влияние на внешний вид дома и на бюджет.

Первым делом определитесь с типом системы отопления. Большинство бруклинских домов из коричневого камня — в частности, классические итальянские дома середины XIX века — были построены без центрального отопления. Начиная с 1880-х годов, в таунхаусах и роскошных жилых домах, построенных для богатых, стали появляться паровые системы, а затем и принудительный воздух. Паровые системы были установлены в подавляющем большинстве домов из коричневого камня в период с 1910 по 1930 годы, наряду с несколькими системами горячего водоснабжения.

Объявление 1897 года о паровых котлах и радиаторах. Изображение предоставлено Brooklyn Daily Eagle

«Когда я смотрю на какой-то четырехэтажный дом из коричневого камня, который в какой-то момент был преобразован в жилой дом, а трубы были заменены, и их просто невозможно вернуть обратно, я иногда говорю людям, что им нужно начинать все сначала», — сказал сантехник Джон Катанео из Gateway Plumbing and Heating, специализирующийся на системах отопления.«Но в большинстве случаев это просто вопрос некоторых плохо выполненных изменений, которые были сделаны за эти годы. Большинство систем можно восстановить, и их можно заставить работать тихо и эффективно ».

По словам Катанео, старую паровую систему можно восстановить менее чем за 5000 долларов. Замена его на новую высокопроизводительную систему горячего водоснабжения стоит около 20 000 долларов на этаж.

Фото Сьюзан Де Врис

«Горячая вода — это гораздо более гибкая система, в которой вы можете регулировать расход воды, температуру воды и температуру радиатора.Есть больше приспособлений, основанных на потребностях дома », — сказал Катанео. «Steam работает как одна большая система с гораздо меньшей гибкостью».

Система вентиляции и кондиционирования с принудительной подачей воздуха — это третий вариант, при котором сухой нагретый воздух подается в комнату через вентиляционные отверстия.

«Принудительный воздух намного суше, поэтому я рекомендую соединить его с увлажнителем», — сказала архитектор Сара Джейкоби. «Иногда мы делаем систему с принудительной подачей воздуха в сочетании с небольшими радиаторами, поскольку людям нравится качество тепла, которое она обеспечивает».

Фото через Баркера Фримена

Паровые системы и системы горячего водоснабжения отдают тепло через радиаторы, которые остаются горячими в течение длительного времени даже после отключения котла, и многие дома из коричневого камня поставляются с оригинальными чугунными радиаторами в целости и сохранности. Заменять, восстанавливать или скрывать их под крышкой радиатора — это в основном эстетическое предпочтение.

«С существующими радиаторами не существует универсального подхода. Это действительно зависит от того, каким наши клиенты хотят видеть пространство, а также от размера, стиля и состояния радиатора », — сказала архитектор Сара Джейкоби. «Если мы восстанавливаем историческую среду, мы обычно снимаем крышки, затем чистим и красим радиаторы, интегрируя их с дизайном интерьера. Если они в плохом состоянии, если в комнате мало места или если наши клиенты предпочитают более современную атмосферу, мы рекомендуем заменить их.”

Фото через Элизабет Робертс

Некоторые архитекторы заменяют оригинальные радиаторы на новые чугунные марки Governale, похожие на старые радиаторы с более тонким профилем. Марка радиаторов Runtal — еще один вариант для тех, у кого есть системы горячего водоснабжения.

«(Runtals) почти не занимают места, и их можно раскрасить по индивидуальному заказу, поэтому они являются отличным вариантом», — сказал Якоби. «Я использовал их с клиентом при ремонте коричневого камня Bed Stuy, и благодаря минимальным профилям мы смогли оптимизировать планировку внутренних пространств.”

Перемещение радиаторов под окна — еще один способ убрать радиаторы и повысить эффективность.

Фото через Сару Джейкоби

«Если есть бюджет, я бы предпочел разместить их под окнами и держать под толщиной стены. Это естественное место для этого », — сказал архитектор Брайан Натинский. «Я накрываю их крышкой или встраиваю в шкаф с крышкой, которая смывается заподлицо и утоплена в стене».

Натинский также сочетает в себе радиаторы с системами приточной вентиляции, которые могут сработать, пока радиаторы нагреваются.

«Я считаю, что лучшая комбинация — это радиаторы в качестве основного источника тепла и принудительный воздух в качестве дополнительного источника», — сказал он.

Похожие статьи

Отправьте по электронной почте [email protected] с дальнейшими комментариями, вопросами или советами. Подписывайтесь на Brownstoner в Twitter и Instagram и ставьте нам лайки на Facebook.

пузырьков воздуха в трубах отопления

Откуда они берутся?

При повторном заполнении пустой системы весь воздух в трубах сжимается и выталкивается в самые высокие точки системы трубопроводов.С чугунными радиаторами это часто означает верх каждого чугунного радиатора. Пресная вода, заполняющая систему, также содержит до 10% растворенного воздуха. Это объясняет, почему после заполнения системы и удаления воздуха в некоторых радиаторах на следующий день снова появляется воздух.

Поскольку система отопления работает круглый год, каждый шток клапана и уплотнение насоса медленно протекают на микроскопическом уровне. Об этом свидетельствуют обработанные системы, поскольку вокруг всех этих крошечных утечек образуется белая корка.Это нормально. Когда вода покидает систему через все эти крошечные отверстия, больше свежей воды подается в систему через питающий клапан котла. Эта пресная вода, конечно, полна растворенного воздуха.

Растворенный воздух становится проблемой при понижении давления воды. Пресная вода поступает из здания под давлением примерно 80 фунтов на квадратный дюйм. Клапан подачи котла подает воду в котел под давлением 25 фунтов на квадратный дюйм. Эта вода нагревается котлом и попадает в радиаторы четвертого этажа при давлении менее 20 фунтов на квадратный дюйм.Чем ниже давление, тем больше становятся пузырьки воздуха и тем легче блокировать поток тепла. Для демонстрации встряхните банку газированной воды и быстро откройте ее. Высокое давление внутри банки, переходящее к низкому давлению снаружи, позволяет пузырькам расширяться и раздувать липкую ленту по всему полу.

Как вывести воздух?
Вентиляционные отверстия

Многие здания имеют стандартные автоматические вентиляционные отверстия на радиаторах верхнего этажа или на крыше. Когда система заполнена, эти вентиляционные отверстия пропускают воздух прямо через них и останавливаются, когда вода достигает их, а небольшой поплавок поднимается и закрывает его.Если в системе не накопится достаточно воздуха, вентиляционное отверстие останется закрытым. Вентиляционные отверстия неэффективны для удаления растворенного в воде воздуха.

Воздушные сепараторы

Воздухоотделитель представляет собой небольшой резервуар типа резервуара, заполненный специальной сеткой. Эта сетка создает зону низкого давления, к которой прилипают пузырьки воздуха и «вычищаются» из системы. Воздухоотделитель прокладывается в системе отопления как можно ближе к котлу на так называемой стороне низкого давления теплового насоса.Причина этого в том, что растворенные пузырьки воздуха выходят из раствора при самой высокой температуре и самом низком давлении. Сепараторы удаляют захваченный воздух, но не доходят до верхнего этажа и удаляют захваченный воздух. Совместное использование разделителей и вентиляционных отверстий наиболее эффективно.

Расположение насоса системы отопления, подачи котла и предохранительного клапана

Мы решили проблемы с воздухом в зданиях, просто переместив насос отопления на подающую сторону котла. Многие тепловые насосы были установлены на обратных трубах охладителя котла, чтобы защитить их от перегрева.Это больше не актуально для современных высокотемпературных материалов для насосов. Перемещение отопительного насоса в правильное место позволяет всей энергии, создаваемой насосом, повышать давление в самых высоких точках системы отопления. Благодаря этому более высокому давлению скопившиеся пузырьки воздуха должны быть как можно меньше. При правильном расположении насоса котел, подающий клапан и дорогостоящие предохранительные клапаны находятся на стороне низкого давления насоса. Это помогает этим компонентам служить дольше.

Как удалить воздух из радиатора и почему это необходимо

Каждой семье необходимо время от времени спускать воздух из радиаторов, чтобы центральное отопление работало как можно эффективнее и чтобы сократить расходы.Вот как это сделать правильно.

Когда удалять воздух из радиатора

Достаточно легко определить, когда из радиатора необходимо удалить воздух, поскольку верхняя часть будет оставаться намного холоднее, чем нижняя часть, или в тяжелых случаях весь радиатор будет оставаться холодным при включении системы отопления. Это происходит потому, что захваченный воздух вытесняет горячую воду, которая обычно нагревает радиатор.

Этот воздух выходит, когда вы спускаете воздух из радиатора. Когда воздух будет выпущен, горячая вода сможет течь свободно.

Звучит уже слишком технически? У Boiler Guide есть сеть инженеров по газовой безопасности по всей стране, которые могут помочь. Заполните нашу форму и получите предложения от инженеров в вашем районе, которые могут протестировать вашу систему отопления и удалить воздух из радиаторов.

Откуда воздух?

Воздух можно вводить в систему центрального отопления несколькими способами. Это могло произойти, когда в систему поступает новая вода из расширительного бака, или при проведении планового обслуживания.Он также может быть «создан» движением насоса при его вращении.

С чего начать при удалении воздуха из радиатора

Если в вашем доме 2 этажа, сначала необходимо удалить воздух из радиаторов на нижнем этаже. Также желательно начать с самого дальнего от котла радиатора. После того, как вы удалили воздух из всех нижних радиаторов, переходите наверх, снова начиная с самого дальнего от котла радиатора.

Не забудьте убедиться, что у вас отключена система центрального отопления, прежде чем начинать процесс удаления воздуха из радиатора.Это очень важно, потому что некоторые водяные насосы — в зависимости от того, где они установлены в системе — будут всасывать больше воздуха в радиатор и, следовательно, в систему отопления, если они включаются, когда вы открываете спускной клапан.

Как удалить воздух из радиатора

  1. Вам понадобится ключ от радиатора, сухая ткань или полотенце и емкость для сбора воды, выходящей из радиатора. Если у вас нет ключа от радиатора, вы можете найти его в любом магазине DIY по цене от 50 до 3 фунтов стерлингов.Плоскогубцы также могут работать, но есть вероятность, что вы можете повредить клапан, поэтому настоятельно рекомендуется использовать подходящий ключ.
  2. Прежде чем начать, убедитесь, что у вас выключено центральное отопление. Включать центральное отопление во время удаления воздуха из радиаторов очень опасно; последнее, что вам нужно, это вырывающийся из труб кипяток.
  3. Вы должны увидеть квадратный «сливной винт» в верхней части радиатора. Это деталь, которую вам нужно повернуть, чтобы выпустить воздух и воду из радиатора.Поставьте емкость на пол под этим местом, чтобы собрать воду.

  4. Используйте ключ, чтобы повернуть спускной винт против часовой стрелки, ткань поможет при захвате. Вы должны услышать шипящий звук при выходе воздуха, используйте ткань, чтобы собрать воду.
  5. Когда шипение воздуха прекращается и появляется постоянная струйка воды, радиатор полностью удален. Используйте ключ, чтобы затянуть спускной винт, но не делайте этого слишком сильно, так как вы можете повредить клапан.
  6. Вытрите воду с радиатора, чтобы избежать ржавчины, затем перейдите к следующему радиатору, повторяя предыдущие шаги.
  7. После удаления воздуха из всех радиаторов можно снова включить отопление. Рекомендуется проверить манометр на котле, чтобы убедиться, что он находится на оптимальном уровне (около 1,5), что радиаторы нагреваются равномерно и нет никаких признаков утечки.

Может потребоваться удалить воздух из некоторых радиаторов более одного раза. Если это по-прежнему не решает проблему, вам может потребоваться профессиональный инженер для проверки системы.

Инженер может порекомендовать вам заменить некоторые радиаторы, что не только повысит комфорт вашего дома, но и снизит ваши счета за отопление. Узнайте больше в нашем Руководстве по выбору размеров радиаторов: выберите лучшие радиаторы для вашего дома.

Уход за отоплением

Если ваша система отопления не работает из-за захваченного воздуха или шлама, это будет затруднять работу вашего котла по обогреву вашего дома и удорожать ежемесячные счета за электроэнергию. Сохраняя понятную систему, вы можете не только свести к минимуму счета за электроэнергию, но и предотвратить нанесение ущерба с течением времени.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
