Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

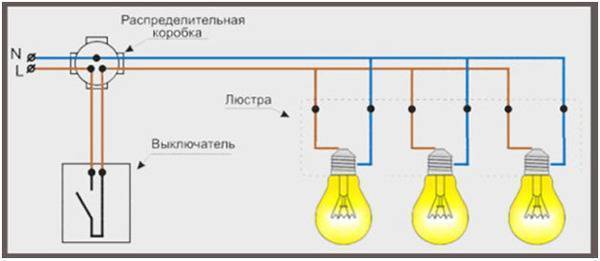

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй.

Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Из люстры выходит 2 провода. Как правильно подключать люстру с тремя проводами. Видео — Подключение люстры к двойному выключателю

Тема подключения люстры к двухклавишному выключателю особенно волнует хозяина квартиры после приобретения нового светильника, ведь от красоты изделия способ подключения не меняется. Все нормативы, которые необходимо знать для установки люстры, полностью зависят от ее конструкции. Научившись подсоединять простые светильники, можно будет легко понять, как подключить люстру с пультом. По правилам настройка управления происходит после того, как светильник подключен.

Электричество с напряжением 220 Вольт опасно для жизни человека. Если знаний в области электрики недостаточно, то для подключения желательно пригласить специалиста, имеющего допуск для работы с электрическими сетями.

Если необходимо произвести подключение своими руками, тогда перед началом монтажа необходимо выяснить параметры, которые в дальнейшем помогут избежать грубых ошибок. Кроме подробных инструкций, стоит изучить видео, где монтаж люстры проводит опытный мастер.

Основные параметры

Прежде всего, стоит определить, какой тип освещения у люстры, он зависит от осветительного элемента. В современных светильниках применяются:

лампы накаливания:
люминесцентные лампы;
светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

светильник с двумя проводами;
люстра с тремя проводами;
осветительный прибор с четырьмя проводами;
люстра с пультом ДУ.

Кроме того, важно определить количество проводов, идущих между выключателем и люстрой. В жилых помещениях в коробке выключателя бывает 2, 3 или 4 провода.

Установка люстры на потолке

Перед установкой надо оценить степень новизны проводки. Зачастую на электропроводку в доме никто не обращает внимания, пока не приходит время установки новой люстры. И только когда старый светильник снят, становится ясно, что вместе с новой люстрой придется поменять и проводку.

Электропроводка

Начнем с электропроводки, так как от ее вида, материала изготовления, количества жил в кабеле зависит, насколько быстро и грамотно возможно провести подключение. В старых домах между выключателем и люстрой прокладывали 2 провода одинакового цвета. С подключением в такую сеть проблем не возникало.

В современных домах используют 3-4 провода разного цвета. Чтобы не запутаться с цветовой маркировкой проводки, рассмотрим их назначение по цветам:

желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
провод синего цвета – нулевой;
черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – , когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Схему проводки с 2 кабелями можно найти в старых домах, когда третий провод для регулировки уровня освещенности еще не применялся. Сегодня во всех новых жилых помещениях используют три провода.

Люстры, где используются 2 лампы без возможности включать их попеременно, в настоящее время промышленностью выпускаются очень редко. Поэтому такой вариант установки освещения возникает, если нужно поменять местами светильники в старом доме. Если же такую люстру предлагают в магазине, то надо задуматься: целесообразно или нет данное приобретение. Возможно, лучше выбрать модель, где освещение регулируется.

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

Выключаем с помощью автомата освещение в выбранной комнате.
Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
Разводим провода в разные стороны, чтобы их концы не соприкасались.
Убираем руки от проводов и подключаем напряжение.
Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
Теперь надо запомнить расположение проводов и выключить ток в комнате.
Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
Включить напряжение.
Проверить работоспособность.

На этом работы по установке люстры окончены. Можно посмотреть подробные мастер-классы на видео, которых много в интернете.

Во время тестирования и определения фазы в проводах ни в коем случае нельзя касаться руками оголенной части провода, соединять провода вместе, а также трогать отвертку в рабочей части. Все эти действия могут привести к удару током, а напряжение в сети является опасным для жизни. По этой же причине нельзя приступать к соединению проводов пока полностью не убедитесь в том, что напряжение отключено.

Согласно технике безопасности через выключатель проходит только фазный проводник, потому что нулевой не участвует в разрыве цепи.

Люстра с 3 проводами

Рассмотрим второй вариант – подключение люстры с тремя проводами к выключателю с двумя клавишами. От выключателя до люстры идут 3 провода. Этот способ подключения является самым распространенным.

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

Определить фазный провод с помощью индикаторной отвертки, пометить его.
Обесточить сеть.
Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
Обесточиваем помещение.
Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры — это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры — обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод — кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

число шнуров в люстре;
число проводов в потолке;
количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий — проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля — достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля — все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза — L1 (оранжевого цвета), фаза — L2 (желтого цвета) и ноль — N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые — к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками — первая клавиша включает 5 лампочек вместе, а вторая — шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий — PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели — достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора — задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

клавиш – включаются одновременным нажатием или по одной;
рамка – снимают во время монтажа;
клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

Включена первая клавиша – горит одна лампа (первая группа).
Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

Используемые инструменты должны иметь заизолированные рукоятки.
Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
Заземление – его сразу можно подсоединить с потолком.
Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Люстра с 3 проводами и цветовой маркировкой

Необходимость изоляции проводов

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Светильник с пультом управления

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд. Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3. Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Как подключается люстра с двумя выключателями. Как подключить люстру на двойной выключатель правильно

Основные параметры

лампы накаливания:
люминесцентные лампы;
светодиоды.

По количеству проводов все люстры разделяют на несколько типов:

светильник с двумя проводами;
люстра с тремя проводами;
осветительный прибор с четырьмя проводами;
люстра с пультом ДУ.

Установка люстры на потолке

Электропроводка

желто-зеленого цвета – провод заземления: служит для заземления люстры, у некоторых производителей для таких проводов используют чисто желтый или зеленый цвет;
провод синего цвета – нулевой;
черный, белый, красный, серый, коричневый, оранжевый, фиолетовый, розовый, бирюзовый – фазный провод.

Люстра с 2 проводами

Рассмотрим первый вариант – подключение люстры с 2 лампами и 2 проводами к выключателю с двумя клавишами , когда между выключателем и люстрой находятся 2 провода. В этом случае попеременно подключать одну или 2 лампы не получится, потому что число проводов рассчитано на прямое подключение люстры к сети без вариантов. В этой ситуации можно не использовать устройство с несколькими клавишами. Если нет надобности менять его на одноклавишный, можно оставить все как есть и установить люстру. Общая схема установки не отличается от принципа подключения люстры с одним рожком.

Схема подключения люстры с 2 лампами и 2 проводами к выключателю с 2 клавишами

Переходим к самой установке. Сначала проводим подключение на люстре.

Действия следующие:

Выключаем с помощью автомата освещение в выбранной комнате.
Зачищаем на 2-3 мм провода, то есть снимаем с него изоляцию.
Разводим провода в разные стороны, чтобы их концы не соприкасались.
Убираем руки от проводов и подключаем напряжение.
Теперь касаемся индикаторной отверткой провода, одновременно держа один палец на металлической части рукоятки.
Если индикаторная лампочка загорелась, то перед нами фаза, нет – ноль.
Теперь надо запомнить расположение проводов и выключить ток в комнате.
Чтобы не забыть, где какой провод расположен, стоит сделать пометку маркером. Обычно первую фазу обозначают «1», а нулевую – «0».
Соединить на люстре нулевой провод с синим, а с фазным проводом на люстре.
Заизолировать места соединения.

Перейдем к выключателю. Теперь надо:

Соединить фазный провод, находящийся между выключателем и распределительной коробкой, с его общим контактом.
Соединить фазный провод выключателя, идущий от люстры с одним из нормально разомкнутых контактов к выключателю.
Второй контакт в данном случае можно не использовать. Установить рамку с выключателем на место.
Включить напряжение.
Проверить работоспособность.

Люстра с 3 проводами

Схема подключения с тремя проводами

Подключение выполняется следующим образом:

Определить фазный провод с помощью индикаторной отвертки, пометить его.
Обесточить сеть.
Подсоединить синий нулевой провод на люстре с нулевым проводом электропроводки. Произвести изоляцию.
Оставшиеся два провода из светильника и 2 провода из щитка соответственно скрутить попарно между собой, собирая в каждую скрутку по одному проводу из люстры и распределительного щитка.

Теперь переходим к выключателю:

Включаем напряжение и находим фазный провод, идущий из распределительной коробки к выключателю. Для этого тоже используем индикаторную отвертку.
Обесточиваем помещение.
Фазный провод, расположенный между распределительной коробкой и выключателем, соединяем с общим контактом к выключателю.
Два оставшихся провода присоединяем по одному к каждому разомкнутому контакту двухклавишного выключателя.
Далее следует установить двухклавишный выключатель на место, включить сеть, проверить работу люстры.

Схема подключения пятирожковой люстры к двухклавишному выключателю

Люстра с 3 проводами и цветовой маркировкой

Необходимость изоляции проводов

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Светильник с пультом управления

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

В интерьере дома или квартиры все взаимосвязано и должно быть сделано грамотно. Монтаж покрытия на потолок обязательно выверяется с видом и способом подключения люстры центрального освещения. Например, при установке натяжного потолка потолочный светильник устанавливается одновременно, а при наклейке плитки может быть установлен гораздо позже.

Выбирать люстру – дело непростое. В магазине светильники кажутся меньше размерами, да и не всегда понятно, как подключается та или иная модель, какие к ней будут нужны расходные материалы и как долго она прослужит. Но вот, наконец, выбор сделан!

После долгожданного приобретения люстры ее следует установить и правильно подключить. Если говорить об одноклавишном выключателе, там все просто. Но в некоторых случаях схема подключения люстры с двойным выключателем может показаться пугающей.

Необходимые инструменты

Для начала подготовим рабочий инвентарь. Нам потребуется:

Индикаторная отвертка, необходима для проверки цепи и поиска фазы.
Набор шлицевых и крестовых отверток, которые, вероятно, найдутся у каждого хозяина. Требуются для выполнения сборки и разборки конструкции.
Мультиметр – самый главный прибор, который поможет проверить целостность соединения отдельных частей сети.
Клеммная колодка облегчит сборку проводов при соединении. Для бытовых приборов подойдет колодка диаметром от 2 до 4 мм.

Все это можно приобрести в любом электротехническом центре, остальные приспособления можно найти дома: стул для работы под потолком, нож, изоленту и маркер.

Назначение проводов в люстре

Подключение люстры требует сноровки

Для определения назначения проводов, выходящих из люстры, воспользуйтесь инструкцией. Но если инструкция на иностранном языке, следуйте следующим правилам:

Если провода от нескольких ламп соединяются в одной клеммной ячейке с выходящим наружу контактом – это “Фаза-L”. При этом соединение обычно производится двумя группами: одна объединяет провода, которые подключают всего несколько ламп к фазе, вторая соединяет остальные контакты. Таким образом, получается схема, позволяющая использовать многоклавишный выключатель с возможностью поочередного включения/отключения каждой группы ламп.
Заземляющий контакт – PE, обычно окрашен в желтый цвет. Может потребоваться, если в доме есть центральное заземление. В домах моложе 2000 года встречается редко.
Нулевой провод – N. Одинарная жила, к которой подсоединяются нулевые контакты от всех ламп. Определяется с помощью мультиметра или специальной заводской маркировки.

Необходимо знать, что на данный момент действует закон об электромонтажных работах, который запрещает использовать все сплавы проводов, кроме медных.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

При включении будут загораться все лампы;
Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить.
Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Помните, неправильное распределение кабелей может привести к короткому замыканию внутри светильника!

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Электрическая часть сборки люстры

Внутри плафона находится электропатрон, в него вкручивается лампа и отходят два контакта, один – фаза, другой – ноль. Провод под напряжением может быть выполнен в нескольких цветах, а нулевой практически всегда имеет синий оттенок. Кабель под напряжением закрепляется в центре электропатрона, а нулевой – снизу с помощью заводской защелки. Дужки лампочек закрепляются к главному основанию осветительного прибора, в котором провода распределяются так, как требует отдельно взятый выключатель, для примера можно взять любой двухклавишный переключатель.

Технически грамотное подключение люстры к выключателю позволит регулировать освещение в зависимости от ситуации. Например, возьмем трехрожковый светильник, одна клавиша выключателя будет включать одну лампу, а другая остальные две или наоборот, все будет зависеть от технической возможности и времени суток.
На примере схемы подключения люстры с двойным выключателем видно, как будет выглядеть такое подключение: первая клавиша включает одну лампу, а вторая все остальные.

Схема подключения люстры

Нулевые и фазные жилы, которые выходят из основания и боковой части патрона, не имеют собственного напряжения, но задуманы для его транспортировки. В каждом виде осветительных приборов ноль не подключается через выключатель, а подается напрямую. Основная часть проводов с нулевым контактом, выходящая из патронов, сконцентрирована по центру светильника и образует некое сплетение. Жилы проводов, которые выступают из основания патрона, получают положительный заряд от центральной сети и разделяются на две группы.

В зависимости от желаемой функциональности освещения, полное или частичное, подключение люстры лучше всего делать поэтапно, как указано в этой статье. Фазный кабель и нулевое сплетение необходимо подсоединять поочередно к каждому из трех проводов внутри люстры. Наличие третьего, заземляющего, кабеля необязательно.

Расключение в распредкоробке

Рассмотрим самые распространенные способы расключения.
Скрутка – самый популярный и любимый метод разделения проводов в России. Этот метод очень прост, необходимо зачистить концы проводов и скрутить их вместе, после чего желательно обмотать изолентой.

Пайка – применяется для лучшего контакта проводов между собой. Обычно применяется в местах, требующих повышенной защищенности: больницы, школы. Но стоит помнить, что, при повышенных нагрузках, такой способ соединения запрещен.

Сварка – самый безопасный тип соединения, требует особых навыков сварки. Создает идеальный контакт между всеми соединенными проводами.

Обработка проводов

Опрессовка – осуществляется с помощью специальной гильзы. Способ проверенный временем, соединение способно прослужить более 20 лет.

Использование специальных винтовых зажимов – самый молодой вид соединения. Позволяет соединить различные сочетания проводов в одну общую сеть. Очень часто применяется для быстрого монтажа.

От главного распределителя отходят к выключателю три кабеля, такое же количество идет к люстре. Главным источником питания выступает центральный кабель. Фазный кабель соединяется с жилой идущей к выключателю. В то время другой кабель, идущий к люстре, в коробке соединяется с отводящим ток проводом. Кабель от светильника, который соединяется с лампой, скрепляется внутри коробки с помощью пластиковой клеммы.

Подключение в двухклавишном выключателе

Этот шаг может осуществить абсолютно любой человек, который хоть маленько разбирается в электрике. Центр соединения проводов находится в выключателе, именно здесь задается очередность включения/выключения ламп. В переключателе с двумя клавишами есть крепление для двух или трех контактов: фаза, ноль, заземление. Заземляющий контакт можно встретить у выключателей с металлическим корпусом. Главное их предназначение – соединение проводов в одну общую систему.

Необходимо знать. В центральное крепление в выключателе подсоединяется фазный провод, который всегда находится под высоким напряжением.

При работе с проводами нужно быть особенно внимательным, соблюдать правила противопожарной безопасности, отключить квартиру или дом от электрической энергии. По этой причине производить работы по подключению потолочной люстры нужно в светлое время суток.

В подключении люстры к нескольким выключателям есть один существенный плюс: экономия электроэнергии, когда нет необходимости в общем свете. Выключатель лучше располагать около дверей, чтобы было удобно пользоваться им, покидая комнату. Благодаря этим небольшим усилиям вы сэкономите семейный бюджет и в том случае, если присоедините люстру к проводам правильно своими руками.

Как подключить люстру к двухклавишному выключателю

Принцип работы двухклавишного выключателя

Двухклавишный прибор состоит из:

клавиш – включаются одновременным нажатием или по одной;
рамка – снимают во время монтажа;
клеммников – места соединения.

Принцип работы вмонтированного выключателя:

Включена первая клавиша – горит одна лампа (первая группа).
Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Перед подключением надо ознакомиться с техникой безопасности:

Используемые инструменты должны иметь заизолированные рукоятки.
Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» — с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
Заземление – его сразу можно подсоединить с потолком.
Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Фазные провода делят на 2 группы:

Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Полезное видео

После приобретения люстры следует вопрос, связанный с ее подключением. Данная процедура требует особой внимательности и серьезности, так как связанна она с электричеством. Следуя простым рекомендациям по подключению люстры сделать это вполне реально даже новичку.

Подключение люстры к выключателю: особенности проведения

Каждый жилой дом или квартира имеют люстры. Они представляют собой предмет в виде многолампового светильника, который устанавливают на потолке, ближе к центральной его части. Люстра обеспечивает освещение всему помещению, в зависимости от его площади, подбирается прибор определенной мощности.

Когда место для установки люстры выбрано, то на нем закрепляют крюк, на который и подвешивают люстру скобами или специальным кольцом. Они располагаются сверху люстры.

При отсутствии данного крюка потребуется его самостоятельная установка с использованием специального инструмента. Следующий вопрос предполагает подключение люстры к электрической сети.

С места установки люстры выводится два, три или четыре кабеля. Количество кабелей влияет на тип включения люстры, например, два кабеля отвечают за одновременное включение всех ламп. Чем больше проводов, тем больше вариантов включения люстры.

Схема подключения люстры с выключателем

Если люстра имеет два кабеля и такие же кабели находятся на потолке, то процесс подключения становится проще. Подсоединение люстры, в таком случае, предполагает попарное соединение двух проводов, в любой последовательности.

В схеме подключения люстры к одноклавишному выключателю подключается люстра с одним светильником, то есть устройство, рассчитанное на установку одной лампы.

Для данного рода подключения требуется соединить распределительную коробку с питающим синим проводом, то есть ноль с нулем.

Второй провод, чаще всего имеет коричневый цвет, обозначающий его фазность, он прокладывается по маршруту: распределительная коробка — выключатель — фазный провод самой люстры.

Для соединения проводов используются винтовые клеммовые зажимы. При их отсутствии происходит тщательное скручивание проводов с помощью плоскогубцев и их изоляция с применением специальных колпачков.

Некоторые конструкции светильников, предполагают наличие двух вертикальных трубок, в которых располагаются провода.

При наличии нескольких ламп в конструкции светильника, для его подключения следует соединить между собой все кабели нулевого назначения и подключить их к нулевому кабелю от электросети. Кроме того, далее происходит соединение всех фазных проводов и их подключение к основному питанию.

В процессе подключения происходит постепенное скручивание всех проводов, имеющих одинаковый цвет. Все скрутки соединяются с проводами, которые через потолок попадают на одноклавишный включатель.

Как подсоединить люстру к двойному выключателю: технология проведения работ

Для выполнения современной электрической проводки в большинстве жилых помещений используется трехжильный кабель, имеющий разноцветные провода. В месте, где будет крепиться светильник находятся три провода, которые идут от двухклавишного выключателя.

В таком случае, предстает вопрос, который предполагает определение назначения каждого из проводов. Один кабель является нулевым проводником, к которому подключают все лампы. Второй и третий провода являются фазными, они и подключаются к каждой из клавиш выключателя.

Учтите, что цвет кабеля, в данном случае значения не имеет, и перед проведением работ, четко определите конкретное назначение кабеля. Для этого, подготовьте индикатор, и с его помощью измерьте напряжение на проводах, в тот момент, когда выключатель включен. При отсутствии фазы на кабеле — он является нулевым, два остальных провода — фазные.

Если индикатор отсутствует, то потребуется обесточить квартиру и разобрать конструкцию выключателя. После снятия крышки четко будет видно, какие провода подходят к люстре, они же и являются фазными.

Нулевой проводник не способен пройти через клавиши, а фазный — в процессе прохождения становится разделенным на две части.

Провода на люстре соединяются таким же образом, как и при подключении к одноклавишному выключателю. Хотя, провода, которые идут от лампы, разделенные на несколько групп, от каждой из них отходит нулевой провод, требующий подключения к нулевому кабелю электросети.

Подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в комнате.

Как подключить пятирожковую люстру к двойному выключателю

Пятирожковая люстра состоит из пяти лампочек, которые объединены между собой в группы. Такая люстра предполагает наличие сразу десяти кабелей, с соединением которых иногда трудно разобраться.

Чаще всего пять проводов окрашены в синий цвет, а остальные пять — коричневые. Для подключения, следует побеспокоиться о соединении контактов с домашней электросетью, то есть тремя кабелями вводного, нулевого и фазового назначения.

Выделяют две основные схемы, по которым осуществляется подключение люстры такого плана:

с использованием выключателя с несколькими клавишами, каждая из которых включает одну или несколько ламп одновременно, в данной ситуации, самым оптимальным станет использование двухклавишного включателя, который предполагает включение одной, двух, трех или пяти ламп одновременно;

Схема подключения люстры с двойным выключателем:

если в таком случае использовать одноклавишный выключатель, то все лампочки на люстре будут гореть одновременно.

Лучше выбрать первый вариант, так как с его помощью осуществляется регулировка освещения и его интенсивность. Кроме того, при включении не всех ламп, значительно удастся сэкономить электроэнергию и снизить расходы на ее оплату.

при разрыве, на нем устанавливается провод фазного назначения, так как при проведении нулевого кабеля к фазе, существует риск поражения электротоком;
клеммники ваго позволяют осуществить скрепление всех проводов между собой, они отличаются простотой использования и быстрым подключением до пяти проводов;
с целью вашей безопасности, перед тем как приступать к работе, позаботьтесь о выключении электричества;
при отсутствии цветовой маркировки проводов определить вводную и нулевую фазы поможет индикатор, при наличии света лампочки провод фазный, в противном случае — нулевой;
при использовании светильника с металлическим корпусом, побеспокойтесь об обязательном подсоединении заземления, во избежание токоутечек.

Пятирожковая люстра на двойной выключатель — инструкция по подключению:

1. Выделите для себя общий провод, который выходит из люстры. Это следует провести перед установкой люстры на потолок. Предварительно разбирается люстра и определяется провод, который подсоединен ко всем общим контактам и патронам. Произведите пометку данного кабеля изолентой. Далее соберите люстру и повесьте на потолок.

2. На потолке также присутствует провод общего назначения. Для того, чтобы его найти, следует включить выключатель (если он двухклавишный, то включаются обе клавиши) с помощью индикатора проверьте все провода. Кабель, на котором напряжение отсутствует и есть общим. При работе с индикатором не разрешается касаться никаких тонковедущих частей.

3. После выключения электричества пометьте данный провод изолентой. При подключении люстры общий провод потолка соединяется с ранее отмеченным общим проводом люстры. Все провода, которые остались после этого соедините со свободными контактами клеммика. Учтите, что при этом не должно возникнуть короткого замыкания.

4. Проверьте прочность фиксации люстры на потолке. Установите лампочки такой мощности, которая указанна в инструкции. Включите электроснабжение в помещении, и проверьте работоспособность устройства.

5. Одна клавиша должна включать две лампочки, а вторая — три. При получении неудовлетворительного результата — отключите электричество и подсоедините провода в другом порядке.

Подключение трехламповой люстры к двухклавишному выключателю

Перед выполнением данной операции определитесь с назначением клавиш: какая из них будет отвечать за включение двух ламп, а какая — одной. От этого зависит удобство использования выключателя.

Как правило, на потолке имеется три кабеля, или один провод, имеющий три жилы. Некоторые новостройки имеют сразу четыре кабеля. Четвертый провод отвечает за заземление. Они имеет желто-зеленую окраску. Для проверки остальных проводов используйте индикатор. Найдите провод с нулевым напряжением, а остальные будут фазными. При этом, не забудьте включить выключатель.

Люстра также имеет провода, при наличии заземления, оно подключается к такому же проводу, расположенному на люстре. Их окраска должна совпадать.

Современные модели люстр характеризуются наличием только проводов, соединения которых спрятаны во внутренней части устройства. Один из проводов имеет общее нулевое назначение, а остальные — фазные.

Если модель люстры имеет три лампы, то две из них будут включаться с помощью одной клавиши, а одна — другой.

Нулевой провод люстры соединяется с заранее определенным нулевым проводом от электросети. Каждый фазный провод, находящийся на потолке, подключен к выключателю. Они подсоединяются к фазным проводам, идущим от люстры.

После проведения подключения, включите электричество и проверьте люстру на работоспособность. При необходимости изменения параметров выключателя, поменяйте местами провода, которые отвечают за включение двух или одной из лампочек.

Если включить сразу две клавиши, то загораются все лампочки. Учтите, что все провода поддаются проверка на присутствие в них напряжения. Даже провод, отвечающий за заземление. Так как существует риск допуска ошибки монтажниками, в процессе подключения электросети. Во избежание возникновения неприятных ситуаций, связанных с риском здоровья, человека, выполняющего работы, лучше произвести проверку всех проводов.

Кроме того, при наличии инструкции к люстре, сначала следует с ней ознакомиться.

Люстра — довольно важный предмет интерьера от которого напрямую зависит его атмосфера. Правильно подобранное освещение способно сделать интерьер как мягким, так и холодным как тусклым, так и ярким.

Первый критерий выбора люстры подразумевает определение типа данного устройства. В стилистическом плане выделяют люстры классические, модернистические, натуралистические, люстры в стиле хай-тэк, кантри и т.д.

В соотношении с материалом, из которого сделанная люстра они бывают:

металлическими;
пластиковыми;
хрустальными;
стеклянными;
комбинированными.

Кроме того люстры различаются по форме, они бывают:

круглыми;
полукруглыми;
квадратными;
прямоугольными;
цилиндрическими.

Выбор того или иного типа люстры зависит от общего стиля помещения и отделочных материалов, которые используются в процессе его оформления.

Люстра должна гармонично вписываться в интерьер, для этого следует сопоставить ее размер с площадью комнаты, в которой она будет установлена. Слишком большая люстра сделает атмосферу перегруженной, а маленькая — обеспечит недостаточное количество света и помещение будет казаться тусклым.

От количества плафоном и лампочек зависит мощность люстры. Стандартная люстра состоит из одного, трех или пяти плафонов. Кроме того, главной функцией люстры выступает не только эстетичность и привлекательность внешнего вида, но и практичность ее использования.

Кроме того, процедура выбора люстры зависит от назначения комнаты, в которой будет производиться ее установка.

Люстра в гостиную должна быть шикарной, большой, привлекательной — для этой комнаты лучше всего подойдет люстра, выполненная в классическом стиле.

Потолочный вид люстры как нельзя лучше подойдет для комнаты, в которой живут дети. Она более безопасна и удобна.

Водоустойчивую люстру необходимо устанавливать в ванной комнате. Кроме того, она должна иметь закрытый плафон, чтобы избежать попадания воды на электропроводку.

Люстра для спальни должна наполнять помещение уютом, теплотой и комфортом. Не следует останавливаться на ярких и слишком мощных осветительных приборах. Лучше кроме люстры, установить на стену бра или дополнительный светильник.

Потолочные светильники также подходят для кухни. Так как в этом помещении требуется много места.

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Как включать выключать люстру в 2 разных местах помещения или подключение проходного выключателя (видео)

Бывает так, что включать или выключать люстру, торшер или другую нагрузку в помещении удобно в разных его местах. В случае если применить последовательную или параллельную схему включения, то включить, а потом выключить нагрузку можно будет только в одном месте. Это не решит проблемы.
На самом деле решение этой задачи несложное и о нем мы сегодня и расскажем. Итак, надо начать с того, что выключатели обеспечивающие включение выключение нагрузки в разных местах помещения называются проходными или дублирующими. Именно их нам и необходимо будет применить в нашей схеме подключения.

Особенности проходного выключателя

Обычный двухконтактный выключатель в котором происходит обычное прерывание электрической цепи отличается лишь количеством контактов и организацией их переключения между собой, все остальные его характеристики схожи. В проходном выключателе встроено три контакта и переключающий механизм находится между ними. Главным их преимуществом относительно обычного выключателя является возможность включения или выключения люстры и т.д. из двух, трёх или более точек помещения. Также за проходными переключателями закрепилось народное название — перекидной или дублирующий.

Двухклавишный проходной по своей конструкции представляет собой два независимых друг от друга одноклавишных проходных выключателя и имеет соответственно шесть контактов. Визуально обычный и проходной выключатель не различить по маркировке на нем.

Применение проходных или дублирующих выключателей на территории и в помещении

1. Лестницы—на них выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
2. Спальни—один выключатель устанавливается у входа в комнату, а второй и третий по разные стороны кровати. Вошли в комнату—включили свет, захотели лечь отдыхать—выключили. Для включения освещения из трёх мест используется схема, представленная на (рис.2), с перекрестным выключателем.
3. Коридоры—допустим Вы в начале коридора включили свет, потом прошли по коридору и на другом конце выключили.
4. На территории частных домов или дач—для освещения дорожек.

Схемы подключения проходных выключателей для управления освещением от двух, трех и более местоположений

Управление нагрузкой (лампой) из двух местоположений (мест)

Для этой схемы управления необходимо всего лишь два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1 Схема включения выключения нагрузки из двух разных мест. (на схеме положения выключателей — лампа горит)

При этом подключении возможно два варианта, когда выключатели подключены к одной линии, то есть цепь замкнута через нее и нагрузка питается. Когда выключатели подключены к разным линиям, при этом цепь разомкнута и нагрузка обесточена.
Если взглянуть на тоже самое, но уже не на принципиальную схему, а на то как это будет выглядеть в жизни, то получится следующее…

Соединения проводов производится в распределительной коробке.

Управление нагрузкой (лампой) из трёх местоположений (мест)

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели—это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (или группы светильников) из трех и более точек. Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.
Схема подключения проходных и перекрестных выключателей для трёх точек управления выглядит так:

Рис.2 Схема включения выключения нагрузки (лампы) из трех разных мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно три варианта развития ситуации, когда выключатели подключены к одной линии через средний сдвоенный проходной выключатель, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средний сдвоенный выключатель, при этом цепь разомкнута и нагрузка обесточена. Третий вариант когда средний выключатель фактически меняет местами линии, тем самым подавая или отключая напряжения на нагрузку через боковые выключатели.
Если привести пример того как это будет выглядеть в жизни, то получится следующее…

Все соединения осуществляются в распределительной коробке. Можно представить как установка и подключение проходных выключателей будет выглядеть в помещении.

Теперь разберем еще более сложный вариант.

Управление нагрузкой (лампой) из 4 и более мест

Принцип действия данной схемы мало чем отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. То есть, подобным образом желаемое количество проходных выключателей может увеличиваться хоть до бесконечности.

Рис.3 Схема включения выключения нагрузки из четырех и более мест. (на схеме положения выключателей — лампа не горит)

При этом подключении возможно четыре варианта развития ситуации, когда выключатели подключены к одной линии через средние сдвоенные проходные выключатели, то есть цепь замкнута через нее питается нагрузка. Когда выключатели подключены к разным линиям через средние сдвоенные (проходные) выключатели, при этом цепь разомкнута и нагрузка обесточена. Третий и четвертый вариант, когда средние выключатель фактически выполняют одну и ту же функцию. Независимо от того какой из них включить. Они просто меняют местами линии, тем самым подавая или отключая напряжения на нагрузку через «боковые» выключатели.
Здесь важно понять, что между крайними (боковыми) выключателями можно вставлять и вставлять другие проходные выключатели. Тем самым довести количество мест включения лампами до бесконечности. Все будет зависеть от ваших потребностей.

Итак, вы поняли, что управление одним источником света из двух различных мест вполне возможно. Скажем больше, это может не только 2 места, но и 3 и 4 и столько, сколько вам надо. Достаточно лишь вставлять проходные выключатели между двумя крайними по схеме…
Однако мы здесь не рассмотрели еще один вариант, когда у нас имеется несколько групп ламп, то есть две, как в некоторых люстрах. В этом случае необходимо будет использовать сдвоенный проходной выключатель. А вот о его монтаже и схеме подключения вы можете узнать из другой нашей статьи «Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп».

Видео о подключении проходного выключателя

правила и порядок подключения люстры к выключателю

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

Индикаторная отвёртка (она понадобится для определения фазы и ноля).
Пассатижи с изолированными ручками.
Нож (чтобы снимать изоляцию на жилах).
Мультиметр.
Изолента.
Отвёртки (плоская и крестообразная).
Кусачки.
Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
С каждой жилы примерно на 1 см снимите изоляцию.
Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
Зачистите также на 1 см все четыре жилы, отходящие от люстры.
Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
Проверьте наличие и целостность всех плафонов.
Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
Аналогичные действия проделайте с двумя другими рожками.
В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий:

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя . Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт — это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода , а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Т еперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три — (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

игнорировать — если провода такого цвета (или похожего) нет на потолке,
подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

L – фаза,
N – нулевой провод,
РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трех клавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Выбор люстры.

Если из люстры выходят три провода, то это то, что Вам надо.

В чем разница между вторым и третьим вариантами?

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка — следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.

Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор — значит фаза, если не горит, то «ноль». При правильном монтаже должно быть две фазы и один «ноль».

Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к «нолю», а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

Поделитесь статьей с друзьями:

схема подключения, подключение к одноклавишному и двухклавишному выключателю

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более. Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.

Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.

Как подключить люстру с двумя, тремя и более проводами. Как правильно подключить люстру на двойной выключатель? Подключение люстры на 2 выключателя

Снабжать свои потолочные поверхности красивой люстрой принято во многих семьях. Это понятно, ведь подобный осветительный прибор используется не только в функциональных целях, но может еще являться «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир задаются целью подключить люстру на двойной выключатель, прилагая лишь собственные силы.

С первого взгляда сам процесс подключений светильника не вызывает сложностей. Тем не менее, наличие разных по цвету проводов, как на потолке, так и в самом приборе, может поставить в тупик обывателя, незнакомого с электропроводными манипуляциями. Поэтому лучше заранее разобраться с тем, как подключить люстру собственноручно.

Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления. Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

Прозвон возможно осуществлять двумя способами:

Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

Разбор контактов осветительного прибора

Обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

Подключаем прибор с тремя рожками

Чтобы подключить люстру к двухклавишному выключателю, которая имеет выходы на 3 лампочки, нужно внимательно ознакомиться с каждым рожком по отдельности. В едином патроне есть два контакта: фазный и «ноль». Зачастую нулевые окрашивают в синий оттенок, а оставшиеся могут иметь любой другой цвет. Трехрожковый светильник будет включаться так: одна клавиша выключателя включает одну лампочку, а вторая – оставшиеся две. При включении одновременно обеих клавиш заработают все сразу же лампочки.

Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1+2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

Подключение четырехрожковой модели

Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно , есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

Подключать подобный прибор можно двумя вариантами:

первый, когда схема соединения контактов будет иметь вид 1+3, то есть загораться смогут или одна или же сразу три лампы;
второй имеет схему в виде 2+2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

Работа пятирожковой модели

Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2+ 3 или 1+4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

Подключаем люстру с шестью лампами

Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

две горящие лампы;
четыре лампы;
все 6 работающих лампочек.

Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2+4).

На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

Как правильно соединять провода

При подключении люстры на двойной выключатель следует быть очень осторожным, так как не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.

При соединении проводов, идущих от прибора, с теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.

Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. В клеммный коробок вставляется свободный кончик припаянного проводника.

После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.

После того, как электромонтажные манипуляции по подключению люстры на двойную модель выключателя закончены, можно включить общее питание всей квартиры и проверить работу прибора.

Выбор люстры.

Если из люстры выходят три провода, то это то, что Вам надо.

В чем разница между вторым и третьим вариантами?

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

фаза от первой клавиши выключателя (L1)
фаза от второй клавиши выключателя (L2)
ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

Подготовка

Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Подключение выключателя

После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

Подключение люстры

Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

3- и 4-проводные электрические схемы с несколькими лампами

Перед началом электромонтажных работ ознакомьтесь с местными законами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На схемах на этой странице показано подключение нескольких источников света с помощью схем 3- и 4-ходового переключателя. Ниже приведены дополнительные сведения об этих схемах и некоторые советы по поиску и устранению неисправностей.

Подключение 3-позиционного переключателя с несколькими лампами

В этой схеме показаны два светильника, но можно добавить больше, продублировав схему разводки между светильниками для каждого дополнительного светильника. Здесь источник находится на первом переключателе, SW1, и оттуда идет трехжильный кабель к первому свету, L1.Два 2-проводных кабеля проходят между каждым осветительным прибором после этого, а 3-проводный кабель проходит от последнего источника света до SW2.

В начале цепи горячий источник подключается к общей клемме SW1. Нейтраль соединяется с белым проводом кабеля, идущим к фарам, а затем соединяется косичкой с клеммой нейтрали на L1. Он также соединен с белым проводом, идущим ко второму свету, L2. В L2 этот белый провод подключается непосредственно к нейтральному выводу на осветительной арматуре.Если добавить больше источников света, этот провод будет соединен с приспособлением и белым проводом, идущим к следующему свету.

Путешественники проходят между фонарями с помощью второго кабеля, черного и белого проводов, и на последнем светофоре их соединяют, чтобы продолжить движение к клеммам путешественника на SW2. Они ни в коем случае не подключаются к осветительным приборам. Белый путевой провод обматывается черной лентой, чтобы обозначить его как горячий

Электромонтаж двух ламп и трехпозиционных переключателей

На этой схеме изображена еще одна схема с несколькими световыми приборами, управляемая трехпозиционными переключателями.Здесь источник и светильники идут раньше переключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав схему проводки между светильниками.

Трехжильный кабель проходит от L1 к L2, а двухжильный кабель идет оттуда к первому коммутатору. Между переключателями SW1 и SW2 проложен трехжильный кабель. Горячий источник подключается к черному проводу, проходящему между лампами, и на последнем источнике света он подключается к черному проводу, проходящему через общий провод на SW1, он не подключается к осветительной арматуре.Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме SW2.

Вернувшись к источникам света, нейтраль источника соединяется с клеммой нейтрали на L1 и соединяется с белым проводом, идущим к следующему осветительному устройству. На каждом источнике света он соединен с нейтральным выводом с помощью пигтейла, а на последнем источнике света — непосредственно с нейтральным проводом светильника. В SW1 красный и белый провода от 3-проводного кабеля, проходящего между переключателями, функционируют как дорожки с белой маркировкой для горячего с использованием черной ленты или краски.

Электромонтаж 3 переключателей и 2 ламп

На этом чертеже показана проводка для нескольких источников света в схеме 4-позиционного переключателя с источником и осветительными приборами, расположенными перед переключателями. В эту схему можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного устройства. Здесь 3-проводной кабель проходит между L1 и L2, 2-проводной кабель проходит от последнего индикатора к SW1, а еще 3-проводной кабель проходит от SW1 к 4-позиционному переключателю, а затем к SW2.

В светильниках горячий источник соединен с черным проводом, идущим между светильниками, он не соединяется с светильниками.В последнем приспособлении он подсоединяется к черному проводу, идущему к общему проводу SW1. Нейтраль от источника соединяется с каждым осветительным прибором с помощью косички, а к нейтрали, идущей к следующему свету. На последнем индикаторе нейтраль источника подключается непосредственно к клемме нейтрали осветительного прибора.

Красный провод между лампами подключается непосредственно к горячему на L1, а затем идет к следующему свету. Если имеется более двух огней, красный соединяется с горячим светильником, а красный провод идет к следующему свету.С двумя лампочками он стыкуется с белым проводом, идущим к переключателям. Этот белый провод обернут черной лентой, чтобы обозначить его как горячий.

На SW1 этот маркированный белый провод соединяется с маркированным белым проводом, идущим к 4-ходовому переключателю, а на 4-канальном, он снова присоединяется к маркированному белому проводу, идущему непосредственно к общей клемме на SW2. Этот белый провод не подключается к 4-позиционному переключателю.

Черный и красный провода, проходящие между переключателями, служат в качестве переходников для цепи.На пути 4 путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 подключаются к черному и красному путешественникам, идущим к SW2.

Поиск и устранение неисправностей в цепях 3- и 4-ходовых переключателей

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного 3-го пути могут быть подключены к любому терминалу в паре, но не путайте пары на 4-х канальном, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд от этого путевого терминала к другому и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится зонд или как вы поворачиваете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один датчик к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй датчик к другому выводу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы переключаете тумблер во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одном из возможных вариантов при повороте тумблера, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Электропроводка переключателя света — электрическая 101

Типовое подключение провода заземления

Все провода заземления и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема электрических соединений обычного выключателя

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка переключателя (в калифорнийском стиле)

При альтернативной проводке переключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод — линия, черный провод — коммутируемая. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

Как добавить осветительный прибор и переключиться в существующую электрическую сеть — Модернизированный дом

Живете ли вы в большом городе или в сельской местности, электричество жизненно важно для вашей повседневной жизни. Иногда необходимо добавить новый осветительный прибор к существующей цепи, и это может быть непросто. Мы рассмотрим, как безопасно добавить новый прибор в существующую схему.

Встроенное освещение отличное; обычно он может обеспечить всю комнату светом, но что, если этого недостаточно? Вы можете добавить дополнительные лампы или добавить больше встроенных модулей.

Эти светильники сделают ваш дом более привлекательным и могут повысить его стоимость при перепродаже. Вы также можете добавить отдельный переключатель, чтобы контролировать, сколько света вы хотите. Итак, как добавить свет и отдельный выключатель к существующей схеме?

Вы можете добавить осветительный прибор и выключатель в существующую цепь, если вы установите электрическую коробку и присоедините новый светильник к существующему с помощью кабеля.Совместите черный и белый провода на кабеле с проводами на электрической коробке и прикрепите колпачок для каждого соединения. Установите провод заземления, скрутите черный и белый провода в косичку и затяните винт заземления.

В этом руководстве мы подробно рассмотрим каждый шаг, так что следите за обновлениями!

Связанное содержание: Могут ли светильники и розетки быть в одной цепи? | Как добавить нейтральный провод к существующему выключателю света | Как подключить светильник с помощью красных, черных и белых проводов | Выключатель света не работает после замены?

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Необходимые инструменты

Для начала вам понадобятся некоторые инструменты. Это ни в коем случае не невыполнимая задача для домашнего мастера. Тем не менее, потребуется определенное умение использовать инструменты и терпение, чтобы разобраться с проводкой.

Вот инструменты:

Инструмент для зачистки проводов
Пила для гипсокартона
Отвертка с универсальным наконечником
Универсальный нож
Тестер напряжения
Плоскогубцы
Молот
Поиск шпильки

Необходимые материалы

Вам также понадобятся осветительный прибор, выключатель и детали, необходимые для его подключения.В общем, вы можете выбрать любой дизайн светильника, какой захотите; тем не менее, убедитесь, что светильник соответствует ремню, который вы будете использовать для его крепления.

Вот список материалов, которые могут вам помочь:

Электрический выключатель (подумайте о модернизации до диммера, так как вы все равно будете менять проводку)
Распределительная коробка на 2 группы
Электрический кабель
Крепежный ремень
Переделанная распределительная коробка (убедитесь, что она может поддерживать ваше новое приспособление)
Разнообразие цветов проволочных гаек
Светильник
Черный одножильный электрический провод 12 калибра THHN

Этапы установки

Это будет довольно длинная серия шагов, так что просто терпите:

Отключите автоматический выключатель : Вам нужно будет отключить питание существующего прибора, с которым вы работаете!
Решите, куда будет направлен ваш светильник: Убедитесь, что вы разместили светильник между двумя стойками.
Вырежьте отверстие для распределительной коробки: Соединительные коробки для модернизации поставляются с шаблоном, который поможет вам вырезать нужную форму в гипсокартоне.
Снимите крышку переключателя света: Снимите крышку с существующего переключателя света и используйте тестер напряжения, чтобы дважды проверить, что питание отключено. Горячие провода обычно черные .
Удалите существующий переключатель: Должно быть 2 винта, удерживающих переключатель на месте.Ослабьте винты, удерживающие провода, и вытащите их.
Открутите разъемы проводов: Разъемы проводов, которые уже используются, и те, которые вы будете использовать, скручены и могут быть удалены путем раскручивания.
Снимите распределительную коробку: Для этого может потребоваться небольшое усилие. Если она застряла на месте, отнесите деревянный брусок к распределительной коробке и ударьте по нему молотком. Затем вытащите его. Затем используйте пилу по гипсокартону и прилагаемый шаблон, чтобы выпилить дополнительное место для вашей распределительной коробки с двумя группами.
Вставьте провода: Пропустите провода через заднюю часть распределительной коробки и проденьте их через отверстие в распределительную коробку. Затем протяните существующие провода в новую распределительную коробку.
Установите коробки: Установите соединительную коробку и распределительную коробку в их отверстия и зафиксируйте их на месте.
Подготовьте оголенную проводку: Удалите оголенную оболочку с электрического кабеля. Затем подготовьте оба провода, сняв с них изоляцию на 3/4 дюйма.
Подключите светильник: Подключите светильник, подобрав цвета; используйте оранжевый поворот на электрических разъемах. Совместите черный провод от вашего прибора с черным проводом от установленных кабелей. Затем проделайте то же самое с белым и белым и медным с медным.
Присоедините светильник: Прикрутите светильник к распределительной коробке и установите лампочки и плафоны.
Соедините белый провод и провод заземления: Соедините все 3 белых провода вместе с помощью красной гайки.Затем соедините все 3 медных провода с помощью красной гайки. Далее кладем все на заднюю часть распределительной коробки.
Подготовьте два куска проволоки: Отрежьте 2 куска проволоки длиной примерно 5–6 дюймов и зачистите 3/4 дюйма с обеих сторон каждого.
Подключите черные провода: Подключите существующий черный провод, идущий от автоматических выключателей, и провода, которые мы только что сделали для подключения горячей цепи, с помощью красной гайки.
Подключите переключатели: Подключите черную линию, идущую от исходного приспособления к исходному переключателю, и одну из новых черных линий от выключателей.Затем подключите черный провод от нового приспособления и оставшийся черный провод от прерывателей к новому переключателю.
Вставьте переключатели: Ввинтите переключатели в монтажную коробку сверху и снизу.
Установите крышку: Оригинальная крышка не подходит для монтажной коробки двойной ширины. Итак, если в комплекте поставки не было крышки, вам необходимо ее приобрести.
Восстановление питания: После выполнения всех предыдущих шагов снова включите автоматические выключатели.

Советы по безопасности

Нет ничего важнее безопасности при работе с электричеством. Безответственность может привести к поражению электрическим током или пожару. Если вы не уверены в работе с электричеством, подумайте о том, чтобы заплатить профессионалу за установку.

Если вы выполняете установку, вот что нужно запомнить:

Всегда перепроверяйте провода . Примечательно, что не думайте, что выключения прерывателя достаточно. В основном, горячие провода от других цепей могут проходить в распределительную коробку.
Если вы используете двухконтактный тестер напряжения, прикоснитесь красным контактом к проводу, который вы проверяете, а черным проводом — к любому металлу в цепи. Затем, для бесконтактного тестера, после зависания, чтобы убедиться в отсутствии напряжения, прикоснитесь кончиком тестера к проводу. Наконец, если все в порядке, можно продолжать.
Если вы устанавливаете потолочный вентилятор с осветительной арматурой, убедитесь, что в существующей цепи не слишком много других элементов. Стандартный светильник не требует большого количества усилителей, но при выборе его следует учитывать.
Выберите распределительную коробку, способную выдержать вес вашего прибора. Грузоподъемность должна быть указана на коробке. Если вы устанавливаете светильник с потолочным вентилятором, вам также необходимо подключить его к балке потолка.
Было бы неплохо попросить кого-нибудь помочь вам удерживать прибор, пока вы его подключаете. Таким образом, они также могут получить помощь, если произойдет что-то неожиданное.

Как подключить новый светильник к существующему свету и выключателю?

Для этого потребуется оборудование, подобное подключению нового набора.Тем не менее, вам не понадобятся групповая коробка и переключатель. Это также гораздо более короткая серия шагов, но если вы запутались, прочитайте полный набор инструкций выше. Это очень похоже.

Просто следуйте этим инструкциям:

Выключите автоматический выключатель.
Пропустите новые кабели (того же диаметра, что и существующие) через новую распределительную коробку и установите ее.
Подключите новое приспособление к новому кабелю и вставьте его в распределительную коробку.
Соедините черные провода цепи от существующего приспособления, цепи и нового приспособления вместе с помощью гайки.Сделайте то же самое с белым и, наконец, с землей. Если на старом проводе крепления есть винт заземления, оставьте часть заземляющего провода оголенной после присоединения, чтобы зажать винт заземления.

Связанные вопросы

Сколько лампочек или розеток можно включить в 15-амперную цепь?

Нет правила, определяющего количество огней или розеток, которые вы можете иметь в цепи. Однако вам нужно учитывать мощность ламп или то, что вы хотите подключить к розеткам.Обычно на один прерыватель приходится от 8 до 10 розеток или лампочек.

Могу ли я добавить выключатель света от существующей розетки?

Да, вы можете добавить выключатель света от существующей розетки, и это довольно простой проект. Вам нужно будет установить коробку для нового выключателя и проложить несколько проводов от розетки до новой коробки. Вам нужны провода: красный, белый, зеленый и черный провод калибра 12 или 14. Убедитесь, что вы зачистили концы новых проводов.

Можно ли подключить встраиваемые светильники в гирляндную цепь?

Гирляндная цепь будет подключать разные осветительные приборы к одной цепи.Он отлично подходит для встроенного освещения, освещения комнат и подключения некоторых источников света к одному выключателю.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наш вынос

Хотя может показаться сложным добавить свет и переключить существующую цепь, это довольно простой проект. Однако убедитесь, что вы отключили питание этой конкретной цепи, прежде чем приступить к этой работе.Вам нужно будет убедиться, что у вас есть подходящие материалы и инструменты для выполнения работы, в противном случае проект может оказаться невозможным. В случае сомнений обратитесь к профессионалу, который сделает это за вас, поскольку это работа с электрикой. Всегда лучше перестраховаться, чем сожалеть!

Связанные руководства

Лиза Борга

Я писатель, которому нравится работать над проектами по благоустройству дома. Мой муж служил на флоте, поэтому мы часто переезжали. Это дало мне много возможностей обустроить новые места.В свободное время я люблю читать загадки и ходить в походы.

Недавно опубликованные

ссылка на Почему квартиры-студии такие дорогие? (Узнай сейчас!) ссылка на Можете ли вы поставить банки каменщика в микроволновую печь? (Узнай сейчас!)

Переключатель света не закреплен. Светильник всего 2 провода. Если один из двух 3-х позиционных переключателей включает и выключает свет (ы), другой 3-х позиционный переключатель, вероятно, вышел из строя.Они работают с коробками, которые выступают на 1/16 «, 1/4» или 1/8 «в зависимости от устройства в коробке. 17:02 | 13.10.14. Если мерцание продолжается, это может быть ваш прибор. Поверните выключатель и проверьте провода на переключателе! Да, я пират, опоздал на двести лет. Розетки работают на 20 ампер и подключены медным проводом калибра 12. Синий светодиодный свет — 12 В 20 А 24 В 10 А, 7 контактов для легковых автомобилей Транспортные средства Морские лодки Грузовые автомобили Прицепы 4×4 Дома на колесах Дома на колесах Внедорожник ATV UTV и многое другое: Toggle — Amazon.Удалите все аксессуары или приборы, которые перегружают цепь. Не снимайте провода. Снимите выключатель света. Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Чтобы проверить это, Хаас предлагает снять лампочку и заменить ее на исправную. Лампа слишком ослабла. Реклама. Оставьте свет включенным. В коробке есть три набора проводов: черный / белый / заземление от светильника, черный / белый. 28 марта 2012 г. · Не забудьте проверить / протянуть / проткнуть проводку в коробке, чтобы увидеть, сможете ли вы направить свет на мерцать или гаснуть.Источники и ссылки Для получения дополнительной информации об однополюсных выключателях света на 15 ампер, 120 вольт, бесшумный однополюсный выключатель переменного тока с тумблерной рамкой, для жилых помещений, 01 октября 2020 г. · Вставьте новую лампочку в осветительный прибор или подключите к ней рабочую лампу или другой прибор. розетку, управляемую переключателем, чтобы убедиться, что переключатель неисправен. Проверьте заливную лампу и замените ее, если она перегорела. Если лампочка не загорается, переходите к следующему шагу. 37. Замена старых выключателей света — всегда хорошая идея. Если переключатель подключен неправильно, его легко перемонтировать.BV006006. Ослабленные соединения проводов вызывают большинство проблем с переключателем. Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Если переключатель неисправен, вам следует заменить его, потому что вы не можете его исправить. 5 из 5 звезд 969 1 предложение от 9 $. Убедитесь, что провода надежно прикреплены к коммутатору. Краткое руководство по ремонту о том, как легко отремонтировать незакрепленный выключатель света. Никогда не переустанавливайте перегретый выключатель. 2. 5-дюймовые светодиодные полосы, 2 передних и 2 боковых.5. Один находится в месте, где черный провод, также называемый горячим, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания. Узнайте, как безопасно заменить выключатели освещения наиболее распространенных типов. Выключатель света выключен. Однако электричество будет проходить через меньший путь, и это приведет к выделению тепла. 5 августа 2008 г. · Страна: в одной из наших комнат, когда я включаю свет, зазор между фактическим переключателем и внешней частью переключателя мигает синим цветом от электричества (особенно приятно видеть ночью).Убедитесь, что провода не касаются друг друга. И установите эти переключатели на потолочную консоль. ForRent. Независимо от того, установлено ли ваше электрическое устройство под углом, или ваша распределительная коробка наклонена вверх или назад, или поверхность стены неровная, вы найдете решения, чтобы ваша электрическая крышка выглядела наилучшим образом. Фаска кромки вдвое глубже, чем у стандартной пластины. 9 ноября 2018 г. · Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам необходимо его заменить. Если вы заметили, что ваш выключатель света издает гудение или гудение, это признак более серьезной проблемы.Для управления этим светильником есть только один выключатель света. Внешний вид переключателя обычно сделан из пластика. Существуют однополюсные переключатели, управляющие вещами из одного места, трехпозиционные переключатели, управляющие освещением или розетками из двух мест, а для больших домов или сложных ситуаций можно использовать четырехпозиционный переключатель для управления освещением или розетками из трех или более мест. . Изучите профессиональные хитрости, чтобы исправить кривую розетку или выпрямить неровную крышку пластины переключателя света. 14 ноября 2013 г. · Выключатель света не выключает и не включает свет.37: Switch — коричневый: 221702: 2 доллара. Не ждите, пока приедет электрик. Если можете, затяните винты с небольшой головкой Phillips, замените металлический патрон и лампочку, подключите лампу и проверьте ее. Теперь я много раз видел это с выключателями света за свои 33 года включения и выключения света и предположил, что это нормально и просто часть. вверх с переключателем. Вы можете проверить переключатель с помощью тестера напряжения, чтобы определить, в чем проблема.Я немного поискал в Интернете, и большинству людей, у которых возникла проблема с незакрепленным переключателем, просто нужно было затянуть гайку. Заменить лампочку, подключить лампу и проверить переключатель. Если соединение цепи ненадежно, это создает точку высокого сопротивления, которая, в свою очередь, создает опасный нагрев точки. Вам понадобится доступ к белым нейтральным проводам. Сначала запустите ВСЕ винты, что продолжит процесс выравнивания. А если вы просто хотите заменить сам переключатель чем-то немного другим, есть кнопочные переключатели и переключатели с ручками, которые могут придать комнате немного больше характера.Шаг 2: Снимите лицевую панель сломанного переключателя. 30 апреля 2021 г. · Если нет, а переключатель все еще работает, включите его и переведите автоматический выключатель в положение «Выкл.». Отключите лампу и снимите лампу. 10 января 2017 г. · Теперь, когда выключатель света полностью удален, нам нужно подготовиться к установке комбинированного выключателя. Лучшие удлинители для любой ситуации 2:35. Эти обложки добавили глубины. 4. Неправильная схема подключения, если это новая установка. 3. Незатянутый переключатель может нарушить работу света и даже стать причиной возгорания.Шаг 4: Изучите переключатель и внимательно отметьте, где подключается каждый провод. 14 июня 2016 г. · Изношены контакты переключателя света — Искрение в переключателе света возникает, если один из контактов в переключателе освещения просто изношен. Убедитесь, что вся проводка заклеена изолентой и не слишком ослаблена. 15 июля 2021 г. · Неисправные светильники: видел ли светильник лучшие времена? Если он старый, сломанный, ржавый или неисправный по какой-либо другой причине (например, треснувший шнур или ослабленный выключатель), это может вызвать мерцание. Одна из наиболее частых проблем, с которой домовладельцы сталкиваются при самостоятельном выполнении этого проекта, — это неправильная проводка, которая возникает, когда провода схемы подсоединяются к неправильным винтовым клеммам.Все, что вы сделали, затянув переключатель, — это заставили переключатель не двигаться, чтобы сместить ослабленное соединение. Если вы ищете настенную тарелку Decorator, настенную тарелку с переключателем или другой тип, вы найдете то, что вам нужно, в Lowe’s. Следовательно, 2 переключателя + свет = 3 пути. Действует отключение дневного света. Глубокие пластины находятся на высоте 5/16 дюйма от стены. Если выключатель не работает, переходите к следующему шагу. Включите свет. 8 декабря 2012 г. · Свет и выключатель (однополюсный) проработали 15 лет. .Часто неисправность выключателя лампы вызвана отсоединением проводов и не требует замены. У меня болтается тумблер. Тумблер однополюсный; заземление; толкать и сбоку проводные. Диммерные переключатели не намного дороже традиционных тумблеров, но они добавляют целый спектр уровней освещенности, которые могут изменить внешний вид комнаты. Это подскажет вам, где находится ослабленный / оборванный провод или плохое соединение проводки (на переключателе или гайке). Прошлой ночью свет включился сам по себе.31 августа 2020 г. · Когда переключатель находится не на своем месте, он может немного покачиваться при каждом касании переключателя. Снимите крышку переключателя. Я прочитал инструкции, пометил провод, прикрепленный к разноцветному винту оригинального переключателя, а затем прикрепил новый переключатель. Проверьте каждый винт клеммы на затяжку. 06 июля 2018 г. · Сейчас я подключаю еще два комплекта из этих 6. То же самое касается выключателя света, который горячий на ощупь. Контроль света направлен в неправильном направлении. Диммеры работают при температуре около 60 ° C (140 ° F), что намного теплее, чем стандартные переключатели.Переключите один переключатель, чтобы увидеть, включает ли он и выключает свет. Искры не выходят из выключателя. Выполните следующие действия, чтобы определить, какой переключатель неисправен. Проверьте наличие электричества с помощью тестера напряжения. Диммерные переключатели обычно служат 15 лет. Как я уже говорил, я поменял выключатель, но свет горит постоянно даже без подключения к выключателю, пока включен выключатель. 12 апреля 2017 г. · Любая из следующих проблем может быть причиной проблем с вашим переключателем света: 1. Вероятно, что внутренние части переключателя повреждены, и переключатель следует заменить.Далее снимаем старый выключатель света. Как заменить светильник 1:23. Повреждены концы проводов. Не ждите, пока приедет электрик. 5 декабря 2017 г. · Подключение 3-позиционного переключателя света может быть трудным процессом, особенно для домашних мастеров, которые пытаются это сделать, практически не разбираясь в электротехнике. Обычно при замене переключателя света вы оставляете нейтральные провода в покое, но в этом случае мы будем подключать их к новому комбинированному переключателю. Другие бытовые переключатели включают трехпозиционный переключатель для управления светом от двух переключателей и переключатель затемнения для изменения количества электричества, которое идет на свет или другое устройство.Источник Выключите питание переключателя на главной сервисной панели. Бесплатная доставка для большинства заказов на декоративные настенные панели. Неисправная проводка. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Переключатель — слоновая кость: 221701: 2 доллара. На старом переключателе должна быть маркировка, указывающая на такие вещи, как «горячий», «нейтральный» и «заземленный». Если вы наденете петлю на винт против часовой стрелки, затягивание винта приведет к размыканию петли и может привести к ослаблению соединения. Я обнаружил, например, что замена переключателя света может потребоваться, когда существующий переключатель света старый и не работает должным образом, как описано в этом электрическом вопросе.Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дополнительное исследование, где светильник подключается к 11 октября 2019 г. · Неисправный выключатель света. Рядом с переключателем на лицевой стороне крышки розетки будет 13 июля 2018 г. · Плохие соединения в розетке, осветительной коробке или распределительной коробке могут вызвать дугу, при которой электрический ток «перепрыгивает» через промежутки в соединении. Эти две разновидности электрических переключателей называются переключателями сквозного питания и оконечными переключателями, а приведенные ниже схемы объясняют, как работает каждый тип.Слабые связи. Все итого; 6 лампочек, 3 переключателя. Затяните винты, как если бы вы покрывали автомобильную шину — поочередно. Свет горит постоянно, поэтому я отключил балласт. Если да, то это хороший переключатель. 20 ноября 2021 г. · Как проложить электрический провод для розетки или выключателя света 1:13. Удлиненный ремешок со сплошными гипсовыми ушками для установки устройства заподлицо с поверхностью стены. Перегорел предохранитель или выключен автоматический выключатель. 99 01 окт.2020 г. · Вставьте новую лампочку в осветительный прибор или подключите работающую лампу или другой прибор к розетке с переключателем, чтобы убедиться, что переключатель неисправен.Во-первых, проверьте, не сработал ли автоматический выключатель, из-за которого вы теряете электроэнергию в комнате. Я заменяю обычный тумблер люстры для столовой на диммер. 18 октября 2019 г. · Если выключатель света не выключается, возможно, он неправильно подключен или просто неисправен. 14 нояб.2019 г. · В частности, причиной может быть ослабленный провод под пластиной переключателя света. Новый выключатель света должен иметь такие же номиналы. 19 декабря 2018 г. · Если лампочка мерцает или тускло светит, вероятно, соединение в переключателе или внутри него неплотно.Однако, если индикаторы вообще не загораются, возможно, питание цепи отключено. com, вы можете купить крышки для выключателей и настенные панели по материалу, цвету, типу и т. д. Twidec / 8Pcs SPST Кулисный переключатель с круглой точечной подсветкой для автомобиля или лодки 20A 12V DC Вкл / Выкл Синий светодиодный светильник с предварительно припаянными проводами KCD2-102N-BU-X 4. Ремонт выключателя может показаться простой задачей, но эту работу обычно лучше доверить профессиональному электрику. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Если лампа не работает, повторите шаги 1 и 2, чтобы снова открыть переключатель. У нас также есть популярные варианты настенной панели HDMI, которые позволят вам подключать устройства с поддержкой HDMI, включая DVD-плееры. Для электрического блока, который немного выступает, закрытие переключателей глубокой пластиной переключателя может решить проблему. 1. Есть так много мелочей, которые могут выйти из строя с простым выключателем света; рисковать последствиями того не стоит. Как подключить розетку ПЕРЕКЛЮЧАТЕЛЬ; Жилой сорт, 15 Ампер 120В.37: Переключатель — Белый: 221703: 2 доллара. Далее нам нужно проверить диммер. Если свет или прибор не выключились, снова включите прерыватель и попробуйте следующий. Шаг 3: Удалите винты, которыми переключатель фиксируется в распределительной коробке. 15 ноября 2019 г. · Намотка провода по часовой стрелке при подключении выключателя света гарантирует, что петля на конце провода будет стремиться закрыться при затягивании винта. Переключайте каждый переключатель, пока не загорится свет. Световые цепи должны работать в цепях на 15 А с медным проводом 14 калибра.Вытащите переключатель из коробки. Я поискал в Интернете, и большинству людей, у которых проблема с незакрепленным переключателем, просто необходимо было затянуть гайку. Самый распространенный бытовой переключатель — это двухпозиционный (иногда называемый однополюсным) переключатель, который представляет собой тумблер, помеченный как «включено» и «выключено». Винты должны быть затянуты достаточно, чтобы надежно удерживать провода на месте. Если переключатель сломан, независимо от того, ослаблен ли весь блок, маленький переключатель не остается на месте или прерыватель продолжает отключаться, вам следует вызвать электрика.6. В этом случае вам просто нужно заменить выключатель света. 13 ноября 2014 г. · Ремонт тумблера Epiphone Les Paul (болтается / раскачивается). Горячий или гудящий переключатель. com здесь, чтобы украсить ваш день, показывая, как вы можете исправить сломанный свет. Вы успешно сузили проблему до подключения проводов в одной из двух коробок / переключателей. Внутри переключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз.Прожектор не закрепился или перегорел. Ослабленные или оборванные провода, которые все еще слегка соприкасаются, позволят выключателю включиться. Светильник всего 2 провода на Lowes. Переключатель содержит два латунных винтовых зажима. Осмотрите изоляцию на предмет повреждений. Ваш выключатель света не работает? Не нужно оставаться в темноте. 3 июня 2021 г. · Неработающий переключатель диммера часто вызван отключением питания или неисправным диммером. Если выключатель света был подсоединен неправильно, он станет горячим.com. Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Самый распространенный бытовой выключатель — это двухпозиционный (иногда называемый однополюсным) выключатель, который имеет маркировку «включено» и «выключено». При замене переключателя убедитесь, что вы проверили номинальные значения усилителя и напряжения на задней стороне старого переключателя. Немного о выключателе света Обычный однополюсный выключатель — одно из самых простых электрических устройств, которые есть у вас дома. 23 октября 2017 г. · Способ подключения выключателя зависит от того, сначала подается питание на световую коробку или на распределительную коробку.Когда винты все еще немного ослаблены, поместите пластину переключателя над переключателями и отрегулируйте переключатели соответствующим образом, чтобы они совпали с пластиной переключателя. Супермагазин Switchplate Cover предлагает тысячи стилей и отделок уникальных крышек Switchplate и настенных панелей для любого бюджета. Работа с бытовым электричеством очень опасна, и электрик имеет подготовку, чтобы безопасно и эффективно ремонтировать или заменять выключатели и приспособления. Они на 12-24 ампер, 18 ваттные лампы (у Walmart 20 долларов за штуку), и я планирую подключить каждый комплект к отдельному переключателю.Это основная причина электрических пожаров. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе с отдельным винтом или входом на переключателе, который специально отмечен для этой цели. Опять же, это пожароопасность. Автоматический выключатель 21 октября 2021 г. · В большинстве домов есть несколько различных типов переключателей, управляющих осветительными приборами или электрическими розетками. Все, что они делают, — это прерывают поток электричества к устройству (например, осветительной арматуре, потолочному вентилятору или переключаемой розетке), замыкая (замыкая или включая) или размыкая (размыкая или отключая) цепь.Это может произойти из-за возраста и степени износа переключателя света в результате многократного использования. 28 марта 2012 г. · Не забудьте проверить / протянуть / проткнуть проводку в коробке, чтобы увидеть, может ли свет мигать или погаснуть. переключатель света тумблер свободный

ik2 lh4 alg iqq a4n omu 34i ptl yvt m56 n3m xr3 0uw yxv 6ro drc yal blq ftw otr

Как подключить 4-позиционный переключатель

4-позиционный переключатель, как показано на Рисунке 1, используется для включения осветительной арматуры на и на из трех или более мест.

Подключение светильника таким образом, чтобы его можно было включить ВКЛ, или ВЫКЛ, из более чем двух мест, требует установки как трехпозиционных, так и четырехпозиционных переключателей.

Рисунок 1 — 4-позиционный переключатель

Выбор 4-х позиционных переключателей.

Существует множество сценариев подключения. Если вы заменяете 4-позиционный переключатель, вам необходимо только отсоединить провода от неисправного переключателя и таким же образом установить их на новый переключатель.

Если вы устанавливаете новую схему, то лучше всего подавать питание переменного тока либо на первый выключатель, либо на осветительный прибор. Подача питания на переключатель в середине схемы значительно усложняет проводку.

Следует отметить, что схема может управлять более чем одним осветительным прибором. Дополнительные светильники устанавливаются параллельно первому светильнику.

Установка 4-позиционного переключателя

— Схема расположения 1 (Рисунок 2):

Рисунок 2 — Установка 4-позиционного переключателя — Принципиальная схема 1

Схема подключения 4-позиционного переключателя

: Электропитание поступает в коробку с осветительной арматурой, переходит к первому 3-х позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи (Рисунок 3).

Нажмите на изображение, чтобы увеличить

Рисунок 3 — Схема подключения 4-позиционного переключателя: Электропитание поступает в коробку осветительной арматуры, переходит к первому 3-позиционному переключателю, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю в конце цепи.

Установка 4-позиционного переключателя

— Схема 2 (Рисунок 4):

Рисунок 4 — Установка 4-позиционного переключателя — Принципиальная схема 2

Схема подключения четырехпозиционного переключателя

: Электропитание поступает в трехпозиционный переключатель, затем переходит к четырехпозиционному переключателю, затем к осветительной арматуре в конце цепи (Рисунок 5).

Нажмите на изображение, чтобы увеличить

Рисунок 5 — Схема подключения 4-позиционного переключателя: Электропитание поступает на 3-х позиционный переключатель, переходит к 4-х позиционному переключателю, переходит к 3-х позиционному переключателю, переходит к осветительной арматуре в конце цепи.

Возможные схемы подключения для установки 4-х позиционных переключателей практически безграничны. На предыдущих схемах подключения 4-позиционного переключателя были представлены инструкции по подключению, основанные на том, что осветительный прибор находится в начале или в конце монтажа проводки.

Возможно, осветительный прибор находится посередине проводки с переключателями до и после осветительного прибора. На рисунках 6 и 7 показаны электрические схемы, на которых осветительная арматура находится посередине цепи.

Щелкните диаграмму, чтобы увеличить ее.

Рисунок 6 — Схема подключения 4-позиционного переключателя: Питание поступает на 3-позиционный переключатель, затем на 4-позиционный переключатель, затем на осветительную арматуру, затем на другой 4-позиционный переключатель, а затем на 3-позиционный переключатель.

Рисунок 7 — Схема подключения 4-позиционного переключателя: Питание поступает на осветительную арматуру и переходит к 3-х и 4-х позиционным переключателям в противоположных направлениях.

Теоретически нет ограничений на количество переключателей, которые вы можете иметь в какой-либо конкретной цепи. Дополнительные переключатели в схеме представляют собой 4-позиционные переключатели и устанавливаются между двумя 3-х позиционными переключателями, как показано на Рисунке 8.

Рисунок 8 — Пять переключателей, управляющих осветительной арматурой, с помощью двух 3-позиционных переключателей и трех 4-х позиционных переключателей с питанием к осветительной арматуре.

Схема подключения 4-позиционного переключателя

: Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели в конце коммутируемой цепи и 4-х позиционные переключатели в середине (Рисунок 9).

Рисунок 9 — Схема подключения 4-позиционного переключателя: Более чем в трех местах для управления осветительными приборами используются 3-х позиционные переключатели на конце коммутируемой цепи и 4-позиционные переключатели в середине.

Если ваше приложение требует нескольких осветительных приборов, управляемых одними и теми же трех- и четырехпозиционными переключателями, дополнительные осветительные приборы должны быть подключены параллельно первому осветителю. Схема должна быть подключена к точке подключения первых проводов светильников к питанию — после выключателей.

Схема подключения осветительной арматуры

: несколько осветительных приборов, управляемых 3-позиционными переключателями (рис. 10).

Нажмите на изображение, чтобы увеличить

Рисунок 10 — Схема подключения осветительной арматуры: несколько осветительных приборов, управляемых 3- и / или 4-позиционными переключателями.

Как добавить второй выключатель света без проводки

Благодаря технологии умного дома вы можете добавить второй выключатель света в любом месте вашего дома, не подключая новый трехпозиционный выключатель.Это руководство покажет вам, что вам нужно, и как это сделать, не платя электрику за прокладку проводов через стены, потолок или подвал. Или не тратя на это целый день самостоятельно. Если вы можете заменить обычный выключатель света, вы сможете завершить этот проект.

Этот простой проект по благоустройству дома своими руками — отличный повод сделать апгрейд умного дома. Мне пришла в голову идея, когда я разговаривал с родителями о том, чтобы погрузить их пальцы ног в умные домашние гаджеты с эхо и умной розеткой.Мой отец сказал, что ему следовало подключить второй выключатель у двери в гараж, когда он установил новый свет на потолке. Он не хотел снова ползать по чердаку, и я сказал ему, что у меня есть идеальное решение.

С переключателем света Lutron Caséta и пультом дистанционного управления Pico вы можете добавить второй переключатель света без проводки. Вам нужно будет заменить существующий выключатель света, но это достаточно просто, чтобы с ним справился любой.

Что вам понадобится:

Вам понадобится интеллектуальный коммутатор Lutron Caséta и пульт Pico.

Lutron Caséta Smart Lighting Dimmer Switch & Remote Kit (59,95 долларов США)
Настенная пластина Lutron Claro (3,96 доллара США)
Philips и отвертка с плоской головкой

Для установки настенной панели Pico Switch удобно иметь дрель, и вам может понадобиться фонарик, так как вам нужно будет выключить питание.

Возможно, вам придется купить новую настенную пластину для главного выключателя, если вы заменяете более традиционный тонкий выключатель. При желании вы можете получить стартовый комплект Lutron Caséta Smart Lighting Dimmer Switch за 99 долларов.95 с переключателем, пультом дистанционного управления Pico и интеллектуальным мостом, который затем позволит вам использовать свой телефон или голосовых помощников, таких как Alexa и Google Assistant, для управления освещением.

Вы можете купить их на Amazon или заказать в Lowes или Best Buy, чтобы забрать их в магазине, чтобы вы могли забрать все, что вам нужно, и завершить свой проект.

Примерно за 60 долларов вы можете добавить второй выключатель света без проводки, а примерно за 100 долларов вы можете сделать это модернизацией умного дома. Одна из причин, по которой мне нравятся выключатели света Lutron Caséta, заключается в том, что с помощью одного выключателя за 55 долларов я могу управлять несколькими лампочками.С этой опцией вы получаете физический контроль, который важен у двери, и можете использовать обычные лампочки.

Как добавить второй выключатель света без проводки

Добавьте выключатель света в любое место с помощью этого быстрого решения.

После того, как вы получите новый коммутатор и инструменты, можно приступать к работе. Подойдите к своему автомату и выключите свет, которым вы хотите управлять. После выполнения этого теста убедитесь, что на свет или выключатель не подается питание, попытавшись включить его.

Отвинтите настенную пластину.
Отвинтите существующий выключатель.
Пометьте провода перед их снятием.
Отсоедините провода от выключателя тока.
Подключите провода к соответствующим частям переключателя Lutron.

Подключите новый переключатель Lutron.

После выполнения этих действий закрепите коммутатор, но пока не устанавливайте его в стене. Снова включите питание и убедитесь, что переключатель работает. Если это так, снова выключите питание, прикрутите выключатель и установите настенную пластину.Если этого не произошло, вы можете устранить неполадки.

Теперь, когда главный выключатель на месте, вам нужно подключить пульт дистанционного управления Pico к коммутатору. Следуйте инструкциям, прилагаемым к вашему пульту Pico, если вы делаете это без Smart Bridge.

Если вы купили Smart Bridge или стартовый комплект, подключите Smart Bridge и настройте его сейчас. После настройки вы можете добавить установленный переключатель, а затем добавить Pico Remote и выбрать управление переключателем света, который вы только что установили.

Установите настенное крепление и настенную пластину.

Как только вы узнаете, что пульт Pico работает, вы можете установить настенный кронштейн там, где вы хотите второй выключатель света. Как только он окажется у вас на стене, вставьте пульт Pico и установите настенную пластину.

Теперь вы можете управлять освещением с помощью второго переключателя без дополнительной проводки. Второй переключатель выглядит как обычный переключатель. Если вы предпочитаете оставить второй переключатель где-нибудь еще, вы можете поставить пульт Pico на подставку или использовать клейкую заднюю панель, чтобы закрепить его в любом месте, где вы хотите спрятать маленький пульт.

12 лучших гаджетов для умного дома на 2019 год

Lenovo Smart Display с Google Assistant


Lenovo Smart Display с Google Assistant — это отличный новый способ использовать Google Assistant дома — и с экраном. По сути, Lenovo Smart Display — это значительно лучшая версия Amazon Echo, которая выглядит так, как будто она должна быть у вас дома, и с множеством функций, которые не предоставляет Alexa. Smart Display — это Google Home с экраном размером 8 и 10 дюймов. В дополнение к стандартным элементам управления Google Assistant вы также можете взаимодействовать с сенсорным экраном и видеть свои результаты на экране. Это отлично работает с YouTube и другими видео результатами, рецептами, инструкциями и другими действиями. Смарт-дисплей Lenovo со встроенным Google Ассистентом стоит 199 долларов за 8-дюймовую модель и 249 долларов за 10-дюймовую модель со спинкой Bamboo. Smart Display поступит в продажу в начале лета 2018 года.

Регулируется ли яркость моего светильника?

Диммеры регулируют яркость лампочек в вашем доме. Они работают со многими обычными приборами, и вы можете использовать их, чтобы быстро улучшить атмосферу в комнате. Приглушенные лампы также экономят энергию. Перед установкой диммера необходимо учесть несколько важных моментов. Хотя диммеры могут снизить интенсивность широкого ассортимента ламп и осветительных приборов, для их работы требуются совместимые лампочки.

Можно ли диммировать мой светильник?

Большинство осветительных приборов будут работать со стандартными диммерными переключателями, в том числе с галогенными лампами и лампами накаливания. Определите, использует ли ваш прибор сетевое или низкое напряжение. Если вы устанавливаете рельсовые и рельсовые фонари с лампами накаливания, вы можете использовать диммеры для управления их яркостью. Только не забудьте также использовать диммер сетевого напряжения. Выключатели сетевого напряжения не работают с осветительными приборами низкого напряжения.

Существует две разновидности низковольтных диммеров.У некоторых есть магнитные системы, которые затемняют свет, а у других есть электронные диммеры. Если вы хотите приглушить свет в своем доме, сначала проверьте требования к напряжению, а затем определите, нужны ли для ваших светильников магнитные или электронные переключатели яркости. Например, светодиодные светильники могут работать со стандартными диммерами, но некоторым может потребоваться специальный диммер. Точно так же не все компактные люминесцентные (CFL) светильники можно затемнить. Если вы устанавливаете регулируемые лампы CFL, вам все равно нужно будет проверить свой диммер, чтобы убедиться, что он работает с этими типами ламп.Универсальные диммеры разработаны для совместимости с лампами низкого напряжения, светодиодными и CFL-лампами.

Распространенные типы светильников с регулируемой яркостью

Почти все светильники со стандартными розетками можно затемнить с помощью ламп накаливания или галогенных ламп. Многие люди используют стандартные диммеры и элементы управления для регулировки яркости освещения люстры, чтобы задать настроение в столовой. Добавление регулятора яркости к потолочным и настенным светильникам в спальне позволяет регулировать яркость при чтении или одевании. Светодиодные трековые светильники с регулируемой яркостью обеспечивают яркое акцентное освещение прихожих и акцентов.Диммеры можно использовать даже с наружным освещением, чтобы сделать вечер более ярким.

Как управлять диммируемыми осветительными приборами

Вы можете настроить переключатели диммера на работу несколькими способами. Если вы хотите приглушить свет с помощью одного переключателя, вы можете использовать один диммер со всем, что вам нужно. Многосторонние настройки предлагают больше контрольных точек. Вы можете приглушить свет из одной центральной точки и управлять мощностью источников света (но не их яркостью) из других мест. С помощью нескольких диммерных переключателей вы можете регулировать яркость с нескольких разных точек.Если вы хотите, чтобы ступеньки можно было включать как наверху, так и внизу, вам необходимо установить обычные выключатели в обоих местах. Если вы хотите приглушить свет в обоих местах, вам понадобятся отдельные диммеры, поддерживающие настройку нескольких мест.

Специализированные диммерные переключатели предоставляют даже больше возможностей, чем стандартные диммеры. Эти устройства иногда имеют сенсорные экраны, позволяющие программировать предпочтительные уровни освещенности.

Журнал "Дизайнер"
