Схема Подключения Розетки И Выключателя —

Схема Подключения Розетки И Выключателя

Как подключить выключатели первой группы к лампочке.

Каждая пара — это фазная и нулевая жилы.

Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.


Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Второй вариант является наиболее практичным и долговечным.

Корпус коробки нужно закрыть пластмассовой заглушкой.

При подключении внимание стоит уделить клеммам, заземлению и занулению.


Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.

Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.

Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Схема подключения трех лампочек к одному выключателю Внимание!

А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Монтируем установочные элементы

Так как в основе каждой из них лежат разные схемы подключения.

На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.

Разновидности, дизайн и средние цены


Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.

Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.

Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками.

С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников.

Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Розетка с выключателем в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе.

В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

  1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
  2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
  3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

  • Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
  • Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

  • Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
  • Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
  • Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

  • фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
  • два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

  • Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
  • Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
  • Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.
Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

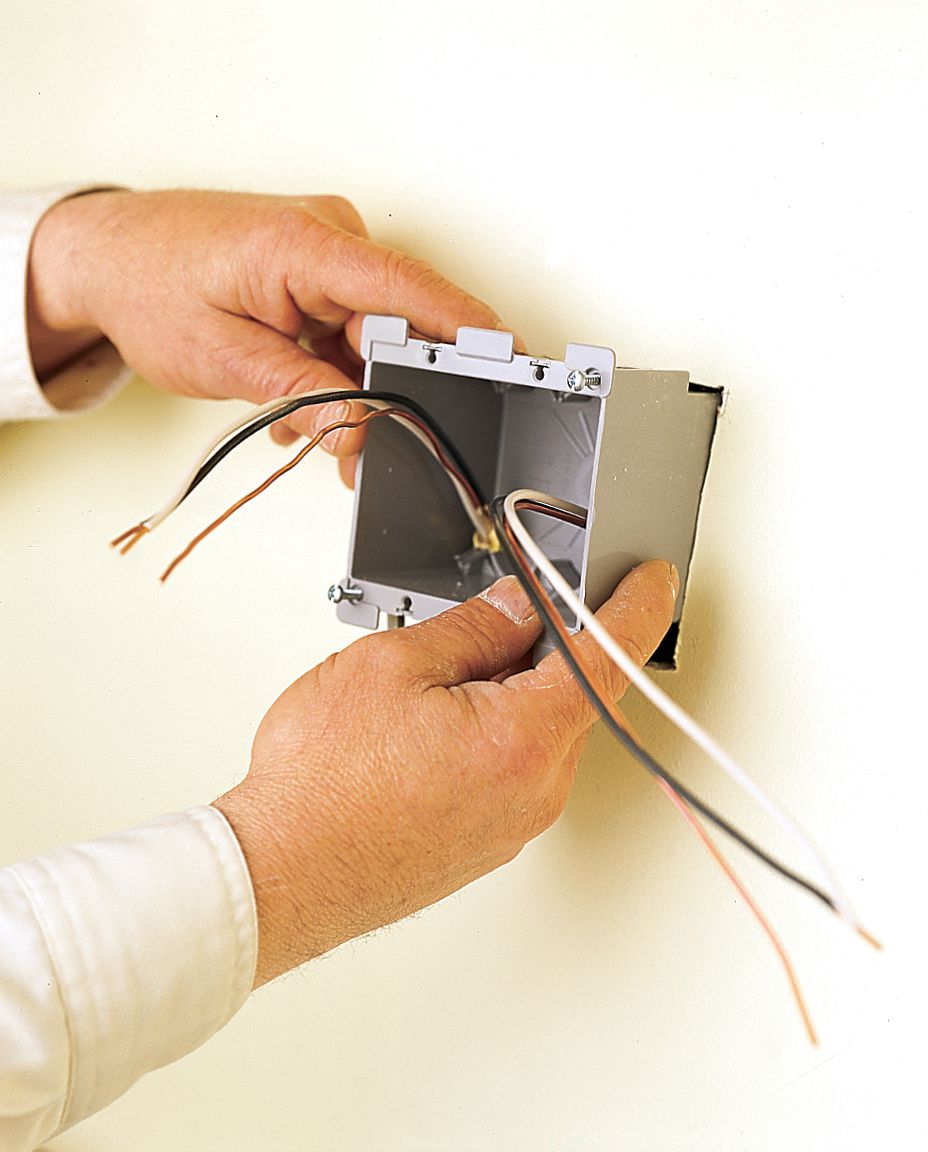

Установка закладных коробок под розетки и выключатели

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Розетка с выключателями в одном корпусе

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

  1. Схемы подключения отличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
  2. Выключатель и розетка после установки будут находиться на одном уровне высоты.
  3. Установка совмещенного блока соответствует современным европейским стандартам качества.
  4. Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
  5. Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

блок



Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

  1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
  2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
  3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
  4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
  5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

  1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
  2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

  1. Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
  2. В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
  3. Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
  4. После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
  5. Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
  6. В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
  7. Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

  1. Редкое использование розетки по назначению.
  2. Подключение к розетке потребителей, которые требуют частого включения и выключения.
  3. Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выгляд

Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

  • для розеток – 30см от пола
  • для выключателей света – 60-90см
  • все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

  • средний перфоратор с алмазной коронкой
  • большой перфоратор с ударной коронкой
  • штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

  • плюс кондиционер или другая мощная техника
В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

  • стиральная машинка
  • сушильная машина
  • варочная панель

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

  • для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2
  • для розеток и кондиционирования — 3*2,5мм2
  • духовка – 3*4мм2
  • эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

  • сварка с предварительной скруткой
Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

  • кабель 3*1,5мм2 – 10А
  • кабель 3*2,5мм2 – 16А
  • кабель 3*4мм2 – 20А или 25А
  • кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

  • реле напряжения
  • выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

  • охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Глава 4. Элементарные сокеты TCP

Переключить навигацию Заметки Шичао
  • APUE
    • Содержание
    • Глава 1.Обзор системы UNIX
    • Глава 2. Стандартизация и реализации UNIX
    • Глава 3. Файловый ввод-вывод
    • Глава 4. Файлы и каталоги
    • Глава 5.Стандартная библиотека ввода / вывода
    • Глава 6. Файлы системных данных и информация
    • Глава 7. Технологическая среда
    • Глава 8. Управление процессом
    • Глава 9.Отношения процессов
    • Глава 10. Сигналы
    • Глава 11. Потоки
    • Глава 12. Управление потоком
    • Глава 13.Демонические процессы
    • Глава 14. Расширенный ввод-вывод
    • Глава 15. Межпроцессное взаимодействие
    • Глава 16. Сетевой IPC: сокеты
    • Глава 17.Расширенный IPC
  • UNP
    • Содержание
    • Глава 1 Введение
    • Глава 2. Транспортный уровень: TCP, UDP и SCTP
    • Глава 3.Сокеты Введение
    • Глава 4. Элементарные сокеты TCP
    • Глава 5. Пример TCP-клиент / сервер
    • Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
    • Глава 7.Опции сокета
    • Глава 8. Элементарные сокеты UDP
  • TCPv1
    • Содержание
    • Глава 1.Введение
    • Глава 2. Архитектура Интернет-адреса
    • Глава 3. Канальный уровень
    • Глава 4. ARP: протокол разрешения адресов
    • Глава 5.Интернет-протокол (IP)
    • Глава 6. Конфигурация системы: DHCP и автоконфигурация
    • Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
    • Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
    • Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)

sklibfun.mif

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > ручей Acrobat Distiller 7.0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

  • sklibfun.mif
  • ccimr_migadm.gen
  • uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект 3510 endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > ручей HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

    C ++ Tutorial: Sockets — Server & Client

    Сокеты — Сервер и Клиент — 2020




    Боготобого.com поиск по сайту:

    Розетка

    Серверные / клиентские приложения

    Основные механизмы настройки клиент-сервер:

    1. Клиентское приложение отправляет запрос серверному приложению.
    2. Серверное приложение возвращает ответ.
    3. Некоторые из основных способов передачи данных между клиентом и сервером:
      1. Передача файла — отправляет имя и получает файл.
      2. Веб-страница — отправляет URL-адрес и получает страницу.
      3. Echo — отправляет сообщение и возвращает его.

    Серверная розетка

    1. создать сокет — Получить дескриптор файла!
    2. привязать к адресу -Какой порт у меня?
    3. слушает на порту и ждет установления соединения.
    4. принимает соединение от клиента.
    5. send / recv — так же, как мы читаем и пишем для файла.
    6. выключение для завершения чтения / записи.
    7. закрыть для выпуска данных.

    Клиентская розетка

    1. создать гнездо .
    2. bind * — вероятно, в этом нет необходимости, потому что вы являетесь клиентом, а не сервером.
    3. подключить к серверу.
    4. send / recv — повторять до тех пор, пока мы не получим или не получим данные
    5. выключение для завершения чтения / записи.
    6. закрыть для выпуска данных.

    Ссылки для программирования розеток и сетей

    Для программирования сокетов с Boost.Asio , пожалуйста, посетите:

    1. Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
    2. Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
    3. Boost.Asio — 3. Многопоточность, синхронизация и обработчик
    4. Boost.Asio — 4. Программирование сокетов TCP

    Для программирования сокетов с Qt посетите
    http://www.bogotobogo.com/cplusplus/sockets_server_client_QT.php.

    Qt 5 Учебники:

    1. Qt QHttp — Загрузка файлов
    2. Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
    3. Qt 5 QTcpSocket
    4. Qt 5 QTcpSocket с сигналами и слотами
    5. Qt 5 QTcpServer — Клиент и сервер
    6. Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
    7. Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool

    Розетка — сводка

    Вот краткое изложение основных концепций:

    1. Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
    2. Где взять дескриптор файла для сетевого взаимодействия?
      Итак, мы вызываем системную подпрограмму socket () .
      После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокета send () / recv () .
    3. Сокет TCP — это экземпляр конечной точки
    4. Сокет TCP — это , а не соединение , это конечная точка конкретного соединения.
    5. TCP соединение определяется двумя конечными точками или сокетами.
    6. Назначение портов различать несколько конечных точек на заданном сетевом адресе.
    7. Номера портов закодированы в заголовке пакета транспортного протокола, и их могут легко интерпретировать не только отправляющие и принимающие компьютеры, но и другие компоненты сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются для различения пакетов на основе их исходных или целевых номеров портов , как при переадресации портов .
    8. Это пара сокетов ( 4-кортеж , состоящий из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
    9. Только один процесс может связываться с определенной комбинацией IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае мы получим конфликты портов , , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.

    Для подключения к другой машине нам понадобится розетка .

    Что такое связь?

    Отношение между двумя машинами, где две части программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они знают, как передать друг другу бит .
    Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).

    Сокет — это объект, похожий на файл, который позволяет программе принимать входящие соединения, исходящие соединения, а также отправка и получение данных. Перед двумя машины могут обмениваться данными, обе должны создать объект сокета .

    Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.

    TCP против UDP

    Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.

    TCP (потоки) UDP (дейтаграммы)
    Подключения Сокеты без установления соединения
    Нам не нужно поддерживать открытое соединение, как в случае с потоковыми сокетами.
    Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его.
    Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP

    * примечание: может быть connect () ‘d, если мы действительно хотим.

    SOCK_STREAM SOCK_DGRAM
    Если мы выведем два элемента в сокет в порядке «A, B», они появятся в порядке «A, B» на противоположном конце.
    Они также будут безошибочными.
    Если мы отправим дейтаграмму, она может прийти.
    Но может прийти и не в порядке.
    Однако, если он прибудет, данные в пакете будут безошибочными.
    Зачем нам использовать ненадежный протокол?
    Скорость! Мы просто игнорируем отброшенные пакеты.
    Содержание произвольной длины Ограниченный размер сообщения
    Контроль потока сопоставляет отправителя с получателем Может отправлять независимо от состояния получателя
    Контроль перегрузки сопоставляет отправителя с сетью Может отправлять независимо от состояния сети
    http, telnet tftp (тривиальный протокол передачи файлов), dhcpcd (клиент DHCP), многопользовательские игры, потоковое аудио, видеоконференцсвязь

    * примечание: они используют дополнительный протокол поверх UDP для повышения надежности


    1. Потоковые сокеты
      Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону.Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
      Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Потоковые сокеты
      используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
      Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи.

    2. Датаграммные сокеты
      Обмен данными с датаграммным сокетом больше похож на отправку письма по почте, чем на телефонный звонок. Подключение одностороннее только и ненадежное .
      Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
      Сокеты дейтаграмм и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
      Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, есть случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
      Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
      Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.

      UDP используется приложением, которому не нужна надежность или байтовые потоки.

      1. Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
      2. DNS, RPC (ориентированный на сообщения)
      3. DHCP (начальная загрузка)

    Клиент / Сервер

    Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .

    Например, поговорим о telnet .
    Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение Telnet, настраивает нас с запросом на вход в систему и т. Д.

    Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул для обработки возрастающей нагрузки обработки по мере роста числа клиентов.

    Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.

    Шаги по установке сокета на стороне сервера :

    1. Создайте сокет с помощью системного вызова socket () .
    2. Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
    3. Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если более одного клиента пытается установить соединение, системный вызов listen () создает очередь.
      Машина, получающая соединение (сервер), должна привязать свой объект сокета к известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть зарезервировано системой и используется общими сетевыми протоколами.
    4. Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
      Для TCP-серверов объект сокета, используемый для получения соединений, не тот же самый сокет используется для последующего общения с клиентом.В частности, accept () Системный вызов возвращает новый объект сокета, который фактически используется для соединения. Это позволяет серверу одновременно управлять соединениями от большого количества клиентов.
    5. Отправка и получение данных.
    6. Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.

    Шаги по установке сокета на стороне клиента :

    1. Создайте сокет с помощью системного вызова socket () .
    2. Подключите сокет к адресу сервера с помощью системного вызова connect () .
    3. Отправка и получение данных. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .

    TCP-связь

    UDP-связь — клиенты и серверы не устанавливают соединение друг с другом

    * блок вызова, перейдите к Блокирующий сокет против неблокирующего сокета.


    Розетки для помещений | Выключатели и розетки

    перейти к содержанию Перейти в меню навигации Wickes
    • Строка заказа 0330123 4123
    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь
    Поиск Корзина Корзина 0 вернуться наверх

    Просматривать

    Назад
    • Магазин
      • Новое в
        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение
        Просмотреть все Новое в
      • Кухни
        • Выставочный зал кухонь
          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне
          • Продажа кухни
          • Офисная мебель
        • Готовые кухни
          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики
          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары
          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины
          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника
          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Туфли для скинали
        • Шкафы
          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы
          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки
        Посмотреть все кухни
      • Ванные комнаты
        • Ванная комната выставочный зал
          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Люксы с ванной
        • Мебель и шкафы
          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики
          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения
          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели
          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины
          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны
          • Подставка для бассейна
        • Ванны и аксессуары
          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары
          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты
          • Низкие и высокие туалеты
        • Аксессуары
          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец
          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец
        Посмотреть все ванные комнаты
      • Строительные материалы

    Коммутаторы для внутренней установки | Выключатели и розетки

    перейти к содержанию Перейти в меню навигации Wickes
    • Строка заказа 0330123 4123
    • Список проектов
    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь
    Поиск Корзина Корзина 0 вернуться наверх

    Просматривать

    Назад
    • Магазин
      • Новое в
        • Ванные комнаты
        • Отопление
        • Кухни
        • Наружное освещение
        Просмотреть все Новое в
      • Кухни
        • Выставочный зал кухонь
          • Посмотреть все диапазоны
          • Кухня Галерея
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
          • Брошюра о кухне
          • Продажа кухни
          • Офисная мебель
        • Готовые кухни
          • Посмотреть все диапазоны
          • Кухонные гарнитуры
          • Мэдисон Кухня
          • Орландо Кухня
          • Дакота Кухня
          • Кухня Огайо
        • Кухонный гарнитур
        • Метчики
          • Все смесители для кухни
          • Кухонные моноблочные смесители
          • Смесители для кухни
        • Аксессуары
          • Ручки и ручки для шкафа
          • Хранение на кухне
          • Отопление и электричество
          • Ящики для кухни
          • Освещение Кухни
          • Краска для кухни
          • Плитка для кухни
        • Раковины
          • Раковины из нержавеющей стали
          • Керамические мойки
          • Раковины из гранита и композитных материалов
          • Установки для утилизации отходов
        • Бытовая техника
          • Духовки
          • Варочные поверхности
          • Плиты
          • Вытяжки
          • Холодильники и морозильники
          • Посудомоечные машины
        • Туфли для скинали
        • Шкафы
          • Кухонные гарнитуры
          • Декоративные панели
          • Двери для бытовой техники
          • Цоколи и карнизы
          • Винные шкафы
        • Столешницы и Тумбы
          • Столешницы из ламината
          • Столешницы из массива дерева
          • Подставки
          • Фартуки
          • Рабочие поверхности из инженерного дерева
          • Столешницы барной стойки
        Посмотреть все кухни
      • Ванные комнаты
        • Ванная комната выставочный зал
          • Посмотреть все люксы
          • Галерея Ванной
          • Брошюра для ванной
          • Продажа ванных комнат
          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Люксы с ванной
        • Мебель и шкафы
          • Мебель для умывальника
          • Шкафы и Хранение
          • Туалеты
          • Встроенная мебель для ванной
          • Модульная мебель для ванных комнат
          • Столешницы для ванной
          • Зеркала для ванной
        • Метчики
          • Все смесители для ванной
          • Смесители для бассейнов
          • Смесители для ванны
          • Шайбы для кранов и ремонт
        • Душевые и ограждения
          • Душевые кабины
          • Душ
          • Аксессуары для душа
          • Душевые поддоны
          • Душевые Панели
          • Прогулка в душевых и влажных помещениях
          • Шторки для ванной
        • Раковины
          • Мебель для умывальника
          • Раковины столешницы
          • Гардеробные Раковины
          • Пьедестал бассейнов
          • Настенные бассейны
          • Подставка для бассейна
        • Ванны и аксессуары
          • Все ванны
          • Прямые ванны
          • Душевые ванны
          • Панели для ванны
          • Отдельностоящие ванны
          • Двухсторонние ванны
          • Фигурные ванны
        • Туалеты и аксессуары
          • Все туалеты
          • Комбинированные туалеты
          • Сиденья для унитаза
          • Туалеты
          • Вернуться к стене туалета
          • Подвесные туалеты
          • Низкие и высокие туалеты
        • Аксессуары
          • Все аксессуары для ванной
          • Аксессуары для душа
          • Сиденья для унитаза
          • Зеркала для ванной
          • Полки для ванной
          • Держатели туалетной бумаги
        • Радиаторы для полотенец
          • Клапаны радиатора
          • Вертикальные радиаторы для полотенец
          • Горизонтальные радиаторы для полотенец
          • Электрические радиаторы для полотенец
          • Радиаторы для черных полотенец
          • Современные радиаторы для полотенец
        Посмотреть все ванные комнаты
      • Строительные материалы
        • Древесина
          • Строганная древесина с квадратными кромками
          • Обработанные пиломатериалы
          • CLS Studwork Древесина
          • Обработанный пиломатериал C16
          • Сушеные пиломатериалы в печи
          • Сушеный Пиломатериал C16
          • Доска для строительных лесов
        • Листовые материалы
          • Листы фанеры
          • Листы МДФ
          • Декоративные панели
          • Листы OSB
          • ДСП
          • Оргалит
        • Гипс и гипсокартон
          • Угловой бус и арочные углы
          • Ковинг
          • Соединения Соединения
          • Штукатурка
          • Гипсокартон
          • Ленты и клеи для штукатурки
          • Дюбели и крепления для гипсокартона
        • Цемент и агрегаты
          • Балласт и вспомогательная база
          • Цемент
          • Бетон
          • Строительство и ландшафтный дизайн
          • Декоративный камень и гравий
          • Миномет
          • Песок
        • Кровля
          • Битумные гофрированные листы
          • Стеклопластик и плоская кровля
          • Листы поликарбоната
          • Гофрированные листы ПВХ
          • Кровельный Войлок
          • Клеи и грунтовки для кровельного войлока
          • Черепица
        • Изоляция
          • Утепление чердака
          • Изоляционная плита
          • Акриловые листы
          • Исключители проекта
          • Изоляция стен полостей
          • Трубы и куртки
        • Желоба и дренаж
          • Эффект чугуна
          • Канальный дренаж
          • Водосточные желоба большой емкости
          • Водосточный желоб Mini Line
          • Водосточные желоба круглой линии
          • Почва и вентиляция
          • Квадратная линия водостока
        • Облицовка
          • Внешняя деревянная облицовка
          • Наружное покрытие из ПВХ
          • Внутренняя деревянная облицовка
          • Внутренняя облицовка ПВХ
          • Оконные доски
        • Кирпичи, блоки и перемычки
          • Блоки
          • Кирпичи
          • Бетонные перемычки
          • Стальные перемычки
        • Фасции и софы
          • Фасции и крышки
          • Доски для Софита
          • Профили и стыки
          • Вентиляторы и крепления
        • Защита от воды и влаги
          • Курс защиты от влаги
          • Влагостойкие мембраны
          • Защита от наводнений
          • Жидкости для ремонта крыш
          • Жидкости для защиты от воды и влаги
        Посмотреть все строительные материалы

    Выгодные розетки выключателя — Выгодные предложения на розетки выключателя от глобальных продавцов розеток выключателя

    Отличные новости !!! Вы находитесь в нужном месте для розеток выключателей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние розетки для выключателей в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетки для выключателей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в розетках для выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch sockets по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    .

    Как заменить выключатель света комбинированным выключателем / розеткой

    Если у вас заканчиваются розетки, к которым можно подключить какие-либо предметы, установка комбинированного переключателя / розетки — отличный способ втиснуться в другую розетку без полного подключения проводов к новой розетке и без ущерба для существующих розеток или переключателей.

    СВЯЗАННЫЕ С: Как установить и настроить выключатель света Belkin WeMo

    Комбинированный выключатель / розетка, подобный изображенному выше, можно подключить тремя способами. Выключатель может управлять вашим освещением, выключатель может управлять розеткой, или выключатель может управлять как вашим светом, так и розеткой.

    Например: предположим, что ваша столешница загромождает все розетки на вашей кухне. Вы можете заменить выключатель света на стене комбинированным выключателем / розеткой. У вас по-прежнему есть переключатель для управления светом, но теперь у вас есть дополнительная розетка, которую вы можете использовать для того модного нового блендера, который вы купили.

    СВЯЗАННЫЕ С: Различные виды электрических розеток, которые вы можете установить в своем доме

    Вы также можете подключить его так, чтобы переключатель управлял розеткой и светом, к которому он подключен, что может быть полезно, если у вас есть лампа, подключенная к розетке.

    Наконец, вы можете настроить переключатель только на розетку и ничего больше. Это не так часто встречается в доме, но это может отлично сработать в гараже или мастерской, если вам нужна независимая розетка, которую можно легко включать и выключать по желанию. Например, мой магазинный пылесос спрятан под верстаком, поэтому у меня есть один из этих переключателей, чтобы легко включать и выключать его, не лезя каждый раз под скамейку.

    Вкратце: есть несколько способов подключить его, и ниже мы покажем вам, как это сделать.

    Предупреждение : Это проект для уверенного в себе домашнего мастера. Нет ничего постыдного в том, чтобы поручить кому-то провести монтаж за вас, если вам не хватает навыков или знаний для этого. Если вы прочитали начало этой статьи и сразу визуализировали как если делать это на основе прошлого опыта подключения выключателей и розеток, у вас, вероятно, хорошо получается. Если вы открыли статью, не зная, как именно мы собираемся реализовать этот трюк, пора позвать знакомого, разбирающегося в электромонтаже, или электрика. Также обратите внимание, что это может быть нарушением закона, кодекса или нормативных актов без разрешения или может привести к аннулированию вашей страховки или гарантии. Прежде чем продолжить, ознакомьтесь с местными правилами.

    Что вам понадобится

    Прежде чем углубиться в этот проект, вам понадобится несколько инструментов и материалов для выполнения работы.

    СВЯЗАННЫЕ С: Основные инструменты, которыми должен владеть каждый домашний мастер

    Абсолютно необходимые инструменты — отвертка с плоским шлицем и отвертка с крестообразным шлицем. Некоторые дополнительные, но очень удобные инструменты включают плоскогубцы, комбинированные плоскогубцы, инструмент для зачистки проводов (на случай, если вам нужно разрезать провод или снять изоляцию с провода), тестер напряжения , и дрель.

    Наконец, вам понадобится комбинированный выключатель / розетка. Они не так распространены, как обычные выключатели и розетки, но их все же можно найти в большинстве хозяйственных магазинов. Это от Левитона (9 долларов США) в большинстве случаев выполнят свою работу, но я использую этот сверхмощный от Eaton , что больше подходит для семинаров и т.п. Не забывайте новая лицевая панель или.

    Прежде чем вы начнете

    Перед тем, как вы начнете, очень важно сделать одну важную вещь: вы не сможете использовать эти комбинированные блоки выключателя / розетки, если питание не поступает в блок выключателя света. Другими словами, если горячая линия, обеспечивающая питание света (или другого источника питания переключателя), сначала входит в осветительную арматуру, а затем в блок выключателя света, вы не сможете использовать комбинацию выключатель / розетка. Электроэнергия должна сначала поступать в коробку выключателя света, а затем переходить к осветительной арматуре. Первый сценарий довольно редко встречается в большинстве домов, но всегда проверяйте, чтобы убедиться.

    СВЯЗАННЫЕ С: Как обновить розетки для зарядки от USB

    Если вы не знаете, как подключена ваша установка, вам придется пройти первый шаг этого руководства, чтобы заглянуть в коробку переключателя света. Перед тем, как сделать это, подойдите к своему автомату и отключите питание в комнате, где вы будете менять выключатель света.

    Отличный способ узнать, отключили ли вы правильный выключатель, — это включить выключатель света перед отключением питания, и если свет, который управляется выключателем света, погас, значит, вы знаете, что выключили правильный выключатель.

    Удалите существующий выключатель света

    Для начала возьмите отвертку с плоским жалом и открутите два винта, удерживающих лицевую панель.

    Затем вы можете сразу снять лицевую панель. На этом этапе используйте тестер напряжения, чтобы проверить, действительно ли питание выключателя света отключено, прежде чем идти дальше.

    Затем возьмите отвертку с крестообразным шлицем или электродрель и открутите два винта, которые крепят переключатель света к распределительной коробке. Будет один сверху и один снизу.

    После того, как эти винты будут удалены, возьмите пальцы и возьмитесь за выступы в верхней и нижней части переключателя, чтобы вытащить его из распределительной коробки. Это открывает больше проводов и облегчает работу.

    Взгляните на схему подключения переключателя света. Если вы видите, что в коробку входят два разных набора проводов, то можете продолжить. Если вы видите только один, значит, комбинация выключатель / розетка несовместима с вашей настройкой.

    В нашем случае к переключателю подключены два черных провода, а также оголенный медный провод, который является проводом заземления. Еще дальше в коробке вы также заметите два белых провода, которые связаны между собой проволочной гайкой. (Если цвета на вашей стене разные, запишите какие, чтобы убедиться, что вы все правильно подключили.)

    Как кратко объяснено выше, черные провода — это провода питания (или «горячие»), а белые провода — это нейтральные (или «обратные») провода. Электричество проходит через горячий провод, попадает в выключатель и затем в осветительную арматуру, а затем возвращается обратно через нейтральный провод. Выключение переключателя просто отсоединяет провод питания от осветительной арматуры, отключая питание ваших фонарей.

    Начните с того, что возьмите отвертку и отсоедините два черных провода, прикрепленных к переключателю света. Не беспокойтесь о том, какой черный провод куда идет.

    Наконец, снимите заземляющий провод с зеленого винта.

    Подготовьте провода к новому комбинированному переключателю

    Теперь, когда выключатель света полностью удален, нам нужно подготовиться к установке комбинированного выключателя.

    Вам понадобится доступ к белым нейтральным проводам. Обычно при замене переключателя света нейтральные провода оставляют в покое, но в этом случае мы будем подключать их к новому комбинированному переключателю.

    Снимите гайку нейтрального провода, открутив ее. Держите два провода вместе, потому что вам понадобится создать косичку , который включает соединение нескольких проводов вместе с помощью гайки для соединения двух или более проводов в одно соединение, которое затем можно подключить к винту переключателя. Мы будем подключать эти два нейтральных провода к одному винту на новом переключателе, поэтому косичка необходима.

    Вверху: пример косички, где два соединения сливаются в одно.

    У вас останется одно соединение с белым проводом и два соединения с черным проводом.

    Как только это будет сделано, вам нужно будет взять плоскогубцы и согнуть все провода на концах, чтобы получились маленькие крючки, если их еще нет. Эти крючки будут наматывать винты на коммутаторе, когда вы собираетесь его устанавливать.

    После этого пора выяснить, какой провод какой (если вы еще не знаете).

    Определите, какие провода являются горячими (силовыми) линиями

    При установке комбинированного блока выключатель / розетка вам нужно знать разницу между двумя наборами проводов, идущих в коробку выключателя света. Один из них будет проводом, идущим от блока выключателя, а другой — проводами, соединяющими выключатель света с осветительной арматурой.

    Первый шаг — навинтить проволочную гайку на каждый провод (кроме заземляющего провода, поскольку он не нужен) и развести провода как можно дальше друг от друга. Возможно, вам придется использовать плоскогубцы, чтобы сначала выпрямить провода, чтобы можно было наклеить на них гайки.

    Как только это будет сделано, снова включите розетку и внимательно поместите тестер напряжения возле каждого провода. Когда тестер напряжения загорается или издает шум рядом с проводом (это будет один из черных проводов), пометьте этот провод каким-либо образом (я обычно делаю быструю отметку на гайке провода перманентным маркером). Это горячая проволока, идущая от источника питания.

    После того, как вы определили, какой из проводов является горячим проводом, обязательно выключите электричество в коробке выключателя.

    Пришло время установить комбинированный выключатель / розетка, и в зависимости от того, как вы хотите, чтобы он работал, есть несколько разных способов его подключения.

    Если вы хотите, чтобы выключатель управлял светом и розеткой

    Если вы хотите, чтобы выключатель управлял светом, к которому он в данный момент подключен, но также управлял входящей в комплект розеткой — например, если вы используете лампу в тандеме с верхним освещением — вот как подключить его.

    Подсоедините черный провод, идущий от осветительной арматуры (не провод под напряжением), к одному из черных винтов на переключателе — в данном случае это не имеет значения. У некоторых переключателей есть прорези, в которые вы можете вставить прямой провод и затянуть его винтом, что определенно проще, чем наматывать проволочный крючок на винт.

    Затем подключите черный провод, идущий от источника питания, к латунному винту.

    Затем подключите белый нейтральный провод (соединение косички) к серебряному винту. Если вам повезет, на коммутаторе будет два разъема, которые позволят вам безопасно подключить два провода к одному винту, но если нет, вам придется использовать косичку. Мне повезло с переключателем. Также имейте в виду, что независимо от того, как вы подключили переключатель, белые нейтральные провода будут всегда быть соединенным с серебряным винтом.

    Затем вы подключите неизолированный медный провод заземления к зеленому винту. Опять заземляющий провод всегда подключается к зеленому винту независимо от схемы подключения.

    Вставьте все провода обратно в коробку и прикрутите переключатель, чтобы установить его на место. Установите лицевую панель и снова включите питание.

    Если вы хотите, чтобы коммутатор и розетка были независимы друг от друга

    В качестве альтернативы, вы можете сделать так, чтобы переключатель управлял только осветительной арматурой, а выходная часть оставалась постоянно включенной независимо от состояния переключателя. Это идеально подходит для упомянутого выше кухонного сценария, когда вы просто хотите втиснуть дополнительную розетку, не связываясь ни с чем другим.

    Чтобы это произошло, все, что вам нужно сделать, это поменять местами два черных провода. Таким образом, вы подключите черный провод от источника питания к любому черному винту, а затем подключите черный провод от светильника к латунному винту. Нейтральные провода и заземляющий провод останутся на месте.

    Другое применение комбинации переключателя / розетки

    Если вы хотите заменить традиционный выключатель света комбинированным выключателем и розеткой, вы, вероятно, будете использовать только два верхних сценария. Однако есть и другие варианты использования комбинированного переключателя.

    Например, если вы когда-нибудь захотите отключить питание определенной группы розеток в цепи (но не уничтожить всю цепь), вы можете заменить традиционную розетку на комбинацию выключатель / розетка, где вы хотите, чтобы отключение начиналось. . Например, розетки в моей гостиной подключены к той же цепи, что и освещение (что обычно бывает в большинстве домов), поэтому, если я когда-нибудь захочу отключить электричество от розеток, но оставить свет включенным, я мог бы установить выключатель. Комбо / розетка на первой розетке в цепи. Поэтому всякий раз, когда я щелкал выключателем, все следующие розетки в цепи (а также розетка на выключателе) отключались.

    Для этого замените исходную розетку этим комбинированным переключателем. Горячий провод, идущий от источника питания, будет подключаться к латунному винту, черный провод, продолжающийся в цепи, будет подключаться к любому черному винту, а оба нейтральных провода подключатся к серебряному винту. Если вы хотите, чтобы розетка на переключателе оставалась включенной, в то время как все другие розетки выключены, вам просто нужно поменять местами соединения черных проводов.

    Однако это может быть непросто, так как вы должны знать, где встречаются провода для розеток и света, чтобы выключатель не погас и розетки, и свет. Вы можете пригласить электрика, чтобы он все это определил, если вы не уверены — в зависимости от того, как устроена проводка в вашем доме, это может быть даже невозможно.

    В качестве альтернативы вы можете подключить коммутатор таким образом, чтобы только эта единственная розетка управлялась коммутатором, но другие розетки в цепи по-прежнему оставались включенными постоянно. Для этого вам нужно соединить вместе черные провода, нейтральные провода и провода заземления, чтобы у вас было одно соединение для каждого (с помощью косичек).

    Оттуда подключите черный провод к латунному винту. Как и прежде, нейтральный провод подключается к серебряному винту, а заземляющий провод — к зеленому винту.

    Вы также можете разделить удлинитель и установите переключатель / розетку между так что удлинитель по-прежнему работает как обычно, но теперь к нему подключена переключаемая розетка, к которой вы можете подключить что угодно, а затем включать и выключать ее выключателем, используя метод подключения, описанный в предыдущем абзаце. Убедитесь, что удлинитель 14/3 (три отдельных провода калибра 14), и что все ваши соединения, а также комбинация выключателя / розетки расположены внутри электрическая коробка для защиты и безопасности. Вероятно, это что-то более ориентированное на установку в гараже или мастерской, поскольку там оно будет лучше служить целям. К тому же это не самая красивая штуковина.


    В конце концов, мир — это ваша устрица с этими комбинациями выключателей и розеток, и они являются одними из самых универсальных электрических продуктов на рынке. Однако, в зависимости от того, как вы хотите, чтобы они были подключены, может быть немного сложно сделать это правильно, поэтому обязательно дважды проверьте свою работу и все ли подключено правильно. Если сомневаетесь, наймите электрика. Они обязательно все поймут.

    Схемы подключения выключателей и розеток. Наружная розетка. Узнаем как подключить выключатель света

    Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

    При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

    Нормы для монтажа

    Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

    • Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
    • Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
    • Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
    • В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
    • Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

    Нормы по монтажу выключателей

    • Выключатели всегда устанавливаются в разрыв фазного провода.
    • В помещениях повышенной влажности и на чердаке их наличие не допускается.
    • Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
    • При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
    • Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

    Способы монтажа проводки

    После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

    • Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
    • Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
    • Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
    • Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

    Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

    • освещение;
    • розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
    • кондиционер или электрообогреватель.

    Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

    Монтаж розетки

    Подключение розеток и выключателей своими руками производится по правилам.

    При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм2, но здесь надо учитывать мощность подключаемого прибора.

    Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

    Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

    В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

    Подключение нескольких розеток

    Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

    Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

    Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

    Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

    Подключение выключателей

    Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

    Двухклавишный выключатель

    Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

    Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

    Розетка-выключатель в одном корпусе: как подключить

    Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

    Подключение делается следующим образом:

    • к розетке подается питание обычным способом;
    • фаза подключается на ввод выключателя;
    • защитный провод также можно подключить от розетки;
    • с выхода выключателя и нуля розетки подключается светильник.

    Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

    Заключение

    Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

    Как установить розетку: подробная инструкция с фото и видео

    1. Приготовьте необходимые инструменты и материалы

    Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

    • розетка — с заземлением или без, в зависимости от проводки;
    • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
    Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru
    • индикатор напряжения (тестер) — для определения фазы;
    • крестообразная и плоская отвёртки — для монтажа;
    • нож — для зачистки проводов;
    • кусачки — для обрезки;
    • алебастр или гипс — для фиксации подрозетника в сплошной стене.

    2. Снимите крышку старой розетки

    moikolodets.ru

    Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

    Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

    YouTube-канал «Электрик в доме»

    Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

    3. Проверьте провода

    Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

    YouTube-канал «Электрик в доме»

    По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

    Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

    Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

    • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
    • ноль (N или Null) — синий;
    • фаза (L или Lead) — коричневый, красный или белый.

    4. Отключите электричество

    Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

    Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

    Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

    5. Демонтируйте старую розетку

    electry.ru

    Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

    Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

    YouTube-канал «Электрик в доме»

    Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

    6. Установите монтажную коробку

    5domov.ru

    Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

    Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

    YouTube-канал «Электрик в доме»

    Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

    YouTube-канал «Электрик в доме»

    Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

    7. Зачистите провода

    joinfo.ua

    Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

    YouTube-канал Remont5.ru

    8. Подключите розетку

    rozetkaonline.ru

    Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

    В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

    Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

    YouTube-канал Borisov-Pro

    Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

    9. Закрепите механизм

    sibelektrika.ru

    Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

    Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

    YouTube-канал Borisov-Pro

    10. Установите крышку

    alkiv.ua

    Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

    YouTube-канал «Электрик в доме»

    11. Включите электричество

    ivd.ru

    Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

    12. Проверьте розетку

    kursremonta.ru

    Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

    Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

    Читайте также 🔧💡🔑

    Преобразование коммутируемой розетки в горячую

    Уважаемый г-н электрик: Как мне постоянно переводить коммутируемую розетку на горячую?

    Ответ: Обычно несколько простых изменений подключения проводки к розетке — это то, что необходимо для постоянного преобразования коммутируемой розетки в горячую. ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

    Однако новичку проще всего просто отключить настенный выключатель и соединить два провода от выключателя с помощью соединителя.Затем вы можете установить глухую настенную пластину, чтобы закрыть неиспользуемую распределительную коробку.

    На фотографиях ниже показана работа, которую я выполнил для клиента, где я установил два настенных выключателя и потолочный вентилятор, используя существующее расположение выключателя розетки. В рамках задачи нужно было поменять переключаемую розетку на горячую, чтобы я мог питать новый вентилятор.

    На фото вверху поста видно, что в распределительной коробке не было нулевого проводника.Белый провод на переключателе использовался в качестве горячего провода, а черный шел к разделенной коммутируемой розетке, изображенной ниже.

    Согласно национальному электротехническому кодексу белый провод, используемый в качестве горячего, необходимо заменить на другой цвет. Нет ничего необычного в том, что белый провод используется в качестве проводника под напряжением на переключателе, но его все равно необходимо идентифицировать другим цветом.

    Если вы работаете с белым горячим проводом, найдите время, чтобы повторно идентифицировать его с помощью изоленты другого цвета.Не используйте зеленый или серый цвет. Вы также можете использовать перманентный чернильный маркер, чтобы раскрасить проволоку.

    Работа по переоборудованию коммутатора, изображенная ниже, была выполнена с использованием пластиковых электрических коробок. Если вас больше интересует преобразование металлической электрической коробки с одним блоком в двухрядный или более, посетите этот мой пост .

    Я подал заявление на получение разрешения на электрооборудование для работы ниже за несколько недель до начала работы. Инспектору не требовалась грубая проверка, потому что это была небольшая работа.После того, как работа была завершена, мне потребовался только осмотр у городского электротехника.

    В свое заявление о разрешении я включил на машинке одну страницу с подробным описанием того, что я буду делать. Это помогает инспектору лучше понять, что происходит.

    Первым делом отключите питание автоматическим выключателем. Проверьте провода с помощью вольтметра, косички или бесконтактного детектора напряжения , чтобы убедиться, что они обесточены.Затем отсоедините существующий выключатель и отдельно закрепите концы провода. Не соединяйте провода переключателя вместе.

    Подойдите к розетке и снимите белый провод с группы тёплых проводов. Подключите этот белый провод к другим белым нейтральным проводам в коробке. Сделать это можно прямо на розетке или соединив их все вместе и добавив косички.

    Вставьте небольшой гвоздь, скрепку или маленькую отвертку в прорези на задней стороне розетки, чтобы освободить провода, если они не наматываются на винты.

    Подключите все черные горячие провода к горячей стороне розетки или гибкого кабеля.

    Наполовину переключаемая розетка с белым проводом ЛИНИЯ питания к переключателю

    Если розетка розетки разделена, как указано выше, вам необходимо заменить ее.

    Ниже показано то же место выхода с соединенными вместе горячими проводами и белыми нейтралами под одним и тем же соединителем. Для предотвращения прохождения полной НАГРУЗКИ выходной цепи через розетку использовались косички.

    См. Мой пост о электрических схемах коммутируемых розеток для руководства.

    Настенная электрическая розетка вытащена из стены и преобразована из коммутируемой с помощью косичек

    После постоянного преобразования коммутируемой розетки в «горячую», у меня были горячая и нейтраль в месте существующего переключателя. Я протянул кабель Romex 14/3 к месту нового потолочного вентилятора от переключателей, чтобы у меня был переключатель для вентилятора и переключатель для осветительной арматуры, висящей на вентиляторе.

    Одна вещь, которая не изображена на фотографии выше, — это удлинитель розетки, который я использовал, чтобы заполнить пространство между утопленной розеткой и готовой поверхностью стены.Мой пост про использование удлинителей розеток можно посмотреть здесь .

    Я вырезал отверстие для новой двухконтактной распределительной коробки , пока старая оставалась на месте. Чем больше отверстие, тем легче вытащить старое.

    Замочная кольцевая пила использовалась для вырезания отверстия для новой двухконтактной распределительной коробки. Я прижал лицевую сторону нового двухрядного старого рабочего ящика к существующему переключателю и провел вокруг него линию, чтобы направлять меня во время резки.

    ЗАМЕНИТЕ ОДНУ БАНКА НА ПЕРЕКЛЮЧАТЕЛЬ НА 2 ПАНЕЛИ Отверстие распределительной коробки увеличено для новой двухрядной старой распределительной коробки

    Я заклеил концы провода в существующей распределительной коробке перед тем, как попытаться снять коробку.Несмотря на то, что питание отключено, я все равно обращаюсь с проводами так, как будто они горячие, пока я работаю с ними.

    Используя старую отвертку, оторвите имеющуюся распределительную коробку от деревянной стойки

    . Я храню большую старую отвертку с плоской головкой в ​​своей сумке для инструментов на случай ситуаций, когда нужно немного поддеть, но монтировка слишком велика. Осторожно поднесите отвертку к гвоздям, чтобы коробка снялась.

    Одна пластиковая распределительная коробка, отделенная от каркаса стены

    Существующая распределительная коробка была первоначально установлена ​​во время строительства этого дома.Пластиковые ящики для гвоздей устанавливаются быстро и дешево. Внутри распределительной коробки все еще остается пыль от оригинальной конструкции, потому что установщик не нашел времени, чтобы очистить коробку.

    В процессе снятия старой коробки кусок затвердевшего герметика откололся и оставил зазубрину в правом нижнем углу. К счастью, домовладелец планировал покрасить после того, как я закончу.

    Отрезание гвоздей в распределительной коробке с помощью диагональных плоскогубцев Knipex

    с высоким рычагом

    Мне очень нравятся мои диагональные плоскогубцы Knipex 10 ″ с высоким рычагом.Никогда не проблема подрезать ногти. Обрезка гвоздей позволяет легко снять распределительную коробку со стены.

    Снята старая однокомпонентная распределительная коробка и увеличено отверстие для новой двухконтактной пластиковой старой рабочей распределительной коробки

    Как только старая распределительная коробка вытащилась, у меня было достаточно места, чтобы протянуть новый кабель для установки потолочного вентилятора.

    Ниже вы можете увидеть, что я сделал две красные косички из лишнего провода на 14/3, который я потянул. Пигтейлы подают питание на новые переключатели. Белые нейтральные провода соединены вместе.Я обычно использую черный провод на 14/3 для управления НАГРУЗКОЙ вентилятора и красный провод для включения и выключения освещения НАГРУЗКА.

    Двухконтактный пластиковый старый рабочий распределительный блок, обшарпанный, с соединенными проводами и косичками

    Вы не можете легко увидеть на фотографии выше, , но я вколол один винт для листового металла через правую сторону коробки в деревянную стойку стены. Обычно я делаю это для большей безопасности. Будьте осторожны, чтобы не перетянуть и не деформировать коробку.

    Переключатель потолочного вентилятора и регулятор освещенности в

    Для управления освещением потолочного вентилятора использовался регулятор освещения.Для вентилятора использовался стандартный настенный выключатель. Регулятор скорости потолочного вентилятора можно было бы установить вместо стандартного настенного переключателя для управления потолочным вентилятором.

    Готовый настенный выключатель и диммер в распределительной коробке с двумя группами

    Новые органы управления потолочными вентиляторами состоят из настенного выключателя Leviton Decora для вентилятора и диммера Lutron Skylark для освещения вентилятора.

    Потолочный вентилятор с прикрепленным комплектом освещения, подвешенный к потолку

    Щелкните здесь, чтобы преобразовать переключаемую розетку в потолочный вентилятор с использованием металлических распределительных коробок.

    Щелкните здесь, чтобы увидеть все остальные мои сообщения в блоге, касающиеся установки потолочных вентиляторов .

    Мой пост со схемами подключения потолочных вентиляторов будет полезен.

    Щелкните здесь, чтобы просмотреть различные методы заземления электрической розетки.

    Как поменять розетку или выключатель света (ВИДЕО) — Изготовление Manzanita

    Хотите узнать, как поменять розетку? Если вы ремонтируете или даже планируете свой дом к продаже в ближайшее время, вам определенно стоит выделить средства на замену розеток и выключателей.Это недорого, особенно если не нужно нанимать электрика! Посмотрите это пошаговое видео, чтобы узнать, как это сделать.

    Одна простая вещь, которую мы сделали во время нашего первого ремонта верхнего фиксатора, — это заменили каждую розетку и выключатель света, даже если они не были сломаны.

    Вы можете спросить, зачем вообще менять исправную розетку? Я помню, когда Логан предложил заменить все розетки и выключатели в рамках нашего ремонта, я подумал, что он сошел с ума.Я имею в виду, что все они работали нормально. Я обычно считаю, что если он не сломан, вам не нужно его чинить… верно?

    Мы только что закончили грандиозный ремонтный проект, по которому все стены были покрыты тонким слоем (это просто причудливый способ сказать «сглаживание текстуры») и все покрасить. Когда мы закончили, старые розетки и выключатели торчали, как больной палец.

    После того, как мы поменяли первую розетку, я в этом убедился.

    Вот почему мы всегда меняем розетки и выключатели (даже если они не сломаны)…

    Теперь я знаю, что новые розетки и выключатели сильно влияют на общее ощущение дома.Ваш дом сразу станет чище и просто «обновленнее».

    Так что теперь это то, что НЕ подлежит обсуждению во всех будущих обновлениях.

    Если вы ремонтируете свой дом или даже планируете его продать в ближайшее время, вам определенно стоит выделить средства на замену розеток и выключателей. Это недорого, особенно если не нужно нанимать электрика!

    Даже если вы никогда раньше не выполняли никаких электромонтажных работ, смена розетки (или замена умывальника) — это простой проект, который должен знать каждый домовладелец! (Пожалуйста, прочтите также информацию о безопасности внизу этого поста).

    Как поменять розетку — видеоурок

    Мы сделаем небольшой видеоролик, чтобы показать вам, как поменять розетку. Если вы ищете очень недорогой способ обновить свой дом или у вас сломалась розетка, посмотрите видео ниже и выполните следующие простые шаги, чтобы изменить розетку.

    Это руководство по изменению торговой точки содержит партнерские ссылки, но ничего такого, что я бы не рекомендовал всем сердцем. Прочтите мое полное раскрытие здесь.

    Расходные материалы для замены розетки: учебник:

    Шаг 1. Выключите питание.

    Прежде чем касаться ЧЕГО на электричестве, всегда нужно выключить питание. Возьмите друга и узнайте, в каком выключателе находится ваша розетка или выключатель света. Логан всегда передает мне этот тестер, когда проверяет выключатели.

    Он НАСТОЛЬКО прост в использовании. Все, что вам нужно сделать, это просто поднести его к розетке или выключателю, и он сообщит вам, когда питание отключено.

    Шаг 2. Снимите розетку со стены.

    После отключения питания начните с отвертки, снимите лицевую панель, а затем розетку или выключатель света из стены и вытащите ее, но оставьте провода прикрепленными.

    Примечание: точно так же, как при установке нового светильника — даже если питание выключено, важно действовать так, как если бы оно было включено для дополнительной безопасности, а это означает, что вы не должны позволять проводам касаться друг друга, если это вообще возможно. возможный.

    Шаг 3. Заменить провода на розетке.

    Теперь, когда ваша розетка находится вне стены, вы можете начать с того, что отсоедините провода от старой розетки и сразу же подключите их к новой розетке один за другим.

    Чтобы вынуть провод из старой розетки, просто открутите винт, вокруг которого намотан провод. Вам нужно только открутить ее настолько, чтобы соскользнула проволока.

    Если вам интересно, в каком порядке заменять провода, Логан всегда делает заземление (оголенный провод), если он есть, нейтраль (белый провод), а затем горячий (черный провод).

    Нет провода заземления? Если вы живете в старом доме, вы можете заметить, что в розетке или выключателе света нет заземляющего провода (оголенного).

    Если вы видите заземляющий (оголенный) провод, сначала переключите его и прикрепите к новой розетке на зеленом винте (который называется заземляющим винтом).

    Как подключить провода к новой розетке?

    • Присоедините провод заземления к винту заземления (обычно зеленый)
    • Присоедините нейтральный провод (белый) к одному из серебряных винтов .Вы, вероятно, заметите два сбоку от розетки — любой из них подойдет.
    • Прикрепите горячий провод (черный) к одному из латунных или золотых винтов .
    • Чтобы прикрепить провода, сделайте на конце провода С-образную петлю, зацепите винт и затяните.

    Затяните неиспользуемые винты на новой розетке.

    На этом этапе, если вы заметили, что конец провода поврежден (или если он выглядит так, как будто он был скручен несколько раз, вы можете отрезать конец и снова закрепить его (что означает просто использовать этот инструмент для удаления пластикового покрытия вокруг конец провода).

    Шаг 4. Поместите новую розетку в коробку.

    Подключив новую розетку, просто осторожно вставьте ее в коробку.

    Постарайтесь, чтобы провода оставались позади розетки, чтобы они не свисали по бокам и не выходили обратно. Далее прикручиваем розетку к коробке. Убедитесь, что на этом этапе он прямой.

    Шаг 5. Добавьте новую лицевую панель.

    Последний шаг — прикрепить новую лицевую панель, и все готово.

    Разве не намного лучше?

    Надеюсь, вам понравилось это видео и пошаговое руководство, и вы узнали что-то новое! Теперь, кто хочет заменить все старые розетки в своем доме?!?

    Важное сообщение о безопасности:

    Обязательно внимательно прочтите инструкции производителя вашей розетки перед тем, как приступить к замене розетки, потому что они могут отличаться от нашего руководства, если у них другие провода или соединения.

    Это видео и запись в блоге предназначены только для информационных, образовательных и развлекательных целей. Электромонтажные работы могут быть непростым делом, поэтому будьте осторожны и умны. Мы не несем ответственности за причиненные травмы или ущерб. При необходимости проконсультируйтесь со специалистом, прочтите все инструкции по технике безопасности и эксплуатации и примите все меры предосторожности. Все проекты, выполняемые в соответствии с инструкциями на этом сайте, выполняются на ваш страх и риск. Прочтите наш полный отказ от ответственности здесь.

    Вы когда-нибудь меняли розетку?

    Сообщите нам об этом в комментариях ниже!

    Инструкции

      1. Выключите питание.
      2. Снимите розетку со стены.
      3. Заменить провода на розетке.
      4. Вставьте новую розетку в коробку.
      5. Добавить новую лицевую панель.

    Решает загадочные проблемы с выключателями света и электрическими розетками

    Мы все видели кляп, где человек щелкает выключателем, который, кажется, ничего не делает в своем доме, но каким-то образом контролирует соседский свет или дверь гаража. Будь то покупка или аренда дома, мы столкнулись с этим ужасным выключателем света. тайна.Здесь вы найдете полезные советы, которые помогут решить, какие, если таковые имеются, электрическую розетку, управляемую переключателем. Не забывайте всегда звонить лицензированный электрик , перед вами сделай сам.

    Общие сведения о торговых точках

    Для По большей части, электрические розетки и выключатели света разобраться несложно. Вы включаете свет или прибор, и он включается. Или вы щелкаете выключателем и включается вентилятор или свет. Простой! Но если вы не можете понять как запитать розетку или куда идет выключатель, важно понимать основные компоненты обоих.

    Электрические розетки

    Почти все электрические розетки, установленные в домах в США, рассчитаны на 15 ампер. дуплексные розетки, потому что они совместимы со схемами на 20 ампер. В Сам сосуд состоит из створок, которые представляют собой вертикальные прорези на верхней части розетки и земли, которая является отверстием в нижней части торговая точка. Некоторые дома также оборудованы розетками на 20 ампер, которые имеют горизонтальная прорезь от одной из вертикальных жалюзи.

    Выключатели света

    Для по большей части люди имеют дело только с двумя компонентами выключателя света в своем дом: выключатель и пластина.Переключатель — это механизм, который соединяет к проводам и включает и выключает. Пластина — это барьер на стене, который защищает провода от мусора а так же люди от электричества. За пластиной находятся провода, которые подают питание на коммутатор. Всегда наймите профессионала, если вы подозреваете, что это проблема с проводкой.

    Решение загадок розетки и переключателя

    Хотя мы рекомендуем позвонить проверенным специалистам-электрикам, например, в Art Plumbing, AC & Electric, есть несколько уловок, которые вы можете использовать, чтобы узнать, что работает таинственный выключатель.Среднему дому в Бока-Ратон почти 40 лет, и почти половина из 50 001 дома, находящегося в настоящее время в городе, была построена в период с 1939 по 1979 год! Это означает, что многие дома прошли через несколько ремонтов, которые могли привести к загадочным переключателям.

    Закрытые или удаленные розетки и переключатели

    Это часто возникает, когда электрическую розетку закрывают гипсокартоном или пластиной, но не снимайте переключатель. Другое распространенное явление — свет или прибор, с которым когда-то работал выключатель, был удален.Это могло быть снаружи свет погас во время обновления, старый мусоропровод больше не в эксплуатации, или замененный потолочный вентилятор и комбинация света. В таких случаях, как в этом случае переключатель действительно ни к чему не приводит.

    Существующие торговые точки

    Вы может быть выключатель, который, кажется, не работает, и розетка, которая не работает, часто это происходит из-за того, что электрическая розетка представляет собой переключаемую розетку. Также называется полугорячая или ламповая розетка, одна розетка всегда будет готова дать питание в то время как вы можете управлять другим с помощью переключателя.Обычно встречается в гостиных и спальни, вы можете легко проверить это, взяв лампу или ночник и вставляя его в каждую розетку, проверяя выключатель как во включенном, так и во включенном состоянии. вне позиции.

    Розетки GFCI

    В отличие от обычных или переключаемых розеток, прерыватели цепи при замыкании на землю (GFCI) труднее понять из-за их привередливости. Розетки GFCI необходимы, когда розетка находится рядом с водой и обычно находятся в ванных комнатах, кухнях и прачечных.Розетки GFCI защищают нас от поражения электрическим током, отслеживая, сколько энергии получает прибор, а затем отключают его при скачках электричества, особенно если он намокнет.

    Больше время и использование, розетки GFCI могут стать более изношенными и чувствительными. Если ты найдешь свой розетка не работает, попробуйте нажать прямоугольную кнопку сброса между сосуды. Если это не сработает, обратитесь к опытному электрику. техник, например, в Art Plumbing, AC & Electric.

    Свет выключатели и проблемы с электрическими розетками — это не то, что нужно принимать во внимание.Если вы не можете понять, почему существующая розетка не работает или не может выяснить, что происходит с выключателем света с этими хаками, вам не нужно оставь это загадкой! Позвоните в Art Plumbing, AC & Electric Boca по телефону 561-391-1048. разгадать тайну сегодня!

    Почему половина электрической розетки работает, а другая половина — нет?

    Почему половина электрической розетки работает, а другая половина — нет? — Редди Электрик

    Аутлет неудачи — частая проблема, с которой сталкиваются домовладельцы.Обычно розетка не работают правильно, потому что есть проблема с проводкой, но есть четыре других частые причины того, что работает только половина розетки. Для Например, у вас может быть одно из следующего:

    • Переключаемая вилка
    • Розетка, в которой была установлена ​​проводка с заглушкой
    • Гайка для провода, которая использовалась неправильно
    • Использовался неправильный тип металлической проволоки

    Прочтите, как это может повлиять на вашу розетку и, что более важно когда звонить профессионалу.

    Переключаемые вилки

    Прежде всего проверьте, есть ли у вас переключаемая розетка. В большинстве домов есть дуплексные розетки, которые позволяют подключать в них сразу два устройства. Наполовину горячая (или переключаемая) розетка — это дуплексная розетка, в которой постоянно включена только одна вилка, а другая половина включается и выключается обычным настенным выключателем.

    Такие розетки часто встречаются в современном строительстве и в помещениях, не имеющих верхнего света. Например, розетки выключателя обычно находятся в гостиных и спальнях. где вам нужно будет подключить лампу к переключаемой стороне торговая точка.Это позволяет легко включать и выключать лампу одним щелчком настенный выключатель.

    Подкладка проводов

    Есть два способа подключения стандартного вилка или выключатель. Правильный способ — обернуть проволоку вокруг винта и затяните винт. Неправильный способ — нанести удар по проводу, нажав это в разъем, который захватывает провод внутри. Это создает свободный соединение, которое легко перегорит. Это можно проверить без помощь профессионала, но если это необходимо исправить, найм предлагается профессиональный.Для проверки снимите выпускную пластину и выньте емкость из розетки. Затем вы должны увидеть, провода были правильно намотаны или заколоты.

    Неправильное использование проволочных гаек

    Технически проволочная гайка предназначена чтобы все провода были вместе и закрыты. Некоторые электрики используют проволочные гайки для соединения между проводами. Неправильное их использование приведет к розетку, чтобы она перестала нормально функционировать. Позвоните профессионалу, чтобы провода правильно подключены.

    Неправильный тип металлической проволоки

    Алюминий и медь — два основных виды металла, используемые для изготовления проводов. Медь прочнее, и большинство устройств рассчитан на медную проводку. Алюминий хрупкий, легко ломается и имеет больше устойчивость к электричеству. Высокое сопротивление вызывает накопление тепла внутри розетки и сгорает проводка.

    Проблемы с электричеством, какими бы незначительными они ни были. Может показаться, что всегда разумнее вызвать профессионала. Позвоните обученным специалисты Reddi по телефону (316) 771-9699.

    Ресурсы на нашем веб-сайте: предоставлены в качестве общих рекомендаций, и Reddi Industries не предполагает любая ответственность, вытекающая из предоставленной информации.

    Вопросы? Готовы к расписанию?
    316-771-9699

    Reddi Industries
    6205 E Kellogg Доктор
    Уичито, Канзас 67218
    316-771-9699
    Качественное обслуживание, всегда

    © 2021 Reddi Industries.Все права защищены.

    Поболтай с нами, при поддержке LiveChat

    Best Plug-In Smart Outlet 2021

    Использование умной розетки — самый дешевый и простой способ сделать любое устройство, не являющееся интеллектуальным, в хорошем состоянии. Просто подключите его к любой стандартной электрической розетке, добавьте лампу, вентилятор или другое устройство включения / выключения, настройте его с помощью приложения и — бум — теперь вы творите волшебство. Умные розетки могут немного облегчить вашу жизнь — не говоря уже о том, чтобы сделать вашу жизнь более увлекательной — и они могут оказаться решающим подспорьем для тех, кому трудно дотянуться до переключателей света или поворачивать встроенные поворотные переключатели света.Мы рекомендуем Wyze Plug, потому что он отлично работает сам по себе, а также в сочетании с другими устройствами через Amazon Alexa, Google Assistant и IFTTT (If This Then That). И хотя Wyze Plug стоит недорого, он не жертвует никакими функциями. Где бы вы ни находились, вы можете включать и выключать его, запускать в заданное или случайное время или включать и выключать другие интеллектуальные устройства (или наоборот).

    Наш выбор

    Вилка Wyze

    Эта недорогая интеллектуальная вилка компактна, надежна и проста в использовании.Он поддерживает Amazon Alexa, Google Assistant и IFTTT для более универсального управления и автоматизации.

    Wyze Plug работает надежно, имеет приложение, которое легко использовать, и даже может отслеживать, сколько минут и часов вы используете устройство (функция, обычно имеющаяся в более дорогих интеллектуальных розетках). Вы можете запланировать включение и выключение вилки в зависимости от времени суток и дня недели, но она не предлагает планирование на основе местного времени восхода и захода солнца, как это делают некоторые модели. Вы по-прежнему можете запрограммировать эту опцию с помощью интеграции с Amazon Alexa, Google Assistant или IFTTT (но не с Apple HomeKit).Кроме того, это единственный вариант, который предлагает двухфакторную аутентификацию для дополнительной безопасности.

    , занявший второе место

    Kasa Smart Wi-Fi Plug Mini (HS105)

    Эта модель дороже, чем Wyze Plug, но Kasa HS105 работает надежно, включает несколько расширенных функций и интегрируется с Amazon Alexa, Google Assistant , Samsung SmartThings и IFTTT.

    Если наш лучший выбор недоступен, Kasa Smart Wi-Fi Plug Mini (HS105) — отличный выбор. Как и Wyze Plug, этот позволяет отслеживать использование устройства, и мы сочли его надежным независимо от того, использовали ли мы приложение или связали его с Amazon Alexa, Google Assistant, Samsung SmartThings или IFTTT (он не работает с Apple HomeKit). .В отличие от Wyze Plug, эта модель Kasa предлагает планирование восхода / захода солнца, но Kasa почти вдвое дороже.

    Также отлично

    Wemo WiFi Smart Plug

    Wemo WiFi Smart Plug почти вдвое меньше своего предшественника, но обладает теми же функциями, включая поддержку Apple HomeKit (а также Amazon Alexa, Google Assistant и IFTTT ).

    Если вам необходимо интегрировать интеллектуальную розетку в систему Apple HomeKit, вам подойдет интеллектуальная розетка Wemo WiFi.Он поддерживает все три основные голосовые платформы (Amazon Alexa, Google Assistant и Apple HomeKit) и обычно стоит около половины стоимости большинства других HomeKit-совместимых разъемов. Это самый маленький из наших выборок для одной розетки. Но приложение Wemo не так удобно, не включает в себя мониторинг устройств или энергопотребления и стоит дороже, чем два других наших любимых приложения.

    Отлично

    Kasa Smart Wi-Fi Outdoor Plug (KP400) создан для погодных условий на открытом воздухе. (Никогда не пытайтесь использовать обычную интеллектуальную розетку на открытом воздухе.) KP400 имеет диапазон рабочих температур от -4 до 122 градусов по Фаренгейту. Он включает в себя две розетки, которыми вы можете управлять независимо с помощью приложения или голосового управления (через Amazon Alexa или Google Assistant), и их легко настроить и использовать. Однако KP400 более громоздкий, чем обычная интеллектуальная розетка, его следует устанавливать с закрытой розеткой, и он не поддерживает HomeKit.

    Также отлично

    Kasa Smart Wi-Fi Power Strip (HS300)

    Эта модель Kasa превращает одну розетку в шесть независимо управляемых интеллектуальных, со встроенным мониторингом энергопотребления и интеграцией с Amazon Alexa и Google Assistant (но не HomeKit) .Он также имеет три порта USB.

    Варианты покупки

    * На момент публикации цена составляла 50 долларов.

    Kasa Smart Wi-Fi Power Strip (HS300) немного дороже, чем обычная интеллектуальная розетка, но она превращает одну розетку в шесть независимо управляемых розеток, так что вы можете включать и выключать различные устройства, а также создавать отдельные расписания и триггеры. Из протестированных нами интеллектуальных удлинителей у него также больше всего портов USB (три) и самый длинный шнур питания. И он поддерживает мониторинг энергопотребления и голосовое управление через Amazon Alexa и Google Assistant, а также автоматизацию через IFTTT.

    Изготовление розетки или выключателя смыва | Бережливый декор цыпленок

    Я делюсь быстрым решением проблемы, с которой сталкиваюсь довольно часто — только потому, что я постоянно кладу доски / доску / отделку на свои стены. 🙂

    Мне пришлось сделать это на нашем фартуке из досок:

    И на доске и острове из досок:

    И в дамской комнате из дощатой стены:

    Каждый раз, когда вы что-нибудь надеваете стена, которая увеличивает толщину, у вас будет проблема с розетками и выключателями — розетка больше не будет заподлицо со стеной, например:

    У меня была такая же проблема в грязевой комнате рядом с скамейка, которую я строю:

    Мне пришлось пока просто приклеить крышки обратно, так как винт не был достаточно длинным, чтобы даже удерживать их.Доска для бисера не такая уж толстая, но вам нужно отрегулировать ее, чтобы она работала.

    На самом деле это очень просто и очень дешево. Вам понадобятся эти пластиковые прокладки из электрического прохода:

    Первое, что вам нужно сделать, это УБЕДИТЕСЬ, что питание на розетках отключено или выключатели, с которыми вы работаете. Выключите их выключателем, затем дважды проверьте тестером напряжения, например:

    Отсутствие света или короткий световой сигнал и / или звуковой сигнал означает, что питание отключено.

    Но вы еще не закончили — воткните что-нибудь в него, чтобы трижды убедиться, что он не работает. И ЗАТЕМ проверьте это еще раз, используя датчик на винтах рядом с розеткой:

    Свет загорелся и издал непрерывный звуковой сигнал, что означало, что откуда-то все еще идет питание. Этот должен быть подключен к свету в комнате — я выключил выключатель на этот свет, и все было хорошо.

    Я знаю, что электромонтажные работы могут быть пугающими, но как только вы убедитесь, что он выключен, можно начинать!

    Выкрутите два винта из розетки, чтобы она немного ослабла:

    А затем вам просто нужно выяснить, сколько места вам нужно, чтобы она была заподлицо.Вы просто складываете их гармошкой, и они соединяются вместе:

    Размер каждой проставки составляет 1/8 дюйма, так что вы можете измерить, насколько далеко вам понадобится.

    Затем вы просто вставляете винт и вставляете проставки на нем за выпускным отверстием:

    Сделайте это для верхнего и нижнего винта, а затем затяните их, как обычно. Вам может понадобиться более длинный винт, если вам нужно добавить столько же за розеткой или выключателем — мне пришлось взять более длинные винты, потому что те, которые были там, были слишком короткими с добавленными прокладками.

    Когда вы закончите, снова наденьте пластину, и все готово !:

    Конечно, это работает и при установке плитки. Если вы выложите плитку фартук, вы захотите использовать их для того, чтобы выпускные отверстия были на одном уровне с плиткой, а не встраивались.

    Вот до и после, чтобы еще раз показать вам разницу:

    Кстати, они вам понадобятся, если вы используете симпатичные крышки переключателей, о которых я вам рассказывал здесь:

    Они довольно толстые, и для них потребуется распорка или два, чтобы переключатели снова промыли.(На этой розетке установлены диммеры, поэтому переключатели разные.)

    Надеюсь, это поможет, если вы когда-нибудь столкнетесь с этой проблемой! Это действительно очень легко и быстро исправить, а комплект прокладок стоит довольно дешево. (И они длятся вечно.) Вы когда-нибудь использовали эти маленькие пластиковые игрушки?

    Посмотрите, как продвигается эта комната (мне это нравится!) Здесь.

    Для вашего удобства могут быть добавлены партнерские ссылки.

    Преобразование коммутатора в розетку

    Комбинированный выключатель розетки Купить розетку ЗДЕСЬ AMAZON ссылка httpsamznto2Jyi.

    Преобразовать выключатель в розетку . Убедитесь, что ни один из оголенных проводов не виден под колпачком, иначе вы можете с ним контактировать. Обратите внимание, что вам не нужно покупать двусторонний переключатель. Следуя инструкциям, прилагаемым к розетке, настроить розетку довольно просто.

    Как подключить розетку комбинированного переключателя, где розетка постоянно запитана.Вы просто удерживаете кнопку на передней панели, пока индикатор на розетке не начинает мигать, а затем отправляете код элемента, на который розетка тоже должна реагировать. 2 черных на включенном выключателе прикреплены, а красный покрыт гайкой, отлично работающей при включении и выключении гаража.

    Можно с уверенностью сказать, что это не сделал электрик. Как вы увидите на схемах подключения, предоставленных по ссылкам ниже, обычно белый провод используется в качестве ножки переключателя.Черный провод кабеля идет от выключателя к нижней половине розетки.

    Так была устроена проводка в нашей главной спальне до того, как я установил потолочный вентилятор. Настенный выключатель просто имеет петлю из горячего провода, проходящего через него, поэтому, если бы выключатель был удален, а провода были соединены вместе, розетка была бы горячей все время. Обычно требуется несколько простых изменений подключения проводки к розетке, чтобы переключить розетку на постоянную подачу тепла.

    Именно этот переключатель. Хочу переделать внешний выключатель в розетку GFI. Если у вас есть восьмиугольная распределительная коробка за вашей новой розеткой, вам, возможно, придется купить специальную круглую крышку розетки, чтобы установить поверх нее.

    Если ваша кабельная разводка выглядит так, вы можете заменить выключатель в ванной на такую ​​розетку. Это упростит поиск и устранение любых проблем с новой розеткой.У меня в спальне настенная розетка, управляемая штатным выключателем.

    Превратите выключатель света в розетку. Снимите черные провода с выключателя, закрутите колпачок провода на мертвом и вставьте его обратно в коробку. В розетке, которая в данный момент подключена к коммутатору, есть 3 кабеля. При установке комбинированного блока выключателя вы захотите узнать разницу между двумя наборами проводов, идущих в коробку выключателя света.

    Да, выключатель можно преобразовать в розетку, если можно определить проводку на источнике и один из проводов, нейтральный или белый, можно подключить к источнику нейтрали. Просто используйте один из терминалов для путешественников и игнорируйте другой. Источник, горячий на переключателе, соединен красным проводом кабеля с розеткой и косичкой с переключателем.

    Извините, действительно новичок здесь, и надеюсь, что я смогу сделать это с вашей помощью.Аналогичным образом будут рассмотрены и другие дела. Перед тем, как закрыть новую розетку, снова включите питание и проверьте, правильно ли она работает.

    Установите выходную крышку. Изображение переключателя может быть трудно увидеть, к нему подключены два черных провода. Вы можете провести двухжильный кабель от распределительной коробки к розетке 2.

    Проблема в том, что верх и низ розетки переключаются, я хотел бы преобразовать один в всегда горячий.Однако новичку проще всего просто отключить настенный выключатель и соединить два провода от выключателя с помощью соединителя. Самый простой способ превратить дуплексную розетку или переключаемую розетку в постоянную горячую — на самом деле не так уж и сложно.

    Розетка находится в шкафу и красиво скрыта от глаз. Теперь, когда мы заходим на кухню, это может выглядеть так. В розетке красный соединяется с верхней половиной розетки.

    Затем вы закрываете провод от розетки 2 к свету. Две 21s черный белый и земля. Я хотел бы воткнуть сюда камеру видеонаблюдения, и это единственная розетка, которая имеет смысл.

    PIC 1 — это внутренний переключатель. Этот кабель будет передавать коммутируемую мощность к свету. Продолжайте использовать выключатель в коридоре, чтобы включить свет, а другой выключатель в гараже — в розетку.

    Как и было обещано, ниже я подробно расскажу, как изменить эту схему подключения с минимальными усилиями, чтобы вместо этого коммутатор мог управлять потолочным креплением. Самый простой способ сделать то, что вы хотите, — это протянуть двухжильный кабель от распределительной коробки к световому коробу. Нижний 3-позиционный переключатель — левая сторона рисунка — управляет кухонным освещением.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
