Расчет количества секций биметаллических радиаторов по площади и на 1 м2 помещения, калькулятор

Когда предстоит приятное событие в виде замены старых чугунных батарей на стильные и более мощные аналоги, люди сталкиваются с такой проблемой, как несоответствие современных обогревателей с имеющейся централизованной системой отопления.

Как показывает опыт инженеров теплосети, лучшим вариантом в таком случае являются биметаллические радиаторы отопления.

Расчет количества секций – это первое, что нужно сделать, так как они намного мощнее, чем изделия из чугуна.

Преимущество биметалла

Сделав выбор в пользу батарей, состоящих из двух металлов, владельцы квартир получают целый комплект положительных доказательств, почему они поступают правильно:

  • Долгий срок эксплуатации, который большинство производителей оценивают в 20 лет, это хороший повод для установки биметаллических радиаторов.
  • Мощность этих изделий превосходит чугунные, стальные и алюминиевые аналоги, что позволяет использовать их в системах с нестабильным давлением.
  • Теплоотдача подобного устройства почти такая же, как и у чисто алюминиевых батарей отопления.
  • Так как с теплоносителем имеет дело лишь стальной сердечник, тогда как алюминий с ним не соприкасается, то им не страшна коррозия, откуда и берется столь долгая гарантия.


Такой недостаток биметаллических устройств, как высокая стоимость, теряется рядом с перечисленными позитивными техническими характеристиками, которые предоставляют людям ощущение комфорта и безопасности.

Если подобные конструкции предполагается монтировать вместо чугунных, то следует сделать правильный расчет количества секций биметаллических радиаторов с учетом того, что они намного превосходят их по мощности и теплоотдаче.

Коэффициент потери тепла

Нельзя рассчитывать, какой мощности должна быть батарея в комнате, если не учтены все возможные теплопотери в ней. Основные утечки тепла:

  • Окна – это самое слабое «звено» в помещении, если в нем нет балкона. В доме с обычным остеклением расчет биметаллических радиаторов следует проводить с добавлением коэффициента поправки, равного 1,27. Если в помещении установлен двойной стеклопакет, то умножать придется на 1, а при тройном – на 0.85.
  • Размер окна так же влияет на потери тепла. Так, если оно составляет 10% о площади пола, то коэффициент равен 0.8. В том случае, если окно панорамное и составляет 50%, то на 1.2.
  • Если теплоизоляция стен низкого уровня, то коэффициент поправки составит 1.27.
  • Внешние стены так же имеют значение при учете теплопотерь. Если такая всего одна, то следует умножать рассчитанную мощность на 1.1, если их две или три, то на 1.2 или 1.3.

Каждое увеличение окна на 10% прибавляет к коэффициенту 0.1. Если не внести подобные поправки в расчеты, то может оказаться так, что при котле, работающем на полной мощности, в квартире будет прохладно.

Немалое значение имеет то, как изготовлен радиатор. Например, секционные модели удобны тем, что в случае, если расчет биметаллических радиаторов отопления был выполнен неправильно, лишние секции можно демонтировать или, наоборот, нарастить. Цельные модели могут выдерживать давление до 100 атмосфер, чему нет аналогов среди батарей из других видов металлов, но если установленное устройство «не тянет» по своей тепловой мощности, то менять придется всю панель.

Расчет количества элементов по площади

Чтобы узнать, сколько секций биметаллического радиатора нужно, следует провести вычисления по площади комнаты.

Для этого можно заглянуть в СНиП и узнать критерии минимального уровня мощности батареи на 1 м2 помещения. Как правило, он равен 100 Вт. Вычислив площадь комнаты, для чего нужно умножить ее длину на ширину, полученный результат умножается на мощность, а затем делится на показатель мощности одной секции батареи, который можно узнать по техпаспорту от производителя.

Например, для комнаты площадью 16 м2 и мощностью одной секции батареи, равной 160 Вт, используя формулу, получится следующий результат:

(Ах100): В = количество секций

(16х100 Вт): 160 Вт = 10 секций.

Таким образом, для комнаты площадью 16 м2 потребуется установка десяти секций, что полностью охватит всю площадь обогрева биметаллического радиатора.

Конечно, такой расчет будет только приблизительным, так как он подходит исключительно для помещений с высотой потолков не более 3 м. Кроме того, в нем не учтены теплопотери, что может сказаться на эффективности работы всей отопительной системы.

Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

43 м3х41 Вт = 1771 Вт.

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Полезное видео

Расчет секций биметаллических батарей по площади. Расчет батарей отопления на площадь. Расчет, согласно объему помещения

Для того чтобы произвести расчет биметаллических радиаторов, достаточный для ремонта в квартире или доме, не понадобится серьезных знаний точных замеров. Отопление в квартирах практически всегда реализовано с использованием секционных батарей. Это связано с тем, что централь отопления работает с повышенным давлением. Для примера, чаще всего рабочее давление стальных радиаторов составляет 10. Атм. Алюминиевые или биметаллические же батареи способны выдержать от 40. Атм. При этом, для каждого помещения, или радиатора вы можете определить количество необходимых секций, чтобы отопить площадь даже с разными теплопотерями.

Для чего нужен расчет секций в батарее

Организация отопления дома или квартиры – одна из наиболее затратных задач во время строительства или ремонта. От количества секций в батарее завис не только температура в помещении в холодный период, но и суммарные затраты на ремонт. Слишком большой радиатор может быть неэффективным, не прогреваться полностью или не работать так, как должен.

Каждое помещение имеет разную площадь, тепловые потери, нюансы и особенности расположения мебели. От того, где именно будут находиться батареи отопления, зависит также их эффективность работы. Основная задача – компенсировать теплопотери здания, равномерно прогреть все помещения, обеспечить комфортные условия для использования радиаторов. Что лучше? Одна батарея на 12 секций, или 2 батареи по 6? Рассчитать количество секций можно, имея под рукой план, калькулятор и несколько минут своего времени.

Расчет количества секций исходя из площади

Ориентируясь на площадь при выборе батареи необходимо делать поправку на высоту потолков.

Средний показатель – это 2,5-2,8 м. Для обогрева квадратного метра жилой площади, согласно строительным нормам понадобится около 100 Вт энергии. Естественно, отопление дома из холодного кирпича и утепленного пеноблока потребует разной мощности тепловых приборов. То же самое можно сказать и об энергоэффективности дома, наличии стеклопакетов, хорошей вентиляции, утепления крыши или пола.

Пример расчета:

Комната 30 кв.м., имеющая два окна, и высоту потолков 2,4 м. Рассчитать количество секций нужно для нескольких тепловых приборов.

30 х 100 Вт = 3000 Вт энергии в среднем понадобится для отопления этого помещения.

Алюминиевые и биметаллические радиаторы имеют различную мощность. Более того, существует несколько типовых размеров. Наиболее распространенное межосевое расстояние для секционных батарей отопления – 500 мм, существует также и 800 мм, 350 мм, или даже 200 мм. Для того чтобы правильно рассчитать количество секций в радиаторе, необходимо предварительно уточнить у продавца тепловую мощность у конкретного производителя. Некоторые фирмы маркируют свои изделия исходя из стандартной комплектации в 10 секций, некоторые указывают мощность поштучно каждого элемента.

Средняя мощность находится в диапазоне 140-170 Вт. Стоит быть внимательным, поскольку этот параметр определяется исходя из температуры теплоносителя в 60 градусов. Если вы планируете использовать низкотемпературную систему отопления, например, через теплоаккумулятор, количество секций потребуется большее, чем при отоплении напрямую от котла.

Итого: 3000 Вт/150 = 20 секций.

Учитывая, что в помещении имеется два окна, в результате наших расчетов лучшим вариантом станет установка двух радиаторов по 10 секций в каждом.

Что дает это количество

Мы могли рассчитать соотношение в любую сторону, например – 8 и 12, 6 и 14. Почему лучше установить именно 2 радиатора по 10 секций? Дело в том, что радиаторы от производителя приходят в пачках комплектом из 10 секций. Это вам гарантирует то, что именно производитель собрал все элементы.

Практически все радиаторы перед поступлением на реализацию подлежат тестированию. Обычно это происходит за счет нагнетания давления. В некоторых случаях допускается даже использование специальных жидкостей. Существуют также способы обработки радиатора изнутри для повышения срока его службы. Это может быть напыление краски, лака, специальных антикоррозийных составов.

Сборка секций производится за счет соединения между собой ниппелями и уплотнения паронитовой прокладкой. Иногда прокладка садиться на клей, иногда на силикон, иногда работает только за счет своей плоскости.

Нарушив прокладку ее нельзя повторно использовать, а сразу необходимо заменить. В итоге получается ситуация – вам необходим радиатор, длина которого состоит из 12 секций. Магазин должен взять заводскую упаковку в 10 секций, открутить 2 секции от другой батареи, скрутить два ниппеля и посадить их на прокладки. В результате этого вы получите 12 секций, но и место ручной сборки, на которую больше года гарантии получить не выйдет. В тоже время, на заводскую сборку батареи производители предоставляют гарантию от 5 до 25 лет.


Вопрос второй – что магазин делает с оставшимися 8 секциями? Какие именно используются прокладки, ниппеля? Какие свойства у используемого герметика?

Установка 2 батарей по 10 секций ориентирована под окна. Алюминиевые и биметаллические радиаторы создают достаточную конвекцию, чтобы организовать тепловую завесу перед источником потери энергии. Это позволит и сэкономить и сделать ваш дом теплее.

Рассчитать количество секций в батарее достаточно просто, но стоит помнить, что параметры вашей системы отопления со временем будут меняться. На это может влиять износ оборудования, отложение мусора в трубопроводах или внутри радиаторов. Не забывайте также об очень холодных зимах, которые могут случиться раз в 7-10 лет. Учитывая срок службы системы отопления, не лишним будет запас в 20-30%.

Если планируете скрыть батарею за экраном или плотными шторами – стоит на 10% увеличить мощность радиатора. То же самое относится и к помещениям с высокими потолками, чем больше внутренний объем – тем больше понадобится тепловая мощность радиатора.

Не нужно стремиться к подсчету вплоть до 1 единицы. Ваш котел не сможет выдать больше своей номинальной мощности, а регулировка даже при не правильном расчете, будет производиться за счет температуры теплоносителя. Грамотно спроектировать систему отопления важно, чтобы она была удобной. Установленные краны, термостатические клапаны должны позволять регулировать объем проходящего через тепловой прибор теплоносителя.

Система отопления включает в себя много различных элементов. Все они важны для нормального функционирования, в том числе и радиаторы. Сегодня для отопления частных домов и квартир используют различные батареи (именно так в народе принято называть радиаторы). Они могут быть изготовлены из чугуна, алюминия или быть биметаллическими. Но чтобы в доме было тепло, важно правильно рассчитать количество необходимых секций в радиаторе.

Именно об этом и пойдет речь в данной статье. А конкретно, будет дан примерный расчет количества секций биметаллического радиатора.

Простой способ расчета при замене старых батарей

Если вы решили сделать замену старого чугунного радиатора отопления, то можно использовать простой способ и сделать расчет необходимого количества секций батареи. Для этого необходимо учитывать некоторые факторы . А именно:

  • теплоотдача у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на одну секцию, то у второго – 180 Вт.
  • как грела старая батарея. Если ее работа вас устраивала, то это хорошо. Если нет, то можно увеличить количество секций.
  • через определенное время радиатор отопления станет греть немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не изменяют. Конечно, если работа старой батарее вас устраивала. Если тепла не хватало, то можно увеличить количество секций.

Расчет исходя из габаритов помещения

Другое дело, когда монтаж системы отопления производится в новом доме. В этом случае опираться на предыдущий опыт эксплуатации радиаторов отопления нет возможности. Тут

требуется более точный расчет , исходя из габаритов помещения.

Такие расчеты можно сделать, опираясь на:

Существует ряд санитарных норм, согласно которым на каждый квадратный метр площади помещения должно приходиться определенная мощность отопительных приборов. Эти нормативы можно легко найти через интернет. Так, для средней полосы нашей страны мощность на один квадратный метр должна быть минимум 100 Вт. Исходя из этого, легко сделать нужные расчеты.

Например, если взять площадь комнаты в 12 квадратных метров (три на четыре), то мощность отопительных приборов должна составлять 1200 Вт (12 кв.м. * 100 Вт). Делим это значение на мощность одной секции биметаллического радиатора (200 Вт при температуре теплоносителя 90 градусов) получаем 6 секций.

Чтобы получить более точные расчеты, можно использовать метод, который опирается на объем отапливаемого помещения. В этом случае данные также берутся из санитарных норм. Так, для средней полосы на один кубический метр необходимо иметь 41 Вт мощности отопительных приборов.

Если взять ту же площадь что и в предыдущем примере, то при высоте потолка в 2,7 метра получим объем всего помещения 32,4 кубических метров (20 кв.м. * 2,7 метра). Тогда мощность радиаторов должна быть 32,4 * 41 = 1328,4 Вт . Если разделить на тепловую мощность одной биметаллической секции, то получим 6,64. Значит, для отопления желательно установить 7-ми секционный радиатор.

Как видно, используя метод расчета по объему комнаты можно получить более точные данные о количестве секций биметаллического (да и любого другого) радиатора отопления. Но и в этом случае не принимается в расчет наличие окон в помещении и некоторые другие факторы. Для уточнения необходимо использовать поправочные коэффициенты.

Определяем поправочные коэффициенты

Делая расчет необходимого количества секций биметаллического радиатора, недостаточно знать площадь или объем помещения. Тут важны многие факторы: состояние стен, наличия по соседству неотапливаемых помещений, температура подаваемого теплоносителя (от этого будет зависеть тепловая мощность каждой секции) и т.д.

Чтобы в комнате, было, тепло стоит учитывать еще и некоторые поправочные коэффициенты . А именно:

Еще один поправочный коэффициент относится к частным домам . В таких строениях имеется холодное чердачное помещение, и все стены выходят на улицу. Значит, и мощность отопительных приборов должна быть больше. Так, для частных домов при расчете количества секций биметаллического радиатора применяется поправочный коэффициент 1,5.

Расчет необходимого количества секций на биметаллическом радиаторе зависит от многих факторов. Это и объем помещения, и наличие окон, и многое другое. Например, если стены частного дома утеплены хорошо, то и потерь тепла будет мало. А значит, и радиаторы можно устанавливать с меньшей длиной и мощностью. Также количество секций может зависеть от самих людей, которые проживают в жилище. Если они любят много тепла, то и отопительные приборы устанавливают мощнее.

Биметаллические радиаторы являются высококачественными и высокоэффективными отопительными приборами, которые могут быть использованы для обогрева жилого дома, офисного помещения или производственного здания. Основное заключается в наличии внутренних элементов из стали.

Конструкционные особенности способствуют повышенному уровню запаса прочности, а негативные результаты от контакта теплоносителя с алюминием сведены к нулю. Единственный недостаток таких обогревательных конструкций заключается в неоправданно высокой стоимости среди аналогичного оборудования.

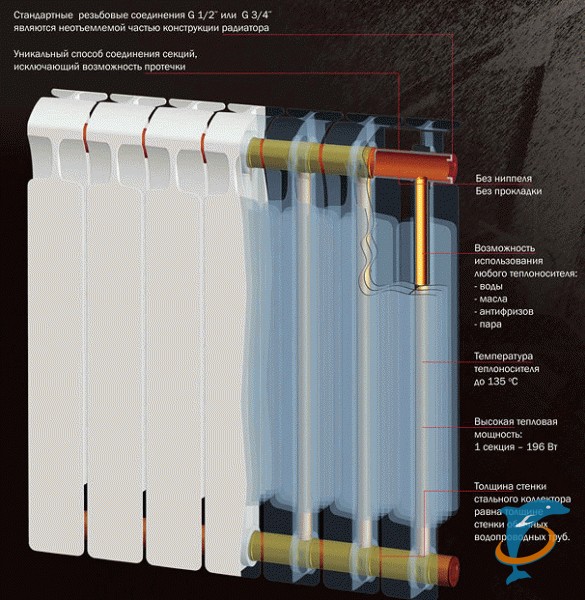

Все положительные напрямую зависят от их строения . Сердечник может быть стальным или медным, что повышает показатели стойкости к составу теплоносителя, а также перепадам давления.

Удобный тип сочленения со стандартным трубопроводом и алюминиевая поверхность радиатора позволяют получить высокую теплоотдачу.

Реализуемые в нашей стране биметаллические радиаторы в зависимости от устройства и характеристик могут быть подразделены на два основных вида:

  • абсолютно «биметаллический тип» , обладающий стальными трубами и алюминиевым корпусом. Основные преимущества заключаются в прочности и абсолютном отсутствии возможности образования протечек;
  • «полубиметаллический вариант» , в котором стальными трубками выполняется усиление вертикальных каналов. Такие радиаторы отопления характеризуются прекрасным сочетанием низкой цены и высокой тепловой отдачи.

Принцип действия такого отопительного оборудования максимально прост. На алюминиевый корпус посредством стальной трубки передаётся тепло от теплоносителя , что способствует нагреванию воздушных масс в обогреваемом помещении.

Использование стали облегчает применение оборудования в условиях высокого уровня давления теплоносителя внутри отопительной системы. Стальные компоненты позволяют использовать биметаллический тип батарей при наличии теплоносителя с низким показателем качества.

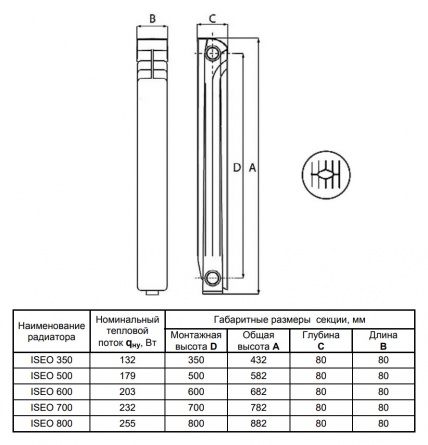

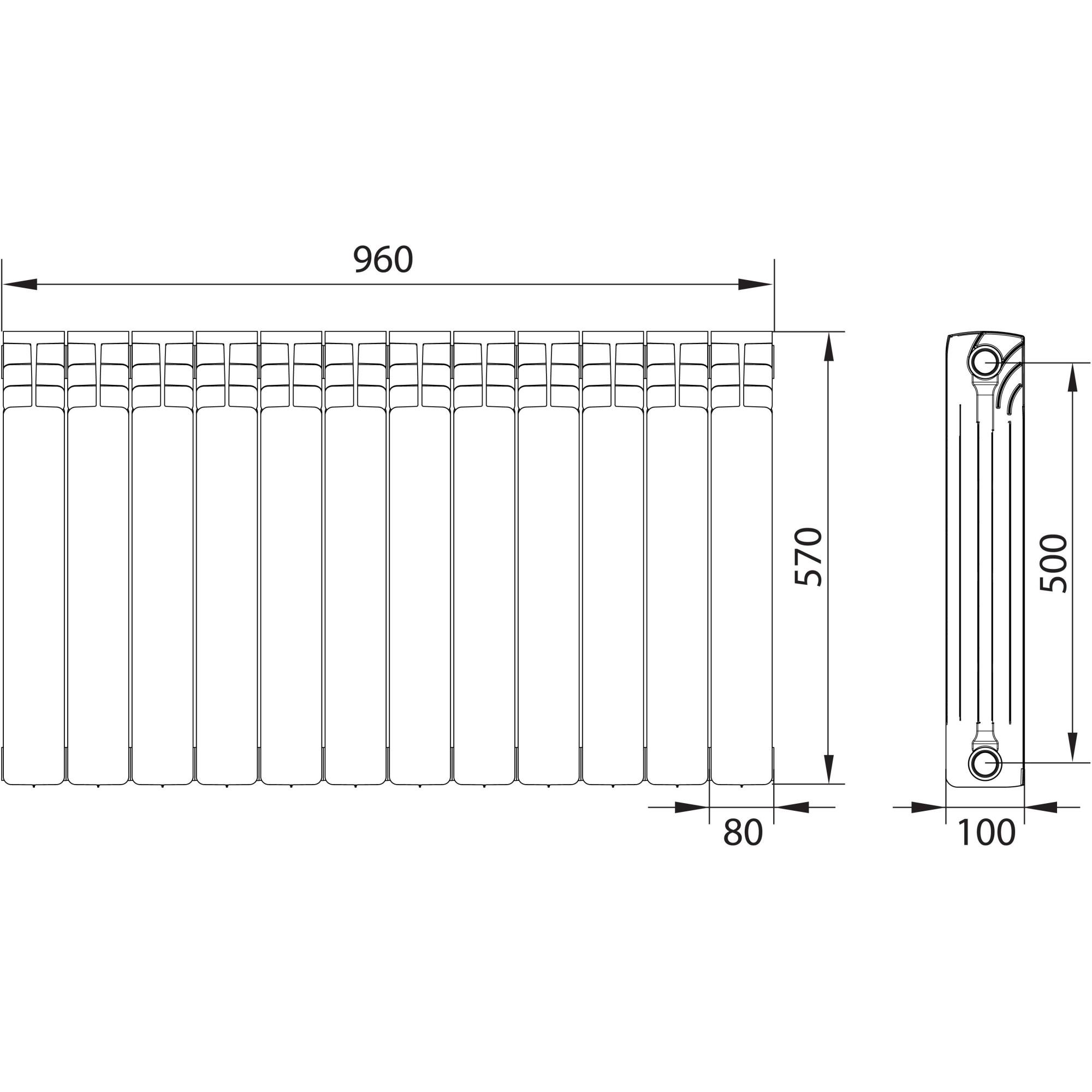

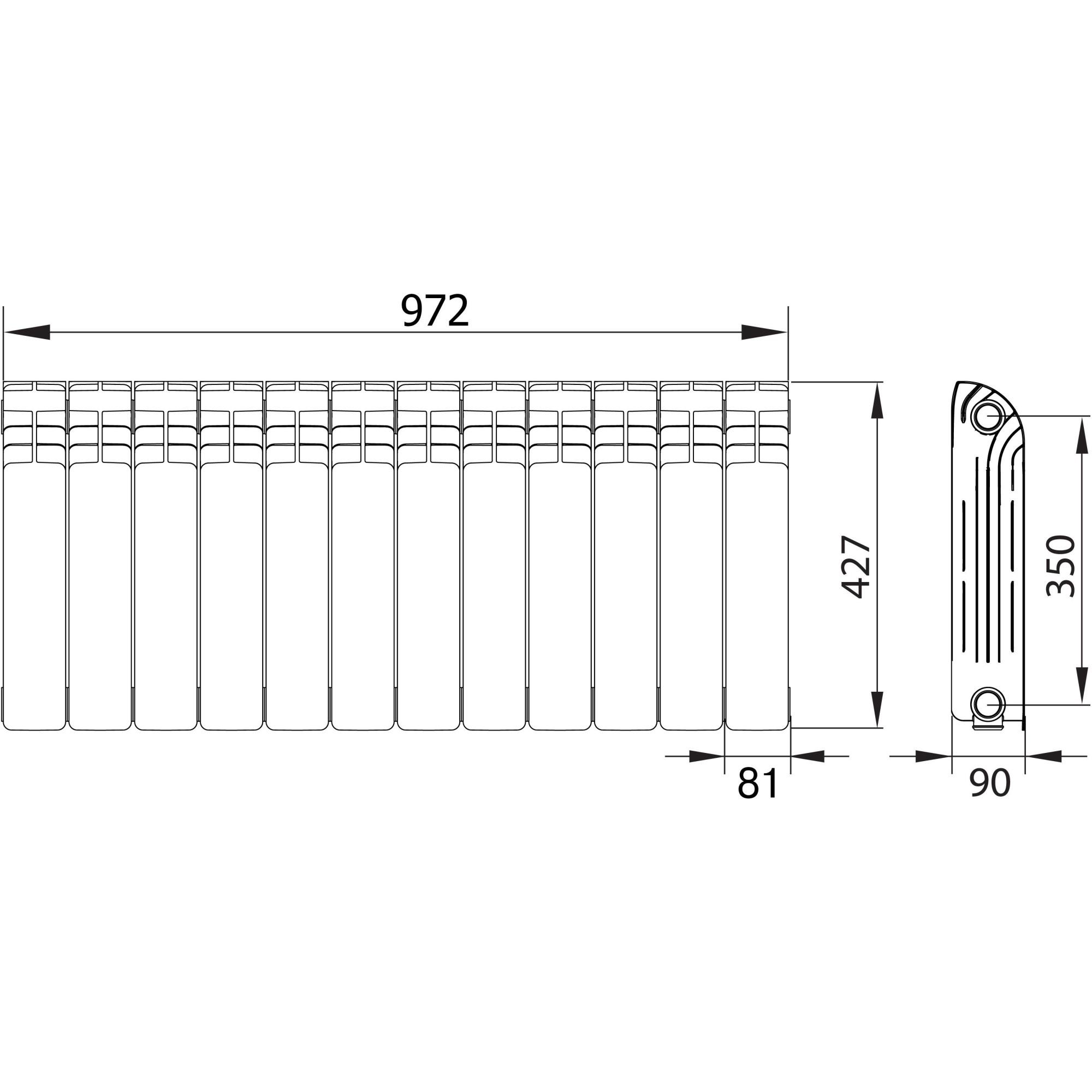

Стандартные размеры и диаметры

На сегодня выпускаются биметаллические радиаторы с общепринятыми стандартными размерами:

  • показатели толщины – 9 сантиметров;
  • показатели ширины – не менее 40 сантиметров;
  • показатели высоты – 76, 94 или 112 сантиметров.

Следует учитывать, что линейные параметры отопительных приборов могут значительно варьироваться и зависят от используемых материалов и конструкционных особенностей:

  • при необходимости установки более тонких аппаратов , использовать биметаллический тип оборудования нецелесообразно, что обусловлено двойным металлическим слоем;
  • к категории наиболее тонких устройств относится вариант приборов.

Кроме того, существует различие по высоте, которая может варьироваться от пятнадцати сантиметров до трёх метров. Стандартные батареи обладают высотой в 55-58 сантиметров.

Особенности расчёта тепловых потерь

Размеры теплоотдачи указываются производителями и базируются на расчётах для температурных параметров теплового носителя на уровне семидесяти градусов. Процесс эксплуатации предполагает наличие некоторых отступлений от заданных значений, что требует учёта при выборе.

Именно по этой причине грамотный подбор отопительного оборудования предполагает определение значений тепловых потерь здания .

Эти вычисления основываются на данных о всех стенах и потолочной конструкции помещений, полах, видах окон и их количестве, конструкционных особенностях дверей, материале штукатурного слоя и других факторах, включая направление сторон света, соляризацию, розу ветров и другие критерии.

Стандартные тепловой отдачи должны исходить из показателя в один кВт на десять квадратных метров отапливаемой площади. Однако, такие результаты будут носить весьма приблизительный характер.

Более точные данные об общих теплопотерях позволяют получить расчёты по формуле:

V x 0,04 + ТПок х Noк + ТПдв х Nдв

  • V – объем отапливаемого помещения;
  • 0,04 – стандартные теплопотери на одном кубическом метре площади;
  • ТПок – параметры теплопотерь от одного окна согласно значения в 0,1 кВт;
  • Noк – общее количество окон;
  • ТПдв — параметры теплопотерь одной двери согласно значения в 0,2 кВт;
  • Nдв — общее количество дверей.

Более точные данные могут быть получены в результате использования специального прибора под названием тепловизор . Устройство не только с максимальной точностью производит требуемые расчёты, но и учитывает такие немаловажные характеристики, как скрытые строительные дефекты и плохое качество строительных материалов.

Расчёт необходимого количества на площадь

Практически весь объём таких радиаторов выпускается в стандартном варианте исполнения и обладает стабильными размерами. Для проведения расчётов количества секций целесообразно воспользоваться достаточно удобной формулой :

Согласно которой:

  • X является расчётным количеством секций в составе одного отопительного прибора;
  • S соответствует обогреваемой площади в квадратных метрах;
  • N представляет мощность одной секции.

Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения 5 х 4 метра с высотой потолка в 2,5 метра оптимальный показатель мощности одной секции составляет порядка 150 Вт, а вычисления в соответствии с формулой выглядят следующим образом —

Х = S х 100: N = 5 х 4 х 100: 150 = 13,3 или 14 секций.

Правила грамотного выбора

Чтобы , которое будет соответствовать всем требуемым параметрам, следует учитывать некоторые нюансы:

  • размеры радиаторов должны подбираться согласно интерьерному дизайну и величине вырабатываемой тепловой мощности;
  • под окнами оборудование должно перекрывать ширину оконных проёмов на 50 или 75 процентов ;
  • минимальное расстояние от верхнего сегмента батареи до оконного подоконника не должно быть менее 10 сантиметров;
  • нижняя часть батареи не должна быть более чем на 60 сантиметров ближе к поверхности пола;
  • для помещений, обладающих нестандартными формами , оптимальным вариантом будет размещение дизайнерских батарей, выполненных по индивидуальному заказу;
  • следует учитывать, что такие устройства могут иметь верхний, нижний, боковой и перекрёстный варианты подключения к системе.

Если вы решили полностью сменить батареи в вашем доме и собираетесь обеспечить действительно тёплую обстановку зимой, вам нужно научиться правильно рассчитывать количество секций биметаллического радиатора. Любые ошибки в выборе корректного размера и количества батарей в конечном итоге могут привести к тому, что в комнате постоянно будет холод или же, наоборот, жара.

В частности стоит отметить несколько преимуществ таких радиаторов.

  1. Долговечность. Стоит сказать о том, что на самом деле максимальная долговечность биметаллических радиаторов еще не установлена, так как ни одно устройство еще не проработало полный срок, однако большинством производителей предоставляется гарантия на такое оборудование около 20 лет.
  2. Мощность. Только некоторые алюминиевые устройства могут предоставить столько же тепла, сколько кВт в биметаллическом радиаторе. Расчёт таких устройств за счет этого является более простым.
  3. Дизайн. Биметаллические батареи без труда смогут вписаться в абсолютно любой интерьер, за счёт чего они и получили такое широкое распространение.

Всё это сделало относительно молодые биметаллические радиаторы наиболее популярным вариантом отопления.

Однако, как известно, единственным недостатком данного варианта отопления является стоимость биметаллических радиаторов , потому что они на порядок дороже своих аналогов. Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы должны устанавливаться в нужном количестве, чтобы не переплачивать за лишнее оборудование.

Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут эксперты, которые имеют большой опыт работы в данной области, поэтому лучше всего воспользоваться услугами специалистов. Профессиональный расчёт количества секций биметаллических радиаторов отопления является максимально точным и предоставляет возможность для того, чтобы оптимально определить, какое количество устройств нужно использовать не только лишь в каждой отдельной комнате, но еще и в любых типах объектов.

Профессиональный способ расчёта учитывает огромнейшее количество различных параметров, среди которых:

  • материал, который использовался для возведения здания, а также толщина стен;
  • тип окон, которые монтировались в данную комнату;
  • общие климатические условия;
  • присутствует ли отопление в помещении непосредственно над рассматриваемым;
  • сколько присутствует внешних стен;
  • площадь помещения;
  • высота потолков.

Всё это позволяет добиться максимальной точности проводимых расчетов.

Расчёт биметаллических радиаторов для 1 м 2 самостоятельно

Если же вы хотите провести полностью самостоятельный расчёт того, какое точное количество секций является вам необходимым, то в таком случае есть достаточно простой и доступный метод, который позволяет провести расчёт.

Сначала вам следует определиться с тем, какие вы собираетесь купить биметаллические радиаторы отопления. Расчёт по площади позволит вам в дальнейшем определиться с их числом.

Первоначально подбирается норматив, указывающий на необходимую тепловую мощность, которую требует каждый м 2 . Таким образом, нужно первоначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м 2 в вашей комнате при стандартной высоте потолков.

Для комнат с единственным окном и только одной наружной стеной может потребоваться около 100 Вт, чтобы обеспечить нормальный обогрев каждого м 2 .

Если в комнате присутствует единственное окно, но уже сразу две стены выходят наружу (к примеру, комната угловая), то в таком случае для того, чтобы обеспечить нормальный обогрев каждого м 2 необходимо будет устанавливать радиаторы с мощностью 120 Вт. Всё это также достоверно исключительно тогда, когда в комнате будет присутствовать потолок с высотой до 2.7м;

Если комната отличается полностью стандартной высотой потолков, однако в то же время имеет 2 окна и 2 наружных стены, то в таком случае необходимо будет около 130 Вт для того, чтобы отапливать каждый ее м 2 .

Биметаллические радиаторы отопления: видео

Расчёт мощности радиаторов для всей комнаты

Умножая такие значения на полную площадь вашей комнаты, вы можете рассчитать, сколько именно вам нужно кВт тепла от устанавливаемого радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на её длину. Стоит отметить, что если ваше помещение отличается достаточно сложным периметром, то в таком случае можно провести также более грубые измерения, но погрешность всегда должна трактоваться в большую сторону.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы он подходил под место его установки. При этом, если у вас присутствуют высокие потолки или же увеличенная площадь окна, то в таком случае вам следует также умножить полученное вами значение на поправочный коэффициент, чтобы понять, в каком количестве устанавливать биметаллические радиаторы. Сколько секций биметаллического радиатора нужно, таким образом, посчитаем несколько иначе.

Для того, чтобы определиться с тем, какое количество секций радиатора нужно для вас, надо мощность, которая в соответствии с проведёнными расчётами требуется для отопления вашей комнаты, разделить на мощность, которую имеют секции той модели, которая пришлась вам по вкусу. Зачастую мощность секции в обязательном порядке указывается в паспорте каждого устройства, поэтому узнать ее не составляет никакого труда узнать, сколько кВт в биметаллическом радиаторе. В крайнем случае, можно посмотреть мощность в интернете.

Как уже известно, мощность, требуемая для нормального подогрева каждого м 2 , составляет приблизительно 100-120 Вт. Для того, чтобы определиться с мощностью батареи для вашего помещения, вы можете умножить его площадь на 100, а потом разделить на мощность, которую имеет каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать о том, что определенные модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предоставляют возможности регулировки и имеют строго фиксированное количество секций.

В такой ситуации вам следует выбирать батарею с наиболее приближённым числом секций, однако обязательно их количество должно быть больше расчётного, потому что лучше сделать помещение немного более тёплым, чем всю зиму подмерзать.

30*100/200 = 15.

То есть, для обогрева такого помещения необходимо установить радиатор с 15 секциями. Использование данной формулы является актуальным для обычных помещений, имеющих высоту потолков не более трёх метров, а также только один дверной проём, окно и стену, выходящую наружу здания. В том случае, если расчёт количества биметаллических радиаторов отопления ведётся для нестандартных помещений, то есть тех, которые находятся на торце или же в углу здания, необходимо будет умножить полученное число на коэффициент .

Другими словами, если бы рассматриваемая в вышеуказанном примере комната имела 2 наружные стены и 2 окна, необходимо было бы производить дальнейший расчёт как 15*1.2=18. То есть в данной ситуации потребовалось бы уже установить три радиатора, каждый из которых имеет по 6 секций.

Сколько секций радиаторов отопления нужно в зависимости от объёма помещения

Для примера можно взять стандартную комнату, имеющую площадь 20 м 2 и высоту потолков 2.7 м. Таким образом, объём такого помещения будет составлять 20*2.7=54, то есть объем комнаты будет равен 54 м 3 . Для нормального обогрева такого помещения необходимо будет обеспечить 54*40=2160 Вт, то есть если, опять же, взять в пример радиатор с мощностью 200 Вт, то потребуется 2160/200=10.8. Другими словами, для нормального обогрева такого помещения вам необходимо будет установить 11 секций данного радиатора.

Стоит отметить тот факт, что большинство компаний, которыми осуществляется реализация радиаторов, предоставляют на своих сайтах достаточно удобные и простые калькуляторы. Все расчеты такими программами осуществляются полностью в автоматическом режиме, а на экран в конечном итоге выводится уже сравнительная характеристика и стоимость конкретного варианта батарей отопления.

Мощность одной секции биметаллического радиатора: расчет, правила выбора


Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

  • 20 см — 0,1-0,16 л;
  • 35 см — 0,15-0,2 л;
  • 50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.

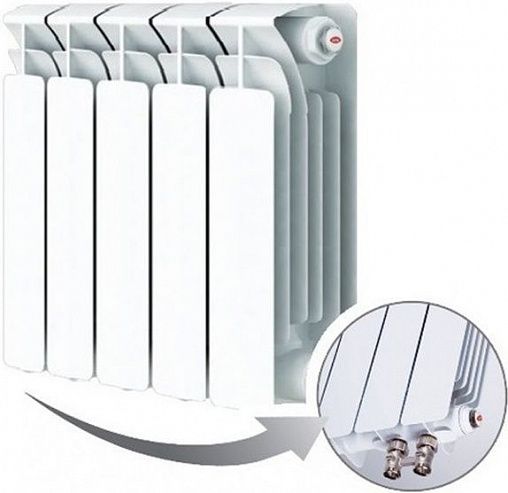

Сборка биметаллических радиаторов отопления

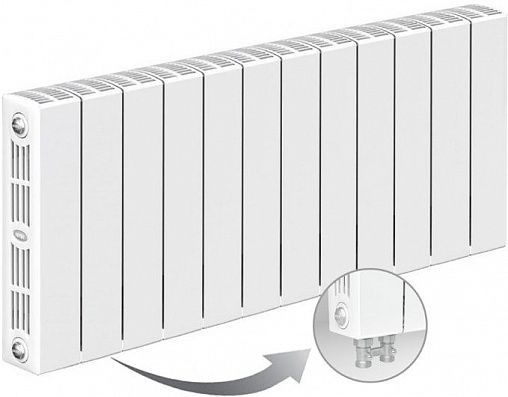

Что такое биметаллический радиатор

Несмотря на большой ассортимент батарей отопления, современные биметаллические радиаторы сейчас пользуются большой популярностью, что объясняется их преимуществами. Для начала рассмотрим, что собой представляет данный прибор.

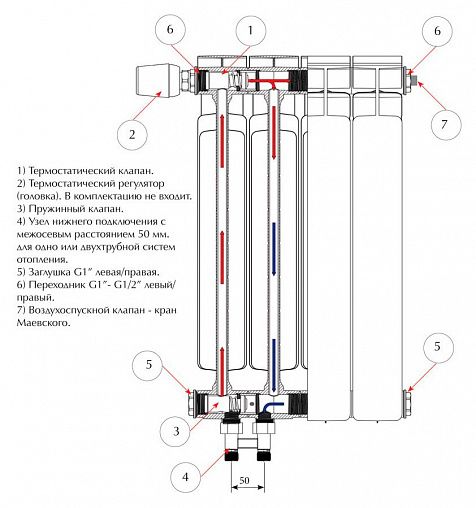

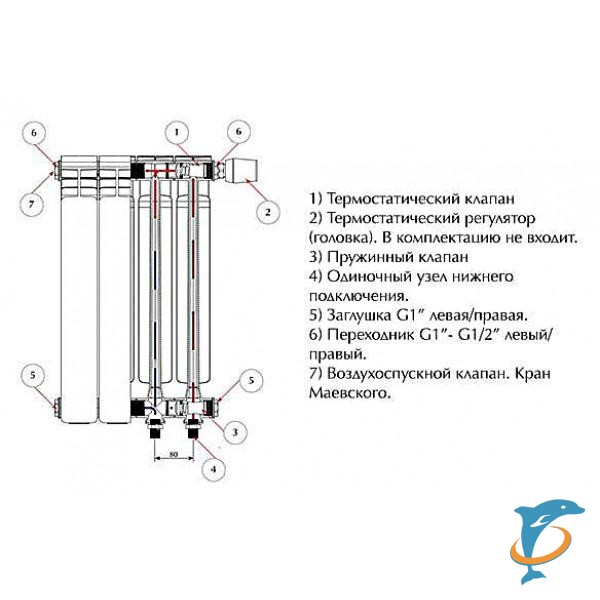

Устройство

Конструкция может быть цельной или секционной, состоящей из двух металлов. Все изделия входят в 2 группы, в зависимости от используемых материалов: сталь и алюминий, медь и алюминий.

Отопительное устройство первого вида имеет следующую конструкцию: стальная труба с горизонтальными коллекторами и вертикальными колонками, с закрепленным алюминиевым радиатором. Так как теплоносителю предстоит соприкасаться только со сталью, максимальная температура в таких батареях не превышает +110 °С, а допустимое давление должно быть не более 40 бар. Каждый стык надежно герметизируется, что сводит к минимуму вероятность образования протечки. Отопительный прибор всегда можно увеличить, так как допустимо наращивание дополнительных секций.

У каждой секции есть трубчатый стальной сердечник, через который транспортируется теплоноситель. Под сердечником понимается 2 трубки, соединяемые тонкой колонкой. На них имеется резьба, необходимая для соединения секций. У алюминиевого теплообменника довольно сложная форма и множество конвекционных воздушных протоков.

Батареи, изготавливаемые из алюминия и меди — цельная конструкция. В алюминиевом корпусе располагается змеевик из меди, для изготовления которого применяется метод пайки. Ему под силу выдерживать рабочее давление до 50 бар. В таких батареях теплоноситель будет соприкасаться с медью. Этот металл имеет более высокую теплопроводность, по сравнению со сталью, кроме того, ему не страшны отложения, так как внутренняя поверхность трубы практически без шероховатостей. Это дает возможность задействовать любой теплоноситель, не только воду.

Биметаллическая батарея имеет уникальную конструкцию, позволяющую снизить вес и увеличить показатель теплопроводности. Благодаря небольшой массе, установка таких радиаторов может осуществляться даже на стенах из гипсокартона. На внешней поверхности предусмотрен специальный защитный слой, улучшающий стойкость изделия к механическим и химическим повреждениям. Одним словом, конструкция включает в себя достоинства двух разных металлов.

Технические характеристики

Современные отопительные устройства легковесны, надежны и отлично проводят тепловую энергию. Благодаря металлической поверхности, изделия с легкостью вбирают в себя тепло и отдают его окружающему пространству, быстро его прогревая.

Прежде чем выбирать такие радиаторы, нужно ознакомиться с их техническими характеристиками. Это позволит принять правильное решение при организации отопления для жилья. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане биметаллические радиаторы выходят на первое место: максимальный порог допустимого давления составляет 50 бар. В среднем, срок их эксплуатации доходит до 20 лет. Это необычайно прочные изделия, выпускаемые в современном элегантном дизайне.

При межосевом расстоянии в 500 мм, система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Так как теплоносителю предстоит контактировать со сталью, а не алюминием, увеличивается максимально допустимое рабочее давление.

Стоит заметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего противостоят гидравлическим ударам. А покупатель ценит такую надежность.

Благодаря малому диаметру каналов в радиаторах, легко сокращаются объемы теплоносителя в 2—3 раза. Это позволяет батареям быстрее отзываться на команды термостата — процесс отопления станет еще комфортней.

Преимущества

По сравнению с популярными традиционными решениями, у выпускаемых биметаллических радиаторов есть масса положительных качеств.

Ключевые достоинства отопительного оборудования.

  1. Длительный срок службы. Объясняется качественной сборкой и применением в конструкции двух разных металлов.
  2. Высокий показатель прочности. Достичь этого преимущества получилось за счет применения стальной сердцевины, которая не только отлично противостоит высокому давлению, но и не боится гидроударов, возможных в отопительной системе. Схемы подключения бывают различными, но доверить эту работу следует специалистам.
  3. Хорошая теплоотдача. Тепло быстро будет распространяться по помещению, ведь внешний корпус устройства собран из алюминия. Даже стандартная модель способна на теплоотдачу в 190 Вт, что больше, нежели возможности одноэлементного радиатора.
  4. Стойкость к коррозии. Теплоноситель соприкасается со сталью, которой не страшны коррозийные процессы, тем самым, продлевается срок эксплуатации.
  5. Быстрое реагирование на термостат. Биметаллические устройства обладают меньшим объемом теплоносителя, что позволяет термостату быстрее реагировать на изменения настроек.
  6. Привлекательный дизайн. Алюминий как металл легко поддается литью, поэтому из него производятся самые разнообразные конструкции, подходящие под любой интерьер.

У батарей из биметалла много достоинств, но идеального материала попросту нет.

Недостатки

Прежде чем выбирать такие батареи, нужно ознакомиться с их слабыми сторонами.

Что касается недостатков, их не много:

  • высокая стоимость. Это если сравнивать с более традиционными решениями. Но нужно отметить, что биметалл — прочный и долговечный материал, поэтому такая покупка — вклад с долгосрочной перспективой;
  • дешевые модели не защищены от коррозии. Со временем их атакует ржавчина, портя качество и уменьшая эксплуатационный срок.

Как видно, недостатков практически нет. И если один раз грамотно сделать выбор, больше сложностей возникать не будет.

Цены на разные модели биметаллических радиаторов отопления

биметаллические радиаторы отопления

Обзор моделей и производителей

Рейтинг алюминиевых радиаторов отопления и обзор производителей поможет вам подобрать оптимальный вариант для загородного дома или квартиры с автономным отоплением:

  1. Итальянский производитель Faral выпускает изделия двух типов с расстоянием между осями 30 и 50 см. Глубина приборов составляет 8,5-9 см. Минимальное число секций – 3, максимальное – 16. Для соединения отдельных секций используются стальные ниппели. Герметичность соединений обеспечивается специальными прокладками. Популярные модели производителя:
      GREEN HP 350 и 500 – предельное давление не выше 16 бар, вес 1,12-1,48 кг, мощность 136-180 Вт, вместительность 0,26-0,33 л;
  2. TRIO HP 350 и 500 – максимальное давление не более 16 бар, вес 1,23-1,58 кг, мощность 151-212 Вт, вместительность 0,4-0,5 л.
  1. Итальянская фирма Radiatori 2000 для изготовления своей продукции использует современные технологии, поэтому изделия фирмы отличаются хорошей теплопередачей и устойчивостью к коррозии. Краска на поверхность наносится методом анафореза и фиксируется эпоксидно-полиэфирным напылением. Лучшие изделия этой фирмы:
      Radiatori 350R – рабочее давление находится в пределах 16 бар, вес 1,4 кг, мощность 144 Вт, вместительность 0,43 л;
  2. Radiatori 500R – рабочее давление не выше 16 бар, вес 1,6 кг, мощность 199 Вт, вместительность 0,58 л.
  1. Итальянская компания Fondital выпускает продукцию, специально разработанную для России и стран СНГ. В процессе производства соблюдаются российские ГОСТы и европейские стандарты. Радиаторы изготавливают методом литья под высоким давлением. Для производства используют алюминиевый сплав. Популярные изделия производителя:
      Calidor модель Super 350 на 100 – предельное давление в районе 16 бар, вес 1,3 кг, мощность 144 Вт, вместительность 0,24 л;
  2. Calidor модель Super 500 на 100 – максимальное давление не более 16 бар, вес 1,32 кг, мощность 193 Вт, вместительность 0,3 л.

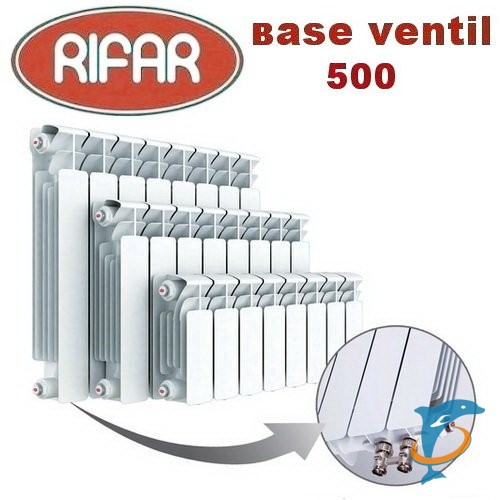

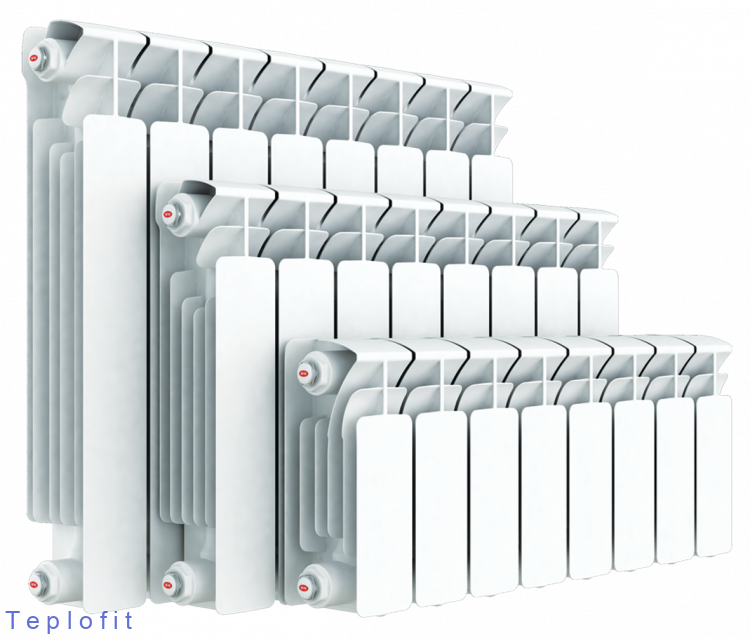

  1. Продукция отечественного завода Rifar адаптирована под наши отопительные системы и соответствует всем стандартам ГОСТ. От импортных аналогов радиаторы отличаются большим рабочим давлением, которое доходит до 20 бар. Популярные модели:
      Alum 350 – максимальное давление не выше 20 бар, вес 1,2 кг, мощность 139 Вт, вместительность 0,19 л.
  2. Alum 500 – предельное давление составляет 20 бар, вес 1,45 кг, мощность 183 Вт, вместительность 0,27 л.

Подбор подходящего алюминиевого радиатора выполняется с учетом его технических характеристик. Отечественные модели ничем не уступают в качестве и производительности импортным аналогам, но имеют более приемлемую стоимость.

Расчет по объему

Расчёты теплоотдачи батареи по объёму комнаты немного сложнее. Для этого понадобится знать ширину, длину и высоту помещения, а также нормативы отопления, установленные для одного м3 — 41 Вт.

Какой теплоотдачей должны обладать биметаллические радиаторы для комнаты 3х4 м. с учётом высоты потолков в 2,7 м: V = 3х4х2,7 = 32,4 м3. Получив объём, легко посчитать теплоотдачу батареи: Р = 32,4х41 = 1328,4 Вт.

В итоге количество секций (с учётом тепловой мощности батареи при высокотемпературном режиме 200 Вт) будет равно: К = 1328,4/200 = 6,64 шт. Полученное число, если оно не целое, всегда округляется в большую сторону. Исходя из более точных расчётов, понадобится 7 секций, а не 6.

Как рассчитать количество секций

Отталкиваясь от сантехнических норм, на 1 квадратный метр помещения требуется 100 Вт мощности. Расчет выглядит следующим образом: считается площадь жилья — длина умножается на ширину. Полученная цифра множится на 100 Вт и делится на теплоотдачу одной секции.

К примеру, возьмем помещение 3 на 4 метра. Рассчитать можно по вышеприведенной формуле: K = 3 × 4 × 100 / 200 = 6. Здесь цифра 200 — показатель теплоотдачи одной секции.

Более точен расчет секций биметаллических радиаторов отопления по площади. Вычисления аналогичны, только основные данные — мощность отопления для 1 м³. Нормированная величина — 41 Вт.

Итак, помещение 3 на 4 метра, высота потолков 2,7 метра. Объем (V) = 3 × 4 × 2,7 = 32,4 м³. Мощность радиатора (P) = 32,4 × 41 = 1328,4 Вт. Число секций (K) = 1328,4 / 20 = 6,64. Объемный метод более точный, так как учитывает высоту потолков, что позволит добиться оптимального обогрева.

Замена чугунных радиаторов биметаллическими

Теплоотдача секции чугунного радиатора приравнивается к теплоотдаче биметаллического.

Для этого случая посчитать число сегментов проще всего. Дело в том, что тепловая отдача одной секции биметаллического радиатора незначительно отличается от той же характеристики самой распространенной чугунной батареи с расстоянием между осями 500 мм. Обычно она немного выше, чем у чугунного.

Поскольку избыток тепла всегда лучше, чем его недостаток, то самое простое решение – заменить каждый чугунный радиатор биметаллическим с таким же числом сегментов. А установив перед отопительными приборами радиаторные краны с термоголовками, можно плавно изменять теплоотдачу.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

Таблица тепловой мощности радиаторов отопления

Вид радиатора Теплоотдача секции, Вт Рабочее давление, Бар Давление опрессовки, Бар Емкость секции, л Масса секции, кг
Алюминиевый с зазором между осями секций 500мм 183,0 20,0 30,0 0,27 1,45
Алюминиевый с зазором между осями секций 350мм 139,0 20,0 30,0 0,19 1,2
Биметаллический с зазором между осями секций 500мм 204,0 20,0 30,0 0,2 1,92
Биметаллический с зазором между осями секций 350мм 136,0 20,0 30,0 0,18 1,36
Чугунный с зазором между осями секций 500мм 160,0 9,0 15,0 1,45 7,12
Чугунный с зазором между осями секций 300мм 140,0 9,0 15,0 1,1 5,4

Расчеты при проектировке

Более точный расчет совершают квалифицированные специалисты, при проектировке системы отопления. В этом случае в формулу включаются такие параметры:

  • Количество и качество окон, дверей, балконов и т.д.
  • Материал, из которого сделаны стены и перегородки.
  • Местность, где размещен дом, и расчет соответственно сторонам света.
  • Назначение комнаты, например, кухня спальня или кладовка.
  • Способ размещения помещения, например, угловая комната или по середине, учет этажа и т.д.
  • Объем комнат.

Специалисты рассчитывают все показатели согласно предписаниям СНиП по отоплению. Там расписаны все размеры и коэффициенты. В магазинах, которые специализируются на отопительной технике, есть специальные калькуляторы. Продавцы консультанты вводят все параметры и производят точный расчет. И сразу согласно всем полученным параметрам можно подобрать нужную модель. Если секции большего размера, то есть имеют большую высоту, то их потребуется меньше, а если секции маленькие, то биметаллический радиатор отопления будет достаточно широким.

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов обусловлены спецификой их конструкции – в легком алюминиевом кожухе располагается стержень из антикоррозийной стали, соприкасающийся с теплоносителем. Такой симбиоз материалов дает им антикоррозийную устойчивость, высокую теплоотдачу и небольшой вес, чем облегчается процесс монтажа.

Из минусов можно отметить дороговизну и малую пропускную способность.

Существуют также полубиметаллические модели, в которых сталь служит усилением вертикальных трубок. В таких батареях алюминий соприкасается с водой и подвергается коррозии. Срок службы в этом случае сокращается, но и по цене они дешевле.

Исходя из вышесказанного, для частных домов с индивидуальным отоплением можно использовать полубиметаллические радиаторы, а вот агрессивную водную среду центрального отопления могут выдержать только биметаллические.

Конструктивно эти виды отопительных приборов подразделяются на монолитные и секционные. Первые вдвое превосходят второй вид по сроку службы и в три раза – по показателю рабочего давления. И как следствие, по стоимости.

Таблица теплоотдачи биметаллических радиаторов отопления далее.

Правила грамотного выбора

Чтобы приобрести максимально эффективное оборудование, которое будет соответствовать всем требуемым параметрам, следует учитывать некоторые нюансы:

  • размеры радиаторов должны подбираться согласно интерьерному дизайну и величине вырабатываемой тепловой мощности;
  • при монтировании под окнами оборудование должно перекрывать ширину оконных проёмов на 50 или 75 процентов;
  • минимальное расстояние от верхнего сегмента батареи до оконного подоконника не должно быть менее 10 сантиметров;
  • нижняя часть батареи не должна быть более чем на 60 сантиметров ближе к поверхности пола;
  • для помещений, обладающих нестандартными формами, оптимальным вариантом будет размещение дизайнерских батарей, выполненных по индивидуальному заказу;
  • следует учитывать, что такие устройства могут иметь верхний, нижний, боковой и перекрёстный варианты подключения к системе.

Теперь вы знаете, как рассчитать количество секций биметаллический радиаторов отопления и на что еще обращать внимание при приобретении устройства. Удачной покупки и тепла в доме!

Размеры

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

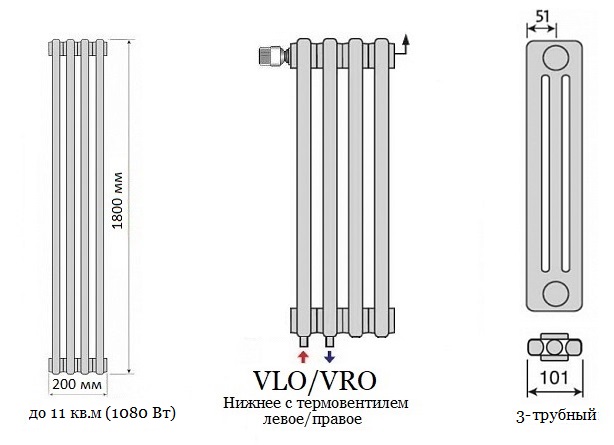

Размеры секции радиатора

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Что такое теплоотдача

Биметаллический радиатор отопления

Определение теплоотдачи сводится к паре простых слов — это количество тепла, выделяемое радиатором в течение определённого времени. Мощность радиатора, тепловая мощность, тепловой поток — обозначение одного понятия и измеряется в Ваттах. Для 1 секции биметаллического радиатора это число равно 200 Вт.

Таблица теплоотдачи радиаторов отопления

В некоторых документах встречаются значения теплоотдачи, рассчитанные в калориях за 1 час. Во избежание путаницы, калории легко переводятся в Ватты с помощью простейших подсчётов (1 Вт = 859,8 кал/час).

Тепло от батареи обогревает комнату в результате трёх процессов:

Процесс обогрева комнаты

Каждая модель отопительных приборов использует все виды обогрева, но в разных пропорциях. Например, радиатором считаются те батареи, передающие в окружающее пространство от 25% тепловой энергии посредством излучения. Но сейчас термином «радиатор» начали называть любой отопительный прибор вне зависимости от основного метода обогрева.

Тепловая мощность

На фото – примерная теплопередача чугуна.

В комнате отопительные приспособления ставятся у наружной стены под оконным проемом. Вследствие этого, излучаемое прибором тепло распределяется оптимально. Холодный воздух, поступающий от окон, блокируется нагретым потоком, идущим наверх от радиатора.

Батареи из чугуна

Чугунные аналоги имеют такие плюсы:

  • обладают продолжительным эксплуатационным ресурсом;
  • имеют высокий уровень прочности;
  • они устойчивы к поражению коррозией;
  • отлично подходят для применения в коммунальных системах, работающих на низкокачественном теплоносителе.
  • сейчас производители изготавливают чугунные батареи (цена их выше, чем обычных аналогов), имеющие улучшенный внешний вид, благодаря использованию новых технологий отливки их корпусов.

Недостатки изделий: большая масса и тепловая инерционность.

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Модель радиатораТепловая мощность одной секции в Ваттах
МС-140/М-2160
МС-140/М-300117
МС-90130
Т-90/М127

Обратите внимание! Чтобы отопить комнату, площадью 15 м², мощность, то есть кВт чугунного радиатора, должно быть не менее 1.5. Иными словами, батарея должна состоять из 10-12 секций.

Радиаторы из алюминия

Так меняется теплоотдача алюминиевой продукции.

Изделия из алюминия имеют большую тепловую мощность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной секции алюминиевого радиатора, специалисты отвечают, что она доходит до 0.185-0.2 кВт. В итоге для нормативного уровня прогревания пятнадцатиметрового помещения будет достаточно 9-10 секций алюминиевых секций.

Преимущества таких приборов:

  • легкий вес;
  • эстетичный дизайн;
  • высокий уровень теплопередачи;
  • температурой можно управлять своими руками при помощи термостатических вентилей.

Но изделия из алюминия не имеют такой прочности, как аналоги чугунные, например масляный радиатор 2 кВт. Поэтому они чувствительны к скачкам рабочего давления в системе, гидравлическим ударам, излишне высокой температуре носителя тепла.

Обратите внимание! Когда у воды уровень рН (кислотность) повышенный, алюминий выделяет много водорода. Это негативно влияет на наше здоровье. Исходя из этого, такие приборы желательно применять в обогревательной системе, теплоноситель в которой обладает нейтральной кислотностью.

Биметаллические изделия

Строение биметаллического изделия.

Прежде чем выяснить, сколько кВт в 1 секции биметаллического радиатора, следует учесть, что такие батареи обладают похожими эксплуатационными параметрами с алюминиевыми аналогами. Однако у них нет минусов, им свойственных.

Это обстоятельство обусловила конструкция приборов.

  1. Они состоят из медных либо стальных труб, по которым течет теплоноситель.
  2. Трубки спрятаны в алюминиевом пластинчатом корпусе. В итоге вода, циркулирующая внутри, с алюминием корпуса не взаимодействует.
  3. Исходя из этого, кислотные и механические характеристики носителя тепла на работу и состояние прибора никоим образом не влияют.

Именно стальные трубы сообщают биметаллическому изделию отличные технические характеристики.

Благодаря стали труб приспособление имеет высокую прочность. Повышенную теплоотдачу обеспечивают внешние ребра из алюминия. Пытаясь узнать, сколько кВт в стальном радиаторе, учтите, что биметалл имеет самую высокую теплоотдачу – около 0.2 кВт на одно ребро.

Зачем нужен ТЭН

ТЕН для радиаторов обеспечивает бесперебойную работу системы отопления, даже если нет возможности применять обычный способ обогрева. По сути, ТЭН представляет собой металлическую трубку с запаянной внутри нее спиралью. Друг от друга эти элементы изолируются с помощью специального наполнителя. Подключается ТЭН к системе трубопроводов в качестве дополнительного оборудования. Кроме того, тэн, вставленный в старую чугунную батарею, вполне сможет обогреть небольшой гараж, теплицу или другую хозяйственную постройку. И таких примеров достаточно много, если верить утверждениям наших мастеровитых мужчин на разных тематических форумах.

Установка ТЕНов для батарей позволяет воспользоваться всеми преимуществами электроотопления — простотой эксплуатации, надежностью и высоким КПД. Но в отличие от электрообогревателей эти устройства устанавливаются непосредственно в систему, поэтому абсолютно незаметны и не занимают дополнительного места. Благодаря функции терморегулировки ТЭН способен поддерживать заданную температуру.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41Вт;
  • в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Что следует учесть при проведении расчетов мощности?

Проведение вычислений касаемо мощности батарей отопления – это важное дело, требующее внимания к деталям. Например, мало посчитать, какой теплоотдачей должен обладать обогреватель, чтобы нагреть помещение по всей его площади. В данном вопросе нужно учесть такие факторы, как:

  • Способ подключения батареи к теплосети. Если она подсоединена перекрестным способом, то теплопотери составят всего 2%, тогда как при нижнем они увеличатся до 13%, а при однотрубной системе отопления – до 20%.
  • Следует учесть регион проживания с учетом периода самых низких температур в году.
  • Расчет секций алюминиевого радиатора по теплопотерям не возможен без выяснения качества теплоизоляции здания. Если взять за пример частный дом, то придется учесть в расчетах следующие показатели:
  • Наличие дымохода «съедает» 10% тепла.
  • Кровля приносит потерь на 20%.
  • Неутепленные стены и окна по 30% каждые.
  • Подвал заберет 10% тепла.

Подобные потери можно сократить, если утеплить стены, сделать качественное остекление и провести отопление на чердак и в подвал.

  • Если окно в помещении выходит на север, то при подсчете мощности радиатора и количества его секций нужно к результату прибавить 10%.
  • Местоположение радиатора или использование экрана так же влияют на показатели.
  • Нужно точно знать, какая площадь отопления нагревается одной секцией алюминиевого радиатора. Эти данные можно получить из техпаспорта изделия.

Только учтя все нюансы, можно произвести действительно правильные расчеты мощности батареи. Если какие-то параметры определить сложно, то стоит прибавить к результату 20-30% и установить термостат, что точно лишним не будет.

Необходимая величина тепловой мощности радиатора

  1. Способ согласно СНиП предполагает, что на один «квадрат» площади требуется 100 ватт.Но в данном случае следует учитывать ряд нюансов:
    — теплопотери зависят от качества теплоизоляции. Например, для обогрева энергоэффективного дома, оборудованного системой рекуперации тепла со стенами, сделанными из сип-панелей, потребуется тепловая мощность меньше, чем в 2 раза; — создатели санитарных норм и правил при их разработке ориентировались на стандартную высоту потолка 2,5-2,7 метра, а ведь этот параметр может равняться 3 или 3,5 метра;- этот вариант, позволяющий рассчитать мощность радиатора отопления и теплоотдачу, верен только при условии примерной температуры 20°C в квартире и на улице — 20°C. Подобная картина типична для населенных пунктов, расположенных в европейской части России. Если дом находится в Якутии, тепла потребуется гораздо больше.
  2. Способ расчета, исходя из объема, не считается сложным. Для каждого кубометра помещения требуется 40 ватт тепловой мощности. Если размеры комнаты составляют 3х5 метра, а высота потолка 3 метра, тогда потребуется 3х5х3х40 = 1800 ватт тепла. И хотя погрешности, связанные с высотой помещений в этом варианте расчетов устранены, он все еще не является точным.
  3. Уточненный способ расчета по объему с учетом большего количества переменных дает Когда производится уточненный расчет тепловой мощности радиатора и требуемой величины теплоотдачи, следует учитывать, что:
    — одна дверь наружу отнимает 200 ватт, а каждое окно — 100 ватт;- если квартира угловая или торцевая, применяется поправочный коэффициент 1,1 — 1,3 в зависимости от вида материала стен и их толщины;- для частных домовладений коэффициент составляет 1,5; — для южных регионов берут коэффициент 0,7 — 0,9, а для Якутии и Чукотки применяют поправку от 1,5 до 2.

Порядок вычислений следующий:

  • определяют объем помещения и требуемую мощность — 3х5х3х40 = 1800 ватт;
  • окно и дверь увеличивают результат на 300 ватт, итого получают 2100 ватт;
  • с учетом углового расположения и того, что дом частный будет 2100х1,3х1,5 = 4095 ватт;
  • прежний итог умножают на региональный коэффициент 4095х1,7 и получают 6962 ватт.

Видео о выборе радиаторов отопления с расчетом мощности:

Что влияет на теплоотдачу?

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

  1. Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
  2. Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
  3. Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.

Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64. 4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Чугунные радиаторы: характеристики

Радиаторы, изготовленные из чугуна, различаются высотой, глубиной и шириной, зависящей от числа секций в сборке. Каждая секция может иметь один или два канала.

Чем большую площадь требуется обогреть, тем шире понадобится батарея, тем больше секций будет в ее составе и тем большая требуется теплоотдача. У чугунных радиаторов отопления (таблица будет приведена ниже) этот показатель самый высокий. Также следует учитывать, что на температуру внутри помещения будет влиять количество и размер оконных проемов и толщина стен, соприкасающихся с наружным воздушным пространством.

Высота радиатора может колебаться от 35 сантиметров до максимальных полутора метров, а глубина – от полуметра до полутора. Батареи из этого металла довольно тяжелые (примерно около шести килограммов — вес одной секции), поэтому для их установки требуются прочные крепления. Есть современные модели, выпускающиеся на ножках.

Для таких радиаторов не имеет значения качество воды, и изнутри они не ржавеют. Их рабочее давление составляет примерно девять-двенадцать атмосфер, а иногда и больше. При соответствующем уходе (слив воды и промывка) могут прослужить довольно долго.

В сравнении с другими появившимися в последнее время конкурентами цена чугунных радиаторов самая выгодная.

Таблица теплоотдачи чугунных радиаторов отопления представлена ниже.

Расчет одной секции биметаллического радиатора

Биметаллические радиаторы представляют собой двухслойный отопительный прибор: внутренний слой – стальная труба, а наружный – алюминиевое оребрение. Они отличаются повышенной теплоотдачей, устойчивостью к скачкам давления, стойкостью к присадкам, добавляемым к теплоносителю. Благодаря этому они считаются наилучшим решением для отопления помещений

Немаловажно и то, что выглядят они значительно привлекательнее и современнее, чем привычные чугунные

Биметаллические радиаторы состоят из металлической трубы и оребрения из алюминия.

Если вы решили произвести замену батарей, обязательно возникнет вопрос: какое количество секций должны содержать радиаторы в каждой комнате квартиры или дома?

Такой расчет произвести несложно, если знать мощность одной секции биметаллического радиатора, размеры и тепловые характеристики помещения.

Выбор радиатора исходя из расчета

Стальные радиаторы

Оставим за скобками сравнение радиаторов отопления и отметим только нюансы, о которых необходимо иметь представление при выборе радиатора для вашей системы отопления.

В случае расчета мощности стальных радиаторов отопления все просто. Есть необходимая мощность для уже известного помещения — 2025 вт. Смотрим по таблице и ищем стальные батареи, выдающие необходимое число Вт. Такие таблицы несложно найти на сайтах производителей и продавцов подобных товаров

Обратите внимание на температурные режимы, при которых будет эксплуатироваться система отопления. Оптимально использовать батарею в режиме 70/50 С

В таблице указывается тип радиатора. Возьмем тип 22, как один из самых популярных и вполне достойных по своим потребительским качествам. Отлично подходит радиатор размером 600×1400. Мощность радиатора отопления составит 2015 Вт. Лучше брать немного с запасом.

Алюминиевые и биметаллические радиаторы

Алюминиевые и биметаллические радиаторы зачастую продаются секциями. Мощность в таблицах и каталогах указывается для одной секции. Необходимо разделить мощность, необходимую для обогрева заданного помещения на мощность одной секции такого радиатора, например:

2025/150 = 14 (округлили до целых)

Получили необходимое число секций для помещения объемом 45 кубических метров.

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина — от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).
Таблица 1. Размеры биметаллических радиаторов

БрендМодельРасстояние между вертикальными каналами, ммВысота/Ширина/Глубина, мм
Global (Италия)Style 350350425/80/80
Style 500500575/80/80
Tenrad (Германия)Tenrad 350350400/80/77
Tenrad 500500550/80/77
Альтермо (Украина)Альтермо ЛРБ500575/82/80
Альтермо РИО500570/82/80
Grandini (Китай)Grandini 350350430/80/82
Grandini 500500580/80/80
Radena (Италия)Radena Bimetall 350350403/80/85
Radena (Италия)Radena Bimetall 500500552/80/85

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного — 800 мм и для 12-секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;
  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Совет! Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Как рассчитываются стальные радиаторы

Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.

Данные из таблицы мощности стальных радиаторов отопления:

  1. Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
  2. Двухпанельные. Число пластин сокращено до двух. Маркировка — 22.
  3. Двухпанельные плюс одна пластина (21).
  4. Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
  5. Только панель без оребрения (10).

Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.

Требования СНиП:

  • В домах из кирпича на 1 м3 требуется 34 Ватт.
  • В панельных зданиях на 1 м3 необходим 41 Ватт.

Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.

Пример расчета:

Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м3. Эта цифра умножается на коэффициент для панельного дома (41).Итог — 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.

Стальные радиаторы

Отопительные приборы из стали представлены на рынке в широком ассортименте. Конструктивно они подразделяются на панельные и трубчатые.

В первом случае панель крепится на стене или на полу. Каждая часть представляет собой две сваренные пластины с циркулирующим между ними теплоносителем. Все элементы соединяются точечной сваркой. Такая конструкция существенно повышает теплоотдачу. Для увеличения этого показателя соединяют несколько панелей вместе, но в этом случае батарея становится очень тяжелой – радиатор из трех панелей по весу приравнивается к чугунному.

Во втором случае конструкция представляет собой нижние и верхние коллекторы, соединенные друг с другом вертикальными трубками. Один такой элемент может содержать максимум шесть трубок. Для увеличения поверхности радиатора могут соединяться вместе несколько секций.

Оба типа представляют собой долговечные, с хорошей теплоотдачей отопительные приборы.

В дизайнерских целях трубчатые стальные радиаторы могут выпускаться в виде перегородок, лестничных перил, зеркальных рам.

Таблица теплоотдачи стальных радиаторов отопления размещена далее в статье.

Радиаторы STOUT

Особого внимания заслуживает отечественный бренд STOUT, еще не так широко распространенный на рынке, но уже заслуживший множество положительных отзывов пользователей. Батареи имеют лучшие эксплуатационные характеристики: максимальное рабочее давление – 100 атм, температура – 135 °С.

Радиаторы этой марки отличаются множеством преимуществ:

  • Производство на крупнейшем и самом известном отечественном .
  • Контроль на каждом этапе производства.
  • Опрессовка максимальным давлением до и после покраски.
  • Доступная цена, которая достигается не за счет снижения качества, а благодаря оптимизированным логистическим процессам и сотрудничеству с проверенными поставщиками.
  • Количество секций от 4 до 14, благодаря чему можно установить радиаторы где угодно.
  • Правильная геометрия каждой секции, что обеспечивает максимально высокий уровень теплоотдачи.
  • Адаптированы для работы как в центральных, так и в автономных системах отопления.
  • 10 лет гарантии от производителя, страховка на 1 000 000 евро в Ингосстрахе.

В линейку входят 2 модели:

  • STOUT Space 350 с теплоотдачей секции 130 Вт;
  • STOUT Space 500 с теплоотдачей секции 180 Вт.

Royal Thermo

Очередная итальянская марка радиаторов, отличившаяся широким ассортиментом изделий и оригинальным дизайном. Особенно интересно смотрится модель PianoForte. Возможен заказ радиаторов различных цветов. Конструкция батарей изготовлена по запатентованной технологии Power Shift: в вертикальном коллекторе устанавливаются дополнительные ребра, повышающие теплоотдачу.

По сравнению с другими марками радиаторы этой фирмы рассчитаны на меньшее рабочее давление – 20 бар. Температура теплоносителя также не слишком высока – 90 °С.

Популярные модели:

  • Royal Thermo BiLiner 350/500 – 117/171 Вт;
  • Royal Thermo Revolution Bimetall 500 – 116/168 Вт;
  • Royal Thermo Vittoria 350/500 – 114/167 Вт;
  • Royal Thermo PianoForte 500 – 185 Вт.

биметаллические радиаторы отопления Площадь одной секции биметаллического радиатора

Биметаллические радиаторы являются высококачественными и высокоэффективными отопительными приборами, которые могут быть использованы для обогрева жилого дома, офисного помещения или производственного здания. Основное заключается в наличии внутренних элементов из стали.

Конструкционные особенности способствуют повышенному уровню запаса прочности, а негативные результаты от контакта теплоносителя с алюминием сведены к нулю. Единственный недостаток таких обогревательных конструкций заключается в неоправданно высокой стоимости среди аналогичного оборудования.

Все положительные напрямую зависят от их строения . Сердечник может быть стальным или медным, что повышает показатели стойкости к составу теплоносителя, а также перепадам давления.

Удобный тип сочленения со стандартным трубопроводом и алюминиевая поверхность радиатора позволяют получить высокую теплоотдачу.

Реализуемые в нашей стране биметаллические радиаторы в зависимости от устройства и характеристик могут быть подразделены на два основных вида:

  • абсолютно «биметаллический тип» , обладающий стальными трубами и алюминиевым корпусом. Основные преимущества заключаются в прочности и абсолютном отсутствии возможности образования протечек;
  • «полубиметаллический вариант» , в котором стальными трубками выполняется усиление вертикальных каналов. Такие радиаторы отопления характеризуются прекрасным сочетанием низкой цены и высокой тепловой отдачи.

Принцип действия такого отопительного оборудования максимально прост. На алюминиевый корпус посредством стальной трубки передаётся тепло от теплоносителя , что способствует нагреванию воздушных масс в обогреваемом помещении.

Использование стали облегчает применение оборудования в условиях высокого уровня давления теплоносителя внутри отопительной системы. Стальные компоненты позволяют использовать биметаллический тип батарей при наличии теплоносителя с низким показателем качества.

Стандартные размеры и диаметры

На сегодня выпускаются биметаллические радиаторы с общепринятыми стандартными размерами:

  • показатели толщины – 9 сантиметров;
  • показатели ширины – не менее 40 сантиметров;
  • показатели высоты – 76, 94 или 112 сантиметров.

Следует учитывать, что линейные параметры отопительных приборов могут значительно варьироваться и зависят от используемых материалов и конструкционных особенностей:

  • при необходимости установки более тонких аппаратов , использовать биметаллический тип оборудования нецелесообразно, что обусловлено двойным металлическим слоем;
  • к категории наиболее тонких устройств относится вариант приборов.

Кроме того, существует различие по высоте, которая может варьироваться от пятнадцати сантиметров до трёх метров. Стандартные батареи обладают высотой в 55-58 сантиметров.

Особенности расчёта тепловых потерь

Размеры теплоотдачи указываются производителями и базируются на расчётах для температурных параметров теплового носителя на уровне семидесяти градусов. Процесс эксплуатации предполагает наличие некоторых отступлений от заданных значений, что требует учёта при выборе.

Именно по этой причине грамотный подбор отопительного оборудования предполагает определение значений тепловых потерь здания .

Эти вычисления основываются на данных о всех стенах и потолочной конструкции помещений, полах, видах окон и их количестве, конструкционных особенностях дверей, материале штукатурного слоя и других факторах, включая направление сторон света, соляризацию, розу ветров и другие критерии.

Стандартные тепловой отдачи должны исходить из показателя в один кВт на десять квадратных метров отапливаемой площади. Однако, такие результаты будут носить весьма приблизительный характер.

Более точные данные об общих теплопотерях позволяют получить расчёты по формуле:

V x 0,04 + ТПок х Noк + ТПдв х Nдв

  • V – объем отапливаемого помещения;
  • 0,04 – стандартные теплопотери на одном кубическом метре площади;
  • ТПок – параметры теплопотерь от одного окна согласно значения в 0,1 кВт;
  • Noк – общее количество окон;
  • ТПдв — параметры теплопотерь одной двери согласно значения в 0,2 кВт;
  • Nдв — общее количество дверей.

Более точные данные могут быть получены в результате использования специального прибора под названием тепловизор . Устройство не только с максимальной точностью производит требуемые расчёты, но и учитывает такие немаловажные характеристики, как скрытые строительные дефекты и плохое качество строительных материалов.

Расчёт необходимого количества на площадь

Практически весь объём таких радиаторов выпускается в стандартном варианте исполнения и обладает стабильными размерами. Для проведения расчётов количества секций целесообразно воспользоваться достаточно удобной формулой :

Согласно которой:

  • X является расчётным количеством секций в составе одного отопительного прибора;
  • S соответствует обогреваемой площади в квадратных метрах;
  • N представляет мощность одной секции.

Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения 5 х 4 метра с высотой потолка в 2,5 метра оптимальный показатель мощности одной секции составляет порядка 150 Вт, а вычисления в соответствии с формулой выглядят следующим образом —

Х = S х 100: N = 5 х 4 х 100: 150 = 13,3 или 14 секций.

Правила грамотного выбора

Чтобы , которое будет соответствовать всем требуемым параметрам, следует учитывать некоторые нюансы:

  • размеры радиаторов должны подбираться согласно интерьерному дизайну и величине вырабатываемой тепловой мощности;
  • под окнами оборудование должно перекрывать ширину оконных проёмов на 50 или 75 процентов ;
  • минимальное расстояние от верхнего сегмента батареи до оконного подоконника не должно быть менее 10 сантиметров;
  • нижняя часть батареи не должна быть более чем на 60 сантиметров ближе к поверхности пола;
  • для помещений, обладающих нестандартными формами , оптимальным вариантом будет размещение дизайнерских батарей, выполненных по индивидуальному заказу;
  • следует учитывать, что такие устройства могут иметь верхний, нижний, боковой и перекрёстный варианты подключения к системе.

Меняя чугунные батареи на приборы нового образца, очень важно правильно произвести расчет количества секций биметаллических радиаторов отопления. Замена приборов отопления – это достаточно затратно, поэтому изначально следует все правильно организовать.

Почему важно правильно рассчитать количество секций? Температура в помещении напрямую зависит от количества секций. Прибор с большим количеством лишних секций – это лишняя трата денег, так как он не будет прогреваться, соответственно и неэффективно будет работать. А слишком маленький радиатор отопления будет работать на полную мощность и также неэффективно.

Рис. 1

Есть несколько правил, которые нужно учитывать при расчете размера радиатора отопления. Например:

  • Теплоотдача биметаллического прибора отопления намного выше, чем у батареи из чугуна;
  • Со временем работа радиатора стает менее эффективной, так как сердечник биметаллического прибора засоряется продуктами отложения;
  • Лучше пусть тепла будет больше чем недостаточно.

Часто специалисты рекомендуют устанавливать столько же биметаллических секций, сколько было чугунных (рис. 2). Для гарантии можно добавить 1-2 секции. Учитывая, что теплоотдача биметаллических приборов намного выше, отопление помещения будет эффективным.


Рис. 2 Соотношение чугунных и
биметаллических приборов отопления

Способы расчета количества секций

  • По площади;
  • По объему.

Есть нормы СНиП, которые устанавливают минимальное значение мощности радиатора на 1 м2 площади. Эта цифра зависит также от региона страны. Для этого расчета нужно знать площадь помещения, которое будет отапливаться (комната). А именно, нужно ширину множить на длину (А).

Далее нужно учитывать показатель мощности на 1 м2, как правило, этот показатель составляет 100 Вт. Далее площадь комнаты множится на 100 Вт. Полученную цифру следует разделить на мощность одной секции биметаллического радиатора (В). Разные модели радиаторов отопления могут иметь разную мощность, это зависит и от цены.

А именно формула выглядит так: (А*100) / В = количество штук.

Например, площадь комнаты — 16 м2, а мощность одной секции биметаллического радиатора 160 Вт. Расчет: (16*100) / 160=10 штук

Этот расчет секций биметаллических радиаторов будет правильным, только если высота потолков в помещении не превышает 3 м. А также здесь не учитываются теплопотери через окна, степень утепления стен и т.д. Если в комнате больше 1 окна, то следует добавить 2-3 единицы к биметаллическому радиатору отопления.

Рис. 3

Расчет, согласно объему помещения

Этот способ расчета заключается в вычислении размера радиатора отопления, с показателем объема помещения. А значит, учет мощности производится на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.

Например, площадь становит 16 м2, а высота потолка – 2,7 м:

  • 16*2,7=43 м3 (объем комнаты).
  • 1771/160=11,06 (штук).

Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения, или климатических условий региона. Например, если комната угловая, то полученный результат нужно еще умножить на коэффициент 1.3:

  • 11,06*1,3=14.38, следует округлить и получиться 15 штук.

Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становит 1,6:

  • 11,06*1,6=17,69, нужно округлить, и получится 18 штук.

Если расчет количества секций делается для частного дома, то конечно нужно учитывать теплопотери крыши, стен, пола. В этом случае коэффициент становится 1,5:

  • 11,06*1,5=16,59, нужно округлить, и получится 17 штук.

Расчеты при проектировке

Более точный расчет совершают квалифицированные специалисты, при проектировке системы отопления. В этом случае в формулу включаются такие параметры:

  • Количество и качество окон, дверей, балконов и т.д.
  • Материал, из которого сделаны стены и перегородки.
  • Местность, где размещен дом, и расчет соответственно сторонам света.
  • Назначение комнаты, например, кухня спальня или кладовка.
  • Способ размещения помещения, например, угловая комната или по середине, учет этажа и т.д.
  • Объем комнат.

Специалисты рассчитывают все показатели согласно предписаниям СНиП по отоплению. Там расписаны все размеры и коэффициенты. В магазинах, которые специализируются на отопительной технике, есть специальные калькуляторы. Продавцы консультанты вводят все параметры и производят точный расчет. И сразу согласно всем полученным параметрам можно подобрать нужную модель. Если секции большего размера, то есть имеют большую высоту, то их потребуется меньше, а если секции маленькие, то биметаллический радиатор отопления будет достаточно широким.

Часто для улучшения эстетичного вида устанавливают экраны для радиаторов отопления или вешают на оконные проемы шторы. Это также нужно учитывать и добавить к мощности радиатора 10%.

Выбирая нужный радиатор отопления нужно учитывать мощность установленного котла.

А именно, за основу берется характеристика теплового напора. Тепловой напор зависит от степени нагрева воды в системе отопления и качества отопительного процесса. Как правило, производители указывают в паспорте к биметаллическому радиатору отопления мощность соответственно тепловому напору 600С, исходная температура теплоносителя при этом около 900С.

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
  • для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2 , потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

  • соотношение площади окна к площади пола:
    • 10% — 0,8
    • 20% — 0,9
    • 30% — 1,0
    • 40% — 1,1
    • 50% — 1,2
  • остекление:
    • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
    • обычный двухкамерный стеклопакет — 1,0
    • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0
  • недостаточная (отсутствует) — 1,27
  • хорошая — 0,8

Наличие наружных стен:

  • внутреннее помещение — без потерь, коэффициент 1,0
  • одна — 1,1
  • две — 1,2
  • три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

  • -10 о С и выше — 0,7
  • -15 о С — 0,9
  • -20 о С — 1,1
  • -25 о С — 1,3
  • -30 о С — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя.

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2 . Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2 . Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2 . Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

  • высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
  • низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для , когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Итоги

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Эффективность радиатора напрямую зависит от количества используемых в нем секций. Производители биметаллических батарей выпускают радиаторы с различным количеством секций . Широкий ассортимент радиаторов позволяет покрыть нужды всех без исключения застройщиков. В обзоре будет рассказано про расчет количества секций биметаллических радиаторов отопления .

Некоторые производители биметаллических батарей пошли еще дальше. Вместо радиаторов в сборе они предлагают секции поштучно . Это так называемые свободно конфигурируемые радиаторы. Подобные батареи позволяют быстро адаптировать радиаторы под особенности апартаментов или котельного оборудования.

Стоит обратить внимание, что большая часть биметаллических батарей продается в комплекте из 10 секций . При необходимости, количество секций можно уменьшить или же наоборот добавить. Но если добавлять секции, то придется покупать такой же комплект из 10 секций, что не всегда выгодно с финансовой стороны. Как определить, сколько нужно секций биметаллического радиатора .

Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр рассчитывается по определенным формулам .

Базовая формула расчета выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать 2 радиатора по 7 секций в каждом .

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

Расчет секций по объему помещения

Если ориентироваться не на стандартную высоту потолка, то в учет следует брать объем помещения. Согласно нормативной базе СНИП на каждый кубический метр помещения необходимо использовать 41 (Вт) тепловой энергии .

Предположим, что рассчитывается тепловая мощность батарей для какого-нибудь производственного цеха или ремонтной мастерской. Площадь помещения 100 (м2), а высота потолка 5 (м). Предполагается, что будут использованы биметаллические батареи с тепловой энергией каждой секции 200 (Вт). Расчет производится следующим образом: S * H * 41 / 200, где S * H – объем помещения (произведение площади на высоту), 41 – тепловая энергия для каждого кубометра объема апартаментов, 200 – тепловая мощность одной секции радиатора.

100 * 5 *41 / 200 = 500 * 41 / 200 = 20500 / 200 = 102,5 (шт). Округляем значение до 103 секций.

Стоит отдельно заметить, что значение оптимальной тепловой мощности для каждого кубометра помещения является стандартным. Если отопление устанавливается на территории объекта с герметичными металлопластиковыми стеклопакетами, то для каждого кубического метра отапливаемого воздуха необходимо использовать 34 (Вт) тепловой энергии , вместо 41 (Вт).

С учетом поправки на энергоэффективность мы получим следующее: 100 * 5 * 34 / 200 = 85 секций.

Расчет секций повышенной точности для бытовых и административных объектов

Говоря за монтаж отопления на территории бытовых и административных объектов, существует более точная формула, чем базовый расчет секций.

Формула точного расчета секций имеет вид: 100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P, где 100 – оптимальная тепловая мощность для одного метра квадратной площади помещения, K1 – коэффициент поправки на остекление:

  • Для обыкновенного двойного стекла – 1,27
  • Для двойного стеклопакета – 1,0
  • Для тройного стеклопакета – 0,85

K2 – коэффициент поправки на теплоизоляцию стен:

  • Стандартная теплоизоляция – 1,27
  • Улучшенная теплоизоляция – 1,0
  • Хорошая теплоизоляция – 0,85

К3 – коэффициент поправки на соотношение площади окон к площади пола:
50% – 1,2

  • 40% – 1,1
  • 30% – 1,0
  • 20% – 0,9
  • 10% – 0,8

К4 – коэффициент поправки на температуру в самую холодную пору года:

  • -35 ⁰С – 1,5
  • -25 ⁰С – 1,3
  • -20 ⁰С – 1,1
  • -15 ⁰С – 0,9
  • -10 ⁰С – 0,7

К5 – коэффициент поправки на количество наружных стен:

  • одна стена – 1,1
  • две стены – 1,2
  • три стены – 1,3
  • четыре стены – 1,4

К6 – коэффициент поправки на тип помещения выше:

  • холодный чердак – 1,0
  • отапливаемый чердак – 0,9
  • отапливаемое жилое помещение – 0,8

К7 – коэффициент поправки на высоту потолка:

  • 2,5 (м) – 1,0
  • 3,0 (м) – 1,05
  • 3,5 (м) – 1,1
  • 4,0 (м) – 1,15
  • 4,5 (м) – 1,2

7 – количество коэффициентов поправки.

P – тепловая мощность каждой секции (Вт).

Произведем расчет по более точной формуле. Напомним, что используя базовую формула расчета, мы получили значение в 14 секций. Это при условии, что площадь помещения 25 (м2), а мощность одной секции биметаллического радиатора 175 (Вт).

Пример точного расчета : 100 * 25 * ((1 + 1 + 1,2 + 1,3 + 1,2 + 1 + 1,05)/7) / 175 = 15,81 (шт). Округляем до 16 секций.

Обратите внимание, в данном случае целесообразно использовать 2 радиатора по 8 секций в каждом. Если в помещении есть 1 оконный проем, то одна из батарей обязательно должна располагаться под окном . Радиатор, расположенный под окном, работает в качестве стационарной тепловой завесы. Если в помещении 2 окна, то оба радиатора монтируются под оконными проемами .

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная , правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по по пулярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто , батареи стоят под окнами и обеспечивают т ребуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты , основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее , можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов .

Кратко о существующих типах радиаторов отопления
  • Стальные радиаторы панельной или трубчатой конструкции.
  • Чугунные батареи.
  • Алюминиевые радиаторы нескольких модификаций.
  • Биметаллические радиаторы.
Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь . Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации гарантию.

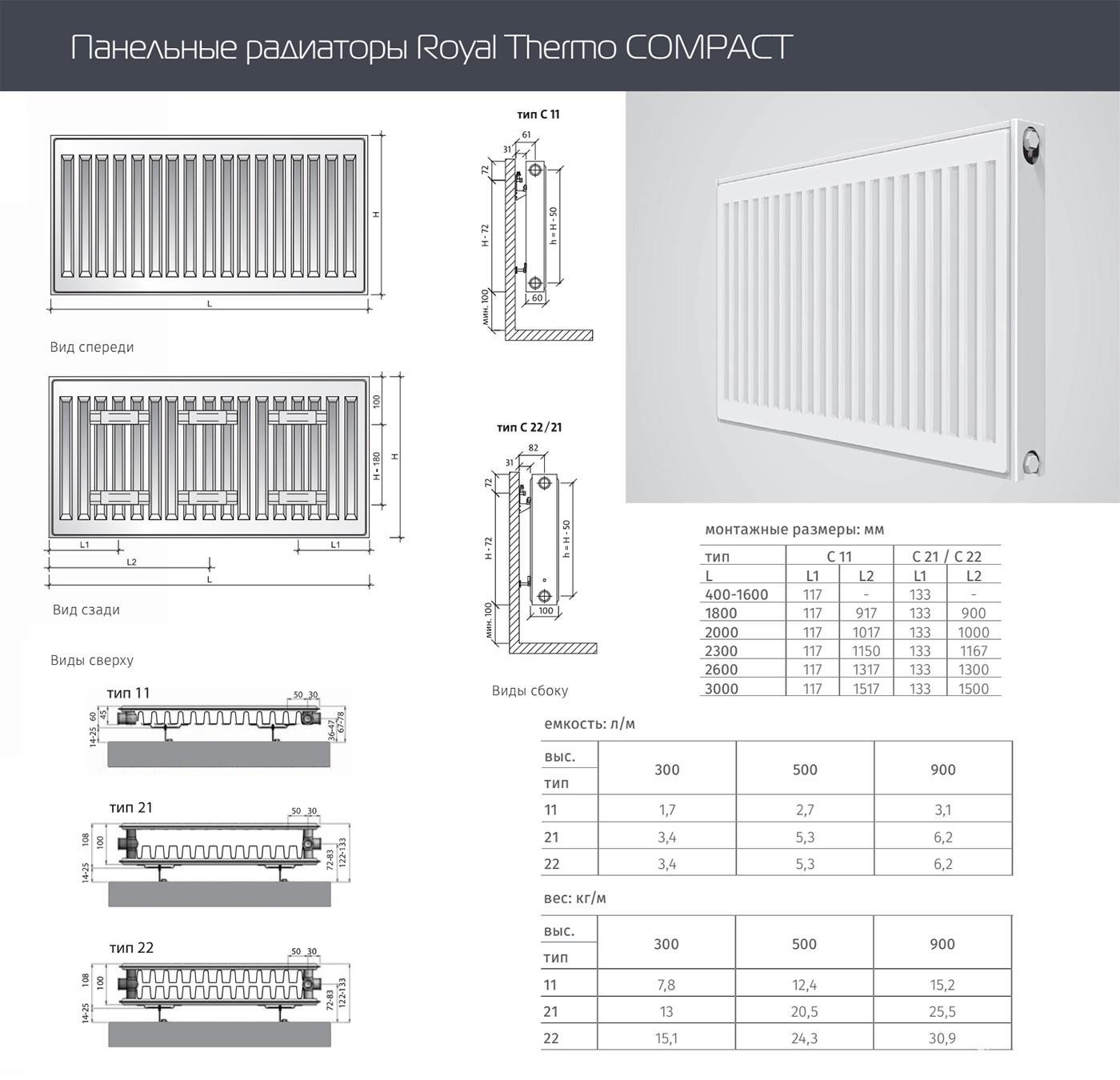

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно .

Возможно, такие батареи МС -140— 500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

  • Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
  • Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
  • Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу.Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

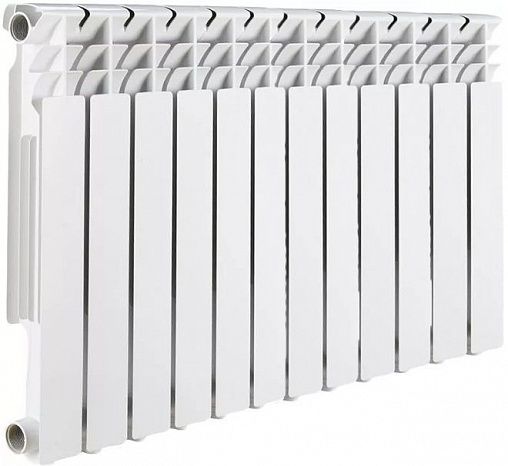

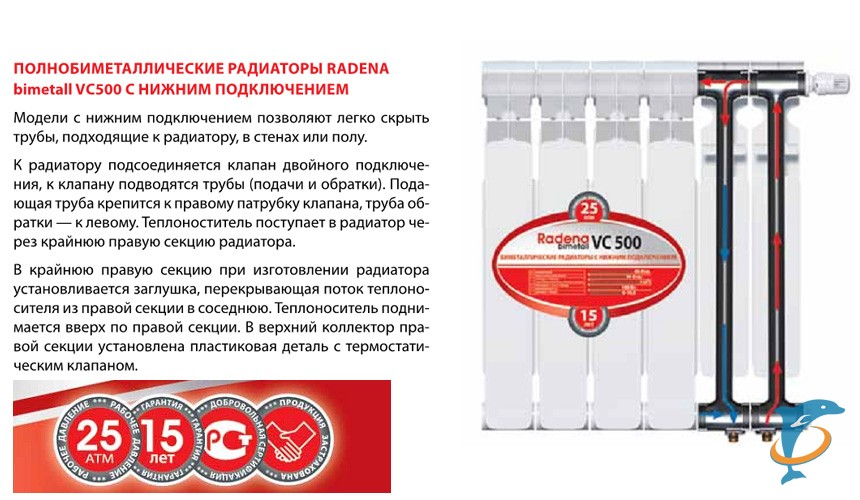

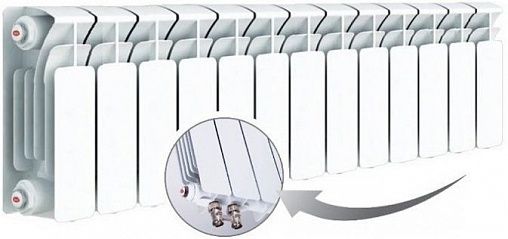

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

  • ТС – трубчатые стальные;
  • Чг – чугунные;
  • Ал – алюминиевые обычные;
  • АА – алюминиевые анодированные;
  • БМ – биметаллические.
Чг ТС Ал АА БМ
Давление максимальное (атмосфер)
рабочее 6-9 6-12 10-20 15-40 35
опрессовочное 12-15 9 15-30 25-75 57
разрушения 20-25 18-25 30-50 100 75
Ограничение по рН (водородному показателю) 6,5-9 6,5-9 7-8 6,5-9 6,5-9
Подверженность коррозии под воздействием:
кислорода нет да нет нет да
блуждающих токов нет да да нет да
электролитических пар нет слабое да нет слабое
Мощность секции при h=500 мм; Dt=70 ° , Вт 160 85 175-200 216,3 до 200
Гарантия, лет 10 1 3-10 30 3-10
Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр пл ощади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q – требуемая теплоотдача от радиаторов отопления.

S – площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет :

N = Q / Qус

N – рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м ) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 В т т епловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h × 40 (34 )

где h – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам . Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем , подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D × Е × F × G × H × I × J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по по рядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А :

  • Одна внешняя стена – А = 1,0
  • Две внешних стены – А = 1,2
  • Три внешний стены – А = 1,3
  • Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В :

  • Комната выходит на север или восток – В = 1,1
  • Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленности стен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

  • Средний уровень — стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом – С = 1,0
  • Внешние стены не утеплены – С = 1,27
  • Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку » — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

  • — 35 ° С и ниже – D= 1,5
  • — 25÷ — 35 ° С – D= 1,3
  • до – 20 ° С – D= 1,1
  • не ниже – 15 ° С – D= 0,9
  • не ниже – 10 ° С – D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е :

  • До 2,7 м – Е = 1, 0
  • 2,8 – 3, 0 м – Е = 1, 05
  • 3,1 – 3, 5 м – Е = 1, 1
  • 3,6 – 4, 0 м – Е = 1,15
  • Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

  • холодный чердак или неотапливаемое помещение – F= 1,0
  • утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
  • отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G :

  • обычные деревянные рамы с двойным остеклением – G= 1,27
  • окна оснащены однокамерным стеклопакетом (2 стекла) – G= 1,0
  • однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент пл ощади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н :

  • Отношение менее 0,1 – Н = 0, 8
  • 0,11 ÷ 0,2 – Н = 0, 9
  • 0,21 ÷ 0,3 – Н = 1, 0
  • 0,31÷ 0,4 – Н = 1, 1
  • 0,41 ÷ 0,5 – Н = 1,2

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки , зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

  • а – диагональное подключение, подача сверху, обратка снизу – I = 1,0
  • б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
  • в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
  • г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
  • д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
  • е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J :

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

б – радиатор прикрыт сверху подоконником или полкой – J= 1,0

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — части чно прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом– J= 1,2

⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка , многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Как рассчитать количество секций батареи отопления для помещения

Чугунная батарея.

Открытые источники в Интернете (СС0)

Устройство биметаллической батареи

Первый слог названия подсказывает, что радиатор состоит из двух металлов. Стальной трубопровод и алюминиевые внешние пластины (или ребра), передающие тепло в пространство комнаты благодаря его высокой теплопроводности, отлично обогревают помещение. Теплоноситель — вода, циркулирует по цельнотянутым трубам, сваренным между собой таким методом, который не разрушает структуру металла — это препятствует коррозии стальной части. Алюминий же, обладает высокой теплопроводностью и внешние пластины (или ребра) прекрасно передают тепло в помещение, принимая его от стального сердечника. Получается, что биметаллический отопительный прибор соединил лучшие свойства стальных и алюминиевых приборов обогрева.

Достоинства биметаллических радиаторов:

  • Высокое рабочее давление — до 35 атмосфер, устойчивость к перепадам давления.
  • Стойкость к коррозии при любом качестве теплоносителя.
  • Возможность быстро снизить или повысить температуру в комнате, регулируя подачу теплоносителя, так как благодаря малой инерционности радиаторы быстро нагреваются и быстро остывают.
  • Малый вес, легкость монтажа.
  • Секционная конструкция, позволяющая выбрать нужное количество ребер.

К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что с лихвой компенсируется их надежностью и длительным сроком службы.

При установке или замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы не испытывать дискомфорта от недостатка или избытка тепла. Сделать расчет несложно, когда известны параметры помещения и мощность батарей выбранного типа.

Расчет количества секций для помещения со стандартной высотой потолков

Для начала надо вычислить площадь комнаты, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример. Типичная комната шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность радиатора 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Считаем общую мощность отопительных приборов 14×100 = 1400 Вт. Требуемого тепла
  3. Вычисляем количество секций: 1400:160 = 8,75. Округляем в сторону большего значения, получается 9 секций.

Если комната расположена в торце здания, количество радиаторов необходимо увеличить на 20%.

Расчет количества секций для помещения с высотой потолков более 3-х метров

Здесь другой принцип расчета, он ведется от объема помещения. Объем — это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора. Чтобы вычислить его общую мощность, нужно умножить объем комнаты на 40 Вт, а для определения количества секций это значение разделить на мощность одной секции по паспорту.

Пример. Комната шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора — 160 Вт.

  1. Определяем площадь комнаты: 3,5×4 = 14 м2.
  2. Определяем объем комнаты: 14×3,5 = 49 м3.
  3. Считаем общую мощность радиаторов отопления: 49×40 = 1960 Вт. Нужного тепла
  4. Вычисляем количество секций: 1960:160 = 12,25. Округляем в большую сторону, получается 13 секций.

Для угловой комнаты этот показатель нужно умножить на коэффициент 1,2. Увеличить количество секций необходимо, если комната находится в панельном доме, на первом или последнем этаже, а также если в ней больше одного окна. Имеет значение и расположение рядом с неотапливаемыми помещениями. В таких случаях полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

При расчетах следует обращать внимание на то, что различные типы радиаторов отопления имеют разную тепловую мощность. Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте условия. Скажем, расстояние до стены, пола и подоконника должно быть не менее 4 см.

Биметаллические батареи могут прослужить около 20 лет.

сколько секций батарей на 1 квадратный метр, калькулятор


Подсчет по площади

Приблизительно вычислить количество секций можно при знании площади помещения, в котором будут устанавливаться батареи. Это самый примитивный метод вычисления, он неплохо работает для домов, где высота потолков небольшая (2,4-2,6 м).

Правильная производительность радиаторов рассчитывается в «тепловой мощности». По нормативам для обогрева одного «квадрата» площади квартиры нужно 100 ватт — на этот показатель и умножается полная площадь. Например, на помещение в 25 кв.м потребуется 2500 ватт.

Виды секций

Вычисленное таким образом количество тепла делят на теплоотдачу от секции батареи (указывается производителем). Дробное число при расчетах округляют в большую сторону (чтобы радиатор гарантированно справился с прогревом). Если батареи выбирают для помещений с низкой потерей тепла или дополнительными отопительными приборами (например, для кухни), можно округлить результат в меньшую сторону — нехватка мощности не будет заметна.

Разберем на примере:

Если в комнату площадью 25 кв.м планируется установка радиаторов отопления с теплоотдачей 204 Вт, формула будет выглядеть так: 100 Вт (мощность для обогрева 1 кв.м) * 25 кв.м (общая площадь) / 204 Вт (теплоотдача одной секции радиатора) = 12,25. Округлив число в большую сторону, получим 13 — количество секций батареи, которое потребуется для отопления комнаты.

Обратите внимание!

Для кухни той же площади достаточно взять 12 секций радиаторов.

Как учитывать эффективную мощность

Эффективная и расчетная мощность не одно и то же. Даже если подсчеты выполнены верно, теплоотдача может быть ниже. Происходит это из-за слабого температурного напора. Положенная мощность, заявленная производителем, обычно указывается для температурного напора в 60°C, а в реальности он нередко составляет 30-50°C. Это происходит из-за низкой температуры теплоносителя в контуре. Чтобы определить эффективную мощность батареи, необходимо ее теплоотдачу умножить на температурный напор в системе, а затем разделить на паспортное значение.

Температурный напор определяют по формуле Т=1/2×(Тн+Тк)-Твн, где

  • Тн – температура теплоносителя на подаче;
  • Тк – температура теплоносителя на выводе;
  • Твн – температура в комнате.

Производитель за Тн принимает 90°C; за Тк – 70°C, за Твн – 20°C. Реальные значения могут сильно отличаться от исходных. На случай экстремально низких температур необходимо прибавить 10-15% мощности.

Рекомендуется предусмотреть возможность ручной или автоматической регулировки подачи теплоносителя в каждый радиатор. Это позволит регулировать температуру во всех помещениях, не расходуя лишнюю тепловую энергию.

Дополнительные факторы

Количество радиаторов на квадратный метр зависит от особенностей конкретного помещения (наличия межкомнатных дверей, количества и герметичности окон) и даже от расположения квартиры в здании. Комната с лоджией или балконом, особенно если они не остеклены, отдает тепло быстрее. Помещение на углу здания, где с «внешним миром» соприкасается не одна, а две стены, потребует большего числа батарей.

На количество секций батареи, которое потребуется для обогрева помещения, влияет также материал, использованный для возведения здания, и наличие дополнительной утепляющей обшивки на стенах. Кроме того, комнаты с окнами во двор будут удерживать тепло лучше, чем с окнами, выходящими на улицу, и потребуют меньшего количества отопительных элементов.

Для каждого из быстро остывающих помещений следует увеличить требуемую мощность, вычисленную по площади комнаты, на 15-20%. Исходя из этого числа высчитывают нужное число секций.

Разница подсоединения

Это интересно! Теплоотражающий экран за радиатором: как установить самостоятельно и преимущества его использования

Примерный расчет — сколько секций батареи на квадратный метр

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Объемный или для нестандартных помещений

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К- необходимое количество секций радиатора,

О -объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10. 8, округляется до 11 секций.

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.

Подсчет секций по объему

Расчет по объему комнаты более точен, чем подсчет на основе площади, хотя общий принцип остается тем же. В этой схеме учитывается и высота потолка в доме.

По нормативу на 1 кубометр пространства требуется 41 ватт. Для комнат с качественной современной отделкой, где на окнах стоят стеклопакеты, а стены обработаны утеплителем, требуемое значение всего 34 Вт. Объем рассчитывают, перемножая площадь на высоту потолка (в метрах).

Например, объем комнаты в 25 кв.м с высотой потолков 2,5 м: 25 * 2,5 = 62,5 кубометра. Помещение той же площади, но с потолками 3 м, будет большим по объему: 25 * 3 = 75 кубометров.

Расчет количества секций радиаторов отопления проводят, разделив нужную суммарную мощность радиаторов на теплоотдачу (мощность) каждой секции.

Для примера возьмем комнату со старыми окнами площадью 25 кв.м и с потолками 3 м нужно взять 16 секций батарей: 75 кубометров (объем комнаты) * 41 Вт (количество тепла для обогрева 1 кубометра помещения, где на окнах не установлены стеклопакеты) / 204 Вт (теплоотдача одной секции батарей) = 15,07 (для жилого помещения значение округляют в большую сторону).

На фото количество радиаторов на квадратный метр

Это интересно! Температура радиаторов отопления в квартире — норма

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Что учесть при подсчете?

Производители, указывая мощность одного секции батареи, немного лукавят и завышают цифры в расчете на то, что температура воды в отопительной системе будет максимальной. По факту в большинстве случаев вода для отопления не прогревается до расчетного значения. В паспорте, который прилагается к радиаторам, указываются и минимальные показатели теплоотдачи. В расчетах лучше ориентироваться на них, тогда в доме гарантированно будет тепло.

Обратите внимание!

Батареи, прикрытые сеткой или экраном, отдают немного меньше тепла, чем «открытые».

Точное количество «потерянного» тепла зависит от материала и конструкции самого экрана. Если планируется использовать такую дизайнерскую конструкцию, нужно увеличить расчетную мощность отопительной системы на 20%. То же касается и батарей, расположенных в нишах.

На фото расчет количества секций биметаллических радиаторов

Что необходимо учитывать при расчете количества секций радиаторов отопления

При проведении расчета секций радиаторов отопления необходимо учитывать множество параметров, среди которых:

  • линейные размеры помещения, которое требуется отопить;
  • тип отопительного радиатора и металл, из которого он изготовлен;
  • средняя мощность, которой обладает секция радиатора, или общая мощность всей батареи;
  • максимально возможное количество секций для выбранного типа отопительной батареи.

Сегодня на рынке представлены несколько видов отопительных батарей в зависимости от материала, из которого радиатор изготавливается.

  • Стальные радиаторы. Положительными характеристиками такого отопительного прибора можно назвать небольшой вес, тонкие стенки радиатора, элегантный дизайн. При этом стальные батареи не пользуются спросом, и на это много причин. Во-первых, малая теплоемкость материала – стальные батареи быстро нагреваются, но так же быстро и остывают. Во-вторых, сталь подвержена коррозии. Такие радиаторы быстро ржавеют, особенно в местах соединений. В-третьих, при аварийных гидравлических ударах или плановых испытаниях стальные радиаторы отопления очень часто лопаются и дают течь.

Стальные радиаторы чаще бывают цельными, реже – состоящими из отдельных секций. Мощность конкретной модели указывается в паспорте.

  • Чугунные батареи. Этот вид отопительного радиатора знаком практически всем жителям нашей страны. Материал долговечен, обладает отличными тепловыми характеристиками. Если говорить о классической советской чугунной «гармошке», то стандартной теплоотдачей в ней для одной секции радиатора было значение в 160 Ватт. У чугунных радиаторов множество положительных свойств: они практически не подвержены коррозии, прекрасно выдерживают гидравлические удары и испытания, обладают высокой теплоотдачей. К тому же, благодаря особой форме, чугунная батарея не ограничена количеством секций.

Чугун – довольно-таки инертный материал и позволяет использовать в качестве теплоносителя самые разнообразные жидкости. Сегодня в магазинах представлены чугунные радиаторы как классической формы, так и современные, дизайнерские модели.

  • Алюминиевые батареи. Легкость этого материала позволяет монтировать данные радиаторы практически на любую поверхность. Алюминий обладает отличными тепловыми характеристиками, теплоотдача одной секции достигает 200 Ватт. Но есть и существенный недостаток – коррозия металла на кислороде. Впрочем, производители научились с этим бороться методом анодного оксидирования алюминия, то есть контролируемого процесса окисления металла и создания на его поверхности защитной пленки.
  • Биметаллические радиаторы. Как видно из названия, сконструированы данные радиаторы из двух видов металла: внутренний слой – сталь, внешний – алюминий. Подобная конструкция придает биметаллическим радиаторам прочность и высокую теплоотдачу (до 200 Ватт). Существенным фактором, ограничивающим выбор данного вида радиаторов, является их высокая стоимость.

При расчете количества секций всегда учитывается материал, из которого изготовлены радиаторы отопления, так как тепловые свойства – один из ключевых показателей.

Точный подсчет радиаторов

Как рассчитать количество радиаторов отопления для комнаты в нестандартном помещении — например, для частного дома? Приблизительных подсчетов может быть недостаточно. На число радиаторов влияет большое количество факторов:

  • высота комнаты;
  • общее число окон и их конфигурация;
  • утепление;
  • соотношение суммарной площади поверхности окон и полов;
  • среднюю температуру на улице в холода;
  • число наружных стен;
  • тип помещения, расположенного над комнатой.

Для точного расчета используют формулу и поправочные коэффициенты.

Радиатор для большой комнаты

[rek_custom1]

Это интересно! Электрические радиаторы отопления – какие лучше: классификация и преимущества разных видов

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

  • средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
  • северные и восточные регионы: 1,6;
  • южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

Формула расчета

Общая формула для подсчета количества тепла, которое должны генерировать радиаторы:

КТ = 100 Вт/кв.м * П * К1 * …* К7

П означает площадь комнаты, КТ — итоговое количество тепла, необходимое для поддержания комфортного микроклимата. Значения от К1 до К7 — поправочные коэффициенты, которые выбираются и применяются в зависимости от различных условий. Полученный в итоге показатель КТ делят на теплоотдачу от сегмента батареи для вычисления требуемого числа элементов (секций алюминиевых радиаторов потребуется иное количество, чем, например, чугунных).

Дополнительные секции

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Коэффициенты расчета

К1 — коэффициент для учета типа окон:

  • классические «старые» окна — 1,27;
  • двойной современный стеклопакет — 1,0;
  • тройной пакет — 0,85.

К2 — поправка на теплоизоляцию стен дома:

  • низкая — 1,27;
  • нормальная (двойной ряд кирпича или стены с утепляющей прослойкой) — 1,0;
  • высокая — 0,85.

К3 выбирают в зависимости от пропорции, в которой соотносятся площади комнаты и установленных в ней окон. Если площадь окон равна 10% от площади пола, применяют коэффициент 0,8. На каждые дополнительные 10% прибавляют 0,1: для соотношения 20% значение коэффициента составит 0,9, 30% — 1,0 и так далее.

К4 — коэффициент, выбираемый в зависимости от среднего значения температуры за окном в неделю с минимальной температурой за год. От климата также зависит, сколько нужно на комнату тепла. При средней температуре -35 применяют коэффициент 1,5, при температуре -25 — 1,3, дальше на каждые 5 градусов коэффициент понижают на 0,2.

К5 — показатель для корректировки расчета тепла в зависимости от числа наружных стен. Базовый показатель — 1 (нет стен, соприкасающихся с «улицей»). Каждая наружная стена комнаты добавляет к показателю 0,1.

К6 — коэффициент для учета типа помещения над расчетным:

  • отапливаемая комната — 0,8;
  • отапливаемое чердачное помещение — 0,9;
  • чердачное помещение без отопления — 1.

К7 — коэффициент, который берется в зависимости от высоты помещения. Для комнаты с потолком 2,5 м показатель равен 1, каждые дополнительные 0,5 м потолков добавляют к показателю 0,05 (3 м — 1,05 и так далее).

Для упрощения подсчетов многие производители радиаторов предлагают онлайн калькулятор, где предусмотрены различные типы батарей и есть возможность настроить дополнительные параметры без «ручного» подсчета и выбора коэффициентов.

Соединение секций

Это интересно! Какие биметаллические радиаторы отопления лучше: технические характеристики и отзывы

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

  • биметаллическая секция обогреет 1,8 м 2 ;
  • алюминиевая — 1,9-2,0 м 2 ;
  • чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:

  • биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м 2 / 2 м 2 = 8 шт.
  • чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет в зависимости от материала радиатора

Батареи, выполненные из разных материалов, отдают разное количество тепла и отапливают помещение с разной эффективностью. Чем выше теплоотдача материала, тем меньше потребуется секций радиатора, чтобы прогреть комнату до комфортного уровня.

Наиболее популярны чугунные батареи отопления и заменяющие их биметаллические радиаторы. Средняя теплоотдача от единственного секции батареи из чугуна — 50-100 Вт. Это довольно немного, зато число секций для помещения проще всего подсчитать «на глазок» именно для чугунных радиаторов. Их должно быть примерно столько же, сколько «квадратов» в комнате (лучше взять на 2-3 больше, чтобы компенсировать «недогрев» воды в системе отопления).

Теплоотдача одного элемента биметаллических радиаторов — 150-180 Вт. На этот показатель может влиять и покрытие батарей (например, окрашенные масляной краской радиаторы греют комнату чуть меньше). Расчет количества секций биметаллических радиаторов проводится по любой их схем, при этом общее число необходимого тепла делят на значение теплоотдачи от одного сегмента. Если Вы хотите приобрести радиаторы с установкой в Москве, рекомендуем обратиться сюда. Компания давно на рынке и хорошо себя зарекомендовала!

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

  • более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
  • частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
  • попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
  • часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

ИнструкцииКотлы

Расчет секций биметаллических батарей по площади. Расчет батарей отопления на площадь. Расчет, по объему помещения

Для того, чтобы рассчитать биметаллические радиаторы, достаточные для ремонта в квартире или доме, не нужны серьезные знания точных измерений. Отопление в квартирах практически всегда осуществляется с помощью секционных батарей. Это связано с тем, что центральное отопление работает с высоким давлением.Например, чаще всего рабочее давление стальных радиаторов составляет 10 атм. Алюминиевые или биметаллические батареи способны выдержать от 40. Атм. При этом для каждой комнаты или радиатора можно определить количество секций, необходимое для обогрева площади даже при разных теплопотерях.

Какой расчет секций в аккумуляторе

Организация отопления дома или квартиры – одна из самых затратных задач при строительстве или ремонте. От количества секций в батарее зависела не только температура в помещении в холодный период, но и общая стоимость ремонта. Радиатор слишком большого размера может быть неэффективным, не прогреваться полностью или работать не так, как надо.

Каждая комната имеет разную площадь, теплопотери, нюансы и особенности расстановки мебели. От того, где именно будут располагаться батареи отопления, зависит и их эффективность. Основная задача – компенсировать теплопотери здания, равномерно прогреть все помещения, обеспечить комфортные условия использования радиаторов. Что лучше? Одна батарея на 12 секций, или 2 батареи на 6? Вы можете рассчитать количество секций, имея под рукой план, калькулятор и несколько минут вашего времени.

Расчет количества секций исходя из площади

Ориентируясь на площадь при выборе батареи необходимо делать поправку на высоту потолков. Средний показатель составляет 2,5-2,8 м. Для обогрева квадратного метра жилой площади по строительным нормам потребуется около 100 Вт энергии. Естественно, для обогрева дома из холодного кирпича и утепленного пеноблока потребуются тепловые приборы разной мощности. То же самое можно сказать об энергоэффективности дома, наличии стеклопакетов, хорошей вентиляции, утеплении крыши или пола.

Пример расчета:

Комната площадью 30 кв.м. с двумя окнами и высотой потолков 2,4м. Вам необходимо рассчитать количество секций для нескольких отопительных приборов.

30 x 100 Вт = 3000 Вт энергии в среднем потребуется для обогрева этого помещения.

Алюминиевые и биметаллические радиаторы имеют разную мощность. Тем более, что существует несколько стандартных размеров. Самое распространенное межосевое расстояние для секционных радиаторов – 500 мм, бывают и 800 мм, 350 мм и даже 200 мм.Чтобы правильно рассчитать количество секций в радиаторе, необходимо предварительно уточнить у продавца тепловую мощность конкретного производителя. Некоторые компании маркируют свою продукцию на основе стандартного набора из 10 секций, некоторые указывают мощность каждого элемента в отдельности.

Средняя мощность находится в пределах 140-170 Вт. Стоит быть внимательным, так как этот параметр определяется исходя из температуры охлаждающей жидкости 60 градусов. Если вы планируете использовать низкотемпературную систему отопления, например, через тепловой аккумулятор, то количество секций потребуется больше, чем при отоплении напрямую от котла.

Итого: 3000 Вт / 150 = 20 секций.

Учитывая, что в помещении два окна, в результате наших расчетов оптимальным вариантом будет установка двух радиаторов по 10 секций в каждом.

Что означает эта сумма

Мы могли рассчитать соотношение в любую сторону, например — 8 и 12, 6 и 14. Почему лучше установить именно 2 радиатора по 10 секций? Дело в том, что радиаторы от производителя идут в упаковках по 10 секций.Это гарантирует вам, что именно производитель собрал все элементы. Практически все радиаторы проходят испытания перед продажей. Обычно это делается с помощью давления. В некоторых случаях допускается даже использование специальных жидкостей. Также существуют способы обработки радиатора изнутри для увеличения срока его службы. Это может быть напыление краски, лака, специальных антикоррозийных составов.

Секции собираются путем соединения их ниппелями и уплотнения паронитовой прокладкой.Иногда прокладка сидит на клею, иногда на силиконе, иногда работает только за счет своей плоскости. Если прокладка сломана, ее нельзя использовать повторно, ее необходимо немедленно заменить. Получается ситуация — нужен радиатор, длина которого состоит из 12 секций. В магазине надо взять заводскую упаковку из 10 секций, открутить 2 секции от другого аккумулятора, закрутить два ниппеля и поставить их на прокладки. В результате этого вы получите 12 секций, а также место ручной сборки, которое не будет гарантировано более года.При этом производители дают гарантию от 5 до 25 лет на заводскую сборку аккумулятора.


Вопрос второй — что магазин делает с оставшимися 8 разделами? Какие прокладки, ниппели используются? Каковы свойства используемого герметика?

Установка 2-х батарей по 10 секций ориентирована под окна. Алюминиевые и биметаллические радиаторы создают достаточную конвекцию для организации тепловой завесы перед источником потерь энергии.Это сэкономит ваши деньги и сделает ваш дом теплее.

Рассчитать количество секций в батарее довольно просто, но стоит помнить, что параметры вашей системы отопления со временем будут меняться. На это может повлиять износ оборудования, мусор в трубопроводах или внутри радиаторов. Не стоит забывать и об очень холодных зимах, которые бывают раз в 7-10 лет. Учитывая срок службы системы отопления, запас в 20-30% лишним не будет.

Если вы планируете спрятать батарею за ширмой или плотными шторами, стоит увеличить мощность радиатора на 10%.То же самое касается помещений с высокими потолками, чем больше внутренний объем, тем больше потребуется теплоотдача радиатора.

Не нужно стремиться считать до 1 единицы. Ваш котел не сможет выдать больше своей номинальной мощности, а регулировка, даже если расчет будет неверным, будет осуществляться за счет температуры теплоносителя. Важно правильно спроектировать систему отопления, чтобы она была комфортной. Установленные краны, термостатические вентили должны позволять регулировать объем теплоносителя, проходящего через отопительный прибор.

Система отопления включает в себя множество различных элементов. Все они важны для нормального функционирования, в том числе и радиаторы. Сегодня для отопления частных домов и квартир используются различные батареи (так в народе называют радиаторы). Они могут быть изготовлены из чугуна, алюминия или быть биметаллическими. Но чтобы дом был теплым, важно правильно рассчитать количество необходимых секций в радиаторе. Об этом и пойдет речь в этой статье. Конкретно будет приведен примерный расчет количества секций биметаллического радиатора.

Простой способ оплаты при замене старых батарей

Если вы решили заменить старый чугунный радиатор отопления, то можно воспользоваться простым методом и рассчитать необходимое количество секций батарей. Для этого необходимо учесть некоторые факторы . А именно:

  • тепловыделение у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на секцию, то у второго 180 Вт.
  • Насколько теплой была старая батарея.Если ее работа вас устраивает, то это хорошо. Если нет, то можно увеличить количество секций.
  • через определенное время радиатор отопления будет нагреваться чуть хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не меняется. Конечно, если работа старого аккумулятора вас устраивала. Если тепла не хватило, то можно увеличить количество секций.

Расчет исходя из размеров помещения

Другое дело, когда система отопления устанавливается в новом доме. В этом случае нельзя полагаться на предыдущий опыт эксплуатации радиаторов отопления. Здесь требуется более точный расчет исходя из размера комнаты.

Такие расчеты можно произвести исходя из:

Существует ряд санитарных норм, согласно которым на каждый квадратный метр площади помещения должна приходиться определенная мощность отопительных приборов. Эти рекомендации можно легко найти в Интернете. Так, для средней полосы нашей страны мощность на квадратный метр должна быть не менее 100 Вт. Исходя из этого, несложно произвести необходимые расчеты.

Например, если взять комнату площадью 12 квадратных метров (три на четыре), то мощность обогревателей должна быть 1200 Вт (12 кв.м * 100 Вт). Делим это значение на мощность одной секции биметаллического радиатора (200 Вт при температуре теплоносителя 90 градусов), получаем 6 секций.

Для получения более точных расчетов можно использовать метод, основанный на объеме отапливаемого помещения. В этом случае данные также берутся из санитарных норм. Так, для средней полосы на кубический метр нужно иметь 41 Вт мощности обогрева.

Если взять ту же площадь, что и в предыдущем примере, то при высоте потолка 2,7 метра получим объем всего помещения 32,4 куб.м (20 кв.м. * 2,7 метра). Тогда мощность радиаторов должна быть 32.4*41=1328,4 Вт . Если разделить на тепловую мощность одной биметаллической секции, то получится 6,64. Это означает, что для отопления желательно установить 7-секционный радиатор.

Как видите, используя метод расчета объема помещения, можно получить более точные данные о количестве секций биметаллического (да и любого другого) радиатора отопления. Но даже в этом случае не учитывается наличие окон в помещении и некоторые другие факторы. Для уточнения необходимо использовать поправочные коэффициенты.

Определяем поправочные коэффициенты

При расчете необходимого количества секций биметаллического радиатора недостаточно знать площадь или объем помещения. Здесь важны многие факторы: состояние стен, наличие по соседству неотапливаемых помещений, температура подаваемого теплоносителя (от этого будет зависеть тепловая мощность каждой секции) и др.

Для того, чтобы помещение согрейтесь, стоит учесть еще несколько поправочных коэффициентов .А именно:

Другой поправочный коэффициент относится к частным домам . В таких постройках есть холодный чердак, а все стены выходят на улицу. Значит, мощность нагревательных приборов должна быть больше. Так, для частных домов при расчете количества секций биметаллического радиатора применяется поправочный коэффициент 1,5.

Расчет необходимого количества секций на биметаллический радиатор зависит от многих факторов. Это и объем помещения, и наличие окон, и многое другое.Например, если стены частного дома хорошо утеплить, то теплопотерь будет мало. Это означает, что можно устанавливать радиаторы меньшей длины и мощности. Также количество секций может зависеть от людей, проживающих в жилом помещении. Если они любят много тепла, то нагреватели устанавливаются помощнее.

Биметаллические радиаторы – это качественные и высокоэффективные отопительные приборы, которые можно использовать для обогрева жилого дома, офисного помещения или производственного здания.Главное – это наличие внутренних элементов из стали.

Особенности конструкции

способствуют повышению уровня запаса прочности, а негативные последствия от контакта теплоносителя с алюминием сводятся к нулю. Единственным недостатком таких отопительных конструкций является неоправданно высокая стоимость среди аналогичного оборудования.

Все положительные напрямую связаны с их структурой. . Сердечник может быть стальным или медным, что повышает устойчивость к составу теплоносителя, а также к перепадам давления.

Удобный тип сочленения со стандартной обвязкой и алюминиевая поверхность радиатора позволяют получить высокую теплоотдачу.

Биметаллические радиаторы, реализуемые в нашей стране, в зависимости от устройства и характеристик можно разделить на два основных вида:

  • абсолютно «биметаллического типа» , со стальными трубами и алюминиевым корпусом. Главные преимущества – долговечность и абсолютное отсутствие возможности протечки;
  • «полуметаллический вариант» , в котором стальные трубы усиливают вертикальные каналы.Такие радиаторы отопления отличаются прекрасным сочетанием невысокой цены и высокой тепловой эффективности.

Принцип работы такого отопительного оборудования максимально прост. На алюминиевый корпус по стальной трубе передается тепло от теплоносителя , что способствует нагреву воздушных масс в отапливаемом помещении.

Применение стали облегчает использование оборудования в условиях повышенного давления теплоносителя внутри системы отопления. Стальные компоненты позволяют использовать аккумулятор биметаллического типа при наличии теплоносителя с низким показателем качества.

Стандартные размеры и диаметры

Сегодня биметаллические радиаторы выпускаются общепринятых типоразмеров:

  • индикаторы толщины — 9 сантиметров;
  • индикаторы ширины — не менее 40 сантиметров;
  • Индикаторы роста — 76, 94 или 112 сантиметров.

Следует иметь в виду, что линейные параметры отопительных приборов могут существенно различаться и в зависимости от используемых материалов и конструктивных особенностей:

  • при необходимости установки более тонких устройств не желательно использовать биметаллический тип оборудования, из-за двойного слоя металла;
  • относится к категории самых тонких приборов вариант приборов.

Кроме того, есть разница в высоте, которая может варьироваться от пятнадцати сантиметров до трех метров. Стандартные батареи имеют высоту 55-58 сантиметров.

Особенности расчета тепловых потерь

Размеры теплоносителя

указаны производителями, а основаны на расчетах температурных параметров теплоносителя при семидесяти градусах. Процесс эксплуатации предполагает наличие некоторых отклонений от заданных значений, что необходимо учитывать при выборе.

Именно по этой причине грамотный подбор отопительного оборудования предполагает определение значений тепловых потерь здания .

Настоящие расчеты основаны на данных обо всех конструкциях стен и потолков помещений, этажах, типах окон и их количестве, конструктивных особенностях дверей, материале штукатурного слоя и других факторах, в том числе о направлении сторон света, соляризации, роза ветров и другие критерии.

Норматив тепловой мощности должен исходить из показателя в один кВт на десять квадратных метров отапливаемой площади.Однако эти результаты будут весьма приблизительными.

Более точные данные по общим потерям тепла можно рассчитать по формуле:

В х 0,04 + ТПок х Нок + ТПдв х Ндв

  • V — объем отапливаемого помещения;
  • 0,04 — нормативы теплопотерь на кубический метр площади;
  • ТПок — параметры теплопотерь с одного окна по величине 0,1 кВт;
  • нок — общее количество окон;
  • ТПдв — параметры теплопотерь одной двери по значению 0.2 кВт;
  • Ндв — общее количество дверей.

Более точные данные можно получить при использовании специального устройства, называемого тепловизором . Прибор не только выполняет необходимые расчеты с максимальной точностью, но и учитывает такие важные характеристики, как скрытые дефекты здания и низкое качество строительных материалов.

Расчет необходимого количества на площадь

Практически весь объем таких радиаторов выпускается в стандартном исполнении и имеет стабильные размеры. Для расчета количества секций целесообразно использовать достаточно удобную формулу :

Согласно которому:

  • X — расчетное количество секций в одном нагревателе;
  • S соответствует отапливаемой площади в квадратных метрах;
  • N представляет мощность одной секции.

Пример расчета количества секций биметаллических радиаторов отопления по площади:

Для помещения 5 х 4 метра с высотой потолков 2.5 метров, оптимальный показатель мощности для одной секции около 150 Вт, а расчеты по формуле следующие —

Х = S х 100: N = 5 х 4 х 100: 150 = 13,3 или 14 секций.

Правила грамотного выбора

Для того, чтобы , который будет соответствовать всем требуемым параметрам, следует учесть некоторые нюансы:

  • Размеры радиатора необходимо выбирать в соответствии с дизайном интерьера и мощностью вырабатываемого тепла;
  • под окна оборудование должно перекрывать ширину оконных проемов на 50 или 75 процентов ;
  • минимальное расстояние от верхнего сегмента батареи до подоконника не должно быть меньше 10 сантиметров;
  • нижняя часть батареи не должна быть ближе 60 сантиметров ближе к поверхности пола;
  • для помещений с нестандартными формами оптимальным вариантом будет размещение дизайнерских батарей на заказ;
  • Обратите внимание, что эти устройства могут иметь верхнее, нижнее, боковое и перекрестное подключение к системе.

Если вы решили полностью поменять батареи в своем доме и собираетесь обеспечить действительно теплую обстановку зимой, вам необходимо научиться правильно рассчитывать количество секций биметаллического радиатора. Любые ошибки в выборе правильного размера и количества батарей могут в итоге привести к тому, что в помещении будет постоянно холодно или, наоборот, жарко.

В частности, стоит отметить несколько преимуществ таких радиаторов.

  1. Прочность.Стоит упомянуть, что на самом деле максимальная долговечность биметаллических радиаторов до сих пор не установлена, так как ни один прибор еще не отработал полный срок, однако большинство производителей дают гарантию на такое оборудование около 20 лет.
  2. Мощность. Только некоторые алюминиевые приборы могут дать столько тепла, сколько кВт в биметаллическом радиаторе. Расчет таких устройств за счет этого проще.
  3. Дизайн. Биметаллические батареи легко впишутся в абсолютно любой интерьер, благодаря чему они получили такое широкое распространение.

Все это сделало относительно молодые биметаллические радиаторы самым популярным вариантом отопления.

Однако, как известно, единственным недостатком этого варианта отопления является стоимость биметаллических радиаторов , ведь они намного дороже своих аналогов. Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы необходимо устанавливать в нужном количестве, чтобы не переплачивать за лишнее оборудование.

Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут специалисты, имеющие большой опыт работы в данной сфере, поэтому лучше всего воспользоваться услугами специалистов.Профессиональный расчет количества секций биметаллических радиаторов отопления максимально точен и дает возможность оптимально определить, сколько приборов необходимо использовать не только в каждом отдельном помещении, но и на любом типе объекта.

Профессиональный метод расчета учитывает огромное количество различных параметров, среди которых:

  • материал, из которого построено здание, а также толщина стен;
  • тип окон, которые были установлены в этом помещении;
  • общие климатические условия;
  • есть ли отопление в помещении непосредственно над рассматриваемым;
  • количество наружных стен;
  • площадь помещения;
  • высота потолка.

Все это позволяет добиться максимальной точности расчетов.

Расчет биметаллических радиаторов на 1 м 2 самостоятельно

Если вы хотите провести совершенно самостоятельный расчет того, какое именно количество секций вам необходимо, то на этот случай существует достаточно простой и доступный способ, позволяющий произвести расчет.

Для начала определитесь, какие биметаллические радиаторы вы собираетесь купить. Расчет по площади позволит в дальнейшем определить их количество.

Изначально выбирается эталон с указанием требуемой тепловой мощности, которую требует каждый м 2 . Таким образом, вы должны изначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м 2 в вашем помещении при стандартной высоте потолка.

Для помещений только с одним окном и только с одной наружной стеной может потребоваться около 100 Вт для обеспечения достаточного обогрева каждого м 2 .

Если в комнате одно окно, но выходят сразу две стены (например, угловая комната), то для обеспечения нормального обогрева каждого м2 необходимо будет установить радиаторы мощностью 120 В.Все это тоже надежно только тогда, когда в помещении будет потолок высотой до 2,7м;

Если помещение имеет вполне стандартную высоту потолка, но при этом имеет 2 окна и 2 наружные стены, то для обогрева каждого его м 2 потребуется около 130 Вт.

Биметаллические радиаторы отопления: видео

Расчет мощности радиаторов на всю комнату

Умножив эти значения на общую площадь вашего помещения, вы сможете точно рассчитать, сколько кВт тепла вам потребуется от установленного радиатора отопления.

Измерить площадь достаточно просто – ширина комнаты умножается на ее длину. Стоит отметить, что если ваше помещение имеет достаточно сложный периметр, то в этом случае вы можете провести и более грубые замеры, но погрешность всегда следует интерпретировать в сторону увеличения.

Также следует определиться с высотой каждой секции биметаллического радиатора, чтобы она соответствовала месту его установки. При этом, если у вас высокие потолки или увеличенная площадь окон, то в этом случае вам также следует умножить полученное вами значение на поправочный коэффициент, чтобы понять, сколько ставить биметаллических радиаторов.Сколько нужно секций биметаллического радиатора, поэтому посчитаем немного иначе.

Для того, чтобы определить, сколько секций радиатора вам необходимо, нужно мощность, которая в соответствии с расчетами требуется для обогрева вашего помещения, разделить на мощность, которой обладают секции понравившейся модели. Часто мощность секции обязательно указывается в паспорте каждого прибора, поэтому узнать, сколько кВт в биметаллическом радиаторе, не составит труда.В крайнем случае можно посмотреть мощность в интернете.

Как уже известно, мощность, необходимая для нормального обогрева каждого м 2 , составляет примерно 100-120 Вт. Для того чтобы определить мощность батареи для своей комнаты, можно умножить ее площадь на 100, а затем разделить на мощность, которой обладает каждая секция выбранной вами биметаллической батареи. Полученное число и будет нужным вам количеством секций радиатора.

Отдельно следует сказать, что некоторые модели современных радиаторов могут иметь такое количество секций, которое кратно двум, а некоторые устройства не предусматривают возможность регулировки и имеют строго фиксированное количество секций.

В такой ситуации следует выбирать батарею с ближайшим количеством секций, но их количество должно быть больше расчетного, ведь лучше сделать помещение чуть теплее, чем мерзнуть всю зиму.

30*100/200 = 15.

То есть для обогрева такого помещения необходимо установить радиатор на 15 секций. Использование этой формулы актуально для обычных помещений с высотой потолков не более трех метров, а также всего с одним дверным проемом, окном и стеной, выходящей за пределы здания.В том случае, если расчет количества биметаллических радиаторов отопления производится для нестандартных помещений, то есть находящихся в торце или в углу здания, необходимо будет полученное число умножить на коэффициент .

Другими словами, если бы комната, рассматриваемая в приведенном выше примере, имела 2 наружные стены и 2 окна, то необходимо было бы произвести дальнейшие вычисления как 15*1,2=18. То есть в данной ситуации необходимо было бы установить три радиатора, в каждом из которых по 6 секций.

Сколько нужно секций радиаторов отопления в зависимости от объема помещения

Для примера можно взять стандартный номер площадью 20 м 2 и высотой потолков 2,7 м. Таким образом, объем такого помещения будет 20*2,7=54, то есть объем помещения будет 54 м 3 . Для нормального обогрева такого помещения необходимо будет обеспечить 54*40=2160 Вт, то есть если опять же взять для примера радиатор мощностью 200 Вт, то 2160/200=10.8 потребуется. Другими словами, для нормального обогрева такого помещения вам потребуется установить 11 секций этого радиатора.

Стоит отметить тот факт, что большинство компаний, занимающихся продажей радиаторов, предоставляют на своих сайтах достаточно удобные и простые калькуляторы. Все расчеты по таким программам осуществляются полностью автоматически, а сравнительные характеристики и стоимость того или иного варианта батарей отопления в итоге выводятся на экран.

Характеристики алюминиевых радиаторов отопления, которые необходимо учитывать при выборе радиатора.Как рассчитать размер алюминиевых радиаторов отопления? Радиаторы биметаллические высота размеры

Антон Цугунов

Время чтения: 6 минут

Среди различных типов батарей особое место занимают биметаллические радиаторы. Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллических радиаторов

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; Внешняя часть, отвечающая за качество теплопередачи, выполнена из алюминия. Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нивелируя их недостатки.

Из алюминиевых биметаллических радиаторов отопления получены:

  • высокотемпературные;
  • отличная теплопередача;
  • быстрая реакция на температурный контроль батареи.

Сердечник из стали наделил батарею следующими характеристиками:

  • устойчив к перепадам давления и гидроударам;
  • устойчивость к электрохимическому воздействию;
  • непревзойденное качество охлаждающей жидкости;
  • долговечность.

Доступное количество секций — от 4 до 14, эффективная работа с теплоносителем до 135°С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают марку Stout лучшим выбором.

Совет: Так как внешне биметаллический секционный радиатор практически не отличим от алюминиевого, понять какой радиатор перед вами в первую очередь можно по весу. Биметаллическое устройство со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы устройства.
  2. Различный коэффициент расширения у металлов, присутствующих в конструкции аккумулятора, может со временем привести к нестабильности теплообмена, снизить прочность устройства.
  3. Использование некачественного теплоносителя в системе может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности исполнения.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах.Такие радиаторы иногда называют полухенталлическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые устройства, они все же не обладают достаточной прочностью, присущей полностью биметаллическим батареям.
  • Реальные биметаллические отопительные приборы имеют цельный стальной каркас, в процессе производства заполняемый алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей.Они обладают отличной коррозионной стойкостью, отличной теплоотдачей и долгим сроком службы, но высокая стоимость не позволила им получить широкое распространение.

Размеры батареи

Габариты устройства важны, так как при необходимых вам параметрах мощности оно должно поместиться в нише под окном. Каких размеров могут быть биметаллические батареи?

Радиаторы отопления биметаллические характеризуются стандартными размерами высоты. Устройство имеет маркировку, указывающую межосевое расстояние устройства – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межсценовое расстояние – это зазор между входным и выходным отверстиями аккумулятора, не соответствующий всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно к значению дальнозоркости прибавить 80 мм.

Полная высота устройства с другой маркировкой:

  • маркировка 200 — Реальная высота 280 мм;
  • 350 — высота прибора 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла может полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров занимает площадь помещения;
  • мощность одной секции аппарата.

По строительным нормам для обогрева 1 кв.м жилой площади требуется мощность примерно 100 Вт. Для того чтобы узнать общую мощность, необходимую для, значение площади умножают на 100. Полученный результат делят на мощность выбранной секции радиатора.

Узнаем, сколько секций устройства понадобится для комнаты площадью 25 кв. м. При использовании биметаллического устройства, мощность одной секции которого 170 Вт.

  1. 25 х 100 = 2500 Вт — необходимая мощность.
  2. 2500:170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

Учитывая тот факт, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% на склад. Секции большего размера могут понадобиться для обогрева угловой квартиры, помещений с большим количеством окон, высокими потолками. Для регионов с суровым климатом необходимое количество секций будет более чем в 1,5-2 раза.

Важно! Так как батареи с количеством секций более 10 недостаточно эффективны, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Итак, какие характеристики биметаллического радиатора необходимо изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбрать прибор с максимальным значением рабочего давления.
  2. Для расчета их количества необходима номинальная мощность секции.
  3. Размеры.Для стандартного подоконника высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных выступов. Чем толще стена, тем прочнее устройство и тем дольше оно прослужит.
  5. Цена. Биметаллические радиаторы стоят как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественная «полушелуха».

Монтаж радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубками.Допускается использование стальных и металлопластиковых труб на цанговых соединениях, но в этом случае нужно быть готовым к протечкам и облачности. В силу своей надежности оптимальным методом соединения при соединении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет устройству создать тепловую завесу, создающую препятствие проникновению холодного потока воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций участок, удаленный от подающей трубы, будет тепло прогреваться.
  • Нижнее подключение менее эффективно с точки зрения рекуперации тепла, применяется только в случае особой конфигурации системы.
  • Диагональное подключение используется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Габариты. радиаторы определяют количество теплоносителя которое они способны вместить.

Это вызывает питание батарей отопления.

Типоразмеры батарей отопления

В ГОСТ 26645-85 описаны допуски через произвольные интервалы.

Радиатор имеет три линейных размера, отвечающих за объем сечения.

Ширина: тонкая или толстая

Это расстояние между внешними стенками батареи. Довольно изменчивый индикатор.

Глубина обычно составляет 75-140 мм , в зависимости от материала и производителя.

В редких случаях есть изделия большего размера.

Длина

Визуально — Длина. Это зазор от левой до правой боковой стены. Показатель принимается равным 80 мм При создании заказа 95% инструментов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливаются на заказ. Не касается чугунных Приборов: Они шире.

Минимальная высота

Наиболее изменчивое значение, представляющее вертикальный компонент сечения.

Обычно это 380-420 или 540-580 мм .

Существуют специальные виды аккумуляторов, длина которых находится в интервале от двух до трех метров.

Такие устройства устанавливаются в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это зазор между точками патрубка патрубка и обратки. Стандартные размеры — 350 и 500 мм. Но есть и другие варианты, особенно среди алюминиевых изделий.

Как подобрать размер секций радиатора

Определение размеров секций и их количества — важнейший этап В создании классической системы отопления.

Со стандартным расположением

Мощность батарей и материалов зависит от мощности, которую они могут развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определите высоту. Для этого выберите место установки, от которого зависит доступное место.

А так же большую роль играет дизайн. По этим параметрам определяется вертикальная составляющая. Обычно решают между 350 и 500 миллиметров.

В зависимости от особенностей помещения можно приобрести приборы от 200 мм. Если радиатор приобретается для ванной или санузла, порекомендуйте узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют разные вариации от полутора до трех метров.

Определено Две линейные характеристики Оба материала идут на расчеты глубины и количества секций. Число последних обычно принимают равным 10 Но есть и другие. Толщина находится из объема. Кубическое значение делится на длину и высоту. Определение мощности также тесно связано с этими показателями: Зная необходимое, можно найти количество секций.

С оригинальным интерьером

Для создания дизайна производители часто жертвуют техническими характеристиками .

В первую очередь Это относится к изделиям из чугуна. Отечественные радиаторы выглядят серьезно, пока просто покрашены краской .

Европейский элегантный, но слабее по нагреву. В любом случае нужно узнать из энергетической документации, что они умеют разрабатывать, потому что нужно подбирать устройства на теплоотдаче.

Ссылка! Есть аккумуляторы в стиле «ретро». Обладают приятным внешним видом, но дороги.

Алюминий имеют одинаковую форму, кроме нестандартной, но отличаются разнообразием цветов.К тому же широкий размерный ряд помогает вписать их практически в любой участок помещения.

Биметаллические радиаторы , в отличие от аналогов, выполняются не только прямыми, но и изогнутыми. Благодаря этому они хорошо смотрятся в местах со сглаженными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать размеры внутренних частей секций, сопровождающих теплоноситель.

Это поможет определить батареи не только по внешним признакам, но и по способности нагреваться.

Выполнить запомнить возможность комбинаций . Так, если конкретное устройство подходит по дизайну, но его мощности не хватает, можно установить дополнительный подогрев, спрятав его за боковую панель. Или совместить радиаторное отопление с теплыми полами.

Хороший вариант для гостевых будет установка камина . Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размеры секций, устанавливаемых внутри помещения.Иногда лучше пожертвовать красотой, чем мерзнуть каждую зиму.

Если возникло желание создать специальную конструкцию , Вам следует обратиться к производителям аккумуляторов. Они помогут выполнить расчеты. Благодаря этому готовое изделие будет красиво выглядеть и выполнять свою прямую функцию.

Вам также будет интересно:

Какие размеры бывают

Есть радиаторы следующих размеров.

Чугун

Технические характеристики Стандартные размеры:

  • Ширина — 93 или 108 мм.
  • Глубина от 85 до 140 с шагом 5.
  • Высота — 588.

Секции на заказ могут иметь практически любой размер.

Зная длину, определяются габариты собираемого устройства, так как между деталями помещается паронитовая прокладка толщиной 1 см .

Если установка производится в точке с недостатком места, добавляется стоимость промывочного крана.

Важно! Расстояние между осями обычно 500 мм. Малые батареи с магнитудой 350 Встречаются редко.

Каждая секция способна выдать от 160 Вт. если среднесуточная температура воздуха и теплоносителя отличается на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминий

Различные модели имеют близкие внутренние размеры. Ширина изготавливается т 80 или 88 мм. Глубина варьируется в диапазоне 10-90 мм. Высота 50 или 35 см .Модель для ванной достигает Трех метров в длину.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковой облицовкой, мощность секции 196 Вт, производитель — «Роял-термо», Россия.

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны.Разброс этих параметров среди товаров современного рынка мы исследуем.

На фото — только три типоразмера нагревательных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием на 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугунный

Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Посмотрите на его спецификацию.

  • Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать размеры многосекционного радиатора несложно; При длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить примерно сантиметр.

ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине моющего крана. Любые чугунные радиаторы отопления с боковой облицовкой нуждаются в промывке.

  • Тепловой поток, который обеспечивает одна секция при температуре температуры между теплоносителем и окружающим воздухом в 70С — 160 Вт.
  • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия – 0,9 МПа, что соответствует 9 атмосферам.

Хорошие продукты с хорошей теплопроводностью. Однако шедеврами их не назовешь.

Алюминий

Здесь при одной и той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
  • Секторальная теплоотдача зависит от основания ребер и глубины сечения. Обычно она лежит в пределах 180 – 200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер. При этом радиаторы испытывают в полтора раза большую величину – 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ortem.Очевидный результат – высокая скорость движения воды и почти полное отсутствие хлопот.

Читайте также об особенностях монтажа алюминиевых радиаторов отопления.

Биметаллический

Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

Увы, с увеличением прочности и цены цена увеличивается: биметаллическая секция обойдется покупателю в 400-700 рублей.

  • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Теплоотдача несколько снижается из-за меньшей теплопроводности. В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Усредненные значения теплового потока — 160-200 Вт.
  • А вот рабочее давление за счет стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор монолит от российской компании РИФАР и вовсе способен непрерывно работать при 100 кгс/см2, а испытан при 150.

Рекордсмен по прочности поставляется с 25-летней гарантией.

Важно: При монтаже системы отопления своими руками главное указание использовать трубы, не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: удаляя из контура одно слабое звено, мы заменяем его другими. Биметаллические радиаторы поставляются только со стальной подводкой.

Низкий

У радиаторов с небольшой мидсценой есть две приятные особенности:

  1. Их можно разместить под низким подоконником.
  2. Теплоотдача на единицу площади поверхности максимальна. Чем выше радиатор — тем больше контактирует теплый воздух с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

Какие варианты мы можем здесь найти?

Читайте также о характеристиках медных радиаторов отопления.

Чугун

Относится к радиаторам МС Беларуси.

  • Радиатор МС-140М-300-0,9 имеет длину секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, понятно, уменьшился и теперь составляет 106 Вт на секцию.
  • Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием на приборах и 200, и 350 миллиметров.


Изделия дизайнерские и могут иметь произвольные размеры.

Алюминий

Соотношение межосей у отечественных и импортных низких радиаторов более чем велико.Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
  • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь ребер сечения.
  • На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны на, те же, 16 атмосфер с испытаниями на 24-й.
Биметаллический

Как изменятся размеры радиаторов отопления, если внутри алюминиевых ребер разместить стальной сердечник? И ни одного. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

Тепловая мощность также остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и по 80, и по 140 Вт на секцию.

Рабочее давление, понятное дело, остается большим: все-таки материал другой. Типичные те же 25-35 атмосфер.

Есть два любопытных нюанса:

  1. Среди биметаллических встречаются радиаторы не со сплошными сердечниками из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожничает с заявленными параметрами, и биметаллический радиатор может увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последней секцией: она делается проточной.

Характеристики отечественных стандартных и низких радиаторов.

Высокий

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет большую длину стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугунные

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортных есть очень стильные изделия, несвойственные чугуну.

В качестве примера рассмотрим линейку Demrad Retro:

  • При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, испытаны радиаторы при 13.
  • Тепловая мощность наиболее габаритных секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
  • За счет большой высоты достигается солидная теплоотдача: при температуре в 70С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.
Алюминий

Зачастую высокие радиаторы подключаются снизу. Цель состоит в том, чтобы спрятать трубы.

Биметаллические

Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, не говоря уже о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, возьмем серийного представителя семейства — биметаллический радиатор SIRA RS-800.

  • Размеры секции: высота 880 мм, длина 80 мм и глубина 95 мм.
  • Тепловая мощность — 280 Вт на секцию.
  • Рабочее давление внезапно 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Заключение

Будем надеяться, что вы сможете подобрать именно те товары, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплых зим!

Читайте также об особенностях замены радиаторов отопления в квартире.

otoplenie-gid.ru.

Размеры биметаллических радиаторов отопления по высоте, глубине и межцентровому расстоянию

Квартиры в домах с централизованным типом отопления давно ждут, когда производители создадут батареи, выдерживающие все его недостатки: высокое давление, низкое качество теплоносителя и мощные гидродревесины, способные разрушить слабые алюминиевые или стальные радиаторы.

Сочетание этих двух металлов позволило производить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда стальной змеевик был размещен внутри алюминиевого корпуса, закрепив всю конструкцию наглухо сваркой, сразу решилось несколько проблем:


Потребители, уже испытавшие биметаллические конструкции в своих квартирах, говорят, что единственный недостаток — высокая стоимость.Но, как правило, качество, безопасность, красота и эффективность – это как раз те свойства, за которые не жалко платить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя на потребителей, стараются сократить выпуск биметаллических конструкций, не меняя их устройства в целом. Сейчас на рынке можно встретить несколько видов батарей такого типа:


Если предполагается установка радиаторов в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели.В этом случае достаточно произвести расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать и другой тип устройства).

Типы радиаторов

В отличие от советского времени, когда батареи имели стандартный тип «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных труб, не подлежащих разборке.Такую конструкцию нельзя изменить в размерах, увеличить или уменьшить количество секций. Если необходимая мощность рассчитана правильно, лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать до -100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощности должен быть радиатор с учетом всех теплопотерь. Емкость ее зависит от размеров устройства, и чем она меньше, тем экономичнее работает.

Стандартные размеры батарей

Размеры биметаллических радиаторов точно такие же, как и других типов обогревателей. Они определяются межрешетным расстоянием между нижним и верхним горизонтальными коллекторами. Не стоит учитывать эти параметры размера всей конструкции.Чтобы рассчитать, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Межпространственных расстояний три – 200, 350 и 500 мм, но это не единственные параметры этих устройства.

  • длина стандартной секции 80 мм;
  • глубина — от 75 до 100 мм;
  • высота — 550-580 мм.
Чтобы рассчитать, какая высота, например, у стандартных биметаллических радиаторов 500 мм, к этому показателю необходимо прибавить 80, а полученные 580 мм и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Помимо стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокие конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны в него гармонично вписываться. Так, если в помещении есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно закреплять на стенах.Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае можно заказать у производителя модель необходимого оттенка или с определенным рисунком.

Низкие батареи

Еще одно дизайнерское решение – низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, куда стандартные модели не подходят по высоте. Минимальное в средней ступени расстояние биметаллические радиаторы имеют 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровню теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтуют», говоря, что цена на их продукцию ниже из-за габаритов. При этом фактически биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготовлены только вертикальные коллекторы. Определить подделку можно по автокупе, в котором уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, и всего 12-15, что эти приборы необычны.

Покупать аналогичный товар в квартиру с централизованным типом отопления не стоит, а вот в автономной они будут к месту.

Коэффициент мощности и радиаторы

Как показывает многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, мощность, размеры и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.


Как видно из вышеперечисленных параметров, мощность варьируется в зависимости от размера радиатора, а также уровня его напора, и веса, и объема.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера.К счастью, современные производители выпускают модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, что либо продавцы, либо производители к каждому товару и найти соответствующий размерный показатель. Установив секционную модель, всегда можно увеличить мощность, но если радиатор не помещается под окном, то следует подбирать дизайнерские варианты обогревателей.

Полезное видео


netholodu.com.

Типовые размеры алюминиевых и биметаллических радиаторов

Общеизвестно, что теплоотдача отопительных приборов должна соответствовать величине расхода тепла, необходимого для обогрева помещения. А вот с теплоотдачей тесно связано еще одно понятие — размер радиаторов отопления. Чем больше площадь поверхности нагревателя, тем выше его тепловая мощность. И мне еще нужно его правильно установить, да так, чтобы интерьер комнаты не пострадал.Нужно заранее определиться, куда и какого размера можно поставить аккумуляторы, а уже потом подбирать их по мощности. Этот вопрос мы обсудим в этой статье.

Какое межосевое расстояние радиатора

Бывает, что алюминиевый или биметаллический радиатор отопления не ставится под окном по высоте и длине. Но отопительные приборы должны не просто втыкаться в имеющийся проем, но и выдерживать рекомендуемые расстояния до стены, подоконника и пола.

В противном случае будет мало места для движения конвекционного воздушного потока и снизится эффективность обогрева. Значения этих расстояний указаны на схеме установки изделия:

Чтобы заранее определиться с высотой отопительного прибора и его длиной, необходимо знать необходимую теплоотдачу и размеры оконная ниша (если есть). Кроме того, необходимо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер – межсценовое расстояние.Это зазор между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем эта концепция отличается от других размеров отопительного прибора, наглядно показано на рисунке:

Для справки. Эта закономерность действительна для всех типов металлических радиаторов.

Стандартное межкулисное расстояние отопительных приборов, выдерживаемое всеми без исключения производителями — 350 и 500 мм. Другие модели могут быть изготовлены с шагом между осями 200, 600, 700, 800 и 900 мм.Другие размеры могут быть другими, но в подавляющем большинстве их значения лежат в таких пределах:

  • длина сечения (визуально — ширина) от 80 до 88 мм;
  • глубина — от 52 до 100 мм;
  • полная (монтажная) высота изделия с межосевым расстоянием 500 мм — от 570 до 590 мм.

Примечание. Значения монтажных высот для изделий с разным интервалом можно посмотреть на сайте соответствующего производителя, здесь их перечислять нет смысла.

Как выбрать радиатор отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия предлагаемого вам производителя подходят по высоте и глубине, необходимо узнать количество секций для каждой комнаты. Для этого рассчитаем тепловую мощность отопительных приборов, используя алгоритм:

  • в помещении с одной наружной стеной и 1 окном на 1 м2 его площади уходит 100 Вт тепла;
  • если две стены, то на 1 м2 помещения нужно брать 120 Вт;
  • когда 2 стены и 2 окна, то 130 Вт/м2.

Примечание. Алгоритм даст верный результат для помещений высотой до 2,5-2,7 м. Если потолки выше, рекомендуется брать 40 Вт тепла на 1 м3 размера помещения.

Чередуя эти числа на площади площади, получаем требуемую тепловую мощность, при которой определяем размер батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевое расстояние и теплоотдача алюминиевых и биметаллических радиаторов Global:

Как правило, значения тепловой мощности секций указываются с учетом того, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 °С (в паспорте пишут: при dt = 70).Это значит, что при +22 °С в помещении температура воды должна быть около 100 °С, а в частном доме редко бывает 70 ˚С.

А при такой температуре аккумуляторная секция будет отдавать тепла на 30% меньше, что следует учитывать.

Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, брать 30%, а лучше — 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: разделить ранее найденный расход тепла на эту величину.Но после этого вы можете столкнуться с ситуацией, когда нагревательный элемент в сборе не входит в поднишевую нишу или наоборот, выглядит в ней слишком непродуманно, как показано на фото:

Как подобрать размер батарей в таких случаях? Если он не помещается под окном, выход прост: нужно количество секций разделить на 2 части, вместо одного устройства выйдет два. Длина первого составит 75% оконного проема, а второго – все останется. Эту часть можно поставить возле боковой стенки, подведя к ней трубопроводы.При обратной ситуации (как на фото) нужно брать секции с меньшим межосевым расстоянием и высоким. У них теплицы меньше, а значит общая длина утеплителя после перерасчета увеличится, и в результате он будет отлично смотреться.

Заключение

Получается, что при выборе алюминиевого или биметаллического радиатора отопления необходимо найти определенный баланс между требуемой тепловой мощностью и его размерами. Тогда отопления будет достаточно, условия крепления батареи соблюдены, и интерьер не будет нарушен.

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Разброс этих параметров среди товаров современного рынка мы исследуем.

На фото — только три типоразмера нагревательных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием на любвеобильные 500 миллиметров.Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугун

Наиболее типичным представителем является чугунный радиатор МС-140-500-0,9. Посмотрите на его спецификацию.

  • Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать размеры многосекционного радиатора несложно; При длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить примерно сантиметр.

ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине моющего крана. Любые чугунные радиаторы отопления с боковой облицовкой нуждаются в промывке.

  • Тепловой поток который обеспечивает одну секцию при разнице температур между теплоносителем и окружающим воздухом на уровне 70С — 160 Вт.
  • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа Что соответствует 9 атмосферам.

Алюминий

Здесь при одной и той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
  • Секторальная теплоотдача зависит от корня ребер и глубины сечения. Обычно она лежит в пределах 180 – 200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер.При этом радиаторы испытывают в полтора раза большую величину – 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ortem. Очевидный результат – высокая скорость движения воды и почти полное отсутствие хлопот.

Биметаллический

Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

Увы, цена растет с ростом прочности и цены: биметаллическая секция обойдется покупателю в 400-700 рублей.

  • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Немного снижается теплоотдача из-за меньшей теплопроводности. В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Усредненные значения теплового потока — 160-200 Вт.
  • А вот рабочее давление за счет стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор монолит от российской компании РИФАР и вовсе способен непрерывно работать при 100 кгс/см2, а испытан при 150.

Важно: При монтаже системы отопления своими руками главное указание использовать трубы, не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: удаляя из контура одно слабое звено, мы заменяем его другими.Биметаллические радиаторы поставляются только со стальной подводкой.

Низкий

Радиаторы с маленьким мидшником есть две приятные особенности:

  1. Можно разместить под низким подоконником.
  2. Теплоотдача на единицу площади поверхности максимальна. Чем выше радиатор — тем больше контактирует теплый воздух с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

Какие варианты мы можем здесь найти?

Чугун

Относится к радиаторам МС Беларуси.

  • Радиатор МС-140М-300-0,9 имеет длину секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, понятно, уменьшился и теперь составляет 106 Вт на секцию.
  • Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием на приборах и 200, и 350 миллиметров.

Алюминий

Соотношение межосей у отечественных и импортных низких радиаторов более чем велико.Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
  • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь ребер сечения.
  • На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны на, те же, 16 атмосфер с испытаниями на 24-й.

Биметаллический

Как изменится размер радиаторов отопления, если внутри алюминиевых ребер разместить стальной сердечник? И ни одного. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

Тепловая мощность

также остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и по 80, и по 140 Вт на секцию.

Рабочее давление, понятное дело, остается большим: все-таки материал другой. Типичные те же 25-35 атмосфер.

Есть два любопытных нюанса:

  1. Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожничает с заявленными параметрами, и биметаллический радиатор может увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последней секцией: она делается проточной.

Высокий

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет большую длину стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугун

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортных есть очень стильные изделия, несвойственные чугуну.

В качестве примера взгляните на линейку Demrad Retro:

  • При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, радиаторы испытаны при 13.
  • Тепловая мощность наиболее габаритных секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
  • За счет большой высоты достигается солидная теплоотдача: при температуре в 70С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.

Алюминий

Часто высокие радиаторы подключаются снизу. Цель состоит в том, чтобы спрятать трубы.

Биметаллический

Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, не говоря уже о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, возьмем серийного представителя семейства – биметаллический радиатор SIRA RS-800.

  • Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
  • Тепловая мощность — 280 Вт на секцию.
  • Рабочее давление неожиданно 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Заключение

Будем надеяться, что вы сможете подобрать именно те изделия, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплых зим!

Алюминий — широко используемый легкий материал.

В том числе из него изготавливают батареи отопления.

При их создании очень важен Расчет характеристик.

Влияние размера алюминиевого радиатора отопления

Алюминиевые батареи изготавливаются в широком диапазоне размеров.Длина имеет приоритетное влияние на мощность.

Соответственно необходимо добиться необходимого нагрева Увеличить количество секций. Общая длина батареи зависит от расчетов.

Глубина и высота также изменяют показатели, поскольку они влияют на громкость. В отличие от длины эти два значения — переменные, благодаря чему существует множество различных моделей.

Следующий показатель — броня дистанция . Он отвечает за скорость нагрева радиаторов, так как означает зазор между трубами подачи и обратки.

На производительность также влияет способ изготовления:

  1. Металлический прилив Увеличивает прочность и долговечность устройства. При этом каждая секция представляет собой цельный узел, из которого собирается устройство. Делается это в определенной последовательности: сначала привариваются верхние части, затем нижние.
  2. Метод экструзии Предусматривает поддержание нагретого алюминия через решетчатую пластину из металла. За счет этого получается профиль заданной формы, который отделяется от деталей и собирается в радиаторе.

    Внимание! Такие отопительные приборы встречаются редко, и обычно изготавливаются на заказ. Связано с невозможностью внесения изменений В конструкцию после окончания производства.

Бронерасстояние

Индикатор — зазор между осями радиатора. Они расположены симметрично один сверху, второй снизу. Примыкают к трубам, по которым осуществляется включение в контур отопления.

Фото 1.Алюминиевый радиатор модели 350/80, диаметр 350 мм, производитель — «Оазис», Китай.

В зависимости от производителя значение колеблется в пределах 150-2000 мм. Большинство приборов делают этот показатель равным 500. Это связано с системами отопления в многоквартирных домах: в старых домах расчеты производятся на чугунные радиаторы. При замене аккумуляторов нежелательны затраты на переваривание трубопровода.

Ссылка! В названии большинства моделей присутствует цифра , указывающая на близорукое расстояние.

Глубина

Зависит от материала, из которого изготовлен аккумулятор. Минимальное значение 52 мм . Достаточно создать большую мощность из небольших секций. Максимальный показатель – 180 мм. Встречается довольно редко и требует силы. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объема сечения

Для расчета необходимо знать значение, описанное выше, а также длину и высоту. Первое значение , визуально — ширина.

Она 80 или 88 мм, Что указано в паспорте.

Второй — переменная. Обычно вертикальная составляющая размера сечения — 570 мм.

Чтобы найти объем достаточно умножить три показателя.

Метод расчета секций

Для определения необходимого количества изделий необходимо определить мощность. Есть несколько округленных значений, рассчитанных для помещения с высотой потолков 2.7 метров:

  1. Для стандартного номера нужен 100 Вт.
  2. Для каждого окна добавить 10.
  3. Если оно угловое, значение Умножить на 1,2.
  4. Если потолки выше или окна более обычные, Добавьте 10%.
  5. Отопление ослаблено от верхних этажей к нижним, поэтому все следуют добавим еще 2%.

Полученную нормативную мощность умножить на площадь помещения .В результате получается общее значение, рассчитанное с запасом.

Затем число делится на Паспортный показатель одного раздела с округлением в большую сторону. Примерный расчет такой:

  1. (100 + 10) * 1,2 * 1,04 = 137,28 , где крайний множитель выбран для квартиры на третьем сверху этаже.
  2. 137,28*S=151*18=2471, где S(18) — площадь.
  3. 2471 / 190 = 13. В данном случае при мощности На одну секцию 190 Вт понадобится 13 штук.

Вес радиатора

Алюминий — легкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, сокращает необходимый монтаж. прочность . Следует отметить, что при изготовлении аккумуляторов металл сплавляют с кремнием. Это немного увеличивает остроту.

Средний вес одной секции 1.25 кг. Значение варьируется в интервале от 1 до 1,35, что зависит от размеров и толщины стенок. Например, для установки радиатора из 10 штук с небольшим запасом достаточно крепления по 15 кг.

Важно! Из всех типов алюминиевых радиаторов самый простой. Это облегчает их транспортировку.

Высота и ширина радиатора нестандартной формы

Есть батареи необычного вида.Из металлов можно создать устройство высотой до трех метров, шириной до двух.

Биметаллические радиаторы отопления. Биметаллические радиаторы отопления Что означает биметаллический радиатор

Биметаллическим называют нагревательный прибор, в конструкции которого используются одновременно два металла: сталь и алюминий. При этом биметаллический радиатор сочетает в себе все преимущества обоих металлов: он обладает высокой теплоотдачей алюминия, а также прочностью, надежностью и коррозионной стойкостью, характерными для отопительных приборов из стали.

Как устроен биметаллический радиатор отопления?

Внешне отличить биметаллический радиатор от обычного алюминиевого отопительного прибора не просто даже опытный мастер, установивший множество отопительных приборов. На первый взгляд они выглядят абсолютно одинаково: правда, биметаллический радиатор немного тяжелее, но это не значит, что более массивный и тяжелый радиатор обязательно сделан из двух металлов.

Основное отличие заключается под внешней оболочкой, а точнее под внешними пластинами отопительного прибора из алюминия и прикрепленными к сердцевине радиатора из стальных труб.Благодаря такой конструкции теплоноситель движется только по стальным трубам и не соприкасается с алюминием. При этом внешняя оболочка нагревательного прибора, выполненная из алюминия, быстро нагревается при контакте с раскаленной сталью и эффективно передает тепло в окружающее пространство. Преобладающим (как и у алюминиевых радиаторов) является конвективный теплообмен.

Результатом такой конструкции являются уникальные эксплуатационные характеристики биметаллических радиаторов отопления, а именно:

    Способность выдерживать рабочее давление в системе отопления до 20 атм и давление опрессовки до 60 атм

    Возможность работы при температуре теплоносителя до 130 С.

Конечно, в обычной автономной системе отопления такие параметры вряд ли достижимы, да и необходимости в них просто нет, но такое исполнение можно смело назвать «настоящей находкой» для тех, кто решил установить в своей квартире настоящее паровое отопление. домой. Биметаллические радиаторы пригодятся и тем, кто хочет быть абсолютно уверенным в надежности и долговечности своей системы отопления и опасается протечек.

В системах отопления с биметаллическими радиаторами о возможных аварийных ситуациях и связанных с ними рисках можно забыть соседям с нижних этажей.

Как выбрать биметаллический радиатор отопления?

Выбирая биметаллические радиаторы отопления, нужно знать, что не все отопительные приборы, на этикетке которых два металла, используемые в их конструкциях, одинаково хороши и надежны.

Дело в том, что сегодня на рынке отопительного оборудования представлены 2 вида биметаллических радиаторов:

    Устройства, сердцевина которых полностью изготовлена ​​из стали. Их можно условно назвать «биметаллическими 100%» или полностью биметаллическими

    .

    Приборы армированные сталью, которые смело можно назвать «полуметаллическими», в них алюминий контактирует с теплоносителем, а значит, о какой-либо устойчивости к коррозии, надежности и прочности просто не имеет смысла.

Следует отметить, что полуметаллические радиаторы часто выдаются за полную длину, продавая их практически по одной цене. Покупая такой отопительный прибор, потребитель приобретает некачественный товар, срок службы которого вряд ли будет долгим.

Как избежать обмана?

Радиаторы полумотометаллические – отопительные приборы, в которых сталь используется только для улучшения конструкции. Обычно в нем делают вертикальные каналы, соединяющие верхний и нижний коллекторы.При этом корпус радиатора и горизонтальные каналы движения охлаждающей жидкости выполнены из алюминия. Надежное соединение этих двух металлов невозможно: вертикальный канал просто устанавливается в кожухе радиатора и не фиксируется.

Понятно, что при установке или просто при неаккуратном обращении вертикальный канал может сместиться, что приведет к образованию протечек.

Нередки случаи, когда недобросовестные производители изготавливают из стали только ниппели, называя радиаторы биметаллическими отопительными приборами.

Распознайте обман с помощью простого магнита. Достаточно поднести к радиатору и определить по притяжению, где в отопительном приборе есть сталь, а где ее нет. Вы можете купить только те батареи отопления, в которых горизонтальные коллекторы и каналы для движения теплоносителя, соединяющие их, что возможно только в полноценных биметаллических радиаторах.

Выбор сделан: берем цельнобиметаллические радиаторы!

В свою очередь биметаллические радиаторы бывают сплошными монолитными и секционными.

Секционные биметаллические радиаторы отопления состоят из отдельных секций, соединенных затем в единый отопительный прибор. Каждая секция изготовлена ​​из стальной заготовки, представляющей собой две горизонтальные трубы (сердечника), соединенные между собой вертикальной трубой меньшего диаметра, заполненной под давлением расплавом алюминия. В результате получается прочная и надежная конструкция из стального основания, предназначенного для движения теплоносителя, и внешнего алюминиевого кожуха, эффективно передающего тепло в окружающее пространство.

При соединении секций для обеспечения герметичности отопительного прибора применяют различные уплотнительные прокладки.

Расстояние между жилами может быть от 20см до 120см и более, что позволяет производить радиаторы различной высоты и тепловой мощности, подходящие для обогрева практически любых помещений.

При желании из отдельных секций можно собрать отопительный прибор практически любой тепловой мощности.

Среди недостатков секционных биметаллических радиаторов следует назвать уязвимость соединения отдельных секций между собой, что делает невозможным их использование в системах отопления, заполненных антифризом, а также в автономных системах с паровым отоплением.(в полях разделы можно формировать)

Радиаторы биметаллические секционные

могут работать с теплоносителем, нагретым до температуры 95 С, и кратковременно работать при нагреве теплоносителя до 115 с, выдерживая давление в системе отопления до 3,5 МПа.

Радиаторы монолитные биметаллические

Более надежны и долговечны монолитные биметаллические радиаторы, у которых в конструкции отсутствуют отдельные секции. Внутри них стальные каналы, по которым движется теплоноситель, соединяются сваркой в ​​единую конструкцию, затем раздуваются алюминиевым сплавом под давлением.

Благодаря такому устройству в монолитном радиаторе нет ни отдельных элементов, ни прокладок, а значит нет места протечкам.

При этом нагревательное устройство имеет высокую тепловую отдачу, имеет малую тепловую инерцию и выдерживает, правда, экстремальные нагрузки. В частности, монолитные биметаллические радиаторы выдерживают давление опрессовки до 150 атм и нагрев теплоносителя до 135 С.

Высота монолитных биметаллических радиаторов также может быть разной, а их тепловая мощность зависит от геометрических размеров отопительного прибора и является постоянной величиной.

Преимущества и недостатки биметаллических радиаторов отопления

    Биметаллические радиаторы отличаются высокой теплоотдачей. В среднем одна секция имеет мощность 170-190 Вт (более точные характеристики указаны в паспорте устройства)

    Биметаллические радиаторы можно монтировать в любую систему отопления (автономную, центральную, с пластиковыми или стальными трубами)

    Отопительные приборы могут иметь любые геометрические размеры, что позволяет подобрать их к любому дизайну интерьера и установить даже в ограниченном пространстве

    Биметаллические радиаторы долговечны.Монолитные отопительные приборы рассчитаны не менее чем на 25 лет.

    Биметаллические радиаторы имеют низкую тепловую инерцию, что позволяет использовать их в регулируемых системах отопления

Единственным недостатком биметаллических монолитных радиаторов отопления является их относительно высокая стоимость, а также то, что изменить мощность радиатора или уменьшить его размеры, невозможно.

Цугунов Антон Валерьевич

Время чтения: 9 минут

Часто бывает, что хозяев по каким-либо причинам не устраивает установленная система отопления или просто в квартире требуется замена советских батарей, которые рассказали.Снять старое оборудование несложно, а вот с выбором нового, как правило, возникают трудности. Не каждое изделие эстетичного вида способно десятилетиями выдерживать давление городской теплосети. Поэтому специалисты советуют выбирать биметаллические радиаторы, не уступающие чугунным и сравнимые с ними по долговечности.

Что такое биметаллический радиатор?

Как видно из названия нагревательного прибора, он изготовлен из двух разных по свойствам металлов.Корпус выполнен из алюминия, который отличается хорошей теплоотдачей и малым весом. Для повышения нагревательных свойств внешней части батареи придают специальную форму для свободной циркуляции воздушных потоков.

Внутри радиатора размещен стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдержать давление теплоносителя до 100 атмосфер (некоторые модели), и прогрев до 135°С.

Биметаллическое изделие сочетает в себе прочность стали и отличную теплопроводность алюминия.

Внимание! На рынке представлены полуметаллические радиаторы отопления, которые оснащены только вертикальными армирующими стальными трубками. При этом остальные выполняются из алюминия. Такие батареи отличаются более высокой теплоотдачей по сравнению с биметаллическими, что является плюсом, и заметно дешевле. Однако установка таких изделий в централизованную сеть не рекомендуется из-за низкой прочности и износостойкости.

Преимущества биметалла

Популярность современных радиаторов из биметалла не случайна.Их отличает набор уникальных свойств и преимуществ.

  • Продуманная конструкция корпуса рассчитана на максимальную теплоотдачу и свободную циркуляцию воздуха по принципу конвекции.
  • Радиаторы собираются из секций, что позволяет легко их увеличивать или укорачивать в зависимости от потребностей владельцев жилья.
  • Монолитные конструкции отличаются высочайшей стойкостью к гидроударам, полным исключением протечек и сроком эксплуатации до 100 лет.
  • Аккумуляторы от Биметалл отличаются привлекательным дизайном, представлены в разнообразной цветовой гамме и покрыты двухслойным красящим составом от повреждений и выгорания.
  • Алюминиевый корпус быстро нагревается и так же круто охлаждается, что позволяет производить тонкую отделку.
  • Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать химически активный теплоноситель.

Внимание! Для предотвращения появления коррозии необходимо регулярно стравливать воздух, чтобы исключить длительный контакт кислорода с внутренней частью прибора.

  • Приборы демонстрируют высокую термостойкость и способны выдерживать даже 130°С.
  • Продуманная система соединений делает установку очень простой.

Критерии выбора биметаллической батареи

Чтобы правильно подобрать радиатор, следует отталкиваться от нескольких основных критериев:

  1. Материалы изготовления основных (сталь, медь).
  2. Конструкция батареи (монолитная, секционная).
  3. Величина межосевого расстояния.
  4. Производитель.

Главный минус монолитного биметалла – его высокая стоимость.

Межосевое расстояние — это расстояние между расположением нижнего и верхнего коллекторов. Как правило, параметр указывается в миллиметрах. Стандартно производятся размеры от 200 до 800 мм. Этих вариантов обычно бывает достаточно, чтобы подобрать радиаторы под проводку, установленную в помещении.

Чаще на рынке встречаются изделия с расстоянием между жилами 500 и 350 мм.Такие размеры являются стандартными для большинства современных новостроек. Сложности возникают при поиске узких 200-миллиметровых батарей, которые хорошо подходят для небольшой кухни или туалета, а широкие 800-миллиметровые изделия обычно отгружаются только по индивидуальному заказу.

Выбираем производителя

Поскольку биметаллические радиаторы стоят дорого и ставятся на долгий год и даже десятилетия, важно приобрести действительно качественный товар от проверенного и надежного производителя. Хорошо зарекомендовали себя следующие фирмы:

  • Глобальный;
  • Сира;
  • Рифар;
  • Стаут;
  • Королевский.

Внимание! Продукция европейских брендов, как правило, отличается высоким качеством сборки и материалов изготовления. Тем не менее, он не всегда приспособлен к особенностям бытовых тепловых сетей.

Глобальный

Модели радиаторов итальянского производителя заслужили хорошую репутацию и на просторах СИС. Внутренние батареи изготовлены из легированной стали, внешняя часть – из алюминиевого сплава. Обладают всеми преимуществами качественного биметалла.К недостаткам можно отнести незначительное падение теплоотдачи при уменьшении степени теплоносителя.

Максимальная рабочая температура — 110°С, давление — 35 атм. Ассортимент представлен следующими моделями с межосевым расстоянием 350 и 500 мм:

  • Глобальный стиль 350/500. Теплоотдача 1 секции составляет 120 и 168 Вт соответственно.
  • Global Style Plus 350/500. Силовая часть — 140/185 Вт.
  • Global STYLE EXTRA 350/500. Теплоотдача той же секции — 120/171 Вт.

Сира.

Итальянский бренд позиционирует свою продукцию как продукцию премиум-класса. Он выделялся на рынке благодаря высокому качеству и приятному дизайну, основанному на плавных округлых формах. Кроме того, в линейке есть модели с достаточно редко встречающимся межосевым расстоянием в 200 и 800 мм. Максимальная температура теплоносителя -110°С, давление — 30 атм.

Модельный ряд включает такие модификации:

  • Гладиатор Sira 200/350/500 (межосевое расстояние) — 92/140/185 Вт (Секция Power).
  • Sira RS Bimetal 350/500/800 — 145/201/282 Ш.
  • Сира Али Металл 500 — 187 Вт.

В линейке представлены следующие популярные модели:

  • Rifar Base 500. Теплоотдача одного элемента 136/204 Вт.
  • Рифар Форза 350/500 — 136/202 Ш.
  • Рифар Монолит 350/500 -134/194 Ш.
  • Rifar Alp 500 — 191 Вт.

Радиаторы Прочные.

Отдельного внимания заслуживает отечественный бренд Stout, не столь широко распространенный на рынке, но уже заслуживший множество положительных отзывов пользователей.Аккумуляторы имеют лучшие характеристики: максимальное рабочее давление — 100 атм, температура — 135°С.

Радиаторы этой марки отличаются целым рядом преимуществ:

  • Производство на крупнейшем и известном отечественном заводе «Риффар».
  • Контроль на каждом этапе производства.
  • Прессование максимальным давлением до и после покраски.
  • Доступная цена, которая достигается не за счет снижения качества, а благодаря оптимизированным логистическим процессам и сотрудничеству с проверенными поставщиками.
  • Количество секций от 4 до 14, благодаря чему радиаторы можно устанавливать в любом месте.
  • Правильная геометрия каждой секции, обеспечивающая высочайший уровень теплопередачи.
  • Адаптирован для работы как в центральной, так и в автономной системе отопления.
  • 10 лет гарантии от производителя, страховка на 1 000 000 евро в Ингосстрахе.

В линейку входят 2 модели:

  • Stout Space 350 с секцией теплопередачи 130 Вт;
  • Stout Space 500 с секцией теплопередачи 180 Вт.

Роял Термо.

Еще одна итальянская марка радиаторов, отличающаяся широким ассортиментом и оригинальным дизайном. Модель Pianoforte выглядит особенно интересно. Возможен заказ радиаторов различных цветов. Конструкция батарей выполнена по запатентованной технологии POWER SHIFT: в вертикальном коллекторе установлены дополнительные ребра, повышающие теплоотдачу.

По сравнению с другими брендами радиаторы этой фирмы рассчитаны на меньшее рабочее давление – 20 бар.Температура охлаждающей жидкости тоже не слишком высокая – 90°С.

Популярные модели:

  • ROYAL THERMO BILINER 350/500 — 117/171 Вт;
  • Royal Thermo Revolution BIMETALL 500 — 116/168 Вт;
  • Royal Thermo Vittoria 350/500 — 114/167 Вт;
  • Royal Thermo Pianoforte 500–185 Вт.

Сравнение цен

Для объективности приведем модели радиаторов сопоставимой мощности с межосевым расстоянием 500 мм.

Радиаторы с межосевым расстоянием 350 мм:

Для информации.Некоторые поставщики соглашаются смонтировать или снять с радиатора необходимое количество секций по желанию заказчика.

Стоит ли покупать?

Биметаллические батареи – лучшее решение для современной квартиры. Их относительно высокая цена компенсируется длительным сроком службы, экономией за счет простой регулировки, надежностью и гарантией защиты от протечек и разрывов при гидроповоротах. Если цены европейских брендов «кусаются», можно выбрать радиаторы российских производителей по более доступной стоимости, с гарантией и страховкой.Еще несколько советов по выбору — на видео ниже.


(Голосов: 3 , средний рейтинг: 5,00 из 5)

Биметаллические радиаторы отопления: особенности, виды, как выбрать

5 (100%) Голосов: 3

Сегодня для отопления в доме используются различные виды радиаторов. Наибольшей популярностью пользуются биметаллические батареи, в которых объединены свойства стали и алюминия. В статье рассмотрим конструктивные особенности, плюсы и минусы таких батарей, а также ответим на вопрос: как выбрать биметаллический радиатор?

Биметаллические радиаторы отопления

Как устроены биметаллические радиаторы

Как уже было сказано, в основе аккумуляторов от Bimetal было два материала: сталь и алюминий.Внутренняя часть конструкции (трубы), по которой осуществляется процесс движения теплоносителя, обычно выполняется из нержавеющей стали (иногда из меди). Этот металл очень прочен и не поддается негативному воздействию агрессивной среды нагретого теплоносителя.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у вас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Внешняя сторона изготовлена ​​из алюминия и представляет собой кожух с оребрением.Алюминий отличается высокой теплопроводностью, максимально быстро замешивается и воздух в помещении начинает мгновенно прогреваться.

Устройство биметаллических радиаторов

Внутренняя и внешняя части каждой секции обедаются друг другом. Этот процесс выполняется под давлением или точечной сваркой. С помощью стальных ниппелей и термостойких прокладок, способных переносить максимальную температуру не более 200°С, секции собираются в батарею.

То, что в конструкции биметаллического радиатора присутствуют детали из стали, обусловлено рядом положительных характеристик, которыми обладает этот металл:

сталь
  • способна выдерживать перепады давления;
  • Сталь
  • отличается высокой устойчивостью к электрохимическому воздействию, при этом внутренние алюминиевые поверхности быстро ржавеют, в связи с этим срок службы невелик.

Однако, в свою очередь, алюминий характеризуется высокой тепловой инерцией. С одной стороны, это достоинство, а с другой стороны, своего рода недостаток.Алюминиевые поверхности очень быстро реагируют даже на минимальные изменения температуры. Благодаря этому свойству можно очень быстро регулировать температурные параметры отапливаемого помещения.

Благодаря высокой теплоотдаче алюминий потребляет меньше теплоносителя, при этом количество тепла, чем теплота, идентично тому, что поступает от чугунных радиаторов. Именно поэтому размеры биметаллических радиаторов отопления более компактны, а форма очень привлекательна.

Плюсы и минусы

Купив установку из биметалла, ваша система отопления будет обеспечена множеством положительных моментов:

  1. Прежде всего, это долгий срок службы.Благодаря высокому качеству конструкции, в которой сочетаются два хороших материала, такие радиаторы могут эффективно работать 30-50 лет.
  2. Прочность и надежность. Эти качества обеспечивает стальной сердечник, выдерживающий высокое рабочее давление и гидравлические удары.
  3. Биметаллические радиаторы отопления подходят для любой системы отопления, даже с некачественным теплоносителем.
  4. Высокая теплоотдача — еще одно немаловажное положительное качество. Благодаря тому, что внешний корпус выполнен из алюминия, тепло по комнате распространяется очень быстро.Стандартные модели, у которых расстояние между осями составляет 500 мм, имеют теплоотдачу до 190 Вт, что значительно больше, чем у радиаторов, выполненных только из одного металла.
  5. Благодаря встроенному можно контролировать и регулировать температуру нагрева.
  6. Внешне биметаллические батареи очень привлекательны. Различные цветовые и дизайнерские решения позволяют каждому подобрать радиатор на свой вкус.

Как видим, у биметаллических радиаторов большое количество преимуществ, которые определяют широкий спрос на такую ​​продукцию.Однако есть и недостатки, на которые нельзя не обратить внимание при выборе:

  1. Различные коэффициенты расширения стали и алюминия. В связи с этим после длительной эксплуатации в контуре отопления могут появиться шумы и экраны, а также будет ниже прочность конструкции.
  2. В процессе монтажа радиаторов к системе центрального отопления могут быстро забиваться теплопроводящие трубы. Это связано с тем, что они имеют небольшой диаметр.Учитывая эту особенность, лучше предупредить и установить фильтр грубой очистки.
  3. Высокая цена биметаллических радиаторов.

Разновидности биметаллических радиаторов

Радиаторы из биметалла бывают двух видов: монолитные и секционные.

Секционные, сооруженные из секций, каждая из которых внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, через нее ввинчены соединительные ниппели с уплотнительными прокладками.

Именно такая конструкция и выполняет один из важнейших недостатков биметаллических аккумуляторов.Минус заключается в том, что на стыках очень часто появляются дефекты, например, от некачественной охлаждающей жидкости. В результате срок эксплуатации радиаторов сокращается.

Также в местах соединения секций могут наблюдаться протечки при высоких температурах. Во избежание таких неприятных моментов создана еще одна технология производства биметаллических радиаторов отопления. Суть его заключается в том, что изначально делается цельный сварной коллектор из стали, затем он помещается в специальную форму и под действием высокого давления поверх него заливается алюминий.Такие радиаторы называются монолитными.

Обе разновидности имеют свои преимущества и недостатки. О недостатках секционных нам уже рассказывали, но их преимущество в том, что при повреждении одной секции достаточно просто заменить ее. Но если пробой или протечка произойдут в монолитной конструкции, придется приобретать новый радиатор.

Проведем сравнительный анализ монолитных и секционных биметаллических радиаторов.

Стоимость монолитного радиатора выше, чем секционного, примерно на 20%.

Выбор биметаллических радиаторов отопления

Выбирая биметаллические батареи, следует обратить внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации.

Дизайн

Как уже отмечалось, радиаторы бывают монолитные и секционные. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной системы отопления, необходимо знать, какое рабочее давление в системе. Если он подвергается воздействию мощных гидроударов, лучше отдать предпочтение монолитным моделям.Во всех остальных случаях рекомендуется приобретать секционные, так как они намного дешевле.

Чтобы приобрести устройство более надежное, следует знать, что оно бывает двух видов. Первый вид выполнен из стального каркаса, другой снабжается только армированными стальными каналами, по которым движется теплоноситель.

Лучшей долговечностью и надежностью обладают аккумуляторы, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, вследствие чего риск коррозии минимален.

Основными признаками, характеризующими первый тип, являются вес и стоимость. Производят их такие фирмы: Роял Термо Билайнер, Глобал Стайл, Рифар (модель Монолит) и отечественная компания Сантехпром БМ.

Другой тип радиаторов называется полуцилиндрическими. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Самые популярные устройства марок Gordi, Sira и Rifar, за исключением модели Monolit.

Дальность брони

Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны.Однако расстояние между осями в моделях разное. Стандартные расстояния между осями: 35 и 50 см.

Можно найти радиаторы, у которых зазор равен 20 см, эта длина считается минимальной. Аккумуляторы с таким расстоянием выпускают фирмы: Sira, Bilux и Rifar. Максимальное расстояние 80 см, такие модели есть у производителя Sira.

Материал изготовления

Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если охлаждающая жидкость не качественная и содержит большое количество щелочи и кислоты.В основном это свойственно батареям в многоквартирных домах.

  1. Важно, чтобы внутренние каналы были из одного металла, желательно из нержавейки.
  2. Толщина стенки внутренней трубы должна быть 3-3,5 мм.
  3. Качество и эластичность прокладок играет очень важную роль. Именно они влияют на надежность соединений, поэтому обычно резиновые или силиконовые. Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами.Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве.
  4. Если секция секционная, то она должна быть обращена к ниппелю. Важно, чтобы они были изготовлены из качественной стали. О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то крючки для ключа точно будут боятся и в этом случае ниппель нужно будет подрезать шлифовальной машинкой и доставать его частями из отверстий секций.
  5. Ширина передней части края радиатора должна быть более 70 см.В случае, если этот показатель ниже, это отразится на передаче тепла радиатора в минус. Самое оптимальное соотношение размеров сечения в секции – 80*80 мм. С такими показателями теплоотдача точно будет высокой.
  6. Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже 1 мм.

Гарантия

Срок гарантии также говорит о качестве товара. Если производитель дает пожизненный срок службы всего 1-2 года, это означает, что вероятность того, что радиаторы будут работать с высоким КПД невелика, т.к. срок эксплуатации качественного изделия составляет 20-30 лет.

Технические характеристики

В технических характеристиках аккумуляторов указаны габариты. Высота радиаторов от 20 до 80 см. Чтобы подобрать радиатор нужного размера, необходимо учесть расстояние между основанием окна и полом и отнять от этого числа 20 см. Ширина находится в прямой зависимости от места установки устройства.

Еще одним важным показателем является рабочее давление, которое колеблется в пределах 15-35 атм.Для централизованных систем отопления лучше выбирать максимальные значения, для автономных.

Одним из важнейших и существенных критериев, влияющих на эффективность радиаторов, является — мощность. Этот показатель определяется исходя из мощности одной секции (указывается в техподдержке).

Расчет секций биметаллических батарей отопления

Для эффективного обогрева 1 м² площади необходимо 100 Вт тепловой энергии. Для расчета площади комнаты необходимо ширину умножить на длину.

N = S * 100 / p n — Количество секций радиатора, S — площадь помещения, м², P — удельная тепловая мощность одной секции.

Воспользуйтесь калькулятором расчета необходимого количества секций биметаллического радиатора.

Установка радиаторов отопления из биметалла

Установить батареи из биметалла необходимо в соответствии с указаниями, указанными в паспорте устройства.

Для того, чтобы подключить радиатор своими руками, надо учесть ряд факторов:

  • местом для батареи лучше выбрать середину окна;
  • установка
  • производится исключительно в горизонтальном положении;
  • от стены до батареи нужно выдерживать расстояние 3-5 см.Если расположить радиатор слишком близко к стене, то результатом будет неравномерное распределение тепла;
  • расстояние до подоконника должно быть 8-12 см, если меньше, то это негативно скажется на теплоотдаче батарей;
  • расстояние от пола до батареи — 10 см.

Монтаж всех элементов системы осуществляется в полиэтиленовую упаковку радиатора. Запрещено удалять этот пакет до завершения процесса установки.
Порядок производства монтажа биметаллических радиаторов отопления:

  • изначально необходимо сделать на стене разметку предполагаемого места, куда будут крепиться кронштейны;
  • то записываются скобки;
  • устанавливаются батареей;
  • далее к патрубкам необходимо подключить радиатор;
  • затем монтируется термостатический клапан или кран;
  • в верхней части батареи установлен воздушный клапан.

Производители

В настоящее время на рынке отопительного оборудования можно встретить большое количество различных моделей биметаллических радиаторов, выпускаемых как российскими, так и зарубежными производителями. Рассмотрим основные характеристики самых популярных моделей.

Модель Расстояние между осями, мм Размер секции: Ширина * Высота * Глубина (мм) Максимальное рабочее давление, бар Секция тепловой мощности, Вт
Рифар (Россия)
Рифар Форза 350. 350 415*90*80 20 136
Рифар Форза 500. 500 570*100*80 20 202
Рифар Монолит 350. 350 415*100*80 100 136
Рифар Монолит 500. 500 577*100*80 100 194
Глобал Радиатори (Италия)
Стиль 350. 350 425*80*80 35 125
Стиль 500. 500 575*80*80 35 168
Стиль Плюс 350. 350 425*80*95 35 140
Стиль Плюс 500. 500 575*80*95 35 185
ROYAL THERMO (Италия)
Билайнер InOx 500. 500 574*80*87 20 171
Билайнер 500. 500 574*80*87 20 171
ТЕНРАД (Германия)
ТЕНРАД 350. 350 400*80*77 24 120
ТЕНРАД 500. 500 550*80*77 24 161
ГОРДИ (Китай)
ГОРДИ 350. 350 412*80*80 30 460
ГОРДИ 500. 500 572*80*80 30 181
Сира Индустри (Италия)
Гладиатор 200. 200 275*80*80 30 90
Гладиатор 350. 350 275*80*80 30 140
Гладиатор 500. 500 423*80*80 30 185
Лтиз (Украина)
Альтермо LRB 500 575*82*80 18 169
Альтермо Рио 500. 500 570*82*80 18 166
Грандини (Италия)
Грандини 350. 350 430*80*82 16 130
Грандини 500. 500 580*80*80 16 167

Таким образом, качественные биметаллические радиаторы отопления способны эффективно работать в течение длительного периода времени.

Биметаллические батареи

сегодня занимают одно из лидирующих мест по популярности. Они уступают в этом положении, наверное, только привычным чугунным радиаторам, да и то, скорее, лишь в силу крайней распространенности последних, приверженности многих потребителей сложившимся традициям, своеобразной «инерции мышления».»

Биметаллические радиаторы все чаще выбирают для установки в контуре отопления как частного дома, так и городской квартиры, поскольку они, в отличие от алюминиевых и стальных, обладают выраженной устойчивостью к повышенным барическим нагрузкам и температурам. Однако при выборе этих отопительных приборов очень важно не нарваться на некачественные подделки или не приобрести еще не проверенную временем производителя продукцию. Поэтому рассмотрим сформулированный таким образом вопрос: «Биметаллический рейтинг производителей» — поскольку этот критерий выбора играет далеко не второстепенную роль.

Точная оценка всех представленных в продаже биметаллических радиаторов очень затруднительна. Поэтому в публикации будут рассмотрены лишь несколько компаний, но мы уже завоевали непререкаемый авторитет в отношении качества их продукции.

Общие сведения о биметаллических радиаторах

Прежде чем перейти к рассмотрению продукции различных производителей, следует уделить несколько минут внимания конструкции этих нагревательных приборов.Стоит понимать, если бы не было алюминиевых батарей, чтобы не приобретать алюминиевые батареи по цене биметаллических, так как они очень похожи, но производительность уже совсем на другом уровне, а разница немалая.

Внешний кожух теплообменника имеет практически такую ​​же форму и изготовлен из одного материала — алюминия. Но на этом основное сходство и заканчивается.

Биметаллические батареи можно разделить на две части — внутреннюю, из стали, и внешнюю, теплообменную, из алюминия — отсюда и название.Стальные вертикальные каналы каждой секции состоят из труб, соединенных сваркой в ​​нижней и верхней части с горизонтальными секциями большего диаметра, образуемыми коллекторами при сборке батареи. Вся эта трубная стальная конструкция предназначена для циркуляции теплоносителя.

Секции можно собрать в единую батарею через резьбовую стяжку, заводская сварка менее вероятна. В зависимости от типа этого соединения батарея может быть секционной, разборной или иметь конструкцию «блок в блоке».Цельный блок может включать в себя несколько (например, 3 ÷ 4) секций, но при необходимости можно легко добавить необходимое количество секций или собрать батарею из нескольких таких блоков.

Стальные каналы

отличаются гораздо более высокой стойкостью к агрессивному компоненту теплоносителя системы центрального отопления, чем полностью алюминиевые батареи. Поэтому допустимый кислотно-щелочной показатель (pH) теплоносителя может лежать в расширенном диапазоне, от 5 до 11 единиц — такие показатели с алюминиевыми аккумуляторами даже «не снились».

Внутренние стальные трубы являются своеобразным «каркасом» биметаллического радиатора, что делает всю конструкцию более жесткой и прочной. Сталь, особенно если она имеет защитное покрытие, или если для изготовления каналов используется качественная нержавеющая сталь, инертна к коррозионным процессам, а соединение таких труб выдерживает повышенное давление.

Этот тип аккумуляторов обладает отличной теплоотдачей, и происходит это по той причине, что сталь способна дышать, аккумулировать и удерживать тепло, а алюминиевый внешний корпус с достаточно большой площадью, благодаря высокой теплопроводности этого металла, эффективно отдают тепловую энергию помещению.

Возможно вас заинтересует информация о том как рассчитывается

Практически все современные конструкции биметаллических устройств снабжены дополнительными ребрами – «лепестками», образующими конвекционные каналы. И чем их больше, тем больше площадь теплообмена и выше теплоотдача от отопительного прибора. Причем эти элементы сконфигурированы таким образом, что конвекционные потоки теплого воздуха направлены в сторону помещения.

Качественные биметаллические радиаторы должны быть рассчитаны на давление не менее 40 бар, поэтому, выбирая их, нужно уделить этому параметру особое внимание.Обычно указывает, как используется при тестировании продуктов. Не стоит удивляться, что такой высокий показатель того не стоит – такое давление вполне может быть спровоцировано в системе центрального отопления с гидроупорами.

Кстати, биметаллические радиаторы полностью раскрывают свои эксплуатационные возможности в условиях высокого давления и температуры нагрева, поэтому предпочтительнее для систем центрального отопления. А если такой тип батарей планируется для автономной системы, то к ней придется установить мощный водяной насос, который будет создавать необходимое напорное циркуляционное давление.

Вам может быть интересна информация о том, что

Популярные производители биметаллических радиаторов

На российском рынке представлена ​​продукция различных производителей, как отечественных, так и зарубежных, и их продукция отличается между собой и своими характеристиками, и уровнем цен. Чтобы дать представление об этих параметрах, будет рассмотрен ряд моделей биметаллических радиаторов, выпускаемых разными фирмами.

И стоит из самого доступного варианта.

Компания «Варма»

«Варма» — российско-китайская компания, выпускающая секционные литые биметаллические радиаторы. Производственные мощности расположены в Китае, но оснащены высококлассным европейским оборудованием, а технический контроль выпускаемой продукции осуществляется российскими специалистами.

Данная продукция полностью соответствует ГОСТ 31311-2005 и всем другим стандартам системы центрального отопления России.

Биметаллические батареи «Варма» предназначены для установки и в автономных контурах частных домов, и в квартирах многоэтажек, подключенных к тепловым узлам.

Модели

Warma Bimetall выпускаются в двух модификациях — WB350 и WB500. Их отличает межкадровое расстояние и, соответственно, некоторые другие эксплуатационные параметры. Основные характеристики этих аккумуляторов сведены в таблицу ниже.

Стальной сердечник этих радиаторов выполнен из углеродистой стали — вертикальный канал имеет толщину стенок 2 мм и внутренний диаметр 20 мм, а толщина горизонтальных коллекторных секций секций 4 мм.

Производитель заявляет для своей продукции следующие технические и эксплуатационные характеристики:

Наименование параметров Модель радиатора «Варма Биметалл», числовые показатели параметров
WB350 WB500.
Рабочее давление, атм. 25 25
Испытательное давление, атм. 40 40
130 180
110 110
Индикатор водорода, рН 6-10,5 6-10,5
Объем секции, л 0,17 0,23
Секция секция, кг 1,45 1,64
Дистанция среднего зрения, мм 350 500
Высота секции, мм 410 560
Глубина секции, мм 80 80
Ширина секции, мм 80 80
1 1
Цвет радиатора Белый Белый
Гарантия 10 лет 10 лет

Чтобы потребителю было легче определиться с выбором количества радиаторов «Варма», необходимых для обогрева помещения определенной площади, производитель представляет таблицы с указанием рекомендуемого решения.

Модель WB350 высотой 410 мм, глубиной 80 мм и межосевым расстоянием 350 мм, собрана в батарею из разного количества секций и имеет следующие возможности нагрева в сборе:

Количество секций в батарее, шт Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м²
4 320 520 5 ÷ 6.
5 400 650 6 ÷ 7.
6 480 780 8
7 560 910 9
8 640 1040 10
9 720 1170 11 ÷ 12.
10 800 1300 13
11 880 1430 14
12 960 1560 15 ÷ 16.

Модель WB500, имеющая высоту 560 мм, глубину 80 мм и межосевое расстояние 500 мм, собранные в цельную конструкцию, также из разного количества секций, имеют большую теплоотдачу, которая составляет:

Количество секций в батарее, шт. Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м²
4 320 720 7
5 400 900 9
6 480 1080 10 ÷ 11.
7 560 1260 12 ÷ 13.
8 640 1440 14
9 720 1620 16
10 800 1800 18
11 880 1980 19 ÷ 20.
12 960 2160 21 ÷ 22.

Чтобы больше не возвращаться к этому вопросу, сразу следует отметить, что такой подход к определению количества секций радиатора только по площади помещения является весьма приблизительным. При этом не учитываются многие другие особенности помещения и способ установки батарей. Поэтому приложение к этой статье даст удобный универсальный калькулятор, позволяющий с высокой точностью рассчитать количество секций радиатора любой марки.

Стоимость одной секции радиатора «Варма» ориентировочно 450 ÷ 500 руб. за модель WB300, 600 ÷ 630 руб. Для модели WB500. Уровень цен, естественно, может несколько различаться в разных регионах страны.

Радиаторы «Könner»

«Könner» — несмотря на явно немецкоязычное название, российская компания зарегистрировалась под этим брендом. Ее продукция (опять же — полностью российская разработка) по качеству не уступает другим европейским аналогам, так как разработана на основе современных технологий и с учетом особенностей регионов России.Основные производственные мощности «Кённер» размещены в Китае.

Компания начала свою работу по производству чугунных батарей около 25 лет назад, но чутко отнеслась к запросам рынка, и запустила в разработку и производство более современные отопительные приборы. Так, в начале 2000-х в строительные магазины России стали поступать алюминиевые и биметаллические радиаторы собственной разработки. За этот короткий срок продукция успела стать достаточно популярной, благодаря доступной цене и высокому качеству.

Инженеры компании, зная особые специфические условия российской системы центрального отопления, усовершенствовали и адаптировали технические характеристики приборов, конструкция которых была взята за основу. Именно поэтому данные модели радиаторов выгодно отличаются от других зарубежных аналогов. Радиаторы Könner благодаря своей надежности подходят для установки как в центральную, так и в автономную систему отопления.

Отопительные приборы этой марки обладают высокими антикоррозийными характеристиками, обладают хорошей устойчивостью к барическим нагрузкам, спокойно выдерживая гидродревесину.По своей надежности радиаторы требуются к прочным трубам с вертикальными патрубками и горизонтальным коллектором, которые изготавливаются из высоколегированной стали и имеют костяную конструкцию. Литой алюминиевый корпус с большой площадью контакта дает отличную теплоотдачу.

Высокое качество продукции Könner подтверждено сертификатами международного стандарта ISO и полным соответствием отечественному ГОСТ 31311-2005, раздел «Приборы отопительные». Продукция этого производителя неоднократно занимала первые места в РФ по потребительскому спросу.

Технические характеристики данных изделий представлены в таблице:

Наименование параметров Модель радиатора «Könner», цифровые индикаторы параметров
350 500
Рабочее давление, атм. 30 30
Испытательное давление, атм. 44 ÷ 45. 44 ÷ 45.
Теплоотдача одной секции, Вт 140 190
Максимальная температура охлаждающей жидкости, ˚С 110 110
Индикатор водорода, рН 7-9,5 7-9,5
Объем секции, л 0,14 0,18
Секция секция, кг 1,35 1,75
Дистанция среднего зрения, мм 350 500
Высота секции, мм 413 560
Глубина секции, мм 80 80
Ширина секции, мм 80 80
Диаметр входного отверстия, дюймы G 1″ G 1″
Цвет радиатора Белый Белый
Гарантия 15 лет 15 лет

Биметаллические радиаторы «Könner» поступают в продажу в секционном и блочном исполнении.Блок может включать от 4 до 12 секций. Цена одной секции в среднем колеблется от 400 до 500 рублей. Выгоднее приобретать блочное исполнение – цена агрегата снижается по мере увеличения количества секций и может быть даже меньше 400 рублей за секцию.

Радиаторы «ТЕНРАД»

«TENRAD» — предприятие по производству радиаторов основано в 2005 году в Германии в городе Дрезден. На предприятии организованы молодые талантливые инженеры, работающие в направлении проектирования систем отопления.

Как и многие другие фирмы, производство данных отопительных приборов, в связи с благоприятными условиями на рынке труда, было размещено в КНР. Завод по производству радиаторов ТЭНРАД оснащен собственной химико-технологической лабораторией, суперсовременными комплексами литья металла «Фарм Нью Брасс», роботами-манипуляторами разработки немецкой компании KUKA и линиями для окрашивания корпуса производства Швейцарии. Все это оборудование превратило небольшую фабрику в высокотехнологичное предприятие, не уступающее ведущим европейским заводам.Производство радиаторов осуществляется под чутким контролем немецких технологов головной компании «ТЕНРАД».

Стенки коллектора радиатора «ТЕНРАД ВМ» на горизонтальных каналах имеют толщину 3,6 мм, а на вертикальных — 1,8 мм. Ребра, установленные в три ряда, создают в верхней части радиатора два конвекционных зазора, через которые нагретый воздух и поступает в помещение. Радиаторы покрыты высококачественными красками в два слоя, а внешний состоит из напыляемого эпоксидно-полиэфирного покрытия, что соответствует требованиям СанПиН 2.1.2.729-99 и норм РД 52.04.186-89, устанавливающих гигиеническую безопасность материалов. Кроме того, продукция «ТЕНРАД ВМ» соответствует ГОСТ 31311-2005, что подтверждает ее адаптацию к российским системам отопления.

Цены на биметаллические радиаторы TENRAD

биметаллические радиаторы TENARD

Технические характеристики этих устройств выглядят так:

Наименование параметров Модель излучателя «ТЕНРАД ВМ», числовые показатели параметров
Вм350 ВМ500
Рабочее давление, атм. 24 24
Испытательное давление, атм. 36 36
Теплоотдача одной секции, Вт 120 161
Максимальная температура охлаждающей жидкости, ˚С 120 120
Индикатор водорода, рН 5 ÷ 11. 5 ÷ 11.
Объем секции, л 0,15 0,22
Секция секция, кг 1.22 1,45
Дистанция среднего зрения, мм 350 500
Высота секции, мм 400 550
Глубина секции, мм 77 77
Ширина секции, мм 80 80
Диаметр входного отверстия, дюймы G 1″ G 1″
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет

Средняя стоимость радиаторов ТЭНРАД ВМ от 620 до 720 рублей за секцию, но может варьироваться в большую или меньшую сторону, в зависимости от региона страны.Вы можете приобрести батареи уже собранные в блоки по 4 ÷ 12 секций.

Радиаторы биметаллические «Радена»

«Радена» — итальянская компания, офис, проектный офис и испытательные лаборатории которой находятся в Италии, но сама продукция производится опять же в Китае, на заводе Wangda Group, под более пристальным контролем итальянских специалистов.

Радиаторы этой марки имеют достойное качество и хорошую адаптацию к российским сетям теплоснабжения, поэтому найти отрицательные отзывы о них сложно.На нашем рынке продукция представлена ​​с 2010 года, и за это время приобрела широкую популярность, несмотря на достаточно высокую цену. Это объясняется тем, что покупателей привлекает качество и надежность этих радиаторов.

Модельный ряд представлен тремя наименованиями — с разными мидельами: 150, 350 и 500 мм.

К особенностям конструкции данных радиаторов можно отнести следующее:

  • Самоцентрирующиеся прокладки, устанавливаемые между секциями, изготовлены из графита, поэтому при сборке и разборке батареи не будет перегонов.За счет этого достигается высокая степень герметизации, а на соединениях не образуются протечки.
  • Резьба на блоках секций абсолютно ровная и ни разу не залита краской.
  • Торцы радиаторов идеально зачищены и готовы к установке.
  • Качественная заводская упаковка надежно защищает продукцию от повреждений при транспортировке.

Эта марка радиаторов относится к тем изделиям, которые отличаются повышенной теплопроводностью и долговечностью.Все материалы изготовления полностью соответствуют экологическим европейским стандартам.

В данной таблице представлены технические характеристики разнотипных моделей «Радены»:

Наименование параметров Модель радиатора «Радена», цифровые индикаторы параметров
«БИМЕТАЛЛИЧЕСКАЯ CS 150» «БИМЕТАЛЛ CS 350» «БИМЕТАЛЛ CS 500»
Рабочее давление, атм. 25 25 25
Испытательное давление, атм. 40 40 40
Теплоотдача одной секции, Вт 120 135 185
Максимальная температура охлаждающей жидкости, ˚ с 110 110 110
Индикатор водорода, pH 6,0 ÷ 10,5 6,0 ÷ 10,5 6.0 ÷ 10,5
Объем секции, л 0,1/0,13 0,16 0,22
Секция секция, кг 0,88/1,19 1,43 1,85
Дистанция среднего зрения, мм 150 350 500
Высота секции, мм 241 403 552
Глубина секции, мм 120 85 85
Ширина секции, мм 74 80 80
Диаметр входного отверстия, дюймы G 1″ G 1″ G 1″
Цвет радиатора белый белый белый
Гарантия 15 лет 15 лет 15 лет

Все поверхности этих радиаторов, как внутренние, так и внешние, перед окрашиванием проходят специальную антикоррозийную обработку.После этого погружаются в ванну с красочным составом, после чего хорошо просушиваются и подвергаются второму этапу, в ходе которого заливается верхний слой высокопрочного эпоксидного покрытия.

Цена на радиаторы RADENA с разным межсценовым расстоянием может варьироваться не только в зависимости от этого параметра, но и от региона, где они приобретаются. Так, «CS150» — 420÷500 руб.; «CS350» — 600÷800 руб.; «CS500» — 645÷850 руб.

Радиаторы Rifar

«Рифар» — известный отечественный производитель, специализирующийся на изготовлении алюминиевых и биметаллических аккумуляторов.Биметаллические отопительные приборы оснащены внутренним монолитным коллектором из стали и помещены в алюминиевый корпус. Батареи изготавливаются с нижним и боковым подключением, в трехмерном исполнении.

Производственные мощности размещены в России, в городе Гай Оренбургской области. Оснащение автоматизированных линий, от начала и до конца всей технологической цепочки — на ультрасовременном уровне.

Отопительные приборы данной марки соответствуют европейскому качеству и российским нормативным документам ГОСТ 31311-2005, ТУ 4935-004-41807387-10.Этот вариант радиаторов больше предназначен для установки в многоэтажные жилые и административные здания, так как они обладают высокой прочностью и подходят для бытовых систем отопления по эксплуатационным характеристикам.

  • Рифар Монолит выпускается в двух габаритных исполнениях — с межосевым расстоянием 500 и 350 мм. В связи с тем, что данный модельный ряд «Рифар» выражается в коррозионных процессах, руководство жилищных компаний часто рекомендует устанавливать его для установки в квартирах многоэтажных домов.

Технические и эксплуатационные характеристики радиаторов Rifar Monolit выглядят следующим образом:

Наименование параметров Модель радиатора Rifar Monolit, цифровые индикаторы параметров
350 500
Рабочее давление, атм. 98 98
Испытательное давление, атм. 148 148
Теплоотдача одной секции, Вт. 134 196
Максимальная температура охлаждающей жидкости, ˚С 135 135
Индикатор водорода, рН 7 ÷ 9. 7 ÷ 9.
Объем секции, л 0,18 0,21
Секция секция, кг 1,5 2
Дистанция среднего зрения, мм 350 500
Высота секции, мм 415 577
Глубина секции, мм 100 100
Ширина секции, мм 80 80
Диаметр входного отверстия, дюймы G 1″, по запросу 1/2″ и 3/4″ G 1″, по запросу 1/2″ и 3/4″
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет

Средняя цена на бытовые радиаторы «Рифар Монолит» довольно высока и составляет примерно 715 – 850 рублей, но также может варьироваться и быть разной для отдельных регионов.

  • Еще одна модельная линейка биметаллических батарей этой компании – Rifar Base Venti. Она, в свою очередь, делится на три варианта, имеющих межосевое расстояние в 200, 350 и 500 мм.

По качеству окраски и дизайну модели этой серии более эстетичны, чем «Рифар Монолит», однако значительно уступают им по своим техническим и эксплуатационным характеристикам. Поэтому производитель дает гарантию на эти изделия всего 10 лет, а срок эксплуатации оценивается в 25 лет.

Цены на биметаллические радиаторы Radena

биметаллические радиаторы Radena.

Здесь следует отметить, что производитель сильно предупреждает, что этот вариант батарей больше подходит для автономных систем отопления, так как все показатели рассчитаны именно на него. Например, для радиаторов Rifar Base Venti требуется чистый теплоноситель, который возможно обеспечить только в автономной системе. Кроме того, испытательное и рабочее давление этих отопительных приборов в несколько раз ниже, чем у Рифар Монолит.

Итак, основные технические и эксплуатационные характеристики этой линии следующие:

Наименование параметров Модель радиатора Rifar Base Venti, Цифровые индикаторы параметров
200 350 500
Рабочее давление, атм. 20 20 20
Испытательное давление, атм. 30 30 30
Теплоотдача одной секции, Вт 104 136 204
Максимальная температура охлаждающей жидкости, ˚С 135 135 135
Индикатор водорода, рН 7 ÷ 8,5 7 ÷ 8,5 7 ÷ 8,5
Объем секции, л 0,16 0,18 0,2
Секция секция, кг 1.02 1,36 1,92
Дистанция среднего зрения, мм 200 350 500
Высота секции, мм 261 415 570
Глубина секции, мм 100 90 100
Ширина секции, мм 80 80 80
Диаметр входного отверстия, дюймы G 1″ G 1″ G 1″
Цвет радиатора Белый Белый Белый
Гарантия 10 лет 10 лет 10 лет

Стоимость радиаторов этой линейки достаточно высока, составляет 725 ÷ 900 рублей за секцию, но также может варьироваться.

Радиаторы биметаллические «Фондиталь»

Компания Fondital была образована в 1970 году в городе Вестон итальянской провинции Брешиа и с момента создания занималась проектированием и производством систем отопления. За годы работы и постоянного развития небольшое предприятие превратилось в крупную компанию с несколькими крупными производственными мощностями. Сегодня Fondital является одним из мировых лидеров в разработке и производстве инструментов и аксессуаров для систем отопления.Из теплообменных устройств этот производитель делает в основном алюминиевые радиаторы, но есть в его ассортименте и достаточно популярная у потребителей биметаллическая модель.

Биметаллическая модель «Фондиталь» имеет говорящее само за себя название «Алюсталь», и предназначена для установки в системе центрального отопления многоэтажек.

«Фондиталь-Алюсталь» характеризуется следующими технико-эксплуатационными показателями:

Наименование показателя Числовые значения параметров
Рабочее давление, атм. 40
Испытательное давление, атм. 60
Теплоотдача одной секции, Вт 190
Максимальная температура охлаждающей жидкости, ˚С 110
Индикатор водорода, рН 7-10
Объем секции, л 0,14
Секция секция, кг 1,23
Дистанция среднего зрения, мм 500
Высота секции, мм 559
Глубина секции, мм 80
Ширина секции, мм 97
Диаметр входного отверстия, дюймы Г 1″
Цвет радиатора Белый
Гарантия с момента установки 20 лет

Радиаторы «Фондитал-Алюсталь» могут быть блочными, а представленные в продаже батареи могут быть от 4 до 14 секций, к которым вполне могут быть добавлены дополнительные блоки или отдельные секции.Устройства достаточно дорогие: средняя стоимость одной секции в разных регионах страны составляет 740÷950 рублей.

Производитель предоставляет гарантию на бесплатное устранение всех видов дефектов, допущенных при производстве, сроком на 20 лет с момента установки. Однако такая гарантия действует только в том случае, если установка производится квалифицированным мастером с соблюдением всех условий установки, указанных производителем в паспорте на изделие.

Радиаторы биметаллические компании «Глобал»

Итальянская компания «Глобал» была создана в 1971 году и, можно сказать, стояла у истоков развития и начала производство алюминиевых радиаторов.Пройдя долгий путь от небольшой мастерской, где сборка производилась вручную, до промышленных автоматизированных мастерских, сегодня Глобал производит не только алюминиевые варианты отопительных приборов, но и четыре модели биметаллических радиаторов разного размера.

Компания имеет собственную испытательную лабораторию, в которой все сырье, поступающее на предприятие, проходит строгий контроль качества. Постоянно ведется разработка новых моделей и улучшение технических и эксплуатационных характеристик уже существующих образцов продукции.Компания Global выдала сертификацию производства радиаторов по системе EUROTARD ISO 9002 и ISO 9001-2000, а в 1996 году продукция этого производителя сертифицирована по системе ГОСТ. С каждым годом потребность в отопительных приборах этой компании растет, что говорит о высоком доверии потребителей к продукции под логотипом Global.

Основные характеристики выдаваемых биметаллических радиаторов приведены в таблице:

Наименование параметров Модель радиатора «Глобал», цифровые индикаторы параметров
«Стиль» 350/500 «СТИЛЬ ЭКСТРА» 350/500 «Стиль Плюс» 350/500 «Сфера» 350/500
Рабочее давление, атм. 35 35 35 35
Испытательное давление, атм. 52 52 52 52
Теплоотдача одной секции, Вт 125/168 120/171 140/185 119/165
Максимальная температура охлаждающей жидкости, ˚С 110 110 110 110
Индикатор водорода, рН 6.5 ÷ 8. 6,5 ÷ 8. 6,5 ÷ 8. 6,5 ÷ 8.
Объем секции, л 0,16/0,18 0,17/0,21 0,17/0,19 0,16 ÷ 0,20.
Секция секция, кг 1,50/1,87 1,42/1,87 1,50/1,94 1,40/1,87
Ближнее расстояние, мм 500/350 500/350 500/350 500/350
Высота секции, мм 425/575 418/568 425/575 418/568
Глубина секции, мм 80 80 95 80
Ширина секции, мм 80 80 80 80
Диаметр входного отверстия, дюймы G 1″ G 1″ G 1″ G 1″
Цвет радиатора 8 цветов 8 цветов 8 цветов 8 цветов
Гарантия 20 лет 20 лет 20 лет 20 лет

Цветовая гамма биметаллических радиаторов «Глобал» шире, но окрашивание моделей моделей часто выполняется по заказу потребителей, а стандартным цветом для батарей остается белый глянцевый.

Радиатор биметаллический «Global Style Plus» 500 — 7 секций в основном цвете

Все радиаторы проходят двухэтапный процесс окрашивания. Первый этап заключается в погружении изделий в специальную ванну и называется АнаФорез. Второй этап включает напыление на подготовленные поверхности красящего вещества на основе эпоксидных смол с добавлением красящего пигмента.

Как видно из таблицы выше, Global выпускает четыре модели биметаллических радиаторов, имеющих названия «Стиль», «Стиль Экстра», «Стиль Плюс» и «Сфера».Каждая из моделей доступна в двух вариантах — с межосевым расстоянием 350 и 500 мм. В таблице также указана разница в некоторых параметрах радиаторов этого производителя — так проще ориентироваться при выборе аккумуляторов для конкретных условий.

Обратите внимание на гарантийный срок — 20 лет. Это еще раз говорит о том, что производитель полностью уверен в качестве своей продукции.

Цена Радиаторов «Глобал» достаточно высока (самая высокая из всех рассмотренных в данной публикации), но они оправданы надежностью, долговечностью и эффективностью приборов, так, средняя стоимость одной секции отопительного прибора начинается от 800 и достигает 1200 руб.Подробнее о цене можно узнать по этой ссылке.

Приложение: Как самостоятельно рассчитать количество секций биметаллического радиатора

Практикующий часто метод расчета, исходя из 100 Вт тепловой энергии на квадратный метр площади, не отличается точностью – каждое помещение имеет свои особенности, которые также следует учитывать. Поэтому набираемся смелости предложить читателю более точный алгоритм, который реализован в программе под калькулятором.

Необходимые комментарии к программе расчета

Несколько кратких пояснений к расчетам:

  • На суммарные теплопотери влияет наличие и количество стен, соприкасающихся с улицей, а также их расположение по сторонам света и по отношению к господствующим зимним ветрам. В программе предусмотрены соответствующие поля для ввода этих данных.
  • Климатические особенности региона будут учтены при указании минимальных зимних температур.Следует отметить не аномальные, а вполне обычные для вашей местности морозы к самой холодной декаде зимы.
  • Может вызвать проблемы с параметром изоляции стены. Здесь лучше подходить к тем позициям, что полностью утепленной считается стена, теплоизоляция которой полностью основывалась на выполненных теплозащитных расчетах. Лишних стен в жилых домах быть не должно вообще – никакое отопление при таком подходе просто не поможет: в помещении все равно будет холодно, а стены будут сырыми.
  • Особенности помещения, то есть его высота и соседство снизу и сверху — напрямую влияют на необходимое количество тепловой энергии для прогрева объема помещения и восполнения теплопотерь через перекрытия.
  • После внесения параметров окна программа посчитает процент остекления (от площади помещения) и сделает соответствующий поправочный коэффициент. Аналогичный подход – при наличии регулярно открываемых дверей на улицу или неотапливаемого балкона.
  • Наконец, на теплообмен против радиаторов отопления существенно влияет схема их подключения в контуре и особенности расположения на стене. Все это учитывает алгоритм расчета.
  • Внимание! Программа может выдавать два значения результата.

— если расчет выбран для нерешенной модели радиатора, то следует учитывать результат «НО» — Это необходимая суммарная мощность радиатора для данного помещения, выраженная в киловаттах.

Вам может быть интересна информация о том, как ориентироваться при выборе

Цены на популярные биметаллические радиаторы отопления

— Если целью является расчет количества секций сборно-разборного радиатора, то после выбора этого пути появится дополнительное поле, в котором необходимо внести паспортную мощность одной секции выбранной модели (в ваттах) . Результат берется из точки «В» — Это более чистое количество секций, с округлением до целого в большую сторону.

Биметаллический радиатор не является сложной и удобной системой в области последних разработок в области отопления. Его конструкция одновременно высокотехнологична и достаточно примитивна, а особенность сборки способствует достижению максимального эффекта в повышении температуры в помещении.

Использование в конструкции биметаллического радиатора двух разных металлов, а именно стали и алюминия, позволило совместить все положительные качества обоих. Все эти достижения в совокупности обеспечили биметаллическим радиаторам высокий спрос и популярность.

Тем, кто еще в раздумьях или сомнениях по поводу этих средств, для пущей убедительности ниже приводится анализ их преимуществ и недостатков. Если сравнивать и сравнивать их, то можно прийти к какому-то выводу и окончательно перестать сомневаться в целесообразности выбора в пользу биметаллического радиатора.

Перечень положительных качеств биметаллических радиаторов.

  • Максимальный срок службы теплопередачи. Этот фактор обусловлен использованием алюминиевого корпуса радиатора.Алюминий, как известно, отличный проводник тепла.
  • Стойкость к коррозионным процессам и компонентам охлаждающей жидкости. Антикоррозийный эффект достигается за счет внутренней стальной оболочки радиатора. Сталь мало подвержена воздействию химических компонентов.
  • Хорошие прочностные характеристики и, как следствие, способность выдерживать большое рабочее давление. Все это стало достижимо благодаря использованию стали, а она как металл выдерживает большие механические нагрузки.
  • Небольшие размеры и легкий дизайн. Компактность и вес делают биметаллические радиаторы эстетичными, удобными в монтаже и транспортировке.
  • Неограниченная секционность. Возможность секционной разборки, сборки биметаллических радиаторов, позволяет варьировать мощность тепловых обраток в любых необходимых пределах.
  • Привлекательный дизайнерский вид радиаторов. Неотносительность инструментов отопительной эстетики, в случае с биметаллическими радиаторами, проявляется как нигде и никогда.С точки зрения интерьера помещения такие радиаторы его не портят, а даже дополняют.

Как видим, достоинств у относительно простого устройства достаточно много, и все они важны для эксплуатации. Дальше следовало перейти к минусам, но они как ни как. Точнее минус есть, но только он один и суть его в дороговизне биметаллических радиаторов. Да, они дороже своих аналогов, изготовленных по другим технологиям и из других металлов, но неоспоримое преимущество преимуществ биметаллических радиаторов, наверное, того стоит.

Качество и долговечность, заложенные производителями в биметаллические радиаторы, уже оценили миллионы потребителей, и этот факт сводит все сомнения недоверчивых к недоверчивым. Не сомневайтесь, а попробуйте и вы обогреть свой дом новыми биметаллическими технологиями.



Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар поступает от котла к радиаторам, где вытесняет холодный воздух, выталкивая его наружу через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Затем тепловая энергия пара передается в помещение, при этом пар охлаждается и конденсируется в воду, которая скапливается на дне радиатора. Затем этот конденсат снова стекает по той же единственной трубе.

Из-за того, что пар и вода текут в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно превышает 1 дюйм. Таким образом, однотрубные радиаторы легко отличить по единственной, довольно большой трубе, соединенной с ними, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на полпути к высоте радиатора (см. Ниже).

Просмотрите нашу коллекцию паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; не менее 1-¼ дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется за счет ограничения воздуха, который может выйти.


Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, но ни в коем случае не между ними.


Пароотводные отверстия позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционный клапан использует два механизма. Первый представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм представляет собой привод, заполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри актуатора закипает, он расширяется и тем самым закрывает вентиляционное отверстие, не давая пару выйти из радиатора.

Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выход воздуха и, следовательно, попадание пара. Для паровых радиаторов с термостатическим управлением требуется вакуумный выключатель, чтобы конденсат всегда мог вернуться в котел.Радиаторы Castrads для однотрубного пара в стандартной комплектации поставляются с одной трубой.

Какие радиаторы использовать с однотрубным паром?

Чугун действительно является проверенным временем материалом для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие от ржавчины, защищающее большую часть материала от дальнейшего окисления. Все это противоречит использованию стальных тонкостенных радиаторов со сварными соединениями, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Когда речь идет о соединениях клапана на паре, мы рекомендуем только резьбовые механические соединения со стальной или латунной трубой. В то время как компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенное временем и надежное резьбовое соединение.

Просмотрите наш выбор паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или меньше и 1-¼-дюймовые клапаны выше этого значения. Читайте также: Как это работает: Водяное отопление.

Дальнейшее чтение

Дэн Холохан: Возвращение к утерянному искусству парового отопления Дэн Холохан: Greening Steam

Radiator — обзор | ScienceDirect Topics

12.4.2 Панельные радиаторы

Панельные радиаторы представляют собой отопительные панели, используемые в циркуляционных системах водяного отопления европейских домов.В своей простейшей форме они состоят из формованных полых стальных панелей. Более сложными являются радиаторы с расширенной поверхностью, в которых гофрированный лист металла точечно приварен к тыльной стороне панелей для получения большой, горячей, «расширенной» поверхности, от которой может происходить конвекция. Затем идут двойные радиаторы, состоящие из пар параллельных панелей с расширенными поверхностями между ними или без них. Даже с учетом этих сложностей панельные радиаторы остаются по существу ламинарными и пригодными для погружного применения.

Стандарты внешнего вида хорошие, но не обязательно самого высокого качества. В некоторых странах покупатели домов красят радиаторы еще до их использования, чтобы они соответствовали их предпочтительным схемам декорирования. Таким образом, покрытие должно иметь внешний вид финишного покрытия, но выполнять роль грунтовки и допускать перекрашивание декоративными красками для дома. Покрытия должны быть стойкими к ударам и царапинам, но другие защитные требования скромны. Однако очень важно хорошее покрытие всех частей иногда сложной формы.Экономия важна в процессе окраски. Темпы производства умеренные.

Благодаря форме панели радиаторы идеально подходят для погружения. В течение нескольких лет самым популярным методом было погружение в трихлорэтиленовые краски. Этот растворитель имеет высокую плотность паров, и, хотя испарение из краски все еще происходит легко (температура кипения 87 °C, скорость испарения в шесть раз выше, чем у бутилацетата), пары не улетучиваются из правильно сконструированного резервуара, а висят над поверхностью воды. жидкий слой.По мере извлечения радиатора из краски, он проходит через эту зону, насыщенную парами трихлорэтилена, и испарение растворителя из краски задерживается и происходит легкое вытекание краски на радиатор. Когда радиатор выходит из парового слоя, испарение происходит быстро и поток прекращается. Общий результат этого заключается в том, что получается гораздо более равномерная толщина пленки, чем при обычном погружении. Смоляные системы представляют собой алкидно-аминополимерные или стирол- или винилтолуол-модифицированные алкиды.

В последнее время производителей беспокоит как токсичность хлорированных растворителей, так и способность покрытия покрывать все углубления более сложных современных конструкций радиаторов. В результате электроосаждение стало наиболее часто используемым методом покрытия, обеспечивая полное покрытие всех поверхностей и хороший контроль толщины пленки в сочетании с полной автоматизацией. Обычно предпочтительны анодные акриловые или полиэфирные покрытия, поскольку обычно наносятся бледные цвета (почти белые), а катодные смоляные системы склонны обесцвечиваться при обжиге.Эти покрытия требуют высокой температуры прокаливания (170÷180 °C) и времени сушки около 20 минут для пленок толщиной 20–25 мкм. Механизмы отверждения обычно влекут за собой сшивку полимеров с гидроксильными функциональными группами аминосмолами.

Металл хорошего качества обезжиривается, а затем предварительно обрабатывается фосфатом железа для повышения адгезии и достаточной степени защиты от коррозии при минимальных затратах.

Существует растущая тенденция к полностью законченным радиаторам, на которые электрокоагуляция или акриловая грунтовка на водной основе покрываются полиэфирным распылением или порошковым покрытием [10,11].

«Недогрев» и «недовес»: что показали испытания алюминиевых и биметаллических радиаторов отопления, организованные АППЧ в рамках акции «Честный радиатор»

С 2015 года АППЧ проводит акцию «Ярмарка радиатора».

Цель акции — выявить и исключить заявляющую недостоверную и вводящую в заблуждение информацию об основных характеристиках радиаторов отопления: массе и теплоотдаче.

Акция «Ярмарка радиатора» состоит из нескольких этапов.

Первый этап (осень 2015 – весна 2016) – экспресс-анализ самого легко измеряемого показателя – массы радиатора (в 30 регионах страны: от Калининграда до Омска).

В магазинах массовые показатели радиаторов измерялись простым взвешиванием на электронных весах и, далее, сопоставлением результатов с характеристиками, заявленными производителем на упаковке и в сопроводительной документации (паспорте отопительного прибора).

В 75% случаев заявленный вес не совпадал с реальными характеристиками, а был завышен на 20-30%.

Второй этап (лето 2016 г.) – контрольная закупка образцов радиаторов для проверки достоверности их характеристик, заявленных изготовителем, и соответствия требованиям ГОСТ 31311-2015 «Приборы отопительные.Общие технические термины».

Третий этап (осень 2016) – акция «Ярмарочный радиатор» будет развиваться по двум направлениям:

углубленное исследование – проведение межлабораторных испытаний (межлабораторных сопоставлений) образцов алюминиевых и биметаллических радиаторов отопления отдельных марок в нескольких ведущих российских и зарубежных лабораториях, что позволит оценить сопоставимость и повысить репрезентативность испытаний Результаты;

– более широкое исследование – диверсификация портфолио испытаний APHR за счет стальных панельных радиаторов отопления и конвекторов.

В июле-августе 2016 года образцы радиаторов отопления прошли испытания в ведущих российских лабораториях, обеспеченных как необходимым техническим оборудованием (климатические камеры, сертифицированные кабины), так и высококвалифицированным персоналом.

Испытываемый образец алюминиевых и биметаллических радиаторов отопления представлен 17 товарными знаками.

Испытания проводились на соответствие требованиям ГОСТ и следующим характеристикам образцов радиаторов отопления:

  1. Теплоотдача (номинальный тепловой поток) – важнейшая потребительская характеристика радиатора отопления, проще говоря, способность одной секции изделия нагревать определенную площадь и пространство жилого или иного помещения до комфортной температуры.
  2. Герметичность и статическая стойкость – основные характеристики безопасности, способность радиатора выдерживать без разрыва перепады давления, характерные для изношенных российских систем отопления.
  3. Масса – заявленная масса радиатора, которая должна соответствовать фактическим характеристикам, так как «недовес» обязательно негативно скажется на функциональных характеристиках радиатора («недовес – недогрев») и безопасности («порвется резьба там, где самый слабый»).

Приходим к выводу, что из 17 протестированных импортных радиаторов образца только одна торговая марка соответствует всем требованиям ГОСТ (6%).

Таким образом, у подавляющего большинства испытанных образцов показатели теплоотдачи завышены на 15-20% по сравнению с реальными характеристиками (в то время как ГОСТ допускает максимальное отклонение до 4%).

На практике это означает, что если, исходя из площади своей квартиры, покупатель приобретет радиатор отопления с завышенной на четверть теплопроизводительностью, то температура его жилья в холодное время года будет меньше на 4-5 градусов Цельсия.

Три образца из 17 (18%) не соответствуют требованиям статической стойкости.Эти радиаторы просто небезопасны, потому что из-за перепадов давления они могут разгерметизировать и повредить имущество, покалечить и даже убить людей.

Кроме того, подавляющее большинство ( 81% ) испытанных образцов радиаторов отопления показывают фактическую массу, не согласующуюся с заявленной характеристикой. При этом в большинстве случаев завышение массы образцов составляет 15%, что доказывает прямую причинно-следственную связь между « недовес» и «недогрев» радиатора отопления.

В таблице ниже представлены результаты тестирования.



Данные

Параметр

Несоответствие Среднее отклонение

из заявленных

Предельное отклонение от заявленного Минимальное отклонение от заявленного
Вес (масса) 81% -6,24% -21,18% -1.85%
Теплопередача (номинальный тепловой поток) 94% 20,86% -36,63% 0%
Непроницаемость при избыточном давлении 6% Капельная утечка на трехсекционных соединениях Герметичный, непроницаемый
Статическая стойкость 18% Подтекание на всех соединениях секций Нет утечки или разрушения

Результаты испытаний показывают, что при реализации импортных радиаторов отопления в розничных магазинах России систематически не соблюдается ряд требований законодательства РФ:

  1. Нарушены требования Закона РФ о защите прав потребителей (п.1 ст. 10), в соответствии с которым заявленные изготовителем сведения должны соответствовать фактическим характеристикам (такие недостоверные данные по основному потребительскому признаку (теплообмен) выявляются в 16 из 17 случаев, что составляет 94%).
  2. Нарушено требование федерального закона о стандартизации (п. 1 ст. 31), запрещающее декларировать соответствие ГОСТу, если на самом деле такое соответствие не обеспечено (все образцы радиаторов отопления тем или иным образом имели сертификаты соответствия ГОСТ) .

Стоит отметить, что производители и поставщики , допускающие выпуск на рынок радиаторов отопления с недостоверными заявленными характеристиками, рискуют быть привлеченными к административной ответственности за нарушение законодательства о правах потребителей (согласно ч. 2 ст.14.7 и ч. 1 ст. 14.8 КоАП РФ за такие действия юридические лица несут штраф в размере до 500 000 рублей).

Информация о выявленных фактах нарушений законодательства и результатах проверки передана АППЧ в территориальные органы Роспотребнадзора (Роспотребнадзор) для проведения дальнейших контрольно-надзорных мероприятий, исключающих возможность дезинформирования.

Кроме того, АППЧ обратилось в Росаккредитацию с предложением провести внеплановую проверку испытательных лабораторий, предоставивших данные для сертификации радиаторов, не соответствующих нормативным требованиям.

Все-таки результаты тестирования имеют не только негативную сторону, но и светлую.

Несмотря на выявленные случаи нарушений ГОСТ и несоответствия заявленных и фактических характеристик, наблюдается устойчивая тенденция сокращения разрыва между фактическими и заявленными характеристиками.

Таким образом, мы значительно нивелировали проблему «недовеса» – несоответствия веса, заявленного на упаковке, фактическому наличию.Так, если в начале года представители АППЧ регулярно выявляли в розничной продаже радиаторы с завышенной массой на 25-30%, то недавнее тестирование показало в большинстве случаев недовес на 5-10%.

Также стали более реалистичными заявленные характеристики теплоотдачи. Если в 2014 г. у некоторых моделей и торговых марок эта характеристика была завышена на 30-35% и даже на 40%, то в 2015 г. – на 20-25%; при испытаниях в июле 2016 года те же образцы показали меньшую разницу – 15-20%.



Период

испытаний

Параметр



2015



март

2015



ноябрь

2015



Февраль

2016



июль-август

2016

Масса (масса), среднее отклонение от заявленной, в % н/д н/д -11.24% -10,80% -6,24%
Теплоотдача, среднее отклонение от заявленной, в % -30,56% -20,92% -20,10% -27,90% -20,86%
Образцы, характеристики теплоотдачи которых не соответствуют ГОСТ 100% 91% 100% 100% 94%
Теплоотдача, максимальное отклонение от заявленной, в % -69% -34.75% -33,2% -37,1% -36,63%
Теплоотдача, минимальное отклонение от заявленной, в % -8% +1,67% +1,10% -15,2% 0%
Статическая износостойкость, несоответствие, в % н/д 0% 11% 0% 6%
Статическая износостойкость, несоответствие, в % н/д 11% 44% 60% 18%

Еще одной положительной тенденцией является то, что по сравнению с результатами испытаний, проведенных в предыдущие годы, наблюдается снижение доли радиаторов отопления, не соответствующих основным требованиям безопасности: герметичности и статической стойкости при избыточном давлении.

Но, к сожалению, до сих пор сталкиваемся с нарушениями ГОСТ и введением потребителей в заблуждение.

В связи с этим АППЧ намерено продолжать акцию «Честный радиатор» до «победного конца» – обеспечить наличие на рынке только радиаторов, соответствующих ГОСТу, с точно заявленными характеристиками.



С результатами испытаний радиаторов отопления можно ознакомиться на сайте АППЧ в разделе «Документы».

Вы также можете следить за акцией «Честный радиатор» в аккаунте APHR в Instagram: https://www.instagram.com/aproea/



Радиаторы алюминиевые Размеры Ширина одной секции. Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

Какие габариты выпускают Аккумулятор для отопления?

Имеют ли они стандартные значения Или отличаются от каждого производителя?

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

Бронерасстояние Большинство производителей указаны в названии модели. А вот высота крепления отличается и указывается в спецификации к радиатору.

Ширина радиатора Зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора Зависит от ее габаритных размеров.При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кВ. метров площади требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула. для расчета количества секций :

где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

Например, в помещение кв 15 м 2 Планируется установка радиаторов с секциями тепловой мощности 140 Вт. Подставляя значения в формулу, получаем:

Н = 15 м 2 * 100/140 Вт = 10,71.

Скругление Выполняется в большую сторону. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему.Согласно требованиям СНиП для обогрева одного кубометра помещения необходима тепловая мощность в 41 Вт. Учитывая эти нормы, получаем:


где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

Например, расчет для комнаты все тот же квадрат 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10.54.

Увеличено снова в одну сторону : Необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. При расчете учитывается коэффициента теплопроводности Каждый материал, используемый при строительстве кровли, стен и пола.

При выборе размеров Следует учитывать требования по установке батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание подбору размера биметаллических радиаторов. Габариты аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке. Правильный расчет позволит избежать ошибок .

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Источник: Holodine.net

Термины, используемые при выборе радиатора

Перед рассмотрением видов и типов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями, чтобы уметь правильно подобрать и рассчитать радиаторы отопления.

Необходимо знать следующие термины:

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются их размеры. Наиболее часто встречающиеся размеры отопительных приборов считаются базовыми, относятся к средней ступени расстояния 500 мм и бывают:

Радиаторы нестандартных размеров

Помимо стандартных отопительных приборов, на рынке широко представлены радиаторы и других типоразмеров.Они предназначены для использования в inepar зданиях или для того, чтобы сделать помещение особого стиля.

Различают следующие типы и размеры радиаторов

Низкие или малые радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их можно размещать под низкими окнами, либо в зданиях с витражами. К ним относятся все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунными, так и алюминиевыми или биметаллическими.

Радиаторы отопления чугунные низкие горизонтальные предпочтительно иметь размеры сечения (Ш х х С) 93 х 140 х 388 мм, их теплоотдача составляет 106 Вт при рабочем давлении 9 атм.


Зарубежные производители выпускают более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким диапазоном межосевых расстояний, ширина этого сечения начинается от 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм.Тепловая мощность варьируется от 80 до 140 Вт при рабочем давлении 25-35 атмосфер.

Радиаторы алюминиевые имеют аналогичные биметаллические размеры с присоединительными расстояниями от 150 до 400 мм с посадочной нагрузкой 500 мм, тепловой мощностью от 50 до 160 Вт.

Нормальное рабочее давление для них — 16 атмосфер, которое при опрессовке можно поднять до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют водоводов средними секциями, нагреваются только за счет теплопроводности от коллекторов, циркуляция обеспечивается за счет крайней ходовой секции.


Радиаторы отопления высокие и узкие, которые применяются в случаях необходимости большой теплоотдачи, когда невозможно по разным причинам занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их сечения составляет 76 мм. При возможной высоте в пределах 661-954 мм глубина таких устройств достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у самых крупногабаритных не может превышать 6 атм., Теплоотдача в зависимости от типоразмера от 270 до 433 Вт.

Радиаторы отопления биметаллические узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, применяются в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если взять сечение, то пример его размера может быть (ш х г л) 80 х 95 х 880 мм. При рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для тех, кто хотел максимально эффективно использовать площадь помещения на рынке, радиаторы отопления плоские, отличаются меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаются тонкие радиаторы отопления только алюминиевые. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам относятся панели, глубина которых составляет 60 мм.

Расчет радиаторов отопления

В заключение необходимо остановиться на том, как рассчитать количество радиаторов отопления на комнату или другое помещение.

Необходимое количество секций можно определить несколькими способами:

Как видно из материалов данной статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить этой процедуре должного внимания, то о комфорте впоследствии можно забыть.

Источник: СпецСотопление.ру.

  • Мощность и размер
  • Посмотрите видео о том, как выбрать радиатор отопления:

Типы радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: Алюминий, вступая в реакцию с водой, выделяет водород, который скапливается в радиаторе. На первых порах из теплоносителей ежедневно нужен аккумулированный газ, иначе система отопления не будет функционировать.

Радиаторы отопления чугунные старый образец абсолютно не эстетичен. Красить их неудобно, но можно спрятать под специальные защитные экраны. Сейчас есть более современные модели чугунных радиаторов улучшенного вида. Несомненный плюс чугунных радиаторов в их неприхотливости . Способны прослужить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минус чугунного радиатора – низкая теплопроводность по сравнению с радиаторами из современных материалов.

Стальные радиаторы отопления выпускаются двух типов: панельные, секционные и трубчатые. Панельные радиаторы недорогие, неприхотливые, дизайн их профи на сто. Трубчатые радиаторы обладают очень высокой теплоотдачей и долгим сроком службы (до 25 лет). Над их созданием работают дизайнеры , что позволяет отнести данный вид стальных радиаторов к премиум-классу. Секционные Представляют собой конструкцию из нескольких секций, соединенных между собой точечной сваркой.Это значительно увеличивает срок службы и позволяет выдерживать перепады давления.

Что нужно знать о размерах батарей отопления?

Радиаторы отопления выпускают разного типоразмера, что позволяет выбрать оптимальное место в помещении для их установки. Зная размеры радиаторов отопления, их мощность и площадь помещения, где их собираются устанавливать, несложно рассчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки.Зачастую батареи отопления устанавливают под окном, поэтому для расчета высоты радиатора отопления необходимо измерить расстояние от пола до подоконника. Также все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления делятся на три типа:

  • Стандартная высота.
  • Низкие радиаторы отопления.
  • Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

  • Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина — 140 мм, высота 588 мм.
  • Радиаторы отопления низкие Размеры: Высота 388 мм, остальные параметры те же.
  • Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секций 76 мм, глубина — 203 мм.

Размеры алюминиевых радиаторов отопления

  • Стандартные размеры алюминиевых радиаторов отопления: Высота 575-585 мм, длина секции — 80 мм, глубина — 80-100 мм.
  • Низкий: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
  • Высокий: высота 590 мм, глубина 95 мм, длина секции 80 мм.
  • Типоразмеры биметаллических радиаторов отопления: высота 550 — 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
  • Низкий: высота 30 -500 мм, длина секции 80 мм, глубина — 95 мм.
  • Высокий: Высота 880 мм, длина секции 80 мм, глубина — 95 мм.

Размеры стальных радиаторов отопления

  • Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
  • Низкий: высота 400-500 мм, длина радиатора 400-3000 мм
  • Высокий: высота 700-900 мм, длина такая же.

Мощность и размер

Зависит от размера нагревательного устройства. Средняя мощность нагрева толстостенной радиаторной секции стандартной высоты составляет 160 Вт , тогда как мощность секции алюминиевых и биметаллических радиаторов отопления составляет 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемый чугунный радиатор должен быть больше размеров соответствующих радиаторов из алюминия и биметалла. Рассчитайте мощность радиатора отопления для вашей комнаты следующим образом. Сначала нужно узнать размер комнаты. Для этого ширина умножается на длину и высоту. Длина — 5м, ширина — 3м, высота -2,5м. 5*3*2,5=37,5 куб.м на обогрев 1 куб.м. В стандартном здании потребляется тепловая мощность 41 Вт. Для обогрева помещения объемом 37,5 м.куб. 37,5*41=1537,5 Вт, т.е. примерно 1600 Вт. В случае сильных холодов при расчете результирующую мощность лучше увеличить на 15-20%.1600 + 20% = 1920Вт = 1,92кВт зная мощность отопительного прибора рассчитываем количество секций радиаторов типоразмера. Мощность отбора чугунного радиатора 160 Вт. 1920: 160 = 11,25 т.е. 12 секций . Силовая секция алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Силовая секция биметаллического радиатора 200 Вт 1920:200=9,6 т.е. 10 секций. Силовая секция стального радиатора 140 Вт 1800:140=13.7 Т.е. Примерно 14 разделов. Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель указывает на упаковке, какова мощность одной секции радиатора. Зная его, вы сможете рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Подбор размеров батарей отопления

Размеры радиаторов отопления выбирают исходя из выделяемого ими тепла. При рекомендуемом размещении радиаторов отопления под окнами необходимо учитывать следующие особенности:

  • расстояние от подоконника до верха радиатора должно быть не менее 100 мм;
  • расстояние от пола до радиатора не менее 60 мм.

Результат

Выбирая размер радиаторов для дома, помните, что расчет тепловой мощности нужно производить исходя из объема помещения в целом, и учитывая объем каждого помещения в отдельности. Итак, если у вас несколько комнат, посчитайте объем их из них, и посчитайте, сколько радиаторов потребуется для отопления спальни, сколько — для кухни, сколько — для зала, для ванной комнаты, отдельно заострив внимание по размеру радиаторов отопления. Следует иметь в виду, что при использовании экрана для радиатора или декоративной решетки резервуар мощности радиатора следует производить в большую сторону.
Допускается установка дополнительных радиаторов вдоль глухих стен в угловых помещениях, Что препятствует промерзанию стен и защищает от сырости.Сделайте предварительные расчеты мощности, соберите необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее соответствуют вашим запросам, но и сможете существенно сэкономить.

Источник: ProToplenie.com.

Устройство

Каждый из видов радиаторов имеет свои преимущества. Чугунный радиатор прочный, долго держит тепло, но имеет не очень привлекательный вид. Алюминий эстетично выглядит, имеет высокий уровень теплоотдачи, но недолговечен.Стальная батарея долговечна, но не хуже предыдущих моделей держит тепло и требует дополнительного декора при использовании в жилом помещении.

Среди разных типов батарей биметаллические радиаторы имеют несравненные преимущества. Они сделаны из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. Благодаря гармоничному сочетанию качеств обоих металлов биметаллическая батарея может долго сохранять тепло.

Конструктивные особенности

Вода содержит большое количество примесей.При контакте с алюминием они вызывают коррозию. За несколько лет использования эти процессы приведут к течи устройства.

Конструктивной особенностью этих радиаторов является наличие внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.

Есть два производителя:

  1. Псевдобиметалл. В этом случае стальной сердечник располагается только внутри вертикальных каналов.Так что алюминий защищен не полностью, а только в самых слабых местах. Эти модели дешевле, их стандартный срок службы до 10 лет, если они используются в системах с повышенным давлением воды (например, в городских квартирах).
  2. Биметалл. Имеет прочный внутренний корпус из стали, который сверху залит алюминиевым сплавом под давлением. Алюминий защищен со всех сторон. Это более дорогая модель и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.

Устройство биметаллической батареи Способ изготовления напрямую влияет на объем воды в секции биметаллического радиатора.Если сравнивать с любыми другими батареями, то объем одной секции здесь будет значительно меньше. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не позволяет быстро охлаждать алюминиевую оболочку.

Существуют разные способы соединения двух металлов. Предпочтительно, если алюминий будет залит сталью под давлением. Такая модель аккумулятора прослужит дольше. Есть вариант, когда металлы соединяются сваркой.

Технический тип исполнения радиаторов может быть:

  • Складной.Это значит, что радиаторным ключом можно открутить любое количество секций и прикрутить их к другому радиатору. Этот тип чаще устанавливают в частных домах с автономной системой отопления, где нет высокого давления воды.
  • Неразлучны. Радиатор монолитный, его нельзя распиарить, подрезать, приделать к другому. Он отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.

Размеры

Размер секций биметаллического радиатора определяется расстоянием от середины входного до середины выходного отверстия. Сегодня изготавливаются батареи с указанным расстоянием между отверстиями. :


Размеры биметаллических батарей отопления

Перед выбором желаемых размеров батарей отопления следует помнить, что от пола до низа радиатора должно быть не менее 12 см, а от его вершины до выступающей части подоконника — не менее 10 см. В противном случае не будет достаточной циркуляции воздуха, что снизит эффективность устройства.

Ширина секции находится в пределах от 80 до 90 мм.Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность аккумулятора.

Секция емкости

Специфическая конструкция радиаторов обуславливает их сравнительно малую мощность. Это одновременно хорошо и плохо.

Небольшая мощность не требует большого количества теплоносителя (горячей воды), а значит экономит воду и топливо на ее подогрев. Но чем меньше охлаждающей жидкости, тем быстрее остывает радиатор. Здесь быстрого охлаждения не происходит, так как между водой и алюминиевой поверхностью остается стальная оболочка, которая долго не остывает.


Соединение двух металлов

Небольшая емкость способствует быстрому загрязнению, засорению каналов при использовании некачественной воды. Для решения этой проблемы в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

Объем одного раздела зависит от его размера :

  • при расстоянии между входным и выходным отверстиями 500 мм вместимость секции будет равна 0.2-0,3 литра;
  • на расстоянии 350 мм емкость составит 0,15-0,2 литра;
  • расстояние 200 мм гарантирует объем 0,1-0,16 л.

Расчет количества секций

Объем и количество секций определяет тепловую мощность одного радиатора. Перед покупкой важно сделать этот расчет мощности, чтобы найти необходимое количество секций. Для этого используется любая из двух формул:

  1. Всего.Когда расчет секций производится исходя из площади помещения. В среднем на 10 м 2 требуется не менее 1 кВт энергии. Для расчета используется формула N = S×100/Q. Где n — количество секций на комнату, S — площадь комнаты в квадратных метрах, q — энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или в сопутствующих документах.
  2. Попробуем рассчитать количество секций на помещение 25 м 2 , при энергетической мощности секции 180 Вт.Получается: 25×100/180=13,88. После скругления получаем 14 сечений (скругление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора составит 112 сантиметров. В этом случае можно установить по 2 радиатора по 7 секций.

  3. Подробно. Эта формула учитывает размер помещения в кубических метрах (М 3). В среднем на 1 кубический метр помещения требуется 41 Вт энергии. Далее используйте формулу n = S×41/Q, где N – количество секций для помещения, V – объем помещения в кубометрах, Q – энергетическая мощность секции.

Размер радиаторов

Рассчитать количество секций для обогрева помещения со следующими параметрами: Длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Для начала нужно найти площадь комнаты. Длину умножаем на ширину и получаем 15 м 2 . Полученный показатель умножаем на высоту потолков – получаем 37,5 м 3 . За мощность одной секции принимаем 180 Вт, тогда 37,5×41/180 = 8,54 . Округляем по наибольшему и получаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров к полученному параметру необходимо прибавить 10%. .

Подведем итоги. Для осуществления правильного выбора необходимо обратить внимание на все указанные характеристики:

  • Дизайн. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдерживать давление до 15 атмосфер и более (обычно используется давление в районе 12 атмосфер в квартире, тогда как в частном доме рекомендуется устанавливать давление только в одной атмосфере).Более дешевым моделям подходят автономные системы отопления, так как в них нет высокого давления.
  • Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. В противном случае придется брать радиатор поменьше, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
  • Емкость. Одно из основных свойств — достаточно узкие проходы. По возможности обеспечить подачу воды в систему отопления хорошего качества.
  • Расчет сечений. Перед покупкой ознакомьтесь с описанием модели, чтобы уточнить энергетическую мощность. Расчет количества секций лучше производить, используя вторую (развернутую) формулу, где необходимое количество тепла определяется исходя из размеров помещения. Не забудьте добавить 10% в случае значительных потерь тепла из-за внешних факторов.

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны.Разброс этих параметров среди товаров современного рынка мы исследуем.

На фото — только три типоразмера нагревательных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием на любвеобильные 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугун

Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Посмотрите на его спецификацию.

  • Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать размеры многосекционного радиатора несложно; При длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить примерно сантиметр.

ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине моющего крана. Любые чугунные радиаторы отопления с боковой облицовкой нуждаются в промывке.

  • Тепловой поток который обеспечивает одну секцию при разнице температур между теплоносителем и окружающим воздухом на уровне 70С — 160 Вт.
  • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа Что соответствует 9 атмосферам.

Алюминий

Здесь при одной и той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
  • Секторальная теплоотдача зависит от корня ребер и глубины сечения. Обычно она лежит в пределах 180 – 200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер. При этом радиаторы испытывают в полтора раза большую величину – 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ortem.Очевидный результат – высокая скорость движения воды и почти полное отсутствие хлопот.

Биметаллический

Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

Увы, цена растет с ростом прочности и цены: биметаллическая секция обойдется покупателю в 400-700 рублей.

  • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Немного снижается теплоотдача из-за меньшей теплопроводности.В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Усредненные значения теплового потока — 160-200 Вт.
  • А вот рабочее давление за счет стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор монолит от российской компании РИФАР и вовсе способен непрерывно работать при 100 кгс/см2, а испытан при 150.

Важно: При монтаже системы отопления своими руками главное указание использовать трубы, не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: удаляя из контура одно слабое звено, мы заменяем его другими. Биметаллические радиаторы поставляются только со стальной подводкой.

Низкий

Радиаторы с маленьким мидшником есть две приятные особенности:

  1. Можно разместить под низким подоконником.
  2. Теплоотдача на единицу площади поверхности максимальна. Чем выше радиатор — тем больше контактирует теплый воздух с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

Какие варианты мы можем здесь найти?

Чугун

Относится к радиаторам МС Беларуси.

  • Радиатор МС-140М-300-0,9 имеет длину секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, понятно, уменьшился и теперь составляет 106 Вт на секцию.
  • Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием на приборах и 200, и 350 миллиметров.

Алюминий

Соотношение межосей у отечественных и импортных низких радиаторов более чем велико. Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
  • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь ребер сечения.
  • На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны на, те же, 16 атмосфер с испытаниями на 24-й.

Биметаллический

Как изменится размер радиаторов отопления, если внутри алюминиевых ребер разместить стальной сердечник? И ни одного. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

Тепловая мощность

также остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и по 80, и по 140 Вт на секцию.

Рабочее давление, понятное дело, остается большим: все-таки материал другой.Типичные те же 25-35 атмосфер.

Есть два любопытных нюанса:

  1. Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожничает с заявленными параметрами, и биметаллический радиатор может увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последней секцией: она делается проточной.

Высокий

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет большую длину стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугун

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортных есть очень стильные изделия, несвойственные чугуну.

В качестве примера взгляните на линейку Demrad Retro:

  • При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, радиаторы испытаны при 13.
  • Тепловая мощность наиболее габаритных секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
  • За счет большой высоты достигается солидная теплоотдача: при температуре в 70С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.

Алюминий

Часто высокие радиаторы подключаются снизу. Цель состоит в том, чтобы спрятать трубы.

Биметаллический

Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, не говоря уже о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, возьмем серийного представителя семейства – биметаллический радиатор SIRA RS-800.

  • Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
  • Тепловая мощность — 280 Вт на секцию.
  • Рабочее давление неожиданно 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Заключение

Будем надеяться, что вы сможете подобрать именно те изделия, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплых зим!

Квартиры в домах с централизованным типом отопления давно ждут, когда производители создадут батареи, способные выдержать все его недостатки: высокое давление, низкокачественный теплоноситель и мощные гидродревесины, способные разрушить слабые алюминиевые или стальные радиаторы.

Сочетание этих двух металлов позволило производить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда стальную катушку разместили внутри алюминиевого корпуса, закрепив всю конструкцию наглухо сваркой, сразу решилось несколько проблем:

Потребители, которые уже испытали в своих квартирах биметаллические конструкции, говорят, что единственный их недостаток – высокая стоимость. Но, как правило, качество, безопасность, красота и эффективность – это как раз те свойства, за которые не жалко платить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя навстречу потребителям, стараются сократить выпуск биметаллических конструкций, не меняя их устройства в целом.Сейчас на рынке можно встретить несколько видов аккумуляторов этого типа:


Если предполагается установка радиаторов в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели. В этом случае достаточно произвести расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать и другой тип устройства).

Типы радиаторов

В отличие от советского времени, когда батареи имели стандартный тип «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных труб, не подлежащих разборке. Такую конструкцию нельзя изменить в размерах, увеличить или уменьшить количество секций. При правильном расчете требуемой мощности лучшего и надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать до -100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощности должен быть радиатор с учетом всех теплопотерь. Емкость ее зависит от размеров устройства, и чем она меньше, тем экономичнее работает.

Батареи стандартных размеров

Размеры биметаллических радиаторов точно такие же, как у других типов обогревателей. Они определяются межрешетным расстоянием между нижним и верхним горизонтальными коллекторами.Не стоит учитывать эти параметры размера всей конструкции. Чтобы рассчитать, какая высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три межосевых расстояния – 200, 350 и 500 мм, но это не единственные параметры эти устройства.

  • длина стандартной секции 80 мм;
  • глубина — от 75 до 100 мм;
  • высота — 550-580 мм.

Чтобы рассчитать, какая высота, например, у стандартных биметаллических радиаторов 500 мм, к этому показателю необходимо прибавить 80, а полученные 580 мм и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Помимо стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокий дизайн

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны в него гармонично вписываться. Так, если в помещении есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно закреплять на стенах.Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае можно заказать у производителя модель необходимого оттенка или с определенным рисунком.

Батареи разряжены

Еще одно дизайнерское решение – невысокие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, куда стандартные модели не подходят по высоте. Минимальное в средней ступени расстояние биметаллические радиаторы имеют 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровню теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтуют», говоря, что цена на их продукцию ниже из-за габаритов. При этом фактически биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготовлены только вертикальные коллекторы. Определить подделку можно по автокупе, в котором уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, и всего 12-15, что эти приборы необычны.

Покупать подобное изделие в квартиру с централизованным типом отопления не стоит, а вот в автономной они будут к месту.

Коэффициент мощности и радиаторы

Как показывает многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, мощность, размеры и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.

  • Биметаллические радиаторы 350 мм (межсценовое расстояние):
  • Теплопередача 136 Вт (алюминий — 139)
  • Уровень давления (рабочий) 20 бар (15 бар в алюминии)
  • Индикатор пересечения 30 бар (20-25 бар соответственно).
  • Вместимость секции 0,18 л (0,19 л)
  • Вес одной секции 1.36 кг (алюминий — 1,2 кг).
  • Биметаллические радиаторы 500 (глубина 80):
  • Теплоотдача от одной секции 204 Вт (180 Вт алюминиевая с аналогичными размерами).
  • Рабочее давление 30 бар (20 соответственно).
  • Давление прессования 40-50 бар (30 бар).
  • Вместительная секция 0,2 л (0,27 л).
  • Вес одного элемента 1,90 кг (1,45 кг).

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, а также уровня его напора, и веса, и объема.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители выпускают модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, что либо продавцы, либо производители к каждому товару и найти соответствующий размерный показатель.Установив секционную модель, всегда можно увеличить мощность, но если радиатор не помещается под окном, то следует подбирать дизайнерские варианты обогревателей.

Чаще всего биметаллические радиаторы отопления устанавливаются в квартирах и загородных домах. Эта разновидность аккумуляторов отличается невысокой стоимостью, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливаются и с использованием чугунных, стальных или алюминиевых моделей. Отопление – один из их ключевых факторов, обращать внимание на который при покупке следует обязательно.

Преимущества биметаллических радиаторов отопления

Популярность батарей этого типа объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не слишком эстетично. Кроме того, их сложно монтировать. Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом теплоносителя. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом выглядят они не так эстетично.

Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи вписываются просто идеально. Секции в них выполнены из алюминия. При этом служат они долго, так как трубы, по которым протекает теплоноситель, изготовлены из стали.

Что следует учитывать при выборе размера батареи

Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет максимально рационально расходовать энергию теплоносителя.С учетом этого обычно выбирают размер радиаторов отопления.

Батарея монтируется таким образом, чтобы расстояние от ее верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте примерно 8-12 см. При нарушении этих требований в районе батарейных секций не происходит эффективного воздухообмена. А значит, потенциал радиатора используется не полностью. Таким образом, выбирая аккумулятор, в первую очередь нужно смотреть на высоту.Оно должно быть примерно на 20 см меньше, чем расстояние от подоконника до пола.

Размеры биметаллических радиаторов отопления: высота

При изготовлении любого другого оборудования, безусловно, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты довольно популярны, и купить их при необходимости можно без проблем. Однако цифры 200, 350 и 500 мМ реальной высоты радиатора не являются, а указывают лишь на расстояние между центрами входной и выходной труб.А вот сами аккумуляторные секции обычно имеют немного длиннее. Какие размеры радиаторов по высоте наиболее удобны, можно узнать, если прибавить 8 см. Так, батарея с маркировкой 350 займет под подоконником около 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Ширина радиаторов

По этому показателю аккумулятор следует выбирать максимально тщательно. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов для одной батареи рассчитывается по специальной формуле.Считается, что для обогрева 10 м 2 помещения требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: n = s x 100/q. На место s нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. Величина Q – это мощность одной секции. Последний показатель легко определить. Мощность одной секции производитель обычно указывает в техническом паспорте. Этот показатель может быть разным, но чаще всего его значение составляет примерно 180 Вт (для моделей 500 мм).8 см – это ширина, которую в большинстве случаев имеет одна секция радиатора отопления. Таким образом, размер батареи напрямую зависит от ее мощности.

Для примера сделаем расчет радиатора отопления для помещения в 30 м 2 . В этом случае формула будет такой: 30 х 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора будет большой — 16 х 8 = 128 см. Радиаторы под подоконником обычно находятся в специальной нише. Такой широкий радиатор в него не влезет.В этом случае нужно просто приобрести две батареи на 8 секций. Каждая ширина будет 64 см. При выборе количества секций, помимо прочего, следует учитывать, что длина радиатора должна перекрывать не менее 70-75% оконного проема.

Толщина батареи

Нагрев биметалла, поэтому может быть разным. Глубина обычно составляет 80 или 100 мм. Иногда встречаются и варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома.Если ниша под батарею глубокая, можно докупить радиатор основательно. Если стена находится в одной плоскости с краем подоконника, стоит, конечно, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра — 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными.Поэтому чугунные радиаторы и сегодня пользуются спросом. Производители, конечно же, это заметили и стали поставлять на рынок в том числе и чугунные радиаторы в ретро-стиле, отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно, и такие аккумуляторы. Их размеры могут быть разными. Существуют низкие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов отопления разных типов можно посмотреть в таблице ниже.

Очень часто стильные чугунные ретро-радиаторы имеют маленькие ножки.При этом высота рассчитывается, разумеется, с их учетом.

Какие размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются и от железных, и от биметаллических. Настоящие стальные радиаторы представляют собой единую прямоугольную панель. Внутри него имеются каналы, предназначенные для теплоносителя. Также в наличии есть стальные радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь трубчатые батареи могут быть секционными или сплошными.

Размеры по высоте и ширине могут быть разные.При выборе таких радиаторов в первую очередь обращайте внимание на толщину. Чем больше этот показатель, тем мощнее батарея. Толщина стальных радиаторов от количества панелей и порядков ребер зависит от количества панелей и рядов. Последний показатель может варьироваться от 0 до 3. Так, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры которых по высоте и длине имеют значительные или малые размеры. Но самый распространенный вариант – это такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех алюминиевых моделей на рынке имеют именно такую ​​высоту. Но иногда встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители стали выпускать очень интересные цокольные модели алюминиевых батарей.Визуально размеры радиаторов отопления этой разновидности очень маленькие. Все дело в их незначительной высоте. Однако длина таких моделей может быть довольно большой. При желании на рынке сегодня можно найти очень интересные вертикальные алюминиевые радиаторы. В таких моделях высота может достигать 2-2,5 м, а ширина должна быть незначительной.

Глубина радиаторов этого типа, как и биметаллических, может быть равна 8 или 10 см. Ширина алюминиевой аккумуляторной секции в большинстве случаев составляет 8 см.

ОСОБЕННОСТИ РАДИАТОРА РАДИАТОРА

Размеры биметаллических радиаторов отопления, а также чугунных или алюминиевых, таким образом, должны подбираться максимально точно. Какие бы габариты ни имела батарея, устанавливать ее, конечно же, нужно правильно. Радиаторы отопления обычно крепятся к кронштейнам. Перед их установкой разметка обязательна. Монтировать радиаторы либо строго горизонтально, либо с небольшим уклоном по направлению тока теплоносителя. В последнем случае с участков легче устранять воздушные пробки.Подключиться к аккумуляторным магистралям можно тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет производить ремонт батареи без необходимости отключения всей системы отопления в целом. Также на каждый радиатор устанавливается кран Маевского (или какой-то современный аналог).

Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

Какие габариты выпускают Аккумулятор для отопления?

Имеют ли они стандартные значения Или отличаются от каждого производителя?

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

Бронерасстояние Большинство производителей указаны в названии модели. А вот высота крепления отличается и указывается в спецификации к радиатору.

Ширина радиатора Зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора Зависит от ее габаритных размеров.При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кВ. метров площади требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула. для расчета количества секций :

где S – площадь отапливаемого помещения, q – тепловая мощность 1-й секции и N – необходимое количество секций.

Например, в помещение кв 15 м 2 Планируется установка радиаторов с секциями тепловой мощности 140 Вт. Подставляя значения в формулу, получаем:

Н = 15 м 2 * 100/140 Вт = 10,71.

Скругление Выполняется в большую сторону. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

Важно: При расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения.Полученный результат увеличивается на 10% в случаях квартиры, расположенной на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, с небольшой толщиной стен (не более 250 мм).

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему. Согласно требованиям СНиП для обогрева одного кубометра помещения необходима тепловая мощность в 41 Вт. Учитывая эти нормы, получаем:

где V – объем отапливаемого помещения, q – тепловая мощность 1-й секции, N – желаемое количество секций.

Например, расчет для комнаты все тот же квадрат 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10,54.

Увеличено снова в одну сторону : Необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. При расчете учитывается коэффициента теплопроводности Каждый материал, используемый при строительстве кровли, стен и пола.

При выборе размеров Следует учитывать требования по установке батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание подбору размера биметаллических радиаторов. Габариты аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке.Правильный расчет позволит избежать ошибок .

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
