Гидрофор: как правильно выбрать и установить

Содержание

как правильно выбрать и установить

Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников – колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды – насосную станцию или, другими словами, гидрофор для частного дома.

Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

До сих пор одинаково активно используют два типа гидрофоров:

  • мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
  • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

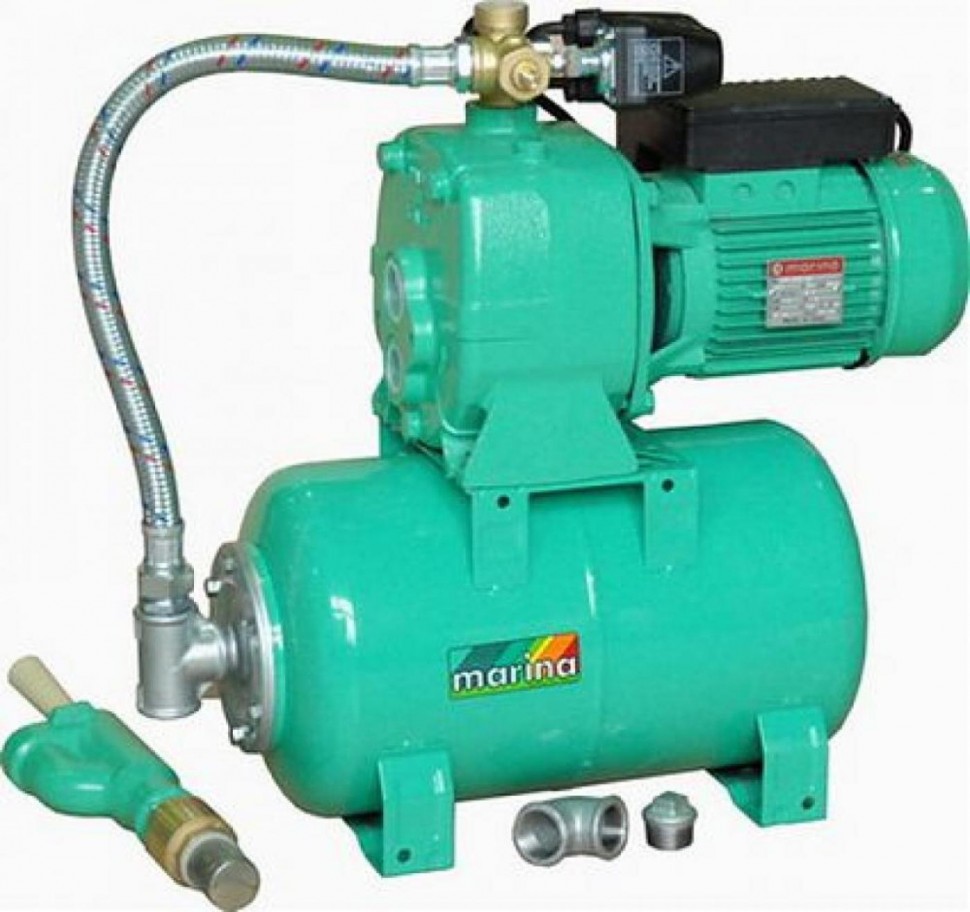

Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса

Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух

Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу.

Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды

От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

Следует помнить, что работа гидрофора основана на двух факторах:

  • изменении показателей давления;
  • объеме использованной воды.

То есть количество автоматических включений-выключений за один час может быть разным.

Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара

Рассмотрим, как давление влияет на запуск. Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

Учитывать давление необходимо и при выборе насоса для полива: https://diz-cafe.com/tech/motopompa-dlya-poliva-ogoroda.html

Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, – среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

Таблицы, предлагаемые производителями, рассчитаны на установку оборудования профессионалами Если вы не в силах самостоятельно разобраться в схемах, обратитесь к специалистам в области монтажа систем водоснабжения

Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов – различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

  • колодец;
  • скважина;
  • водопровод;
  • пруд;
  • резервуар.

Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

Схема забора воды из скважины или колодца с помощь самовсасывающего насоса. Такой способ имеет ограничения – максимальная глубина не более 8 метров

Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

Подробнее о подборе насоса для скважины: https://diz-cafe.com/voda/kak-podobrat-nasos-dlya-skvazhiny.html

Схема работы насосной станции, осуществляющей забор воды с помощью погружного насоса. Большая часть скважин имеет глубину 20-40 метров, что говорит об актуальности данного способа

Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

Примерная схема расположения насосного оборудования при заборе воды из водопровода. Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе

Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

Подробнее о создании системы водоснабжения из колодца: https://diz-cafe.com/voda/vodosnabzheniya-zagorodnogo-doma-iz-kolodca.html

Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

  • площадь комнаты – не менее 2 м х 2,5 м;
  • высота помещения – не менее 2,2 м;
  • минимальное расстояние от гидрофора до стены – 60 см;
  • минимальное расстояние от насоса до стены – 50 см.

Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта

Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал

Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение

Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

Оцените статью: Поделитесь с друзьями!

Изучаем системы водоснабжения и отопления: что такое гидрофор?

Возможно ли бесперебойное водоснабжение и отопление? Гидрофор поможет!

Полноценную работу системы водоснабжения и отопления обеспечивает целый комплекс разнообразного оборудования, приборов и агрегатов. Гидрофор (гидроцистерна) — это санитарно-бытовое водонапорное устройство, представляющее собой специальную емкость, которая автоматически поддерживает в трубопроводе необходимое давление и напор воды.

Как правило, гидрофор устанавливают в связке с насосом или насосной станцией (они подкачивают в прибор жидкость и отключаются, когда давление воздуха приближается к отметке 0,4 МПа). Такая установка гидрофора в городских квартирах очень эффективна и успешно противостоит нестабильному водоснабжению. Гидрофоры применяют в системах автономного отопления и горячего водоснабжения в частных домах. Это позволяет компенсировать расширение воды при ее нагреве.

Газовые водонагревательные приборы особенно чувствительны к перепадам напора воды в водопроводной сети. Из-за частого и резкого снижения давления приборы перегреваются и выходят из строя. Установка надежного и долговечного гидрофора предотвращает подобные проблемы.

Особенности конструкции гидроцистерны

Устройство состоит из двух отделений (для воздуха и воды), разделенных резиновой мембраной. Гидрофор сжимает воздух, когда давление в системе увеличивается. Жидкость при этом расширяется, занимает больший объем и препятствует дальнейшему повышению давления. При снижении давления воздух расширяется, гидрофор выдает в систему дополнительное количество воды и дальнейшего снижения давления не происходит.

Принцип действия и установка гидрофора

В накопительный бак из водопровода поступает вода до максимального уровня. Насос гидрофора не включается, если напор воды в трубопроводе превышает давление, установленное автоматикой, и точки водозабора получают воду из водопровода. В случае если давление в водопроводе понижается, то к пунктам потребления поступает вода, которая была заранее закачана в мембранный бак.

На территории частных домовладений забор воды осуществляют из скважин или колодцев. Непосредственно установка гидрофора проста и может быть выполнена самостоятельно. Желательно размещать прибор в достаточно удаленном от жилых комнат помещении.

Подключают гидрофор посредством трубы 32 мм. Конец трубы с обратным клапаном и сетчатым фильтром опускают в скважину (колодец). При расчете глубины погружения следует учитывать, что от трубы до дна скважины должно оставаться никак не меньше, чем 50 см. При подключении прибора берут во внимание горизонтальную длину всасывания и глубину подъема. Продольный отрезок трубы закапывают по направлению от скважины к дому не глубже, чем обычно зимой промерзает грунт.

Устройство имеет много разновидностей, но наибольшей популярностью пользуются емкости с объемом 5-500 литров. Малые гидрофоры (от 5 до 20 литров) устанавливают, как правило, совместно с бойлерами.

Как выбирают гидрофор?

Правильно выбрать агрегат не так уж сложно, следует учитывать:

• количество точек водозабора;
• место расположения водозабора;
• состав семьи;
• вероятность одновременного водозабора;
• ориентировочное динамическое сопротивление.

На основании этих данных подбирают гидрофор соответствующей мощности.

Как тепловые насосы могут при помощи холодной земли нагреть теплый воздух?

Зачем нужны разные виды компенсаторов для трубопроводов?

Для чего нужен гидрофор, запчасти на гидрофоры

Гидрофор или иначе гидроаккумулятор – это устройство в системе водоснабжения, способное автоматически поддерживать необходимый напор воды. Это основное, для чего нужен гидрофор. Но помимо этого, он позволяет сократить количество включений насоса, что увеличивает ресурс работы насосных установок. Кроме того, стабилизируя давление в системе, позволяет избежать гидроударов.

Система гидрофор позволяет осуществлять водозабор из скважин, колодцев, природных водоемов, тем самым, обустраивая автономное водоснабжение при отсутствии централизованного водоснабжения. Воду из гидрофоров используют для приготовления пищи и питья, для всевозможной бытовой техники, для поливов садов и огородов.

После забора воды, насос подает воду в резервуар, она сжимает находящийся там воздух, тем самым, стабилизируя давление. Как только давление стабилизируется, насос автоматически отключается, и вода подается в систему из гидрофора при помощи сжатого воздуха.

Расширительный бак гидрофора представляет собой герметичную металлическую емкость, имеющую внутри эластическую мембрану из синтетического каучука. Каучук очень пластичный материал и способен выдержать до 100 тысяч циклов динамических нагрузок или, проще говоря, срок его годности около 10 лет. Мембраны и другие запчасти на гидрофоры приобретают в специализированных магазинах.

Самые последние модели гидрофоров представляют собой комплекс, который состоит из гидронасоса, гидроаккамулятора, мембранного бака и автоматики, которая позволяет работать этому устройству без вмешательства человека. Гидрофор оснащен датчиками давления, которые регулируют его автоматически, поддерживая необходимые параметры.

Кроме этого, устанавливается автоматическая защита от перегрева и сухого хода, что предотвратит от поломок при нештатных ситуациях.

Устанавливают так называемый обратный клапан, который не позволит воде из накопительной емкости уйти обратно в систему.

Учитывая плохое качество воды в российских регионах, на насосы устанавливают фильтры для очистки воды, что бы система работала без сбоев и не понадобилось приобретать запчасти на гидрофоры.

Для чего нужен гидрофор? Что бы не остаться без воды, когда давление в система падает до критического, тем самым, уменьшая привычный комфорт.

Гидрофор — это… Что такое Гидрофор?

  • Гидрофор — (пневмоцистерна) разновидность гидроаккумулятора, устройство в системе санитарно бытового и питьевого водоснабжения судна, служащее для автоматического поддержания необходимого давления воды в этой системе. Представляет собой закрытый резервуар,… …   Википедия

  • гидрофор — сущ., кол во синонимов: 3 • гидроаккумулятор (6) • гидробак (4) • пневмоцистерна …   Словарь синонимов

  • Гидроаккумулятор — Для улучшения этой статьи желательно?: Исправить статью согласно стилистическим правилам Википедии. Проверить достоверность указанной в статье информации …   Википедия

  • Гидравлика — У этого термина существуют и другие значения, см. Гидравлика (фильм). Гидравлика (др. греч. ὑδραυλικός водяной, от ὕδωρ вода + αὐλός «трубка») прикладная наука о законах движения (см. гидродинамика капельных жидкостей и газов) и равновес …   Википедия

  • Гидравлический удар — (гидроудар)  скачок давления в какой либо системе, заполненной жидкостью, вызванный крайне быстрым изменением скорости потока этой жидкости за очень малый промежуток времени. Может возникать вследствие резкого закрытия или открытия задвижки …   Википедия

  • Экспанзомат — (гидроаккумулятор, гидрофор, гидробак, экспанзомат сантехнический)  металлический бак с резиновой мембраной внутри. Используется в системах водоснабжения и отопления для создания необходимого давления (напора) в водопроводных трубах,… …   Википедия

  • Гидробак — (гидравлический бак)  в гидроприводе ёмкость для хранения рабочей жидкости. Гидравлические баки выполняют следующие функции: Хранение рабочей жидкости. Гидросистема требует для своей работы некоторый запас рабоче …   Википедия

  • гидроаккумулятор — сущ., кол во синонимов: 6 • аккумулятор (8) • газогидроаккумулятор (3) • гидробак …   Словарь синонимов

  • гидробак — сущ., кол во синонимов: 4 • бак (22) • гидроаккумулятор (6) • гидрофор (3) • …   Словарь синонимов

  • пневмоцистерна — сущ. , кол во синонимов: 4 • гидроаккумулятор (6) • гидробак (4) • гидрофор (3) …   Словарь синонимов

  • Выбираем гидрофор для дачи и частного дома: наши рекомендации

    Автономные источники подачи воды – единственная альтернатива централизованным системам водоснабжения. Для получения полноценной коммуникации, следует продумать все нюансы, связанные с покупкой и монтажом комплектующих. И главным из них является гидрофор для дачи и частного дома, так как у подземных вод нет давления, помогающего выталкивать жидкость на поверхность.

    Особенности работы устройства

    Автоматика для насосной станции необходима для поддержания требуемого напора, борьбы с перепадами давления. Состоит гидрофор с нескольких элементов, позволяющих контролировать и корректировать работу агрегата и системы водоснабжения в целом. Например, манометр – показывает уровень, а специальное реле – это регулировка давления.

    Помимо этого, имея в комплекте гидроаккумулятор, гидрофор уменшает потенциальную возможность поломки насоса а также поддерживает давление в системе. Насосная станция без гидроаккумулятора часто ломается из-за перегрева, когда показатель включений-отключений превышает 20-30 раз в час.

    И даже если дом подключен к централизованным системам водоснабжения, гидрофор, подключенный непосредственно к водопроводу, увеличит давление и позволит полноценно пользоваться водой на 2-3 этажах.

    Водонасосная станция для частного дома обычно оборудоется гидроаккумулятором с пневматическим накопителем. Их можно поделить на три вида:

    • поршневые;
    • мембранные;
    • поплавковые.

    Все зависит от элемента, предотвращающего попадание воздуха в водяную магистраль. Часто эту конструктивную градацию упрощают до мембранных (с разделением воды и воздуха по разным отсекам) и немембранных. Первые практически бесшумны и малогабаритны, но способны подавать до 100 литров воды в бак. Безмембранные более продуктивны. Бак к ним устанавливается исключительно в вертикальном виде рядом с насосом. Тут есть требования по типу насоса – исключительно вихревый самовсасывающий.

    Принцип работы гидрофора – в нелинейном изменении давления по отношению к объему потраченной жидкости. Получается взаимосвязь лишь со скоростью заполнения. Схема следующая: вода с бака вытекает через открытый кран, срабатывает реле давления, включается насос и увеличивает давление внутри, что позволяет воде снова наполнить гидроаккумулятор.

    Автоматическая насосная станция должна комплектоваться насосом с давлением до 6 МПа либо иметь предохранительный клапан и сток в централизованную канализацию. Существуют и другие ограничения в использовании гидроаккумулятора насоса. Источник забора воды (колодец, скважина, пруд, резервуар или водопровод) должен быть заглублен не более чем на 8 м, а размер 10 м трубы в горизонтальном расположении на участке соответствует полтора метровой ее вертикальной конструкции в скважине.

    Организация пространства для насосной станции

    Выбор соответствующей комплектации систем водоснабжения зависит от конкретных целей использования. Для полива сада, для одно- либо двухэтажных домов – на каждый случай должен быть свой гидрофор. Различия типов оборудования влияют в основном на мощность подачи и эксплуатационный срок.

    Насосная станция (гидрофор)

    Если в доме есть подвал, насосные станции для водоснабжения монтируются непосредственно в нем, при условии наличия соответствующих технических параметров помещения:

    • достаточная шумоизоляция;
    • температура круглый год от 5 до 25°С;
    • вентилируемость помещения, канализационные отверстия и наклон пола;
    • площадь не менее 5 м с высотой стен от 2.2 м;
    • соответствующий габаритам конструкции дверной блок;
    • расстояние между гидрофором и стеной должно быть от 0.6 м, а между стеной и насосом от 0.5 м.

    Некоторые параметры можно легко подогнать под требуемые технические нормативы. Например, усилить шумоизоляцию либо утеплить помещение снаружи, организовать обогрев внутри, заменить дверной блок. Но гораздо проще найти более подходящее место в доме либо приемлемый тип гидрофора.

    Небольшие конструкции позволяют установить оборудование даже под раковиной. Но если это мешает комфортному проживанию, его переносят за пределы дома и создают специальный погреб. Требования к нему такие же: герметичность (двери-люк прикрыты рубероидными листами помимо крышки; стены усилены гидроизоляцией), безопасность (бетонные стены на армированной сетке) и утепление (пенополистироловые листы от 5 см толщиной). В такой яме потребуется установить свет и лестницу для спуска, когда необходима регулировка гидрофора.

    При низком залегании грунтовых вод гидрофор может монтироваться непосредственно в колодце или другом источнике подачи воды.

    Если продумать все нюансы самостоятельно сложно, то на подключение насосной станции должен быть приглашен специалист, знающий все технические аспекты вопроса.

    Мощность гидрофора для дачи и частного дома

    Помимо наличия соответствующей территории для расположения труб, глубины источника забора воды и локации самой системы, нужно учесть один из основных моментов – мощность. Минимальное число потребляемой воды в час для семьи из 2 взрослых и 2 детей – 3 куб. м. А если дом не одноэтажный или семья больше – то и все 8. Желательно опираться на максимальное количество, тогда гидрофор прослужит дольше, а его эксплуатационные свойства позволять чувствовать комфорт всем членам семьи.

    Также современный дом невозможно представить без всевозможных приборов, потребляющих воду при работе: система отопления, стиральные и посудомоечные машины. Все они имеют свои технические характеристики, которые следует учесть не только на момент покупки, но и при установке согласно прилагаемой к гидрофору инструкции.

    Как выбрать гидрофор для дачи или часного дома вы также можете узнать из этого видео:

    Гидрофор для дачи и частного дома, релевантно подобранный по типу и мощности, а также правильно установленный, поможет решить проблему подачи воды в частном секторе или на дачном участке и станет практичным приобретением, работой которого будет наслаждаться не одно поколение жильцов.

    Первый запуск насосной станции (гидрофора)

    Итак, мы приобрели насосную станцию IBO JET100 с баком 24 литра (пример редакции). Давайте разберемся каким образом впервые запустить насосную станцию.

    Видя перед собой насосную станцию первым делом следует проверить давление в межмембранной полости бака. Для этого используем автомобильный манометр и ниппель в торцевой стороне бака насосной станции. Ориентировочное давление составляет – 1,5 атм. При повышенном или пониженном давлении следует привести к заданному.

    Следующий шаг – установка станции в место пользования и подключение всасывающего трубопровода. Важным моментом является то, что сам всасывающий трубопровод должен быть выполнен из несжимаемого материала, например, полиэтиленовая труба. На конце всасывающего трубопровода обязательно должен находиться обратный клапан, дабы предотвратить сброс воды обратно в источник. В некоторых случаях обратный клапан устанавливается непосредственно перед входом в насосную часть, такая схема тоже имеет право на существование. Напоминаем, что диметр всасывающего трубопровода не должен быть менее 1 дюйма или 25 мм. Смонтировав всасывающий трубопровод пришло время взяться за нагнетающую магистраль. На выходе из насосной станции рекомендуется установить шаровый кран и только потом врезаться, к примеру, в существующую систему водоснабжения. При необходимости установки защиты по «сухому ходу», шаровый кран устанавливается после блока защиты. Заключительным этапом является заполнение гидравлической части и всасывающего трубопровода водой. Заполнять магистраль следует до того момента пока вода не начнет выходить из заливной горловины. Проделав данные манипуляции можно включать станцию и открывать только что установленный шаровый кран на выходе из насоса с целью развоздушить систему. При появлении напора воды и отсутствии воздуха, кран можно закрывать и ожидать пока станция наберет заданное давления и отключится.

    В данной статье мы рассмотрели частный случай установки насосной станции (гидрофора) при питании из колодца либо скважины.

    Как выбрать гидрофор? | kaup24.ee

    Когда, по тем или иным причинам, центральная система водоснабжения недоступна, но необходима для дома, дачи или полива, ситуацию могут спасти колодцы, скважины и другие источники этого ресурса. Для того, чтобы самим не нужно было набирать воду из них, используются специальные гидрофоры с насосом, чтобы обеспечить более эффективный доступ к источнику воды. Решив приобрести такое устройство, следует обдумать несколько ключевых аспектов.


    Гидрофор – что это?

    По сути главная задача этого устройства – откачка воды из соответствующего источника и с помощью давления “доставка” ее в кран. Принцип работы гидрофора достаточно прост: всасывающий двигатель подает воду в трубы и в расширительный бак, у которого есть диафрагма или мембрана, отделяющие воздух от воды. По мере наполнения бака, повышается давление воздуха. Двигатель работает до тех пор, пока не будет достигнуто максимальное давление, установленное в реле, после чего устройство автоматически отключится. При выпуске воды, давление постепенно снижается – когда достигает минимального значения, установленного в реле, процесс начинается заново.

    Нередко возникают вопросы, что лучше – гидрофор или глубинный насос. Хотя второму варианту характерны большая максимальная высота всасывания и более тихая работа, гидрофоры стоят намного дешевле и их принцип установки очень эффективен, прост и недорог. Именно по этим причинам они являются довольно популярным выбором.

    Какой гидрофор будет наилучшим?

    Узнав, принцип работы гидрофора и зачем нужен, остается только выяснить, как его выбрать. В этом случае следует обратить внимание на несколько критериев:

    • Максимальная глубина всасывания. Стандартная максимальная глубина всасывания этих устройств составляет 8-9 метров, поэтому слишком большого разнообразия вариантов не будет. Необходимо удостовериться, что этого будет достаточно для конкретно Вашей ситуации. В другом случае, вместо гидрофора можно выбрать водяной погружной насос.
    • Максимальная высота подъема воды. Утверждают, что для удобного водоснабжения требуется давление воды 2 бар — его в своих подсчетах можете ориентировочно приравлять его к высоте в 20м. К этому числу необходимо прибавить глубину воды от поверхности земли и вертикальное расстояние до самой высокой точки, где будет использоваться вода — тогда выясните, какая высота подъема Вам необходима.
    • Объем. Чем больше будет объем, тем реже потребуется устройству работать, благодаря этому будет гарантирована более спокойная атмосфера и не частые колебания давления.
    • Производительность. Часто этот параметр не очень важен, так как производительность гидрофоров часто даже выше, всей воды находящейся в скважине, которую опустошили бы только в том случае, если бы непрерывно сливали воду. Однако, если планируете использовать неограниченный источник воды (озеро, реку или пруд) и намереваетесь использовать его, например, для поливочных систем, гораздо мощное устройство будет более удобным.

    Учтя все эти аспекты, легко решите, какой гидрофор в Вашем случае подойдет лучше всего. Их разнообразие достаточно широко, поэтому решение будет зависеть только от Ваших личных потребностей.

    Что такое система Hydrophore? и это принцип работы и его использование?

    Что такое система Hydrophore?

    Hydrophore System — это оборудование, используемое для поддержания давления воды, подаваемого в различные области резервуара на определенной высоте, чтобы поддерживать постоянный прижим воды во всех линиях и на всех днах резервуара.

    Вы должны прочитать о генераторе пресной воды

    Почему на борту обязательно наличие гидрофоров?

    Надеюсь, вы понимаете, что потребность в пресной воде варьируется от минимального потребления пресной воды до максимального в отдельных частях судна.

    Если вы используете центробежный насос прямо на линии пресной воды, насос будет часто включаться и отключаться в основном из-за низкого расхода воды, что быстро снижает давление в системе. В этом заключается смысл гидрофоров.

    Он действует как резервуар под давлением, который с помощью сжатого воздуха поддерживает давление в системе в определенном диапазоне.

    рабочая

    Поскольку воду нельзя сжимать, использование насосов очень затрудняет поддержание давления — они будут постоянно врезаться и выходить.Такие системы, как главный пожарный трубопровод, спринклерные системы и даже системы пресной воды, используют гидрофор, чтобы обойти это. Это часть цилиндра, заполненная водой, а остальная часть — воздухом. Воздух в цилиндре CAN сжимается, и давление воздуха на воду снижается.

    Воздух становится более сжатым, поскольку насосы добавляют воду в систему, улучшая общее давление. Напротив, воздух выталкивает воду, когда вода сливается, и давление медленно снижается, пока насосы не сработают снова.

    Использование гидрофоров позволяет всей системе лучше поддерживать постоянное давление без постоянного запуска и остановки насосов.

    Зарядка

    Простой метод повышения давления в резервуаре гидрофоров путем добавления большего количества сжатого воздуха. Бак гидрофоров обычно находится в автоматическом режиме; это регулирует давление включения и выключения гидрофорных насосов.

    Но ручная зарядка системы;
    сначала откройте вентиляционное отверстие,
    А затем запустите насос и наблюдайте за уровнем через смотровое стекло (смотровое стекло).
    Подождите, пока вода не достигнет примерно 70% от полной емкости.

    Закройте вентиляционные отверстия и откройте клапан для подачи воздуха низкого давления.

    Быстрая зарядка гидрофорного бака с давлением воздуха до 4,5 бар.
    Как только давление достигнет 4,5 бар, медленно доведите его до 5–5,5 бар в соответствии с рекомендациями производителя.

    Избегайте перегрузок, иначе из кранов выйдет воздух с водой. Вода не достигнет верхней части жилого помещения, если заправлена ​​недозаправка.

    Сейчас система переводится в автоматический режим.Теперь, когда давление достигнет 4,5 бар, насос включится и отключится, когда оно достигнет 5–5,5 бар.
    Системе может потребоваться включение при 2,5 бар и отключение при 4,5 бар на малых судах или предприятиях с небольшими гидрофорами. Убедитесь, что вода всегда видна через стекло манометра.

    Видео

    Крепления гидрофорной системы

    1. Насос пресной воды (1 и 2)
    2. Вентиляционное отверстие
    3. Всасывающий и нагнетательный клапан
    4. Обратный клапан
    5. Гидрофорный бак
    6. Воздухопровод низкого давления (4.5 бар)
    7. Реле давления
    8. Бак пресной воды
    9. Манометр
    10. Контрольный манометр
    11. Калибровочное стекло
    12. Клапан сброса

    По какой причине гидрофорный насос работает непрерывно?

    ◆ Непрерывная работа насоса в основном связана с недостаточным давлением воздуха, поэтому наддувочный воздух соответствует инструкциям производителя.

    ◆ Из-за неправильных реле давления или неисправных реле давления.

    ◆ Проблема с насосом, например слабое всасывание, низкая производительность, повышенный расход воды и т. Д.

    Следуй за мной в Twitter

    Простое руководство по системе гидрофоров для пресной воды на судне

    Гидрофорные системы используются на судне для поддержания постоянного давления воды во всех частях судна (различающихся по длине и высоте) в любое время без непрерывной работы насоса.

    В зависимости от их рабочего тела его можно далее классифицировать на пресноводную гидрофорную систему и соленую водную гидрофорную систему.

    Система состоит, по крайней мере, из двух гидрофорных резервуаров, насосов для пресной воды, различных датчиков для мониторинга, резервуаров для пресной воды, нескольких предохранительных устройств, нескольких автоматических устройств для включения и выключения насоса, а также сжатого / сжатого воздуха.

    Зачем в первую очередь использовать систему Hydrophore

    Вы когда-нибудь представляли, как пресная вода транспортируется на все палубы и места на корабле? Они используют насосы 24 часа в сутки? Нет ! Система гидрофор используется на борту для обеспечения водой всех отсеков и палуб на корабле. На судне постоянно используется вода от питьевых до санитарных.

    Таким образом, чтобы снизить ненужное энергопотребление и затраты на обслуживание насосов; на судне установлены гидрофорные системы.

    Большинство из вас должно быть знакомо с резервуарами для воды на крыше нашего дома или на довольно высокой улице (а?), Где насосы используются для хранения воды.

    Гравитация работает как источник воды под желаемым давлением во всех точках. На кораблях тоже есть резервуары для хранения воды (резервуары для пресной и хозяйственно-бытовой воды), но вместо того, чтобы располагать их наверху; Они расположены на дне корабля вне досягаемости силы тяжести и используются для транспортировки воды.

    Итак, у нас есть бытовая и питьевая система пресной воды на борту корабля, которая использует давление в гидрофорных резервуарах для подачи пресной воды. Пресная вода из резервуара для бытовой пресной воды перекачивается в резервуар для гидрофоров с помощью любого из двух насосов.

    Эти насосы управляются реле давления, установленными на гидрофорных резервуарах. Когда давление внутри гидрофоров снижается до определенного значения, запускается насос. На борту судна имеется отдельный резервуар для гидрофоров и линия подачи питьевой воды, известная как линия питьевой пресной воды.

    Как работает система гидрофоров?

    Система Hydrophore работает на одном из простейших принципов, известных как «Вода несжимаема». Вода хранится в гидрофорных баках, расположенных в машинном отделении; Затем он нагнетается сжатым воздухом из баллона с воздухом через редукционный клапан.

    Равновесие между уровнями воздуха и воды поддерживается давлением воздуха; который помогает транспортировать воду наверх. В системе питьевой пресной воды выход из резервуара гидрофоров перед употреблением проходит через УФ-стерилизатор.

    В гидрофорной системе гидрофорный насос (центробежный) всасывает воду из резервуара с пресной водой через выпускной клапан резервуара, обратный клапан и всасывающий клапан насоса.

    Эти насосы могут быть самовсасывающимися или располагаться на более низком уровне, чем резервуар.После перекачки он сбрасывается в резервуар для гидрофоров через выпускной клапан насоса. Эти насосы работают на основе давления гидрофоров с помощью реле давления. Это реле давления на резервуаре с гидрофором содержит нижнюю часть, которая расширяется и сжимается в зависимости от давления в резервуаре с гидрофором.

    Именно это устройство посылает сигнал селекторному переключателю, который передает этот сигнал для продолжения перекачки к выбранному насосу. Вы можете считать, что он работает так же, как показано ниже, в раковине в ванной.

    После того, как вода будет закачана в резервуар гидрофоров до определенного предела; Затем сверху вводится сжатый воздух низкого давления под давлением 4,5 бар. Равновесие поддерживается при 70% воды и 30% воздуха при давлении в резервуаре от 5,3 до 5,5 бар.

    Выход из резервуара гидрофоров для бытовой пресной воды подключен к линиям бытового использования, к очистителю мазута и расширительному резервуару; при выводе резервуара питьевой пресной воды в стерилизатор УФ и затем в жилое помещение.

    Оборудование и крепления гидрофорной системы

    1. Насос пресной воды (1 и 2)
    2. Вентиляционный клапан
    3. Всасывающий и выпускной клапан
    4. Обратный клапан
    5. Гидрофорный бак
    6. Линия подачи воздуха низкого давления (4,5 бар)
    7. Давление переключатель
    8. Бак пресной воды
    9. Манометр
    10. Контрольный манометр
    11. Измерительное стекло
    12. Предохранительный клапан

    Процедура заправки

    Зарядка гидрофорной системы — это простой процесс добавления большего количества сжатого воздуха для повышения давления в гидрофорном баке.Обычно резервуар с гидрофором находится в автоматическом режиме; который регулирует давление включения и выключения гидрофорных насосов. Но заряжать систему вручную; сначала откройте вентиляционное отверстие, запустите насос и посмотрите уровень через смотровое стекло.

    Подождите некоторое время, пока вода не достигнет примерно 70% от общей емкости. Закройте вентиляционное отверстие и откройте клапан подачи воздуха низкого давления. Быстро зарядите резервуар гидрофоров до давления воздуха 4,5 бар.

    Как только оно достигнет 4,5 бар, уменьшите скорость нагнетания сжатого воздуха и медленно доведите ее до 5–5.5 бар согласно рекомендации производителя. Избегайте перезарядки, иначе из кранов будет выходить воздух с водой. В случае недостаточного количества воды вода не достигнет верхней части жилого помещения.

    Теперь переведите систему на авто. Теперь насос включится, когда давление достигнет 4,5 бар, и отключится, когда давление достигнет 5–5,5 бар.

    На малых судах или предприятиях с малым гидрофором может потребоваться включение системы при 2,5 бар и отключение при 4,5 бар. Убедитесь, что вода всегда видна через мерное стекло на протяжении всей операции.

    Вахта Факты / советы

    Если гидрофорные насосы работают дольше обычного, существует высокая вероятность:

    • Утечка в трубе
    • Недозаправка
    • Открытые краны во многих точках
    • Неправильная настройка реле давления.

    Общие проблемы и их решения

    1) Недостаточно заряда

    Находиться под зарядом — одна из наиболее распространенных проблем гидрофоров. В таком состоянии уровень воды составляет более 3/4 части объема.Это означает, что воздух просачивается из любого; предохранительный клапан, стопорный клапан, клапан подачи воздуха, выпускной клапан или само измерительное стекло. Ситуация может быть обнаружена без водоснабжения наверху жилья.

    Решение

    Временно вы можете решить эту проблему, переключив насос в ручной режим и слейте излишки воды или используя ее в машинном отделении. Как только уровень воды достигнет 3/4 объема резервуара, откройте линию подачи воздуха, чтобы наполнить ее сжатым воздухом.

    Как только давление достигнет 4.5 / 5,5 в зависимости от давления отключения гидрофоров; остановите компрессор и верните насос в автоматический режим. Но для долгосрочного решения необходимо нанести мыльный раствор на все стыки и ключевые точки утечки. Как только обнаружена утечка, остановитесь и создайте давление в системе DE, чтобы устранить неисправность.

    2) Избыточный заряд

    Это довольно редкая, но возможная проблема, с которой вы можете столкнуться при использовании гидрофорной системы. В этом состоянии более 1/3 объема воздуха находится под давлением отключения насоса.

    Это означает, что есть утечка в линии подачи воздуха или сам клапан медленно заполняет резервуар все большим и большим количеством воздуха.В некоторых случаях ситуация может привести к тому, что в резервуаре гидрофоров не будет воды, и, таким образом, на нее можно будет быстро с осторожностью отреагировать.

    Решение

    Сначала временно устраните эту проблему, приоткрыв выпускной клапан и выпустив немного воздуха. Затем, когда давление воздуха составит 4,5 бар или 2,5 бар в зависимости от его снижения давления, закройте выпускной клапан и включите насос в автоматическом режиме.

    Убедитесь, что отключение насоса составляет 5,5 бар, в противном случае системе потребуется немедленное обслуживание. В долгосрочной перспективе подготовьте систему к созданию DE-давления; открыть клапан подачи воздуха и повесить его.

    После этого запустите насос в ручном режиме и залейте воду до 3/4 объема. Откройте клапан подачи воздуха, увеличьте давление в баллоне до 5,5 бар и установите насос в автоматический режим. Обязательно следите за тем, чтобы насос в следующий раз включился и отключился при желаемом давлении.

    Также читайте:
    или

    Запросите тему!

    сообщить об этом объявлении

    Морская система гидрофоров Работа с простой линейной диаграммой, как заряжать гидрофор?

    Морская гидрофорная система
    На судах пресная вода используется для различных целей, таких как приготовление пищи, питье, уборка и т. Д.Вы когда-нибудь представляли себе, как непрерывное водоснабжение становится реальностью, причем с достаточной силой, чтобы удовлетворить различные потребности корабля?
    Именно здесь нам нужно обсудить роль Hydrophore. Он способен выполнять множество действий, включая перекачку, хранение и подачу пресной воды при регулярном контролируемом давлении на морских судах.

    Почему на борту обязательно наличие гидрофорной системы?
    Надеюсь, вы знаете, что потребность в пресной воде в разных частях судна различна, от минимального до максимального.Если вы используете центробежный насос непосредственно к линии пресной воды, насос будет часто включаться и отключаться из-за небольшого расхода воды, что резко снижает давление в системе (имейте в виду, что вода несжимаема). В этом заключается значение гидрофоров. Он служит резервуаром под давлением, который поддерживает давление в системе в определенном диапазоне с помощью сжатого воздуха.

    Вот простая схема судовой гидрофорной системы.

    Работа гидрофорного бака
    Позвольте мне объяснить работу гидрофорного бака простыми словами.Сжать воду невозможно, поэтому мы предоставляем сжатый воздух как пружину, которая всегда будет сжимать воду в резервуаре гидрофоров и поддерживать давление в системе.
    Система Hydrophore состоит из гидрофорного бака, центробежных насосов, реле давления, датчиков уровня, манометров и т. Д. Как показано на рисунке, нагнетательный патрубок центробежного насоса входит и выходит в нижней части гидрофорного бака на пути к трубопроводу. система. В баке находится вода со сжатым воздухом наверху. Если вода израсходована, то давление воздуха упадет; к резервуару подсоединено реле давления, так что всякий раз, когда давление воздуха падает ниже установленного, (примерно 2.5 бар), он запустит насос. Насос накапливает воду в баке, и когда давление достигает максимального (примерно 4,5 бар) установленного давления, он отключается реле давления.

    Насыпи в гидрофорной системе
    Предохранительный клапан
    Реле давления
    Манометр
    Уровнемер

    Процедура загрузки гидрофорной системы (Запуск гидрофоров)
    > Закройте выпускной клапан гидрофоров
    > Запустите насос гидрофоров в ручном режиме и следите за боковым стеклом.
    > После того, как ваше боковое стекло заполнено 70% воды (некоторые гидрофоры имеют маркировку на стекле уровня), зарядите резервуар сжатым воздухом и переведите насос гидрофоров в автоматический режим.
    > Ваш насос остановится при достижении желаемого установленного давления, а затем прекратит подачу сжатого воздуха.
    > Откройте выпускной клапан гидрофоров.
    > Контролируйте и проверяйте включение и выключение гидрофорного насоса через равные промежутки времени.

    В чем причина непрерывной работы гидрофорного насоса?
    > В основном непрерывная работа насоса происходит из-за недостаточного давления воздуха, поэтому наддувочный воздух соответствует инструкциям производителя.
    > Из-за неправильной настройки реле давления или неисправного реле давления.
    > Проблема с насосом, такая как слабое всасывание, недостаточная производительность, высокий расход воды и т. Д.


    Если вы знаете об этом больше или сомневаетесь, прокомментируйте ниже

    Спасибо Анкит

    Определение гидрофоров по Merriam-Webster

    гидродрофор | \ «+ ˌFō (ə) r \

    : инструмент для получения образцов воды (например, в реке, озере или океане) с любой желаемой глубины.

    Hydrophore System / Пакет — Промышленный / Power

    Hydrophore означает получение воды с любой желаемой глубины.Обычно используется в высотных зданиях и на борту судов, работает круглосуточно.


    Обширный опыт и возможности MOWE в области системных решений не только в проектировании и интеграции систем горячего водоснабжения в морской и оффшорной промышленности, у нас также есть возможности в предоставлении морских гидрофорных систем / пакетов для систем пресной воды и санитарного водоснабжения в соответствии с используемыми спецификациями заказчика. в морской индустрии.



    Hydrophore System предназначена для перекачивания и поддержания давления воды, подаваемой в разные места корабля на разной высоте, чтобы поддерживать постоянное давление воды в линиях и на всех этажах корабля.

    На борту используются две системы Hydrophore:

    • Система Hydrophore для пресной воды — используется в качестве питьевой воды, для галочки и т. Д. После очистки
    • Санитарная система Hydrophore — используется для стирки, душа, туалета и т. Д.


    Работа системы:

    Hydrophore System связана с генератором пресной воды (FWG), с салиномером и контроллером ppm. Имеется сливной клапан, через который регулируемая пресная вода поступает в резервуар для хранения воды, а затем в резервуар для гидрофоров.

    Используется резервуар с гидрофором, который частично заполнен водой и, кроме того, используется сжатый воздух для напора. Сжатый воздух создает напор, так что вода может достигать самых высоких уровней и удаленных мест.

    По мере падения уровня воды в резервуаре гидрофоров давление воздуха также будет снижаться, и когда пониженное давление станет меньше установленного давления, включается насос гидрофоров. По мере того, как вода наполняется в баке, давление воздуха также повышается, и если оно равно высокому заданному значению давления воздуха, насос останавливается.

    Из 1-го резервуара гидрофоров подается вода хозяйственно-бытового назначения, т. Е. Для санитарных нужд. Теперь выполняется соединение для хлорирования и дехлорирования воды и подается во 2-й гидрофорный резервуар через другой гидрофорный насос. Вода из этого резервуара сравнивается, и, наконец, система производит воду для бытовых нужд.



    Команда инженеров MOWE имеет большой опыт в проектировании и интеграции систем, соответствующих морским допускам и сертификатам ISO. Мы уверены в том, что можем предоставить судовладельцу надежный источник водоснабжения с длительным сроком службы.

    Свяжитесь с нами по Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. для более глубокого проектирования и анализа.

    Hydrophore — Викисловарь

    Английский [править]

    Этимология [править]

    Древнегреческий ὑδροφόρος (hudrophóros)

    Существительное [править]

    гидрофор ( множественное число гидрофоров )

    1. (устаревший) Инструмент, используемый для получения образцов воды с любой желаемой глубины.
      • 1842 , Дэвид Стивенсон, «Гидрометрические наблюдения», в The Edinburgh New Philosophical Journal [1] , том 32, страница 388:

        На рис. образцы воды с умеренных глубин, нарисованные в масштабе одной десятой полного размера.

      • 1842 , Журнал практических механиков и инженеров [2] :

        При использовании гидрофора цилиндр опускается на необходимую глубину с помощью шеста, закрепленного сбоку. ; или если глубина превышает диапазон действия шеста, его нагружают грузами и опускают с помощью веревки, прикрепленной таким образом, чтобы удерживать его в вертикальном положении.

      • 1878 , Дэвид Стивенсон, Жизнь Роберта Стивенсона, инженер-строитель [3] , стр. 233:

        Однако клапаны в этом приборе открываются не с помощью шнура, а с помощью удар выступающей части d нижнего шпинделя о дно при погружении гидрофор на эту глубину.

    2. (зоология) Чашечкообразный выступ, завершающий ножки некоторых гидроидов.
      • 1907 , Сидней Джон Хиксон, Гидроидные зоофиты [4] , стр. 26:

        По нашему мнению, термин « гидрофор » получил широкое распространение для этого рудиментарная форма гидротека.

      • 1938 , Proceedings of the Royal Society of Victoria , page 314:

        Таким образом, если Phylactothcca следует рассматривать как допустимый род, то на основе определения Билларда это может быть только в том случае, если Гидрофоры определенно не относятся к типичной форме Halecium .

      • 1946 , Charles McLean Fraser, Distribution and Relationship in American Hydroids , page 276:

        Очень короткая ножка гидрофора выступает из полочного отростка около дистального конца междоузлия, который не увеличен где фигурирует гидрофор .

      • 2001 , Peter Schuchert, Гидроиды Гренландии и Исландии [5] :

        Междоузлия примерно одинаковая, но становится короче дистально, сегменты сравнительно короткие, гидрофор дистально, обычно параллельно сегменту, не ограничен узел.

    3. (скульптура) Скульптура стоящей женщины, несущей на голове сосуд с водой.
      • 1987 , Литература, музыка, изобразительное искусство , том 21, стр. 182:

        С другой стороны, гидрофор (VI), который довольно хорошо сохранился, вероятно, был работой художника. в Великой Греции, как предложила г-жа Тёлле-Кастенбейн.

      • 1997 , BABESCH, Bulletin Antieke Beschaving , number 72:

        Таким образом, ребристые брови очень распространены; Приведу лишь некоторые примеры: только что упомянутые головы Boston и Axos, « hydrohore » на фронтоне оливкового дерева и Зевс на фронтоне «Введения» на Акрополе, голова «Геры» в Олимпии (рис.9), Медуза и Хрисаор с Корфуги (рис. 10) и т. Д.

      • 2015 , Роберт С. Вагман, Пещера нимф в Фарсале: этюды фессалийского деревенского святилища :

        Скульптурный тип гидрофора — стоящая женская фигура, держащая в руках сосуд с водой на голове — хорошо известен во всем греческом мире, особенно в континентальной Греции и Южной Италии.

    4. Бак, используемый для обеспечения давления воды.
      • 1961 , W.P.A. van Lammeren, Суда и судовые двигатели: Практическое судостроение , стр. 390:

        В случае установки с гидрофором каждый гидрофор всегда имеет два насоса, резервуар неизменно содержит воду под давлением, так что некоторое время доступен для ремонта.

      • 2010 , Maria Block, Справочник по всему зданию [6] :

        В наши дни обычно используется напорный бак (гидрофор ) и тот же насос, который перекачивает воду из скважины. также используется для создания давления в резервуаре.

      • 2013 , MA Clarke, редактор, Chemistry and Processing of Sugarbeet and Sugarcane [7] :

        Во время фильтрации осадок выдавливается из гидрофора сжатым воздухом и разделяется на две части. одна порция (около 60%) возвращается в предварительную известку, остальная часть фильтруется на ротационных вакуум-фильтрах или на автоматических фильтр-прессах.

    Гидрофорные системы | Firenor — Системы активного пожаротушения

    Гидрофорная система Firenor — это система безопасности, предназначенная для предотвращения скачков давления в трубопроводе распределения воды для пожаротушения, которые возникают, когда дренчерная система или любая другая система водопотребления сбрасывает воду до того, как будут запущены водяные насосы для пожаротушения.Когда перед насосами пожарной воды запускается высокопоточный потребитель пожарной воды, вода сливается из самых высоких точек кольцевой магистрали. Этот слив приводит к образованию вакуума на верхних уровнях кольцевой магистрали. Чтобы предотвратить эту опасную ситуацию, система гидрофоров будет сбрасывать воду в кольцевую магистраль для пожаротушения из резервуара для воды гидрофоров, как только клапан регулирования давления обнаружит падение давления. Это создает давление в трубах и практически предотвращает риск скачка давления, предотвращая образование вакуума.

    СИСТЕМНЫЙ ДИЗАЙН

    Резервуар для воды для гидрофорной системы Firenor имеет стандартную емкость по воде, которая может работать до 30 секунд, что достаточно для предотвращения скачков давления в стандартных системах противопожарной защиты. Давление в резервуаре с водой поддерживается стойкой воздушного баллона с подкачивающим насосом, который наполняется после каждого использования.Механизмы разблокировки и сброса для всех частей гидрофорной системы полностью автоматические. Кроме того, вся система также включает в себя все клапаны и приборы, необходимые для стандартной эксплуатации, технического обслуживания и испытаний. Все конструктивные параметры гидрофорной системы Firenor могут быть настроены по мере необходимости в соответствии с требованиями конкретного проекта.

    ПРОВЕРКА

    По запросу каждую систему можно настроить в соответствии с применимыми правилами, положениями и требованиями конкретного проекта, а также такими стандартами, как CE, FM, UL, ASME, DIN, DNV, BV, NMD, IMO, NFPA, Norsok.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
