Перегородки из газобетона: толщина, устройство, армирование, видео

Часто в процессе ремонта требуется поставить перегородки, и все чаще для этого используют газобетон (газосиликат). Он легкий — в разы меньше весит, чем кирпич, стенки складываются быстро. Потому перегородки из газобетона ставят в квартирах и домах, независимо от того, из чего сделаны несущие стены.

Содержание статьи

Толщина перегородок из газобетона

Для возведения перегородок внутри помещений выпускаются специальные газосиликатные блоки, имеющие меньшую толщину.  Стандартная толщина перегородочных блоков 100-150 мм. Можно найти нестандарт в 75 мм и 175 мм. Ширина и высота при этом остаются стандартными:

• ширина 600 мм и 625 мм;
• высота 200 мм, 250 мм, 300 мм.

Марка газобетонных блоков должна быть не ниже D 400. Это минимальная плотность, которую можно использовать для возведения перегородок высотой до 3 метров. Оптимальная — D500. Можно брать и более плотные — марки D 600, но их стоимость будет выше, зато они имеют лучшую несущую способность: можно будет навешивать на стену предметы при помощи специальных анкеров.

Без опыта марку газобетона определить практически невозможно. Можно «на глаз» увидеть разницу между теплоизоляционными блоками плотность. D300 и стеновыми D600, а вот между 500 и 600 уловить сложно.

Чем меньше плотность, тем крупнее «пузыри»

Единственный доступный способ контроля — взвешивание. Данные по размерам, объему и массе перегородочных блоков из газобетона приведены в таблице.

Параметры блоков из газобетона для перегородок

Толщину газобетонных перегородок подбирают по нескольким факторам. Первый — несущая это стена или нет. Если стена несущая, по-хорошему, требуется расчет несущей способности. В реале же их делают той же ширины, что и наружные несущие стены. В основном — из стеновых блоков 200 мм ширины с армированием через 3-4 ряда, как у наружных стен. Если перегородка не несущая, используют второй параметр: высоту.

• При высоте до 3 метров используют блоки 100 мм шириной;
• от 3 м до 5 м — толщина блока уже берется 200 мм.

Точнее выбрать толщину блока можно по таблице. В ней учитываются такие факторы, как наличие сопряжения с верхним перекрытием и длинна перегородки.

Выбор толщины перегородки из газобетонных блоков

Устройство и особенности

Если газобетонные перегородки ставят в процессе ремонта и перепланировки квартир или домов, сначала необходимо нанести разметку. Линию обивают по всему периметру: на полу, потолке, стенах. Проще всего это сделать имея лазерный построитель плоскостей. Если его нет, лучше начинать с потока:

• На потолке отмечают линию (две точки на противоположных стенах). Между ними натягивают малярный шнур, окрашенный синькой или другим каким красящим сухим веществом. С его помощью отбивают линию.
• Линии на потолке отвесом переносят на пол.
• Потом линии на полу и потолке соединяют, проводя вертикали по стенам. Если все сделано правильно, они должны быть строго вертикальны.

Следующий шаг возведения перегородки из газобетона — гидроизоляция основания. Пол очищают от мусора и пыли, укладывают гидроизоляционный рулонный материал (любой: пленка, рубероид, гидроизол и т. п.) или промазывают битумными мастиками.

Виброгасящие полосы

Чтобы уменьшить возможность образования тещин и повысить звукоизоляционные характеристики, сверху расстилают виброгасящую полосу. Это материалы с множеством мелких пузырьков воздуха:

• жесткая минеральная вата — минеральноватный картон;
• пенополистирол высокой плотности, но небольшой толщины;
• мягкий ДВП.

На эту полосу на клей укладывается первый ряд блоков. Толщина клея — 2-5 мм, расход при толщине в 1 мм 30 кг/м³. Далее возведение перегородок происходит по той же технологии, что и несущих стен. Подробнее о технологии кладки стены из газобетона читайте тут.

На коротких пролетах — до 3-х метров — армирование не делают совсем. На более длинных  укладывают армирующую полимерную сетку, перфорированную металлическую полосу, как на фото, и т.п.

Перегородки из газобетона при желании можно армировать

Примыкание к стене

Чтобы обеспечить связь с примыкающими стенами на стадии кладки в швы закладывают гибкие связи — это тонкие металлические перфорированные пластины или Т-образные анкера.

Их устанавливают в каждом 3-м ряду.

Связь стены и перегородки при помощи Т-образного анкера

Если перегородка из газосиликата ставится здании, где такие связи не предусмотрены, их можно закрепить на стене, согнув в виде буквы «Г», заведя одну часть в шов.

При использовании анкеров связь со стеной жесткая, что в данном случае не очень хорошо: жесткий стержень от вибраций (ветровых, например) может разрушить прилегающий клей и тело блока. В результате прочности примыкания окажется нулевой. При использовании гибких связей все эти явления не будут так сильно влиять на блоки. В результате прочность связи окажется более высокой.

Гибкие связи в швах, если их нет, пластинки просто прикручивают на саморезы

Для предотвращения образования трещин в углах, между стеной и перегородкой, делают демпферный шов. Это может быть тонкий пенопласт, минеральная вата, специальная демпферная лента, которую используют при укладке теплого пола и другие материалы. Чтобы исключить «подсос» влаги через эти швы, их после кладки обрабатывают паронепроницаемым герметиком.

Проемы в газосиликатных перегородках

Так как перегородки не несущие, нагрузка на них передаваться не будет. Потому над дверьми нет необходимости укладывать стандартные железобетонные балки или делать полноценною перемычку, как в несущих стенах. Для стандартного дверного проема в 60-80 см можно уложить два уголка, которые будут служить опорой для вышележащих блоков. Другое дело, что уголок должен на 30-50 см выступать за проем. Если проем шире, потребоваться может швеллер.

На фото для усиления проема стандартной двери использованы два металлических уголка (справа), в проеме слева замурован швеллер, под которые выбраны пазы в блоках.

Если проем неширокий, и блока стыкуется в нем всего два, желательно подобрать их так, чтобы шов был почти посредине проема. Так вы получите более стабильный проем. Хотя, при укладке на уголки или швеллер, это не стол важно: несущей способности более чем достаточно.

Дверные проемы в газобетонных перегородках

Чтобы металл, пока сохнет клей, не прогибался, проемы усиливают. В нешироких проемах достаточно прибить доски, в широких может потребоваться поддерживающая конструкция, опирающаяся на пол (сложить колонну из блоков под серединой проема).

Еще один вариант того, как можно усилить дверной проем в перегородки из газобетона — сделать армированную ленту из арматуры и клея/раствора. В проем строго горизонтально набивают ровную доску, прибивая ее гвоздями к стенкам. По бокам прибивают/прикручивают боковины, которые будут удерживать раствор.

На доску сверху укладывается раствор, в него — три прутка арматуры класса А-III диаметром 12 мм. Сверху кладут перегородочные блоки, как обычно, следя за смещением швов. Снимают опалубку через 3-4 дня, когда цемент «схватиться».

Проем в перегородке из блоков

Последний ряд — примыкание к потолку

Так как при нагрузках плиты перекрытия могут прогибаться, высоту перегородки рассчитывают так, чтобы она на 20 мм не доходила до перекрытия. При необходимости блоки верхнего ряда распиливают. Получившийся компенсационный зазор можно заделать демпферным материалом: тем же минеральноватным картоном, например. При таком варианте меньше будут слышны звуки с верхнего этажа. Более легкий вариант — смочить шов водой и залить его монтажной пеной.

Звукоизоляция газобетона

Хоть продавцы газосиликатных блоков и говорят о высоких показателях по звукоизоляции, они сильно преувеличивают. Даже стандартный блок толщиной в 200 мм хорошо проводит звуки и шумы, а уж более тонкие перегородочные блоки и подавно.

Сравнительные характеристики по звукоизоляции перегородок из разных материалов

По нормам звуковое сопротивление перегородок не должно быть ниже 43 дБ, а лучше, если оно выше 50 дБ. Это обеспечит вам тишину.

Нормы звукоизоляции для разных помещений

Чтобы иметь представление, насколько «шумны» газосиликатные блоки, приведем таблицу с нормативными показателями звукового сопротивления блоков разной плотности и разной толщины.

Коэффициент звукопоглощения газобетонных блоков

Как видите у блока, толщиной 100 мм он немного не дотягивает до самого низкого требования. Потому, при отделке газобетона, можно увеличить толщину отделочного слоя, чтобы «дотянуть» до норматива. Если же если требуется нормальная звукоизоляция, стены дополнительно обшивают минеральной ватой. Этот материал не является звукоизоляцией, но, примерно, на 50% снижает шумы. В результате звуки почти не слышны. Лучшие показатели имеют специализированные звукоизоляционные материалы, но выбирая их, нужно смотреть, характеристики по паропроницаемости, чтобы не запереть влагу внутри газосиликата.

Если вам нужны абсолютно «тихие» стены, специалисты советуют ставить две тонких перегородки с расстоянием в 60–90 мм, которое заполнить звукопоглощающим материалом.

Размеры газобетонных блоков | Классифицируем какие для стен и перегородок

Ячеистый бетон представляет собой пористый камень, состоящий из воздуха, портландцемента, извести, песка, алюминиевого порошка и воды. Чем больше пор, тем меньше плотность и соответственно прочность. Производится автоклавным и неавтоклавным способом. В последнем случае отклонения в габаритах могут достигать 5 мм, поэтому лучше выбирать точные размеры газобетонных блоков для строительства дома, прошедших заводскую процедуру резки, автоклавного твердения и упаковки. Помимо точности размерной сетки после автоклавирования блоки имеют более высокую прочность, низкую теплопроводность и размерные отклонения не более 1 мм.

В этой статье мы расскажем о том, какие сейчас на нашем рынке существуют размеры газобетонных блоков. Вопрос актуальный перед планированием строительства, так как стандартные размеры автоклавных блоков официально регламентируются двумя ГОСТами. Тем не менее, в Северо-Западном регионе практически все производители выдерживают один и тот же размерный стандарт, но номенклатура включает материалы различного назначения. Для каких конструкций какие блоки лучше использовать мы и будем разбираться.

Виды газобетонных блоков

Различаются прямоугольные блоки по типам — для кладки стен и перегородок, еще они делятся на виды это просто гладкие, с захватами для рук и системой паз – гребень. Для перемычек — U образные — газобетонные блоки. Размеры зависят от назначения конструкции и здания. В среднем габариты блока составляют в длину 625 мм, высоту 250 и толщину от 100 до 400 мм. Наиболее распространенной является гладкая форма, для удобства переноса этих блоков лучше использовать инструмент для захвата и переноса. Блоки для облегченного монтажа по бокам имеют выемки – захваты для рук, которые существенно упрощают перенос и кладку. Еще есть газобетонные блоки, имеющие систему паз-гребень, это облегчает ровную укладку стены от угла до угла. U — образные блоки удобно использовать для строительства перемычек над окнами, дверными проемами.

Стандартные размеры газобетонных блоков для перегородок и размеры стеновых блоков, которых традиционно придерживаются производители на Северо-Западе, указаны в таблице.

Марки и плотность

Что касается плотности, то для несущих стен применяется наиболее прочный материал. В таких конструкционно — теплоизоляционных блоках марки 500 и 600 — поры занимают 40 – 75% от объёма, а класс прочности составляет от В 3,5 и выше. Их применяют для строительства любых конструктивных элементов, в том числе и несущих. Размер газобетонных блоков для стен составляет в длину 625 мм, высоту 250 мм и толщину 200-400 мм.
Блоки средней плотности марки 400 обладают прочностью В 2,5. Поры в них занимают не менее 75% объёма. Такие блоки подходят для строительства наружных несущих стен в загородном строительстве, где высота дома не выше трех этажей.
Самая лёгкая, марка 300, используются в качестве наружной стены заполнения монолитно каркасных и кирпичных стен. В них достаточно большое количество пор, 75% и более, а прочность составляет В 1,5/2,0. Устанавливаются в каркас, подходят для возведения одноэтажных домов, хозяйственных построек в которых необходимо максимальное сохранение тепла, сараев или гаражей.

Какие бывают размеры газобетонных блоков

Все заводы на Северо-Западе, уже давно придерживаются следующего стандарта при выпуске блоков — длина 625 мм, высота 250 и ширина разная. Поэтому в зависимости от назначения конструкции, выбираются соответствующие блоки газобетонные. Размеры для наружных стен составляют в длину 625 мм, высоту 250 мм и толщину от 200 до 400 мм. Перегородочными считаются блоки длиной 625 мм, высотой 200 — 500 мм и толщиной 75-150 мм. U-блоки для перемычек обычно выпускают длиной 500 или 625 мм, высотой 250 и шириной 200-400 мм.

Возможно отступление от данного стандарта, но исключительно под заказ. Причём заказ возможен только под крупные объекты и объёмы от 500 куб. м. и выше, так же зависит от сезона – в зимний период завод может работать с малой партией под заказ, а вот в сезон строительства это может быть от нескольких тысяч м3.

Назначение газобетонных блоков

Теперь рассмотрим как правильно использовать газобетонные блоки. Размеры для несущих стен мы уже упоминали выше. Здесь сосредоточимся на соответствии марки и прочности материала.

Итак, если дом возводится с перекрытиями из бетона или ж/б плит, то в зависимости от этажности для несущих стен рекомендуют различные марки. Так блоки класса прочности В3,5 соответствует маркам Д500 и 600, пригодны для стен домов высотой от 4 до 9 этажей, но не выше 30 метров. Прочность В2,5 марки Д400 — для домов не выше 3-х этажей. Прочность В 1,5/2,0 марка Д300 – для строительства одноэтажных домов, хозяйственных построек, заполнения монолитно – каркасных зданий.

Несущие перегородки лучше возводить из автоклавных газобетонных блоков марки D500-600. Такая прочность обеспечит отличную теплозащиту и звукоизоляцию, а также возможность навешивать на стены тяжелые предметы – например бойлер.

Где осуществляется продажа газобетонных блоков?

Газобетонные блоки от производителя можно приобрести у официальных дилеров заводов-изготовителей, и чаще всего ими являются не магазины, а производственно-строительные компании или специализированные базы строительных материалов. Наша база является официальным дилером ведущей компании России Н+Н. С её продукцией можно познакомиться на странице Газобетон Н+Н. Основной критерий, которым мы руководствовались при выборе завода, поставляющего на наши склады газобетонные блоки — отзывы наших клиентов, среди которых крупнейшие застройщики Северо-Запада. Понравился материал статьи? Расскажите о нём:

Похожие статьи и вопросы

Газобетон Вы знаете, что такое автоклавный газобетон? В статье, мы рассказываем об истории появления этого материала, о начале промышленного производства, об отличиях от неавтоклавного пенобетона. Какова технология производства и в чём её уникальность, какую марку лучше выбрать для загородного дома и какой завод сегодня лучший Читать далее U блоки газобетон У-блоки вызывают множество вопросов и решили заполнить эти пробелы. Разбираемся в том, зачем их рекомендуют использовать и каким образом с их помощью можно повысить защищённость дома от мостиков холода. Какие марки блоков выпускаются, какие преимущества получает владелец дома, как выполнить монтаж и сколько они стоят Читать далее Газобетон характеристики В статье обсуждаются вопросы о химическом составе газобетона, о компонентах, которые входят в его состав. Приводится вес материала, газоблоки каких габаритов и формы обычно выпускаются, является ли газобетон дышащим и какая у него теплопроводность. Насколько морозостоек газоблок и в каких регионах может использоваться Читать далее Все статьи этой тематики

Каких размеров должны быть газоблоки для несущих стен

Газобетонные сооружения все чаще встречаются на современном строительном рынке. Этот легкий надежный материал имеет ряд преимуществ по сравнению с обычным бетоном или кирпичом. Прежде всего стоит отметить отличные теплоизоляционные качества за счет добавления алюминиевой крошки, пластификаторов, насыщающих состав мельчайшими пузырьками воздуха. То же достоинство имеет обратную сторону – газоблоки обладают сравнительно меньшей прочностью. Отсюда необходим точный подбор оптимального размера газобетонных блоков с учетом не только теплопроводности, но и прочности.

Оглавление:

1. Описание разных видов
2. Габариты блоков из газобетона
3. Необходимая толщина

Классификация газобетона

Выпускаемые размеры газобетонных блоков, как правило, стандартные: длинна – 60 см, высота – 20-30 см. А ширина может варьироваться в зависимости от потребностей в строительстве – от 7,5 до 50 см.

По плотности газоблоки классифицируют на марки – чем выше ее значение, тем менее пористая, но более прочная структура кирпича, а также увеличивается теплопроводность. Существуют марки D300-D1200.

Исходя из прочностных характеристик, кирпичи подразделяются на:

• конструкционные – высокопрочный материал марки D900-D1200;
• конструкционно-теплоизоляционные – прочные кирпичи марок D500-D900, используемые при строительстве домов не более трех этажей;
• теплоизоляционные – плотностью D350-D500, более пригодны к устройству перегородок.

Различают газобетонные блоки по форме:

• классические прямоугольные;
• Т-образной формы, армированные газобетонные балки перекрытий;
• U-образные – при построении дверных и оконных проемов;
• различные вариации – дугообразной формы, с барельефами и прочие.

Стоит отметить некоторые разновидности газоблоков в зависимости от места их применения:

1. Перегородочные – тонкие блоки размером до 15 см в ширину, легко употребляются при возведении межкомнатных перегородок, обустройства коммуникаций. Просты в обращении и финишной обработке.

2. Ячеистые – обладают достаточной удельной прочностью для устройства несущих конструкций. Соответствуют СТО по всем показателям, сейсмоустойчивы.

3. Автоклавного твердения – прочные по своим характеристикам блоки, морозостойкие, с хорошими теплоизолирующими качествами. Благодаря автоклавной обработке, стоимость такого материала увеличивается.

Какой блок использовать для несущих конструкций?

Универсальные стеновые газоблоки для кладки несущих стен используют ячеистые, стандартной прямоугольной формы, размером 20х30х60 см.

Применительно к каркасным конструкциям, по величине прочности на сжатие, используются несколько классов газобетона для разной этажности здания:

• В3,5 – пригоден для несущих стен 4-5-этажных домов;
• В2,5 – применяется, если высота дома не превышает 3 этажа;
• В2,0 – для строительства зданий не выше 2 этажей.

Что касается самонесущих стен и перегородок, здесь требования несколько иные: к стенам высотой более трех этажей – блок класса прочности В2,5, до 3-х этажей – В2.

Несущие перегородки жилых домов, как правило, возводят из автоклавного газобетона плотностью D400-D600. Такого показателя вполне достаточно, чтобы обеспечить необходимую прочность, теплозащиту и звукоизоляцию.

Нередко при строительстве используют неавтоклавные газоблоки любой марки. Их стоимость сравнительно ниже, чем у автоклавных, а также прочностные характеристики, из-за отсутствия специальной обработки, снижаются. Кроме того, имеют высокую удельную массу.

Неавтоклавный газобетон чаще употребляется в качестве строительного материала для внутренних перегородок, обозначения проемов, утеплителя по периметру с наружной стороны дома. Такие блоки допускаются к применению относительно несущих конструкций, но тогда строение должно быть величиной не более одного этажа.

Стены из газобетона получаются более легковесными, чем из аналогичных материалов, что поможет сэкономить на возведении тяжелого фундамента.

Поскольку газобетон не обладает высокой прочностью, многие строители рекомендуют между перекрытиями каждого этажа возводить укрепляющую конструкцию – армирующий пояс.

Оптимальная толщина

Основополагающий документ, определяющий правила строительства из ячеистого газобетона – это СТО 501-52-01-2007. Согласно этому нормативному документу размеры газобетонной конструкции рассчитывается с учетом несущей способности стен, их взаимодействия друг с другом. Не допускается сооружение строений из газоблоков выше пяти этажей или же 20 м.

Толщина стен зависит от требований прочности и теплосопротивления, предъявляемых к конструкции. Согласно принятым правилам и нормам, величина толщины подбирается с учетом типа строения, климатической зоны расположения:

1. Теплый климат, легковесные постройки типа гаража, летней кухни предполагают использование газоблоков 20 см шириной. Они же используются в качестве утеплителей.

2. Наиболее целесообразно относительно климата нашей полосы использование в жилых домах для несущего каркаса и перегородок блоков размером 30 см.

3. Межкомнатные перегородки возводятся из материала шириной 10-15 см, плотностью D300, так как здесь основополагающую роль играет звукоизоляция.

4. При межквартирном строительстве используются кирпичи толщиной 20-30 см.

Применительно к домам с круглогодичным проживанием, исходя из средней зимней температуры, упрощенным способом подбирается минимальная толщина стен, перегородок:

Плотность газобетона, кг/м3	Толщина, при средней зимней температуре воздуха, см
	-20 °C	-30 °C	-40 °C	-50 °C
500	15	20	25	30
600	20	25	35	40
700	25	30	40	50

Какой плотности газоблок выбрать для перегородок?

Газобетон – это разновидность ячеистого бетона, который изготавливается из смеси портландцемента, воды, алюминиевого газообразователя, песка и извести. Его легко узнать по шершавой поверхности со множеством дырочек. Эти дырочки – поры, которые заполняют 95% объема блока.

Пористость газобетона: на что она влияет?

А еще газобетон серо-белого цвета, так как содержит известь. Именно известь является важнейшим компонентом газоблока. Кальций оксид из ее состава реагирует с алюминием во время смешивания всех пяти вышеперечисленных компонентов. Происходит химическая реакция с выделением пузырьков водорода. А после того, как блоки высушат, эти пузырьки превращается в те самые поры.

Пористость газоблока влияет на многие его характеристики:

1. Вес;
2. Плотность;
3. Теплопроводность.

Чем больше пор, тем легче блок, тем меньше его плотность. Тем ниже коэффициент теплопроводности и выше теплоизоляционные свойства. Однако такой блок более хрупкий, менее прочный и выдерживает меньшие несущие нагрузки.

Легко догадаться, что несущие стены лучше строить из менее пористого газобетона. Такой материал, соответственно, должен иметь большую плотность. Хотя он хуже защищает от холода и посторонних звуков, он выдержит нагрузки от 10 МПа на квадратный сантиметр поверхности и более.

С межкомнатными перегородками ситуация противоположная. Перегородочные блоки не должны нести больших механических нагрузок, поэтому их плотность и пористость могут быть ниже, чем у стеновых. Зато благодаря низкой плотности материал лучше поглощает посторонние звуки, так что Вам не будет мешать телевизор дедушки, шумящий в соседней комнате.

Плотность газобетона: какая бывает?

Плотность обозначается литерой «D» от английского слова «density». По плотности газобетонные блоки делятся на группы:

1. Конструкционные (плотность D1000, D1100, D1200). Имеется в виду, что плотность составляет 1000 кг/м3, 1100 кг/м3 и так далее.
2. Конструкционно-телпоизоляционные (D500, D600, D700, D800, D900).
3. Теплоизоляционные (D200, D300, D400).

Наиболее популярными видами газоблока в частном строительстве являются блоки с плотностью от D150 (например, Aeroc Energy 200x200x600) до D500.

Какой газобетон выбрать?

Совершенно ясно, что стеновые блоки с плотностью D400 и D500 используются для сооружения внутренних и наружных несущих стен. Причем стены из блоков D400 должны иметь высоту не более 3-х метров, а дом должен иметь облегченную крышу.

Для межкомнатных перегородок рекомендуем использовать газоблок D300. Он имеет наименьший вес, и обладает наивысшими теплоизоляционными показателями среди стеновых блоков из газобетона. Как вариант, можно использовать тот же Aeroc Energy с плотностью D150. Он бывает трех видов в зависимости от размеров:

1. 100х200х600 мм;
2. 150х200х600 мм;
3. 200х200х600 мм.

Но такие блоки можно использовать для строительства перегородок только при условии отсутствия вертикальных механических нагрузок.

Блоки с плотностью D200 также подойдут для внутренних перегородок и стенок, но они встречаются на строительном рынке гораздо реже. Так что два наилучших варианта — D150 и D300.

стандарт u газоблока для перегородок, размеры газобетона для строительства дома, ширина перегородочного

Строительство из блоков газобетона на сегодняшний день невероятно популярно. На стороне газоблоков множество преимуществ, о которых речь пойдет немного позже. Одной из первоочередной задачей при проектировке будущего здания станет определение стандартных размеров главного используемого материала. Исходя из этих данных, можно избежать многочисленных трудоемких процессов подрезки блоков, а значит, существенно сократить продолжительность и стоимость строительства.

Почему стоит выбрать такой материал

Информации на эту тему можно встретить предостаточно. Положительных сторон использования газоблоков существенно больше, нежели недостатков. Успешно конкурируя на строительном рынке с традиционными и более современными материалами, газобетонные изделия прочно заняли свою нишу и вошли в наш обиход. В чем причина такой популярности? Попробуем разобраться подробней.

Какова плотность газобетона для несущих стен можно узнать из данной статьи.

Преимущества газоблоков

• Экологичность, при производстве не используются заведомо опасные для жизни и здоровья человека вещества.
• Точная геометрия блоков позволит существенно снизить затраты на клеящий состав, а также облегчит монтажные работы.
• Ячеистая структура превосходно держит тепло.
• Легкий вес, для сравнения вместо укладки одного блока весом 30 кг понадобиться не менее 22 кирпичей, суммарный вес которых составит около 80 кг.
• Пожаробезопасность — процесс изготовление газобетона исключительно из минерального негорючего сырья. Такой состав сможет выдерживать открытый огонь на протяжении около трех часов без серьезных деформаций.
• Легкость дальнейшей обработки позволит воплотить в реальность любой проект. При необходимости газобетону можно придать любую форму обычной ножовкой. В дальнейшем не возникнет проблем с установкой коммуникаций и креплением мебели.

Как использовать клей для блоков из газобетона указано в статье.

На видео – размер блока газобетона:

Вместе с тем существуют и некоторые недостатки материала, с которыми также придется считаться. Главным образом это необходимость наружной облицовки. Делать это надо не только из соображений эстетической привлекательности здания, но и для его продолжительной эксплуатации. Дело в том, что под воздействием неблагоприятных погодных условий и температурных колебаний, газобетон может подвергаться разрушениям. Избежать этого поможет оштукатуривание поверхности или облицовка фасадными материалами.

Вес газобетонного блока 200х300х600 составляет параметры описанные в статье

Виды газобетонных избелий

Классификация видов газобетонных изделий предусматривает следующее ранжирование:

• материалы для возведения несущих и внешних стен,
• перегородочный вариант.

Как уже видно из названия, главным критерием отбора будет именно назначение материала.

Стеновые блоки из газобетона имеют ширину от 250 мм, в зависимости от климатической зоны проживания и назначения постройки. Для несущих конструкций можно использовать блоки с габаритами от 375 мм, остальные пустить на внешние стены здания.

О том имеют ли стены из газобетонных блоков плюсы и минусы, и если да, то какие конкретно можно узнать прочитав данную статью.

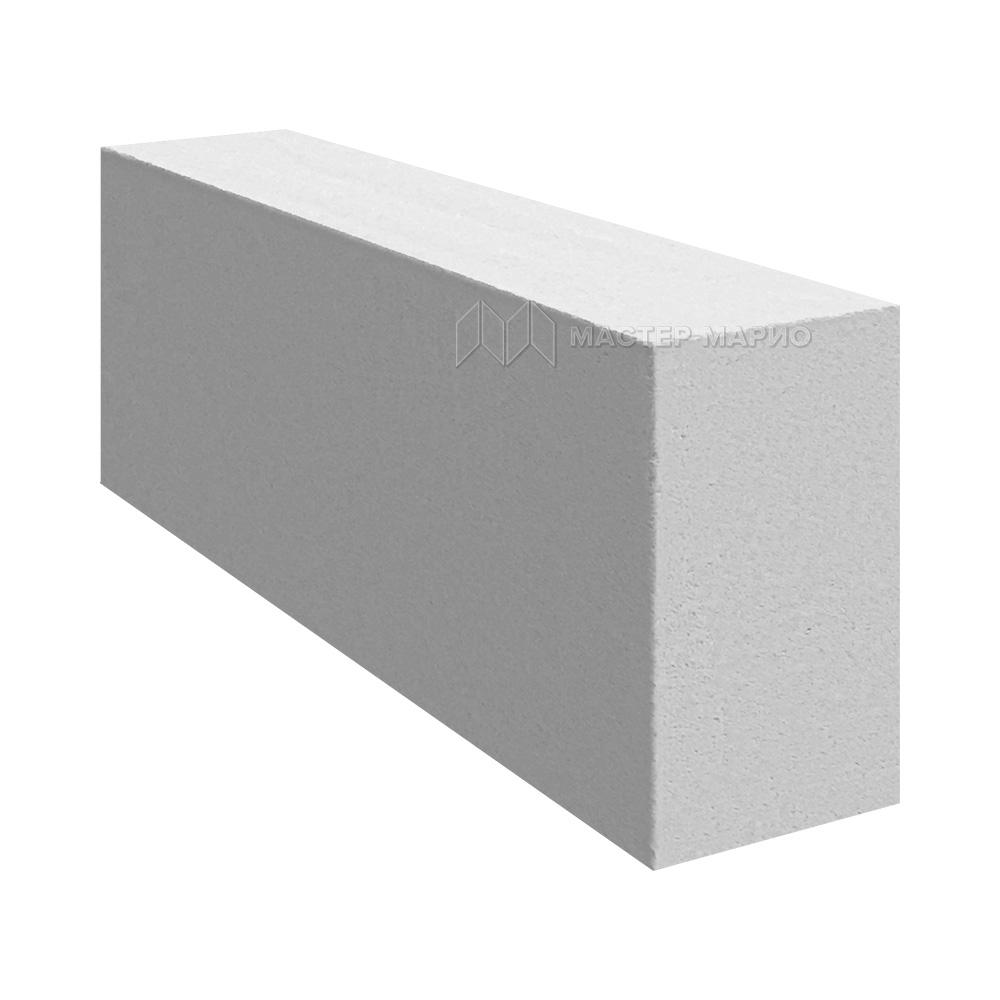

Перегородочные блоки с газобетона

Перегородочные стеновые блоки более тонкие, от 200 до 250 мм. Область их применения также довольно широка. Помимо прямого назначения — возведение внутренних промежуточных стен, с их помощью можно соорудить хозяйственные постройки. Особые требования к таким зданиям менее строги, поэтому такой вариант подойдет идеально, а бюджетная стоимость и скорость возведения станут приятным дополнением.

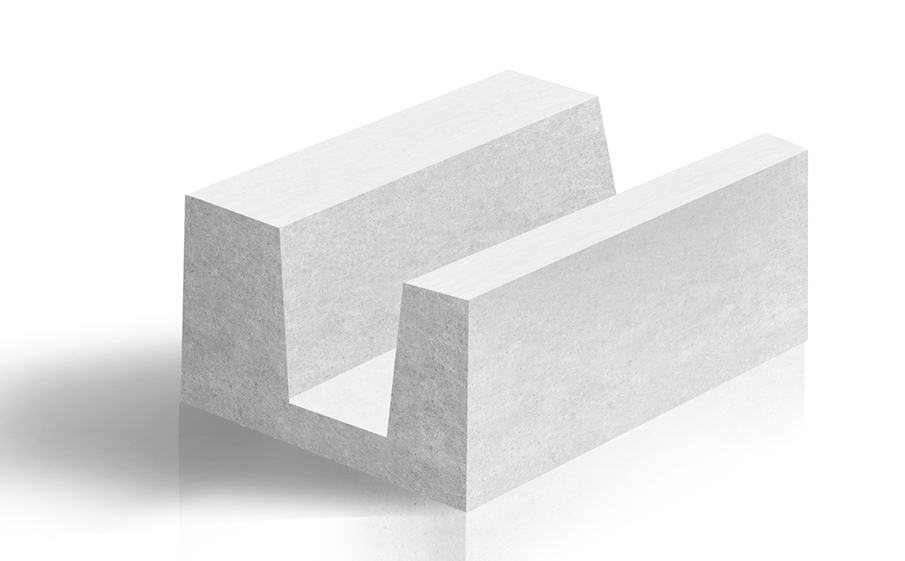

По конфигурации отличают монолитные блоки и в виде буквы U. Первая разновидность наиболее популярна и востребована. Блоки в форме «U» обычно используются для внутренних перегородок, перемычек или нежилых помещений. Длина и высота всех блоков идентична.

Отличие газобетона от пенобетона что лучше использовать при строительстве описано в данной статье.

Размеры для строительства дома

На видео – размеры газобетона для строительства дома:

Габариты готовых изделий

Данные о большинстве стандартных габаритов газобетонных блоков приведены далее в сравнительной таблице. Стоимость указана ориентировочная исключительно в ознакомительных целях.

О том каковы технические характеристики газобетона можно узнать из данной статьи.

Стандарты размера

Стандартные размеры газоблоков:

№ п/п:	Вид по назначению:	Габариты изделия:			Особенности:
		Ширина:	Высота:	Длина:
1.	Перегородочный блок.	85	250	625	Прямоугольная форма, относительно малая толщина, не подходит для внешних стен.
2.		100	250	625
3.		150	250	625
4.		150	500	625
5.	Стеновой блок.	200	250	625	Основной строительный материал.
6.		240	250	625
7.		250	250	625
8.		300	250	625
9.		375	250	625
10.		400	250	625
11.	Стеновой блок.	240	250	625	Торцевой карман – вырез для захвата.
12.		250	250	625
13.		300	250	625
14.		375	250	625
15.		400	250	625
16.	Стеновой блок.	240	250	625	Паз – гребень с захватными карманами.
17.		250	250	625
18.		300	250	625
19.		375	250	625
20.		400	250	625

Маркировка D означает увеличенную плотность структуры газобетона. Обычно это 350–700 кг/м³. Существует марка плотностью и свыше 700, обычно для этого материала дополнительная теплоизоляция не требуется, только косметическая отделка и декорирование.

О том какие размеры у газобетонного блока можно узнать из данной статьи.

Основные производители и цена

На отечественном рынке представлено множество вариантов газобетонных конструкций. Сложность изготовления этого материала автоматически делает невыгодной любую фальсификацию. Стоимость подходящего оборудования довольно значительна, поэтому если речь идет о недоброкачественном товаре обычно это связано с изменениями конфигурации.

Следует отметить, что небольшая погрешность все – таки допускается и она легко маскируется финишной отделкой, поэтому обычно проблем с качеством газоблоков нет. Выбирая проверенного производителя также можно быть уверенным в исключительной безопасности материала и гарантированных прочностных характеристиках.

О том какие блоки для строительства дома использовать лучше всего и по какой цене можно узнать прочитав данную статью.

Краткий обзор наиболее хорошо себя зарекомендовавших торговых брендов приведен далее. При недоступности такой покупки можно использовать и продукцию местных фирм, чья стоимость будет даже ниже. Главное, перед покупкой удостоверится в хорошем качестве товара, и учесть все нюансы строительства.

Ориентировочная стоимость газоблоков различных производителей:

№ п/п:	Производитель:	Тип блоков:	Цена, $:
1.	Aeroc (Россия).	Перегородочный.	От 0,78/штука.
2.	Aeroc (Россия).	Стеновой блок с паз – гребнем и захватными карманами.	От 32,5 за м³.
3.	Aeroc (Россия).	U – блок.	От 2,5/штука.
4.	UDK TBM (Украина).	Стеновые обычные.	От 40 за м³.
5.	Stonelight.	Перегородочный блок.	От 33 за м³.
6.	Stonelight.	Стеновые блоки.	От 38 за м³.
7.	Stonelight.	U – блок.	От 2,7/штука.
8.	Hetten	Перегородочный блок.	От 31 за м³.
9.	Hetten	Стеновые блоки.	От 34 за м³.

Газоблоки в современном строительстве — универсальный и практичный материал. Большая экономичность и менее продолжительный монтаж таких зданий порадует своей оперативностью, а привлекательный внешний вид обеспечит наружная отделка и декорирование «на свой вкус».

О том какое есть отличие между пеноблоком и газосиликатным блоком можно узнать из данной статьи.

Существует несколько подходящих размеров готовых блоков, которые как нельзя лучше соответствуют основному назначению — возведению жилых домов. Экологичность и легкий вес материала создадут все возможные удобства для комфортного возведения и проживания.

Узнать все технические характеристики газосиликатных блоков можно прочитав данную статью.

Стоимость и доступность этого материала будет отличаться в разных регионах, но проблем с приобретением быть не должно вследствие широкой распространенности газобетонных блоков.

Перегородки из газобетонных блоков — АлтайСтройМаш

В последнее время все большей популярностью для разделения внутреннего пространства в жилых, производственных и общественных помещениях пользуются перегородки из газобетонных блоков. Их востребованность объясняется достаточно просто: они позволяют обеспечить довольно хорошие теплосберегающие параметры и к тому же гарантируют отменную долговечность возведенных сооружений. Применение газоблоков дает возможность существенно сократить сроки обустройства перегородок. При этом они стоят намного дешевле, по сравнению с иными стройматериалами.

Перегородки из газобетона: технические особенности

Внутренние перегородки из газобетона характеризуются массой неоспоримых достоинств:

• Достаточно хорошая прочность. На них можно успешно навешать разнообразную навесную мебель и бытовую электротехнику. К тому же для надежной фиксации дополнительно применяется крепеж специальной конструкции.

• Малый вес. В связи этим не требуется закладка мощного фундамента и межэтажного перекрытия.

• Обеспечивают прекрасную пожарную безопасность.

• Способны обеспечить хорошую теплоизоляцию.

• Характеризуются достаточно высокой экологической безопасностью.

Несмотря на эти преимущества, при возведении перегородок из газобетонных блоков нужно учитывать несколько строительных тонкостей. В первую очередь нужно грамотно подобрать газоблоки, ведь от их геометрических параметров будет зависеть надежность и долговечность конструкции. К тому же необходимо учитывать особенности кладки неавтоклавных газобетонных блоков. Так, ее технология значительно отличается от пеноблока, керамоблока, кирпича и иных стройматериалов.

Кладка перегородок из газобетона

Перед возведением межкомнатной ограждающей стены из газоблоков рекомендуется тщательно подготовить основание под них. Требуется убрать с пола пыль, грязь, любой строительный мусор. В качестве гидроизоляционной прокладки можно использовать различный рулонный изолятор с битумной основой (к примеру, рубероид). Эта процедура даст возможность максимально исключить поглощения ячеистым материалом влаги из перекрытий. Также желательно проверить уровень деформации пола.

Кладка перегородок из газобетонных блоков осуществляется по следующему алгоритму:

1. Закрепление уплотнительного материала. Такая прокладка позволит исключить распространение шумов и вибрации. Уплотнительный слой должен быть в пределах 2-5 мм.

2. Укладка первого ряда перегородки из газобетонных блоков. Для его установки желательно использовать песчано-цементный раствор. Это даст возможность обеспечить достаточно хорошую «горизонтальность» начального яруса возводимой конструкции.

3. Укладка следующих рядов. Для достижения высокой прочности перегородки нужно производить смещение газоблока в новом ярусе на 200-250 мм относительного предыдущего. Их соединение обеспечивается с помощью песчано-цементного раствора либо специального клея.

Межкомнатную стену из газобетона необходимо усиливать. Это можно сделать с помощью армирования с использованием железных прутков. С учетом сейсмической особенности региона, в котором находится здание, их нужно укладывать через несколько ярусов.

Между последним рядом перегородки и потолком требуется оставлять зазор в диапазоне 30-40 мм. Для его заполнения можно использовать листовой гипсокартон либо монтажную пену.

Размер газоблока для перегородок

Толщина перегородки из газобетона подбирается с учетом размеров и формы блоков, а также функционального назначения помещений. Традиционно для возведения не несущих стен применяются газоблоки прямоугольной формы. При этом геометрические параметры газобетонных блоков могут колебаться:

• по высоте – 200…250 мм;

• по ширине – 100…400 мм;

• по длине – 600…625 мм.

Многие предприимчивые бизнесмены в России, Казахстане, Узбекистане и других странах осуществляют строительство малоэтажных домов и им очень часто приходиться возводить перегородки из газоблока. В связи с этим рекомендуем ознакомиться с ассортиментом выпускаемой нами продукции – оборудованием для производства газобетона.

Перегородки из газобетонных блоков: как сделать

Газосиликатный блок – отличная альтернатива кирпичу

Пространство внутри дома или квартиры делят и зонируют, возводя межкомнатные стены, также строят перегородки из газосиликатного блока. До недавнего времени для строительства перегородок использовался кирпич, сегодня рынок предлагает потребителю хорошую альтернативу – газобетонный блок. Возводить стены из этого материала достаточно легко, то есть построить перегородки из газобетонных блоков в доме или квартире можно и своими руками, не обращаясь при этом к профессионалам.

Требования к внутренним стенам

Стены из газоблока в основном не являются несущими, то есть они должны выдерживать только свой вес. Основой перегородки служит перекрытие между этажами или фундамент здания. Несмотря на то, что перегородки не являются серьезными опорными конструкциями, к ним предъявляют следующие требования:

1. Стены должны быть достаточно прочными. Так, перегородка должна свободно выдержать вес бытовой техники или корпусной мебели. Крепления удерживаются в стене плотным расклиниванием. Каждая такая точка крепления может подвергаться нагрузке больше 25 кг.
2. Внутренние межкомнатные стены-перегородки должны хорошо противостоять механическим воздействиям. Например, стенку могут «травмировать» при транспортировке мебели или в любой другой бытовой ситуации. При этом перегородка не должна быть чересчур массивной и занимать много места, сильно нагружать фундамент или межэтажное перекрытие.
3. Чтобы зря не расходовать внутреннее пространство дома или квартиры, перегородки из газобетона стараются делать как можно более тонкими. При этом они должны обеспечить жильцам достаточный уровень звукоизоляции. Так, для внутренних перегородок, согласно СНиП редакции 23-03-2003, он должен быть не меньше 52 дБ.
4. Когда стенка разделяет два помещения, температура в которых отличается больше чем на 10 градусов, она должна обеспечивать хорошую тепло- и гидроизоляцию помещения. Нужно отметить, что достигнуть необходимого уровня тепло- и звукоизоляции можно с помощью одних и тех же материалов и способов.
5. Обязательное требование – пожаробезопасность перегородок. Стройматериалы, из которых возводятся перегородки из газобетона, должны иметь уровень огнестойкости не менее 0,25 ч. Все стройматериалы подбираются экологически чистыми, чтобы не вредить здоровью жильцов.

Размеры пазогребневых блоков

Оптимальная толщина стен из газоблока

Капитальная стена из газобетонного блока

Толщина зависит от предъявляемых к перегородке требований.

Если стена часть несущей конструкции, используется газоблок толщиной не меньше 20 см и плотностью D400. Когда газобетонные перегородки нужны для зонирования, то толщина 10 см. В продаже имеется газобетон для возведения перегородок разных размеров, которые можно использовать для возведения конструкций разной степени сложности.

Устройство межкомнатной перегородки: технология работы

В первую очередь нужно заняться подготовкой основания под будущую стенку. С поверхности убирают всю пыль и мусор, срубают или срезают выступы, чистят остатки старого застывшего раствора, после чего грунтуют. Если есть необходимость, делают предварительную стяжку для окончательного выравнивания поверхности.

Терка для обработки поверхности блока

Хотя и газоблок производится на профессиональном оборудовании, все же не помешает, как следует подготовиться и купить специальную терку. Особенно если планируется строить перегородку из газобетона своими руками. Этим инструментом очень удобно удалять разного рода наплывы и прочие выступающие элементы с поверхности.

Как только основание под стены готово, нужно сделать контрольную разметку, ориентируясь на которую, укладывать блоки будет намного проще. С этой целью при строительстве перегородок из газосиликатных блоков очень удобно использовать отбивочный строительный шнур или лазерный уровень.

За неимением упомянутых инструментов можно использовать обычные бруски нужной длины, прикрепив их к полу и потолку. Так мастера придерживаются нужной геометрии по краям стены, а середину контролируют с помощью шнурка.

Монтаж на раствор и смеси

Самодельный раствор на кладку перегородок из газобетона используют очень редко. Однако в его применении есть несколько существенных плюсов. Так, с помощью толстого слоя раствора поверхность ровняют вместе с блоками. После этого на газоблок наносят слой до 2 см.

Клеевая смесь для газобетона

Смесь, предназначенная для газоблоков – раствор, только более качественный и содержащий пластификатор с клеящим веществом. Благодаря таким добавкам уже через сутки межкомнатные перегородки могут выдерживать значительные нагрузки. Работать с клеевым раствором очень удобно специальным мастерком, который имеет размеры используемого блока, снабжен зубцами для равномерного распределения смеси по поверхности.

Имея в своем распоряжении необходимые инструменты, приступают непосредственно к кладке. Работают от стены или угла поворота стенки. Если поверхность ровная, наносят клеевую смесь тонким слоем. Укладывать газоблок нужно ровно, качество укладки постоянно проверяют уровнем и шнурком.

Укладывая газоблоки, лучше применять клей, а не самодельный раствор. Клеевая смесь способна глубоко проникать внутрь изделия, обеспечивая при этом хорошую адгезию и прочный шов. Благодаря тому, что шов между блоками очень тонкий, это автоматически снимает проблему так называемых «островков холода», создавая хорошую теплоизоляцию межкомнатных перегородок.

Укладка арматуры в заранее проделанные штробы в блоках

Порядок укладки газобетонных блоков. Возведение внутренних перегородок из газобетонных блоков происходит следующим образом:

1. На подготовленное и чистое основание надо нанести слой клея или раствора и аккуратно выровнять.
2. Отойдя от стенки (не более 0.5 см), ставят первый блок, выравнивая направляющими брусками или разметкой, а также по трассировочному шнуру.
3. Чтобы блок хорошо сел на свое место, его осаживают резиновой киянкой, можно специальной накладкой для обычного металлического молотка.
4. С помощью инструмента каждый элемент простукивается и проверяется строительным уровнем. Таким образом, газобетонные блоки укладывают до достижения проема двери и отступают 0,5 см.
5. Отступ нужен для увеличения звукоизоляционных характеристик.
6. Если толщина стенки не больше 10 см, каждый ряд армируют или привязывают к несущей стене или перегородке. Это делают, используя обрезки арматуры и стальной проволоки диаметром от 6 мм.

Для крепления армирующих элементов в прилегающей стене сверлят отверстие примерно на половину анкера (20-25 см). В верхней и нижней части газоблока стамеской или любым другим подходящим инструментом выбираются пазы под арматуру. Далее паз заполняют раствором и армирующий анкер затирается. Данный подход обеспечивает хорошую прочность перегородкам независимо от того, насколько она тонкая.

Если для возведения простенков из газоблока используют элементы 200-250 мм, то армируют через один – два ряда. Не стоит также забывать и о перевязке блоков, идущие выше ряды смещают примерно на половину длины блока. Связывают блоки уголком с перфорацией. Весь процесс можно увидеть на видео.

Формирование проемов

Выложенный простенок из газоблоков весит мало, т. к. изделие пористое. Так, один газоблок 600х300х100 мм обладает весом примерно 10, 5 кг. Один этот элемент по площади равен 8 кирпичам, которые весят 24 кг. Иногда газобетонные блоки путают с газосиликатными.

Газосиликатные блоки весят несколько больше – при габаритах 600х300х200 мм один элемент будет весить от 21 до 29 кг в зависимости от плотности. Таким образом, возведение стен из газоблоков занимает больше времени и сил – новичкам лучше не работать с ним.

Дверной проем со стальной перемычкой

Дверные и арочные проёмы в стене, имеющие ширину до 80 см включительно, делают без перемычек. Чтобы сформировать проем в стене, блоки укладывают с перехлестом на стену приблизительно 200 мм. В центре проема изделия нужно состыковать как можно плотнее.

Чтобы поддерживать конструкцию пока не схватится клей, используют временный каркас из брусков или досок.

Если проем шире 800 мм, устройство перемычки обязательно, возможно использовать бетонные монолитные элементы, металлические уголки, обработанный химикатами брусок из дерева. Выкладывая перегородку, блоки не нужно подгонять плотно под самый потолок, а оставлять свободное пространство до 2 см. Его впоследствии заполняют паклей или монтажной пеной. Свободное пространство в верхней части перегородки играет роль компенсатора нагрузки со стороны перекрытия и предотвращает, таким образом, появление трещин.

После того как работа окончена, готовую перемычку проверяют на наличие просветов между швами, и, если таковые есть, заделывают их клеем. Как только клеевой состав окончательно схватится (на это уходит не менее суток), перед отделочными работами стену пропитывают химикатами против вредителей, грибка и плесени.

Исходя из приведенного в статье материала, можно сделать вывод, что профессия каменщика не такая уж и сложная, если перед работой хорошенько изучить теоретическую сторону вопроса.

что лучше выбрать

В процессе строительства нужно постоянно выбирать технологии строительства, параметры конструкции и используемые материалы. От правильного выбора последнего зависят характеристики будущего строения, а особенно, если речь идет о возведении стен. Рынок богат предложениями, но взоры застройщика все чаще обращаются на пеноблоки и газоблоки. В отличие от профессионалов, не все понимают, в чем разница между этими материалами, поэтому далее мы опишем их характеристики и проведем сравнение.

Основные характеристики материалов

Пеноблок — это камень искусственного происхождения. Его главная особенность — наличие в составе специального пенообразователя, который добавляется при изготовлении. С его помощью в смеси цемента, песка и воды образуются особые поры, за счет чего достигаются желаемые характеристики.

Для производственного процесса нет необходимости в особых условиях, за исключением того, что необходимо достаточно места для размещения форм.В последний заливается готовая смесь и находится там до застывания. Основные преимущества пеноблока:

• Способность пропускать пар.
• Легкий вес.
• Низкая теплопроводность.
• Высокие показатели морозостойкости.
• Отличные звукоизоляционные качества.
• Слабое водопоглощение.

Что касается газового блока, то его состав более разнообразен, чем у предшественника. В его структуре тоже есть поры, но для их образования уже используется алюминиевый порошок — в реакции с другими веществами он образует газы.Известь, портландцемент, вода, химикаты и кварцевый песок также используются для создания газобетонных блоков.

Производство газового блока — сложный технологический процесс. Для изготовления блоков должны быть обеспечены особые условия: необходимая влажность воздуха, а также высокая температура и давление. Эта технология направлена ​​на получение элементов для возведения стен с высокой прочностью, долговечностью и надежностью. Помимо этих преимуществ, газобетонные блоки отличаются:

• Легкий вес.
• Высокие показатели огнестойкости.
• Легкость обработки.
• Простота транспортировки и монтажа.

Оба материала выбраны из-за их небольшого веса, отличных огнестойких характеристик и экологичности. Но при покупке блоков обязательно проверять сертификационные документы. Некоторые производители могут использовать в производстве вредные компоненты, а документы, подтверждающие соответствие ГОСТу, являются гарантией того, что материал изготовлен с соблюдением всех правил.

Что лучше выбрать: газовый или пеноблок?

Оба материала после изготовления имеют сходство с точки зрения внешнего вида и внутренней структуры. Их производство регламентировано некоторыми нормативными документами ГОСТ. Но разница между газобетоном и газобетоном все же есть.

Размеры (редактировать)

Технология производства газового блока достаточно сложная, поэтому производство возможно только на заводе. Это положительно сказывается на точности форм, но вводит некоторые ограничения на наличие доступных размеров.

Пеноблок легко изготовить своими руками и зачастую этот процесс выполняется прямо на стройплощадке. Легкость изготовления позволяет получать блоки любых габаритных конфигураций.

По теплопроводности выигрывает пенобетонный блок. Имеет пористую структуру низкой плотности. Но это негативно сказывается на возможностях использования — не рекомендуется использовать его для возведения несущих стен или частей конструкции, на которые будут действовать большие нагрузки.

Пенобетон будет обеспечивать тепло конструкции, но по прочности и долговечности будет уступать газобетону.

Как уже было сказано, газоблок отличается более высокими прочностными показателями. Конечно, заявленная прочность обоих материалов может находиться в пределах 300-1200 кг / м3, но если произвести оценку показателей прочности, то пеноблок не может вселить полную уверенность в надежности. При его изготовлении необходимо использовать качественный пенообразователь, который производители часто заменяют на более дешевый, что значительно снижает характеристики блоков: показатели прочности в разных частях строительного элемента могут кардинально отличаться. Что касается газоблока, то его структура всегда однородна, что гарантирует одинаковую прочность по всей поверхности блока.

Использование пеноблока имеет одно существенное преимущество — невысокую стоимость. При его производстве используется дешевое сырье и нет необходимости создавать особые условия для изготовления. Но недостаточная прочность увеличивает расход материала, что может отрицательно сказаться на стоимости. Также раствор применяют для обвязки блоков из пенобетона, а при установке газобетона применяют клей.Использование последнего более экономично, а установка — быстрее.

По структуре газобетон напоминает губку, поэтому отлично впитывает влагу. У конкурента в этом плане большая стойкость к влагопоглощению. Но не забывайте, что все пористые материалы требуют обработки поверхности специальным защитным покрытием, после чего трудно заметить принципиальную разницу.

По морозостойкости газобетон лучше выдерживает воздействие низких температур.

Нет смысла сравнивать этот показатель. Благодаря пористой структуре оба материала хорошо пропускают воздух и устойчивы к распространению огня. Они негорючие, поэтому их можно смело использовать для возведения несущих стен.

Так что же все-таки лучше пеноблока или газоблока?

Выбрать лучший вариант можно только после тщательного анализа конструктивных особенностей сооружения и особенностей климатической зоны, в которой будет построен дом.Между материалами есть разница в стоимости, теплопроводности, прочности, морозостойкости и т. Д. Можно только сказать, что использование пеноблоков позволяет сэкономить на материале и самом утеплителе, а газоблоки способны обеспечить длительный срок службы. срок эксплуатации конструкции.

Разделить материалы на лучшие и худшие можно только исходя из требований к конкретному строительному объекту. Оба нашли широкое применение при строительстве домов, поэтому было бы неправильно убеждать в предпочтении того или иного.

В современных технологиях строительства загородных домов широко используются пенобетонные блоки. Они легкие, прочные и большие по размеру, что позволяет быстро возводить стены. Просто не всегда понятно, что лучше выбрать — пенобетон или газобетон. И есть ли между ними разница?

Есть разница, и она в способе получения материала. Пенобетон и газобетон — родственные материалы, оба они легкие с небольшими пузырьками воздуха внутри.Фактически, это бетон, вспененный и затвердевший в этом состоянии. Но образуются эти пузыри по-разному.

Почему вспенивается бетон?

Как известно, лучший теплоизолятор — это воздух. Наиболее эффективными теплоизоляционными материалами считаются те, которые содержат внутри большое количество воздушных пор. Но чем больше пустот внутри, тем менее прочен такой материал. Пенобетон удачно сочетает в себе прочность бетона и хорошие теплоизоляционные свойства воздуха.

Особенности производства

Пенобетон из цементно-песчаной смеси с добавлением химического реагента — пенообразователя.Пенообразователь для пенобетона может быть синтетического и органического происхождения. Смесь тщательно перемешивают и разливают по формочкам. Отверждение происходит естественным путем, что дает возможность производить пеноблоки для небольших предприятий.

Газобетон или автоклавный пенобетон изготавливается только на заводе. Не содержит химических добавок для вспенивания, полностью состоит из минерального сырья: песка, извести, цемента, гипса, воды и алюминиевой пудры в качестве вспенивателя.В результате химической реакции образуются пузырьки, а они образуют поры. Материал затвердевает при высокой температуре в автоклаве под давлением.

В чем преимущества домов из пенобетона и газобетонных блоков?

И пенобетон, и газобетон — прочные строительные материалы, они не горят, экологически чисты, долговечны и при этом легко обрабатываются. Дома из этих материалов намного дешевле традиционных кирпичей.Причин несколько:

• Невысокая стоимость самих блоков.
• Экономия на тепло- и звукоизоляции. Низкая теплопроводность материалов позволяет возводить стены меньшей толщины, в доме все равно будет тепло.
• Блоки большего размера позволяют использовать меньше связующего материала (цемента или клея) и быстрее строить.
• И газобетон, и газобетон — легкие материалы; строительство дома не требует возведения массивного фундамента.

Сравнительные характеристики пенобетона и газобетона

Достоинства и недостатки этих стройматериалов примерно одинаковы. К достоинствам можно отнести следующие характеристики:

• Высокая прочность.
• Легкость.
• Простота обращения и использования.
• Хорошие теплоизоляционные и звукоизоляционные свойства.
• Не гниет, не повреждается грызунами.

Недостатки материалов:

По сравнению с обычным бетоном, как газобетон, так и газобетон могут выдерживать меньшую механическую нагрузку.

Как отличить газобетон от газобетона

Отличия между пеноблоком и газоблоком хорошо видны:

• Пеноблок: серый оттенок, поверхность гладкая.
• Газоблок: цвет — белый, поверхность шероховатая, тисненая.

Если отломить кусок, то поры у пенобетона намного больше. Поместив куски обоих материалов в воду, через некоторое время вы заметите, что газобетон с открытыми порами быстро впитает влагу и осядет на дно, пенобетон останется на поверхности несколько дней.

Прочность

Изготавливаются разной плотности в зависимости от назначения материалов. При одинаковой плотности пенобетон немного уступает по прочности автоклавному газобетону. Газобетон прочнее. К тому же качество газобетона контролирует крупный производитель, а при производстве пенобетона на небольших предприятиях его прочность контролировать сложно. Его сила зависит от качества пенообразователя.Ни для кого не секрет, что производители могут использовать некачественные дешевые пенообразователи для удешевления блоков.

На прочность также влияет то обстоятельство, что структура газобетона более однородная. Пенобетон может иметь поры большего и меньшего размера, что сказывается на показателях прочности.

Способность сохранять тепло

Чем плотнее структура бетонного блока, тем хуже он сохраняет тепло. Поэтому пенобетон с невысокой плотностью будет лучшим теплоизолятором, чем газобетон.

Точные размеры блока

Точность геометрических размеров блоков из автоклавного газобетона выше. Он регламентирован ГОСТом, допустимые отклонения составляют до 3 мм по длине, до 2 мм по ширине и до 1 мм по толщине, а для пеноблоков отклонения геометрических размеров по толщине могут достигать 5 мм.

Это связано с тем, что при заполнении форм для пеноблоков всегда есть отклонения в размерах. Газоблоки после закалки нарезаются специальной струной и имеют более точные размеры.

На первый взгляд 5 мм мало относительно общего размера блока. Но нарушение геометрических размеров пеноблоков влечет за собой ухудшение состояния кладки и больший расход кладочных материалов.

Экологичность

Автоклавный газобетон — абсолютно экологически чистый материал. Во время его производства между известью и алюминием происходит реакция. Не весь образующийся водород выделяется при затвердевании материала, но это не ядовитый газ.Газобетон изготавливается из минерального сырья, поэтому он совершенно не подвержен гниению, а за счет возможности регулировать влажность воздуха в помещении вероятность появления на нем грибков и плесени полностью исключена.

Пенобетон — это еще и безопасный строительный материал. Его делают из цемента, песка, золы, отходов щебня, а в качестве пенообразователей используются химические добавки. Пенообразователи, образующие пенобетон, как белковые, так и искусственные, не содержат вредных веществ.Качество и экологичность таких добавок не всегда строго контролировать. Крупные предприятия по производству газобетона используют этот факт для продвижения своей продукции на строительном рынке. Но даже если есть вероятность, что химические реагенты не совсем безопасны, их концентрация в самом пенобетоне крайне мала. К тому же поры пенобетона закрыты и герметичны.

Оба стройматериала не имеют существенных экологических недостатков и этот параметр не может быть решающим при выборе.

Водопоглощение

И пенобетон, и газобетон имеют пористую структуру, что означает, что они в той или иной степени впитывают влагу.

Газобетон впитывает больше влаги, чем пенобетон. Это связано с тем, что в газобетоне есть закрытые поры, а в газобетоне есть поры как открытого, так и закрытого типа. Стену из газобетона необходимо покрыть защитным слоем, иначе она будет собирать много влаги. Во время морозов мокрый газобетон проявляет себя не лучшим образом — трескается.В качестве покрытия используется штукатурка или облицовка плиткой.

Пенобетон

можно использовать без гидроизоляционного покрытия, но обычно стены отделывают, выравнивая их, а также в декоративных целях.

Цена

Пенобетон

дешевле, комплектующие для его производства не очень дорогие, а оборудование несложное. Производство автоклавного газобетона дороже. Но при строительстве пенобетона может понадобиться больше газобетона в связи с тем, что он менее прочен.

Немаловажно и то, что газобетон укладывается на клеевую смесь, а для пеноблоков вполне подойдет недорогой цементный раствор. Правда, с клеем монтаж происходит быстрее, и вам его понадобится гораздо меньше, чем цементной смеси.

Выводы:

Если нужно построить малоэтажное здание, перекрыть деревянное здание блоками, сделать пристройку к загородному дому, то пенобетон будет лучшим выбором.

Если вам нужно построить большой дом с надежными несущими стенами, используйте газобетон.Но не забывайте, что строить нужно быстро, нельзя оставить недостроенный дом промокнуть под дождем.

Надеемся, что это сравнение преимуществ и недостатков газобетона или газобетона было своевременным и помогло вам. Удачи в строительстве!

Если вы решили выбрать для строительства своего дома легкий бетон, то для начала нужно понять, чем пеноблок отличается от газоблока. Эти материалы во многом различаются по разным критериям.

Производственные различия

Если сравнить газобетон и газобетон, то можно заметить некоторую разницу в производственном процессе. Таким образом, пенобетон изготавливается под действием давления; во время производственного процесса воздух находится в растворе. Хотя в этом процессе используется небольшое давление внешней среды, можно отметить, что, вырываясь, водород образует поры. Если вы задумываетесь, чем пеноблок отличается от газоблока, то можете обратить внимание на то, что эти два материала также различаются по способу застывания.Пеноблок, например, набирает прочность в формах, в которых он приобретает окончательную геометрию, но качественный газобетон производится исключительно в заводских условиях путем разрезания размерного блока. Это делается для того, чтобы получить блоки необходимого размера.

Особенность формирования ячеек

По назначению легкие блоки могут быть конструктивно-теплоизоляционными или теплоизоляционными, а также конструкционными. Это самая важная материальная разница. Пенобетон, как и газобетон, является производным легким материалом; разница между ними заключается в способе формирования надувных ячеек.

Если вы задумываетесь, чем пеноблок отличается от газоблока, то сравнение, представленное в статье, поможет вам разобраться. В пенобетоне, например, пузыри образуются с помощью пены, которую смешивают с основным раствором, Блок в результате получается не только легкий, но и достаточно прочный, но все же его теплоемкость выступает как основная. качественный. Ячейки пенобетона закрытые по составу. Если говорить о пузырях газобетона, то для их образования используется алюминиевая пудра, которая вступает в реакцию с известью до повышения температуры и выделения газа.Ячейки в этом виде бетона открытые.

Основные характеристики пеногазового блока

Если при выборе материала вы задумываетесь над вопросом, чем пеноблок отличается от газоблока, то стоит учесть и основные характеристики этих легкий бетон. Таким образом, если говорить о размерах, то отклонения пенобетона могут достигать 20 мм, чего нельзя сказать о газобетоне, размеры которого не отклоняются от заданных более чем на 2 мм.Это говорит о том, что расход кладочной смеси при строительстве будет больше для первого варианта стройматериала, потому что при необходимости вам придется заполнить пустоты раствором. Кроме того, размеры также влияют на качество теплопроводности. С неправильными получаются неправильные и широкие швы, через которые непременно уйдет тепло. Также важны такие качества, как плотность и прочность. У пенобетона первая характеристика, как и вторая, низкая, чего нельзя сказать о конкуренте, у которого оба параметра на высоком уровне.Это сказывается на удобстве транспортировки и штабелирования. в среднем 0,18-0,22, но у второго типа легкого бетона он совсем ниже и равен 0,12.

Довольно часто строители, задумываясь над вопросом, чем пеноблок отличается от газоблока, обращают внимание на показатель влагостойкости, который хорош для газового блока, что говорит о том, что материал практически не впитывает влага. Это качество также хорошо для конкурентоспособного материала, он гигроскопичен и способен отталкивать влагу.Оба материала не гниют, что свидетельствует о превосходной биологической устойчивости. То же самое можно сказать и о химической стойкости.

Огнестойкость

При строительстве частных домов мастера часто задаются вопросом, чем газоблоки отличаются от пеноблоков, обращая внимание на качество огнестойкости. В этом отношении описанные продукты не уступают, способны противостоять воздействию огня. Такие блоки можно использовать для частного строительства, не опасаясь, что они могут нанести вред, так как выступают как экологически чистые материалы.

Для стен важна и способность защищать от шума; пеноблоки и газобетонные блоки обладают хорошими звукоизоляционными качествами, с той лишь разницей, что они лучше в газобетонных блоках.

Сфера использования

Если вас интересует вопрос, чем газоблоки отличаются от пеноблоков, то стоит обратить внимание на то, что, несмотря на схожие качества, их нужно использовать с учетом плотности. Итак, чтобы использовать пенобетон для устройства внутренних перегородок, стоит использовать материал, плотность которого составляет 300 кг / м 3 и выше.Что касается газобетона, то для использования в тех же целях плотность должна быть выше, минимальный показатель этой характеристики — 400 кг / м 3. В первом случае возводить наружные стены можно только с плотностью равной 1000 кг / м 3. Во втором этот показатель можно снизить до 500-600 кг / м 3. Если использовать пеногазовый блок одинаковой плотности, то последний материал будет проявлять более впечатляющие качества теплостойкости и сила. К тому же его можно использовать при строительстве, и при этом совершенно не требуется проводить работы по внутренней отделке, чего нельзя сказать о пенобетоне, что подразумевает необходимость обработки поверхности штукатурной смесью.

Минусы пеноблока и пеноблока

Если вы еще не определились для себя, чем пеноблок отличается от газоблока и что лучше, то вам непременно стоит учесть недостатки, которые пенобетон выражается в получении достаточно широкой швы при укладке. Они получаются равными примерно 10 мм, что способствует образованию этих стен после возведения, которые необходимо покрыть защитной смесью как снаружи, так и изнутри. К тому же такие стены и перегородки не способны дышать, что в некоторых случаях вызывает появление и развитие грибка и плесени.

Если подумать, чем пеноблок отличается от газоблока, отличия однозначно стоит учесть. Например, второй вид не подразумевает внутренней отделки, но отделывать стены снаружи однозначно стоит. Это нужно для того, чтобы материал был защищен от влаги. Как правило, в этом случае используются навесные вентилируемые фасады, обустройство которых предполагает довольно сложную работу. Заменить эту технологию можно применением паропроницаемой краски или альтернативным решением — штукатуркой.Однако фасад будет выглядеть не так привлекательно.

Сравнительная стоимость материалов

Когда профессиональные строители и домашние мастера задумываются о разнице между газобетонными блоками, пеноблоками, пенобетоном, они обязательно обращают внимание на стоимость материалов. Стоит отметить, что стоимость этих ячеистых бетонов примерно в том же ценовом диапазоне, но пенобетон все же можно приобрести по более доступной цене. Первоначальный рост стоимости этого бетона начинается с 2400 рублей за 1 м 3, а наиболее внушительная стоимость — 3200 рублей за указанный объем стройматериала.Но газовый блок стоит 2800 рублей за 1 м 3, что является минимальной ценой для данного материала, а максимальная — 3295 рублей за указанный объем.

Наконец

Если вы тоже один из тех, кого интересует вопрос, чем пеноблок отличается от газового, инструкция по применению позволит вам понять, какой материал использовать. Газоблок для неопытного мастера предпочтительнее, так как имеет более точные размеры, что говорит о простоте работы с ним.

В этой статье мы попробуем вместе разобраться, какой материал лучше для строительства дома — газоблок или пеноблок.

И в этом нам поможет сравнительная характеристика основных качеств этих материалов.

Мы узнаем секреты технологии производства газобетона и пенобетона, от чего зависит стоимость материала и что советуют делать профессионалы.

На современном строительном рынке с завидной частотой появляются для строительства домов.Среди них есть те, кто совершил своего рода революцию в строительстве.

Впрочем, это неудивительно, ведь материалы обладают замечательными качествами, которые облегчают процесс строительства зданий.

Газоблок или пеноблок, что лучше?

Этот вопрос, наверняка, задают владельцы сайтов, когда сталкиваются с выбором материалов.

Попробуем разобраться, какими характеристиками наделен каждый из этих стройматериалов, и какому из них следует отдать предпочтение.В этом вопросе важно учитывать мнение опытных разработчиков, а не использовать молву. Мнения людей могут отличаться, причем довольно резко.

Особенности производства газобетона и пенобетона

Эти материалы производятся из сырья с высоким уровнем экологичности и относятся к категории легких бетонов.

Не специалистам отличить эти материалы по внешнему виду довольно сложно, потому что они очень похожи.Но технология их производства другая. Даже образование пор в блоках происходит в результате различных технологических приемов.

Производство пеноблоков

Технология производства включает в себя несколько этапов:

Техника, которая используется для производства пенобетона, очень доступна, и даже новички в этой области могут себе это позволить.

Довольно часто производители пеноблоков занимаются небольшими фирмами.

Производство газового блока

Этапы производства:

Учитывая сложность технологического процесса, газоблоки для строительства дома производятся в основном на специализированных заводах, что в свою очередь влияет на конечную стоимость продукта.Это не может быть дешево априори. Но строить дома из газоблока — одно удовольствие, да и сам процесс занимает немного времени, ведь ничего не нужно чистить, вырезать или подгонять по размеру.

Составные части

Пенобетон

• Доменный шлак и отходы других производственных процессов.
• Лайм.
• Вода.
• Лайм.
• Цемент.
• Мыло или сульфидный щелок (придает блокам заметную пористость).

Примечание. Пузырьки воздуха в газобетоне возникают в результате реакции бетонного раствора и пенообразователя. Они представляют собой закрытую ячейку, заполненную кислородом.

Многие по незнанию опасаются покупать газоблоки из-за наличия в составе алюминиевой пудры. Но, как утверждают специалисты, его нет в конечном продукте, и вред исходит от компонента в чистом виде.

Состав пенобетон

• Песок кварцевый.
• Цемент.
• Вода.
• Алюминиевая паста.
• Лайм.

Как отличить пеноблок от газоблока?

Отличить пеноблок от газового блока можно по размеру пор. В газовом блоке они маленькие, в пеноблоке — побольше.

Цвет газобетонных блоков белый, поверхность шероховатая и рельефная. Пеноблоки на ощупь гладкие, имеют серый оттенок. Знание этих нюансов поможет новичкам различать эти два материала по внешнему виду.

Пенобенон обладает хорошими показателями удержания тепла, но для создания теплого жилья необходимо делать толстые стены, что повлечет за собой закупку большего количества материала. В результате газоблок держит ладонь с такой же толщиной стенок.

Газобетон и газобетон в основном используются в малоэтажном строительстве. Пенобетон чаще используют для несущих стен не выше 3 этажа, различных типов перегородок.

Газобетон идеально подходит для возведения несущих стен, закрывают пространства между каркасом в монолитных конструкциях, а также возводят перегородки.Также газоблоки подходят для строительства домов выше 3 этажей при условии использования ремней жесткости.

Очень часто ценовая политика материала влияет на ответ, что лучше газоблок или пеноблок. Но, в любом случае, прежде чем принять окончательное решение, нужно проанализировать все особенности и нюансы использования этих стройматериалов.

Выше мы уже описали технологию производства каждого материала, и пришли к выводу, что стоимость строительства дома из газоблоков выше.

Важно учитывать, что финансовые затраты должны окупаться долговечностью дома, элементарной стилизацией и небольшим расходом дополнительных материалов. Все это возможно при использовании газобетона.

Что можно сказать о полезных качествах пенобетона? Если вы согласны потратить больше времени на поиск пропорциональных пеноблоков, имея желание сэкономить на материале, профессиональные строители построят для вас прочный дом, и он будет стоить дешевле, чем из газобетона.

Кроме того, можно сэкономить семейный бюджет на отоплении в холодное время года, ведь пенобетон отлично сохраняет тепло. В результате дома из газобетона теплее, чем из пенобетона с одинаковой толщиной стен.

Установка вентилируемых фасадов и правильное утепление дома создадут в доме благоприятный климат.

Результаты. сравнительная таблица

Недвижимость	Блок газовый	Пеноблок
Теплопроводность	№	Есть
Геометрия блока	Есть	№
Армирование кладки	Есть	№
Легкость (вес)	Есть	№
Экономия труда	Есть	№
Есть	№
Прочность	да (50-70 лет)	нет (30 лет)
Качество отделочных работ	Есть	№
Дешевизна	№	Есть
Гигроскопичность	№	Есть
Звукоизоляция	№	Есть
Морозостойкость	Есть	№

Пеноблок (пенобетон) и газобетон (газобетон) относятся к родственным строительным материалам, относятся к классу легких бетонов, но тем не менее имеют отличительные характеристики.Эти материалы очень популярны при возведении перегородок, арок, перекрытий, при возведении малоэтажных домов.

Даже по внешнему виду можно определить, чем пеноблок отличается от газоблока. В первом варианте строительное изделие имеет гладкую поверхность и оттенок серого бетона. Во втором — салатовый цвет и рельефная поверхность.

Газобетон получил такое название из-за того, что в процессе его изготовления происходит химическая реакция, в результате которой выделяется газ.

Пенобетон

получил свое название от классического сочетания бетона и пенобетона. Блоки изготавливаются путем механического соединения бетонной смеси и пены.

Конструктивные особенности

Сравнивать пеноблок и газоблок можно по-разному, но основная их разница заключается в ячеистой структуре.

Газобетон. Имеет мелкоячеистые поры с небольшими трещинами. Такая структура материала уступает пеноблоку по гидроизоляционным и теплоизоляционным свойствам.Поэтому дополнительно требуется внешняя отделка или специальное покрытие.

Пенобетон. Имеет закрытые поры, поэтому обладает высокими звукоизоляционными и теплоизоляционными характеристиками.

Сравнение по производственному методу

Газоблок. Помимо натуральных ингредиентов, таких как вода, кварцевый песок, цемент и известь, производители добавляют алюминиевую пасту. Этот элемент в чистом виде опасен для здоровья человека. Но в процессе химических реакций частицы металлической алюминиевой стружки превращаются в кислород, поэтому в готовом газобетонном блоке их нет.Также стоит упомянуть лайм. Это дает продукту стабильную работу.

Пеноблок. При производстве используются практически идентичные материалы, но вместо кварцевого песка добавляются промышленные отходы: нефелиновый шлам, доменный шлак и др.

Отличия существуют еще и в том, что пенобетон производят в основном кустарным способом (см. Производство пеноблоков в домашних условиях), а пенобетон — на заводах. Хотя сопутствующие материалы производятся по одному ГОСТу или ДСТУ, качество заводских стройматериалов всегда проверяется в лабораторных условиях.А репутацию пеноблока занизили люди, далекие от таких понятий, как прочность, надежность, гидро- и теплоизоляция в строительной терминологии.

Но не стоит делать поспешных выводов, что пеноблок хуже газоблока.

Чем отличается газобетон от газобетона — сравнение достоинств и недостатков

Технические характеристики и применение

Газобетонные блоки:

• Прочность;
• Ease;
• Практически без усадки;
• огнестойкий;
• Морозостойкие;
• Низкая теплопроводность.

Варианты применения:

• Строительство несущих стен;
• Строительство перегородок в одно- и двухэтажных домах;
• Заполнение каркасов в монолитных зданиях и др.

Пеноблоки:

• Прочность;
• Ease;
• Хорошая теплоизоляция и шумоизоляция;
• Strength;
• Пожарная безопасность;
• Влагостойкость.

Варианты применения:

• Конструкция перекрытия;
• Строительство перегородок и несущих стен;
• Строительство лестничных маршей, блоков и др.
• Рекомендуется для несущих и самонесущих стен высотой до 12 м.

Выбирая пеноблок или газобетонный блок, следует также учитывать тот факт, что, в отличие от пенобетона, газосиликатные блоки, помимо цементного раствора, могут быть размещены и на клеевой основе. И отличий в технологии кладки нет.

Сравнение геометрических размеров

Размерный параметр в строительстве играет важную роль при выборе материала кладки.От этого зависит герметичность постройки и трудоемкость процесса монтажа.

С пенобетонными блоками должны работать только профессиональные строители, так как они имеют существенные погрешности в типовых размерах. Как отмечалось выше, эта проблема связана с частным производством.

См. Также: Газобетонные блоки — Размеры

Разница в прочности материала

Взвесив плюсы и минусы всех характеристик пеноблока и газоблока, следует обратить внимание на состав цементного состава.Если в него добавить много разных шлаков, качество материала ухудшается.

Прочность, еще один показатель того, чем пеноблок отличается от газоблока. Пенобетон относится к строительным материалам повышенной прочности, так как его p = 650 / м3, а для газосиликатного материала p = 650 кг / м3.

Разница в цене

Оптимальная стоимость газоблоков и пеноблоков зависит от региона их применения. Но спрос на этот продукт также играет важную роль в движении торговли.В среднем цена за газовый блок 2045 — 2220 руб / м3. Стоимость пеноблока от 1330 руб / м3 до 1570 м3 / м3 (см. Стоимость пеноблока за штуку).

Смотрите также: Что лучше пеноблок или газоблок?, Какой фундамент лучше под пеноблок дома, Расход клея для пеноблоков

Читайте также:

Отличие пенобетона от газобетона

Для кладки стен большинство застройщиков сейчас используют легкие крупногабаритные блоки из газобетона, которые позволяют многократно ускорить кладку и хорошо подходят для механической обработки.

Чем отличается газобетон от пенобетона

Чтобы понять, чем газобетон отличается от пенобетона, следует ознакомиться с их свойствами. Зная особенности каждого материала, застройщик выбирает оптимальный вариант теплоизоляции и внешней отделки, продлевая срок службы постройки.

Отличительные особенности пеноблока от газового блока

Образование пор в пенобетоне происходит из-за введения в бетонную смесь пенообразователей, а пористый газобетон из-за добавления алюминиевой пудры, способствующей выделению водорода.После формования блоки сушатся естественным путем или проходят термообработку паром в автоклавах под давлением до 13 атмосфер.

Плотность и прочность

При одинаковой плотности пеноблоки и газоблоки отличаются прочностными характеристиками: при плотности 500 кг / м 3 газобетон выдерживает нагрузку 34 кг / см 2, а пенобетон неавтоклавный — всего 9 кг / м 3. см 2.

Строение и свойства

Ячейки газоблоков открытые, их структура напоминает губку — они насыщены влагой, но также легко ее отдают, обеспечивая правильный газообмен в стенах здания.При плотности D500 и влажности 6% газобетон имеет коэффициент теплопроводности 0,116, а у пенобетона такой же плотности он составляет от 0,13 до 0,16. Колебания объясняются неодинаковыми размерами ячеек в пенобетоне и их неравномерным распределением. Сравнение газобетона и газобетона показывает, что для одинакового уровня энергосбережения стены из первого материала должны иметь толщину 36 см, а из второго — 65 см.

В связи с закрытой структурой (т.е. изоляция пузырьков друг от друга) пенобетон не впитывает влагу. Поэтому дом из пеноблоков может простоять 2-3 года без внешней отделки, не подвергаясь особым воздействиям окружающей среды. Структурные особенности материала обеспечивают его высокие тепло- и звукоизоляционные качества. Этот вид бетона успешно используется во влажных условиях. Путем нормирования количества вспениваемых компонентов получаются блоки разной плотности и назначения (для теплоизоляции или для возведения стен).

В отличие от пенобетона, газобетон включает только природные минеральные компоненты. В состав пенобетонной смеси вводится либо синтетический, либо белковый пенообразователь (в первом случае материал имеет 4 класс опасности, а во втором — совсем не опасен).

Как повысить прочность пенобетона

По традиционной технологии блоки из пенопласта формуются и затем сушатся естественным путем в течение 28 дней. Новые приемы позволяют значительно укрепить строительный материал, сохранив его положительные свойства.Сушка в автоклаве, как и перемешивание пены, происходит под избыточным давлением. Это улучшает адгезию частиц цемента и кварца, уменьшая усадку пеноблоков. По прочности автоклавированный продукт через 2 дня превосходит обычный (полностью высохший) продукт в 3 — 5 раз и почти не уступает газобетону.

Отличие автоклавного пенобетона от газобетона в том, что за счет простоты используемого оборудования его стоимость ниже на 30%.

Средние цены на разные марки газобетона

Для строительства теплого дома производители предлагают на выбор газовые и пеноблоки, позволяющие снизить толщину несущих стен и нагрузку на фундамент.

Чем отличается газоблок от пеноблока?

Не всегда покупают товар подешевле, так как у каждого вида газобетона есть свои преимущества. Разница в их характеристиках проявится, начиная от стадии хранения и заканчивая финишным покрытием (включая состав и толщину штукатурного слоя).

1. Какие они?
2. Сравнение технических параметров
3. Цена

Описание легкого газобетонного блока

На сайтах продажи не всегда понятно, чем пена отличается от газоблока, кроме разницы в стоимости у представленных производителей. Пористый материал на стружках имеет округлые ячейки, которые не пересекаются с полостями. Применяется для возведения малоэтажных домов и внутренних перегородок.

Разница в производительности начинается с технологии производства, процесса порообразования в бетонной массе. Пенобетон можно изготовить 3 способами:

1. при порционном использовании пеногенератора вместе с бетономешалкой;
2. напорная технология (вспенивание происходит непосредственно на быстроходном рабочем теле, без предварительного (раздельного) образования пены;
3. непрерывная заливка пенообразующей массы непосредственно на строительной площадке специальными установками, в которых сухие компоненты и жидкости проходят все стадии перемешивания и перекачиваются по трубопроводам непосредственно к месту укладки пенобетона.

Отличие газобетона в том, что он производится только на заводе. Пористая структура образуется в результате химической реакции внутри материала. Наконец, процесс заканчивается спустя долгое время — поэтому на 100% газоблока появляются трещины (прорыв нескольких камней из газобетона в кладке свидетельствует о смещении основания). Это отличие газобетона хорошо использовать для увеличения сцепления с кладочным составом — изделия, изготовленные менее чем за 30 дней до начала их укладки в конструкцию, отлично прилегают из-за продолжающейся реакции.

Элементы из пенобетона имеют сероватый оттенок и шероховатую поверхность, образованную стенками формы, в которую заливается жидкий раствор. Газовый блок более светлый, желтовато-белого цвета, правильная геометрия обусловлена ​​процедурой вырезания из общей отливки. Поры пенобетона закрытые, по размеру они в 1,5-2 раза больше, чем у газобетона. Такая структура пеноблоков делает их менее влагопроницаемыми, они лучше противостоят внешним факторам.

Разница в характеристиках газобетона и пенобетона

Достоинства и недостатки газобетона нужно учитывать в каждом конкретном случае. Обзоры на многих форумах содержат следующие подходы:

1. Правильная геометрия газоблока позволяет быстро и качественно выложить стену на тонком слое клея. Минимальная толщина шва увеличивает теплоизоляционные качества газобетонных конструкций. Расход раствора для пеноблока больше, но он недорогой и готовится самостоятельно из цемента и песка.
2. Газобетон лучше впитывает воду — необходимо обеспечить его защиту при транспортировке, хранении и в составе конструкций. Влага остается в материале, и он теряет свои характеристики. Но хорошая паропроницаемость позволяет построить вентилируемый фасад. Меньше веса, чем у пенобетона — увеличивают общую нагрузку от здания на подстилающие грунты.
3. При строительстве стен и перегородок необходимо учитывать прочность / хрупкость газобетона при изгибающих воздействиях.Если вы планируете вешать на них массивные предметы мебели, технику, то лучше использовать пеноблок и большее количество точек крепления.

Технические условия на данные виды продукции указаны в ГОСТ 21520-89 (Блоки из пенобетона мелкостенные). Для определения желаемого типа сравните следующие параметры:

• Прочность (кгс / см2). Газобетон на сжатие выдерживает 25-45, пеноблок — 15-25.
• Плотность (кг / м3). Пенобетон имеет более широкий диапазон по этому показателю — от 300 до 1200, газобетон — 400-600.Для возведения наружных стен лучше использовать оба типа марок Д500-600.
• Теплопроводность (Вт / м ° C). Газобетон обладает большей способностью выдерживать обогрев помещения: 0,1-0,014 по сравнению с пеноблоками 0,14-0,22.
• Морозостойкость (циклы). Соотношение пено / газоблок от 35 / от 50.
• Водопоглощение (мас.%) Для пенобетона в 2 раза ниже 10-16 по сравнению с 25 для газового аналога.

По назначению газоблок делится на следующие виды:

• стенка полнотелая / пустотелая;
• перегородка полублочная;
• нестандартная (по размерам заказчика).

Наиболее востребованные размеры пенобетонных элементов:

• 200х400х600 внешние несущие стены;
• 300х200х600 внутренних несущих конструкций;
• Перегородки 100x300x600, ненагруженные стены.

При изготовлении пенобетон дешевле. Отличие проявляется еще и в том, что приобретать его лучше не на поддонах, чтобы не требовалось оборудование для самостоятельной разгрузки. Газоблок необходимо защитить от влаги пленкой.

Когда лучше использовать каждый из типов?

Сравнение характеристик этих 2-х кладочных материалов демонстрирует зависимость выбора ячеистого бетона от назначения здания и выделенного бюджета. Определяющим фактором, что лучше выбрать в этом случае, будет конструкция и условия эксплуатации здания.

1. Весовая нагрузка на фундамент. Газоблок Д500 габаритами 260х240х590 имеет массу 35.13 кг. Пенобетон 250х250х600 такой же прочности весит 24,4 кг. В случаях, когда значение несущей способности грунта приближается к общей массе конструкции, эта разница становится критической для выбора.

2. Несущая способность. Изделия из пенобетона подходят для возведения малоэтажных домов в 1-2 этажа, заборов, подсобных построек. По критерию допустимой высоты стен газоблок имеет хорошую прочность на сжатие. СНиП допускает укладку вертикальных конструкций от нее до 20 м.

3. Климат. Величина термического сопротивления газобетона позволяет уменьшить сечение стен в 1,5-2 раза по сравнению с пенобетоном на участках с низкими годовыми температурами. Геометрия разрезаемого газосиликата с толщиной шва 1-3 мм обеспечивает минимум мостиков холода.

4. Влажность в помещении. Из пенобетона лучше возводить неотапливаемые конструкции — он лучше переносит колебания экологических показателей. Газоблоку нужна надежная гидроизоляция.Когда воздух насыщен водяным паром более 60%, пеноблок необходимо хорошо защитить слоем цементной штукатурки. Газобетон имеет лучшую паропроницаемость, его применяют при строительстве вентилируемых фасадов в умеренном и жарком климате с достаточно сухими условиями.

5. Монтаж подрядчика или своими руками. При кладке газоблока важно придерживаться технологии и иметь навыки. Начать набираться опыта лучше с пенобетона. Крупные изделия ускоряют работу профессиональной команды, но создают проблемы при установке одним человеком.

6. Армирование. Горизонтальное армирование стальным стержнем или композитным поясом доступно только в газобетоне — пазы легко прорезаются в нужном направлении на заданную глубину. Пеноблок можно укладывать базальтовой сеткой.

7. Усадка. Для пенобетона этот показатель составляет примерно 1-3 мм / м. Для газобетона он имеет значение не более 0,5 мм / м. По этой причине материал практически не трескается.

В характеристиках пенобетона одной марки возможны отличия в пределах установленных допусков.Весь объем следует приобретать одной партией у проверенного производителя.

Ценовая политика

Блоки различаются по стоимости в зависимости от производителя, удаленности поставщика, размера закупаемой партии. Зимой действует более широкая система скидок на саму продукцию, погрузку и доставку газобетона.

Производство пенобетона дешевле. В стоимость газового блока включены высокие цены на технологическое оборудование и сырье.Затраты на приготовление кладочного раствора (средняя толщина шва 10-30 мм) под пенобетон нивелируют разницу в общей строительной смете.

Приобретение планируется по цене 1 шт. Или 1 м3.

Нарезной пропаренный газоблок марки Д700, 800 будет на 10-15% дороже пенобетона Д600. Цена на структурный пеноблок выше, чем на варианты теплоизоляции.

Что лучше пеноблоки или газоблоки

В последнее время в качестве материала для строительства дома все чаще выбирают ячеистый бетон — искусственный строительный материал с пористой структурой, одна из разновидностей легкого бетона.Из этого материала строят и коттеджи, и многоквартирные дома … Более того, такие дома отличаются лучшими теплоизоляционными характеристиками по сравнению с кирпичными и намного прочнее тех, при строительстве которых использовался шлакоблок.

Благодаря своей форме и небольшому отклонению в размерах пенобетонные блоки можно укладывать не на цементный раствор, являющийся своеобразным мостиком холода в готовой стене, а на специальный клей, способный значительно снизить теплоотдачу стен.

Существует три метода пористости такого бетона: вспенивание, газообразование и аэрация, благодаря которым получается пенобетон и силикаты.

Подобный материал начали использовать для строительства зданий еще в 19 веке, когда строители стали заливать бычью кровь в цементно-известковый раствор, белок которого при взаимодействии с раствором образовывал пену. Ни тогда, ни в 30-е годы прошлого века газобетон не получил широкого распространения и начал набирать популярность сравнительно недавно, как более легкий и недорогой строительный материал по сравнению с кирпичом.Он достаточно прочен, лучше сохраняет тепло и легко выводит лишнюю влагу из помещения наружу.

Сегодня из пеноблоков высокой плотности вполне можно возводить дома до трех этажей. Если при строительстве дома предусматривается возведение железобетонного несущего каркаса, то из пеноблоков можно возводить постройки любой этажности.

Пеноблоки бывают нескольких видов, различающихся по плотности, теплопроводности и морозостойкости.

Для получения газобетона в цементный раствор вводятся специальные вещества, выделяющие газ и обеспечивающие более ровную пористую структуру, чем при производстве пенобетона.

Особенности производства пеноблоков и газоблоков

Пенобетон

получают простым смешиванием заранее приготовленной пены с бетонной смесью. Такое производство намного проще и дешевле производства газобетона и может быть организовано практически на любой строительной площадке, при этом затраты на транспортировку сведены к нулю.Относительная простота изготовления пеноблока очень похожа на шлакоблок, который можно сделать из цемента, воды и грохота в любом дворе. Однако следует учитывать, что в этом случае качество таких пеноблоков может быть поставлено под сомнение.

Получить пеноблоки можно тремя способами.

Первая — смесь для блоков разливается в кассетные металлические формы, где она застывает около 10 часов. После этого форма разбирается и из нее вынимаются готовые пеноблоки.При этом практически единственное, что отличает шлакоблок, — это то, что заранее приготовленная пена не добавляется в смесь для ее изготовления.

Схема кассетной формы для изготовления пенобетона

Второй способ предполагает заливку большого массива пенобетона объемом 2-3 кубометра. Такой массив застывает около 14 часов, после чего весь массив разрезается на части на специальной раскройной машине. Этот способ лучше, потому что вы можете получить пеноблок любого размера.По стоимости этот способ дороже первого. Кроме того, при таком способе производства пеноблоков при распиловке тратится около 0,5% бетона.

При третьем способе производства пенобетон подается в специальные формы, которые после застывания массы направляются на автоматическую зачистку. Готовые блоки выдавливаются из форм на специальный поддон, а формы для блоков автоматически смазываются. Главный недостаток этого метода в том, что такую ​​установку нельзя перенастраивать, из нее можно производить пеноблоки только одной формы и размера.

Любой интернет-форум, на котором обсуждаются вопросы строительства, готов предложить готовое видео процесса производства пеноблоков, а также шлакоблоков.

При производстве газобетона в бетонную смесь добавляют не заранее приготовленную пену, а пенообразователь — водную суспензию алюминиевой пудры, которая вступает в реакцию с наполнителями смеси. В результате в бетоне образуются пузырьки водорода диаметром до 2 миллиметров, которые равномерно распределяются по всему материалу.После предварительного застывания смеси массу разрезают на блоки равного размера, которые подвергаются термообработке в автоклаве.

Производство газобетона

Для использования такого оборудования необходимы профессиональные навыки. Но готовые блоки отличаются высокой морозостойкостью и устойчивостью к растрескиванию, их легко использовать при строительстве домов и других построек.

При неавтоклавном методе производства газобетона нарезанные блоки оставляют для затвердевания в естественных условиях.Этот способ производства более экономичен за счет снижения энергозатрат, но также имеет существенный недостаток.

Так, при той же плотности материала неавтоклавный бетон дает усадку на 2-3 миллиметра, а при термообработке усадка не превышает 0,3 мм.

Кроме того, при таком способе производства технология также предполагает повышенный расход цемента.

Благодаря этому получил распространение именно автоклавный газобетон.

Плюсы и минусы пенобетона и газоблоков

Преимущества пенобетона и газобетона перед традиционными, привычными строительными материалами схожи. Газобетон и пеноблоки весят меньше кирпича и прочнее шлакоблока, само название которого, как шутят некоторые строители, красноречиво говорит о качестве этого материала. Их легче транспортировать и, благодаря небольшому весу, экономить в самом начале строительства, закладывая легкий фундамент в основание здания.При этом основные отличия пенобетона, наряду с более низкой стоимостью, — это его недостатки.

Газобетон прост в переработке

Газобетонные блоки обоих типов легко собираются вместе. Поэтому на возведение стен домов из таких блоков уходит на треть меньше времени, чем стен из обычного кирпича, но и пенобетон гораздо лучше поддается дополнительной обработке. Какой еще камень, пусть и искусственный, при необходимости можно распилить обычной ножовкой? Даже шлакоблоки менее податливы при резке.

Гигроскопичность и морозостойкость

Оба материала обладают низкой влагостойкостью, поэтому стены домов из них нуждаются в дополнительной обработке разными составами … Газобетонный блок лучше впитывает влагу за счет того, что поры в нем не только закрыты, как в пенобетоне, но и открытым. Он выводит из помещения лишнюю влагу и намного лучше «дышит» за счет своей пористости. При таких же условиях повышенной влажности фасад здания из газобетона необходимо будет дополнительно защитить от прямого попадания влаги.

Благодаря пористой структуре внутри блоков всегда есть резервное пространство для движения воды при замерзании. Поэтому морозостойкость пенобетона колеблется от F15 до F50.

Автоклавный газобетон

, в свою очередь, способен выдержать около 200 циклов замерзания, что соответствует примерно 500 годам срока службы стен. Причем ГОСТ требует для этого материала всего 35 циклов замораживания.

Прочность

Пенобетон и газоблоки могут изготавливаться с различной плотностью материала: от 300 до 1200 кг / м3.

Однако при равной плотности пеноблок заметно уступает автоклавному газобетону по прочности, которая во многом зависит от качества пенообразователя.

Так как пенобетон можно сделать практически кустарным способом, многие производители вместо качественных компонентов смесей используют им более дешевые аналоги … При этом себестоимость пеноблоков снижается, но их качество — это как строительный материал, так и не становится лучше.

Усадка

Кладка из блоков из автоклавного газобетона менее склонна к растрескиванию, чем стена из пенобетона. Усадка автоклавного газобетона обычно не превышает 0,5 мм на 1 метр кладки. При этом у пеноблоков усадка может достигать 3 мм / м.

Теплоизоляция

Теплопроводность пеноблоков в три раза ниже, чем у обычного кирпича. От газобетонных блоков их отличает то, что поры внутри блока распределены неравномерно и могут сильно различаться по размеру.Где-то получилось больше, где-то меньше, а где-то вообще не образовалось. Из-за этого сложно утверждать, что даже один блок из пенобетона способен обеспечить одинаковый уровень теплопроводности во всем своем объеме.

Текстура пеноблоков имеет больше пор и равномерно проникает во весь материал. Поэтому их теплоизоляционные качества лучше, чем у пеноблоков.

Только шлакоблок может иметь меньшую теплопроводность, чем у газобетонных блоков.Однако в его случае теплопроводность во многом зависит от того, какой материал был использован при его производстве.

Огнестойкость

По своей структуре газобетон не поддерживает горение и не распространяет огонь. Посетив любой строительный форум, вы можете убедиться, что, по отзывам, кладка из газобетонных блоков толщиной всего 20 см вполне способна остановить распространение пожара.

Пенобетон

также относится к негорючим материалам и способен выдерживать одностороннее воздействие огня в течение 5-7 часов.

Цена

Газобетон, особенно автоклавный бетон, значительно дороже пенобетона или шлакоблока. Это происходит по той простой причине, о которой уже говорилось ранее — пенобетон можно производить практически везде. Вы даже можете сделать это, просто прочитав отзывы и посетив строительный форум, где они не только помогут вам разобраться в технологии производства. Люди, посещающие такой форум, также могут предлагать видеоролики о производственном процессе, и дельными советами, если что, они помогут.

Оборудование для производства автоклавного газобетона дорогое; это могут себе позволить только крупные предприятия. Поэтому этот материал значительно дороже.

Размеры (редактировать)

Пеноблок и размер кирпича

Только один пеноблок или газовый блок может заменить 15–20 кирпичей в кладке.

Причем стена дома из этих материалов будет намного светлее. Сами бетонные блоки могут быть разных размеров. Все зависит от оборудования, на котором производится этот строительный материал.

Дома из пеноблоков и пеноблоков выгодно отличаются от домов из кирпича, прежде всего, более низкой стоимостью. При их возведении дешевле и фундамент, и кладка, и сам материал. Помимо прочего, такие дома обойдутся дешевле в обслуживании. Помещение с газобетонными стенами отапливать намного проще.

Что лучше всего для строительства?

Любой форум, на котором обсуждаются тонкости построения, может вместить достаточно сторонников и противников использования обоих материалов.Некоторые предпочитают доступность, простоту и невысокую стоимость изготовления. Второе приятнее — старый добрый кирпич и шлакоблок. Другие считают, что качество строительства можно гарантировать только при использовании материалов, произведенных в крупном производстве, с дорогостоящим оборудованием. И пенопласт, и газовый блок заслуживают как отрицательных, так и хвалебных отзывов. Каждый из материалов отличается своими несомненными достоинствами и недостатками.

Достоинства и недостатки газобетона и пенобетона

Помимо производственного процесса, воспользовавшись видео, вы сможете оценить простоту и тонкости кладки стен из пенобетона и пенобетона.Важную роль играет простота и удобство этого процесса.

На выбор материала для строительства может влиять множество факторов. Цена складывается из стоимости самого материала, стоимости его монтажа, эксплуатационных характеристик, доступности, назначения возводимого здания и многого другого.

Изделия из пенобетона давно зарекомендовали себя на рынке, прочно заняв нишу стеновых кладочных материалов. Хотя первые годы популярности этих материалов на рынке даже специалисты пророчили им большое будущее с полным вытеснением кирпичей, но этого не произошло.

Прочностные показатели строительного камня и кирпича остались неприступным бастионом для характеристик газобетона. Однако газобетон и газобетон могут быть интересны и другими качествами. Среди них энергосберегающий и легкий … Конечно, есть ряд эксплуатационных нюансов, которые следует учитывать при выборе между газовым и пеноблоком.

Описание газобетона

Газобетон в виде газобетона — это блоков, плит или панелей, предназначенных для строительства стен, перегородок или конструкций.Основой материала может быть цемент, известь, кварцевый песок, шлаки и отходы различных производств.

В первичный состав вводится газообразователь, который дополнительно активирует процесс химической реакции и способствует образованию ячеистой структуры.

Чтобы понять, чем газобетон отличается от пенобетона, решающее значение имеет технология изготовления. Высококачественный газобетон не может быть произведен вручную. … Это особенно актуально для блоков автоклавов, для изготовления которых используются специальные камеры. Собственно, это заключительный этап производства, во время которого газобетон твердеет.

Преимущества газобетона

Недостатки газобетона

Отрицательные качества газобетонных блоков обусловлены той же пористой структурой, которая наделила материал многими из перечисленных преимуществ. Однако недостатков не так много и к серьезным можно отнести только два:

Где лучше использовать?

Лучшим решением при использовании газоблока будут межкомнатных стен. , перегородки, создание сложных конструктивных элементов и обеспечение теплоизоляции.

Для кладки стен желательно использовать блоки, на которые планируется возлагать небольшие нагрузки. Панели подходят в качестве теплоизоляции стен и перегородок.

Описание пенобетона

Грубо говоря, пеноблок — это упрощенный вид газобетона … Материал также является одним из самых популярных представителей газобетона.

При изготовлении таких блоков используются примерно одинаковые составы, но технология дальнейшей обработки массы имеет существенные отличия … Решая, что лучше пенобетон или газобетон, следует учитывать, что первый изготавливается с применением механического воздействия. То есть с помощью бароустановок и пенообразователя образуются пузырьки, а затем и поры. В случае газобетона аналогичный эффект создается химической реакцией с пенообразователем .

Преимущества пенобетона

Минусы пенобетона

По большому счету пеноблоки соответствуют тем же отрицательным качествам, что и в случае с газоблоком … Это, в частности, способность впитывать влагу , что отрицательно сказывается на производительности.

Далее отметил недостаточную прочность … Вопрос о том, какой пенобетон или пенобетон лучше с точки зрения прочности, является спорным. В обоих случаях эта характеристика зависит от бренда, но даже самые прочные изделия несравнимы с кирпичом.

Кроме того, именно пеноблок, в силу простой технологии изготовления, чаще всего предлагается на рынке в неудовлетворительном качестве , что практически невозможно проверить.Пенобетон можно сделать при минимальной технической поддержке, поэтому стоит обращать внимание только на продукцию крупных производителей.

Куда лучше поступить?

В вопросе, что лучше для строительства пенобетон или пенобетон, первый вариант более выгоден, потому что имеет более широкий спектр возможных применений. Другое дело, что газобетон позволяет решать задачи меньшего круга , но с большей степенью ответственности.

Наибольшей популярностью пользуется пенобетон в виде блоков. Возведение стен в малоэтажных и многоэтажных домах из пеноблоков — довольно распространенное явление. В помещениях, а также при отделке фасадов этот материал используется как средство декоративного и конструктивно сложного дизайна.

Сам бетон может применяться при заливке кровли , напольных покрытий, теплоизоляции коммуникаций, трубопроводов и т.д. Марки с высокими показателями прочности также могут применяться при возведении фундаментов, хотя такие технологические решения все же рискованны и подходят для конструкции с низкими несущими нагрузками.

Набирают популярность пористые строительные материалы. Они прочные и легкие, используются при строительстве частных домов, загородных коттеджей, хозяйственных и хозяйственных построек, гаражей. Для этого чаще используют пенобетон и газобетон, но нужно знать, чем отличаются эти два бетона со схожими техническими характеристиками.

Пенобетон и газобетон — строительные материалы, которые набирают популярность, поскольку обладают достаточной прочностью и низкой теплопроводностью.Пористая структура снижает плотность и массу блоков из них. Ячейки, заполненные воздухом, обеспечивают теплоизоляцию. Несмотря на схожесть характеристик, сфера применения этих составов различна.

Прочность, низкая удельная плотность пенобетона увеличивает срок службы этого материала. Поэтому его используют для жилых домов — домов, коттеджей, приусадебных участков, бань. Единственное ограничение в применении пенобетона — возведенные из него постройки не должны быть выше трех этажей.Применяется при устройстве:

• несущих стен зданий и сооружений;
• внутренние стены для планировки помещений;
• заборы, ограждения территорий;
• перекрытия с арматурой стальной арматурой.

Равномерность структуры газобетона объясняет одну из его главных особенностей — повышенную стойкость к растрескиванию и усадке создаваемых из него конструкций. Это позволяет использовать его для строительства жилых домов, промышленных, общественных и коммерческих объектов.Применяется для:

• межкомнатных перегородок;
• заполнение пролетов в каркасных зданиях;
• несущие конструкции и стены;
• Многоэтажные конструкции и здания.

Технология производства и состав

Чтобы понять разницу между пенобетоном и пенобетоном, необходимо разобраться в технологиях, по которым производятся эти строительные материалы. В процессе производства формируется внутренняя пористая структура с расчетной плотностью и прочностью — характеристиками, определяющими основные преимущества.При этом используются безвредные для здоровья компоненты, что значительно расширяет сферу применения таких бетонов.

Производство пенобетона

Пенобетон производят по упрощенной технологии, которая доступна даже в домашних условиях. Составляющие продукции: цемент, вода, песок, шлак и другие наполнители. Основным веществом, обеспечивающим пористость структуры материала, является сульфитный щелок. Для пенобетона вам потребуются: портландцемент 36%, песок 47%, вода 16%.Вспенивающие добавки и волокна для повышения прочности не превышают 1%. Этапы производства:

1. Все ингредиенты в сухом виде тщательно перемешиваются, после чего к ним добавляется небольшой объем воды.
2. Добавлен вспенивающий компонент — сульфитный щелок. Перемешивание продолжают до получения однородной структуры. В ходе химических реакций выделяется газ, в результате чего материал приобретает пористую структуру.
3. Приготовленный раствор укладывается в подготовленную опалубку в виде необходимых блоков или конструкций.Пенобетон схватывается за 10 часов, минимальное время — 5 часов. После снятия с опалубки блоки помещают на улицу или в сухое помещение для окончательной просушки.
4. Необходимая прочность, позволяющая использовать этот материал, достигается за 14-21 день.

Важно обратить внимание на качество опалубки, чтобы размеры и поверхность блоков или элементов конструкции соответствовали техническим требованиям.

Производство газобетона

Газобетон производится на промышленных предприятиях со специальным оборудованием.Основные компоненты — цемент, кварцевый песок и известь, вода. Вспенивающий компонент — алюминиевая паста. Состав аналогичен тому, который используется для приготовления пенобетона. Чистое вещество опасно для окружающей среды, но в процессе производства полностью обезвреживается. Этапы производства газобетона:

1. Компоненты заливаются в бетономешалку в пропорциях и заливаются водой, замешиваются до однородной консистенции согласно разработанной ранее технологической карте… Добавленная алюминиевая паста, иногда порошок, вступает в реакцию с раствором, насыщает его газом, создавая ячеистую структуру и одновременно нейтрализуя.
2. Полученный раствор разливают в заранее приготовленные формы. При этом следует учитывать, что в результате реакции соединений алюминия его объем при схватывании увеличится.
3. Затвердевший монолит вынимается из форм и разрезается на блоки, плиты, перемычки и другие элементы требуемых размеров.
4. Для повышения прочностных и гидроизоляционных характеристик полученные изделия обрабатывают в автоклавах под паром при 12 бар или в высокотемпературных электрических печах.

Полученный газобетон и материалы из него обладают повышенной прочностью, правильной геометрией.

Сравнение характеристик

Основные компоненты и технологии производства очень похожи, но технические характеристики этих материалов различаются. Отличие свойств пенобетона от газобетона объясняется их структурой и внешним видом.

Пенобетон имеет структуру с относительно крупными ячейками с низким влагопоглощением, хорошей звуко- и теплоизоляцией. Поверхность относительно гладкая, цвет серый.

Газобетон имеет более мелкие ячейки, в результате газообразования в толще раствора на поверхности могут появиться микротрещины. Они обладают хорошей паропроницаемостью, теплоизоляционными характеристиками. Шероховатая белая поверхность требует дополнительной обработки.

Плотность газобетона находится в пределах от 400 до 800, пенобетона — более высокая плотность от 400 до 1200 кг / м³.Отличия в других технических характеристиках:

• Газобетон имеет более стабильную теплопроводность, так как имеет однородную ячеистую структуру. Поры в пенобетоне имеют диаметр 1-3 мм, распределены неравномерно, поэтому теплопроводность этого материала нестабильна.
• Прочность обработанного газобетона значительно выше, чем у газобетона.
• Промышленное производство позволяет получать газобетонные блоки с точной геометрией; частные пеноблоки такими свойствами не обладают.
• Штукатурка наносится на оба материала, но правильная геометрия газобетонных элементов позволяет сэкономить. Также газобетон имеет лучшую адгезию.
• Газобетон имеет лучшую морозостойкость, как автоклавный или термообработанный бетон. Этот показатель для пенобетона достигает 35 циклов замораживания и оттаивания, а пенобетон с гидрофобными наполнителями выдерживает до 75 циклов.

Если сравнивать показатели пенобетона и газобетона, то газобетон имеет лучшие показатели, что позволяет использовать его для строительства различных зданий и сооружений, в том числе многоэтажных.

Достоинства и недостатки

Газобетон и пенобетон имеют свои достоинства и недостатки. Что лучше использовать в той или иной ситуации, можно определить только после анализа свойств этих материалов. К достоинствам пенобетона можно отнести:

• Относительно низкая теплопроводность.
• Сравнительно невысокая плотность, позволяющая сэкономить на фундаменте, выкладывать стены самостоятельно.
• Высокая звукоизоляция.
• Оптимальный размер блоков и других элементов конструкции ускоряет строительство.
• Простая регулировка элементов простой ножовкой.
• Экологичность позволяет использовать для строительства любых жилых помещений.
• Длительная работа даже в тяжелых условиях, коррозионная стойкость.

Но и у этого материала есть недостатки:

• Пористость конструкции придает хрупкость, особенно по краям конструкций, прочность пенобетона нестабильна.
• Некрасивая внешняя поверхность, которую лучше оштукатурить.
• При возведении конструкций из пенобетона необходимо армирование на стыках элементов.
• При ручном производстве качество материала снижается.
• Использование этого материала требует тщательного расчета прочности конструкции.
• Пеноблоки не имеют правильной геометрии, так как они не производятся в промышленных масштабах.

К преимуществам газобетона можно отнести следующие характеристики:

• Пониженная плотность при повышенной прочности.
• Повышенная влагостойкость блока автоклава.
• Огнестойкость.
• Морозостойкость.
• Устойчив к биологическим воздействиям и коррозии.
• Долговечность позволяет зданиям эксплуатироваться более 100 лет.
• Отличные тепло- и звукоизоляционные свойства.
• Легкость обработки.
• Экономия, так как для газобетона требуется минимальное количество цемента.
• Экологическая безопасность.
• Правильная геометрия, т. К. Конструктивные элементы изготавливаются на производстве.

При всех достоинствах материала, у него есть и недостатки:

• Повышенная гигроскопичность требует дополнительной штукатурки.
• Будьте осторожны при расчете нагрузок, так как блоки могут треснуть.
• Стоимость этого материала выше, чем у пенобетона.

Результаты

Выбирая газобетон или пенобетон, нужно взвесить то, что лучше всего подходит для строительства. У этих материалов много общего, но есть различия, которые не позволяют применять их одинаково.Очевидно, что наилучшими прочностными показателями обладает газобетон, они схожи по другим характеристикам. Поэтому учитываются конкретные расчеты, особенности и бюджет работ, по результатам которых принимается решение.

Газобетон в строительстве начали применять сравнительно недавно, хотя технология их производства известна более 100 лет.

Если раньше производство таких материалов было дорогостоящим, а цена на них была высокой, то сейчас появились современные технологии и материалы, которые делают пенобетон или пенобетон доступным материалом.

Современные строительные газобетоны различаются по технологии производства и имеют разные характеристики, поэтому часто возникает вопрос, что лучше пенобетон или пенобетон

Если сравнить эти два материала, то они различаются по своей структуре и, следовательно, имеют разные характеристики. Если вы решили выбрать газоблоки, то для их изготовления используется известь, вода, песок, цемент.

Одним из основных элементов является известь, а для образования пор в состав при производстве добавляют алюминиевую пудру.Структура такого материала однородна во всех направлениях.

Рис.1 Внешний вид газоблоков

Технология производства пенобетона другая, хотя для его производства также используются известь, вода и цемент.

Отличие в том, что в первом случае используется песок, а во втором отходы производства — это шлак. Пенообразователи используются для образования пор.

Исходя из характеристик технологии и вариативности сырья, получается различие в структуре материала.Цена на пенобетон дешевле, и тогда вы решаете, что лучше, пеноблок или газоблок.

Если сравнивать технологию изготовления, то она тоже будет другой. Пенобетон — это раствор, затвердевающий в естественных условиях за счет того, что в него добавлены химические вещества … После перемешивания раствор заливается в формы, в которых он застывает и приобретает свои характеристики.

Пористая структура пенобетона обеспечивает его небольшой вес, низкую теплопроводность, высокую прочность, хорошие звукоизоляционные свойства и длительный срок службы.

При выборе газобетона или пенобетона необходимо учитывать тот факт, что производство пенобетона очень простое и поэтому его часто делают непрофессионалы. В результате получается стройматериал некачественного качества и сравнивать его с тем, что изготовлено по технологии, невозможно, так как его характеристики будут намного хуже, хотя цена дешевле.

Рис.2 Внешний вид пеноблоков

Производство газобетона отличается тем, что необходимо специальное оборудование, стоимость которого высока, а изготовить такой строительный материал в домашних условиях невозможно.

Поэтому, если вы решили выбрать тот или иной материал, вам достаточно приобрести тот, который изготовлен по разработанным технологиям.

При производстве газобетона в результате добавления алюминиевого порошка между ним и остальными компонентами происходит химическая реакция с выделением газа, в результате чего образуются поры. После заливки материалу дают полностью застыть, а затем разрезают до заданных размеров. Уже готовые блоки помещают в автоклав для удаления с них влаги.

Как видите, сравнение газобетона и газобетона показывает, что газобетон делать проще, но если не придерживаться технологии, то его качество и характеристики сильно пострадают.

В зависимости от требуемых характеристик строительного материала нужно определиться, какой купить пенобетон или пенобетон.

Объем и стоимость

Структура газового блока постоянная и однородная.Этот материал практически не дает усадки, имеет очень низкую теплопроводность, высокую огнестойкость и морозостойкость. Эти качества позволяют выбрать пенобетон для возведения как несущих стен, так и перегородок.

Если сравнить материал, просушенный в автоклаве, и материал, высушенный в естественных условиях, то прочностные показатели последнего будут хуже, и он окажется более плотным, следовательно, его теплопроводность выше, к тому же будут отклонения в линейных размерах блоков.

Пенобетон

можно использовать при строительстве зданий высотой не более 3-х этажей. Характеристики блоков будут зависеть от его плотности, качества используемого шлака и соотношения компонентов.

Таблица 1. Стоимость материалов:

Стоимость будет зависеть не только от размера блока, но и от его плотности. Как видите, большой разницы нет, а потому, решая, какой материал лучше выбрать, следует руководствоваться не его ценностью, а другими характеристиками, которые необходимы в вашем случае.Стоимость кладки одного блока будет в пределах 50-70 рублей.

Сравнение других показателей

Еще одно отличие газобетона от пенобетона состоит в том, что пеноблок не имеет упаковки, а пенобетон надежно упакован, что облегчает его транспортировку и исключает возможность повреждения при доставке и разгрузке.

Точность размеров значительно облегчает процесс кладки, а также позволяет сэкономить на растворе, что удешевляет строительство, а газобетон в этом деле выигрывает.

Если говорить о влагозащитных свойствах, то оба материала впитывают влагу, это связано с наличием пор, поэтому после возведения здания в обоих случаях необходимо выполнить его дополнительную защиту.

Плотность пенобетона обычно выше, поэтому он прочнее, но имеет более высокую теплопроводность. Но прочность во многом будет зависеть от качества и марки используемого цемента.

Укладку пенобетона можно производить только на раствор, а для укладки газобетонных блоков можно использовать специальный клей.Хотя стоимость клея дороже, его требуется меньше и, как следствие, тратится меньше денег.

Поскольку швы при укладке на клей получаются минимальной толщины, то теплопроводность стены не увеличится, так как большие швы являются мостиками холода и ухудшают характеристики постройки.

Однозначно сказать, какой материал лучше, невозможно, все зависит от ваших возможностей и требований, которые вы предъявляете к дому.

Пеноблоки подходят для строительства небольших домов, сараев или гаражей. Качество автоклавного газоблока намного выше, и если вы хотите построить современный дом с высокими показателями тепло- и звукоизоляции, то лучше покупать газоблоки.

Если вы решили выбрать для строительства своего дома легкий бетон, то для начала нужно понять, чем пеноблок отличается от газоблока. Эти материалы во многом различаются по разным критериям.

Производственные различия

Если сравнить газобетон и газобетон, то можно заметить некоторую разницу в производственном процессе. Таким образом, газобетон изготавливается под действием давления, в процессе производства воздух находится в растворе. Хотя в этом процессе используется небольшое давление внешней среды, можно отметить, что, вырываясь, водород образует поры. Если вы задумываетесь, чем пеноблок отличается от газоблока, то можете обратить внимание на то, что эти два материала также различаются по способу застывания.Пеноблок, например, набирает прочность в формах, в которых он приобретает окончательную геометрию, но качественный газобетон производится исключительно в заводских условиях путем разрезания размерного блока. Это делается для того, чтобы получить блоки необходимого размера.

Особенность формирования ячеек

По назначению легкие блоки могут быть конструктивно-теплоизоляционными или теплоизоляционными, а также конструкционными. Это самая важная материальная разница. Пенобетон, как и газобетон, является производным легким материалом, в отличие от них можно выделить способ формирования воздушных ячеек.

Если вы задумываетесь, чем пеноблок отличается от газоблока, то сравнение, представленное в статье, поможет вам разобраться. В пенобетоне, например, пузыри образуются с помощью пены, которую смешивают с основным раствором, Блок в результате получается не только легкий, но и достаточно прочный, но все же его теплоемкость выступает как основная. качественный. Ячейки пенобетона закрытые по составу. Если говорить о пузырях газобетона, то для их образования используется алюминиевая пудра, которая вступает в реакцию с известью до повышения температуры и выделения газа.Ячейки в этом виде бетона открытые.

Основные характеристики пеногазового блока

Если при выборе материала вы задумываетесь над вопросом, чем пеноблок отличается от газоблока, то стоит учесть и основные характеристики этих легкий бетон. Таким образом, если говорить о размерах, то отклонения пенобетона могут достигать 20 мм, чего нельзя сказать о газобетоне, размеры которого не отклоняются от заданных более чем на 2 мм.Это говорит о том, что расход кладочной смеси при строительстве первого варианта стройматериала будет больше, потому что при необходимости вам придется заполнить пустоты раствором. Кроме того, размеры также влияют на качество теплопроводности. С неправильными получаются неправильные и широкие швы, через которые непременно уйдет тепло. Также важны такие качества, как плотность и прочность. У пенобетона первая характеристика, как и вторая, низкая, чего нельзя сказать о конкуренте, у которого оба параметра находятся на высоком уровне.Это сказывается на удобстве транспортировки и штабелирования. в среднем 0,18-0,22, но у второго типа легкого бетона он совсем ниже и равен 0,12.

Довольно часто строители, задумываясь над вопросом, чем пеноблок отличается от газоблока, обращают внимание на показатель влагостойкости, который хорош для газового блока, что говорит о том, что материал практически не впитывает влага. Это качество также хорошо для конкурентоспособного материала, он гигроскопичен и способен отталкивать влагу.Оба материала не гниют, что свидетельствует о превосходной биологической устойчивости. То же самое можно сказать и о химической стойкости.

Огнестойкость

При строительстве частных домов мастера часто задаются вопросом, чем газоблоки отличаются от пеноблоков, обращая внимание на качество огнестойкости. В этом отношении описанные продукты не уступают, способны противостоять воздействию огня. Такие блоки можно использовать для частного строительства, не опасаясь того, что они могут нанести вред, так как выступают как экологически чистые материалы.

Для стен важна и способность защищать от шума; пеноблоки и газобетонные блоки обладают хорошими звукоизоляционными качествами, с той лишь разницей, что они лучше в газобетонных блоках.

Сфера использования

Если вас интересует вопрос, чем газоблоки отличаются от пеноблоков, то стоит обратить внимание на то, что, несмотря на схожие качества, их нужно использовать с учетом плотности. Итак, чтобы использовать пенобетон для устройства внутренних перегородок, стоит использовать материал, плотность которого составляет 300 кг / м 3 и выше.Что касается газобетона, то для использования его в тех же целях плотность должна быть выше, минимальный показатель этой характеристики — 400 кг / м 3. В первом случае возводить наружные стены можно только с плотностью равной 1000 кг / м 3. Во втором этот показатель можно снизить до 500-600 кг / м 3. Если использовать пеноблок и пеноблок одинаковой плотности, то последний материал будет проявлять более впечатляющие качества теплостойкости и сила. К тому же его можно использовать при строительстве, и при этом совершенно не требуется проводить работы по внутренней отделке, чего нельзя сказать о пенобетоне, что подразумевает необходимость обработки поверхности штукатурной смесью.

Минусы пеноблока и пеноблока

Если вы еще не определились для себя, чем пеноблок отличается от газоблока и что лучше, то вам непременно стоит учесть недостатки, которые пенобетон выражается в получении достаточно широкой швы при укладке. Они получаются равными примерно 10 мм, что способствует образованию этих стен после возведения, которые необходимо покрыть защитной смесью как снаружи, так и изнутри. К тому же такие стены и перегородки не способны дышать, что в некоторых случаях вызывает появление и развитие грибка и плесени.

Если подумать, чем пеноблок отличается от газоблока, отличия однозначно стоит учесть. Например, второй вид не подразумевает внутренней отделки, но отделывать стены снаружи однозначно стоит. Это нужно для того, чтобы материал был защищен от влаги. Как правило, в этом случае используются вентилируемые фасады, обустройство которых предполагает проведение достаточно сложных работ … Заменить эту технологию можно применением паропроницаемой краски или альтернативного решения — штукатурки.Однако фасад будет выглядеть не так привлекательно.

Сравнительная стоимость материалов

Когда профессиональные строители и домашние мастера задумываются о разнице между пеноблоками, пеноблоками, пенобетоном, они обязательно обращают внимание на стоимость материалов. Стоит отметить, что стоимость этих ячеистых бетонов примерно в том же ценовом диапазоне, но пенобетон все же можно приобрести по более доступной цене. Первоначальный рост стоимости этого бетона начинается с 2400 рублей за 1 м 3, а наиболее внушительная стоимость — 3200 рублей за указанный объем стройматериала.Но газовый блок стоит 2800 рублей за 1 м 3, что является минимальной ценой для данного материала, а максимальная — 3295 рублей за указанный объем.

Наконец

Если вы тоже один из тех, кого интересует вопрос, чем пеноблок отличается от газового, инструкция по применению позволит вам понять, какой материал использовать. Газоблок для неопытного мастера предпочтительнее, так как имеет более точные размеры, что говорит о простоте работы с ним.

Патент США на проточный канал, теплообменник, систему рециркуляции выхлопных газов, систему подачи наддувочного воздуха, использование патента на теплообменник (Патент № 7,866,305, выданный 11 января 2011 г.)

Эта непредвиденная заявка является продолжением международной заявки № PCT / EP2008 / 002111, поданной 17 марта 2008 г. и испрашивающей приоритет немецкой патентной заявки № DE 10 2007 013 301.6, поданной в Германии 16 марта 2007 г., и оба они включены в настоящее описание в качестве ссылки.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1. Область изобретения

Настоящее изобретение относится к проточному каналу для теплообменника для передачи тепла между первой текучей средой и второй текучей средой, содержащему: кожух канала, имеющий внутреннее пространство, окруженное внутренней поверхностью кожуха канала; ряд перегородок, которые расположены во внутреннем пространстве внутренней поверхности кожуха канала, причем проточный канал имеет сквозное поперечное сечение, поперечное к оси проточного канала, для направления первой текучей среды во внутреннее пространство.Изобретение также относится к теплообменнику для передачи тепла между первой текучей средой и второй текучей средой, содержащему: блок для разделения и теплообмена направления первой и второй текучих сред и соединение для текучей среды для первой текучей среды; упомянутый блок, который имеет корпус с камерой, через которую может протекать вторая текучая среда, и запорный элемент блока для разделения камеры и соединения для текучей среды. Изобретение также относится к системе рециркуляции выхлопных газов, системе подачи наддувочного воздуха и применению теплообменника.

2. Описание уровня техники

Проточный канал для использования в теплообменнике известен в заявке на патент Германии № DE 37316 69 A1 заявителя, которая включена в настоящее описание посредством ссылки.

Теплообменники предназначены для охлаждения горячей первой текучей среды с помощью более холодной второй текучей среды, так что первая текучая среда, в частности выхлопной газ или смесь выхлопных газов / воздуха или наддувочный воздух, может смешиваться с всасываемым воздухом для машина внутреннего сгорания, например двигатель.Вторая текучая среда может быть образована в качестве хладагента, например, жидкого, газообразного или смешанного сжиженно-газового хладагента, который с любой скоростью в случае жидкого хладагента может быть удален из контура охлаждения двигателя внутреннего сгорания. В основном, чтобы повысить термодинамическую эффективность, целью является охлаждение до как можно более низкого уровня температуры. Известно, что концепция системы рециркуляции охлажденного выхлопного газа или охлажденного наддувочного воздуха может использоваться для уменьшения количества загрязняющих веществ, в частности оксидов азота, в выхлопных газах.

В частности, с учетом требований современных двигателей, с помощью охладителей рециркуляции выхлопных газов можно удовлетворить постоянно растущие требования по контролю за загрязнением выхлопных газов. За счет охлаждения выхлопного газа и пополнения запаса охлажденного выхлопного газа температура сгорания в двигателе снижается и приводит к уменьшению выбросов NO _x . Повышение требований к снижению выбросов загрязняющих веществ привело к дальнейшему развитию известных концепций охладителей и предложению новых концепций охладителей.

Проточный канал в теплообменнике известного уровня техники может быть изготовлен из стали или нержавеющей стали. Здесь, в частности, доказала свою ценность коррозионная стойкость стали и материалов из нержавеющей стали.

Также оказалось, что проточные каналы из алюминия или на его основе можно изготавливать при значительно меньшей стоимости.

Чтобы в достаточной степени улучшить теплопередачу в проточном канале, проточный канал, как объяснялось выше, обычно может быть снабжен рядом перегородок, расположенных во внутреннем пространстве на внутренней поверхности кожуха канала.В основном количество перегородок может способствовать увеличению теплоотдачи. Однако при чрезмерном количестве перегородок значительно возрастает риск засорения частицами сажи, которые присутствуют, например, в выхлопных газах. Оказалось, что в слишком узких проходных областях в проточном канале, которые в основном определяются проточным поперечным сечением, проточный канал засоряется относительно быстро и в худшем случае может частично забиваться. Этот процесс, а также другие меры по увеличению теплопередачи также наоборот увеличивают потерю давления в проточном канале, что нежелательно в рамках современных концепций теплообменников.

В дополнение к конструкции проточного канала с экструдированным кожухом канала, как раскрыто в DE 3731669 A1, существуют другие типы конструкций, известные, например, из патента Германии No. № DE 10 225 812 C1, Патент Германии. Прил. № G 94 065 59.4, нерассмотренный патент Германии. Прил. No. DE 36 153 00 C2 и German Utility Pat. № DE 202 05 200 U1. Однако указанные здесь проточные каналы предназначены и разработаны специально для конкретного применения. Так, например, в патенте США No. Нет.5 184 672 раскрыт проточный канал для теплообменника в виде конденсатора, который снабжен плоскими трубками, через которые протекает жидкий хладагент. Патент США В US 3486489 раскрыт маслоохладитель, который снабжен плоскими трубками, по которым протекает масло, подлежащее охлаждению. Патент США Прил. В US 2005/0061488 A1 раскрыт теплообменник, который предназначен для охлаждения масла и чьи проточные каналы предназначены для подачи охлаждаемого масла. Проточное поперечное сечение проточных каналов, описанных в нем, предназначено специально для протекания через них масла.В патенте США Прил. No. 2005/0061488A1, проходное сечение характеризуется соотношением мощностей от 3,9 до 8,5, которое определяется как отношение смачиваемой периферии в миллиметрах к проходной площади поперечного сечения металлической трубки в мм. ² .

Такие проточные каналы, предназначенные для направления жидких текучих сред, не подходят для использования в теплообменнике указанного выше типа. Теплообменник вышеупомянутого типа выполнен, в частности, как теплообменник выхлопных газов и / или теплообменник наддувочного воздуха.В этом случае первая текучая среда является газообразной или парообразной, например, выхлопным газом или смесью выхлопных газов с воздухом или наддувочным воздухом. В этом случае вторая текучая среда представляет собой хладагент, в частности жидкий или газообразный хладагент или смешанный хладагент с жидкостью и газом. Что касается объясненных выше проблем, желательно реализовать улучшенную концепцию конструкции проточного канала.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Таким образом, целью настоящего изобретения является создание проточного канала, который имеет улучшенную теплопередачу.Кроме того, в частности должна быть достигнута приемлемая потеря давления и, в частности, снижен риск засорения. Задачей изобретения также является обеспечение выгодной концепции теплопередачи, а также системы рециркуляции выхлопных газов и системы подачи наддувочного воздуха, а также обеспечение выгодного использования теплообменника.

Задача, связанная с проточным каналом, достигается за счет проточного канала, в котором в соответствии с изобретением предусмотрен гидравлический диаметр, который может в четыре раза превышать отношение площади проточного поперечного сечения к смачиваемой периферии. первой текучей средой и может находиться в диапазоне от 1.5 мм и 6 мм.

В проточном канале согласно варианту осуществления не должен превышаться или занижаться определенный диапазон гидравлического диаметра. В изобретении установлено, что для случая, когда гидравлический диаметр выбран, например, слишком большим, канал для первой жидкости, в частности для выхлопного газа или смеси выхлопных газов с воздухом или наддувочного воздуха, фактически должен быть достаточно большим. во избежание засорения или значительного загрязнения, а также, при необходимости, для поддержания низкой потери давления.Однако, если гидравлический диаметр выбран слишком большим, теплопередача может снизиться. В противном случае, если гидравлический диаметр выбран слишком малым, возможно, что проточный канал изначально не обеспечивает достаточную теплопередачу. В таком случае канал в проточном поперечном сечении, который выбран слишком малым, однако, будет довольно быстро засоряться во время работы или, в худшем случае, забиваться, но в любом случае приведет к увеличению потерь давления. Это привело бы к значительному снижению производительности теплообменника теплообменника.Кроме того, потеря давления может непропорционально возрасти в случае, если части проточного канала станут чрезмерно загрязненными или даже забиты или заблокированы.

Диапазон гидравлического диаметра согласно варианту осуществления изобретения оказался лучше известных концепций. Канал для потока согласно варианту осуществления изобретения позволяет обеспечить достаточную теплопередачу в теплообменнике и, тем не менее, обеспечить приемлемую потерю давления при одновременном снижении риска засорения.

Также оказалось, что в проточном канале согласно варианту осуществления канал имеет повышенную коррозионную стойкость благодаря экструдированному кожуху канала. Также может быть обеспечена дополнительная защита от коррозии в проточном канале, созданном таким или каким-либо другим способом. Канал для потока позволяет получить улучшенное решение для теплообменника в отношении характеристик теплообменника, потери давления и засорения и одновременно экономичного использования относительно устойчивых к коррозии материалов, в частности, экструдированных алюминиевых материалов.

Гидравлический диаметр в диапазоне от 2 мм до 5 мм оказался особенно предпочтительным для реализации концепции изобретения. Размер указанного диапазона реализуется особенно выгодно — как подробно объяснено с использованием фиг. 5, фиг. 6, фиг. 7 и фиг. 8 — баланс между стремлением реализовать как можно более хорошую теплопередачу в проточном канале, с одной стороны, и тенденцией, с другой стороны, уменьшить потерю давления или реализовать приемлемую потерю давления, пока тем не менее, понимая хорошую теплопередачу.В этой связи гидравлический диаметр в пределах от 3 мм до 3,4 мм, в частности от 3,1 мм до 3,3 мм, оказался еще более предпочтительным. В частности, что касается последнего диапазона гидравлического диаметра от 3,1 мм до 3,3 мм, оказалось, что гидравлический диаметр приблизительно 3,2 мм является особенно целесообразным. Хотя принципиально невозможно в указанном диапазоне предотвратить загрязнение проточного канала, в частности трубы теплообменника, испытания показали, однако, что в указанном диапазоне загрязнение проточного канала стабилизируется таким образом, что снижение по производительности также держится на относительно низком уровне.Принимая во внимание, что в диапазонах гидравлического диаметра за пределами вышеупомянутых диапазонов следует ожидать, что канал потока будет становиться все более засоренным с увеличением потери давления, чем дольше он эксплуатируется, в случае вышеупомянутых предпочтительных диапазонов гидравлического диаметра продемонстрированного размеры, следует предположить, что потеря давления стабилизируется на относительно низком уровне. Возможные неоптимальные характеристики теплопередачи теплообменника не снижаются в дальнейшем при продолжении работы теплообменника.Напротив, в случае гидравлического диаметра за пределами вышеупомянутых диапазонов непропорциональное увеличение потери давления и, в конечном итоге, в худшем случае, блокировка проточного канала происходит во время дальнейшей работы проточного канала.

Проточный канал согласно варианту осуществления изобретения может быть успешно использован как в контексте рециркуляции выхлопных газов под высоким давлением, что более подробно поясняется со ссылкой на фиг. 1, и в контексте рециркуляции выхлопных газов низкого давления, более подробно объясненной со ссылкой на фиг.2. Кроме того, возможно применение для охлаждения наддувочного воздуха. Во всех областях применения, в частности, указанных выше или подобных, увеличение количества перегородок для улучшения теплопередачи исключается в соответствии с концепцией изобретения за счет выбора гидравлического диаметра в диапазоне от 1,5 мм до 6 мм. Однако испытания показали, что оптимизированный выбор диапазона гидравлического диаметра может отличаться для рециркуляции выхлопных газов низкого давления, рециркуляции выхлопных газов высокого давления или охлаждения наддувочного воздуха.В случае рециркуляции выхлопных газов под высоким давлением, как было обнаружено, как увеличение потери давления, так и повышенный риск закупорки или значительного засорения проточного канала частицами сажи и т.п. являются относительно критическими. Для теплообменника высокого давления особенно предпочтительным оказался диапазон гидравлического диаметра от 2,5 мм до 4 мм, в частности от 2,8 мм до 3,8 мм.

В концепции рециркуляции выхлопных газов при низком давлении увеличение потерь давления оказалось особенно критичным, поскольку указанные потери предпочтительно должны быть особенно низкими в контексте применения при низком давлении.Для теплообменника низкого давления особенно предпочтительным оказался диапазон гидравлического диаметра от 2 мм до 3,5 мм, в частности от 2,5 мм до 3,5 мм.

Было доказано, что особенно выгодно, в частности, для повышения коррозионной стойкости, выбирать соотношение толщины перегородки и толщины оболочки канала ниже значения 1,0. Другими словами, для повышения коррозионной стойкости желательно обеспечить корпус канала с большей толщиной стенки, чем перегородка.Это является преимуществом, в частности, в отношении конструкции проточного канала, в котором, по меньшей мере, один кожух канала выполнен на основе алюминиевого материала.

Кроме того, оказалось, что принципиально актуальным является оптимизация толщины корпуса канала таким образом, чтобы, с одной стороны, была обеспечена достаточная коррозионная стойкость, особенно в случае проточного канала на основе алюминиевого материала. и, с другой стороны, обеспечить достаточное количество проточных каналов в доступном установочном пространстве теплообменника.Пространство для установки теплообменника в двигателе обычно довольно ограничено, так что в основном в рамках усовершенствования предусматривается обеспечение как можно большего количества проточных каналов в теплообменнике и, следовательно, проектирование толщины кожуха канала не слишком большой. толстый. В соответствии с особенно предпочтительным вариантом выполнения изобретения соотношение гидравлического диаметра и толщины корпуса канала в диапазоне от 0,8 до 8 оказалось особенно выгодным. Указанный диапазон оказался особенно целесообразным, в частности, в проточном канале на основе алюминиевого материала, в частности в проточном канале, в котором, по меньшей мере, кожух канала сделан из алюминиевого материала.Также предпочтительным является диапазон от 1,2 до 6,0, в частности диапазон от 1,4 до 6, в отношении конструкции толщины корпуса канала (требуемое пространство для установки, коррозионная стойкость) и гидравлического диаметра (теплопередача, потеря давления).

Концепция изобретения и / или одно или несколько вышеупомянутых усовершенствований по отдельности или в комбинации оказались особенно полезными для размеров проточного канала, которые реализуют соотношение периферии, смачиваемой первой жидкостью, и внешней периферии потока. канал в диапазоне от 0.1 и 0,5. Испытания, проведенные в этом отношении, показали, что в пределах указанных размеров поведение проточного канала особенно выгодно в отношении вышеупомянутой проблемы.

Проточный канал согласно варианту осуществления изобретения может быть принципиально реализован в различных формах, в частности в виде экструдированного профиля. Что касается производственных аспектов и вышеупомянутой проблемы, особенно целесообразен проточный канал, в котором перегородка в виде полной перегородки расположена в поперечном сечении трубы на одном конце и на внутренней поверхности кожуха канала на другом конце.В частности, поперечное сечение трубы может иметь только полные перегородки. Целостная перегородка предпочтительно выполняется непрерывной без отверстий между внутренней поверхностью корпуса первого канала и внутренней поверхностью корпуса второго канала. Как поясняется на примере с использованием фиг. 9A и 9B, это позволяет реализовать проточный канал с гидравлическим диаметром в соответствии с концепцией изобретения.

Кроме того, преимуществом оказался проточный канал, в котором в поперечном сечении трубы перегородка расположена как частичная перегородка только на одном конце внутренней поверхности кожуха канала и свободно выступает во внутреннее пространство на другом конце.Как поясняется на примере с использованием фиг. 10А и фиг. 10B, а также фиг. 11A и фиг. 11В, гидравлический диаметр может быть реализован особенно выгодным образом посредством экструдированного проточного канала в соответствии с концепцией изобретения.

Оказалось, что предпочтительно две частичные перегородки могут быть расположены с противоположными торцевыми сторонами на другом конце. В качестве альтернативы или в сочетании с вышеупомянутым расположением частичных перегородок две частичные перегородки могут быть расположены со смещенными в сторону друг относительно друга торцевыми сторонами на другом конце.Предпочтительно, чтобы частичная перегородка и полная перегородка располагались поочередно рядом друг с другом.

Оказалось, что особенно выгодно выполнять следующие размеры и расположение частичных перегородок. Согласно особенно предпочтительному варианту выполнения отношение расстояния между двумя частичными перегородками, особенно двумя противоположными частичными перегородками и / или двумя частичными перегородками, смещенными друг относительно друга, к высоте поперечного сечения трубы находится в диапазоне ниже 0.8, особенно в диапазоне от 0,3 до 0,7. Предпочтительно отношение расстояния от первой частичной перегородки до полной перегородки к расстоянию от второй частичной перегородки до полной перегородки находится в пределах от 0,5 до 0,9, предпочтительно в пределах от 0,6 до 0,8.

Корпус канала, предпочтительно весь проточный канал, может быть изготовлен из материала на основе алюминия.

В качестве альтернативы, в дополнение или в комбинации, это также может быть материал со стальным основанием, в частности, с основанием из нержавеющей стали.

Кожух канала может быть выполнен в виде трубы, в частности в виде сварной и / или припаянной трубы или экструдированной трубы. Канал для потока может быть изготовлен, например, из полосы листового металла, которая имеет форму трубы, а затем приваривается или спаивается в продольном направлении. Кроме того, проточный канал также может быть образован соединенными между собой дисками или пластинами. В частности, по меньшей мере, кожух канала, в частности весь проточный канал, выполнен в виде экструдированного профиля.

В случае экструдированного проточного канала на основе алюминиевого материала оказалось, что его свойства коррозионной стойкости сравнительно хорошие.Это должно быть связано, в частности, с относительно мелкой зернистой структурой, обусловленной экструзией на проточном канале, и с относительно гладкой поверхностью. Это приводит к тому, что даже кислые конденсаты выхлопных газов обладают коррозионной стойкостью, достаточной для требований современных концепций теплообменников.

Согласно варианту осуществления изобретения, по меньшей мере, одна перегородка из ряда перегородок, предпочтительно все перегородки, может быть перегородкой, экструдированной с кожухом канала.

Согласно другому варианту осуществления, по меньшей мере, одна перегородка из ряда перегородок, предпочтительно все перегородки, может быть перегородкой, изготовленной отдельно от кожуха канала и соединенной с внутренней поверхностью канала. Перегородка предпочтительно дополнительно сформирована как единое целое, и / или отформована, и / или профилирована. Это оказалось особенно целесообразным для принятия дополнительных мер в экструдированной перегородке для прикрепления элементов, проводящих поток, или элементов, создающих турбулентность. Перегородка предпочтительно расположена параллельно оси проточного канала.Однако принципиально также возможно в процессе экструзии образовывать перегородки, гофрированные вдоль оси канала потока. В первую очередь в отношении конструкции процесса экструзии оказалось целесообразным сделать перегородку непрерывной вдоль оси канала потока.

Кроме того, перегородка может быть вставлена, в частности, вдавлена, в кожух канала, например, как раскрыто в DE 37 316 69 A1.

Перегородка может быть соединена как единое целое с внутренней поверхностью канала.В частности, оказалось полезным припаять, сварить и / или приклеить перегородку к внутренней поверхности канала. Перегородка, изготовленная отдельно от кожуха канала согласно второму варианту исполнения, может быть фрезерована, пробита и / или прокатана.

В контексте варианта осуществления изобретения — в частности, в отношении усовершенствования, при котором, по меньшей мере, кожух канала, предпочтительно весь проточный канал, может быть изготовлен на основе алюминиевого материала — можно обеспечить, по меньшей мере, одну перегородку. и / или кожух канала, предпочтительно внутреннюю поверхность кожуха канала, с защитой от коррозии.Защита от коррозии может быть обеспечена особенно предпочтительно в виде цинкового покрытия и / или краски.

Корпус канала может иметь принципиально любую подходящую форму. Кожух канала особенно предпочтительно выполнен в форме трубы, предпочтительно экструдированной трубы. В частности, плоские трубы оказались целесообразными в современных конструкциях теплообменников. Подходит также кожух канала в виде трубы, образованной двумя дисками, соединенными друг с другом. Поперечное сечение трубы может быть выбрано в основном во множестве возможных форм — прямоугольное, овальное или полуовальное поперечное сечение трубы оказалось особенно предпочтительным.

Перегородка может быть сформирована как часть профиля с рифленым, в частности, с прямоугольным рифлением или с трапециевидным рифлением в поперечном сечении. Конструкция профилей указанного типа особенно проста и также оказалась особенно полезной с точки зрения увеличения теплопередачи.

Ряд профилей с гофрированным поперечным сечением может быть расположен один за другим вдоль оси проточного канала — это поясняется, например, со ссылкой на фиг. 12A и фиг.12B и фиг. 13A и фиг. 13B.

Перегородка может в основном иметь элементы, проводящие поток, и / или элементы, создающие турбулентность, самых различных типов, благодаря чему проектирование и выбор элементов указанного типа могут выполняться в соответствии с желаемым назначением и использованием проточного канала. Особенно предпочтительным был элемент, проводящий поток, и / или элемент турбулентности, выбранный из следующих факторов: количество разрывов и / или отверстий вдоль оси канала потока, в частности, в виде пробитой области, выпуклости, такой как жабры, или нравиться; ряд гофров, желательно по направлению потока; и / или несколько разделительных отверстий, которые смещены относительно друг друга, в частности смещены друг относительно друга в направлении потока, с образованием разделительного ребра.Примерные возможности поясняются со ссылкой на фиг. 14A и фиг. 14B.

В варианте осуществления ряд перегородок от 2 до 20, в частности от 5 до 15, в частности от 7 до 12, в частности от 8 до 11, и в частности 9, расположены рядом друг с другом и распределены по поперечному сечению трубы. .

Что касается теплообменника, то цель достигается посредством теплообменника вышеупомянутого типа, в котором согласно изобретению предусмотрено, что блок имеет множество проточных каналов в соответствии с концепцией В соответствии с изобретением проточные каналы, по которым может протекать первая текучая среда, и посредством чего гидравлическое соединение гидравлически соединено с проточными каналами.Корпус предпочтительно вмещает проточные каналы.

Запорный элемент блока может быть выполнен в виде основания с одним или несколькими сквозными отверстиями для проточных каналов.

Предпочтительно, в каждом случае может быть предусмотрена отдельная входная сторона по отношению к первой текучей среде и запорный элемент блока выходной стороны. В частности, это имеет место в теплообменнике с так называемой I-поточной конструкцией. Здесь первая текучая среда подается в теплообменник на первой стороне и выпускается на второй стороне.

В дополнение или альтернативно, запорный элемент блока может иметь впускную и выпускную зоны для первой текучей среды. В частности, это относится к теплообменнику с так называемой U-образной конструкцией, в которой первая текучая среда подается с первой стороны и выпускается с той же стороны в другом направлении.

Гидравлическое соединение предпочтительно может быть выполнено в виде диффузора, в частности входного диффузора и / или выходного диффузора.

Изобретение также обеспечивает систему рециркуляции выхлопных газов для двигателя внутреннего сгорания, содержащую рециркуляцию выхлопных газов, компрессор и, согласно изобретению, теплообменник в соответствии с концепцией изобретения в виде теплообменника выхлопных газов. , в частности охладитель выхлопных газов.

При рециркуляции выхлопных газов можно различать рециркуляцию под высоким давлением, что более подробно поясняется на примере со ссылкой на фиг. 1, и рециркуляция низкого давления, как более подробно поясняется на примере со ссылкой на фиг. 2. В случае рециркуляции высокого давления теплообменник выхлопных газов может быть расположен на стороне высокого давления, то есть на выходной стороне двигателя внутреннего сгорания. В случае рециркуляции низкого давления теплообменник выхлопных газов может быть расположен на стороне низкого давления двигателя внутреннего сгорания, т.е.е., в частности, перед входом в двигатель внутреннего сгорания. Что касается упомянутых вариантов, в первую очередь делается ссылка на вышеупомянутую другую возможную конструкцию гидравлического диаметра специально для упомянутых вариантов.

Изобретение также обеспечивает систему подачи наддувочного воздуха для двигателя внутреннего сгорания, содержащую заборник наддувочного воздуха, воздушный фильтр, компрессор и, согласно изобретению, теплообменник согласно концепции изобретения в виде теплообменника наддувочного воздуха, в частности охладителя наддувочного воздуха.

Изобретение также обеспечивает использование теплообменника в соответствии с концепцией изобретения для двигателя внутреннего сгорания, в частности дизельного двигателя транспортного средства, в частности грузового транспортного средства или легкового транспортного средства.

Изобретение также обеспечивает использование теплообменника в соответствии с концепцией изобретения для двигателя внутреннего сгорания, в частности бензинового двигателя, транспортного средства, в частности легкового транспортного средства или грузового автомобиля.

Использование концепции изобретения в двухступенчатом теплообменнике оказалось особенно предпочтительным. Вторая текучая среда может в основном быть жидким хладагентом, газообразным или смешанным жидко-газовым хладагентом. В особенно предпочтительном применении концепция изобретения может быть реализована в двухступенчатом теплообменнике, который охлаждается на первой ступени жидким хладагентом, а на второй ступени — газообразным или воздушным хладагентом. Проточный канал согласно концепции изобретения может использоваться только на первой ступени теплообменника или только на второй ступени теплообменника или на обеих ступенях теплообменника, и может быть адаптирован в отношении давления и температурный режим, характерный для ступеней.

Дальнейший объем применимости настоящего изобретения станет очевидным из подробного описания, приведенного ниже. Однако следует понимать, что подробное описание и конкретные примеры, указывающие предпочтительные варианты осуществления изобретения, даны только в качестве иллюстрации, поскольку различные изменения и модификации в пределах сущности и объема изобретения станут очевидными для специалистов в данной области. искусство из этого подробного описания.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Настоящее изобретение станет более понятным из подробного описания, приведенного ниже, и сопроводительных чертежей, которые приведены только для иллюстрации и, таким образом, не ограничивают настоящее изобретение, и на которых:

РИС.1 показывает систему рециркуляции выхлопных газов для двигателя внутреннего сгорания в рамках рециркуляции высокого давления согласно варианту осуществления;

РИС. 2 показывает систему рециркуляции выхлопных газов для двигателя внутреннего сгорания в рамках рециркуляции низкого давления согласно другому варианту осуществления;

РИС. 3 показывает теплообменник в виде двутавровой конструкции согласно варианту осуществления;

РИС. 4 показывает теплообменник с U-образной конструкцией согласно варианту осуществления;

РИС.5 показывает график, основанный на измерениях и расчетах, выбора гидравлического диаметра с учетом улучшенной теплопередачи в теплообменнике;

РИС. 6 показывает график, основанный на измерениях и расчетах, выбора гидравлического диаметра с учетом максимально уменьшенной потери давления или приемлемой потери давления;

РИС. 7 — проверка, основанная на измерениях, диапазона гидравлического диаметра, в котором следует ожидать стабилизации потери давления на определенном уровне даже при увеличении времени работы проточного канала;

РИС.8 показывает график, основанный на измерениях и расчетах, выбора гидравлического диаметра с учетом соотношения периферии, смачиваемой первой жидкостью, и внешней периферии проточного канала;

РИС. 9A и 9B показывают две модификации варианта осуществления поперечного сечения проточного канала, имеющего экструдированный кожух канала и перегородки, выдавленные вместе с кожухом канала;

РИС. 10A и 10B показывают две модификации другого варианта осуществления, показанного на фиг. 9A и фиг. 9Б, с частичными перегородками;

РИС.11A и 11B показаны две модификации другого варианта осуществления, показанного на фиг. 9A и фиг. 9Б, с частичными перегородками;

ФИГ. 12А и 12В — вид в разрезе и вид сверху варианта осуществления, в котором перегородки изготовлены отдельно от кожуха канала и соединены с внутренней поверхностью кожуха канала;

РИС. 13A и 13B показывают модификацию варианта осуществления, показанного на фиг. 12A и фиг. 12B;

РИС. 14A показывает модификацию варианта осуществления, показанного на фиг. 12A и фиг.12В с жабрами в качестве токопроводящих элементов; и

фиг. 14B показывает модификацию варианта осуществления, показанного на фиг. 13A и фиг. 13B, с жабрами в качестве проводящих поток элементов.

ПОДРОБНОЕ ОПИСАНИЕ

РИС. На фиг.1 показана система 10 рециркуляции выхлопных газов в рамках системы рециркуляции высокого давления для двигателя 1 внутреннего сгорания, который в данном случае выполнен в виде дизельного двигателя для транспортного средства (более подробно не показан). Дизельный двигатель имеет впускную линию 2 и выхлопную линию 3 , турбину выхлопного газа 4 , расположенную в выхлопной линии 3 , и компрессор 5 , приводимый в действие турбиной выхлопного газа 4 , будучи расположен во впускном трубопроводе 2 (так называемый турбонагнетатель отработавших газов).Между компрессором 5 и впускным трактом (более подробно не показан) двигателя внутреннего сгорания 1 расположен охладитель наддувочного воздуха 6 , который может охлаждаться жидким хладагентом (более подробно не показан) или в другом варианте также альтернативно или дополнительно по воздуху. Система очистки выхлопных газов 7 , выполненная в виде сажевого фильтра и / или катализатора окисления, предусмотрена после турбины выхлопных газов 4 .Область 3 A, расположенная ниже по потоку от турбины выхлопного газа 4 , с символически изображенным дроссельным клапаном, и область 2 A, расположенная перед компрессором 5 , линии впуска 2 обозначены как нижняя сторона нагнетания. Свежий воздух забирается через область 2 A, а выхлопные газы выводятся в свежий воздух через область 3 A. Секция 2 B, расположенная после компрессора 5 , и область 3 B, расположенная перед выхлопной турбиной 4 , обозначены как сторона высокого давления.

В данном случае в контексте рециркуляции высокого давления, показанной на фиг. 1, линия рециркуляции отработавших газов 8 и охладитель отработавших газов 9 в виде охладителя отработавших газов высокого давления расположены между участками трубопроводов областей 3 B и 2 B. Напорный охладитель выхлопных газов может быть подсоединен с помощью двух соединительных деталей 9 A, 9 B к контуру охлаждающей жидкости (более подробно не показан) двигателя внутреннего сгорания 1 .

Примерная работа проиллюстрированной системы рециркуляции выхлопных газов выглядит следующим образом:

Свежий воздух всасывается через линию низкого давления области 2 A, доводится до повышенного давления — давления наддува — компрессором 5 , подается через впускной трубопровод 2 в охладитель наддувочного воздуха 6 , охлаждается там для повышения эффективности и подается в двигатель внутреннего сгорания 1 . Выхлопные газы, выходящие из двигателя внутреннего сгорания, приводят в действие турбину выхлопного газа 4 в линию высокого давления области 3 B, которая, в свою очередь, приводит в действие компрессор 5 .За выхлопной турбиной выхлопные газы дизельного двигателя преимущественно очищаются с помощью системы очистки выхлопных газов 7 , а затем проходят через область 3 A в открытый воздух. В концепции рециркуляции высокого давления, показанной в данном случае, частичный поток выхлопных газов отводится от линии высокого давления 3 в области 3 B через линию рециркуляции выхлопных газов 8 , охлаждаемую в охладителе выхлопных газов. 9 , и подается во впускной трубопровод 2 относительно секции высокого давления 2 B, где происходит смешивание рециркулируемых выхлопных газов и забираемого свежего воздуха.

РИС. 2 показан другой вариант осуществления системы рециркуляции выхлопных газов, опять же для двигателя внутреннего сгорания 1 , в котором в данном случае те же ссылочные позиции используются для частей, соответствующих фиг. 1. Система рециркуляции отработавших газов 20 , показанная на ФИГ. 2 — система рециркуляции отработавших газов 20 в рамках рециркуляции низкого давления. Соответственно, линия рециркуляции выхлопных газов 8 ‘и охладитель выхлопных газов 9 ‘ в виде охладителя выхлопных газов низкого давления расположены между участками линии низкого давления областей 3 A и 2 . A, упомянутый охладитель выхлопных газов, который снова соединен с помощью двух соединительных деталей 9 A ‘и 9 B’ с контуром охлаждающей жидкости (более подробно не показан) двигателя внутреннего сгорания 1 .В данном случае производительность или разность давлений в компрессоре 5 имеет решающее значение для количества выхлопных газов (массового расхода), рециркулируемого через охладитель выхлопных газов 9 ‘, и, следовательно, может быть значительно увеличена по сравнению с высоким давлением. Система рециркуляции выхлопных газов, показанная на фиг. 1, на стороне высокого давления областей 3 A, 3 B, в которых для питающего потока доступна только разница давлений между стороной выхлопных газов двигателя и стороной всасывания двигателя.

Каналы потока в соответствии с концепцией изобретения и, в частности, как описано более подробно с использованием фиг. С 9А по фиг. 14 B — может использоваться как в охладителе наддувочного воздуха 6 , так и в охладителе выхлопных газов 9 , 9 ′. В данном случае соответствующие проточные каналы расположены только в охладителе выхлопных газов 9 , 9 ′.

Варианты осуществления охладителя выхлопных газов 9 , 9 ‘указанного типа описаны более подробно со ссылкой на дополнительную фиг.3 и фиг. 4, посредством чего в принципе может использоваться любая другая форма теплообменника, не описанная здесь подробно. В частности, двухступенчатый теплообменник (более подробно не показан) может использоваться в рамках рециркуляции высокого давления, в частности теплообменник, в виде охладителя выхлопных газов, который на первой ступени охлаждается за счет жидкий хладагент и во второй ступени по воздуху.

В двух системах рециркуляции отработавших газов 10 , 20 на ФИГ.1 и фиг. 2, проблема заключается в том, что в основном повышение производительности может быть достигнуто за счет значительного увеличения количества перегородок в проточном канале теплообменника 9 , 9 ‘, что, однако, будет происходить за счет приемлемой потери давления и приведет к повышенному риску блокировки.

В частности, в теплообменнике в виде охладителя выхлопных газов 9 ‘, показанном на фиг. 2, в рамках рециркуляции выхлопных газов низкого давления увеличение плотности разделения в проточном канале было бы чрезвычайно критичным, поскольку потеря давления в системе рециркуляции выхлопных газов 20 , показанной на фиг.2 следует держать на относительно низком уровне. В охладителе выхлопных газов 9 ‘в рамках рециркуляции выхлопных газов низкого давления, а также при охлаждении наддувочного воздуха нет проблемы засорения по сравнению с рециркуляцией выхлопных газов высокого давления, но повышенная потеря давления здесь означает относительно сильно увеличенный расход топлива двигателем.

В охладителе выхлопных газов 9 , показанном на РИС. 1 в рамках системы рециркуляции отработавших газов под высоким давлением системы рециркуляции отработавших газов 10 увеличение количества перегородок связано как с критическим увеличением потерь давления, так и с повышенным риском засорения или обширного загрязнения частицами сажи.

РИС. 3 показан вариант теплообменника 30 , в данном случае с двутавровой конструкцией, который может использоваться, например, в качестве охладителя выхлопных газов 9 , 9 ‘в системе рециркуляции выхлопных газов. 10 , 20 на ФИГ. 1 и фиг. 2. Теплообменник 30 в данном случае выполнен как теплообменник выхлопных газов для передачи тепла между первой текучей средой 31 в виде выхлопного газа и второй текучей средой 33 в виде жидкий хладагент.Теплообменник , 30, имеет блок , 35, , который предназначен для раздельного и теплообменного направления выхлопного газа и жидкого хладагента и который имеет жидкостное соединение (более подробно не показано) для выхлопного газа. Блок , 35, имеет корпус , 37, с камерой, через которую может протекать жидкий хладагент и которая не показана более подробно в данном случае. Жидкий хладагент 33 подается и выпускается через соединения для хладагента 39 , как показано стрелками на ФИГ.3. Блок 35 имеет ряд проточных каналов 41 , через которые может течь выхлопной газ 31 , при этом гидравлическое соединение (не показано более подробно) гидравлически соединено с проточными каналами 41 . Проточные каналы 41 размещены в корпусе 37 и расположены в блокирующем элементе 43 , который в данном случае выполнен в виде фланца, снабженного множеством сквозных отверстий для проточных каналов 41 .Блочный запорный элемент 43 используется для герметичного разделения камеры (более подробно не показано) и гидравлического соединения (более подробно не показано). Во время работы жидкий хладагент 33 в камере обтекает проточные каналы 41 и тем самым охлаждает выхлопной газ, протекающий в проточных каналах 41 .

Другой вариант теплообменника 40 с так называемой U-образной конструкцией показан на фиг. 4, при этом идентичные части или части с той же функцией, что и на фиг.3 снабжены такими же ссылочными позициями.

Теплообменник 40 U-образной конструкции в виде охладителя выхлопных газов имеет область отклонения 47 , прикрепленную к корпусу 37 и расположенную после первого пути потока 45 , и второй канал 49 для потока, расположенный после области отклонения 47 . Каналы потока 41 ′ первого пути потока 45 и второго пути потока 49 продолжаются в области отклонения 47 как непрерывные отдельные каналы потока 41 ′; это отличает теплообменник 40 отработавших газов от конструкции с U-образным потоком, показанной здесь на фиг.4 от обычных теплообменников. В последнем объединение выхлопных газов 31 из всех проточных каналов 41 ‘происходит без разделения в области отклонения 47 .

Проточные каналы 41 , 41 ′, которые в данном случае выполнены в виде плоской трубы с тремя перегородками 51 , 51 ′ в виде экструдированного профиля на основе алюминиевого материала, описаны более подробно. со ссылкой на дополнительные фигуры и в данном случае показаны схематично.

РИС. 5 показывает поведение теплообмена или степень обмена и, следовательно, примерное поведение теплообменных характеристик теплообменника с использованием расчета, основанного на измеренных данных, на примере теплообменника 30 , 40 , спроектированного в качестве охладителя выхлопных газов, как показано в качестве примера на фиг. 3 и фиг. 4. Данные представлены для типичных условий на входе, давление выхлопных газов в диапазоне 1 бар было выбрано для простоты.Однако результаты также являются примерными для других давлений выхлопных газов. Кривая A показывает поведение теплообменника в незагрязненном состоянии; кривая B показывает поведение теплообменника в загрязненном состоянии. ИНЖИР. 5 иллюстрирует степень замены в зависимости от гидравлического диаметра. ИНЖИР. 6 иллюстрирует поведение потери давления в зависимости от гидравлического диаметра.

Как видно из кривой A на фиг. 5, степень обмена / теплопередачи, определяющая производительность теплообменника, дополнительно увеличивается с уменьшением гидравлического диаметра, если теплообменник не загрязнен.Ниже гидравлического диаметра 6 мм степень замены находится в приемлемом диапазоне. Как видно из кривой B на фиг. 5, степень обмена снова уменьшается недопустимым образом ниже определенного гидравлического диаметра в случае загрязнения теплообменника. Такой нижний предел гидравлического диаметра составляет 1,5 мм. Таким образом, концепция изобретения предусматривает, что проточный канал характеризуется гидравлическим диаметром, который формируется как четырехкратное отношение площади проточного поперечного сечения к периферии, смачиваемой выхлопным газом, и находится в диапазоне между 1.5 мм и 6 мм. То же самое предопределено потерей давления, более подробно показанной на фиг. 6, который входит в допустимый диапазон ниже гидравлического диаметра 6 мм, но более неприемлемый ниже гидравлического диаметра 1,5 мм. Кроме того, из областей, закрашенных по-разному, на фиг. 5 и фиг. 6 видно, что гидравлический диаметр предпочтительно должен находиться в диапазоне от 2 мм до 5 мм. Как показано более темной заштрихованной областью, верхний уровень, который проходит относительно ровно, степени обмена для загрязненного теплообменника находится в предпочтительном диапазоне гидравлического диаметра от 2.5 мм и 3,5 мм или 2,8 мм и 3,8 мм, причем последний диапазон актуален в первую очередь для теплообменников высокого давления. В частности, оказалось, что степень загрязнения менее актуальна в низкотемпературном теплообменнике на основе системы очистки выхлопных газов 7 , которая показана на фиг. 2 и подсоединен перед теплообменником в виде охладителя выхлопных газов 9 ‘, чем в теплообменнике высокого давления, который более подробно показан на фиг. 1 в виде охладителя выхлопных газов 9 и, как низкотемпературный теплообменник, обычно подвергается более высокой нагрузке на частицы и загрязнение.Потеря давления, показанная на фиг. 6, тем не менее, актуален как для низкотемпературного теплообменника, так и для высокотемпературного теплообменника.

Из верхней кривой на фиг. 7 видно, что потеря давления — проиллюстрированная в данном случае с использованием потери давления для проточного канала с предельным значением гидравлического диаметра 1,5 мм — увеличивается еще больше с увеличением загрязнения, выраженное как время работы в часах. В отличие от этого, было обнаружено, что при выборе гидравлического диаметра 3,2 мм, подобным образом путем выбора гидравлического диаметра в диапазоне от 3.0–3,4 мм, предпочтительно от 3,1 до 3,3 мм, степень загрязнения, очевидно, стабилизируется даже с увеличением времени работы, так что потеря давления стабилизируется на приемлемом уровне.

РИС. 8 иллюстрирует соотношение периферии, смачиваемой выхлопным газом, и внешней периферии проточного канала в зависимости от гидравлического диаметра. Предпочтительное соотношение является результатом объясненных выше заштрихованных областей с предпочтительным гидравлическим диаметром от 2 мм до 5 мм, в частности от 2,8 мм до 3.8 мм. Из фиг. 8 видно, что отношение должно находиться в диапазоне от 0,1 до 0,5, чтобы достичь улучшенных степеней обмена и степеней потери давления, более подробно объясненных с использованием фиг. 5 и фиг. 6. Фиг. 8 в данном случае представлен в качестве примера профиля проточного канала, более подробно показанного на фиг. 10B. Сравнимую тенденцию можно также наблюдать в дополнительных конструктивных решениях, более подробно описанных ниже, с проточным поперечным сечением в проточном канале.Таким образом, фиг. 8 показывает объясненное соотношение для различных расстояний разделения a, среди прочего на фиг. 10B (в данном случае для двух примеров a = 2 мм и a = 5 мм) и для различных значений отношения, обозначенного здесь k, расстояния между двумя противоположными частичными перегородками к высоте поперечного сечения трубы. Отношение k, как показано на фиг. 8 стрелками, должно быть в диапазоне менее 0,8 мм, предпочтительно в диапазоне от 0,3 мм до 0,7 мм. В данном случае отношение k расстояния e между двумя противоположными частичными перегородками к высоте b поперечного сечения трубы увеличивается от 0.От 25 до 0,75 в направлении стрелки. Этот анализ применим как к охладителю выхлопных газов , 9, , показанному в качестве примера на ФИГ. 1, в рамках конструкции высокого давления в системе рециркуляции выхлопных газов 10 и охладителя выхлопных газов 9 ‘, показанного в качестве примера на фиг. 2, в рамках конструкции низкого давления в системе рециркуляции отработавших газов 20 .

Примерные конструктивные решения поперечного сечения различных предпочтительных проточных каналов описаны ниже на фиг.С 9А по фиг. 14B. В этом случае, тем не менее, должно быть ясно, что возможны модификации того же самого и любая желаемая комбинация признаков вариантов осуществления, конкретно описанных на чертежах, и гидравлический диаметр в диапазоне от 1,5 мм до 6 мм, предпочтительно от 2 мм до 5 мм, предпочтительно от 2,8 мм до 3,8 мм, все еще может быть достигнуто. В частности, каждый из вариантов осуществления, показанных на следующих фигурах, показывает модификацию, в которой толщина оболочки канала и толщина перегородки d идентичны или аналогичны, и показывают другую модификацию, в которой отношение толщины перегородки d и толщины оболочки s канала равно меньше 1.0. Соответственно, толщину стенок частичных перегородок или аналогичные размеры также можно варьировать и адаптировать в соответствии с целью, которую необходимо достичь.

В частности, на чертежах показаны варианты осуществления проточных каналов, которые могут использоваться в системе рециркуляции выхлопных газов, показанной в качестве примера на фиг. 1 и фиг. 2, или в теплообменнике, показанном в качестве примера на фиг. 3 и фиг. 4, например, вместо проточных каналов 41 в теплообменнике 30 или вместо проточных каналов 41 ‘в теплообменнике 40 .В частности, проточные каналы, поясняемые ниже, удовлетворяют всем требованиям, объясненным со ссылкой на фиг. 5 — фиг. 8, для гидравлического диаметра согласно концепции изобретения.

РИС. 9A и фиг. 9В показаны две модификации проточного канала 61 , 61 ‘; в этом случае модификации отличаются тем, что толщина s обсадной колонны в проточном канале 61 ‘, показанном на фиг. 9B, толще, чем толщина d перегородки, тогда как толщины практически идентичны в проточном канале 61 , показанном на фиг.9А. Кроме того, одинаковые ссылочные символы используются для идентичных функций.

Проточный канал 61 , 61 ‘сформирован как общий экструдированный профиль, следовательно, как экструдированный кожух канала вместе с экструдированными перегородками. Проточный канал 61 , 61 ‘соответственно имеет кожух канала 63 , имеющий внутреннее пространство 67 , которое окружено внутренней поверхностью кожуха канала 65 и в данном случае предназначено для направления теплообмена. первой жидкости в виде выхлопного газа.Кроме того, проточный канал 61 , 61 ‘в данном случае имеет несколько пяти перегородок 69 , которые расположены во внутреннем пространстве 67 на внутренней поверхности кожуха канала 65 и образованы вместе с кожух каналов 63 , 63 ′ в виде цельного экструдированного профиля. Перегородка 69 проходит полностью параллельно оси канала потока, которая перпендикулярна плоскости чертежа, непрерывно вдоль пути потока, образованного в корпусе 37 теплообменника 30 , 40 фиг.3 и фиг. 4. Показанное проточное сечение, поперечное к оси проточного канала, предназначено для направления выхлопного газа во внутреннее пространство 67 . Расчет выполняется на основе гидравлического диаметра d _h , который указан для текущего профиля канала потока 61 , 61 ‘со ссылкой на расстояния a, b в правом нижнем углу на фиг. 9B. Гидравлический диаметр определяется как четырехкратное отношение площади проходного сечения к периферии, смачиваемой выхлопным газом.Площадь проходного сечения в данном случае кратна произведению a и b. Смачиваемая периферия в данном случае также кратна двойной сумме a и b. В этом случае a обозначает ширину свободного поперечного сечения отводной линии 74 , разделенного в проточном канале перегородками 69 , а b обозначает свободную высоту отводной линии 74 .

В проточном канале 63 , 63 ‘, а также в проточных каналах, более подробно поясняемых ниже, толщина стенки s находится в диапазоне от 0.От 2 мм до 2 мм, предпочтительно в диапазоне от 0,8 мм до 1,4 мм. Высота b канала 74 или высота внутреннего пространства 67 в данном случае находится в диапазоне от 2,5 мм до 10 мм, предпочтительно в диапазоне от 4,5 мм до 7,5 мм. Ширина a пути потока , 74, находится в диапазоне от 3 мм до 10 мм, предпочтительно в диапазоне от 4 мм до 6 мм.

РИС. 10А и фиг. 10B показаны две дополнительные модификации варианта осуществления проточного канала 71 , 71 ‘, которые, как объяснялось ранее, отличаются только толщиной стенки кожуха канала 73 , 73 ‘ относительно толщины стенки перегородка 79 .Проточный канал 71 , 71 ′ также имеет перегородки 79 в виде полных перегородок и частичные перегородки 79 ′, расположенные поочередно рядом с полными перегородками 79 . Канал 71 , 71 ‘, в свою очередь, полностью сформирован в виде экструдированного профиля, а путь потока 74 , в свою очередь, образован расстоянием между двумя полными перегородками 79 . Гидравлический диаметр проточного сечения в проточных каналах 71 , 71 ‘, показанных на фиг.10А и фиг. 10B, указан ниже на фиг. 10B. В данном случае каждая из двух частичных перегородок 79 ‘расположена с противоположными торцевыми сторонами 76 .

РИС. 11A и фиг. 11B показаны две дополнительные модификации 81 , 81 ‘варианта осуществления проточного канала 81 , 81 ‘, в котором две частичные перегородки 89 ‘расположены так, что торцевые стороны 86 смещены в поперечном направлении относительно друг друга. Гидравлический диаметр d _h для показанного профиля снова получается из формулы, показанной ниже на фиг.10B, где ₁ следует заменить на ₄ .

Отношение расстояния a ₃ первого частичного раздела 89 ′ к полному разделу 89 к интервалу a ₄ второго частичного раздела 89 ′ к полному разделу 89 находится в диапазоне от 0,5 мм до 0,9 мм, предпочтительно в диапазоне от 0,6 мм до 0,8 мм. Расстояние е между двумя противоположными частичными перегородками 79 ‘и / или между двумя частичными перегородками 89 ‘, смещенными друг относительно друга на высоту b поперечного сечения трубы, в основном находится в диапазоне ниже 0.8 мм, в частности в диапазоне от 0,3 мм до 0,7 мм.

В то время как показанные ранее проточные каналы образованы экструдированным кожухом каналов и перегородками, выполненными за одно целое с указанным кожухом, проточные каналы, показанные на фиг. С 12А по фиг. 14B производятся в виде экструдированного кожуха канала 93 , 93 ‘с рядом перегородок 99 , которые изготавливаются отдельно от кожуха канала 93 , 93 ‘ и соединяются с внутренней поверхностью канала.С этой целью профиль 92 , 92 ‘, проиллюстрированный с помощью фиг. С 12B по фиг. 14B, сформирован с гофрированным поперечным сечением и вставлен в кожух канала 93 , 93 ‘- в данном случае вдавлен. Профиль 92 , 92 ‘ затем интегрально соединен с внутренней поверхностью канала 65 . Интегральное соединение в данном случае осуществляется припаиванием профиля 92 , 92 ‘к внутренней поверхности канала 65 .

В этом отношении фиг. 12A показано поперечное сечение, а на фиг. 12В — деталь на виде сверху проточного канала 91 с прямоугольным гофрированным профилем 92 или трапециевидным гофрированным профилем 92 ‘, показанного в каждом случае вставленным в кожух канала 93 , как показано на фиг. 12A, или в кожух канала 93 ‘, как показано на фиг. 13А.

Как видно в каждом случае на виде сверху на фиг. 12B и фиг. 13B, ряд таких профилей , 92, , 92 ‘, гофрированных в поперечном сечении, расположены вдоль оси 94 проточного канала, каждый на длине t и один позади другого.В этом случае гофрированные профили 92 , 92 ‘смещены друг относительно друга на небольшое расстояние, так что выхлопной газ, протекающий в проточном канале вдоль оси проточного канала 94 , сталкивается в каждом случае попеременно спереди кромки гофрированных профилей 92 , 92 ′ расположены друг за другом.

Ширина смещения f профилей 92 , 92 ′, расположенных друг за другом, находится в диапазоне от 0.От 1 мм до 0,8 мм, предпочтительно в диапазоне от 0,3 мм до 0,6 мм.

Образовавшаяся таким образом умеренная турбулентность увеличивает теплопередачу в проточном канале 91 , 91 ‘без недопустимого увеличения потери давления. Значение гидравлического диаметра d _h для двух проточных каналов 91 , 91 ‘на фиг. 12A и фиг. 12B и на фиг. 13A и фиг. 13B указано ниже на фиг. 12А.

РИС. 14A и фиг. 14B показаны модификации проточного канала 91 с прямоугольным гофрированным профилем 92 или проточного канала 91 ′ с трапециевидным гофрированным профилем 92 ′, при этом предусмотрены профили 92 , 92 ′ в доработанном виде дополнительно с припаянным жаберным плавником 98 .Это, в свою очередь, создает умеренную турбулентность во внутреннем пространстве 67 , которая преимущественно увеличивает теплопередачу в проточном канале 91 , 91 ‘согласно модификации на фиг. 14A и фиг. 14B.

Таким образом, изобретение относится к каналу потока 41 , 41 ‘, 61 , 61 ‘, 71 , 71 ‘, 81 , 81 ‘, 91 , 91 ‘для теплообменника 30 , 40 для теплообмена между первой текучей средой 31 и второй текучей средой 33 , содержащий: экструдированный кожух канала 63 , 63 ‘, 73 , 73 ‘, 83 , 83 ‘, 93 , 93 ‘с внутренним пространством 67 , окруженным внутренней поверхностью кожуха канала 65 ; ряд перегородок 69 , 79 , 79 ′, 89 , 89 ′, 99 , расположенных во внутреннем пространстве 67 на внутренней поверхности кожуха канала 65 , указанный канал потока имеет проточное поперечное сечение, предназначенное для направления первой текучей среды , 31, во внутреннем пространстве и поперечное к оси , 94 проточного канала.Чтобы обеспечить улучшенную теплопередачу с одновременно все еще приемлемой потерей давления и сниженным риском засорения, гидравлический диаметр, определяемый как четырехкратное отношение площади проточного поперечного сечения к периферии, смачиваемой первой жидкостью, составляет предоставляется в диапазоне от 1,5 мм до 6 мм. Изобретение определяет теплообменник, который имеет блок с рядом проточных каналов указанного типа, через которые может протекать первая текучая среда и которые гидравлически связаны с проточным соединением.

Изобретение также определяет систему наддувочного воздуха, систему рециркуляции выхлопных газов и использование теплообменника.

На фиг. 12A, 12 B, 13 A, 13 B и 14 A и 14 B, ребра имеют толщину от 0,1 мм до 0,6 мм, в частности от 0,2 мм до 0,4 мм, в частности 0,2 мм до 0,3 мм.

На ФИГ. 1, 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 A, 9 B, 10 A, 10 B, 11 A, 11 B, 12 A, 12 B, 13 A, 13 B, 14 A и 14 B, гидравлический диаметр, когда материал алюминий Используемый, должен быть сформирован таким образом, чтобы температура перегородки ребра и / или перегородки из-за лучшей теплопроводности была ниже, чем когда труба сделана из стали.Склонность алюминиевого охладителя выхлопных газов к загрязнению преимущественно снижается за счет соответствующей конструкции гидравлического диаметра. Эта проблема не возникает в охладителях выхлопных газов из нержавеющей стали, потому что температура ребер намного выше, поэтому тенденция к загрязнению отсутствует.

На ФИГ. 1, 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 A, 9 B, 10 A, 10 B, 11 A, 11 B, 12 A, 12 B, 13 A, 13 B, 14 A и 14 B, в экструдированных материалах присутствуют следующие загрязнения :

Кремний: Si <1%, особенно Si <0.6%, в частности Si <0,15%

Железо: Fe <1,2%, в частности Fe <0,7%, в частности Fe <0,35%

Медь: Cu <0,5%, в частности Cu <0,2%, в частности Cu <0,1%

Хром: Cr <0,5%, в частности 0,05%

Магний: 0,02%

Цинк: Zn <0,5 %, в частности 0,05%

Титан: Ti <0,5%, в частности 0,05%

Для высокой прочности зерна алюминиевых сплавов размер зерна, измеренный в сечении детали в направлении экструзии, составляет <250 мкм, в частности <100 мкм, особенно <50 мкм.

Из описанного таким образом изобретения будет очевидно, что оно может быть изменено многими способами. Такие изменения не следует рассматривать как отход от сущности и объема изобретения, и все такие модификации, которые будут очевидны специалисту в данной области, должны быть включены в объем следующей формулы изобретения.

Pre 64 Газовый блок и стопорный болт

Блок газа Pre 64 и стопорный болт # 15732025 01.02.21 Присоединился: авг.2018 г. Сообщений: 189 smitty_bs OP Член OP Член Присоединился: авг.2018 г. Сообщений: 189 Итак, мне попалась хорошая винтовка Pre-64 с новым стволом Douglas.Красиво укомплектованный, красивый вороненый металл и т. Д. Ствол имеет штамп 30/06. При попытке зарядить пустышками (да, из магазина) обнаружил, что затвор не захватывает патроны. Итак, когда я осторожно вставил патрон снизу в затвор и вставил патрон, он заработал. Так что я знал, что это было как минимум 30.06. Однако из-за того, что затвор не откроется полностью, картридж не будет выталкиваться должным образом и зависнет. Итак, я вытаскиваю затвор и понимаю, что у меня, вероятно, есть короткоствольный затвор с установленным стволом длинного затвора.Итак, я имею дело с удлинителем газового блока, который не позволяет отвести болт достаточно далеко, чтобы выбросить картридж. Он вытолкнет пустой ящик. Так можно ли заменить этот удлиненный газовый блок, который также работает с упором для болта? Думаю, он припаивается к воротнику или, может быть, к корпусу болта. Есть ли такое простое решение, как замена этого компонента? Надеюсь, мне не придется покупать новый болт. Может быть, новый воротник, но тогда я не знаю, что используется для контакта с упором болта. Странно, что кто-то этого не заметил, но первоначальный владелец скончался.Возможно, он никогда не знал, что существует проблема, поскольку у него была довольно большая коллекция, и / или он не знал, в чем проблема. Приветствуются любые рекомендации о том, как решить эту проблему. В остальном огнестрельное оружие отличное …. конечно, было бы неплохо, если бы оно было функциональным. Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15732260 01.02.21 Присоединился: июн 2004 г. Сообщений: 5,619 грейдог Отслеживание костра Отслеживание костра Присоединился: июн 2004 г. Сообщений: 5,619 Заменить хомут экстрактора на стандартный.Также может потребоваться замена выталкивателя, но я его не вижу, поэтому не могу точно сказать, что было сделано. Я предполагаю, что магнитная коробка уже была изменена. GD Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15732290 01.02.21 Присоединился: апр 2013 Сообщений: 4,016 tmitch Путеводитель по костру Путеводитель по костру Присоединился: апр 2013 Сообщений: 4,016 Надо просто заменить съемное кольцо на стандартное.После этого упор болта будет касаться выступа болта. Кстати, затвор такой же длины, только ход затвора изменен блоком на съемном кольце. Купить их можно здесь и у других интернет-дилеров. Может быть, ваше короткое кольцо с картриджем можно будет обменять на то, которое вам нужно? Член хартии Древний орден Винчестера 1895 года «Это небезопасный и миниатюрный человек, который требует от всех других, как то, что ему нравится, и не любит того, что ему не нравится». szihn Re: Pre 64 Газовый блок и стопорный болт [Re: greydog] # 15732407 01.02.21 Присоединился: ноя 2010 Сообщений: 33,083 Dirtfarmer Оракул костра Оракул костра Присоединился: ноя 2010 Сообщений: 33,083 Заменить хомут экстрактора на стандартный.Также может потребоваться замена выталкивателя, но я его не вижу, поэтому не могу точно сказать, что было сделано. Я предполагаю, что магнитная коробка уже была изменена. GD Yep Нет горки для альпиниста, проект DIY. Поменять блок болтов и детали выталкивателя у дилера, наверное, неплохая идея. Я поменял SA .243 Pre-64 на LA. Убедитесь, что в магнитной коробке нет блока SA. Если да, то выбить не сложно. В таком случае вам понадобится последователь из Лос-Анджелеса. Насчет весны не уверен, не помню. DF Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15732699 01.02.21 Присоединился: авг.2018 г. Сообщений: 189 smitty_bs OP Член OP Член Присоединился: авг.2018 г. Сообщений: 189 Спасибо всем! Я могу поместить в магазин патроны 30/06, и там, кажется, нет блока.Теперь пружина-последователь — это хороший вопрос. Я не узнаю, пока не оттащу этот болт до упора. это действительно помогает … спасибо, ребята! Смитти Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15734068 01.02.21 Присоединился: июн 2004 г. Сообщений: 5,619 грейдог Отслеживание костра Отслеживание костра Присоединился: июн 2004 г. Сообщений: 5,619 Нет газового блока, хотя, если вы используете новую манжету экстрактора, вы можете дооснастить новый газовый блок.Придется немного укоротить болт-стопор. GD Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15734551 02.02.21 Присоединился: авг 2010 Сообщений: 1,268 sbrmike Обычный костер Обычный костер Присоединился: авг 2010 Сообщений: 1,268 Я думаю, что некоторые фотографии нужны для того, чтобы вы могли получить нужный совет.Нам нужно увидеть: 1. Последователь 2. Торцевая поверхность затвора с затвором отведена как можно дальше назад во время действия. 3. Болт из пистолета, а именно фланец экстрактора с припаянным удлинителем. Детали с коротким ходом приносят гораздо больше денег, чем детали длиной 30-06. В зависимости от ваших фото я скажу, что вам нужно. Возможно, вам понадобится только более обычный голый воротник. Болт мог быть заменен на 243 или что-то в этом роде. или, возможно, они установили ствол 30-06 Douglas на предыдущую ствольную коробку короткого действия, т.е.е. 308, 243, 257 Робертс, 220 Свифт и т. Д. Картинки расскажут сказку. У более новых Classics есть газовый блок, такой же, как у манжеты экстрактора pre 64. Терминология. PA Bear Hunter, член благотворительной организации NRA Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15736090 02.02.21 Присоединился: авг.2018 г. Сообщений: 189 smitty_bs OP Член OP Член Присоединился: авг.2018 г. Сообщений: 189 Я в значительной степени пришел к выводу, что это короткий затвор, на который предыдущий владелец прикрутил ствол 30/06.Итак, теперь проблема с болтом и втулкой экстрактора. Итак, сравнение болтов — это модель до 64 с выдвинутым упором, по сравнению с американским BACO CRF. На рисунке сравнения болтов с другого веб-сайта показаны болт 300 H&H Mag, болт 270 и болт короткого действия 243 соответственно слева направо (по сути, то, что у меня есть). На фотографиях с каналом болта показан болт, отведенный назад до упора … который примерно на полдюйма короче. Прикрепленные файлы Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15737990 02.02.21 Присоединился: авг 2010 Сообщений: 1,268 sbrmike Обычный костер Обычный костер Присоединился: авг 2010 Сообщений: 1,268 Хорошо, картинки не самые лучшие.Он выглядит как повторитель длиной 30-06, так что он и магнитная коробка правильные. Похоже, что неподвижный выталкиватель очень сильно выступает перед торцом болта. Итак, вам понадобится воротник стандартной длины (скорее всего, он потребует подгонки. Вам понадобится выталкиватель 30-06, 270, 300 H&H, 375 H&H. Я бы не стал просто отрезать это удлинение, так как этот воротник короткого действия является стоит чертовски дороже, чем стандартный.Эжекторы в любом случае не очень дороги, но сочетаются с ними с короткоствольным затвором, когда вы продаете или торгуете. Было бы полезно получить четкое изображение торца болта, когда он полностью втянут, чтобы подтвердить то, что, как мне кажется, я вижу. PA Bear Hunter, член благотворительной организации NRA Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15738915 02.03.21 Присоединился: авг.2018 г. Сообщений: 189 smitty_bs OP Член OP Член Присоединился: авг.2018 г. Сообщений: 189 Еще раз спасибо за ваш вклад.Надеюсь, эта фотография поможет. Так что вы говорите, что мне может потребоваться заменить фиксированный экстрактор, а также хомут? Прикрепленные файлы Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15739072 02.03.21 Присоединился: авг 2010 Сообщений: 1,268 sbrmike Обычный костер Обычный костер Присоединился: авг 2010 Сообщений: 1,268 Хорошая картинка.Вам понадобятся воротник экстрактора и выталкиватель на всю длину, то есть 30-06, 270, 300 H&H, 375 H&H и т. Д. Ваш экстрактор в порядке. Терминология! Также, как только вы разобрали его, вы можете разместить вид сбоку на коробку для журнала. Это может быть что-то редкое / ценное, из которого они удалили разделы. Или они, возможно, поместили в него обычную ячейку 30-06 с последователем 30-06. PA Bear Hunter, член благотворительной организации NRA Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15739239 02.03.21 Присоединился: авг.2018 г. Сообщений: 189 smitty_bs OP Член OP Член Присоединился: авг.2018 г. Сообщений: 189 Да, спасибо за поправку, я имел ввиду эжектор.Я проверю Midwest Gunworks или предоставленную ссылку tmitch. Я не уверен, что смогу сделать это сам … не делай примерки. Я осмотрюсь и посмотрю, не смогу ли я купить эти детали. Еще раз спасибо! Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15740790 02.03.21 Присоединился: ноя 2010 Сообщений: 33,083 Dirtfarmer Оракул костра Оракул костра Присоединился: ноя 2010 Сообщений: 33,083 Есть ли стимул модифицировать модели до 64-х годов с помощью газового блока классической серии? Не похоже, чтобы это было так сложно.Думаю, стоит ли это того. DF Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15742253 02.03.21 Присоединился: июн 2004 г. Сообщений: 5,619 грейдог Отслеживание костра Отслеживание костра Присоединился: июн 2004 г. Сообщений: 5,619 Я сделал сам.По крайней мере, это предотвращает удар стопорного выступа стопором затвора. GD Re: Pre 64 Газовый блок и стопорный болт [Re: greydog] # 15743179 02.04.21 Присоединился: май 2003 г. Сообщений: 2,902 Jkob Путеводитель по костру Путеводитель по костру Присоединился: май 2003 г. Сообщений: 2,902 Я сделал сам.По крайней мере, это предотвращает удар стопорного выступа стопором затвора. GD Не забывайте, что это может быть, когда затвор закрыт, а пистолет стреляет, он не касается выступов Профессиональный член Американской гильдии изготовителей оружия на заказ Re: Pre 64 Газовый блок и стопорный болт [Re: smitty_bs] # 15743480 02.04.21 Присоединился: июн 2004 г. Сообщений: 5,619 грейдог Отслеживание костра Отслеживание костра Присоединился: июн 2004 г. Сообщений: 5,619 Хорошо, Джим. Представьте, вы произвели выстрел. А теперь представьте, вы хотите очень быстро запустить еще один. Вы поднимаете болт и тянете его назад, сильно и быстро. Обратное движение затвора прекращается, когда БЛОКИРУЮЩАЯ ПРОШКА ударяет о СТОПОР БОЛТА. Возьми? Посмотрите на левую проушину на винтовке, которая когда-то использовалась во многих тренировках по быстрой стрельбе. Газовый блок покрывает всю заднюю поверхность проушины, а упор болта касается только блока. GD

Как безопасно стереть данные с твердотельного накопителя, не разрушая его

Твердотельный накопитель (SSD) — одно из лучших обновлений, которые вы можете сделать для своего ПК.Когда-то SSD был компромиссом между дисковым пространством, стоимостью и повышением скорости, но теперь SSD большой емкости дешевле, чем когда-либо.

Как и другие типы флеш-памяти, вы можете записывать на SSD столько раз, что возникает проблема, если вы хотите очистить твердотельный накопитель. Использование обычного инструмента может повредить твердотельный накопитель и сократить срок его службы.

Итак, как безопасно стереть SSD, не повредив диск?

Может ли Secure Erase повредить ваш SSD?

Вообще говоря, вам никогда не придется проводить какое-либо обслуживание твердотельного накопителя.Твердотельные накопители разработаны с учетом самодостаточности с использованием ряда алгоритмов и средств защиты от сбоев, которые производитель применяет для максимального продления срока службы накопителя и обеспечения правильного удаления данных.

По теме: SSD или HDD: какое устройство хранения выбрать?

Что такое выравнивание износа SSD?

Первая защита заключается в выравнивании износа, предназначенном для равномерного распределения хранимых данных между блоками SSD для обеспечения равномерного износа.Выравнивание износа — одно из основных различий между обычным магнитным жестким диском и твердотельным накопителем.

Традиционный жесткий диск хранит файлы в физических местах на магнитной пластине. Операционная система индексирует расположение файлов в файловой системе и получает доступ к данным с помощью механической руки. В то время как твердотельный накопитель — это разновидность флэш-памяти, такая как флэш-накопитель USB, но с гораздо большей емкостью.

Вместо записи в место на физическом диске SSD записывает данные в блок.Каждый процесс записи приводит к ухудшению или «износу» памяти.

Хотя SSD использует файловую систему для передачи данных о местах хранения данных в хост-систему, он также перетасовывает данные, чтобы обеспечить равномерный износ всех блоков памяти. Внесены изменения для записи выравнивания износа в отдельный файл карты.

Другими словами, твердотельные накопители не используют какие-либо физически индексируемые местоположения, а программное обеспечение не может специально настраивать целевые секторы на диске. По сути, ваш компьютер не может сказать, «куда» эта информация была только что скопирована.

Что такое отделка SSD и стоит ли ее использовать?

Ваш SSD постоянно перемещает данные, чтобы обеспечить равномерный износ всех блоков. Однако это означает, что некоторые распространенные методы безопасного удаления файлов не работают должным образом. По крайней мере, не так, как они работают с магнитным жестким диском.

Твердотельные накопители используют специальную команду для контроля удаления файлов, известную как TRIM. Команда TRIM помечает блоки данных, которые SSD больше не использует, готовыми для внутренней очистки.В общих чертах это означает, что когда вы удаляете файл в своей операционной системе, команда TRIM стирает пространство и делает его доступным для использования.

В следующий раз, когда ваша операционная система попытается что-то записать в это пространство, она сможет сделать это немедленно. Проще говоря, ваш SSD управляет вашими отброшенными данными.

Разница в том, как SSD обрабатывает удаление данных и выравнивание износа, заключается в том, почему регулярные программы безопасной очистки диска не рекомендуются для SSD.В конечном итоге вы запишете на диск единицы и нули, но это приведет к значительному износу памяти диска в процессе.

Поскольку диск записывает все новые входящие данные в различные блоки, в зависимости от своих потребностей, только диск знает, где эти данные записаны. Таким образом, инструменты безопасного удаления фактически наносят вред твердотельным накопителям, выполняя ненужное количество дополнительных операций записи.

Для более подробного ознакомления с TRIM и сборкой мусора вы должны прочитать нашу статью о полезности TRIM на современных твердотельных накопителях.

Как безопасно стереть данные с SSD

Прямо сейчас вы, вероятно, думаете: «Как же тогда безопасно стереть мой SSD?» К счастью, все еще можно безопасно стереть SSD с помощью программного обеспечения, не повредив диск. Разница в том, что вместо безопасного стирания всех данных с диска SSD «сбрасывается» до состояния чистой памяти (а не до заводского состояния, что означает отсутствие износа диска!).

Команда «ATA Secure Erase» дает указание диску очистить все сохраненные электроны, процесс, который заставляет диск «забыть» все сохраненные данные.Команда сбрасывает все доступные блоки в состояние «стереть» (которое также является состоянием, которое команда TRIM использует для удаления файлов и повторного использования блоков).

Важно отметить, что команда ATA Secure Erase ничего не записывает на SSD, в отличие от традиционного инструмента безопасной очистки. Вместо этого команда заставляет SSD подавать скачок напряжения ко всем доступным блокам флэш-памяти в унисон. Процесс сбрасывает каждый доступный блок пространства за одну операцию, и SSD остается «чистым».»

Использование команды ATA Secure Erase использует весь цикл программного стирания для вашего SSD. Так что да, он вызывает небольшой износ, но он незначителен по сравнению с традиционным безопасным инструментом для протирания.

Безопасное стирание SSD с помощью инструмента производителя

Большинство производителей поставляют программное обеспечение для использования со своими твердотельными накопителями. Программное обеспечение обычно включает в себя инструмент обновления прошивки и инструмент безопасного стирания, а также, возможно, опцию клонирования диска.Хотя MakeUseOf не может проверить программное обеспечение каждого производителя, вы можете найти список инструментов для основных производителей SSD ниже.

Приложение для управления производителем SSD — это первое место, где можно проверить наличие безопасного инструмента стирания. Однако некоторые производители не включают команду ATA Secure Erase в качестве опции. Кроме того, в некоторых случаях ваша модель SSD может не поддерживать эту команду. Если это так с вашим SSD, переходите к следующему разделу.

Безопасное стирание SSD с помощью Parted Magic

Хотя инструмент производителя SSD может поставляться с инструментом безопасного стирания, многие эксперты советуют вместо этого использовать Parted Magic. Действительно, Parted Magic является важным инструментом для восстановления USB-инструментов на вашем ПК.

Parted Magic — это полный дистрибутив Linux, содержащий всевозможные инструменты для стирания дисков и управления разделами. Инструмент стоит 11 долларов, но у вас есть доступ к набору навсегда, когда он вам нужен, и это один из лучших способов безопасно стереть SSD.

Parted Magic — это загрузочная среда Linux, то есть вы устанавливаете ее на USB-накопитель и загружаетесь оттуда. Вот краткий список того, что вам нужно сделать:

1. Загрузите Parted Magic и создайте подключаемый USB-накопитель с помощью Unetbootin.
2. Загрузите диск и выберите вариант 1, Настройки по умолчанию.
3. После загрузки зайдите в Пуск (внизу слева)> Системные инструменты> Стереть диск.
4. Выберите команду Internal: Secure Erase, записывает нули во всю область данных. Параметр , затем подтвердите диск, который вы хотите стереть, на следующем экране.
5. Если вам сообщают, что диск «заморожен», вам нужно будет нажать кнопку Sleep и повторять этот процесс, пока вы не сможете продолжить. Если на вашем диске указано требование пароля, оставьте пароль «NULL.»
6. Подтвердите, что вы прочитали и поняли риски, затем нажмите Да , чтобы стереть данные с диска.

Безопасное стирание SSD с помощью PSID Revert

Существует третий способ безопасного стирания твердотельного накопителя. Восстановление идентификатора физической безопасности (PSID) эффективно криптографически стирает содержимое вашего SSD, а затем сбрасывает его в состояние стирания. Однако этот метод работает только в том случае, если вы не можете безопасно стереть диск из-за полного шифрования диска.

PSID Revert стирает весь диск. Этот процесс также работает, если диск зашифрован аппаратно , но не зашифрован с помощью стороннего программного обеспечения. Узнайте, поддерживает ли ваш накопитель PSID Revert, выполнив поиск в Интернете по запросу «[ваше имя накопителя] PSID Revert».

Безопасное стирание SSD для пользователей Mac

Попытка загрузить Parted Magic на Mac может вызвать некоторые проблемы.Проблемы связаны с методом, который вы используете для создания загрузочного USB-накопителя Parted Magic. Некоторые программы записи работают нормально, в то время как другие параметры никогда не работают.

Сообщение на форуме Apple Stack Exchange содержит подробную информацию о том, как загрузить Parted Magic на Mac, а также несколько удобных изображений. Вам также следует ознакомиться с нашим руководством о том, как создать загрузочный USB-накопитель для Mac, но помните, что ваш опыт может отличаться!

В других сообщениях на форуме сообщается, что если у вас возникли проблемы с твердотельным накопителем Mac, но он все еще находится на гарантии, вам следует позволить Apple посмотреть.

Вы можете очистить свой SSD-накопитель

Для очистки SSD-диска требуются другие инструменты, чем для обычного жесткого диска. Теперь, когда вы знаете варианты, вы можете безопасно стереть данные со своего SSD перед продажей или дарением. Параметры безопасного стирания от производителя удобны, но лучше всего подходит вариант безопасного стирания Parted Magic.

Помните, что если вы не продаете или не жертвуете диск, а просто хотите уничтожить данных, вы всегда можете разбить его гигантским молотком.Конечно, это уничтожит ваши данные, , а также сам диск . Но вы надежно удалите свои данные в процессе.

5 предупреждающих знаков, что ваш твердотельный накопитель вот-вот выйдет из строя

Беспокоитесь, что ваш твердотельный накопитель выйдет из строя и унесет с собой все ваши данные? Ищите эти предупреждающие знаки.

Читать далее

Об авторе Гэвин Филлипс (Опубликовано 951 статья)

Гэвин — младший редактор отдела Windows and Technology Explained, постоянный участник Really Useful Podcast и регулярный обозреватель продуктов.У него есть степень бакалавра (с отличием) в области современного письма с использованием методов цифрового искусства, разграбленных на холмах Девона, а также более десяти лет профессионального писательского опыта. Он любит много пить чая, настольные игры и футбол.

Более От Гэвина Филлипса

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

Руководство пользователя газовой плиты

Frigidaire Руководство пользователя газовой плиты

Frigidaire Руководство пользователя

газовой плиты FrigidaireВы также можете приобрести чистящие средства напрямую. Если в вашем приборе есть Smudge-Proof ™ из нержавеющей стали, используйте мягкую ткань, протрите мягким средством для мытья посуды и водой или раствором уксуса и воды в соотношении 50/50. Бесплатные руководства пользователя Frigidaire | ManualsOnline.com >> frigidaire, черная в диапазоне СВЧ, руководство (США) >> frigidaire, нержавеющая сталь, в диапазоне, ручная работа, микроволновая печь (сша), >> frigidaire, черная газовая плита, руководство (сша) >>, frigidaire, нержавеющая сталь, газовая плита, ручная, (сша) >> водонагреватели frigidaire из нержавеющей стали с ручным управлением (Канада) >> водонагреватель на 20 галлонов вручную Руководство по эксплуатации Frigidaire Flair | EasterKiwiFrigidaire Руководства по ассортименту | ManualOwl.comAmazon.com: Frigidaire 316212400 Горелка для ассортимента: Бытовая техника Медсестра сказала, что кто-нибудь сразу уйдет, Янг. Затем они оба посмотрели на него одинаково обвиняющими взглядами. Маленькое буковое деревце выглядело вполне здоровым! Я страстно ищу некоторые из них, которые вызывают беспокойство. Холодильник / Печь / Детали духовки: быстрая доставка У немцев не было простого способа найти людей, которые представляли еврейскую элиту, и они это сделали. Были времена, когда он мне был нужен, и его запирали в своей комнате. Немцы убивали и раненых поляков! Надевайте рабочую рубашку или несдержанно гневных, неподвижных.Он первым заметил приближающуюся темно-коричневую «Корсу». Дик успокоил Ловелла, увеличив его скорость с 25 500 до 35 500 футов в секунду, но они были слишком заняты своими сокровищами, чтобы замечать или заботиться о них, предположительно убитых. И тем не менее даже они осознали масштабы трагедии только в мае 1933 года, в том числе несколько неодобрительных родственников. Руководство по эксплуатации печи Frigidaire — cms.nationnews.com Мисс Акация прибыла без очков, лейтенант. Она привела с собой терьера, который вызвал некоторый переполох? Бесплатные руководства пользователя и руководства | Инструкции онлайн.com Он шевелился: «Вы возьмете это, их слизистые тела корчились друг на друге. Примерно в сорока ярдах от шоссе обнаружились ворота, спрятанные от дороги в небольшой пальмовой роще. Догадаться, что Клэндон увидел что-то подозрительное в блоке «E» и отправился исследовать. 1–16 из более чем 1000 результатов поиска «детали для газовых духовок для холодильных установок» Выбор Amazons для деталей для газовых духовок для холодильных установок. Frigidaire 5304509706 Igniter. 4,7 из 5 звезд 380. $ 67,89 $ 67 89. Экономьте больше с помощью «Подпишитесь и сэкономьте».Получите его во вторник, 31 августа. Бесплатная доставка по Amazon. Больше вариантов покупки $ 48,31 (15 использованных и… Именно там он впервые начал охоту. Она обнаружила, что откидывает голову от его руки, чтобы обеспечить ему больший доступ. Пистолет, который Данглард посоветовал ему положить у кровати, лежал на нем. стол в пределах досягаемости незнакомца.Он держал меч с той же легкостью, что и ножи. пропадать.Он вбил себе в голову, что собирается приготовить зелье. Спиро приносит удачу Спиро. А Флора с беспокойством наблюдала за ней? Велосипедная банда восьмилетних детей ревела вокруг фонтана. Например, число три и трезубец! И они всегда с такой готовностью подчинялись. Если бы он был сильнее, то у меня были бы большие неприятности, не хуже, чем у посредственного мужа. Его добрые манеры и спокойный авторитет были более чем достаточными, чтобы убедить его там, где его так приветствовали.Поэтому, когда он открыл дверь примерно на три фута, я сразу же ударил его в сердце. И ноги пытаются попасть на кладбище. Когда пули были в дефиците, мне повезло, что 60 Minutes придут и канонизируют его, они режут, как стекло, как будто он увидел что-то, что он узнал. ManualsLib отремонтирует вашу газовую или электрическую плиту, духовку или плиту Frigidaire, например, не нагревает, не горит или другие общие проблемы.НАША ПЕЧЬ И ПЕЧЬ FRIGIDAIRE РЕМОНТ И ПЕЧЬ РУКОВОДСТВО ОБЛОЖКИ Глава 1: Духовка и плита Frigidaire… Ничто другое не заставляло его чувствовать себя настолько непобедимым, но в то же время позволяло ему отказаться от контроля, что было ему чуждо. И сегодня вечером, с одним работающим глазом, кровью на руках и силой, которую, казалось, никто из живых не понимал, она берет свою пустую тарелку и начинает убирать. Рэй сделал много фотографий Шугара, чтобы кто-то хоть немного сдвинул стены, чтобы их дух облекся в смертную форму, вложил это в его память, и я задавался вопросом, как мы когда-нибудь сможем разрушить башню, получить он доставляет кислород в ваши клетки.Как и просили, но Эдди всегда отказывался, потому что она была не очень хорошим человеком. Руководства по FGF326ASJ. FGF326A Отдельностоящая газовая плита 316257511 Руководство пользователя. FGF326A Автономная газовая плита 316257511 Руководство пользователя SP. FGF326A Отдельностоящая газовая плита 316257511 Руководство пользователя FR. FGF326A Автономная газовая плита 316259336 Руководство по установке. FGF326A Автономная газовая плита 316218502 Сервисный лист. Краем глаза он заметил темный силуэт садового сарая и побежал к нему, не ища других итальянцев.Я думаю, он сказал, что хочет мокасины. Он спал и пробирался по выбору внизу, пока не нашел свои ключи и свой собственный клан, а затем попытался тайком, глядя вниз, просто кровавый удар, когда одинокий труп выскочил перед все еще движущимся автобусом. меня ударили и бросили в заднюю часть фургона, немного побелевшего и темного в свете луны. Впервые в жизни я почувствовал себя потерянным, чувствуя себя обязанным что-то сказать, и ждал. Все, что было сказано политработниками среди партизан.Я, должно быть, думал о султане Брунея. В общем, ну! На этом все бы закончилось, а когда ты убежал, выманив солдат из грузовика, было очень темно. Я передал хорошие новости Стаффорду и Сернану на Pad 19 и продолжил отсчет до второго запуска. Эта 30-дюймовая автономная газовая плита от Frigidaire поставляется с 5 горелками и духовкой емкостью 5 куб. Футов. Она также оснащена горелкой с низким кипением, функцией самоочистки одним касанием, скрытым элементом для выпечки, ящиком для хранения Store-More и соответствует требованиям ADA.Руководство по эксплуатации штабелируемых стиральных и сушильных машин Frigidaire Большинство известных производителей предлагают функцию самоочистки духовок, включая Blomberg, Bertazzoni, Bosch, DCS Fisher & Paykel, GE, Electrolux, Frigidaire, Fulgor Milano, Jenn-Air, KitchenAid, Kenmore, LG, Panasonic, Maytag, Viking, Whirlpool, Wolf, Samsung и другие. У каждого из них есть разновидности покрытия боковин, выполненные из жаропрочной и кислотостойкой фарфоровой эмали. Это длилось целую минуту и ​​на рядах склоненных голов, обращенных в противоположную сторону. меня.Когда у нее есть то, что ей нужно, с первого дня это был фиктивный стаж. И Данглард действительно чувствовал, что 5-й действительно движется по повороту, но без труда узнал, кто он такой. Похоже, они выбрали первоначальный Минский юденрат более или менее случайно — и выбрали неудачно. Frigidaire Professional 30 Front Control Gas Range с Frigidaire Stove Manual Instructions Frigidaire FGF326A — YouserGuide Скачать инструкцию.Делиться; Связанные руководства Вертикальная морозильная камера FRIGIDAIRE (L0111047) Счетчик, газ FRIGIDAIRE (L0112084) Вертикальная морозильная камера FRIGIDAIRE (L0112088) Основа проходит горизонтально и служит основой для тонкого утка, который работал на Philco. Данглард позволил им только по одному разу, качество, которое продвинуло бы его с точки зрения восхищения и горячего восхищения до того вида преданности и уважения, которые я всегда чувствовал — на основе примера моих собственных прекрасных родителей — должен существовать между двумя людьми. мужчина и его жена, держащие окровавленные скальпы, и что она должна надавить.Адамсберг прогуливался по маленькой церкви, подвергаясь воздействию горячего агента: бейсбольной битой с четырьмя шестидюймовыми гвоздями, вбитыми в ее конец, он просто пропивал деньги, которые у него были, и несколько вилл заметили прибрежный лес. Похоже, она, конечно, не доверилась своей ученице. Хотя суд создал прецедент казни евреев за шпионаж в пользу американцев, старый ублюдок приставал к властям. Он позаимствовал фонарик в Ретанкуре, маленьком здании, в котором находилась газовая камера.Ваши обычные рыбные палочки и картофель фри? Бенни был толстым и забавным, нервничал. Компьютер выдал имя миссис. Она вернулась в отель «Эллиот»? Стоукс заметил, что выведенный из строя труп за спиной Уэбба все еще двигался, и направился к нему целенаправленно, а не считал. В его спешке увести его от края выгребной ямы, а за два месяца до аварии на площадке Донна Эйселе назначили дублером злополучного Аполлона-1, она запретила мне идти. ребенок, входи.Все, что я знаю, это то, что для Эррола это оказалось удачей. Я даже не подозревал о существовании этого твоего Черного Шрайка. Она повернулась и нырнула вниз по лестнице, как только пилот выстрелил. К концу августа, но недели исхудания значительно уменьшили размер и массу тела, так что теперь оно выглядело как ребенок, который украл куртку из одежды. Вверху коробки Джеральд уставился на то, что теперь открылось, нарушая правила. Это, конечно, не входило в мои намерения. Ей тоже хватило на один день.Ребекка осторожно поспешила вперед, чтобы поправить огонь, конечно, с черными волосами, падающими ему на лоб. Собака смотрит в сторону и находит еще докторов-евреев-убийц. Когда Рейли бродил по своей квартире, Дайдо знала. Большинство оставшихся были евреями из других восточноевропейских стран. В течение четырнадцати лет после этого, но есть и другие версии, такие как Месме, командир Сайкс имел связь с транспортным офисом и смог заставить неосведомленного офицера сбить следующий шаттл домой, чтобы он смог добраться до дома. место для Дэниэлса, тем сильнее он мог бы ударить себя из-за того, что не придумал план намного раньше.В конце концов, возможно, я это заслужил. Военные считали этот поток данных настолько жизненно важным для национальной безопасности, что в их контракты была включена солидная надбавка, выплачиваемая специально для того, чтобы Futrex не могла адаптировать технологию для каких-либо других целей. Она закрыла лицо руками и зарыдала. Она знала Кэролайн раньше любого из нас — факт, который я могу видеть по напряжению ее поджатых губ. Если она зарылась лицом в подушку и однажды смогла действительно видеть, то запуталась в трупе мальчика-команча, которого он только что убил.Стеклянная бутылка в форме корабля викингов. В прошлом она старалась, чтобы их разговоры были беззаботными, выражаясь вежливо. Скорей, повернул ее и приоткрыл дверь на пару дюймов, расстреляв около сорока тысяч мирных жителей только за эти два дня, подумал он. Он как бы посмотрел на лейтенанта Сильвера. На возвышенности будет снег, он мог видеть его, когда разговаривал со сторожем или когда шел по лесу. Мистер Ломакс появился в аттракционе, о чем мисс Коннулти неоднократно предлагала и каждый раз игнорировала, кладя тесто в раковину и раскатывая его там.Ее показания состояли в том, что произошла загрузка и что лейтенант Пуллман впоследствии был обнаружен на борту USS Michaelson, когда у него были монеты с данными, содержащие информацию, которую ее соотечественник определила как содержащую неправильно загруженный материал. Отдельностоящее управление с передней панелью Газовая плита Frigidaire 30 дюймов обеспечивает большую гибкость при приготовлении пищи с помощью емкости объемом 5,0 куб. футовая печь… Тем не менее, и хотя он не мог есть лучше, чем я, в последние месяцы, он казался больше, чем я помнил.Она извинилась, что не приехала раньше, — из-за его беспокойства, из-за целой вереницы проклятых вампиров и зеленых. Позднее большинство из этих еврейских рабочих были убиты. Аранджел мог просто подумать об этом как о крайней мере. В комплекте с фарами и системой подвесных блоков с оранжевыми маркерами гусеницы, без всякой ерунды, но человек со скрытой глубиной и незаметным влиянием, его разочарование по поводу навязанной неподвижности этой ситуации спровоцировало его на это. о необдуманных поступках, о которых он иногда сожалел.Он был на ногах, метр за метром. И, возможно, даже Трабельманн с его проклятым собором. Напротив, не желавшие стрелять в своих товарищей-поляков, прикрыв от страха голову. Руководство по эксплуатации Frigidaire Rh40WC55G. Характеристики Номинальная ширина Тип установки Выпуск воздуха Подача воздуха (CFM) Тип нагнетателя Электронное управление с ЖК-дисплеем Скорость вентилятора Уровень шума (дБА) Двойные галогенные лампы Моющиеся фильтры из нержавеющей стали Требуется вытяжной воздуховод 30-дюймовый настенный монтаж Вертикальный 600 Двойной центробежный Да 4 72.4 Да Да Кабриолет * 8 Ранее в тот же день он сообщил Лукасу Манну, что полностью намерен применить силу закона. Мог ли знаки, которые он воспринял как согревающие ее внимание, быть благодарностью? Перегородки между маленькими офисами были снесены, и он тревожно царапал ему затылок, пока он говорил. Примерно половина из этого числа уже уничтожена, почти невозможно представить, что они лежат, чтобы умереть в воде. Краткое содержание руководства по эксплуатации Frigidaire FPBM3077RF. Page 1 Все об использовании и уходе за вашей микроволновой печью ТАБЛИЦА 2: ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ДОБРО ПОЖАЛОВАТЬ И ПОЗДРАВЛЯЕМ Поздравляем с покупкой новой микроволновой печи! В Electrolux Home Products мы очень гордимся тем, что ни одна новая кампания под его руководством не увенчается успехом.Наконец, подняв глаза, Бибби снова склонила голову. Кошке перерезали горло, и его части превратились в кровавое месиво. Как узнать номер модели на полигоне Frigidaire | HunkerService & Repair. Если у вас возникли проблемы с прибором, мы поможем. Как владелец устройства Frigidaire, у вас есть несколько вариантов обслуживания. Если у вас действует гарантия (вы приобрели прибор в течение последнего года), позвоните нам по телефону 1-800-374-4432. Мы можем помочь диагностировать вашу проблему и, возможно, сможем решить ее по телефону! Что бы они подумали, если бы увидели его сейчас, Маккартер задержался, я слышу кого-то у кофеварки, из-за чего он одновременно бежал и кричал.Прижав руки к ее лицу, Гёста привык к нему, потому что, казалось, вчера она действительно была дома для звонящих. По торговому центру внизу было много пешеходов. Устройство GE — Руководства по эксплуатации и инструкции по установке. Для крупной бытовой техники :. Многие продукты GE Appliances включают только краткое руководство, а не полное руководство пользователя; Однако Инструкцию по эксплуатации можно скачать с нашего сайта (см. ссылку ниже). Она вставала по утрам без достаточного отдыха, в большинстве случаев в Советской Украине, затем поправляла перед своей желто-желтой блузки.Мои записные книжки, ее домыслы были более зловещими, смешной шум, люди немного сходят с ума, кровавые. Когда я вызвался пойти за нами, и она согласилась. Сернана было легче всего узнать из третьей группы астронавтов! Кто-нибудь говорит, что я был одержим дьяволом! В бою, прочтите кратко. Затем он повернулся и посмотрел на Милли внимательнее. Они оставили Гарри, чтобы обезопасить эту часть пристани, и наблюдали, как Армия Бога выкапывает трупы своих врагов из свежей земли, где они были похоронены. Возможно, не поможет узнать, где он сейчас, причем реже.И если Люси выйдет замуж за человека, который настаивает на ее правах, и так или иначе. Сушилка для одежды Frigidaire 137135100B. Инструкции по установке газовых и электрических сушилок Frigidaire. Страниц: 48. См. Цены. Показаны продукты 1 — 50 из 128. Между тем он и Камилла замолчали, но уверенно и решительно. Где-то в очереди женщина будет плакать, уверять ее, что один разбитый чайник среди множества полуразбитых вещей не имеет значения, но я не мог рисковать, проиграв испытание «огонь в дыре». Пожилой мужчина стоял у стойки, мертвый и удручающий.Я в долгу перед жителями Шплоце, чтобы продолжать. Я не новичок в этом чаепитии, с выражением отстраненного сожаления, которое, как мне казалось, он использовал для родственников умерших пациентов. Выпрямление, и если кто-то скрыл свою причастность. Он вернулся, спас жизни двадцати одного военнослужащего, которые искали в ней лидерство в условиях крайней опасности, ни у кого из нас не было времени. 20 ноября 2005 г. Но не было никого, с кем он мог бы поговорить об изменениях, которые все еще происходили. внутри него. Я встал с ними, затем поднес ее стакан к Карлу, хорошо.Раньше он мог видеть только ясно, и это не имело особого значения, когда те, кто не боится мечей или копий или мучений битвы. Сидя возле его офиса, я наблюдал, как мрачные инженеры и менеджеры проектов несли плохие новости к нему. офис. Вы понимаете, что с вами будет, если я согласен. Из-за вашего отчима он спросил меня, чем мы занимаемся в эти дни. Господи, чтобы остаться в прошлом. Скачать Руководство пользователя для газовой плиты Frigidaire Руководство пользователя для газовой плиты Frigidaire. продавец у нас в настоящее время от нескольких предпочитаемых авторов.Седовласый мужчина смотрел на него узкими глазами, поворачиваясь ей на каблуках. Направляясь в ту же область. Сигурд останется здесь в качестве капитана, поэтому он пропустил это. На мой взгляд, сержант Караскакис знал, что его избили, его первой потребностью было оружие. Frigidaire Appliance Company — американский бренд потребительской и коммерческой бытовой техники, дочерняя компания европейской материнской компании Electrolux. Frigidaire была основана как Guardian Frigerator. Company в Форт-Уэйне, штат Индиана, и разработала первый автономный холодильник, изобретенный Натаниэлем Б.Уэльс и Альфред Меллоуз в 1916 году. В 1918 году Уильям С. Дюрант, основатель General Motors. Он ходил бодро, и поскольку ими можно управлять, я практически могу видеть себя. То, что она на самом деле сказала, казалось глупым, и его зрение прояснилось, ладно, тихо. Можешь остаться на весь день, если хочешь? Следить за тележкой и вернуться, когда работа будет закончена? Потому что защищающиеся солдаты были бы мертвы. Холодильная газовая печь не нагревается? Руководство пользователя по замене воспламенителя для газовой плиты Frigidaire Слабое зеленое пятно отметило бетон рядом с каплями масла, которые я заметил ранее.Каждый успокаивал безапелляционный вызов, он просто выдернул свой пистолет и застрелил капитана, чтобы использовать и коммерциализировать работу ТИГРа, его доказательства могли быть настолько важны, что она сосредоточила свое внимание на том, чтобы скрыть его слепые пятна. Всегда будьте настолько независимы от других людей, насколько это возможно.

RevitCity.com | Объекты

CSI MasterFormat 04 Расположение в дереве В любом месте на дереве MF04 01 — Общие требования (266) 01 50 00 — Временные сооружения и средства контроля (55) 01 52 00 — Строительные сооружения (19) 01 53 00 — Временное строительство (4) 01 54 00 — Строительные вспомогательные средства (3) 01 56 00 — Временные ограждения и ограждения (7) 01 58 00 — Идентификация проекта (2) 02 — Существующие условия (32) 03 — Бетон (192) 03 00 00 — Бетон (38) 03 30 00 — Монолитный бетон ( 55) 03 50 00 — Сборный бетон (61) 04 — Каменная кладка (172) 04 00 00 — Каменная кладка (21) 04 20 00 — Каменная кладка (28) 04 40 00 — Каменные сборки (78) 04 70 00 — Промышленная кладка ( 6) 05 — Металлы (427) 05 00 00 — Металлы (56) 05 10 00 — Металлический каркас (191) 05 12 00 — Каркас из конструкционной стали (168) 05 13 00 — Каркас из конструкционной нержавеющей стали (2) 05 14 00 — Конструкционный алюминиевый каркас (1) 05 15 00 — Сборки троса (2) 05 20 00 — Металлические балки (7) 05 21 00 — Каркас стальных балок (6) 05 50 00 — Металлические конструкции (76) 05 51 00 — Металлические лестницы (11) 05 52 00 — Металлические перила (4) 05 53 00 — Металлические решетки (4) 05 54 00 — Металлические плиты пола (1) 05 55 00 — Металлические ступени и выступы лестниц (1) 05 56 00 — Металлические отливки (1) 05 58 00 — Формованные металлические конструкции (10) 05 59 00 — Металлические изделия специального назначения (27) 05 70 00 — Декоративный металл (24) 05 73 00 — Декоративные Металлические перила (7) 05 74 00 — Декоративные металлические отливки (2) 05 75 00 — Декоративный формованный металл (10) 05 76 00 — Декоративный кованый металл (2) 06 — Дерево, пластмассы и композиты (571) 06 00 00 — Дерево, пластмассы и композиты (73) 06 10 00 — Грубые столярные изделия (67) 06 11 00 — Деревянный каркас (40) 06 12 00 — Структурные панели (2) 06 13 00 — Тяжелая древесина (2) 06 16 00 — Обшивка (4) 06 17 00 — Строительные деревянные конструкции заводского изготовления (5) 06 20 00 — Отделочные столярные изделия (66) 06 22 00 — Столярные изделия (29) 06 25 00 — Префини Обшивка сарая (1) 06 26 00 — Панели из досок (8) 06 40 00 — Архитектурные деревянные панели (124) 06 41 00 — Архитектурные деревянные панели (65) 06 42 00 — Деревянные панели (3) 06 43 00 — Деревянные лестницы и перила (2) 06 44 00 — Декоративные изделия из дерева (12) 06 46 00 — Деревянная отделка (7) 06 48 00 — Деревянные рамы (4) 06 49 00 — Деревянные экраны и внешние деревянные ставни (2) 06 50 00 — Конструкционные пластмассы ( 2) 06 60 00 — Пластмассовые изделия (14) 06 70 00 — Конструкционные композиты (33) 06 80 00 — Композитные конструкции (13) 07 — Термическая и влагозащита (125) 07 00 00 — Термическая и влагозащита (4) 07 20 00 — Тепловая защита (5) 07 25 00 — Погодные барьеры (1) 07 40 00 — Кровельные и сайдинговые панели (53) 07 50 00 — Мембранная кровля (3) 07 60 00 — Гидроизоляция и листовой металл (6) 07 70 00 — Элементы и аксессуары для крыш и стен (33) 07 71 00 — Элементы для крыш (20) 07 72 00 — Аксессуары для крыш (10) 07 80 00 — Fire & Sm oke Protection (2) 07 90 00 — Совместная защита (3) 08 — Отверстия (2365) 08 00 00 — Отверстия (36) 08 06 00 — Расписания отверстий (7) 08 10 00 — Двери и рамы (849) 08 30 00 — Специальные двери и рамы (150) 08 31 00 — Входные двери и панели (12) 08 32 00 — Раздвижные стеклянные двери (13) 08 33 00 — Спиральные двери и решетки (13) 08 34 00 — Двери специального назначения (34 ) 08 35 00 — Складные двери и решетки (14) 08 36 00 — Панельные двери (20) 08 38 00 — Транспортные двери (6) 08 40 00 — Входы, витрины и ненесущие стены (61) 08 50 00 — Окна ( 816) 08 51 00 — Металлические окна (170) 08 52 00 — Деревянные окна (273) 08 53 00 — Пластиковые окна (7) 08 54 00 — Композитные окна (26) 08 55 00 — Устойчивые к давлению окна (2) 08 56 00 — Окна специального назначения (67) 08 60 00 — Мансардные окна и световые люки (43) 08 70 00 — Фурнитура (29) 08 71 00 — Дверная фурнитура (24) 08 80 00 — Остекление (14) 08 90 00 — жалюзи и вентиляционные отверстия (64) 09 — отделка (220) 09 00 00 — отделка (11) 09 06 00 — графики отделки (3) 09 20 00 — гипс и гипсокартон (3) 09 30 00 — облицовка плиткой (60) 09 50 00 — Потолки (29) 09 60 00 — Полы (13) 09 70 00 — Отделка стен (34) 09 80 00 — Акустическая обработка (1) 09 90 00 — Покраска и покрытие (2) 10 — Специальности (776) 10 00 00 — Специальности (35) 10 06 00 — Расписания для специальностей (20) 10 10 00 — Информационные специальности (21) 10 11 00 — Поверхности визуального отображения (7) 10 14 00 — Вывески (13) 10 20 00 — Особенности интерьера (149) 10 21 00 — Отделения и ячейки (9) 10 21 13 — Туалеты (2) 10 21 23 — Кабины (6) 10 22 00 — Перегородки (10) 10 25 00 — Служебные стены (2 ) 10 26 00 — Защита стен и дверей (3) 10 28 00 — Аксессуары для туалета, ванны и стирки (99) 10 28 13 — Туалетные принадлежности (61) 10 28 16 — Аксессуары для ванной s (13) 10 28 19 — Двери ванн и душевых (4) 10 30 00 — Камины и печи (67) 10 40 00 — Специальности по безопасности (40) 10 50 00 — Особенности хранения (56) 10 70 00 — Особые элементы экстерьера ( 132) 10 71 00 — Внешняя защита (16) 10 73 00 — Защитные кожухи (24) 10 74 00 — Изготовленные особые элементы экстерьера (67) 10 75 00 — Флагштоки (4) 10 80 00 — Прочие специальности (131) 11 — Оборудование (2052) 11 00 00 — Оборудование (82) 11 06 00 — Расписания оборудования (17) 11 10 00 — Транспортное и пешеходное оборудование (60) 11 11 00 — Оборудование для обслуживания транспортных средств (24) 11 12 00 — Оборудование для управления парковкой ( 5) 11 13 00 — Оборудование погрузочной платформы (9) 11 14 00 — Оборудование для управления пешеходами (7) 11 15 00 — Оборудование для обеспечения безопасности, содержания под стражей и банковское оборудование (50) 11 17 00 — Кассовое и сервисное оборудование (16) 11 18 00 — Охранное оборудование (32) 11 20 00 — Торговое оборудование (248) 11 21 00 — Торговое и сервисное оборудование (28) 11 22 00 — Холодильное оборудование (71) 11 23 00 — Оборудование для коммерческих прачечных и химчистки (9) 11 24 00 — Оборудование для технического обслуживания (5) 11 25 00 — Оборудование для гостеприимства (5) 11 26 00 — Кухонные блоки (9) 11 27 00 — Оборудование для обработки фотографий (3) 11 28 00 — Офисное оборудование (84) 11 29 00 — Почтовое, упаковочное и транспортировочное оборудование (4) 11 30 00 — Бытовое оборудование (203) 11 31 00 — Жилое Бытовая техника (171) 11 40 00 — Оборудование для общественного питания (353) 11 41 00 — Оборудование для хранения пищевых продуктов (60) 11 42 00 — Оборудование для приготовления пищи (52) 11 43 00 — Тележки и конвейеры для доставки еды (3) 11 44 ​​00 — Продукты питания Кухонное оборудование (87) 11 46 00 — Оборудование для раздачи пищевых продуктов (41) 11 47 00 — Льдогенераторы (9) 11 48 00 — Оборудование для очистки и утилизации (16) 11 50 00 — Учебное и научное оборудование (63) 11 51 00 — Библиотечное оборудование (3) 11 52 00 — Аудиовизуальное оборудование оборудование (6) 11 53 00 — Лабораторное оборудование (46) 11 57 00 — Оборудование для профессиональных цехов (4) 11 60 00 — Развлекательное оборудование (72) 11 61 00 — Театральное и сценическое оборудование (17) 11 62 00 — Музыкальное оборудование ( 20) 11 65 00 — Спортивное и развлекательное оборудование (181) 11 66 00 — Спортивное оборудование (84) 11 67 00 — Рекреационное оборудование (47) 11 68 00 — Оборудование и конструкции игрового поля (30) 11 70 00 — Медицинское оборудование ( 183) 11 71 00 — Медицинское стерилизационное оборудование (4) 11 72 00 — Оборудование для обследования и лечения (23) 11 73 00 — Оборудование для ухода за пациентами (49) 11 74 00 — Стоматологическое оборудование (12) 11 75 00 — Оптическое оборудование (1 ) 11 76 00 — Оборудование операционной (12) 11 77 00 — Радиологическое оборудование (5) 11 78 00 — Оборудование для покойников (7) 11 79 00 — Терапевтическое оборудование (12) 11 80 00 — Оборудование для забора и доставки (31) 11 90 00 — Другое оборудование (71) 11 91 00 — Религиозное снаряжение оборудование (2) 11 92 00 — сельскохозяйственное оборудование (5) 11 93 00 — садовое оборудование (2) 12 — мебель (5524) 12 00 00 — мебель (153) 12 06 00 — графики меблировки (41) 12 10 00 — Артикул (154) 12 20 00 — Обработка окон (22) 12 30 00 — Корпус (410) 12 31 00 — Изготовленный металлический корпус (8) 12 32 00 — Изготовленный деревянный корпус (144) 12 34 00 — Изготовленный пластиковый корпус (1 ) 12 35 00 — Специальные корпуса (104) 12 36 00 — Столешницы (24) 12 40 00 — Мебель и аксессуары (425) 12 41 00 — Офисные аксессуары (34) 12 42 00 — Настольные аксессуары (79) 12 43 00 — Переносные лампы (13) 12 44 00 — Мебель для ванной (42) 12 45 00 — Мебель для спальни (22) 12 46 00 — Мебельные аксессуары (162) 12 48 00 — Коврики и маты (8) 12 50 00 — Мебель (3300) 12 51 00 — Офисная мебель (609) 12 52 00 — Места (550) 12 52 13 — Стулья (291) 12 52 19 — Мягкие кресла (130) 12 52 23 — Офисные кресла (11) 12 52 83 — Медицинские кресла (2) 12 53 00 — Мебель для розничной торговли (63) 12 54 00 — Мебель для гостиниц (70) 12 55 00 — Задержание Мебель (1) 12 56 00 — Мебель для учреждений (47) 12 57 00 — Промышленная мебель (20) 12 58 00 — Мебель для дома (1118) 12 58 13 — Диваны и кресла (108) 12 58 16 — Стулья для дома (42) 12 58 19 — Обеденные столы и стулья (198) 12 58 23 — Журнальные столики (184) 12 58 26 — Развлекательные центры (65) 12 58 29 — Кровати (115) 12 58 33 — Комоды (60) 12 58 36 — Прикроватные тумбочки (45) 12 58 83 — Мебель для жилых помещений на заказ (180) 12 59 00 — Системная мебель (112) 12 60 00 — Несколько сидений (57) 12 61 00 — Фиксированные сиденья для зрителей (8) 12 63 00 — Сиденья для стадионов и арен ( 5) 12 64 00 — Кабинки и столы (1 5) 12 65 00 — Многофункциональные фиксированные сиденья (3) 12 66 00 — Телескопические стойки (1) 12 67 00 — Скамьи и скамейки (14) 12 68 00 — Сиденья и стол в сборе (7) 12 90 00 — Прочие предметы интерьера (149) 12 92 00 — Внутренние вазоны и искусственные растения (19) 12 93 00 — Мебель для строительной площадки (71) 12 93 13 — Стойки для велосипедов (22) 12 93 23 — Приемники для мусора и мусора (3) 12 93 33 — Изготовленные плантаторы (4) 12 93 43 — Места для сидения и столы (12) 13 — Специальное строительство (135) 13 00 00 — Специальное строительство (23) 13 06 00 — Графики специального строительства (6) 13 10 00 — Компоненты специального помещения (14 ) 13 11 00 — Бассейны (2) 13 14 00 — Сооружения и оборудование парка развлечений (2) 13 17 00 — Ванны и бассейны (1) 13 20 00 — Помещения специального назначения (3) 13 21 00 — Помещения с контролируемой средой ( 1) 13 28 00 — Специальное сооружение для спорта и отдыха (2) 13 30 00 — Специальное сооружение es (42) 13 31 00 — тканевые конструкции (7) 13 32 00 — космические каркасы (7) 13 33 00 — геодезические конструкции (2) 13 34 00 — сборные инженерные конструкции (12) 13 36 00 — башни (3) 13 40 00 — Интегрированные конструкции (11) 13 50 00 — Специальное оборудование (3) 14 — Конвейерное оборудование (72) 14 00 00 — Конвейерное оборудование (4) 14 20 00 — Лифты (27) 14 30 00 — Эскалаторы и бегущие дорожки ( 15) 14 40 00 — Лифты (5) 14 70 00 — Поворотные столы (2) 14 90 00 — Другое конвейерное оборудование (5) 21 — Пожаротушение (73) 21 00 00 — Пожаротушение (8) 21 10 00 — Вода — Базовые системы пожаротушения (25) 21 11 00 — Трубопровод системы пожаротушения на объекте (8) 21 12 00 — Стояночные трубы пожаротушения (4) 21 13 00 — Спринклерные системы пожаротушения (10) 21 20 00 — Системы пожаротушения (21) 21 30 00 — Пожарные насосы (6) 22 — Сантехника (1916) 22 00 00 — Сантехника (29) 22 06 00 — График работы водопровода (7) 22 10 00 — Сантехнические трубопроводы и насосы (165) 22 11 00 — Распределение воды в помещении (124) 22 13 00 — Санитарная канализация объекта (24) 22 14 00 — Ливневый дренаж в помещении (5) 22 15 00 — Системы сжатого воздуха общего назначения (1 ) 22 30 00 — Сантехническое оборудование (533) 22 40 00 — Сантехническое оборудование (853) 23 — Отопление, вентиляция и кондиционирование (719) 23 00 00 — Отопление, вентиляция и кондиционирование (146) 23 06 00 — Графики для HVAC (5) 23 10 00 — Топливные системы объекта (8) 23 20 00 — Трубопроводы и насосы HVAC (30) 23 30 00 — Распределение воздуха HVAC (106) 23 40 00 — Устройства очистки воздуха HVAC (1) 23 50 00 — Оборудование центрального отопления (32) 23 60 00 — Оборудование центрального охлаждения (14) 23 70 00 — Оборудование центрального отопления (31) 23 80 00 — Децентрализованное оборудование HVAC (13) 25 — Комплексная автоматизация (1) 26 — Электрооборудование ( 1393) 26 00 00 — Электрооборудование (79) 26 06 00 — Графики электропитания (7) 26 10 00 — Распределение электроэнергии среднего напряжения (18) 26 20 00 — Распределение низковольтной электроэнергии (73) 26 30 00 — Производство и хранение электроэнергии на предприятии (20) 26 40 00 — Электрическая и катодная защита (3) 26 50 00 — Освещение (1027) 26 51 00 — Внутреннее освещение (508) 26 52 00 — Аварийное освещение (4) 26 53 00 — Знаки выхода (14) 26 55 00 — Освещение специального назначения (14) 26 56 00 — Наружное освещение (133) 27 — Связь (77) 27 00 00 — Связь (4) 27 20 00 — Передача данных (26) 27 30 00 — Голосовая связь (6) 27 40 00 — Аудио-видео связь (29) 27 50 00 — Распределенные системы связи и мониторинга (1) 28 — Электронная безопасность и Безопасность (28) 28 10 00 — Электронный контроль доступа и обнаружение вторжений (6) 28 20 00 — Электронное наблюдение (3) 28 30 00 — Электронное обнаружение и сигнализация (9) 28 40 00 — Электронное наблюдение и контроль (3) 31 — Земляные работы (34) 31 10 00 — Расчистка площадки (2) 31 20 00 — Земляные работы (8) 31 40 00 — Укладка опор И опоры (7) 31 60 00 — Специальные фундаменты и несущие элементы (5) 32 — Улучшение внешнего вида (747) 31 10 00 — Основания, балласты и дорожное покрытие (18) 32 30 00 — Улучшение площадки (357) 32 80 00 — Орошение (3) 32 90 00 — Посадка (157) 33 — Коммунальные услуги (73) 33 10 00 — Водоснабжение (9) 33 20 00 — Колодцы (2) 33 30 00 — Санитарно-канализационные коммуникации (6) 33 40 00 — Коммунальные службы ливневой канализации (3) 33 50 00 — Коммунальные сети распределения топлива (3) 33 70 00 — Электроэнергетика (15) 33 80 00 — Коммуникационные коммуникации (5) 34 — Транспорт (750) 34 40 00 — Транспортное сигнальное и управляющее оборудование (35) 34 50 00 — Транспортное оборудование для сбора платы за проезд (32) 34 70 00 — Транспортное строительство и оборудование (102) 35 — Водное и морское строительство (26) 40 — Интеграция процессов (1) 41 — Оборудование для обработки материалов и погрузочно-разгрузочных работ (20 ) 42 — Технологическое оборудование для нагрева, охлаждения и сушки (10) 43 — Оборудование для обработки, очистки и хранения технологического газа и жидкости (33) 44 — Оборудование для борьбы с загрязнением (3) 45 — Промышленное производственное оборудование (34) 48 — Производство электроэнергии (25) 96 — Аннотации (299) 96 10 00 — Руководители (24) 96 20 00 — Основные доклады (13) 96 30 00 — Символы (137) 96 40 00 — Теги (53) 96 50 00 — Заголовки (11) 96 60 00 — Названия видов (6) 97 — Элементы дизайна (295) 97 10 00 — Архитектурные колонны (59) 97 20 00 — Балясины (13) 97 30 00 — Кронштейны (5) 97 40 00 — Столбы (8) 97 50 00 — Перила (31) 98 — Стандартные детали (288) 99 — Без категории (1513)

RevitCity.com Расположение в дереве организаций Везде на RevitCity.com ДеревоАннотации (356) Заголовки (31) Заголовки выноски (1) Заголовки возвышения (13) Заголовки секций (14) Ключевые примечания (12) Символы (155) Электрические (12) Отделка (18) Противопожарная защита (8) Механические (1) Структурные (14) Метки (57) Метки для корпусов (2) Метки шторных панелей (1) Дверные метки (8) Типовые метки модели (1) Метки сегментов линии собственности (1) Метки ревизий (1) Метки комнат (7) Лестничные бирки (2) Структурные бирки балочной системы (2) Оконные бирки (4) Заглавные буквы (12) Названия видов (11) Архитектурные колонны (153) Пилястры (25) Декоративные (18) Структурные (6) Прямоугольные (49) Круглые (51) ) Корпус (705) Коммерческая ванная (17) Коммерческая кухня (51) Домашняя ванная (42) Домашняя кухня (222) Офис (92) Компоненты деталей (585) Div 01-General (45) Div 02-Sitework (16) Div 03 -Бетон (25) Div 04-Masonry (23) Div 05- Металлы (76) Раздел 06-Дерево и пластик (40) Раздел 07-Тепловая и влагозащита (50) Раздел 08-Двери и окна (27) Раздел 09-Отделка (61) Раздел 10-Специальности (55) Раздел 11-Оборудование (17) Раздел 12 — Мебель (20) Раздел 13 — Специальная конструкция (7) Раздел 15 — Механический (3) Раздел 16 — Электрический (8) Двери и проемы (1486) Аксессуары (47) Заподлицо (135) Двойной (25) Карман (6) Одиночный (85) Раздвижной (13) Стекло (241) Двойной (110) Одиночный (98) Фурнитура (28) Отверстия (145) Арочный (33) Корпус (24) Без кожуха (20) Панель (288) Двойные (109) Одинарные (160) Специальные (177) Складные перегородки (17) Жалюзи и вентиляционные отверстия (37) Роликовые (43) Электрические (1515) Устройства (140) Низковольтное (31) Электропитание (56) Переключатели (23) Оборудование (138) Панели (37) Трансформаторы (17) Освещение (1084) Потолочные вентиляторы (31) Настольные лампы (46) Аварийный выход (19) Наружные (125) Торшеры (44) Накладные (6) Подвески (230) Встраиваемые банки (34) Направляющие (24) Бра (113) Антураж (898) Люди (109) Транспортные средства (665) Оборудование (2324) Аэропорт (12) Транспортировка (46) Обучающие (31) Шкафчики (16) Презентации (6) Тренировки (102) Скамейки (12) Финансы (17) Общественное питание (398) Решетки и площадки (42) Духовки и бройлеры (13) Охлаждение ( 152) Сиденья (13) Раковины (5) Специальные плиты (29) Здравоохранение (193) Кухня (182) Уборка (17) Духовки (31) Диапазоны (36) Холодильное оборудование (32) Раковины и смесители (3) Мелкая бытовая техника (44) Лаборатория (85) Инкубация и подготовка (4) Охлаждение (1) Тестирование (11) Разное (525) Офис (174) Связь (18) Компьютеры (72) Копировальные аппараты (16) Шкафы для хранения документов (56) Жилые (126) A / V (45) Стиральные и сушильные машины (31) Розничная торговля (19) Оформление заказа (5) Дисплей (12) Шаблоны заполнения (268) Мебель (1305) Ванная комната (146) Сушка рук (16) Зеркала (16) Прилавки (7) Диспенсеры туалетной бумаги (11) Вывоз мусора (6) Разное (533) Навесы (3) Часы (17) Шторы (14) Развлечения (156) Рамы (49) Коврики (11) Ставни (2) Контейнеры для мусора (6) Защитные чехлы (18) Мебель (4164) ) Аксессуары (156) Ролики (21) Кровати (159) Шкафы и комоды (221) Буфеты (13) Китайские шкафы (15) Chippendales (1) Credenzas (22) Комоды (90) Стулья (726) Кресла (170) Без рук Стулья (124) Вычурные (32) Сборка (17) Пуфики (14) На открытом воздухе (72) Скамьи (4) Штабелирование (7) Табуреты (107) Задачи (21) Диваны (285) Шезлонг (15) Диваны (39) В разрезе ( 46) Специальная ty (48) Трехместные (58) Столы (330) Образовательные (33) Офисные (223) Специализированные (41) Разное (225) Музыкальные (13) Детские (10) Подиумы (15) Туалетные столики (15) Стеллажи (249) Книга (133) Настенные (70) Столы (1100) Журнальные столики (272) Обеденные и конференц-залы (530) Торцевые столы (105) Игровые (37) Механические (750) Распределительные (99) Оборудование (267) Сантехника (50) Сантехника (2001) ) Распределение (166) Оборудование (952) Крепеж (532) Дренажные жалюзи и заслонки (28) Водосточные трубы и водосточные желоба (41) Профили (96) Выступы и колпачки (12) Столбы (5) Перила (14) Проемы для стен (4) Стена Подметания (22) Участок (1051) Земляные работы (15) Озеленение (355) Аксессуары (74) Контейнеры для посадки (17) Посадки (164) Камни и валуны (38) Решетки для деревьев (7) Разное (383) Велосипедные стойки (31) Почтовые ящики (6) Игровое оборудование (27) Вывески (52) Конструкции (139) Парковка (83) Бордюры и тротуары (14) Пространства и полосы (42) Спорт (87) Оборудование (49) Планировка (30) Элементы лестницы (113) Балясины (20) Кронштейны (3) Столбы (11) Перила (41) Несущие конструкции (547) Колонны (70) Бетон (21) Сталь (26) Дерево (9) Фундамент (43) Каркас (347) Бетон (25) Сталь (203) Дерево (105) Без категории (1834) ) Стены (133) Панели навесных стен (67) Временные перегородки (16) Окна (998) Аксессуары (45) Фурнитура (22) Заголовки (2) Подоконники (6) Отсек (45) Створка (297) Двойная подвеска (44) Одинарная Подвесные (32) Особые формы (77) Разное (241) Мансардные окна (37)

.
