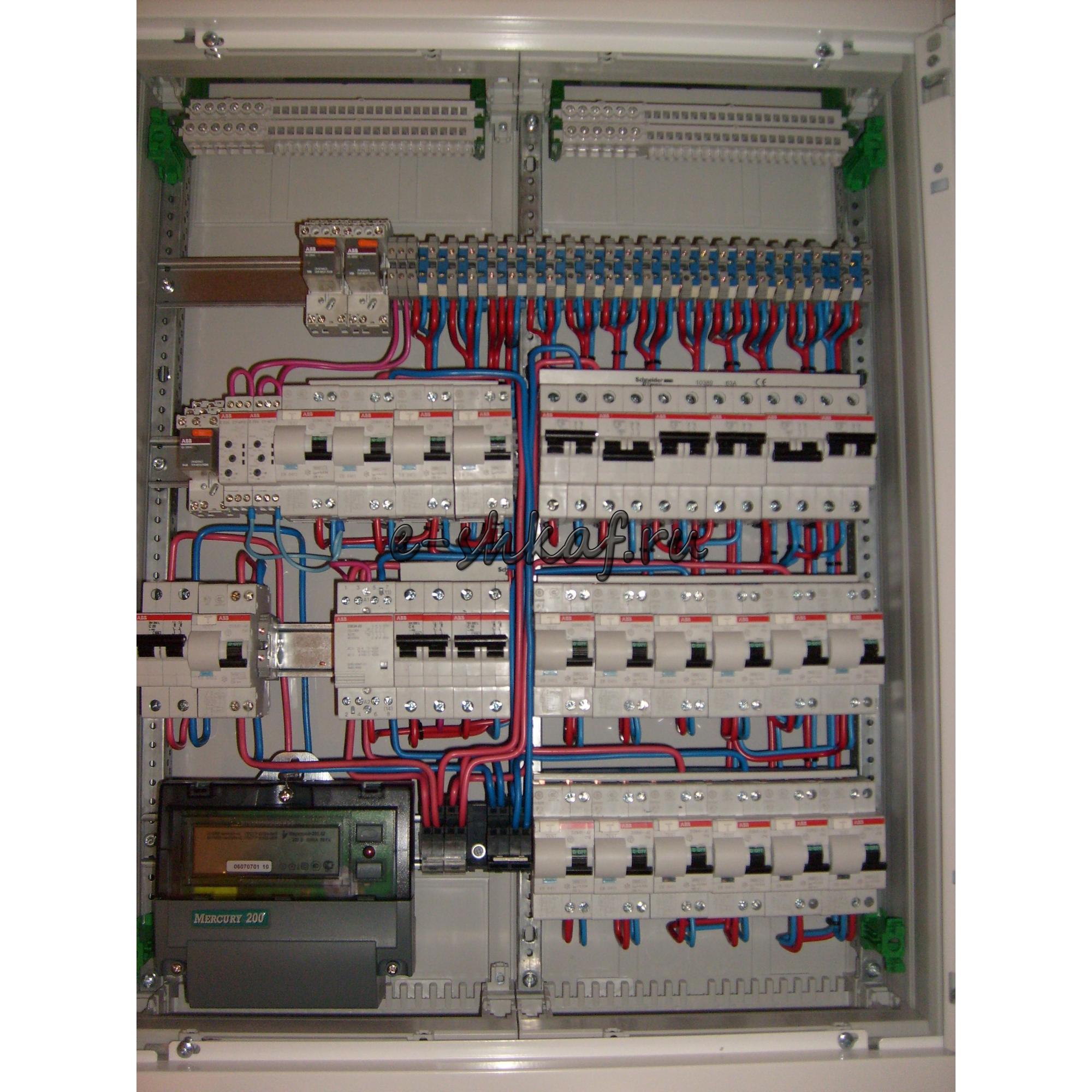

Фото щитка электрического квартирного: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Содержание

Бюджетный щит для 3-х комнатной квартиры

Сегодня, я расскажу о том, как не следует делать при замене электропроводки в квартире, но это лучше чем старая советская проводка))

В числах 20-х мая, один из моих коллег по электрике отдал своего знакомого, которому нужно было собрать щит. Почему он сам не сделал ему? А потому, что он увидел мои работы и решил что лучше меня этого никто (среди его окружения) не сделает.
Проблема для меня заключалась в том, что уже все линии (т.е провода) по квартире уже были проложены и материалы для щита уже были заказаны моим коллегой. В любом другом случае я не взялся бы за такую работу, так как специфика моей работы подразумевает проработку количества и качества линий в квартире или доме. Но согласился я еще и потому, что заказчик работает видео-оператором и готов записать видео-отзывы от себя и еще двоих моих заказчиков (у которых сейчас заканчиваю свою работу).

В чем именно заключалась моя работа? Несмотря на то, что материалы уже были заказаны, необходимо было сделать проект-схему, чтобы наглядно увидеть как все будет выглядеть.


Итак, вот такие были вводные данные:
1. В доме есть газ, но духовой шкаф будет электрический.
2. Необходимо сделать мастер-выключатель на всё, кроме холодильника
3. Вводной автомат в подъезде на 40А

Предупреждаю сразу, это очень бюджетный щит, по-хорошему нужно делать иначе и не ставить 1 узо или диф на всю квартиру! Но главное, вся необходимая защита в нем имеется. И заказчик сразу был предупрежден о последующем неудобстве при использовании.

Проект щита был готов примерно за 1,5 часа

Уже 23 мая материалы были у меня и я принялся за сборку. Покажу несколько фото в хронологическом порядке.

Выложенные комплектующие

Впервые столкнулся с корпусами Tekfor и не взлюбил их за хлипкую раму, которая разваливается если собирать все вне корпуса. И еще у пластронов слева и справа есть типа заглушки, и выламывать их нужно аккуратно, потому что есть ощущение что пластик может треснуть. Поэтому я их сначала по тонким местам проводил ножом чтоб еще сильнее утончить и выломать без сильных усилий. Чуть ниже есть фото и там видно о чем речь.

Основная часть была сделана, оставалось установить и расключить автоматы. Увы, дальше фото по их расключению не делал, т.к сильно увлекся процессом))

Вот смотрите справа от автоматов есть заглушки в пластронах, выглядят они не очень красиво, и выламывать их нужно с осторожностью. Хотя может только мне показалось что они слабые. Кто работает с такими щитами, расскажите в комментариях какие они.

И фото крупным планом что именно использовалось в данном щите


Далее должен быть этап внутренней и наружней маркировки, но было непонятно какой провод и куда будет подключаться (именно автоматы внизу на розетки и технику), так как заказчик делал разводку проводов в квартире сам и запас всего 2-х подходящих линий оставил меньше чем нужно.

Тем, кто делает проводку сам или вам делает мастер — следите чтобы запас проводов для подключения в щите был достаточным и не пришлось наращивать. Как делаю я? Проводим линию на стене, где будет верхняя точка щита (она же точка ноль, от нее идет разводка внутри самого щита), затем нужно знать размеры щита — высоту и ширину. Учитывайте, что в каждых щитах отверстия для ввода будут разными, где-то круглые не связанные друг с другом (как в данном щите из этого поста), а где-то один прямоугольный вырез на все подводящие провода. Далее формула такая — высота + ширина + 0,5 ширины. Именно таким должен быть запас проводов, больше можно, меньше нельзя.


Пример:
Размеры щита (взяты из головы) ширина 30 см, высота 60 см. Запас проводов от точки нуля = 60 см (высота) + 30 см (ширина) + 15 см (0,5 ширины) = 105 см.
Надеюсь понятно? Если есть вопросы, пишите в комментариях.

В моем случае всё было неправильно))) Щит проектировался уже под проложенные линии, материалы уже были заказаны без проекта, запас проводов был недостаточным (пришлось устанавливать щит выше чем было задумано, но это не критично), вследствии недостатка подвдящих проводов было непонятно по нижней рейке — куда и что будет подключаться, поэтому маркировка была сделана уже после подключения щита.


В общем вы поняли, мне пришлось выкручиваться и искать решения.

Смотрим ниже, процесс установки щита и как пришлось наращивать недостающий проводок

Видите внизу в желтой термоусадке? Это наращивание путем скрутки и сварки. Повторяю, чтобы такого не было — оставляйте достаточный запас проводов.

После расключения обязательно проверяйте правильность подключения отходящих линий. Как это делал я? На провода в подрзетниках я устанавливал поочередно лампочку с помощью клемников wago серия 222, а затем включал нужный автомат. Если лампочка загоралась — значит все в порядке.

Дело было лишь за внутренней и наружной маркировкой, смотрим результат))

Наклейки я всегда делаю в 2-х комплектах, на случай запороть один из них. В этом случае все прошло хорошо и второй комплект достался заказчику на всякий случай.

Внутренняя маркировка была сделана как в проекте, черные буквы — желтый фон. Но фото не сделал — опять увлекся процессом.
Видите мою фирменную наклейку? Фишка в ней такая, что заказчик в любой момент может по qr коду зайти в папку, где располагается вся информация по его щиту. Все схемы, фото и проект находятся именно там. «Это очень круто» — именно так мне говорили заказчики. Да, реклама на ней тоже есть, куда ж без неё))) Зато мои контакты всегда есть, стоит лишь открыть щит и посмотреть)

Подведем итоги. Я понял, что буду брать заказы на проекты и сборку щитов только если еще не проложены линии и не заказаны материалы, возможно, если соглашусь то, только в исключительных случаях и по двойному тарифу. Также я не люблю и, видимо никогда не полюблю установку щитов и любые электромонтажные работы, не могу я получать удовольствие от того, что мне не нравится.

Ну как получилось? Напишите в комментариях.
И у меня к вам вопрос. Как вы считаете, стоит ли сделать отдельную услугу по комплектам для наружней маркировке для готовых щитов?

P.S. заметили на проводах, внутри щита подписанные бирки? это было сделано из того, что было под рукой чтобы знать от какой линии идет провод. По-хорошему нужно было делать накидные маркировочные кембрики (не помню как точнее называются), но некоторые цифры и буквы были под заказ. А делать нужно было сейчас

Распределительный щит — 95 фото современных видов и их характеристики

Сегодня навесной распределительный щит или как его часто называют шкаф электрического типа – это коробка с установленными внутри устройствами, предназначенными для защиты в доме сети и обыкновенными счетчиками электроэнергии. Что важно знать еще перед установкой?

Как выбрать электрооборудование щитка?

Если вы решили приобрести встраиваемый распределительный щит, то в таком случае необходимо для начала сделать проект щитка и однолинейную схему. Для этого выполняется чертеж плана помещения, с указанием всех розеток, выключателей, приборов для освещения, соединительных коробок и электроприборов, для которых предусмотрено персональное питание.

Посмотрев фото распределительного щита легко заметить, что число групп может быть выбрано произвольно, но необходимо лишь учесть нагрузку, которая будет в последующем.

Чаще всего для того, чтобы защитить осветительную электропроводку приобретают выключатели автоматического характера на номинальный ток 6А или 10А. Если выключатели розеточные, то в таком случае номинальный ток обязательно должен быть 16А.


На практике встречаются случаи, когда розетки делятся по своему назначению: например, отдельно для приборов обогревающего типа и отдельно для питания такой техники, как компьютеры. Реже встречается ситуация, когда розетки в доме подключаются от специального персонального автомата для каждой из комнат в доме.

Отдельно для всех созданных групп должны быть подсчитаны ориентировочные токи будущей нагрузки, выбраны соответствующие устройства защитного характера.

Кроме классических выключателей автоматического типа сегодня профессионалами рекомендуется использование УЗО на 30 мА или 10 мА.

В случае необходимости для щитка могут быть подобраны различные устройства, предназначенные для защиты от перенапряжения. Однако, профессионалы советуют выводить в отдельный щиток всю автоматику управления домашним освещением и располагать, например, на улице, поскольку большинство фотодатчиков производители выпускают с кабелем фиксированной длины для подключения.

Вид установки

Вы должны знать, что установка распределительного щита может осуществляться двумя способами:

  • Встраиваемая установка;
  • Накладная установка.

Сделать выбор в пользу одного или другого способа можно исключительно, опираясь на эстетические соображения или в зависимости от нагрузки, которая происходит на кабельную сеть.

Задумываясь над тем, как выбрать распределительный щит, стоит отметить, что щитки встраиваемого типа есть смысл устанавливать только в том случае, если число отходящих линий примерно в два и более раз меньше максимального числа модулей для выбранного щитка.

В противном случае практически невозможно будет провести многочисленные провода через боковые стены. Идеальный вариант – это щиток, у которого стена будет сниматься сзади, так как его легко в таком случае будет установить поверх проводов, выходящих из стены.

Правила установки распределительного щитка

На расстоянии от горючего

Ни в коем случае нельзя устанавливать пластиковый щит в котельной, любом другом пожароопасном помещении. Установка должна быть выполнена на максимально возможном расстоянии от резервуаров с газом, любыми другими легковоспламеняющимися веществами.

Специалисты советуют располагать щитки в помещении с хорошим проветриванием. При этом естественная вентиляция значительно лучше, нежели принудительная, которая просто перестает работать, если в квартире отключается электричество.


На свету

В месте, которое выбрано для установки щитка желательно, чтобы был обеспечен максимальный доступ естественных потоков света.

Это необходимо для того, чтобы в случае какой-либо неисправности специалист без применения автономных приборов освещения мог быстро устранить какую-либо неисправность.

Легкий доступ

Удержитесь от того, чтобы превратить помещение вышей щитовой в склад с огромным количеством вещей, которые вам, скорее всего никогда в жизни не понадобятся. К щитку всегда должен быть свободный доступ. В противном случае вы рискуете в аварийной ситуации не успеть обесточить сеть во всем доме.


Фото распределительных щитов


Также рекомендуем посетить:

8 идей для электрического щитка, которые оправдают его присутствие в интерьере

Настя, мы столкнулись с проблемой, возможно несущественной, но все же малоприятной. Ремонт закончен, в коридоре появился новый электрический щиток. Муж покупал бокс для него в Леруа Мерлен и считает его прекрасным. Но на мой взгляд, он выглядит ужасно! Не вписывается в интерьер, отвлекает от идеи, бросается в глаза своими казенными формами. Существует ли возможность его как-то задекорировать?” Елена


 На ваши вопросы отвечает дизайнер Анастасия Проклова


Елена, спасибо за вопрос! Конечно можно. Я с Вами совершенно согласна, бокс для электрического щитка в своем техногенном исполнении выглядит совсем не привлекательно. И в таком виде он не предназначен для внешнего использования.

Самая правильное решение переместить техническое устройство в стенной шкаф. В это случаем никакой декорации не требуется. Щиток в неприглядном боксе находится внутри шкафа, при необходимости, вы открываете створку и снимаете показания счетчика. Это идеал. Но далеко не всегда такой вариант возможен. Хотя бы потому, что не все прихожие могут вместить в себя шкафы. Иногда это просто открытые вешалки. А счетчик в прихожей — почти закономерность. В это случае бокс в интерьер надо вписывать. Я постараюсь собрать все возможные варианты декорирования, из которых Вы сможете выбрать то, что подходит Вашему дому.

Дизайнерские двери для бокса

Как для скрытой, так и для открытой систем установки можно использовать специальные щитки. Конкретно те, что на фото, — родом из Греции, отвечают всем требованиям стандартов, на рынке присутствует ассортиментная линейка — их можно купить в любом исполнении, подобрав соответствующий оттенок дерева. Они смотрятся строго и солидно в соответствующем интерьере.

Возможно, для Вашего интерьера это будет самое доступное и стильное приобретение, тем более, что решение “утопить” счетчик в стену, у Вас уже осуществлено. Но прихожая в Вашей квартире небольшая. Подумайте над следующим вариантом.

Зеркальное решение

Зеркало в прихожей необходимо. Есть вариант заказать зеркальную дверцу на петлях в обрамлении МДФ панелей, например, нужного цвета.

Никто никогда не догадается, что скрыто за зеркалом, которое плотно прилегает к стене.

Декоративные двери

Иногда интерьер требует какого-то особого решения. Тогда можно подумать о такой декоративной детали, как дверка для электрощитка.

В зависимости от размера щитка такие дверцы можно подобрать в магазинах или сделать на заказ. Хорошая идея использовать фасады для кухонь. В крупных строительных магазинах есть огромный выбор.

Декоративные короба с AliExpress

На любимом многими китайском портале иногда можно найти интересные варианты. Минус в том, что некоторые из них совсем недешевые, и доставка, как вы знаете, совсем не моментальная.

Несложно сделать такой короб и самостоятельно, если вас устраивает стиль кантри.

Декорация под полку или шкаф

На этапе создания проекта я часто предлагаю заказчику варианты декорирования технических объектов под функционал. Например, это может быть мебель. Ее делают на заказ, что называется “по месту”.

В этом случае надо заранее понять, какой функционал ожидается от этого пространства и подбирать или заказывать мебель под эту идею. Тогда можно декорировать щиток под шкаф или полки, и иметь полную гарантию того, что щиток не испортит интерьер.


Читайте статьи на похожие темы:


Декорация под картину

Очень распространеный и легкий вариант. На фото показаны промышленные варианты с коробом и различными креплениями.

Декор с помощью картины совсем несложный, если электрощиток не выступает из стены. Выберите понравившееся изображение или готовую картину и повесьте ее, как обычно вешают картину. Крепление на петлях, бесспорно, удобнее, в этом случае доступ к счетчику становится легче. Но поскольку показания снимаются не каждый день, вариант с традиционным креплением не будет вызывать сильных неудобств.

За одной из этих картин прячется наш электрощиток. Угадайте за какой?

Декорирование под ключницу

Они вошли в моду совсем недавно. Это то “забытое старое”, которое преподносится каждый раз как новое и модное. Раньше, когда ключи были огромные и тяжелые,  ключницы были в каждом доме, их размещали около двери как обязательный элемент. Их много в массовой продаже. Но есть совершенно невероятные авторские, которые переведут интерьер в разряд luxury.

Этот декор электрощитка я позаимствовала на портале Ярмарка Мастеров. Автор Михаил Силаев.

Декорация под обои или панели

Декорировать панелями можно в том случае, если вы заранее продумали такой вариант. Из этого же ряда — наклеить на щиток обои, если они имеют рисунок, вставка не будет бросаться в глаза. При крашенных стенах можно использовать этот же метод, покрасить дверцу и раму технической детали в нужный цвет. Еще вариант — сделать витраж с подсветкой. Достоинство этой маскировки в том, что она… увлекательна. Близкая по технике идея — мозайка на дверце из кусочков плитки.

Собственно, для декора щитка подойдет и любое объект, за которым он может “спрятаться”. Обратите внимание на самое первое фото в этой статье!

Как думаете, где скрывается электрический щиток)? Вы не поверите! За часами.

Этот список возможных идей декора для техногенных конструкций, далеко не полный. Можно отвлечь внимание от неприглядных деталей с помощью освещения или сделать на нем акцент, если интерьер выдержан в одном из лаконичных индустриальных стилей. Но все остальные приемы сложны в осуществлении. Они требуют вмешательства специалиста и значительных переделок. Я буду рада помочь! Присылайте ваши вопросы, будем разбираться, вдохновляться и творить!

Ваша Анастасия Проклова

Это может Вам понравиться:

Поделитесь этим:

Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Сборка и монтаж электрического щита своими руками

Что такое электрический щит и для чего он нужен?

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

  • Во-первых, электрический щит должен принять энергию от внешнего источника.
  • Во-вторых, щит распределяет энергию по группам потребителей.
  • В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
  • В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
  • И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Принципы распределения электричества по группам

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

  • Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
  • Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.
Автоматическими выключателями на 16 А защищаются все розеточные линии
  • Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.
Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии
  • Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
  • Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм2. По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2 уже критично, а для сечения в 1,5 мм2 является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

Однолинейная схема электрического щита может показаься непонятной только вначале

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Селективное УЗО

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В таком виде схема электрощита более понятна

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Необходимо ли УЗО в электрическом щите?

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

  • Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
  • В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
  • Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
  • Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.
Дифференциальный автомат объединяет в себе функции УЗО и автоматического выключателя

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Как рассчитать количество мест в электрическом щите?

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Пример расчета количества мест в электрическом щите

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Пример простой схемы электрического щита

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм2. Подсчитаем количество модулей.

  • На вводе двухполюсный автомат 2 модуля.
  • Далее счетчик +6 модулей, в итоге 8.
  • Два УЗО +4 места, в итоге 12.
  • Шесть автоматов однополюсных, значит 12+6=18 мест.
  • Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

Как выбрать хороший электрический щит

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

  • Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.
В деревянных домах целесообразно применять электрические щиты наружной установки
  • Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.
Встраиваемый электрический щит

По материалу корпуса электрические щиты подразделяются на:

  • Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
  • Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

  • Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
  • Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.
Такие электрические щиты могут стать украшением интерьера
  • В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
    • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
    • Организация и фиксация входящих кабелей.
    • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
    • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
    • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
  • И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

Как выбрать модульное оборудование в электрический щит?

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

  • У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
  • Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.
Электрощиты, собранные на модульном оборудовании одного производителя , смотрятся очень гармонично
  • Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм2 или 6 мм2. Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
  • Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.
Шины-гребенки значительно экономят место в электрическом щите и облегчают монтаж
  • Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
  • Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.
Кросс-модуль в изолированном корпусе
  • Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
  • Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
  • Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

узо

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Сборка и монтаж электрического щита

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

ИллюстрацияОписание действий
Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Организация ввода кабелей в электрический щиток

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Съемная крышка кабельного ввода — верный признак хорошего щита

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Фиксация входящих кабелей алебастром — не самое лучшее и современное решение

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

  1. После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
  2. Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.
Фиксация кабелей на входе в хороший щиток
  • Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
  • Аналогично вводятся в щиток и маркируются все кабели.
  • После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.
вырезание отверстий под кабель в съемной крышке
  • Заглушки устанавливаются на свои места и крепятся винтами.

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

электрический щит

Образцовая организация входа кабелей в электрический щит
Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Такой нож с пяткой очень бережно снимет внешнюю оболочку с любого кабеля

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.
Процесс снятия оболочки с кабеля NYM
  • Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
  • Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
  • Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
  • Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Разделанные и временно промаркированные кабели в электрическом щите
Защита внутренностей электрического щита от ремонтно-отделочных работ

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

  • Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
  • Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
  • Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
  • Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.
Внутренности щитка защищены картонной крышкой

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Предварительная сборка электрощита на рамке

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм2. И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

Варианты компоновки модульных устройств в электрическом щите

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

  • Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.
Линейная схема компоновки УЗО и автоматических выключателей
  • Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом расположенные автоматы группы. Недостаток ее – она сложнее в реализации.
Групповая схема компоновки
Принципы монтажа модульных устройств в электрическом щите

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

  • Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм2, значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм2.
  • Существует железное правило – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
  • Если для монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать многожильный провод в клеммы модульных аппаратов и шин запрещено.
Наконечники НШВИ и НШВИ (2)
  • Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
  • Вся коммутация должна производиться только цельными отрезками проводов.
Преимущества монтажного провода ПВ3 перед ПВ1

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

  • Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм2, но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм2 и очень редко 10 мм2. Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм2 каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
  • Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
  • Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
  • Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно не нарушая никаких правил очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Монтаж и коммутация модульных устройств

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое и хорошо освещенное. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

ИллюстрацияОписание процесса
Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
Намечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.
Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
Нулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.
При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.
Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
Все модульные аппараты выключаются, щиток отключается от сети.
Необходимо ли реле контроля напряжения?

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

  • В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
  • Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда.
  • При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
  • Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения различных модификаций

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. По каким параметрам стоит подбирать реле контроля напряжения?

  • Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
  • Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо использовать модульный контактор соответствующего номинала тока.
  • В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
  • В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30% трехфазное реле честно отработает и отключит все фазы, хотя 95% нагрузки – это однофазные приборы. Именно поэтому целесообразно применять три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
  • И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для коммутации внутри электрического щита.

медный провод

Схема подключения

Вариант подключения реле напряжения в квартирном электрическом щите представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Что такое неотключаемые линии в электрическом щите?

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или автоматический выключатель. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые линии автоматическими выключателями и УЗО и оставить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать является освещение прихожей или тамбура – того помещения, где установлен электрический щит. Мало кому будет приятно по приезду заходить в темную прихожую и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения.

Выход из этого положения, безусловно, есть. Для этого выделяют отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

Окончательный монтаж электрического щита. Подключение групп потребителей

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

ИллюстрацияОписание процесса
Прежде всего, надо позаботиться о безопасности – исключить подачу напряжения по кабелю ввода. Вывесить соответствующую табличку, закрыть дверь щита учета на замок, отключить кабель от подъездного щитка или ЩУЭ.
Защитный картон снимается со щита, все провода аккуратно вынимаются, выпрямляются и загибаются наверх или вниз (в зависимости от того откуда приходят кабели на щит). Если во внутреннее пространство попали какие-либо стройматериалы, то оно очищается.
Рамка с DIN-рейками и смонтированным модульным оборудованием аккуратно вставляется внутрь щитка и закрепляется саморезами.
На штатные места закрепляются главная шина рабочего нуля (N) и шина защитного нуля (PE). Если кабели от щитка уходят вверх то шина PE монтируется наверху, если вниз, то внизу, — чтобы не тянуть провода защитного нуля через весь щиток. Если позволяет место, то главная шина рабочего нуля монтируется рядом, а если нет, то на противоположной стороне щита. Если корпус щита металлический, то шина N крепится через изолятор.
Все провода распределяются по пучкам: фазные (L) в один пучок, нулевые рабочие (N) в другой и нулевые защитные (PE) в третий. При распределении следует добиваться, чтобы разные провода как можно меньше пересекались друг с другом. Снования пучков скрепляются пластиковыми стяжками-хомутами. При этом необходимо следить, чтобы с концов проводов не слетала маркировка.
Пучок проводов защитного нуля направляется к шине PE. Если позволяет место в щитке, то можно сделать небольшую петлю – для запаса в случае дальнейшего перемонтажа. Перед и после изгибов, а также с интервалом в 5 см пучок укрепляется стяжками.
Провода защитного нуля последовательно подключаются к шине PE. При этом соблюдается очередность такая, как на однолинейной схеме электрического щита. Вначале подключается под большую клемму провод PE кабеля ввода, а затем все группы потребителей. Лишние концы провода обрезаются. Стриппером зачищаются провода на 10 мм, многожильные опрессовываются наконечником НШВИ.
После обрезания провода защитного нуля перед зажиманием его в клемме шины, его необходимо промаркировать. Лучше всего подходит для этого специальные кабельные маркеры, но их можно заменить термоусаживаемой трубкой с предварительно нанесенной тонким маркером номером линии.
Если корпус и дверца щита металлические, то они подключаются отрезком провода желто-зеленого цвета через специальные зажимы к шине защитного нуля.
В пучке проводов рабочего нуля выделяются те, которые должны подключаться к нулевым шинам групповых УЗО. Формируется отдельный пучок, который укрепляется стяжками и проводится с левой или правой стороны щита (в зависимости от расположения шин групповых УЗО). Все повороты делаются плавным изгибом на 90°. Провода обрезаются, зачищаются, маркируются, при необходимости обжимаются наконеч

ООО «СПЕЦЭЛЕКТРОЩИТ» | Проектирование, сборка, монтаж и подключение электрощитов. КВАРТИРНЫЙ ЩИТОК. КВАРТИРНЫЕ ЭЛЕКТРИЧЕСКИЕ ЩИТКИ.ЩК

На первой фотографии , щиток распределительный квартирный,  трехфазный,  встроенный установлен в однокомнатной квартире . На второй фотографии,  щиток электрический учетно — групповой  квартирный,  трехфазный , встроенный в нишу подключен в  квартире.

КВАРТИРНЫЙ ЩИТОК.КВАРТИРНЫЕ ЭЛЕКТРИЧЕСКИЕ ЩИТКИ. КВАРТИРНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТОК. СБОРКА ПО ПУЭ, ГОСТ,  ТУ.

Квартирный щиток — это групповой щиток,  установленный в квартире и предназначенный , для присоединение сети , питающей светильники,  штепсельные розетки и стационарные приемники квартиры,  или можно написать,  проще квартирный щиток устанавливается в квартире и служит,  для распределение электроэнергии и учета ее потребления. Щиток ЩК защищает линии от коротких замыканий и перегрузок.

Квартирные щитки обычно устанавливаются в квартирах,  домах,  дачах , коттеджах, офисах,  магазинах, и т. д. Щиток квартирный бывает двух видов , это групповой и учетно — групповой,  так же,  щиток бывает однофазный и трехфазный.

Электрические распределительные щитки,  должны соответствовать ТУ,  ГОСТ 51628,  ГОСТ 51321.1.,  МЭК 60439,  ГОСТ 22789 и ПУЭ.

Щиток  для квартиры относится к двум видам установки настенный и встраиваемый в нишу. Показаны как раз два квартирных щитка,  которые относятся к этим видам установки. Размеры квартирных щитков,  бывают разные все зависит от количества линий,  которые проходят в щитке.

Прежде чем приступить к сборки щитка для квартиры ,  составляется схема,  по которой он потом собирается. Состав щита квартирного  входит; УЗО устройство защитного отключения,  счетчик электроэнергии однофазный или трехфазный, автоматические выключатели,  одно полюсные,   двух полюсные,  трех полюсные,  четырех полюсные,  дифавтоматы,  контакторы и т. д. После того как,  вам собрали щиток электрический квартирный , его устанавливают и подключают. После всех выполненных работ,  вы должны вызвать представителя МОСЭНЕРГО , для опломбировки и принятия квартирного щитка.

Фирма  ООО СПЕЦЭЛЕКТРОЩИТ предлагает следующие виды услуг : сборка квартирного щитка,  монтаж щитка квартирного,  установка квартирных щитков,  подключение квартирных электрических щитков ,  расключение квартирного щитка ЩК,  электромонтаж квартирных  щитков  любой сложности,  такие как щиток квартирный,  щиток электрический квартирный ЩК,  щиток распределительный  квартирный,  щиток силовой,  эл.щиток,  вводной щиток,  щиток для дома,  щиток осветительный и т.д.

Купить щиток квартирный, щиток квартирный цена  вся информация по телефону; +7 (915) 057-03-53.

 ООО СПЕЦЭЛЕКТРОЩИТ имеет , все необходимые разрешающие документы,  для осуществления данных  видов деятельности.

Цена  сборки квартирного щитка,  можно узнать,  по телефону; +7 (917) 551-86-40.

У нас выгодно заказывать сборку квартирного щитка,  потому что;

  • Гибкая система скидок.
  • Бесплатная доставка по Москве и Ближайшему Подмосковью.
  • Индивидуальный подход,  к каждому клиенту.
  • И последнее,  Вы получаете,  современный , качественный и  профессионально собранный квартирный щиток, по доступной цене с гарантией.

раздел в разработке…………….











Щиток электрический квартирный: какие выбрать модули защит

Наша беда в том, что, живя в старых зданиях, пользуемся электропроводкой, которая создавалась для более простых условий эксплуатации.

Буквально за два десятилетия число бытовых электроприборов в квартирах резко возросло: увеличились нагрузки на проводку. Она часто работает на грани или за пределами своих возможностей.

Щиток электрический квартирный своими встроенными защитами должен обеспечить полную безопасность жильцов, своевременно отключать неисправности и аварии, а он уже не всегда справляется с этими задачами.


Содержание статьи

Почему устарел советский электрический щиток

Во времена СССР в жилых зданиях можно было встретить три типа квартирных защит:

  1. предохранители с плавкой вставкой, которые ставились непосредственно перед счетчиком;
  2. автоматические предохранители серии ПАР;
  3. автоматы типа АЕ.

Задачи всех этих защит были одинаковые: ликвидация аварийных ситуаций, вызываемых короткими замыканиями и перегрузками бытовой сети.

Как работали предохранители

Плавкие вставки отлично справлялись с неисправностями, но обладали существенным недостатком: после каждого срабатывания требовалась замена съемной части.

Их приходилось покупать с запасом, а они не всегда имелись в продаже. Предприимчивые мастера быстро нашли выход: самодельные жучки.

Грамотные электрики стали ставить тонкие проволочки, предварительно проверив их на сгорание от перегрузок. Их примеру массово последовали все остальные, не заботясь об защите. Жучок ставили потолще: дабы реже менять.

Поэтому он оставался целым, а горела проводка.


Особенности защит ПАР

Производство выпустило конструкцию предохранителя без плавкой вставки, но с автоматической защитой от перегрузок и КЗ. После ее срабатывания достаточно было нажать на кнопку корпуса. При отсутствии повреждения в электропроводке напряжение вновь подавалось на отключенную схему.

Временные характеристики защиты зависели от кратности аварийного тока по отношению к его номинальной величине. Чем она была выше, тем быстрее происходило отключение.

Возможности автоматических выключателей

Автоматы АЕ выпускались в корпусе, который отдельно крепится винтами к планке квартирного щитка. Внутри него работает два раздельных механизма, заимствованных из ПАР. Они более качественно обеспечивают:

  1. мгновенную отсечку токов КЗ;
  2. отключение перегрузок тепловым расцепителем с выдержкой времени, необходимой для обеспечения бесперебойной работы подключенных потребителей.

Других электрических защит старый квартирный щиток не имел, а требования к безопасности электропроводки повышались: число бытовых потребителей и их мощности постоянно росли.

Современные виды защит для квартиры

Размеры электрического квартирного щитка сейчас значительно увеличились из-за необходимости размещения в нем различных модулей и клеммных сборок кабелей.

Шины подключения проводов

Раньше провода фазного и нулевого потенциала можно было посадить непосредственно на входные предохранители, а после них разводить схему дальше по различным ответвлениям.

Современный щиток электрический квартирный требует обязательного монтажа отдельных клеммных сборок — шин для наглядной сборки трех типов проводов:

  1. фазного;
  2. нулевого рабочего;
  3. защитного РЕ проводника.

Рассмотрим роль последнего чуть подробнее.

Как работает РЕ-проводник в качестве защиты

В системе электроснабжения здания по схеме заземления TN-S потенциал контура земли от питающей трансформаторной подстанции к каждому бытовому потребителю подается двумя одинаковыми и параллельными цепочками, каждая из которых решают свою задачу:

  • обычный ноль создан для магистрали прохождения рабочего тока нагрузки каждого потребителя при нормальном режиме;
  • защитный РЕ проводник отводит аварийные токи с корпусов поврежденных потребителей, обеспечивает работу ряда современных защитных модулей.

Поэтому рабочий ноль допустимо разрывать вводными автоматами или переключателями, а защитный РЕ проводник — запрещено.

К его монтажу и эксплуатации предъявляются самые жесткие требования по сохранению целостности во время любого создаваемого режима, а особенно — при внезапной аварии.

Запрещается:

  • уменьшать его проектное поперечное сечение;
  • монтировать стыковкой из отдельных кусков провода;
  • пропускать через коммутационные аппараты;
  • разрывать любым способом.

С целью обеспечения наглядности и удобства монтажа или проверок схемы маркировка шин с проводами РЕ-проводника выполняется чередующимися полосками из ярких желтых и зеленых расцветок.

Наличие надежного РЕ проводника в электрическом квартирном щитке — это обязательное требование современных правил безопасности. Все старые здания, оборудованные по схеме заземления TN-C должны быть переведены на усовершенствованную систему TN-C-S. Это длительный и трудоемкий процесс.

Как изменились электрические автоматы

Принцип работы предохранителей ПАР и выключателей АЕ постоянно совершенствуется во всех современных автоматических модулях.

Они сейчас более приспособлены для работы в конкретных условиях различных схем и выпускаются очень широким ассортиментом, обладают отличающимися техническими характеристиками.

Для их выбора разработан специальный алгоритм, учитывающий величину номинального тока и другие важные эксплуатационные требования.

При вводе в работу или в ходе эксплуатации автоматов важно проверять не только уставки, но и надежность срабатывания с учетом петли «фаза-ноль». Ее электрической сопротивление способно повлиять на качество отключения токового органа.


Автоматические модули защит с дифференциальным органом

Принцип протекания тока только по замкнутой цепи позволил выявлять возникновение опасной утечки за счет постоянного сравнения величин токов, входящих в квартирную проводку — фазы и исходящих из нее — нуля.

Когда они равны, то в суммирующем сердечнике магнитные потоки ФL и ФN сбалансированы. Если же где-то внутри контролируемой схемы возникла утечка, то пропорционально ее величине в магнитопроводе создается дисбаланс Ф∑.

Он формирует ток в дополнительной обмотке, который направляется на катушку токового реле.

При достижении значения выставленной уставки происходит срабатывание исполнительного органа — реле KL. Оно отключает защищаемую схему от входного напряжения.

На этом принципе работают УЗО и дифференциальные автоматы.

Особенности конструкций УЗО

Устройства защитного отключения создаются для выполнения одной из двух возможных задач:

  1. Спасения жизни человека от проникновения потенциала фазы на корпус любого бытового прибора.
  2. Предотвращения возникновения пожара от токов утечек через поврежденную изоляцию.

В первом случае достаточно выбора уставки защиты в сухих жилых помещениях 30 мА, а с периодически создаваемой влажностью (душевые, ванные, кухни и другие подобные) — 10 или 6 мА.

Противопожарное УЗО не может спасти человека. Оно имеет более грубую уставку срабатывания: 100 или 300 мА. Но ее вполне достаточно для предотвращения возникновения пожара от повреждений изоляции.

Конструкция УЗО рассчитана на протекание через защиту токов только номинальной величины. При аварийных режимах она выходит из строя. Поэтому ее обязательно защищают автоматическим выключателем соответствующего номинала.

Как устроен дифавтомат

Его устройство объединило две предыдущих защиты: УЗО и совмещенный автоматический выключатель внутри общего модуля.

Такая конструкция не требует поиска двух отдельных защит, подходящих по электрическим характеристикам. Она одновременно экономит место в квартирном щитке.

Токовые защиты с дифференциальным органом: УЗО и дифавтоматы способны работать в старой схеме заземления TN-C и новой TN-S. Однако, наличие трехпроводной системы с защитным РЕ проводником значительно улучшает их безопасность за счет более раннего отключения повреждений.

Защитные приборы от повышенного напряжения в бытовой проводки

Эти конструкции создаются для быстрой ликвидации двух различных аварий:

  1. Увеличения фазного напряжения 220 вольт до линейной величины 380 вследствие перекоса фаз нагрузками или обрыва нуля в питающей трехфазной системе.
  2. Проникновения импульса молнии до 500 вольт в бытовую проводку через ограничители перенапряжения воздушной ЛЭП.
Как работает реле контроля напряжения

Современный модуль РКН позволяет выставлять индивидуальные уставки срабатывания по уровню напряжения и промежутку времени от возникновения аварии до момента отключения.

На большинстве устройств включена функция вольтметра — индикация текущего уровня напряжения на цифровом табло.

Реле РКН рекомендовано к установке в местности с протяженными воздушными линиями и неблагоприятными метеорологическими условиями, когда часто происходят обрывы провода.

Пропадание нуля трехфазной сети нарушает баланс работы однофазных потребителей, ведет к подключению линейных напряжений на две фазы. Если у одного потребителя отключены все бытовые приборы, то его сосед автоматически сразу получит практически полноценные 380 вольт вместо номинальных 220.

Все электродвигатели работающей бытовой техники, не оборудованные соответствующими защитами, сгорят. Повреждается также цифровая техника и осветительные приборы.

Реле контроля напряжения спасает всю дорогую технику при случайном возникновении аварийной ситуации в схеме электроснабжения.

Как работает модуль защиты УЗИП

Многие владельцы зданий надеются, что установленная молниезащита надежно спасает их жилище и имущество. Однако молния способна найти иной путь: ударить в питающую ЛЭП.

Ограничители перенапряжения ВЛ погасят ее высоковольтный импульс последовательными ступенями. До квартирного щитка может дойти порядка 500 вольт с формой сигнала, повторяющей ток разряда молнии.

Продолжительности 20 микросекунд вполне достаточно для вывода из строя бытовой проводки и техники.

Модуль УЗИП устанавливается на вводе в дом, квартиру между фазным проводом и РЕ проводником.

Он работает по принципу варистора: при нормальном уровне напряжения УЗИП обладает довольно высоким электрическим сопротивлением и не влияет на работу всей схемы.

Во время приложения высоковольтного импульса происходит пробой разрядом его полупроводниковой среды: потенциал фазы подключается на контур заземления здания и не проходит дальше в схему. При этом срабатывает вводной предохранитель защиты УЗИП, отключая напряжение со всей квартиры.

Защита от импульсных перенапряжений спасает бытовую технику от повреждения током молнии, попавшей в электропроводку при максимальном погашении ее энергии защитами ВЛ.

Как работают модули дуговой защиты

По инициативе компании Сименс модульная дуговая защита стала массово внедрять с конца прошлого века во всех зданиях западных стран как спасение от пожаров при повреждениях изоляции.

Она анализирует появление микродуг внутри контролируемой схемы.

Для этого отслеживается форма качества гармоник у синусоид токов и напряжения, которые резко меняются при мельчайшем повреждении диэлектрического слоя проводки.

Микропроцессор защиты определяет зоны гистерезиса и по их критическому уровню отключает напряжение с необходимой выдержкой времени.

По этой технологии российские производители тоже начали выпуск многофункциональной защиты серии УЗМ-51, которые постоянно совершенствуются.

Модули дуговой защиты рекомендованы к установке в квартирном щитке зданий, выполненных из горючих материалов: всех видов древесины или при каркасном строительстве.

Рекомендую по теме статьи оценить видеоролик, показывающий обзор, как выполнен щиток электрический квартирный от Ваш Электрик Коломна.

Сейчас вам удобно задать вопросы в комментариях и поделиться этой информацией с друзьями в соц сетях.

Полезные товары

Электрическая панель управления Изображения, фотографии и векторные изображения

В настоящее время вы используете старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлогГлавная страница блогаДизайнВидеоКонтроллерНовости
PremiumBeat blogEnterprisePric ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения
  • Все изображения
  • Фото
  • Векторы
  • Иллюстрации
  • Редакция
  • Видеозаписи
  • Музыка

  • Поиск по изображению

Панель электрического управления

Сортировать по

Электрическая панель управления Высокое разрешение Фотографии и изображения

  • Откачивающие масляные насосы с электрическим шкафом ПЛК.Пейзаж нефтегазовой отрасли. Насосы для откачки масла с электрическим шкафом ПЛК. Пейзаж нефтегазовой отрасли. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/extraction-oil-pumps-with-electrical-plc-cabinet-oil -and-gas-industry-image152868759.html
  • Электрооборудование, щит напряжения с автоматическими выключателями. Электрический фон, распределительный щит напряжения с автоматическими выключателями. Https://www.alamy.com/licenses-and-pricing/? V = 1https: // www.alamy.com/stock-photo-electrical-backgroundvoltage-switchboard-with-circuit-breakers-172961858.html
  • Электрическая панель управления, содержащая цифровой датчик температуры с предупреждающей наклейкой и кнопку аварийного отключения. На электрической панели управления есть цифровой датчик температуры с предупреждающей наклейкой и кнопка аварийного отключения. Https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy.com/stock-photo -Электрическая-панель-управления-содержащая-цифровой-датчик-температуры-105249318.html
  • Главный пульт управления судовым двигателем с компьютерным управлением, Главная панель управления судовым двигателем с компьютеризированным управлением, https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-main-operating-panel-for -computerized-control-marine-ship-engine-83593027.html
  • Крупный план кнопок на грязной панели управления в металлургической промышленности Крупный план кнопок на грязной панели управления в металлургической промышленности https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy.com/close-up-of-buttons-on- грязная-панель-управления-металло-промышленность-изображение256096606.html
  • электрик проверяет блок предохранителей электрик проверяет блок предохранителей https://www.alamy.com/licenses-and-pricing/? v = 1 https://www.alamy.com/stock-image-electrician-checking-fuse-box-1681.html
  • Панель управления на электростанции Панель управления в электросети https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-control-panel-in-power-plant-18537400.html
  • красивый инженер-электрик, снимающий показания машины в диспетчерской красивый инженер-электрик, снимающий показания машин в диспетчерской. https://www.alamy.com/licenses-and-pricing/? v = 1 https://www.alamy.com/stock-photo-handsome-electrical-engineer-taking-machine -readings-in-control room-95599031.html
  • Панель приборов для циклотрона Нильса Бора Приборная панель для циклотрона Нильса Бора https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/licenses-and-pricing/? V = 1alamy.com/stock-photo-instrument-panel-for-niels-bohrs-cyclotron-16340431.html
  • Инженер-электрик осматривает органы управления электростанцией в центральном операционном зале электростанции Инженер-электрик осматривает органы управления электростанцией в центральном операционном зале электростанции https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/electrical-engineer-inspecting-power-plant -controls-in-central-operations-image66182215.html
  • Печатная плата системы управления промышленным кондиционером.Выборочный фокус. Печатная плата системы управления промышленным кондиционером. Выборочный фокус. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/circuit-board-of-industrial-air-conditioner-control-system-selective- focus-image262043298.html
  • Низкий угол обзора электрической панели управления Панели электрического управления под низким углом https://www.alamy.com/licenses-and-pricing/? V = 1 панель-изображение272985894.html
  • Электрическая панель управления на заброшенном заводе, повсюду провода и переключатели Электрическая панель управления на заброшенном заводе, повсюду провода и переключатели https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy.com/stock-photo-electrical-control-panel- in-a-derelict-factory-провода-и-переключатели-31088735.html
  • молодой ди-джей регулирует музыку молодой ди-джей регулирует музыку https://www.alamy.com/licenses-and-pricing/? v = 1https: // www.alamy.com/young-dj-regulating-the-music-image228465745.html
  • Комплект солнечного освещения с блоком управления освещением и зарядным устройством и дистанционным управлением на фоне солнечной панели Комплект солнечного освещения с блоком управления освещением и зарядным устройством и дистанционным управлением на фоне солнечной панели https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/solar-lighting-kit -с-светом-и-зарядным-блоком-управления-и-дистанционным-управлением-на-солнечной-панели-фон-image342719812.html
  • Человек проверяет промышленный электрический шкаф Мужчина проверяет промышленные электрические шкафы https: // www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-man-checking-industry-electrical-cabinet-29449548.html
  • Крупный план электронных компонентов и проводов на печатной плате Крупный план электронных компонентов и проводов на печатной плате https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/close-up-of-electronic-components -and-провода-на-печатной плате-image1577.html
  • Электрическая панель управления в здании туннеля Queensway Mersey Tunnel, Ливерпуль, великобритания Электрическая панель управления в здании туннеля Queensway Mersey Tunnel, Ливерпуль, ukhttps: // www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/electrical-control-panel-at-queensway-mersey-tunnel-building-liverpool-uk-image220802895.html
  • Электрооборудование, щит напряжения с автоматическими выключателями. Электрический фон, распределительный щит напряжения с автоматическими выключателями. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-electrical-backgroundvoltage-switchboard-with- автоматические выключатели-172961888.html
  • Электрическая панель управления, содержащая цифровой датчик температуры с предупреждающей наклейкой и кнопку аварийного отключения (паники). Электрическая панель управления с цифровым указателем температуры с предупреждающей наклейкой и кнопкой аварийного отключения (паники) https: // www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-electrical-control-panel-contain-has-a-digital-temperature-gauge-105249311.html
  • Электрощит управления строительным производственным оборудованием. Панель электрического управления строительным производственным оборудованием. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/electrical-control-panel-of-building-production-equipment. -image232463561.html
  • Микшерный пульт в студии Микшерный пульт в Студии https: // www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/mixing-console-in-the-studio-image179472047.html
  • Высокий угол обзора кнопок на грязной панели управления в металлургической промышленности Кнопки на беспорядочной панели управления в металлургической промышленности под большим углом https://www.alamy.com/licenses-and-pricing/? V = 1 на-беспорядочной-панели-управления-металлопромышленности-image256096607.html
  • Электрический пульт управления водяным насосом промышленного предприятия. Электрическая панель управления водяным насосом на промышленном предприятии. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-electrical-control-panel- для-водяного-насоса-в-отрасли-завода-75984824.html
  • Панель электрического блока управления на задней части машины, используемой при производстве и сборке электронных устройств в Уэльсе, Великобритания. Панель электрического блока управления на задней панели машины, используемой при производстве и сборке электронных устройств в Уэльсе, Великобритания. Https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy.com/ stock-photo-electric-control-box-panel-on-back-of-machine-used-in-the-производителя-470.html
  • Африканский инженер-электрик в диспетчерской подстанции Африканский инженер-электрик в диспетчерской подстанцииhttps: // www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-african-electrical-engineer-in-substation-control-room-72962797.html
  • Крупным планом дверцы корпуса электрощита. Крупным планом дверцы корпуса электрической панели управления. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-close-up-of- Корпус-двери-панели-управления-86267783.html
  • Инженер-электрик осматривает органы управления электростанцией в центральном операционном зале электростанции Инженер-электрик осматривает органы управления электростанцией в центральном операционном зале электростанции https://www.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/electrical-engineer-inspecting-power-plant-controls-in-central-operations-image66182211.html
  • Реле автоматического программирования управляет электрощитом, линиями электропередач, расположенными внутри распределительной коробки. Реле автоматического программирования контролирует электрическую панель, линии электропередач, расположенные внутри распределительной коробки. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo -автоматическое-программирующее-реле-имеет-контроль-над-электрической-панелью-мощностью-124269584.html
  • Распределительная коробка с кабельным соединением Электрическая распределительная коробка с кабельным соединением. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-electrical-junction-box-with-cable-grand -connection-170271782.html
  • Электрическая панель управления на заброшенном заводе, повсюду провода и переключатели Электрощит на заброшенном заводе, везде провода и выключатели https://www.alamy.com / licenses-and-pricing /? v = 1https: //www.alamy.com/stock-photo-electrical-control-panel-in-a-derelict-factory-wires-and-switches-31089759.html
  • Электропанель с кабелями Электрический зажим в распределительной коробке Пульт управления статической энергией Электрическая панель с кабелями Электрический вывод в распределительной коробке Панель управления статической энергией https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/electric-panel-with-cables- электрическая клемма в распределительной коробке панель управления с изображением статической энергии 178585840.html
  • Современный промышленный пульт управления станком Современная промышленная панель управления станком https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/modern-industrial-control-panel-of-a-machine-image178724215 .html

Как я сошел с сетки в моем крошечном домике

Трудно представить, что я питаю свой крошечный дом от солнечных батарей для своего крошечного домика уже более 7 лет! Отсутствие счета за электроэнергию почти десять лет — это невероятно.Помня об этом, я хотел получить реальный опыт работы с моей системой, чтобы дать вам полную картину того, каково на самом деле питать ваш крошечный дом солнечными батареями: сколько панелей, сколько это стоит и многое другое.

Навигация

Щелкните, чтобы перейти непосредственно к разделу


Панели солнечных батарей для крошечного дома

Многие люди спрашивали меня о установке солнечных батарей в крошечный дом, потому что я один из немногих, кто полностью отключен от сети в моем крошечном доме.Мне пришлось разобраться в таких вещах, как, например, как управлять своим кондиционером от солнечной энергии, как готовить на солнечной энергии в солнечной печи и как я использую солнечные генераторы в качестве резервного источника питания в крайнем случае.

Крошечные домики — отличный кандидат на использование солнечной энергии, потому что меньшее пространство снижает потребности в электроэнергии. В то время как традиционный дом в Америке использует около 30 кВт в день, мой крошечный дом потребляет около 3 кВт в день.

Каждое решение, которое я принимал во время строительства своего крошечного дома, от выбора светодиодных ламп до сверхэффективной системы минисплит и нагревателя горячей воды по требованию, было выбрано для снижения моего энергопотребления.Поскольку я построил собственный дом, эти решения были довольно простыми и, в конце концов, не обошлись мне намного дороже. Любые дополнительные расходы на такие вещи, как система HVAC с высоким рейтингом SEER, быстро окупились, позволив мне иметь меньшую батарею солнечных панелей и батареи.

Сколько энергии потребляет крошечный дом?

Крошечный дом будет потреблять около 4 кВт в день. Как правило, около 80% этой мощности будет использоваться для отопления и охлаждения, если вы готовите и нагреваете воду с помощью пропана или природного газа.

Вот пример моей разбивки энергопотребления:

  • Minisplit (обогрев / охлаждение): 3000 Вт в день
  • Холодильник: 780 Вт в день
  • Свет: 100 Вт в день
  • Сотовый телефон: 30 Вт в день
  • Ноутбук: 240 Вт в день

Итого: 4150 Вт в день

Сколько панелей нужно для питания крошечного дома?

15 солнечных панелей обеспечат энергией типичный крошечный дом.Это предполагает солнечную панель среднего размера около 300 Вт, которая будет генерировать около 4500 Вт энергии от солнца. Это покроет все ваши потребности в электроэнергии, включая некоторое нагревание и охлаждение, но потребует, чтобы у вас была газовая плита и водонагреватель с пропановым подогревом. Если вы живете в особенно холодном климате, вам, скорее всего, придется дополнить отопление пропановым обогревателем.

Сколько солнечных панелей можно разместить на крыше крошечного дома?

Вообще говоря, на крыше крошечного дома можно разместить только около 2 солнечных батарей.Это представляет собой серьезную проблему, потому что сегодня вы можете рассчитывать только на 20 Вт на квадратный фут солнечной панели в идеальных условиях. Это означает, что вы сможете разместить около 600 Вт солнечной энергии на крыше крошечного дома, а это не так уж много.

Монтаж солнечных батарей на крыше крошечного дома

Многим людям нужны солнечные батареи на крыше своего крошечного дома, но я выбрал наземную солнечную батарею, которую очень рекомендую.Крыши крошечных домов имеют площадь всего около 200 квадратных футов, и поскольку большинство крыш скатные, вы действительно можете монтировать панели только с одной стороны. Это означает, что у вас есть только около 100 квадратных футов пространства для панелей.

Я установил свои солнечные панели на подставках на земле. После рассмотрения всех вариантов: установка на крыше, установка на опоре, солнечные трекеры и фиксированное наземное крепление, я очень доволен своим решением.

Преимущества наземного массива огромны: возможность легко очищать мои панели, убирать снег, который покрывает мои панели после снегопада, поддерживать охлаждение панелей (повышает их эффективность) и иметь возможность затенять мой дом при установке панно в чистом поле.

Самым большим преимуществом наземного монтажа моих панелей является то, что у меня может быть гораздо больший массив солнечных панелей. Это означало, что вместо 600 ватт на крыше моего крошечного домика я мог разместить 4000 ватт на земле в поле рядом с моим крошечным домиком.

Система солнечных панелей My Tiny House:

Чтобы ваш крошечный дом работал на солнечной энергии, вам понадобятся следующие детали: панели, батареи, контроллер заряда и инвертор. Проще говоря, ваши солнечные панели берут энергию от солнца и преобразуют ее в мощность постоянного тока, которая затем поступает на контроллер заряда, который регулирует поток энергии к аккумуляторам или инвертору, аккумуляторы сохраняют энергию на будущее, а инвертор преобразует Источник постоянного тока в переменный, который используется в вашем доме.

Вот основные сведения о моей солнечной энергетической системе:

  • 3975 (3,9 кВт) панелей Schneider SW 4024 — пятнадцать панелей по 265 Вт
  • Аккумулятор 1,110 А / ч
  • Система 24 В

Солнечная установка My Tiny House:

  • (15) Canadian Solar CS-6p 265 Вт, поли-черная рамка
  • Schneider SW 4024 Инвертор
  • Контроллер заряда Schneider MPPT 60
  • (12) Trojan L-16 6v 370 AH залитые свинцово-кислотные батареи
  • Панель управления Schneider System
  • Межкомпонентная панель Schneider
  • Midnight Solar MNPV 80AMP Выключатель Dinrail
  • Midnight Solar Устройство защиты от перенапряжения AC / DC
  • Вход питания RV, 50 А

Как построить систему солнечной энергии для вашего крошечного дома

Расчет производства энергии

После того, как вы загрузите изображение в программное обеспечение, а затем обведите контур линии дерева, вы вводите свое местоположение, дату и время.Затем он может рассчитать, сколько энергии вы произведете, на основе 30-летних погодных условий для вашего точного местоположения и покрытия деревьев. Потом выплевывает все расчеты:

Имея это в виду, я знал, чего ожидать от созданной мной системы. Это также был способ проверить мои предположения.

После того, как я убедился, что система будет хорошо соответствовать моим потребностям, мне пришлось построить стеллаж для опоры панелей. Я сделал это из-за давления, обработанного 4 × 4, каждый длиной 10 футов.Эти штуки весом около 300 фунтов каждая, поэтому мне не нужно беспокоиться о ветре, подхватывающем панели.

Я решил построить их, потому что это было дешевле, чем некоторые варианты строительства «под ключ», и большинство из них требовало от меня зацементировать землю; Я арендую свою землю, поэтому мне нужно было мобильное решение. Если я правильно помню, на сборку этой детали ушло около 500 долларов.

Многие люди спрашивают, почему я не установил их на крыше своего крошечного домика. Технически вы можете установить на крышу, но, честно говоря, количество панелей, которые вам нужны для практического питания вашего дома, слишком много для крыши.

Есть и другие важные бонусы пребывания на земле:

  • Намного прохладнее, крыши летом очень жаркие места, а эффективность солнечных батарей падает, когда жарко
  • Я могу поставить свой дом под лиственными деревьями, это значит, что летом я в тени, а зимой получаю солнечную энергию
  • Легче чистить и контролировать

Очистка панелей очень важна, потому что вы теряете эффективность из-за накопления остатков (птичьего помета).Кроме того, как я узнал всего несколько дней назад, когда идет снег, вам нужно очистить панели. Уборка становится очень простой и безопасной, когда вам не нужно подниматься на крышу по лестнице.

Буквально на этой неделе выпал приличный снег, 3 дюйма, что для Шарлотты довольно много. Первое, что мне нужно было сделать, когда я проснулся, — это убрать панели, потому что из-за снега они не производили энергии. Это усугублялось тем, что, поскольку было холодно, мне нужно было больше тепла. Не могу представить, что придется вытаскивать лестницу и пытаться взобраться на ледяную крышу… Нет, спасибо.

Выбор провода для переменного или постоянного тока от солнечной батареи

Многие люди читали в Интернете, что постоянный ток — более эффективный способ питания. Вообще говоря, все в традиционном доме подключено к сети переменного тока (переменного тока), но если вы устанавливаете солнечную батарею в крошечный дом и строите свой собственный дом, вопрос становится актуальным, когда вы начинаете с нуля. Солнечные панели вырабатывают постоянный ток, поэтому вам нужно решить, как с этим справиться.

Большинство советов по подключению дома к источнику постоянного тока исходит из старых источников, которые не обновились; это могут быть старые статьи, написанные на эту тему (подумайте о том, насколько быстро улучшается солнечная энергия, устаревшие более чем на год) или от кого-то, кто не знаком с новейшим оборудованием.

В те времена привод для подключения дома к источнику питания постоянного тока исходит из двух основных причин: потери мощности из-за неэффективных инверторов (преобразование постоянного тока в переменный) и из-за того, что на бумаге постоянный ток фактически более эффективен. .

В наше время это не так: инверторы прошли долгий путь, и, хотя есть некоторые потери мощности из-за преобразования переменного тока в постоянный, они довольно минимальны. Другой фактор здесь заключается в том, что любые недостатки (как преобразование в переменный ток, так и менее эффективный характер переменного тока) могут быть легко компенсированы добавлением 1-2 панелей в ваш массив.

Сегодня это приобретает еще более практический смысл, потому что, если вы проводите провод для постоянного тока, вы будете ограничены приборами с питанием от постоянного тока, которые обычно стоят в два-три раза дороже их эквивалентов переменного тока.Все это означает, что вы действительно можете иметь больше мощности с переменным током, даже после потерь из-за неэффективности, за меньшие деньги. Это связано с тем, что экономия от перехода на устройства переменного тока по сравнению с постоянным током оставит вам больше денег, даже после того, как вы купите еще 1-2 панели.

Проще говоря, преобразуйте его в переменный ток, добавьте еще несколько панелей в свой массив и перестаньте беспокоиться о переменном и постоянном токе.

Установка солнечных батарей в мой крошечный дом

После расчета идеального места и строительства стендов, я установил солнечные батареи.Эта часть была довольно быстрой, и трибуны работали отлично. Панели представляют собой канадские солнечные панели мощностью 250 Вт. Они подключаются группами по три, а затем включаются в систему параллельно. Чтобы дать вам ощущение масштаба, эти панели имеют ширину 3,3 и высоту около 4 футов.

Сборка батарейного и инверторного шкафа

Затем я построил шкаф для всего оборудования. Я хотел отдельно стоящее место, потому что батареи такие тяжелые. При весе 118 фунтов каждая, плюс кабели и другое оборудование, все устройство весит более 1100 фунтов.Верхняя и нижняя секции разделены таким образом, чтобы газы от батарей не попадали в электрическую секцию по очень важной причине.

Если посмотреть на шкаф, по бокам от него можно увидеть вентиляционные отверстия. При использовании свинцово-кислотных (LA) аккумуляторов происходит выделение газов при разрядке и перезарядке аккумуляторов. Эти газы летучие и могут воспламениться, что может привести к взрыву. Чтобы позаботиться об этом, я установил два таких вентиляционных отверстия, которые обеспечивают достаточную вентиляцию.

Выбор батарей для системы солнечных панелей крошечного дома

Я предпочитаю свинцово-кислотные батареи AGM (абсорбирующий стекломат), потому что у LA больше циклов и они стоят немного дешевле. Литий-ионный аккумулятор на данный момент стоит непомерно дорого, около 10 000 долларов за эквивалентную емкость. Я выбрал эти 6-вольтовые батареи, потому что они были более экономичными по сравнению с другими вариантами, а троян — довольно уважаемое имя в отрасли.

Мои батареи должны разрядиться около 4000-5000 циклов (11-14 лет), прежде чем мне понадобится их заменить.Я полагаю, что лет через 5 аккумуляторные технологии будут настолько прогрессивными, что я рано их поменяю. Новые свинцово-кислотные батареи обойдутся мне примерно в 5000 долларов.

Подключение моих батарей на 24 В

Батареи подключены последовательно параллельно. Батареи на 6 вольт каждая, соединенные последовательно по 4 батареи, образуют блок на 24 вольта. Затем у меня есть два из этих 24-вольтовых блока параллельно. Причина, по которой я решил использовать 24 вольт вместо 48 вольт (что более эффективно), заключалась в том, что оборудование было немного дешевле, и это позволило мне защитить мою установку в будущем.

Перспективы моей солнечной системы

Использование 24-вольтовой системы также позволило мне выбрать компоненты, для которых я мог бы очень легко добавить дополнительные панели и батареи, не выполняя модернизацию оборудования (это лишь фактор возможностей выбранных мной устройств). Таким образом, я могу добавить до 15 панелей и намного больше батарей, не обновляя электронику. Большим преимуществом для меня системы, которую я выбрал, было то, что я также могу складывать эти инверторы, поэтому, если я когда-нибудь перейду в дом нормального размера, я просто добавлю еще один блок, и он просто подключится к моему текущему.

Электропроводка крошечного домика на солнечную батарею

На этом фото слева направо: панель выключателя Din, контроллер заряда, межсоединение с панелью управления, инвертор.

В общем, мощность течет одинаково (но не совсем).

  • Панель выключателя: управляет питанием от солнечных батарей
  • Контроллер заряда: управляет питанием аккумуляторов и т. Д.
  • Межкомпонентное соединение: главная распределительная коробка и выключатель, удерживает интерфейс панели управления
  • Инвертор: принимает мощность во многих формах, а затем выдает нужный тип мощности

Как подключить солнечную батарею к крошечному дому

Когда мощность проходит через систему, она выводится из инвертора в виде переменного тока.Эта мощность переменного тока проходит через огромный кабель, который, как вы можете видеть, выходит из нижней части инвертора, а затем идет вправо. Отсюда он идет к этому:

Это вилка типа RV на 50 ампер. Я сделал это по двум причинам. Городские инспекторы менее разборчивы, когда речь идет о вещах, не связанных с проводкой. Эта установка также позволяет мне заехать в любой кемпинг для автодомов и без проблем подключиться.

Вилка вставляется в розетку RV на 50 ампер. Важно, чтобы у вашего шнура не было двух «мужских» концов.Электрики окрестили это «шнуром самоубийства», потому что, если вы подключаетесь к источнику питания, у вас есть оголенные проводники, которые находятся под напряжением; случайно прикоснувшись к ним, вы замыкаете цепь и взрываете!

Вам нужен конец шнура с внутренней резьбой, чтобы снизить вероятность поражения электрическим током. Я также выключаю свой главный прерыватель на источнике питания, когда подключаю это соединение, а затем снова включаю его.

Если все эти упоминания ватт, вольт, ампер, ампер-часов и т. Д. Вызывают у вас головокружение, возможно, вам придется вернуться к основам.У меня есть электронная книга под названием Shockingly Simple Electrical For Tiny Houses, которая проведет вас через все основы. На данный момент он не слишком углубляется в солнечные аспекты, но основы электроснабжения, электропроводки, систем питания и определения ваших потребностей в энергии подробно описаны и предназначены для тех, кто совершенно не знаком с этой темой.

Итак, как только мощность проходит через вход питания, она поступает на панель. Внизу виднеется тыльная сторона разъема питания, из него выходит большой черный шнур, идущий в коробку, который крепится к ушкам.Оттуда он идет в дом.

Заземление солнечной батареи

Вот мой заземляющий провод для моей системы. Фактически это один из двух, другой находится у самих панелей. Мой дом также заземлен через кабельный ввод и сам прицеп.

Очень важное замечание: заземление зависит от многих вещей, одна из которых заключается в том, подключены ли электрические панели в вашем доме или нет, если вы не знаете, что это значит, прочтите об этом, это очень важно.

Использование резервного генератора

Другой компонент этой системы — генератор, который я использовал в течение первых двух лет, а затем решил модернизировать свою систему, потому что их было очень сложно использовать. В зимние месяцы мне иногда нужно было время от времени заряжать батареи, в основном, когда было очень холодно и очень пасмурно в течение недели или более.

У меня уже была Honda EB2000i, которая мне очень нравится. Он очень тихий и маленький.Единственным недостатком Honda является то, что она выдает всего 1600 Вт и только 120 В, а мне нужно было больше мощности и 240 В. Для зарядки аккумуляторов мне требовалось 240 Вольт, поэтому я купил еще один генератор — Generac на 5500 Вт и 240 В за 650 долларов. Этот генератор оказался большой головной болью и заставил меня модернизировать мою систему, чтобы больше не использовать его.

Вот видео, в котором сравниваются два генератора по размеру, шуму, мощности и цене.

Стоимость системы солнечных панелей для крошечного дома

Большой вопрос, когда доходит до использования солнечной энергии или нет, конечно, стоит.Все хотели бы иметь солнечную батарею, но затраты — это реальный барьер. Мое решение было принято довольно легко, когда энергетическая компания сообщила мне, что мне придется платить 15 000 долларов только за то, чтобы проложить их линию электропередачи до моего дома, только чтобы ежемесячно получать счет за электроэнергию.

Моя первоначальная версия моей солнечной панели и батарей обошлась мне примерно в 14 000 долларов с дополнительным преимуществом в виде отсутствия счетов за электроэнергию и возврата налогов в размере 7 500 долларов. Решение было простым. Позже я перешел на более крупную систему еще за 5000 долларов, из которых я получил еще 2500 долларов налоговой скидки.

Итак, я действительно смог сэкономить деньги с первого дня. Тем не менее, мне пришлось внести в банк тот огромный платеж наличными, который большинство людей не может сделать.

Вот приблизительная разбивка затрат на мою модернизированную систему солнечных батарей:

  • Инвертор: 4500 долларов США
  • Контроллеры заряда: 1200 долларов США
  • Панель управления: 300 долларов
  • Батареи: 4000 долларов
  • Панели солнечных батарей: 4000 долларов
  • выключатели + коробки: 800 $
  • Батарейный кабель: 300 долларов
  • PV Wire + House Tether + Romex: 500 долларов
  • Электрик (рабочая сила): 2000 долларов

Подходит ли солнечная энергия для крошечных домов?

В общем, я считаю, что для крошечных домиков в одном месте солнечная энергия очень реалистична.Даже если вы не начинаете пользоваться солнечной батареей, экономия на жизни в крошечном доме может позволить вам довольно быстро сэкономить на установке. Когда я снимал квартиру, я платил 1500 долларов в месяц по сравнению с моим крошечным домиком, который обходился мне примерно в 15 долларов в месяц (это не опечатка). Жизнь в крошечном доме позволила мне сэкономить кучу денег, имея при этом удобный дом.

Итак, это детали системы на уровне поверхности. Я собираюсь сделать что-то в будущем, а именно, как определять размеры, выбирать детали, подключать и все другие детали использования солнечной энергии для вашего крошечного дома.

Твоя очередь!

  • Хотите сделать солнечную батарею для своего крошечного дома?

Райан Митчелл, 10 апреля 2020 г. / Солнечный, Крошечный домик

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (или панель выключателя) — это место, где расположены все выключатели. И это то, что они есть; переключатели, которые можно перевернуть.Скорее всего, есть «главный» автоматический выключатель, который контролирует подачу электроэнергии во всем доме, но вы также увидите отдельные выключатели, отвечающие за подачу электричества в различные части вашего дома. У каждого автоматического выключателя есть рычаг, который можно включить или выключить. У каждого выключателя должна быть своя этикетка, чтобы вы могли идентифицировать поврежденную область дома.

Если вы живете в доме, который все еще контролируется «предохранителями», вы не увидите никаких рычагов, но вместо этого у вас будут ввинчиваемые предохранители.Обратите внимание, что ваша страховая компания захочет узнать о вашей электрической панели. Если в вашем доме все еще есть предохранители, у вас могут возникнуть трудности со страховкой, или вам, возможно, придется заплатить более высокую ставку.

Электроэнергия в ваш дом поступает через электрический счетчик, расположенный снаружи, и направляется к вашей электрической панели. Помните упомянутый выше «главный» выключатель? Обычно он больше остальных и может использоваться для отключения электричества во всем доме. Другими словами, это «разрывает цепь».Он также сообщает вам силу тока вашей электрической панели. Эта сила тока должна быть не менее 100 и может составлять 200 или 400 ампер. Обратите внимание, что ваша страховая компания будет очень интересоваться количеством ампер. Если оно меньше 100, возможно, ваша система нуждается в обновлении. Это может затруднить получение страховки или в конечном итоге вам придется платить более высокую ставку.

Как работает электрическая панель?

Каждый автоматический выключатель рассчитан на отключение при перегрузке цепи.Это определенное предохранительное устройство. Если прерыватель не сработает и не отключит питание, могут возникнуть проблемы. Каждый прерыватель рассчитан на пропускание определенного количества тока. Если он будет переносить слишком много, провода могут перегреться и, возможно, загореться.

Одиночный автоматический выключатель обычно рассчитан на напряжение 120 В. Это типичное количество, необходимое для освещения, телевизора и т. Д., Поскольку прерывания цепи составляют основную часть выключателей в вашем электрическом щите. Двойной автоматический выключатель рассчитан на 240 вольт.Это для больших электроприборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, его просто сбросить. В старых домах с предохранителями предохранитель выходит из строя после сгорания и требует замены.

Что делать, если что-то пойдет не так?

Сработавший выключатель

Как упоминалось ранее, автоматический выключатель сработает при перегрузке цепи.Например, вы используете фен, и телевизор и микроволновая печь работают одновременно. Даже если они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает. В таком случае вам следует сделать следующее:

  • Отключите питание того элемента (ов), который вызвал срабатывание прерывателя. Итак, в этом случае выключите фен, или микроволновую печь, или и то, и другое.
  • Подойдите к распределительной коробке.В доме это обычно находится в подвале или в комнате с печью и водонагревателем. В квартире он часто находится в подъезде возле входной двери.
  • Найдите сработавший выключатель. При срабатывании рычаг будет находиться между положениями «включено» и «выключено».
  • Полностью переведите рычаг в положение «выключено», а затем снова в положение «включено».

Теперь вы снова сможете пользоваться своими электрическими устройствами.Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Другие причины, когда что-то идет не так

Автоматические выключатели срабатывают при перегрузке цепи, но есть и другие причины. Это может быть:

  • Короткое замыкание: Это немного более серьезная ситуация.Когда один горячий провод касается другого, это вызывает короткое замыкание. Возможно, у вас дома проблема с проводкой или какой-то предмет, который вы подключили. Отключите питание от розетки. Проверьте шнур питания, нет ли на нем оплавленных участков или других повреждений. Осмотрите розетку и проверьте, нет ли запаха гари или потемнения.

  • Замыкание на землю: Это очень похоже на короткое замыкание. Это происходит, когда горячий провод касается провода заземления.Это также может произойти, когда горячая проволока касается стороны выходной коробки.

Если вы действительно не знаете, что делаете с электричеством, возможно, сейчас самое время обратиться к специалисту. На сайте TheSpruce.com есть полезная информация о проверке автоматических выключателей при отключении электроэнергии. На сайте About.com рассказывается, как определить короткое замыкание в проводке или в подключаемом элементе.

Расположение электрических панелей

— руководство по размещению

Расположение электрических панелей

Часто в процессе схематического проектирования время от времени возникает вопрос о приемлемых местах для электрических панелей.Национальный электротехнический кодекс имеет несколько ограничений в отношении расположения электрических панелей, а именно:

  • NEC 110.26 требует, чтобы электрическое оборудование (включая электрические панели) располагалось таким образом, чтобы обеспечивать необходимые рабочие зазоры вокруг оборудования. Электрооборудование должно иметь свободное рабочее пространство шириной не менее 30 дюймов сбоку перед оборудованием. Это не обязательно должно быть по центру оборудования, но дверца электрической панели должна открываться на 90 градусов. Рабочее пространство можно разделить между панелями, расположенными рядом друг с другом вдоль стены, и не обязательно выделять отдельную панель.
  • Требуется свободное рабочее пространство перед оборудованием в соответствии с Таблицей 110.26 (A) (1) в зависимости от номинального напряжения оборудования и условий, при которых панель устанавливается. Для номинального напряжения 0–150 В относительно земли минимальный зазор составляет 36 дюймов для всех условий. Для более высоких напряжений (151-600 В) требования к зазору варьируются от 36 до 48 дюймов.
  • NEC 240.24 (D) заявляет, что устройства максимального тока (то есть автоматические выключатели и, косвенно, электрические панели, поскольку они содержат автоматические выключатели) не должны располагаться поблизости от легко воспламеняемых материалов, например, в шкафах для одежды.Кроме того, максимальная высота выключателя не должна превышать 6-7 дюймов над чистым полом или рабочей площадкой в ​​соответствии с NEC 240.24.
  • NEC 240.24 (E) гласит, что в жилых единицах, общежитиях, комнатах для гостей или гостевых апартаментах устройства максимального тока, кроме дополнительной защиты от сверхтока, не должны располагаться в ванных комнатах.
  • NEC 240.24 (F) утверждает, что устройства максимального тока не должны располагаться над ступеньками лестницы.
  • Требования к списку
  • UL и ограничения IBC для проникновения через мембрану также исключают размещение панели в огнестойкой перегородке или разделительной стене.

Таким образом, электрические панели могут быть расположены где угодно, кроме ванных комнат, гардеробных, над ступеньками лестницы или в огнестойких перегородках или разделительных стенах, если в соответствии с NEC 110.26 предусмотрены надлежащие рабочие зазоры, и ограждение. тип подходит для применения (например, NEMA 3R при воздействии погодных условий).

Для получения подробной информации я включил полезный PDF-файл от Mike Holt Enterprises. Требования к электрическим допускам

.

стоковых фотографий и изображений на тему «Электрооборудование» (400,247).

Стоковые фотографии и изображения на тему «Электрика».400 247 электрических изображений и фотографий без лицензионных отчислений, доступных для поиска от тысяч стоковых фотографов.
  • Еще не зарегистрировались? Зарегистрироваться
  • Войти
  • Планы и расценки
  • Дом
  • Начало работы
  • Загрузить изображения
  • Моя учетная запись
  • Бесплатная загрузка
Электрооборудование на планах дома Stock Image 65 / 1,361 Электрик, работающий над электрической панелью Stock Photoот lisafx 113 / 6,684Электрическая искра между двумя изолированными медными проводами Stock Photo панель Stock Imagesby Nightman1965 34 / 2,961 Электрическая панель управления Pictureby Nightman1965 20 / 606красочный электрический провод Pictureby inbj 23 / 1,046 Набор значков электрических символов Stock Photographsby cteconsulting 9 / 15,986 Man and electric arc 19ebelanger / 1,042Элек trician проверяет кабельную разводку линии электропередачи Pictureby kadmy 59/747Person Подъем вилки питания к электрической розетке Picturesby iqoncept 26 / 1,812 Электрическая панель управления Picturesby Nightman1965 21 / 1,852 Электрическая панель с предохранителями крупным планом Pictureby Plus69 7/587 Photosby carloscastilla 21 / 1,244Электрический контроллер энергии Pictureby theyok 16 / 668электрик, устанавливающий электрическую розетку Stock Photoby kirstypargeter 14 / 2,225Электрические передающие башни (электрические опоры) в сумерках Stock Photographsby Brian 14 / 594Electrical breaker 9057.Stock Photographyby TomOliveira 24/505 силуэт электрической подстанции Pictureby sydeen 9/362 Комплект электрических компонентов Stock Photosby Planpraz 8/268 Два технических инженера проверяют электрическое оборудование Stock Photoby photography33 19/402 884 Обозначения электрических цепей на доске Pictureby kytalpa 9/2 305Электрическая схема Стоковая Фотография vtopko 13 / 426Электрический кабель.Stock Imagesby Kurhan 11/168 Торговля установкой электропроводки Stock Photosby photography33 11/292 Опасность поражения электрическим током Знак высокого напряжения Изолированный макрос Stock Photosby Kaspri 13/712Электрические инспекторы на работе Stock Photosby photography33 3/255 Set Stock Imageby michaeldb 16 / 6424Электрическая подстанция Stock Imagesby shcheglov 30 / 3,706Cubicles электрическая панель Stock Photographyby werny 5 / 341Electrical Engineering Class Stock Photographyby lisafx 14 / 512Электрические реле, выключатели и балласты 9 / 693Электрический в деревянной панели Stock Imageby nuttakit 4/542 Electric power switchboard Stock Imagesby werny 18/899 Несколько схем электрического и электрического тестера Stock Photoby borisss 11/337электрическая лампочка Stock Imageby Alperium 5/486 cal Connection Stock Photographyby limbi007 8/544 Электрическая панель Stock Photographsby xtrekx 10/620OK лампа для ручной лампы на белом (с траекторией обрезки) Stock Photosby NREY 42/2,135Electrical House Logo Vector Stock Imageby Deskcube 9/359E проводка настенных розеток Stock Photographyby photography33 12/260 Выбор электрического инструмента Stock Photoby Photographyfirm 6/48 Электротехника Stock Photographyby photography33 9/181 Группа электриков на работе Stock Photography от lisafx 24 / 1,159 рабочий с электрическим тестером Picturesby 1 rtbilder / 154Electrical Team Testing Voltage Stock Photoby lisafx 27 / 1,018set электрических объектов Stock Photographsby keltt 5 / 566Механическая электрическая диспетчерская Stock Photographyby SophieJames 19 / 232измерительные приборы и электрическая схема точек измерения для испытательного оборудования Stock Photographyby ludinko 16/454 Электрический блок управления Stock Photographsby tortoon 2/79 Электрические предохранители и переключатели линий питания Stock Photographyby kadmy 18/350 Молния электрическая сфера Stock Photoby pab_map 2/67 10/6/67 Ремонт панели электрического выключателя Stock Photo 90xtill Срок службы электрических компонентов, организованных по планам Stock Photoby daisydaisy 10/167Electrical tools Stock Photosby Kurhan 2/223 Blue Electrical Storm Stock Photosby kentoh 5/943 лампочки Stock Photoby NREY 39 / 1,160Panel Wiring 50 / 1389Электроэнергетика Stock Photoby radiantskies 9 / 2.034Вид двух инженеров-электриков сзади Pictureby michaeljung 5 / 71Электрическая диспетчерская Stock Photoby Babar760 8 / 322Коллаж электрических инструментов.Pictureby Kurhan 4 / 289fire электрический разъем Stock Photographsby Chekman 1 / 89ohm электрическая формула текст на графике символа ома и концепции расположения Стоковые Изображения by hasrullnizam 3 / 960Security CCTV камера в доме. Фото maxxyustas 58 / 1,861электрик и его ученик работают над платой предохранителей Stock Imagesby photography33 41 / 588Power generator Stock Photoby Baloncici 7/295 / 816 Катушки электрического провода Stock Photographsby cvsbvs17 7/238 Фотографии электрика и выключателя

Дополнительная информация

  • Лицензионное соглашение
  • О Can Stock Photo
  • Конфиденциальность
  • Продавайте свои изображения / клипы
  • Положения и условия
  • Свяжитесь с нами
.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
